Nel corso della nostra recensione odierna andremo ad analizzare nel dettaglio una tra le ultime soluzioni messe a punto da BeQuiet!, azienda tedesca ben nota agli appassionati di tutto il mondo per la qualità costruttiva e soprattutto per la silenziosità dei suoi prodotti, divenuti nel corso degli anni dei veri e propri punti di riferimento, in quanto a prestazioni e confort acustico, nel panorama delle soluzioni di raffreddamento ad aria. Nello specifico osserveremo il recentissimo Dark Rock TF2, un imponente e particolare dissipatore di calore capace di assicurare prestazioni ai vertici della categoria unite ad uno stile raffinato e capace di attirare l’attenzione sin dal primo sguardo. La compatibilità è garantita con la maggior parte delle piattaforme AMD e Intel, con accorgimenti specifici atti a facilitare la procedura di installazione anche in presenza di moduli di memoria RAM a profilo non propriamente basso. Il dissipatore prevede la commercializzazione in abbinamento ad una coppia di ottime ventole PWM proprietarie Silent Wings, preinstallate in configurazione Push/Pull in modo da ottimizzare il più possibile lo smaltimento del calore anche a bassi regimi di rotazione. Non ci resta che auguravi una buona lettura, sperando che l’articolo sia di vostro gradimento!

BeQuiet! Dark Rock TF2: prestazioni e silenziosità senza compromessi! – Recensione di Gianluca Cecca| delly – Voto: 5/5

BeQuiet! è un’ormai nota azienda tedesca specializzata nella progettazione, produzione e commercializzazione di una vasta gamma di prodotti, tra cui alimentatori, cabinet e soluzioni di raffreddamento per PC Desktop. La parola d’ordine del marchio è da sempre la silenziosità, la qualità e la cura per i dettagli, caratteristiche che ritroveremo in ogni singolo prodotto.

Secondo l’azienda, l’attenzione ai dettagli è la chiave per il raggiungimento della perfezione, motivo per il quale gli ingegneri del marchio conducono in prima persona la fase di ideazione, progettazione e controllo della qualità nella sede centrale in Germania.

Con oltre 15 anni di esperienza nel campo della riduzione del rumore e del silenzio i prodotti BeQuiet! sono probabilmente quelli che sul mercato assicurano il miglior confort acustico possibile. Per questo motivo sono state appositamente sviluppate diverse linee di ventole di raffreddamento, tra le quali le apprezzate ed eccellenti Silent Wings e Pure Wings, utilizzate in tutte le gamme di prodotti al fine di ridurre al minimo i livelli di rumorosità.

Queste particolari ventole prevedono, infatti, una varietà di funzioni espressamente dedicate alla riduzione del rumore, come cuscinetti speciali, motori a funzionamento regolare, flusso d’aria ottimizzato e disaccoppiamento delle vibrazioni, così da assicurare un perfetto equilibrio tra prestazioni di raffreddamento ideali e funzionamento praticamente inudibile.

Grazie alla loro comprovata qualità di classe premium e la loro silenziosità, i prodotti BeQuiet! hanno in breve tempo riscosso molto successo tra gli appassionati di tutto il mondo, ottenendo una serie di prestigiosi riconoscimenti a livello europeo e mondiale. BeQuiet! è un marchio di Listan GmbH | www.listan.com.

[nextpage title=”Dark Rock TF2 – Confezione e Bundle”]

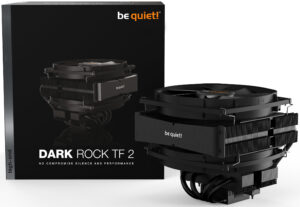

Il nuovo dissipatore BeQuiet! Dark Rock TF2 viene commercializzato all’interno di una confezione di cartone dalle dimensioni generose e dominata dai colori che da sempre contraddistinguono il packaging dell’azienda tedesca: il nero, il bianco ed il tipico color arancio.

La confezione ha un look gradevole e ben studiato, in grado di attirare l’attenzione del consumatore finale. Il materiale di cui è costituita è di buona qualità, caratterizzato da un’alta resistenza allo schiacciamento che consente di protegge il prodotto da eventuali urti accidentali.

Sulla parte frontale troviamo diverse informazioni, tra cui la nomenclatura completa e una generosa immagine di anteprima del dissipatore, espressamente pensata per metterne in evidenza l’aspetto estetico raffinato ed elegante che lo contraddistingue.

Poco più in basso è riportato il TDP massimo certificato dal produttore, pari per questo imponente modello a ben 230W, aspetto che lo rende perfettamente idoneo ad essere impiegato in configurazioni di fascia alta. Non manca, inoltre, una breve descrizione delle funzionalità principali del dissipatore.

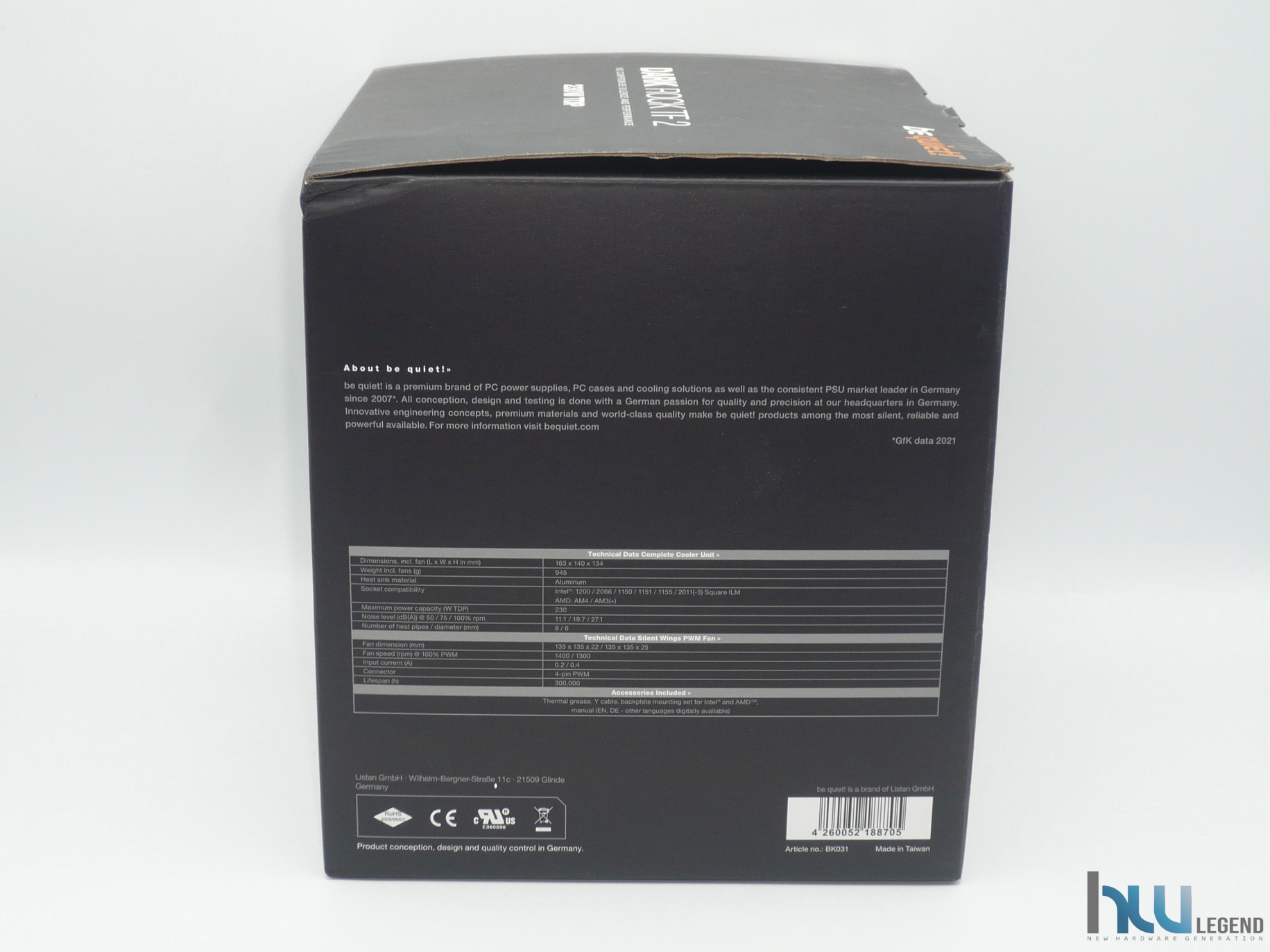

Nelle fasce laterali possiamo chiaramente scorgere brevi cenni sull’azienda tedesca (riportati in lingua inglese) ed il relativo indirizzo web, oltre che le specifiche dettagliate della ventola e del corpo dissipante, l’elenco completo del contenuto della confezione, i vari codici identificativi e seriali del prodotto, le misure precise in millimetri del dissipatore e relative ventole di raffreddamento e le certificazioni conformi alle attuali norme Europee.

Tra queste certificazioni spicca la dicitura RoHS (Restriction of Hazardous Substances Directive), che impone alcune restrizioni sull’uso di determinate sostanze pericolose nella costruzione di vari tipi di apparecchiature elettriche ed elettroniche.

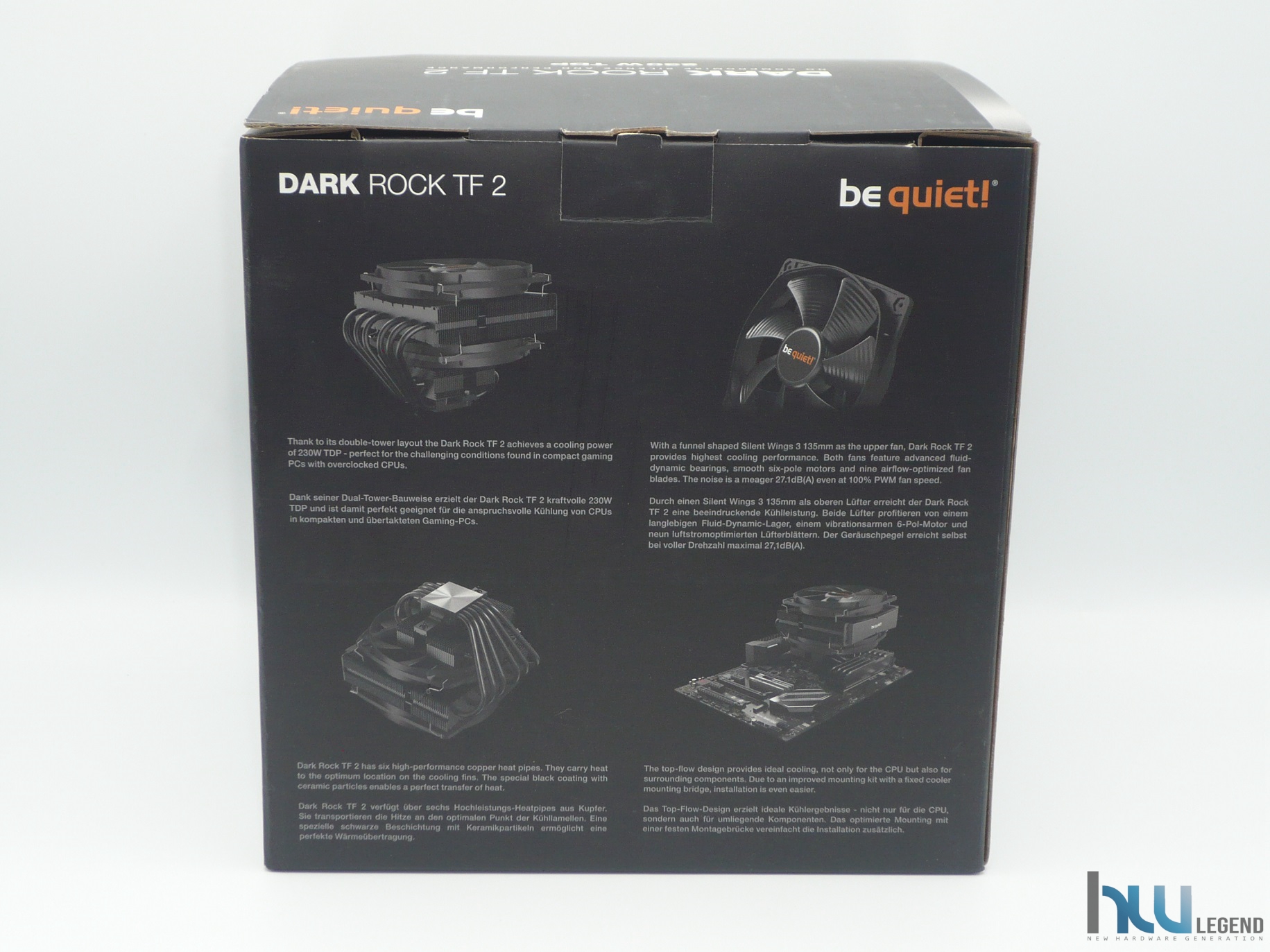

La parte posteriore della confezione presenta il marchio aziendale, il nome del dissipatore ed un’ordinata ed esaustiva descrizione corredata da apposite immagini, delle principali caratteristiche del prodotto. Fin da subito è chiaro come BeQuiet! voglia mettere in risalto i punti di forza del suo prodotto.

La parte superiore della confezione appare del tutto minimale. In maniera ordinata troviamo: il marchio aziendale, il nome del dissipatore, l’indicazione del TDP massimo certificato ed uno slogan atto ad enfatizzare l’elevato livello prestazionale di questo nuovo modello “No Compromise Silence and Performance”.

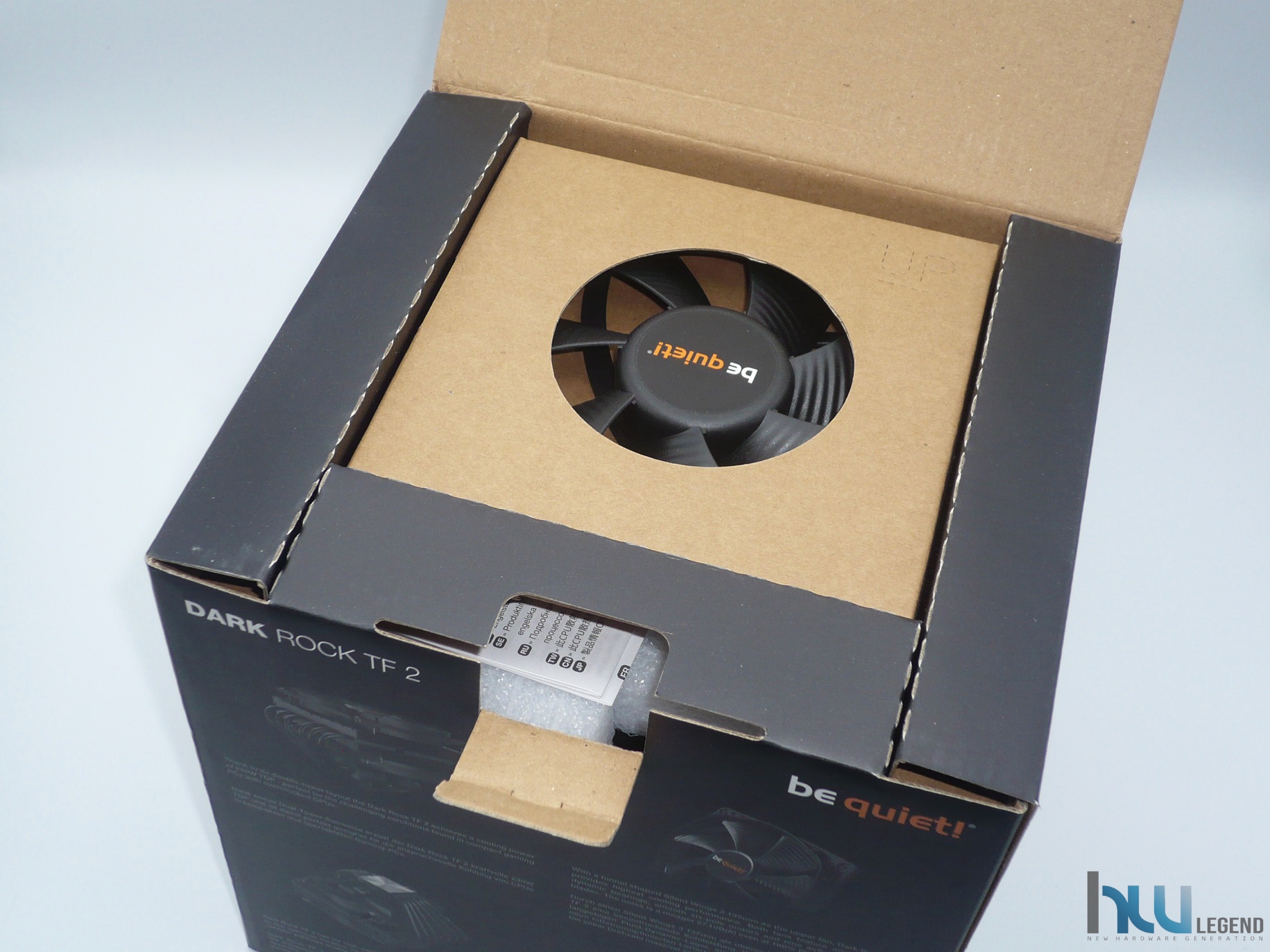

BeQuiet! non ha trascurato alcun dettaglio, curando con molta attenzione e scrupolosità tutti i particolari. L’apertura della confezione risulta semplice e in pochi secondi ci troveremo di fronte al materiale fornito in dotazione. Nella parte superiore ci accoglie una piccola scatoletta di cartone contenente una delle due ventole proprietarie fornita in dotazione, mentre al di sotto è ben alloggiato il dissipatore di calore.

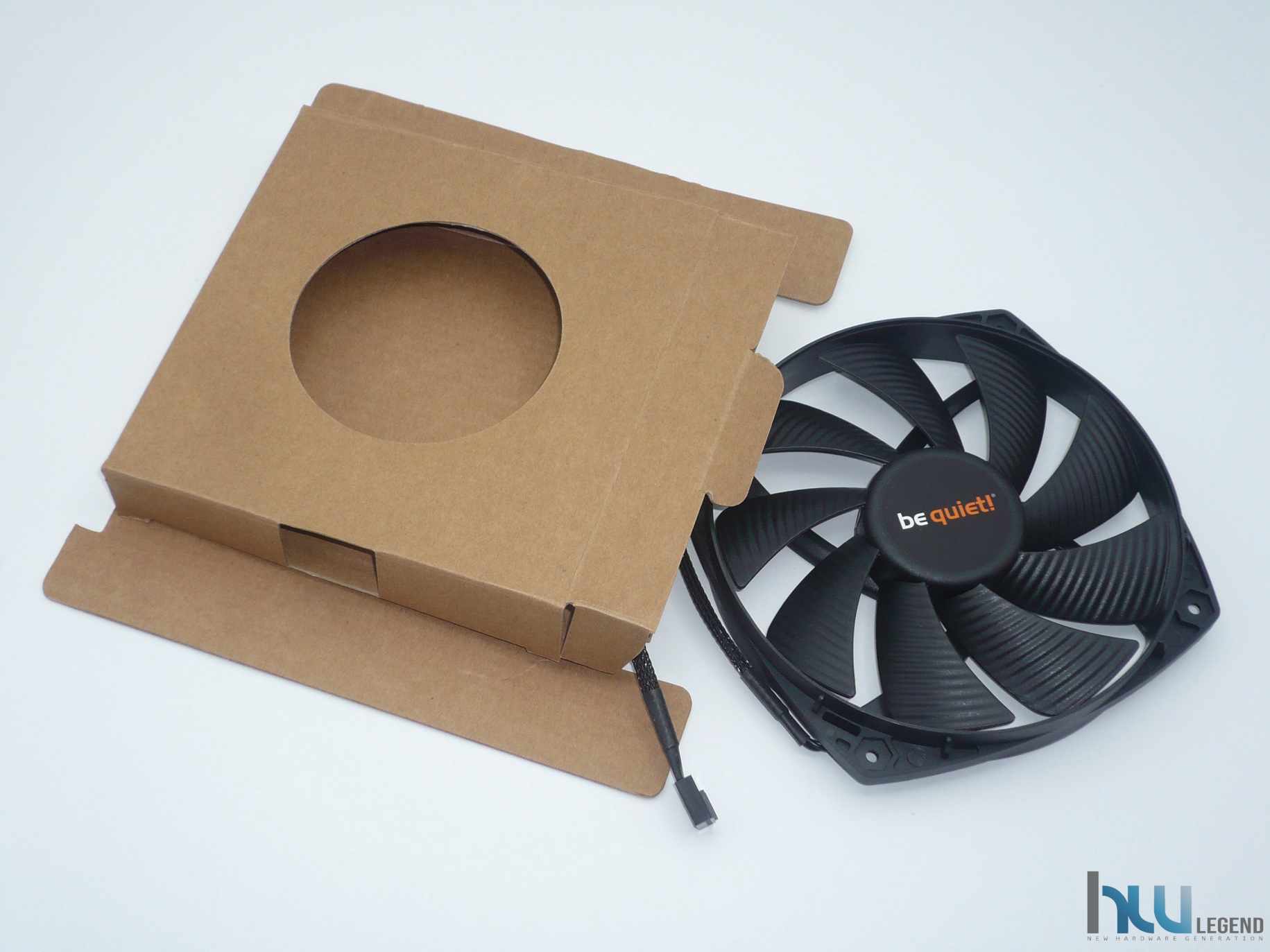

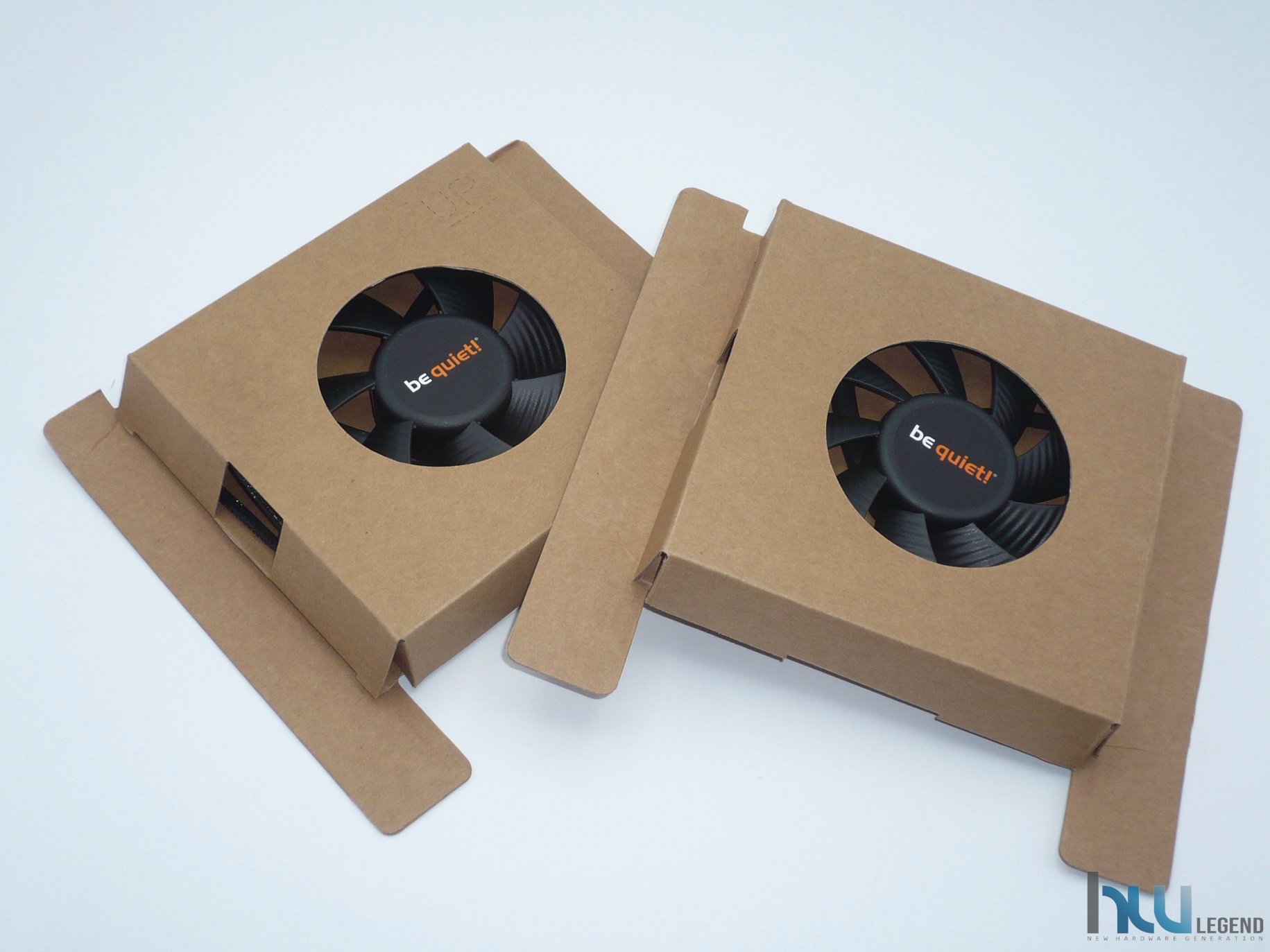

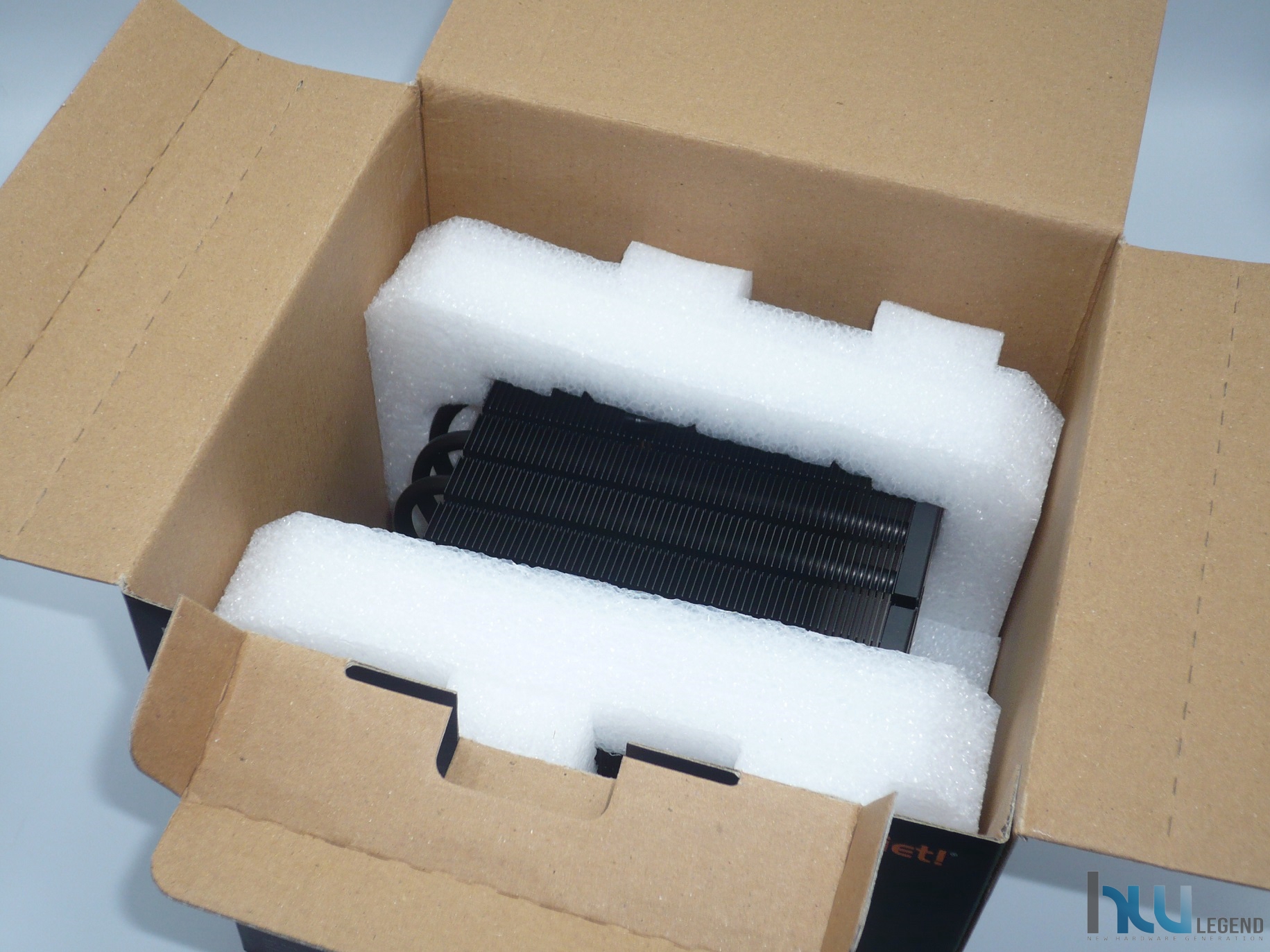

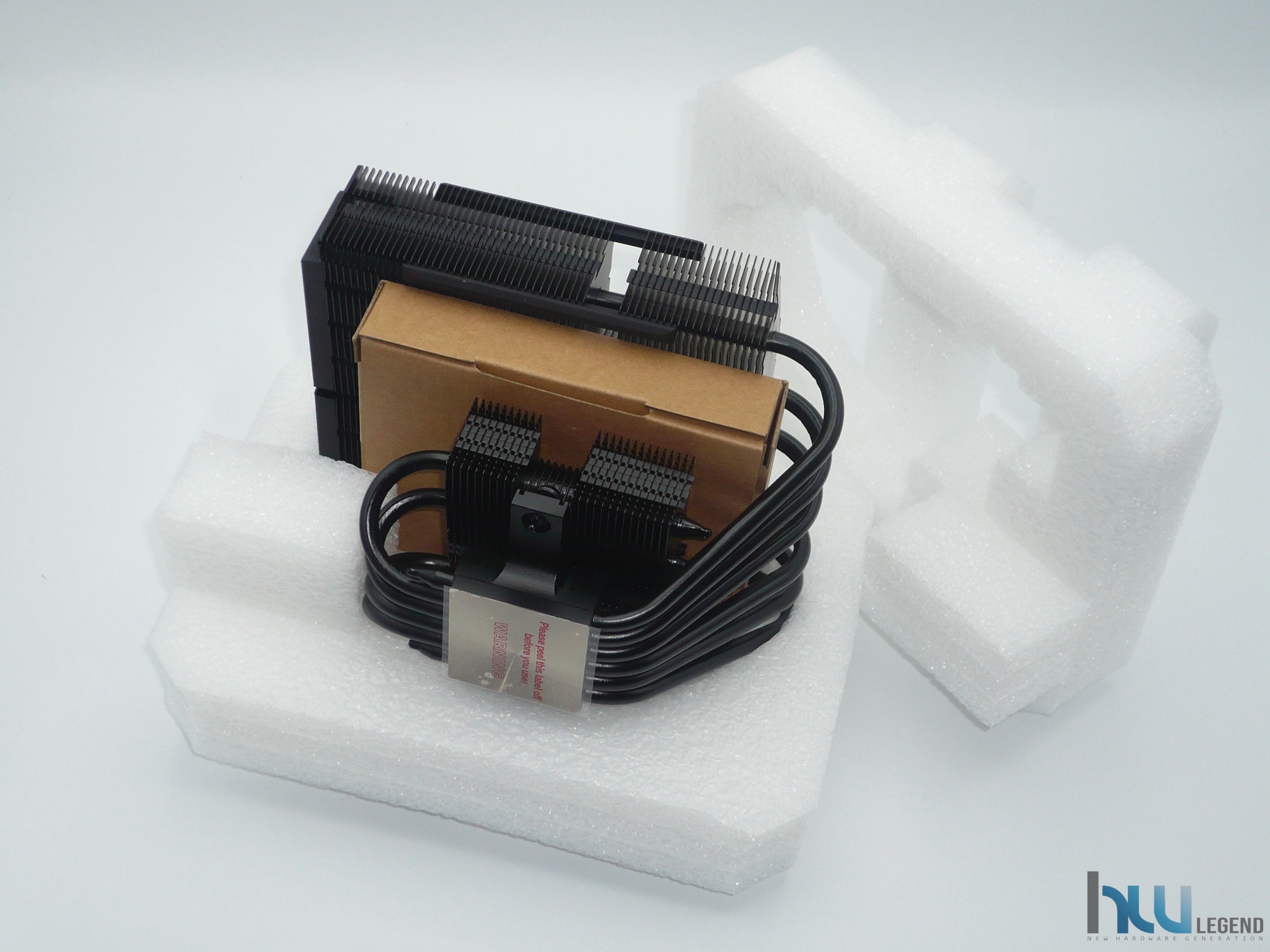

Per garantire la massima protezione, anche durante le fasi più concitate del trasporto, è stata prevista una robusta struttura in materiale anti-urto ad elevato spessore. La cura della distribuzione di ogni componente all’interno della confezione denota l’ottimo studio e la grande attenzione che l’azienda ha riposto. Riteniamo che sia praticamente quasi impossibile incappare in qualche componente danneggiato per causa di un trasporto movimentato.

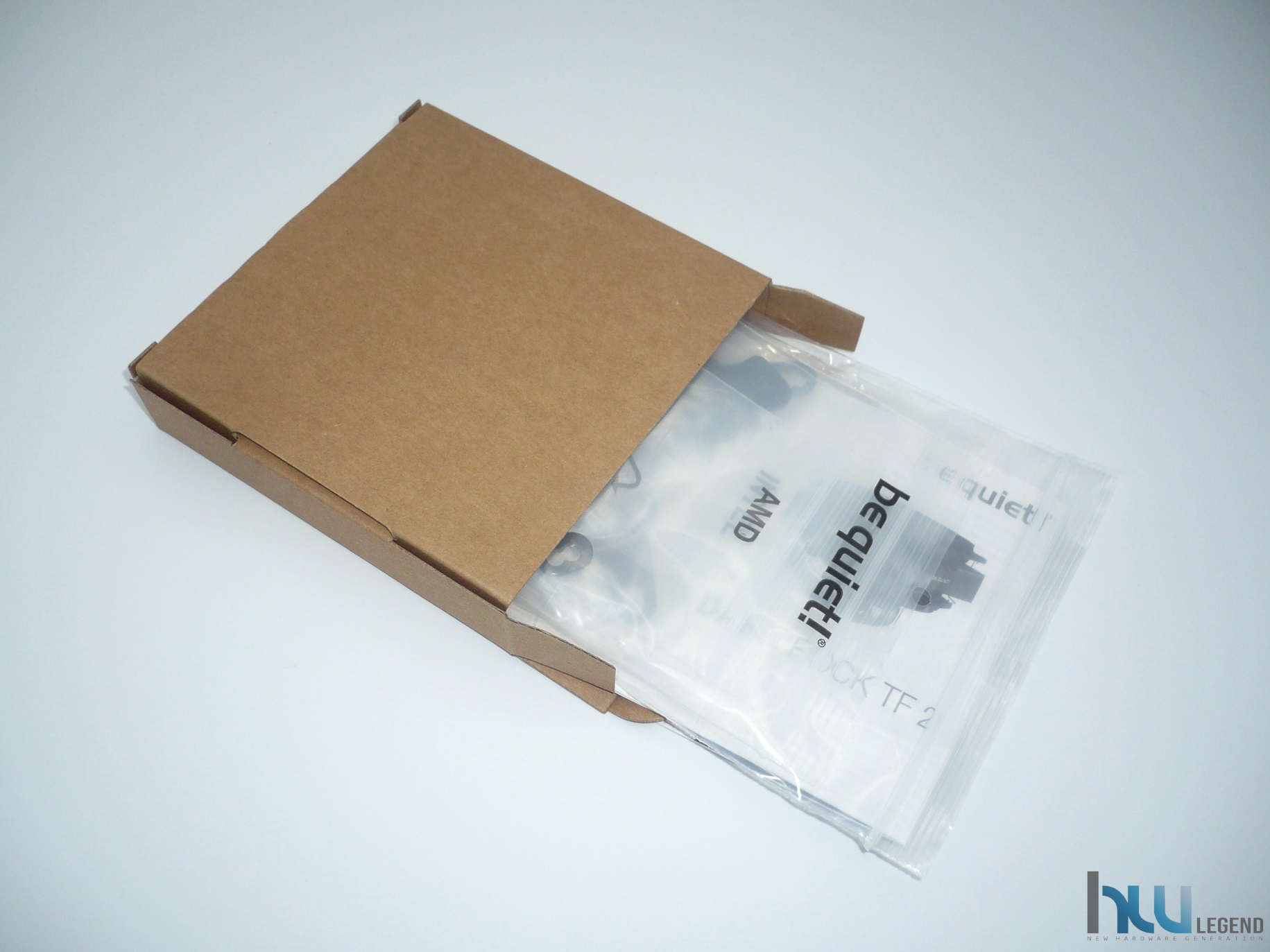

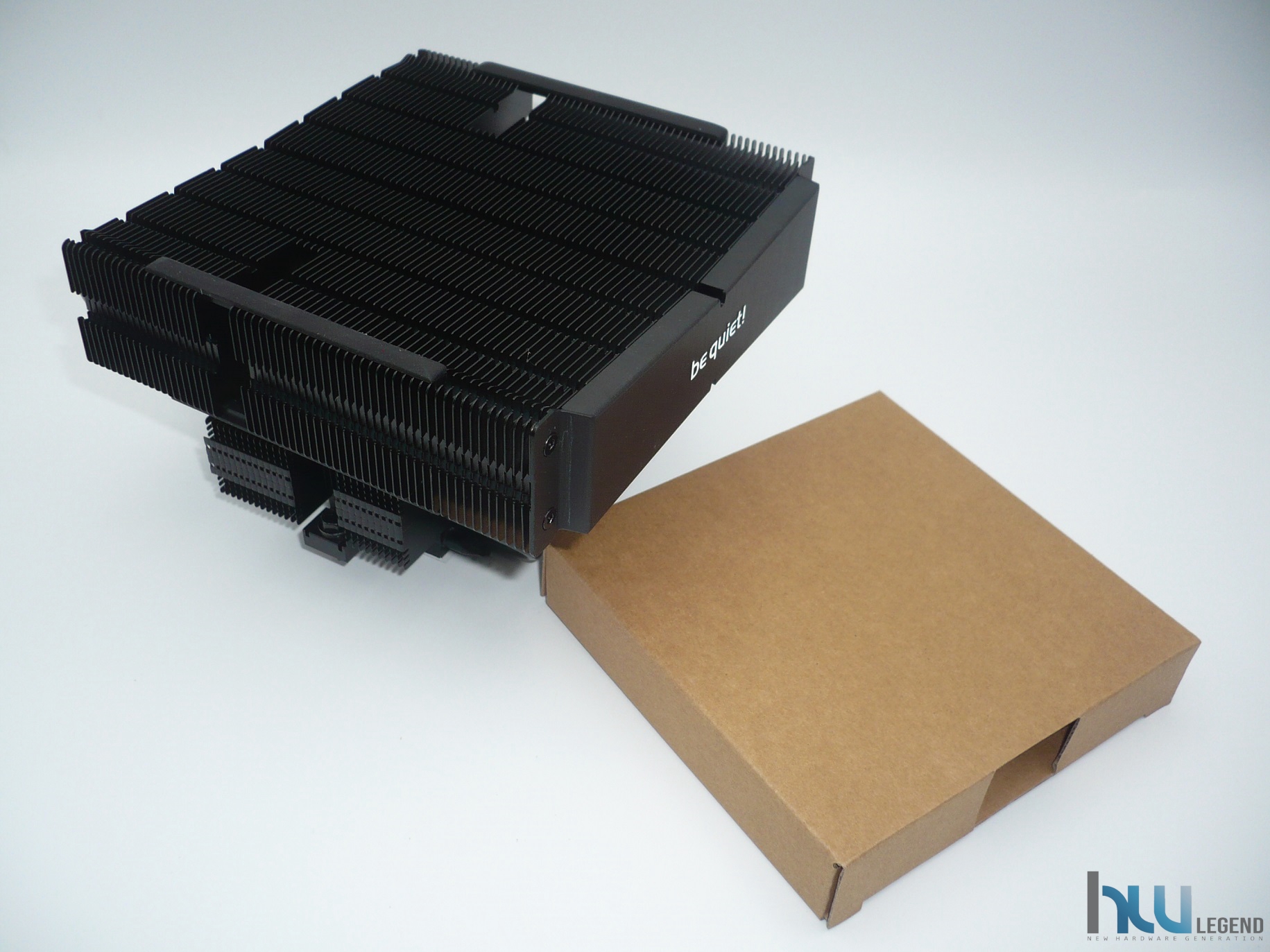

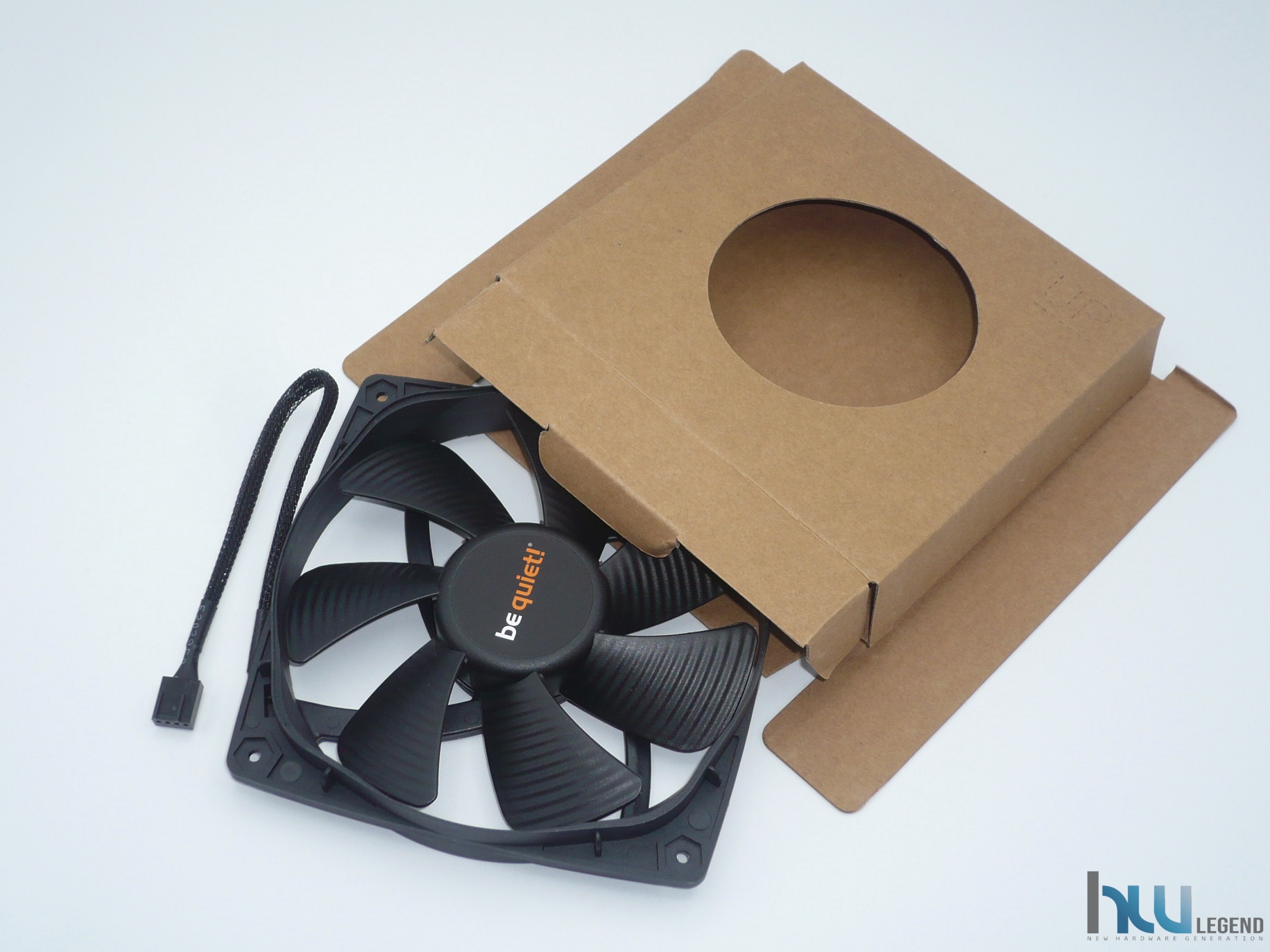

Una seconda scatola di cartone è posta al di sotto del dissipatore di calore e contiene la seconda ventola fornita in dotazione. Il livello di protezione assicurato è più che soddisfacente e riteniamo remota la possibilità che una delle ventole possa danneggiarsi durante la fase di trasporto.

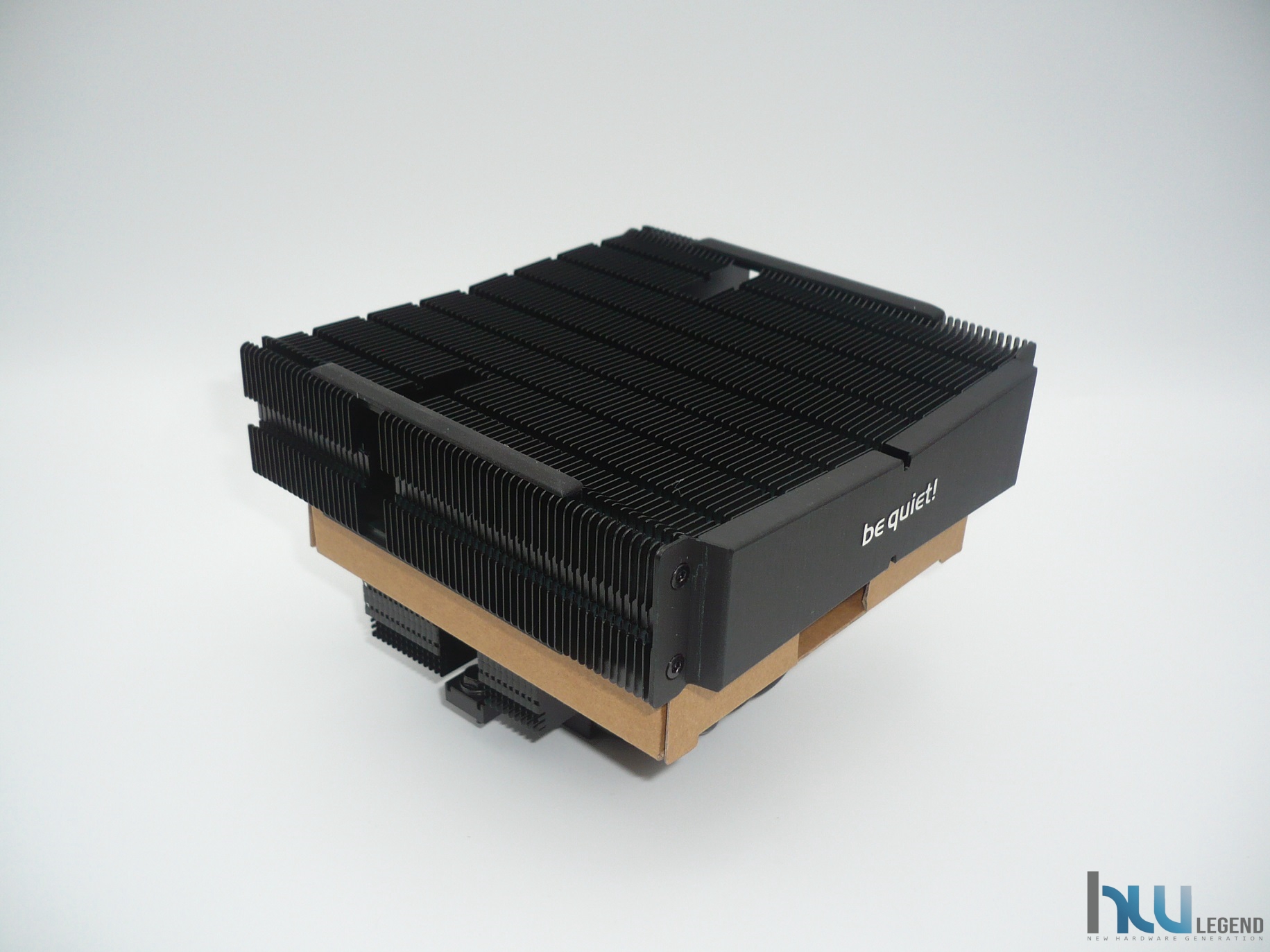

Una volta estratto l’imponente dissipatore di calore non possiamo non notare la cura con la quale è stata collocata la dotazione fornita in dotazione, opportunamente racchiusa all’interno di una piccola scatoletta di cartone. In questo modo risulterà ben protetta durante il trasporto e non potrà, ad esempio, andare a danneggiare accidentalmente le alette in caso di urti.

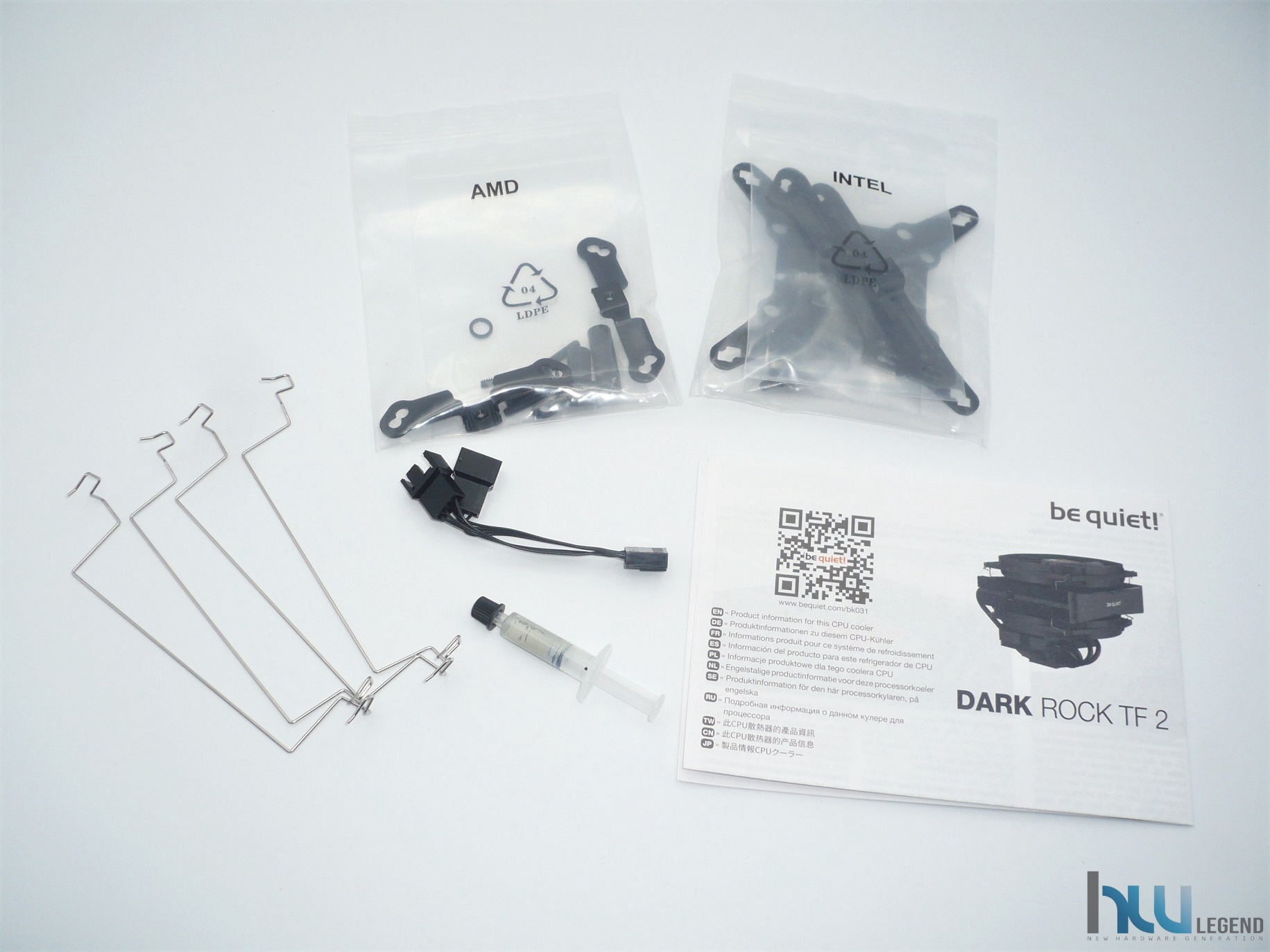

Gli accessori sono tutti ben riposti all’interno di pratiche bustine in plastica.

Per il prodotto esame sono ovviamente incluse staffe e adattatori per l’installazione sia su sistemi AMD (escluso TR4) che Intel di ultima generazione, comprendendo quanto segue:

1 x Manuale d’istruzioni per l’installazione tradotti in varie lingue (purtroppo non in italiano);

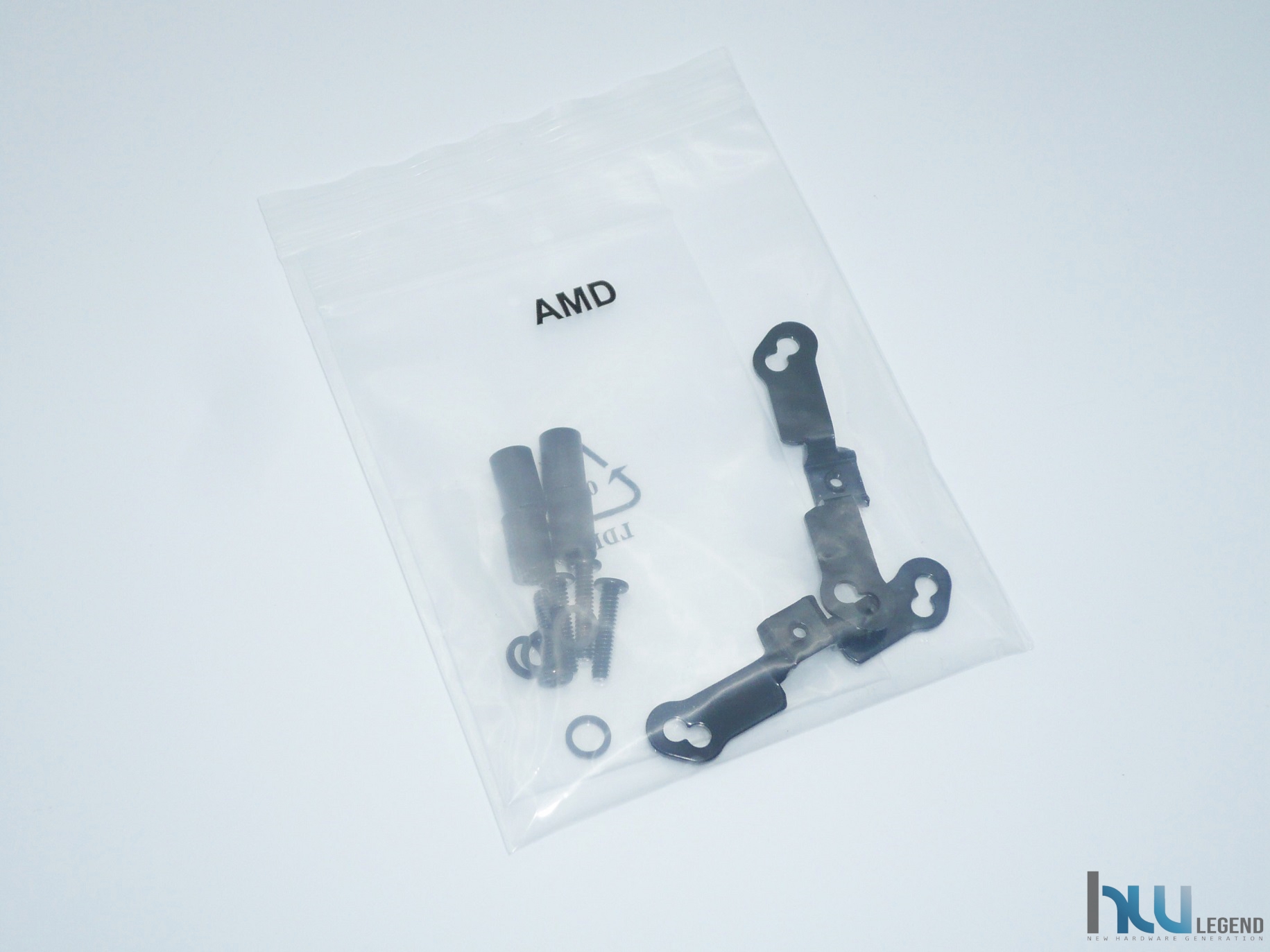

1 x Kit completo per l’installazione su piattaforme AMD (AM4/AM3/AM3+);
1 x Kit completo per l’installazione su piattaforme Intel (LGA-115x/LGA-1200/LGA-20xx);
1 x Cavo sdoppiatore a Y 4-Pin PWM;
1 x Tubetto di pasta termoconduttiva di ottima qualità.

Il bundle fornito in dotazione risulta molto completo e consente fin da subito di godere a pieno del prodotto. BeQuiet! non si è quindi smentita per quanto riguarda la qualità dei propri cooler.

La pagina ufficiale del prodotto la trovate al seguente indirizzo. Siamo ora pronti per analizzare le caratteristiche tecniche e le principali features del dissipatore ad aria Dark Rock TF2.

[nextpage title=”Dark Rock TF2 – Principali Specifiche Tecniche e Funzionalità”]

Il nuovissimo Dark Rock TF2 rappresenta la naturale evoluzione di uno dei modelli più apprezzati della tedesca BeQuiet!, vale a dire il Dark Rock TF, svelato ufficialmente nel corso dell’ormai lontano 2015 ed in grado di riscuotere un notevole successo tra gli appassionati.

Esattamente come nel progetto originale viene riproposto il particolare design Top-Flow, grazie al quale vengono assicurati livelli prestazionali di assoluto spessore.

Tra queste menzioniamo il TDP massimo pari a ben 230W, unitamente ad ingombri gestiti in maniera più intelligente e atti ad incrementare la compatibilità nei confronti di moduli di memoria non necessariamente a basso profilo sulle più diffuse piattaforme Intel ed AMD.

Al fine di garantire la massima efficienza nel trasferimento del calore verso la generosa superficie radiante sono state previste ben sei heatpipes in rame del diametro di 6 millimetri. Lo scambio del calore tra il microprocessore e la superficie radiante è garantito da una generosa base di contatto in rame, contraddistinta da una lappatura finemente realizzata.

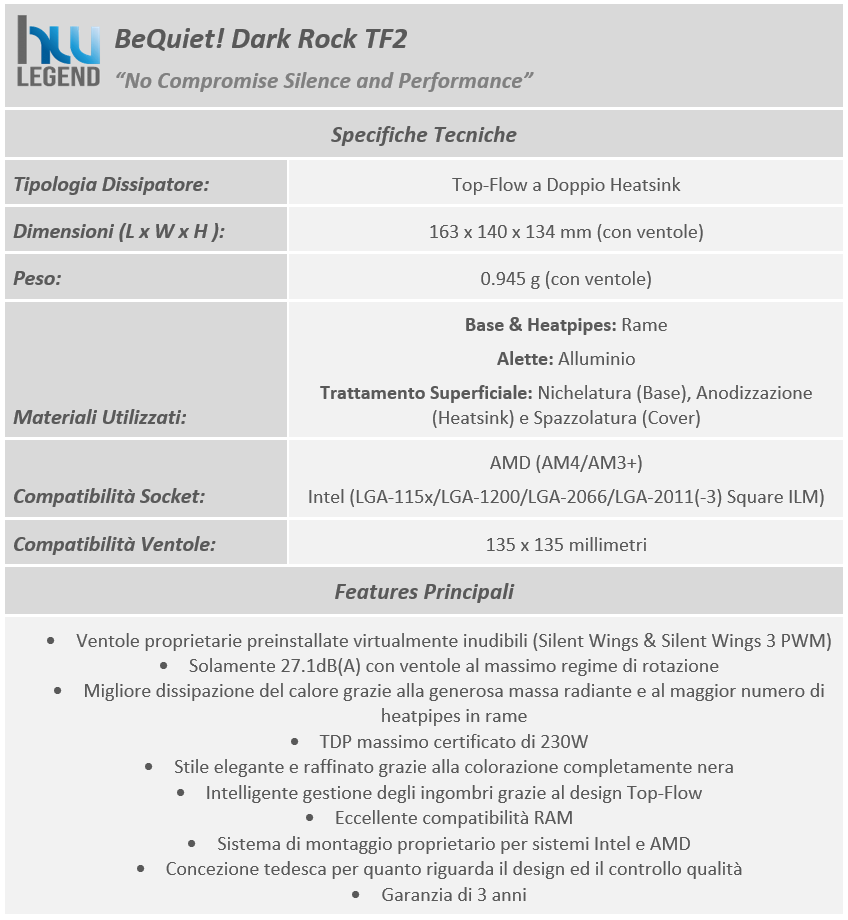

Riassumiamo nella tabella che segue le principali specifiche tecniche e funzionalità esclusive del nuovo dissipatore di calore messo a punto dal produttore:

Le specifiche tecniche dichiarate rispecchiano appieno la volontà del produttore di voler realizzare un dissipatore senza compromessi, capace di garantire performance dissipanti ai vertici della categoria. Le novità stilistiche e funzionali lo rendono un prodotto moderno e decisamente molto interessante, capace di garantire ottima compatibilità e facilità di installazione grazie al sistema di montaggio proprietario.

Il dissipatore viene commercializzato in abbinamento ad una coppia di ventole proprietarie (una Silent Wings ed una Silent Wings 3) di tipo PWM, in grado di svolgere egregiamente e silenziosamente il lavoro di smaltimento del calore e delle quali analizzeremo più avanti le caratteristiche.

Le innumerevoli funzionalità esclusive del nuovo Dark Rock TF2 lo rendono una soluzione ideale per essere impiegata in sistemi server, workstation e, più in generale, su piattaforme da gioco di fascia alta, nelle quali l’efficienza nella dissipazione del calore unita alla massima silenziosità sono aspetti molto importanti da tenere in considerazione.

Nel corso della nostra recensione analizzeremo le caratteristiche peculiari e innovative che i tecnici BeQuiet! hanno voluto mettere a disposizione dei propri clienti.

[nextpage title=”Dark Rock TF2 – Uno sguardo da vicino”]

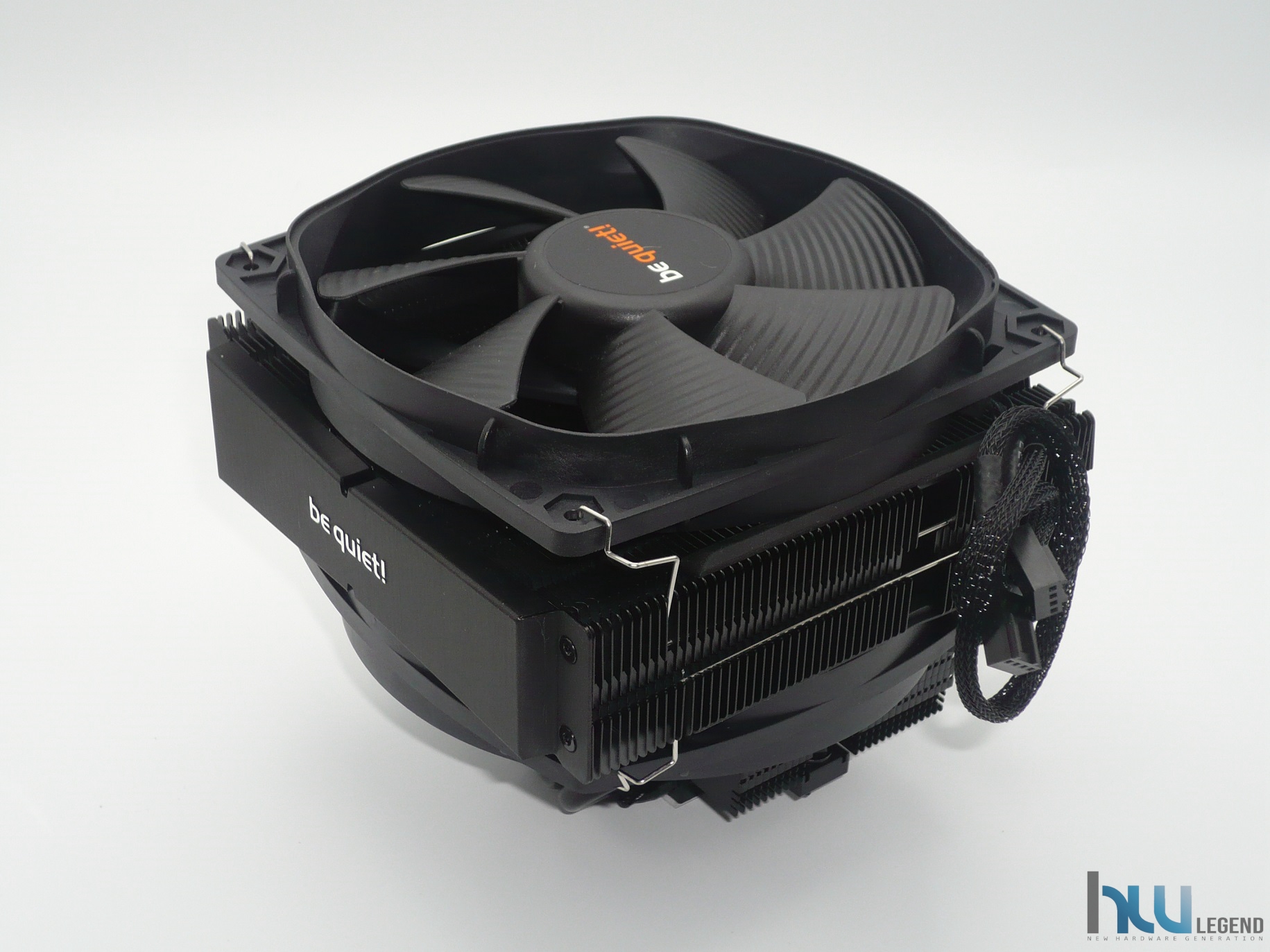

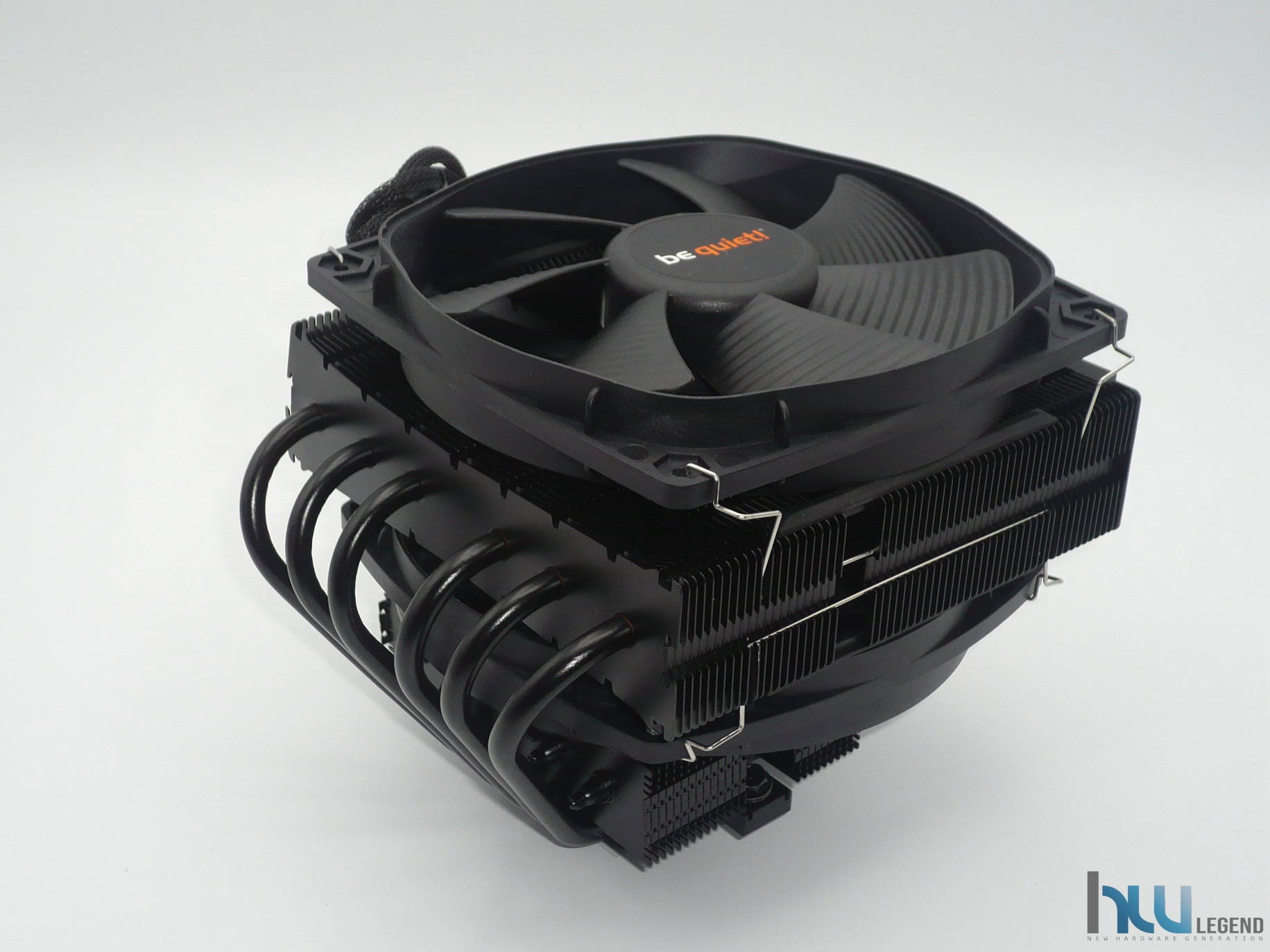

Il nuovissimo Dark Rock TF2 si colloca ai vertici dell’offerta BeQuiet! nel panorama delle soluzioni di raffreddamento ad aria.

Questo imponente dissipatore a doppio heatsink orizzontale sfrutta un particolare design Top-Flow che lo fa apparire relativamente compatto nonostante la sua notevole superficie dissipante.

L’ottima gestione degli ingombri ne consente una più facile installazione anche all’interno di cabinet con poco spazio in altezza, oltre che una maggiore compatibilità nei confronti di moduli di memoria RAM non propriamente a basso profilo.

Al fine di prevenire l’ossidazione per mezzo degli agenti atmosferici l’intera struttura è stata sottoposta ad un accurato processo di anodizzazione, aspetto che tra le altre cose dona al prodotto un aspetto ancor più elegante e raffinato per via della colorazione scelta (completamente nera).

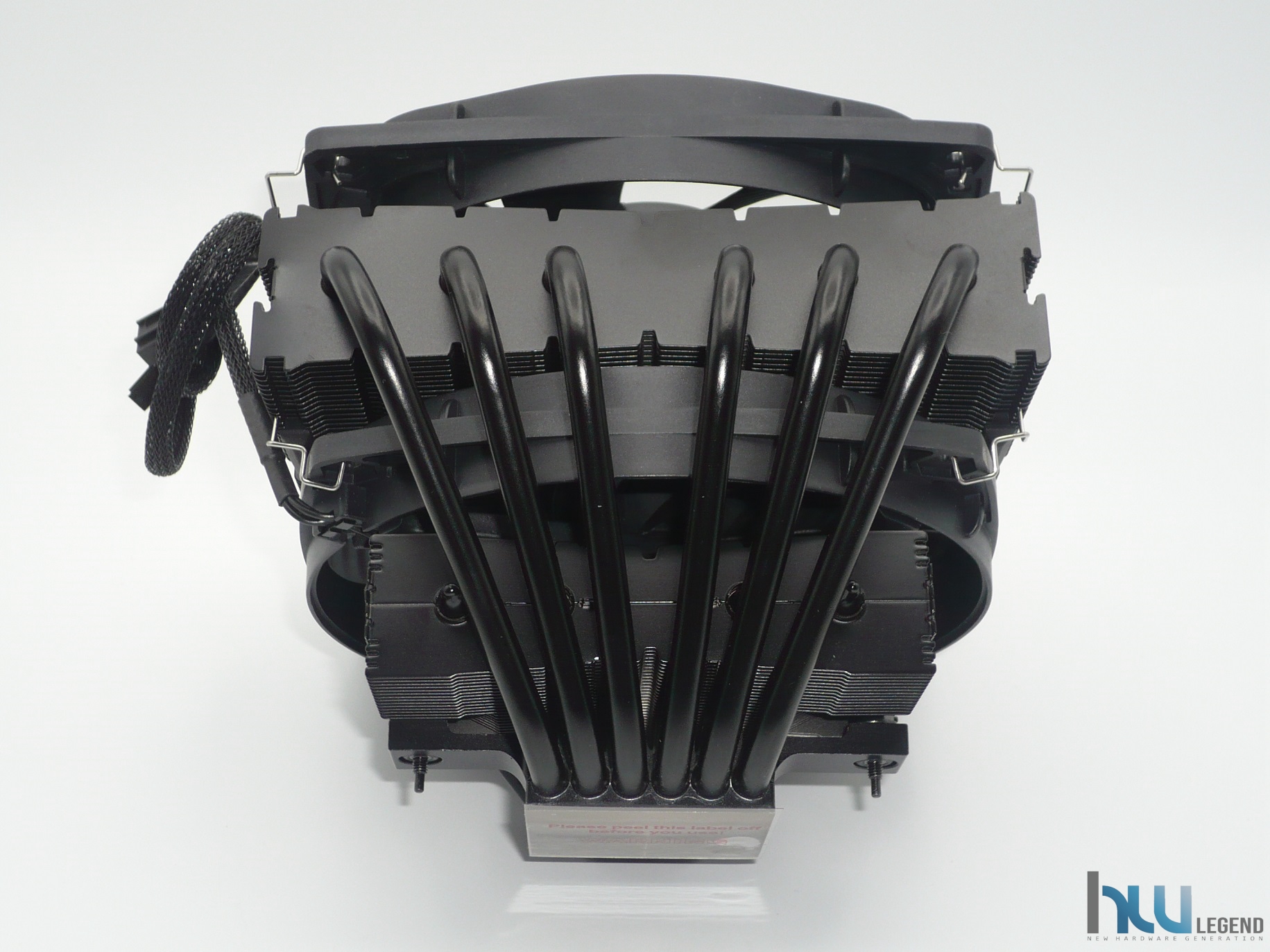

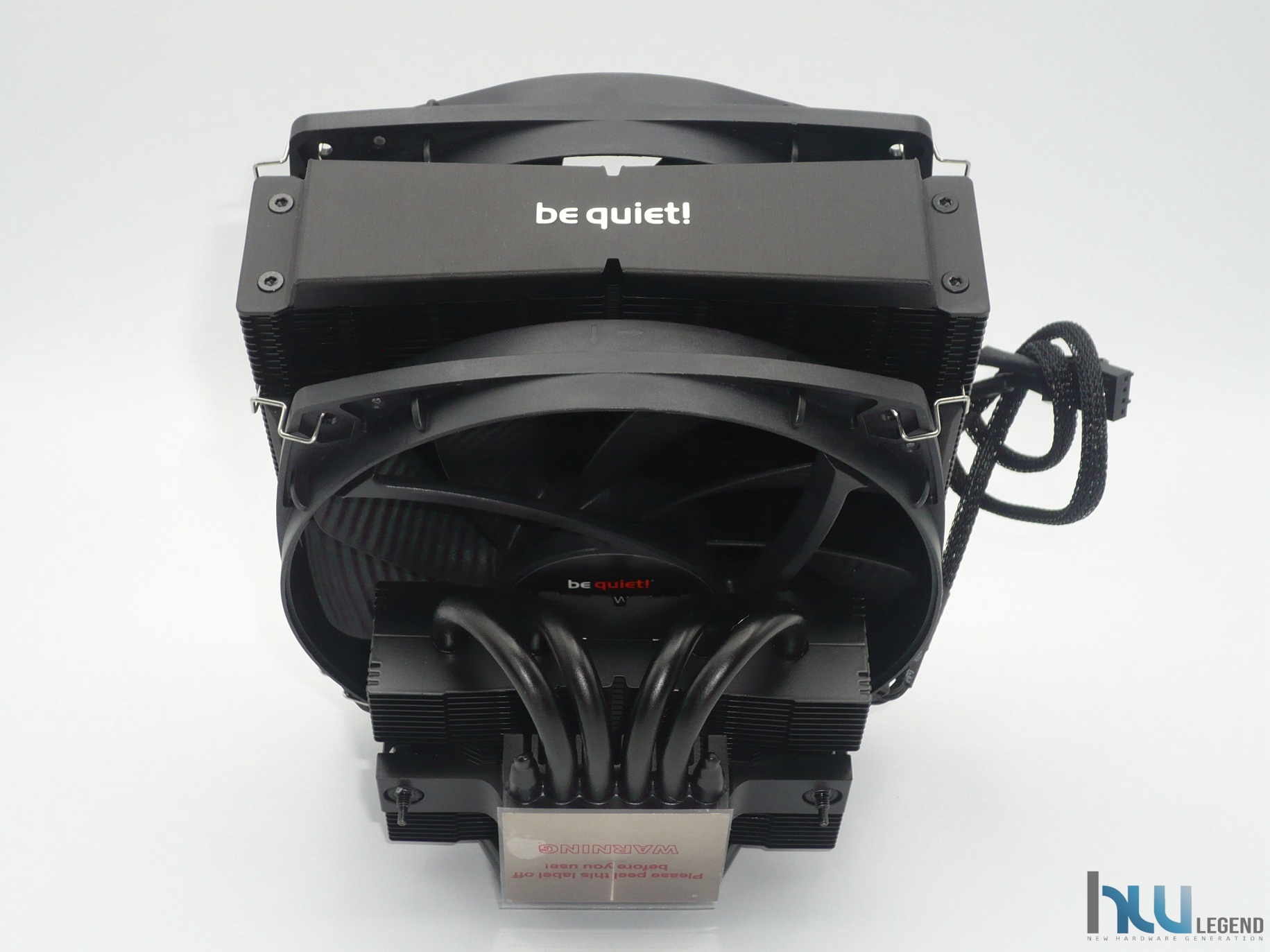

Le heatpipes sono posizionate perpendicolarmente al flusso d’aria, caratteristica che le rende sensibilmente più efficienti rispetto ad una più tradizionale soluzione parallela.

L’azienda ne ha previste ben sette, ovviamente in rame e dal buon diametro (6 millimetri), in modo da agevolare il trasporto del calore verso la generosa superficie radiante in alluminio.

Rispetto ai modelli delle generazioni precedenti, inoltre, le heatpipes sono state ulteriormente distanziate con lo scopo di consentire una distribuzione ancora più uniforme del calore sulla generosa superficie radiante.

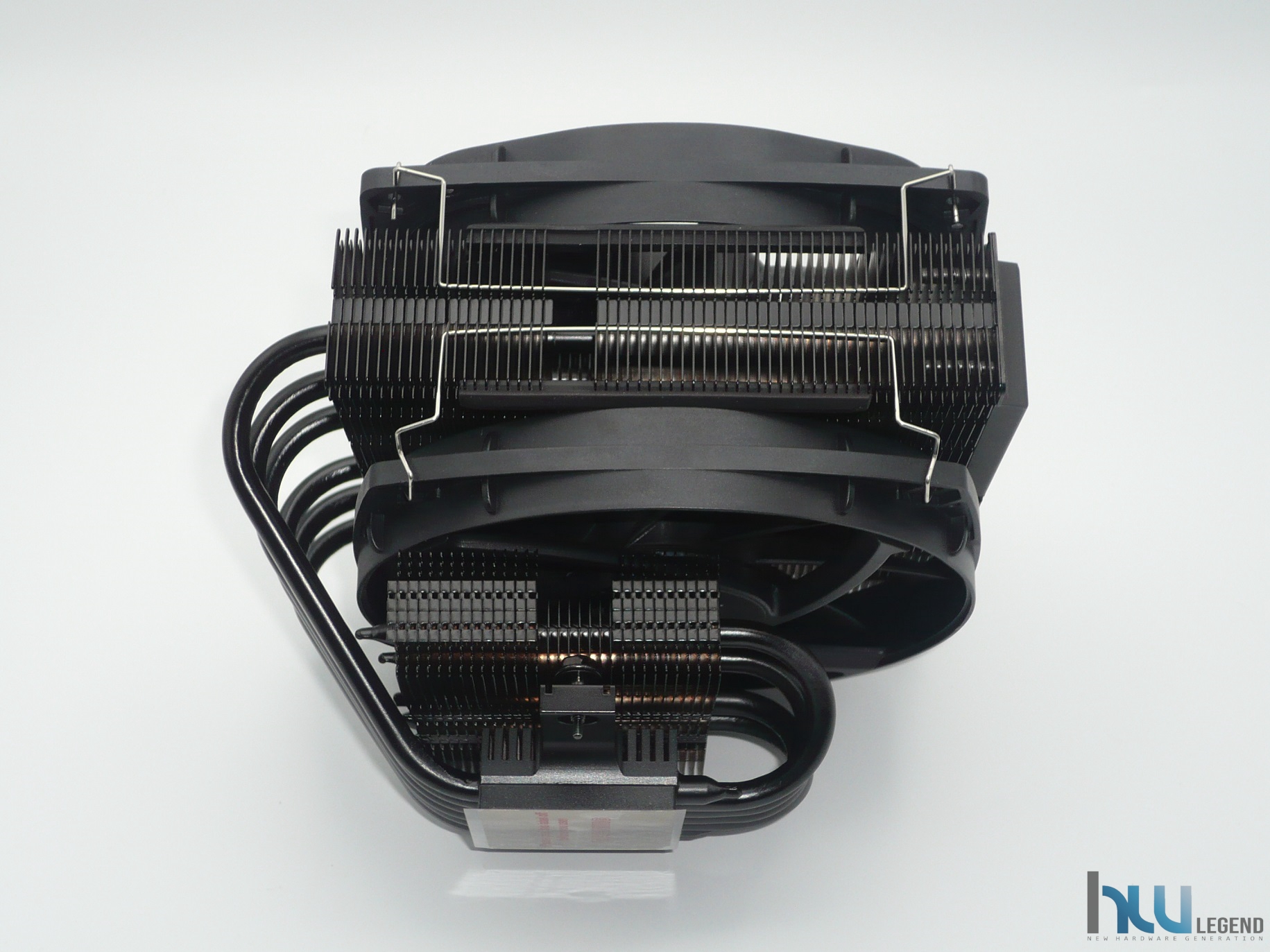

Il dissipatore viene commercializzato in abbinamento ad una coppia di ventole proprietarie PWM di classe premium da 135 millimetri di diametro, nello specifico una eccellente Silent Wings 3, per cui è stato previsto il collocamento nella parte superiore del dissipatore, ed un altrettanto ottima Silent Wings installata tra i due heatsink, così da incrementare ancor più le potenzialità del dissipatore nello smaltimento del calore.

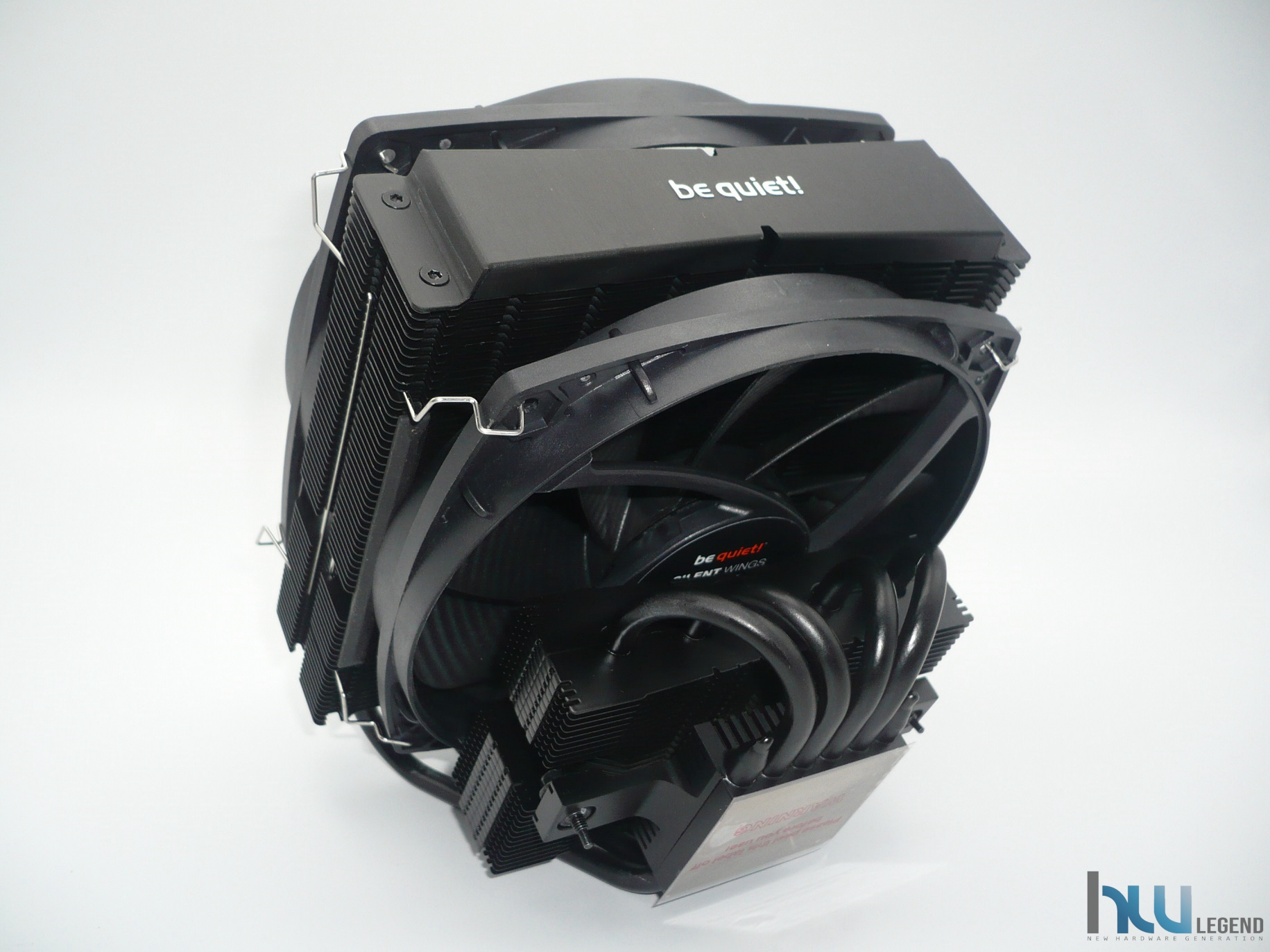

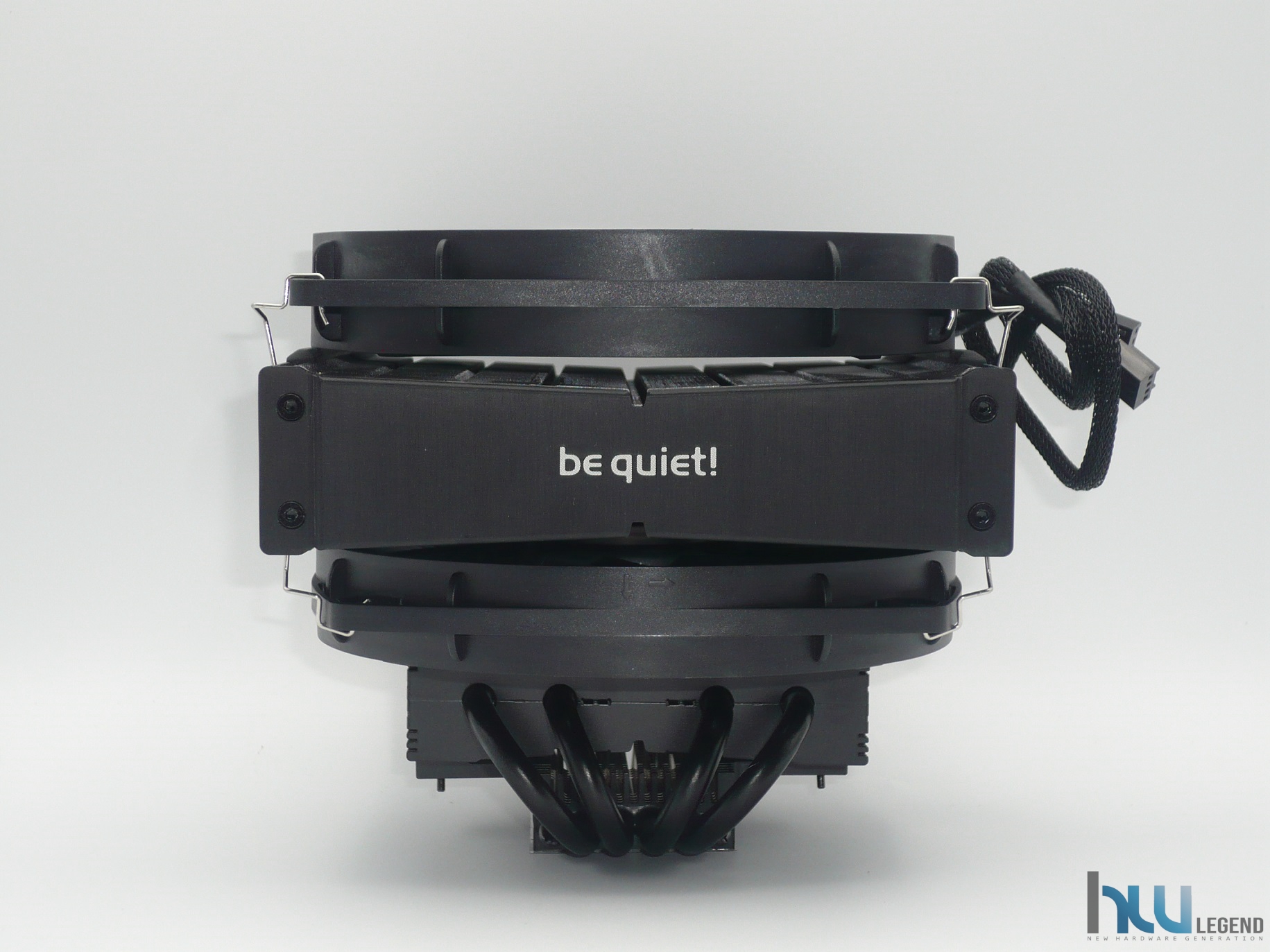

La ventola inferiore, grazie alle sue generose dimensioni, si protende oltre lo stesso corpo dissipante in modo tale da garantire una dissipazione attiva anche delle componenti attorno al socket, quali circuiteria di alimentazione e quant’altro.

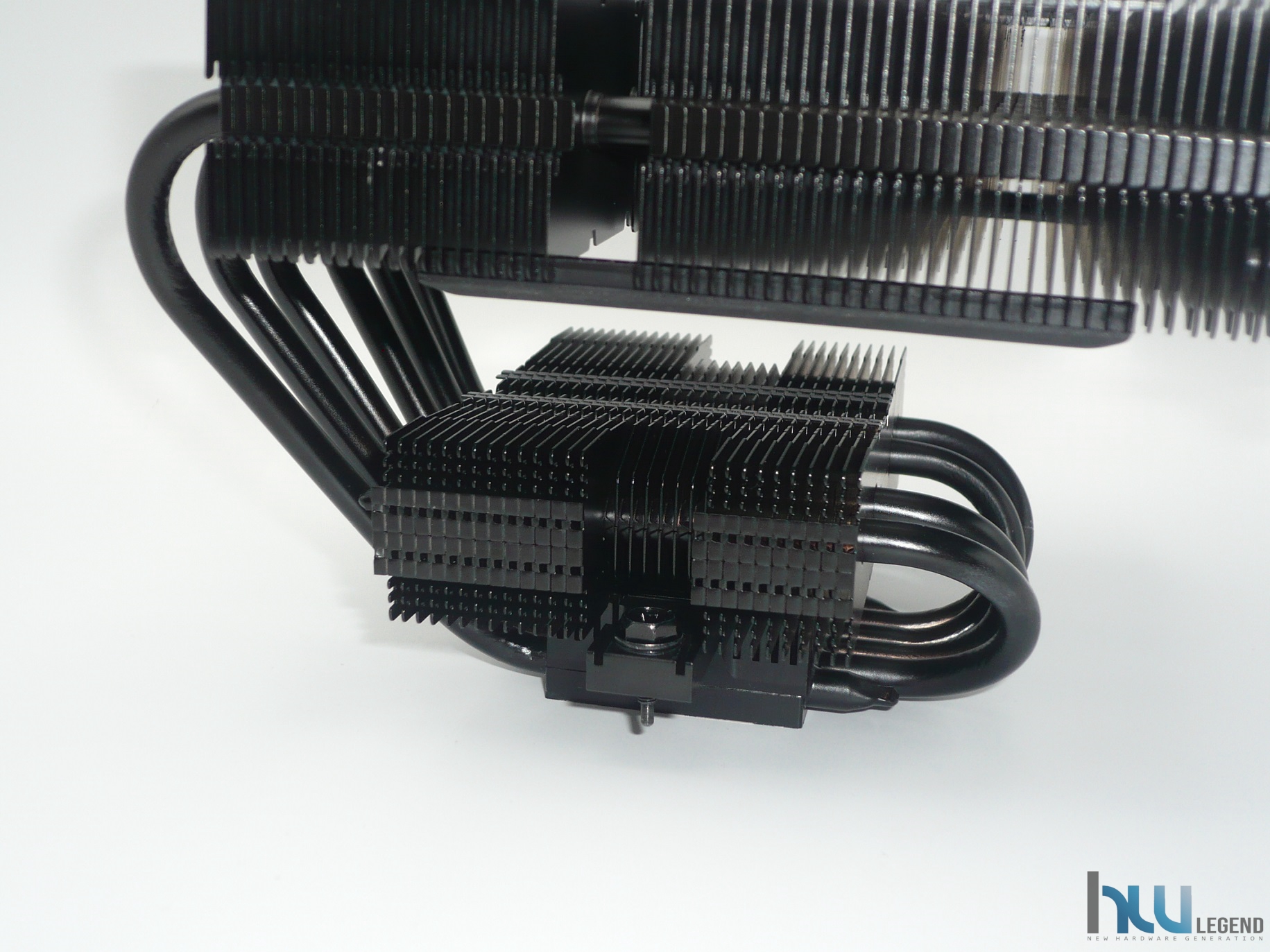

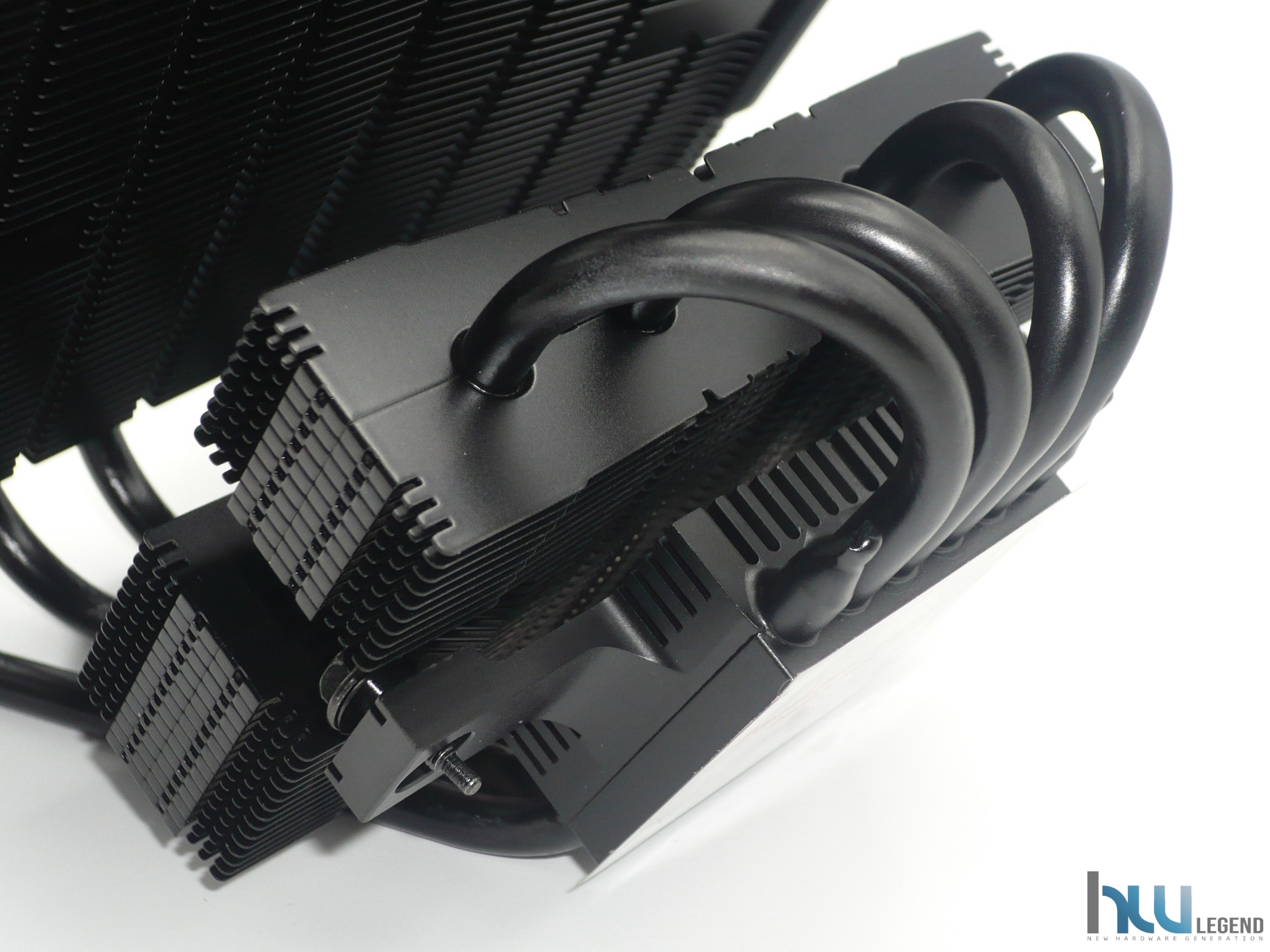

La parte inferiore delle due heatsink che compongono il corpo dissipante è sensibilmente più “stretta” allo scopo di incrementare la compatibilità verso la maggior parte dei moduli di memoria RAM ad alte prestazioni presenti sul mercato. Grazie a questo accorgimento, infatti, viene garantito il supporto anche a moduli con heatspreader non propriamente a basso profilo anche su piattaforme High-End Desktop (HEDT) con banchi installati ad entrambi i lati del socket di connessione (altezza massima di 49mm).

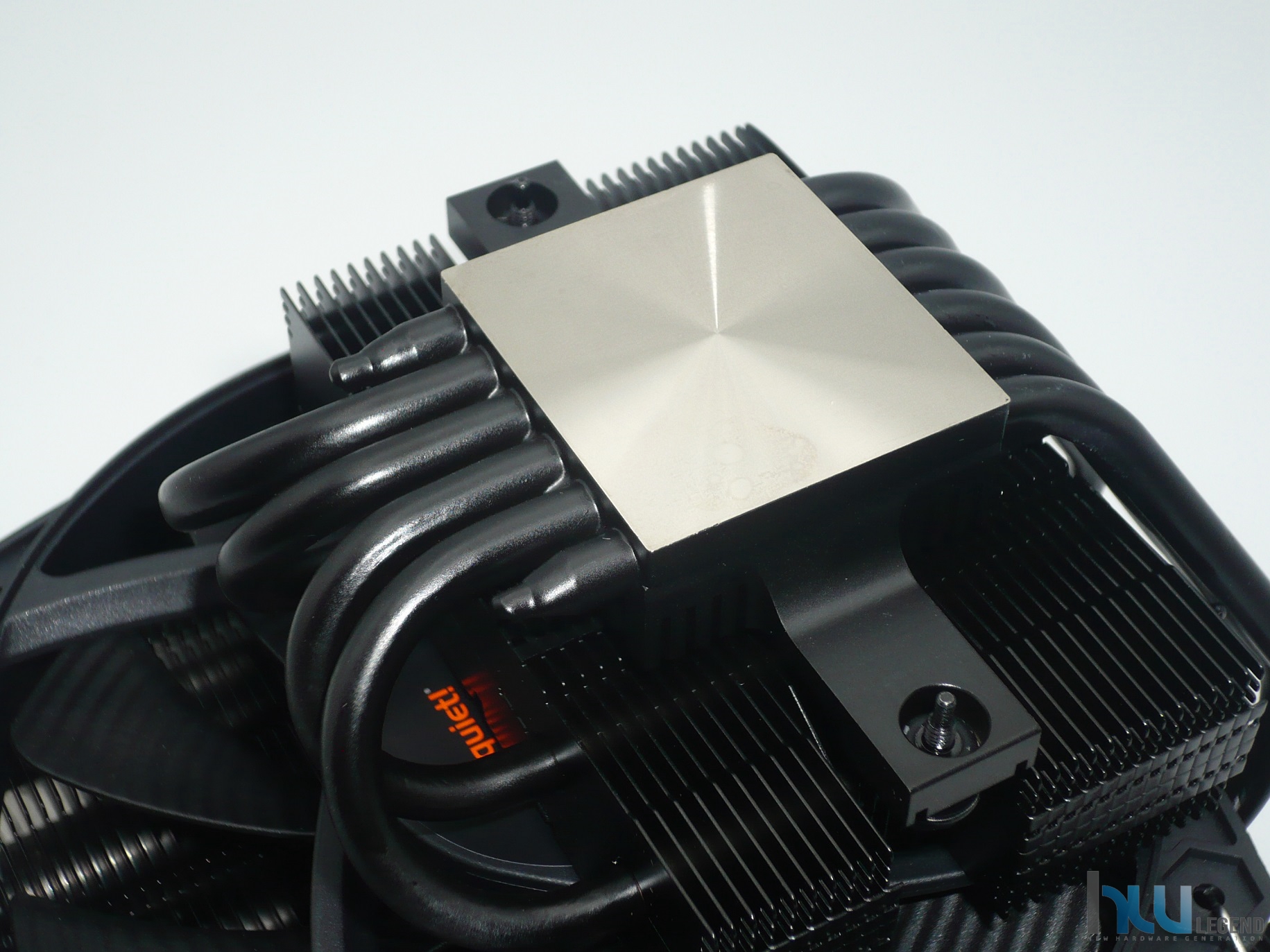

La base di contatto, ovviamente realizzata interamente in rame e successivamente nichelata, è di generose dimensioni. Su di essa troviamo le heatpipes saldate, opportunamente saldate al fine di garantire il massimo scambio termico possibile pur non adottando la tecnologia H.D.C (Heatpipe Direct Contact).

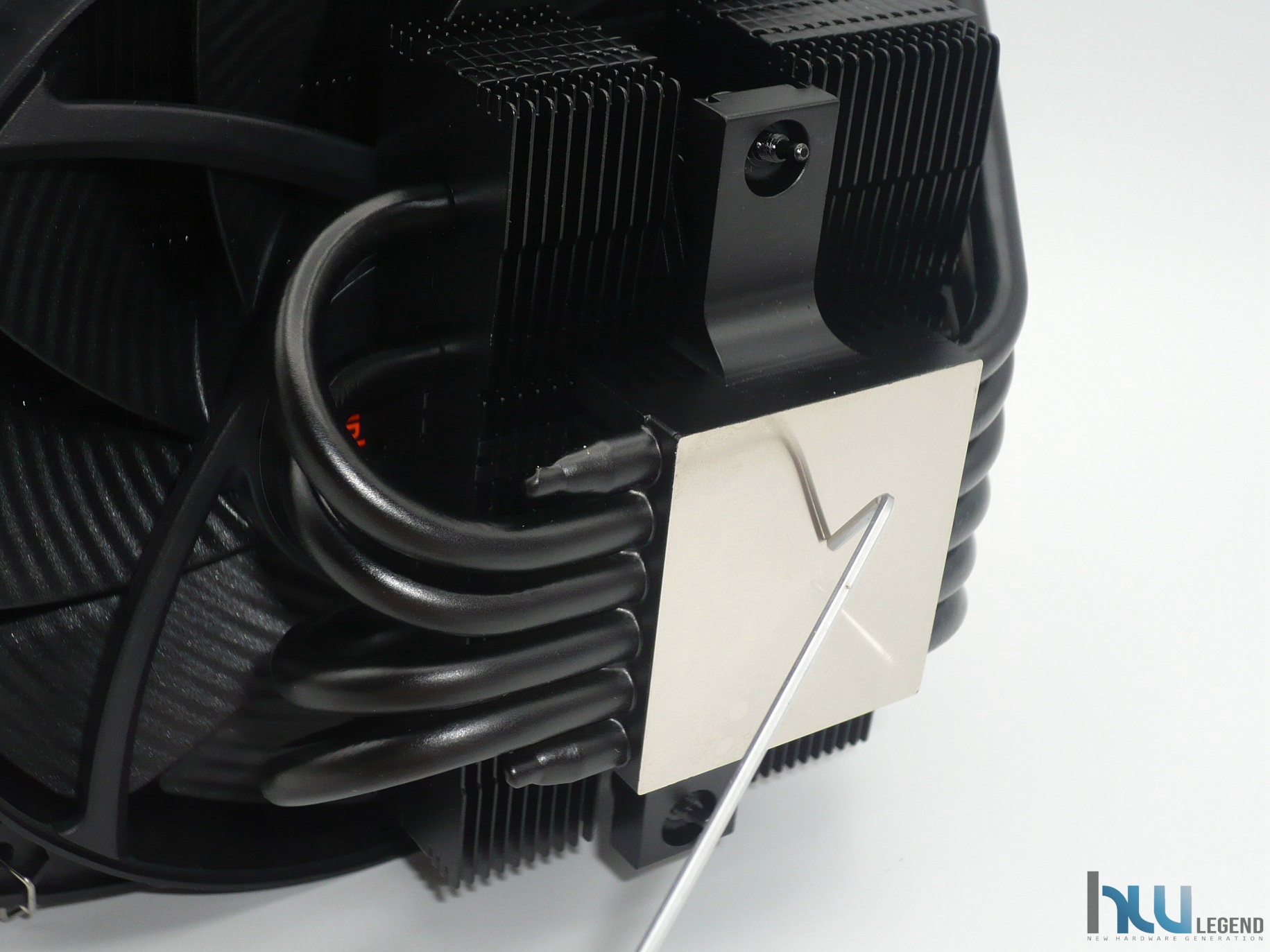

La lappatura risulta uniforme e priva di sbavature o difetti evidenti, anche se non perfettamente a specchio. Infatti, è possibile notare un leggero pattern circolare. La realizzazione è comunque di elevatissima qualità ed il risultato finale è una superficie perfettamente piana e capace di garantire un contatto ottimale tra il microprocessore ed il dissipatore e, di conseguenza, uno scambio termico eccellente, che si traduce in temperature di esercizio più contenute.

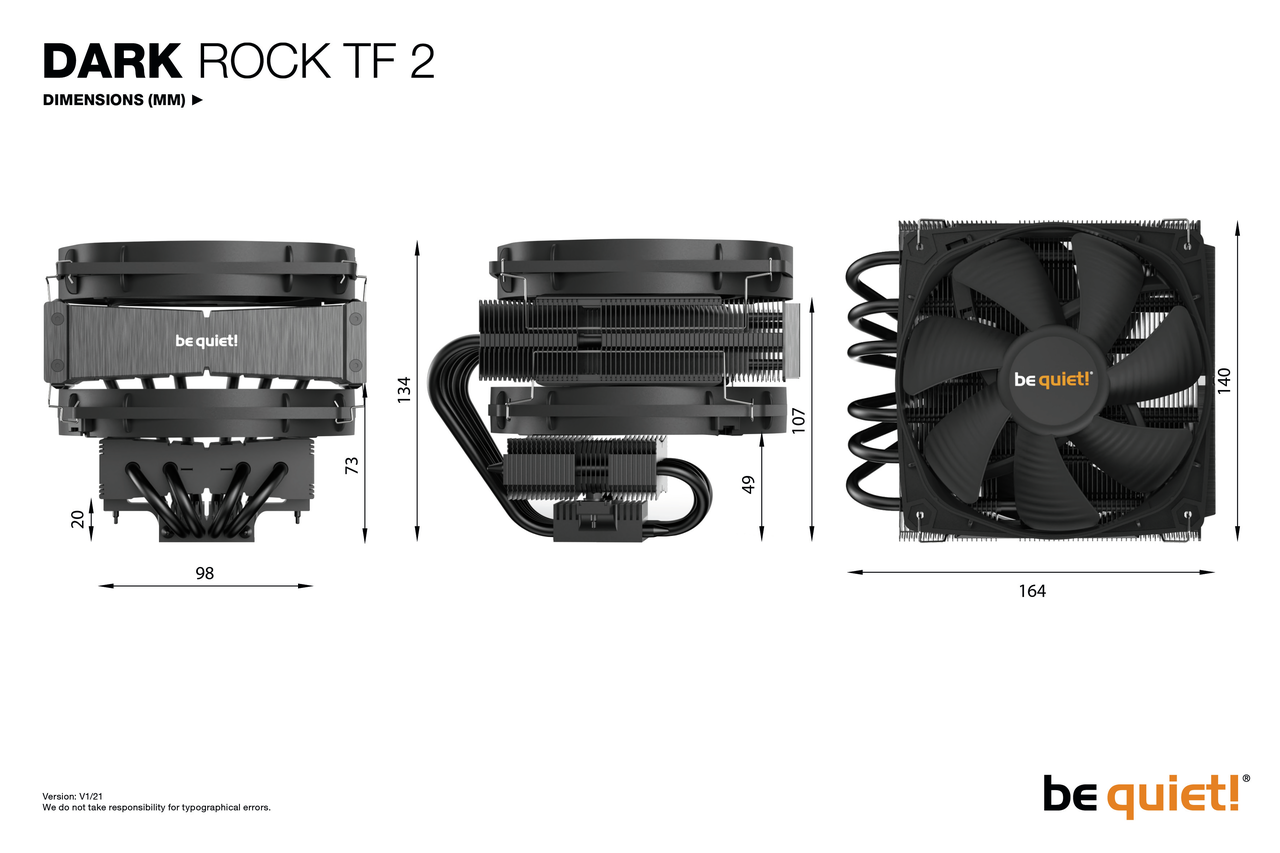

Le dimensioni del nuovo Dark Rock TF2, pari a ben 163 x 140 x 134 mm con ventole installate, risultano decisamente importanti, al punto che è altamente consigliabile verificare di avere lo spazio necessario all’interno del proprio cabinet al fine di procedere senza noie all’installazione di questo “gigante” a doppio heatsink. Anche il peso complessivo non è certamente da meno, avvicinandosi al chilogrammo (per la precisione 0.945 grammi) in configurazione a doppia ventola.

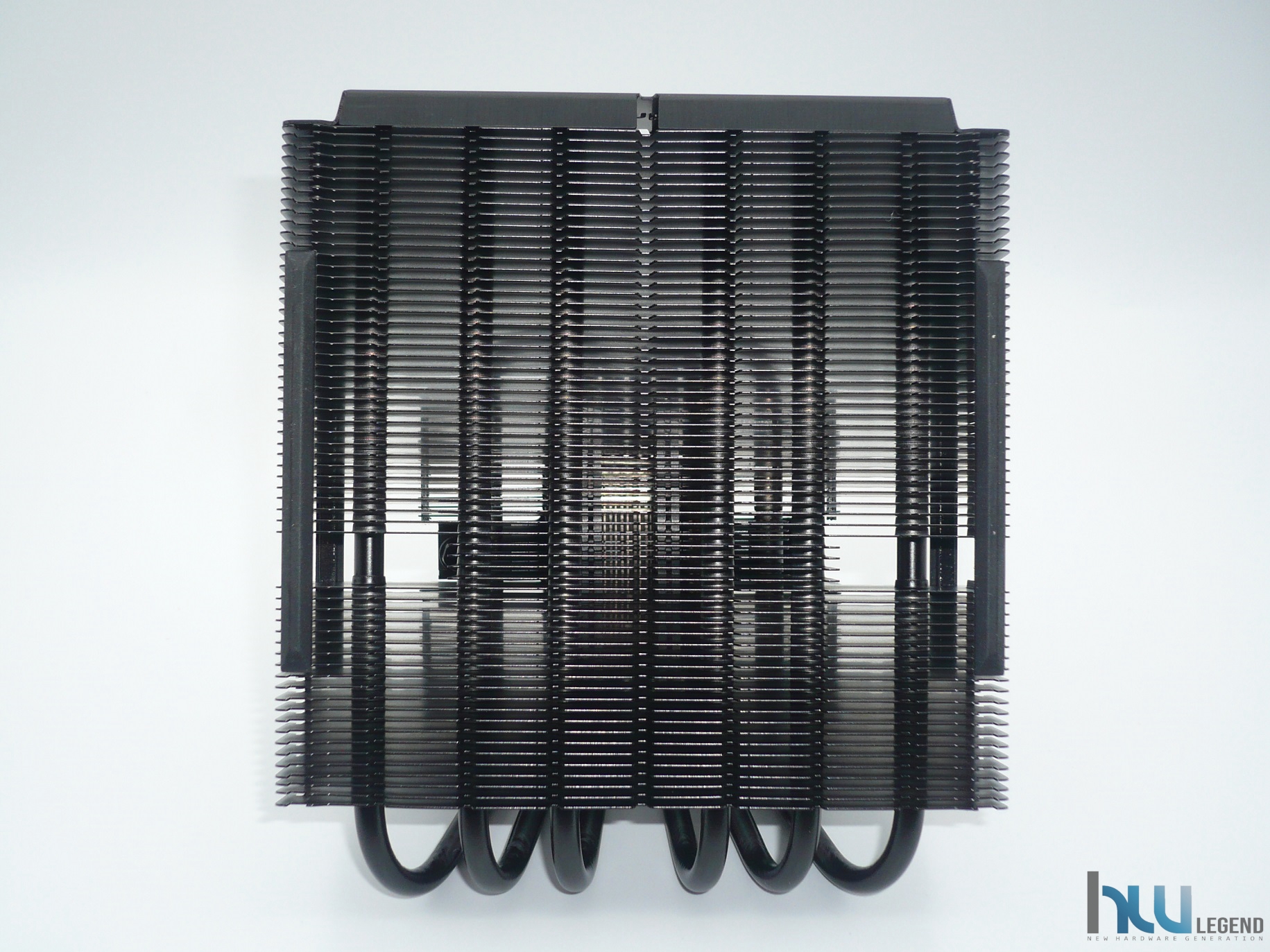

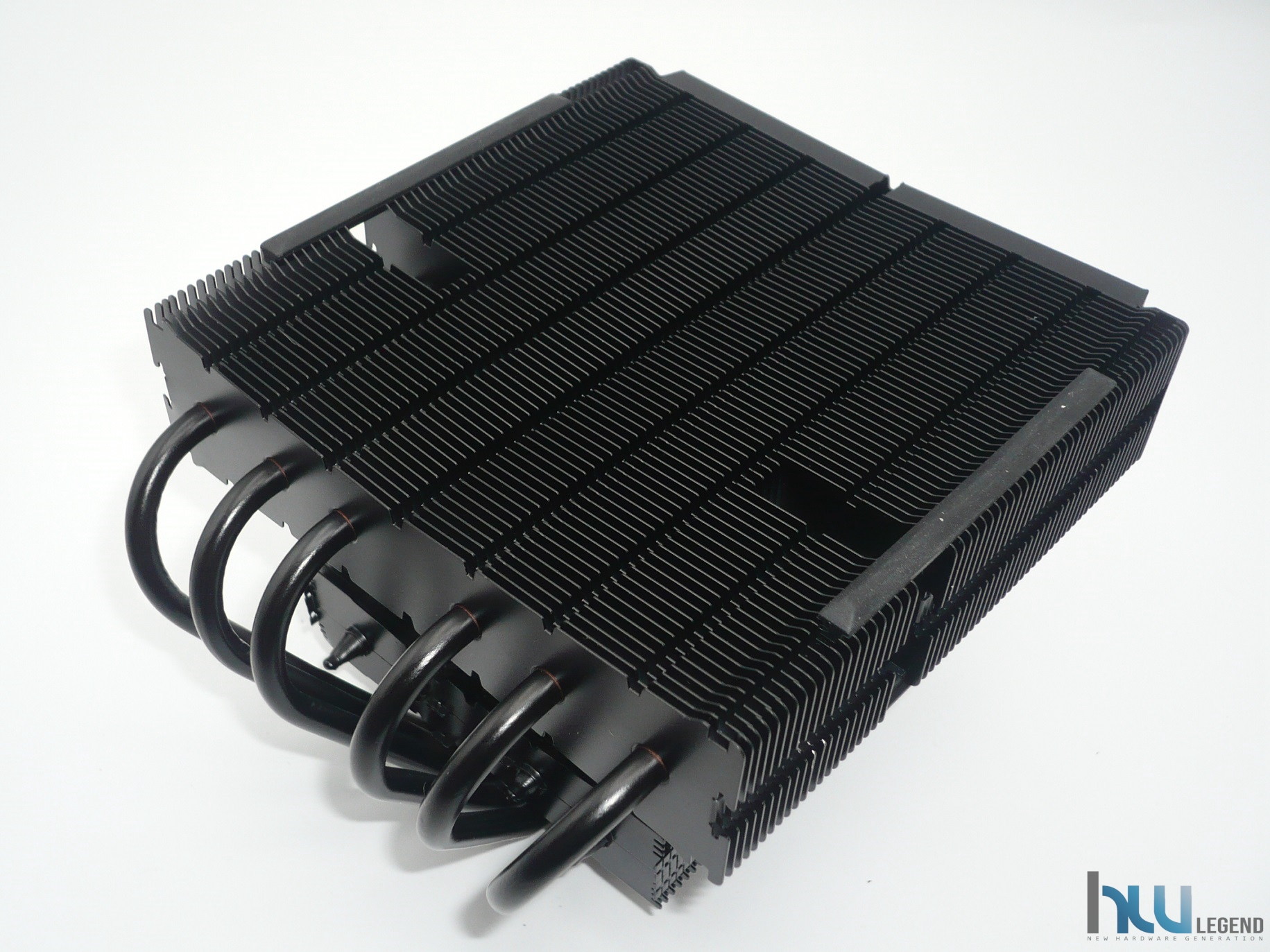

Il più generoso heatsink superiore prevede ben 62 lamelle in alluminio, spesse 0.46 mm e distanziate tra loro di circa 2.00 mm, mentre il blocco inferiore, come visto in precedenza sensibilmente più piccolo nelle dimensioni, conta un totale di 31 lamelle in alluminio, del medesimo spessore ma leggermente meno distanziate tra loro (poco più di 1.50 mm). La prima lamella si distanzia dalla base del cooler di circa 20 mm.

Le lamelle sono abbastanza spesse ma in ogni caso risultano comunque delicate e si rischia di piegarle se il dissipatore non viene maneggiato con cura. Esse ricoprono in gran parte le heatpipes, offrendo un’ottima uniformità visiva. Le lamelle e le heatpipes sono saldate assieme, incrementando ulteriormente la rigidità complessiva del dissipatore.

La loro densità è notevole, proprietà necessaria per permettere un’elevata dissipazione del calore. Inoltre, sono finemente lavorate e sagomate al fine di creare una particolare forma strutturale che garantisce, all’interno del corpo dissipante, un’omogenea distribuzione dei flussi d’aria generati dalle ventole, al fine di incrementare l’efficienza.

Davvero bello il colpo d’occhio che la trama delle alette sono in grado di comporre. Nella placca laterale in alluminio anodizzato spazzolato, inoltre, è possibile scorgere in rilievo l’elegante marchio aziendale, capace di donare un tocco di classe ed eleganza sopraffina, certamente un valore aggiunto all’intero design estetico del prodotto.

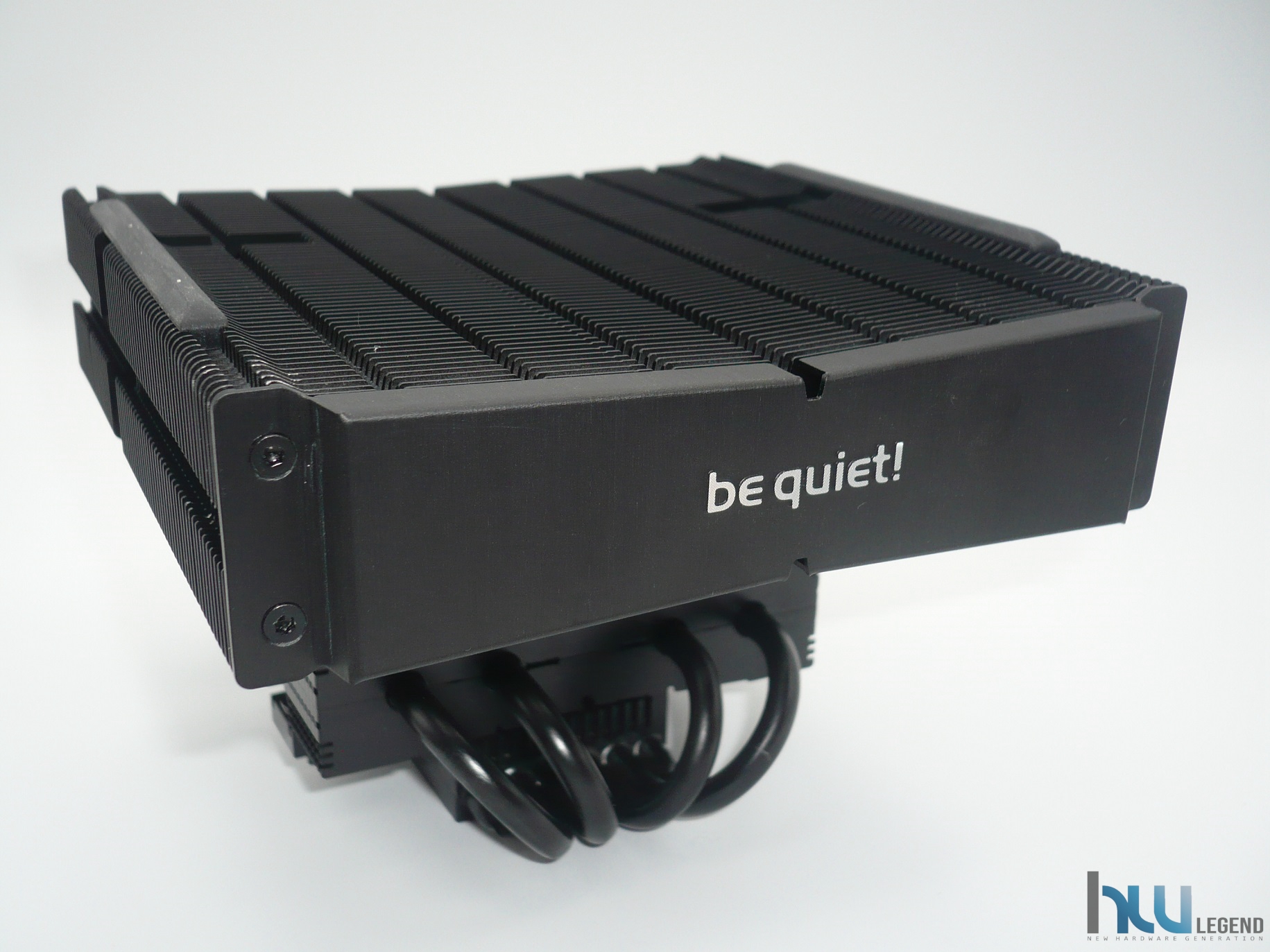

Ulteriore accorgimento che denota l’ottimo studio e attenzione da parte del produttore lo intravediamo nella parte superiore della base del dissipatore. Guardando con attenzione, infatti, possiamo scorgere una serie di alette che contribuiscono ad aumentare la superficie dissipante in modo da garantire un miglior smaltimento del calore.

Appare innegabile come il nuovo Dark Rock TF2 vanta un design decisamente ben studiato e ottimamente realizzato, con alcuni elementi caratteristici che gli conferiscono un look elegante, raffinato e dal grande impatto visivo.

[nextpage title=”Dark Rock TF2 – Analisi delle Ventole fornite in dotazione”]

L’imponente Dark Rock TF2 viene commercializzato in abbinamento ad una coppia di eleganti ventole di classe premium proprietarie da 135 millimetri di diametro.

Tali ventole sono appartenenti alla ben nota famiglia Silent Wings 3 e di colore completamente nero, capaci di assicurare il miglior connubio tra elevata efficienza e silenziosità.

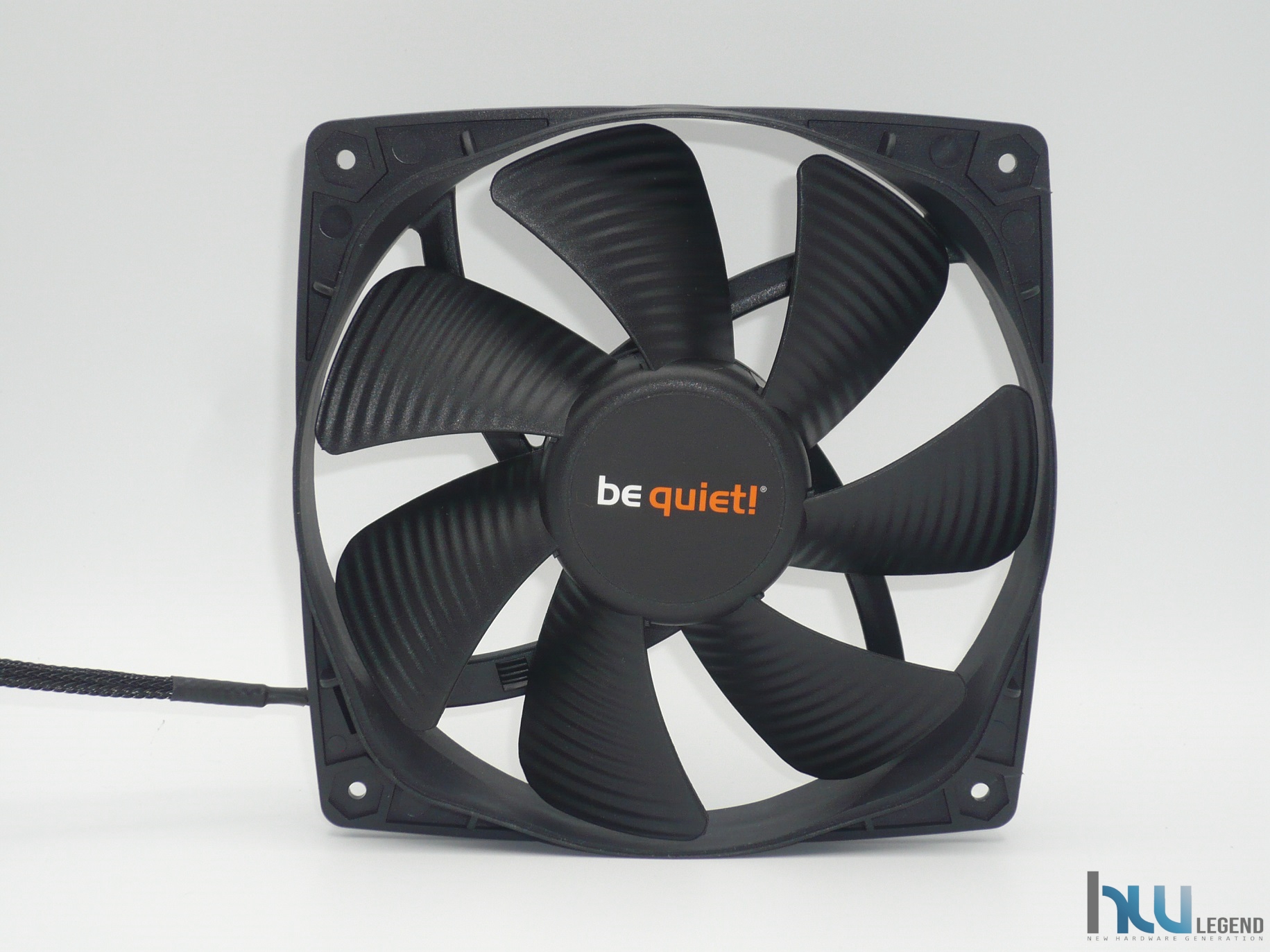

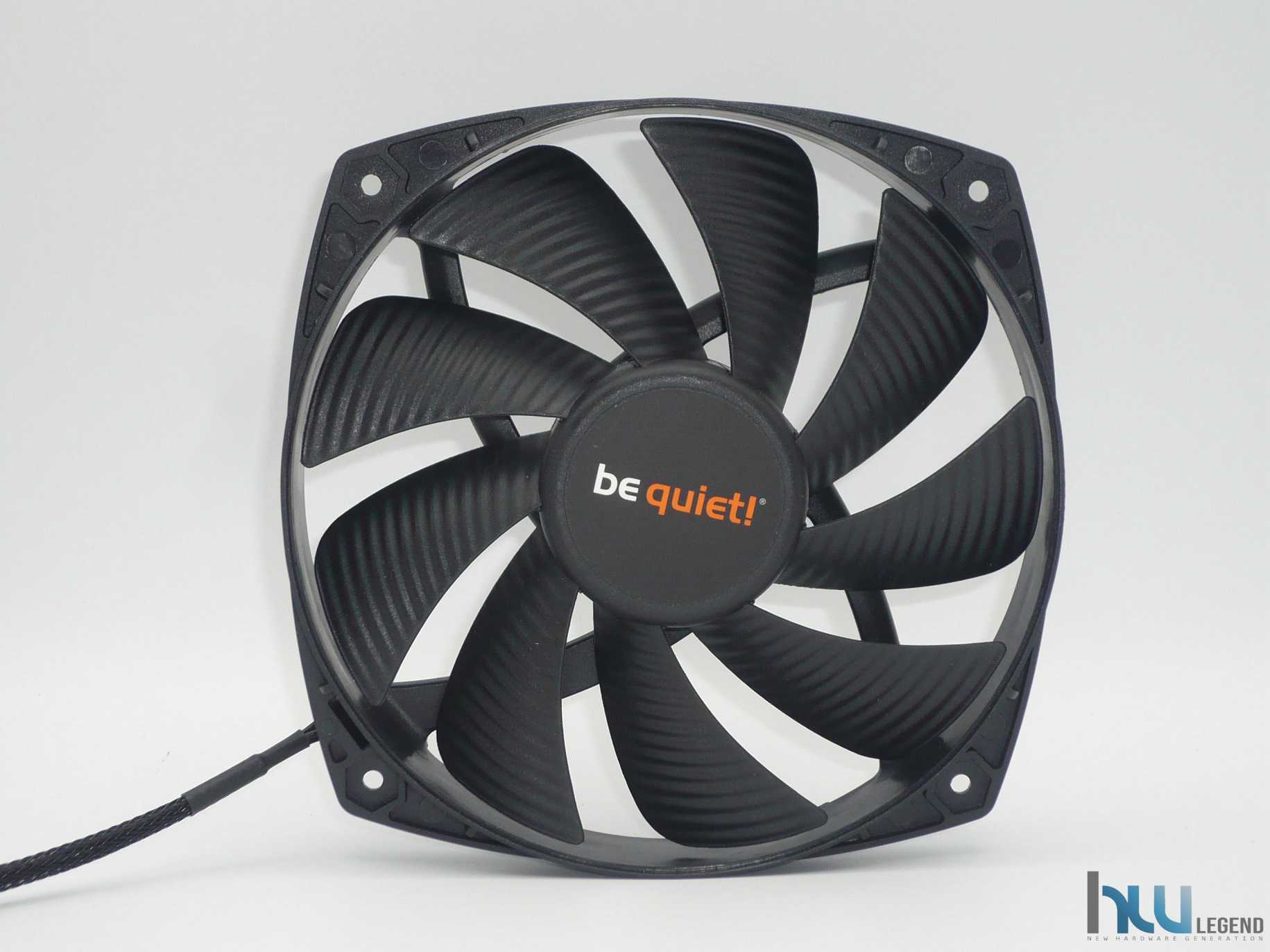

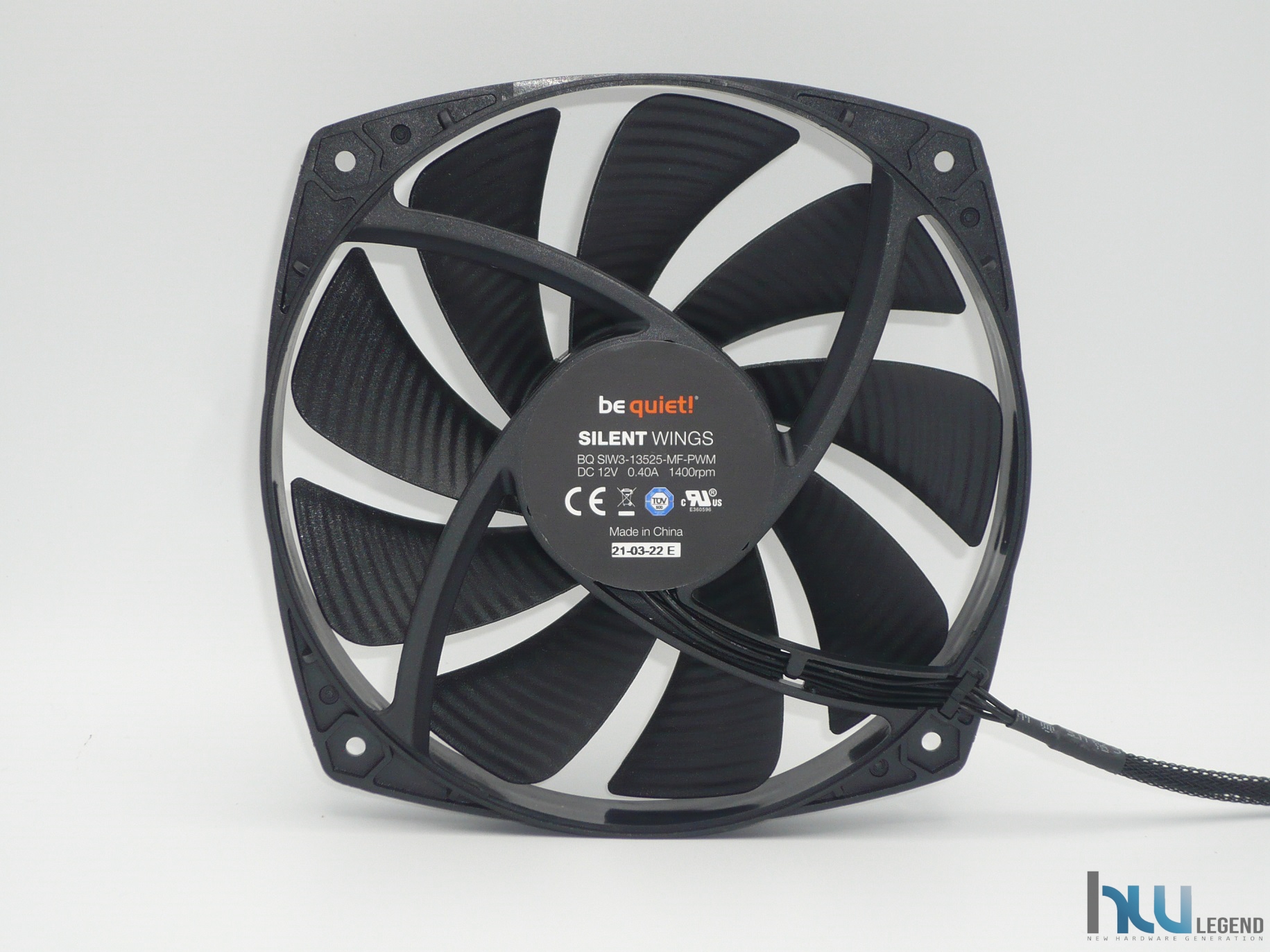

Silent Wings BQ-SIW3-13525-MF-PWM 135mm – Fronte/Retro

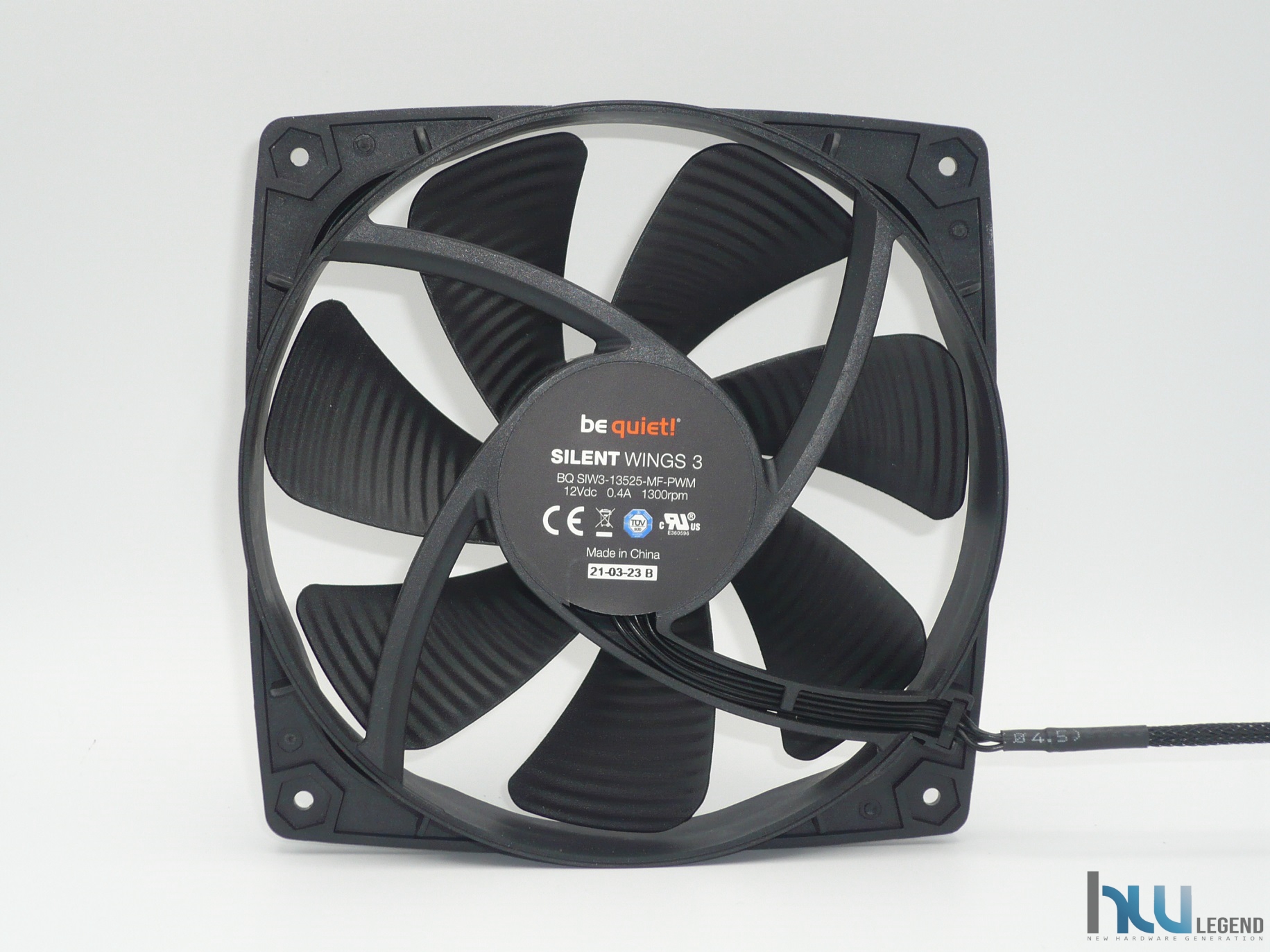

Silent Wings 3 BQ-SIWI3-13525-LF-PWM 135mm – Fronte/Retro

Le ventole appartenenti alla famiglia Silent Wings 3 sono studiate in modo da massimizzare la portata d’aria e mantenere la minima rumorosità. A questo scopo le pale della ventola non sono lisce, ma hanno delle scanalature che hanno il compito specifico di ottimizzare la portata d’aria.

La qualità costruttiva è eccellente, con una flessione ridotta sull’asse diagonale. La resistenza dei materiali è molto buona e la sensazione generale è di ottima robustezza. Sia le pale che i quattro bracci rinforzanti sono costruiti con materiali di ottima qualità e sono particolarmente resistenti a ogni tipo di stress.

Il frame è ti tipo rotondo, particolare scelto appositamente per ridurre la rumorosità ed il rumore prodotto dall’aria. Il sistema di rotazione utilizzato fa in modo che non vi siano parti meccaniche in contatto, evitando pertanto usura e garantendo una maggiore longevità e durata nel tempo di circa 300.000 ore di utilizzo.

Le ventole Silent Wings 3 utilizzano la tecnologia Fluid Dynamic Bearing (FDB), che prevede un cuscinetto galleggiante in un particolare fluido, per ridurre ai minimi termini gli attriti, e di conseguenza il rumore generato.

Il rotore centrale, basato su tecnologia 6-pole, non occupa troppo spazio e consente di avere maggior area a disposizione per le pale. La funzione principale di questa ventola è quella di concentrare e massimizzare sia il flusso che la pressione statica del getto d’aria.

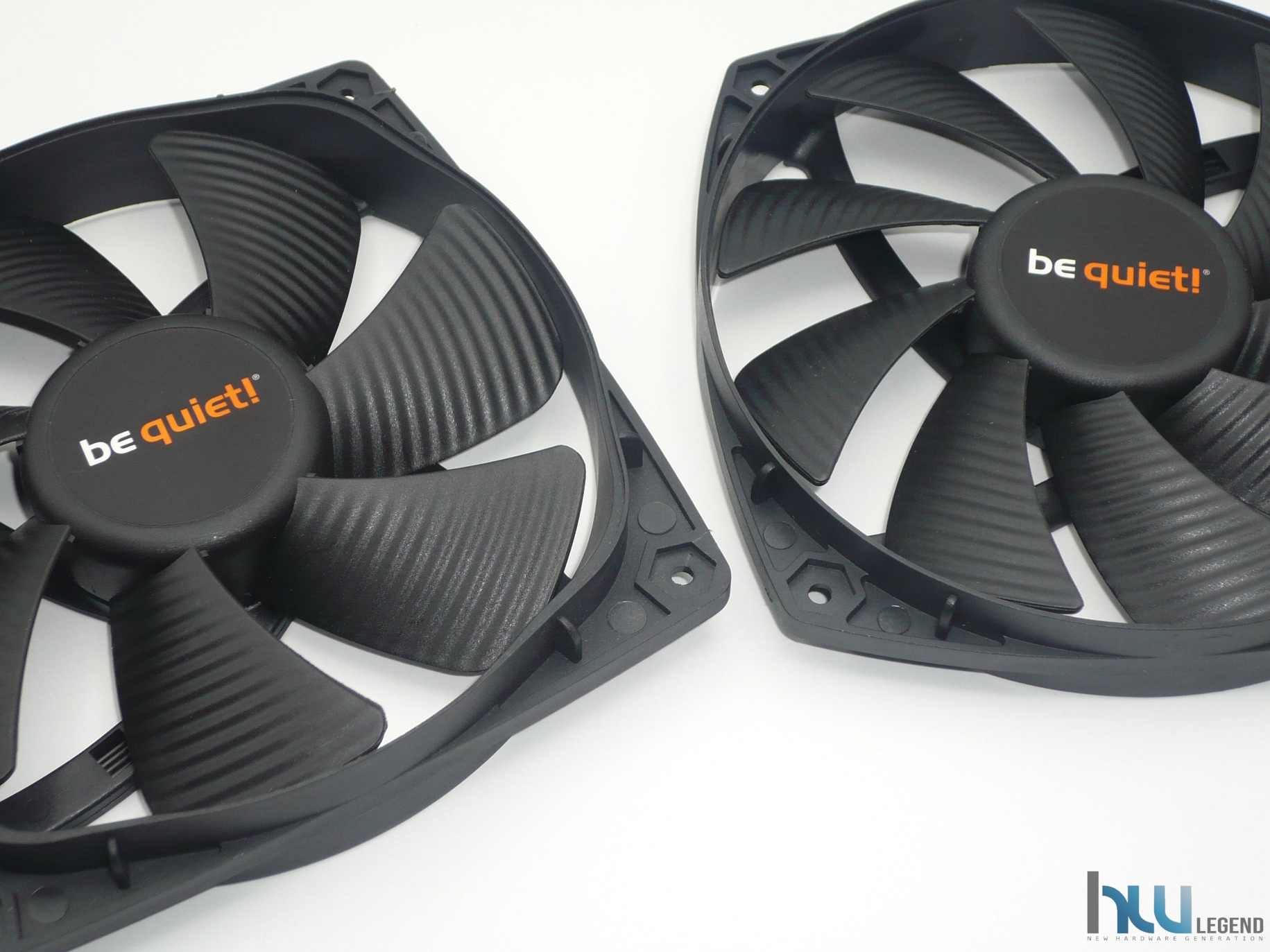

Le pale hanno un layout dalla linea irregolare, infatti esse partono da un profilo stretto nei pressi del rotore per poi allungarsi, fino al raggiungimento della massima estensione, in prossimità della cornice. La ventola non dispone di LED o altro tipo di illuminazione, inoltre non sono previsti fori per il montaggio manuale di quest’ultimi.

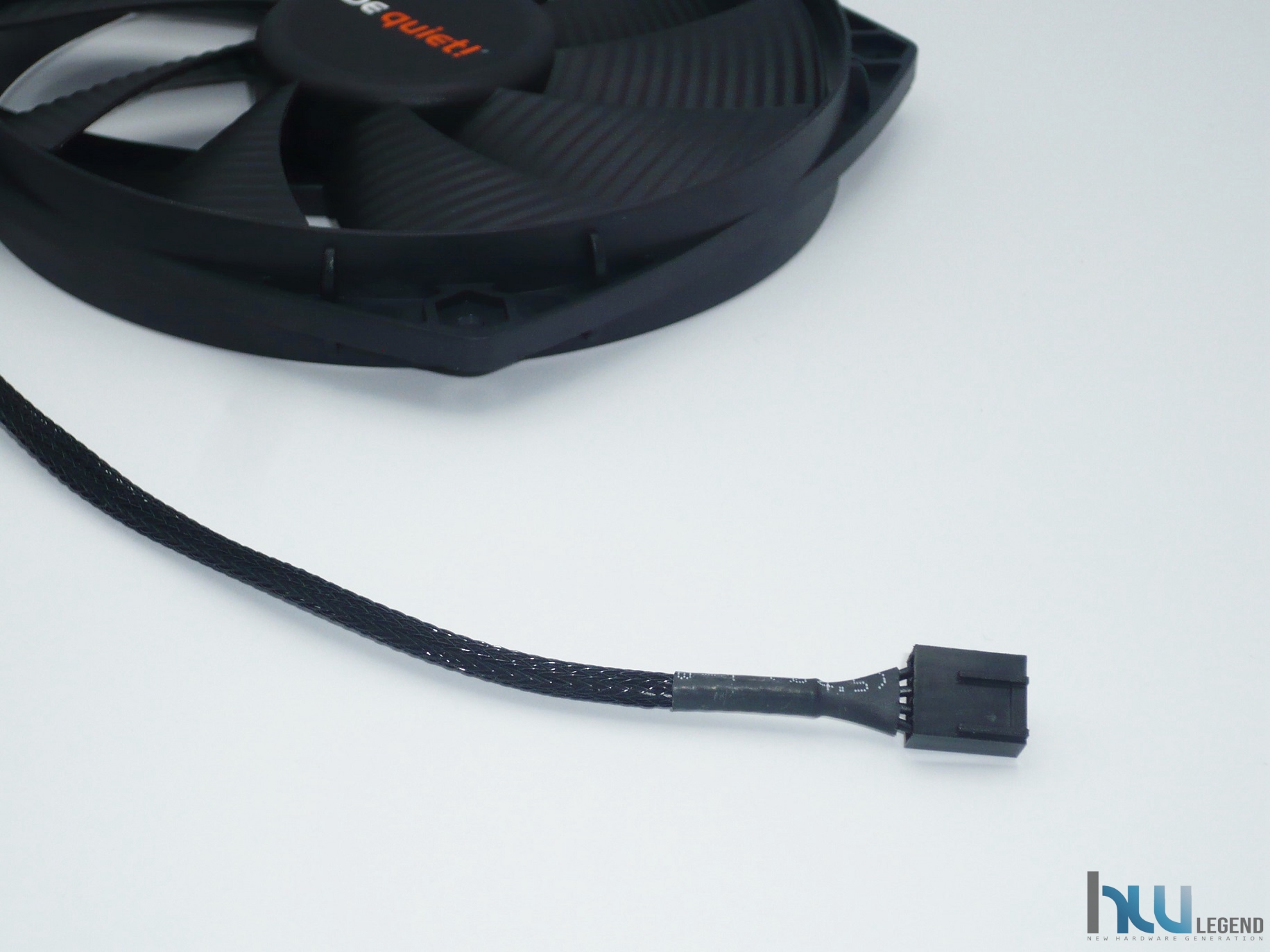

L’implementazione del pieno supporto PWM (Pulse-Width Modulation) garantisce silenziosità e un elevato flusso d’aria al fine di smaltire in maniera veloce il calore presente tra le lamelle del dissipatore. Il cavo si presenta con uno sleeving molto curato caratterizzato da una ricopertura che termina con una guaina termo-restringente.

Questa eccellente foderatura, oltre che donare un tocco estetico maggiormente curato al prodotto, impedisce l’aggrovigliamento del cavo ed aumenta la sua resistenza a tagli, sfregamenti, morsi di animali domestici e in generale a tutti i tipi di usura.

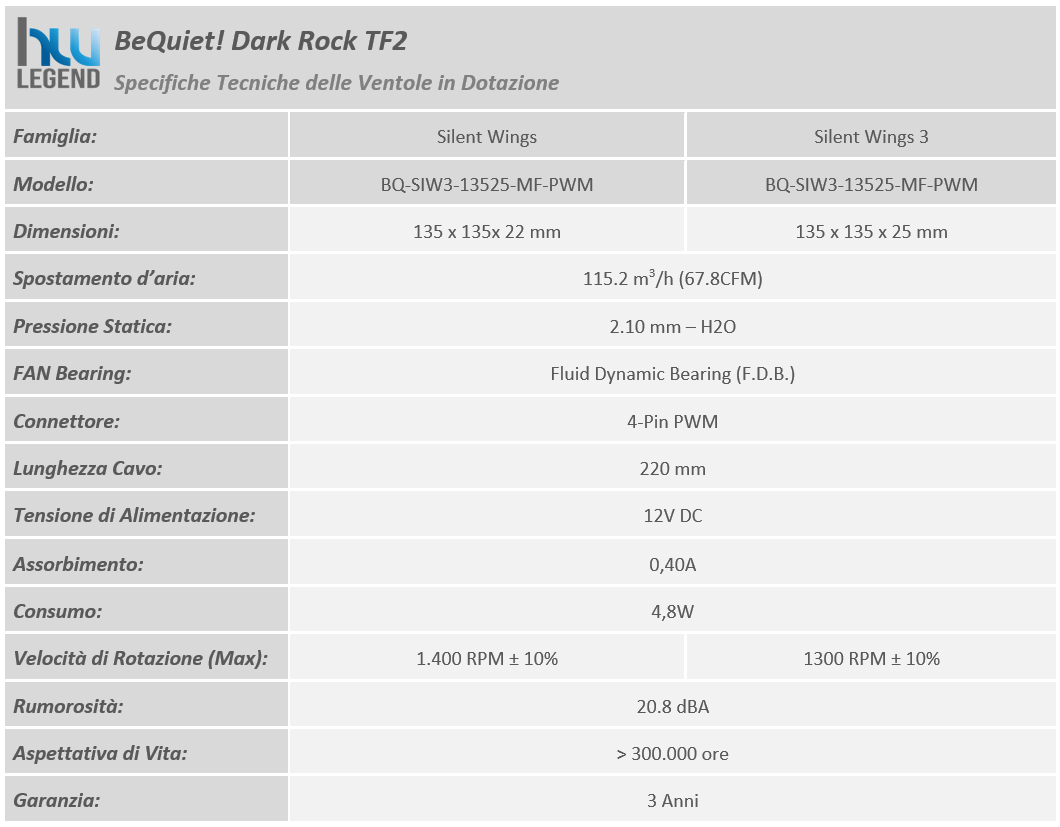

Nella seguente tabella riportiamo le specifiche tecniche dettagliate di entrambe le ventole fornite in dotazione, cosi come vengono riportate nel sito del produttore tedesco:

Non possiamo negare che la qualità costruttiva è indubbiamente eccellente, con pale e frame ottimamente realizzati. Gli accorgimenti previsti dal produttore tedesco, inoltre, consentono di ottenere performance ai vertici della categoria pur mantenendo una bassissima soglia di rumore generato. Maggiori informazioni su questa interessante famiglia di prodotti sono disponibili al seguente indirizzo.

[nextpage title=”Dark Rock TF2 – Installazione del dissipatore”]

L’installazione dei recenti dissipatori BeQuiet! è estremamente semplice e richiede poche operazioni da parte dell’utente.

Il produttore tedesco, oltre ad un manuale molto chiaro in formato cartaceo (incluso nella confezione) e PDF (direttamente consultabile cliccando sul seguente link), ha reso disponibile sul suo canale Youtube un utilissimo video che mostra in maniera dettagliata ogni singola fase di montaggio delle sue soluzioni di raffreddamento sulle più diffuse piattaforme Intel e AMD:

Installazione su piattaforma Intel LGA-115x/LGA-1200

Installazione su piattaforma Intel LGA-20xx

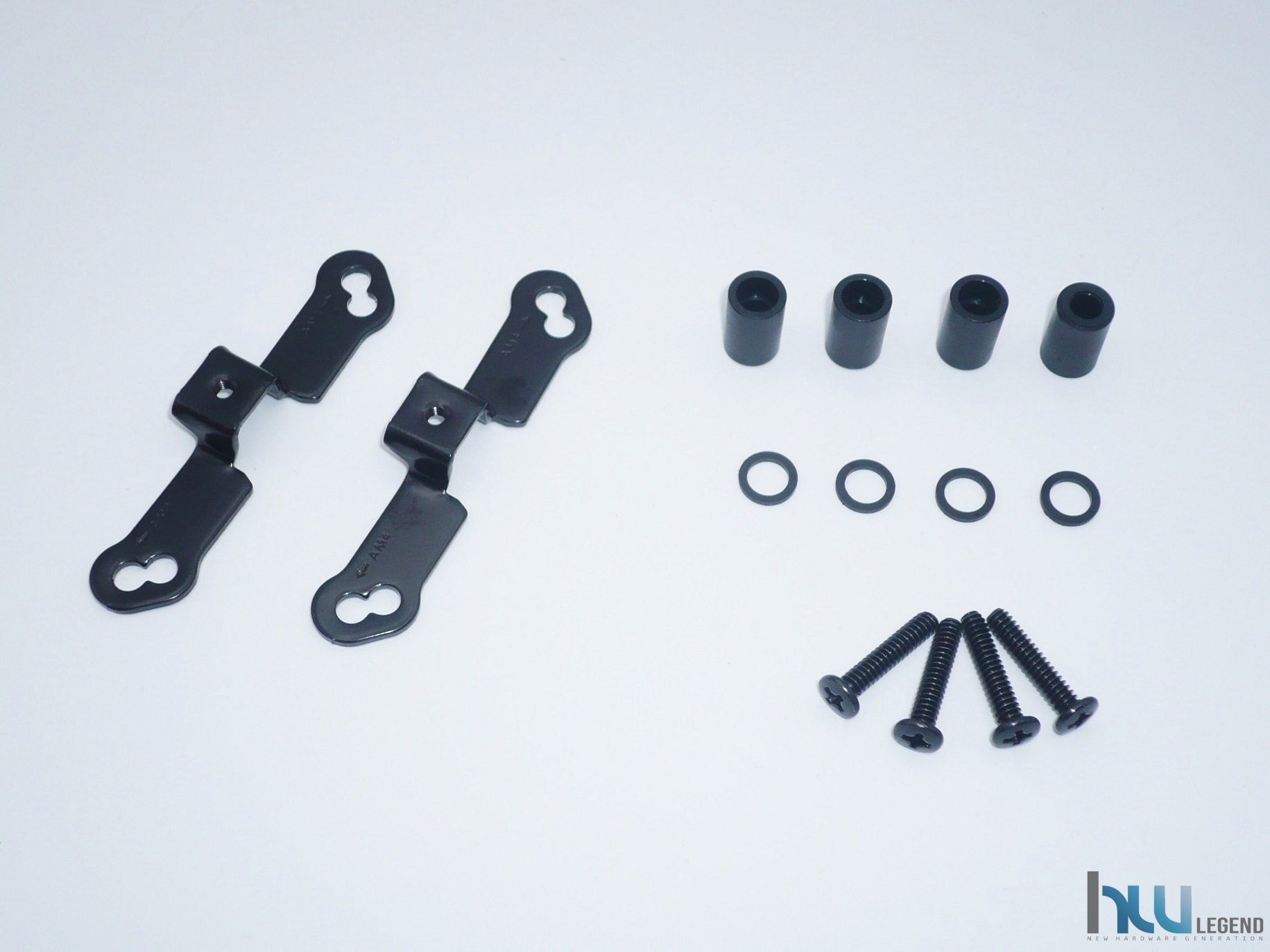

Installazione su piattaforma AMD AM4/AM3+

Come vediamo la procedura è davvero semplice sostanzialmente prevede:

Preparazione della scheda madre;
Applicazione della pasta termo-conduttiva sul microprocessore;
Posizionamento e ancoraggio del dissipatore di calore;
Collegamento della/e ventola/e alla scheda madre o eventualmente al proprio rehobus.

Per le nostre prove abbiamo fatto uso di una piattaforma desktop mainstream AMD di ultima generazione, basata su socket di connessione AM4 e relativo microprocessore Ryzen 9 5950X 16C/32T, faremo quindi riferimento esclusivamente a questa per descrivere le brevi e veloci fasi di montaggio ed il materiale necessario. BeQuiet! ha racchiuso tutto il necessario all’interno di una pratica bustina in plastica trasparente opportunamente etichettata.

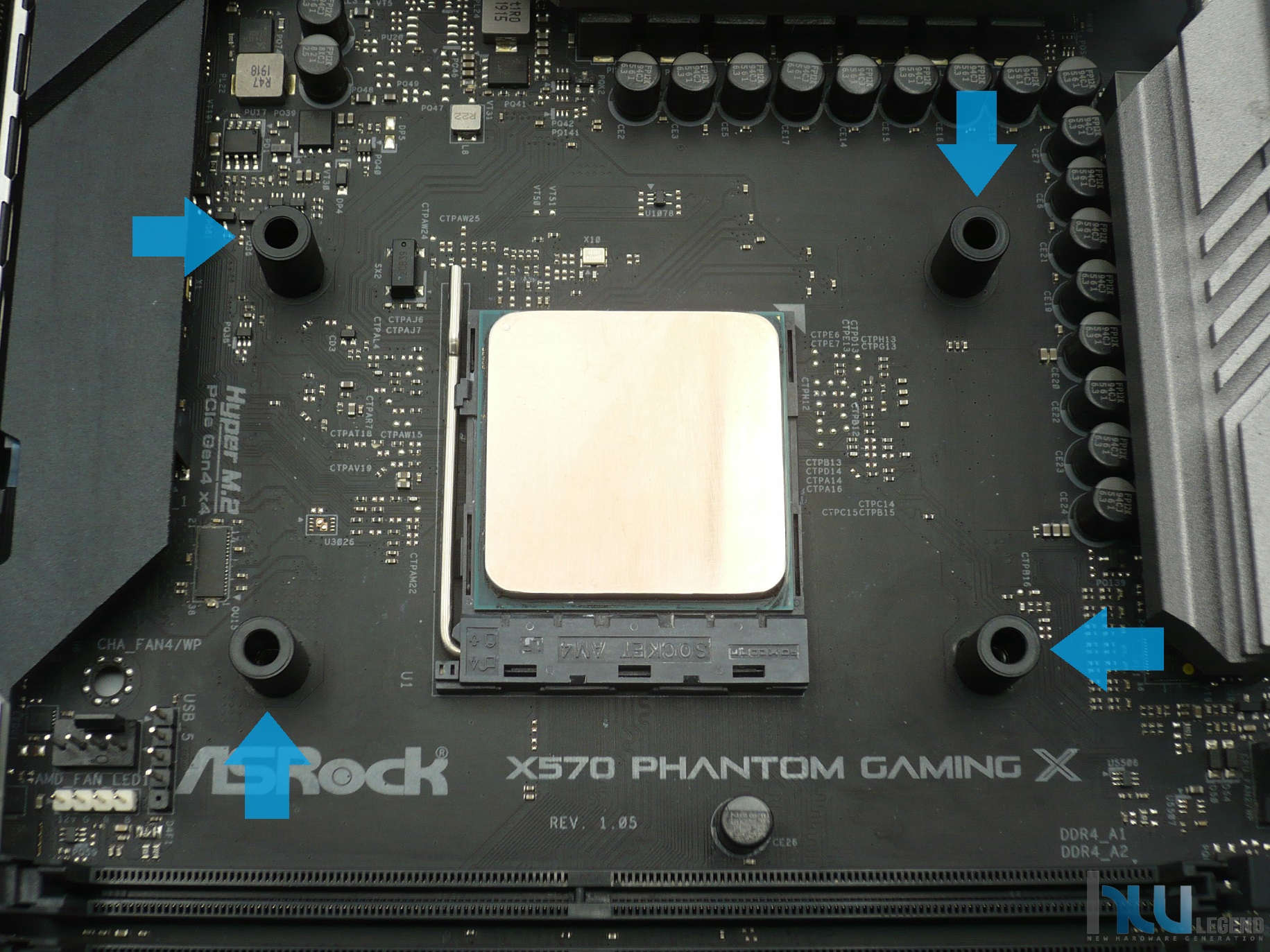

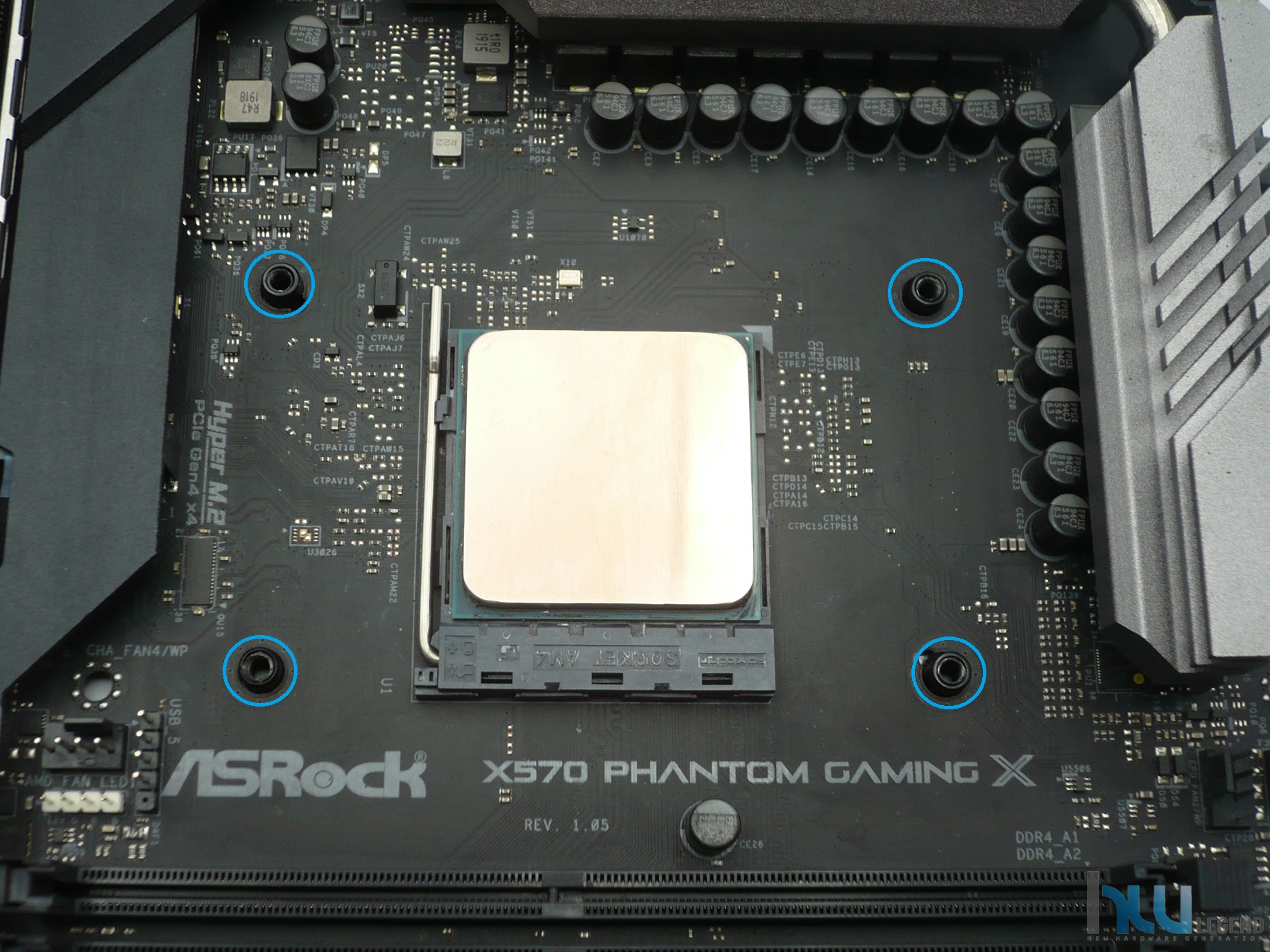

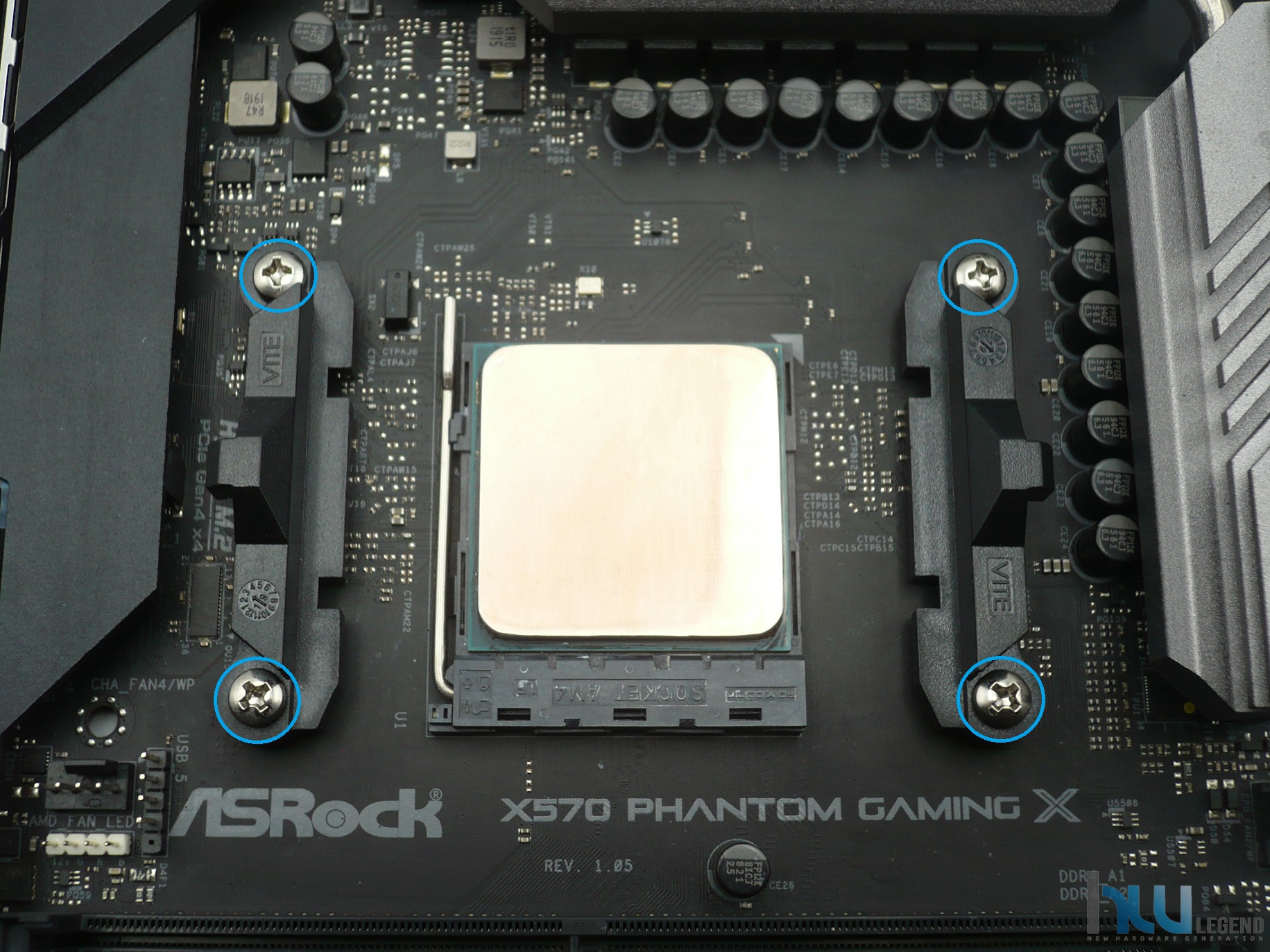

La prima fase di preparazione della scheda madre (nel nostro caso una ASRock X570 Phantom Gaming X) è abbastanza rapida e consiste essenzialmente nella rimozione dei supporti in plastica originali previsti da AMD per l’ancoraggio delle soluzioni di raffreddamento di tipo tradizionale al fine di poter procedere al montaggio di quelli messi a punto dal produttore tedesco. Per farlo è sufficiente svitare le quattro viti previste.

Il produttore tedesco prevede di sfruttare il backplate di rinforzo originale presente su qualunque scheda madre per piattaforma AM4 di AMD, quindi non sarà necessario rimuoverlo. Procederemo al contrario con il posizionamento dei quattro distanziali filettati forniti in dotazione, aventi lo scopo di garantire il corretto serraggio del dissipatore.

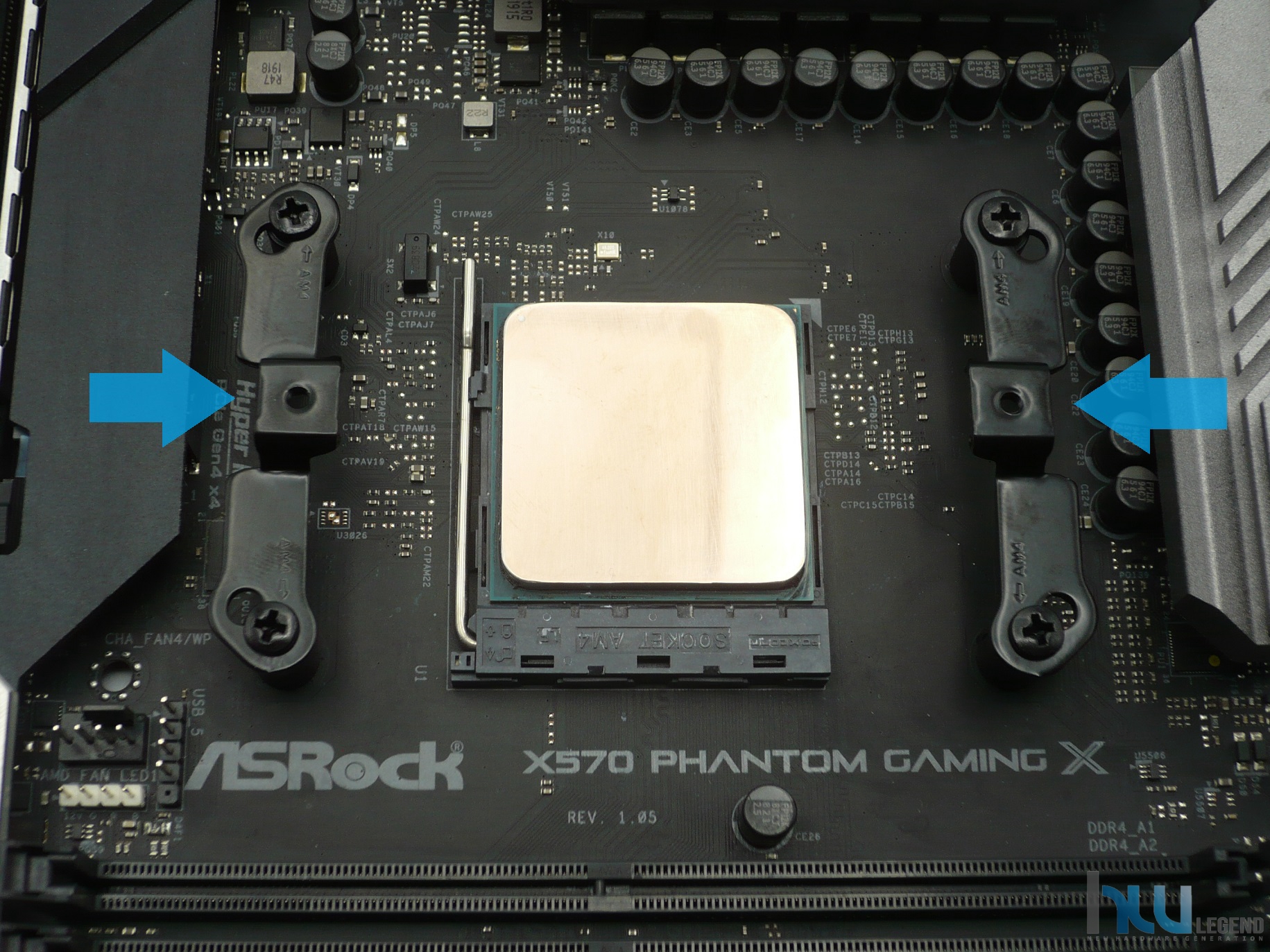

A questo punto possiamo procedere con il fissaggio della coppia di staffe metalliche di adattamento, facendo attenzione ad orientarli correttamente, ovvero con i supporti centrali sporgenti verso il nostro microprocessore.

Trattandosi di un dissipatore Top-Flow vi sarà solamente un verso consigliabile per procedere alla sua installazione, così da interferire il meno possibile con l’eventuale scheda grafica discreta PCIe e con i moduli di memoria RAM, tradizionalmente non molto distanti dal socket di connessione.

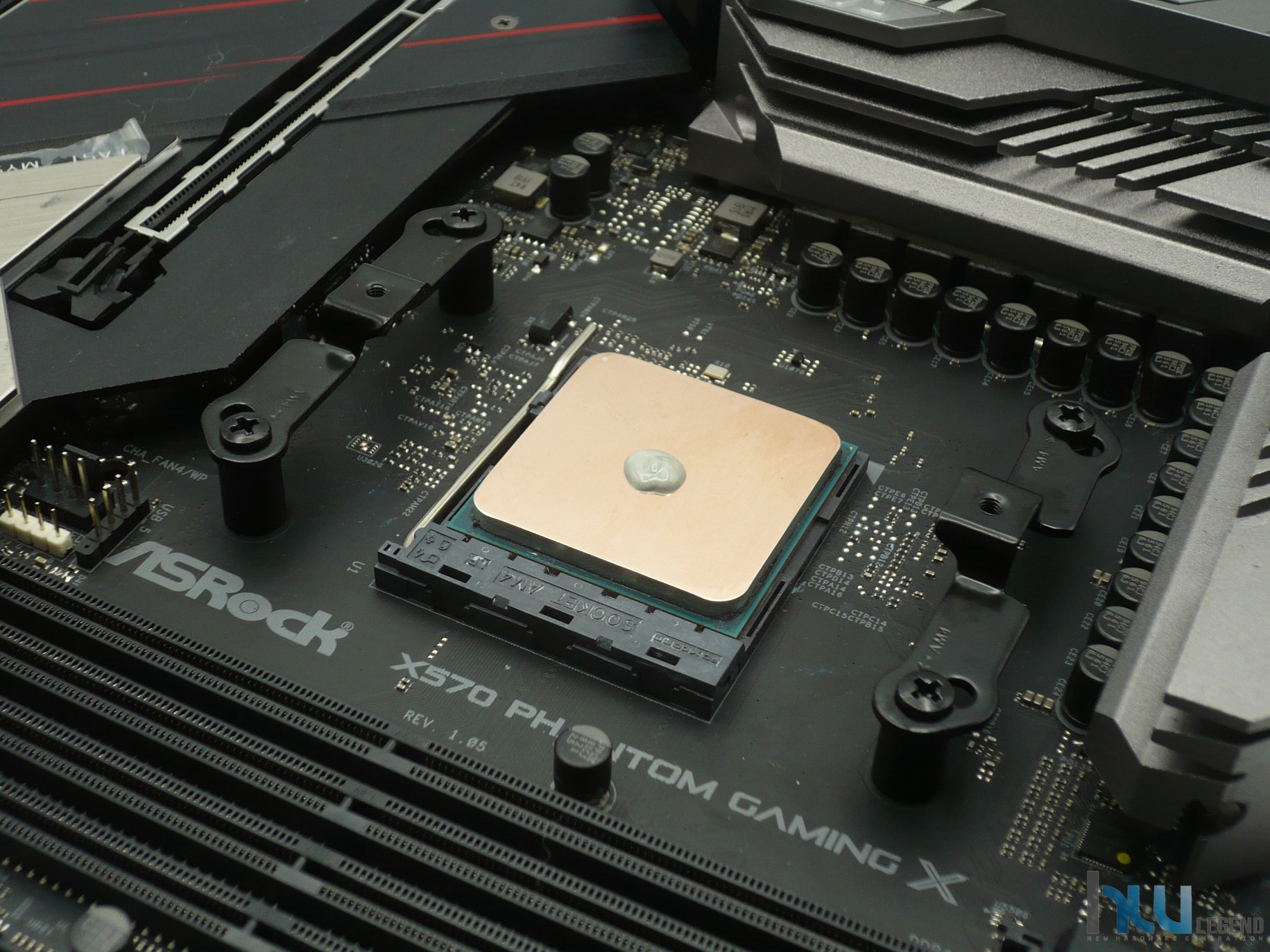

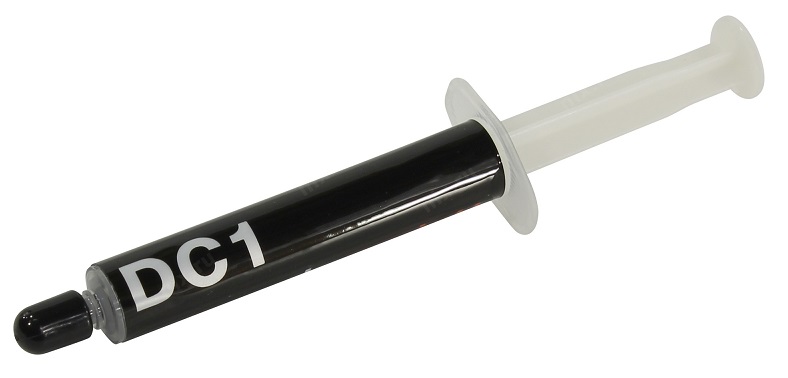

La prossima operazione da fare consiste nell’applicazione della pasta termica. Il produttore tedesco include in dotazione un tubetto della sua proprietaria e collaudata DC1 Thermal Grease, un composto ibrido realizzato da differenti micro particelle in grado di offrire una minima resistenza termica, una eccezionale facilità di utilizzo ed una notevole stabilità e durata nel tempo.

Questa particolare pasta termica, inoltre, è molto semplice da spalmare. Le tecniche di applicazione della pasta termo-conduttiva sono varie e variegate, ognuno ha il suo metodo preferito. Alcuni spalmano la pasta su tutta la superficie dell’IHS (Integrated Heat Spreader) del microprocessore, altri la spalmano invece sulla base del dissipatore. A prescindere dal metodo che userete per stendere la pasta termo-conduttiva, non dimenticatevi di usarla.

Nel nostro caso procediamo con il classico metodo del “chicco di riso” al centro dell’IHS del microprocessore. Un chicco di pasta della dimensione di un grano di riso sarà più che sufficiente. In ogni caso, non bisogna esagerare, in quanto troppa pasta termo-conduttiva avrà l’effetto opposto a quello desiderato, e cioè una conducibilità termica ottimale.

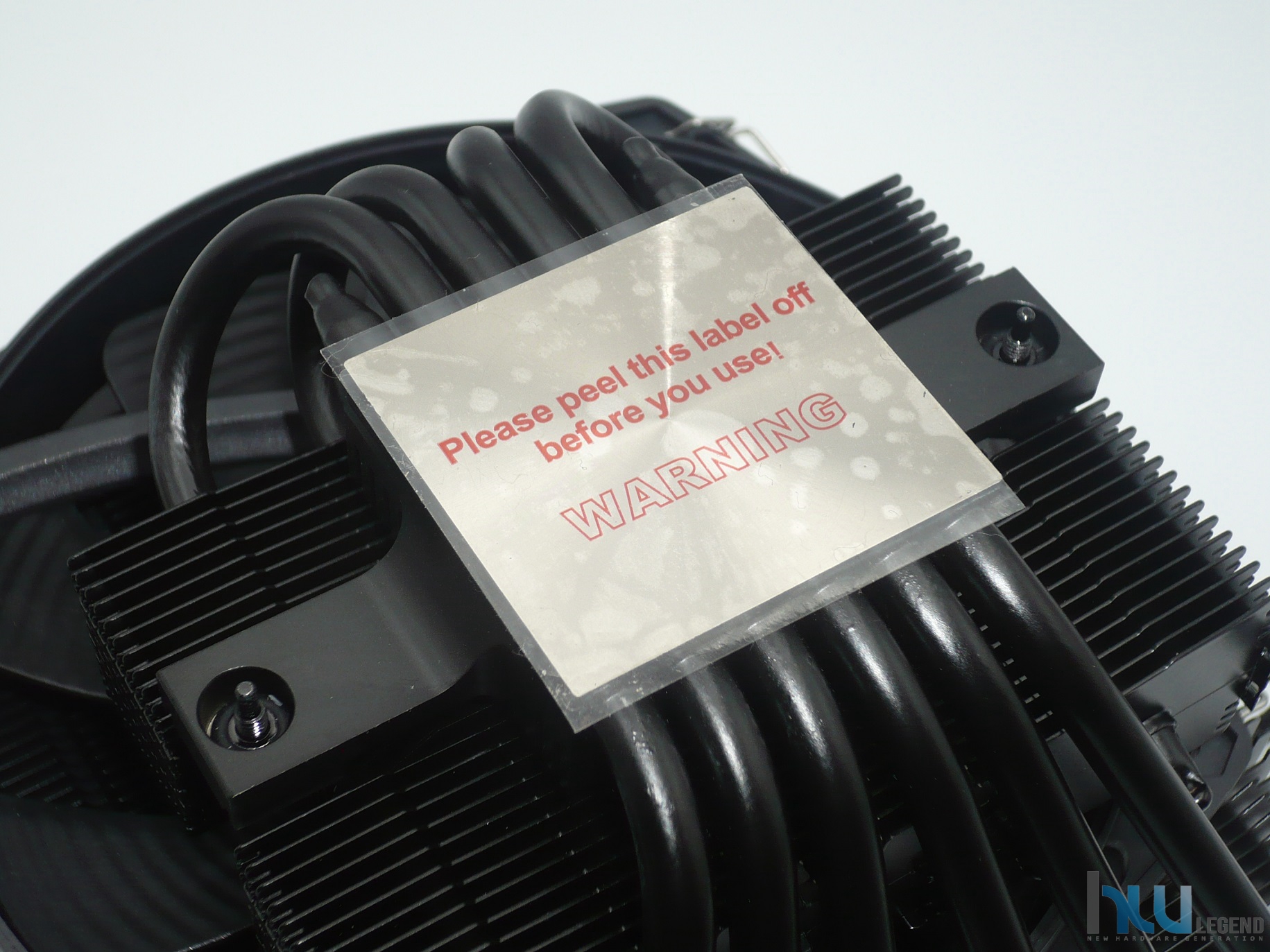

La terza fase consiste nel posizionamento e successivo ancoraggio del dissipatore di calore. Prima di posizionare e fissare il dissipatore alla scheda madre, non dobbiamo assolutamente dimenticare di togliere la pellicola di protezione cosi come indicato dal produttore stesso.

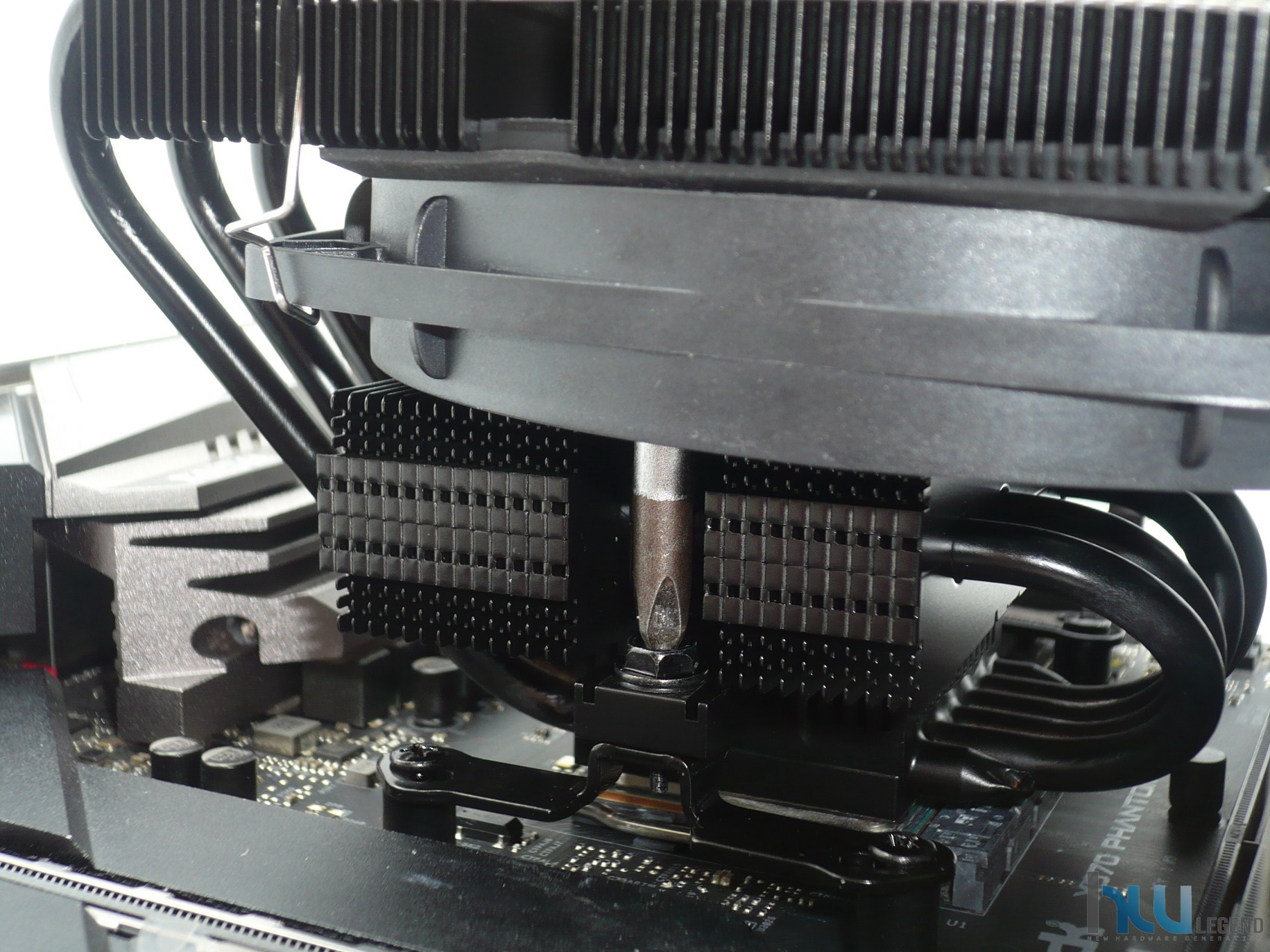

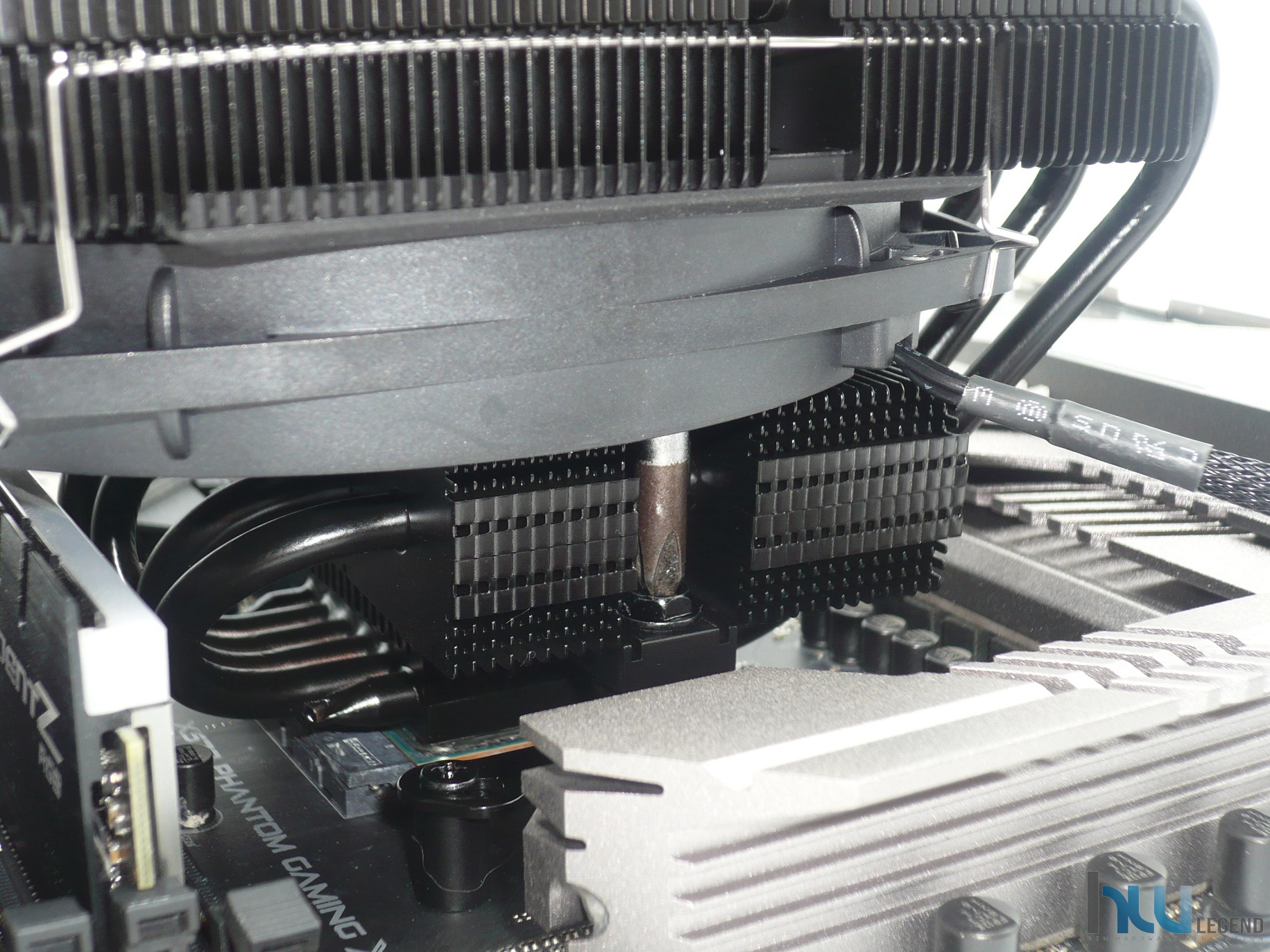

A questo punto possiamo prendere il dissipatore e posizionarlo correttamente sul microprocessore. Per l’ancoraggio finale sarà necessario sfruttare la barra preinstallata, che andrà avvitata alle staffe metalliche precedentemente fissate sulla nostra scheda madre.

Vi consigliamo di non esagerare troppo nello stringere le viti. È molto importante dare la stessa calibrazione di stretta alle viti di fissaggio, in modo da creare la stessa forza su entrambi i punti.

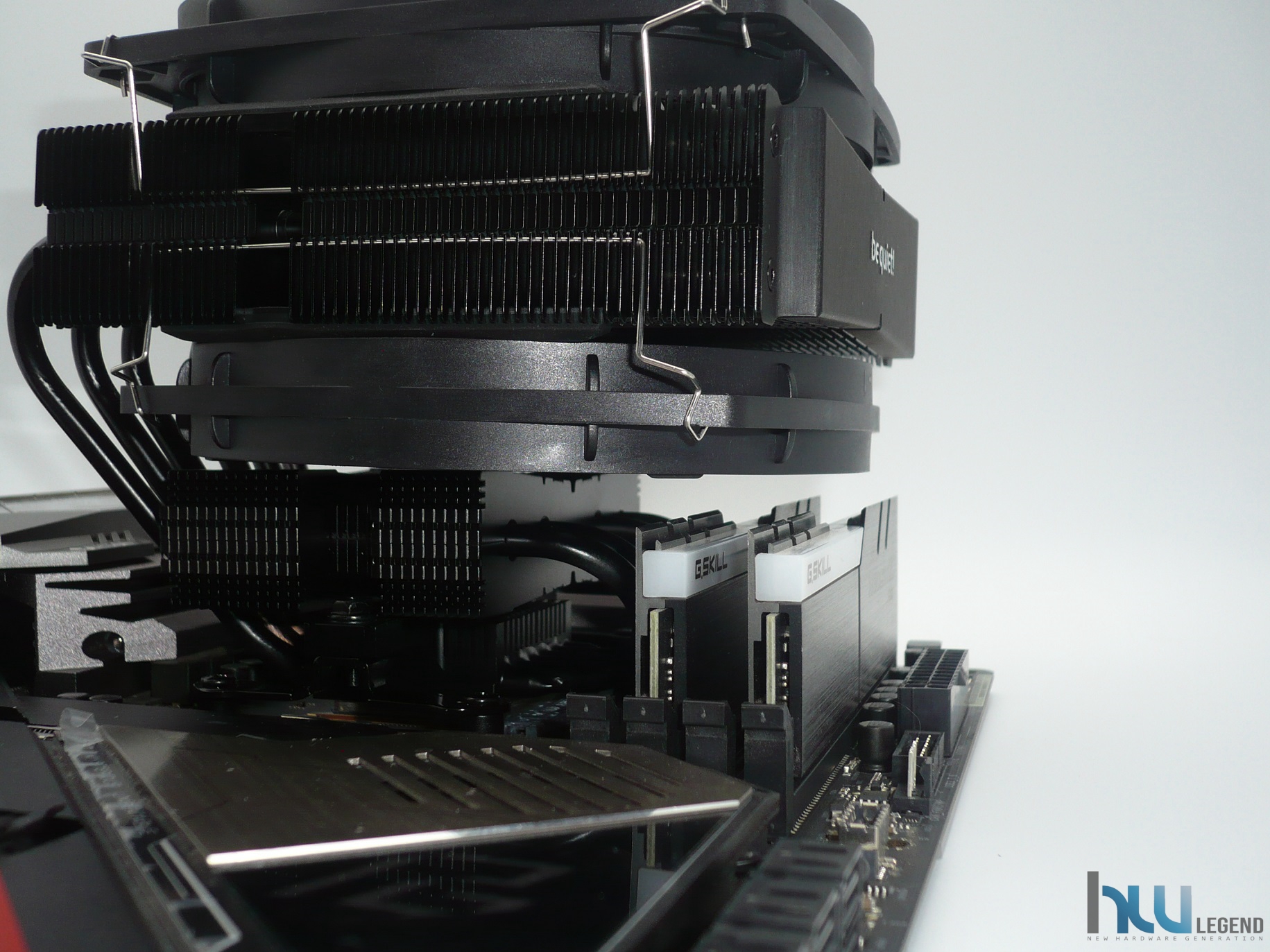

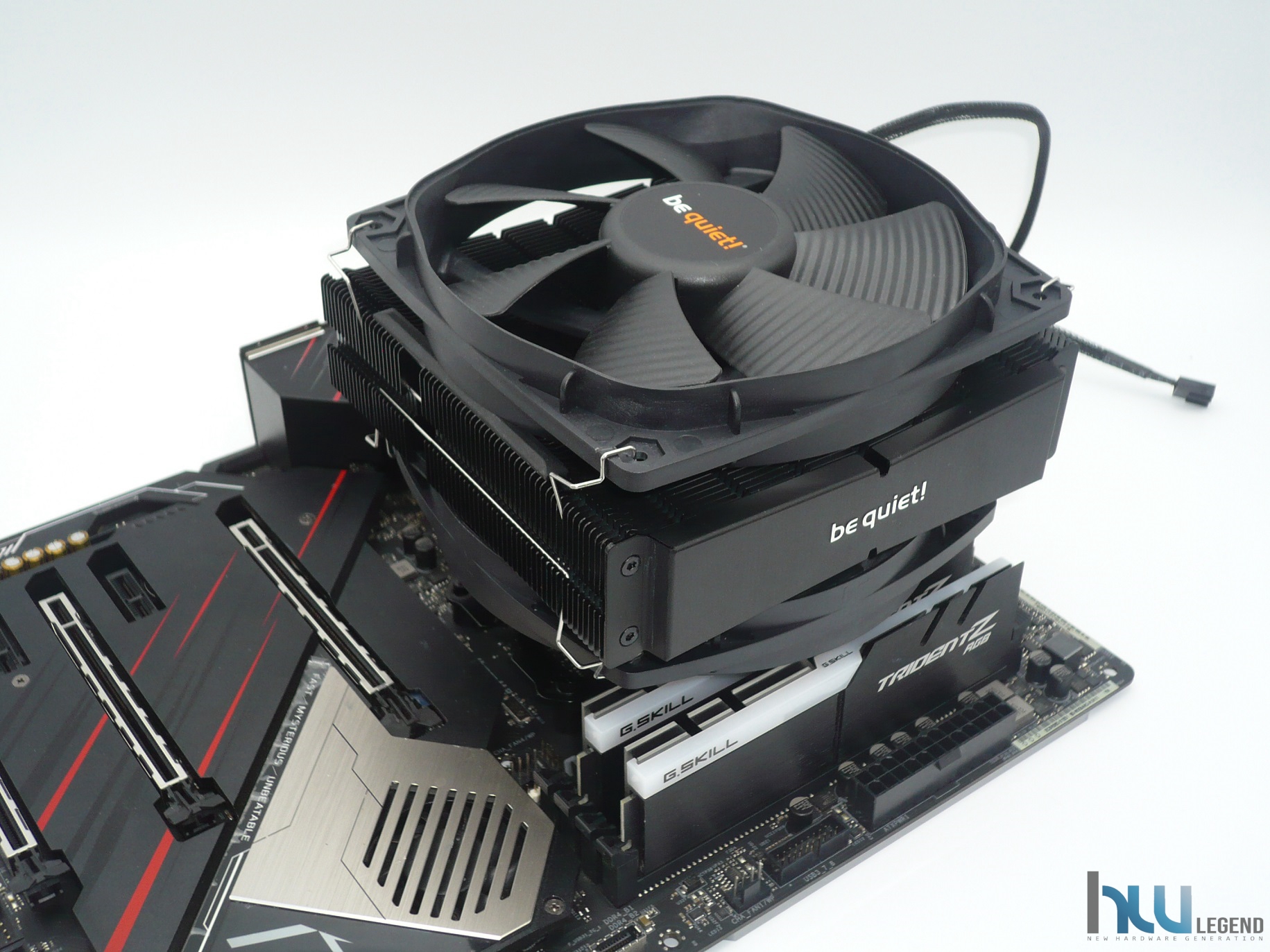

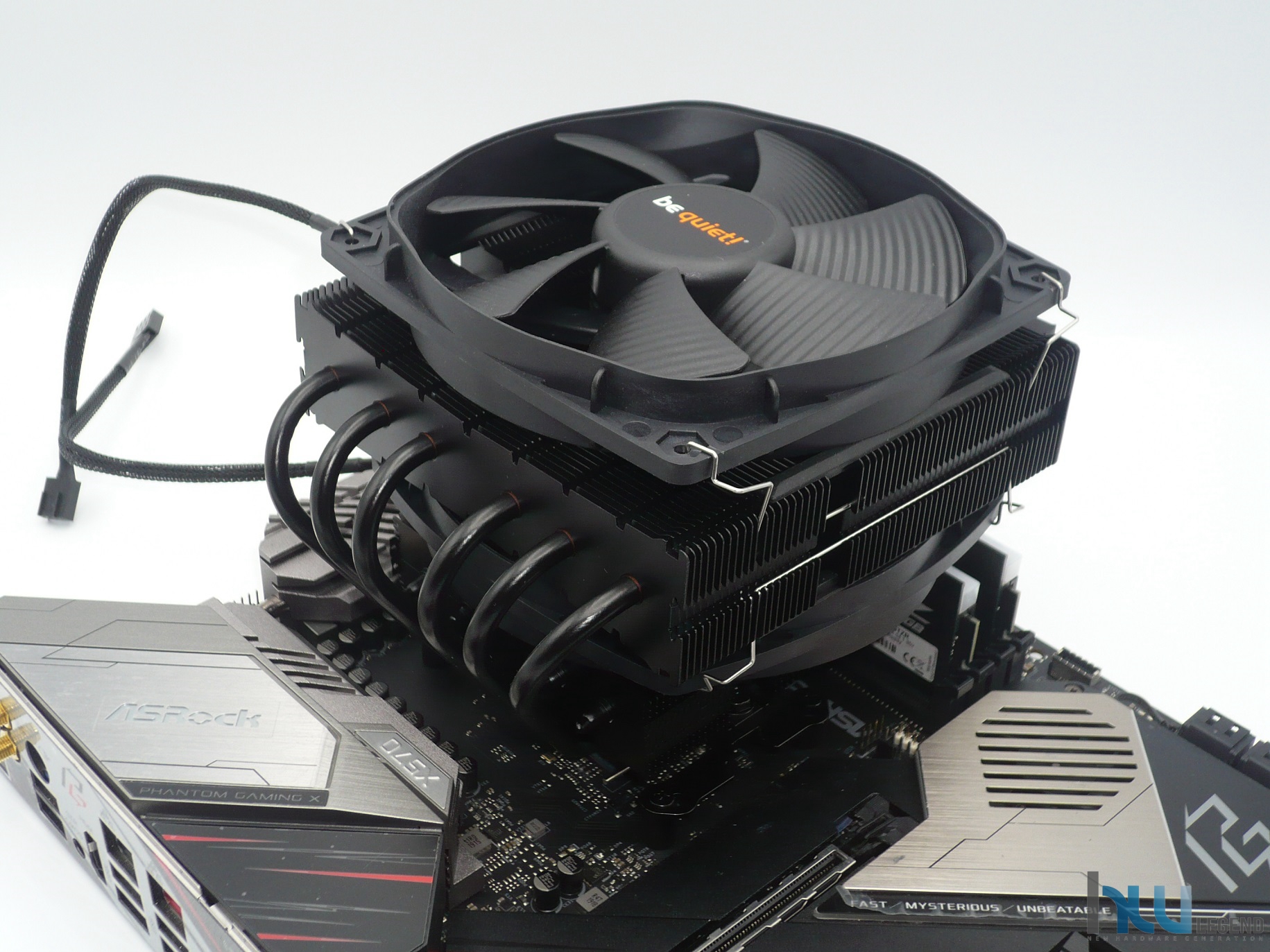

Come possiamo notare la particolare conformazione del doppio heatsink prevista dal produttore assicura una compatibilità praticamente totale nei confronti dei moduli di memoria RAM, anche nell’eventualità di possedere banchi ad alto profilo. Certamente una buona notizia in quanto si potranno così evitare fastidiosi problemi durante la fase di installazione del nuovo dissipatore di calore.

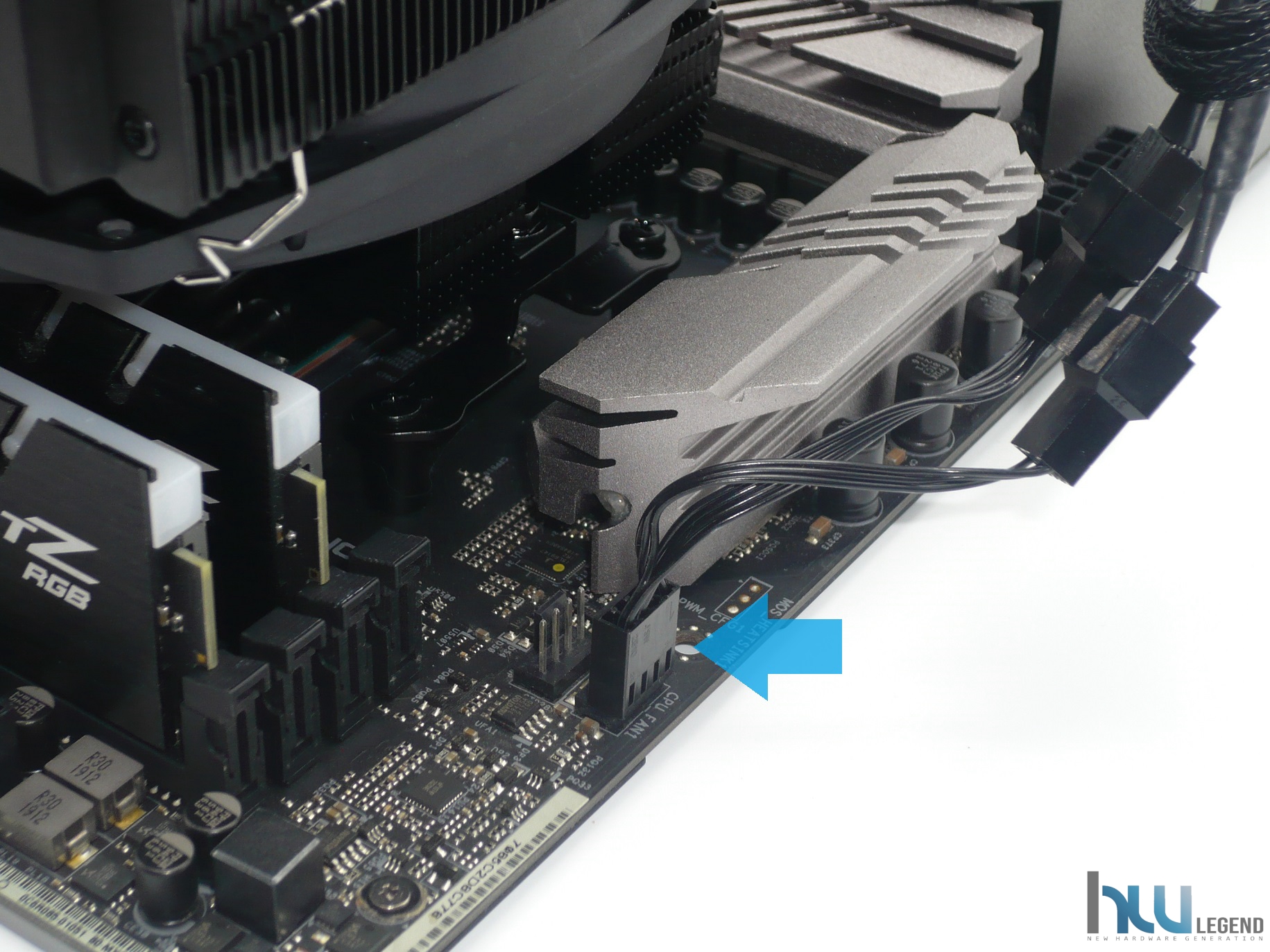

A questo punto è sufficiente provvedere al collegamento delle ventole di raffreddamento alla scheda madre (o eventualmente al proprio rehobus o hub se disponibile), in modo tale da garantirne il corretto funzionamento.

Per rendere il tutto più semplice abbiamo sfruttato l’utile cavo sdoppiatore 4-Pin PWM ad Y fornito in dotazione, collegandolo al classico connettore CPU_FAN1 on-board. Ora siamo pronti per testare il nuovo dissipatore di classe premium messo a punto da BeQuiet!.

[nextpage title=”Sistema di Prova e Metodologia di Test”]

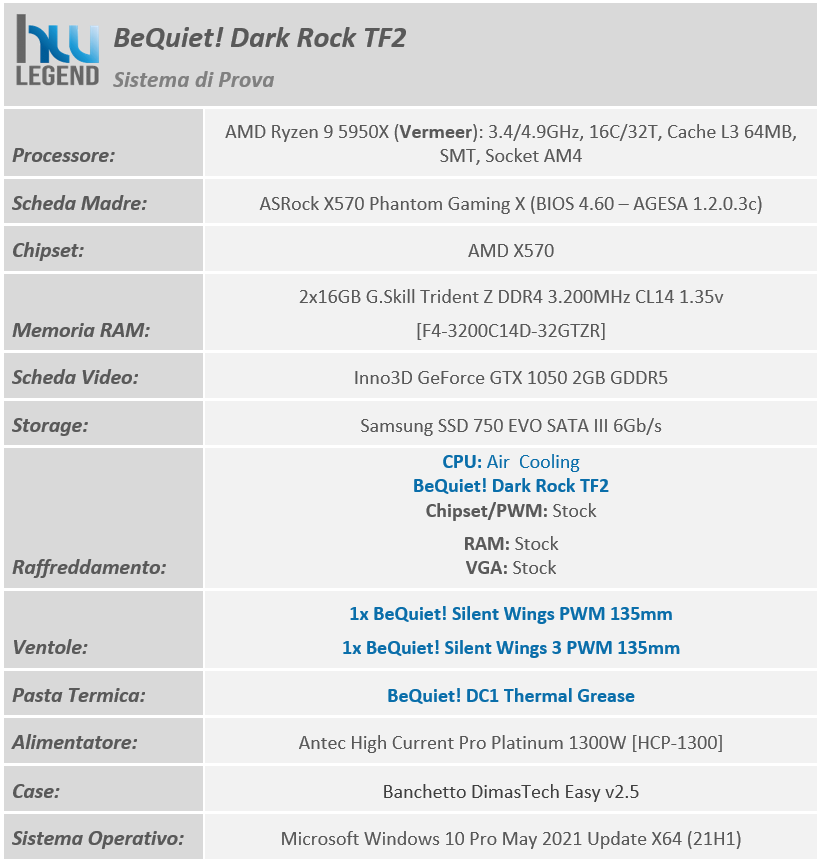

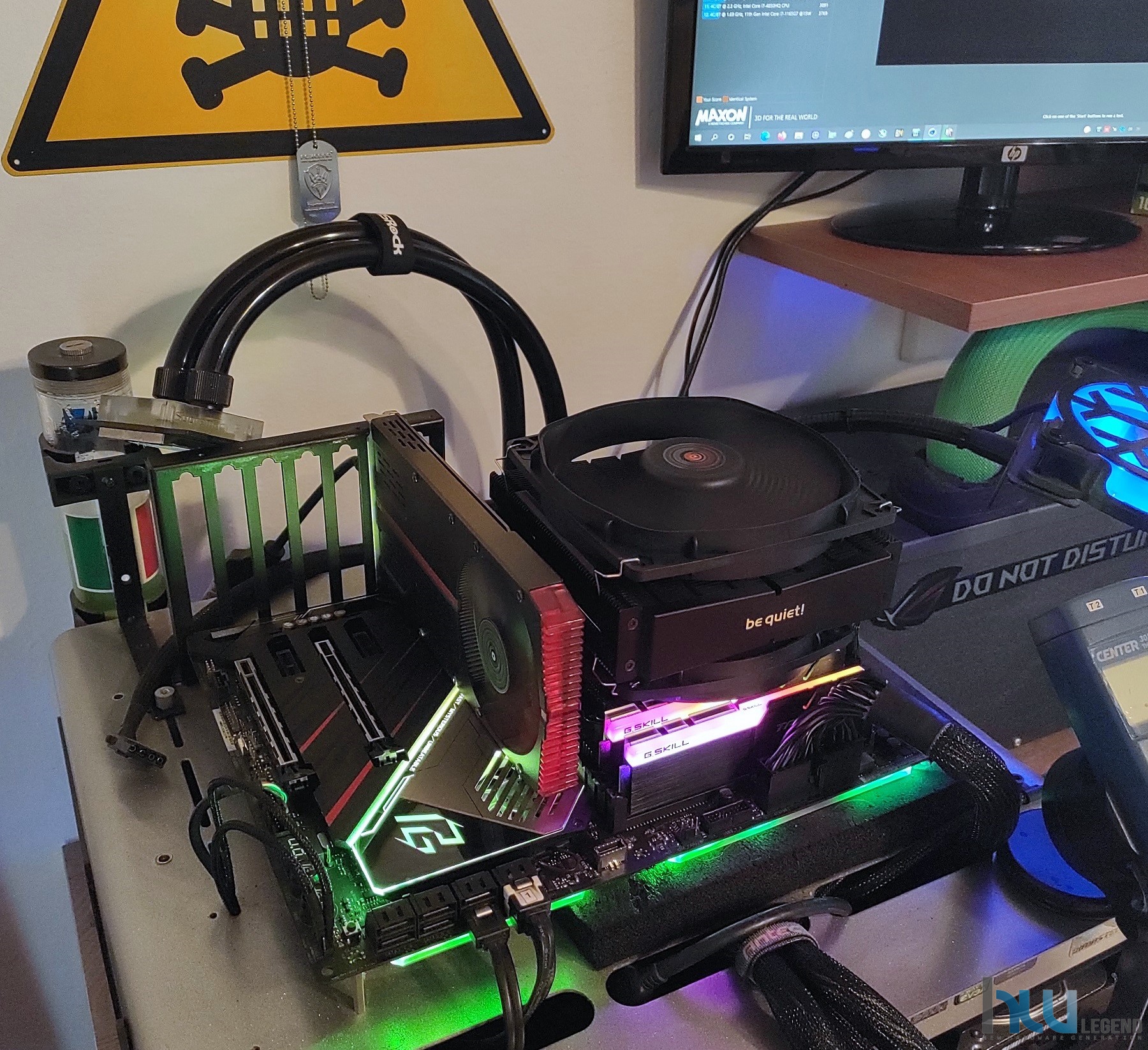

Per i nostri test, l’hardware è stato montato su di un banchetto di produzione DimasTech. Tutti i test eseguiti sono stati ripetuti per ben tre volte, al fine di verificare la veridicità dei risultati.

L’imponente dissipatore di calore ad aria BeQuiet! Dark Rock TF2 è stato utilizzato con la configurazione che trovate riportata nella tabella che segue:

Per quanto riguarda la pasta termo-conduttiva abbiamo usato quella preapplicata dal produttore.

Le prove sono state condotte con l’obiettivo di analizzare le performance del cooler così come commercializzato dal produttore tedesco, quindi esclusivamente in abbinamento alle ventole PWM fornite in dotazione (Silent Wings 3).

Come di consueto ci siamo basati su due differenti livelli di frequenza del processore, preventivamente testati, al fine di non incorrere in problemi causati dall’instabilità:

Livello 1: AMD Ryzen 9 5950X Default / Precision Boost Overdrive Disabilitato / RAM 3.200MHz 14-14-14-34-1T;
Livello 2: AMD Ryzen 9 5950X Default / Precision Boost Overdrive Abilitato / RAM 3.200MHz 14-14-14-34-1T.

Per ovvi motivi anche tutte le misurazioni riguardanti l’impatto acustico sono state realizzate solo ed esclusivamente utilizzando le ventole in dotazione. Durate i nostri test la temperatura ambiente misurata è stata di circa 25°. Di seguito vi riportiamo le applicazioni interessate dai nostri test.

Stress e monitoraggio temperatura CPU:

Prime95 v30.6 Build 4 (modalità Small FFTs);
CoreTemp v1.17.1 & HWiNFO64 v7.06-4500.

Il test con il software Prime95 ha avuto una durata di 30 minuti per ogni sessione di prova. Le ventole sono state mantenute con gestione automatica del regime di rotazione.

[nextpage title=”Strumentazione utilizzata”]

Di seguito andiamo ad illustrare la strumentazione utilizzata.

Misurazione delle Temperature

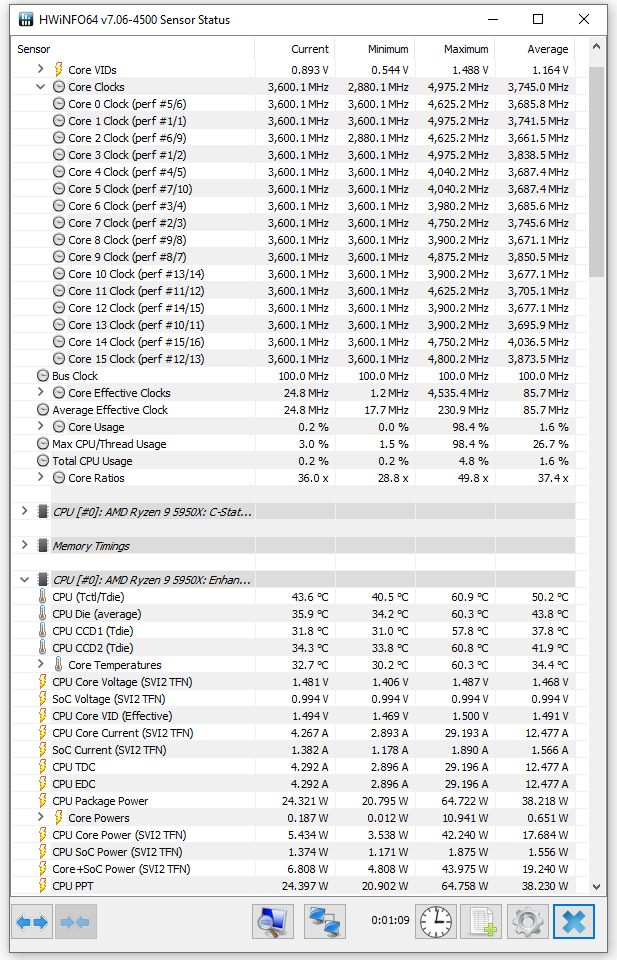

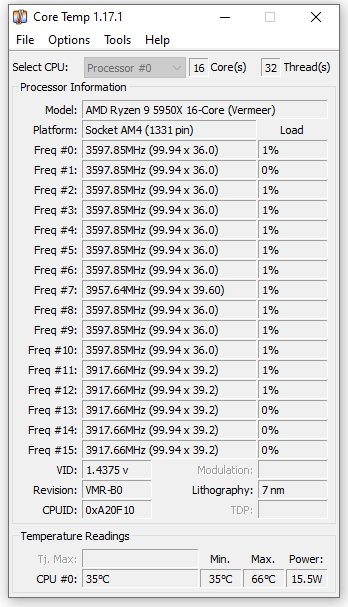

Per il rilevamento delle temperature ci siamo avvalsi delle ultime versioni dei programmi CoreTemp ed HWiNFO64, certamente tra i più noti ed affidabili in circolazione. Entrambi questi software sono completamente gratuiti e liberamente scaricabili da internet (CoreTemp Link / HWiNFO64 Link).

NOTA DELLA REDAZIONE: Pur consapevoli che un rilevamento di tipo software sia quantomeno inadatto a fornire dati certi ed inconfutabili, a causa delle numerose variabili che possono condizionare il rilevamento stesso, come per esempio il mal funzionamento del sensore, oppure un errato settaggio del software di rilevamento, al momento riteniamo che tale sistema sia comunque quantomeno ripetibile da parte degli utenti finali del prodotto recensito.

Misurazione della Rumorosità

Per il rilevamento della rumorosità durante il funzionamento di ventole e dissipatori abbiamo scelto di usare strumentazione professionale a marca PCE, e nello specifico il fonometro Professionale PCE-999.

Ed ora è giunto il momento di procedere con le prove sul campo.

[nextpage title=”Stress e Monitoraggio della Temperatura CPU”]

Prime95 è diventato negli ultimi anni un software molto popolare tra gli appassionati e gli overclocker in quanto viene utilizzato come un software di test per la stabilità. Comprende un “Torture Test” progettato specificatamente per il test dei sottosistemi PC per gli errori, al fine di contribuire a garantire il corretto funzionamento di Prime95 su quel sistema.

Questo è importante perché ogni iterazione del Lucas-Lehmer dipende da quello precedente e se la ripetizione non è corretta non sarà corretto il risultato del test sui numeri primari.

La caratteristica dello stress-test in Prime95 è che può essere configurato per testare meglio i vari componenti del computer cambiando la dimensione della trasformata rapida di Fourier (FFT). Tre set di configurazioni predefinite sono disponibili: FFT Small, In-place FFT e Blend. Le modalità FFT Small e In-place FFT servono soprattutto per testare la FPU e la cache della CPU, mentre la modalità Blend effettua tutti i test, compresa la memoria.

Su un sistema assolutamente stabile, Prime95 dovrebbe essere in grado di girare a tempo indeterminato. Se si verifica un errore il test viene bloccato indicando che il sistema potrebbe essere instabile. Usiamo il condizionale in quanto non è detto che un sistema stabile in Prime95 lo sia in qualsiasi campo di utilizzo e viceversa.

Questo perché Prime95 è progettato per stressare la CPU con un intenso carico di lavoro e per fermarsi quando incontra anche un solo piccolo errore, mentre la maggior parte delle applicazioni che non stressano la CPU ai livelli di Prime95 continueranno a funzionare a meno che non incontrino un errore fatale.

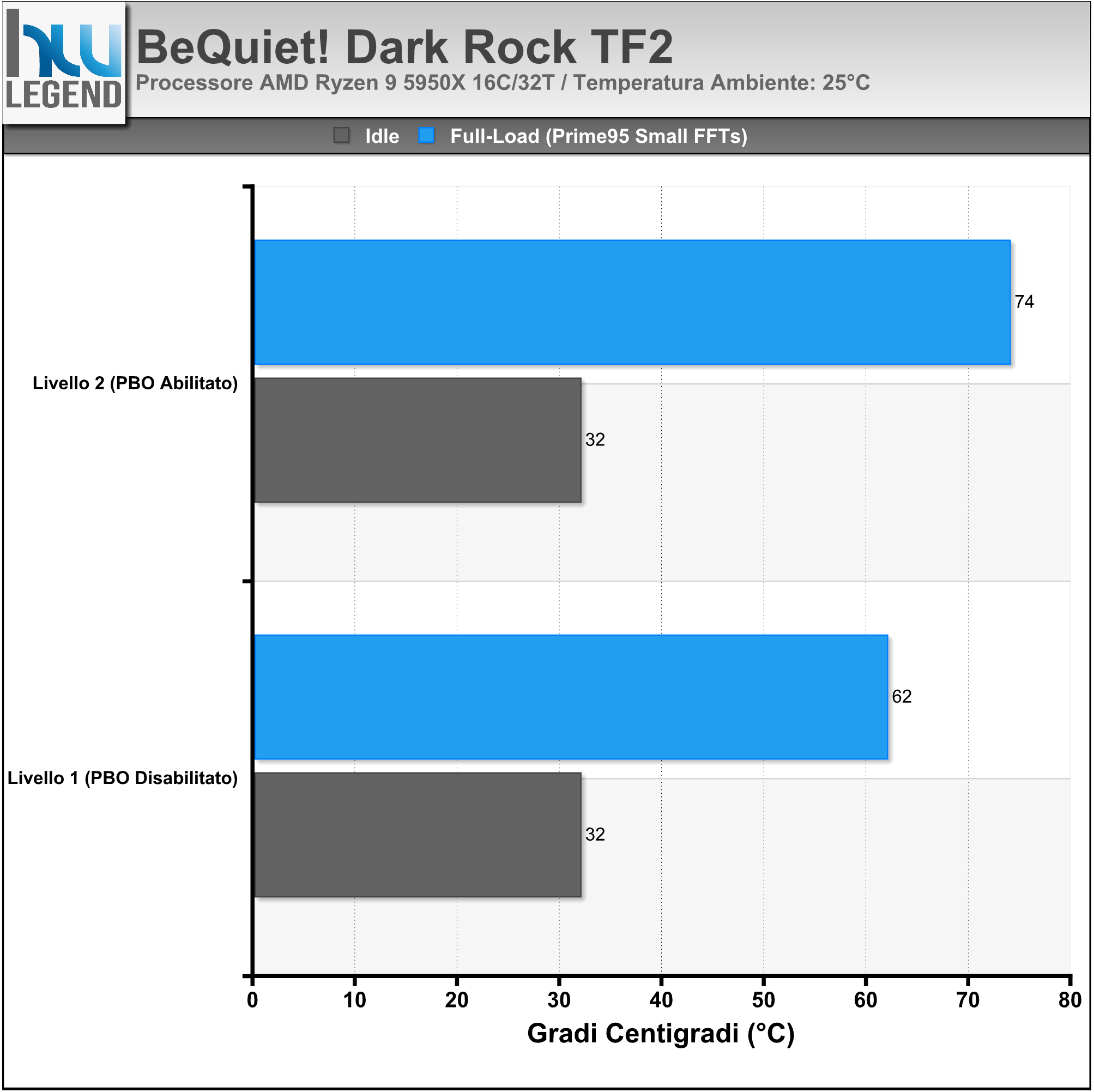

Nei grafici che seguono vengono riportate le temperature rilevate in Idle ed in condizioni di Full-Load (stress), sia con il processore (AMD Ryzen 9 5950X 16C/32T) mantenuto alle impostazioni di default e sia con tecnologia Precision Boost Overdrive abilitata in modalità automatica. La temperatura indicata rappresenta il valore massimo tra tutte le rilevazioni nelle singole prove effettuate. La temperatura ambientale rilevata durante i test è di circa 25°C.

La qualità e l’efficienza delle soluzioni messe a punto da BeQuiet! non lascia molto spazio all’interpretazione; anche in questo caso ci troviamo di fronte ad un prodotto impeccabile sotto il punto di vista delle prestazioni. Dopo i vari test abbiamo verificato l’impronta lasciata dal dissipatore in esame sul nostro microprocessore e, come vedremo dalle immagini, questa risulta omogenea verso il centro.

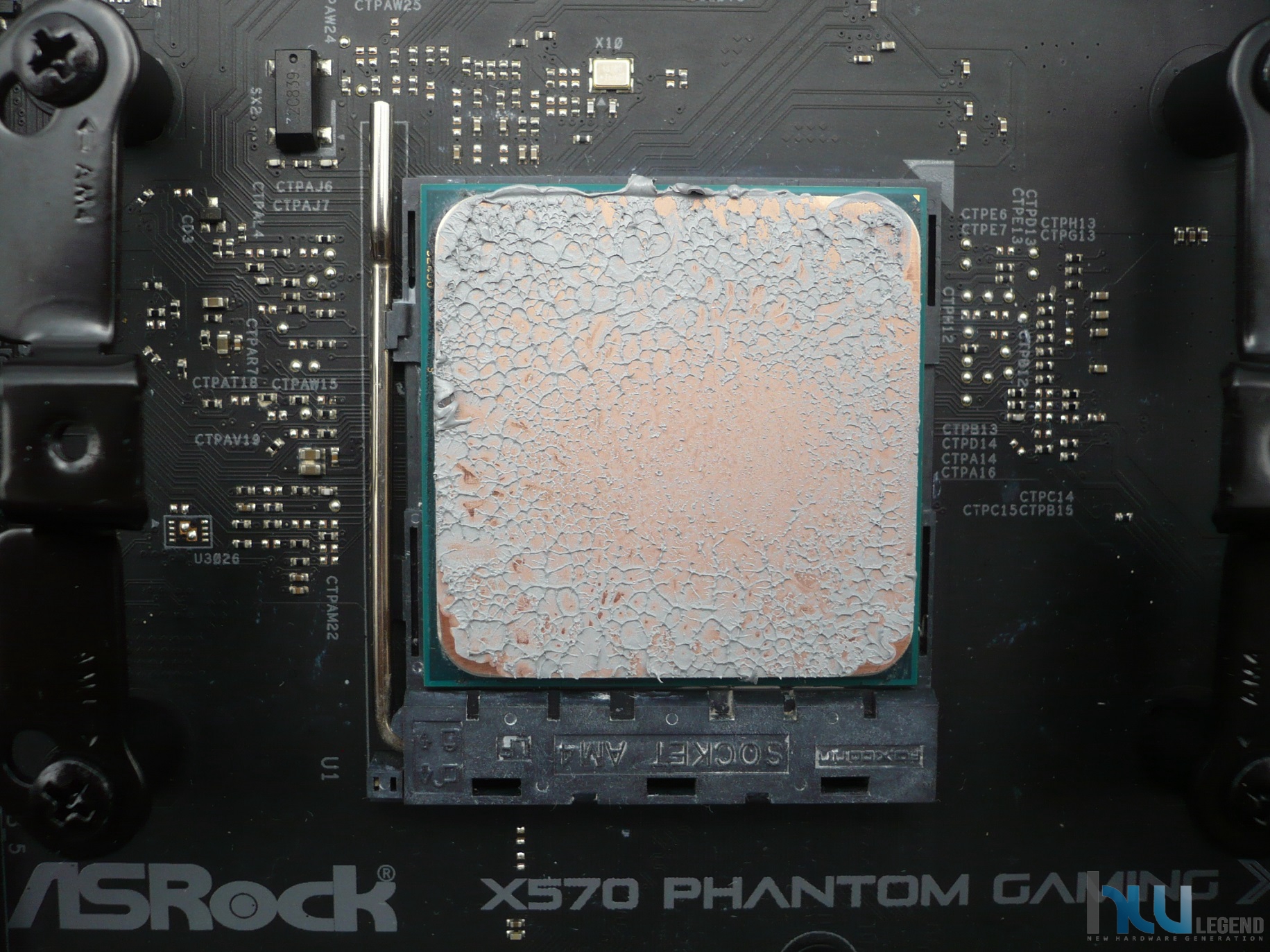

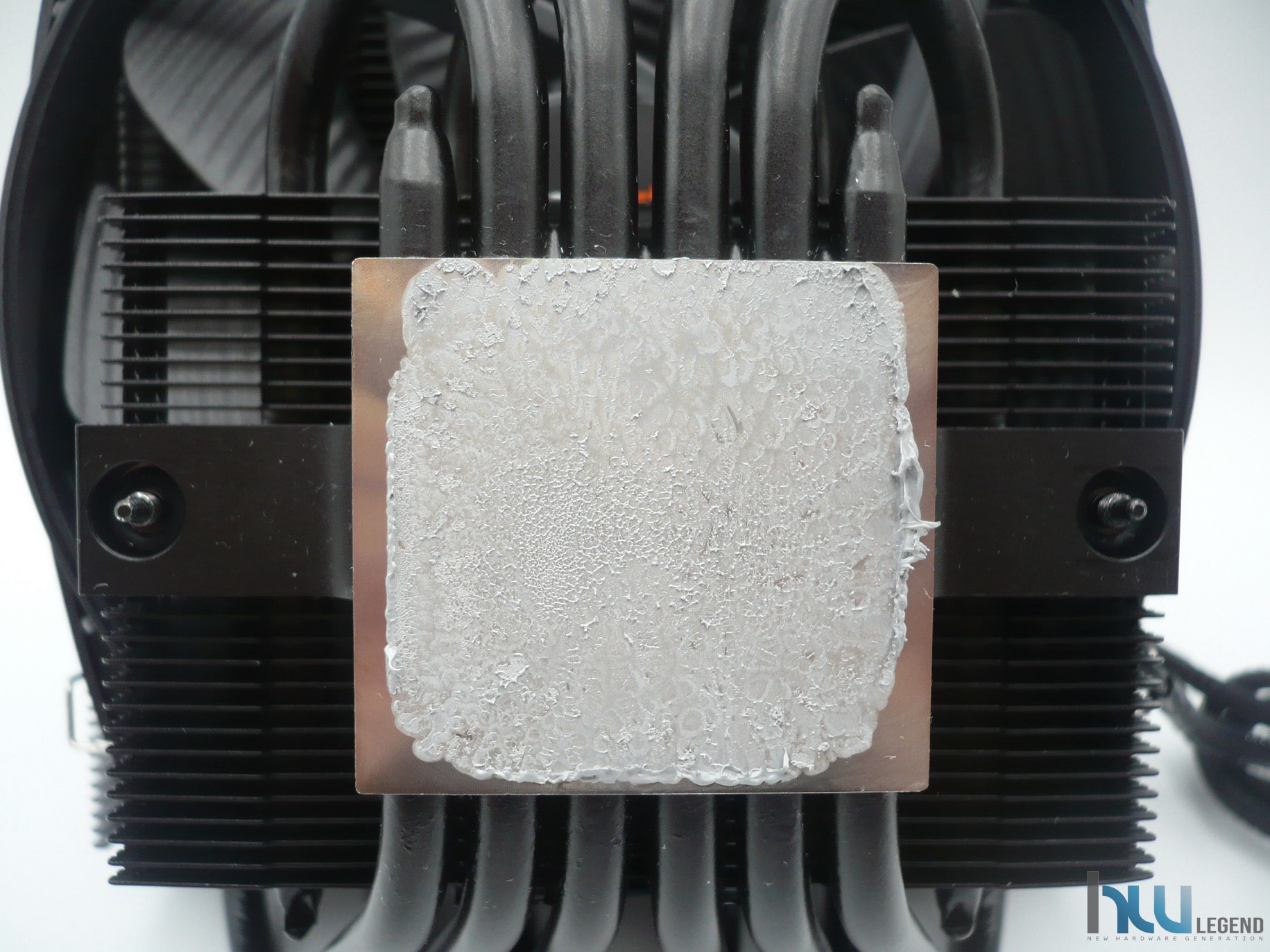

Il contatto tra CPU e la base di contatto del dissipatore è così massimizzato per uno smaltimento ottimale ed efficiente del calore. Il sistema di fissaggio e la base di contatto con il processore svolgono quindi un lavoro perfetto, segno di un ottimo processo di lavorazione e di un elevato standard qualitativo da parte dell’azienda tedesca.

Ci riteniamo completamente soddisfatti del comportamento di questo nuovo dissipatore di calore ad aria messo a punto da BeQuiet!.

[nextpage title=”Impatto acustico – Rumorosità”]

Il test di rumorosità è uno dei più difficili da effettuare poiché durante la fase di test qualsiasi rumore, anche minimo, può far balzare il grafico verso l’alto, di fatto invalidando il lavoro effettuato e costringendoci a ripetere il test dall’inizio.

Per questo motivo, non disponendo purtroppo di una camera anecoica, ci siamo veduti costretti ad aspettare le tarde ore notturne per poter effettuare i nostri test in tutta tranquillità e con rumore ambientale il più basso e costante possibile. Lo strumento utilizzato, il fonometro professionale PCE-999, è molto sensibile al rumore ambientale.

Da questo valore, tipico di qualsiasi ambiente domestico, è necessario partire per poter analizzare la rumorosità del complesso dissipatore/ventola. Tali condizioni sono ovviamente irripetibili in ambito domestico, e sinceramente lasciano, a chi acquista il dissipatore, una idea non del tutto reale delle reali prestazioni. Un valido articolo in inglese spiega molto bene cosa sia il rumore e come questo influenzi il normale utilizzo del PC. L’articolo lo troverete qui.

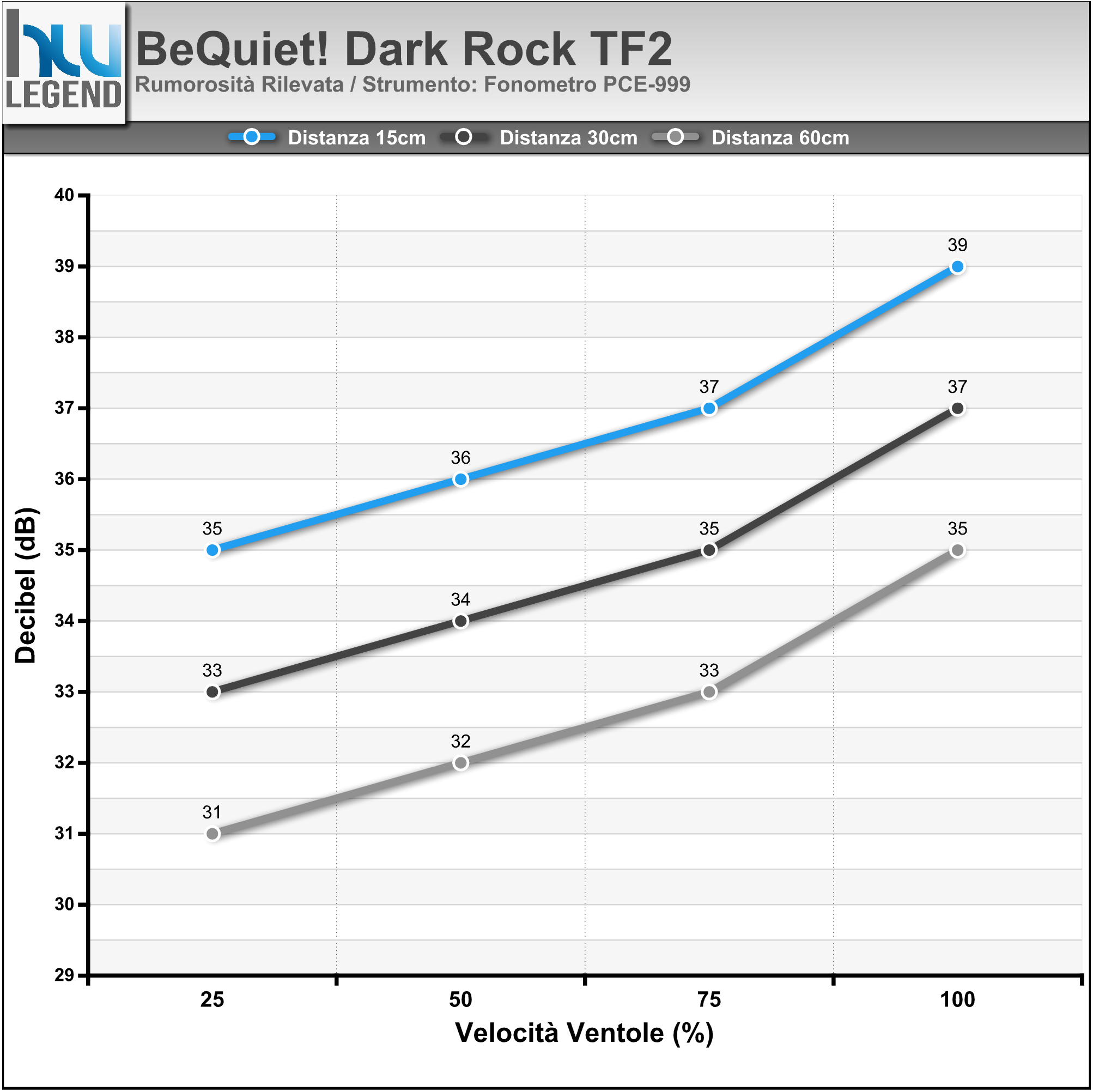

Di seguito il grafico con le rilevazioni del rumore generato dalla ventola singola e doppia, ad una distanza di 60, 30 e 15 cm, in rapporto alla percentuale di rotazione della stessa.

Considerazioni

Dal grafico riepilogativo possiamo osservare come la soluzione di raffreddamento messa a punto da BeQuiet! sia in grado di garantire un livello di rumorosità decisamente contenuto, facendo ovviamente uso delle sole ventole proprietarie fornite in dotazione, contraddistinte, come abbiamo avuto modo di sottolineare nei capitoli precedenti, da una notevole qualità costruttiva.

Durante il normale funzionamento, infatti, non abbiamo udito particolari rumori né dal rotore né da altri componenti, confermando così l’eccellente qualità e la bontà delle numerose tecnologie avanzate implementate dal produttore tedesco.

Sopra il regime di rotazione dell’80% le ventole iniziano leggermente ad essere udibili, ma in ogni caso mai fastidiose. Infatti anche settandole al 100% la rumorosità si mantiene sempre molto ridotta a tutto vantaggio del confort acustico.

Il miglior compromesso tra prestazioni e rumorosità lo si ottiene impostando la ventola al 70/75% del suo regime. In questa maniera sarà possibile ottenere ottimi risultati a tutto vantaggio del massimo silenzio. In conclusione possiamo ritenerci più che soddisfatti dal rapporto rumore/prestazioni offerto dalle ventole appartenenti alla famiglia di prodotti Silent Wings 3.

[nextpage title=”Conclusioni”]

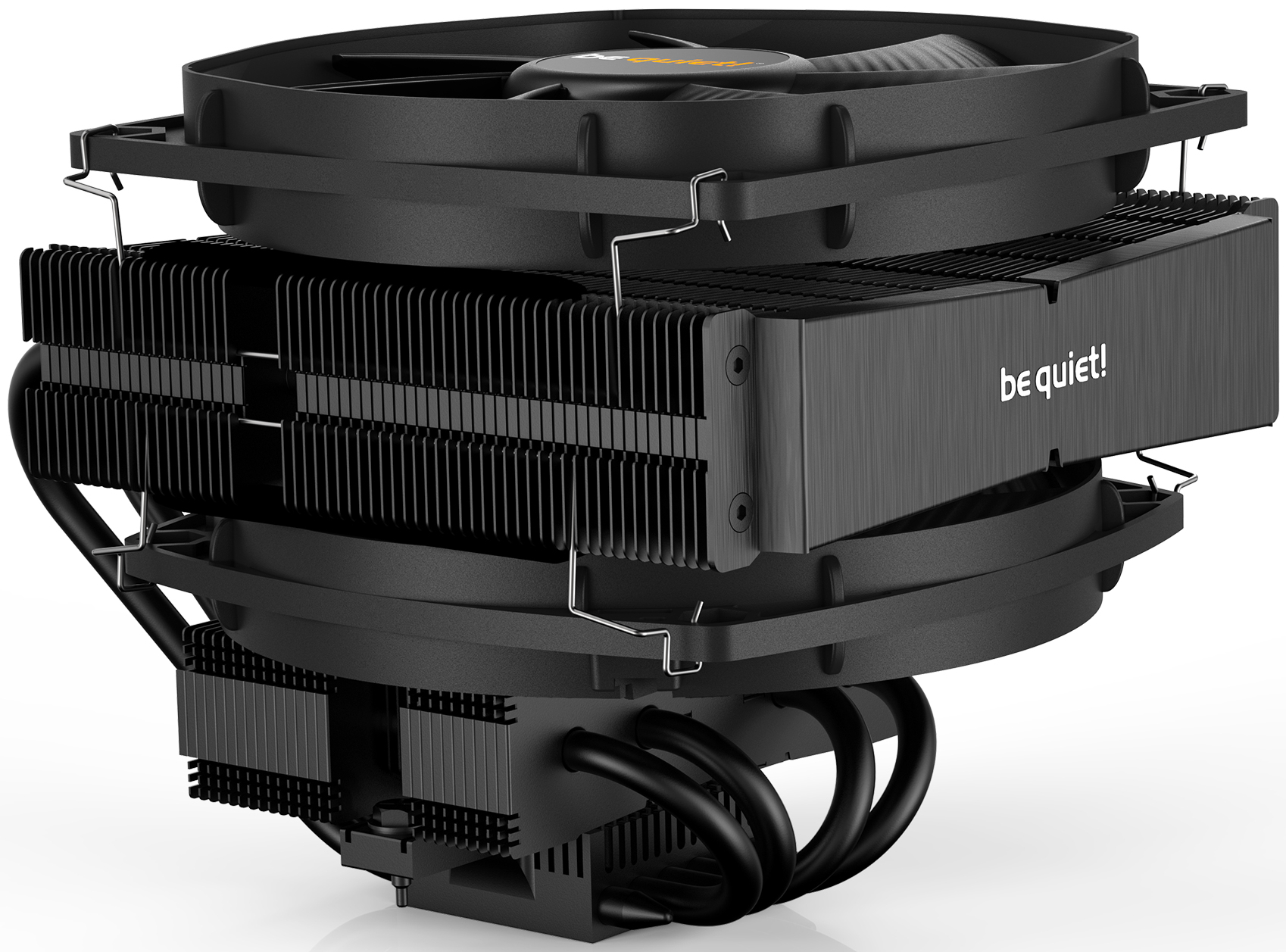

Nel corso degli anni la tedesca BeQuiet! ci ha abituati a prodotti contraddistinti da un ottimo rapporto tra qualità e prestazioni, indiscutibilmente ai vertici del settore.

Non fa ovviamente eccezione la soluzione di raffreddamento ad aria di fascia alta osservata nel corso di questo articolo, una soluzione ideale per essere impiegata in sistemi server, workstation e, più in generale, su piattaforme da gioco di fascia alta, nelle quali l’efficienza nella dissipazione del calore unita alla massima silenziosità sono aspetti molto importanti da tenere in considerazione.

Il nuovissimo Dark Rock TF2 nasce come naturale rivisitazione del suo diretto predecessore, presentato dall’azienda tedesca nell’ormai lontano 2015, estendendone però le performance e la compatibilità grazie ad un corpo radiante con design Top-Flow completamente riprogettato e reso ancor più elegante e raffinato grazie ad una colorazione completamente nera.

Non mancano particolari accorgimenti atti a limitare i fastidi in fase di montaggio, garantendo la massima compatibilità possibile con le schede grafiche PCI-Express e con la maggior parte dei moduli di memoria RAM, anche contraddistinti da design non propriamente a basso profilo su piattaforme Intel High-End Desktop (LGA-1366/LGA-20xx).

La dotazione accessoria prevista dall’azienda è senza dubbio molto completa, comprendendo tutto il necessario per procedere all’installazione del dissipatore sulle più diffuse piattaforme Intel (LGA-115x/LGA-1200/LGA-20xx) e AMD (AM4/AM3+), includendo anche una siringa di ottima pasta termica proprietaria (DC1).

Non manca, ovviamente un sistema di montaggio proprietario provvisto di accorgimenti specifici per semplificare il più possibile il processo di assemblaggio e installazione, messo a punto tenendo conto di tutte le possibili difficoltà che ogni utente più incontrare in questa delicata fase.

Con questo nuovo modello, il produttore tedesco fornisce eccellenti ventole proprietarie di classe premium, preinstallate di serie in configurazione Push/Pull, nello specifico una coppia di Silent Wings 3 PWM da ben 135 millimetri di diametro. Queste ventole dispongono delle più evolute tecnologie proprietarie, studiate in modo da massimizzare la portata d’aria e mantenere minima la rumorosità.

La qualità costruttiva è eccellente, e la resistenza dei materiali è molto buona. Sia le pale che i bracci rinforzanti sono costruiti con materiali di ottima qualità e sono particolarmente resistenti a ogni tipo di stress. L’azione combinata del campo magnetico prodotto dalle spire ed un magnete permanente, posizionato in prossimità della base del rotore, stabilizzano l’asse di rotazione: tale sistema riduce la frizione tra le parti a vantaggio dell’aspettativa di vita.

Il nuovissimo BeQuiet! Dark Rock TF2 prevede la commercializzazione al prezzo di 85,90€ IVA compresa, cifra che riteniamo più che giustificata dall’eccellente qualità costruttiva e dalle caratteristiche tecniche di questo prodotto, nonché dalla presenza di una dotazione accessoria davvero molto completa, comprendente, come anticipato, due ventole proprietarie Silent Wings 3 PWM di classe premium.

Pro:

Eccellente qualità costruttiva e materiali;
Design elegante e raffinato grazie alla colorazione completamente nera;
Ottimizzazioni specifiche mirate alle massime prestazioni dissipanti;
Eccellenti ventole proprietarie fornite in dotazione (Silent Wings 3 PWM);
Ottima compatibilità con schede grafiche PCIe e moduli RAM anche non propriamente Low-Profile;
Massima silenziosità anche nelle situazioni più critiche;
Generosa superficie radiante per prestazioni ai vertici della categoria;
Gestione intelligente degli ingombri grazie al design Top-Flow a doppio heatsink;
Bundle completo;
Generosa base di contatto in rame nichelato;
Tecnologie proprietarie di altissimo livello;
Facilità d’installazione grazie al sistema di fissaggio proprietario;
Garanzia di ben 3 anni sia per il dissipatore che per le ventole.

Contro:
