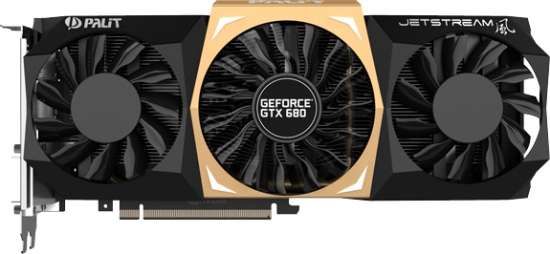

Palit JetStream GTX680 (2048MB GDDR5)

La produzione di schede video di tipo non reference, nel sistema di dissipazione e/o nel layout del PCB, rappresenta ormai da diverso tempo un target di mercato molto attivo rivolto ad appassionati estremi di gaming e di overclock che desiderano avere una soluzione che possa garantire margini di funzionamento fuori specifica senza intaccare l’affidabilità e le prestazioni della scheda video. Al loro esordio le GeForce GTX680 sono state presentate nella veste reference e solo da qualche tempo hanno iniziato a far capolino soluzioni custom di alcuni partner Nvidia. Oggetto della nostra recensione è un modello non reference dell’azienda Palit, la JetStream GTX680 nella versione da 2.048 MB di memoria GDDR5. Ci auguriamo che la lettura sia di vostro gradimento.

Fondata nel 1988, la Palit Microsystems Ltd. è riconosciuta per la produzioni di prodotti elettronici stabili, eccellenti ed innovativi. Rispettando il proprio ruolo di produttore di componenti per PC tra i più importanti al mondo, Palit offre sul mercato schede grafiche USB Flash Drive top-to-bottom affidabili e performanti.

Con la sua sede centrale di Taipei, centro logistico di Hong Kong, fabbriche in Cina e centro operativo in Germania, Palit ha sviluppato la sua rete vendita internazionale cooperando da vicino con i propri clienti. Palit ha come obiettivo mantenere la propria leadership di mercato grazie al vasto assortimento di prodotti ATi e NVIDIA e allo sviluppo di nuove soluzioni. Tutte le sedi internazionali Palit sono certificate ISO 9001.

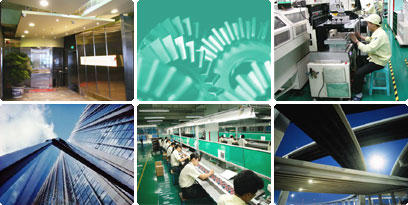

Il centro produttivo in Cina è stato fondato nel 1992. Per mantenere competitiva la produzione, Palit è dotata di 21 linee SMT (Tecnologia a Montaggio Superficiale), con capacità produttiva giornaliera di 8 milioni di unità. La capacità mensile raggiunge la cifra di 1,2 milioni di unità mantendendo la puntualità nell’evasione degli ordini al 99%. Le fabbriche, attualmente utilizzate solo per la produzione di massa, sono certificate ISO 9000 e qualificate con standard dei maggiori OEM. Palit continua ad offrire le ultime tecnologie ed una vasta gamma di soluzioni ai propri clienti. Questi fattori sono cruciali per il successo in un settore altamente competitivo come quello delle VGA. Tutti i prodotti sono dotati di certificati WHQL per offrire il massimo della compatibilità.

Maggiori informazioni sul sito Palit.

{jospagebreak_scroll title=Uno sguardo alla nuova architettura Kepler – Parte Prima&heading=Introduzione:}

Uno sguardo alla nuova architettura Kepler – Parte Prima:

La nuova architettura “Kepler” nasce come naturale evoluzione delle precedenti soluzioni Fermi, sul mercato ormai da circa due anni, con l’obiettivo di ottimizzarne non soltanto le prestazioni, ma soprattutto i consumi energetici. Tale aspetto rappresentava senza dubbio il vero e proprio punto debole della precedente generazione, fin dalla sua prima incarnazione, la GeForce GTX480. La prima GPU basata sulla nuova architettura “Kepler”, nota con il nome in codice “GK104”, non è soltanto la più performante mai prodotta dall’azienda di Santa Clara, ma è soprattutto la più efficiente in termini di assorbimenti energetici.

Buona parte del merito è senz’altro attribuibile, oltre che alla nuova e ottimizzata tecnologia produttiva a 28nm di TSMC, alle notevoli migliorie architetturali introdotte. Ogni unità interna, infatti, è stata progettata per garantire le migliori performance/watt possibili. Il primo prodotto a vedere la luce basato su GPU GK104, nonché l’attuale modello di punta dell’azienda, prende il nome di GeForce GTX 680.

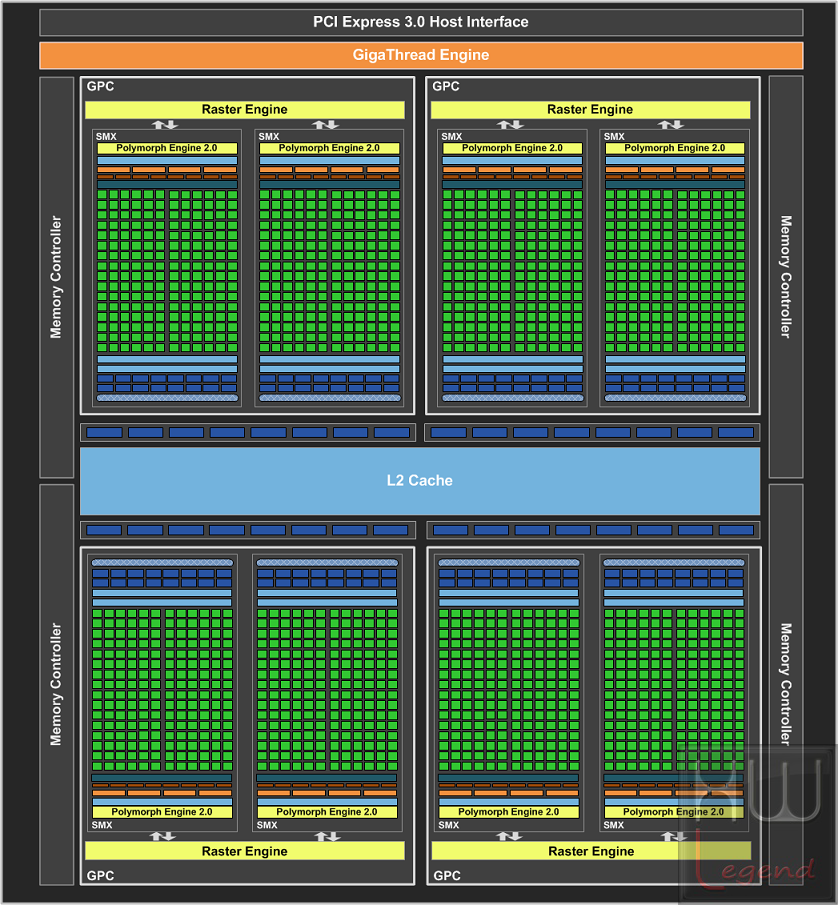

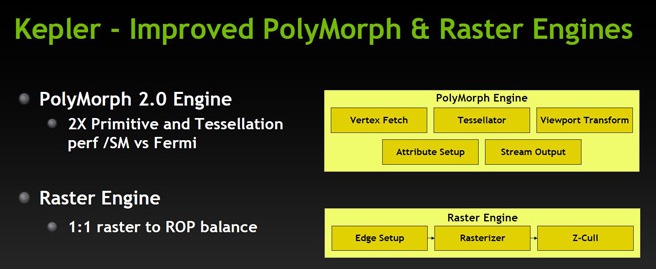

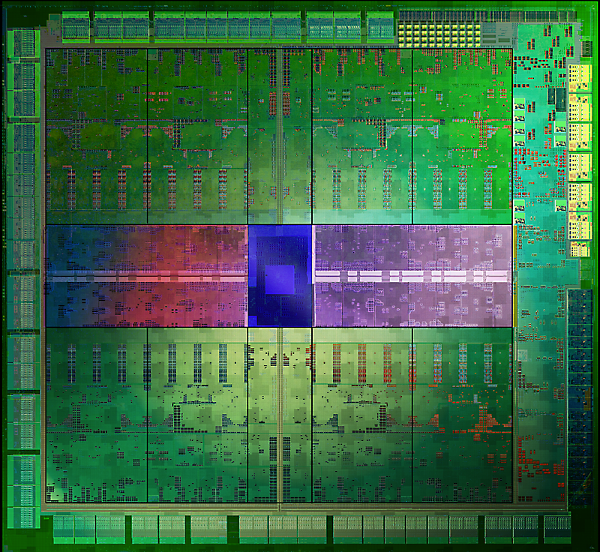

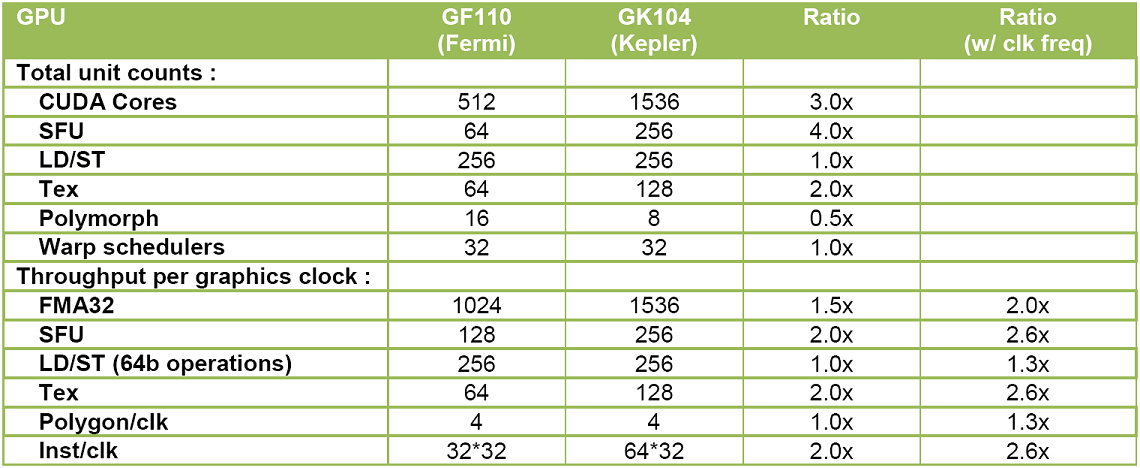

Possiamo notare dai diagrammi a blocchi come il nuovo processore grafico “Kepler” sia composto da diversi elementi, ognuno dei quali specifico per una determinata operazione. Il blocco principale è sempre denominato GPC (Graphics Processing Cluster) e prevede soluzioni per la rasterizzazione, lo shading e la gestione delle texture. La nuova GeForce GTX 680 conta ben quattro blocchi GPC indipendenti e dotati di una memoria Cache L2 condivisa di 512KB, ognuno dei quali prevede al suo interno un’affinata unità Raster Engine (per la rimozione di tutti i triangoli non visibili dalla scena, al fine di ridurre la banda necessaria) e una coppia di unità SMX (Streaming Multiprocessor) di nuova generazione, completamente ridisegnate, capaci di prestazioni superiori e consumi significativamente più bassi rispetto alle SM di Fermi.

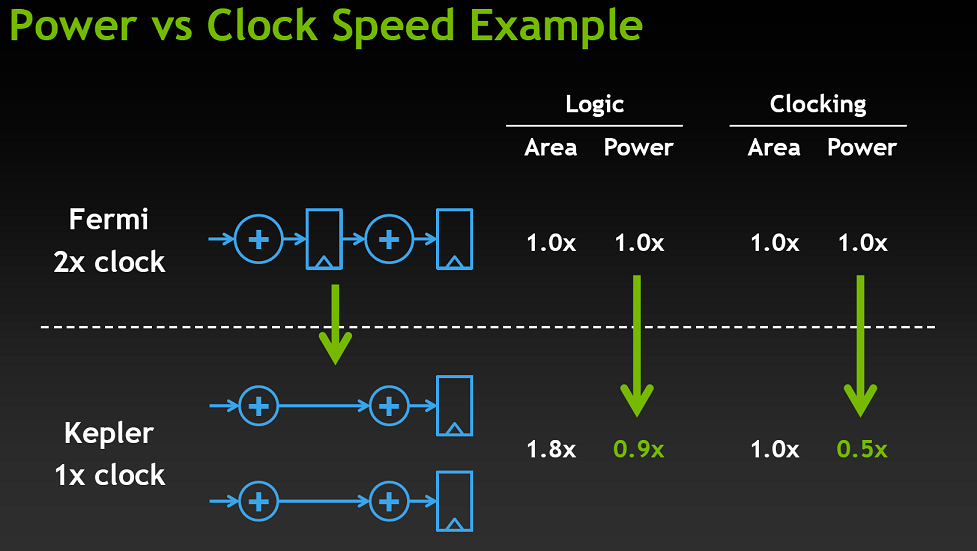

La maggiore potenza computazionale deriva principalmente dal quantitativo superiore di unità CUDA Core. In ogni SMX, infatti, trovano posto ben 192 CUDA Core, ben sei volte in più rispetto alle unità SM di Fermi (32 unità), per un totale complessivo di ben 1536 CUDA Core. L’aumento delle unità di elaborazione si è reso necessario per compensare l’abbandono del classico approccio “clock double speed” in favore di una più semplice frequenza di clock unificata tra GPU e CUDA Core, a tutto vantaggio dei consumi complessivi.

{jospagebreak_scroll title=Uno sguardo alla nuova architettura Kepler – Parte Seconda:}

Uno sguardo alla nuova architettura Kepler – Parte Seconda:

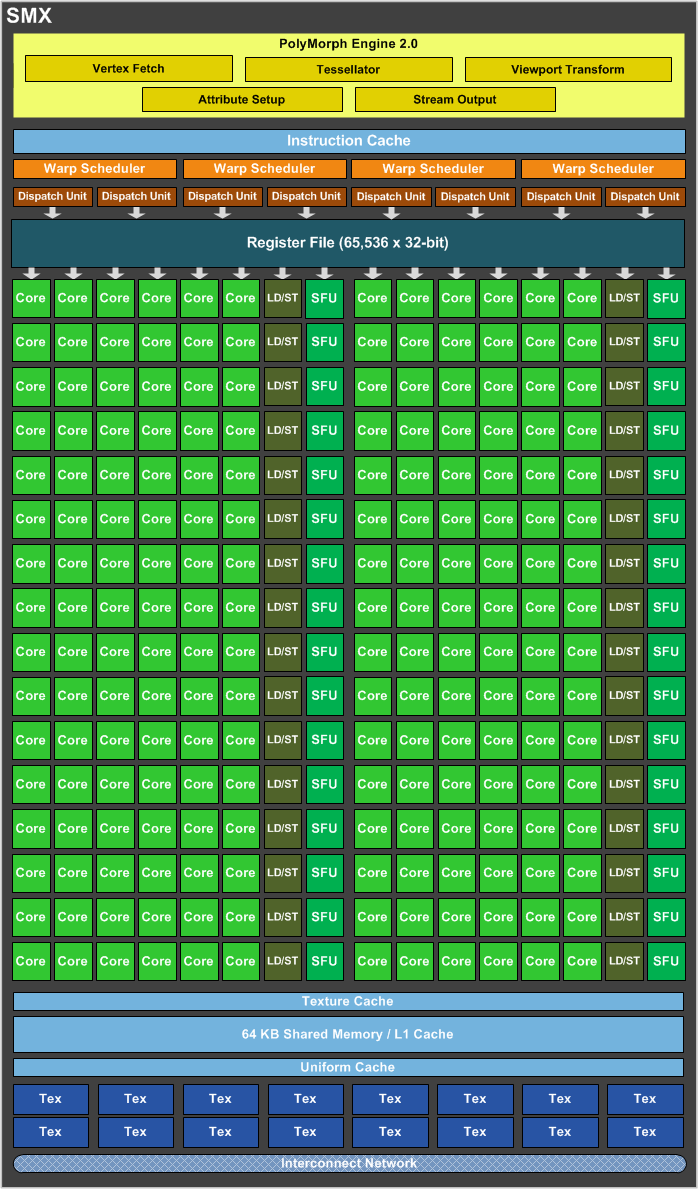

Ecco come si presenta al suo interno ogni singola unità SMX:

Appare evidente come la maggior parte delle unità fondamentali, per l’esecuzione dei calcoli grafici, siano state inglobate all’interno della nuova SMX. Oltre alle suddette unità di elaborazione (CUDA Core) troviamo, infatti, ben 16 Texture Unit (TMU), un nuovo motore Polymorph Engine 2.0 (che si occupa, oltre che dell’output, anche della gestione del Vertex Fetch, Attribute Setup, Viewport Transform e del Tessellator, in maniera due volte più efficiente rispetto a Fermi), ben 32 unità Load/Store e altrettante unità SFU (Special Function Unit), in grado di eseguire istruzioni come seno, coseno e radice quadrata, oltre che l’interpolazione grafica. Troviamo, inoltre, una cache dedicata di 64KB utilizzabile come memoria condivisa o come Cache L1 e quattro Warp Scheduler, capaci di due istruzioni per ciclo di clock.

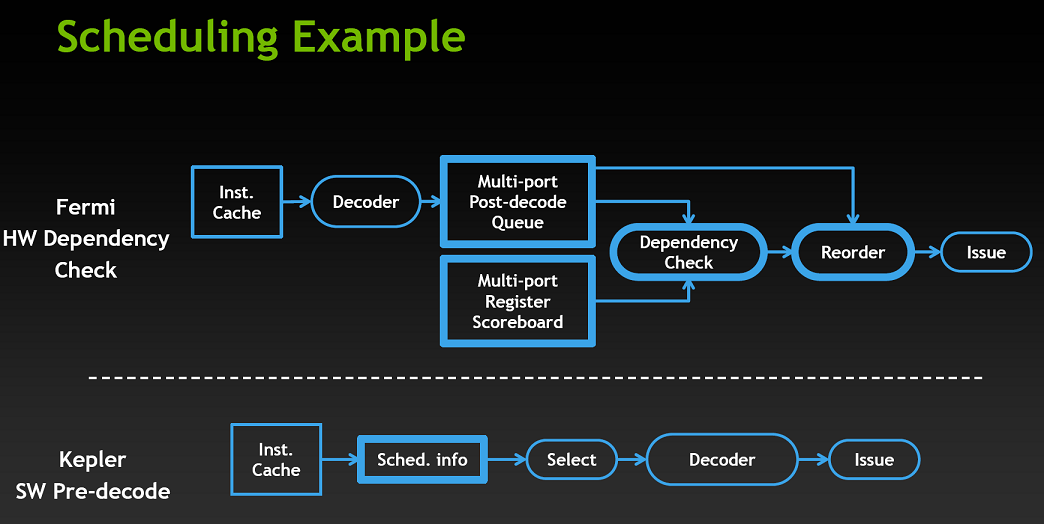

Rispetto a Fermi sono state completamente riviste le funzioni di controllo della schedulazione, semplificando notevolmente la complessa unità hardware dedicata all’individuazione e al riordino delle operazioni, sfruttando la “prevedibilità” della sequenza delle operazioni e delle latenze.

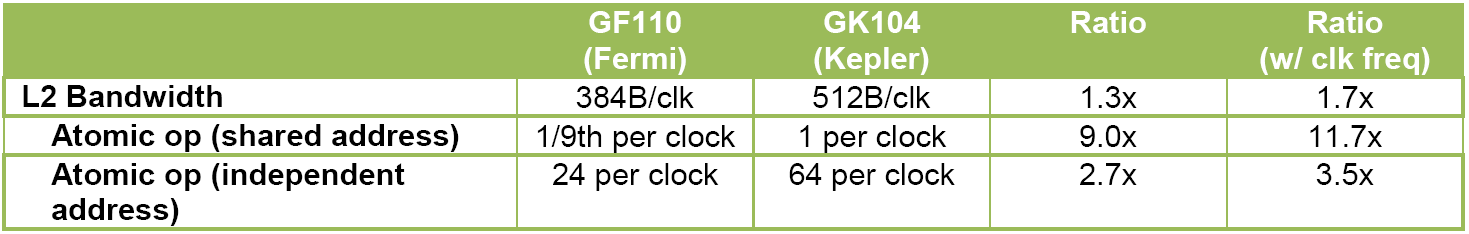

La memoria Cache L2 (ampia 512KB), che ricordiamo essere condivisa tra le quattro unità GPC (Graphics Processing Cluster) presenti, è stata ottimizzata in maniera da poter supportare al meglio la maggiore potenza computazionale delle nuove unità SMX. L’incremento è quantificabile nell’ordine del 73% circa e riguarda soprattutto la gestione delle operazioni atomiche, in particolare quelle a indirizzo comune.

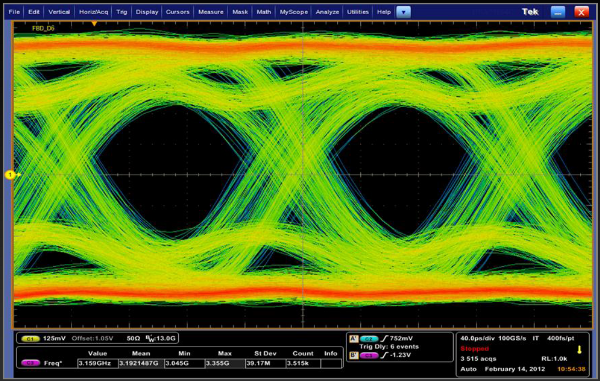

Il bus di memoria è di tipo aggregato e sfrutta quattro interfacce a 64 bit al fine di raggiungere un’ampiezza complessiva di 256 bit. L’adozione di moduli di memoria caratterizzati da una frequenza operativa particolarmente elevata (ben 6.008MHz) consente comunque di ottenere una banda complessiva più che dignitosa, pari a 192 GB/s, del tutto equivalente a quella di Fermi, nonostante il bus minore. Per garantire la piena stabilità a questa frequenza si è reso necessario, da parte degli ingenieri NVIDIA, un profondo lavoro di ottimizzazione dei segnali nonché dell’intera interfaccia di comunicazione.

{jospagebreak_scroll title=Tecnologia GPU Boost:}

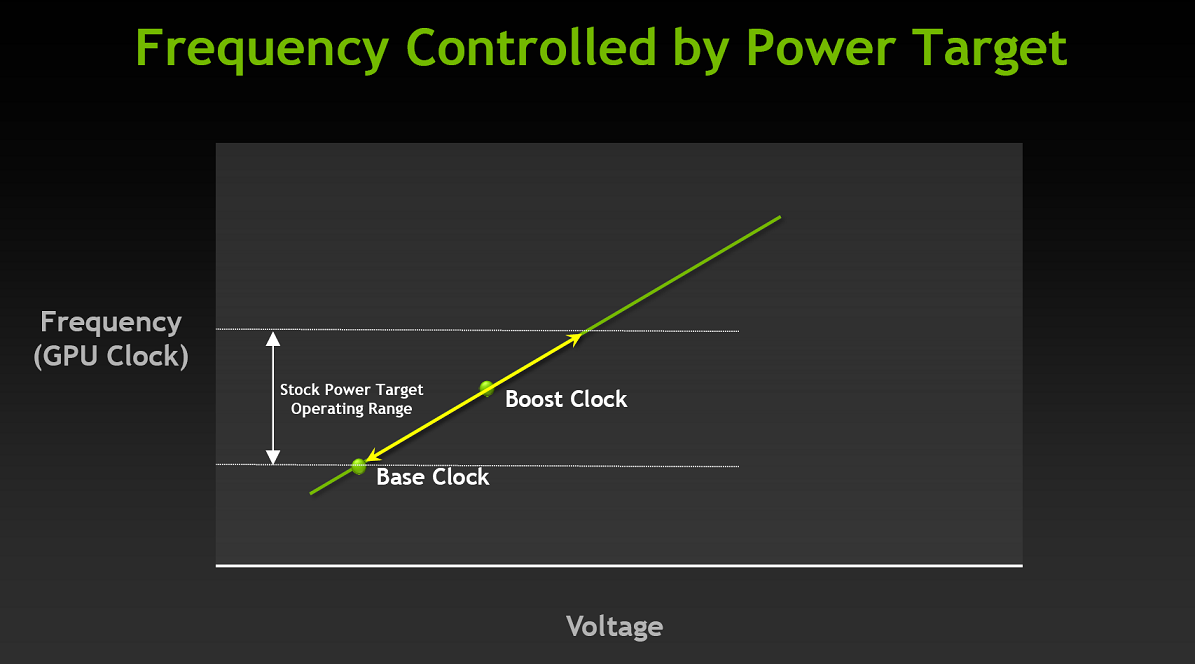

Tecnologia GPU Boost:

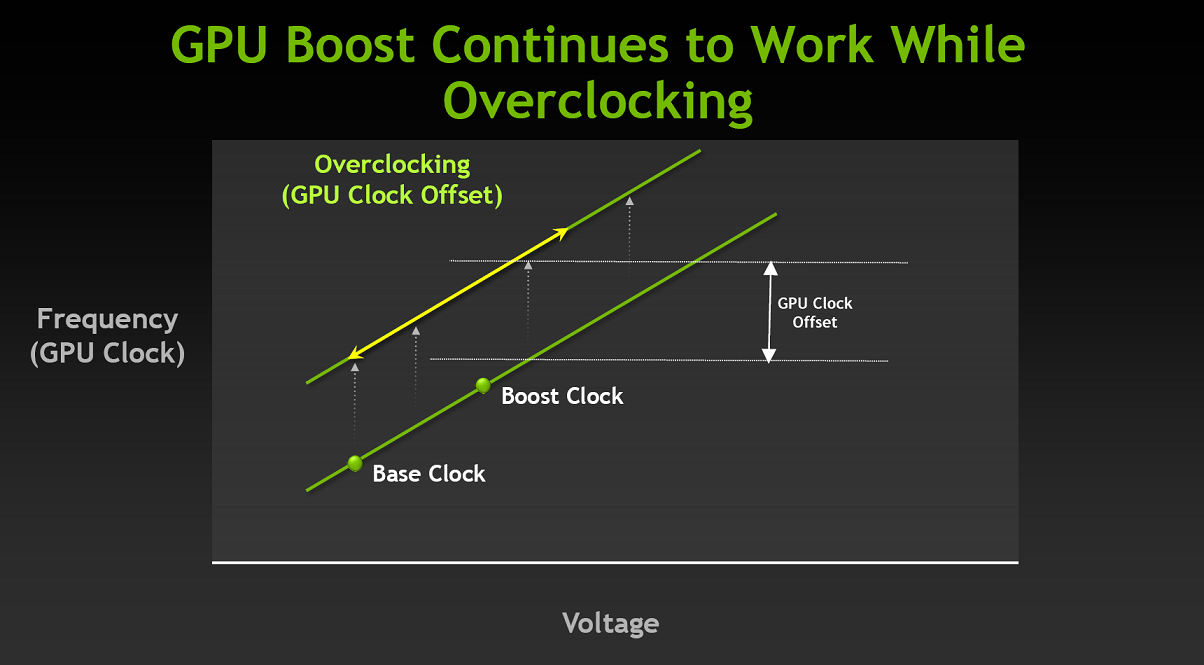

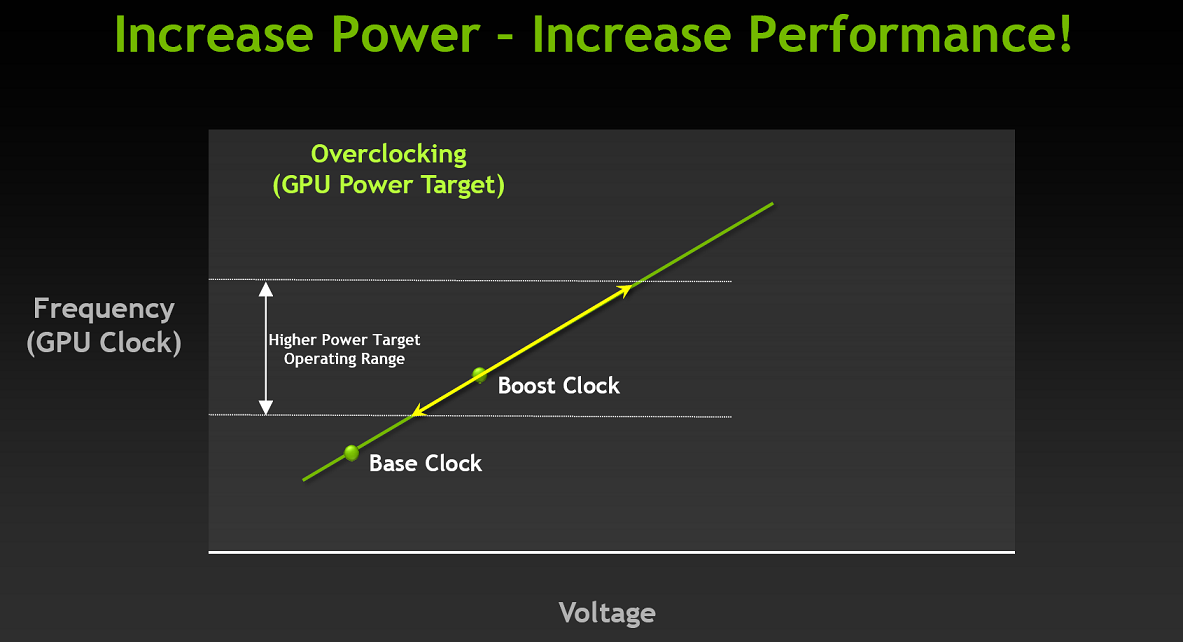

Oltre a tutte le migliorie architetturali precedentemente osservate, la nuova GeForce GTX680 include anche una nuova ed interessante tecnologia, denominata GPU Boost, finalizzata ad incrementarne ulteriormente le performance complessive. Combinando elementi hardware e software, GPU Boost è in grado di regolare dinamicamente la frequenza di funzionamento della GPU in funzione dell’assorbimento energetico, costantemente monitorato da una circuiteria hardware dedicata. In questa maniera viene garantito il massimo livello prestazionale senza rischiare di eccedere dai consumi originariamente previsti dalla scheda.

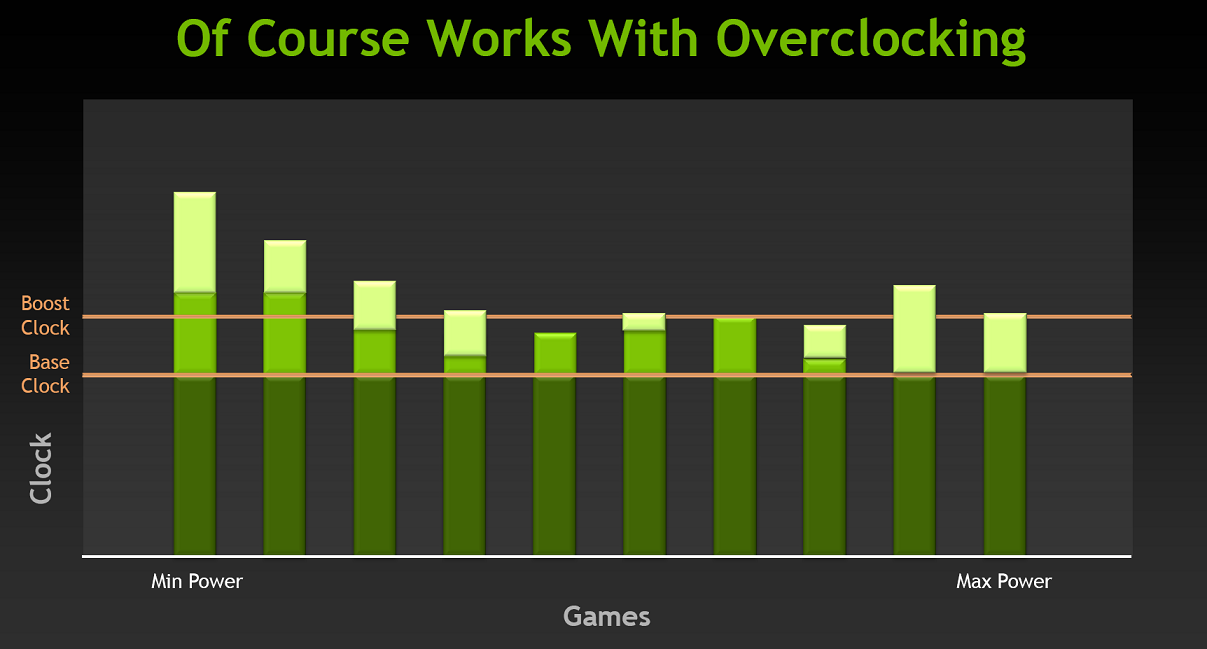

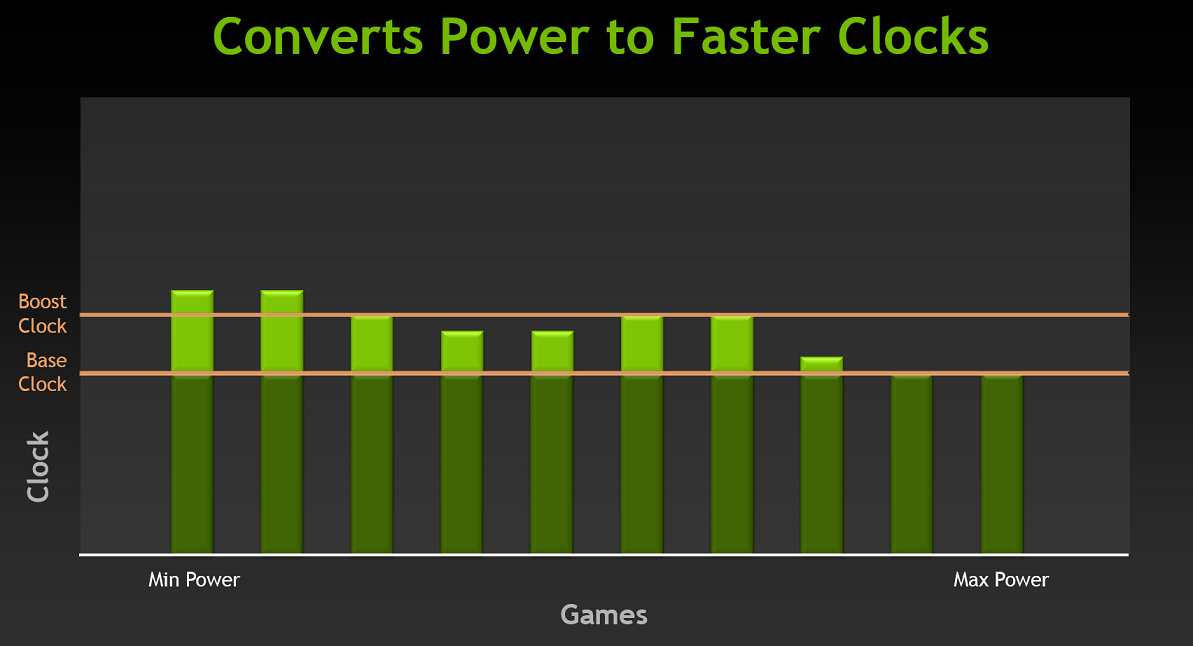

Come possiamo vedere dal grafico non tutte le applicazioni sfruttano appieno il processore grafico. Spesso buona parte delle reali risorse a disposizione vengono “sprecate” se l’applicazione in uso non è particolarmente intensiva. Grazie alla tecnologia GPU Boost sarà possibile sfruttare tutto il potenziale energetico inutilizzato per innalzare la frequenza operativa e ottenere così migliori prestazioni.

La frequenza di funzionamento predefinita della nuova GeForce GTX680 è fissata a 1.006MHz. Tale frequenza è identificata come “Base Clock” e rappresenta il valore minimo al quale si troverà a operare la scheda durante l’esecuzione di qualsiasi titolo 3D. In condizioni normali la tecnologia GPU Boost consente un incremento del +5% rispetto alla frequenza base predefinita, vale a dire raggiungere una frequenza finale di 1.058MHz. Tuttavia, se l’applicativo utilizzato non è particolarmente intensivo, e le condizioni della scheda grafica lo permettono, sono possibili ulteriori incrementi della frequenza operativa del processore grafico. NVIDIA stessa ha dichiarato la possibilità di raggiungere e superare, in determinati frangenti, una frequenza di ben 1.100MHz, pur rimanendo entro i limiti del TDP.

Per garantire la piena stabilità operativa, in queste condizioni di “overclock automatico”, la tecnologia GPU Boost va ad agire anche sulla tensione di alimentazione del processore grafico, secondo step predeterminati. La tecnologia GPU Boost è sempre attiva e attualmente non disattivabile in alcun modo da parte dell’utente. NVIDIA ha comunque assicurato il perfetto funzionamento anche nell’eventualità che venga praticato un’overclock manuale della scheda.

{jospagebreak_scroll title=Tecnologia Adaptive Vsync:}

Tecnologia Adaptive Vsync:

Tra le novità, introdotte da NVIDIA in occasione della presentazione della nuova architettura Kepler, troviamo anche una nuova tecnologia di Vsync, denominata Adaptive Vsync. Prima di entrare nei dettagli riteniamo opportuno illustrarvi quelle che sono le caratteristiche della normale tecnologia Vsync. Negli ultimi anni abbiamo assistito a un notevole incremento delle prestazioni delle schede grafiche, incremento che ha consentito di ottenere framerate veramente molto elevati nei giochi di ultima generazione. Tuttavia questo aspetto non è positivo come potrebbe sembrare; se i frame generati, infatti, sono superiori alla frequenza di refresh del nostro monitor si andrà ad incorrere nel fastidioso fenomeno del “Tearing”, ovvero una sovrapposizione dei frame che implica una distorsione dell’immagine.

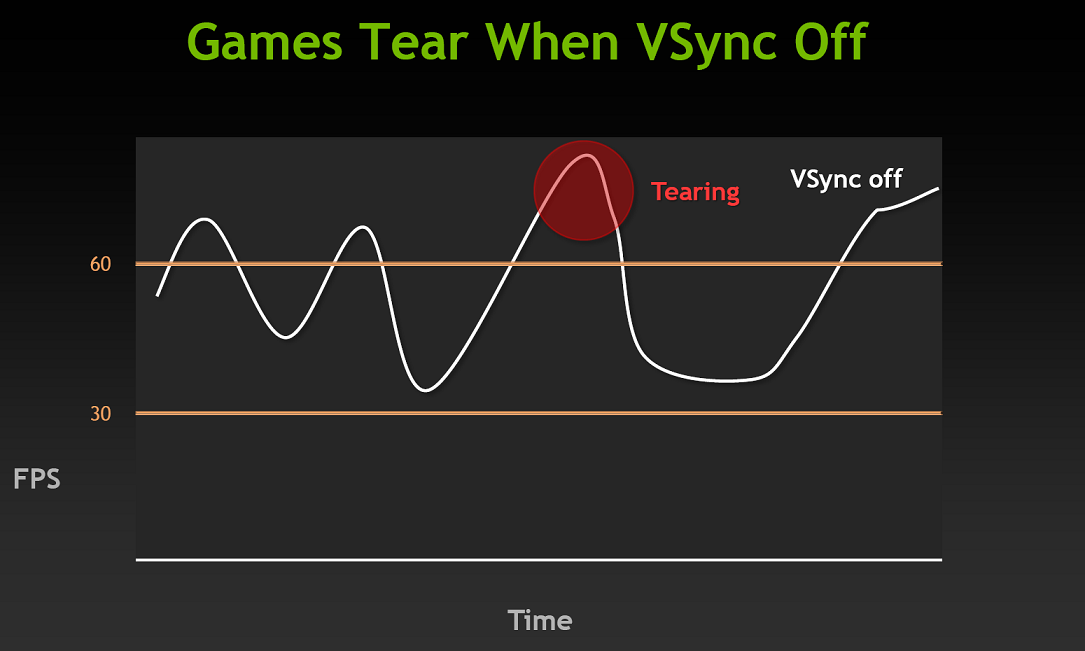

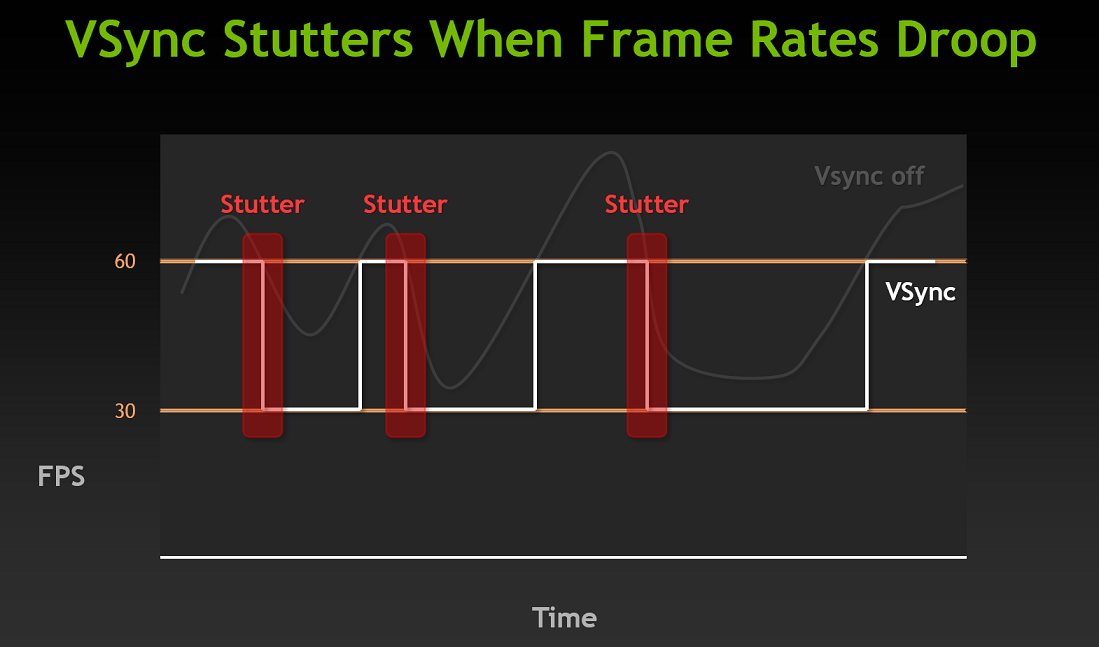

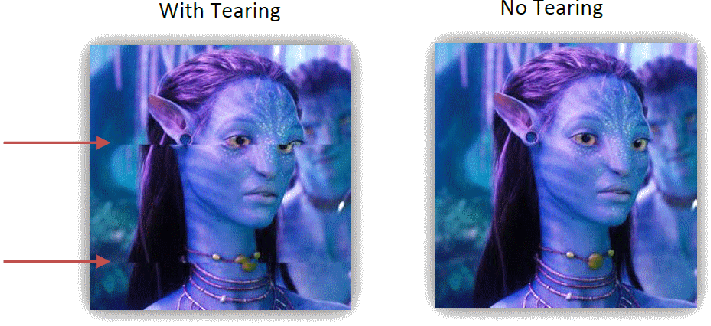

La causa è semplicissima; se la scheda grafica è molto potente, capace quindi di superare agevolmente, in termini di FPS, la frequenza di refresh del monitor (solitamente 60Hz), quest’ultimo si troverà ancora occupato a visualizzare un frame nello stesso momento in cui la GPU invia i successivi, in rapida successione.

Per risolvere questo inconveniente bisogna attivare il Vsync nel pannello dei driver grafici, o nelle opzioni del gioco in uso; questa ormai indispensabile funzionalità consente di sincronizzare i frame, inviati dalla GPU, in relazione alla frequenza di refresh del proprio monitor, evitando qualsiasi tipo di distorsione dell’immagine, che andrebbe, purtroppo, a comprometterebbe l’esperienza di gioco. Ancora una volta però vi sono degli effetti “collaterali” che non devono essere sottovalutati. Ammettendo che il nostro monitor abbia una frequenza di refresh pari a 60Hz (come buona parte degli LCD del resto), cosa succederebbe se la GPU non arrivasse a garantire 60FPS? Semplicissimo, il Vsync scalerebbe automaticamente la soglia di sincronizzazione a 30Hz o a un altro sotto-multiplo di 60Hz (ad esempio 20 oppure 15Hz). Questo brusco calo è la causa di un altro fastidiosissimo fenomeno, conosciuto come “Stuttering”.

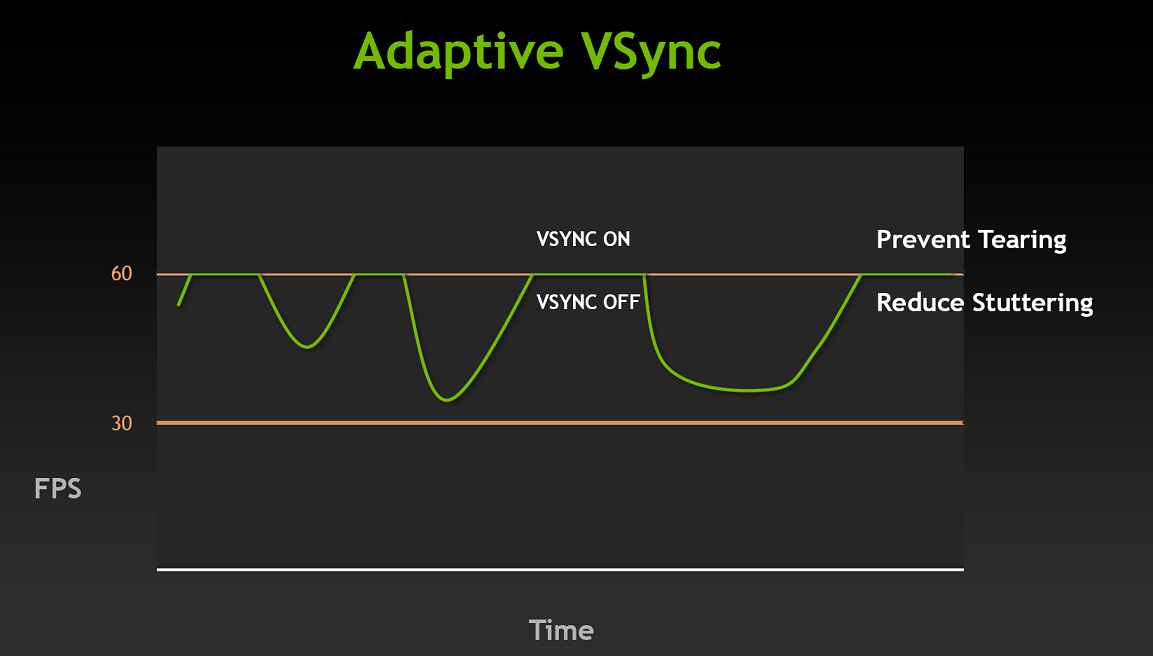

La soluzione ad entrambe le problematiche sopra citate esiste e prende il nome di “Adaptive Vsync”. La logica di funzionamento di questa nuova tecnologia messa a punto da NVIDIA è veramente molto semplice. La sincronizzazione verticale (Vsync) viene attivata e disattivata dinamicamente, in relazione al reale andamento del framerate. In altre parole se viene superata la soglia di sincronizzazione verrà attivato il Vsync, evitando il Tearing; al contrario se si scende al di sotto della soglia di sincronizzazione verrà automaticamente disattivato, in modo da seguire il naturale andamento del framerate, evitando così lo Stuttering.

{jospagebreak_scroll title=NVIDIA FXAA e TXAA: Nuove modalità di Anti-Aliasing}

NVIDIA FXAA e TXAA: Nuove modalità di Anti-Aliasing

Le novità introdotte con l’architettura Kepler non si limitano soltanto alle pure prestazioni velocistiche, ma prendono in considerazione anche l’aspetto qualitativo dell’immagine. Per questo motivo sono state introdotte due nuove tecniche di filtraggio Anti-Aliasing, finalizzate a ridurre le scalettature nel rendering di spigoli obliqui.

Nvidia Anti-Aliasing FXAA:

Il nuovo NVIDIA FXAA consente di applicare il filtro Anti-Aliasing in fase di post processing, sfruttando la potenza di calcolo delle unità CUDA Core, in maniera da ridurre notevolmente l’impatto prestazionale, rispetto alle tradizionali tecniche di Multi-Sample Anti-Aliasing (MSAA).

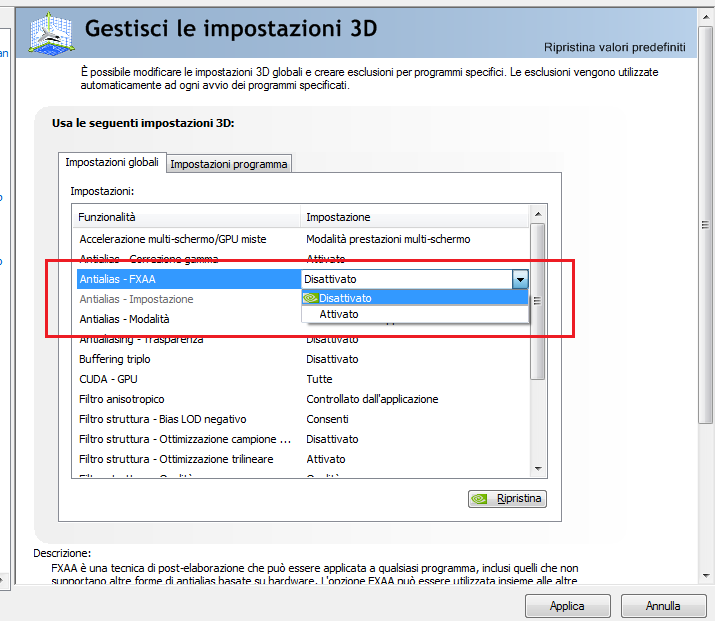

La nuova modalità di filtraggio è attivabile direttamente all’interno del pannello di controllo dei driver NVIDIA a partire dalla release R300. In questo modo il funzionamento è garantito, quindi, con centinaia di videogiochi.

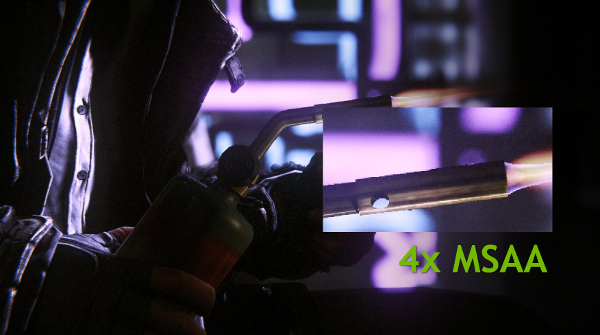

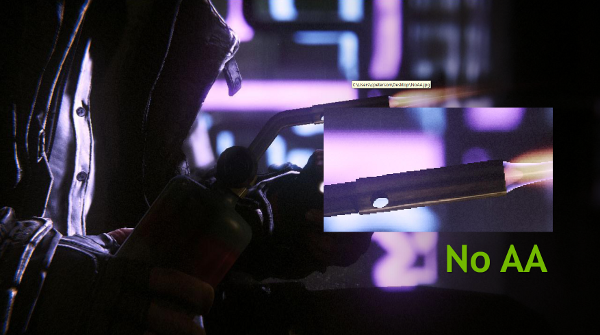

A seguire vi mostriamo una comparazione tra l’assenza di filtraggio Anti-Aliasing, la tecnica di filtraggio MSAA 4x e la nuova tecnica FXAA in post processing.

Nvidia Anti-Aliasing TXAA:

Il nuovo NVIDIA TXAA è una tecnica di filtraggio pensata per sfruttare appieno le elevate performance FP16 delle Texture Unit della GeForce GTX 680. Il TXAA viene descritto da NVIDIA stessa come un mix tra il tradizionale filtraggio Multi-Sample in hardware e l’utilizzo di una componente temporale per migliorare la qualità dell’immagine.

A differenza della tecnica di filtraggio precedentemente descritta (FXAA), il TXAA non è attivabile, almeno per il momento, all’interno del pannello di controllo dei driver NVIDIA, ma dovrà essere implementato direttamente all’interno dei motori dei videogiochi.

Gli sviluppatori avranno modo di scegliere tra due differenti modalità: TXAA 1 e TXAA 2. La prima modalità è in grado di offrire una qualità dell’immagine equiparabile a quella ottenibile applicando un filtro MSAA 8x, con un impatto sulle prestazioni pari a quello di un MSAA 2x. La seconda modalità (TXAA 2) offrirà una qualità dell’immagine ancora superiore a quella del TXAA 1, con un impatto sulle prestazioni pari a quello di un MSAA 4x.

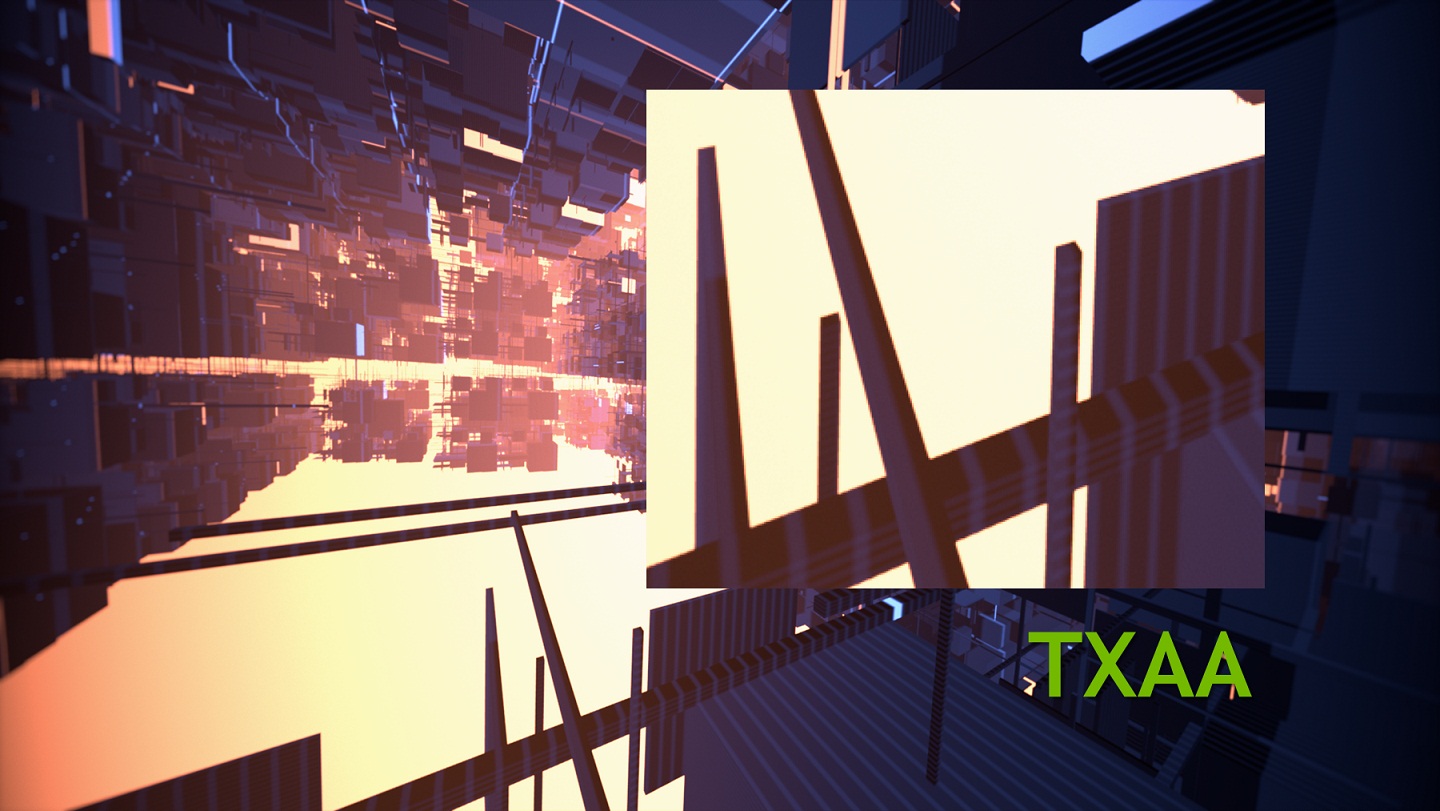

A seguire vi mostriamo una comparazione tra l’assenza di filtraggio Anti-Aliasing, la tecnica di filtraggio MSAA 8x e la nuova tecnica TXAA di NVIDIA.

{jospagebreak_scroll title=Nuovo Display/Video Engine:}

Nuovo Display/Video Engine:

Kepler vanta, inoltre, un engine video completamente ridisegnato, capace di offrire pieno supporto ai futuri monitor HDMI 4K a 3GHz (3840 x 2160 x 60Hz) e Display Port 1.2. Inoltre, viene finalmente introdotto un supporto multi-monitor avanzato e pienamente in grado di competere con la tecnologia concorrente “Eyefinity”.

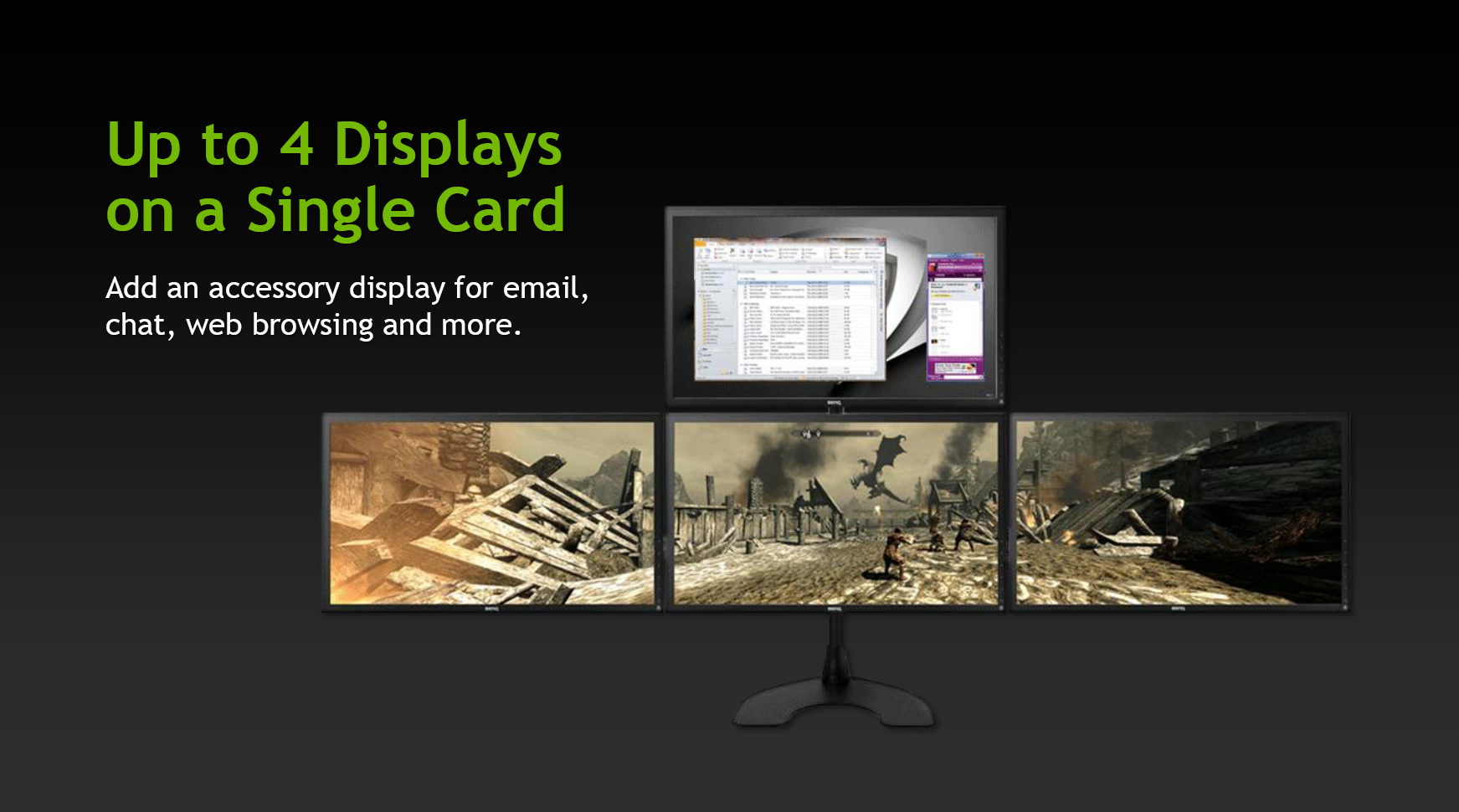

La nuova GeForce GTX 680 permette il collegamento contemporaneo di ben quattro monitor, supportando la tecnologia proprietaria 3D Vision anche in modalità a singola GPU.

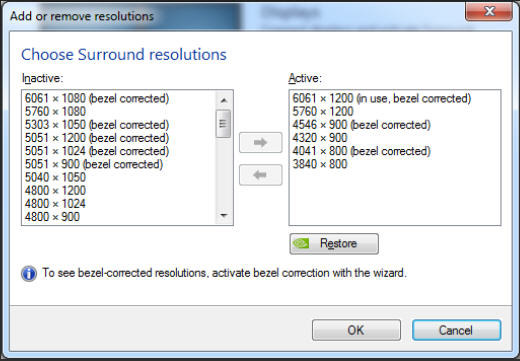

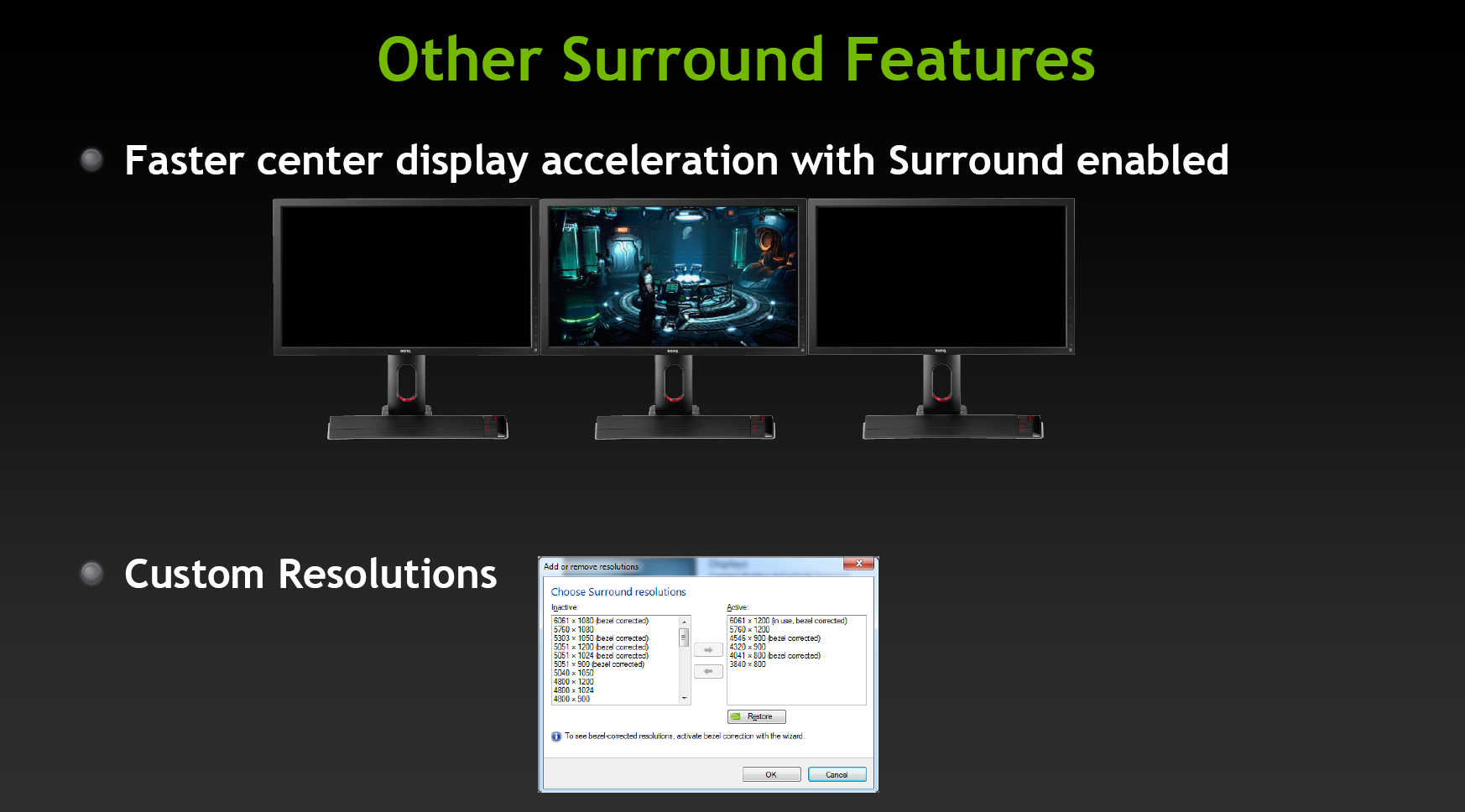

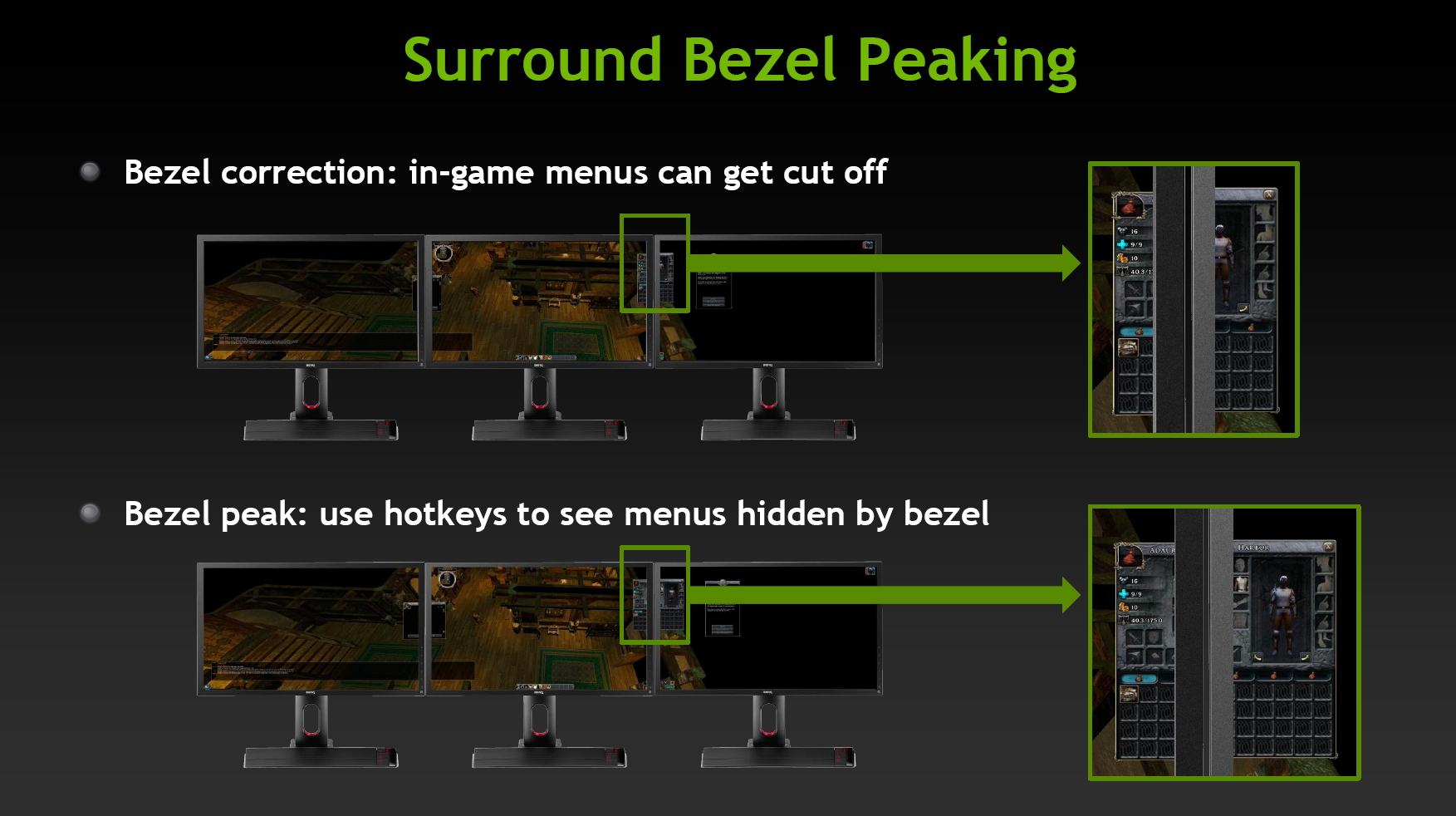

Pienamente supportate funzionalità di personalizzazione della risoluzione e compensazione della cornice dei monitor.

{jospagebreak_scroll title=NVIDIA NVENC: Nuovo Encoder Video in Hardware}

NVIDIA NVENC: Nuovo Encoder Video in Hardware

Un’altra novità di Kepler riguarda l’introduzione di una componente hardware dedicata alla codifica di contenuti video H.264, componente che prende il nome di NVENC. Prima della presentazione dell’architettura Kepler la decodifica dei flussi video veniva gestita direttamente dalle unità CUDA Core, con ovvi effetti sui consumi energetici della scheda. Utilizzando, invece, un componente hardware specializzato nella gestione dei flussi video, si riescono ad ottenere consumi molto più bassi e prestazioni notevolmente superiori rispetto alla gestione da parte dei CUDA Core.

Secondo quanto dichiarato dalla stessa NVIDIA, il nuovo NVENC è in grado di effettuare l’encoding di flussi video Full HD (1080p) ad una velocità ben otto volte superiore rispetto a quella in tempo reale. Prendendo come esempio l’encoding di un filmato 1080p, della durata di 16 minuti a 30FPS, sarà possibile portare a termine l’operazione in circa 2 minuti.

NVENC supporta, inoltre, gli standard H.264 Base, Main e High Profile Level 4.1 (vale a dire lo standard Blu-Ray), oltre all’MVC (Multiview Video Coding), per la gestione di filmati stereoscopici, e all’encoding di filmati con risoluzione massima di 4096 x 4096 pixel.

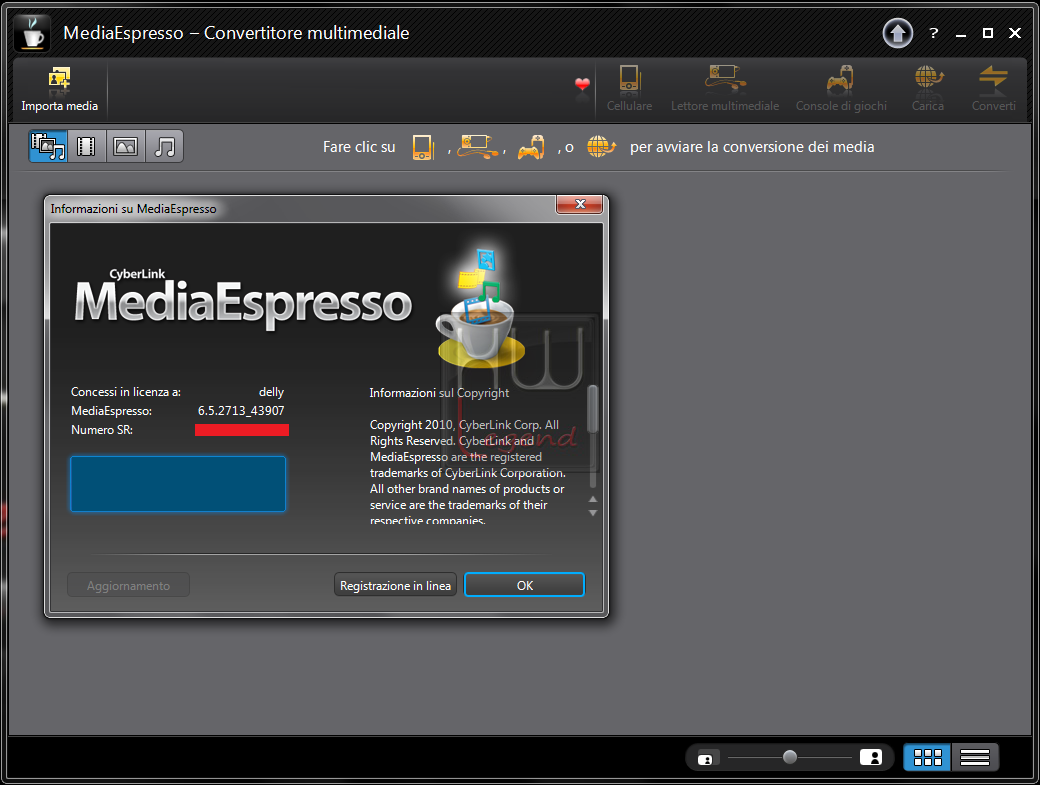

NVIDIA ci ha fornito una versione beta del noto software Cyberlink Media Espresso 6.5 capace di sfruttare appieno NVENC.

{jospagebreak_scroll title=Confezione e Bundle}

Palit JetStream GTX680 2GB: Confezione e Bundle

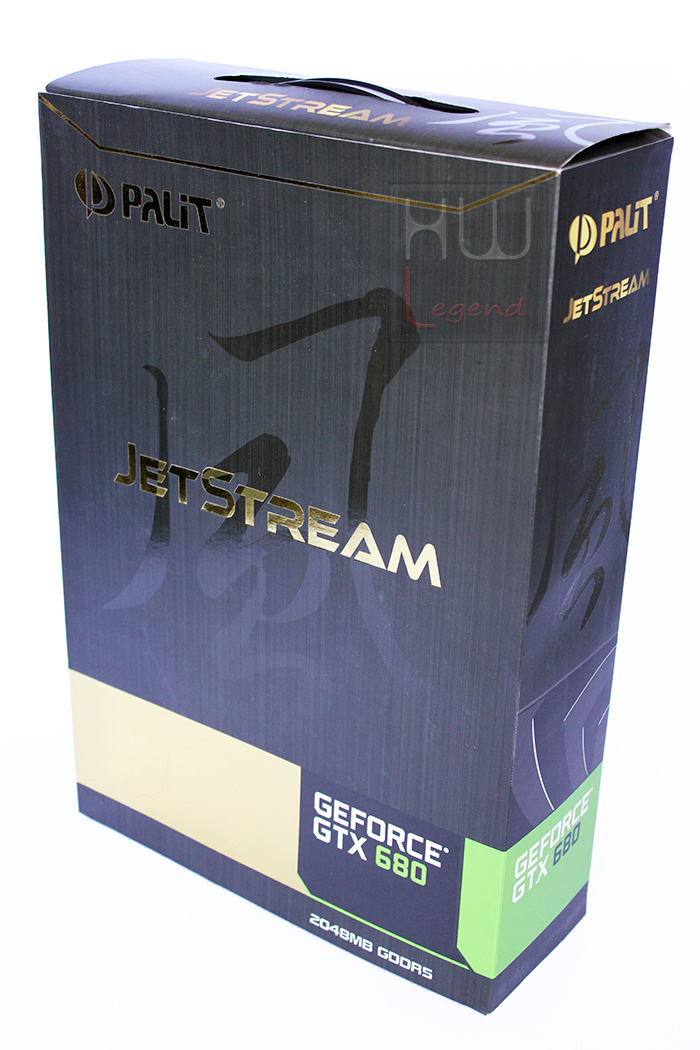

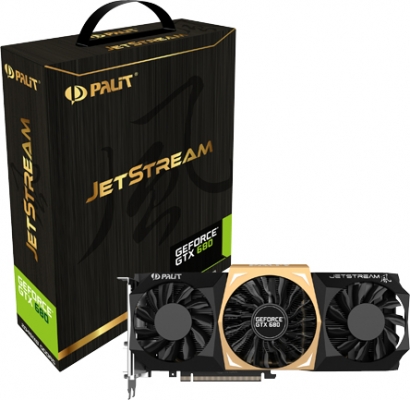

La confezione della Palit JetStream GTX680 2GB non presenta una grafica particolarmente ricercata e grintosa ma affida la sua immagine ad una colorazione di fondo nera opaca con riporti in colore oro e verde Nvidia. Sono presenti degli ideogrammi di fondo in nero lucido, a contrasto con la parte opaca. Il materiale di cui è costituita restituisce al tatto una buona sensazione di solidità e robustezza.

Sulla parte frontale sono riportati in colore oro il marchio aziendale e la nomenclatura della serie di appartenenza della scheda grafica, ovvero la JetStream. Il tipo di GPU installata e la quantità di memoria video completano il quadro delle informazioni.

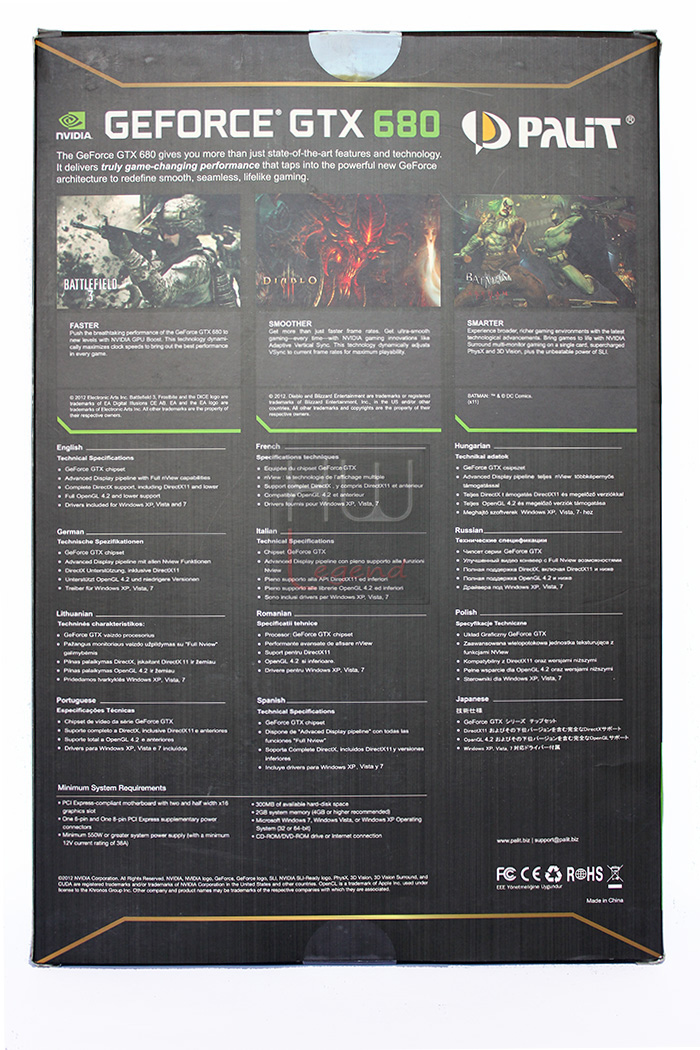

Nella parte posteriore vengono descritte le principali peculiarità della nuova architettura Kepler, le principali specifiche tecniche tradotte in tutte le lingue ove il prodotto viene esportato, i requisiti minimi di sistema,  tutte le informazioni relative a Nvidia, l’indirizzo web del produttore Palit e la mail di contatto per il supporto.

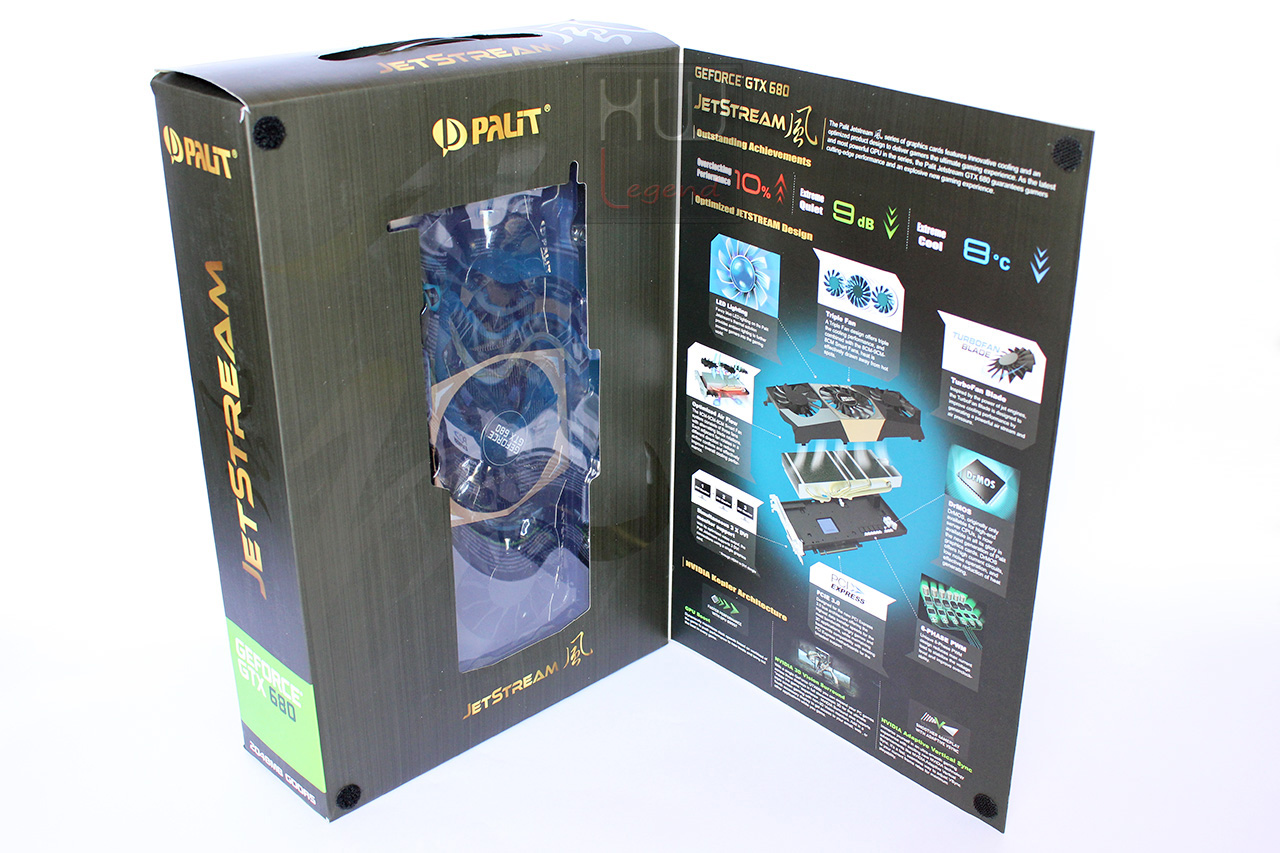

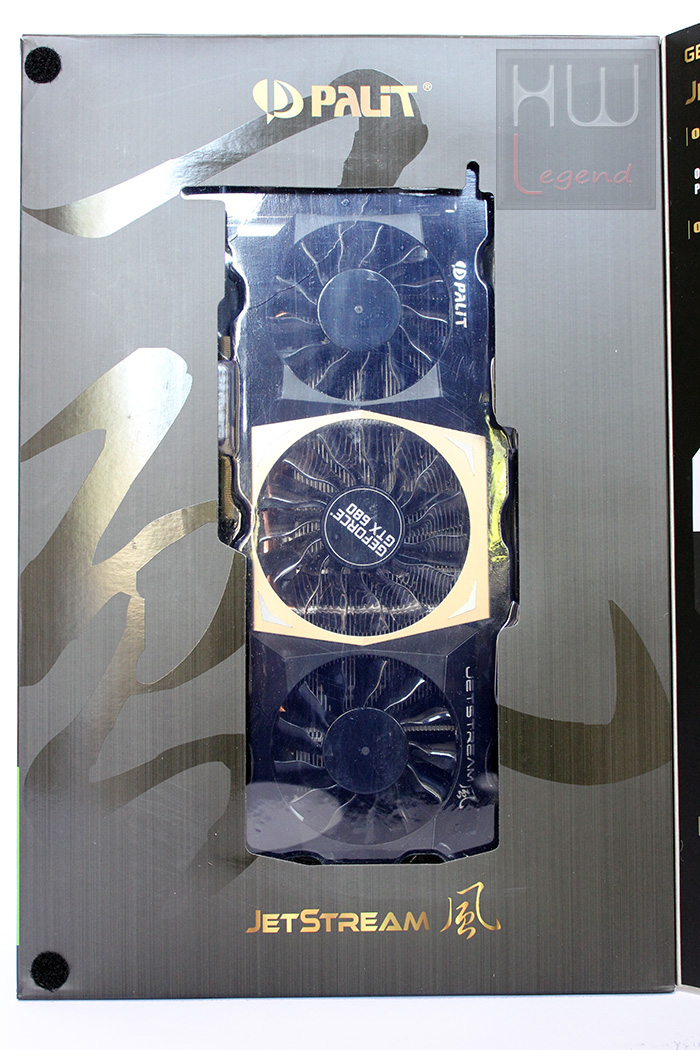

La confezione è dotata anche di un’apertura a libro che, una volta aperta, ci mostra da un lato la scheda video in maniera tale che il possibile acquirente possa già ammirarla dallo scaffale e dall’altro vengono spiegate le principali feature presenti nel prodotto, sia proprietarie di Palit che di Nvidia. Un esploso della scheda mostra come sia strutturato il sistema di dissipazione, viene descritto il funzionamento del sistema a tre ventole e della sua efficienza in termini di dissipazione.

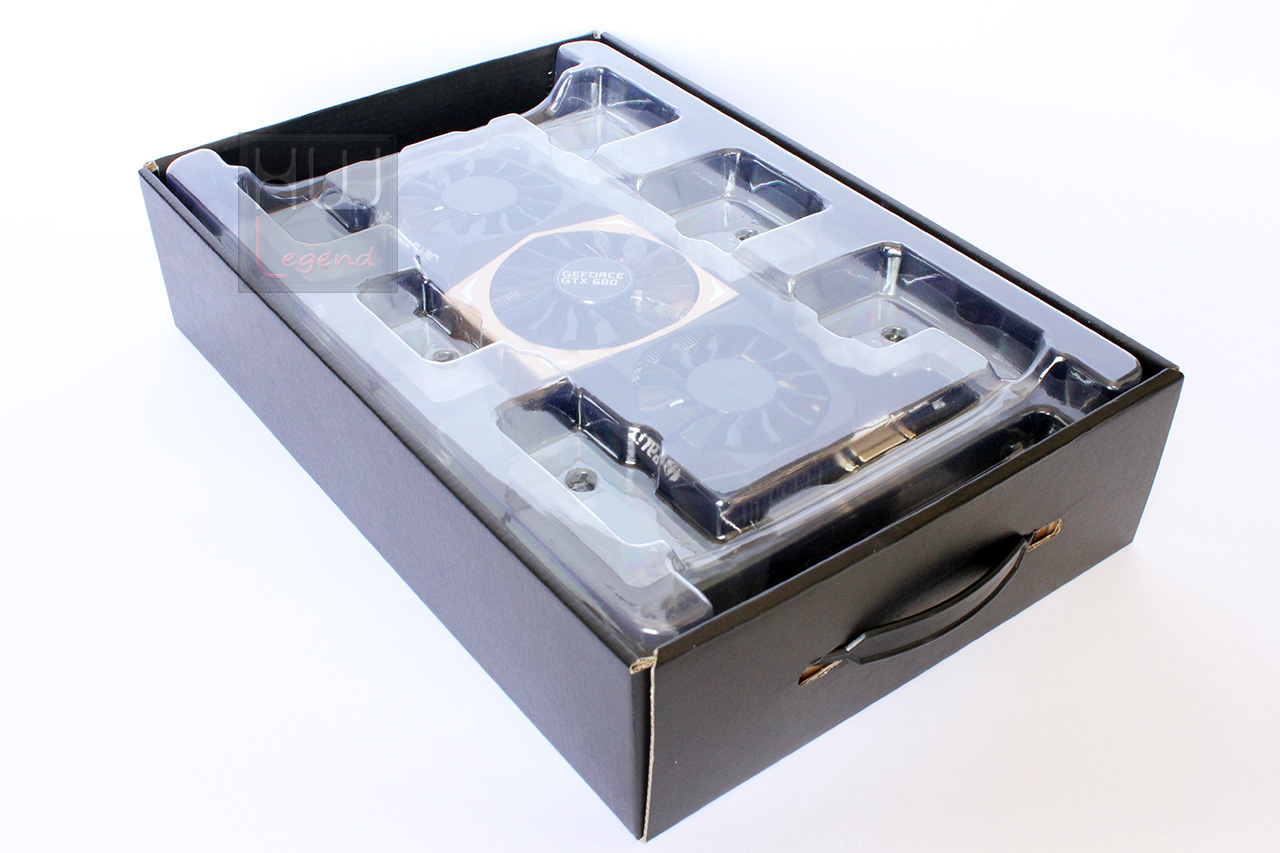

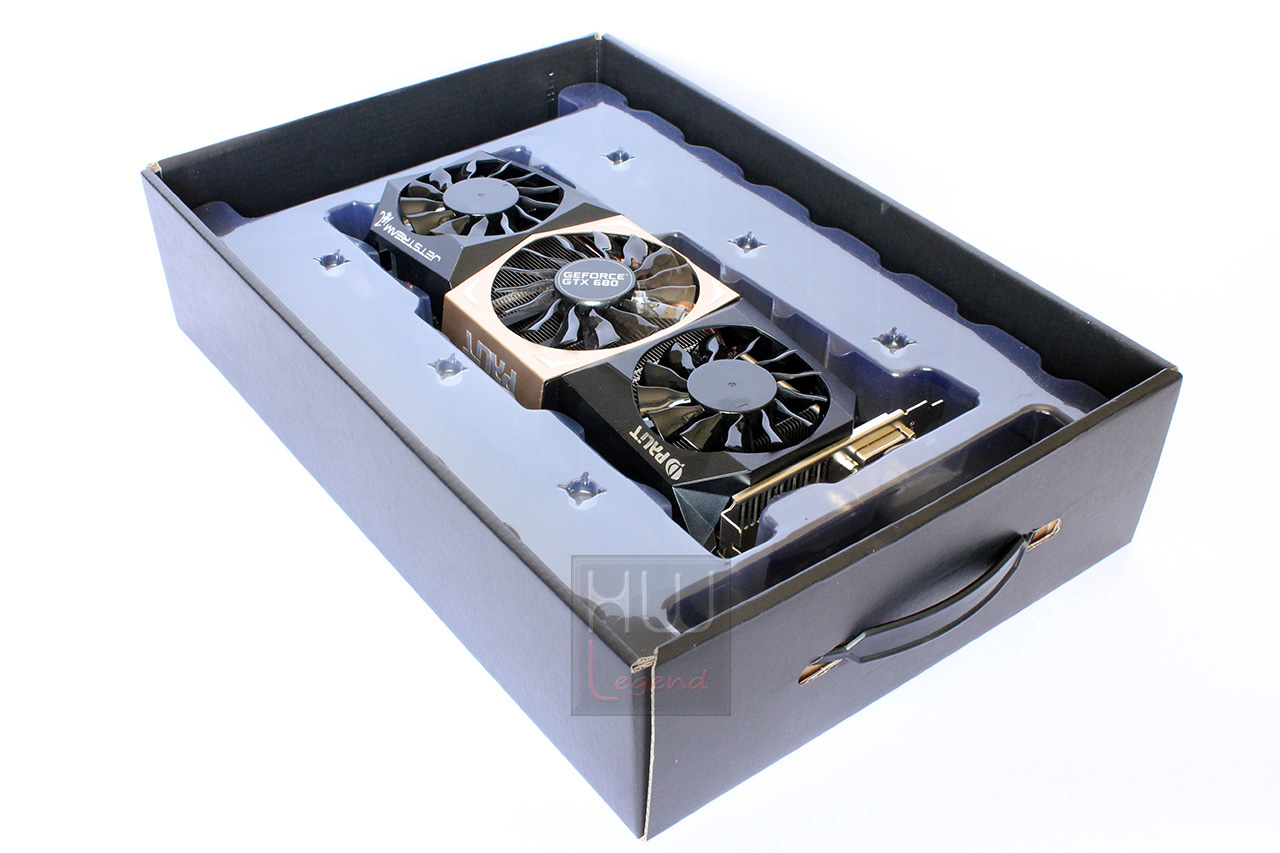

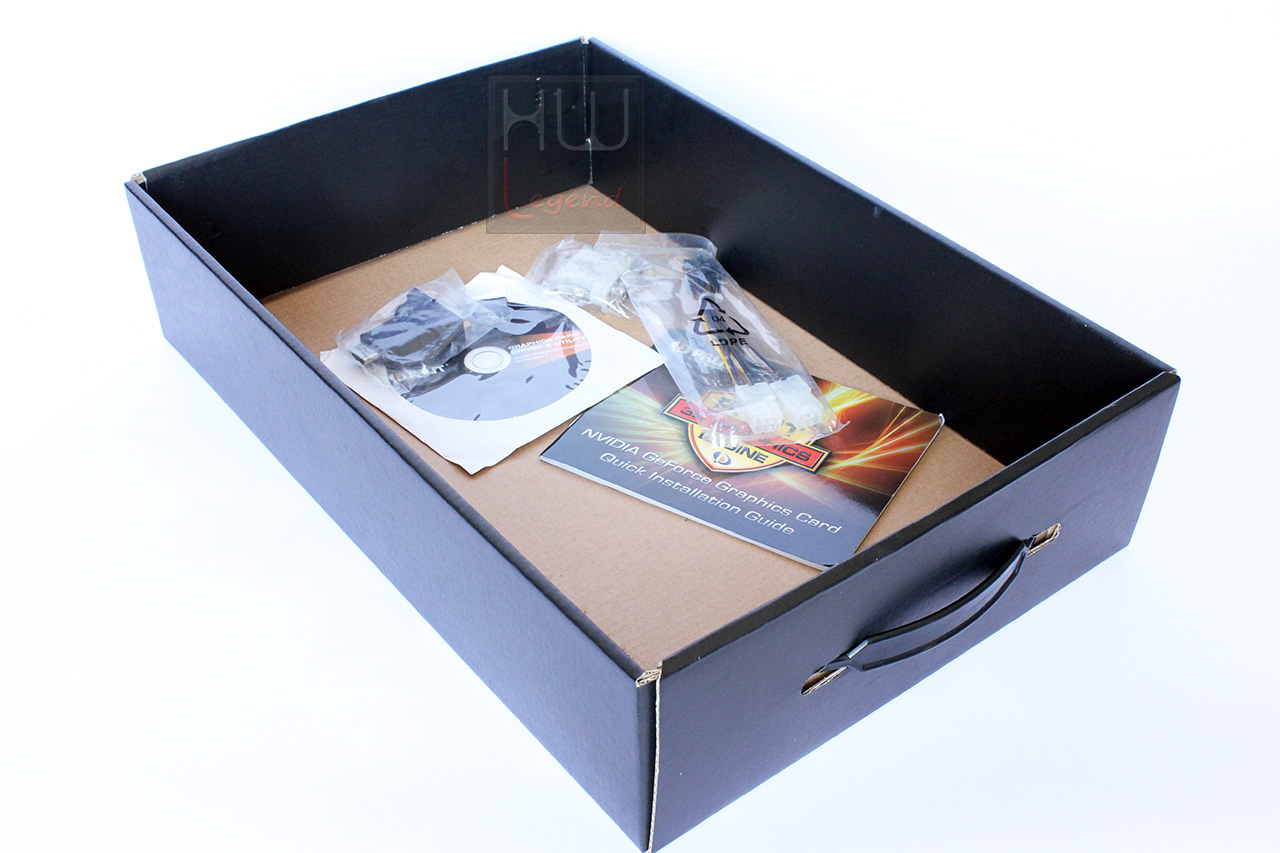

All’interno della confezione troviamo una vaschetta realizzata in cartone che contiene la scheda video. Questa è opportunamente protetta da eventuali cadute e urti da un pratico sistema realizzato con due semigusci in materiale plastico che la tengono a debita distanza delle pareti della scatola. Al di sotto della scheda è presente uno scomparto che contiene il bundle fornito in dotazione.

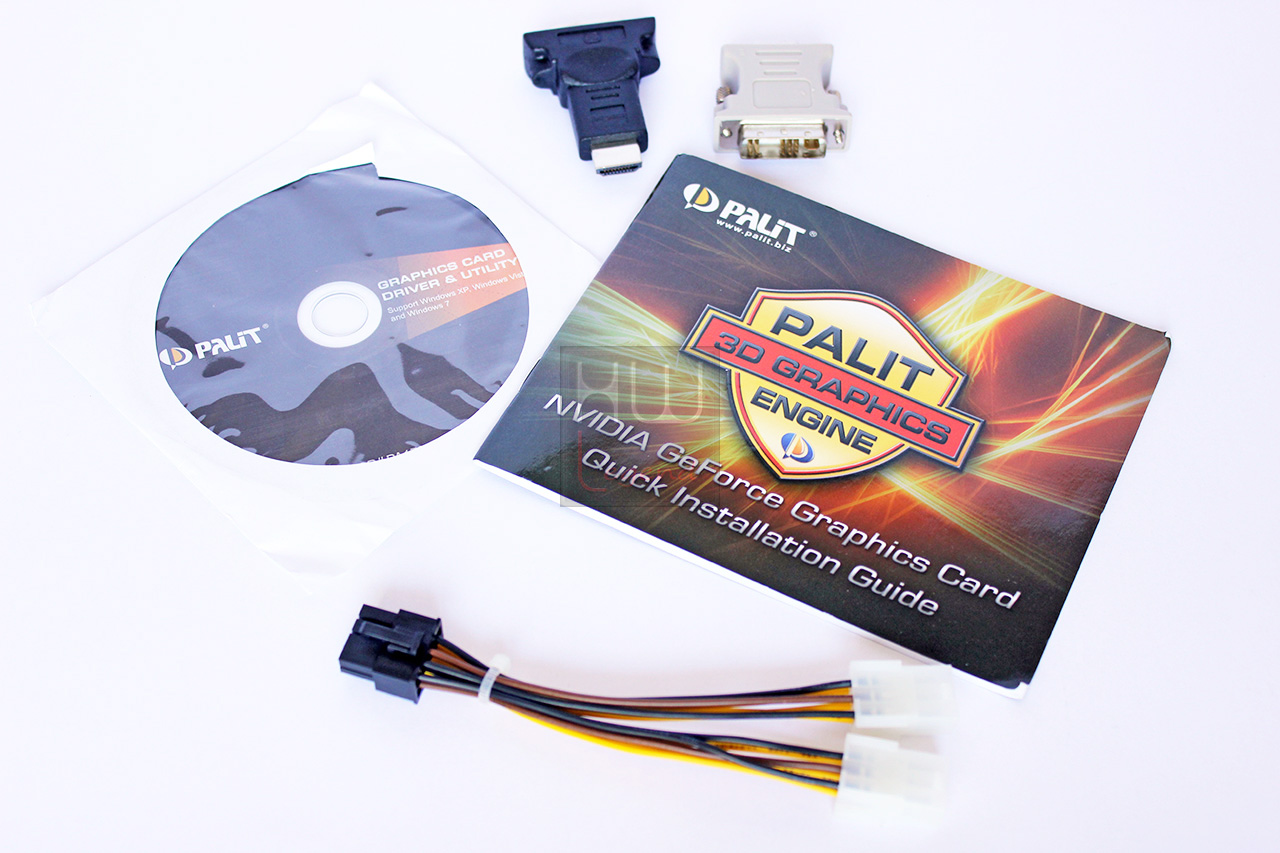

Il bundle fornito in dotazione comprende i seguenti elementi:

• 1x Disco ottico con driver e utility per overclock;
• 1x manuale di installazione;
• 1x Adattatore HDMI -> DVI;
• 1x Adattatotre DVI -> VGA;
• 1x adattatori PCIe 6 pin -> PCIe 8 pin

{jospagebreak_scroll title=Caratteristiche Tecniche:}

Palit JetStream GTX680 2GB: Caratteristiche Tecniche

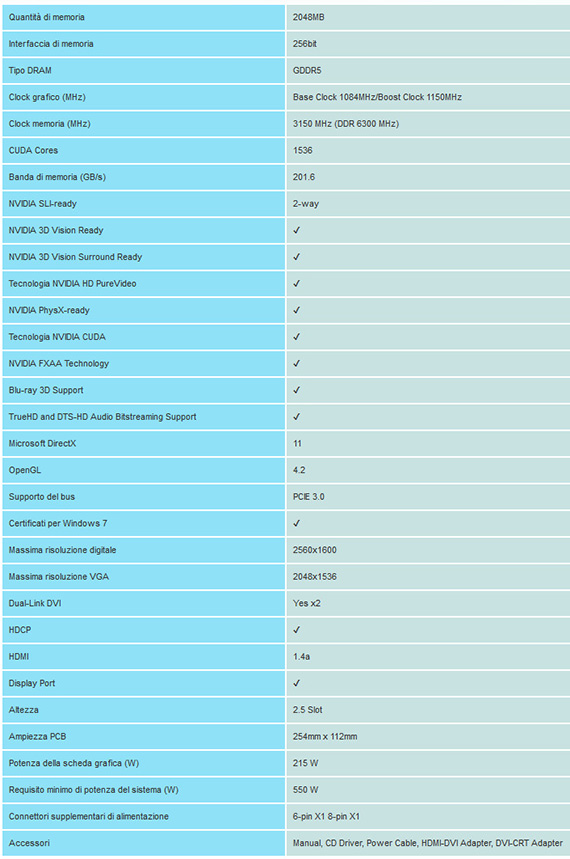

La scheda video Palit JetStream GTX680 2GB è dotata della nuova GPU GTX680 di Nvidia ma presenta un layout del sistema di raffreddamento e delle fasi di alimentazione non reference. Anche le frequenze operative impostate in fabbrica sono molto differenti rispetto a quelle sancite da Nvidia. In particolare la base clock è impostata a 1.085MHz con un boost di 1.150MHz (+6% circa) e memorie impostate a 6.300MHz. Riportiamo di seguito una tabella riassuntiva delle caratteristiche principali così come dichiarate dal produttore.

Il software GPU-Z rileva correttamente le caratteristiche fisiche e le frequenze operative della scheda grafica e ne riportiamo uno screen.

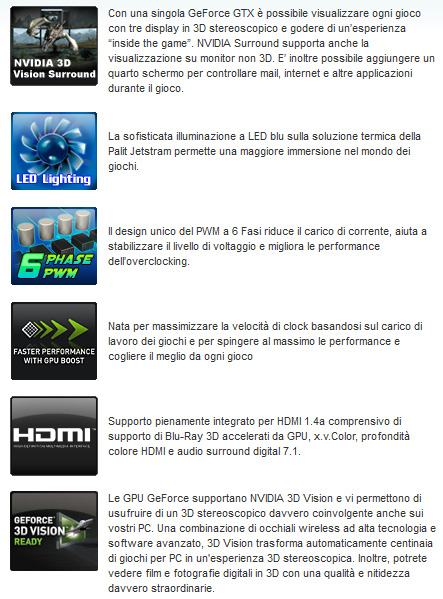

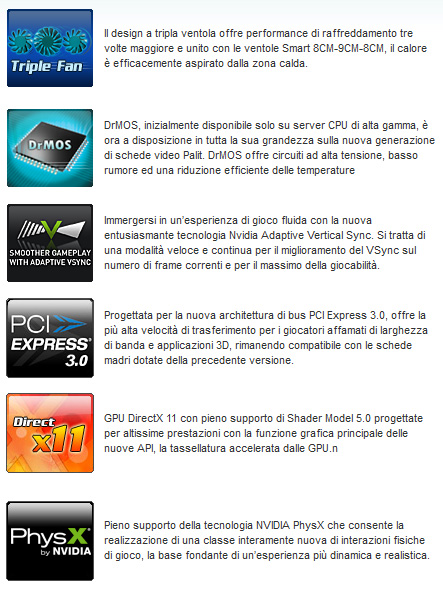

Riportiamo, inoltre, un elenco delle principali feature supportate così come indicate dal produttore.

Potete trovare maggiori informazioni nella pagina ufficiale del prodotto.

{jospagebreak_scroll title=La scheda:Parte 1}

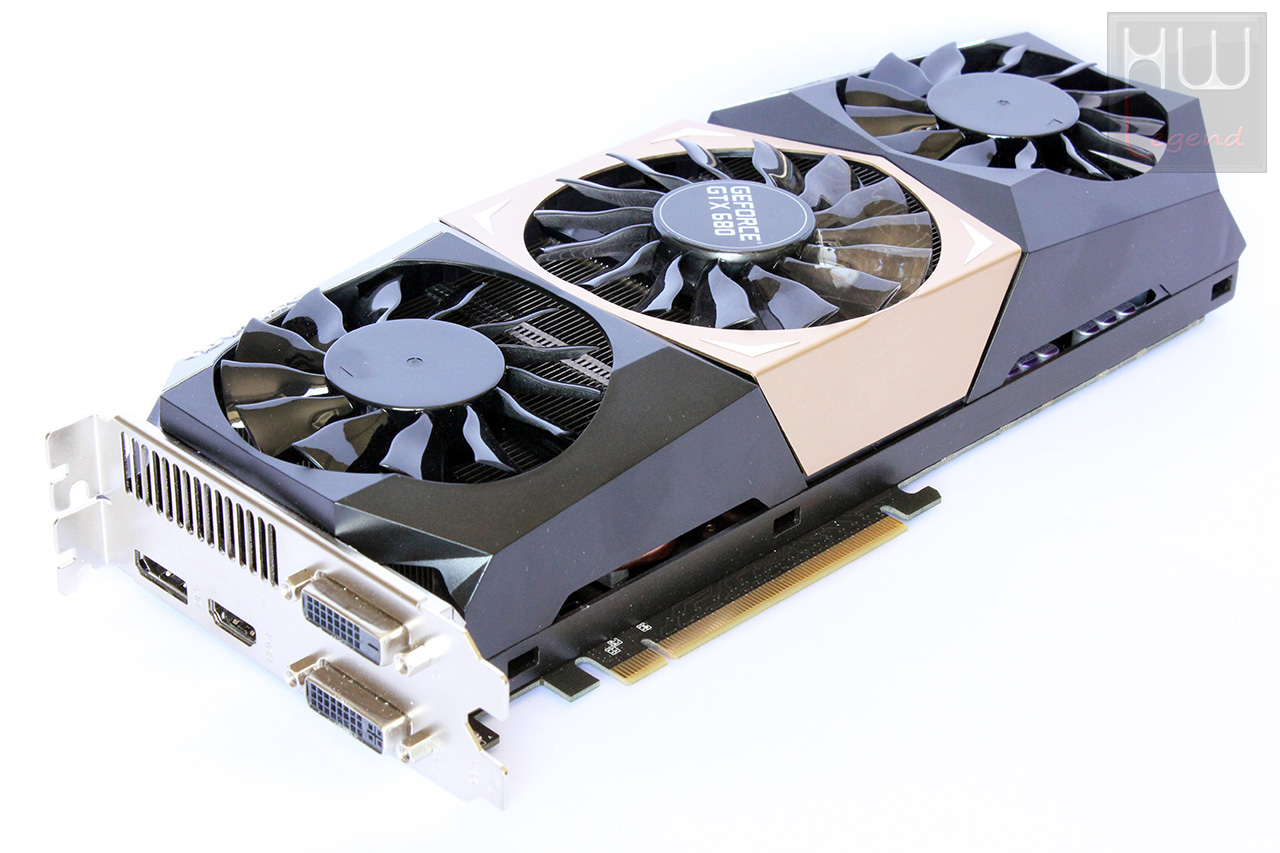

Palit JetStream GTX680 2GB: La scheda – Parte 1

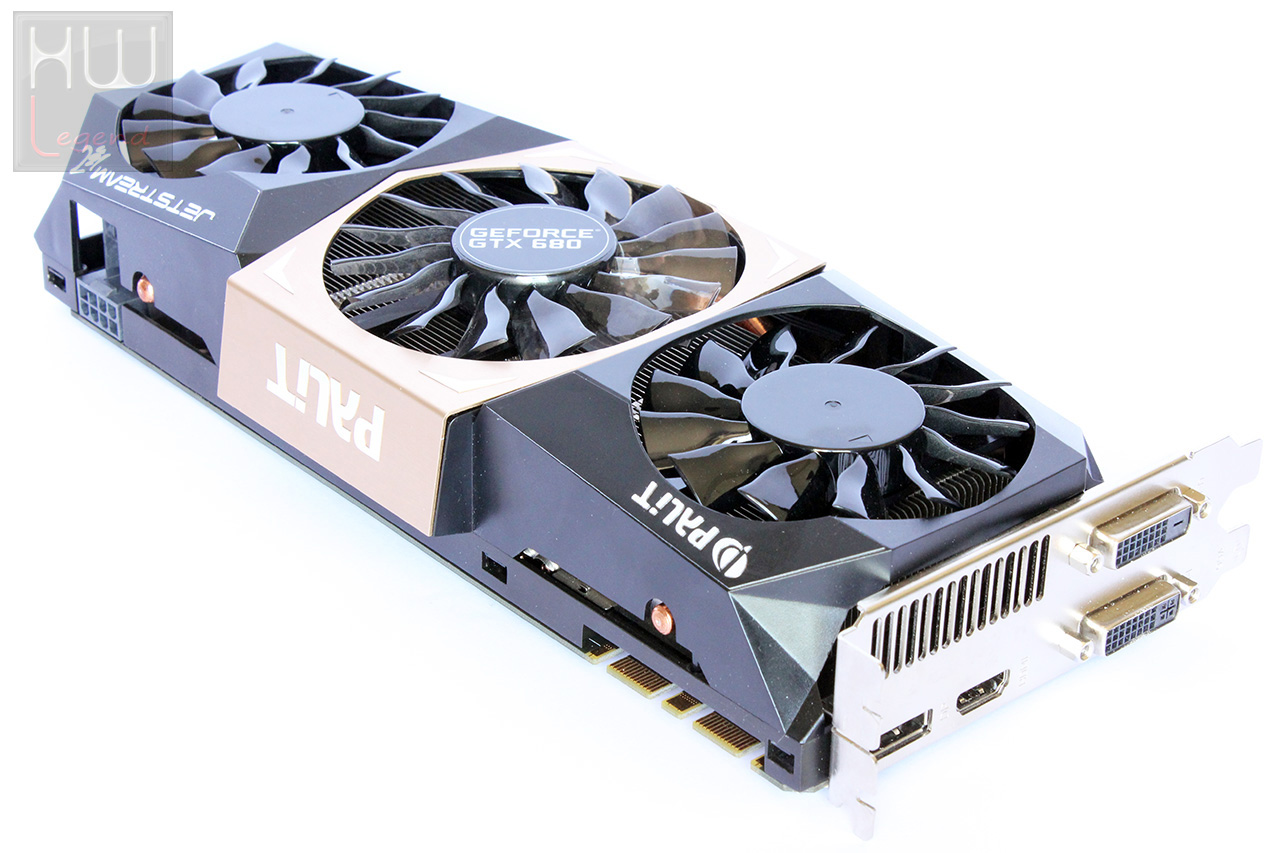

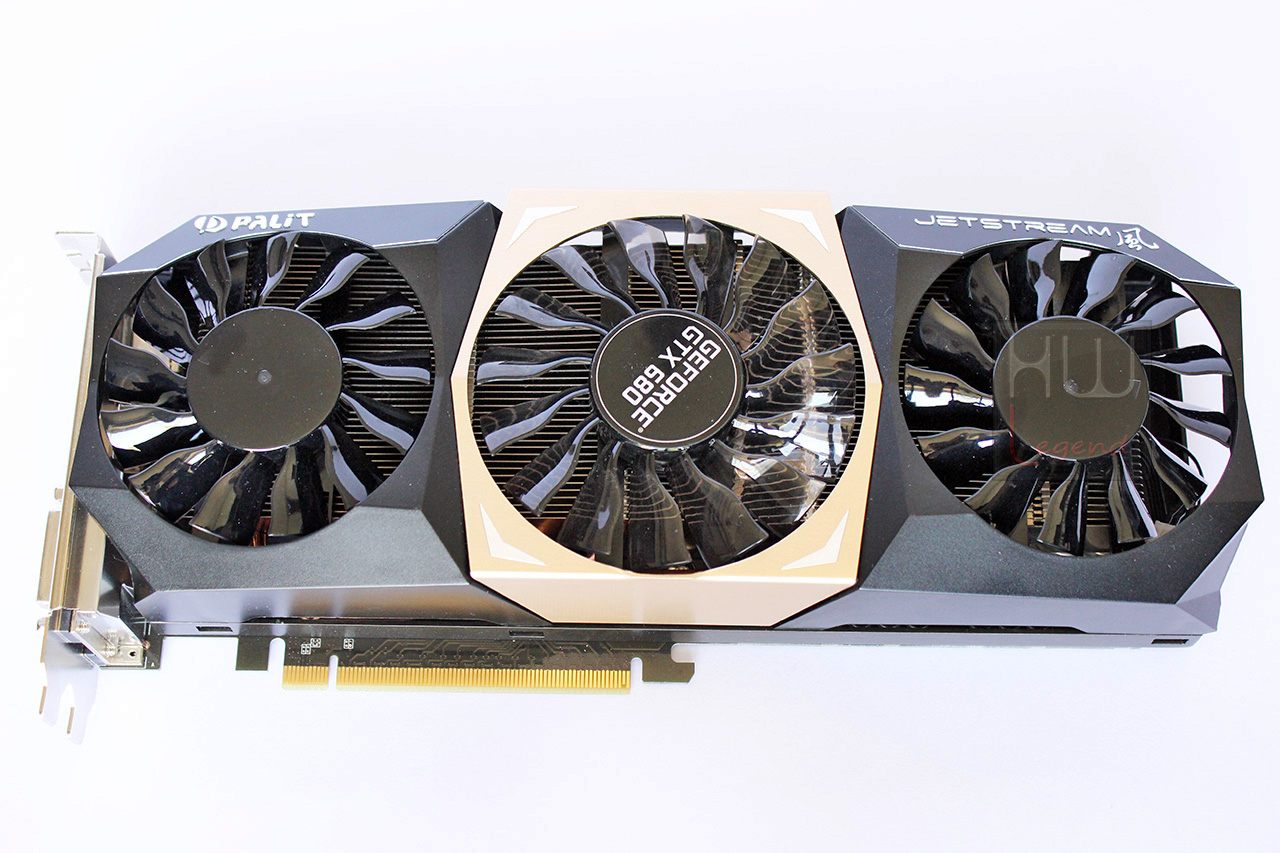

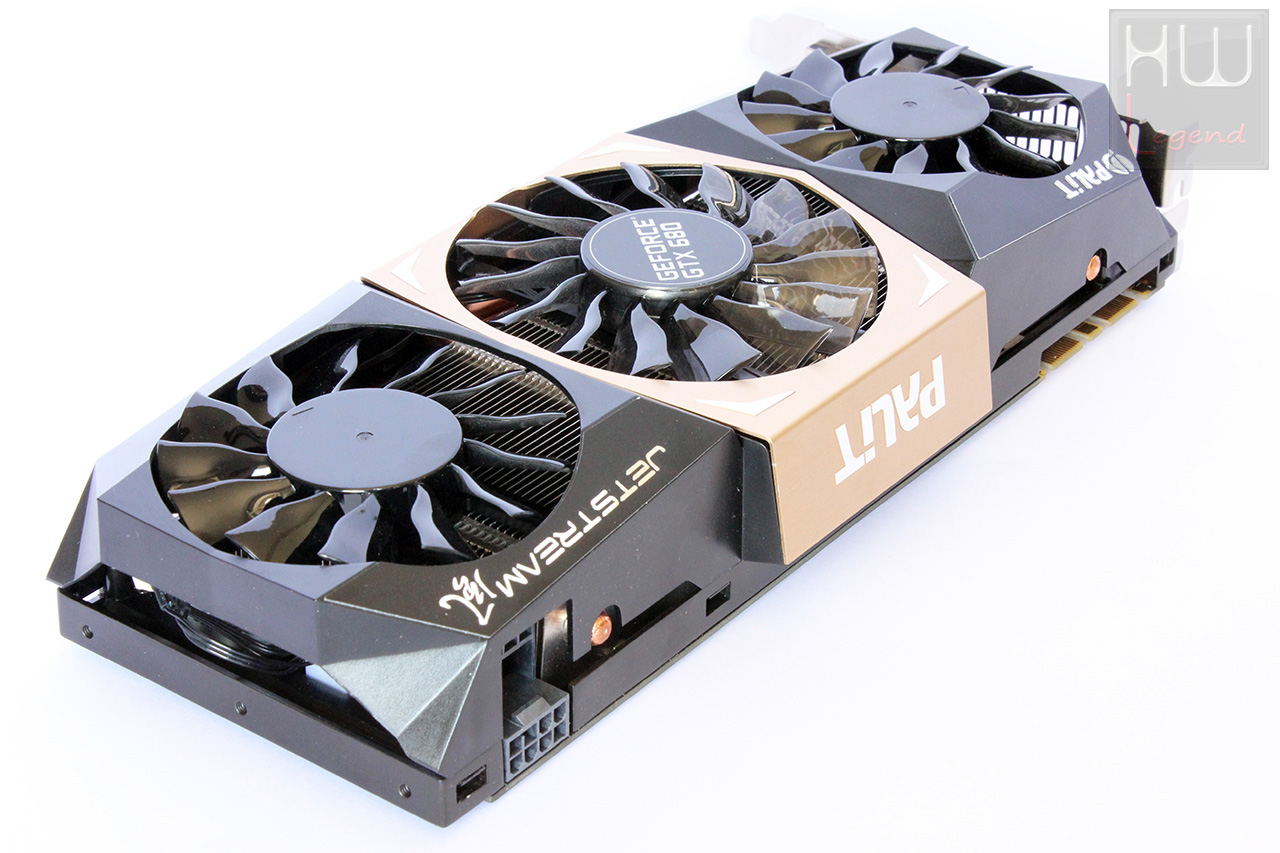

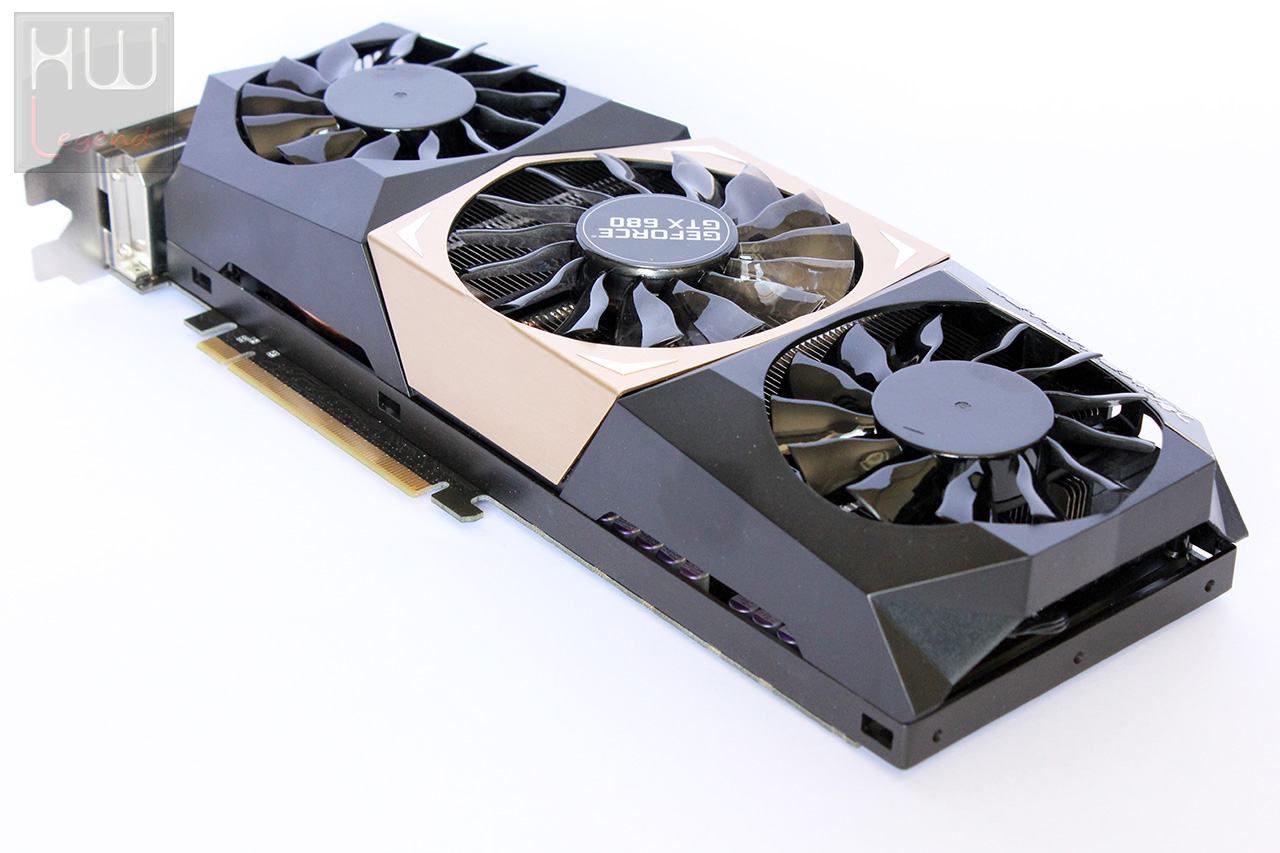

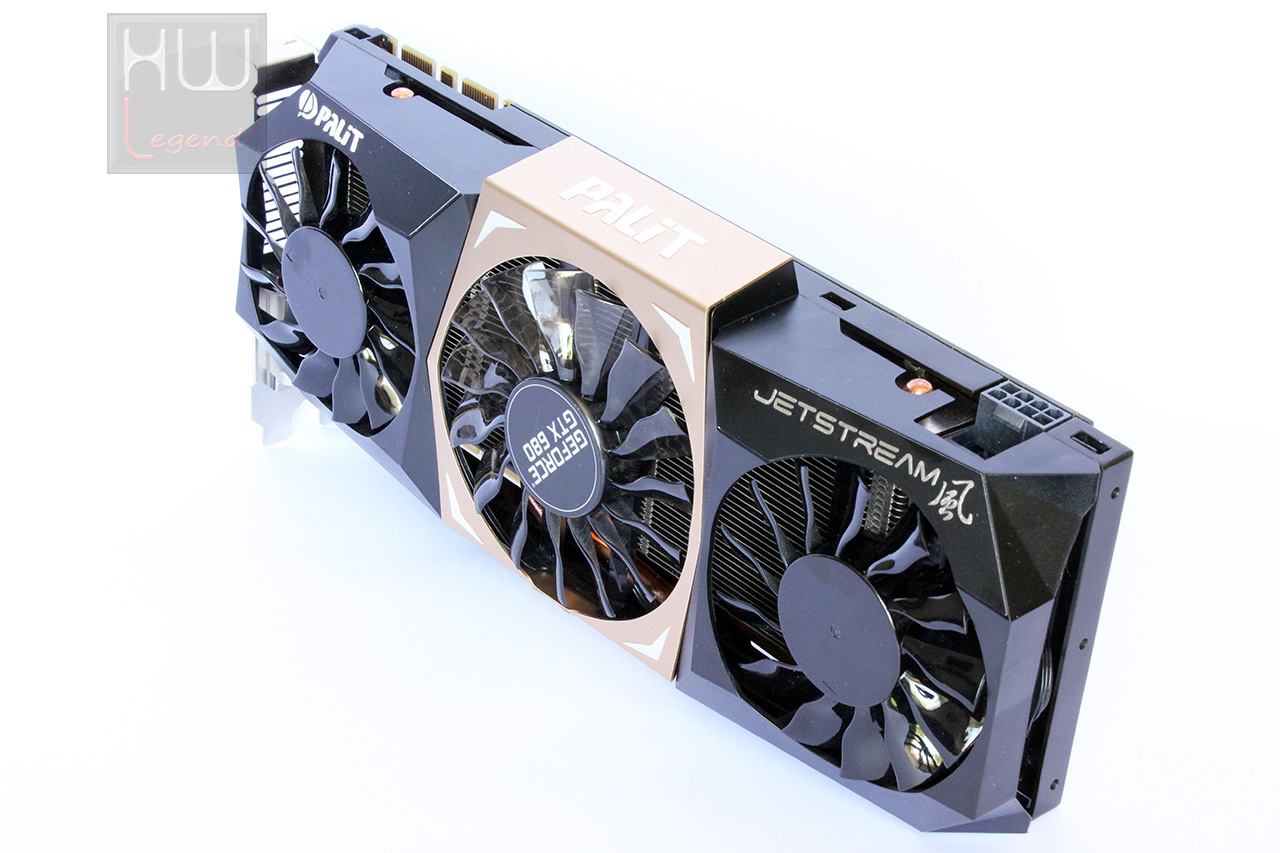

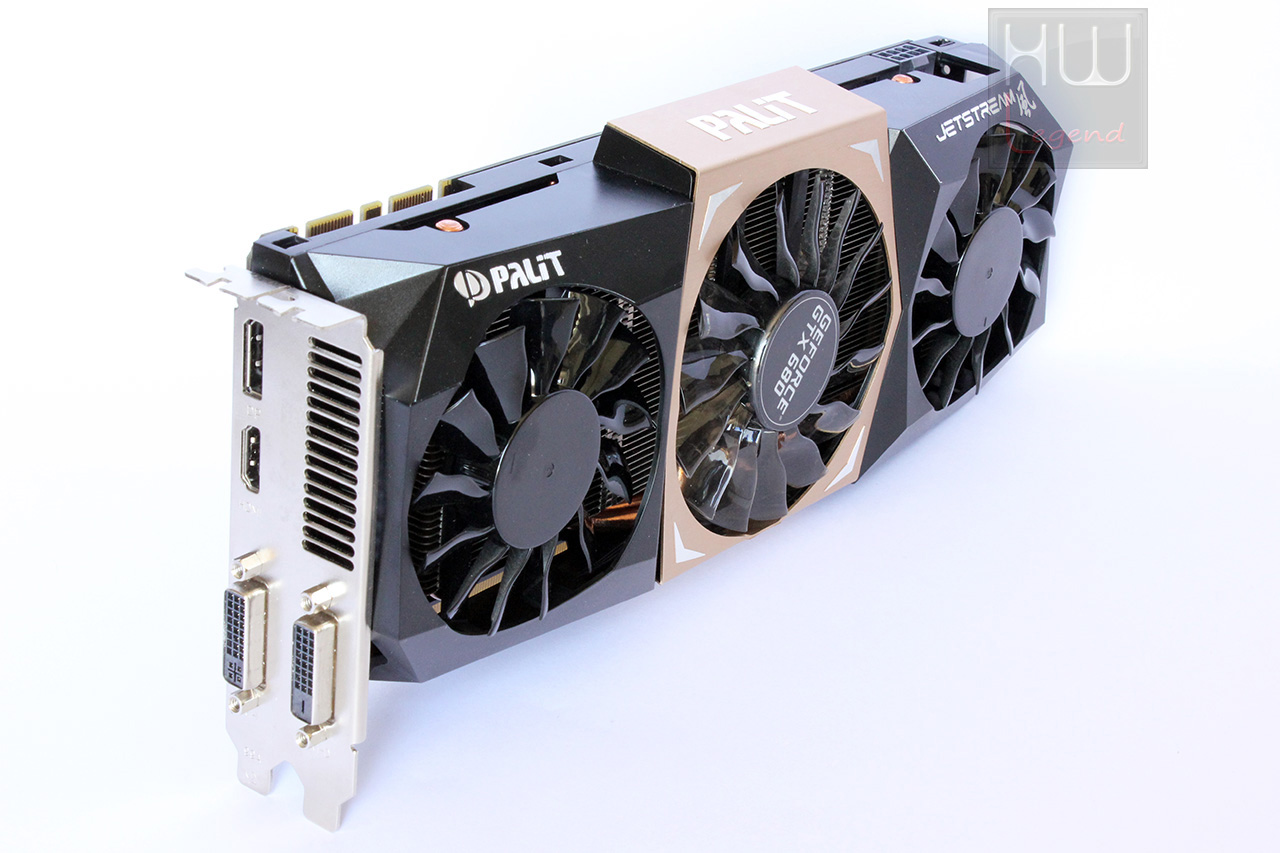

La scheda video Palit JetStream GTX680 2GB sicuramente non è un oggetto che passa inosservato grazie al suo dissipatore non reference. Il mix di colori, il nero e l’oro, e la particolare forma del guscio superiore conferiscono alla vga un aspetto molto grintoso ed elegante al tempo stesso. Le diversità dalla versione reference della GTX680 di Nvidia non si fermano solo sull’aspetto esteriore ma avremo modo di osservare più avanti che sono contenute anche sul PCB. Il sistema di dissipazione, quasi a seguire una moda del momento, occupa due slot e mezzo in altezza e potrebbe essere un deterrente per chi possiede motherboard con gli slot PCIe ravvicinati nel caso in cui si voglia realizzare un avanzato sistema di gaming multigpu.

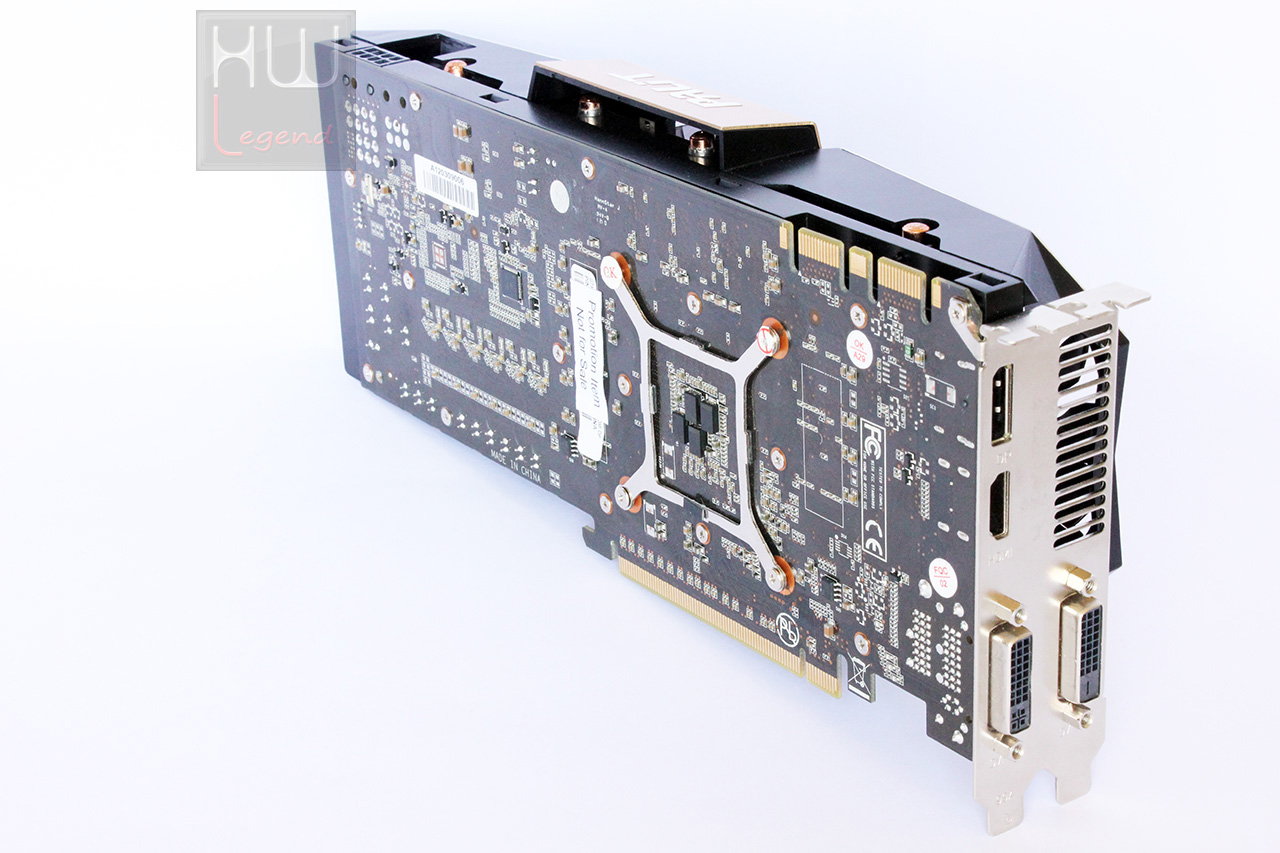

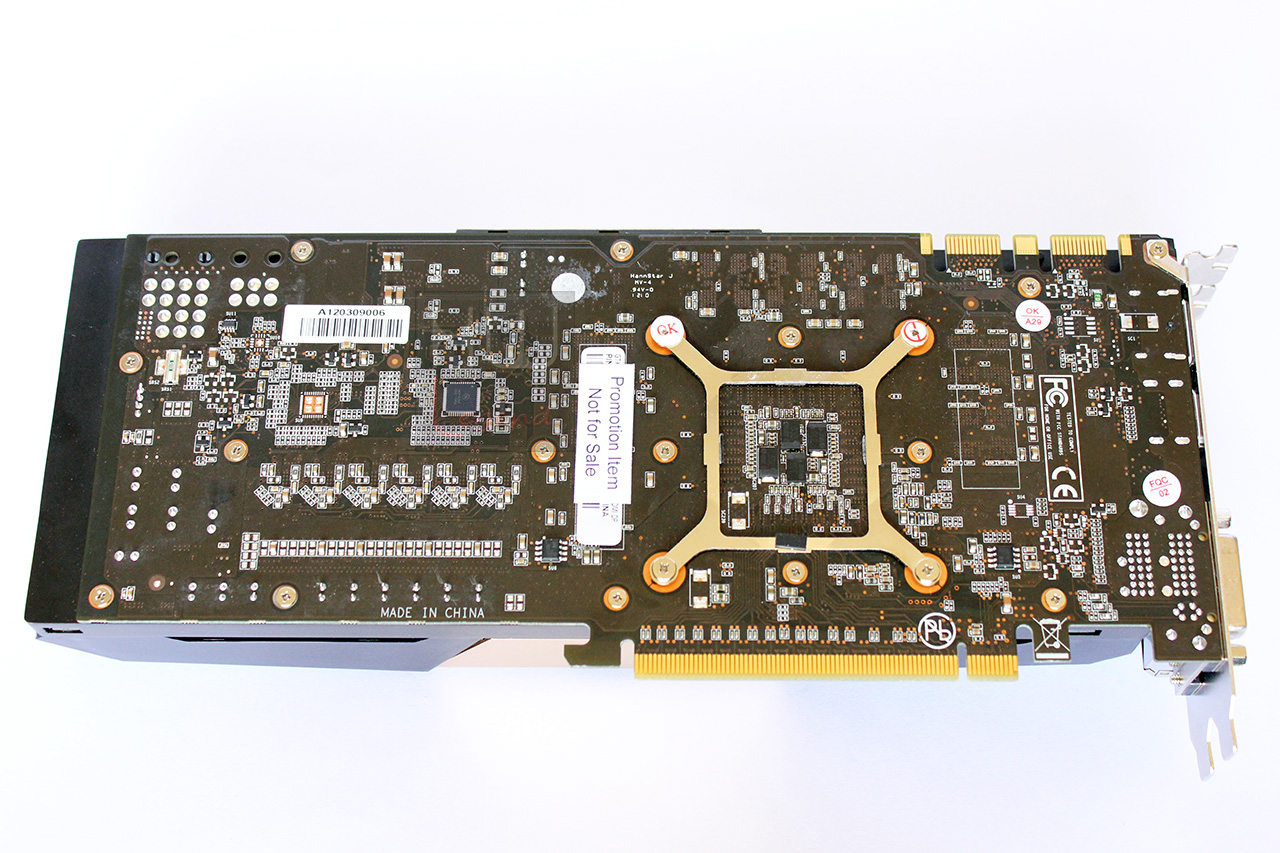

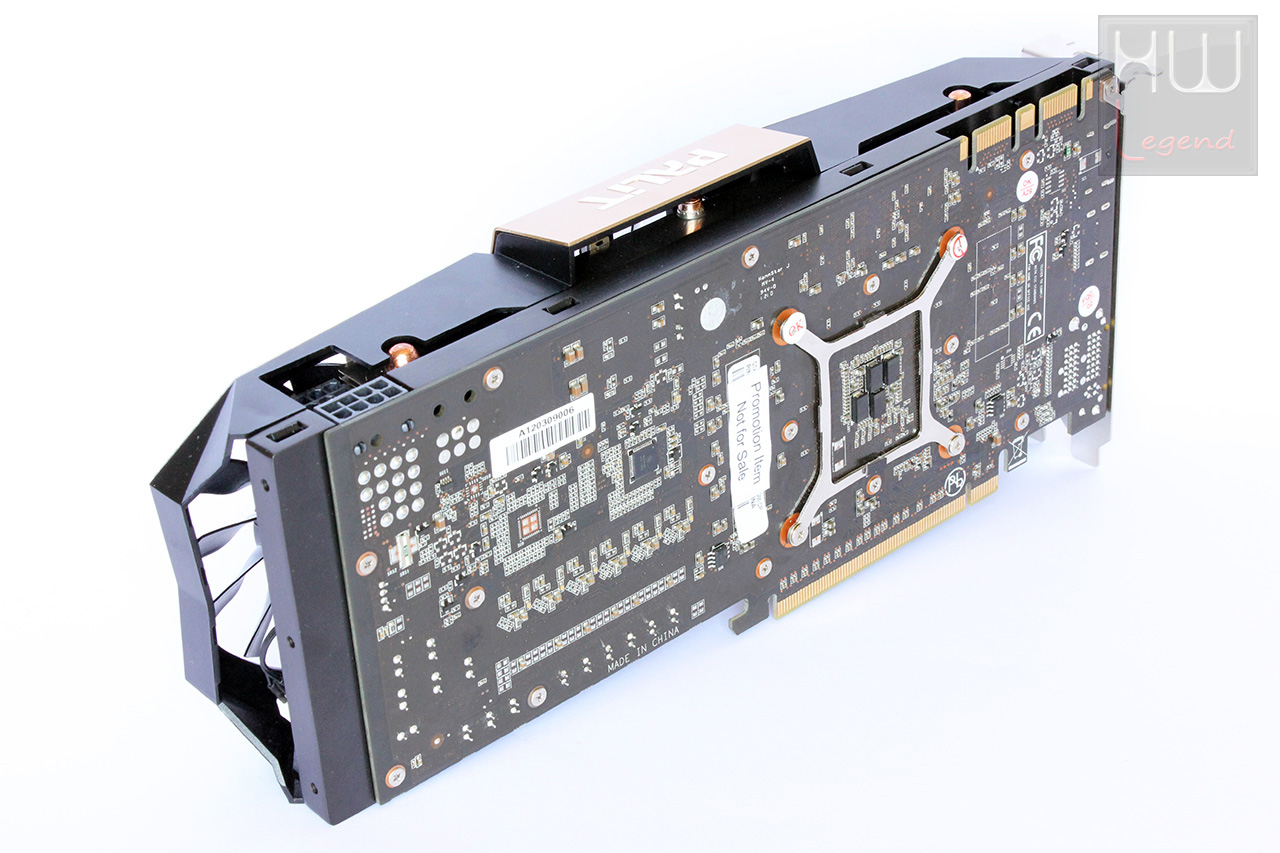

Nella zona posteriore della scheda gli unici elementi di rilievo presenti sono un telaietto di irrigidimento per consentire una migliore adesione della zona GPU alla base del dissipatore ed il controller delle fasi di alimentazione della ON Semiconductor, modello NCP4206 in grado di controllare fino a sei fasi di alimentazione.

Continuiamo la nostra esplorazione sulla scheda video.

{jospagebreak_scroll title=La scheda:Parte 2}

Palit JetStream GTX680 2GB: La scheda – Parte 2

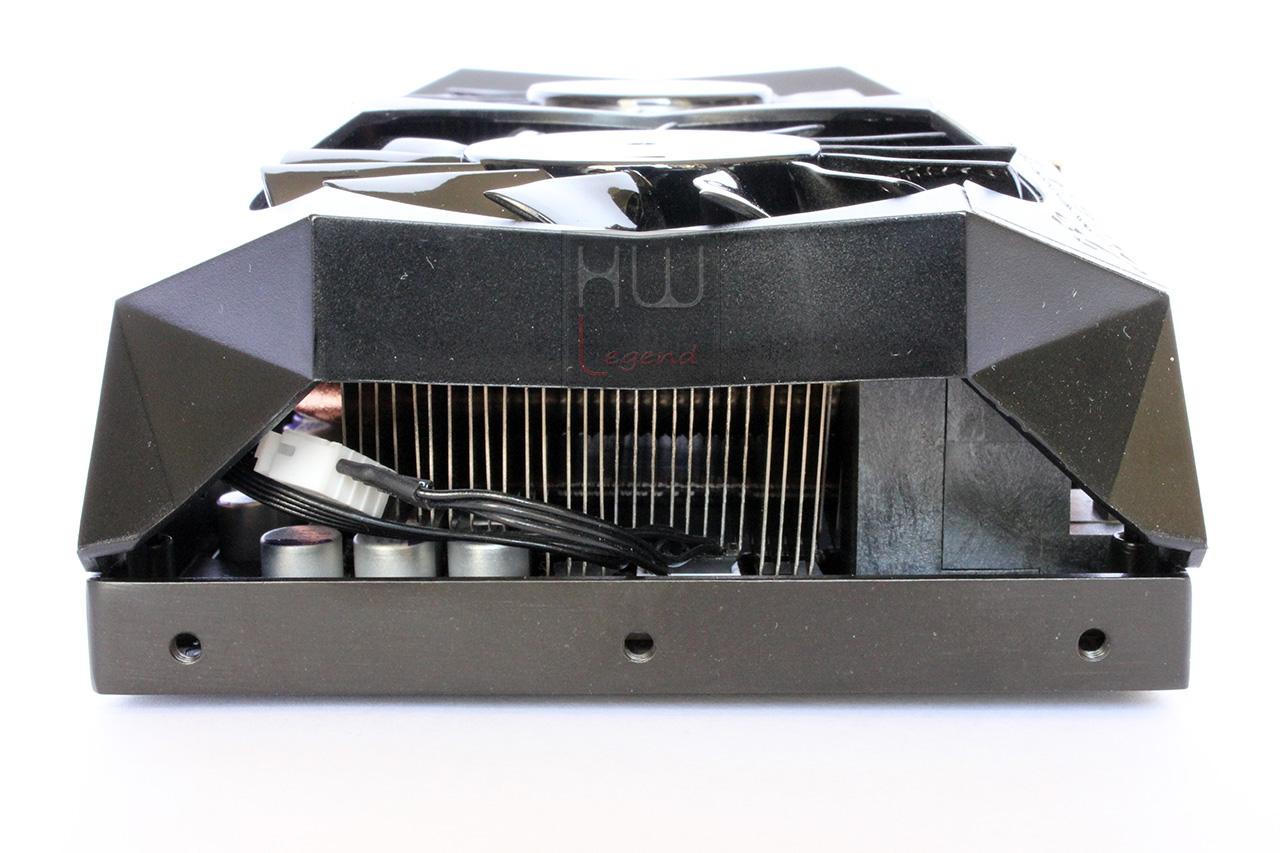

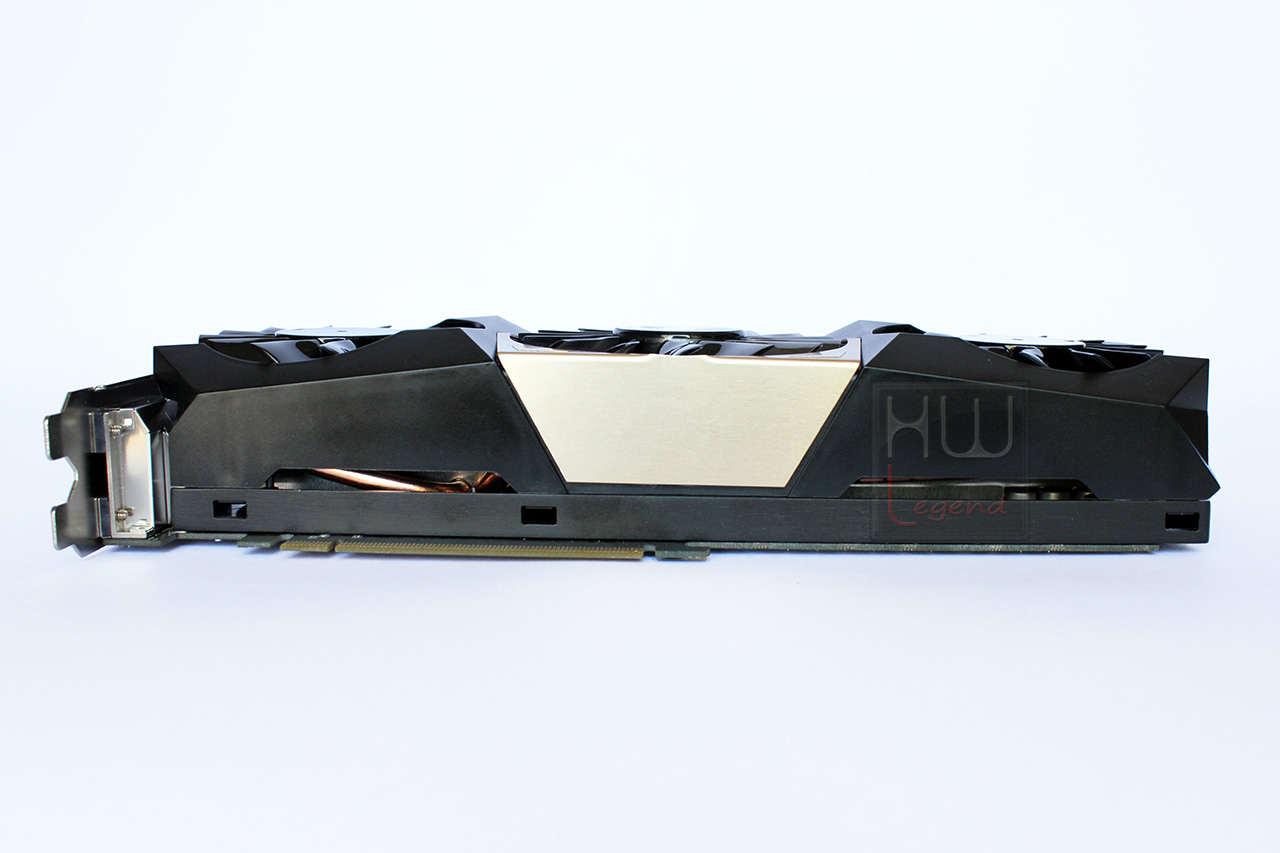

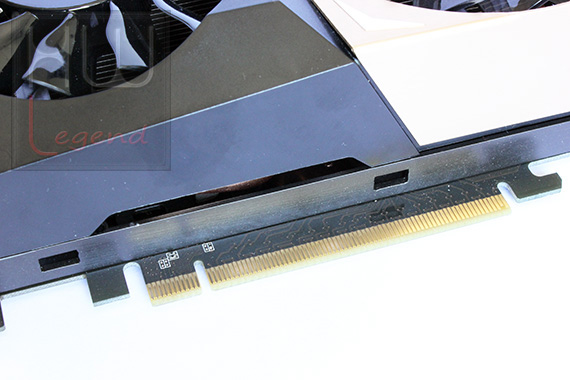

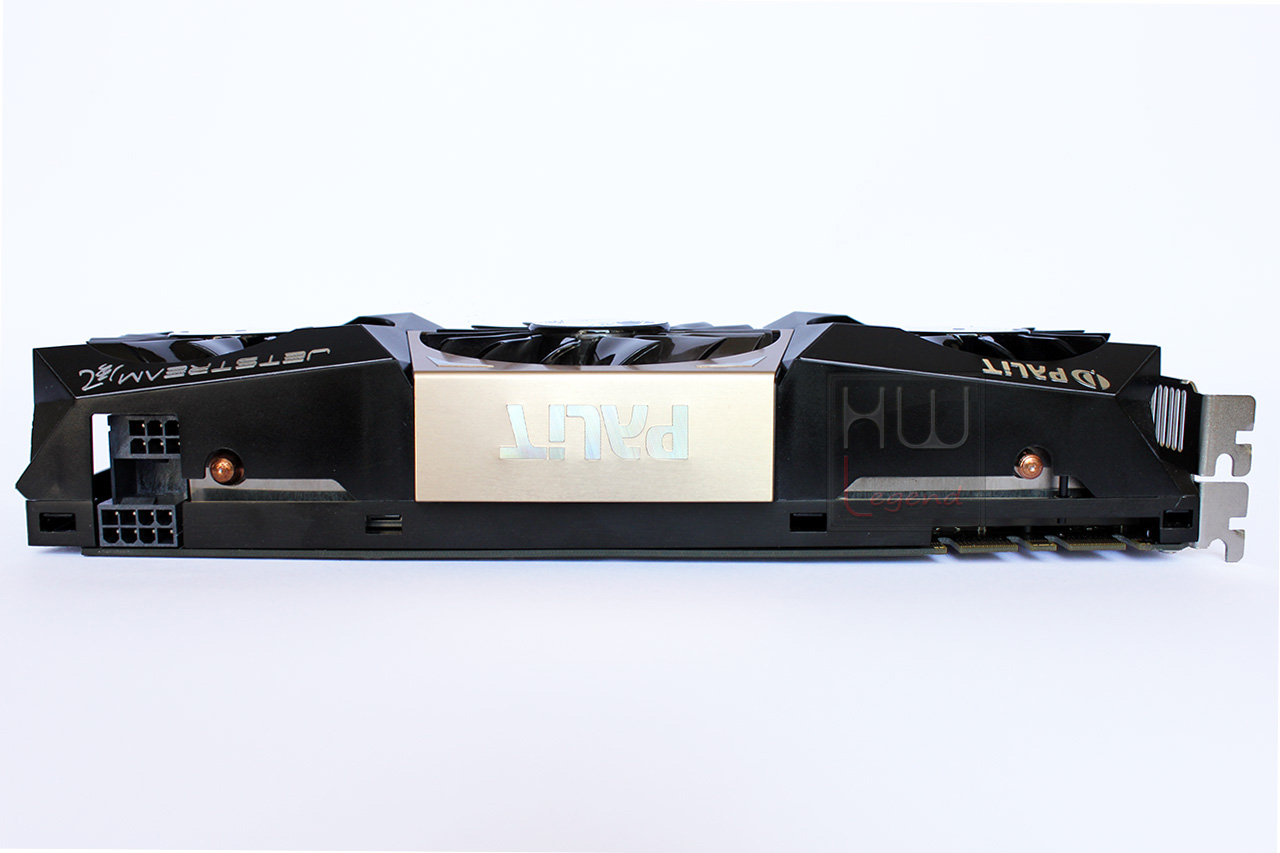

Sulle zone laterali e nella parte posteriore della scheda video Palit JetStream GTX680 2GB è possibile osservare delle feritoie che favoriscono il deflusso dell’aria calda spinta dalle ventole del dissipatore. Inoltre il guscio superiore presenta una forma aerodinamica particolare che il produttore ha scelto per ottimizzare i flussi d’aria sulla zona sottostante dove sono situate le fasi di alimentazione e le memorie. Come di consueto, nelle soluzioni di raffreddamento di questo tipo, è presente anche un secondo dissipatore passivo realizzato con una lamiera di alluminio nera opportunamente forata e sagomata per poter essere perfettamente inserita sul PCB.

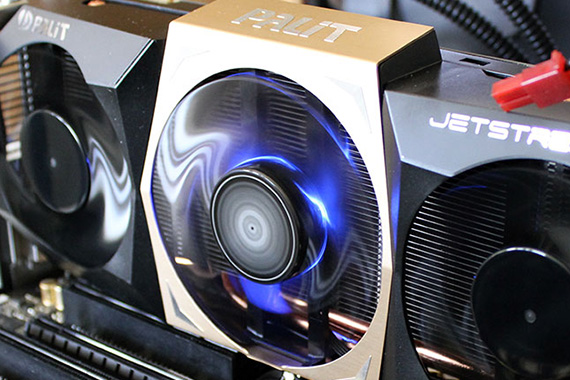

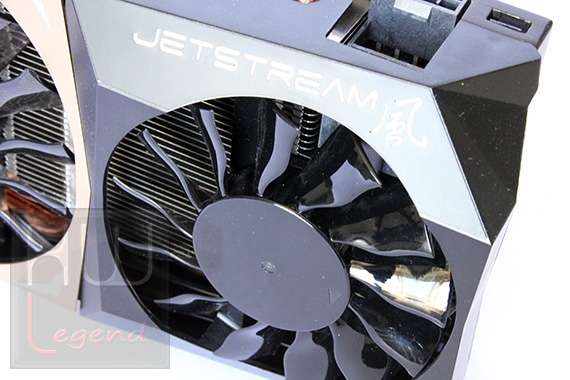

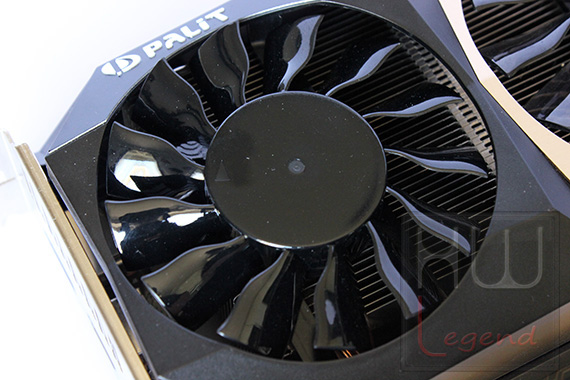

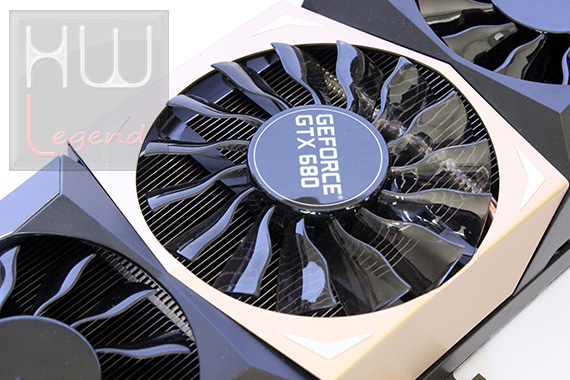

Il dissipatore è dotato di tre ventole, una centrale da 92 mm (15 pale) e due laterali da 80 mm (13 pale) di diametro che hanno la peculiarità di ruotare in senso alternato per ridurre le interferenze tra i flussi d’aria e massimizzare la pressione della stessa sulle alette del dissipatore. Per facilitare la pulizia del sistema di ventole e delle alette inferiori, il guscio plastico superiore è facilmente rimovibile agendo su delle clip plastiche. La ventola centrale da 92mm è dotata di una retroilluminazione a led blu.

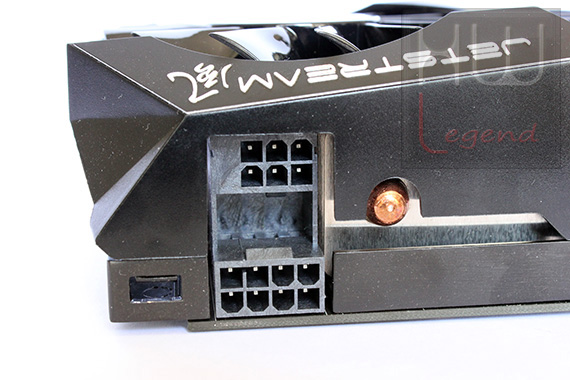

La scheda riceve l’alimentazione necessaria al suo funzionamento attraverso due connessioni PCIe, una a 8 pin e l’altra a 6 pin.

{jospagebreak_scroll title=La scheda:Parte 3}

Palit JetStream GTX680 2GB: La scheda – Parte 3

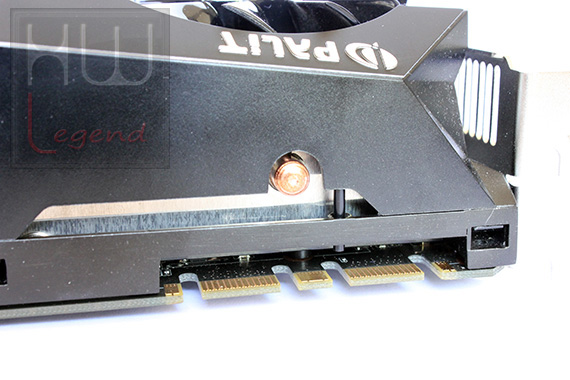

Sono chiaramente supportate le configurazioni multi-GPU e la Palit JetStream GTX680 2GB è dotata di connettore sli e supporta fino al Quad-Sli. La connessione PCIe è compatibile con lo standard 3.0 e si attiverà installando la scheda su sistemi in grado di fornire tale supporto, ovvero su piattaforme basate su chipset Z77 ma con processore Ivy Bridge a bordo. Per le piattaforme X79, allo stato attuale, Nvidia ha lasciato disabilitato tale supporto per problematiche legate ai segnali di temporizzazioni sullo slot PCIe quando la banda passante arriva a 8GT/s.

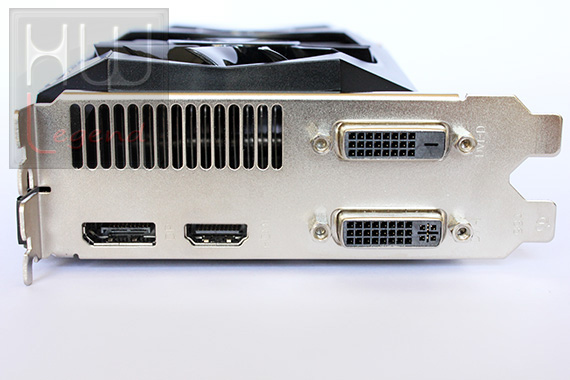

Sulla piastra posteriore sono presenti, come connettività video, i seguenti elementi:

• 2x porte DVI-D;
• 1x porta HDMI full size con supporto allo standard 1.4a;
• 1x Display Port versione 1.2 con pieno supporto alle connessioni multimonitor;

E’ il momento di smontare la scheda e curiosare tra i vari componenti.

{jospagebreak_scroll title=La scheda:Parte 4}

Palit JetStream GTX680 2GB: La scheda – Parte 4

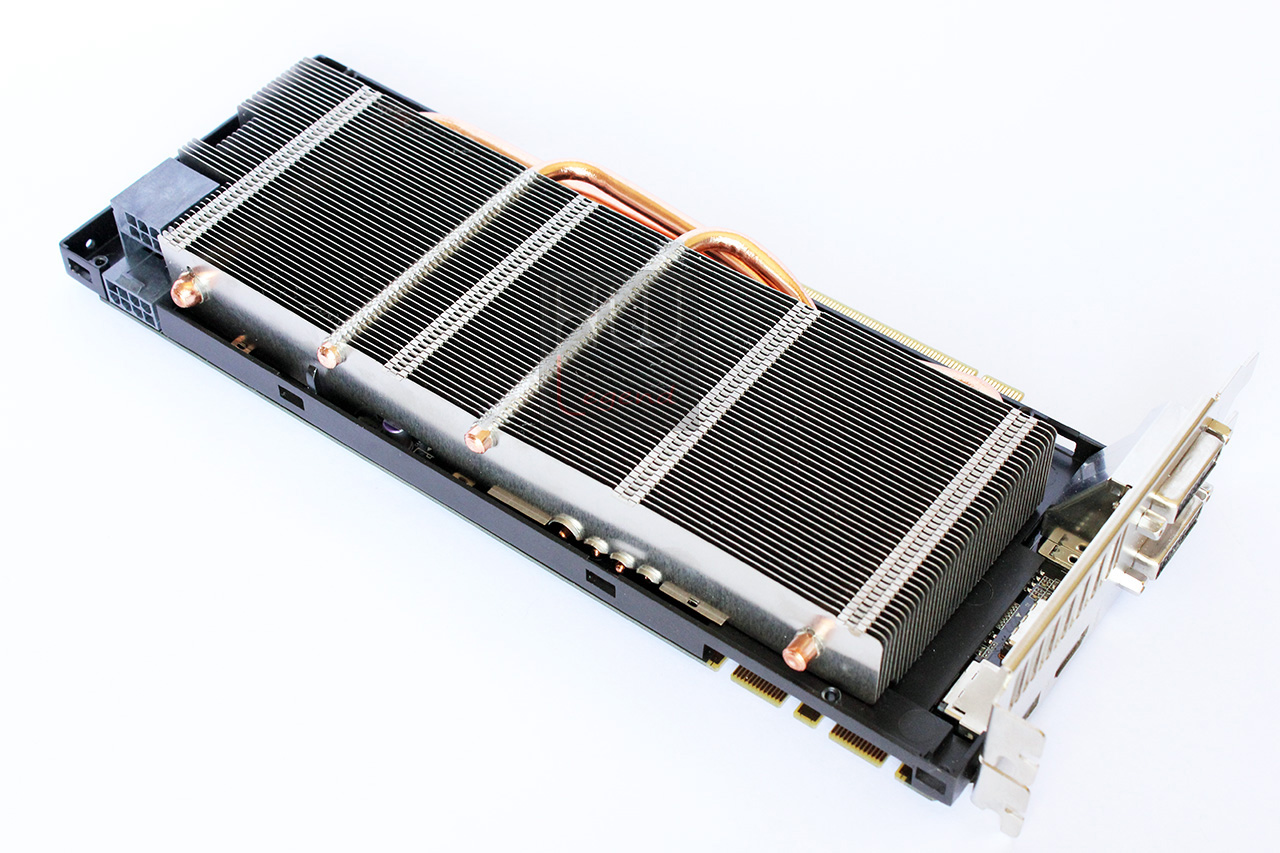

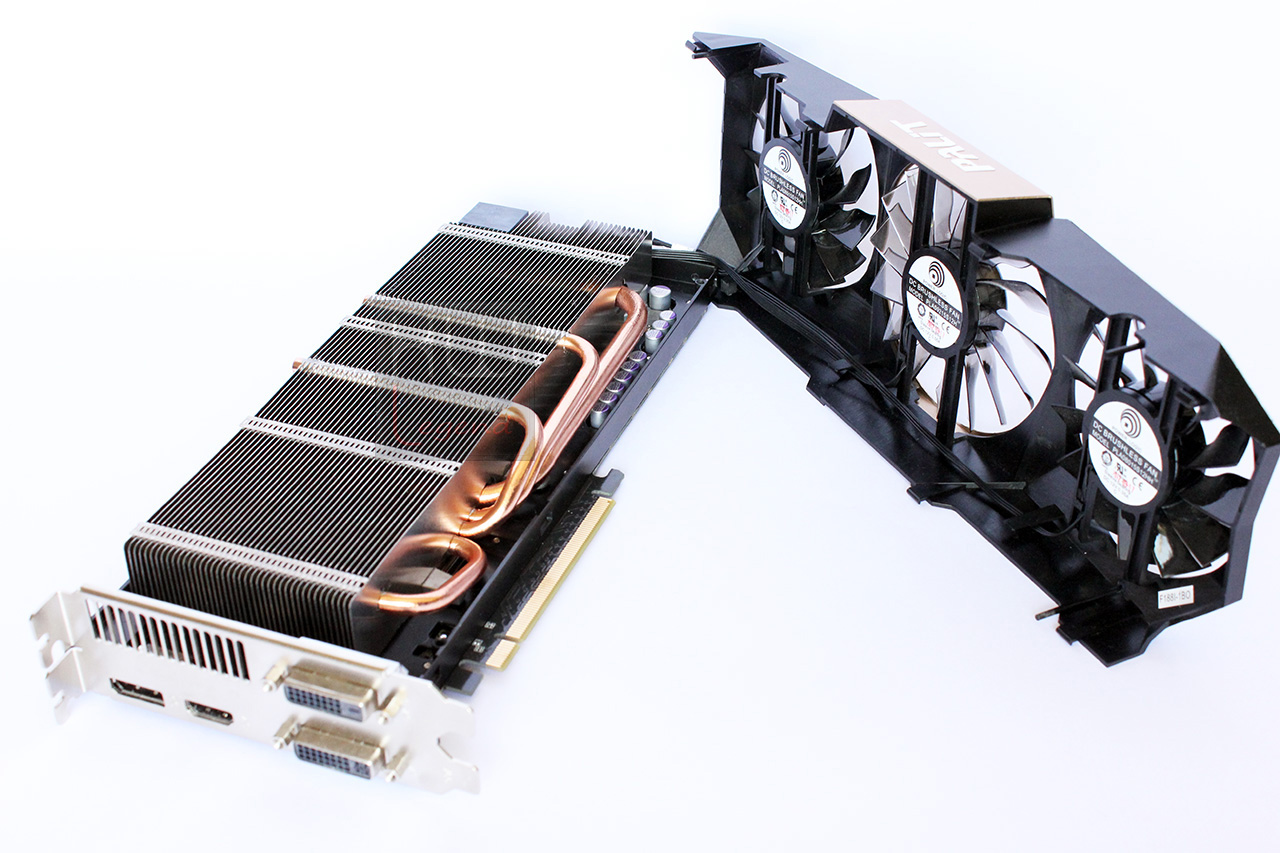

Come anticipato, smontare il guscio superiore della Palit JetStream GTX680 2GB è molto semplice ed dopo averlo rimosso abbiamo accesso al sistema di dissipazione. Per rimuovere il dissipatore basterà svitare le quattro vitine nella zona GPU e separarlo dalla scheda.

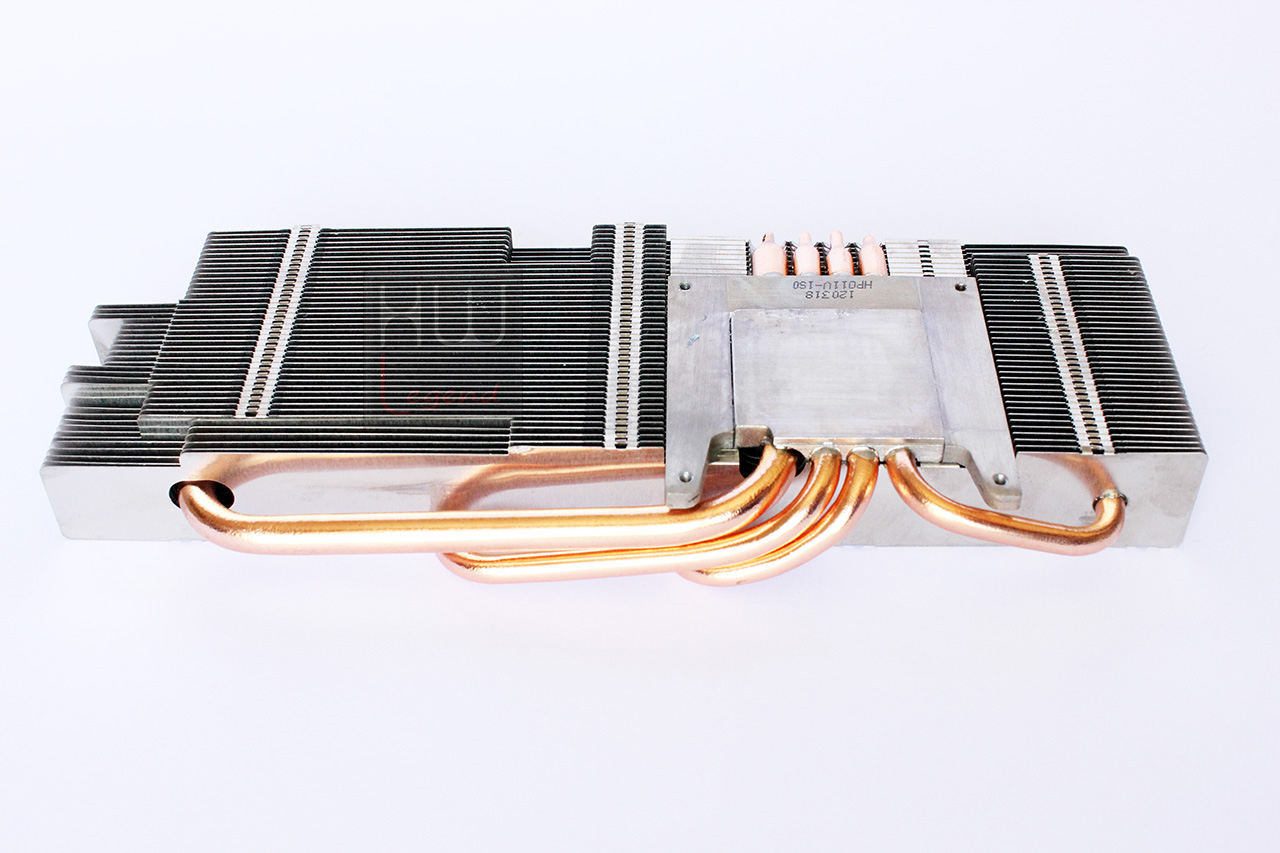

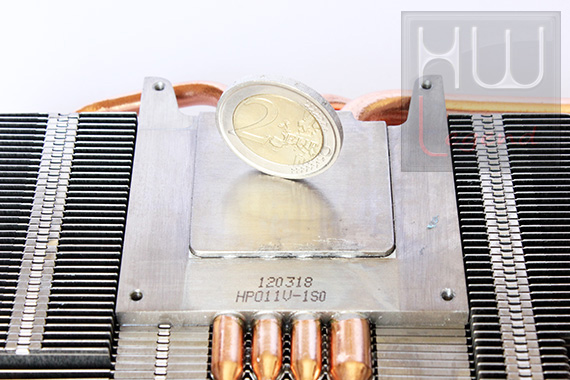

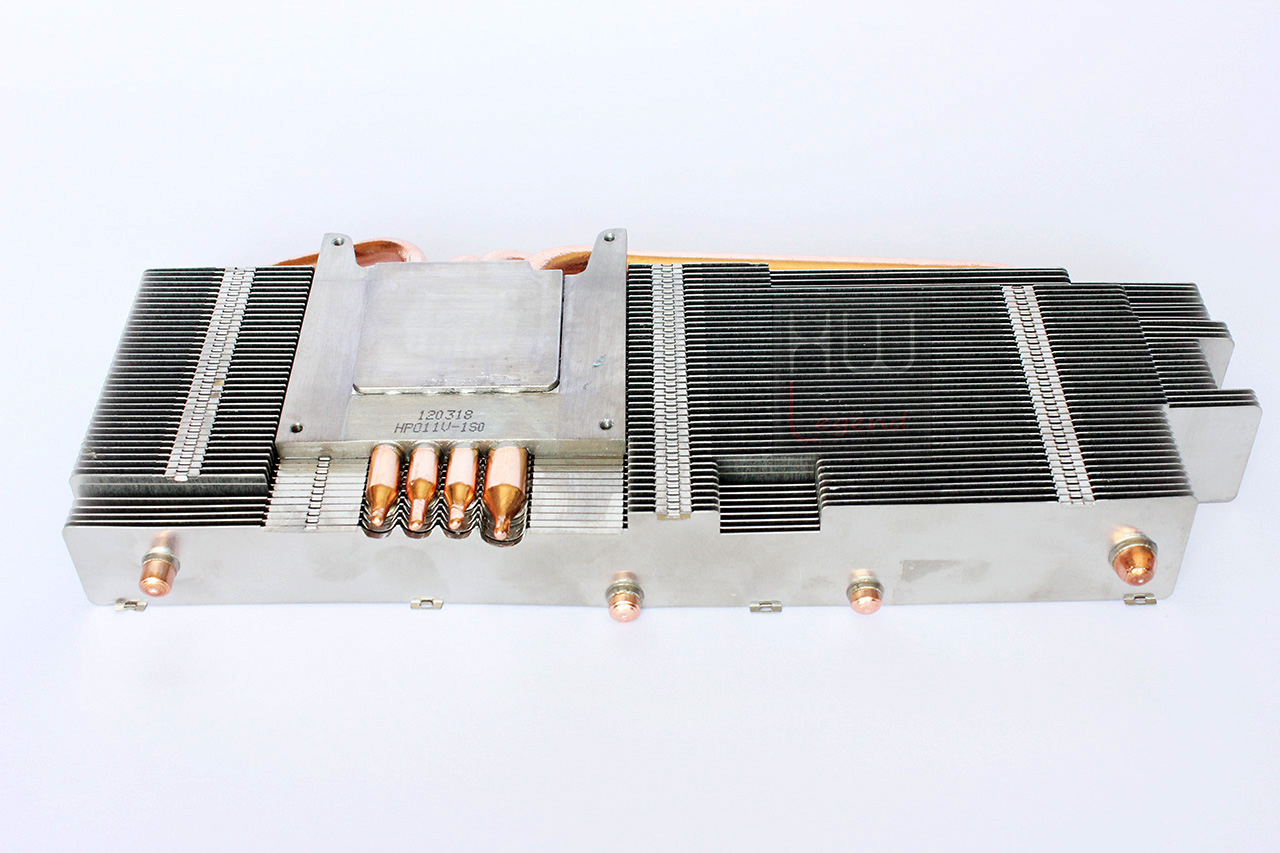

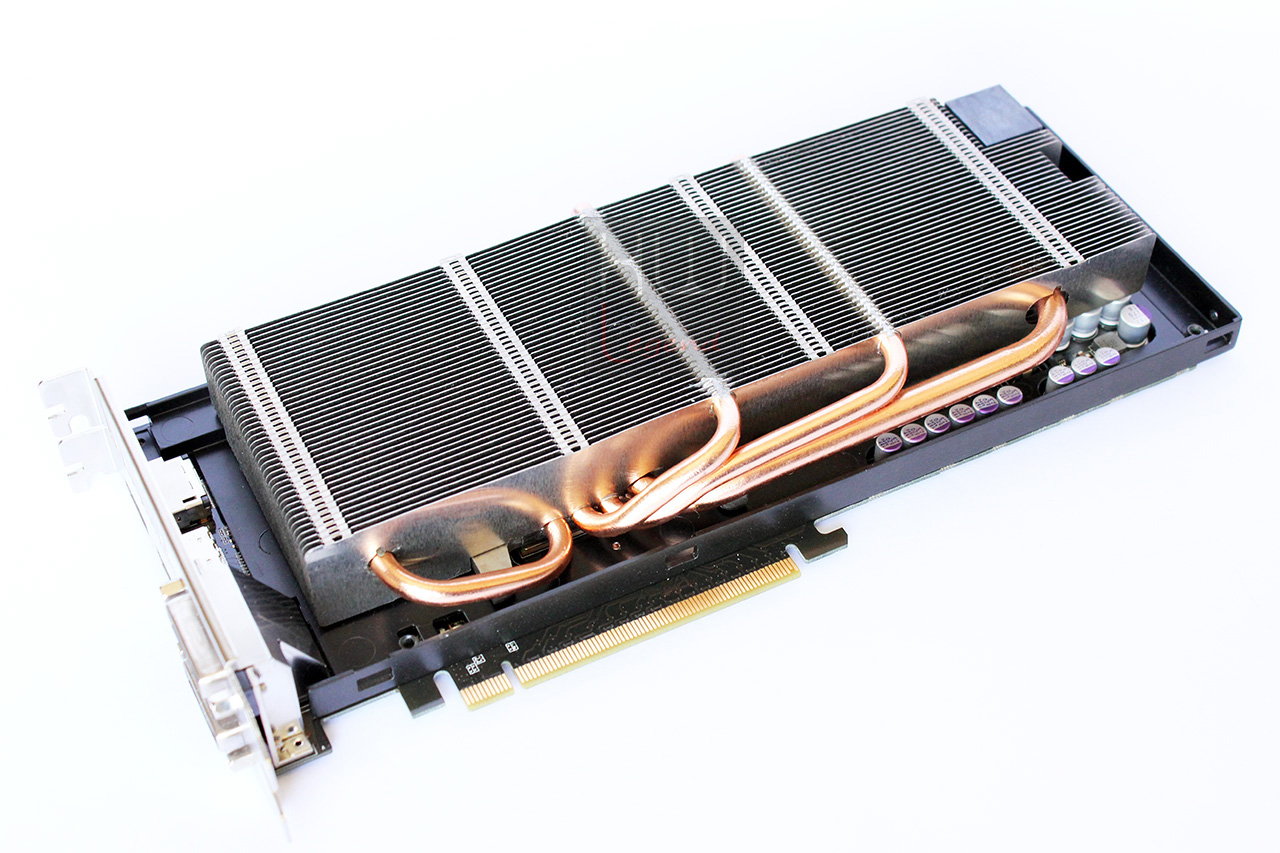

Il dissipatore copre l’intera scheda ed è composto da una base in rame con riporto in nichel da cui si diramano quattro heatpipe di generose dimensioni che trasportano il calore verso il fitto array di alette di alluminio. La base è molto liscia ma non lappata a specchio. Dopo averlo rimosso possiamo osservare il dissipatore secondario realizzato in lamiera di alluminio che contribuisce alla dissipazione del calore prodotto dalle memorie e dalla circuiteria di alimentazione.

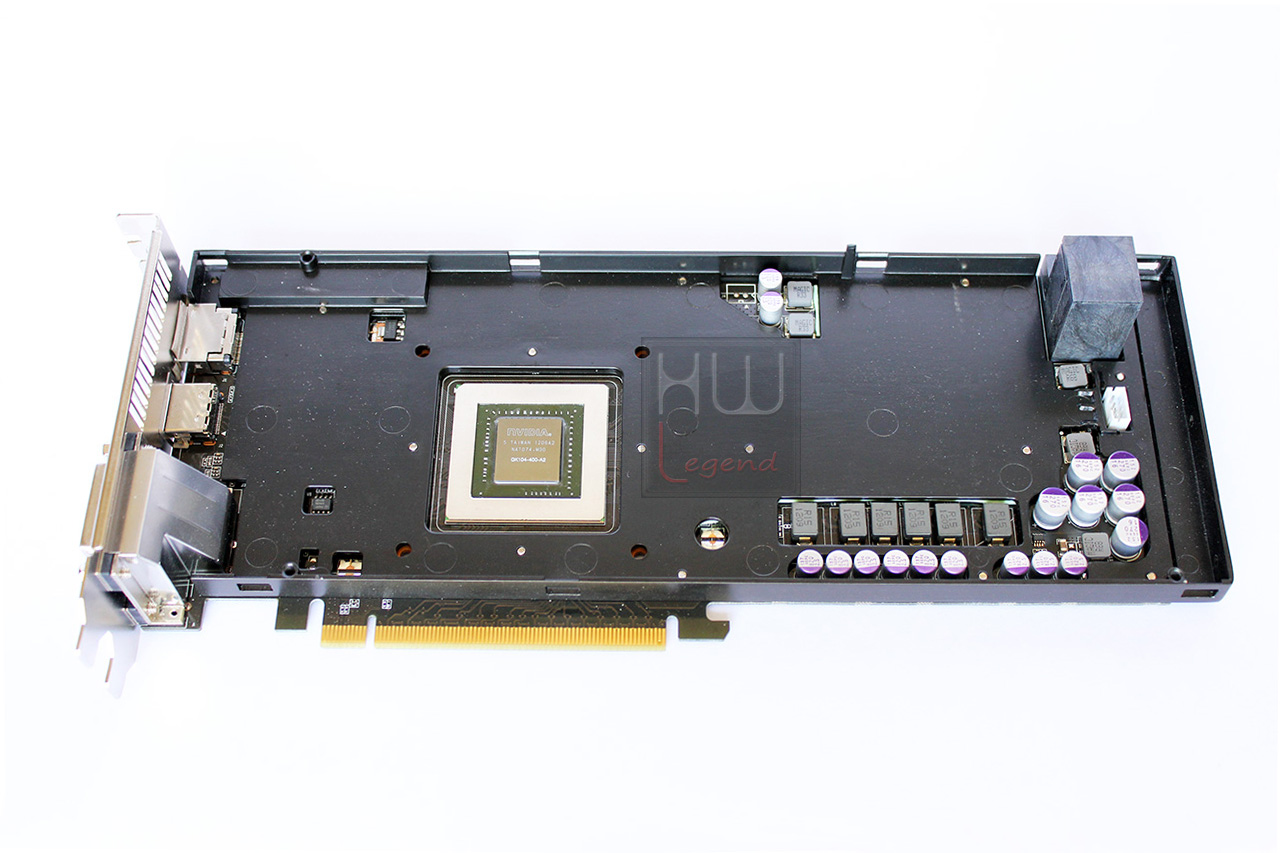

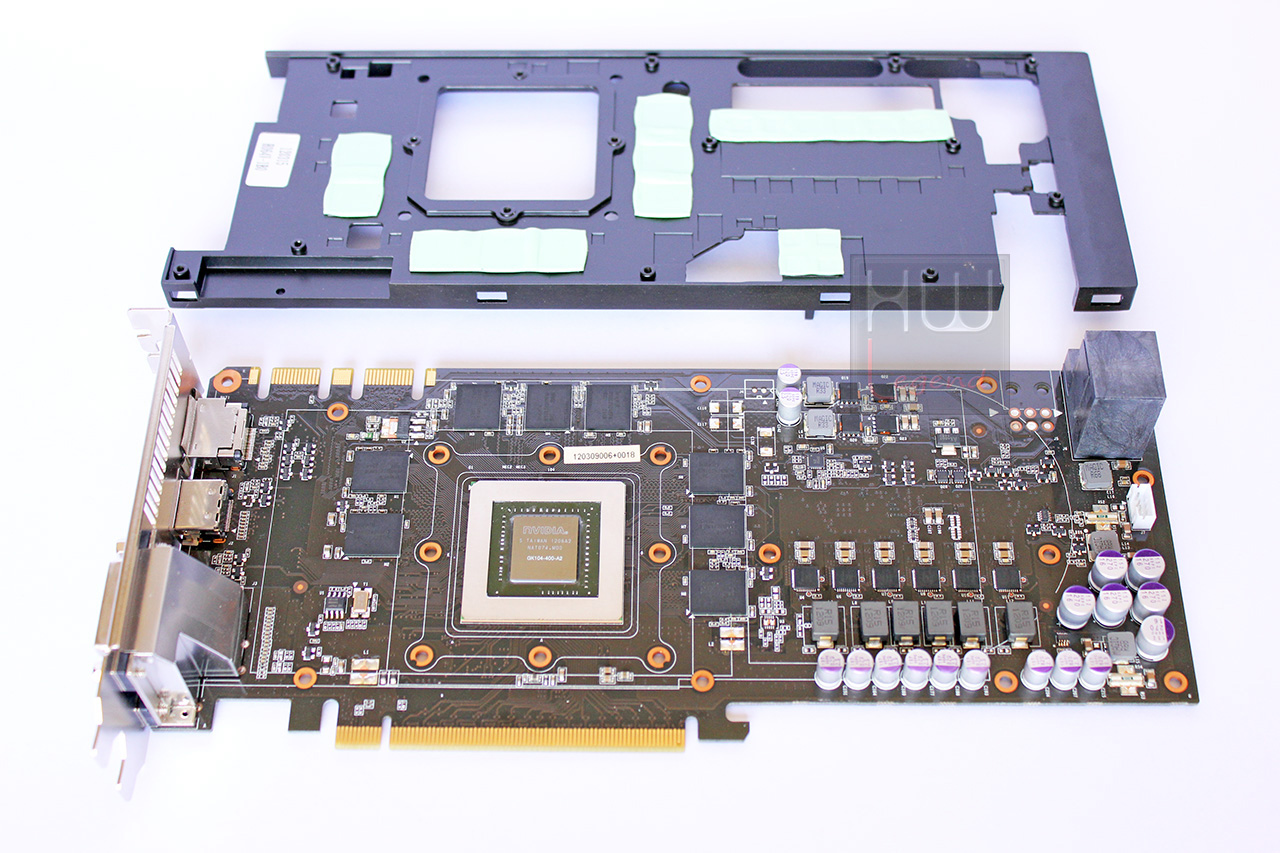

Il dissipatore secondario è avvitato al pcb da un cospicuo numero di viti che garantiscono una buona pressione sui vari componenti da dissipare. Separiamo il corpo dissipante dal PCB ed è possibile notare la buona qualità del pad termico e l’ottima disposizione dello stesso, tale da toccare perfettamente ogni singolo componente da raffreddare. Una cura nella realizzazione degna di nota.

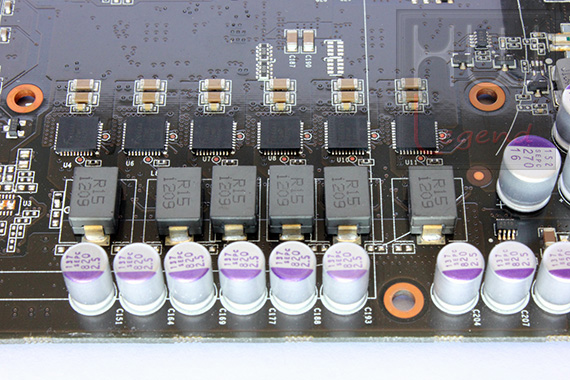

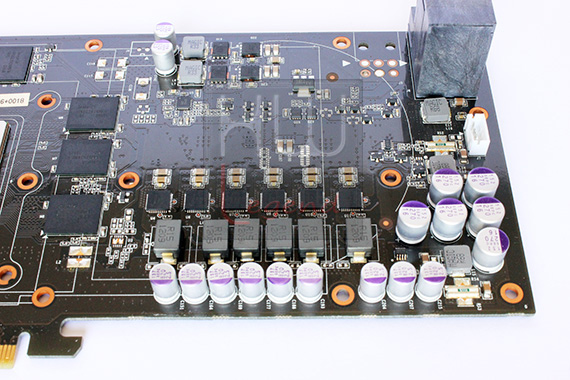

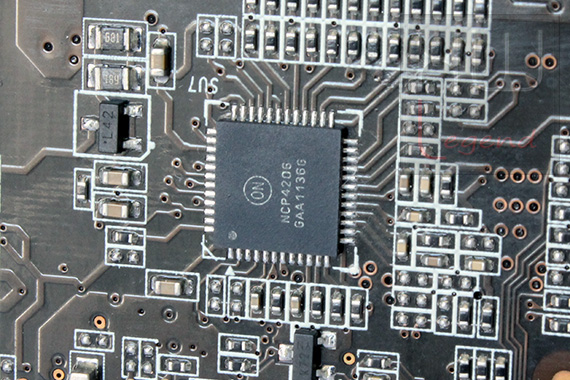

La particolarità che subito ci incuriosisce è l’adozione di ben sei fasi di alimentazione dedicate alla GPU. I componenti discreti sono dei pregiati DrMOS, garanzia assoluta di stabilità e di durevolezza nel tempo. L’adozione di consendatori allo stato solido di produzione giapponese completano un quadro molto positivo per ciò che concerne i componenti utilizzati. Ulteriori due fasi sono dedicate all’alimentazione delle memorie.

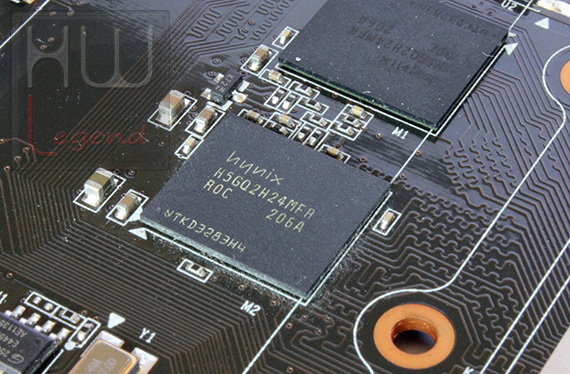

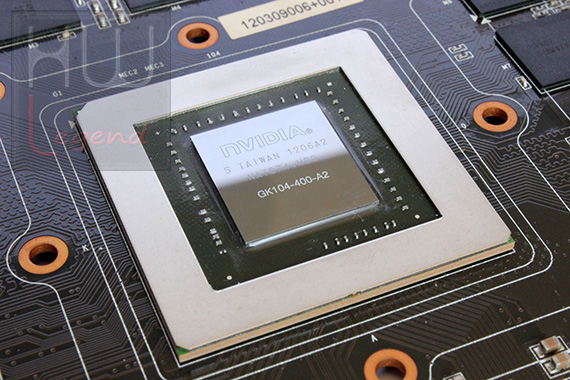

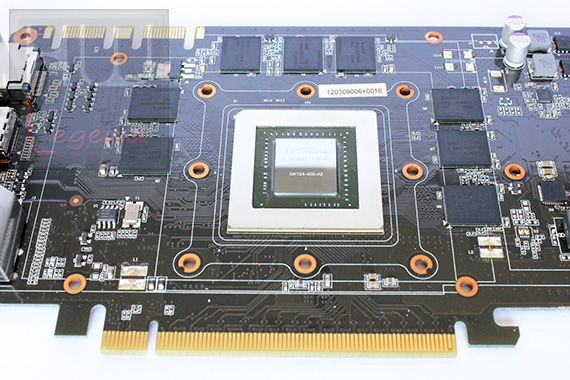

La parte centrale del PCB è dominata dalla GPU e dalle memorie di produzione Hynix, nello specifico le GDDR5 H5GQ2H24MFR-R0C, accreditate per funzionare ad una frequenza di 6.0 GHz. Come vedremo nei test queste ottime memorie si spingono oltre senza mostrare nessun problema operativo.

{jospagebreak_scroll title=Sistema di Prova e Metodologia di Test:}

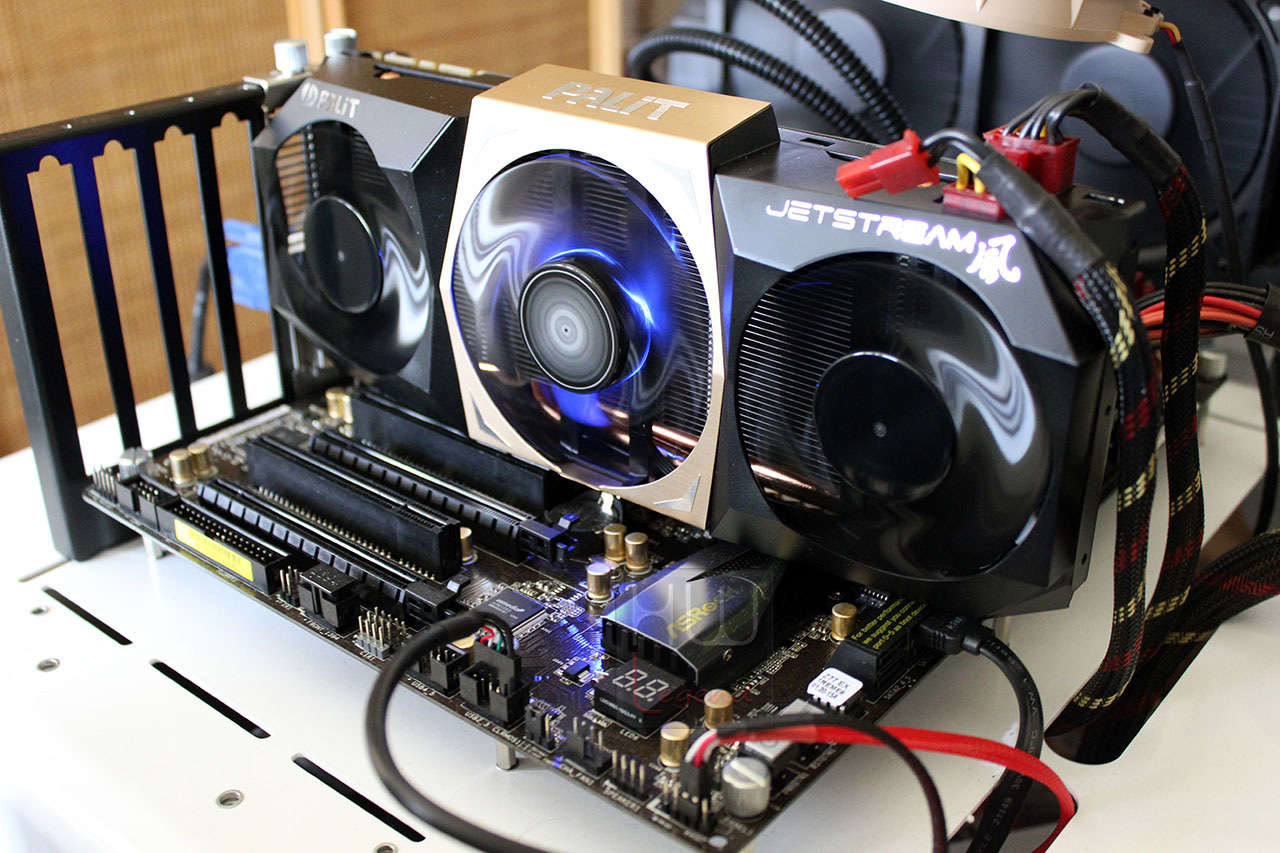

Palit JetStream GTX680 2GB: Sistema di prova e Metodologia di Test

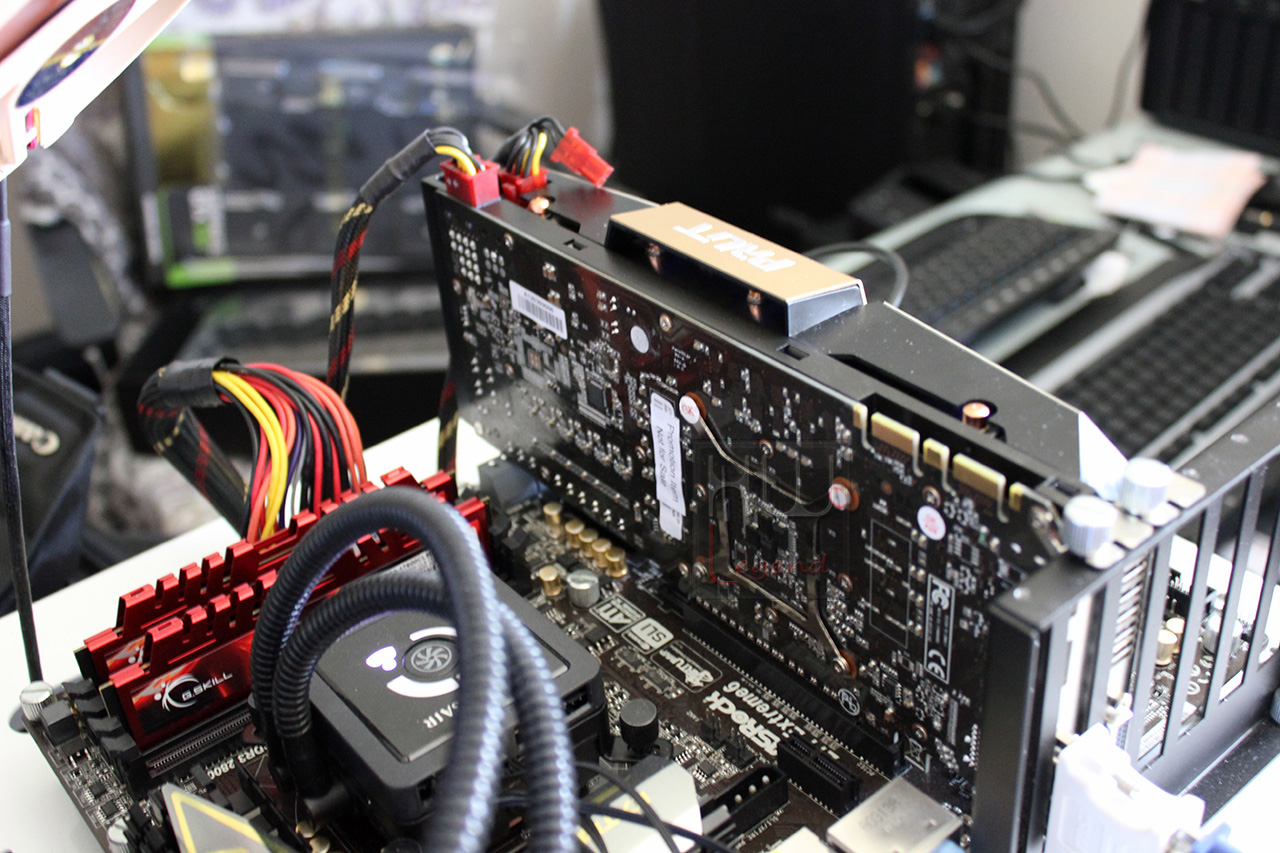

Per il sistema di prova ci siamo avvalsi di una scheda madre dotata di chipset Intel Z77 Express, prodotta da Asrock, in particolare è stato scelto il modello Z77 Extreme 6.

Come processore è stato scelto un modello Intel appartenente alla famiglia Ivy Bridge, precisamente il Core i7 3770K. La frequenza di funzionamento è stata fissata a 4.600MHz, impostando il moltiplicatore a 46X e lasciando invariata la frequenza del BCLK a 100MHz.

Per il comparto memorie la scelta è ricaduta su un kit prodotto da G.Skill con 4GB di capacità assoluta. Sia la frequenza e sia le latenze sono state impostate ai valori di targa, vale a dire 2.133MHz 9-11-9-28-1T a 1.60v.

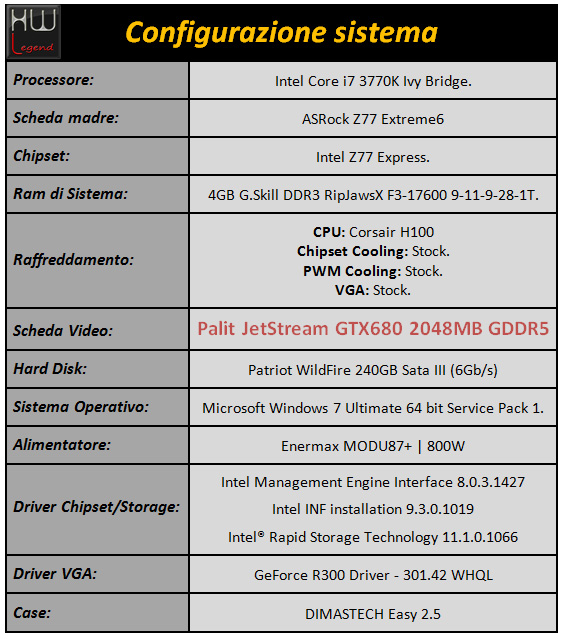

Un riassunto della configurazione di prova è riportato nella tabella sottostante:

Tutti i test eseguiti sono stati ripetuti per ben tre volte, al fine di verificare la veridicità dei risultati.

Il sistema operativo, Microsoft Windows7 Ultimate X64 Service Pack1, è da intendersi privo di qualsiasi ottimizzazione particolare.

Nelle nostre prove abbiamo testato la scheda con il suo OC di fabbrica mettendola a confronto con una GTX680 reference ed in seguito, come capitolo separato, il massimo OC che il sample a nostra disposizione è riuscito ad esprimere ad aria. Tutti i settaggi sono stati effettuati con il software Thunder Master di Palit. Questa comoda utility permette, alla stregua di prodotti della concorrenza, di settare tutti i parametri operativi con una semplicità estrema e di monitorare lo stato della scheda grafica.

Quindi ecco specificata la base test da noi utilizzata e che sarà utile al lettore per l’interpretazione dei grafici.

• Reference GTX680:                  Frequenze GPU/Memorie – 1006MHz/1502MHz (6008 effettivi) – Ventola in AUTO
• Palit JetStream GTX680 2GB:  Frequenze GPU/Memorie – 1085MHz/1575MHz (6300 effettivi) – Ventola in AUTO

Queste le applicazioni interessate, suddivise in quattro tipologie differenti:

Benchmark Sintetici – DX9/DX10:

• 3DMark06 (DX9.0c);
• 3DMark Vantage (DX10);

Benchmark Sintetici – DX11:

• 3DMark 11;
• Unigine Heaven Benchmark v2.1;
• Stone GiantBenchmark.

Giochi – DX10:

• FarCry 2;
• Mafia 2;
• Resident Evil 5.

Giochi – DX11:

• Colin McRae DiRT 3;
• Alien vs Predator;
• F1 2011;
• Lost Planet 2;
• Tom Clancy’s H.A.W.X. 2;
• Metro 2033.

{jospagebreak_scroll title=Benchmark Sintetici – DX9-10:}

Palit JetStream GTX680 2GB: Benchmark Sintetici – DX9 e DX10

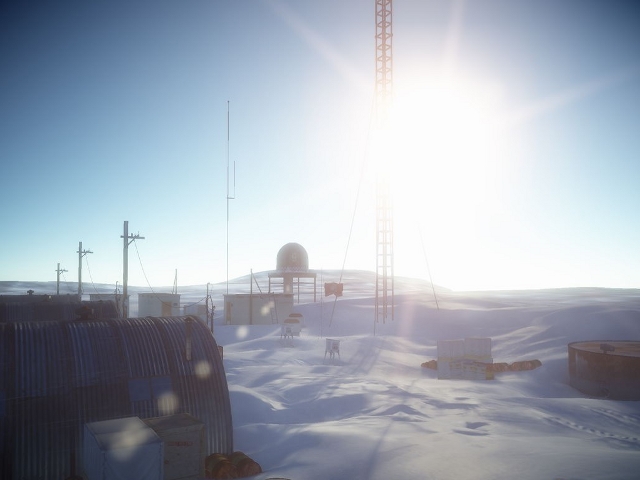

3DMark 2006:

Il 3DMark06 è un programma di stress test principalmente per schede video, ma anche dell’intero PC. Infatti oltre a misurare le prestazioni del proprio computer con un punteggio finale, può essere utilizzato anche per controllare le temperature del sistema e per testare la stabilità in generale, anche a seguito di un overclock! La nuova versione deriva dal diretto predecessore e necessita di un hardware di ultima generazione per poter essere quanto più obiettivo possibile nel metro di giudizio (per esempio evitando frequenti swapping del disco durante le fasi di test ed andandone ad inficiare i risultati). La maggior parte dei test grafici sono stati ripresi dal 3DMark05 ed ulteriormente potenziati in quanto a gravosità di elaborazione e nuove funzionalità implementate. La principale differenza con la passata edizione sta nell’importanza conferita alla potenza di elaborazione del processore. Questo si basa sulla consapevolezza che la potenza delle GPU sta crescendo nel recente periodo con un passo più lungo di quello delle CPU, per cui con maggiore frequenza troviamo applicazioni CPU limited. Inoltre vi è da considerare quanto importante sta divenendo la CPU per l’elaborazione degli algoritmi della fisica dei corpi, della logica di gioco, dell’intelligenza artificiale, ecc.. Da qui la necessità di introdurre un doppio test specificatamente incentrato su questa tipologia di calcoli. Il punteggio del 3DMark06 è quindi il risultato della considerazione di GPU e CPU assieme e tende a valutare più come una piattaforma di calcolo sopporti un gioco futuro che a confrontare sottosistemi grafici tra loro. Altra differenza sta nella risoluzione usata come standard dal test (1280×1024 anziché 1024×768) e nella maggiore importanza conferita allo SM3.0, che secondo la casa sarà sempre più adoperato dai programmatori nei prossimi titoli ludici. Il 3DMark06 arriva con un doppio test centrato sullo SM2.0 e altrettanti test sullo SM3.0 e sull’HDR (High Dynamic Range).

L’applicativo restituisce in output 3 sotto-punteggi: uno per lo SM2.0, uno per la CPU e l’ultimo per lo SM3.0.

Il test è stato eseguito alla risoluzione nativa di 1280*1024, con vari livelli di filtraggio AntiAliasing.

3DMark Vantage:

Il nuovo benchmark richiederà obbligatoriamente la presenza nel sistema sia di una scheda video con supporto alle API DirectX 10.

Il benchmark si compone di quattro distinti test, due incentrati sulla GPU e due sulla CPU. E’ possibile scegliere tra quattro preset configurati da Futuremark, caratterizzati da un livello di carico di lavoro differente così da meglio riprodurre lo scenario tipico di utilizzo del proprio sistema a seconda del tipo di configurazione Hardware in uso.

3DMark Vantage introduce per la prima volta il concetto di preset; mentre nelle versioni precedenti vi era una singola configurazione, il nuovo software consente di impostare la configurazione Entry, Performance, High e Extreme.

I test sono stati eseguiti sfruttando i seguenti preset: Entry, Performance e High.

{jospagebreak_scroll title=Benchmark Sintetici – DX11:}

Palit Jetstream GTX680 2GB: Benchmark Sintetici – DX11

3DMark 11:

Il nuovo benchmark richiederà obbligatoriamente la presenza nel sistema sia di una scheda video con supporto alle API DirectX 11. Secondo la software house Futuremark, i test sulla tessellation, l’illuminazione volumetrica e altri effetti usati nei giochi moderni rendono il benchmark moderno e indicativo sulle prestazioni “reali” delle schede video. La versione Basic Edition (gratuita) permette di fare tutti i test con l’impostazione “Performance Preset”. C’è un test, chiamato Audio Visual Demo, eseguibile alla risoluzione massima 720p. La versione Basic consente di pubblicare online un solo risultato. Non è possibile modificare la risoluzione e altri parametri del benchmark.

3DMark 11 Advanced Edition non ha invece alcun tipo di limitazione. Il primo test, basato sullo scenario Deep Sea, non applica la tessellation ma fa uso di un sistema d’illuminazione e ombre marcato.
Il secondo test, nuovamente fondato su Deep Sea, applica un livello di tessellation medio e riduce, anche in questo caso a livello intermedio, l’illuminazione. Il terzo test grafico, basato sullo scenario High Temple, ha un livello di tessellation medio e illuminazione ridotta. Il nuovo software consente di impostare la configurazione Entry, Performance e Extreme. Il benchmark non sfrutta la tecnologia PhysX di Nvidia.

I test sono stati eseguiti in DirectX 11 nelle tre modalità disponibili: Entry, Performance ed Extreme.

Unigine Heaven Benchmark v2.1:

Unigine ha presentato il suo benchmark DirectX 11, che permette agli utenti di provare la propria scheda video con le nuove librerie grafiche. Basato su motore Unigine, il benchmark Heaven v2.1 supporta schede video DirectX 11, DX 10, 9, OpenGL e il 3D Vision Surround di Nvidia.

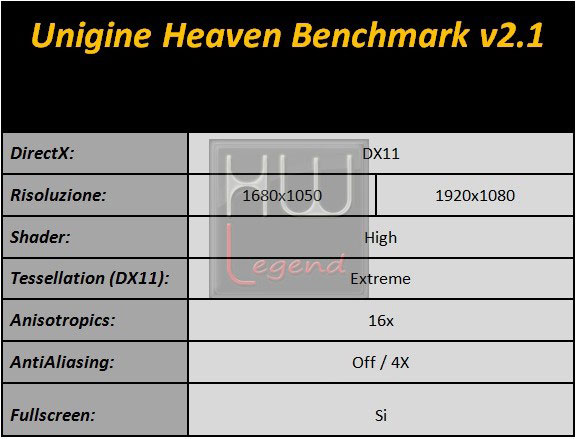

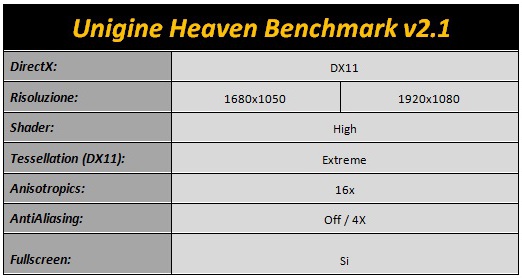

I test sono stati condotti coni seguenti settaggi:

Nei grafici i risultati ottenuti, espressi sotto forma di Score finale.

Stone Giant:

Un nuovo test DirectX 11 si presenta al mondo. Stone Giant, realizzato da BitSquid con la collaborazione di FatShark, mira a mostrarci le novità della grafica basata sulle nuove librerie. I punti salienti di questo nuovo benchmark sono la profondità e gli effetti di campo Compute Shader 5, la Tessellation e il supporto Nvidia 3D VisionSurround. Grazie a scene con tessellation avanzata e livelli di geometria elevati, Stone Giant permette ai consumatori DX11 di provare le loro nuove schede grafiche. Crediamo che la grande fedeltà dell’immagine vista in Stone Giant, resa possibile con le funzionalità delle DX11, siano qualcosa che dobbiamo aspettarci dai giochi futuri, ha affermato Tobias Persson, fondatore e Senior Graphics Architect di BitSquid……

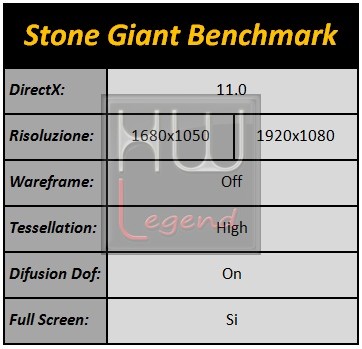

I test sono stati condotticon i seguenti settaggi:

{jospagebreak_scroll title=Giochi – DX10:}

Palit JetStream GTX680 2GB: Giochi – DX10

FarCry 2:

FarCry è uno sparatutto in prima persona sviluppato da Crytek e pubblicato da Ubisoft. Il giocatore vestirà i panni dell’ex membro delle forze speciali dell’esercito statunitense Jack Carver. Far Cry è passato però alla storia soprattutto grazie al suo motore grafico, il CryENGINE sviluppato da CryTek. All’epoca della sua uscita, infatti, la grafica di Far Cry era quanto di meglio si fosse mai visto, capace di riprodurre la vegetazione e, soprattutto, l’acqua, con una qualità al limite del fotorealismo. Le isole su cui ogni livello era ambientato erano gigantesche, ed il giocatore godeva di una libertà quasi assoluta, potendole esplorare come preferiva. Anche i nemici erano, all’epoca, i più intelligenti mai visti in uno sparatutto: per la prima volta gli avversari controllati dal computer non partivano alla carica come dei pazzi suicidi, e per la prima volta si vedevano nemici che tentavano di aggirare il giocatore e prenderlo alle spalle, e spesso ci riuscivano…

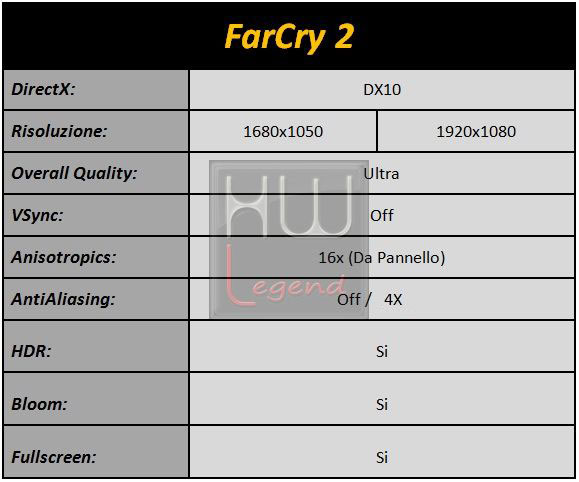

I test sono stati condotti utilizzando il benchmark integrato con i seguenti settaggi:

Mafia 2:

Mafia II è sviluppato dai programmatori di 2K Czeche ci mette nei panni di Vito Scaletta, giovane italo-americano, reduce della seconda guerra mondiale, facendoci ripercorrere la sua scalata verso i vertici mafiosi dal 1945 al 1951…

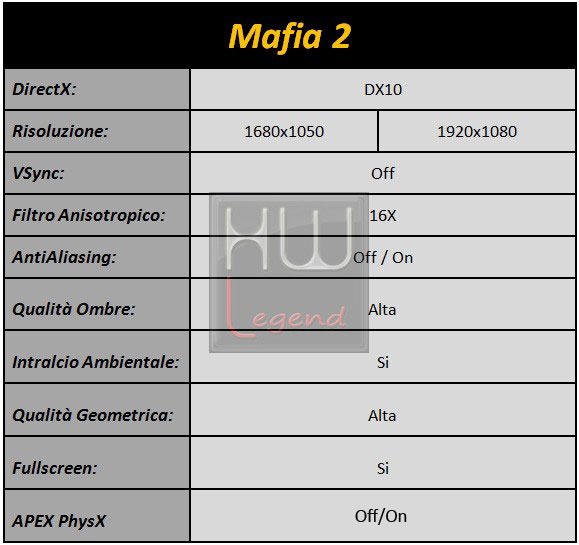

I test sono stati condotti con il benchmark integrato usando i seguenti settaggi:

Resident Evil 5:

La storia è ambientata circa 10 anni dopo i famosi accadimenti di Racoon City del primo episodio. Chris Redfield non è più membro della S.T.A.R.S., ma di una nuova organizzazione chiamata BSAA, e i suoi scopi non sono del tutto chiari, tanto che il personaggio in un primo momento sembra ambiguo, non si riesce a capire se combatta per il “bene” o per il “male”. L’azione prende piede in un paesaggio africano, un villaggio sorto in mezzo al deserto, dove il nostro eroe Chris si troverà a indagare sui fatti misteriosi che vi sono accaduti. Appena arrivato, vi troverete ad avere a che fare con zombie dalla capacità intellettiva indubbiamente superiore rispetto agli altri mostri…..Il gioco supporta le DirectX 10.

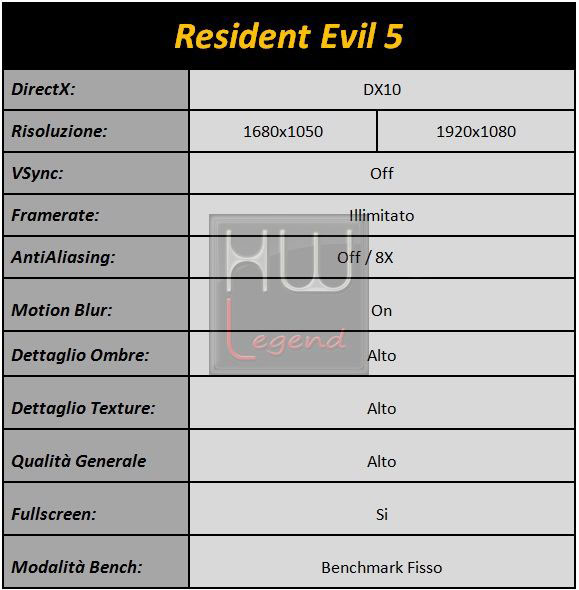

I test sono stati condotti con il benchmark integrato usando i seguenti settaggi:

{jospagebreak_scroll title=Giochi – DX11 – Parte 1:}

Palit JetSTream GTX680 2GB: Giochi – DX11 – Parte 1

Colin McRae DiRT 3:

Il rally diventa uno sport estremo e ancora più adrenalinico con Colin McRae DiRT 3: nuove corse con appassionanti testa a testa, tracciati dal realismo impressionante ed eventi speciali in stadi e circuiti spettacolari. Dal Kenia al Michigan, dalla Norvegia a Monte Carlo, conquista il mondo delle corse fuoristrada!.…Il gioco supporta le DirectX11.

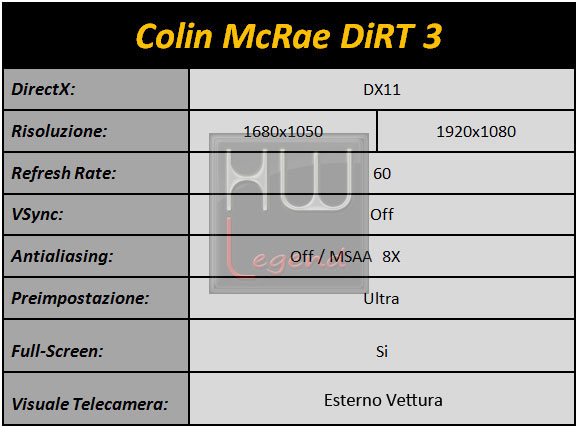

I test sono stati condotti con il benchmark integrato usando i seguenti settaggi:

Alien vs Predator:

La prima sensazione è di disorientamento: l’Alien ha visione grandangolare e può cadere da altezze indicibili senza il minimo danno ma, soprattutto, può camminare (e correre) sulle pareti e ciò cambia sensibilmente il modo in cui affrontare i quadri. All’inizio non è facile muoversi con scioltezza e rapidità passando da una parete verticale ad un soffitto come se nulla fosse; dopo pochi minuti iniziamo “a prenderci gusto”…Ecco un marine, un colpo di artigli in corsa ed il marine è morto. Facile. Ecco un altro marine, ci vede, gli corriamo incontro, ha il lanciafiamme. Bruciamo assieme.Ed ora il Predator……

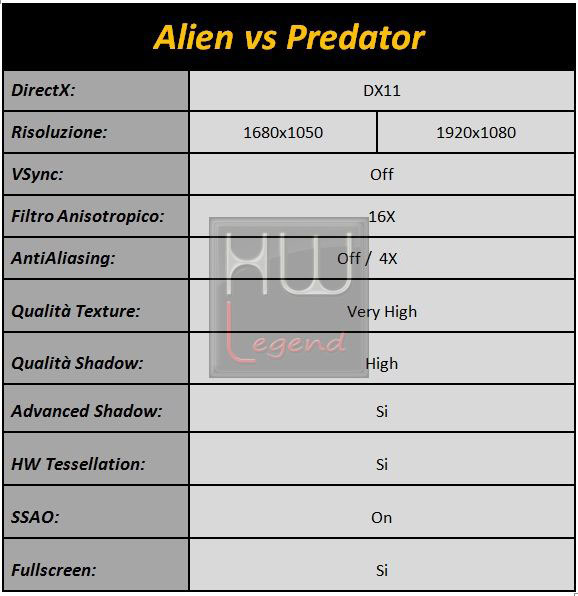

I test sono stati condotti usando i seguenti settaggi:

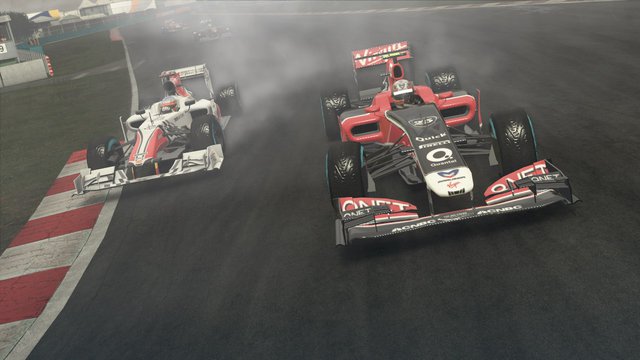

F1 2011:

Sequel molto atteso di F1 2010, basato sul mondiale F1 del 2011. Rispetto alla versione precedente sono state apportate molte modifiche. Tra queste ricordiamo la presenza di un elicottero da ripresa durante certe fasi della gara, la presenza della Safety Car per gare con lunghezza oltre il 20%, la bandiera rossa per la sospensione della gara, l’aumento dei giocatori in multiplayer da 12 a 16, l’introduzione del KERS e del DRS e sono stati inoltre risolti numerosi bug ed è stata implementata una IA notevolmente migliorata. Il tutto per rendere la simulazione sempre più avvincente e divertente. Il gioco supporta le DirectX 11.

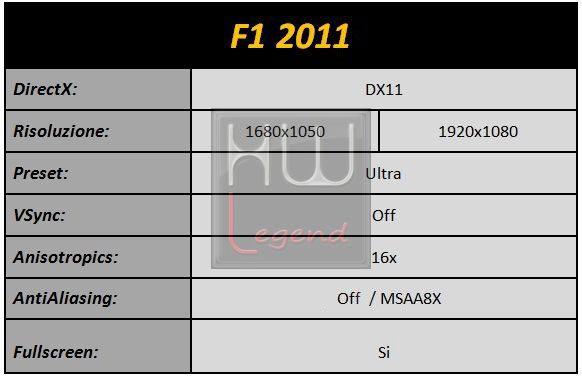

I test sono stati condotti con il benchmark integrato usando i seguenti settaggi:

{jospagebreak_scroll title=Giochi – DX11 – Parte 2:}

Palit JetStream GTX680 2GB: Giochi – DX11 – Parte 2

Lost Planet 2:

Lost Planet 2 è il seguito dello sparatutto in terza persona sviluppato e prodotto dalla Capcom. Basato sul motore grafico aggiornato MT-Framework 2.0 è ambientato 10 anni prima delle vicende di Lost Planet Extreme Condition.Teatro delle azioni sarà ancora una volta l’inquietante pianeta E.D.N. III, il cui glaciale paesaggio ha lasciato spazio ad intricate giungle con tanto di vegetazione e clima tropicale. La battaglia dei valorosi coloni contro i terribili Akrid continuerà a insanguinare le terre del travagliato corpo celeste…

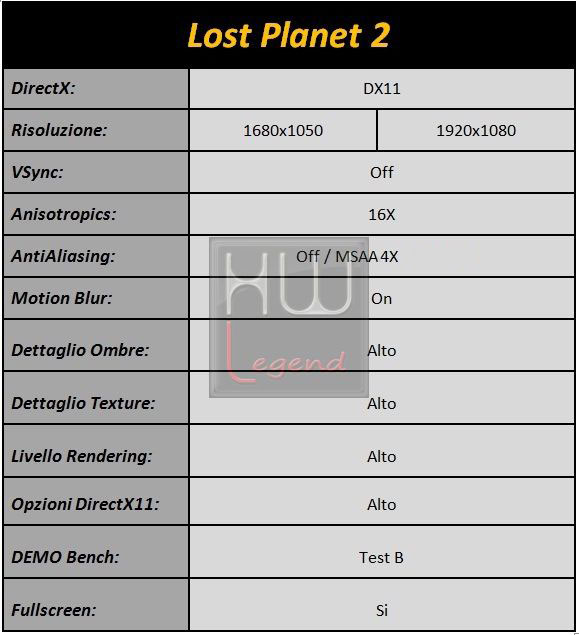

I test sono stati condotti con il benchmark integrato usando i seguenti settaggi:

Tom Clancy’s H.A.W.X. 2:

Tom Clancy’s H.A.W.X. 2si presenta come un simulatore di volo,anche se non siamo esattamente di fronte a quello che può essere definito un simulatore, la componente spiccatamente arcade ha decisamente il sopravvento su quella prettamente realistica. Qualsiasi manovra vi venga in mente di fare con il vostro volatile d’acciaio, potrete farla, anche viaggiare per mezz’ora a testa in giù se necessario. Durante le nostre missioni, saremo normalmente chiamati a portare il nostro bestione ferroso in volo per poi ingaggiare in battaglia i nemici. In questo frangente avremo a disposizione mitragliatrice e i cari vecchi missili a ricerca, compagni di mille avventure. Per la difesa, invece, potremo avvalerci di una quantità ridotta di flare, capaci di fuorviare il sistema di ricerca dei missili nemici e, quindi, di farci evadere dalle situazioni più complicate. Volare, il sogno dell’uomo sin dall’alba dei tempi….si materializza in Tom Clancy’s H.A.W.X. 2…

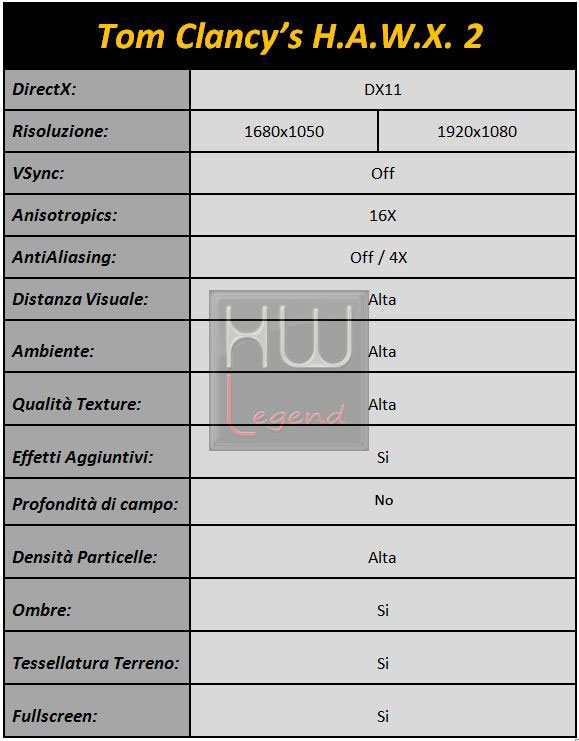

I test sono stati condotti con il benchmark integrato usando i seguenti settaggi:

Metro 2033:

Mosca, anno 2033. In seguito ad una catastrofe nucleare, i sopravvissuti sono costretti a vivere nelle metropolitane della capitale russa, organizzati in stazioni simili a città stato. In quest’ultime si respira un’atmosfera opprimente e angosciante. Il buio cela molte insidie, tra le quali la frequente possibilità di imbattersi in mostruose creature che popolano le stazioni. La minaccia principale è rappresentata dai Tetri, definiti come i nuovi homines, “vincitori della battaglia per la sopravvivenza”, e destinati ad ereditare la Terra.Il personaggio interpretato dal giocatore è Artyom, cresciuto in una stazione della metropolitana situata sotto i quartieri più a nord di Mosca. All’arrivo di un misterioso amico del proprio patrigno, di nome Hunter, si viene incaricati segretamente di portare un messaggio di vitale importanza ad una grande stazione, chiamata Polis, spiegando la minaccia dei Tetri.

Inizia così il viaggio del proprio personaggio, pieno di insidie, durante il quale incrontreremo le più mostruose creature derivate dalle radiazioni, banditi, criminali e rangers…

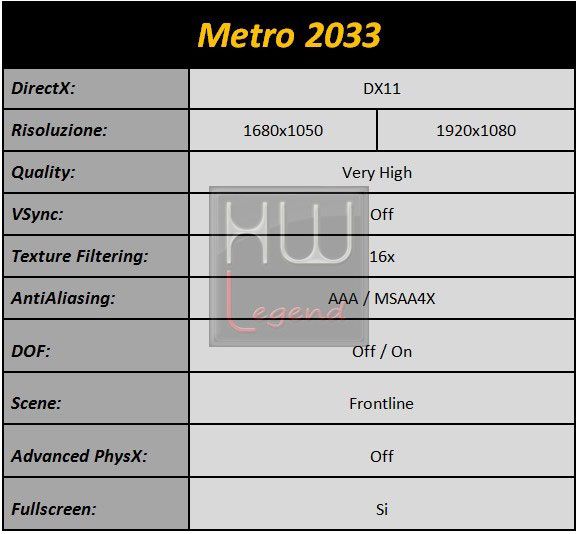

I test sono stati condotti con il benchmark integrato usando i seguenti settaggi:

{jospagebreak_scroll title=Considerazioni sui Test:}

Palit JetStream GTX680 2GB: Considerazioni sui Test

I test condotti sulla Palit JetStream GTX680 2GB evidenziano un buon margine di guadagno rispetto alla soluzione reference, gestendo una vasta quantità di filtri anche a risoluzioni fullHD senza mostrare la minima incertezza. Come ci è capitato già di esprimere testando schede con architettura Kepler, non esageriamo nel sostenere che praticamente anche con una sola scheda si può giocare tranquillamente a tutto. Nellla nostra analisi abbiamo osservato il comportamento reale della scheda durante l’utilizzo ed abbiamo rieseguito l’intera batteria di test lasciando in background l’utility GPU-Z ed alla fine abbiamo monitorato cosa è accaduto.

    Game                              Test sintetici

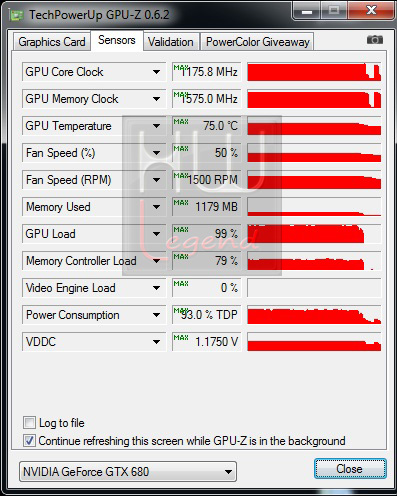

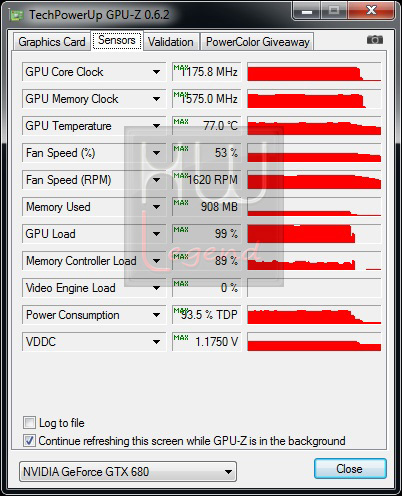

Dai due grafici si evince che la frequenza di boost sia leggermente maggiore di quella teorica prevista di 1.150MHz (fino a 1.175,8MHz), che le temperature massime sono abbastanza contenute con la ventola impostata in auto e, cosa molto importante, sia i giochi che i test riescono ad impegnare il massimo TDP assorbito al 93,0% per i primi e al 93,5% per i secondi. Altro fattore molto importante è che il voltaggio massimo supportato di 1,175V (non modificabile se non con alterazioni hardware alla scheda) sia praticamente sempre applicato. Il non poter modificare tale parametro costituisce un limite davvero considerevole per l’overclock.

Alla luce di questo ottimo comportamento abbiamo voluto testare il massimo overclock stabile con il sample in nostro possesso con il limite del voltaggio non modificabile.

{jospagebreak_scroll title=Test di massimo overclock:}

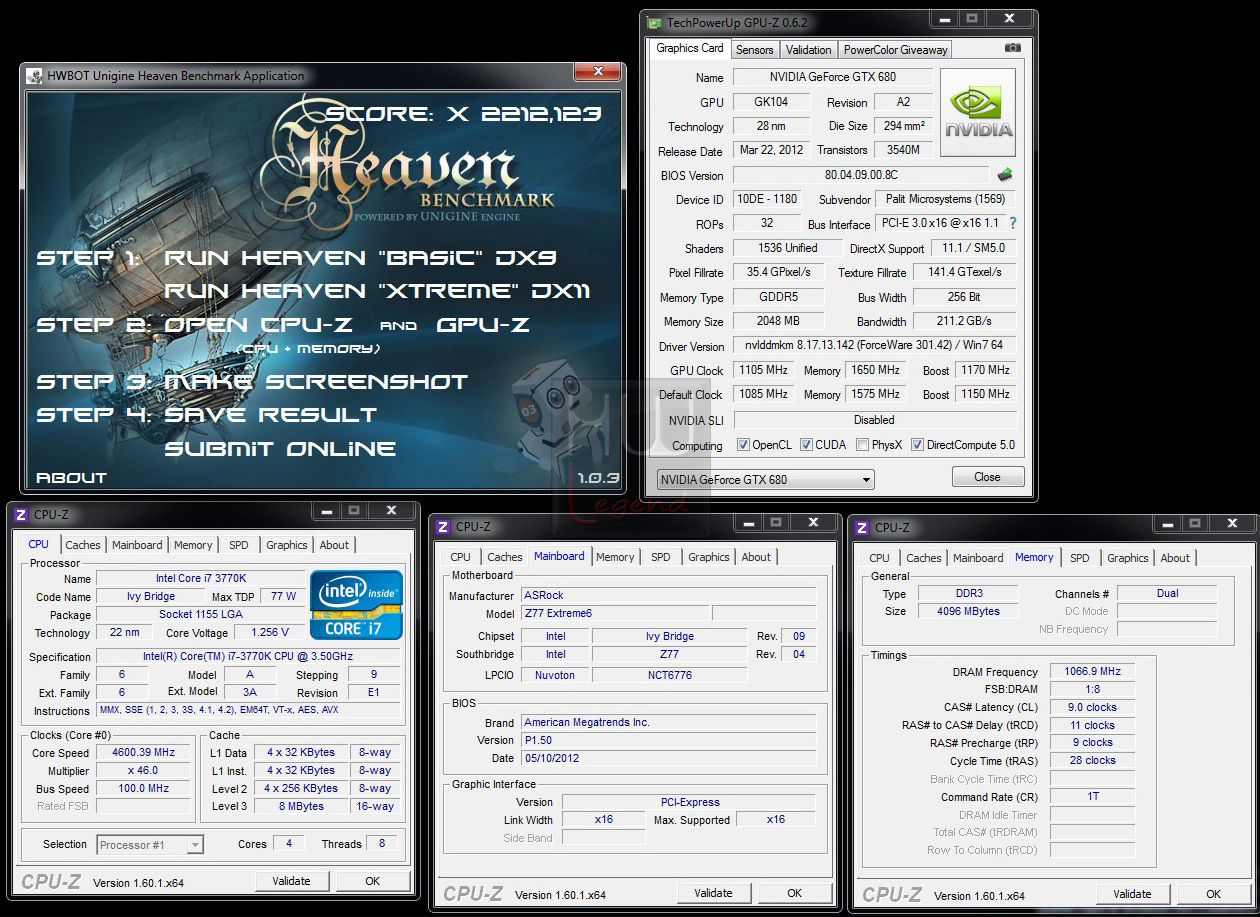

Palit JetStream GTX680 2GB: Test di massimo overclock

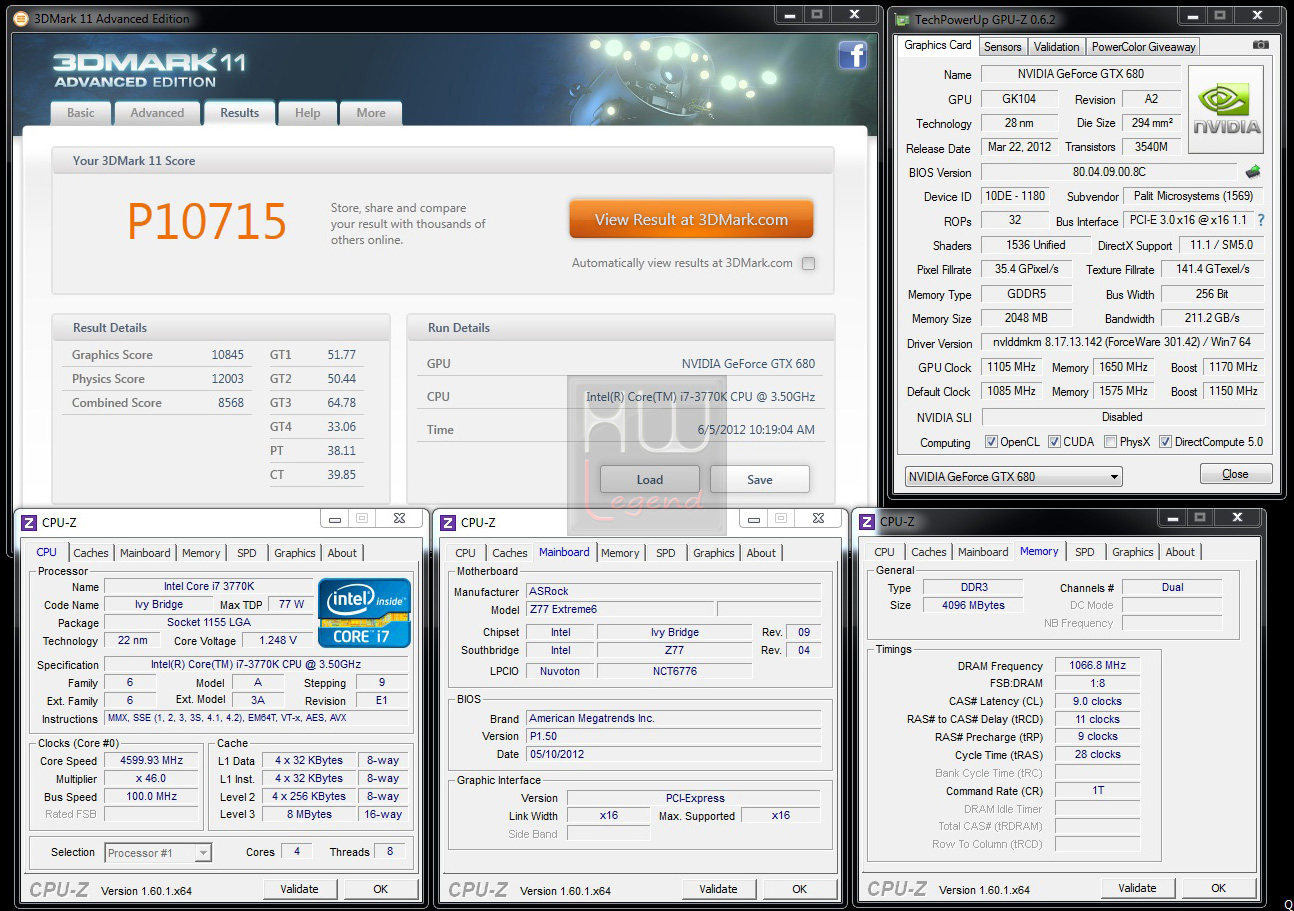

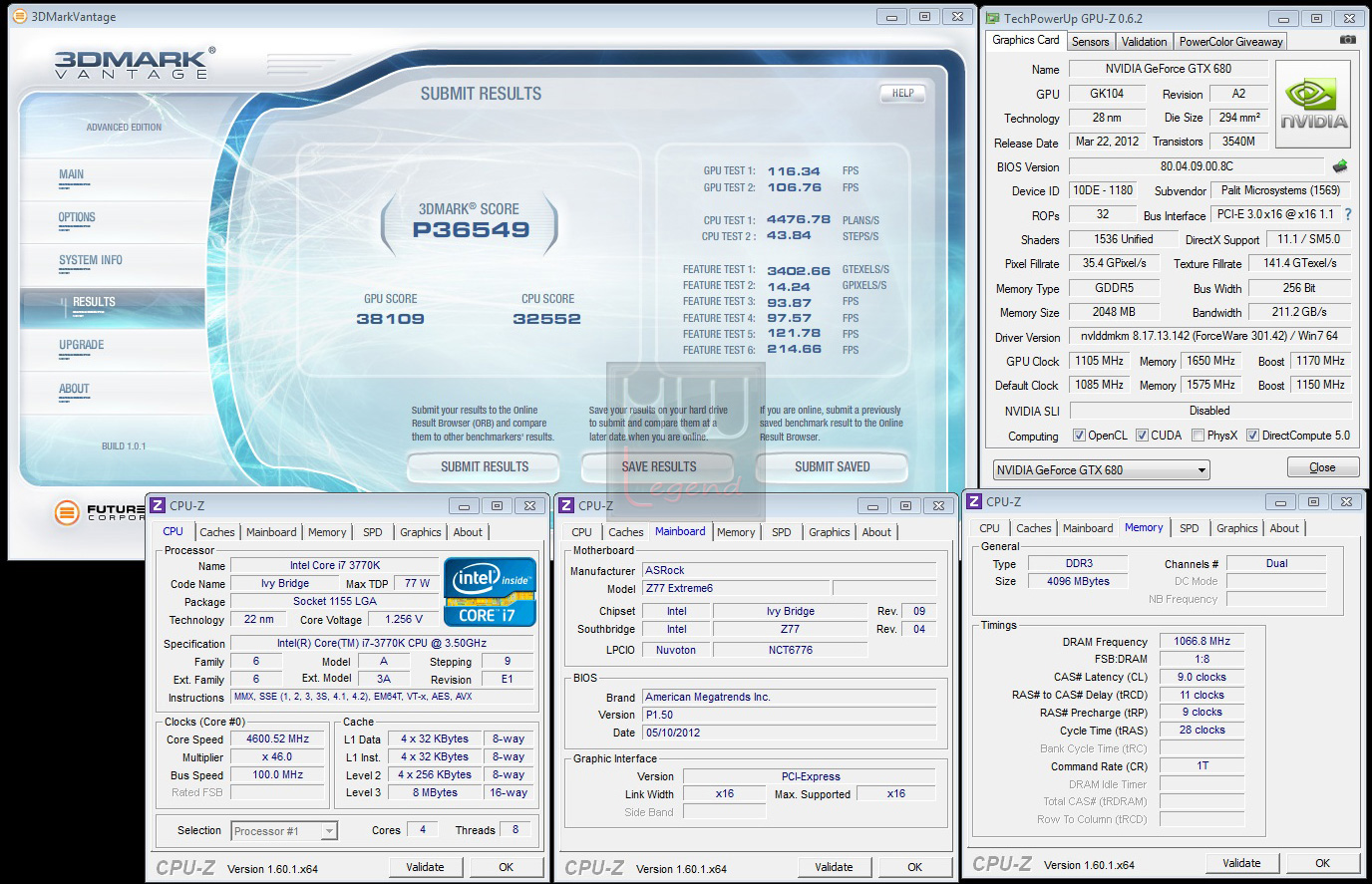

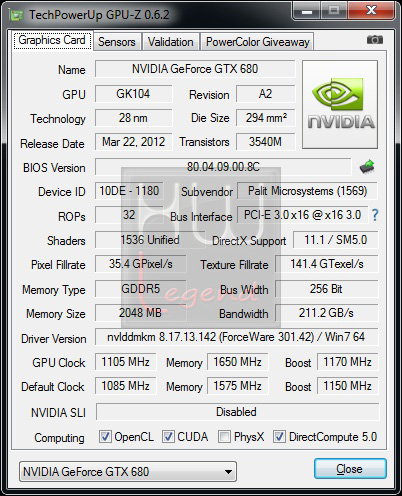

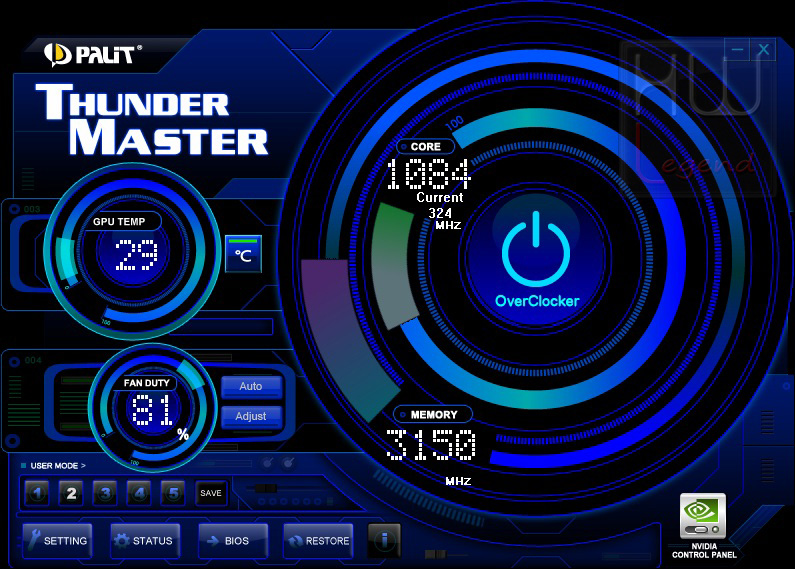

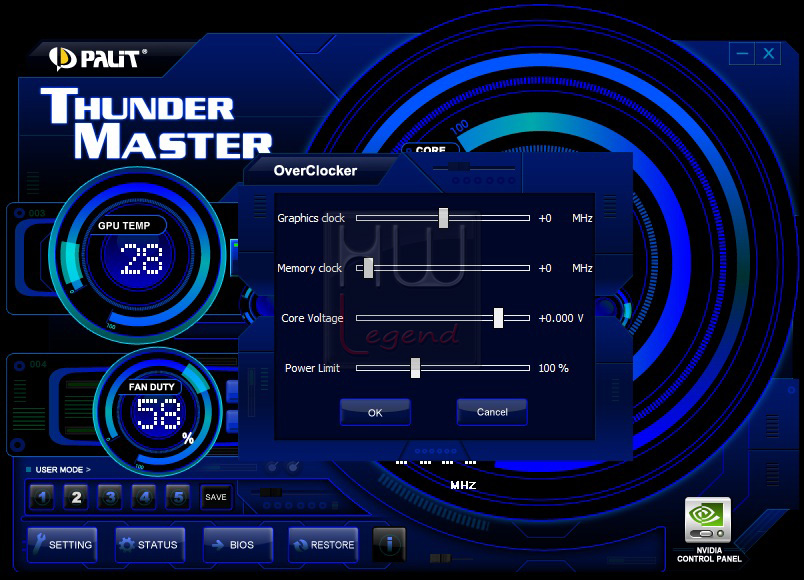

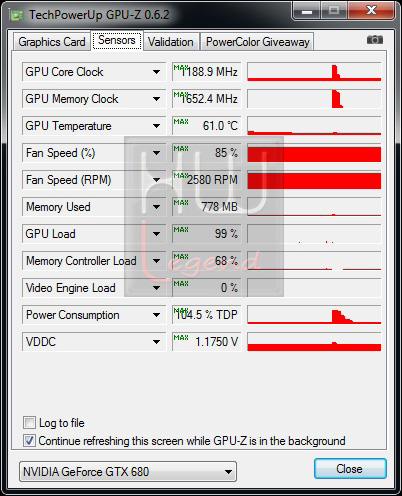

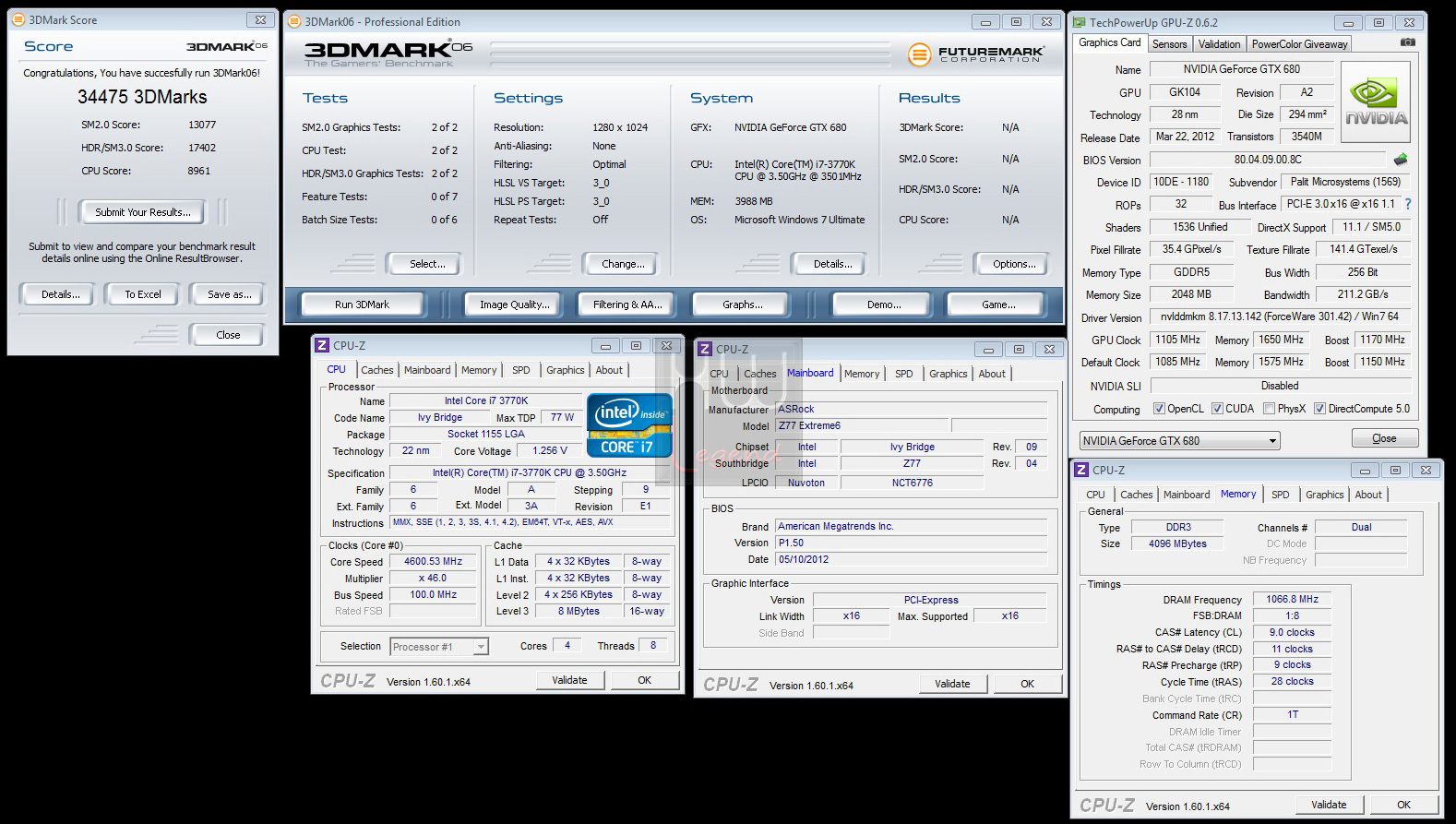

Non potevamo non testare la Palit JetStream GTX680 sul fronte del massimo overclock raggiungibile e, nel caso del sample a nostra disposizione, non siamo stati particolarmente fortunati. Il limite superiore che ci ha permesso di chiudere stabilmente qualsiasi gioco e test sintetico, considerato il voltaggio non modificabile, è risultato di 1.105 MHz per la GPU e di 1650 MHz (6.600 MHz effettivi) per le memorie. Riportiamo a dimostrazione dell’OC raggiunto qualche screenshot. Anche in questo caso abbiamo lasciato attiva l’utility GPU-Z in background ed abbiamo visto che abbiamo raggiunto una frequenza stabile in boost di 1.188,9 MHz con un impegno massimo di TDP del 104,5%! Riportiamo i bench da noi eseguiti, conclusi senza problemi di sorta e senza che la scheda abbia dato alcun segno di cedimento, e le schermate dei settaggi. Portare il massimo TDP al 150% non ha influito minimamente nella capacità di overclock della scheda. Questo fattore rafforza la nostra idea che il limite imposto sul voltaggio massimo può rappresentare un limite evidente per l’utilizzo fuori specifica.

Non ci resta che aggiungere che abbiamo utilizzato lo stesso settaggio anche per giocare con alcuni videogame con risoluzioni full HD e con tutti i filtri attivi. Inutile dire che la scheda non ha avuto nessun problema operativo e che le temperature sono sempre state ottime.

N.B.: Ricordiamo che l’overclock è una pratica che può danneggiare in modo permanente i componenti. HW Legend non si assume nessuna responsabilità su eventuali danni cagionati a cose e/o persone dall’improprio utilizzo dei parametri di overclock. Ogni utente adotta questa pratica a suo esclusivo rischio e pericolo.

{jospagebreak_scroll title=Temperature e Consumi:}

Palit JetStream GTX680 2GB: Temperature e Consumi

Temperature

Il sistema di dissipazione della Palit JetStream GTX680 2GB si è dimostrato di buon livello. Le ventole e il gruppo dissipante svolgono egregiamente il loro lavoro e silenziosamente fino ad un regime di rotazione del 50% e sono in grado di mantenere nella norma le temperature di esercizio, anche dopo svariate ore di utilizzo intenso della scheda. Solo dopo aver superato la soglia del 60-65% di regime di rotazione inizia a scemare il comfort acustico ma nulla di fastidioso. La buona notizia è che difficilmente si raggiungeranno tali regimi.

Di seguito le temperature medie in Idle e in Full-Load (Gaming/Bench e Stress) registrate durante le prove, con gestione automatica e manuale delle ventole:

Ricordiamo che tutto l’hardware è installato su un banchetto da test DimasTech e che la temperatura ambiente, durante le misurazioni, era di circa 26°C.

Consumi

La Palit JetStream GTX680 2GB ha espresso consumi abbastanza ridotti, confermando la bontà del nuovo processo produttivo delle GPU Nvidia.

Di seguito vi mostriamo i consumi del sistema di prova completo, misurati direttamente alla presa di corrente. Le misurazioni sono state ripetute più volte, nel grafico la media delle letture nelle seguenti condizioni:

• Idle;
• Full-Load Gaming/Bench;
• Full-Load Stress.

{jospagebreak_scroll title=Conclusioni:}

Palit JetStream GTX680 2GB: Conclusioni

Prestazioni/Overclock:
Rapporto Qualità/Prezzo:
Rumorosità/Consumi:
Giudizio Complessivo:

Dopo la prima sfornata di schede grafiche con la nuova generazione di GPU Nvidia Kepler basate sul design reference, fanno ora capolino le proposte non reference da parte di molti dei partner Nvidia. Queste soluzioni presentano a volte interessanti novità per quanto riguarda i sistemi di dissipazione e modifiche sul PCB.

La Palit JetStream GTX680 2GB ha un aspetto esteriore molto accattivante e particolare che rende questa scheda grafica un possibile must per gli amanti del modding che amano avere a vista i componenti del pc. La ventola centrale è dotata di un led di retroilluminazione blu.

La vga appartiene alla classe di schede non reference e presenta un sistema di dissipazione a tre ventole con un radiatore dalle generose dimensioni ed un PCB che nella sezione di alimentazione propone un circuito a 6 fasi basato su componenti discreti di elevata qualità DrMOS. Il sistema di dissipazione è molto silenzioso ed efficiente, particolarità che certamente attirerà quella fascia di utenti che desiderano avere un pc prestante nella massima silenziosità possibile.

La JetStream è assemblata con estrema cura e smontandola abbiamo potuto verificare l’ottima qualità della componentistica adottata che sicuramente garantirà stabilità ed elevate prestazioni in lunghe sessioni di gaming. Il PCB è di ottima fattura, ha un layout ordinato e pulito e le saldature non presentano residui di lavorazione o sbavature.

Dai test sintetici e dalle prove in ambito game abbiamo rilevato che l’adozione della tecnologia GPU Boost garantisce che la scheda esprima il massimo delle sue prestazioni costantemente, a qualsiasi risoluzione video e con qualsiasi tipo di filtri applicati. Questo automatismo mette l’utente meno smaliziato con le pratiche di overclock in condizione di poter usufruire in maniera totalmente sicura della massima potenza disponibile nel pieno rispetto del massimo valore di TDP. Di contro l’impossibilità di escludere questa tecnologia e di modificare il voltaggio massimo della gpu se non intervenendo con modifiche hardware, limitano il potenziale della scheda negli overclock estremi, facendo storcere il naso ai puristi del settore. Il sample messo a nostra disposizione ha raggiunto stabilmente le frequenze di 1.105 MHz sulla GPU (boost di 1.189MHz) e di 6.600MHz sulle memorie, valori ben al di sopra delle specifiche di targa dei componenti utilizzati. Siamo certi che la scheda potrebbe andare ben oltre con sistemi di raffreddamento estremi e voltaggio della gpu sbloccato. Siamo soddisfatti del comportamento della Palit JetStream GTX680 2GB.

La scheda video è disponibile a un prezzo medio di circa 490€, cifra giustificata dalle caratteristiche tecniche del questo prodotto.

Pro:

• Prestazioni elevate, ai vertici della categoria;
• Adozione di alimentazione a 6 fasi;
• Layout generale della scheda ordinato e pulito;
• Componentistica discreta utilizzata di ottima qualità;
• Adozione di design non reference per il dissipatore;
• Silenziosità durante l’utilizzo;
• Ottime tecnologie supportate;
• Buone temperature di esercizio;
• Consumi contenuti.

Contro:

• Nulla da segnalare.

Si ringrazia   per il sample fornitoci.

Edoardo Giampietro – Slime – Admin di HW Legend
