[GUIDA] – Operazioni per rimuovere il cooling HerculeZ AirBoss X4 di Inno3D!

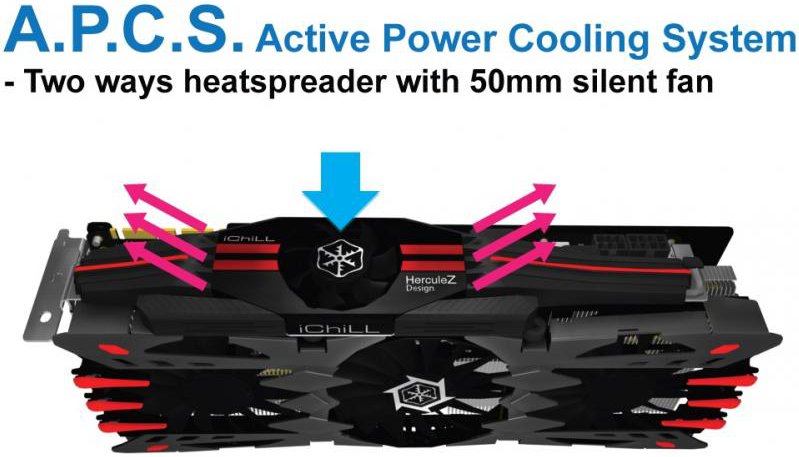

Il nuovo HerculeZ Air Boss X4 è un dissipatore customizzato da Inno3D. Tale cooler dispone di una piccola ventola che raffredda costantemente la zona Fasi + VRM e tre ventole che smaltiscono il calore prodotto dal chip NVIDIA.

La particolarità di questo dissipatore è la possibilità di smontarlo in ogni singola parte. Nella guida che segue vedremo passa per passo le operazioni che si devono compiere in totale sicurezza. La procedura che segue è valida per tutti gli HerculeZ Air Boss X4. Vi raccomandiamo di armarvi di molta pazienza oltre che di strumentazione adatta.

Strumentazione necessaria

Sebbene nel bundle della scheda video troviamo già una chiave esagonale e addirittura una seconda incastrata nell’hub frontale della scheda video, dovremmo procurarci altri attrezzi:

• Un giravite a taglio sottile ( meglio se calamitato ) o delle pinzette;
• Un giravite a croce ( meglio se calamitato );
• L’alternativa migliore ai due giravite è uno a cricchetto con diversi inserti;
• Chiave esagonale provvista nel bundle della scheda.

Ora abbiamo tutto il necessario per procedere alla rimozione e allo smontaggio completo del dissipatore HerculeZ AirBoss X4 di Inno3D!

{jospagebreak_scroll title=Smontaggio del dissipatore – Parte Prima:}

Smontaggio del dissipatore – Parte Prima:

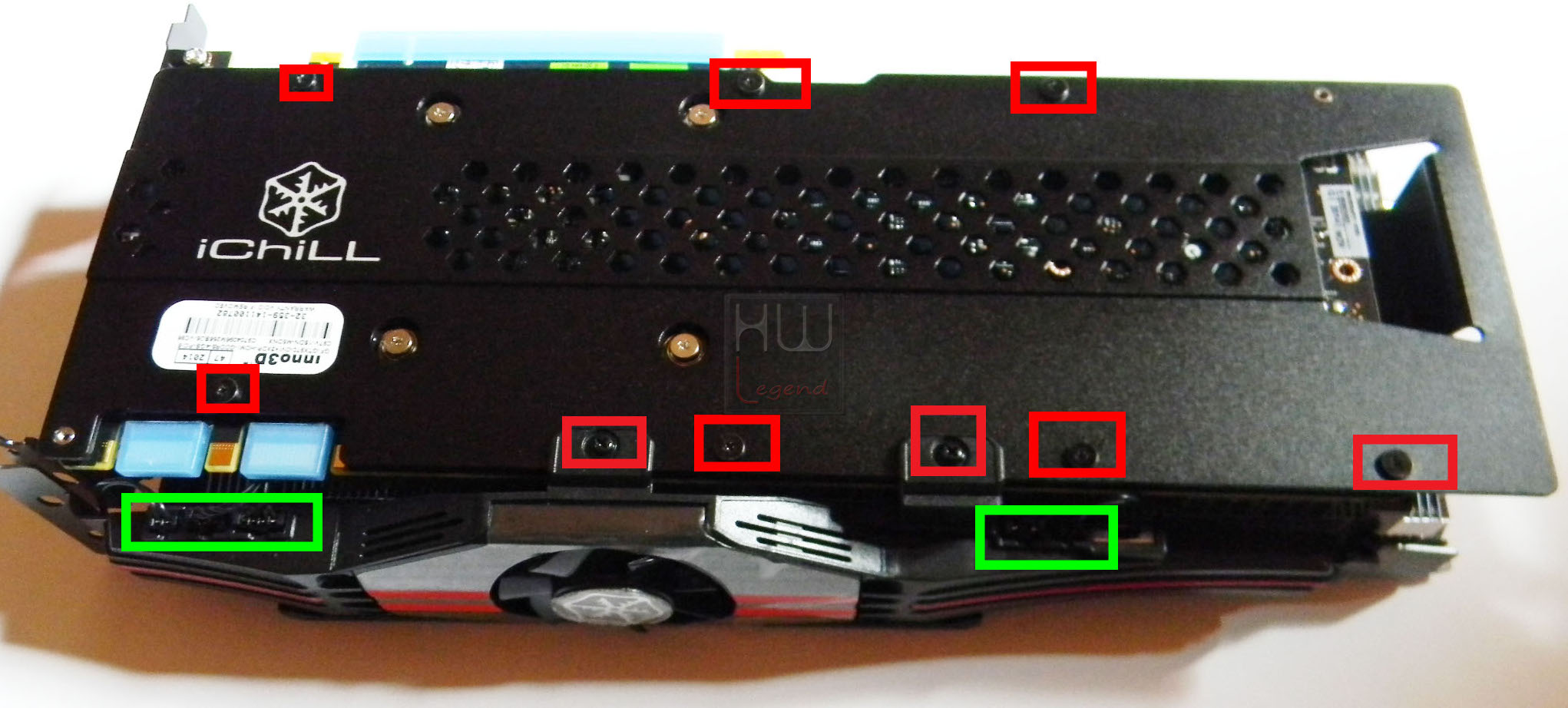

Nella foto che segue potete osservare il retro di come si presenta la scheda video di Inno3D. Possiamo chiaramente scorgere le 7 viti con testa a croce ( quelle circondate dal riquadro rosso ) che bloccano il backplate alla scheda ma attenzione!, queste viti sorreggono anche il blocco di dissipazione della VRM e delle fasi per cui non smontatele per ora.

Per prima cosa prendiamo il giravite a taglio sottile o se le avete delle pinzette e procediamo col sollevare esercitando una media pressione i molex che collegano le ventole superiori all’HUB di dissipazione frontale. In questo modo, quando alzeremo il dissipatore, potremo facilmente separare la scheda video da quest’ultimo. Ora capovolgiamo la nostra VGA. Ci è subito ben chiaro che 4 viti a brugola sorreggono la cover in alluminio anodizzato.

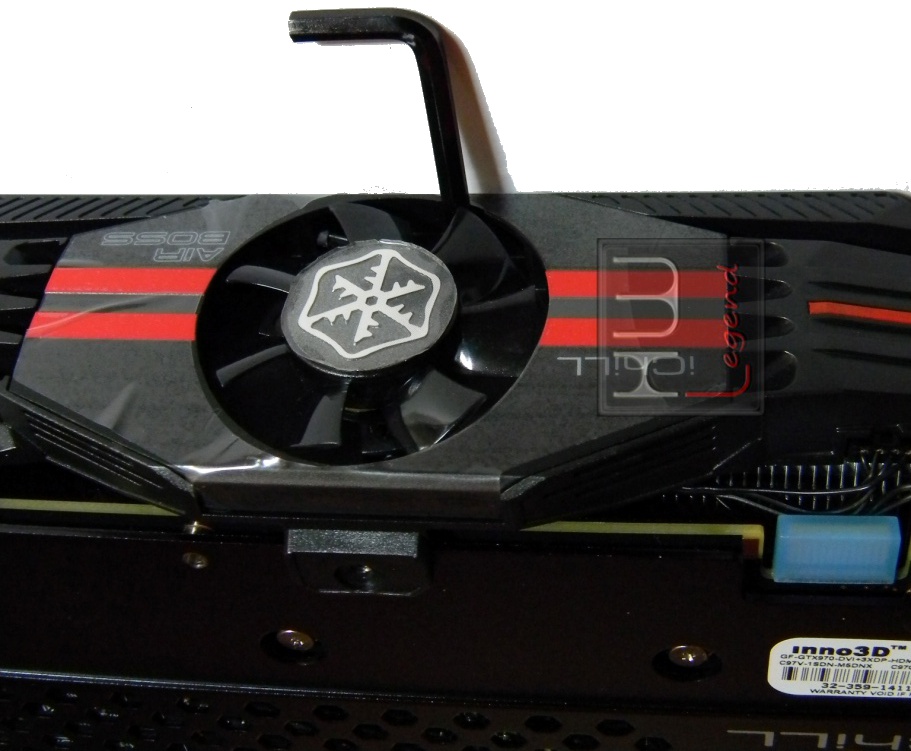

Queste viti a brugola sono abbastanza semplici da svitare per cui vi illustreremo come svitare solo quello che si trova incastrato tra l’ACPS e il resto del corpo dissipante. Per fare questa operazione necessitiamo della chiave esagonale fornitaci in bundle. Ora giriamo lievemente la ventola da 50mm e la inseriamo nel foro predisposto non a caso in corrispondenza della vite a brugola.

Una volta inserita la chiave a brugola e girata in senso antiorario, possiamo procedere alla sua rimozione. Per effettuare questa operazione vi consigliamo di usare una semplice pinzetta o una calamita. In questa maniera eviteremo che tale vite vada a finire sul PCB della VGA.

A questo punto possiamo procedere svitando le altre viti. Fatta questa operazione, la sagoma esterna del cooler sarà completamente libera e facilmente rimovibile. Ricordiamo che tale sagomo si compone di due parti.

Sagoma Esterna Parte 1

Sagoma Esterna Parte 2

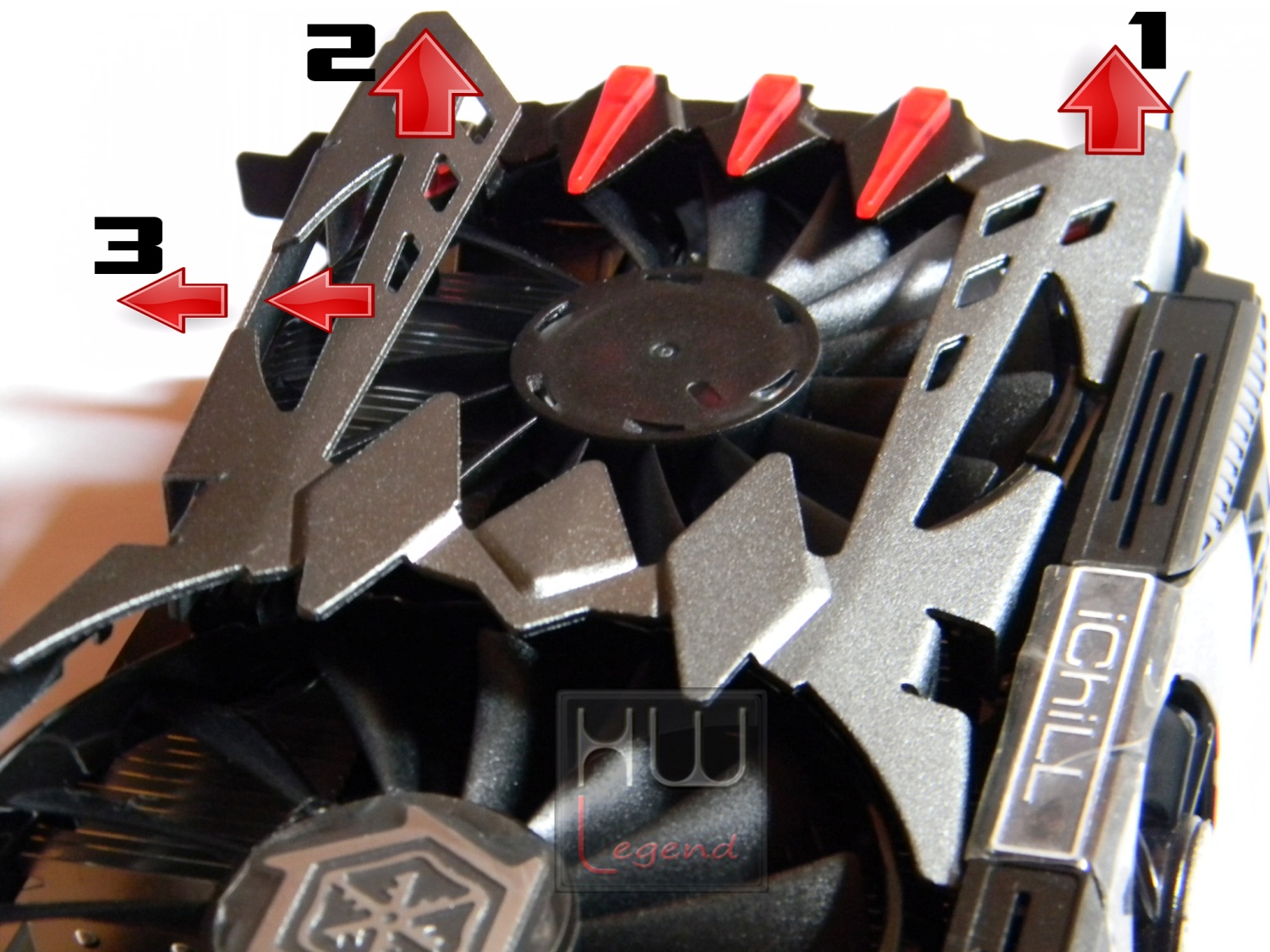

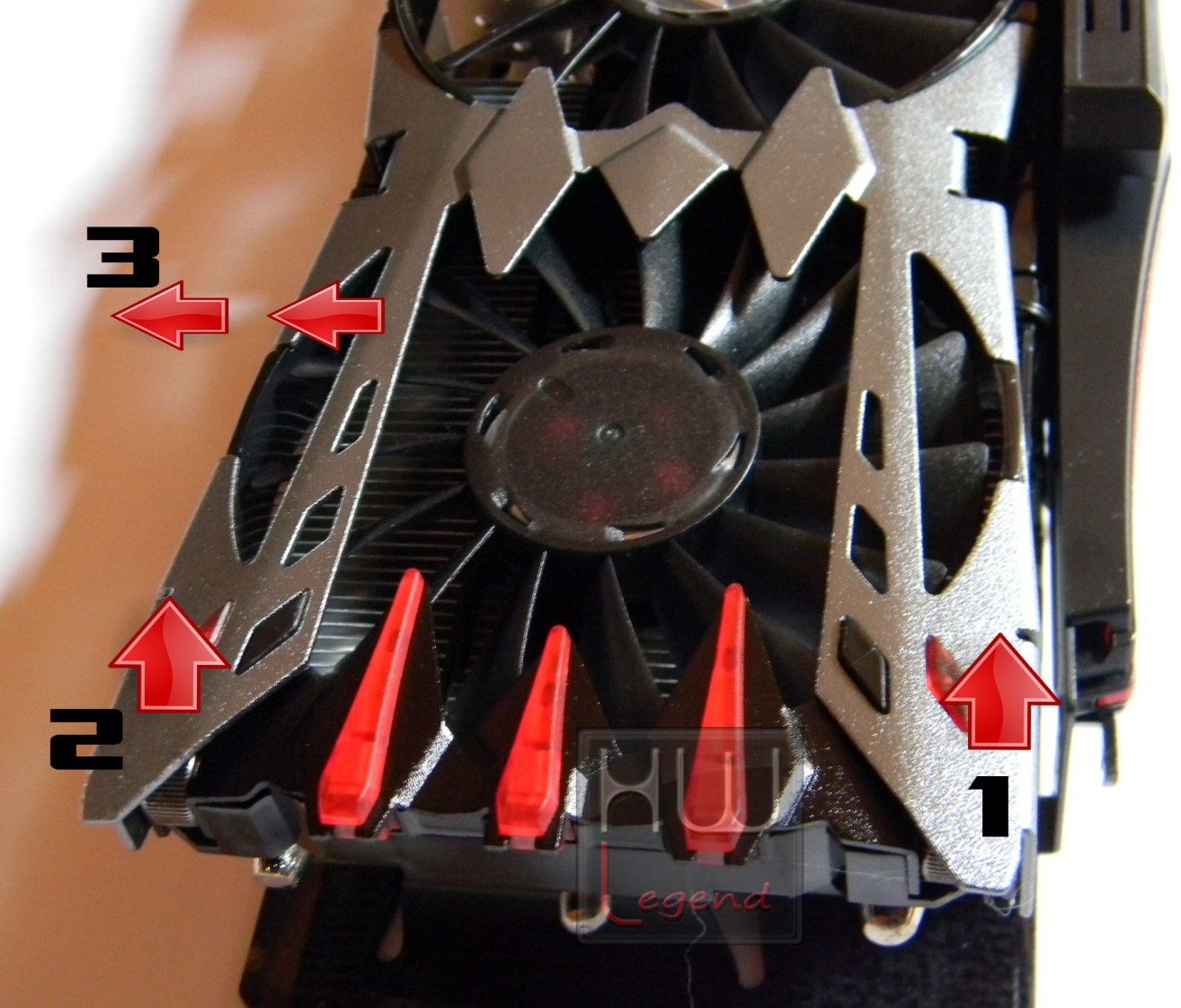

Per effettuare questa operazione vi consigliamo di sollevare leggermente le due “parti più esterne” al fine di scavallare i led e di premere leggermente verso l’esterno. Ora le due cover esterne del cooler verranno via senza problemi. La situazione che avremo davanti ai nostri occhi la vedrete rappresentata nella prossima immagine.

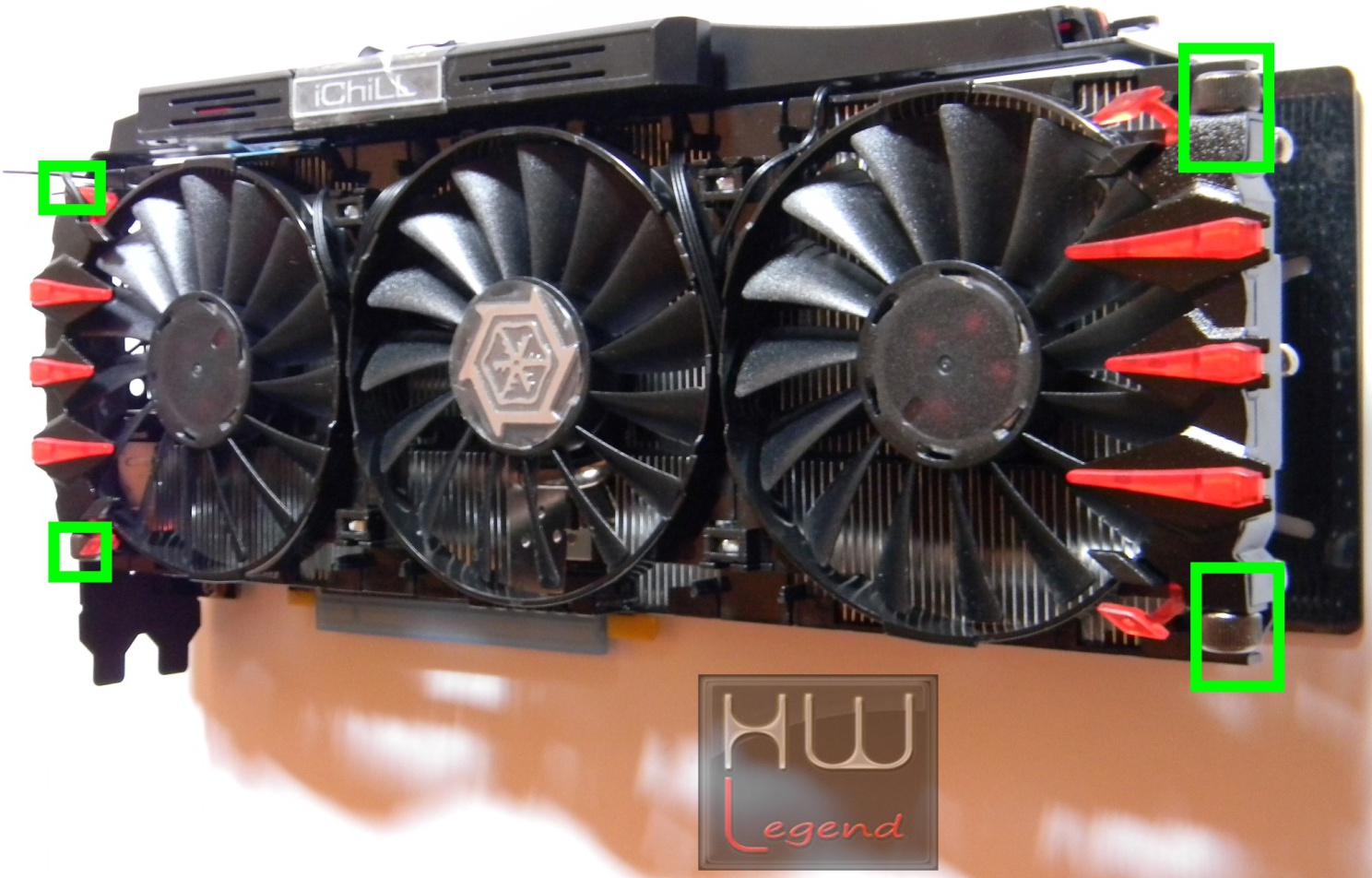

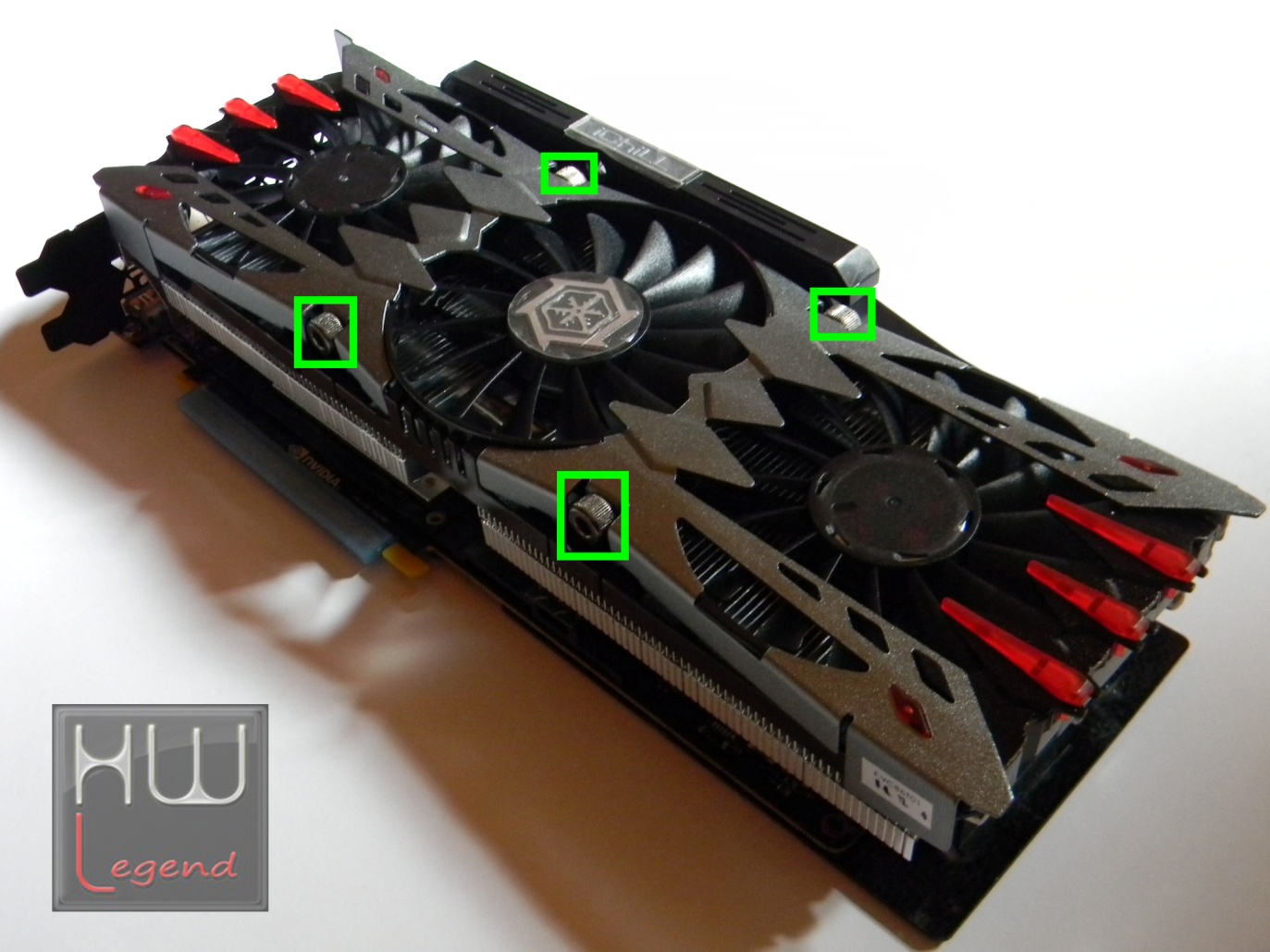

I riquadri verdi indicano la presenza di altri quattro viti a brugola che servono per rimuovere il gruppo LED. Smontarli è semplice, basta usare la stessa chiave a brugola che abbiamo adoperato prima.

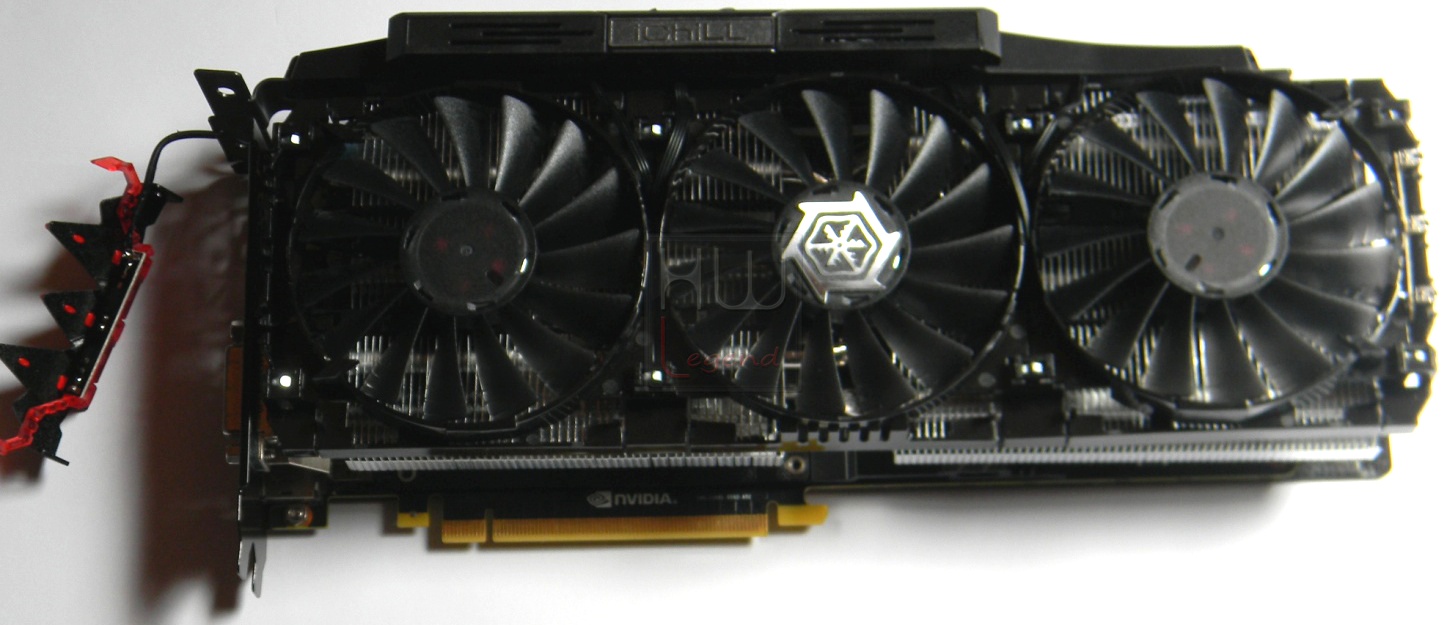

Anche se l’operazione risulta semplice, prestate comunque attenzione. Dalla parte delle uscite video, il gruppo led verrà via insieme al PCB sul quale solo saldati i led stessi, mentre dalla parte opposta lo stesso PCB è saldato per cui potrete togliere con comodità solo una parte.

{jospagebreak_scroll title=Smontaggio del dissipatore – Parte Seconda:}

Smontaggio del dissipatore – Parte Seconda:

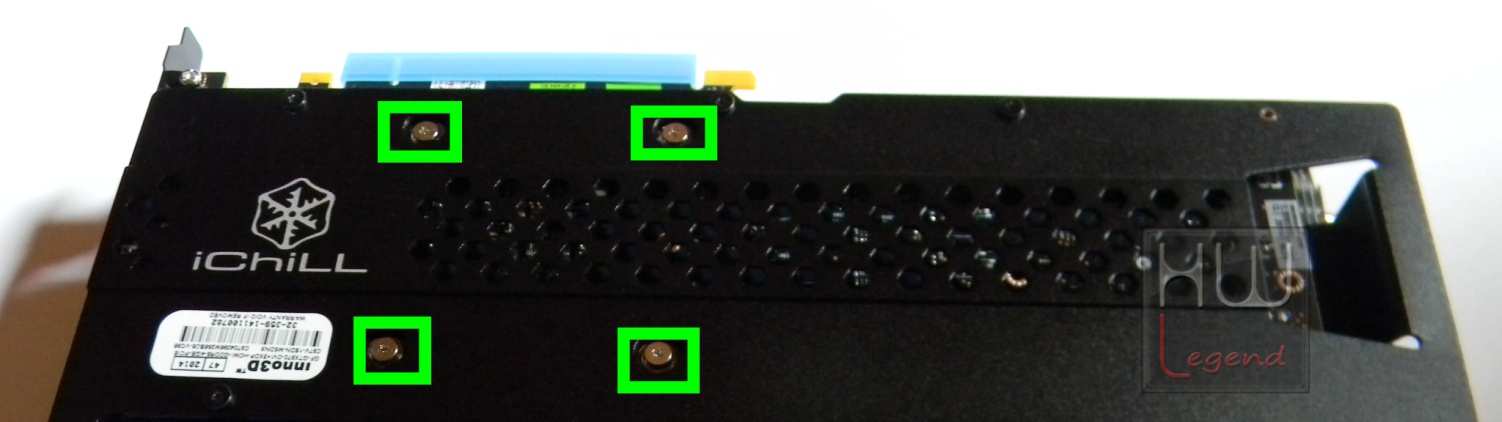

Ora possiamo capovolgere la nostra VGA e svitare le 4 viti che tengono il dissipatore ben saldo alla GPU. L’ordine con il quale rimuovere queste viti è indifferente, ma è molto importante rimetterle seguendo uno schema a croce. Vedremo in seguito come.

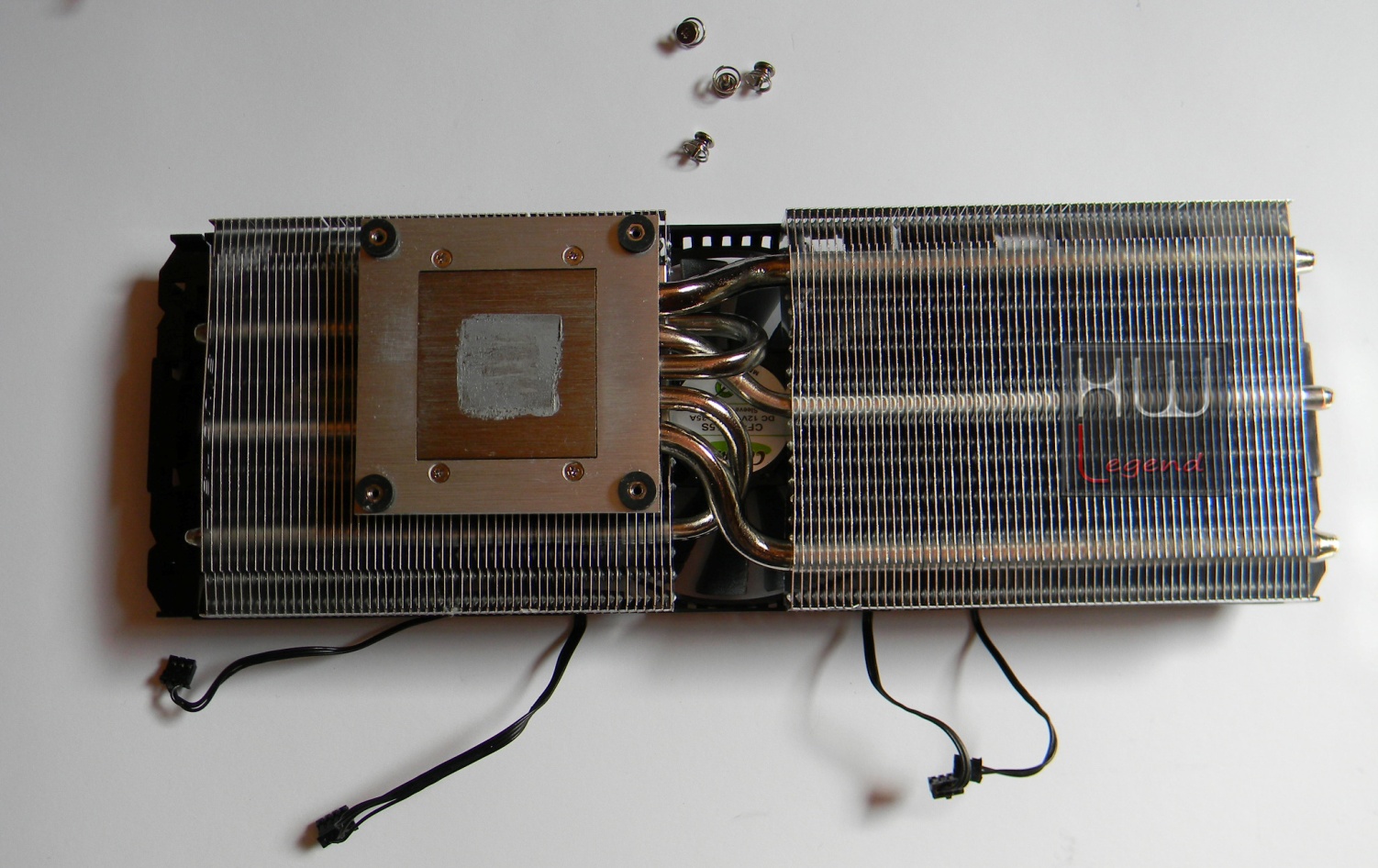

Una volta tolte tutte è 4 le viti possiamo separare la scheda video dal dissipatore ed operare in questa maniera con più comodità sullo smontaggio delle ventole. Vi ricordiamo di non smontare le altre viti o la placca che copre la VRAM si staccherà e per rimetterla ci vorrà più tempo del previsto. Ora il nostro dissipatore è finalmente un blocco a sé.

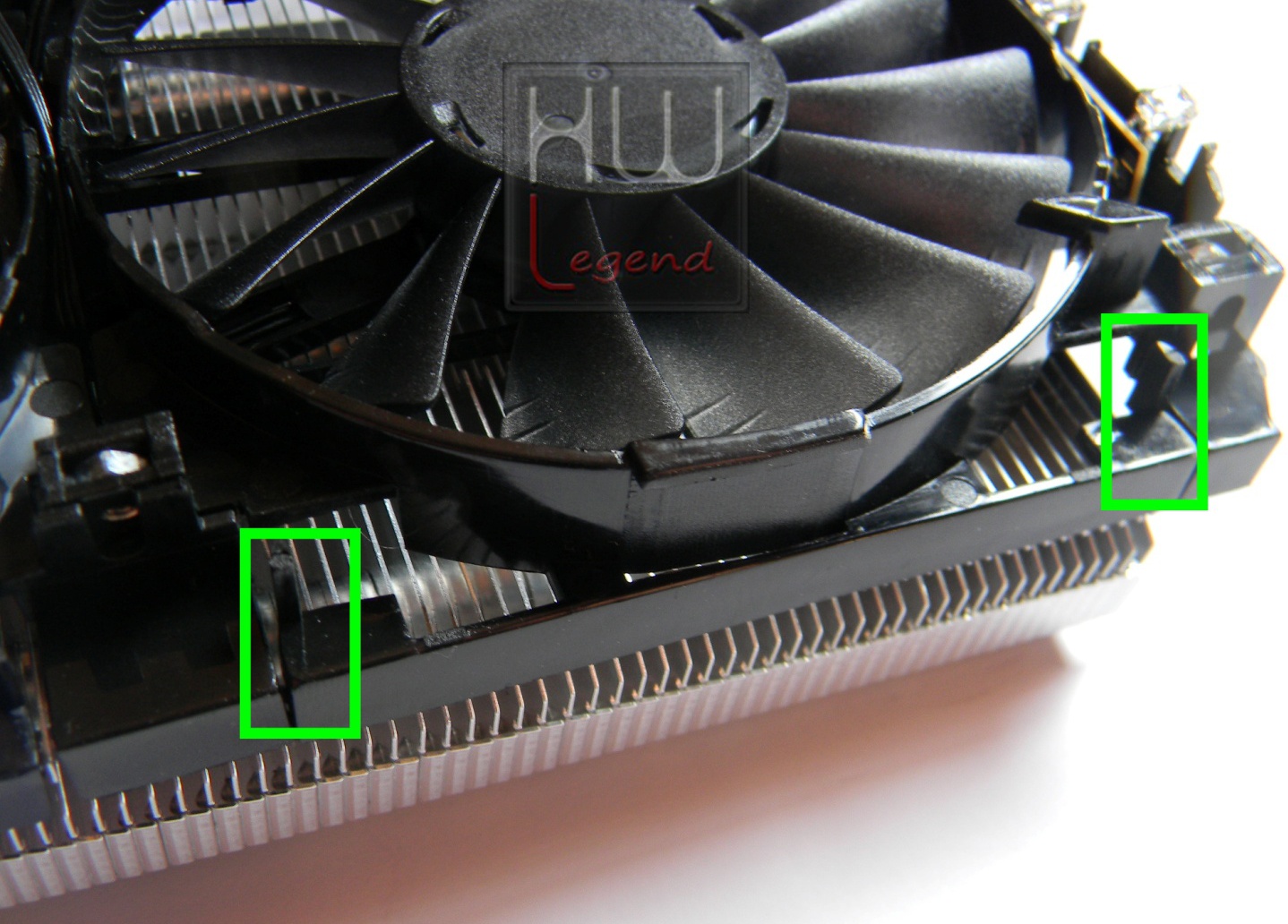

Siamo pronti per procedere con lo smontaggio delle ventole. Osservando con attenzione, noteremo la presenza di alcune linguette in plastica che rientrano in una fessura creata appositamente nelle alette del dissipatore. Ad un primo impatto rimuovere le ventole non sembra un’operazione facile…ma analizzandole con attenzione possiamo notare la presenza di alcune colonnine di plastica su cui far leva.

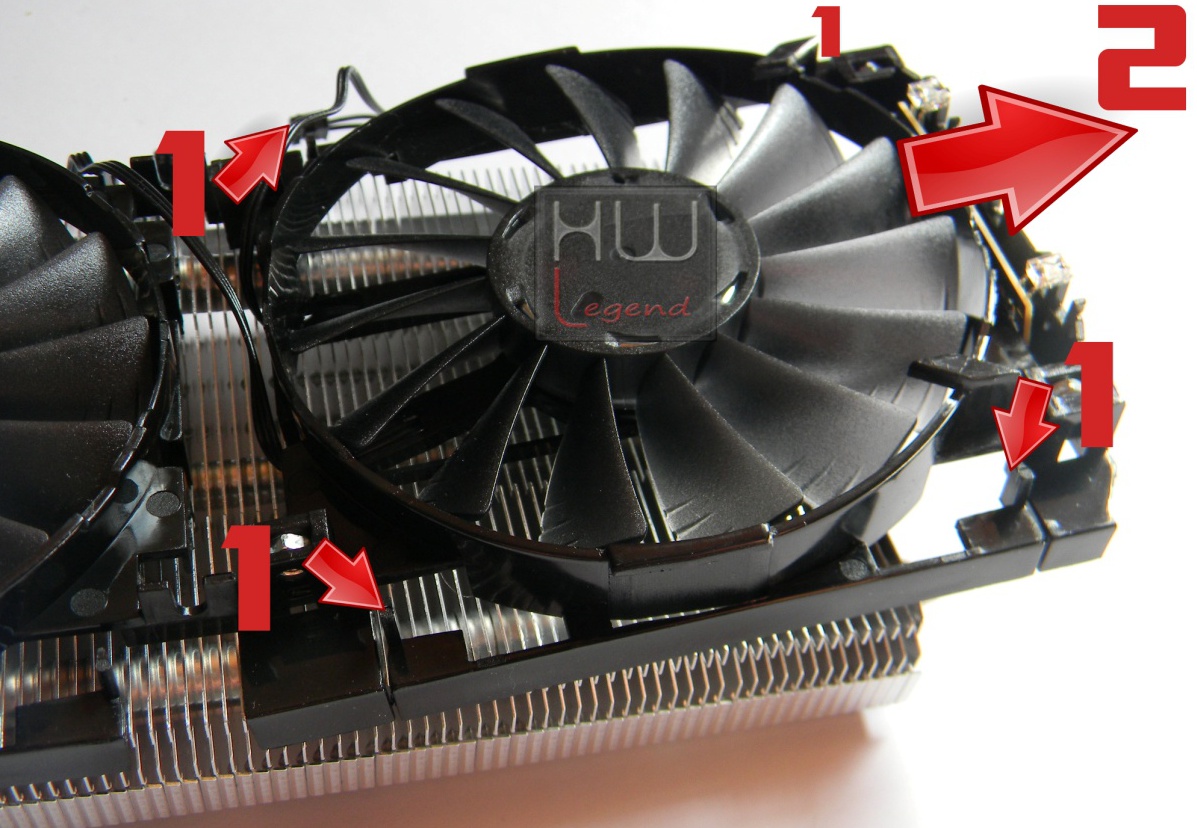

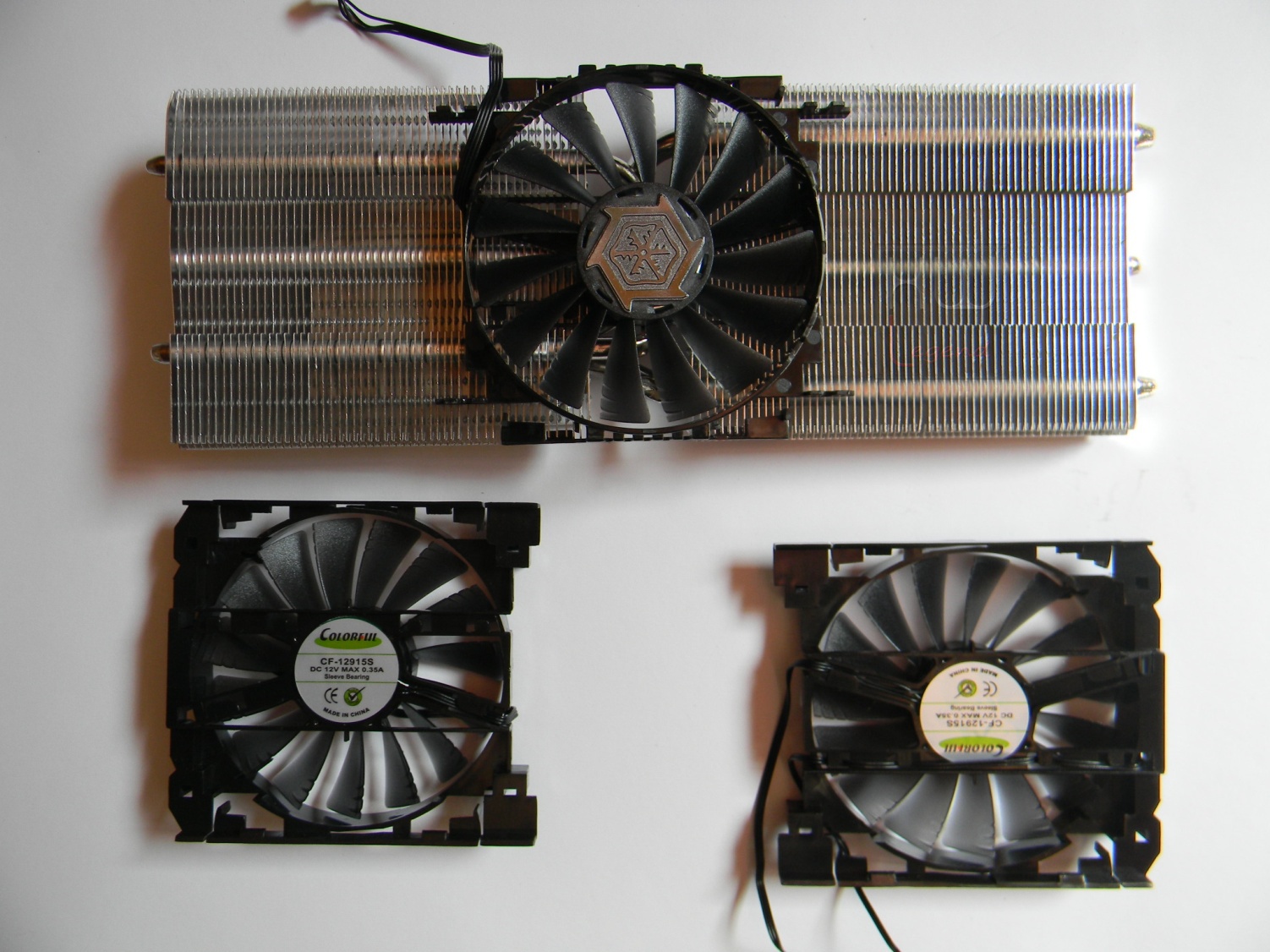

Come possiamo chiaramente vedere, sono presenti ben 4 colonnine in plastica (due per lato) nel punto esatto in cui far leva e permettere alla ventola di sormontare il dissipatore. Queste “colonnine” sono presenti su tutte e tre le ventole. Quindi, facendo leva e sormontando il dissipatore potremmo estrarre tutte e 3 le ventole.

Vi raccomandiamo, quanto togliete le ventole, di fare attenzione a non piegare le lamelle. Inoltre vi consigliamo di procedere con la rimozione prima delle due ventole più esterne ed infine di quella centrale. Ricordatevi la posizione esatta in cui si trovavano le ventole prima della loro rimozione, al fine di poterle rimontare in un secondo momento con estrema facilità.

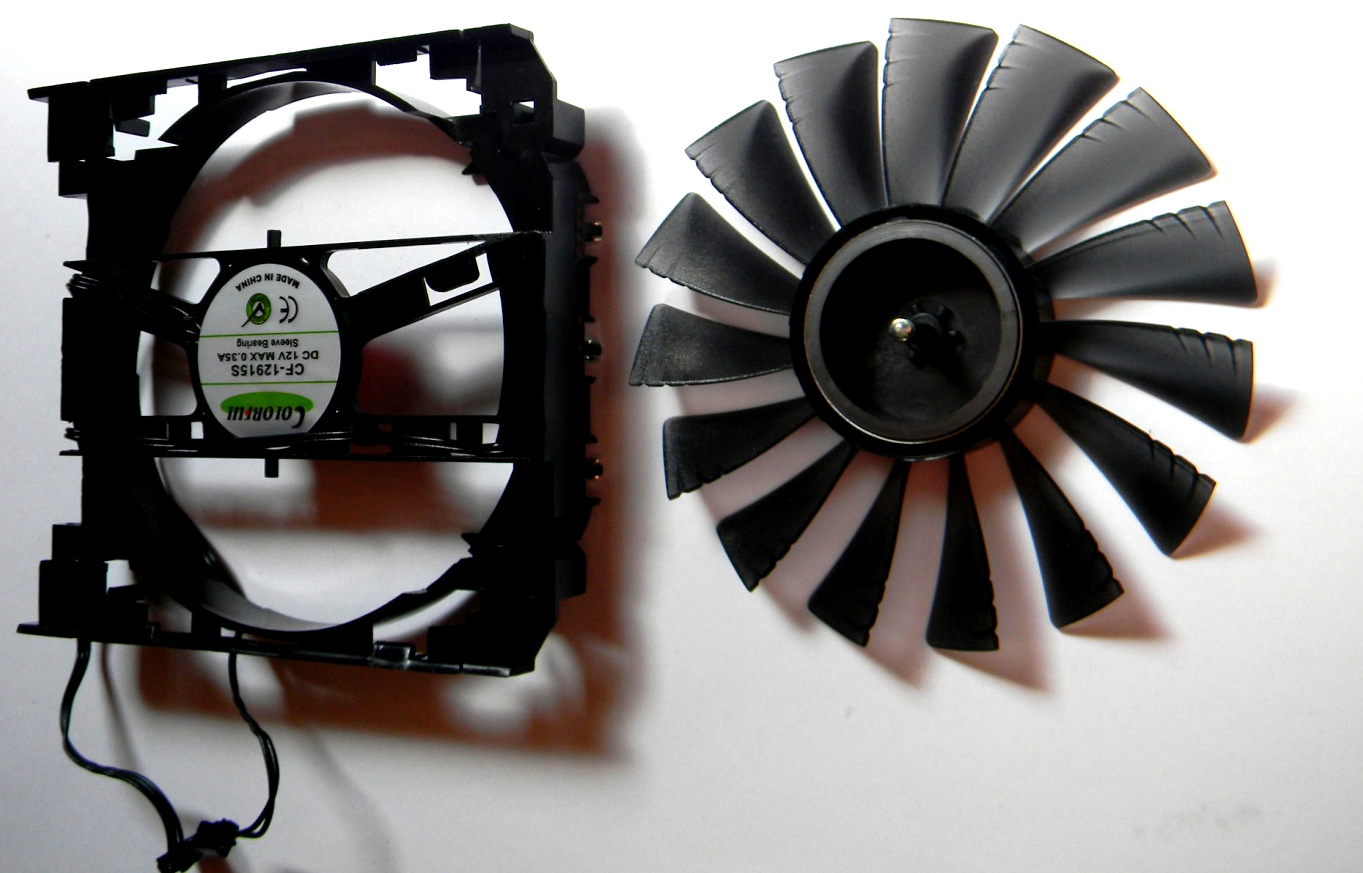

Ora che abbiamo smontato tutte e tre le ventole possiamo procedere alla pulizia del dissipatore semplicemente soffiando con dell’aria compressa (non ad una pressione esagerata) e mantenendoci ad una giusta distanza (10 cm vanno più che bene). Tutte le pale della ventola sono removibili dal resto della struttura.

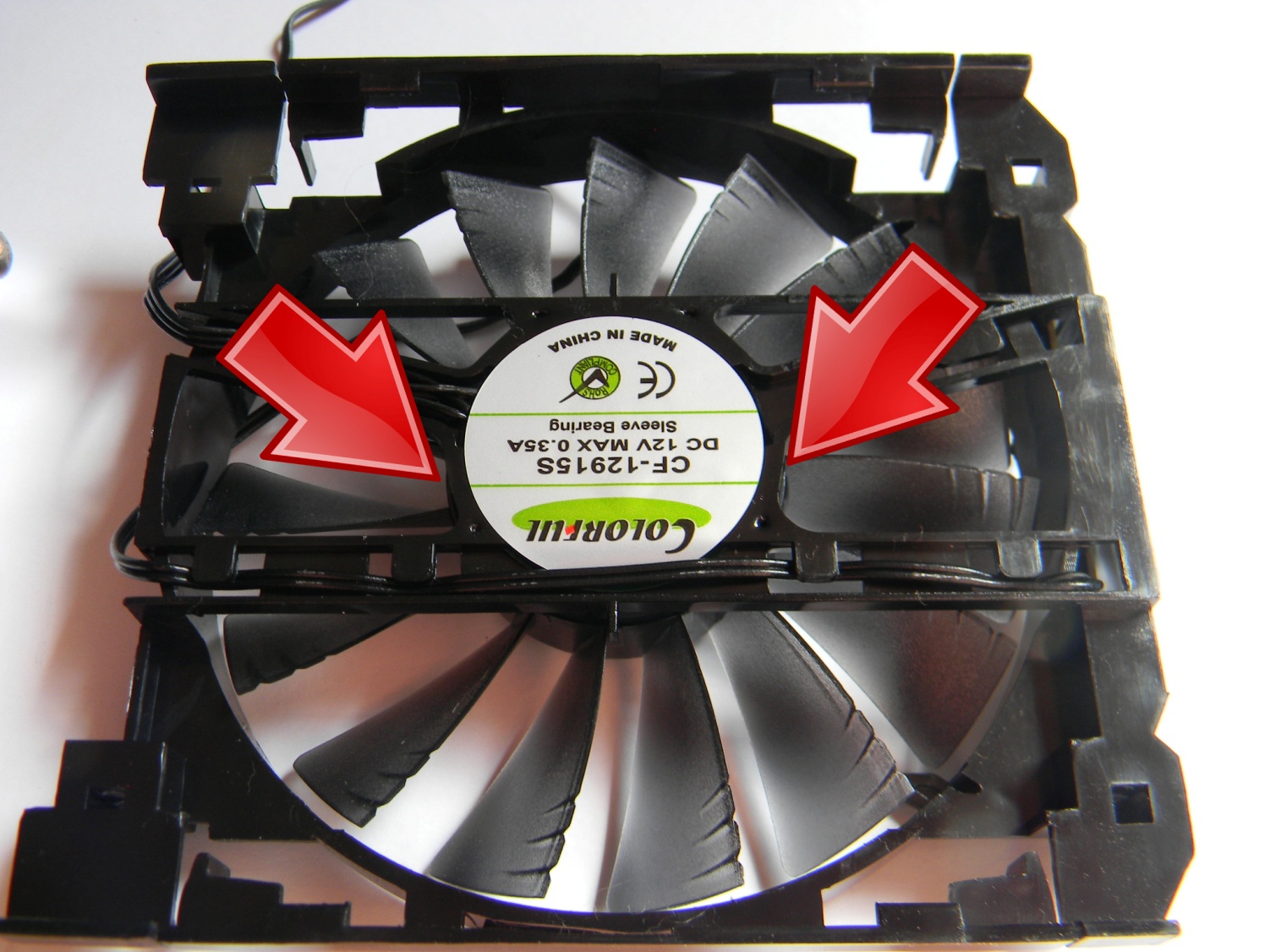

Facendo una leggera pressione esattamente nei punti indicati dalle frecce, sarà possibile rimuovere le pale e lavarle anche sotto acqua corrente al fine di procedere con una minuziosa pulizia. Ricordatevi di asciugarle e se potete, aggiungete del lubrificante al PTFE lungo il perno centrale.

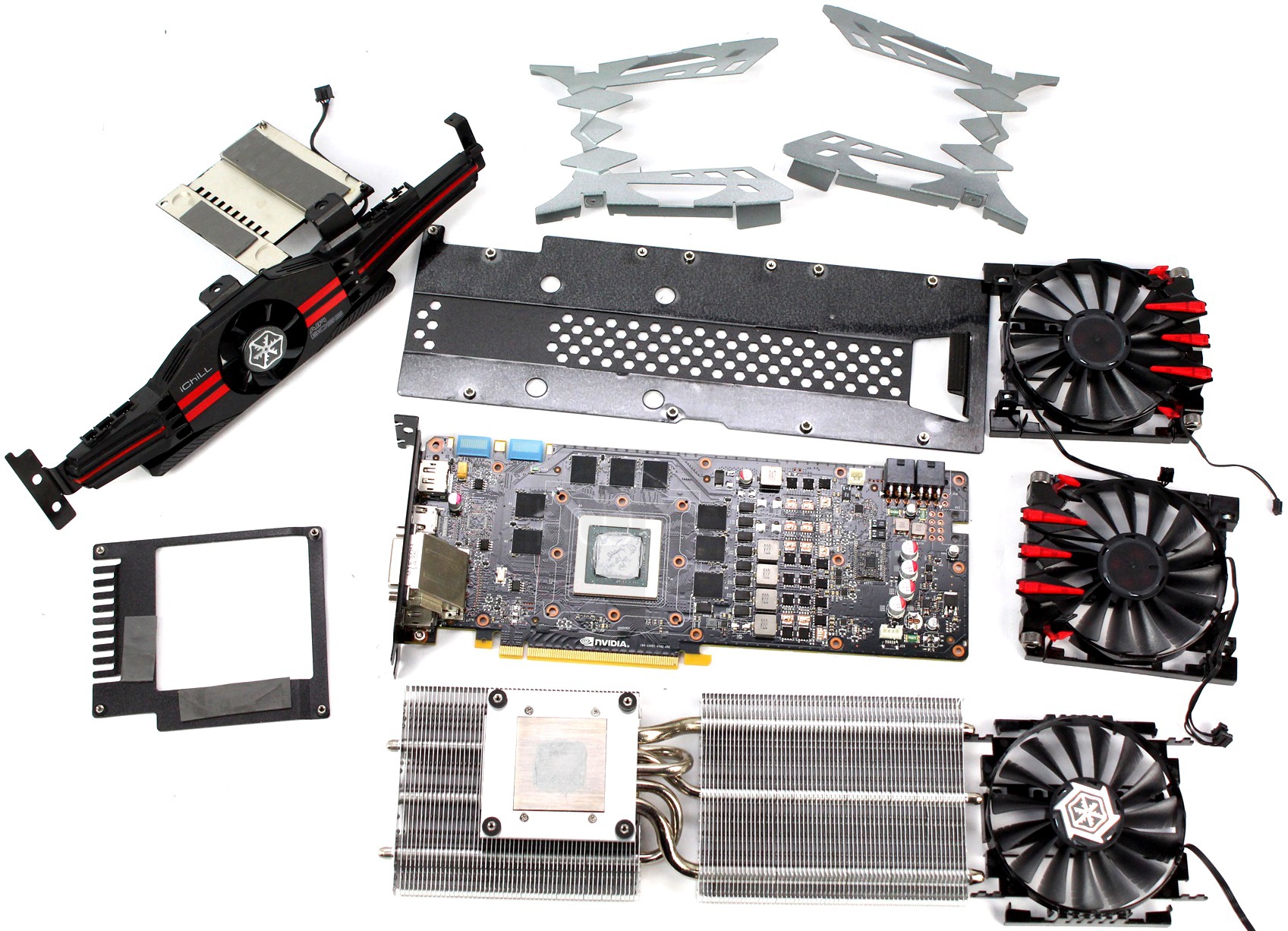

Ancora meglio se usate un attivatore elettrico che funge anche da idrofugo essendo a base siliconica. A questo punto il cooler HerculeZ Air Boss X4 è stato totalmente smontato.

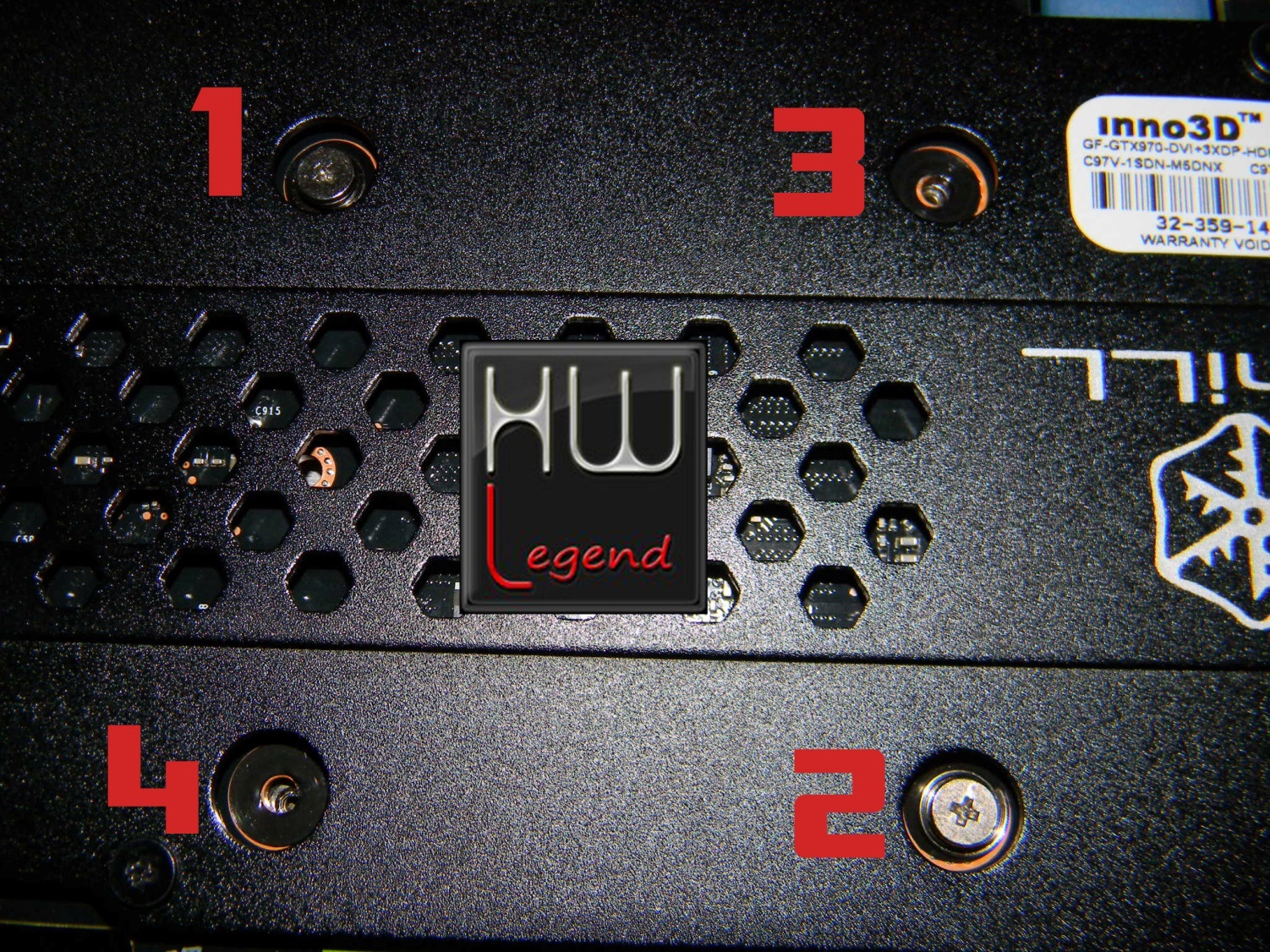

Per riassemblare il nostro dissipatore sarà sufficiente ripercorrere a ritroso i passi spiegati in precedenza, tuttavia, al momento del montaggio del cooler sulla VGA, vi consigliamo di usare il seguente schema che trovate nell’immagine che segue, per il serraggio delle viti a molla. Questa operazione è fondamentale al fine di par aderire alla perfezione la placca di raffreddamento con la GPU.

Seguendo questo semplice schema otterrete una perfetta adesione del backplate alla vostra GPU e quindi temperature migliori a tutto vantaggio delle pure prestazioni.

Ci auguriamo che la guida sia stata di vostro gradimento e che vi sarà utile con la vostra prossima scheda Inno3D customizzata con dissipatore HerculeZ X4 Air Boss.

Vi ricordiamo che se avete domande, non esitate nel farle sul nostro forum. Uno staff di persone competenti è sempre disponibile per aiutarvi e guidarvi al meglio.

Guida a cura di DialogiK – Edgardo Bussetti.
