ADATA HM-1200W

CopertinaIn questi giorni in redazione è giunta la nuova soluzione di alimentatore ADATA appartenente alla famiglia HM. Il prodotto che andremo ad analizzare, per la precisone il modello “HM-1200W”, è altamente indicato, grazie anche alle sue interessanti caratteristiche tecniche, all’assemblaggio di sistemi High end ad altissime prestazioni. Questa famiglia di alimentatori è disponibile in tagli che variano da 550 W a 1200 W e sono in grado di soddisfare ogni tipo di utenza, da quella con poche esigenze a quella che necessita prodotti top. Non ci resta che auguravi una buona lettura!


Introduzione:

Adata

ADATA Technology Co., Ltd. offre una completa gamma di soluzioni per l’archiviazione ed il trasferimento dei dati che include, oltre ai moduli DRAM e agli USB Flash Drive, anche memory card, Solid State Drive, Portable Hard Drive ed alimentatori. Vocata ad una costante ricerca verso l’innovazione, ADATA è in grado di proporre sul mercato soluzioni avanzate, performanti e caratterizzate dai più elevati livelli qualitativi. Ampiamente apprezzati anche per l’estrema cura nel design, i prodotti ADATA hanno ottenuto importanti riconoscimenti internazionali, tra cui Germany’s iF Design Award, Reddot Award, CES Best of Innovations Award, Japan’s Good Design Award, Best Choice of Computex Award e Taiwan Excellence Gold Award.

Fondata nel maggio 2001 da Simon Chen, AData Technology Co., Ltd. è impegnata a fornire soluzioni di prim’ordine che arricchiscono la vita digitale dei clienti. La dedizione dell’azienda all’integrità e alla professionalità hanno reso ADATA leader nella produzione di memorie, grazie anche a pluripremiati prodotti dal design innovativo.

L’idea di gestione di ADATA si basa sui concetti di qualità elevatissima. Consegne puntuali e miglioramento costante della qualità per garantire ai clienti prodotti e servizi ottimali. L’impegno di ADATA è quello di fornire la qualità e i servizi migliori per soddisfare le esigenze dei clienti.

Maggiori informazioni le trovate sul sito ADATA.

{jospagebreak_scroll title=Confezione e Bundle&heading=Introduzione:}

Confezione e Bundle:

Logo_2

L’alimentatore giunto in redazione, fa parte della serie ADATA HM, che rappresenta la soluzione ideale per i gamer e gli overclocker più esigenti. Questa famiglia di alimentatori è disponibile in tagli che variano da 550 W a 1200 W ed è rivolta a coloro che richiedono massime performance e elevati livelli di affidabilità. Grazie alla certificazione 80 Plus Bronze e in grado di raggiungere l’82% di potenza continua, risultato un prodotto al top.

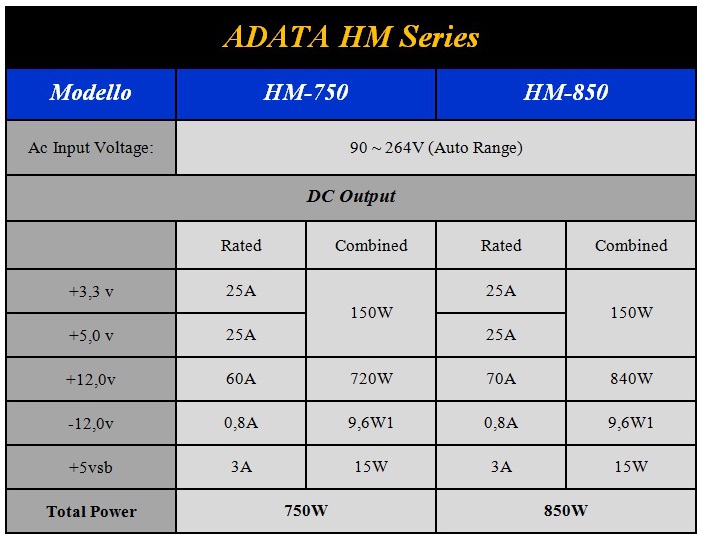

Riassumiamo nella tabella sottostante le caratteristiche tecniche dei modelli ADATA HM series:

Tabella1    Tabella2

Tabella

L’unità di alimentazione HM-1200W ci è giunta in un contenitore di cartone dal colore bianco lucido, e con le relative indicazioni del marchio e del prodotto in un ben contrastato blu e rosso. L’aspetto risulta molto curato e il design innovativo rispecchia la piena volontà dell’azienda Adata nel creare prodotti innovativi e tecnologici. La confezione risulta resistente ed è in grado di attutire gli eventuali urti accidentali.

Confezione       Confezione2

In bella evidenza, troviamo la certificazione Nvidia SLI ready e il logo 80Plus Bronze, in grado di garantire un rendimento del 82% in tutte le condizioni di utilizzo. Non riusciamo a capire come mai non sia presente la certificazione CrossfireX. La PSU ADATA HM-1200W è in grado di supportare fino a 4 schede video in configurazione multipla. La scatola, risulta pèiuttosto pesante e di dimensioni compatte ma più che sufficienti rispetto all’effettivo volume del telaio, in modo da poter disporre in maniera ordinata la cavetteria modulare fornita a corredo.

Confezione03  Bundle  Confezione01

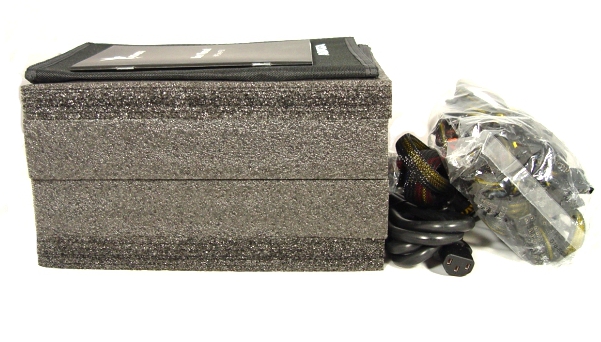

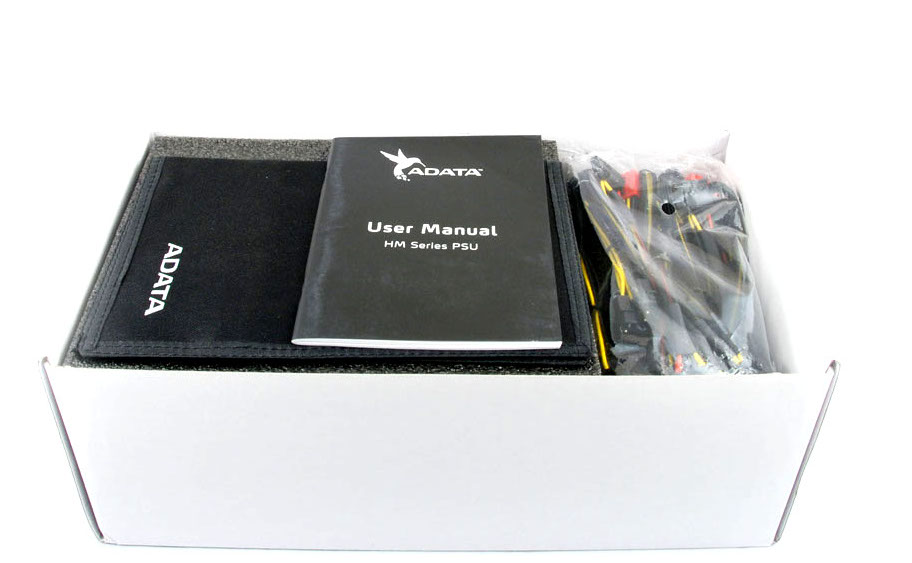

Una volta aperta la confezione ci troviamo di fronte a due comparti distinti. Nel comparto sinistro, comodamente adagiato su due strati di gomma piuma, troviamo l’alimentatore, il manuale e la sacca porta cavi. Nel comparto destro troviamo invece i cavi modulari che compongono l’alimentatore.

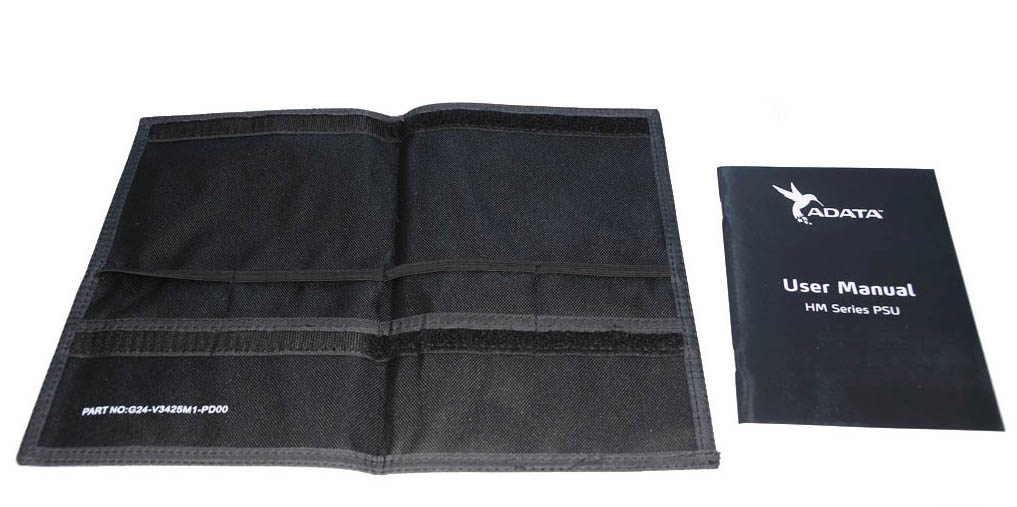

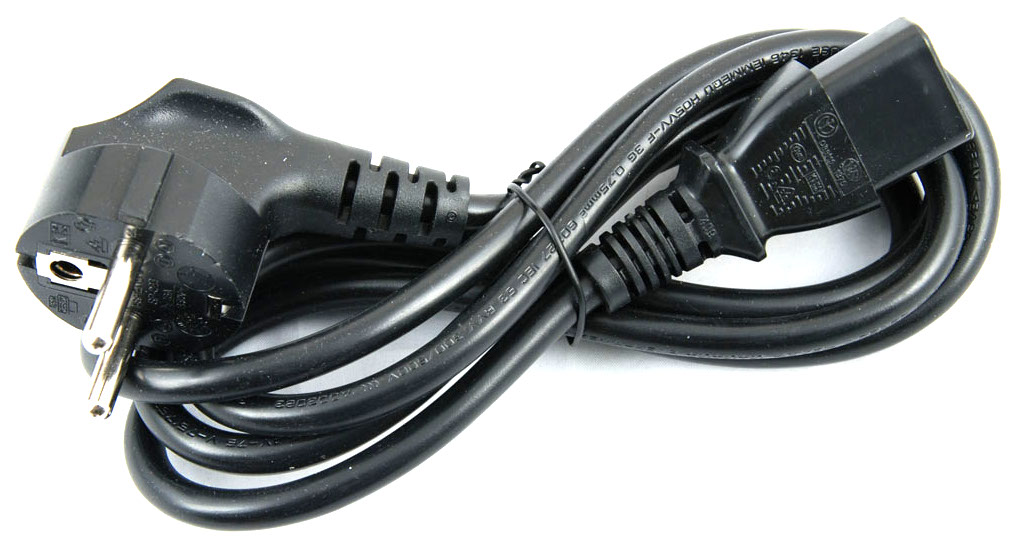

Custodia  Cavo_ali

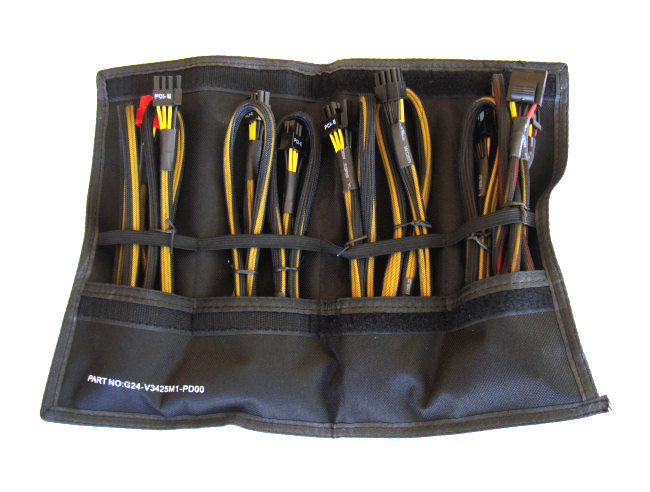

cavi04

Il bundle in dotazione con l’alimentatore HM-1200W è vario e decisamente completo. Troviamo oltra all’alimentatore, un cavo di alimentazione, un set di 4 viti per il montaggio dello stesso, un comodo contenitore portacavi, un set di cavi modulari e il classico manuale d’istruzioni.

Riassumiamo di seguito il bundle:

  • Almentatore;
  • Cavo di Alimentazione;
  • Set di n.4 viti;
  • Contenitore porta cavi;
  • Set di cavi modulari;
  • Manuale d’istruzioni.

{jospagebreak_scroll title=Caratteristiche Tecniche}

Caratteristiche Tecniche:

80_Plus

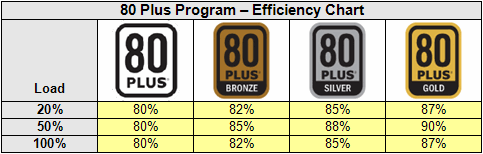

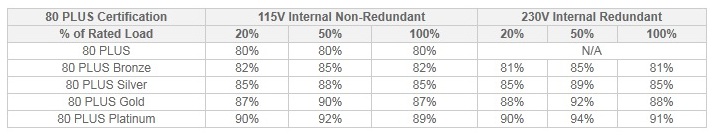

L’ ADATA HM-1200W ha la certificazione 80 PLUS Bronze. 80 PLUS è un’iniziativa patrocinata da Ecos e EPRI per promuovere l’efficienza energetica negli alimentatori dei computer. Questa certificazione identifica i prodotti che superano l’80% di efficienza energetica al 20%, 50% e 100% del proprio carico massimo, riducendo il maniera significativa il consumo e aumentando la durata degli alimentatori.

Certificazione

L’alimentatore ADATA HM-1200W garantisce un´efficienza del 81% con assorbimento al 20% della sua potenza “240W”, un´efficienza del´85% quando l´assorbimento è al 50% della sua potenza “600W” e un´efficienza del 81% quando l´assorbimento è pari al 100% “1200W”. Il valore del PFC “Power Factor Correction” deve essere superiore a 0,9. L’alimentatore misura 150 x 200 x 86mm ed ha un peso di circa 2,9 Kg.

La nuova serie di power supply è equipaggiata con un’esclusiva ventola da 140 mm a LED intelligente con duplice giunto a sfera e con un display a tre colori, che consente di controllare con un semplice sguardo il carico dell’alimentatore: verde “basso”, blu “normale” e rosso “pieno”. La visualizzazione dello stato del carico della ventola a LED è il risultato di test condotti alla temperatura di 25 °C.

Riassumiamo nelle tabelle sottostanti le caratteristiche tecniche del ADATA HM-1200W:

Caratteristiche_Tecniche   Caratteristiche_Tecniche1

L’ Alimentatore è costituito da un insieme di sistemi circuitali di protezione che vengono direttamente ed automaticamente gestiti dal HM-1200W, andando nell’insieme a formare un completo sistema di protezione, scongiurando quindi danni alla unità e ai dispositivi ad essa collegati. Le protezioni presenti nel ADATA HM-1200W sono:

  • Sovracorrenti: OCP – Over Current Protection;
  • Sovratensioni: OVP – Over Voltage Protection;
  • Sottotensioni in corrente continua: UVP – Under Voltage Protection;
  • Sovraccarichi di potenza: OPP – Over Power Protection;
  • Sovratemperature: OTP – Over Temperature Protection;
  • Corto circuiti: SCP – Short Circuit Protection.

Andiamo ad analizzarle brevemente:

  1. Sovracorrenti OCP: Questa protezione permette di ridurre la corrente al computer in caso ci sia una richiesta superiore di quella necessaria;
  2. Sovratensioni OVP: Questa protezione previene i danni derivati da tensioni di uscita superiori a quelle nominali;
  3. Sottotensioni UVP: Questa protezione assicura che tutti i componenti del PC possano avere un flusso di correnti e tensioni adeguate alle loro esigenze.
  4. Sovraccarichi di potenza OPP: Questa protezione salvaguarda l´alimentatore spegnendolo in caso di carico superiore a quello in grado di gestire;
  5. Sovratemperature OTP: Questa protezione permette all´alimentatore di spegnersi nel caso i circuiti raggiungano temperature superiori a quelle limite;
  6. Corto circuiti SCP: Questa protezione spegne l’unita per prevenire rotture da corto circuiti.

L’ ADATA HM-1200W garantisce pienamente il rispetto dell´ambiente utilizzando di componenti privi di piombo “RoHS Certificate”. I condensatori giapponesi di alta qualità della serie HM assicurano la regolazione, il filtraggio e la funzione di buffering del voltaggio nonché una potenza di uscita stabile e durevole; il tempo medio tra i guasti “MTBF” è di un minimo di 100.000. La garanzia è di 3 anni.

{jospagebreak_scroll title=Primo contatto:}

Primo contatto:

Alimentatore

Una volta estratta l’unità dalla scatola siamo rimasti colpiti dalle imponenti dimensioni di ben 150mm (W) x 86mm (H) x 200mm (L) e dal peso di 2,9 Kg del alimentatore ADATA HM-1200W. Queste misure ci danno un prima indicazione delle potenzialità del prodotto che andremo ad analizzare.

Foto2      Foto1

L’ ADATA HM-1200W si presenta con un aspetto imponente: il telaio è in lamiera con una vernice antigraffio di colore grigio scuro. Le tonalità di blu e rosso sparse su alcune facce dell’alimentatore richiamano i colori del logo ADATA. Le superfici risultano sensibilmente ruvide “quasi porose” donando un aspetto fortemente rude e crudo al prodotto. Sebbene il colore grigio attragga la vista, le caratteristiche estetiche ci danno l’impressione di non rispecchiare i canoni di assoluta eleganza, bensì di voler realizzare un prodotto marcatamente aggressivo in una ottica indirizzata al segmento professionale.

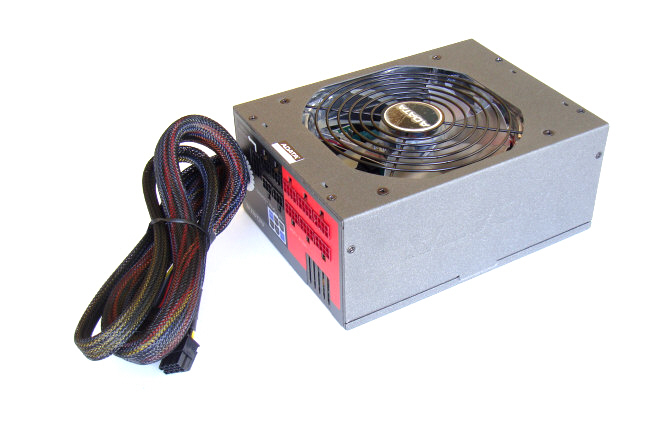

Foto3  foto_4

I cavi connessi all’ unità sono quelli ATX a 24 poli e ATX +12V a 8 poli e dispongono di una guaina che li protegge da tagli o danneggiamenti.

Foto7   Foto_8

Nella parte superiore dell´alimentatore troviamo le caratteristiche tecniche dell’alimentatore. La cosa interessante che notiamo subito è la presenza di due rail separati. Il primo è in grado di erogare 30 A sui 3,3 V e 50 A sui 12 V. Il secondo 30 A sui 5 V e altri 50 A sui 12 V. Questa suddivisione dei carichi è diversa rispetto alle classiche soluzioni adottate in altri alimentatori, dove le linee sono separate per tutte le tensioni. Siamo curiori di vedere come si comporta questa “diversa” soluzione di ADATA. Interessante è osservare come le due linee da 12 V siano in grado di fornire fino a 100 A, valore decisamente elevato.

Lato1           Lato2

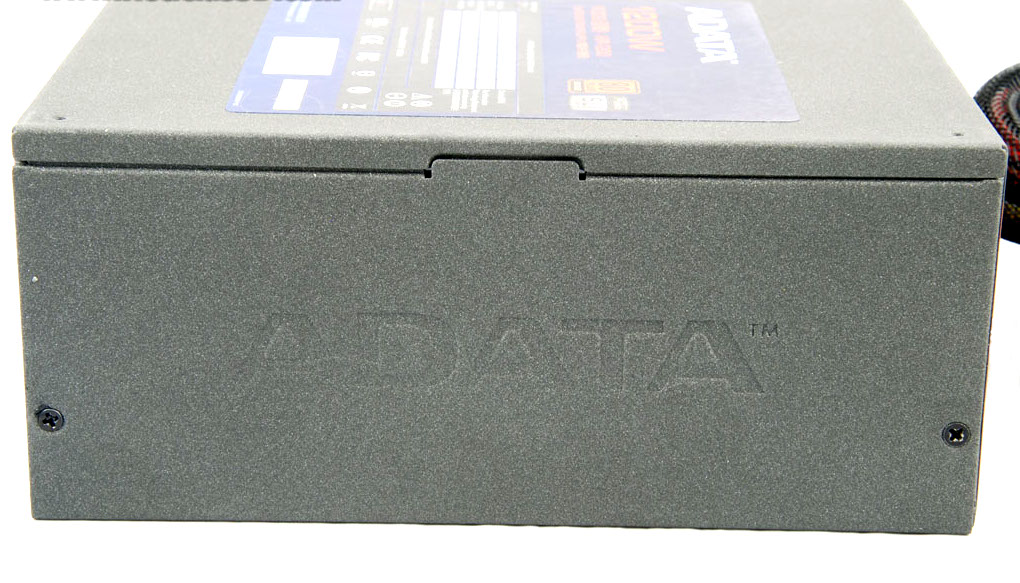

Entrambi i lati dell’unità sono contraddistinte dal marchio del produttore, infatti da una parte troviamo un’etichetta che ci segnala la marca e il modello, mentre dall’altra troviamo semplicemente il marchio “ADATA” impresso sulla lamiera. Per ottenere prestazioni di gioco ottimali, l’alimentatore 1200W serie HM è certificato NVIDIA SLI-ready e supporta fino a 4 schede VGA. Con i la doppia linea da 12 V, consente un bilanciamento perfetto che previene il sovraccarico e lo spegnimento dell’unità di alimentazione. Inoltre, l’alimentatore ADATA 1200W serie HM è compatibile con ATX 12V v2.2 e v2.3 e con EPS 12V v2.92 in modo da supportare varie configurazioni di sistema ed è provvisto di 6 connettori di alimentazione PCI-E Express a 8 pin e quattro a 6 pin.

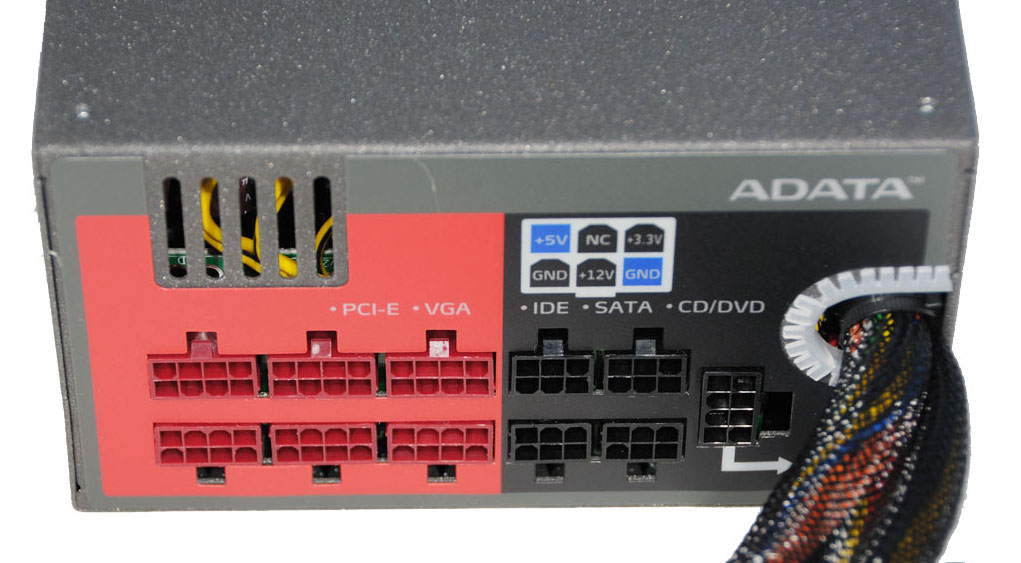

Dev2    Dav1

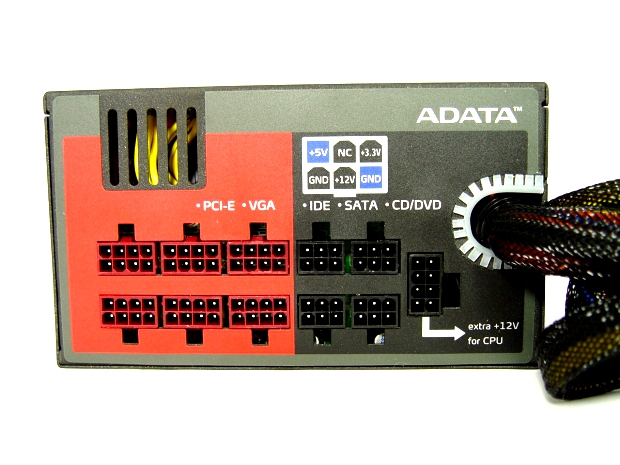

Sulla parte frontale del ADATA HM-1200W troviamo l’uscita del cavo ATX da attaccare alla mainboard e tutti i connettori per poter collegare i cavi modulari in dotazione. ADATA indica in maniera precisa la corretta piedinatura dei connettori. Interessante notare come delle piccole aperture permettono di migliorare il flusso d´aria.

retro1   Retro2

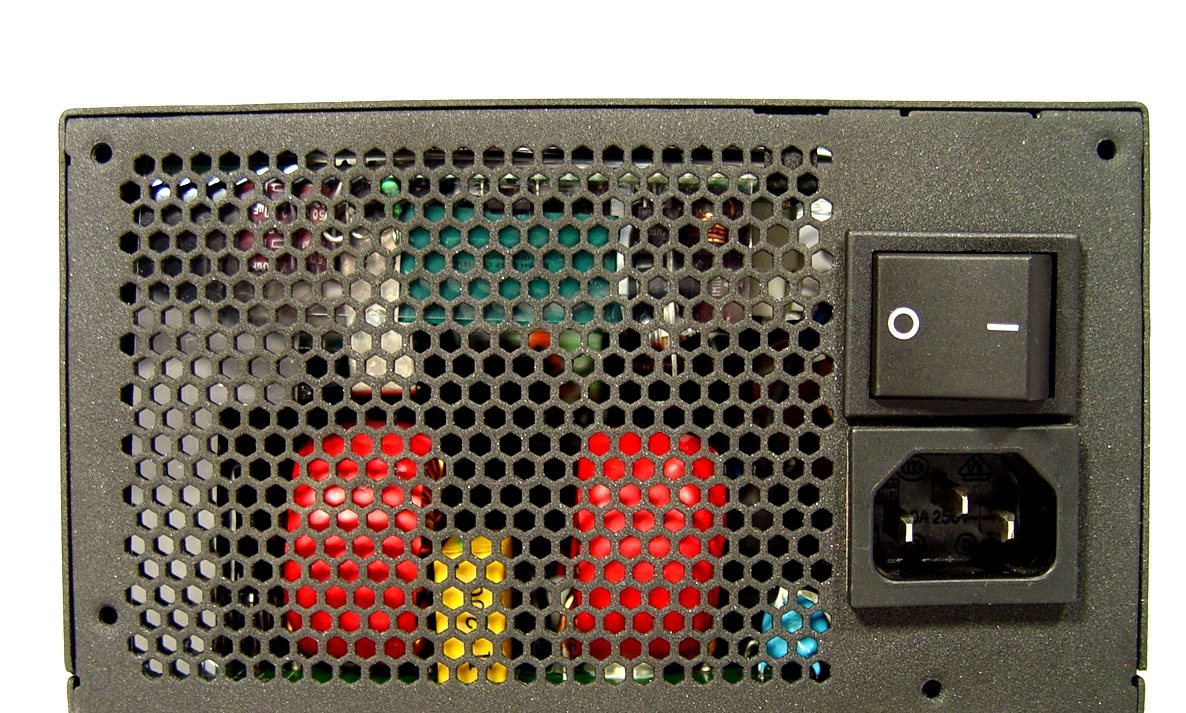

La parte posteriore del ADATA HM-1200W è sobrio e privo di particolari accorgimenti. Trovano posto infatti la consueta presa IEC-C14 a tre poli e l’interruttore a due posizioni di accensione / spegnimento e una griglia adibita al ricircolo dell’aria. La griglia di ventilazione honeycomb “a nido d’ape” favorisce la fuoriuscita dell’aria calda dall’interno del telaio verso l’esterno nella maniera più veloce possibile. Essa è priva di rilevanti superfici per non opporre il minimo ostacolo possibile al flusso d’aria. Questo tipo di griglia, oltre ad apportare il minor fruscio possibile, provvede a dare una rigidità alla struttura. Grazie a questa rigidità è possibile esercitare una forza consistente in totale tranquillità per il corretto e completo inserimento dell’apposito cavo di alimentazione. Lo switch di accensione / spegnimento è di dimensioni consistenti a testimonianza dell’ottima scelta dei componenti usati. Le funzioni della presa IEC-C14 di ordine meccanico potranno essere pienamente sfruttate solo con il cavo IEC-C15 in dotazione con l’alimentatore ADATA HM-1200W, che perfettamente si adatta ai rilievi della staffa.

Foto6  Foto5

Nella parte inferiore dell´alimentatore troviamo una ventola da ben 140 mm con LED tricolore a doppio cuscinetto che riduce la rumorosità della ventola. La ventola è protetta da una griglia con in bella evoidenza al centro il logo del produttore. La ventola provvede ad immetere all’interno del alimentatore aria fresca in modo da raffreddare i componenti maggiormente caldi. Analizzeremo in seguito le caratteristiche tecniche della ventola.

{jospagebreak_scroll title=La ventola:}

La ventola:

In alimentatori di questa portata energetica la ventola viene generalmente a ricoprire un ruolo decisamente importante, ancora di più nel caso di alimentatori del calibro del ADATA HM-1200W.

Ventola   Ventola2

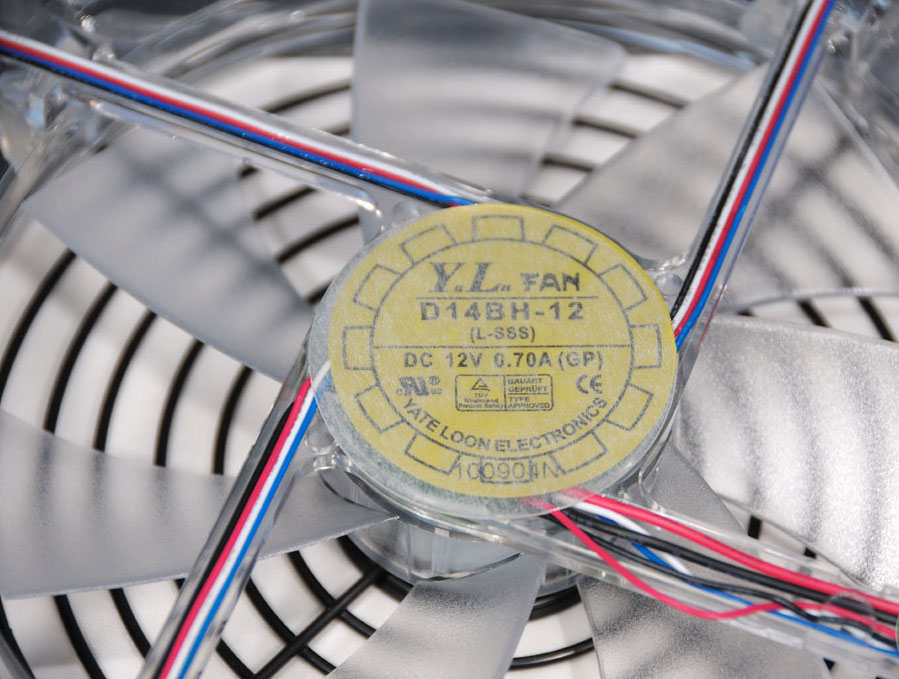

Da questa immagine possiamo osservare come la ventola utilizzata nel HM-1200W sia prodotta da Yate Loon Electronics. Il modello esatto è il D14BH-12, una soluzione da 140x140x25mm.

Ventola1

Il modello D14BH-12 funziona con una tensione di 12V. Richiede una corrente di 0,7A per un consumo 8,4W. La sua rumorosità e il suo flusso d´aria sono rispettivamente di 48,5 dBA e 140 CFM con velocità di rotazione di 2.800 RPM. Il telaio della ventola è  costruito in materiale plastico trasparente in modo da formare un unico corpo con le sette pale anche essere trasparenti. Le pale presentano una superficie snella ed un profilo esterno relativamente arrotondato per non indurre rumorosi quanto fastidiosi sibili e ottenere la maggior pressione in relazione al volume d’aria spostato anche con regimi di rotazione bassi.

Colori

La ventola è dotata di LED tricolore a doppio cuscinetto che riduce la risonanza dell’asse della ventola. I LED hanno la possibilità di variare la loro colorazione in base al carico applicato passando da verde “basso carico” al blu “carico medio” al rosso “carico elevato”. In questa maniera possiamo tenere sempre sotto controllo il carico applicato all’alimentatore anche se solo in via indicativa. La visualizzazione dello stato del carico della ventola LED intelligente a tre colori ( verde, blu, rosso ) è il risultato di test condotti alla temperatura di 25 °C.

In definitiva i tre colori dichiarati da ADATA corrispondono a:

  • Verde: carico basso;
  • Blu: carico medio – In condizioni di uso normale;
  • Rosso: Carico elevato – In condizioni estreme.

Duarante i test, l’alimentazione mantiene una colorazione verde fino a carico di circa 72% per poi passare al colore blu. Il colore rosso l’abbiamo visto solo dopo aver superato il carico massimo del 100%.

{jospagebreak_scroll title=Cablaggi:}

Cablaggi:

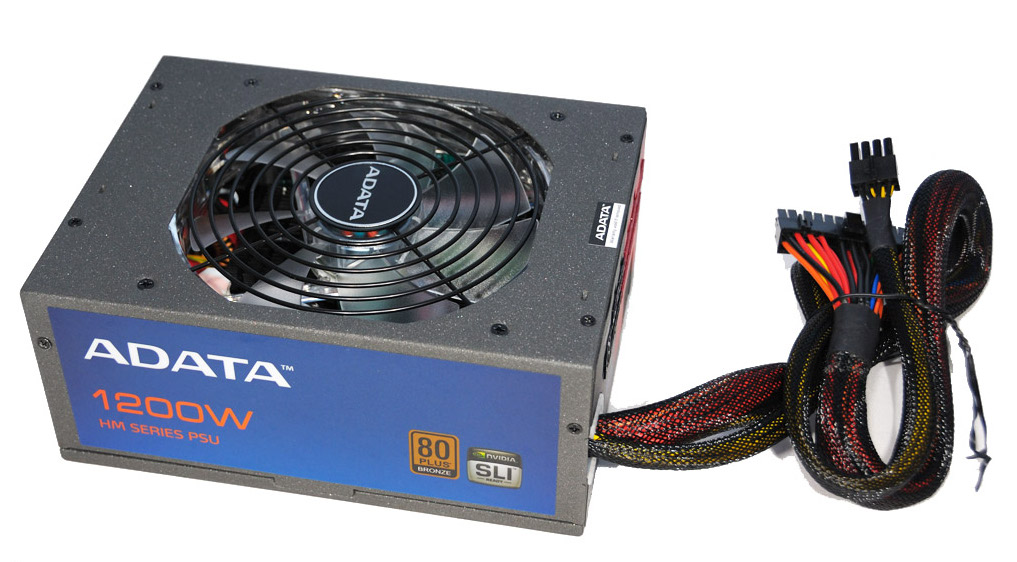

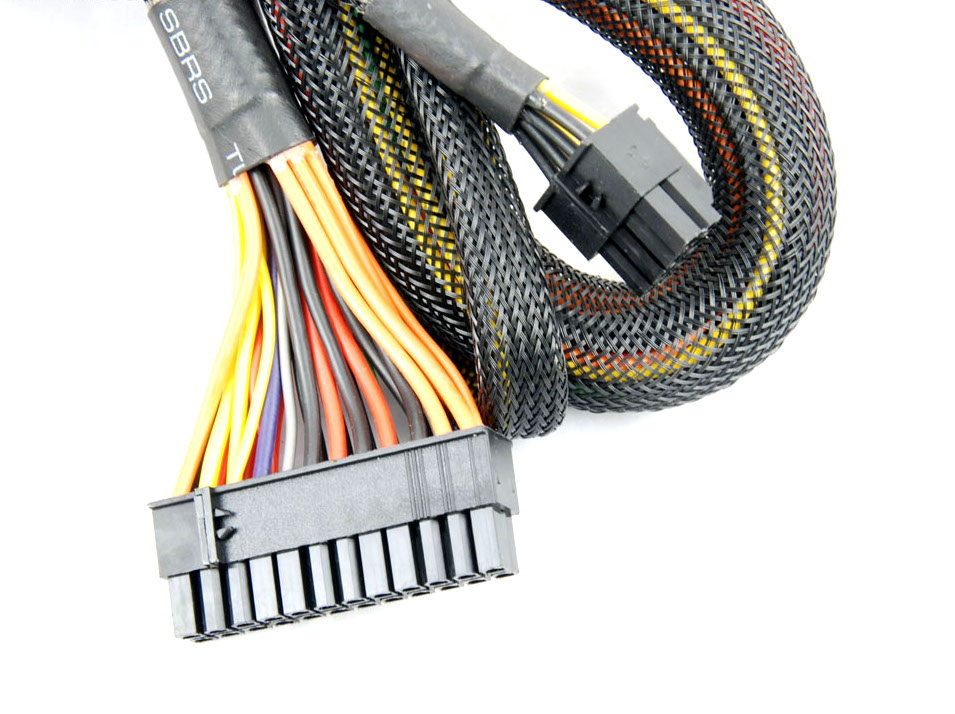

L’ HM-1200W è una unità di alimentazione semi-modulare, perchè presenta due cavi direttamente saldati sul pcb principale. Precisamente troviamo un connettore E-ATX 24/20 Pin lungo 55 cm e un connettore EPS da 4+4 poli lungo 55 cm.

Cavi1      Cavi05

Possiamo fin da ora rassicurare i futuri possessori di questa unità che la vorranno utilizzare in un Cabinet full tower, che i cavi fissi dedicati all’alimentazione primaria della mainboard, l’E-ATX 24 poli e l’ EPS da 8 poli, sono di una lunghezza tale da non creare alcun problema di montaggio. Sono diversi i cavi modulari in dotazione.

Riassumiano nelle tabelle sottostanti tutti i cavi e i connettori in dotazione:

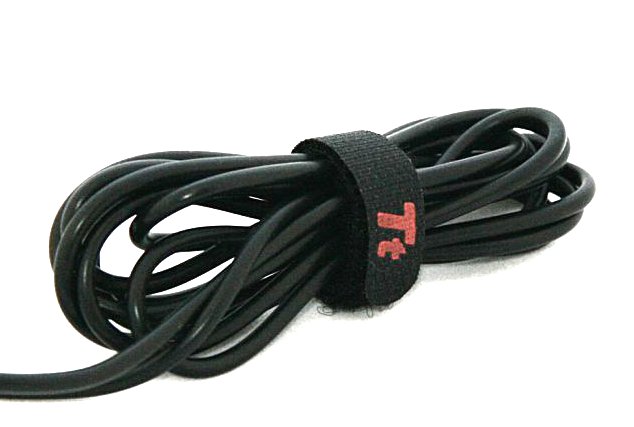

Cavi1   Cavi

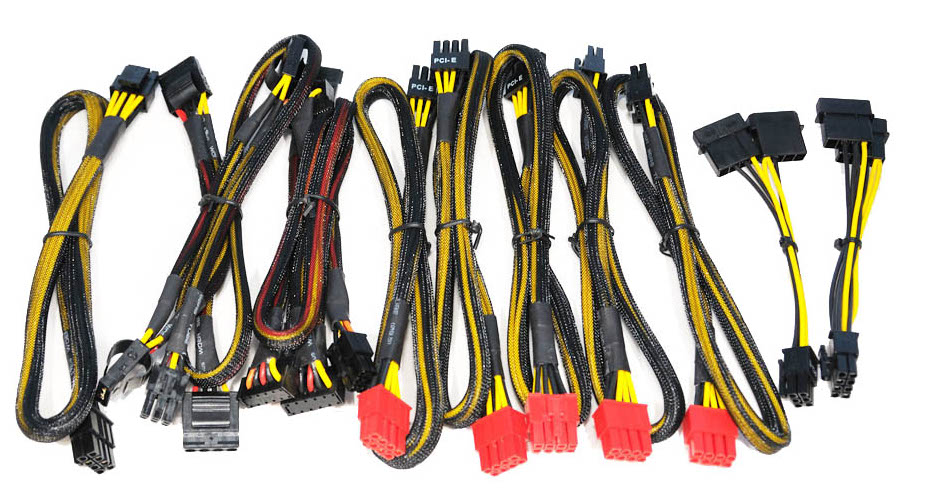

L’alimentatore ADATA HM-1200W è provvisto di un sistema modulare di gestione dei cavi che consente di regolare in maniera flessibile l’uso dei cavi in base al numero dei dispositivi utilizzati. In questa maniera è possibile ridurre l’ingombro e migliorare il flusso d’aria interno per una più efficace dissipazione del calore.

Cavi02    10

La sezione dei cavi nel complesso è generosa: circa 18/10 mm per tutte le connessioni ad eccezione di quelli relativi al connettore 24poli E-ATX per la cui sezione ADATA ha decisamente abbondato utilizzando 23/10 mm.

11   12

La totalità dei cavi fissi e modulari è arricchita da una fitta e molto resistente maglia protettiva di tipo sleeving. Non è stato ritenuto necessario utilizzare una prima schermatura anti-interferenze mediante degli anelli in ferrite.

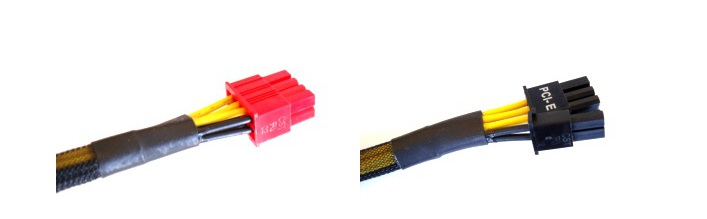

Qualit_cavi

La qualità di cavi e dei connettori è molto elevata. I cavi risultano morbidi. I connettori sono calibrati in modo tale che gli attacci sul alimentatore e sulle periferiche avviene senza fatica. La lunghezza dei cavi è perfetta. Ci sentiamo di rassicurare i futuri possessori di questa unità con i case full tower o a standard BTX, in quanto i cavi fissi dedicati all’alimentazione primaria della mainboard, l’E-ATX 24 poli e soprattutto i due EPS 8 poli, risultano di lunghezza tale da non creare alcuna problematica nell’utilizzo. Nessun problema è stato riscontrato utilizando l’ADATA HM-1200W su un banchetto per bench. Anche in questo caso la lunchezza dei cavi ci consente di installare senza alcun problema l’unità nell’apposito spazio predisposto del banchetto.

{jospagebreak_scroll title=Panoramica Interna:}

Panoramica Interna:

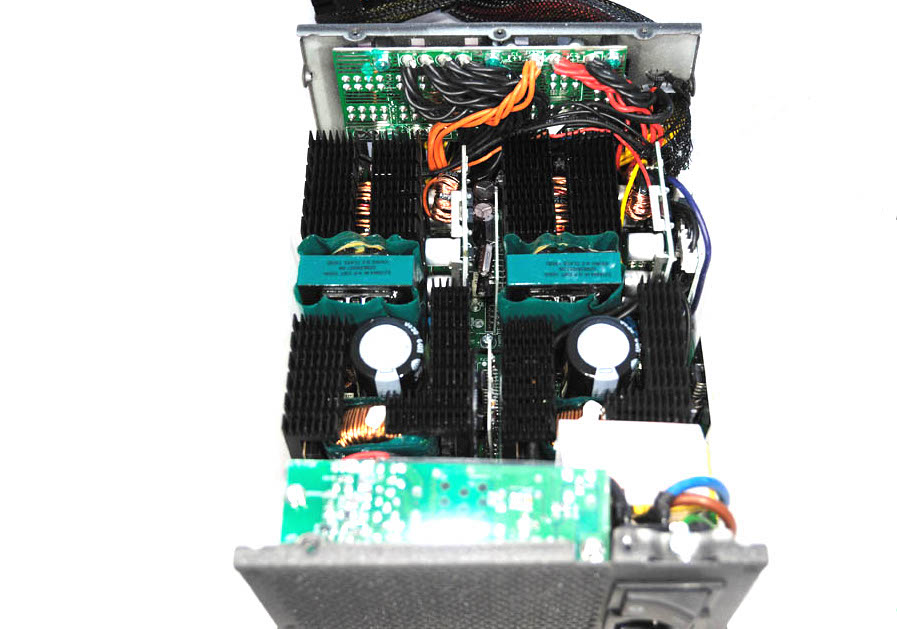

Dopo aver tolto le viti che tengono fissato il telaio ci troviamo di fronte al circuito dell’alimentatore. Passando all’osservazione dell’interno del ADATA HM-1200W, abbiamo da subito avuto delle piacevoli sorprese.

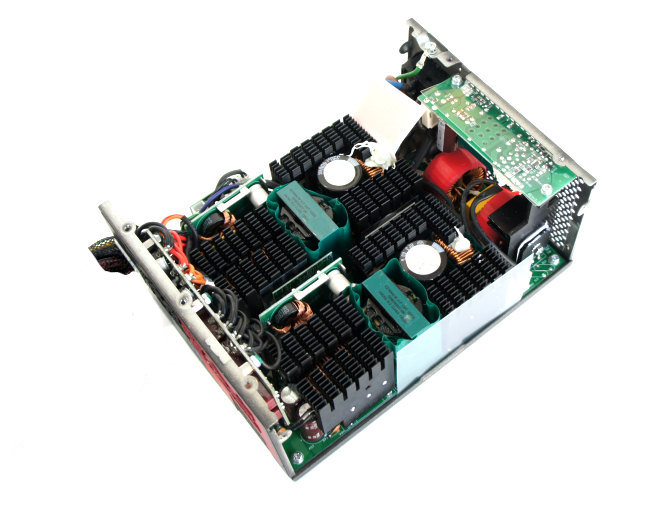

Alimenta   ali1

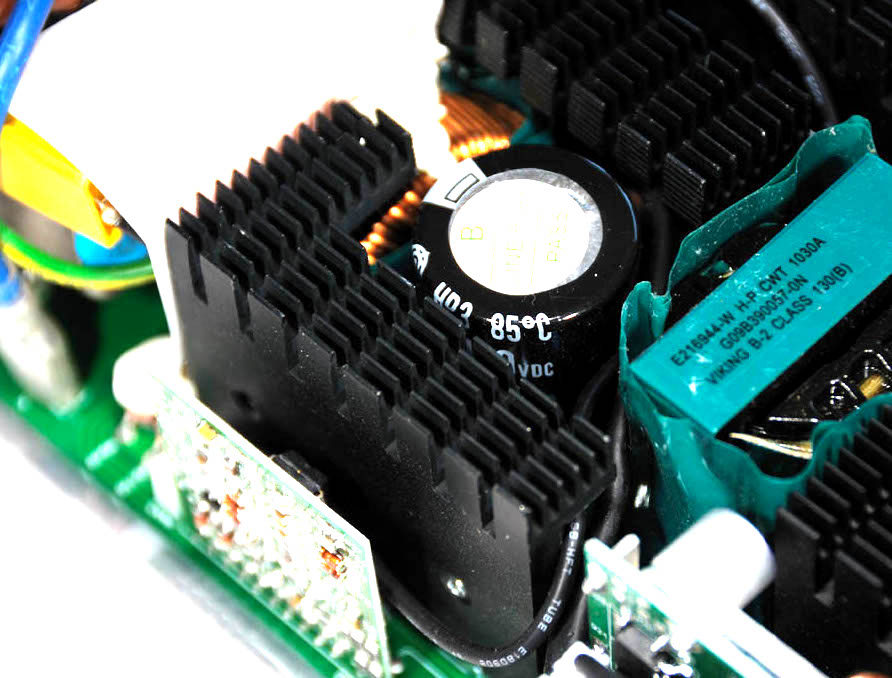

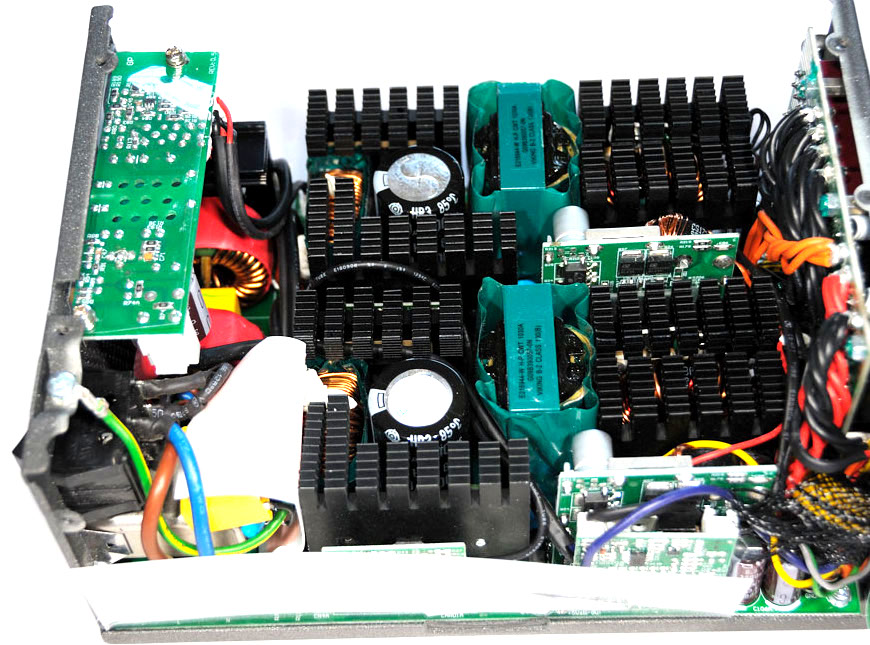

Subito possiamo notare come vi sia una simmetria orizzontale praticemte specchiata delle due linee di alimentazione separate. La circuiteria del alimentatore è coperta da grossi dissipatori in alluminio di colore nero. I nove dissipatori hanno una superficie molto elevata. Il loro compito è quello di mantenere, con l’aiuto della ventola, le temperature di esercizio dell’alimentatore in un range ottimale. L’ADATA HM-1200W è un alimentatore di qualità è la dimostrazione è data dalla presenza del circuito di filtraggio dei transitore che riducono i disturbi della rete e provedono a proteggere i componenti.

Traf01    Trasf02

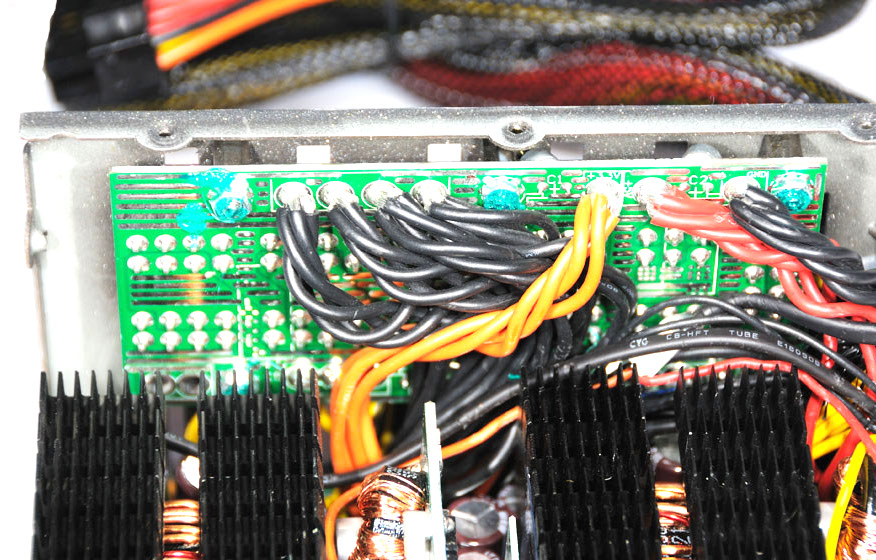

Scheda1

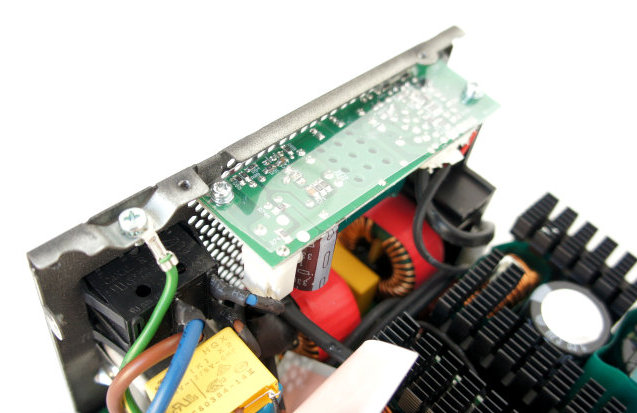

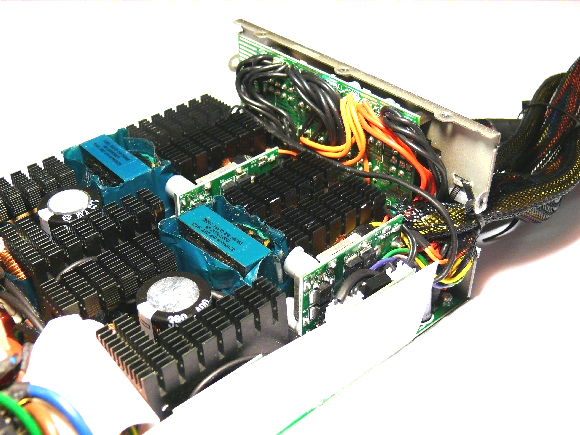

La cosa che balza subito all’occhio è la relativa compattezza, la buona pulizia generale della struttura e la sapiente disposizione volta alla concreta ottimizzazione degli spazi con occhio particolare alla capacità di non creare delle zone in cui l’aria calda possa in qualche modo essere più facilmente trattenuta. In bella evidenza possiamo chiaramente distinguere i due trasformatori, adibiti alla trasformazione della corrente e i due condensatori da 400 microFarad giapponesi in grado di dare stabilità alla PSU sotto carichi elevati. Sul sfondo dell’alimentatore notiamo la scheda che gestisce le uscite modulari e ridistribuisce tensioni e correnti su tutti i rami da alimentare.

dentro1   dentro_2

Part.1

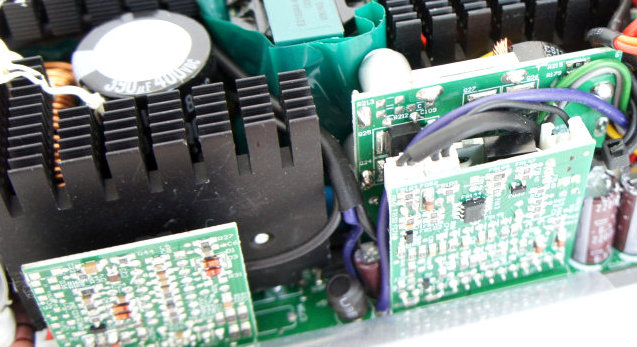

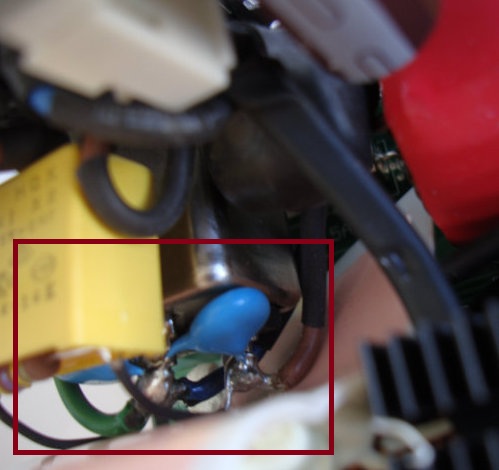

Le due schede stampate hanno il compito di convertire la tensione dei 12 V in quella da 5 V e 3,3 V. Generalmente queste due schede sono vicine e prendono la tensione dei 12 V dallo stesso trasformatore. Nel nostro caso una è assegnata al primo rail, mentre l’altra al secondo. I due condensatori sono collegati all’ ingresso della linea e direttamente ai 220 V.

Part2   Part3

Part4

Il numero di linee OCP controllate dall’ADATA HM-1200W è 4. Per raggiungere i 1200W ogni circuito di OCP è tarato a 300W. Per una gestione efficiente ed ottimale delle correnti ADATA ha utilizzato condensatori, bobine e trasformatori di grosse dimensioni. Sono presenti inoltre schede a circuito stampatao che gestiscono la velocità della ventola e provvedono a proteggere l’alimentatore contro il surriscaldamento. Per prevenire il riscasdamento l’ ADATA HM-1200W è provvisto di una ventola da 140 mm funzionante con una tensione di 12 V. Il nmassimo assorbimento è di 0,7 A.

{jospagebreak_scroll title=Siteme di Prova e Metodologia di Test:}

Sistema di Prova e Metodologia di Test:

I test sono stati effettuati su tre confugurazioni differenti al fine di variare in maniera dinamica l’assorbimento di corrente. Le tre configurazioni utilizzate per raggiungere il nostro obiettivo sono le seguenti:


CONFIGURAZIONE 1:


Per il sistema di configurazione 1, ci siamo avvalsi di una scheda madre dotata di chipset Intel X58, prodotta da GIGABYTE, in particolare è stato scelto il modello EX58 UD4P.

Come processore è stato scelto un modello Intel appartenente alla famiglia Bloomfield, precisamente il Core i7 930. La frequenza di funzionamento è stata fissata a 3.700MHz, impostando il moltiplicatore a 22X e aumentando la frequenza del BCLK sino a 170MHz.

Per il comparto memorie la scelta è ricaduta su un kit prodotto da G.Skill da 6GB di capacità assoluta. Il modello precisamente è il F3-12800CL7T-6GBPI 12800. Sia la frequenza e sia le latenze sono state impostate ai valori di targa, vale a dire 1600MHz 7-8-7-24-1T a 1.65v.

La scheda video utilizzata è una Evga 9800GX2 1024MB.


CONFIGURAZIONE 2:


Per il sistema di configurazione 2, ci siamo avvalsi di una scheda madre dotata di chipset Intel X58, prodotta da ASUS, in particolare è stato scelto il modello Rampage III Extreme.

Come processore è stato scelto un modello Intel appartenente alla famiglia Gulftown, precisamente il Core i7 980X Extreme Edition. La frequenza di funzionamento è stata fissata a 4.600MHz, impostando il moltiplicatore a 23X e aumentando la frequenza del BCLK sino a 200MHz.

Per il comparto memorie la scelta è ricaduta su un kit prodotto da Kingston da 24GB di capacità assoluta. Il modello precisamente è il KHX1600C9D3T1BK6/24GX HyperX T1. Sia la frequenza e sia le latenze sono state impostate ai valori di targa, vale a dire 1600MHz 9-9-9-27-1T a 1.65v.

Le scheda video utilizzata sono state variate per far variare il voltaggio in questa maniera:

  • Due Evga 9800GX2 1024MB;
  • Due Zotac GTX580 1536MB.

CONFIGURAZIONE 3:


Per il sistema di configurazione 3, ci siamo avvalsi di una scheda madre dotata di chipset Intel X58, prodotta da ASUS, in particolare è stato scelto il modello Rampage III Extreme.

Come processore è stato scelto un modello Intel appartenente alla famiglia Gulftown, precisamente il Core i7 980X Extreme Edition. La frequenza di funzionamento è stata fissata a 4.600MHz, impostando il moltiplicatore a 23X e aumentando la frequenza del BCLK sino a 200MHz.

Per il comparto memorie la scelta è ricaduta su un kit prodotto da Kingston da 24GB di capacità assoluta. Il modello precisamente è il KHX1600C9D3T1BK6/24GX HyperX T1. Sia la frequenza e sia le latenze sono state impostate ai valori di targa, vale a dire 1600MHz 9-9-9-27-1T a 1.65v.

La scheda video utilizzata sono state n. 3 Zotac GTX580 1536MB.

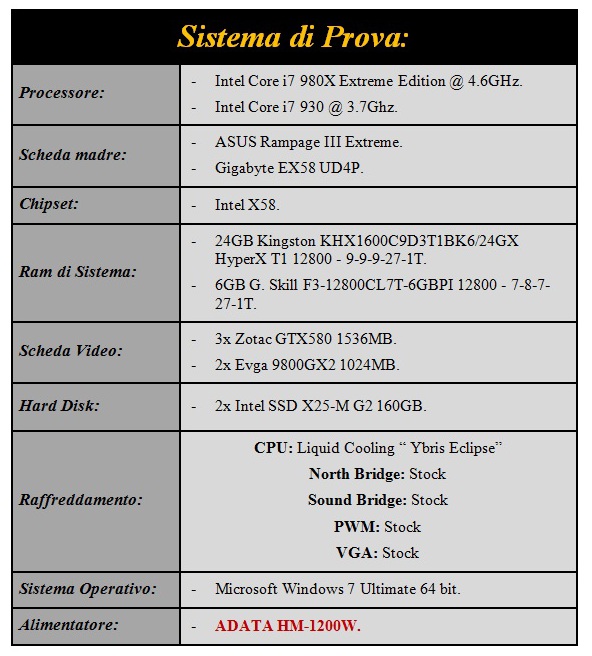

Un riassunto delle configurazione di prova la trovare nella tabella sottostante:

Sistema_di_prova1

Tutti i test eseguiti sono stati ripetuti per ben tre volte, al fine di verificare la veridicità dei risultati. L’hardware è stato montato all’interno di un case Silverstone TJ07 dotato di una buona areazione interna.

Il sistema operativo, Microsoft Windows7 Ultimate X64 Service Pack1, è da intendersi privo di qualsiasi ottimizzazione particolare.


Ventole addizionali:


  • Cooler Master AERO 7 “chipset”;
  • Arctic Cooling 90×90 – Freezer 64Pro Fan – 2200rpm 12V 0.12A “Ram – MosFet”;
  • Globe Fan 120x120x2.5 – B1202512M-3M – 2400rpm 12V 0.30A “back GTX580”;
  • Scythe Scythe 120x120x2.5 – SY1225SL 12HPVC – 1900rpm 12V 0.60A “side  GTX580”.

Multimetri digitali:


  • +5V: HoneyTek DT9205A+ (20V DC ±0.5%);
  • +12V: HoneyTek DT9205M (20V DC ±0.8%);
  • +3.3V: Uni-Trend UT60C (20V DC ±0.8%).

Misuratore di potenza assorbita:


  • HQ EL-EPM01 MK-II (power accuracy +/- 0.5% max).

Misuratore Impatto acustico:


Per misurare l’impatto acustico, abbiamo utilizzato un Fonometro con una precisone di 0.1 dB.


I test sono stati tutti effettuati dinamicamente sotto carichi di lavoro continuamente mutevoli, quindi in situazioni paragonabili a quelli che il nostro alimentatore dovrebbe affrontare durante l’usuale l’utilizzo giornaliero.

I risultati strumentali sono stati ottenuti, per quanto possibile, leggendo in tempo reale i valori mostrati contemporaneamente dai tre multimetri, significando che le prove sono state effettuate almeno tre volte nelle medesime condizioni per raggiungere una maggiormente significativa media ponderata dei risultati stessi.

I multimetri dopo essere stati alimentati da nuove batterie 9V eroganti la medesima tensione , sono stati verificati e tarati precedentemente le prove, tramite strumentazione esterna certificata SIT.

{jospagebreak_scroll title=Test di Stabilità ed Efficienza:}

Test di Stabilità ed Efficienza:

Di seguito i grafici sulle prove di carico effettuate sull’alimentatore ADATA HM-1200W:


Carico +12V:




Carico +5V:



Carico +3,3V:


{jospagebreak_scroll title=Impatto acustico:}

Impatto acustico:

Abbiamo effettuato dei test per misurare la rumorosità del alimentatore ADATA HM-1200W in modo da capire il suo impatto acustico. Per raggiungere il nostro scopo, abbiamo utilizzato un “fonometro” con indicazione digitale della misura. La precisione fornita è di 0.1 dB.

Durante i test abbiamo provveduto ad effettuare due misurazioni a distanze diverse. La prima a 30 cm e la seconda a 60cm. Le misurazioni sono state fatte con i seguenti step di carico:

  • Minimo;
  • 20%;
  • 35%;
  • 50%;
  • 75%;
  • 100%.

Prima di procedere con le misurazioni, abbiamo aspettato che la ventola si stabilizzasse con la velocità di rotazione, raggiungendo un regime costante. La soglia di “silenzio” abbiamo deciso di posizionarla su i 30 dB. I test li abbiamo effettuati in un ambiente con 26 dB.


Rumorosità rilevata a 30 cm:


Le misurazioni a 30cm di distanza, sono indicative solo per quelle persone che vorranno utilizzare l’alimentatore ADATA HM-1200W montato su un banchetto, quindi prive della classica “scermatura” naturale di un cabinet. Dal grafico, possiamo vedere come la rumorosità della ventola rimanga costante e si attesti su i “36 db” fino al carico del 75%, per poi aumentare lineramente fino ai 48db. con il carico del 100%. La ventola risulta praticamente inudibile fino ai 36 db., per poi diventare leggermente “rumorosa” al raggiungimento dei 48db. In ogni caso ricordiamo che il test è stato fatto ad una distanza di 30cm e con l’alimentatore montato su un banchetto di prova.


Rumorosità rilevata a 60 cm:


Le misurazioni a 60cm di distanza, sono decisamente più indicative e reali, visto che sono state prese con l’alimentatore ADATA HM-1200W montato su un cabinet e ad una distanza più corrispondente alle reali situazioni di utilizzo. Dal grafico, possiamo vedere come la rumorosità della ventola rimanga costante e si attesti su i “31 db” fino al carico del 75%, per poi aumentare lineramente fino ai 40db. con il carico del 100%. La ventola risulta praticamente inudibile fino ai 30 db., per poi diventare leggermente “rumorosa” al raggiungimento dei 40db.

Nel complesso la ventola ha una rumorosità più che accettabile, considerando che la soglia per diventare leggermente rumoprosa avviene con carichi elevati.

{jospagebreak_scroll title=Conclusioni:}

Conclusioni:

hw-legend-silver-bb



Qualità Costruttiva:quattro
Prestazioni:quattro_mezzo
Rapporto Qualità/Prezzo:quattro_mezzo
Rumorosità/Efficienza:quattro
Giudizio Complessivo:quattro

L’alimentazione HM-1200W prodotto da ADATA si è mostrato dal punto di vista delle risultanze elettriche una unità dalle eccellenti qualità, che trova il suo ambiente naturale nell’utilizzo pesante anche 24/7. Le potenze e la certificazione di 80 Plus Bronze dichiarate dal produttore vengono rispettate se non addirittura superate. L’unità è in grado di reggere picchi di 1300 W di carico, mantenendo tensioni operative di tutto rispetto.

Per sfruttare al massimo le potenzialità del HM-1200W è doveroso spremerlo ed utilizzarlo almeno al 50% della sua reale potenza. Solo cosi si potrà godere al meglio della sua efficienza. Ci sentiamo di raccomandare luso di questa PSU solo agli utenti che possiedono un sistema di fascia High-End. L’uso di tecnologie all’avanguardia e le sue complete ed efficienti opzioni di sicurezza dovranno indurre gli estimatori e non, ad una ulteriore attrazione per l’acquisto.

ADATA per garantire una potenza elevata di 1200W abbinata ad una eccellente stabilità delle tensioni, ha dovuto realizzare un prodotto utilizzando componenti di elevata qualità. Di ottima fattura è circuiteria che permette di annullare i disturbi. Le tensioni continue per ogni singola linea sono sempre all´interno del range dello standard ATX12V.

Il sistema di raffreddamento è di buona fattura. Ottimo l’uso di una ventola dotata di LED tricolore a doppio cuscinetto che riduce la risonanza dell’asse della ventola. I LED hanno la possibilità di variare la loro colorazione in base al carico applicato passando da verde “basso carico” al blu “carico medio” al rosso “carico elevato”. In questa maniera possiamo tenere sempre sotto controllo il carico applicato all’alimentatore anche se solo in via indicativa. La rumorosità non è così contenuta, ma nel complesso non è mai fastidiosa. La dotazione dei cavi risulta completa e di ottima fattura. La lunghezza dei cavi appare adeguata e non creano alcuna limitazioni nell’uso di banchetti o case di grandi dimensioni.

L’ingresso di ADATA nel mondo degli alimentatori si è rivelata una mossa vincente. Il prezzo di circa 200,00€ appare congruo e allineato rispetto alle prestazioni in grado di offrire. A nostro parere, l’ADATA HM-1200 grazie al buon rapporto prezzo/prestazioni rappresenta una valida alternativa agli alimentatori Hi-End ben più costosi.

Pro:

  • Buona linearità su tutti i rail +12V;
  • Stabile erogazione sui +5V e i 3,3V;
  • Certificazione 80 Plus Bronze;
  • Condensatori giapponesi di ottima qualità;
  • Ottime funzioni di protezione implementate;
  • Ottimo sistema di led per il monitoraggio carichi;
  • Buona lunchezza dei cavi.

Contro:

  • Ventola leggermente rumorosa con carichi elevati.
