Cooler Master V750 Semi-Modular 750W – Recensione di Lorenzo De Sanctis | LurenZ87 – Voto: 5/5

Introduzione:

Cooler Master è stata fondata con la missione di garantire le migliori soluzioni termiche al mercato. Fin dalla sua fondazione, 20 anni fa, l’azienda è rimasta fedele alla sua missione, emergendo come leader nel mondo proponendo prodotti e servizi per societá che affrontano ogni giorno il problema del surriscaldamento dei componenti elettrici.

Perseguendo la sua missione, Cooler Master vuole assolutamente rispondere alle esigenze dei suoi clienti. Negli anni è diventata il punto di riferimento sul mercato mondiale per quanto concerne le soluzioni termiche in ambito informatico ed ha costruito la propria reputazione sull’innovazione delle tecnologie, il design e nell’offrire servizi di qualitá.

L’attuale linea di business di Cooler Master comprende un arco di soluzioni termiche per un grande range di applicazioni. La sua sfera di prodotti spazia dagli heat sinks e ventole ai componenti quali chassis, alimentatori, macchine per l’industria, impianti per le telecomunicazioni e molti altri dispositivi.

Il successo di Cooler Master lo si deve al suo insistente impegno verso la qualità, come dimostrato dalla Certificazione ISO 9001 ottenuta dai suoi principali stabilimenti di Taiwan. Le stesse linee guida e procedimenti ISO vengono rigorosamente applicati negli stabilimenti di produzione in Cina. Cooler Master ha inoltre implementato il numero di protocolli analitici e di verifica per assicurare il massimo della qualità. Inoltre, l’impegno di Cooler Master al progetto della qualità si estende anche alla produzione in ogni suo aspetto e ai servizi.

I tre punti fermi della filosofia di vendita dI Cooler Master sono l’innovazione, la velocità e la soddisfazione del cliente. E’ stato l’impegno costante di questi tre valori che ha permesso di onorare questo progetto e crescere. Insieme, innovazione, velocità e soddisfazione del cliente assicurano che Cooler Master possa essere il fornitore che ciascuna compagnia desidera per rispondere alle soluzioni termiche, creando un’ottima intesa tra Cooler Master ed i clienti.

Potete trovare maggiori informazioni sulla pagina di riferimento Cooler Master.

{jospagebreak_scroll title=Confezione e Bundle:&heading=Introduzione:}

Confezione e Bundle:

L’alimentatore V750 Semi-Modular giunto in redazione riporta la dicitura RS-750-AMAA-G1. La confezione che le racchiude è di cartone dalle dimensioni contenute e dalla forma tradizionale di un parallelepipedo. Le sue dimensioni sono nel complesso contenute ed adatte nel contenere in maniera appropriata la PSU di Cooler Master.

L’imballaggio risulta solido e consente di proteggere il prodotto da eventuali urti accidentali. La scatola dell’alimentatore Semi-Modular V750 riporta tutte le principali informazioni del prodotto come: il nome dell’alimentatore, il logo dell’azienda e le specifiche tecniche dello stesso.

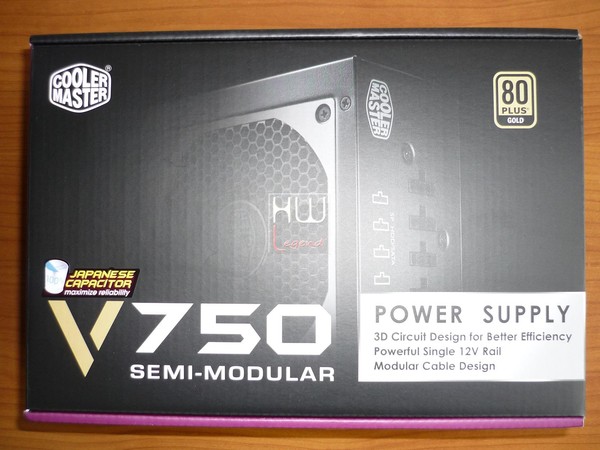

La confezione risulta molto curata, così come il cartone utilizzato, rigido e di notevole spessore, utile per evitare qualsiasi danno accidentale alla PSU durante il trasporto. Sulla parte frontale troviamo oltre al logo della ditta ed al nome del prodotto, una bella foto in prospettiva dell’alimentatore con tutte le principali features che lo contraddistinguono, come la certificazione 80 Plus Gold, condensatori giapponesi, un sistema a singolo rail per i 12V, un circuito proprietario 3D e la presenza di cavi modulari. Il trasporto, anche senza la presenza delle classiche maniglie laterali, risulta facile, visto le ridotte dimensioni d’ingombro.

La confezione ha un look decisamente accattivante, in grado di attirare immediatamente l’attenzione del consumatore finale. La grande raffigurazione del prodotto domina quasi tutta la parte frontale, che insieme alla grande scritta V750 Semi-Modular, da immediatamente l’idea della qualità e delle elevate prestazioni che il prodotto sarà in grado di offrire.

Le scritte bianche ben si sposano con il resto dello sfondo, inoltre la fascia viola dona un tocco di vivacità al tutto, andando di fatto a creare una visione d’insieme decisa ed accattivante allo stesso tempo. Cooler Master ha senza dubbio fatto un lavoro eccellente che darà pieno appagamento al nostro senso visivo.

Non passa certo innosservata la diversa tonalità delle due parti laterali della scatola. Se sulla parte laterale destra troviamo uno sfondo totalmente nero, su quella sinistra li colore viola la farà da padrona. Questa netta differenza spezza la monotonia della uniformità cromatica, rendendola ancora più accattivante ed intrigante alla nostra vista. Sul lato destro e più precisamente in alto a sinistra troviamo il logo della ditta, mentre più in basso c’è il nome del prodotto, scritto a caratteri cubitali.

La faccia sinistra della confezione è pressoché speculare rispetto a quella destra, infatti troviamo: il logo della ditta, in alto a sinistra e spostato in basso a destra la scritta V750 Semi-Modular. Apprezziamo molto questo spirito di iniziativa di Cooler Master, nel creare già dalla confezione un richiamo forte al nome del linea di appartenenza.

Nella parte posteriore della confezione sono riportate in maniera ordinata diverse informazioni: le features principali in ben 8 lingue, alcune foto della cavetteria in bundle e due test forniti dalla stessa Cooler Master, uno acustico ed uno relativo all’ efficienza.

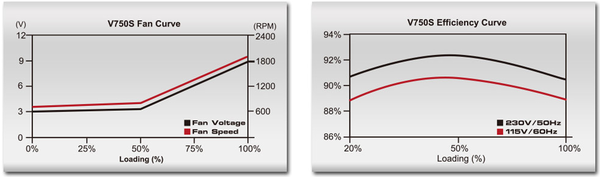

Soffermandoci un attimo sui grafici, siamo rimasti particolarmente colpiti dall’enorme efficienza di questo prodotto, che rimane sempre oltre il 90% in qualsiasi condizione di utilizzo, mantenendo le emissioni sonore sempre sotto un valore estremamente contenuto, infatti la ventola rimane al minimo dei giri fino al 50% di carico. Possiamo già immaginarci quale sia il livello di qualità che ci attende da questo V750 Semi-Modular.

Spostandoci ad analizzare la parte superiore della confezione, vediamo come questa riprenda la stessa tonalità viole della faccia sinistra. Su di essa vi sono riportate due grandi tabelle, una con tutte le specifiche del prodotto mentre nell’altra troviamo tutti i wattaggi e le relative tensioni erogate. Accanto ad esse sono raffigurati alcuni loghi informativi tipici dei prodotti elettronici riguardanti le certificazioni conformi alle attuali norme Europee.

Nella parte inferiore troviamo un breve invito, scritto in ben 21 lingue, italiano incluso, a consultare il sito internet del produttore per avere maggiori informazioni. Cooler Master non ha trascurato alcun dettaglio, curando con molta attenzione e scrupolosità tutti i particolari. Il design della confezione risulta moderno ed accattivante e consente sin da subito di apprendere tutte le informazioni sul prodotto.

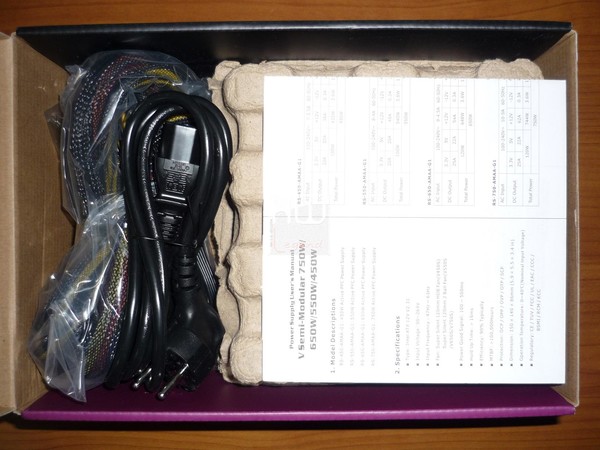

L’apertura della confezione risulta semplice e in pochi secondi ci troveremo di fronte al materiale fornitoci in dotazione. La prima cosa che troviamo è il foglio della garanzia del produttore con sotto l’alimentatore vero e proprio.

Una volta rimosso l’alimentatore dalla scatola, possiamo notare un ulteriore involucro in cartone molto resistente, in grado di assorbire gli urti più violenti. La cura e la distribuzione di ogni componente all’interno della confezione, denota l’ottimo studio e attenzione che l’azienda ha riposto. Riteniamo che sia praticamente impossibile incappare in qualche componente danneggiato per causa di un trasporto movimentato.

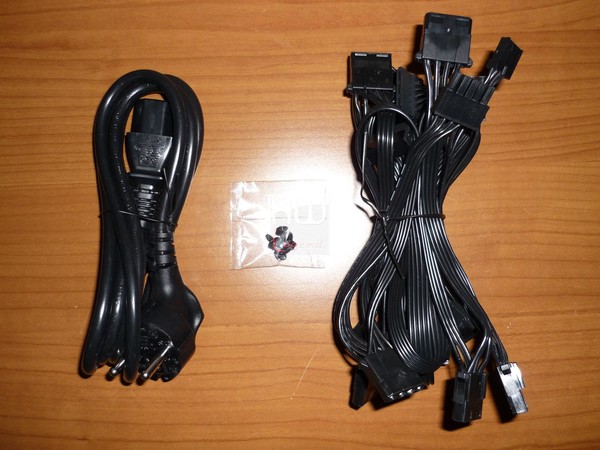

Il bundle è composto dall’alimentatore, un piccolo manuale adibito anche a garanzia (lingua italiana compresa), cavetteria varia e viti di fissaggio. Il bundle fornito in dotazione risulta completo e consente fin da subito di godere a pieno del prodotto.

Osservando con attenzione i componenti, possiamo notare come l’azienda, abbia posto particolare attenzione alla qualità dei materiali utilizzati. Questi infatti hanno uno spessore elevato, risultando particolarmente resistenti anche a torsioni, piegamenti ed in generale ad un utilizzo prolungato e intensivo nel tempo. Cooler Master non si è quindi smentita per quanto riguarda la qualità dei propri prodotti. Ora siamo pronti per andare ad analizzare le caratteristiche tecniche e le features del V750 Semi-Modular.

{jospagebreak_scroll title=Specifiche tecniche e features:}

Specifiche tecniche e features:

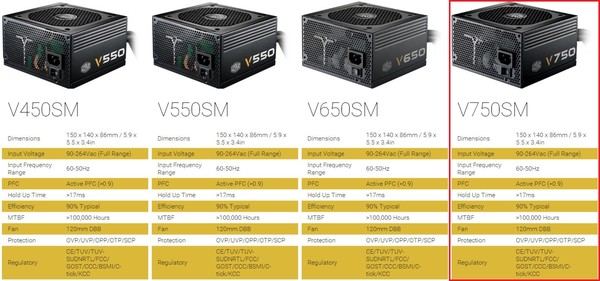

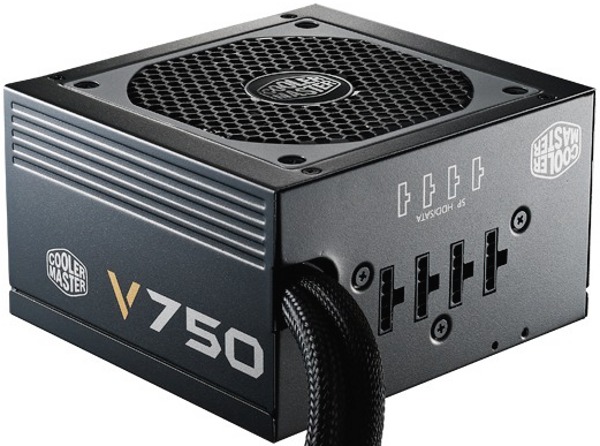

Il V750 Semi-Modular è una PSU di alta gamma, in grado di avere un’efficienza energetica superiore al 90% e di erogare una potenza massima complessiva di ben 750W, adatta a sostenere anche configurazioni con più GPU, come Nvidia SLI o AMD CrossFireX. Nella gamma Semi-Modular troviamo anche soluzioni con wattaggi massimi più contenuti, come i modelli da 650W, 550W e 450W.

L’alimentatore V750 Semi-Modular, come appena menzionato, vanta la certificazione 80 PLUS Gold. 80 PLUS è un’iniziativa patrocinata da Ecos e EPRI per promuovere l’efficienza energetica negli alimentatori dei computer. Attualmente sono sei le certificazioni vigenti.

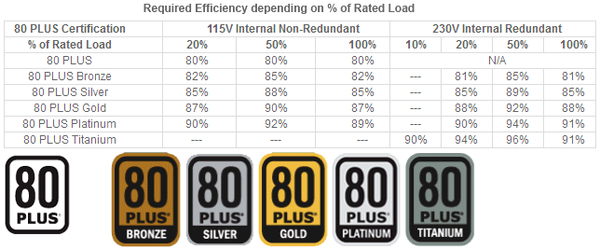

La certificazione 80 PLUS Gold identifica i prodotti che superano il l’90% di efficienza energetica al 50% del proprio carico massimo, riducendo il maniera significativa il consumo e aumentando la durata degli alimentatori.

L’efficienza energetica raggiunta dall’ V750 Semi-Modular si attesta su un valore medio del 90%. Questo eccellente risultato è dovuto al fatto che l’alimentatore adotta componenti di altissima qualità come i condensatori di fabbricazione giapponese.

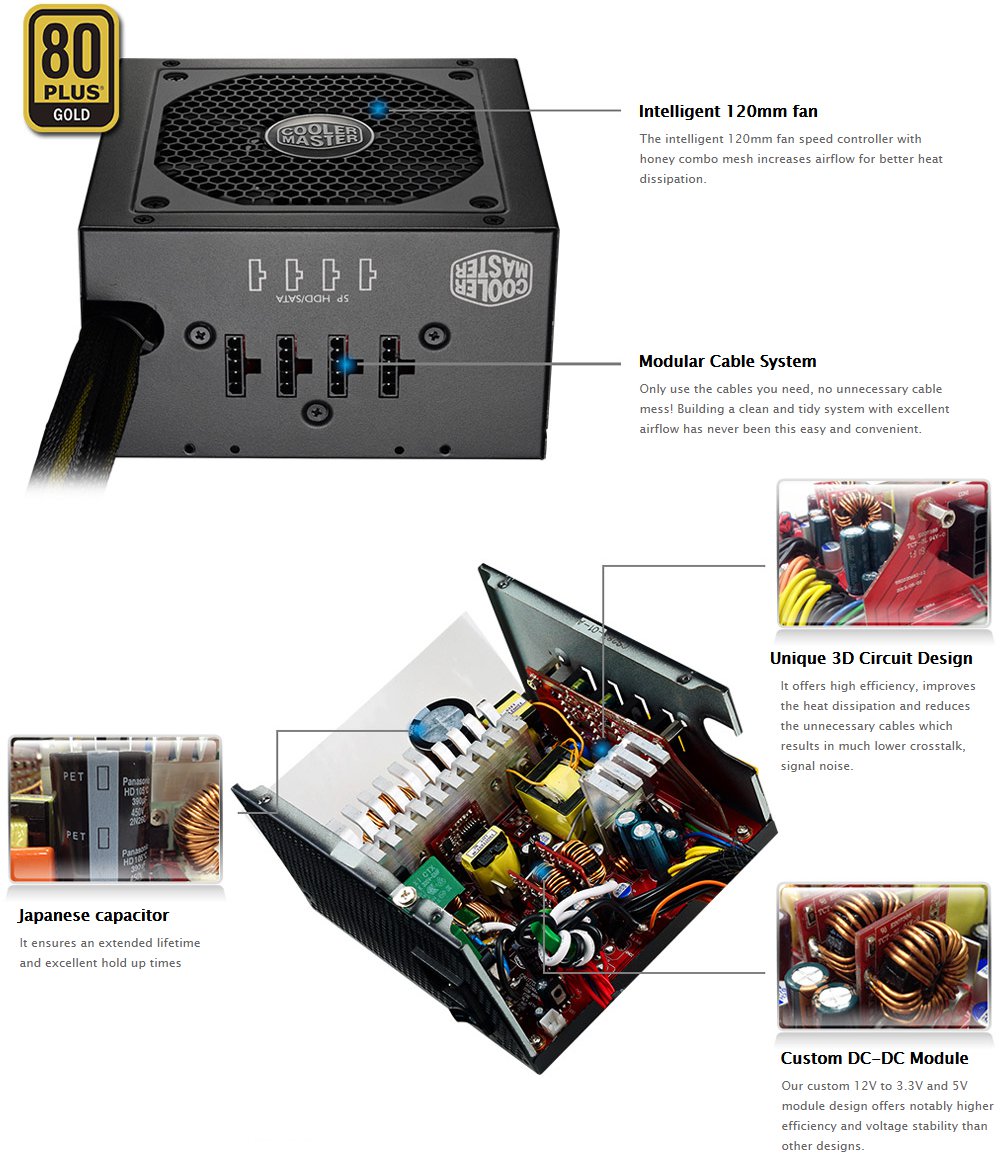

Il V750 Semi-Modular risulta un prodotto innovativo e molto interessante. Diverse sono le caratteristiche tecniche di rilievo implementate in esso. L’alimentatore adotta caratteristiche degne di nota, come l’utilizzo di un PCB 3D proprietario, in grado di massimizzare l’efficienza, aumentare la dissipazione del calore ed inoltre ridurre il numero dei cavi non necessari, riducendo le interferenze magnetiche. Il controller intelligente della velocità della ventola da 120mm e la presenza di una griglia a nido d’ape aumenta il flusso d’aria e garantisce una migliore dissipazione del calore.

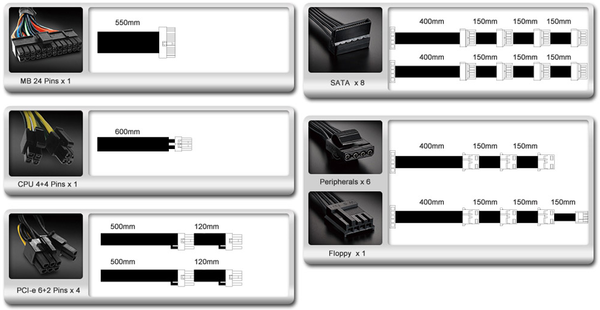

Trattandosi di una PSU semi modulare è possibile utilizzare solo i cavi strettamente necessari al corretto funzionamento del sistema. In questa maniera è possibile assemblare un PC pulito e ordinato con un eccellente flusso d’aria. Grazie all’utilizzo di condensatori di fabbricazione giapponese, si garantisce un’ottima longevità del prodotto, infine tramite dei moduli DC-DC proprietari (da 12V a 3,3V e 5V) è stato possibile aumentare la stabilità della tensione e la loro efficienza. Raggruppiamo le principali features presenti nel V750 Semi-Modular:

Conforme con lo standard ATX 12V;
2.31, EPS 2.92;
Alta efficienza > 90%;
Certificazione 80 PLUS Gold;
Sistema a singolo rail 12V;
Diversi standard di sicurezza;
Protezioni complete: OVP, UVP, OPP, OTP, SCP, OCP;
Ventola da 120mm con griglia a nido d’ape per una massima efficienza e silenziosità;

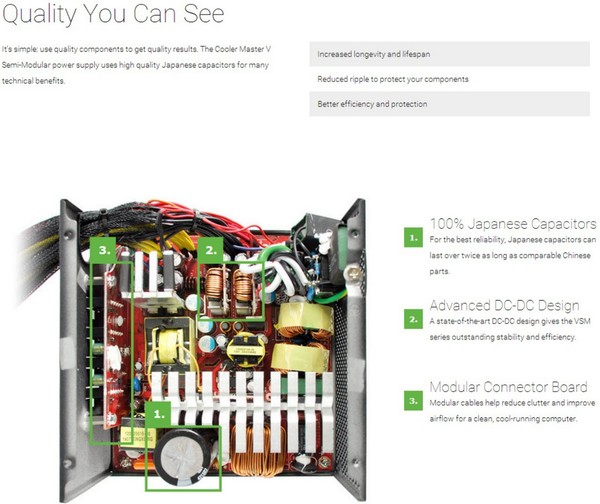

Componenti di livello industriale: condensatori giapponesi;
Diverse linee 6+2 PCI-Express per l’alimentazione di una o più schede video.

Le innumerevoli ed interessanti features presenti nell’alimentatore Cooler Master V750 Semi-Modular, lo rendono un prodotto unico e per certi versi innovativo, tanto da essere un valore aggiunto elevato al prodotto. Riportiamo di seguito le specifiche tecniche cosi come dichiarate del produttore.

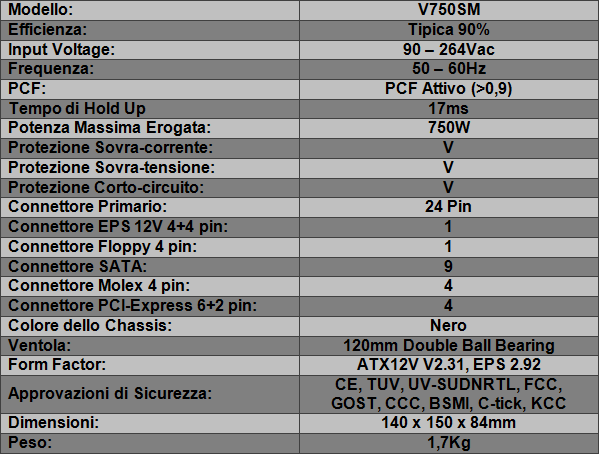

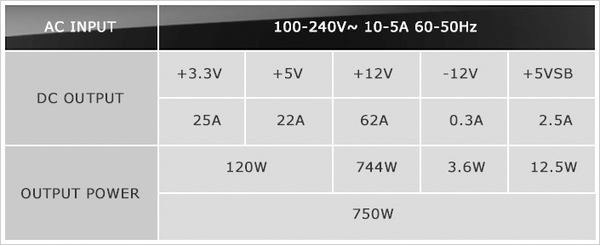

Le caratteristiche tecniche dichiarate da Cooler Master, rispecchiano in pieno la volontà del produttore, nel voler realizzare un alimentatore silenzioso, estremamente efficiente e con componentistica di qualità. I cavi forniti in dotazione sono di ottima qualità e assicurano una duttilità ed espandibilità di componenti installabili decisamente buona in rapporto alla potenza massima erogata.

Nel corso della nostra recensione analizzeremo le caratteristiche peculiari e innovative che i tecnici di Cooler Master hanno voluto mettere a disposizione dei propri clienti. Riportiamo di seguito la tabella descrittiva dei dati elettrici di erogazione dell’unità.

Per ulteriori informazioni è possibile consultare la pagina web del prodotto sul sito Cooler Master. Ora siamo pronti per andare ad analizzare in dettaglio la soluzione V750 Semi-Modular.

{jospagebreak_scroll title=Uno sguardo da vicino – Parte Prima:}

Uno sguardo da vicino – Parte Prima:

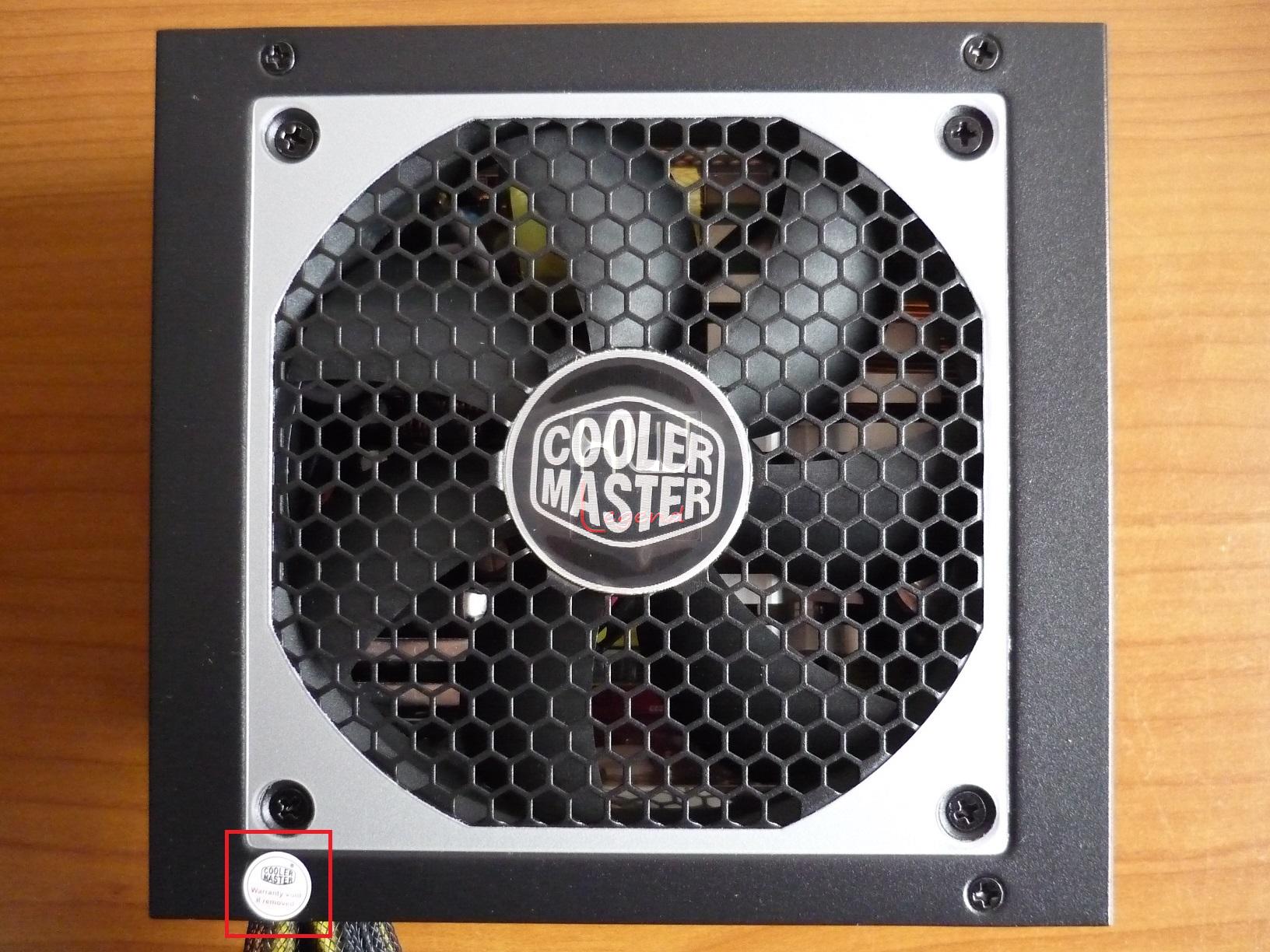

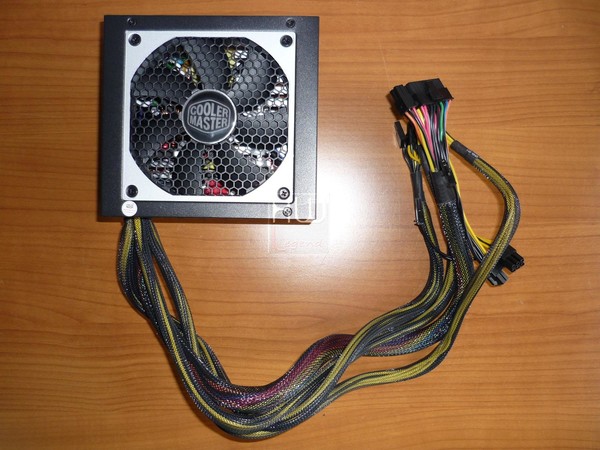

Il V750 Semi-Modular esteticamente da subito la sensazione di essere un prodotto molto solido e robuto. La verniciatura nera dello chassis risulta omogenea ed estremamente resistente, grazie alla particolare tecnica con cui è stata applicata, ossia “a polvere”, che previene le fastidisoe impronte lasciate dalle dita.

La griglia ed il bordo argentato sono di ottima fattura e le parti assemblate sono ben connesse tra loro. In basso a sinistra è presente un piccolo sigillo che funge da garanzia, ossia una volta rimosso essa decade, in quanto preannuncia manomissioni da parte del consumatore.

Le dimensioni sono di 140 mm (W) x 84 mm (H) x 150 mm (D) e il peso di 1,7 Kg ci danno un prima indicazione sulle potenzialità del prodotto che andremo ad analizzare. La griglia di protezione ha un bel disegno con trama a nido d’ape, utilissima per massimizzare l’entrata di aria all’interno, inoltre la cornice argentata esterna rende decisamente bello tutto l’insieme.

Il contrasto cromatico nero/argento dona al prodotto un aspetto elegante e sobrio. Al centro della griglia vi è un adesivo metallico ben incollato che raffigura in rilievo il logo “Cooler Master”. L’involucro del V750 Semi-Modular risulta senza dubbio di ottima qualità, oltre ad essere molto resistente ai graffi e agli urti.

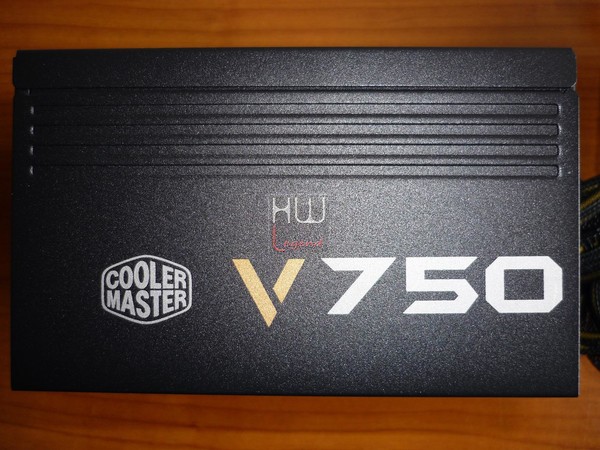

Le due facce laterali, precisamente speculari, sono caratterizzate dalla presenza del logo del produttore e del modello di alimentatore. Anch’essi sono verniciati a polvere, donando eleganza e qualità al prodotto. Non vi sono altri particolari degni di nota.

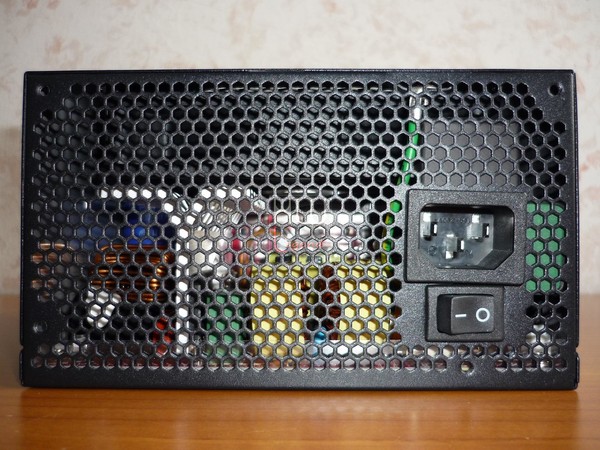

Nella parte frontale del telaio è inserita la consueta presa IEC-C14 a tre poli e l’interruttore a due posizioni di accensione/spegnimento con il comodo switch “1/0”. E’ presente inoltre una griglia adibita al ricircolo dell’aria. La griglia di ventilazione ha una particolare trama a nido d’ape, questa soluzione favorisce la fuoriuscita dell’aria calda dall’interno della PSU verso l’esterno nella maniera più veloce possibile. Essa è priva di rilevanti superfici che potrebbero costituire ostacolo al flusso stesso.

Questo tipo di griglia, oltre ad apportare anche il minor fruscio possibile, coniuga contemporaneamente la corretta rigidità su quel lato che, in quanto sede della presa IEC-C14, è necessario esercitare una forza considerevole per il corretto e completo inserimento dell’apposito cavo di alimentazione.

Lo switch di accensione / spegnimento è di dimensioni consistenti a testimonianza dell’ottima scelta dei componenti usati. Le funzioni della presa IEC-C14 di ordine meccanico potranno essere pienamente sfruttate solo con il cavo IEC-C15 in dotazione con l’alimentatore V750 Semi-Modular, che perfettamente si adatta ai rilievi della staffa.

Sulla parte anteriore, oltre ai cavi fissi dell’alimentatore (da notare la piccola fascetta in plastica che fa da sistema di ritegno), troviamo 4 connettori a 5pin, utili per inserire gli ulteriori cavi modulati presenti nella confezione. Sotto ad ugnono di essi è presente un piccolo disegno che funge da guida esplicativa. Nella parte finale sinistra è presente il classico logo Cooler Master.

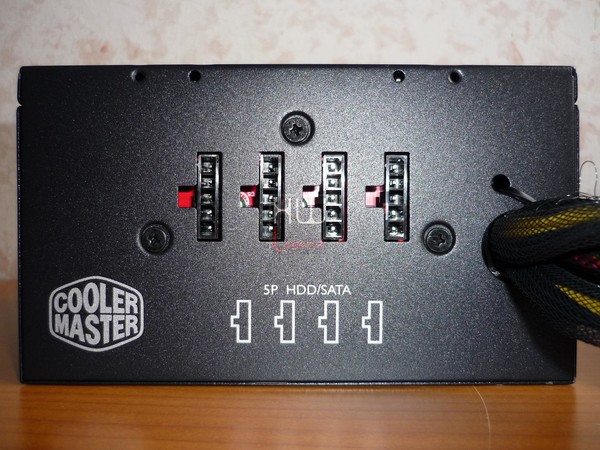

Il V750 Semi-Modular è una unità di alimentazione semi-modulare, in quanto presenta una parte del proprio cablaggio fisso, i cui cavi sono saldati direttamente sul pcb principale, e una parte modulare. Tutti i cavi presenti direttamente sul corpo dell’alimentatore, a differenza di quelli modulari che analizzeremo più avanti, sono contenuti all’interno della guaina traforata nera di tipo sleeving, che li protegge da eventuali tagli o danneggiamenti. Tale soluzione risulta resistente e duratura nel tempo.

Non è stato ritenuto necessario utilizzare una prima schermatura anti-interferenze mediante degli anelli in ferrite. La qualità di cavi e dei connettori è molto elevata. I cavi risultano morbidi. I connettori sono calibrati in modo tale che gli attacchi sul alimentatore e sulle periferiche avviene senza fatica. La lunghezza dei cavi è sufficiente per garantire un buon margine di manovra nell’installazione dei componenti all’interno del case.

{jospagebreak_scroll title=Uno sguardo da vicino – Parte Seconda:}

Uno sguardo da vicino – Parte Seconda:

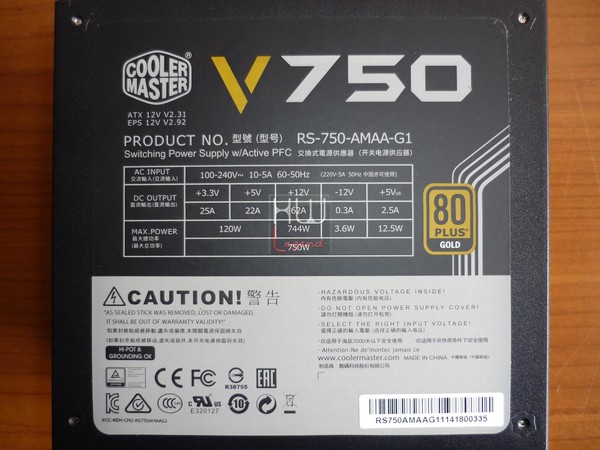

Nella parte inferiore della PSU troviamo tutte le specifiche tecniche. Esse sono riportate in una grande etichetta rigida e resistente.

Le indicazioni contenute nella tabella mostrano come sia stata operata la scelta per una soluzione su un singolo e potente rail +12V da 62A, protetto da sovracorrenti. La singola linea da la possibilità di usufruire di 744W di potenza massima. L’alimentatore Cooler Master V750 Semi-Modular è pronto ad erogare 25A + 22A sulle linee +3.3V e +5V, per una potenza totale usufruibile di ~864W.

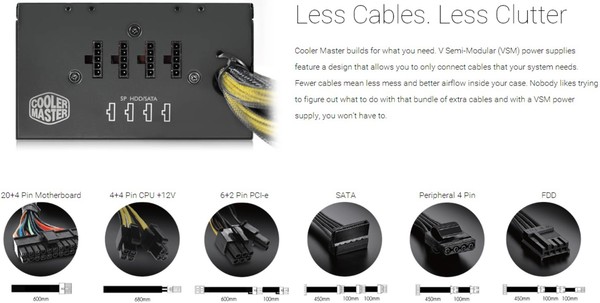

L’alimentatore V750 Semi-Modular è provvisto di un sistema modulare di gestione dei cavi che consente di regolare in maniera flessibile l’uso degli stessi in base al numero dei dispositivi collegati. In questa maniera è possibile ridurre l’ingombro e migliorare il flusso d’aria interno al case, per una più efficace dissipazione del calore.

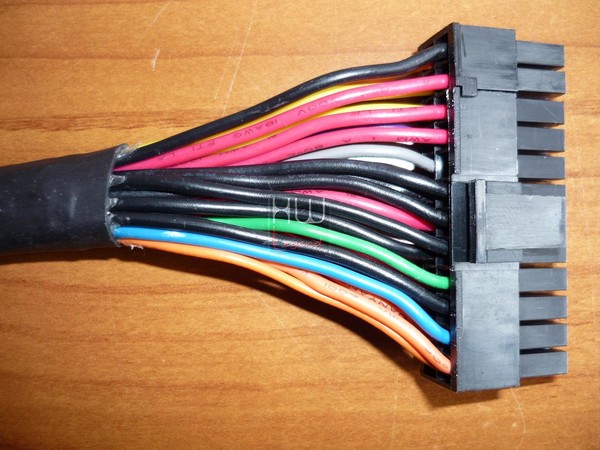

I cavi principali (24pin, 4+4pin e quattro PCI-E da 6+2pin) sono saldati sul pcb mentre i restanti possono essere tolti o aggiunti a seconda delle necessità dell’utente finale. Nella tabella che segue, riassumiamo i cavi forniti in dotazione con l’alimentatore.

Possiamo fin da ora rassicurare i futuri possessori di questa unità che la vorranno utilizzare in un cabinet Full – Tower, che i cavi fissi dedicati all’alimentazione primaria della mainboard, l’E-ATX 24 poli, i 4+4pin e quattro PCI-E da 6+2pin, sono di una lunghezza tale da non creare alcun problema di montaggio.

I cavi oltre ad essere avvolti in una buona guaina protettiva, risultano, come abbiamo anticcipato in precedenza, di una buona lunghezza e ciò rende fattibile il loro utilizzo anche nei case di dimensioni elevate. Abbiamo misurato circa 60 cm per il cavi dei connettori PCI-E e del 24 pin, mentre il cavo a 8 pin per la cpu (suddiviso in 4+4) misura circa 68 cm.

A differenza dei cavi fissi, i modulari presentano una guaina protettiva in plastica nera decisamente resistente. Anche in questo caso, non è stato ritenuto necessario utilizzare una schermatura anti-interferenze mediante degli anelli in ferrite. Il cablaggio con i connettori SATA, MOLEX e Floppy è ben costruito. Abbiamo a disposizione quattro cavi, due dedicati alle connessioni SATA e due per lle connessioni MOLEX. Su uno è presente anche un connettore floppy. Questi cavi hanno una lunghezza che varia. I più “corti” misurano circa 70 cm, mentre il più lungo ben 85 cm.

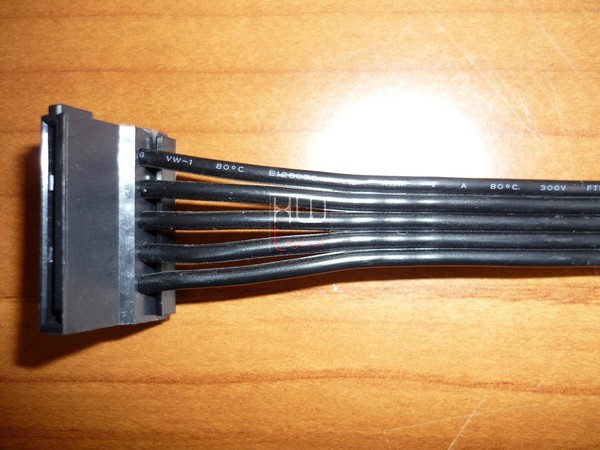

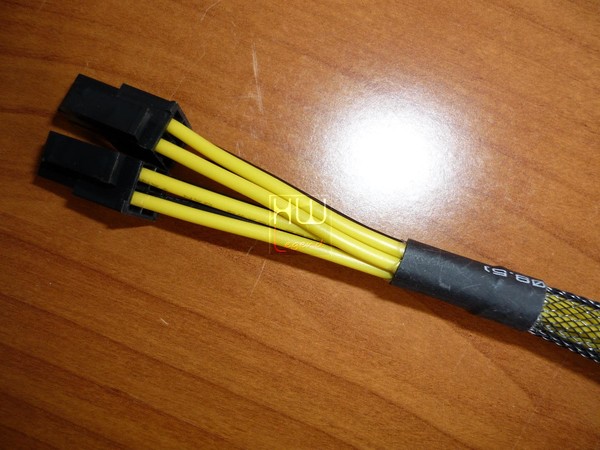

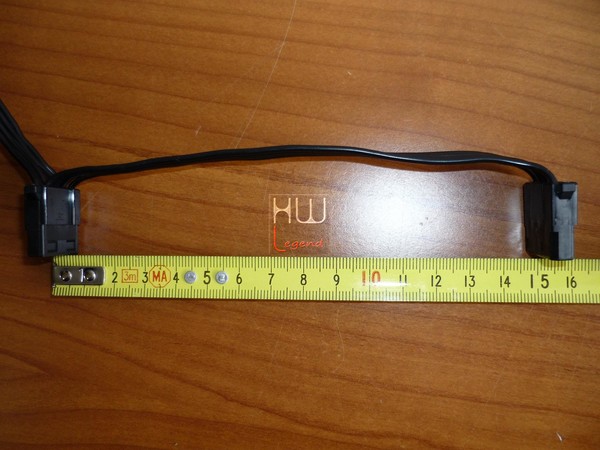

Analizzando con attenzione i cavi modulari notiamo come sia stata adottata una diversa tipo di guaina rispetto a quelli fissi, infatti oltre ad essere in plastica morbida e molto resistente (80°C e 300V), c’è da segnalare la forma molto stretta e piatta, utilissima per farli passare nei punti molto stretti presenti all’interno di un case. La loro particolare forma garantisce inoltre una minore resistenza all’aria, quindi garantiscono uno smaltimento più veloce del calore.

La sezione dei cavi è generosa: 20/10 mm per tutte le connessioni ad eccezione di quelli relativi al connettore a 24 poli che risulta di ben 23.5/10 mm. La lunghezza dei cavi consente di utilizzare senza problemi la PSU V750 Semi-Modular su un banchetto per bench. Ora siamo pronti per andare ad analizzare la ventola in dotazione.

{jospagebreak_scroll title=Ventola in dotazione:}

Ventola in dotazione:

Negli alimentatore la ventola ricopre sempre un ruolo decisamente molto importante. Nel caso specifico della PSU V750 Semi-Modular, l’alto valore di efficienza che contraddistingue questo alimentatore, rende l’uso della ventola quasi uno spreco di corrente, vista la scarsa produzione di calore per più della metà del suo tempo di utilizzo. Il sistema di dissipazione è affidato ad una ventola da 12V prodotta da Yate Loon.

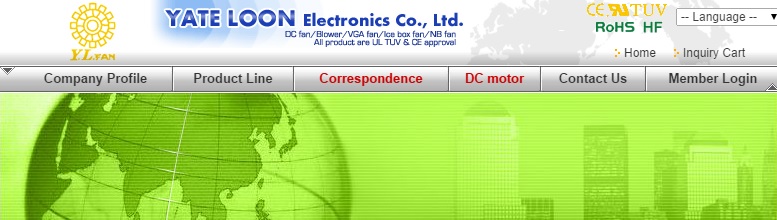

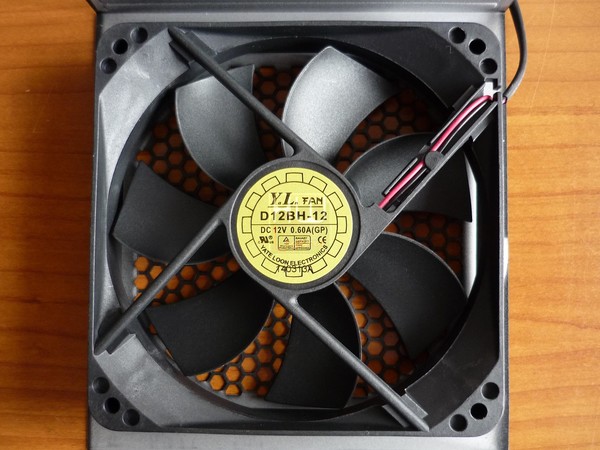

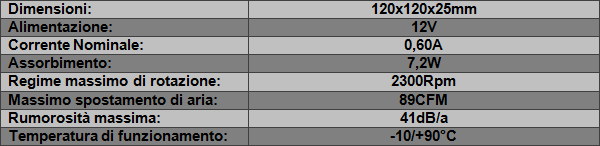

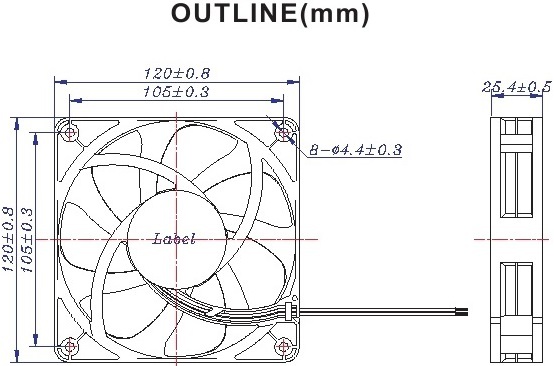

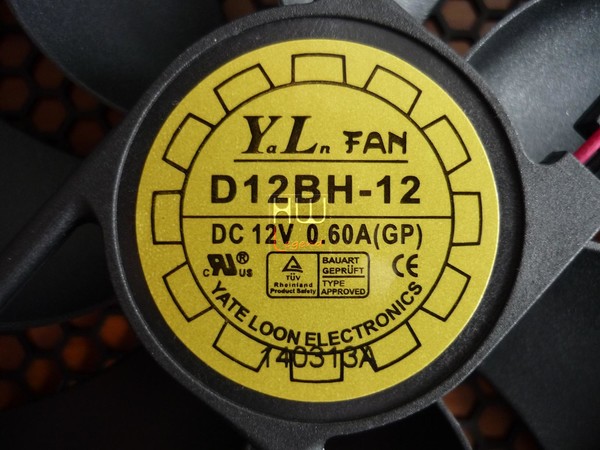

Il modello impiegato è appunto il D12BH-12, capace di raggiungere i 2300 rpm e di sviluppare 89 CFM, con una rumorosità massima di 41 dB/a. Facciamo presente che nonostante i 41db non siano pochi, la ventola è termoregolata ed in condizioni standard non ha mai raggiunto livelli di rumorosità fastidiosi, mentre in condizioni di particolari di stress ha generato una leggera rumorosità.

Il telaio della ventola appare completamente costruito in materiale plastico di colore nero, compreso le sette pale nere anch’esse. Le sue dimensioni son di 120x120x25 mm. Vedremo in seguito con i nostri test, i risultati raggiunti.

Le pale presentano una superficie snella ed un profilo esterno relativamente arrotondato per non indurre rumorosi quanto fastidiosi sibili e ottenere la maggior pressione in relazione al volume d’aria spostato anche con regimi di rotazione bassi.

La qualità costruttiva è eccellente, con una flessione ridotta sull’asse diagonale. La resistenza dei materiali è molto buona e la sensazione generale è di ottima robustezza. Sia le 7 pale che i 4 bracci rinforzanti sono costruiti con materiali di ottima qualità e sono particolarmente resistenti a ogni tipo di stress.

Il frame è ti tipo rotondo, particolare scelto appositamente per ridurre la rumorosità ed il rumore prodotto dall’aria. Il sistema di rotazione utilizzato fa si che non vi siano parti meccaniche in contatto, evitando pertanto usura e garantendo una maggiore longevità e durata nel tempo.

Il rotore centrale non occupa troppo spazio e consente di avere maggior area a disposizione per le pale. La funzione principale di questa ventola è quella di concentrare e massimizzare sia il flusso che la pressione statica del getto d’aria. Riassumiamo nella tabella che segue le caratteristiche della ventola D12SH-12.

Il modello D12SH-12 funziona con una tensione di 12V e richiede una corrente di 0,60A ed una potenza nominale di 7,2W. Le temperature di funzionamento variano in un range di -10C~90C. Il meccanismo di rotazione si avvale della nota tecnologia Ball Bearing.

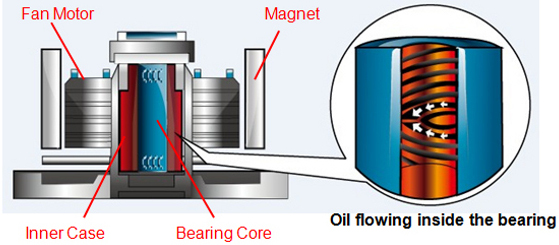

La tecnologia Fluid Dynamic Bearing, come lo stesso nome ci indica, a differenza dei normali motori a cuscinetti, utilizza un liquido che ha la duplice funzione di lubrificare e far girare il l’albero motore all’interno della propria sede. Questa tecnologia sfrutta la rotazione dell’albero all’interno di un ambiente totalmente ermetico in grado di mantenerlo pulito da polveri e di evitare la fuoriuscita dell’olio.

Questo utile accorgimento mantiene stabili i valori di performance e consumo per molto tempo, inoltre grazie a questa tecnologia il corpo centrale può sopportare temperature massime molto elevate (90°C). Il cuscinetto idraulico dinamico (Fluid Dynamic Bearing), consente l’aumento della vita utile, ne migliora le prestazioni e riduce drasticamente il rumore del sistema anche a pieno carico.

{jospagebreak_scroll title=Analisi interna:}

Analisi interna:

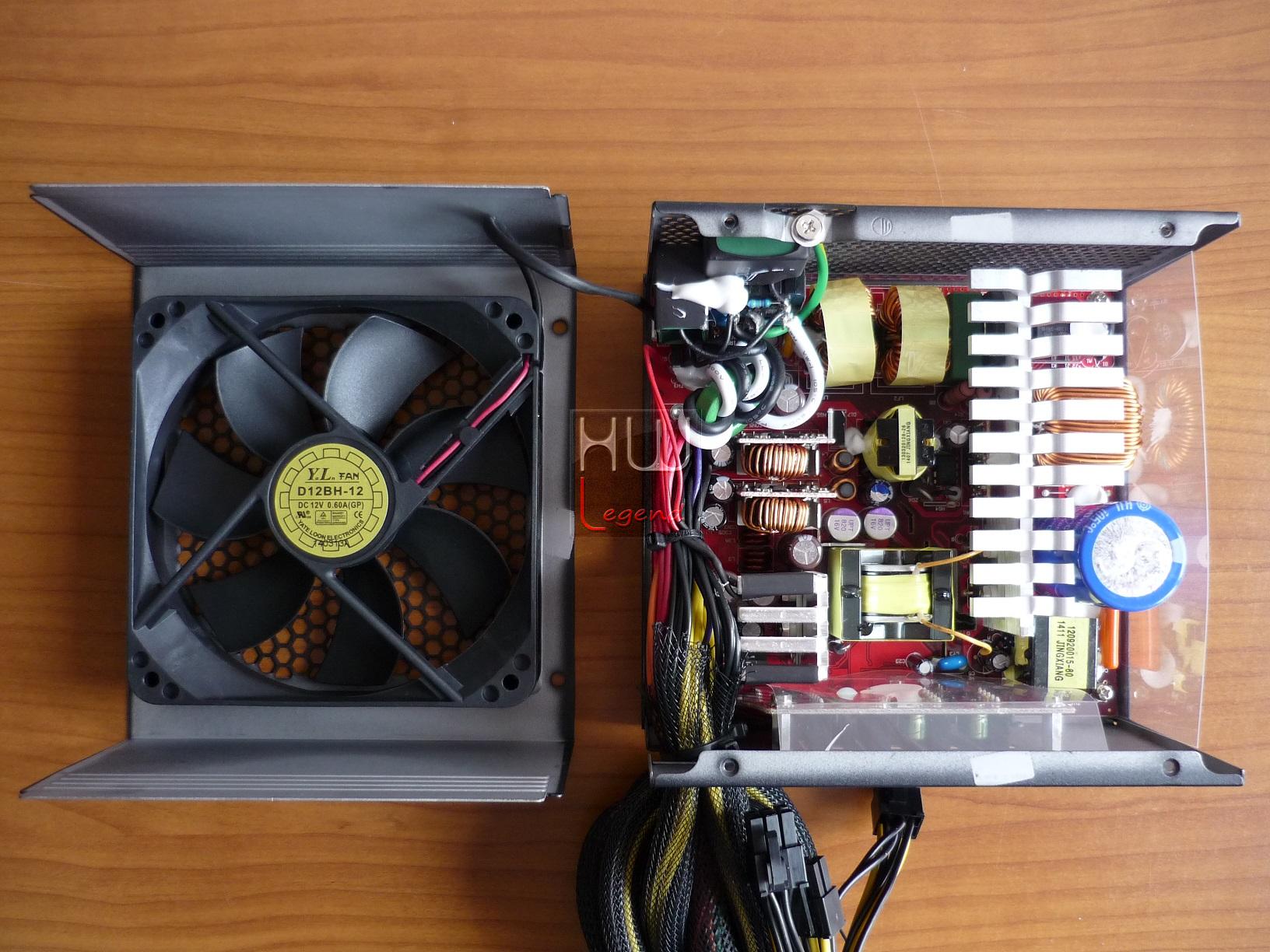

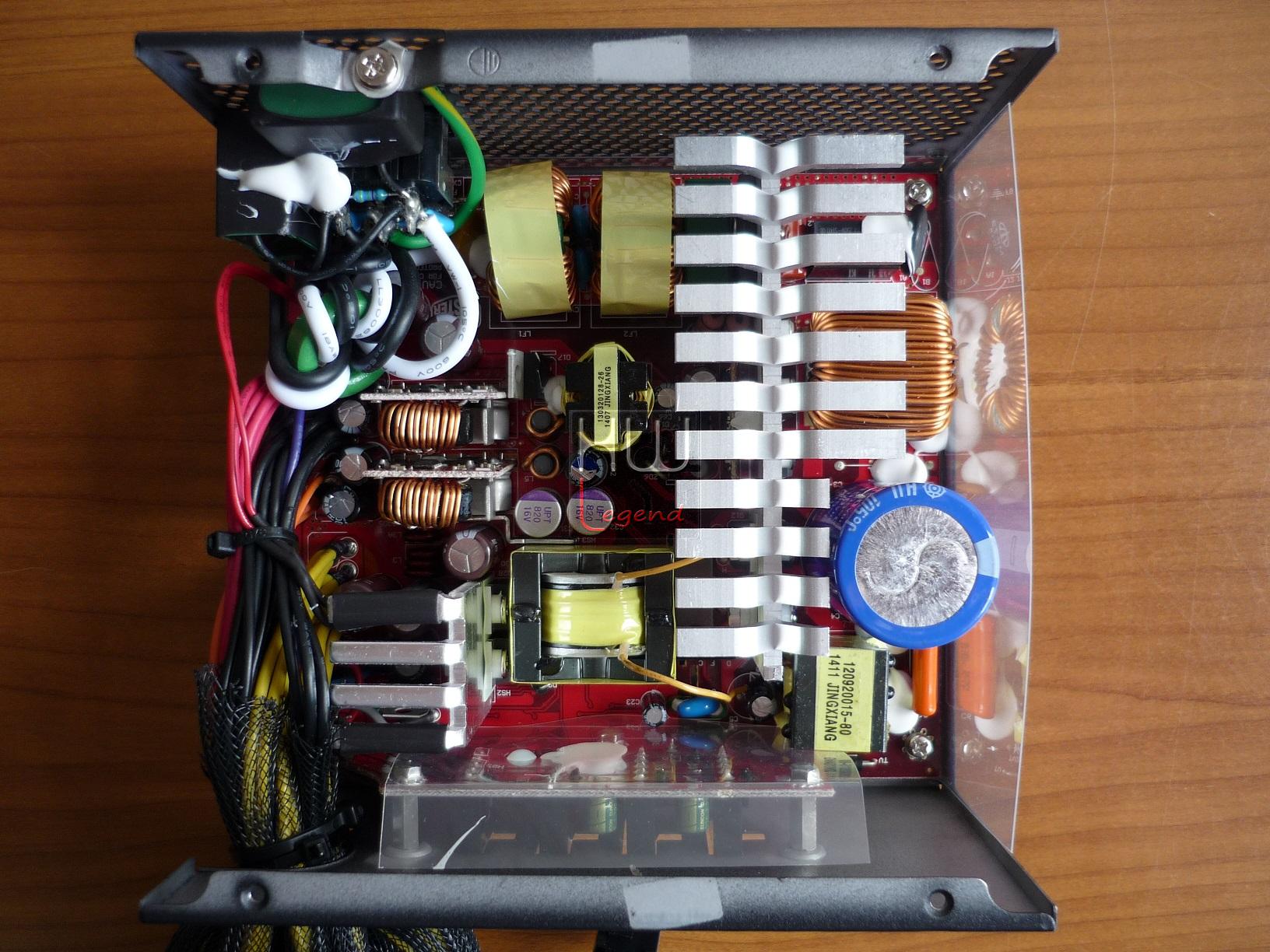

Dopo aver rimosso il sigillo e tolto le viti che tengono fissati le parti di cui è composto il telaio, possiamo analizzare con attenzione gli elementi elettronici della PSU V750 Semi-Modular. Notiamo fin da subito che il PCB, così come la distribuzione della componentistica risulti proprietaria, segno della ricerca e dell’impegno che Cooler Master dedica nei suoi prodotti.

Non possiamo che constatare la relativa compattezza, la più che buona pulizia generale della struttura priva di quei corposi dissipatori di calore utilizzati sulle unità con classe di efficienza energetica inferiore e l’ottima e sapiente disposizione volta alla concreta ottimizzazione degli spazi.

Appreso che il PCB del nostro prodotto è proprietario, siamo rimasti colpiti in positivo, in quanto gli standard di qualità di Cooler Master sono molto elevati. Esaminando le componenti interne, possiamo chiaramente vedere, come posto dietro il connettore per la presa di corrente vi sono 2 condensatori classe “Y”.

Sul pcb troviamo inoltre 2 condensatori di classe “X”, altri 2 di classe “Y” e 2 bobine responsabili del filtraggio della tensione in entrata. Per ultimo e non meno importante vi è un varistore (MOV), componente molto importante, atto alla protezione di tutti i componenti in caso di sovratensione. Vicino ad essi è presenti inoltre un termoresistore, in grado di salvare tutta la componentistica interna da sbalzi di tensione.

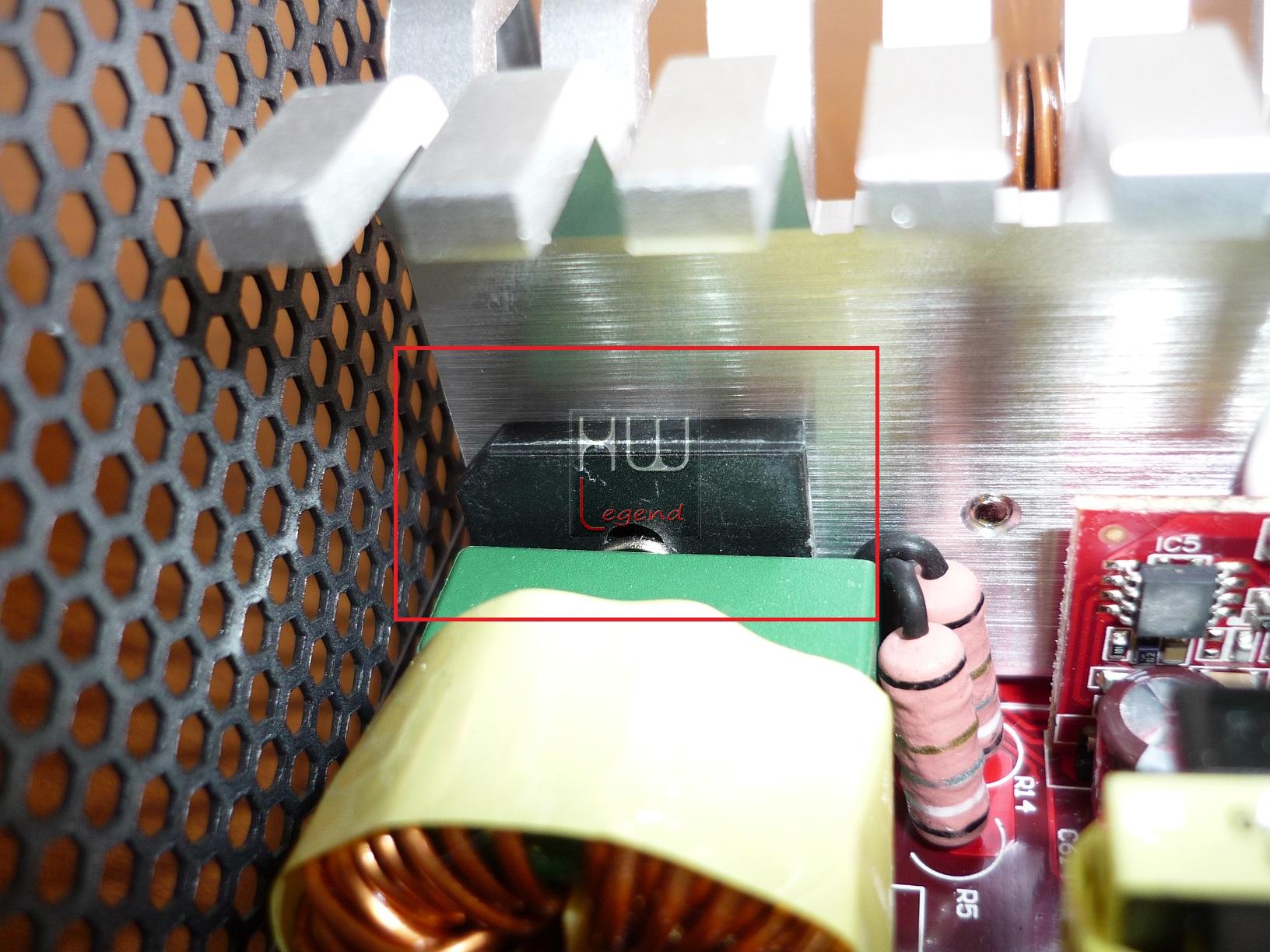

Un singolo rettificatore a ponte, un LiteOn GBU1006, è imbullonato sul dissipatore principale. Questo componente è più che sufficiente per questo tipo di PSU.

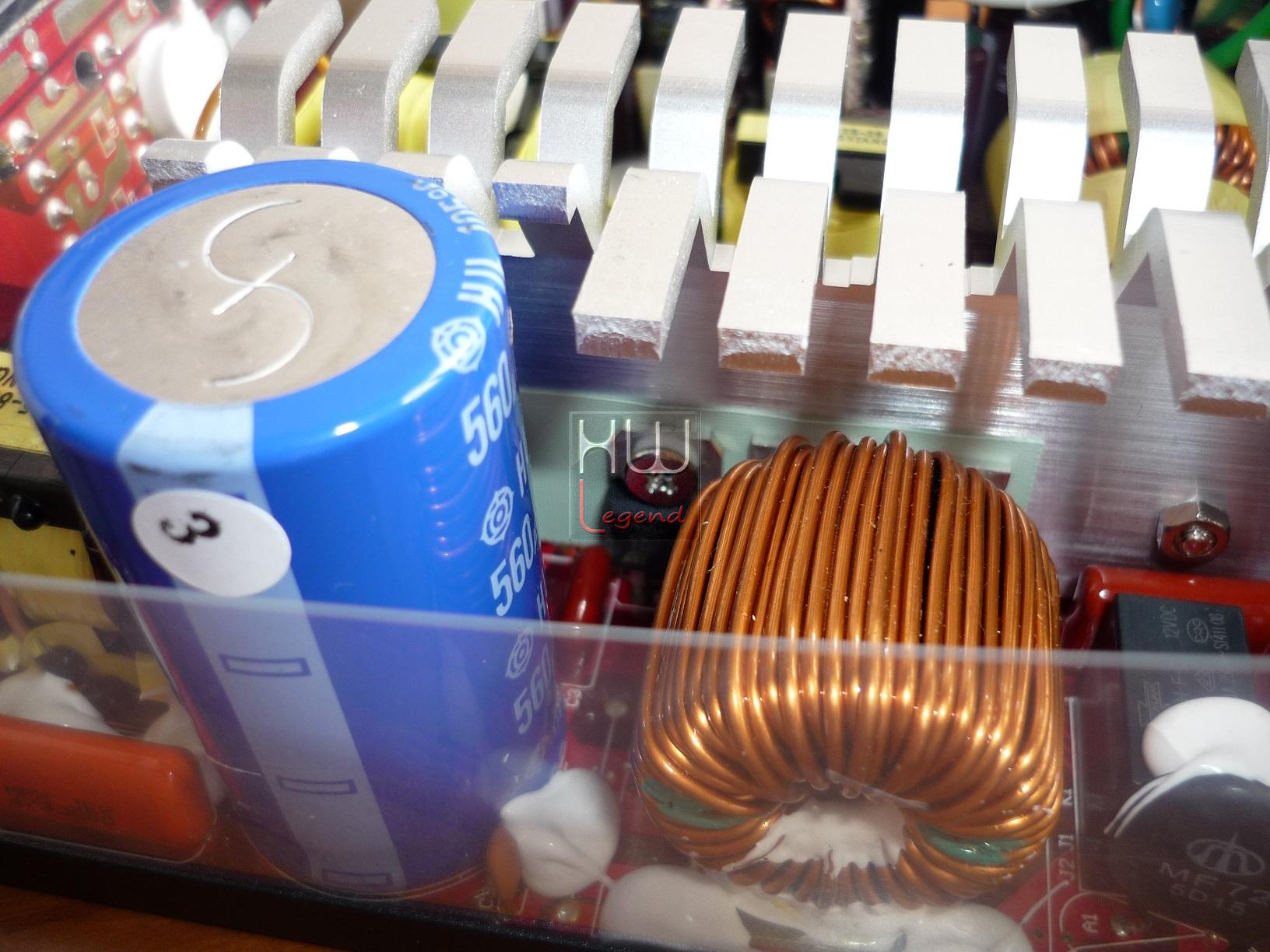

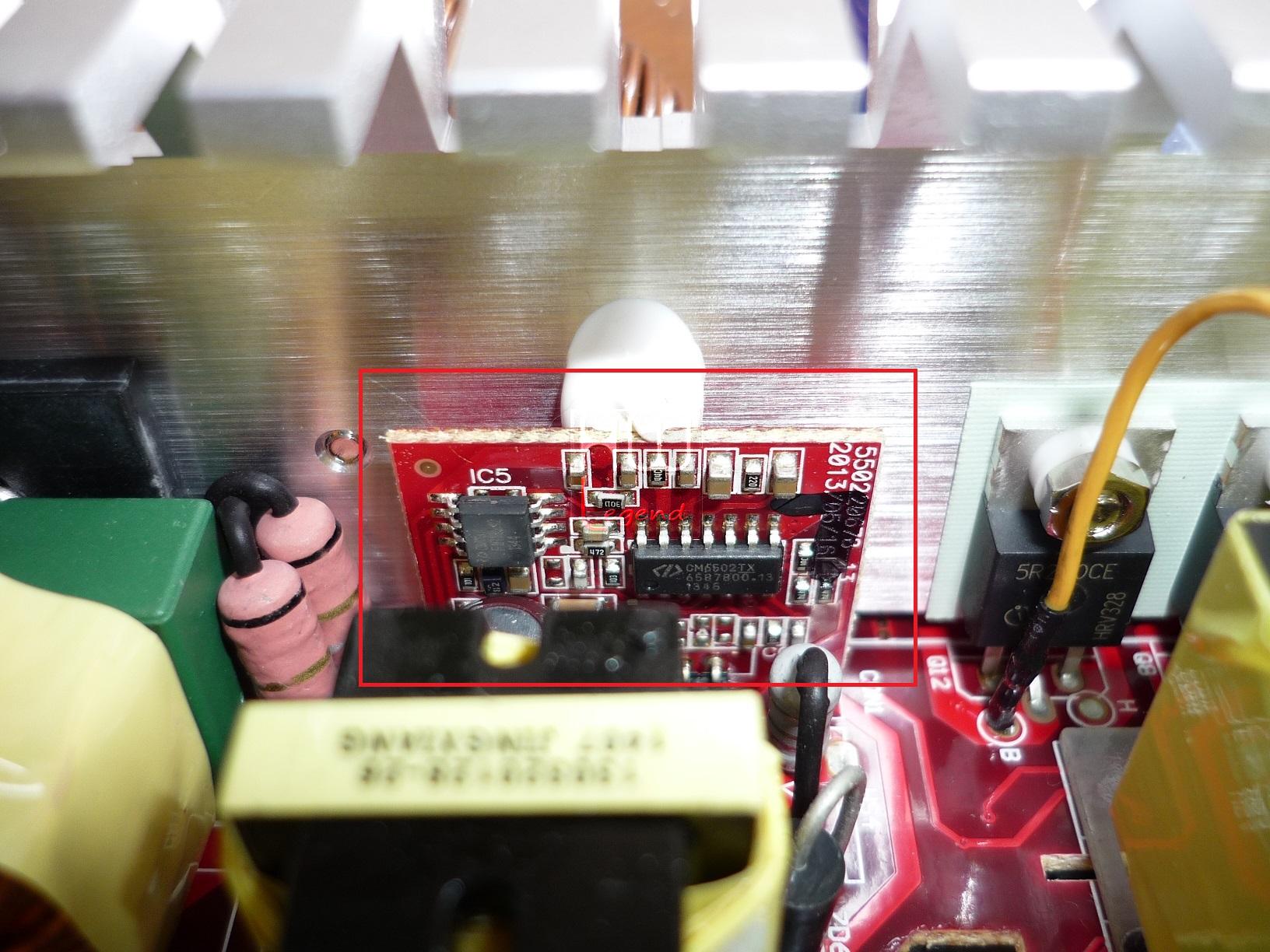

Sulla parte opposta del grande dissipatore in alluminio, e più precisamente sul controller APCF troviamo due Infineon IPP50R190CE e un diodo di boost CREE C3D08060A. Vicino ad essi c’è anche un grosso condensatore della Panasonic (da ben 560uF e 450V), garantito per operare a temperature di 105°C.

Il PCF attivo, un Champion CM6502TX e un controller PCF CM03X Green sono entrambi installati su un piccolo pcb incollato sul dissipatore principale.

La rettifica della rail da +12V è gestita da quattro Infineon IPP029N06N, installati su un piccolo heatsink. Le rails minori vengono generate tramite due piccole convertitori DC-DC. Il piccolo heatsink è dotato di due termoresistori, uno dedicato per temperature troppo elevate (OVP) ed un altro per il controllo dei giri della ventola da 120mm.

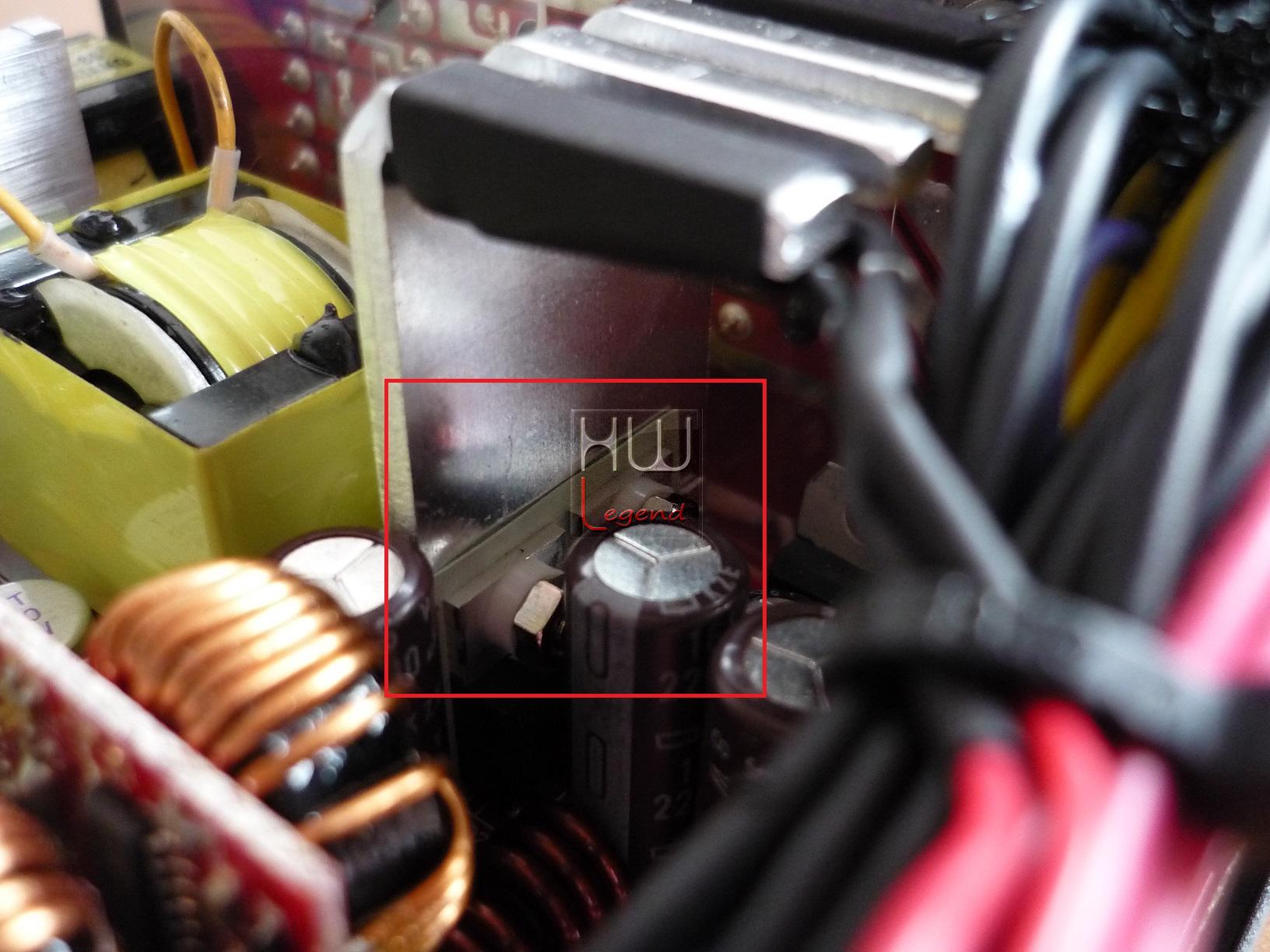

I condensatori di filtraggio sono prodotti da diverse ditte, infatti abbiamo una combinazione di Nippon, Chemi-Con, Rubycon e Sanyo, tutti testati per resistere fino a 105°C. Abbiamo anche trovato alcuni condensatori a polimeri dell’Unicon.

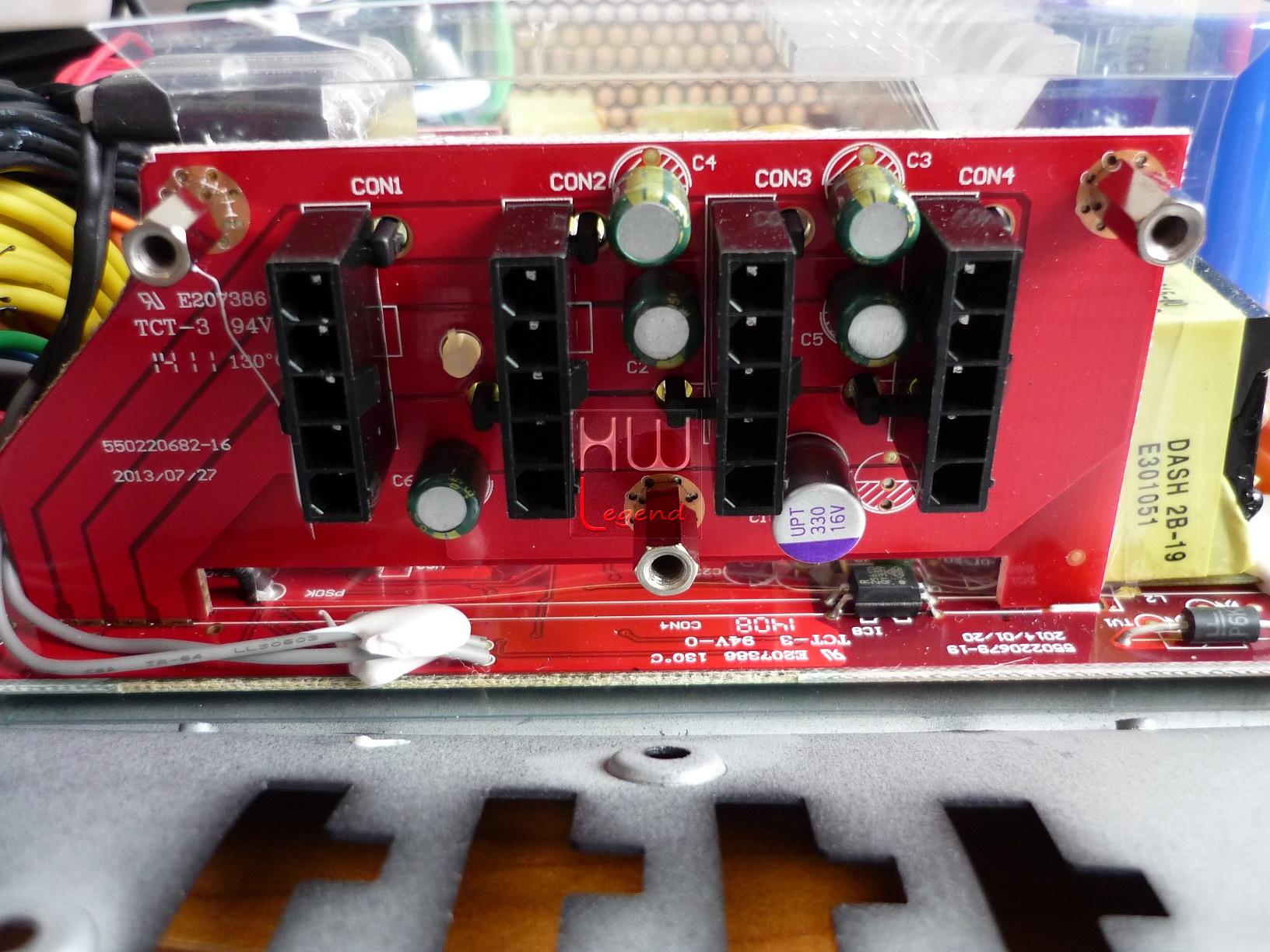

Sul piccolo pcb che si occupa della connessione della cavetteria modulare, sono presenti dei condensatori elettrolitici forniti da Sanyo, in grado di filtrare ulteriormente l’oscillazione della corrente elettrica. Vicino ad essi troviamo inoltre dei condensatori a polimeri della Unicon.

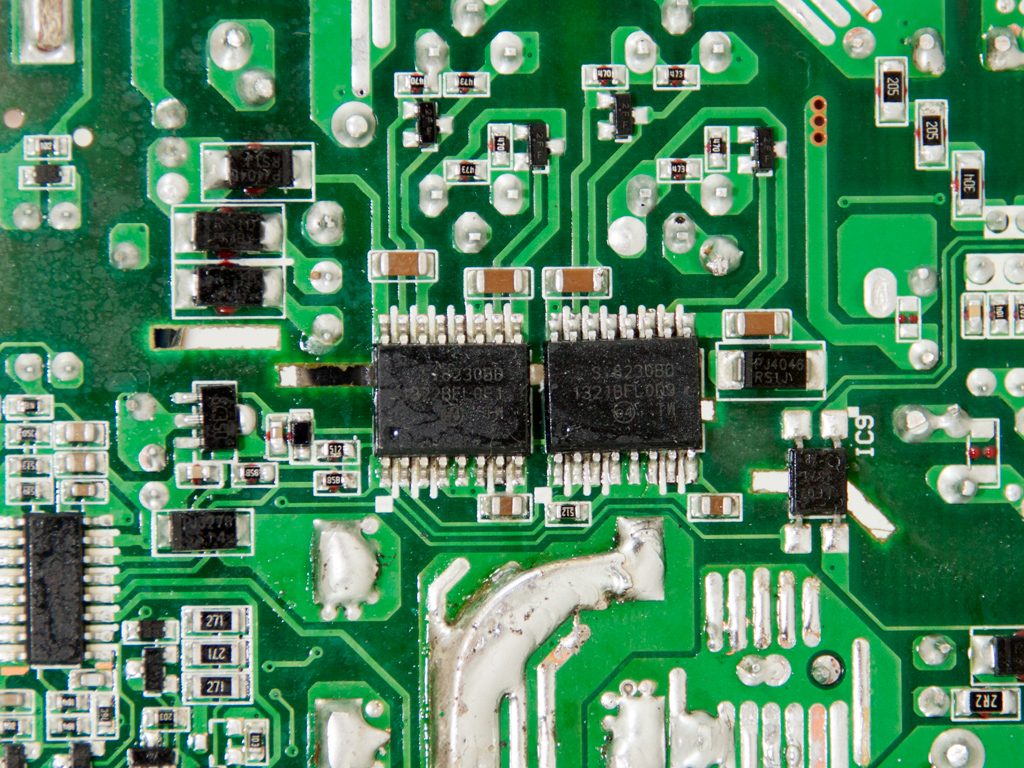

Sul circuito stampato è interessante notare come siano posizionati due isolatori della Silicon Labs, modello Si8233BD.

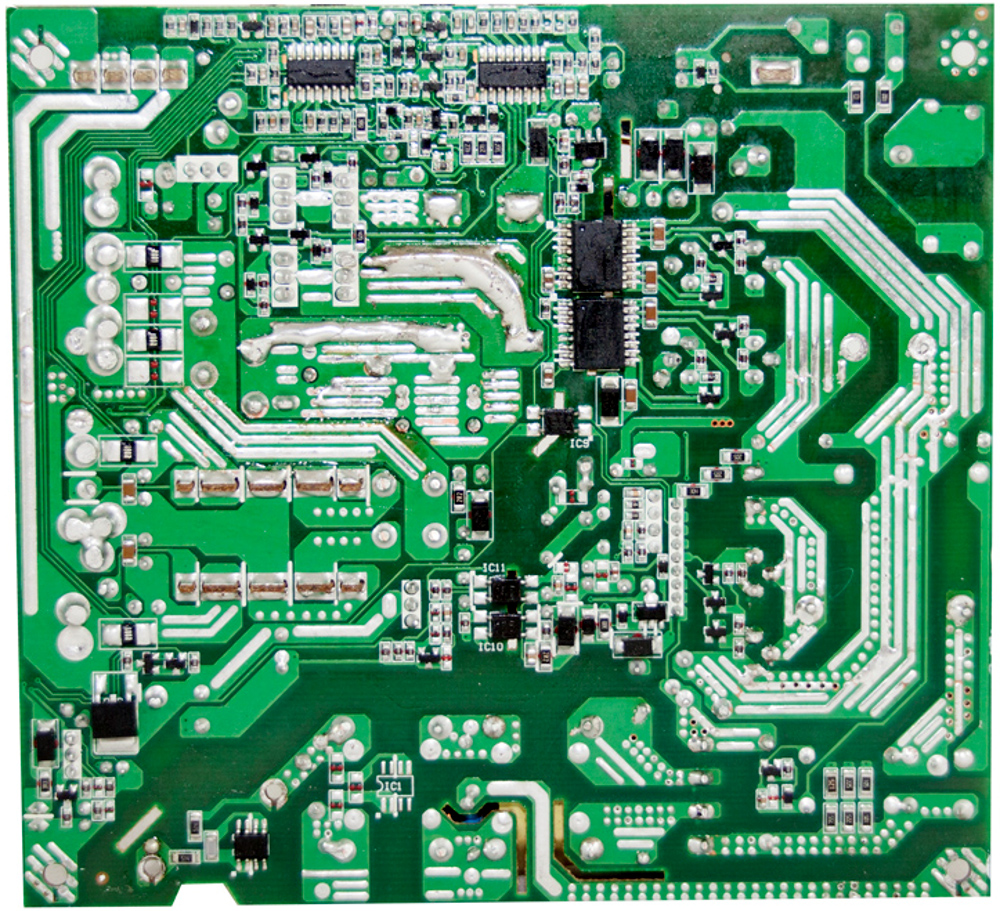

Il circuito stampato denota una buona pulizia e le piste risultano definite e lineari. Le saldature, appaiono complessivamente di ottima fattura, molto pulite e senza eccessi di materiale. Non possiamo che ritenerci soddisfatti del lavoro molto preciso e curato che svolto dall’azienda.

{jospagebreak_scroll title=Sistema di prova e metodologia di test:}

Sistema di prova e metodologia di test:

Trattandosi di un alimentatore di medio taglio, la scelta è ricaduta su un unico sistema, prima testato in configurazione di default, quindi con tensioni e frequenze normali (soluzione N°1), e poi in overclock ed overvolt sia per la cpu che per la gpu (soluzione N°2).

Le soluzioni N°1 e N°2 sono state usate per simulare sia i carichi più pesanti che quelli medio-leggeri. Entrambe le soluzioni sono state modificate all’occorrenza nel setup per riuscire ad ottenere carichi più modulabili. Riassumiamo nelle tabelle che seguono le due configurazioni da noi utilizzate in fase di test.

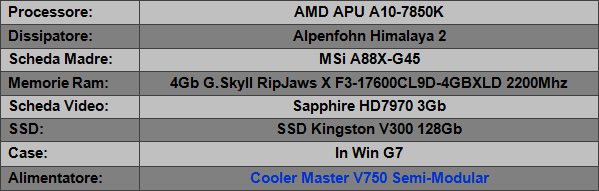

Piattaforma di test – Soluzione N. 1

Piattaforma di test – Soluzione N. 2

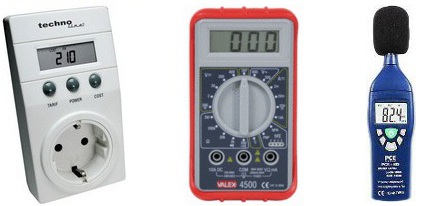

Strumentazione utilizzata

Per testare il nostro campione di alimentatore Cooler Master V750 Semi-Modular ci siamo avvalsi dell’ausilio della seguente strumentazione.

N. 1 x Wattmetro Technoline;
N. 3 x Multimetri Valex P4500;
N. 1 x Fonometro PCE-999.

I test sono stati tutti effettuati dinamicamente sotto carichi di lavoro continuamente mutevoli, quindi in situazioni paragonabili a quelli che il nostro alimentatore dovrebbe affrontare durante l’usuale l’utilizzo giornaliero.

Per il rilevamento della rumorosità durante il funzionamento della ventola abbiamo scelto di usare il fonometro Professionale PCE-999 che dispone delle seguenti specifiche tecniche.

I risultati strumentali sono stati ottenuti, per quanto possibile, leggendo in tempo reale i valori mostrati contemporaneamente dai tre multimetri, questo significa che tutte le le prove sono state effettuate almeno tre volte nelle medesime condizioni per raggiungere una significativa media ponderata dei risultati stessi. Tutti i multimetri prima di essere utilizzati sono stati verificati.

Ora siamo pronti per andare ad analizzare i risultati ottenuti.

{jospagebreak_scroll title=Test di Stabilità ed Efficienza:}

Test di Stabilità ed Efficienza:

Di seguito riportiamo i grafici con i risultati di carico dell’alimentatore Cooler Master V750 Semi-Modular.

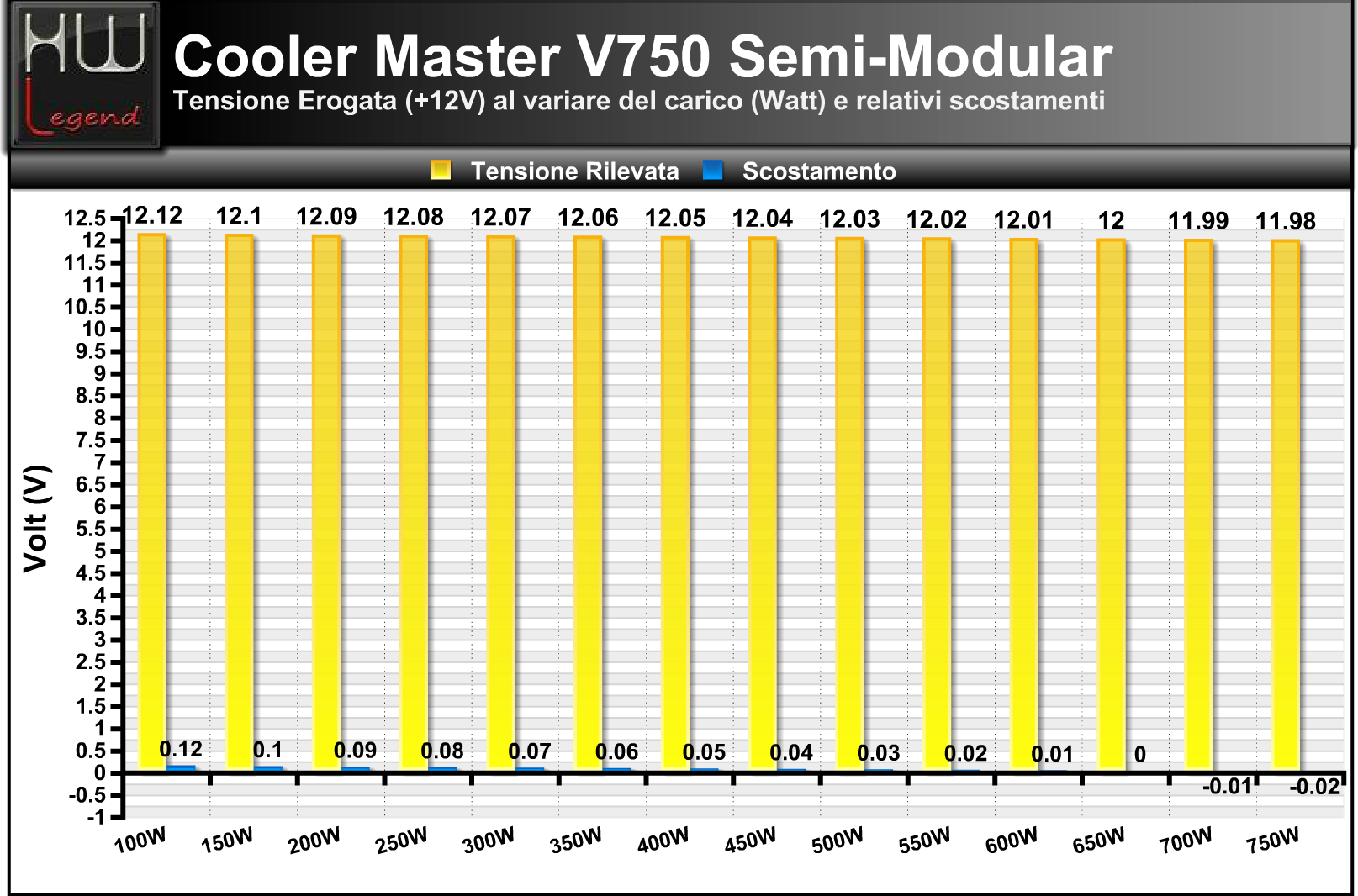

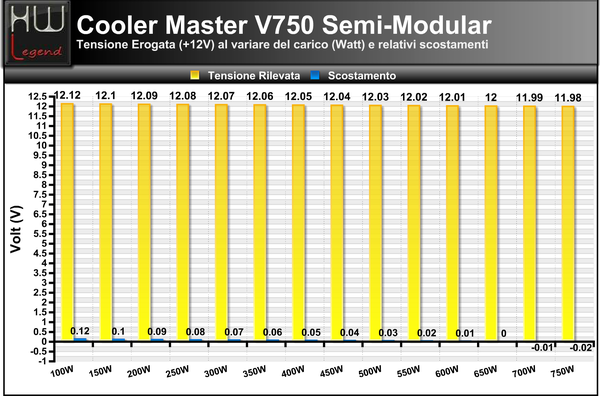

Carico linea +12 volt

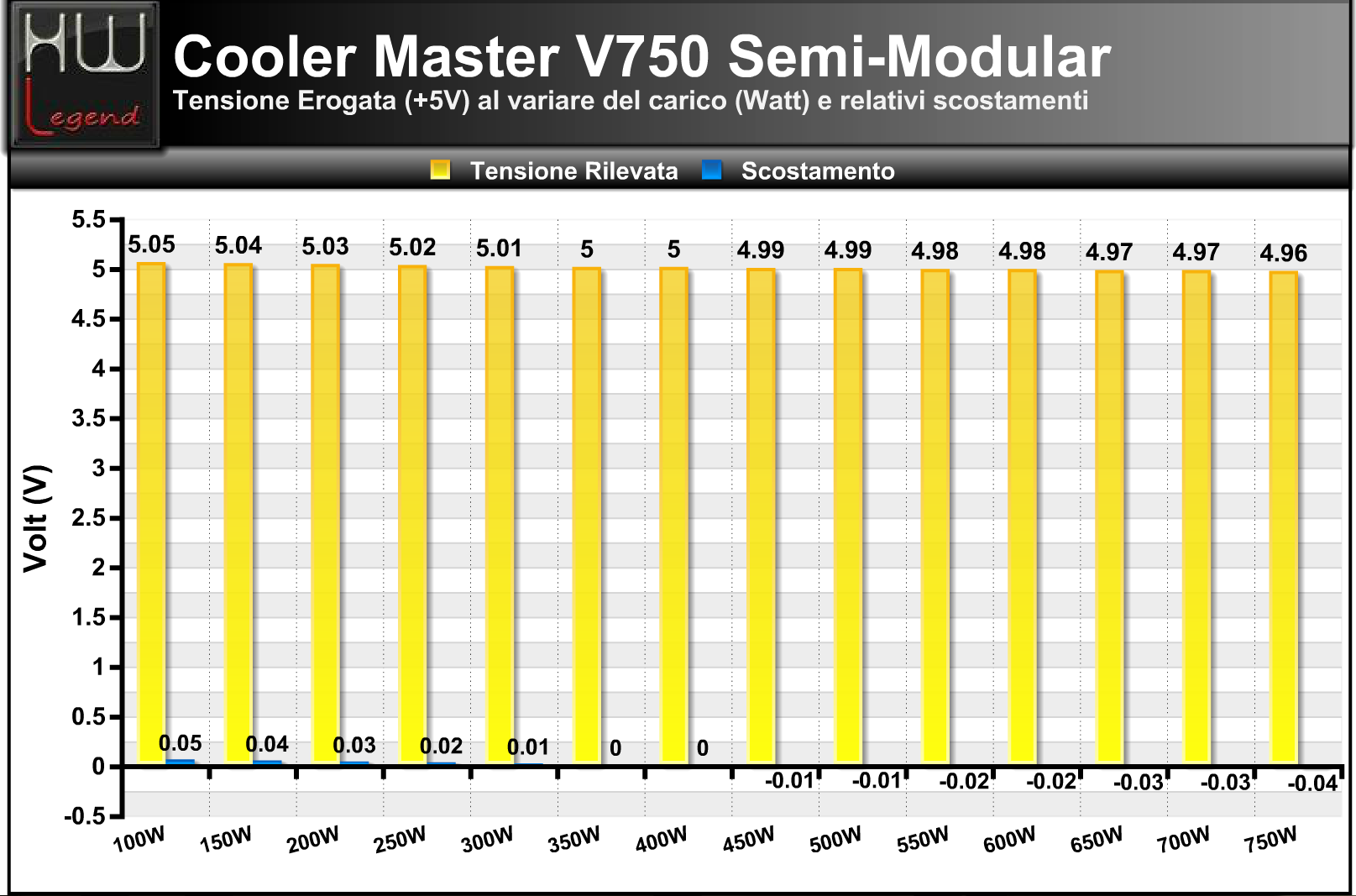

Carico linea +5 volt

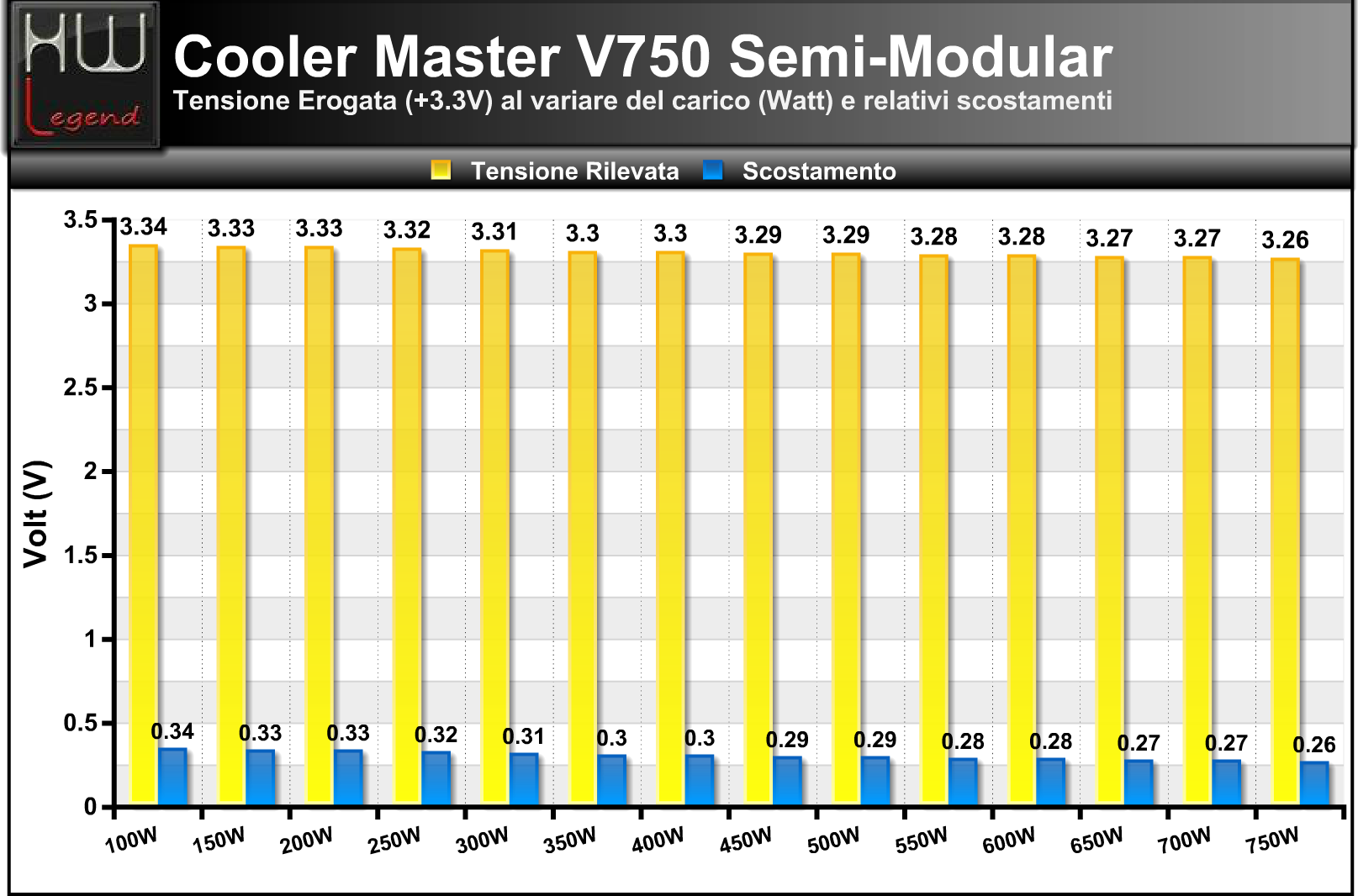

Carico linea +3,3 volt

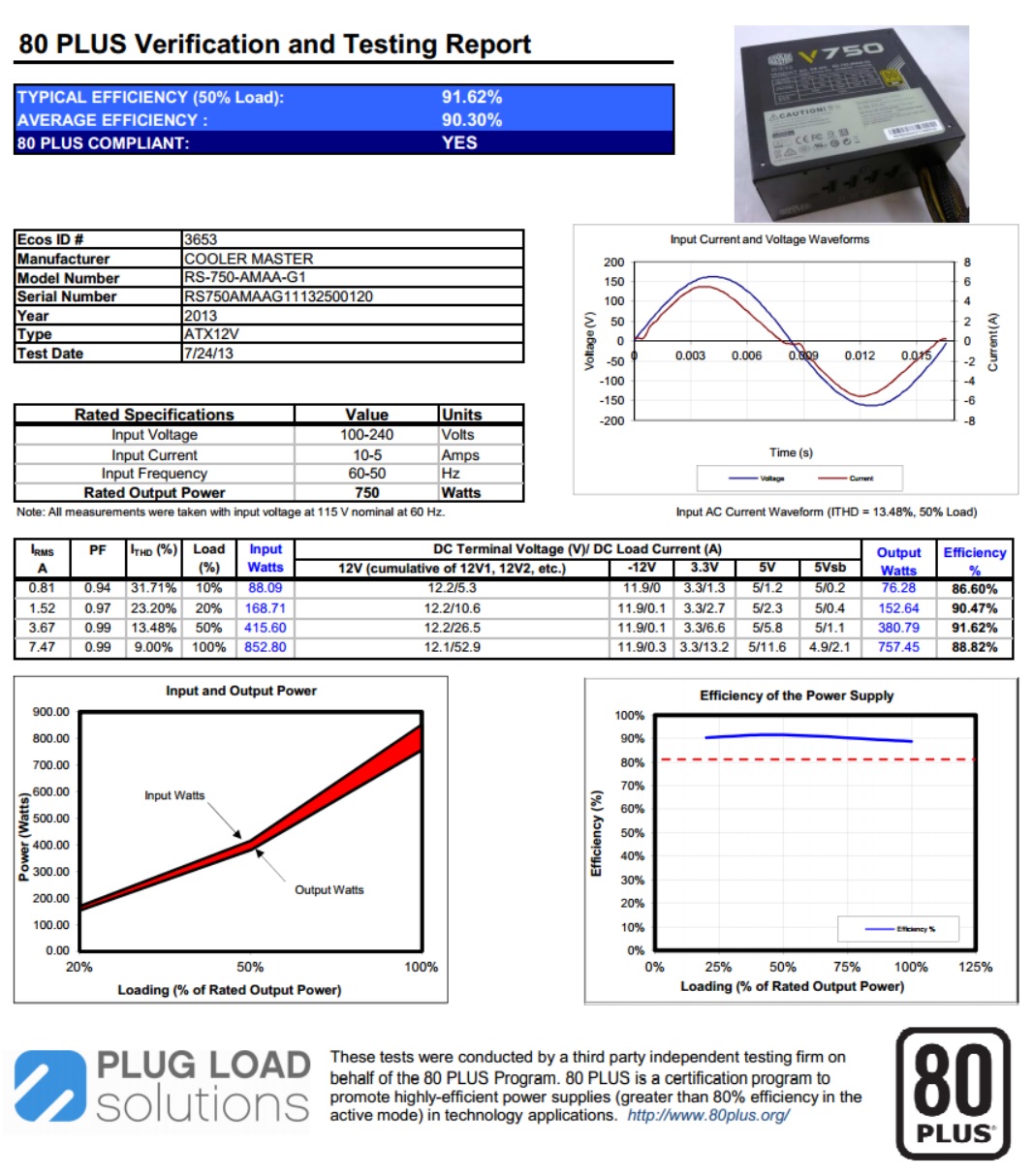

Di seguito riportiamo il risultato ottenuto dall’alimentatore V750 Semi-Modular presso l’azienda Plug Load Solutions, che conferisce la certificazione 80 plus presso l’organizzazione 80plus.org, ente che certifica tutti gli alimentatori immessi nel mercato. Nella tabella che segue potete vedere a quali livelli di efficienza corrispondono le varie certificazioni.

Certificazione Cooler Master V750 Semi-Modular

I risultati da noi ottenuti, mostrano chiaramente come l’alimentatore si comporti decisamente bene, facendo registrare risultati molto positivi. La PSU Cooler Master V750 Semi-Modular riesce a mantenere costante l’erogazione dei voltaggi sulle tre linee di alimentazione.

Si tratta certamente di valori di prim’ordine che denotano gli ottimi componenti impiegati da Cooler Master in questo alimentatore. Non possiamo che essere pienamente soddisfatti dei risultati da noi ottenuti. Non ci resta quindi che passare al test successivo e verificare la qualità del V750 Semi-Modular in riferimento all’impatto acustico generato dalla ventola.

{jospagebreak_scroll title=Impatto acustico:}

Impatto acustico:

Il test di rumorosità è uno dei più difficili da effettuare, perchè durante la fase di test qualsiasi rumore, anche minimo, può far balzare il grafico verso l’alto, di fatto invalidando il lavoro effettuato e costringendoci a ripetere il test dall’inizio.

Per questo motivo, non disponendo purtroppo di una camera anecoica, ci siamo veduti costretti ad aspettare le tarde ore notturne per poter effettuare i nostri test in tutta tranquillità e con rumore ambientale il più basso e costante possibile. Lo strumento utilizzato, il fonometro professionale PCE-999, è molto sensibile al rumore ambientale.

Da questo valore, tipico di qualsiasi ambiente domestico, è necessario partire per poter analizzare la rumorosità del complesso dissipatore/ventola. Tali condizioni sono ovviamente irripetibili in ambito domestico, e sinceramente lasciano, a chi acquista il dissipatore, una idea non del tutto reale delle reali prestazioni. Un valido articolo in inglese spiega molto bene cosa sia il rumore e come questo influenzi il il normale utilizzo del pc. L’articolo lo troverete qui.

Durante i test abbiamo provveduto ad effettuare una prima misurazione a 50 cm ed una seconda a 100 cm. Le misurazioni sono state effettuate aumentando il carico progressivamente con step di 50W. I test sono stati condotti con rumorosità ambientale >25 dB.

A titolo puramente indicativo, ricordiamo che la soglia di rumorosità che si può definire praticamente silenzioso è quella di circa 30dB. Ricordiamo inoltre che gli incrementi di 3dB equivalgono ad una percezione del rumore praticamente doppia.

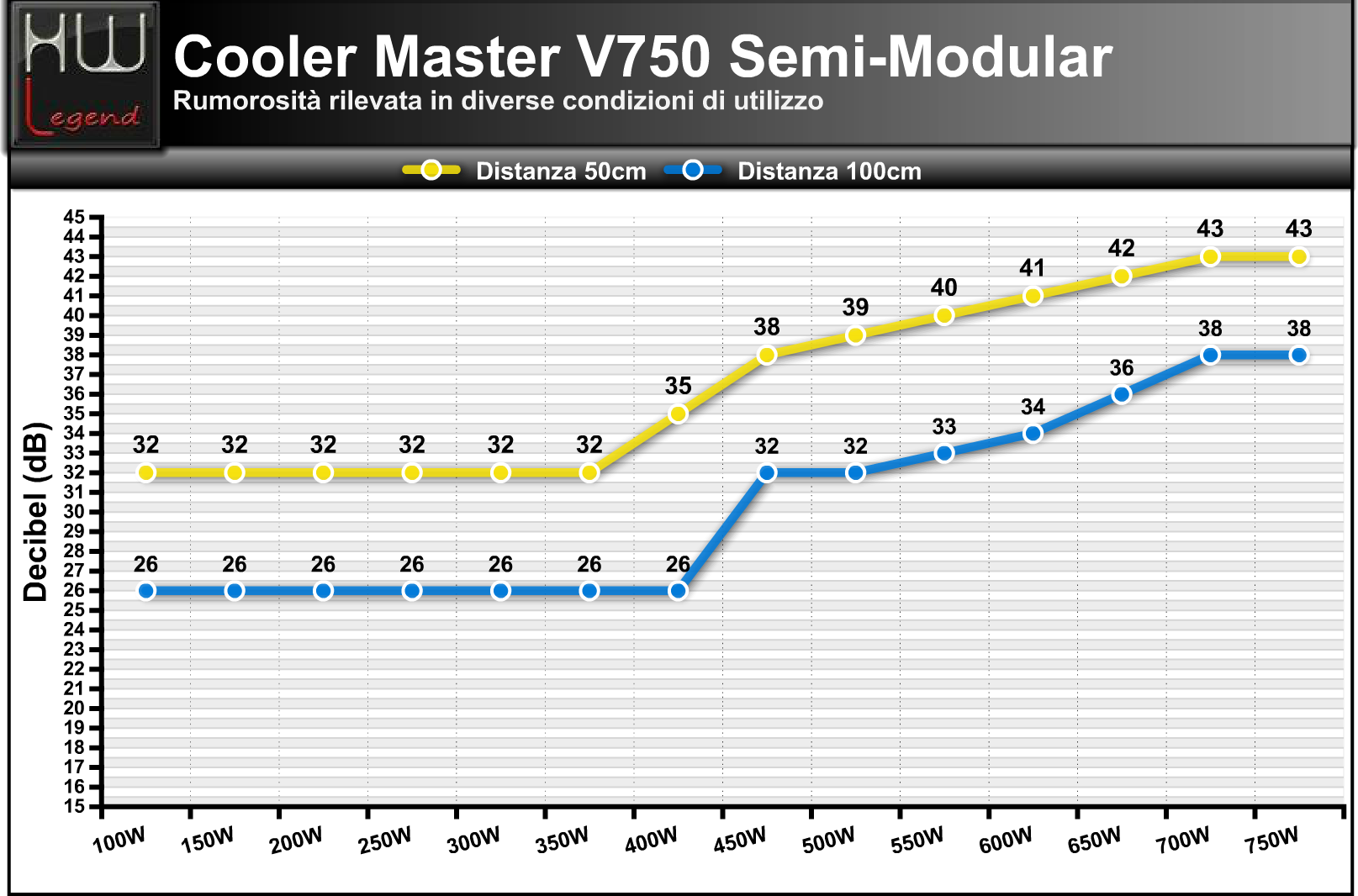

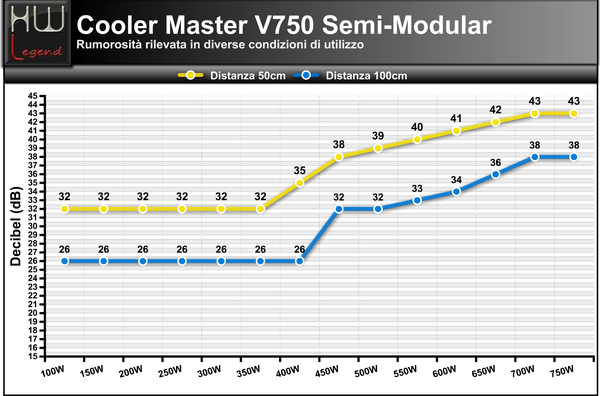

Rumorosità rilevata a 50 cm e 100 cm

Le misurazioni a 50 cm di distanza, sono indicative solo per quelle persone che vorranno utilizzare l’alimentatore Cooler Master V750 Semi-Modular montato su un banchetto, quindi prive della classica “schermatura” naturale di un cabinet.

Dal grafico, possiamo vedere come la rumorosità della ventola rimanga costante e si attesti sui “32db” fino al carico di circa 350W, per poi aumentare in maniera lineare fino ai 43db con un carico di 750W. La ventola risulta praticamente inudibile fino ai 38db, per poi diventare leggermente “rumorosa” al raggiungimento dei 43db. In ogni caso ricordiamo che il test è stato fatto ad una distanza di 50cm e con l’alimentatore montato su un banchetto di prova.

Le misurazioni a 100cm di distanza sono decisamente più indicative e reali, visto che sono state prese con l’alimentatore Cooler Master V750 Semi-Modular montato su un cabinet e ad una distanza decisamente più corrispondente alle reali situazioni di utilizzo.

Dal grafico, possiamo vedere come la rumorosità della ventola rimanga costante e si attesti sui “32db” fino al carico di circa 350W, per poi aumentare in maniera lineare fino ai 38db con un carico di 750W. La ventola risulta praticamente inudibile fino ai 34db, per poi diventare appena udibile al raggiungimento dei 38db.

Riguardo ai test effettuati con il nostro fonometro, possiamo affermare che il suono prodotto dall’alimentare in condizioni di normale utilizzo non è praticamente udibile. Avvicinandosi alla soglia dell’80% del valore di potenza nominale per cui questa PSU è stata progettata, iniziamo a percepire un leggerissimo rumore, che risulta decisamente accettabile. Nel complesso la ventola, che ricordiamo essere una Yate Loon D12BH-12, risulta silenziosa e genera una rumorosità mai particolarmente fastidiosa.

{jospagebreak_scroll title=Conclusioni:}

Conclusioni:

	Desing/Prestazioni:
	Qualità dei materiali:
	Prezzo di vendita:
	Giudizio Complessivo:

Dopo anni di prodotti contraddistinti da un’ottima cura ed un accurata scelta dei materiali, soprattutto nel settore dei cabinet da PC, Cooler Master entra prepotentemente anche nel settore degli alimentatori, realizzando prodotti di assoluta qualità e dalle prestazioni eccellenti.

Il V750 Semi-Modular si è rivelata una PSU dalle caratteristiche uniche, in grado di entrare di diritto nella nostra classifica personale dei migliori alimentatori da noi testati. La qualità del materiali impiegati è di altissimo livello, sia a livello della componentistica interna utilizzata che dal punto di vista estetico. E’ chiaro fin da subito il meraviglioso lavoro fatto dal settore di ricerca e sviluppo di Cooler Master.

Grazie all’utilizzo della speciale verniciatura a polvere è praticamente impossibile rovinare il case esterno dell’alimentatore, inoltre la presenza di una eccellente cavetteria modulare, di vario taglio e con profilo piatto, aiuta la sistemazione della stessa all’interno di ogni cabinet, migliorandone l’areazione.

Il V750 Semi-Modular ha un eccellente rapporto di efficienza, infatti supera il traguardo del 90%, arrivando al ragguardevole valore del 92% nello scenario tipico di utilizzo (50% della potenzialità). I nostri test hanno solamente confermato questi dati, su tutte le linee di alimentazione (12V, 5V e 3,3V). La PSU ha avuto un comportamento esemplare in qualsiasi condizione di utilizzo.

Altra caratteristica che ci ha sicuramente colpiti è la silenziosità dello stesso in tutte le condizioni di utilizzo, infatti nella quasi totalità dei carichi da noi attribuitogli, il V750 Semi-Modular rimane totalmente silenzioso, grazie all’adozione della ventola prodotta da Yate-Loon, la D12BH-12, in grado di spostare un considerevole quantitativo di aria con pochi decibel.

Siamo rimasti davvero soddisfatti da questa PSU. Il V750 Semi-Modular ci ha sicuramente sorpreso per la componentistica sovradimensionata e di ottima fattura, per l’elevata qualità dei materiali e per l’estrema silenziosità di utilizzo.

Riteniamo il prezzo di vendita di circa 130,00 euro iva inclusa, davvero molto competitivo e decisamente contenuto visto l’alto grado di potenza ed efficienza in grado di garantire. Noi di HW Legend siamo ben felici di assegnare al V750 Semi-Modular il nostro riconoscimento “Platinum Award”.

Pro:
