Seasonic FOCUS Plus 850 Gold: Tanta potenza in formato ridotto

Il componente principale di ogni computer è senza dubbio la PSU, in quanto consente di alimentare ogni componente ad esso collegato. Seasonic, leader nel settore dell’alimentazione di personal computer e server, oggi è lieta di presentarci la nuova famiglia di PSU “FOCUS Plus”, contraddistinta da elevate potenze in un formato compatto, che andremo a vedere con il modello top della serie “Gold”, la versione da 850W. Rispetto agli altri prodotti che abbiamo già analizzato, come quelli delle varie famiglie PRIME e Snow Silent, la nuova serie FOCUS Plus si focalizza su una significativa riduzione della lunghezza dell’alimentatore, così da facilitare l’utilizzo anche in spazi ristretti (sempre ATX). Dotata della migliore componentistica attualmente in commercio e contraddistinta da un ottimo valore di efficienza (80 Plus Gold), la serie “FOCUS Plus Gold” raggiunge nuovi standard per quanto riguarda l’abbattimento dei costi dell’energia utilizzata. Questa versione è caratterizzata di uno splendido colore nero con accenti dorati, inoltre ritroviamo le features esclusive proprietarie di Seasonic viste nelle scorse recensioni, come la possibilità di utilizzare una modalità proprietaria della gestione della ventola (Hybrid Sistem) e la completa modularità dei cavi. Le premesse ci sono tutte per un prodotto ai vertici della categoria, destinato a chi vuole tanta potenza in poco spazio. Non ci resta che auguravi una buona lettura, sperando che l’articolo sia di vostro gradimento!

Seasonic FOCUS Plus 850 Gold: Tanta potenza in formato ridotto – Recensione di Lorenzo De Sanctis | LurenZ87 – Voto: 5/5

Introduzione:

Dal giorno che è stata fondata la ditta Seasonic Electronics Co. Ltd. nel 1975, abbiamo mantenuto la nostra attenzione sulla ricerca e sviluppo e la produzione di prodotti di conversione di potenza di qualità. Negli ultimi decenni, supportati da una tecnologia all’avanguardia basata su un forte team di ricerca e sviluppo, Seasonic Electronics ha fornito soluzioni tempestive e professionali per soddisfare molte delle esigenze del settore.

Per il futuro, continueremo la nostra filosofia di impegno; innovazione, professionalità e (Gran Tecnologia, grande qualità, ottimo servizio e ottimo prezzo) al fine di mantenere il nostro obiettivo di continue partnership commerciali a lungo termine e creare situazioni “vincenti” per i nostri clienti.

Per sostenere la crescente domanda, Seasonic ha ampliato gradualmente il sito di produzione. Nel 1994, è stata fondata la nostra prima fabbrica in Cina. La nostra fabbrica in Cina si trova a Dongguan City, a 2 ore da Hong Kong. La capacità totale dello stabilimento è di 850.000 pezzi al mese; che va aumentando costantemente. Attualmente ci sono molte più linee di produzione e servizi per estendere la nostra copertura di business.

Per maggiori informazioni visitate il sito ufficiale Seasonic.

{jospagebreak_scroll title=Confezione e Bundle – Parte Prima:&heading=Introduzione:}

Confezione e Bundle – Parte Prima:

Il nuovo alimentatore FOCUS Plus 850 Gold giunto in redazione riporta la dicitura SSR-850FX. La confezione che le racchiude è di cartone dalle dimensioni contenute e dalla forma tradizionale di un parallelepipedo. Le sue dimensioni sono nel complesso contenute ed adatte nel contenere in maniera appropriata la PSU di Seasonic.

L’imballaggio di cartone risulta solido e consente di protegge il prodotto da eventuali urti accidentali. La scatola del FOCUS Plus 850 Gold si compone di due parti. Nella parte esterna abbiamo un piccolo involucro che fa da rivestimento alla confezione vera e propria e riporta tutte le principali informazioni del prodotto come: il nome dell’alimentatore, il logo dell’azienda, una bella foto in prospettiva della PSU, le sue specifiche tecniche e la certificazione 80 Plus Gold.

Il trasporto, anche senza la presenza delle classiche maniglie laterali, risulta facile, visto le ridotte dimensioni d’ingombro. La confezione ha un look semplice e lineare, in grado di attirare l’attenzione del consumatore finale. I caratteri bianchi e neri ben si sposano con lo sfondo giallo e nero, andando di fatto a creare una visione d’insieme della scatola decisamente molto elegante. Seasonic ha senza dubbio fatto un lavoro eccellente che darà pieno appagamento al nostro senso visivo.

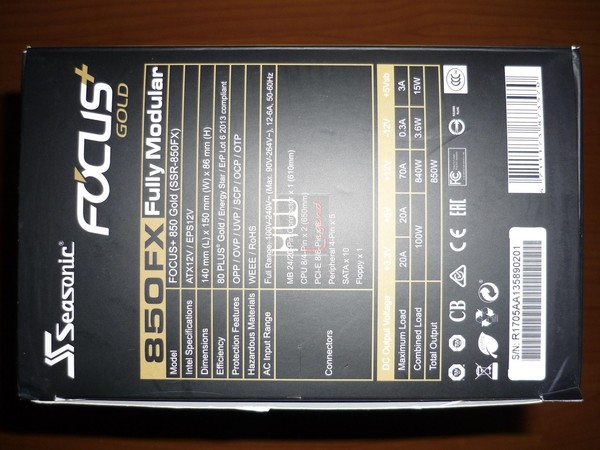

Spostandoci ad analizzare la parte laterale sinistra troviamo, oltre ai soliti loghi della ditta e del prodotto, due tabelle su cui vi sono riportate diverse informazioni. Sulla prima, troviamo tutte le specifiche tecniche dell’alimentatore, come le dimensioni, il modello e la cavetteria supportata mentre sulla seconda sono presenti tutte le specifiche della tensione, del wattaggio e dell’amperaggio erogabile dal FOCUS Plus 850 Gold. Nella parte bassa inoltre fanno bella mostra di se le certificazioni conformi alle attuali norme Europee.

Tra queste certificazioni spicca la dicitura RoHS (Restriction of Hazardous Substances Directive), che impone alcune restrizioni sull’uso di determinate sostanze pericolose nella costruzione di vari tipi di apparecchiature elettriche ed elettroniche. Fin da subito è chiaro come Seasonic voglia mettere in risalto i punti di forza della sua PSU.

Nella parte posteriore della confezione troviamo tutte le feature di punta del prodotto di Seasonic, con tanto di spiegazioni delle stesse. Soffermandoci un attimo sulle feature, osserviamo come siano presenti caratteristiche davvero degne di nota, come il sistema di regolazione della ventola proprietario (Hybrid Silent Fan), dimensioni ATX compatte (140mm), l’utilizzo di componentistica di prim’ordine, cavetteria placcata in oro ed una garanzia di ben 10 anni. Con il FOCUS Plus 850 Gold, Seasonic ha deciso di utilizzare il massimo impegno per la sua realizzazione, selezionando solo la componentistica migliore sul mercato.

Spostandoci ad analizzare la parte superiore della confezione, vediamo come questa riprenda la stessa tonalità del resto della confezione. Riteniamo questa scelta ottima e decisamente azzeccata in quando non confonderà il cliente finale. Su di essa vi sono riportati il logo del produttore, il modello dell’alimentatore e la direttiva ErP sull’ambiente.

{jospagebreak_scroll title=Confezione e Bundle – Parte Seconda:}

Confezione e Bundle – Parte Seconda:

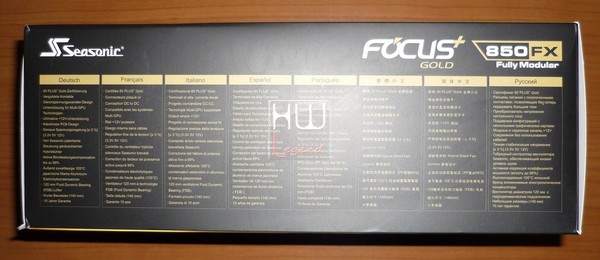

Nella parte inferiore vi è un completo ed esaustivo riassunto, scritto in ben 8 lingue, italiano incluso, delle caratteristiche più salienti del prodotto.

Seasonic non ha trascurato alcun dettaglio, curando con molta attenzione e scrupolosità tutti i particolari. Il design della confezione risulta moderno ed accattivante e consente sin da subito di apprendere tutte le informazioni sul prodotto.

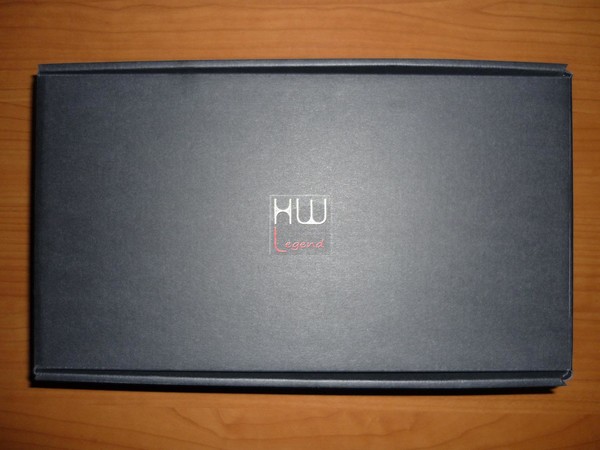

Una volta rimossa la prima confezione ci troveremo di fronte ad una seconda scatola molto elegante, sempre sempre di colore nero con sopra ben raffigurato il logo dell’azienda. Questa confezione racchiude il prodotto e tutto il bundle fornito in dotazione.

L’apertura della confezione risulta semplice e in pochi secondi ci troveremo di fronte al materiale fornitoci in dotazione. La prima cosa che troviamo sono una scatola contenente la cavetteria, oltre ad una piccola busta in plastica con all’interno il manuale d’istruzione, un piccolo foglio con indicate alcune avvertenze, diverse fascette in plastica ed in velcro. Sotto di essi è presente del polistirolo espanso di colore nero, atto a salvaguardare l’hardware presente al suo interno. Rimosso questo strato protettivo è possibile osservare interamente il contenuto.

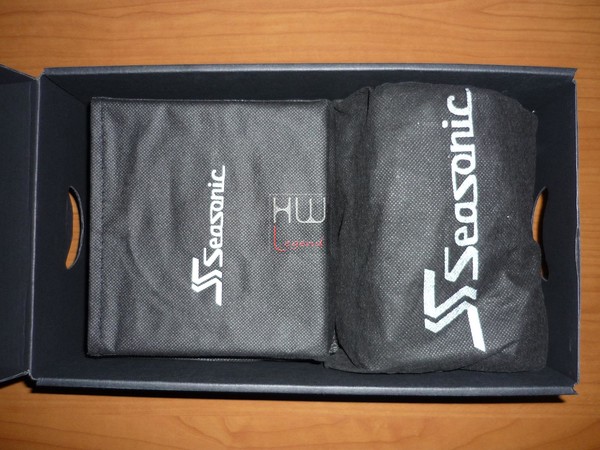

La cura della distribuzione di ogni componente all’interno della confezione, denota l’ottimo studio e attenzione che l’azienda ha riposto. Riteniamo che sia praticamente quasi impossibile incappare in qualche componente danneggiato per causa di un trasporto movimentato.

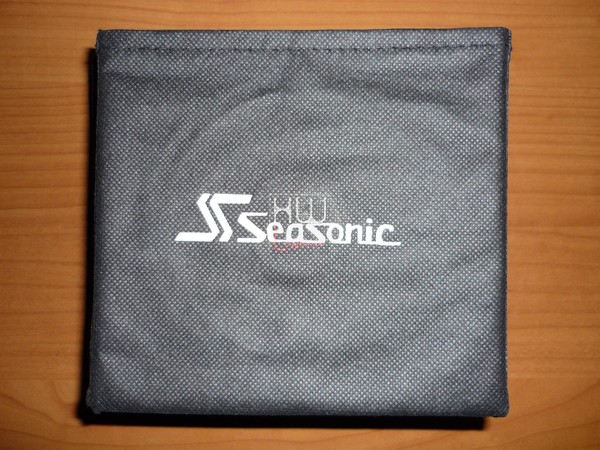

Una volta rimosso il polistirolo espanso, abbiamo trovato il nostro FOCUS Plus 850 Gold avvolto in uno strato di tessuto nero con sopra logo di Seasonic, interamente di color bianco. L’effetto visivo è senza alcun dubbio di sicuro impatto, e denota la cura e la qualità infusa da Seasonic nella realizzazione del suo prodotto.

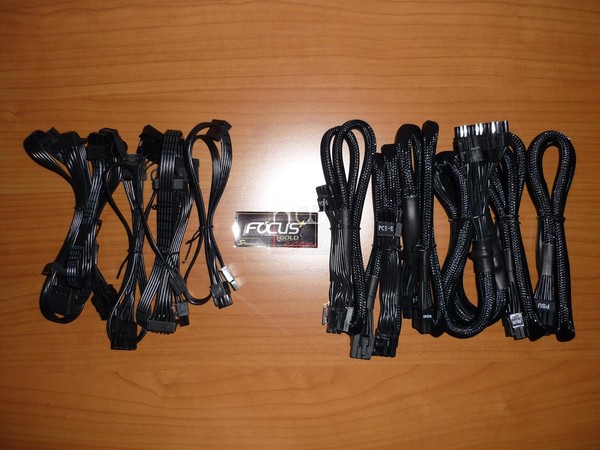

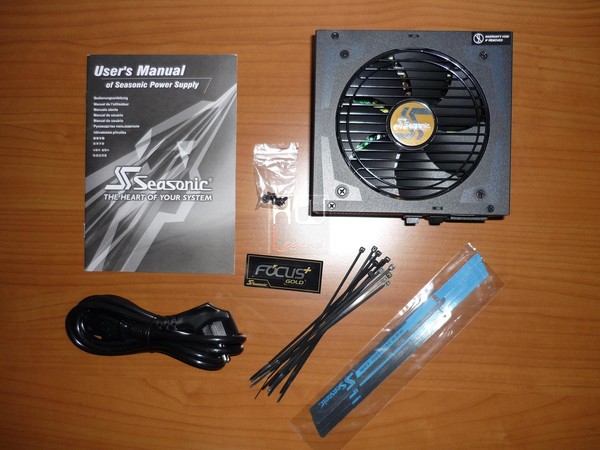

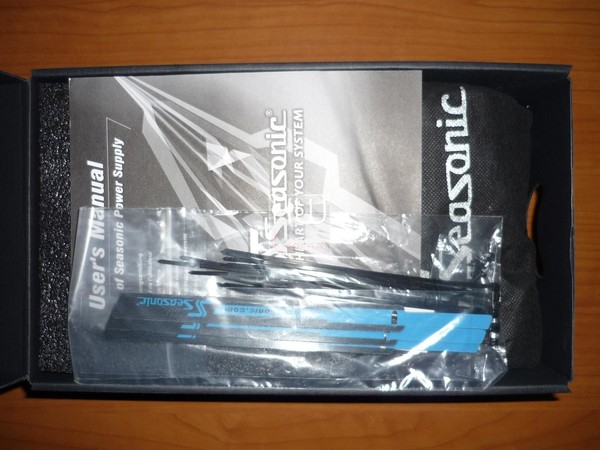

Il bundle è composto dall’alimentatore, manuale multilingua (italiano compreso), cavetteria varia, fascette stringicavo in velcro ed in plastica, viti di fissaggio ed infine un piccolo sticker totalmente in metallo ed un adesivo, entrambi raffiguranti il logo dell’azienda e della serie di appartenenza della PSU. Il bundle fornito in dotazione risulta molto completo e consente fin da subito di godere a pieno del prodotto.

Osservando con attenzione i componenti, possiamo notare come l’azienda, abbia posto particolare attenzione alla qualità dei materiali utilizzati. Questi infatti hanno uno spessore elevato, risultando particolarmente resistenti anche a torsioni, piegamenti ed in generale ad un utilizzo prolungato e intensivo nel tempo. Seasonic non si è quindi smentita per quanto riguarda la qualità dei propri prodotti. Siamo pronti per andare ad analizzare le caratteristiche tecniche e le features del nuovo Seasonic FOCUS Plus 850 Gold.

{jospagebreak_scroll title=Specifiche tecniche e features:}

Specifiche tecniche e features:

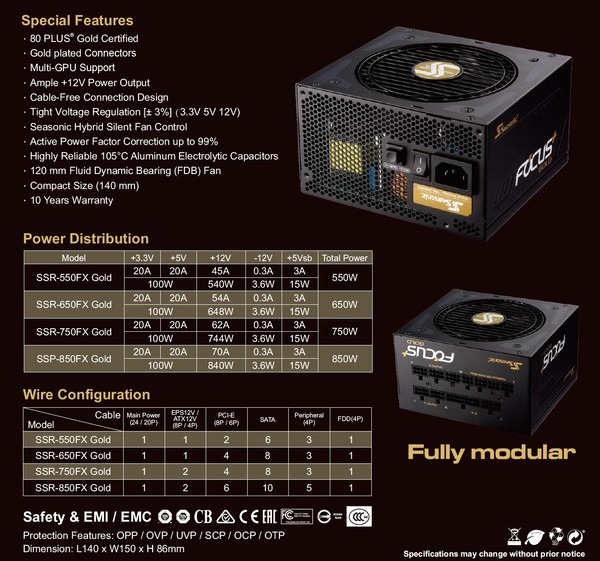

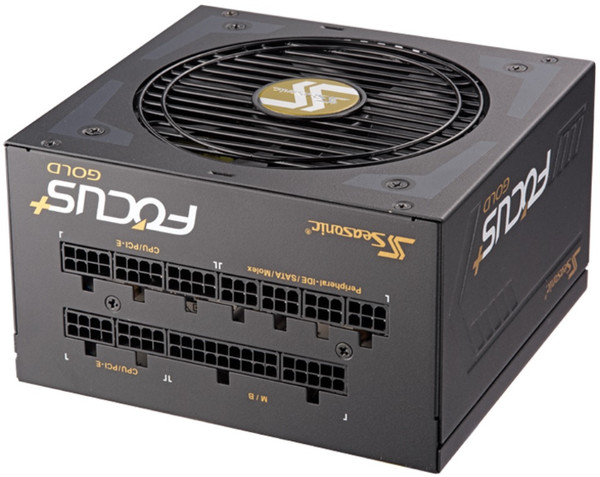

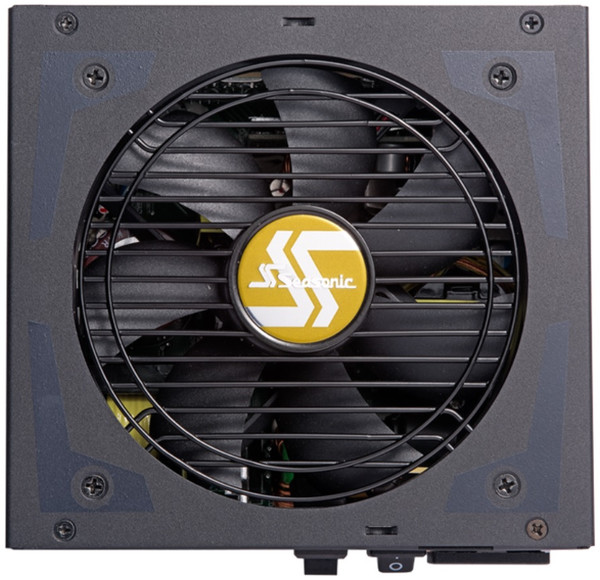

Il Seasonic FOCUS Plus 850 Gold è un alimentatore top di gamma, in grado di avere un’efficienza energetica superiore al 90%, di erogare una potenza massima complessiva di ben 850W, adatta a sostenere anche configurazioni a più schede video. Rispetto al passato, l’efficienza e la qualità globale è aumentata, così come la garanzia del produttore, che adesso è di ben 10 anni.

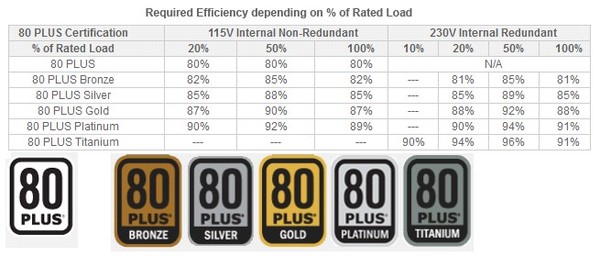

L’alimentatore FOCUS Plus 850 Gold, vanta la certificazione 80 PLUS Gold. 80 PLUS è un’iniziativa patrocinata da Ecos e EPRI per promuovere l’efficienza energetica negli alimentatori dei computer. Attualmente sono sei le certificazioni vigenti.

L’efficienza energetica raggiunta dal FOCUS Plus 850 Gold si attesta su un valore medio superiore al 90%. Questa eccellente efficienza è dovuta al fatto che l’alimentatore adotta componenti di altissima qualità come i rinomati ed efficienti condensatori di fabbricazione giapponese.

Il FOCUS Plus 850 Gold risulta un prodotto innovativo e molto interessante. Diverse sono le features tecniche di rilievo implementate in esso.

L’alimentatore adotta caratteristiche degne di nota, come l’utilizzo della tecnologia proprietaria Seasonic Hybrid Silent Fan Control, in grado di regolare in maniera intelligente la rotazione della ventola a seconda del carico usato, un PCB proprietario di qualità per un elevata efficienza complessiva, una griglia per la ventilazione a nido d’ape per un ricircolo ottimale dell’aria, un sistema completamente modulare con cavetteria con terminali placcati in oro e tanto altro. Raggruppiamo brevemente le features principali del FOCUS Plus 850 Gold.

Soddisfa la Certificazione 80 PLUS ® Gold;
Alta efficienza > 90%;
Pannello di controllo DC con VRM integrato;
Ventola da 120mm;
Basso impatto acustico;
Active Power Factor Correction [99% PF Typical];
MTLR;
Dimensioni compatte (140mm);
Terminali della cavetteria placcati in oro;
Altissima precisione nella regolazione delle tensioni;
Tensione elevata per i +12V;

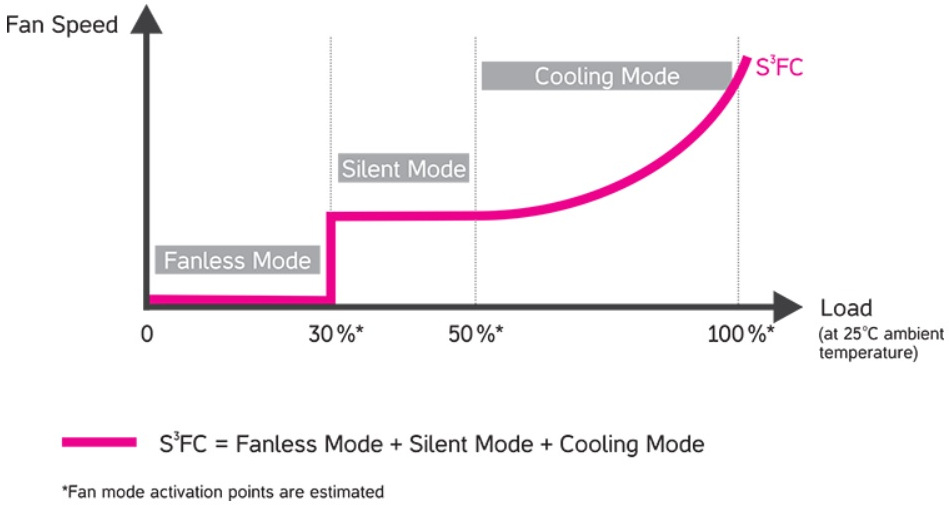

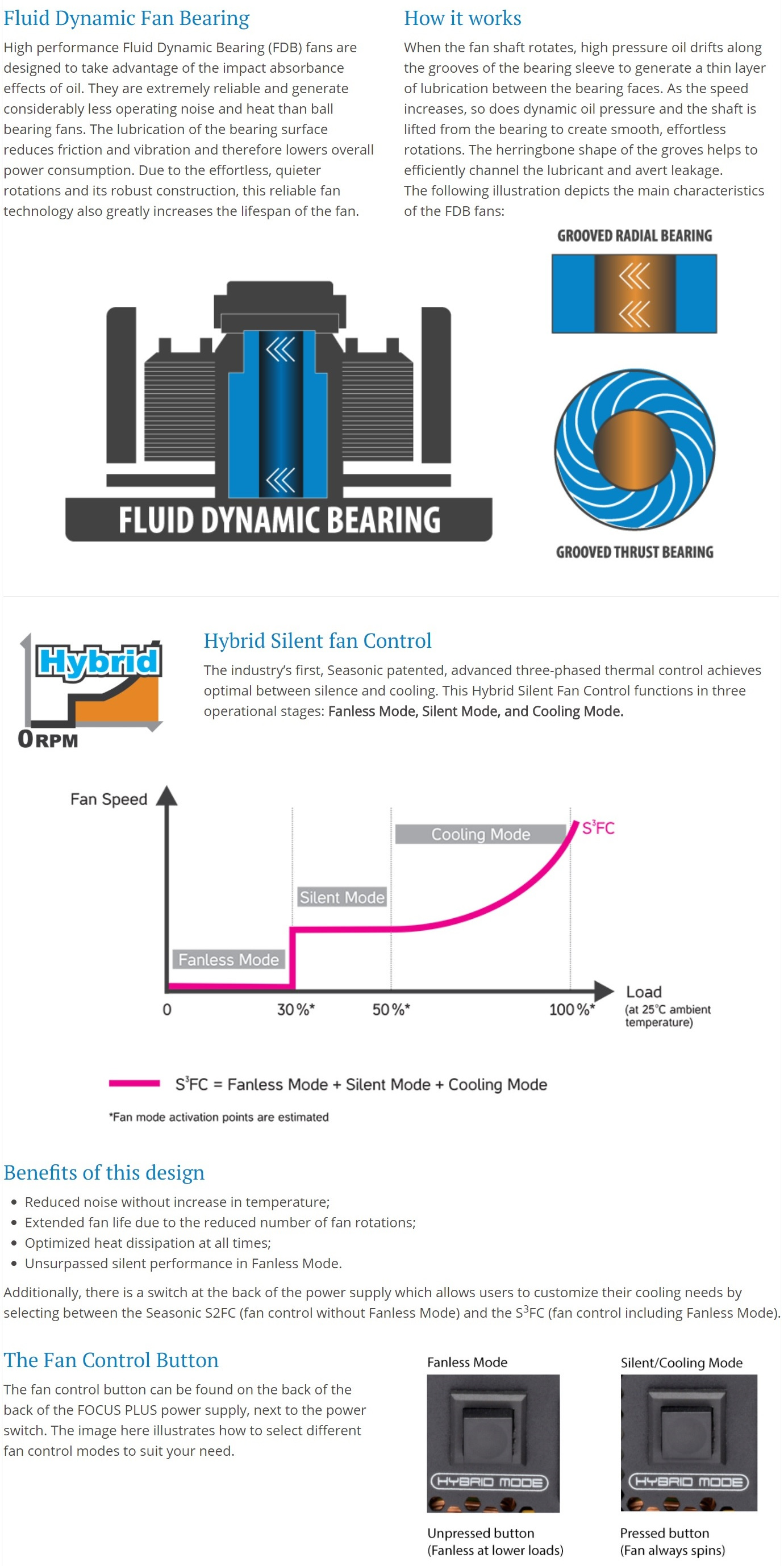

Brevetto Seasonic Hybrid Silent Fan Control;
Ultra ventilazione (struttura a nido d’ape);
Sistema completamente modulare;
Supporto a sistemi con più gpu;
Connettori a sgancio rapido;
Sistema universale di alimentazione DC;
10 Anni di garanzia.

Le innumerevoli ed interessanti features presenti nell’alimentatore Seasonic FOCUS Plus 850 Gold, lo rendono un prodotto unico e per certi versi innovativo, tanto da essere un valore aggiunto elevato al prodotto. Riportiamo di seguito le specifiche tecniche cosi come dichiarate del produttore.

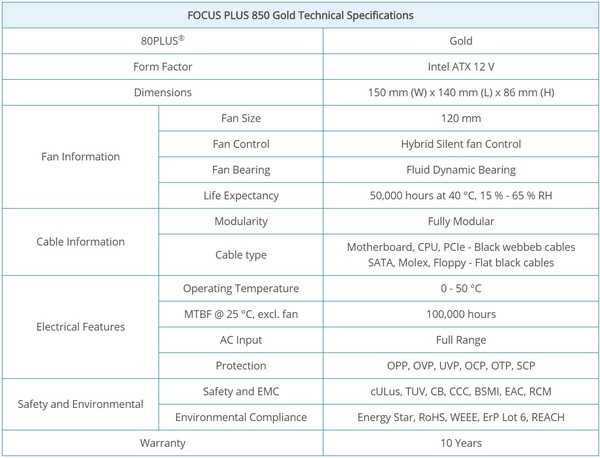

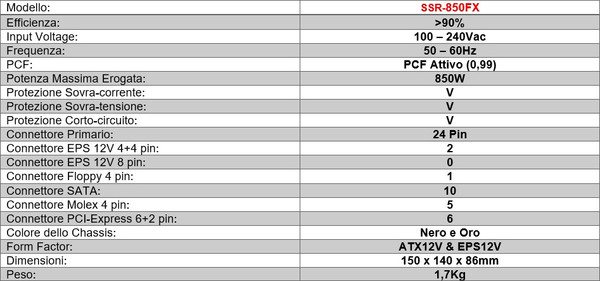

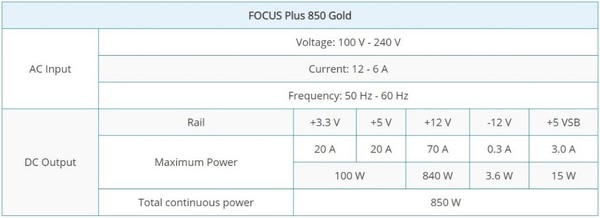

Le caratteristiche tecniche dichiarate da Seasonic, rispecchiano in pieno la volontà del produttore, nel voler realizzare un alimentatore silenzioso, estremamente efficiente e con componentistica di qualità. I cavi forniti in dotazione sono di ottima qualità e assicurano una duttilità ed espandibilità di componenti installabili decisamente buona in rapporto alla potenza massima erogata.

Nel corso della nostra recensione analizzeremo le caratteristiche peculiari e innovative che i tecnici di Seasonic hanno voluto mettere a disposizione dei propri clienti. Riportiamo di seguito la tabella descrittiva dei dati elettrici di erogazione dell’unità.

Per ulteriori informazioni è possibile consultare la pagina web del prodotto sia sul sito Seasonic che sulla pagina dedicata ai prodotti FOCUS Plus Gold. Ora siamo pronti per andare ad analizzare in dettaglio la soluzione FOCUS Plus 850 Gold.

{jospagebreak_scroll title=Uno sguardo da vicino – Parte Prima:}

Uno sguardo da vicino – Parte Prima:

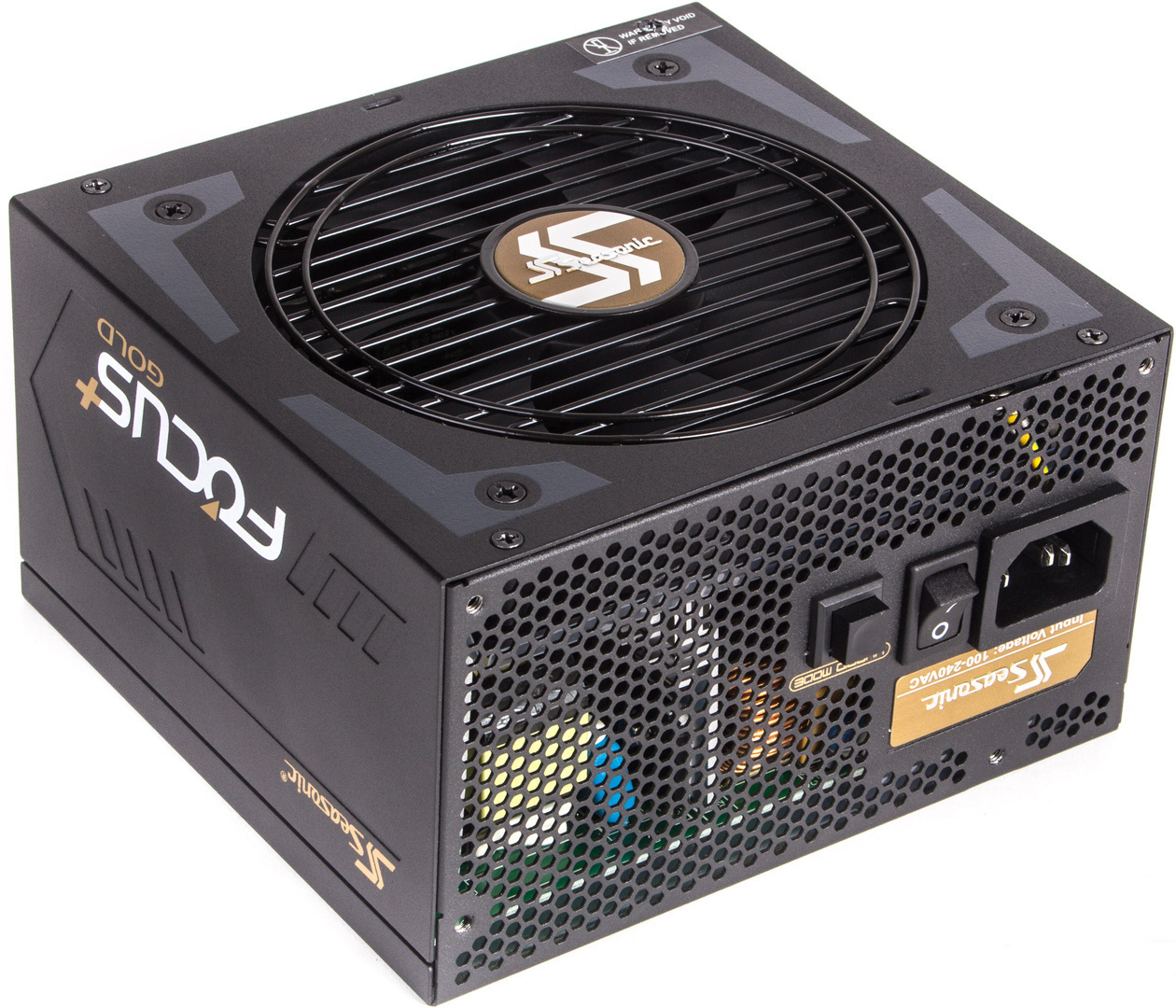

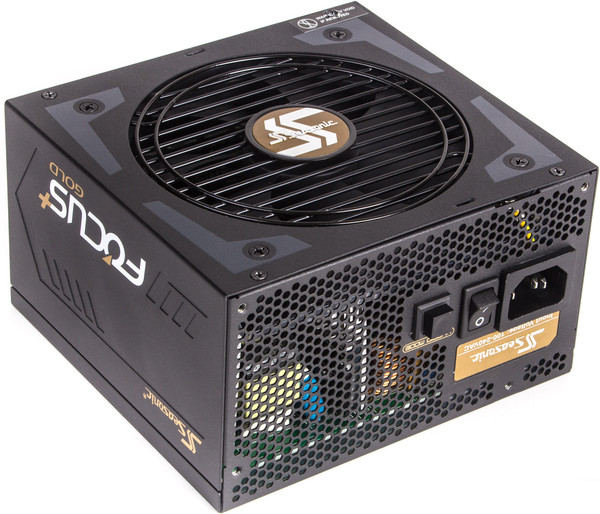

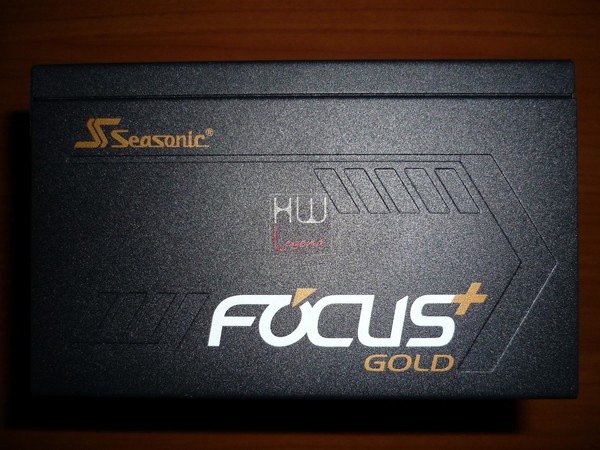

Il FOCUS Plus 850 Gold riprende i colori della famiglia PRIME Gold, quindi con il nero predominante insiene ad accenti color oro. La verniciatura nera dello chassis risulta omogenea ed estremamente resistente, grazie anche alla particolare tecnica con cui viene applicata (a polvere).

Le scritte “FOCUS+ GOLD” sui lati, sono verniciate in coloro bianco ed oro, senza nessun tipo di imperfezione, inoltre le parti assemblate sono ben connesse tra loro. In alto a destra è presente un piccolo sigillo che funge da garanzia, ossia una volta rimosso essa decade, in quanto preannuncia manomissioni da parte del consumatore.

Le dimensioni sono di 150 mm (W) x 86 mm (H) x 140 mm (D) e dal peso di 1,7 Kg ci danno un prima indicazione sulle ridotte dimensioni del prodotto che andremo ad analizzare. La griglia di protezione è in metallo di color nero, come il resto dello chassis, mentre ai lati ci sono quattro “angolari” di color blu scuro. Il contrasto prodotto rende decisamente bello tutto l’insieme.

Il contrasto cromatico nero/oro dona al prodotto un aspetto decisamente elegante e sobrio. Sulla parte centrale della griglia di protezione della ventola vi è il logo metallico in rilievo di Seasonic. L’involucro del FOCUS Plus 850 Gold risulta senza dubbio di eccellente qualità, oltre ad essere molto resistente ai graffi.

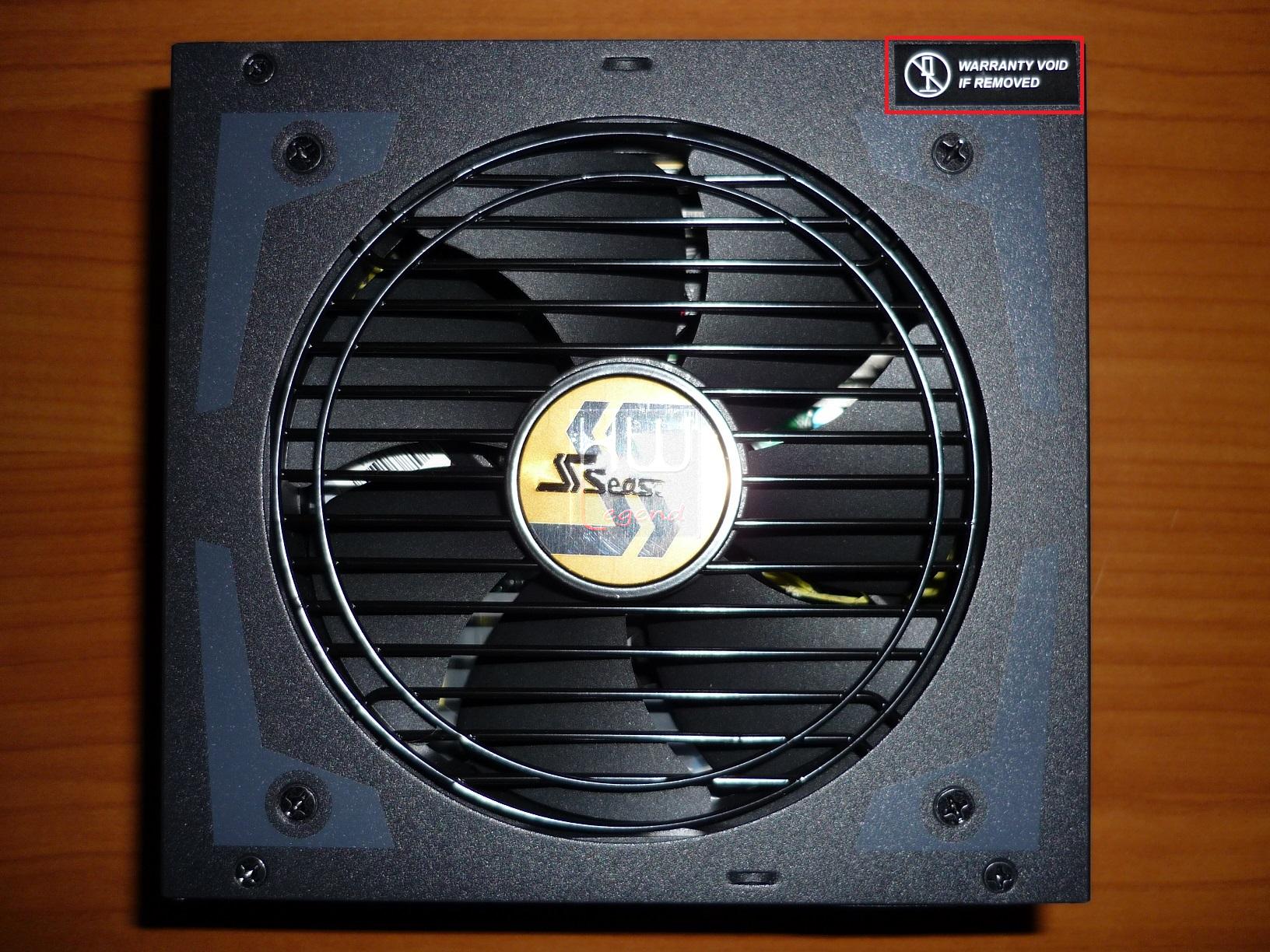

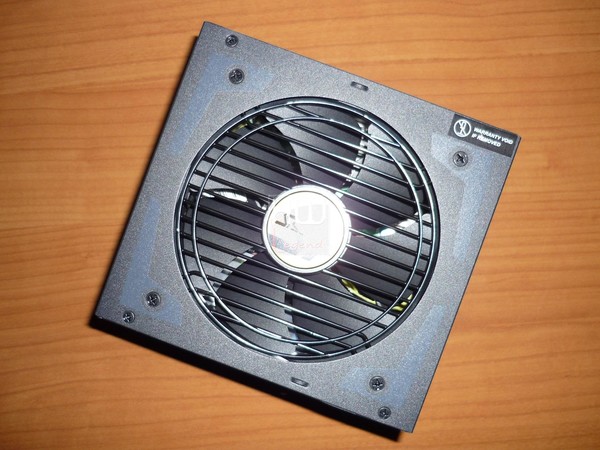

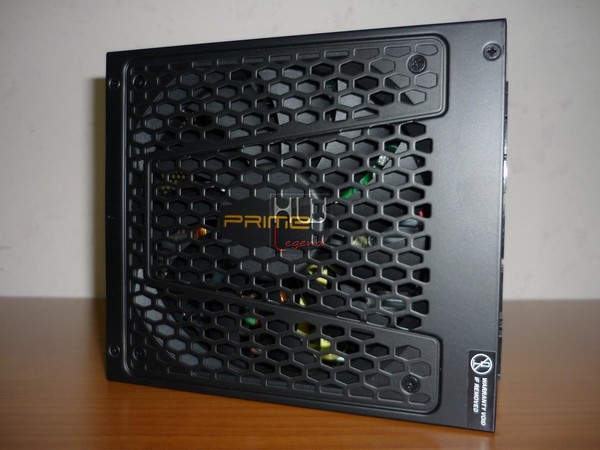

Le due facce laterali, precisamente speculari, sono caratterizzate dallo stesso motivo. Un preciso motivo geometrico, con vicino una scritta bianca ed oro riportante la parola “FOCUS+ GOLD” sapranno catturare l’attenzione del consumatore.

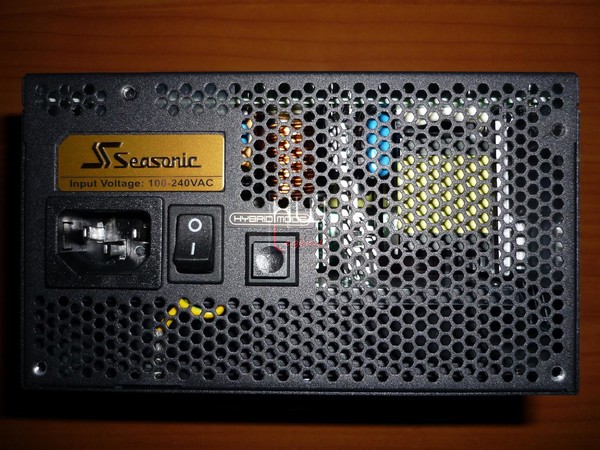

Nella parte frontale del telaio è inserita la consueta presa IEC-C14 a tre poli e l’interruttore a due posizioni di accensione/spegnimento con il comodo switch “1/0”. E’ presente inoltre una griglia adibita al ricircolo dell’aria. La griglia di ventilazione ha una particolare trama a nido d’ape, questa soluzione favorisce la fuoriuscita dell’aria calda dall’interno della PSU verso l’esterno nella maniera più veloce possibile. Essa è priva di rilevanti superfici che potrebbero costituire ostacolo al flusso stesso.

Questo tipo di griglia, oltre ad apportare anche il minor fruscio possibile, coniuga contemporaneamente la corretta rigidità su quel lato che, in quanto sede della presa IEC-C14, è necessario esercitare una forza considerevole per il corretto e completo inserimento dell’apposito cavo di alimentazione.

Lo switch di accensione/spegnimento è di dimensioni consistenti a testimonianza dell’ottima scelta dei componenti usati. Le funzioni della presa IEC-C14 di ordine meccanico potranno essere pienamente sfruttate solo con il cavo IEC-C15 in dotazione con la PSU FOCUS Plus 850 Gold, che perfettamente si adatta ai rilievi della staffa.

Vicino ad essi è presente un piccolo switch per attivare o meno la feature proprietaria per il funzionamento della ventola in modalità (Hybrid System). Adesso il pulsante è situato sulla parte posteriore, quindi di facile utilizzo rispetto al passato.

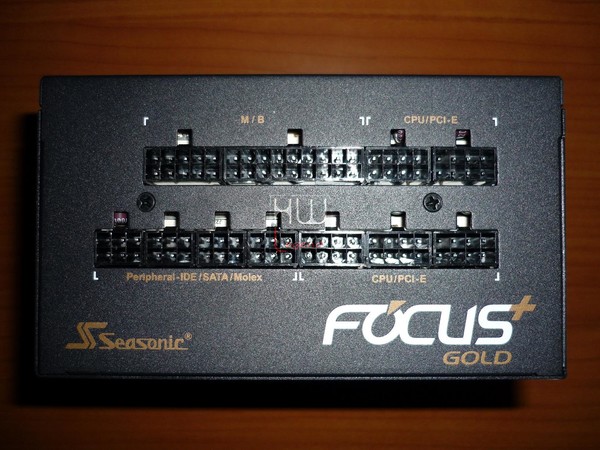

Sulla parte anteriore, troviamo solamente gli ingressi per la cavetteria presente nel bundle. Ricordiamo che il FOCUS Plus 850 Gold è un alimentatore completamente modulare. Ogni tipologia di connessione è contrassegnata da una scritta e delle linee guida ai lati.

Il FOCUS Plus 850 Gold è una unità di alimentazione completamente modulare, in quanto presenta tutta la parte del proprio cablaggio in maniera completamente indipendente e rimovibile. Tutti i cavi presenti hanno un profilo piatto mentre il cavo da 24pin è contenuto all’interno della guaina traforata nera di tipo sleeving, che lo protegge da eventuali tagli o danneggiamenti. Tale soluzione risulta resistente e duratura nel tempo.

Non è stato ritenuto necessario utilizzare una prima schermatura anti-interferenze mediante degli anelli in ferrite. La qualità di cavi e dei connettori è molto elevata. I cavi risultano morbidi. I connettori sono calibrati in modo tale che gli attacchi sulla PSU e sulle periferiche avviene senza fatica. La lunghezza dei cavi è sufficiente per garantire un buon margine di manovra nell’installazione dei componenti all’interno del cabinet.

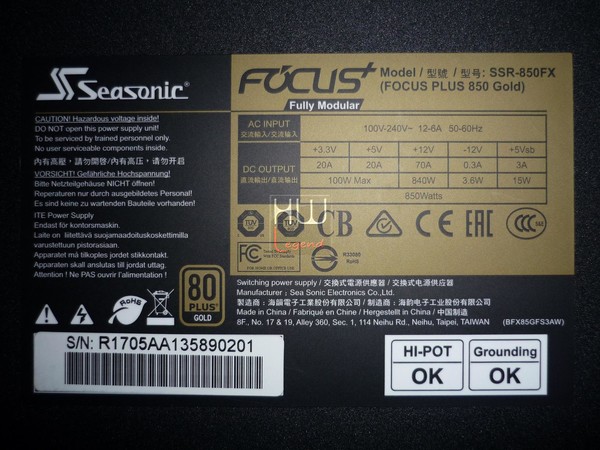

Nella parte inferiore dell’alimentatore troviamo tutte le specifiche tecniche. Esse sono riportate con una grande etichetta rigida e resistente.

{jospagebreak_scroll title=Uno sguardo da vicino – Parte Seconda:}

Uno sguardo da vicino – Parte Seconda:

Le indicazioni contenute nella tabella mostrano come sia stata operata la scelta per una soluzione su un singolo e potente rail +12V da 70A, protetto da sovracorrenti. La singola linea da la possibilità di usufruire di 840W di potenza massima. L’alimentatore Seasonic FOCUS Plus 850 Gold è pronto ad erogare 20A su entrambe linee +3.3V e +5V, per una potenza totale usufruibile di ~940W.

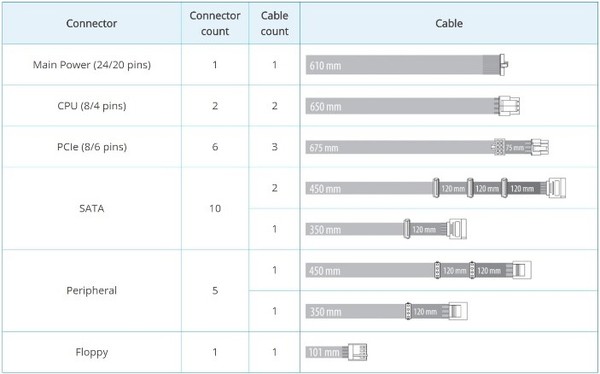

Il Seasonic FOCUS Plus 850 Gold dispone di un sistema modulare di gestione dei cavi che consente di regolare in maniera flessibile l’uso degli stessi in base al numero dei dispositivi collegati. In questa maniera è possibile ridurre l’ingombro e migliorare il flusso d’aria interno al case, per una più efficace dissipazione del calore.

Possiamo fin da ora rassicurare i futuri possessori di questa unità che la vorranno utilizzare in un cabinet Full-Tower, che i cavi fissi dedicati all’alimentazione primaria della mainboard, l’E-ATX 24 poli, i 4+4pin e quattro PCI-E da 6+2pin, sono di una lunghezza tale da non creare alcun problema di montaggio.

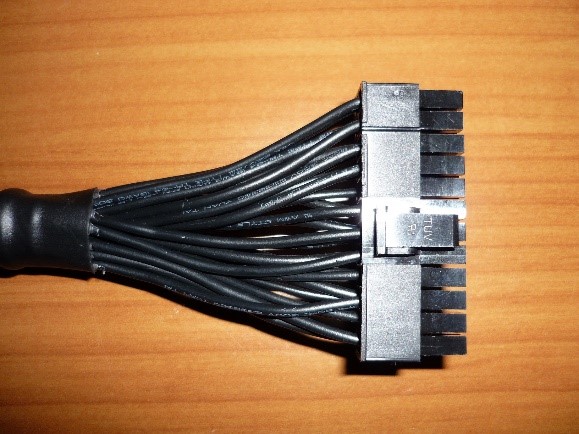

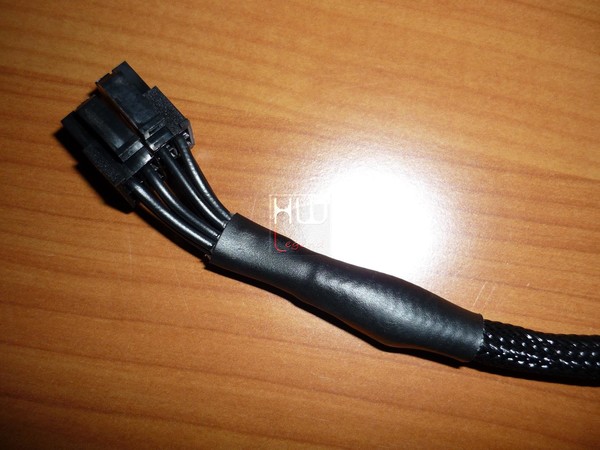

I cavi sono provvisti di sleevatura, che aumenta la loro resistenza generale e risultano, come abbiamo anticipato in precedenza, di una buona lunghezza e ciò rende fattibile il loro utilizzo anche nei case di dimensioni elevate. Abbiamo misurato circa 61cm per il cavo del connettore a 24pin e circa 67,5cm per quelli del PCI-Express, mentre il cavo a 8pin per la cpu misura circa 65cm.

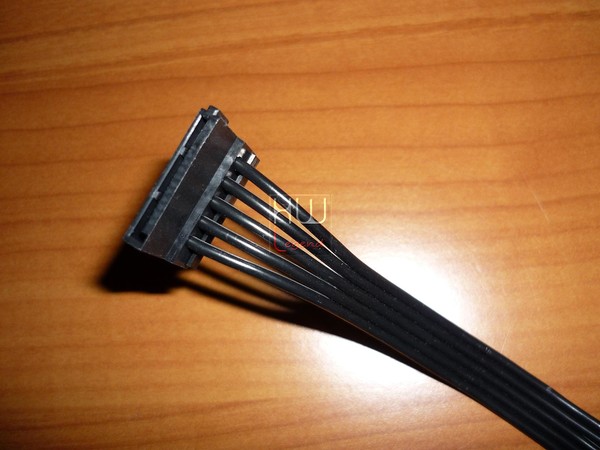

Anche il cablaggio con i connettori SATA, MOLEX e Floppy e ben costruito. Abbiamo a disposizione due cavi di varia lunghezza, infatti passiamo dai più “corti” che misurano circa 47cm, al più lungo da ben 81cm, due dedicati alle connessioni SATA e due riservate alle connessioni MOLEX (su uno è presente anche un connettore floppy). Anche in questo caso, non è stato ritenuto necessario utilizzare una schermatura anti-interferenze mediante degli anelli in ferrite.

Interessante notare come i cavi dedicati all’alimentazione della scheda madre (connettore a 24pin) e alle schede video (PCI-Express 6+2pin e 6pin) hanno i terminali placcati in oro. Questo speciale trattamento impedisce l’ossidazione dei contatti garantendo una migliore durata nel tempo.

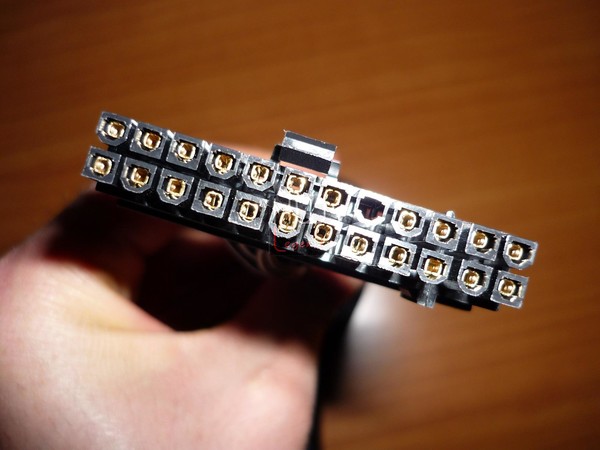

Analizzando i cavi notiamo come sia stata adottata una plastica morbida e molto resistente (80°C e 300V), inoltre c’è da segnalare la forma molto stretta e piatta, utilissima per farli passare nei punti molto stretti presenti all’interno di un case. La loro particolare forma garantisce inoltre una minore resistenza all’aria, quindi garantiscono uno smaltimento più veloce del calore.

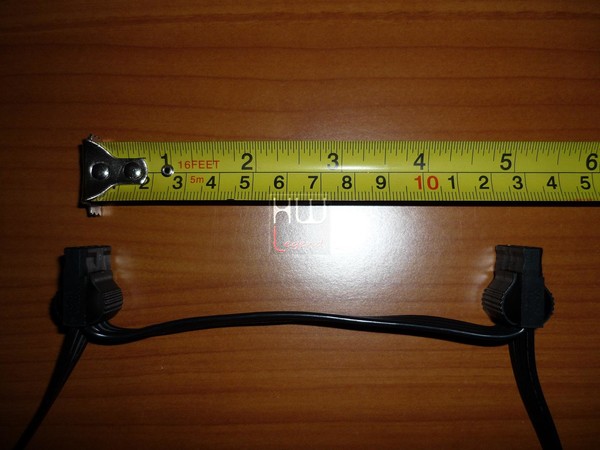

La sezione dei cavi è generosa: 20/10 mm per tutte le connessioni ad eccezione di quelli relativi al connettore a 24 poli la cui sezione risulta di ben 23.5/10 mm. La lunghezza dei cavi consente di utilizzare senza problemi la PSU FOCUS Plus 850 Gold su un banchetto per bench. Ora siamo pronti per andare ad analizzare la ventola in dotazione.

{jospagebreak_scroll title=Ventola in dotazione:}

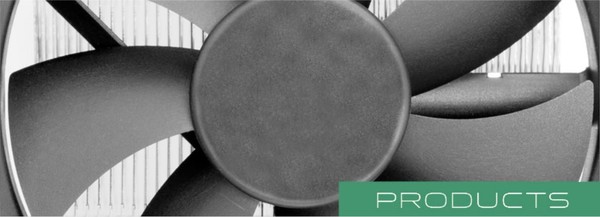

Ventola in dotazione:

Negli alimentatori la ventola ricopre sempre un ruolo decisamente molto importante. Nel caso specifico del FOCUS Plus 850 Gold, l’altissimo valore di efficienza che contraddistingue questa PSU, rende l’uso della ventola quasi uno spreco di corrente, vista la scarsa produzione di calore per più della metà del suo tempo di utilizzo. Il sistema di dissipazione è affidato ad una ventola da 12V prodotta da Hong Hua.

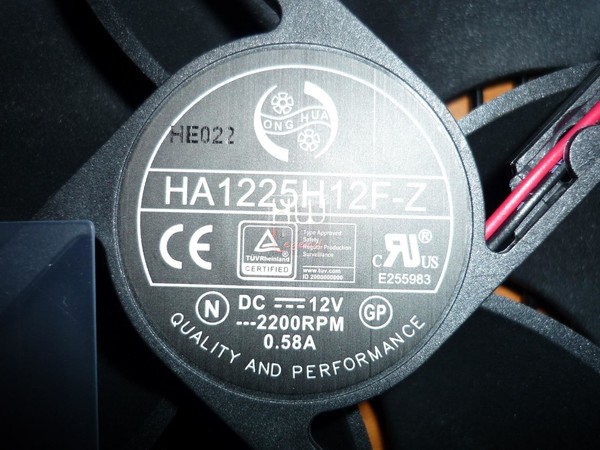

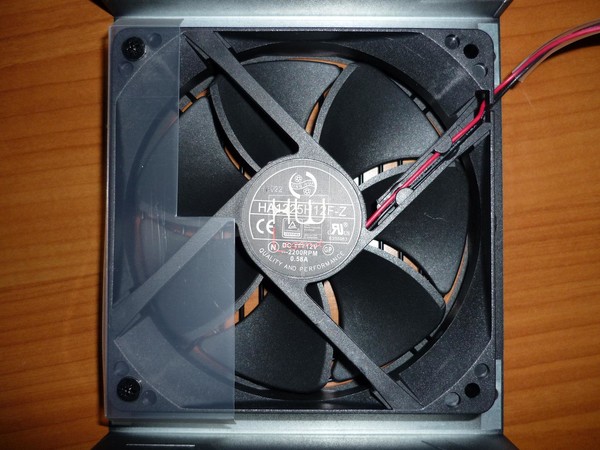

Il modello impiegato è l’HA1225H12F-Z, capace di arrivare a 2200rpm massimi e con un assorbimento massimo di 0,58A.

Il telaio della ventola appare completamente costruita in materiale plastico di colore nero, compreso le sette pale nere anch’esse. Le sue dimensioni sono di 120x120x25 mm, come sulla serie Snow Silent (stesso codice ma velocità di rotazione diverse).

Le pale presentano una superficie ampia ed un profilo esterno relativamente arrotondato per non indurre rumorosi quanto fastidiosi sibili e ottenere la maggior pressione in relazione al volume d’aria spostato anche con regimi di rotazione bassi.

La qualità costruttiva è eccellente, con una flessione ridotta sull’asse diagonale. La resistenza dei materiali è molto buona e la sensazione generale è di ottima robustezza. Sia le 11 pale che i 4 bracci rinforzanti sono costruiti con materiali di ottima qualità e sono particolarmente resistenti a ogni tipo di stress.

Il frame è ti tipo rotondo, particolare scelto appositamente per ridurre la rumorosità ed il rumore prodotto dall’aria. Il sistema di rotazione utilizzato fa sì che non vi siano parti meccaniche in contatto, evitando pertanto usura e garantendo una maggiore longevità e durata nel tempo.

Il rotore centrale non occupa troppo spazio e consente di avere maggior area a disposizione per le pale. La funzione principale di questa ventola è quella di concentrare e massimizzare sia il flusso che la pressione statica del getto d’aria. Riassumiamo nella tabella che segue le caratteristiche tecniche della ventola HA1225H12F-Z.

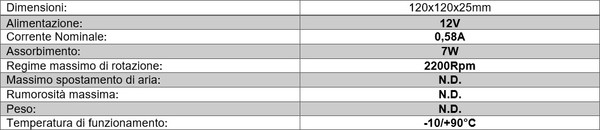

Il modello HA1225H12F-Z funziona con una tensione di 12V e richiede una corrente di 0,58A ed una potenza nominale di circa 7W. Le temperature di funzionamento variano in un range di -10C~90C. Il meccanismo di rotazione si avvale della nota tecnologia Fluid Dynamic Bearing.

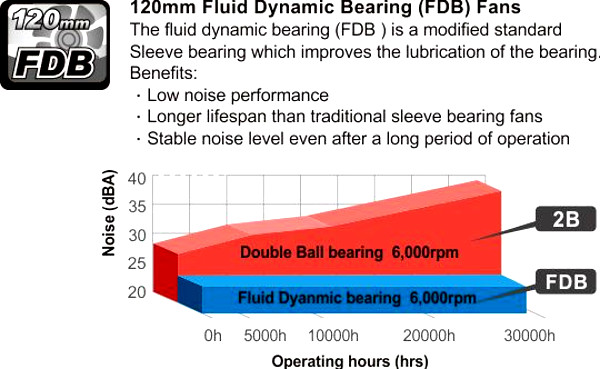

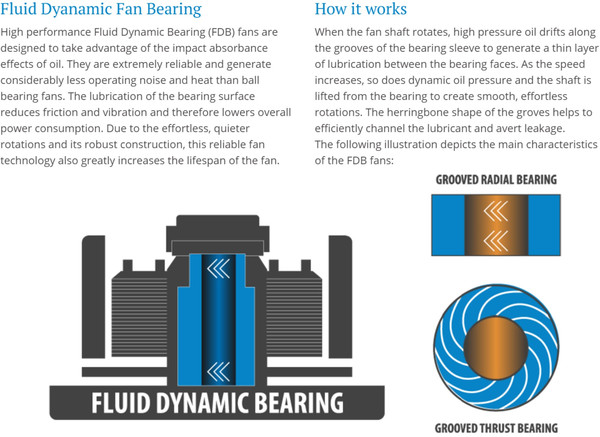

La tecnologia Fluid Dynamic Bearing, come lo stesso nome ci indica, a differenza dei normali motori a cuscinetti, utilizza un liquido che ha la duplice funzione di lubrificare e far girare il l’albero motore all’interno della propria sede. Questa tecnologia sfrutta la rotazione dell’albero all’interno di un ambiente totalmente ermetico in grado di mantenerlo pulito da polveri e di evitare la fuoriuscita dell’olio.

Questo utile accorgimento mantiene stabili i valori di performance e consumo per molto tempo, inoltre grazie a questa tecnologia il corpo centrale può sopportare temperature massime molto elevate (90°C). Il cuscinetto idraulico dinamico (Fluid Dynamic Bearing), consente l’aumento della vita utile, ne migliora le prestazioni e riduce drasticamente il rumore del sistema anche a pieno carico.

{jospagebreak_scroll title=Analisi interna – Parte Prima:}

Analisi interna – Parte Prima:

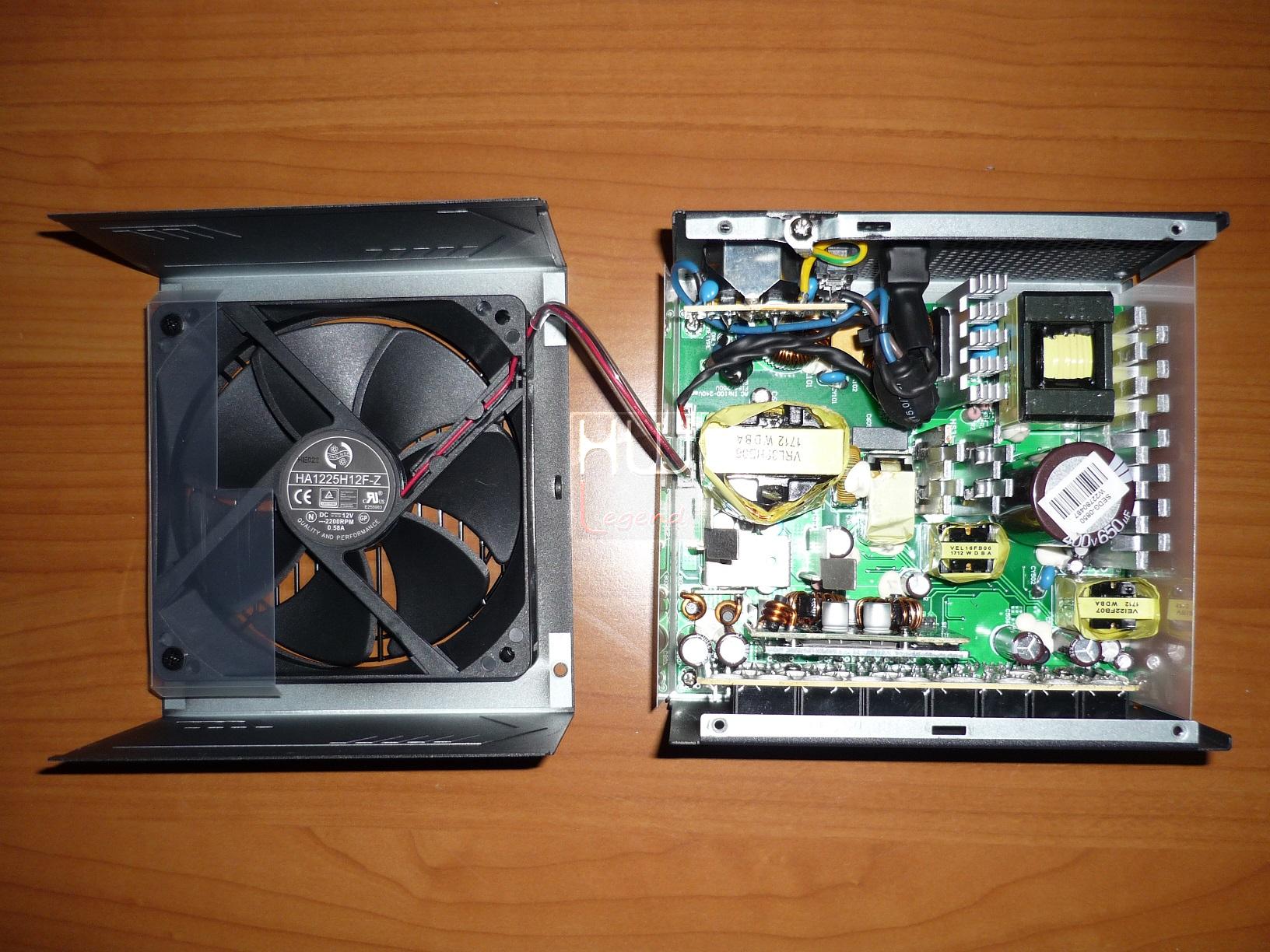

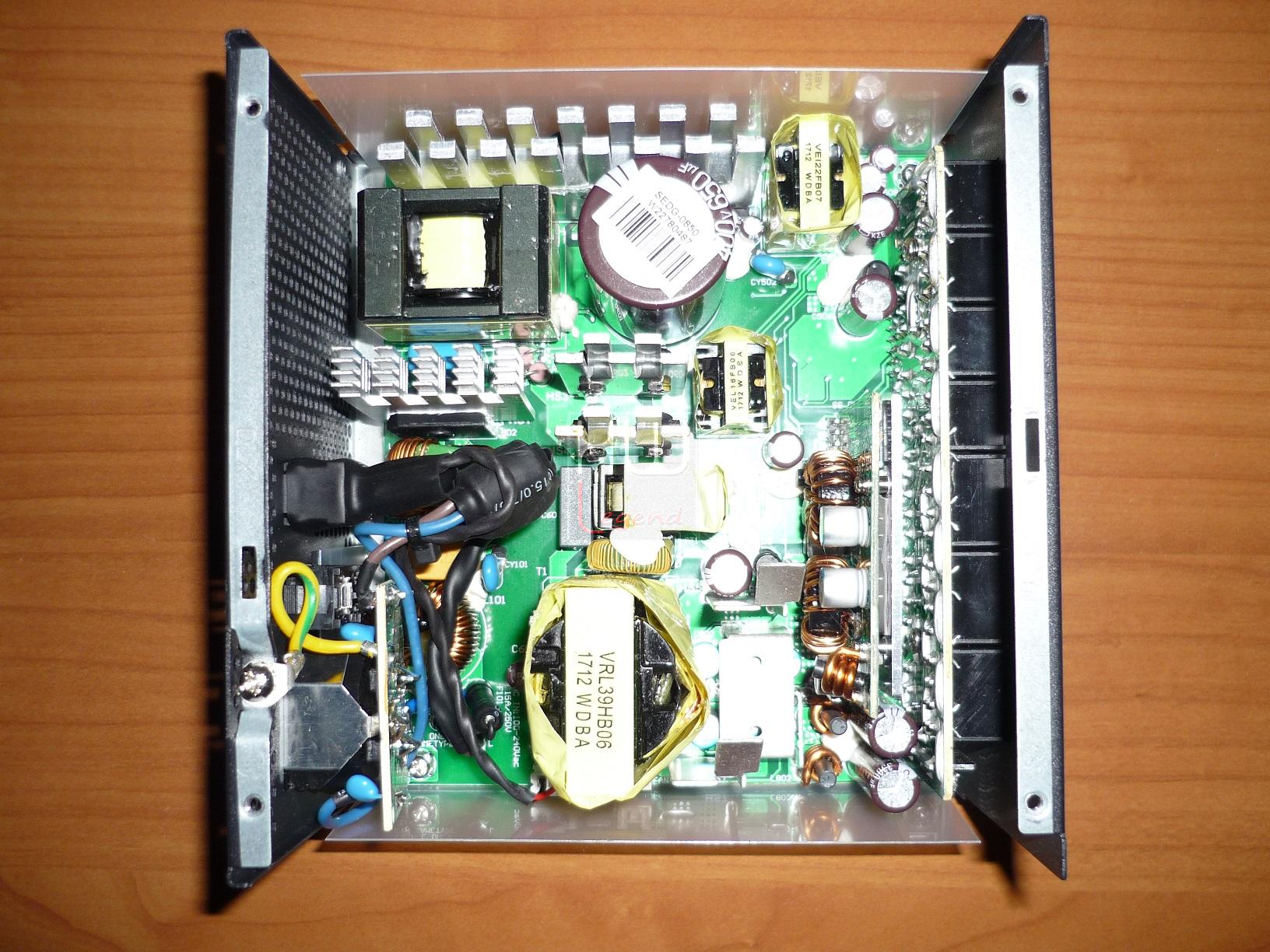

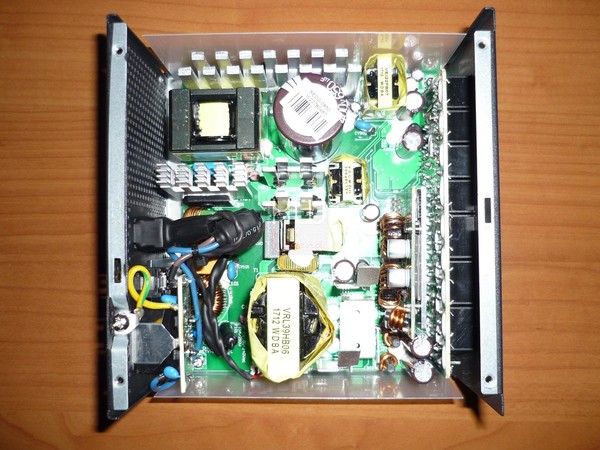

Dopo aver rimosso il sigillo e tolto le viti che tengono fissati le parti di cui è composto il telaio, possiamo analizzare con attenzione gli elementi elettronici della PSU FOCUS Plus 850 Gold. Notiamo fin da subito che il PCB, così come la distribuzione della componentistica risulti proprietaria, segno della ricerca e dell’impegno che Seasonic dedica nei suoi prodotti.

Non possiamo che constatare l’estrema compattezza del nostro prodotto, che ricordiamo essere 30mm più corto degli altri prodotti Seasonic da noi testati, la più che buona pulizia generale della struttura priva di quei corposi dissipatori di calore utilizzati sulle unità con classe di efficienza energetica inferiore e l’ottima e sapiente disposizione volta alla concreta ottimizzazione degli spazi.

Appreso che il PCB del nostro prodotto è proprietario, siamo rimasti colpiti in maniera molto positiva. Gli standard di qualità di Seasonic risultano decisamente elevati, ed in questo caso siamo davvero al top della categoria.

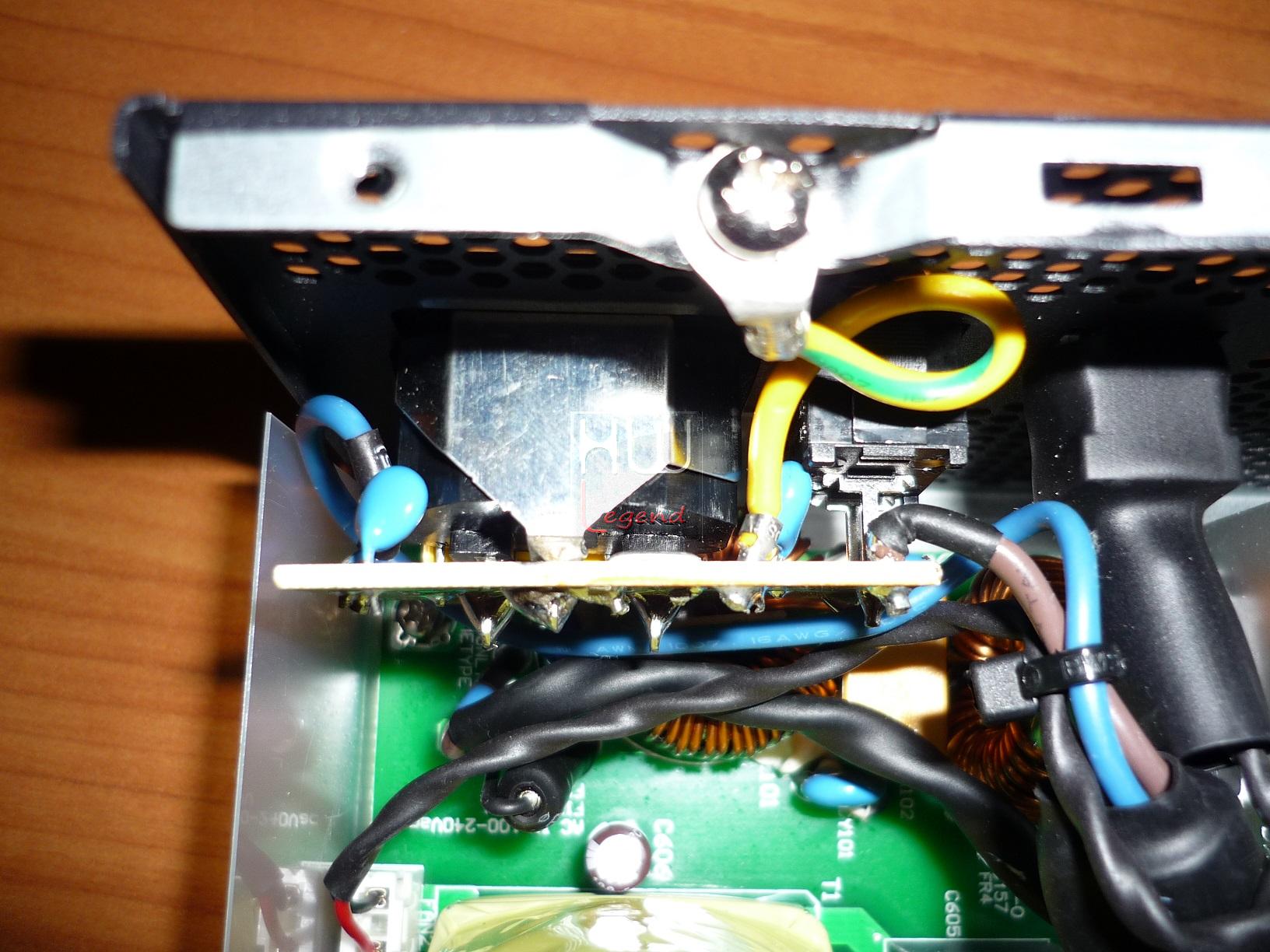

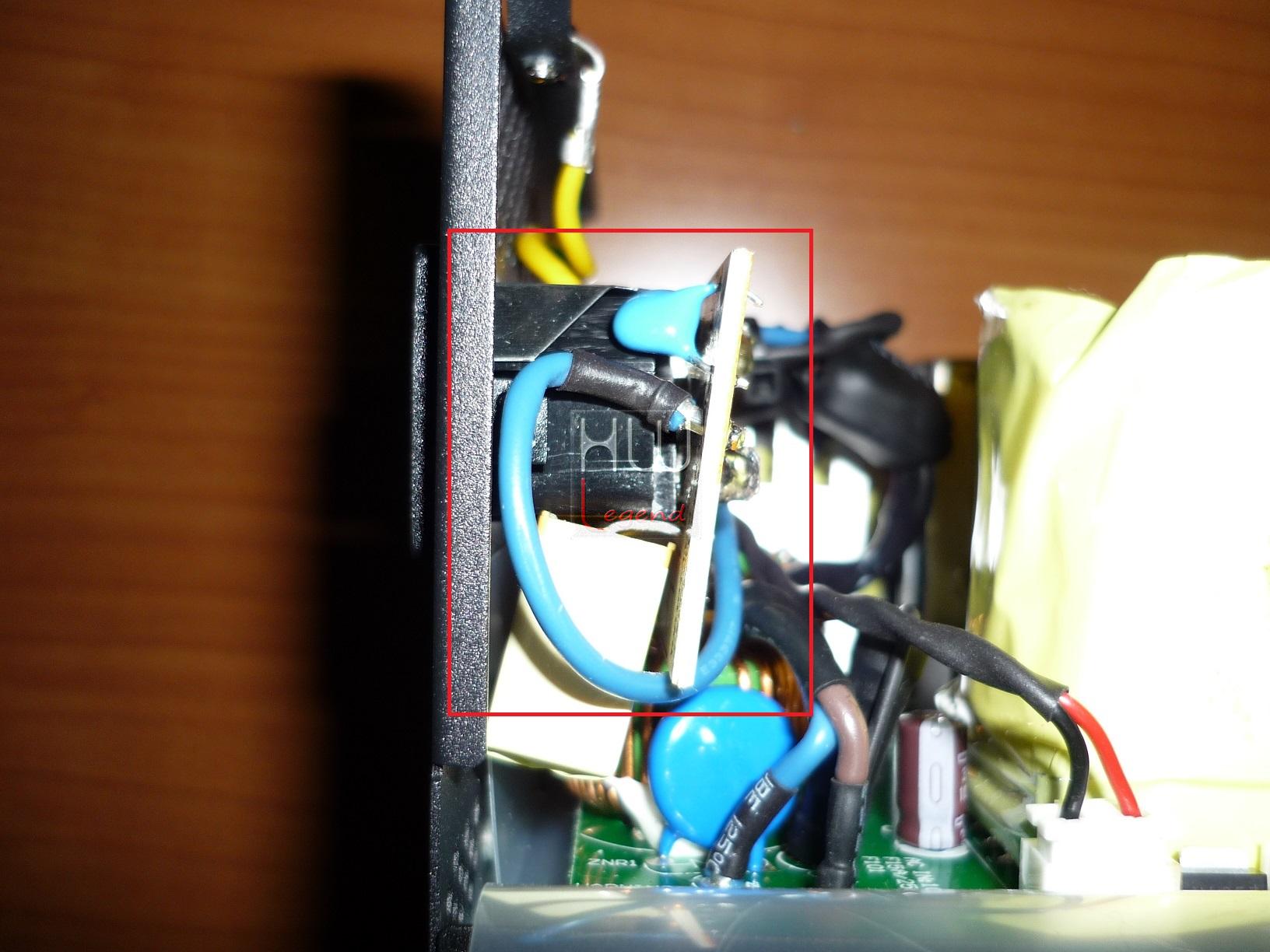

Esaminando le componenti interne, possiamo chiaramente osservare, come posto dietro il connettore per la presa di corrente vi è un piccolo PCB separato da quello principale, con sopra due condensatori classe “Y”, uno di classe “X” ed una bobina per il filtraggio della tensione in entrata.

Sul PCB principale dell’alimentatore troviamo: due condensatori di classe “X”, altri due di classe “Y” e due bobine responsabili del filtraggio della tensione in entrata ed un varistore (MOV), componente molto importante, atto alla protezione in caso di sovratensione. Vicino ad essi è presente inoltre un termoresistore, in grado di salvare tutta la componentistica interna da sbalzi di tensione ed un relè elettromagnetico, utile per il raffreddamento rapido del termoresistore.

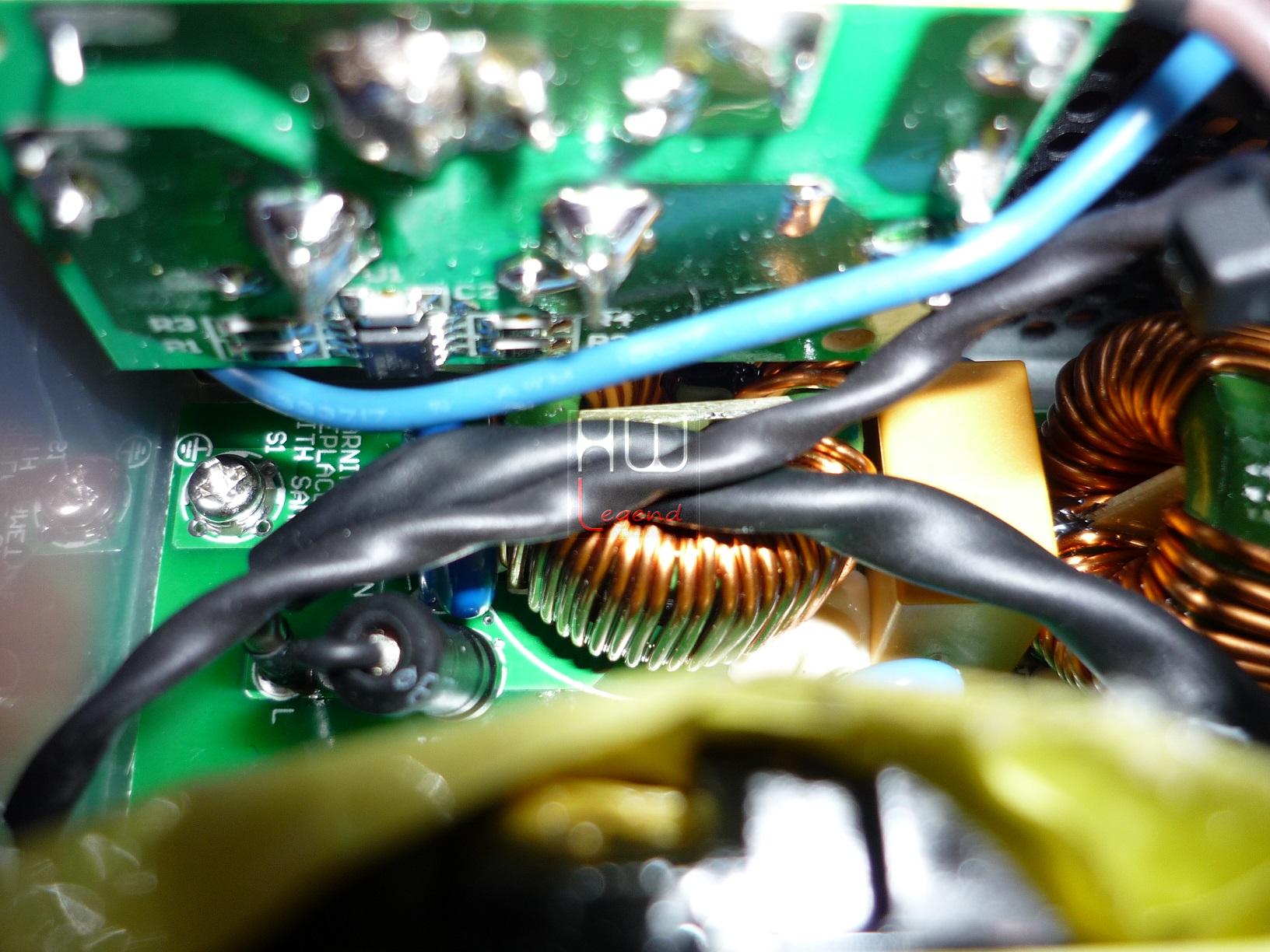

Anche se leggermente affollata per via delle dimensioni compatte, la zona dove risiedono le due bobine ed il MOV risulta pulita ed abbastanza arieggiata, grazie all’’ottima progettazione degli ingegneri di Seasonic.

{jospagebreak_scroll title=Analisi interna – Parte Seconda:}

Analisi interna – Parte Seconda:

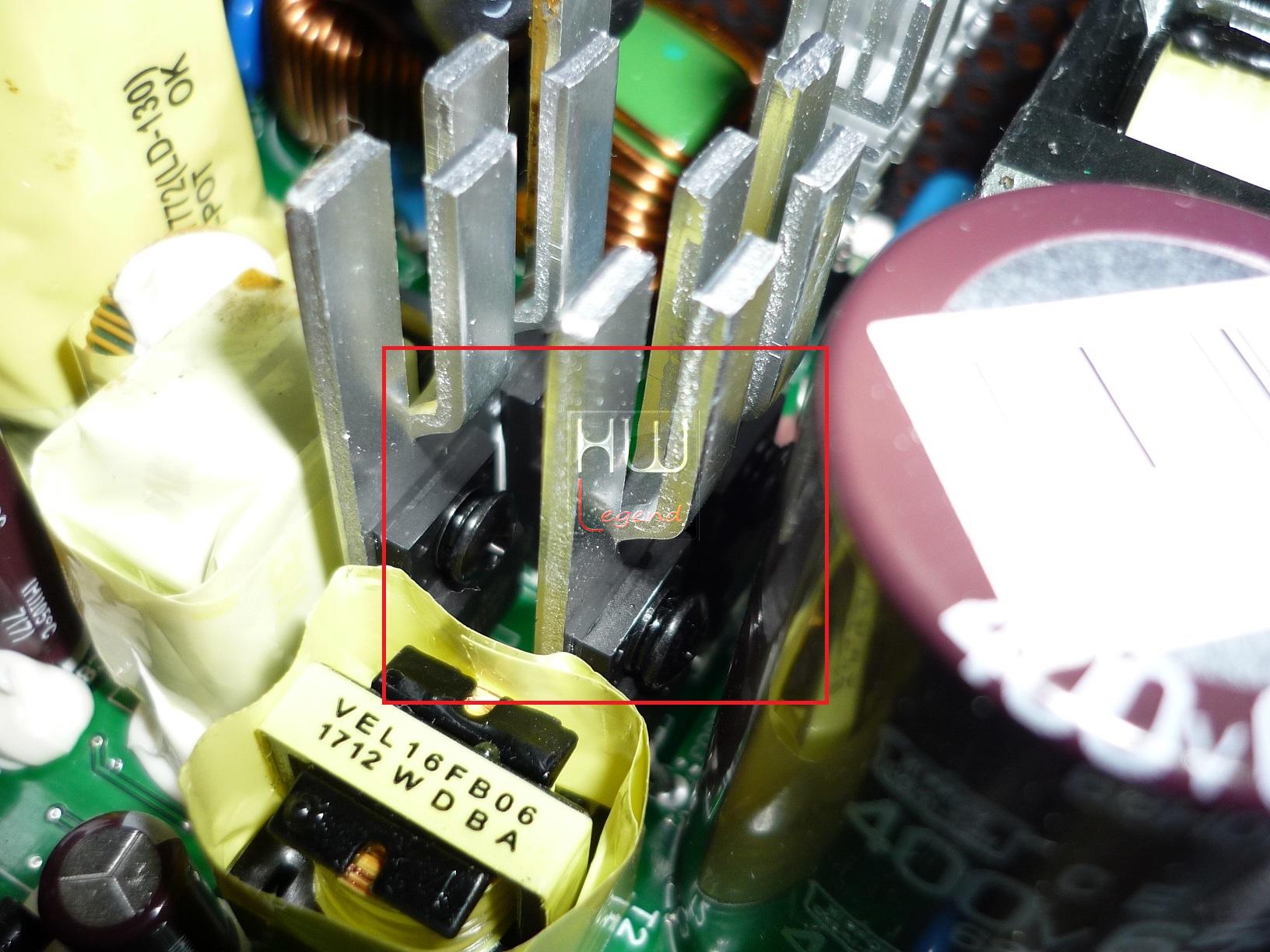

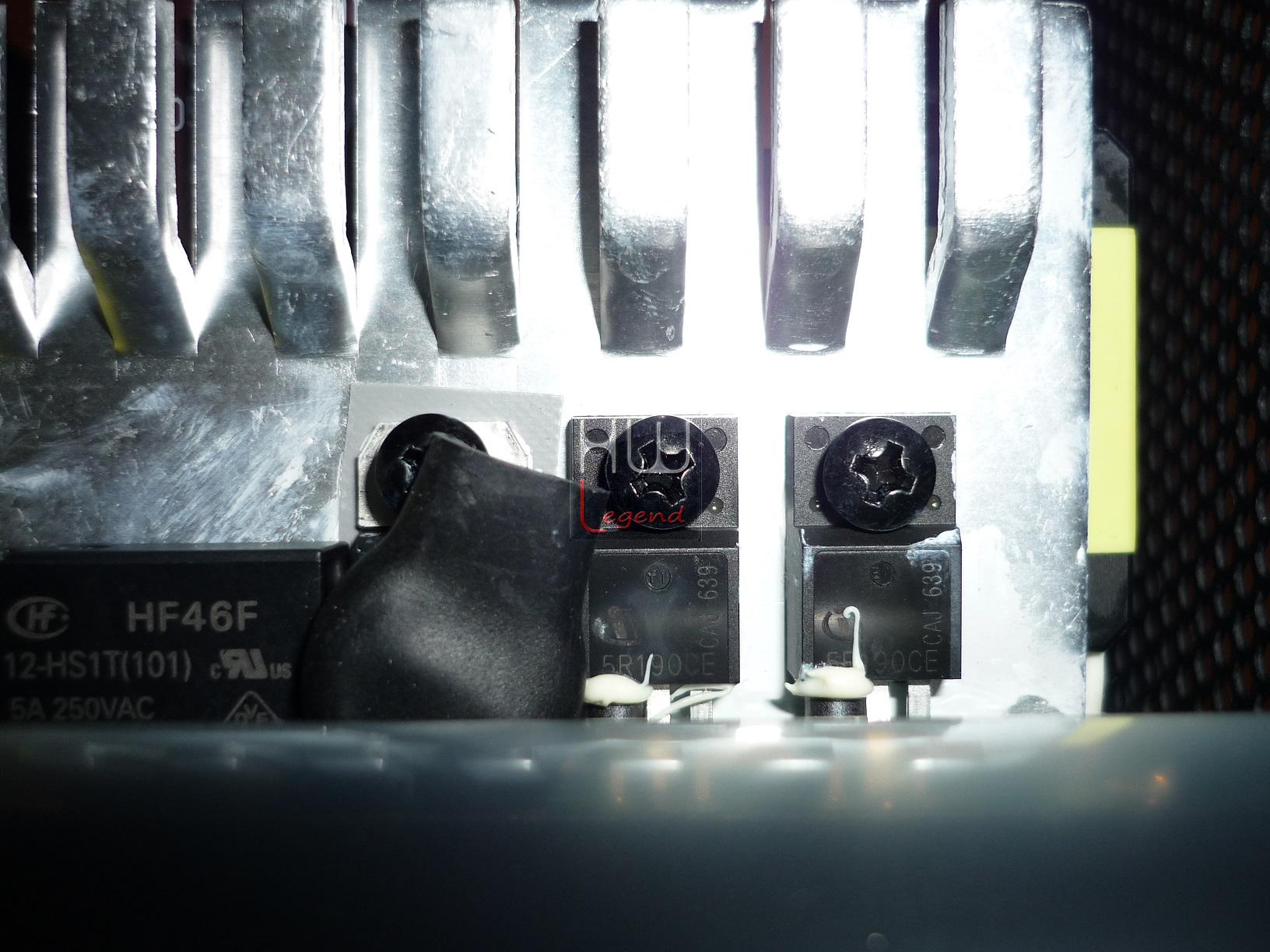

Il convertitore PFC attivo utilizza due FET 5R190CE e un singolo diodo di boost. Tutti e tre i componenti sono montati su un dissipatore in alluminio, tramite delle piccole viti.

Su altri due dissipatori in alluminio ma di dimensioni più piccole, sono presenti quattro GPT13N50DGs, fissati sempre tramite delle piccole viti.

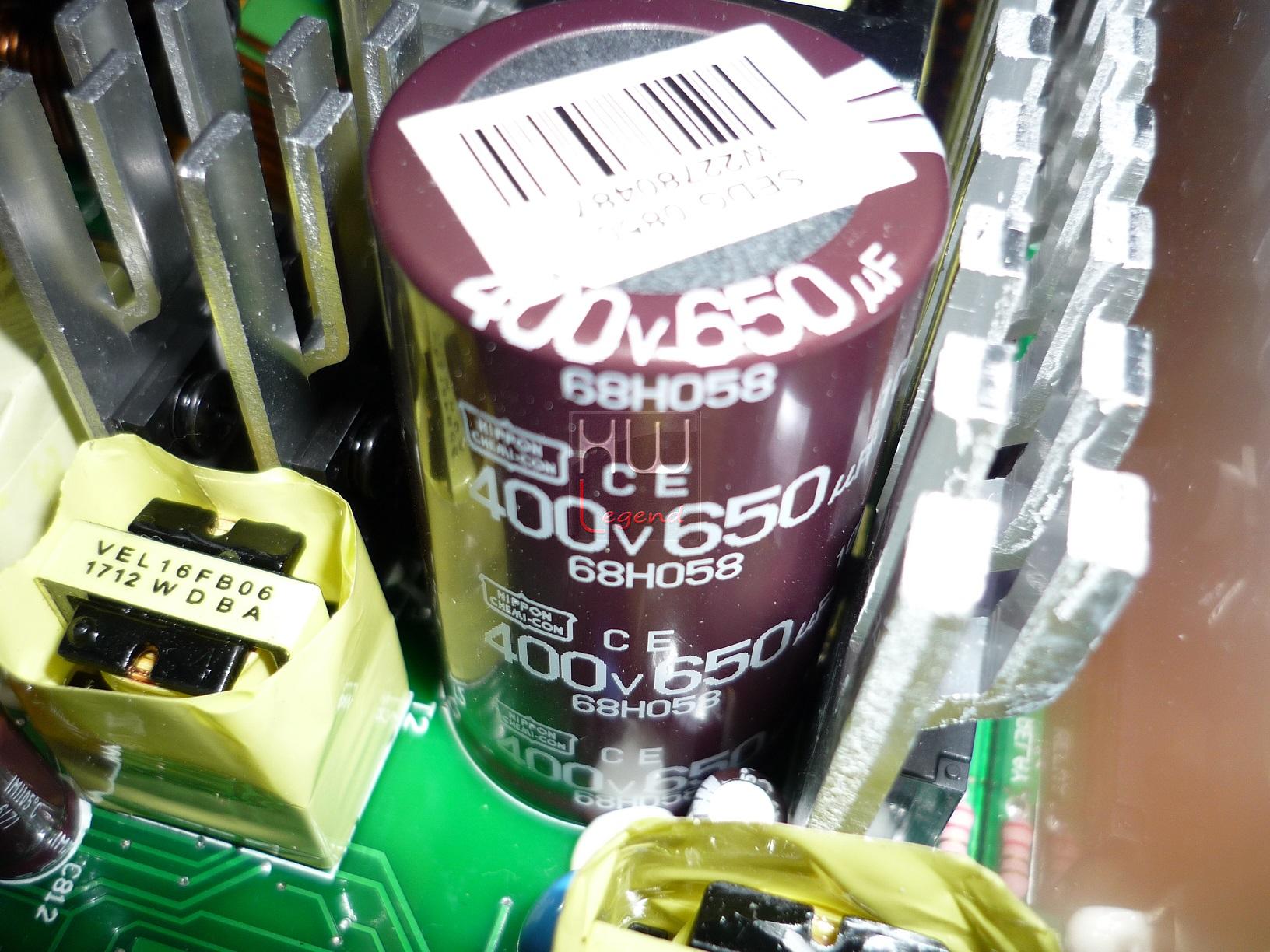

Vicino ad essi è presente un unico e grosso condensatore prodotto da Nippon Chemi-con (400v 650uF).

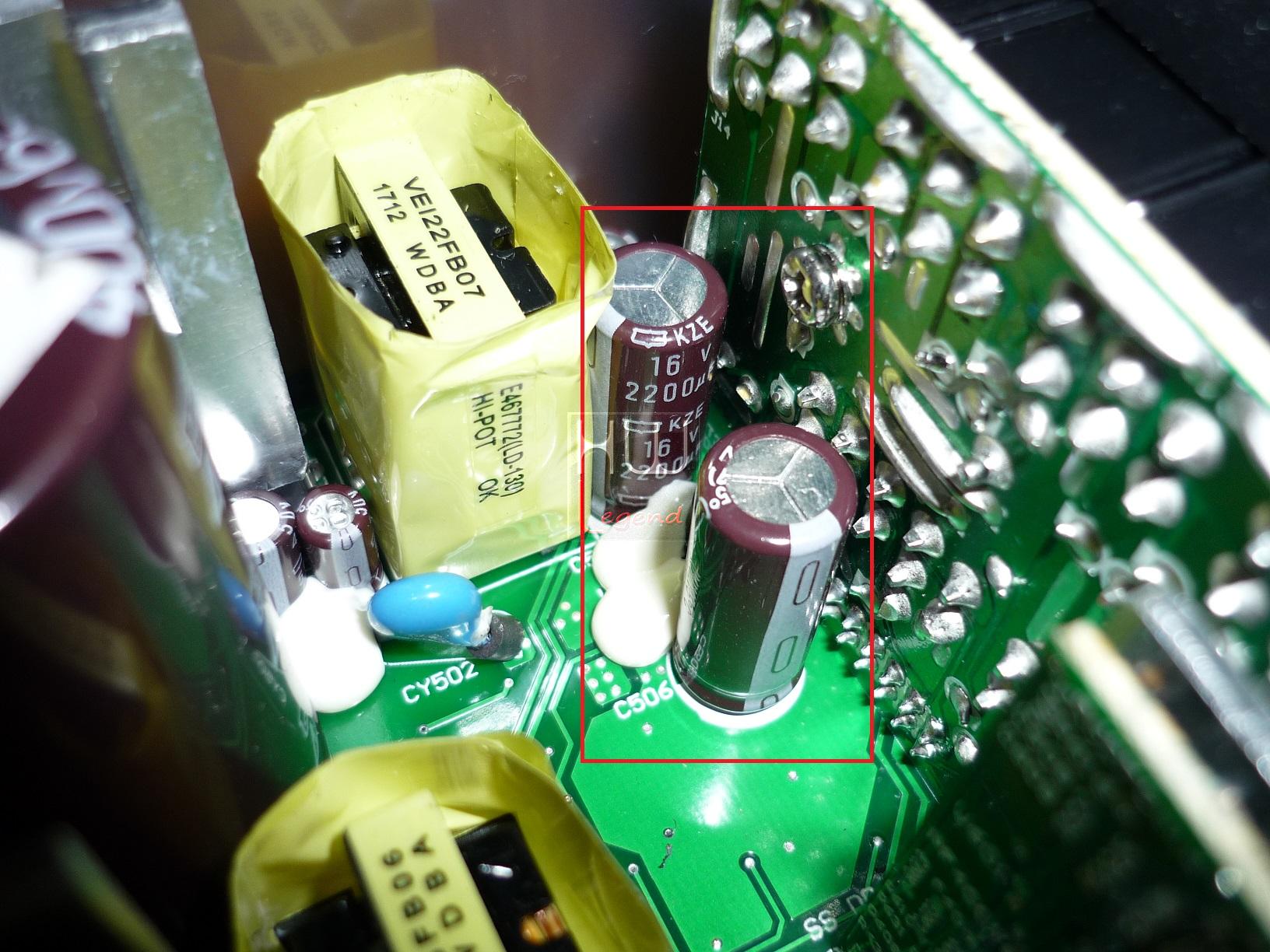

Anche gli altri condensatori presenti sulla nostra PSU Seasonic FOCUS Plus 850 Gold sono prodotti da Nippo Chemi-con, anche se di dimensioni decisamente più contenute di quello analizzato in precedenza.

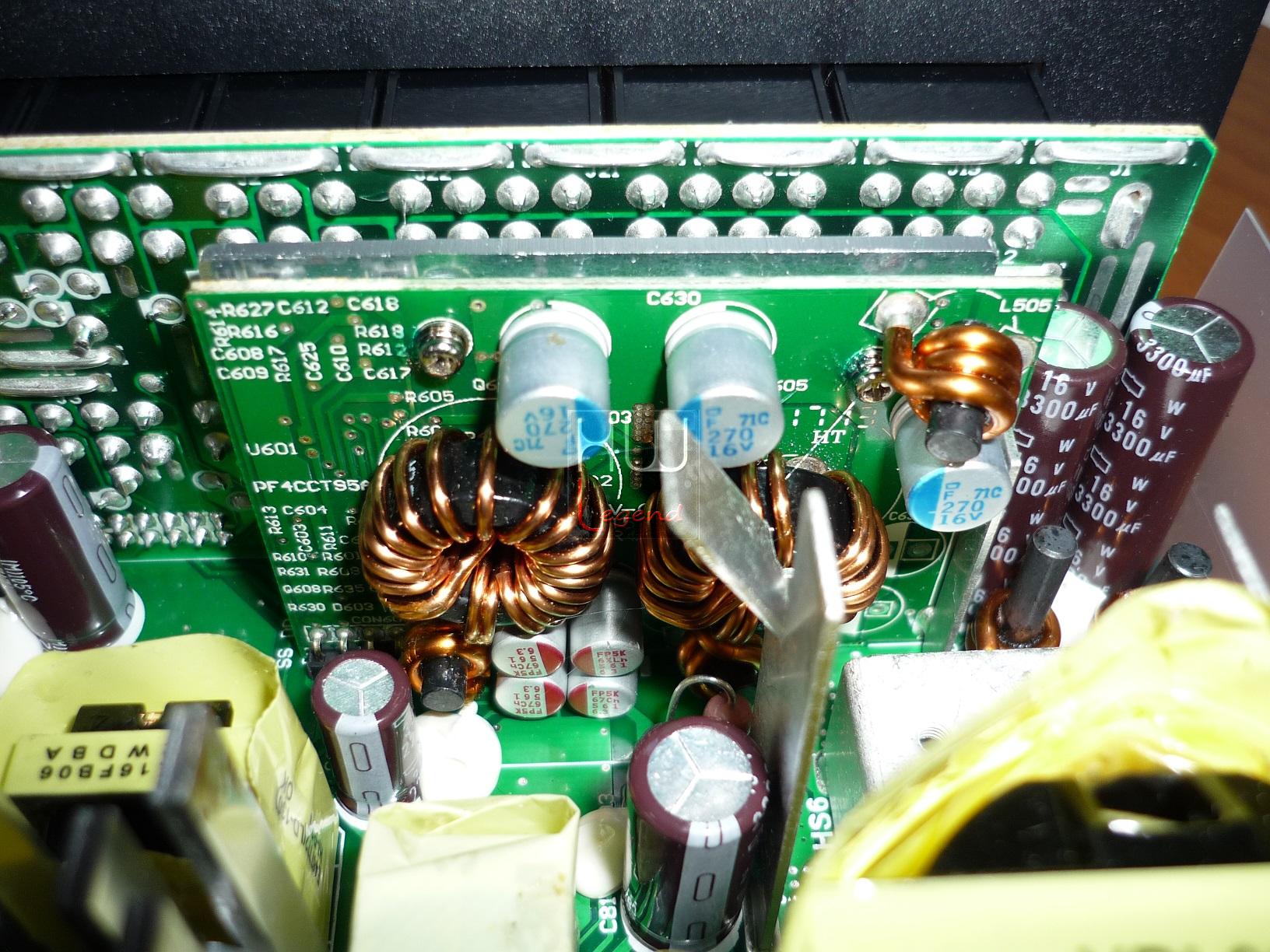

Posizionate su un’estensione del PCB troviamo le rail minori coperte da un dissipatore, inoltre è possibile osservare con piacere, la perfetta pulizia delle saldature poste dietro i connettori di alimentazione.

{jospagebreak_scroll title=Sistema di prova e metodologia di test:}

Sistema di prova e metodologia di test:

Trattandosi di un alimentatore di medio/alto taglio, la scelta è ricaduta su un unico sistema, prima testato in configurazione di default, quindi con tensioni e frequenze normali (soluzione N°1), e poi in overclock ed overvolt sia per la CPU che per la GPU (soluzione N°2).

Le soluzioni N°1 e N°2 sono state usate per simulare sia i carichi più pesanti che quelli medio-leggeri. Entrambe le soluzioni sono state modificate all’occorrenza nel setup per riuscire ad ottenere carichi più modulabili. Riassumiamo nelle tabelle che seguono le due configurazioni da noi utilizzate in fase di test.

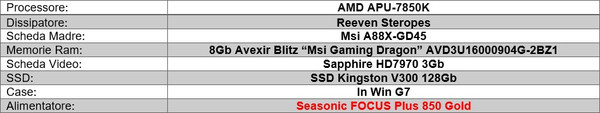

Piattaforma di test – Soluzione N. 1

Piattaforma di test – Soluzione N. 2

Strumentazione utilizzata

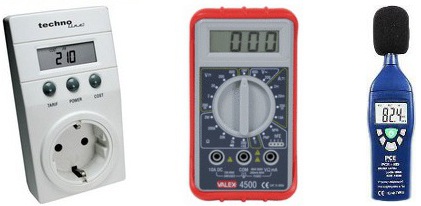

Per testare il nostro campione di alimentatore Seasonic FOCUS Plus 850 Gold ci siamo avvalsi dell’ausilio della seguente strumentazione.

N. 1 x Wattmetro Technoline;
N. 3 x Multimetri Valex P4500;
N. 1 x Fonometro PCE-999.

I test sono stati tutti effettuati dinamicamente sotto carichi di lavoro continuamente mutevoli, quindi in situazioni paragonabili a quelli che il nostro alimentatore dovrebbe affrontare durante l’usuale l’utilizzo giornaliero.

Per il rilevamento della rumorosità durante il funzionamento della ventola abbiamo scelto di usare il fonometro Professionale PCE-999 che dispone delle seguenti specifiche tecniche.

I risultati strumentali sono stati ottenuti, per quanto possibile, leggendo in tempo reale i valori mostrati contemporaneamente dai tre multimetri, questo significa che tutte le le prove sono state effettuate almeno tre volte nelle medesime condizioni per raggiungere una significativa media ponderata dei risultati stessi. Tutti i multimetri prima di essere utilizzati sono stati verificati. Siamo pronti per andare ad analizzare i risultati ottenuti.

{jospagebreak_scroll title=Test di Stabilità ed Efficienza:}

Test di Stabilità ed Efficienza:

Di seguito riportiamo i grafici con i risultati di carico dell’alimentatore Seasonic FOCUS Plus 850 Gold.

Carico linea +12 volt

Carico linea +5 volt

Carico linea +3,3 volt

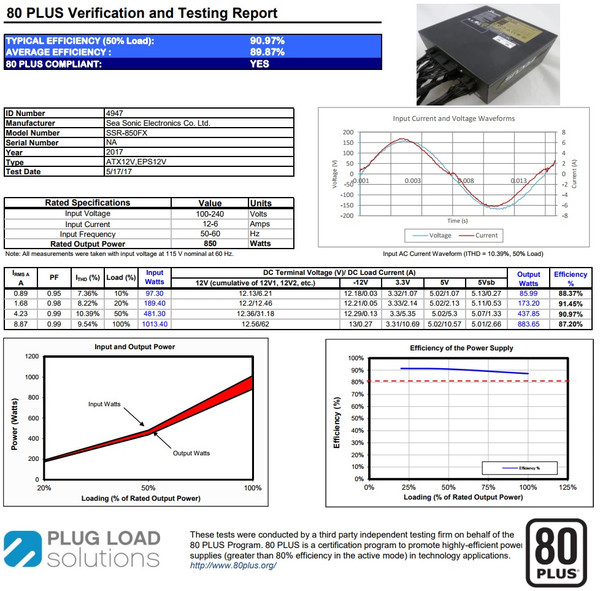

Di seguito riportiamo il risultato ottenuto dall’alimentatore FOCUS Plus 850 Gold e presso l’azienda Plug Load Solutions, che conferisce la certificazione 80 plus presso l’organizzazione 80plus.org, ente che certifica tutti gli alimentatori immessi nel mercato. Nella tabella che segue potete vedere a quali livelli di efficienza corrispondono le varie certificazioni.

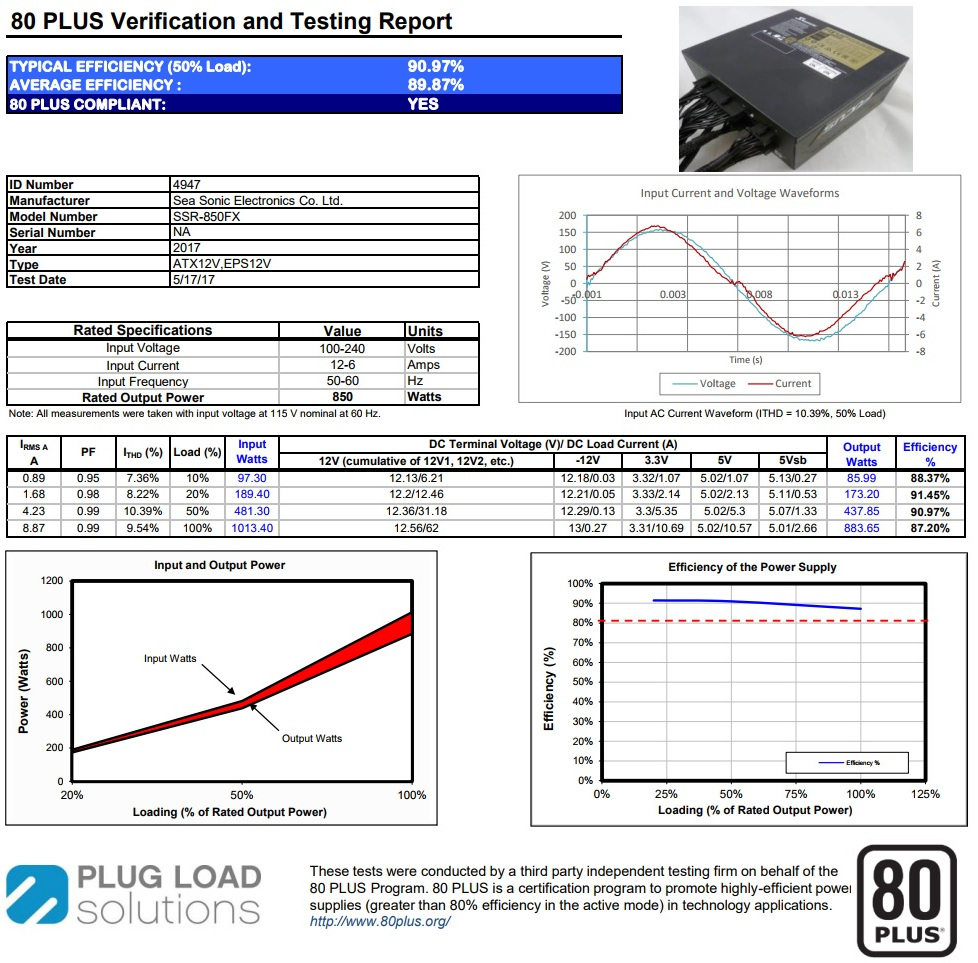

Certificazione Seasonic FOCUS Plus 850 Gold

I risultati da noi ottenuti, mostrano chiaramente come l’alimentatore si comporti decisamente bene, facendo registrare risultati ottimi. La PSU FOCUS Plus 850 Gold è in grado di garantire una costante erogazione dei voltaggi.

Si tratta certamente di valori di prim’ordine che denotano gli ottimi componenti impiegati da Seasonic in questi alimentatori. Non possiamo che essere pienamente soddisfatti dei risultati da noi ottenuti. Non ci resta quindi che passare al test successivo e verificare la qualità delle due PSU in riferimento all’impatto acustico generato dalla ventola.

{jospagebreak_scroll title=Impatto acustico:}

Impatto acustico:

Il test di rumorosità è uno dei più difficili da effettuare, perchè durante la fase di test qualsiasi rumore, anche minimo, può far balzare il grafico verso l’alto, di fatto invalidando il lavoro effettuato e costringendoci a ripetere il test dall’inizio.

Per questo motivo, non disponendo purtroppo di una camera anecoica, ci siamo veduti costretti ad aspettare le tarde ore notturne per poter effettuare i nostri test in tutta tranquillità e con rumore ambientale il più basso e costante possibile. Lo strumento utilizzato, il fonometro professionale PCE-999, è molto sensibile al rumore ambientale.

Da questo valore, tipico di qualsiasi ambiente domestico, è necessario partire per poter analizzare la rumorosità del complesso dissipatore/ventola. Tali condizioni sono ovviamente irripetibili in ambito domestico, e sinceramente lasciano, a chi acquista il dissipatore, una idea non del tutto reale delle reali prestazioni. Un valido articolo in inglese spiega molto bene cosa sia il rumore e come questo influenzi il il normale utilizzo del pc. L’articolo lo troverete qui.

Durante i test abbiamo provveduto ad effettuare una prima misurazione a 50 cm ed una seconda a 100 cm. Le misurazioni sono state effettuate aumentando il carico progressivamente con step di 50W. I test sono stati condotti con rumorosità ambientale >25 dB.

A titolo puramente indicativo, ricordiamo che la soglia di rumorosità che si può definire praticamente silenzioso è quella di circa 30dB. Ricordiamo inoltre che gli incrementi di 3dB equivalgono ad una percezione del rumore praticamente doppia.

Rumorosità rilevata a 50 cm e 100 cm – Modalità Normale

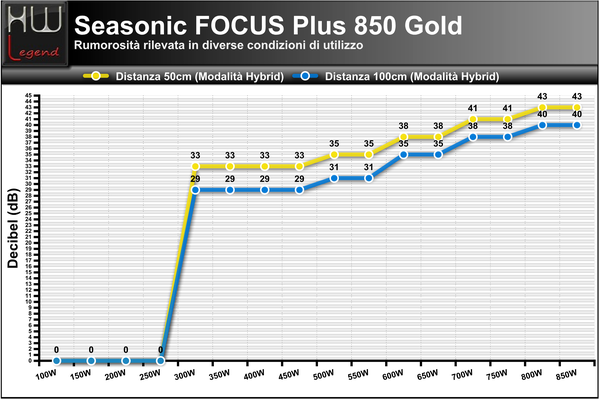

Rumorosità rilevata a 50 cm e 100 cm – Modalità Hybrid

Le misurazioni a 50 cm di distanza, sono indicative solo per quelle persone che vorranno utilizzare l’alimentatore Seasonic FOCUS Plus 850 Gold montato su un banchetto, quindi prive della classica “schermatura” naturale di un cabinet.

Dal grafico, possiamo vedere come nella “modalità normale” la rumorosità della ventola rimanga costante e si attesti sui “33db” fino al carico di circa 350W, per poi aumentare in maniera lineare fino ai 43db con un carico di 850W. La ventola risulta praticamente inudibile fino ai 33db, per poi diventare leggermente rumorosa al raggiungimento dei 43db. In ogni caso ricordiamo che il test è stato fatto ad una distanza di 50cm e con l’alimentatore montato su un banchetto di prova.

Le misurazioni a 100cm di distanza sono decisamente più indicative e reali, visto che sono state prese con l’alimentatore Seasonic FOCUS Plus 850 Gold montato su un cabinet e ad una distanza decisamente più corrispondente alle reali situazioni di utilizzo.

Dal grafico, possiamo vedere come la rumorosità della ventola rimanga costante e si attesti sui “29db” fino al carico di circa 500W, per poi aumentare in maniera lineare fino ai 40db con un carico di 850W. La ventola risulta praticamente inudibile fino ai 29db, per poi diventare udibile al raggiungimento dei 40db.

Riguardo ai test effettuati con il nostro fonometro, possiamo affermare che il suono prodotto dall’alimentare in condizioni di normale utilizzo non è praticamente udibile. Avvicinandosi alla soglia dell’80% del valore di potenza nominale per cui questa PSU è stata progettata, iniziamo a percepire un rumore abbastanza contenuto, che risulta decisamente accettabile visto anche la potenza erogata. Nel complesso la ventola, che ricordiamo essere una Hong Hua HA1225H12F-Z, risulta silenziosa e genera una rumorosità sempre contenuta.

Adoperando la modalità “Hybrid“, abbiamo constatato che la PSU FOCUS Plus 850 Gold funziona in maniera passiva, ovvero senza l’ausilio della ventola, fino al raggiungimento di un valore compreso tra circa il 30% e il 35% del suo carico. Il risultato ottenuto è decisamente valido e rende particolarmente adatto questo alimentatore per essere impiegato in sistemi che fanno della silenziosità e dell’efficienza il loro punto di forza.

{jospagebreak_scroll title=Conclusioni:}

Conclusioni:

	Desing/Prestazioni:
	Qualità dei materiali:
	Prezzo di vendita:
	Giudizio Complessivo:

Seasonic anche questa volta è riuscita nell’intento di realizzare un gioiello di alimentatore in un formato decisamente compatto per lo standard ATX. L’azienda con la nuova famiglia FOCUS Plus Gold, ha prodotto una linea di PSU di elevata qualità, che grazie all’ingombro totale ristretto, risulta anche indicata per essere installata su cabinet di ridotte dimensioni. Grazie alla versione da 850W arrivata in redazione, l’azienda ha confermato l’ottima qualità del prodotto, senza però sacrificare alti wattaggi utili per la realizzazione di piattaforme incredibilmente potenti.

La qualità dei materiali impiegati è al top della categoria, sia a livello della componentistica interna utilizzata che su quella estetica, che già denotano il lavoro eccellente fatto dal settore di ricerca e sviluppo di Seasonic. Dotato di una stupenda colorazione nera, il FOCUS Plus 850 Gold stupisce per la sua eleganza, inoltre la ricerca dei dettagli sia sull’alimentatore vero e proprio che sul bundle (ricordiamo l’involucro esterno in tessuto nero) ci fanno capire quanto si sano impegnati i tecnici di Seasonic nella realizzazione di questo prodotto.

Grazie ad un’accurata scelta dei componenti, il FOCUS Plus 850 Gold ha un eccellente rapporto di efficienza, infatti supera il traguardo del 90% nello scenario tipico di utilizzo (50% della potenzialità). I nostri test hanno solamente confermato questi dati, su tutte le linee di alimentazione (12V, 5V e 3,3V) la PSU ha avuto un comportamento esemplare in qualsiasi condizione di utilizzo.

Altra caratteristica che ci ha sicuramente colpiti è la silenziosità dello stesso in tutte le condizioni di utilizzo, infatti nella quasi totalità dei carichi da noi lo FOCUS Plus 850 Gold rimane molto silenzioso, grazie all’adozione della grande ventola da 120mm prodotta da Hong Hua, la HA1225H12F-Z, in grado di spostare un considerevole quantitativo di aria in cambio di pochi decibel.

Adoperando la modalità “Hybrid”, abbiamo constatato che la PSU FOCUS Plus 850 Gold funziona in maniera passiva, ovvero senza l’ausilio della ventola, fino al raggiungimento di un valore compreso tra circa il 30% e il 35% del suo carico. Il risultato ottenuto è decisamente valido e rende particolarmente adatto questo alimentatore per essere impiegato in sistemi che fanno della silenziosità e dell’efficienza il loro punto di forza.

Infine non possiamo non citare la totale modularità di questo prodotto, infatti è possibile gestire in piena autonomia la cavetteria secondo le esigenze, così come la placcatura in oro sui terminali degli stessi, segno evidente di un prodotto davvero fuori dal comune.

In generale siamo rimasti piacevolmente sorpresi da questo FOCUS Plus 850 Gold. Ci ha sicuramente colpito per la componentistica sovradimensionata e di ottima fattura, per l’elevata qualità dei materiali, per la ricercatezza e la bellezza estetica ed infine per l’estrema silenziosità in utilizzo. Riteniamo il prezzo di vendita di circa 120€ Iva compresa ottimo visto il tipo di prodotto, davvero uno dei migliori prodotti della sua categoria.

Noi di HW Legend siamo ben felici di assegnare al FOCUS Plus 850 Gold il nostro riconoscimento “Platinum Award Best Hardware”.
