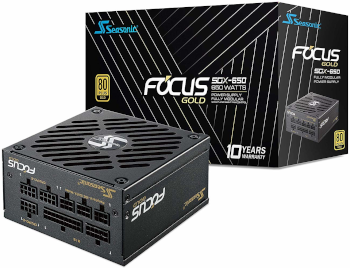

La prova di oggi ci porta a valutare un alimentatore Seasonic FOCUS SGX-650. Questo prodotto nasce dalla richiesta di mercato di PSU di dimensioni più contenute progettate per essere alloggiate in desktop poco ingombranti ma senza rinunciare a potenza, stabilità ed efficienza, anche in questa occasione gli ingegneri Seasonic sono riusciti a realizzare un alimentatore con un ingombro di appena 125 mm (L) x 125 mm (W) x 63.5 mm con le stesse performance di un alimentatore ATX, con una produzione di 650W reali ed un’efficienza energetica in classe 80PLUS Gold. In questo caso specifico possiamo affermare che nel campo degli alimentatori per PC non sempre il peso e le dimensioni contano, le tecnologie adottate su questa nuova serie lo rende sicuramente un prodotto degno di attenzione, un PSU destinato ad un mercato sicuramente più ristretto, per una clientela che richiede sempre il Top anche nella condizione di spazi ristretti. L’azienda, certa di aver progettato una eccezionale serie di PSU efficienti e di qualità, mette a disposizione diversi tagli di potenza, da 450W, 500W e 650W. Alcune novità che ci hanno incuriosito sono state un tester contenuto all’interno della confezione che permette l’accensione dell’alimentatore anche se questo non è inserito in un computer o collegato alla scheda madre, un accessorio che considero semplice ma geniale per testare il nostro acquisto prima di assemblarlo oppure per la ricerca di guasti nel nostro sistema, rimane invariata la qualità dei prodotti Seasonic dimostrata dalla presenza di numerose certificazioni e sistemi di protezione, inoltre viene fornito anche un kit di adattamento per montarlo senza problemi nello spazio in un normale case ATX, sempre eccezionale la qualità del sistema di raffreddamento grazie una ventola FDB da 120 mm particolarmente silenziosa e gestita da un sofisticato sistema di controllo legato alla potenza erogata e temperatura interna, sono presenti altre importanti novità tecniche che andremo ad analizzare e valutare nella nostra recensione. Buona lettura!
Seasonic FOCUS SGX-650: Prestazioni elevate in un fattore di forma compatto – Recensione di Fabrizio Fosforani | Digilab – Voto: 5/5
Breve storia del produttore
Sea Sonic è un’azienda veramente globale. Con sede a Taipei, Taiwan, esportiamo i nostri prodotti dalla nostra fabbrica in Cina ai nostri uffici negli Stati Uniti, in Europa, così come in altre parti del mondo.
I tester indipendenti, i revisori e gli editori che scrivono in tutte le lingue classificano costantemente i prodotti stagionali tra i migliori in termini di tecnologia, prestazioni e affidabilità. Riceviamo regolarmente feedback entusiastici dai fan del PC, dagli over-clocker e dai giocatori di tutto il mondo, che alimenta ulteriormente il nostro impegno a continuare a cercare l’eccellenza nell’arena internazionale.
Per maggiori informazioni visitate il sito ufficiale Seasonic.
[nextpage title=”Confezione e Bundle – Parte Prima”]

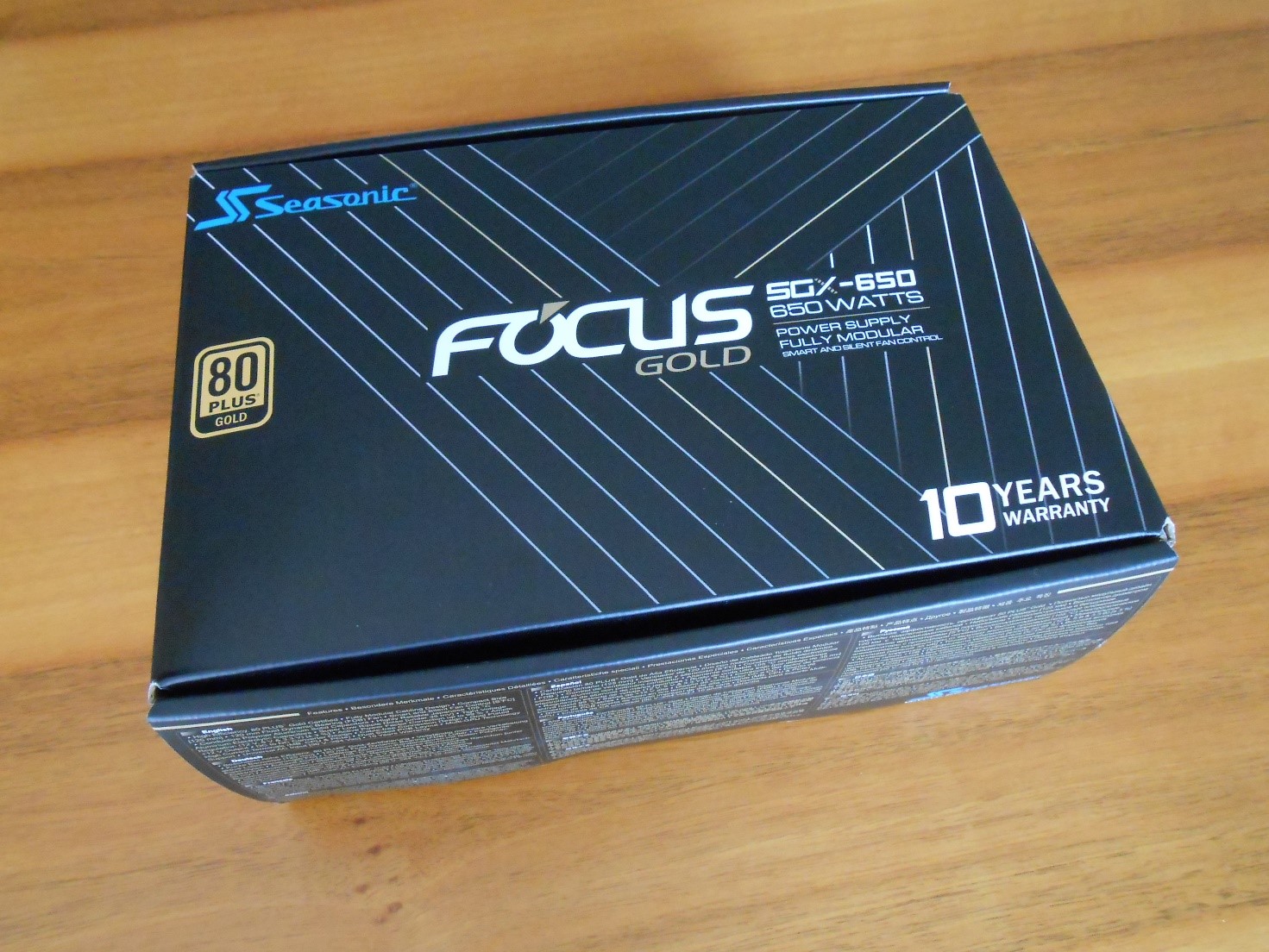

L’alimentatore che analizzeremo è un Focus 650W (SSR-650SGX) di Seasonic. La confezione è compatta ma in grado di contenere tutto l’occorrente, prevale il colore nero, la grafica e la stampa sono come sempre di grande qualità, anche in questo caso l’azienda è riuscita a dare il meglio nella presentazione del prodotto, la grafica della confezione è sobria ma accattivante, ricca di informazioni, ci dà subito la sensazione di un prodotto professionale di alto profilo, un prodotto che non può mancare sullo scaffale di un negozio specializzato.
La grafica all’esterno riporta le principali caratteristiche del nostro alimentatore, le descrizioni sono riportate su ogni lato che ora andremo ad analizzare.

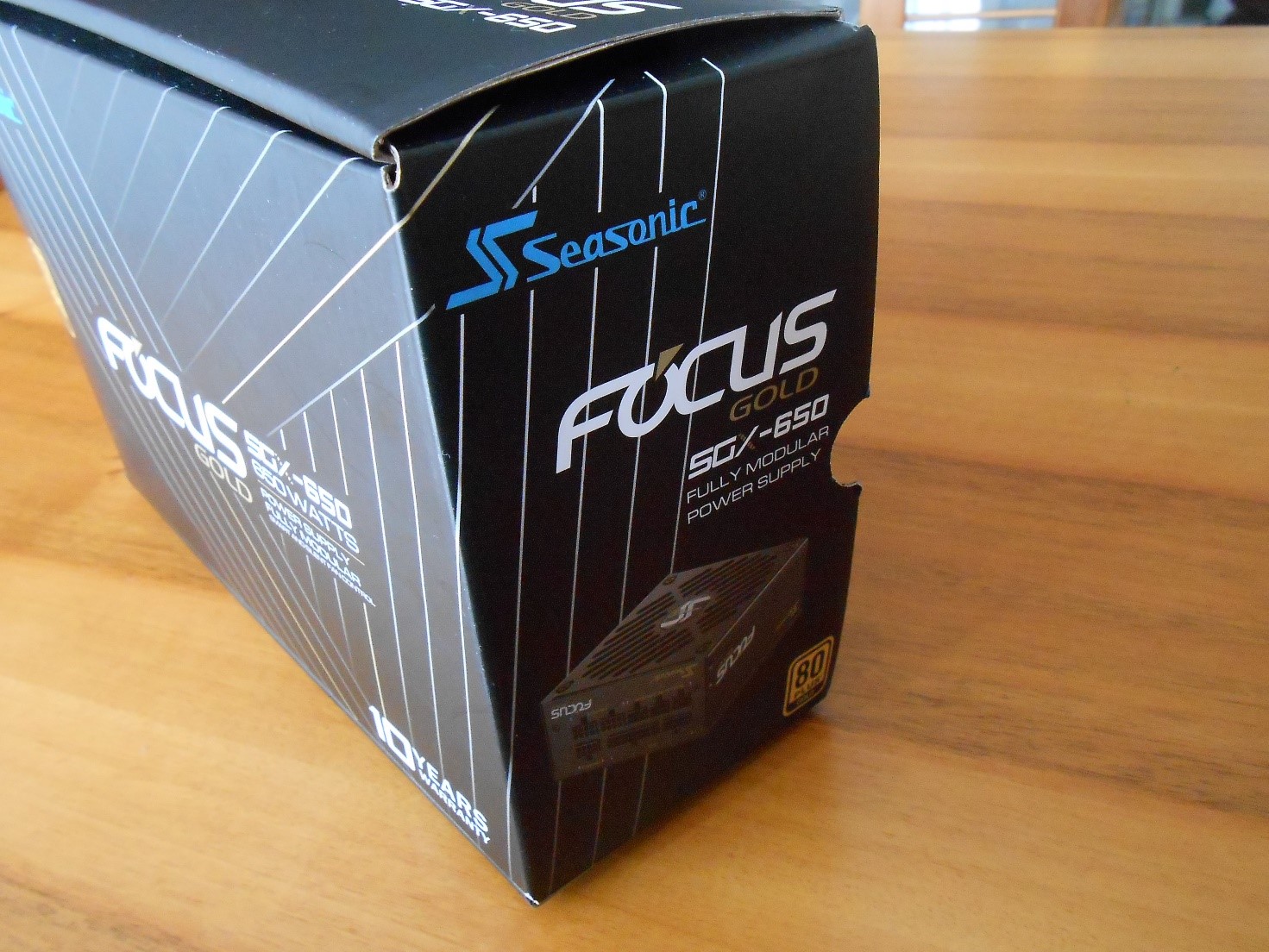

Nel lato frontale predomina il colore nero, il logo della Seasonic e la serie Focus Gold, il modello e alcuni marchi che evidenziano le caratteristiche predominanti del prodotto, il logo 80Plus Gold, una garanzia di ben 10 anni e una potenza certificata di 650W, è in evidenza anche la caratteristica di essere “Full Modular” e una nota sulla silenziosità del prodotto.
Su una delle due parti laterali vengono descritte le caratteristiche principali in ben 11 lingue tra cui ovviamente l’italiano anche se non perfettamente tradotto, le qualità descritte sono comunque eccellenti e provvediamo ad elencarle:
- Efficienza elevata 80Plus Gold;
- Alimentatore completamente modulare;
- Dimensioni contenute 125 mm (L) x 125 mm (W) x 63.5 mm;
- Ventola 120 mm Fluid Dinamic Bearing (FDB);
- Controllo intelligente della ventola (S3FC);
- Condensatori allo stato solido in alluminio con polimero conduttivo altamente affidabile;
- Condensatori elettrolitici in alluminio di marca giapponese 105°;
- Tensione d’uscita pressoché constante (variazione dell’ordine +/-3%);
- Ripple d’uscita estremamente basso (sotto i 35mVpp);
- Correzione del fattore di potenza attiva fino al 99%;
- Uscita potente +12V;
- Circuito di conversione CC/CC;
- Placcato oro terminale alta corrente (MB, CPU, PCIe);
- Circuito stampato doppio strato;
- Supporta la tecnologia a processore grafico multiplo (GPU);
- Ingresso CA universale (tutte le tensioni 90V-264Vac);
- Garanzia 10 anni.

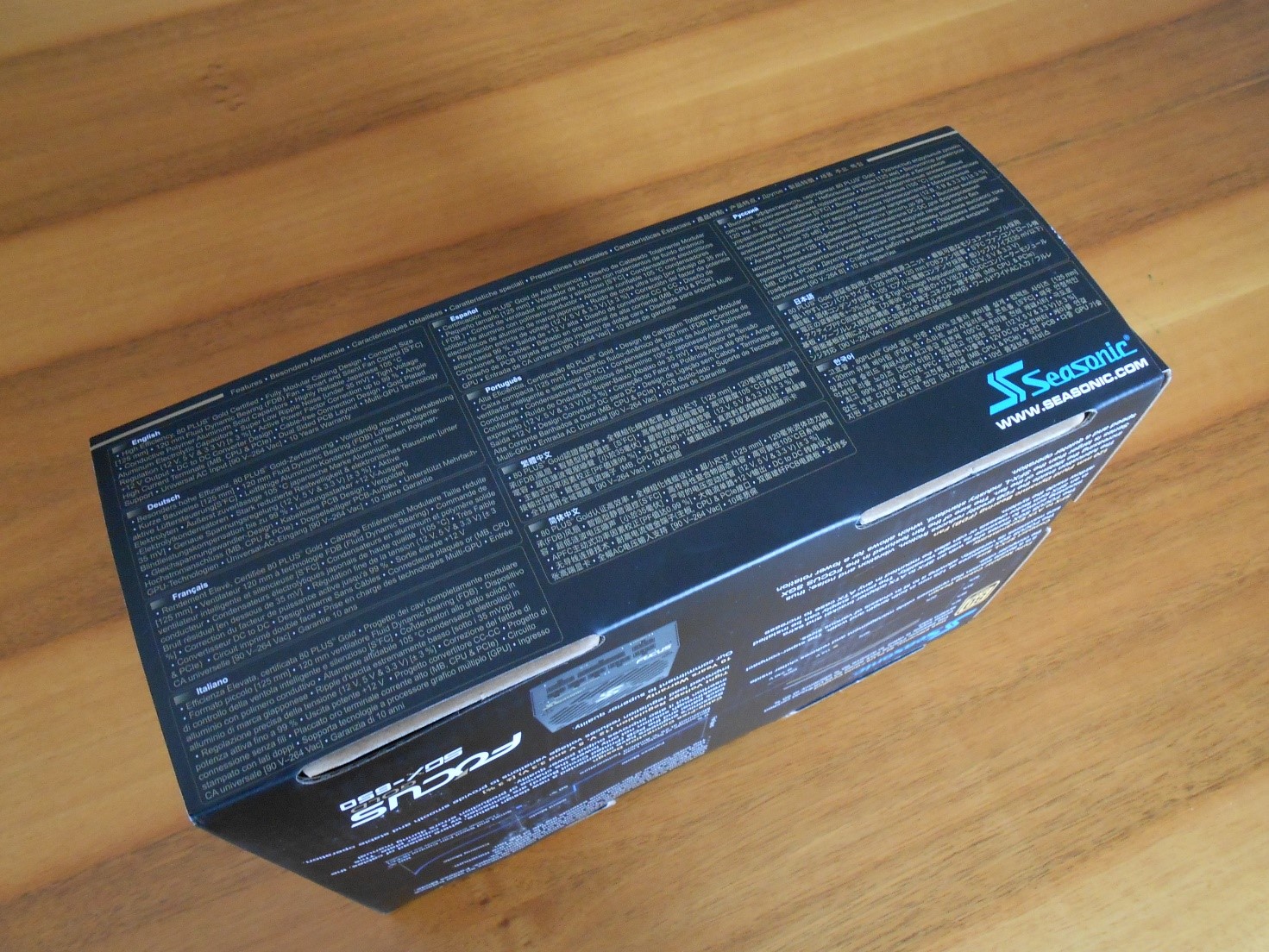

Nel retro vengono riportate e descritte, soltanto in inglese, alcune delle caratteristiche più importanti tra cui: l’eccezionale stabilità sotto ogni carico, la qualità e silenziosità della ventola, il controllo intelligente sulla rotazione della ventola, la caratteristica di essere Full modular, le sue dimensioni contenute rispettando lo standard SFX con la possibilità di essere adattato alla standard ATX, la certificazione 80PLUS Gold sia a 115Vac che 230Vac, elevata stabilità sotto ogni carico inferiore a +/- 3%, 10 anni di garanzia.
Nel lato destro vengono messa in evidenza una foto dell’alimentatore, il logo del produttore, la serie e il modello. Più in basso si può rivedere nuovamente il logo 80PLUS Gold.

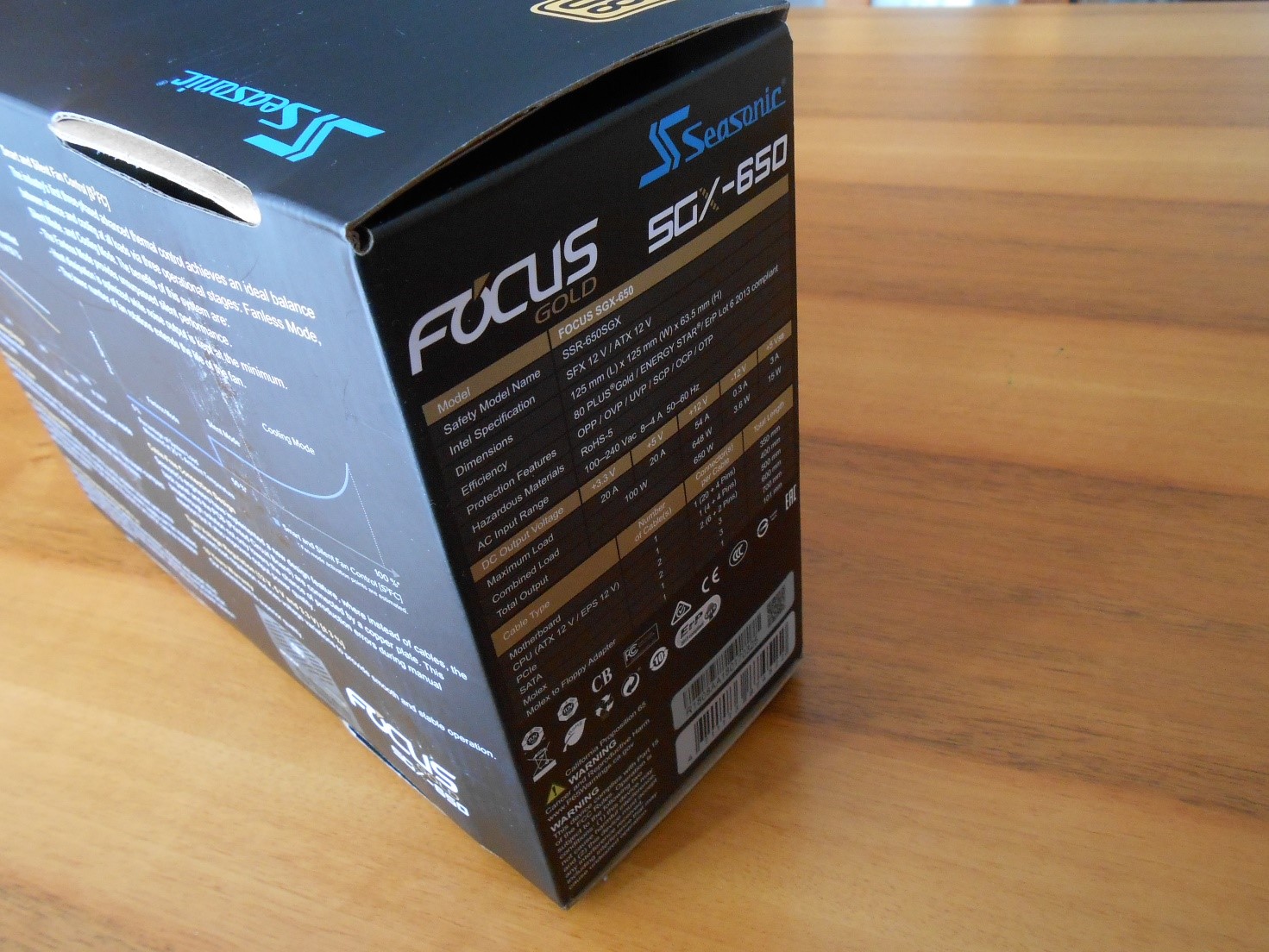

Nel lato sinistro è presente una tabella nella quale sono specificati nel dettaglio le potenze e le correnti massime per ogni Rail, più ben 9 tipi di certificazioni tra cui l’immancabile e obbligatorio marchio CE, le principali caratteristiche tra cui protezioni, efficienza energetica, le numerose protezioni, modello e dimensioni, il tipo e la quantità di cavi forniti per il cablaggio e alcune avvertenze su l’uso dell’alimentatore. Non mancano i relativi codici a barre con il seriale e codice di vendita.
[nextpage title=”Confezione e Bundle – Parte Seconda”]
Ora andremo ad analizzare il contenuto della confezione, anche questa volta la Seasonic a dato dimostrazione di qualità ed attenzione ad ogni dettaglio.
Aperta la confezione possiamo notare come l’alimentatore sia perfettamente imballato, le parte principale è protetta da materiale espanso che lo preserva da eventuali urti o cadute accidentali, come prima cosa spicca un manuale in 12 lingue con alcune informazioni sul prodotto e condizioni di garanzia.

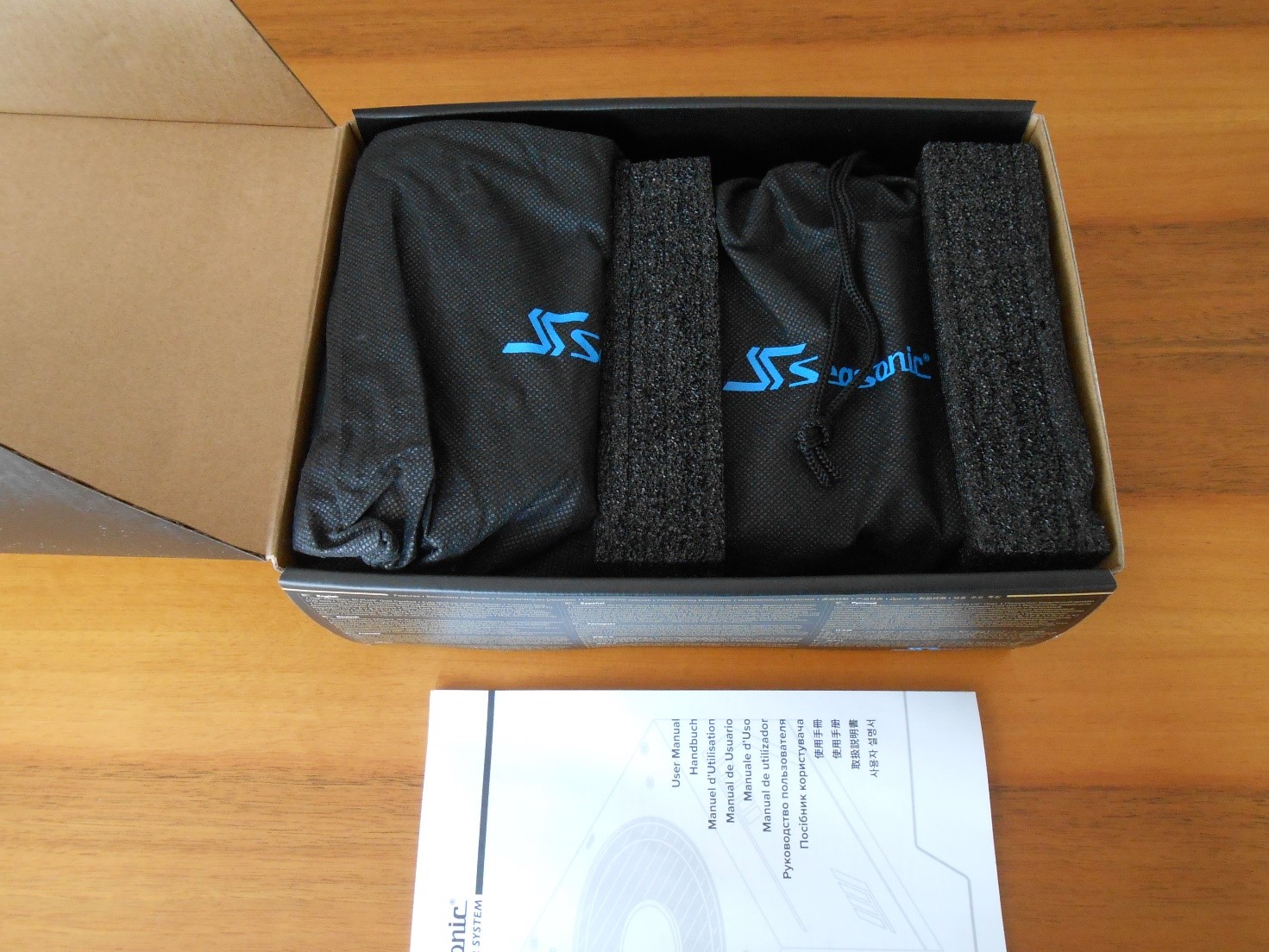

L’apertura della confezione è semplice e comoda. La prima cosa che troviamo sono due pochette, la prima di tessuto morbido antistatico contiene il nostro PSU, la seconda per la cavetteria per il collegamento dell’alimentatore alla scheda madre del computer e alle relative periferiche, il logo Seasonic è messo in primo piano. Possiamo inoltre vedere che la grandezza delle pochette sono state ottimizzate per entrare perfettamente all’interno della confezione.

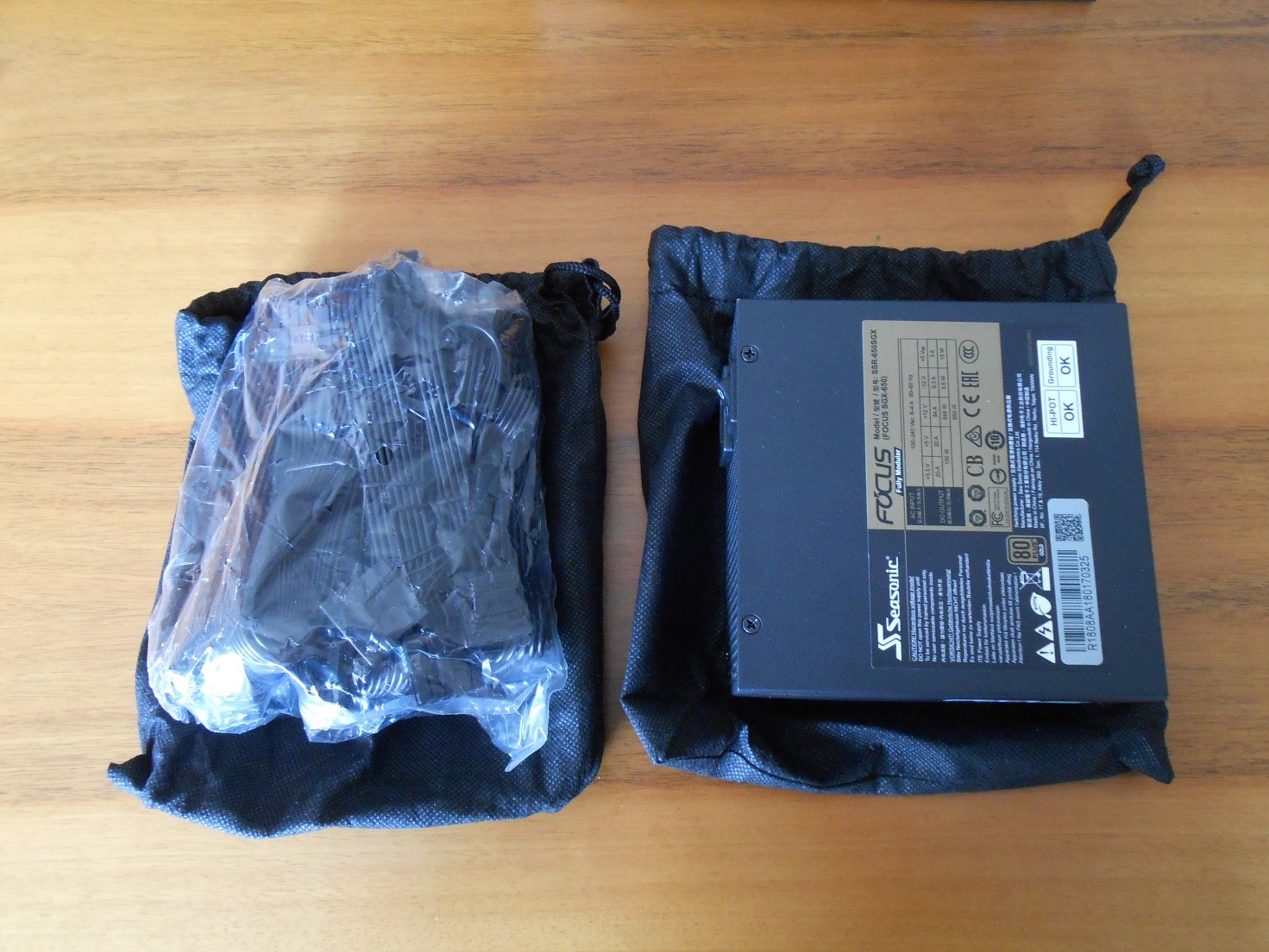

In questa foto possiamo vedere con quale attenzione sono stati separati i cavi di bassa tensione di alimentazione della M/B, i cavi PCIe relativi alle GPU e delle periferiche, oltre ovviamente al cavo di alimentazione AC.

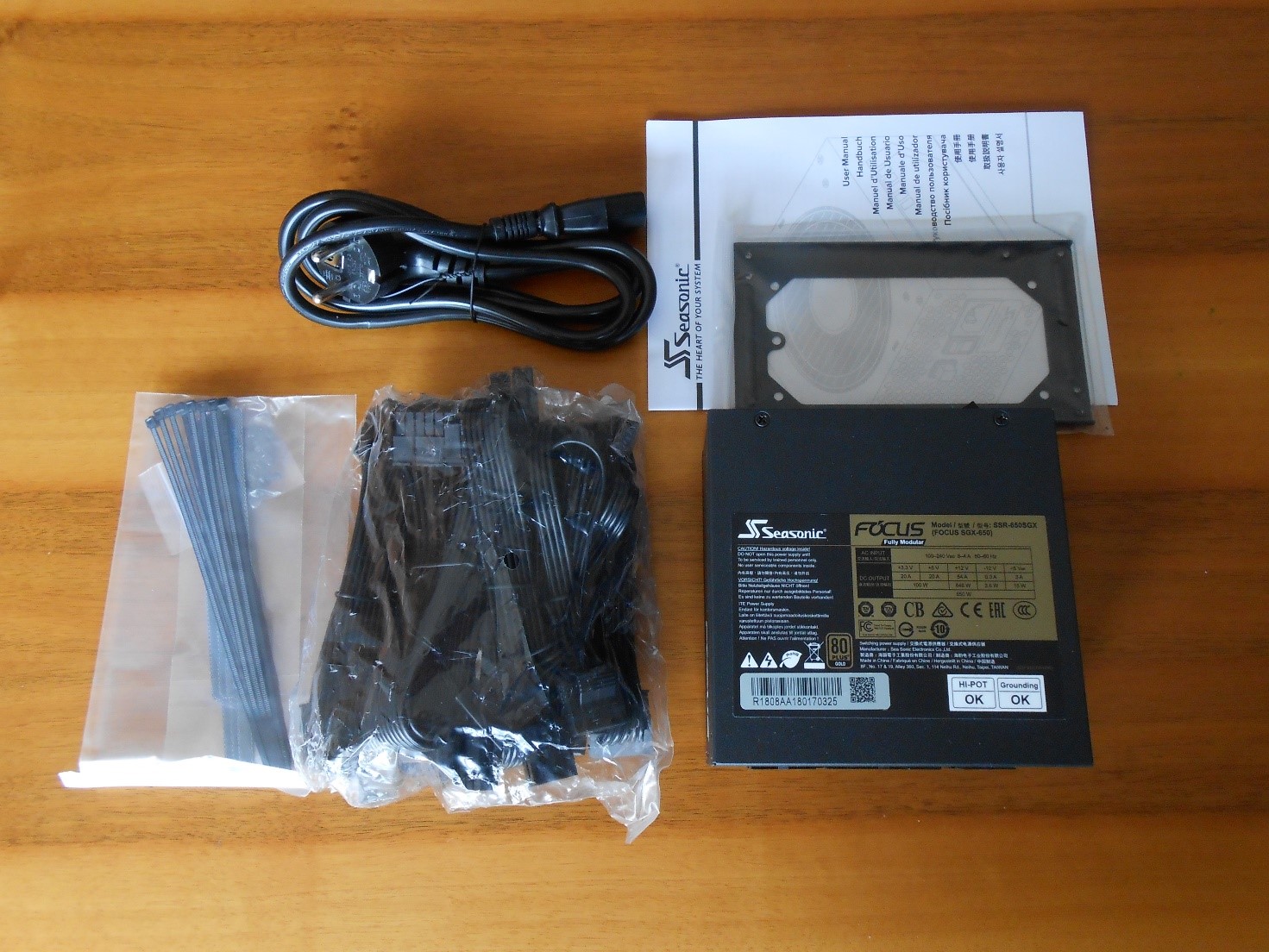

Estremamente completa la dotazione di accessori, un manuale multilingue, adesivi Seasonic, numerose fascette stringicavo in plastica ed a strappo, le immancabili viti per il fissaggio e la staffa di adattamento per il montaggio in un alloggiamento ATX.

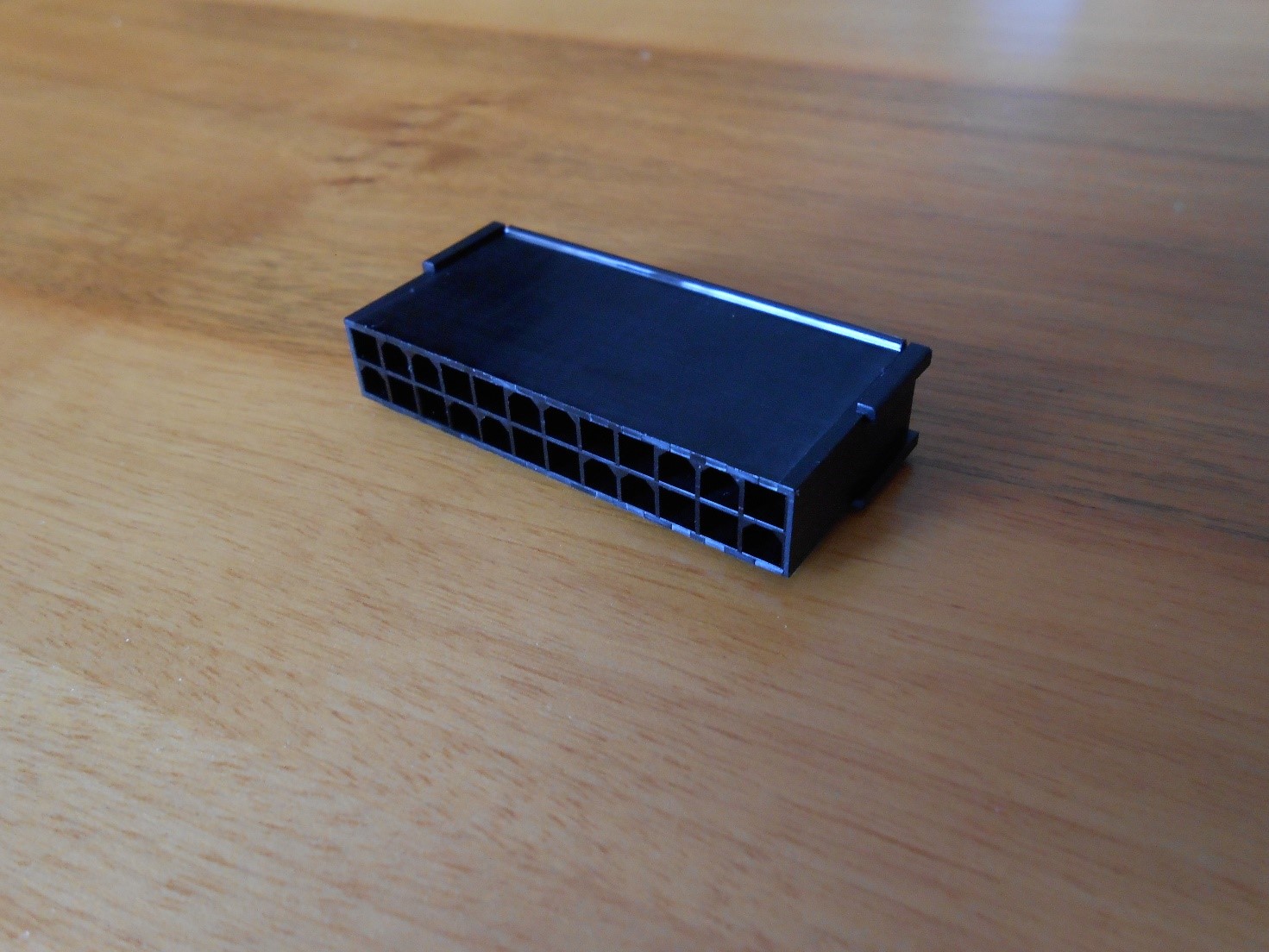

In questa foto possiamo vedere una delle novità della serie Focus SGX, apparentemente sembra un connettore ma in realtà è un accessorio che ci permette di poter accendere il nostro alimentatore senza collegarlo alla scheda madre, basta inserirlo nel relativo Molex 24 pin e dando lo start sull’apposito pin ci permetterà di verificare il corretto funzionamento del PSU prima dell’istallazione.
[nextpage title=”Specifiche tecniche e features”]

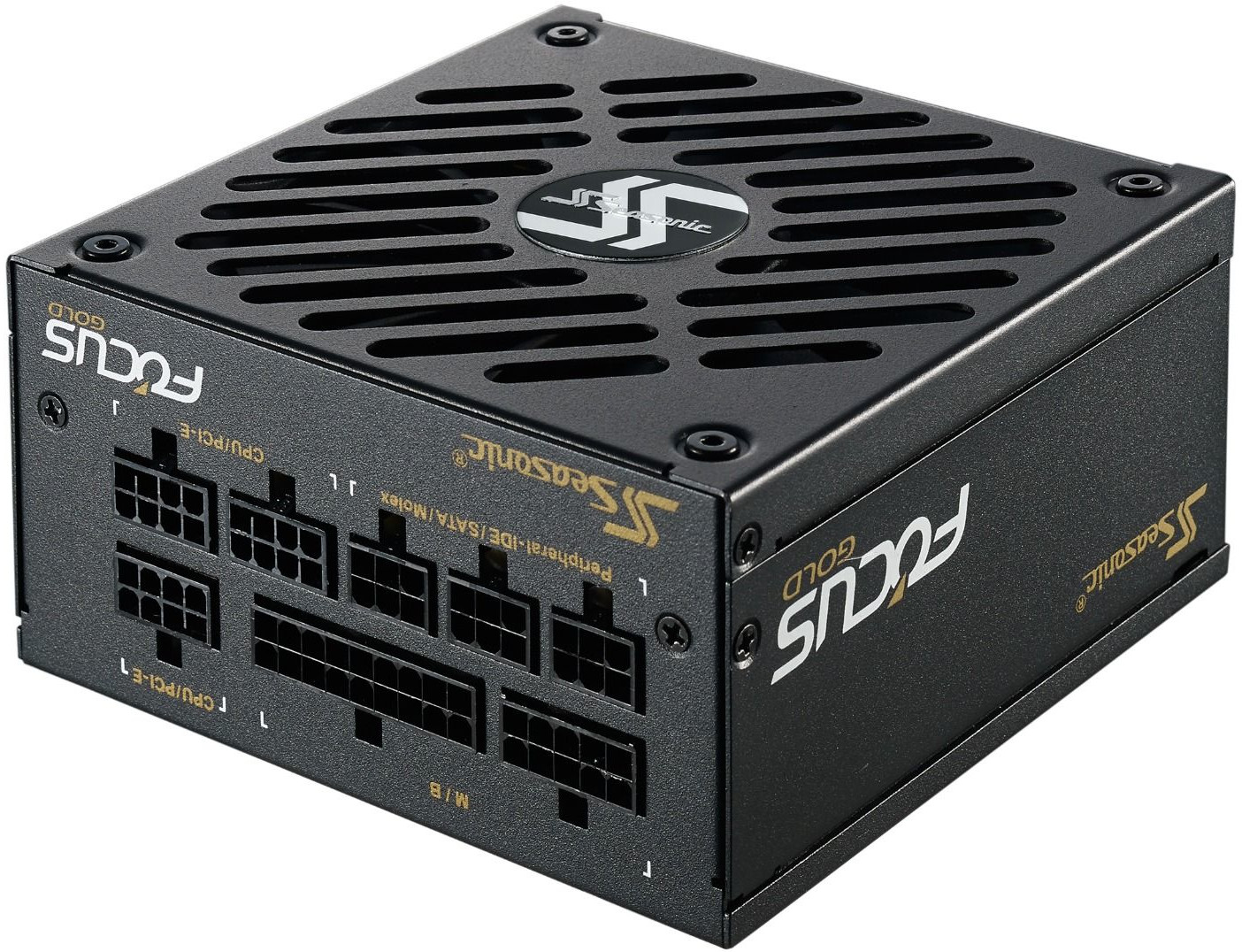

Il Seasonic Focus 650W (SSR-650SGX) è attualmente uno degli alimentatori di questa serie che comprende anche altri modelli a partire da 450W fino al più potente 650W.
La caratteristica sicuramente più importante è quella di aver raggiunto la valutazione di efficienza energetica: la certificazione 80PLUS Gold, questa categoria richiede un rapporto tra energia consumata ed energia prodotta superiore a 90% con carico del 50% su test effettuati a 115V AC, i valori sono stati confermati anche dalle misurazioni effettuate dal nostro laboratorio con alimentazione a 230V AC con una efficienza energetica superiore al 92% con carico del 50%.
Tutti i test da noi effettuati hanno dato dei risultati abbondantemente superiori a quelli dichiarati di poco inferiori al livello superiore Platinum, per i dati precisi è possibile fare riferimento alla tabella relativa pubblicata nei prossimi capitoli.
La potenza complessiva di 650W è in grado di alimentare senza problemi computer Gaming anche con GPU di ultima generazione, Server, ed altre tipologie di computer che richiedono potenza e stabilità, il tutto con grande attenzione ai consumi anche in modalità StandBy come dichiarato dal costruttore e verificato dai nostri test.

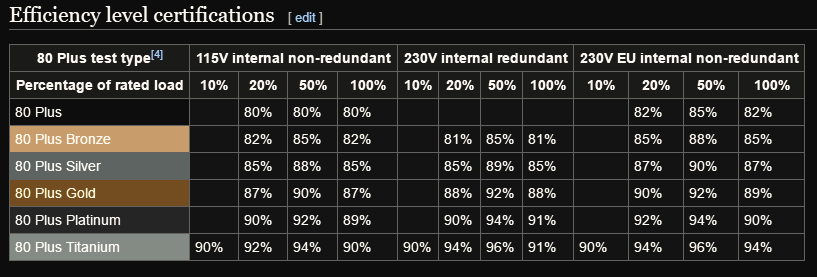

Possiamo vedere una tabella con i valori di riferimento per alimentatori ridondanti e non ridondati.
Il Seasonic Focus 650W (SSR-650SGX) risulta un prodotto molto interessante soprattutto per le significative caratteristiche tecniche, elenchiamo quelle di maggior rilevanza:

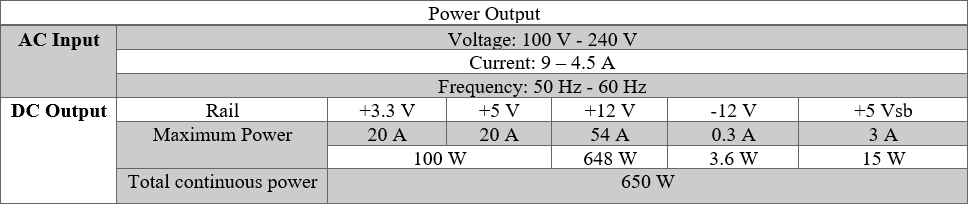

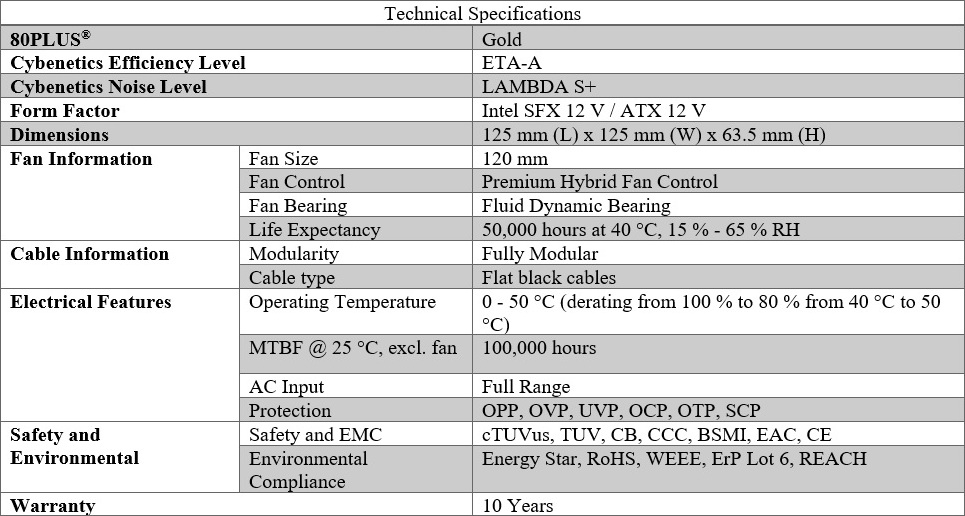

Nella tabella riportata sono evidenziate le caratteristiche tecniche dichiarate da Seasonic, il range di Power In da 100V AC a 240V AC lo rende un alimentatore compatibile con una distribuzione internazionale, le tensioni supportate lo rendono idoneo al mercato sia europeo che americano o giapponese, la potenza ben distribuita su tutti i Rail permette il suo utilizzo su qualsiasi tipo di macchina, da home computer, Game Machine o Server.
I cavi forniti in dotazione sono resistenti, ben fatti e di sezione adeguata, il generoso numero di cavi e la varietà di connettori lo rendono un alimentatore universale, si adatta benissimo ad essere installato su ogni tipo di macchina. Per ulteriori informazioni è possibile consultare la pagina web del produttore.
[nextpage title=”Uno sguardo da vicino – Parte Prima”]

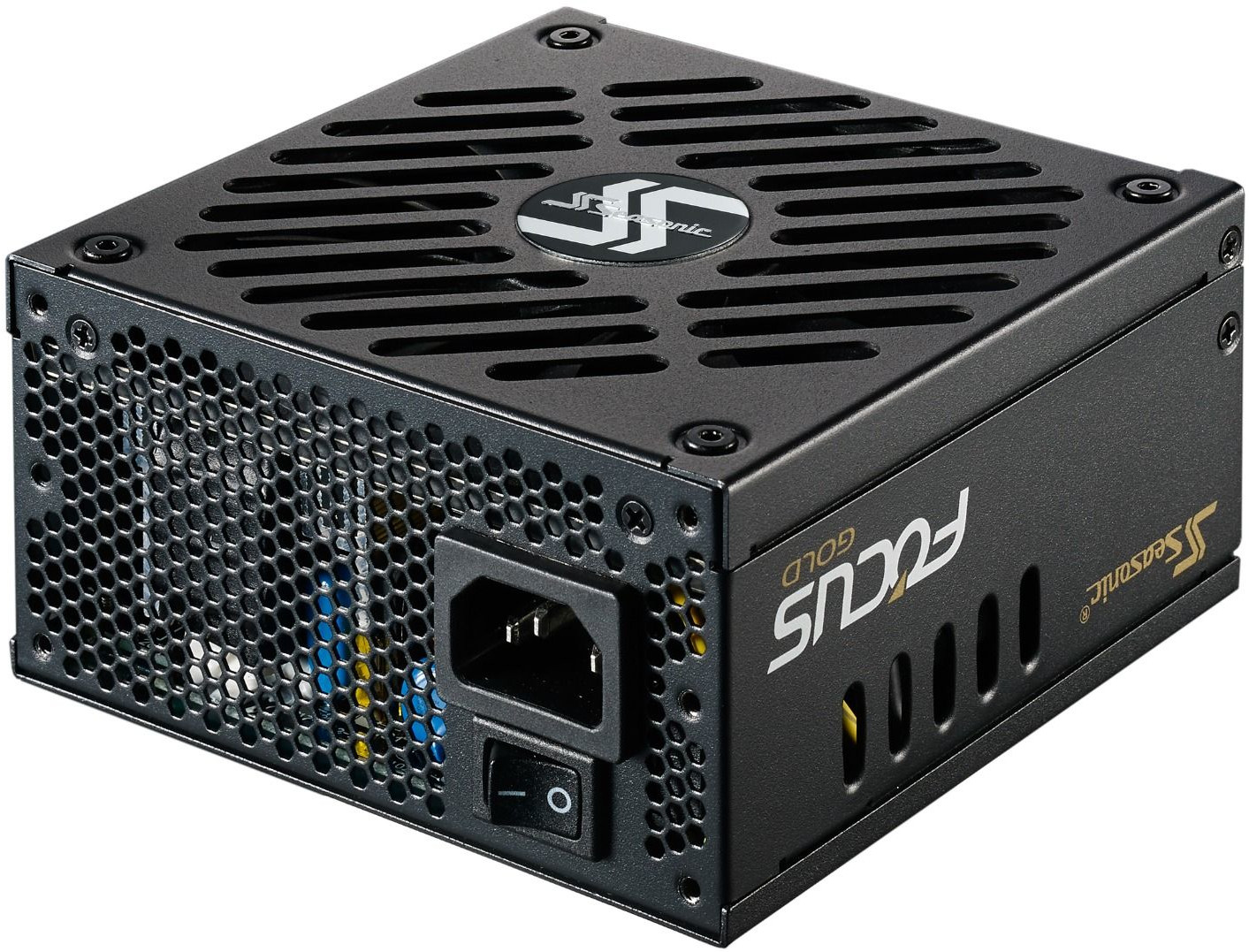

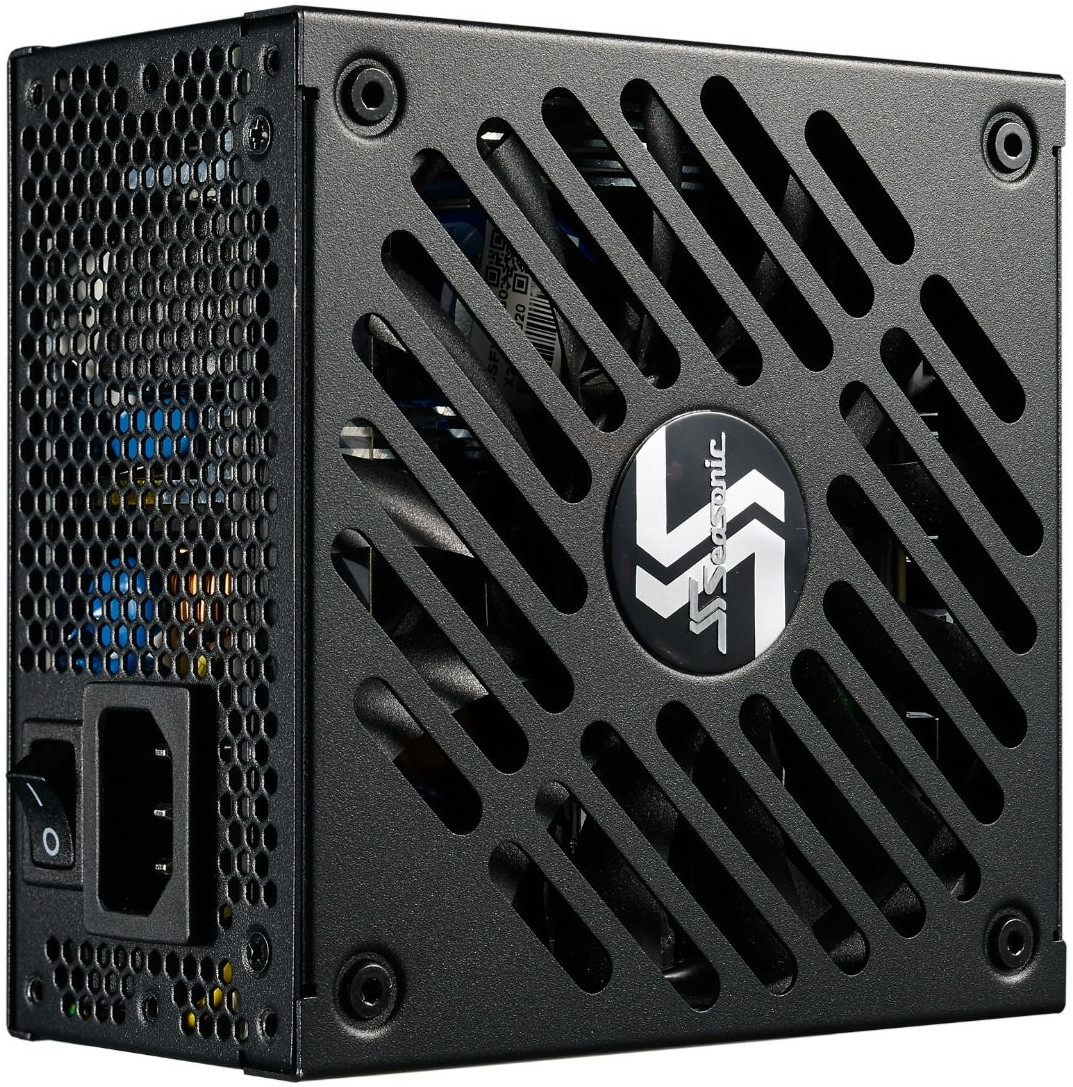

Il Seasonic Focus 650W (SSR-650SGX) si presenta molto compatto e di piccole dimensioni, il contenitore è metallico e molto robusto, le finiture sono di qualità con grande attenzione ai dettagli, la verniciatura si presenta di un bel colore nero opaco senza difetti.

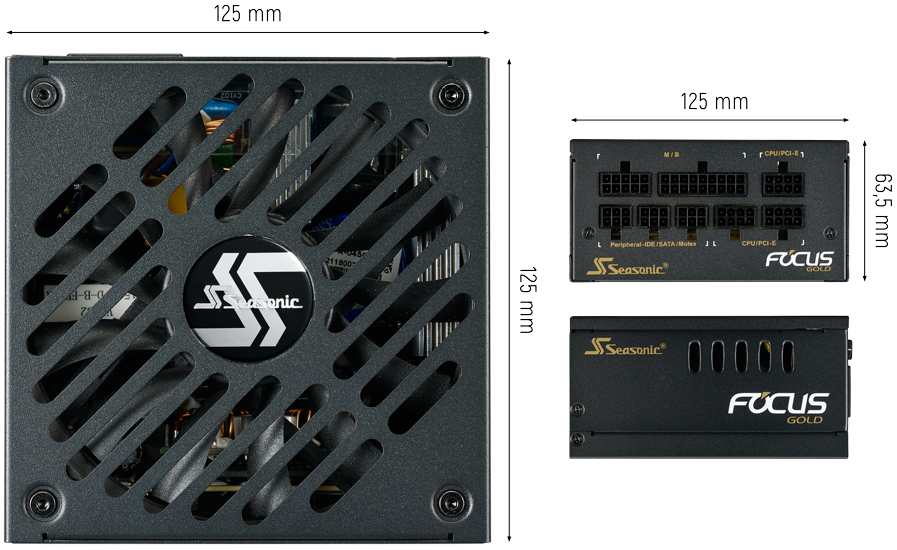

Le dimensioni di 125 mm (L) x 125 mm (W) x 63.5 mm (H) lo rendono un prodotto veramente compatto per l’inserimento in cabinet di piccole dimensioni, la griglia di protezione della ventola è stata ricavata asolando il contenitore, come risultato abbiamo un design originale senza compromettere la robustezza del prodotto, spicca al centro della ventola il logo del produttore molto discreto ed elegante, le 4 viti sul coperchio permettono l’apertura del PSU, una di queste viti è però coperta con il sigillo di garanzia, la rimozione di questo, come è noto, fa decadere la garanzia che come abbiamo accennato è di ben 10 anni.

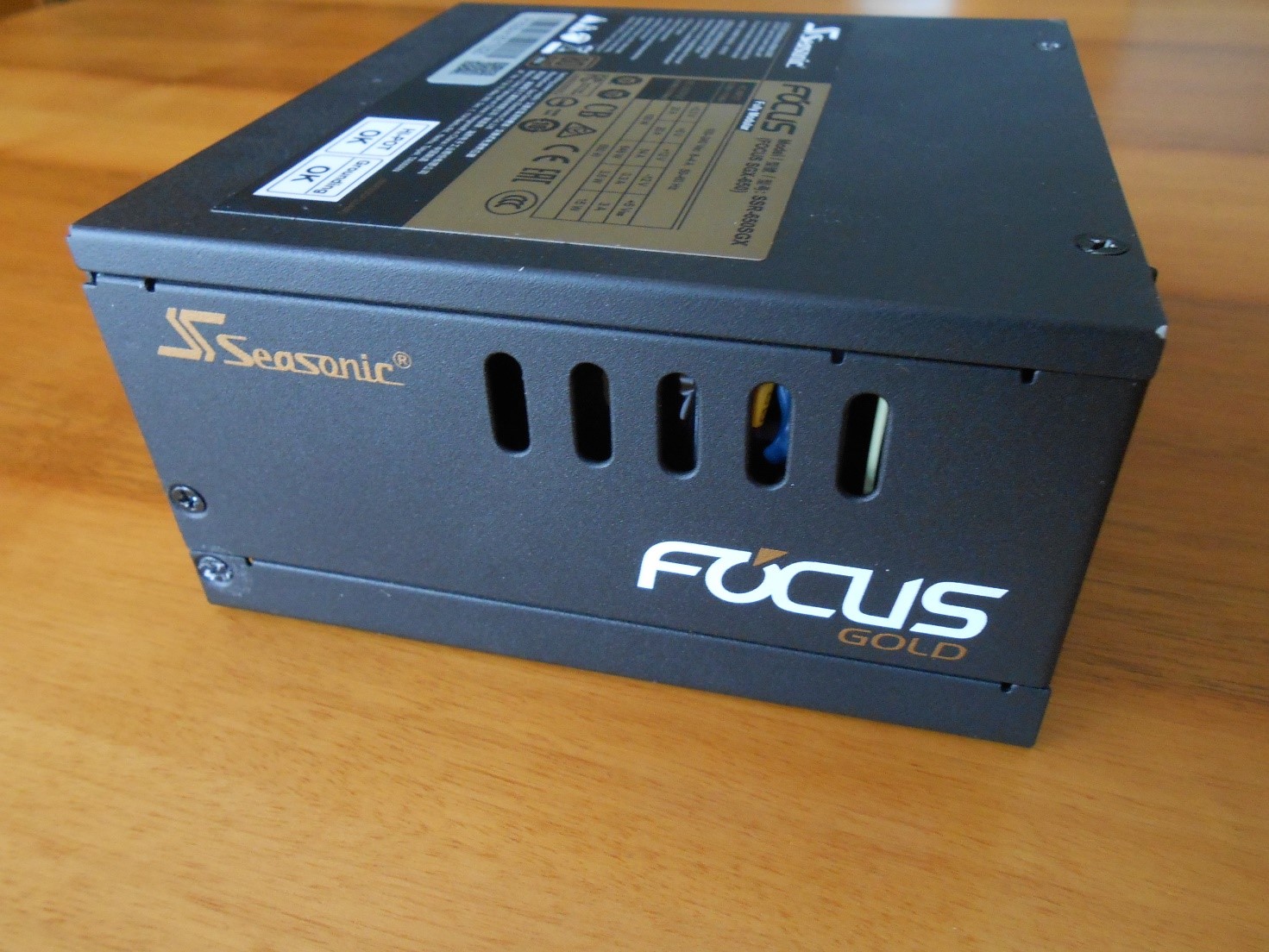

Sulle due facce laterali è stato serigrafato il nome del produttore Seasonic, inoltre è presente il logo che identifica questa prestigiosa serie: la serie Focus Gold.

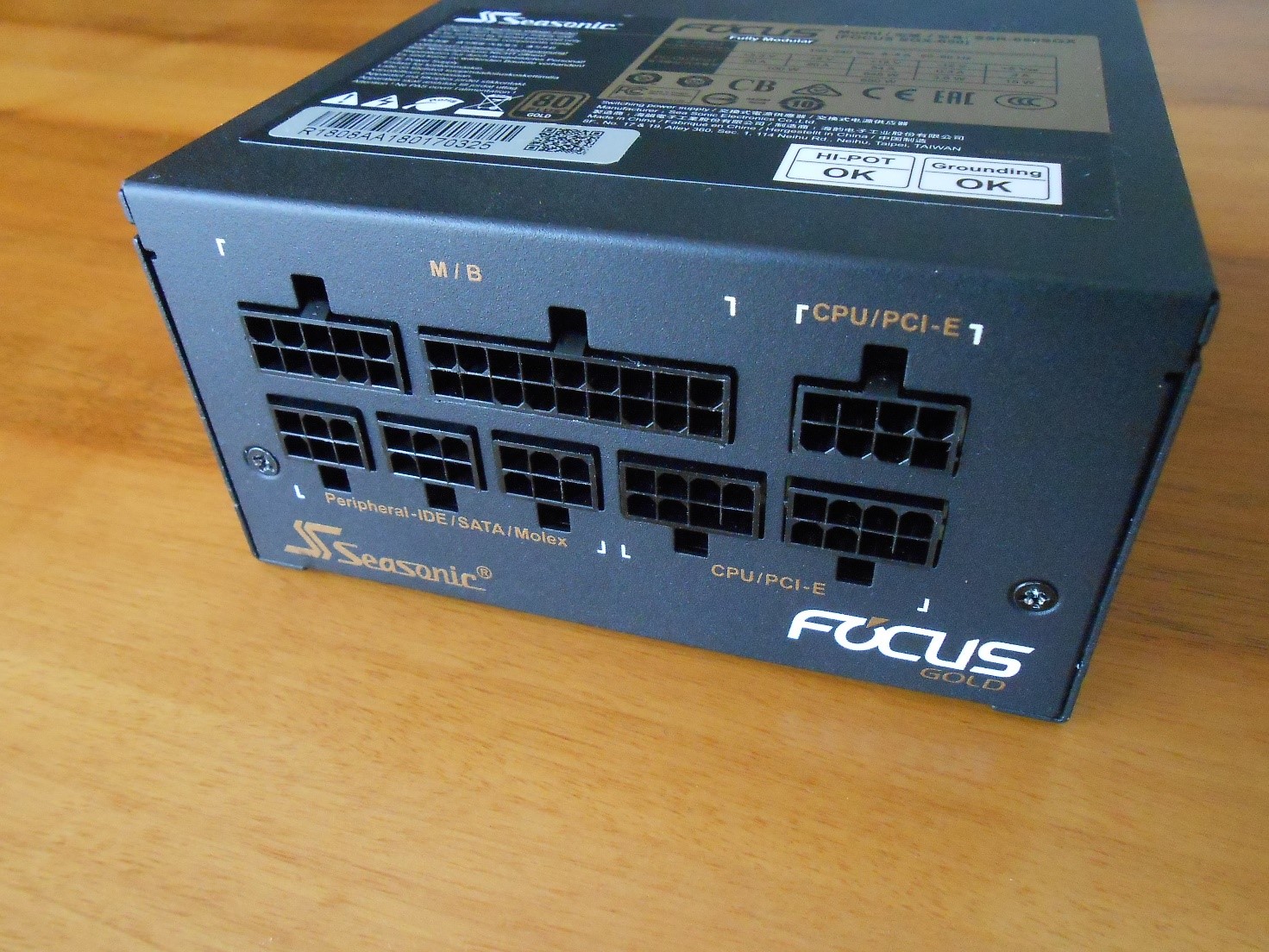

L’alimentatore Full Modular presenta numerose connessioni, è ovviamente presente il classico connettore IEC-C14 con presa a terra (tre pin) per il collegamento alla rete elettrica, è presente in dotazione il cavo di collegamento IEC-C15 con spina Schuko, l’interruttore di accensione ON/OFF (0/1) per l’interruzione dell’alimentazione di rete elettrica, tutti i componenti risultano di buona fattura come da tradizione Seasonic.

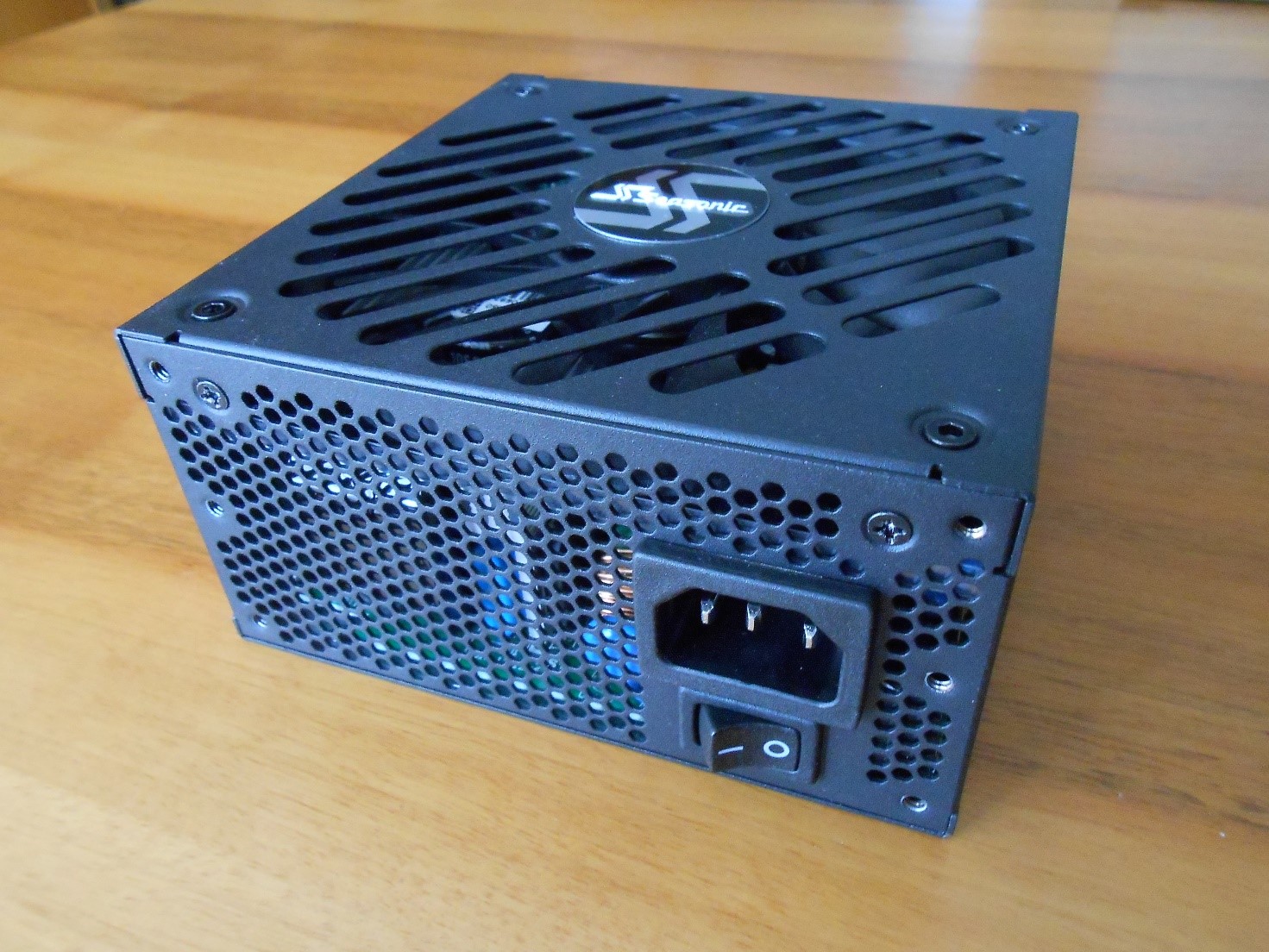

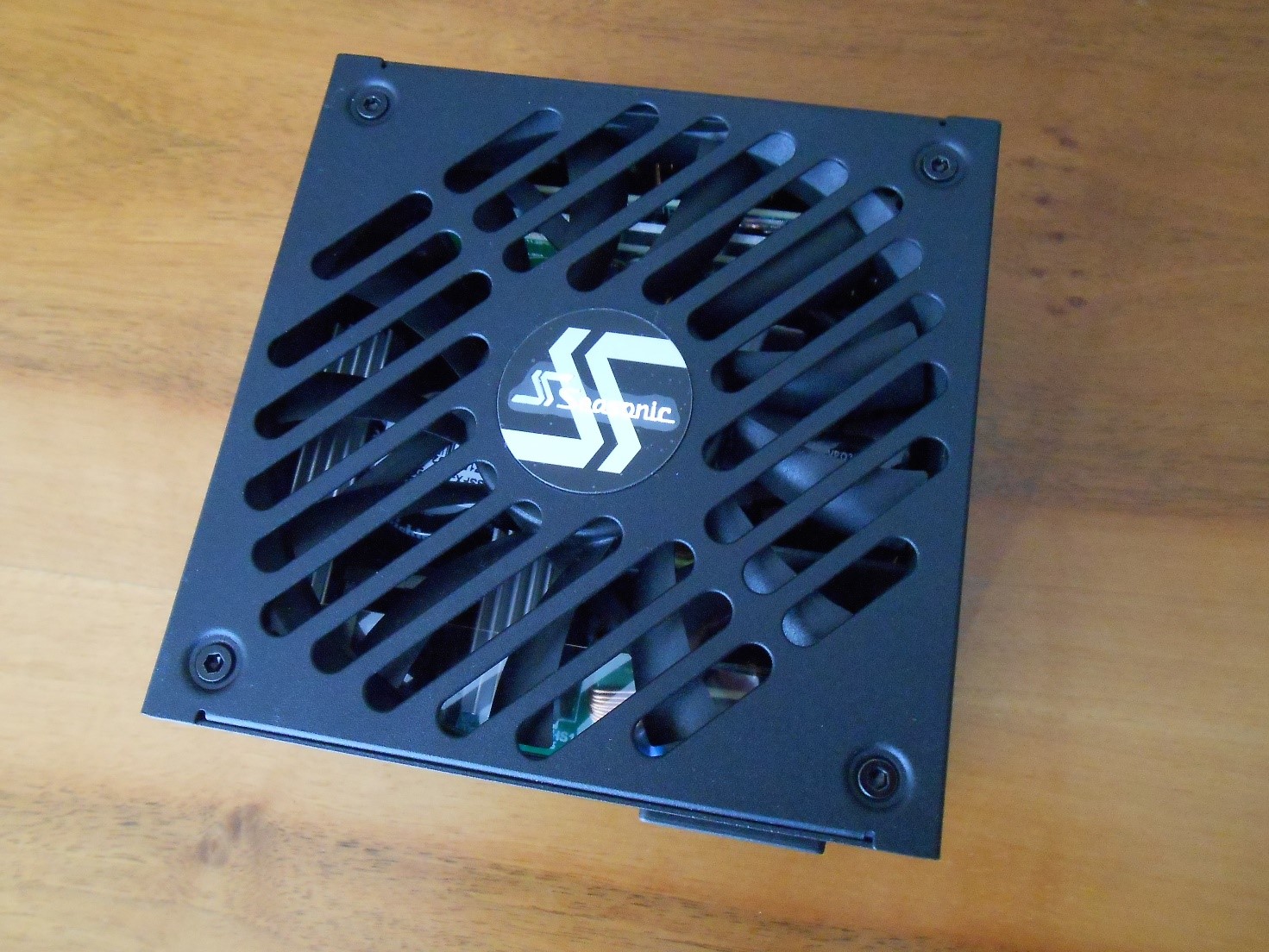

Nella parte posteriore possiamo vedere l’ampia griglia per il passaggio dell’aria, il disegno è formato da una serie di fori, anche se questi sono molto ravvicinati non pregiudicano la stabilità della struttura che comunque risulta solida e robusta grazie al generoso spessore della lamiera.
Possiamo anche vedere i sei fori filettati per il fissaggio dell’alimentatore alla struttura del Case e la presenza di due della quattro viti di fissaggio del coperchio che chiude la parte superiore, la stessa dove risulta alloggiata la ventola.

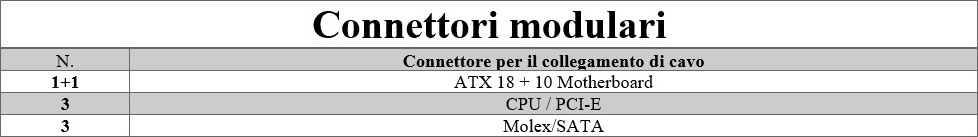

In nostro Seasonic Focus 650W (SSR-650SGX) è un alimentatore completamente modulare, di conseguenza nella parte esterna sono presenti numerosi connettori per il collegamento dei cavi che poi permetteranno il collegamento alle periferiche e alla scheda madre del nostro computer, provvediamo ad elencarli nella tabella che segue.
L’innesto dei connettori è di qualità, la clip presente ferma il cavo in modo stabile e ne impedisce lo sblocco anche in caso di vibrazioni, i cavi si presentano sufficientemente lunghi per la categoria del prodotto e flessibili, pronti per il collegamento di qualsiasi periferica, la qualità è buona e di sezione adeguata alla potenza.

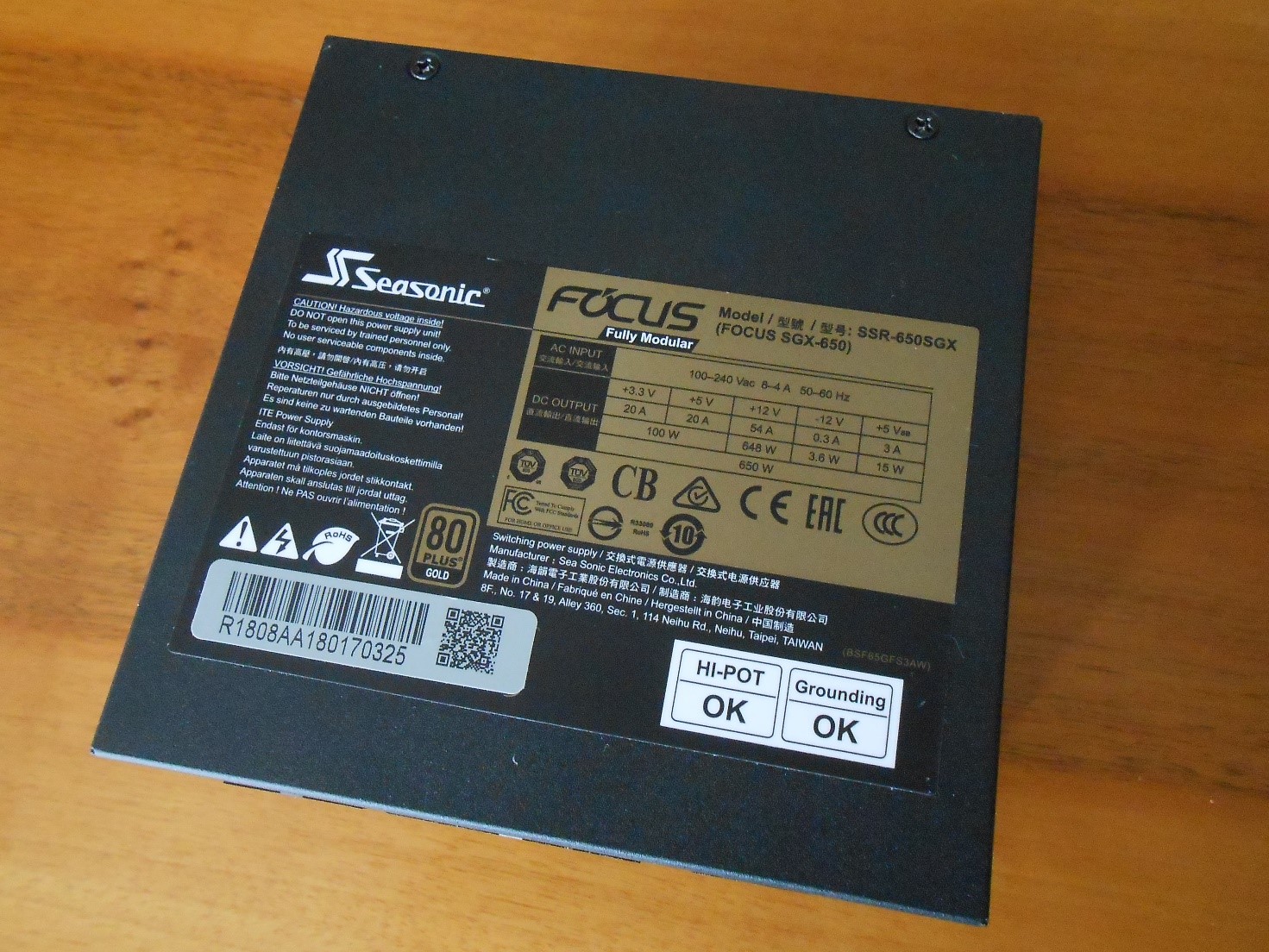

Nella parte superiore è presente l’etichetta che specifica le potenze disponibili per ogni Rail, ovviamente la marcatura obbligatoria CE più altre certificazioni come FC CB EAC ecc…
[nextpage title=”Uno sguardo da vicino – Parte Seconda”]

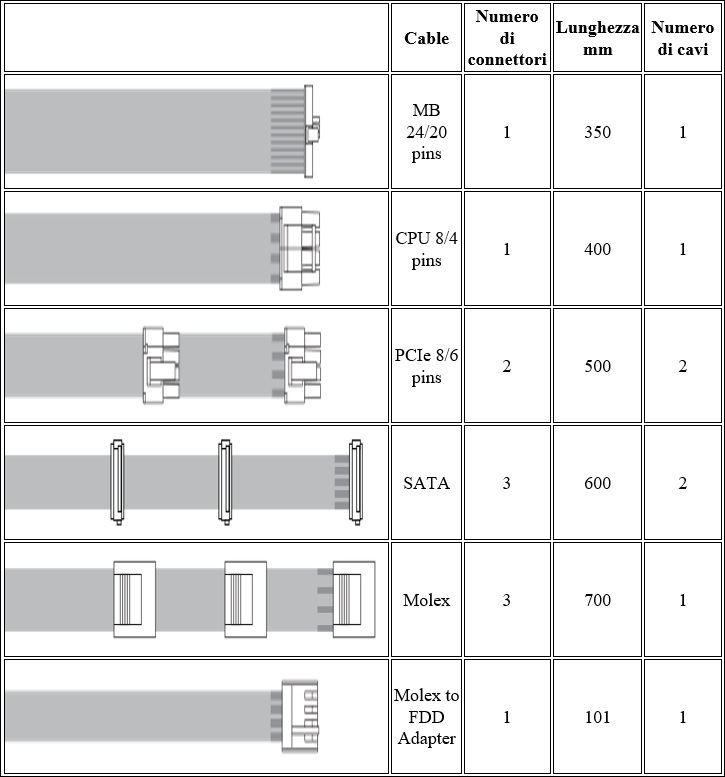

Il nuovo Seasonic Focus 650W (SSR-650SGX) dispone di un sistema completamente modulare di gestione dei cavi, questo permette di personalizzare l’assemblaggio del nostro computer utilizzando soltanto i cavi effettivamente necessari in base alle nostre periferiche, il vantaggio è che avremo un prodotto finito in ordine e una migliore ventilazione del cabinet. Elenchiamo la dotazione dei cavi disponibili:

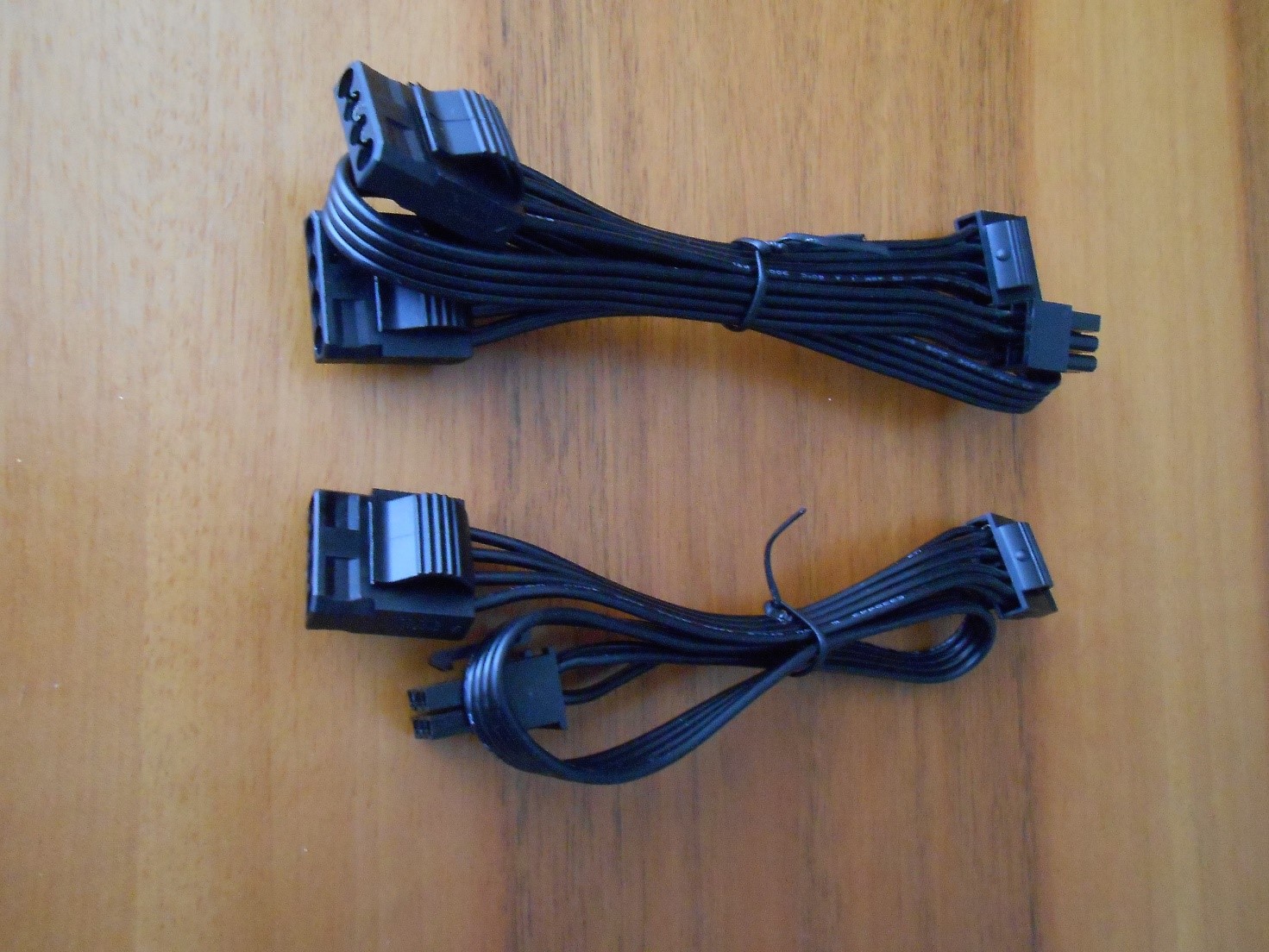

Tutti i cavi in dotazione sono di tipo piatto per facilitare il posizionamento e il passaggio in zone molto strette all’interno del cabinet, la sezione dei cavi è proporzionata alla potenza erogata per ogni singolo Rail, risulta interessante la presenza di 2 cavi PCIe con doppio connettore per l’alimentazione di schede GPU anche di elevata potenza, complessivamente il numero di cavi è più che adeguato alla potenza complessiva di 650W e la tipologia di computer che normalmente usa questo tipo di alimentatore.

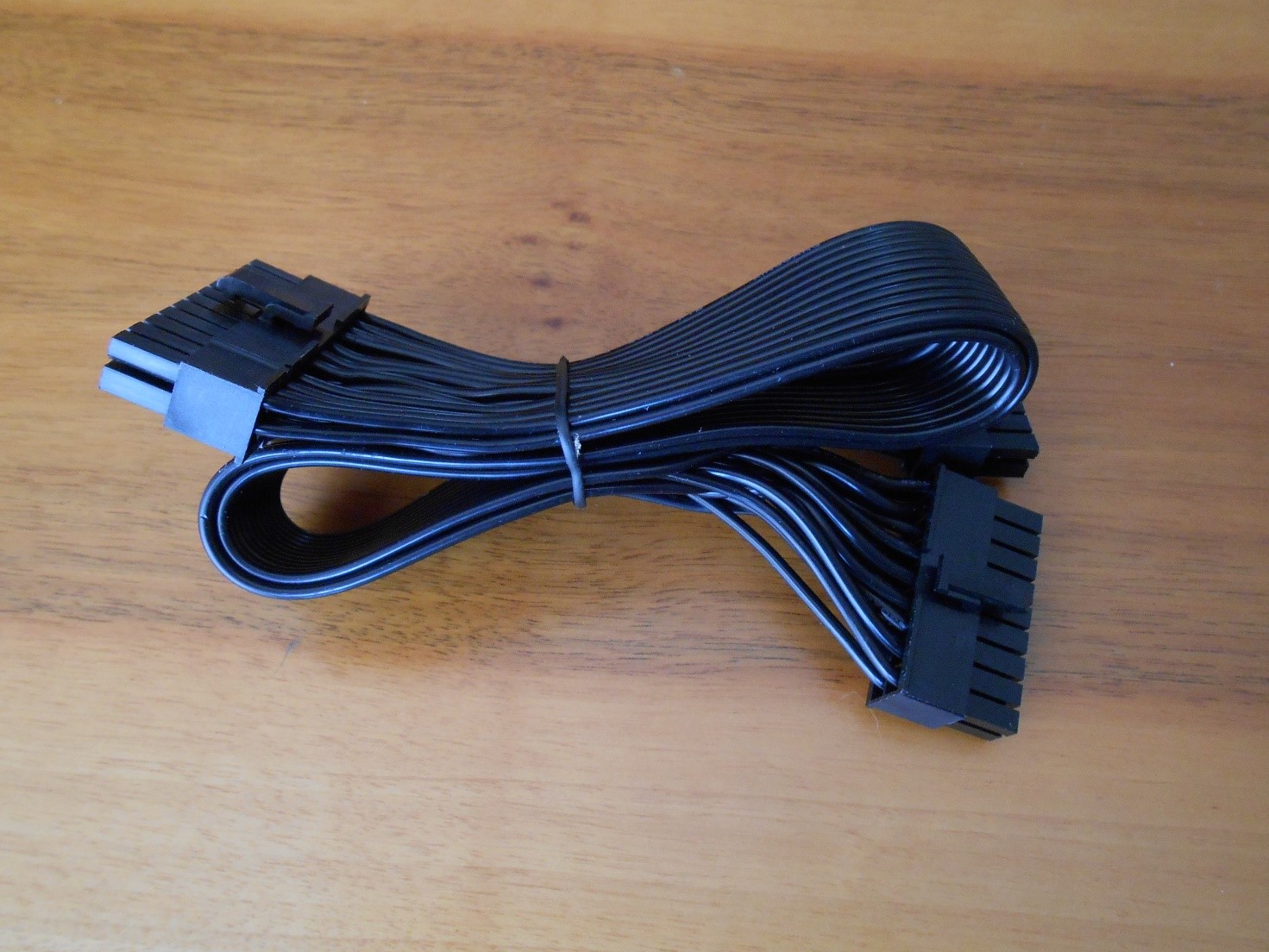

N. 1 Cavo Main Power Connector 24 Pin lunghezza 350 mm.

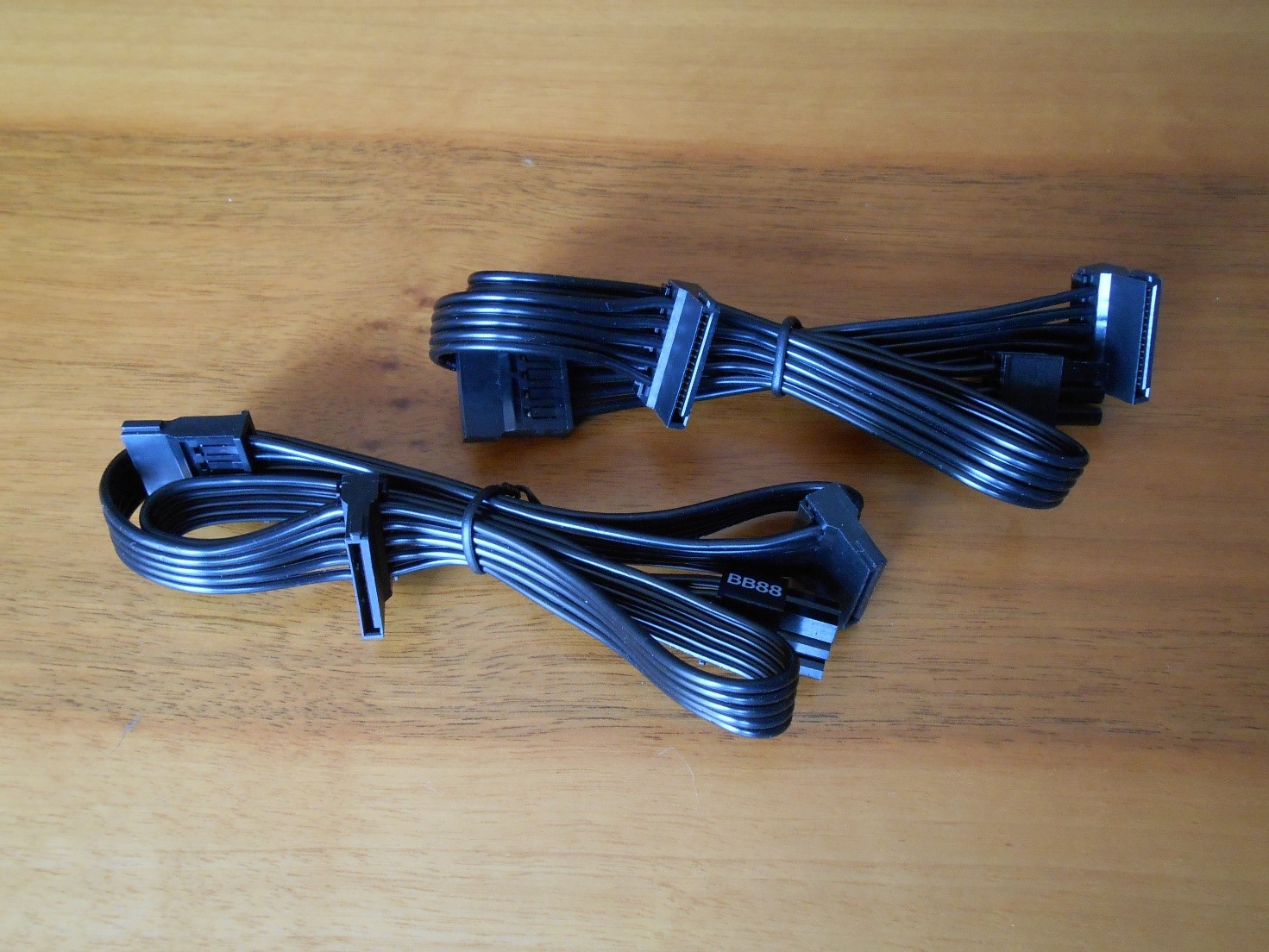

N. 2 SATA x 3 – 6 Pin lunghezza 600 mm.
N. 1 Cavi CPU ESP12V 4+4 Pin lunghezza 400 mm.
N. 1 Cavi Peripheral Molex x 3 – 6 Pin lunghezza 700 mm.

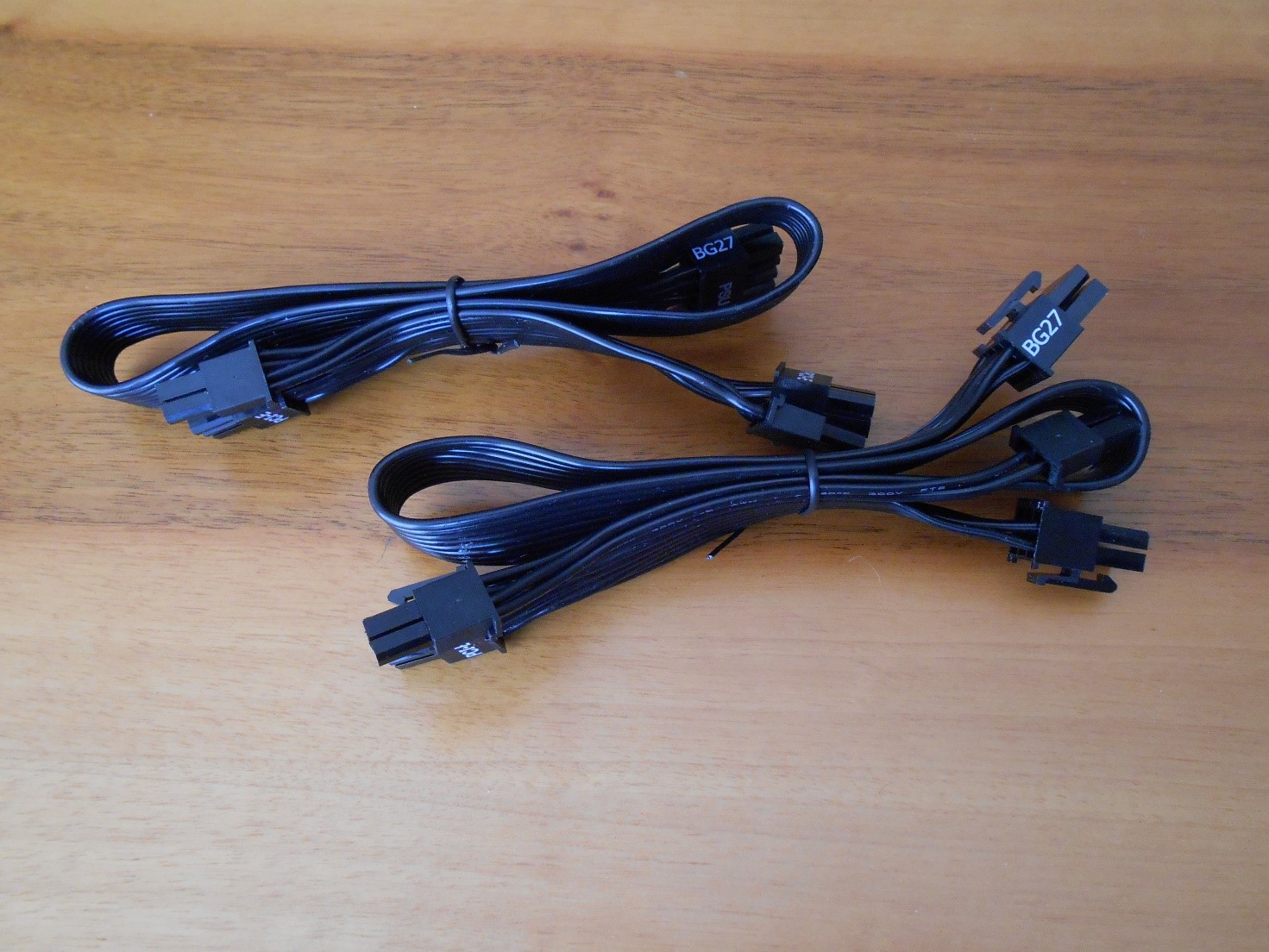

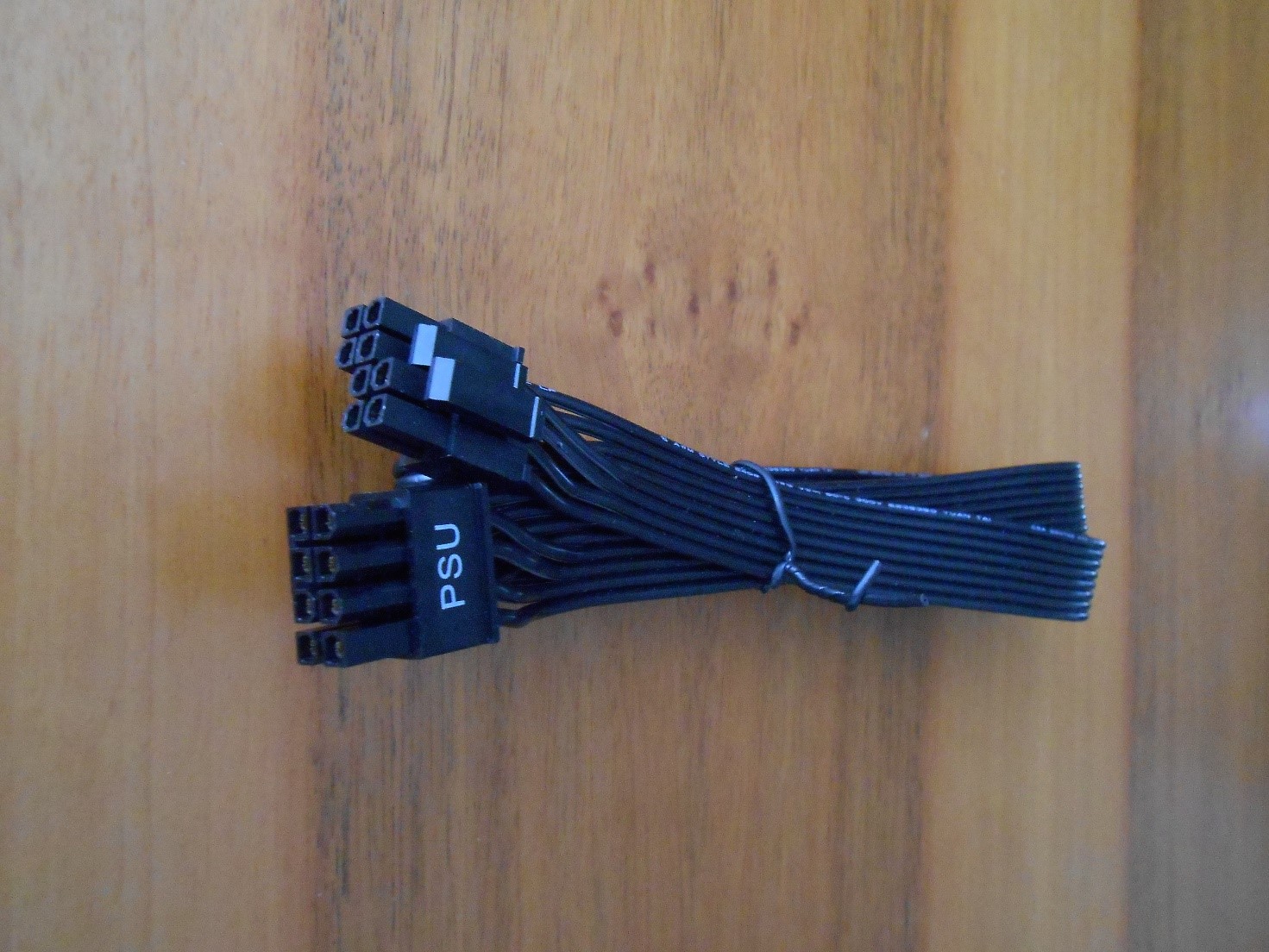

N. 2 Cavi PCI-E (6+2) Pin x 2 lunghezza 600 mm.

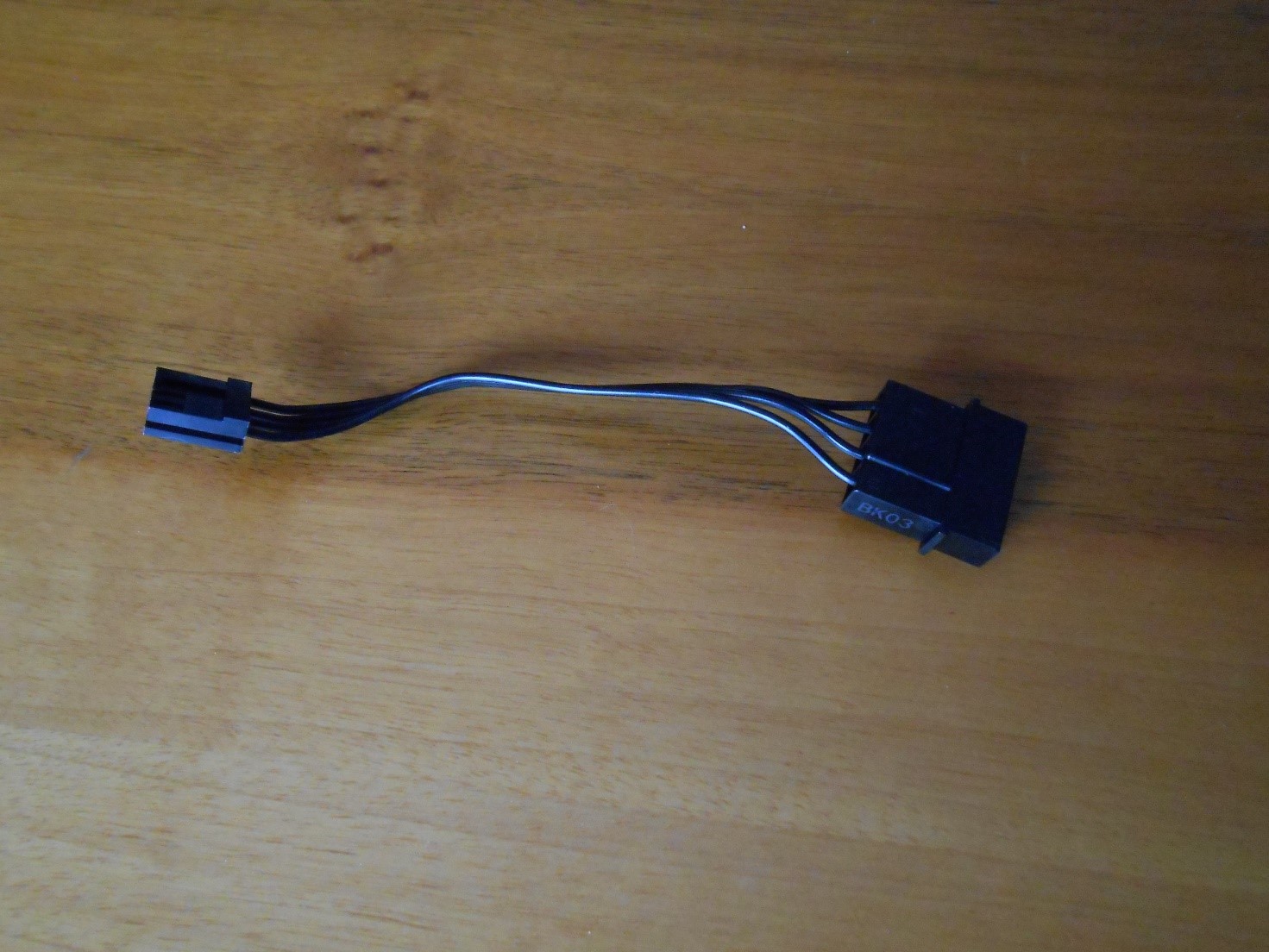

N. 1 Cavo Molex to FDD Adapter lunghezza 101 mm.

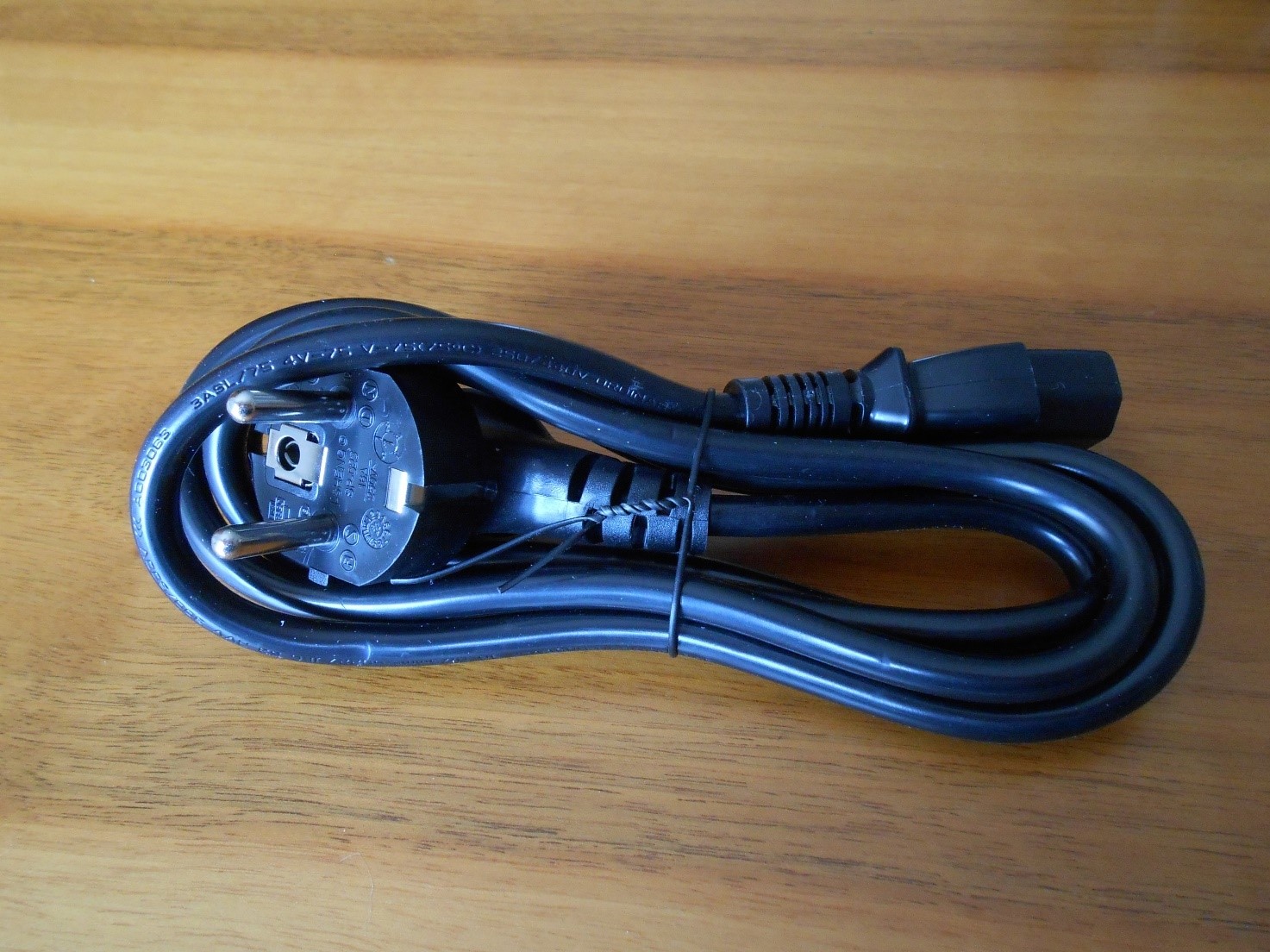

N. 1 Cavo per il collegamento alla rete elettrica IEC-C15 con spina Schuko.
Ora siamo pronti per andare ad analizzare la ventola in dotazione.
[nextpage title=”Ventola in dotazione”]
La ventola in dotazione è di altissima qualità, risulta di media potenza e basso profilo ma possiamo affermare che durante le nostre prove ha sempre mantenuto un lento regime di rotazione e una bassa emissione di rumore, questo grazie al fatto che l’alimentatore anche in condizioni gravose ha sempre prodotto una bassa quantità di calore, a conferma della elevata efficienza energetica, 80PLUS Gold, quindi è sufficiente un leggero flusso di ventilazione per evitare surriscaldamento. La tecnologia FDB, (Fluid Dynamic Bearing) rende la ventola estremamente silenziosa anche ai massimi regimi di rotazione.
La Ventola in dotazione è una 120 mm di diametro, usa la tecnologia di rotazione FDB, (Fluid Dynamic Bearing) ed è prodotta dalla Global Fan ed è alimentata 12V DC con un consumo massimo di 0.45A.

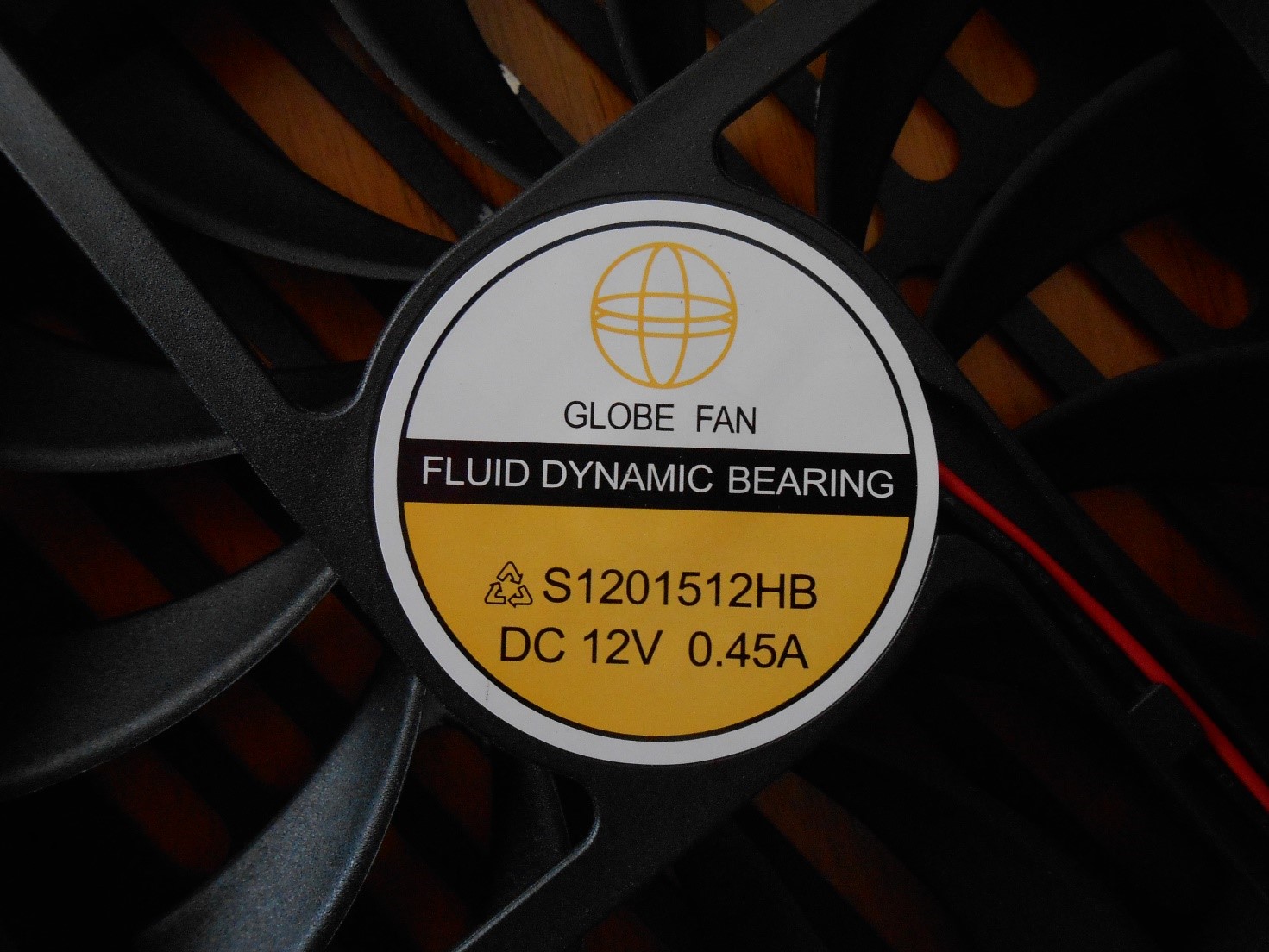

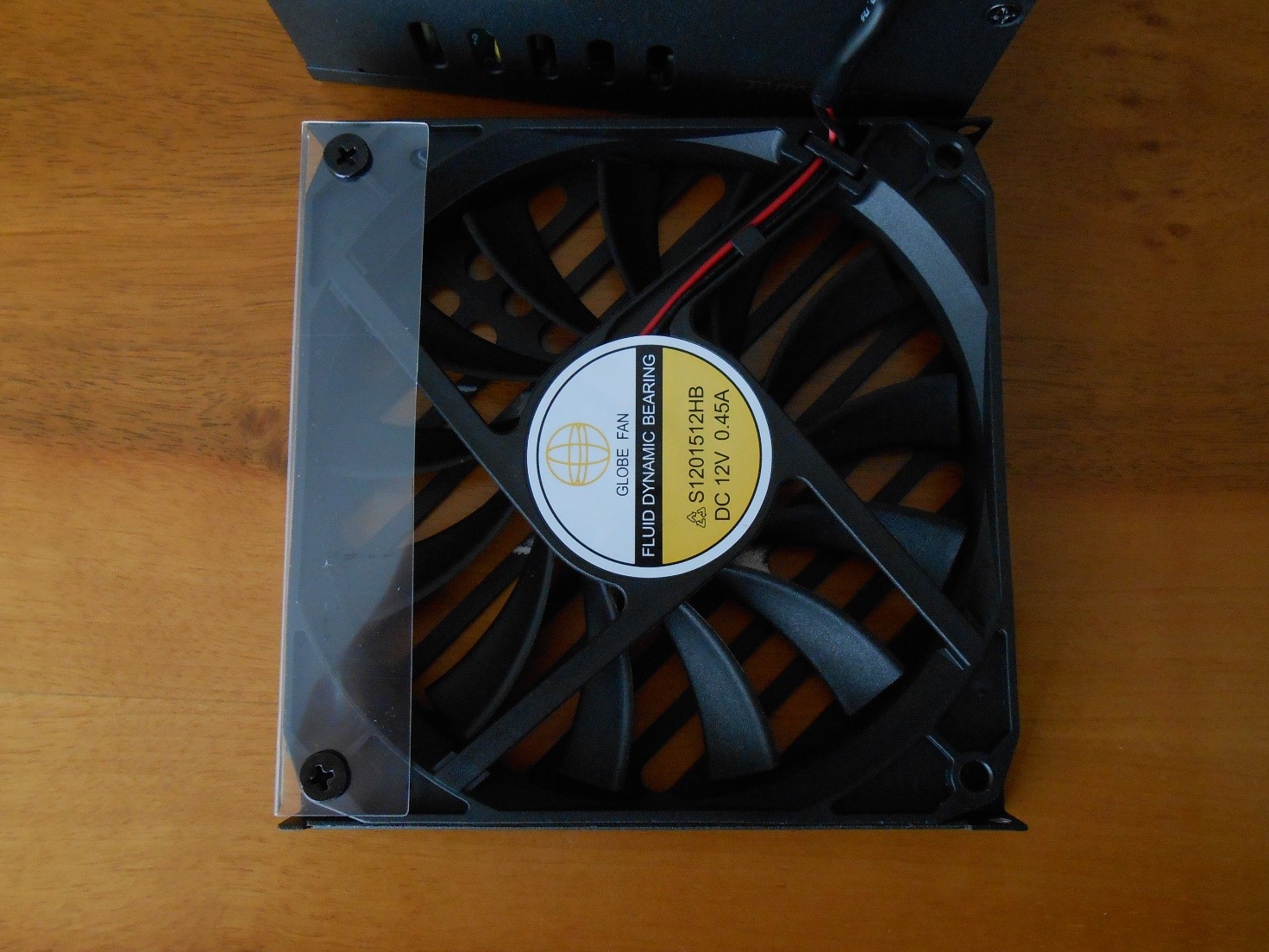

Una foto particolareggiata della ventola, modello S1201512HB. Potenza massima assorbita 5.4W, non risulta avere il controllo di rotazione, ma, in considerazione del modesto uso, anche in condizioni estreme, questo lo riteniamo un particolare trascurabile.
Il telaio della ventola appare completamente costruita in materiale plastico di colore nero, compreso le 13 pale, che presentano una superficie ampia ed un profilo esterno relativamente arrotondato per non indurre rumorosi quanto fastidiosi sibili e ottenere la maggior pressione in relazione al volume d’aria spostato anche con regimi di rotazione bassi.
La qualità costruttiva è eccellente, con una flessione ridotta sull’asse diagonale. La resistenza dei materiali è molto buona e la sensazione generale è di ottima robustezza. Sia le 13 pale che i 4 bracci rinforzanti sono costruiti con materiali di ottima qualità e sono particolarmente resistenti a ogni tipo di stress.
Il frame è ti tipo rotondo, particolare scelto appositamente per ridurre la rumorosità ed il rumore prodotto dall’aria. Il sistema di rotazione utilizzato fa sì che non vi siano parti meccaniche in contatto, evitando pertanto usura e garantendo una maggiore longevità e durata nel tempo.
Il rotore centrale non occupa troppo spazio e consente di avere maggior area a disposizione per le pale. La funzione principale di questa ventola è quella di concentrare e massimizzare sia il flusso che la pressione statica del getto d’aria.

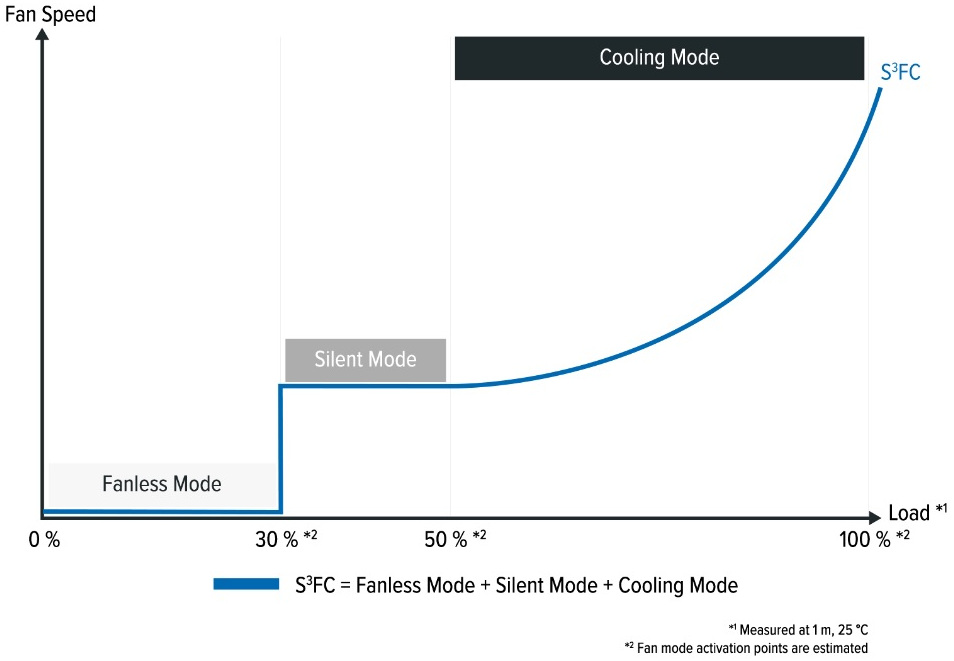

Seasonic è riuscita nell’intento, nonostante le ridotte dimensioni e l’efficienza 80Plus Gold, ad estendere il funzionamento fanless, che ricordiamo non è disattivabile, fino al 30% del carico massimo, che risulta per l’appunto di 195W.
Salendo con la potenza la ventola resta silenziosa nel normale utilizzo fino al 50%. Alla sua massima potenza di rotazione, anche per tempi prolungati, sarà in ogni caso leggermente udibile, risultando in ogni caso mai fastidiosa.

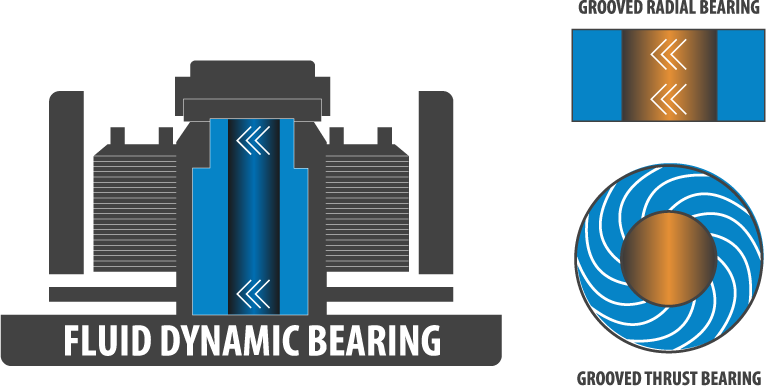

La tecnologia Fluid Dynamic Bearing, come lo stesso nome ci indica, a differenza dei normali motori a cuscinetti, utilizza un liquido che ha la duplice funzione di lubrificare e far girare il l’albero motore all’interno della propria sede. Questa tecnologia sfrutta la rotazione dell’albero all’interno di un ambiente totalmente ermetico in grado di mantenerlo pulito da polveri e di evitare la fuoriuscita dell’olio.
Questo utile accorgimento mantiene stabili i valori di performance e consumo per molto tempo, inoltre grazie a questa tecnologia il corpo centrale può sopportare temperature massime molto elevate (90°C). Il cuscinetto idraulico dinamico (Fluid Dynamic Bearing), consente l’aumento della vita utile, ne migliora le prestazioni e riduce drasticamente il rumore del sistema anche a pieno carico.
[nextpage title=”Analisi interna – Parte Prima”]

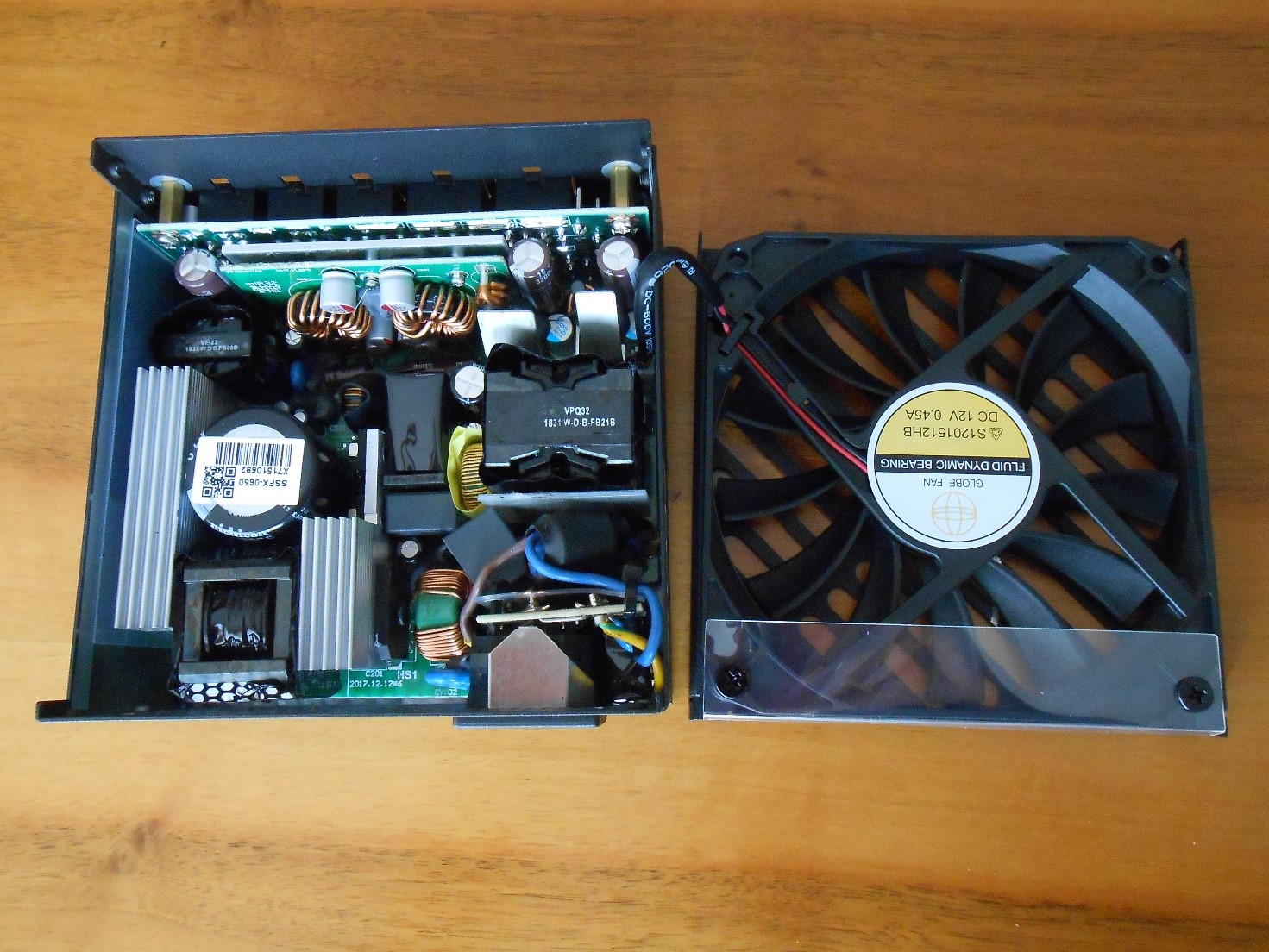

Per analizzare l’interno del nostro alimentatore e poter effettuare un controllo approfondito è necessario prima rimuovere il sigillo di garanzia che ricopre una della 4 viti da svitare.
Controllando il nostro alimentatore all’interno notiamo subito una eccellente qualità costruttiva, tutti i componenti sono inseriti all’interno come in un puzzle grazie ad una eccellente progettazione del dispositivo, si nota subito che quelli di potenza più ingombranti sono ben posizionati per favorire il passaggio del flusso dell’aria per il raffreddamento dei componenti attivi, i dissipatori non sono molto grandi e grazie all’alta efficienza energetica il riscaldamento generale è sempre molto contenuto.

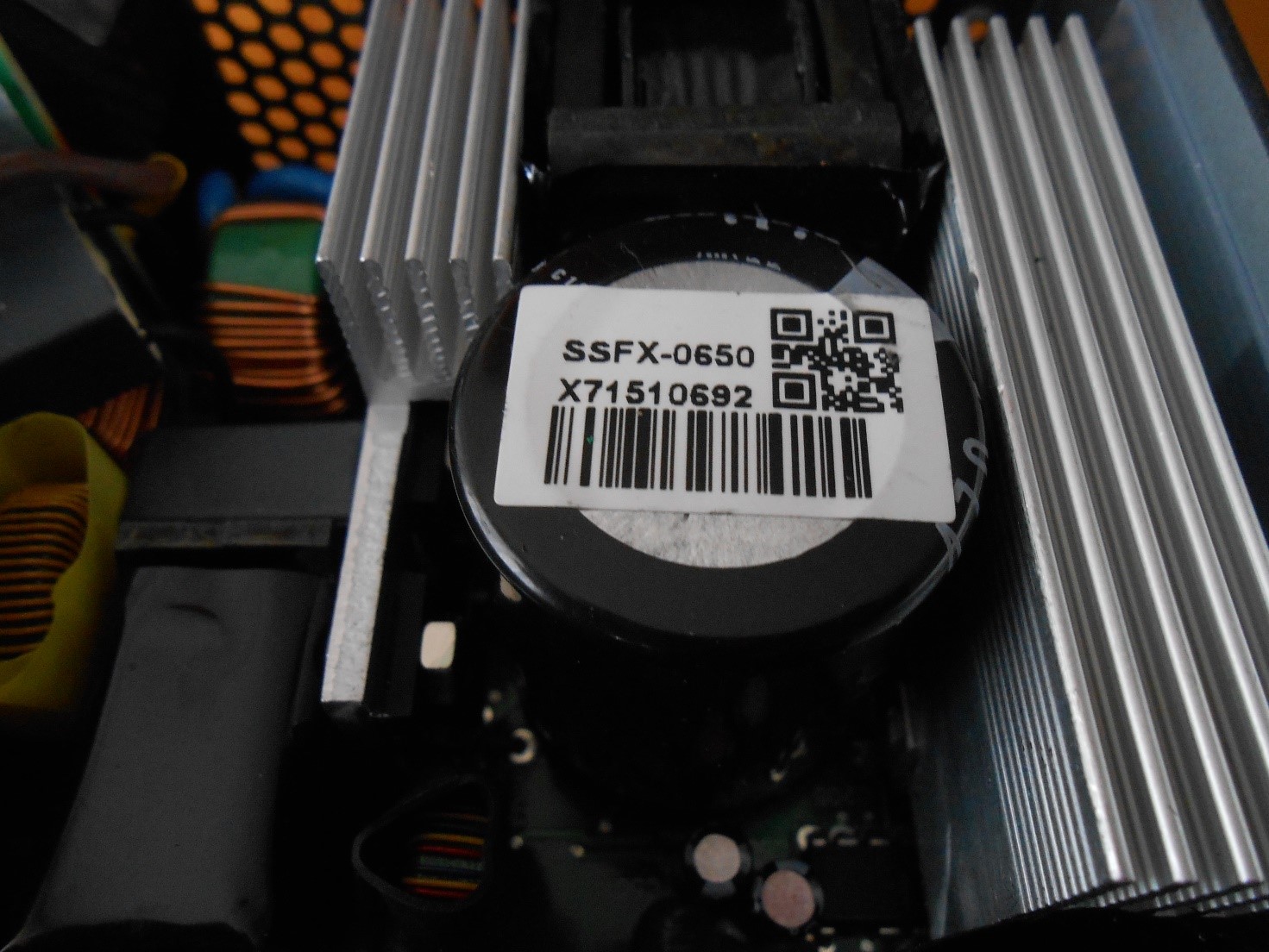

I condensatori elettrolitici, componenti sempre molto delicati, sono 105° e di produzione Giapponese, spiccano tra tutti il grande condensatore da 400V 470uF sul primario necessario per il funzionamento su un elevato range di alimentazione da 100V a 240V AC, la qualità di questi componenti risulta fondamentale per il livellamento e la stabilizzazione della corrente alternata, è fondamentale anche l’affidabilità, infatti ricordiamo che questo alimentatore è garantito per ben 10 anni.

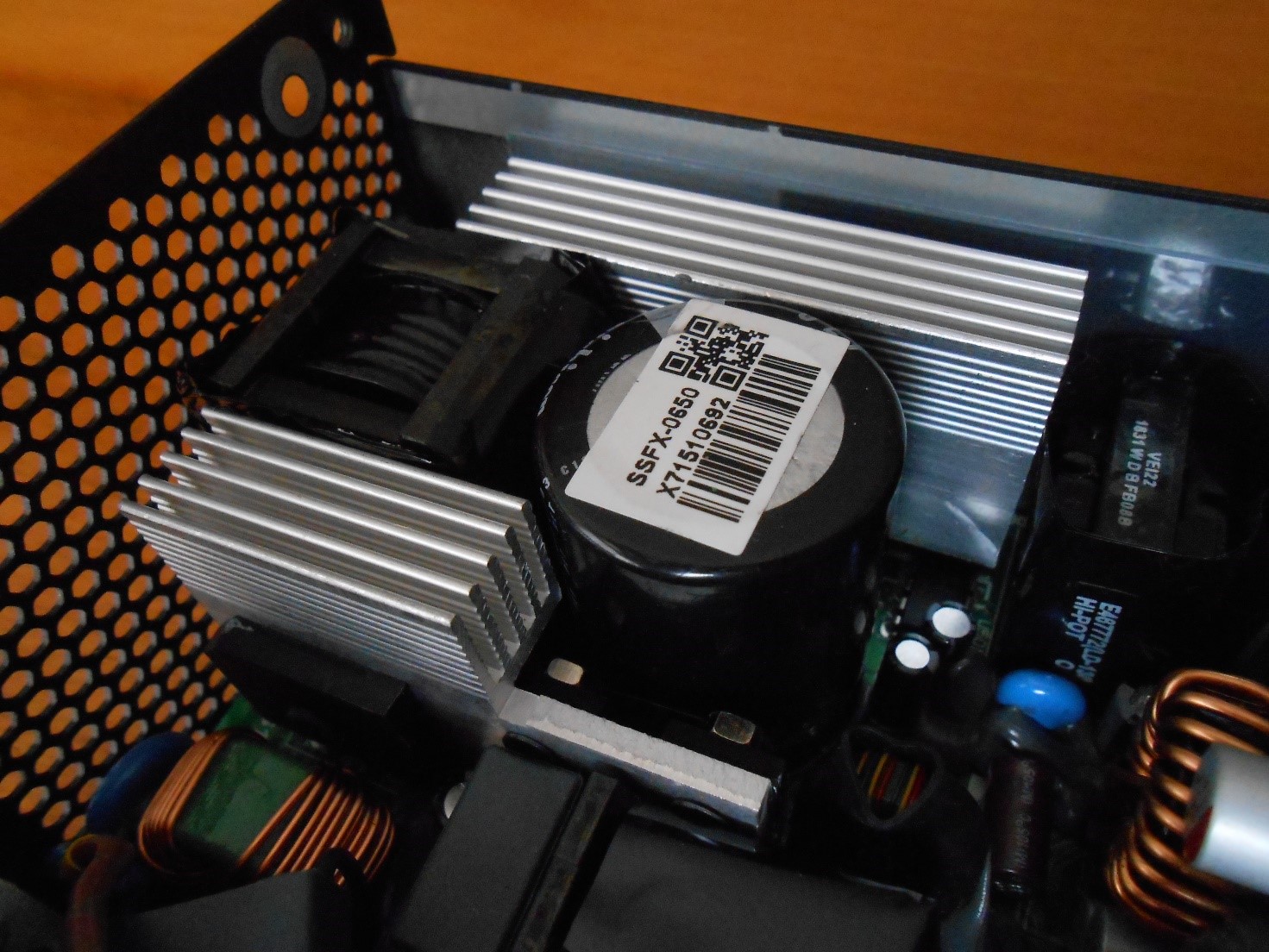

Quello che vediamo in alto è una delle componenti più critiche, il dissipatore dove sono alloggiati i componenti del PFC attivo, spicca l’induttanza a sinistra che insieme ai due Mosfet e Diodo che hanno il compito di rifasare la corrente, il tutto per ottenere un buon valore di efficienza energetica e Power Factor (PF).

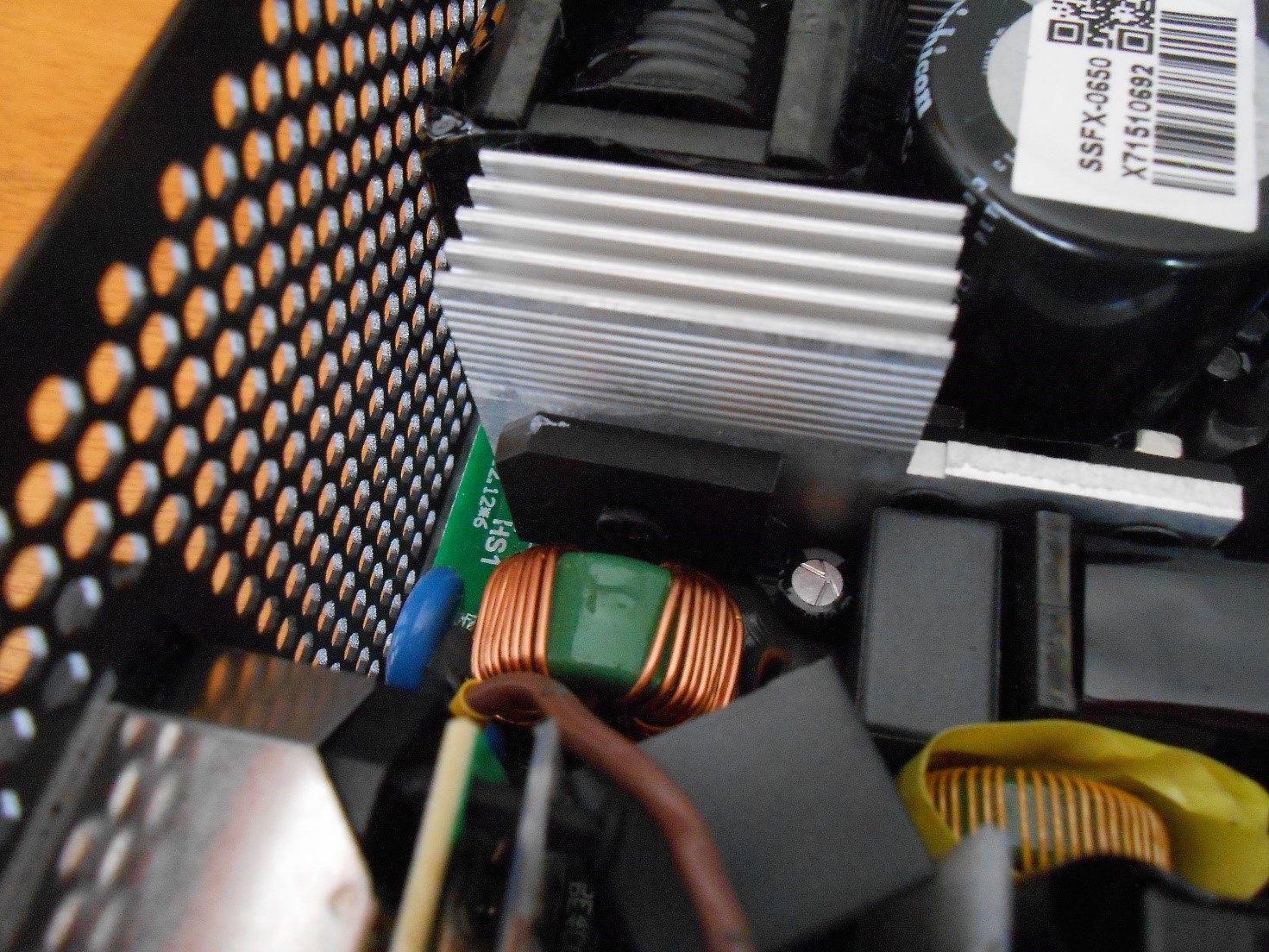

Qui possiamo notare il ponte raddrizzatore montato su un generoso dissipatore, la scelta di questo componente è sempre molto delicata in quanto passa tutta la corrente necessaria ad alimentare il sistema, e risulta sempre uno dei componenti più soggetti a riscaldarsi durante il funzionamento.
[nextpage title=”Analisi interna – Parte Seconda”]

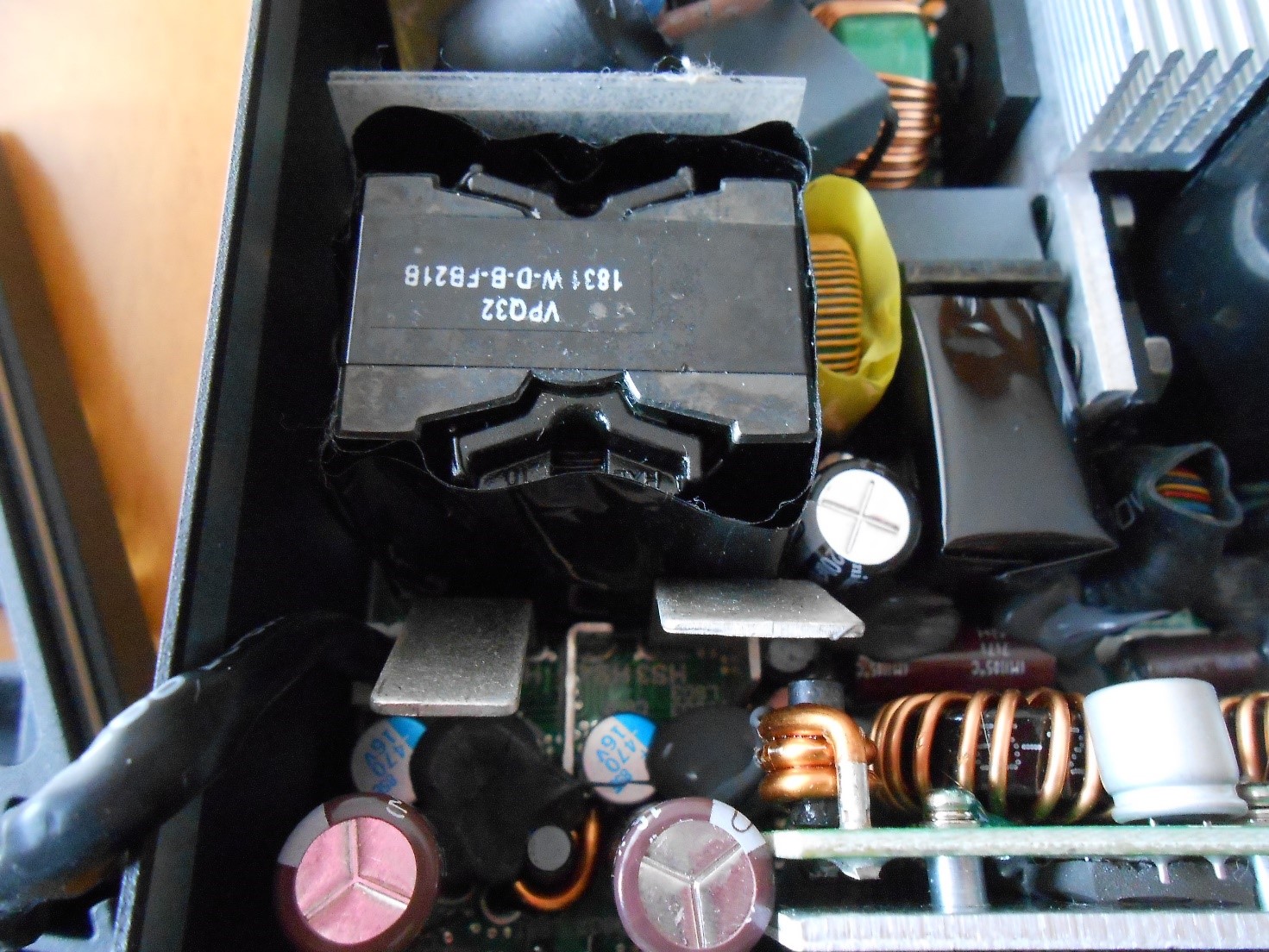

Nella foto si vede una componente fondamentale, il trasformatore di isolamento switching, questo ha la funzione di trasformare la tensione di rete in bassa tensione, garantendo la sicurezza grazie alla separazione galvanica tra il circuito primario e secondario, si possono vedere sia il trasformatore di isolamento di potenza a sinistra, sia le alette di raffreddamento dei rettificatori del secondario. Da notare l’elevatissima densità dei componenti in uno spazio così ristretto.

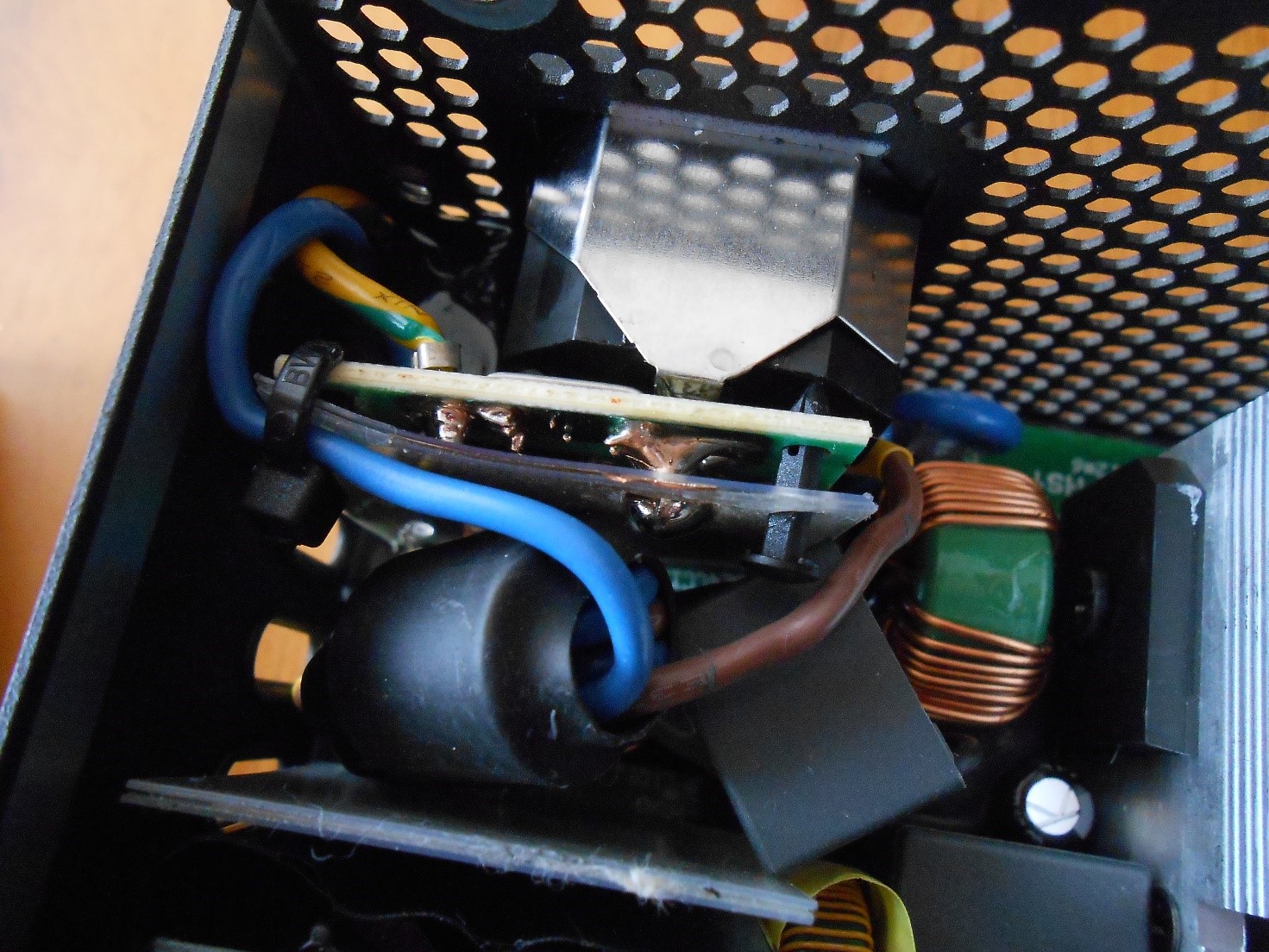

Altri componenti di rilievo sono il filtro EMI presente all’ingresso dell’alimentatore, il circuito si può vedere particolarmente ricco di componenti elettroniche, si possono anche notare una grossa induttanza doppia e numerosi condensatori poliestere ad alta tensione, il tutto necessario per ridurre i disturbi sulla rete elettrica e per il contenimento dalle forti transizioni di corrente generate del primario dell’alimentatore.
In questa foto ci sono alcuni condensatori elettrolitici del circuito del secondario montati in una scheda aggiuntiva con delle importanti induttanze di filtraggio per ridurre il Ripple e Spike in uscita, tutti componenti sono di qualità, una caratteristica che abbiamo sempre trovato nei prodotti Seasonic, in particolare i condensatori elettrolitici di produzione giapponese con la temperatura di esercizio di 105°.

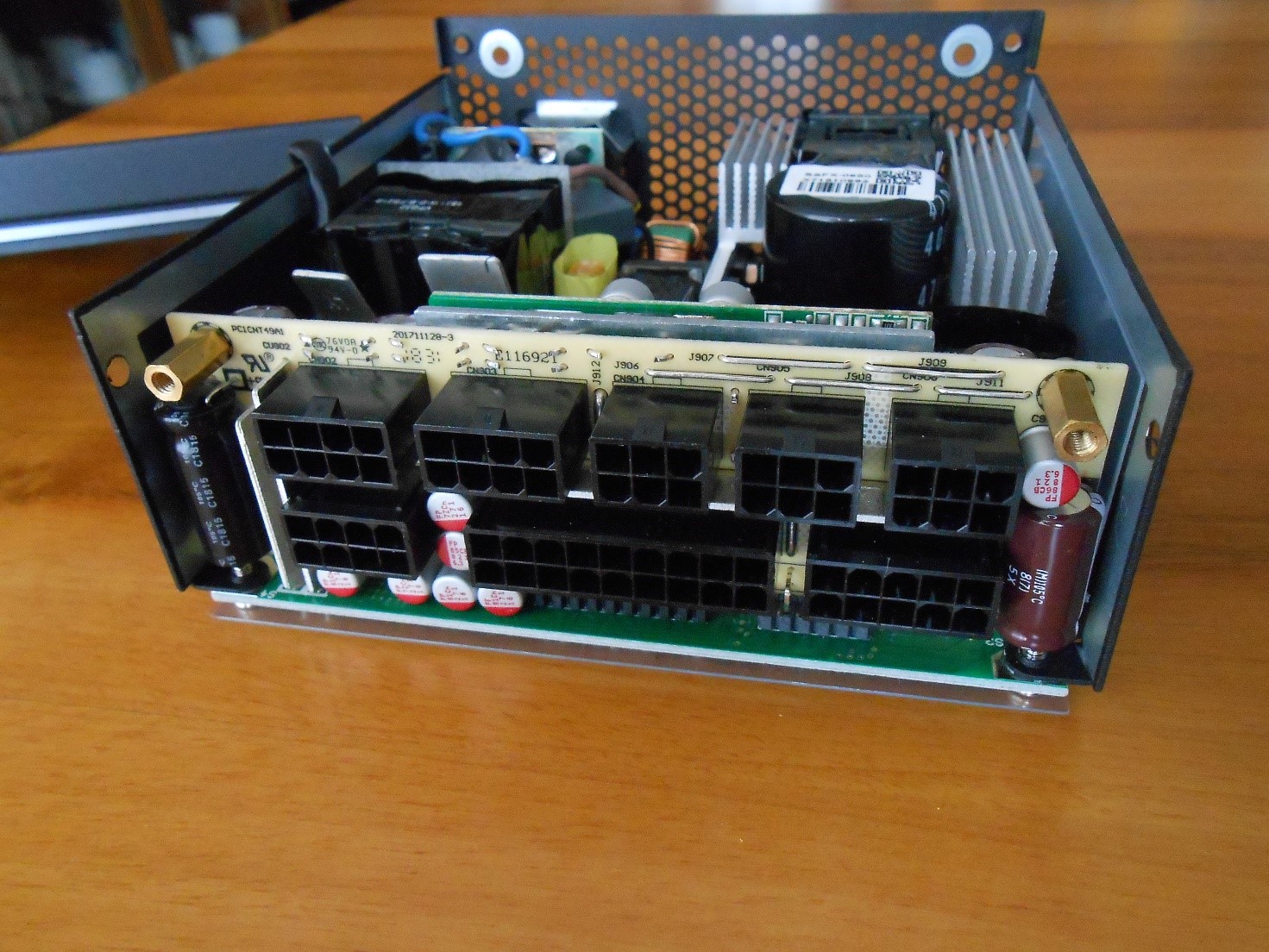

In questa immagine possiamo vedere la Rail Bord, il PCB che alloggia tutti i connettori che permettono poi di collegare tutti i nostri cavi necessari per alimentare il nostro sistema, si evidenzia la buona fattura e un abbondante quantità di stagno utilizzato nelle saldature, necessario per avere un eccellente robustezza e affidabilità nel tempo, inoltre da notare come in ogni spazio disponibile è stato utilizzato per inserire un condensatore di filtraggio che come sappiamo è sempre meglio abbondarne di numero.
[nextpage title=”Sistema di prova e metodologia di test”]

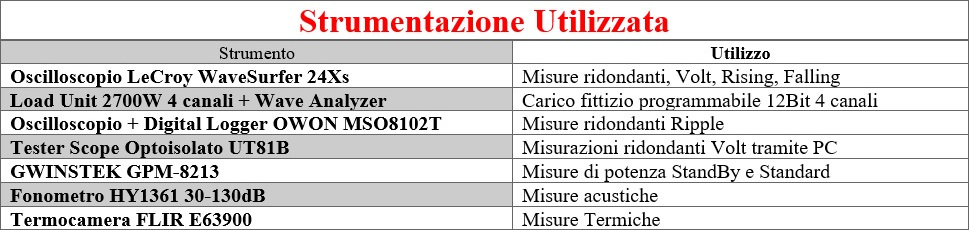

Ora entriamo nella parte più interessante della nostra recensione, le varie prove tecniche che metteranno in chiaro tutti i pregi o difetti del prodotto in esame. Per effettuare tutti i test ci avvaliamo di una completa strumentazione per misure elettriche, termiche e acustiche.
Oscilloscopio LeCroy WaveSurfer 24Xs
Load Unit 2700W 4 canali + Wave Analyzer
Oscilloscopio + Digital Logger OWON MSO8102T
Tester Scope Optoisolato UT81B
GWINSTEK GPM-8213
Fonometro HY1361 30-130dB
Termocamera FLIR E63900
Ora siamo pronti per andare ad analizzare i risultati ottenuti.
[nextpage title=”Prove tecniche – Efficienza energetica e PF”]

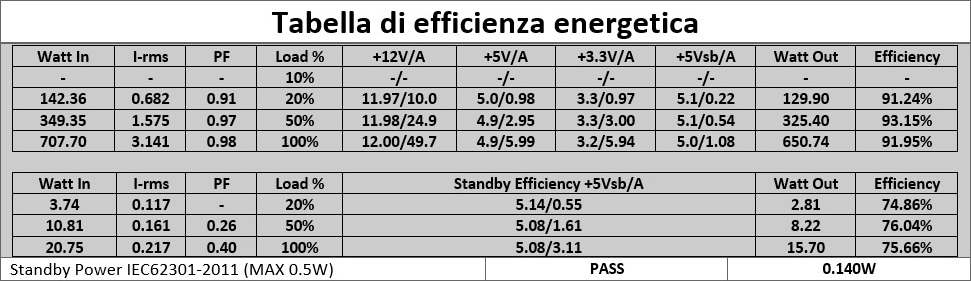

Sicuramente uno dei valori che identifica la qualità di un buon alimentatore è l’efficienza energetica. I test effettuati a 230V AC hanno confermato la certificazione 80PLUS Gold con dei valori abbondantemente superiori al limite imposto e di poco inferiori alla classe superiore Platinum.
Invece per quanto riguarda il PF Power Factor abbiamo riscontrato dei valori molto buoni, ovvero per le prove più importanti dal 97% al 98% come la rigida normativa che classifica la categoria 80 PLUS Gold richiede. Eccellente l’efficienza in modalità StandBy, consumi veramente al Top con appena 0.140W, un vero record, ed una efficienza sul Rail 5Vsb più che buona per una PSU di questa categoria, tanta potenza quando serve ma anche parsimonioso in StandBy.
Oltre che la tabella informativa possiamo visualizzare i dati raccolti tramite due grafici i quali indicano il trend di efficienza, il primo indica il discostamento tra il rapporto di potenza in ingresso e uscita riferito alla potenza richiesta, il secondo indica la percentuale di efficienza di carico dal 10% al 100%, i risultati sono assolutamente interessanti e superiori alle aspettative.

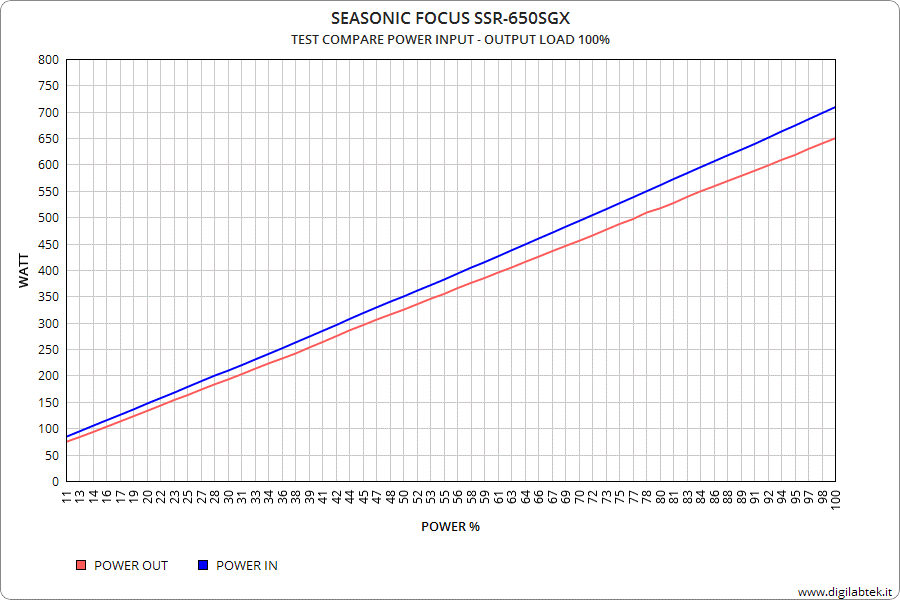

Power IN/OUT

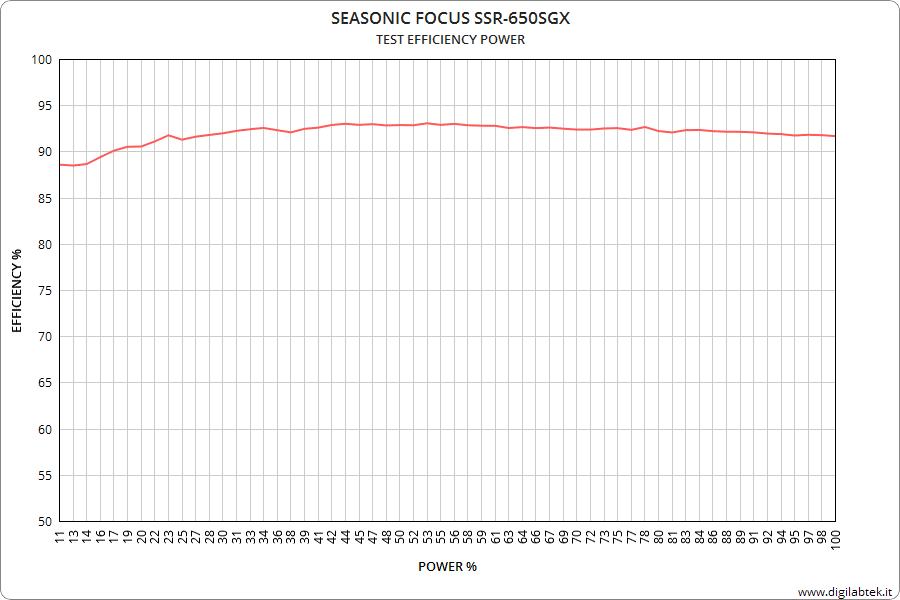

Efficiency
Tramite l’acquisizione del Wave Analyzer possiamo valutare il funzionamento del PFC attivo, il test è stato effettuato con un Load del 50%, la curva di assorbimento è regolare e ben rifasata, sono presenti delle piccole fluttuazioni del carico dovute probabilmente ai notevoli carichi transitori generati dal primario e dal filtro attivo, condizione che in ogni caso non influisce sulla qualità del prodotto.

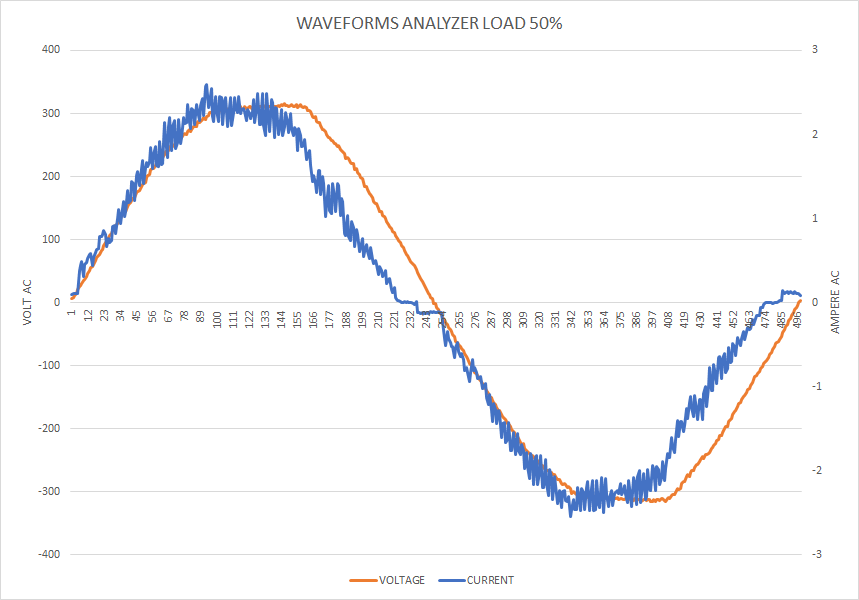

Waveforms Volt/Ampere
[nextpage title=”Prove Tecniche – Variazione di tensione sotto carico”]
I test sono stati effettuati con un carico proporzionale su ogni Rail partendo da una potenza assorbita di 0W fino al massimo di 650W rispettivamente, i limiti UVP e OVP sono stati fissati calcolando uno scostamento massimo di +/- 5% rispetto alla tensione di riferimento, come si può vedere le variazioni di tensione sono state veramente minime, oscillando tra 0.1% e 2.7%, il risultato sul Rail +12V si è rilevato veramente eccezionale, ad oggi in base alle nostre prove il Seasonic Focus 650W (SSR-650SGX) si è rilevato un PSU tra i più stabili relativamente al Rail +12V.

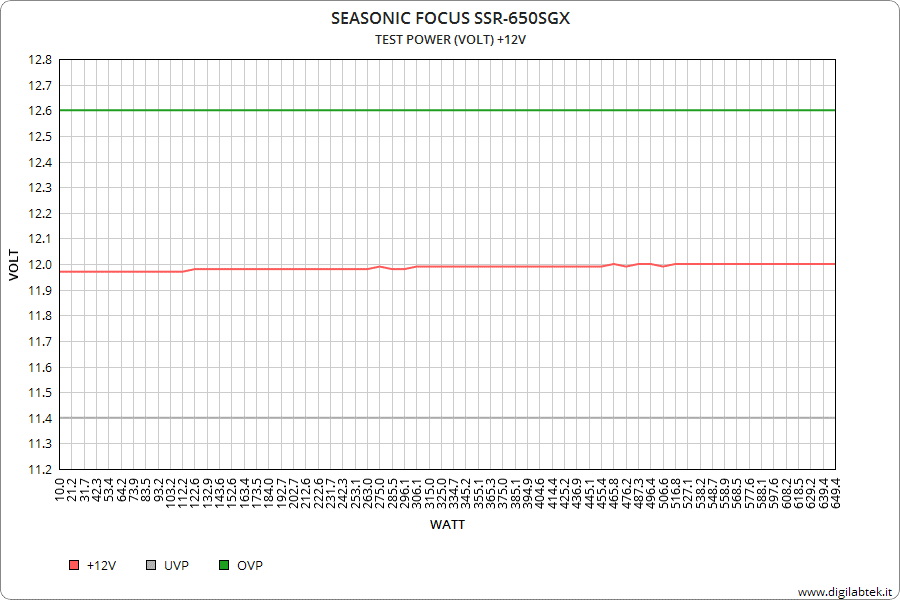

Rail +12V – Variazione massima rilevata 0.2%

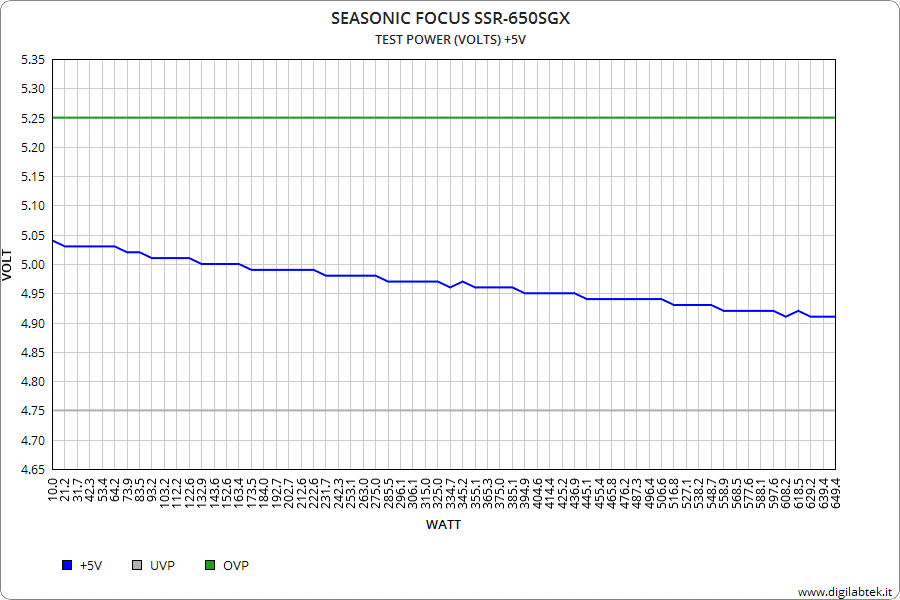

Rail +5V – Variazione massima rilevata 2.1%

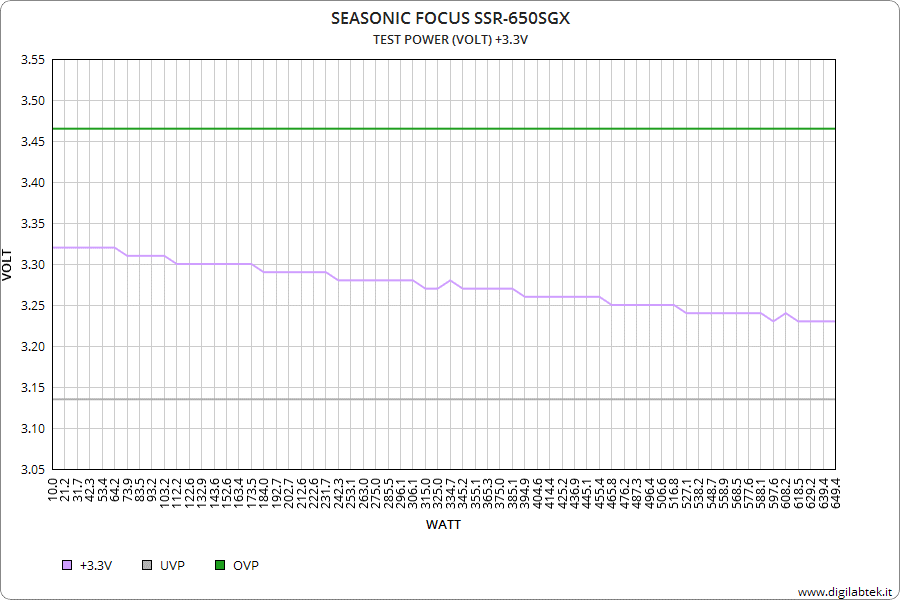

Rail +3.3V – Variazione massima rilevata 2.7%

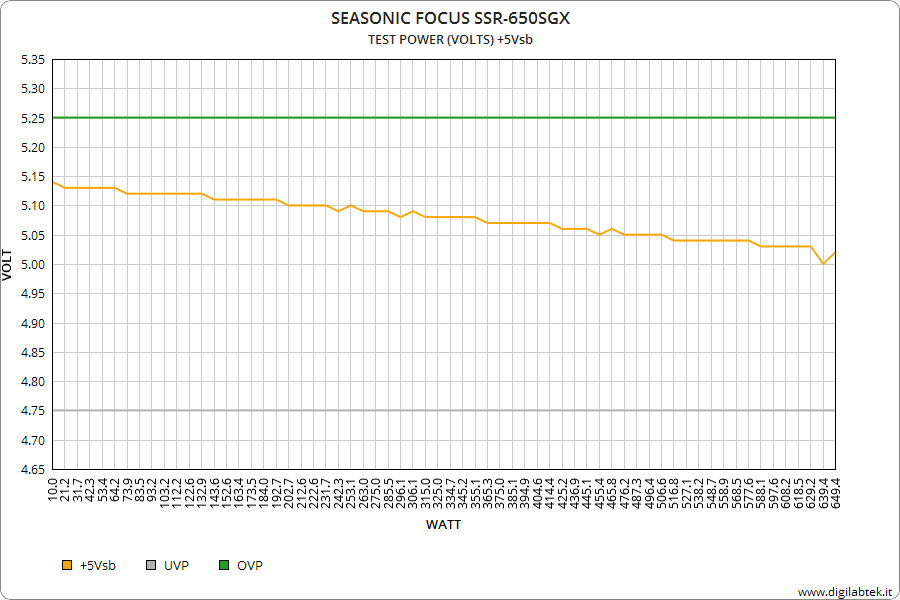

Rail +5Vsb – Variazione massima rilevata 2.5%
[nextpage title=”Prove tecniche – Spike Noise e Ripple”]

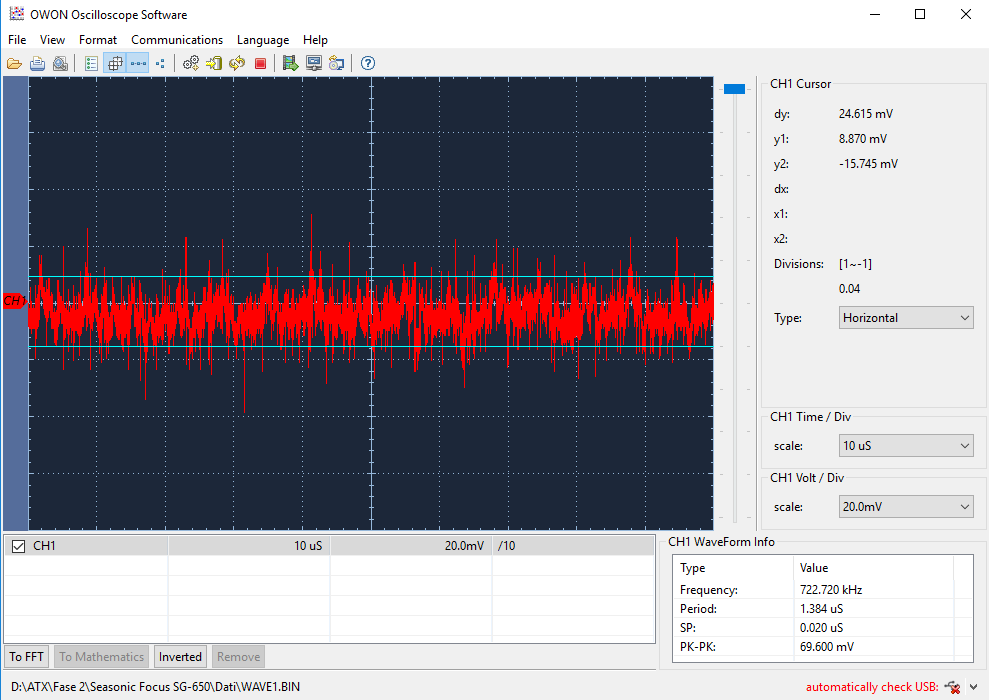

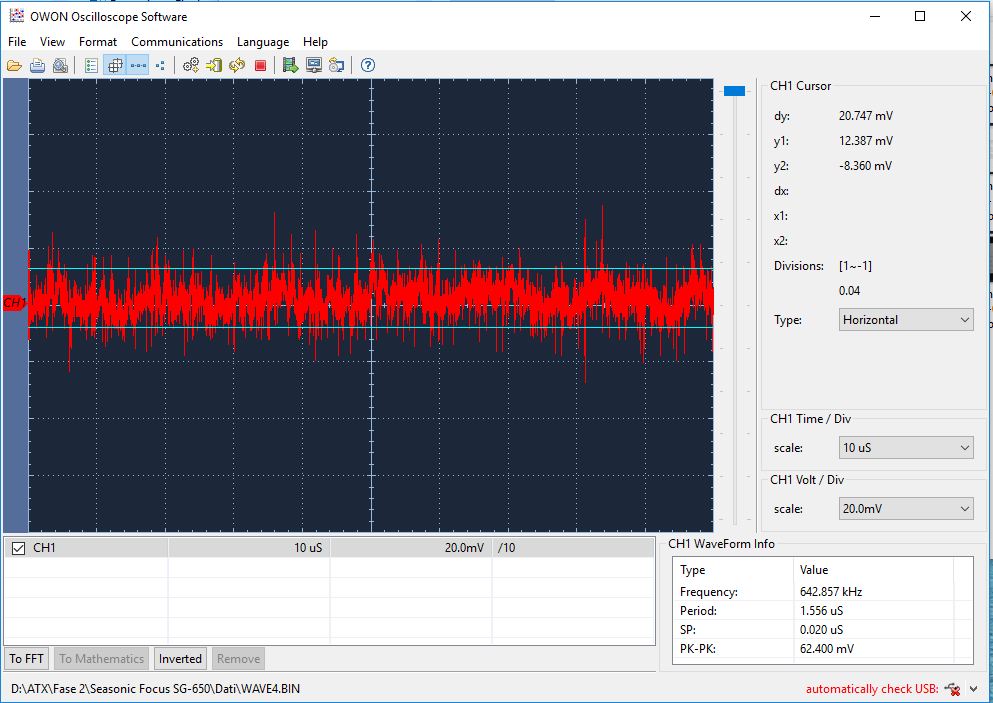

Questa prova analizza il comportamento per quanto riguarda i Spike Noise e Ripple, i valori massimi fissati sono di 120mV per il Rail +12V e 50mV per quanto riguarda i Rail +5V, +3.3V, +5Vsb, il primo grafico ci indica il valore di Spike Noise Volt PK-PK misurati dalla Load Unit su quattro Rail in proporzione al carico variabile, da 0W a 650W, i grafici successivi sono delle misurazioni singole calcolate su un carico del 50% eliminando i Spike presenti, il limite OVR12 è riferito al valore massimo di Ripple consentito sul Rail +12V.
Dai risultati ottenuti si evidenzia un buon risultato finale, se vogliamo essere pignoli sul Rail +3.3V possiamo notare una quantità di Spike Noise superiore rispetto agli altri Rail con una portante di disturbo più definita, i valori medi sono comunque contenuti.

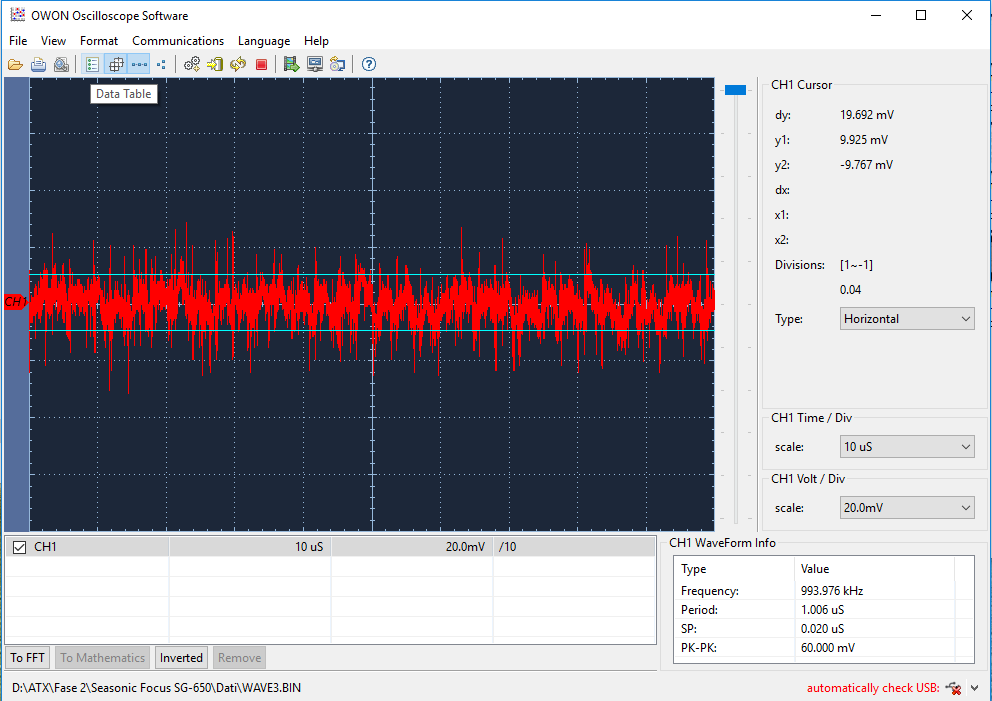

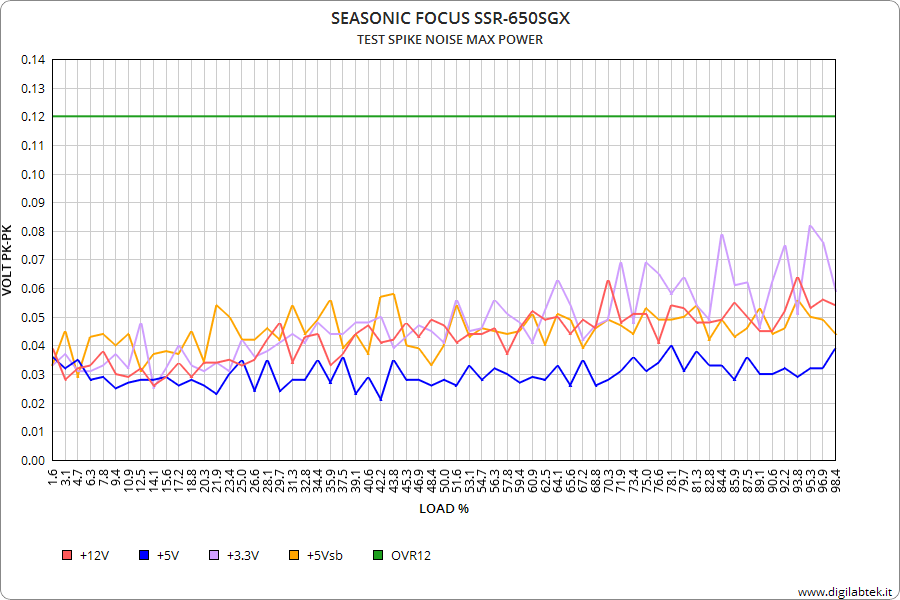

Spike Noise Volt PK-PK
Ripple Rail +12V – 26mV
Ripple Rail +5V – 20mV
Ripple Rail +3.3V – 19mV
Ripple Rail +5Vsb – 20mV
[nextpage title=”Prove tecniche – Rising, Falling, Peek”]
In questa parte analizzeremo il comportamento di tre prove tra le meno comuni, ma comunque significative. Il primo test, il RISING, indica il tempo di start, ovvero dopo quanto tempo l’alimentatore è in grado di fornire un livello di tensione in grado di alimentare il dispositivo, il valore è espresso in millisecondi e ovviamente più basso è questo valore e migliori sono le prestazioni del PSU.
Il secondo test, il FALLING indica per quanti millisecondi l’alimentatore può funzionare senza alimentazione, questo valore più è alto e più insensibile sarà la nostra unità in presenza di sbalzi di tensioni dalla rete elettrica, inoltre analizza anche l’eventuale tempo di recupero sempre in presenza di cali di alimentazione, ovviamente più il tempo di Falling è lungo maggiore sarà la qualità del nostro PSU.
Analizzando il nostro prodotto i risultati ottenuti sono nella media, ma comunque migliori di quelli dichiarati misurando un tempo di funzionamento di circa 59 mS in caso di interruzione di alimentazione e un tempo di recupero di circa 51 mS.
In fase di accensione il tempo di salita è abbastanza rapido circa 20mS, il tempo di start è in linea ad altri alimentatori di questa categoria, il ritardo di 96mS in questa condizione non è assolutamente un problema, in termini pratici il computer di accenderà con circa 0.1 secondi di ritardo rispetto a quando premeremo il tasto di accensione.

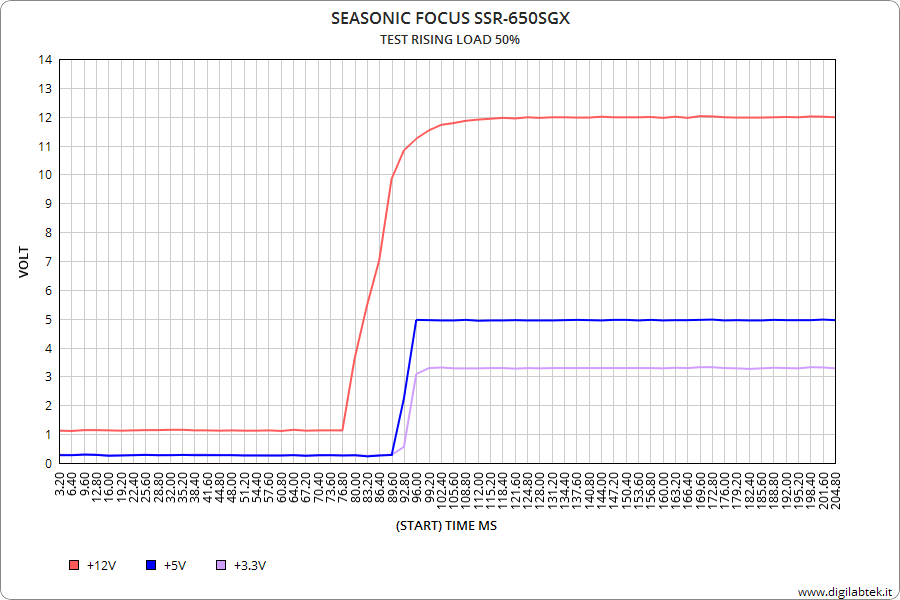

Rising Load 50%

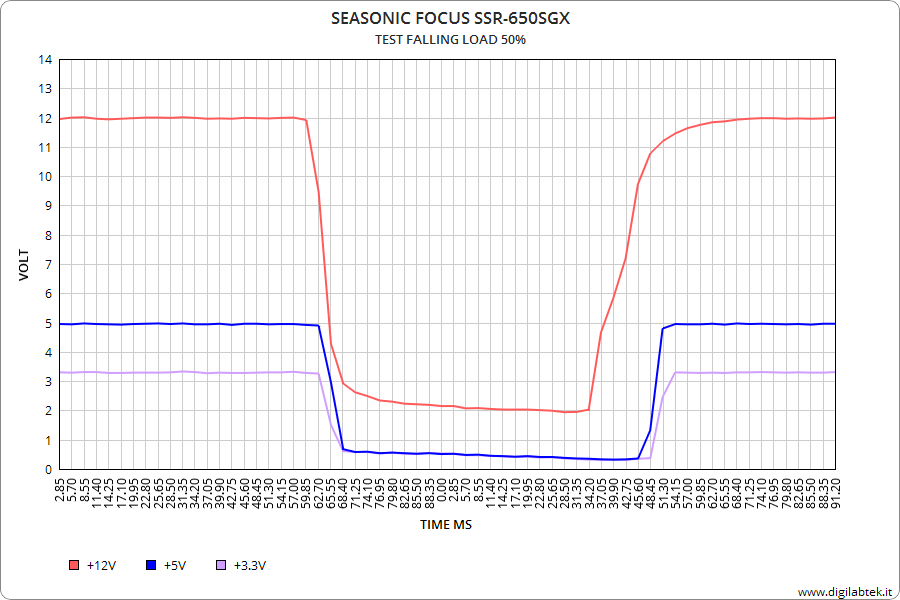

Falling Load 50%
In questo test valutiamo il comportamento del nostro alimentatore in caso di una richiesta improvvisa di potenza. Il test consiste nel variare in modo improvviso la potenza richiesta da 20% a 120% cioè il 20% oltre la massima potenza dichiarata, nel nostro caso possiamo vedere che in pratica non sussiste alcuna variazione della tensione +12V, nel complesso una reazione perfetta senza nessuna conseguenza per l’eventuale carico collegato.

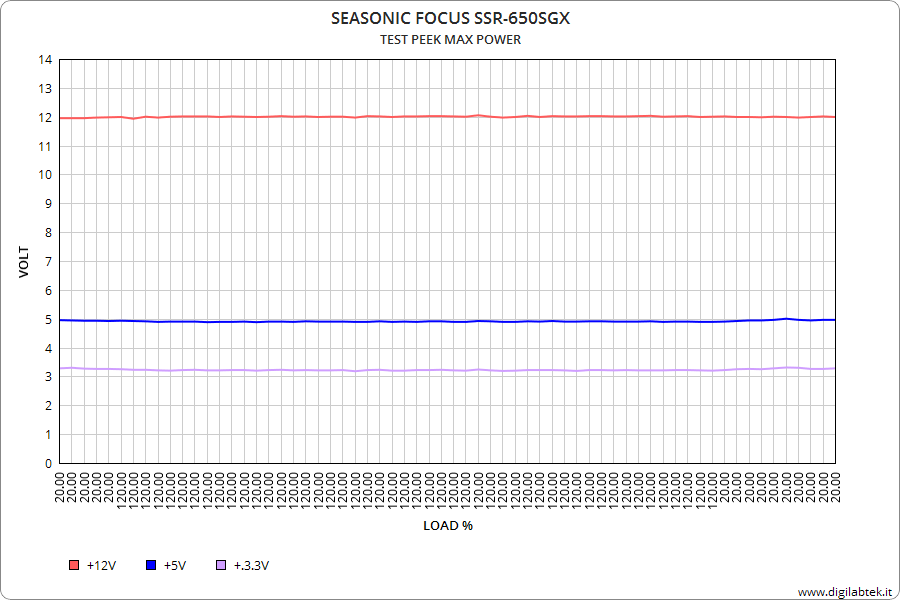

Peek Load da 20% a 120%
[nextpage title=”Prove tecniche – Prove in Over Current”]
Ora entriamo nella fase più critica della nostra fase di test, le prove di Over Current, in pratica si spinge al massimo il nostro alimentatore fino a quando non entra in protezione. Con questo test specifico, possiamo valutare l’effettiva potenza di picco del nostro PSU.

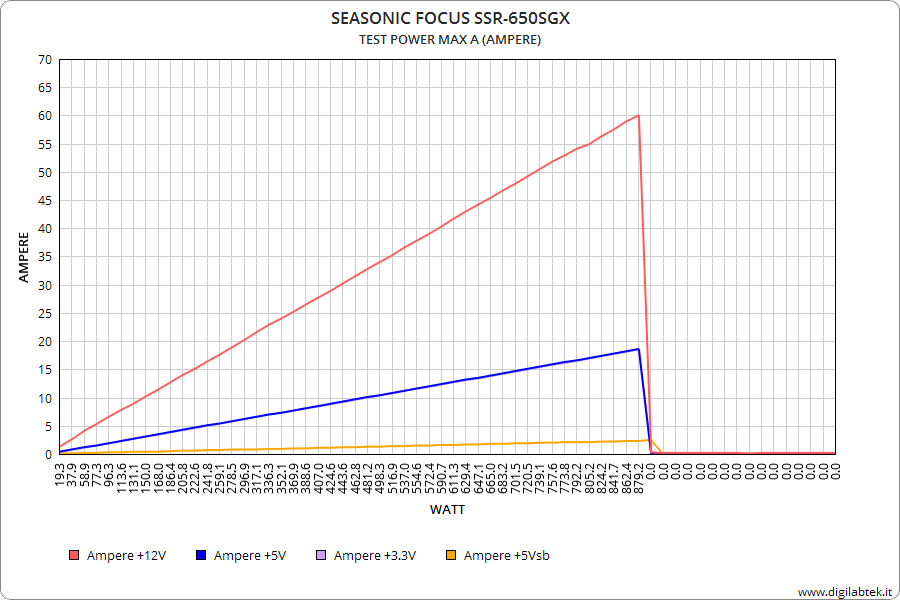

Le prove vengono effettuate in due gruppi, il primo gruppo consiste in due test dove nel primo le potenze vengono bilanciate su tutti i Rail +12V +5V +3.3V +5Vsb, nel secondo test le potenze vengono bilanciate come avviene mediamente in una macchina Gaming con potente motore GPU e CPU in pratica caricando di più il Rail +12V.
I risultati sono stati più che soddisfacenti raggiungendo una potenza di picco di oltre 907W, oltre 39% in più della potenza dichiarata, con oltre 75A di picco sul singolo Rail +12V.

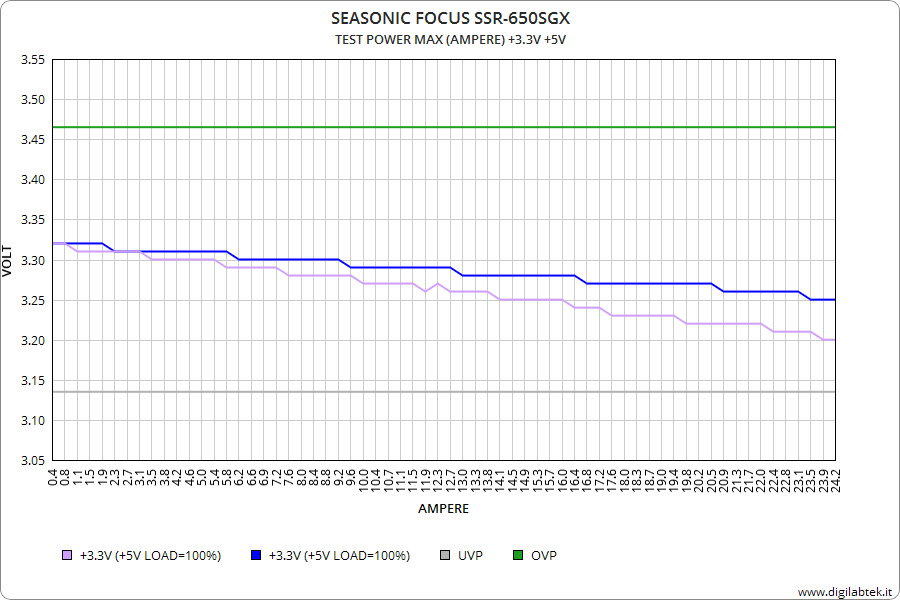

Power Max +12V–81A +5V–25A +3.3V–25A +5Vsb–3A
Power Max +12V–81A +5V–5A +3.3V–5A +5Vsb–1A

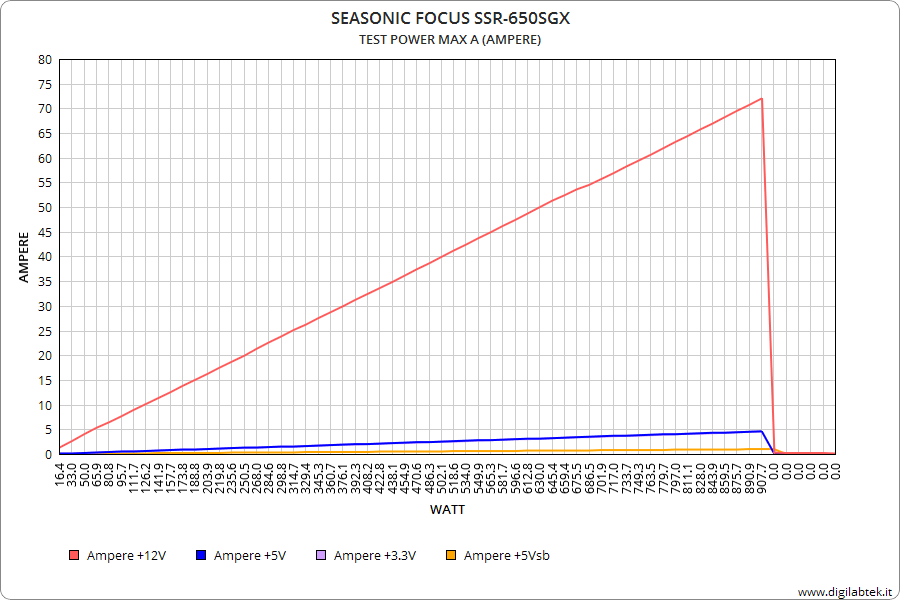

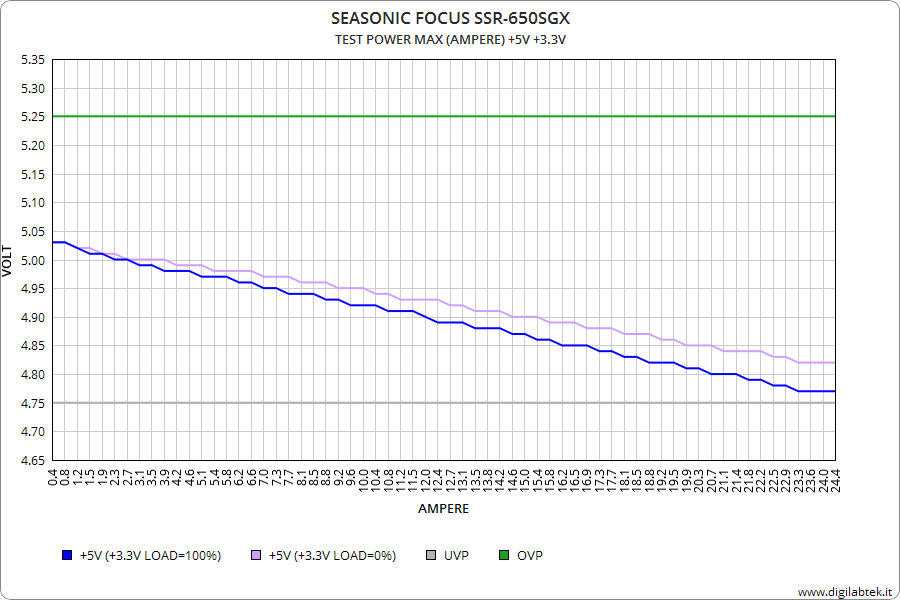

In questo secondo gruppo di test la fase di Over Current viene effettuata su ogni singolo Rail e monitorando la variazione di tensione, dei quattro test abbiamo mandato in Over Current con effettivo spegnimento soltanto il Rail +12V. Su molti alimentatori i Rail +5V e +3.3V sono legati da controlli ridondanti, quindi nel grafico potete vedere due andamenti: nel primo caricando insieme anche il Rail parallelo e nel secondo andamento non caricando il Rail parallelo, anche in queste condizioni estreme il nostro Seasonic Focus 650W (SSR-650SGX) si è comportato nel migliore dei modi con minime variazioni dei livelli di tensione in tutte le condizioni.

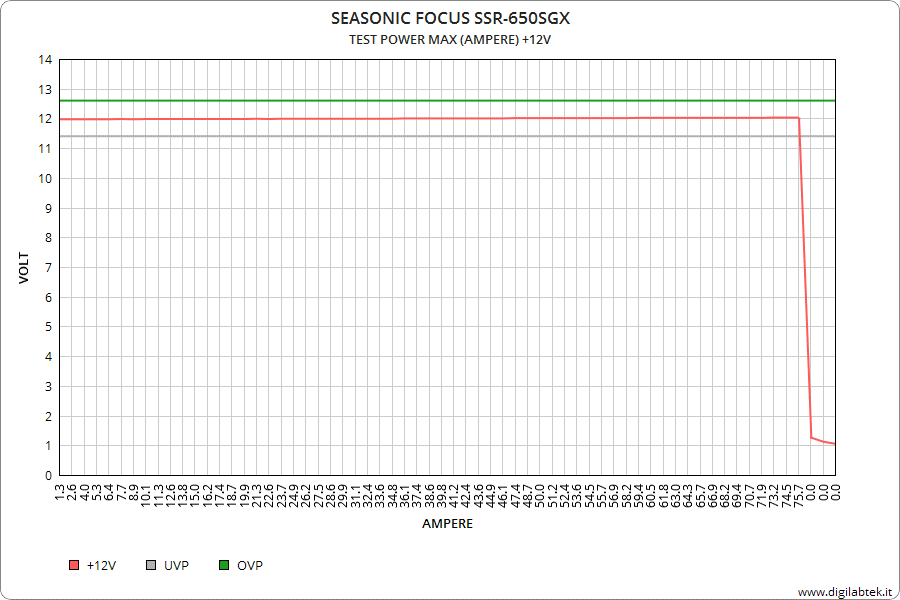

Power Max +12V – 75A
Power Max +5V – 25A
Power Max +3.3V – 25A

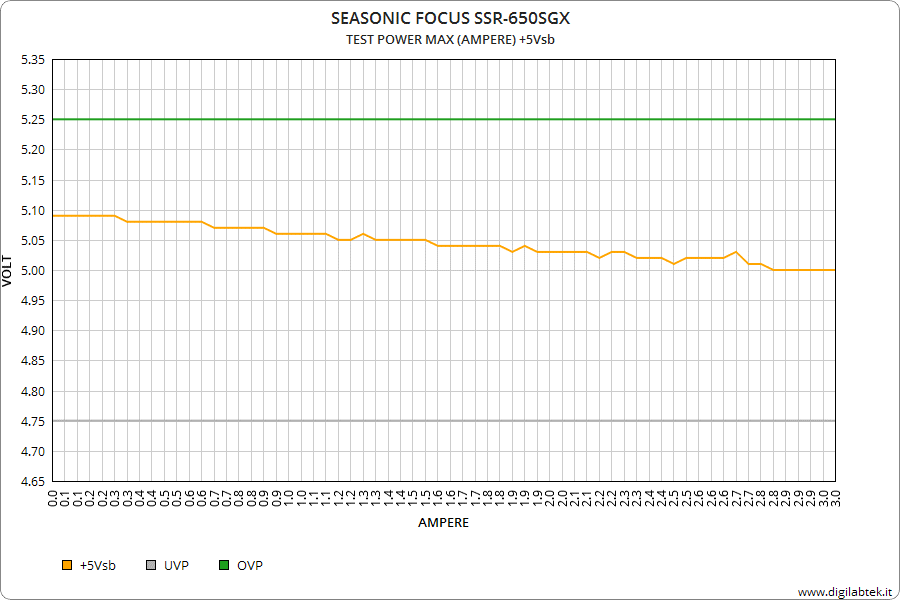

Power Max +5Vsb – 3A
[nextpage title=”Prove Tecniche – Acustiche”]
Le prove acustiche sono state effettuate in due fasi, la prima con il nostro alimentatore appena acceso e la seconda con l’alimentatore acceso da 15 minuti con un carico del 67% circa 440W, la potenza minima per attivare la ventola in tempi rapidi.
Il test è stato effettuato in un ambiente privo di rumori di fondo con una base di circa 34 dB, la misurazione è stata effettuata a 40 Cm dalla sorgente. Anche nella situazione più gravosa i livelli acustici si sono rilevati estremamente bassi, un alimentatore, quindi, indicato per un uso in ambienti silenziosi o per un uso notturno senza arrecare nessun disturbo.

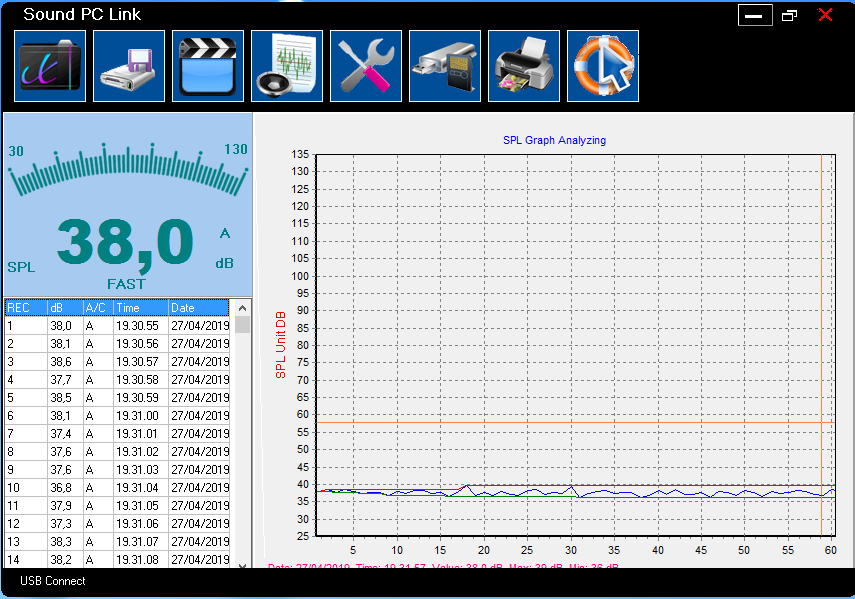

Prova Acustica a freddo
Prova Acustica a caldo
La ventola da 120mm utilizzata da Seasonic è in grado di garantire elevata portata d’aria con una più che buona silenziosità. Questo risultato è in parte da attribuire alla possibilità di estendere il funzionamento fanless, che ricordiamo non è disattivabile, fino al 30% del carico massimo, che risulta per l’appunto di 195W.
Non possiamo che ritenerci pertanto soddisfatti dal risultato ottenuto.
[nextpage title=”Prove tecniche – Termiche”]
Le prove termiche sono state effettuate tenendo acceso il PSU Seasonic Focus 650W (SSR-650SGX) per circa 15 minuti con un carico del 50%, le misure sono state effettuate all’interno misurando rapidamente i punti più critici cercando di non lasciare il tempo di un ulteriore surriscaldamento per mancanza di ventilazione, una misurazione rappresenta il riscaldamento generale e l’altra il particolare più interessato al riscaldamento. I test sono stati effettuati con una temperatura ambientale di circa 25°.

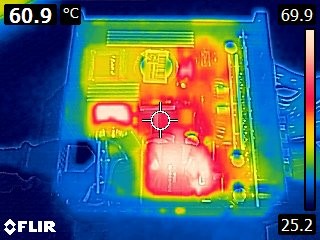

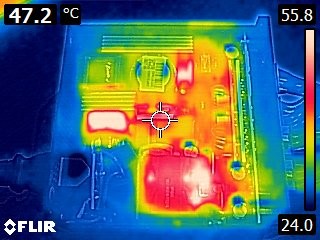

Prova termica con 5 minuti di accensione
Prova termica con 15 minuti di accensione
Nelle misurazioni vediamo che la parte più soggetta al riscaldamento sono il ponte raddrizzatore del primario e il trasformatore di separazione, ma entrambi con valori contenuti, il picco è intorno a 69° con ventilatore non attivo, temperature assolutamente accettabili con una erogazione di circa 325W.
[nextpage title=”Conclusioni”]
In conclusione possiamo affermare che l’alimentatore analizzato Seasonic Focus 650W (SSR-650SGX) ha superato a pieni voti tutti i test a cui è stato sottoposto, molti dei valori che abbiamo acquisito sono migliori rispetto a quelli dichiarati, tutti gli ingegneri che hanno lavorato a questo progetto sono riusciti a realizzare un prodotto veramente al top della categoria in virtù delle dimensioni veramente contenute e la potenza massima erogata.
Anche in questo caso la Seasonic non ha smentito le aspettative, il prodotto immesso sul mercato si posiziona sicuramente come Top di una categoria di prodotti relativi allo standard SFX, cioè nel settore del gaming su dei cabinet di piccole dimensioni, in uno spazio molto contenuto è stato possibile concentrare potenza, stabilità e efficienza energetica senza dimenticare l’affidabilità garantita da 10 anni.

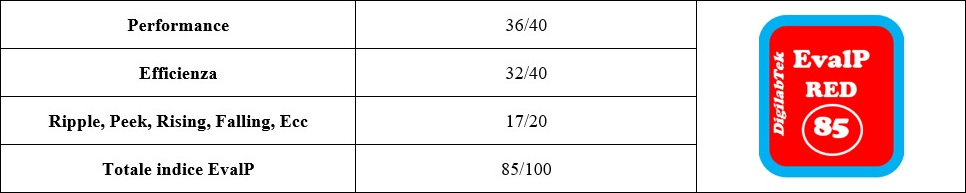

Se dobbiamo dare un voto al prodotto esaminato, in base alla nostra valutazione tecnica, prendendo in esame i tre argomenti più importanti, la performance, l’efficienza e altri particolari come Ripple, Rising, ecc. a cui diamo differenti priorità, su una valutazione complessiva di 100, diamo 40 alla performance, 40 all’efficienza, 20 al resto delle prove effettuate. Questo è il risultato finale.
In base ai nostri test il punteggio finale ha superato 80/100, in base a questo punteggio in nostro PSU merita di essere classificato come EvalP Red, un gradino più in basso rispetto alla massima categoria che un alimentatore può raggiungere.
Attenzione: Per un uso corretto si consiglia sempre di non superare le potenze massime dichiarate.
Pro:
- Certificazione 80Plus Gold;
- Altissima efficienza energetica in modalità StandBy;
- Materiale di qualità e condensatori di produzione Giapponese 105°;
- Ventola molto silenziosa con gestione intelligente;
- 10 anni di garanzia;
- Stabilità di tensione unica relativamente al Rail +12V in ogni condizione di carico;
- Completa dotazione di accessori;
- Potenza di picco 39% oltre quella dichiarata.
Contro:
- Nulla da segnalare.
Di Contro in pratica non ne abbiamo. Un suggerimento che ci sentiamo di dare è quello di includere nella confezione anche delle indicazioni per il montaggio e il logo adesivo del produttore, da apporre sul frontale del PC.
[amazon_link asins=’B07JVQQK69′ template=’ProductCarousel’ store=’hwl-games-21′ marketplace=’IT’ link_id=’17f198ed-6c84-4b55-af1e-244d64ee0450′]
Si ringrazia
per il campione fornitoci.
Fabrizio Fosforani – Digilab
