Introduzione:


Logo_Seasonic

Dal giorno che è stata fondata la ditta Seasonic Electronics Co. Ltd. nel 1975, abbiamo mantenuto la nostra attenzione sulla ricerca e sviluppo e la produzione di prodotti di conversione di potenza di qualità. Negli ultimi decenni, supportati da una tecnologia all’avanguardia basata su un forte team di ricerca e sviluppo, Seasonic Electronics ha fornito soluzioni tempestive e professionali per soddisfare molte delle esigenze del settore.

Per il futuro, continueremo la nostra filosofia di impegno; innovazione, professionalità e (Gran Tecnologia, grande qualità, ottimo servizio e ottimo prezzo) al fine di mantenere il nostro obiettivo di continue partnership commerciali a lungo termine e creare situazioni “vincenti” per i nostri clienti.

Sede_Seasonic

Per sostenere la crescente domanda, Seasonic ha ampliato gradualmente il sito di produzione. Nel 1994, è stata fondata la nostra prima fabbrica in Cina. La nostra fabbrica in Cina si trova a Dongguan City, a 2 ore da Hong Kong. La capacità totale dello stabilimento è di 850.000 pezzi al mese; che va aumentando costantemente. Attualmente ci sono molte più linee di produzione e servizi per estendere la nostra copertura di business.

Per maggiori informazioni visitate il sito ufficiale Seasonic.

{jospagebreak_scroll title=Confezione e Bundle – Parte Prima:&heading=Introduzione:}


Confezione e Bundle – Parte Prima:

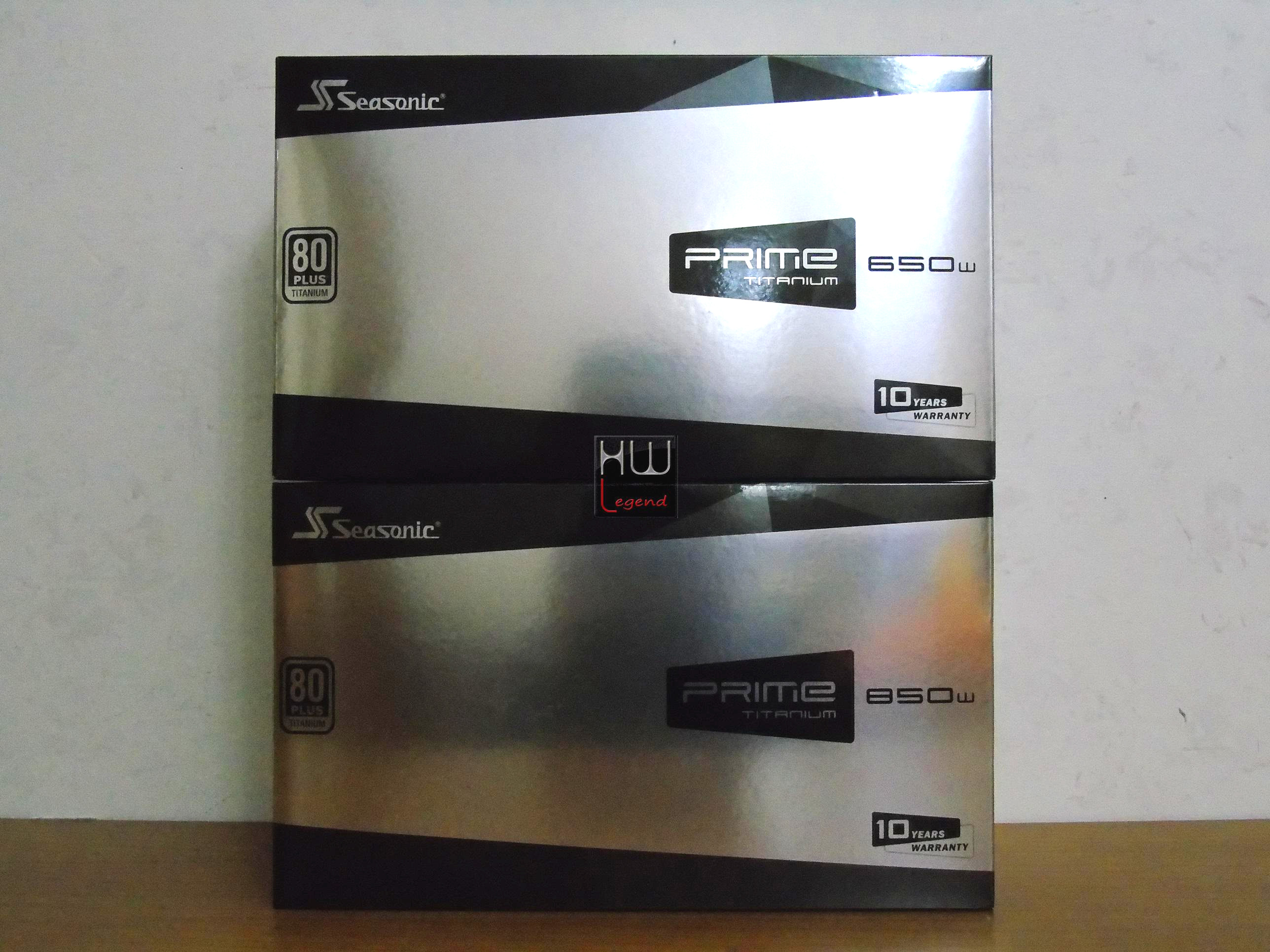

Gli alimentatori PRIME Titanium 850W e 650W giunti in redazione riportano rispettivamente le diciture SSR-850D Active PCF F3 e SSR-650D Active PCF F3. Le confezioni che li racchiudono sono di cartone dalle dimensioni contenute e dalla forma tradizionale di un parallelepipedo. Le loro dimensioni sono nel complesso contenute ed adatte nel contenere in maniera appropriata entrambe le PSU di Seasonic.

Seasonic_PRIME_Titanium_850W_e_650W_-_Confezione_e_Bundle

L’imballaggio è di cartone risulta solido e consente di protegge il prodotto da eventuali urti accidentali. Le scatole del PRIME Titanium 850W e 650W sono identiche tra loro, così come lo sono rispettivamente a quella del 750W, infatti si compongono di due parti. Nella parte esterna abbiamo un piccolo involucro che fa da rivestimento alla confezione vera e propria e riporta tutte le principali informazioni come: il nome dell’alimentatore, il logo dell’azienda, una bella foto in prospettiva della PSU, le sue specifiche tecniche e la certificazione 80 Plus Titanium.

Il trasporto risulta facile, visto le ridotte dimensioni d’ingombro. La confezione ha un look semplice e lineare, in grado di attirare l’attenzione del consumatore finale. I caratteri neri ben si sposano con lo sfondo argenteo così come il contrario sui bordi, andando di fatto a creare una visione d’insieme della scatola decisamente molto elegante. Seasonic ha senza dubbio fatto un lavoro eccellente che darà pieno appagamento al nostro senso visivo.

Seasonic_PRIME_Titanium_850W_e_650W_-_Confezione_e_Bundle_-_1

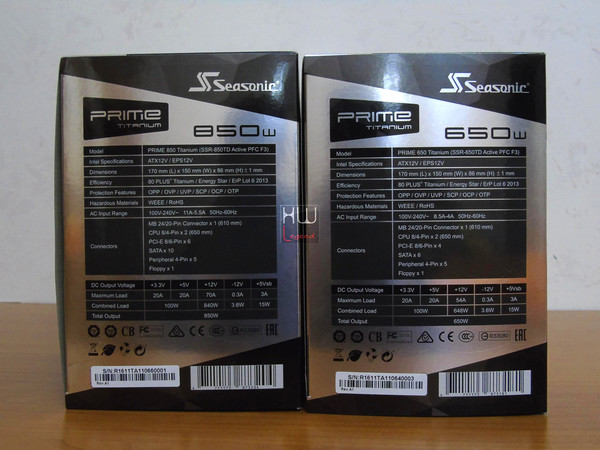

Sulla parte laterale destra campeggia una grande foto in prospettiva del prodotto, insieme al nome dello stesso e della ditta, oltre al bollino della certificazione 80 Plus Titanium ed alla potenza erogata dalla PSU.

Seasonic_PRIME_Titanium_850W_e_650W_-_Confezione_e_Bundle_-_2

Spostandoci ad analizzare la parte laterale sinistra troviamo, oltre ai soliti loghi della ditta e del prodotto, due tabelle su cui vi sono riportate diverse informazioni. Sulla prima, troviamo tutte le specifiche tecniche dell’alimentatore, come le dimensioni, il modello e la cavetteria supportata mentre sulla seconda sono presenti tutte le specifiche della tensione, del wattaggio e dell’amperaggio erogabile dal PRIME Titanium 850W e dal 650W. Nella parte bassa inoltre fanno bella mostra di se le certificazioni conformi alle attuali norme Europee.

Tra queste certificazioni spicca la dicitura RoHS (Restriction of Hazardous Substances Directive), che impone alcune restrizioni sull’uso di determinate sostanze pericolose nella costruzione di vari tipi di apparecchiature elettriche ed elettroniche. Fin da subito è chiaro come Seasonic voglia mettere in risalto i punti di forza della sua PSU.

Seasonic_PRIME_Titanium_850W_e_650W_-_Confezione_e_Bundle_-_3

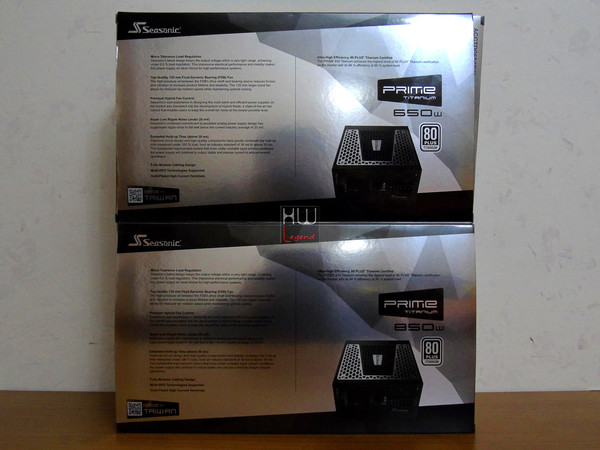

Nella parte posteriore di entrambe le confezioni sono riportate tutte le feature di punta del prodotto di Seasonic, con tanto di spiegazioni delle stesse. Soffermandoci un attimo sulle feature, osserviamo come siano presenti caratteristiche davvero degne di nota, come il sistema di regolazione della ventola proprietario (Hybrid Silent Fan), l’utilizzo di componentistica di prim’ordine, cavetteria placcata in oro ed una garanzia di ben 10 anni. Con la famiglia PRIME Titanium, Seasonic ha deciso di utilizzare il massimo impegno per la sua realizzazione, selezionando solo la componentistica migliore sul mercato.

Seasonic_PRIME_Titanium_850W_e_650W_-_Confezione_e_Bundle_-_4

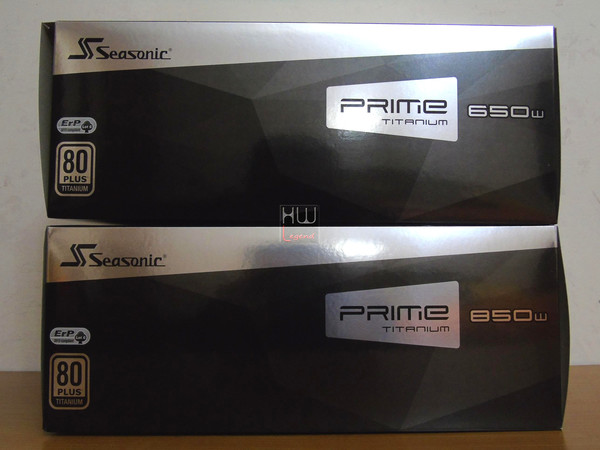

Spostandoci ad analizzare la parte superiore della confezione, vediamo come queste riprendano la stessa tonalità del resto della confezione. Riteniamo questa scelta del tutto azzeccata. Su di essa vi sono riportati il logo del produttore, il modello dell’alimentatore e la direttiva ErP sull’ambiente.

{jospagebreak_scroll title=Confezione e Bundle – Parte Seconda:}


Confezione e Bundle – Parte Seconda:

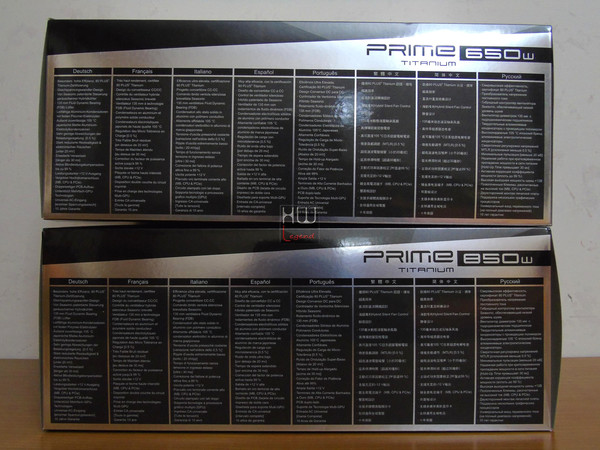

Nella parte inferiore vi è un completo ed esaustivo riassunto, scritto in ben 8 lingue, italiano incluso, delle caratteristiche più salienti del prodotto.

Seasonic_PRIME_Titanium_850W_e_650W_-_Confezione_e_Bundle_-_5

Seasonic non ha trascurato alcun dettaglio, curando con molta attenzione e scrupolosità tutti i particolari. Il design di entrambe le confezioni risultano moderno ed accattivanti e consentono sin da subito di apprendere tutte le principali informazioni sul prodotto.

Seasonic_PRIME_Titanium_850W_e_650W_-_Confezione_e_Bundle_-_6a

Una volta rimossa la prima confezione ci troveremo di fronte ad una seconda scatola molto elegante, sempre di colore nero con sopra ben raffigurato il logo dell’azienda. Questa confezione racchiude il prodotto e tutto il bundle fornitito in dotazione.

Seasonic_PRIME_Titanium_850W_e_650W_-_Confezione_e_Bundle_-_7

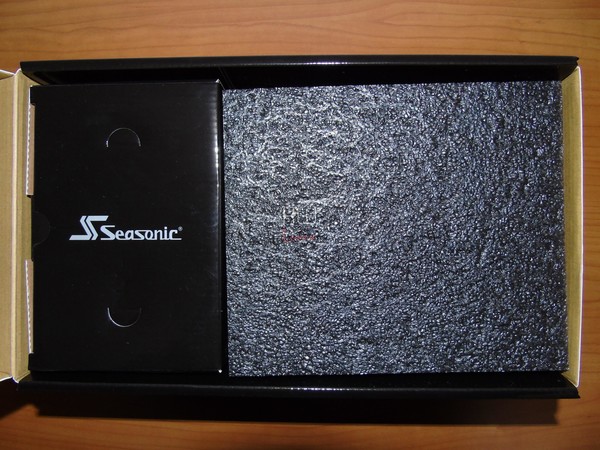

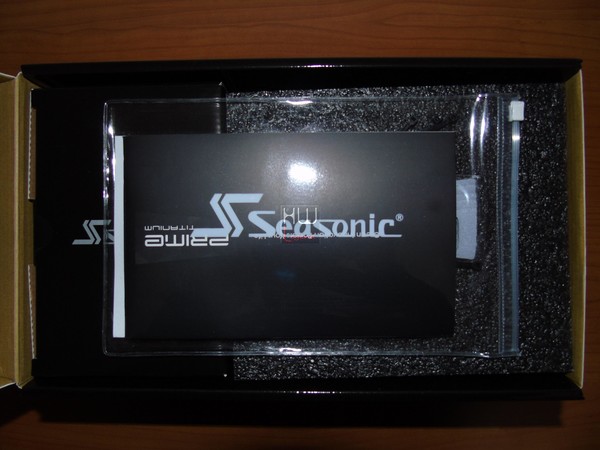

L’apertura di entrambe le confezioni risulta semplice. In pochi secondi ci troveremo di fronte al materiale fornitoci in dotazione. La prima cosa che notiamo sono una scatola contenente la cavetteria, oltre ad una piccola busta in plastica con all’interno il manuale d’istruzione, un piccolo foglio con indicate alcune avvertenze e diverse fascette in plastica ed in velcro. Sotto di essi è presente del polistirolo espanso di colore nero, atto a salvaguardare l’hardware presente al suo interno. Rimosso questo strato protettivo è possibile osservare interamente il contenuto.

Seasonic_PRIME_Titanium_850W_e_650W_-_Confezione_e_Bundle_-_8

La cura della distribuzione di ogni componente all’interno della confezione, denota l’ottimo studio e attenzione che l’azienda ha riposto. Riteniamo che sia praticamente quasi impossibile incappare in qualche componente danneggiato per causa di un trasporto movimentato.

Seasonic_PRIME_Titanium_850W_e_650W_-_Confezione_e_Bundle_-_9

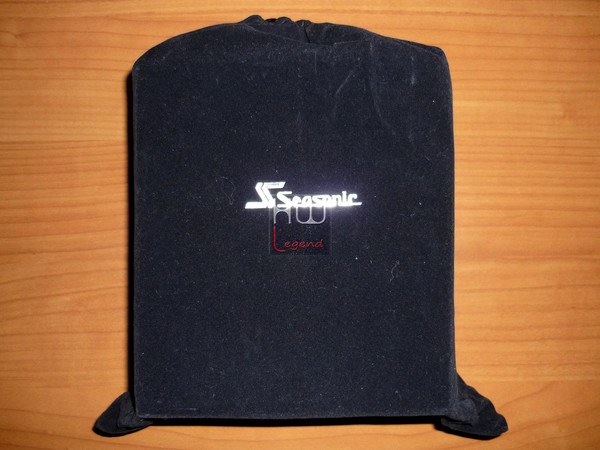

Una volta rimosso il polistirolo espanso, saranno presenti le due PSU avvolte in una sacca di velluto nero con sopra logo di Seasonic, interamente di color argento. L’effetto visivo è senza alcun dubbio di sicuro impatto, e denota la cura e la qualità infusa da Seasonic nella realizzazione del suo prodotto.

Seasonic_PRIME_Titanium_850W_e_650W_-_Confezione_e_Bundle_-_10

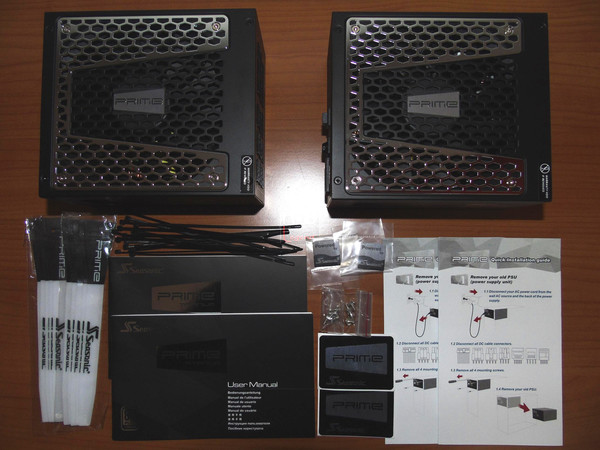

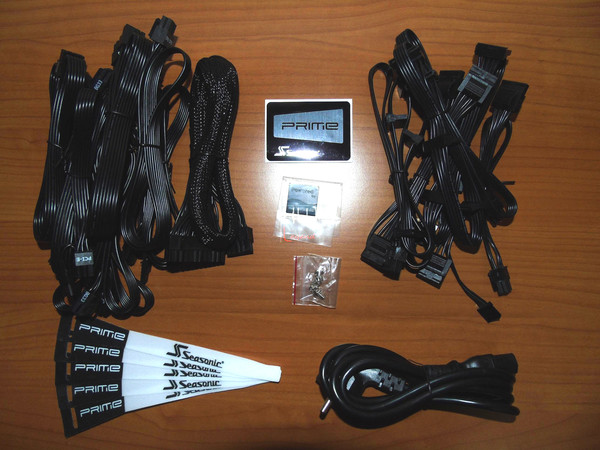

Il bundle risulta completo ed è identico nelle due versioni. Esso è composto dall’alimentatore, manuale multilingua (italiano compreso), cavetteria varia, fascette stringicavo in velcro ed in plastica, viti di fissaggio ed infine un piccolo sticker totalmente in metallo ed un adesivo, entrambi raffiguranti il logo dell’azienda e della serie di appartenenza della PSU.

Seasonic_PRIME_Titanium_850W_e_650W_-_Confezione_e_Bundle_-_11

Osservando con attenzione i componenti, possiamo notare come l’azienda, abbia posto particolare attenzione alla qualità dei materiali utilizzati. Questi infatti hanno uno spessore elevato, risultando particolarmente resistenti anche a torsioni, piegamenti ed in generale ad un utilizzo prolungato e intensivo nel tempo. Seasonic non si è quindi smentita per quanto riguarda la qualità dei propri prodotti. Ora siamo pronti per andare ad analizzare le caratteristiche tecniche e le features delle PSU PRIME Titanium 850W e 650W.

{jospagebreak_scroll title=Specifiche tecniche e features:}


Specifiche tecniche e features:

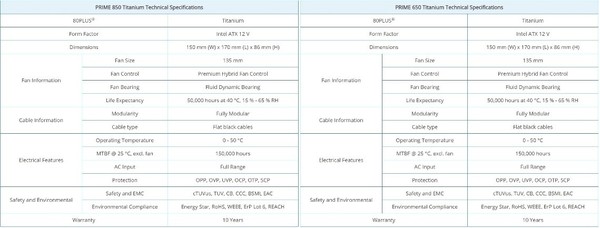

Sia il Seasonic PRIME Titanium 850W che la versione da 650W sono alimentatori top di gamma, in grado di avere un’efficienza energetica superiore al 95% ed di erogare una potenza massima complessiva di ben 850W e 650W, adatta a sostenere anche configurazioni a più GPU. L’efficienza e la qualità globale è elevatissima, così come la garanzia del produttore, che adesso è di ben 10 anni.

Seasonic_PRIME_Titanium_850W_e_650W_-_Specifiche_tecniche_e_features

Seasonic_PRIME_Titanium_850W_e_650W_-_Specifiche_tecniche_e_features_-_1

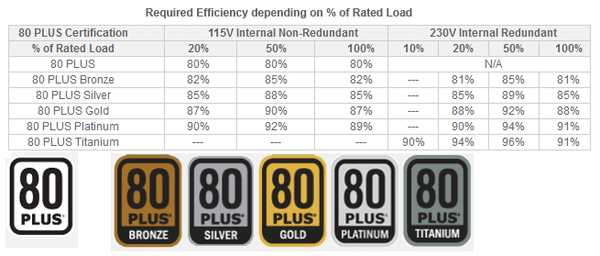

Le PSU PRIME Titanium 850W e 650W, vantano la certificazione 80 PLUS Titanium. 80 PLUS è un’iniziativa patrocinata da Ecos e EPRI per promuovere l’efficienza energetica negli alimentatori dei computer. Attualmente sono sei le certificazioni vigenti.

Certificazione_80_Plus

L’efficienza energetica raggiunta dai modelli PRIME Titanium 850W e 650W si attesta su un valore medio superiore al 94%. Questo eccellente risultato è imputabile al fatto che entrambi gli l’alimentatori adottano componenti di altissima qualità come i rinomati ed efficienti condensatori di fabbricazione Giapponese.

Seasonic_PRIME_Titanium_850W_e_650W_-_Specifiche_tecniche_e_features_-_2

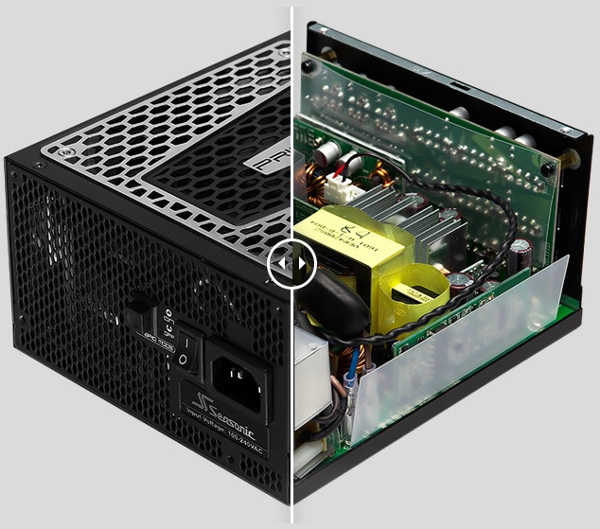

Entrami i modelli di PSU PRIME Titanium, risultano essere dei prodotti innovativi e molto interessanti. Diverse sono le caratteristiche tecniche di rilievo implementate.

Seasonic_PRIME_Titanium_850W_e_650W_-_Specifiche_tecniche_e_features_-_3a

Seasonic_PRIME_Titanium_850W_e_650W_-_Specifiche_tecniche_e_features_-_4

Gli alimentatori adottano caratteristiche degne di nota, come l’utilizzo della tecnologia proprietaria Seasonic Hybrid Silent Fan Control, in grado di regolare in maniera intelligente la rotazione della ventola a seconda del carico usato, un PCB a doppio strato con condensatori di qualità Giapponese per un elevata efficienza complessi, una griglia per la ventilazione a nido d’ape per un ricircolo ottimale dell’aria, un sistema completamente modulare con cavetteria con terminali placcati in oro e tanto altro. Raggruppiamo brevemente le features principali del PRIME Titanium 850W e del PRIME Titanium 650W:


  • Soddisfano la Certificazione 80 PLUS Titanium;
  • Alta efficienza > 94%;
  • Pannello di controllo DC con VRM integrato;
  • Ventola da 135mm;
  • Basso impatto acustico;
  • Active Power Factor Correction [99% PF Typical];
  • MTLR;
  • Super Low Ripple Noise;
  • Extended Hold-Up Time (30ms);
  • Terminali della cavetteria placcati in oro;
  • Altissima precisione nella regolazione delle tensioni;
  • Tensione elevata per i +12V;
  • PCB a doppio strato;
  • Brevetto Seasonic Hybrid Silent Fan Control;
  • Ultra ventilazione (struttura a nido d’ape);
  • Sistema completamente modulare;
  • Supporto a sistemi con più gpu;
  • Connettori a sgancio rapido;
  • Sistema universale di alimentazione DC;
  • 10 Anni di garanzia.

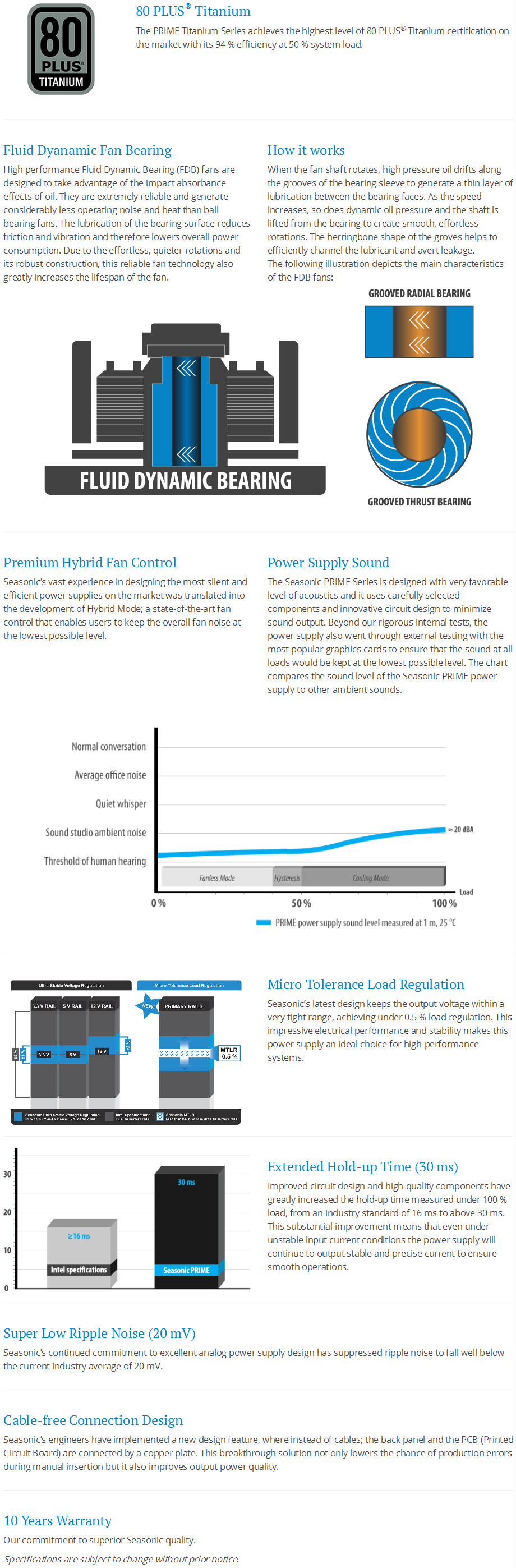

Le innumerevoli ed interessanti features presenti negli alimentatori Seasonic PRIME Titanium 850W e 650W, li rendono dei prodotti unici e per certi versi innovativi, tanto da essere un valore aggiunto elevato ai prodotti. Riportiamo di seguito le specifiche tecniche cosi come dichiarate del produttore.

Seasonic_PRIME_Titanium_850W_e_650W_-_Specifiche_tecniche_e_features_-_5

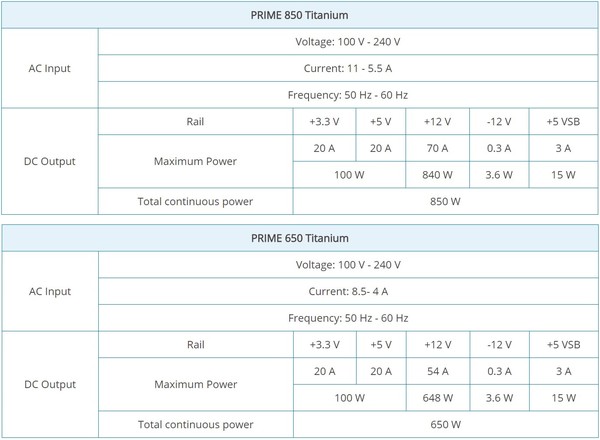

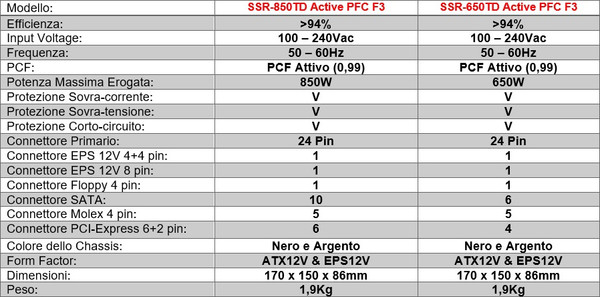

Le caratteristiche tecniche dichiarate da Seasonic, rispecchiano in pieno la volontà del produttore, nel voler realizzare un alimentatore silenzioso, estremamente efficiente e con componentistica di qualità. I cavi forniti in dotazione sono di ottima qualità e assicurano una duttilità ed espandibilità di componenti installabili decisamente buona in rapporto alla potenza massima erogata.

Nel corso della nostra recensione analizzeremo le caratteristiche peculiari e innovative che i tecnici di Seasonic hanno voluto mettere a disposizione dei propri clienti. Riportiamo di seguito la tabella descrittiva dei dati elettrici di erogazione delle due PSU.

Seasonic_PRIME_Titanium_850W_e_650W_-_Specifiche_tecniche_e_features_-_6

Per ulteriori informazioni è possibile consultare la pagina web del prodotto sia sul sito Seasonic che sulla pagina dedicata ai prodotti PRIME Titanium. Ora siamo pronti per andare ad analizzare in dettaglio le soluzioni PRIME Titanium 850W e 650W.

{jospagebreak_scroll title=Uno sguardo da vicino – Parte Prima:}


Uno sguardo da vicino – Parte Prima:


Il PRIME Titanium 850W e 650W riprendono la stessa linea della famiglia PRIME in generale, più precisamente di quella Platinum. La verniciatura nera dello chassis risulta omogenea ed estremamente resistente.

La griglia a forma di “C” e le piccole targhette sui lati sono completamente lucidate a specchio, senza nessun tipo di imperfezione, inoltre le parti assemblate sono ben connesse tra loro. In basso a destra è presente un piccolo sigillo che funge da garanzia, ossia una volta rimosso essa decade, in quanto preannuncia manomissioni da parte del consumatore.

Seasonic_PRIME_Titanium_850W_e_650W_-_Uno_sguardo_da_vicino

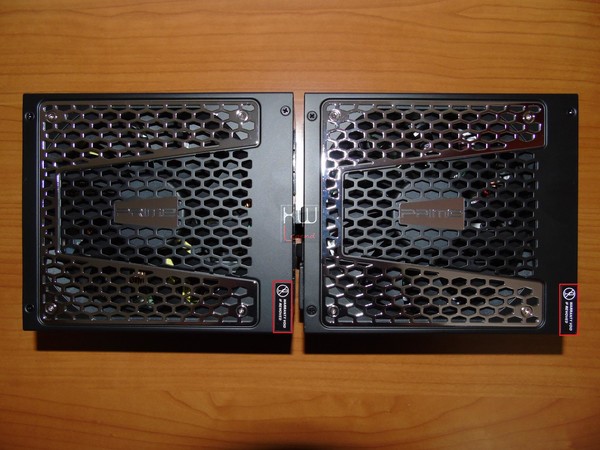

Le dimensioni di entrambe le PSU sono di 150 mm (W) x 86 mm (H) x 170 mm (D) e dal peso di 1,9 Kg ci danno un prima indicazione sulle potenzialità di prodotti che andremo ad analizzare. La griglia di protezione ha un bel disegno che ricorda la lettera “C”, completamente lucidata a specchio, mentre nella parte centrale è di color nero come il resto dello chassis. Il contrasto prodotto rende decisamente bello tutto l’insieme.

Il contrasto cromatico bianco/argento dona al prodotto un aspetto decisamente elegante e sobrio. Sulla parte inferiore della griglia di protezione della ventola vi è il logo metallico in rilievo di Seasonic. L’involucro del PRIME Titanium 850W e 650W risulta senza dubbio di eccellente qualità, oltre ad essere molto resistente ai graffi.

Seasonic_PRIME_Titanium_850W_e_650W_-_Uno_sguardo_da_vicino_-_1

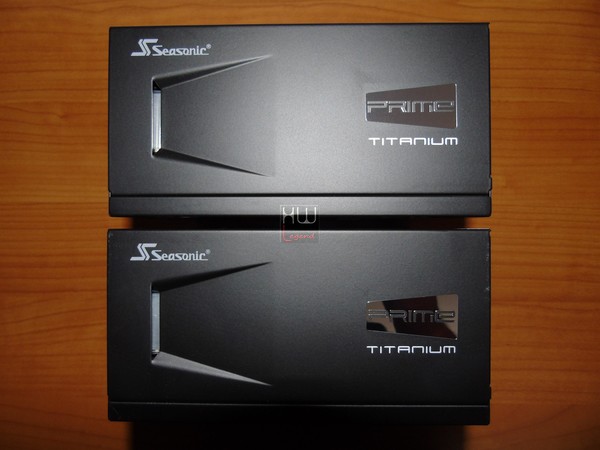

Le due facce laterali, precisamente speculari, sono caratterizzate dallo stesso motivo che sulla griglia già analizzata. Il grande incavo a forma di “C” impressa sul metallo, con vicino una targhetta argentata metallica riportante la scritta “PRIME” sapranno catturare l’attenzione del consumatore. Così come la linea, anche la targhetta di “PRIME” è in metallo lucido, in grado di donare un aspetto incredibilmente elegante all’intera struttura.

Seasonic_PRIME_Titanium_850W_e_650W_-_Uno_sguardo_da_vicino_-_2

Nella parte frontale del telaio è inserita la consueta presa IEC-C14 a tre poli e l’interruttore a due posizioni di accensione/spegnimento con il comodo switch “1/0”. E’ presente inoltre una griglia adibita al ricircolo dell’aria. La griglia di ventilazione ha una particolare trama a nido d’ape, questa soluzione favorisce la fuoriuscita dell’aria calda dall’interno della PSU verso l’esterno nella maniera più veloce possibile. Essa è priva di rilevanti superfici che potrebbero costituire ostacolo al flusso stesso.

Questo tipo di griglia, oltre ad apportare anche il minor fruscio possibile, coniuga contemporaneamente la corretta rigidità su quel lato che, in quanto sede della presa IEC-C14, è necessario esercitare una forza considerevole per il corretto e completo inserimento dell’apposito cavo di alimentazione.

Lo switch di accensione/spegnimento è di dimensioni consistenti a testimonianza dell’ottima scelta dei componenti usati. Le funzioni della presa IEC-C14 di ordine meccanico potranno essere pienamente sfruttate solo con il cavo IEC-C15 in dotazione con le PSU PRIME Titanium 850W e 650W, che perfettamente si adatta ai rilievi della staffa.

Vicino ad essi è presente un piccolo switch per attivare o meno la features proprietaria per il funzionamento della ventola in modalità (Hybrid System). Adesso il pulsante è situato sulla parte posteriore, quindi di facile utilizzo rispetto al passato.

Seasonic_PRIME_Titanium_850W_e_650W_-_Uno_sguardo_da_vicino_-_3

Sulla parte anteriore, troviamo solamente gli ingressi per la cavetteria presente nel bundle. Ricordiamo che sia il PRIME Titanium da 850W che la versione da 650W sono alimentatori completamente modulari. Tre piccole finestre delimitano altrettanti tipologie di ingressi, a seconda della periferica che andremo ad alimentare. Sulla versione da 850W sono presenti ben due attacchi in più per la gestione della CPU o delle periferiche PCI-Express e due per le periferiche SATA rispetto alla versione da 650W.

Seasonic_PRIME_Titanium_850W_e_650W_-_Uno_sguardo_da_vicino_-_4

I PRIME Titanium 850W e 650W sono unità di alimentazione completamente modulare, in quanto presentano tutta la parte del proprio cablaggio in maniera completamente indipendente e rimovibile. Tutti i cavi presenti hanno un profilo piatto mentre il cavo da 24pin è contenuto all’interno della guaina traforata nera di tipo sleeving, che lo protegge da eventuali tagli o danneggiamenti. Tale soluzione risulta resistente e duratura nel tempo.

Non è stato ritenuto necessario utilizzare una prima schermatura anti-interferenze mediante degli anelli in ferrite. La qualità di cavi e dei connettori è molto elevata. I cavi risultano morbidi. I connettori sono calibrati in modo tale che gli attacchi sulla PSU e sulle periferiche avviene senza fatica. La lunghezza dei cavi è sufficiente per garantire un buon margine di manovra nell’installazione dei componenti all’interno del case.

Seasonic_PRIME_Titanium_850W_e_650W_-_Uno_sguardo_da_vicino_-_5

Nella parte inferiore delle due PSU troviamo tutte le specifiche tecniche. Esse sono riportate in una grande etichetta rigida e resistente.

{jospagebreak_scroll title=Uno sguardo da vicino – Parte Seconda:}


Uno sguardo da vicino – Parte Seconda:


Le indicazioni contenute nelle tabelle mostrano come sia stata operata la scelta per una soluzione su un singolo e potente rail +12V da 70A per la versione da 850W e da 54A per quello da 650W, entrambi protetti da sovracorrenti. La singola linea da la possibilità di usufruire di 840W e 648W di potenza massima. Gli alimentatori Seasonic PRIME Titanium 850W e 650W sono pronti ad erogare rispettivamente 20A su entrambe linee +3.3V e +5V, per una potenza totale usufruibile di ~940W e ~748W.

Seasonic_PRIME_Titanium_850W_e_650W_-_Uno_sguardo_da_vicino_-_6

Entrambe le PSU PRIME Titanium 850W e 650W dispongono di un sistema modulare di gestione dei cavi che consente di regolare in maniera flessibile l’uso degli stessi in base al numero dei dispositivi collegati. In questa maniera è possibile ridurre l’ingombro e migliorare il flusso d’aria interno al case, per una più efficace dissipazione del calore.

Seasonic_PRIME_Titanium_850W_e_650W_-_Uno_sguardo_da_vicino_-_7

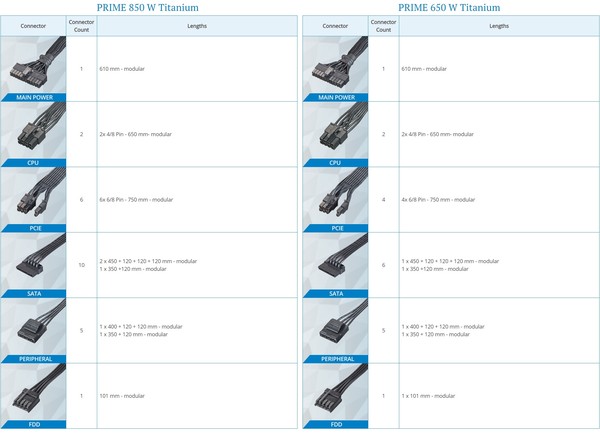

Possiamo fin da ora rassicurare i futuri possessori di questa unità che la vorranno utilizzare in un cabinet Full-Tower, che i cavi fissi dedicati all’alimentazione primaria della mainboard, l’E-ATX 24 poli, i 4+4pin e quattro PCI-E da 6+2pin, sono di una lunghezza tale da non creare alcun problema di montaggio.

Seasonic_PRIME_Titanium_850W_e_650W_-_Uno_sguardo_da_vicino_-_8

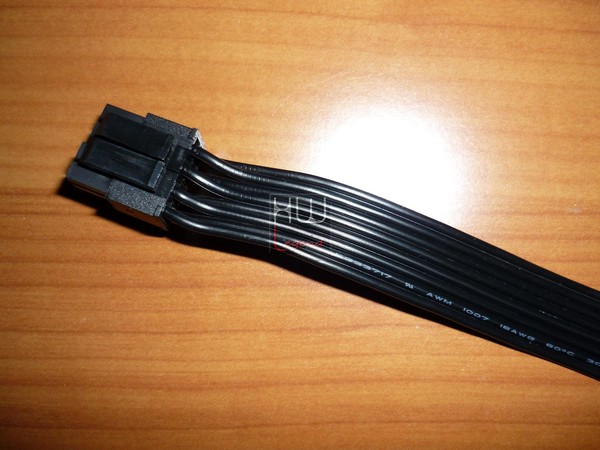

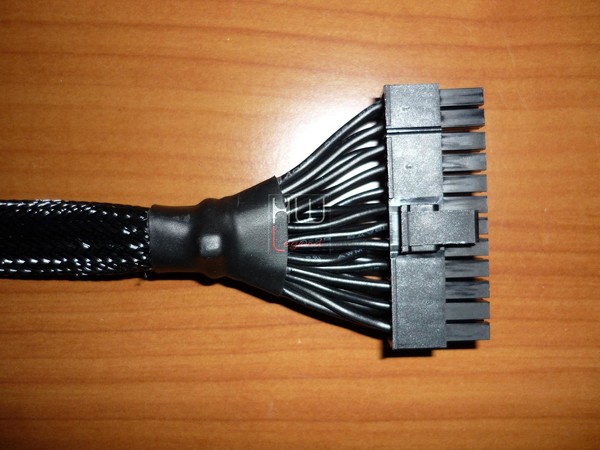

I cavi sono sprovvisti di sleevatura in quanto sono molto resistenti e risultano, come abbiamo anticipato in precedenza, di una buona lunghezza e ciò rende fattibile il loro utilizzo anche nei case di dimensioni elevate. Abbiamo misurato circa 61cm per il cavo del connettore a 24pin e circa 65cm per quelli del PCI-Express, mentre il cavo a 8pin per la CPU (sia fisso che suddiviso in 4+4) misura circa 65cm.

Seasonic_PRIME_Titanium_850W_e_650W_-_Uno_sguardo_da_vicino_-_9

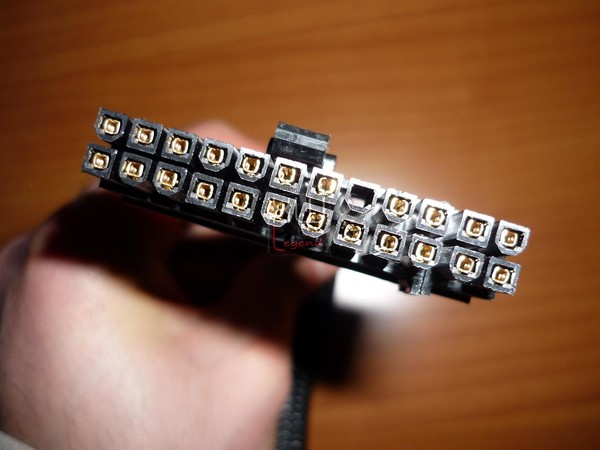

Anche il cablaggio con i connettori SATA, MOLEX e Floppy e ben costruito. Abbiamo a disposizione due cavi di varia lunghezza, infatti passiamo dai più “corti” che misurano circa 42cm, al più lungo da ben 76cm, due dedicati alle connessioni SATA e due riservate alle connessioni MOLEX (su uno è presente anche un connettore floppy). Anche in questo caso, non è stato ritenuto necessario utilizzare una schermatura anti-interferenze mediante degli anelli in ferrite.

Seasonic_PRIME_Titanium_850W_e_650W_-_Uno_sguardo_da_vicino_-_10

Interessante notare come i cavi dedicati all’alimentazione della scheda madre (connettore a 24pin) e alle schede video (PCI-Express 6+2pin e 6pin) hanno i terminali placcati in oro. Questo speciale trattamento impedisce l’ossidazione dei contatti garantendo una migliore durata nel tempo.

Seasonic_PRIME_Titanium_850W_e_650W_-_Uno_sguardo_da_vicino_-_11

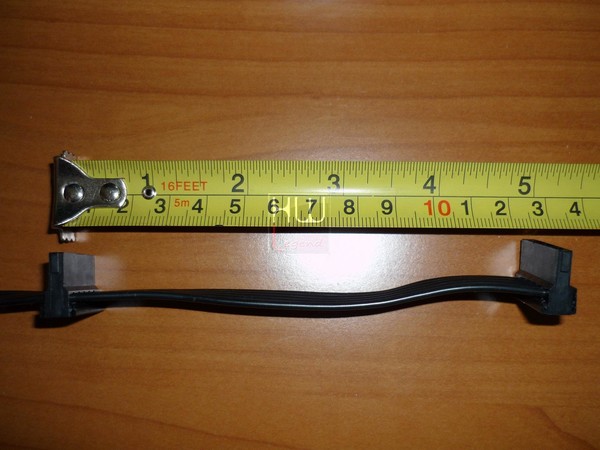

Analizzando i cavi notiamo come sia stata adottata una plastica morbida e molto resistente (80°C e 300V), inoltre c’è da segnalare la forma molto stretta e piatta, utilissima per farli passare nei punti molto stretti presenti all’interno di un case. La loro particolare forma garantisce inoltre una minore resistenza all’aria, quindi garantiscono uno smaltimento più veloce del calore.

Seasonic_PRIME_Titanium_850W_e_650W_-_Uno_sguardo_da_vicino_-_12

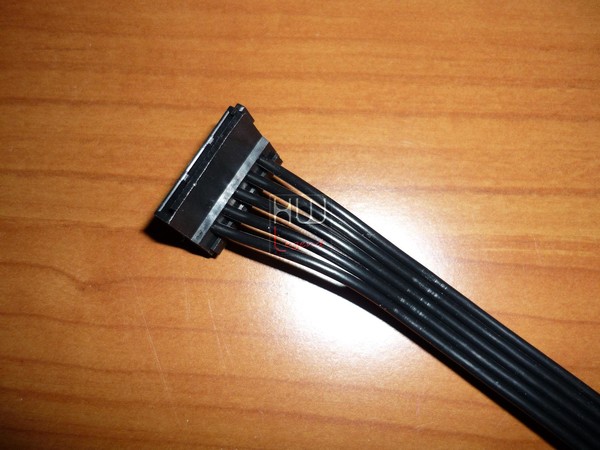

La sezione dei cavi è generosa: 20/10 mm per tutte le connessioni ad eccezione di quelli relativi al connettore a 24 poli la cui sezione risulta di ben 23.5/10 mm. La lunghezza dei cavi consente di utilizzare senza problemi le PSU PRIME Titanium 850W e 650W su un banchetto per bench. Ora siamo pronti per andare ad analizzare la ventola in dotazione.

{jospagebreak_scroll title=Ventola in dotazione:}

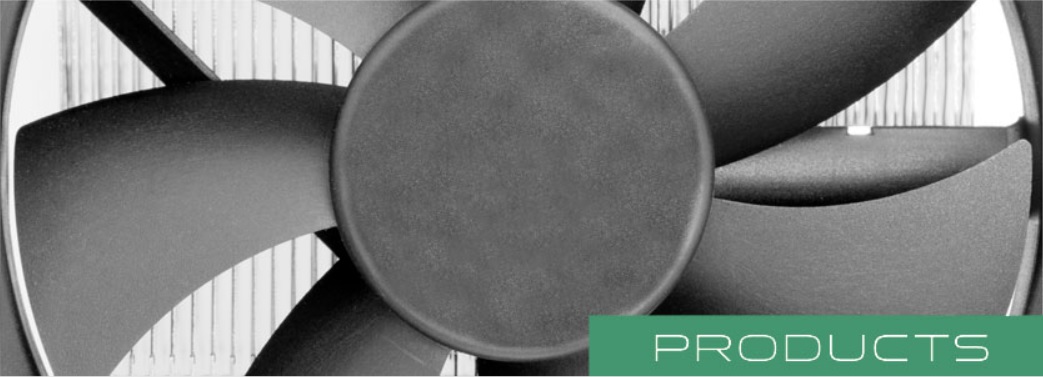

Ventola in dotazione:


Seasonic_PRIME_Titanium_850W_e_650W_-_Ventola_in_dotazione

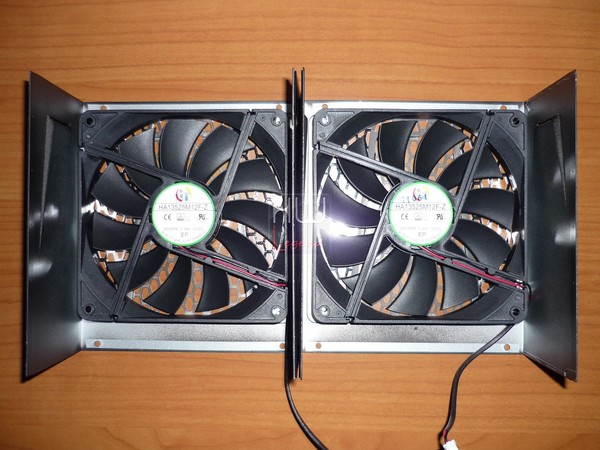

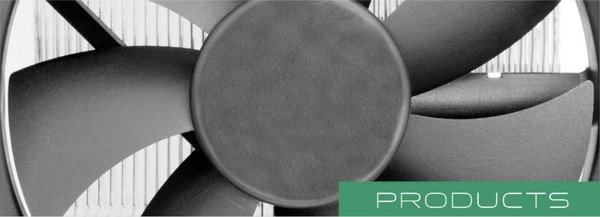

Negli alimentatori la ventola ricopre sempre un ruolo decisamente molto importante. Nei casi specifici del PRIME Titanium 850W e del PRIME Titanium 650W, l’altissimo valore di efficienza che contraddistingue questa PSU, rende l’uso della ventola quasi uno spreco di corrente, vista la scarsa produzione di calore per più della metà del suo tempo di utilizzo. Il sistema di dissipazione è affidato ad una ventola da 12V prodotta da Hong Hua.

Seasonic_PRIME_Titanium_850W_e_650W_-_Ventola_in_dotazione_-_1

Il modello impiegato su entrambe le PSU ogetto della nostra recensione è una nostra vecchia conoscenza, l’HA13525M12F-Z presente anche sulla versione da 750W, capace di arrivare a 1800rpm massimi con un assorbimento massimo di 0,36A.

Seasonic_PRIME_Titanium_850W_e_650W_-_Ventola_in_dotazione_-_2

Il telaio della ventola appare completamente costruita in materiale plastico di colore nero, compreso le undici pale nere anch’esse. Le sue dimensioni sono di 135x135x25 mm, decisamente maggiori rispetto alle ventole utilizzate normalmente sugli alimentatori. Una ventola di maggiore diametro riesce a spostare lo stesso quantitativo di aria di una piccola con un regime di rotazione minore, il cui si traduce in un abbattimento della rumorosità. Vedremo in seguito con i nostri test, i risultati raggiunti.

Le pale presentano una superficie snella ed un profilo esterno relativamente arrotondato per non indurre rumorosi quanto fastidiosi sibili e ottenere la maggior pressione in relazione al volume d’aria spostato anche con regimi di rotazione bassi.

La qualità costruttiva è eccellente, con una flessione ridotta sull’asse diagonale. La resistenza dei materiali è molto buona e la sensazione generale è di ottima robustezza. Sia le 11 pale che i 4 bracci rinforzanti sono costruiti con materiali di ottima qualità e sono particolarmente resistenti a ogni tipo di stress.

Seasonic_PRIME_Titanium_850W_e_650W_-_Ventola_in_dotazione_-_3

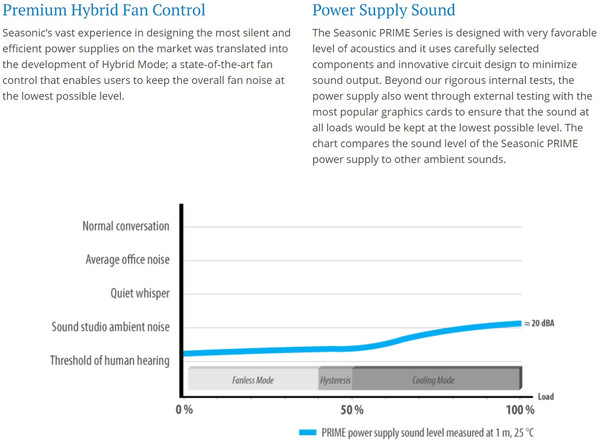

Il frame è ti tipo rotondo, particolare scelto appositamente per ridurre la rumorosità ed il rumore prodotto dall’aria. Il sistema di rotazione utilizzato fa si che non vi siano parti meccaniche in contatto, evitando pertanto usura e garantendo una maggiore longevità e durata nel tempo.

Il rotore centrale non occupa troppo spazio e consente di avere maggior area a disposizione per le pale. La funzione principale di questa ventola è quella di concentrare e massimizzare sia il flusso che la pressione statica del getto d’aria. Riassumiamo nella tabella che segue le caratteristiche tecniche della ventola HA13525M12F-Z.

Seasonic_PRIME_Titanium_850W_e_650W_-_Ventola_in_dotazione_-_4

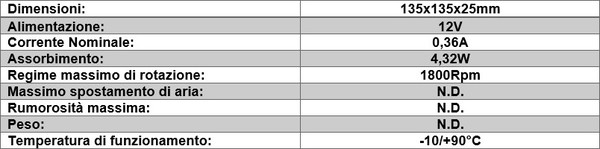

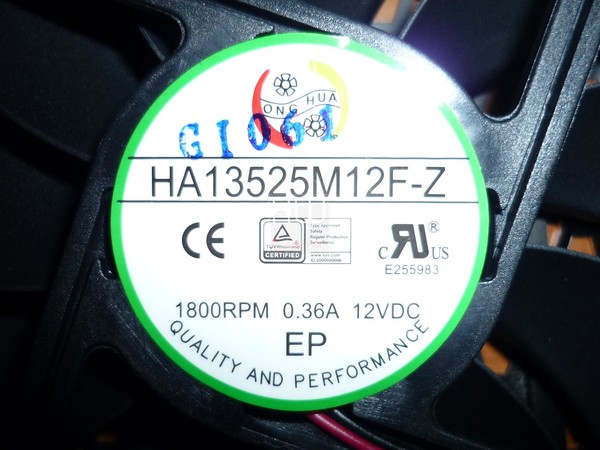

La ventola HA13525M12F-Z funziona con una tensione di 12V e richiede una corrente di 0,36A ed una potenza nominale di circa 4,32W. Le temperature di funzionamento variano in un range di -10C~90C. Il meccanismo di rotazione si avvale della nota tecnologia Fluid Dynamic Bearing.

Seasonic_PRIME_Titanium_850W_e_650W_-_Ventola_in_dotazione_-_5

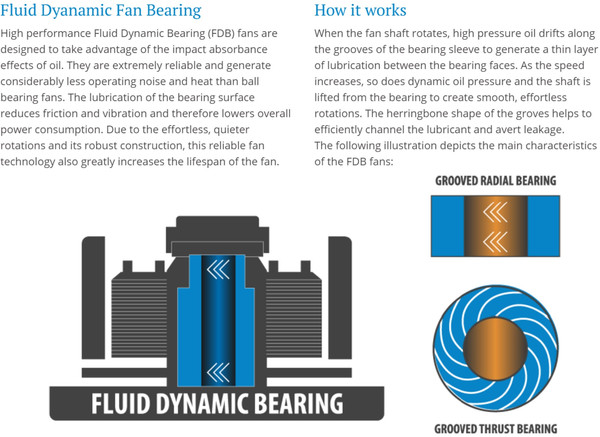

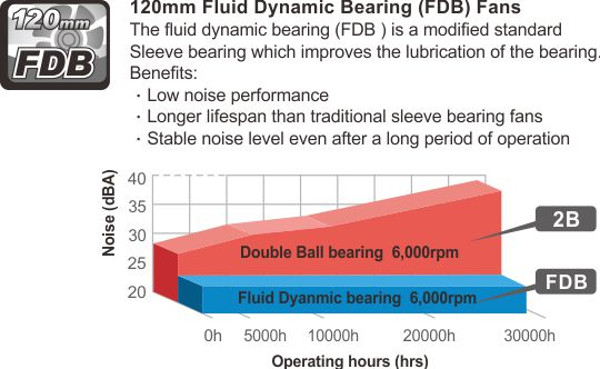

La tecnologia Fluid Dynamic Bearing a differenza dei normali motori a cuscinetti, utilizza un liquido che ha la duplice funzione di lubrificare e far girare il l’albero motore all’interno della propria sede. Questa tecnologia sfrutta la rotazione dell’albero all’interno di un ambiente totalmente ermetico in grado di mantenerlo pulito da polveri e di evitare la fuoriuscita dell’olio.

Seasonic_PRIME_Titanium_850W_e_650W_-_Ventola_in_dotazione_-_6

Questo utile accorgimento mantiene stabili i valori di performance e consumo per molto tempo, inoltre grazie a questa tecnologia il corpo centrale può sopportare temperature massime molto elevate (90°C). Il cuscinetto idraulico dinamico (Fluid Dynamic Bearing), consente l’aumento della vita utile, ne migliora le prestazioni e riduce drasticamente il rumore del sistema anche a pieno carico.

{jospagebreak_scroll title=Analisi interna – Parte Prima:}


Analisi interna – Parte Prima:

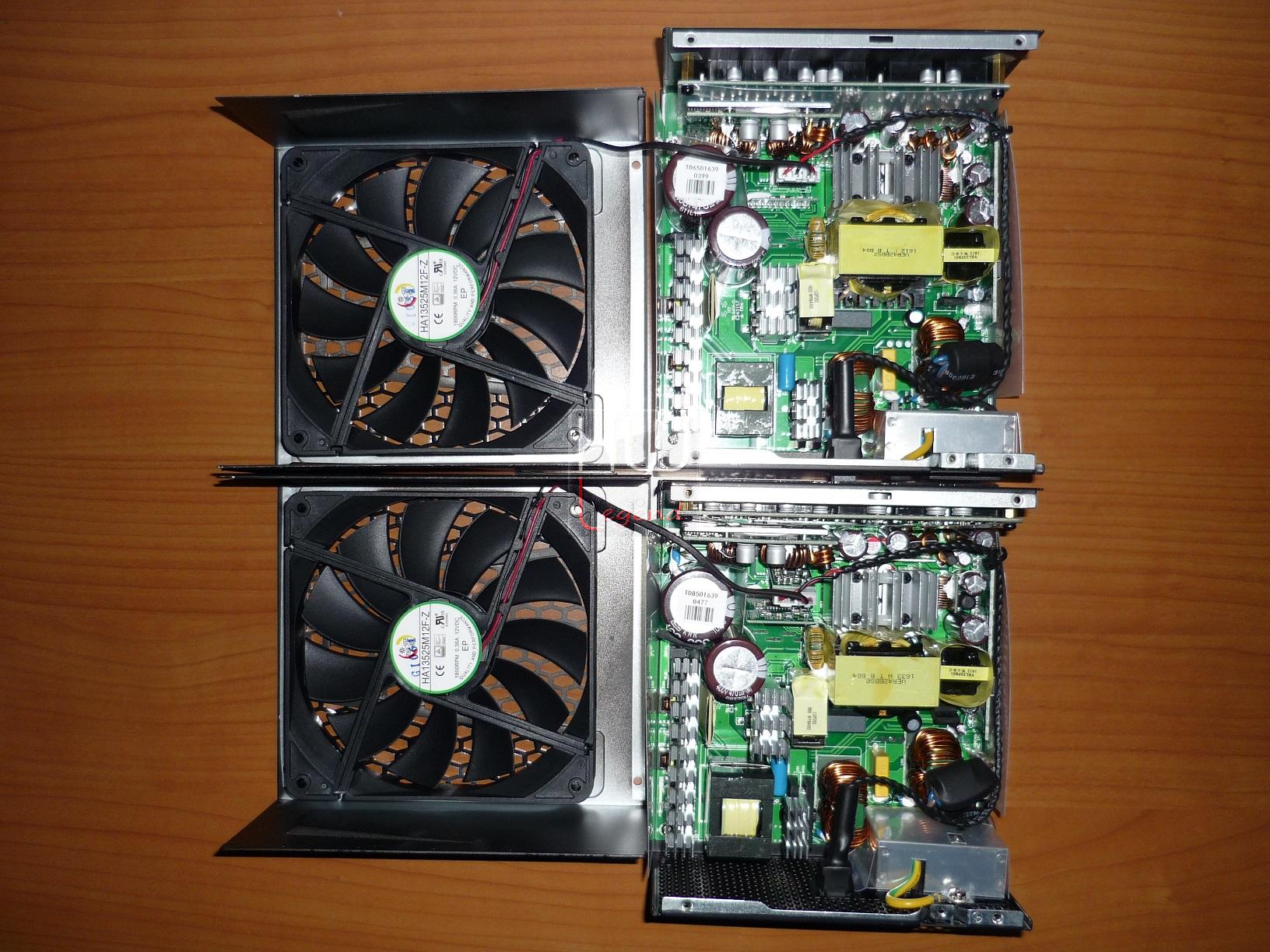

Dopo aver rimosso il sigillo e tolto le viti che tengono fissati le parti di cui è composto il telaio, possiamo analizzare con attenzione gli elementi elettronici delle PSU PRIME Titanium 850W e 650W. Notiamo fin da subito che il PCB, così come la distribuzione della componentistica risulti proprietaria, segno della ricerca e dell’impegno che Seasonic dedica nei suoi prodotti.

Seasonic_PRIME_Titanium_850W_e_650W_-_Analisi_interna

Non possiamo che constatare la relativa compattezza, la più che buona pulizia generale della struttura priva di quei corposi dissipatori di calore utilizzati sulle unità con classe di efficienza energetica inferiore e l’ottima e sapiente disposizione volta alla concreta ottimizzazione degli spazi.

Seasonic_PRIME_Titanium_850W_e_650W_-_Analisi_interna_-_1

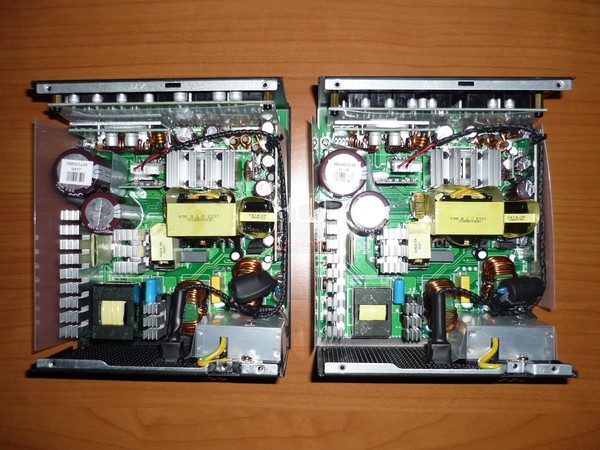

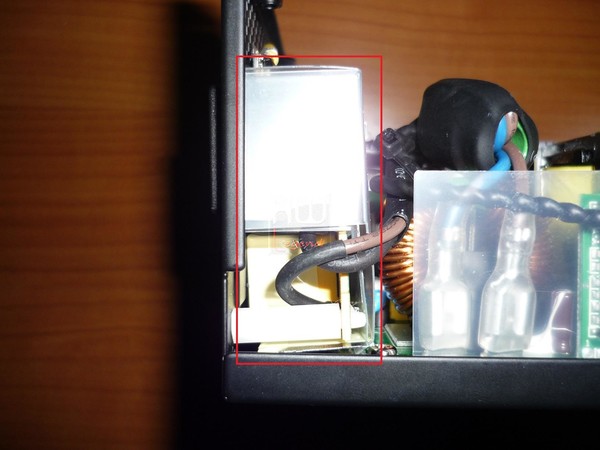

Appreso che il PCB del nostro prodotto è proprietario, siamo rimasti colpiti in maniera molto positiva. Gli standard di qualità di Seasonic risultano decisamente elevati, ed in questo caso siamo davvero al top della categoria. Siccome entrambe le soluzioni sono molto simili tra loro, abbiamo deciso di analizzare la versione da 850W, riportando dove presenti le differenze con quella da 650W.

Seasonic_PRIME_Titanium_850W_e_650W_-_Analisi_interna_-_2

Esaminando le componenti interne, possiamo chiaramente osservare, come posto dietro il connettore per la presa di corrente vi è un piccolo PCB separato da quello principale, con sopra due condensatori classeY”, due di classeX” ed una bobina per il filtraggio della tensione in entrata.

Seasonic_PRIME_Titanium_850W_e_650W_-_Analisi_interna_-_3

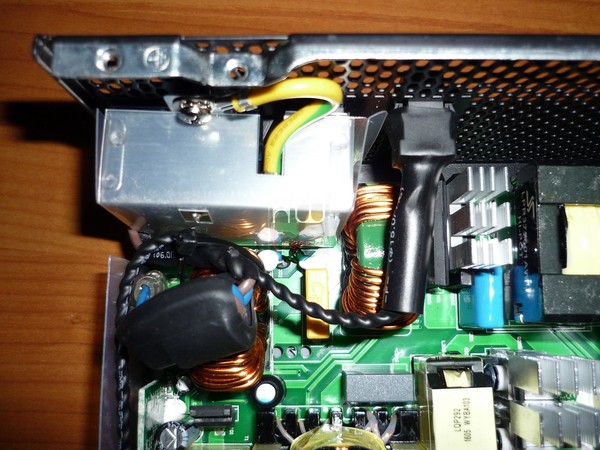

Sul PCB principale dell’alimentatore troviamo: un condensatore di classeX”, altri quattro di classeY” e due bobine responsabili del filtraggio della tensione in entrata ed un varistore (MOV), componente molto importante, atto alla protezione in caso di sovratensione. Vicino ad essi è presente inoltre un termoresistore, in grado di salvare tutta la componentistica interna da sbalzi di tensione ed un relè elettromagnetico, utile per il raffreddamento rapido del termoresistore.

Seasonic_PRIME_Titanium_850W_e_650W_-_Analisi_interna_-_4

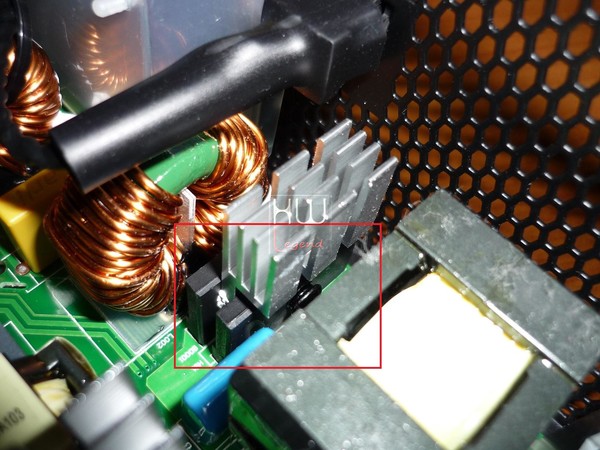

Analizzando con attenzione il PCB notiamo inoltre quattro raddrizzatori a ponte di diodi “5R199P”, in grado di rettificare ben 15A di corrente ognuno, un valore decisamente elevato per un alimentatore di questo taglio. Entrambi sono fissati su un piccolo heatsink in alluminio.

{jospagebreak_scroll title=Analisi interna – Parte Seconda:}


Analisi interna – Parte Seconda:


Seasonic_PRIME_Titanium_850W_e_650W_-_Analisi_interna_-_5

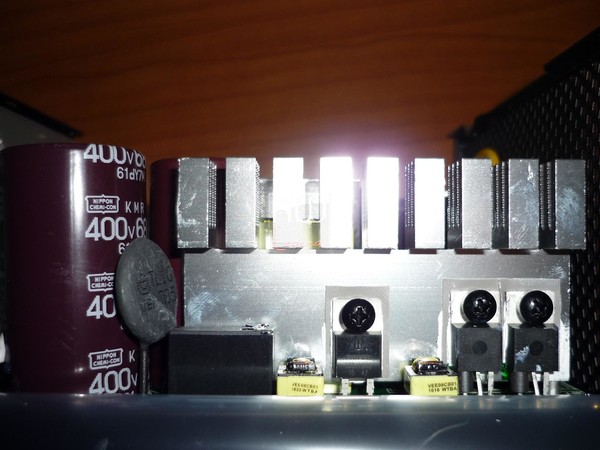

Il convertitore PFC attivo utilizza quattro FET 5R140Ps e un singolo diodo di boost SIC SCS110AC. I due grandi condensatori sono prodotti da Nippon Chemi-Con (400V; 680uF e 470uF sull’850W ed entrambi da 400V e 470uF sul modello 650W).

Seasonic_PRIME_Titanium_850W_e_650W_-_Analisi_interna_-_6

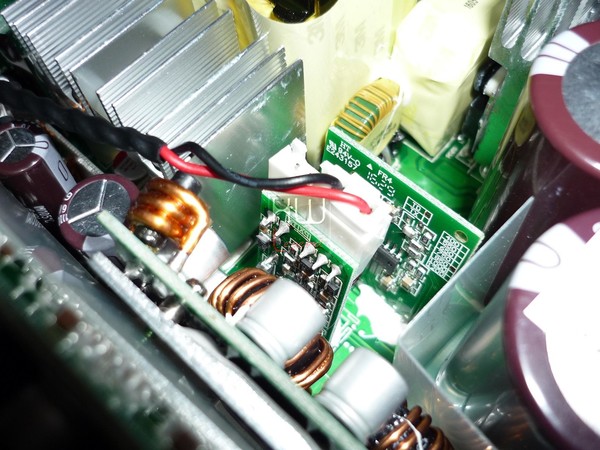

Su una piccola estensione del PCB troviamo il controller PWM, un CM6901. Vicino ad esso c’è il controller PCF, ma purtroppo è totalmente coperto, ma di solito viene usato un CM6502 in accoppiata al CM6901.

Seasonic_PRIME_Titanium_850W_e_650W_-_Analisi_interna_-_7

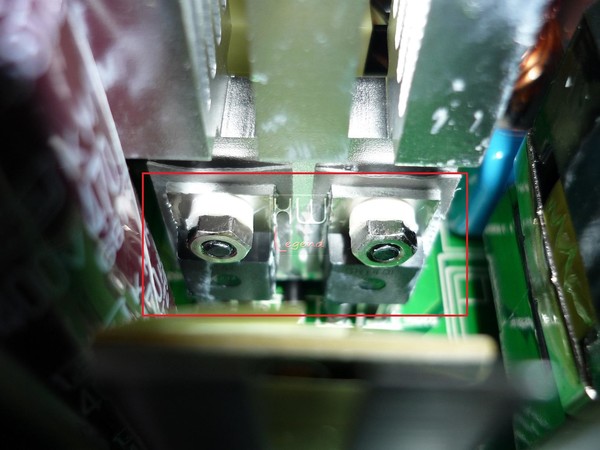

Posizionati su un piccolo heatsink troviamo quattro FET prodotti da Infineon, dei IPA60R199CP. Vicino ad essi è presente un convertitore LLC, in grado di aumentare l’efficienza generale.

Seasonic_PRIME_Titanium_850W_e_650W_-_Analisi_interna_-_8

Seasonic_PRIME_Titanium_850W_e_650W_-_Analisi_interna_-_9

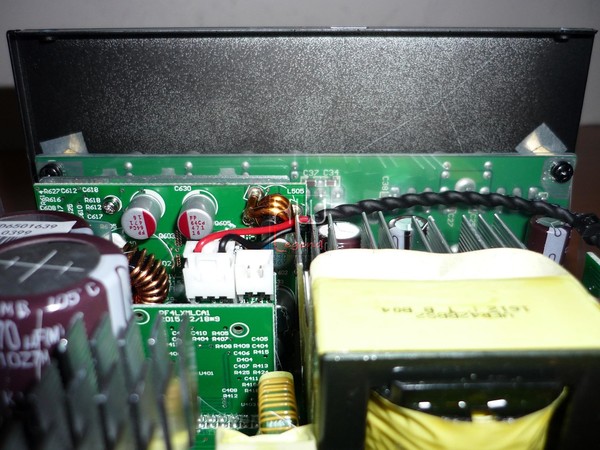

Anche il PCB dove sono saldati i connettori per la cavetteria non presenta alcun tipo di sbavatura, infatti presenta una pulizia generale davvero elevata. Per evitare qualsiasi contatto tra di esso ed il resto dei componenti è stata inserita una sottile lamina in plastica trasparente.

Seasonic_PRIME_Titanium_850W_e_650W_-_Analisi_interna_-_10

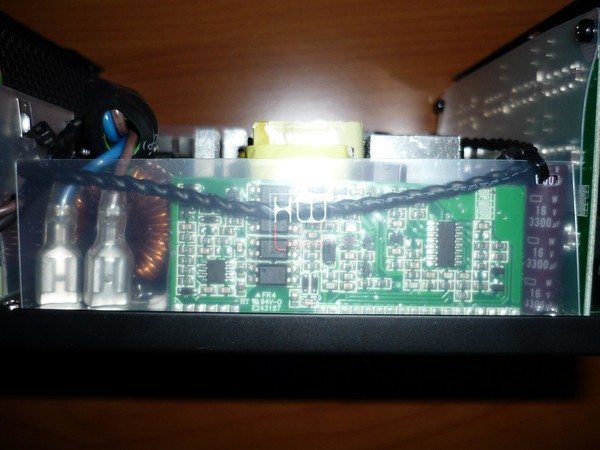

Posta su entrambi i lati delle PSU troviamo una scheda Weltrend WT7525, identica a quella presente sul 750W. La sua funzione è quela di controllare e prevenire varie tipologie di problemi (come sovra e sotto-tensioni) che potrebbero arrecare danni irreparabili al resto della componentistica.

{jospagebreak_scroll title=Sistema di prova e metodologia di test:}


Sistema di prova e metodologia di test:


Trattandosi di due alimentatori di medio taglio, la scelta è ricaduta su un unico sistema, prima testato in configurazione di default, quindi con tensioni e frequenze normali (soluzione N°1), e poi in overclock ed overvolt sia per la CPU che per la GPU (soluzione N°2).

Le soluzioni N°1 e N°2 sono state usate per simulare sia i carichi più pesanti che quelli medio-leggeri. Entrambe le soluzioni sono state modificate all’occorrenza nel setup per riuscire ad ottenere carichi più modulabili. Riassumiamo nelle tabelle che seguono le due configurazioni da noi utilizzate in fase di test.

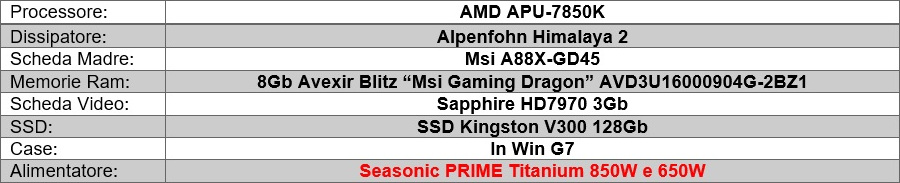

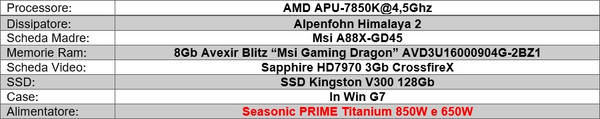

Piattaforma di test – Soluzione N. 1


Seasonic_PRIME_Titanium_850W_e_650W_-_Sistema_di_prova


Piattaforma di test – Soluzione N. 2


Seasonic_PRIME_Titanium_850W_e_650W_-_Sistema_di_prova_-_1


Strumentazione utilizzata


Per testare i nostri campioni di alimentatori Seasonic PRIME Titanium 850W e 650W ci siamo avvalsi dell’ausilio della seguente strumentazione.


  • N. 1 x Wattmetro Technoline;
  • N. 3 x Multimetri Valex P4500;
  • N. 1 x Fonometro PCE-999.

Strumentazione_usata

I test sono stati tutti effettuati dinamicamente sotto carichi di lavoro continuamente mutevoli, quindi in situazioni paragonabili a quelli che il nostro alimentatore dovrebbe affrontare durante l’usuale l’utilizzo giornaliero.

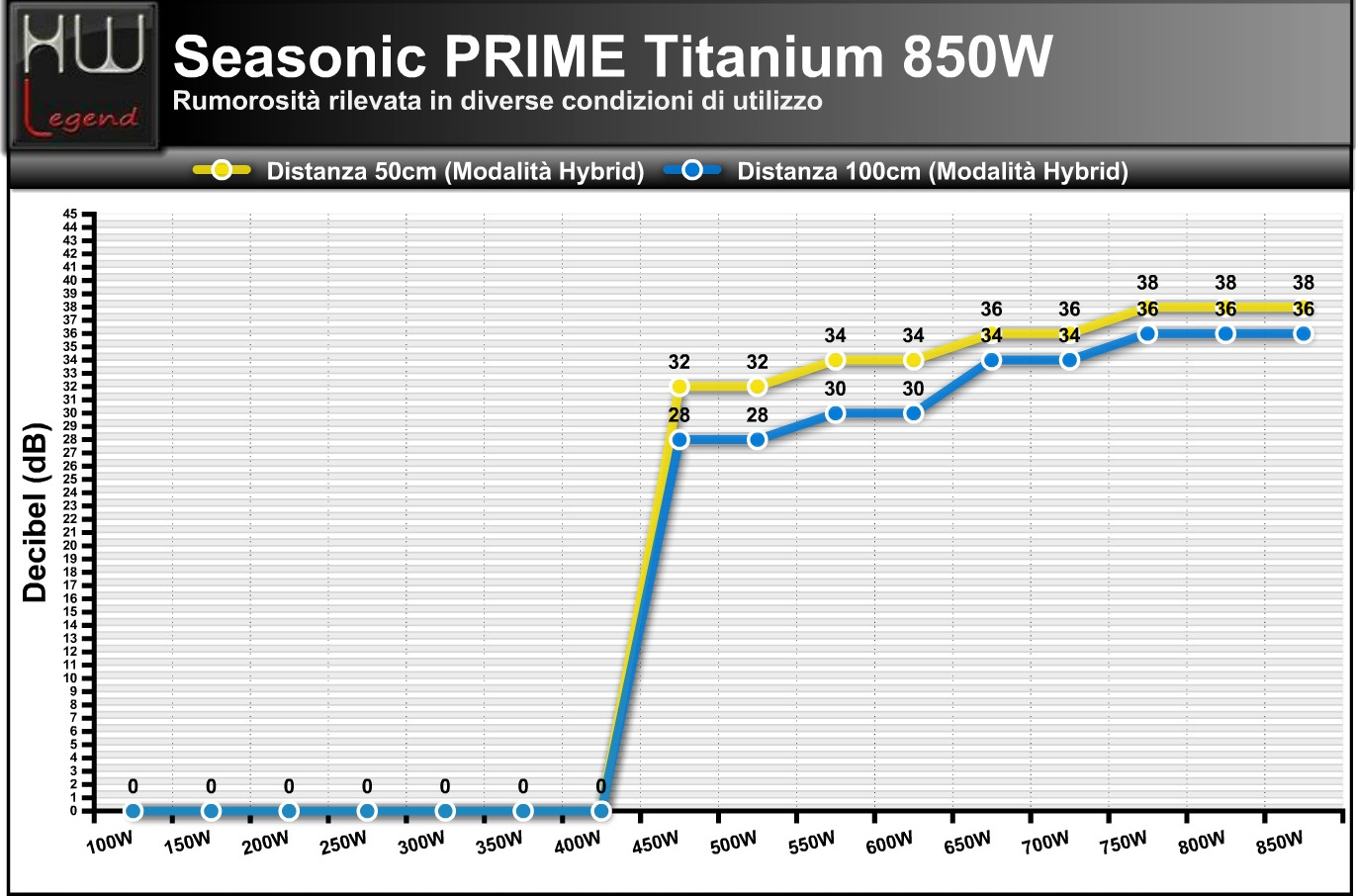

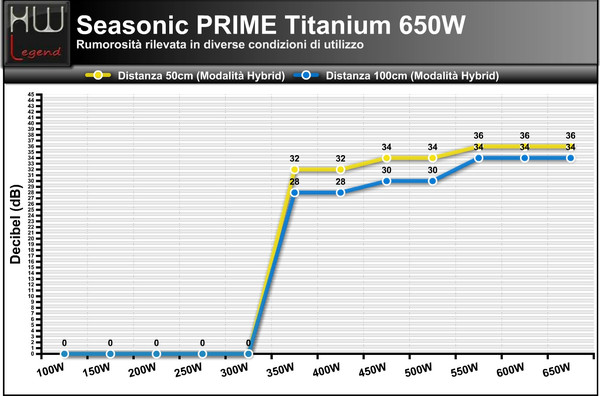

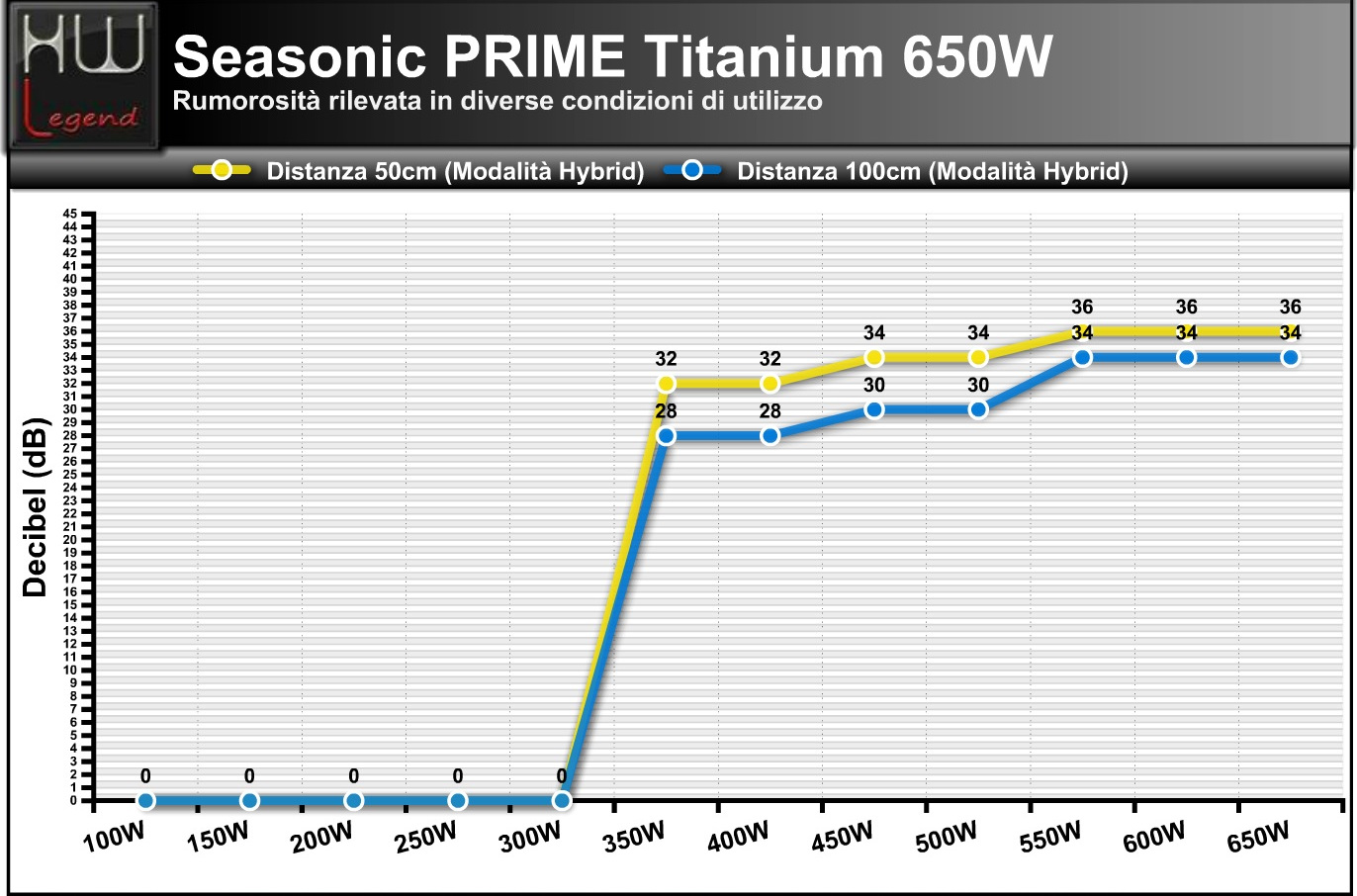

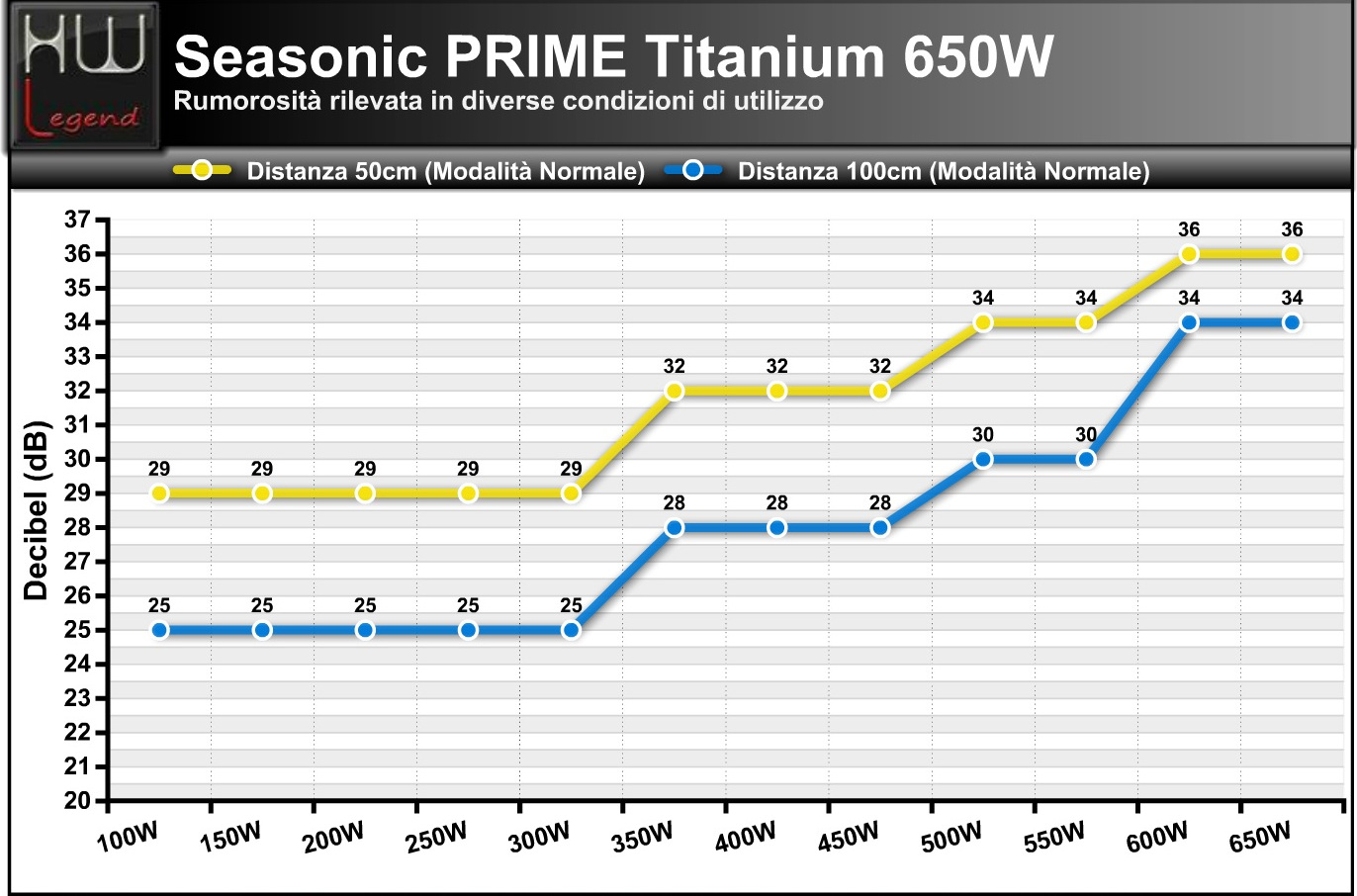

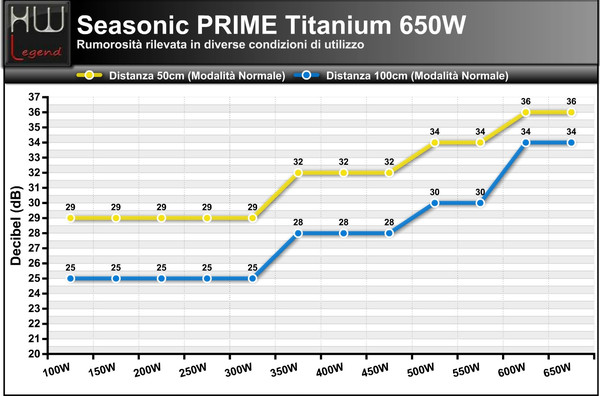

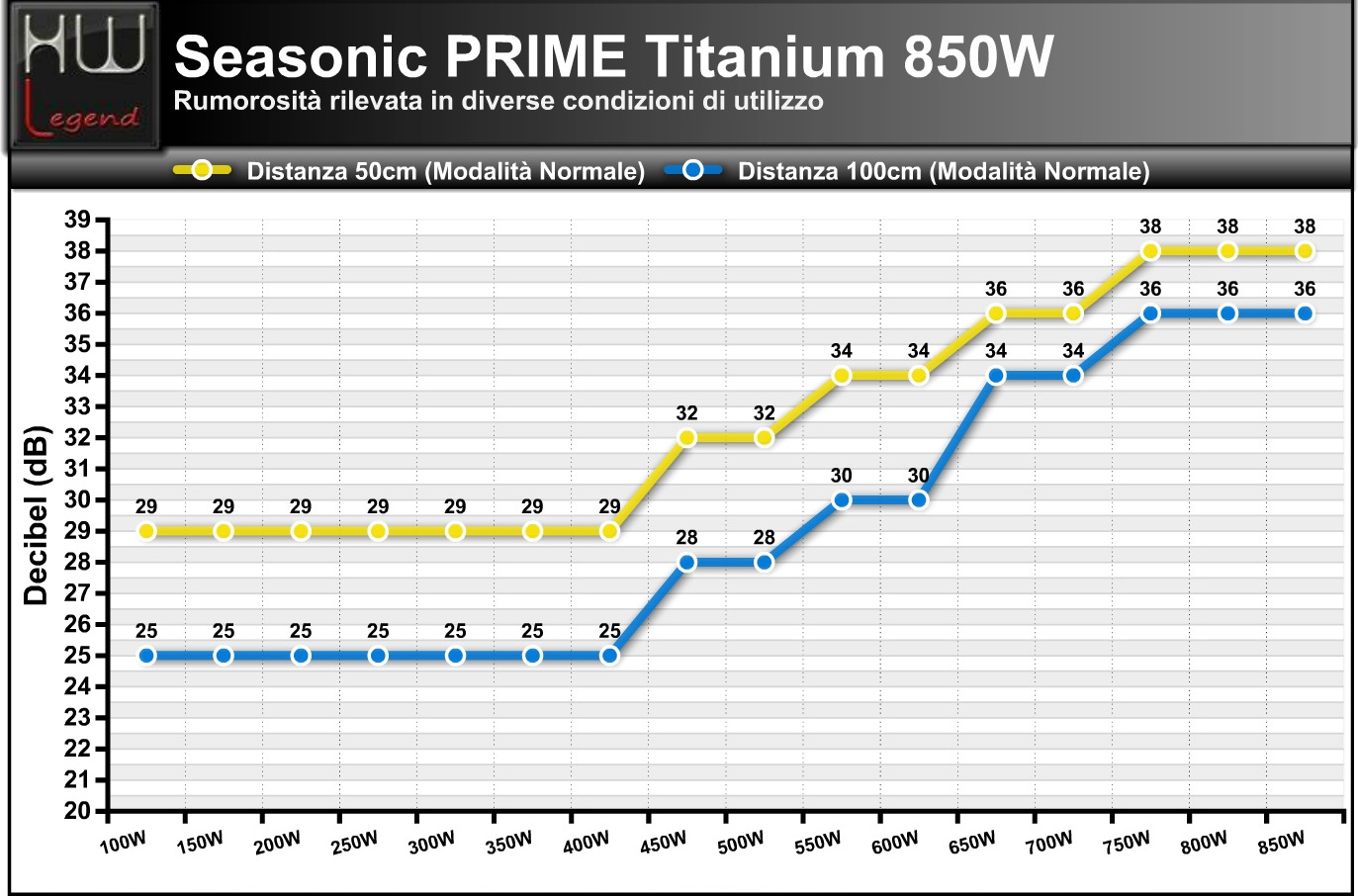

Per il rilevamento della rumorosità durante il funzionamento della ventola abbiamo scelto di usare il fonometro Professionale PCE-999 che dispone delle seguenti specifiche tecniche.

Strumentazione_usata_-_1

I risultati strumentali sono stati ottenuti, per quanto possibile, leggendo in tempo reale i valori mostrati contemporaneamente dai tre multimetri, questo significa che tutte le le prove sono state effettuate almeno tre volte nelle medesime condizioni per raggiungere una significativa media ponderata dei risultati stessi. Tutti i multimetri prima di essere utilizzati sono stati verificati.

Ora siamo pronti per andare ad analizzare i risultati ottenuti.

{jospagebreak_scroll title=Test di Stabilità ed Efficienza:}


Test di Stabilità ed Efficienza:


Di seguito riportiamo i grafici con i risultati di carico dell’alimentatore Seasonic PRIME Titanium 850W e 650W.

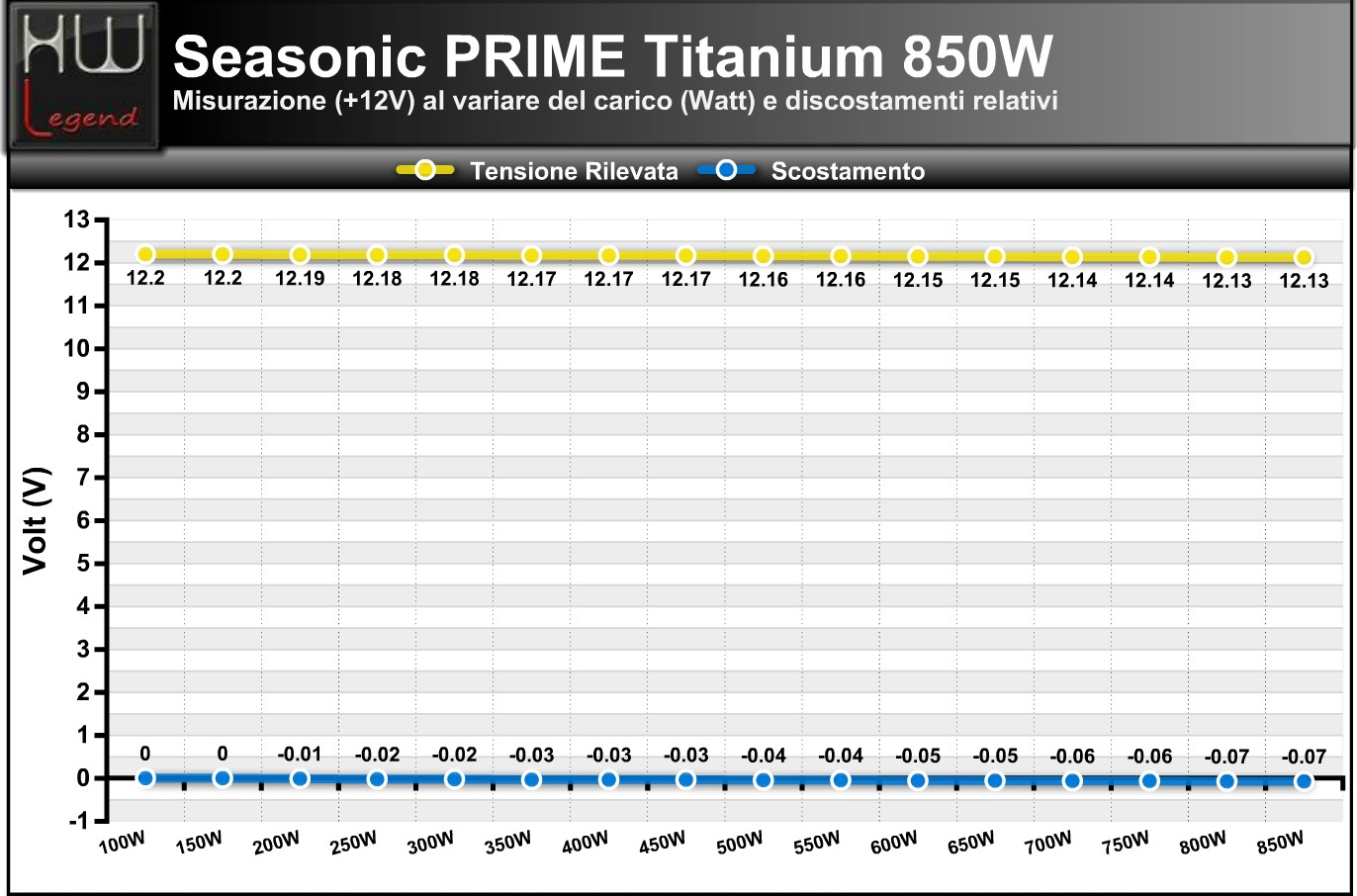

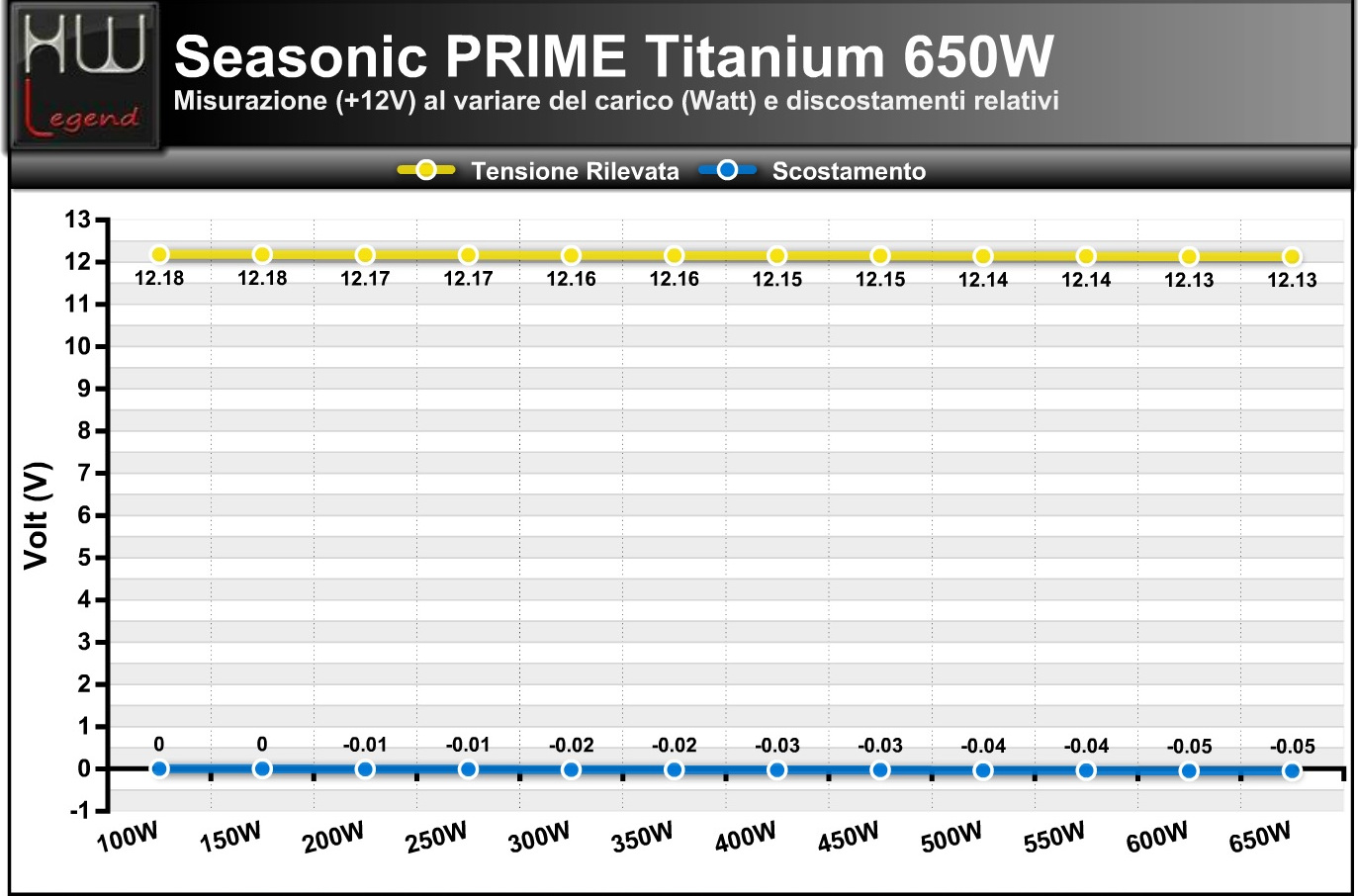

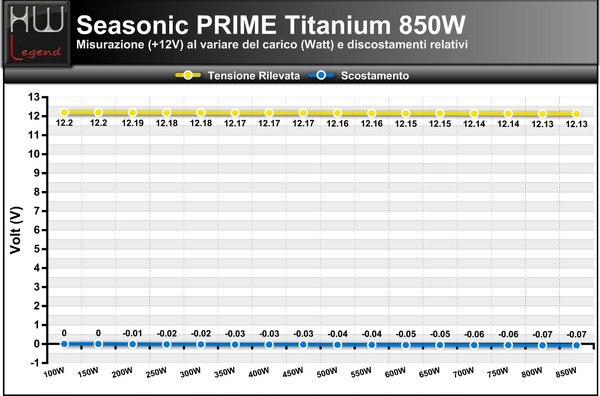

Carico linea +12 volt


12V-_850W

12V_-_650W

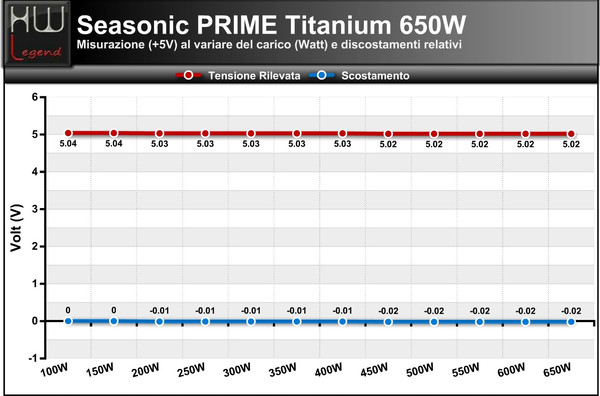

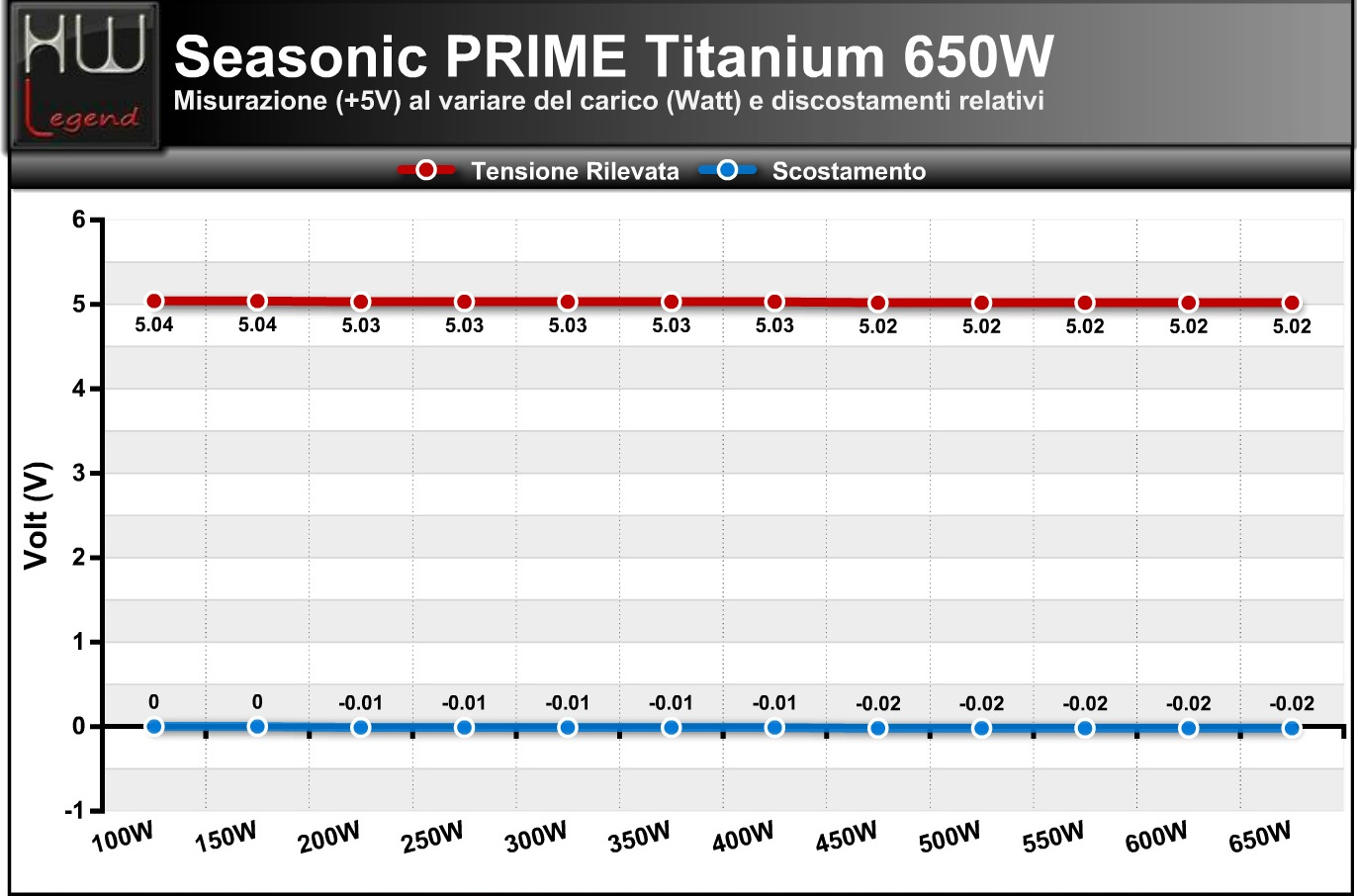

Carico linea +5 volt


5V-850W

5V_-_650W

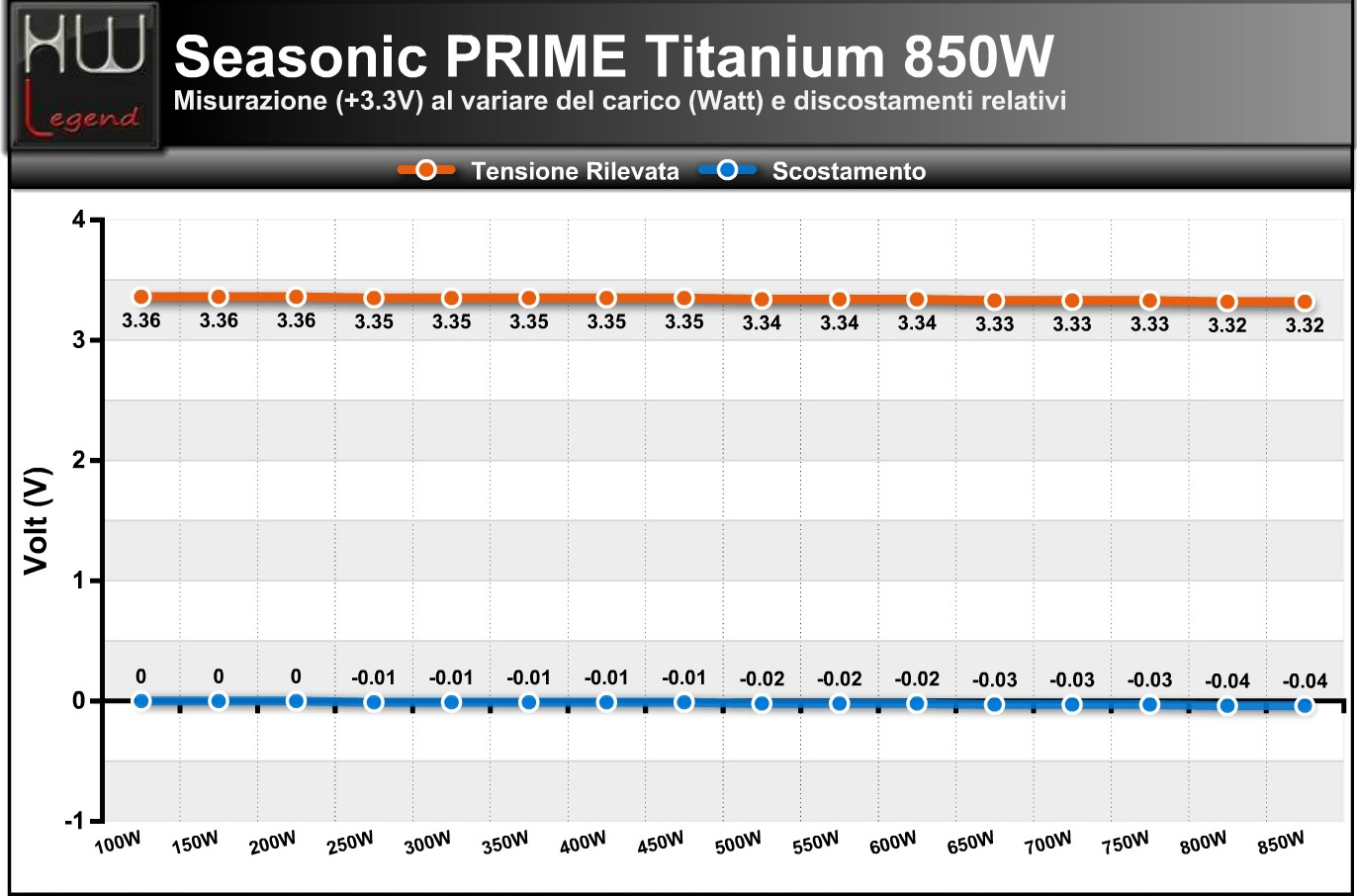

Carico linea +3,3 volt


33V_-_850W

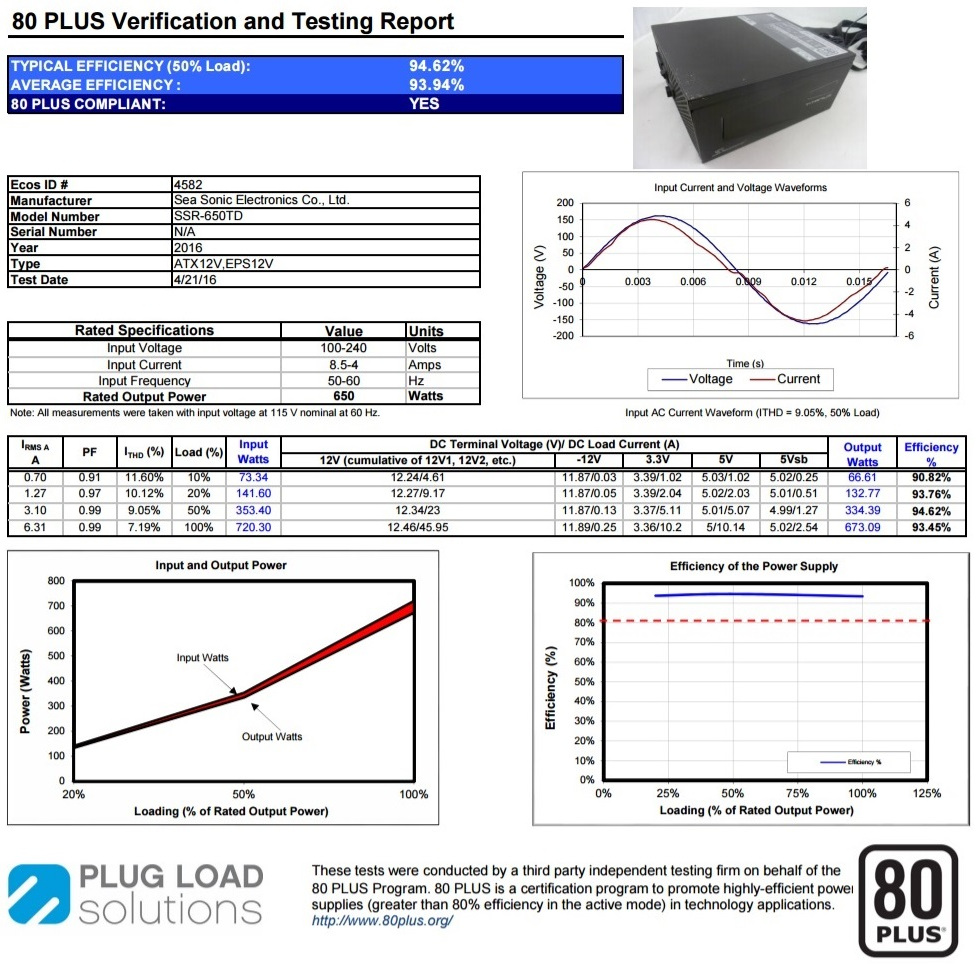

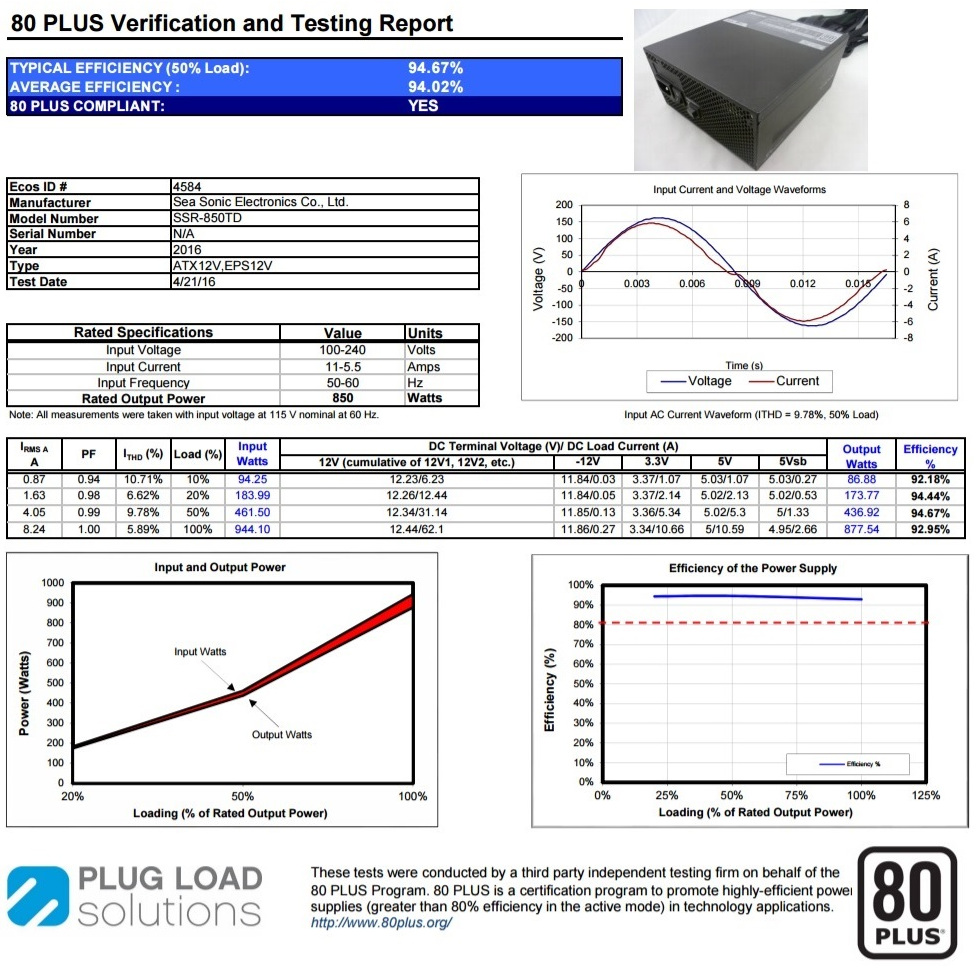

Di seguito riportiamo il risultato ottenuto dall’alimentatore PRIME Titanium 850W e PRIME Titanium 650W presso l’azienda Plug Load Solutions, che conferisce la certificazione 80 plus presso l’organizzazione 80plus.org, ente che certifica tutti gli alimentatori immessi nel mercato. Nella tabella che segue potete vedere a quali livelli di efficienza corrispondono le varie certificazioni.

Certificazione_80Plus_-_1a

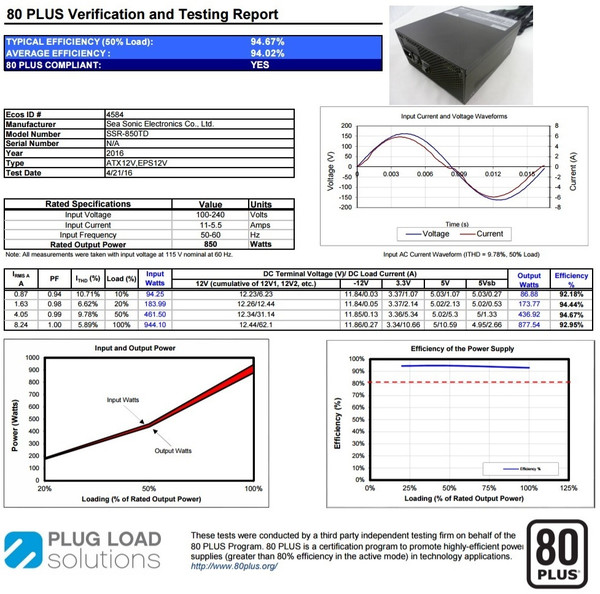

Certificazione Seasonic PRIME Titanium 850W


Certificazione_Seasonic_PRIME_Titanium_850W_ok


Certificazione Seasonic PRIME Titanium 650W


Certificazione_Seasonic_PRIME_Titanium_650W_ok

I risultati da noi ottenuti, mostrano chiaramente come l’alimentatore si comporti decisamente bene, facendo registrare risultati ottimi. Le PSU PRIME Titanium 850W e 650W riescono a mantenere costante l’erogazione dei voltaggi.

Si tratta certamente di valori di prim’ordine che denotano gli ottimi componenti impiegati da Seasonic in questi alimentatori. Non possiamo che essere pienamente soddisfatti dei risultati da noi ottenuti. Non ci resta quindi che passare al test successivo e verificare la qualità delle due PSU in riferimento all’impatto acustico generato dalla ventola.

{jospagebreak_scroll title=Impatto acustico:}


Impatto acustico:


Il test di rumorosità è uno dei più difficili da effettuare, perchè durante la fase di test qualsiasi rumore, anche minimo, può far balzare il grafico verso l’alto, di fatto invalidando il lavoro effettuato e costringendoci a ripetere il test dall’inizio.

Per questo motivo, non disponendo purtroppo di una camera anecoica, ci siamo veduti costretti ad aspettare le tarde ore notturne per poter effettuare i nostri test in tutta tranquillità e con rumore ambientale il più basso e costante possibile. Lo strumento utilizzato, il fonometro professionale PCE-999, è molto sensibile al rumore ambientale.

Da questo valore, tipico di qualsiasi ambiente domestico, è necessario partire per poter analizzare la rumorosità del complesso dissipatore/ventola. Tali condizioni sono ovviamente irripetibili in ambito domestico, e sinceramente lasciano, a chi acquista il dissipatore, una idea non del tutto reale delle reali prestazioni. Un valido articolo in inglese spiega molto bene cosa sia il rumore e come questo influenzi il il normale utilizzo del pc. L’articolo lo troverete qui.

Durante i test abbiamo provveduto ad effettuare una prima misurazione a 50 cm ed una seconda a 100 cm. Le misurazioni sono state effettuate aumentando il carico progressivamente con step di 50W. I test sono stati condotti con rumorosità ambientale >25 dB.

A titolo puramente indicativo, ricordiamo che la soglia di rumorosità che si può definire praticamente silenzioso è quella di circa 30dB. Ricordiamo inoltre che gli incrementi di 3dB equivalgono ad una percezione del rumore praticamente doppia.


Rumorosità rilevata a 50 cm e 100 cm – Modalità Normale


Rumore_850W_-_normale

Rumore_650W_-_normale


Rumorosità rilevata a 50 cm e 100 cm – Modalità Hybrid


Rumore_-_850W_-_Hybrid

Rumore_-_650W_-_Hybrid

Le misurazioni a 50 cm di distanza, sono indicative solo per quelle persone che vorranno utilizzare l’alimentatore Seasonic PRIME Titanium 850W e 650W montati su un banchetto, quindi prive della classica “schermatura” naturale di un cabinet. Dal grafico, possiamo vedere come nella “modalità normale” la rumorosità della ventola rimanga costante e si attesti sui “29db” fino al carico di circa 425W per il modello da 850W e 325W per la versione da 650W, per poi aumentare in maniera lineare fino ai 38db con un carico di 850W e 36db su 650W. La ventola risulta praticamente inudibile fino ai 32db, per poi diventare leggermente rumorosa al raggiungimento dei 38db. In ogni caso ricordiamo che il test è stato fatto ad una distanza di 50cm e con l’alimentatore montato su un banchetto di prova.

Le misurazioni a 100cm di distanza sono decisamente più indicative e reali, visto che sono state prese con l’alimentatore Seasonic PRIME Titanium 850W e 650W montati su un cabinet e ad una distanza decisamente più corrispondente alle reali situazioni di utilizzo. Dal grafico, possiamo inoltre osservare come la rumorosità della ventola rimanga costante e si attesti sui “25db” fino al carico di circa 425W per la versione da 850W e 325W per quella da 650W, per poi aumentare in maniera lineare fino ai 36db con un carico di 850W e 34db a 650W. La ventola risulta praticamente inudibile fino ai 29db, per poi diventare udibile al raggiungimento dei 36db.

Riguardo ai test effettuati con il nostro fonometro, possiamo affermare che il suono prodotto dall’alimentare in condizioni di normale utilizzo non è praticamente udibile. Avvicinandosi alla soglia dell’80% del valore di potenza nominale per cui questa PSU è stata progettata, iniziamo a percepire un rumore abbastanza contenuto, che risulta decisamente accettabile visto anche la potenza erogata. Nel complesso la ventola, che ricordiamo essere una Hong Hua HA13525M12F-Z, risulta silenziosa e mai fastidiosa.

Seasonic_Hybrid_System

Utilizzando “la modalità Hybrid” di Seasonic, abbiamo l’esclusione del funzionamento della ventola fino a circa 400W per la versione da 850W e 300W per quella da 650W, ovvero un valore compreso tra il 45% e il 50% del suo carico. Questo risultato risulta interessante soprattutto per tutta quell’utenza che ricerca di un sistema completamente silenzioso e decisamente molto prestante.

{jospagebreak_scroll title=Conclusioni:}


Conclusioni:


platinum_bb_bhDesing/Prestazioni:cinque
Qualità dei materiali:cinque
Prezzo di vendita:cinque
Giudizio Complessivo:cinque

Dopo aver provato con moltissima soddisfazione il PRIME Titanium da 750W, una delle migliori PSU del suo segmento, oggi siamo riusciti, grazie alla stretta collaborazione con Seasonic, a provare anche il resto della famiglia PRIME Titanium, con la versione top di gamma da 850W e l’entry level da 650W. Se la qualità costruttiva dei modelli di PSU dell’azienda era già ad un livello decisamente alto, con questa nuova famiglia PRIME Titanium, ci siamo chiesti se era possibile migliorare ancora di più una linea di prodotti già spettacolari. A fine recensione, possiamo tranquillamente affermare che Seasonic è riuscita a spostare su nuove vette il livello di qualità e tecnologia utilizzata.

La qualità dei materiali impiegati è al top della categoria, sia a livello della componentistica interna utilizzata che su quella estetica, che già denotano il lavoro eccellente fatto dal settore di ricerca e sviluppo di Seasonic. Dotati di una stupenda colorazione nera in contrasto con dettagli cromati, il PRIME Titanium 850W e 650W stupiscono per la loro eleganza, inoltre la ricerca dei dettagli sia sull’alimentatore vero e proprio che sul bundle (ricordiamo l’involucro esterno in velluto nero) ci fanno capire quanto si sano impegnati i tecnici di Seasonic nella realizzazione di questo prodotti.

Grazie ad un’accurata scelta dei componenti, le PSU PRIME Titanium 850W e 650W hanno un eccellente rapporto di efficienza, infatti supera il traguardo del 94% nello scenario tipico di utilizzo (50% della potenzialità). I nostri test hanno solamente confermato questi dati, su tutte le linee di alimentazione (12V, 5V e 3,3V) la psu ha avuto un comportamento esemplare in qualsiasi condizione di utilizzo.

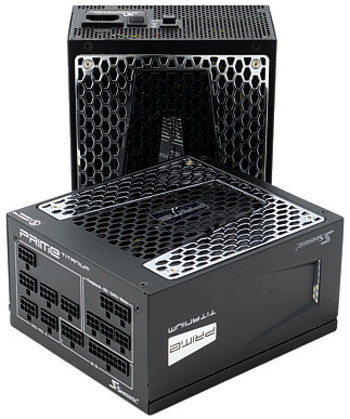

Seasonic_PRIME_Titanium_850W_e_650W_-_foto_finale

Altra caratteristica che ci ha sicuramente colpiti è la silenziosità dello stesso in tutte le condizioni di utilizzo, infatti nella quasi totalità dei carichi da noi utilizzati, le PSU PRIME Titanium 850W e 650W rimangono totalmente silenziose, grazie all’adozione della grande ventola da 135mm prodotta da Hong Hua, la HA13525M12F-Z, in grado di spostare un considerevole quantitativo di aria in cambio di pochi decibel.

Utilizzando la modalità proprietaria di Seasonic per la gestione della ventola, la “Hybrid Silent Fan Control”, le PSU rimangono totalmente silenziosa fino a 400W per la versione da 850W e 300W per quella da 650W, valori decisamente elevati.  Infine non possiamo non citare la totale modularità di questo prodotto, infatti è possibile gestire in piena autonomia la cavetteria secondo le esigenze, così come la placcatura in oro sui terminali degli stessi, segno evidente di un prodotto davvero fuori dal comune.

In generale siamo rimasti sbalorditi da questi PRIME Titanium 850W e 650W. Ci ha sicuramente sorpreso per la componentistica sovradimensionata e di ottima fattura, per l’elevata qualità dei materiali, per la ricercatezza e la bellezza estetica ed infine per l’estrema silenziosità in utilizzo. Riteniamo il prezzo di vendita di circa 250€ Iva compresa per la versione da 850W e 180€ per quella da 650W, adeguato alla qualità elevata del prodotto. Siamo ben felici di assegnare al Seasonic PRIME Titanium 850W e al PRIME Titanium 650W il nostro massimo riconoscimento “Platinum Award”.


Pro:


  • Materiali e componentistica elettronica top di gamma;
  • Estetica e rifinitura senza pari;
  • Prestazioni superbe;
  • Efficienza al top di categoria con oltre il 94% e certificazione 80 Plus Titanium;
  • Bundle in dotazione molto completo e curato;
  • Grande ventola da 135mm;
  • Modalità “Normale” con ventola molto silenziosa in tutti gli scenari di utilizzo;
  • Modalità “Hybrid” con ventola completamente ferma fino a circa 350W;
  • Cavetteria totalmente modulare;
  • Cavetteria per periferiche PCI-Express e 24pin completamente placcata in oro;
  • Cavi lunghi e pre-inguainati dalla casa;
  • Condensatori Giapponesi di ottima qualità.

Contro:


  • Nulla da segnalare.

Si ringrazia Seasonic-logo per il sample fornitoci.

Lorenzo De Sanctis – LurenZ87 – Staff di HW Legend

Newsletter HW Legend


Caricamento
