Introduzione:

In Win è un’azienda nata nel 1985. Produttrice e costruttrice di prodotti come chassis, alimentatori e sistemi di digital storage con lo scopo di garantire le migliori soluzioni tecnologiche ai propri clienti. Con il tempo, In Win si è distinta per l’ottima qualità dei suoi prodotti e ha guadagnato molti consensi positivi da parte di molte aziende e clienti.

Puntare alla qualità è sempre stato il motto di questa azienda, e questo gli ha permesso di ricevere la Certificazione ISO 9001, certificazione molto importante per un’azienda di queste dimensioni. I punti fermi di In Win infatti sono:

Innovazione;
Sicurezza;
Servizio;
Calore Umano;
Fedeltà;
Velocità;
Convenienza.

In Win nel corso degli anni si è costruita una solida reputazione basata sulla continua innovazione tecnologica e la cura maniacale di un design aggressive ed elegante. Il caratteristico e innovativo logo nasce dalla scrittura cinese 如 che tradotto significa “soddisfazione, come si desidera…”. Il logo rappresenta quindi un mix di armonia tra tecnologia e arte.

Per maggiori informazioni visitate il sito ufficiale di In Win.

{jospagebreak_scroll title=Packaging e Bundle:&heading=Introduzione:}

Packaging e Bundle:

Il nuovo In Win 509 ROG Edition giunto in redazione è il modello 1ABXAC–000010. La confezione che lo racchiude è di cartone dalle dimensioni generose senza particolari fronzoli, come ormai molte ditte ci hanno abituato da diverso tempo. Chiaramente questa è una scelta voluta, votata a sensibilizzare l’utente finale, alle tematiche della salvaguardia ambientale.

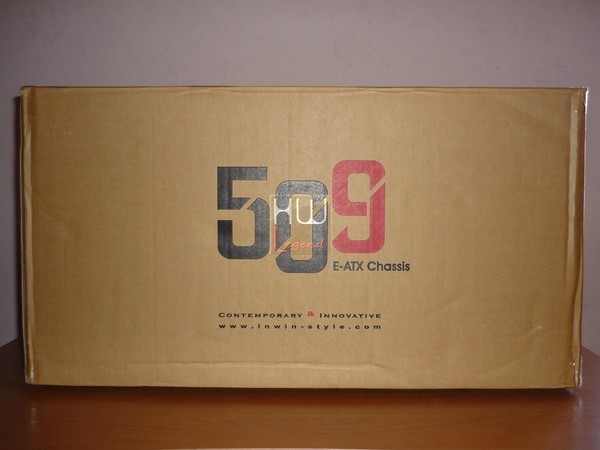

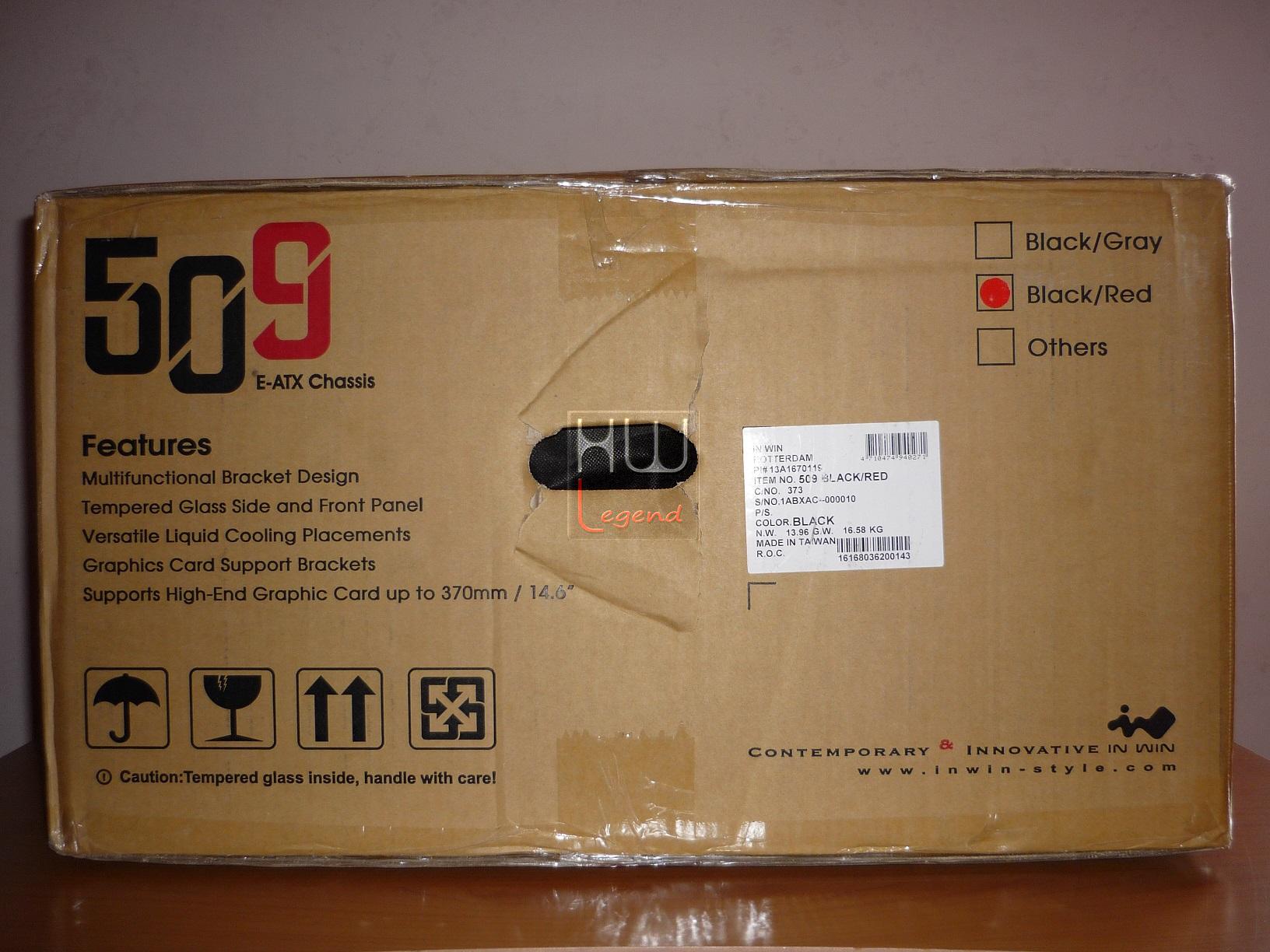

La scatola del 509 ROG Edition non è rifinita, infatti è in cartone di buona qualità in grado di proteggere il case in fase di trasporto. Tutte le indicazioni e le features del prodotto sono riportate con solo inchiostro nero e rosso.

L’azienda ha deciso di utilizzare una confezione “non lavorata” per tenere testa ad un suo principio fondamentale: “Il rispetto per l’ambiente”. Il trasporto risulta abbastanza semplice grazie alle maniglie laterali, ma consigliamo l’aiuto di una seconda persona per via delle dimensioni e del peso.

Senza ombra di dubbio il design e molto minimalista, ma le informazioni riportate risultano complete e dettagliate, infatti fanno bella mostra di se: tutte le principali caratteristiche del case, dalle dimensioni al peso, dalle misure ai materiali utilizzati.

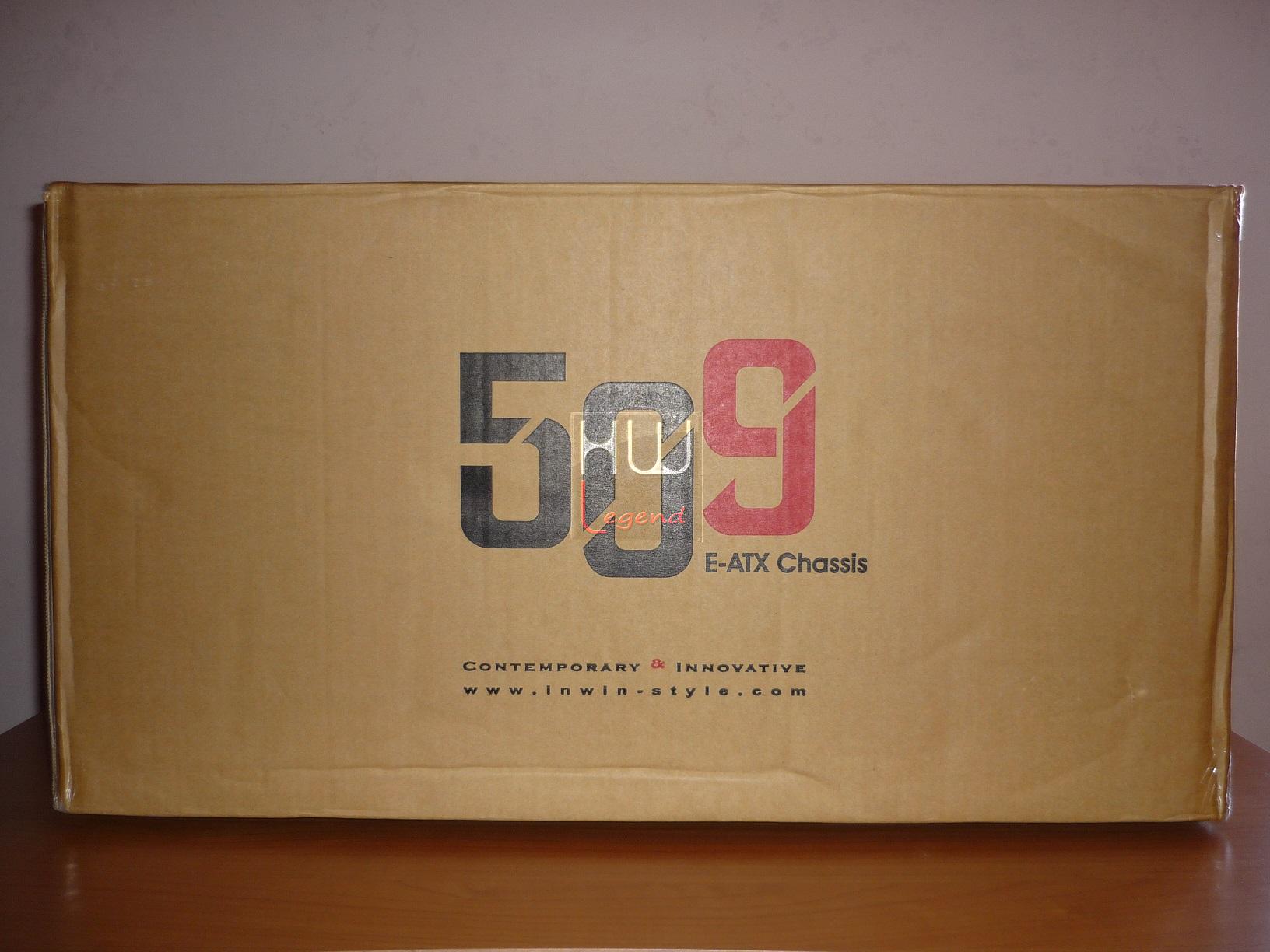

La parte anteriore della confezione non presenta elementi significativi, se non il sito internet del produttore e il nome del cabinet, scritto a caratteri cubitali con inchiostro rosso/nero, che richiama la personalizzazione ROG. Nella parte posteriore invece campeggia in bella vista il logo di In Win.

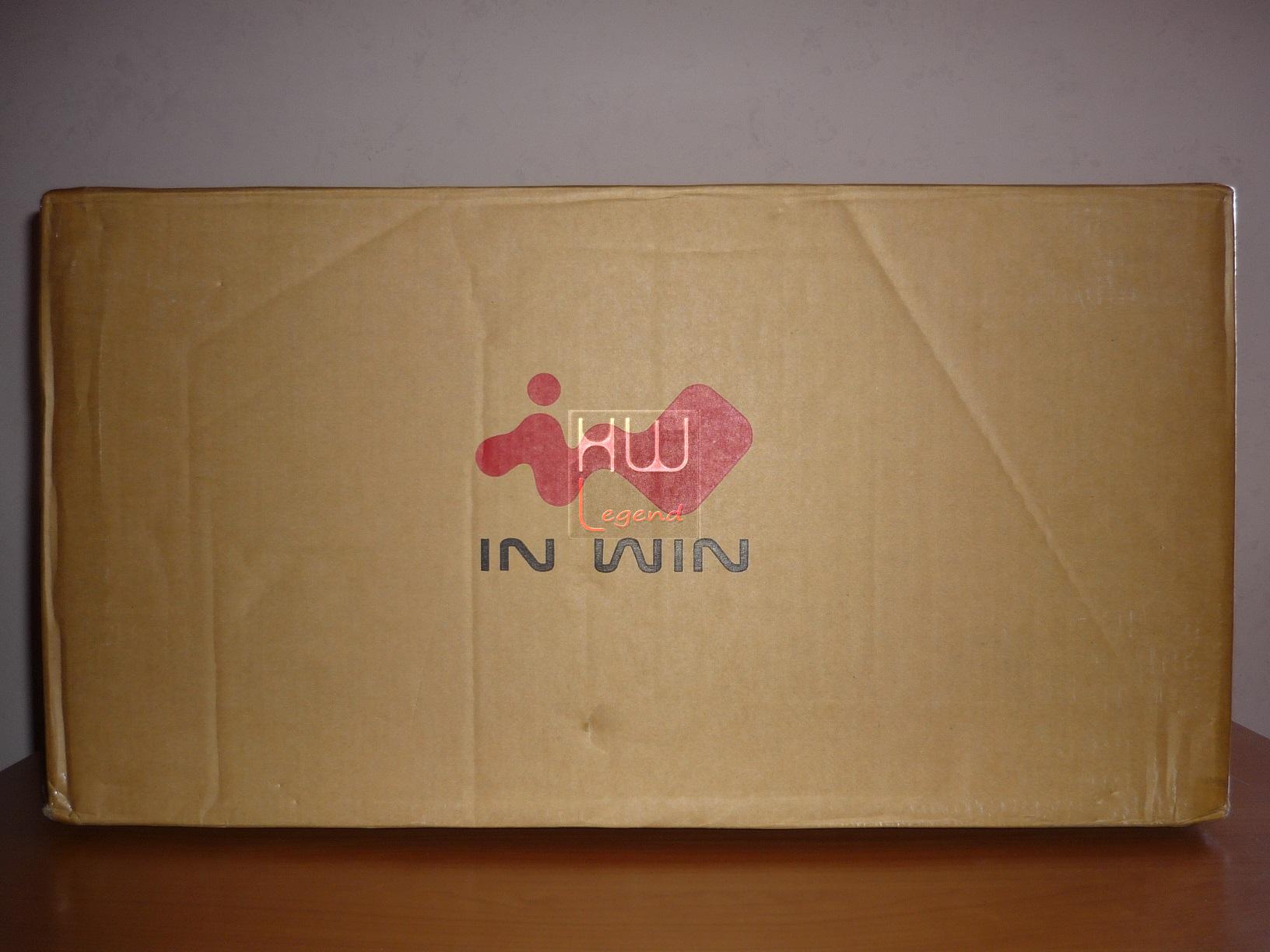

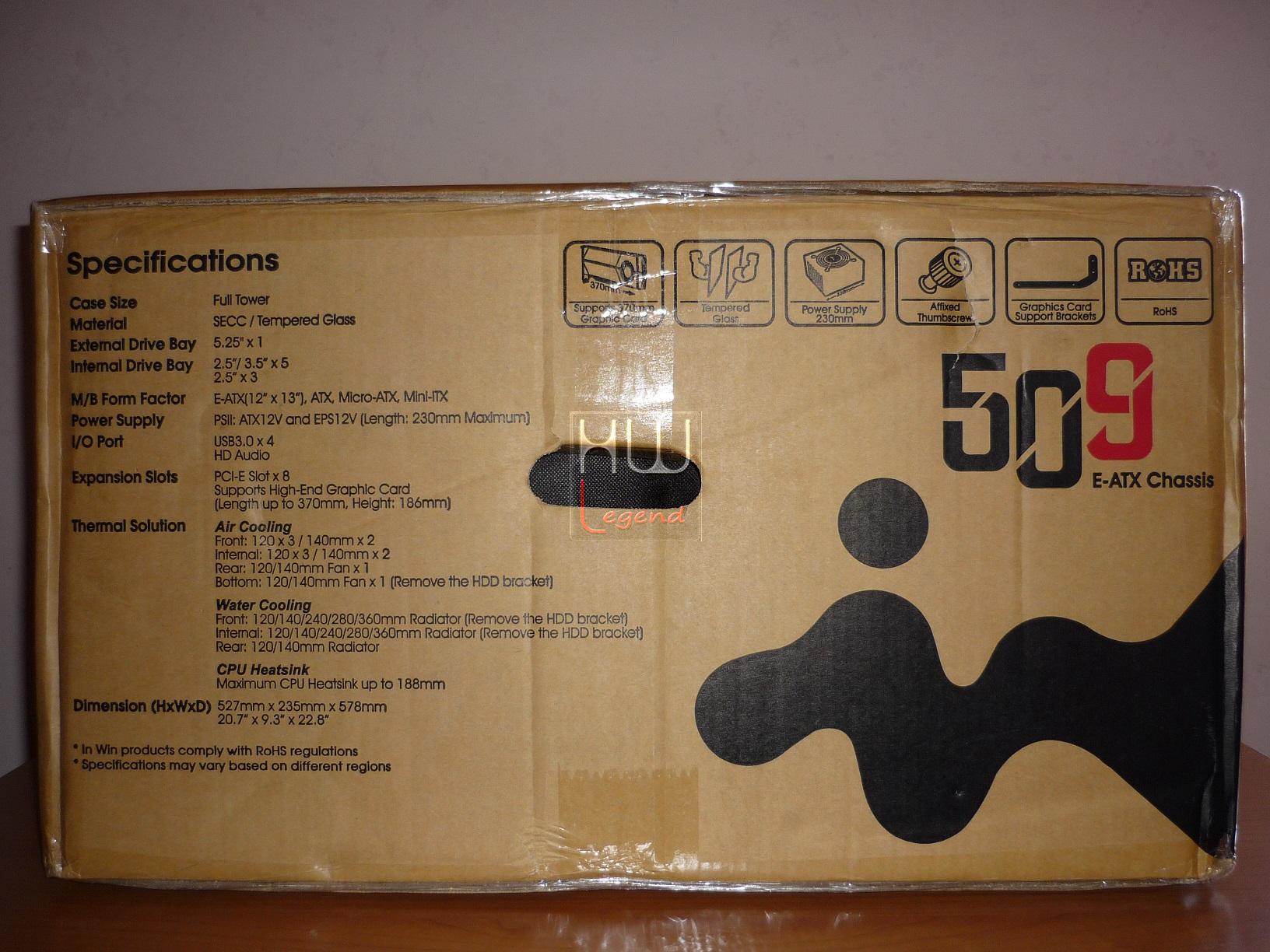

Entrambi i laterali sono molto simili, infatti troviamo sempre il nome del cabinet in bella vista, oltre ai punti salienti del cabinet. Su quella a sinistra sono presenti le specifiche del prodotto, che spaziano dai materiali utilizzati fino agli ingombri massimi per periferiche, mentre sul lato destro c’è un elenco di tutte le caratteristiche del nostro In Win. Le informazioni sono riportate solo in lingua Inglese.

L’apertura della confezione risulta semplice, basterà infatti sollevare i quattro lembi superiori della confezione, e in pochi secondi ci troveremo di fronte al materiale fornitoci in dotazione. La cura della distribuzione di ogni componente all’interno della confezione, denota l’ottimo studio e attenzione che l’azienda ha riposto. Riteniamo che sia praticamente quasi impossibile incappare in qualche componente danneggiato per causa di un trasporto movimentato.

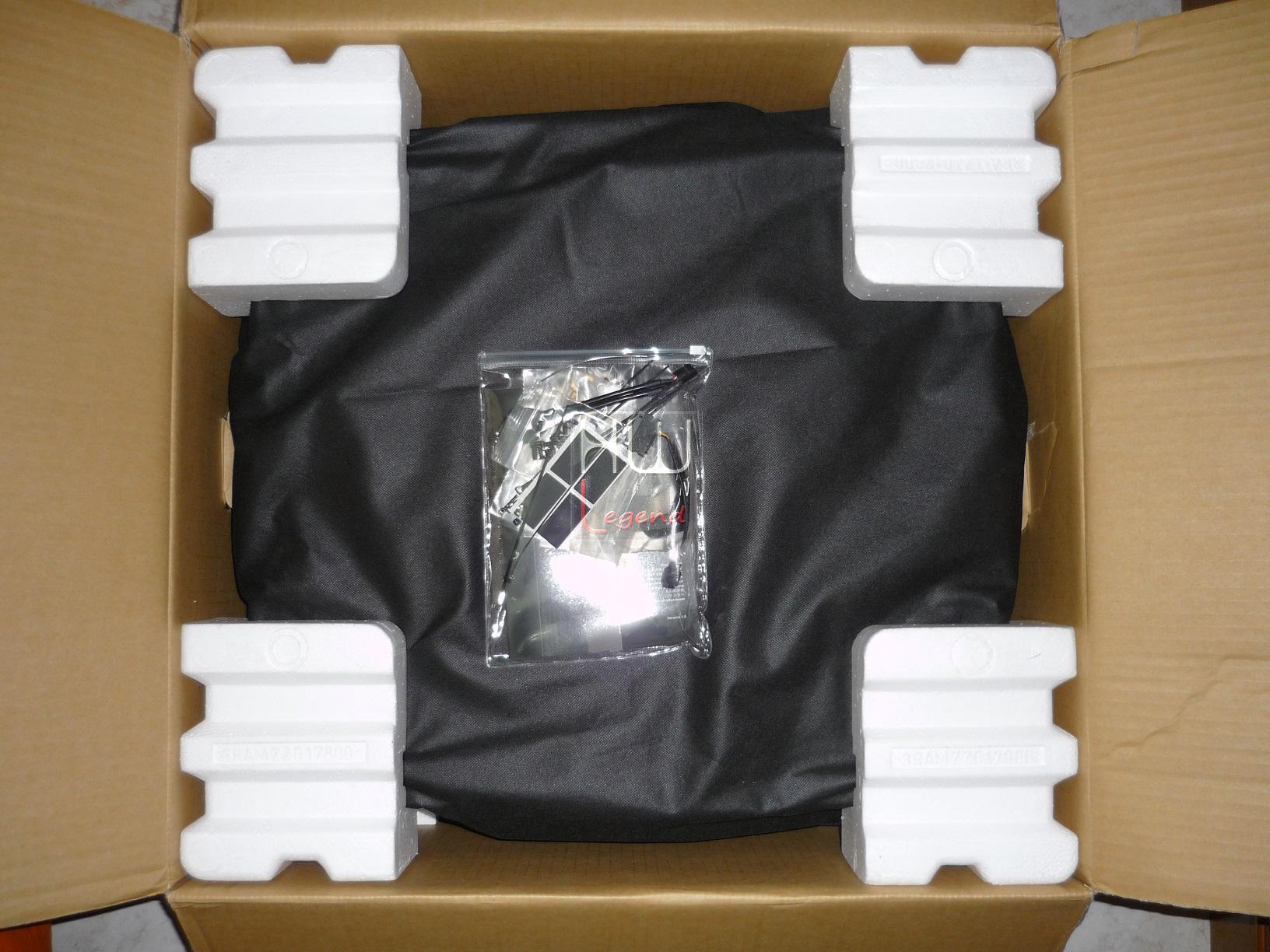

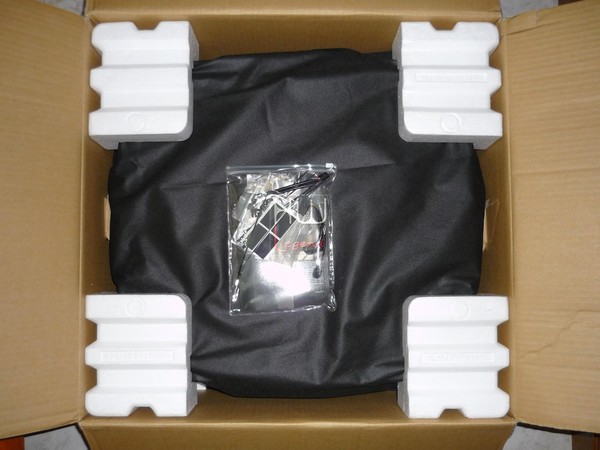

Una volta aperta la confezione, la prima cosa che notiamo, è la cura ed i materiali utilizzati per l’imballaggio. Il 509 ROG Edition è interamente avvolto in una grande tela nera in stoffa e ancorato tra otto semigusci di polistirolo, uno per ogni angolo, che lo proteggono da urti e graffi accidentali.

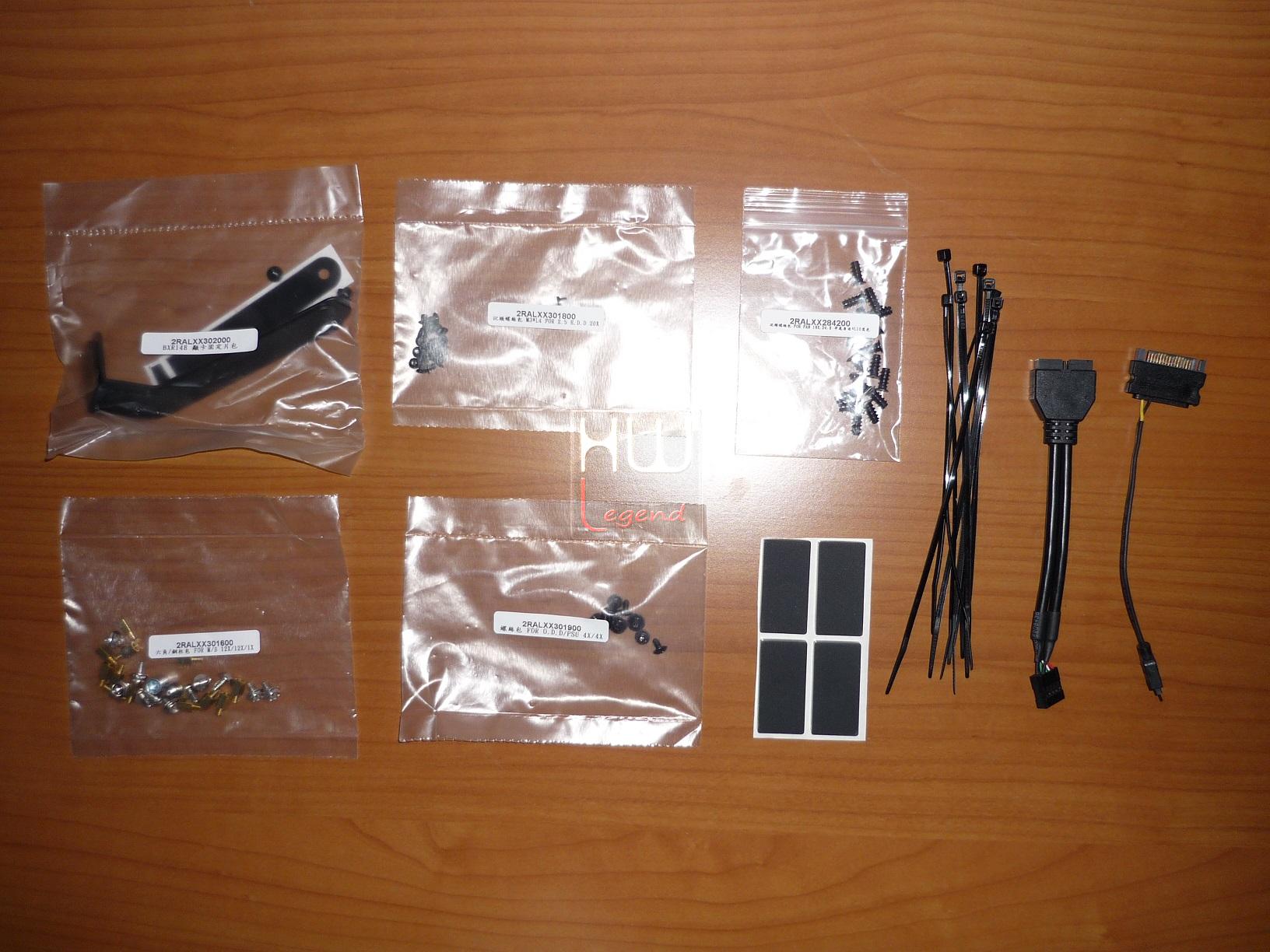

Il bundle fornito in dotazione risulta davvero molto vario e completo. In un pratico astuccio in plastica sono presenti diverse tipologie di viti e molteplici fascette nere per fissare i cavi, oltre a quattro piedini in gomma morbida, due sostegni per sostenere periferiche molto lunghe tipo schede video e due cavi, uno per l’USB 3.0 e l’altro per l’alimentazione del logo frontale.

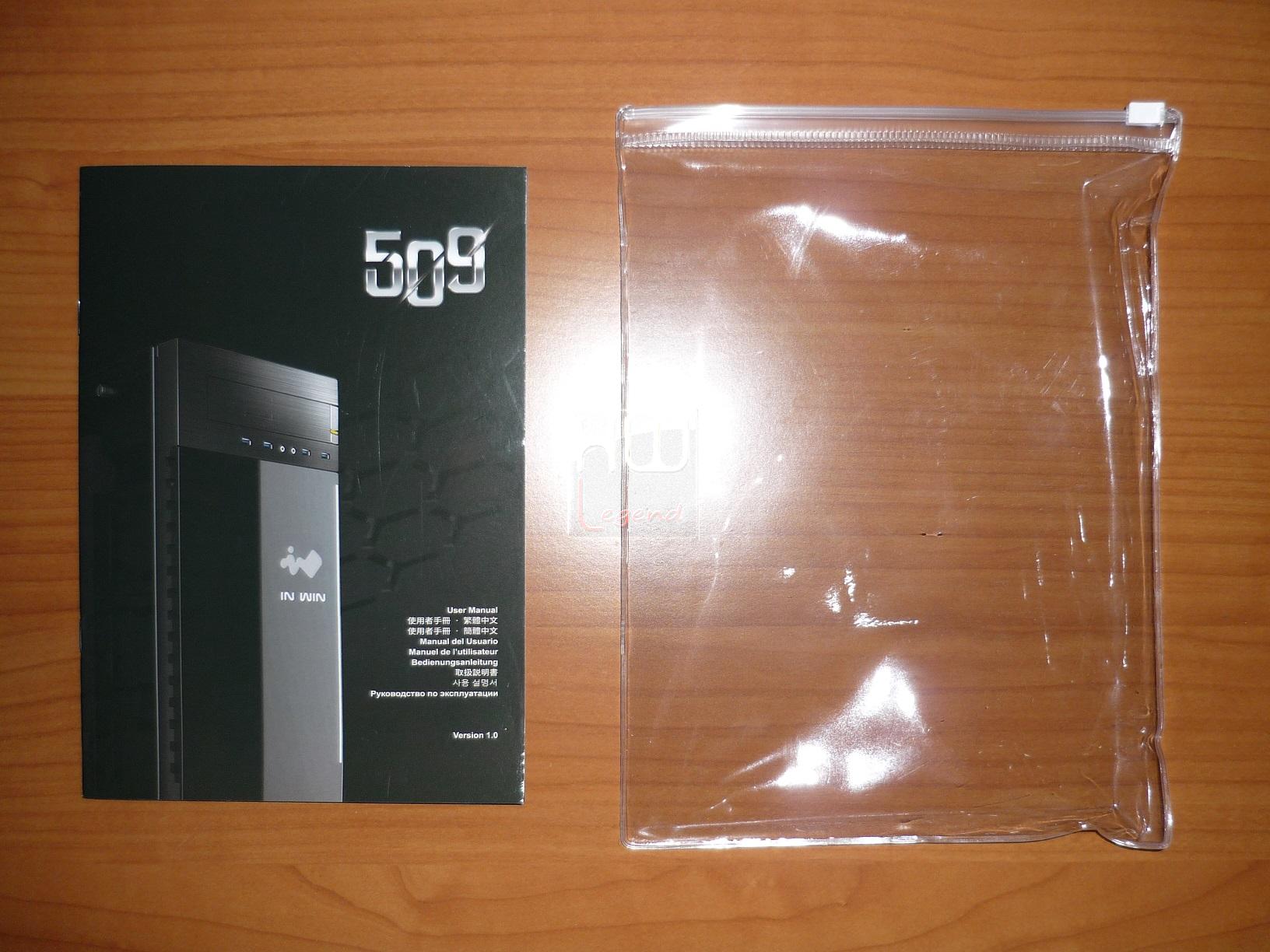

Presente inoltre il classico manuale d’uso multi lingue (con ben 9 lingue, peccato l’assenza di quella Italiana) con elencate le caratteristiche del case e alcuni consigli sull’assemblaggio dei componenti. Il manuale è completo ed esaustivo, infatti è possibile trovare in maniera dettagliata e completa tutte le spiegazioni necessarie per sfruttare al meglio il nostro 509 ROG Edition. Il contenuto della confezione pertanto comprende:

Cabinet “Full-Tower” In Win 509 ROG Edition;
Guida introduttiva;
Astuccio con varie tipologie di viti, fascette stringicavo, piedini in gomma e cavetteria assortita.

In Win non ha trascurato alcun dettaglio, curando con molta attenzione e scrupolosità tutti i particolari. Il design della confezione pur essendo molto semplice risulta funzionale e consente fin da subito di apprendere tutte le informazioni sul prodotto. Il manuale lo potete inoltre, consultare e scaricare, direttamente dal sito del produttore. Il bundle fornito in dotazione risulta risicato ma completo. Ora siamo pronti per andare ad analizzare le caratteristiche tecniche del nuovo 509 ROG Edition.

{jospagebreak_scroll title=Caratteristiche Tecniche e Features:}

Caratteristiche Tecniche e Features:

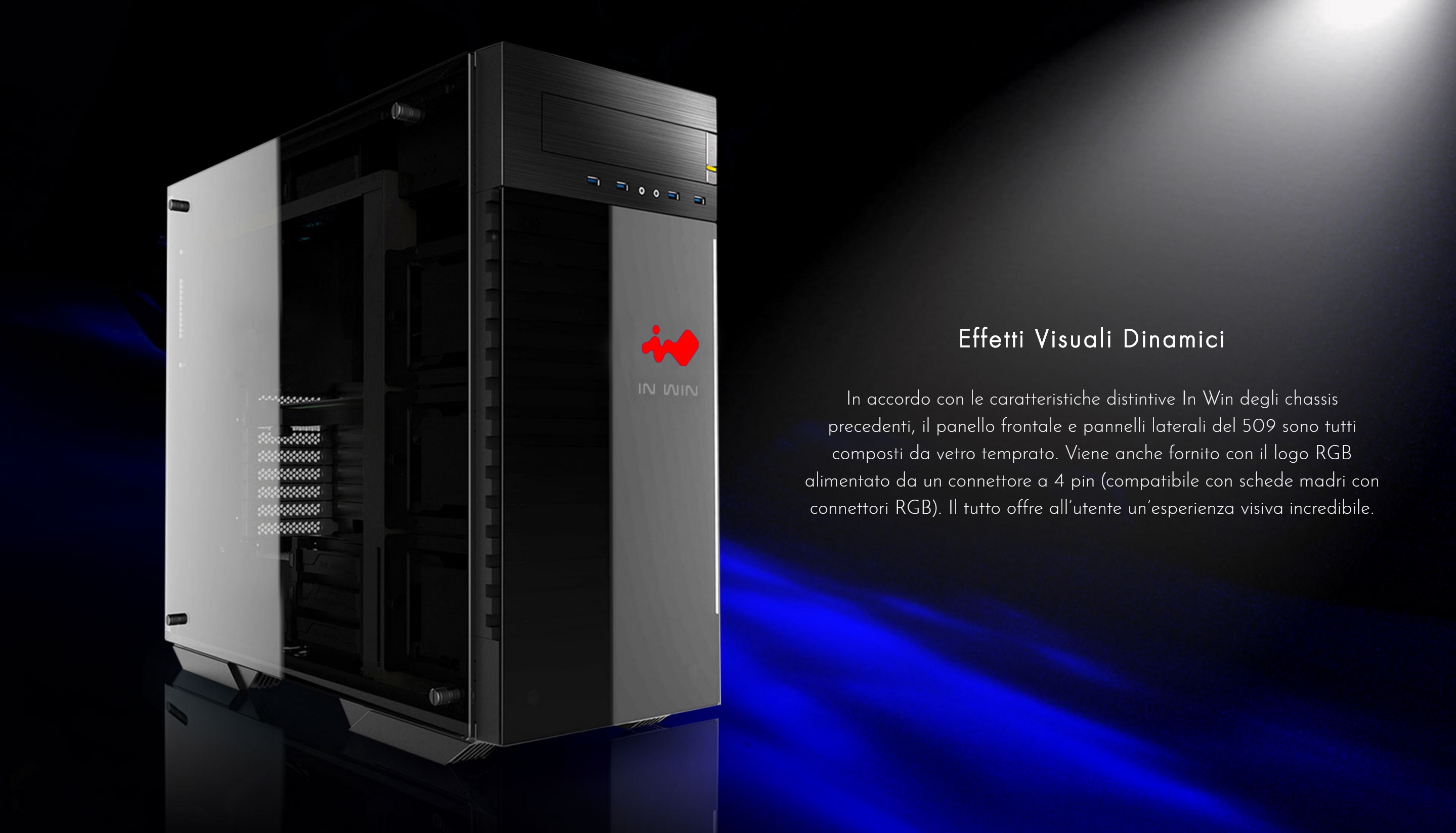

Il 509 ROG Edition è caratterizzato da linee pulite, unite ad elementi pregiati, come il vetro temperato posto sul frontale e sull’intera paratia laterale. L’unione di queste caratteristiche rendono l’aspetto sobrio e ricercato, inoltre il logo frontale retroilluminato a led e gli interni rossi “ROG Style”, aggiungono un tocco di aggressività al tutto. Questo cabinet raccoglie in se tutte quelle caratteristiche che un utente può desiderare, da un grande pannello laterale in vetro temperato ad un supporto di grandi schede madri E-ATX, fino ad un posizionamento versatile di potenti impianti di raffreddamento a liquido.

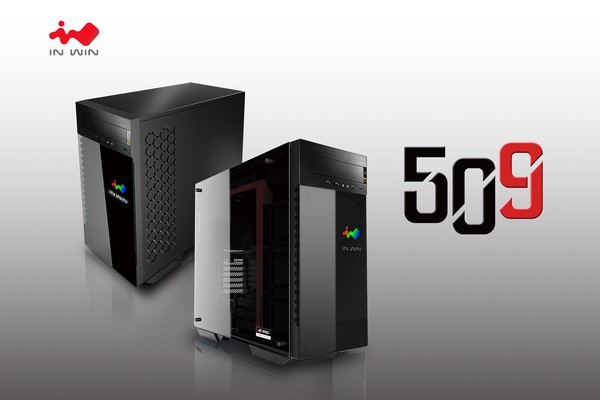

Il cabinet In Win 509 ROG Edition è un chassis Full-Tower dalle linee estetiche ricercate, adatto per ogni ambiente. Le dimensioni di 527 (H) x 235 (W) x 578 (D) mm ed un peso di 14 Kg, donano un aspetto solido alla struttura, rendendolo di fatto una soluzione ideale per uso gaming e modding, soprattutto per quegli utenti che cercano un prodotto elegante e di alta qualità.

Come da volontà della stessa azienda, il 509 ROG Edition viene venduto senza alcuna ventola, in quanto il produttore lascia massima libertà di personalizzazione del sistema di raffreddamento all’utente finale, che potrà pertanto scegliere il numero e la grandezza delle ventole a lui più congeniale. E’ possibile installare 3 ventole da 120mm (o due da 140mm) sulla parte frontale, 3 da 120mm (o 2 da 140mm) sulla parte interna al posto degli SSD, una da 120mm sul fondo (rimuovendo l’Hot Swap) ed una sempre della stessa dimensione sulla parte posteriore. Le soluzioni sono davvero molteplici ed in grado di soddisfare in pieno qualsiasi esigenza.

Caratteristica unica, che abbiamo il piacere di analizzare per la prima volta su un cabinet, è la presenza di staffe per il sostegno di periferiche molto lunghe e pesanti, come per esempio possono essere le schede video di ultima generazione. Come i videogiocatori e gli utenti enthusiast ben sanno, le schede video più prestanti hanno dimensioni e peso davvero considerevoli, e spesso causano distorsioni pericolose agli slot delle schede madri, causando a volte malfunzionamenti. In Win ha analizzato e risolto brillantemente il problema, creando delle piccole staffe in acciaio SEEC molto resistente, in grado di sorreggere il peso di quest’ultime, eliminando ogni sorta di problema.

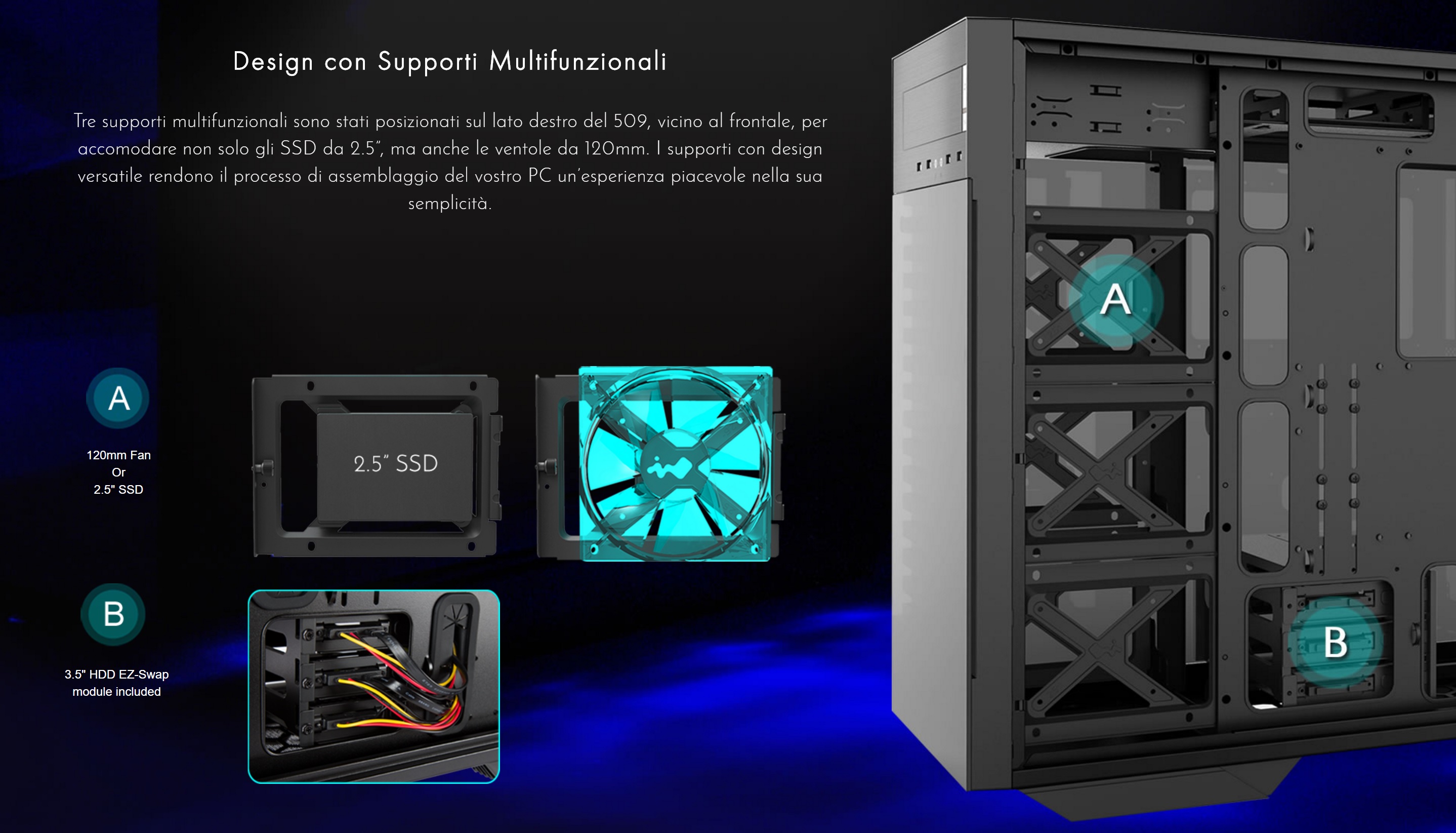

L’elevato spazio interno messo a disposizione del 509 ROG Edition, lascia all’utente finale la possibilità di montare innumerevoli piattaforme, da quelle professionali a quelle prettamente videoludiche. Il cabinet supporta diversi tipi di schede madri, infatti è possibile installare i seguenti modelli senza nessun problema: Mini-ITX, Micro-ATX, ATX e E-ATX.

Caratterizzato da una sapiente organizzazione degli spazi, il 509 ROG Edition è stato progettato appositamente per l’integrazione di complessi impianti di raffreddamento a liquido. Sulla parte frontale è possibile montare un grande radiatore da 360mm con ben 3 ventole da 120mm, inoltre se non fosse abbastanza, anche la parte posteriore e laterale sono in grado di supportare radiatori della stessa dimensione, per un raffreddamento senza precedenti.

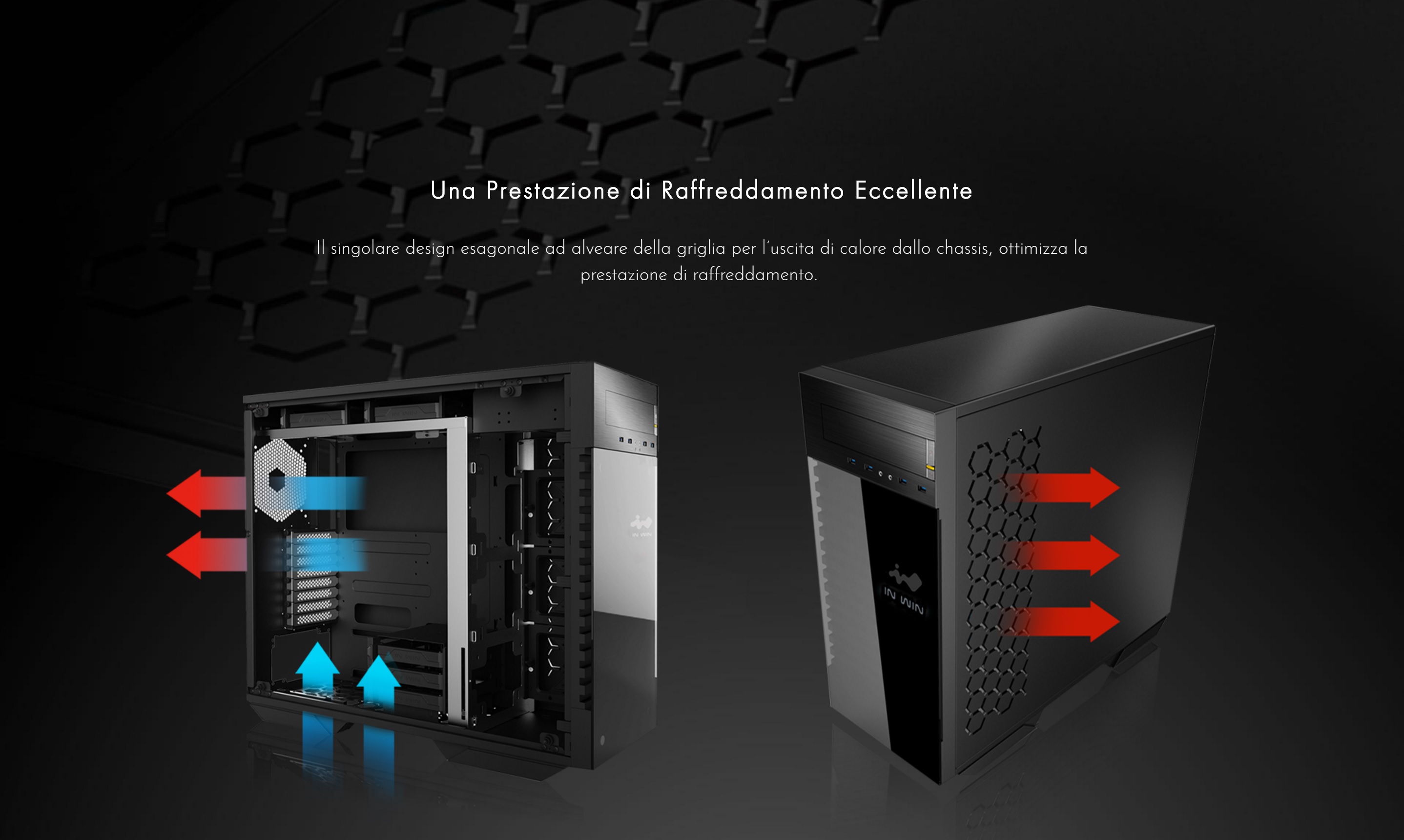

Ogni griglia per il ricircolo di aria presente sul case 509 ROG Edition ha la tipica forma a nido d’ape (esagonale), utile per massimizzare l’estrazione del calore all’esterno del cabinet. Da notare che la griglia sulla paratia in acciaio dona un look davvero aggressivo alla struttura, che personalmente abbiamo apprezzato molto.

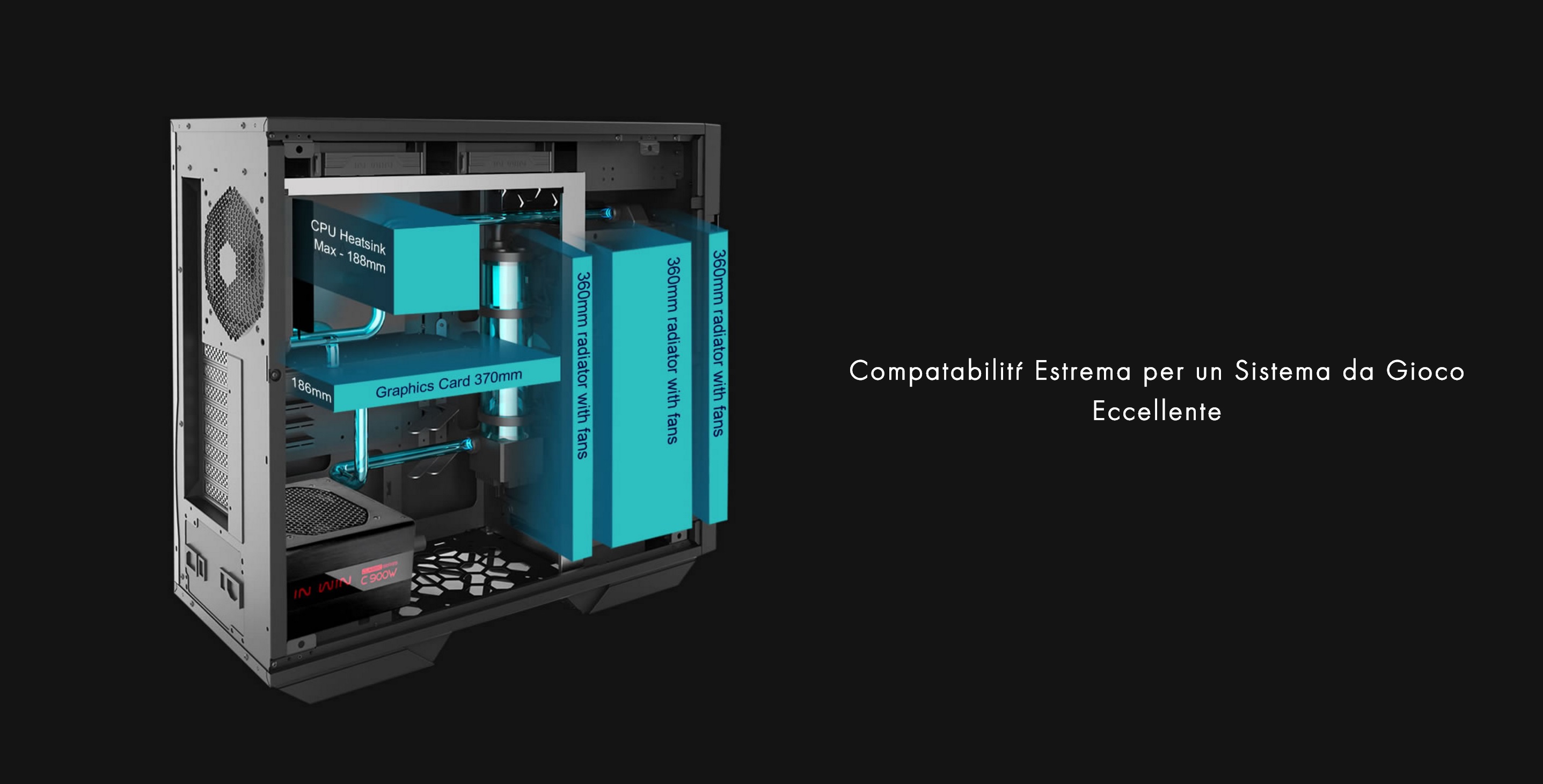

Il 509 ROG Edition oltre a poter ospitare grandi sistemi di raffreddamento a liquido, ha anche molto spazio per quelli ad aria, infatti si possono installare grandi torri di raffreddamento per la CPU con altezza max di 188mm e schede video lunghe ben 370mm e larghe 186mm, dimensioni sufficienti per qualsiasi componente attualmente in commercio. Nella tabella che segue riportiamo le specifiche tecniche principali del cabinet In Win 509 ROG Edition.

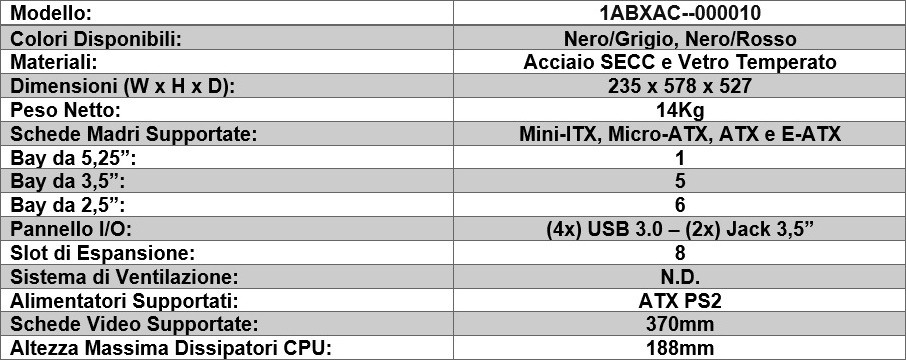

Le caratteristiche tecniche dichiarate da In Win rispecchiano a pieno la volontà del produttore di realizzare un chassis funzionale e con componenti di qualità, in grado di soddisfare qualsiasi tipo di utenza. Il case è indirizzato ad un’utenza che cerca un prodotto appariscente, funzionale, silenzioso e altamente modulabile.

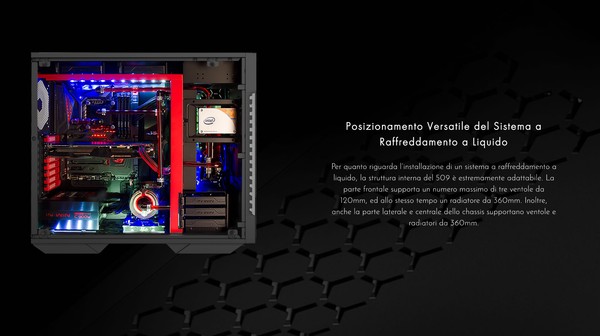

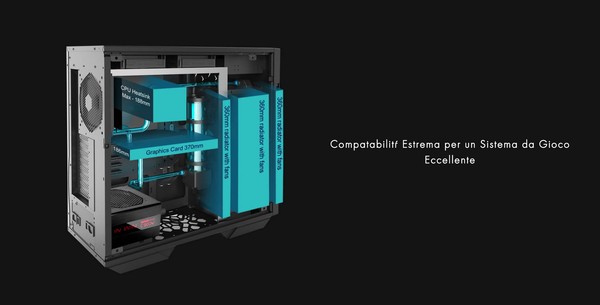

Modellare configurazioni gaming non è un problema vista la possibilità di creare un sistema di raffreddamento funzionale ed efficace, inoltre vi è la possibilità per gli utenti più esperti ed esigenti di installare un moderno impianto a liquido.

Il case In Win 509 ROG richiede l’utilizzo di un cacciavite solo per collegare la scheda madre e consente di realizzare un pc su misura, caratterizzato da un look molto sobrio ed elegante, con connettori frontali USB 3.0 e cuffie, per un rapido accesso. Le sue caratteristiche principali sono:

Grande logo frontale retroilluminato a LED e con supporto ASUS AURA;
Utilizzo di materiali pregiati, come vetro temperato;
Pannello frontale con USB 3.0;
Supporto per un grande radiatore da 360mm per l’impianto a liquido;
Instradamento cavi e intagli per schede madri e CPU;
Otto slot PCIe con viti e spazio sufficiente per GPU da 370mm;
Supporto per dissipatori per CPU a torre alti fino a 188mm;

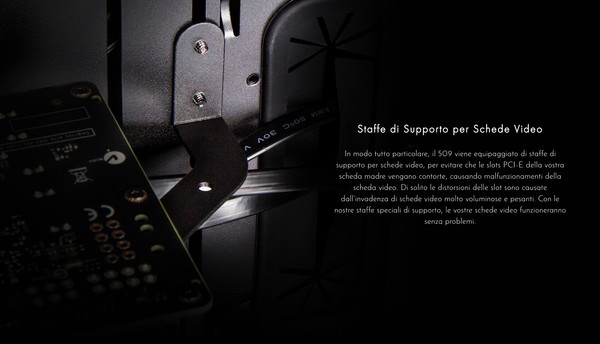

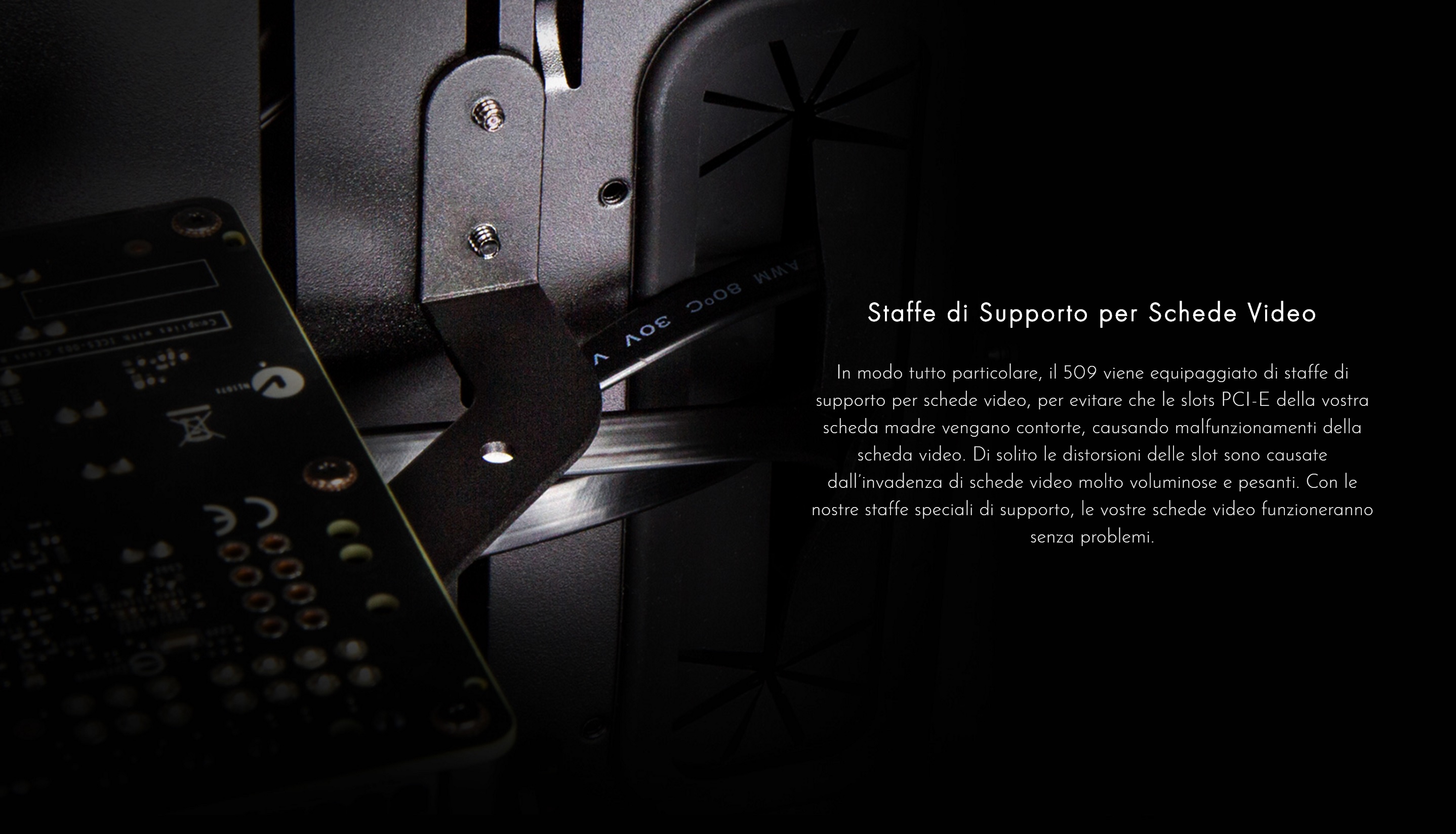

Staffe in acciaio SECC per il sostegno delle schede video;
Filtri antipolvere per l’alimentatore;

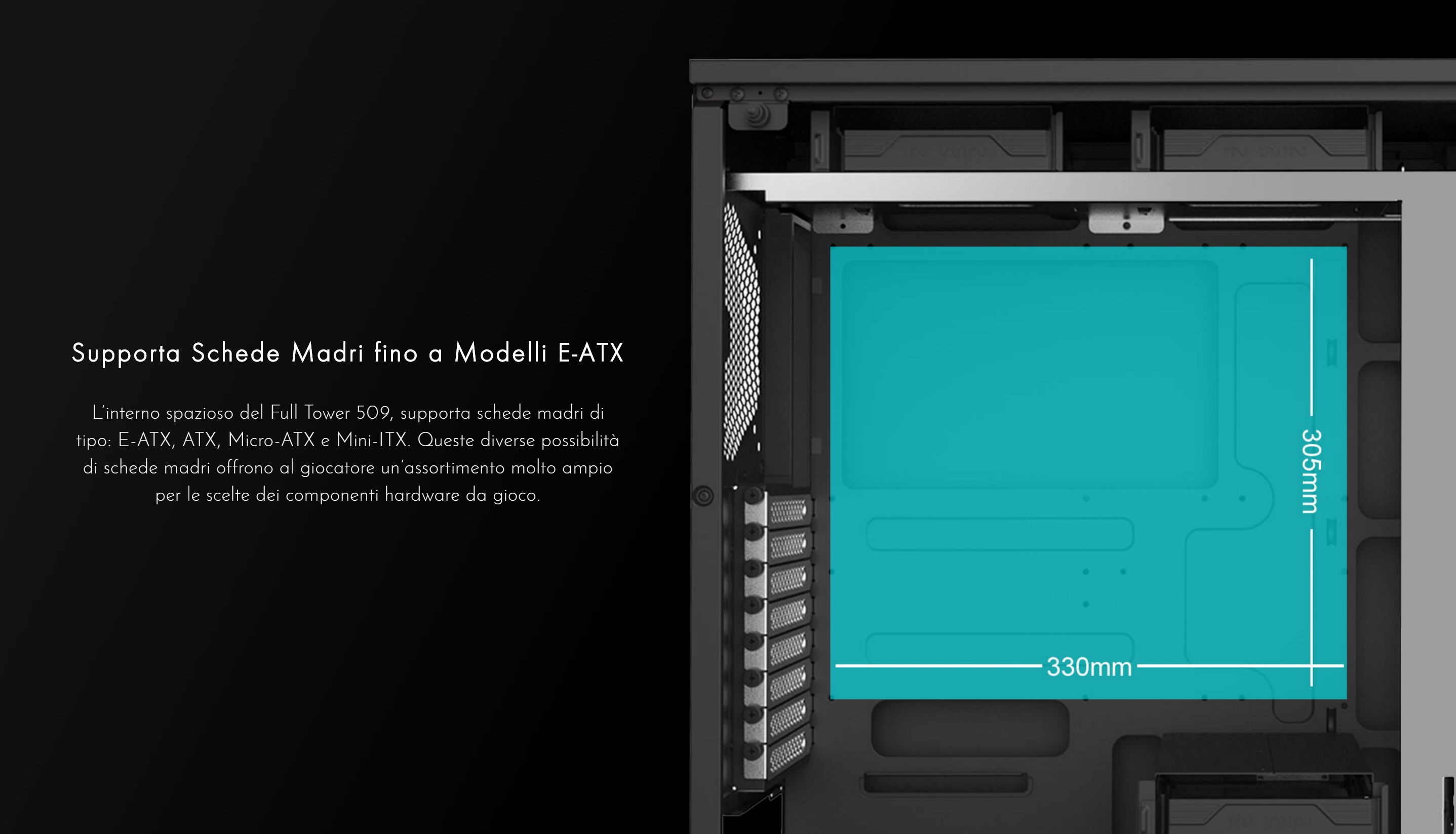

Compatibilità schede madri Mini ITX, Micro ATX, ATX, E-ATX.

Nel corso della nostra recensione analizzeremo le caratteristiche peculiari e innovative che i tecnici In Win hanno voluto mettere a disposizione dei propri clienti. Ora siamo pronti per andare ad analizzare in dettaglio la soluzione 509 ROG Edition.

{jospagebreak_scroll title=Uno sguardo all’esterno – Parte Prima:}

Uno sguardo all’esterno – Parte Prima:

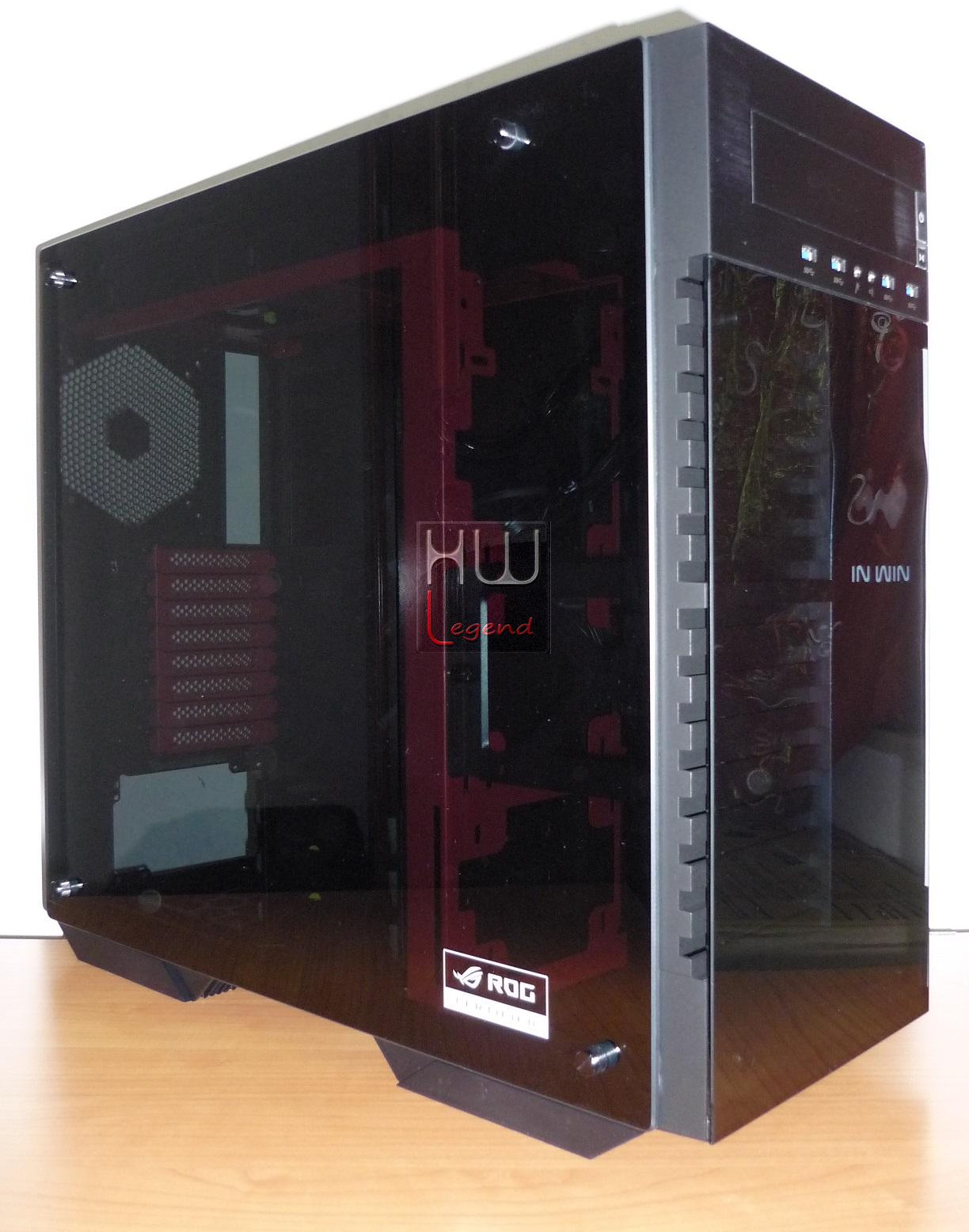

Linee pulite e decise, la presenza di una grande paratia in vetro temperato unita alla griglia alveolare, fanno si che il case In Win 509 ROG Edition risulti un prodotto innovativo, elegante e moderno, in grado di catturare fin da subito l’attenzione dell’utente finale.

Disponibile nelle versione standard o in quella certificata ROG di ASUS nella colorazione Rosso/Nera, il 509 ROG Edition è dotato di rifiniture di altissimo livello. La verniciatura esterna ed interna che ricopre il case è molto resistente ad urti e graffi. La struttura interna, così come una delle paratie esterne è in acciaio SECC, mentre le parti esterne, come la seconda paratia ed il frontale sono in vetro temperato di altissima qualità.

La quasi totalità della parte frontale è dominata da una grande lamina in vetro temperato, finemente lavorata e priva di qualsiasi imperfezione. Sulla parte superiore è presente il pannello I/O, insieme ad un bay da 5,25”, utile per l’installazione di supporti ottici, come i moderni lettori Blu-Ray.

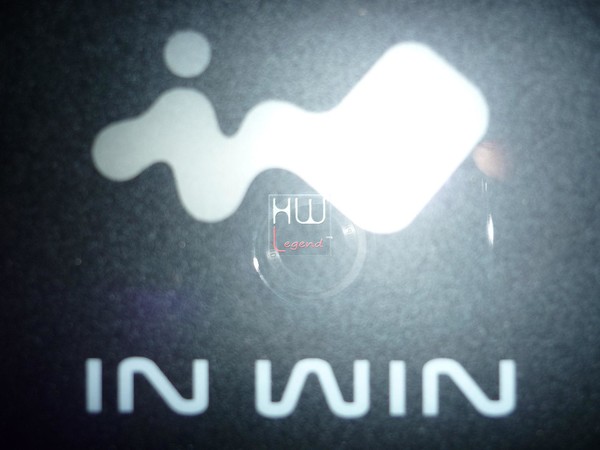

Sempre nella parte frontale, poco più in basso, troviamo, leggermente nascosto alla vista, il logo di In Win. Grazie ad una retroilluminazione a LED, quest’ultimo risalterà, una volta acceso il sistema, nella colorazione rossa di default, oppure in altre tonalità se è presente una scheda madre compatibile con la tecnologia AURA introdotta da ASUS.

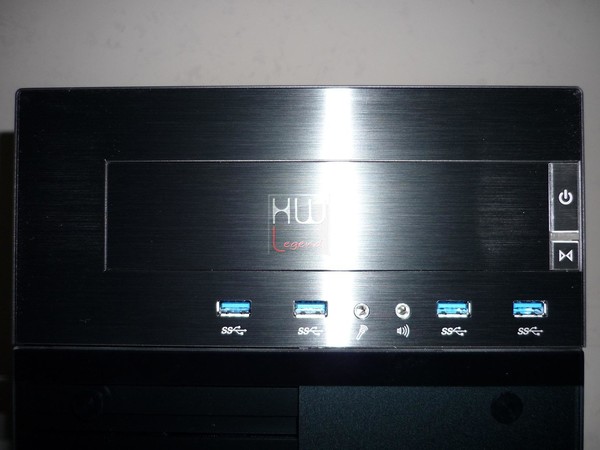

Posizionato in alto sulla parte frontale del nostro In Win 509 ROG Edition è presente il pannello I/O. Entrando nel dettaglio troviamo, partendo da sinistra verso destra, due porte USB 3.0, due jack da 3,5” (per il microfono e le cuffie), due porte USB 3.0 ed infine i tasti per l’accensione ed il reset. Il pannello è interamente costruito in acciaio SECC spazzolato, dall’aspetto sobrio e elegante.

Nella parte posteriore dell’alto verso il basso abbiamo: una griglia per la predisposizione all’interno di una ventola da 120mm o da 140mm, in grado di espellere l’aria calda. Vicino ad essa troviamo uno slot per il posizionamento della mascherina della scheda madre, otto slot di espansione, ottimi per eventuali postazioni con più schede grafiche (Crossfire X o SLi), ed infine un alloggiamento per un alimentatore in formato ATX.

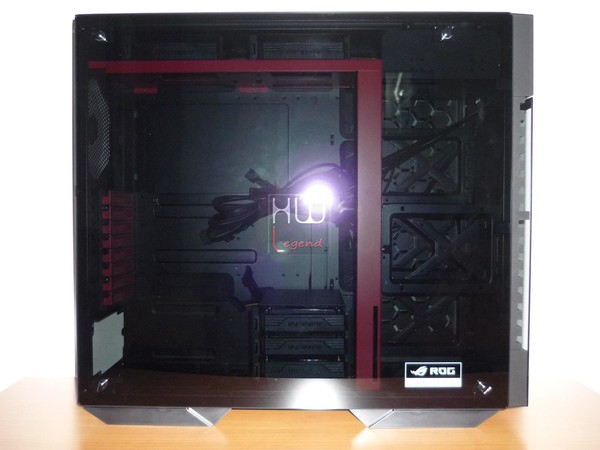

Una delle peculiarità di questo 509 ROG Edition è la presenza di un’ampia paratia in vetro temperato. La finitura fumé del vetro temperato dona al prodotto un tocco di classe al già moderno look estetico, e al contempo rende più misterioso il suo interno. In basso a sinistra è presente la certificazione ROG di ASUS.

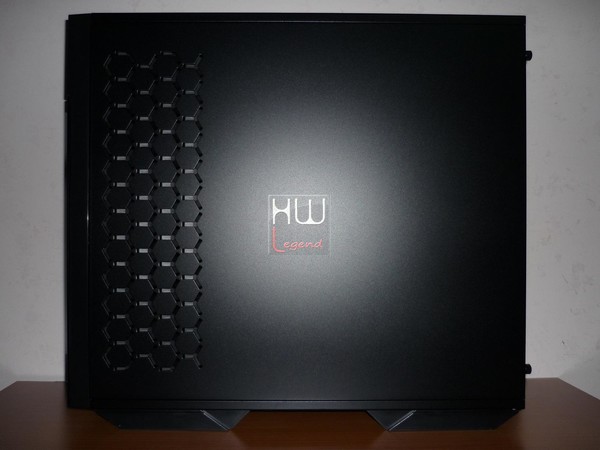

Il lato destro è dotato un’ampia griglia per l’entrata dell’aria all’interno della struttura, formata da grandi celle esagonali, che aiutano il flusso in entrata. Il pannello è costruito in acciaio SECC da 1mm. La verniciatura risulta perfetta e non presenta alcuna imperfezione visibile ad occhio nudo o percettibile al tatto, segno che l’azienda ha curato con molta attenzione ogni minimo particolare.

{jospagebreak_scroll title=Uno sguardo all’esterno – Parte Seconda:}

Uno sguardo all’esterno – Parte Seconda:

Dietro il pannello frontale in vetro temperato è presente il pescaggio dell’aria per le eventuali ventole messe in immissione. L’aria entra all’interno tramite delle insenature presenti sui lati del cabinet.

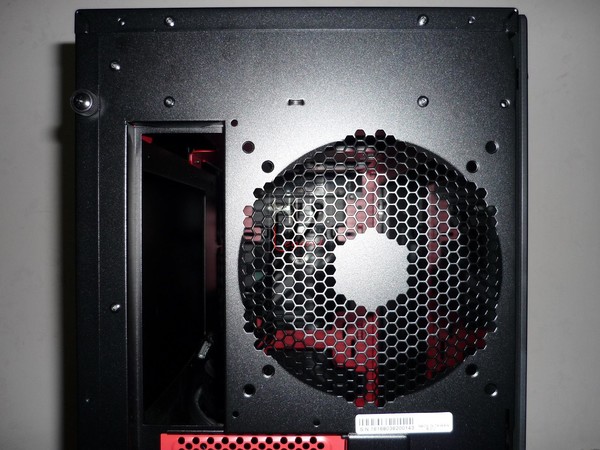

Altra entrata per il ricambio dell’aria è presente sulla paratia metallica del nostro In Win 509 ROG Edition. Sulla parte più a sinistra è presente una grande griglia, composta da celle esagonali, che oltre a migliorare la circolazione dell’aria, donano un look aggressivo e futuristico alla struttura. I tagli sull’acciaio sono puliti e privi di sbavature, inoltre è possibile illuminare il tutto installando delle ventole dotate di illuminazione a LED.

Analizzando in dettaglio il retro del case, partendo dall’alto troviamo il foro per la mascherina della scheda madre ed una griglia su cui poter installare una ventola da 120mm o 140mm, atta ad espellere l’aria calda.

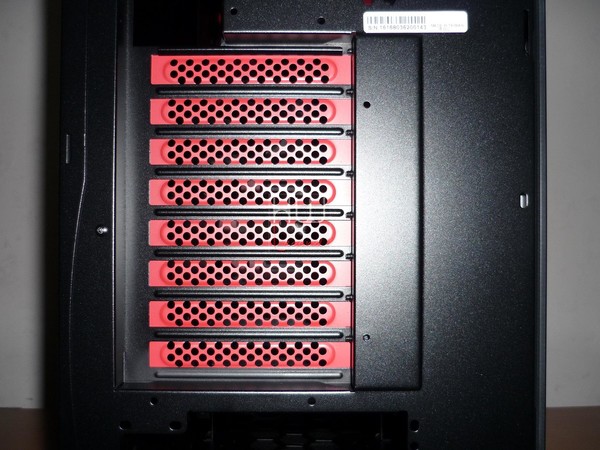

Poco più sotto possiamo notare gli otto slot di espansione, utili per qualsiasi configurazione a più schede video (Nvidia SLi o AMD Crossfire X). Possiamo notare come questi siano opportunamente forati al fine di ottimizzare al massimo il flusso d’aria. Ogni copri-slot è di colorazione rossa, al fine di riprendere il tema ROG. Non sono presenti i fori per eventuali tubi per un eventuali posizionamento di un watercooling esterno.

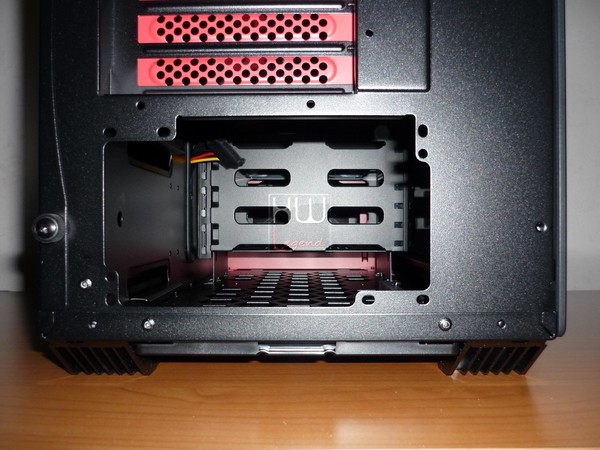

Sulla parte inferiore troviamo, come abbiamo già detto in precedenza, l’alloggiamento per un alimentatore in formato ATX. Esso può essere montato sia con la ventola rivolta verso l’alto che verso il basso.

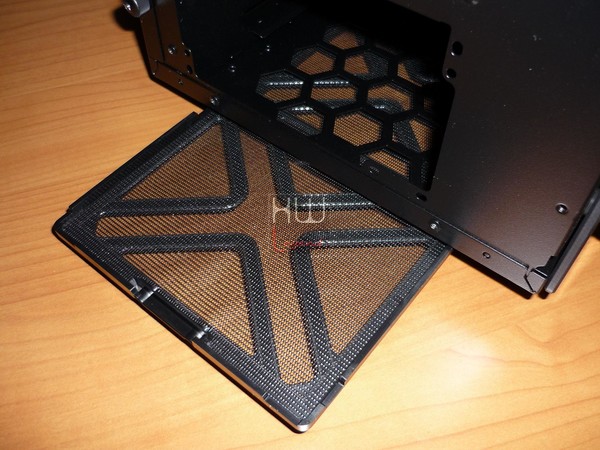

Interessante notare la presenza di un comodo e pratico filtro antipolvere rimovibile posto sotto l’alloggiamento dell’alimentatore, in grado di prevenire accumuli di polvere all’interno della stessa PSU. La sua rimozione risulta facile grazie alla presenza di una linguetta.

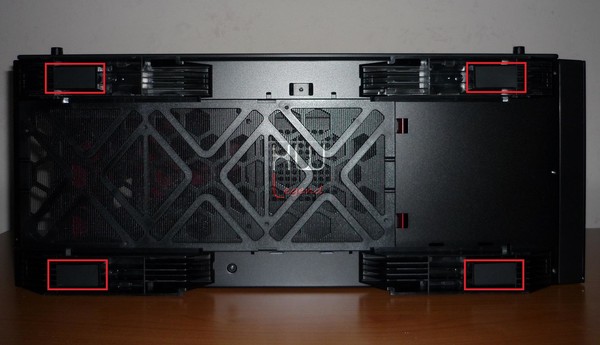

Il case 509 ROG Edition poggia quattro grandi piedi adesivi in plastica morbida, in grado di assicurare una perfetta stabilità e un’ottima presa alla superficie d’appoggio. I piedini sono all’interno dell’astuccio presente in bundle, quindi bisogna solamente applicarli sui rispettivi spazi, in quanto sono dotati di un lato adesivo. L’operazione è semplice e veloce.

In Win, in fase di progettazione, ha curato molto attentamente tutti i particolari, raggiungendo una qualità costruttiva impeccabile. Siamo rimasti colpiti dalla cura maniacale di ogni particolare. Ora siamo pronti per andare ad esaminare la parte interna.

{jospagebreak_scroll title=Uno sguardo all’interno – Parte Prima:}

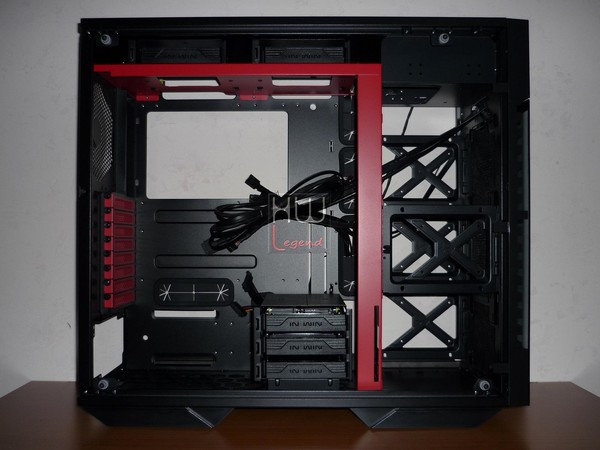

Uno sguardo all’interno – Parte Prima:

In Win ha realizzato un prodotto dotato features davvero interessanti. La qualità dei materiali impiegati risulta ottima, così come lo spazio all’interno per il montaggio dei vari componenti del pc. Per rimuovere i due pannelli laterali, basterà togliere delle piccole viti senza alcun sforzo.

Lo spazio interno del 509 ROG Edition è davvero elevato, tant’è che è possibile creare qualsiasi configurazione voi desideriate. La presenza di diversi fori presenti nella struttura, si dimostrano utili al fine di far passare e nascondere parzialmente alla vista i cavi di alimentazione. In questa maniera il cablaggio potrà risultare decisamente appagante alla vista.

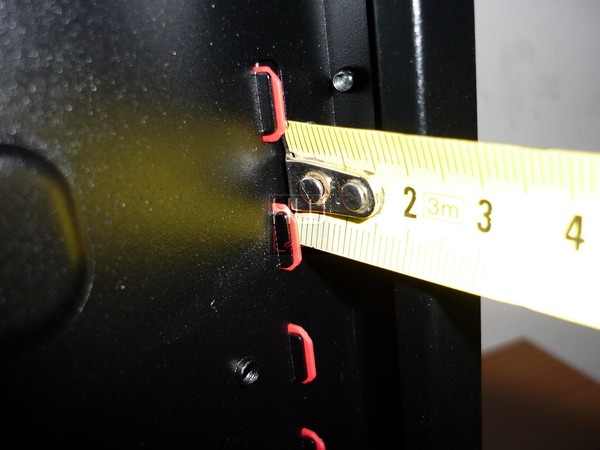

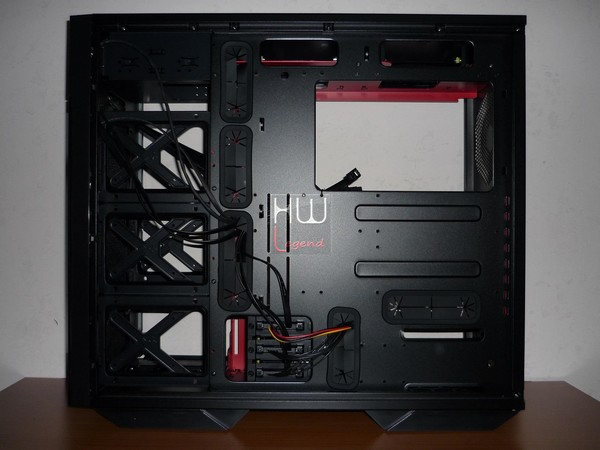

Per una eccellente gestione dei cavi, al fine di mantenere l’interno del case sempre ordinato, è possibile utilizzare le fascette presenti in bundle. Lo spazio è ampio e consente agli utenti la massima libertà di poter installare voluminosi e performanti impianti di raffreddamento a liquido.

Interessante notare come i tecnici di In Win hanno curato con maniacale scrupolosità la gestione del cable management. A nostro avviso è stato svolto un ottimo lavoro, i passaggi dei cavi verso l’interno avviene attraverso alcuni fori che non presentano alcuna sbavatura. Lo spazio tra l’alloggio della scheda madre e il pannello laterale è di circa 18mm, risultando di fatto più che buono per alloggiare i vari cavi.

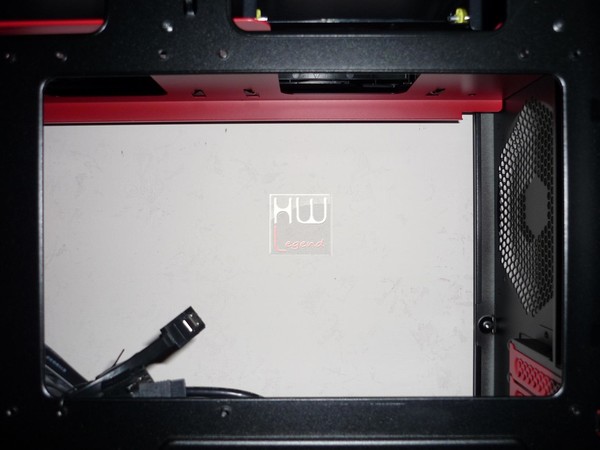

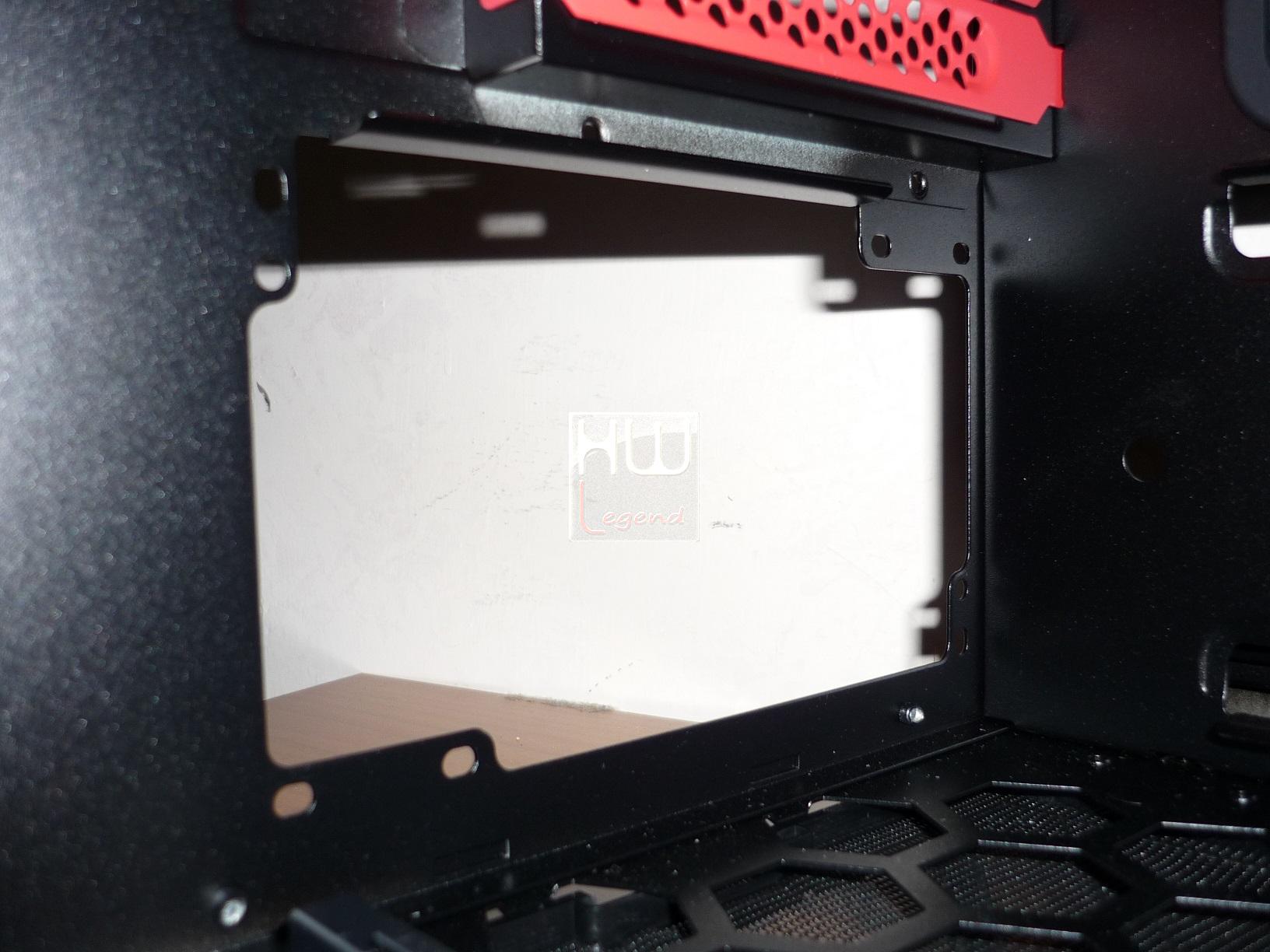

La presenza di un foro di generose dimensioni in corrispondenza del dissipatore della motherboard permettere il montaggio e lo smontaggio di dissipatori dotati di backplate aggiuntivo, un must che non deve mancare in nessun case di concezione moderna.

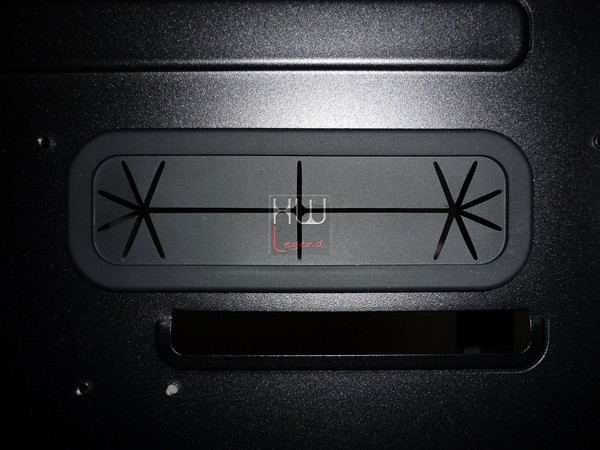

Vicino al foro sono presenti numerosi spazi per l’instradamento dei cavi per l’alimentazione e per le varie connessioni verso la scheda madre. Ogni foro è rivestito in gomma morbida, per evitare abrasioni o peggio lesioni ai cavi.

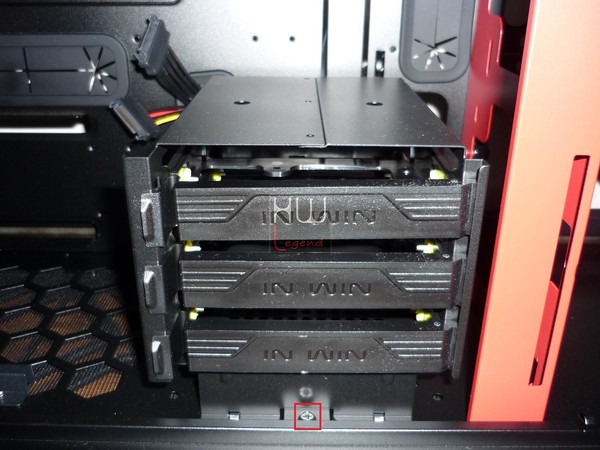

Sulla parte posteriore sinistra del case troviamo i tre cestelli che consentono l’installazione degli hard disk da 2,5”, come degli SSD, oppure di ventole da 120mm. Tali cestelli sono inoltre rimovibile dal resto della struttura, semplicemente svitando tre piccole viti, una per supporto.

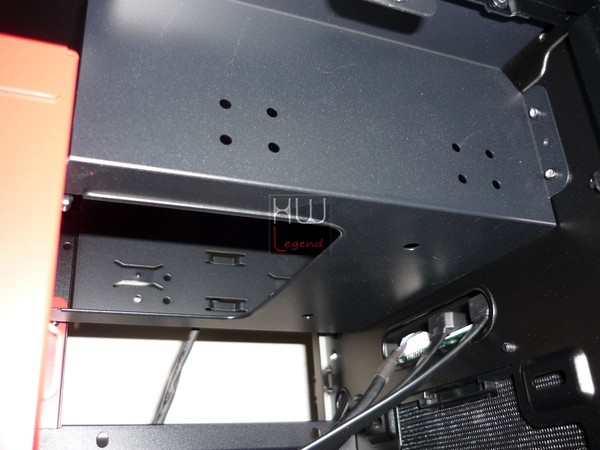

Spostandoci nella zona alta interna del case, è possibile notare il supporto per le periferiche da 5,25”, come lettori e masterizzatori Blu-Ray. Essa è fissata alla struttura portante del case tramite dei grossi rivetti, quindi non è possibile rimuoverla.

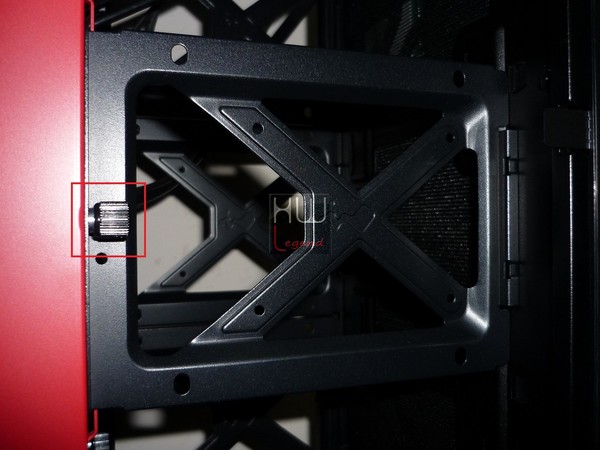

Poco più in basso è presente un ulteriore cestello per l’installazione di una periferica di archiviazione da 2,5” o una ventola da 120mm. Esso è possibile rimuoverlo tramite la rimozione di una piccola vite.

{jospagebreak_scroll title=Uno sguardo all’interno – Parte Seconda:}

Uno sguardo all’interno – Parte Seconda:

Una volta rimosso il cestello, abbiamo libero accesso alla struttura in acciaio SECC adibita all’installazione di ventole o di un grosso radiatore. E’ possibile infatti montare ben tre ventole da 120mm o due da 140mm, oppure un radiatore da 360mm senza alcun problema.

In basso, sulla parte centrale del nostro In Win 509 ROG Edition è presente una struttura in acciaio SECC contenente ben tre slitte, ognuna delle quali può ospitare una periferica di archiviazione, sia da 2,5” che da 3,5”, come gli SSD o gli hard disk meccanici tradizionali. E’ possibile rimuovere tale struttura togliendo la vite presente nel riquadro rosso.

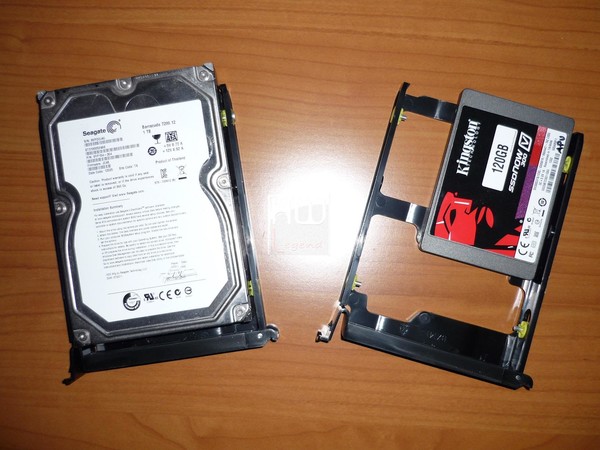

Le slitte sono in plastica dura, decisamente resistenti e sicure. Sui fori per gli hard disk da 3,5” sono inoltre presenti dei pratici gommini antivibrazione.

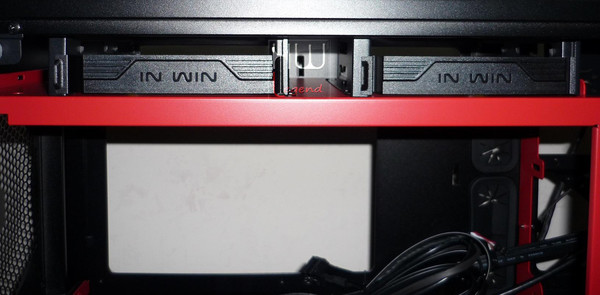

Ulteriori slitte porta hard disk sono inoltre posizionate sul top del case.

Sulla parte posteriore del case è presente una semplice griglia per l’installazione di una ventola da 120mm o da 140mm. In questo caso è consigliabile installare la ventola in estrazione, così da espellere l’aria calda all’esterno del cabinet stesso.

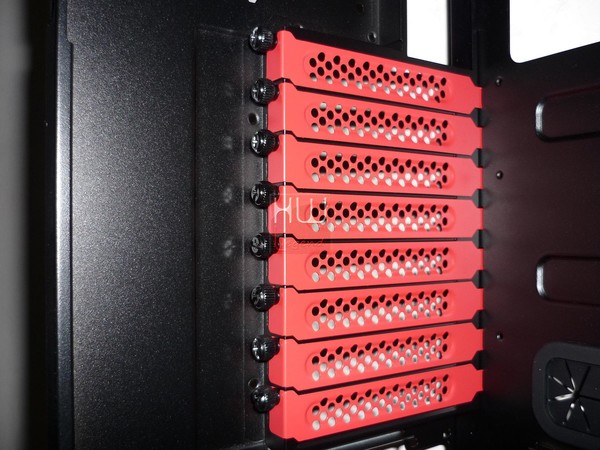

Il cabinet dispone di ben otto slot d’espansione allocati in una posizione comoda. La loro struttura in metallo forato, oltre ad essere molto resistente, assicura uno smaltimento veloce dell’aria calda. Ogni slot dispone di viti di fissaggio che garantiscono un sicuro e stabile ancoraggio delle VGA, inoltre grazie alla loro colorazione rossa, donano un tocco di aggressività alla struttura. ll case supporta pienamente configurazioni SLI e CrossfireX grazie anche all’abbondante spazio interno che permette il montaggio di schede lunghe fino a 370mm.

Nella parte inferiore del case è presente l’alloggiamento per un alimentatore formato ATX. Su questo vano non sono presenti dei supporti in gomma, che riducono le vibrazioni, e proteggono dai griffi l’unità in fase di montaggio.

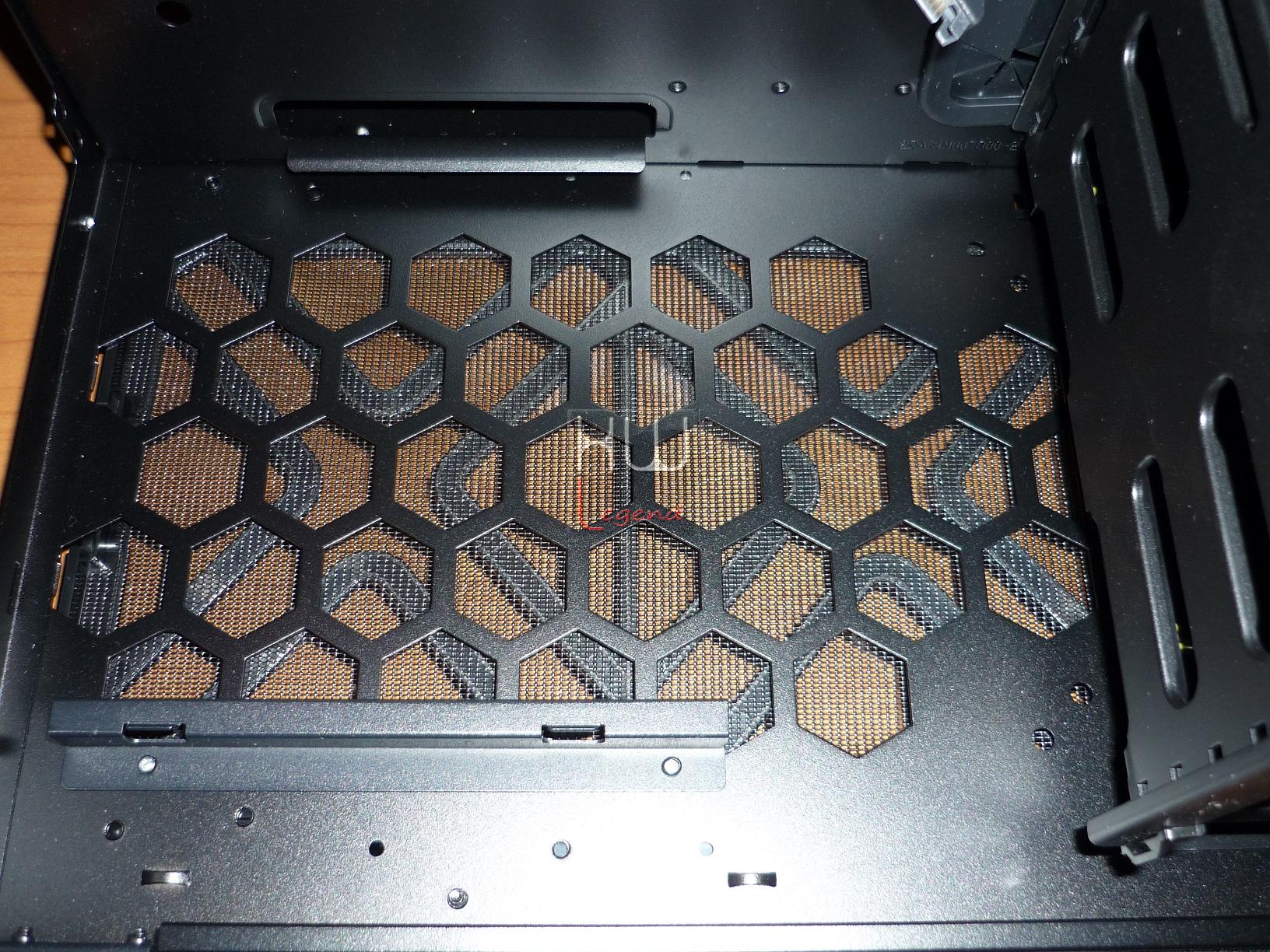

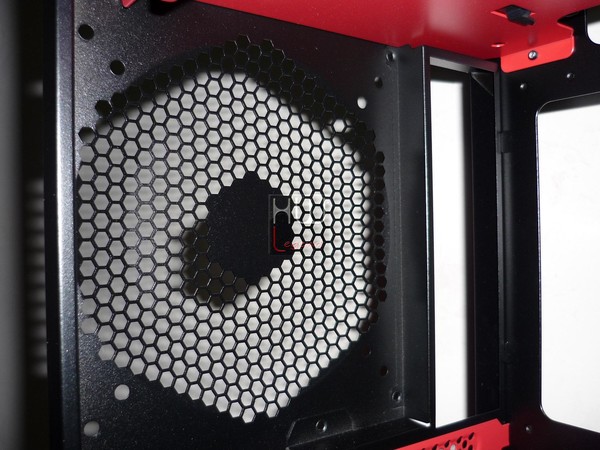

La struttura posta al di sotto dell’alimentatore ha molteplici celle esagonali, utilissime per il ricambio dell’aria, oltre a richiamare le forme presenti è già analizzate, nella paratia laterale esterna. E’ presente inoltre un utile filtro antipolvere, estraibile e lavabile.

In Win con il modello 509 ROG Edition ha senza dubbio fatto un ottimo lavoro al fine di garantire una distribuzione degli spazi interni ottimale. Non possiamo che ritenerci soddisfatti del lavoro svolto. Ora siamo pronti per andare ad analizzare i relativi flussi d’aria che possono ricreare all’interno del case, al fine di smaltire velocemente, il calore generato dai componenti instalati.

{jospagebreak_scroll title=Analisi ventole e gestione dei flussi d’aria:}

Analisi ventole e gestione dei flussi d’aria:

Il nuovo In Win 509 ROG Edition, rispetto a tutti gli altri cabinet provati, non dispone di alcuna ventola preinstallata, scelta voluta dal produttore per lasciare massima possibilità di personalizzazione all’utente finale.

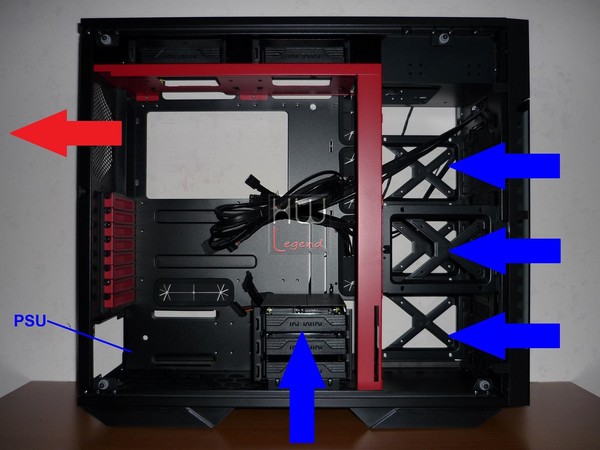

Il case dispone di spazi opportunamente realizzati per garantire un ricircolo d’aria efficiente e ottimale. Riportiamo di seguito una configurazione base che riteniamo possa essere idonea per la realizzazione di un PC non particolarmente esigente in termini di prestazioni.

In questa configurazione, abbiamo una ventola da 120mm posta sulla parte frontale, che immette aria fresca all’interno del cabinet ed una da 120mm installata sulla parte posteriore, in estrazione, che provvede ad espelle l’aria ormai calda. Questo tipo di soluzione, anche se molto basilare è pratica e funzionale, infatti il flusso d’aria proveniente dall’esterno crea un circolo d’aria sufficiente per smaltire il calore dei vari componenti all’interno del case.

Uno degli aspetti più importanti di un case è quello di riuscire a garantire una temperatura costante su tutti i componenti installati e mantenere il silenzio assoluto nell’ambiente circostante. Dalle prove svolte possiamo affermare che il ricircolo è sempre ben bilanciato ed equilibrato, tale da raffreddare in maniera uniforme tutti i componenti installati. Il questa maniera il circuito di ventilazione, risulta ben progettato e dimensionato.

Per ottenere prestazioni ancora migliori raccomandiamo di montare tutte le ventole possibili. Questa configurazione è consigliata a chi desidera realizzare un PC molto performante e quindi necessita di temperature sempre basse su ogni componente installato al suo interno.

Come possiamo chiaramente osservare, quest’ultima configurazione risulta ottimale e consente di avere un ricircolo d’aria sempre ben bilanciato ed equilibrato, tale da raffreddare in maniera eccellente tutti i componenti installati. Tale soluzione è raccomandata a chi installerà molti componenti all’interno del case.

{jospagebreak_scroll title=Installazione dei componenti e Temperature rilevate:}

Installazione dei componenti e Temperature rilevate:

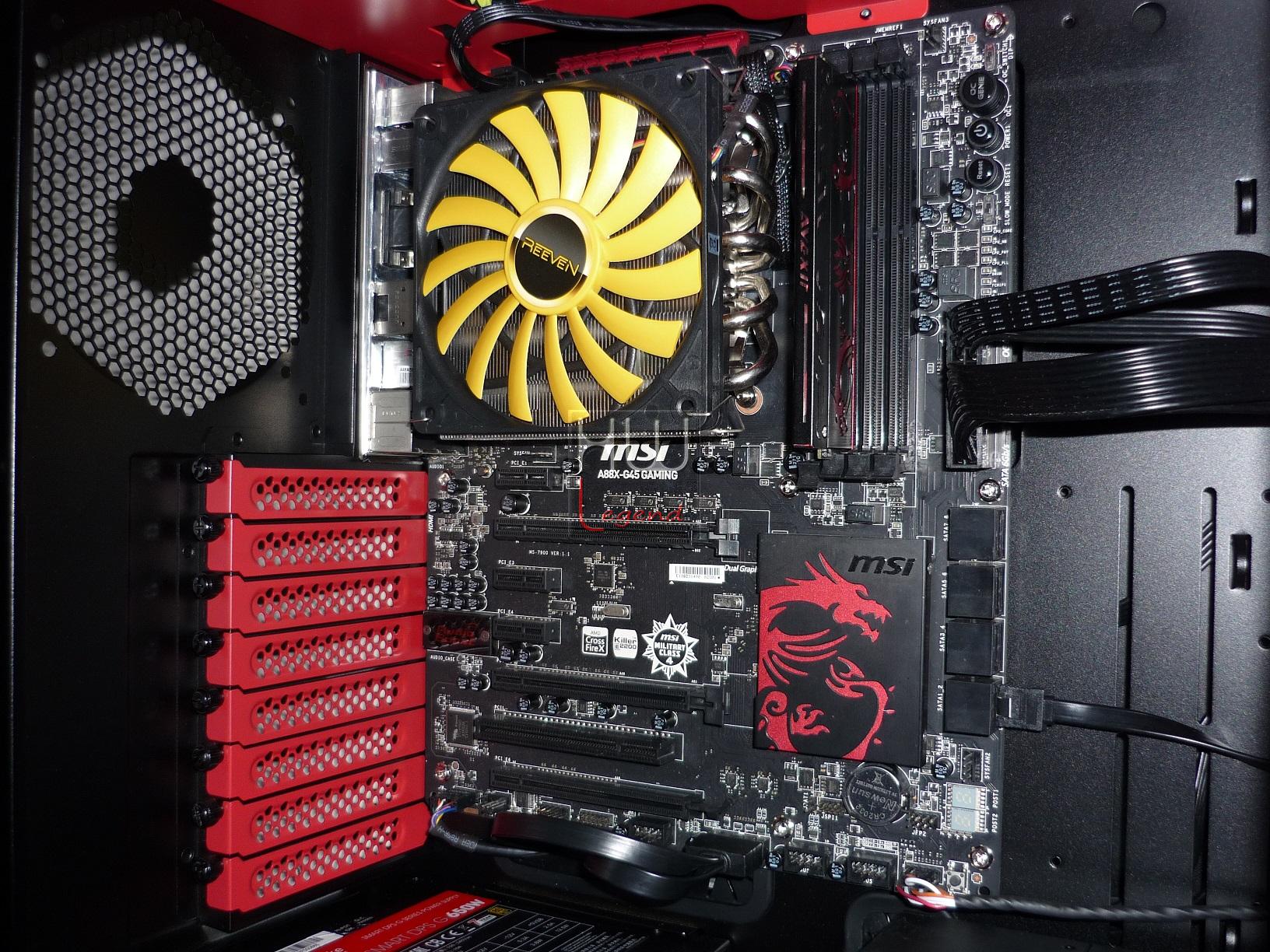

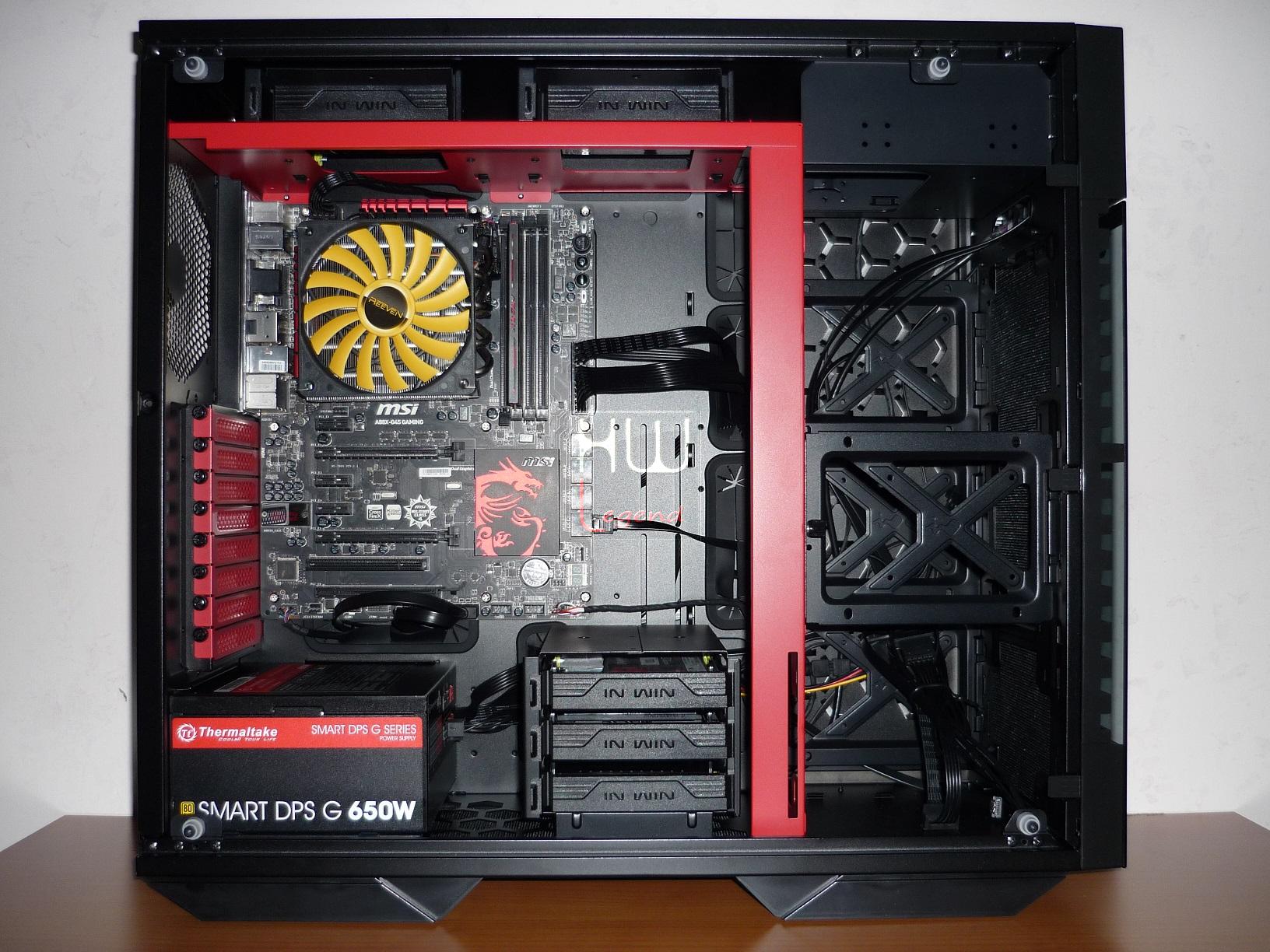

Il montaggio dei componenti nel 509 ROG Edition si è rivelato molto semplice. Lo spazio interno del cabinet permette in piena tranquillità di ospitare tutto l’hardware senza particolari problemi.

Il case si rivelato un ottimo prodotto sotto il profilo dell’assemblaggio. Gli spazi sono ben progettati e consentono di installare configurazioni, con diversi componenti, senza alcun sforzo.

Una volta assemblato il sistema, il risultato è un lavoro molto ordinato, libero da cavi e fili di alimentazione. Il raggruppamento dei cavi è stato facile grazie alle fascette fornite in dotazione e alla presenza di guide che fermare gli stessi. Grazie a questi accorgimenti, tutta la zona della scheda madre risulta sgombra dai fili, a tutto vantaggio dell’estetica e dei flussi d’aria.

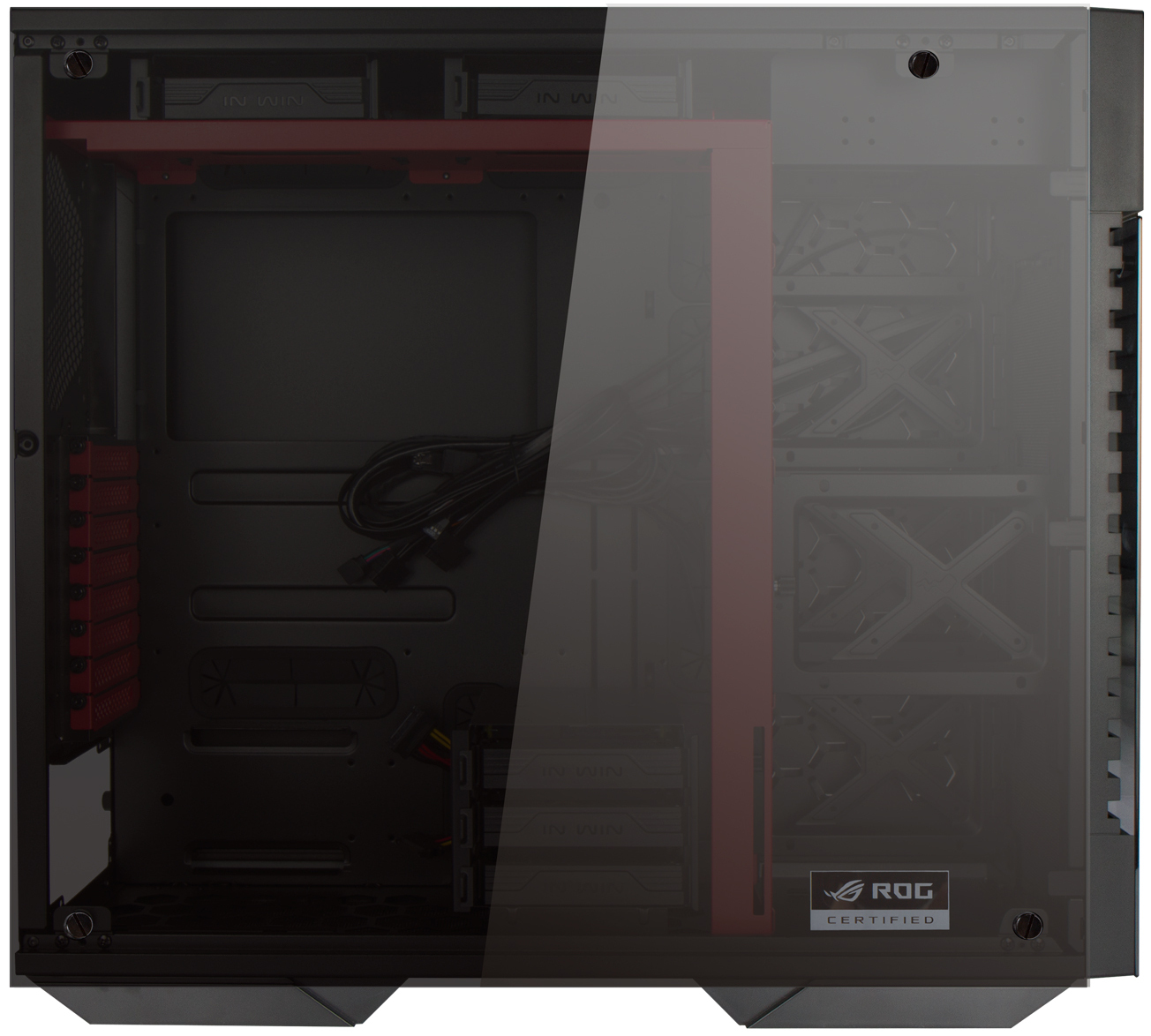

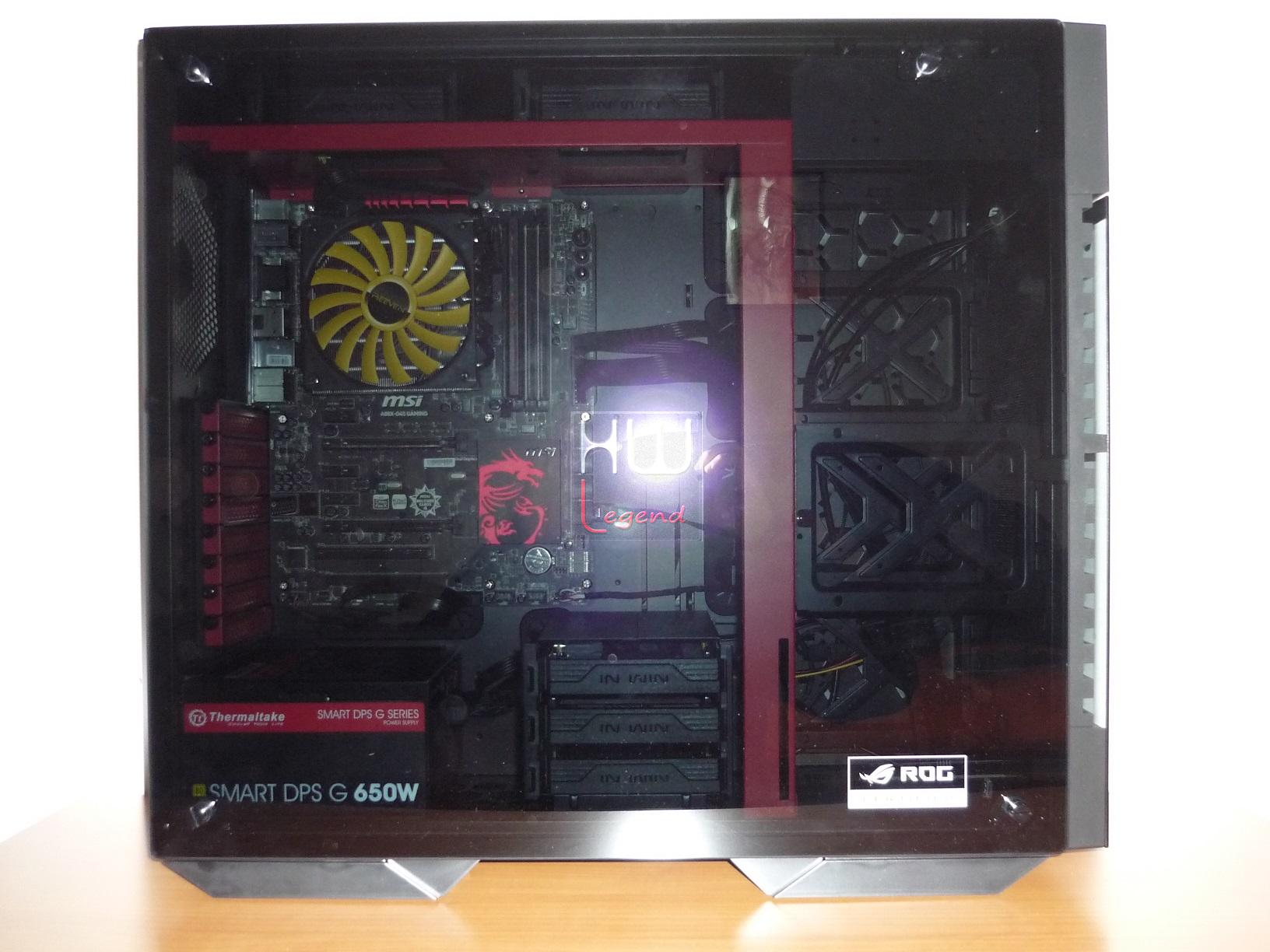

Il risultato finale che abbiamo ottenuto è senza dubbio bello ed ordinato oltre che di gran impatto visivo, anche grazie alla presenza della grande paratia in vetro temperato con effetto fumè. Non possiamo che ritenerci molto soddisfatti.

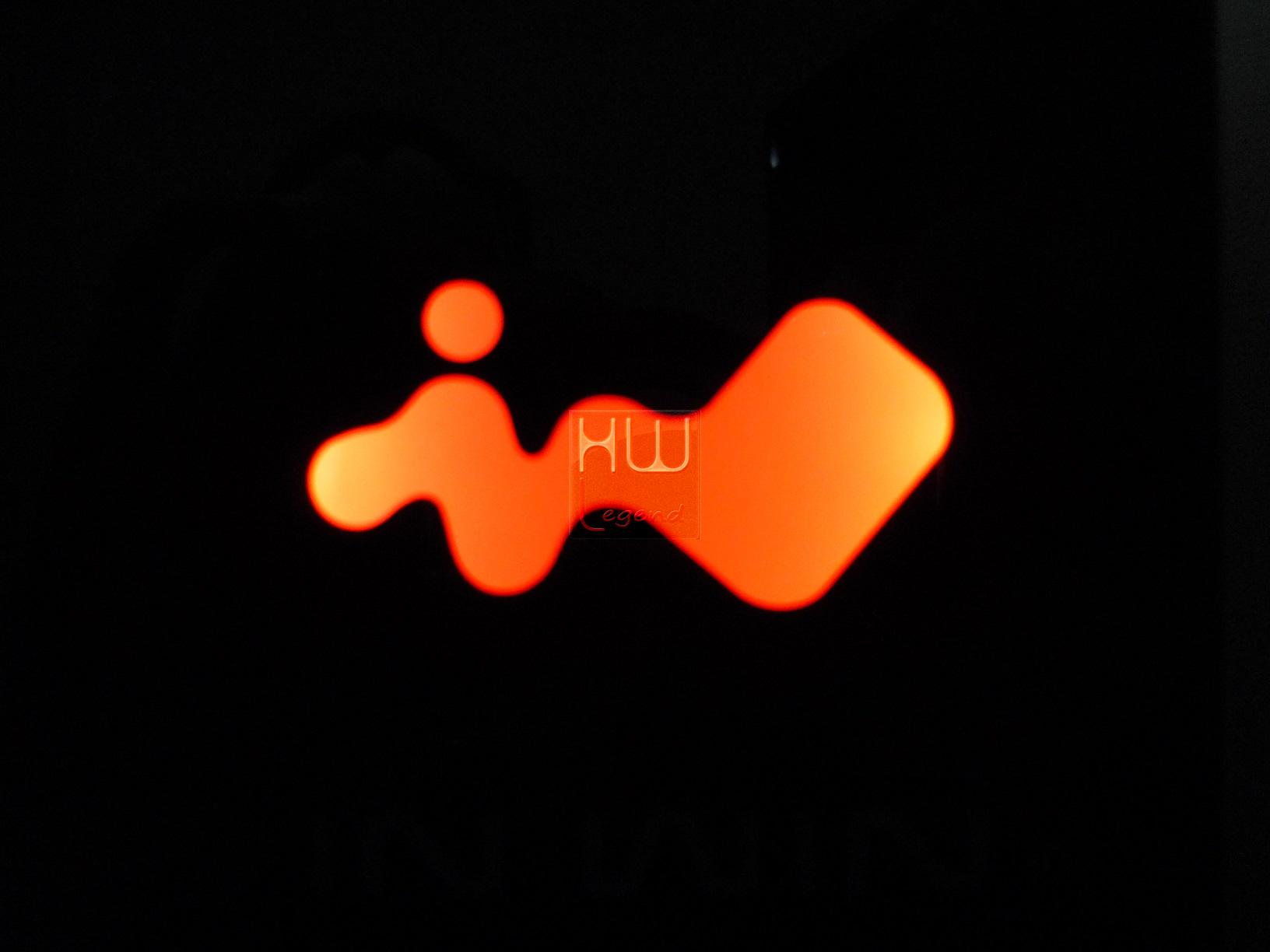

Una volta spente le luci, possiamo ammirare il logo frontale di In Win, completamente illuminato da un’accesa luce rossa. E’ inoltre possibile cambiare colore al logo, in uno spettro RGB, solo ed esclusivamente tramite l’utilizzo di una scheda madre ASUS con tecnologia AURA.

Per concludere, abbiamo effettuato delle prove per verificare la qualità del case e le temperature che si possono registrare nell’utilizzo dello stesso. Abbiamo rilevato le temperature dei vari componenti in stato di idle e pieno carico in modo da capire la vera efficienza e il ricircolo d’aria del case. Tutti i test eseguiti sono stati ripetuti per ben tre volte, al fine di verificare la veridicità dei risultati. Ricordiamo che i test sono stati condotti utilizzando la nostra configurazione “base” delle ventole, analizzata in precedenza.

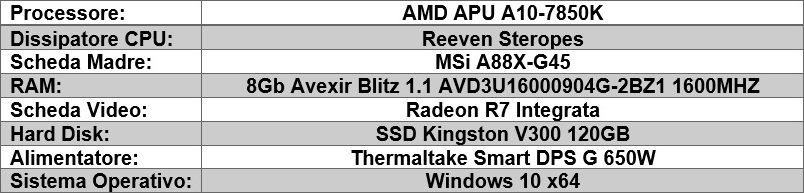

Le temperature sono state monitorate utilizzando i software HWMonitor e GPU-Z. Le rilevazioni sono state eseguite per circa 15 minuti, sia in Idle che in Full-Load. Durante i test in laboratorio, la temperatura ambiente rilevata al momento dei nostri test è stata di 20° C. I test in Full-Load sono stati condotti con i seguenti programmi:

OCCT v4.4.1;
Unigine Heaven v4.0.

Lo scopo del test non è quello di confrontare i risultati con prodotti analoghi. Troppi fattori possono far variare i risultati. Durante le prove la APU di AMD è stata mantenuti alla frequenze di default. Il sistema operativo è da intendersi privo di qualunque ottimizzazione. Per i nostri test abbiamo usato la seguente configurazione.

Andiamo ad analizzare le temperature della nostra piattaforma, utilizzando OCCT per stressare la CPU e Unigine Heaven 4.0 per la GPU.

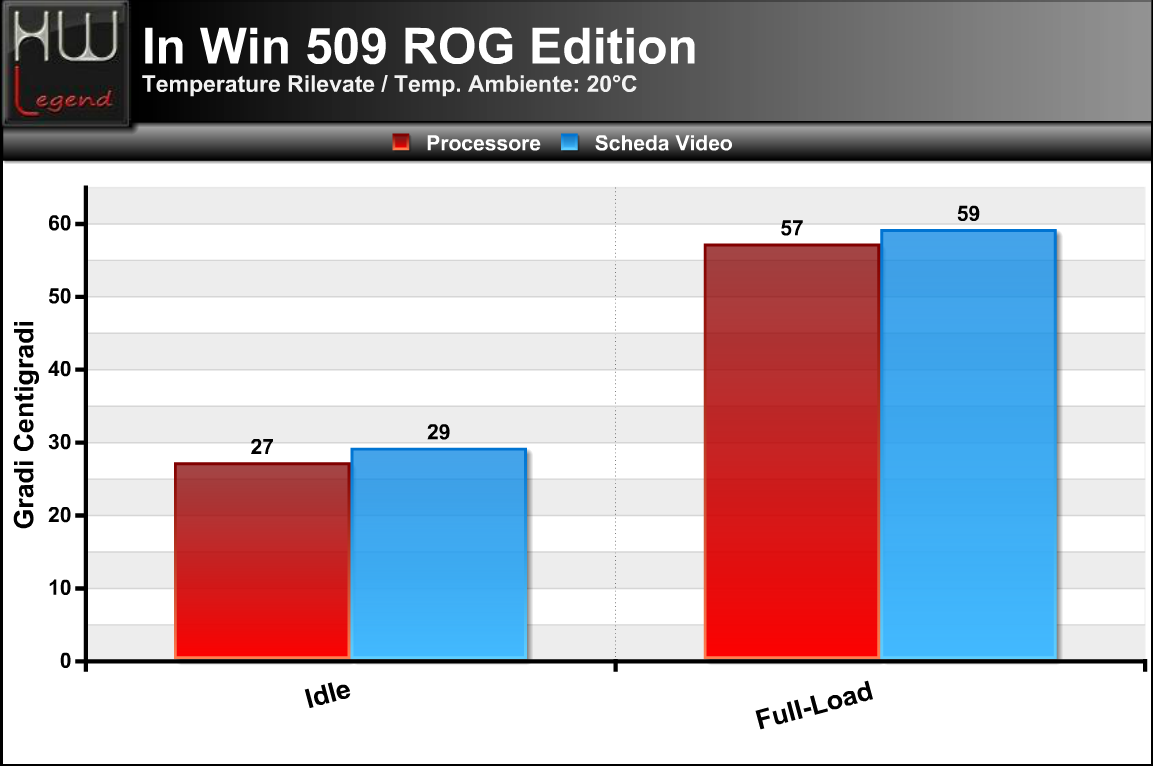

In Win 509 ROG Edition – Temperature rilevate

In considerazione delle tempere rilevate, ci riteniamo pienamente soddisfatti dal prodotto. Il nuovo In Win 509 ROG Edition si è dimostrato un prodotto valido, contraddistinto da una buona cura dei materiali e da una efficacie aerazione interna, anche in configurazione base delle ventole. Segnaliamo che è possibile aggiungere altre ventole supplementari per migliorare ulteriormente il riciclo d’aria e di conseguenza le temperature.

{jospagebreak_scroll title=Conclusioni:}

Conclusioni:

	Estetica:
	Qualità dei materiali:
	Rapporto Qualità/Prezzo:
	Giudizio Complessivo:

In Win con il nuovo 509 ROG Edition è stata in grado di realizzare un case dallo stile aggressivo ed intrigante, capace di attirare l’attenzione grazie ai suoi lineamenti intriganti ed alla sua generosa finestra laterale in vetro temperato con effetto fumé, in grado di ricreare un effetto “vedo non vedo” dal deciso impatto visivo.. Il cabinet prevede la commercializzazione nella variante ROG (quella odierna) e in quella normale. Il modello 509 ROG Edition riprende l’abbinamento “rosso/nero” tipico del brand di ASUS.

Dotato di un look futuristico e aggressivo, il 509 ROG Edition riesce a stupire sia per la qualità dei materiali che per la cura della sua realizzazione, davvero ottimi. Costruito in robusto acciaio SECC sulla struttura principale e vetro temperato per la paratia esterna e per quasi tutto il frontale, il nuovo prodotto di In Win sarà in grado di catturare la vostra attenzione.

Il montaggio dei componenti si è rivelato semplice. Lo spazio interno permette di ospitare l’hardware senza particolari problemi. Una volta assemblato il sistema, il risultato è un lavoro decisamente ordinato, bello e libero da cavi e fili di alimentazione. La qualità dei materiali impiegati risulta di ottimo livello, non sono state rilevate imperfezioni nella verniciatura o problemi negli assemblaggi, inoltre non vi sono parti taglienti che potrebbero danneggiare i cavi o provocare tagli alle mani durante l’assemblaggio dei componenti.

Nella configurazione di base, il 509 ROG Edition non dispone di ventole all’interno, per volontà della stessa In Win, in quanto è stata lasciata “carta bianca” all’utente finale, che potrà pertanto scegliere il numero di ventole più adeguato in base alle proprie esigenze. Infine e non meno importante, c’è sia il supporto per i classici dissipatori a torre alti fino a 188mm, quello per periferiche lunghe 370mm, che sicuramente gli utenti più smaliziati apprezzeranno.

Il nuovo In Win 509 ROG Edition è disponibile sul mercato a un prezzo di 195,00€ IVA compresa, cifra giustificata dalle caratteristiche offerte e dall’ottima qualità costruttiva. In definitiva, raccomandiamo l’acquisto dell’In Win 509 ROG Edition a tutti gli utenti che desiderano un ottimo case per la realizzazione di un PC completamente by ASUS!
