Nel mese di ottobre 2013, il colosso americano AMD, ha ufficialmente presentato la sua nuova gamma di innovative soluzioni grafiche, capaci di soddisfare qualsiasi tipologia di utenza. Le novità, come vedremo, non si limitano a questo. Per facilitare il posizionamento di mercato è stata introdotta, inoltre, una nuova nomenclatura, suddividendo i vari prodotti in due famiglie ben distinte: la serie Radeon R7, che include le proposte dedicate alla fascia bassa e media, e la serie Radeon R9 che, come intuibile, è espressamente pensata per gli appassionati e i videogiocatori che non amano alcun tipo di compromesso. Proprio a quest’ultima categoria appartiene il prodotto che osserveremo in questo nostro articolo, vale a dire la nuova MSi R9 280X Twin Frozr Gaming OC, una soluzione di fascia alta dotata di un sistema raffreddamento proprietario “Twin Frozr Advanced” particolarmente efficiente e silenzioso. Non ci resta che augurarvi una piacevole lettura!
Introduzione:
Micro-Star International, nota con l’acronimo MSi, è un’azienda cha dal lontano 1986, grazie alla indiscussa qualità dei propri prodotti, ha riscosso un notevole successo nel settore informatico. Successo consolidato ed incrementato con una continua ricerca tecnologica volta ad un miglioramento costante dei suoi prodotti.
MSI è leader nella produzione di schede madri, schede video, server/workstation, barebone, networking , elettronica di consumo e Notebook., attestandosi tra i primi 3 produttori di motherboard a livello globale e tra i primi 5 produttori di server.
La testimonianza del grande impegno profuso nell’operare nel mercato globale per offrire un servizio ottimale ai propri clienti è evidenziata dal supporto offerto in tutte le lingue del mondo attraverso sedi e siti web localizzati. MSi si trova oggi a Taiwan, in Cina, in USA, in Germania, in Francia, in Olanda, in Inghilterra, in Australia, in Giappone, in Corea, in Polonia, in Russia, in Canada, in India, in Italia, in Turchia, in Canada e in molti altri paesi del mondo.
La cura estrema del cliente e la filosofia ”Prodotti di Qualità” emerge attraverso le certificazioni ISO9002 e ISO9001 di tutti i prodotti MSi, ottenute grazie a continui test sui componenti che hanno totalizzato una percentuale impressionante del 99,6% come livello di qualità, ben oltre gli standard di mercato.
Maggiori informazioni le trovate sul sito ufficiale Micro-Star International.
{jospagebreak_scroll title=Radeon R7 e Radeon R9 Series – Parte Prima:&heading=Introduzione:}
Radeon R7 e Radeon R9 Series – Parte Prima:
In occasione dell’evento live tenutosi alle isole Hawaii il 25 settembre scorso, AMD ha ufficialmente presentato una nuova generazione di schede grafiche dedicate al segmento desktop, composta, almeno in un primo momento, da ben sette differenti modelli, suddivisi in due famiglie di prodotti ben distinte: la serie Radeon R7, che include le proposte dedicate alla fascia bassa e media, e la serie Radeon R9 che, come intuibile, è espressamente pensata per gli appassionati e i videogiocatori che non amano alcun tipo di compromesso. Questa nuova nomenclatura è dettata principalmente dalla volontà dell’azienda di favorire il posizionamento di mercato, evitando confusione tra gli utenti.
L’architettura alla base delle nuove proposte è l’ormai collaudata Graphics Core Next (GCN), già osservata nelle soluzioni della passata generazione. Tuttavia, non mancano una serie di ottimizzazioni finalizzate ad incrementare ancor più le prestazioni velocistiche e soprattutto l’efficienza energetica dei nuovi prodotti.
Tra questi, come vedremo, non tutti sono da considerarsi di “nuova concezione”, bensì troviamo varie proposte che a conti fatti non sono altro che dei rebrand della generazione precedente. Proprio in questi giorni, l’azienda americana si appresta ad introdurre sul mercato un nuovo modello di classe Radeon R7, pensato per la fascia media del mercato.
Come tutti sappiamo, infatti, la maggior parte dei giocatori tende ad acquistare schede grafiche nella fascia di prezzo compresa tra i 100€ e i 250€, poter contare quindi su un listino più ricco e differenziato, in questa fascia, garantisce sicuramente maggiori introiti.

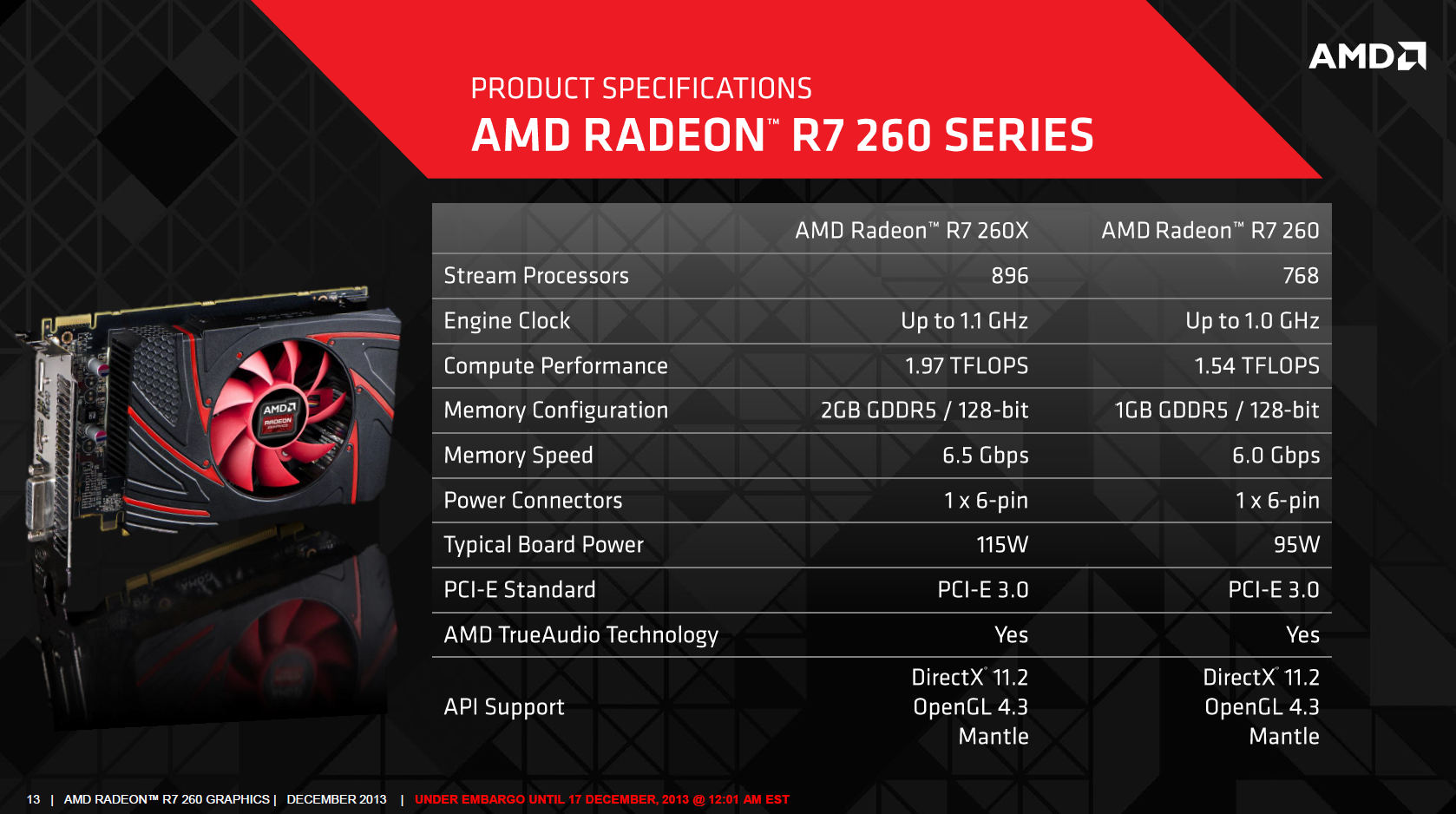

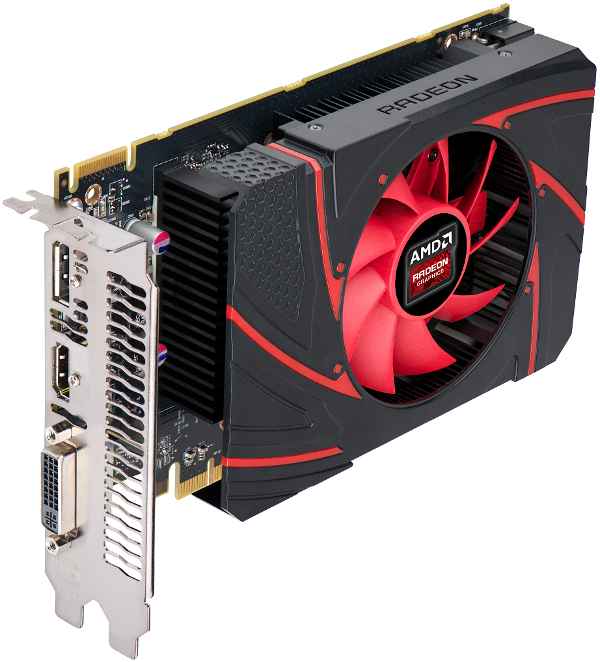

La nuova Radeon R7 260, condivide buona parte delle caratteristiche tecniche della R7 260X, risultando leggermente ridimensionata sul fronte delle unità di calcolo e sul quantitativo di memoria on-board, al fine di contenerne il più possibile il costo finale. In questo modo, il colosso americano, intende proporre una valida alternativa alle soluzioni concorrenti basate su processore grafico GK106, una tra tutte la GeForce GTX 650 Ti.

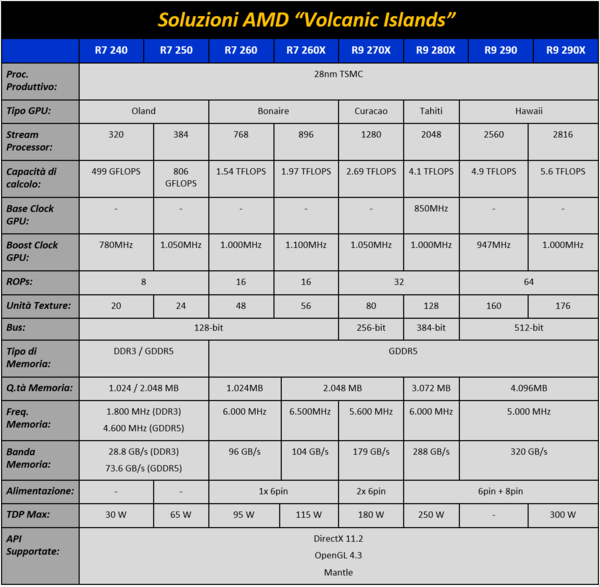

Nella tabella che segue vi proponiamo una sintesi di quelle che sono le caratteristiche tecniche principali di tutte le nuove soluzioni grafiche presentate, compresa la nuova Radeon R7 260:
Come vediamo, tutti questi nuovi prodotti sono in grado di soddisfare appieno qualsiasi tipologia di utenza, spaziando da tutti coloro che intendono realizzare sistemi compatti destinati alla multimedialità, fino ad arrivare ai videogiocatori esigenti che, al contrario, non vogliono alcun tipo di compromesso per il loro sistema. La nuova famiglia Radeon R7 si compone di quattro differenti modelli (R7 240, R7 250, R7 260 ed R7 260X), contraddistinti da buone caratteristiche tecniche e da prestazioni più che dignitose.
Il target di riferimento di queste soluzioni è rappresentato principalmente dai sistemi compatti da salotto, in cui sono importanti caratteristiche come le dimensioni contenute, la poca rumorosità e i ridotti consumi complessivi. Tuttavia, come anticipato, queste soluzioni vantano comunque buone prestazioni complessive, dimostrandosi perfettamente idonee anche al videogiocatore occasionale, che non ha particolari problemi ad accettare qualche compromesso a fronte di una spesa decisamente contenuta per il comparto grafico.
Sono pienamente supportate, inoltre, anche configurazioni multi monitor avanzate, grazie alla presenza della tecnologia AMD Eyefinity. Le nuove Radeon R7 260 e Radeon R7 260X sono le uniche proposte di questa famiglia a supportare anche la nuova ed interessante tecnologia TrueAudio che oltre a migliorare la qualità dell’audio, mediante l’uso di tecniche di Convolution Reverb, consente, grazie ad un DSP (Digital Signal Processor) integrato nella GPU, di farsi carico di tutti i calcoli necessari alla riproduzione sonora, in maniera da ridurre l’utilizzo del processore centrale.

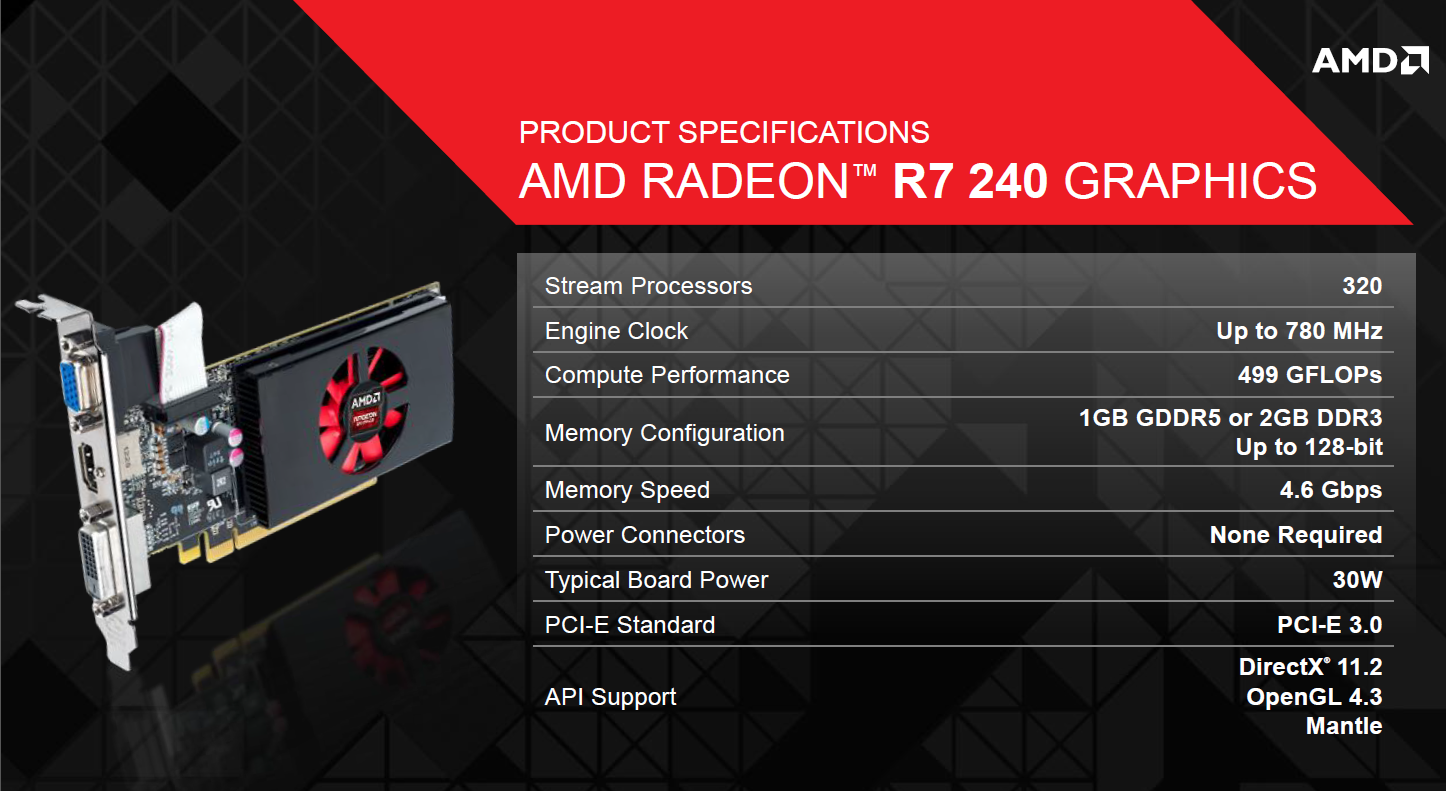

AMD Radeon R7 240

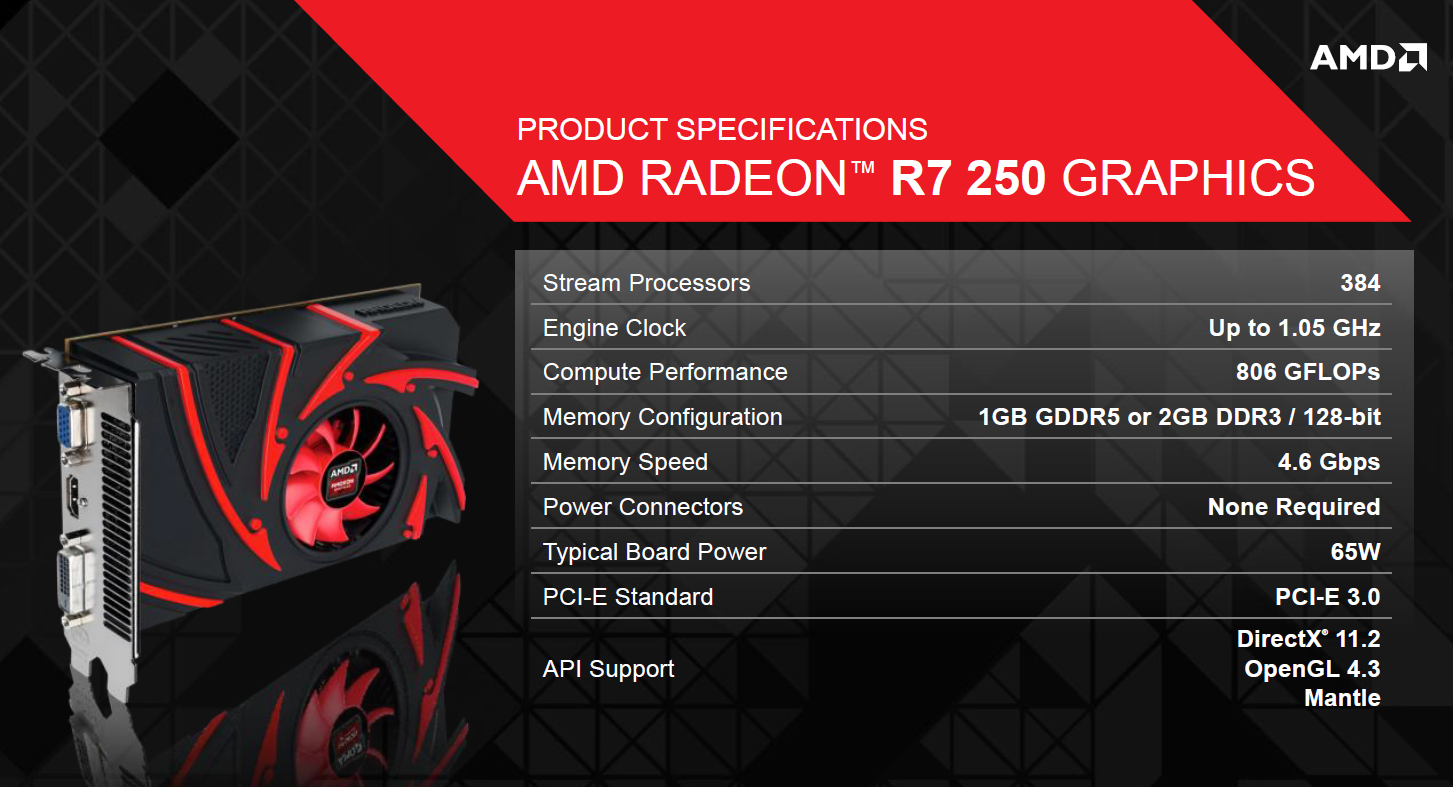

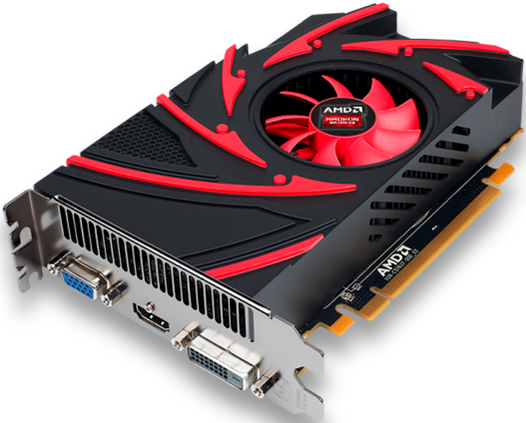

AMD Radeon R7 250
AMD Radeon R7 260

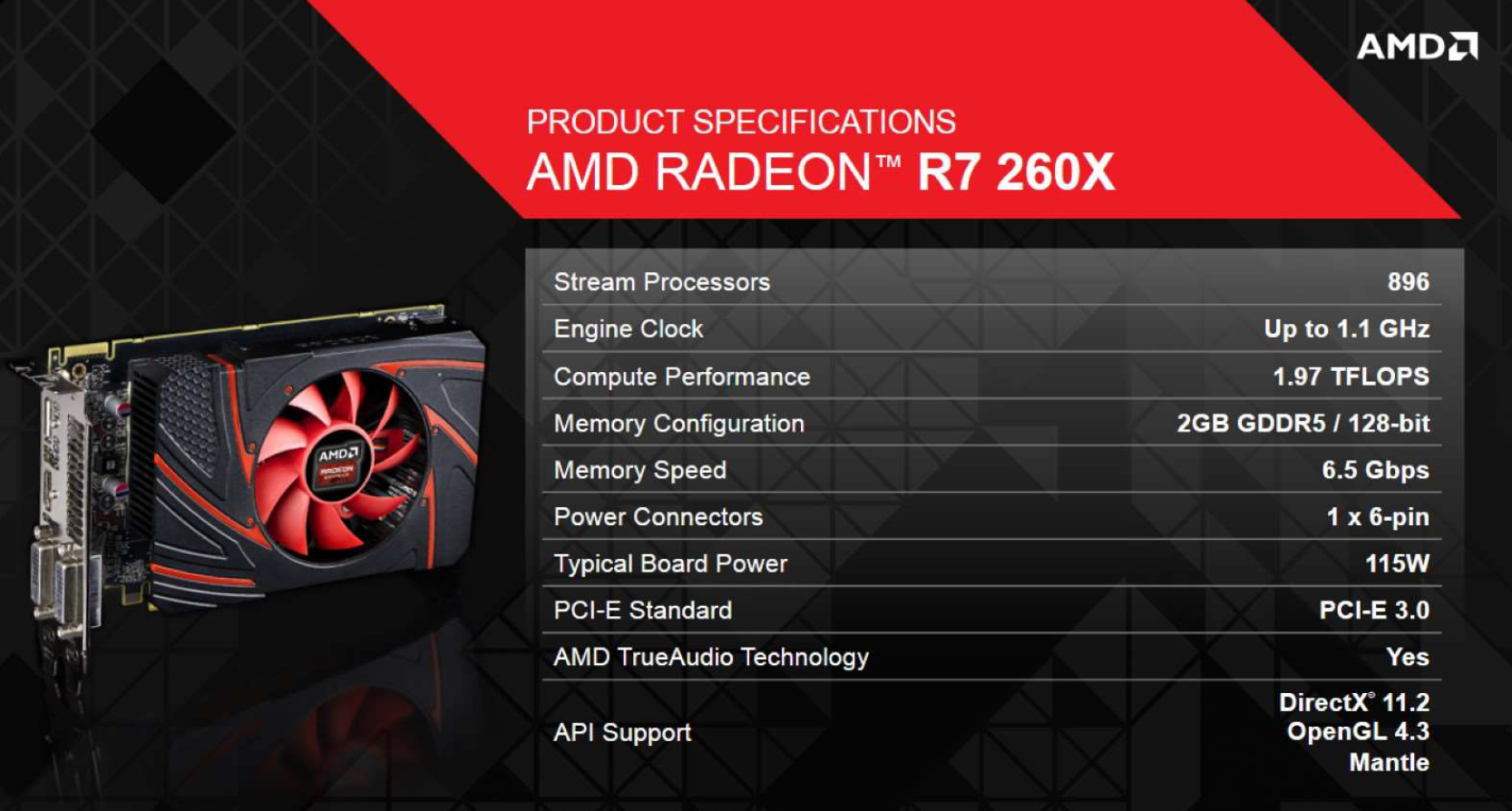

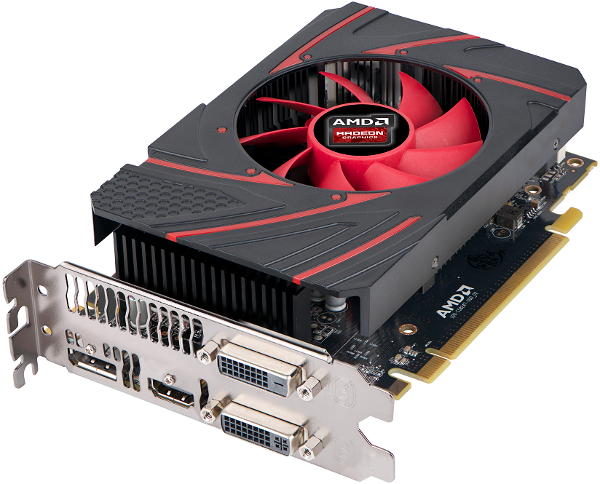

AMD Radeon R7 260X
{jospagebreak_scroll title=AMD Radeon R7 e Radeon R9 Series – Parte Seconda:}
AMD Radeon R7 e Radeon R9 Series – Parte Seconda:
La nuova famiglia Radeon R9 è espressamente pensata per soddisfare i videogiocatori più esigenti, comprendendo ben quattro differenti modelli. Tra questi, come anticipato, non mancano dei rebrand della generazione precedente. La Radeon R9 270X, basata sul processore grafico Curacao, a conti fatti non è che una nuova “HD 7870”, un prodotto contraddistinto quindi da buone caratteristiche tecniche e prestazioni velocistiche, pensato per collocarsi nella fascia di mercato ad alto volume, vale a dire quella compresa tra i 150€ e i 200€.

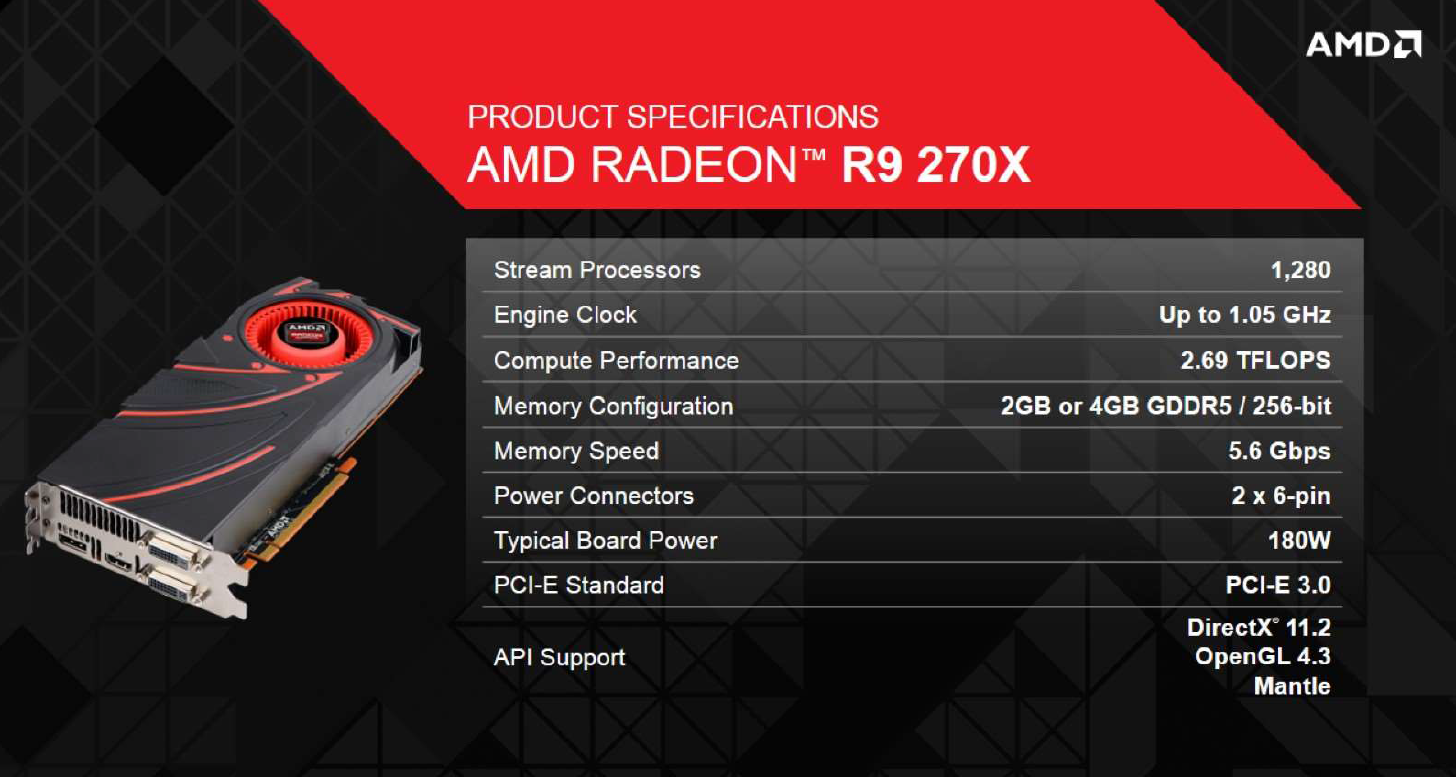

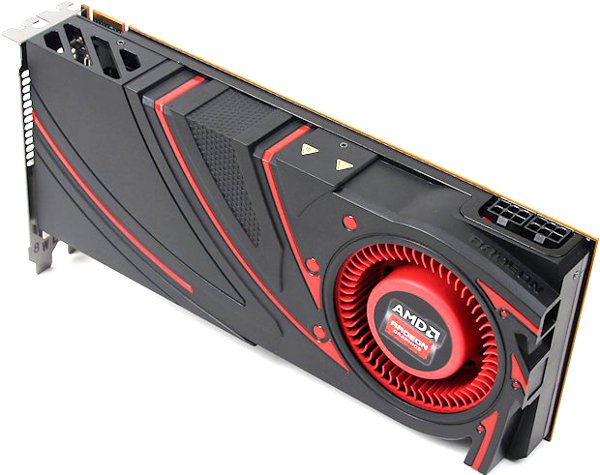

AMD Radeon R9 270X

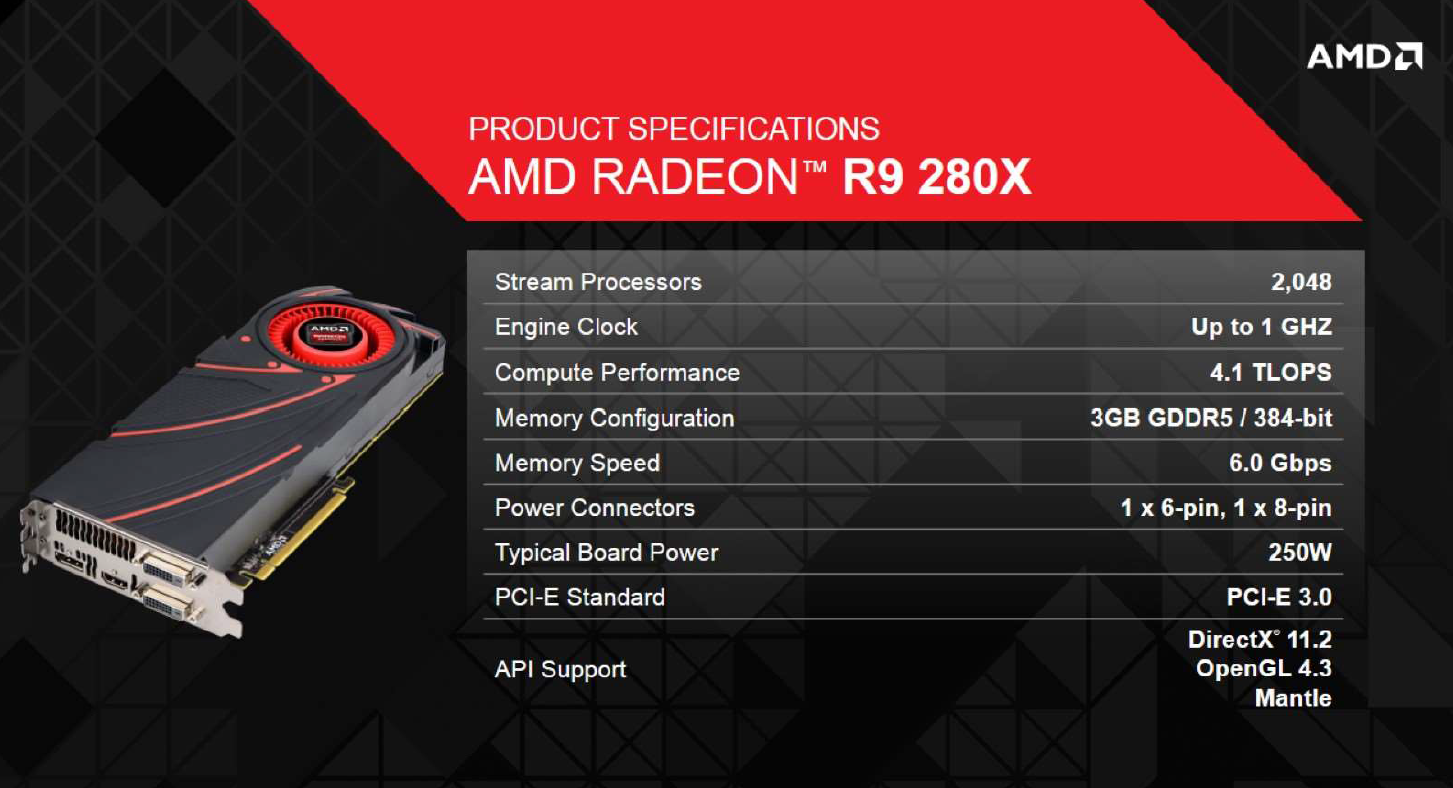

Nemmeno la Radeon R9 280X è un prodotto del tutto nuovo, bensì l’ennesima proposta dotata dell’ormai rodato, nonché apprezzato, processore grafico Tahiti, anima delle precedenti soluzioni di punta Radeon HD 7900. Questa nuova scheda grafica è in grado di garantire prestazioni veramente molto elevate, collocandosi all’incirca a metà strada tra le “vecchie” Radeon HD 7970 e Radeon HD 7970 GHz Edition.
Nessuna novità per quanto riguarda le specifiche tecniche. Il processore grafico Tahiti, da ben 4.31 Miliardi di Transistor, prevede un totale di 2.048 Stream Processor, 128 Texture Unit e 32 ROPs. Anche per quanto riguarda il comparto di memoria, ritroviamo il classico bus ampio 384-bit e una generosa dotazione di moduli GDDR5, ben 3.072MB, operanti a 1.500MHz (6.000MHz effettivi).

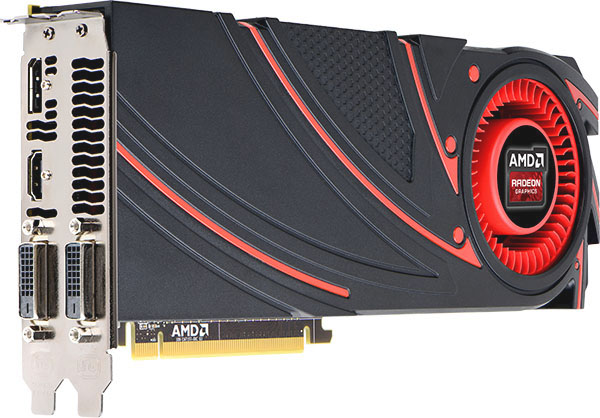

AMD Radeon R9 280X

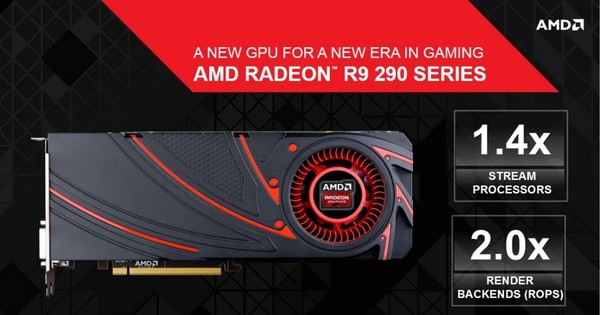

Fiore all’occhiello della nuova linea di prodotti, nonché vere e proprie novità, sono sicuramente le soluzioni Radeon R9 290 e Radeon R9 290X, basate sul nuovo processore grafico noto con il nome in codice Hawaii. Entrambi questi modelli si collocano di diritto al vertice del mercato, vantando caratteristiche tecniche a dire poco impressionanti, che le rendono capaci di competere ad armi pari con le soluzioni concorrenti basate su GPU GK110.
L’architettura di questo nuovo processore grafico basa le sue fondamenta sull’ormai collaudata Graphics Core Next (GCN), estendendone però le potenzialità grazie ad un maggiore quantitativo di unità di calcolo integrate ed un più complesso comparto di memoria, contraddistinto da un bus ampio 512-bit. La nuova Radeon R9 290X si basa su un potente processore grafico dotato di ben 2.816 Stream Processor, 44 Compute Unit attive, 176 TMU e ben 64 ROPs.

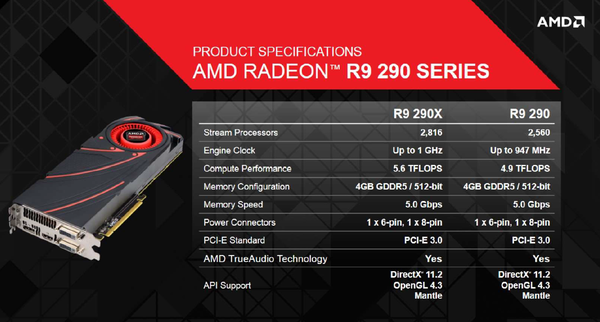

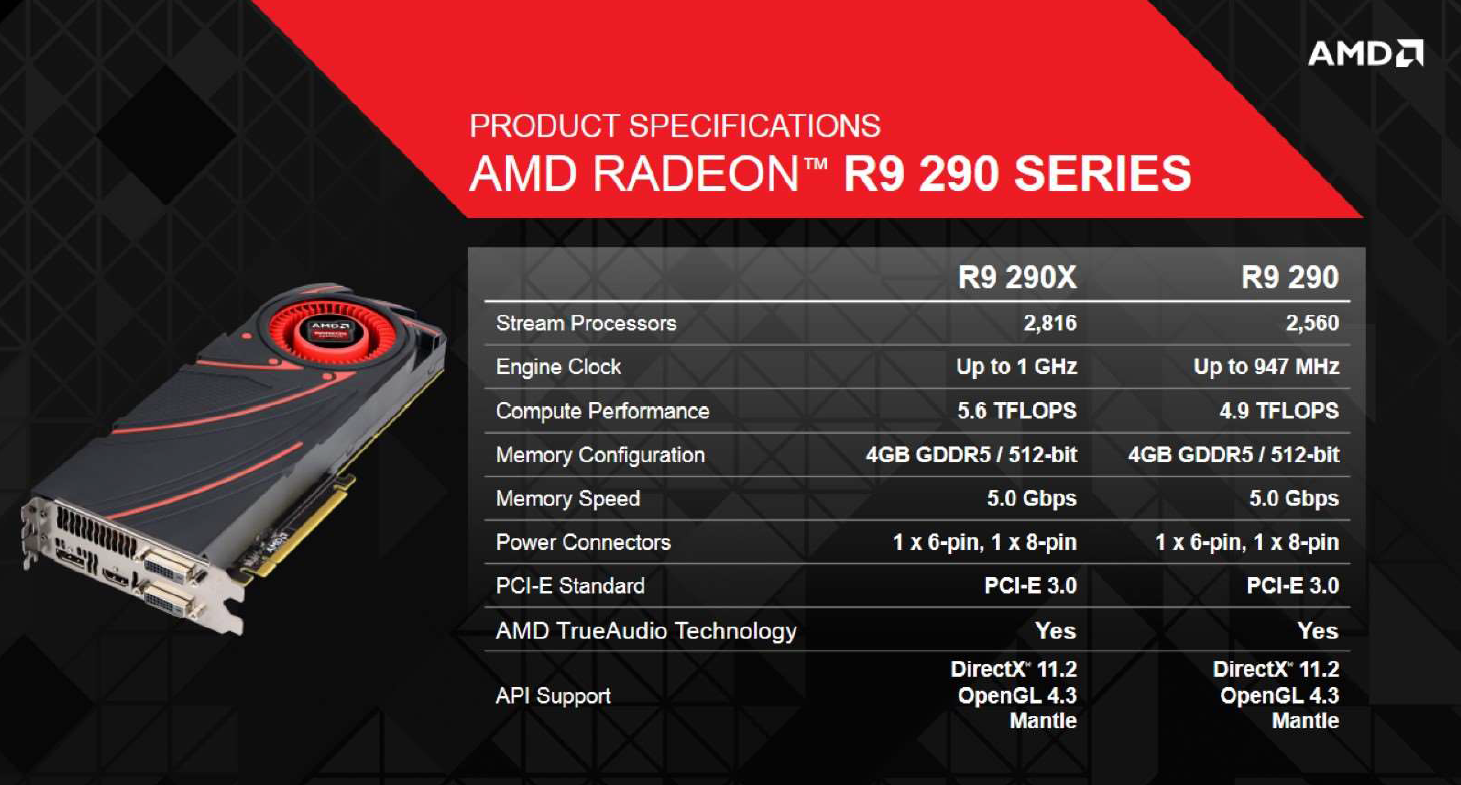

La Radeon R9 290, invece, si basa su una GPU Hawaii leggermente ridimensionata, in cui solo 40 delle 44 Compute Unit sono mantenute attive. Ne consegue un quantitativo sensibilmente inferiore di Stream Processor, pari a 2.560 unità. Inferiore anche il numero di TMU, pari a 160 unità anziché 176, mentre invariato il quantitativo di ROPs, pari a 64 unità. Nessuna differenza sul versante memoria.
Entrambi i modelli dispongono di un generoso quantitativo di GDDR5, pari a ben 4.096MB, operanti alla frequenza di clock di 1.250MHz (5.000MHz effettivi). Rispetto alla precedente generazione viene ora sfruttato un bus decisamente più complesso, ampio 512-bit, capace di garantire una bandwidth massima teorica davvero notevole, pari a ben 320GB/s.

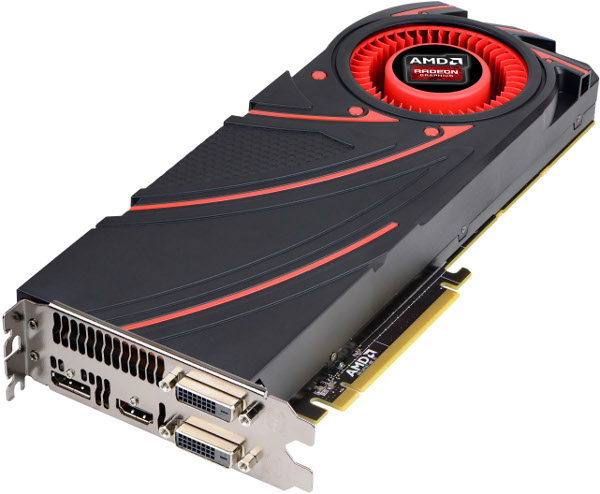

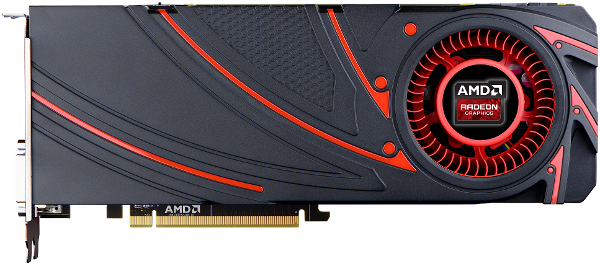

AMD Radeon R9 290
AMD Radeon R9 290X

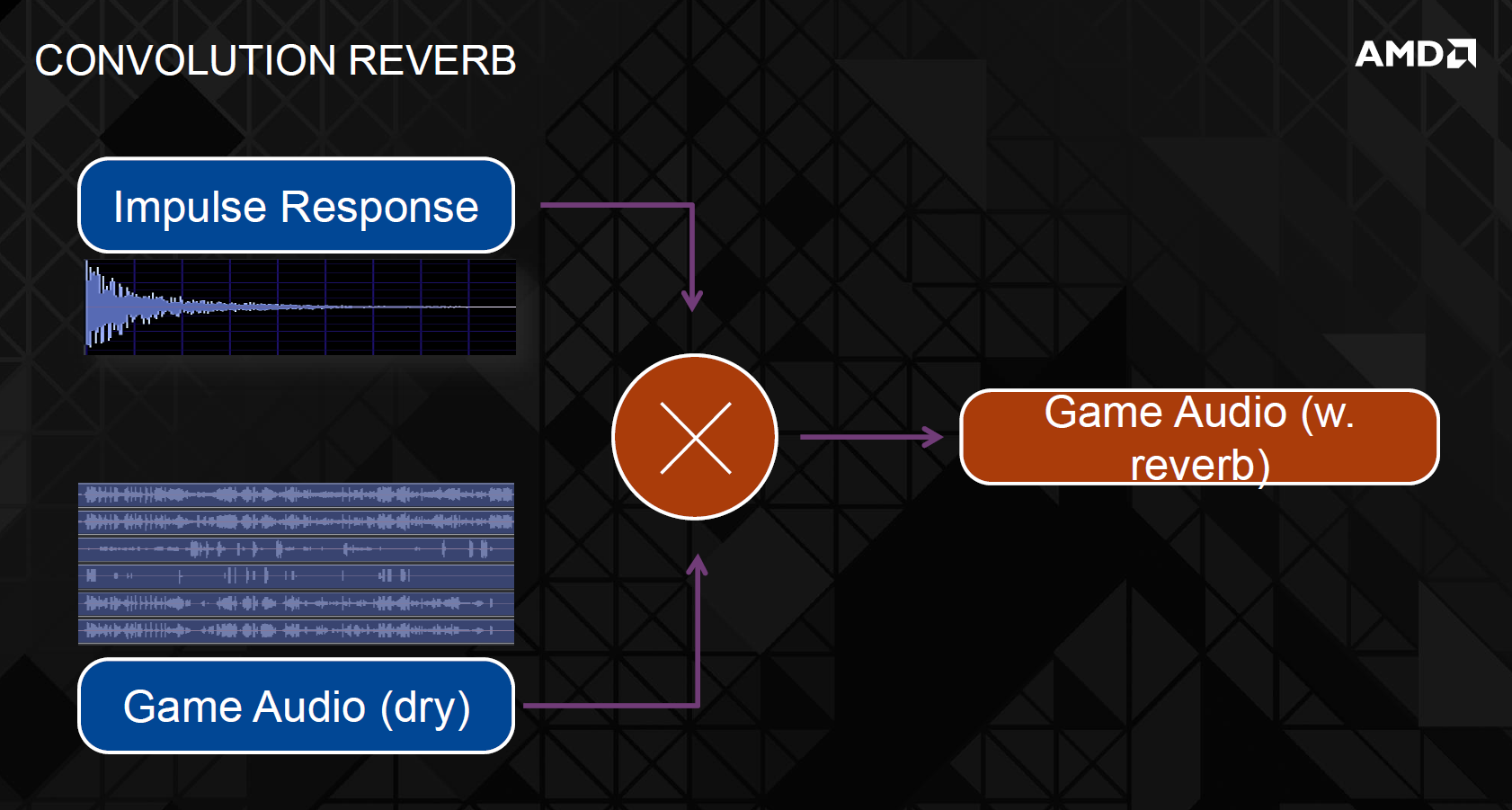

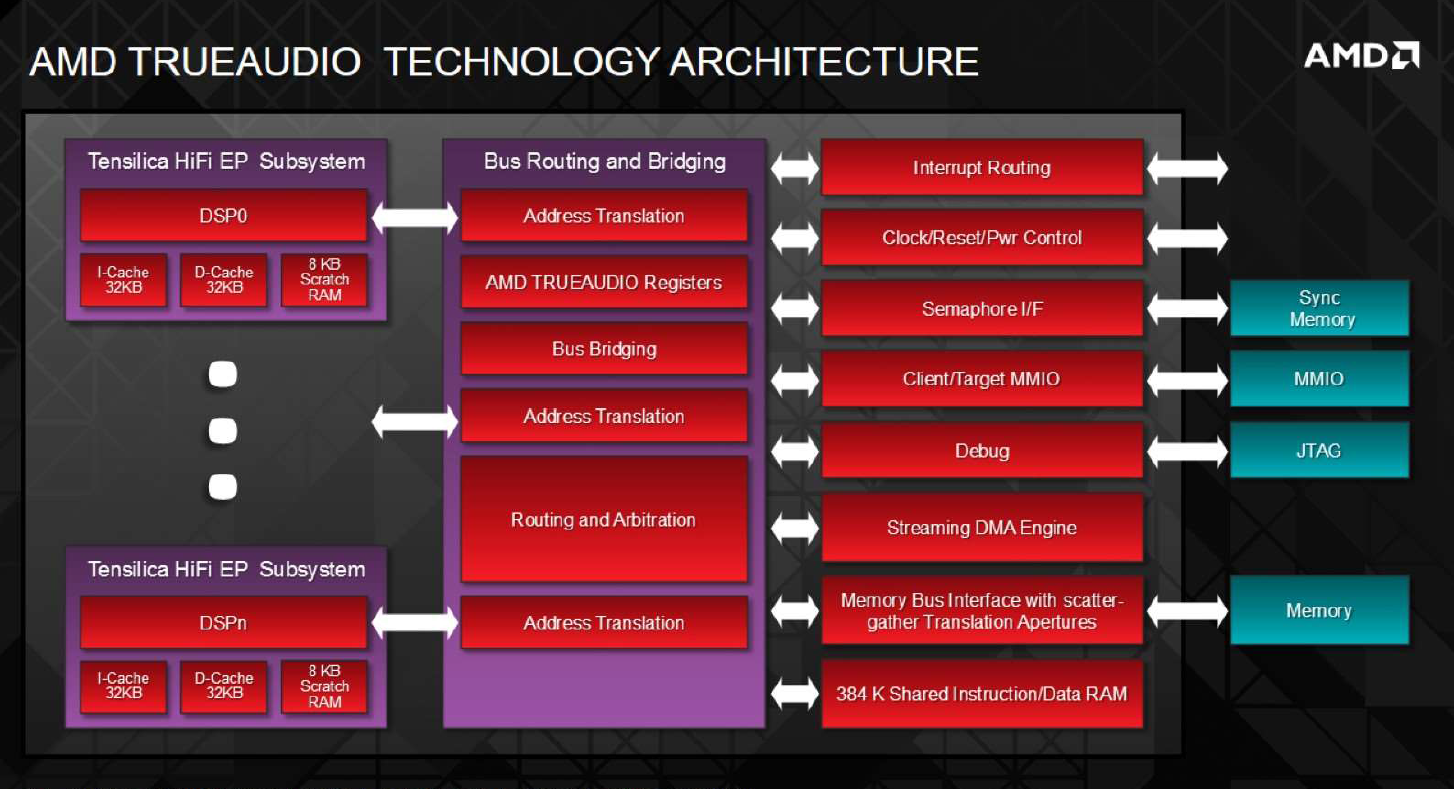

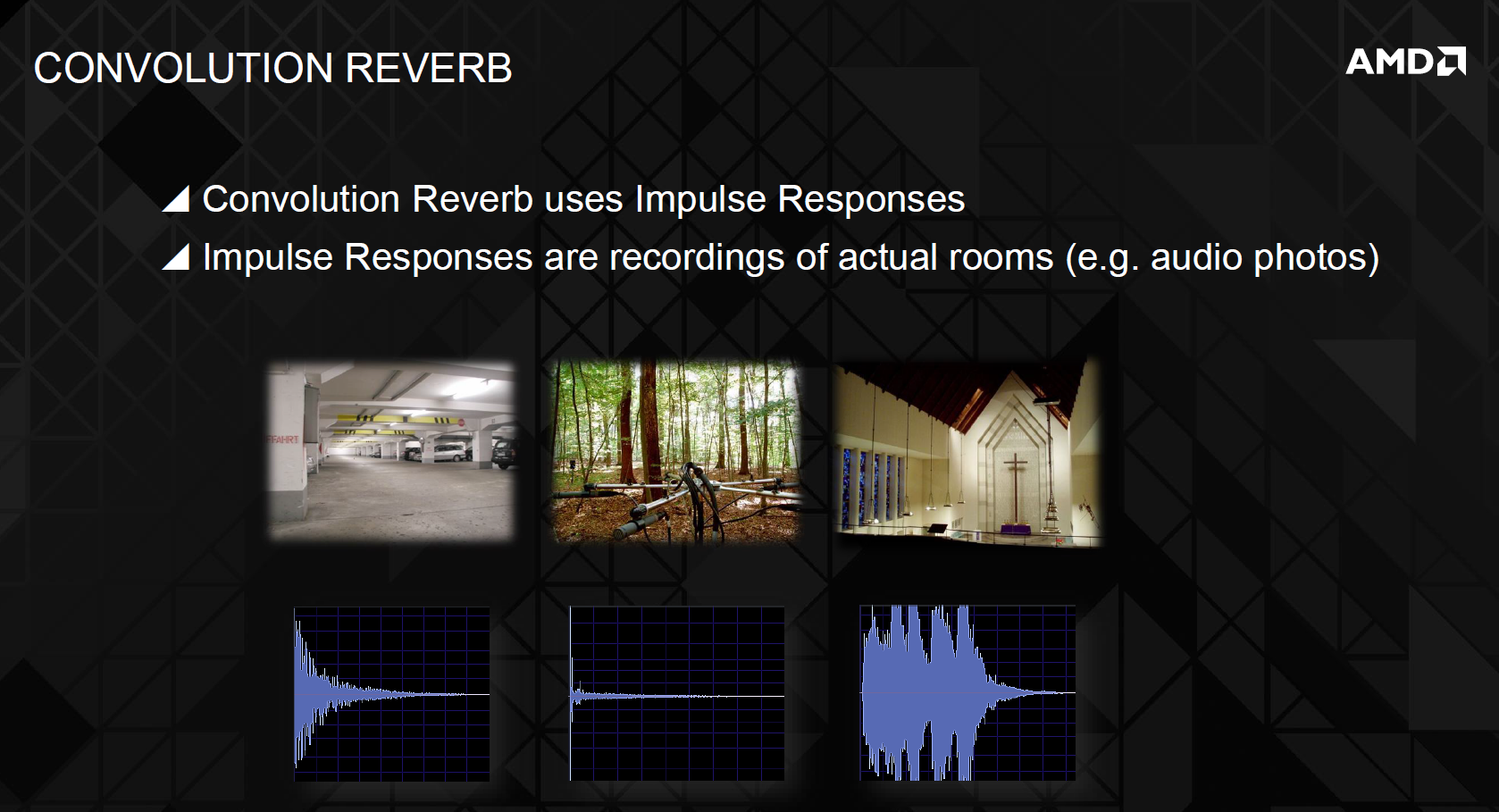

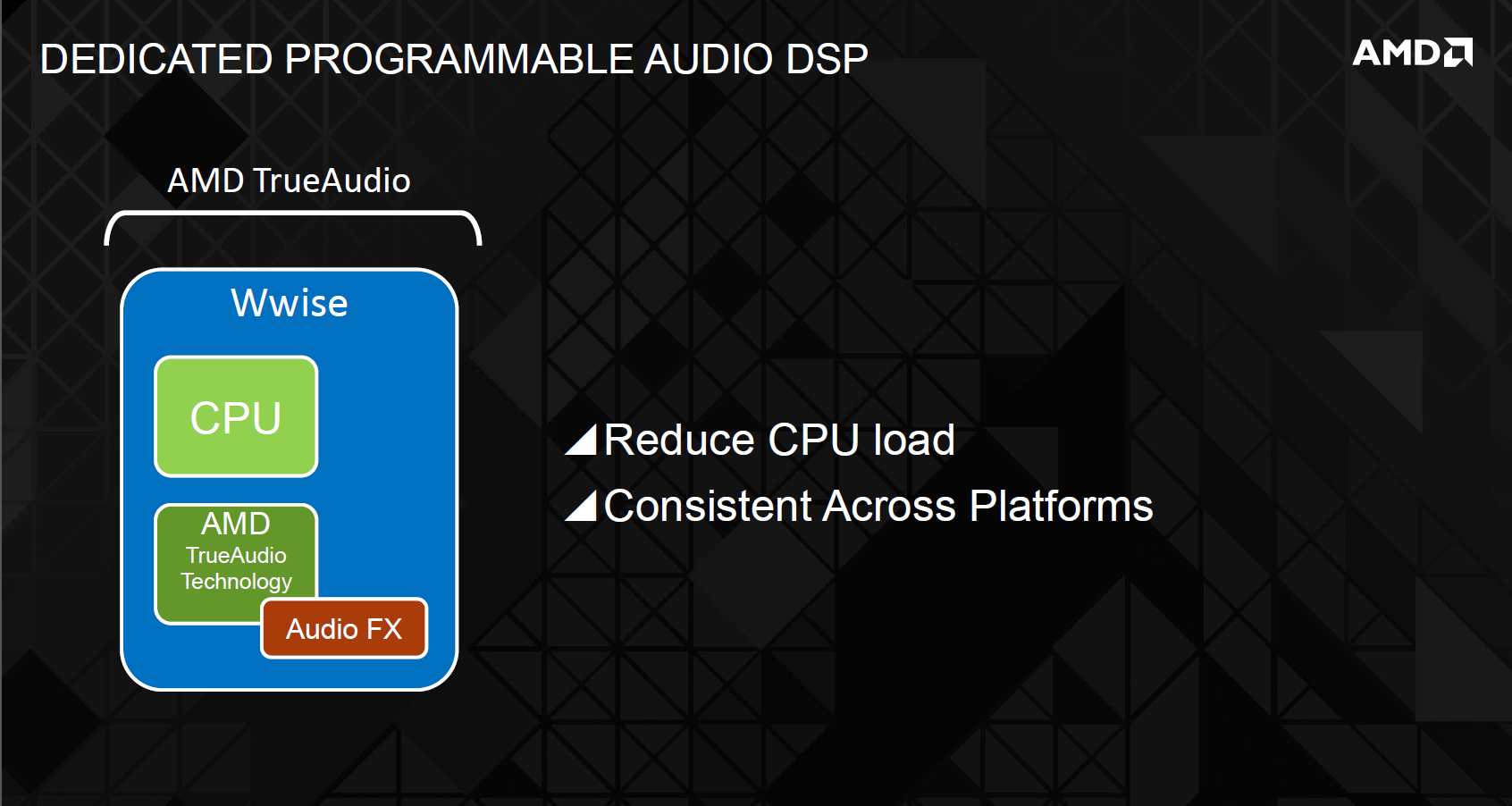

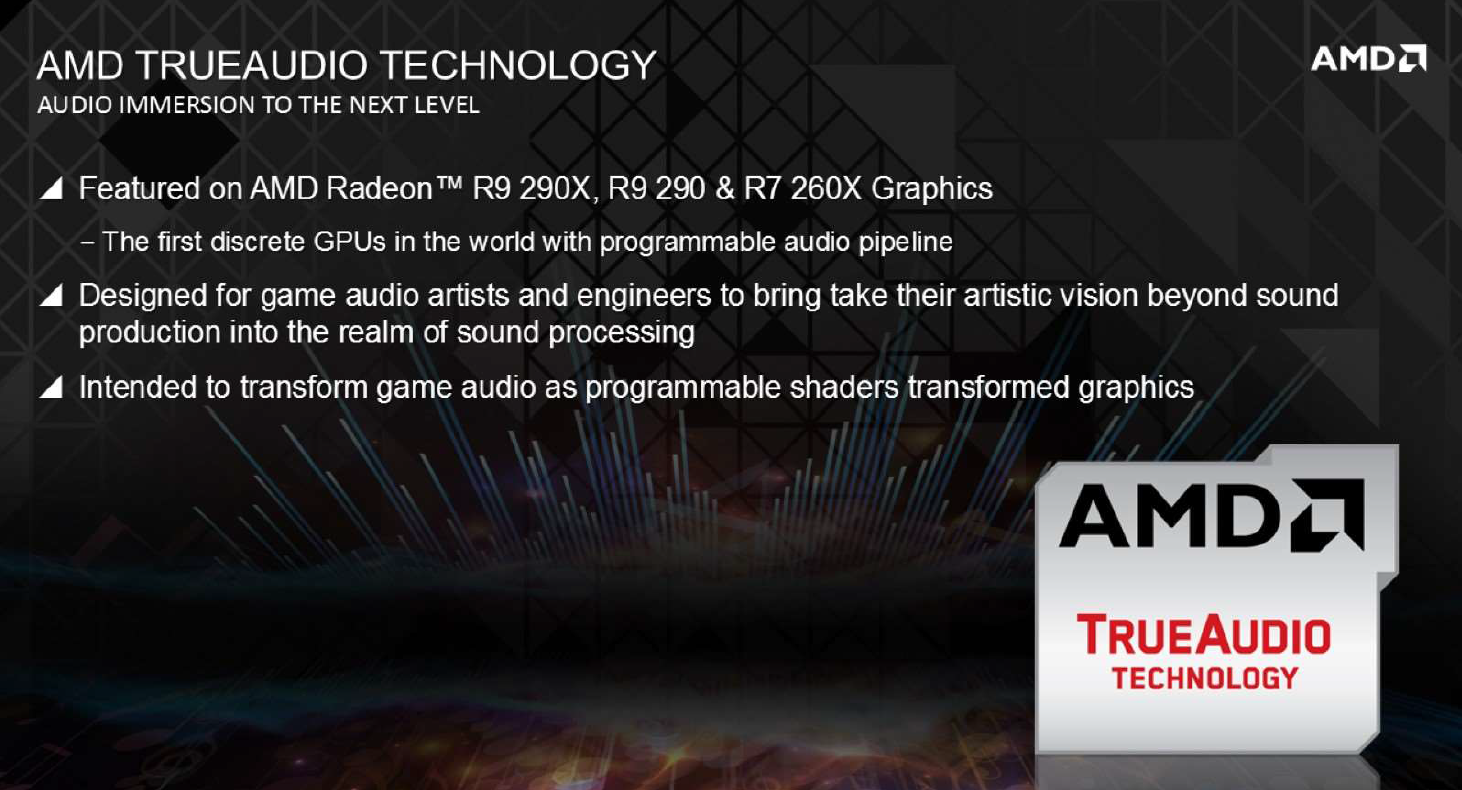

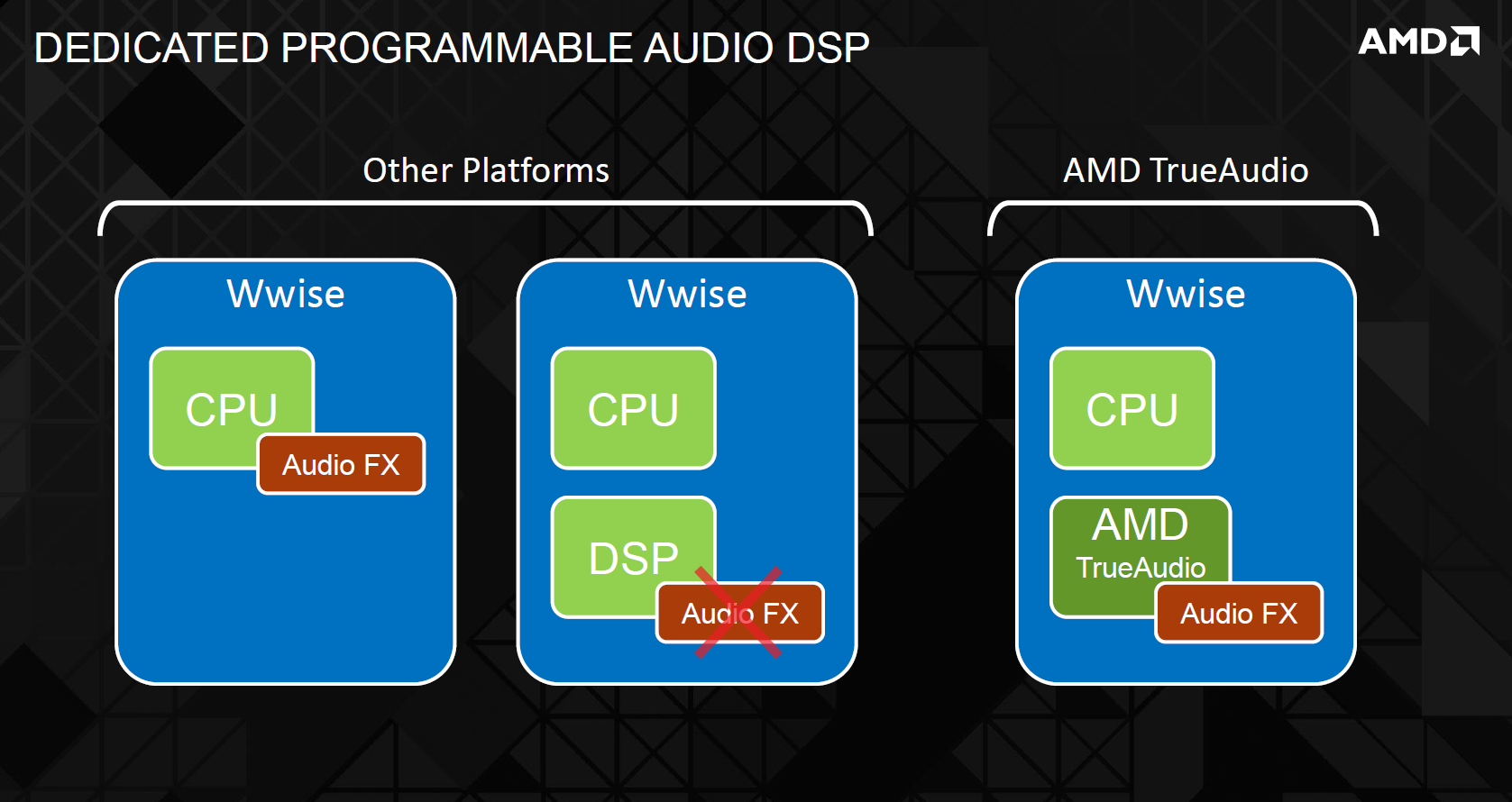

Anche le nuove Radeon R9 290 ed R9 290X implementano la tecnologia proprietaria AMD TrueAudio, pensata per migliorare la qualità dell’audio e alleggerire il processore centrale dai calcoli necessari alla riproduzione sonora, grazie ad un DSP (Digital Signal Processor) integrato all’interno della GPU stessa ed un Engine DMA particolarmente potente.

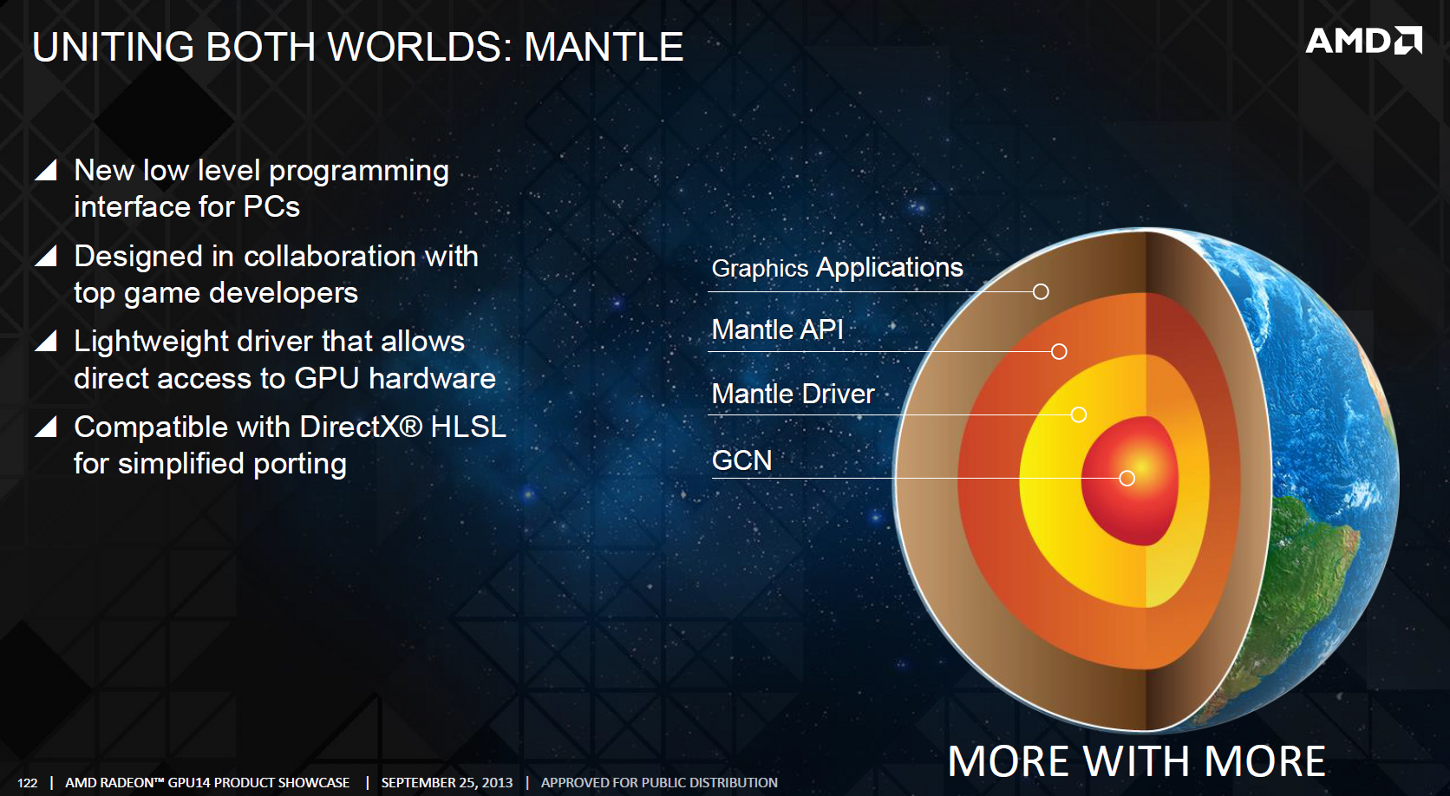

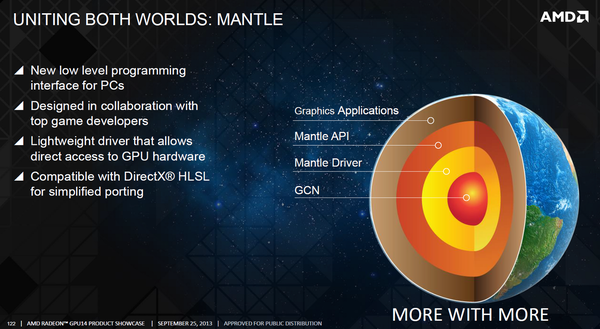

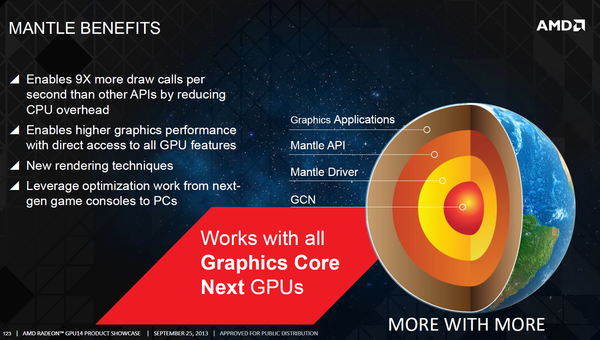

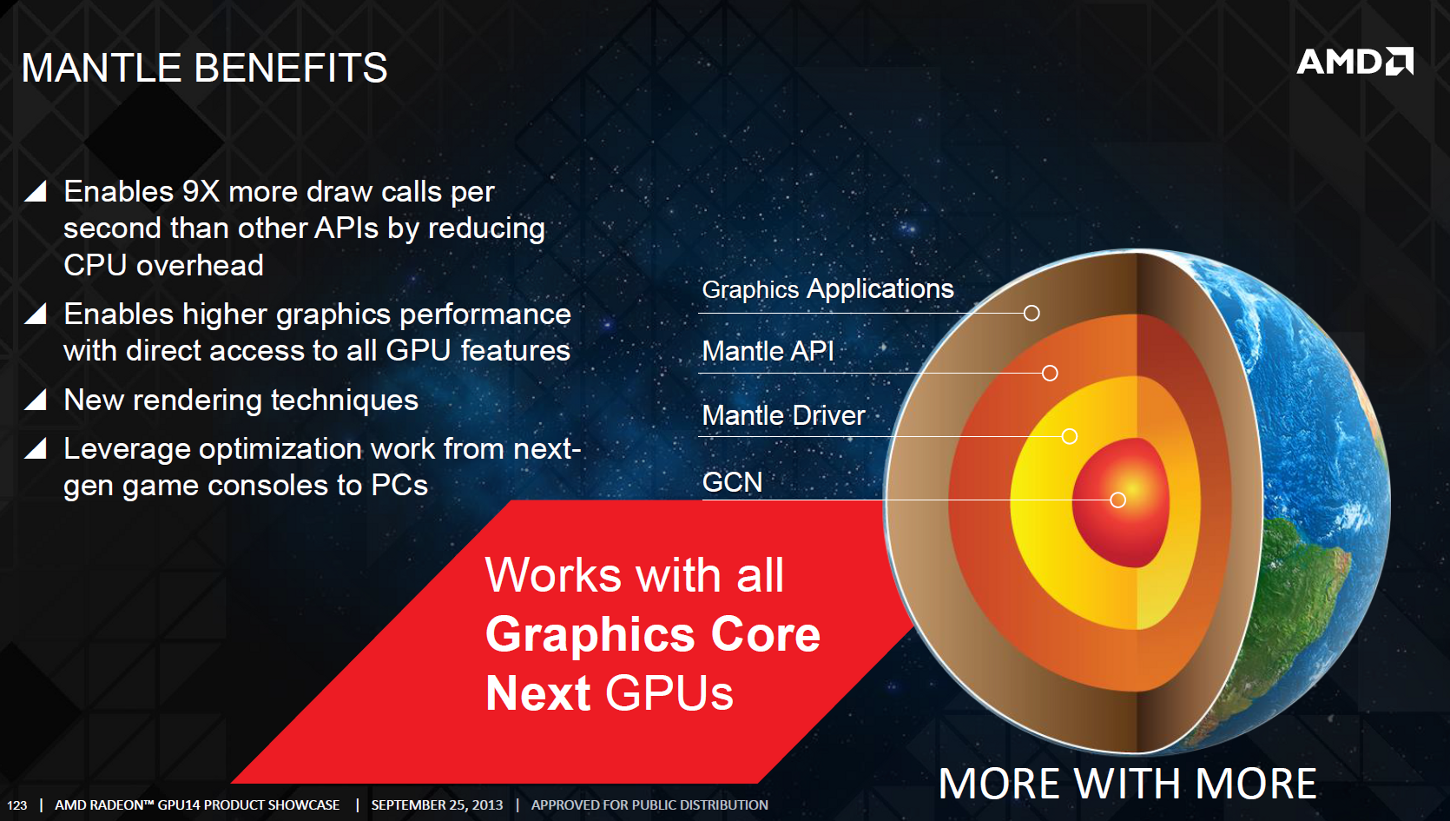

Un’altra importante novità, presentata ufficialmente con questa nuova serie di soluzioni grafiche, riguarda l’introduzione di Mantle, una nuova API grafica che permetterà agli sviluppatori di accedere a basso livello alle potenzialità hardware messe a disposizione dalle schede grafiche basate su architettura Graphics Core Next (GCN).
Un primo vero banco di prova per questa nuova API sarà Battlefield 4 di DICE. Gli sviluppatori del gioco promettono un deciso aumento delle prestazioni non appena verrà rilasciata la patch capace di sfruttare Mantle, inizialmente prevista per il mese di dicembre ma purtroppo rinviata a causa di alcuni impedimenti tecnici.
Ora siamo pronti per andare ad analizzare la confezione e il bundle della nuova soluzione MSI R9 280X GAMING.
{jospagebreak_scroll title=Confezione e Bundle:}
MSI R9 280X Twin Frozr Gaming OC – Confezione e Bundle:
La MSi R9 280X Twin Frozr Gaming OC appartiene alla prestigiosa serie Gaming di MSi e la confezione lo sancisce con la sua colorazione di base nera interrotta da bande rosse.
Anche lo stilema grafico, comune a tutta la produzione Gaming, rende di fatto inequivocabile la tipologia ed il segmento di destinazione dei prodotti aiutando il potenziale acquirente nella loro scelta per l’assemblaggio di un PC dedicato al gaming. La scatola è realizzata con un cartoncino abbastanza resistente ed ha una finitura opaca.
Sulla parte frontale domina il dragone, simbolo della serie Gaming di MSi, e nelle sue immediate vicinanze vi è lo scudetto caratteristico che poi ritroveremo anche sul dissipatore della scheda video. Sono presenti il logo aziendale MSi, la nomenclatura della vga, il tipo di GPU installata ed il simbolo OC Edition ad indicare che siamo di fronte ad una scheda video con frequenze operative già overcloccate di fabbrica.
Nella parte posteriore viene riportata la nomenclatura del prodotto, le principali feature supportate, i requisiti minimi di sistema, un elenco delle principali tecnologie AMD supportate, le specifiche del prodotto, l’adozione di componenti discreti Military Class 4, una schermata di una nuova applicazione per la gestione facilitata dell’overclock della scheda, l’adozione di un sistema dissipante Twin Frozr IV Advanced ed infine tutti i riferimenti di MSi.

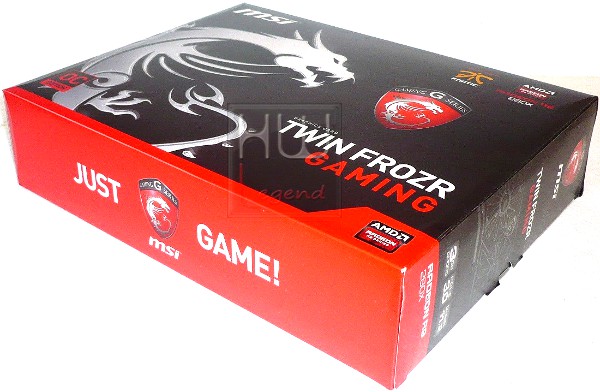

Nelle fasce laterali sono presenti il logo MSi, la nomenclatura della scheda grafica, la tipologia di GPU installata, la quantità di memoria che nello specifico è di 3GB ed una targhetta con tutti i codici identificativi del prodotto.
A nostro avviso la confezione risulta esteticamente curata e gradevole alla vista, consentendo fin da subito di cogliere i vari dettagli sul prodotto che il consumatore finale desidera acquistare.

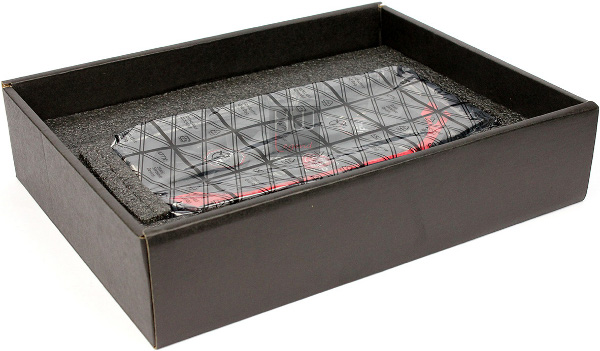

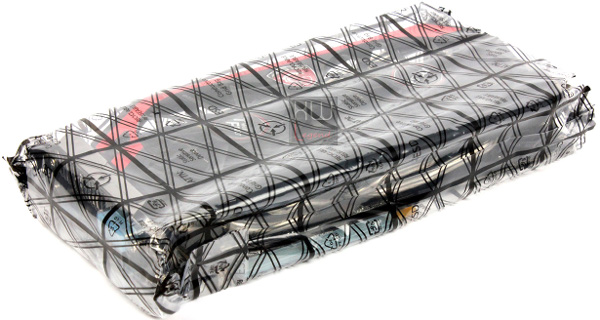

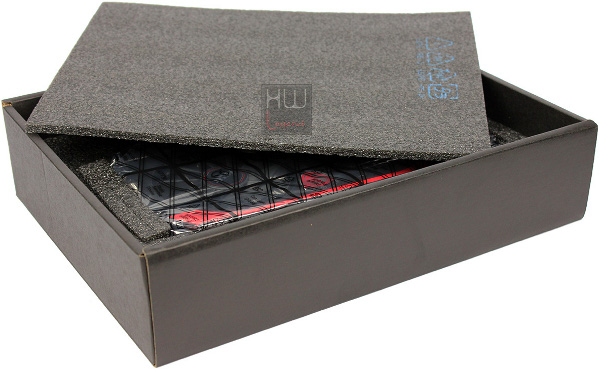

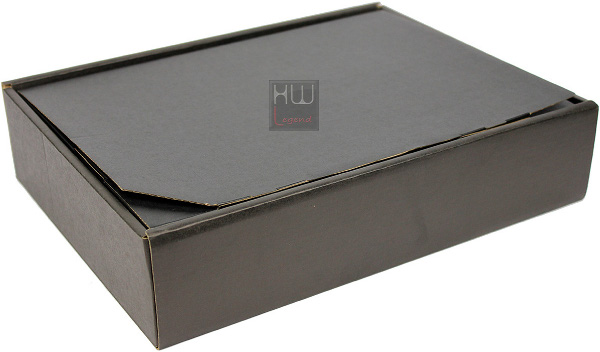

Dalla confezione estraiamo un secondo contenitore di cartone dove è alloggiata la scheda grafica ed il bundle fornito in dotazione. La scheda è adeguatamente protetta da uno stampo in schiuma poliuretanica compatta e da un sacchetto antistatico. Il bundle trova posto nella parte superiore ed è contenuto in una scatola in cartoncino di colore nero.
MSI non ha trascurato alcun dettaglio, curando con molta attenzione e scrupolosità tutti i particolari. L’apertura della confezione risulta semplice e in pochi secondi ci troveremo di fronte al materiale fornitoci in dotazione.
La cura della distribuzione di ogni componente all’interno della confezione, denota l’ottimo studio e attenzione che l’azienda ha riposto. Riteniamo che sia praticamente quasi impossibile incappare in qualche componente danneggiato per causa di un trasporto movimentato.

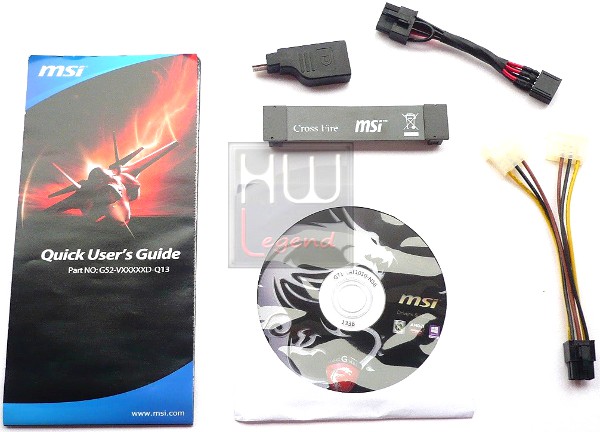

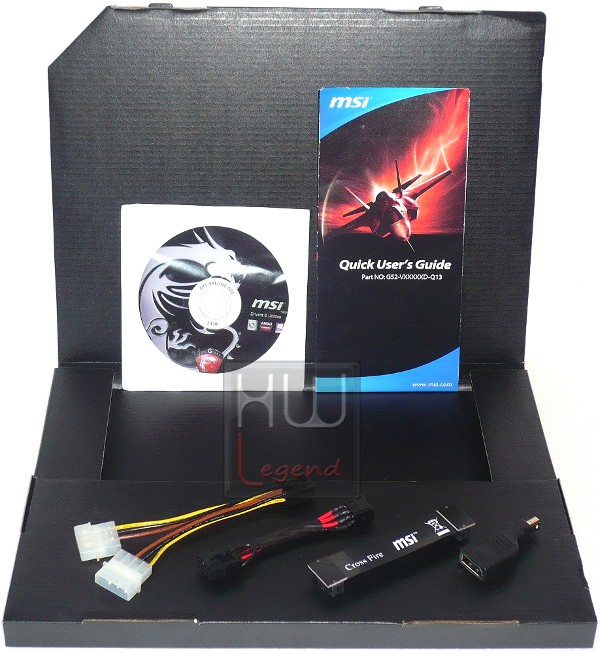

Il bundle fornito in dotazione è sicuramente completo e comprende i seguenti elementi:
- 1x Disco ottico con driver e utility AfterBurner;
- 1x Manuali rapidi di installazione (hardware e software);
- 1x Adattatore Mini-DP -> Display Port;
- 1x Adattatore PCIe 8 pin -> PCIe 6 pin;
- 1x Adattatore PCIe 6 pin -> 2x Molex 4 pin;
- 1x Bridge CrossFireX flessibile.
A nostro avviso, il bundle fornito in dotazione da MSi risulta completo e consente fin da subito di godere a pieno del prodotto. Passiamo ora ad analizzare le caratteristiche tecniche del prodotto ogetto della nostra recensione.
{jospagebreak_scroll title=Caratteristiche Tecniche:}
MSI R9 280X Twin Frozr Gaming OC – Caratteristiche Tecniche:

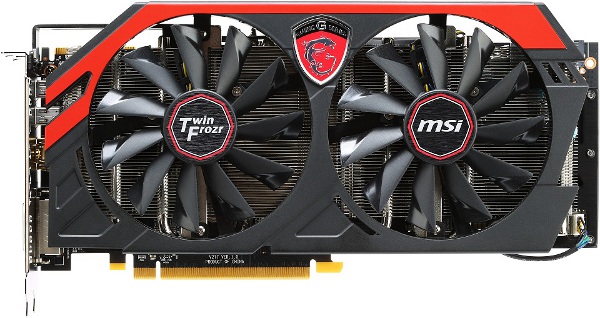

La scheda video MSi R9 280X Twin Frozr Gaming OC è stata realizzata intorno alla GPU Tahiti XT2 di AMD. Il design del PCB e del sistema di raffreddamento impiegato sono di tipo proprietario, espressamente progettati e realizzati per ottenere un prodotto unico nel suo genere, tecnologicamente molto avanzato e che possa garantire prestazioni, durevolezza e stabilità nel tempo.
Le frequenze operative impostate in fabbrica sono maggiori rispetto a quelle sancite da AMD. In particolare il Core Clock è impostato a 1.000MHz con una frequenza di Boost in grado di raggiungere i 1.050MHz. Le memorie, invece, sono fissate alla frequenza di riferimento di 6.000MHz effettivi.

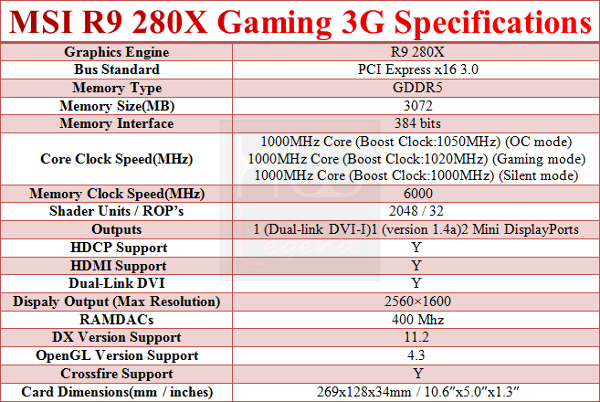

Riportiamo di seguito una tabella riassuntiva delle principali feature supportate e le caratteristiche così come dichiarate dal produttore.
Le caratteristiche tecniche dichiarate mostrano la volontà dell’azienda di dare vita ad un prodotto, dedicato al gaming di altissima qualità. Possiamo chiaramente evince come MSI abbia dedicato molto impegno nel realizzare una scheda video senza compromessi. La scheda è pronta per supportare senza problemi il nuovo sistema operativo Windows 8.1.

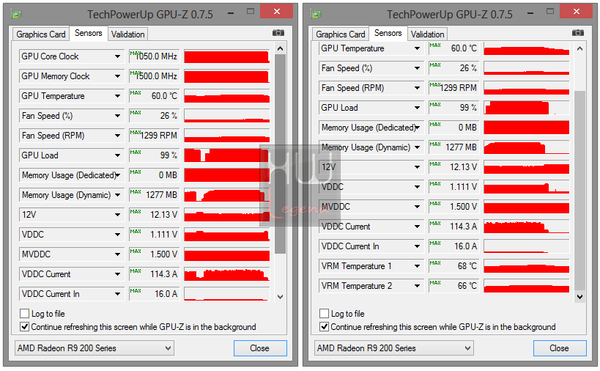

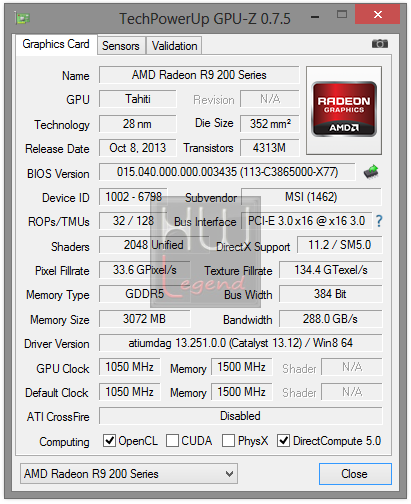

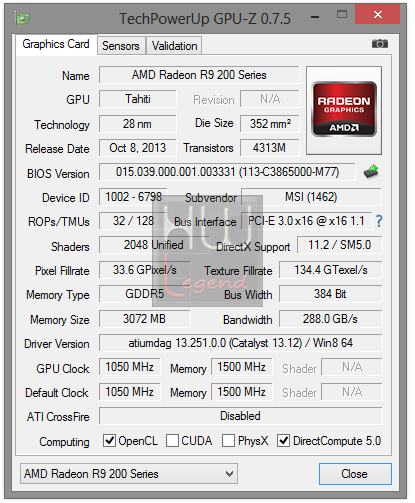

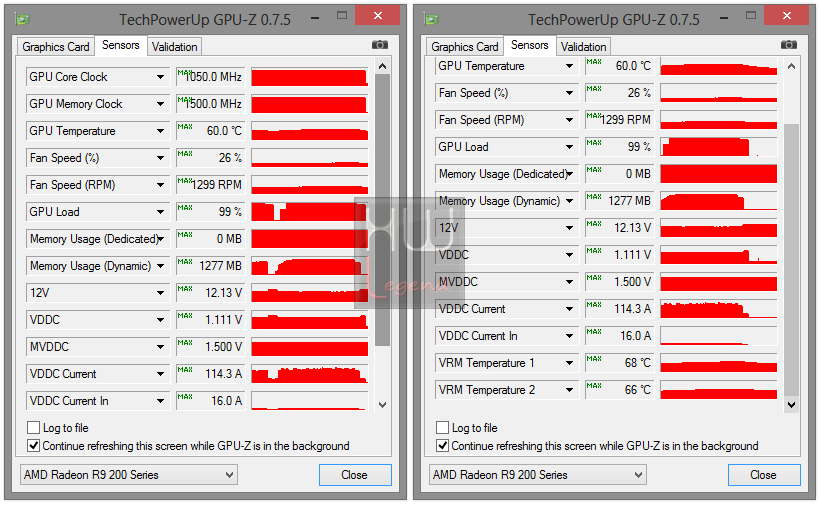

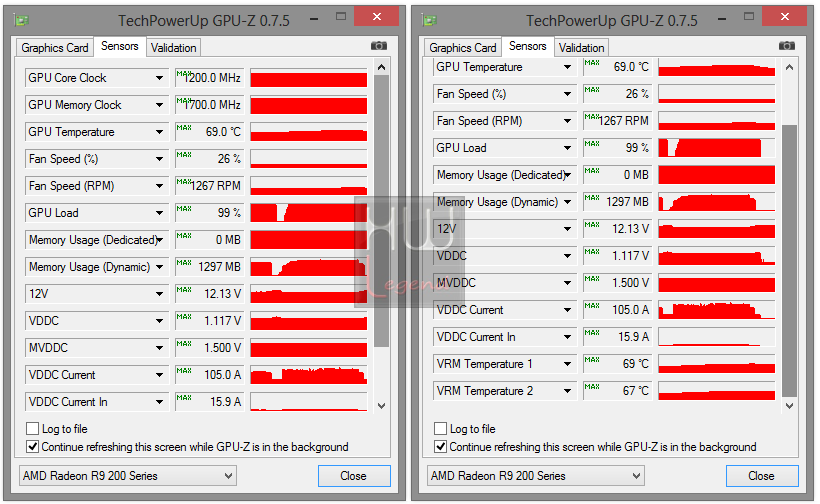

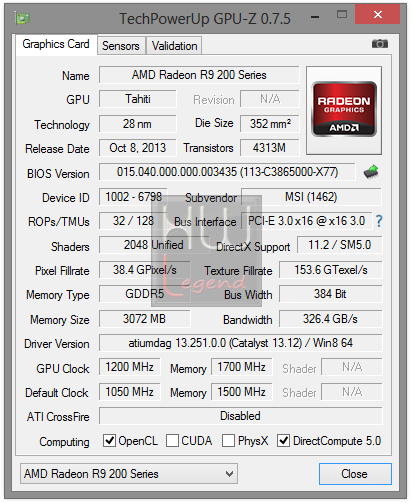

Il software GPU-Z rileva correttamente le caratteristiche fisiche e le frequenze operative della scheda grafica e ne riportiamo uno screen.
Potete trovare maggiori informazioni nella pagina ufficiale del prodotto. Ora siamo pronti per analizzare nel dettaglio la nuova proposta MSI R9 280X GAMING.
{jospagebreak_scroll title=La Scheda – Parte Prima:}
La Scheda – Parte Prima:

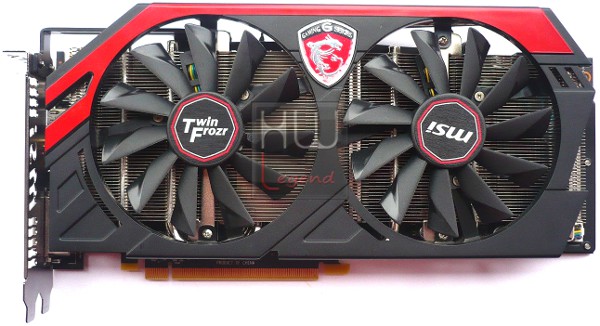

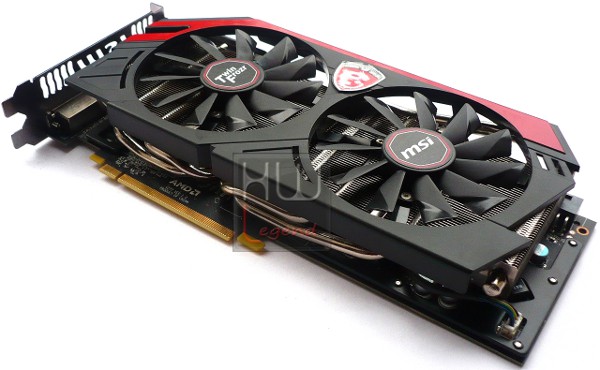

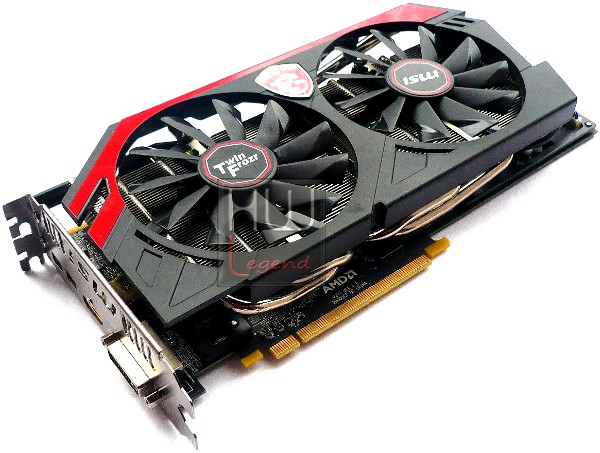

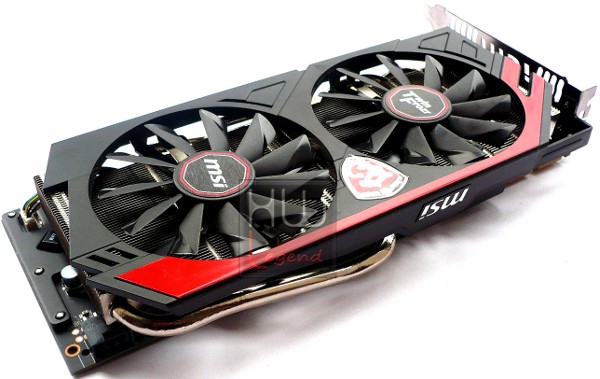

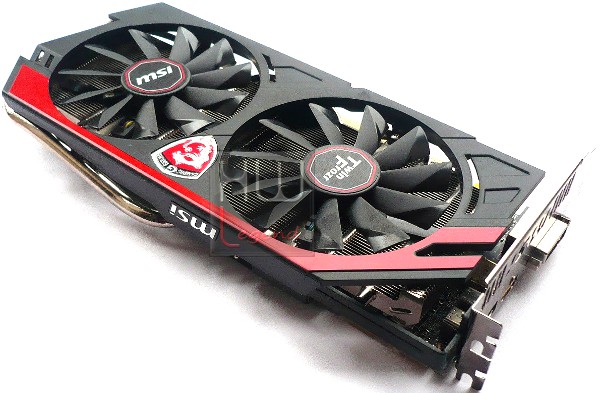

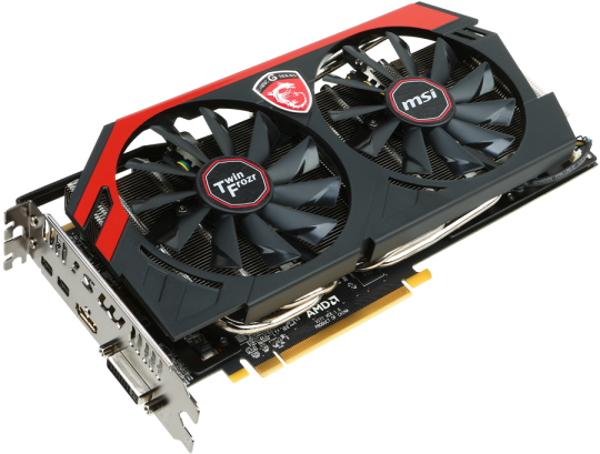

La scheda MSi R9 280X Twin Frozr Gaming OC ha un PCB dalle dimensioni generose ed un dissipatore appartenente alla serie Twin Frozr, giunto alla quarta generazione, molto simile nel design a quello impiegato sulla pluripremiata serie Lightning, che fornisce prestazioni dissipanti davvero esaltanti.

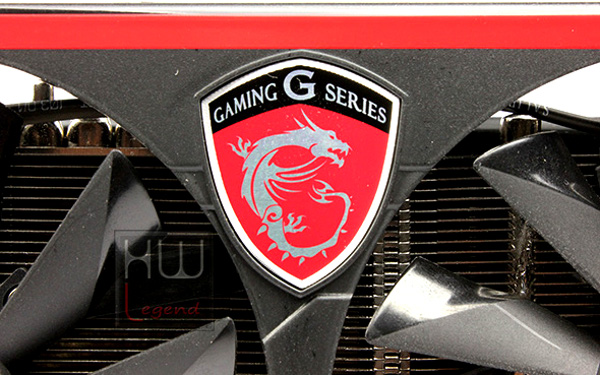

Il colore nero di base attraversato dalla livrea rossa insieme allo scudetto riportante il dragone, caratteristica dei prodotti Gaming di MSi, conferiscono alla vga un aspetto molto racing ed aggressivo.
Già l’aspetto esteriore lascia trasparire l’intento del produttore, ovvero quello di aver creato un oggetto dedicato ad una platea di gamer molto esigente e che ama unire estetica a prestazioni di classe superiore. Il sistema di dissipazione occupa solo due slot in altezza, una buona notizia per gli utenti che desiderano realizzare sistemi multi GPU per dare vita a PC da gaming senza compromessi.

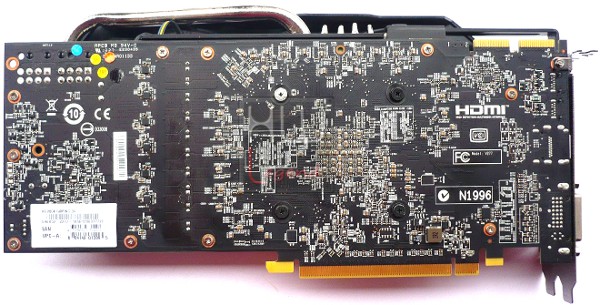

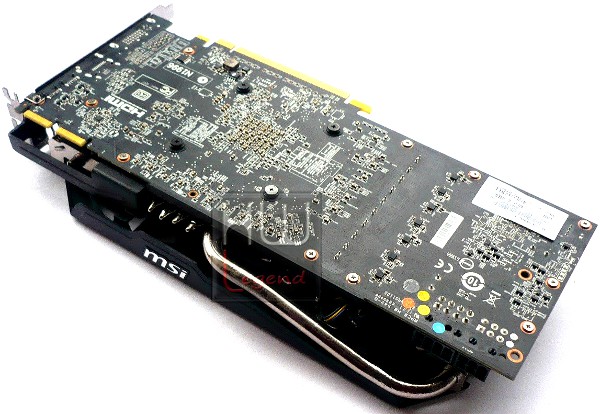

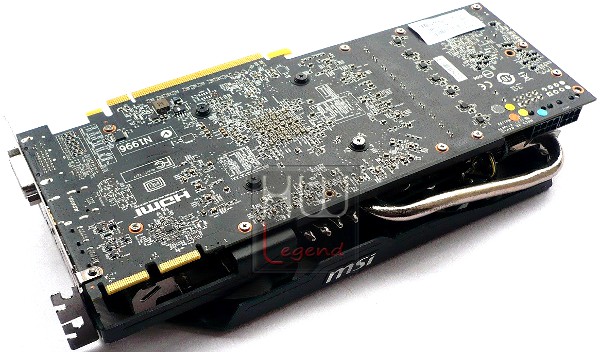

Nella zona posteriore della scheda non sono presenti backplate o elementi di particolare rilievo. Da questa vista possiamo osservare il colore del PCB, un nero opaco, comune anche alle motherboard sempre della serie Gaming. Il tutto a costituire un continuum estetico per soddisfare anche le esigenze del popolo dei modder.

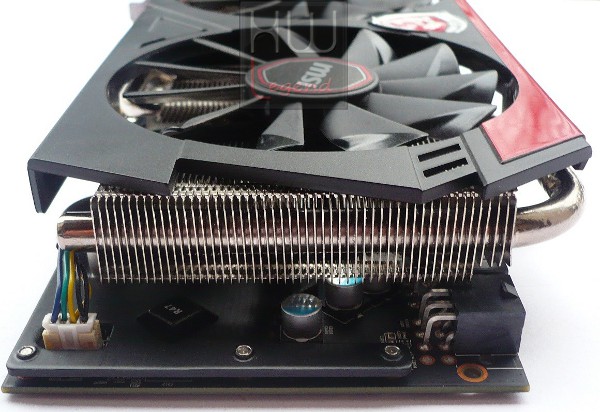

Dalla vista posteriore possiamo osservare che il dissipatore, per la sua particolare conformazione, soffia l’aria calda generata dalla scheda video direttamente all’interno del case del pc. Il dissipatore è molto efficiente e quindi introduce una buona quantità di calore, si consiglia di installare questa scheda all’interno di un case ben ventilato.

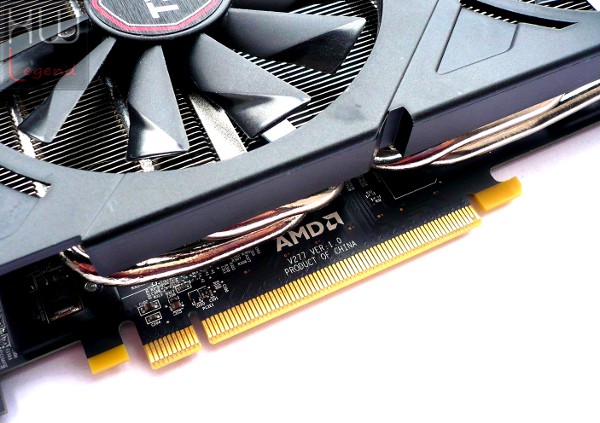

Non manca una connessione PCIe compatibile con lo standard 3.0 che si attiverà installando la scheda su sistemi in grado di fornire tale supporto, ovvero su piattaforme basate su chipset Z77 (con processore Ivy Bridge a bordo) oppure sul recente Z87 per Haswell.

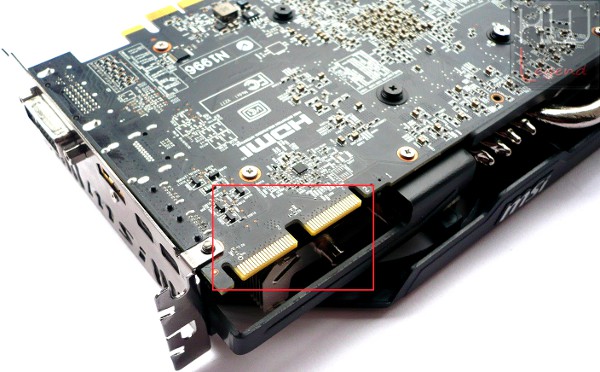

Sempre nella zona laterale notiamo la presenza di una coppia di connettori CrossFire, utili per la realizzazione di sistemi Multi-GPU fino ad un massimo di quattro schede in parallelo.

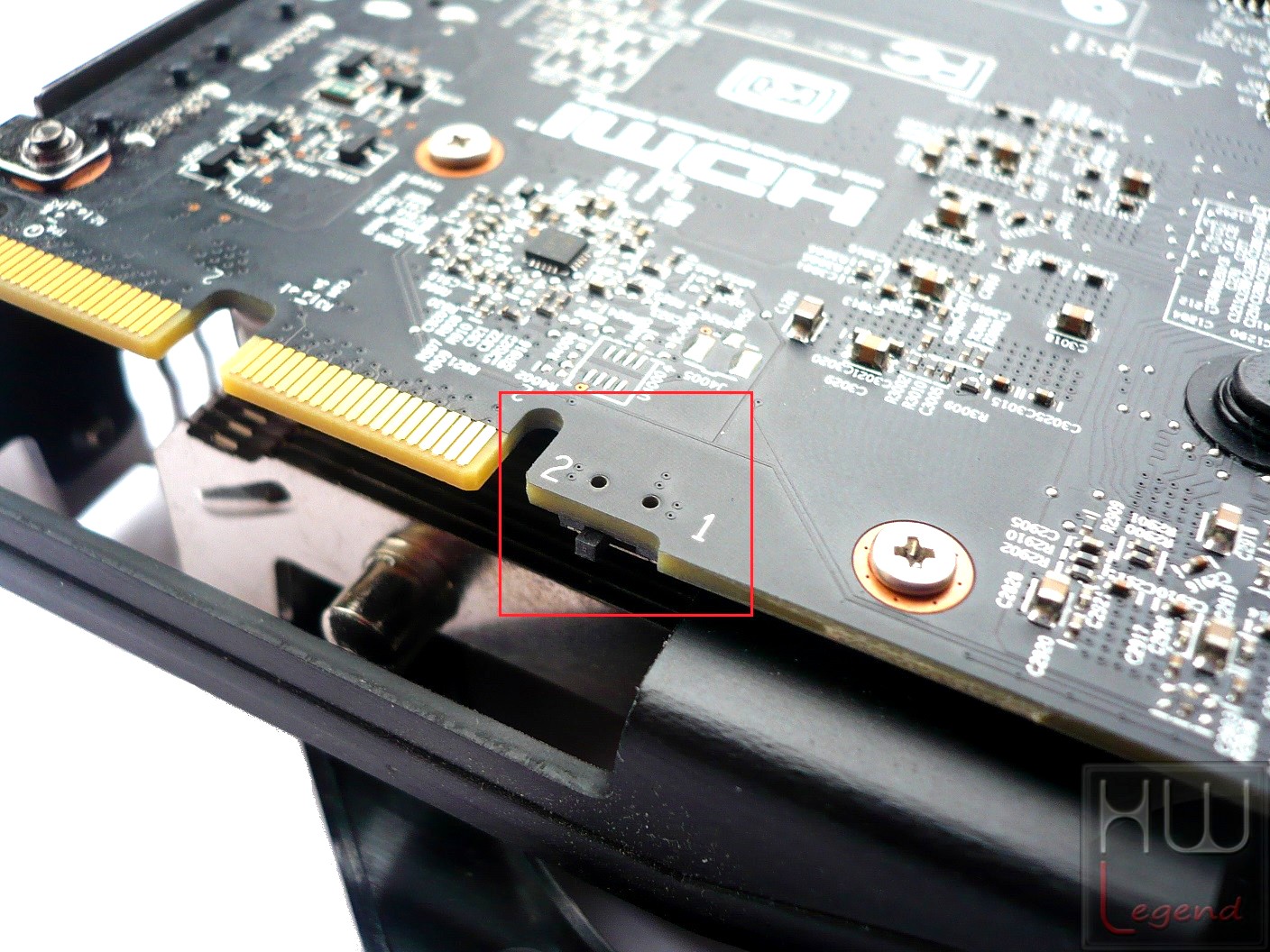

Nelle immediate vicinanza troviamo l’immancabile Switch, presente nella maggior parte delle soluzioni di fascia alta AMD, che permette la selezione tra due differenti BIOS presenti sulla scheda grafica. Nella posizione 1 è presente un BIOS con pieno supporto UEFI, mentre nella posizione 2 troviamo un BIOS tradizionale (Legacy). Non segnaliamo alcuna differenza in termini di frequenze operative o tensioni di alimentazioni, entrambi i BIOS si mantengono fedeli alle specifiche dichiarate dal produttore.

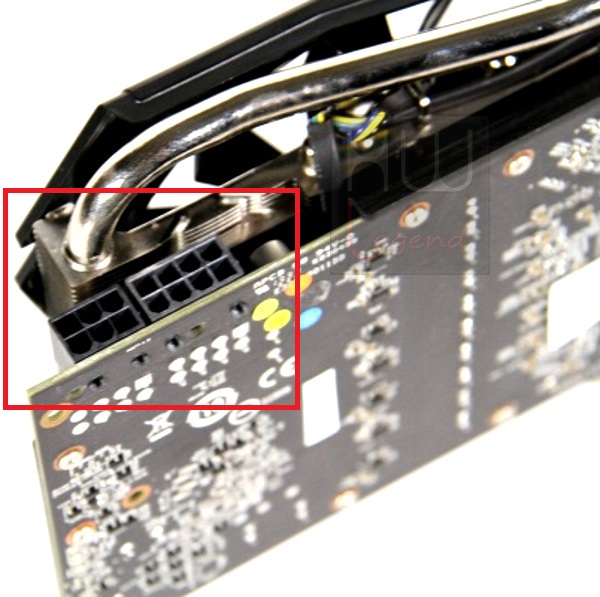

La scheda riceve l’alimentazione necessaria al suo funzionamento attraverso due connessioni PCIe, una da 8 pin ed una da 6 pin, capaci di garantire un’erogazione totale di 300W (150W+75W dai due ingressi PCIe e ulteriori 75W dallo slot in cui è installata la scheda).

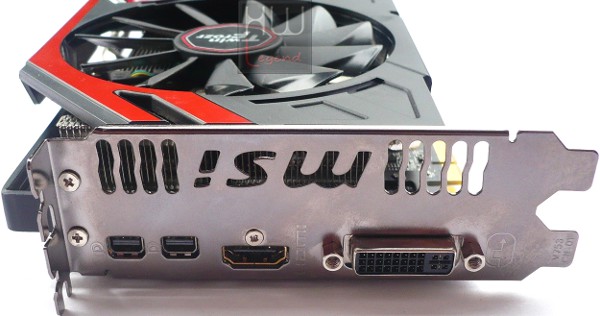

Sulla piastra posteriore sono presenti, come connettività video, i seguenti elementi:
- 1x Porta DVI-I Dual Link;
- 1x Porta HDMI full size con supporto allo standard 1.4a;
- 2x Mini Display Port versione 1.2 con pieno supporto alle connessioni multimonitor.
{jospagebreak_scroll title=La Scheda – Parte Seconda:}
La Scheda – Parte Seconda:
Come da nostra abitudine, ormai consolidata, non abbiamo resistito alla curiosità di smontare la scheda video per meglio osservare l’interno della MSi R9 280X Twin Frozr Gaming OC.
Per disassemblare il dissipatore di calore non occorrono operazioni complicate ma è opportuno avvisare che tale operazione comporta la perdita della garanzia.
MSi ha infatti inserito un mini-sigillo su una delle viti principali del dissipatore. Il tutto viene eseguito in due fasi distinte. Occorre innanzitutto smontare il dissipatore della gpu ed infine il dissipatore passivo in alluminio di colore nero che copre le fasi di alimentazione e le memorie.

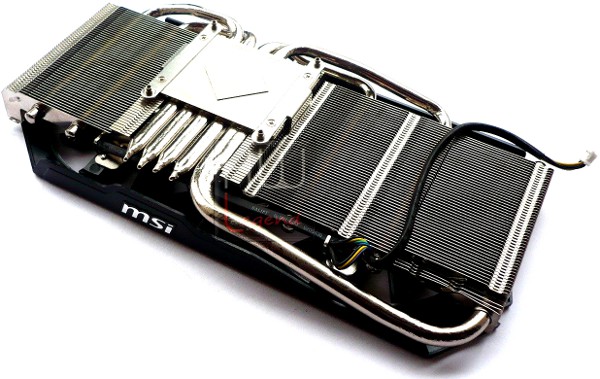

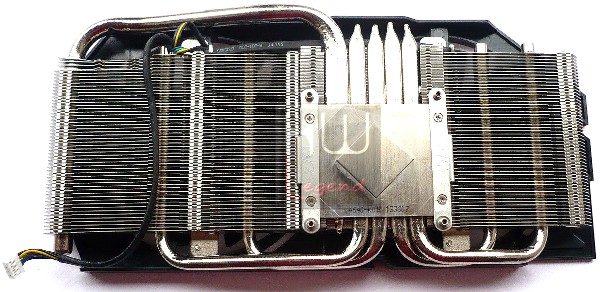

La base del dissipatore direttamente a contatto con la GPU è realizzata in rame nichelato ed ha una finitura molto liscia anche se non presenta una perfetta lappatura a specchio.

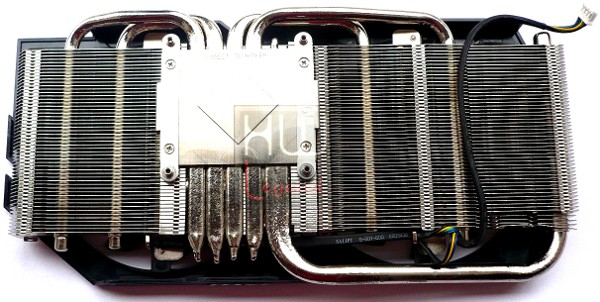

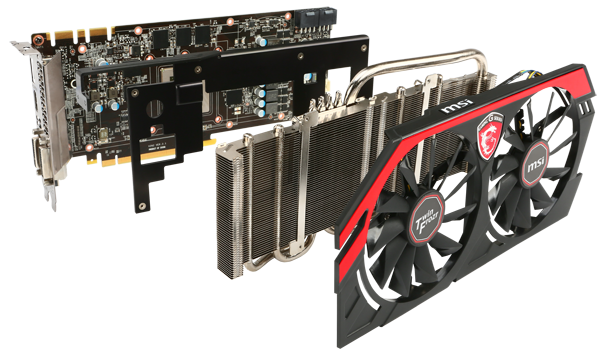

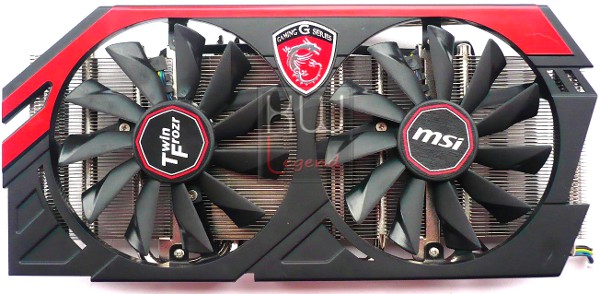

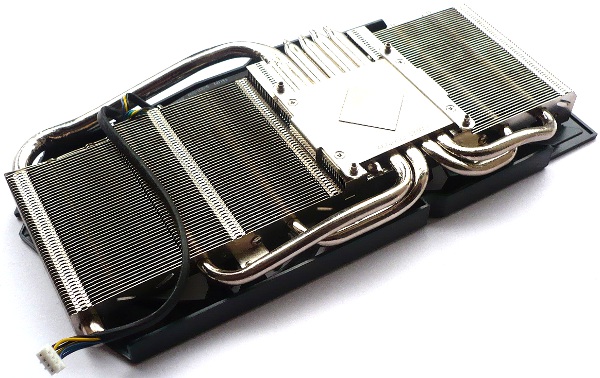

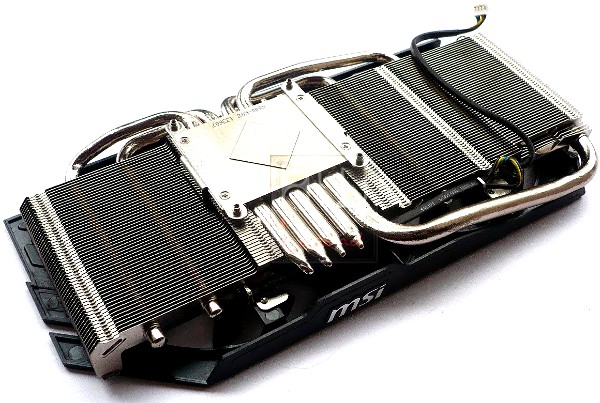

Il dissipatore proprietario Twin Frozr IV Advanced prevede ben cinque heatpipe in rame, di cui una del diametro da ben 8 mm e quattro da 6 mm, in grado di trasportare efficientemente e uniformemente il calore prodotto sull’ampia superficie dissipante a disposizione.
Lo smaltimento del calore è garantito dall’impiego di due generose ventole da 10 cm di diametro ed 11 pale, capaci di ottime prestazioni e buona silenziosità. Dotate della tecnologia Propeller Blade, esse sono in grado di produrre il 40% in più di flusso d’aria nel massimo silenzio. MSi dichiara che questo dissipatore ha un’efficienza pari a soluzioni dei competitor che occupano tre slot in altezza.

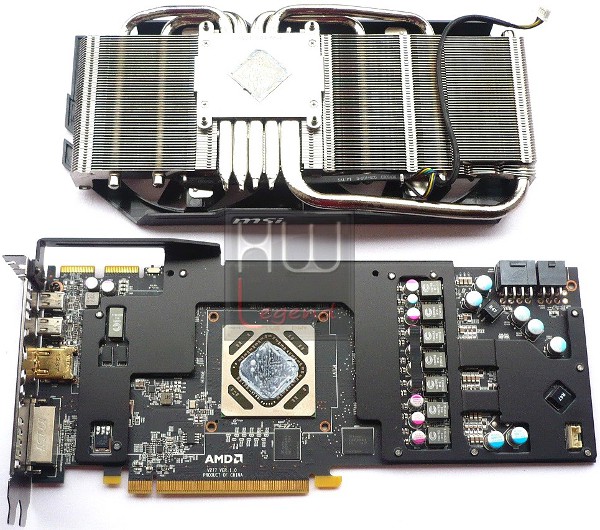

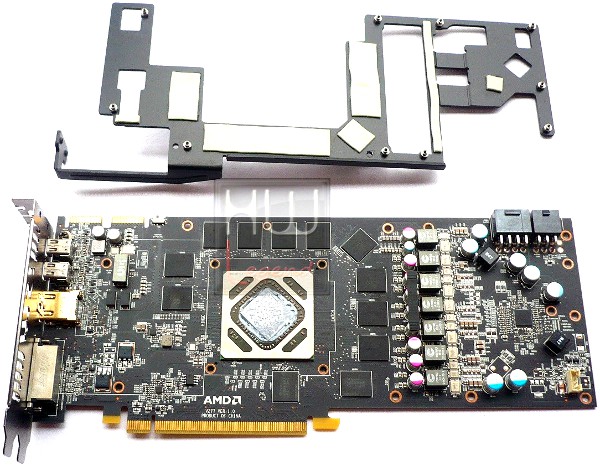

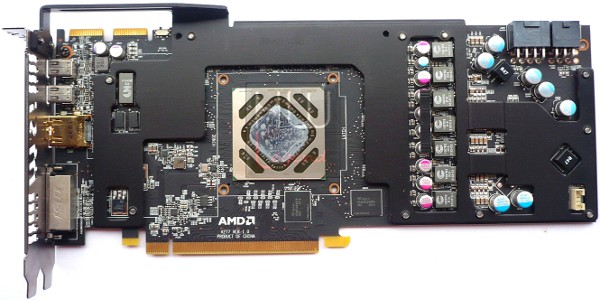

La rimozione del sistema dissipante della MSi R9 280X Twin Frozr Gaming OC ci offre l’opportunità di poter osservare il PCB della scheda grafica, realizzato con un layout molto ordinato e pulito nonostante la presenza di un numero cospicuo di componenti discreti.

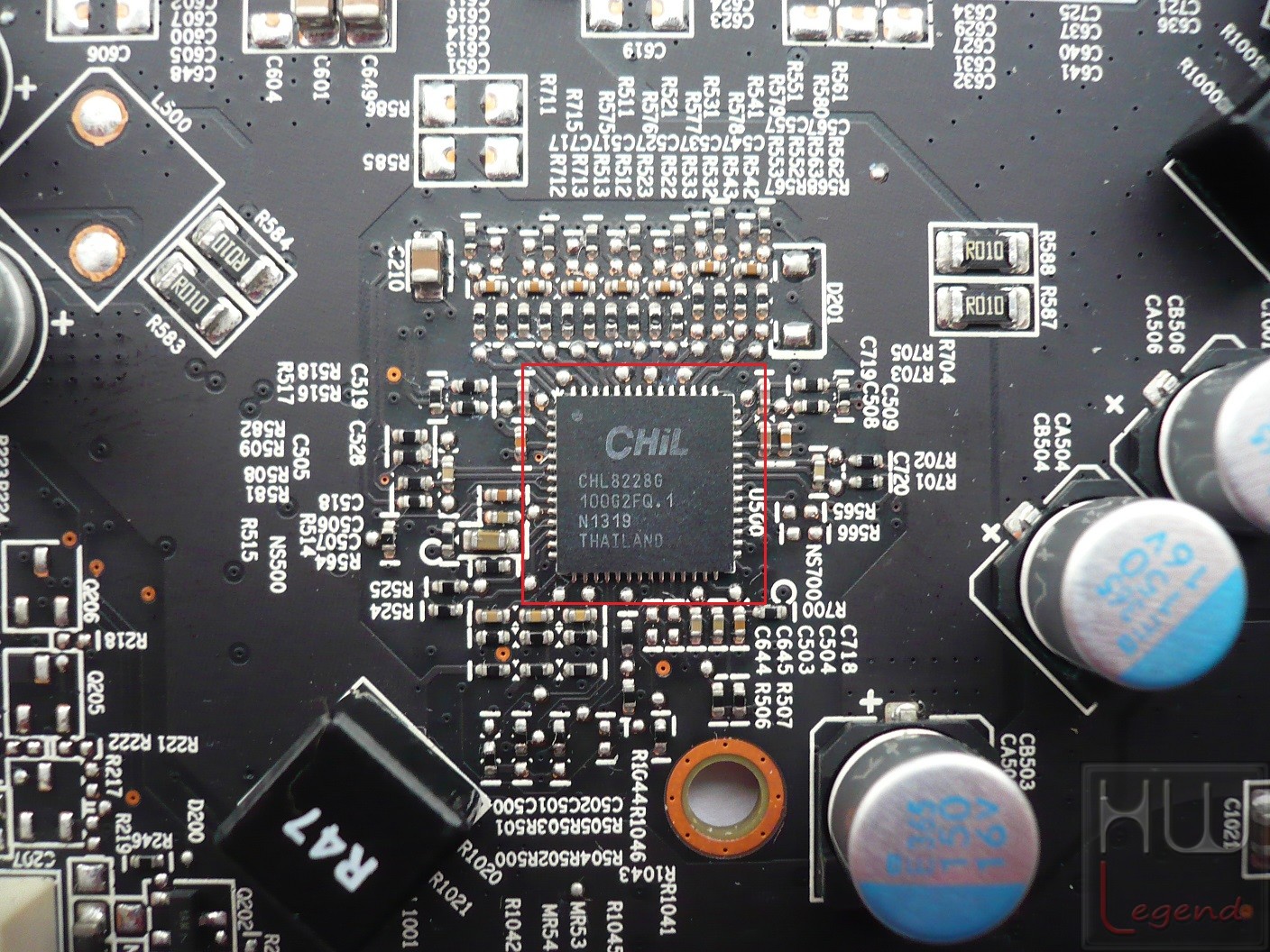

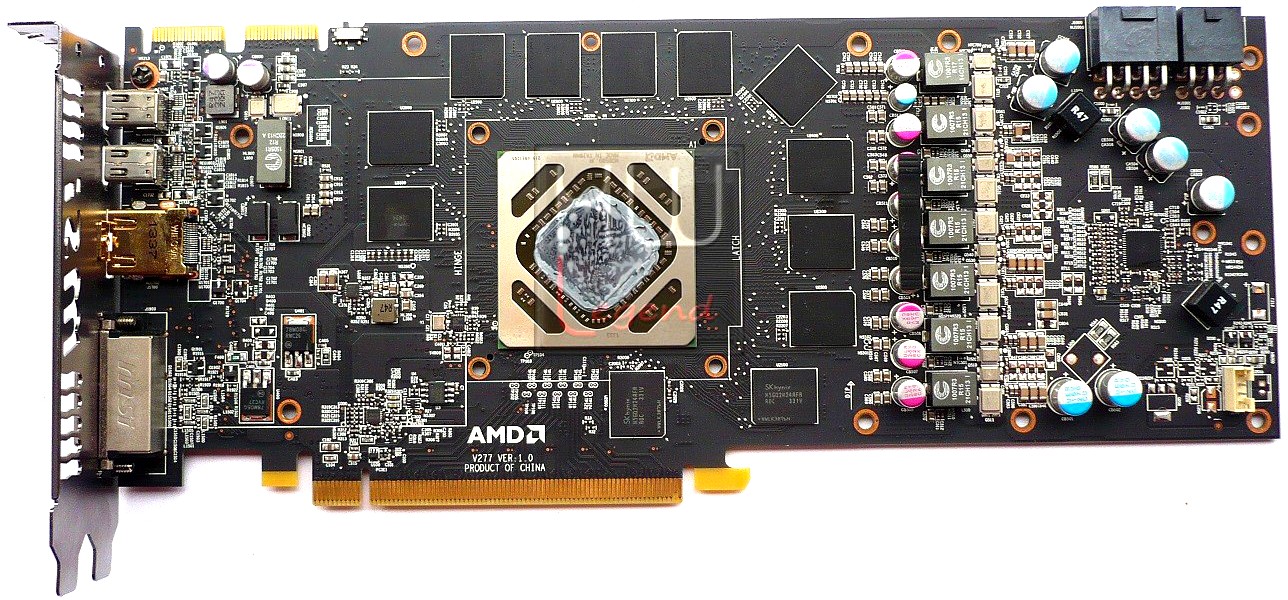

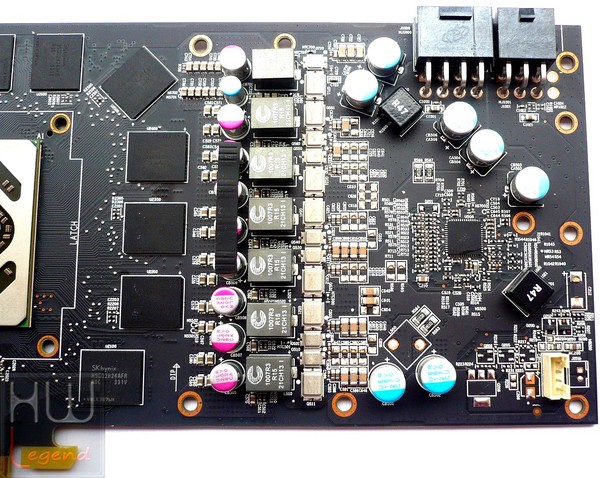

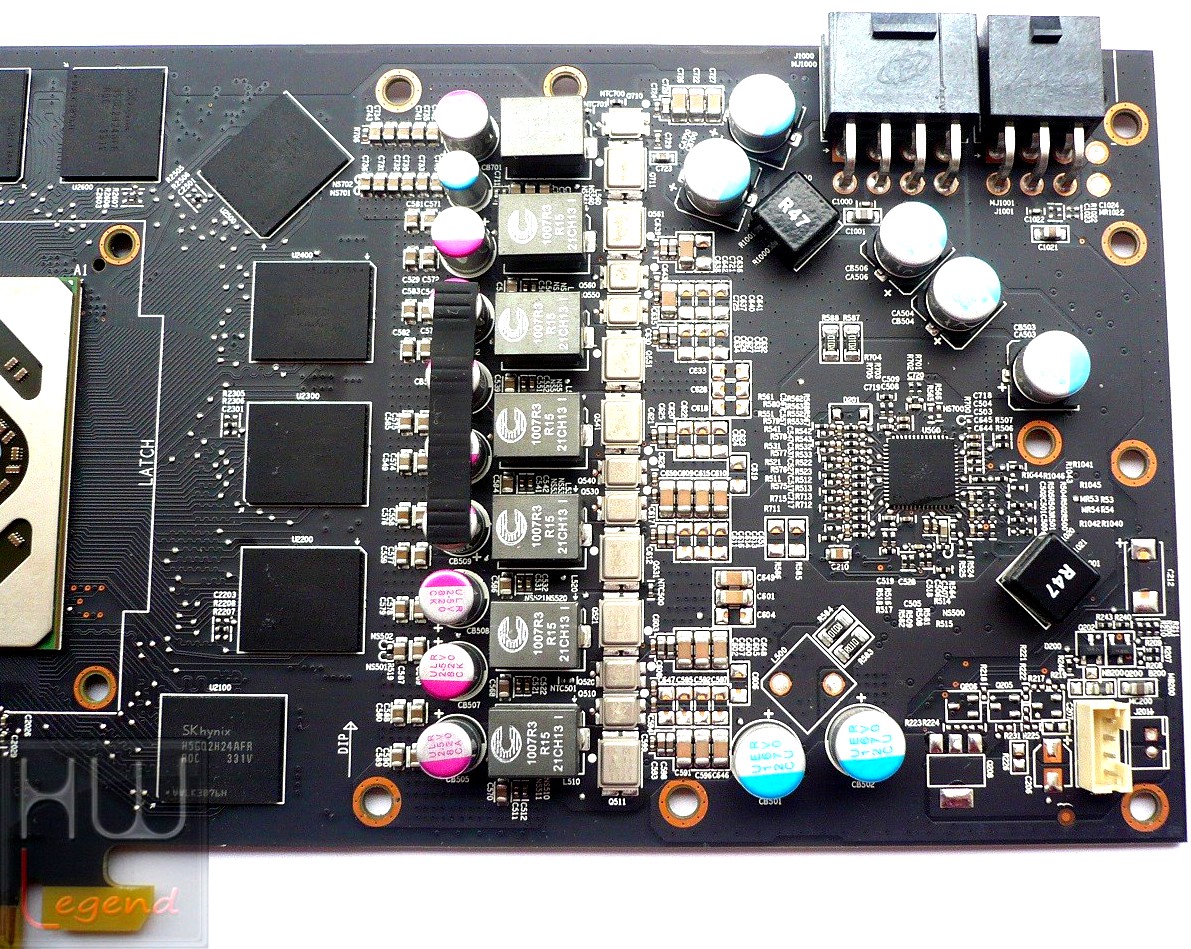

Il primo particolare che cattura il nostro sguardo è la circuiteria di alimentazione dotata di ben 8 fasi di tipo digitale, di cui 6 dedicate alla GPU e 2 alle memorie GDDR5. L’utilizzo di PWM digitali garantisce una maggiore efficienza e precisione nell’erogazione rispetto all’approccio standard. Le fasi sono gestite da un controller della CHiL modello CHL8228G.
L’assoluta stabilità operativa e la longevità sono garantite dalla selezione di componenti che rispondono ad una serie di requisiti “Military Standard“, ovvero prodotti che hanno raggiunto e ottenuto una certificazione che ne consente l’impiego in ambito militare, notoriamente precluso alla maggior parte delle soluzioni commerciali, caratterizzati da una maggiore tolleranza al funzionamento in condizioni critiche, quali elevati stress e temperature.
L’azienda identifica tale componentistica con la dicitura “Military Class 4 Components”. Sono state introdotte nuove induttanze blindate con core in ferrite che, rispetto alla generazione precedente e secondo quanto dichiarato da MSi, hanno guadagnato fino al 30% di capacità di sopportare alte correnti ed il 10% in più di efficienza.

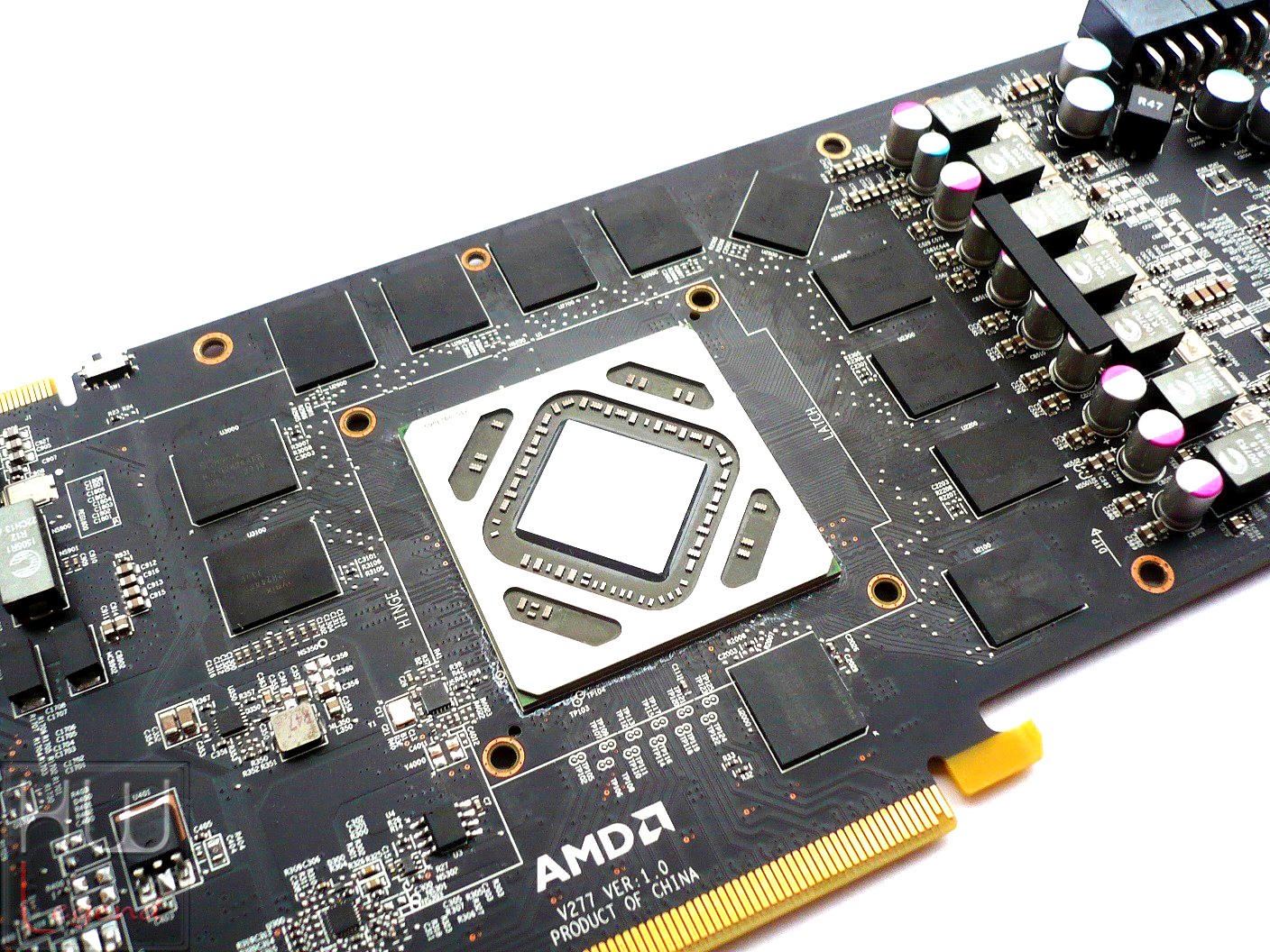

Nella parte centrale troviamo la GPU (Tahiti XT2) e i chip della memoria grafica GDDR5.

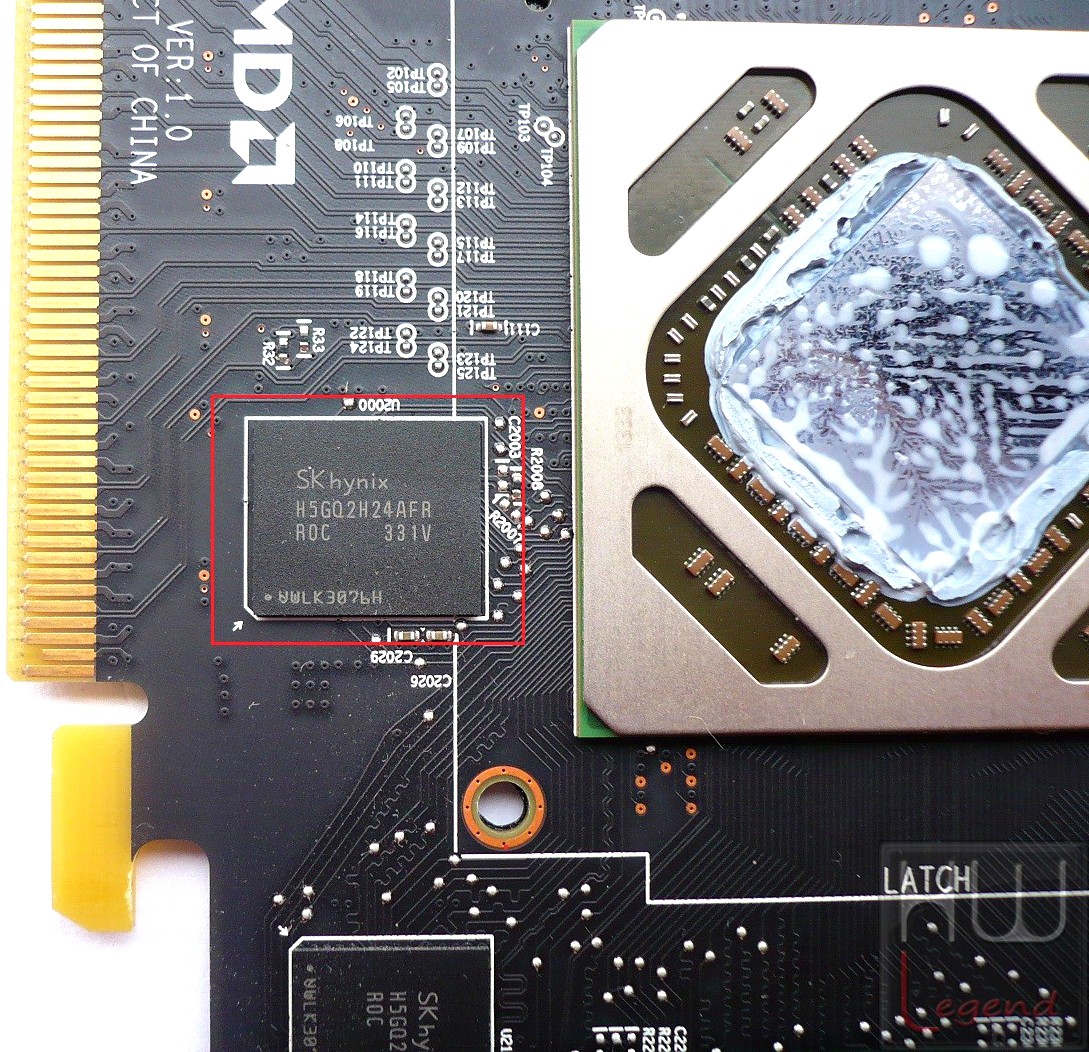

Le memorie GDDR5 utilizzate sono delle SK Hynix H5GQ2H24AFR-R0C accreditate per una frequenza operativa di 1.500MHz (6.000MHz effettivi). Sono presenti dodici chip da 256MB ciascuno per un totale di 3GB di memoria grafica installata. Ora diamo uno sguardo al software fornito in dotazione.
{jospagebreak_scroll title=Software in dotazione:}
Software in dotazione:
Sul disco ottico in dotazione della MSi R9 280X Twin Frozr Gaming OC sono presenti due software che ci permetteranno di interagire con i parametri operativi della scheda grafica. Stiamo parlando di MSi Afterburner e di MSi Gaming App.

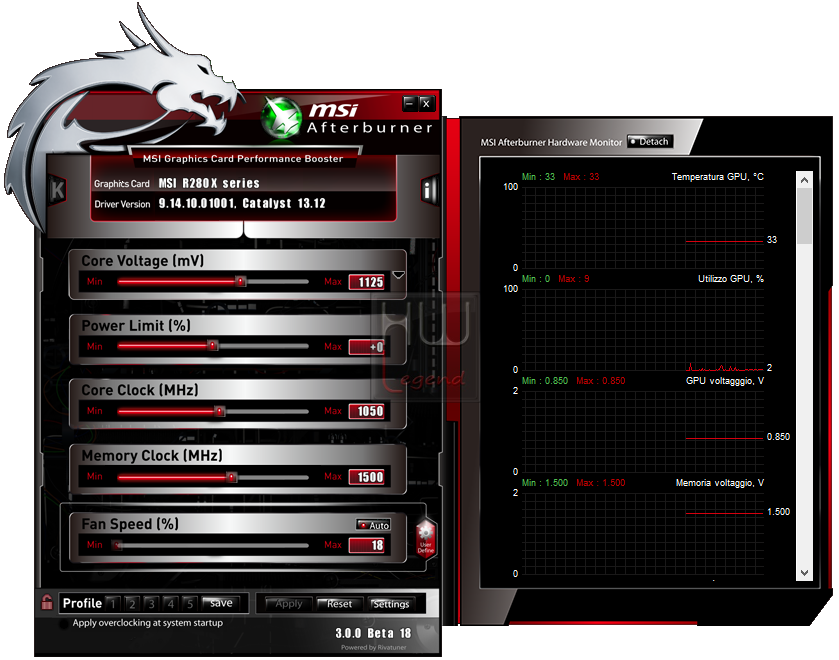

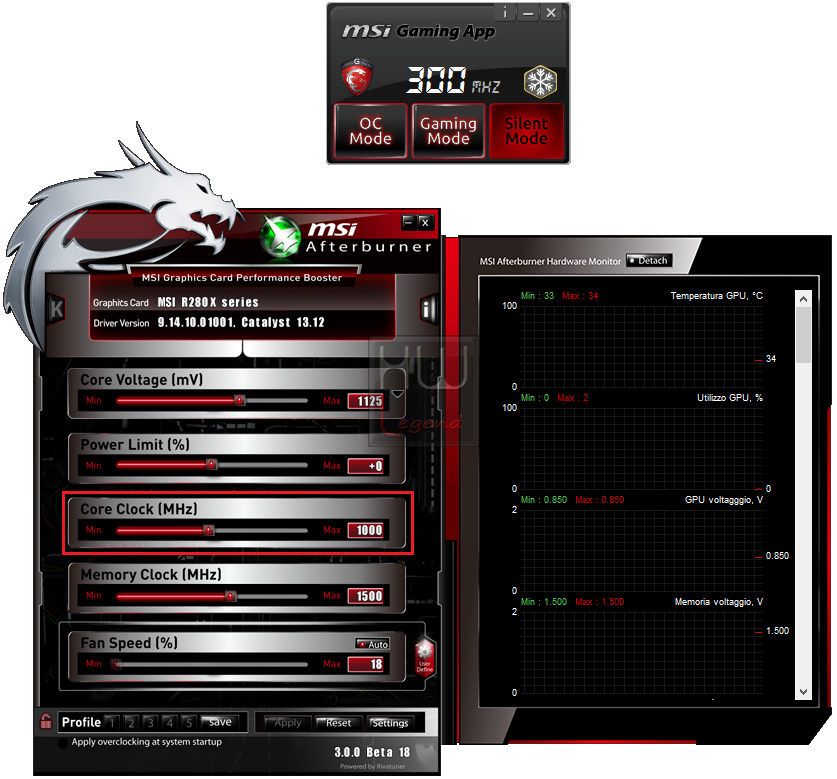

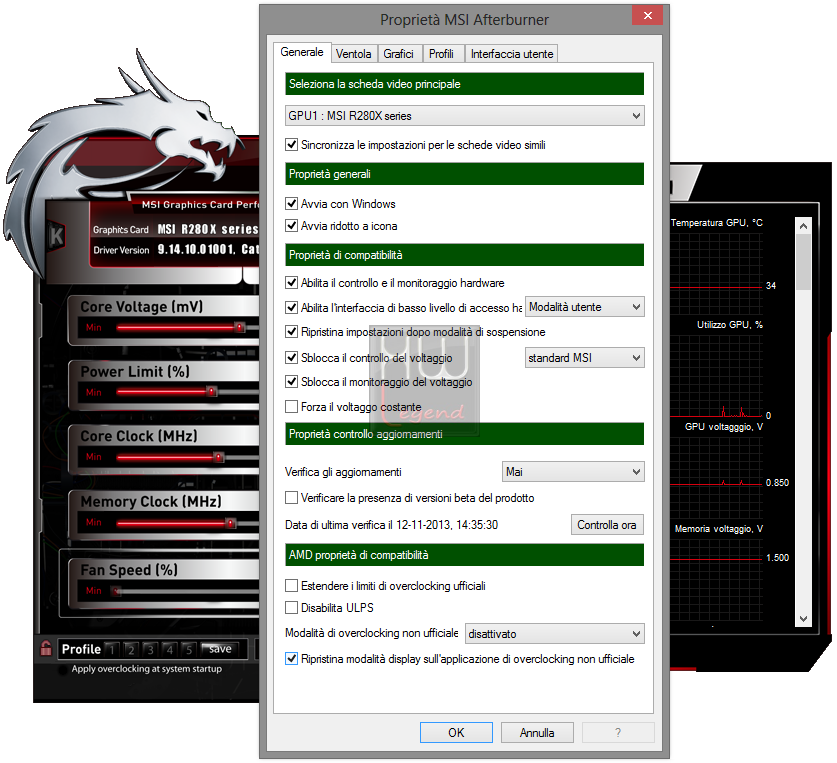

MSi Afterburner

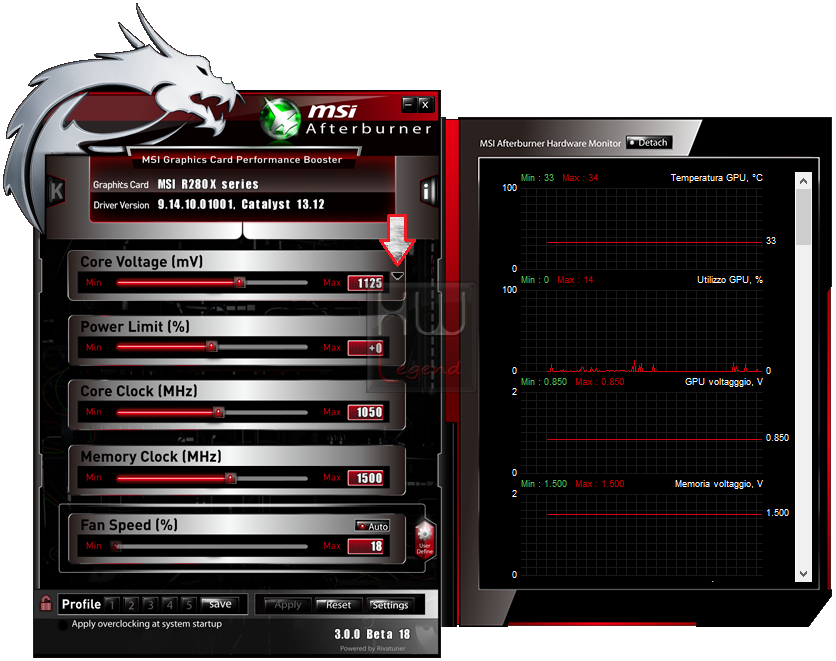

L’utility MSi Afterburner, ormai utilizzata da molti utenti anche su schede di vari competitor, è un tool molto ben organizzato che ci permette di settare in modo granulare i parametri operativi della nostra scheda grafica.
Il programma si presenta con un’interfaccia molto accattivante, in pieno stile Gaming, molto intuitiva e ricca di funzioni.

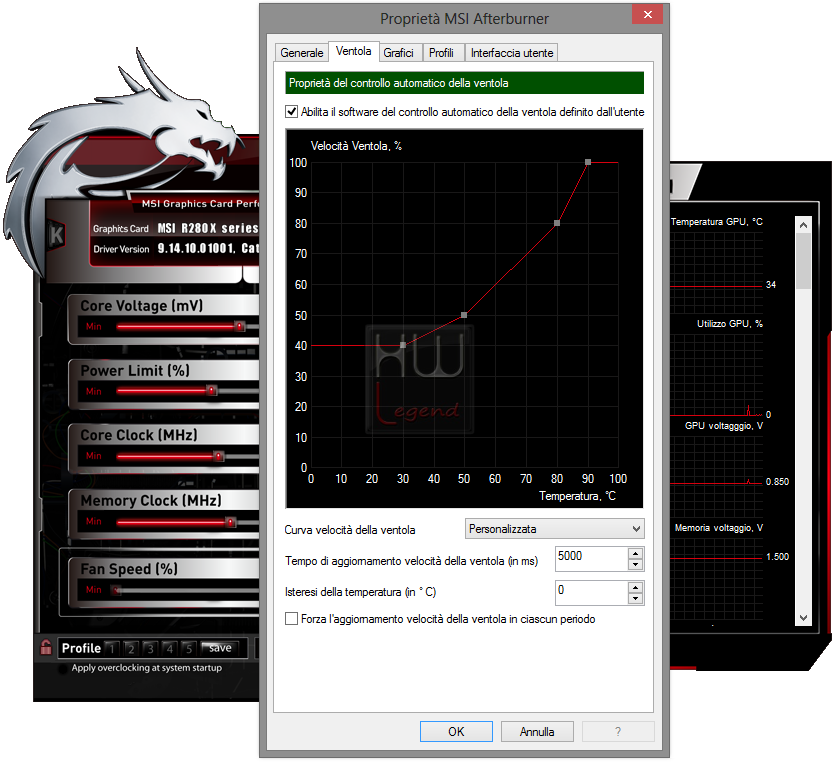

Troviamo, ad esempio, la possibilità di agire sulla tensione di alimentazione del processore grafico e delle memorie, di monitorare i parametri vitali della scheda grafica, di salvare i propri parametri preferiti sotto forma di pratici profili, nonché di creare una curva personalizzata per le ventole di raffreddamento.
MSi Gaming APP

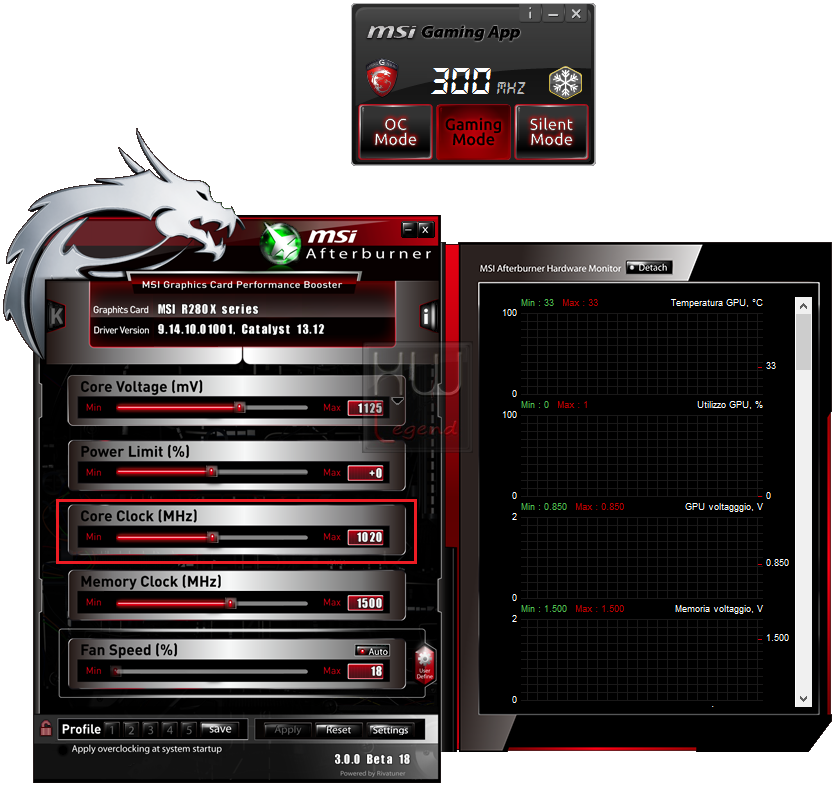

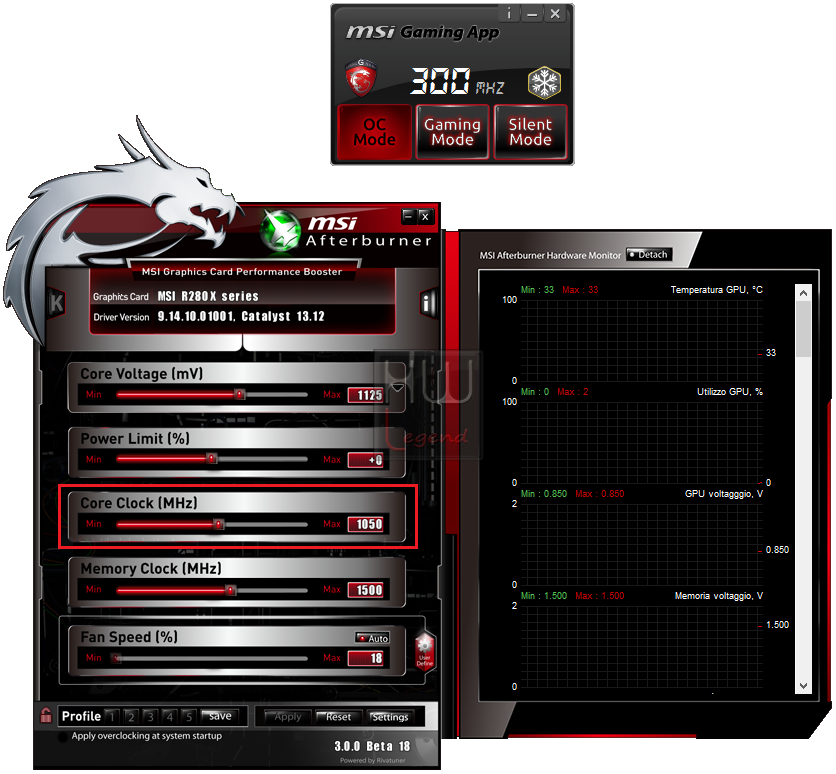

MSi Gaming App è il giusto compendio ad Afterburner in quanto è una semplice utility per la scelta diretta e semplificata tra tre tipi di profili da utilizzare con la MSi R9 280X Twin Frozr Gaming OC. Basterà cliccare sul pulsante desiderato per impostare il profilo di OC, un profilo Gaming o un profilo Silent.
Tutti i profili agiscono esclusivamente sulla frequenza operativa del processore grafico, lasciando invariate frequenze delle memorie e voltaggi.
E’ il momento di testare le potenzialità della scheda MSi R9 280X Twin Frozr Gaming OC.
{jospagebreak_scroll title=Sistema di Prova e Metodologia di Test:}
Sistema di Prova e Metodologia di Test:

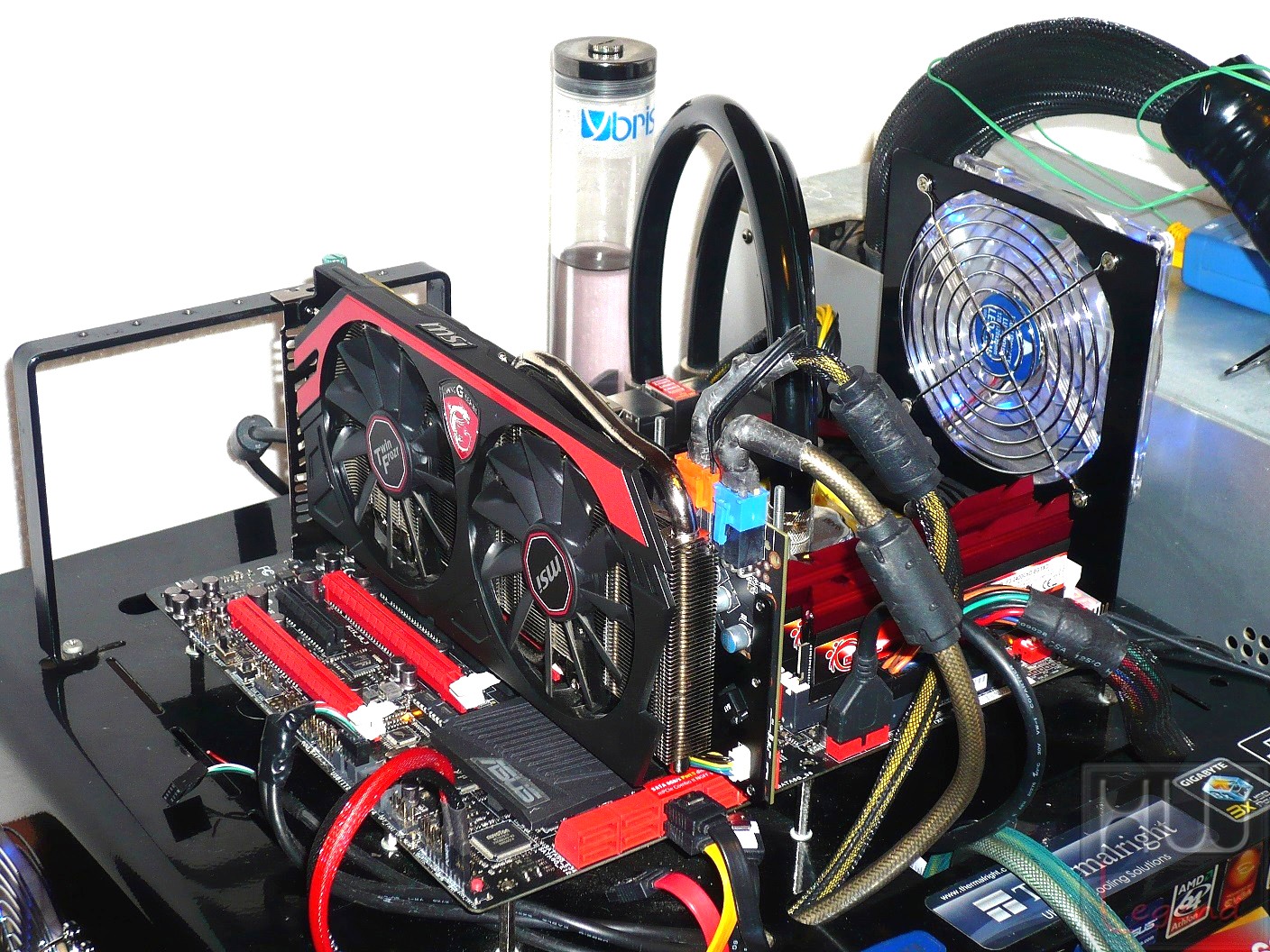

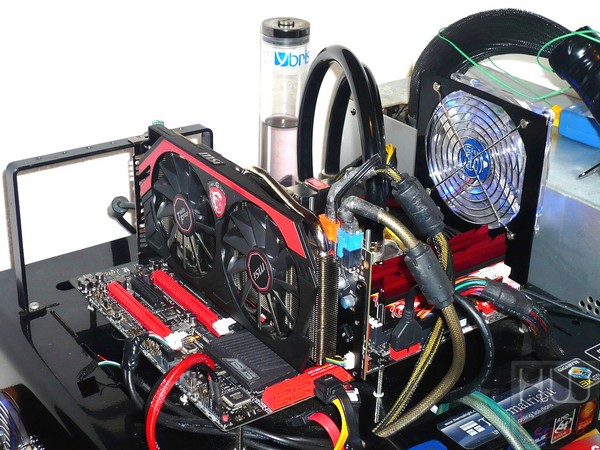

Per il sistema di prova ci siamo avvalsi di una scheda madre dotata di chipset Intel Z87, prodotta da ASUS, in particolare è stato scelto il modello Maximus VI Extreme.
Come processore è stato scelto un modello Intel appartenente alla famiglia Haswell, precisamente il Core i7 4770K. La frequenza di funzionamento è stata fissata a 4.400MHz, impostando il moltiplicatore a 44x senza mettere mano alla frequenza del BCLK (100MHz).
Per il comparto memorie la scelta è ricaduta su un kit prodotto da G.Skill da 8GB di capacità assoluta. Sia la frequenza e sia le latenze sono state impostate ai valori di targa, vale a dire 2.400MHz 9-11-11-31 a 1.65v.
Un riassunto della configurazione di prova la trovare nella tabella sottostante:
Tutti i test eseguiti sono stati ripetuti per ben tre volte, al fine di verificare la veridicità dei risultati, nei grafici la media dei valori registrati. L’hardware è stato montato su di un banchetto di produzione DimasTech.
Il sistema operativo, Microsoft Windows 8 Pro X64, è da intendersi privo di qualsiasi ottimizzazione particolare. I driver usati sono gli AMD Catalyst 13.12 WHQL. Quindi ecco specificata la base test da noi utilizzata e che sarà utile al lettore per l’interpretazione dei grafici.
- MSi R9 280X Twin Frozr Gaming OC (Default): Frequenze GPU/Memorie – 1.050MHz/1.500MHz (6.000 effettivi) – Power Limit 0% – Ventole in AUTO.
- MSi R9 280X Twin Frozr Gaming OC (OC Daily): Frequenze GPU/Memorie – 1.200MHz/1.700MHz (6.800 effettivi) – Power Limit +15% – Ventole in AUTO.

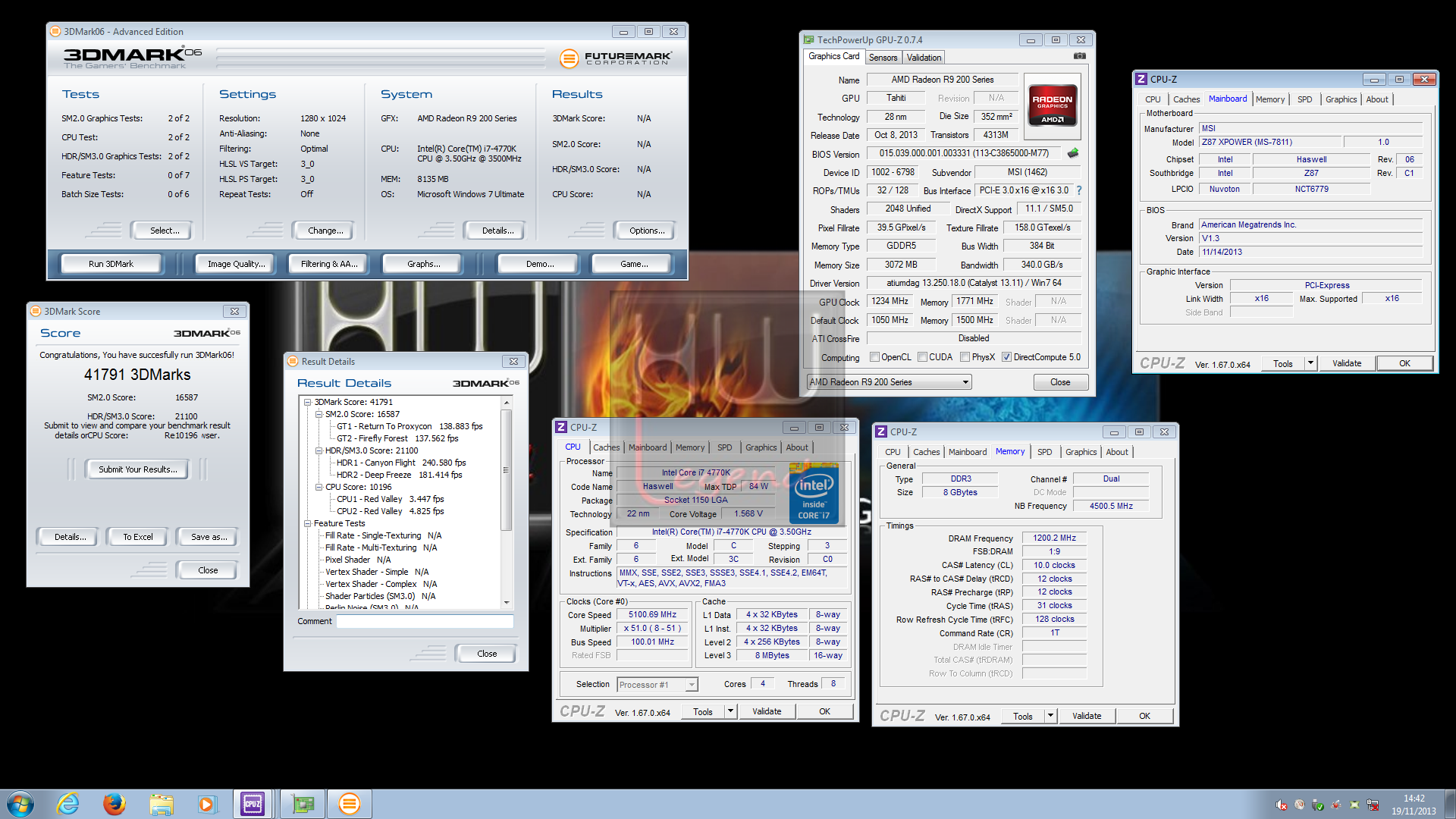

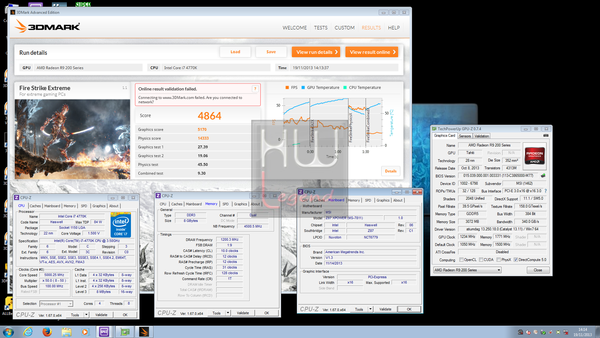

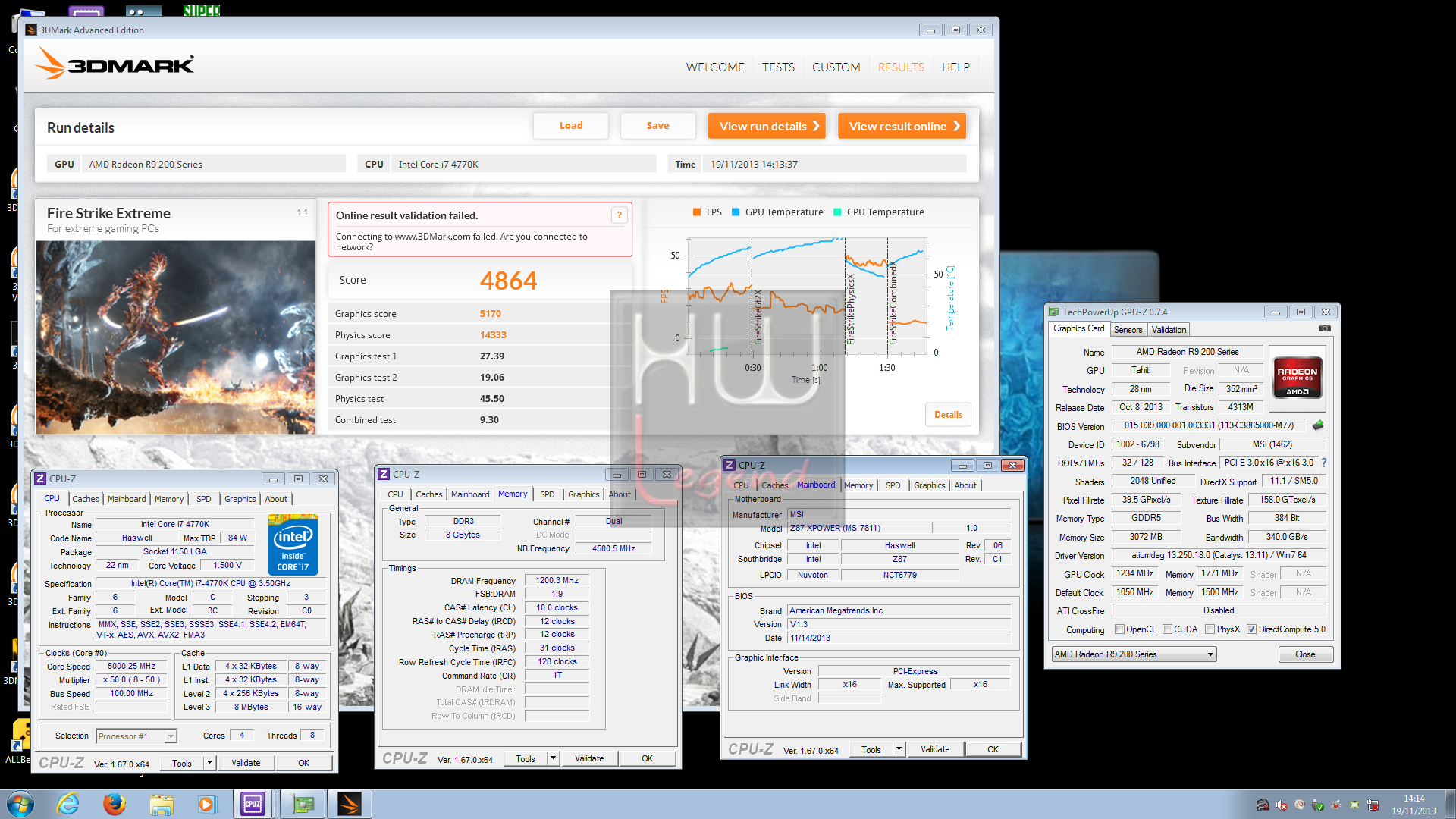

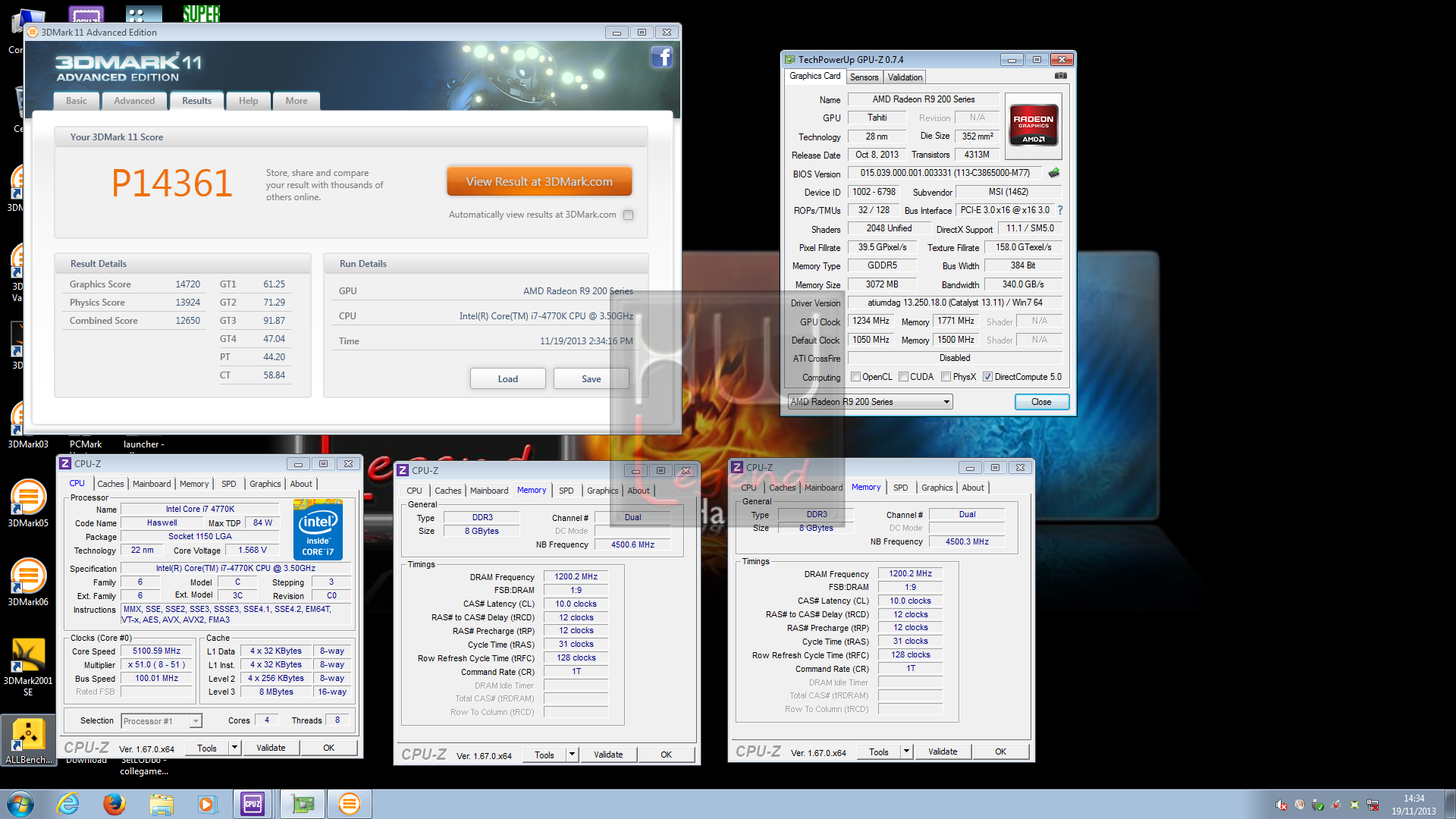

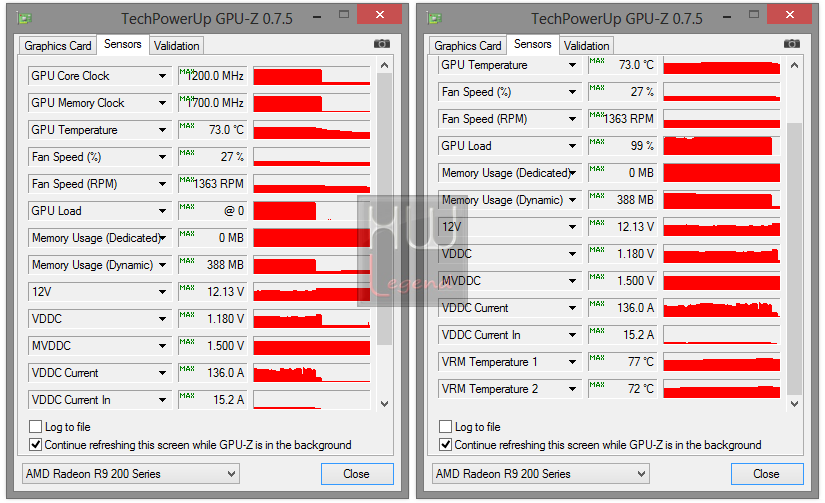

Nelle nostre prove abbiamo testato, come capitolo separato, il massimo OC stabile in tutti i test/giochi che il sample a nostra disposizione è riuscito ad esprimere ad aria. Tutti i settaggi sono stati effettuati con il software proprietario MSI Afterburner.

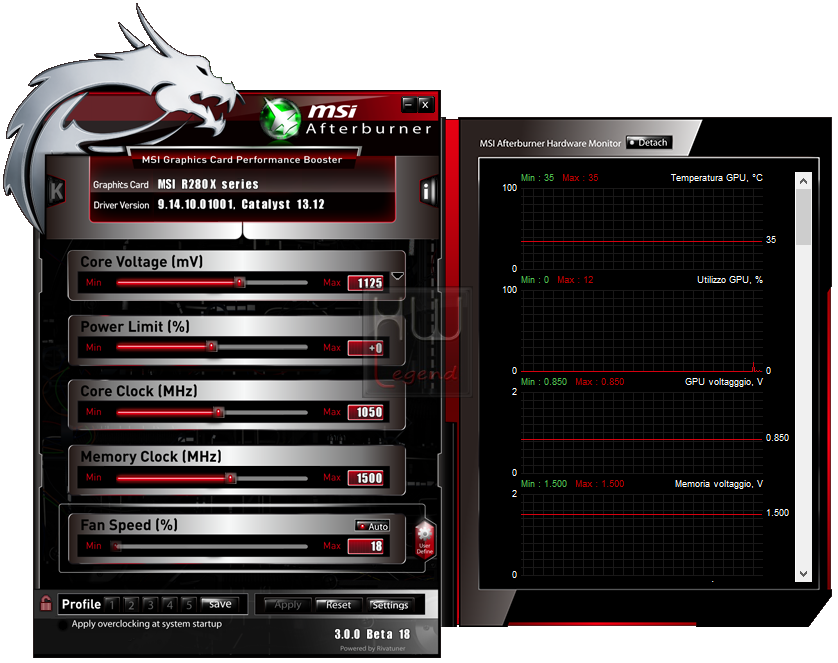

Settaggi MSi R9 280X Twin Frozr Gaming OC – Default:
Settaggi MSi R9 280X Twin Frozr Gaming OC – Overclock Daily:
N.B.: Ricordiamo che l’overclock è una pratica che può danneggiare in modo permanente i componenti. HW Legend non si assume nessuna responsabilità su eventuali danni cagionati a cose e/o persone dall’improprio utilizzo dei parametri di overclock. Ogni utente adotta questa pratica a suo esclusivo rischio e pericolo.
Queste le applicazioni interessate, suddivise in due tipologie differenti.
Benchmark Sintetici:
- 3DMark Vantage;
- 3DMark 11;
- 3DMark 2013;
- Unigine Heaven Benchmark 4.0;
- Unigine Valley Benchmark 1.0.
Giochi DirectX 11:
- DiRT Showdown;
- Alien vs Predator;
- Lost Planet 2;
- Metro Last Light;
- F1 2013;
- Crysis 2;
- Sniper Elite V2;
- Tomb Raider 2013;
- GRID 2;
- Bioshock Infinite;
- Hitman Absolution;
- Sleeping Dogs;
- Batman Arkham Origins.
I test sono stati condotti utilizzando il settaggio massimo possibile all’interno dei vari benchmark sintetici e giochi. Trattandosi di scheda video di livello enthusiast ne abbiamo volutamente voluto osservare la forza bruta.
Il nostro primario interesse è quello di fornire un quadro che possa rapportare ciò che un titolo/bench è in grado di offrire e quanto una scheda grafica di questo livello sia in grado di soddisfare determinate specifiche. Andiamo ad osservare i risultati ottenuti.
{jospagebreak_scroll title=Benchmark Sintetici – Parte Prima:}
Benchmark Sintetici – Parte Prima:
3DMark Vantage:
Il nuovo benchmark richiederà obbligatoriamente la presenza nel sistema sia di una scheda video con supporto alle API DirectX 10.
Il benchmark si compone di 4 distinti test, 2 incentrati sulla GPU e 2 sulla CPU. E’ possibile scegliere tra quattro preset configurati da Futuremark, caratterizzati da un livello di carico di lavoro differente così da meglio riprodurre lo scenario tipico di utilizzo del proprio sistema a seconda del tipo di configurazione Hardware in uso.
3DMark Vantage introduce per la prima volta il concetto di preset; mentre nelle versioni precedenti vi era una singola configurazione, il nuovo software consente di impostare la configurazione Entry, Performance, High e Extreme.
I test sono stati eseguiti sfruttando il preset Performance e High. Nel grafico il punteggio complessivo ottenuto.
3DMark 11:
Il nuovo benchmark richiederà obbligatoriamente la presenza nel sistema sia di una scheda video con supporto alle API DirectX 11. Secondo la software house Futuremark, i test sulla tessellation, l’illuminazione volumetrica e altri effetti usati nei giochi moderni rendono il benchmark moderno e indicativo sulle prestazioni “reali” delle schede video.
La versione Basic Edition (gratuita) permette di fare tutti i test con l’impostazione “Performance Preset”. C’è un test, chiamato Audio Visual Demo, eseguibile alla risoluzione massima 720p. La versione Basic consente di pubblicare online un solo risultato. Non è possibile modificare la risoluzione e altri parametri del benchmark. 3DMark 11 Advanced Edition non ha invece alcun tipo di limitazione.
Il nuovo benchmark si compone di sei test, i primi quattro con il compito di analizzare le performance del comparto grafico, con vari livelli di tessellazione e illuminazione. Il quinto test non sfrutta la tecnologia NVIDIA PhysX, bensì la potenza di elaborazione del processore centrale. Il sesto e ultimo test consiste, invece, in una scena precalcolata in cui viene sfruttata sia la CPU, per i calcoli fisici, e sia la scheda grafica.
I test sono stati eseguiti in DirectX 11 sfruttando il preset Entry, Performance ed Extreme. Nel grafico il punteggio complessivo ottenuto.
3DMark 2013:
La nuova versione del famoso software è senza dubbio la più potente e flessibile mai sviluppata da Futuremark. Per la prima volta viene proposto un programma multipiattaforma, capace di eseguire analisi comparative su sistemi operativi Windows, Windows RT, Android ed iOS. Le prestazioni velocistiche del proprio sistema possono essere osservate sfruttando tre nuovi ed inediti Preset: Ice Storm, Cloud Gate e Fire Strike.
Il primo, Ice Storm, sfrutta le funzionalità delle librerie DirectX 9.0 ed è sviluppato appositamente per dispositivi mobile, quali tablet e smartphone senza comunque trascurare i computer entry level. Il secondo, Cloud Ice è pensato per l’utilizzo con sistemi più prestanti, come ad esempio notebook e computer di fascia media, grazie al supporto DirectX 10.
Infine l’ultimo preset, denominato Fire Strike, è pensato per l’analisi dei moderni sistemi di fascia alta, contraddistinti da processori di ultima generazione e comparti grafici di assoluto livello con pieno supporto DirectX 11.
I nostri test sono stati eseguiti proprio in DirectX 11, sfruttando il preset Fire Strike e Fire Strike Extreme. Nel grafico il punteggio complessivo ottenuto.
{jospagebreak_scroll title=Benchmark Sintetici – Parte Seconda:}
Benchmark Sintetici – Parte Seconda:
Unigine Heaven Benchmark v4.0:
Unigine ha aggiornato il suo benchmark DirectX 11, che permette agli utenti di provare la propria scheda video con le nuove librerie grafiche. Basato su motore Unigine, il benchmark Heaven v4.0 supporta schede video DirectX 11, DX 10, 9, OpenGL e il 3D Vision Surround di Nvidia. Tra le novità la possibilità di avere a disposizione dei preset per avere delle performance paragonabili immediatamente tra gli utenti.
I test sono stati condotti utilizzando i preset Basic ed Extreme con risoluzione FullHD (1920×1080). Nei grafici i risultati ottenuti, espressi sotto forma di Score finale e di FPS medi.
Unigine Valley Benchmark v1.0:
Il nuovo UNIGINE Valley è stato sviluppato dagli stessi programmatori del noto e apprezzato benchmark HEAVEN. Questo nuovo test sarà in grado di sfruttare al massimo tutta la potenza della vostra scheda video.
Il benchmark riproduce in maniera dettagliata una valle piena di boschi, che saprà attirare l’attenzione dell’utente, grazie ad una fedeltà elevata della vegetazione e degli agenti atmosferici che interaggiscono su di essa.
Il benchmark riprende in parte il motore utilizzato in Heaven sfruttando al massimo un ambiente dinamico molto vasto e dettagliato. E’ possibile inoltre osservare in tempo reale le prestazioni della scheda video, la sua temperatura e la relativa frequenza di funzionamento.
I test sono stati condotti utilizzando il preset Basic ed Extreme con risoluzione FullHD (1920×1080). Nei grafici i risultati ottenuti, espressi sotto forma di Score finale e di FPS medi.
{jospagebreak_scroll title=Giochi DirectX 11 – Parte Prima:}
Giochi DirectX 11 – Parte Prima:
DiRT Showdown:
DiRT Showdown è un racing game puramente arcade basato su corse folli e incidenti. La simulazione realistica viene messa da parte in questo titolo, che preme invece l’acceleratore sulle caratteristiche più spettacolari delle corse, concentrandosi su scontri, incidenti e velocità elettrizzanti.
Il gioco consente di guidare varie categorie di veicoli all’interno di arene, tracciati e varie tipologie di corse impostate sulla demolizione e la velocità, con utilizzo di nitro. La modalità carriera consente di viaggiare per il mondo sperimentando più di 50 eventi diversi, mentre il multiplayer mette a disposizione una moltitudine di modalità diverse tra online a 8 giocatori e offline in split screen.
I test sono stati condotti con il benchmark integrato usando i seguenti settaggi:
Alien vs Predator:
La prima sensazione è di disorientamento: l’Alien ha visione grandangolare e può cadere da altezze indicibili senza il minimo danno ma, soprattutto, può camminare (e correre) sulle pareti e ciò cambia sensibilmente il modo in cui affrontare i quadri.
All’inizio non è facile muoversi con scioltezza e rapidità passando da una parete verticale ad un soffitto come se nulla fosse; dopo pochi minuti iniziamo “a prenderci gusto”…Ecco un marine, un colpo di artigli in corsa ed il marine è morto. Facile. Ecco un altro marine, ci vede, gli corriamo incontro, ha il lanciafiamme. Bruciamo assieme. Ed ora il Predator….
I test sono stati condotti usando i seguenti settaggi:
{jospagebreak_scroll title=Giochi DirectX 11 – Parte Seconda:}
Giochi DirectX 11 – Parte Seconda:
Lost Planet 2:
Lost Planet 2 è il seguito dello sparatutto in terza persona sviluppato e prodotto dalla Capcom. Basato sul motore grafico aggiornato MT-Framework 2.0 è ambientato 10 anni prima delle vicende di Lost Planet Extreme Condition.
Teatro delle azioni sarà ancora una volta l’inquietante pianeta E.D.N. III, il cui glaciale paesaggio ha lasciato spazio ad intricate giungle con tanto di vegetazione e clima tropicale. La battaglia dei valorosi coloni contro i terribili Akrid continuerà a insanguinare le terre del travagliato corpo celeste…
I test sono stati condotti con il benchmark integrato usando i seguenti settaggi:
Metro Last Light:
Nell’anno 2034, sotto le rovine di una Mosca post apocalittica, nei tunnel della Metro ciò che resta dell’umanità è assediato da minacce provenienti dall’esterno e dall’interno. Dei mutanti si aggirano all’interno delle catacombe sotto la superficie desolata.
Anziché fare fronte comune aiutandosi a vicenda, le stazioni-città della metro sono impegnate in una lotta per conquistare l’arma definitiva, un dispositivo in grado di scatenare l’apocalisse proveniente dalle camere blindate militari del D6.
E’ in corso quindi una guerra civile che potrebbe spazzare via per sempre l’umanità dalla faccia della terra. Queste sono le premesse della trama di Metro: Last Light, nel quale interpreteremo il ruolo di Artyom, un personaggio oppresso dal senso di colpa ma mosso dalla speranza, il quale avrà nelle sue mani la chiave per la sopravvivenza del genere umano…
I test sono stati condotti con il benchmark integrato usando i seguenti settaggi:
{jospagebreak_scroll title=Giochi DirectX 11 – Parte Terza:}
Giochi DirectX 11 – Parte Terza:
F1 2013:
Ultimo capitolo sviluppato dai ragazzi di Codemasters con licenza ufficiale FIA. Dato il via, ci troveremo di fronte alla possibilità di avviare diverse modalità di gioco. La più importante è ovviamente la carriera, ma per chi non vuole tuffarsi sin da subito in un’avventura lunga tre, cinque o sette stagioni, c’è la possibilità di affrontare una gara veloce (solo gran premio), effettuare prove a tempo, tuffarci in un week-end di gara (dalle prove libere del venerdì al gran premio della domenica) o avviare il gioco in multiplayer.
Ovviamente il titolo è incentrato sulla carriera e la differenza nel tempo (tre, cinque o sette anni) è data dalla volontà di approdare sin da subito in team più o meno importanti, minore sarà la carriera, maggiori saranno le possibilità di entrare da subito nei top team come Ferrari, McLaren o Red Bull – se si sceglie invece la carriera da sette anni, ci troveremo a dover fare la gavetta partendo da team come Lotus, HRT e Toro Rosso. Il gioco supporta le DirectX 11.
I test sono stati condotti con il benchmark integrato usando i seguenti settaggi:
Crysis 2:
Il mondo è stato devastato da una serie di cataclismi climatici e la società è sull’orlo del totale disfacimento. Gli alieni sono tornati, con una forza d’invasione al completo, e il loro obiettivo è niente meno che la totale distruzione dell’umanità. Un processo a cui dare inizio strappando il cuore della città più famosa della Terra.
A New York, terrificanti invasori spaziali si aggirano per le strade e una piaga da incubo falcia milioni di abitanti con brutale ed epidemica velocità. La città è nel caos, le sue strade e i suoi palazzi sono ridotti a cumuli di macerie fumanti. È una New York come non l’avete mai vista. Né le forze dell’ordine paramilitari, né la potenza della macchina da guerra degli USA possono resistere agli invasori.
Tutti coloro che hanno scelto di non fuggire sono condannati. La semplice sopravvivenza in questo uragano di morte richiede l’uso di tecnologie ben superiori a quelle mai viste da un soldato moderno.
Un uomo sta per ereditare tale tecnologia: è la tuta da combattimento del futuro, la Nanosuit 2. Con essa, questo singolo super soldato si opporrà alla distruzione dell’umanità, nella giungla urbana nota come New York City.
I test sono stati condotti con il benchmark tool “Adrenaline 1.0.1.14” usando i seguenti settaggi:
{jospagebreak_scroll title=Giochi DirectX 11 – Parte Quarta:}
Giochi DirectX 11 – Parte Quarta:
Sniper Elite V2:
Sniper Elite V2 è uno sparatutto in terza persona con una predilezione per le meccaniche stealth, e sprona il giocatore a effettuare eliminazioni silenziose e a rimanere nell’ombra, piuttosto che sfidare i nemici a viso aperto. L’arsenale a disposizione include una gamma piuttosto ridotta di fucili da cecchino, pistole silenziate, mitragliatrici e granate.
Una delle novità introdotte da Rebellion nel gioco è la X-Ray Kill Cam, una visuale ravvicinata che si attiva quando il giocatore mette a segno un colpo particolarmente spettacolare. La telecamera segue il proiettile nel corso di un bullet time che mostra la penetrazione dello stesso nelle carni del nemico, perforando eventualmente ossa e organi interni.
L’Agente segreto Karl Fairburne è un infiltrato nella Berlino del 1945, un cecchino dell’Alleanza paracadutato dietro le linee nemiche durante la battaglia, negli ultimi giorni di Guerra. La nuova missione che deve portare a termine, denominata Operation Paperclip, ha lo scopo di reclutare alcuni degli scienziati nazisti per metterli al servizio degli Stati Uniti…
I test sono stati condotti con il benchmark tool “Adrenaline 1.0.0.2” usando i seguenti settaggi:
Tomb Raider (2013):
ll nuovo capitolo di uno dei più famosi videogiochi della storia ci rimette nei panni della formosa archeologa Lara Croft. Fresca di laurea e spinta dalla sua caparbietà si imbarca in una spedizione archeologica sulla nave Endurance, capeggiata dal capitano Conrad Roth, vecchio amico di famiglia, alla ricerca di un reame leggendario chiamato Yamatai, guidato dalla Regina del Sole, Himiko.
Dopo aver studiato alcuni testi, Lara si convince che per trovare Yamatai bisogna cambiare rotta, e dirigersi verso il Triangolo del Drago; convinta che le presunte attività paranormali riscontrate in quella zona siano semplici dicerie, la ragazza convince i membri della spedizione a cambiare rotta.
La nave però si trova nel mezzo di una violentissima e improvvisa tempesta, viene letteralmente spezzata in due e il gruppo naufraga su una misteriosa isola ai margini del Giappone. Lara rimane sola e viene tramortita ed imprigionata da un selvaggio, che la appende e la lascia a testa in giù all’interno di una caverna. Riuscirà a liberarsi?
I test sono stati condotti con il benchmark tool “Adrenaline Action 1.0.2.1” usando i seguenti settaggi:
{jospagebreak_scroll title=Giochi DirectX 11 – Parte Quinta:}
Giochi DirectX 11 – Parte Quinta:
GRID 2:
GRID 2 metterà alla prova le abilità di guida dei giocatori, che dovranno cercare di tagliare per primi il traguardo per ottenere fama e successo. Al volante di un’ampia selezione di alcune delle migliori vetture degli ultimi quattro decenni, i giocatori potranno conquistare un intero nuovo mondo di competizioni motoristiche.
Sarà possibile vivere la migliore esperienza di guida mai creata, guidando in tutto il mondo, da Parigi ad Abu Dhabi, passando per Chicago e l’assolata costa della California – fra tracciati cittadini splendidamente realizzati, circuiti su licenza e pericolose strade di montagna.
Il gioco proporrà anche nuovi standard per quanto riguarda le sfide multiplayer con una componente di gioco molto estesa e del tutto indipendente, oltre a un sistema di progressione assolutamente unico.
I test sono stati condotti con il benchmark integrato usando i seguenti settaggi:
Bioshock Infinite:
Corre l’anno 1912. Con gli Stati Uniti che stanno emergendo come una potenza mondiale, la città volante di Columbia è un simbolo potente di ideali americani, lanciato in pompa magna fra le acclamazioni di un pubblico affascinato. Ma con quello che sembra un innocente esperimento da fiera, il fondatore Zachary Hale Comstok (autonominatosi il Profeta) decide di intromettersi in affari delicati e crea una secessione dagli Stati Uniti, con la città che scompare tra le nuvole.
La sua ubicazione è sconosciuta. Il più grande successo nella storia americana è scomparso senza lasciare traccia. Booker DeWitt, un detective alcolizzato e giocatore d’azzardo, con un passato burrascoso e un congedo forzato dalla agenzia di Pinkerton, si ritrova suo malgrado ospite della città galleggiante per via di un regolamento di conti che lo porta a cercare, identificare e scortare una persona fuori da Columbia, una giovane donna di nome Elizabeth che sembra essere talmente importante da far rischiare la vita degli stessi abitanti per recuperarla sotto ordine del Profeta, senza contare la protezione da parte di una creatura alata di nome Songbird.
Chi è Elizabeth? Perché è così importante per Columbia e per il suo fondatore? Perché mandare un ex soldato ed ex agente di Pinkerton congedato con disonore per recuperarla? Chi sono i mandanti dell’incarico e perché vogliono proprio lei? Chi sono poi quell’uomo e quella donna che sembrano seguirlo passo per passo da prima del momento in cui Booker ha messo piede sulla capsula di lancio per Columbia?
Le domande si accumulano mentre Booker si imbarca in una rocambolesca avventura tra le nuvole di un paradiso artificiale, dove i guai sono stati presenti da ben prima del suo arrivo. La sua presenza è solo la scintilla che accenderà la miccia della bomba costruita dai conflitti tra le fazioni opposte della città.
I test sono stati condotti utilizzando il tool “Adrenaline Action 1.0.2.1” usando i seguenti settaggi:
{jospagebreak_scroll title=Giochi DirectX 11 – Parte Sesta:}
Giochi DirectX 11 – Parte Sesta:
Hitman Absolution:
Il gioco inizia con 47 incaricato di assassinare Diana, il suo storico contatto che lo ha accompagnato per anni. 47, nonostante Diana l’abbia salvato alla fine di Blood Money, si dirige verso la villa in cui vive pronto a portare a termine il suo lavoro.
Il contatto questa volta è un certo Travis, che fa parte dell’Agenzia. In punto di morte, Diana chiede a 47 di vegliare su una giovane ragazza di nome Victoria, persona che vale milioni di dollari per l’agenzia. 47 mantiene la promessa e mette sotto la sua ala protettrice Victoria, la misteriosa ragazza che Travis sta cercando da tempo.
La trama si districa in un susseguirsi di vicende molto intricate e forti. L’ultimo filmato mostra un investigatore che si chiede chi sia 47, dopo aver passato giorni a investigare su di lui, per poi fare la conoscenza di Birdie, che ha intenzione di vendere la sua identità, cosa che aveva già intenzione di fare con l’Agenzia.
I test sono stati condotti utilizzando il tool “Adrenaline Action 1.0.2.1” usando i seguenti settaggi:
Sleeping Dogs:
In Sleeping Dogs il gioco ha come protagonista un ufficiale di polizia che deve riportare l’ordine nel tentativo di abbattere le fazioni criminali. Il gioco si svolge a Hong Kong e con il giocatore assumerete il controllo del detective Wei Shen, un funzionario dell’Ufficio di Polizia di Hong Kong.
Wei è tornato a Hong Kong dopo aver trascorso gran parte della sua vita negli Stati Uniti. A Wei è stato assegnato un caso dove deve andare sotto copertura e per fare questo deve infiltrarsi nella Triade organizzazione chiamata Sun On Yee.
Il focus sul terreno della lotta morale di Wei per rimanere fedele alla sua missione è fermare le Triadi pur mantenendo la sua copertura e di essere quanto più possibile simile ai criminali.
I test sono stati condotti utilizzando il tool “Adrenaline Action 1.0.2.1” usando i seguenti settaggi:
{jospagebreak_scroll title=Giochi DirectX 11 – Parte Settima:}
Giochi DirectX 11 – Parte Settima:
Batman Arkham Origins:
Batman: Arkham Origins è un videogioco del 2013 sviluppato da Warner Bros Games Montreal basato sul supereroe dei fumetti della DC Comics, Batman. Si tratta del terzo capitolo della saga videoludica di Batman: Arkham avviata da Rocksteady Studios nel 2009 con Batman: Arkham Asylum e proseguita dalla medesima casa sviluppatrice nel 2011 con Batman: Arkham City. Il gioco è un prequel del primo episodio, e racconta l’ascesa di Batman a paladino di Gotham City.
È la notte della vigilia di Natale, Gotham City è in fermento, nel peninziario di Blackgate sta per avere luogo l’esecuzione pubblica di uno dei serial killer più celebri della città: Julian Gregory Day, alias Calendar Man. Il criminale è stato catturato da Batman, ma il dipartimento di polizia di Gotham non è ancora disposto ad ammettere l’esistenza di questa controversa leggenda urbana. All’improvviso tutte le reti interrompono i loro programmi per dare una notizia straordinaria: la prigione di Blackgate è stata letteralmente presa d’assalto dagli uomini del boss criminale Maschera Nera (aka Roman Sionis), intenzionati a liberare il loro capo e a farla pagare al Commissario di Polizia Loeb che è stato preso in ostaggio e trascinato nella prigione. Batman irrompe a Blackgate per fare luce sulla vicenda.
Gli uomini di Maschera Nera hanno seminato morte e distruzione ovunque, in particolare il supercriminale Killer Croc che Maschera Nera ha ingaggiato come guardaspalle. Sionis è infuriato col Commissario Loeb: ha pagato lui ed i suoi uomini per anni ed ora lui lo fa incarcerare? è intenzionato a fare di lui un esempio per cui libera Calendar Man e butta il Commissario nella Camera a Gas del braccio della morte lasciandolo lì a morire.
Batman non riesce ad arrivare in tempo per salvare il Commissario e si lancia all’inseguimento del criminale. Quest’ultimo nella sua fuga incappa in un drone volante dotato di telecamera che lo segue spiandolo, e lo distrugge. Batman lo trova e ne rimuove la memoria per analizzarne il contenuto. Poi raggiunge il tetto della prigione dove Maschera Nera riesce a fuggire col suo elicottero. Prova ad inseguirlo, ma il criminale gli lancia contro Killer Croc.
Dopo un combattimento furioso, Batman immobilizza l’assassino che si lascia sfuggire una terribile informazione: quella stessa notte Maschera Nera ha messo una taglia di 50.000.000 di dollari sulla sua testa. Sette assassini oltre a lui hanno accettato il contratto. Batman ha i giorni contati. Vuole saperne di più, ma la polizia, guidata da un giovane James Gordon ancora tenente, lo trova e cerca di arrestarlo. Batman riesce però a fuggire….
I test sono stati condotti con il benchmark integrato usando i seguenti settaggi:
{jospagebreak_scroll title=Considerazioni sui Test:}
Considerazioni sui Test:
La MSi R9 280X Twin Frozr Gaming OC si è dimostrata un prodotto davvero molto interessante, appartenente alla nuova famiglia Radeon R9 di AMD, una serie di soluzioni dedicate alla fascia alta del mercato e, quindi, agli utenti che cercano soluzioni grafiche “no compromise”.
Inutile dire che la sua potenza la fa muovere agevolmente in tutti i test eseguiti, sia sintetici che in ambito gaming. Questo modello, in particolare, esalta le già ottime caratteristiche della GPU Tahiti XT2 elevandone la frequenza di funzionamento, sia di base che in regime di boost.
L’adozione del dissipatore proprietario Twin Frozr IV Advanced consente di avere ottime temperature di esercizio e spinge l’utente a volere sempre di più. Questa scheda grafica nasce per poter realizzare sistemi di gaming evoluti in grado di gestire risoluzioni grafiche molto elevate. A risoluzione Full-HD, con una moltitudine di filtri attivi, anche una sola vga è in grado di regalare forti emozioni.
Concludiamo con le nostre consuete schermate dei sensori con i rilevamenti eseguiti con il software GPU-Z che ci danno un’idea delle risorse impiegate, sia a default che in regime di overclock daily.
Alla luce dei risultati molto buoni ottenuti, abbiamo voluto testare il massimo overclock stabile con il sample in nostro possesso.
{jospagebreak_scroll title=Test di massimo overclock:}
Test di massimo overclock:
Dopo aver testato la nuova MSi R9 280X Twin Frozr Gaming OC ed aver avuto un riscontro molto positivo sia sulle prestazioni che sul comportamento fisico della scheda, ci siamo spinti fino al limite massimo di overclock stabile, in maniera ovviamente compatibile con il raffreddamento in uso.
Per procedere ci siamo avvalsi dell’utility MSi AfterBurner, presente nella dotazione fornita dal produttore. Come detto ci siamo mantenuti entro valori “sicuri”, che non potessero quindi rappresentare un rischio per l’integrità della scheda.
Abbiamo, di conseguenza, applicato una tensione, per quanto riguarda la GPU, pari a 1.200v, il massimo livello del Power Limit (+20%) e il massimo regime di rotazione delle ventole (100%). Non abbiamo messo mano alla tensione di alimentazione dei moduli di memoria GDDR5, mantenendoci entro gli 1.500v previsti dal produttore.
In queste condizioni abbiamo visto che la massima frequenza stabile per l’esecuzione di tutti i test è di 1.234 MHz per la GPU (circa +18%) e di 1.771 MHz (7.084 MHz effettivi) per le memorie GDDR5 (+18%).
In alcuni test è stato possibile guadagnare qualcosa in termini di frequenze ma abbiamo riportato quella massima che ci ha permesso di chiuderli tutti senza problemi e di alcuni ne riportiamo gli screenshot. Riportiamo alcuni bench da noi eseguiti, conclusi senza problemi di sorta e senza che la scheda abbia dato alcun segno di cedimento.
Non ci resta che aggiungere che abbiamo utilizzato lo stesso settaggio anche per giocare con alcuni videogame con risoluzioni full HD e filtri attivi. Inutile dire che la scheda non ha avuto nessun problema operativo e che le temperature sono sempre state ottime. In definitiva non possiamo che ritenerci più che soddisfatti dal comportamento di questo prodotto!
N.B.: Ricordiamo che l’overclock è una pratica che può danneggiare in modo permanente i componenti. HW Legend non si assume nessuna responsabilità su eventuali danni cagionati a cose e/o persone dall’improprio utilizzo dei parametri di overclock. Ogni utente adotta questa pratica a suo esclusivo rischio e pericolo.
{jospagebreak_scroll title=Temperature, Rumorosità e Consumi:}
Temperature, Rumorosità e Consumi:
Temperature Misurate:
Per questa nuova scheda grafica, appartenente alla famiglia di prodotti espressamente dedicati ai videogiocatori, l’azienda taiwanese ha deciso di adottare l’ormai noto e apprezzato sistema di dissipazione Twin Frozr IV Advanced.
Questo dissipatore di calore si presenta davvero molto generoso nelle dimensioni, vantando una superficie radiante veramente notevole ed una coppia di ventole Propeller Blade da ben 10 cm di diametro.
Non mancano tutta una serie di tecnologie proprietarie finalizzate a garantire le massime performance dissipanti e il miglior confort acustico possibile. Tra queste ci limitiamo a citare le più importanti, quindi la tecnologia Dust Removal, pensata per garantire un flusso d’aria ottimale sul radiatore, rimuovendo gli eventuali residui di polvere, e la tecnologia SuperPipe, che consente, grazie all’utilizzo di particolari heatpipe con diametro maggiorato, di trasferire il calore generato dal processore grafico due volte più velocemente vero la superficie radiante.
Durante le nostre prove abbiamo potuto constatare che sia le ventole che il gruppo dissipante svolgono egregiamente il loro lavoro, senza eccedere in quanto a rumorosità e garantendo il mantenimento di buone temperature di esercizio, sia a default che con il profilo di overclock daily.
Di seguito le temperature medie in Idle e in Full-Load (Gaming/Bench e Stress) registrate durante le prove, con gestione automatica/massima delle ventole per i profili Default e OC Daily.
Ricordiamo che tutto l’hardware è installato su un banchetto da test DimasTech e che la temperatura ambiente, durante le misurazioni, era di circa 22°C. Non possiamo che ritenerci soddisfatti dei risultati ottenuti.
Rumorosità Misurata:
Per il rilevamento della rumorosità durante il funzionamento di ventole e dissipatori abbiamo scelto di usare strumentazione professionale a marca PCE, e nello specifico il fonometro Professionale PCE-999.
Il test di rumorosità è uno dei più difficili da effettuare, poiché durante la fase di test qualsiasi rumore, anche minimo, può far balzare il grafico verso l’alto, di fatto invalidando il lavoro effettuato e costringendoci a ripetere il test dall’inizio.
Per questo motivo, non disponendo purtroppo di una camera anecoica, ci siamo veduti costretti ad aspettare le tarde ore notturne per poter effettuare i nostri test in tutta tranquillità e con rumore ambientale il più basso e costante possibile. Lo strumento utilizzato, il fonometro professionale PCE-999, è molto sensibile al rumore ambientale. Da questo valore, tipico di qualsiasi ambiente domestico, è necessario partire per poter analizzare la rumorosità del complesso dissipatore/ventola.
Nel grafico che segue vengono riportate le rilevazioni fatte con il fonometro PCE-999 ad una distanza, dalla scheda grafica, prima di 60, poi di 30, ed infine di 15 cm. Il regime di rotazione delle ventole è stato impostato manualmente al 25 (il minimo impostabile), 40, 60, 80 ed infine al 100% (il massimo impostabile), in maniera da fornire un quadro il più possibile preciso della situazione.
I test da noi condotti confermano una buona silenziosità del sistema di dissipazione messo a punto da MSi. Fino ad un regime di rotazione del 50-55% le ventole risultano molto silenziose e poco percepibili. Una volta superata questa soglia iniziano a diventare udibili seppur non creando particolari fastidi.
Dalla soglia di rotazione dell’80% a salire, le ventole generano un rumore sicuramente fastidioso e difficilmente sopportabile per lunghi periodi di tempo. Ovviamente questi livelli non vengono mai raggiunti mantenendo una gestione automatica delle ventole, se non per ridurre le elevate temperature di esercizio che si potrebbero raggiungere in circostanze di scarsa ed inadeguata aerazione all’interno del case.
Consumi Misurati:
La proposta di MSi ha espresso consumi in linea con questa tipologia di schede, non bassi ma nemmeno esagerati. D’altronde chi acquista questo tipo di schede lo fa essendo conscio che per avere le massime prestazioni lo scotto da pagare riguarda consumi non proprio contenuti.
Tuttavia, l’affinamento del processo produttivo ha consentito di andare a ridurre quella che è la tensione di alimentazione massima, necessaria per il corretto funzionamento della scheda. La nuova R9 280X Twin Frozr Gaming OC, anche a fronte di frequenze operative superiori preimpostate di fabbrica, si mantiene pienamente stabile con una tensione GPU pari ad appena 1.112v, contro gli 1.200v necessari alle precedenti HD 7970 GHz Edition.
Questo ovviamente si traduce in consumi complessivi sensibilmente inferiori, consumi che collocano questa soluzione all’incirca a metà strada tra una HD 7970 ed una HD 7970 GHz Edition, pur registrando performance velocistiche superiori ad entrambe, per via della maggiore frequenza operativa della GPU.
Di seguito vi mostriamo i consumi del sistema di prova completo, misurati direttamente alla presa di corrente. Le misurazioni sono state ripetute più volte, nel grafico la media delle letture nelle seguenti condizioni:
- EIdle;
- Full-Load Gaming/Bench;
- Full-Load Stress.
Come possiamo chiaramente osservare dai valori registrati, questa scheda grafica vanta consumi davvero contenuti. Ci riteniamo soddisfatti.
{jospagebreak_scroll title=Conclusioni:}
Conclusioni:
 | Prestazioni/Overclock: |  |
| Rapporto Qualità/Prezzo: | | |
| Rumorosità/Consumi: | | |
| Giudizio Complessivo: | |
La proposta di MSi che abbiamo analizzato e testato quest’oggi ci è apparsa davvero ben costruita e contraddistinta da un sistema di raffreddamento efficiente e silenzioso. La soluzione R9 280X Twin Frozr Gaming OC dispone di un sistema di dissipazione veramente eccezionale (Twin Frozr IV Advanced), capace di garantire il mantenimento di basse temperature di esercizio, anche in condizione di discreto overclocking, senza mai risultare fastidioso.
La R9 280X Twin Frozr Gaming OC è una scheda grafica dedicata in modo particolare al mondo del Gaming e tutto ciò che le gravita attorno. Il colore nero del dissipatore, attraversato dalla livrea rossa insieme allo scudetto riportante il dragone, caratteristica dei prodotti Gaming di MSi, conferiscono alla vga un aspetto molto racing ed aggressivo. Già l’aspetto esteriore lascia trasparire l’intento del produttore, ovvero quello di aver creato un oggetto dedicato ad una platea di gamer molto esigente e che ama unire estetica a prestazioni di classe superiore.
Sotto il dissipatore abbiamo osservato l’estrema cura profusa dalla casa produttrice nella realizzazione di ogni singolo elemento. La circuiteria di alimentazione dotata di ben 8 fasi di tipo digitale, di cui 6 dedicate alla GPU e 2 alle memorie GDDR5. L’utilizzo di PWM digitali garantisce una maggiore efficienza e precisione nell’erogazione rispetto all’approccio standard. Le fasi sono gestite da un controller della CHiL modello CHL8228G.
L’assoluta stabilità operativa e la longevità sono garantite dalla selezione di componenti che rispondono ad una serie di requisiti “Military Standard“, ovvero prodotti che hanno raggiunto e ottenuto una certificazione che ne consente l’impiego in ambito militare, notoriamente precluso alla maggior parte delle soluzioni commerciali, caratterizzati da una maggiore tolleranza al funzionamento in condizioni critiche, quali elevati stress e temperature.
L’azienda identifica tale componentistica con la dicitura “Military Class 4 Components”. Sono state introdotte nuove induttanze blindate con core in ferrite che, rispetto alla generazione precedente e secondo quanto dichiarato da MSi, hanno guadagnato fino al 30% di capacità di sopportare alte correnti ed il 10% in più di efficienza.
La MSi R9 280X Twin Frozr Gaming OC si è dimostrata un prodotto davvero molto interessante. Inutile dire che la sua potenza la fa muovere agevolmente in tutti i test eseguiti, sia sintetici che in ambito gaming. Questo modello, in particolare, esalta le già ottime caratteristiche della GPU Tahiti XT2 elevandone la frequenza di funzionamento, sia di base che in regime di boost.
Anche giocando agli ultimi titoli disponibili a risoluzioni Full-HD (1920x1080px) le prestazioni offerte sono veramente molto elevate ed è davvero improbabile che si arrivi a saturare tutta la memoria a disposizione, causando un decadimento del framerate, anche avvalendosi delle varie tecniche di filtraggio. Dopo diverse ore di utilizzo per i test, la R9 280X Twin Frozr Gaming OC ha sempre garantito temperature nella norma e massima silenziosità. Anche in regime di overclock daily abbiamo registrato un comportamento ottimale.
I test hanno restituito risultati che hanno confermato le nostre aspettative, prestazioni elevate ed una grande stabilità di funzionamento. La vga a nostra disposizione ha raggiunto stabilmente le frequenze di overclock daily di 1.200MHz sulla GPU e di 6.800MHz sulle memorie GDDR5, con un Power Limit a +15% e ventole in AUTO. Questi valori sono ben al di sopra delle specifiche dei componenti utilizzati.
La scheda video MSi R9 280X Twin Frozr Gaming OC è facilmente reperibile sul mercato italiano ad un prezzo medio di circa 240€ IVA compresa, cifra più che giustificata dalle caratteristiche tecniche e dalle performance velocistiche offerte, oltre che dalla presenza di un già ottimo dissipatore di calore proprietario. Non possiamo che definirci pienamente soddisfatti del comportamento di questa nuova scheda grafica.
Pro:
- Processore Grafico Tahiti XT2 a 28nm;
- Architettura Graphics Core Next (GCN) con ben 2.048SP;
- Frequenze operative fissate a 1.000MHz/1.500MHz/1.050MHz (Core/Memorie/Boost);
- Generosa dotazione di memoria on-board (ben 3.072MB);
- Prestazioni molto elevate;
- Ottime tecnologie supportate (CrossFireX, PowerTune, Eyefinity);
- Doppio BIOS con Switch di selezione;
- Buona predisposizione all’overclock;
- Ottimo sistema di dissipazione proprietario (Twin Frozr IV Advanced) silenzioso ed efficiente;
- Buoni consumi.
Contro:
- Nulla da segnalare.
Si ringrazia
per il sample fornitoci.
Gianluca Cecca – delly – Admin di HW Legend
