Cooler Master Seidon 120V: prestazioni elevate con poco ingombro!

Cooler_Master_Seidon_120VCon la recensione di oggi andremo ad analizzare in dettaglio, il nuovo Cooler Master Seidon 120V, un dissipatore a liquido all-in-one con radiatore da 120mm. Questo prodotto si posiziona nella fascia entry-level del mercato, offrendo un rapporto prezzo-prestazioni molto interessante. Il Sedon 120V si presta quindi a tutti i clienti che preferiscono un sistema di dissipazione di ridotte dimensioni ma dalle ottime performances, con la possibilità di ridirezionare il calore generato dal processore direttamente all’esterno dal case. Con questa breve presentazione vi auguriamo buona lettura.

Cooler Master Seidon 120V: prestazioni elevate con poco ingombro! – Recensione di Andrea Franchitti | Il_Metallurgico – Voto: 4,5/5


Introduzione:


Logo_Cooler_Master

Cooler Master, è un’azienda nata nel 1992. Produttrice e costruttrice di prodotti come case, alimentatori, dissipatori cpu, ventole e altro con lo scopo di garantire le migliori soluzioni termiche presenti sul mercato. Con il tempo, Cooler Master si è distinta per l’ottima qualità dei suoi prodotti, diventato ben presto leader mondiale nella costruzione di componentistiche atte a risolvere il problema del surriscaldamento dei componenti elettrici.

contact_us_topbanner

Puntare alla qualità è sempre stato il motto di questa azienda, e questo gli ha permesso di ricevere la Certificazione ISO 9001 nei principali stabilimenti di Taiwan (seguite rigorosamente anche negli stabilimenti in Cina), certificazione molto importante per un’azienda di queste dimensioni. I punti fermi di Cooler Master infatti sono: Innovazione, Velocità e Soddisfazione del cliente, costruendosi nel tempo una solida reputazione basata sull’innovazione delle tecnologie e il design innovativo e tecnologico.

La ricerca della massima soddisfazione del cliente, ha portato l’azienda con il tempo ad espandersi e a creare sedi in tutto il mondo,al fine di  supportare in maniera veloce ed efficace  i suoi clienti. Alcune sedi principali sono ad esempio in USA (California, Fremont e Chino), Brasile (San Paulo), Russia (Mosca), Germania (Berlino), ecc.

Logo_CM_Storm

Cooler Master con il successo acquisito ha deciso di lanciare un altro marchio come ad esempio la linea “CM Storm”.

Ulteriori informazioni >

{jospagebreak_scroll title=Confezione e Bundle:&heading=Introduzione:}


Confezione e Bundle:

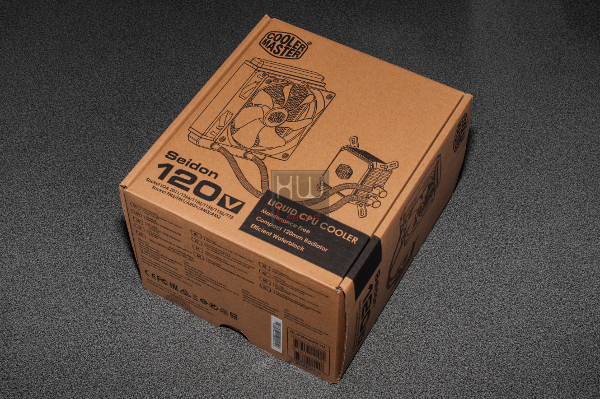

Il Cooler Master Seidon 120V è racchiuso in una confezione dalle medie dimensioni, realizzata in cartone non lavorato, con scritte nere. La scatola è pressoché a forma di cubo, con la classica e comoda apertura verso l’alto.

Cooler_Master_Seidon_120V_-_1a

La scatola del Seidon 120V, non è rifinita, ma utilizza un cartone di buona qualità che è in grado di proteggere il contenuto durante la delicata fase di trasporto. Tutte le indicazioni e le features del prodotto sono riportate con inchiostro nero. Precisamente troviamo: una raffigurazione del prodotto assieme al logo dell’azienda e al nome del dissipatore. E’ presente inoltre una pratica e completa lista di socket compatibili sia di Intel che di AMD.

L’azienda ha deciso di utilizzare una confezione “non lavorata” per tenere testa ad un suo principio fondamentale: “Il rispetto per l’ambiente”. Il trasporto, anche senza la presenza delle classiche maniglie laterali, risulta facile, visto le sue ridotte dimensioni d’ingombro.

Cooler_Master_Seidon_120V_-_2

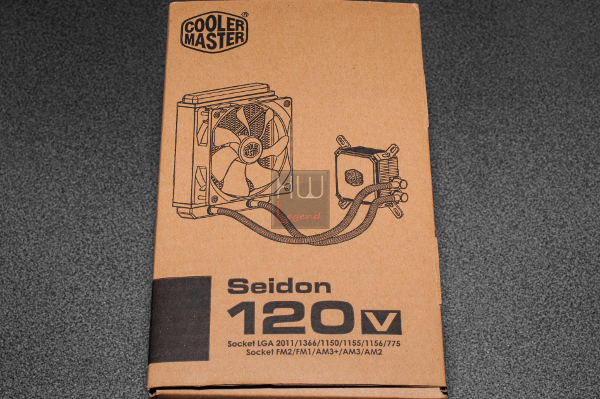

La parte laterale destra presenta il nome del prodotto con i socket compatibili e un’immagine raffigurante il Seidon 120V.

Cooler_Master_Seidon_120V_-_3

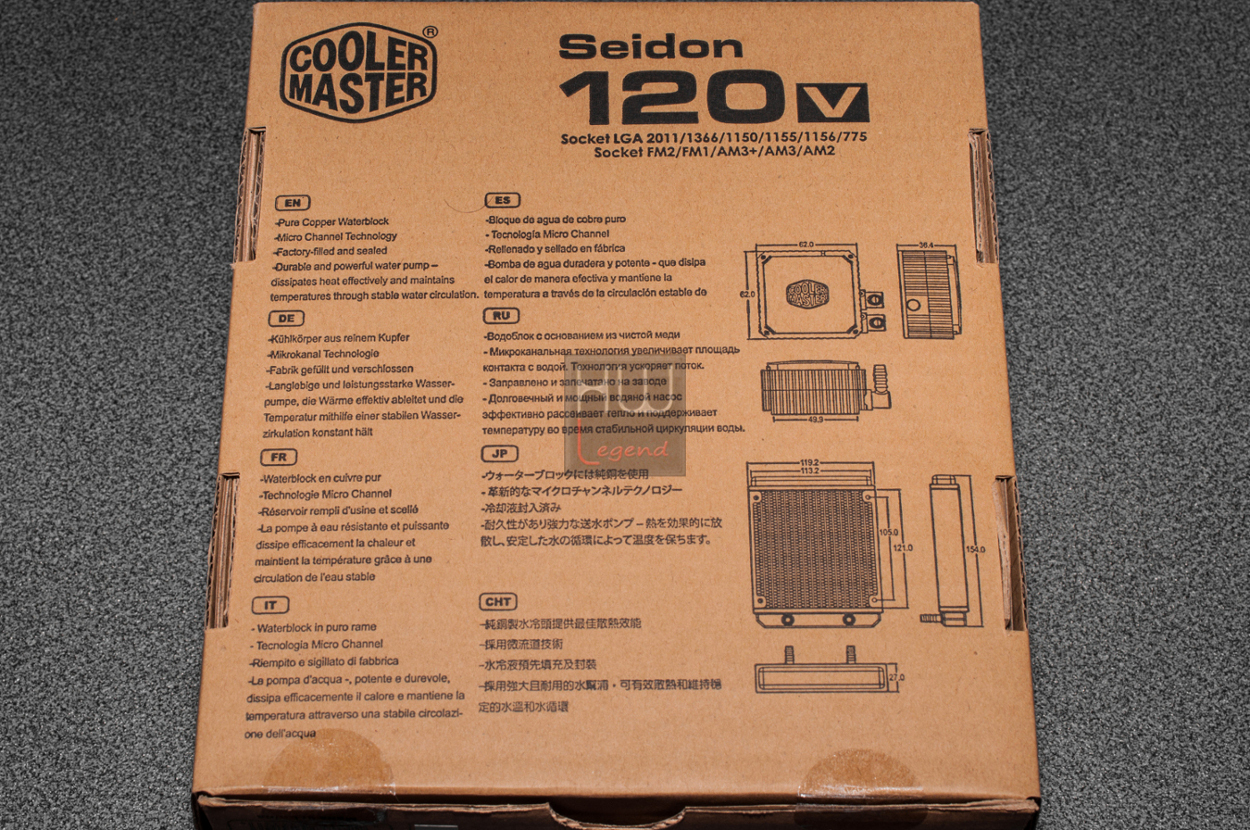

Nella parte posteriore della confezione sono riportate: il nome del prodotto, i socket compatibili, alcune immagini con le dimensioni della pompa e del radiatore e una breve descrizione del Seidon 120V in 8 lingue diverse, Italiano incluso.

Cooler_Master_Seidon_120V_-_4

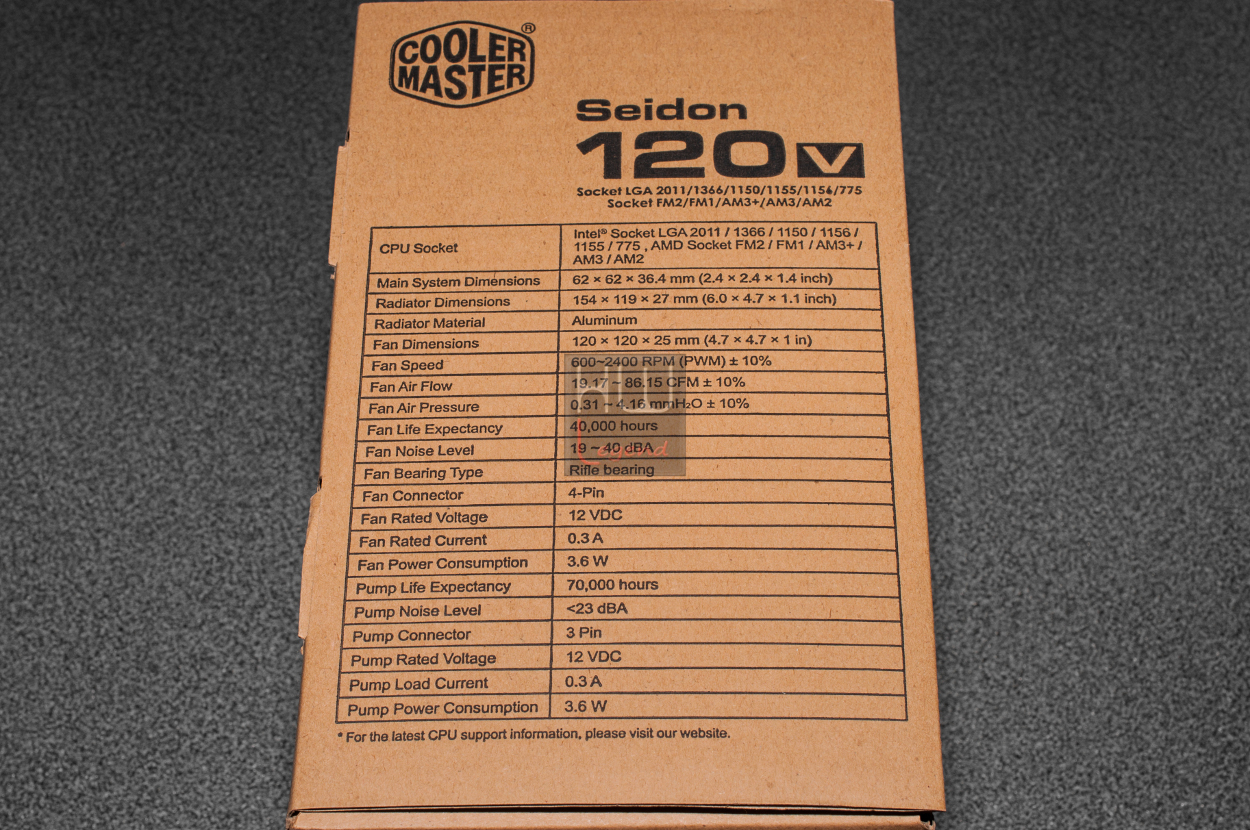

Nella parte sinistra della confezione, oltre al classico logo e nome del prodotto, troviamo: una tabella che riposrta in maniera ordinata tutte le specifiche dettagliate del prodotto, incluse la ventola e la pompa.

Cooler_Master_Seidon_120V_-_5

Cooler_Master_Seidon_120V_-_6

Nella parte superiore della confezione non vi sono particolari informazioni, infatti troviamo: il logo, il nome del prodotto e i socket compatibili. Maggiori informazioni sono riportate nella parte superiore come: i contatti dell’azienda, i codici identificativi del prodotto e le certificazioni ottenute.

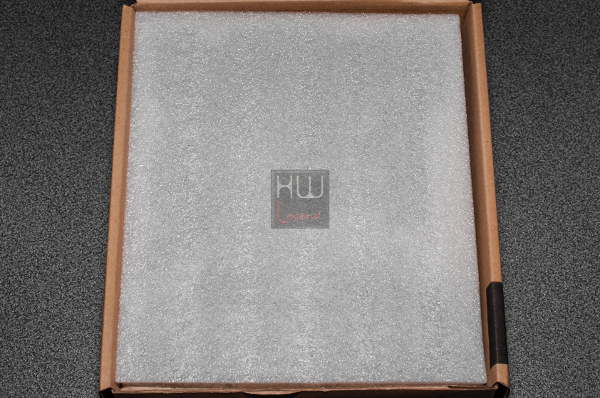

Cooler Master non ha trascurato alcun dettaglio, curando con molta attenzione e scrupolosità tutti i particolari. Il design della confezione pur essendo molto semplice risulta funzionale e consente fin da subito di apprendere tutte le informazioni sul prodotto.

Cooler_Master_Seidon_120V_-_7

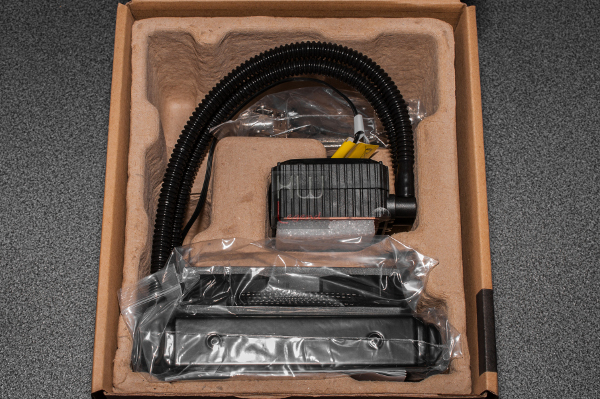

L’apertura della confezione risulta semplice e in pochi secondi ci troveremo di fronte al materiale fornitoci in dotazione. La prima cosa che troviamo è un sottile strato protettivo di polistirolo espanso, atto a proteggere l’hardware presente al suo interno. Rimosso questo strato protettivo è possibile osservare il contenuto.

Cooler_Master_Seidon_120V_-_8

La cura della distribuzione di ogni componente all’interno della confezione, denota l’ottimo studio e attenzione che l’azienda ha riposto. Riteniamo che sia praticamente quasi impossibile incappare in qualche componente danneggiato per causa di un trasporto movimentato.

Cooler_Master_Seidon_120V_-_9

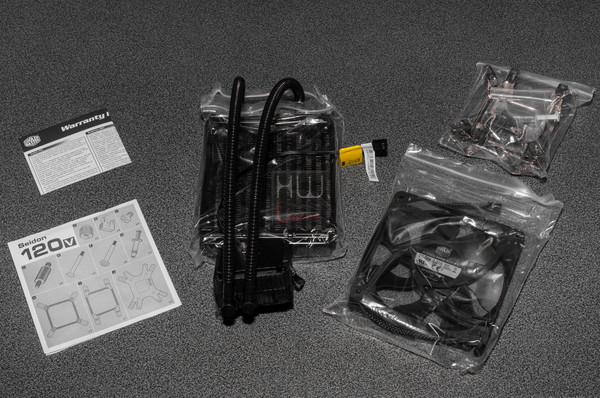

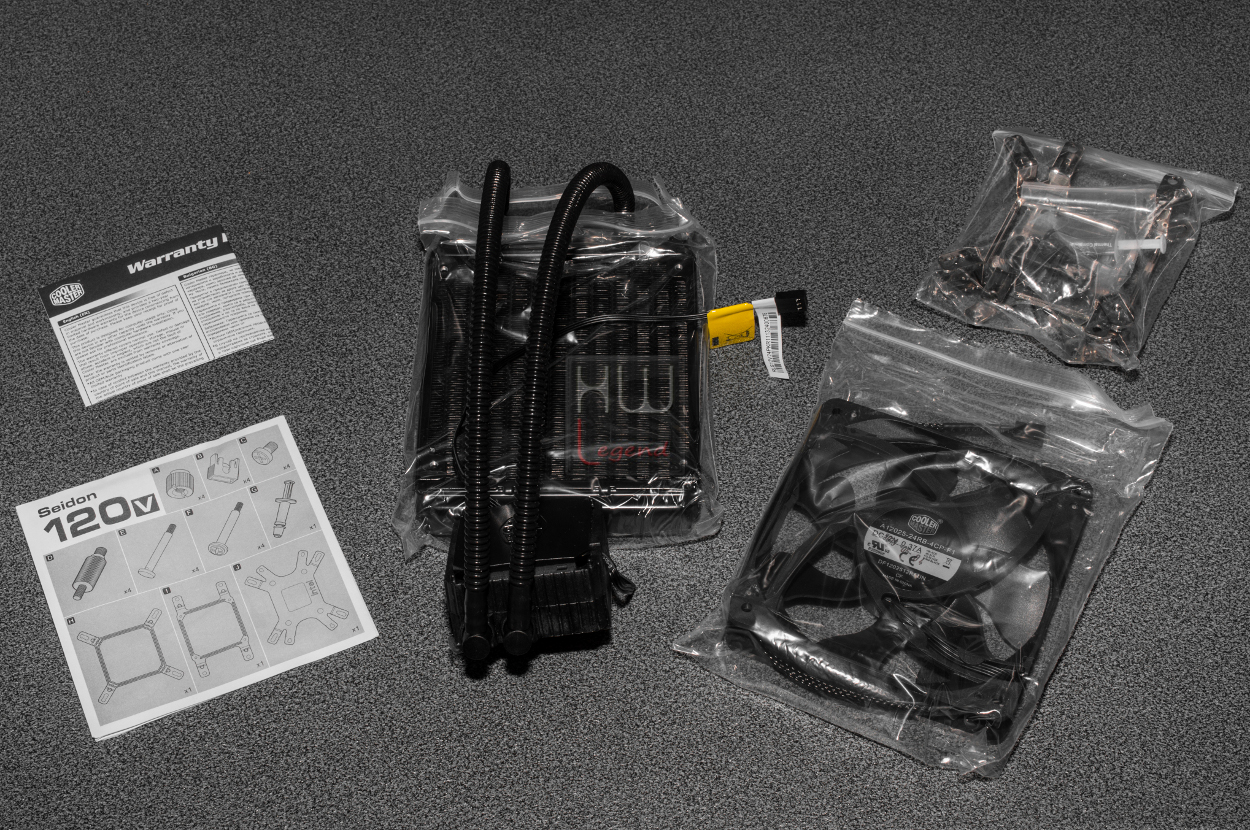

Il bundle è composto dal dissipatore, manualistica, informazioni per la garanzia, ventola, sistema di montaggio e pasta termica. Il bundle fornito in dotazione risulta molto completo e consente fin da subito di godere a pieno del prodotto.

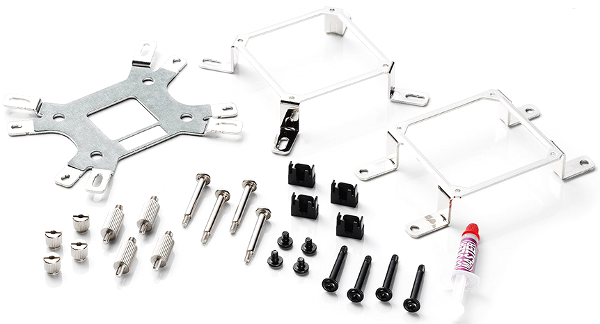

Cooler_Master_Seidon_120V_-_9a

Osservando con attenzione i componenti, possiamo notare come l’azienda, abbia posto particolare attenzione alla qualità dei materiali utilizzati. Questi infatti hanno uno spessore elevato, risultando particolarmente resistenti anche a torsioni, piegamenti ed in generale ad un utilizzo prolungato e intensivo nel tempo. Cooler Master non si è quindi smentita per quanto riguarda la qualità dei propri prodotti.

Siamo pronti per andare ad analizzare le caratteristiche tecniche e le features del Cooler Master Seidon 120V.

{jospagebreak_scroll title=Specifiche Tecniche & Features:}


Specifiche Tecniche & Features:


Cooler_Master_Seidon_120V_-_10

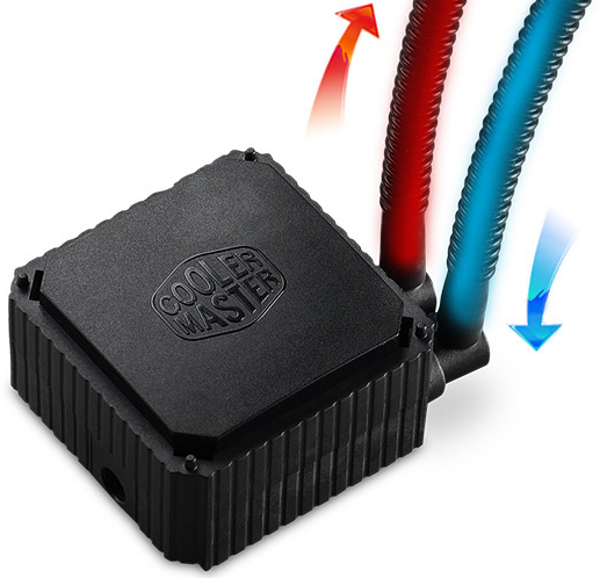

Il Cooler Master Seidon 120V è un dissipatore a liquido di tipo all-in-one che comprende in un singolo componente waterblock, pompa, tubi, serbatoio e radiatore.

Cooler_Master_Seidon_120V_-_11b

Il radiatore è del tipo slim, infatti lascia molto spazio intorno all’area della CPU. All”interno del waterblock sono presenti delle “Micro channels“, ovvero piccolissimi canali che assicurano uno smaltimento del calore dell’acqua molto veloce e di conseguenza un raffreddamento sempre efficiente.

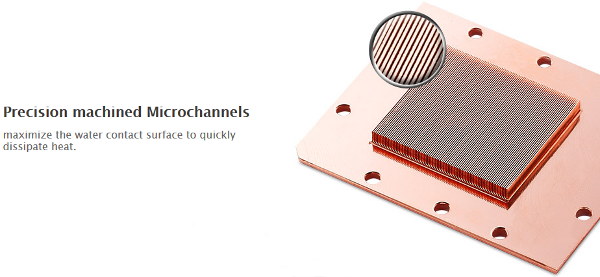

Cooler_Master_Seidon_120V_-_12

Cooler_Master_Seidon_120V_-_12a

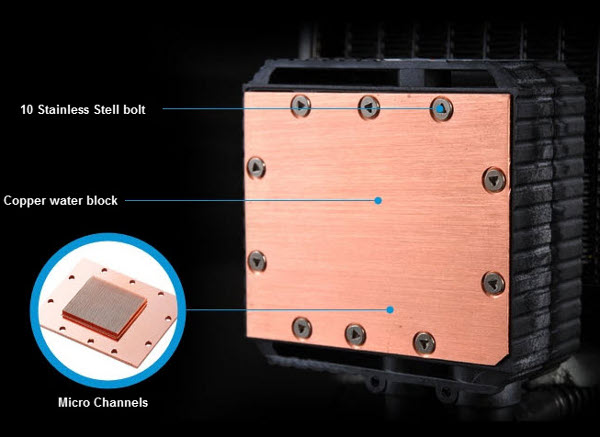

Questo sistema di raffreddamento è completamente assemblato in fabbrica, non necessita di operazioni di montaggio o di riempimento del liquido interno. Il kit è perfettamente sigillato, a garanzia della tenuta dell’impianto e dell’assoluta mancanza di manutenzione.

Come detto in precedenza, la pompa è inclusa nel waterblock. In questa maniera si avrà un duplice effetto positivo: un ingombro molto ridotto da parte dei componenti e una installazione del dissipatore semplice e veloce. In questi sistemi non è presente un vero e proprio serbatoio, tutto il liquido di raffreddamento è incluso nel dissipatore stesso.

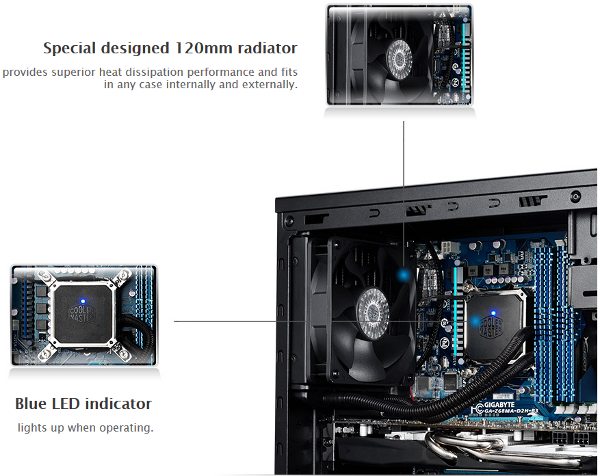

Il Cooler Master Seidon 120V offre la possibilità di posizionare la ventola da 120mm di tipo PWM da entrambe le parti del radiatore, lasciando all’utente finale la scelta di dove collocarla.

Cooler_Master_Seidon_120V_-_14a

La pompa viene alimentata tramite un connettore a 3 pin, dando la possibilità di controllare anche gli RPM di funzionamento. Tutto il dissipatore è sigillato rendendo estremamente difficile, se non impossibile, l’evaporazione del liquido presente all’interno.

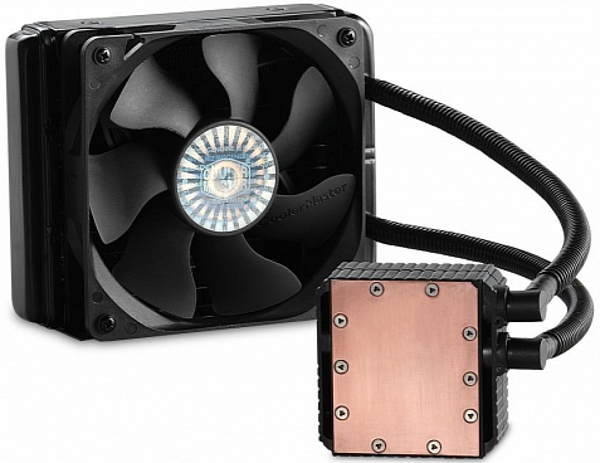

Il Cooler Master Seidon 120V offre facilità di utilizzo e performances superiori a molti dissipatori ad aria. I punti a sfavore sono davvero pochi e stanno nell’impossibilità di sostituire la pompa con un altro modello nel caso di guasto e nell’impossibilità di personalizzazione dei componenti, essendo tutti assemblati in un unico prodotto. Riassumiamo di seguito le sue specifiche tecniche.

Cooler_Master_Seidon_120V_-_13

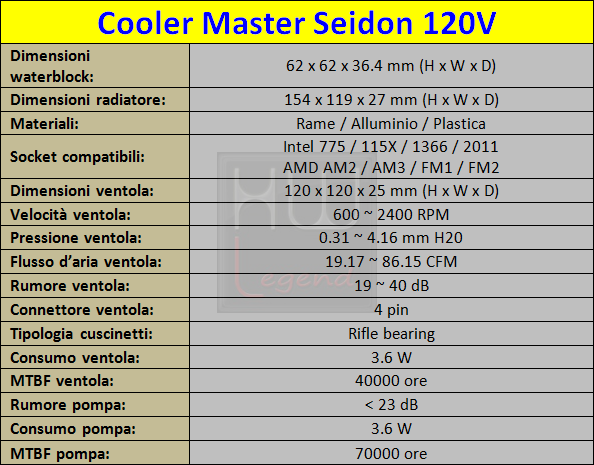

Specifiche_Tecniche_Cooler_Master_Seidon_120V

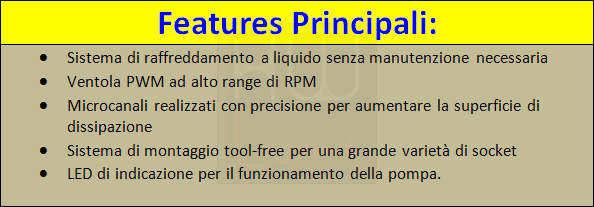

Per concludere vi postiamo di seguito le features del Cooler Master Seidon 120V.

Features_Cooler_Master_Seidon_120V

Le caratteristiche tecniche e le features dichiarate da Cooler Master, rispecchiano in pieno la volontà del produttore, nel voler realizzare un dissipatore silenzioso e con componenti di qualità. Le novità stilistiche e funzionali lo rendono un prodotto molto interessante.

Nel corso della nostra recensione analizzeremo le caratteristiche peculiari e innovative che i tecnici Cooler Master hanno voluto metttere a disposizione dei propri clienti. Per ulteriori informazioni è possibile consultare la pagina web del prodotto sul sito Cooler Master. Ora siamo pronti per andare ad analizzare in dettaglio la soluzione Seidon 120V.

{jospagebreak_scroll title=Uno sguardo da vicino – Parte Prima:}


Uno sguardo da vicino – Parte Prima:


Il Cooler Master Seidon 120V offre l’aspetto classico dei dissipatori a liquido All-In-One, con un waterblock di forma quadrata e un radiatore slim per ventole da 120mm. Le dimensioni del waterblock sono di: 62x62x36.4mm (HxWxD).

Cooler_Master_Seidon_120V_-_11c

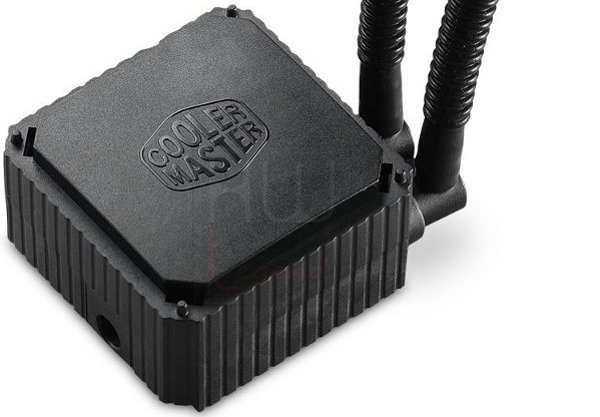

Il waterblock è realizzato interamente in plastica dura e non presenta particolari finiture estetiche, se non la presenza di un elegante logo Cooler Master.

Cooler-Master-Seidon-120V_-_LED

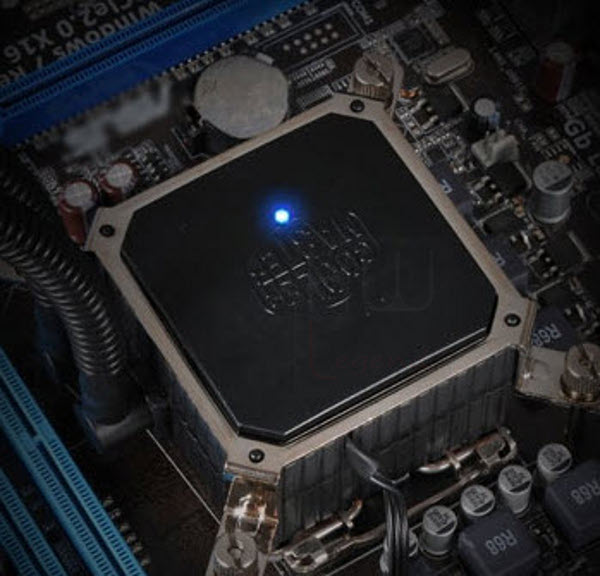

Appena sopra la scritta “Cooler Master” è presente un pratico e piccolo LED Blu diagnostico, che indica il corretto funzionamento dell’impianto. La luce non risulta fastidiosa.

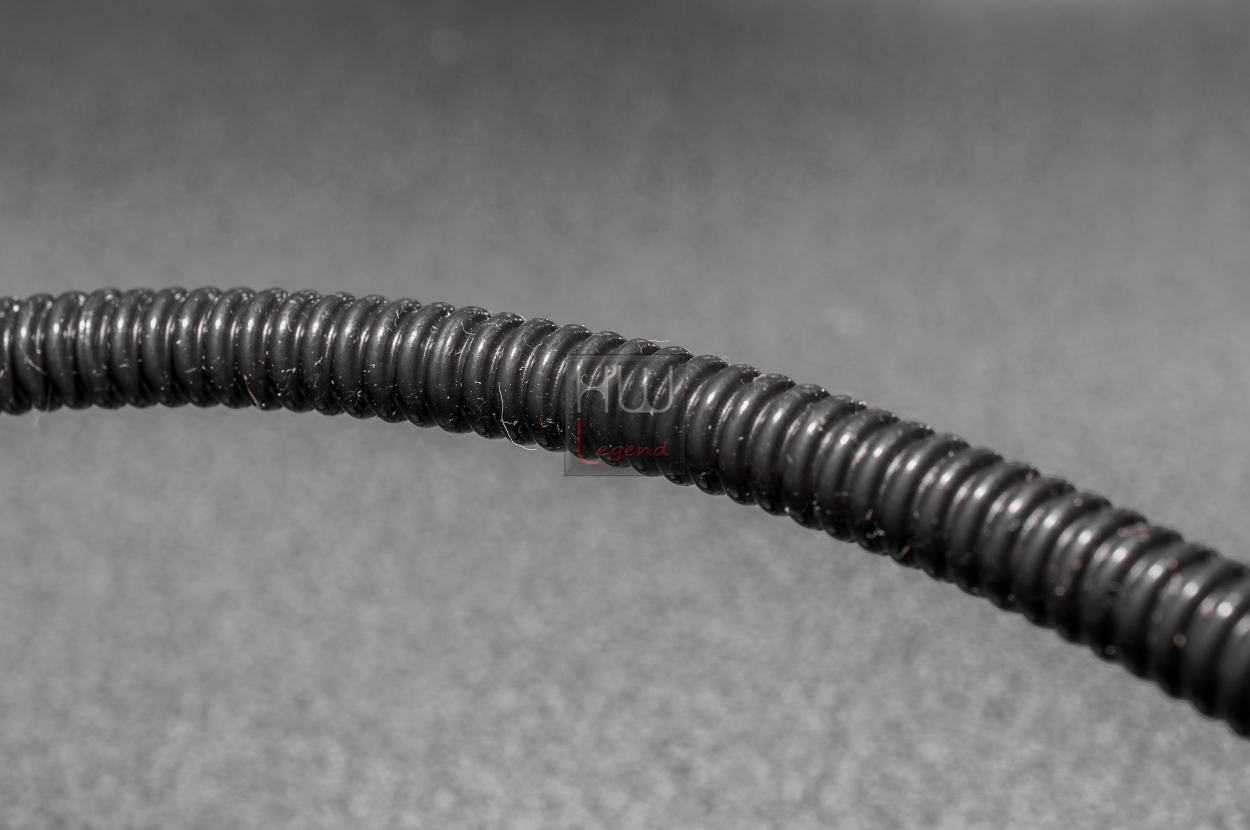

Cooler_Master_Seidon_120V_-_15

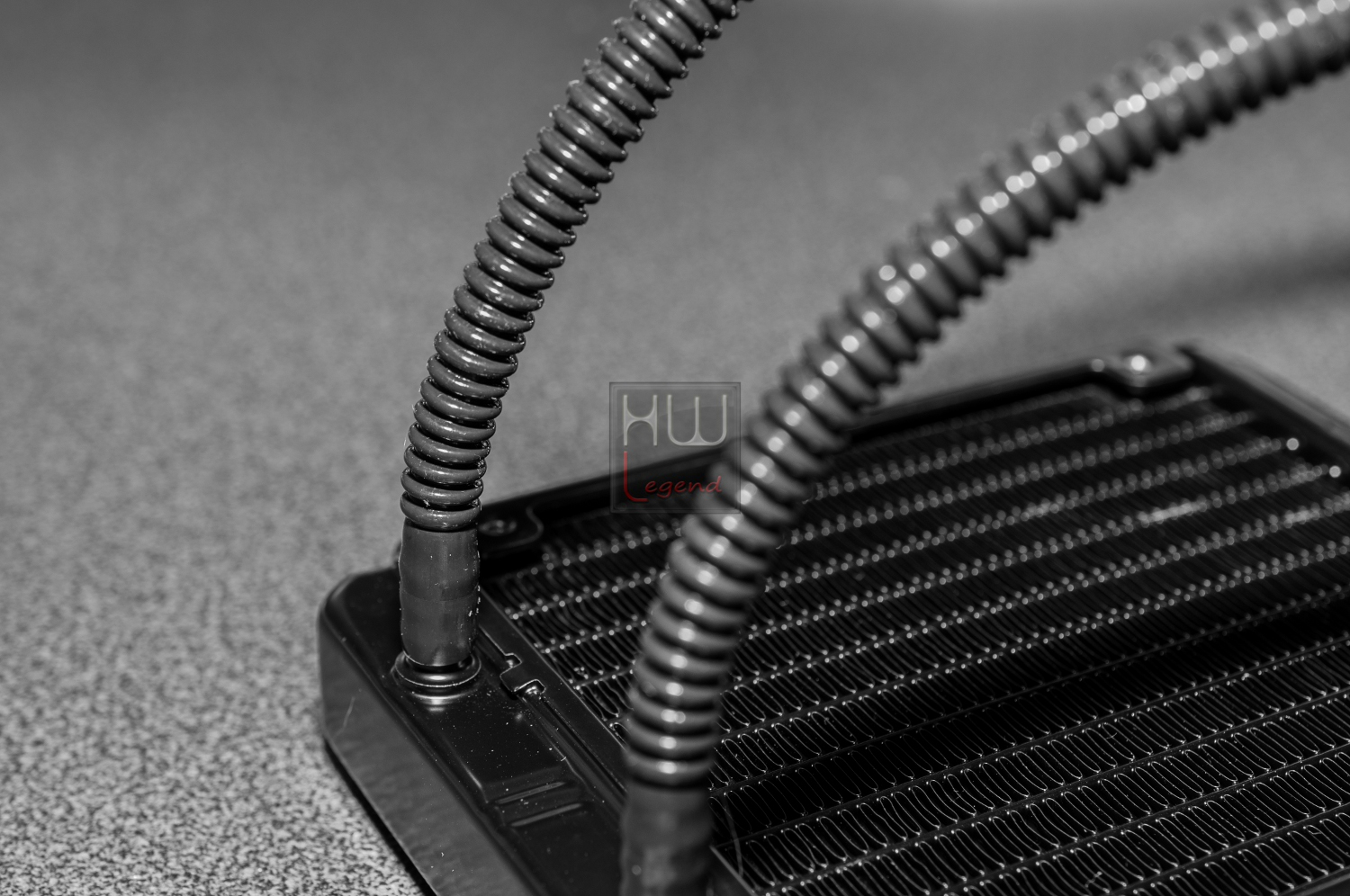

I tubi sono in plastica semirigida. Questo utile accorgimendo consente da una parte di dare una eccellente robustezza e quindi durata nel tempo, dall’altra di non creare angoli di curvatura troppo ridotti. In questa maniera sarà possibile ridurre praticamente al minimo le “strozzature”, riducendo il rischio di dannose limitazioni del flusso d’acqua, che genera una conseguente riduzione delle performance.

Cooler_Master_Seidon_120V_-_16

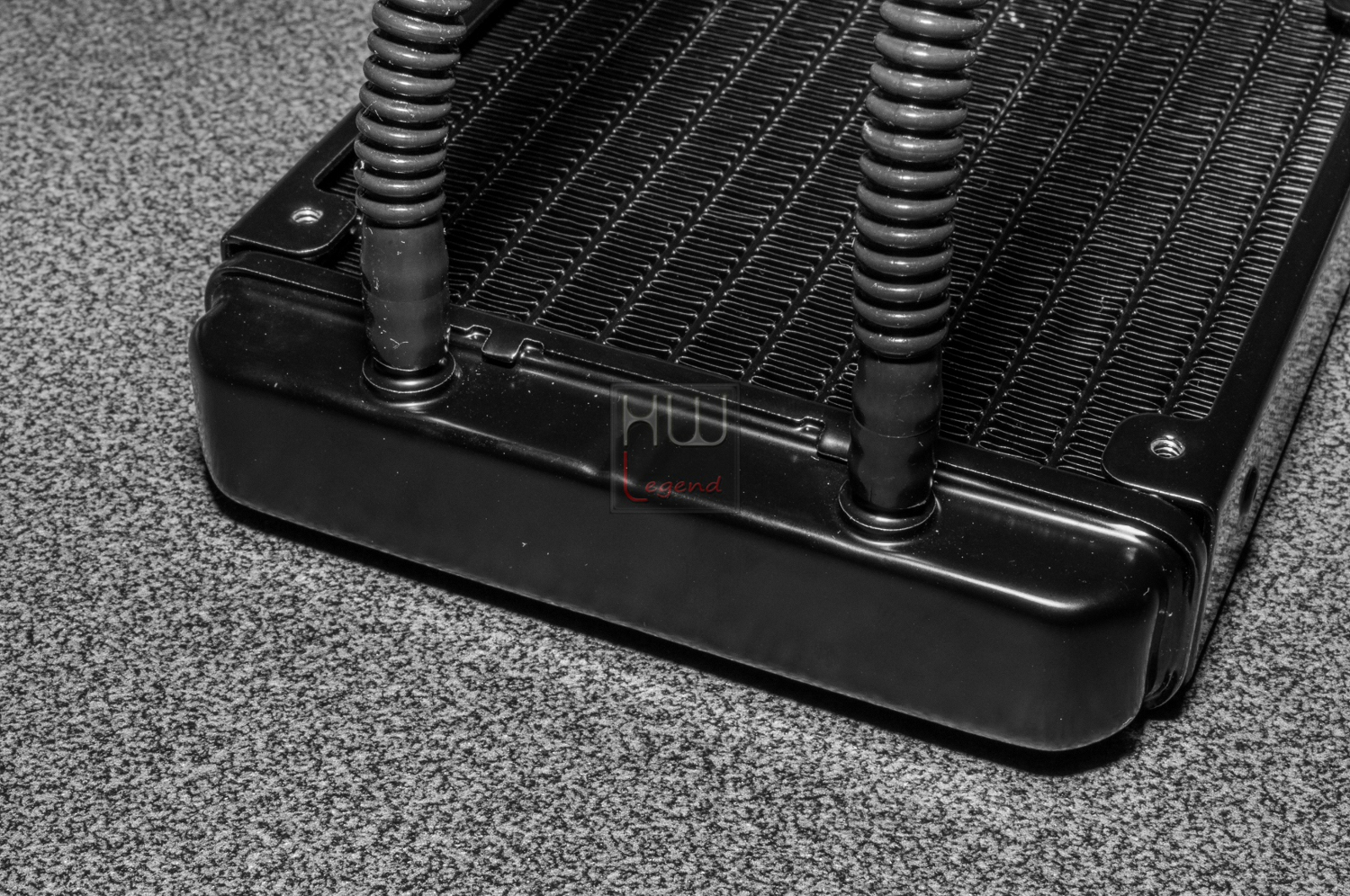

Nei punti di ingresso delle tubazioni sono installati dei collari di rinforzo in gomma che evitano un possibile e disastroso distaccamento dei tubi dal radiatore, con conseguente perdita del liquido refrigerante all’interno del PC con tutte le conseguenze dannose che ne deriverebbero.

Cooler_Master_Seidon_120V_-_17

Questo tipo di fissaggio risulta molto resistente. Anche provando ad applicare volontariamente una forza elevata, è molto difficile sfilare i tubi dalla loro sede.

Cooler_Master_Seidon_120V_-_18

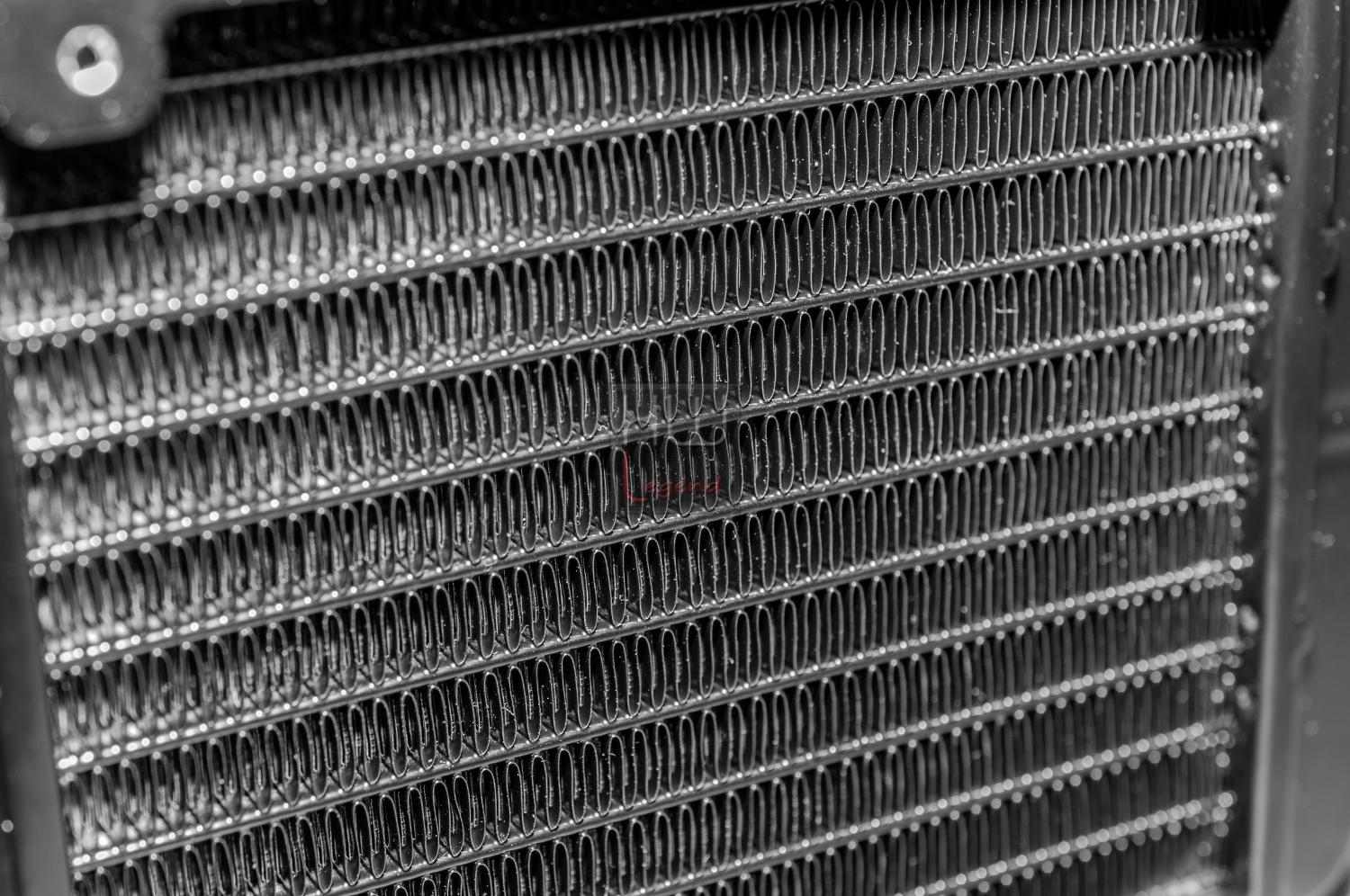

Il radiatore da 120mm e spessore di 27mm, in alluminio verniciato di nero, presenta una discreta densità delle lamelle, infatti è costituito da componenti ad alto FPI (numero di alette per pollice) che assicurano un maggiore ed efficiente scambio termico.

Questa tipologia di radiatori necessitano di ventole capaci di generare una buona pressione per garantire che il flusso d’aria possa attraversare interemente il fitto corpo di alette e di conseguenza smaltirne il calore prodotto. Nel caso decidiate di utilizzare ventole di terze parti consigliamo quindi di prendere modelli che garantiscono una pressione statica molto elevata.

Cooler_Master_Seidon_120V_-_19

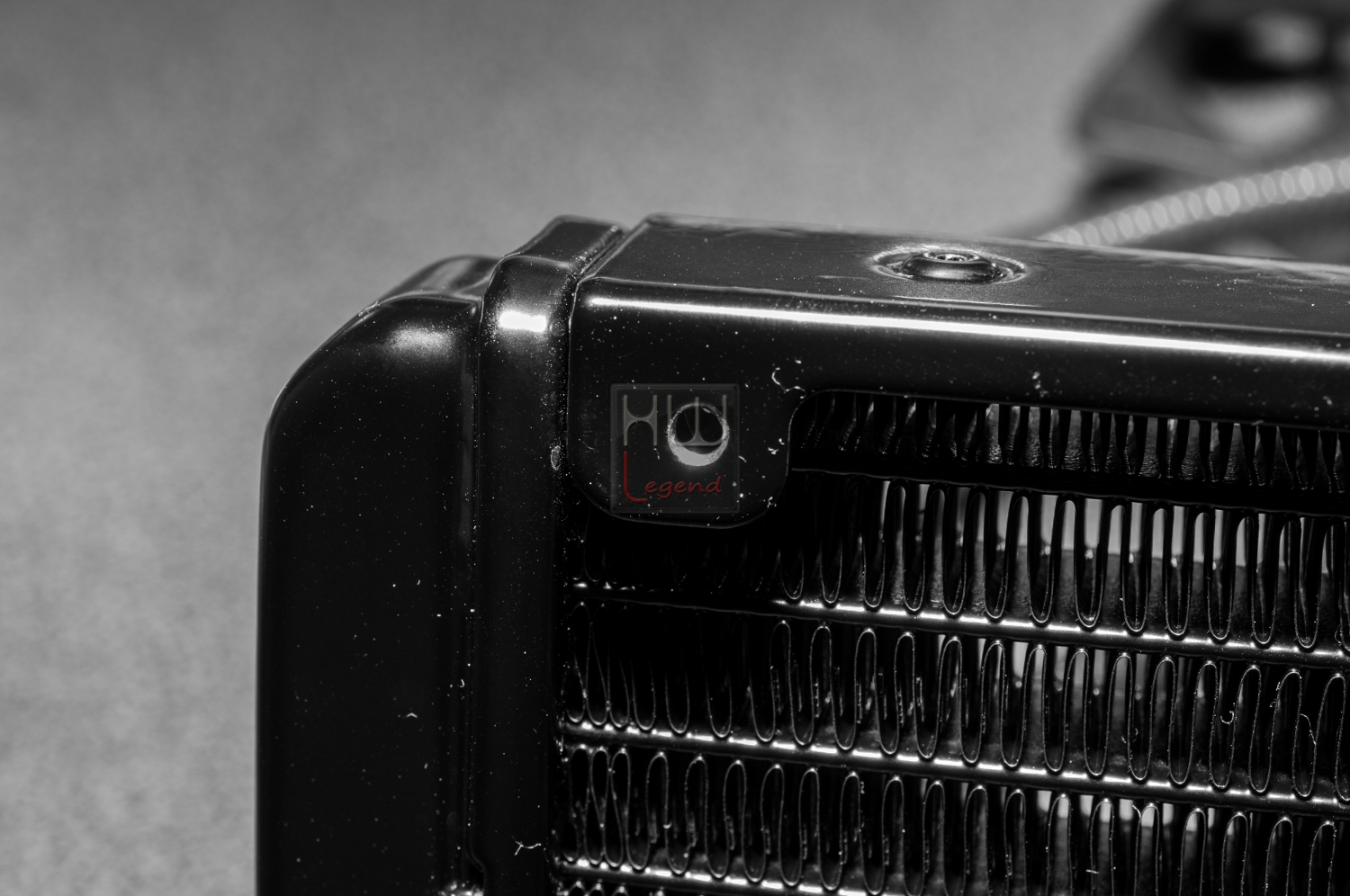

L’alloggiamento delle viti presenta i classici fori standard tipici per radiatori. Ci raccomandiamo pertanto di non avvitare troppo in fondo le viti, in modo da evitare di danneggiare il radiatore stesso e/o la ventola.

Continuiamo la nostra anlisi con il gruppo waterblock/pompa.

{jospagebreak_scroll title=Uno sguardo da vicino – Parte Seconda:}


Uno sguardo da vicino – Parte Seconda:


Il nodo centrale del sistema di raffreddamento è senza ombra di dubbio rappresentato dal gruppo waterblock/pompa, dove è installata l’elettronica di gestione della pompa e delle ventole. Esso è realizzato in plastica. Al tatto non risulta di fattura eccellente, in linea con l’economicità del prodotto. Cooler Master si è quindi focalizzata più sulle pure performances che sulla cura esteriore e dei materiali impiegati per la realizzazione del Seidon 120V.

Cooler_Master_Seidon_120V_-_20

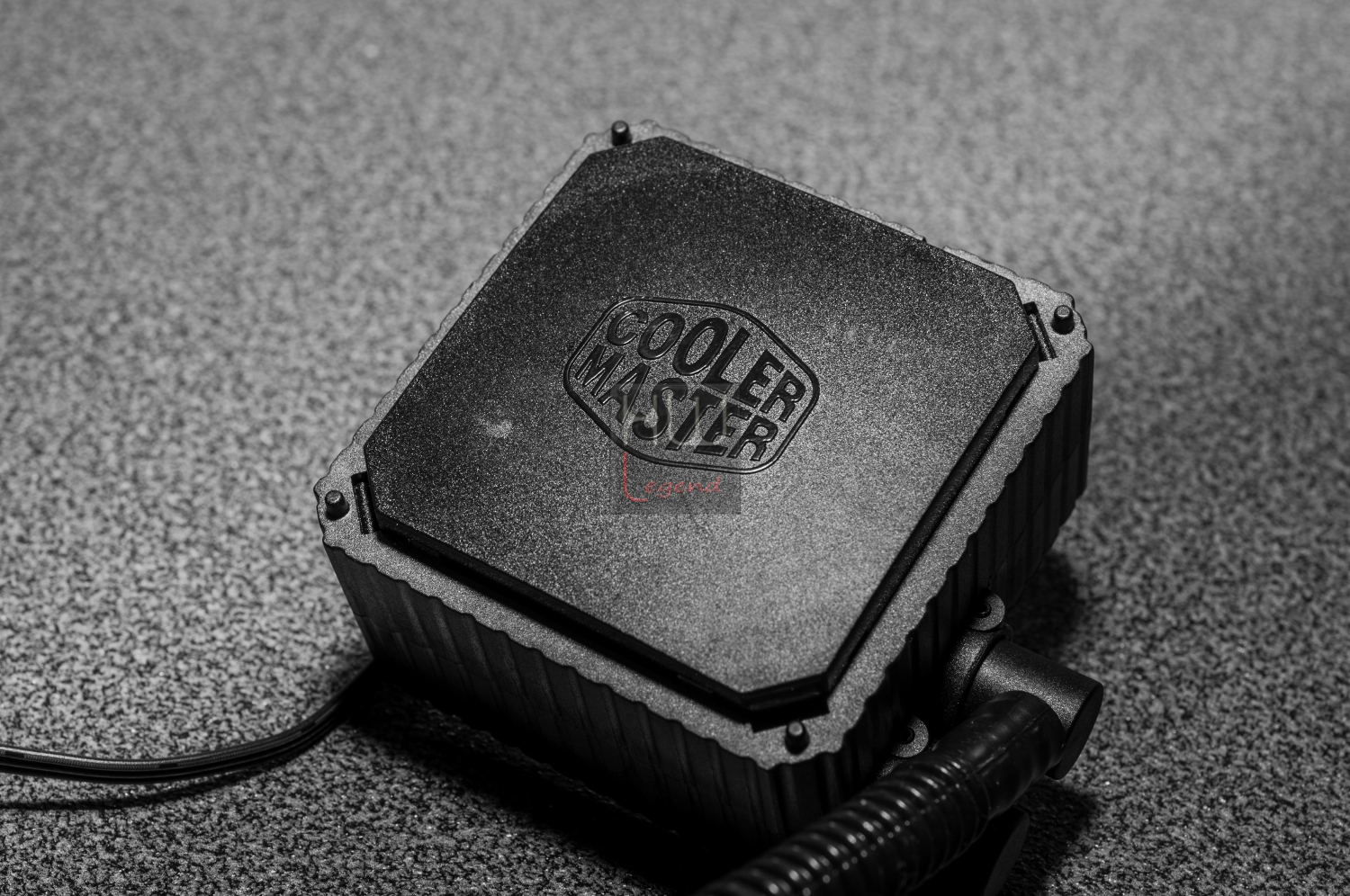

Su tutti e quattro i lati del connubio waterblock/pompa è presente una sagomatura che migliora l’impugnatura del blocco. Notiamo però che l’allineamento delle varie scanalature non è perfetto.

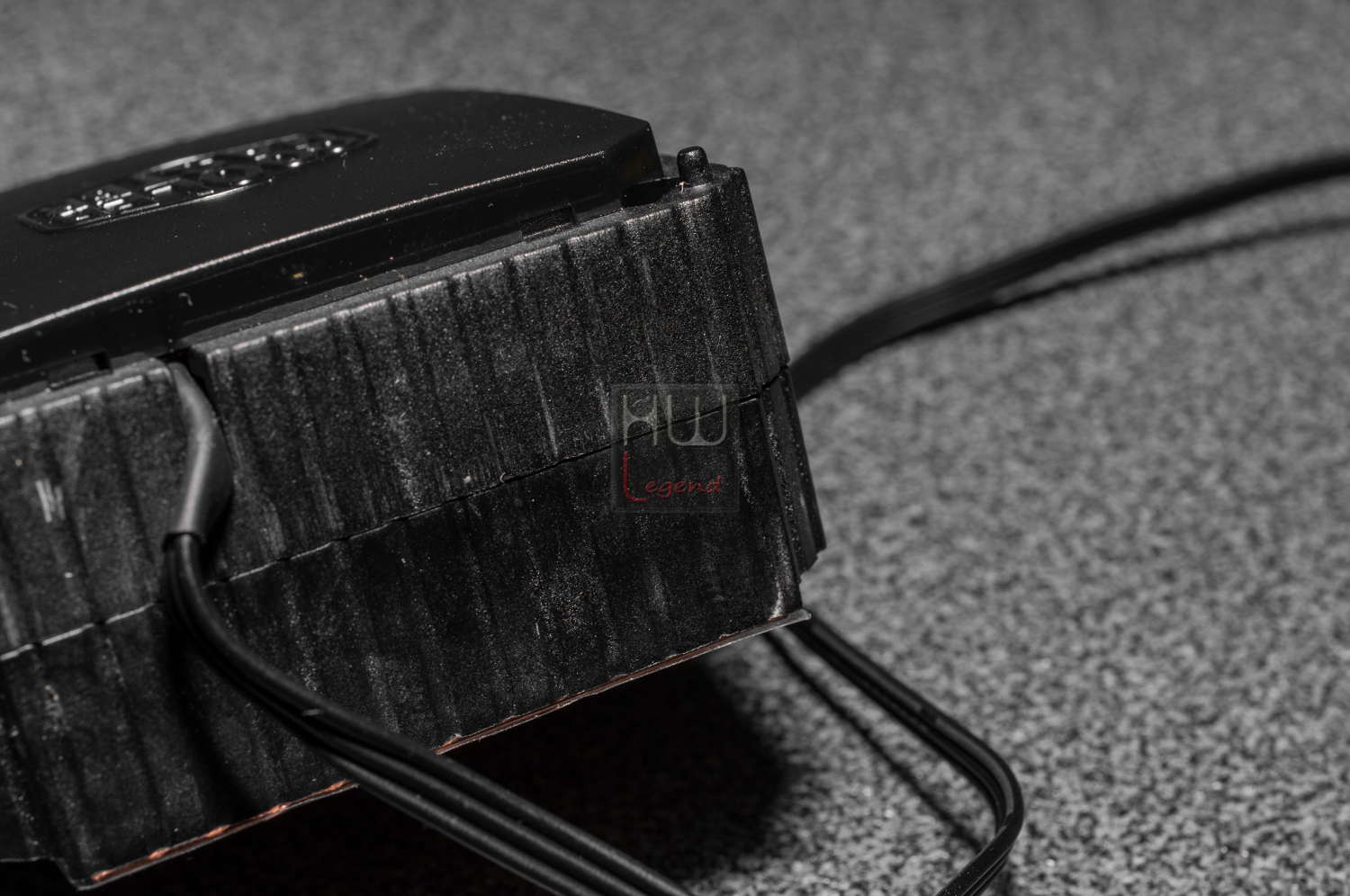

Cooler_Master_Seidon_120V_-_21

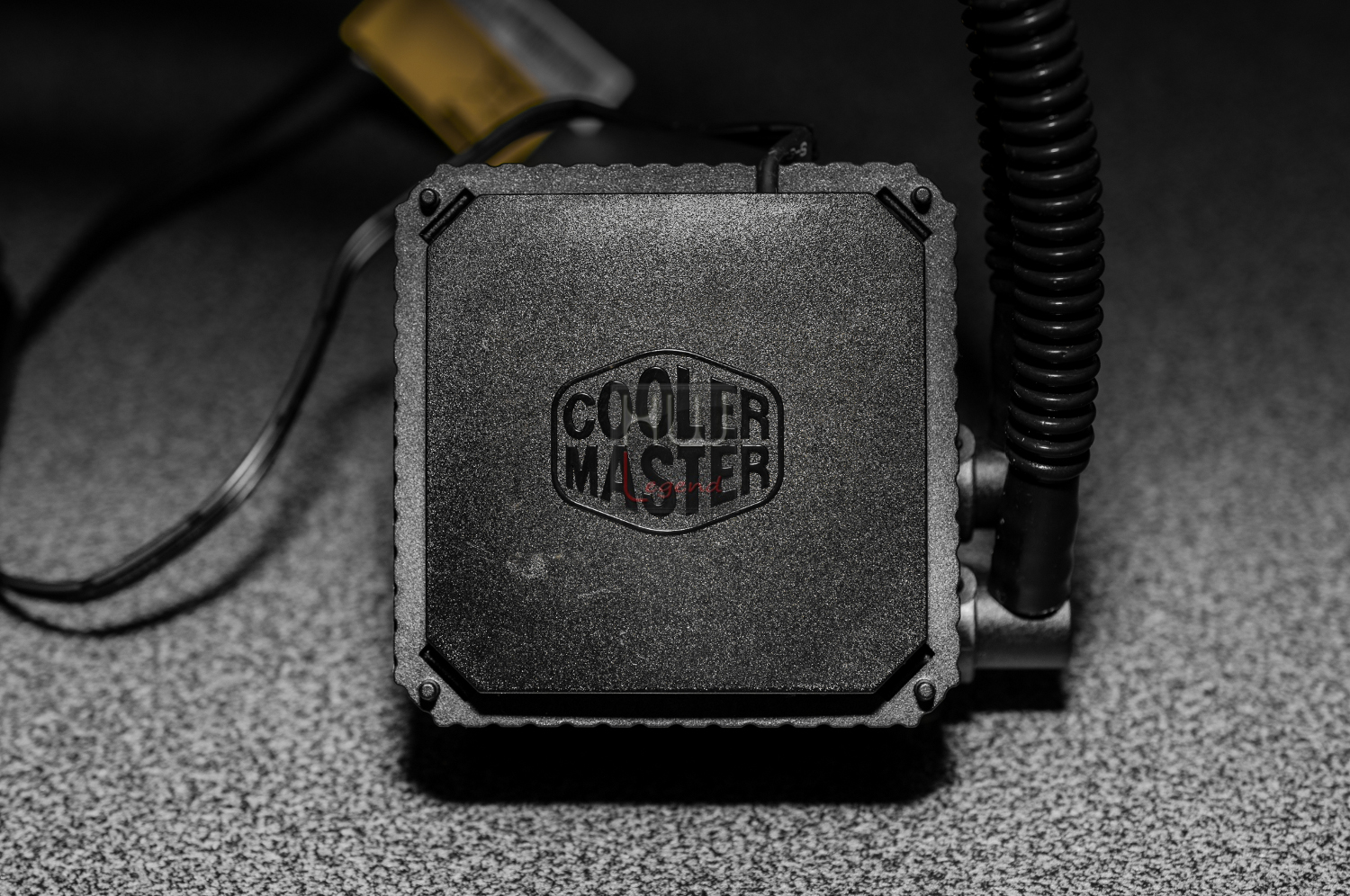

L’ingresso delle tubazioni è posto nella parte laterale del blocco waterblock/pompa, facilitando la curvatura degli stessi, in caso di posizionamento del radiatore, nella parte superiore o inferiore del case.

Cooler_Master_Seidon_120V_-_22

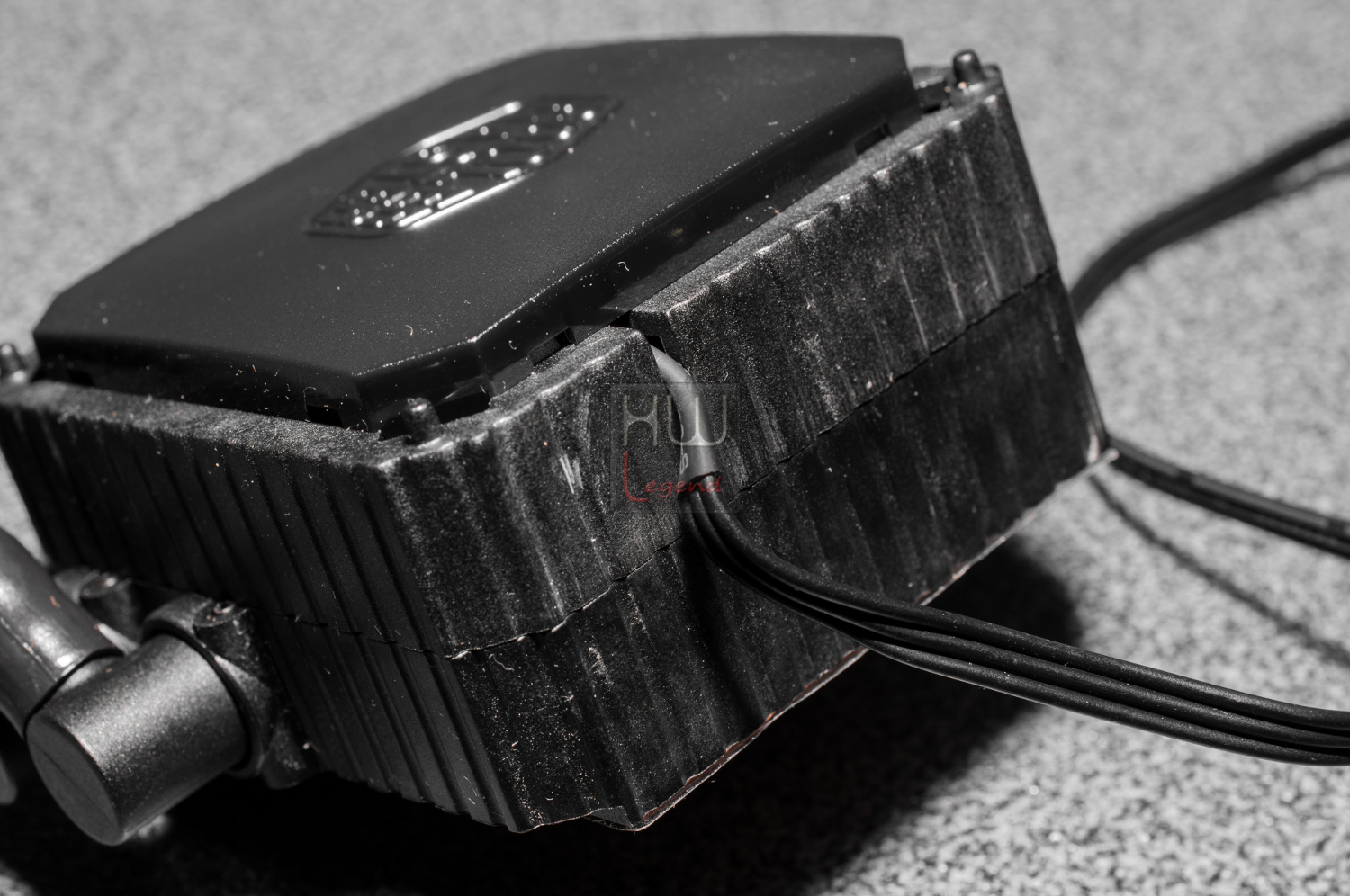

Questo innesto è realizzato con ugelli in plastica in cui si infilano direttamente le tubazioni, rinforzate anche in questo caso da collari di gomma, come abbiamo già osservato nei radiatori. Il sistema utilizzato potrebbe far erroneamente pensare che sia fragile e delicato ma nel maneggiarlo durante le operazioni di montaggio ci siamo resi subito conto della sua resistenza e affidabilità.

Cooler_Master_Seidon_120V_-_23

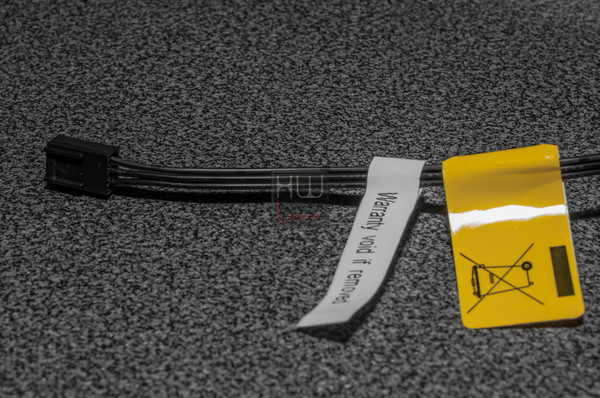

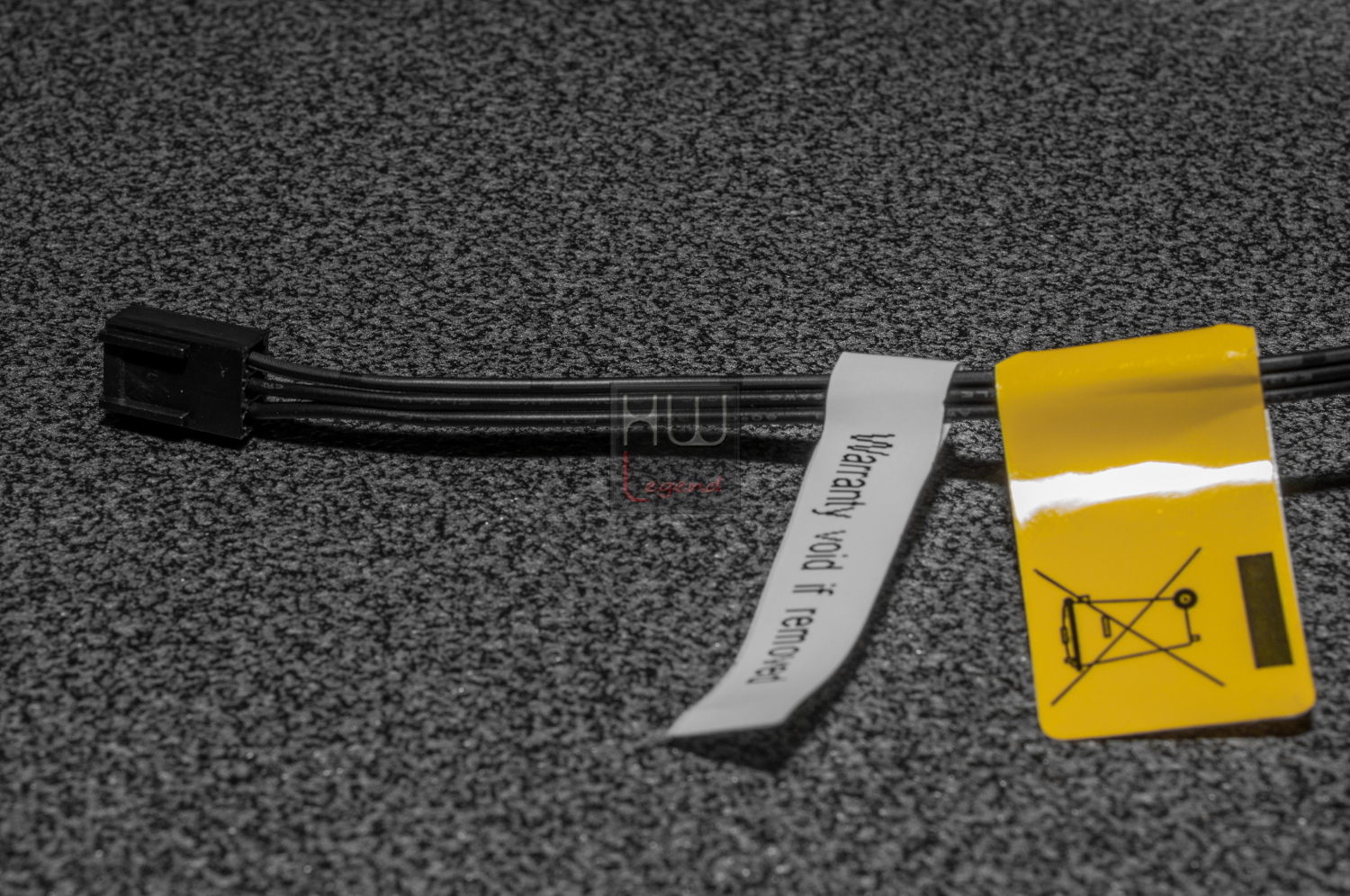

Appena sopra l’innesto delle tubazioni troviamo il classico molex di connessione a quattro pin per l’alimentazione della pompa. All’estremità del cavo troviamo due etichette che riteniamo fastidiose e alquanto ingombranti.

Cooler_Master_Seidon_120V_-_24

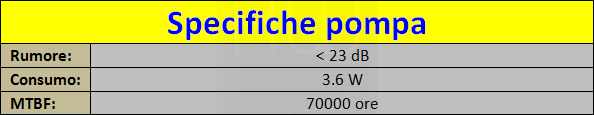

Riportiamo di seguito le specifiche della pompa utilizzata nel dissipatore Cooler Master Seidon 120V.

Specifiche_Pompa_Cooler_Master_Seidon_120V

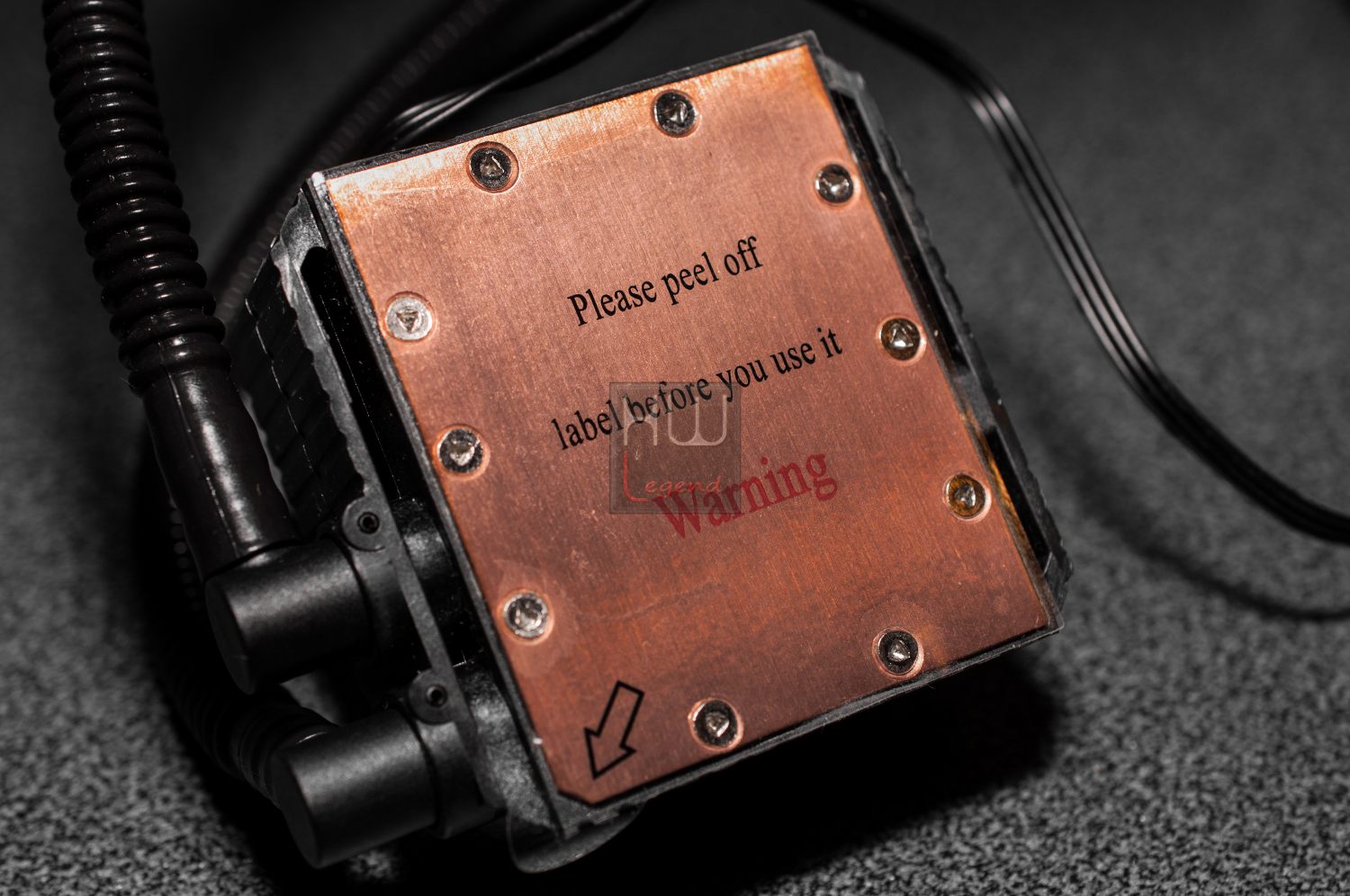

La piastra di contatto con la CPU è realizzata in rame ed ha uno spessore di 3mm. Essa permette un’ottima distribuzione e conduzione del calore dal processore al liquido interno. Ricordiamo che bisogna togliere la pellicola trasparente protettiva, prima di utilizzare il Seidon 120V.

Cooler_Master_Seidon_120V_-_25

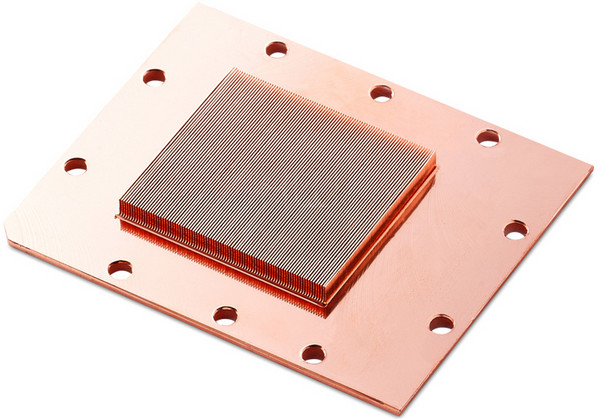

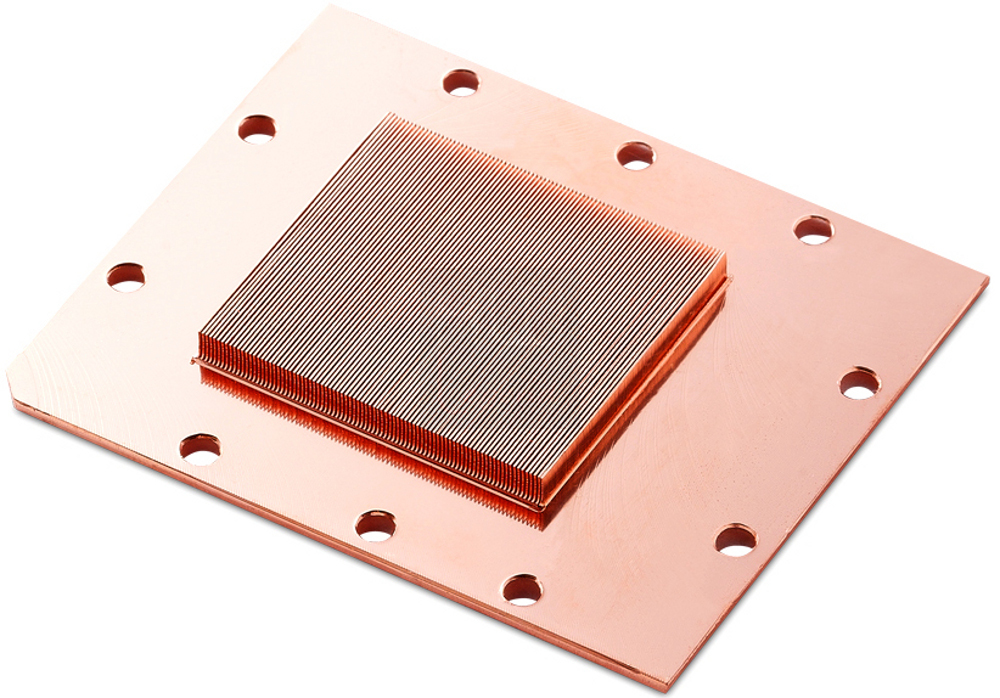

All’interno della superficie della piastra di contatto vi sono diverse microalette che favoriscono il passaggio del liquido e di conseguenza la trasmissione del calore.

Cooler_Master_Seidon_120V_-_28

Inoltre la presenza di diversi “Micro channels“, ovvero piccolissimi canali, assicurano uno smaltimento del calore dell’acqua veloce e di conseguenza un raffreddamento sempre ottimale.

Cooler_Master_Seidon_120V_-_26

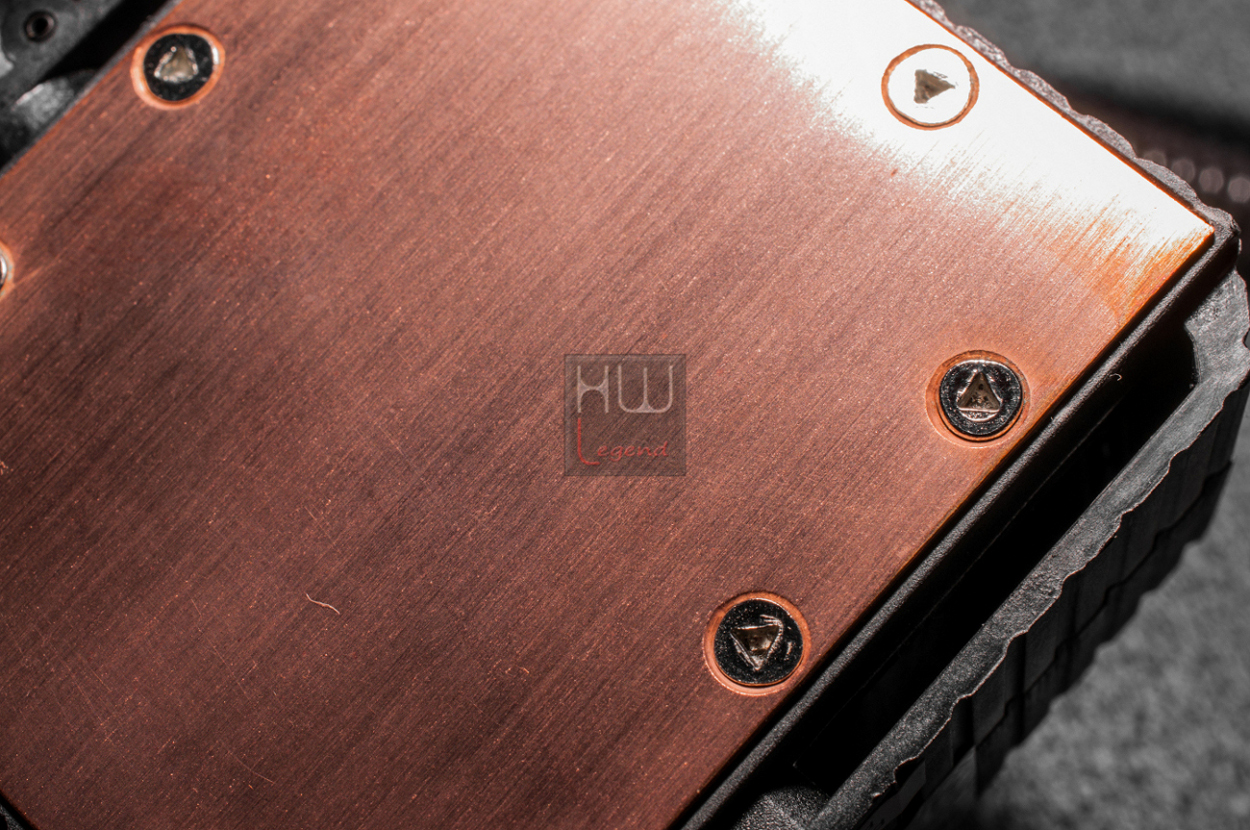

La superficie della piastra non è lappata a specchio ma risulta comunque molto liscia nonostante siano visibili diverse linee di lavorazione con spazzolatura a pattern verticale.

Cooler_Master_Seidon_120V_-_27

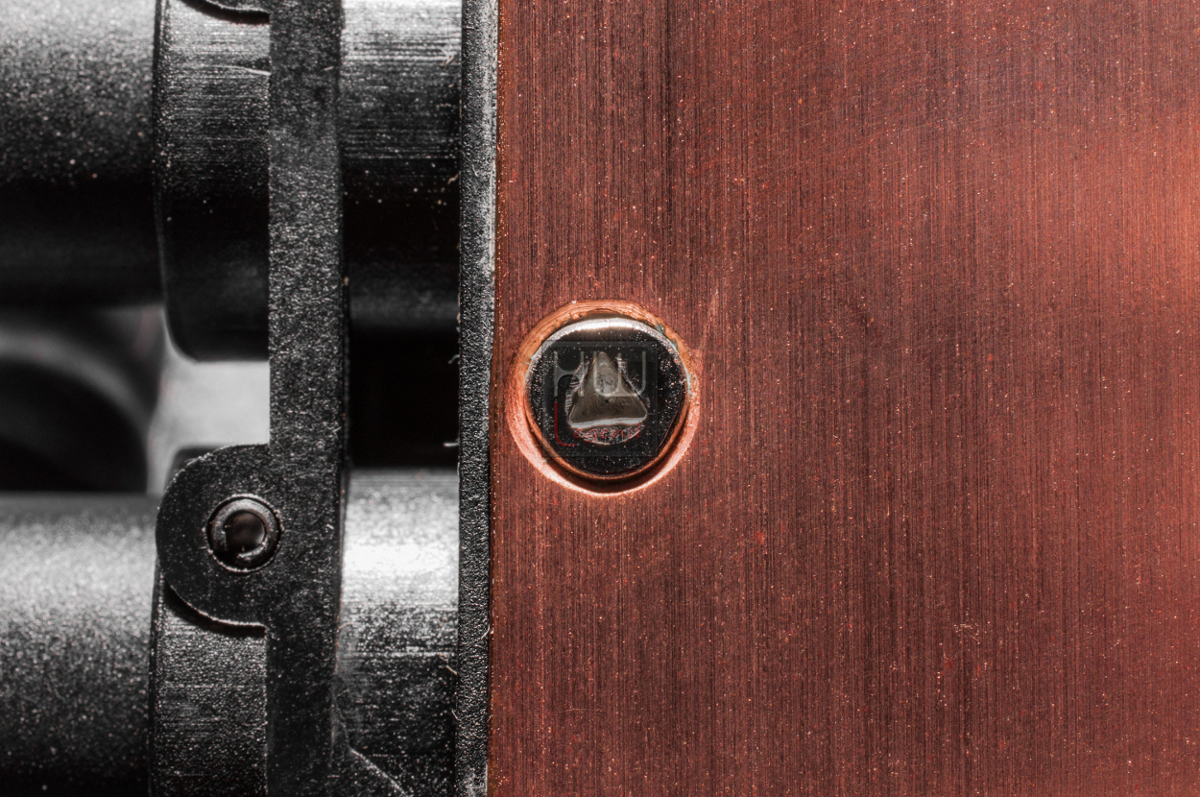

Le dieci viti che fissano la base al WB sono opportunamente incassate per evitare contatti con l’HIS del processore.

{jospagebreak_scroll title=Ventola in dotazione e componenti di montaggio:}


Ventola in dotazione e componenti di montaggio:


La ventola da 120mm, marchiata Cooler Master, ha un aspetto semplice e presenta una colorazione completamente nera.

Cooler_Master_Seidon_120V_-_29

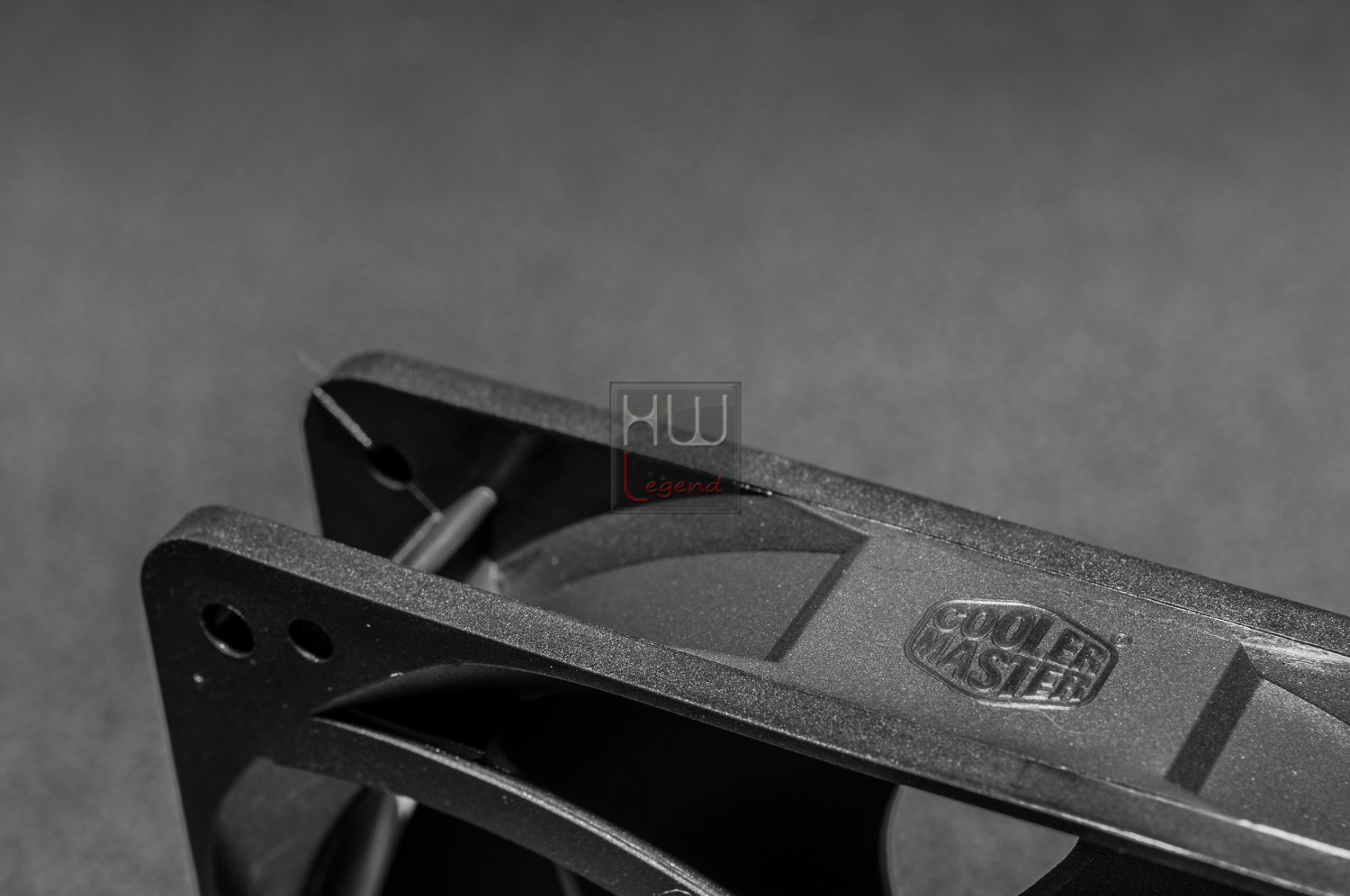

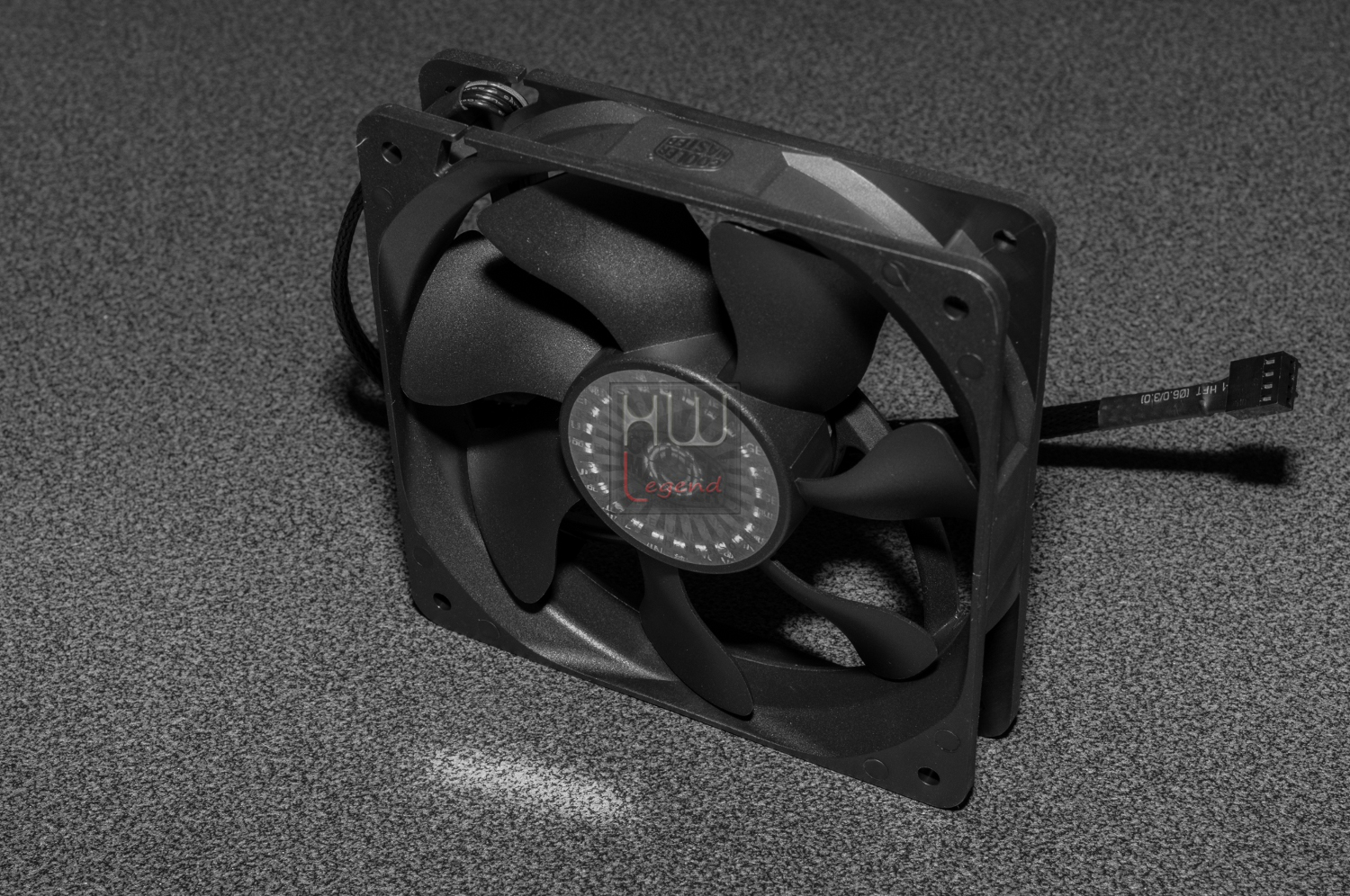

La qualità costruttiva è eccellente, con una flessione ridotta sull’asse diagonale. La resistenza dei materiali è molto buona e la sensazione generale è di ottima robustezza. Ottima la presenza del logo Cooler Master nella parte centrale superiore del telaio.

Cooler_Master_Seidon_120V_-_30

Il rotore centrale non occupa troppo spazio e consente di avere maggior area a disposizione per le pale.

Cooler_Master_Seidon_120V_-_31

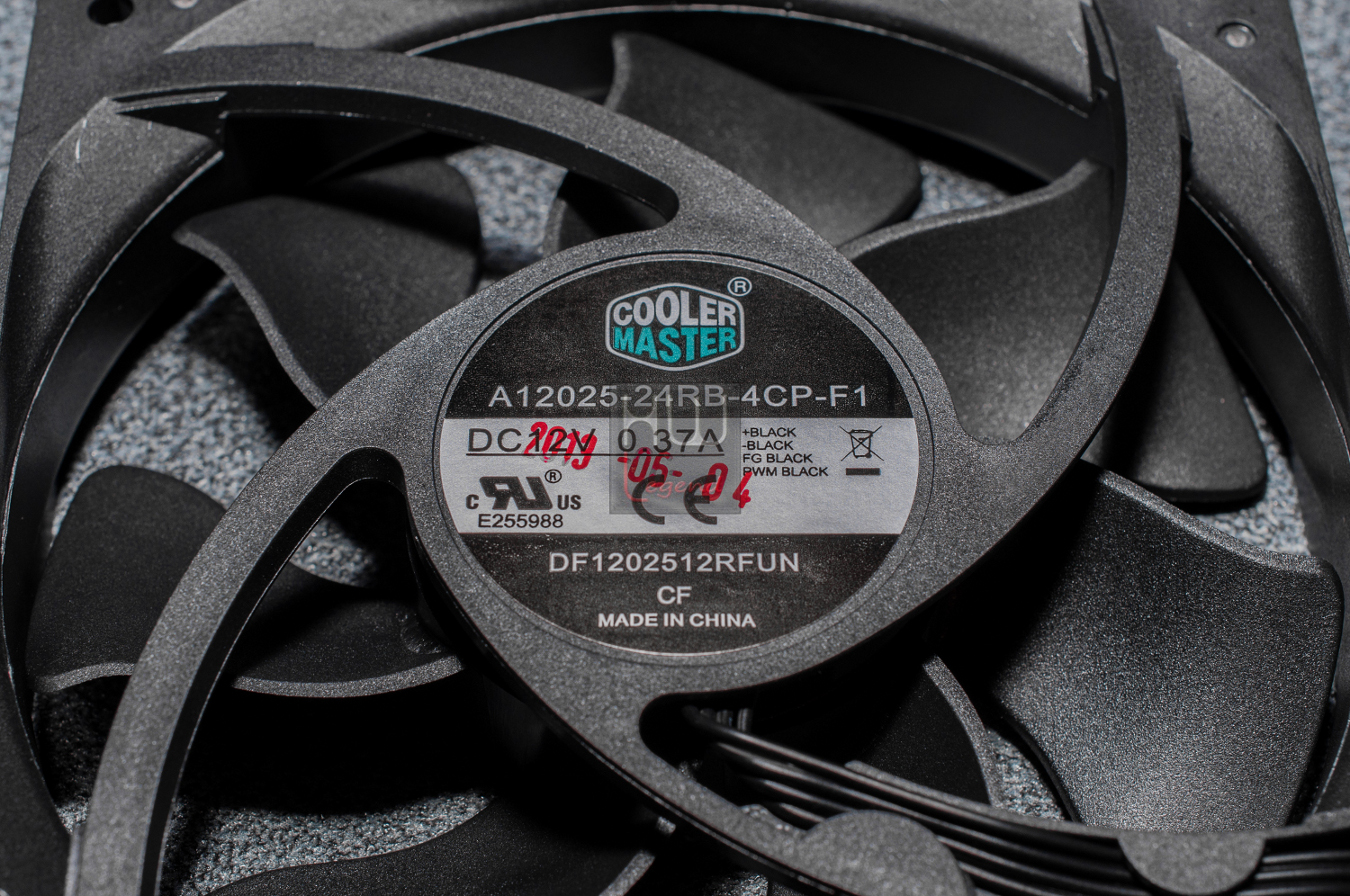

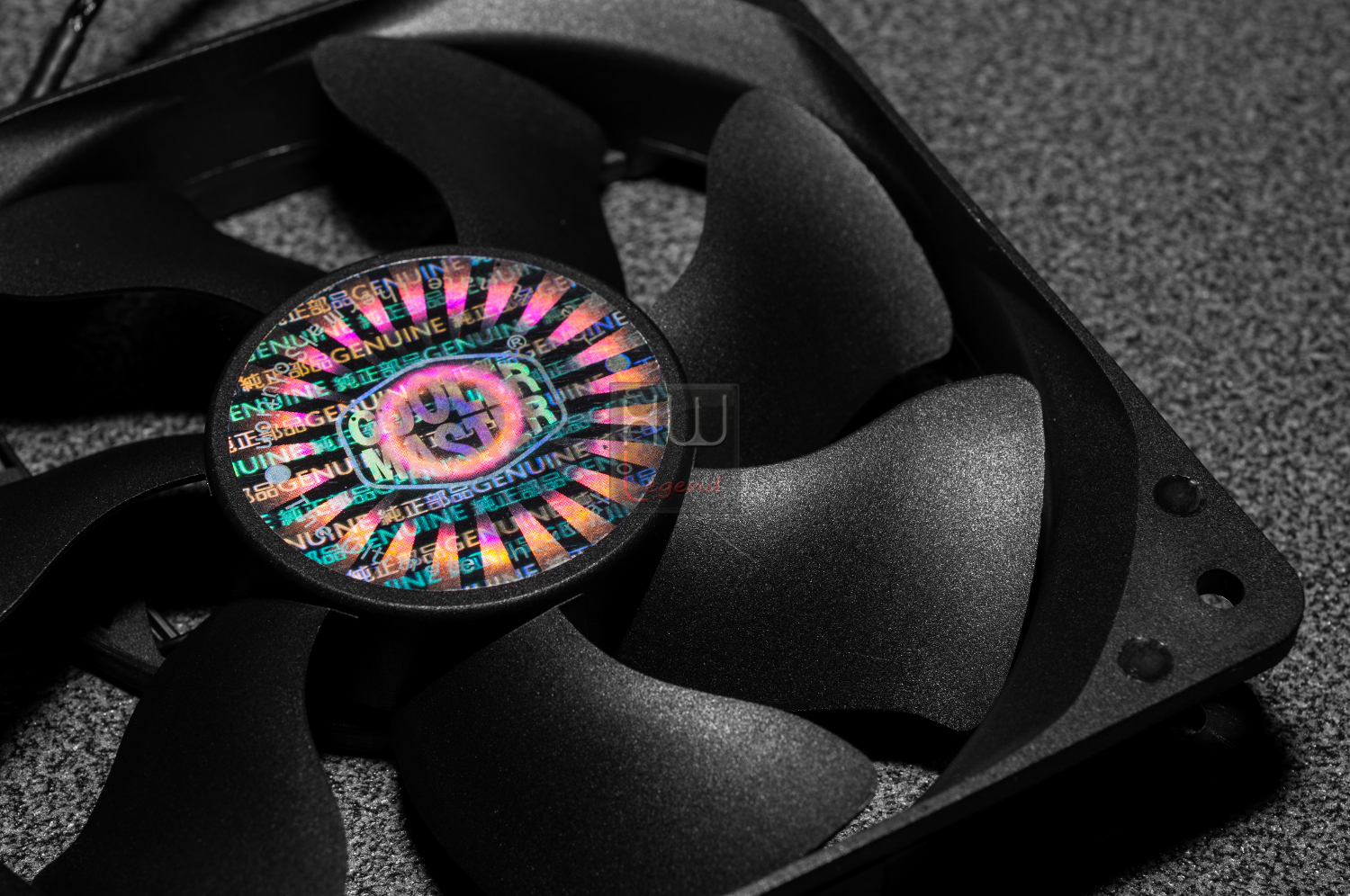

Il modello della ventola è il DF1202512RFUN e dal timbro presente notiamo che è stata approvata il 4 maggio del 2013.

Cooler_Master_Seidon_120V_-_32

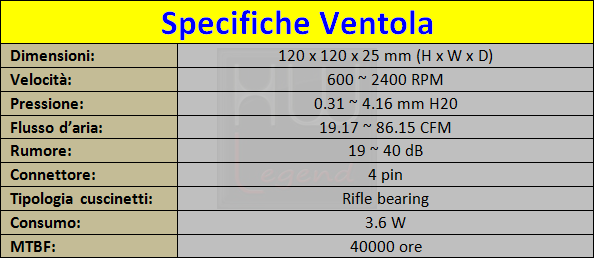

Riportiamo di seguito le specifiche della ventola Cooler Master DF1202512RFUN così come riportate nel sito web del produttore.

Specifiche_Ventola_Cooler_Master_Seidon_120V

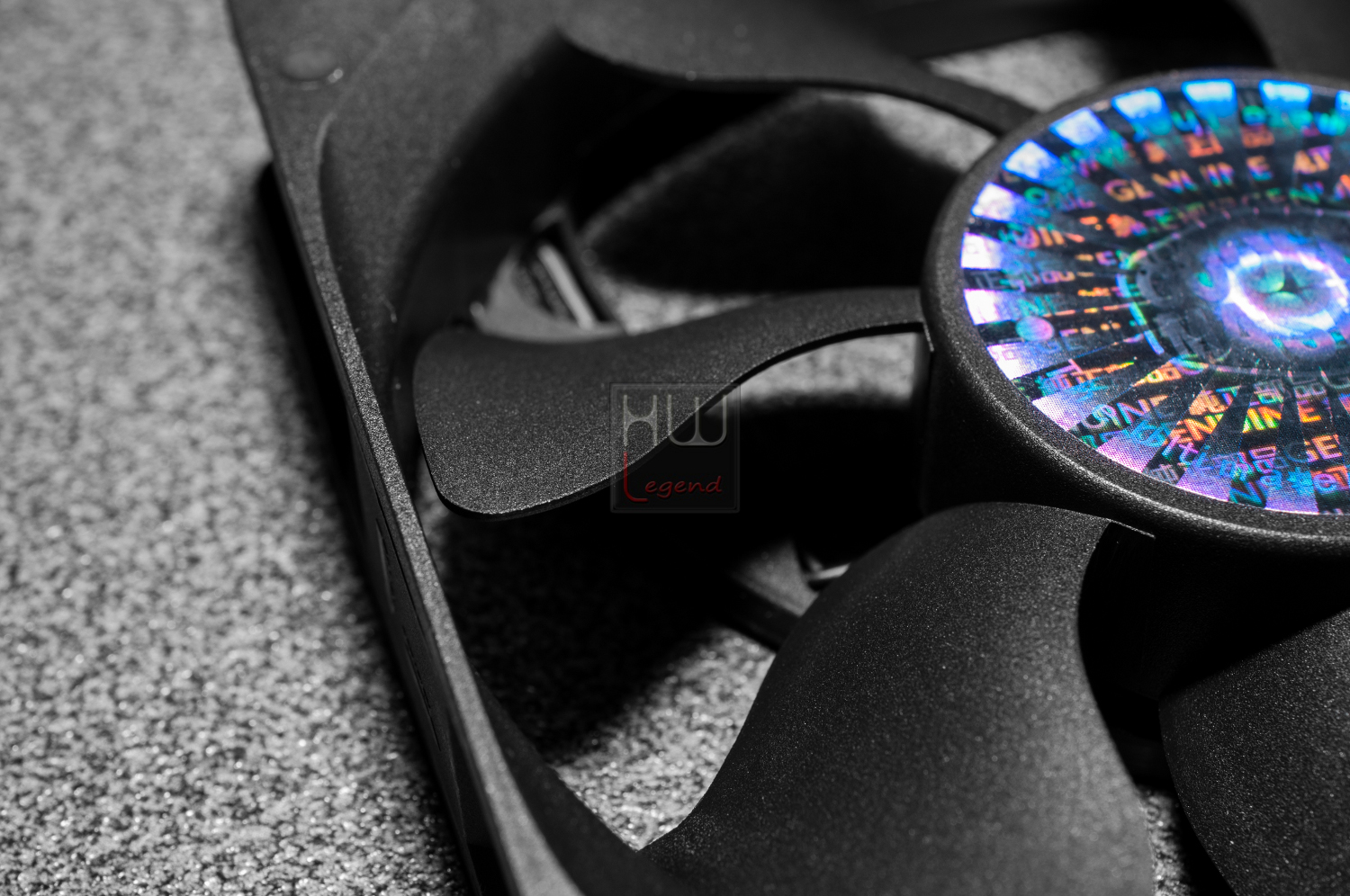

Le pale hanno una forma ad “S”, tipico profilo delle ventole create per massimizzare le performances in pressione statica anziché in puro flusso d’aria. Nonostante siano molto sottili hanno un’ottima resistenza.

Cooler_Master_Seidon_120V_-_33

La ventola ha un layout a sette pale dalla linea irregolare, infatti esse partono da un profilo stretto nei pressi del rotore, per poi allungarsi fino al raggiungimento della massima estensione, in prossimità della cornice.

I fori della ventola combaciano perfettamente con quelli presenti sul radiatore senza alcun problema, offrendo una facilità d’installazione senza precedenti. Purtroppo non sono presenti i classici gommini antivibrazione da applicare tra la ventola e il radiatore.

Cooler_Master_Seidon_120V_-_34

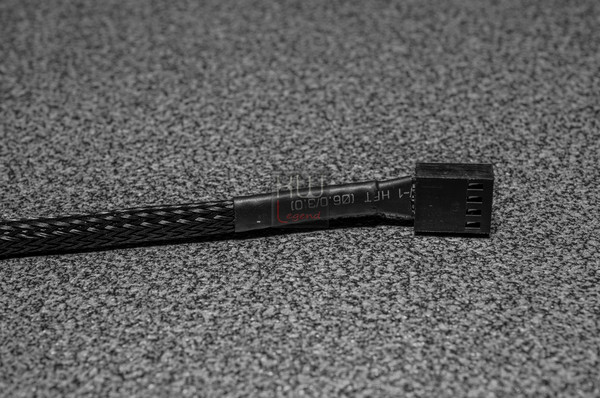

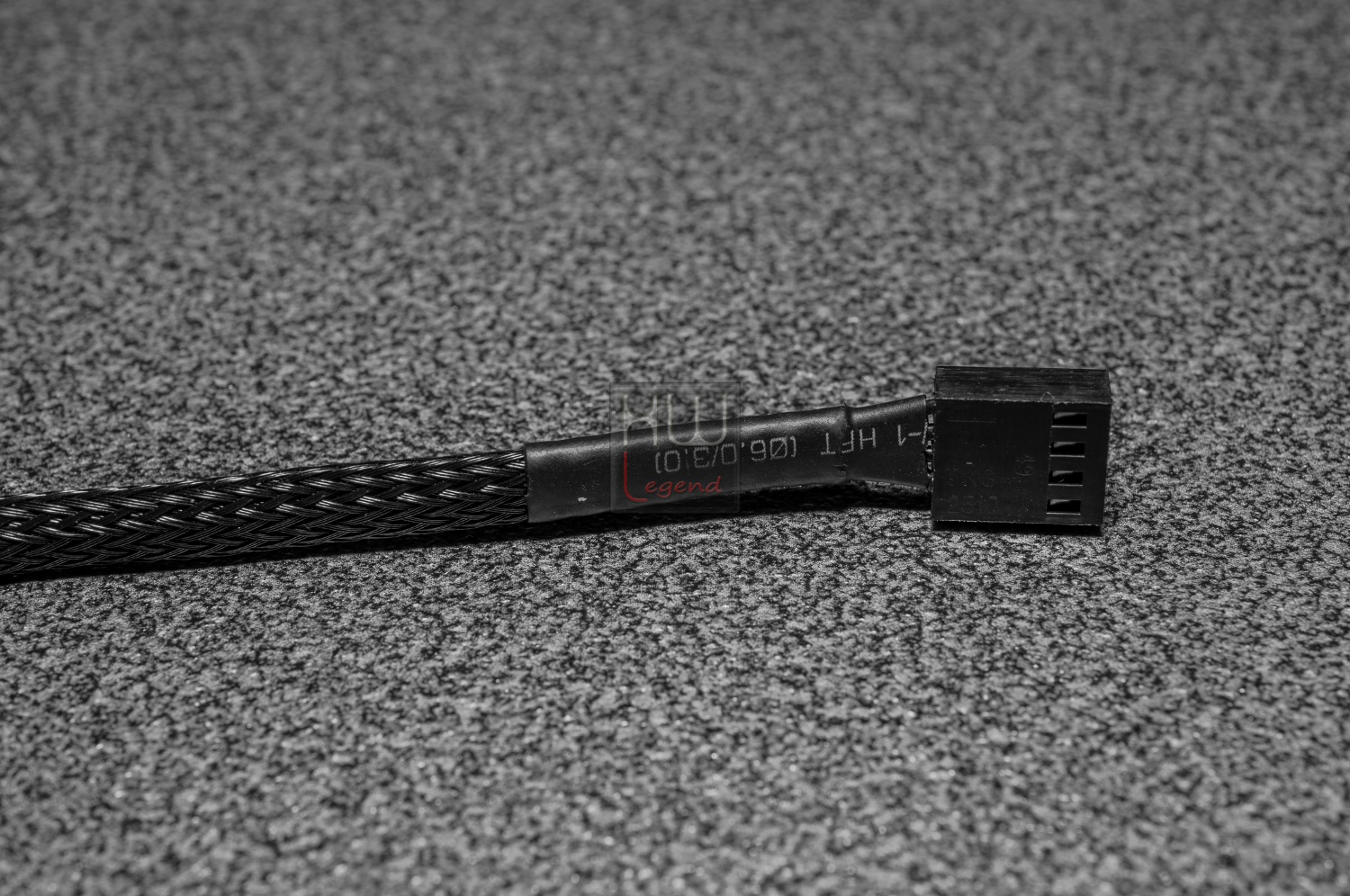

Il connettore è di tipo PWM con molex di connessione a quattro pin, di colorazione nera. Ottima la presenza di una precisa guaina termorestringente che avvolge e protegge i fili interni neri alla giunzione con il molex stesso.

Cooler_Master_Seidon_120V_-_35

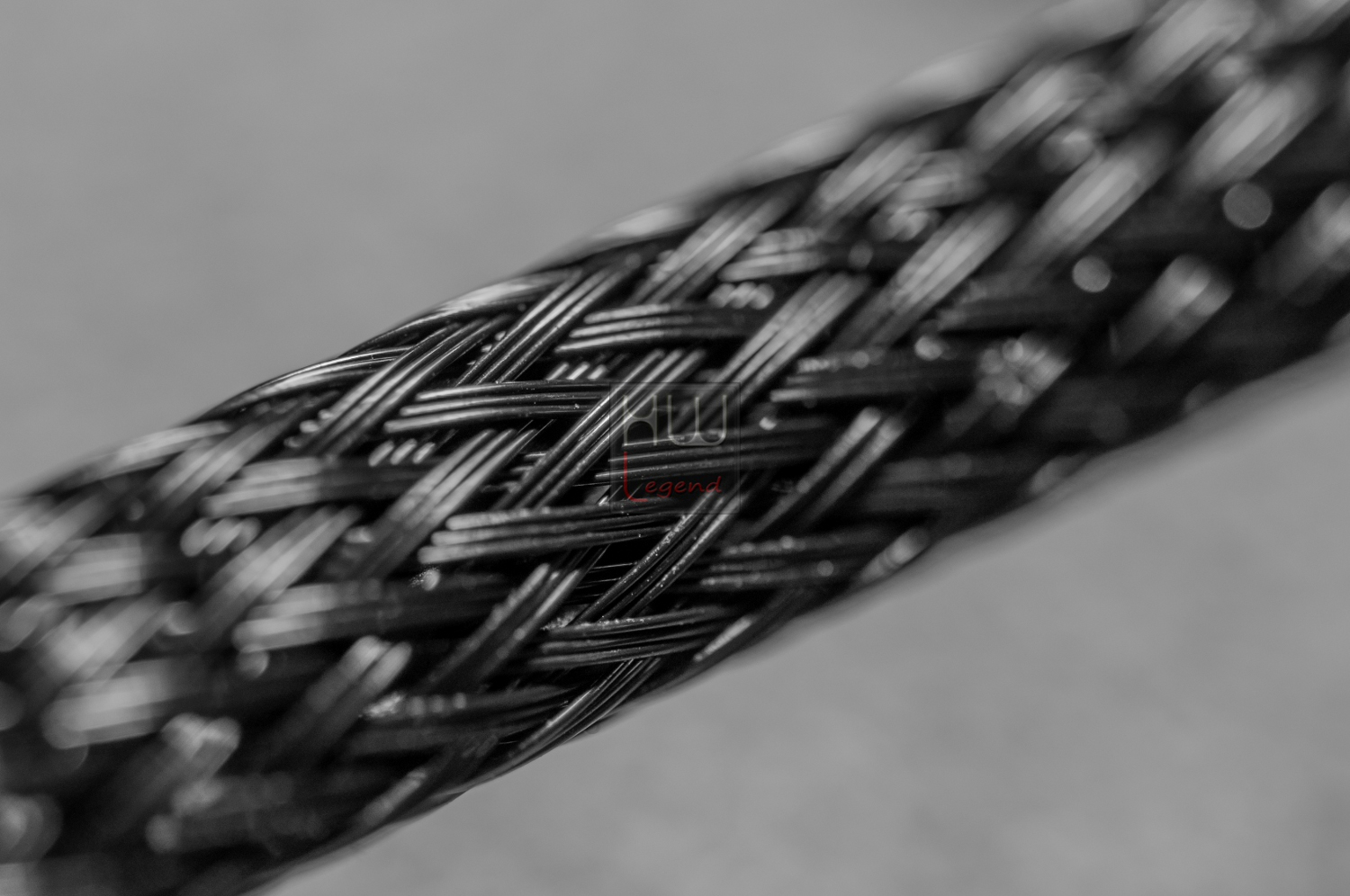

Lo sleeving del cavo di alimentazione è di pregiata qualità. La calza in PET multifilamento di color nero, offre una fitta trama, risultando di fatto molto resistente e esteticamente bella da vedere.

Cooler_Master_Seidon_120V_-_36

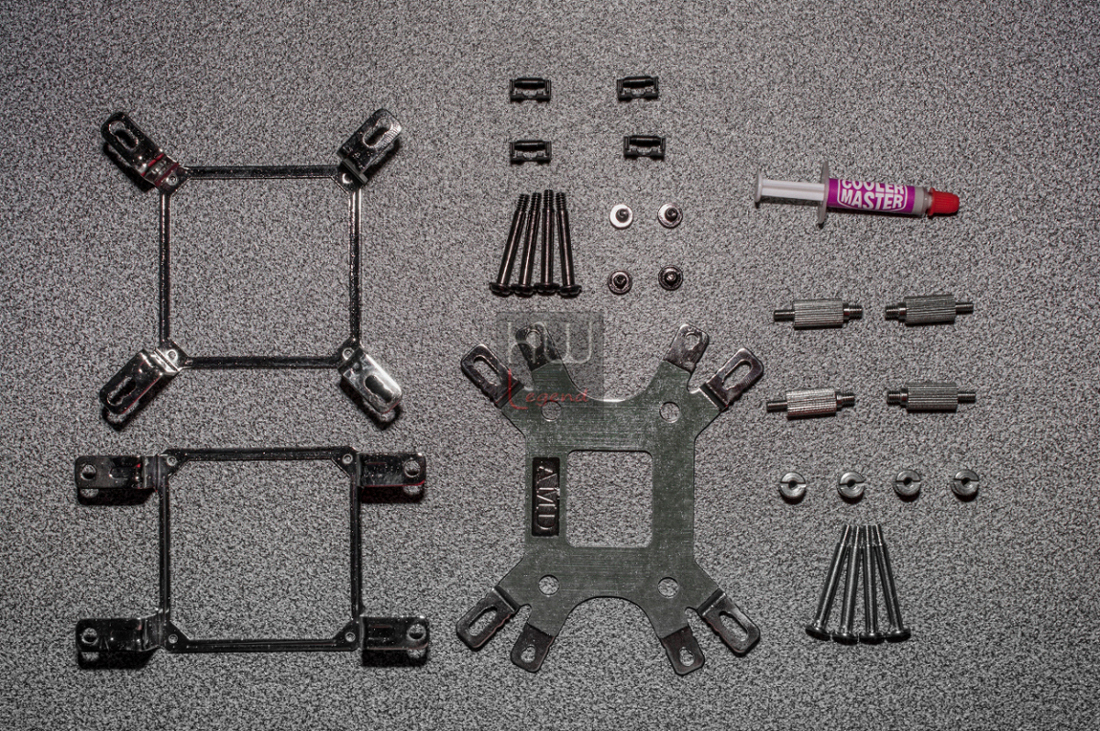

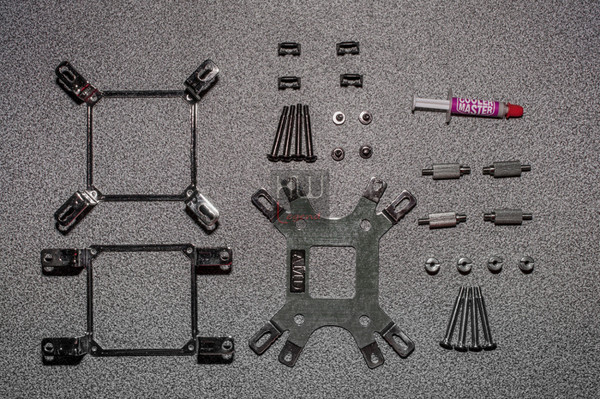

La pasta termica argentata fornita in bundle è contenuta in un pratico tubetto a forma di siringa. Il kit di montaggio comprende le due staffe di ritenzione in acciaio per socket AMD e Intel, un backplate universale sempre in acciaio e numerosi tipi di viti e i rispettivi fermi. Per la precisone abbiamo dodici viti, di cui otto nere, per il fissaggio della ventola sul radiatore e per il corretto serraggio di clip e staffe di ritenzione alla scheda madre.

Cooler_Master_Seidon_120V_-_37

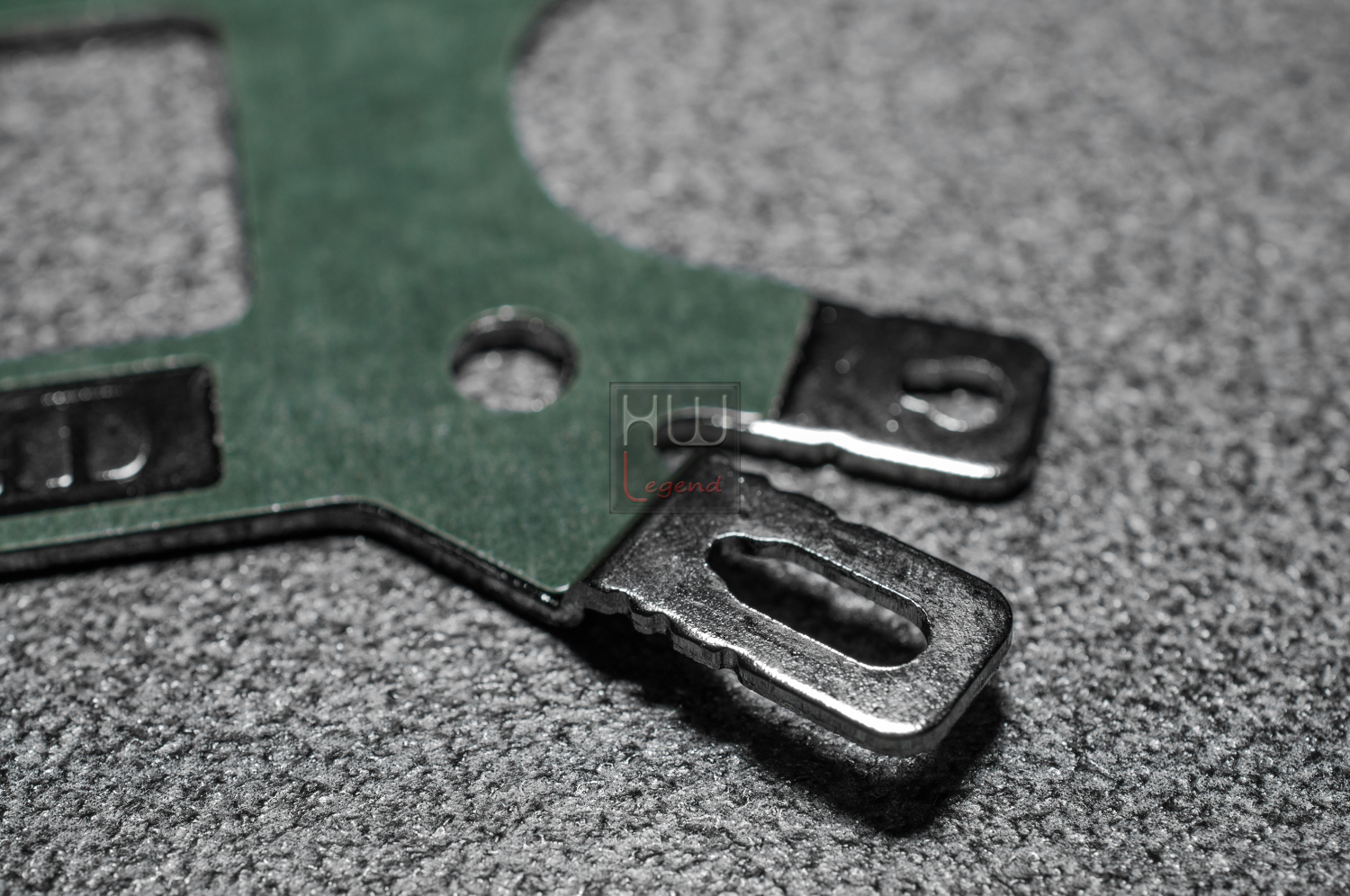

Il Seidon 120V è compatibile con i seguenti socket: Intel 775 / 115X / 1366 / 2011 e AMD AM2 / AM3 / FM1 / FM2. La pasta termica è sufficiente per qualche applicazione. I punti di inserimento per le viti risultano solidi e sono presenti alcune tacche per il corretto posizionamento dei fermi.

{jospagebreak_scroll title=Montaggio e Applicazione pasta termica – Parte Prima:}


Montaggio e Applicazione pasta termica – Parte Prima:


Prima del montaggio del waterblock e del backplate vi consigliamo di decidere dove posizionare il radiatore all’interno del vostro case. Intallare il Seidon 120V è veramente molto semplice e richiede poche operazioni. Il manuale per l’installazione lo potete consultare dal seguente link.

Possiamo tranquillamente utilizzare il sistema a liquido Cooler Master con i socket Intel 775 / 115X / 1366 / 2011 e AMD AM2 / AM3 / FM1 / FM2, al fine di soddisfare le esigenze di qualsiasi tipologia di piattaforma da noi utilizzata. Come configurazione di prova abbiamo utilizzato un sistema Intel su socket 1155 e facciamo riferimento a questo per descrivere le brevi e veloci operazioni da svolgere.

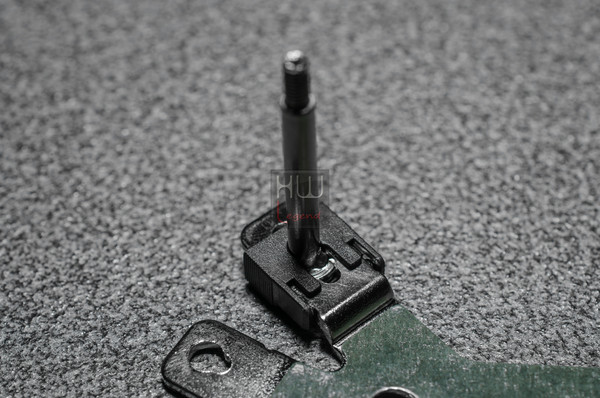

Cooler_Master_Seidon_120V_-_38

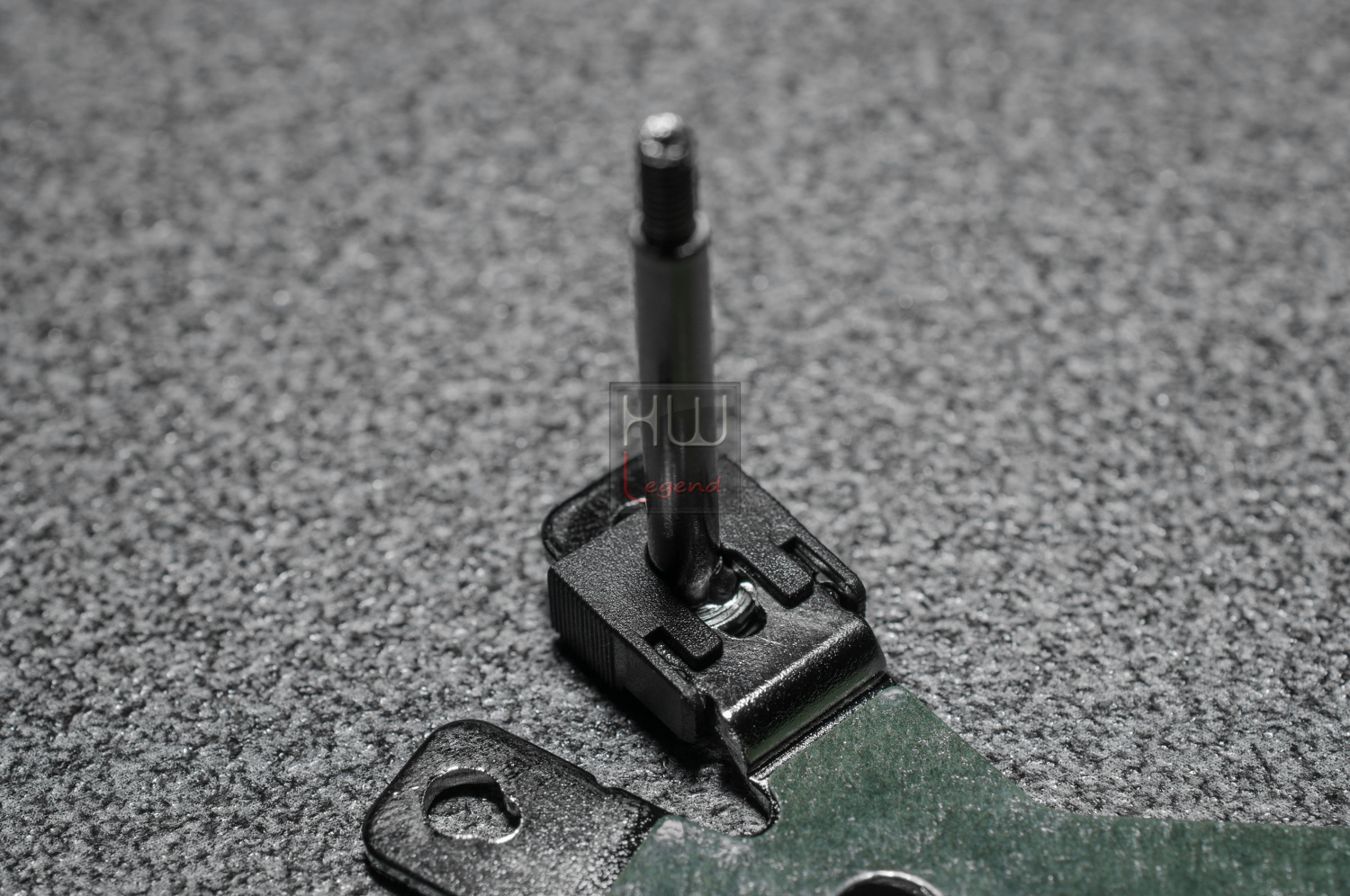

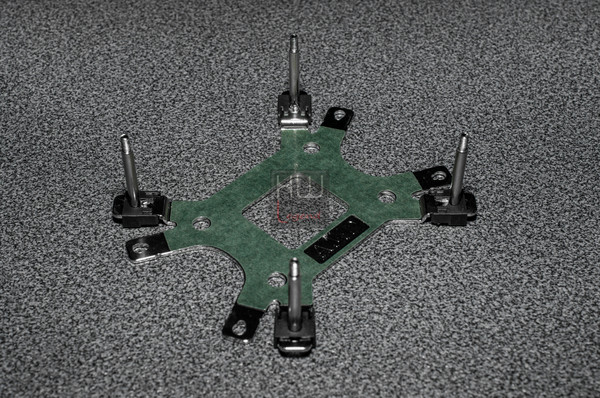

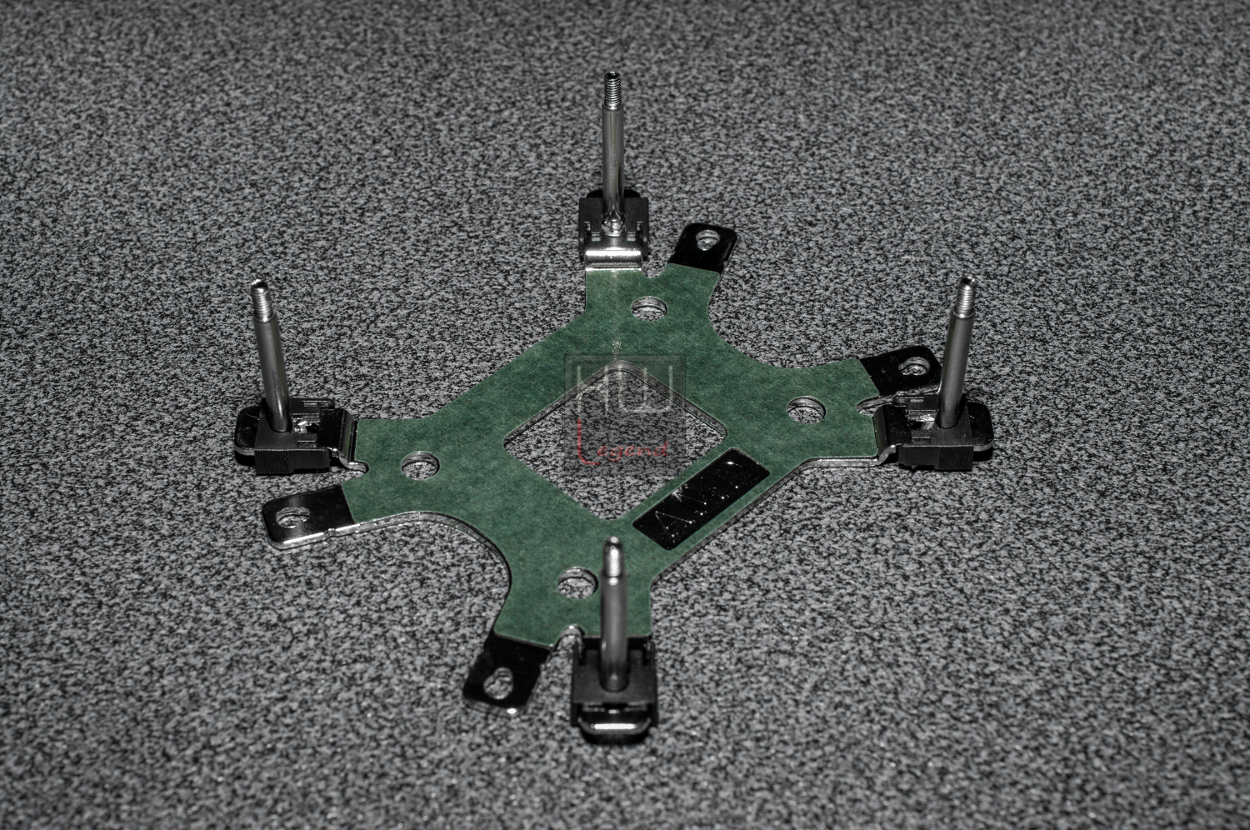

Prima di tutto dobbiamo inserire le quattro viti nel backplate, facendo attenzione di posizionarle e ancorarle saldamente con l’ausilio degli appositi blocchi. Questa operazione risulta molto semplice, pochè la presenza di alcune tacche, per il corretto posizionamento dei fermi, facilita non molto l’operazione. Una volta installate e bloccate tutte le viti, il backplate ci risulterà come segue nell’immagine.

Cooler_Master_Seidon_120V_-_39

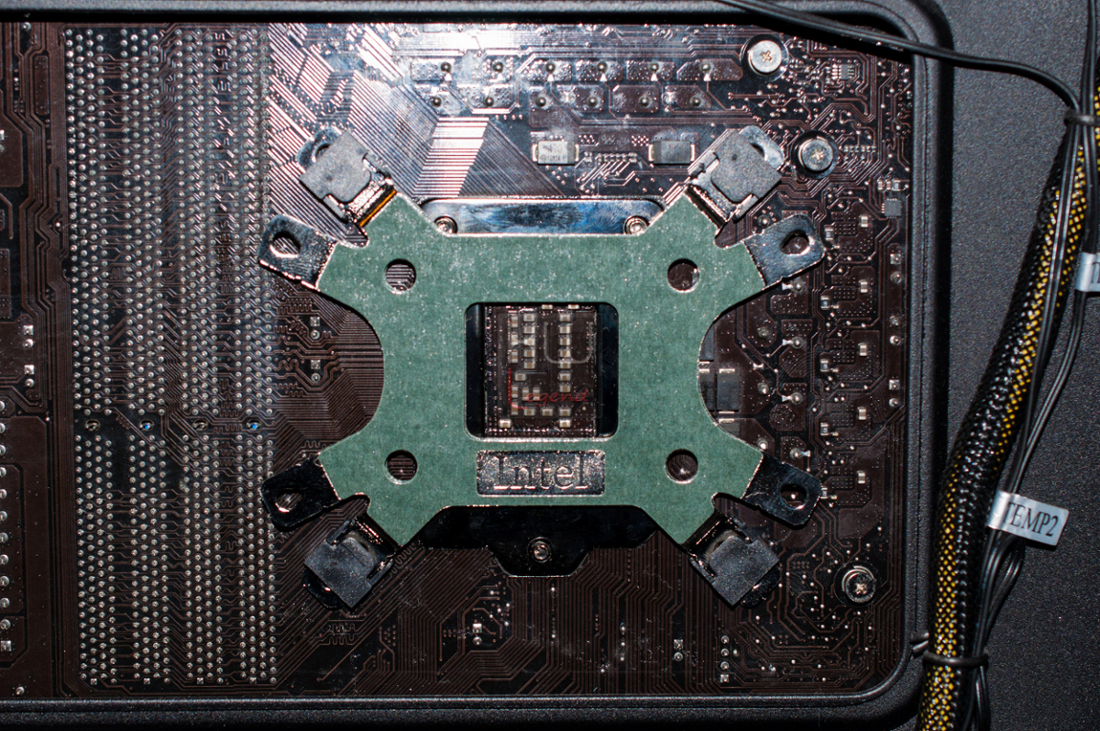

Ora siamo pronti per andare ad inserire il backplate con le rispettive viti sulla faccia posteriore della scheda madre.

Cooler_Master_Seidon_120V_-_40

A questo punto dobbiamo scelgliere la staffe di ritenzione giusta, nel nostro caso adottiamo quella Intel, che ha la forma più squadrata ed andarla ad adagiare e fissarla con le apposite viti, nella parte superiore del blocco waterblock/pompa.

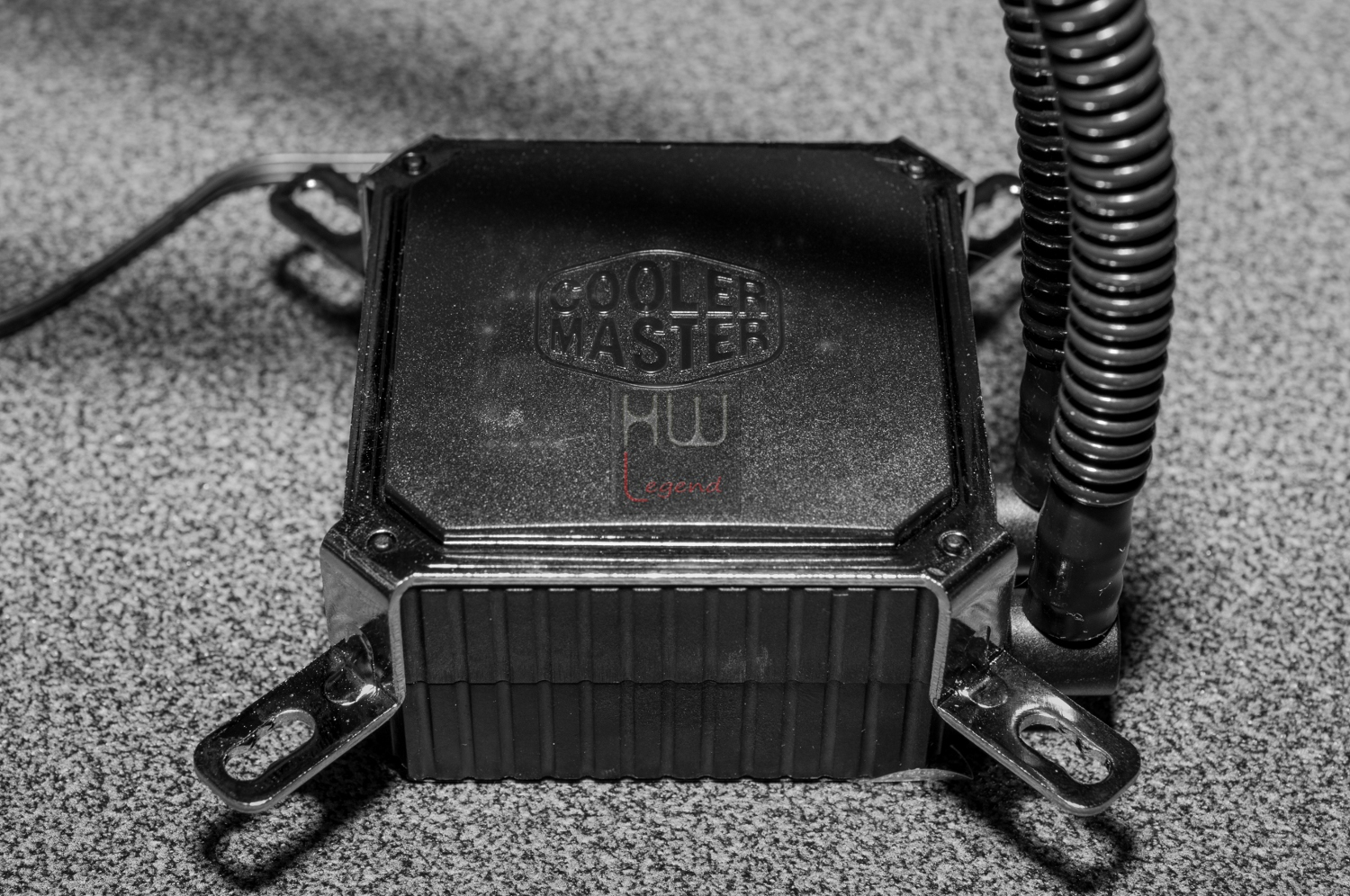

Cooler_Master_Seidon_120V_-_41

Ora siamo pronti per inserire il blocco waterblock/pompa al backplate con le viti. Prima di fare questa semplice e veloce operazione, ricordiamoci di inserire la CPU, di chiudere la gabbia di ritenzione del socket e di applicare la pasta termica.

Consigliamo di applicare un quantitativo di pasta termica equivalente a un grosso chicco di riso, tenendo anche conto delle dimensioni del processore.

Cooler_Master_Seidon_120V_-_42

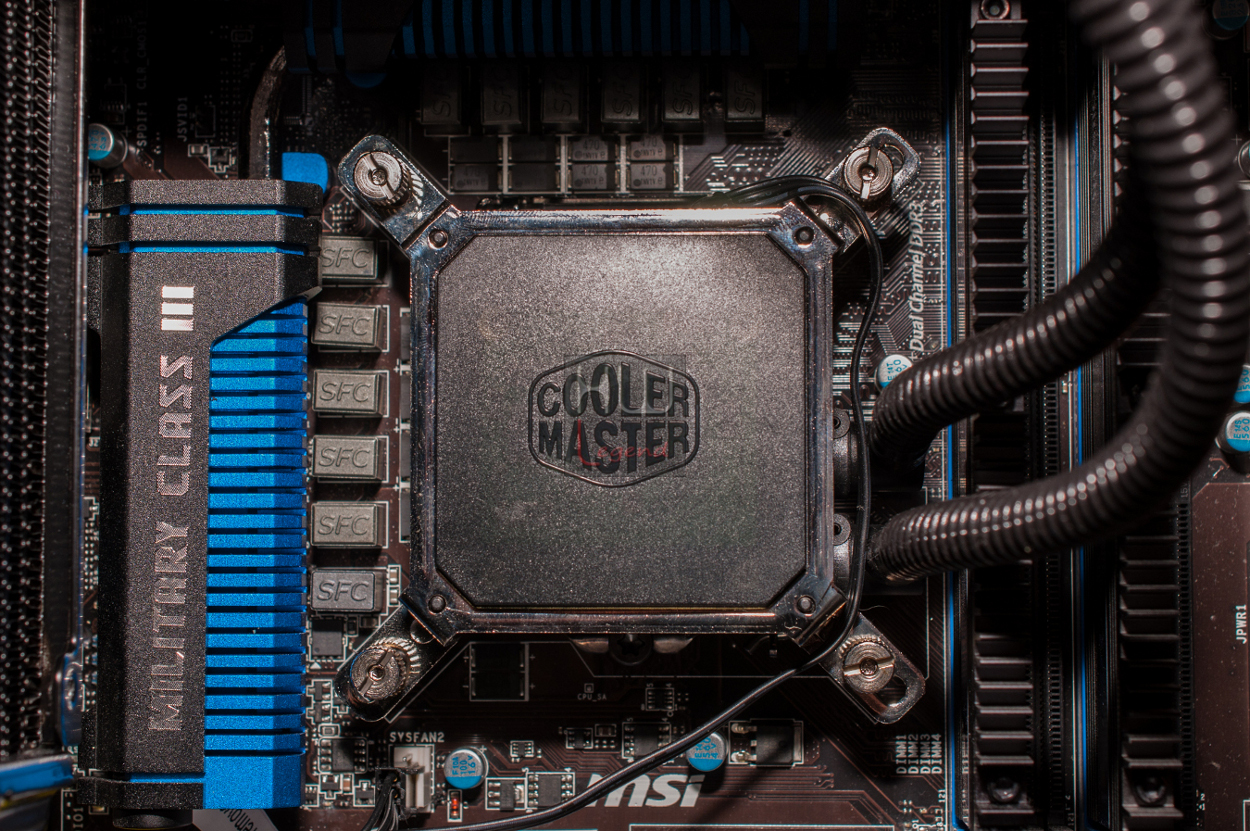

Il montaggio risulta rapido e molto semplice. Come prima cosa andranno avvitate le colonnine che supporteranno il gruppo waterblock/pompa, solo se usuamo il socket 2011, in caso contrario non servono.

Ora siamo pronti per avvicinare il waterblock al processore e allineare i fori del bracket alle colonnine o alle viti. A questo punto non resta che bloccare il tutto con l’ausilio di viti tool-less, avvitandole alternativamente agli estremi opposti. Vi consigliamo di non esagerare troppo nel stringere. E’ molto importante dare la stessa calibrazione di stretta alle 4 viti di fissaggio, in modo da creare la stessa forza su i quattro angoli.

{jospagebreak_scroll title=Montaggio e Applicazione pasta termica – Parte Seconda:}


Montaggio e Applicazione pasta termica – Parte Seconda:


Ora siamo pronti per posizionare il radiatore nella posizione desiderata. Come detto in precedenza il radiatore è costituito da componenti ad alto FPI (numero di alette per pollice) che assicurano un maggiore ed efficiente scambio termico.

Questa tipologia di radiatori necessitano di ventole capaci di generare una buona pressione per garantire che il flusso d’aria possa attraversare interemente il fitto corpo di alette e di conseguenza smaltirne il calore prodotto.

Per raggiungere una pressione statica elevata, ci permettiamo di consigliarvi di installare sulla paratia del case, la ventola che andrà posizionata sul radiatore, in modo che possa aspirare aria fresca dall’esterno. Di seguito trovate l’immagine che riassume il nostro pensiero.

Cooler_Master_Seidon_120V_-_43

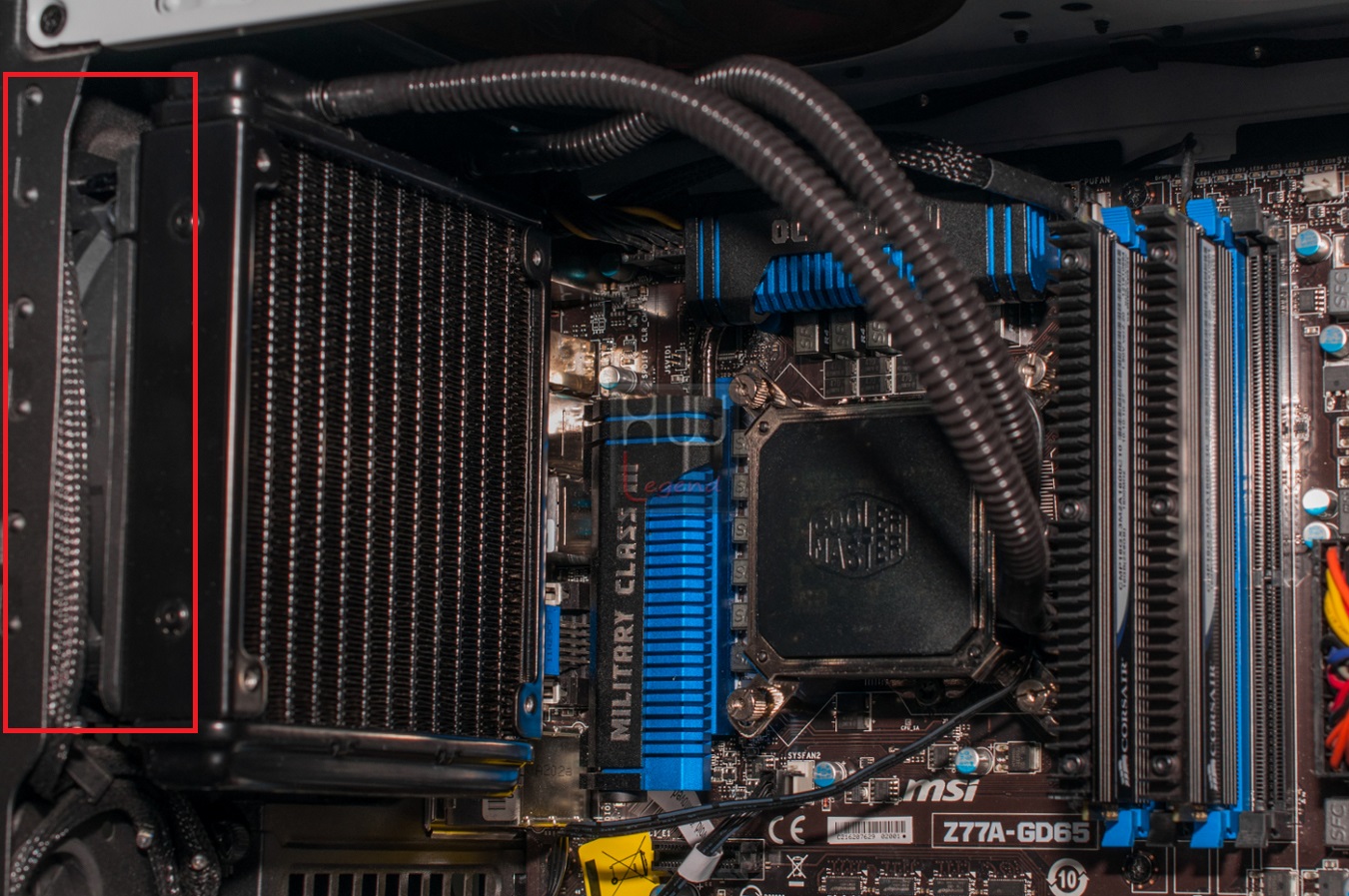

Possiamo chiaramente notare come l’area attorno al socket risulti libera, sarà cosi possibile sfruttando al meglio il circolo d’aria all’interno del case per migliorare l’areazione della zona processore e ram.

Per far funzionare correttamente il Seidon 120V basterà collegare i molex a quattro pin sia del cooling che della ventola alla scheda madre. Ora siamo pronti per goderci il nostro dissipatore.

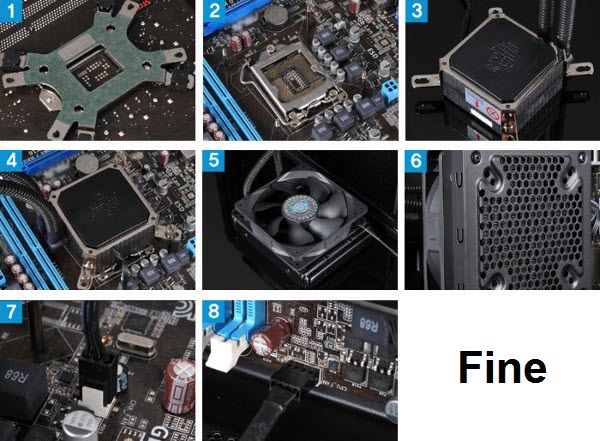

Riassumiamo nell’immagine che segue, le 8 operazioni da compiere per una corretta e veloce installazione del cooling a liquido di Cooler Master.

Cooler_Master_Seidon_120V_-_44

  • Preparare con le viti ed andare ad inserire sul retro della scheda madre il backplate;
  • Inserire la CPU nella gabbia di ritenzione del socket e applicare la pasta termica;
  • Scelgliere la staffe di ritenzione e posizionarla e fissarla del blocco waterblock/pompa;
  • Fissare il blocco waterblock/pompa al backplate e bloccarlo con le apposite viti;
  • Installare la ventola da 120 mm al radiatore;
  • Posizionare e fissare il radiatore nel case;
  • Collegare alla scheda madre il molex a quattro pin del cooling;
  • Collegare alla scheda madre il molex a quattro pin dellla ventola.

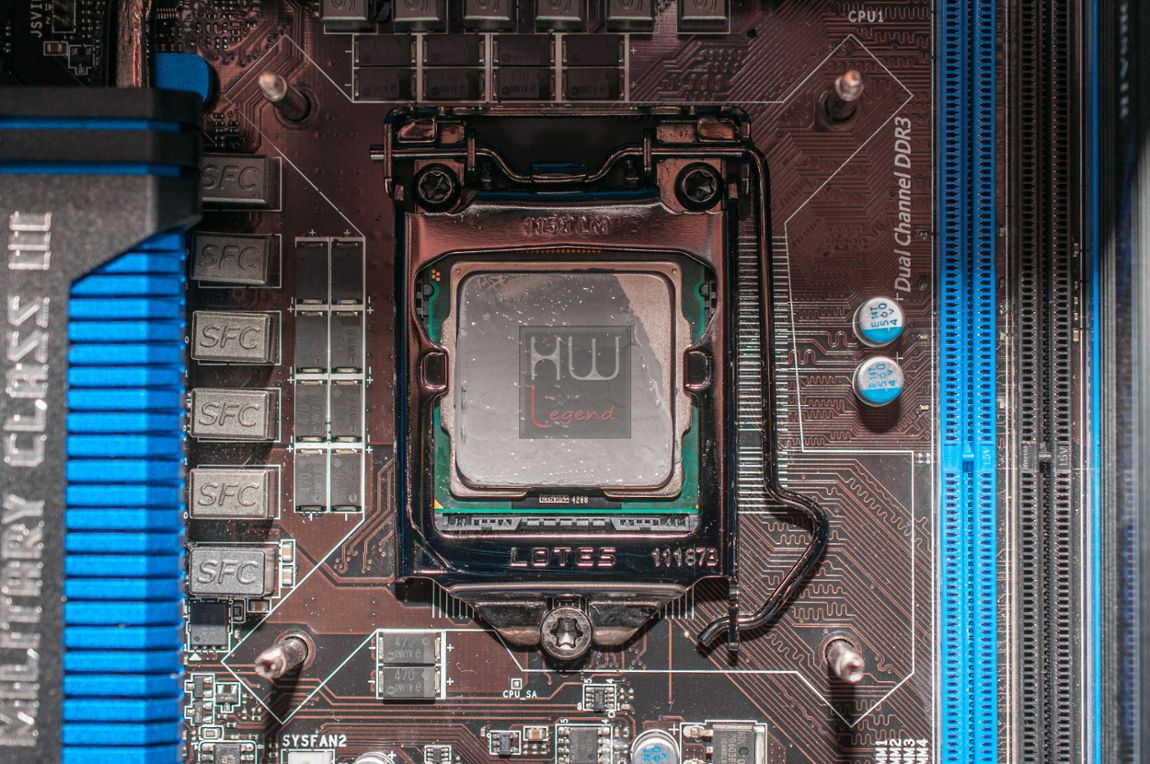

Dopo aver svolto i vari test, abbiamo provveduto a verificare l’impronta del dissipatore sulla CPU. Di seguito vi mostriamo le impronte che la pasta termica lascia sul IHS del processore e sul dissipatore Cooler Master Seidon 120.

Cooler_Master_Seidon_120V_-_45

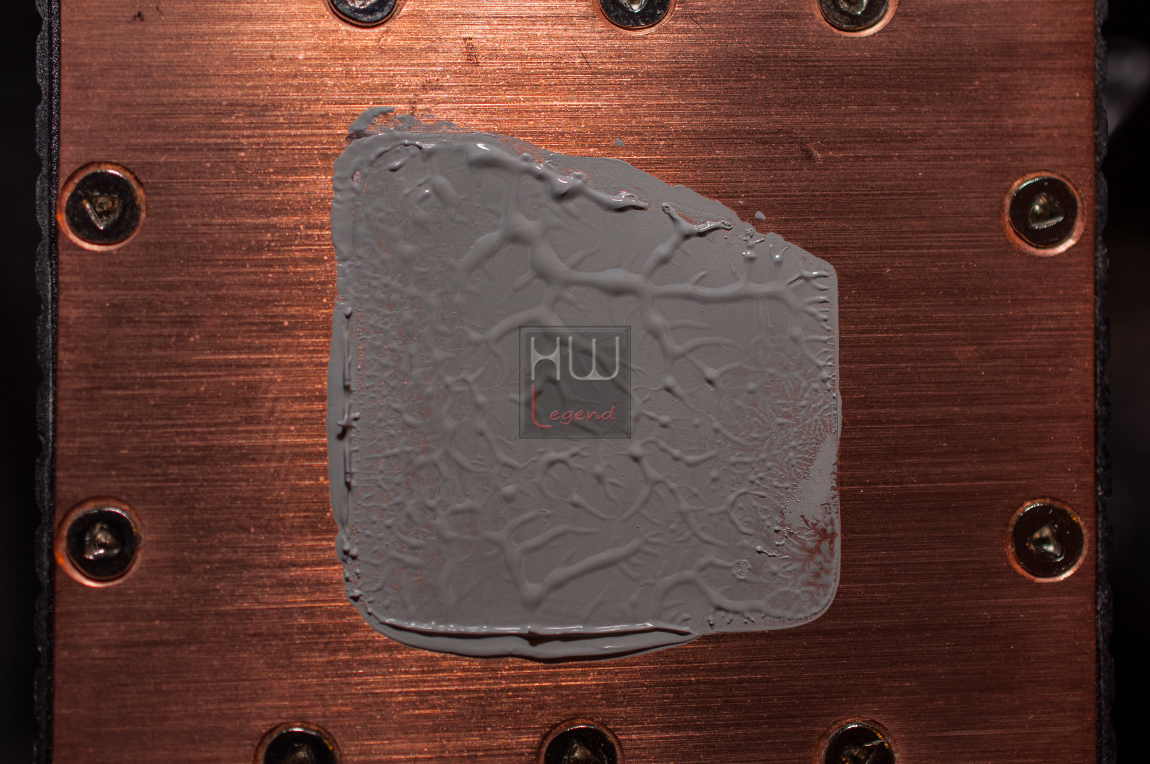

Abbiamo utilizzato la pasta termica fornita in bundle. Essa risulta estremamente facile da spalmare. Il suo basso coefficiente di aderenza con l’heatspreader della CPU ci ha spinto ad utilizzare la classica tecnica del “chicco di riso”.

Cooler_Master_Seidon_120V_-_46

La sbavatura di pasta termica sulla parte sinistra del processore è dovuta alla rimozione del dissipatore stesso. La non presenza di alcuna traccia di pasta termica nella parte in alto a destra non è un bel risultato.

Verificato che l’installazione del cooling è stata impeccabile, possiamo ipotizzare la presenza di una concavità della base del dissipatore proprio in quella precisa zona. In ogni caso questo piccolo difetto non ha inficiato negativamente sulle prestazioni.

{jospagebreak_scroll title=Sistema di prova e Metodologia di Test:}


Sistema di prova e Metodologia di Test:

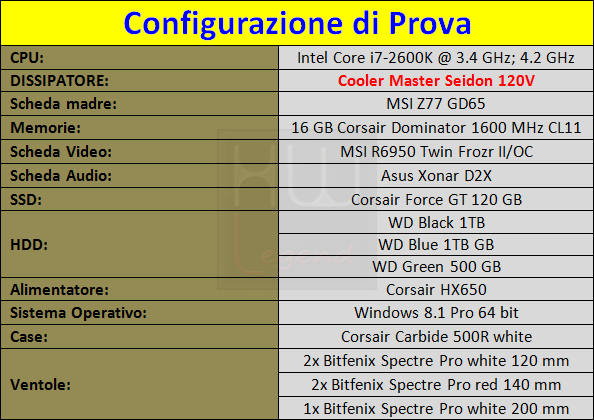

Per testare il Cooler Master Seidon 120V, abbiamo utilizzato la configurazione che trovate riposrtata nella tabella che segue.

Configurazione_di_prova_Cooler_Master_Seidon_120V

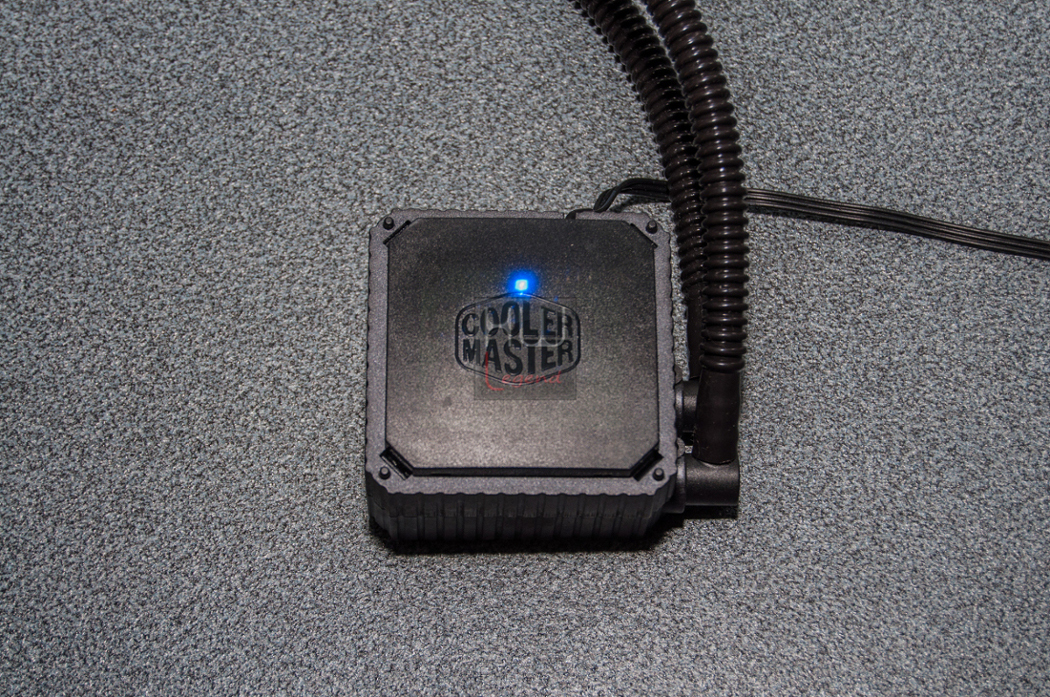

Cooler_Master_Seidon_120V_-_48

Tutti i test eseguiti sono stati ripetuti per ben tre volte, al fine di verificare la veridicità dei risultati. Come pasta termo-conduttiva abbiamo usato quella contenuta nel bundle del Seidon 120V.

Le prove sono state condotte con l’obiettivo di analizzare le performance del Cooler Master Seidon 120V. Per questo motivo ci siamo basati su due differenti livelli di overclock del processore, preventivamente testati, al fine di non incorrere in problemi causati dall’instabilità.

Livelli

Tutti i test e le misurazioni riguardanti l’impatto acustico sono state condotte solo ed esclusivamente con la ventola fornita in dotazione. Durate i nostri test la temperatura ambiente misurata è stata di circa 28°.

Abbiamo appositamente voluto creare un ambiente con una temperatura “alta”, al fine di simulare le condizioni più sfavorevoli di utilizzo giornaliero. Di seguito vi riportiamo le applicazioni interessate dai nostri test.


Stress e monitoraggio temperatura CPU:


  • Prime95 V. 26.6;
  • Core Temp 64 v. 1.0 RC5.

Il test con il software Prime95 ha avuto la durata di 15 minuti per ogni sessione di prova. La ventola è stata regolata con una percentuale di rotazione che varia come segue: 25%, 50%, 75% e 100%.


Impatto acustico delle ventole:


Per misurare l’impatto acustico, abbiamo utilizzato un Fonometro professionale PCE-999 posizionato ad una distanza di circa 60, 30 e 15 cm.

Ricordiamo che i decibel non hanno un andamento lineare ma logaritmico: ad esempio, la differenza di 10 dB tra 100 e 110 dB è qualitativamente maggiore della differenza di dB tra 50 e 60 dB. Il rumore della ventola è stato rilevato impostanto una percentuale di rotazione della stessa che varia come segue: 20%, 30%, 40%, 50%, 60%, 70% 80% e 90%.

Diamo uno sguardo alla strumentazione utilizzata per i nostri test.

{jospagebreak_scroll title=Strumentazione utilizzata:}


Strumentazione utilizzata:


Di seguito andiamo ad illustrare la strumentazione utilizzata.


Misurazione delle temperature:


Per il rilevamento delle temperature ci siamo avvalsi di software scaricabili gratuitamente da internet, come RealTemp e CPUID Hardware monitor. Per poter rilevare le temperature dei componenti che non possono essere letti da tali software, useremo un termometro ad infrarossi con puntamento Laser PCE-777.

pce_777


Caratteristiche_Tecniche_PCE-777


Tabella_4

NOTA DELLA REDAZIONE: Pur consapevoli che un rilevamento di tipo software sia quantomeno inadatto a fornire dati certi ed inconfutabili, a causa delle numerose variabili che possono condizionare il rilevamento stesso, come per esempio il mal funzionamento del sensore sulla scheda madre, oppure un errato settaggio del software di rilevamento, al momento riteniamo che tale sistema sia comunque quantomeno ripetibile da parte degli utenti finali del prodotto recensito.


Misurazione della rumorosità:


Per il rilevamento della rumorosità durante il funzionamento di ventole e dissipatori abbiamo scelto di usare strumentazione professionale a marca PCE, e nello specifico il fonometro Professionale PCE-999.

fonometro-pce-999_12083_500


cARATT


Fonometro

Non ci resta che analizzare i risultati ottenuti.

{jospagebreak_scroll title=Stress e monitoraggio temperatura:}


Stress e monitoraggio temperatura:


Stress Test Prime 95


Il test con il software Prime95 ha avuto la durata di 15 minuti per ogni sessione di prova. Non è stata utilizzata nessuna ventola aggiuntiva o modifica alle impostazioni automatiche per la gestione della ventola del dissipatore della CPU. Abbiamo deciso di non impostare la ventola al 100% manualmente per verificare sul campo il comportamento delle varie soluzioni di dissipazione così come un utente se le troverebbe di fronte dopo una semplice installazione.

Prime95 è diventato negli ultimi anni un software molto popolare tra gli appassionati di pc e overclocker perchè viene utilizzato come un software di test per la stabilità. Comprende un “Torture Test” progettato specificatamente per il test dei sottosistemi PC per gli errori, al fine di contribuire a garantire il corretto funzionamento di Prime95 su quel sistema. Questo è importante perché ogni iterazione del Lucas-Lehmer dipende da quello precedente e se la ripetizione non è corretta non sarà corretto il risultato del test sui numeri primari.

La caratteristica dello stress-test in Prime95 è che può essere configurato per testare meglio i vari componenti del computer cambiando la dimensione della trasformata rapida di Fourier (FFT). Tre set di configurazioni predefinite sono disponibili: FFT Small, In-place FFT e Blend. Le modalità FFT Small e In-place FFT servono soprattutto per testare la FPU e la cache della CPU, mentre la modalità Blend effettua tutti i test, compresa la memoria.

Su un sistema assolutamente stabile, Prime95 dovrebbe essere in grado di girare a tempo indeterminato. Se si verifica un errore il test viene bloccato e questo indica che il sistema potrebbe essere instabile. Usiamo il condizionale perchè non è detto che un sistema stabile in Prime95 lo sia in qualsiasi campo di utilizzo e viceversa.

Questo perché Prime95 è progettato per stressare la CPU con un intenso carico di lavoro e per fermarsi quando incontra anche un solo piccolo errore, mentre la maggior parte delle applicazioni che non stressano la CPU ai livelli di Prime95 continueranno a funzionare a meno che non incontrino un errore fatale.

Nelle tabelle che seguono vengono riportate le temperature rilevate sia in idle sia in full load (stress). Le configurazioni usate sono quelle di default e di overclock. La temperatura indicata, vista la lieve differenza rilevata tra i core della CPU, rappresenta la media delle letture.


Test con CPU a default – 3400 MHz:



Test con CPU in overclock – 4200 MHz:


Di seguito il grafico della variazione di temperatura in base alla velocità della ventola. Il colore più chiaro indica la CPU a default, mentre quello più marcato indica la CPU in overclock. I valori utilizzati sono la media tra il valore minimo e quello massimo.


Considerazioni sui test:


Come si può notare dai grafici, il Cooler Master Seidon 120V si rivela un dissipatore adatto anche a chi pratica overclock non estremi, poiché riesce a mantenere la CPU a temperature non eccessive anche sotto sforzo.

La massima temperatura raggiunta è di 80 °C, riscontrata con overclock a 4.2 GHz, ventola al 25% e processore sotto massimo carico. Se consideriamo invece altri scenari di utilizzo, il Seidon 120V si è comportato in maniera egregia.

I test in overclock sotto stress hanno portato ad un incremento delle temperature di circa 10 °C, con differenze a volte superiori. In caso di CPU in idle invece le differenze hanno fatto registrare variazioni per un massimo di 5 °C.

In generale il Cooler Master Seidon 120V ha mostrato un ottimo comportamento, con temperature riscontrate in tutti i test decisamente buone. In definitiva siamo rimasti pienamente soddisfatti dei risultati ottenuti.

{jospagebreak_scroll title=Impatto acustico – Rumorosità:}


Impatto acustico – Rumorosità:


Il test di rumorosità è uno dei più difficili da effettuare, perchè durante la fase di test qualsiasi rumore, anche minimo, può far balzare il grafico verso l’alto, di fatto invalidando il lavoro effettuato e costringendoci a ripetere il test dall’inizio.

Per questo motivo, non disponendo purtroppo di una camera anecoica, ci siamo veduti costretti ad aspettare le tarde ore notturne per poter effettuare i nostri test in tutta tranquillità e con rumore ambientale il più basso e costante possibile. Lo strumento utilizzato, il fonometro professionale PCE-999, è molto sensibile al rumore ambientale.

Da questo valore, tipico di qualsiasi ambiente domestico, è necessario partire per poter analizzare la rumorosità del complesso dissipatore/ventola. Questo perchè i dati dichiarati dal costruttore che indicano i 40 dB(A)per la sola ventola DF1202512RFUN, sono stati ottenuti in camere anecoiche, in aria libera da ostruzioni e quindi nelle migliori condizioni ambientali possibili.

Tali condizioni sono ovviamente irripetibili in ambito domestico, e sinceramente lasciano, a chi acquista il dissipatore, una idea non del tutto reale delle reali prestazioni. Un valido articolo in inglese spiega molto bene cosa sia il rumore e come questo influenzi il il normale utilizzo del pc. L’articolo lo troverete qui.

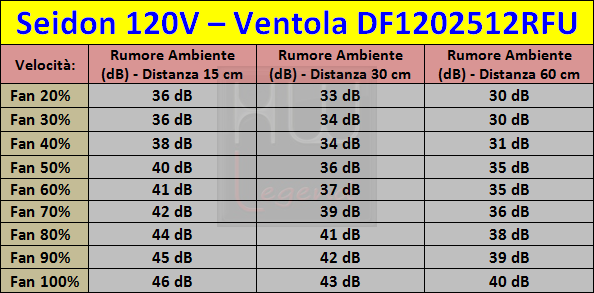

Nella tabella che segue vengono riportate le rilevazioni fatte con il fonometro PCE-999 ad una distanza prima di 60, poi di 30, ed infine di 15 cm.

Tabella_Rumorosit_Cooler_Master_Seidon_120V

Di seguito il grafico con le rilevazioni del rumore generato dalla ventola ad una distanza di 15, 30 e 60 cm in rapporto alla percentuale di rotazione della stessa.


Considerazioni sui test:


Cooler Master dichiara che la ventola fornita in dotazione con il Seidon 120V produce un rumore massimo di 40 dB. I test da noi condotti confermano l’ottima silenziosità della stessa, anche se in alcuni frangenti si sono superati i 40 dB. Fino ad un regime di rotazione di circa il 40% la ventola risulta molto silenziosa e poco percepibile, ma appena superata questa soglia diventa udibile ma non crea particolari fastidi.

Dalla soglia di rotazione del 90%, la ventola genera del rumore che diventa fastidioso. Durante le molteplici ore di utilizzo per uso giornaliero, la ventola pochissime volte e solo per un brevissimo periodo, ha toccato il regime di rotazione del 90%, inoltre non si sono mai uditi particolari rumori provenienti dal rotore né da altri componenti. Ci sentiamo quindi di tranquillizzarvi.

Il Cooler Master Seidon 120V è una soluzione particolarmente ideale per essere installata su PC, che fanno della silenziosità e delle prestazioni il loro punto di forza. Non possiamo che ritenerci soddisfatti dal rapporto rumore/prestazioni offerto da questa ventola.

{jospagebreak_scroll title=Conclusioni:}


Conclusioni:


hw-legend-gold-bbPrestazioni/Overclock:quattro_mezzo
Temperature/Rumore:quattro_mezzo
Rapporto Qualità/Prezzo:quattro_mezzo
Giudizio Complessivo:quattro_mezzo

Il Cooler Master Seidon 120V si è rivelato un ottimo prodotto sotto molteplici punti di vista, con pochi elementi a sfavore dati più che altro da un semplice giudizio estetico.

Come tutti i dissipatori a liquido all-in-one con radiatore da 120mm l’ingombro risulta estremamente ridotto e le performances di buon livello. Queste soluzioni sono quindi indicate agli utenti che ricercano la massima ottimizzazione degli spazi d’ingombro, senza rinunciare alla silenziosità e alla semplicità di utilizzo.

I materiali risultano di buona qualità, segno della massima cura e attenzione che l’azienda adotta nei confronti del consumatore finale. Ottima la possibilità di installare il dissipatore su qualsiasi piattaforma, sia Intel che AMD ad oggi disponibile in commercio, senza dover ricorrere ad ulteriori adattatori.

Cooler_Master_Seidon_120V_-_Foto_finale_1

Dai test effettuati è possibile osservare come il Seidon 120V è un buon dissipatore in grado di gestire anche overclock senza particolari problemi. La presenza di una ventola da 120mm e di un bundle completo e curato lo rendono un prodotto senza dubbio da consigliare a chi dsidera migliorare le prestazioni dei cooler originali a corredo con i processori.

Le soluzioni all-in-one per il raffreddamento a liquido delle CPU sono ormai ritenute la prima scelta dei gamer e degli oveclockers che cercano buone performance dai propri sistemi mantenendo silenziosità ed affidabilità. Questi sitemi rispetto ai liquid cooling classici hanno sicuramenti parecchi vantaggi come il prezzo, l’ingombro contenuto, l’assenza di manutenzioni e la semplicità di assemblaggio. Il sistema di montaggio è intuitivo e risulta molto sicuro.

Il waterblock è realizzato interamente in plastica dura e non presenta particolari finiture estetiche, se non la presenza di un elegante logo Cooler Master. Appena sopra la scritta “Cooler Master” è presente un piccolo LED Blu diagnostico, che indica il corretto funzionamento dell’impianto. La luce non risulta fastidiosa.

Questo pratico accorgimento spezza la monotonia cromatica. Cooler Master si è concentrata più sulle performances che sull’aspetto estetico, producendo un dissipatore con un appeal visivo non molto ricercato e più indirizzato alla sola funzionalità.

La piastra di contatto con la CPU è realizzata in rame ed ha uno spessore di 3mm. Essa permette un’ottima distribuzione e conduzione del calore dal processore al liquido interno. La superficie del waterblock non è lappata a specchio ma risulta comunque molto liscia nonostante siano visibili diverse linee di lavorazione con spazzolatura a pattern verticale.

La ventola ha un layout a sette pale dalla linea irregolare, infatti esse partono da un profilo stretto nei pressi del rotore, per poi allungarsi fino al raggiungimento della massima estensione, in prossimità della cornice.

La qualità costruttiva è eccellente. La resistenza dei materiali e la silenziosità sono ottimi. Il Cooler Master Seidon 120V è una soluzione particolarmente ideale per essere installata su PC, che fanno della silenziosità e delle prestazioni il loro punto di forza.

Il prezzo di listino più basso presente ad oggi in rete è di 45,00. Reteniamo tale cifra particolarmente attraente considerando la buona qualità e le prestazioni offerte. Nel complesso il Seidon 120V ci è apparso un buon cooler, economico e funzionale  e indicato per chi non può permettersi spese elevate. Noi di HWLegend siamo ben felici di assegnargli il nostro riconoscimento “Gold Award”.


Pro:


  • Buoni materiali utilizzati;
  • Prestazioni buone;
  • Bundle in dotazione completo;
  • Assenza di manutenzione;
  • Ventola silenziosa e di buona qualità;
  • Ottimo prezzo di vendita;
  • Compatibile con tutti i moderni socket;
  • Facile da istallare.

Contro:


  • Look estetico piatto.

Si ringrazia Logo_Cooler_master per il sample fornitoci.

Andrea F. Franchitti – Il_Metallurgico – Staff di HW Legend

Newsletter HW Legend


Caricamento
