Negli ultimi mesi abbiamo assistito ad un’enorme crescita del mercato dei dissipatori a liquido all-in-one per le CPU, con prodotti ogni volta più performanti e dal costo sempre più accessibile. Queste soluzioni rappresentano un primo passo per i consumatori che desiderano avvicinarsi al mondo del raffreddamento a liquido ma che non possiedono la necessaria esperienza per assemblarne uno. Il raffreddamento dei componenti di un PC rappresenta da sempre un problema delicato e spinoso, con il quale l’utente appassionato spesso si scontra trovandosi nella condizione di doverlo risolvere e non sempre la soluzione è di facile realizzazione. Molte aziende specializzate investono molto in termini progettuali ed economici per la realizzazione di case e dissipatori di vario genere, tra queste annoveriamo DeepCool. Con la recensione di oggi andremo ad analizzare in dettaglio, il nuovo Captain 120, un dissipatore a liquido all-in-one con radiatore da 120mm. Questo prodotto si posiziona nella fascia entry-level del mercato, offrendo un rapporto prezzo-prestazioni molto interessante. Con questa presentazione vi auguriamo una buona lettura.
Introduzione:
DeepCool è una delle più grandi aziende di raffreddamento in tutto il mondo. La società è stata fondata nel 1996, e la produzione vera e propria è iniziata con il suo fondatore nel suo garage, cominciando a realizzare i suoi primi prodotti. In brevissimo tempo, con passione e dedizione è stata fondata un’azienda da 700 operai e sede da 20.000 mq.
DeepCool non è una società di cui si sente parlare spesso, ma offre una vasta gamma di prodotti, a partire dal 1996 sono entrati nel mercato dei PC, in particolare nel segmento del raffreddamento.
Ampliata, l’ azienda che è oggi, offre un design innovativo da parte di squadre di R&D con sede negli Stati Uniti, Cina e Germania. Queste squadre hanno creato prodotti unici con prestazioni fantastiche, indirizzate anche ai gamers più incalliti, da qui la nascita di prodotti marchiati Gamer Storm.
Maggiori informazioni su DeepCool le potete trovare sul sito ufficiale dell’azienda.
{jospagebreak_scroll title=Confezione e Bundle:&heading=Introduzione:}
Confezione e Bundle:
Il dissipatore Captain 120 giunto in redazione riporta la dicitura DP-GS-H12L-CT120. La confezione che le racchiude è totalmente in cartone. Le dimensioni contenute e l’elegante forma tradizionale di un parallelepipedo, risultano idoee nel salvaguardare il suo contenuto.
Il trasporto, anche senza la presenza delle classiche maniglie laterali, risulta facile, visto le sue ridotte dimensioni d’ingombro. La confezione ha un look accattivante, in grado di attirare fin da subito l’attenzione del consumatore finale.
La scatola utilizza un cartone finemente lavorato di buona qualità, caratterizzato da un’alta resistenza allo schiacciamento che consente di protegge il prodotto da eventuali urti accidentali. I colori che la contraddistinguono sono il nero, il rosso e il bianco delle scritte e dei particolari costruttivi.

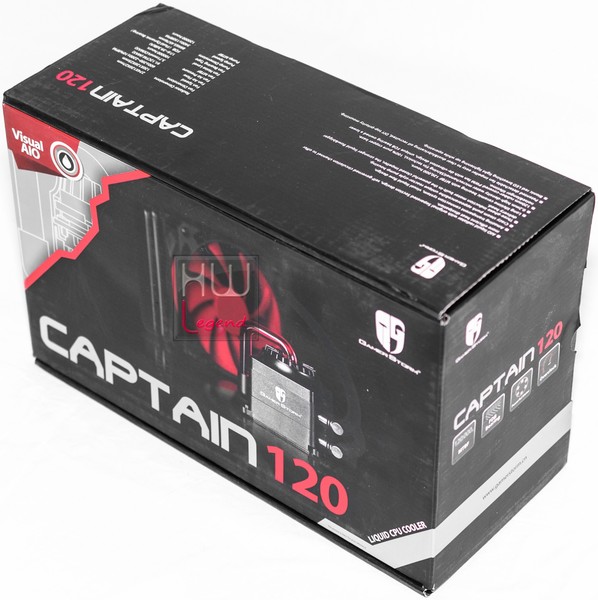

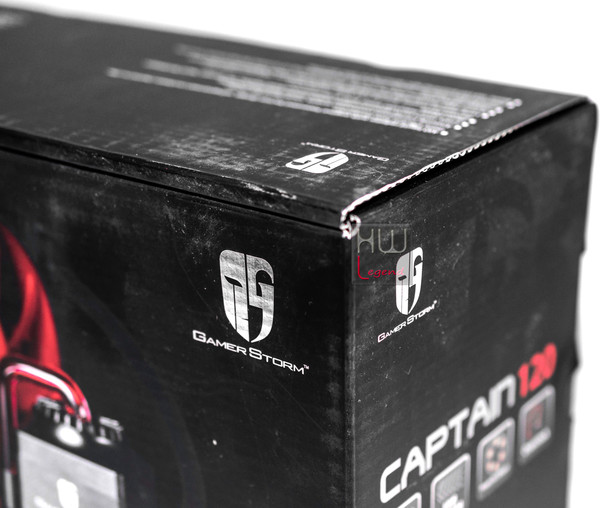

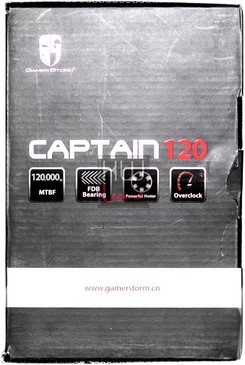

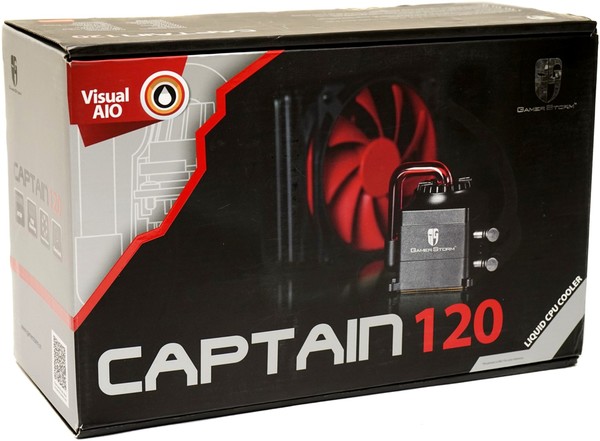

Sulla parte frontale troviamo oltre al logo e al nome del prodotto, una foto in primo piano del cooler, davvero molto bella da vedere. Le scritte ben si sposano con il resto dello sfondo, andando di fatto a creare una visione d’insieme sobria ed elegante allo stesso tempo.
DeepCool ha senza dubbio fatto un lavoro eccellente che darà pieno appagamento al nostro senso visivo. A nostro avviso il contrasto cromatico risulta ben bilanciato, andando di fatto a creare una visione d’insieme moderna e al passo coi tempi.

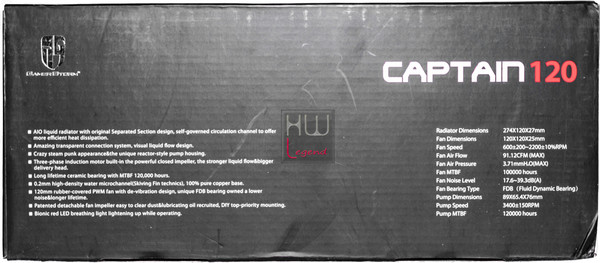

La parte posteriore della confezione riprende la stessa tonalità di colori presenti nella parte frontale, creando una continuità visiva impeccabile. Su di essa possiamo chiaramente scorgere: il logo Gamer Storm, il nome del modello, i socket compatibili sia di Intel che AMD e i disegni tecnici con tanto di misure annesse delle varie parti che compongono il prodotto.
Sulla parte laterale destra, su uno sfondo nero, troviamo la scritta Gamer Storm, il nome del modello, l’indirizzo del sito del costruttore e 4 eleganti loghi riportanti alcune delle principali peculiarità del cooler come: la durata nel tempo indicata in MTBF, la tipologia di cuscinetto, la sezione della pompa e la sua predisposizone alla pratice dell’overclock.
Spostandoci ad analizzare la parte sinistra, interamente su sfondo bianco, oltre alla scritta Gamer Storm, il nome del modello, all’indirizzo del sito del costruttore e i 4 loghi già analizzati in precedenza, è presente un pratico codice QR.
Maneggiando la confezione ci si accorge di come il peso relativamente elevato, sia sinonimo di qualità dei materiali utilizzati e come vedremo in seguito, di elevate prestazioni.
Nella parte superiore della confezione vi sono riportati i vari punti salienti del prodotto, oltre a varie informazioni riguardanti le dimensioni e le caratteristiche delle ventole e della pompa in uso.

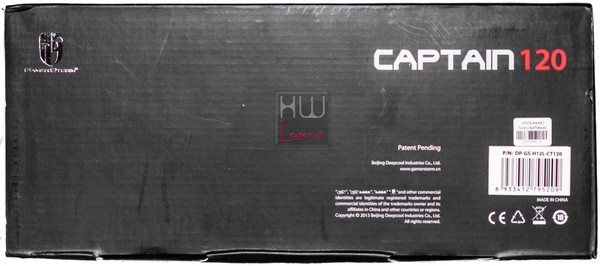

Nella parte inferiore invece non troviamo dati di nota, se non il seriale del prodotto ed i vari marchi di garanzia come CE e l’invito al riciclaggio della scatola. L’azienda da anni dimostra un grande impegno per la tutela e la salvaguardia dell’ambiente. Presenti inoltre altre certificazioni standard di qulità e sicurezza riguardanti le vigenti normative.
DeepCool non ha trascurato alcun dettaglio, curando con molta attenzione e scrupolosità ogni particolare. La confezione consente sin da subito di apprendere tutte le principali informazioni sul prodotto.
L’apertura della confezione risulta semplice e in pochi secondi ci troveremo di fronte ad un sottile strato protettivo di polistirolo espanso, atto a proteggere l’hardware presente al suo interno. Rimosso questo strato è possibile osservare il contenuto.

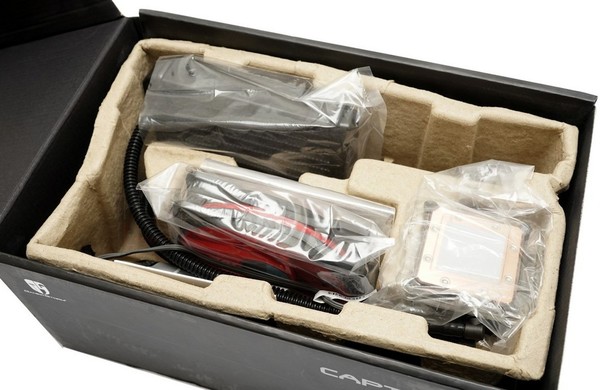

La cura della distribuzione di ogni componente all’interno della confezione, denota l’ottimo studio che l’azienda ha riposto. Riteniamo che sia praticamente impossibile incappare in qualche componente danneggiato a causa di un trasporto movimentato.

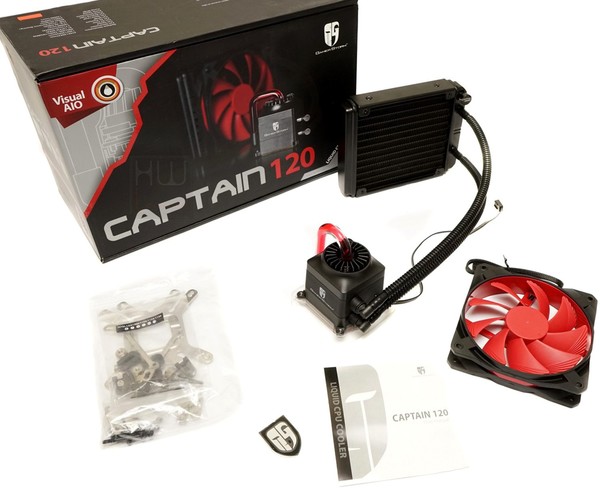

Il bundle è composto dal dissipatore, manualistica, ventola e sistema di montaggio composto da: un backplate in metallo per piattaforme Intel e AMD, set di viti per il montaggio della ventola al dissipatore e al case e uno stemma in metallo adesivo.

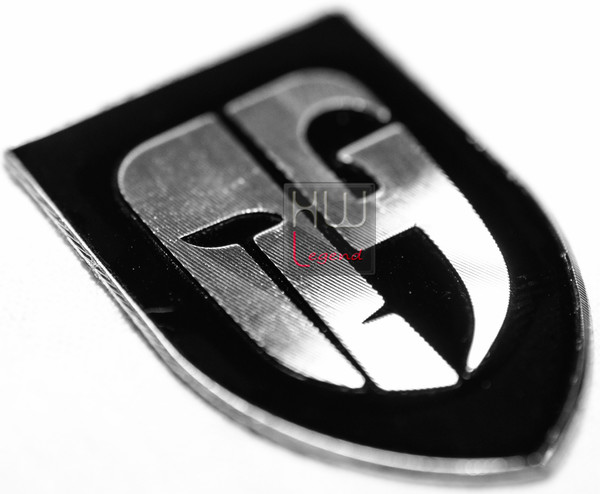

E’ possibile inoltre posizionare sul case il pregiato badge in metallo, realizzato con molta cura. Il bundle in dotazione risulta completo e consente fin da subito di godere a pieno del prodotto. DeepCool non si è quindi smentita per quanto riguarda la qualità dei propri cooler. La pagina ufficiale del prodotto la trovate al seguente link. Siamo pronti per andare ad analizzare le caratteristiche tecniche e le sue principali features.
{jospagebreak_scroll title=Specifiche tecniche e features:}
Specifiche tecniche e features:
Il DeepCool Gamer Storm Captain 120 fornisce elevate prestazioni di raffreddamento per la CPU tipiche di un sistema a liquido, offrendo al contempo un’estrema facilità e rapidità di installazione. Questo sistema è completamente assemblato in fabbrica, non necessita di operazioni di montaggio o di riempimento del liquido al suo interno. Il kit è perfettamente sigillato, a garanzia della tenuta dell’impianto e dell’assoluta mancanza di manutenzione da parte dell’utente finale.

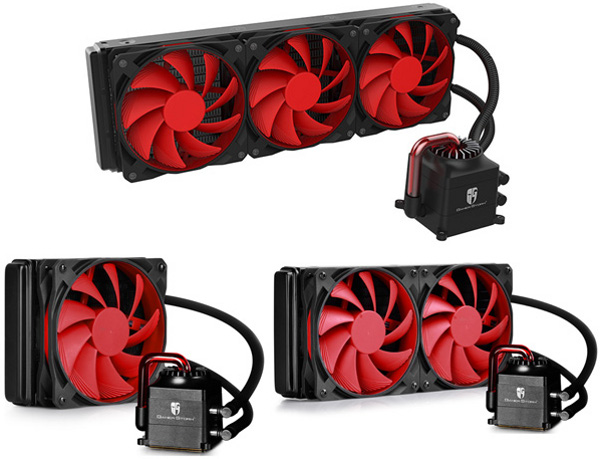

Attualmente in commercio sonop presenti tre soluzioni apparteneti alla famiglia DeepCool Gamer Storm Captain: il modello da 120mm, il modello da 240mm e quello da 360mm. Ognuno dei modelli Captain fanno uso della tecnologia che prende il nome di Separated Section. La pompa e la piastra di raffreddamento costituiscono due separati e distinti blocchi, collegati tra di loro da un tubo esterno, al cui interno scorre il liquido refrigerante. Nella nostra recensione analizzeremo la soluzione da 120mm.
La ventola da 120 mm con controllo a modulazione di impulso (PWM) e la pompa ad alte prestazioni, sono in grado di garantire un raffreddamento efficiente e silenzioso. Grazie al radiatore da 120 mm è in grado di gestire le CPU presenti ad oggi sul mercato.

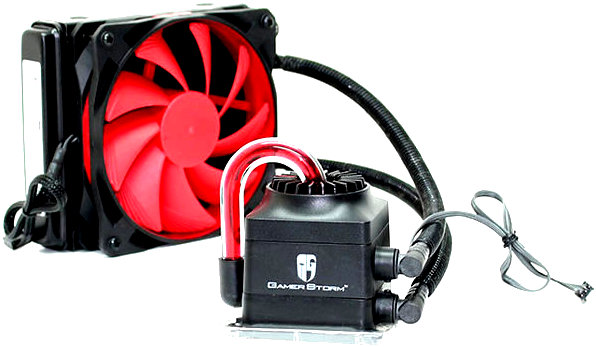

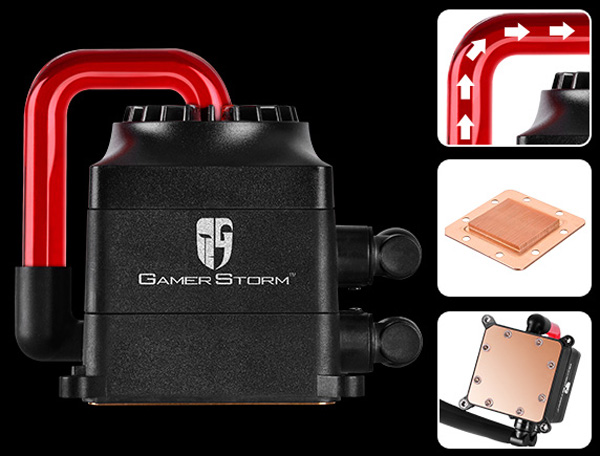

Il Captain 120 è un dissipatore a liquido di tipo all-in-one che comprende in un singolo componente waterblock, pompa, tubi, serbatoio e radiatore. Riportiamo di seguito la tabella che riassume le principali specifiche tecniche del dissipatore.

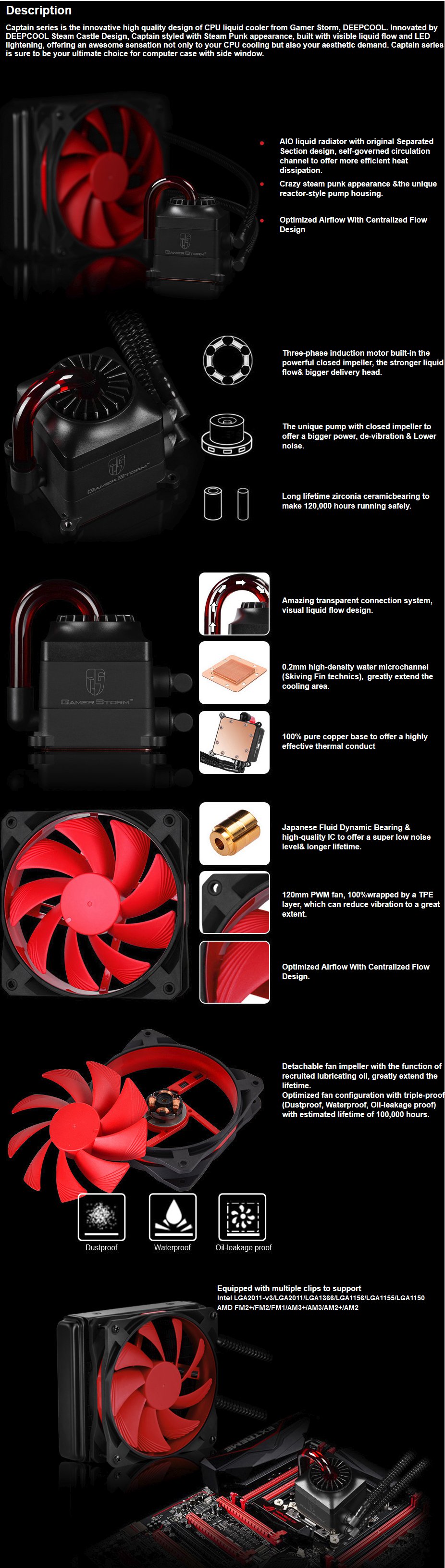

Le caratteristiche tecniche dichiarate da DeepCool, rispecchiano in pieno la volontà del produttore, nel voler realizzare un dissipatore silenzioso e con componenti di qualità. Le novità stilistiche e funzionali lo rendono un prodotto ad oggi unico nel suo genere. Riportiamo di seguito le principali features presenti nel Captain 120 così come raffigurate dal produttore.

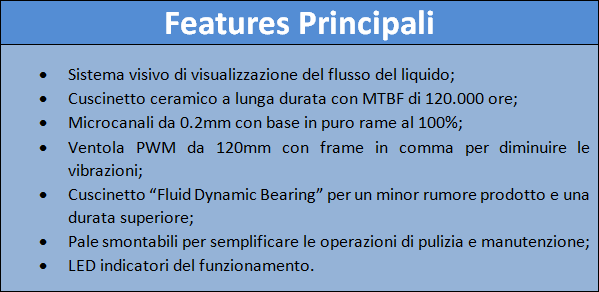

Riassumiamo le principali features del Captain 120 nella tabella che segue.
Le interessanti ed innumerevoli features del Captain 120, lo rendono una soluzione ideale per essere impiegata in sistemi ad alte prestazioni, come le macchine gaming, dove la dissipazione del calore è uno dei parametri principali da tenere in considerazione.
Nel corso della nostra recensione analizzeremo le caratteristiche peculiari e innovative che i tecnici DeepCool hanno voluto mettere a disposizione dei propri clienti. Per ulteriori informazioni è possibile consultare la pagina web del prodotto sul sito ufficiale. Siamo pronti per andare ad analizzare in dettaglio la soluzione all-in-one Captain 120.
{jospagebreak_scroll title=Uno sguardo da vicino – Parte Prima:}
Uno sguardo da vicino – Parte Prima:

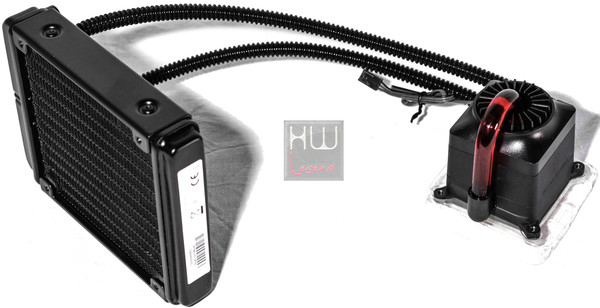

Il DeepCool Gamer Storm Captain 120 non differisce molto rispetto agli altri sistemi all-in-one attualmente in commercio. Dotato di un waterblock di forma tonda e di un radiatore lungo ben 120 mm, punta ad essere senza dubbio un modello top di gamma nella sua categoria.

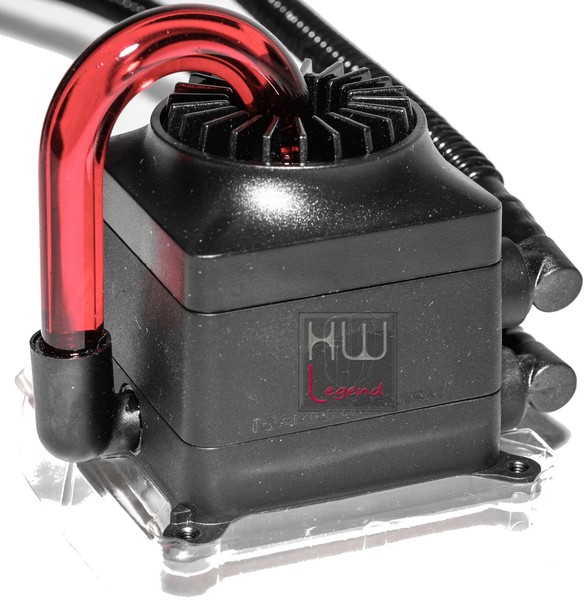

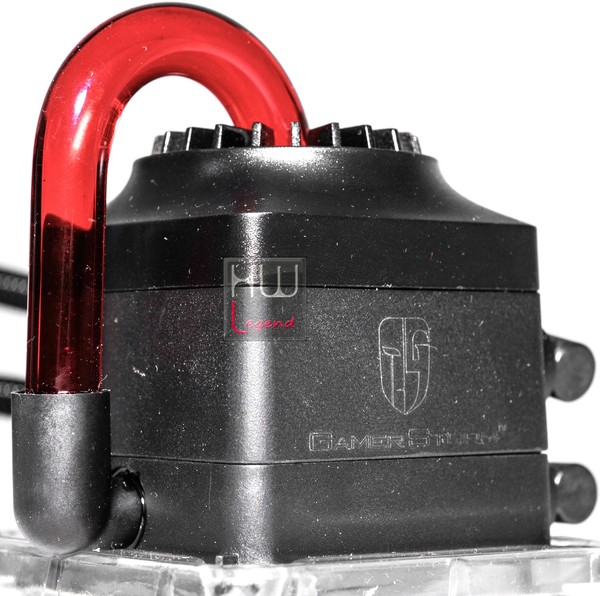

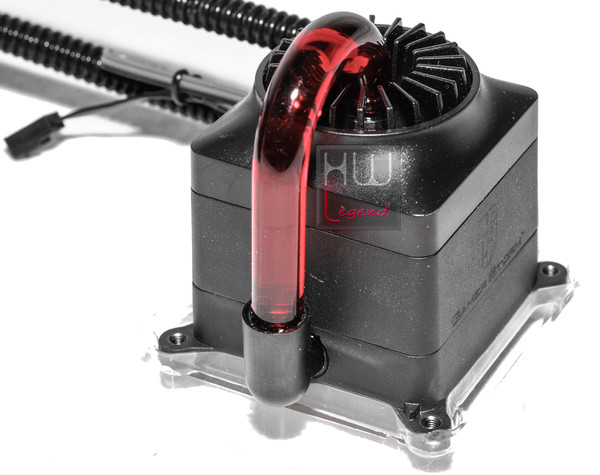

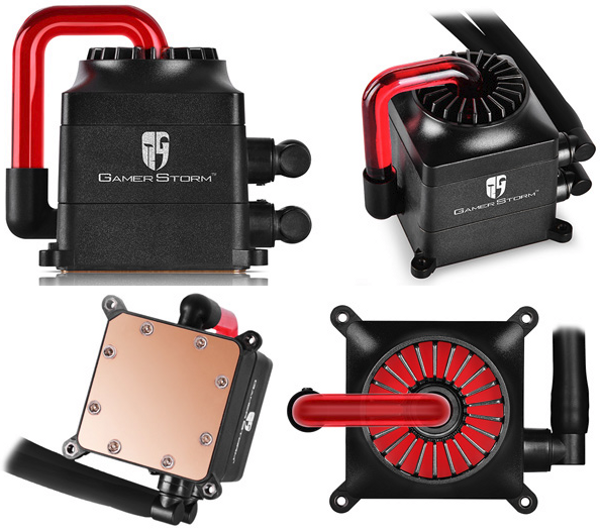

Il waterblock ha un look decisamente appariscesnte e innovativo, in grado di stimolare le fantasie degli amanti che desiderano lasciare i componenti in bella vista. Anche i modder più esigenti non potranno che essere catturati da tale bellezza.
Il Captain 120 è un dissipatore a liquido di tipo all-in-one con tecnologia Separated Section. La pompa e la piastra di raffreddamento costituiscono due separati e distinti blocchi, collegati tra di loro da un tubo esterno, al cui interno scorre un liquido refrigerante color rosso.
Il waterblock in plastica completamente nera. ha dimensioni 85x80x55mm. Tale grandezza risulta leggermente ingombrante e potrebbero generare qualche problema nei case più piccoli.
Le finiture risultano di ottimo livello e la presenza esterma di un tupo impreziosisce ancora di più, la sua bellezza, domando un’ulteriore tocco di classe ed eleganza sopraffina al prodotto di DeepCool.

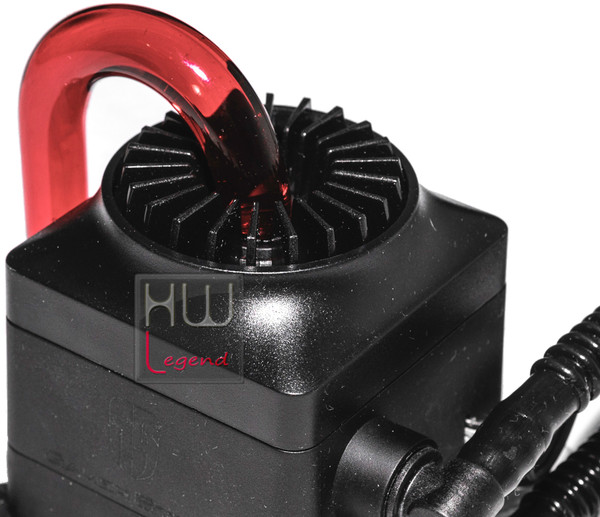

Nella parte superiore, attorno al foro di uscita del tubo, vi sono delle lamelle che purtroppo hanno un’utilità puramente estetica: esse infatti sono in plastica e non incrementano in alcun modo la dissipazione del calore.

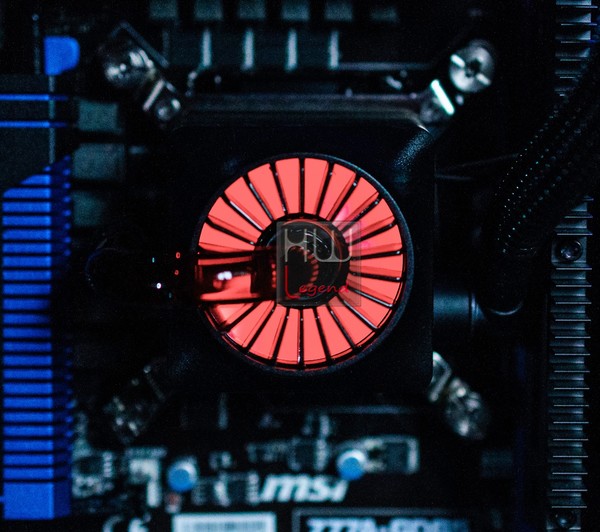

Una volta fornita l’alimentazione alla pompa, la parte superiore del Captain 120, si illuminerà di rosso. Davvero molto bello risulta essere il suo effetto, soprattutto se l’ambiente è poco illuminato. La luce emanata non risulta fastidiosa. Troviamo questa soluzione esteticamente molto bella e attraente.

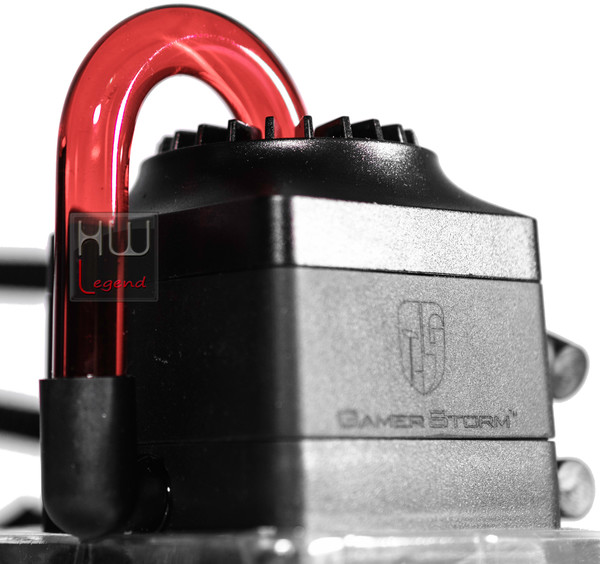

Sulla parte frontale è inciso in maniera pefetta il logo e la scritta Gamer Storm. La sua lavorazione risulta priva di sbavature o imperfezioni visibili a occhio nudo. Ancora una volta DeepCool ha curato con molta scrupolosità ogni minimo particolare.

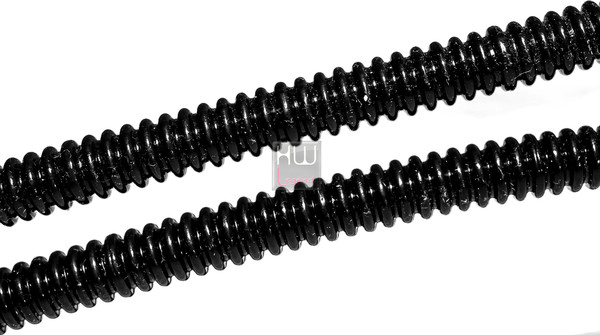

I tubi sono in corrugato ad alta resistenza (FEP). Questo utile accorgimento consente da una parte di garantire una eccellente robustezza e quindi durata nel tempo, dall’altra di non creare angoli di curvatura troppo ridotti.
In questa maniera sarà possibile ridurre praticamente al minimo le “strozzature”, riducendo il rischio di dannose limitazioni del flusso d’acqua, che generano una conseguente riduzione delle performance. Il tubo in totale è lungo circa 310 mm, ed ha un diametro di 5 mm nella parte interna e 9 mm in quella esterna. Il materiale impiegato è di buona qualità e ci consente di stare molto tranquilli.
{jospagebreak_scroll title=Uno sguardo da vicino – Parte Seconda:}
Uno sguardo da vicino – Parte Seconda:

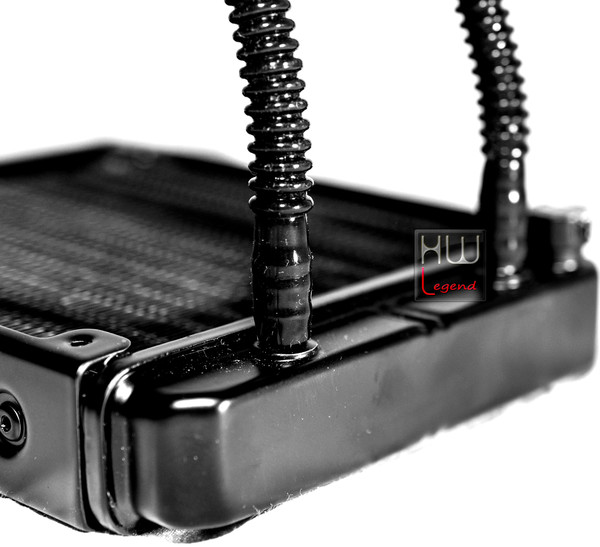

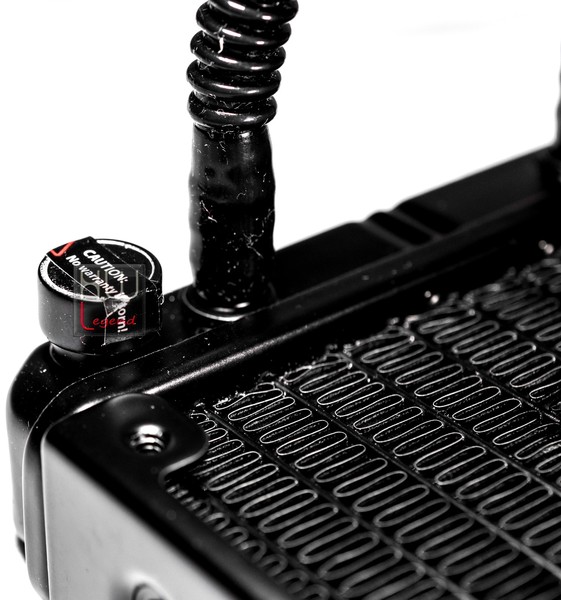

Nei punti di ingresso delle tubazioni sono installati dei collari di rinforzo in gomma che evitano un possibile e disastroso distaccamento dei tubi dal radiatore, con conseguente perdita del liquido refrigerante all’interno del PC, con tutte le conseguenze dannose che ne potrebbero derivare.
Questo tipo di fissaggio risulta molto resistente. Anche provando ad applicare volontariamente una forza elevata è molto difficile sfilare i tubi dalla loro sede. Nella parte inferiore del radiatore è presente un tappo per un eventuale rabocco del liquido refrigerante. Su di esso è situato un adesivo che ci avvisa della perdita di garanzia qualora venisse rimosso.

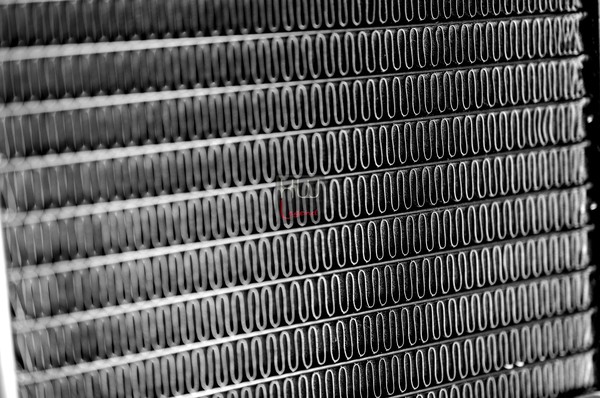

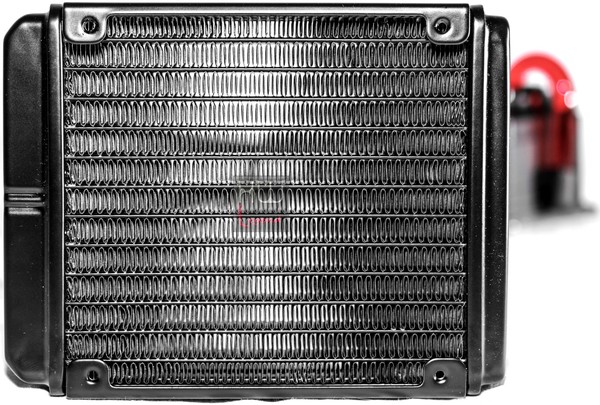

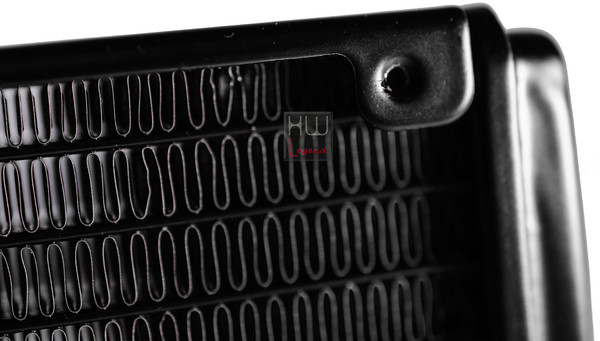

Il radiatore da 120 mm e spessore di 27 mm, in alluminio verniciato di nero, presenta un’alta densità di lamelle, infatti è costituito da componenti ad alto FPI (numero di alette per pollice) che assicurano un maggiore ed efficiente scambio termico.
Le alette sono presenti in gran numero, infatti il radiatore è costituito da componenti ad alto FPI (numero di alette per pollice) che assicurano un maggiore ed efficiente scambio termico. Le sue dimensioni sono di 154 mm x (W) 27 mm x (H) 120 mm.
Questa tipologia di radiatori necessitano di ventole capaci di generare una buona pressione per garantire che il flusso d’aria possa attraversare interamente il fitto corpo di alette e di conseguenza smaltirne il calore prodotto. Nel caso decidiate di utilizzare una ventola di terze parti consigliamo quindi di prendere modelli che garantiscono una pressione statica molto elevata.
Sono presenti 4 filettature per viti da entrambi i lati, consentendo un’eventuale configurazione push-pull aggiungendo una seconda ventola, non fornita però in dotazione.
Raccomandiamo di non avvitare troppo in fondo le viti, in modo da evitare di danneggiare il radiatore stesso e/o la ventola.
L’assemblaggio del waterblock risulta di eccellente fattura, infatti non troviamo sbavature o disallineamenti tra la parte superiore e quella inferiore. Questo denota l’ottima cura e attenzione che DeepCool ripone dei confronti del consumatore finale, realizzando prodotti perfetti in ogni minimo particolare.
{jospagebreak_scroll title=Uno sguardo da vicino – Parte Terza:}
Uno sguardo da vicino – Parte Terza:

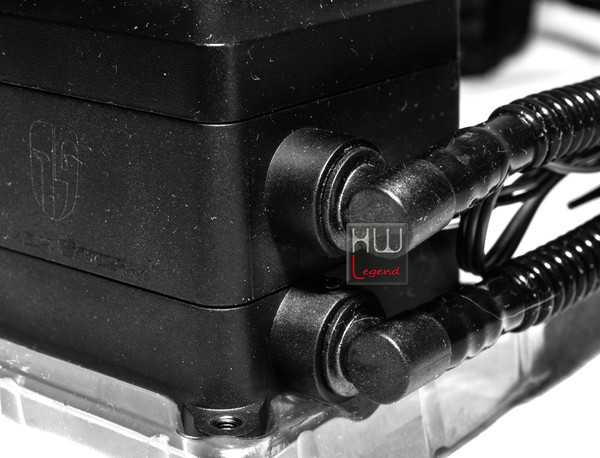

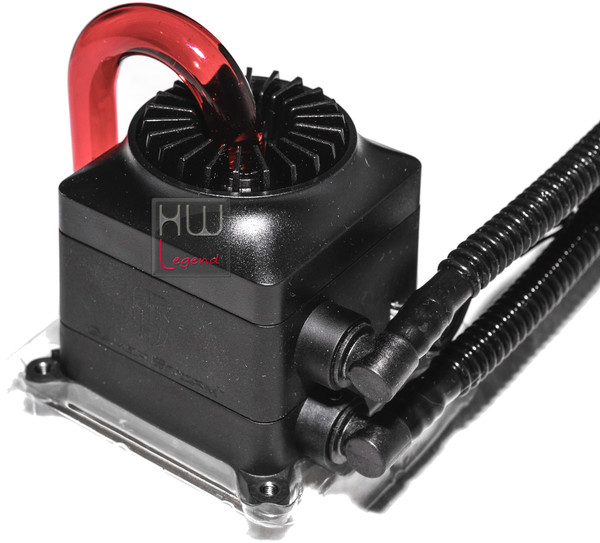

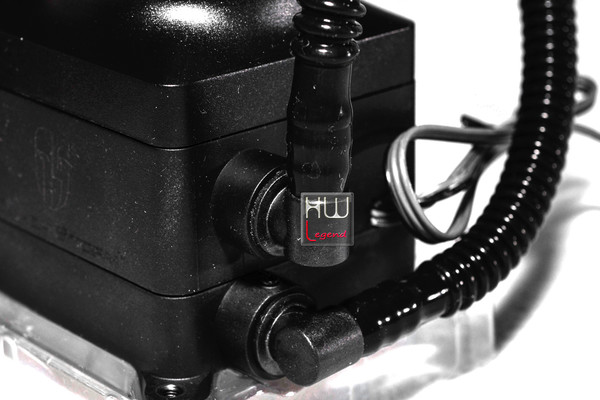

L’ingresso delle tubazioni è posto nella parte laterate/superiore del waterblock stesso. Questo utile accorgimento facilita la curvatura degli stessi e rende memo problematico il posizionamento del radiatore nella parte superiore o laterale del case.
Gli innesti al waterblock sono realizzati con ugelli in plastica su cui si inseriscono direttamente le tubazioni, rinforzate da collari di gomma. Il sistema utilizzato potrebbe far erroneamente pensare che sia fragile e delicato ma nel maneggiarlo durante le operazioni di montaggio ci siamo resi subito conto della sua resistenza e affidabilità.

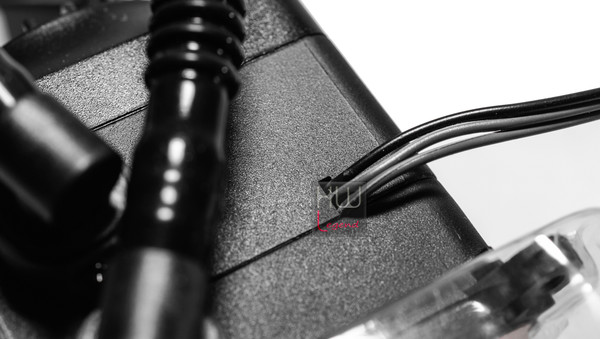

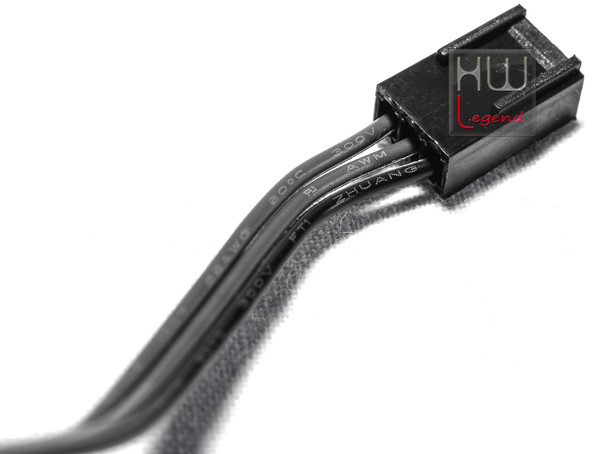

Sempre sulle stesso lato delle tubazioni è presente il classico cavo a 3pin per l’alimentazione a 12V dell’intero sistema, LED compreso.
I connettori sono di tipo PWM di colorazione nera e presentano la classica guarnizione in gomma, che a nostro avviso non è cosi bella da vedere, ma comunque funzionale.

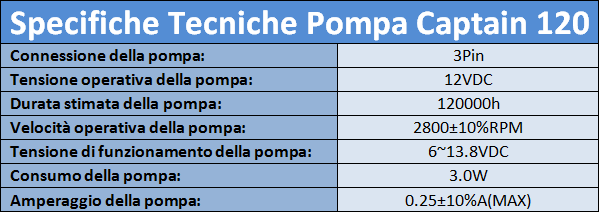

Spostiamoci ad analizzare il blocco della pompa, situato poco sopra il waterblock. Anche se non è presente il classico adesivo che ci sconsiglia l’apertura delle pompa, pena la perdita della garanzia, vi raccomandiamo di non farlo. Riassumiamo le principali specifiche tecniche della pompa utilizzata nel dissipatore Captain 120.
Entrando nel dettaglio, la soluzione di DeepCool è stata quella di adottare una pompa di dimensioni si contenute, ma dall’alta prevalenza, in grado di aumentare il potere dissipante dell’intero sistema. La stessa azienda ci ha informato che è stato adottato uno speciale alberino per la girante, in ceramica zirconica, in grado di aumentarne la durata fino a 120000h.

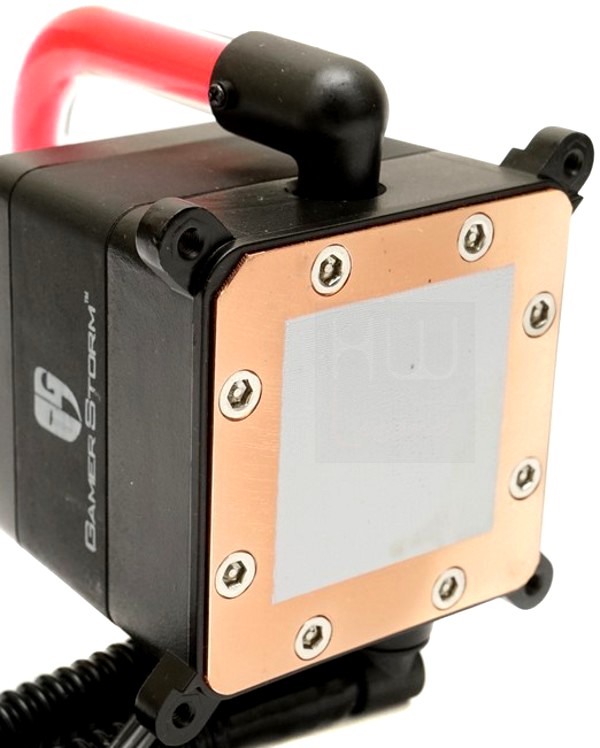

La piastra di contatto con la cpu è realizzata completamente in rame. Essa permette un’ottima distribuzione e conduzione del calore, grazie alla presenza di micro-canalizzazioni, che distribuiscono in maniera uniforme, su tutta la supeficie dissipante, il liquido refrigerante. E’ presente inoltre un sottile strato di pasta termica già preapplicata.
La superficie della piastra non è lappata a specchio ma risulta comunque liscia è perfettamente piana, al fine di garantire un contatto ottimale tra cpu e dissipatore. Le otto viti che fissano la base al WB sono opportunamente incassate per evitare contatti con l’HIS del processore.
{jospagebreak_scroll title=Ventola in dotazione e componenti di montaggio:}
Ventola in dotazione e componenti di montaggio:

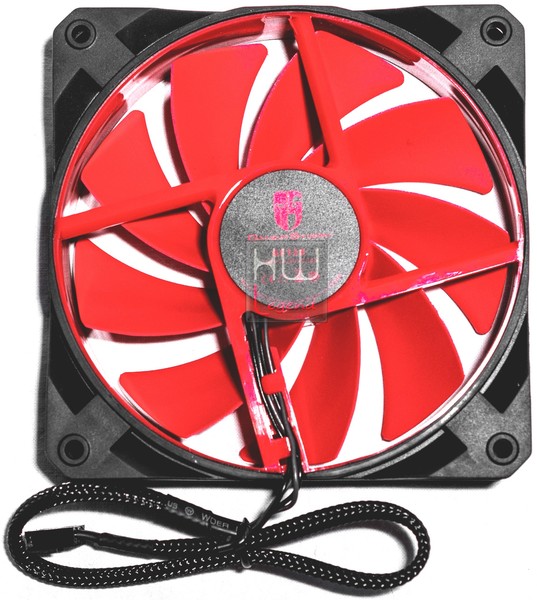

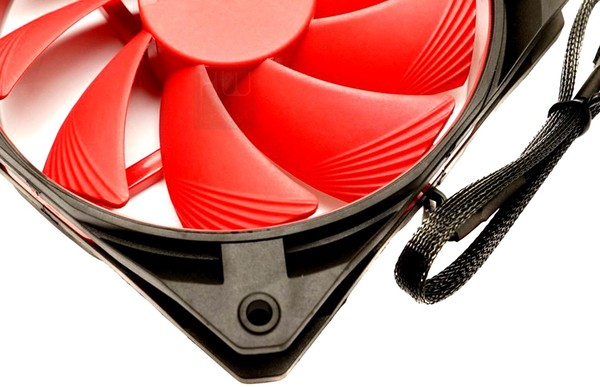

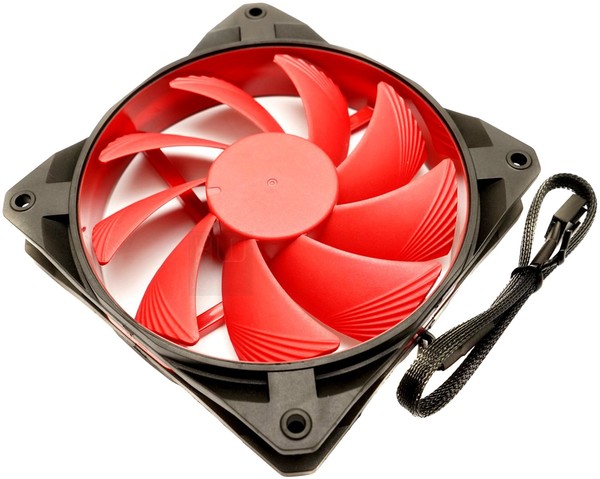

La ventola presente i bundle è la DeepCool Gamer Storm GF120, identiche tra di loro. Il suo aspetto semplice è caratterizzato da una colorazione nero/rossa che gli dona eleganze ed aggressività.
La qualità costruttiva è eccellente, con una flessione ridotta sull’asse diagonale. La resistenza dei materiali è molto buona e la sensazione generale è di ottima robustezza.
Il rotore centrale non occupa troppo spazio e consente di avere maggiore superficie a disposizione per le pale. La funzione principale di queste ventole è quello di concentrare e massimizzare sia il flusso che la pressione statica del getto d’aria.
Una delle particolarità di queste ventole è il rivestimento esterno, completamente in gomma morbida, che attutisce le vibrazioni e diminuisce la rumorosità durante il suo funzionamento. I fori per entrambe le ventola combaciano perfettamente con quelli presenti nel radiatore, offrendo in questa maniera una facilità d’installazione senza precedenti.

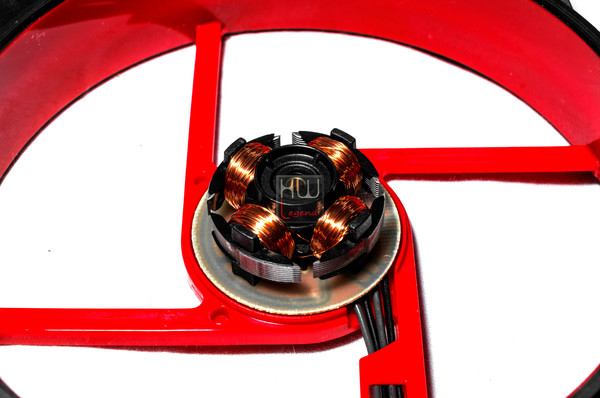

Le ventole Gamer Storm GF-120 utilizzano la tecnologia Fluid Dynamic Bearing (FDB), che prevede un cuscinetto galleggiante in un particolare fluido, per ridurre ai minimi termini gli attriti, e di conseguenza il rumore generato.
Sia le pale 9 che i 4 bracci rinforzanti sono costruiti con materiali di ottima qualità e sono particolarmente resistenti a ogni tipo di stress. Sul retro troviamo il logo e alcuni standard di certificazione. Inoltre non è presente alcun codice o sigle identificativa.
Il frame è ti tipo rotondo, particolare scelto appositamente per ridurre la rumorosità ed il rumore prodotto dall’aria. Il sistema di rotazione utilizzato fa si che non vi siano parti meccaniche in contatto, evitando pertanto usura e garantendo una maggiore longevità e durata nel tempo di circa 120000 ore di utilizzo.
Interessante notare come ogni pala, in prossimità della parte più larga, disponga di alcuni piccoli intagli che fungono da convogliatori d’aria. Questo utile accorgimento, permette sia di spostare più aria, sia di creare meno attrito e quindi meno rumore durante l’utilizzo. Le pale hanno un layout dalla linea irregolare, infatti esse partono da un profilo stretto nei pressi del rotore per poi allungarsi, fino al raggiungimento della massima estensione, in prossimità della cornice.
Altra caratteristica interessante presente nelle Gamer Storm GF-120 è quella di poter rimuovere in maniera semplice e veloce, la parte girante dal resto della struttura. Questo è possibile grazie alla presenza di uno speciale sistema magnetico di ritenzione.

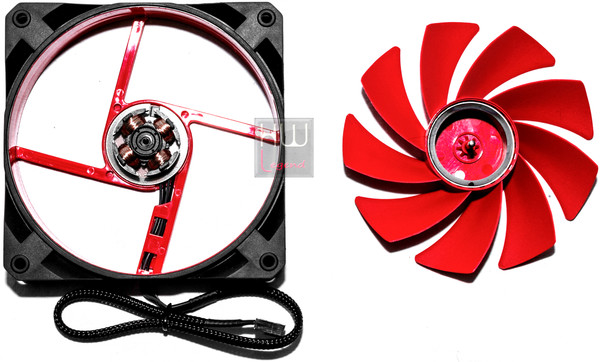

Questa prerogativa consente da una parte di poter cambiare a proprio piacimento il colore delle pale e dall’altra di effettuare una pulizia approdondita e accurata delle stesse. Riportiamo di seguito le specifiche tecniche delle due ventole DeepCool così come riportate nel sito web del produttore.
A nostro avviso, le ventole risultano di eccellente qualità e dimensionate in maniera appropriata, al fine di garantire uno smaltimento veloce del calore. Esse dispongono di connettore PWM, in grado di muovere fino a 91,12CFM, generando una rumorosità massima di 39.3dBA.
Il connettore è di tipo PWM ha un range massimo di 1800 RPM e dispone di un molex a quattro pin. Il cavo è caratterizzato da uno sleeving di alta qualità. Questa ottima foderatura a trama molto fitta impedisce nodi e aumenta la sua resistenza a tagli, sfregamenti, morsi di animali domestici e in generale a tutti i tipi di usura. La foderatura inoltre dona un tocco estetico molto elegante.

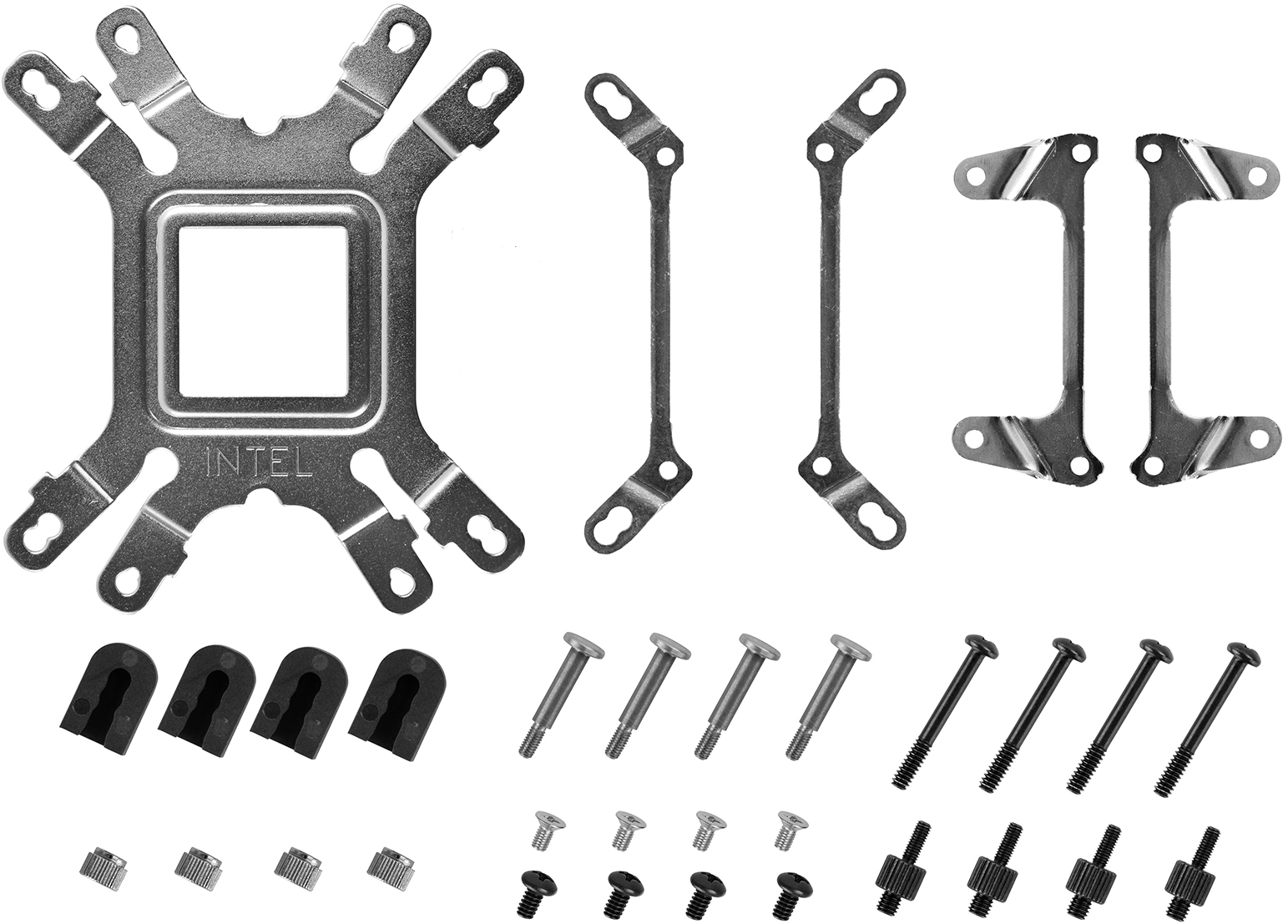

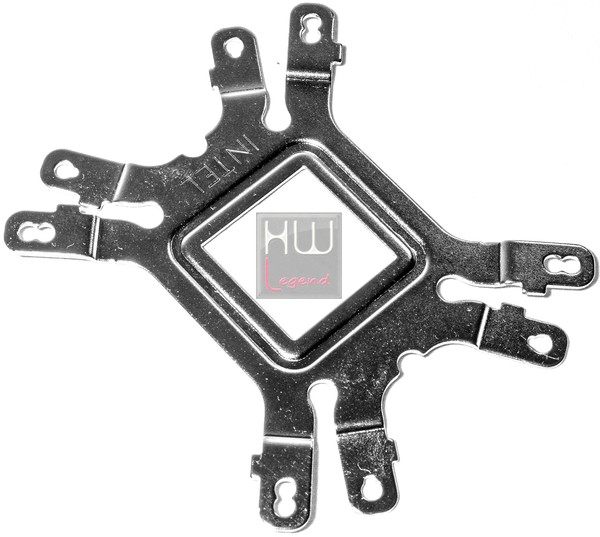

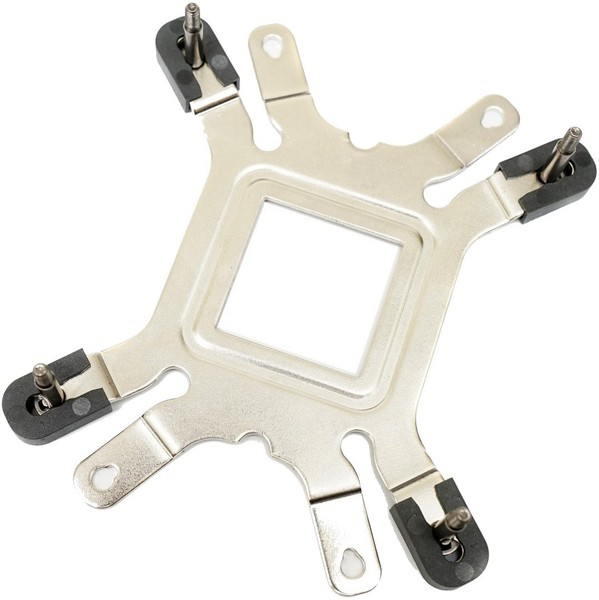

Il kit di montaggio comprende un backplate in acciaio per socket AMD e Intel, varie staffe sempre in metallo, dei piccoli supporti in gomma, una adattatore molex/PWM, uno sdoppiatore PWM, un tubetto di pasta termica, numerosi tipi di viti e i rispettivi fermi. Per la precisione abbiamo 24 viti, per il fissaggio della ventola sul radiatore e per il corretto serraggio delle clip e staffe di ritenzione alla scheda madre.
Il sistema di montaggio è decisamente robusto e consente di essere sollecitato senza che questo si pieghi o si spezzi. Neanche imprimendo una forza molto elevata siamo riusciti a flettere in maniera appena percettibile il backplate e le due staffe. Il kit fornito da DeepCool è sicuramente di elevata qualità, il che ci rassicura sulla durata dello stesso se sottoposto a numerosi montaggi.
{jospagebreak_scroll title=Installazione Captain 120 – Parte Prima:}
Intallazione Captain 120 – Parte Prima:
Prima del montaggio del waterblock e del backplate vi consigliamo (così come DeepCool) di decidere dove posizionare il radiatore all’interno del vostro case.
Installare il Captain 120 è veramente molto semplice e richiede poche operazioni. Il manuale per l’installazione lo potete consultare dal seguente link. Come configurazione di prova abbiamo utilizzato un sistema Intel su socket LGA 1155. Facciamo riferimento a questa piattaforma per descrivere le brevi e veloci operazioni da svolgere.

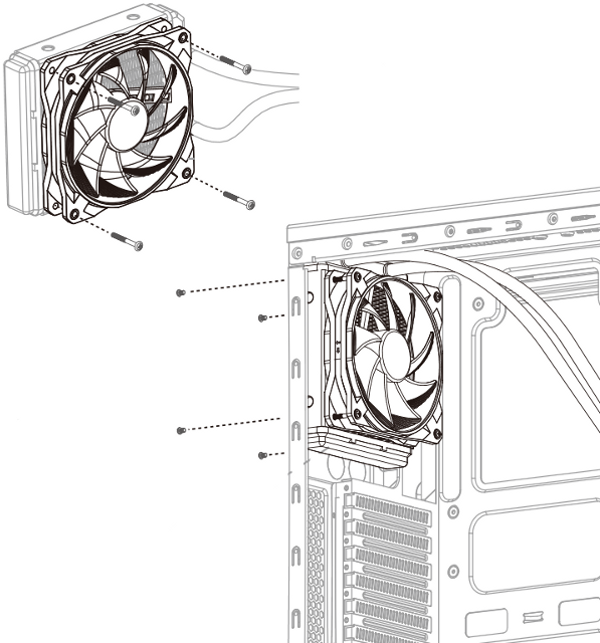

La prima cosa da fare è quella di assicurare le ventole al radiatore. Questa operazione risulta semplice e veloce, infatti basterà far combaciare i fori della ventola con i fori del radiatore ed avvitare le otto viti. L’alloggiamento delle viti presenta i classici fori standard tipici per radiatori. Vi raccomandiamo pertanto di non avvitarle troppo in fondo, in modo da evitare di danneggiare il radiatore stesso e/o la ventola.
Una volta installate le due ventole al radiatore, dobbiamo posizionare e fissare lo stesso al nostro case, grazie all’ausilio di altre quattro viti. Il posizionamento del radiatore all’interno del case è un’operazione delicata che richiede una certa attenzione al fine di ottimizzare al meglio il suo scambio termico e garantire di conseguenza prestazioni ottimali all’intero sistema All-in-One.

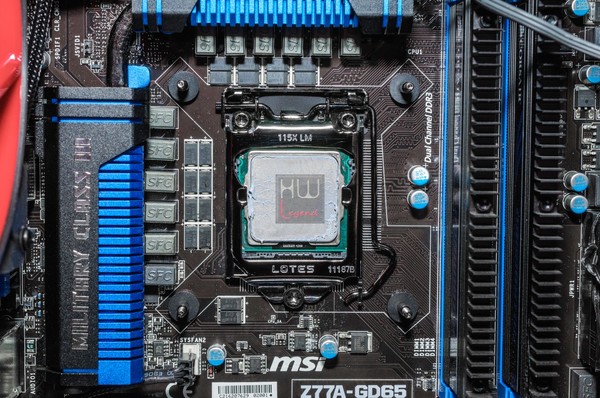

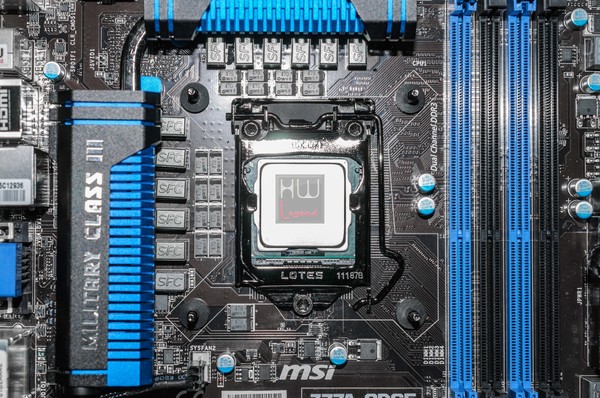

Ora siamo pronti per procedere con la predisposizione del backplate per la sua installazione sulla scheda madre. Per fare ciò non dobbiamo fare altro che prendere le quattro viti presenti nella confezione e bloccarle saldamente tramite le l’ausilio delle clip in plastica.
Una volta posizionato il nostro radiatore, procediamo con la predisposizione del backplate per la sua installazione direttamente scheda madre. Per fare ciò non dobbiamo fare altro che prendere le quattro viti presenti nella confezione e bloccarle saldamente tramite le l’ausilio delle clip in plastica. A questo punto siamo pronti per posizionare il backplate sul retro del PCB della nostra scheda madre.
Questa operazione sarebbe stata più facile se l’azienda avesse fornito in dotazione alcune striscie biadesive da applicare preventivamente sul backplate. Queato efficacie truchetto avrebbe fissato in maniera perfetta il backplate alla scheda madre, evitandoci di doverlo tenerlo fermo durante la sua fase di bloccaggio.
Ora non resta che bloccare la struttura di ritenzione tramite gli appositi dadi in gomma che fungono anche da distanziali per le staffe del waterblock.
{jospagebreak_scroll title=Installazione Captain 120 – Parte Seconda:}
Intallazione Captain 120 – Parte Seconda:

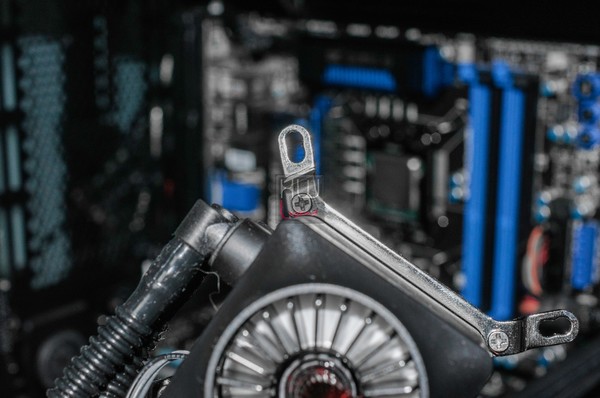

Ora siamo pronti per predisporre il waterblock per l’installazione su socket Intel, scegliendo il set di staffe adatto alla nostra scheda madre.
A questo punto siamo pronti per adagiare il nostro waterblock. Vi ridordiamo che prima dovete togliere la protezione in plastica presente sulla base in rame del dissipatore. Prima di fare questa semplice e veloce operazione, ricordiamoci di inserire la CPU e di chiudere la gabbia di ritenzione del socket.
Il montaggio del waterblock risulta rapido e molto semplice. Come prima cosa dobbiamo avvicinarlo processore e inserire le staffe negli appositifori e avvitare alternativamente, con le apposite viti, i tutti gli angoli del nostro dissipatore. In questamaniera procederemo al suo bloccaggio.
Vi consigliamo di non esagerare troppo nel stringere. E’ molto importante dare la stessa calibrazione di stretta alle 4 viti di fissaggio, in modo da creare la stessa forza su tutti gli angoli.

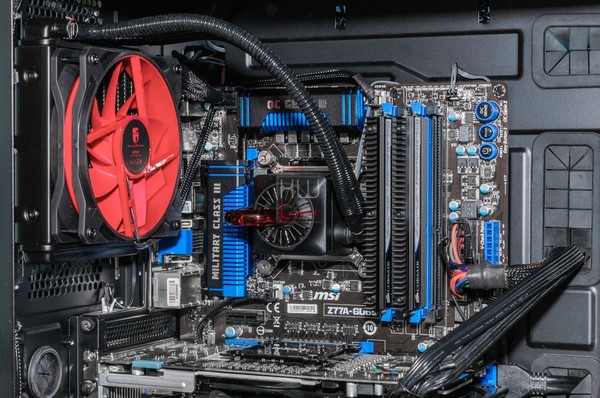

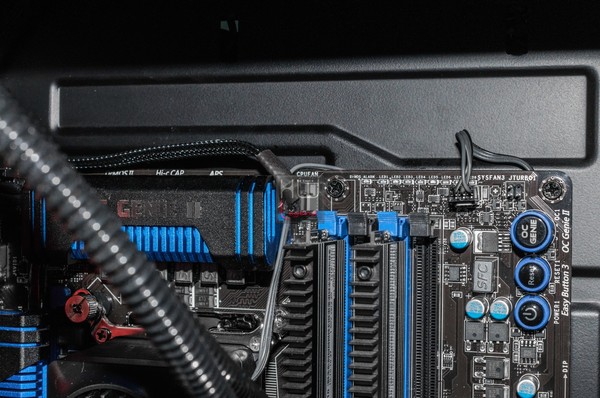

Per completare l’installazione del Captain 120 dobbiamo provvedere al collegamento del cavo di alimentazione della pompa e delle ventole alla scheda madre. Non ci vuol molto ad effettuare queste semplici operazioni. Il cavo a 3pin della pompa andrà collegato sul relativo connettore della scheda madre, mentre e il cavo a 4pin dello sdoppiatore per le ventole, lo collegheremo al connettore dedicato al raffreddamento della CPU.

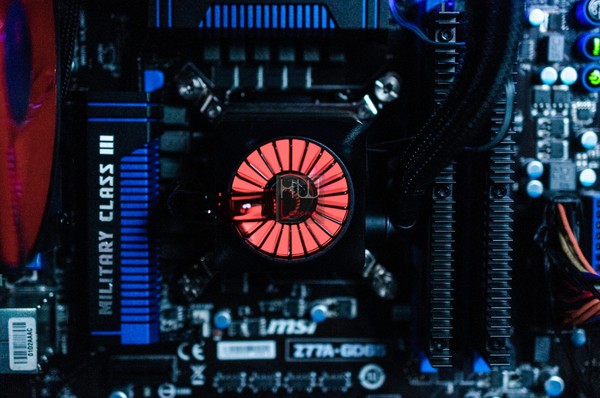

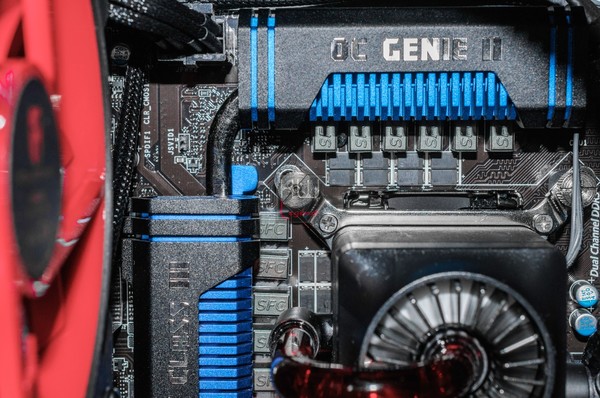

Possiamo chiaramente notare come l’area attorno al socket risulti libera, sarà cosi possibile sfruttando al meglio il circolo d’aria all’interno del case per migliorare l’areazione della zona processore e ram.
Al termine dell’installazione, che mediamente dura pochi minuti, non possiamo fare alro che ammirare in tutto il suo splendore il cooling di DeepCool, che grazie alla presenza di un LED rosso, saprà catturare le nostre attenzioni.

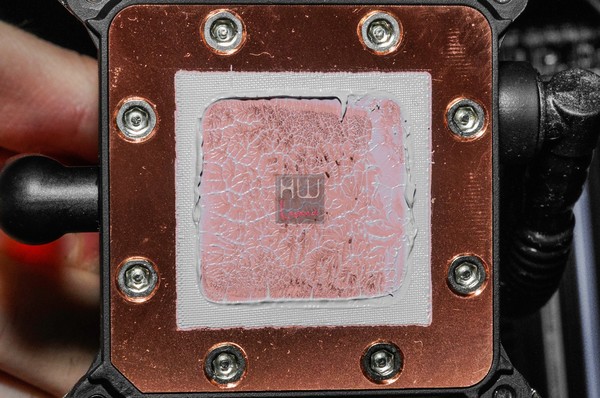

Una volta eseguiti i test, abbiamo provveduto a verificare l’impronta del dissipatore sulla CPU. Di seguito vi mostriamo le impronte lasciate sul IHS del processore e sul dissipatore Gamer Storm Captain 120.
Abbiamo utilizzato la pasta termica già preapplicata dalla stessa azienda. Non sappiamo che tipo di pasta termica sia. Al tatto abbiamo notato che il composto risulta essere ricco di olio, il che dona al prodotto una densità e viscosità elevata.
Possiamo notare come la pasta termica si sia distribuita su tutto l’HIS del processore in maniera omogenea e pressoché perfetta. Inoltre non vi sono segni di sbavature, causate da un uso eccessivo di pasta termica. Questo ottimo risultato è da attribuire alla base che risulta perfettamente piana. Non possiamo che essere soddisfatti del risultato ottenuto.
{jospagebreak_scroll title=Sistema di prova e Metodologia di Test:}
Sistema di prova e Metodologia di Test:
Per testare il Gamer Storm Captain 120, abbiamo utilizzato la configurazione che trovate riportata nella tabella che segue.
Tutti i test eseguiti sono stati ripetuti per ben tre volte, al fine di verificare la veridicità dei risultati. Come pasta termo-conduttiva abbiamo usato quella preapplicata nel DeepCool Gamer Storm Captain 120.
Le prove sono state condotte con l’obiettivo di analizzare le performance del Cooler. Per questo motivo ci siamo basati su due differenti livelli di overclock del processore, preventivamente testati, al fine di non incorrere in problemi causati dall’instabilità.
Tutti i test e le misurazioni riguardanti l’impatto acustico sono state condotte solo ed esclusivamente con le ventole fornite in dotazione. Durate i nostri test la temperatura ambiente misurata è stata di circa 23°.
Abbiamo appositamente voluto creare un ambiente con una temperatura “alta”, al fine di simulare le condizioni più sfavorevoli di utilizzo giornaliero. Di seguito vi riportiamo le applicazioni interessate dai nostri test.
Stress e monitoraggio temperatura CPU:
- Prime95 V. 26.6;
- Core Temp 64 v. 0.99.5.
Il test con il software Prime95 ha avuto la durata di 15 minuti per ogni sessione di prova. La ventola è stata regolata con una percentuale di rotazione che varia come segue: 25%, 50%, 75% e 100%.
Impatto acustico delle ventole:
Per misurare l’impatto acustico, abbiamo utilizzato un Fonometro professionale PCE-999 posizionato ad una distanza di circa 60, 30 e 15 cm. Il rumore della ventola è stato rilevato su una percentuale di rotazione automatica. Come detto in precedenza, essendo delle ventole di tipo PWM, il loro regime di rortazione varia in base alle temperature d’esercizio, rilevate dalla scheda madre.
Ricordiamo che i decibel non hanno un andamento lineare ma logaritmico: ad esempio, la differenza di 10 dB tra 100 e 110 dB è qualitativamente maggiore della differenza di dB tra 50 e 60 dB. Diamo uno sguardo alla strumentazione utilizzata per i nostri test.
{jospagebreak_scroll title=Strumentazione utilizzata:}
Strumentazione utilizzata:
Di seguito andiamo ad illustrare la strumentazione utilizzata.

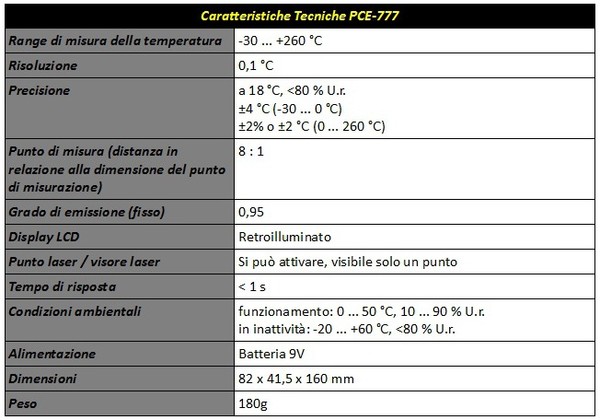

Misurazione delle temperature
Per il rilevamento delle temperature ci siamo avvalsi di software scaricabili gratuitamente da internet, come RealTemp e CPUID Hardware monitor. Per poter rilevare le temperature dei componenti che non possono essere letti da tali software, useremo un termometro ad infrarossi con puntamento Laser PCE-777.
NOTA DELLA REDAZIONE: Pur consapevoli che un rilevamento di tipo software sia quantomeno inadatto a fornire dati certi ed inconfutabili, a causa delle numerose variabili che possono condizionare il rilevamento stesso, come per esempio il mal funzionamento del sensore sulla scheda madre, oppure un errato settaggio del software di rilevamento, al momento riteniamo che tale sistema sia comunque quantomeno ripetibile da parte degli utenti finali del prodotto recensito.
Misurazione della rumorosità
Non ci resta che analizzare i risultati ottenuti.
{jospagebreak_scroll title=Stress e monitoraggio temperatura:}
Stress e monitoraggio temperatura:
Stress Test Prime 95
Il test con il software Prime95 ha avuto la durata di 15 minuti per ogni sessione di prova. Non è stata utilizzata nessuna ventola aggiuntiva o modifica alle impostazioni automatiche per la gestione della ventola del dissipatore della CPU. Abbiamo deciso di non impostare la ventola al 100% manualmente per verificare sul campo il comportamento delle varie soluzioni di dissipazione così come un utente se le troverebbe di fronte dopo una semplice installazione.
Prime95 è diventato negli ultimi anni un software molto popolare tra gli appassionati di pc e overclocker perchè viene utilizzato come un software di test per la stabilità. Comprende un “Torture Test” progettato specificatamente per il test dei sottosistemi PC per gli errori, al fine di contribuire a garantire il corretto funzionamento di Prime95 su quel sistema. Questo è importante perché ogni iterazione del Lucas-Lehmer dipende da quello precedente e se la ripetizione non è corretta non sarà corretto il risultato del test sui numeri primari.
La caratteristica dello stress-test in Prime95 è che può essere configurato per testare meglio i vari componenti del computer cambiando la dimensione della trasformata rapida di Fourier (FFT). Tre set di configurazioni predefinite sono disponibili: FFT Small, In-place FFT e Blend. Le modalità FFT Small e In-place FFT servono soprattutto per testare la FPU e la cache della CPU, mentre la modalità Blend effettua tutti i test, compresa la memoria.
Su un sistema assolutamente stabile, Prime95 dovrebbe essere in grado di girare a tempo indeterminato. Se si verifica un errore il test viene bloccato e questo indica che il sistema potrebbe essere instabile. Usiamo il condizionale perchè non è detto che un sistema stabile in Prime95 lo sia in qualsiasi campo di utilizzo e viceversa.
Questo perché Prime95 è progettato per stressare la CPU con un intenso carico di lavoro e per fermarsi quando incontra anche un solo piccolo errore, mentre la maggior parte delle applicazioni che non stressano la CPU ai livelli di Prime95 continueranno a funzionare a meno che non incontrino un errore fatale.
Nelle tabelle che seguono vengono riportate le temperature rilevate sia in idle sia in full load (stress). Le configurazioni usate sono quelle di default e di overclock. La temperatura indicata, vista la lieve differenza rilevata tra i core della CPU, rappresenta la media delle letture.

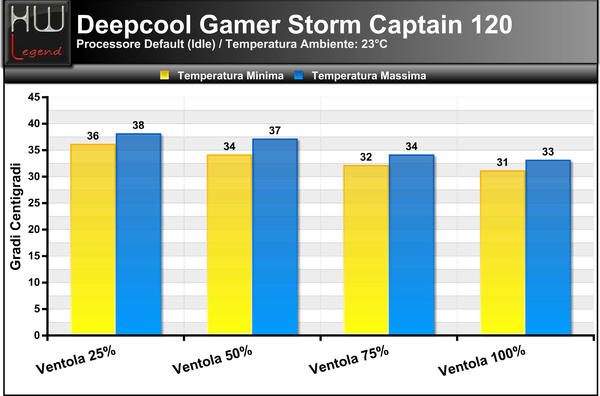

Test con CPU a default – 3400MHz

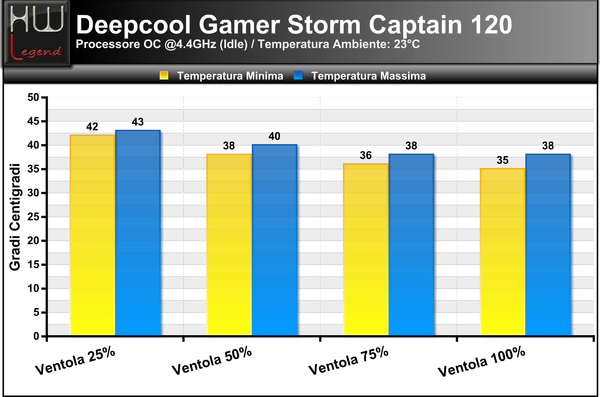

Test con CPU in overclock – 4400MHz

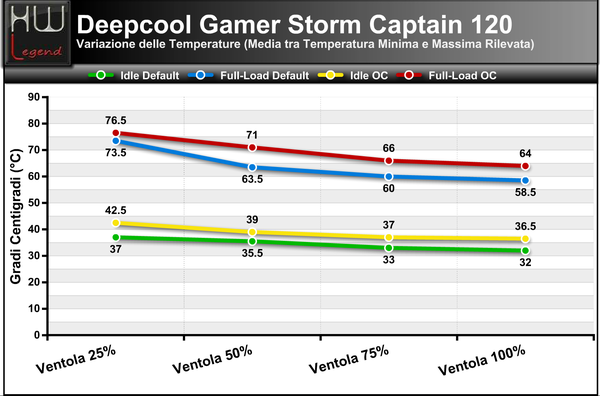

Di seguito il grafico della variazione di temperatura in base alla velocità della ventola. I valori utilizzati sono la media tra il valore minimo e quello massimo.
Come si nota dai grafici, il Captain 120 si rileva un buon prodotto anche per processori con overclock. L’overclock a 4.4 GHz infatti non impensierisce il dissipatore, che riesce a mantenere sotto soglie non preoccupanti il nostro 2600K, anche impostando bassi regimi di rotazione della ventola. Durante l’utilizzo di tutti i giorni sarà raro vedere il processore raggiungere una temperatura superiore ai 70 °C.
In configurazione stock il Captain 120 ha fatto registrare prestazioni molto buone, mantenendo sotto controllo le temperature anche nel peggiore dei casi, ossia con CPU sotto sforzo e con regime di rotazione della ventola bloccato al 25%.
Possiamo chiaramente notare come la temperatura varia in maniera consistente, passando dal 50% al 75% del regime di rotazione, causando come vedremo, un incremento sostanziono di rumorosità.
In generale il DeepCool Gamer Storm Captain 120 ha mostrato un comportamento più be buono, con temperature riscontrate in tutti i test decisamente basse. In definitiva siamo rimasti pienamente soddisfatti dei risultati ottenuti.
{jospagebreak_scroll title=Impatto acustico – Rumorosità:}
Impatto acustico – Rumorosità:
Il test di rumorosità è uno dei più difficili da effettuare, perchè durante la fase di test qualsiasi rumore, anche minimo, può far balzare il grafico verso l’alto, di fatto invalidando il lavoro effettuato e costringendoci a ripetere il test dall’inizio.
Per questo motivo, non disponendo purtroppo di una camera anecoica, ci siamo veduti costretti ad aspettare le tarde ore notturne per poter effettuare i nostri test in tutta tranquillità e con rumore ambientale il più basso e costante possibile. Lo strumento utilizzato, il fonometro professionale PCE-999, è molto sensibile al rumore ambientale.
Da questo valore, tipico di qualsiasi ambiente domestico, è necessario partire per poter analizzare la rumorosità del complesso dissipatore/ventola. Tali condizioni sono ovviamente irripetibili in ambito domestico, e sinceramente lasciano, a chi acquista il dissipatore, una idea non del tutto reale delle reali prestazioni.
Un valido articolo in inglese spiega molto bene cosa sia il rumore e come questo influenzi il il normale utilizzo del pc. L’articolo lo troverete qui. Nella tabella che segue vengono riportate le rilevazioni fatte con il fonometro PCE-999.

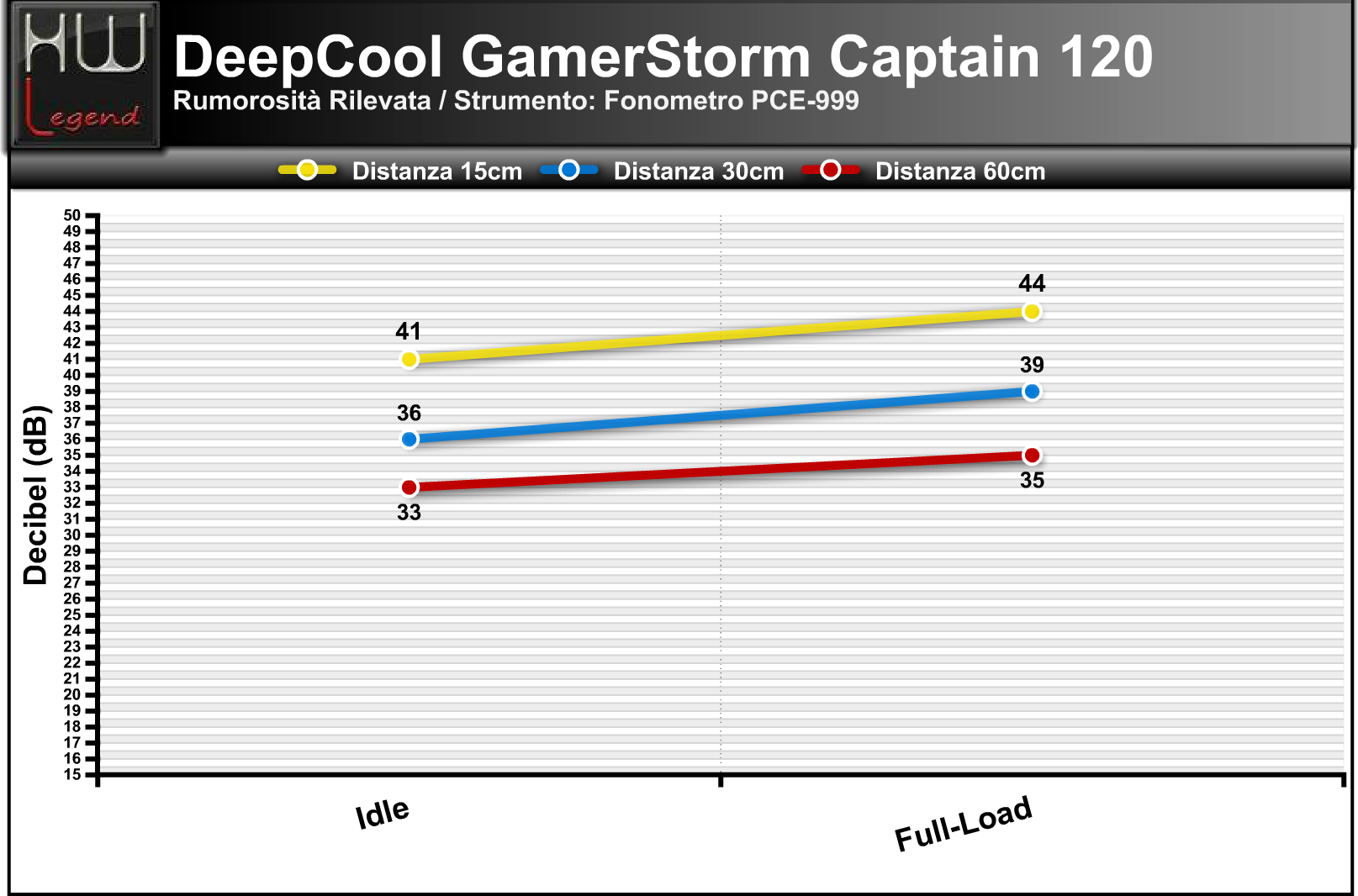

Di seguito il grafico con le rilevazioni del rumore generato dalle ventole ad una distanza di 60, 30 e 15 cm in rapporto alla percentuale di rotazione della stessa.
DeepCool dichiara una rumorosità massima di 32.5dBA per la sua ventola. I test da noi condotti confermano nel complesso una buona silenziosità della stessa. Durante il funzionamento in idle del processore, questa risulta molto silenzia e poco percepibile, mentre diventano udibili solo con la cpu sotto sforzo prolungato.
Durante le molteplici ore di utilizzo per uso giornaliero, sia a defoult che in OC, la ventola è rimasta sempre fissa intorno ad un valore massimo del 50% del suo regime di rotazione, quindi con una rumorosità nel complesso contenuta. La ventola, in condizioni di stress test, con CPU in overclock a 4.4Ghz, ha raggiunto la soglia dei 44 dBA, risultando leggermente udibile ma mai fastidiosa.
Il DeepCool Gamer Storm Captain 120 è una soluzione particolarmente ideale per essere installata su pc, che fanno della silenziosità e delle prestazioni il loro punto di forza. Non possiamo che ritenerci soddisfatti dal rapporto rumore/prestazioni offerto dalla ventola Gamer Storm GF120.
{jospagebreak_scroll title=Conclusioni:}
Conclusioni:
 | Prestazioni/Overclock: |  |
| Temperature/Rumore: | | |
| Rapporto Qualità/Prezzo: | | |
| Giudizio Complessivo: | |
Ormai le soluzioni AIO di raffreddamento a liquido delle CPU fanno parte integrante di sistemi dove l’utente cerca una soluzione per poter overcloccare il proprio PC conservando un buon grado di silenziosità ed un’alta affidabilità, anche con un piccolo esborso di denaro in più rispetto a soluzioni ad aria a volte molto complesse e difficili da gestire per via degli ingombri.
E’ innegabile che sistemi di raffreddamento di questo tipo abbiano numerosi vantaggi, anche rispetto ai più performanti impianti a liquido tradizionali. Tra questi non possiamo non menzionare un costo certamente più contenuto, una notevole semplicità di assemblaggio e soprattutto la totale assenza di manutenzione da parte dell’utente.
La semplicità di assemblaggio sulla motherboard, l’ottima qualità dei materiali impiegati e l’ottimo livello di performance costituiscono senza dubbio il leimotiv di questo kit. Il gruppo waterblock/pompa è esteticamente di notevole impatto visivo, la sua linea ricercata ed innovativa con la superficie superiore che si illumina di rosso, saprà catturare anche gli appassionati di modding che amano tenere a vista i componenti interni del PC.
La piastra di contatto con la CPU è permette un’ottima distribuzione e conduzione del calore dal processore al liquido interno. La superficie del waterblock non è lappata completamente a specchio ma risulta comunque liscia e priva di irregolarità.
Dai test effettuati è possibile osservare come il Captain 120 sia un buon dissipatore in grado di gestire anche overclock senza particolari problemi. La presenza di una silenziosa ventole da 120 mm e l’estetica ricercata che si basa sulla tecnologia Separated Section, lo rendono senza dubbio un prodotto da consigliare a chi desidera migliorare le prestazioni dei cooler originali a corredo con i processori.
Le ventole GF-120 hanno un layout a nove pale dalla linea irregolare, infatti esse partono da un profilo stretto nei pressi del rotore, per poi allungarsi fino al raggiungimento della massima estensione, in prossimità della cornice.
Da segnalare sia la copertura in gomma morbida che eliminano le vibrazioni, sia gli intagli presenti sulle pale stesse, in grado di aumentare la sua pressione statica. E’ presente inoltre un sistema di sgancio rapido del corpo centrale tramite un sistema magnetico, per una veloce ed accurata pulizia.
Unica nota negativa e l’impossibilità di creare configurazioni di tipo push-pull. Non capiamo come mai DeepCool non abbia deciso di inserito in bundle una seconda ventola e tutto il necessario al fine di realizzare tale configurazione. Provabilmente l’azienda ha intrapreso la scelta di voler contenere il più possibile i costi. In ogni caso possiamo noi stessi ricreare, a patto di comprare le ventole e le viti, una situazione di push-pull.
Il nuovo DeepCool Gamer Storm Captain 12 è disponibile sul mercato ad un prezzo di circa 80€ IVA compresa, cifra che riteniamo giustificata dall’ottima qualità costruttiva ed estetica di questo prodotto.
Pro:
- Ottimi materiali utilizzati;
- Look attraente e innovativo;
- Prestazioni più che buone;
- Assenza di manutenzione;
- Ventola nel complesso silenziosa;
- Facile da installare;
- Waterblock illuminato tramite Led;
- Buon prezzo di vendita.
Contro:
- Assenza in bundle di ventola e viti per realizzare una configurazione push-pull.
Si ringrazia
per il sample fornitoci.
Andrea F. Franchitti – Il_Metallurgico – Staff di HW Legend
