DeepCool Gamer Storm Maelstrom 240: Silenzio e prestazioni al Top!

Nella giornata di oggi andremo ad analizzare in maniera dettagliata il nuovo ed interessante Maelstrom 240. Stiamo parlando di un potente dissipatore a liquido all-in-one, prodotto dalla nota e rinomata azienda DeepCool. Come top di gamma, questo prodotto è stato studiato per ottenere le migliori performance disponibili, grazie all’adozione di un grande radiatore da 240 mm, in grado di dissipare grandi quantità di calore. Il Maelstrom è caratterizzato inoltre da due grandi ventole ad alte prestazioni e dal basso impatto acustico, che donano un look decisamente aggressivo all’insieme, grazie alla colorazione rosso intensa. DeepCool ha già dimostrato di saper fare degli ottimi dissipatori, come il Lucifer che abbiamo già recensito, quindi siamo convinti che anche in questo caso non deluderà le nostre aspettative. Non possiamo che augurarvi una buona lettura del nostro articolo!

DeepCool Gamer Storm Maelstrom 240: Silenzio e prestazioni al Top! – Recensione di Lorenzo De Sanctis | LurenZ87 – Voto: 5/5

Introduzione:

DeepCool è una delle più grandi aziende di raffreddamento in tutto il mondo. La società è stata fondata nel 1996, e la produzione vera e propria è iniziata con il suo fondatore nel suo garage, cominciando a realizzare i suoi primi prodotti. In brevissimo tempo, con passione e dedizione è stata fondata un’azienda da 700 operai e sede da 20.000 mq.

DeepCool non è una società di cui si sente parlare spesso, ma offre una vasta gamma di prodotti, a partire dal 1996 sono entrati nel mercato dei PC, in particolare nel segmento del raffreddamento.

Ampliata, l’ azienda che è oggi, offre un design innovativo da parte di squadre di R&D con sede negli Stati Uniti, Cina e Germania. Queste squadre hanno creato prodotti unici con prestazioni fantastiche, indirizzate anche ai gamers più incalliti, da qui la nascita di prodotti marchiati Gamer Storm.

Maggiori informazioni su DeepCool le potete trovare sul sito ufficiale dell’azienda.

{jospagebreak_scroll title=Confezione e Bundle:&heading=Introduzione:}

Confezione e Bundle:

Il dissipatore Maelstrom 240 giunto in redazione riporta la dicitura DP-GS-H24RL-MS240. La confezione che le racchiude è totalmente in cartone. Le dimensioni contenute e l’elegante forma tradizionale di un parallelepipedo, risultano idoee nel salvaguardare il suo contenuto.

Il trasporto, anche senza la presenza delle classiche maniglie laterali, risulta facile, visto le sue ridotte dimensioni d’ingombro. La confezione ha un look molto accattivante, in grado di attirare immediatamente l’attenzione del consumatore finale.

La scatola utilizza un cartone finemente lavorato di buona qualità, caratterizzato da un’alta resistenza allo schiacciamento che consente di protegge il prodotto da eventuali urti accidentali. I colori che la contraddistinguono sono il nero, il rosso e il bianco delle scritte e dei particolari costruttivi.

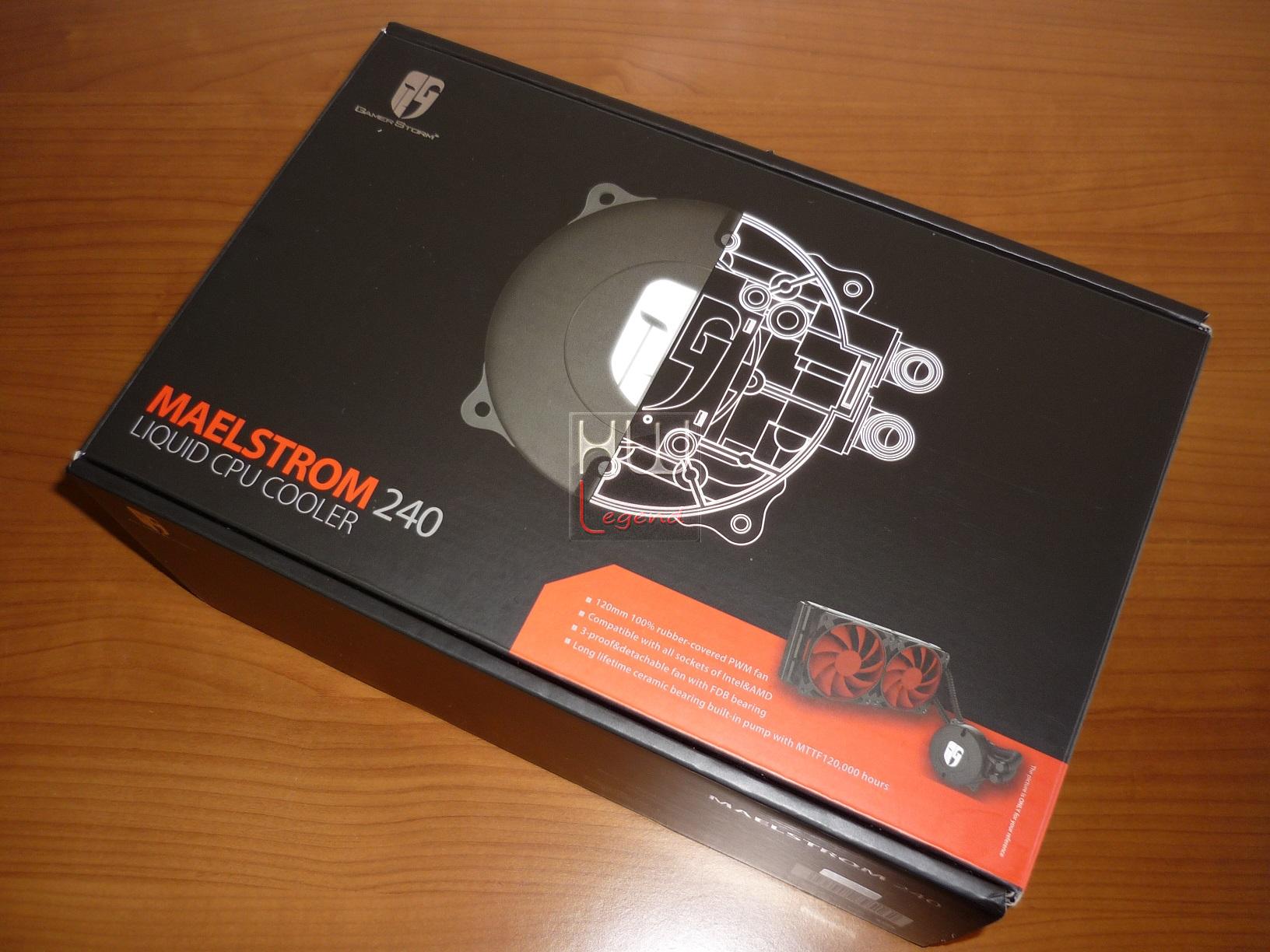

Sulla parte frontale troviamo oltre al logo della ditta ed al nome del prodotto, una foto della pompa del dissipatore, metà normale e metà in stile progettuale, davvero molto bella da vedere. In basso a destra troviamo un ulteriore foto ma questa volta del dissipatore completo, con riportate tutte le principali features che lo contraddistinguono.

Le scritte rosse, lucide, leggermente rialzate, ben si sposano con il resto dello sfondo nero, andando di fatto a creare una visione d’insieme forte ed intrigante. DeepCool ha senza dubbio fatto un lavoro eccellente che darà pieno appagamento al nostro senso visivo. A nostro avviso il contrasto cromatico risulta ben bilanciato, andando di fatto a creare una visione d’insieme moderna e al passo coi tempi.

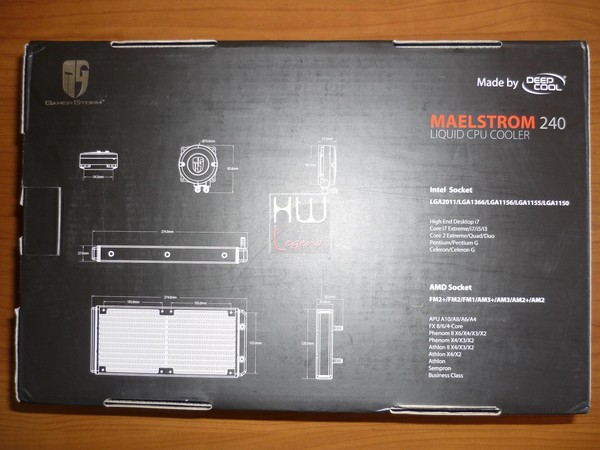

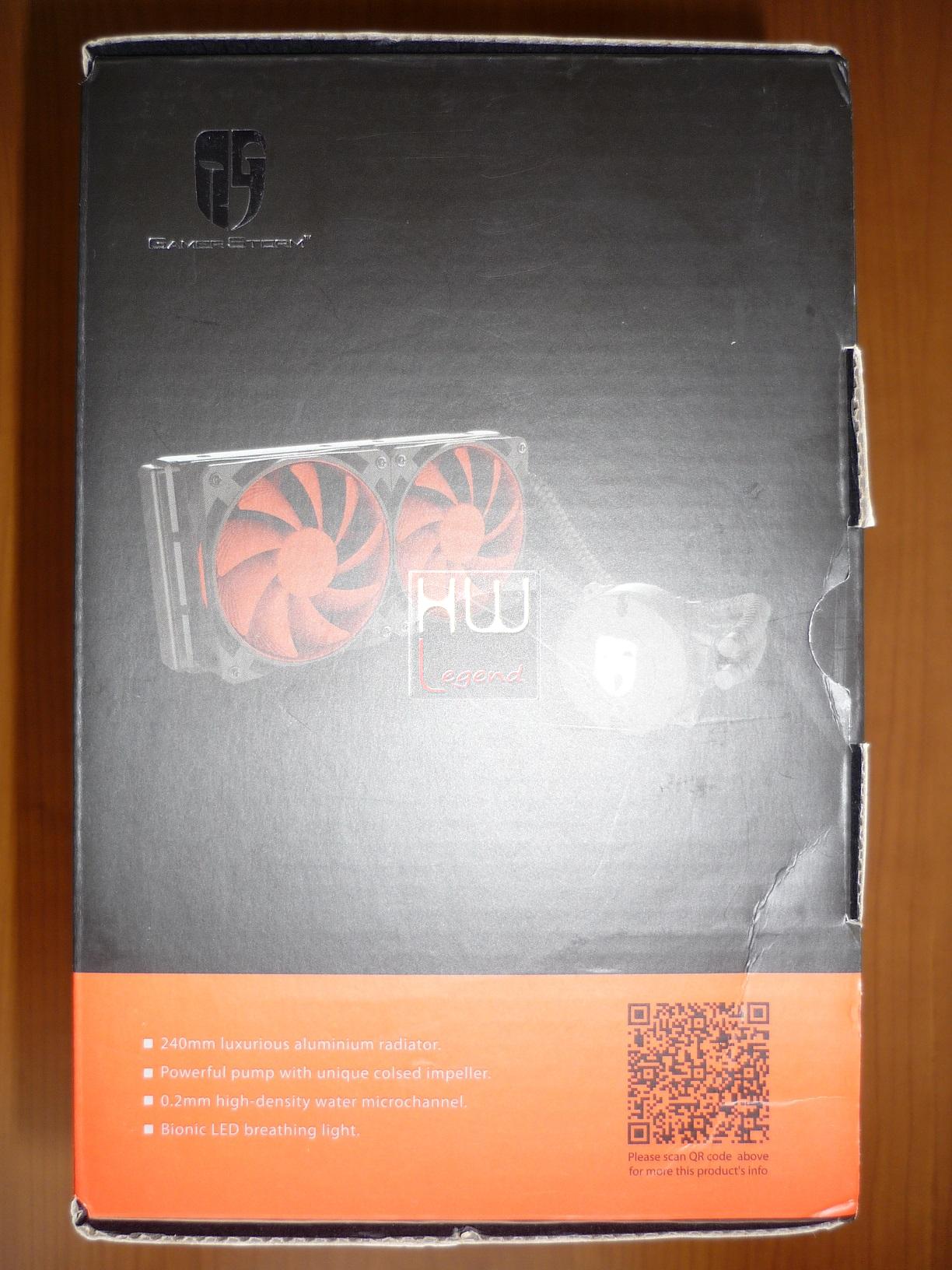

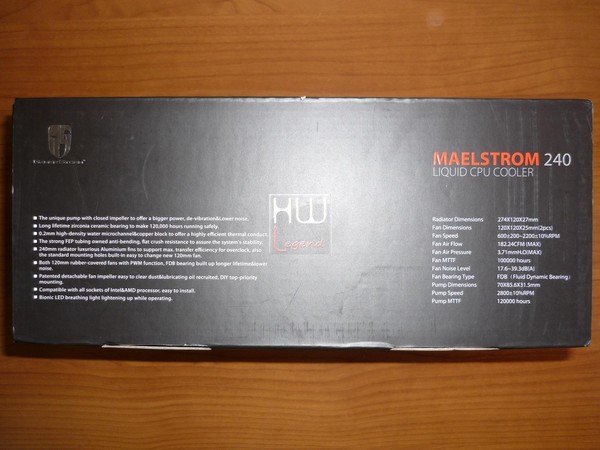

La parte posteriore della confezione riprende la stessa tonalità di colori presenti nella parte frontale, creando una continuità visiva che non disorienta il consumatore finale. Su di essa possiamo chiaramente scorgere: il logo Gamer Storm, il nome del modello, i socket compatibili sia di Intel che AMD e i disegni tecnici con tanto di misure annesse delle varie parti che compongono il prodotto.

Sulla parte laterale destra troviamo sempre il logo Gamer Storm, oltre ad una grande foto del prodotto che campeggia al centro. Subito sotto troviamo altre caratteristiche salienti del dissipatore, insieme ad un codice QR che rimanda direttamente al sito dell’azienda.

Il lato sinistro non presenta alcun spunto di particolarmente rilevante, infatti vi troviamo: il logo Gamer Storm, il suo indirizzo internet e il nome del dissipatore. Maneggiando la confezione ci si accorge di come il peso relativamente elevato, sia sinonimo di qualità dei materiali utilizzati e come vedremo in seguito, di elevate prestazioni.

Nella parte superiore della confezione vi sono riportati i vari punti salienti del prodotto, oltre a varie informazioni riguardanti le dimensioni e le caratteristiche delle ventole e della pompa in uso.

Nella parte inferiore invece non troviamo dati di nota, se non il seriale del prodotto ed i vari marchi di garanzia come CE e l’invito al riciclaggio della scatola. L’azienda da anni dimostra un grande impegno per la tutela e la salvaguardia dell’ambiente. Presenti inoltre altre certificazioni standard di qulità e sicurezza riguardanti le vigenti normative.

DeepCool non ha trascurato alcun dettaglio, curando con molta attenzione e scrupolosità ogni particolare. La confezione consente sin da subito di apprendere tutte le principali informazioni sul prodotto.

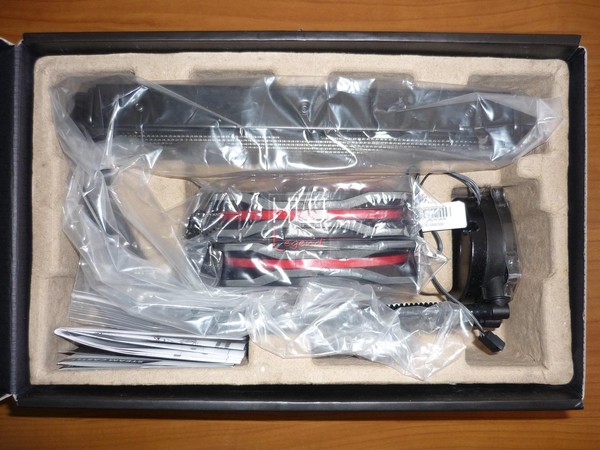

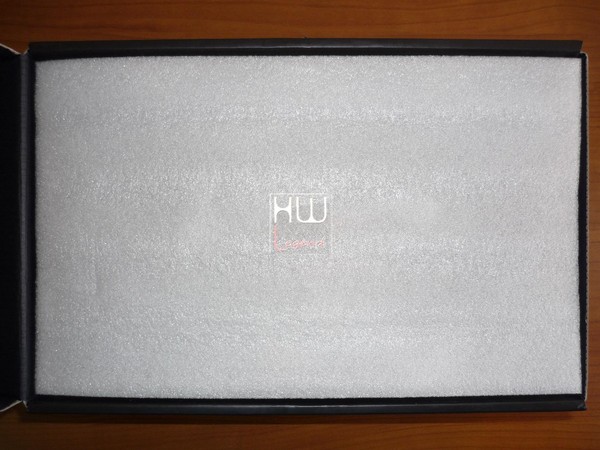

L’apertura della confezione risulta semplice e in pochi secondi ci troveremo di fronte ad un sottile strato protettivo di polistirolo espanso, atto a proteggere l’hardware presente al suo interno. Rimosso questo strato è possibile osservare il contenuto.

La cura della distribuzione di ogni componente all’interno della confezione, denota l’ottimo studio che l’azienda ha riposto. Riteniamo che sia praticamente impossibile incappare in qualche componente danneggiato a causa di un trasporto movimentato.

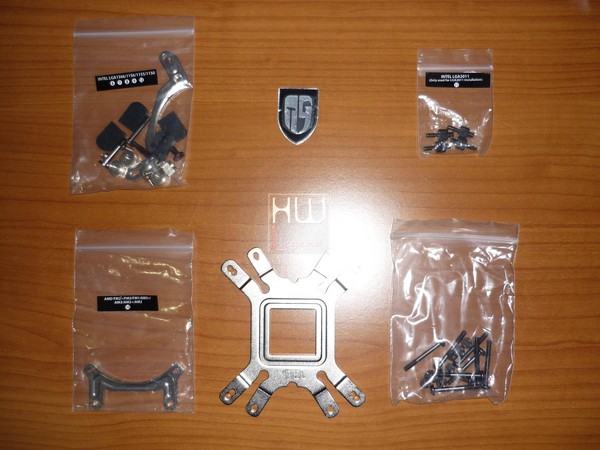

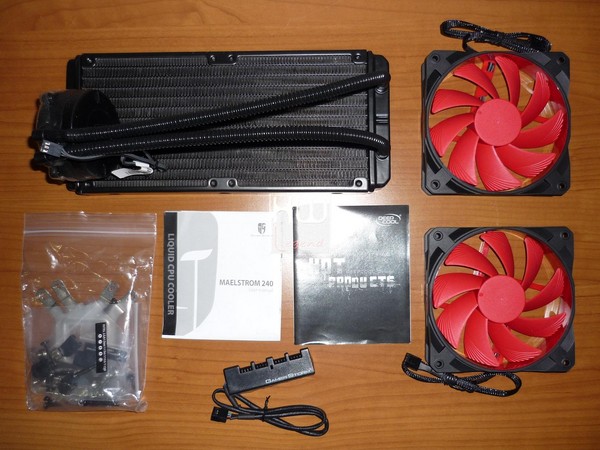

Il bundle è composto dal dissipatore, manualistica varia, ventole, sistema di montaggio e un fan hub. Il bundle in dotazione risulta molto completo e consente fin da subito di godere a pieno del prodotto.

Osservando i componenti, possiamo fin da subito notare come l’azienda, abbia posto particolare attenzione alla qualità dei materiali utilizzati. Questi infatti hanno uno spessore elevato, risultando particolarmente resistenti anche a torsioni, piegamenti ed in generale ad un utilizzo prolungato e intensivo nel tempo.

Anche in questo frangente DeepCool non si è smentita per quanto riguarda la qualità dei propri prodotti. Ora siamo pronti per andare ad analizzare le caratteristiche tecniche e le principali features del dissipatore a liquido Maelstrom 240.

{jospagebreak_scroll title=Specifiche Tecniche:}

Specifiche Tecniche:

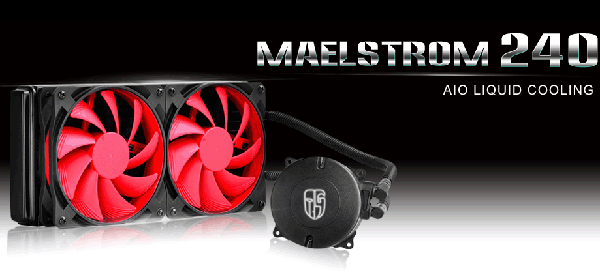

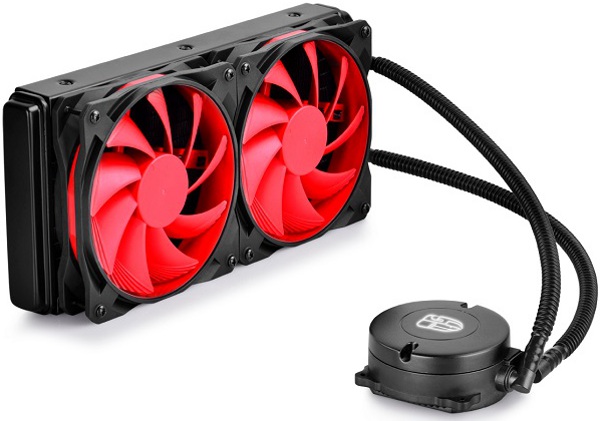

Il DeepCool Gamer Storm Maelstrom 240 fornisce elevate prestazioni di raffreddamento per la CPU tipiche di un sistema a liquido, offrendo al contempo un’estrema facilità e rapidità di installazione. Questo sistema di raffreddamento è completamente assemblato in fabbrica, non necessita di operazioni di montaggio o di riempimento del liquido al suo interno. Il kit è perfettamente sigillato, a garanzia della tenuta dell’impianto e dell’assoluta mancanza di manutenzione da parte dell’utente finale.

Le due ventole da 120 mm con controllo a modulazione di impulso (PWM) e la pompa ad alte prestazioni, sono in grado di garantire un raffreddamento efficiente e silenzioso. Grazie al radiatore da ben 240 mm è in grado di gestire tutte le CPU a presenti ad oggi sul mercato.

Il Maelstrom 240 è un dissipatore a liquido di tipo all-in-one che comprende in un singolo componente waterblock, pompa, tubi, serbatoio e radiatore. Riportiamo di seguito la tabella che riassume le principali specifiche tecniche del dissipatore.

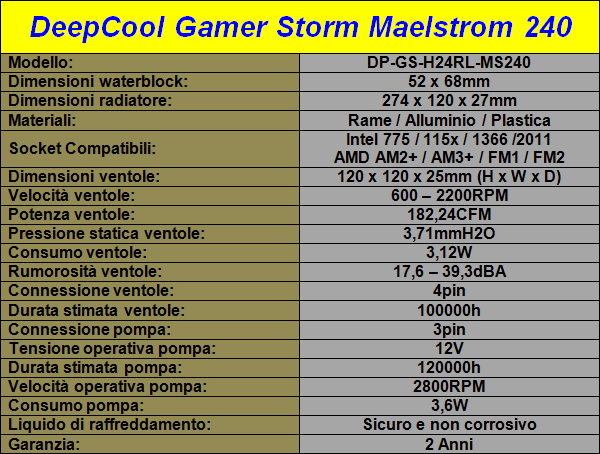

Le caratteristiche tecniche dichiarate da DeepCool, rispecchiano in pieno la volontà del produttore, nel voler realizzare un dissipatore silenzioso e con componenti di qualità. Le novità stilistiche e funzionali lo rendono un prodotto ad oggi unico nel suo genere. Riportiamo di seguito le principali features presenti nel Gamer Storm Maelstrom 240 così come dichiarate dal produttore.

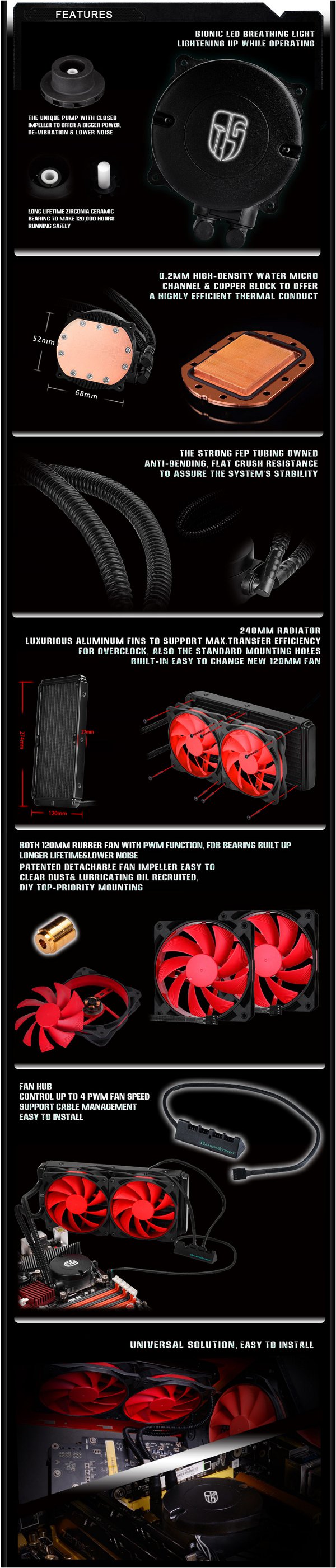

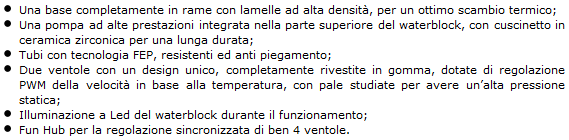

Entrando nel dettaglio, troviamo:

Le interessanti ed innumerevoli features del Maelstrom 240, lo rendono una soluzione ideale per essere impiegata in sistemi ad alte prestazioni, come le macchine gaming, dove la dissipazione del calore è uno dei parametri principali da tenere in considerazione.

Nel corso della nostra recensione analizzeremo le caratteristiche peculiari e innovative che i tecnici DeepCool hanno voluto mettere a disposizione dei propri clienti. Per ulteriori informazioni è possibile consultare la pagina web del prodotto sul sito ufficiale. Siamo pronti per andare ad analizzare in dettaglio la soluzione all-in-one Maelstrom 240.

{jospagebreak_scroll title=Uno sguardo da vicino – Parte 1:}

Uno sguardo da vicino – Parte 1:

Il DeepCool Gamer Storm Maelstrom 240 non differisce molto rispetto agli altri sistemi all-in-one attualmente in commercio. Dotato di un waterblock di forma tonda e di un radiatore lungo ben 240 mm, punta ad essere senza dubbio un modello top di gamma nella sua categoria.

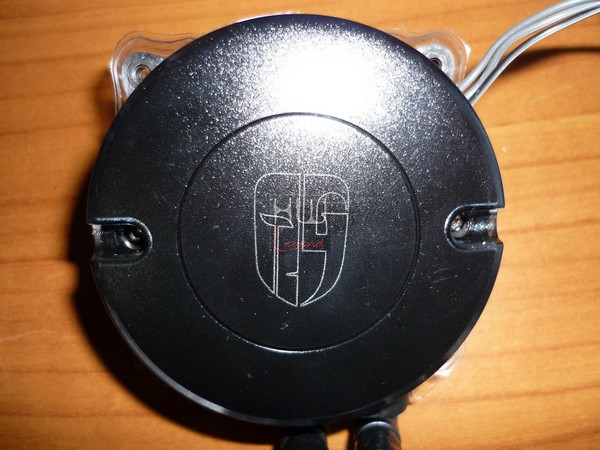

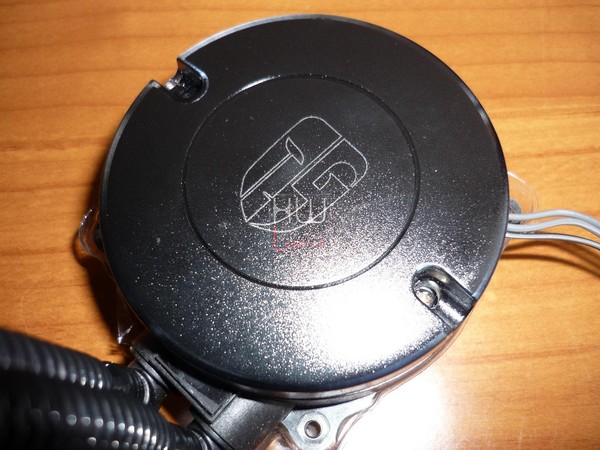

Il waterblock è realizzato interamente in plastica dura e non presenta particolari finiture estetiche, se non la presenza del logo dell’azienda. Le sue dimensioni sono di circa: 68 x 68 x 30 (W x D x H) mm.

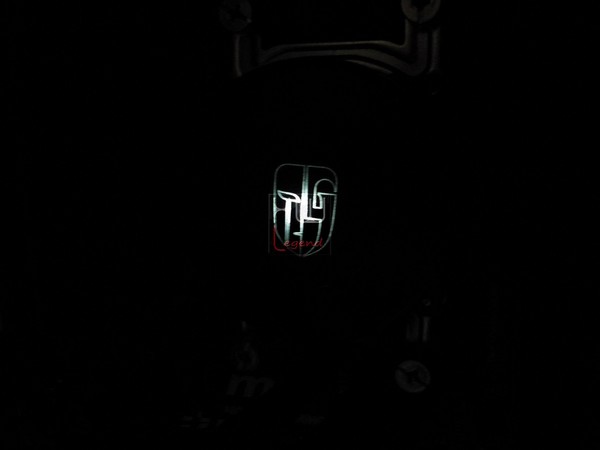

Sotto il logo è presente un led bianco ad alta intensità, in grado di pulsare durante il funzionamento. Davvero molto bello il suo effetto, soprattutto se l’ambiente è poco illuminato. La luce emanata non risulta fastidiosa. Troviamo questa soluzione esteticamente molto bella e attraente.

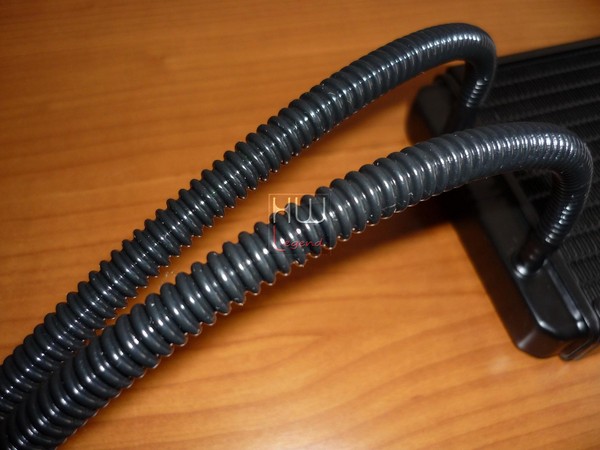

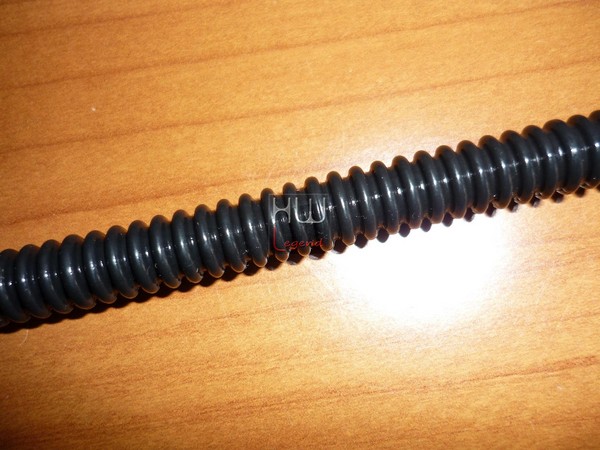

I tubi sono in corrugato ad alta resistenza (FEP). Questo utile accorgimento consente da una parte di garantire una eccellente robustezza e quindi durata nel tempo, dall’altra di non creare angoli di curvatura troppo ridotti.

In questa maniera sarà possibile ridurre praticamente al minimo le “strozzature”, riducendo il rischio di dannose limitazioni del flusso d’acqua, che generano una conseguente riduzione delle performance. Il tubo in totale è lungo circa 310 mm, ed ha un diametro di 5 mm nella parte interna e 9 mm in quella esterna. Il materiale impiegato è di buona qualità e ci consente di stare molto tranquilli.

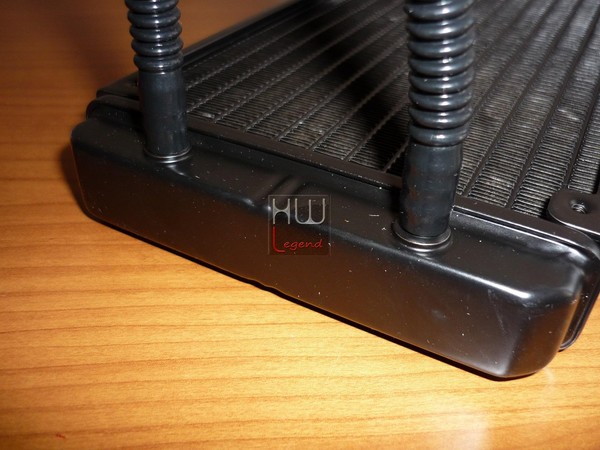

Nei punti di ingresso delle tubazioni sono installati dei collari di rinforzo in gomma che evitano un possibile e disastroso distaccamento dei tubi dal radiatore, con conseguente perdita del liquido refrigerante all’interno del PC, con tutte le conseguenze dannose che ne potrebbero derivare.

Questo tipo di fissaggio risulta molto resistente. Anche provando ad applicare volontariamente una forza elevata è molto difficile sfilare i tubi dalla loro sede.

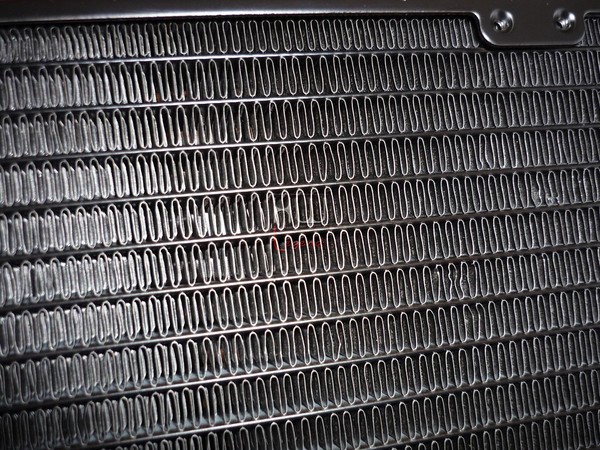

Il radiatore da 240 mm e spessore di 27 mm, in alluminio verniciato di nero, presenta un’alta densità di lamelle, infatti è costituito da componenti ad alto FPI (numero di alette per pollice) che assicurano un maggiore ed efficiente scambio termico. Le dimensioni del radiatore sono di 274 mm x (W) 27 mm x (H) 120 mm.

Questa tipologia di radiatori necessitano di ventole capaci di generare una buona pressione per garantire che il flusso d’aria possa attraversare interamente il fitto corpo e di conseguenza smaltirne il calore prodotto. Nel caso decidiate di utilizzare ventole di terze parti consigliamo quindi di prendere modelli che garantiscono una pressione statica molto elevata.

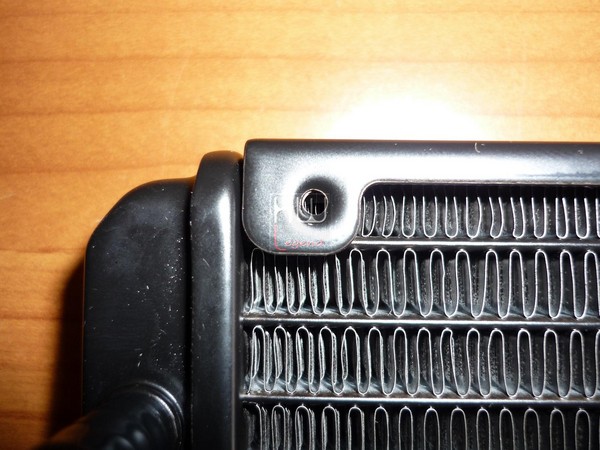

L’alloggiamento delle viti presenta i classici fori standard tipici per radiatori. Vi raccomandiamo pertanto di non avvitarle troppo in fondo, in modo da evitare di danneggiare il radiatore stesso e/o la ventola.

{jospagebreak_scroll title=Uno sguardo da vicino – Parte 2:}

Uno sguardo da vicino – Parte 2:

La parte principale di ogni all-in-one che si rispetti è il waterblock e la pompa, che di solito sono un blocco unico, raggruppati insieme proprio sopra il dissipatore. Nel DeepCool Gamer Storm Maelstrom 240 avviene proprio questo, infatti troviamo la pompa ed il waterblock integrati in un unico corpo. Il waterblock è costituito da una copertura in plastica di ottima fattura, DeepCool non ha tralasciato minimamente il fattore estetico.

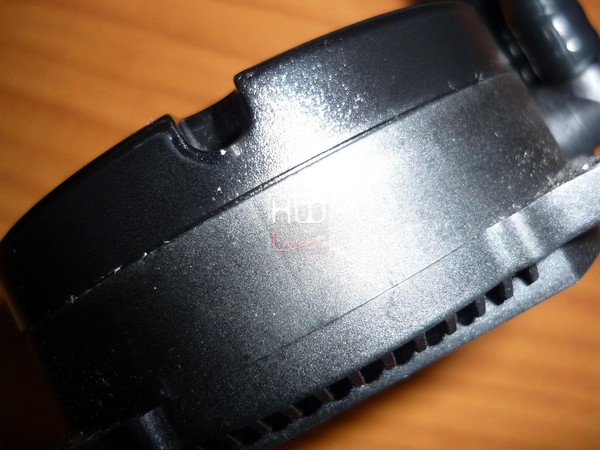

L’assemblaggio del waterblock risulta di ottima fattura, infatti non troviamo sbavature o disallineamenti tra la parte superiore e quella inferiore. Questo denota l’ottima cura e attenzione che DeepCool ripone dei confronti del consumatore finale, reaizzando prodotti perfetti in ogni minimo particolare.

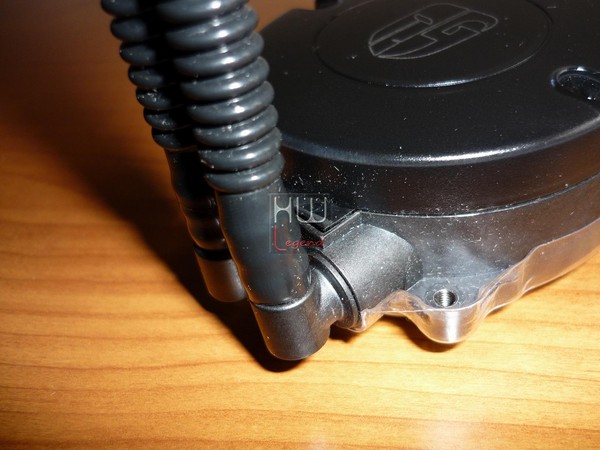

L’ingresso delle tubazioni è posto nella parte superiore del waterblock stesso. Questo utile accorgimento facilita la curvatura degli stessi e rende memo problematico il posizionamento del radiatore nella parte superiore o laterale del case.

Gli innesti al waterblock sono realizzati con ugelli in plastica su cui si inseriscono direttamente le tubazioni, rinforzate da collari di gomma. Il sistema utilizzato potrebbe far erroneamente pensare che sia fragile e delicato ma nel maneggiarlo durante le operazioni di montaggio ci siamo resi subito conto della sua resistenza e affidabilità.

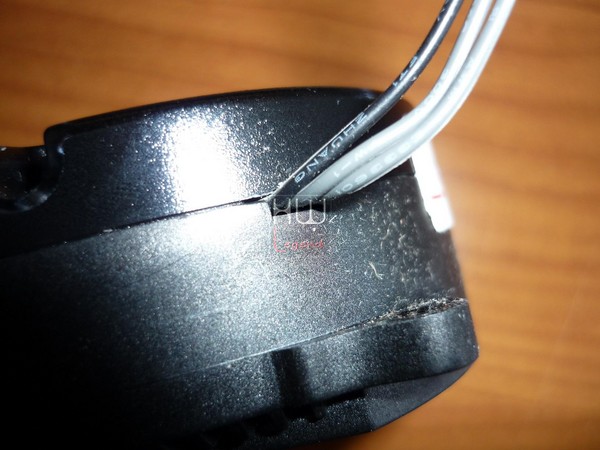

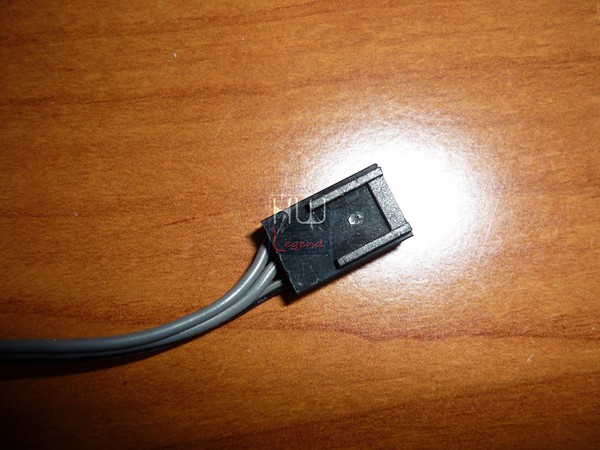

Su uno deidue lati del waterblock è presente il classico cavo a 3pin per l’alimentazione dell’intero sistema.

I connettori sono di tipo PWM di colorazione nera e presentano la classica guarnizione in gomma, che a nostro avviso non è cosi bella da vedere, ma comunque funzionale.

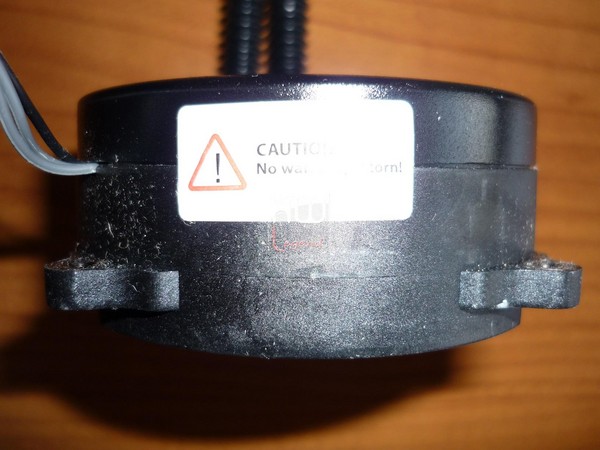

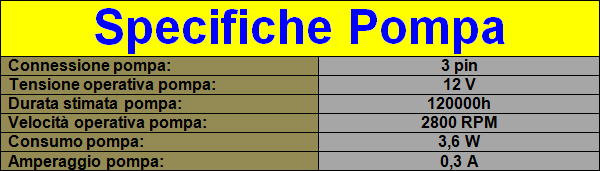

Spostiamoci ad analizzare il blocco della pompa, situato poco sopra il waterblock. Purtroppo non è possibile smontare la copertura in plastica che la protegge, in quanto un grande adesivo posto sul lato ci avverte che questa operazione porterebbe invalidare la garanzia. Detto questo, raccomandiamo di non eseguire assolutamente questa procedura. Riassumiamo nella tabella che segue, le specifiche tecniche della pompa utilizzata nel dissipatore DeepCool Gamer Storm Maelstrom 240.

Entrando nel dettaglio, la soluzione di DeepCool è stata quella di adottare una pompa di dimensioni si contenute, ma dall’alta prevalenza, in grado di aumentare il potere dissipante dell’intero sistema. La stessa azienda ci ha informato che è stato adottato uno speciale alberino per la girante, in ceramica zirconica, in grado di aumentarne la durata fino a 120000h.

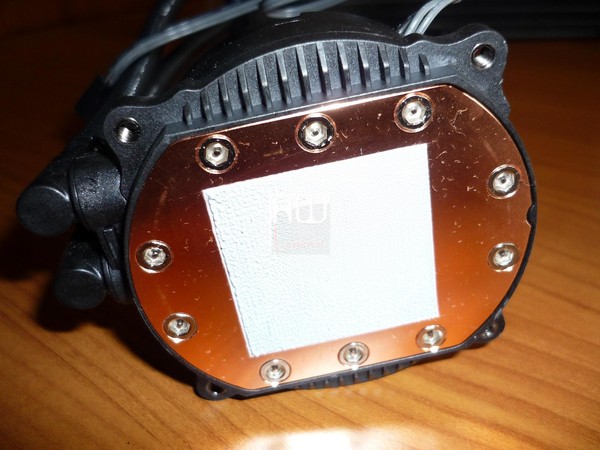

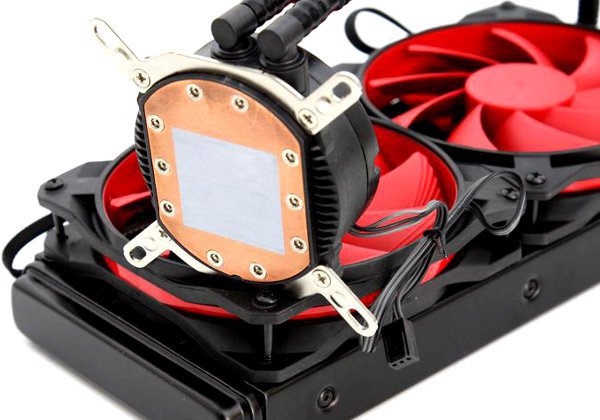

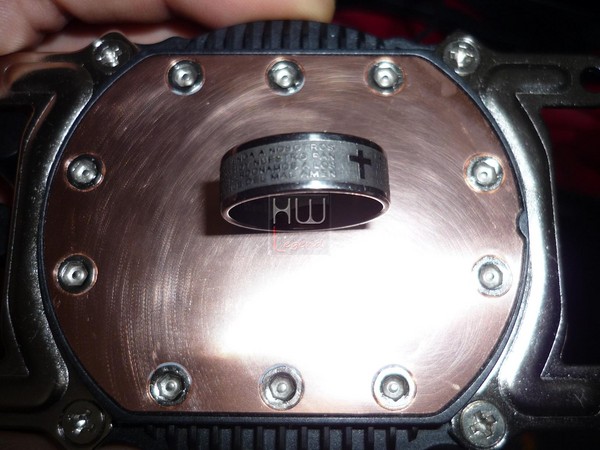

La piastra di contatto con la cpu è realizzata completamente in rame. Essa permette un’ottima distribuzione e conduzione del calore, grazie alla presenza di micro-canalizzazioni, che distribuiscono in maniera uniforme, su tutta la supeficie dissipante, il liquido refrigerante. E’ presente inoltre un sottile strato di pasta termica già preapplicata.

La superficie della piastra non è lappata a specchio ma risulta comunque molto liscia nonostante siano visibili diverse linee di lavorazione con spazzolatura a pattern orizzontale. Inoltre la base è perfettamente piana, questo ci garantisce un contatto ottimale tra cpu e dissipatore, permettendoci di avere un eccellente scambio termico che si traduce in temperature d’esercizio decisamente ottimali.

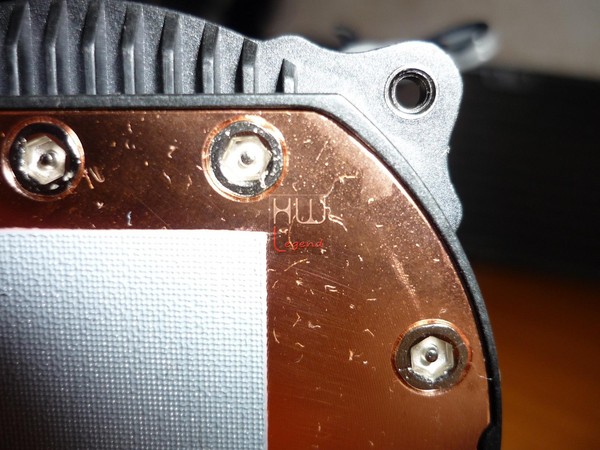

Le dodici viti che fissano la base al WB sono opportunamente incassate per evitare contatti con l’HIS del processore.

{jospagebreak_scroll title=Ventola in dotazione e componenti di montaggio:}

Ventola in dotazione e componenti di montaggio:

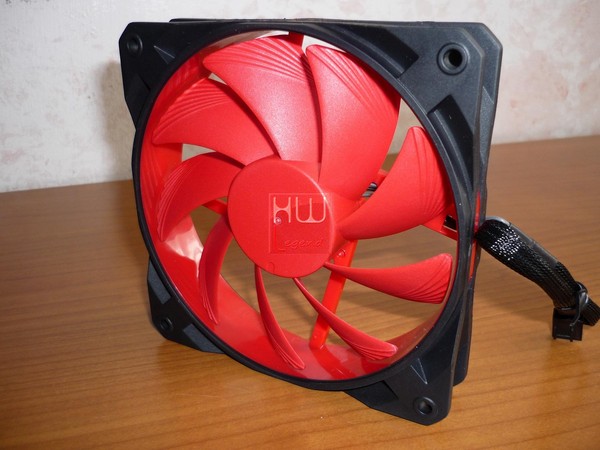

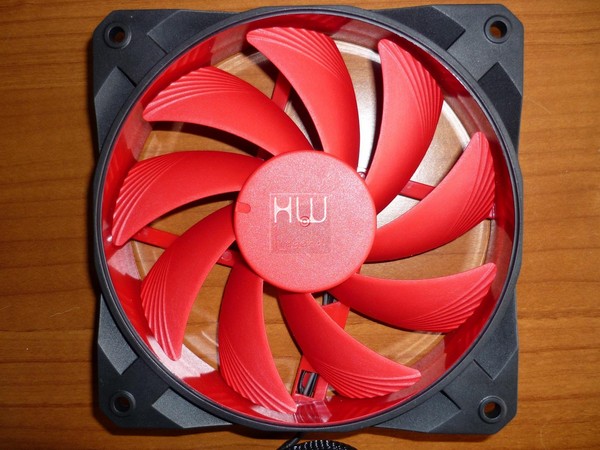

Le ventole presenti nel bundle sono due, le DeepCool Gamer Storm GF-120, identiche tra di loro. Il loro aspetto semplice è caratterizzato da una colorazione nero/rossa che gli dona eleganze ed aggressività.

La qualità costruttiva è eccellente, con una flessione ridotta sull’asse diagonale. La resistenza dei materiali è molto buona e la sensazione generale è di ottima robustezza.

Il rotore centrale non occupa troppo spazio e consente di avere maggiore superficie a disposizione per le pale. La funzione principale di queste ventole è quello di concentrare e massimizzare sia il flusso che la pressione statica del getto d’aria.

Una delle particolarità di queste ventole è il rivestimento esterno, completamente in gomma morbida, che attutisce le vibrazioni e diminuisce la rumorosità durante il suo funzionamento. I fori per entrambe le ventola combaciano perfettamente con quelli presenti nel radiatore, offrendo in questa maniera una facilità d’installazione senza precedenti.

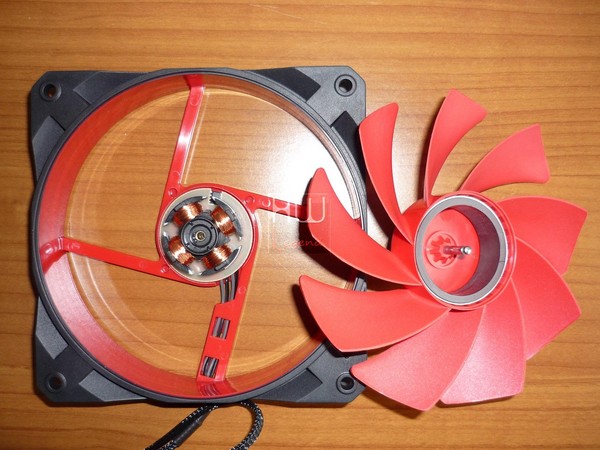

Le ventole Gamer Storm GF-120 utilizzano la tecnologia Fluid Dynamic Bearing (FDB), che prevede un cuscinetto galleggiante in un particolare fluido, per ridurre ai minimi termini gli attriti, e di conseguenza il rumore generato.

Sia le pale 9 che i 4 bracci rinforzanti sono costruiti con materiali di ottima qualità e sono particolarmente resistenti a ogni tipo di stress. Sul retro troviamo il logo e alcuni standard di certificazione. Inoltre non è presente alcun codice o sigle identificativa.

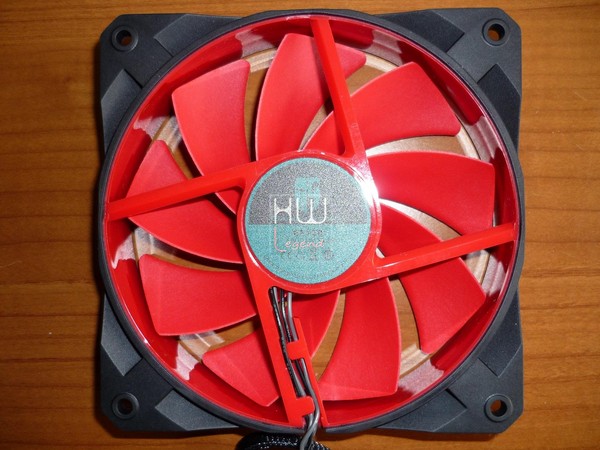

Il frame è ti tipo rotondo, particolare scelto appositamente per ridurre la rumorosità ed il rumore prodotto dall’aria. Il sistema di rotazione utilizzato fa si che non vi siano parti meccaniche in contatto, evitando pertanto usura e garantendo una maggiore longevità e durata nel tempo di circa 100.000 ore di utilizzo.

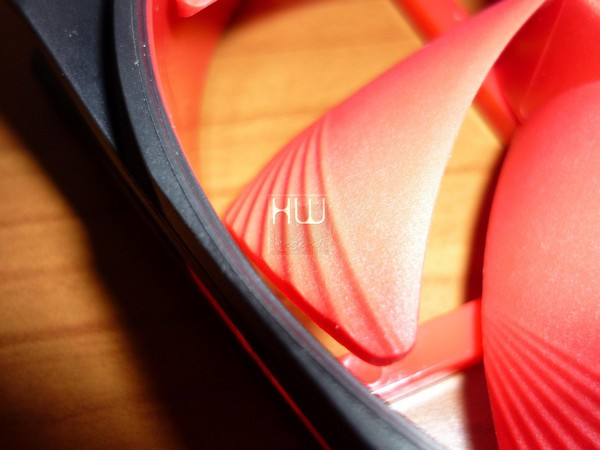

Interessante notare come ogni pala, in prossimità della parte più larga, disponga di alcuni piccoli intagli che fungono da convogliatori d’aria. Questo utile accorgimento, permette sia di spostare più aria, sia di creare meno attrito e quindi meno rumore durante l’utilizzo. Le pale hanno un layout dalla linea irregolare, infatti esse partono da un profilo stretto nei pressi del rotore per poi allungarsi, fino al raggiungimento della massima estensione, in prossimità della cornice.

Altra caratteristica interessante presente nelle Gamer Storm GF-120 è quella di poter rimuovere in maniera semplice e veloce, la parte girante dal resto della struttura. Questo è possibile grazie alla presenza di uno speciale sistema magnetico di ritenzione.

Questa interessante funzione consente da una parte di poter cambiare a proprio piacimento il colore delle pale e dall’altra di effettuare una pulizia approdondita e accurata delle stesse. Riportiamo di seguito le specifiche tecniche delle due ventole DeepCool così come riportate nel sito web del produttore.

A nostro avviso, le ventole risultano di eccellente qualità e dimensionate in maniera appropriata, al fine di garantire uno smaltimento veloce del calore. Esse dispongono di connettore PWM, in grado di muovere fino a 79,81CFM, generando una rumorosità massima di 32.5dBA.

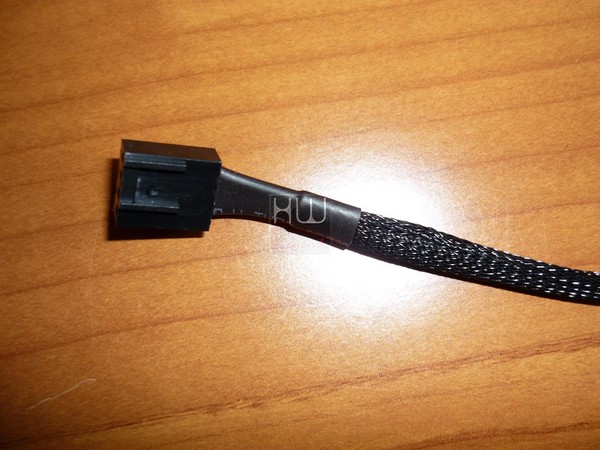

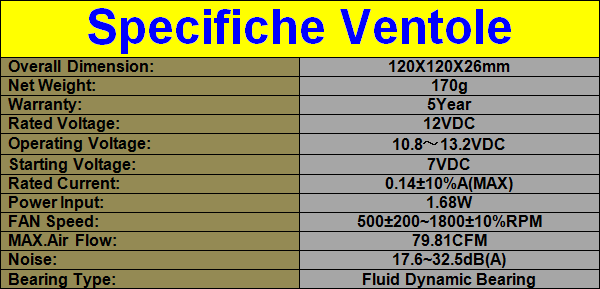

Il connettore è di tipo PWM ha un range massimo di 1800 RPM e dispone di un molex a quattro pin. Il cavo è caratterizzato da uno sleeving di alta qualità. Questa ottima foderatura a trama molto fitta impedisce nodi e aumenta la sua resistenza a tagli, sfregamenti, morsi di animali domestici e in generale a tutti i tipi di usura. La foderatura inoltre dona un tocco estetico molto elegante.

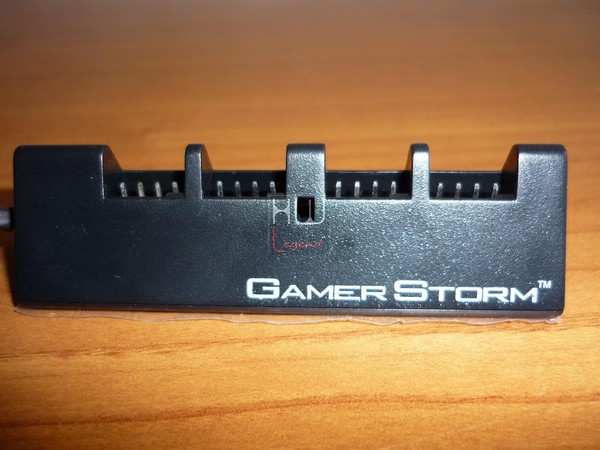

Nella confezione è presente un pratico e un piccolo fan hub di colore nero, la cui funzione è quella di gestire ben 4 ventole di tipo PWM a 4pin. Esso risulta molto utile specialmente se utilizzeremo il nostro Maelstrom 240 in configurazione push-pull. Il fan hub risulta elegante e la scritta Gamer Storm bianca ben si spossa con il nero della sua struttura.

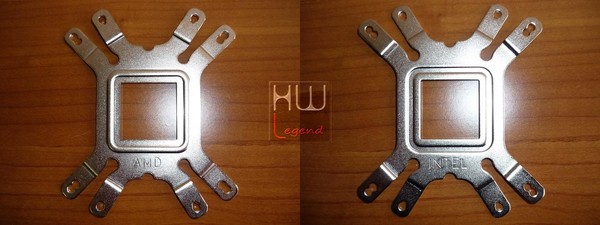

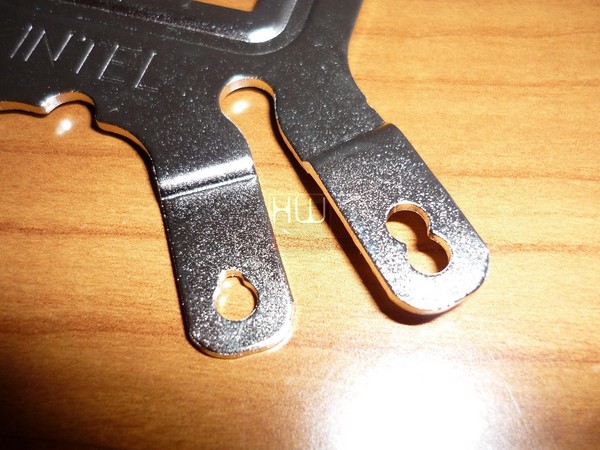

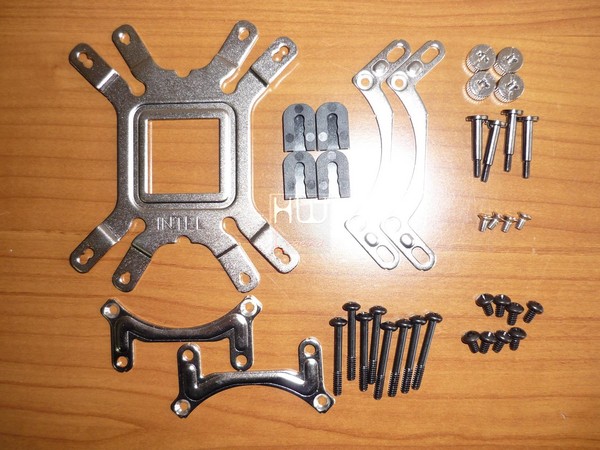

Il kit di montaggio comprende un backplate in acciaio per socket AMD e Intel, varie staffe sempre in metallo, dei piccoli supporti in gomma, numerosi tipi di viti e i rispettivi fermi. Per la precisione abbiamo 24 viti, per il fissaggio della ventola al radiatore, per il corretto serraggio delle clip e delle staffe di ritenzione alla scheda madre.

Il DeepCool Gamer Storm Maelstrom 240 è compatibile con i seguenti socket: Intel 775 / 115X / 1366 / 2011 e AMD AM2 / AM3 / FM1 / FM2. I punti di inserimento per le viti risultano solidi, inoltre sono presenti le comode e pratiche tacche per il corretto posizionamento dei fermi.

{jospagebreak_scroll title=Montaggio e Applicazione pasta termica – Parte 1:}

Montaggio e Applicazione pasta termica – Parte 1:

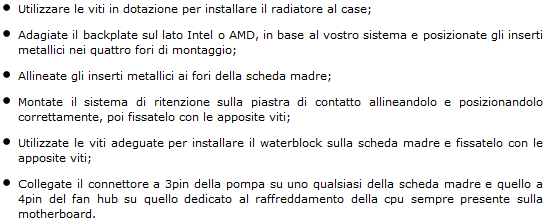

Prima del montaggio del waterblock e del backplate vi consigliamo (così come DeepCool) di decidere dove posizionare il radiatore all’interno del vostro case. Installare il Maelstrom 240 è veramente molto semplice e richiede poche operazioni. Il manuale per l’installazione lo potete consultare dal seguente link.

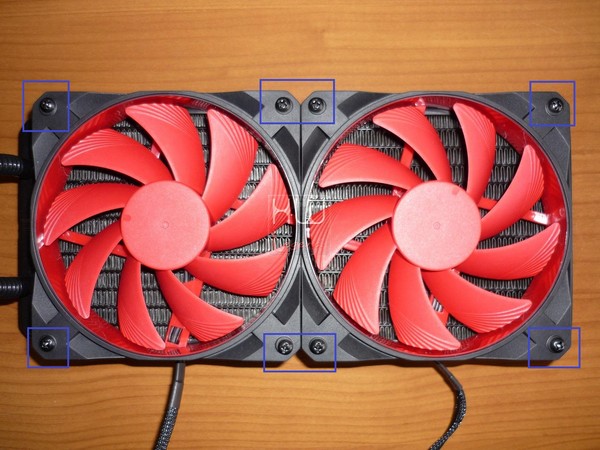

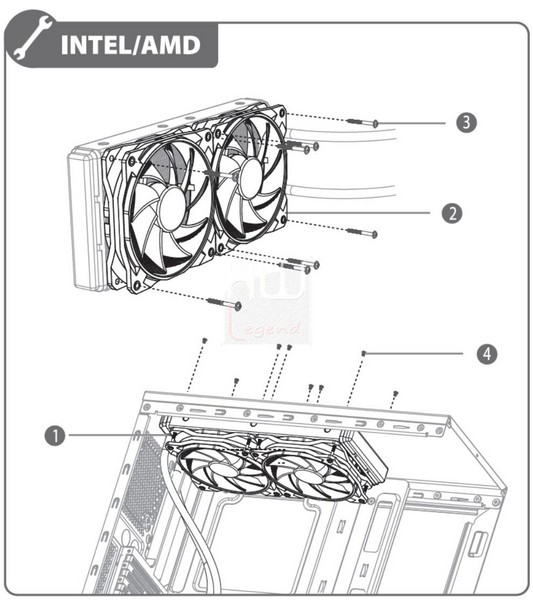

La prima cosa da fare è quella di assicurare le ventole al radiatore. Questa operazione risulta semplice e veloce, infatti basterà far combaciare i fori della ventola con i fori del radiatore ed avvitare le otto viti. L’alloggiamento delle viti presenta i classici fori standard tipici per radiatori. Vi raccomandiamo pertanto di non avvitarle troppo in fondo, in modo da evitare di danneggiare il radiatore stesso e/o la ventola.

Una volta installate le due ventole al radiatore, dobbiamo posizionare e fissare lo stesso al nostro case, grazie all’ausilio di altre otto viti.

Possiamo tranquillamente utilizzare il sistema a liquido Maelstrom 240 con i socket Intel 775 / 115X / 1366 / 2011 e AMD AM2 / AM3 / FM1 / FM2, al fine di soddisfare le esigenze di qualsiasi tipologia di piattaforma da noi scelta. Come configurazione di prova abbiamo utilizzato un sistema AMD su socket FM2. Facciamo riferimento a questa piattaforma per descrivere le brevi e veloci operazioni da svolgere.

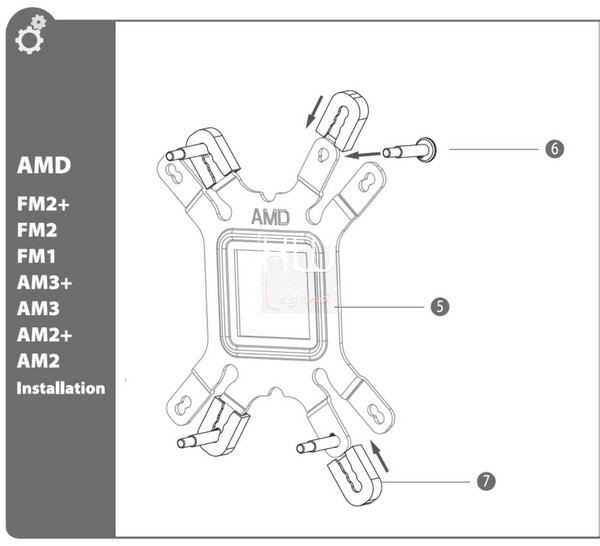

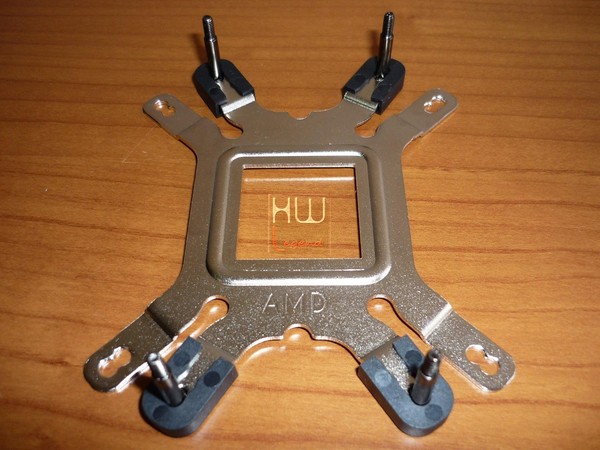

La prossima operazione da effettuare è quella di prendere il backplate e di posizionalo con la scritta “AMD” verso l’alto. Se avessimo adottato una soluzione Intel, la scritta verso l’alto sarebbe stata “Intel”.

Ora siamo pronti per andare ad inserire le quattro viti apposite nei rispettivi fori e fermarle con le pratiche clip in plastica.

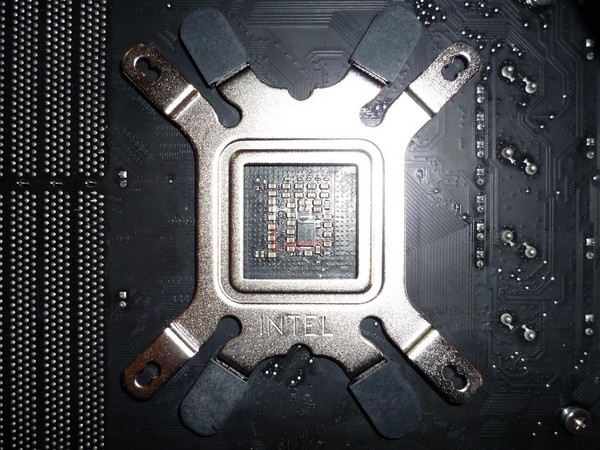

A questo punto andiamo ad inserire il backplate con le rispettive viti, sulla faccia posteriore della scheda madre.

Questa operazione sarebbe stata più facile se l’azienda avesse fornito in dotazione due striscie biadesive da applicare preventivamente sul backplate. L’utilizzo delle striscie biadesive avrebbe fissato in maniera perfetta il backplate alla scheda madre, evitandoci di doverlo tenerlo fermo durante la fase di bloccaggio.

{jospagebreak_scroll title=Montaggio e Applicazione pasta termica – Parte 2:}

Montaggio e Applicazione pasta termica – Parte 2:

A questo punto dobbiamo installare le due e fissarle con le apposite viti, al blocco waterblock/pompa.

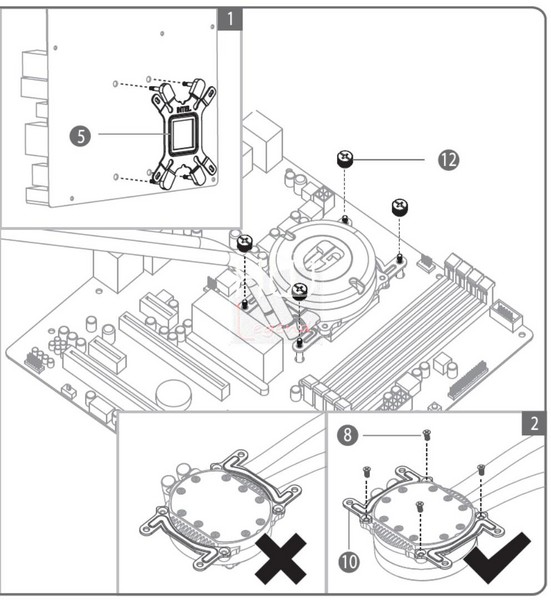

Ora siamo pronti per adagiare, nella posizione illustrata dal manuale, il nostro waterblock/pompa. Vi ridordiamo che prima dovrete togliere la protezione in plastica presente sulla base in rame del dissipatore.

Ora siamo pronti per inserire il blocco waterblock/pompa al backplate posizionato in precedenza. Prima di fare questa semplice e veloce operazione, ricordiamoci di inserire la CPU, di chiudere la gabbia di ritenzione del socket e di applicare la pasta termica.

Consigliamo di applicare un quantitativo di pasta termica equivalente a un grosso chicco di riso, tenendo anche conto delle dimensioni del processore.

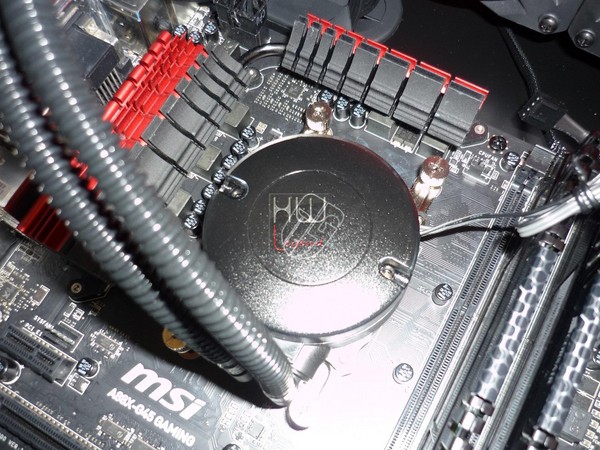

Il montaggio risulta rapido e molto semplice. Una volta inserito il waterblock non dovremmo fare altro che avvitare alternativamente, con le apposite viti, i quattro angoli del nostro dissipatore e bloccarlo saldamente. Vi consigliamo di non esagerare troppo nel stringere. E’ molto importante dare la stessa calibrazione di stretta alle 4 viti di fissaggio, in modo da creare la stessa forza su tutti gli angoli.

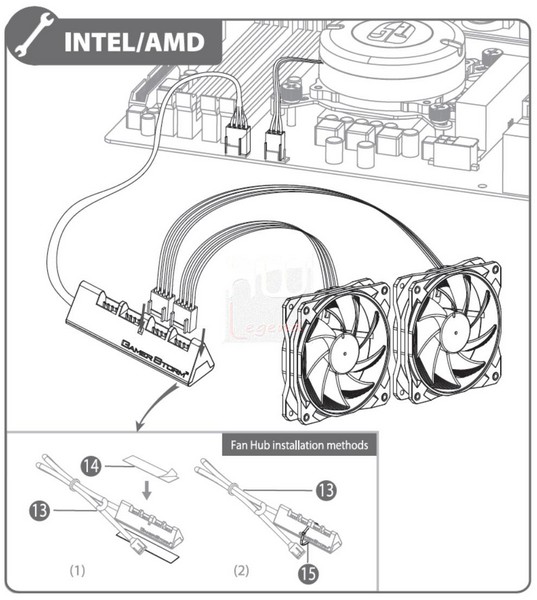

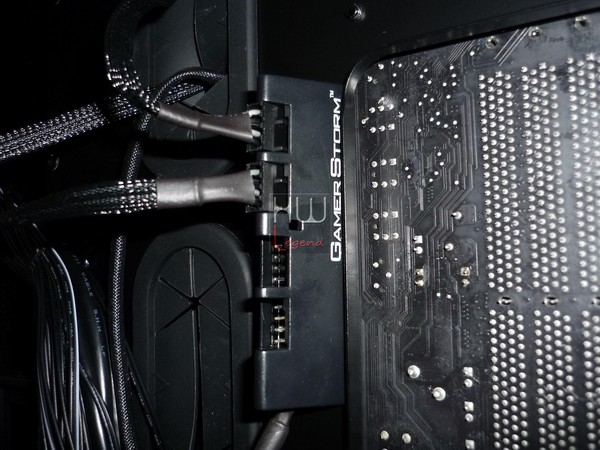

Per completare l’installazione del DeepCool Gamer Storm Maelstrom 240 dobbiamo provvedere al posizionamento e al collegamento del piccolo fan hub presente in bundle. Inoltre dobbiamo collegare anche il cavo dell’alimentazione della pompa.

Non ci vuol molto ad effettuare queste semplici operazioni, infatti basta attaccare il connettore a 3pin della pompa su uno qualsiasi della scheda madre e quello a 4pin del fan hub su quello dedicato al raffreddamento della cpu sempre presente sulla motherboard. Una volta eseguite queste operazioni basterà collegare i connettori delle due ventole GF-120, direttamente al fan hub ed iniziare ad utilizzare il nostro cooling.

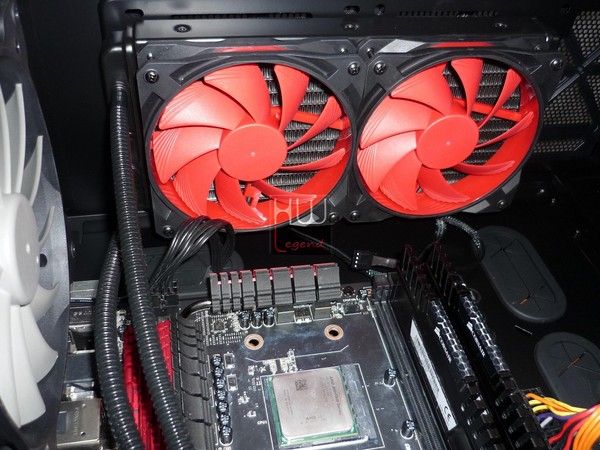

Il posizionamento del radiatore all’interno del case è un’operazione delicata e richiede una certa attenzione al fine di ottimizzare al meglio il suo scambio termico e garantire di conseguenza prestazioni ottimali all’intero sistema all-in-one.

Come detto in precedenza il radiatore è costituito da componenti ad alto FPI (numero di alette per pollice) che assicurano un maggiore ed efficiente scambio termico. Questa tipologia di radiatori necessitano di ventole capaci di generare una buona pressione per garantire che il flusso d’aria possa attraversare interamente il fitto corpo di alette e di conseguenza smaltirne il calore prodotto.

Per raggiungere una pressione statica elevata ed un ottimale smaltimento del calore, è possibile aggiungere altre due ventole da posizionare sulla parte posteriore del corpo radiante, in modo da creare una configurazione push-pull ad alte prestazioni.

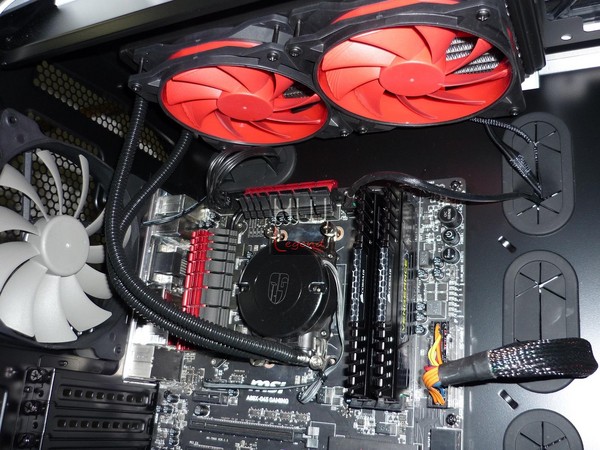

Possiamo chiaramente notare come l’area attorno al socket risulti libera, sarà cosi possibile sfruttando al meglio il circolo d’aria all’interno del case per migliorare l’areazione della zona processore e ram. Riassumiamo le 6 operazioni da compiere per una corretta e veloce installazione del cooling Maelstrom 240 di DeepCool.

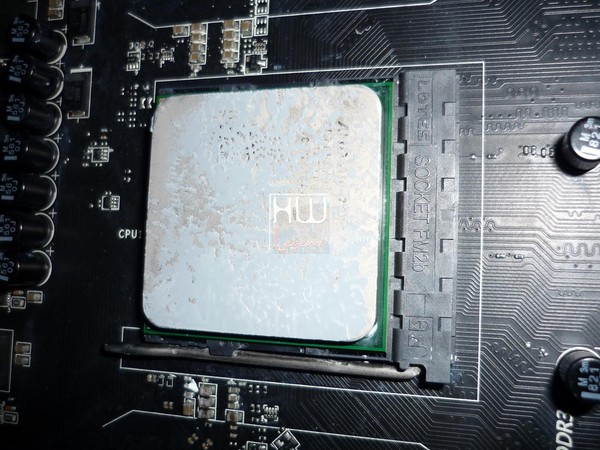

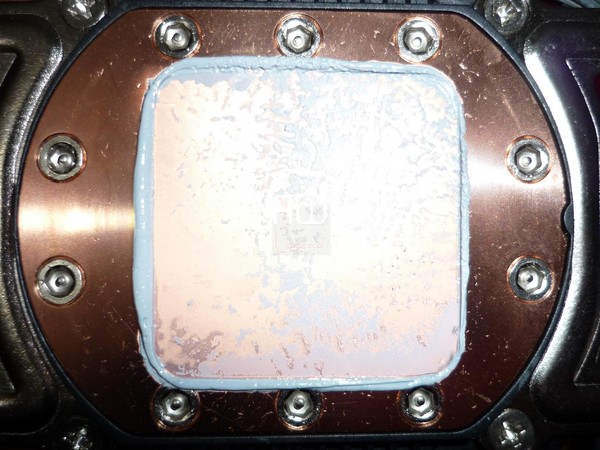

Una volta eseguiti i test, abbiamo provveduto a verificare l’impronta del dissipatore sulla CPU. Di seguito vi mostriamo le impronte lasciate sul IHS del processore e sul dissipatore DeepCool Gamer Storm Maelstrom 240.

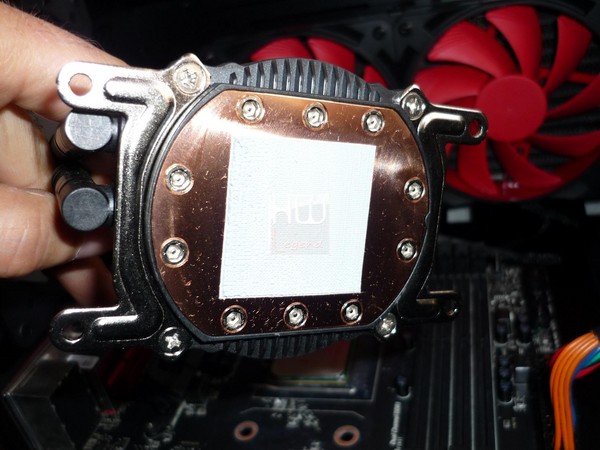

Abbiamo utilizzato la pasta termica già preapplicata dalla stessa azienda. Non sappiamo che tipo di pasta termica sia. Al tatto abbiamo notato che il composto risulta essere ricco di olio, il che dona al prodotto una densità e viscosità elevata.

Possiamo notare come la pasta termica si sia distribuita su tutto l’HIS del processore in maniera omogenea e pressoché perfetta. Inoltre non vi sono segni di sbavature, causate da un uso eccessivo di pasta termica. Questo ottimo risultato è da attribuire alla base che risulta perfettamente piana.Non possiamo che essere soddisfatti del risultato ottenuto.

{jospagebreak_scroll title=Sistema di prova e Metodologia di Test:}

Sistema di prova e Metodologia di Test:

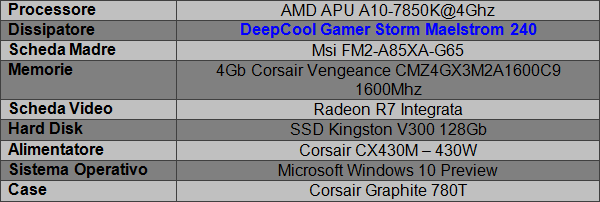

Per testare il Maelstrom 240, abbiamo utilizzato la configurazione che trovate riportata nella tabella che segue.

Tutti i test eseguiti sono stati ripetuti per ben tre volte, al fine di verificare la veridicità dei risultati. Come pasta termo-conduttiva abbiamo usato quella preapplicata nel Maelstrom 240.

Le prove sono state condotte con l’obiettivo di analizzare le performance del Cooler. Per questo motivo ci siamo basati su due differenti livelli di overclock del processore, preventivamente testati, al fine di non incorrere in problemi causati dall’instabilità.

Tutti i test e le misurazioni riguardanti l’impatto acustico sono state condotte solo ed esclusivamente con le ventole fornite in dotazione. Durate i nostri test la temperatura ambiente misurata è stata di circa 20°. Di seguito vi riportiamo le applicazioni interessate dai nostri test.

Stress e monitoraggio temperatura CPU

Prime95 – V. 26.6;
HWMonitor – 64bit V. 1.25.

Il test con il software Prime95 ha avuto la durata di 15 minuti per ogni sessione di prova. Le ventole essendo di tipo tipo PWM, si sono regolate automaticamente in base alle temperature d’esercizio, rilevate dalla scheda madre.

Impatto acustico delle ventole

Per misurare l’impatto acustico, abbiamo utilizzato un fonometro professionale PCE-999 posizionato ad una distanza di circa 60, 30 e 15 cm. Il rumore delle ventole è stato rilevato su una percentuale di rotazione automatica. Come detto in precedenza, essendo delle ventole di tipo PWM, il loro regime di rortazione varia in base alle temperature d’esercizio, rilevate dalla scheda madre.

Ricordiamo che i decibel non hanno un andamento lineare ma logaritmico: ad esempio, la differenza di 10 dB tra 100 e 110 dB è qualitativamente maggiore della differenza di dB tra 50 e 60 dB.

Diamo uno sguardo alla strumentazione utilizzata per i nostri test.

{jospagebreak_scroll title=Strumentazione utilizzata:}

Strumentazione utilizzata:

Di seguito andiamo ad illustrare la strumentazione utilizzata.

Misurazione delle temperature

Per il rilevamento delle temperature ci siamo avvalsi di software scaricabili gratuitamente da internet, come RealTemp e CPUID Hardware monitor. Per poter rilevare le temperature dei componenti che non possono essere letti da tali software, useremo un termometro ad infrarossi con puntamento Laser PCE-777.

NOTA DELLA REDAZIONE: Pur consapevoli che un rilevamento di tipo software sia quantomeno inadatto a fornire dati certi ed inconfutabili, a causa delle numerose variabili che possono condizionare il rilevamento stesso, come per esempio il mal funzionamento del sensore sulla scheda madre, oppure un errato settaggio del software di rilevamento, al momento riteniamo che tale sistema sia comunque quantomeno ripetibile da parte degli utenti finali del prodotto recensito.

Misurazione della rumorosità

Non ci resta che analizzare i risultati ottenuti.

{jospagebreak_scroll title=Stress e monitoraggio temperatura:}

Stress e monitoraggio temperatura:

Stress Test Prime 95

Il test con il software Prime95 ha avuto la durata di 15 minuti per ogni sessione di prova. Non è stata utilizzata nessuna ventola aggiuntiva o modifica alle impostazioni automatiche per la gestione della ventola del dissipatore della CPU. Abbiamo deciso di non impostare la ventola al 100% manualmente per verificare sul campo il comportamento delle varie soluzioni di dissipazione così come un utente se le troverebbe di fronte dopo una semplice installazione.

Prime95 è diventato negli ultimi anni un software molto popolare tra gli appassionati di pc e overclocker perchè viene utilizzato come un software di test per la stabilità. Comprende un “Torture Test” progettato specificatamente per il test dei sottosistemi PC per gli errori, al fine di contribuire a garantire il corretto funzionamento di Prime95 su quel sistema. Questo è importante perché ogni iterazione del Lucas-Lehmer dipende da quello precedente e se la ripetizione non è corretta non sarà corretto il risultato del test sui numeri primari.

La caratteristica dello stress-test in Prime95 è che può essere configurato per testare meglio i vari componenti del computer cambiando la dimensione della trasformata rapida di Fourier (FFT). Tre set di configurazioni predefinite sono disponibili: FFT Small, In-place FFT e Blend. Le modalità FFT Small e In-place FFT servono soprattutto per testare la FPU e la cache della CPU, mentre la modalità Blend effettua tutti i test, compresa la memoria.

Su un sistema assolutamente stabile, Prime95 dovrebbe essere in grado di girare a tempo indeterminato. Se si verifica un errore il test viene bloccato e questo indica che il sistema potrebbe essere instabile. Usiamo il condizionale perchè non è detto che un sistema stabile in Prime95 lo sia in qualsiasi campo di utilizzo e viceversa.

Questo perché Prime95 è progettato per stressare la CPU con un intenso carico di lavoro e per fermarsi quando incontra anche un solo piccolo errore, mentre la maggior parte delle applicazioni che non stressano la CPU ai livelli di Prime95 continueranno a funzionare a meno che non incontrino un errore fatale.

Nelle tabelle che seguono vengono riportate le temperature rilevate sia in idle sia in full load (stress). Le configurazioni usate sono quelle di default e di overclock. La temperatura indicata, vista la lieve differenza rilevata tra i core della CPU, rappresenta la media delle letture.

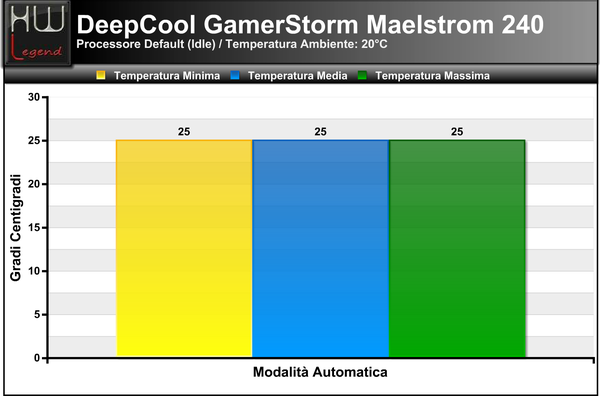

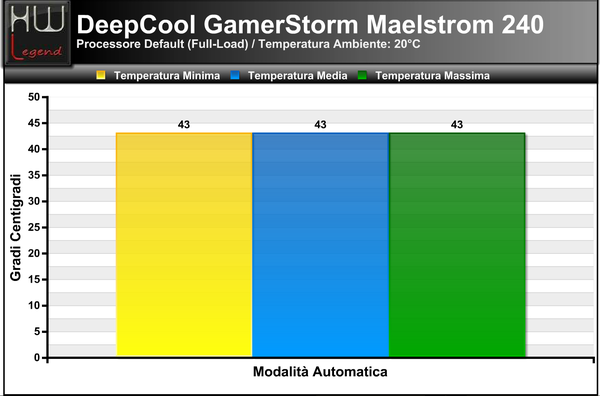

Test con CPU a default – 4000MHz

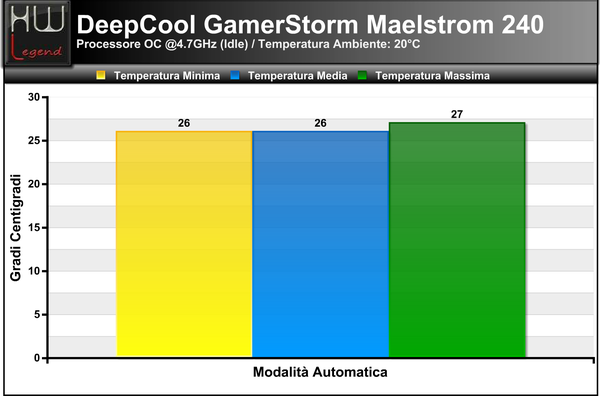

Test con CPU in overclock – 4700MHz

Non abbiamo inserito il solito grafico della variazione di temperatura in base alla velocità della ventola, poiché il Maelstrom 240 utilizza la curva PWM della scheda madre per regolare la rotazione delle ventole. Comunque sia, il regime di rotazione per entrambe le ventole, rimane sempre molto contenuto, testimonianza dell’ottimo poteri dissipante del cooler.

Analizzando i grafici dei test effettuati, possiamo notare l’ottima capacità di raffreddamento di cui il DeepCool Gamer Storm Maelstrom 240 è capace di offrire, anche sotto overclock.

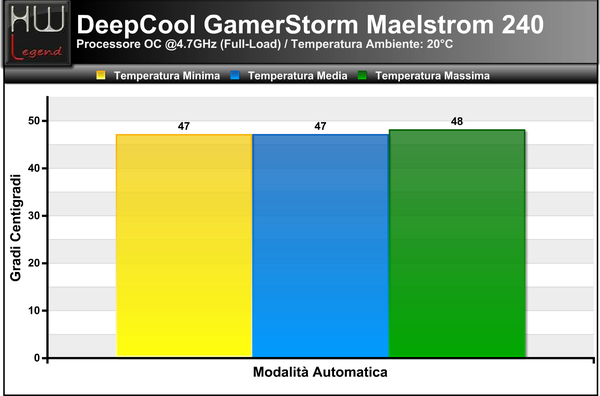

La massima temperatura registrata è di soli 48°C con un overclock della cpu a 4,7Ghz, ventole in modalità automatica e con i processore sotto il massimo carico. Se consideriamo lo scenario di utilizzo, il Maelstrom 240 di DeepCool, si è dimostrato un dissipatore dalle altissime prestazioni. Nemmeno uno stress test come Prime95 fatto girare per oltre 1 ora, con la cpu sotto overclock, è stato capace di metterlo sotto pressione.

Ad una frequanza di 4.7 GHz, nella condizione più sfavorevole di OC “Full – Load“, abbiamo ottenuto temperature superiori di 5 °C rispetto ai test a default di 4.0 GHz. Il Maelstrom 240 risponde ottimamente all’incremento di calore sviluppato ed è in grado di gestirlo senza particolari problemi.

In generale il DeepCool Gamer Storm Maelstrom 240 ha mostrato un comportamento sublime, con temperature riscontrate in tutti i test decisamente basse. In definitiva siamo rimasti pienamente soddisfatti dei risultati ottenuti.

{jospagebreak_scroll title=Impatto acustico – Rumorosità:}

Impatto acustico – Rumorosità:

Il test di rumorosità è uno dei più difficili da effettuare, perchè durante la fase di test qualsiasi rumore, anche minimo, può far balzare il grafico verso l’alto, di fatto invalidando il lavoro effettuato e costringendoci a ripetere il test dall’inizio.

Per questo motivo, non disponendo purtroppo di una camera anecoica, ci siamo veduti costretti ad aspettare le tarde ore notturne per poter effettuare i nostri test in tutta tranquillità e con rumore ambientale il più basso e costante possibile. Lo strumento utilizzato, il fonometro professionale PCE-999, è molto sensibile al rumore ambientale.

Da questo valore, tipico di qualsiasi ambiente domestico, è necessario partire per poter analizzare la rumorosità del complesso dissipatore/ventola. Tali condizioni sono ovviamente irripetibili in ambito domestico, e sinceramente lasciano, a chi acquista il dissipatore, una idea non del tutto reale delle reali prestazioni.

Un valido articolo in inglese spiega molto bene cosa sia il rumore e come questo influenzi il il normale utilizzo del pc. L’articolo lo troverete qui. Nella tabella che segue vengono riportate le rilevazioni fatte con il fonometro PCE-999.

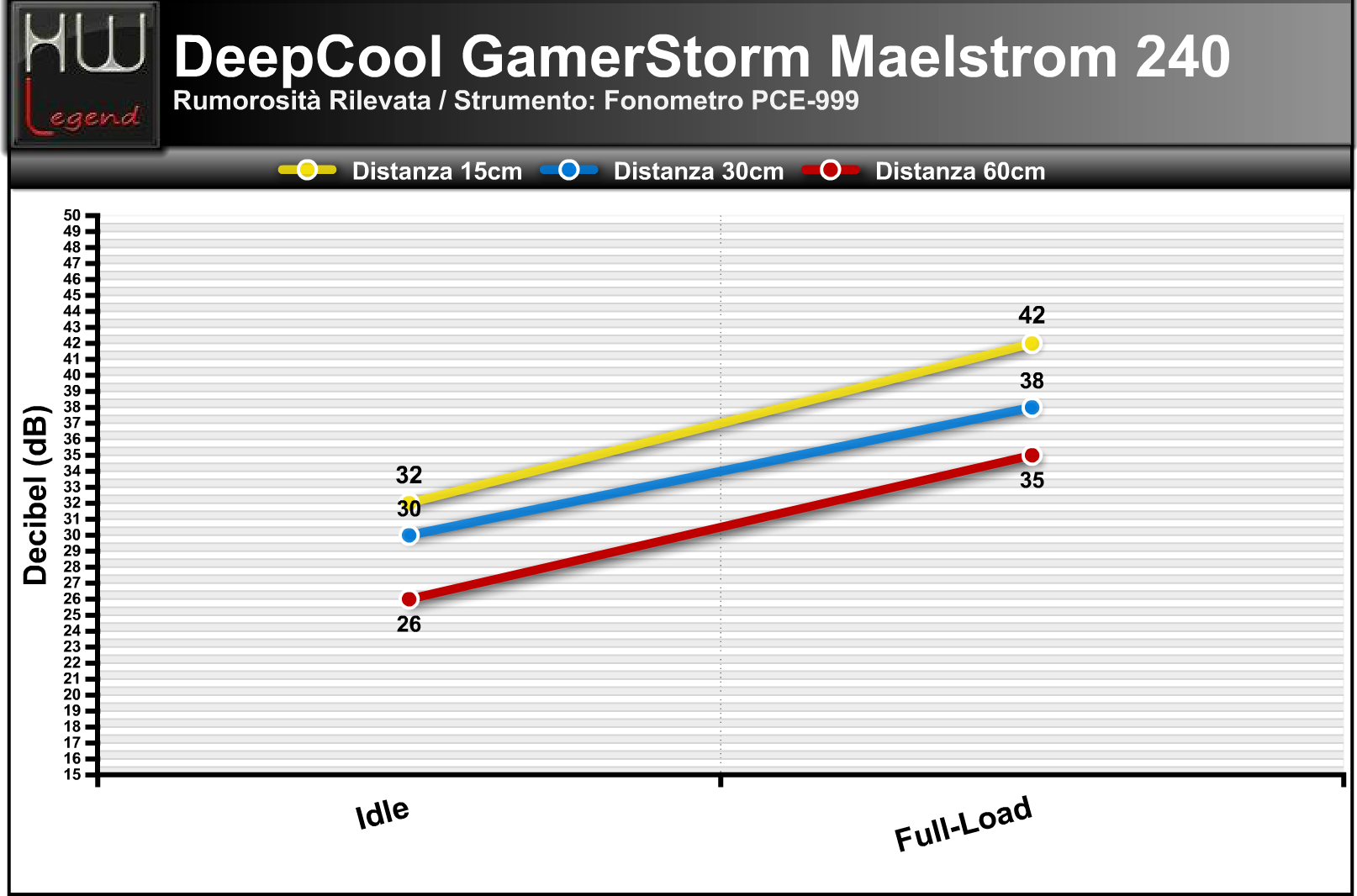

Di seguito il grafico con le rilevazioni del rumore generato dalle ventole ad una distanza di 60, 30 e 15 cm in rapporto alla percentuale di rotazione della stessa.

DeepCool dichiara una rumorosità massima di 32.5dBA per le sue ventole. I test da noi condotti confermano l’ottima silenziosità delle stesse anche con la cpu sotto overclock. Durante il funzionamento in idle del processore, queste risultano molto silenziose e poco percepibili, mentre diventano appena udibili, ma mai fastidiose, solo con la cpu sotto sforzo prolungato.

Durante le molteplici ore di utilizzo per uso giornaliero, la ventola è rimasta sempre fissa al valore minimo di rotazione, quindi con una rumorosità estremamente contenuta.

Il DeepCool Gamer Storm Maelstrom 240 è una soluzione particolarmente ideale per essere installata su pc, che fanno della silenziosità e delle prestazioni il loro punto di forza. Non possiamo che ritenerci soddisfatti dal rapporto rumore/prestazioni offerto dalle ventole Gamer Storm GF-120.

{jospagebreak_scroll title=Conclusioni:}

Conclusioni:

	Prestazioni/Overclock:
	Temperature/Rumore:
	Rapporto Qualità/Prezzo:
	Giudizio Complessivo:

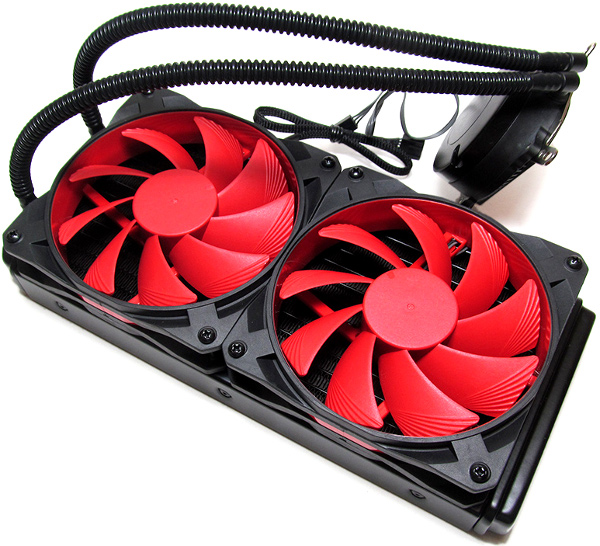

Con il Maelstrom 240, DeepCool entra prepotentemente nel settore dei grandi kit all-in-one, creando qualcosa di eccellente, sotto ogni punto di vista.

Grazie all’adozione di un grande radiatore da 240 mm, l’azienda è riuscita ad aumentare l’area di scambio termico del cooler, a tutto vantaggio della capacità dissipante, senza però sacrificare il confort acustico. Dotato di due ottime ventole proprietarie da 120 mm, questo dissipatore si presenta come una delle configurazioni più prestanti ad oggi presente sul mercato, ed i nostri test non fanno che confermarlo.

Ormai le soluzioni AIO di raffreddamento a liquido delle CPU fanno parte integrante di sistemi dove l’utente cerca una soluzione per poter overcloccare il proprio PC conservando un buon grado di silenziosità ed un’alta affidabilità, anche con un piccolo esborso di denaro in più rispetto a soluzioni ad aria a volte molto complesse e difficili da gestire per via degli ingombri.

Dai test effettuati è possibile osservare come il DeepCool Gamer Storm Maelstrom 240 è un ottimo prodotto in grado di gestire anche overclock senza problemi. La presenza di due ventole da 120 mm e di un bundle completo e curato lo rendono un prodotto senza dubbio da consigliare a chi desidera migliorare le prestazioni dei cooler originali a corredo con i processori. Con l’aggiunta di altre due ventole opzionali, è possibile creare una configurazione push-pull dall’indubbia potenza, in grado di tenere a bada qualsiasi cpu attualmente in commercio.

Il waterblock è realizzato interamente in plastica dura e non presenta particolari finiture estetiche, se non la presenza di un elegante sezione illuminata da un led, in grado di mettere ancora più in risalto il logo dell’azienda. DeepCool è riuscita ad unire performance superbe ad un ottima estetica e cura generale del prodotto.

La piastra di contatto con la CPU è realizzata in rame. Essa permette un’ottima distribuzione e conduzione del calore dal processore al liquido interno. La superficie del waterblock non è lappata completamente a specchio ma risulta comunque molto liscia e priva di irregolarità.

Le ventole GF-120 hanno un layout a nove pale dalla linea irregolare, infatti esse partono da un profilo stretto nei pressi del rotore, per poi allungarsi fino al raggiungimento della massima estensione, in prossimità della cornice.

Da segnalare sia la copertura in gomma morbida per eliminare le vibrazioni, sia gli intagli presenti sulle pale in grado di aumentare la pressione statica. E’ presente inoltre un sistema di sgancio rapido del corpo centrale tramite un sistema magnetico, per una veloce ed accurata pulizia.

Il prezzo di listino più basso presente ad oggi in rete è di 70,00€. Riteniamo tale cifra particolarmente attraente considerando le ottime qualità e le prestazioni offerte. Nel complesso il DeepCool Gamer Storm Maelstrom 240 ci è apparso un ottimo cooler, prestante e funzionale sotto ogni punto di vista.
