SilverStone Tundra TD02-E: L’evoluzione della specie!

SilverStone, azienda da anni leader nel settore del raffreddamento dei componenti hardware, oggi ci ha dato la possibilità di poter analizzare in maniera dettagliata ed approfondita, il nuovo top di gamma della rinnovata serie Tundra, il modello TD02-E. Dopo il successo della prima serie, l’azienda ha deciso di innovare i suoi prodotti, introducendo caratteristiche in parte innovative, come ormai questa ci ha abituato anche in altri ambiti, come quelli dei case, con le serie Raven e Fortress che abbiamo già avuto il piacere di analizzare. Con il cooling di tipo All-in-One top di gamma TD-02E, è stato creato un prodotto davvero innovativo ed interessante, coniugando le più recenti tecnologie, come l’utilizzo di un grande radiatore da 240mm dotato di “alette brasate” ed un waterblock completamente in metallo per con una qualità senza pari. Non possiamo che augurarvi una buona lettura del nostro articolo!

SilverStone Tundra TD02-E: L’evoluzione della specie! – Recensione di Lorenzo De Sanctis | LurenZ87 – Voto: 5/5

Introduzione:

L’azienda SilverStone, fondata nel 2003, ha sede a Taiwan. In poco tempo è diventata uno dei punti di riferimento di livello mondiale, grazie ad una prestigiosa elite di ingegneri in grado di fornire soluzioni d’avanguardia.

SilverStone si pone l’obiettivo di fornire prodotti che creano ispirazioni. Facendo fede al suo credo, sono stati ampliati i centri di distribuzione e le tipologie di prodotti, per meglio soddisfare le esigenze del consumatore finale.

Proprio questi numerosi centri di distribuzione, dislocati nelle varie aree del globo, gli hanno consentito di accrescere la popolarità, non solo nell ambito computer, ma anche in quello Home entertainement.

Silverstone ad oggi dispone di un catalogo conpleto di periferiche riguardanti: case, ventole, alimentatori e accessori. Il continuo impegno nella ricerca e nello sviluppo, le consente di progettare e realizzare prodotti esteticamente impeccabili e performanti, sempre al passo con i tempi.

Maggiori informazioni le potete trovare sul sito ufficiale Silverstone.

{jospagebreak_scroll title=Confezione e Bundle:&heading=Introduzione:}

Confezione e Bundle:

Il dissipatore Tundra TD02-E giunto in redazione riporta la dicitura SST-TD02-E. La confezione che le racchiude è di cartone dalle dimensioni contenute e dalla forma tradizionale di un parallelepipedo.

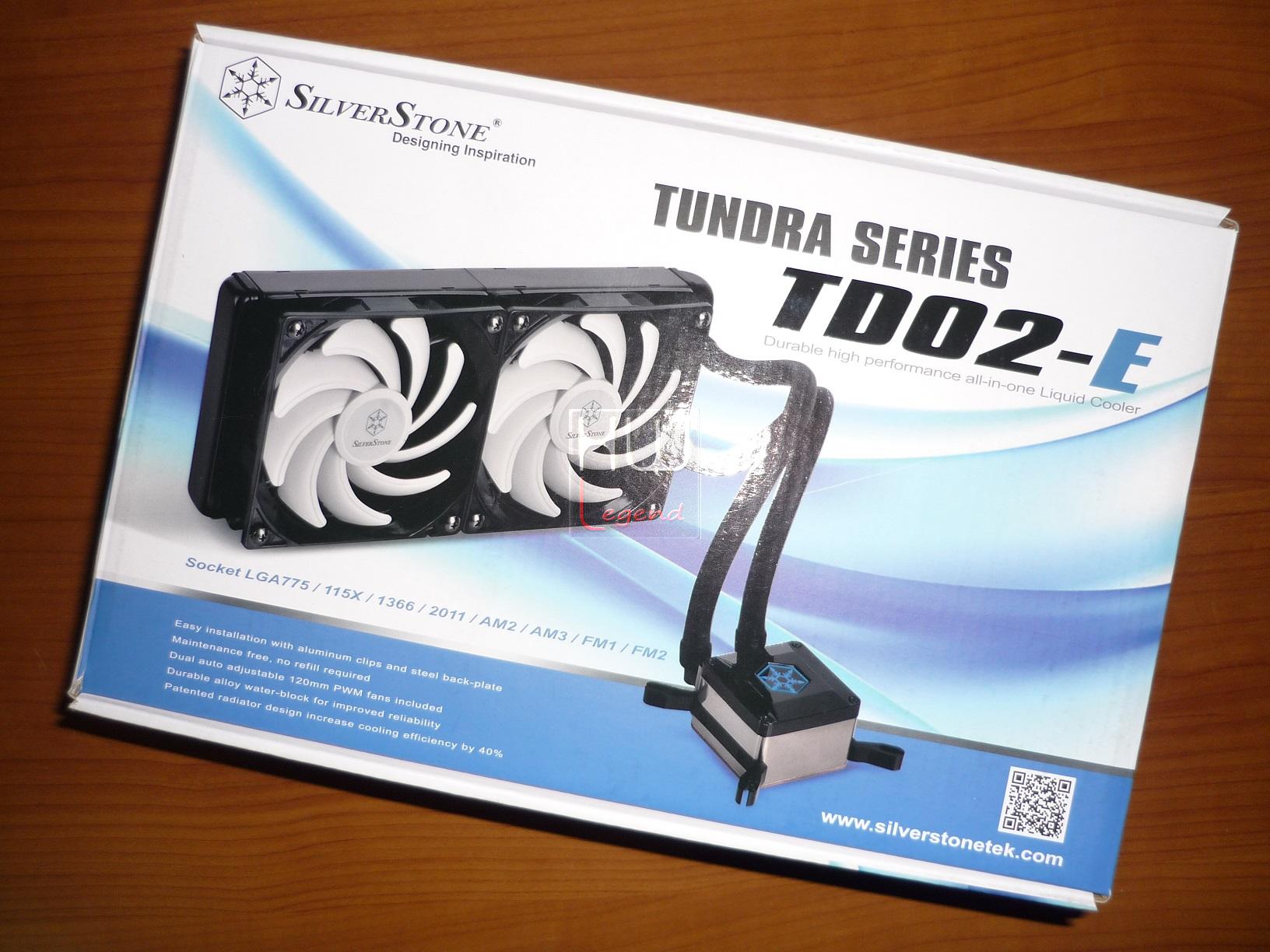

La scatola del Tundra TD02-E utilizza cartone di buona qualità, caratterizzato da un’alta resistenza allo schiacciamento che consente di protegge il prodotto da eventuali urti accidentali. Sulla parte frontale troviamo oltre al logo della ditta e al nome del prodotto, una foto panoramica del prodotto, davvero molto bella da vedere. Più in basso vengono elencati i socket compatibili ed una parte delle features del prodotto.

Il trasporto, anche senza la presenza delle classiche maniglie laterali, risulta facile, visto le sue ridotte dimensioni d’ingombro. La confezione ha un look molto accattivante, in grado di attirare immediatamente l’attenzione del consumatore finale.

Le scritte nere e grigie, ben si sposano con lo sfondo bianco con sfumature blu e azzurre, andando di fatto a creare una visione d’insieme ben bilanciata e di forte impatto visivo. SilverStone ha senza dubbio svolto un lavoro eccellente che darà pieno appagamento al nostri sensi.

La parte laterale destra e sinistra risultano perfettamente speculati. Su di esse troviamo il nome del prodotto e la famiglia di appartenenza. Molto bella risulta inoltre la grande foto reale del prodotto, che in tutta la sua maestosità campeggia in bella mostra.

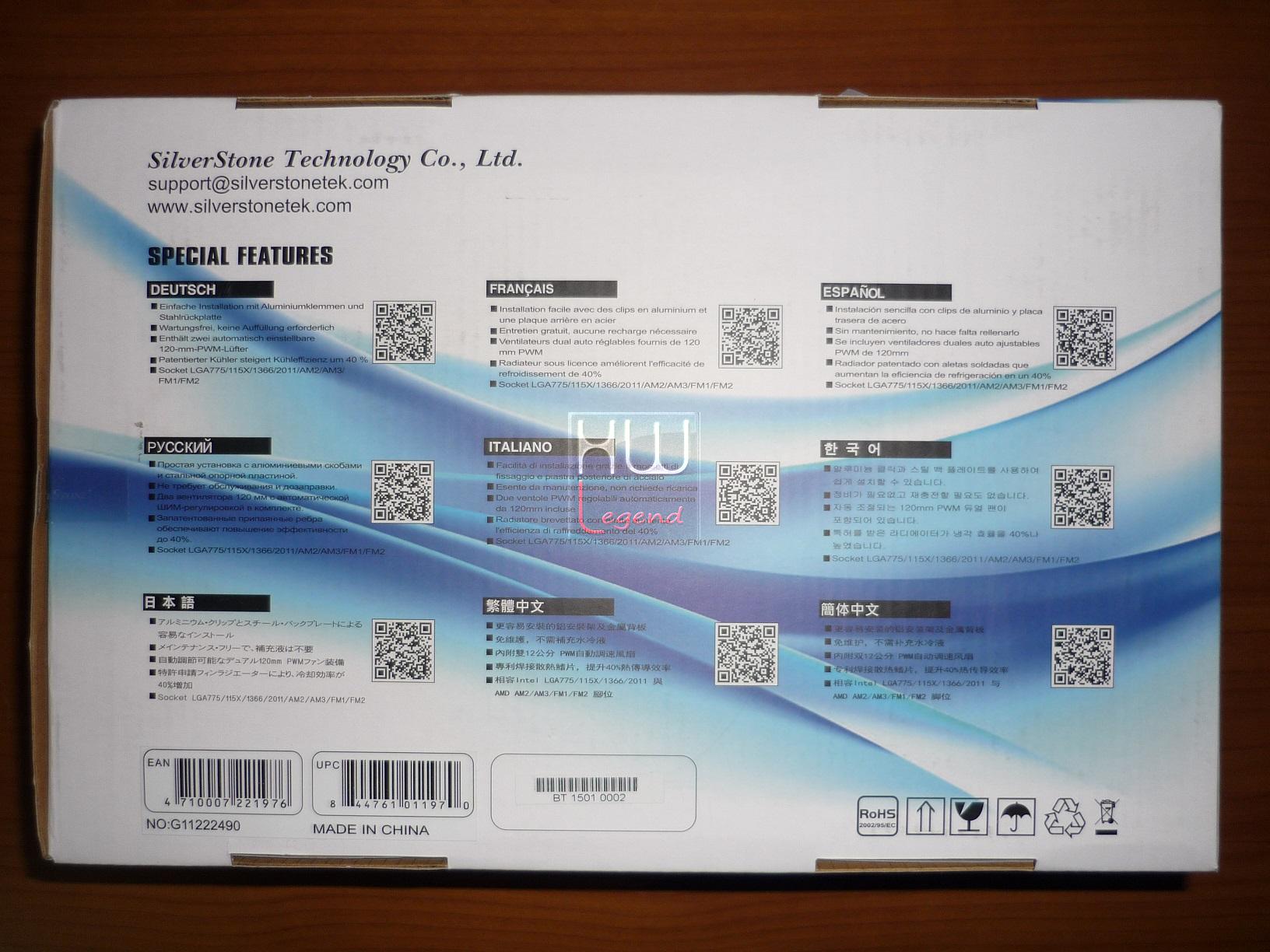

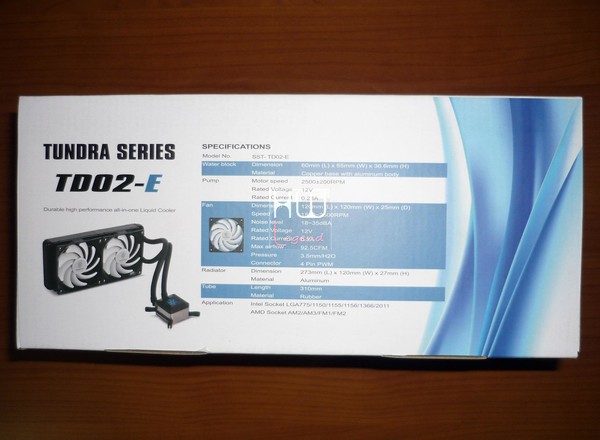

Nella parte posteriore della confezione sono riportate, oltre al nome, sito internet ed email di supporto dell’azienda, le certificazioni conformi alle attuali norme Europee e le feature principali del prodotto. Queste sono riportate in ben nove lingue differenti (italiano incluso), con tanto di codice QR di reindirizzamento alla pagina dedicata.

Tra le certificazioni conformi alle norme Europee spicca la dicitura RoHS (Restriction of Hazardous Substances Directive), che impone alcune restrizioni sull’uso di determinate sostanze pericolose nella costruzione di vari tipi di apparecchiature elettriche ed elettroniche. Fin da subito è chiaro come SilverStone voglia mettere in risalto i punti di forza del suo colling.

Nella parte superiore della confezione vi sono riportate in maniera ordinata tutte le caratteristiche tecniche del prodotto, come le dimensioni, il peso ed i materiali utilizzati.

Nella parte inferiore vi sono elencate le tre grandi caratteristiche che contraddistinguono il Tundra TD02-E, ossia la presenza di un design aerodinamico del radiatore per un abbattimento della rumorosità, un utilizzo di speciali alette “brasate” sul corpo del radiatore ed infine un waterblock costruito completamente in metallo. SilverStone da anni dimostra un grande impegno per lo sviluppo di soluzioni innovative e sempre al passo coi tempi.

SilverStone non ha trascurato alcun dettaglio, curando con molta attenzione e scrupolosità tutti i particolari. Il design della confezione risulta davvero eccellente e consente sin da subito di apprendere tutte le informazioni sul prodotto.

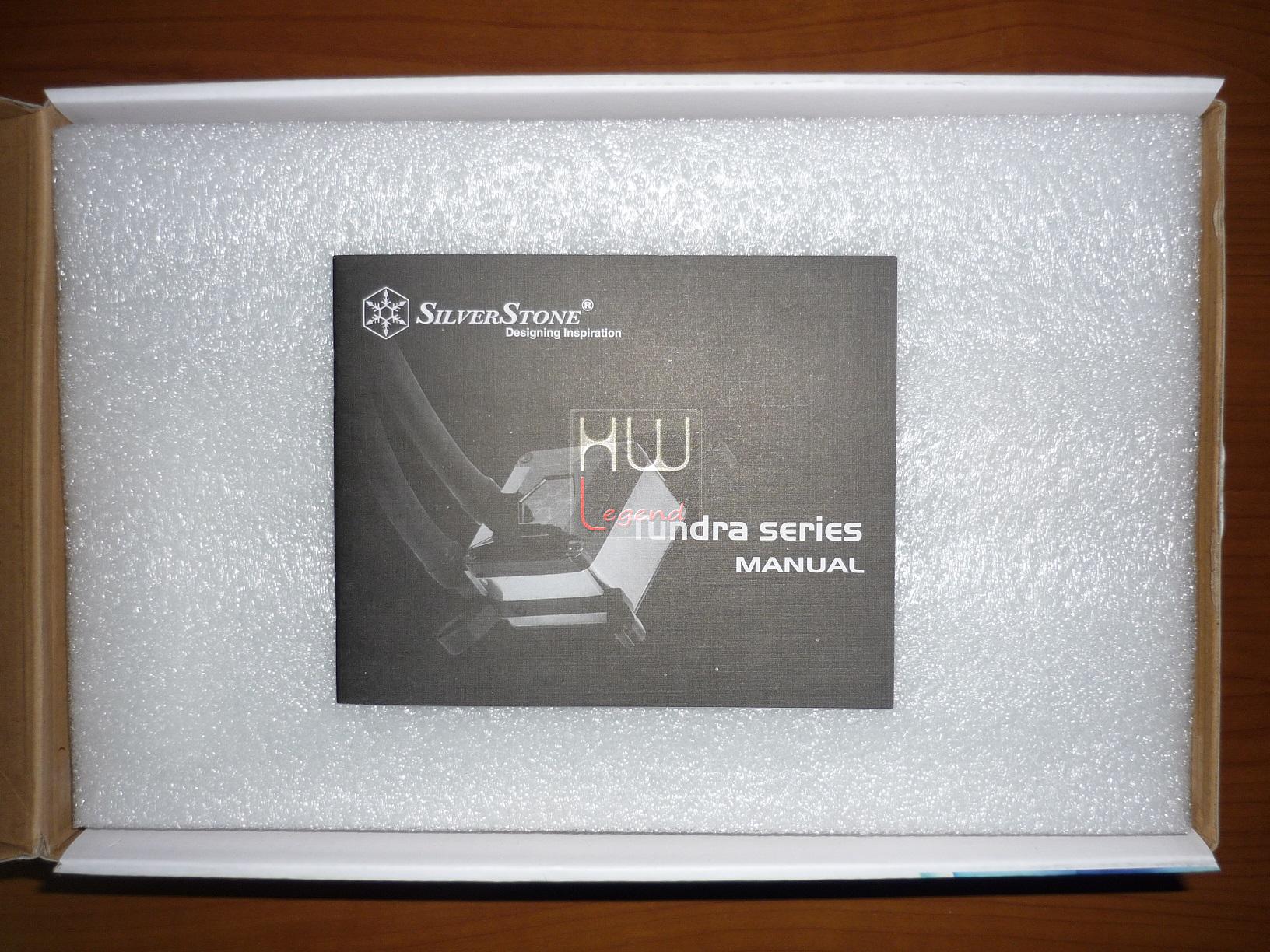

L’apertura della confezione risulta semplice e in pochi secondi ci troveremo di fronte al materiale fornitoci in dotazione. La prima cosa che troviamo è un piccolo manuale di istruzioni sopra un sottile strato protettivo di polistirolo espanso, atto a proteggere l’hardware presente al suo interno. Rimossi entrambi è possibile ammirare il contenuto.

La cura della distribuzione di ogni componente all’interno della confezione, denota l’ottimo studio e attenzione che l’azienda ha riposto. Riteniamo che sia praticamente quasi impossibile incappare in qualche componente danneggiato per causa di un trasporto movimentato.

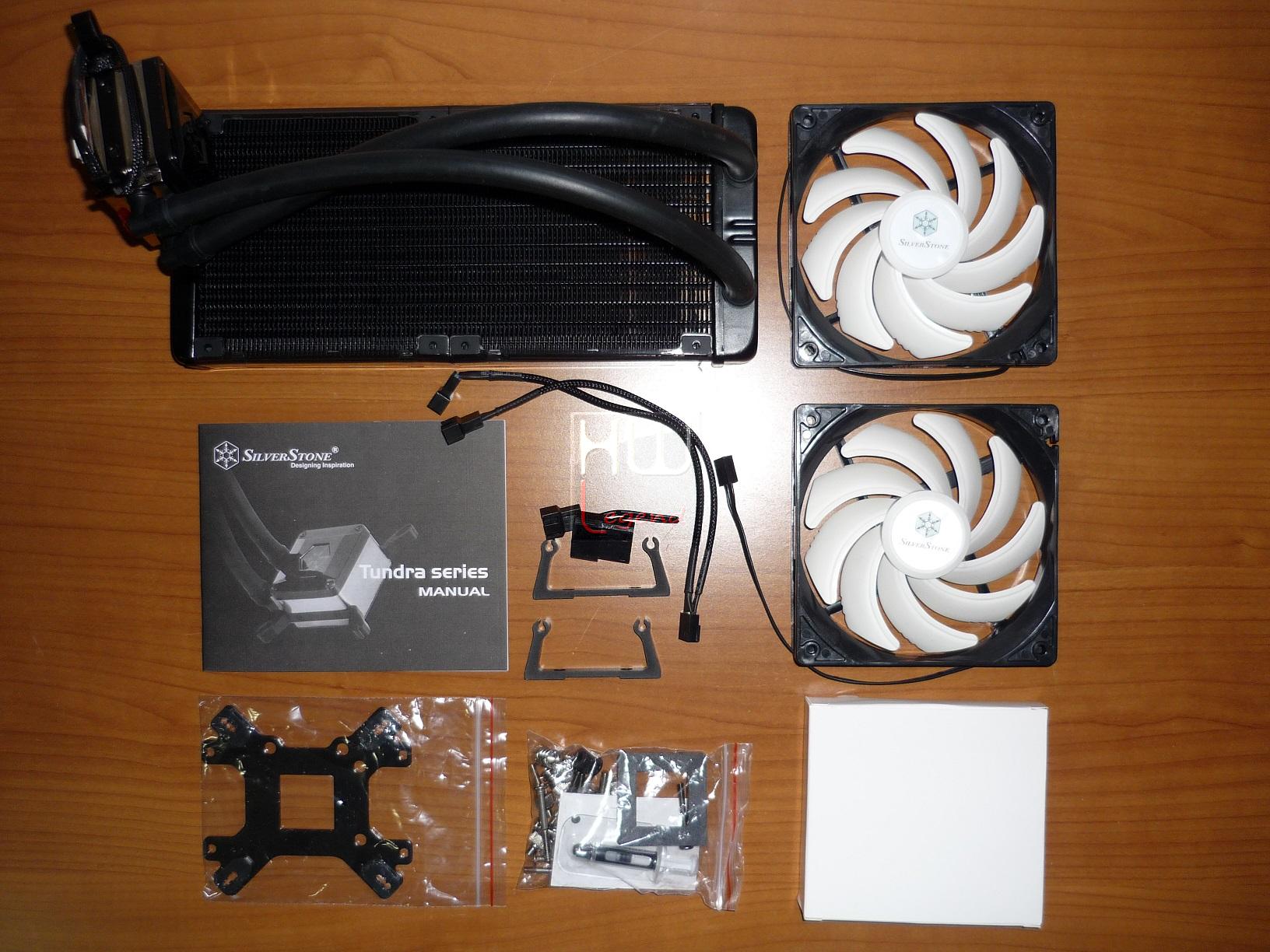

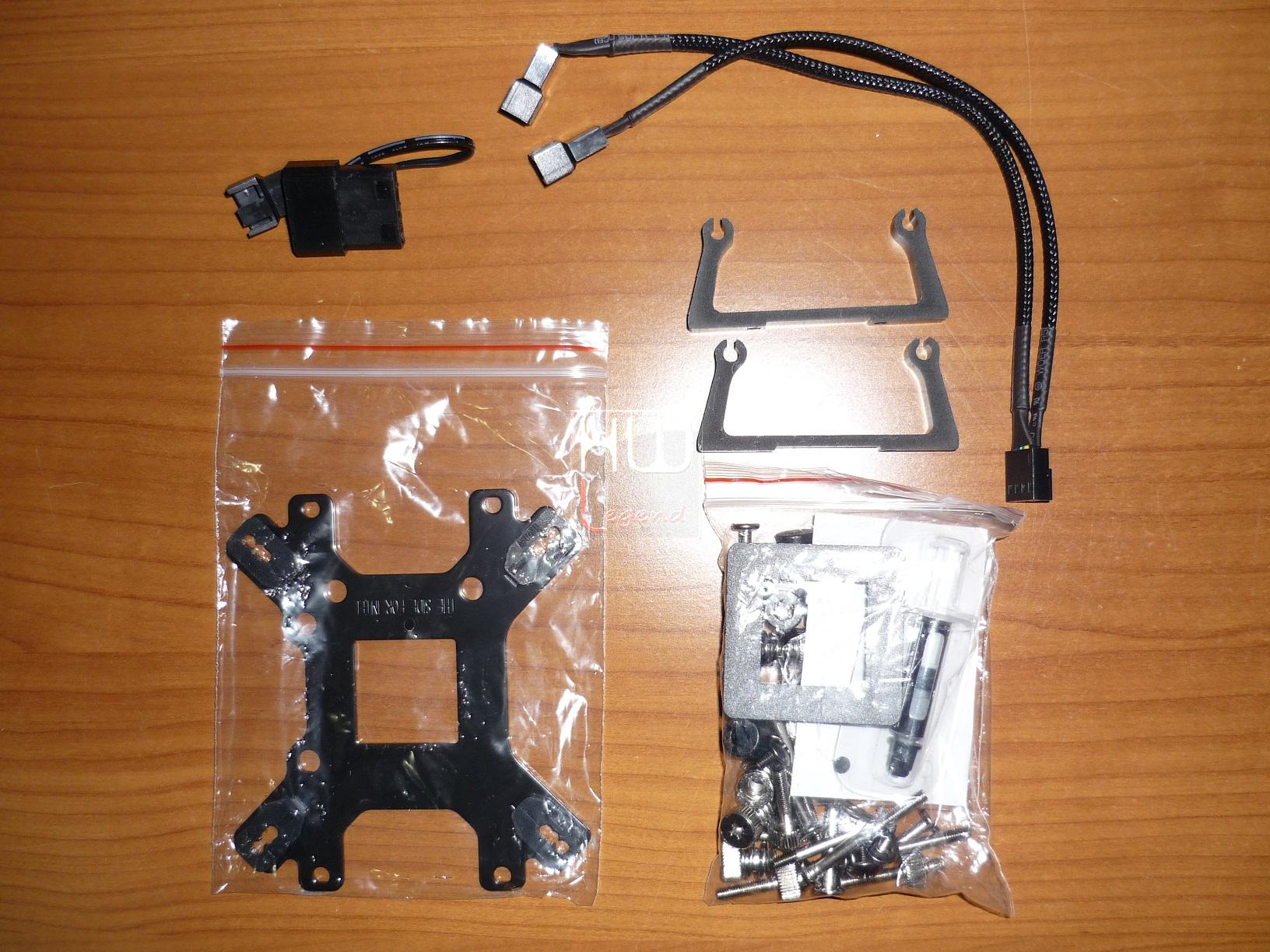

Il bundle è composto dal dissipatore, dal manuale d’istruzioni, dalle ventole, dal sistema di montaggio, dalla pasta termica e da diverse viti. Il bundle risulta completo e consente fin da subito di godere a pieno del prodotto.

Osservando con attenzione i componenti, possiamo notare come l’azienda, abbia riposto particolare attenzione alla qualità dei materiali utilizzati. Questi infatti hanno uno spessore elevato, risultando particolarmente resistenti anche a torsioni, piegamenti ed in generale ad un utilizzo prolungato e intensivo nel tempo. SilverStone non si è quindi smentita per quanto riguarda la qualità dei propri prodotti.

Siamo pronti per andare ad analizzare le caratteristiche tecniche e le features del SilverStone Tundra TD02-E.

{jospagebreak_scroll title=Specifiche tecniche e features:}

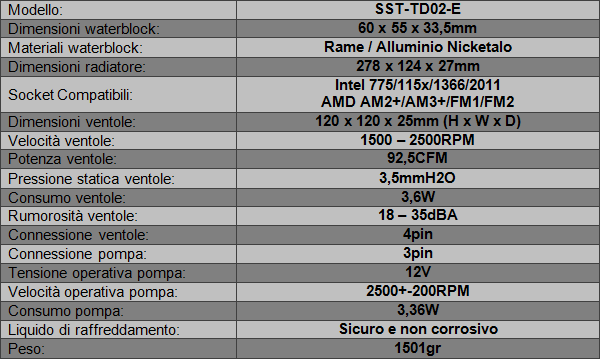

Specifiche tecniche e features:

Il SilverStone Tundra TD02-E fornisce elevate prestazioni di raffreddamento per la CPU tipiche di un sistema a liquido, offrendo al contempo un’estrema facilità e rapidità di installazione. Questo sistema è completamente assemblato in fabbrica e non necessita di operazioni di montaggio o di riempimento del liquido interno. Il kit è perfettamente sigillato, a garanzia della tenuta dell’impianto e dell’assoluta mancanza di manutenzione.

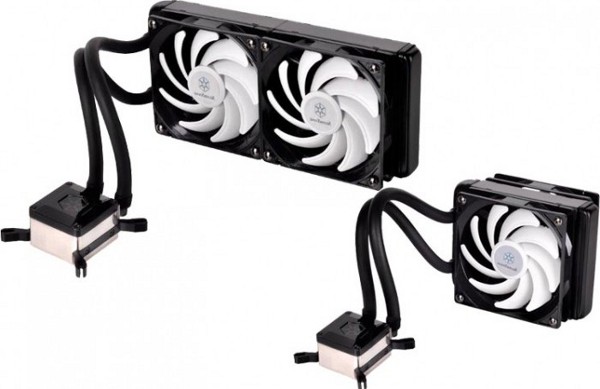

Attualmente vi sono in commercio due modelli appartenenti alla serie TUNDRA, ovvero il TD02-E ed il TD03-E, caratterizzati da un design in parte rivoluzionato rispetto alle soluzioni viste sinora.

Il nuovo Tundra TD02-E offre caratteristiche davvero uniche ed innovative. Partendo dal radiatore, grazie all’utilizzo di speciali alette “brasate” l’efficienza dello stesso è aumentata del 40% rispetto all’utilizzo di quelle tradizionali. Grazie alle generose dimensione del radiatore di ben 240mm è possibile gestire in piena tranquillità tutte le cpu presenti oggi in commercio.

Interessante notare come la nuova tipologia di alette introdotta da SilverStone, tocchi completamente tutti i lati dei tubi dove passa il liquido di raffreddamento. Nel modello tradizionale i punti di contatto si riducono solamente a due, riducendo in questa maniera drasticamente il potere dissipante.

Altra innovazione introdotta da SilverStone è quella di aver creato un corpo waterblock-pompa completamente in metallo, decisamente più resistente e duraturo rispetto a quelli in plastica che troviamo su prodotti concorrenti.

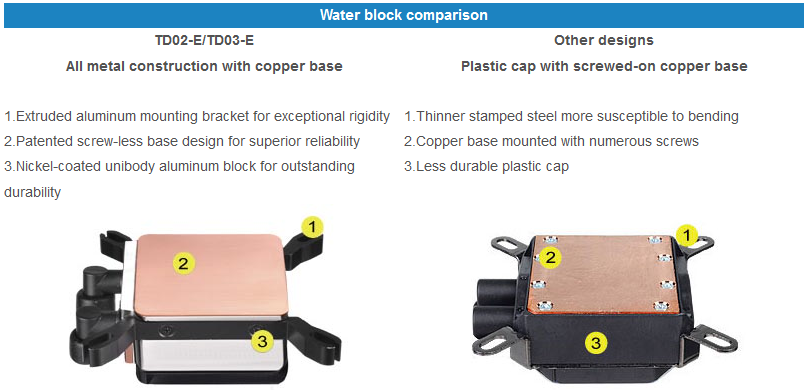

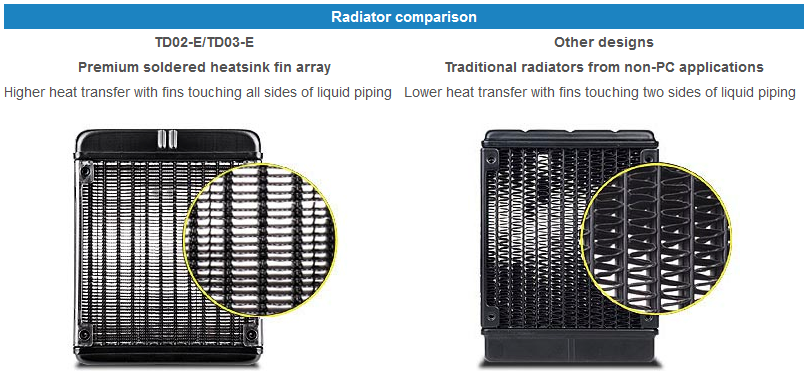

SilverStone ci propone un piccolo confronto tra due modelli diversi di waterblock, il primo e quello innovativo introdotto sulla nuova famiglia Tundra (ricordiamo che anche il Tundra TD03-E è provvisto di queste migliorie) ed il secondo che troviamo di solito sui prodotti attualmente in commercio.

Riassumendo brevemente, il nuovo sistema introduce dei braccetti in alluminio per una rigidità eccezionale, una base in rame completamente assente da viti per un’affidabilità superiore ed infine un rivestimento in alluminio nickelato, per una durata nel tempo senza eguali.

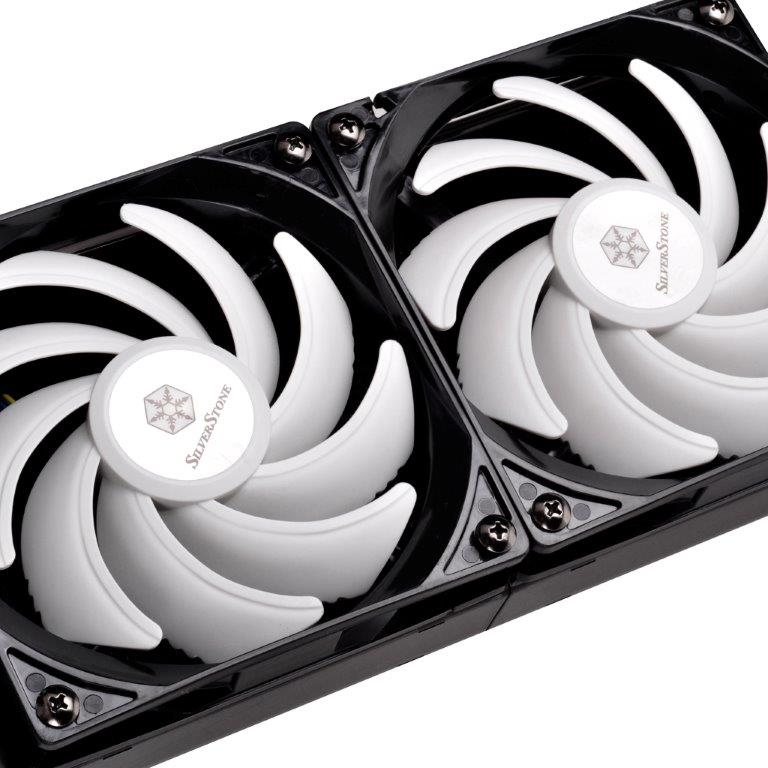

Il Tundra TD02-E dispone di due ventole da 120mm dotate di design proprietario, con controllo a modulazione di impulso (PWM) per garantire uno smaltimento del calore in maniera rapida e silenziosa. Riassumiamo nella tabelle che segue le principali specifiche tecniche del Tundra TD02-E.

Entrando nel dettaglio, troviamo:

Facilità di installazione grazie a clip in alluminio e backplate in acciaio;
Assenza di manutenzione, nessuna ricarica necessaria;
Due ventole da 120mm auto-regolabili tramite PWM incluse;
Waterblock costruito in lega metallica per una maggiore affidabilità;
Alette “brasate” in grado di aumentare il potere dissipante del 40% rispetto ai modelli tradizionali;
Compatibile con i seguenti socket: LGA775/1150/1155/1156/1366/2011/AM2/AM3/FM1/FM2.

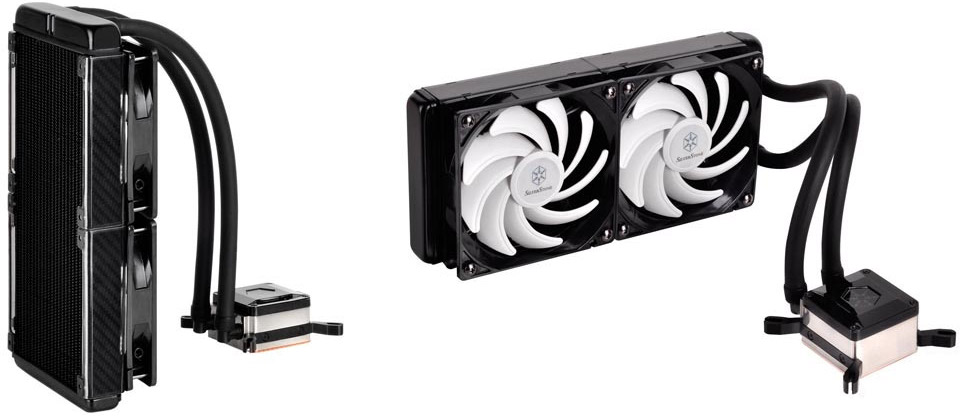

Il SilverStone Tundra TD02-E è un dissipatore a liquido di tipo All-in-One che comprende in un singolo componente waterblock, pompa, tubi, serbatoio e radiatore. Le caratteristiche tecniche e le features dichiarate da SilverStone, rispecchiano in pieno la volontà del produttore, nel voler realizzare un dissipatore prestante, silenzioso e con componenti di qualità. Le novità stilistiche e funzionali lo rendono un prodotto molto interessante.

Nel corso della nostra recensione analizzeremo le caratteristiche peculiari e innovative che i tecnici SilverStone hanno voluto mettere a disposizione dei propri clienti. Per ulteriori informazioni è possibile consultare la pagina web del prodotto sul sito dell’azienda. Ora siamo pronti per andare ad analizzare in dettaglio la soluzione Tundra TD02-E.

{jospagebreak_scroll title=Uno sguardo da vicino – Parte Prima:}

Uno sguardo da vicino – Parte Prima:

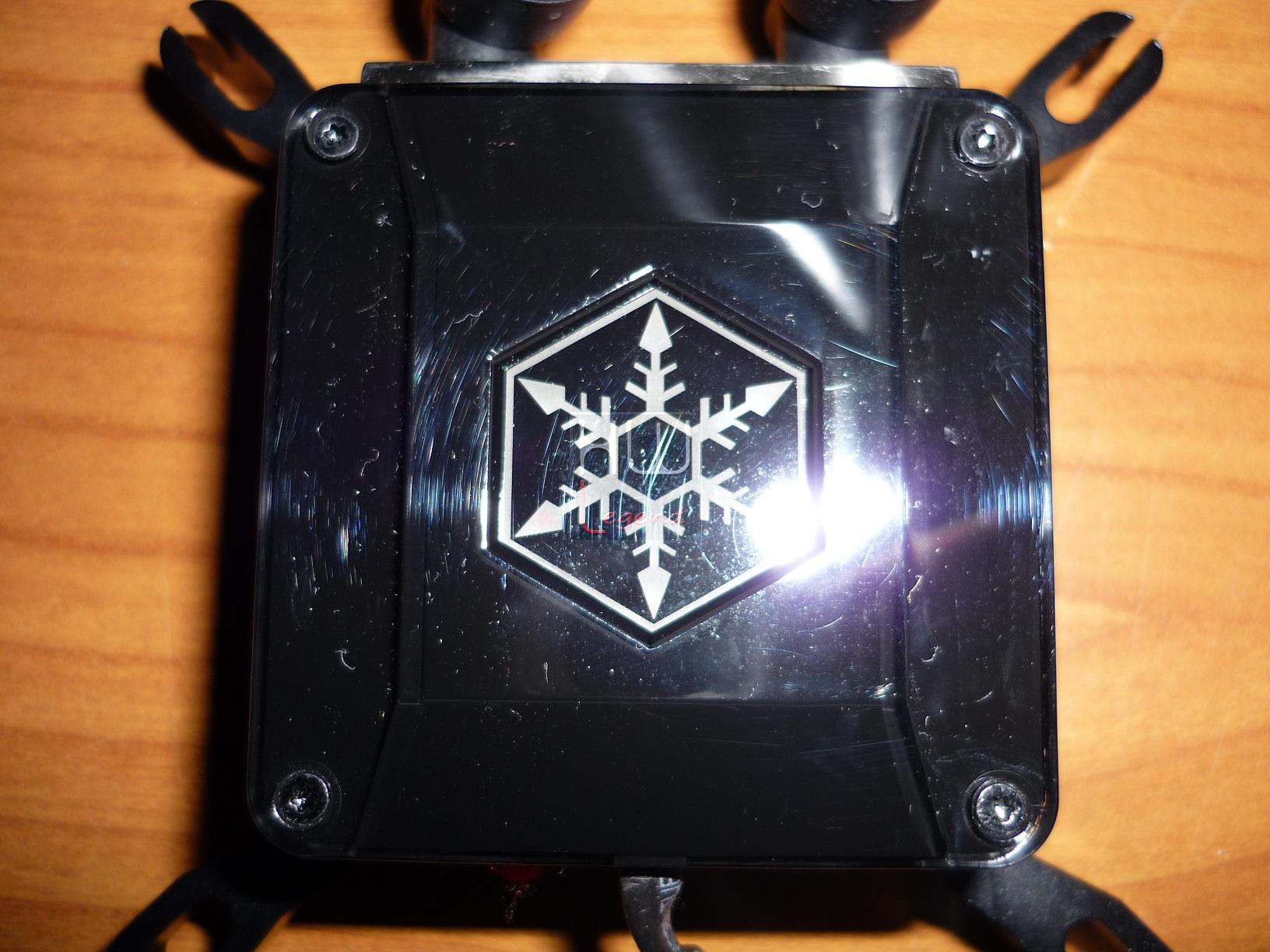

Il SilverStone Tundra TD02-E non differisce molto rispetto agli altri sistemi All-in-One attualmente in commercio. Dotato di un waterblock di forma quadrata con angoli smussati e di un radiatore lungo ben 240mm, punta ad essere senza dubbio un modello top di gamma nella sua categoria.

Rispetto a moltissime soluzioni concorrenti attualmente in commercio, il waterblock del Tundra TD02-E è realizzato interamente in alluminio nickelato e non presenta particolari finiture estetiche, se non la presenza del logo dell’azienda. Le sue dimensioni sono di circa: 60 x 55 x 35,5 (W x D x H) mm.

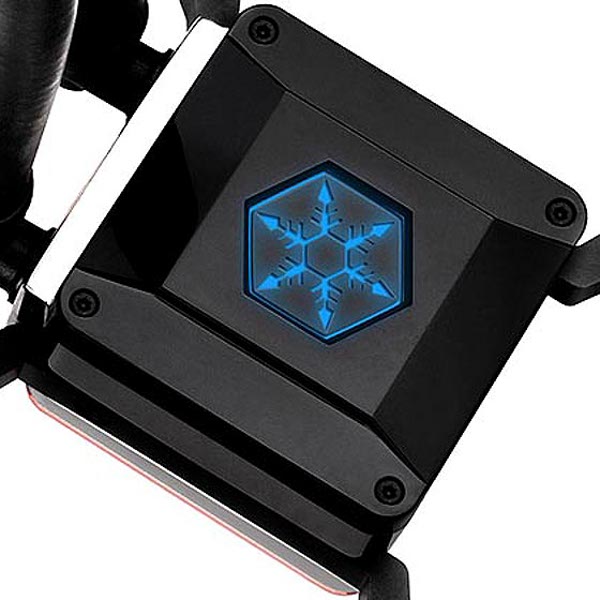

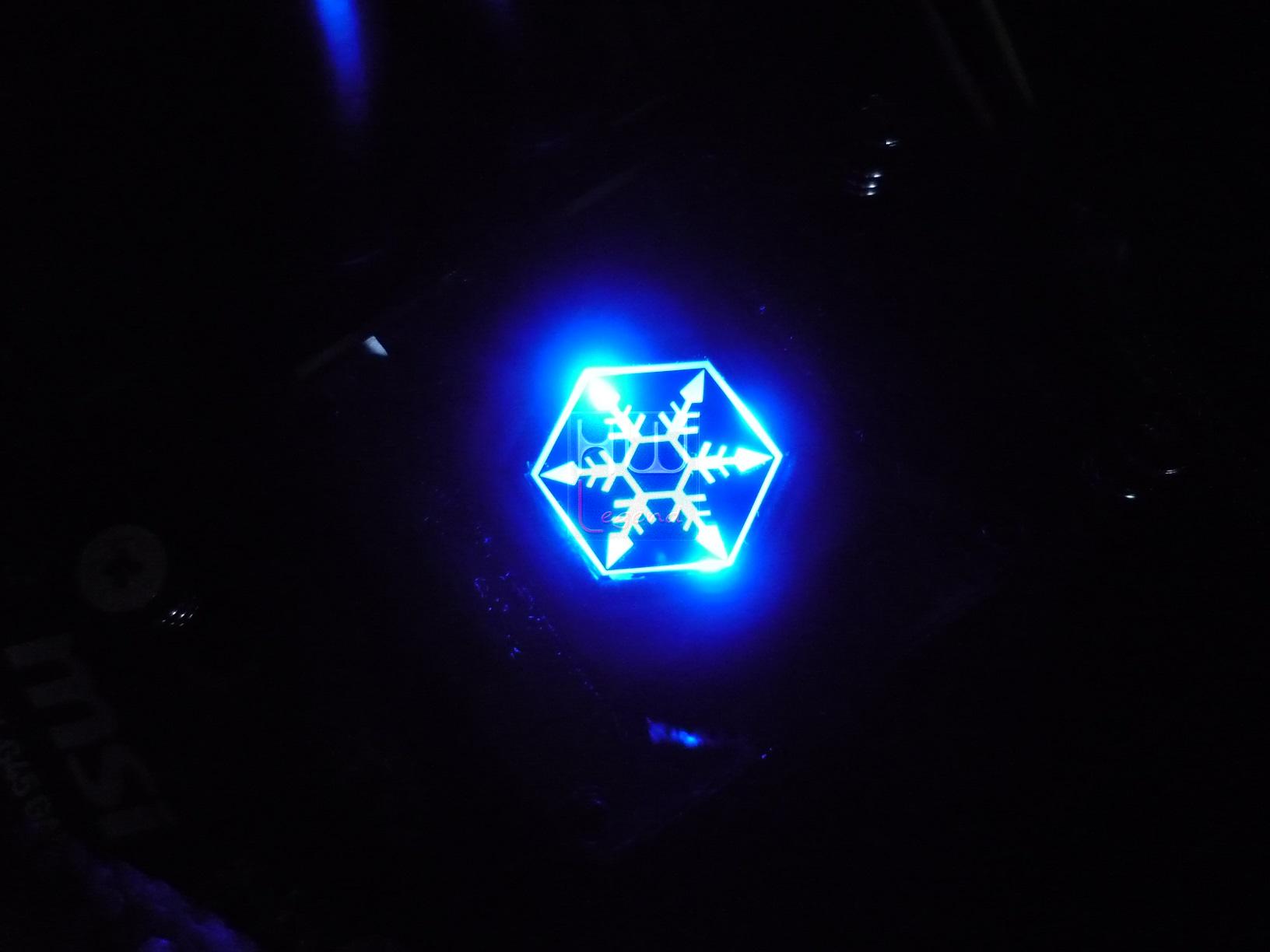

Sotto il logo è presente un led blu ad alta intensità, in grado di pulsare durante il funzionamento. Davvero molto bello il suo effetto, soprattutto se l’ambiente è poco illuminato.

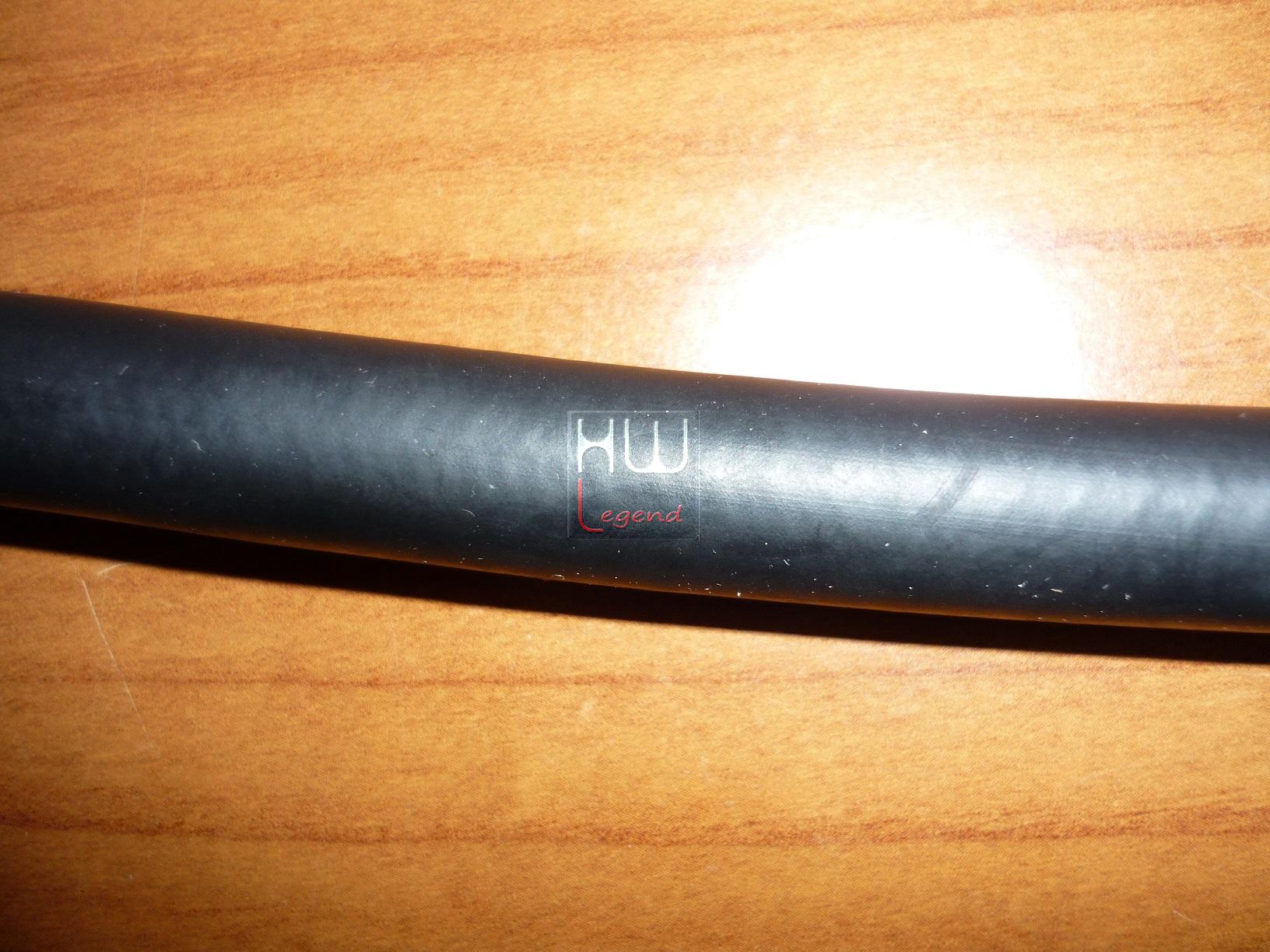

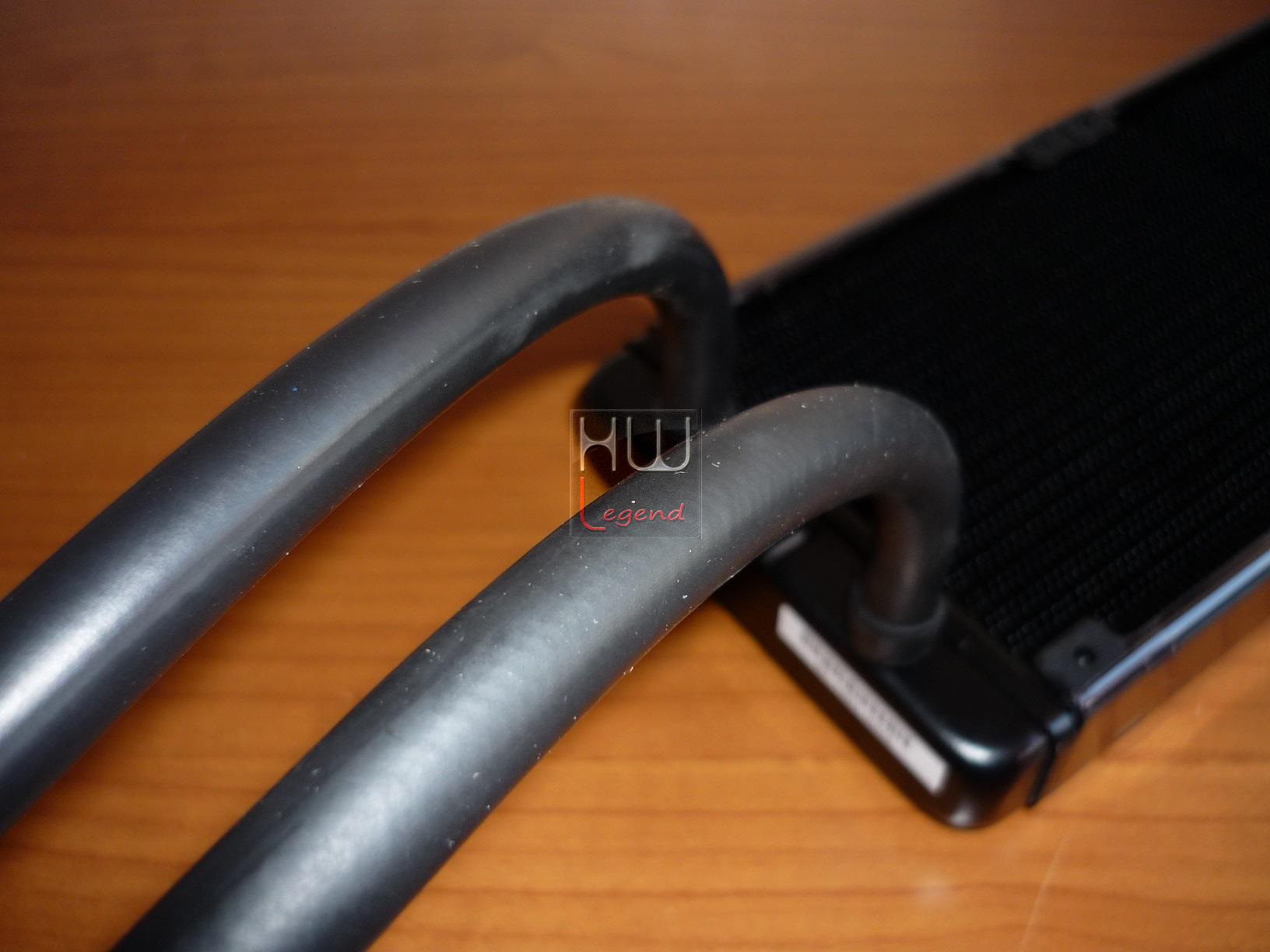

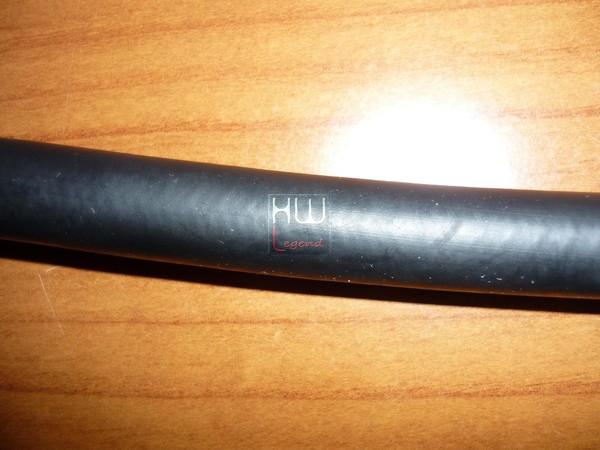

I due tubi sono in plastica morbida ad alta resistenza. Questo utile accorgimento consente da una parte di ottenere un’eccellente robustezza e quindi durata nel tempo, dall’altra di non creare angoli di curvatura troppo ridotti. In questa maniera sarà possibile ridurre praticamente al minimo le “strozzature”, riducendo il rischio di dannose limitazioni del flusso d’acqua, che genera una conseguente riduzione delle performance.

Il tubo in totale è lungo circa 300mm ed ha un diametro di 1/4 nella parte interna e 3/8 in quella esterna. Il materiale impiegato è di ottima qualità e ci consente di stare molto tranquilli.

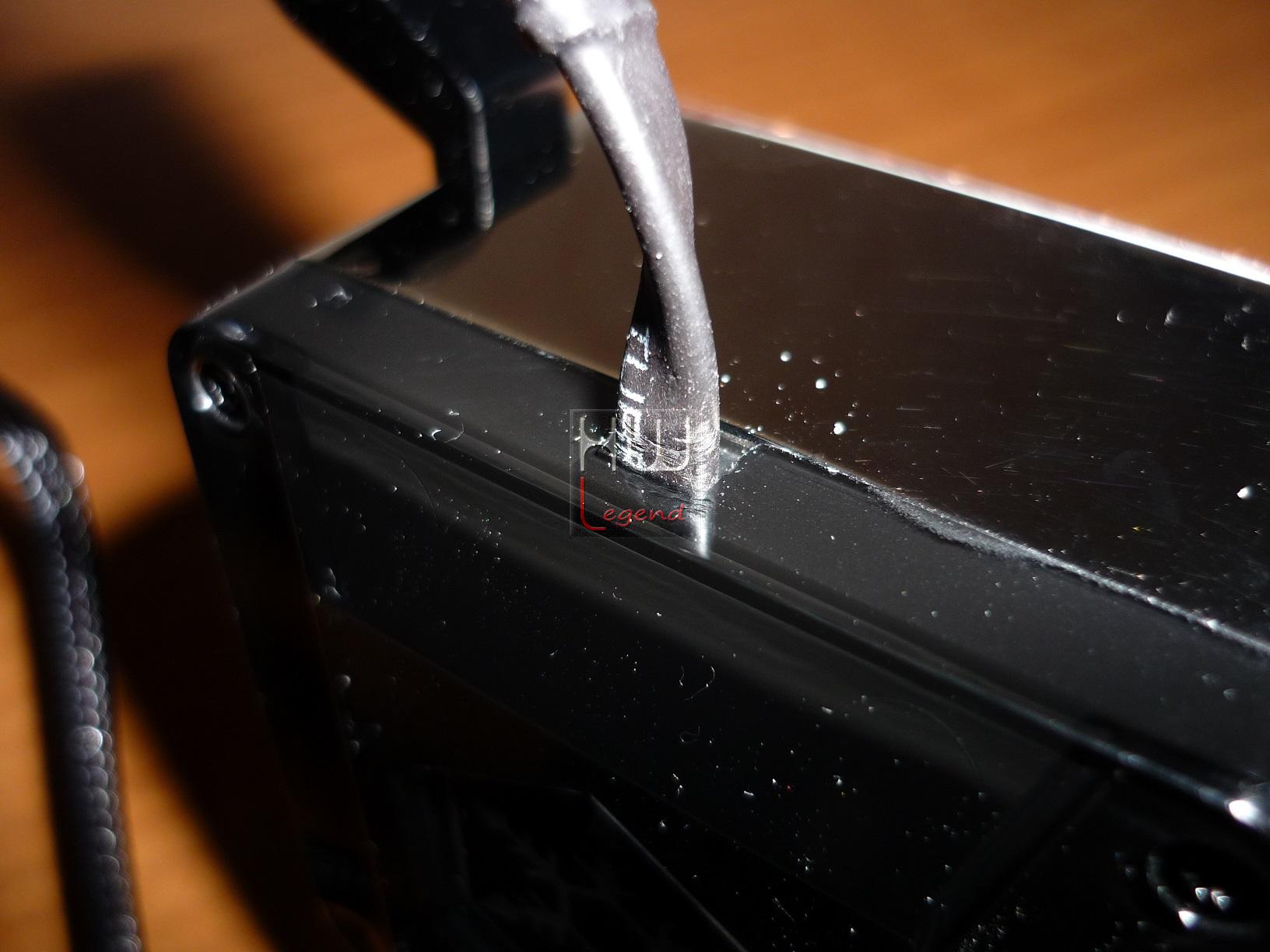

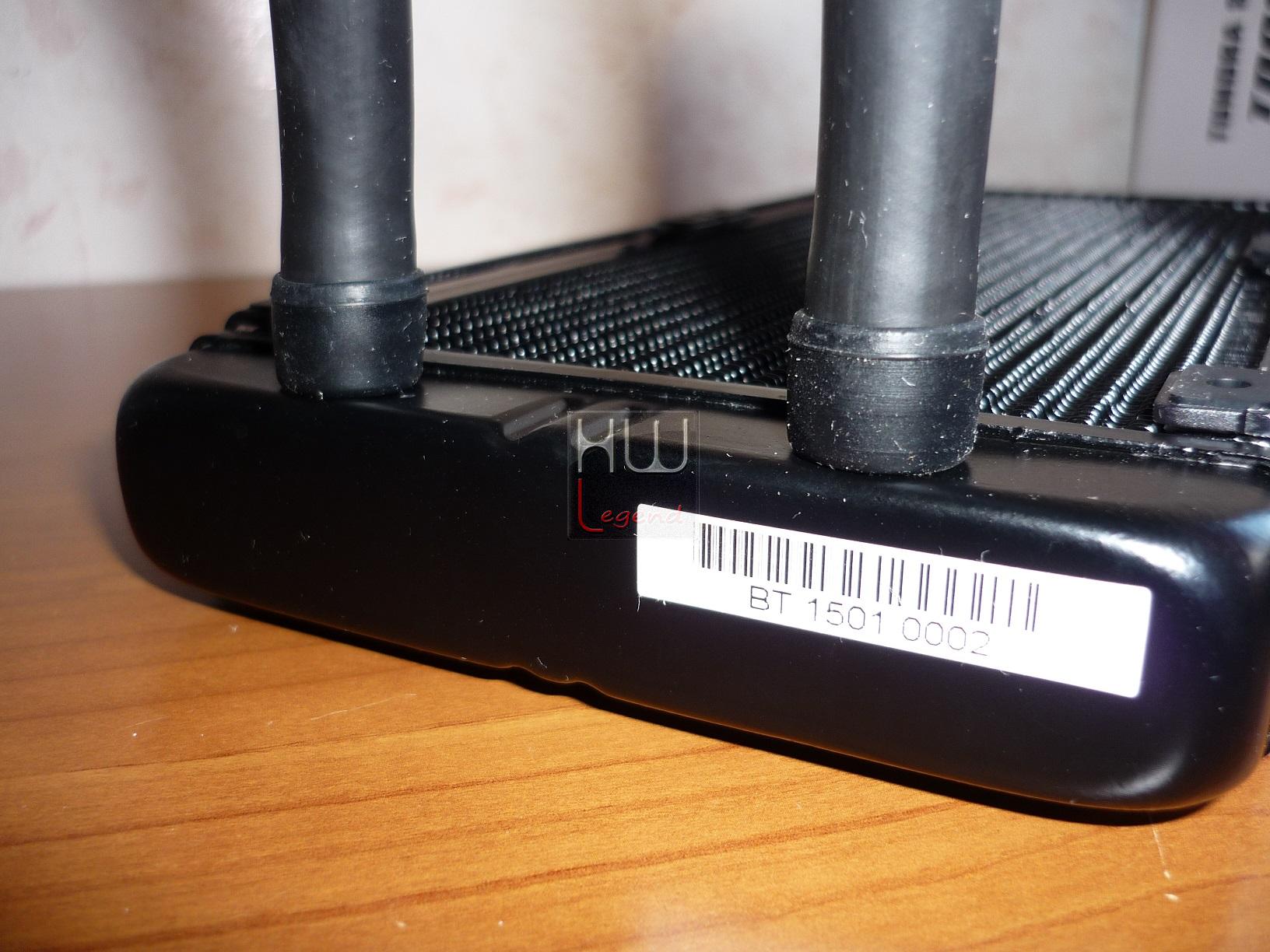

Nei punti di ingresso delle tubazioni sono installati dei collari di rinforzo in gomma che evitano un possibile e disastroso distaccamento del tubi dal radiatore, con conseguente perdita del liquido refrigerante all’interno del PC con tutte le conseguenze dannose che ne potrebbero derivare.

Questo tipo di fissaggio risulta molto resistente. Anche provando ad applicare volontariamente una forza elevata èpraticamente impossibile sfilare i tubi dalla loro sede.

Altra caratteristica interessante è la presenza di quattro protezioni in plastica trasparente, due per lato, in grado di evitare qualsiasi danno sulle parti laterali del radiatore. Sotto di essi è stata aggiunta una pellicola che riproduce fedelmente l’effetto del carbonio, donando allo stesso tempo un senso di aggressività ed eleganza al prodotto.

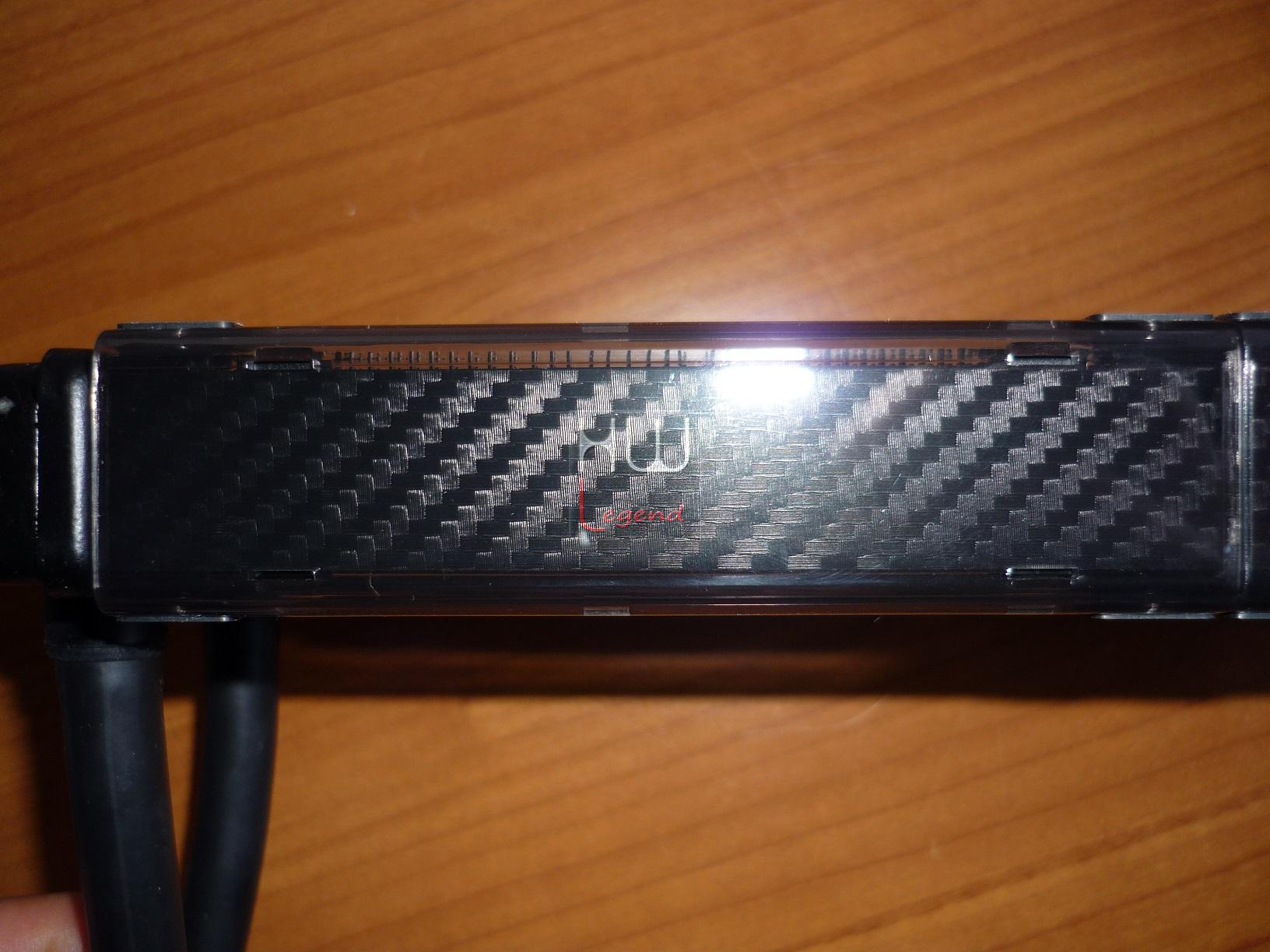

Il radiatore da 240mm ha uno spessore di 27mm. Il materiale impiegato per la sua realizzazione è l’alluminio verniciato di nero. Esso presenta delle speciali alette “brasate”, in grado di assicurare un maggiore potere dissipante stimato del 40% in più rispetto alle tradizionali soluzioni.

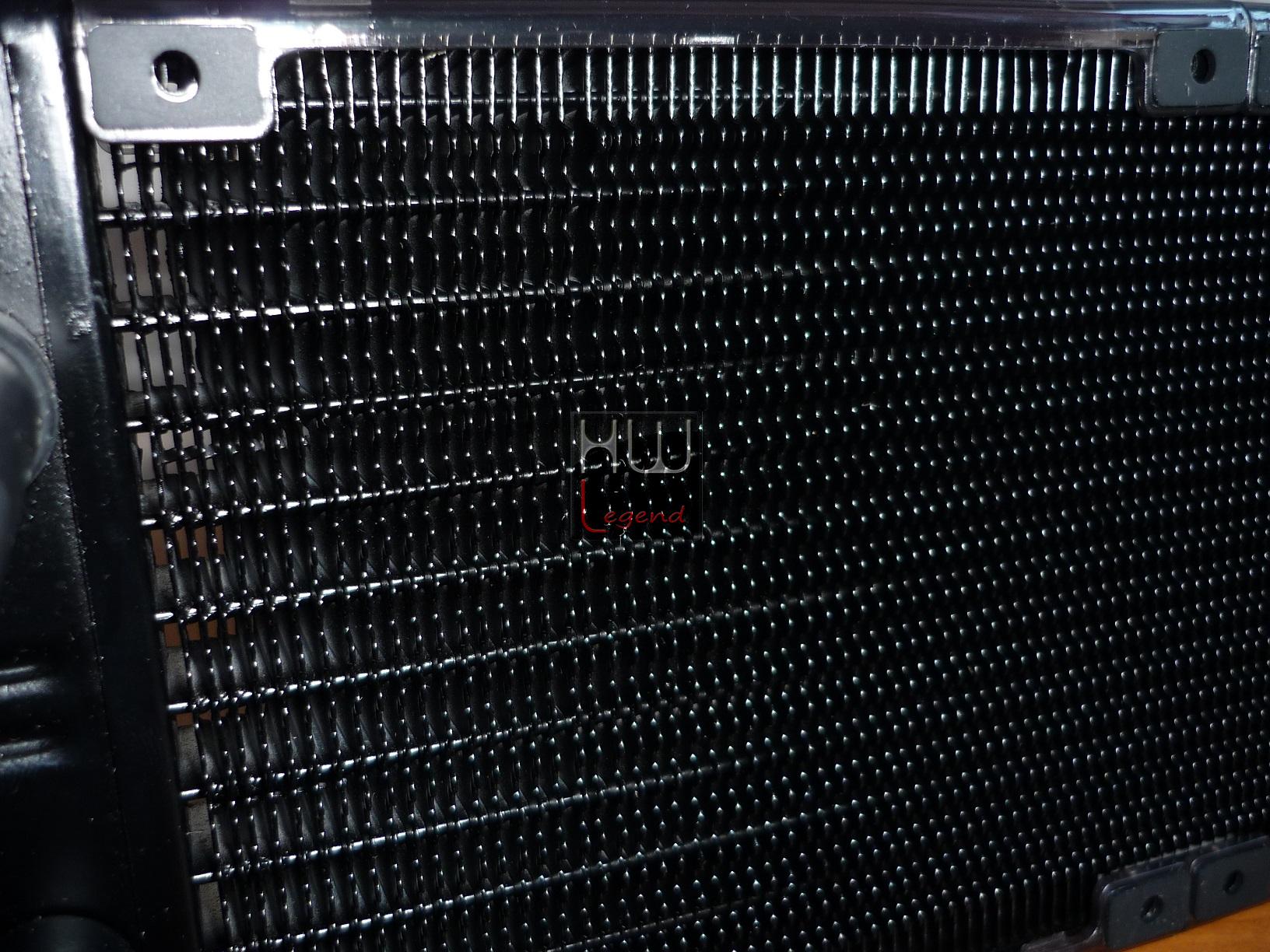

Le alette sono presenti in gran numero, infatti il radiatore è costituito da componenti ad alto FPI (numero di alette per pollice) che assicurano un maggiore ed efficiente scambio termico. Le dimensioni del radiatore sono di 278mm x (W) 27mm x (H) 124mm.

Questa tipologia di radiatori necessitano di ventole capaci di generare una buona pressione per garantire che il flusso d’aria possa attraversare interamente il fitto corpo di alette e di conseguenza smaltirne il calore prodotto. Nel caso decidiate di utilizzare ventole di terze parti consigliamo quindi di prendere modelli che garantiscono una pressione statica molto elevata.

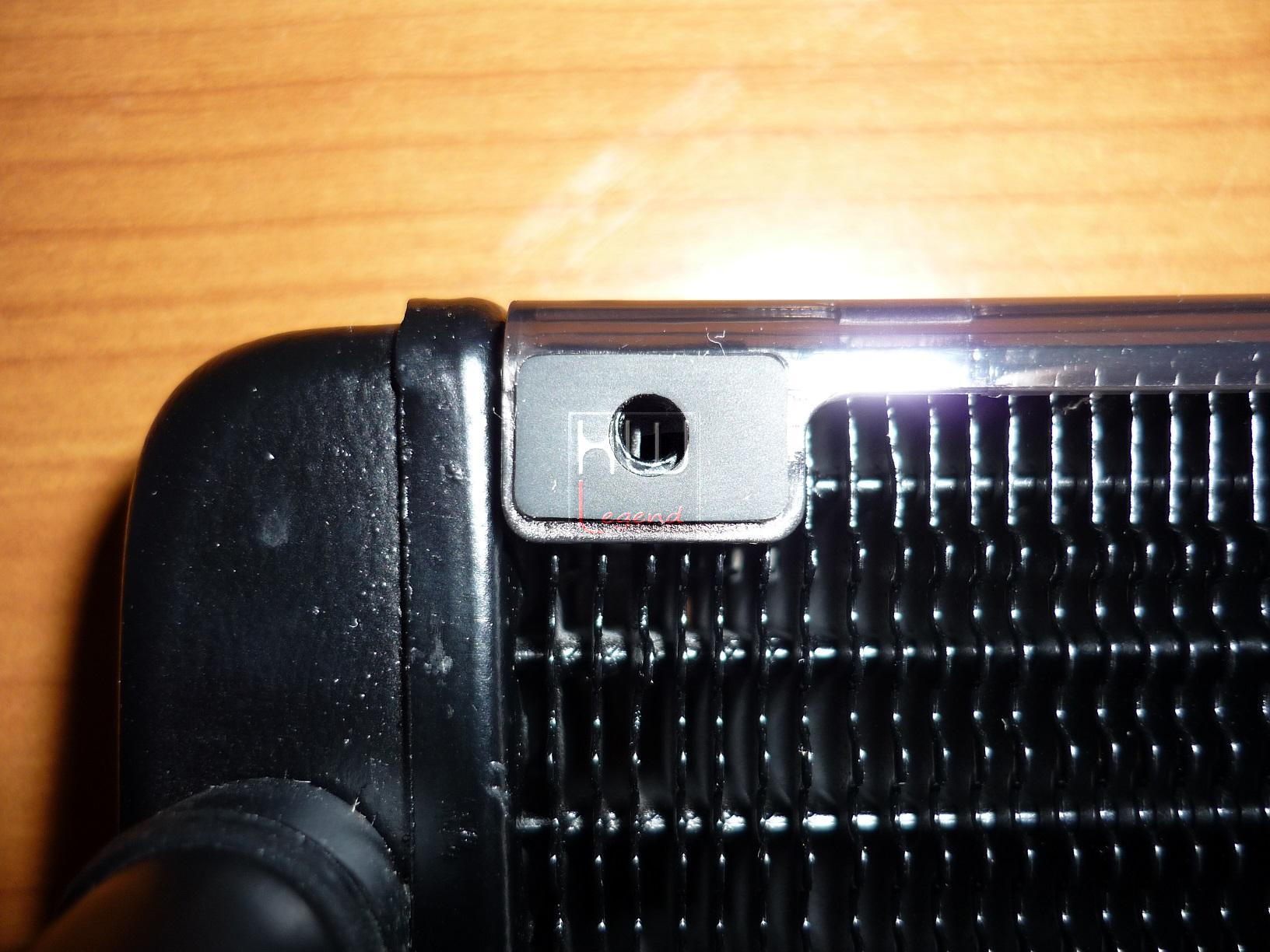

L’alloggiamento delle viti dispone dei classici fori standard tipici per radiatori. Ognuno di essi presenta inoltre un piccolo gommino antivibrazione, in grado di ridurre al minimo il rumore prodotto dalle ventole setesse una volta in funzione. Raccomandiamo pertanto di non avvitare troppo in fondo le viti, in modo da evitare di danneggiare il radiatore stesso e/o la ventola.

{jospagebreak_scroll title=Uno sguardo da vicino – Parte Seconda:}

Uno sguardo da vicino – Parte Seconda:

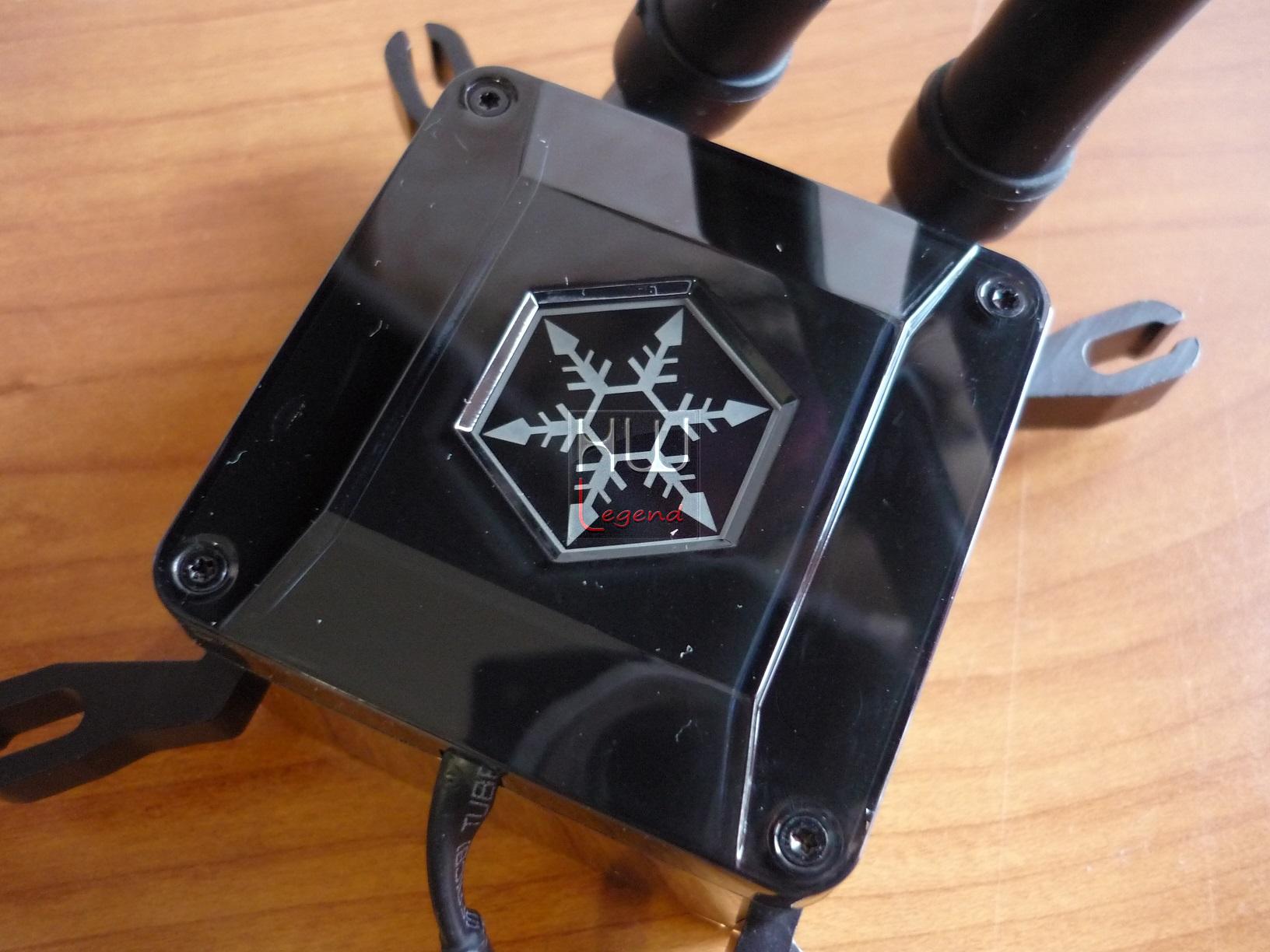

La parte principale di ogni All-in-One che si rispetti è il waterblock e la pompa, che di solito sono in un unico blocco e di conseguenza raggruppati insieme. Nel Tundra TD02-E avviene proprio questo. Il waterblock è costituito da una copertura in alluminio nickelato di eccellente fattura, SilverStone non ha tralasciato minimamente il fattore estetico.

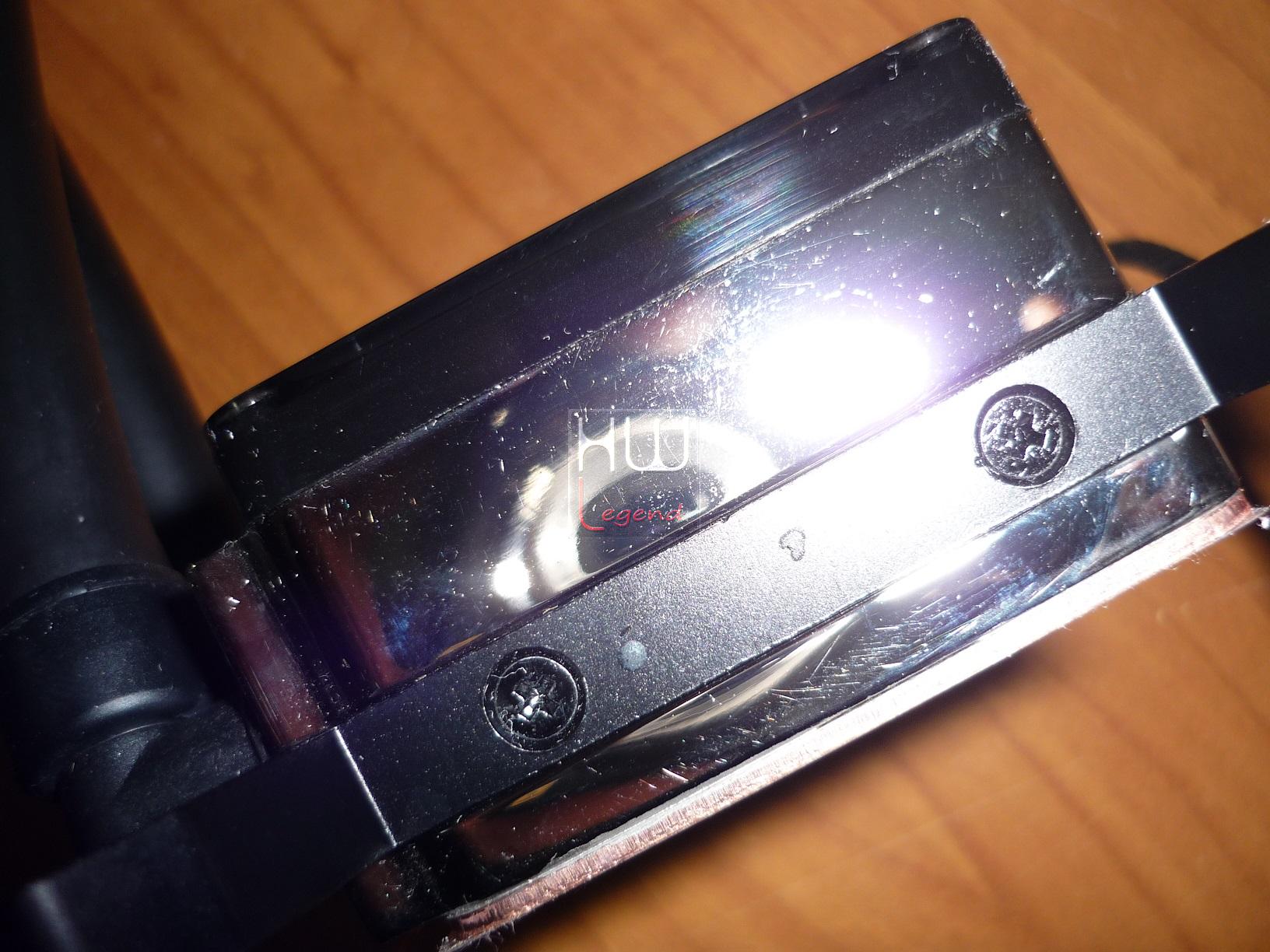

L’assemblaggio del waterblock risulta di eccellente fattura, infatti non troviamo sbavature o disallineamenti tra la parte superiore e quella inferiore. Questo denota l’ottima cura e attenzione che SilverStone ripone dei confronti del consumatore finale, realizzando prodotti perfetti in ogni minimo particolare.

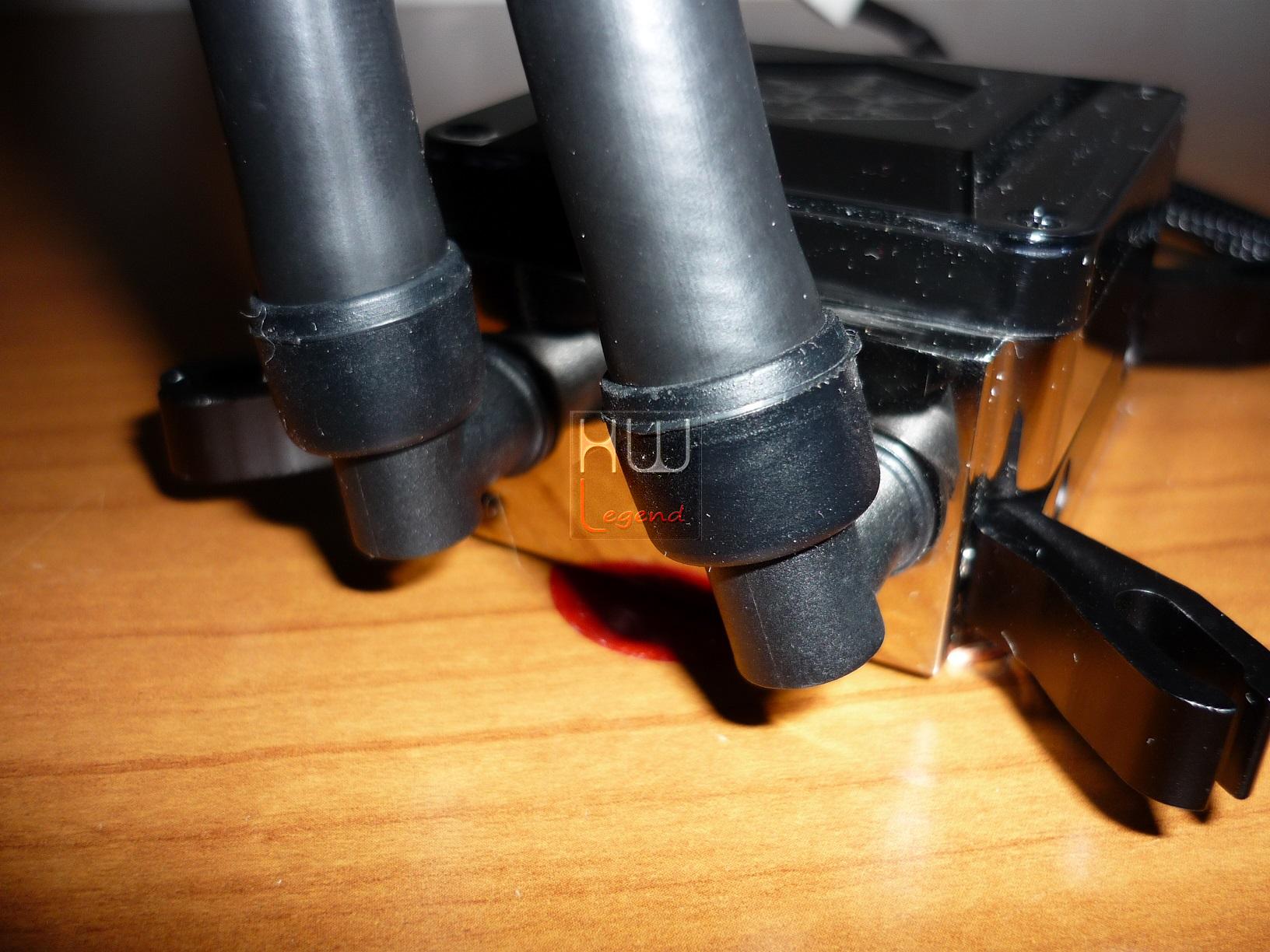

L’ingresso delle tubazioni è posto nella parte superiore del waterblock stesso. La scelta di questa posizione non è causale, infatti in questa maniera sarà possibile curvare degli stessi e posizionare senza problemi il radiatore nella nella parte superiore o laterale del case.

Gli innesti al waterblock sono realizzati con ugelli in plastica su cui si inseriscono direttamente le tubazioni, rinforzate da collari di gomma. Il sistema utilizzato potrebbe far erroneamente pensare che sia fragile e delicato ma nel maneggiarlo durante le operazioni di montaggio ci siamo resi subito conto della sua resistenza e affidabilità.

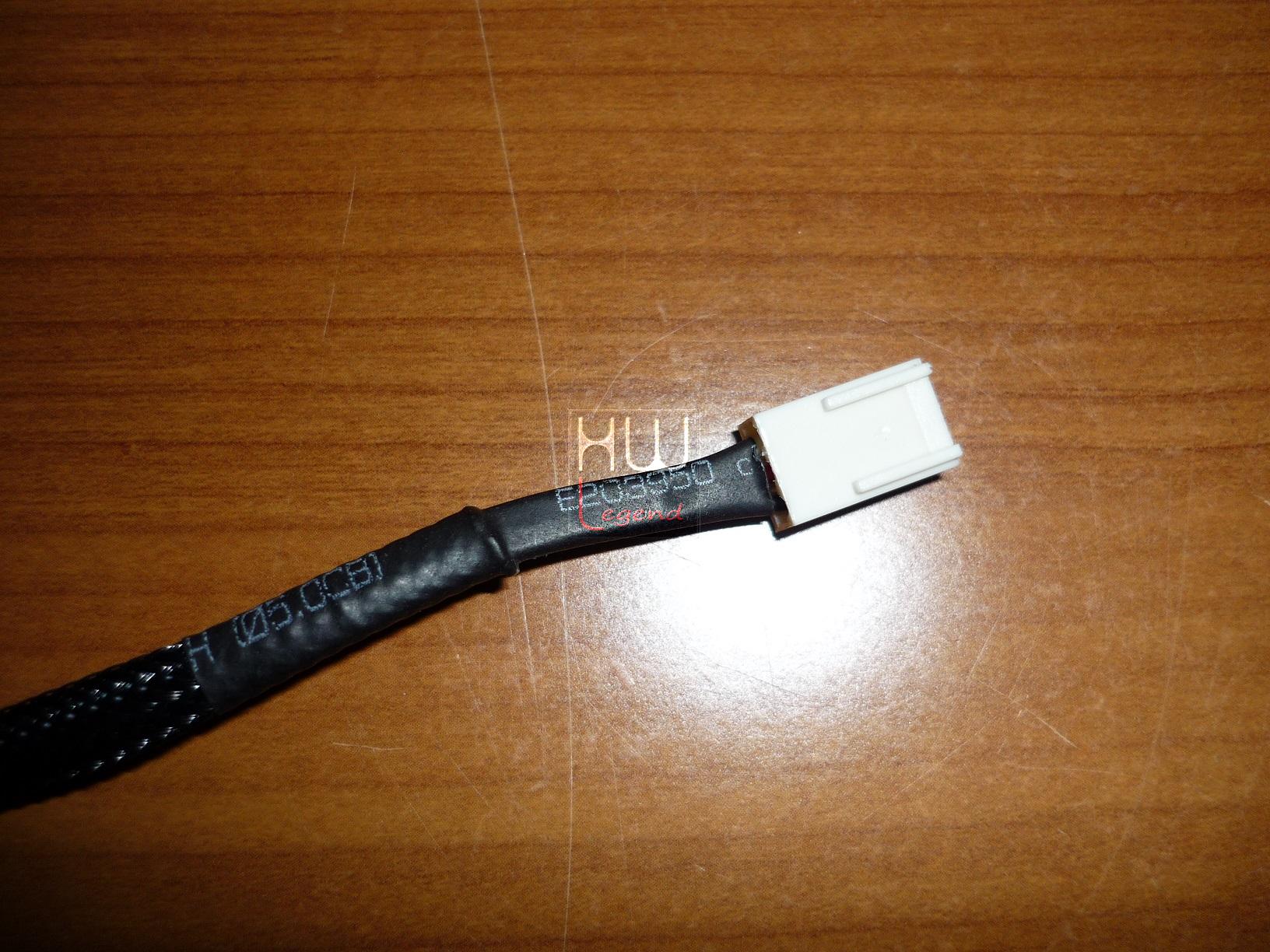

Sul lato del waterblock troviamo un unico cavo a 3pin per l’alimentazione dell’intero sistema.

Il connettore di color bianco di tipo PWM presenta una bella e funzionale sleevatura, questa volta di colore nera, molto sobria ed elegante.

Il blocco della pompa, situato poco sopra il waterblock non è possibile smontarlo. La copertura in metallo che la protegge è completamente sigillata al resto della struttura. Vi raccomandiamo di non cercare di forzare o aprire tale blocco, pena l’invalidazione della garanzia.

Entrando nel dettaglio, la soluzione di SilverStone è stata quella di adottare una pompa di dimensioni si contenute, ma dall’alta prevalenza, in grado di aumentare il potere dissipante dell’intero sistema. Riportiamo di seguito le specifiche tecniche della pompa.

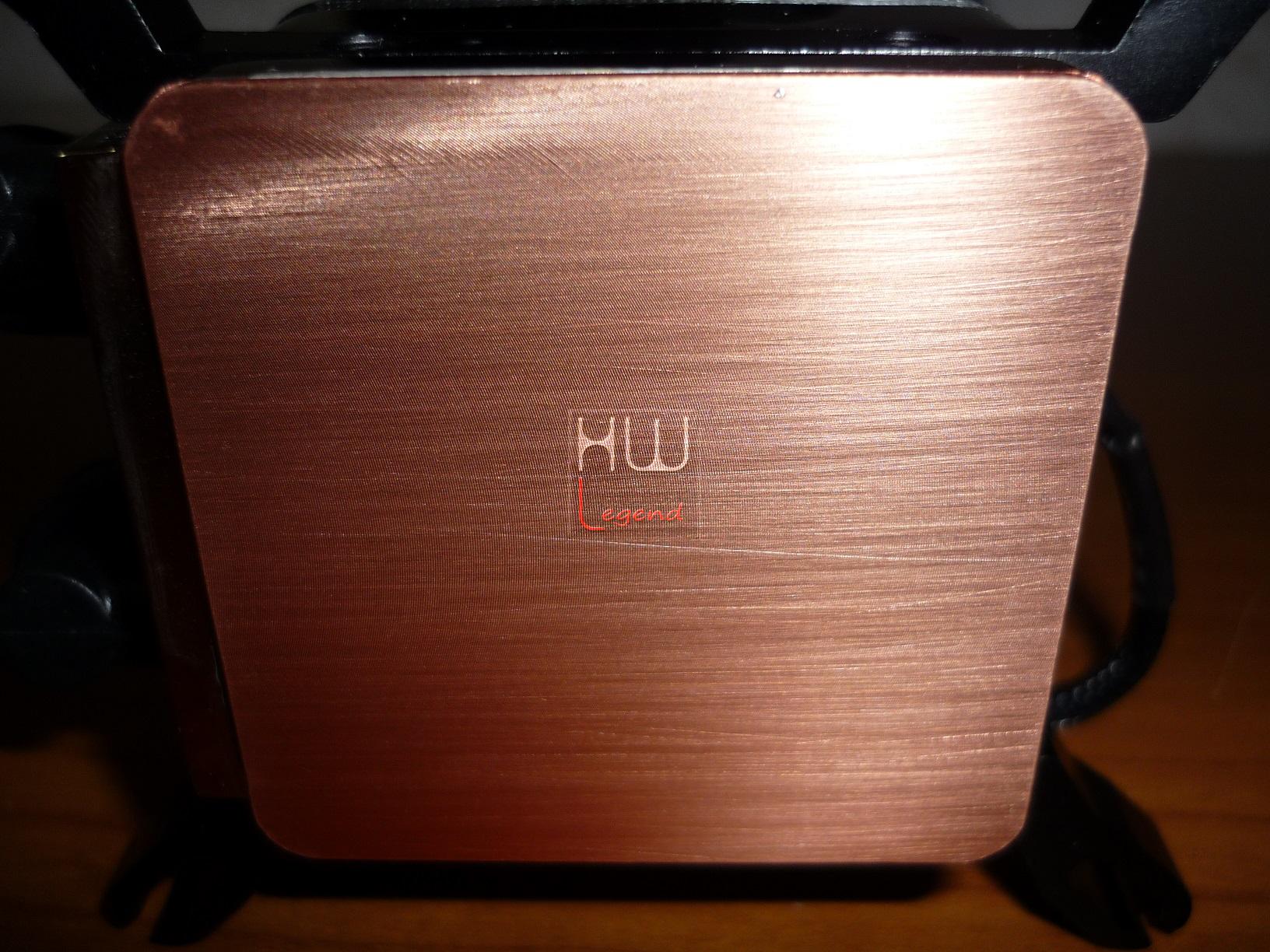

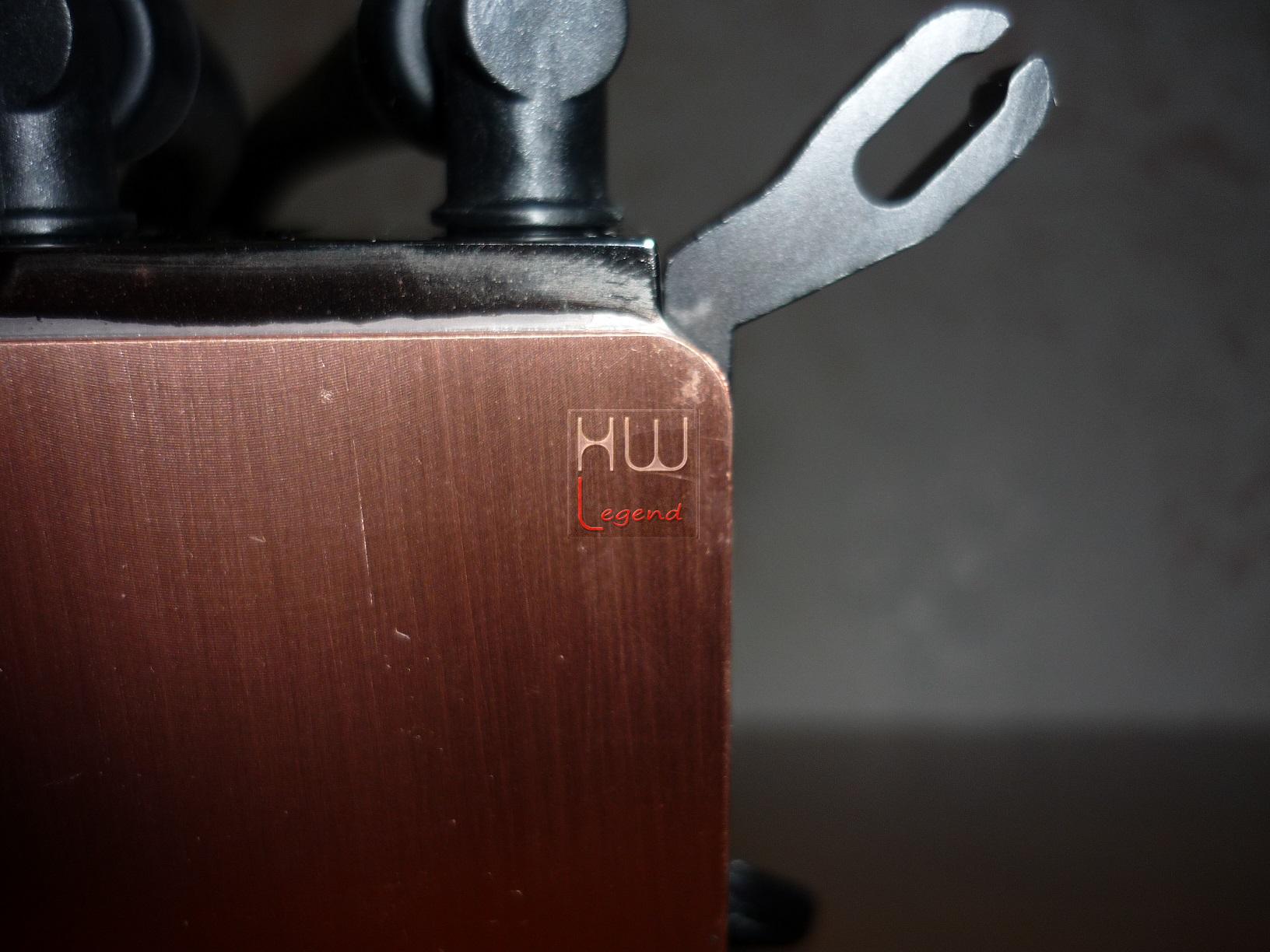

La piastra di contatto con la cpu è realizzata completamente in rame e presenta al suo interno delle micro-canalizzazioni che ottimizzano e l’ottima distribuzione e conduzione del calore dal processore al liquido interno.

Salla base del cooling non è presente il classico strato di pasta termica già preapplicata. Tale operazione dovrà essere effettuata dall’utente finale, tramite la stesura della stessa. Ricordiamo che in dotazione è presente un tubetto contenete la pasta termica.

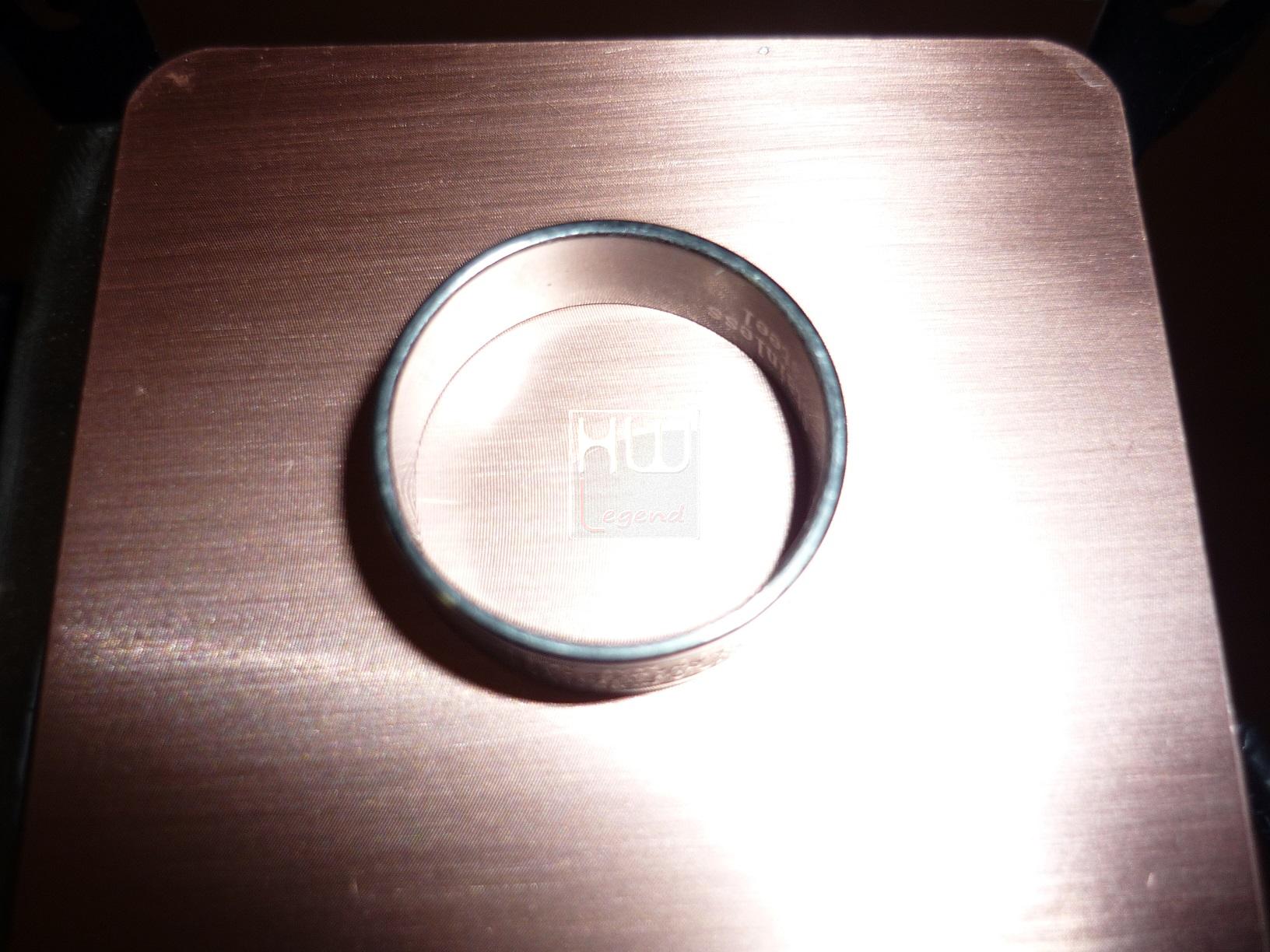

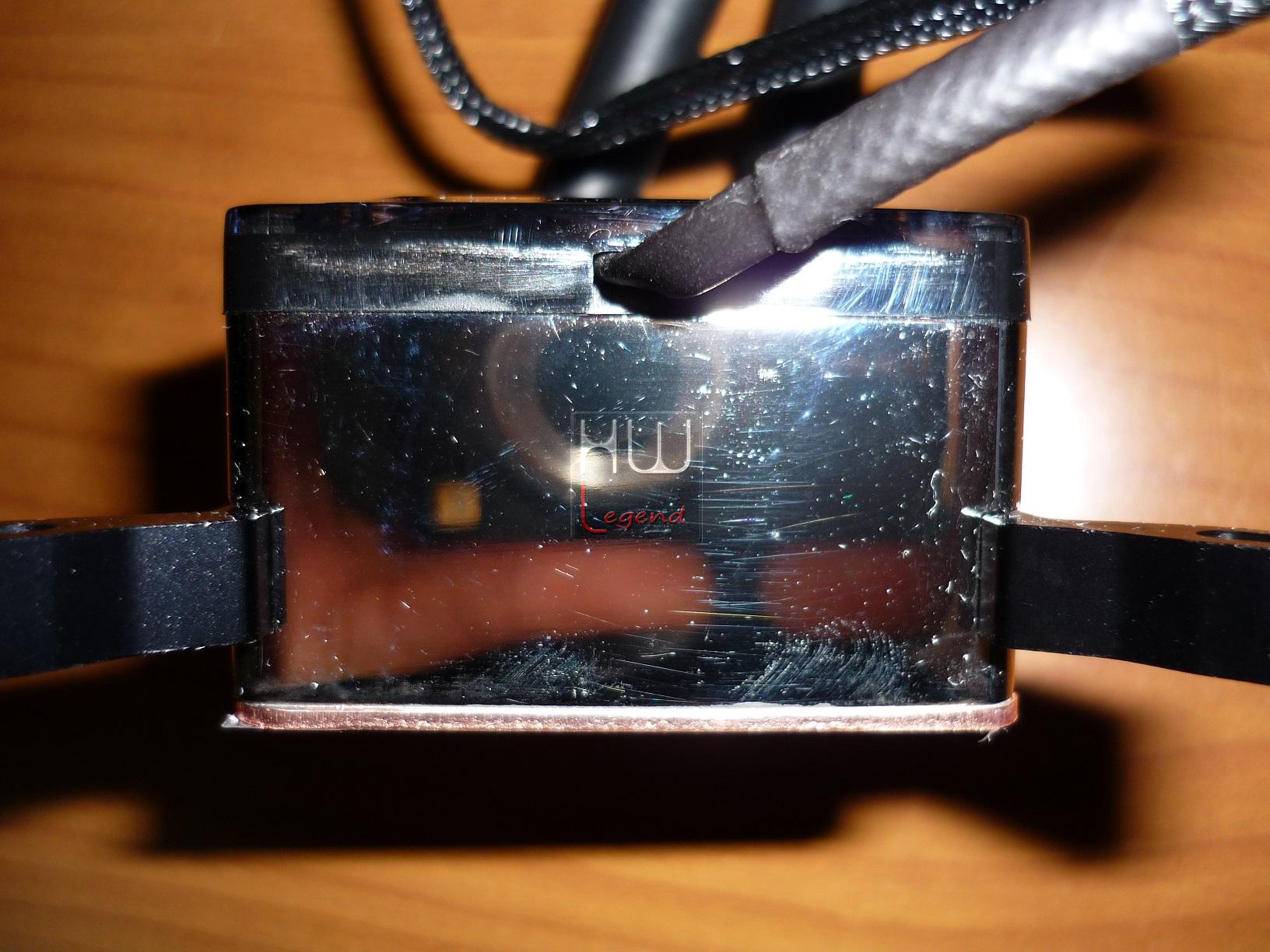

La superficie del Tundra TD02-E non è lappata a specchio ma risulta comunque abbastanza liscia nonostante siano visibili diverse linee di lavorazione con spazzolatura a pattern orizzontale.

Interessante notare come questa base sia priva di viti. In questa maniera è stato possibile aumentare la superficie di contatto e l’affidabilità del prodotto stesso.

{jospagebreak_scroll title=Ventola in dotazione e componenti di montaggio:}

Ventola in dotazione e componenti di montaggio:

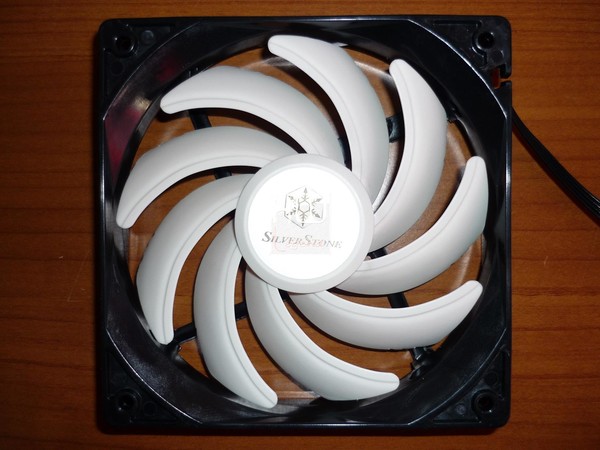

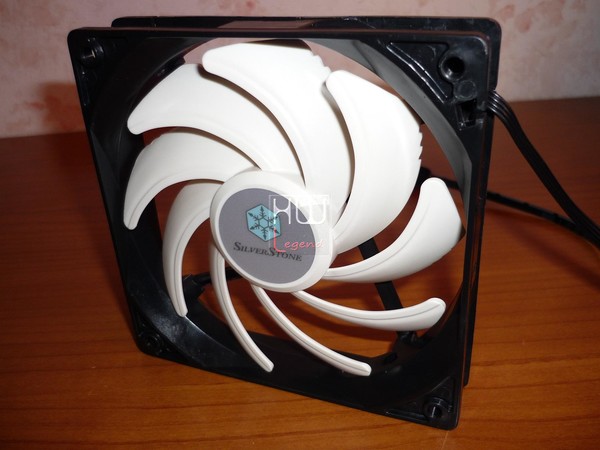

Le ventole presenti nel bundle sono due APA1225M identiche tra di loro. Il loro scopo è quello di immettere aria fresca all’interno della massa radiante. La colorazione bianca per le pale e il rotore nera per il telaio, donano un aspetto molto elegante al prodotto.

La qualità costruttiva è eccellente con una flessione ridotta sull’asse diagonale. La resistenza dei materiali è molto buona e la sensazione generale è di ottima robustezza.

Il rotore centrale non occupa troppo spazio e consente di avere maggior area a disposizione per le pale. Una delle particolarità di queste ventole è il loro rivestimento esterno, completamente fatto da una gomma molto morbida al tatto, utilizzata per ridurre le vibrazioni e quindi la rumorosità al minimo.

I fori per entrambe le ventola combaciano perfettamente con quelli presenti nel radiatore, offrendo in questa maniera una facilità d’installazione senza precedenti.

Le ventole SilverStone APA1225M utilizzano la tecnologia Fluid Dynamic Bearing (FDB), che prevede un cuscinetto galleggiante in un particolare fluido, per ridurre ai minimi termini gli attriti, e di conseguenza il rumore generato.

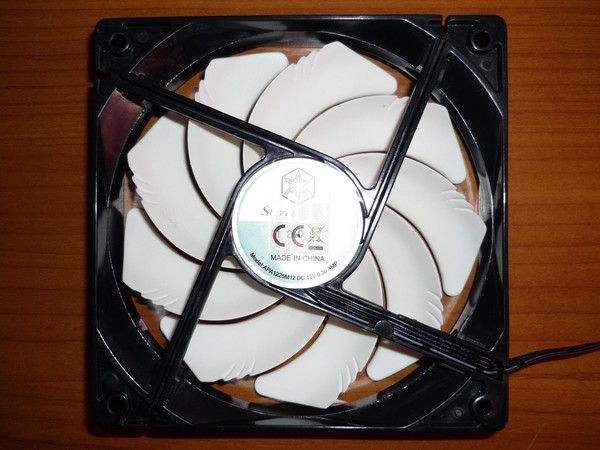

Sia le pale 9 che i 4 bracci rinforzanti sono costruiti con materiali di ottima qualità e sono particolarmente resistenti a ogni tipo di stress. Sul retro troviamo il logo e alcuni standard di certificazione. Inoltre non è presente alcun codice o sigle identificativa.

Il frame è ti tipo rotondo, particolare scelto appositamente per ridurre la rumorosità ed il rumore prodotto dall’aria. Il sistema di rotazione utilizzato fa si che non vi siano parti meccaniche in contatto, evitando pertanto usura e garantendo una maggiore longevità e durata nel tempo.

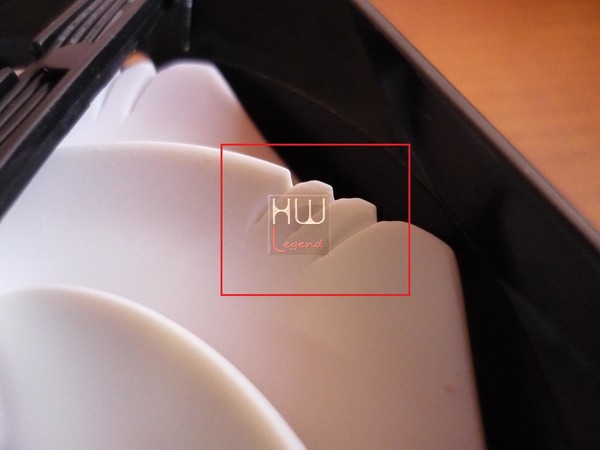

Interessante notare come ogni pala, in prossimità della parte più larga, disponga di alcuni piccoli intagli che fungono da convogliatori d’aria. Questo utile accorgimento, permette sia di spostare più aria, sia di creare meno attrito e quindi meno rumore durante l’utilizzo.

Le pale hanno un layout dalla linea irregolare, infatti esse partono da un profilo stretto nei pressi del rotore per poi allungarsi, fino al raggiungimento della massima estensione, in prossimità della cornice. Riportiamo di seguito le specifiche delle due ventole SilverStone così come riportate nel sito web del produttore.

A nostro avviso, le ventole risultano di eccellente qualità e dimensionate in maniera appropriata, al fine di garantire uno smaltimento veloce del calore. Esse dispongono di connettore PWM, in grado di muovere fino a 92,5CFM, generando una rumorosità massima di 35dBA.

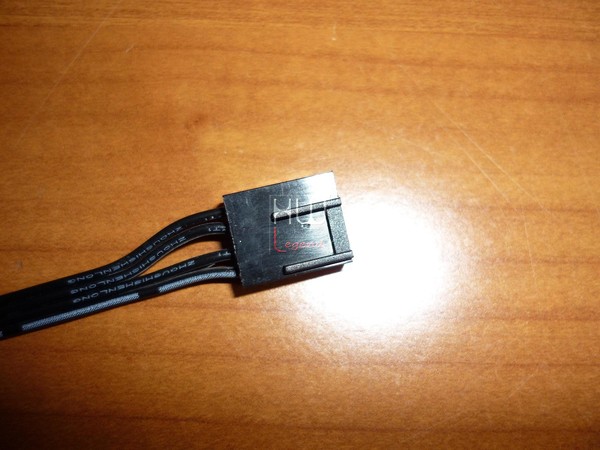

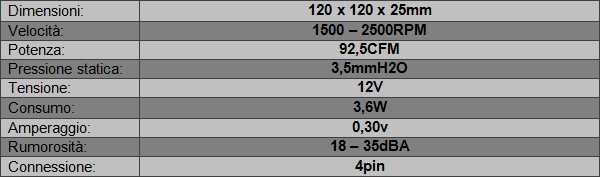

Il connettore di tipo PWM ha un range massimo di 2500 RPM. Esso dispone di un molex a quattro pin, di colorazione nera. Peccato non sia presente nessun tipo di sleevatura.

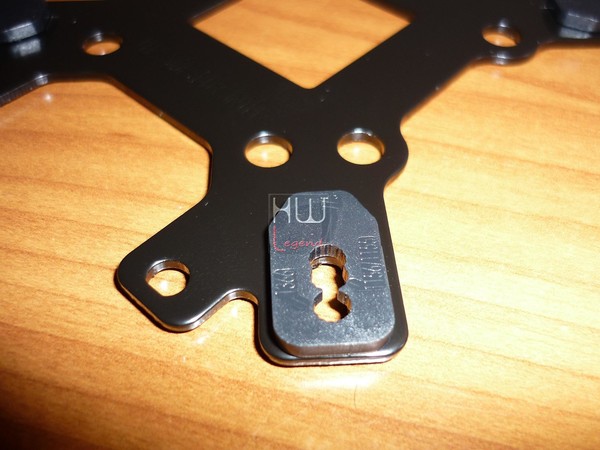

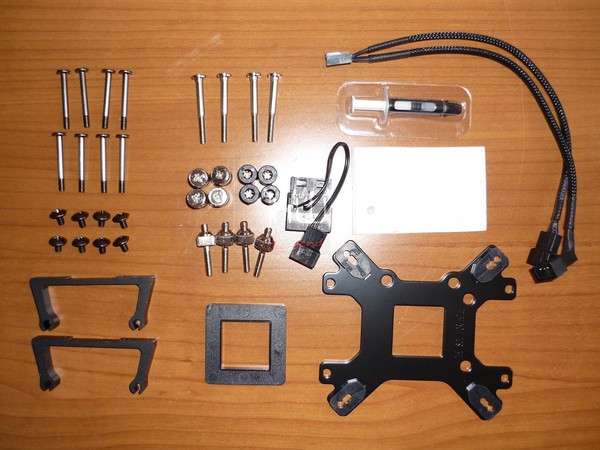

Il kit di montaggio comprende un backplate in acciaio per socket AMD e Intel, varie staffe sempre in metallo, dei piccoli supporti in gomma, una adattatore molex/PWM, uno sdoppiatore PWM, un tubetto di pasta termica, numerosi tipi di viti e i rispettivi fermi. Per la precisione abbiamo 24 viti, per il fissaggio della ventola sul radiatore e per il corretto serraggio delle clip e staffe di ritenzione alla scheda madre.

Il SilverStone Tundra TD02-E è compatibile con i seguenti socket: Intel 775 / 115X / 1366 / 2011 e AMD AM2 / AM3 / FM1 / FM2. I punti di inserimento per le viti risultano solidi e sono presenti alcune tacche per il corretto posizionamento dei fermi.

{jospagebreak_scroll title=Montaggio e Applicazione pasta termica – Parte 1:}

Montaggio e Applicazione pasta termica – Parte 1:

Prima del montaggio del waterblock e del backplate vi consigliamo (così come SilverStone) di decidere dove posizionare il radiatore all’interno del vostro case. Installare il Tundra TD02-E è veramente molto semplice e richiede poche operazioni. Il manuale per l’installazione lo potete consultare dal seguente link.

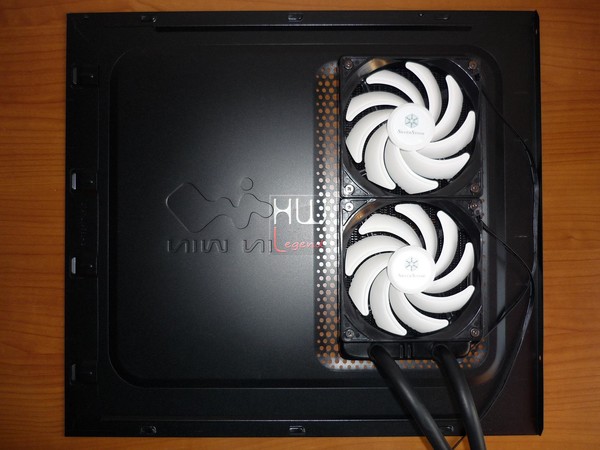

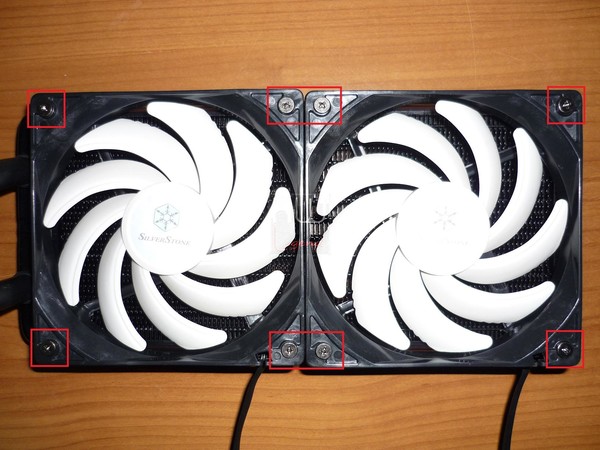

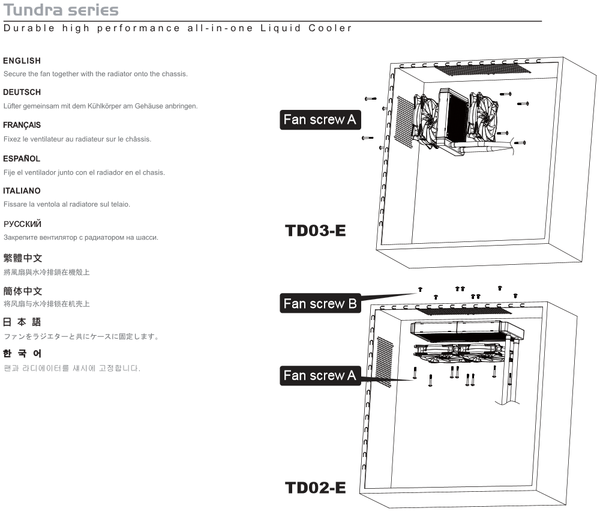

La prima cosa da fare sarà quella di assicurare le ventole al radiatore. Per fare questo, basterà avvitare le quattro viti per ogni ventola sugli appositi fori presenti sul radiatore. Vi raccomandiamo di non stringere troppo al fine di evitare eventuali problemi.

Una volta posizionate e bloccate le due ventole dobbiamo fissare il radiatore al nostro case. Sempre tramite otto viti avremo la possibilità di ancorare saldamente il nostro radiatore al resto della struttura del case. Sul nostro In Win G7 abbiamo posizionato il Tundra TD02-E sul pannello laterale, con le ventole in estrazione.

Come anticipato in precedenza, possiamo tranquillamente utilizzare il sistema a liquido SilverStone TD02-E con i socket Intel 775 / 115X / 1366 / 2011 e AMD AM2 / AM3 / FM1 / FM2, al fine di soddisfare le esigenze di qualsiasi tipologia di piattaforma da noi utilizzata. Come configurazione di prova abbiamo usato un sistema AMD su socket FM2. Facciamo riferimento a questa piattaforma per descrivere le brevi e veloci operazioni da svolgere per la sua installazione.

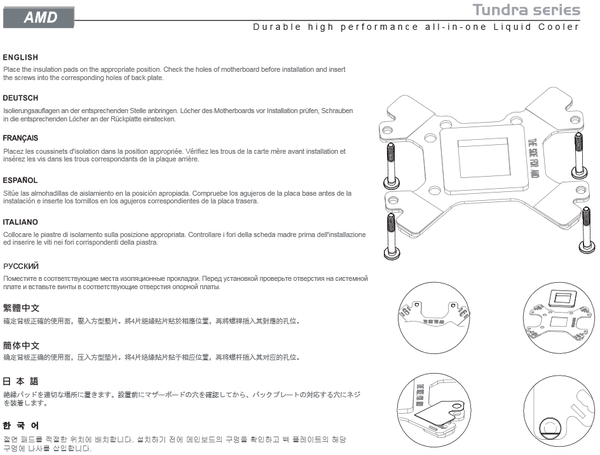

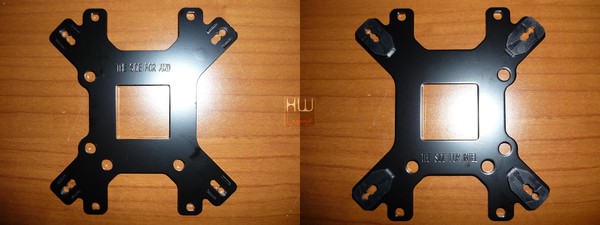

La prossima operazione da effettuare è quella di prendere il backplate e di girarlo sul sistema AMD o Intel, al fine di renderlo compatibile con la piattaforma da noi usata. Nel nostro caso posizioneremo il backplate nel verso AMD.

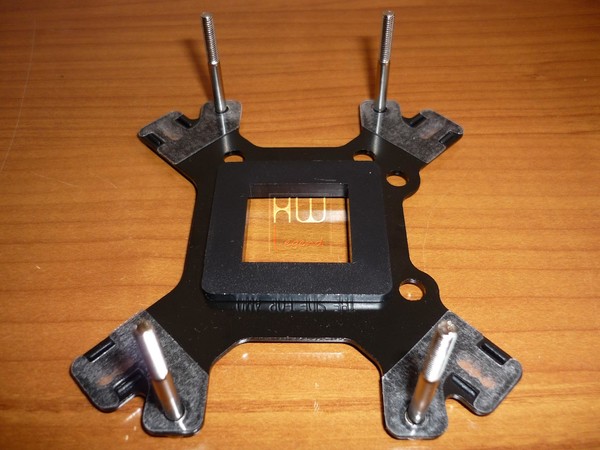

Una volta posizionato il backplate nel verso AMD o Intel, andremo ad inserire le quattro apposite viti nei rispettivi fori e il piccolo rialzo il gomma sulla parte centrale del backplate. Sulla parte interna, in prossimità degli angoli esterni, vanno applicati dei piccoli adesivi in plastica trasparente, che eviteranno di rovinare la scheda madre durante il montaggio.

Una volta pronto il backplate non ci resta che allineare gli inserti metallici ai fori della faccia posteriore della scheda madre. Questa operazione sarebbe stata più facile se l’azienda avesse fornito in dotazione due striscie biadesive da applicare preventivamente sul backplate. L’utilizzo delle striscie biadesive avrebbe fissato in maniera ottimale il backplate alla scheda madre, evitandoci di doverlo tenere fermo durante la fase di montaggio.

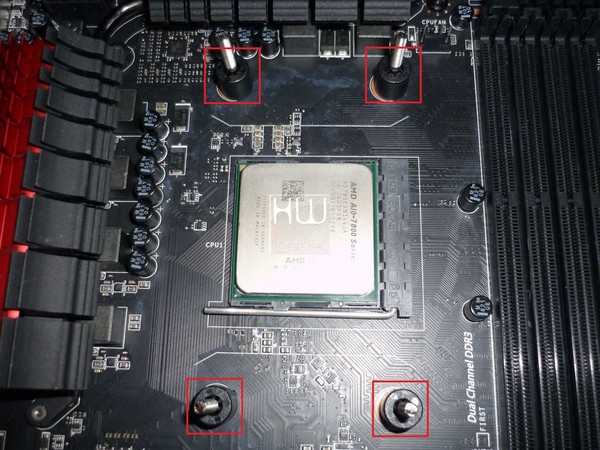

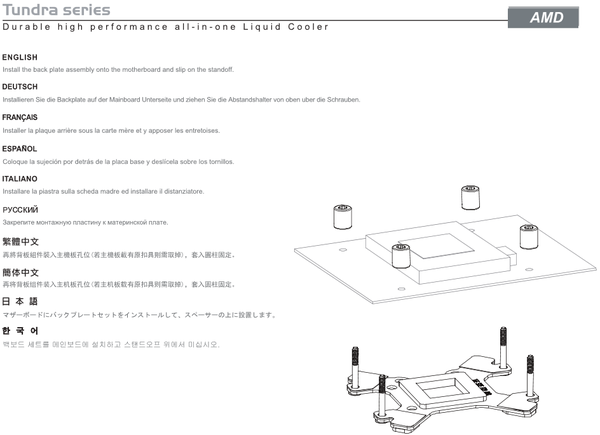

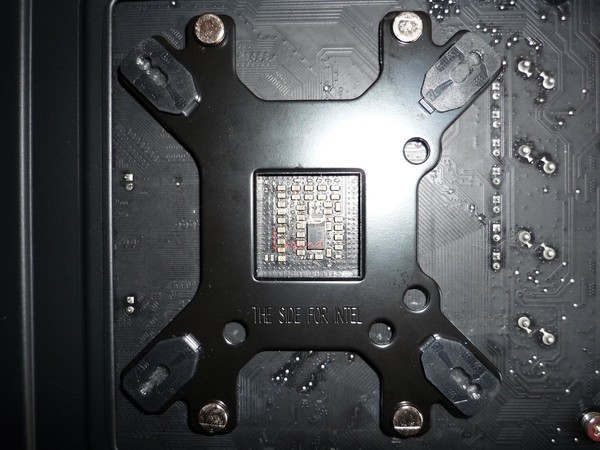

Una volta inserito il backplate sul retro della scheda madre, dobbiamo inserie sulla parte anteriore, dei piccoli distanziali in platica dura, come riportato dal manuale.

{jospagebreak_scroll title=Montaggio e Applicazione pasta termica – Parte 2:}

Montaggio e Applicazione pasta termica – Parte 2:

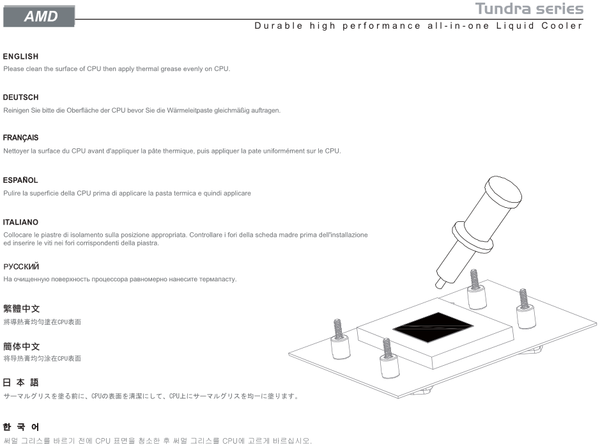

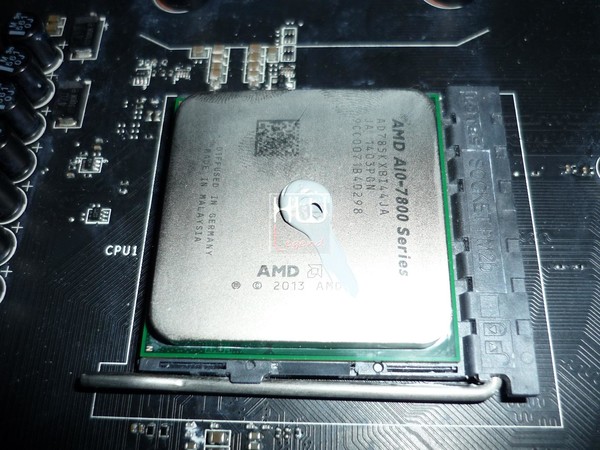

A questo punto dobbiamo applicare la pasta termica fornita in dotazione con il nostro Tundra TD02-E. Possiamo decidere di spalmare la pasta termica o sul processore o direttamente sulla base del dissipatore. In ogni caso, non bisogna esagerare, in quanto troppa pasta termo-conduttiva avrà l’effetto opposto a quanto desideriamo, e cioè una conducibilità termica ottimale. Un chicco di pasta della dimensione di un grano di riso sarà più che sufficiente.

Le tecniche di applicazione della pasta termo-conduttiva sono varie e variegate, ognuno ha il suo metodo preferito. Alcuni spalmano la pasta su tutta la superficie dell’IHS (Integrated Heat Spreader), altri la spalmano invece sulla base del dissipatore.

Altri ancora, applicano il famoso “chicco di riso” al centro dell’IHS e posizionano il dissipatore sopra la CPU, lasciando alla pressione che la staffa di aggancio applicherà al dissipatore sulla CPU di comprimere e spalmare adeguatamente il composto. A prescindere dal metodo che userete per stendere la pasta termo-conduttiva, non dimenticatevi di usarla.

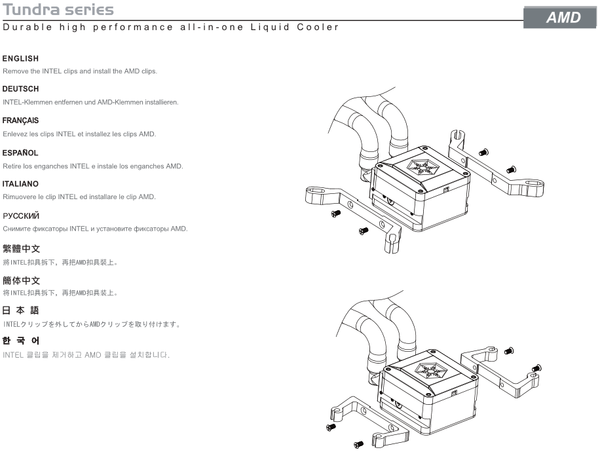

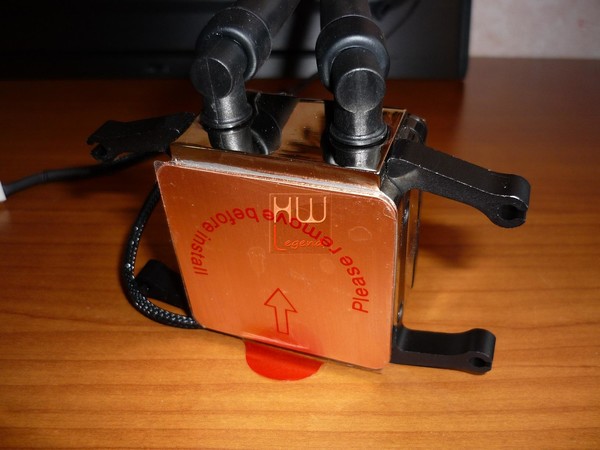

Il passo successivo sarà quello di sostituire le staffe di ritenzione già installate sul waterblock, utili per sistemi Intel, con quelle comprese nel bundle per sistemi AMD, visto che il nostro sistema si basa proprio sul socket FM2+ di quest’ultima. L’operazione risulterà molto semplice, in quanto bisognerà solamente togliere quattro viti (due per lato).

Ora possiamo passare al posizionamento e serraggio del blocco waterblock/pompa al backplate posizionato in precedenza. Prima di fare questa semplice e veloce operazione, ricordiamoci di chiudere la gabbia di ritenzione del socket, inoltre dobbiamo togliere la piccola pellicola di protezione posta sulla base del waterblock.

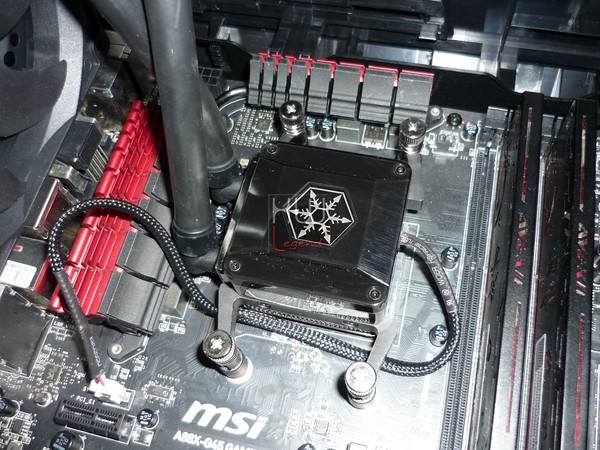

Il montaggio del waterblock/pompa risulta rapido e molto semplice. Come prima cosa dobbiamo avvicinare il waterblock al processore ed allineare i fori del bracket alle viti.

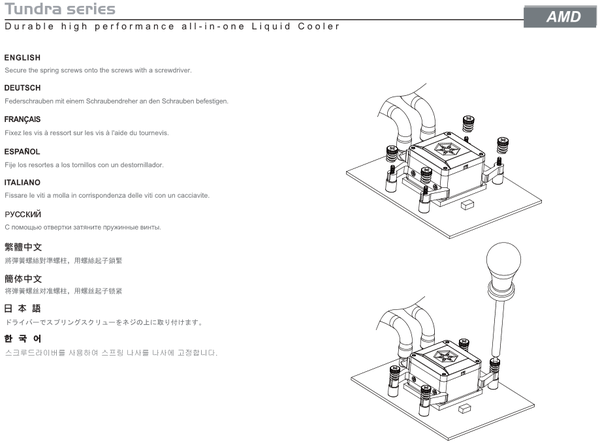

A questo punto non dobbiamo fare altro che avvitare alternativamente, con le apposite viti, i quattro angoli del nostro dissipatore e bloccarlo saldamente. Vi consigliamo di non esagerare troppo nel stringere. E’ molto importante dare la stessa calibrazione di stretta alle 4 viti di fissaggio, in modo da creare la stessa forza su tutti gli angoli.

Per completare l’installazione del SilverStone Tundra TD02-E dobbiamo provvedere al collegamento del cavo di alimentazione della pompa e delle ventole alla scheda madre. Non ci vuol molto ad effettuare queste semplici operazioni. Il cavo a 3pin della pompa andrà collegato sul relativo connettore della scheda madre, mentre e il cavo a 4pin dello sdoppiatore per le ventole, lo collegheremo al connettore dedicato al raffreddamento della CPU.

Il posizionamento del radiatore all’interno del case è un’operazione delicata e richiede una certa attenzione al fine di ottimizzare al meglio il suo scambio termico e garantire di conseguenza prestazioni ottimali all’intero sistema All-in-One.

Come detto in precedenza il radiatore è costituito da componenti ad alto FPI (numero di alette per pollice) che assicurano un maggiore ed efficiente scambio termico. Questa tipologia di radiatori necessitano di ventole capaci di generare una buona pressione per garantire che il flusso d’aria possa attraversare interamente il fitto corpo di alette e di conseguenza smaltirne il calore prodotto.

Per raggiungere una pressione statica elevata ed un ancor più elevato smaltimento del calore, è possibile aggiungere altre due ventole da posizionare sulla parte posteriore del corpo radiante, in modo da creare una configurazione push-pull ad alte prestazioni.

Riassumiamo brevemente le operazioni da compiere per una corretta e veloce installazione del cooling a liquido di SilverStone.

Utilizzate le viti in dotazione per installare il radiatore sul case;
Girate il backplate sul lato Intel o AMD.
Posizionate gli inserti metallici nei 4 fori di montaggio insieme allo spessore in plastica rigida;
Allineate gli inserti metallici ai fori della scheda madre;
Inserite i quattro distanziali sulle viti del backplate;
Posizionate un piccolo quantitativo di pasta termica sul processore;
Montate il sistema di ritenzione sulla piastra di contatto, allinearlo e fissarlo con le apposite viti;
Utilizzate le viti adeguate per installare il waterblock sulla scheda madre;

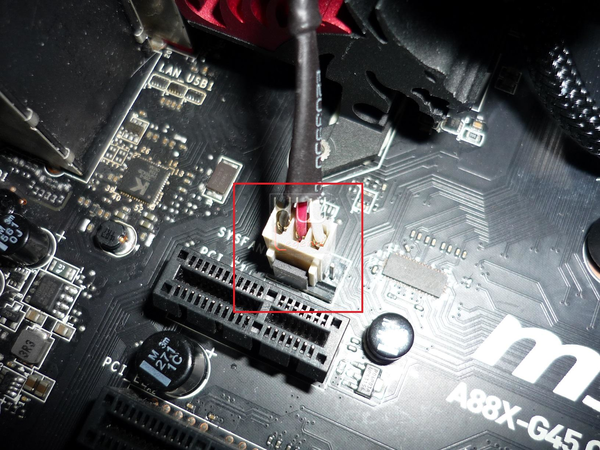

Collegare il connettore delle ventole e della pompa alla scheda madre.

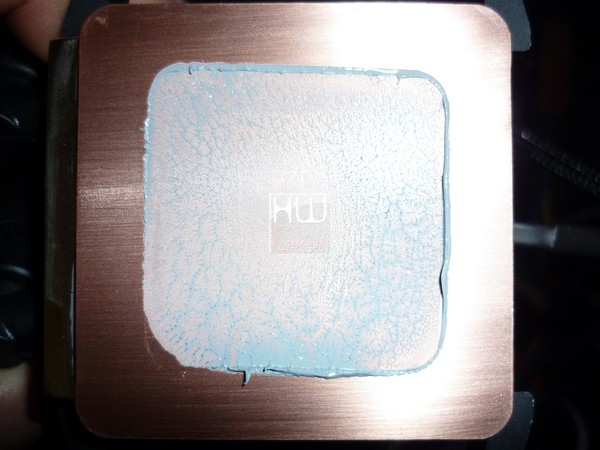

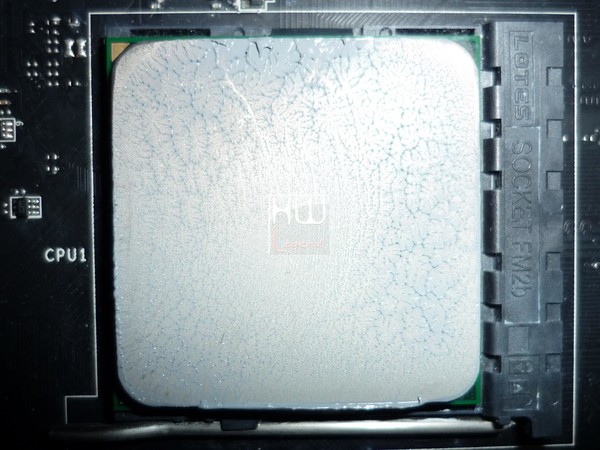

Una volta eseguiti i test, abbiamo provveduto a verificare l’impronta del dissipatore sulla CPU. Di seguito vi mostriamo le impronte lasciate sul IHS del processore e sul SilverStone Tundra TD02-E.

Abbiamo utilizzato la pasta termica fornitaci in dotazione dalla stessa azienda. Non sappiamo che tipo di pasta termica sia. Al tatto abbiamo notato che il composto risulta essere ricco di olio, il che dona al prodotto una densità e viscosità elevata.

Possiamo notare come la pasta termica si sia distribuita su tutto l’HIS del processore in maniera omogenea e pressoché perfetta. Inoltre non vi sono segni di sbavature, causate da un uso eccessivo di pasta termica. Questo ottimo risultato è da attribuire alla base che risulta perfettamente piana.Non possiamo che essere soddisfatti del risultato ottenuto.

{jospagebreak_scroll title=Sistema di prova e Metodologia di Test:}

Sistema di prova e Metodologia di Test:

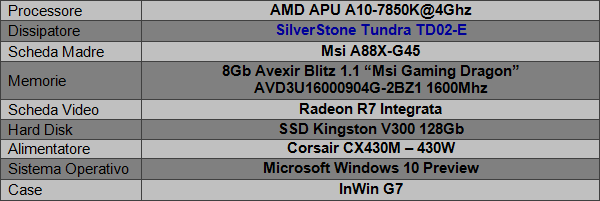

Per testare il SilverStone Tundra TD02-E, abbiamo utilizzato la configurazione che trovate riportata nella tabella che segue.

Tutti i test eseguiti sono stati ripetuti per ben tre volte, al fine di verificare la veridicità dei risultati. Come pasta termo-conduttiva abbiamo usato quella preapplicata nel Tundra TD02-E.

Le prove sono state condotte con l’obiettivo di analizzare le performance del Cooler. Per questo motivo ci siamo basati su due differenti livelli di overclock del processore, preventivamente testati, al fine di non incorrere in problemi causati dall’instabilità.

Tutti i test e le misurazioni riguardanti l’impatto acustico sono state condotte solo ed esclusivamente con le ventole fornite in dotazione. Durate i nostri test la temperatura ambiente misurata è stata di circa 20°. Di seguito vi riportiamo le applicazioni interessate dai nostri test.

Stress e monitoraggio temperatura CPU

Prime95 – V. 26.6;
HWMonitor – 64bit V. 1.25.

Il test con il software Prime95 ha avuto la durata di 15 minuti per ogni sessione di prova. Le ventole essendo di tipo tipo PWM, si sono regolate automaticamente in base alle temperature d’esercizio, rilevate dalla scheda madre.

Impatto acustico delle ventole

Per misurare l’impatto acustico, abbiamo utilizzato un fonometro professionale PCE-999 posizionato ad una distanza di circa 60, 30 e 15 cm. Il rumore delle ventole è stato rilevato su una percentuale di rotazione automatica. Come detto in precedenza, essendo delle ventole di tipo PWM, il loro regime di rortazione varia in base alle temperature d’esercizio, rilevate dalla scheda madre.

Ricordiamo che i decibel non hanno un andamento lineare ma logaritmico: ad esempio, la differenza di 10 dB tra 100 e 110 dB è qualitativamente maggiore della differenza di dB tra 50 e 60 dB.

Diamo uno sguardo alla strumentazione utilizzata per i nostri test.

{jospagebreak_scroll title=Strumentazione utilizzata:}

Strumentazione utilizzata:

Di seguito andiamo ad illustrare la strumentazione utilizzata.

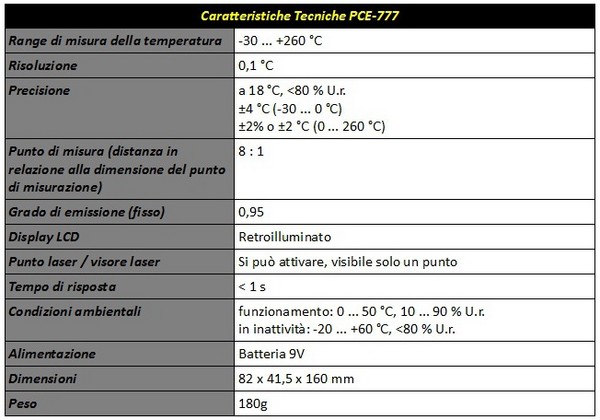

Misurazione delle temperature

Per il rilevamento delle temperature ci siamo avvalsi di software scaricabili gratuitamente da internet, come RealTemp e CPUID Hardware monitor. Per poter rilevare le temperature dei componenti che non possono essere letti da tali software, useremo un termometro ad infrarossi con puntamento Laser PCE-777.

NOTA DELLA REDAZIONE: Pur consapevoli che un rilevamento di tipo software sia quantomeno inadatto a fornire dati certi ed inconfutabili, a causa delle numerose variabili che possono condizionare il rilevamento stesso, come per esempio il mal funzionamento del sensore sulla scheda madre, oppure un errato settaggio del software di rilevamento, al momento riteniamo che tale sistema sia comunque quantomeno ripetibile da parte degli utenti finali del prodotto recensito.

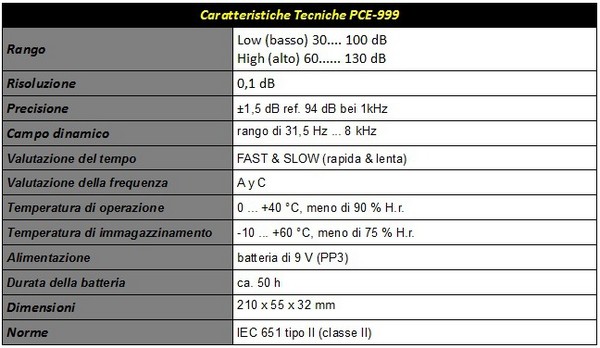

Misurazione della rumorosità

Non ci resta che analizzare i risultati ottenuti.

{jospagebreak_scroll title=Stress e monitoraggio temperatura:}

Stress e monitoraggio temperatura:

Stress Test Prime 95

Il test con il software Prime95 ha avuto la durata di 15 minuti per ogni sessione di prova. Non è stata utilizzata nessuna ventola aggiuntiva o modifica alle impostazioni automatiche per la gestione della ventola del dissipatore della CPU. Abbiamo deciso di non impostare la ventola al 100% manualmente per verificare sul campo il comportamento delle varie soluzioni di dissipazione così come un utente se le troverebbe di fronte dopo una semplice installazione.

Prime95 è diventato negli ultimi anni un software molto popolare tra gli appassionati di pc e overclocker perchè viene utilizzato come un software di test per la stabilità. Comprende un “Torture Test” progettato specificatamente per il test dei sottosistemi PC per gli errori, al fine di contribuire a garantire il corretto funzionamento di Prime95 su quel sistema. Questo è importante perché ogni iterazione del Lucas-Lehmer dipende da quello precedente e se la ripetizione non è corretta non sarà corretto il risultato del test sui numeri primari.

La caratteristica dello stress-test in Prime95 è che può essere configurato per testare meglio i vari componenti del computer cambiando la dimensione della trasformata rapida di Fourier (FFT). Tre set di configurazioni predefinite sono disponibili: FFT Small, In-place FFT e Blend. Le modalità FFT Small e In-place FFT servono soprattutto per testare la FPU e la cache della CPU, mentre la modalità Blend effettua tutti i test, compresa la memoria.

Su un sistema assolutamente stabile, Prime95 dovrebbe essere in grado di girare a tempo indeterminato. Se si verifica un errore il test viene bloccato e questo indica che il sistema potrebbe essere instabile. Usiamo il condizionale perchè non è detto che un sistema stabile in Prime95 lo sia in qualsiasi campo di utilizzo e viceversa.

Questo perché Prime95 è progettato per stressare la CPU con un intenso carico di lavoro e per fermarsi quando incontra anche un solo piccolo errore, mentre la maggior parte delle applicazioni che non stressano la CPU ai livelli di Prime95 continueranno a funzionare a meno che non incontrino un errore fatale.

Nelle tabelle che seguono vengono riportate le temperature rilevate sia in idle sia in full load (stress). Le configurazioni usate sono quelle di default e di overclock. La temperatura indicata, vista la lieve differenza rilevata tra i core della CPU, rappresenta la media delle letture.

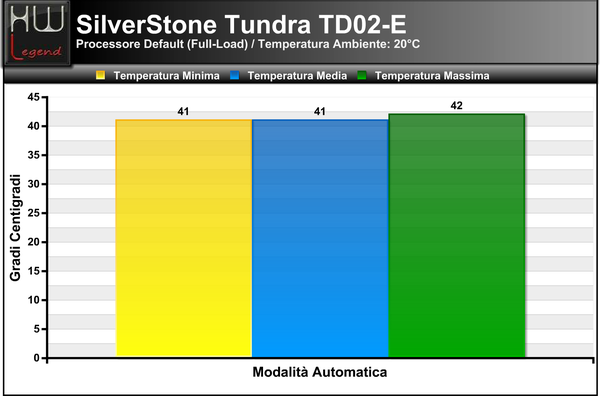

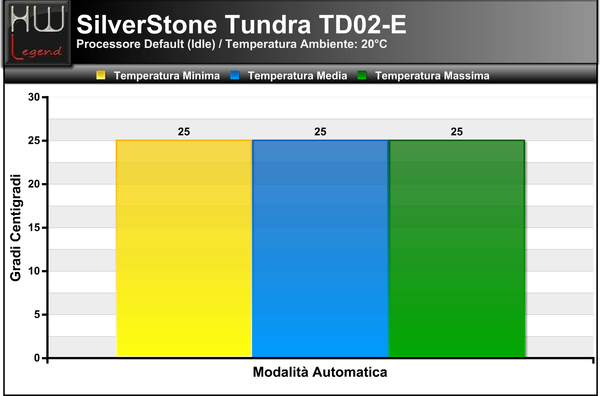

Test con CPU a default – 4000MHz

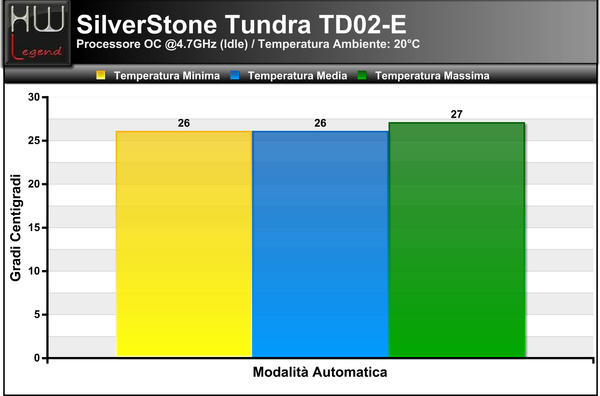

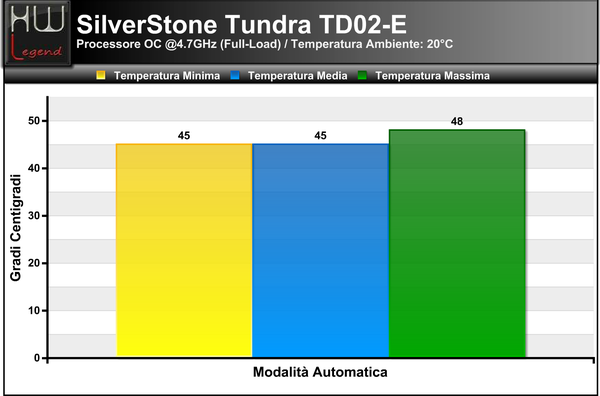

Test con CPU in overclock – 4700MHz

Non abbiamo inserito il solito grafico della variazione di temperatura in base alla velocità della ventola, poiché il SilverStone Tundra TD02-E utilizza la curva PWM della scheda madre per regolare la rotazione delle ventole. Comunque sia, il loro regime di rotazione rimane sempre molto contenuto, questo dimostra l’ottimo potere dissipante del cooler.

Analizzando i grafici dei test effettuati, possiamo notare l’eccellente capacità di raffreddamento di cui il SilverStone Tundra TD02-E è capace di offrire, anche sotto overclock. La massima temperatura registrata è di soli 48°C con un overclock della cpu a 4,7Ghz, ventole in modalità automatica e con processore al massimo carico.

Se consideriamo lo scenario di utilizzo, il Tundra TD02-E si è dimostrato un dissipatore dalle elevate prestazioni. Nemmeno uno stress test come Prime95 fatto girare per oltre 1 ora, con la cpu sotto overclock, è stato capace di metterlo sotto pressione.

Ad una frequanza di 4.7 GHz, nella condizione più sfavorevole di OC “Full – Load“, abbiamo ottenuto temperature superiori di 6 °C rispetto ai test a default di 4.0 GHz. In caso di CPU in idle invece le differenze hanno fatto registrare variazioni per un massimo di 2 °C. Il Tundra TD02-E risponde ottimamente all’incremento di calore sviluppato ed è in grado di gestirlo senza particolari problemi.

In generale il SilverStone Tundra TD02-E ha mostrato un comportamento sublime, con temperature riscontrate in tutti i test decisamente basse. In definitiva siamo rimasti pienamente soddisfatti dei risultati ottenuti.

{jospagebreak_scroll title=Impatto acustico – Rumorosità:}

Impatto acustico – Rumorosità:

Il test di rumorosità è uno dei più difficili da effettuare, perchè durante la fase di test qualsiasi rumore, anche minimo, può far balzare il grafico verso l’alto, di fatto invalidando il lavoro effettuato e costringendoci a ripetere il test dall’inizio.

Per questo motivo, non disponendo purtroppo di una camera anecoica, ci siamo veduti costretti ad aspettare le tarde ore notturne per poter effettuare i nostri test in tutta tranquillità e con rumore ambientale il più basso e costante possibile. Lo strumento utilizzato, il fonometro professionale PCE-999, è molto sensibile al rumore ambientale.

Da questo valore, tipico di qualsiasi ambiente domestico, è necessario partire per poter analizzare la rumorosità del complesso dissipatore/ventola. Tali condizioni sono ovviamente irripetibili in ambito domestico, e sinceramente lasciano, a chi acquista il dissipatore, una idea non del tutto reale delle reali prestazioni.

Un valido articolo in inglese spiega molto bene cosa sia il rumore e come questo influenzi il il normale utilizzo del pc. L’articolo lo troverete qui. Nella tabella che segue vengono riportate le rilevazioni fatte con il fonometro PCE-999.

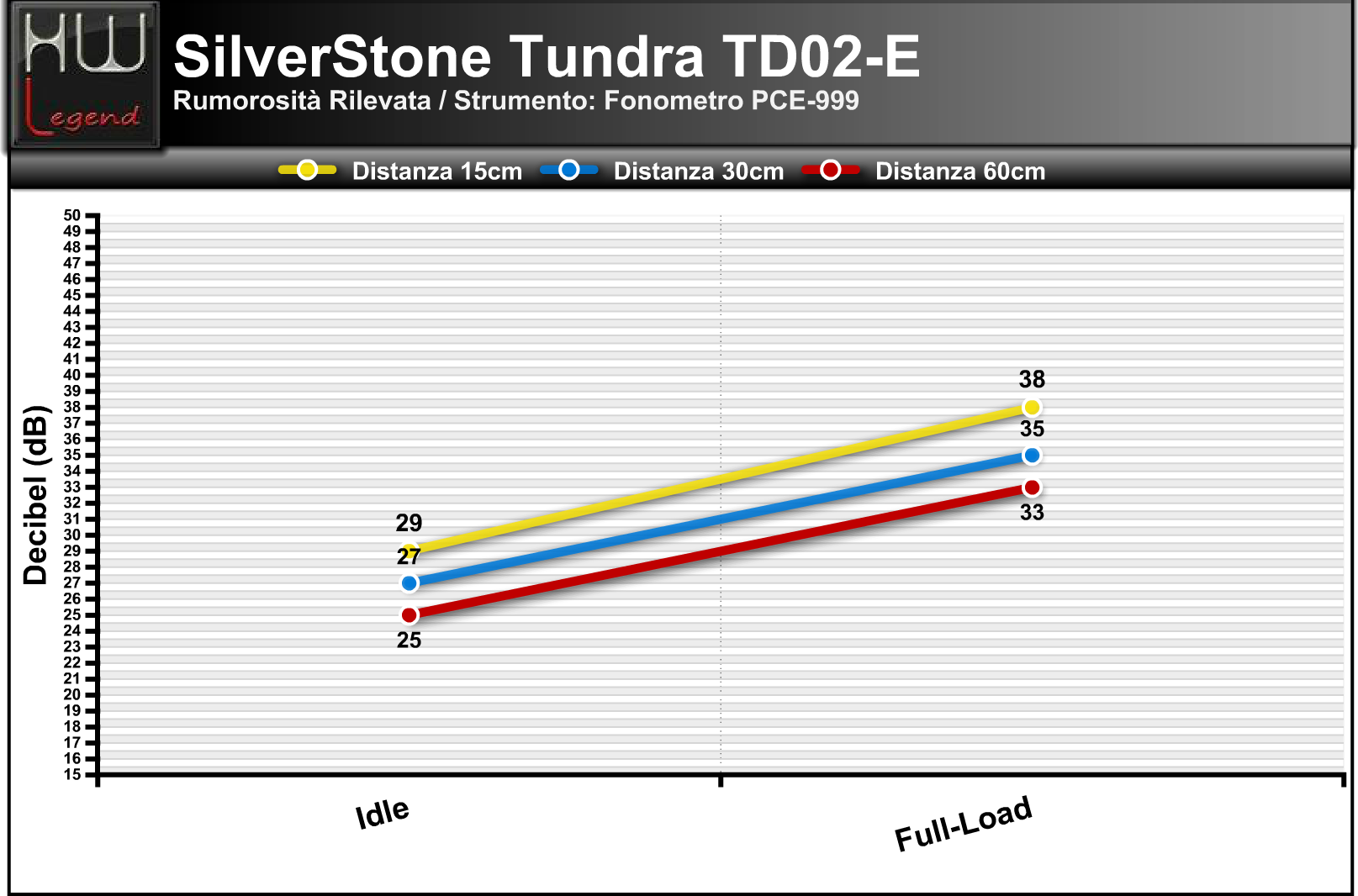

Di seguito il grafico con le rilevazioni del rumore generato dalle ventole ad una distanza di 60, 30 e 15 cm in rapporto alla percentuale di rotazione della stessa.

SilverStone dichiara una rumorosità massima di 35dbA per le sue ventole. I test da noi condotti confermano l’ottima silenziosità delle stesse anche con la cpu in overclock. Durante il funzionamento in idle, queste sono molto silenziose e poco percepibili, mentre diventano appena udibili solo con la cpu sotto sforzo prolungato, senza però mai diventare fastidiose.

Durante le molteplici ore di utilizzo per uso giornaliero, la ventola è rimasta sempre fissa al valore minimo di utilizzo, quindi con una rumorosità estremamente contenuta.

Il SilverStone Tundra TD02-E è una soluzione particolarmente ideale per essere installata su pc, che fanno della silenziosità e delle prestazioni il loro punto di forza. Non possiamo che ritenerci soddisfatti dal rapporto rumore/prestazioni offerto da queste ventole.

{jospagebreak_scroll title=Conclusioni:}

Conclusioni:

	Prestazioni/Overclock:
	Temperature/Rumore:
	Rapporto Qualità/Prezzo:
	Giudizio Complessivo:

Ormai conosciamo molto bene SilverStone. Qualità ed innovazione sono le parole chiave che da sempre la contraddistinguono e anche in questo coso con il nuovo Tundra TD02-E è stata rispettata in pieno questa regola.

Grazie all’adozione di un grande radiatore da 240mm insieme ad una innovativa tecnologia brevettata, che utilizza speciali alette “brasate” in grado di aumentare del 40% la potenza dissipante, SilverStone è riuscita a creare un prodotto davvero unico, in grado di dissipare grandi quantità di calore senza però produrre elevata rumorosità.

Dai test effettuati è possibile osservare come il SilverStone Tundra TD02-E è un ottimo prodotto in grado di gestire anche overclock elevati senza problemi. La presenza di due ventole da 120mm e di un bundle completo e curato lo rendono di fatto un prodotto senza dubbio da consigliare a chi desidera migliorare le prestazioni dei cooler originali a corredo con i processori. Con l’aggiunta di altre due ventole opzionali, è possibile creare una configurazione push-pull dall’indubbia potenza, in grado di tenere a bada qualsiasi cpu attualmente in commercio.

Altro punto interessante di questo kit è il waterblock, completamente realizzato in metallo, più precisamente in alluminio nickelato, in grado di dare una qualità ed una durata nel tempo senza precedenti. La struttura non sfodera particolari finiture estetiche, se non la presenza di un elegante sezione illuminata da un led, in grado di mettere ancora più in risalto il logo dell’azienda. SilverStone è riuscita ad unire performance superbe con un’estetica sobria, semplice e curata.

La piastra di contatto con la cpu è realizzata in rame. Essa permette un’ottima distribuzione e conduzione del calore. La superficie del waterblock non è lappata completamente a specchio ma risulta comunque molto liscia e priva di irregolarità. Rispetto a soluzioni concorrenti, essa non presenta nessun tipo di vite di fissaggio, risultando completamente sgombra da irregolarità a tutto vantaggio di una maggiore area di contatto tra il waterblock e la cpu.

Le ventole APA1225M hanno un layout a nove pale dalla linea irregolare, infatti esse partono da un profilo stretto nei pressi del rotore, per poi allungarsi fino al raggiungimento della massima estensione, in prossimità della cornice.

Ottima la presenza dei piccoli gommini sul radiatore, in corrispondenza dei fori, che provvedono ad eliminare le vibrazioni. Interessante e funzionale risulta essere la presenza di piccoli intagli posti sulle pale delle ventole, in grado di aumentare la pressione statica. Sono presenti inoltre, due su ogni lato, delle protezioni in plastica trasparente, per evitare danni accidentali al corpo del radiatore, con tanto di pellicola ad effetto carbonio, per dare un tocco di eleganza in più al prodotto che non guasta mai.

Il prezzo di listino di 110,00€ risulta molto buono considerate le ottime qualità e le prestazioni offerte. Nel complesso il Tundra TD02-E si è rilevato un prodotto eccellente, prestante e funzionale sotto ogni punto di vista, come ormai SilverStone ci ha abituato da tempo con i suoi prodotti.

Pro:

Ottimi materiali utilizzati;
Waterblock completamente in metallo;
Base di contatto priva di viti;
Radiatore dotato di speciali alette “brasate” in grado di aumentare la capacità dissipante;
Prestazioni eccellenti;
Bundle in dotazione completo;
Assenza di manutenzione;
Ventole molto silenziose in qualsiasi utilizzo;
Compatibile con tutti i socket attualmente in commercio;
Facile da installare;
Waterblock illuminato tramite tecnologia a led;
Buon prezzo di vendita.

Contro:
