Noctua NH-D9L: Prestazioni senza compromessi!

Nella giornata di oggi andremo ad analizzare in maniera dettagliata il nuovo ed interessante NH-D9L, un dissipatore ad aria prodotto dalla nota e rinomata azienda Noctua, una delle più affermate nel panorama della dissipazione. I suoi prodotti sono da sempre caratterizzati da colori particolari e prestazioni eccellenti, nonché un’estrema dedizione al particolare. Questo modello è realizzato per piccoli sistemi Micro ATX e Mini ITX dove il calore che si viene a generare risulta elevato. Il dissipatore oggetto della nostra recensione racchiude in se tutte le principali tecnologie chiave, che negli anni l’ha resa protagonista indiscussa nel palcoscenico internazinale. Noctua da sempre offre prestazioni sorprendenti mantenendo livelli di rumore molto bassi. Vedremo se anche questo innovativo prodotto manterrà le promesse. Non ci resta che augurarvi una piacevole lettura del nostro articolo.

Introduzione:

Noctua nasce da una collaborazione dell’azienda austriaca Ges.mbH Computerdistribution Rascom con la taiwanese di raffreddamento specialista Kolink International Corporation, mettendo in comune più di dieci anni di esperienza nello sviluppo, produzione e commercializzazione di componenti high-end di raffreddamento.

Fondata nel 2005, Noctua ha preso il cuore degli appassionati ed è rapidamente diventata uno dei fornitori più acclamati grazie a prodotti di raffreddamento di qualità e silenziosità. Oggi, Noctua è presente in oltre 30 paesi in tutto il mondo e collabora con diverse centinaia di partner commerciali.

Scelta dagli utenti dei PC, system integrator e clienti del settore, così, Noctua è diventata sinonimo di qualità impeccabile, servizio clienti eccellente, grazie alla realizzazione di sistemi di raffreddamento di qualità elevatissima e silenziosità eccelsa.

Per maggiori informazioni visitate il sito ufficiale.

{jospagebreak_scroll title=Confezione e Bundle – Parte Prima:&heading=Introduzione:}

Confezione e Bundle – Parte Prima:

Il nuovo dissipatore Noctua NH-D9L è racchiuso in una pratica confezione di cartone dominata dai colori che contraddistinguono i packaging dell’azienda austriaca: il bianco, il blu, il nero e il tipico colore marrone legno/mattone.

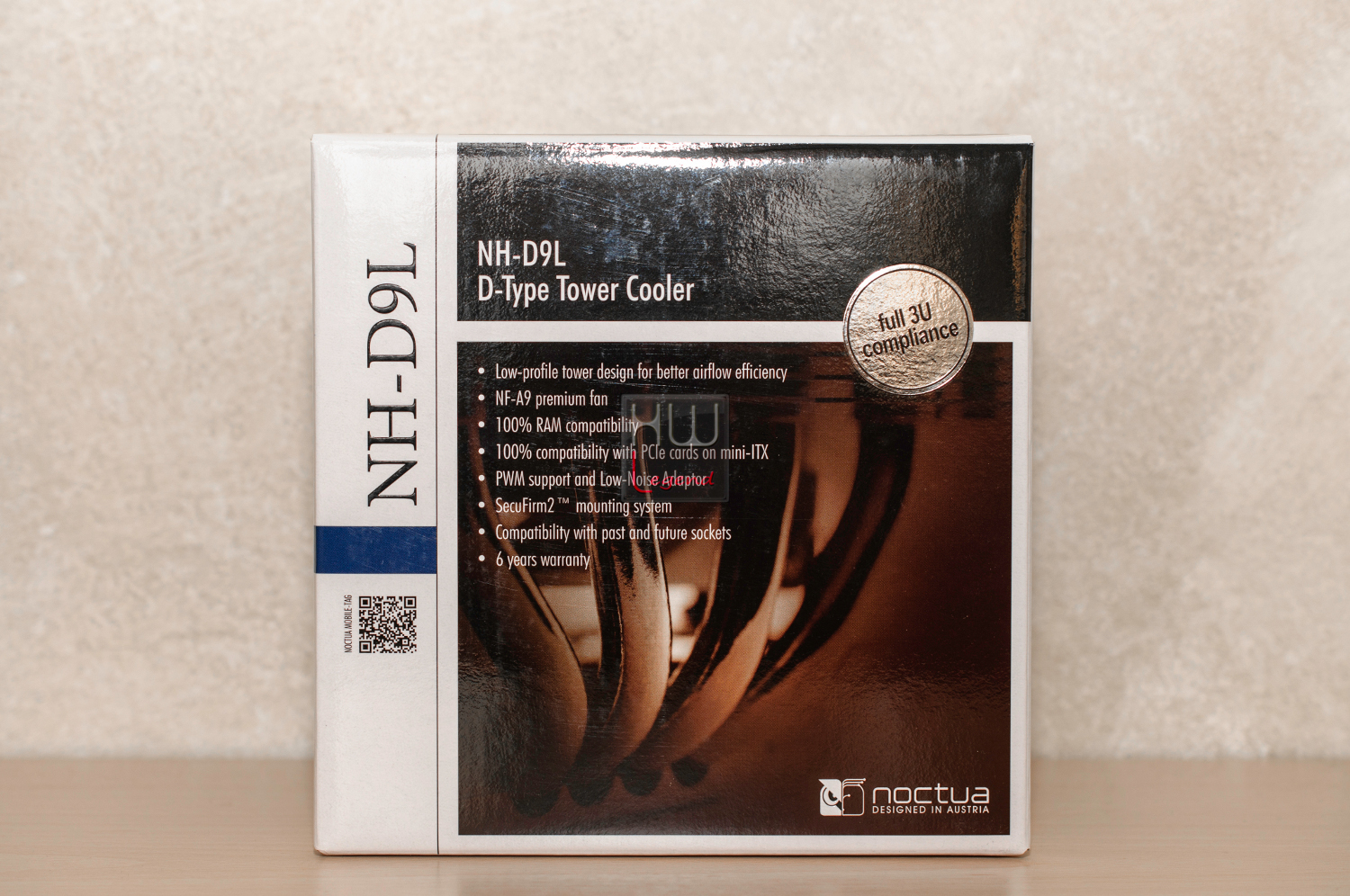

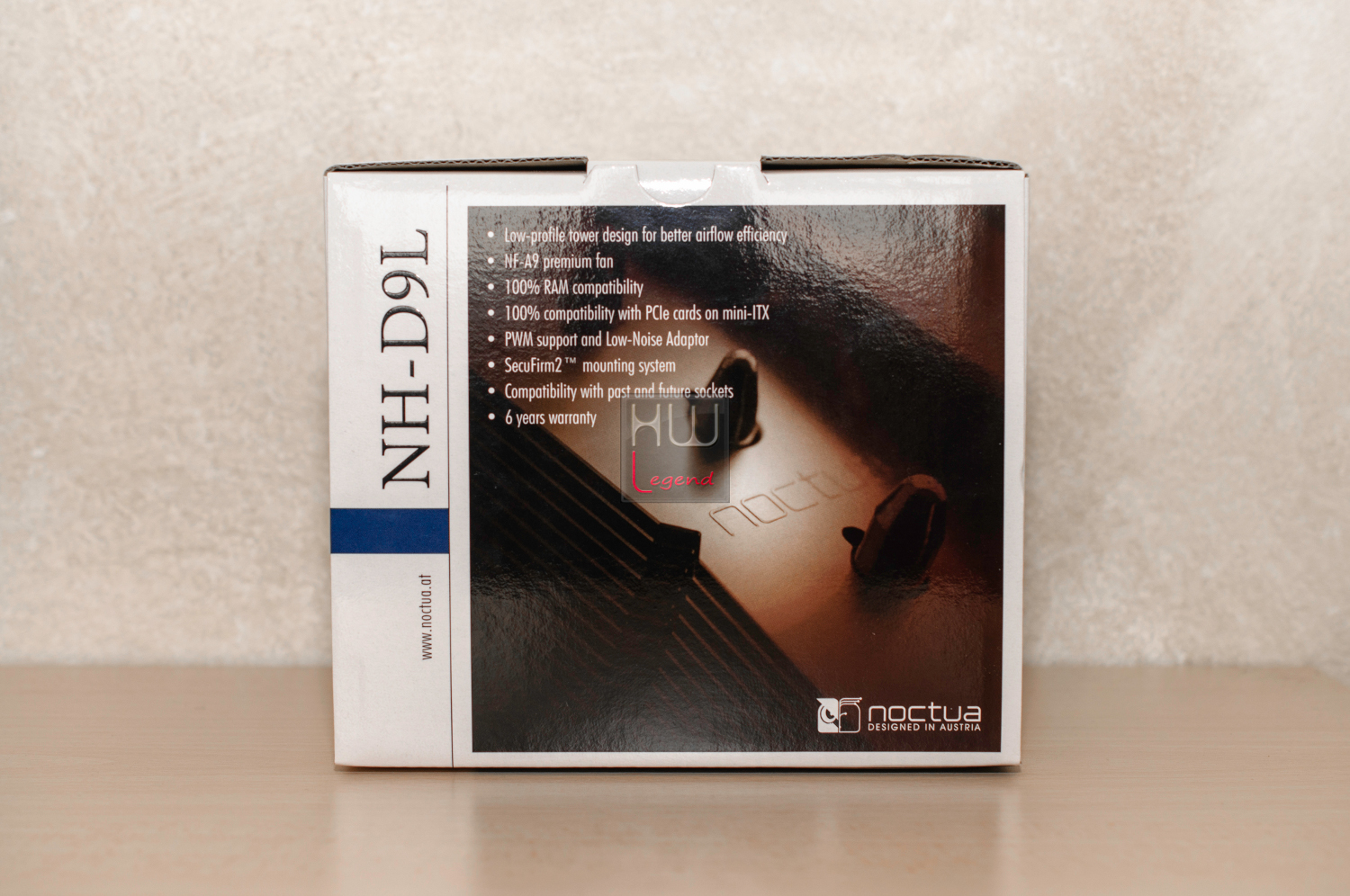

La scatola del Noctua NH-D9L utilizza cartone di buona qualità, caratterizzato da un’alta resistenza allo schiacciamento che consente di protegge il prodotto da eventuali urti accidentali. Sulla parte frontale troviamo diverse informazioni, tra cui un QR-Code che ci permette di accedere direttamente alla pagina del modello sul sito aziendale.

In alto è presente il nome del dissipatore assieme ad una breve descrizione, mentre sulla destra un badge mette in risalto la compatibilità con rack alti 3U. In basso a destra è presente il logo Noctua. La confezione ha un look gradevole e ben studiato, in grado di attirare l’attenzione del consumatore finale.

La raffigurazione dettagliata delle heatpipes in primo piano e il mix di colori blu, nero, bianco e marrone legno/mattone, conferiscono un’eleganza senza eguali. A nostro avviso il contrasto cromatico risulta ben bilanciato e le scritte bianche e nere ben si sposano con lo sfondo, andando di fatto a creare una visione d’insieme moderna e al passo coi tempi.

Spostandoci ad analizzare con attenzione la faccia laterale sinistra possiamo chiaramente scorgere: il nome del dissipatore, una ordinata ed esaustiva descrizione corredata da apposite innagini, delle principali features del prodotto e le certificazioni conformi alle attuali norme Europee.

Tra queste certificazioni spicca la dicitura RoHS (Restriction of Hazardous Substances Directive), che impone alcune restrizioni sull’uso di determinate sostanze pericolose nella costruzione di vari tipi di apparecchiature elettriche ed elettroniche. Fin da subito è chiaro come Noctua voglia mettere in risalto i punti di forza del suo colling.

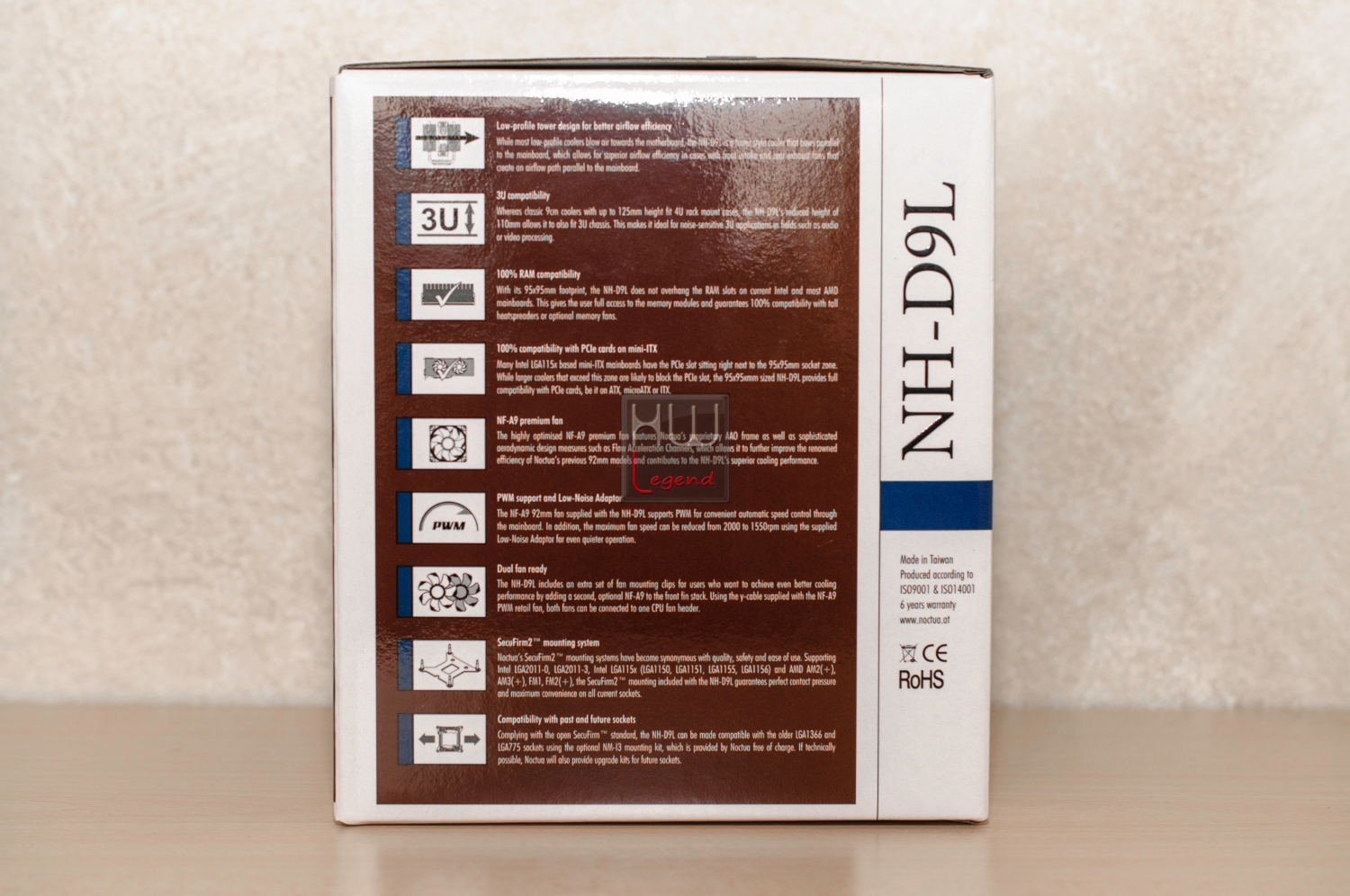

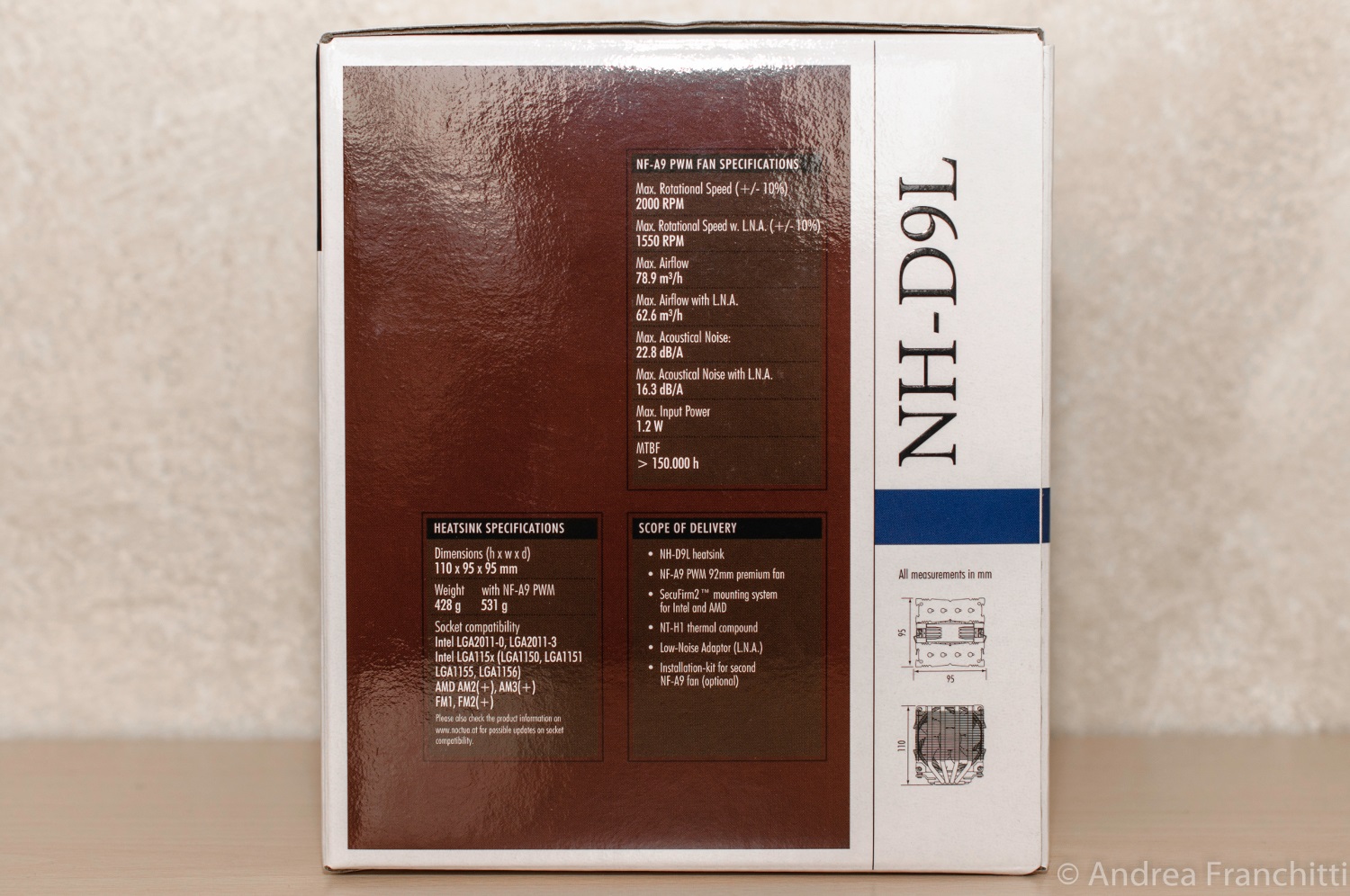

La parte laterale destra presenta le specifiche dettagliate della ventola e del corpo dissipante, l’elenco completo del contenuto della confezione e le misure dettagliate in millimetri del cooling. Non manca inoltre il nome del prodotto.

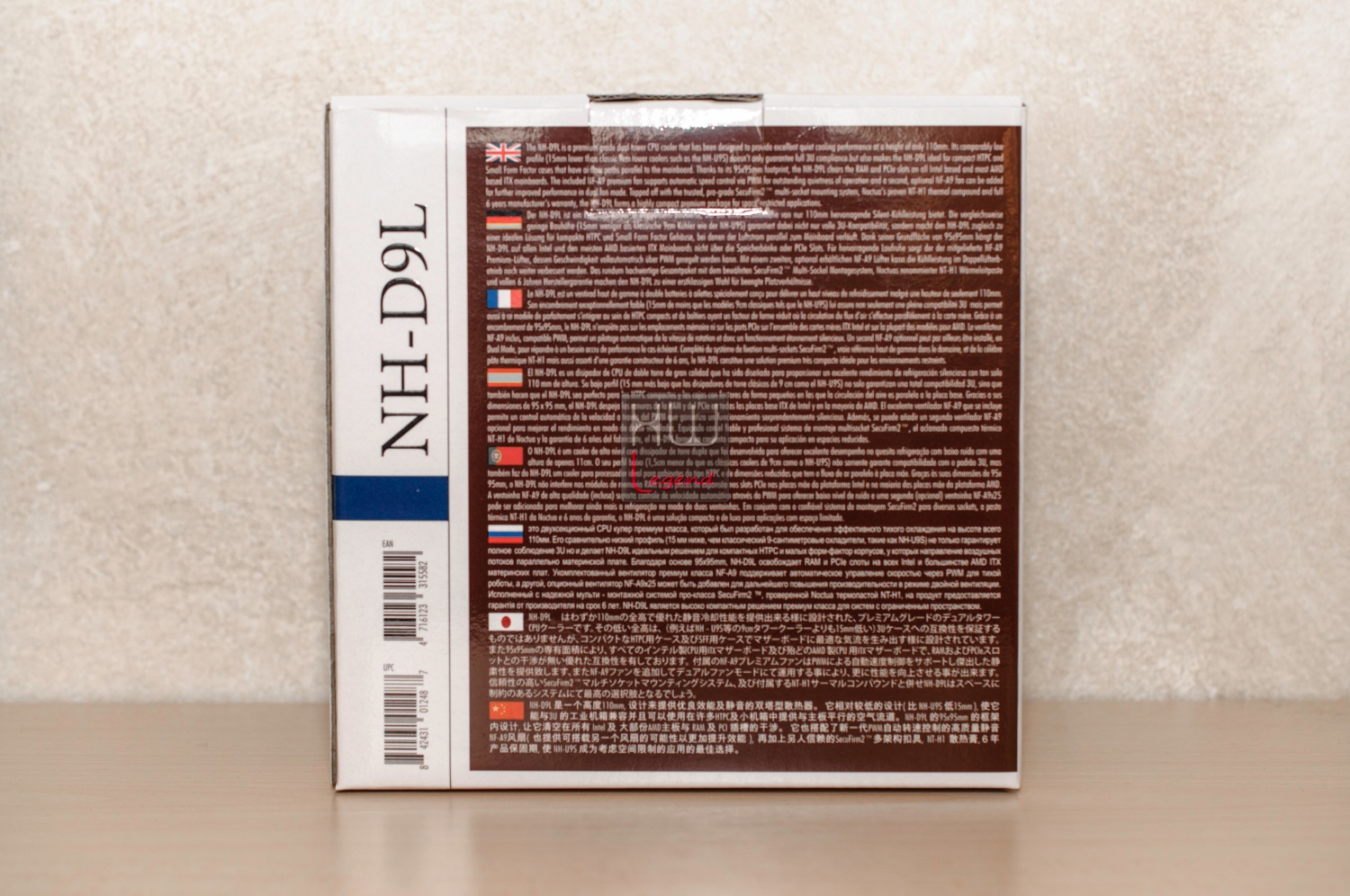

La parte posteriore della confezione riprende la stessa tonalità di colori presenti nella parte frontale, creando una continuità visiva che non disorienta il consumatore finale. Su di essa possiamo chiaramente scorgere: il nome del prodotto, il numero di serile e una breve ma esaustiva descrizione del dissipatore in 8 lingue diverse, Italiano escluso.

Maneggiando la confezione ci si accorge di come il peso relativamente elevato, sia sinonimo di qualità dei materiali utilizzati e come vedremo in seguito, di elevate prestazioni.

La parte superiore della confezione è caratterizzata dall’elegante particolare dell’ultima lamella superiore con le heatpipes. Sempre in maniera ordinata troviamo: il nome del dissipatore, una breve descrizione delle features principali, l’indirizzo del sito e il logo dell’azienda.

Noctua non ha trascurato alcun dettaglio, curando con molta attenzione e scrupolosità tutti i particolari. L’apertura della confezione risulta semplice e in pochi secondi ci troveremo di fronte al materiale fornitoci in dotazione.

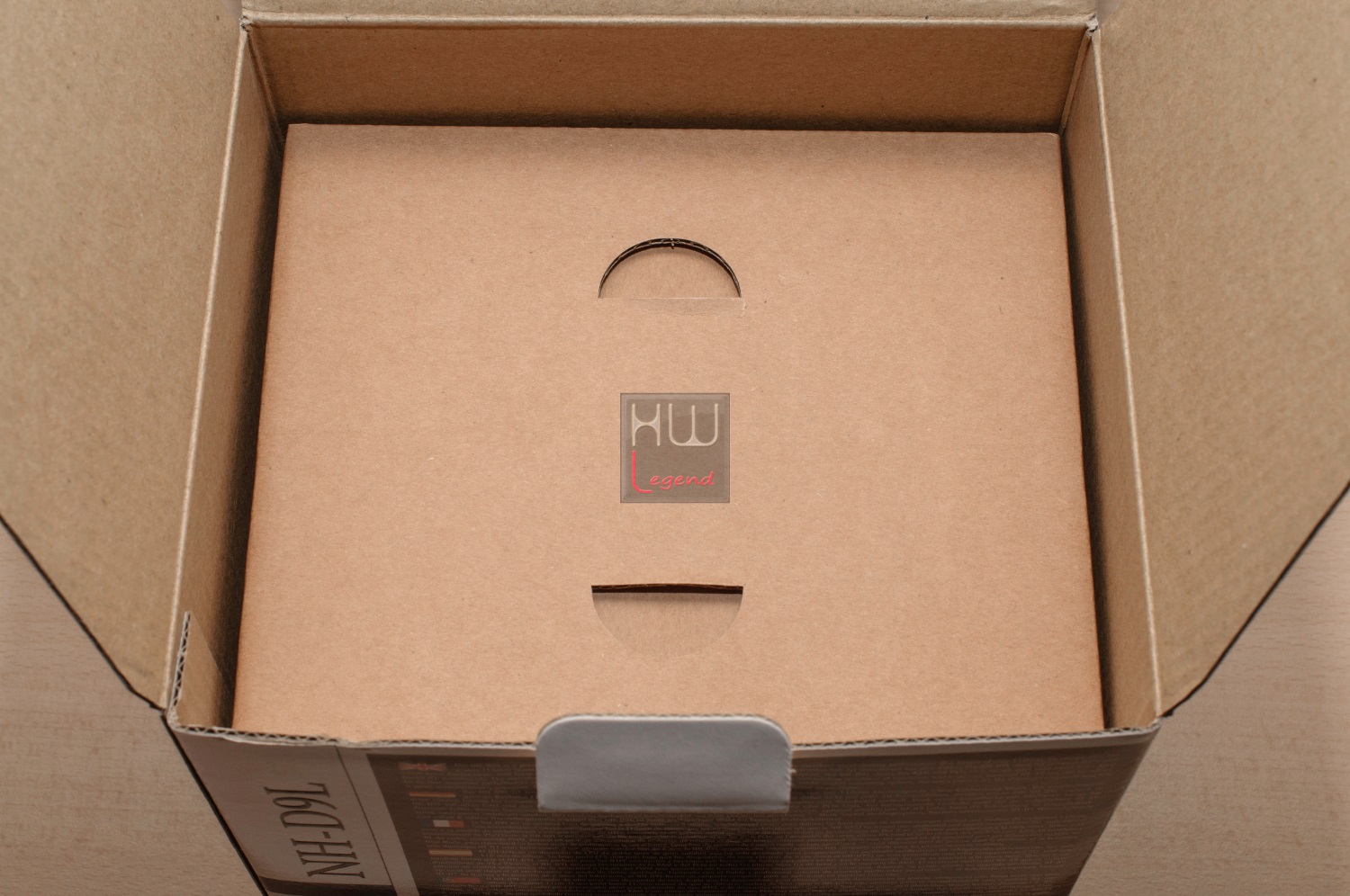

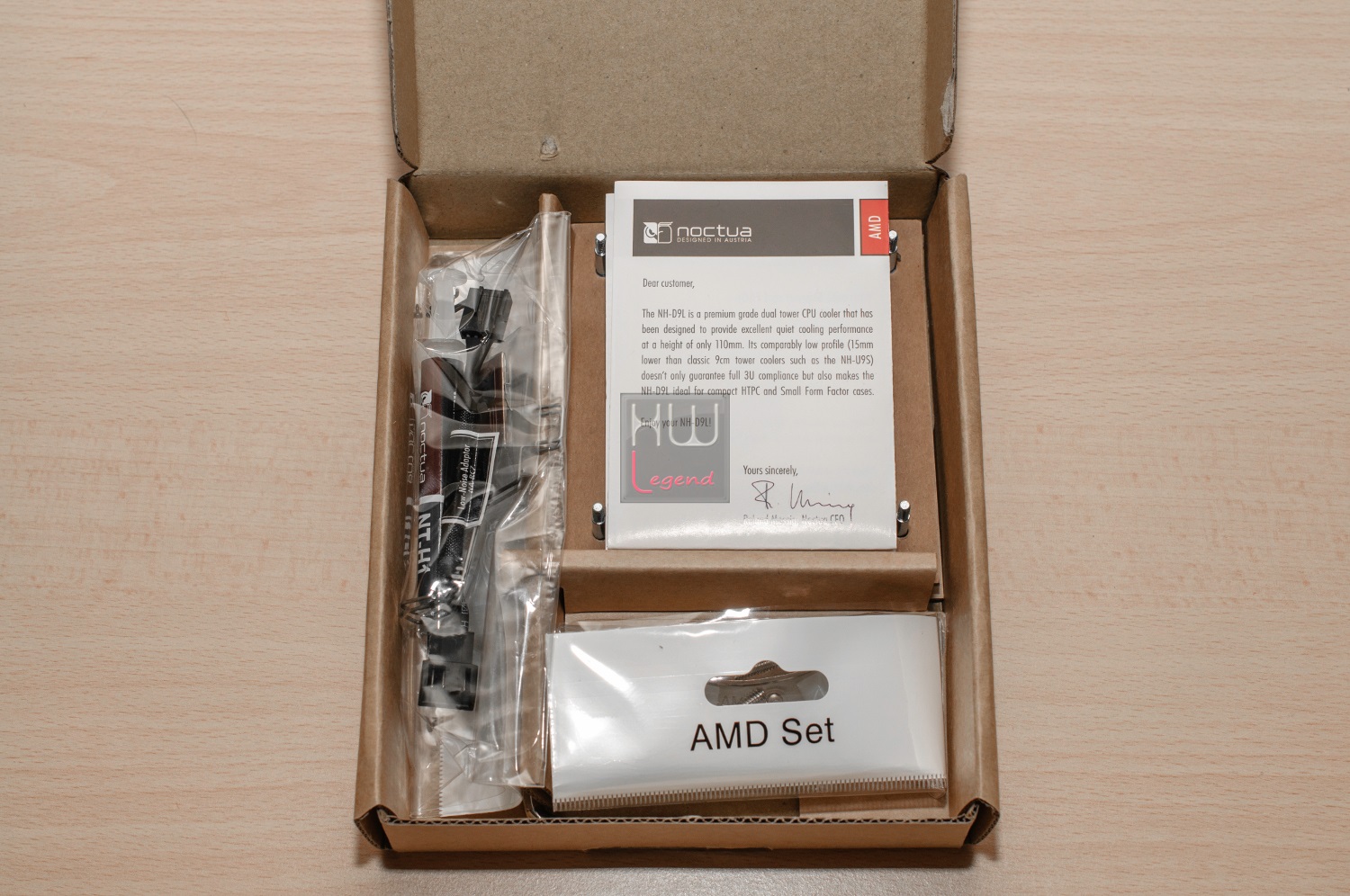

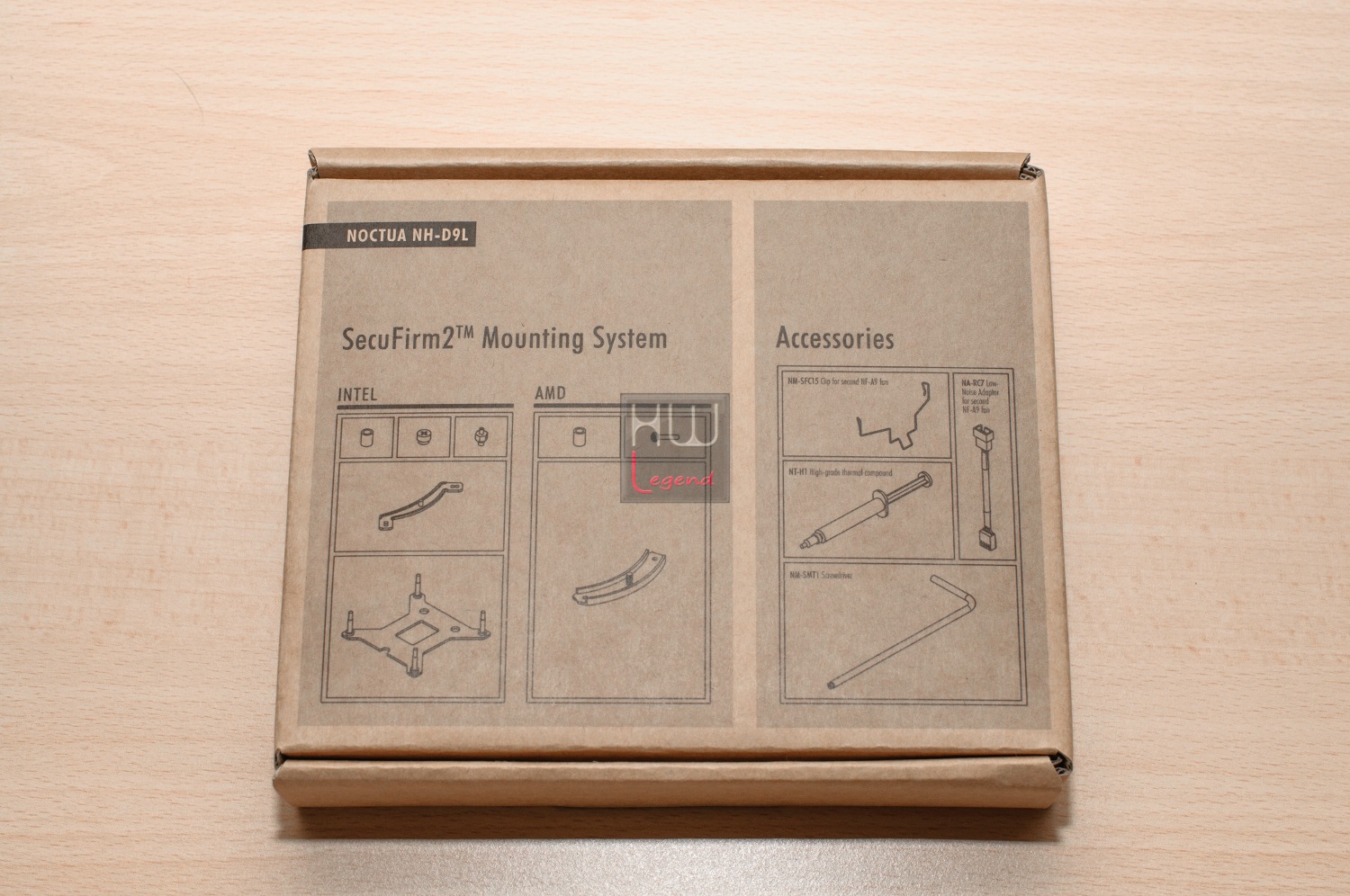

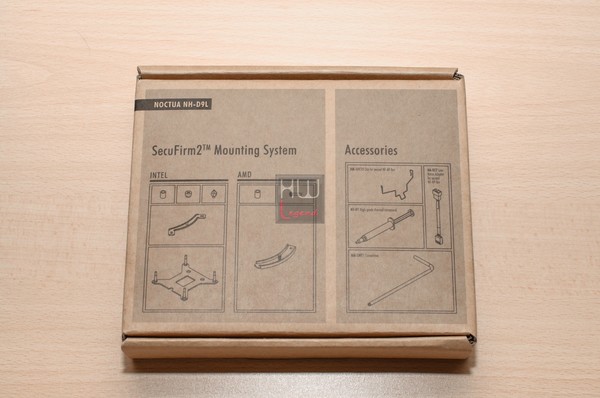

Nella parte superiore troviamo una scatola contenente gli accessori per il montaggio. Sotto di essa è presente un’altra confezione contenente il dissipatore con la ventola già installata.

{jospagebreak_scroll title=Confezione e Bundle – Parte Seconda:}

Confezione e Bundle – Parte Seconda:

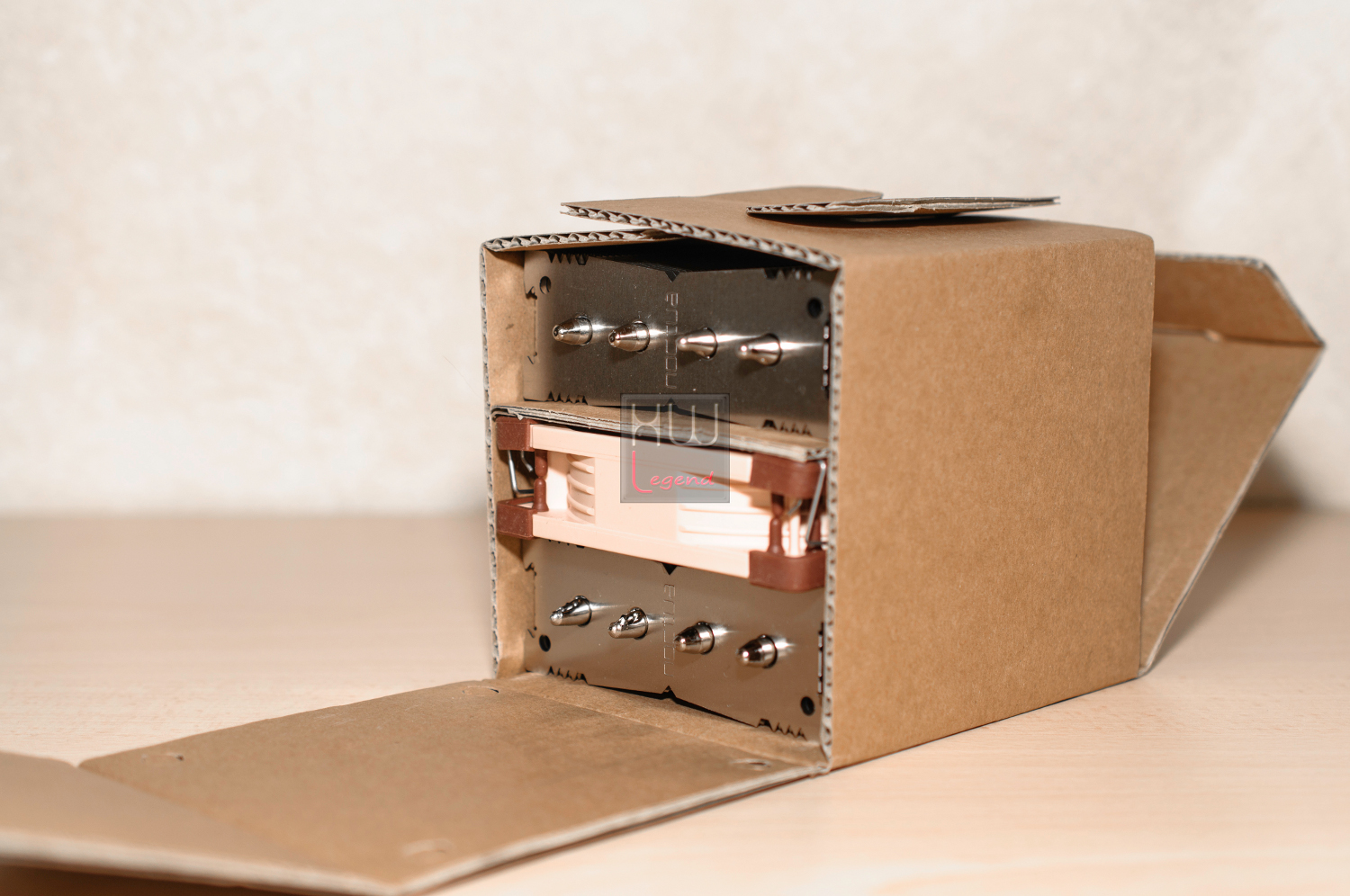

Rimossa la confezione del bundle troveremo il dissipatore stesso, circondato da una struttura realizzata con spesso cartone atto a proteggere il nostro NH-D9L durante le fasi più coincitate del trasporto.

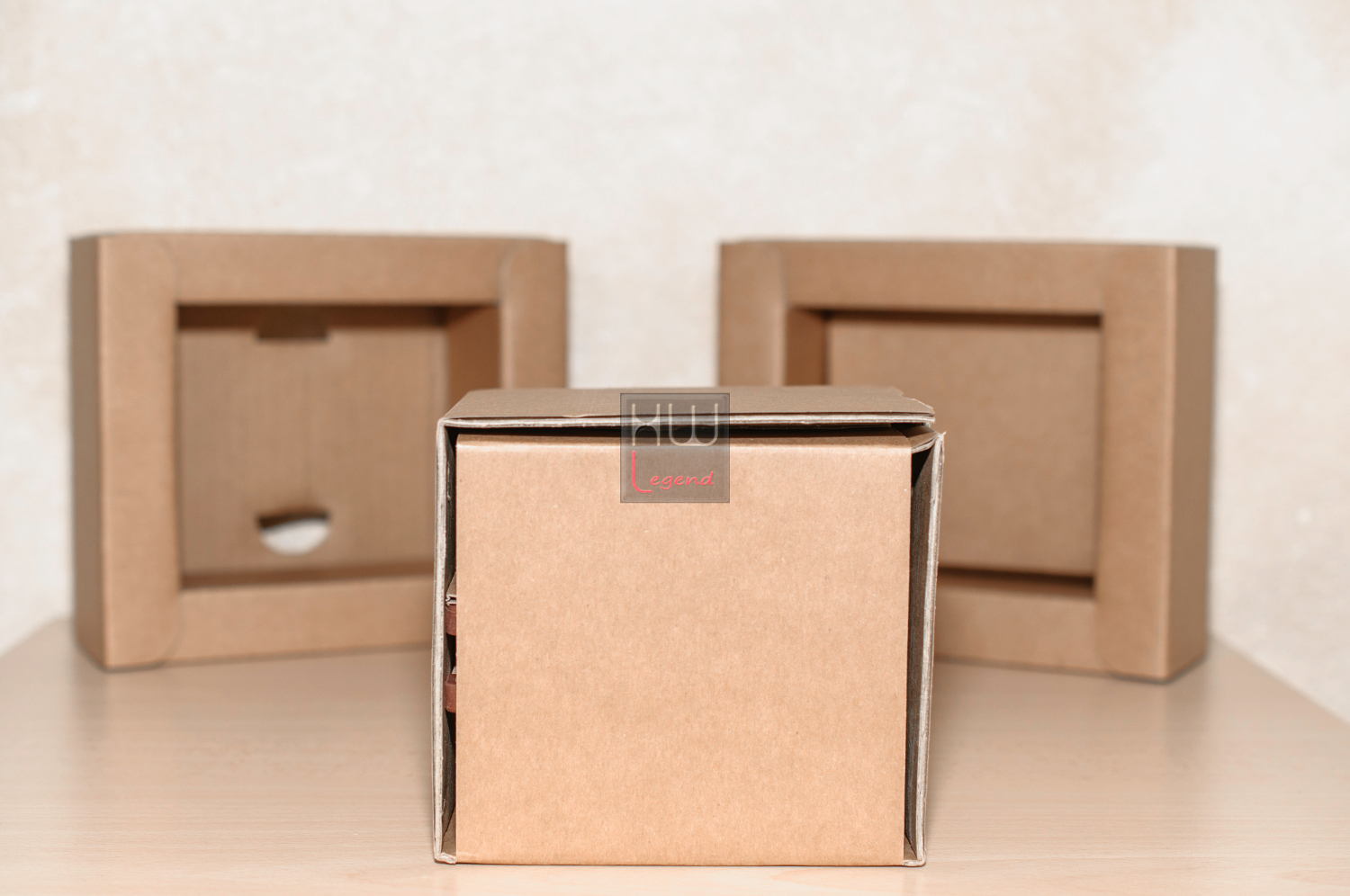

Il cartone utilizzato da Noctua per alloggiare il bundle e il dissipatore è di spessore elevato e di ottima qualità. Esso sarà pertanto in grado di  proteggere in maniera eccellente tutte le parti presenti in esso.

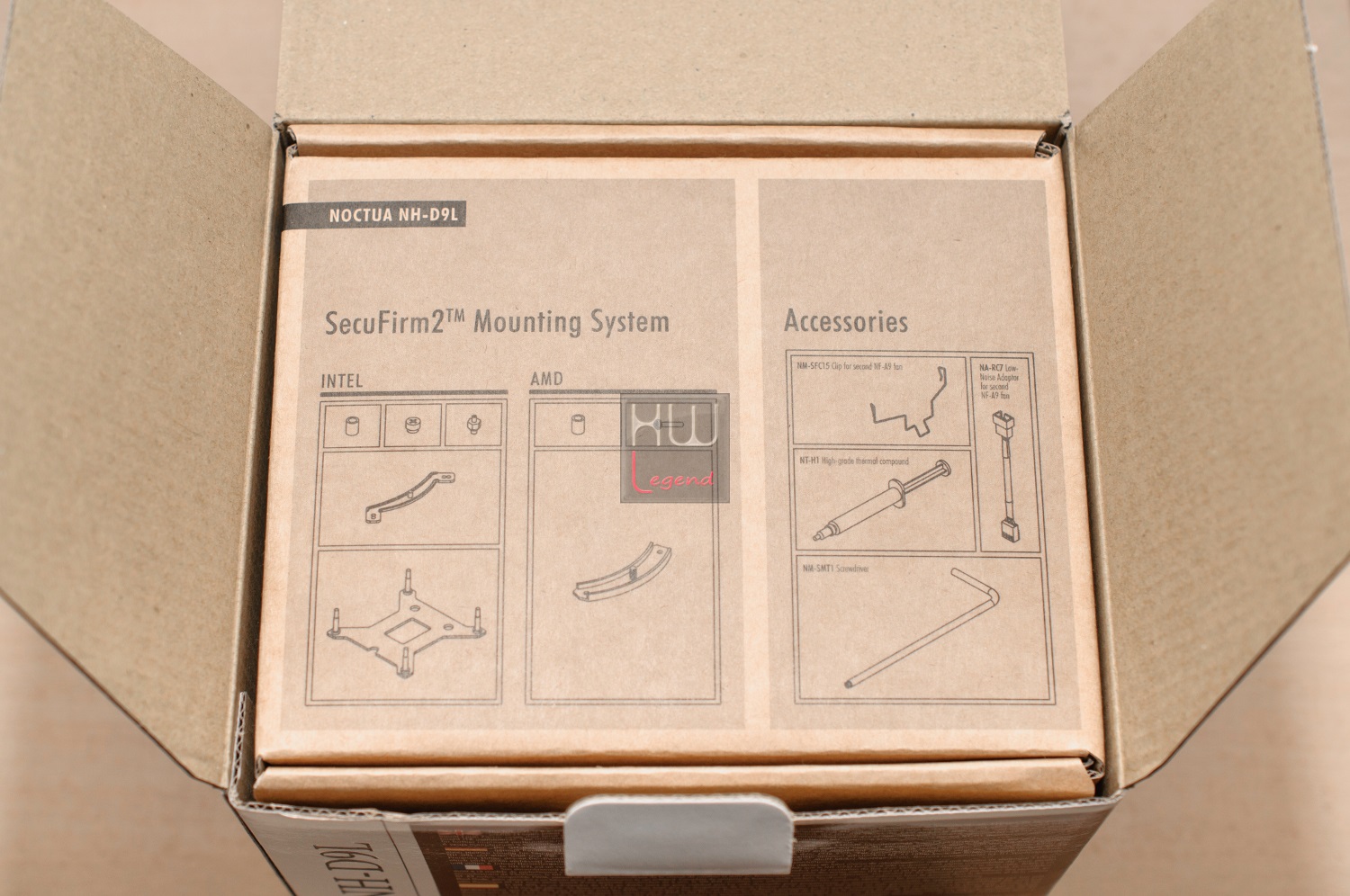

La cura della distribuzione di ogni componente all’interno della confezione, denota l’ottimo studio e attenzione che l’azienda ha riposto. Riteniamo che sia praticamente quasi impossibile incappare in qualche componente danneggiato per causa di un trasporto movimentato.

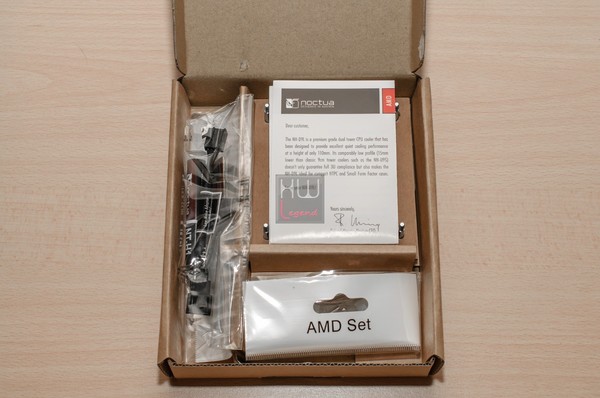

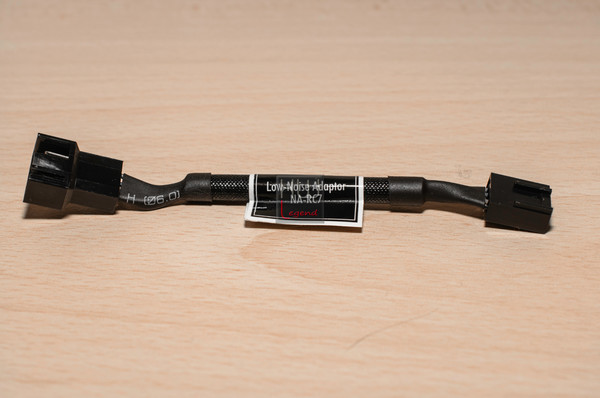

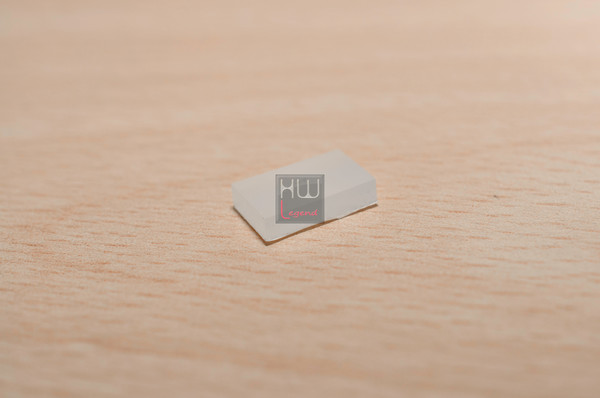

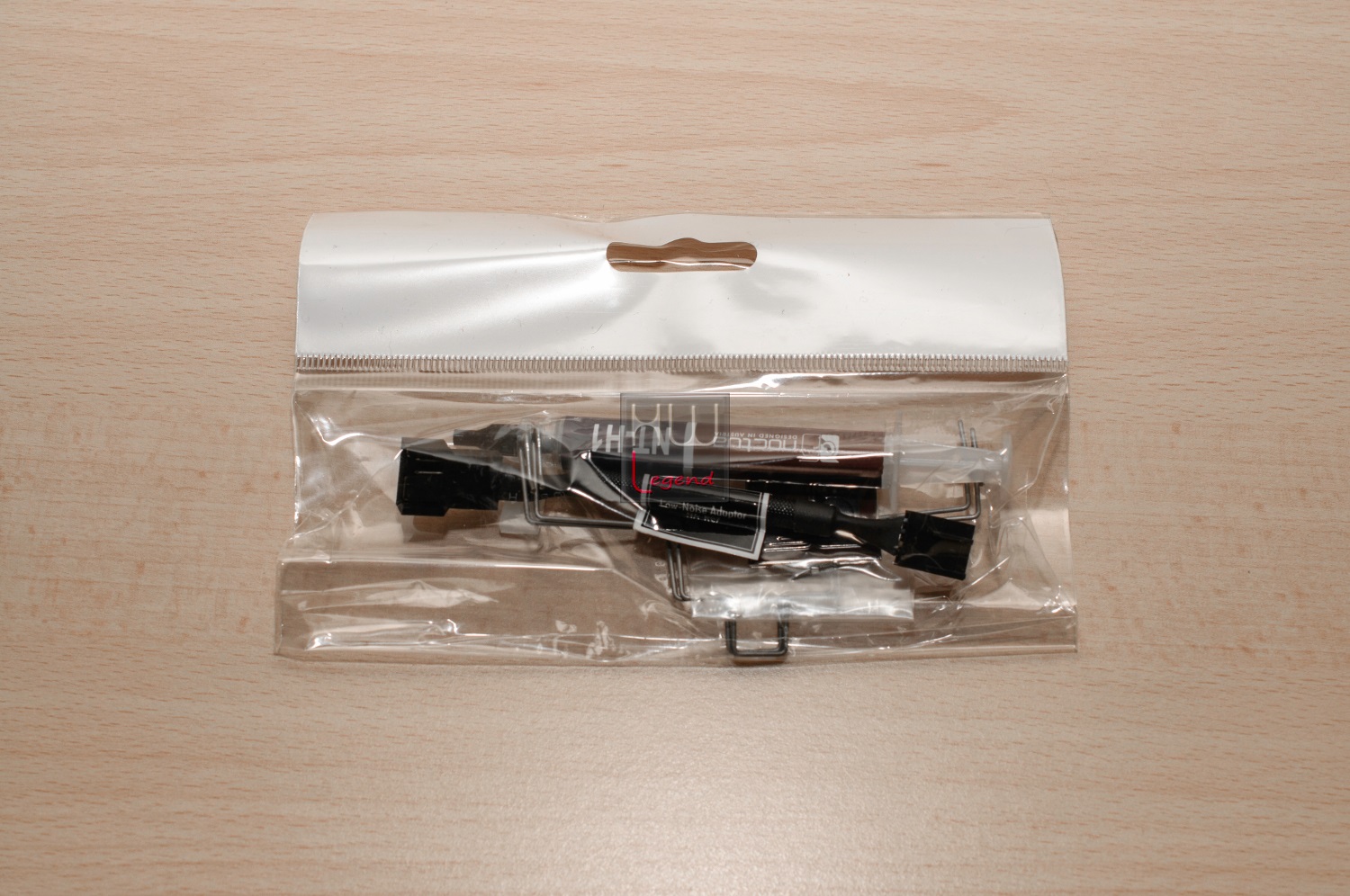

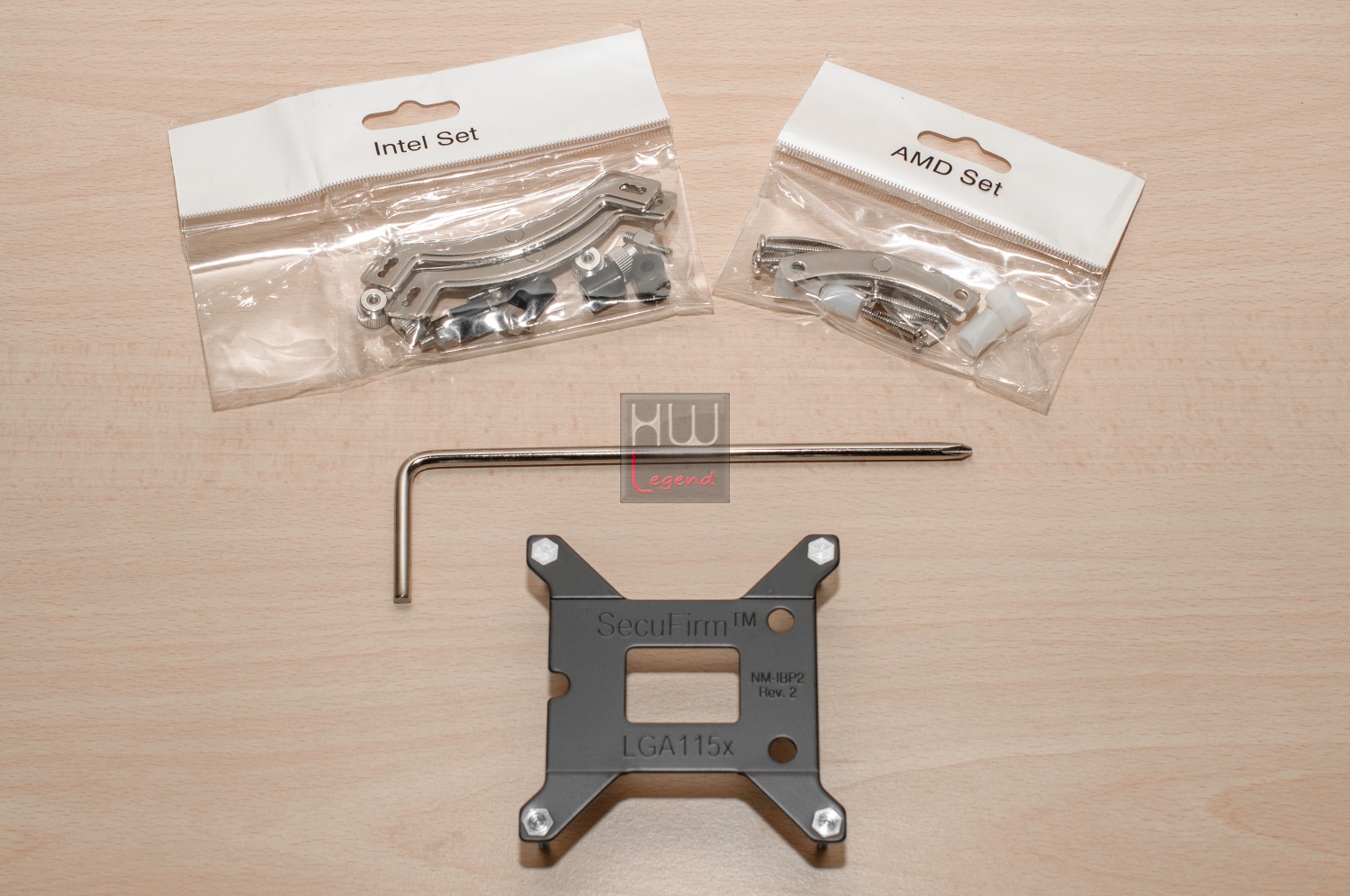

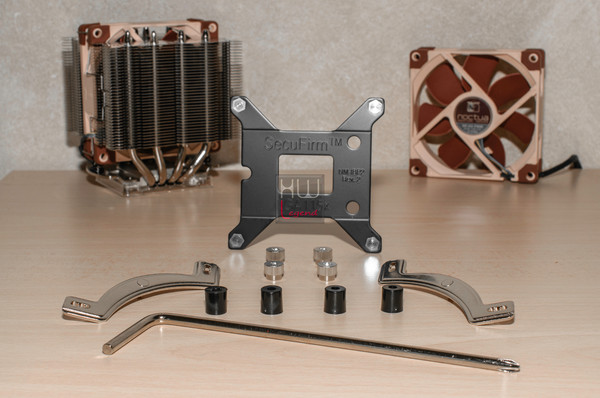

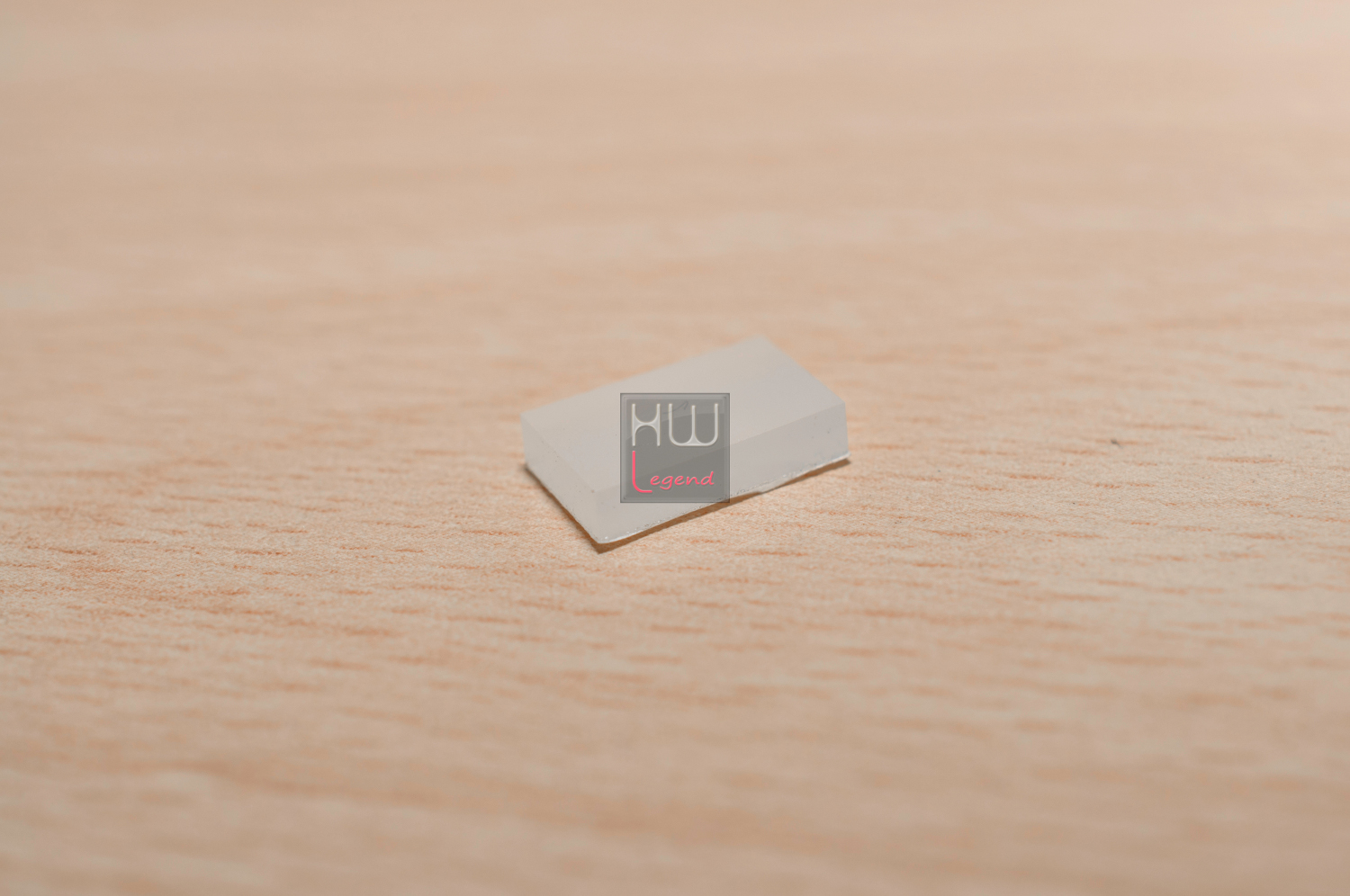

Il bundle suddiviso in comparti è composto dai seguenti componeti: pasta termoconduttiva Noctua NT-H1, Low-Noise-Adapter (riduttore di voltaggio per ventola), un gommino antivibrazione, due clip per installare una ventola aggiuntiva, backplate per sistemi AMD e Intel, manuale di istruzioni, una brugola e set di montaggio per piattaforme AMD e Intel.

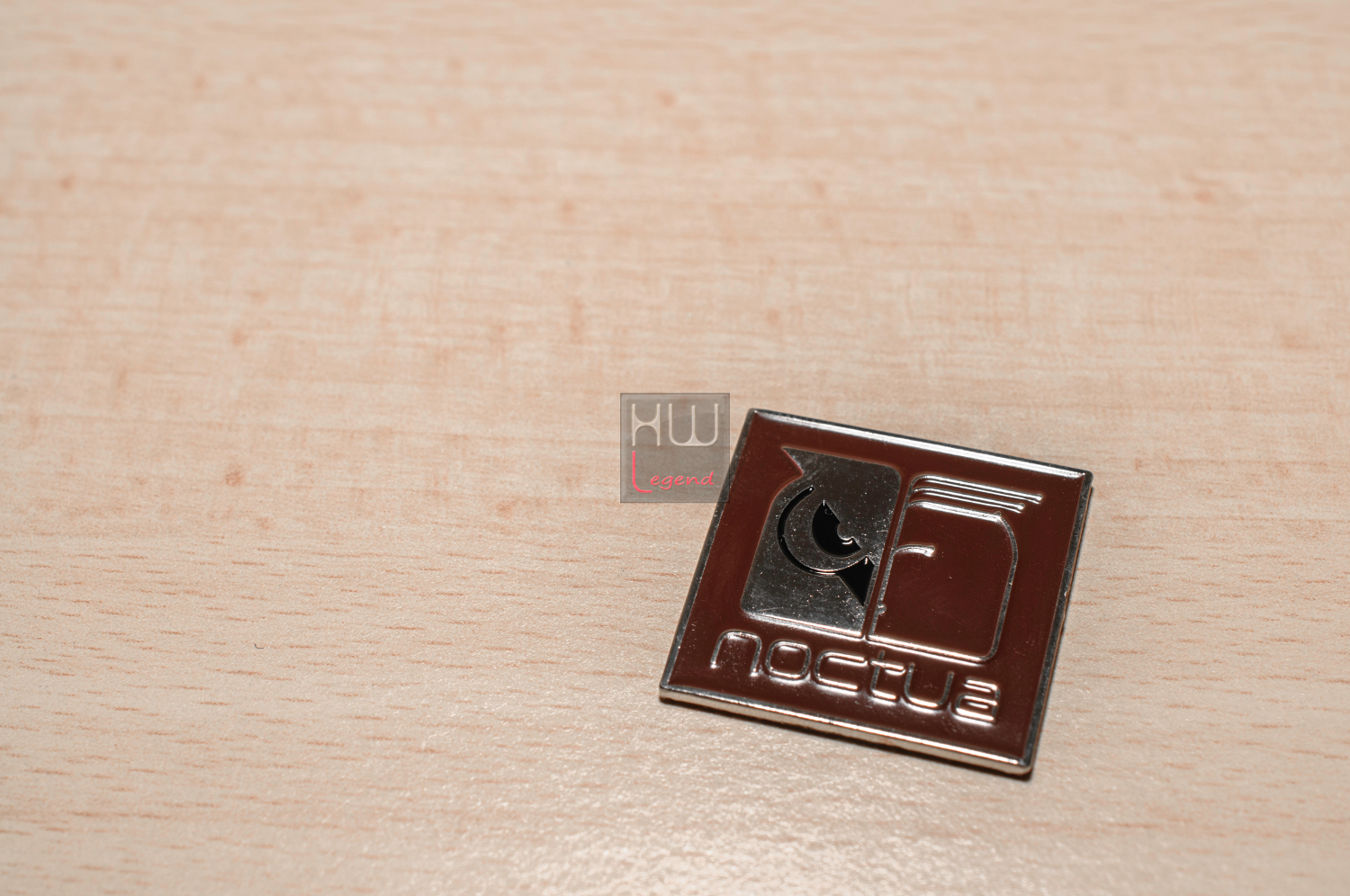

Nel bundle troviamo inoltre un pregiato badge in metallo, realizzato con molta cura. Potremo quindi ornamentare il nostro case con questo elegante riconoscimento.

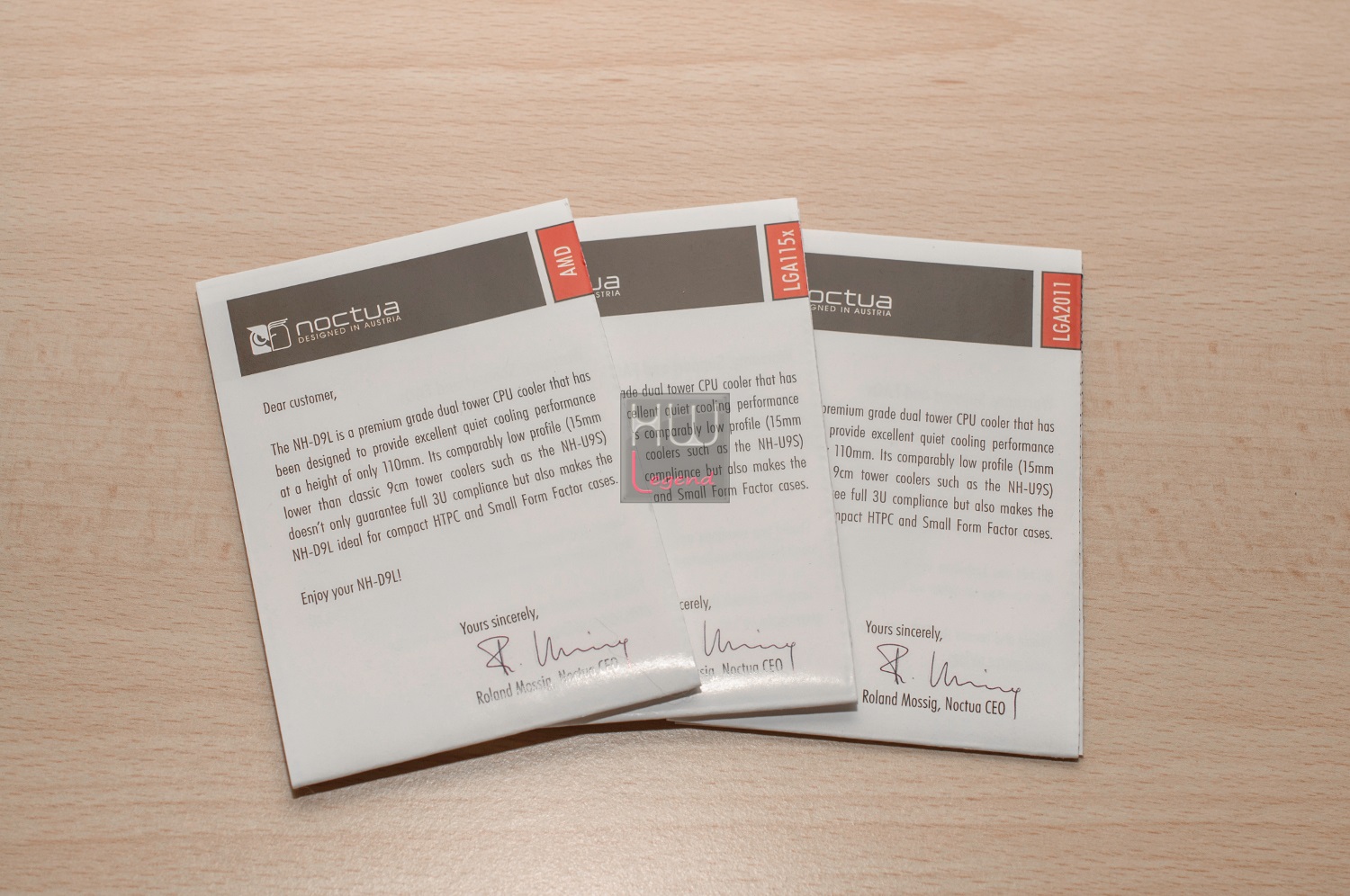

Nei manuali di istruzioni, che ricordiamo essere molto completi e dettagliati di immagini e descrizioni, è presente anche un ringraziamento per l’acquisto del prodotto.

Il bundle fornito in dotazione risulta molto completo e consente fin da subito di godere a pieno del prodotto. Noctua non si è quindi smentita per quanto riguarda la qualità dei propri cooler. La pagina ufficiale del prodotto la trovate al seguente link. Siamo pronti per andare ad analizzare le caratteristiche tecniche e le principali features del dissipatore ad aria NH-D9L.

{jospagebreak_scroll title=Specifiche tecniche e features:}

Specifiche tecniche e features:

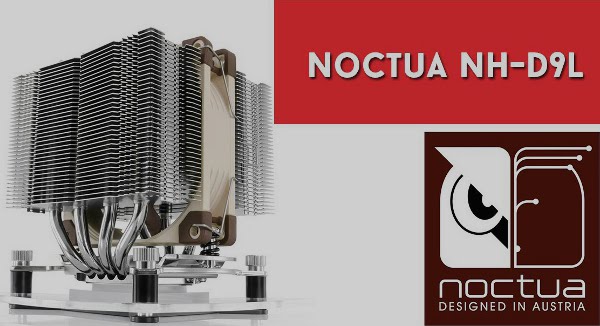

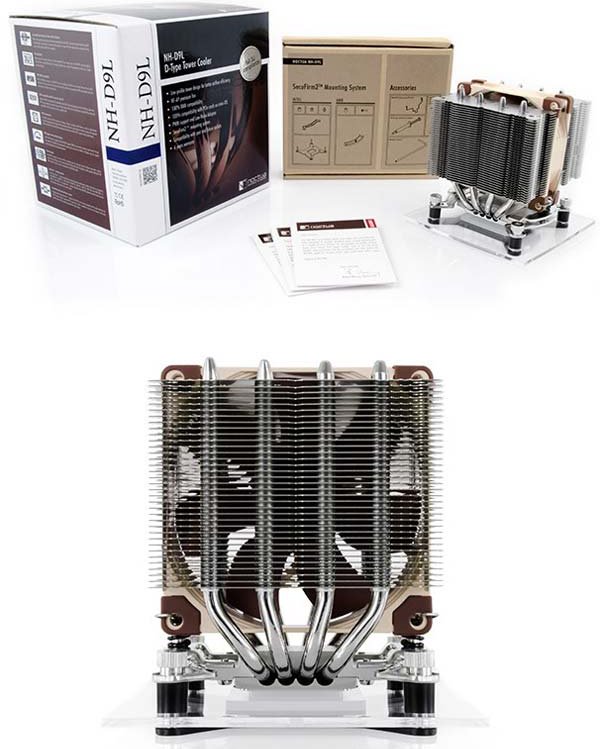

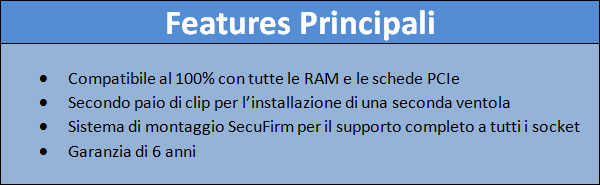

Il Noctua NH-D9L è un dissipatore a torre dotato 4 heatpipes in rame, caratterizzato da una nichelatura superiore di qualità eccelsa. Lo scambio di calore tra il processore e le stesse heatpipes è garantito da una base in rame nichelato, con una lappatura finemente realizzata a specchio. Riassumiamo nella tabelle che segue le principali specifiche tecniche del Noctua NH-D9L.

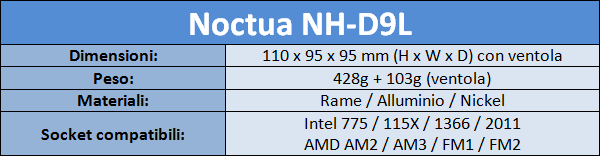

Le specifiche tecniche dichiarate da Noctua, rispecchiano in pieno la volontà del produttore, nel voler realizzare un dissipatore silenzioso e con componenti di qualità. Le novità stilistiche e funzionali lo rendono un prodotto moderno e decisamente molto interessante.

Il Noctua NH-D9L è equipaggiato con una ventola da 92mm, in grado di svolgere egregiamente il lavoro di smaltimento del calore generato dal dissipatore. Al fine di aumentare il potere di raffreddamento del cooler è possibile installare una seconda ventola per una configurazione push-pull, al fine di migliorare ulteriormente lo smaltimento termico. Analizzeremo in seguito le innumerovoli caratteristiche della ventola. Ora siamo pronti per andare ad analizzare le sue principali features.

Dissipatore a torre Low-Profile

Al contrario di molti dissipatori low-profile che muovono l’aria in direzione della scheda madre, l’NH-D9L sposta l’aria in senso parallelo per sfruttare pienamente il flusso d’aria del case. In questo modo è possibile garantire temperature più basse sfruttando l’aria proveniente dalla parte anteriore del case, dove spesso è collocata una ventola che immette aria fresca.

Dissipatore 3U compatibile

Visato le dimensioni ridotte del Noctua NH-D9L risulta essere compatibile con rack alti 3U ovvero 5,25 pollici (133,35 mm).

Compatibilità con tutte le RAM

Con una grandezza di 95 x 95 mm l’NH-D9L non occupa gli slot per le RAM, evitando di trasmettere calore su di essi e garantendo una piena compatibilità con tutti moduli, indipendentemente dall’altezza dell’heatspreader e dalla presenza o meno di dissipatori a ventola dedicati.

Compatibilità con tutte le schede PCI-Express

Molte schede madri mini-ITX presentano uno slot PCI-E 16x prossimo alla zona del socket. Mentre dissipatori più grandi eccedono di dimensioni andando ad occupare lo spazio riservato alle schede installate in questo slot, l’NH-D9L non crea interferenze garantendo una completa compatibilità con tutte le schede video PCI-E e con tutte le schede madri ATX, micro-ATX e mini-ITX.

Ventola NF-A9

La ventola di categoria Premium NF-A9 possiede un frame proprietario AAO (Advanced Acoustic Optimization). Questo particolare frame ha un design aerodinamicamente molto sofisticato, il che gli consente una ottimale l’efficienza, rispetto alla serie precedente. Grazie a questo utile accorgimento il cooler NH-D9L garantisce performances superiori rispetto ad altri modelli con ventola da 92mm. Parleremo della ventola più in dettaglio nella sezione dedicata.

Supporto per PWM e Low-Noise Adaptor

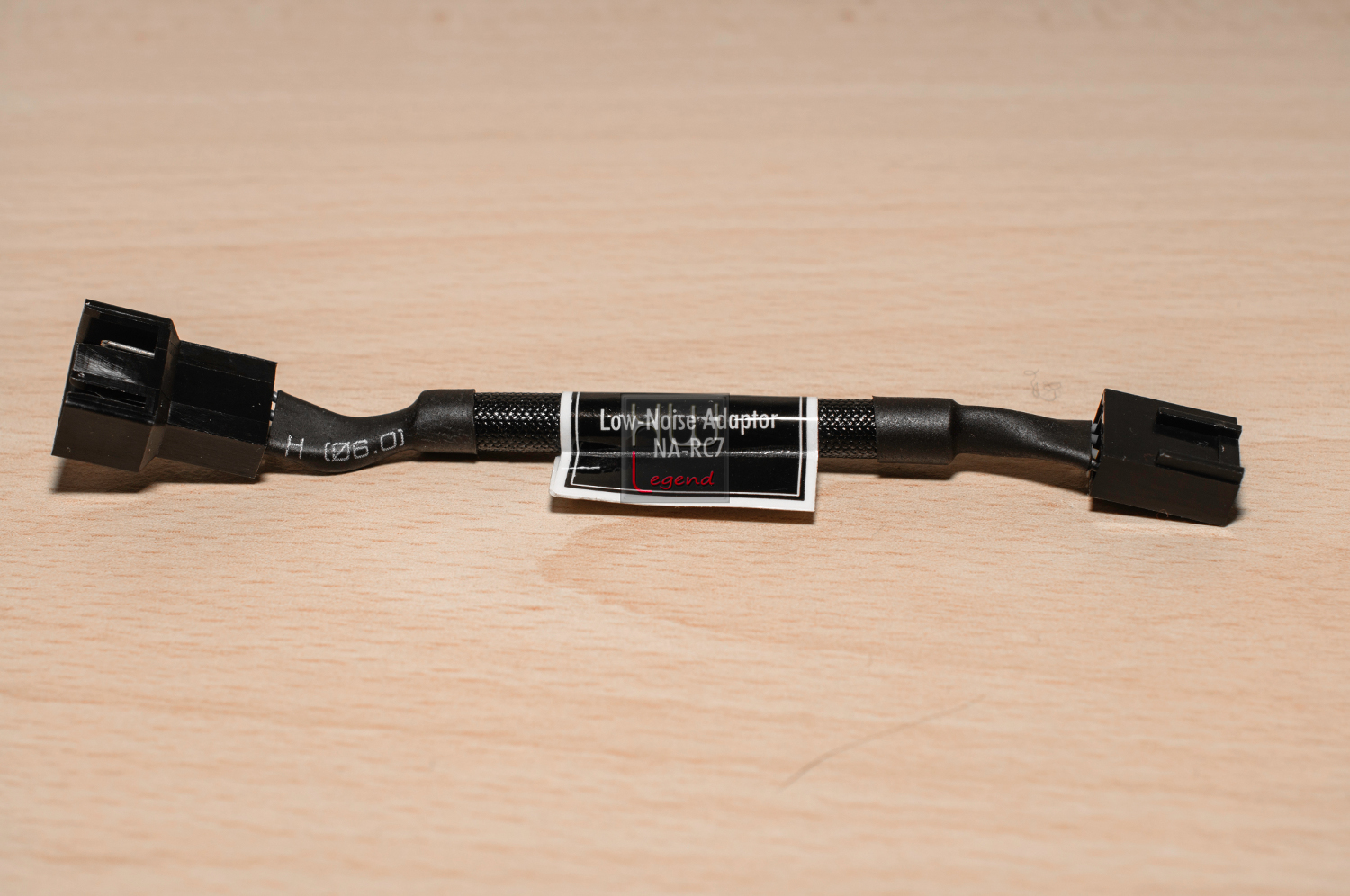

L’NH-D9L garantisce il pieno supporto alle connessioni a 4 PIN con connettore PWM (Pulse-Width Modulation), in modo tale da permettere un controllo automatico della velocità da parte della scheda madre. In più, la velocità massima di rotazione può essere ridotta da 2000 a 1550 rpm, grazie ad un adattatore che diminuisce il voltaggio di alimentazione della ventola stessa. Il rumore prodotto può essere così ridotto ulteriormente.

Pronto per essere usato in configurazione push-pull

Il Noctua NH-D9L è dotato di un secondo set di clip per il montaggio di una seconda ventola, in modo da garantire performances ottimali anche per gli utenti più esigenti. È possibile quindi creare una configurazione push-pull attraverso una seconda ventola NF-A9 PWM da collegare a quella fornita in dotazione grazie ad un raccordo ad Y. Sarà quindi possibile controllare entrambe le ventole grazie ad un solo connettore.

Sistema di montaggio SecuFirm2

Il sistema di montaggio SecuFirm2 è diventato sinonimo di qualità, sicurezza e facilità di utilizzo. Supportando una grande quantità di socket: Intel (LGA115x e LGA2011-x) e AMD (AMx, AMx+, FMx, FMx+), viene garantita una elevata compatibilità con ogni configurazione, mantenendo un perfetto contatto e una giusta pressione sul socket.

Compatibilità con socket passati e futuri

Grazie allo standard aperto SecuFirm è possibile adattare il dissipatore NH-D9L anche a socket precedenti, come l’LGA1366 e l’LGA775, con il sistema di montaggio opzionale NM-I3 fornito gratuitamente dalla stessa Noctua. Se tecnicamente possibile, l’azienda fornirà anche il sistema di montaggio per i socket futuri.

Pasta termina NT-H1

Con più di 100 tra premi e raccomandazioni ricevute dai giornalisti hardware di tutto il mondo, la pasta termica NT-H1 è una soluzione di grado professionale che garantisce una resistenza termica minima, una estrema facilità di utilizzo ed una affidabilità massima. Parleremo della pasta termica più in dettaglio nella sezione dedicata.

6 anni di garanzia

La qualità impeccabile di Noctua è sinonimo di estrema longevità. Come tutte le ventole Noctua, la NF-A9 PWM possiede un MTBF maggiore di 150000 ore e l’intero kit NH-D9L dispone di una garanzia di 6 anni.

Le innumerevoli features del Noctua NH-D9L, lo rendono una soluzione ideale per essere impiegata in sistemi server, workstation e, più in generale, a piattaforme molto compatte come gli HTPC, dove la dissipazione del calore unita alla massima silenziosità sono i parametri principali da tenere in considerazione.

Nel corso della nostra recensione analizzeremo le caratteristiche peculiari e innovative che i tecnici Noctua hanno voluto mettere a disposizione dei propri clienti. Per ulteriori informazioni è possibile consultare la pagina web del prodotto sul sito ufficiale. Siamo pronti per andare ad analizzare in dettaglio la soluzione Noctua NH-D9L.

{jospagebreak_scroll title=Uno sguardo da vicino – Parte Prima:}

Uno sguardo da vicino – Parte Prima:

Il Noctua NH-D9L è compatibile con i moderni socket Intel: LGA2011-0 & LGA2011-3 (Square ILM), LGA1156, LGA1155, LGA1150 e AMD: AM2, AM2+, AM3, AM3+, FM1, FM2, FM2+ (backplate required) , al fine di soddisfare al meglio le esigenze di qualsiasi tipologia di utente finale.

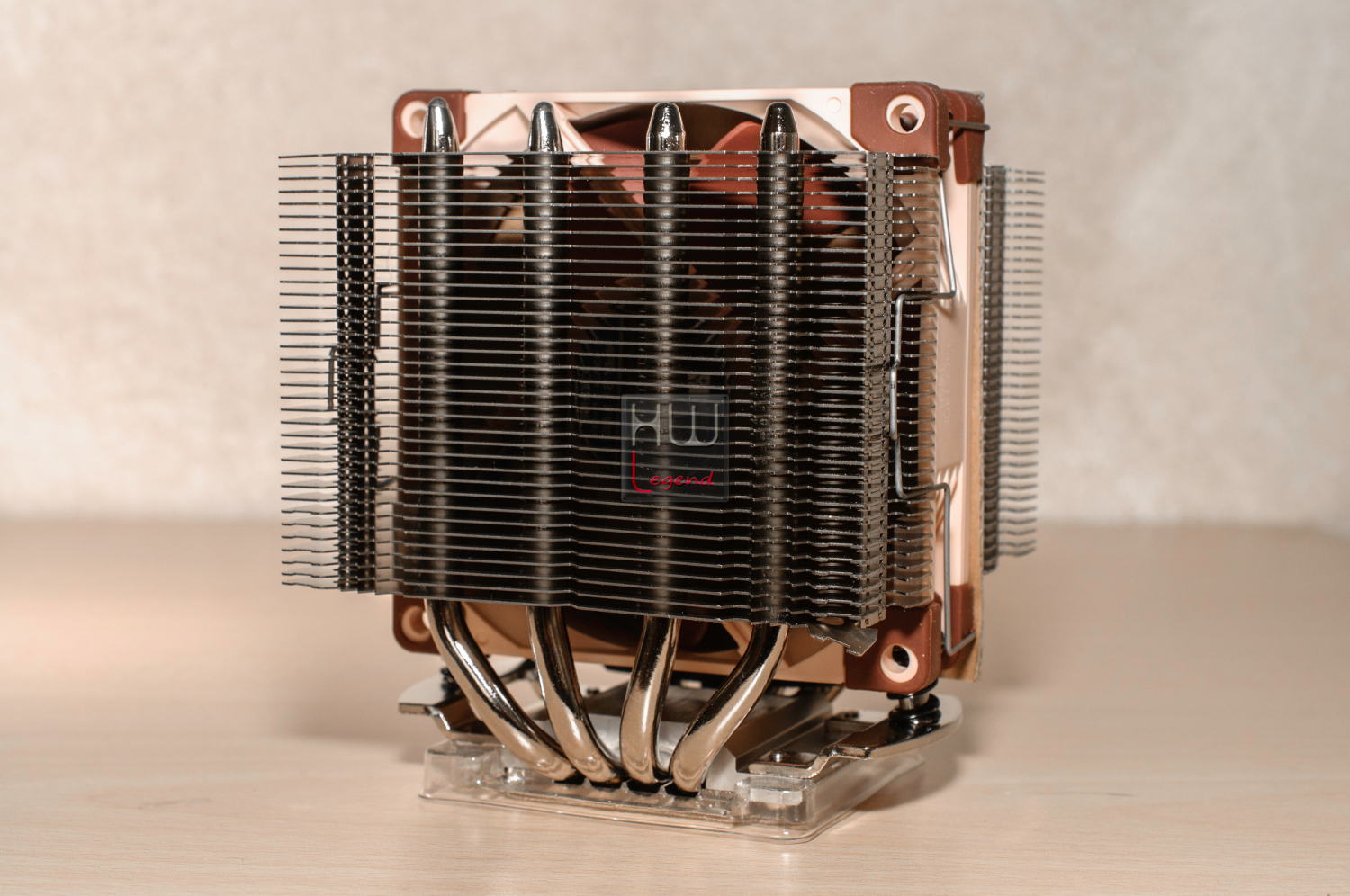

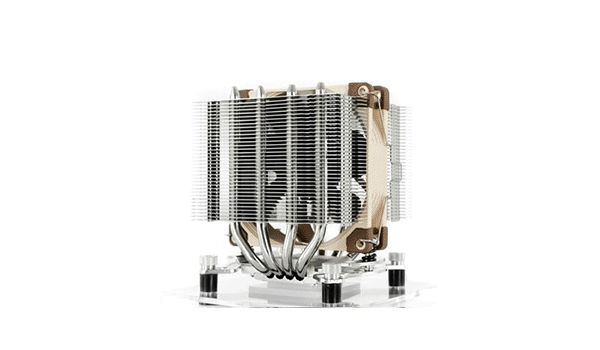

Il design del Noctua NH-D9L è quello di un cooler a doppia torre, caratterizzato da una struttura “a sandiwch” con ventola posizionata tra le due pareti dei corpi dissipanti.

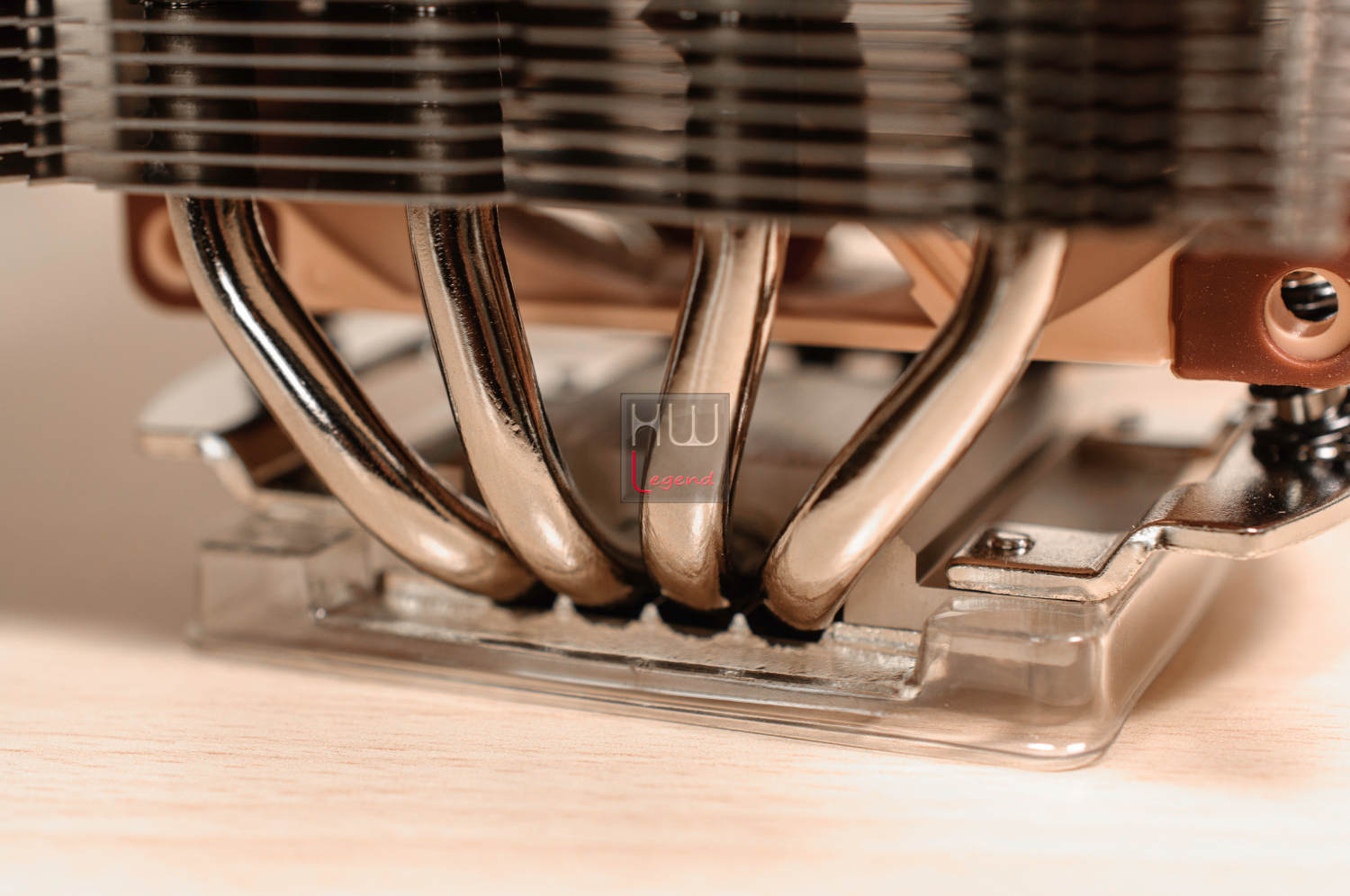

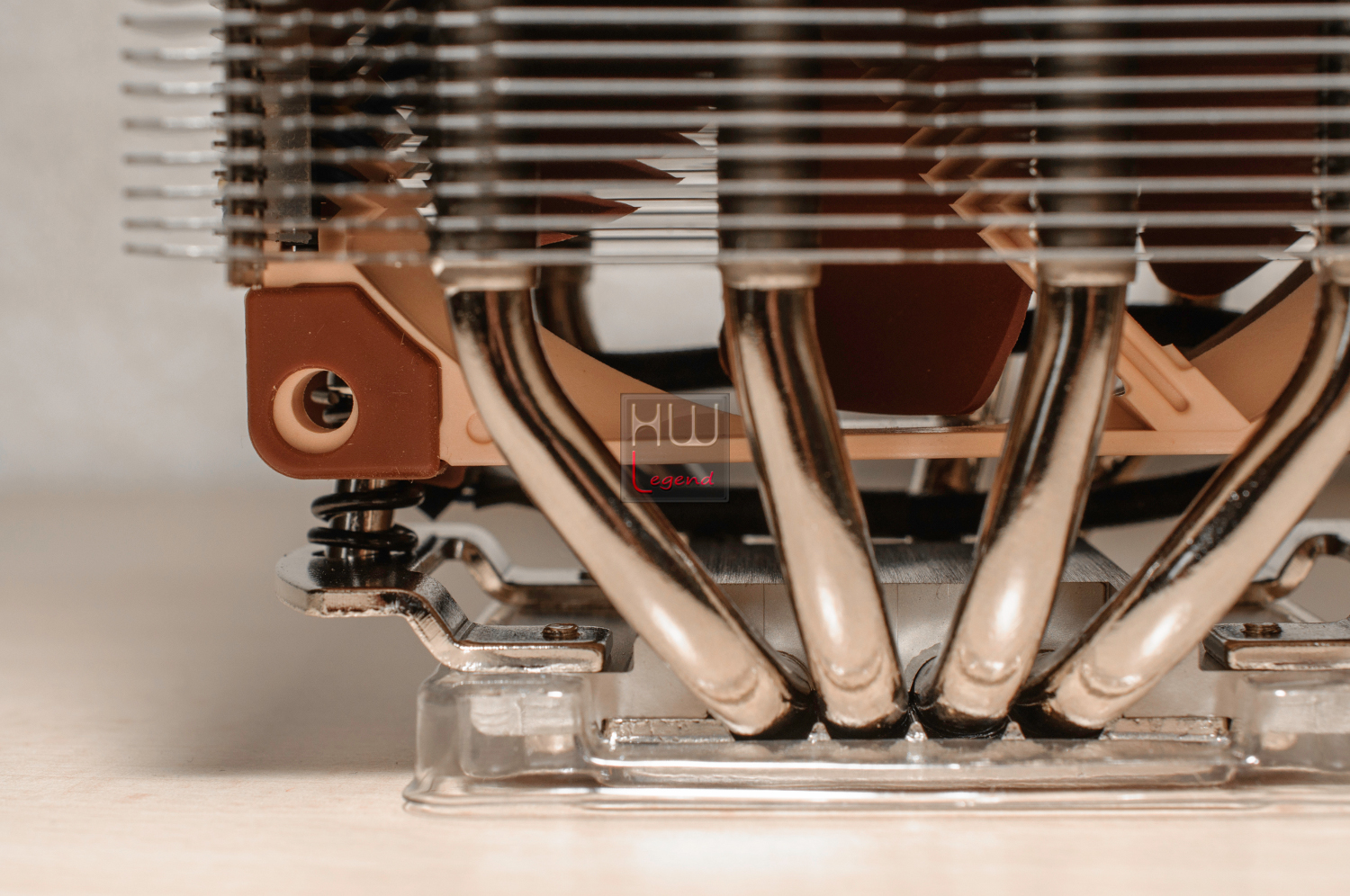

Le heatpipes in rame placcato nickel, sono posizionate parallelamente al flusso d’aria, risultando leggermente penalizzate rispetto ad una soluzione perpendicolare.

Per aggirare questo piccolo inconveniente, Noctua ha dotato il suo NH-D9L di 4 heatpipes da 6 mm, in modo da agevolare il trasporto del calore verso le lamelle. In questa maniera si avrà uno smaltimento veloce ed efficace del calore. Le heatpipes infatti trasferiscono il calore da un estremo “caldo” all’altro “freddo” del condotto grazie all’evaporazione e condensazione del refrigerante.

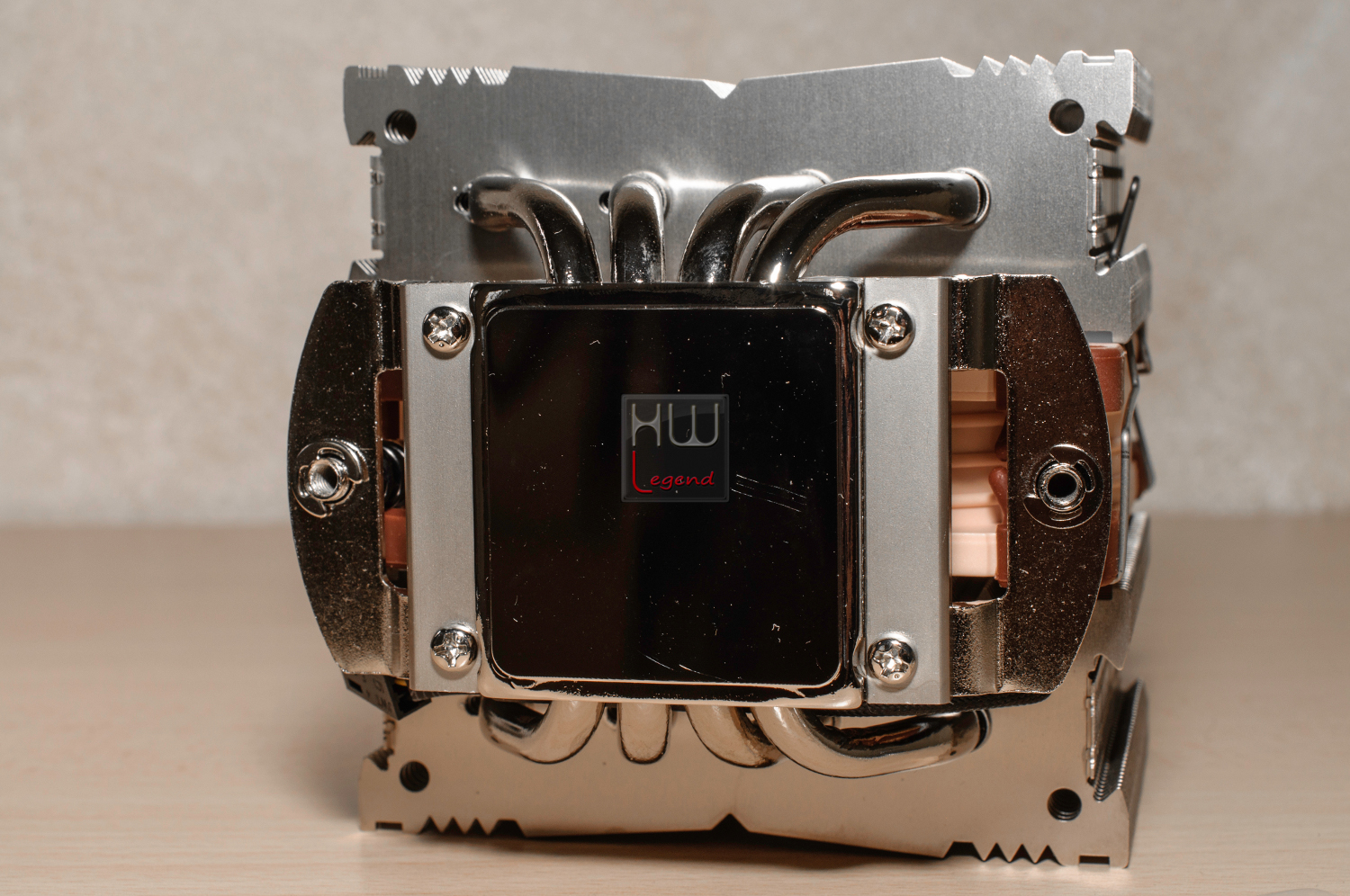

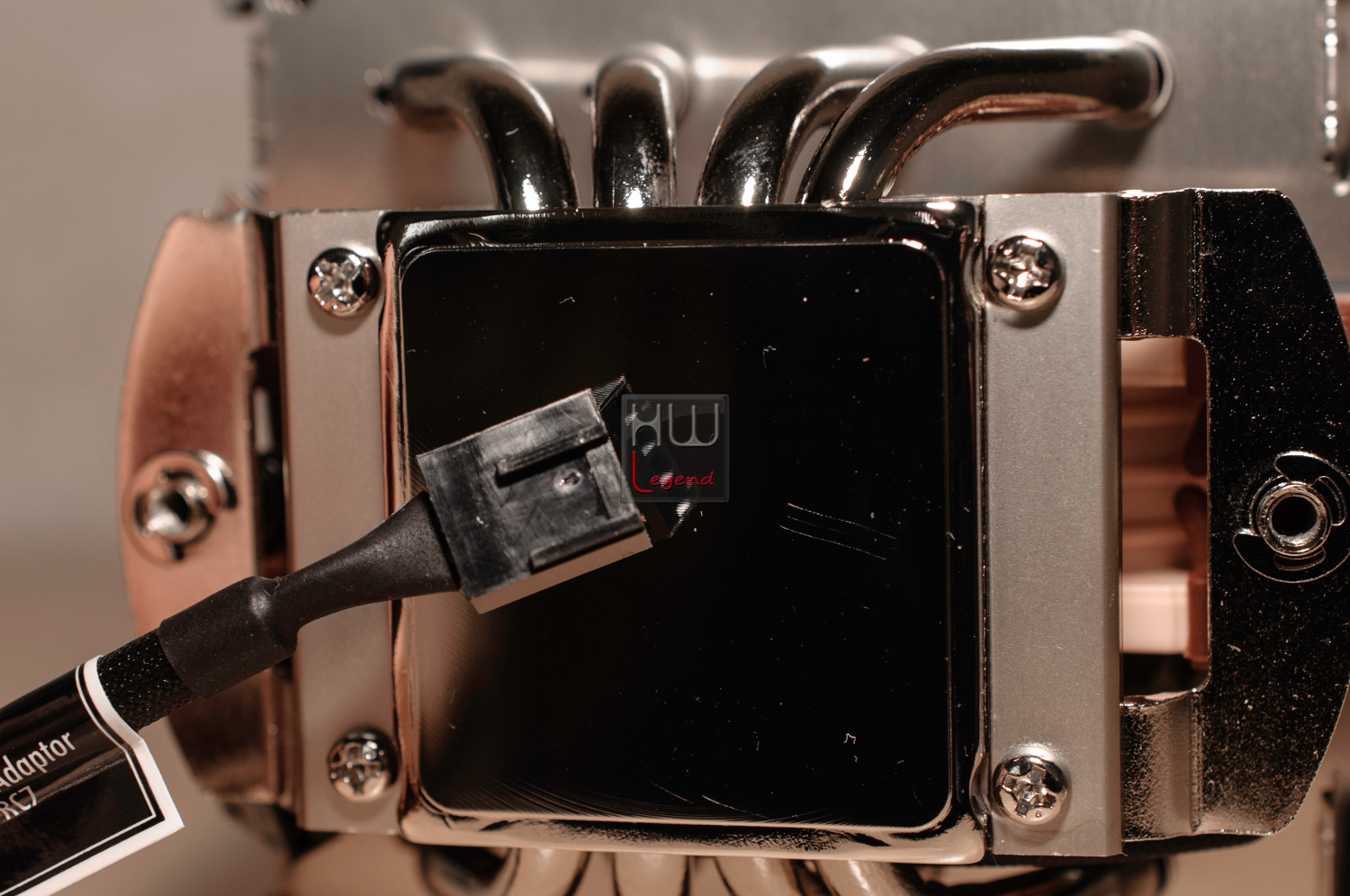

Il cooler Noctua NH-D9L è dotato di una grande base in rame nickelato. Su di essa troviamo le 4 heatpipes saldate, appositamente lavorate e sagomate a forma di U. La nickelatura è un processo che previene l’ossidazione del rame edona una elegante e bella colorazione argentea al prodotto.

Anche se il dissipatore non è dotata di tecnologia H.D.C (Heatpipe Direct Contact), questa soluzione permette di avere comunque un alto scambio termico sia con la cpu che con le heatpipe stesse.

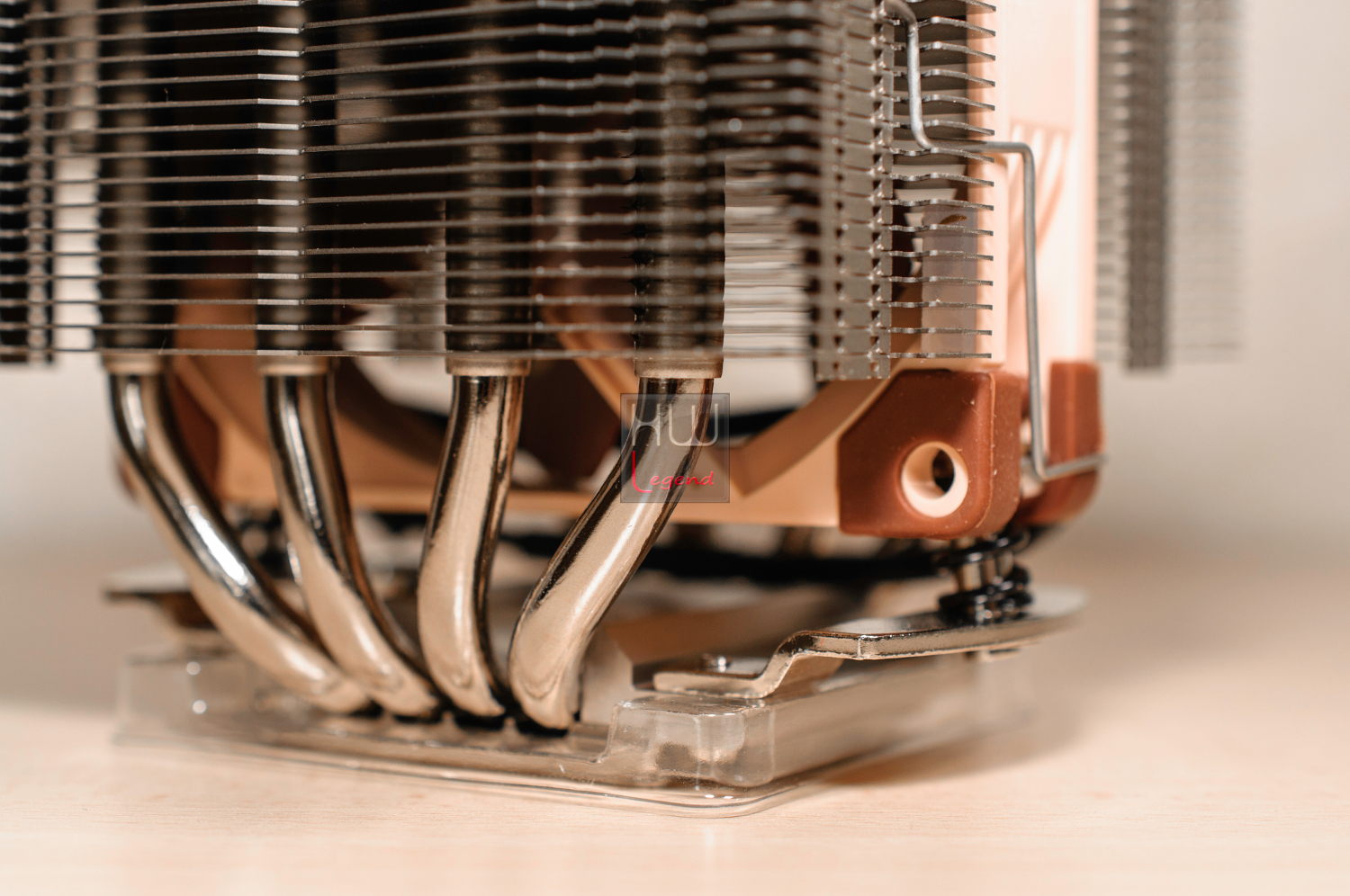

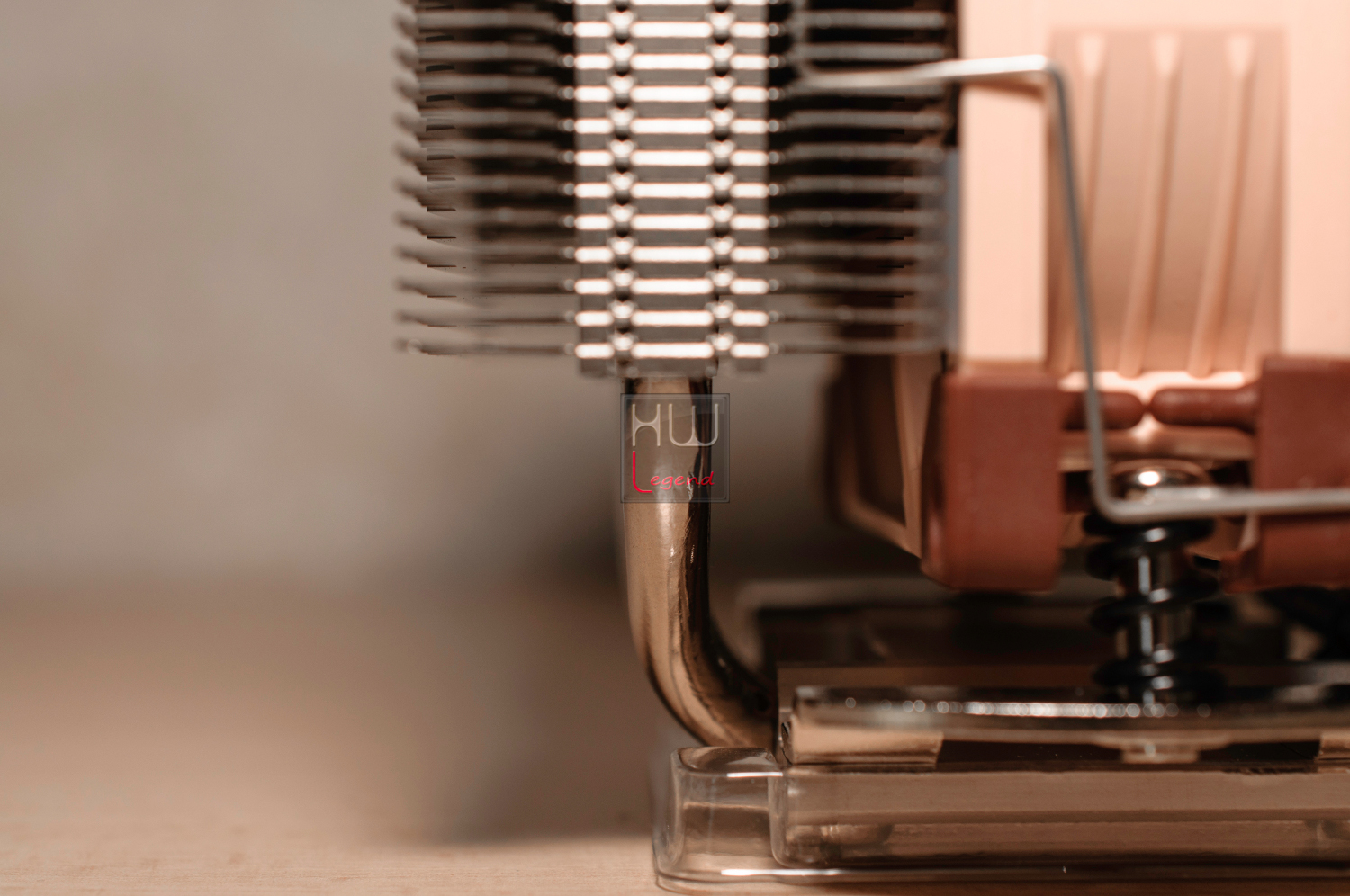

Le heatpipes hanno una geometria irregolare a forma di U. Esse sono intervallate tra loro da separatori che hanno uno spessore di circa 0,55 mm e sono distanziate dalla base di circa 3,2 mm.

La distanza tra la prima lamella e la base consente la curvatura delle heatpipes e la presenza del sistema di montaggio. Questo spazio inoltre consente al Noctua NH-D9L di essere installato anche su schede madri con dissipatori VRM voluminosi.

La lappatura a specchio è realizzata in maniera praticamente perfetta. La base è perfettamente piana al fine di garantire un contatto ottimale tra cpu e dissipatore, permettendoci di fatto di ottenere uno scambio termico eccellente, che si traduce in temperature d’esercizio ottimali. La lappatura risulta uniforme e priva di sbavature o difetti evidenti, segno di una qualità eccelsa.

{jospagebreak_scroll title=Uno sguardo da vicino – Parte Seconda:}

Uno sguardo da vicino – Parte Seconda:

Le dimensioni del Noctua NH-D9L sono di 95 x 95 x 110 mm. Questo modello si adatta perfettamente a case di ridotte dimensioni come quelli Micro ATX o Mini ITX.

Le 35 lamelle in alluminio che compongono ciascun corpo dissipante sono spesse 0.3 mm e sono distanziate tra loro di circa 1,5 mm. La prima lamella si distanzia dalla base del cooler di 35 mm.

Le lamelle sono molto delicate e si rischia di piegarle se il dissipatore non viene maneggiato con cura. Esse ricoprono in gran parte le heatpipes, offrendo un’ottima uniformità visiva. Le lamelle e le heatpipes sono saldate assieme, incrementando ulteriormente la rigidità del dissipatore.

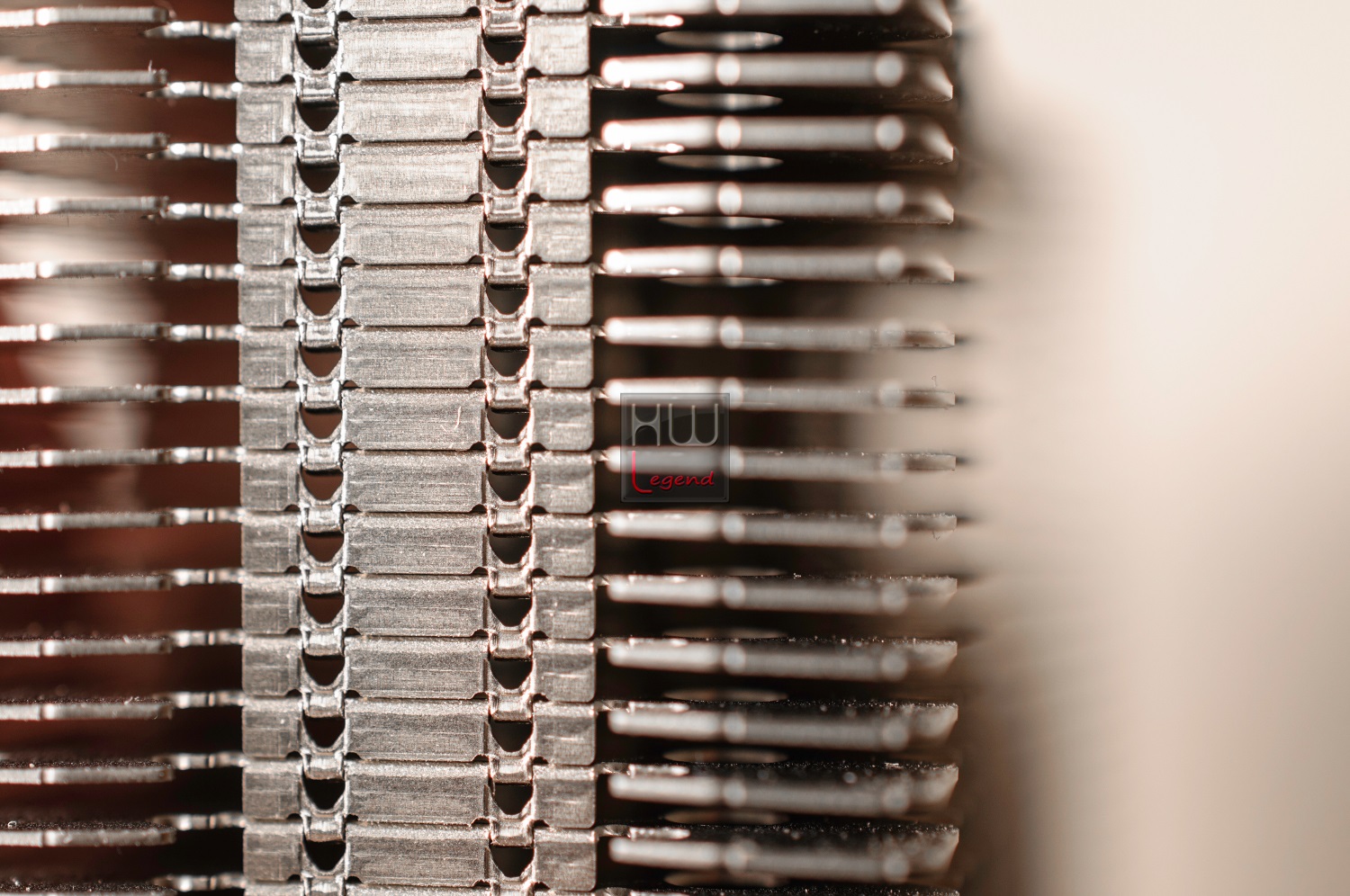

Le lamelle sono finemente lavorate e sagomate. Tale forma strutturale garantisce, all’interno del corpo dissipante, un’omogenea distribuzione dei flussi d’aria generati dalla ventola, al fine di fornire una maggiore efficienza dissipante. Davvero bello il colpo d’occhio che la trama delle alette sono in grado di comporre.

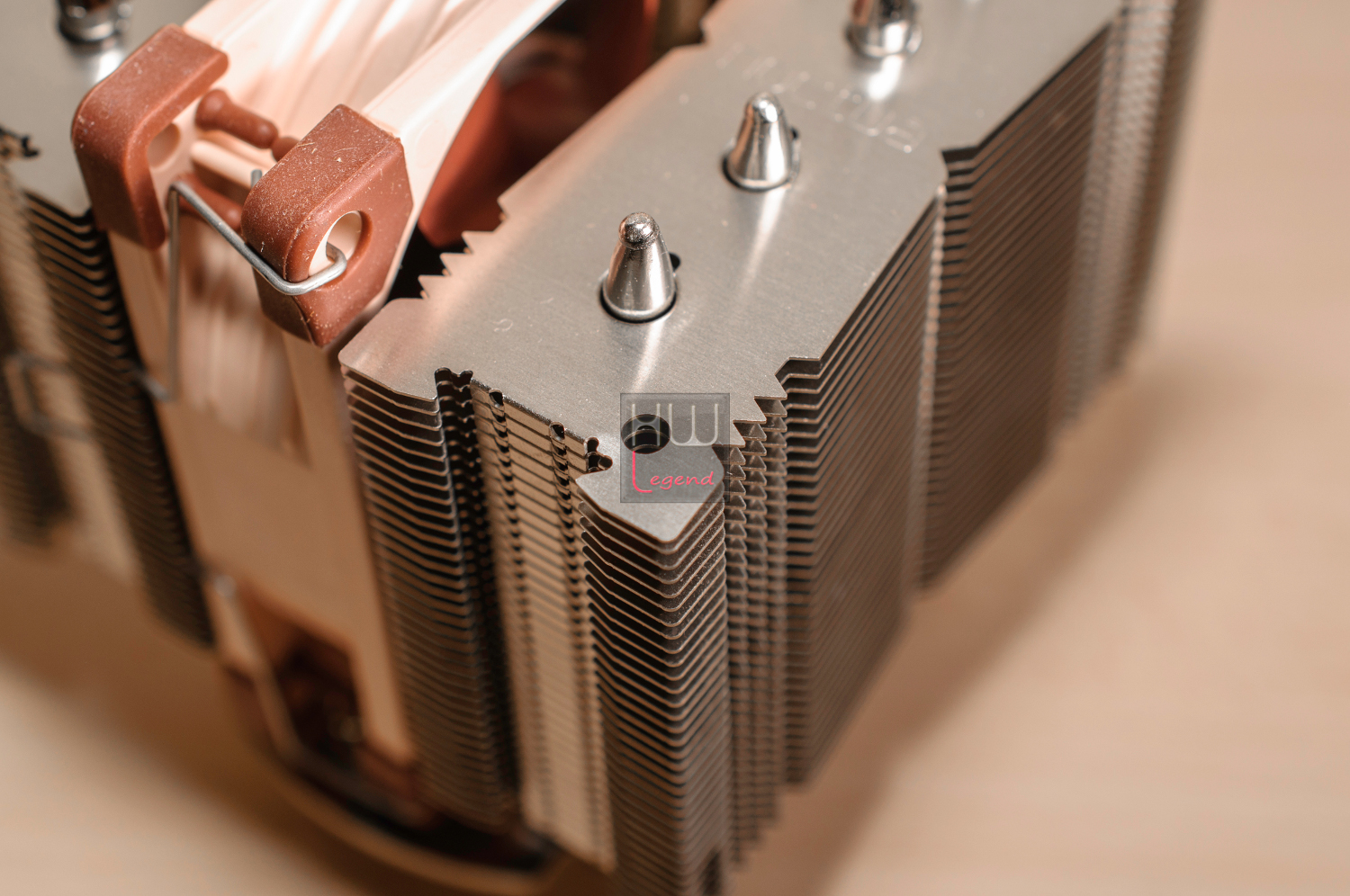

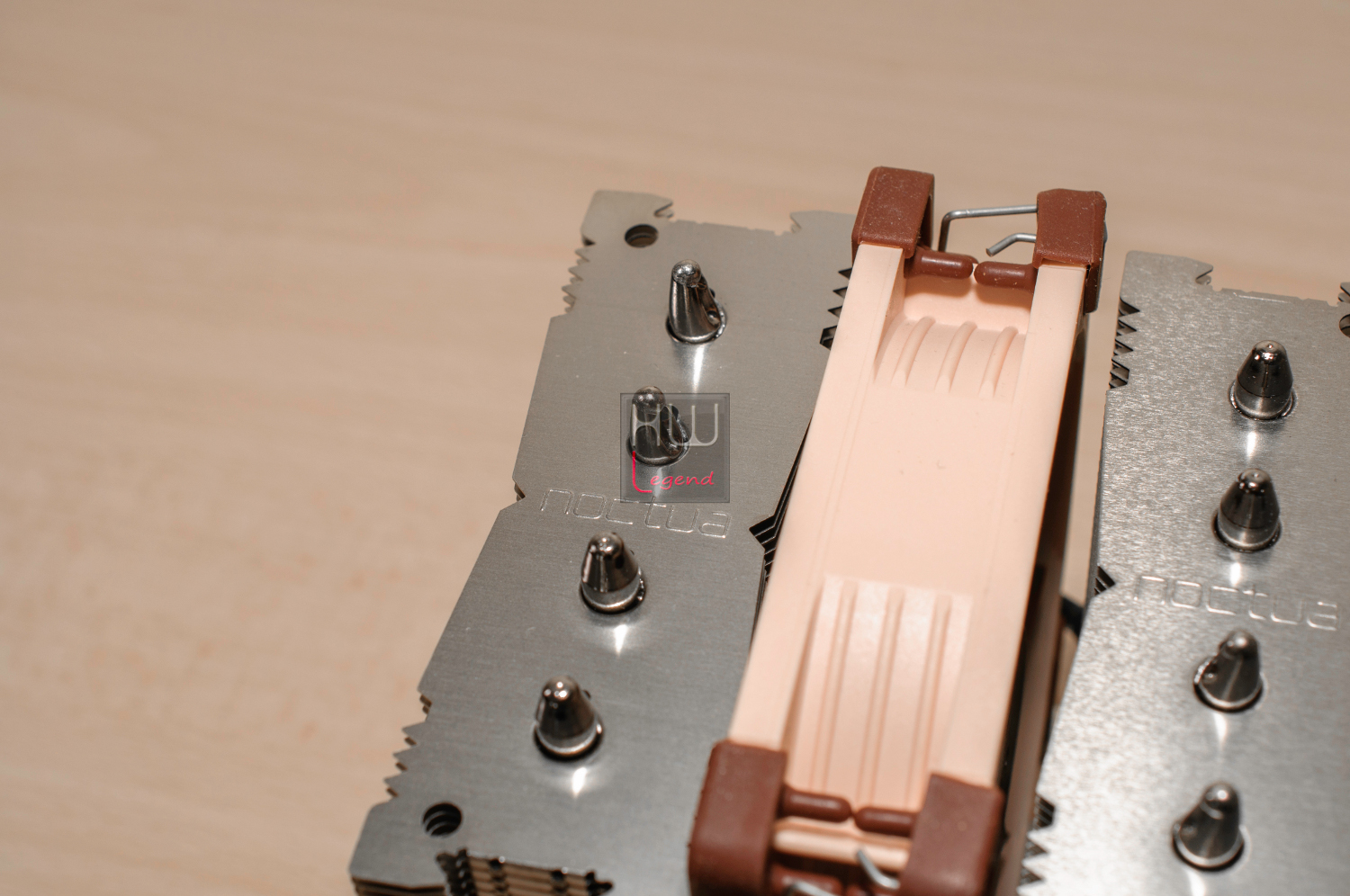

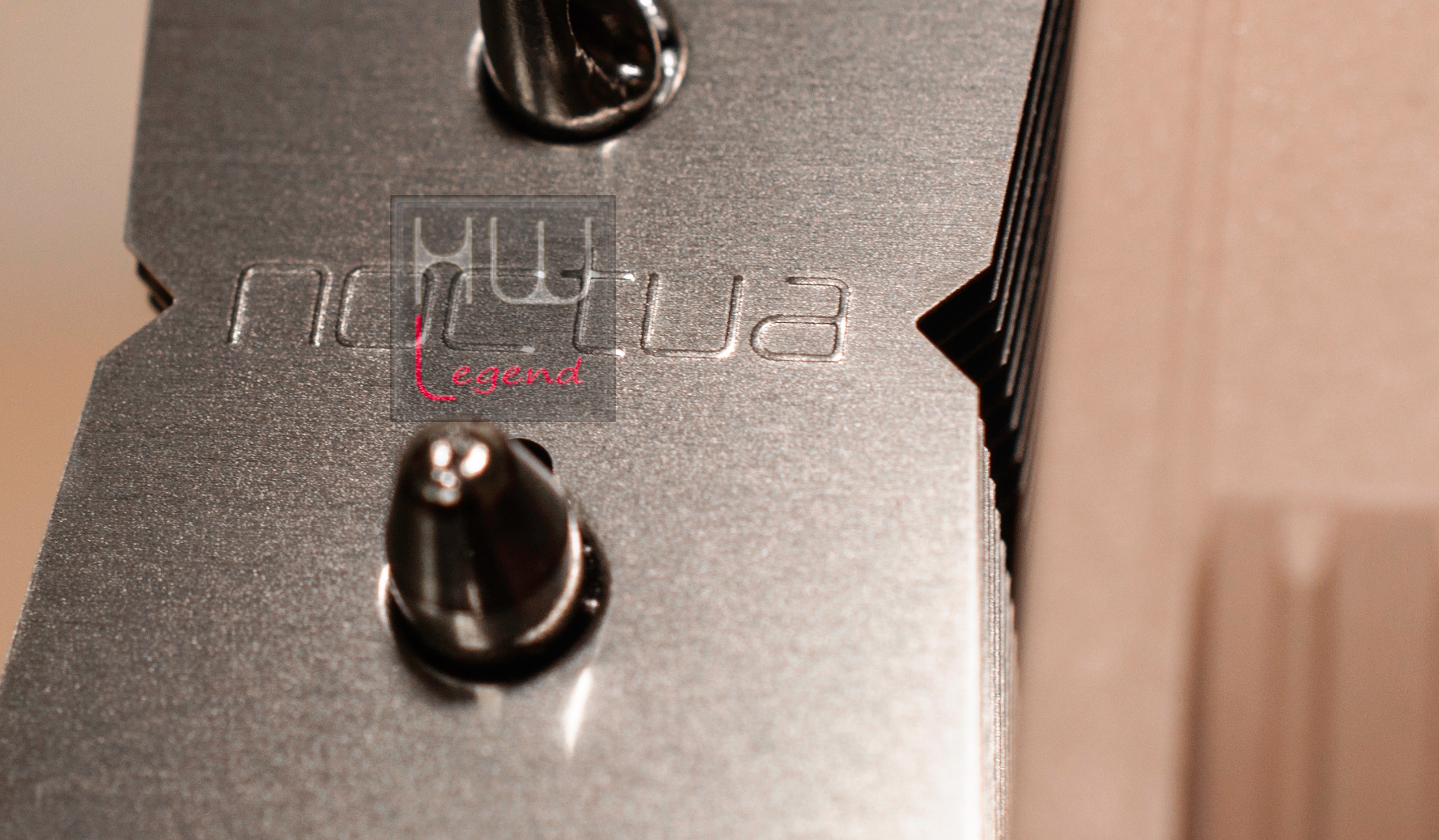

La parte superiore del Noctua NH-D9L è caratterizzata da una soluzione interessante ed intrigante allo stesso tempo. Come possiamo chiaramente osservare, su ogni corpo dissipante è presente la scritta Noctua in rilievo.

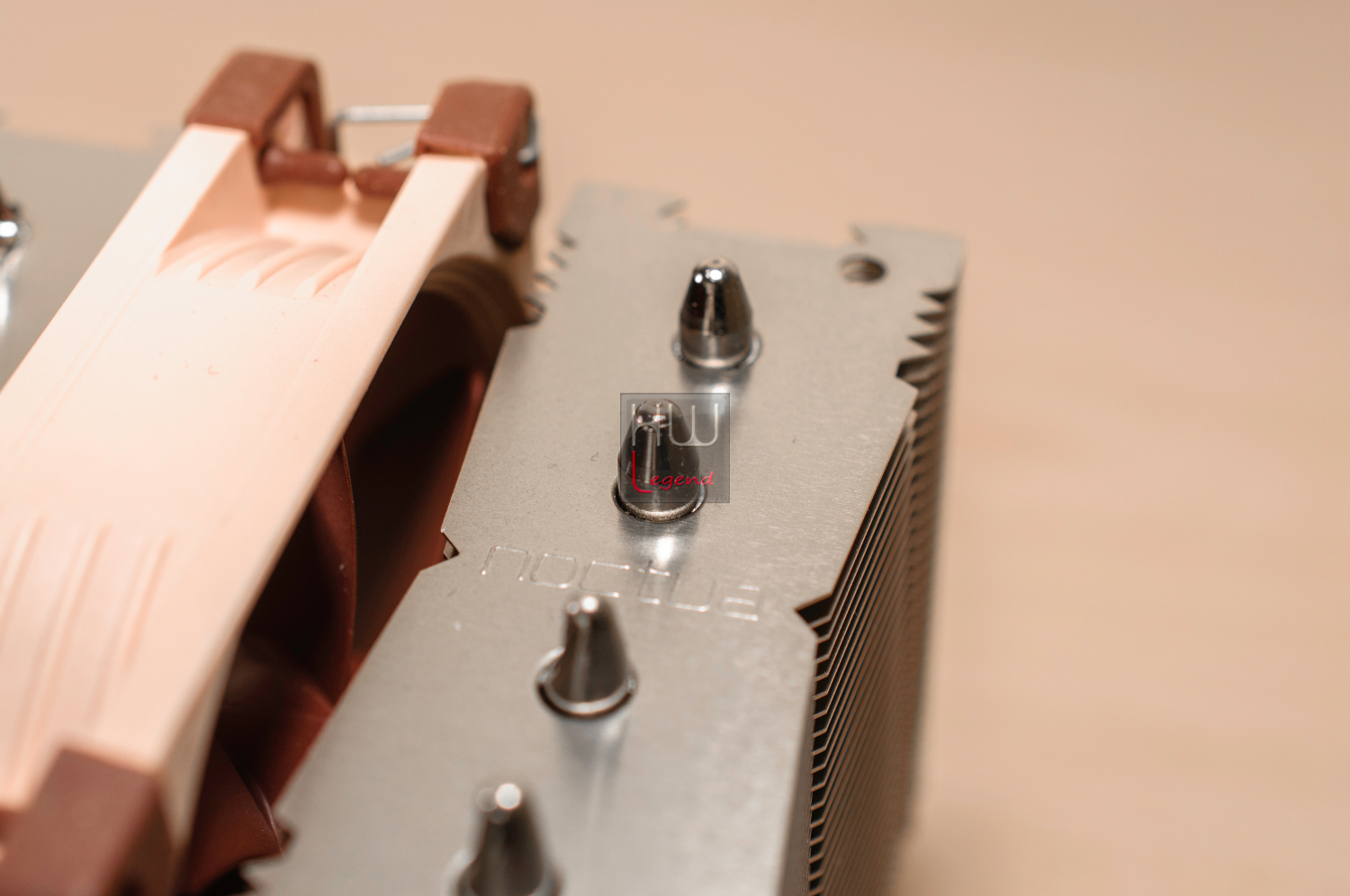

Sempre nella parte superiore, possiamo notare le heat pipes a forma appuntita, che provvedono a trasmettere in maniera verloce il calore al resto del corpo dissipante.

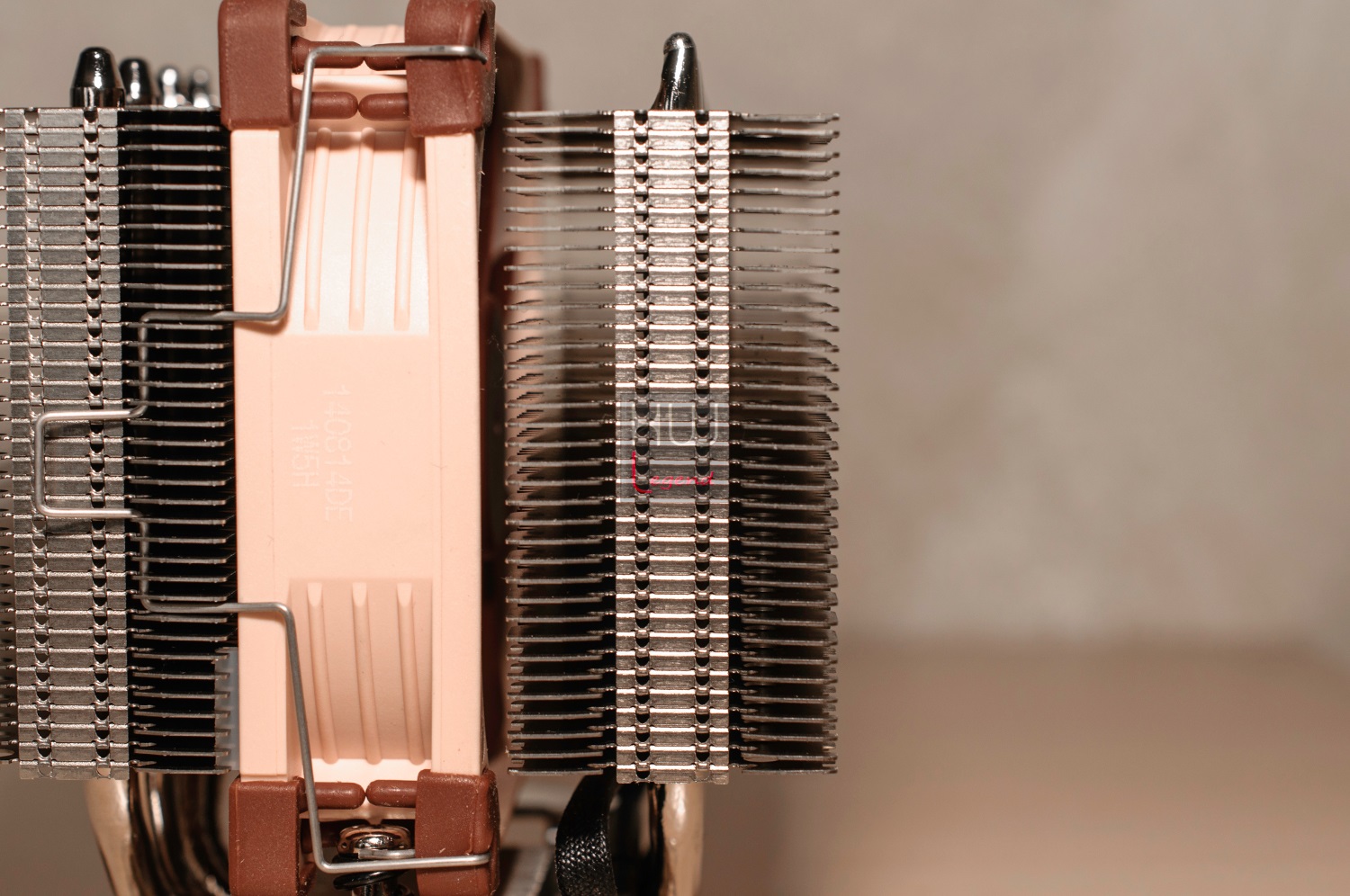

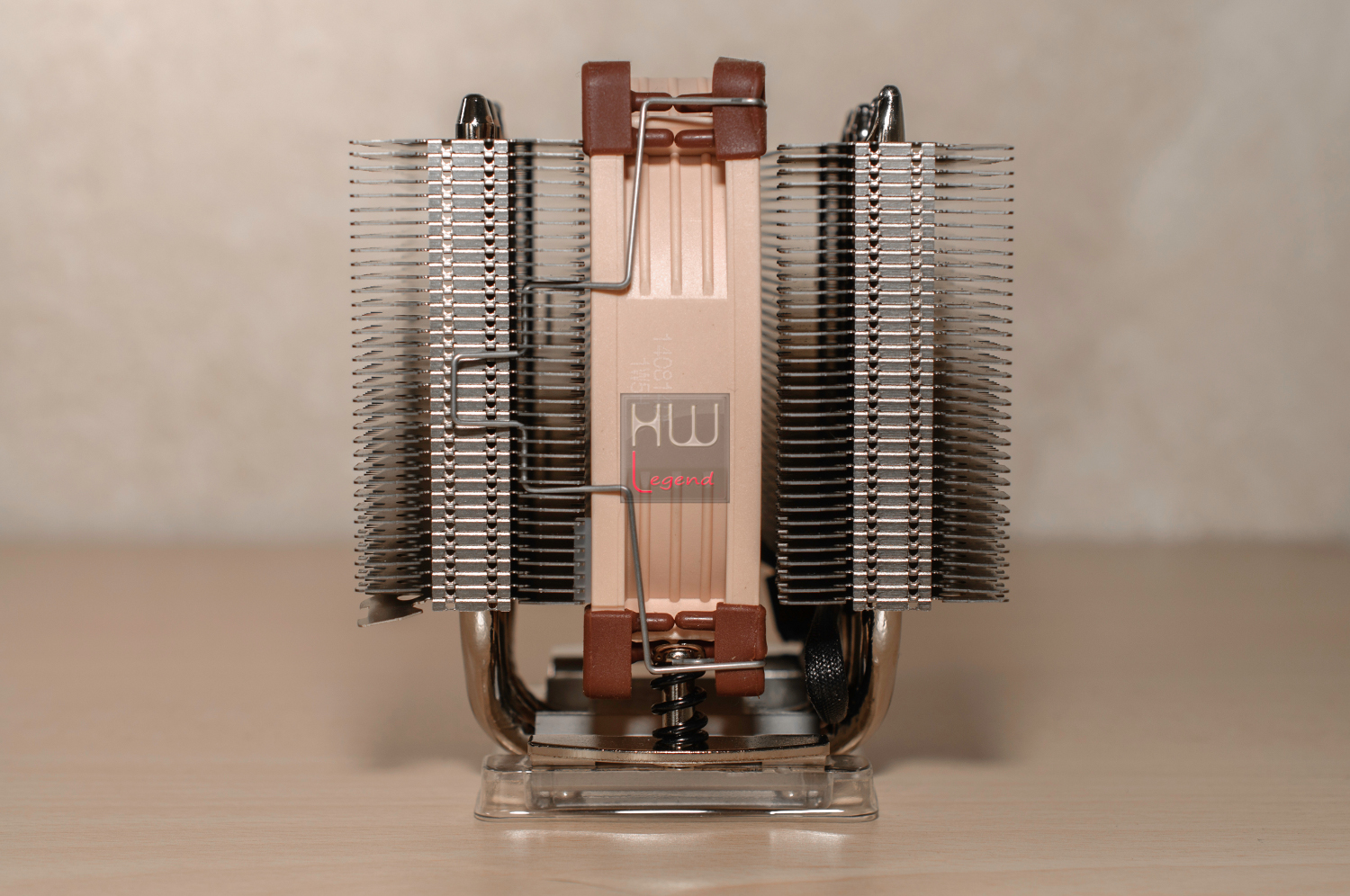

Entrambe le facce del Noctua NH-D9L sono speculari e presentano lo stesso profilo, consentendo di fatto l’installazione di una seconda ventola al fine di creare una configurazione Push-Pull.

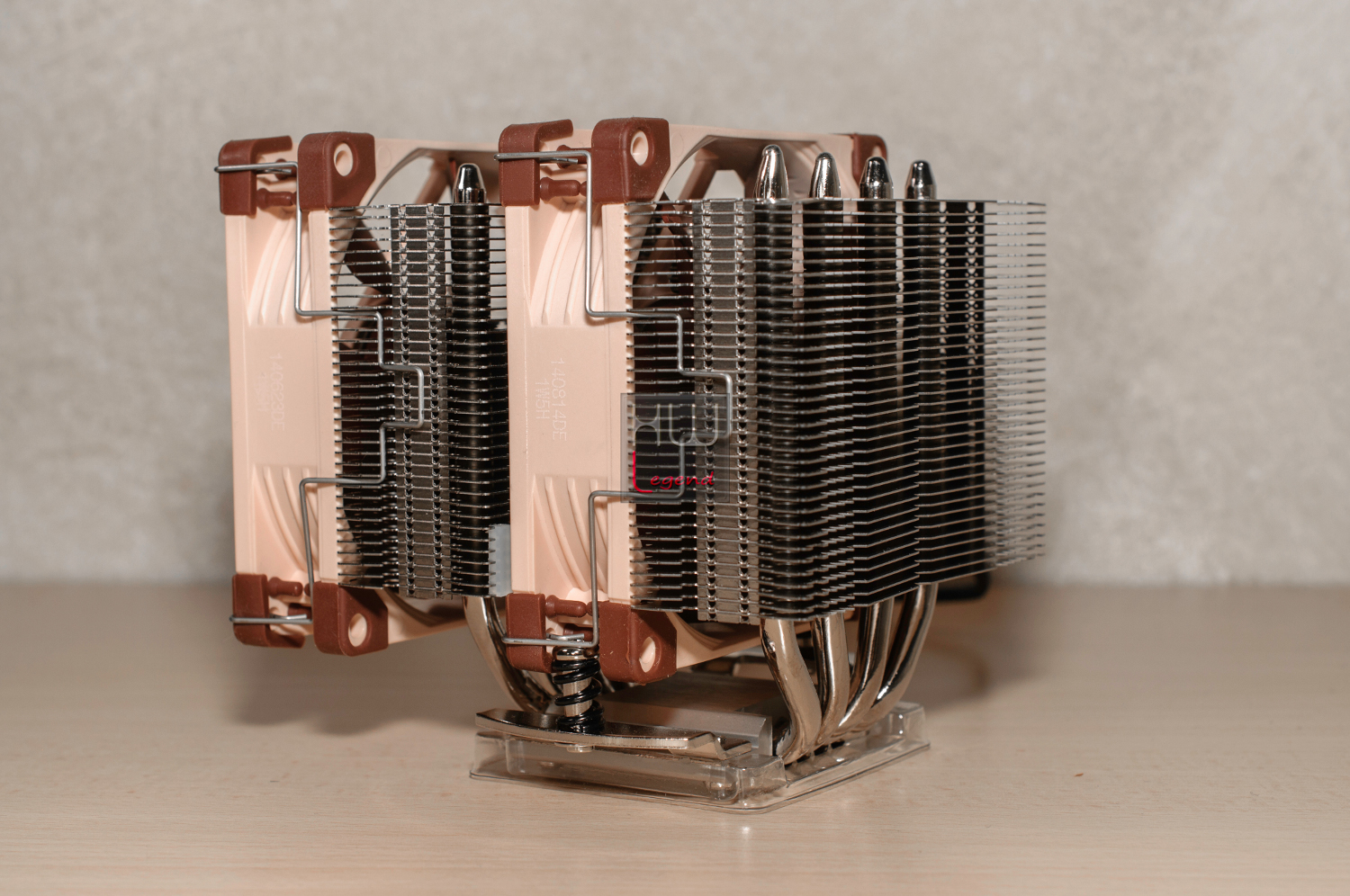

La simmetria del cooler consente di poter installare due ventole anche possedendo dissipatori per RAM con altezza elevata. Basterà infatti montare la seconda ventola dalla parte opposta per ottenere una configurazione dalle perfomances superiori. In generale il Noctua NH-D9L si presenta con un design ricercato e ottimamente realizzato, con alcuni elementi caratteristici che gli donano un look moderno e di grande impatto visivo.

{jospagebreak_scroll title=Ventola in dotazione e sistema di montaggio – Parte 1:}

Ventola in dotazione e sistema di montaggio – Parte 1:

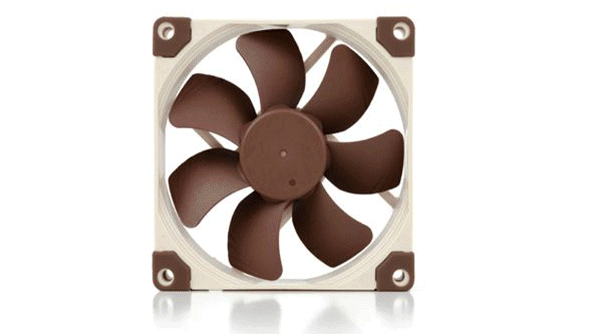

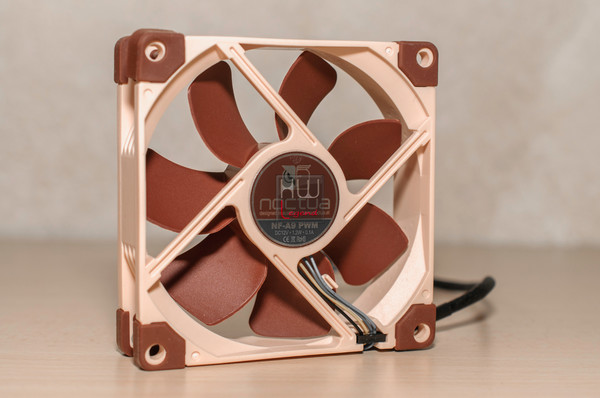

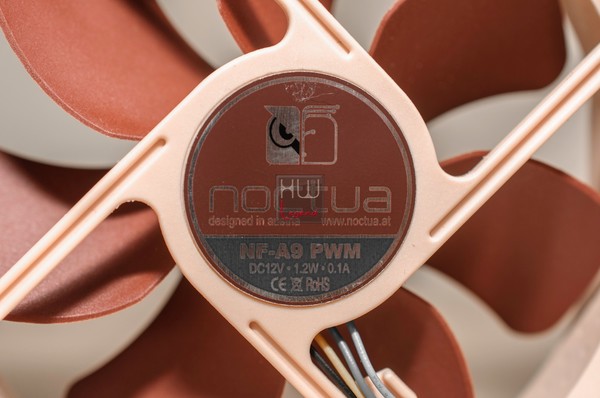

La ventola inclusa nella confezione è una elegante fan da 92 mm che rispecchia il look classico dell’azienda austriaca: marrone per le pale e beige per il frame. Il modello è Noctua NF-A9 PWM.

La ventola Noctua NF-A9 PWM è studiata in modo da massimizzare la portata d’aria e mantenere la minima rumorosità. A questo scopo le pale della ventola non sono completamente lisce, ma hanno delle scanalature con il compito specifico di ottimizzare la portata d’aria.

La qualità costruttiva è eccellente, con una flessione ridotta sull’asse diagonale. La resistenza dei materiali è molto buona e la sensazione generale è di ottima robustezza. Sia le pale 7 che i 4 bracci rinforzanti sono costruiti con materiali di ottima qualità e sono particolarmente resistenti a ogni tipo di stress.

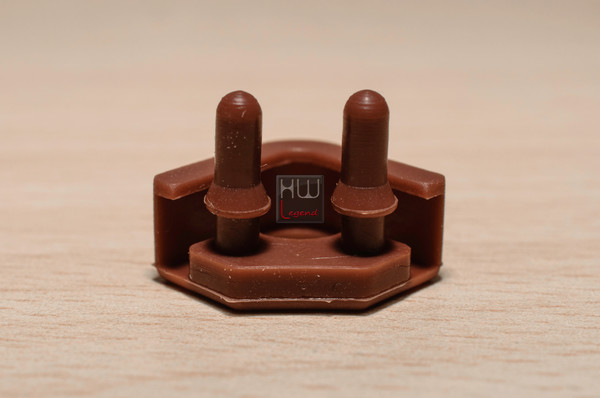

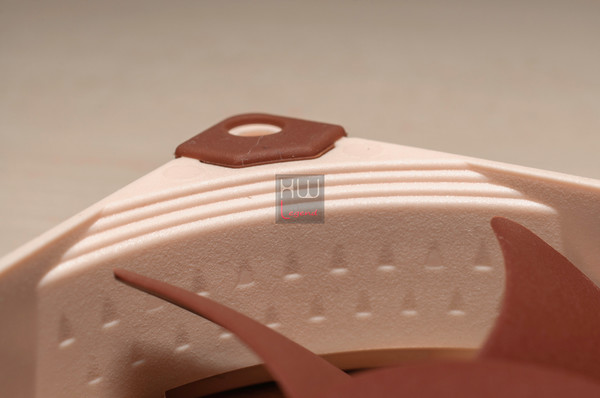

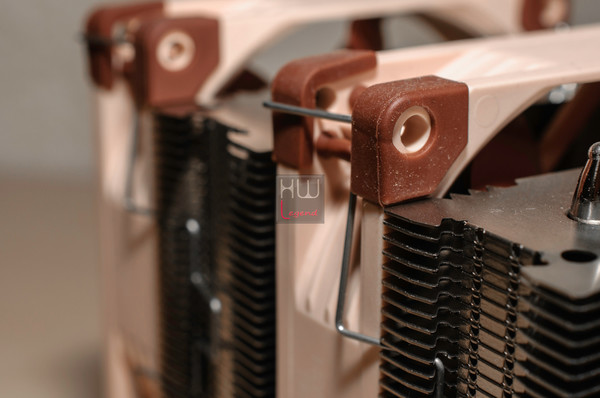

Ad ogni angolo della ventola sono presenti degli utili e pratici gommini, per un totale di 8. Questi componenti sono completamente removibili. La loro principale funzione è quella di ridurre le vibrazioni del corpo dissipante provocate dalla stessa ventola.

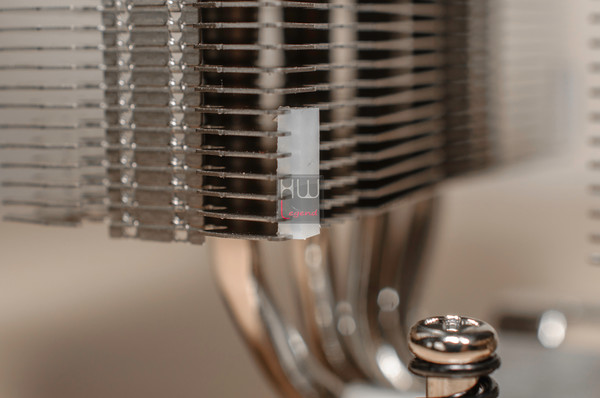

Nel caso in cui volessimo aggiungere una seconda ventola, per una configurazione Push-Pull, Noctua ci dà una possibilità di utilizzare un particolare gommino  trasparente fornito in dotazione. Tale elemento necessita di essere inserito negli appositi incavi intagliati nelle lamelle, al fine di far aderire la ventola sopra e garantire in guesta maniera un confort acustico elevato.

Data la natura morbida dei gommini, effettuare un taglio preciso è decisamente arduo. Suggeriamo quindi all’azienda di fornire due gommini già pretagliati, se non quattro, in modo da rendere rapido e preciso il montaggio della seconda ventola opzionale.

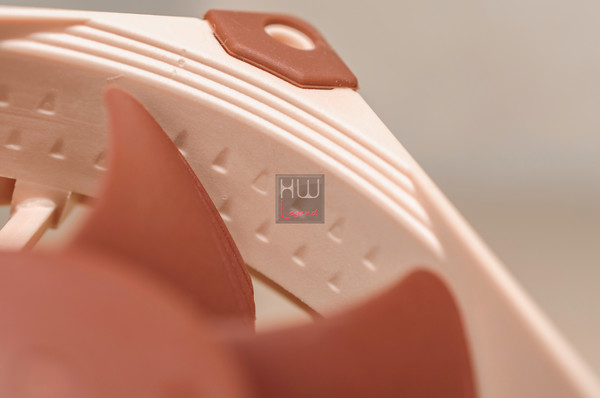

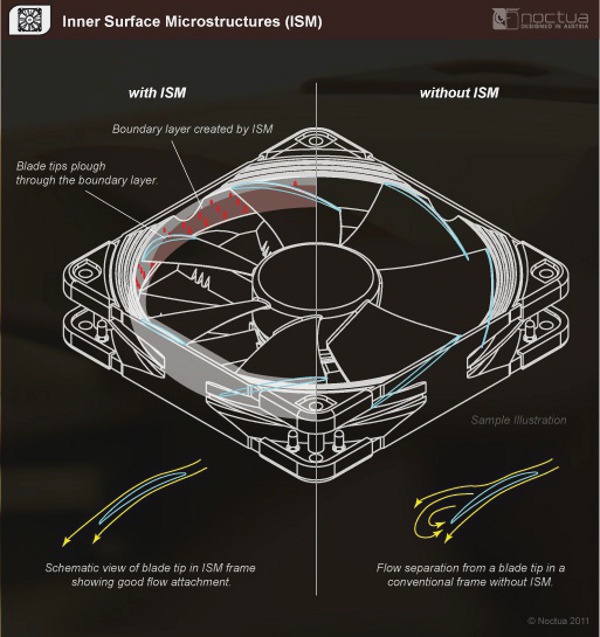

L’interno del frame della ventola è corredato da particolari triangoli intagliati. Questo accorgimento viene chiamato Inner Surface Microstructures e consente di evitare turbolenze d’aria indesiderate al passaggio delle pale della ventola.

In questo modo si evitano perdite di flusso e di pressione, diminuendo al contempo il rumore causato dall’aria stessa. Maggiori informazioni le potete trovare al seguete link.

Oltre alla tecnologia Inner Surface Microstructure la ventola Noctua NF-A9 PWM dispone dello Stepped Inlet Design, un accorgimento aerodinamico che aumenta le turbolenze nel flusso d’aria per renderlo più aderente al frame della ventola.

Questo utile accorgimento consente di ottiene una minore dispersione ai bordi del flusso, massimizzando il movimento e riducendo il rumore dell’aria in entrata. Maggiori informazioni le potete trovare al seguete link.

{jospagebreak_scroll title=Ventola in dotazione e sistema di montaggio – Parte 2:}

Ventola in dotazione e sistema di montaggio – Parte 2:

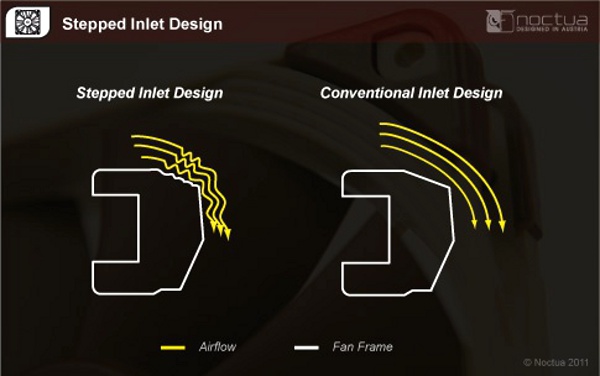

Il frame inoltre è ti tipo rotondo, particolare scelto appositamente per ridurre la rumorosità ed il rumore prodotto dall’aria. Il sistema di rotazione utilizzato fa si che non vi siano parti meccaniche in contatto, evitando pertanto usura e garantendo una maggiore longevità e durata nel tempo.

Il rotore centrale della Noctua NF-A9 PWM non occupa troppo spazio e consente di avere maggior area a disposizione per le pale. La funzione principale di questa ventola è quella di concentrare e massimizzare sia il flusso che la pressione statica del getto d’aria.

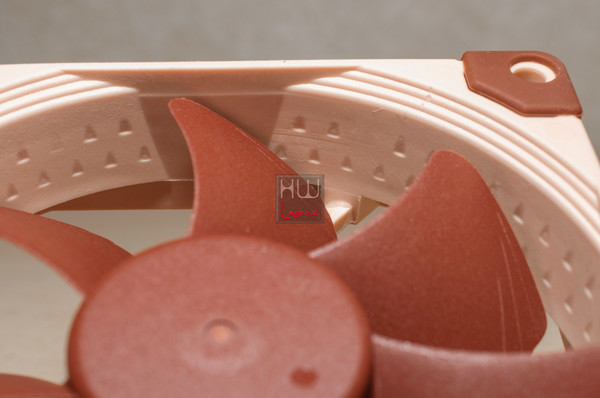

La ventola presenta un numero di pale pari a 7. Esse hanno un layout dalla linea arcuata ed irregolare, infatti partono da un profilo stretto nei pressi del rotore per poi allungarsi, fino al raggiungimento della massima estensione, in prossimità della cornice. La ventola non dispone di LED o altro tipo di illuminazione, inoltre non sono previsti fori per il montaggio manuale di quest’ultimi.

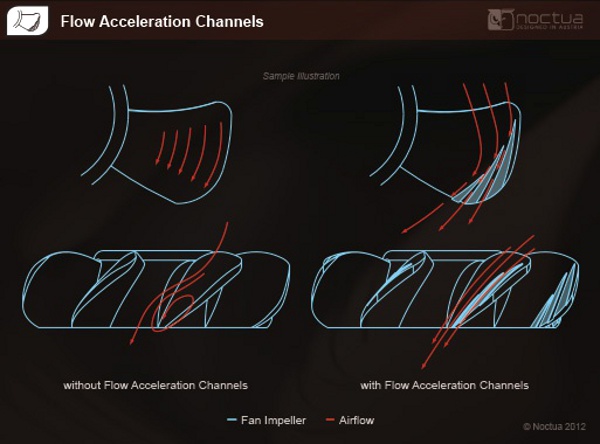

Le pale possiedono particolari inspessimenti chiamati Flow Acceleration Channels. Questi consentono di incanalare i flussi d’aria paralleli per aumentarne la portata, e avere di conseguenza anche una massimizzazione delle performances della ventola. Per maggiori informazioni visitate il seguente link.

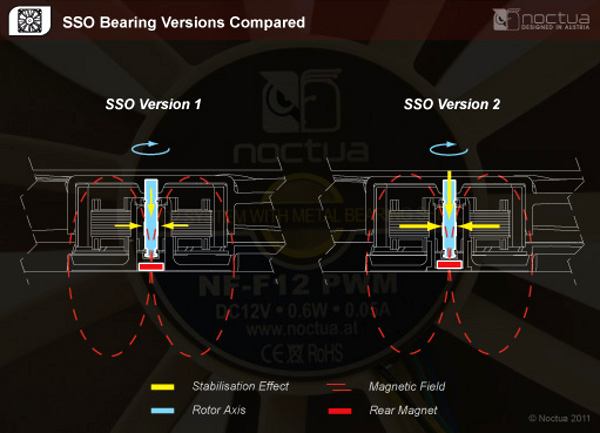

La ventola Noctua NF-A9 PWM dispone della tecnologia SSO2 (Self-Stabilising Oil-Pressure Bearing).

L’azione combinata del campo magnetico prodotto dalle spire ed un magnete permanente, posizionato in prossimità della base del rotore, stabilizzano l’asse di rotazione: tale sistema riduce la frizione tra le parti a vantaggio dell’aspettativa di vita.

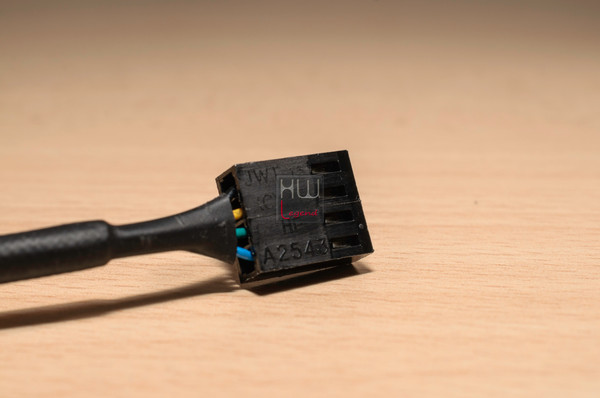

La ventola dispone di connettore PWM che garantisce silenziosità e un elevato flusso d’aria al fine di smaltire in maniera veloce il calore presente nelle lamelle del dissipatore. Il cavo dispone di uno sleeving curato caratterizzato da una ricopertura che termina con una guaina termorestringente. Purtroppo nella parte terminale sono visibili i fili colorati della ventola: una piccola svista che non intacca la qualità eccellente del prodotto.

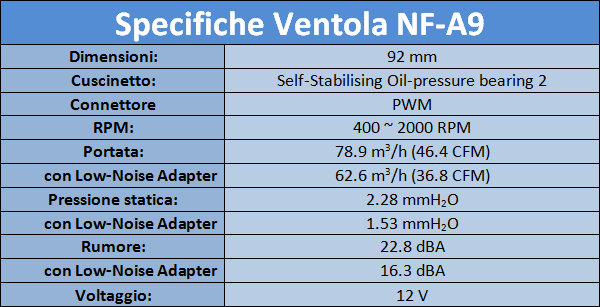

La ventola è capace di muovere fino a 78.9 m3/h (46.4 CFM), generando un rumore massimo di 22.8 dBA con una pressione di 2.28 mmH2O. Riportiamo di seguito le specifiche tecniche della ventola disponibile nel dissipatore Noctua NH-D9L, cosi come vengono riportate nel sito del produttore.

La ventola ha un’incredibile qualità costruttiva, con pale e frame ottimamente realizzati. I dettagli inseriti da Noctua permettono a questa ventola di ottenere performances decisamente elevate pur mantenendo una bassissima soglia di rumore generato. Le features principali della Noctua NF-A9 PWM le potete trovare al seguente indirizzo.

Come detto in precedenza le vibrazioni sono contenute grazie all’utilizzo di ben 8 gommini applicati su ogni angolo della ventola. In questo modo ogni angolo risulta protetto e ottimizzato al meglio.

{jospagebreak_scroll title=Ventola in dotazione e sistema di montaggio – Parte 3:}

Ventola in dotazione e sistema di montaggio – Parte 3:

I gommini adoperano un materiale con una buona resistenza. Noctua ancora una volta non si è quindi smentita per quanto riguarda la qualità dei propri prodotti.

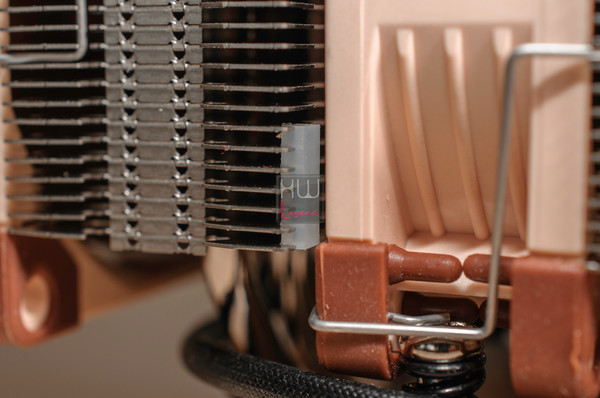

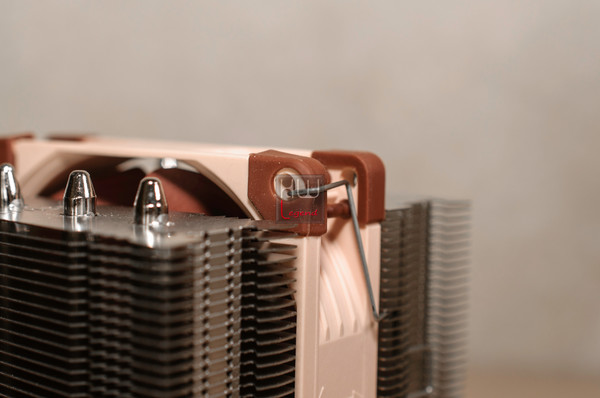

Noctua fornisce inoltre un secondo set di clip per il fissaggio di una ventola aggiuntiva al fine di realizzare una configurazione Push-Pull.

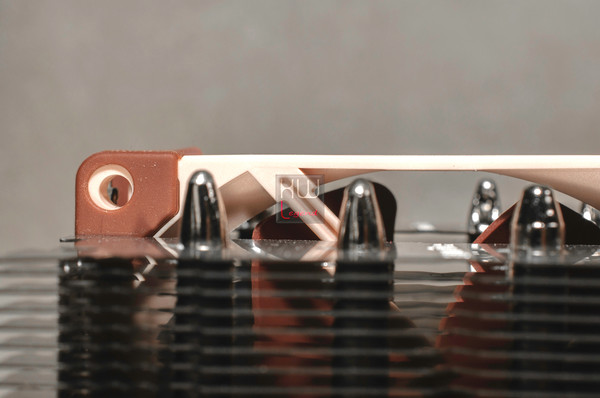

La ventola risulta di dimensioni leggermente più grande rispetto al dissipatore. In questo modo si ottimizzano le performance sul volume occupato dal dissipatore stesso.

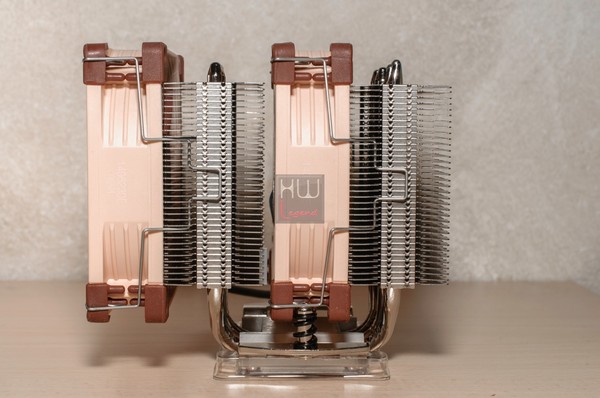

Come pissiamo chiaramente vedere la ventola eccede in maniera eguale sia nella parte superiore che inferiore del dissipatore.

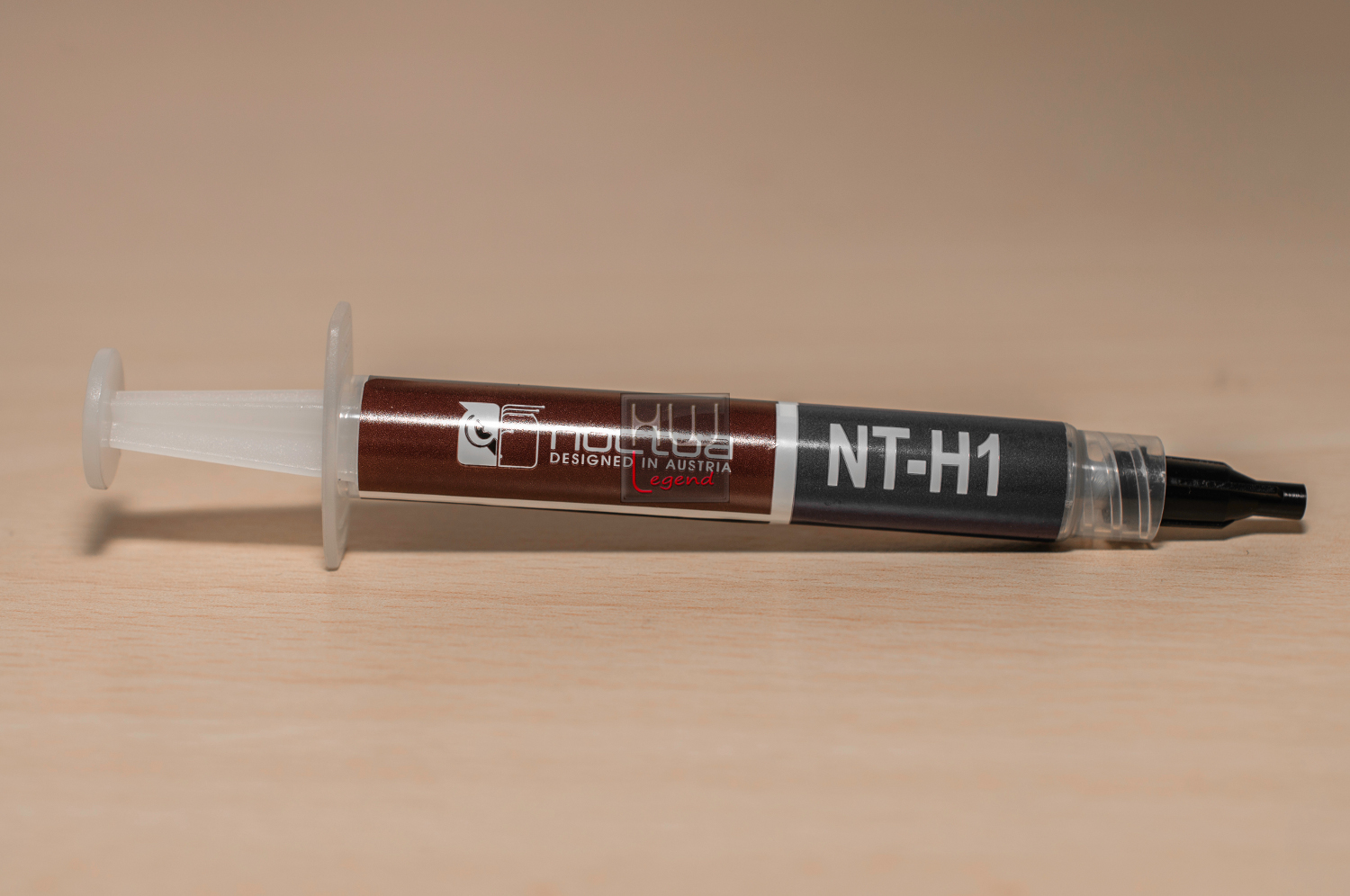

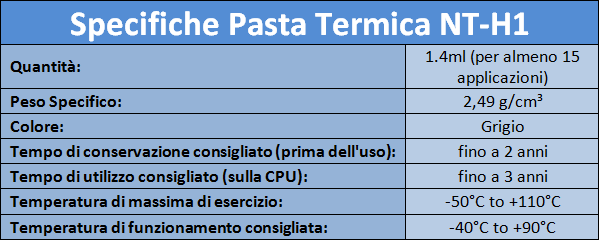

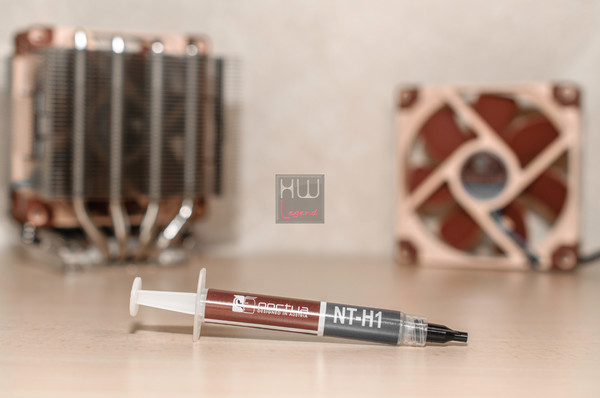

La pasta termica fornita in dotazione è la proprietaria e collaudata Noctua NT-H1, presente in ogni dissipatore della casa austriaca. L’NT-H1 è un composto ibrido realizzato da differenti micro particelle in grado di goffrire: una minima resistenza termica, una eccezionale facilità di utilizzo e una stabilità e durata nel tempo.

L’NT-H1 è una pasta termica molto facile da spalmare: Noctua stessa consiglia di affidarsi alla pressione esercitata dai suoi dissipatori per ottenere un’applicazione efficace. Riportiamo le sue specifiche tecniche cosi come vengono riportate nel sito del produttore.

L’NT-H1 è una pasta termica molto facile da spalmare: Noctua stessa consiglia di affidarsi alla pressione esercitata dai suoi dissipatori per ottenere un’applicazione efficace.

Grazie alla sua particolare formula chimica non richiede un lungo tempo di inizializzazione e consente l’utilizzo per diversi anni senza causare problemi o richiedere riapplicazioni. Noctua la consiglia sia per i dissipatori in rame che in alluminio.

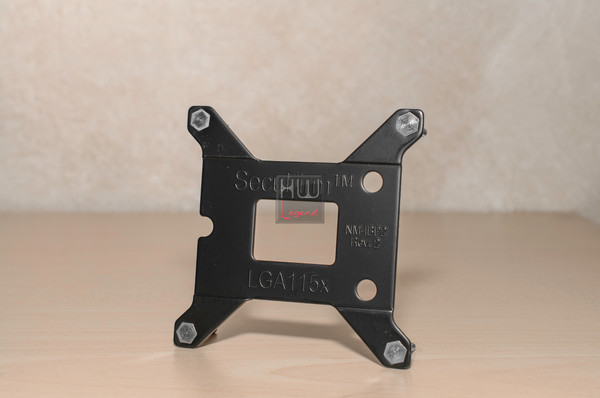

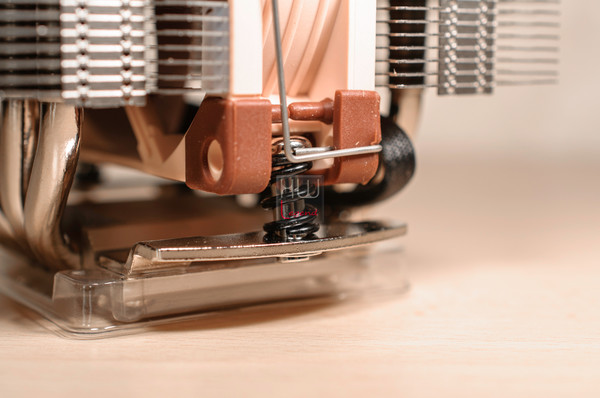

Il sistema di montaggio risulta molto robusto e di ottima qualità. Non si osservano flessioni né per quanto riguarda il backplate né per le staffe di montaggio. Il kit di installazione comprende backplate, due staffe, distanziatori e viti di serraggio.

Non sono presenti molti elementi, e ciò assicura un’elevata facilità di montaggio anche nei case più angusti. È possibile installare il Noctua NH-D9L anche senza seguire le istruzioni, operazione che però consigliamo ai meno esperti.

Siamo pronti per andare ad analizzare, in maniera dettagliata, le operazioni che bisogna effettuare per installare il nostro Noctua NH-D9L.

{jospagebreak_scroll title=Montaggio e Applicazione pasta termica – Parte 1:}

Montaggio e Applicazione pasta termica – Parte 1:

Installare il dissipatore Noctua NH-D9L è semplice e richiede poche operazioni. Il manuale per l’installazione lo potete consultare e scaricare direttamente dal seguente link. Dato che questo modello sfrutta un backplate, dovremo utilizzare lapposita apertura presente sul case o rimuovere completamente la scheda nel caso il nostro cabinet non disponga di tale feature.

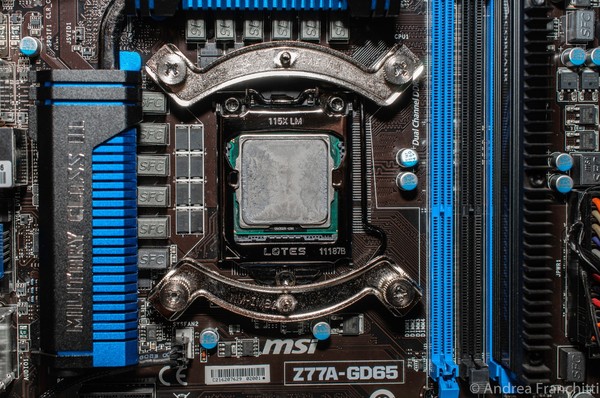

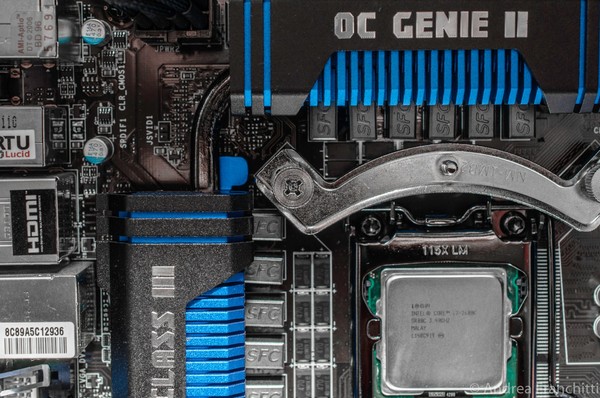

La prima operazione che ci conviene fare è quella di applicare la pasta termica fornita in dotazione. Possiamo decidere di spalmare la pasta termica o sul processore o direttamente sulla base del dissipatore. In ogni caso, non bisogna esagerare, in quanto troppa pasta termo-conduttiva avrà l’effetto opposto a quanto desideriamo, e cioè una conducibilità termica ottimale. Un chicco di pasta della dimensione di un grano di riso sarà più che sufficiente.

Le tecniche di applicazione della pasta termo-conduttiva sono varie e variegate, ognuno ha il suo metodo preferito. Alcuni spalmano la pasta su tutta la superficie dell’IHS (Integrated Heat Spreader), altri la spalmano invece sulla base del dissipatore.

Altri ancora, applicano il famoso “chicco di riso” al centro dell’IHS e posizionano il dissipatore sopra la CPU, lasciando alla pressione che la staffa di aggancio applicherà al dissipatore sulla CPU di comprimere e spalmare adeguatamente il composto. A prescindere dal metodo che userete per stendere la pasta termo-conduttiva, non dimenticatevi di usarla.

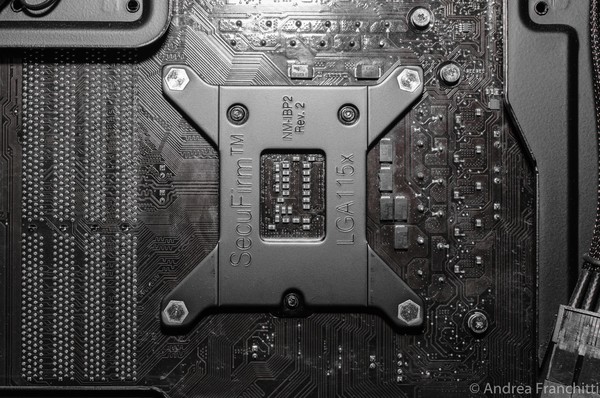

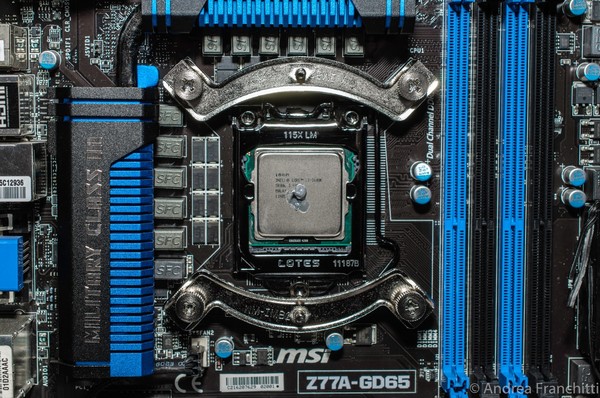

Ora siamo pronti per posizionare il backplate, nel nostro caso il SecuFirm2, sul retro della scheda madre. A questo punto non ci resta che bloccarlo, inserendo i 4 distanziali e le due staffe. Fissiamo le staffe con le 4 viti a serrapollice e le stringiamo con la chiave fornita da Noctua.

A questo punto avviciniamo il dissipatore alle viti centrali presenti sulle due staffe e procediamo al suo serraggio. Vi consigliamo di non esagerare troppo nel stringere.

E’ molto importante dare la stessa calibrazione di stretta alle viti di fissaggio, in modo da creare la stessa forza su i due punti.

{jospagebreak_scroll title=Montaggio e Applicazione pasta termica – Parte 2:}

Montaggio e Applicazione pasta termica – Parte 2:

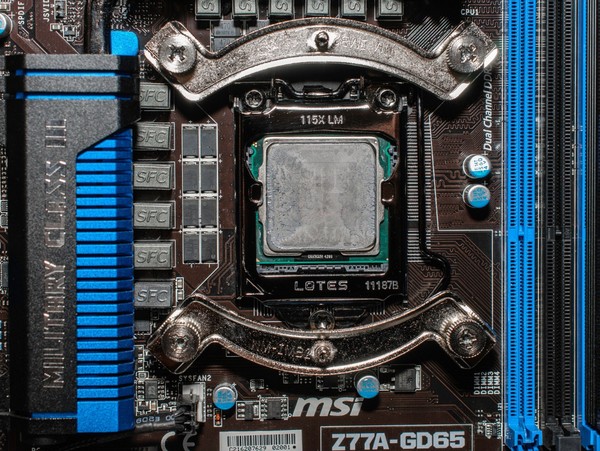

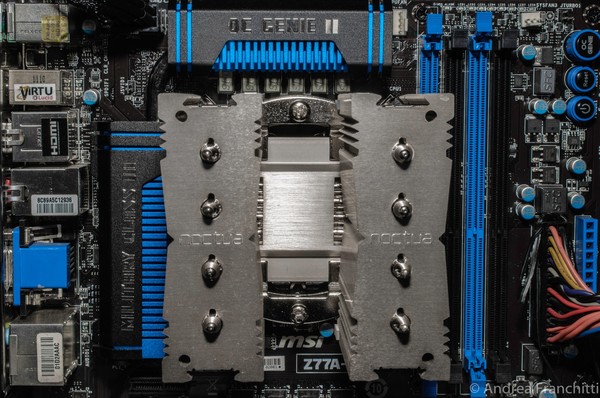

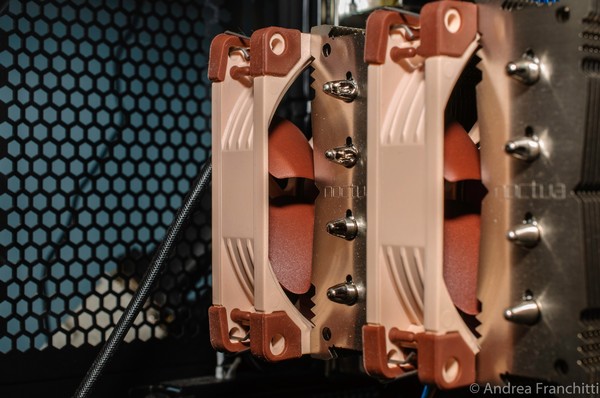

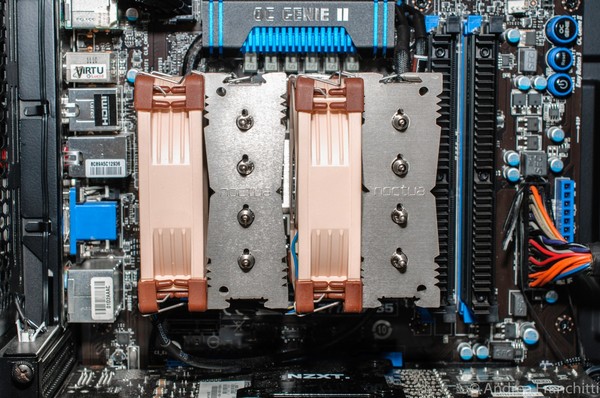

Per completare l’installazione non dobbiamo fare altro che posizionare e bloccare la o le ventole tramite le staffe in metallo al corpo dissipante e collegare il cavo di alimentazione alla porta a 4 pin dedicata alla cpu presente nella scheda madre.

Entrambe le facce del Noctua NH-D9L sono speculari e presentano lo stesso profilo, consentendo di fatto l’installazione di una seconda ventola al fine di creare una configurazione Push-Pull. La simmetria del cooler consente di poter installare due ventole anche possedendo dissipatori per RAM con altezza elevata. Basterà infatti montare la seconda ventola dalla parte opposta per ottenere una configurazione dalle perfomances superiori.

Riassumiamo brevemente le 4 semplici operazioni da compiere per una corretta e veloce installazione del Noctua NH-D9L.

• Allineate il backplate SecuFirm2 e le viti di fissaggio ai fori della scheda madre e bloccatelo;
• Apllicate la pasta termica sulla CPU;
• Posizionare il dissipatore e bloccarlo con la chiave in dotazione;
• Installate la ventola tramite le staffe e collegatela alla scheda madre.

Prima di passare alla metodologia dei test, abbiamo provveduto a verificare l’impronta del dissipatore sulla CPU. Di seguito vi mostriamo le impronte che la pasta termica lascia sul IHS del processoree sul dissipatore Noctua NH-D9L.

Abbiamo utilizzato la pasta termica argentata, fornita in dotazione dalla stessa azienda, ovvero la Noctua NT-H1.

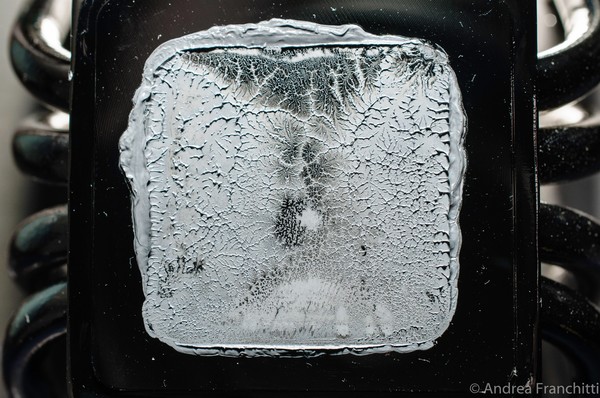

L’impronta risulta omogenea verso il centro. Il contatto tra CPU e dissipatore è così massimizzato per uno smaltimento del calore ottimale ed efficiente. Il sistema di fissaggio e la base del processore svolgono un lavoro perfetto. Ora siamo pronti per testare il Noctua NH-D9L.

{jospagebreak_scroll title=Sistema di prova e Metodologia di Test:}

Sistema di prova e Metodologia di Test:

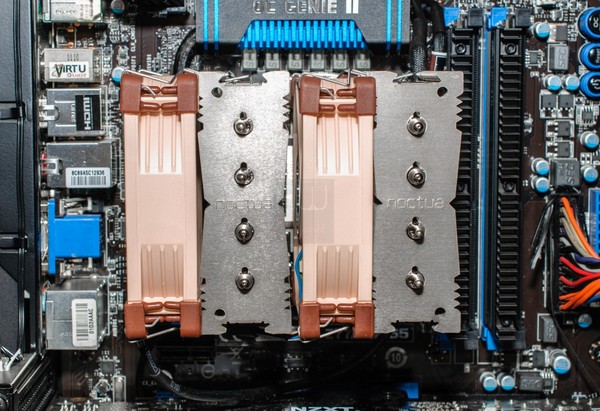

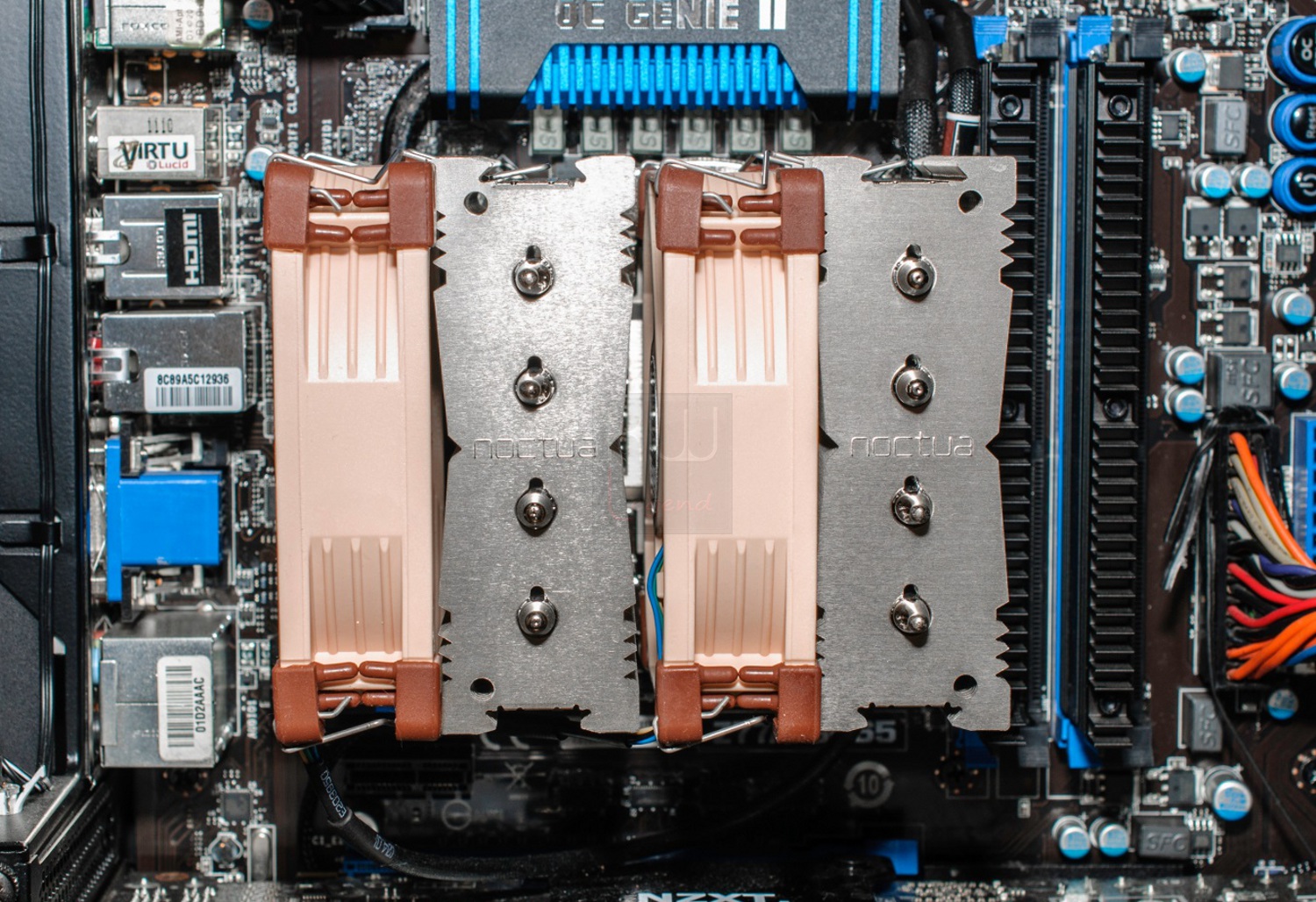

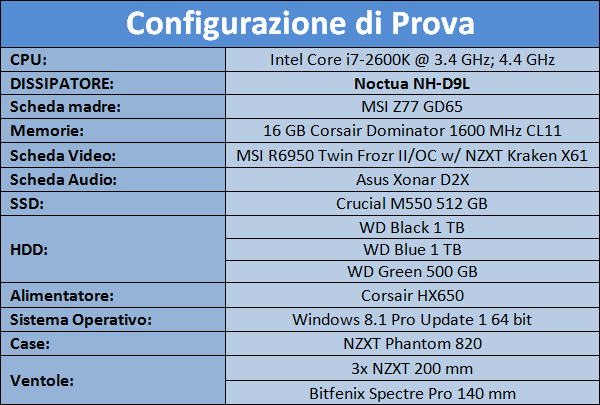

Per testare il dissipatore Noctua NH-D9L abbiamo utilizzato la configurazione che trovate riportata nella tabella che segue.

Noctua ci ha fornito assieme al dissipatore NH-D9L anche una seconda ventola NF-A9 PWM: andremo quindi ad analizzare le prestazioni di questo dissipatore anche in configurazione Push-Pull.

Tutti i test eseguiti sono stati ripetuti per ben tre volte, al fine di verificare la veridicità dei risultati. Come pasta termo-conduttiva abbiamo usato quella presente del bundle, ovvero la Noctua NT-H1.

Le prove sono state condotte con l’obiettivo di analizzare le performance del Noctua NH-D9L. Per questo motivo ci siamo basati su due differenti livelli, preventivamente testati, al fine di non incorrere in problemi causati dall’instabilità.

Tutti i test e le misurazioni riguardanti l’impatto acustico sono state realizzate solo ed esclusivamente a singola ventola e doppia ventola Noctua NF-A9 PWM. Durate i nostri test la temperatura ambiente misurata è stata di circa 25°. Di seguito vi riportiamo le applicazioni interessate dai nostri test.

Stress e monitoraggio temperatura CPU

• Prime95 V. 26.6;
• Core Temp 64 v. 0.99.5.

Il test con il software Prime95 ha avuto la durata di 15 minuti per ogni sessione di prova. La ventola è stata regolata con una percentuale di rotazione che varia come segue: 25%, 50%, 75% e 100%.

Impatto acustico delle ventole

Per misurare l’impatto acustico, abbiamo utilizzato un fonometro professionale PCE-999 posizionato ad una distanza di circa 60, 30 e 15 cm. Il rumore della ventola è stato rilevato impostando una percentuale di rotazione della stessa che varia come segue: 20%, 30%, 40%, 50%, 60%, 70%, 80% e 90%.

Ricordiamo che i decibel non hanno un andamento lineare ma logaritmico: ad esempio, la differenza di 10 dB tra 100 e 110 dB è qualitativamente maggiore della differenza di dB tra 50 e 60 dB.

Diamo uno sguardo alla strumentazione utilizzata per i nostri test.

{jospagebreak_scroll title=Strumentazione utilizzata:}

Strumentazione utilizzata:

Di seguito andiamo ad illustrare la strumentazione utilizzata.

Misurazione delle temperature

Per il rilevamento delle temperature ci siamo avvalsi di software scaricabili gratuitamente da internet, come RealTemp e CPUID Hardware monitor. Per poter rilevare le temperature dei componenti che non possono essere letti da tali software, useremo un termometro ad infrarossi con puntamento Laser PCE-777.

NOTA DELLA REDAZIONE: Pur consapevoli che un rilevamento di tipo software sia quantomeno inadatto a fornire dati certi ed inconfutabili, a causa delle numerose variabili che possono condizionare il rilevamento stesso, come per esempio il mal funzionamento del sensore sulla scheda madre, oppure un errato settaggio del software di rilevamento, al momento riteniamo che tale sistema sia comunque quantomeno ripetibile da parte degli utenti finali del prodotto recensito.

Misurazione della rumorosità

Per il rilevamento della rumorosità durante il funzionamento di ventole e dissipatori abbiamo scelto di usare strumentazione professionale a marca PCE, e nello specifico il fonometro Professionale PCE-999.

Non ci resta che analizzare i risultati ottenuti.

{jospagebreak_scroll title=Stress e monitoraggio temperatura:}

Stress e monitoraggio temperatura:

Stress Test Prime 95

Prime95 è diventato negli ultimi anni un software molto popolare tra gli appassionati di pc e overclocker perchè viene utilizzato come un software di test per la stabilità. Comprende un “Torture Test” progettato specificatamente per il test dei sottosistemi PC per gli errori, al fine di contribuire a garantire il corretto funzionamento di Prime95 su quel sistema. Questo è importante perché ogni iterazione del Lucas-Lehmer dipende da quello precedente e se la ripetizione non è corretta non sarà corretto il risultato del test sui numeri primari.

La caratteristica dello stress-test in Prime95 è che può essere configurato per testare meglio i vari componenti del computer cambiando la dimensione della trasformata rapida di Fourier (FFT). Tre set di configurazioni predefinite sono disponibili: FFT Small, In-place FFT e Blend. Le modalità FFT Small e In-place FFT servono soprattutto per testare la FPU e la cache della CPU, mentre la modalità Blend effettua tutti i test, compresa la memoria.

Su un sistema assolutamente stabile, Prime95 dovrebbe essere in grado di girare a tempo indeterminato. Se si verifica un errore il test viene bloccato e questo indica che il sistema potrebbe essere instabile. Usiamo il condizionale perchè non è detto che un sistema stabile in Prime95 lo sia in qualsiasi campo di utilizzo e viceversa.

Questo perché Prime95 è progettato per stressare la CPU con un intenso carico di lavoro e per fermarsi quando incontra anche un solo piccolo errore, mentre la maggior parte delle applicazioni che non stressano la CPU ai livelli di Prime95 continueranno a funzionare a meno che non incontrino un errore fatale.

Nelle tabelle che seguono vengono riportate le temperature rilevate sia in idle sia in full load (stress). Le configurazioni usate sono quelle di default e di overclock. La temperatura indicata, vista la lieve differenza rilevata tra i core della CPU, rappresenta la media delle letture.

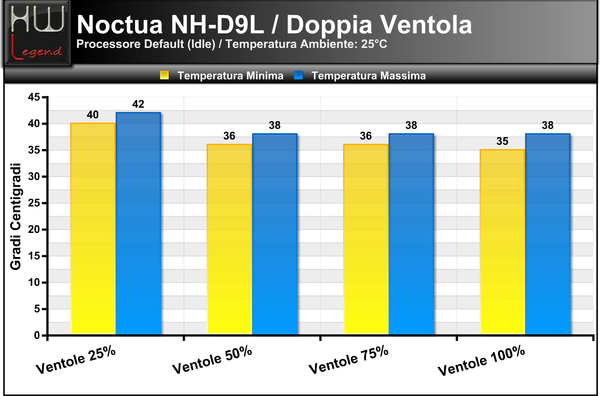

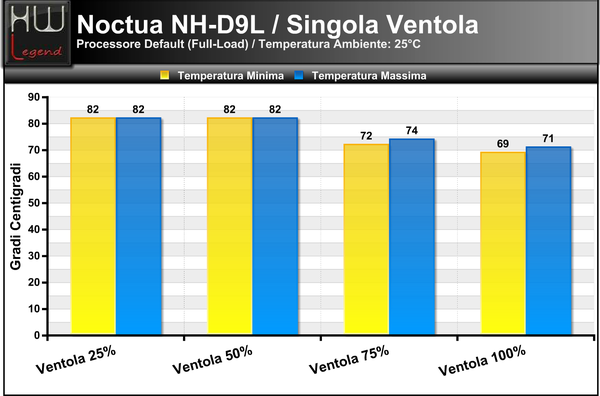

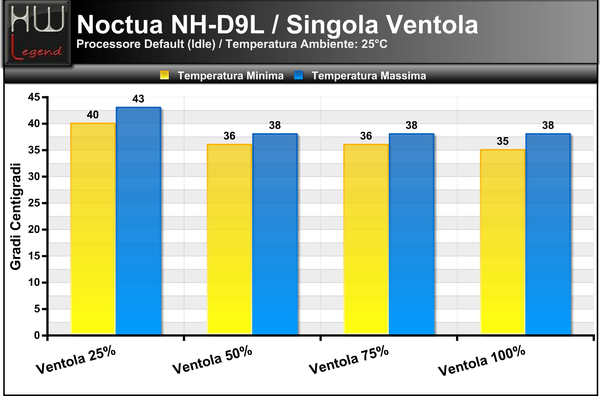

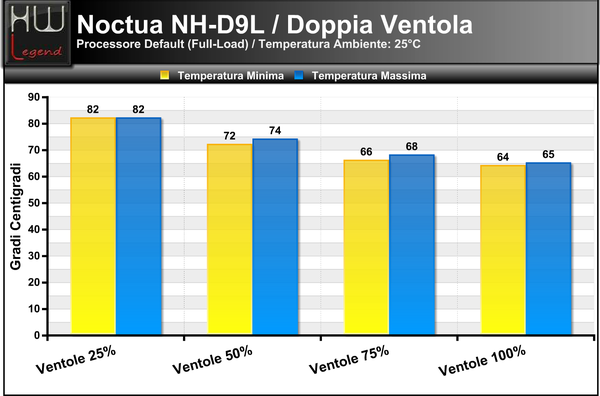

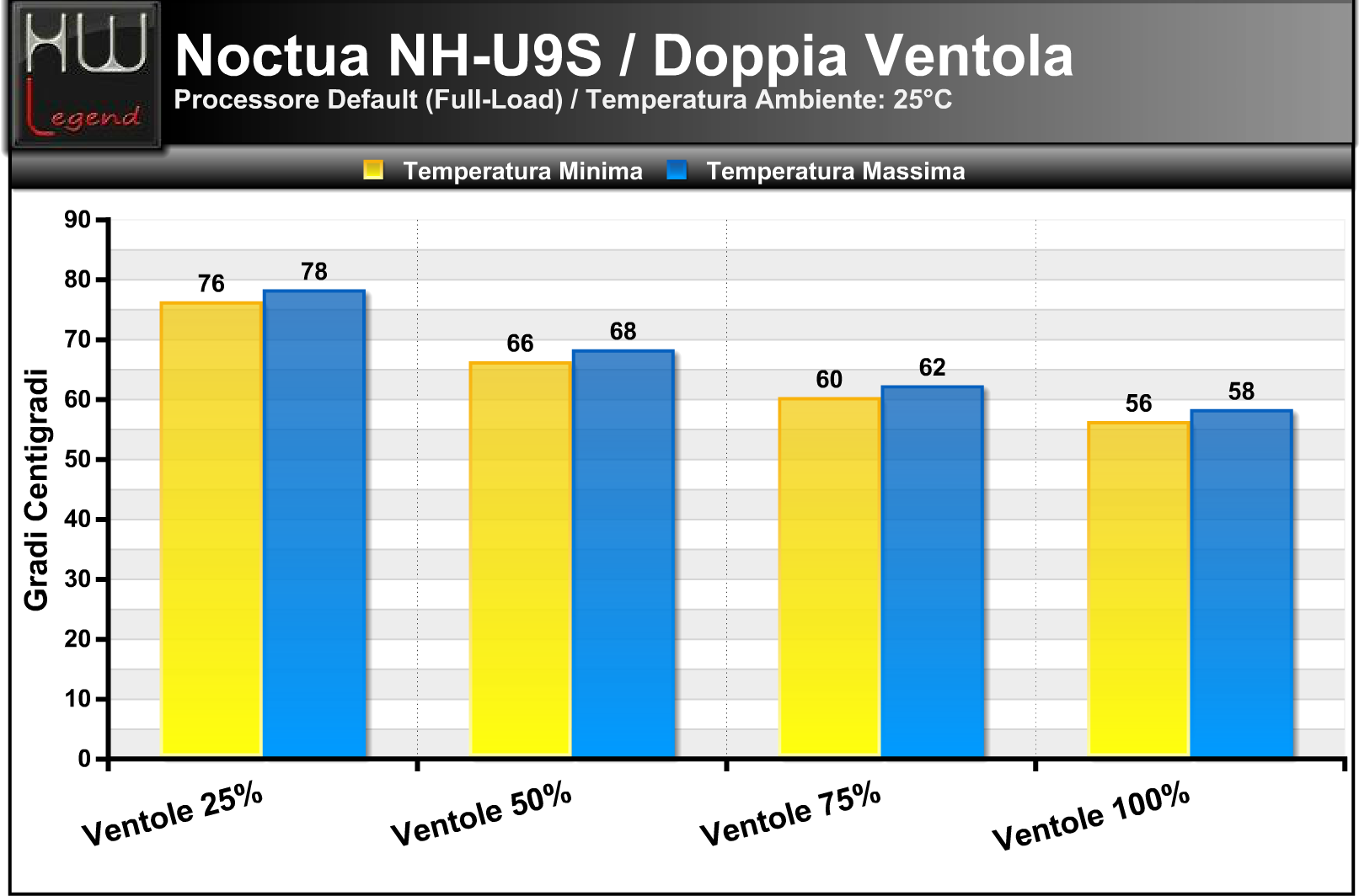

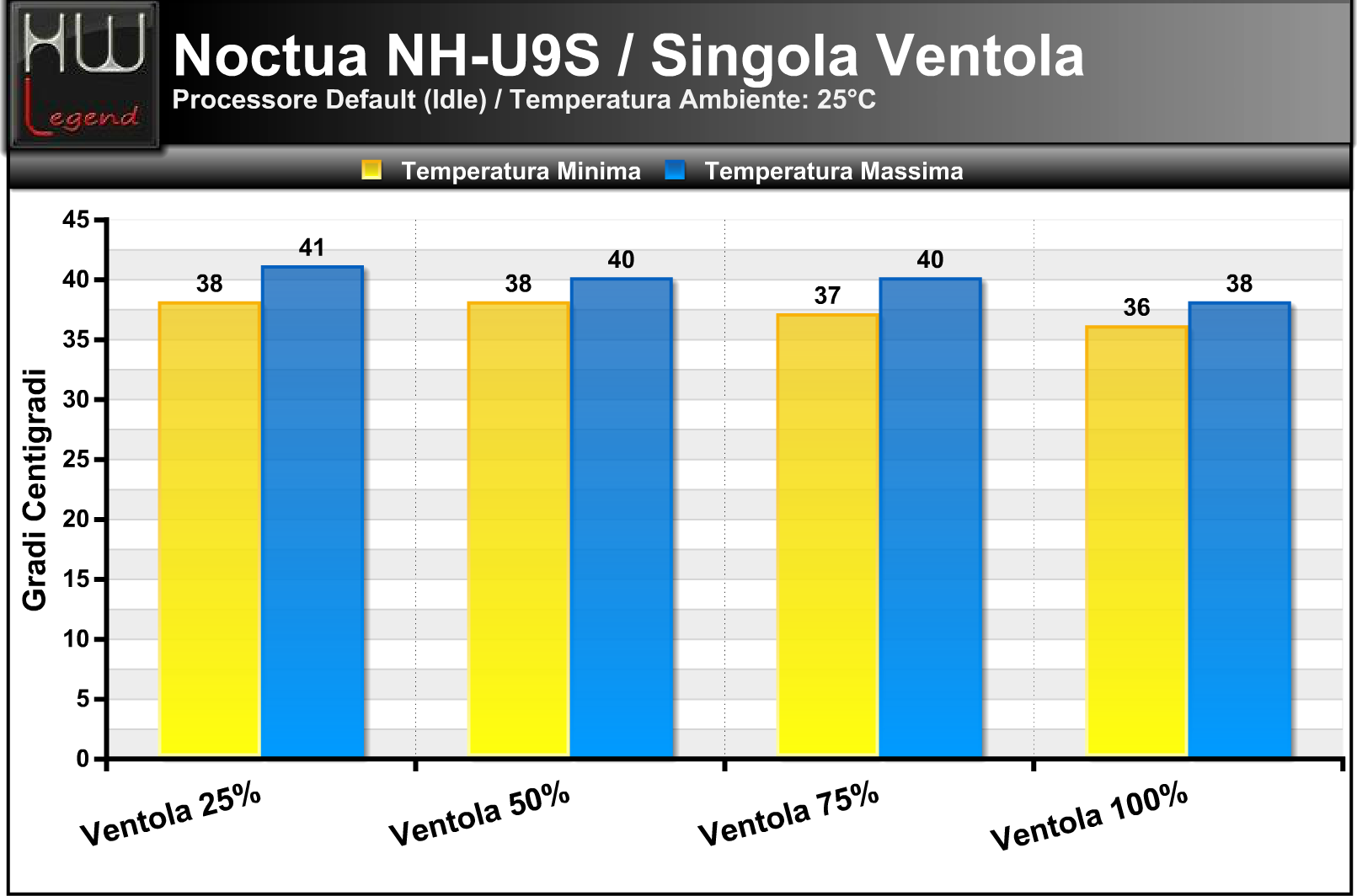

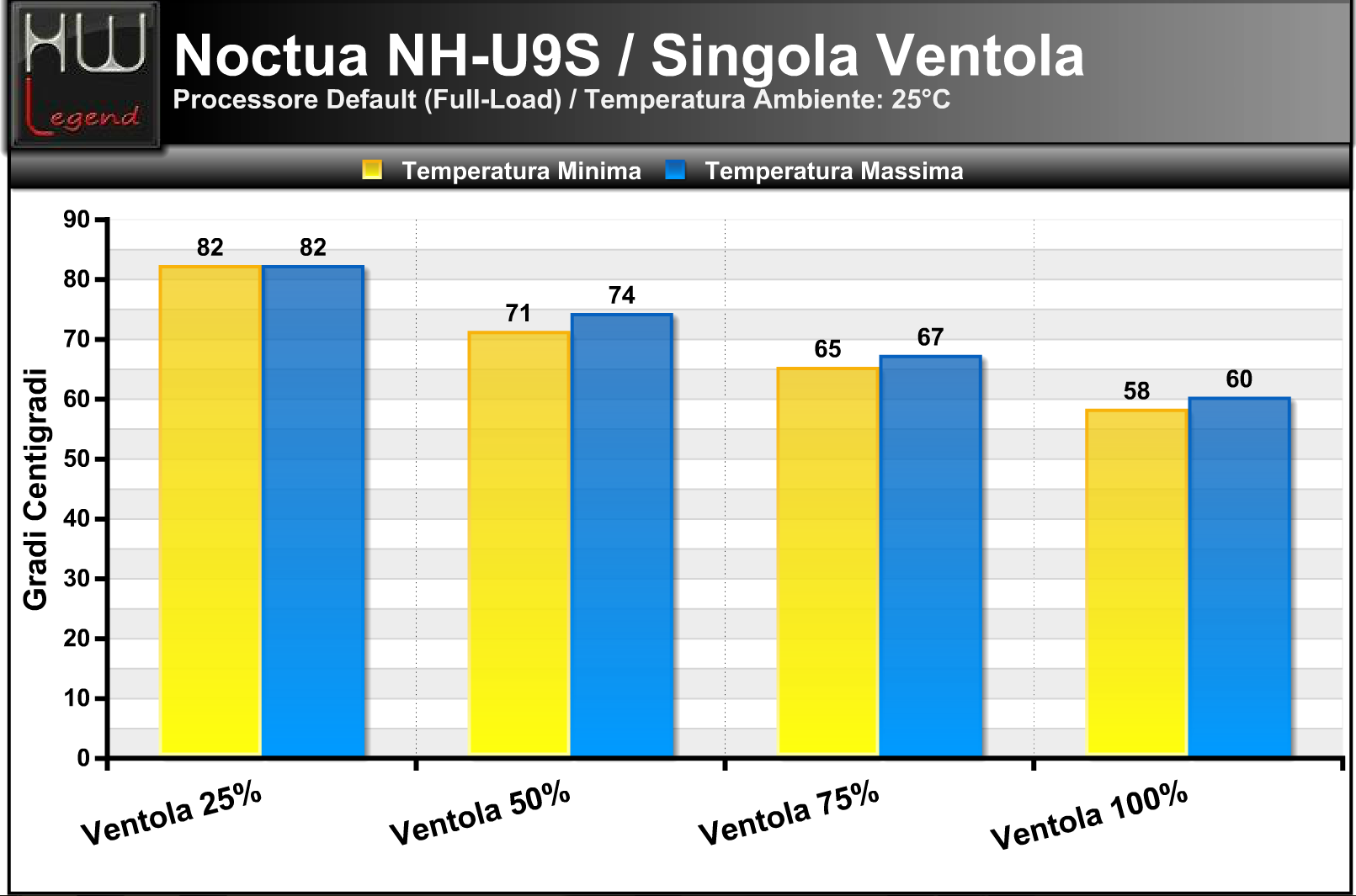

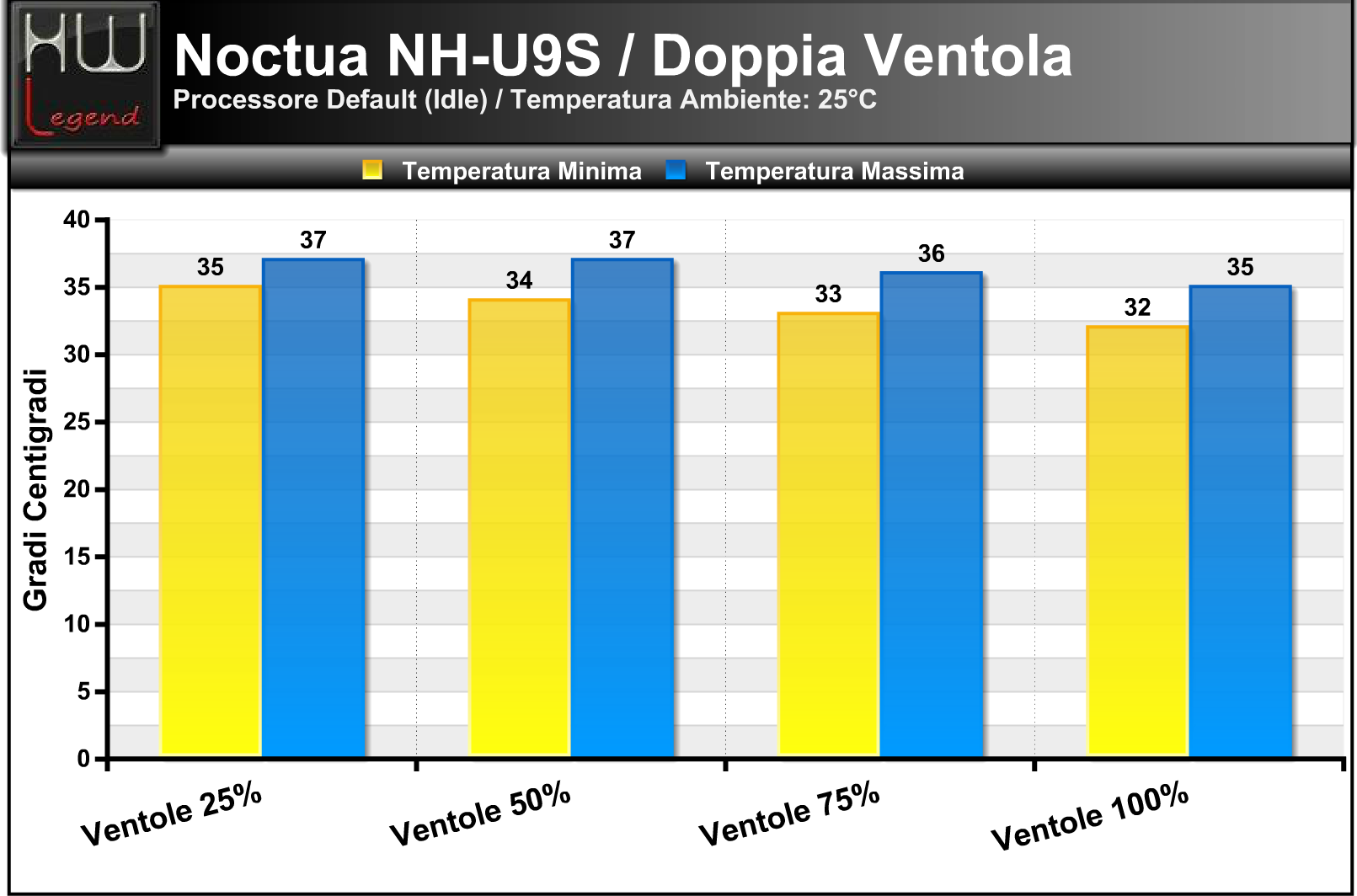

Test CPU default – 3400MHz – Sinloa e Doppia Ventola

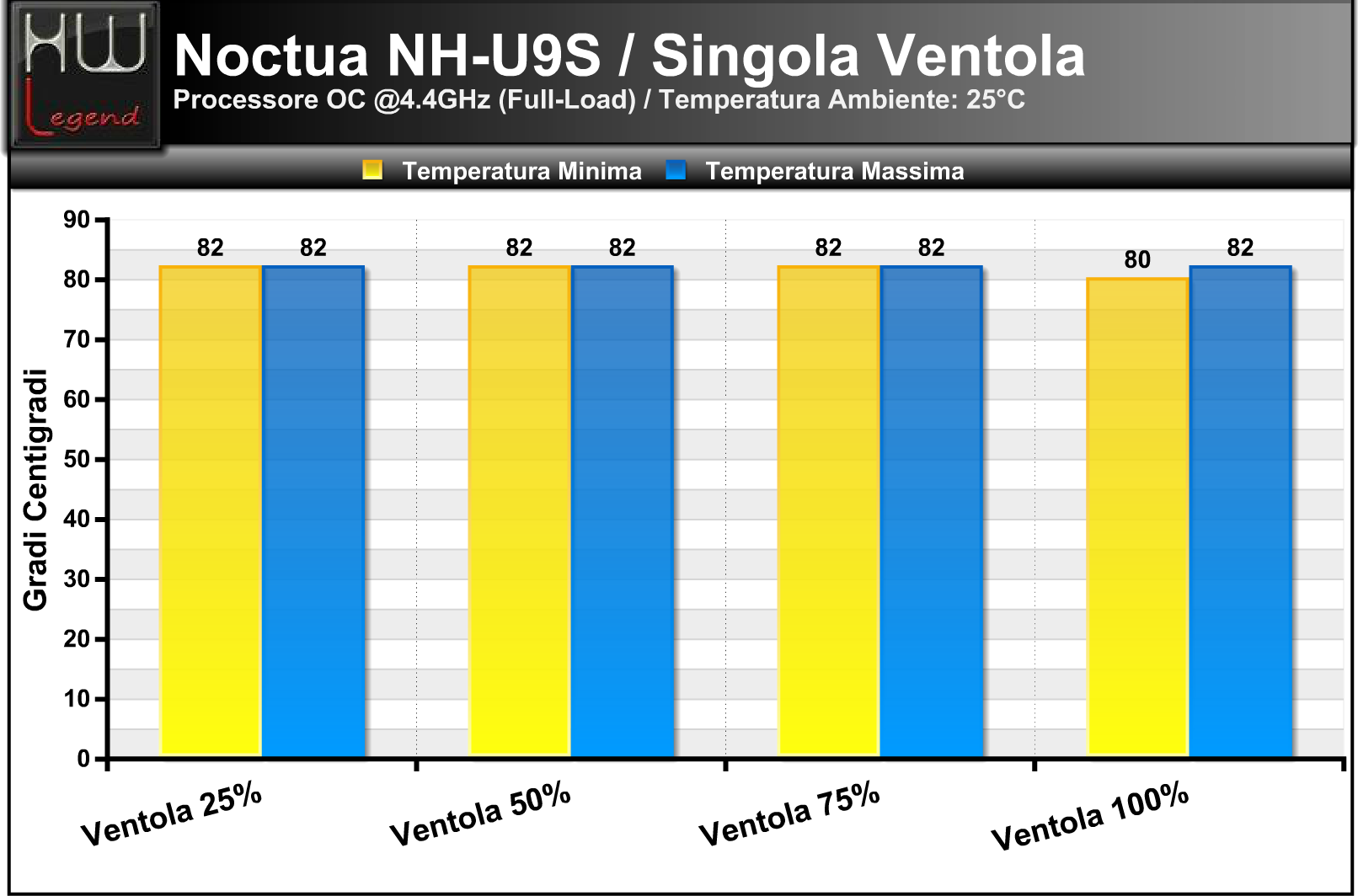

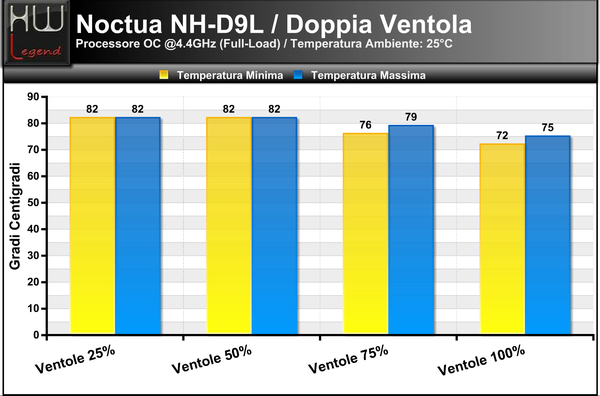

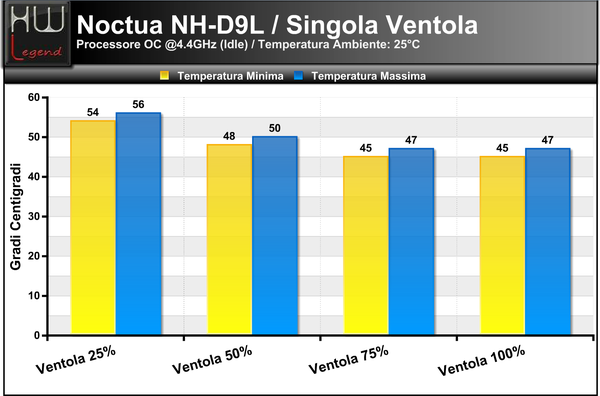

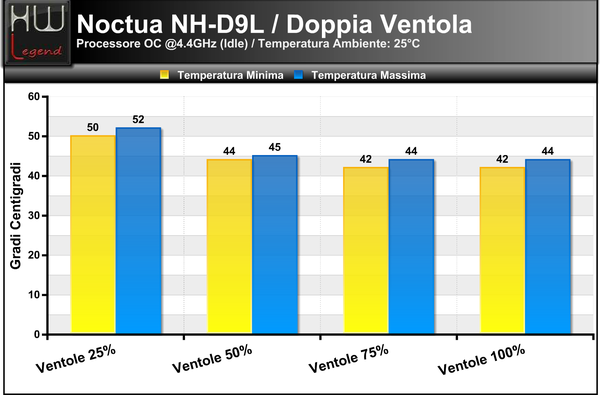

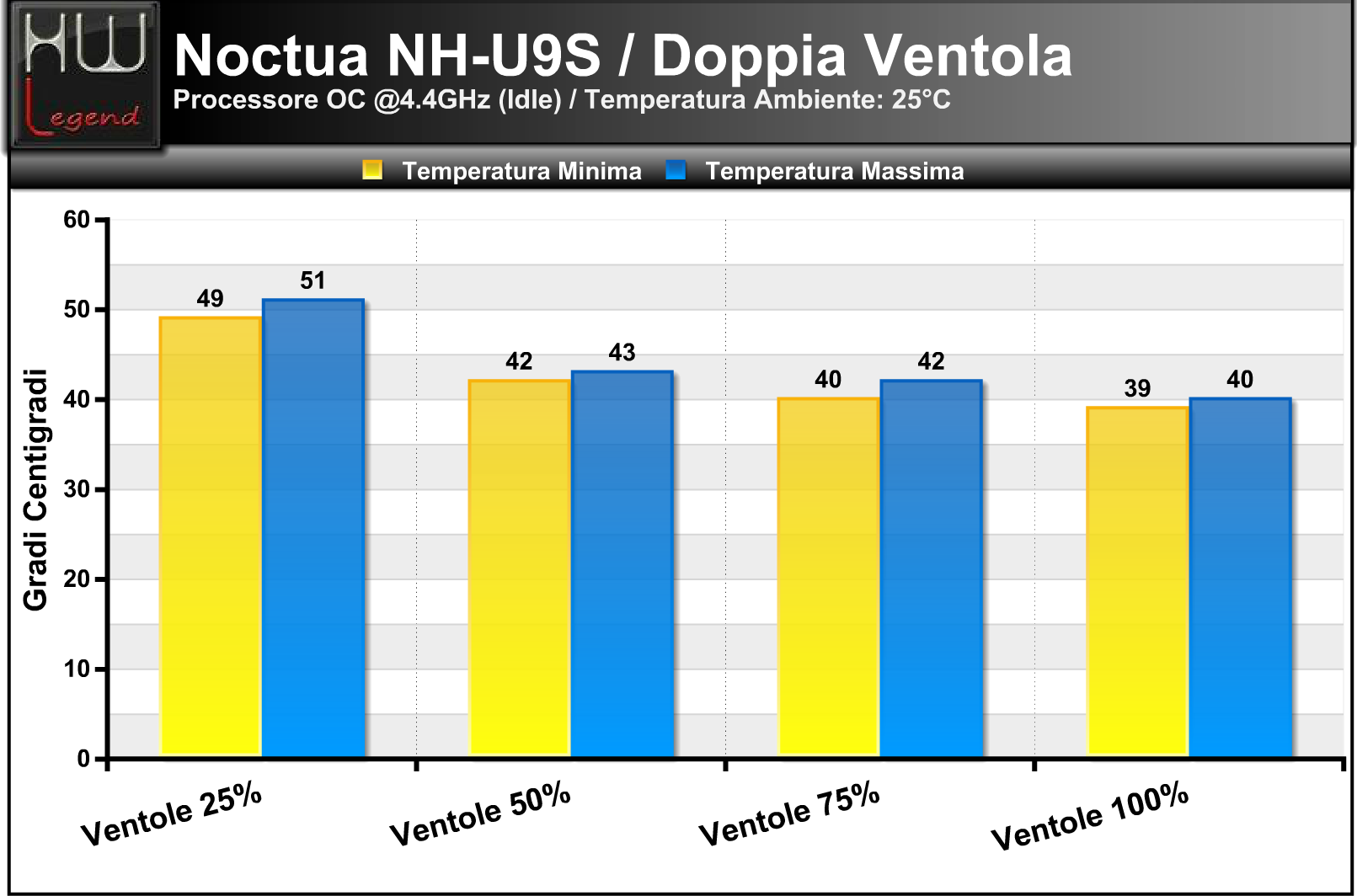

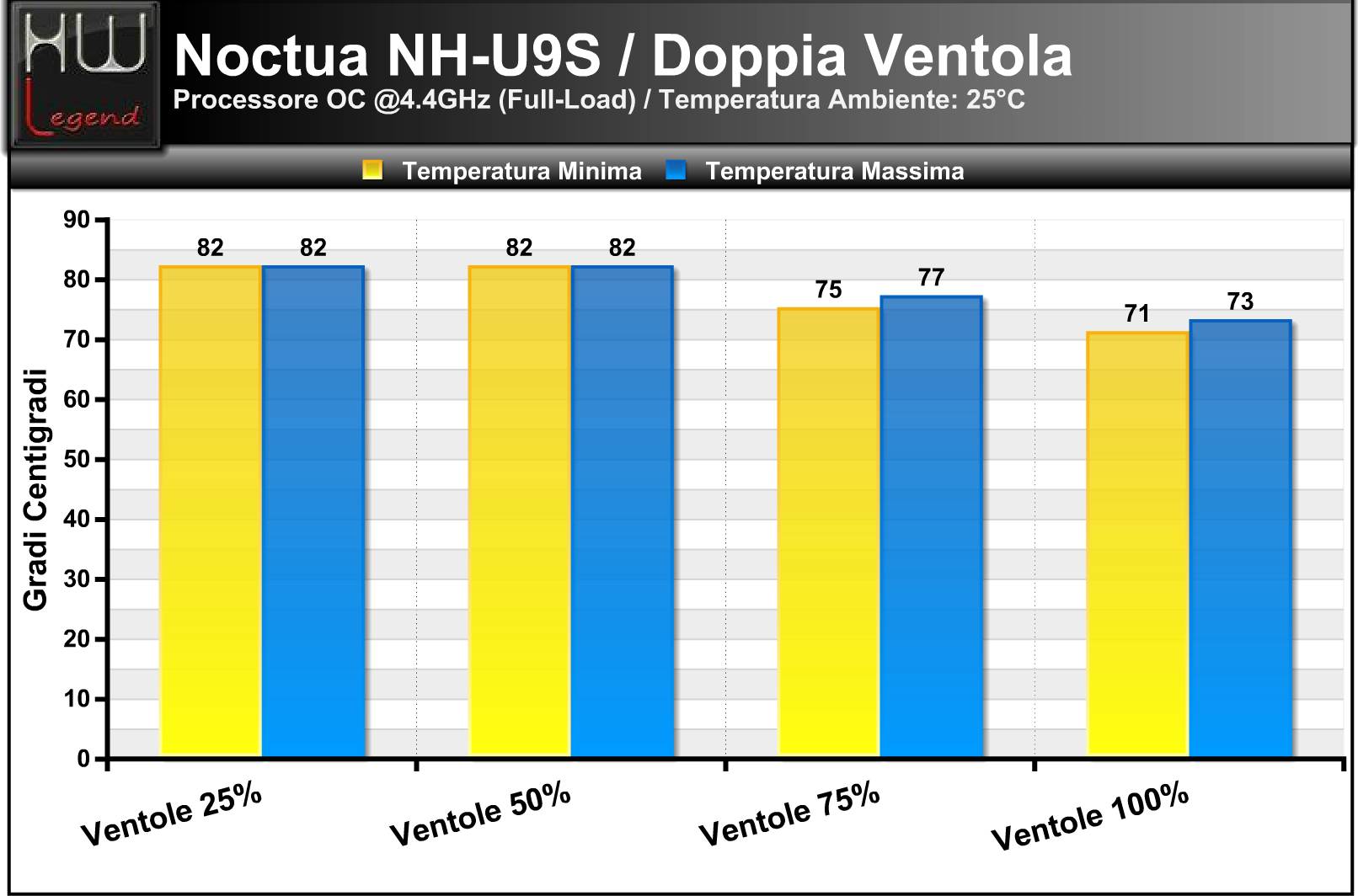

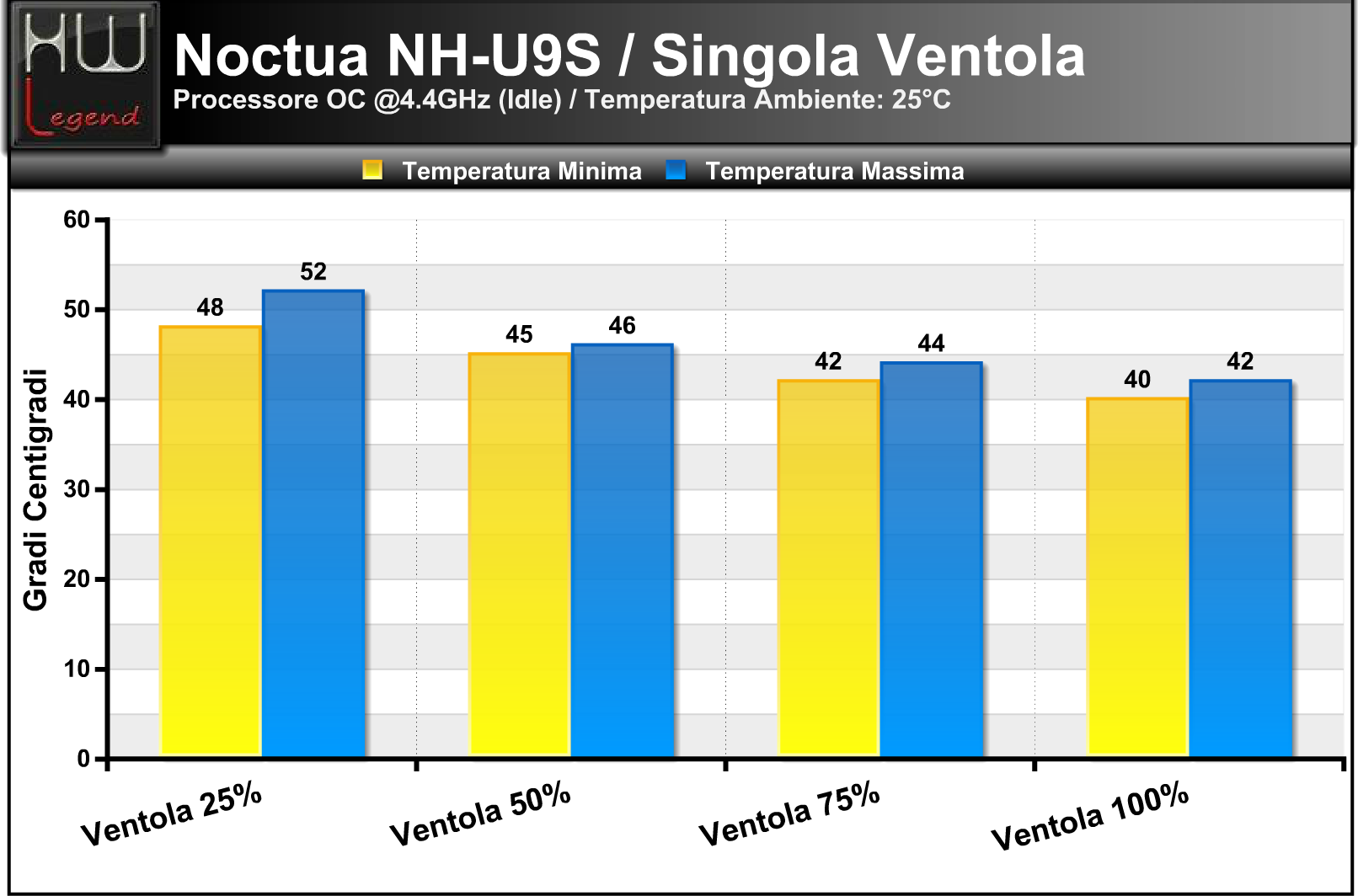

Test CPU in overclock – 4400MHz – Sinloa e Doppia Ventola

Il Noctua NH-D9L si rileva un buon dissipatore in grado di garantire temperature buone in condizioni di CPU a default. L’overclock a 4.4 GHz mette in crisi l’NH-D9L, che non riesce a dissipare il calore generato dal processore Intel i7-2600K se non con la ventola impostata al massimo di giri.

Per chi desidera utilizzare il processore in overclock sconsigliamo di utilizzare il riduttore di velocità delle ventole e raccomandiamo vivamente di installare una seconda ventola: le temperatura in queste condizioni risultano decisamente più accettabili.

In configurazione stock nulla da obiettare: le temperature sono decisamente basse anche per un piccolo dissipatore come l’NH-D9L. L’unico problema si rileva sotto stress con ventola al 25%: di certo una situazione in cui non incorreremo nell’uso comune. Si nota che la temperatura varia in maniera marcata quando si utilizza una seconda ventola. Se pretendiamo il massimo dal dal nostro Noctua NH-D9L seremo costretti ad acquistare una seconda ventola NF-A9 PWM.

Il Noctua NH-D9L ha centrato in pieno lo scopo per il quale è stato progettato, ovvero quello di garantire un’efficiente dissipazione nei sistemi compatti come server, workstation e HTPC.

{jospagebreak_scroll title=Impatto acustico – Rumorosità:}

Impatto acustico – Rumorosità:

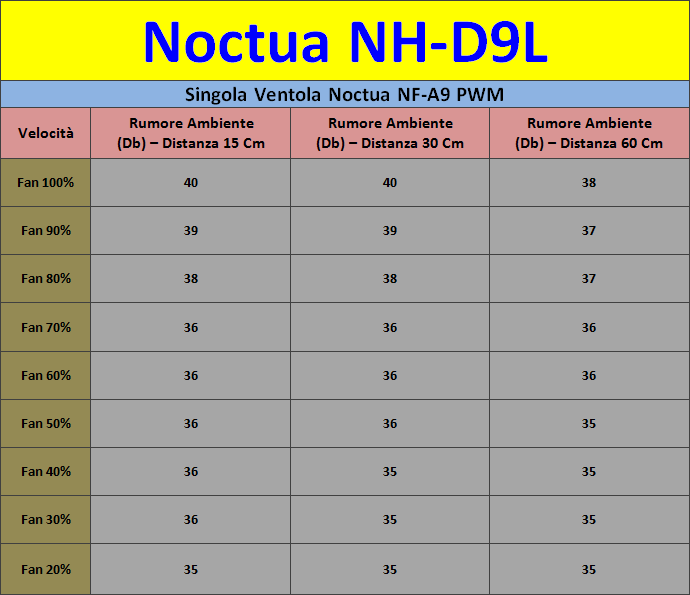

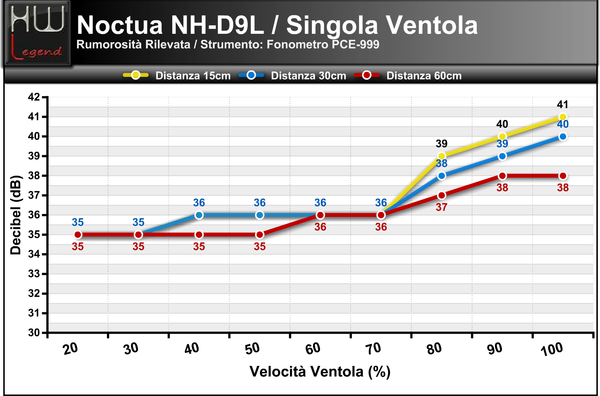

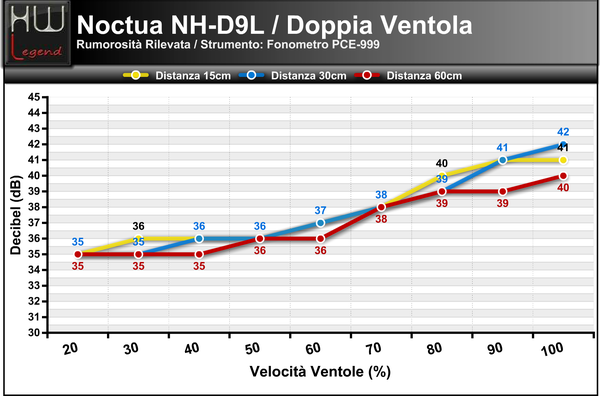

Il test di rumorosità è uno dei più difficili da effettuare, perchè durante la fase di test qualsiasi rumore, anche minimo, può far balzare il grafico verso l’alto, di fatto invalidando il lavoro effettuato e costringendoci a ripetere il test dall’inizio.

Per questo motivo, non disponendo purtroppo di una camera anecoica, ci siamo veduti costretti ad aspettare le tarde ore notturne per poter effettuare i nostri test in tutta tranquillità e con rumore ambientale il più basso e costante possibile. Lo strumento utilizzato, il fonometro professionale PCE-999, è molto sensibile al rumore ambientale.

Da questo valore, tipico di qualsiasi ambiente domestico, è necessario partire per poter analizzare la rumorosità del complesso dissipatore/ventola. Tali condizioni sono ovviamente irripetibili in ambito domestico, e sinceramente lasciano, a chi acquista il dissipatore, una idea non del tutto reale delle reali prestazioni.

Un valido articolo in inglese spiega molto bene cosa sia il rumore e come questo influenzi il il normale utilizzo del pc. L’articolo lo troverete qui. Nella tabella che segue vengono riportate le rilevazioni fatte con il fonometro PCE-999 ad una distanza prima di 60, poi di 30, ed infine di 15 cm a singola e doppia ventola.

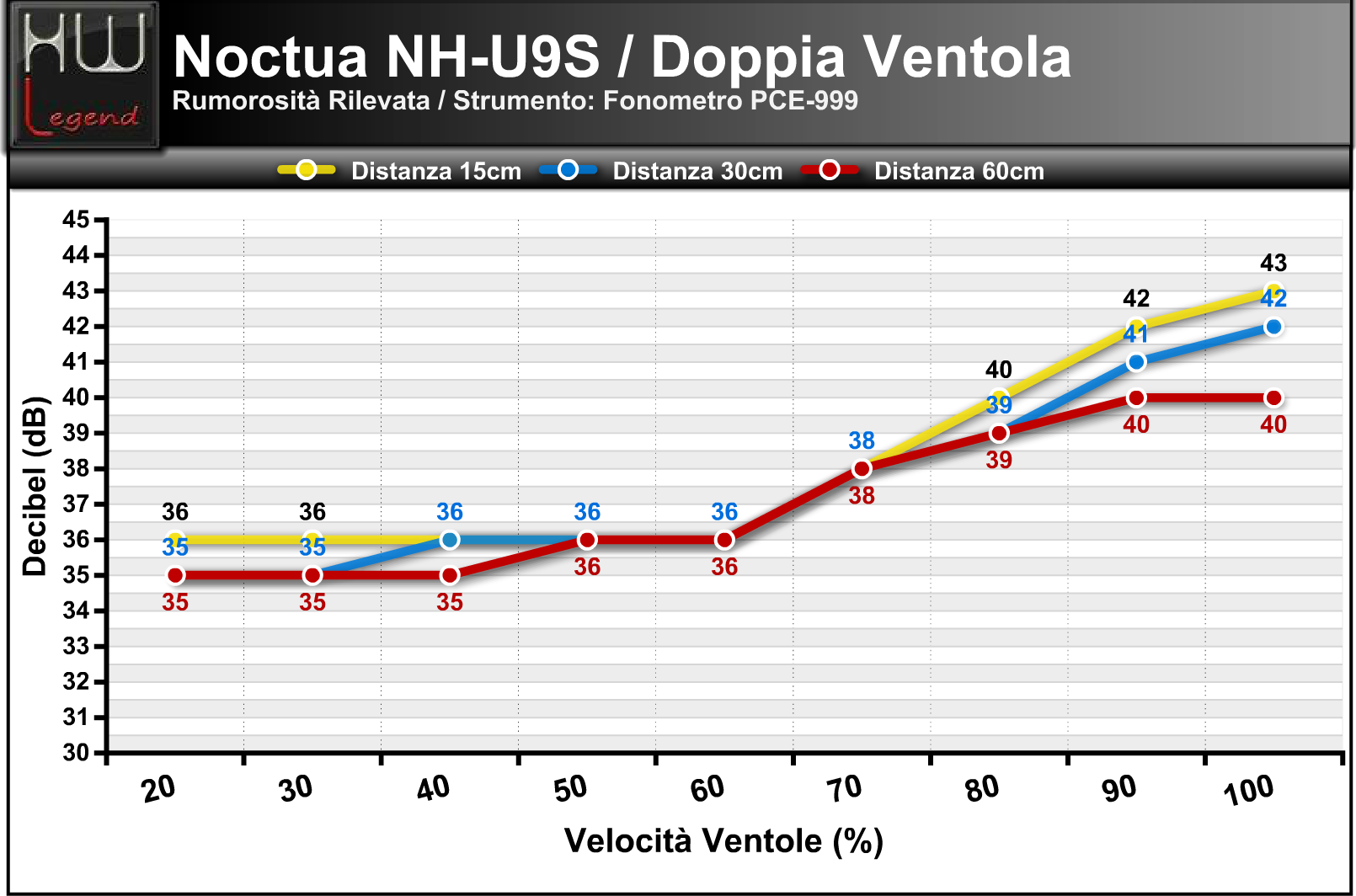

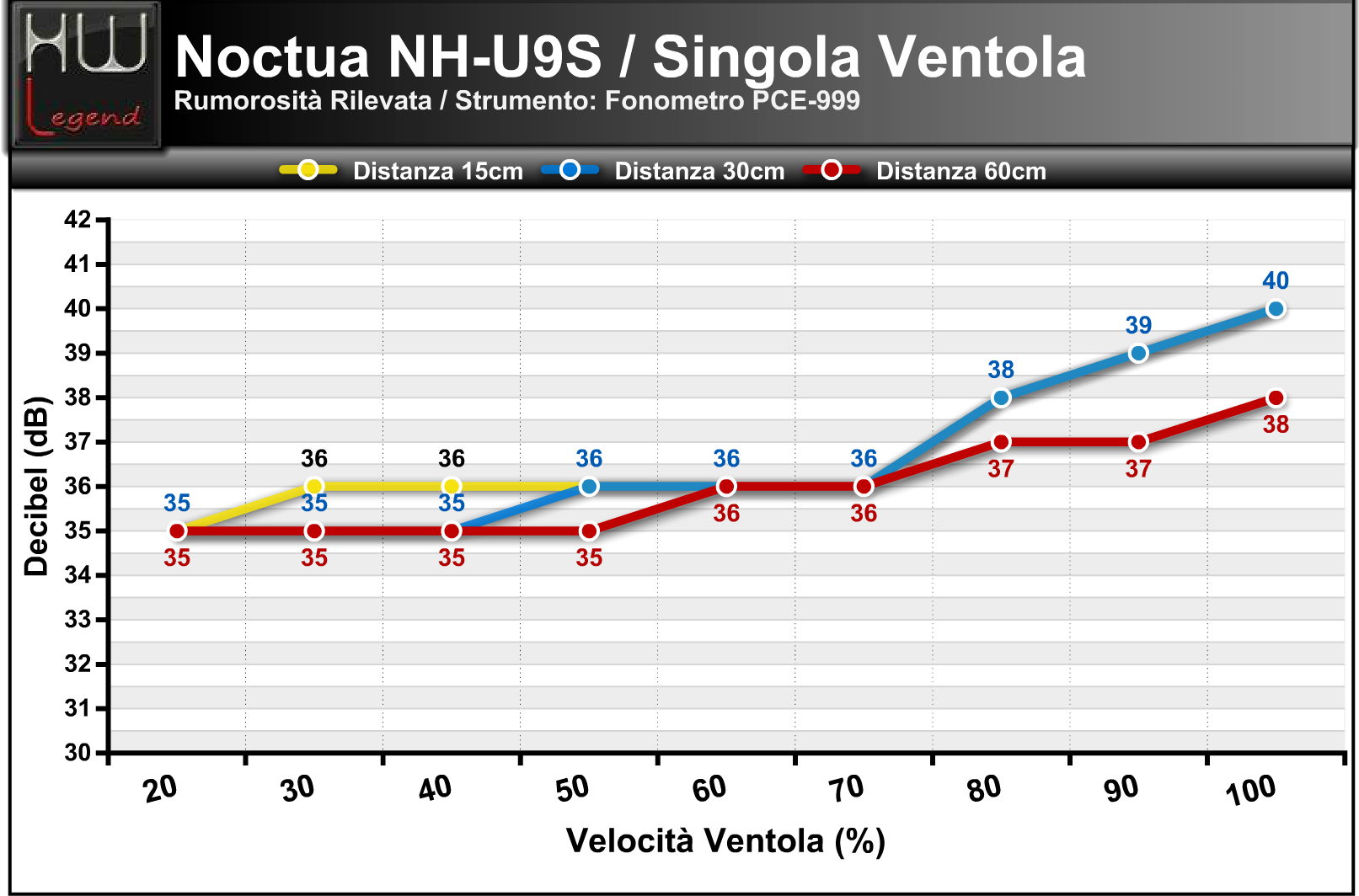

Di seguito il grafico con le rilevazioni del rumore generato dalla ventola singola e doppia, ad una distanza di 60, 30 e 15 cm, in rapporto alla percentuale di rotazione della stessa.

Noctua ci stupisce ancora per la silenziosità delle proprie ventole. Nonostante l’elevato rumore ambientale durante i nostri test, la ventola non si è udita se non al di sopra dell’80% del regime di rotazione.

In configurazione Push-Pull questa percentuale scende al 70%. Le ventole NF-A9 PWM non sono mai risultate fastidiose, offrendo ottime prestazioni con il minimo impatto acustico. Il nostro giudizio finale: una delle ventole più silenziose che abbiamo mai testato.

Durante il normale funzionamento non si sono uditi particolari rumori provenienti dal rotore né da altri componenti. Nel complesso possiamo ritenerci pienamente soddisfatti dal rapporto rumore/prestazioni offerto da queste ventole.

{jospagebreak_scroll title=Conclusioni:}

Conclusioni:

	Prestazioni/Overclock:
	Temperature/Rumorosità:
	Rapporto Qualità/Prezzo:
	Giudizio Complessivo:

Il Noctua NH-D9L è un classico cooler a doppia torre, caratterizzato da una struttura “a sandiwch” con ventola posizionata tra le due pareti dei corpi dissipanti. La sua simmetria, esteticamente pulita e priva di imperfezioni, gli consente di poter alloggiare due ventole anche disponendo di dissipatori per RAM con altezza elevata. Basterà infatti montare la seconda ventola dalla parte opposta per ottenere una configurazione dalle prestazioni buone.

La base monoblocco in rame lappatura a specchio è attraversata da 4 heatpipes saldate direttamente su di essa, caratteristica che permette uno scambio termico molto efficiente. Le heatpipes anch’esse in rame nickelato da 6 mm, sono intervallate tra loro da separatori in alluminio, dallo spessore di circa 0,55 mm.

Le lamelle in alluminio ricoprono completamente la parte di heatpipes corrispondenti e sono saldate assieme, incrementando ulteriormente la rigidità del dissipatore. Esse sono lavorate e sagomate al fine digarantisce un’omogenea distribuzione dei flussi d’aria e fornire una maggiore efficienza dissipante.

La ventola NF-A9 PWM da 92 mm è studiata in modo da massimizzare la portata d’aria e mantenere la minima rumorosità. La sua qualità costruttiva è eccellente, e la resistenza dei materiali è molto buona. Sia le pale 7 che i 4 bracci rinforzanti sono costruiti con materiali di ottima qualità e sono particolarmente resistenti a ogni tipo di stress.

La ventola NF-A9 PWM dispone della tecnologia SSO2 (Self-Stabilising Oil-Pressure Bearing). L’azione combinata del campo magnetico prodotto dalle spire ed un magnete permanente, posizionato in prossimità della base del rotore, stabilizzano l’asse di rotazione: tale sistema riduce la frizione tra le parti a vantaggio dell’aspettativa di vita.

L’interno del frame della ventola è corredato da particolari triangoli intagliati. Questo accorgimento viene chiamato Inner Surface Microstructures e consente di evitare turbolenze d’aria indesiderate al passaggio delle pale della ventola. In questo modo si evitano perdite di flusso e di pressione, diminuendo al contempo il rumore causato dall’aria stessa.

Oltre alla tecnologia Inner Surface Microstructure la Noctua NF-A9 PWM dispone dello Stepped Inlet Design, un accorgimento aerodinamico che aumenta le turbolenze nel flusso d’aria per renderlo più aderente al frame della ventola. Questo utile accorgimento consente di ottiene una minore dispersione ai bordi del flusso, massimizzando il movimento e riducendo il rumore dell’aria in entrata.

Le pale possiedono particolari inspessimenti chiamati Flow Acceleration Channels. Questi consentono di incanalare i flussi d’aria paralleli per aumentarne la portata, e avere di conseguenza anche una massimizzazione delle prestazioni della ventola.

Assemblare il NH-D9L è davvero di una semplicità disarmante, bastano infatti pochi minuti per installare dissipatore e collegare i cavi di alimentazione necessari, rendendo tutto pronto all’uso. Il Noctua NH-D9L si rileva un buon dissipatore in grado di garantire temperature buone in condizioni di CPU a default. L’overclock a 4.4 GHz mette in crisi l’NH-D9L, che non riesce a dissipare il calore generato dal processore Intel i7-2600K se non con la ventola impostata al massimo di giri.

Per chi desidera utilizzare il processore in overclock sconsigliamo di utilizzare il riduttore di velocità delle ventole e raccomandiamo vivamente di installare una seconda ventola: le temperatura in queste condizioni risultano decisamente più accettabili.

In configurazione stock nulla da obiettare: le temperature sono decisamente basse. In conclusione il Noctua NH-D9L ha centrato in pieno lo scopo per il quale è stato progettato, ovvero quello di garantire un’efficiente dissipazione nei sistemi compatti come server, workstation e HTPC.

Il prezzo di listino si attesta sui 55€, risultando buono considerando la qualità e la possibilità di installare una seconda ventola per massimizzare le prestazioni. Il Noctua NH-D9L è indubbiamente un dissipatore che ha centrato in pieno lo scopo per il quale è stato progettato, ovvero quello di garantire un’efficiente dissipazione nei sistemi compatti come server, workstation e HTPC. Noi di HW Legend siamo felici di assegnargli il nostro prestigioso riconoscimento “Platinum Award”.

Pro:

• Ottimi materiali utilizzati;
• Design a doppia torre;
• Ottima ventola NF-A9 PWM;
• Buona silenziosità;
• Buone prestazioni;
• Bundle completo;
• Grande base in rame nickelato;
• Facilità d’installazione;
• Possibilità di installare una seconda ventola per aumentare le prestazioni.

Contro:

• Nulla da segnalare.

Si ringrazia  per il sample fornitoci.

Andrea F. Franchitti – Il_Metallurgico – Staff di HW Legend
