Introduzione:

Reeven è un giovane e dinamico produttore mondiale di componenti per PC. La linea di prodotti include dissipatori per CPU, ventole, alimentatori, case e accessori.

Qualità senza compromessi e servizi ottimi. Queste sono le caratteristiche principali per le quali Reeven vuole farsi conoscere in tutto il mondo.

Il target di Reeven è quello di rendere felici il più elevato numero di utenti sotto la filosofia “Professional Quality Gears” (componenti professionali di qualità) attraverso prodotti che soddisfano le più svariate richieste, grazie ad una prestigiosa elite di ingegneri in grado di fornire soluzioni d’avanguardia e al passo con i tempi.

La costante ricerca di massime prestazioni e silenzio assoluto è quello che ha spronato Reeven a creare prodotti dalle caratteristiche sempre all’avanguardia. Reeven ha tutte le carte in regola per diventare velocemente sinonimo di qualità impeccabile, servizio clienti eccellente.

Ulteriori informazioni le trovate sul sito ufficiale Reeven.

{jospagebreak_scroll title=Confezione e Bundle:&heading=Introduzione:}

Confezione e Bundle:

Il dissipatore Reeven Hans giunto in redazione riporta la dicitura RC-1205. La confezione che le racchiude è di cartone dalle dimensioni molto contenute e dalla forma tradizionale di un parallelepipedo.

La scatola del dissipatore Hans utilizza cartone di buona qualità, caratterizzato da un’alta resistenza allo schiacciamento che consente di protegge il prodotto da eventuali urti accidentali.

La confezione ha un look gradevole e semplice, in grado di attirare l’attenzione del consumatore finale. La raffigurazione dettagliata del prodotto in primo piano e il mix di colori rosso porpora, nero e giallo, conferiscono un’eleganza sopraffina.

A nostro avviso il contrasto cromatico risulta ben bilanciato e le scritte ben si sposano con lo sfondo, andando di fatto a creare una visione d’insieme moderna e al passo coi tempi.

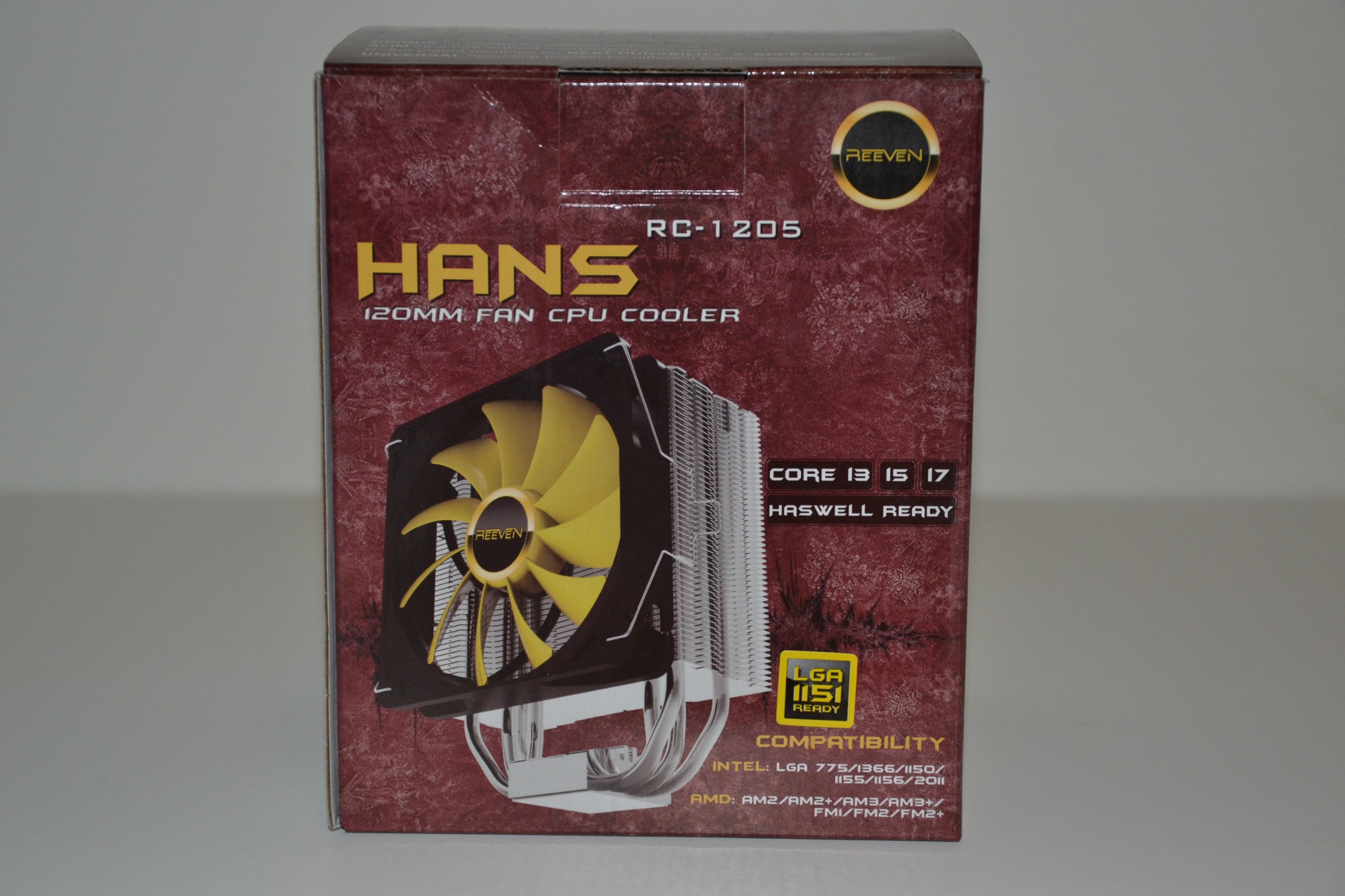

Sulla parte frontale troviamo oltre al logo della ditta ed al nome del prodotto, una bella foto del dissipatore, con tanto di risalto della compatibilità con la piattaforma Intel Haswell. Il Reeven Hans inoltre supporta la stragrande maggioranza delle piattaforme, sia di Intel che di AMD attualmente in commercio (compreso il recente Intel LGA 1151).

La parte posteriore della confezione riprende la stessa tonalità di colori presenti nella parte frontale, creando una continuità visiva che non disorienta il consumatore finale. Su di essa possiamo chiaramente scorgere: il modello “RC-1205”, le dimensioni reali del dissipatore e le specifiche tecniche del prodotto tradotte in 7 lingue diverse, Italiano escluso.

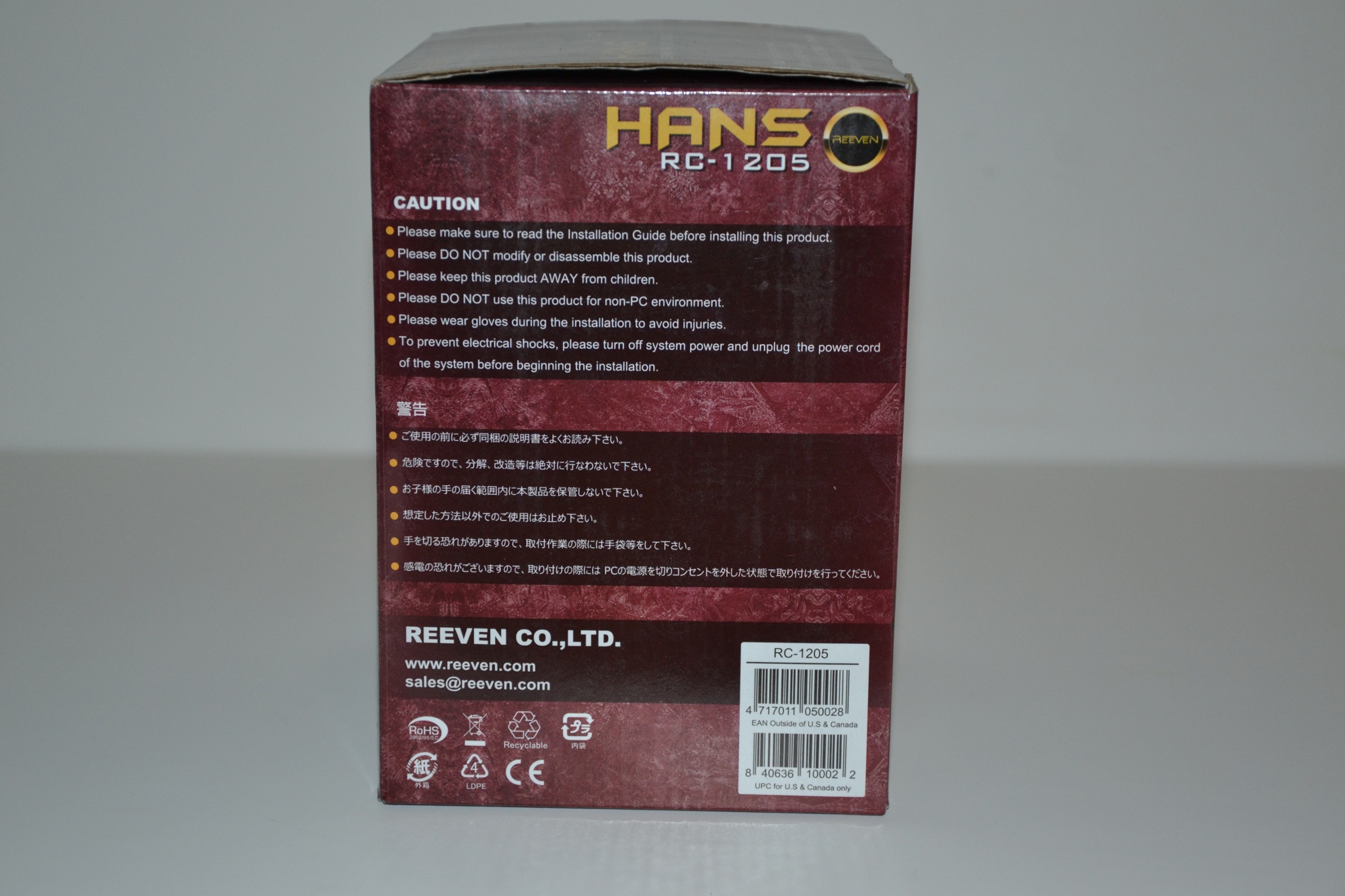

Sulla parte laterale destra troviamo due piccole liste di avvertimento, sia in inglese che in cinese, da seguire attentamente per evitare spiacevoli inconvenienti. Reeven vuole fin da subito far capire all’utente finale l’ottima qualità che il prodotto è in grado di offrire. Le scritte bianche e gialle ben si sposano con il resto dello sfondo, andando di fatto a creare una visione d’insieme compatta ed elegante.

Presenti inoltre troviamo: il numero di serie del prodotto, il link alla pagina web del produttore e alcuni loghi informativi tipici dei prodotti elettronici riguardanti le certificazioni conformi alle attuali norme Europee. Tra queste direttive Europee spicca la dicitura RoHS (Restriction of Hazardous Substances Directive), che impone alcune restrizioni sull’uso di determinate sostanze pericolose nella costruzione di vari tipi di apparecchiature elettriche ed elettroniche.

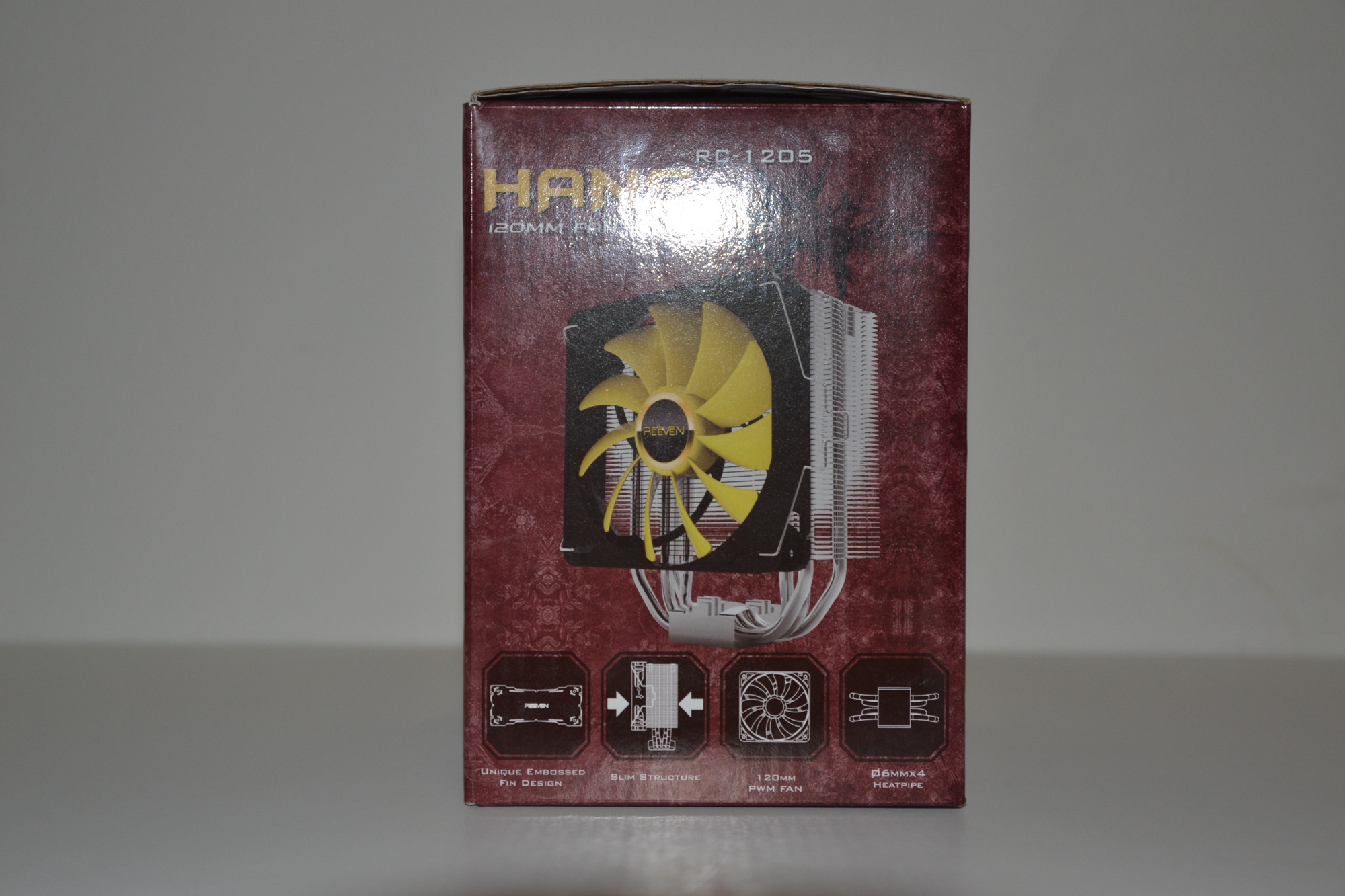

Spostandoci ad analizzare la parte sinistra, la nostra attenzione viene immediatamente catturata dalla foto raffigurante il dissipatore stesso. Presenti, oltre al nome del prodotto, le quattro immagini che contraddistinguono le principali features che contraddistinguono il Reeven Hans RC-1205.

La parte superiore della confezione presenta il logo del produttore, la sigla del prodotto di colore bianco e il nome del dissipatore in caratteri cubitali di color giallo. Più in basso sono presenti i punti di forza  del cooler Hans.

Sulla parte inferiore invece non sono presenti elementi degni di nota, se non la bella colorazione rosso porpora dal deciso impatto visivo. Reeven non ha trascurato alcun dettaglio, curando con molta attenzione e scrupolosità tutti i particolari. Il design della confezione risulta davvero eccellente e consente sin da subito di apprendere tutte le informazioni sul prodotto.

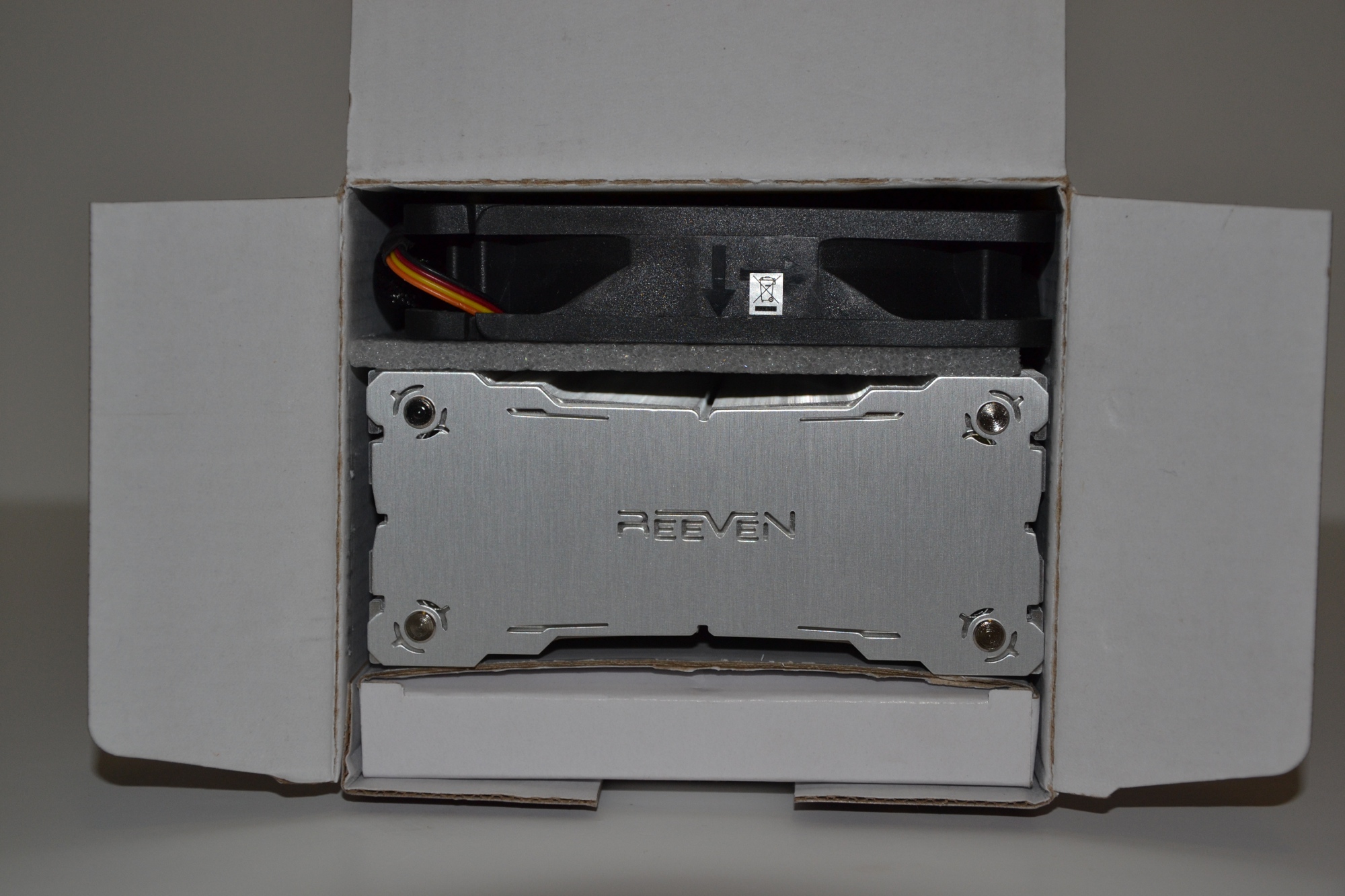

L’apertura della confezione risulta semplice e in pochi secondi ci troveremo di fronte al materiale fornitoci in dotazione. La prima cosa che spicca in tutta la sua bellezza è la parte superiore del dissipatore ed accanto la ventola da 120 mm. La cura della distribuzione di ogni componente all’interno della confezione, denota l’ottimo studio e attenzione che l’azienda ha riposto. Riteniamo che sia praticamente quasi impossibile incappare in qualche componente danneggiato per causa di un trasporto movimentato.

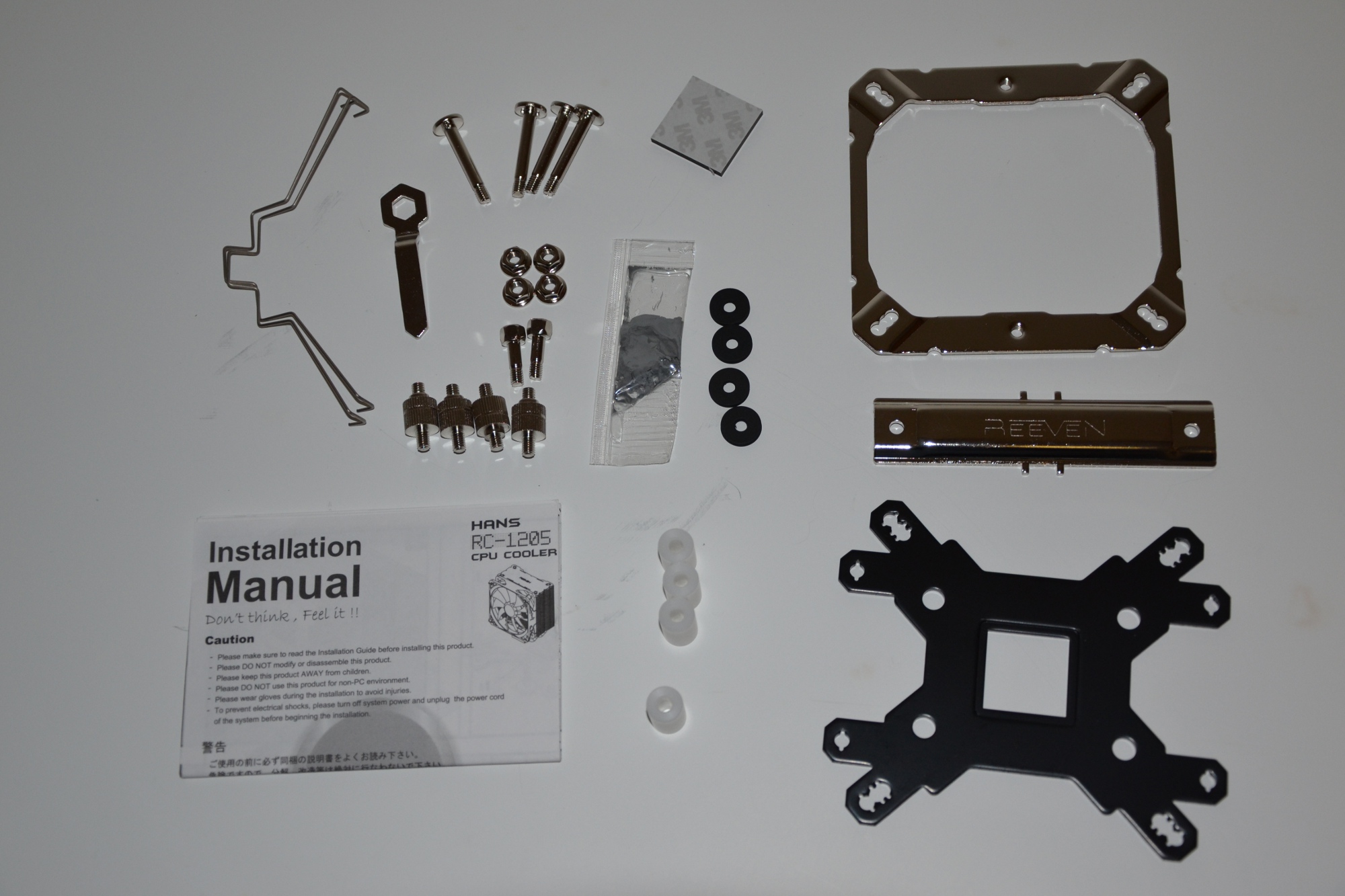

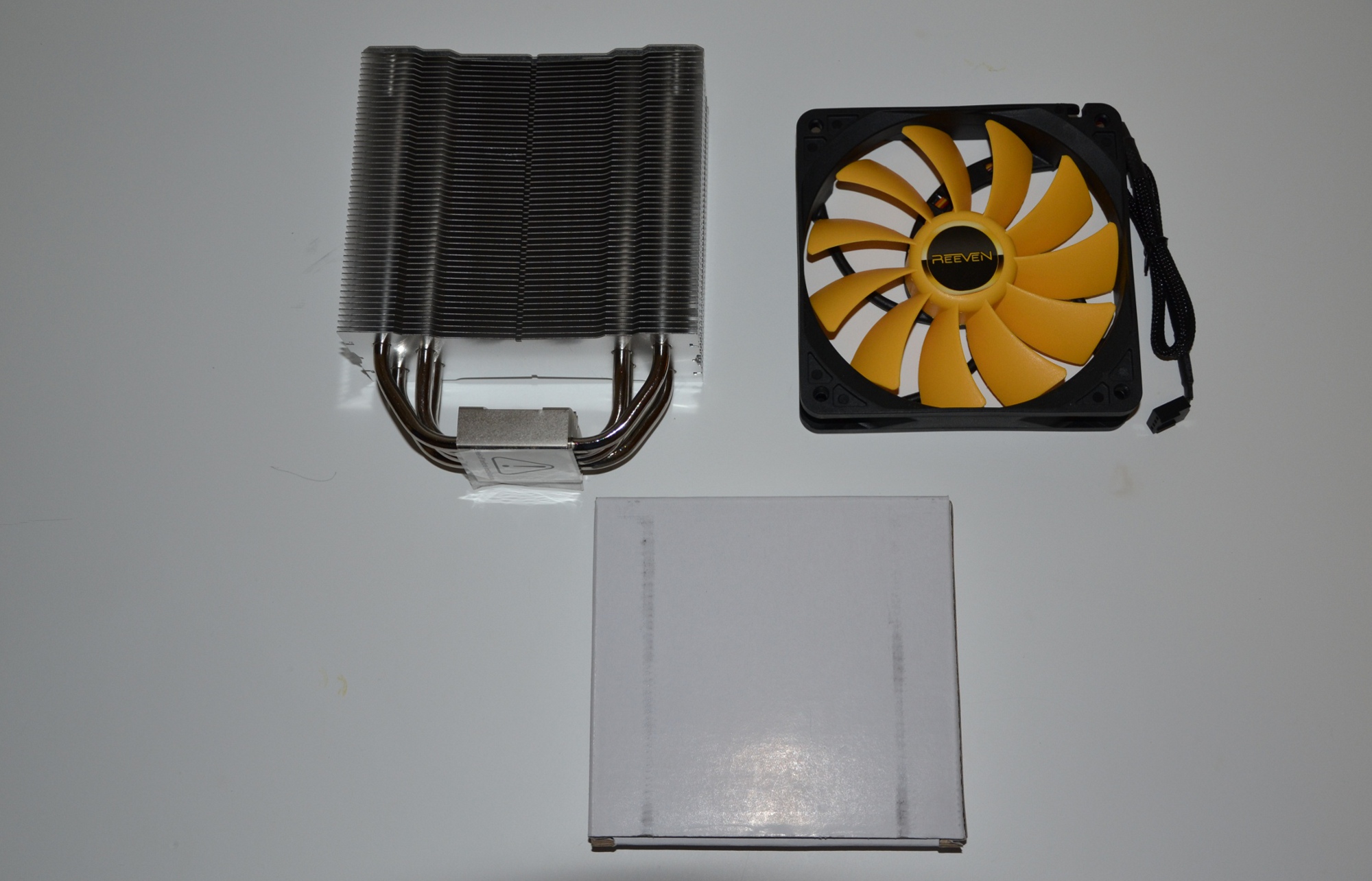

Il bundle è composto dal dissipatore, dalla ventolae da una piccola scatola di color bianco, contenete tutto lo stretto necessario per la sua installazione.

Osservando con attenzione i componenti, possiamo notare come l’azienda, abbia posto particolare attenzione alla qualità dei materiali utilizzati. Questi infatti hanno uno spessore elevato, risultando particolarmente resistenti anche a torsioni, piegamenti ed in generale ad un utilizzo prolungato e intensivo nel tempo. Ottima risulta la presenza di una pasta termica e di un dettagliato manuale d’istruzione.

A nostro avviso, il bundle fornito in dotazione, risulta molto completo e consente fin da subito di godere a pieno del prodotto. Reeven non si è quindi smentita per quanto riguarda la qualità dei propri prodotti. Siamo pronti per andare ad analizzare le caratteristiche tecniche e le features del cooler Hans RC-1205.

{jospagebreak_scroll title=Specifiche tecniche e features:}

Specifiche tecniche e features:

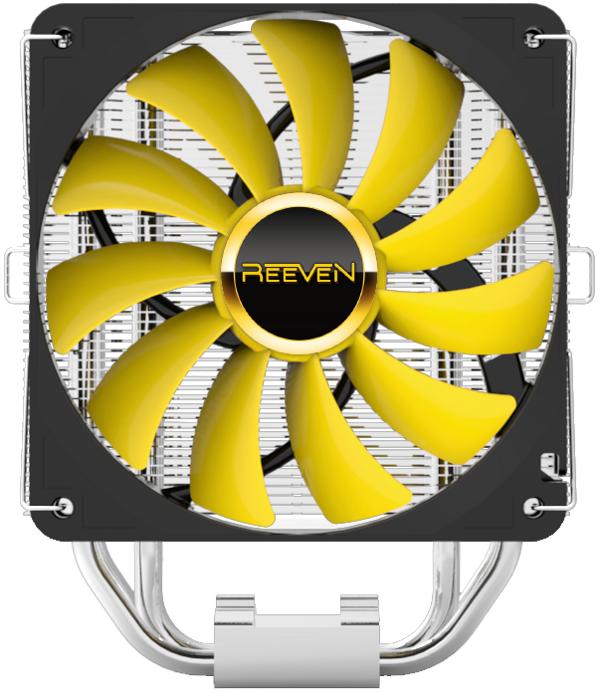

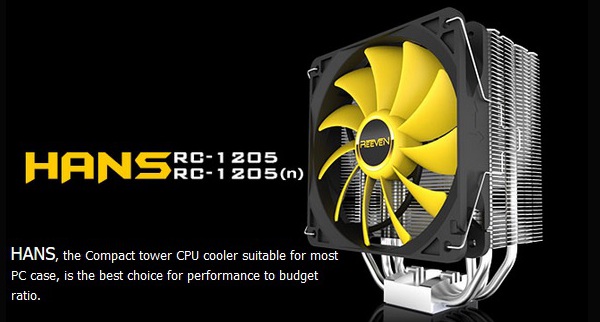

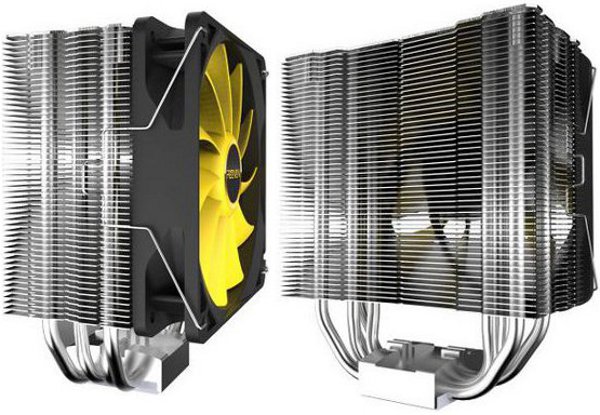

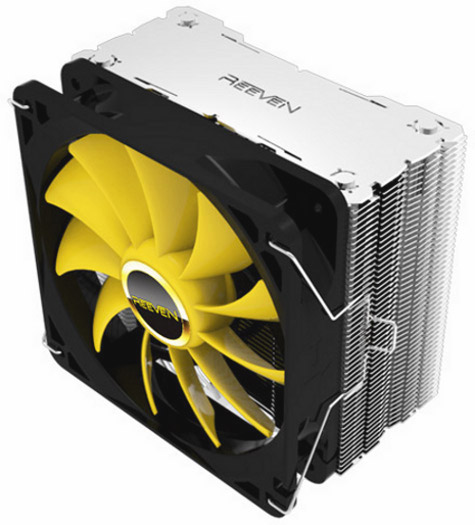

Il Reeven Hans è un dissipatore ad aria di tipo a torre, dotato di ben 51 lamelle e 4 heatpipes da 6mm di diametro, in grado di garantire uno scambio di calore efficiente e veloce.

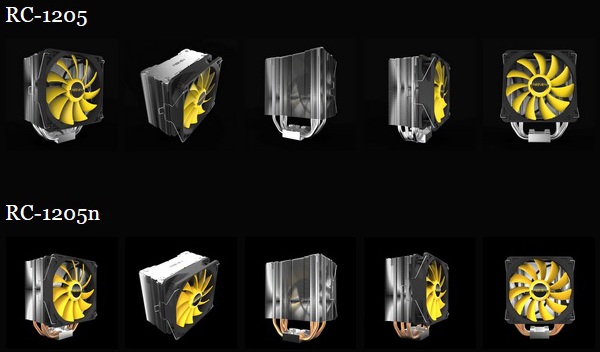

Attualmente in commercio sono presenti due versioni denomonate: RC-1205 e RC-1205(n), che si diversificano tra di loro per la presenza o meno di heatpipes in rame nichelato. In modello giunto in redazione è il tradizionale RC-1205 con le heatpipes nichelate.

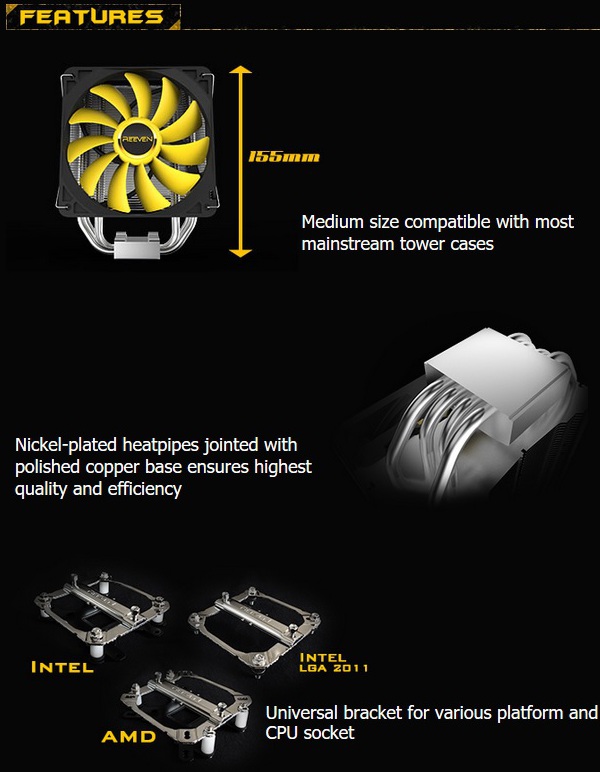

Entrando nel dettaglio del Reeven Hans RC-1205 troviamo le seguenti features:

• Una base completamente in rame nickelato, per un ottimo scambio termico;
• Alette in alluminio presenti sopra la base di contatto;
• Una grande superficie radiante per uno smaltimento veloce del calore;
• Quattro heatpipe da 6mm ciascuna;
• Una grande ventola da 120mm con profilo slim;
• Dimensioni contenute di 155×81.5×133 mm.

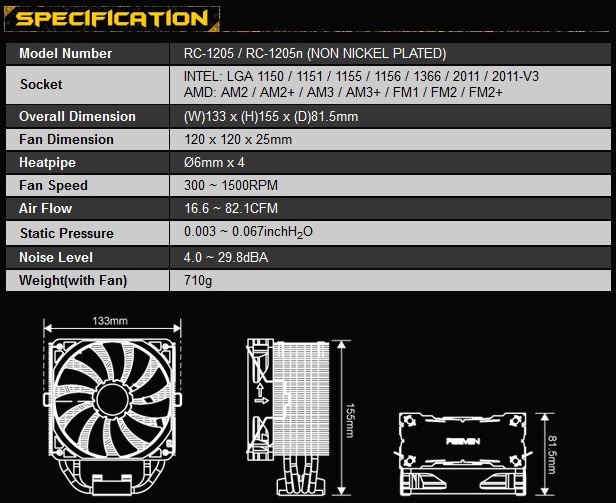

Riassumiamo nella tabella che segue le principali specifiche tecniche del dissipatore Hans RC-1205.

Le caratteristiche tecniche dichiarate da Reeven, rispecchiano in pieno la volontà del produttore, nel voler realizzare un dissipatore, compatto, silenzioso e con componenti di qualità. Le novità stilistiche e funzionali lo rendono un prodotto molto interessante. Il Reeven Hans misura 155×81.5×133 mm ventola inclusa.

Nel corso della nostra recensione analizzeremo le caratteristiche peculiari e innovative che i tecnici di Reeven hanno voluto mettere a disposizione dei propri clienti. Per ulteriori informazioni è possibile consultare la pagina web del prodotto sul sito Reeven. Ora siamo pronti per andare ad analizzare in dettaglio la nuova soluzione Hans.

{jospagebreak_scroll title=Uno sguardo da vicino – Parte Prima:}

Uno sguardo da vicino – Parte Prima:

Il Reeven Hans supporta la stragrande maggioranza delle piattaforme, sia di Intel che di AMD attualmente in commercio (compreso il recente Intel LGA 1151).

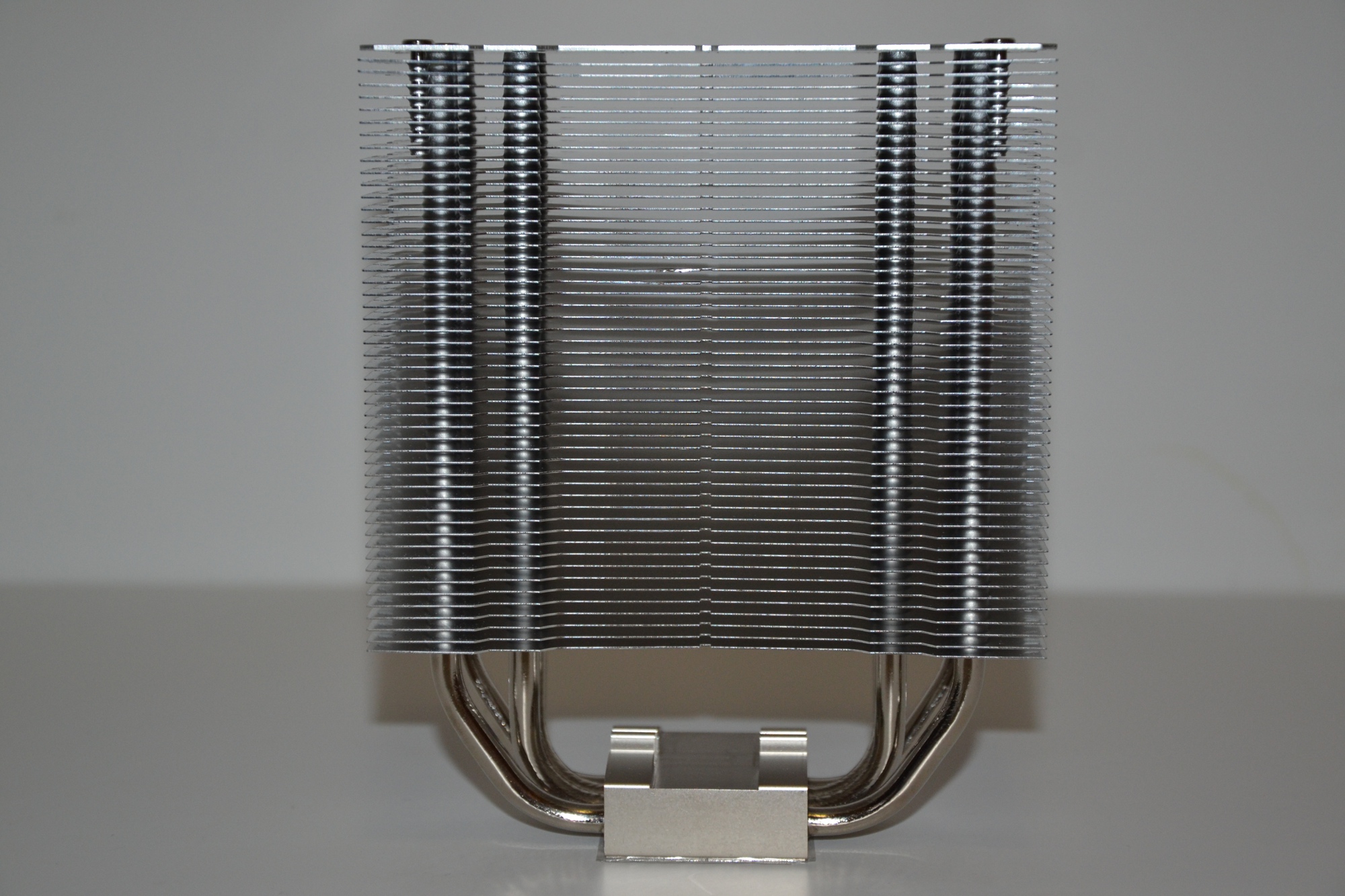

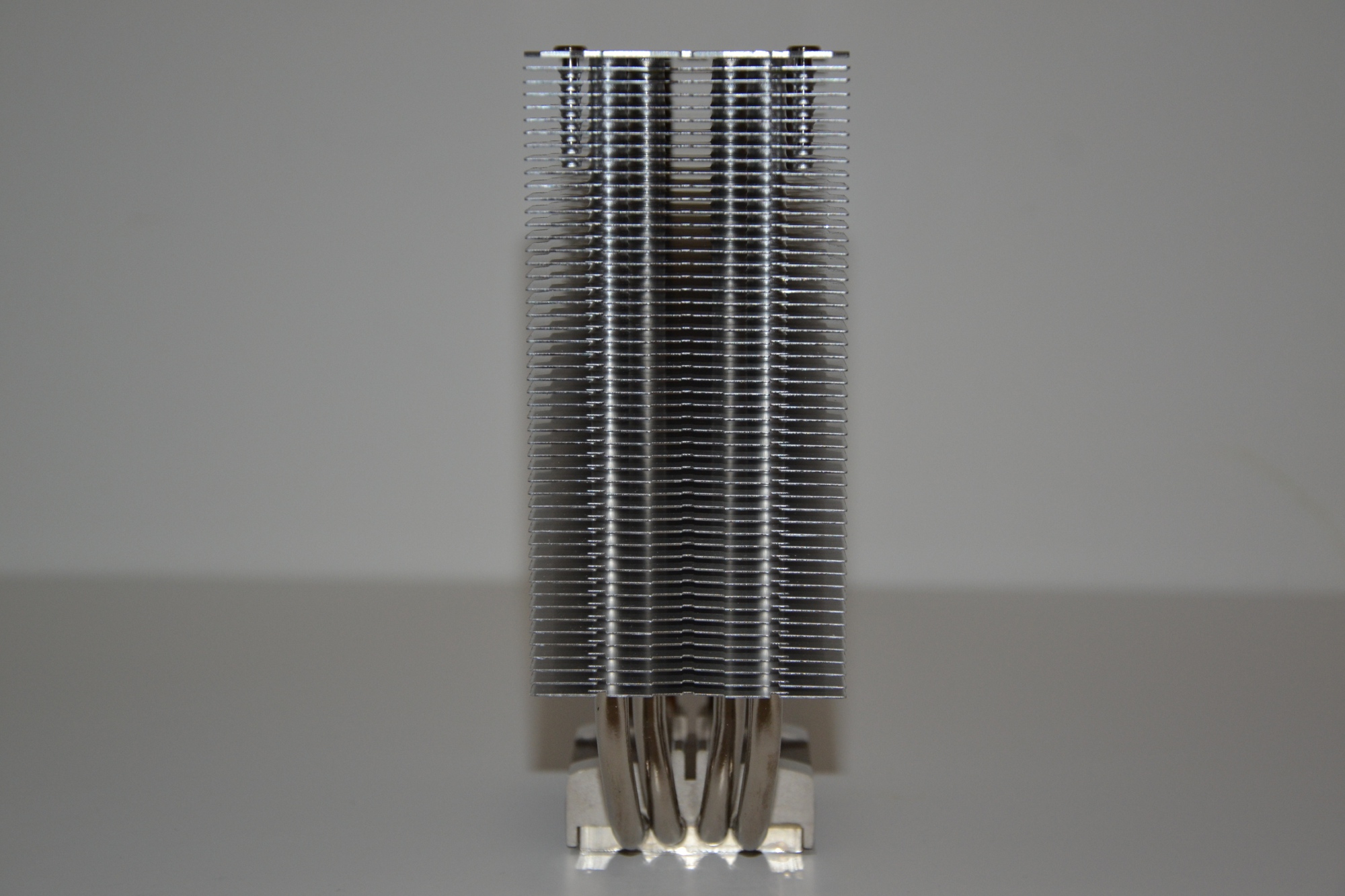

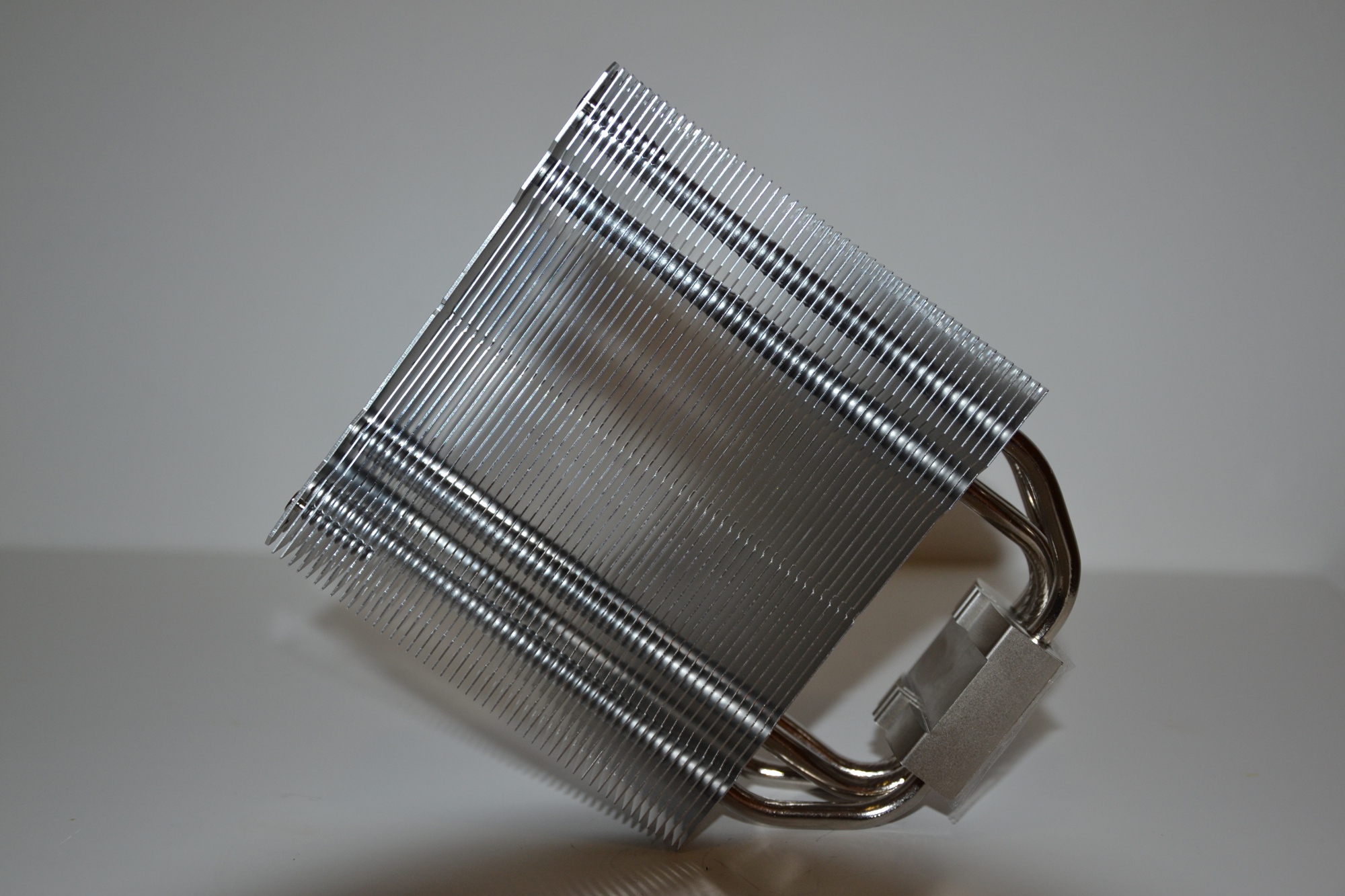

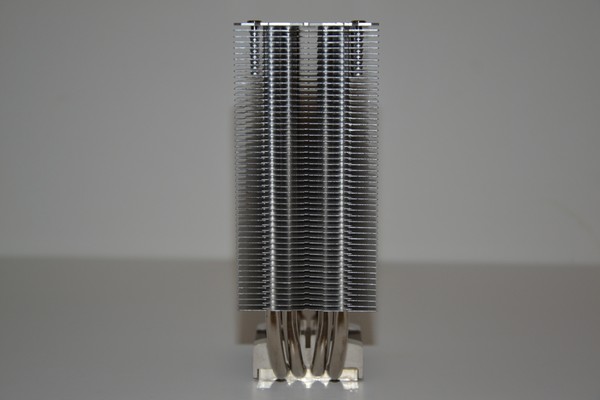

Il design del Reeven Hans RC-1205 è quello di un classico dissipatore a torre monoventola, con le 4 heatpipes da 6 mm, che attraversano il corpo centralmente e la singola ventola da 120mm posizionata lateralmente.

Le heatpipes in rame nickelato sono posizionate parallelamente al flusso d’aria, risultando leggermente penalizzate rispetto ad una soluzione perpendicolare.

Per risolvere questa piccola pecca, Reeven ha dotato il suo Hans di 4 heatpipes da 6 mm, in modo da agevolare il trasporto del calore verso le lamelle. In questa maniera si avrà uno smaltimento veloce ed efficace del calore. Le heatpipes trasferiscono il calore da un estremo “caldo” all’altro “freddo” del condotto grazie all’evaporazione e condensazione del refrigerante.

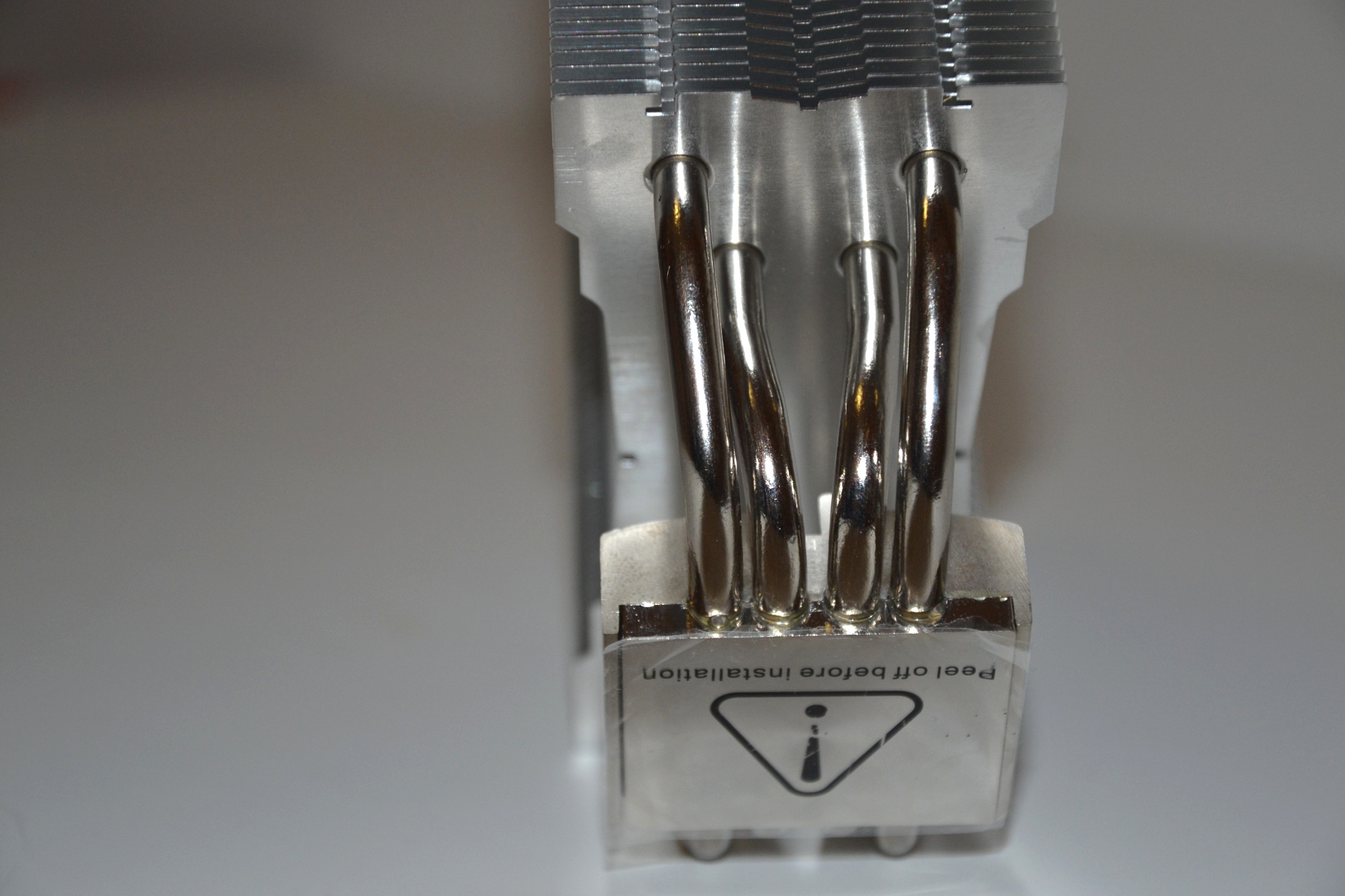

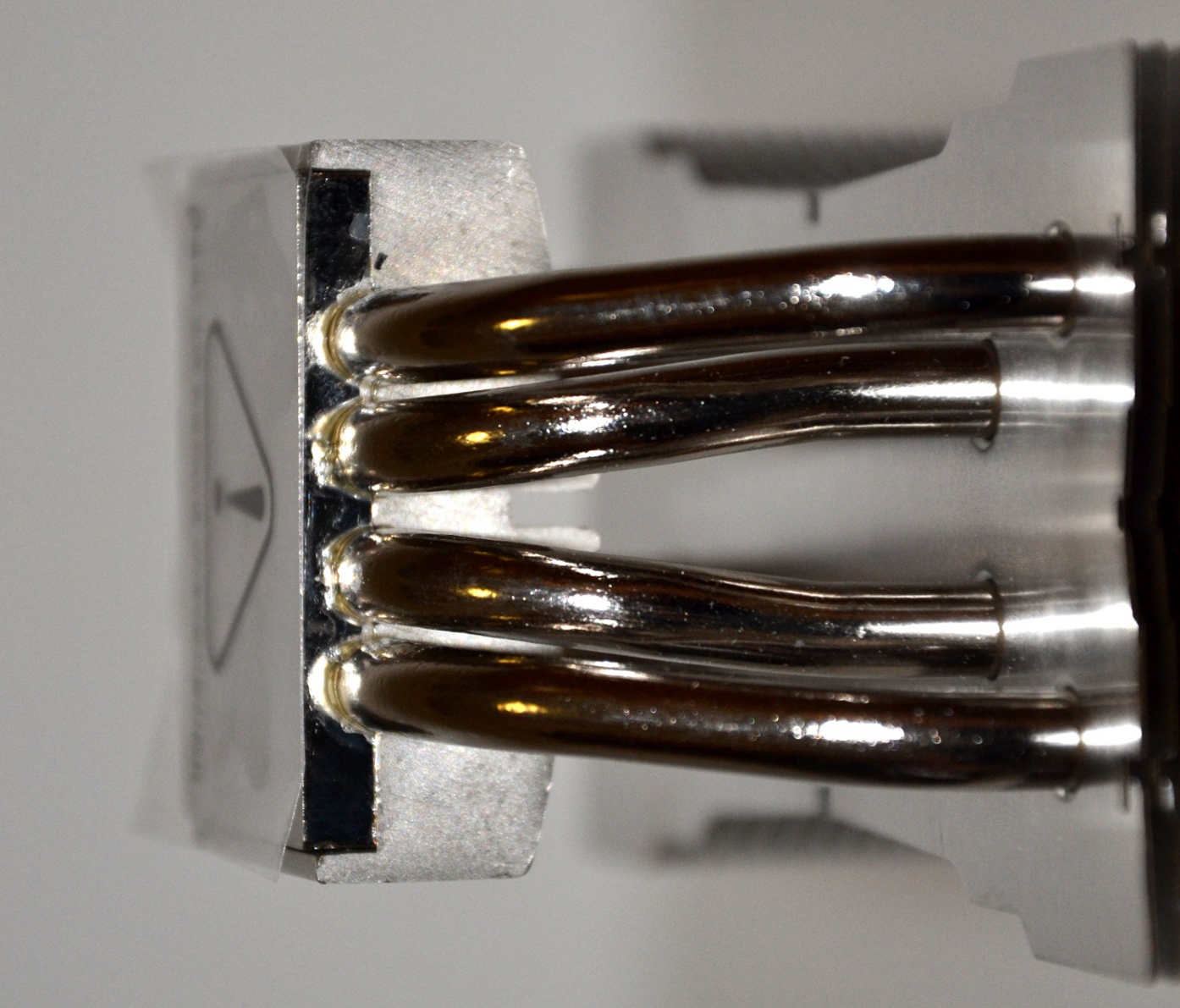

Come abbiamo detto in precedenza le 4 heatpipes in rame nickelato da 6 mm hanno una geometria irregolare a forma di U. Esse sono intervallate tra loro da separatori in alluminio che hanno uno spessore di circa 1,5 mm e sono distanziate dalla superficie della sua base di circa 2 mm.

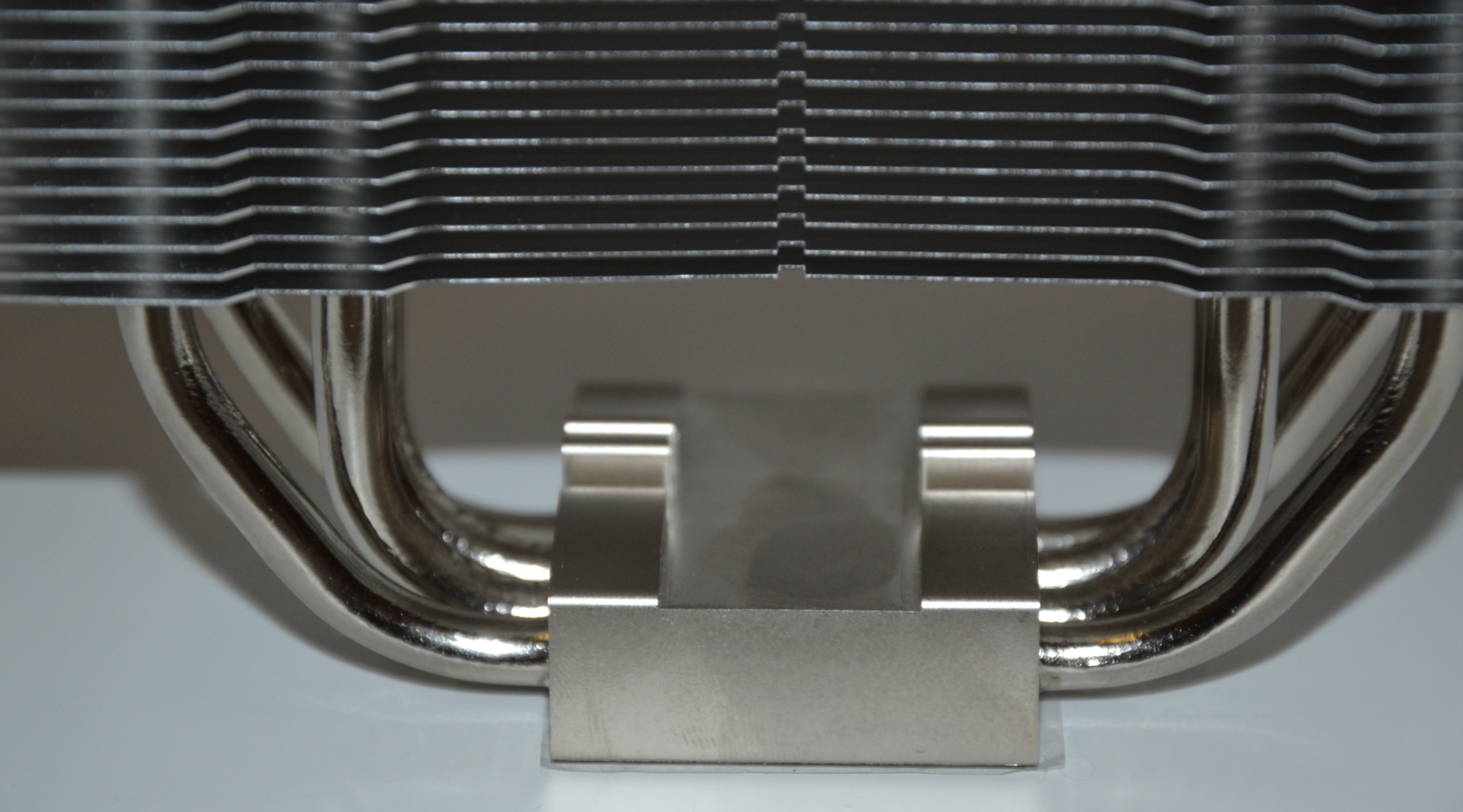

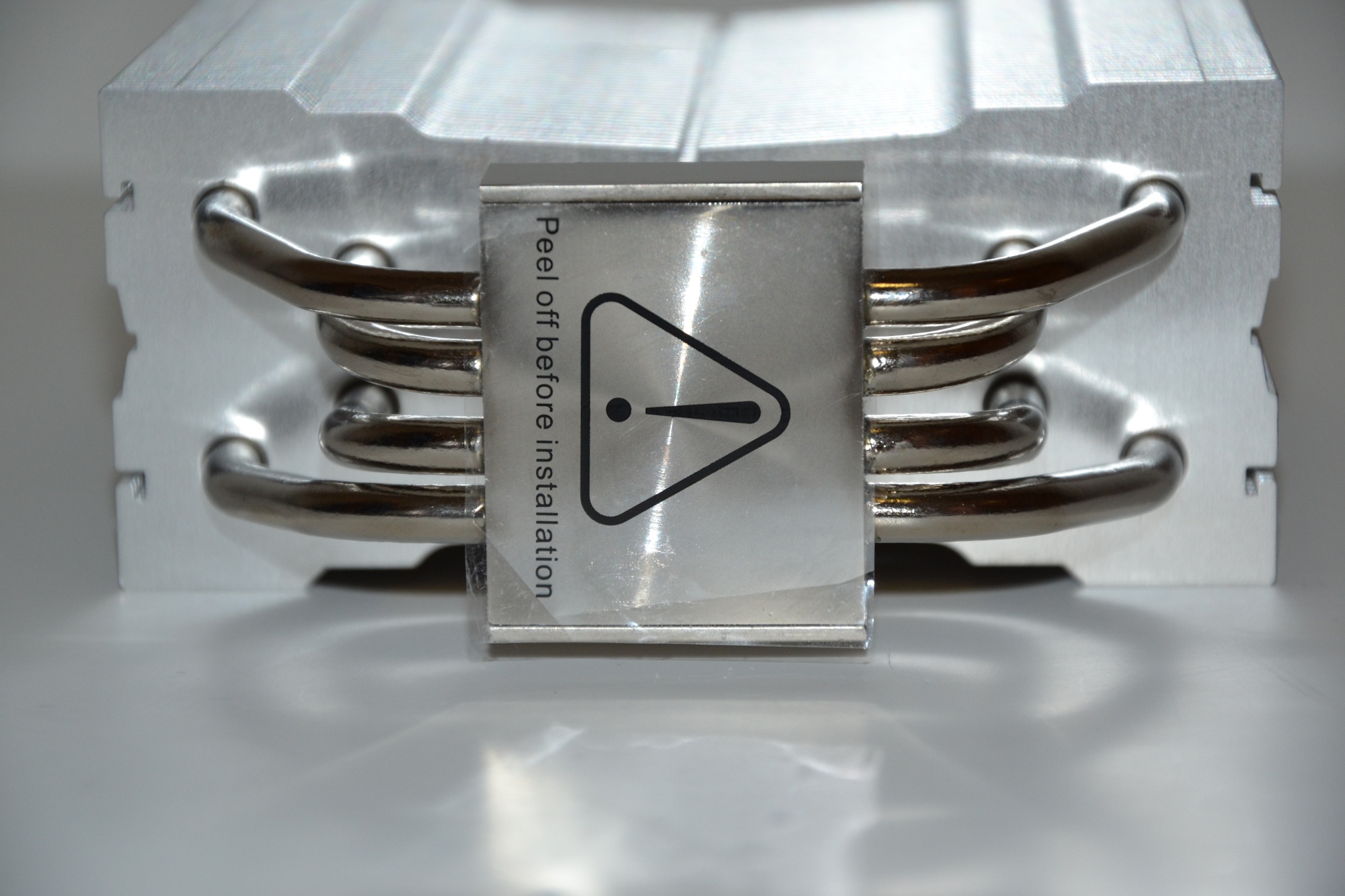

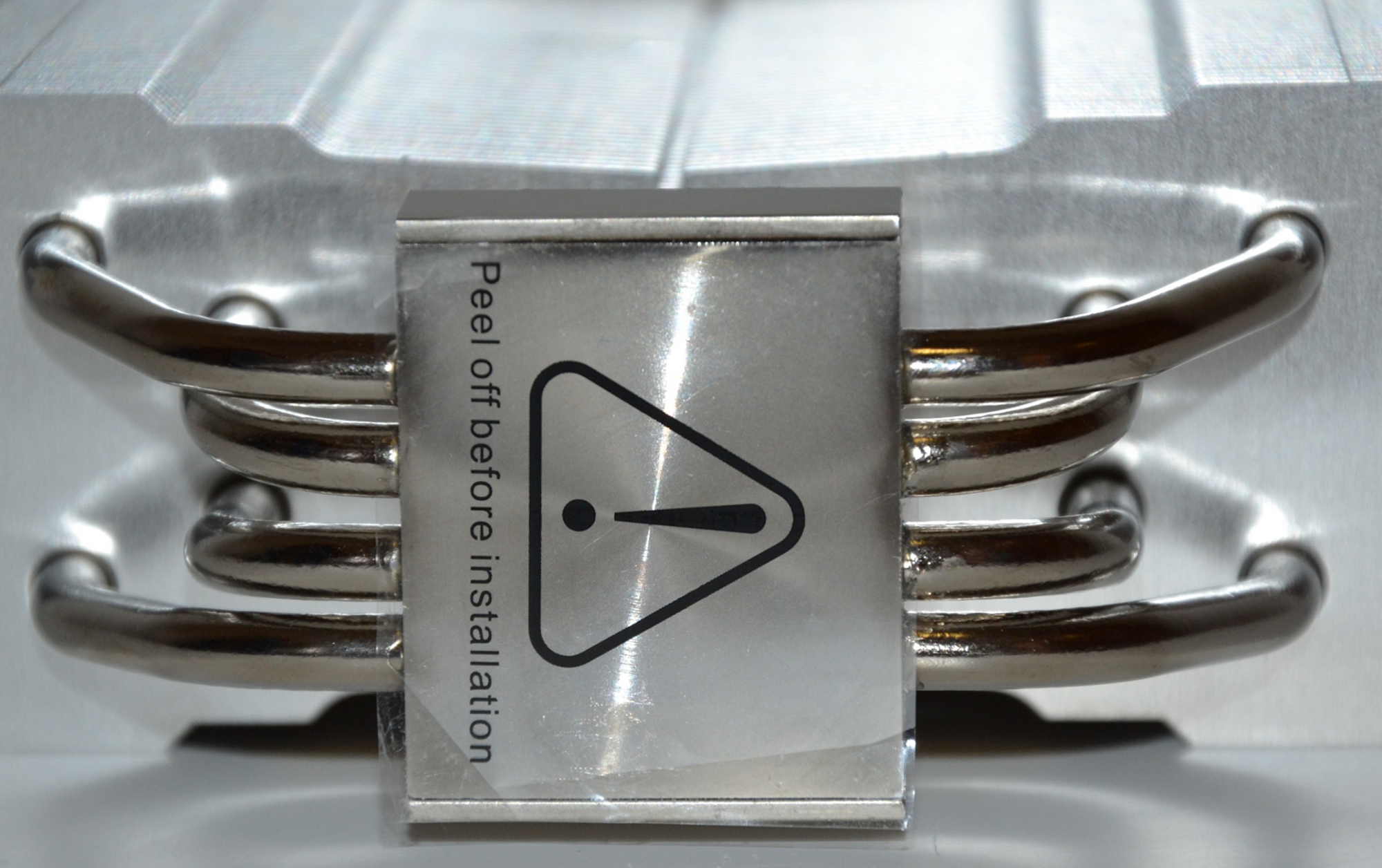

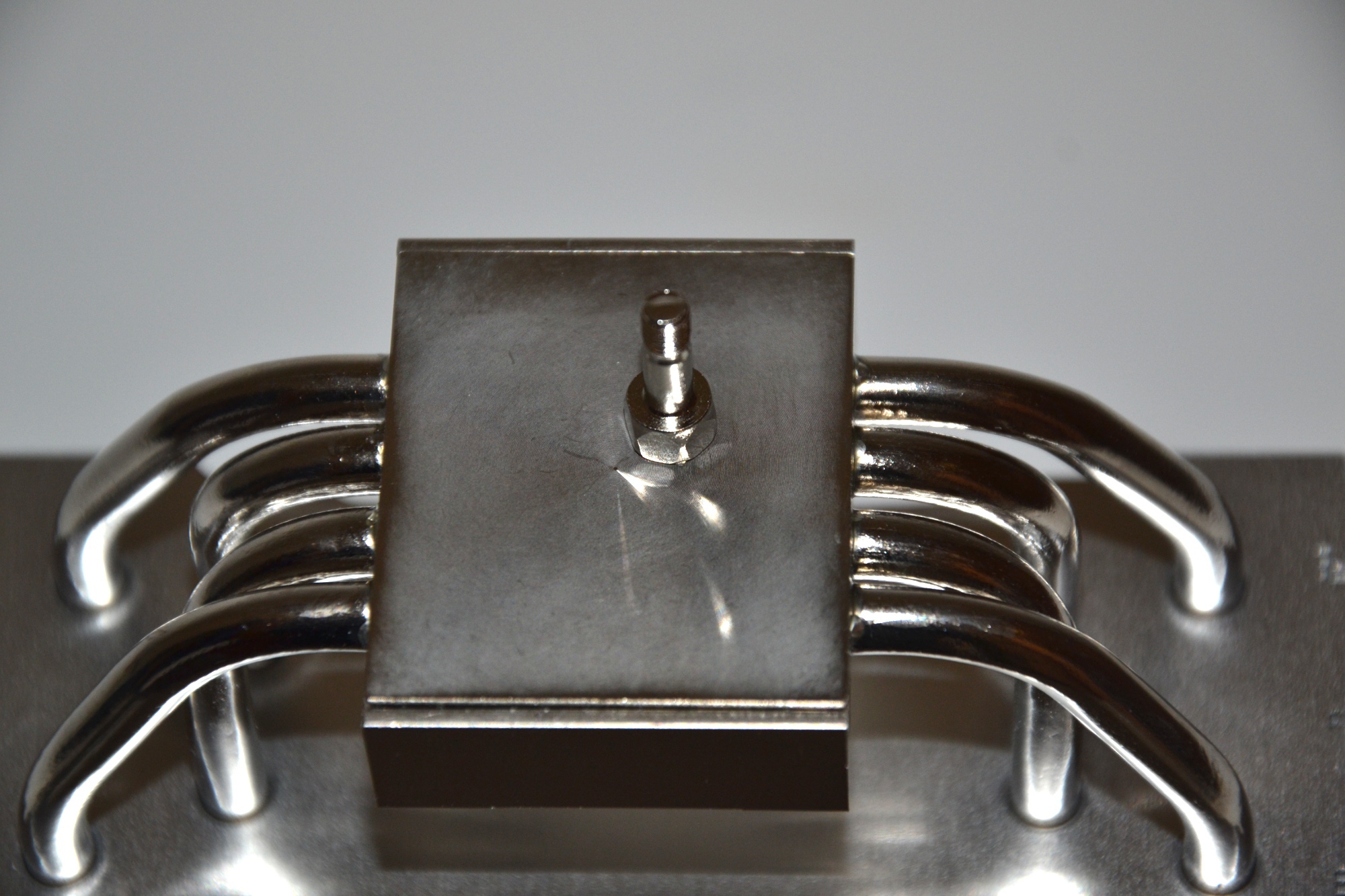

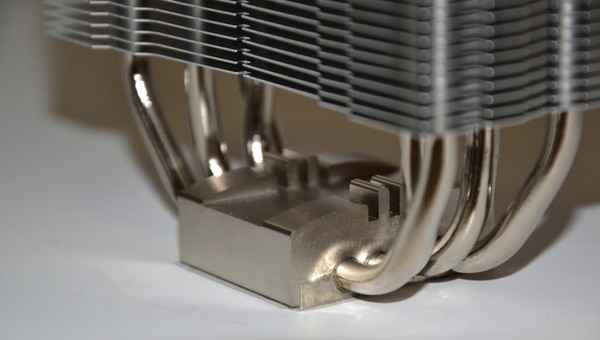

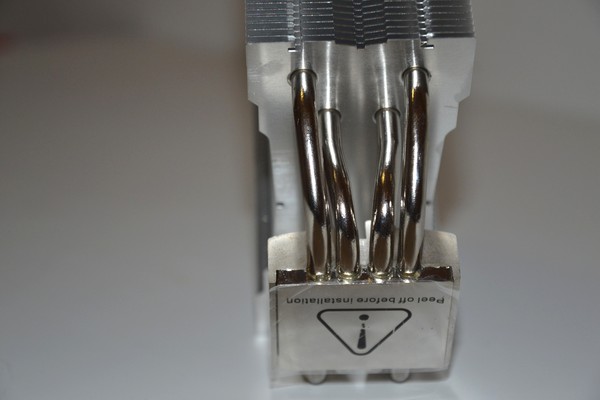

Il cooler Hans è dotato di una grande base in rame nickelato. Su di essa troviamo le 4 heatpipes saldate. La nickelatura è un processo che previene l’ossidazione del rame edona una elegante e bella colorazione argentea al prodotto.

Anche se il dissipatore non è dotata di tecnologia H.D.C (Heatpipe Direct Contact), questa soluzione permette di avere comunque un alto scambio termico sia con la cpu che con le heatpipe stesse.

La base è perfettamente piana, questo ci garantisce un contatto ottimale tra cpu e dissipatore, permettendoci di avere un eccellente scambio termico che si traduce in temperature d’esercizio decisamente ottimali.

La lappatura pur non essendo perfettamente a specchio, risulta uniforme e priva di sbavature o difetti evidenti, segno di una qualità eccelsa.

{jospagebreak_scroll title=Uno sguardo da vicino – Parte Seconda:}

Uno sguardo da vicino – Parte Seconda:

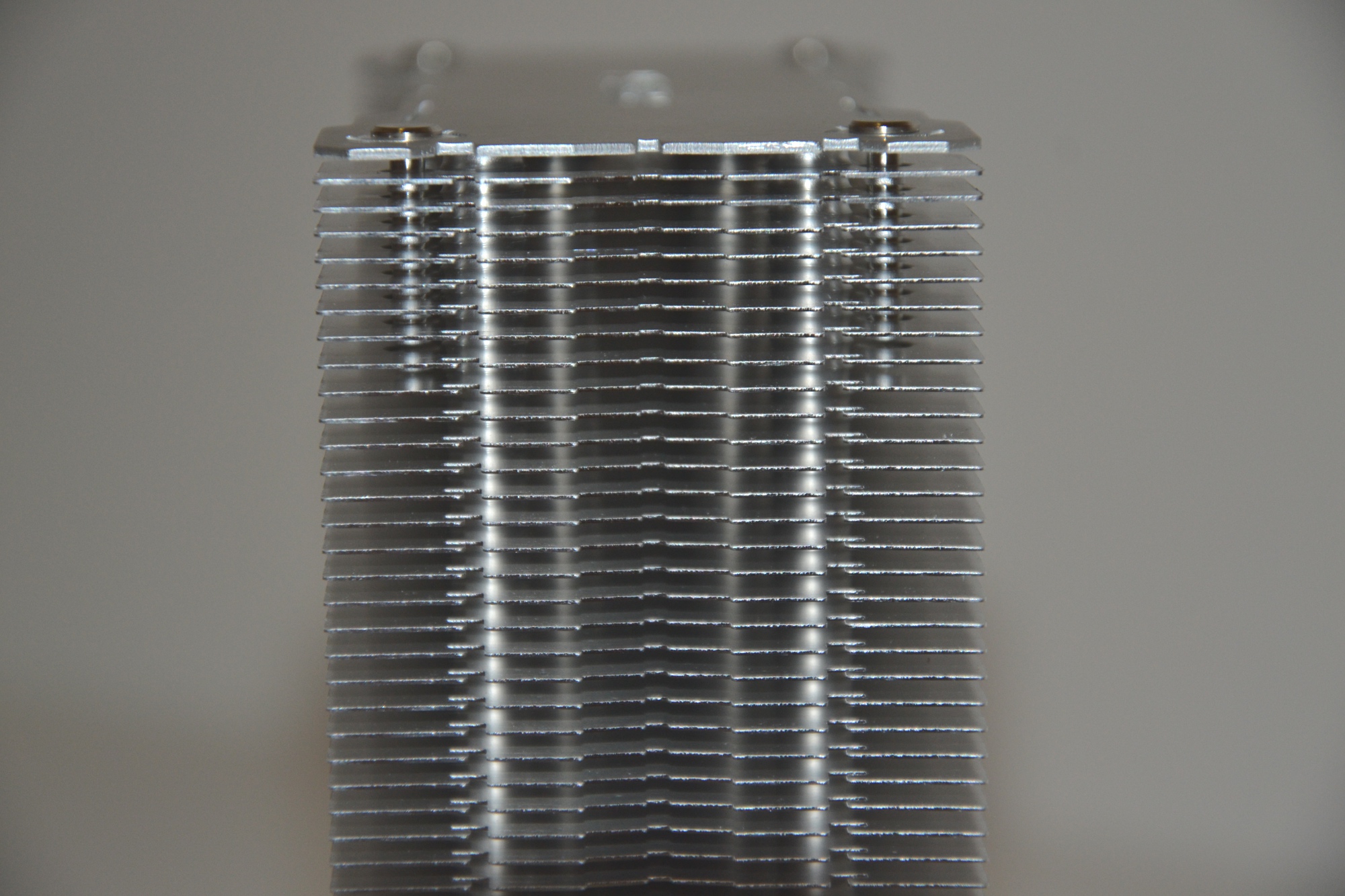

Ulteriore accorgimento interessante, lo intravediamo nella parte superiore della base del dissipatore. Guardando con attenzione, infatti, possiamo scorgere ben 4 piccoli dissipatori passivi che contribuiscono ad aumentare la superficie dissipante in modo da garantire uno smaltimento maggiore del calore.

Ricordiamo che la base del dissipatore è a stretto contatto con il processore grazie anche ad una backplate da applicare sulla scheda madre. In questo modo è possibile imprimere la giusta pressione sul dissipatore al fine di garantire un perfetto scambio termico. Le sue dimensioni fisiche sono pari a 155×81.5×133 mm, con un peso di 710 g con ventola installata.

Le prime lamelle, a partire dal basso, sono molto delicate poiché non bloccate alle estremità. Si corre quindi il rischio di piegarle se il dissipatore non viene maneggiato con cura. Le lamelle inoltre sono finemente lavorate e sagomate. Tale forma strutturale garantisce, all’interno del corpo dissipante, un’omogenea distribuzione dei flussi d’aria generati dalla ventola, al fine di fornire una maggiore efficienza dissipante. Davvero bello il colpo d’occhio che la trama delle alette sono in grado di comporre.

La prima lamella in alto è più spessa delle altre ed arriva a livello delle heatpipes. Questo utile accorgimento consente di avere un’estetica molto più pulita e lineare, oltre che più accattivante. Le lamelle e le heatpipes sono saldate assieme, incrementando ulteriormente la rigidità del dissipatore.

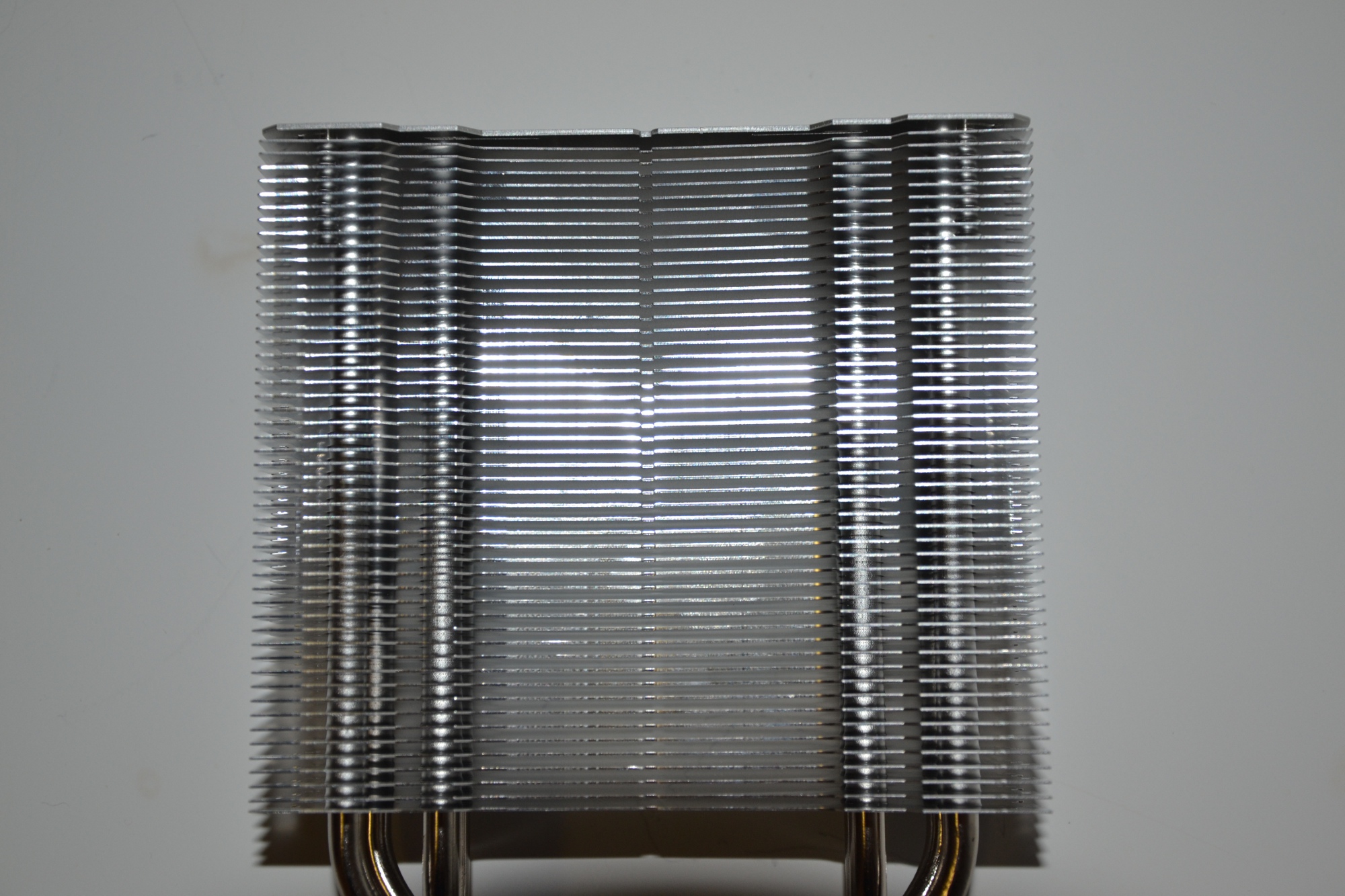

Le lamelle ricoprono in gran parte le heatpipes, offrendo un’ottima uniformità visiva. Sulla parte superiore del dissipatore, troviamo una lamina in alluminio satinato finemente lavorata. Su di essa non sono presenti ne sbavature ne parti taglienti.

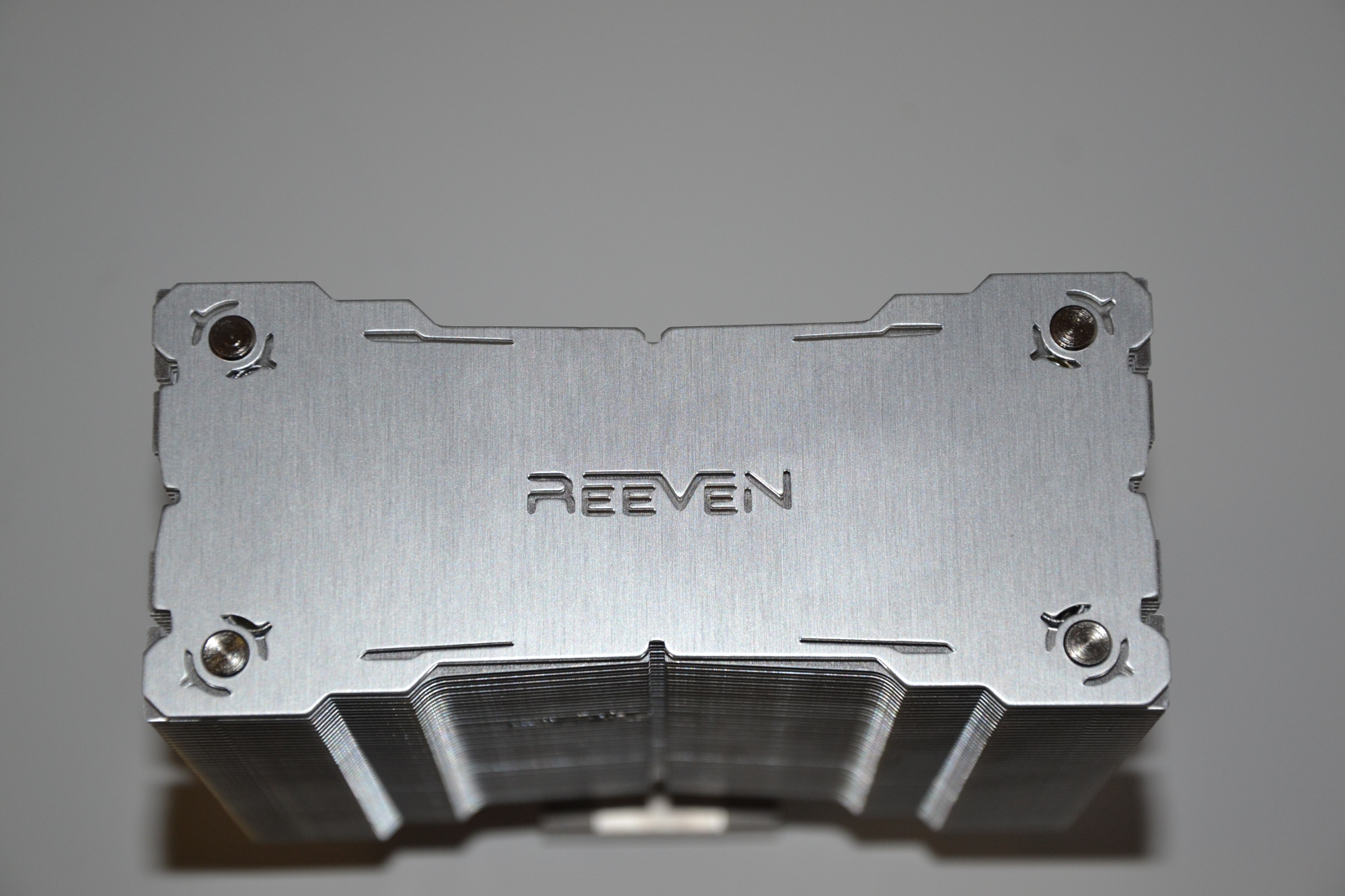

La sua semplicità e bellezza estetica risalta l’ottima incisione al laser della scrittura Reeven. Tale lavorazione risulta perfetta e priva di sbavature, segno dell’ottima cura e attenzione riposta dall’azienda nei confronti del consumatore finale.

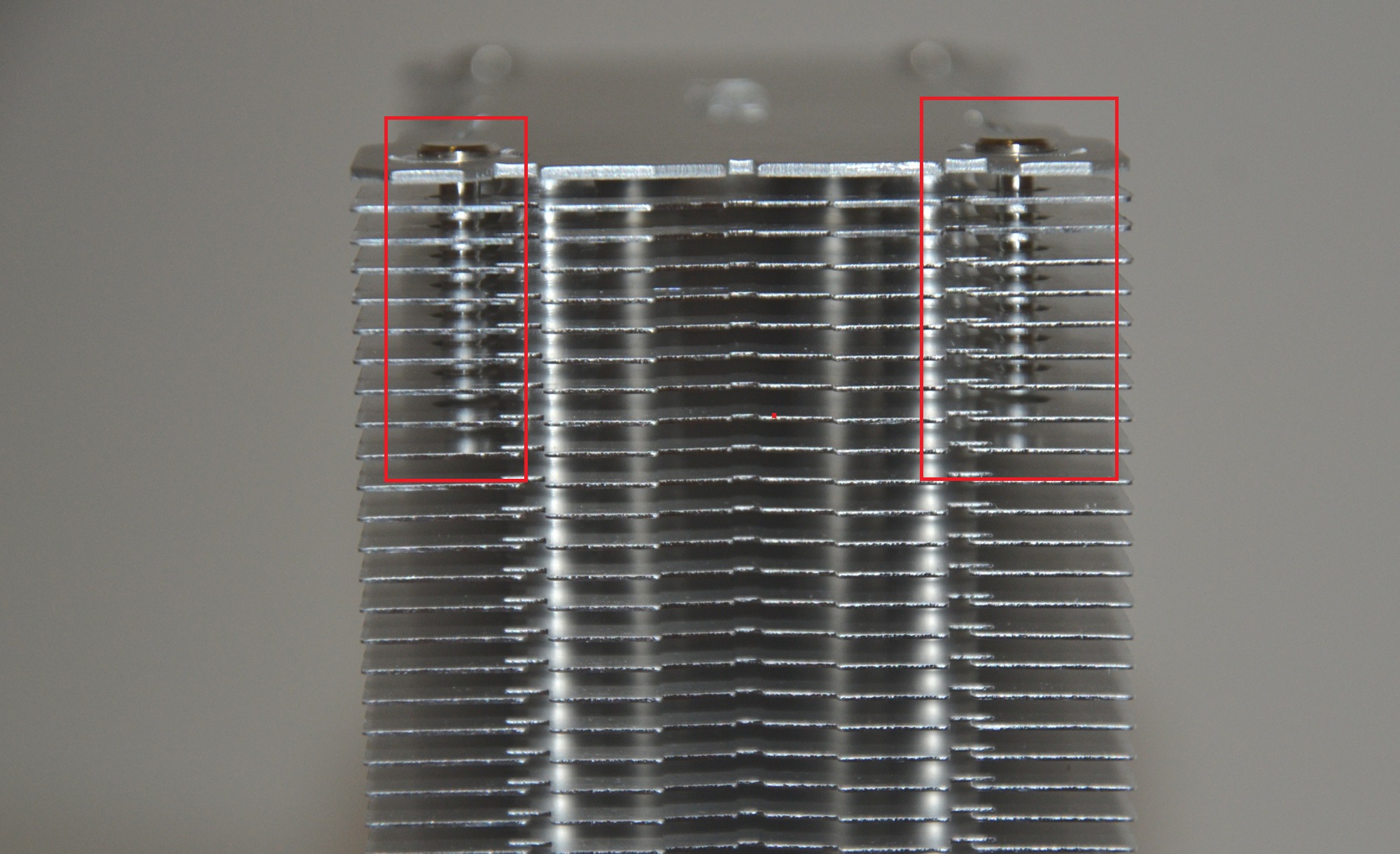

Sempre nella parte superiore, possiamo notare le 4 viti di fissaggio, che provvedono ad ancorare in maniera stabile, le lamelle al resto della struttura.

In generale il Reeven Hans RC-1205si presenta con un design semplice ma efficace, con alcuni elementi caratteristici che gli donano un look particolare e sicuramente d’effetto. Andiamo ad analizzare la ventola fornita in dotazione.

{jospagebreak_scroll title=Ventola in dotazione e sistema di montaggio – Parte 1:}

Ventola in dotazione e sistema di montaggio – Parte 1:

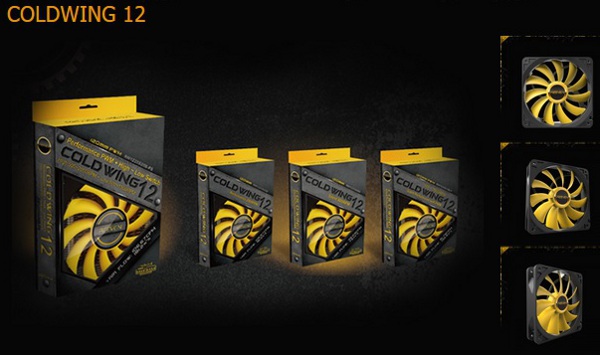

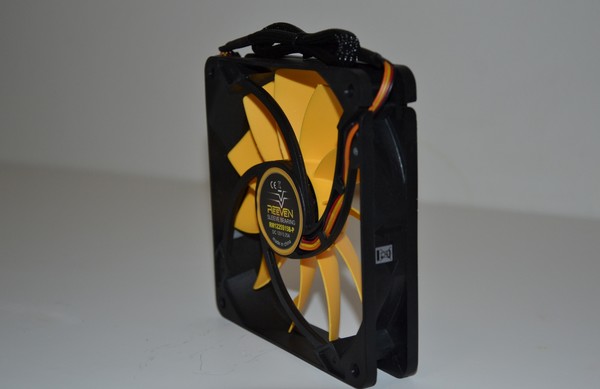

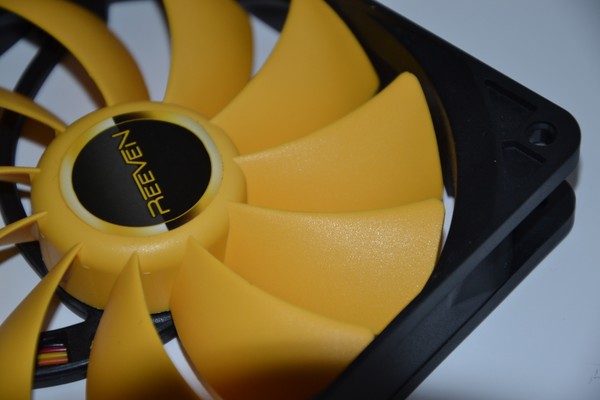

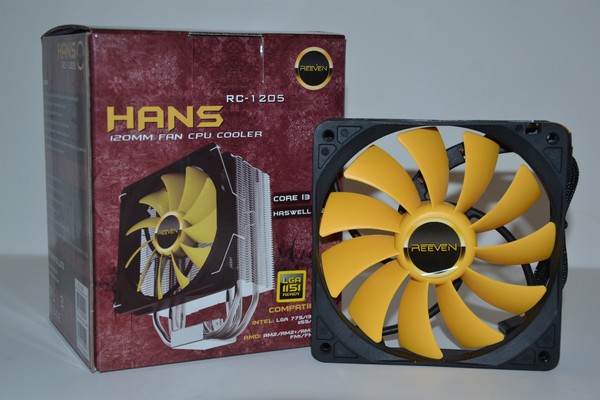

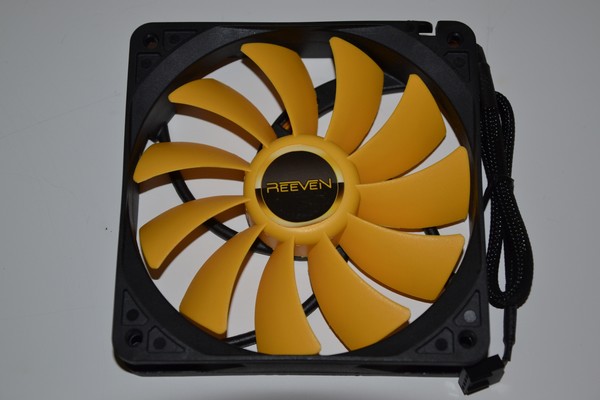

La ventola inclusa nella confezione è una elegante fan da 120mm di colore nero/giallo che riporta sul frontale il logo Reeven. Il modello adottato nel dissipatore Hans è il Reeven COLDWING 12. Le sue dimensioni sono di W120xH120xD25mm ed un peso di 155g.

La qualità costruttiva è eccellente, con una flessione ridotta sull’asse diagonale. La resistenza dei materiali è molto buona e la sensazione generale è di ottima robustezza. Sia le pale 11 che i 4 bracci rinforzanti sono costruiti con materiali di ottima qualità e sono particolarmente resistenti a ogni tipo di stress.

Il rotore centrale non occupa troppo spazio e consente di avere maggiore superficie a disposizione per le pale. La funzione principale di queste ventole è quello di concentrare e massimizzare sia il flusso che la pressione statica del getto d’aria.

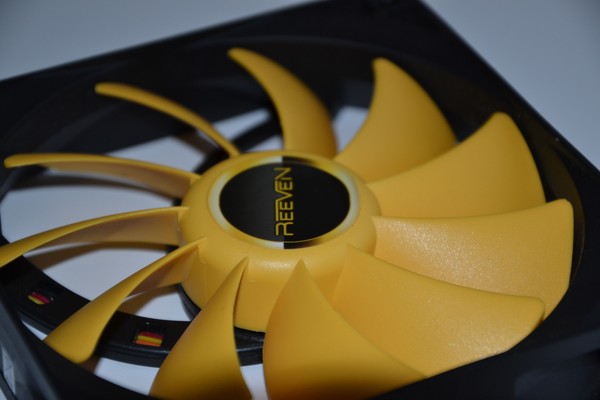

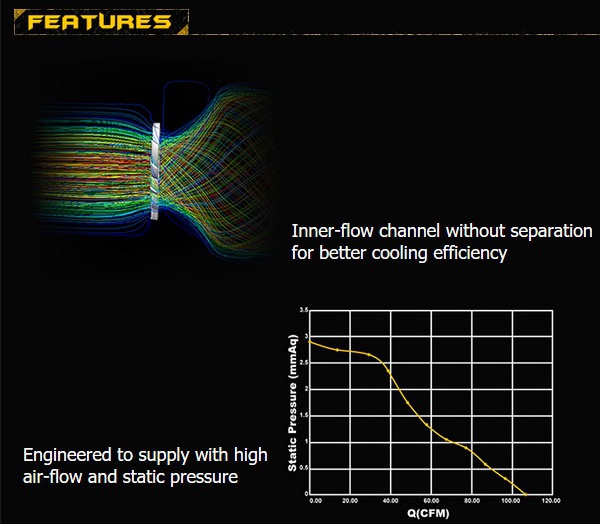

Le pale hanno un layout dalla linea irregolare, infatti esse partono da un profilo stretto nei pressi del rotore per poi allungarsi, fino al raggiungimento della massima estensione, in prossimità della cornice.

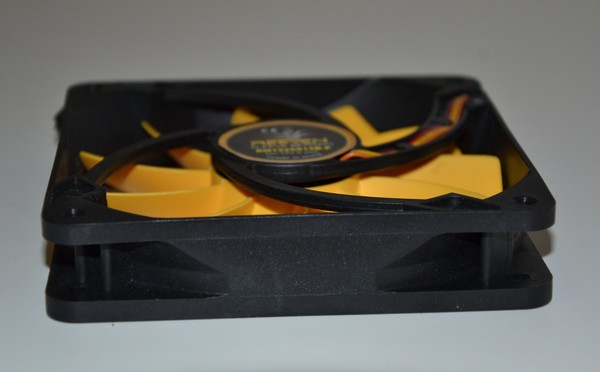

Il frame è ti tipo rotondo, particolare scelto appositamente per ridurre la rumorosità ed il rumore prodotto dall’aria. Il sistema di rotazione utilizzato fa si che non vi siano parti meccaniche in contatto, evitando pertanto usura e garantendo una maggiore longevità e durata nel tempo di circa 30.000 ore di utilizzo.

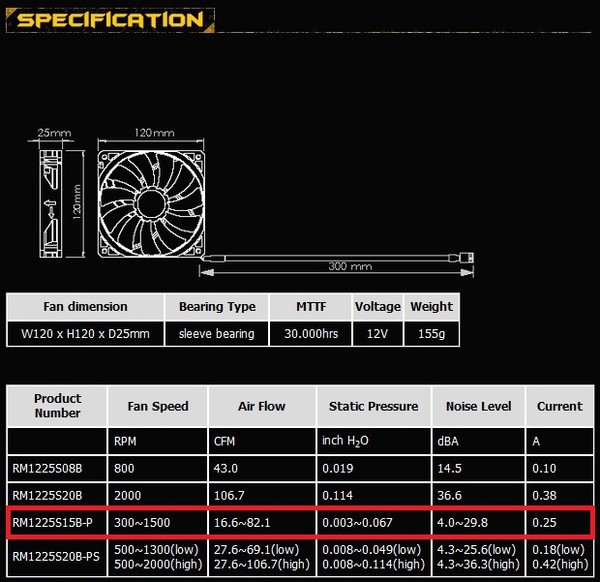

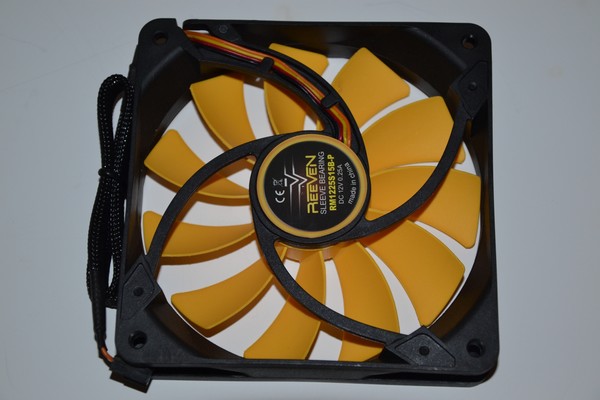

La COLDWING 12 è marchiata RM1225S15B-P, in grado di muovere fino a 82.1CFM di aria, generando un rumore massimo di 29.8dB. Riportiano di seguito le specifiche tecniche cosi come indicate dal produttore.

A nostro avviso la ventole risultano di buona qualità e dimensionate in maniera appropriata, al fine di garantire uno smaltimento veloce del calore.

{jospagebreak_scroll title=Ventola in dotazione e sistema di montaggio – Parte 1:}

Ventola in dotazione e sistema di montaggio – Parte 2:

La ventola non dispone di LED o altro tipo di illuminazione, inoltre non sono previsti fori per il montaggio manuale di quest’ultimi. Tutta la parte esterna risulta molto liscia e priva di rivestimenti.

Interessante inoltre notare come le pale hanno un layout dalla linea arcuata ed irregolare. Tale accorgimento  è in grado di direzionare il flusso d’aria ed aumentare di conseguenza la pressione statica.

La COLDWING 12 è basata sulla tecnologia Sleeve Bearing. Essa si avvale di una bronzina all’interno della quale ruota un perno che, fissato alla struttura delle pale, la tiene in posizione e permette a questa di ruotare intorno al motore. Il bronzine, ovvero cuscinetti a strisciamento è composto da una struttura forata che fa da sede ad un perno centrale cui è fissata la struttra rotante delle pale.

Per consentire un elevato scorrimento viene impregnata con speciali lubbrificanti che vengono “assorbiti” dalla porosità del bronzo della quale essa è costituita. Questa tecnologia fa si che si ha un più preciso scorrimento del perno centrale, ma a causa dello sfregamento continuo delle due parti si ha un maggiore surriscaldamento e una maggiore usura dello stesso.

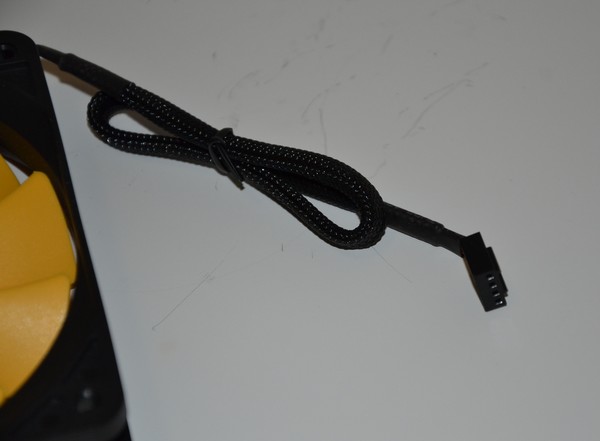

Il connettore è di tipo PWM ha un range massimo di 1500 RPM e dispone di un molex a quattro pin. Il cavo è caratterizzato da uno sleeving di alta qualità. Questa ottima foderatura a trama molto fitta impedisce nodi e aumenta la sua resistenza a tagli, sfregamenti, morsi di animali domestici e in generale a tutti i tipi di usura. La foderatura inoltre dona un tocco estetico molto elegante.

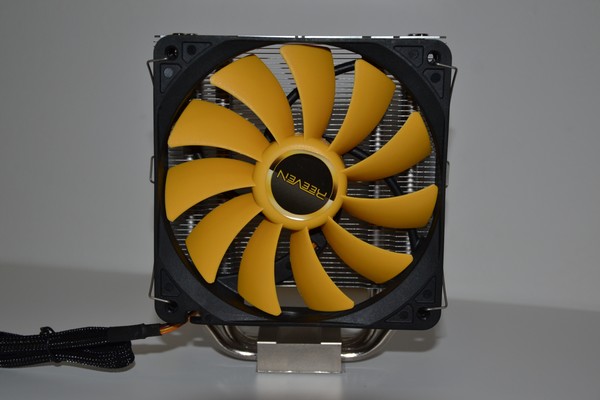

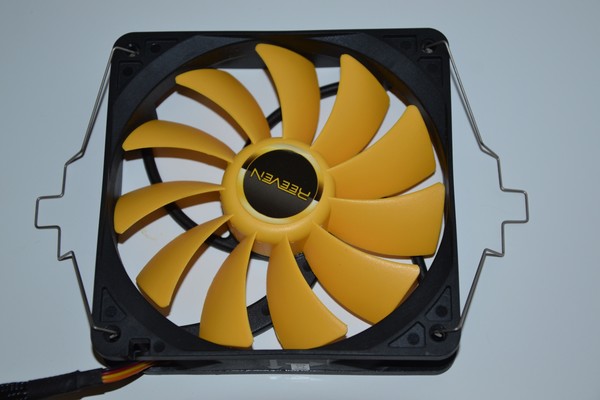

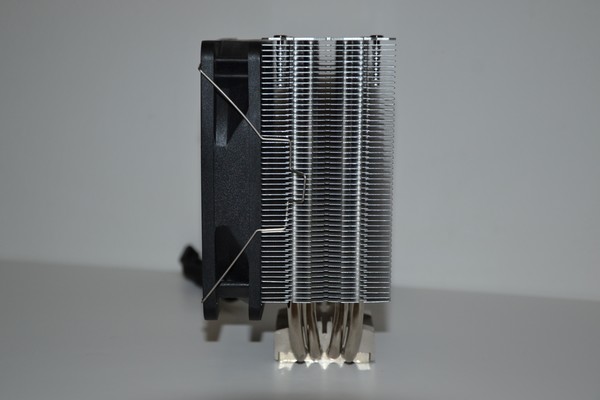

Il sistema di montaggio delle ventole è semplice e si presenta come un classico gancio da inserire nei fori per le viti. Sfortunatamente non sono presenti sistemi antivibrazione per diminuire il rumore provocato dalle ventole stesse.

Il montaggio delle ventole richiede precisione e pazienza. Sarà infatti difficile applicare i ganci al primo colpo: dovremo fare attenzione a non piegare, rigare o danneggiare le alette e incastrare bene i ganci al corpo dissipante. La ventola si integra perfettamente con l’intero dissipatore. Questa soluzione risulta stabile e consente di bloccare in maniera buona la ventola al corpo dissipante, ma richiede qualche minuto e pazienza.

Interessante notare come la ventola risulti di dimensioni più grandi rispetto al resto del corpo dissipante. Il Reeven Hans RC-1205 ha un aspetto imponente e massiccio. Peccato che il sistema di aggancio sia sprovvisto dei pratici gommini anti-vibrazione.

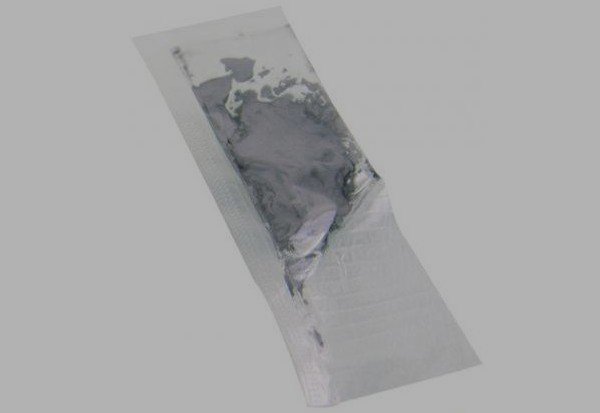

La pasta termica grigia fornita in bundle è contenuta in una piccola bustina, purtroppo poco pratica da utilizzare. L’azienda non ci ha comunicato nessun dato su di essa. Al tatto abbiamo notato che il composto risulta essere ricco di olio, il che dona al prodotto una densità e viscosità elevata.

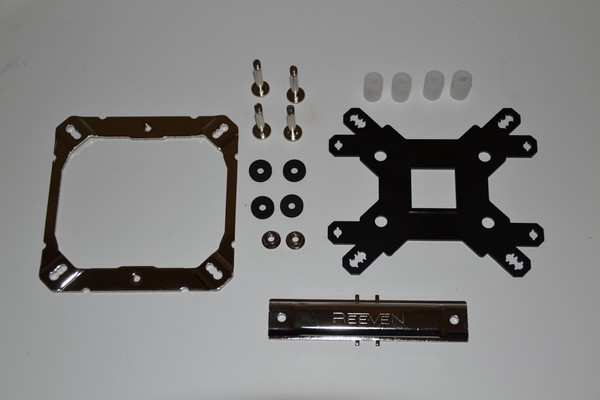

La pasta termica è sufficiente per un paio di applicazioni. Il kit di montaggio comprende le tre staffe di ritenzione in acciaio per socket AMD e Intel, numerosi tipi di viti e i rispettivi fermi.

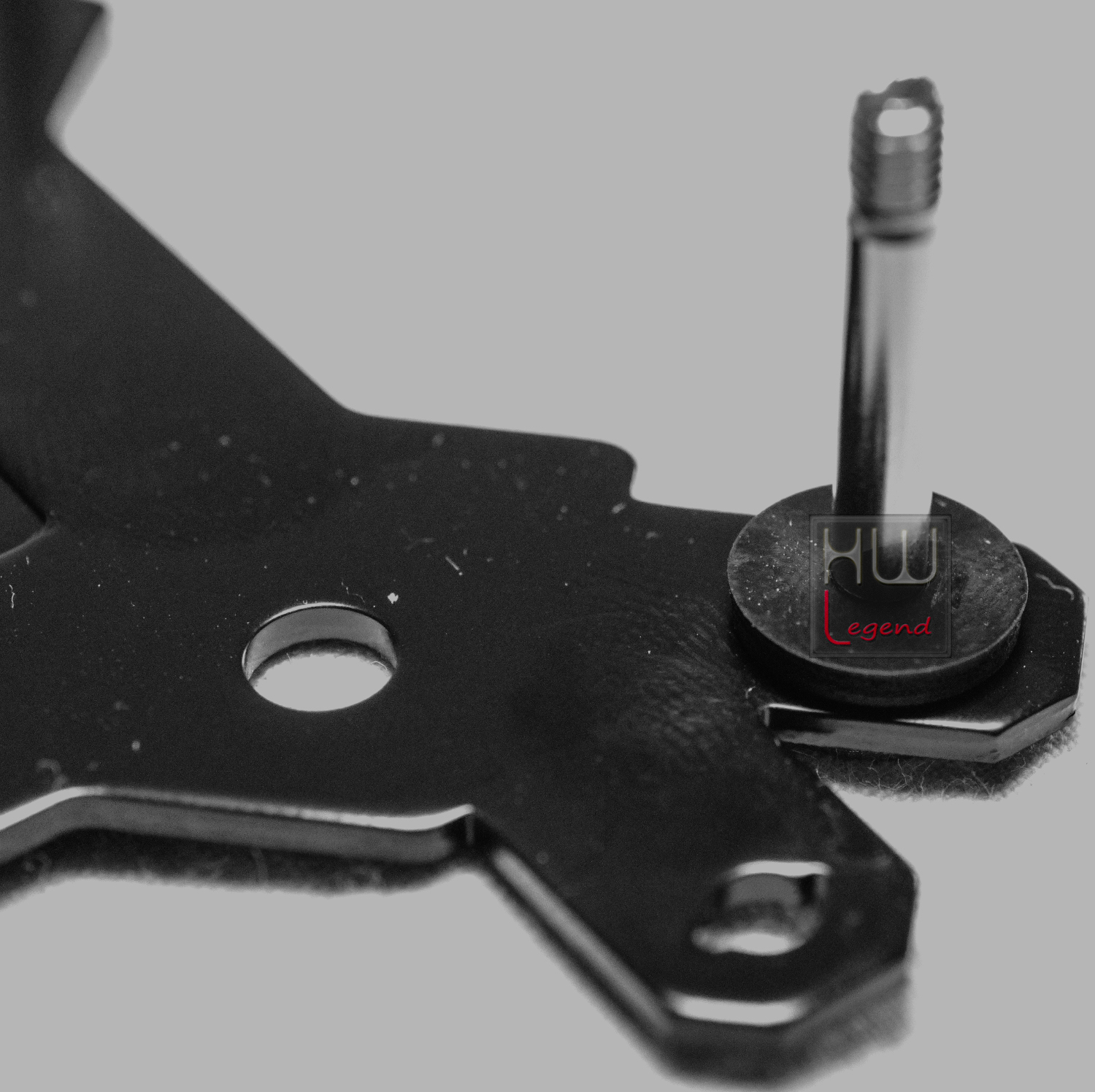

I punti di inserimento per le viti risultano solidi e sono presenti alcune tacche per il corretto posizionamento dei fermi. Il sistema di montaggio è molto robusto e di ottima qualità. Questo comprende un backplate, set di viti e rondelle, una staffa di ritenzione, una piastra di fissaggio per tenere ancorato il dissipatore al socket e i distanziali necessari da utilizzare in base al socket.

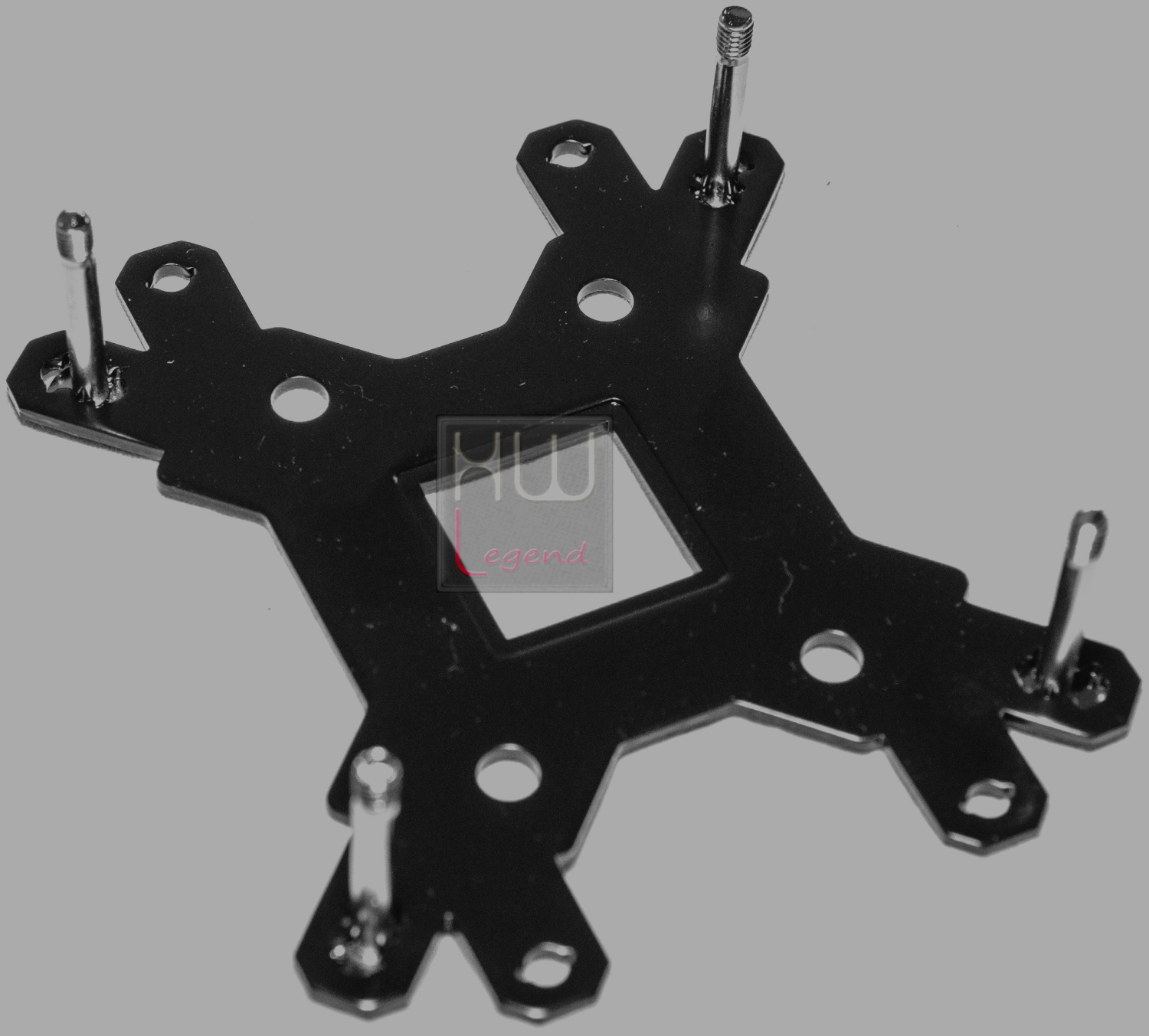

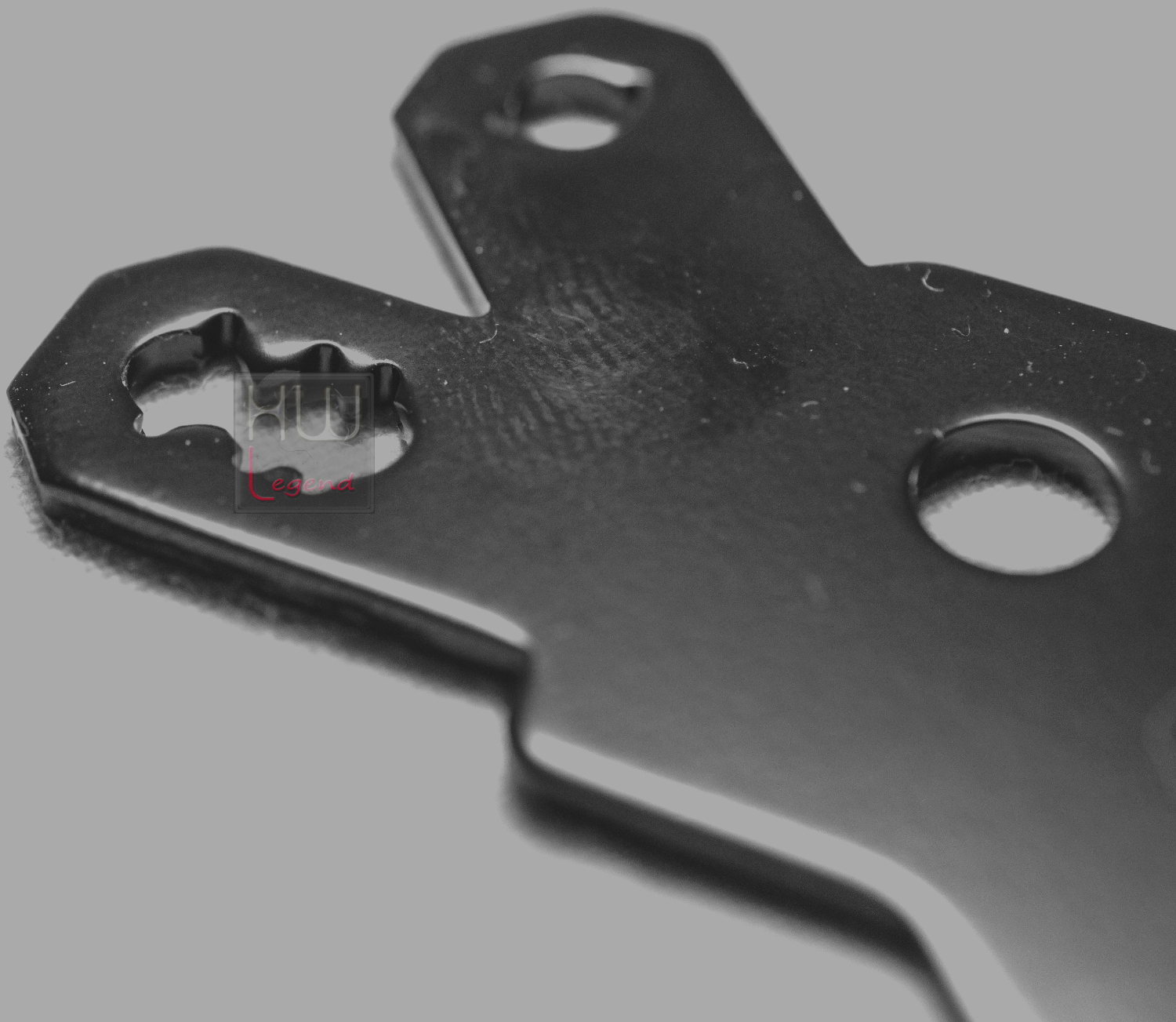

Il backplate si adatta alle varie dimensioni dei socket, siano essi AMD o Intel. Anche le viti sono di ottima fattura e curate sotto ogni dettaglio, segno tangibile della qualità eccelsa dei materiali usati dall’azienda Reeven. Ora siamo pronti per andare ad analizzare, in maniera dettagliata, le operazioni che bisogna effettuare per installare il cooler Hans RC-1205.

{jospagebreak_scroll title=Montaggio e Applicazione pasta termica – Parte 1:}

Montaggio e Applicazione pasta termica – Parte 1:

Installare il dissipatore Reeven Hans RC-1205 è semplice e richiede poche operazioni. Il manuale per l’installazione lo potete consultare direttamente e scaricare dal seguente link.

Ricordiamo che il cooler Hans RC-1205 è compatibile con i moderni socket Intel  LGA 1150 / 1151 / 1155 / 1156 / 1366 / 2011 / 2011-V3 e AMD AM2 / AM2+ / AM3 / AM3+ / FM1 / FM2 / FM2+, al fine di soddisfare le esigenze di qualsiasi tipologia di utenza finale.

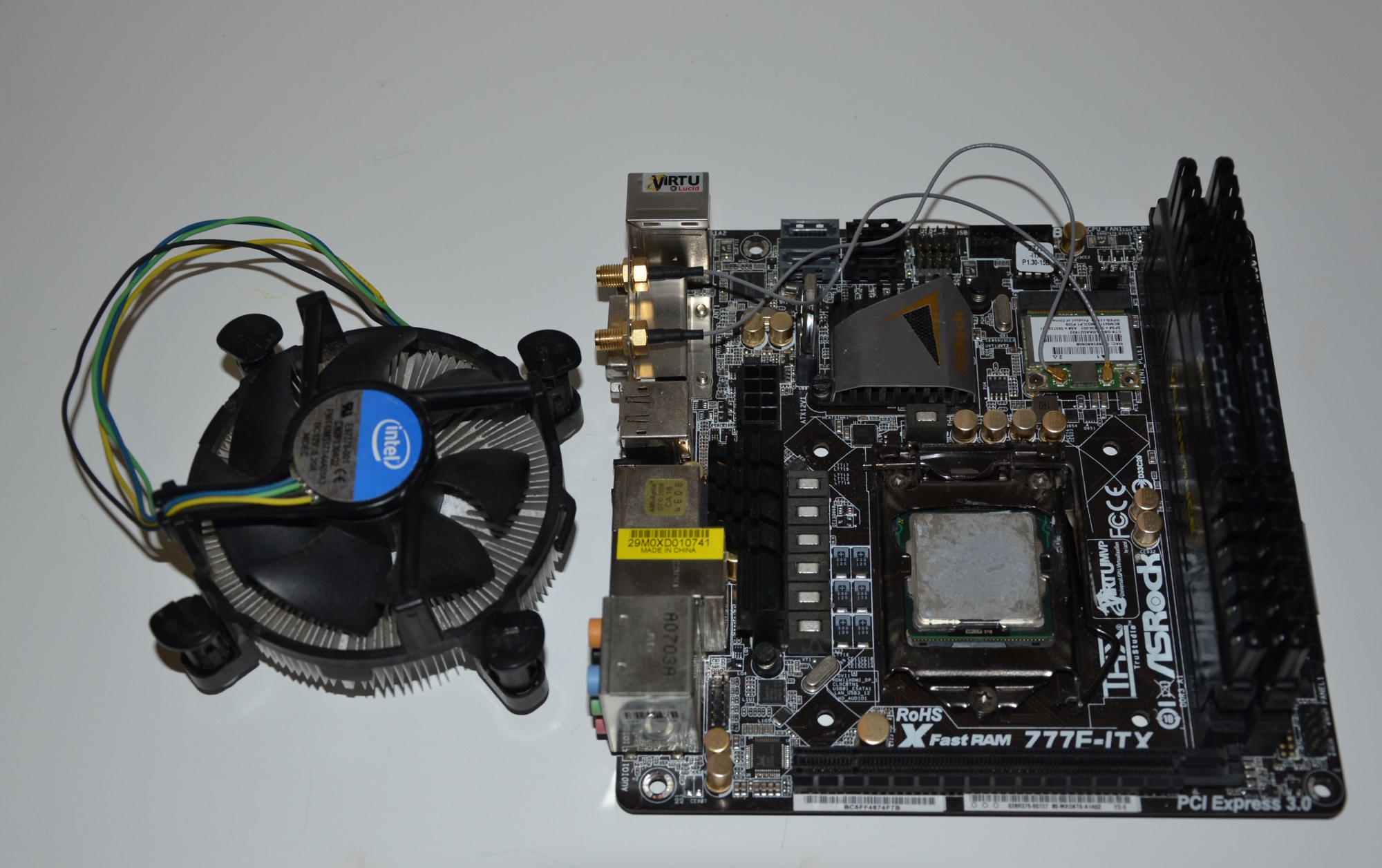

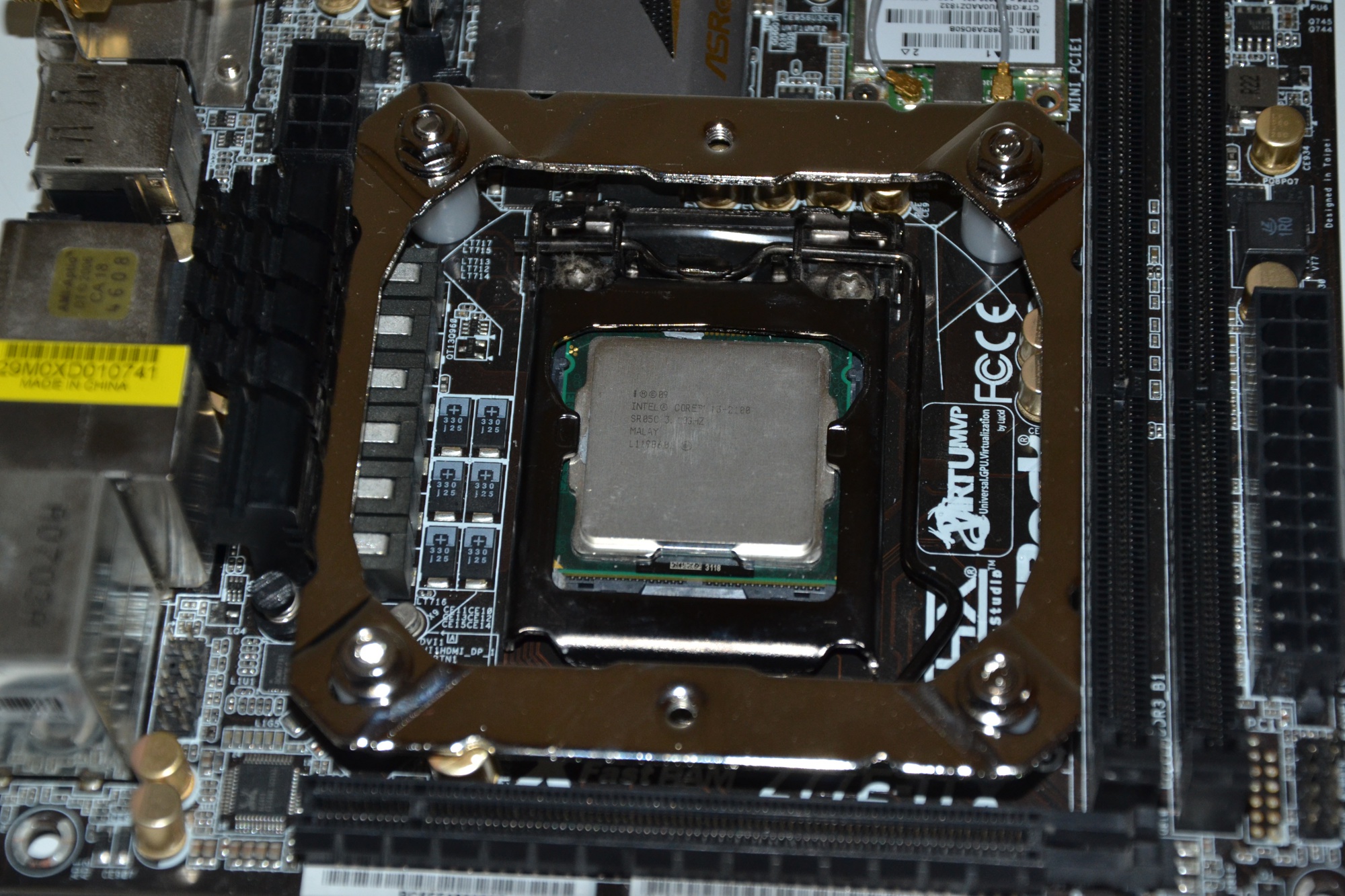

Per prima cosa dobbiamo identificare quali fori del backplate utilizzare in base alla piattaforma da noi utilizzata. Nel nostro caso adopereremo quelli compatibili per il socket LGA 1155.

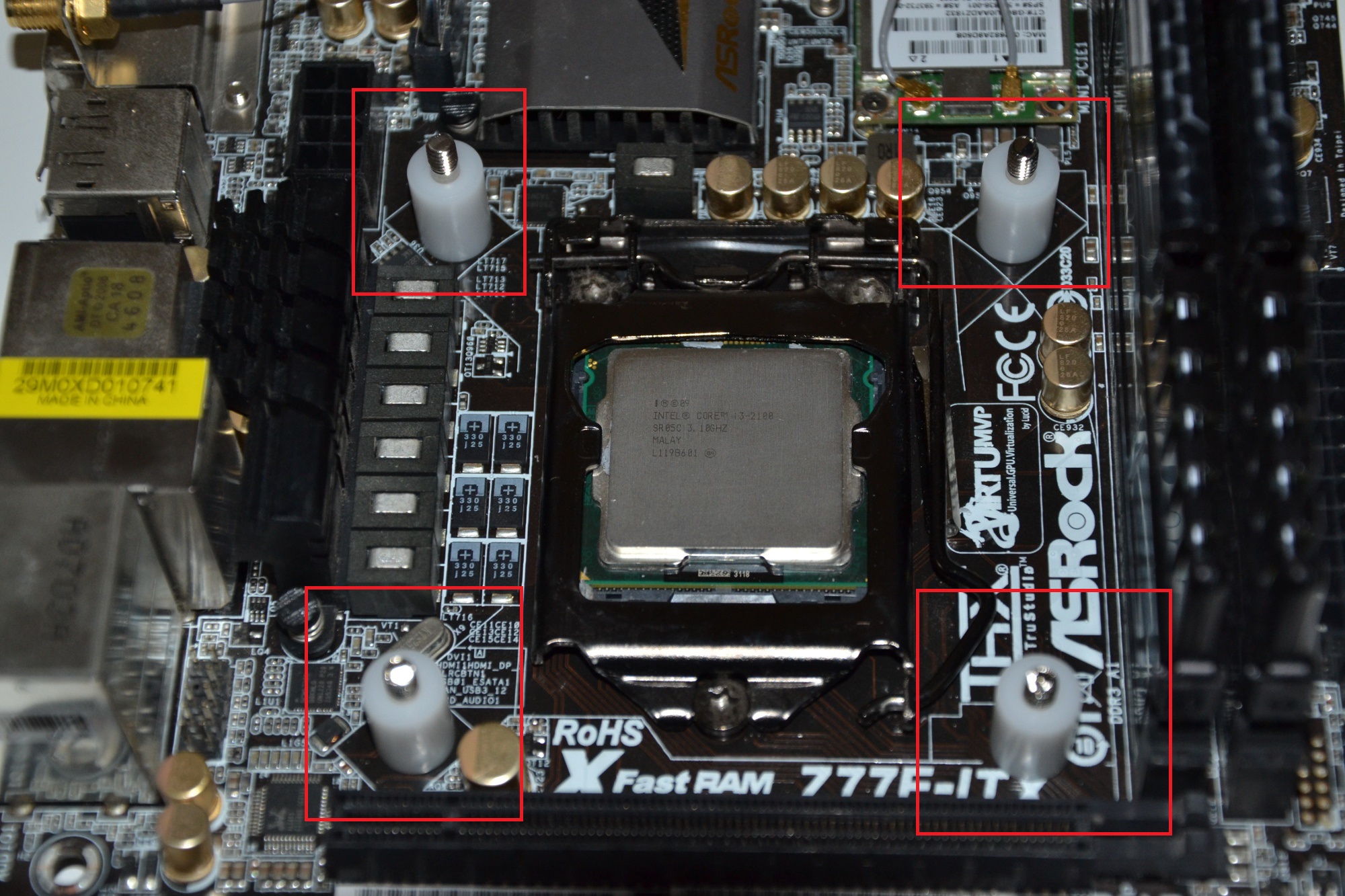

Su i 4 fori del backplate andoiamo ad inserire le apposite viti e verifichiamo il loro corretto incastro. A questo punto provvediamo al posizionamento degli appositi gommini.

Ora siamo pronti per andare ad inserire le viti precedentemente bloccate sul backplate, con i 4 fori della scheda madre. Fatta questa operazione dobbiamo posizionare i 4 distanziali.

Questa operazione sarebbe stata più facile se l’azienda avesse fornito in dotazione due striscie biadesive da applicare preventivamente sul backplate. A questo punto non dobbiamo fare altro che bloccare i 4 distanziali e il backplate alla scheda madre. Per ottenere tale risultato sarà necessario posizionare la staffa di ritenzione sopra tali distanziatori ed avvitare le rispettive 4 viti.

Ora non ci resta che applicare la pasta termica fornita in dotazione. Possiamo decidere di spalmare la pasta termica o sul processore o direttamente sulla base del dissipatore. In ogni caso, non bisogna esagerare, in quanto troppa pasta termo-conduttiva avrà l’effetto opposto a quanto desideriamo, e cioè una conducibilità termica ottimale. Un chicco di pasta della dimensione di un grano di riso sarà più che sufficiente.

Le tecniche di applicazione della pasta termo-conduttiva sono varie e variegate, ognuno ha il suo metodo preferito. Alcuni spalmano la pasta su tutta la superficie dell’IHS (Integrated Heat Spreader), altri la spalmano invece sulla base del dissipatore.

Altri ancora, applicano il famoso “chicco di riso” al centro dell’IHS e posizionano il dissipatore sopra la CPU, lasciando alla pressione che la staffa di aggancio applicherà al dissipatore sulla CPU di comprimere e spalmare adeguatamente il composto. A prescindere dal metodo che userete per stendere la pasta termo-conduttiva, non dimenticatevi di usarla.

{jospagebreak_scroll title=Montaggio e Applicazione pasta termica – Parte 2:}

Montaggio e Applicazione pasta termica – Parte 2:

Ora non vi resta che installare il dissipatore. Una volta posizionato il dissipatore, andiamo ad inserire al centro dello stesso la piastra di fissaggio. A questo punto non ci resta che bloccare questa piastra con le due apposite viti. L’operazione è molto semplice. basterà far combaciare la piastra di fissaggio alla staffa di ritenzione precedentemente installata.

Avremo certamente gradito la presenza di un lungo cacciavite nel bundle, poiché questa ultima parte del montaggio risulta estremamente difficile nel caso non abbiamo un utensile con queste caratteristiche.

Ricordiamoci che prima di posizionare e fissare il dissipatore alla scheda madre, dobbiamo togliere la pellicola di protezione cosi come ricordatoci dalla stessa scritta.

Fatta questa semplice operazione avremmo saldamente installato il cooler Reeven Hans. Vi consigliamo di non esagerare troppo nel stringere. E’ molto importante dare la stessa calibrazione alle 2 viti di fissaggio, in modo da creare la stessa intensità di forza su i due punti.

Per completare l’installazione non dobbiamo fare altro che posizionare e bloccare la ventola tramite le due staffe in metallo al corpo dissipante e collegare il rispettivo cavo di alimentazione alla scheda madre.

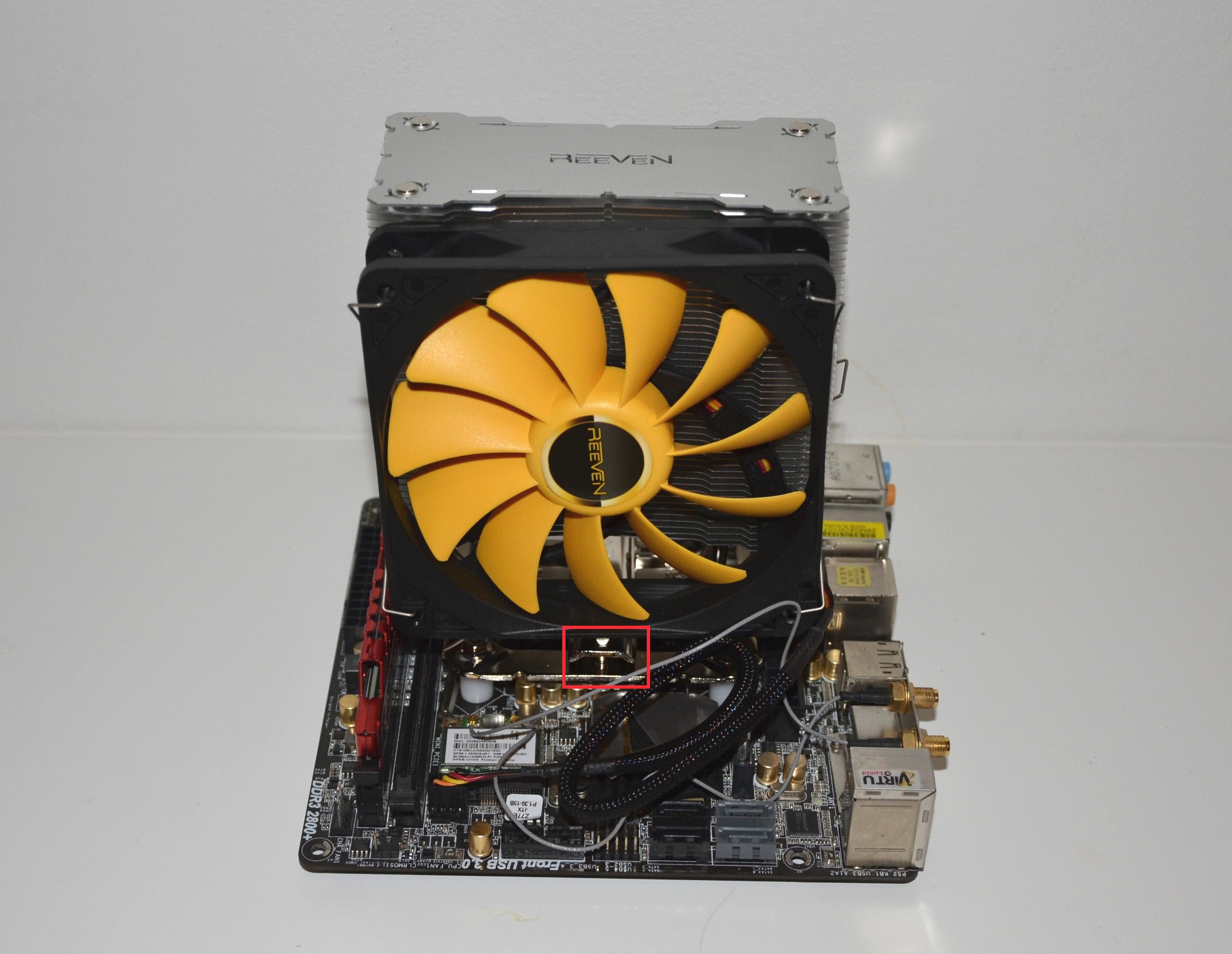

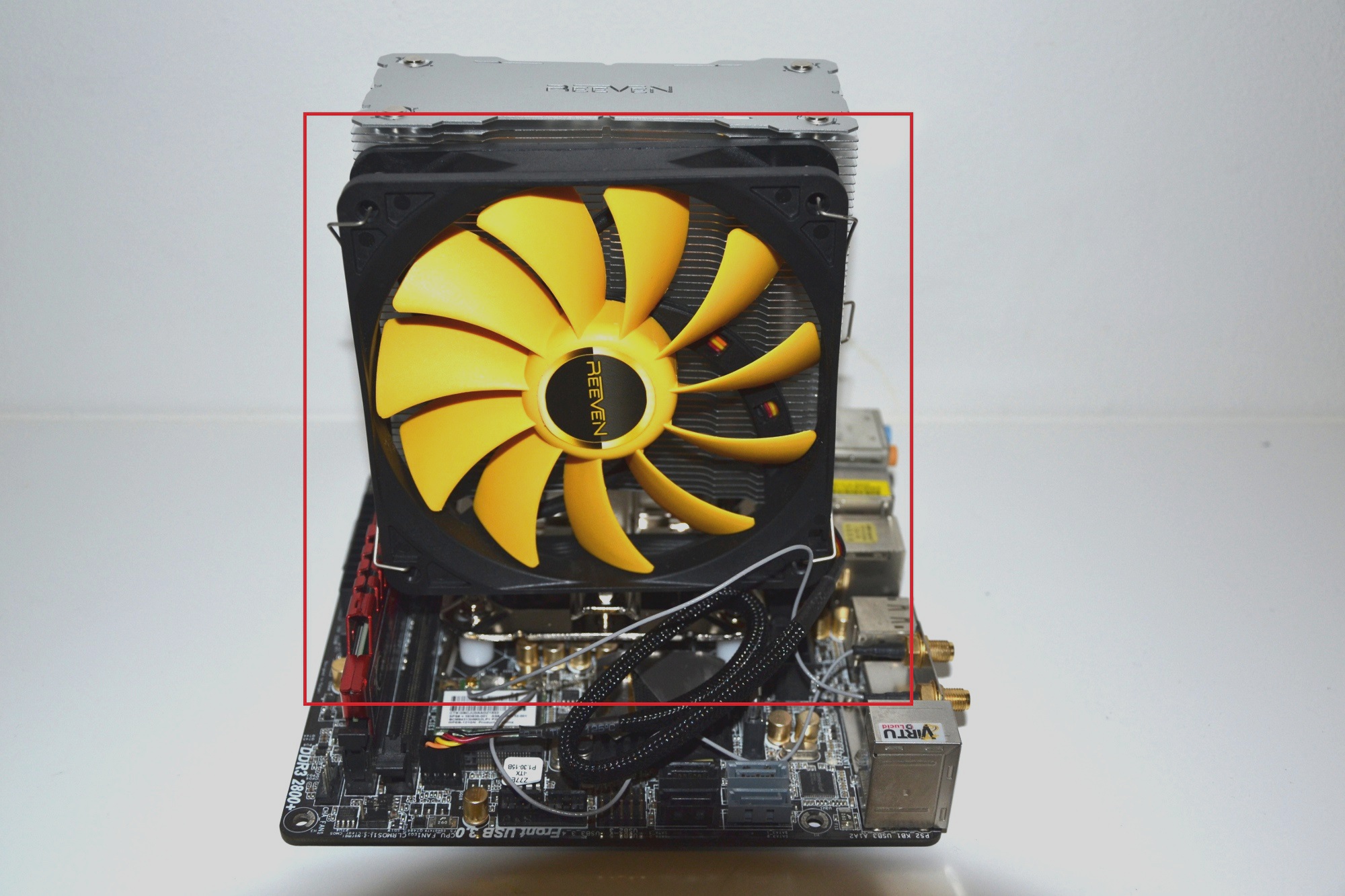

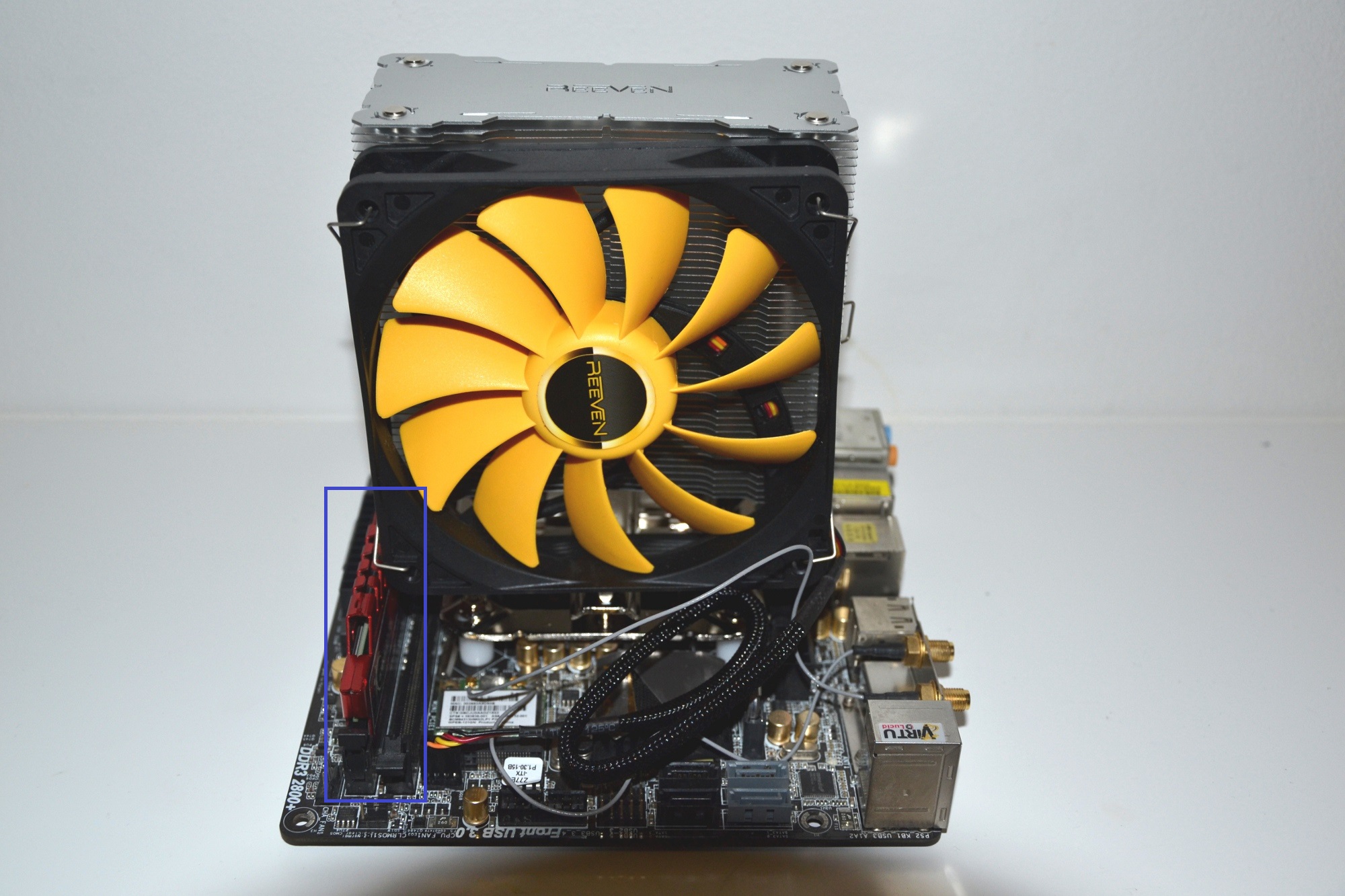

Osservando con attenzione la nostra configurazione, possiamo chiaramente vedere come il dissipatore non occupi nessun degli slot delle RAM. Riassumiamo brevemente le 5 semplici operazioni da compiere per una corretta e veloce installazione del cooling Reeven Hans RC-1205.

• Regolate il backplate su sistemi Intel o AMD e posizionate le viti di fissaggio;
• Allineate e posizionate il backplate e le viti di fissaggio ai fori della scheda madre;
• Montate i distanziatori e la piastra di fissaggio e avvitatela con le rispettive viti di fissaggio;
• Inserite la staffa di ritenzione nel dissipatore e poi avvitatela sulla piastra di fissaggio;
• Installate la ventola tramite le staffe in metallo e collegatela alla scheda madre.

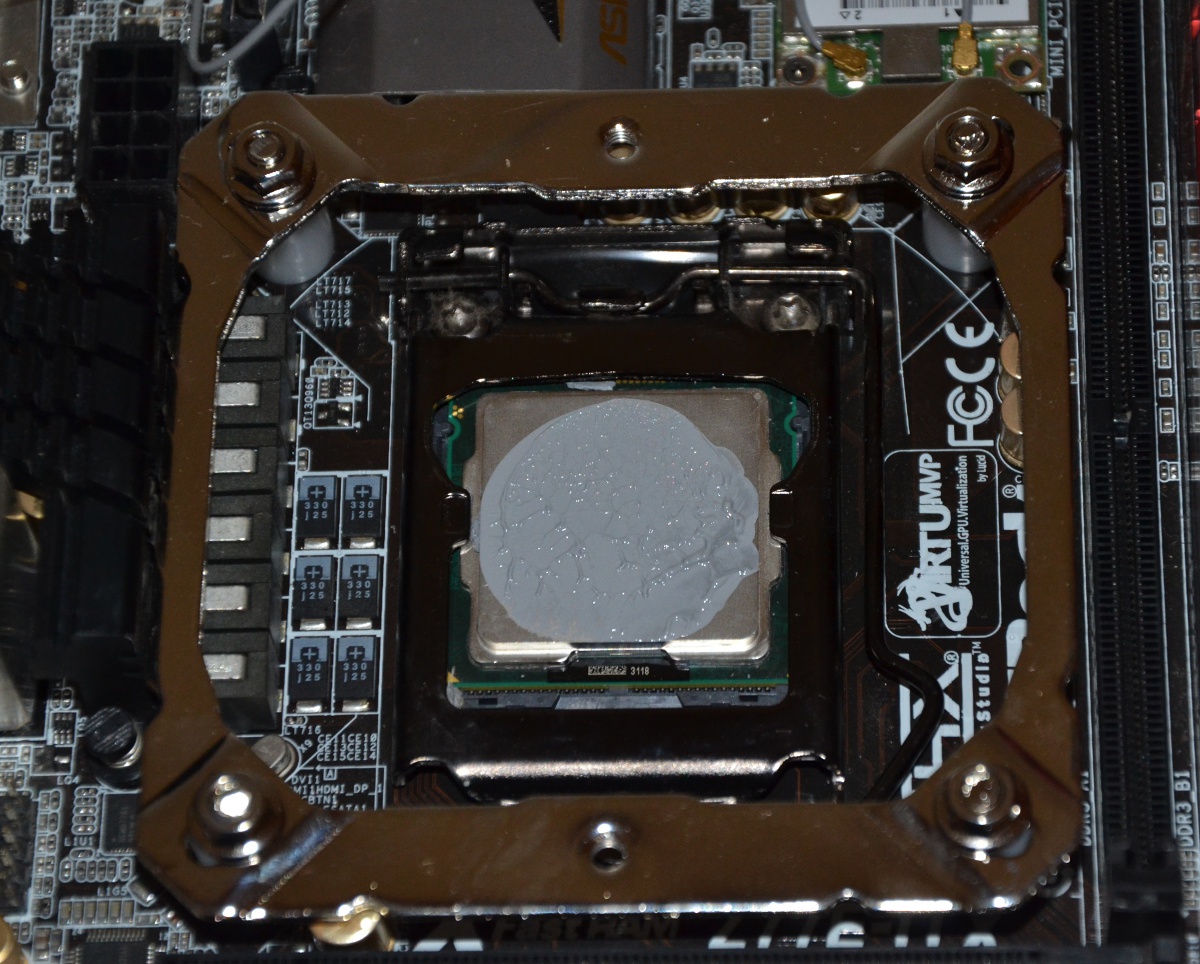

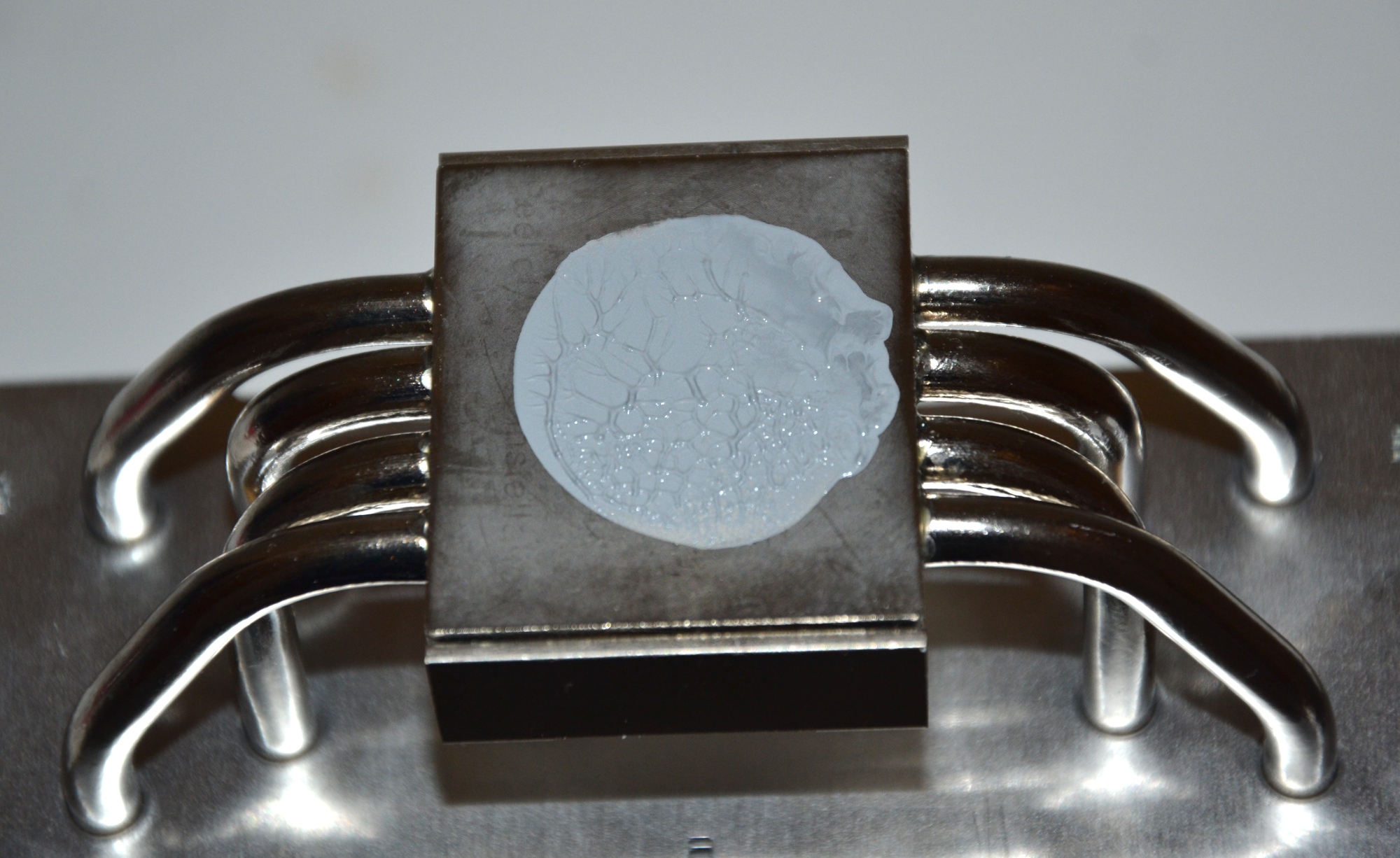

Prima di passare alla metodologia dei test, abbiamo riposizionato il dissipatore ed abbiamo provveduto col verificare l’impronta del dissipatore lasciata sulla CPU. Di seguito vi mostriamo le impronte che la pasta termica lascia sul IHS del processoree sul dissipatore Reeven Hans RC-1205.

Ricordiamo che abbiamo utilizzato la pasta termica argentata, fornita in dotazione dalla stessa azienda. Al tatto abbiamo notato che il composto risulta essere ricco di olio, il che conferisce al prodotto una densità e viscosità elevata.

L’impronta presenta solo piccole sbavature sui bordi del processore, risultando estremamente omogenea al centro. Il contatto tra CPU e dissipatore è così massimizzato per uno smaltimento del calore ottimale ed efficiente. Il sistema di fissaggio e la base del processore svolgono un lavoro decisamente molto buono. Ora siamo pronti per testare il Reeven Hans RC-1205.

{jospagebreak_scroll title=Sistema di prova e Metodologia di Test:}

Sistema di prova e Metodologia di Test:

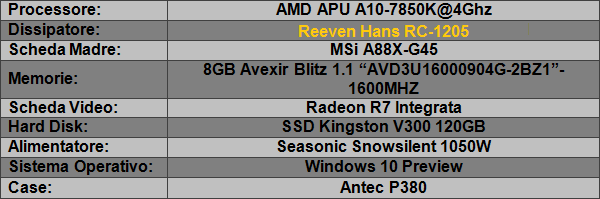

Per testare il dissipatore Reeven Hans RC-1205 abbiamo utilizzato la configurazione che trovate riportata nella tabella che segue.

Tutti i test eseguiti sono stati ripetuti per ben tre volte, al fine di verificare la veridicità dei risultati. Come pasta termo-conduttiva abbiamo usato quella presente del bundle.

Le prove sono state condotte con l’obiettivo di analizzare le performance del Reeven Hans RC-1205. Per questo motivo ci siamo basati su due differenti livelli, preventivamente testati, al fine di non incorrere in problemi causati dall’instabilità.

Tutti i test e le misurazioni riguardanti l’impatto acustico sono state condotte solo ed esclusivamente con la ventola fornite in dotazione. Durate i nostri test la temperatura ambiente misurata è stata di circa 20°. Di seguito vi riportiamo le applicazioni interessate dai nostri test.

Stress e monitoraggio temperatura CPU

• Prime95 – V. 26.6;
• HWMonitor – 64bit V. 1.25.

Il test con il software Prime95 ha avuto la durata di 15 minuti per ogni sessione di prova. Le ventole essendo di tipo tipo PWM, si sono regolate automaticamente in base alle temperature d’esercizio, rilevate dalla scheda madre.

Impatto acustico delle ventole

Per misurare l’impatto acustico, abbiamo utilizzato un fonometro professionale PCE-999 posizionato ad una distanza di circa 60, 30 e 15 cm. Il rumore delle ventole è stato rilevato su una percentuale di rotazione automatica. La ventola si regola in automatico, in base alla temperatura della CPU, essendo una PWM a 12 volt.

Ricordiamo che i decibel non hanno un andamento lineare ma logaritmico: ad esempio, la differenza di 10 dB tra 100 e 110 dB è qualitativamente maggiore della differenza di dB tra 50 e 60 dB.

Diamo uno sguardo alla strumentazione utilizzata per i nostri test.

{jospagebreak_scroll title=Strumentazione utilizzata:}

Strumentazione utilizzata:

Di seguito andiamo ad illustrare la strumentazione utilizzata.

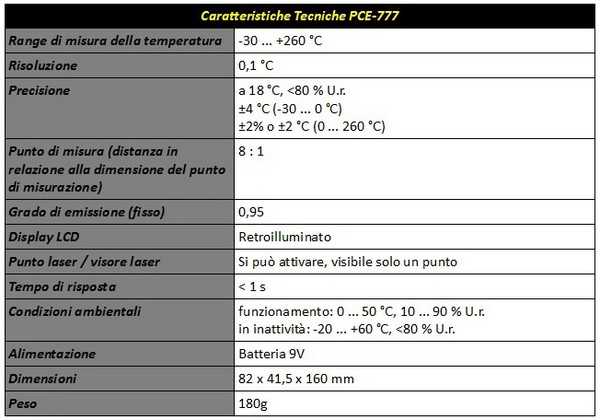

Misurazione delle temperature

Per il rilevamento delle temperature ci siamo avvalsi di software scaricabili gratuitamente da internet, come RealTemp e CPUID Hardware monitor. Per poter rilevare le temperature dei componenti che non possono essere letti da tali software, useremo un termometro ad infrarossi con puntamento Laser PCE-777.

NOTA DELLA REDAZIONE: Pur consapevoli che un rilevamento di tipo software sia quantomeno inadatto a fornire dati certi ed inconfutabili, a causa delle numerose variabili che possono condizionare il rilevamento stesso, come per esempio il mal funzionamento del sensore sulla scheda madre, oppure un errato settaggio del software di rilevamento, al momento riteniamo che tale sistema sia comunque quantomeno ripetibile da parte degli utenti finali del prodotto recensito.

Misurazione della rumorosità

Non ci resta che analizzare i risultati ottenuti.

{jospagebreak_scroll title=Stress e monitoraggio temperatura:}

Stress e monitoraggio temperatura:

Stress Test Prime 95

Il test con il software Prime95 ha avuto la durata di 15 minuti per ogni sessione di prova. Non è stata utilizzata nessuna ventola aggiuntiva o modifica alle impostazioni automatiche per la gestione della ventola del dissipatore della CPU. Abbiamo deciso di non impostare la ventola al 100% manualmente per verificare sul campo il comportamento delle varie soluzioni di dissipazione così come un utente se le troverebbe di fronte dopo una semplice installazione.

Prime95 è diventato negli ultimi anni un software molto popolare tra gli appassionati di pc e overclocker perchè viene utilizzato come un software di test per la stabilità. Comprende un “Torture Test” progettato specificatamente per il test dei sottosistemi PC per gli errori, al fine di contribuire a garantire il corretto funzionamento di Prime95 su quel sistema. Questo è importante perché ogni iterazione del Lucas-Lehmer dipende da quello precedente e se la ripetizione non è corretta non sarà corretto il risultato del test sui numeri primari.

La caratteristica dello stress-test in Prime95 è che può essere configurato per testare meglio i vari componenti del computer cambiando la dimensione della trasformata rapida di Fourier (FFT). Tre set di configurazioni predefinite sono disponibili: FFT Small, In-place FFT e Blend. Le modalità FFT Small e In-place FFT servono soprattutto per testare la FPU e la cache della CPU, mentre la modalità Blend effettua tutti i test, compresa la memoria.

Su un sistema assolutamente stabile, Prime95 dovrebbe essere in grado di girare a tempo indeterminato. Se si verifica un errore il test viene bloccato e questo indica che il sistema potrebbe essere instabile. Usiamo il condizionale perchè non è detto che un sistema stabile in Prime95 lo sia in qualsiasi campo di utilizzo e viceversa.

Questo perché Prime95 è progettato per stressare la CPU con un intenso carico di lavoro e per fermarsi quando incontra anche un solo piccolo errore, mentre la maggior parte delle applicazioni che non stressano la CPU ai livelli di Prime95 continueranno a funzionare a meno che non incontrino un errore fatale.

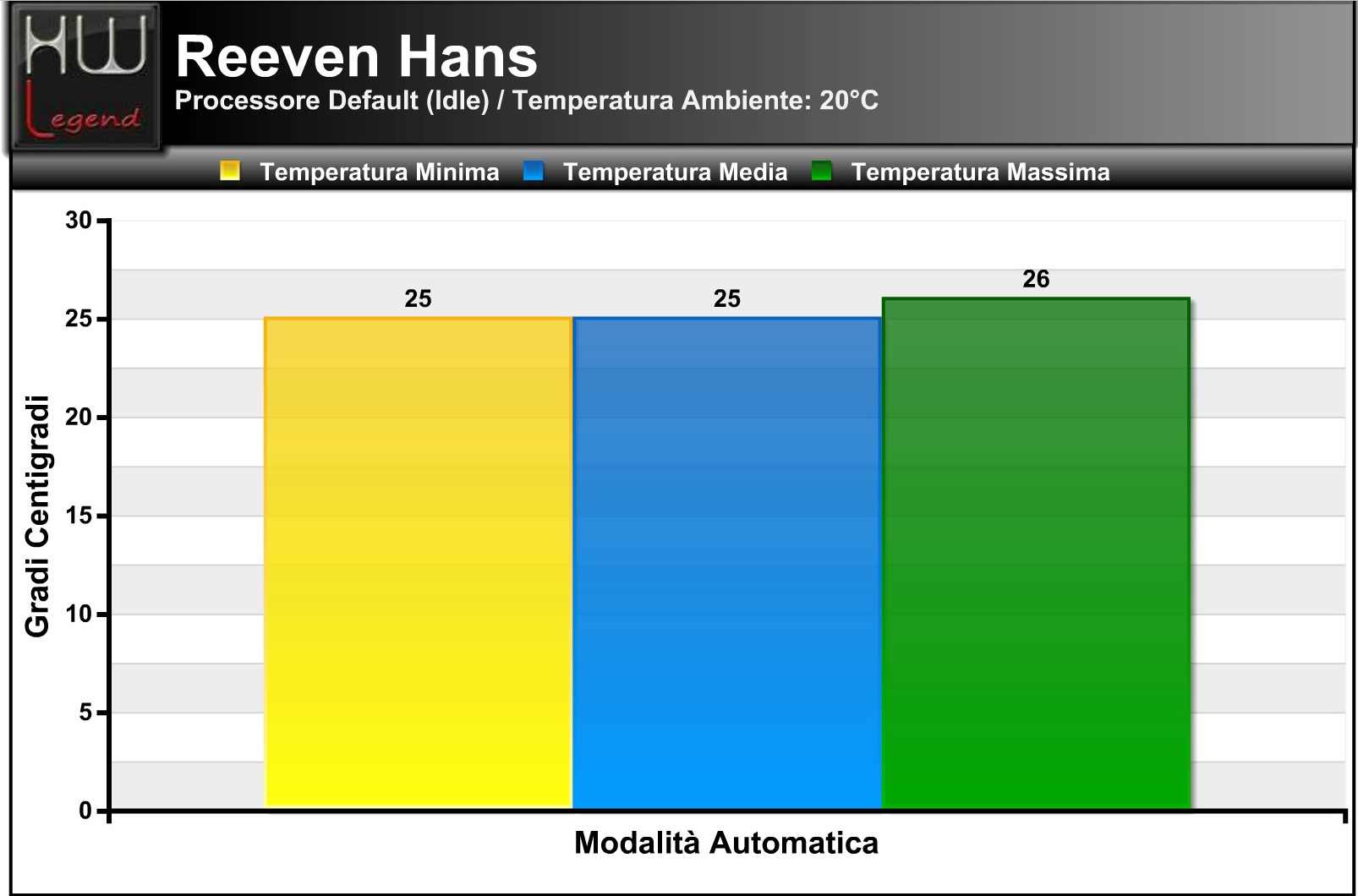

Nelle tabelle che seguono vengono riportate le temperature rilevate sia in idle sia in full load (stress). Le configurazioni usate sono quelle di default e di overclock. La temperatura indicata, vista la lieve differenza rilevata tra i core della CPU, rappresenta la media delle letture.

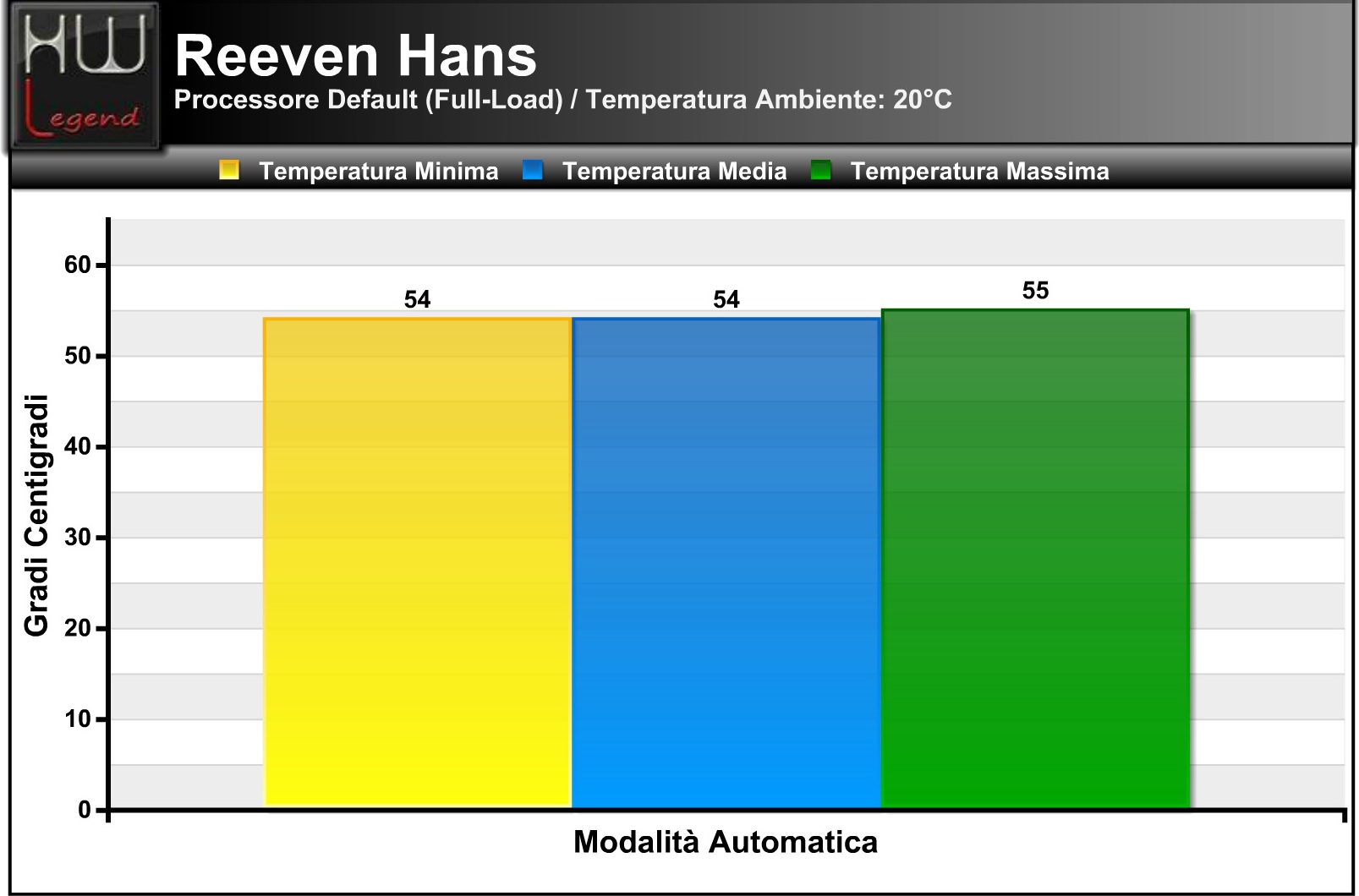

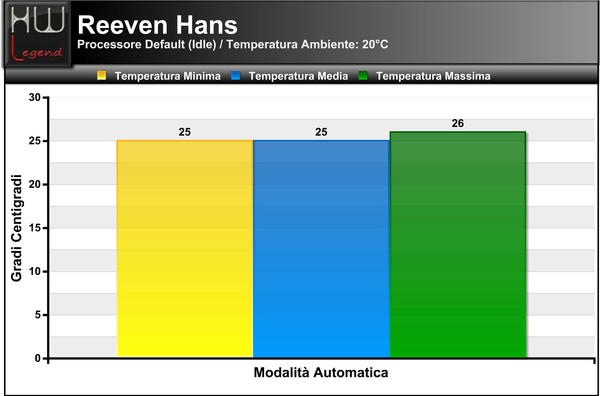

Test con CPU a default – 4000Mhz

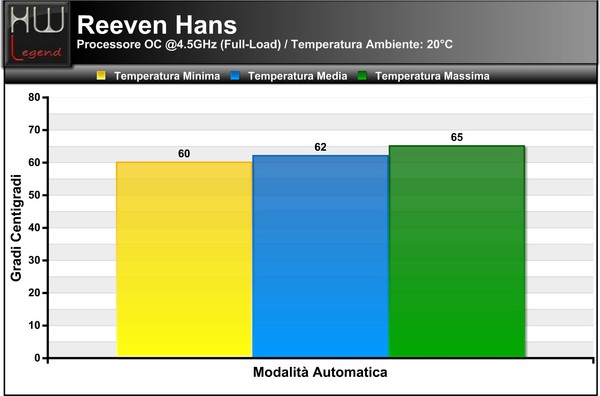

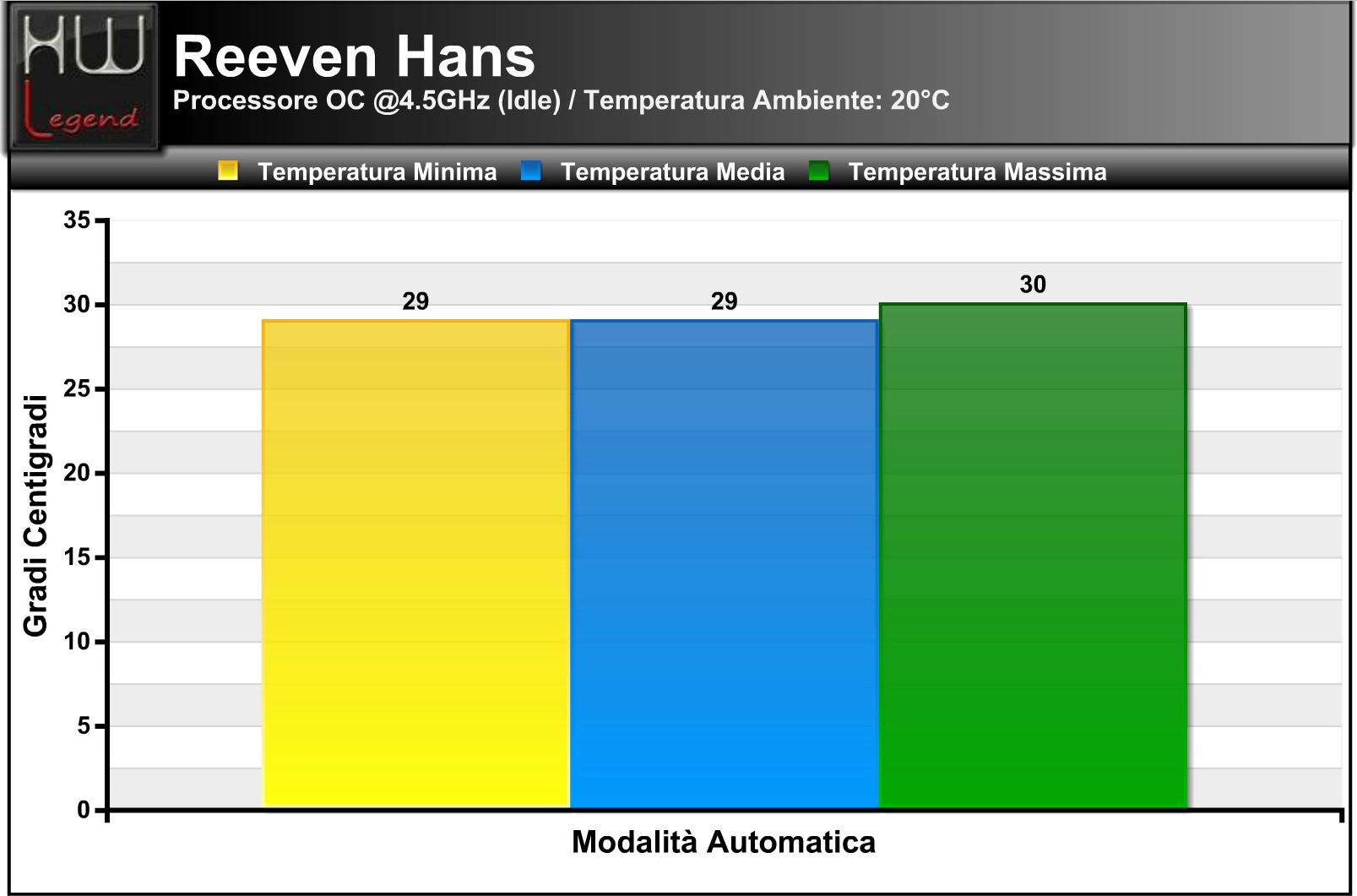

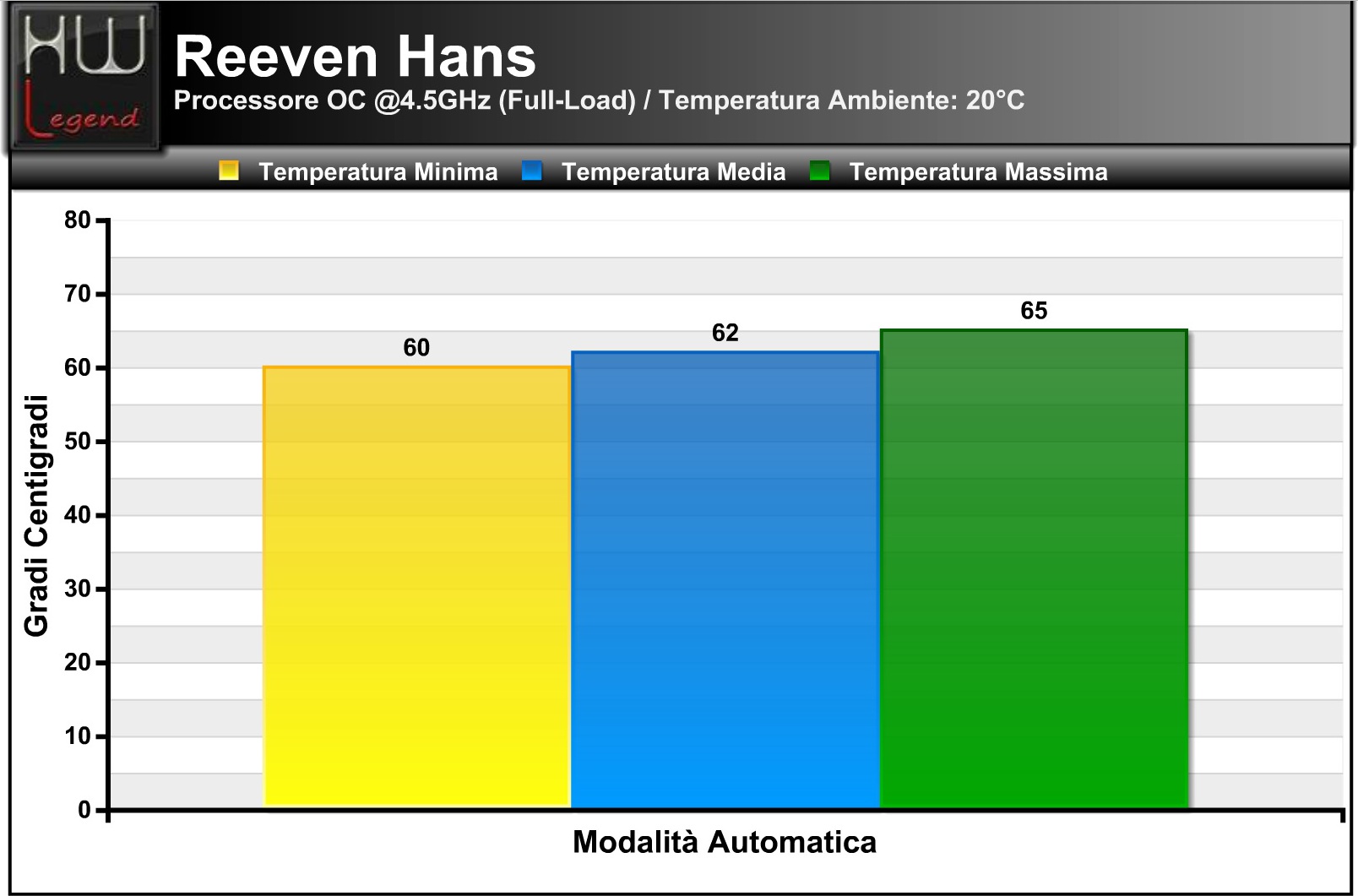

Test con CPU in overclock – 4500Mhz

Analizzando i grafici possiamo notare l’ottima capacità di raffreddamento di cui il cooler Hans è capace di offrire, anche sotto overclock. La massima temperatura registrata è di 65°C con un overclock della cpu a 4,5Ghz, ventola in modalità automatica e con processore sotto il massimo carico. Se consideriamo lo scenario di utilizzo, il Reeven Hans RC-1205 si è dimostrato un dissipatore dalle ottime prestazioni.

Interessante notare come solo lo stress test di Prime95, in abbinamento alla CPU overcloccata, hanno fatto si che le temperature salissero. I test in overclock sotto stress hanno portato ad un incremento delle temperature di circa 8 °C in media. In caso di CPU in idle invece le differenze hanno registrato variazioni per un massimo di 4 °C.

In generale il dissipatore Reeven Hans RC-1205 ha fatto registrare un comportamento davvero notevole, con temperature riscontrate in tutti i test in generale molto buone. In definitiva siamo rimasti pienamente soddisfatti dei risultati ottenuti.

{jospagebreak_scroll title=Impatto acustico – Rumorosità:}

Impatto acustico – Rumorosità:

Il test di rumorosità è uno dei più difficili da effettuare, perchè durante la fase di test qualsiasi rumore, anche minimo, può far balzare il grafico verso l’alto, di fatto invalidando il lavoro effettuato e costringendoci a ripetere il test dall’inizio.

Per questo motivo, non disponendo purtroppo di una camera anecoica, ci siamo veduti costretti ad aspettare le tarde ore notturne per poter effettuare i nostri test in tutta tranquillità e con rumore ambientale il più basso e costante possibile. Lo strumento utilizzato, il fonometro professionale PCE-999, è molto sensibile al rumore ambientale.

Da questo valore, tipico di qualsiasi ambiente domestico, è necessario partire per poter analizzare la rumorosità del complesso dissipatore/ventola. Tali condizioni sono ovviamente irripetibili in ambito domestico, e sinceramente lasciano, a chi acquista il dissipatore, una idea non del tutto reale delle reali prestazioni.

Un valido articolo in inglese spiega molto bene cosa sia il rumore e come questo influenzi il il normale utilizzo del pc. L’articolo lo troverete qui. Nella tabella che segue vengono riportate le rilevazioni fatte con il fonometro PCE-999.

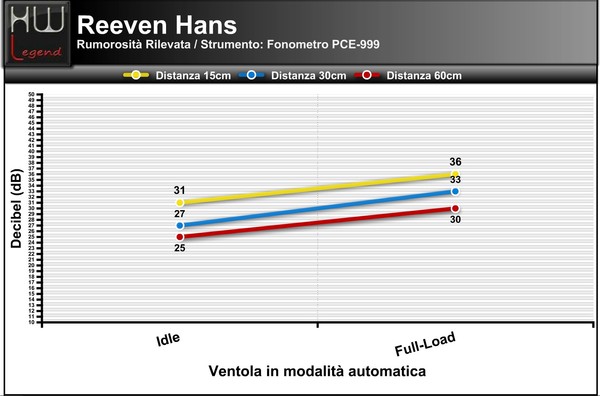

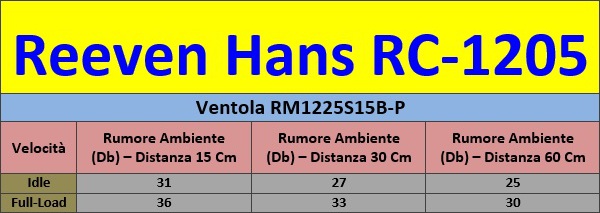

Di seguito il grafico con le rilevazioni del rumore generato dalle ventole ad una distanza di 60, 30 e 15 cm in rapporto alla percentuale di rotazione della stessa.

Di seguito il grafico con le rilevazioni del rumore generato dalle ventole ad una distanza di 60, 30 e 15 cm in rapporto alla percentuale di rotazione della stessa.

Reeven dichiara che la ventola RM1225S15B-P, fornita in dotazione con il dissipatore Hans, produce un rumore massimo di 29,8 dBA. I test da noi condotti confermano l’ottima silenziosità della stessa, rimanendo sempre su un livello di rumorosità molto contenuto. Nella configurazione stock, ossia a default, la ventola produce un valore massimo di 36dBA a 15cm. Ad una distanza di 60cm la rumorosità si riduce in maniera drastica ad un valore di appena 30dBA.

Il Reeven Hans RC-1205 è una soluzione particolarmente ideale per essere installata su Pc, che fanno della silenziosità in primis il loro punto di forza. Non possiamo che ritenerci soddisfatti dal rapporto rumore/prestazioni offerto da questa ventola.

{jospagebreak_scroll title=Conclusioni:}

Conclusioni:

	Prestazioni/Overclock:
	Temperature/Rumore:
	Rapporto Qualità/Prezzo:
	Giudizio Complessivo:

Il dissipatore Reeven Hans giunto in redazione riporta la dicitura RC-1205. La confezione che le racchiude è di cartone dalle dimensioni molto contenute e dalla forma tradizionale di un parallelepipedo. La confezione ha un look gradevole e semplice, in grado di attirare l’attenzione del consumatore finale. La raffigurazione dettagliata del prodotto in primo piano e il mix di colori rosso porpora, nero e giallo, conferiscono un’eleganza sopraffina.

Il Reeven Hans è un cooler ad aria di tipo a torre, dotato di ben 51 lamelle e 4 heatpipes da 6mm di diametro, in grado di garantire uno scambio di calore efficiente e veloce. Attualmente in commercio sono presenti due versioni denomonate: RC-1205 e RC-1205(n), che si diversificano tra di loro per la presenza o meno di heatpipes in rame nichelato. In modello giunto in redazione è il tradizionale RC-1205 con le heatpipes nichelate.

Le caratteristiche tecniche dichiarate da Reeven, rispecchiano in pieno la volontà del produttore, nel voler realizzare un dissipatore, compatto, silenzioso e con componenti di qualità. Le novità stilistiche e funzionali lo rendono un prodotto molto interessante. Il Reeven Hans misura 155×81.5×133 mm ventola inclusa.

Con l’introduzione del modello Hans RC-1205, i tecnici di Reeven sono riusciti a creare sia un prodotto dalle eccellenti prestazioni e dalla rumorosità contenuta. Grazie all’adozione di una grande massa radiante in alluminio attraversata da quattro heatpipes in rame nickelato ed all’utilizzo di una speciale ventola da 120 mm, il dissipatore si presenta come una configurazione nel complesso compatta e prestante.

Dai test effettuati possiamo osservare come il Reeven Hans RC-1205 un dissipatore prestante ed in grado di gestire overclock senza particolari problemi. La presenza di una ventola da 120 mm e di un bundle completo e curato lo rendono un prodotto senza dubbio da consigliare a chi desidera migliorare le prestazioni dei cooler originali a corredo con i processori.

Il design risulta pulito e curato. Interessanti ed utili dettagli non fanno altro che impreziosiosire ancora di più, il prodotto Reeven, donandogli un tocco di classe ed eleganza ulteriore. Le rifiniture e la struttura delle lamelle del corpo dissipante, oltre alla buona qualità della base del dissipatore, lo rendono capace di offrire risultati, in termini di smaltimento del calore, decisamente interessanti.

La ventola inclusa nella confezione è una elegante fan da 120 mm di colore nero/giallo che riporta sul frontale il logo Reeven. La ventola è il modello proprietario COLDWING 12, in grado di fornire un buon connubio tra raffreddamento e silenziosità. Tale ventola è studiata in modo da massimizzare la portata d’aria e mantenere la minima rumorosità.

Il frame è ti tipo rotondo, particolare scelto appositamente per ridurre la rumorosità ed il rumore prodotto dall’aria. Il sistema di rotazione utilizzato fa si che non vi siano parti meccaniche in contatto, evitando pertanto usura e garantendo una maggiore longevità e durata nel tempo di circa 30.000 ore di utilizzo.

Il prezzo di listino si attesta sui 35,00$, risultando particolarmente interessante considerando la sua qualità e la possibilità di installare una seconda ventola per massimizzare le prestazioni. Nel complesso il nuovo Hans RC-1205 ci è apparso un ottimo prodotto con prestazioni elevate sotto ogni punto di vista. Siamo pienamente felici di assegnare il nostro massimo riconoscimento al prodotto di Reeven.

Pro:

• Ottimi materiali utilizzati;
• Prestazioni ottime;
• Bundle in dotazione completo;
• Ventola molto silenziosa in tutti gli scenari di utilizzo;
• Compatibile con tutti quasi tutti i socket attualmente in commercio;
• Facile da installare.

Contro:

• Nulla da segnalare.

Si ringrazia  per il sample fornitoci.

Marco Lo Grasso – marcopa83 – Staff di HW Legend
