Nella recensione che andremo ad illustrarvi nella giornata odierna, ci occuperemo di testare in maniera approfondita il nuovo Okeanos di casa Reeven. Stiamo parlando di un dissipatore a doppia torre, realizzato da una giovane e dinamica azienda, da poco entrata nel mercato, ma ben decisa nel lasciare un segno tangibile e indelebile nel tempo. Questo susseguirsi di nuove soluzioni è principalmente imputabile all’introduzione di CPU sempre più performanti e bisognose di cooling dall’alto potere dissipante. Le due ventole incluse, assieme al grande corpo radiante, costituiscono un eccellente mix, in grado di smaltire velocemente e senza problemi tutti i più caldi processo AMD o Intel presenti ad oggi sul mercato. Tale soluzione, come vedremo non ha nulla da invidiare ai dissipatori a doppia torre più blasonati e costosi. Non ci resta che auguravi una buona lettura, sperando che l’articolo sia di vostro gradimento!

Reeven Okeanos: Prestazioni al Top – Recensione di Andrea Franchitti | Il_Metallurgico – Voto: 5/5

Introduzione:

Reeven è un giovane e dinamico produttore mondiale di componenti per PC. La linea di prodotti include dissipatori per CPU, ventole, alimentatori, case e accessori.

Qualità senza compromessi e servizi ottimi. Queste sono le caratteristiche principali per le quali Reeven vuole farsi conoscere in tutto il mondo.

Il target di Reeven è quello di rendere felici il più elevato numero di utenti sotto la filosofia “Professional Quality Gears” (componenti professionali di qualità) attraverso prodotti che soddisfano le più svariate richieste, grazie ad una prestigiosa elite di ingegneri in grado di fornire soluzioni d’avanguardia e al passo con i tempi.

La costante ricerca di massime prestazioni e silenzio assoluto è quello che ha spronato Reeven a creare prodotti dalle caratteristiche sempre all’avanguardia. Reeven ha tutte le carte in regola per diventare velocemente sinonimo di qualità impeccabile, servizio clienti eccellente.

Ulteriori informazioni le trovate sul sito ufficiale Reeven.

{jospagebreak_scroll title=Confezione e Bundle:&heading=Introduzione:}

Confezione e Bundle:

Il dissipatore Reeven Okeanos giunto in redazione riporta la dicitura RC-1402. La confezione che lo racchiude è di cartone dalle dimensioni contenute e dalla tradizionale forma cubica i cui colori predominanti sono il blu, il nero e il giallo.

La scatola del Reeven Okeanos utilizza cartone di buona qualità, caratterizzato da un’alta resistenza allo schiacciamento che consente di protegge il prodotto da eventuali urti accidentali.

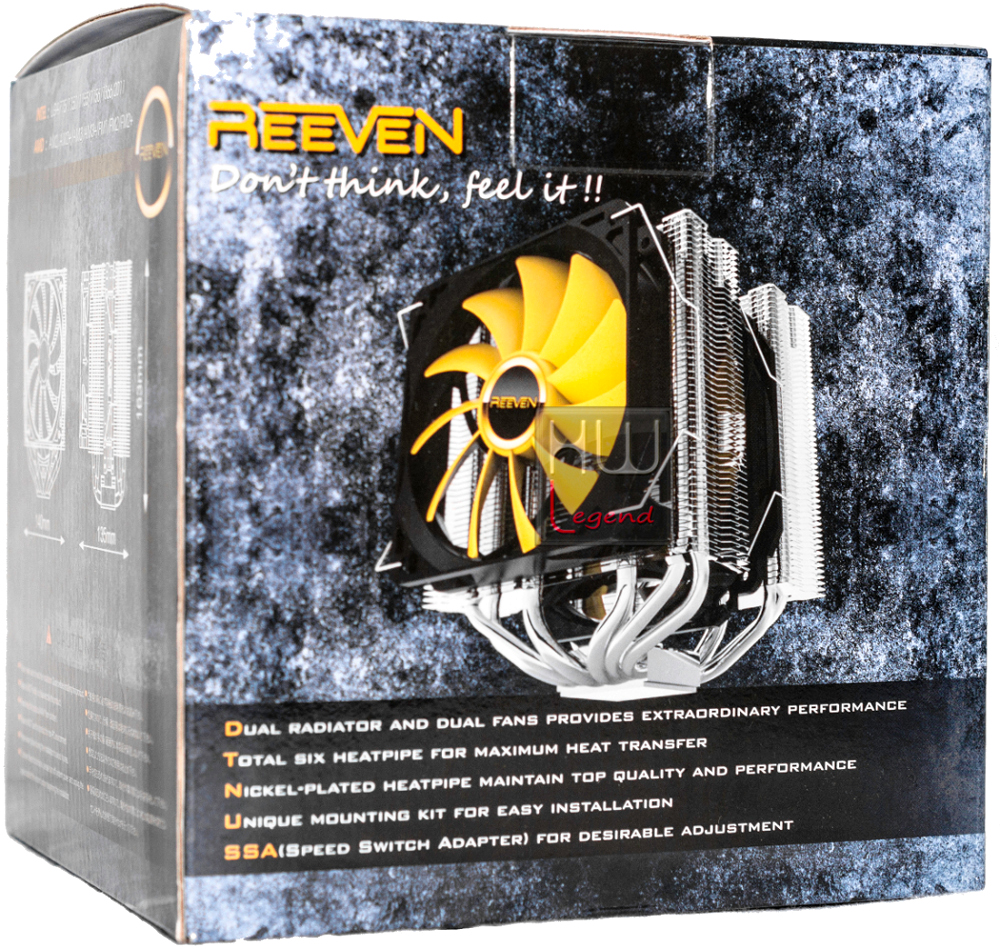

Sulla parte frontale troviamo oltre al logo della ditta ea alle principali features, una bella foto raffigurante il dissipatore. Il trasporto risulta facile visto le sue ridotte dimensioni. Peccato comunque che sia presente la classica ed utile maniglia.

La confezione ha un look gradevole e semplice, in grado di attirare l’attenzione del consumatore finale. La raffigurazione dettagliata del prodotto in primo piano e il mix di colori blu, nero e giallo, gli conferiscono un’eleganza senza eguali.

A nostro avviso il contrasto cromatico risulta ben bilanciato e le scritte bianche ben si sposano con lo sfondo nero, andando di fatto a creare una visione d’insieme moderna e al passo coi tempi.

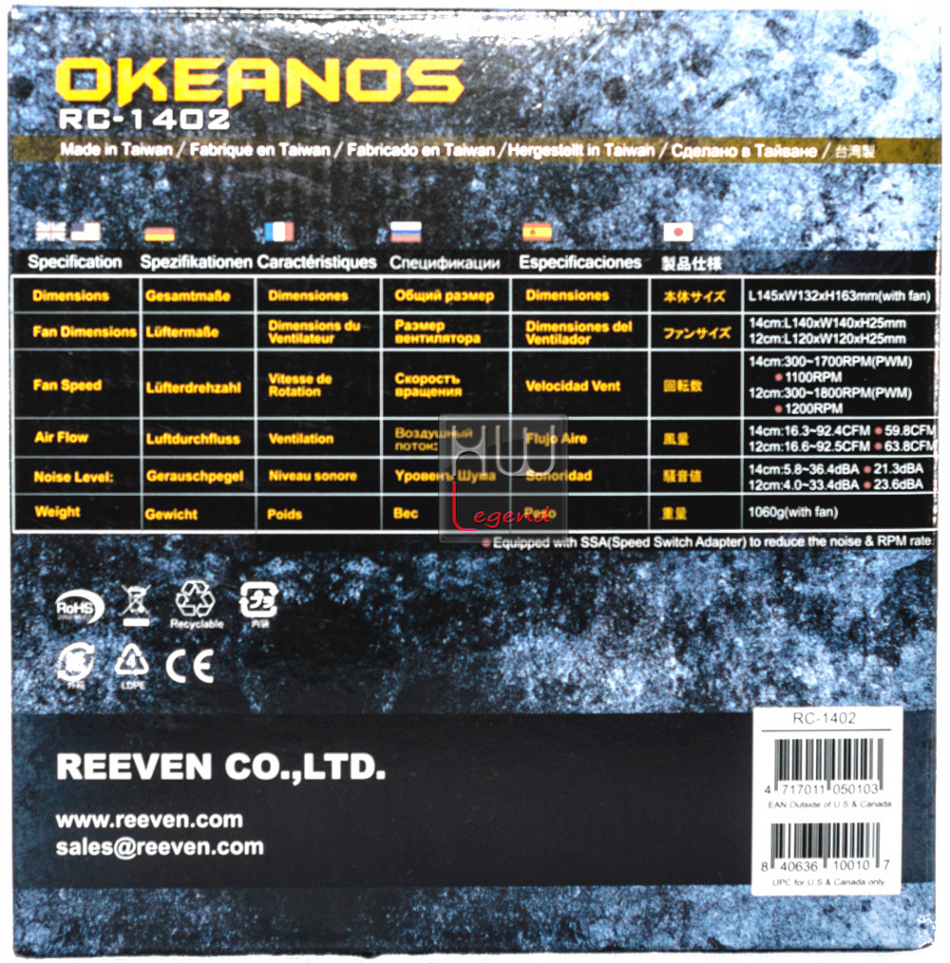

La parte posteriore della confezione riprende la stessa tonalità di colori presenti nella parte frontale, creando una continuità visiva che non disorienta il consumatore finale. Su di essa possiamo chiaramente scorgere: il modello “RC-1402“, la serie “Okeanos“, le specifiche tecniche del prodotto tradotte in 6 lingue diverse, Italiano escluso, il numero di serie del prodotto, il link alla pagina web del produttore e alcune certificazioni standard di qulità e sicurezza riguardanti le vigenti normative.

Maneggiando la confezione ci si accorge di come il peso relativamente elevato, sia sinonimo di qualità dei materiali utilizzati e come vedremo in seguito, di elevate prestazioni.

Nella faccia laterale destra troviamo ancora una volta una bella foto raffigurante il dissipatore e tre immagini delle principali features che contraddistinguono il prodotto.

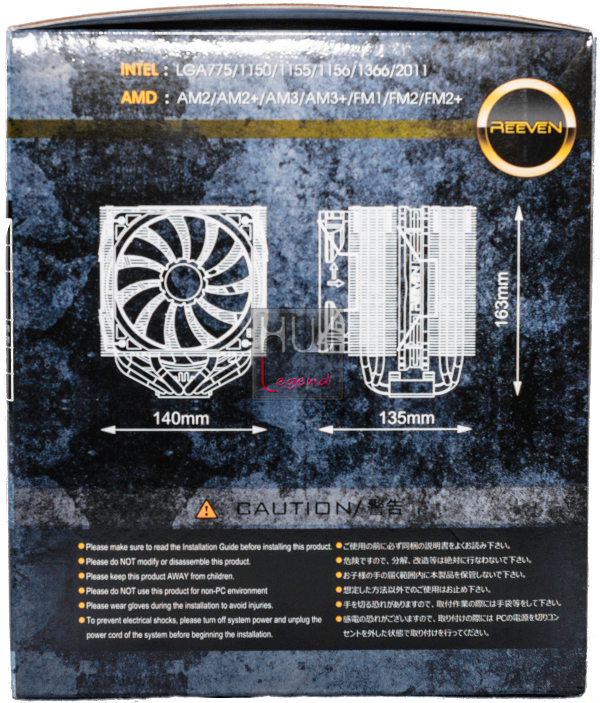

La parte laterale sinistra presenta invece maggiori ed interessanti informazioni come: i vari socket CPU Intel e AMD compatibili, il logo Reeven, una immagine stilizzata del prodotto con indicate le dimensioni del dissipatore e alcune note importanti per il suo corretto utilizzo.

Spostandoci ad analizzare la parte superiore della confezione troviamo un’accattivante immagine del dissipatore, il modello “RC-1402” e la serie “Okeanos“, i diversi socket CPU Intel e AMD compatibili e due features interessanti.

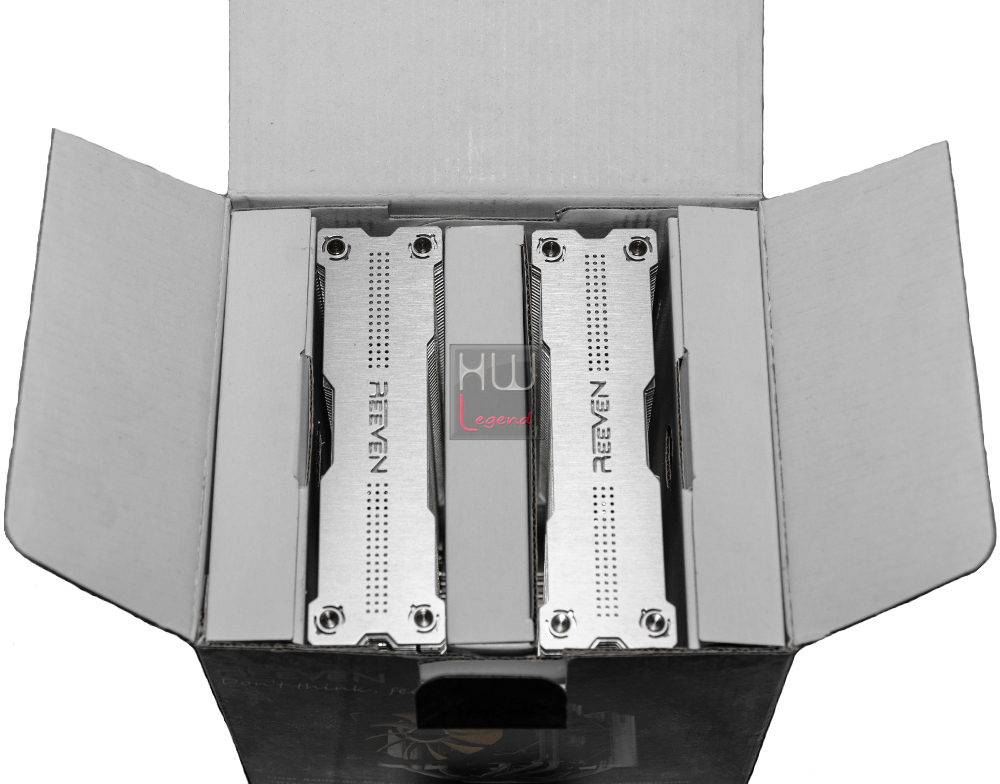

Reeven non ha trascurato alcun dettaglio, curando con molta attenzione e scrupolosità tutti i particolari. L’apertura della confezione risulta semplice e in pochi secondi ci troveremo di fronte al materiale fornitoci in dotazione.

Lateralmente sono presenti le due ventole, mentre al centro è collocata la scatola contenente gli accessori per il montaggio. La base e le heatpipes sono protette da un inserto in cartone aggiuntivo, che provvede nei migliere dei modi, nel proteggerle da eventuali graffi o urti accidentali.

La cura della distribuzione di ogni componente all’interno della confezione, denota l’ottimo studio e attenzione che l’azienda ha riposto. Riteniamo che sia praticamente quasi impossibile incappare in qualche componente danneggiato per causa di un trasporto movimentato.

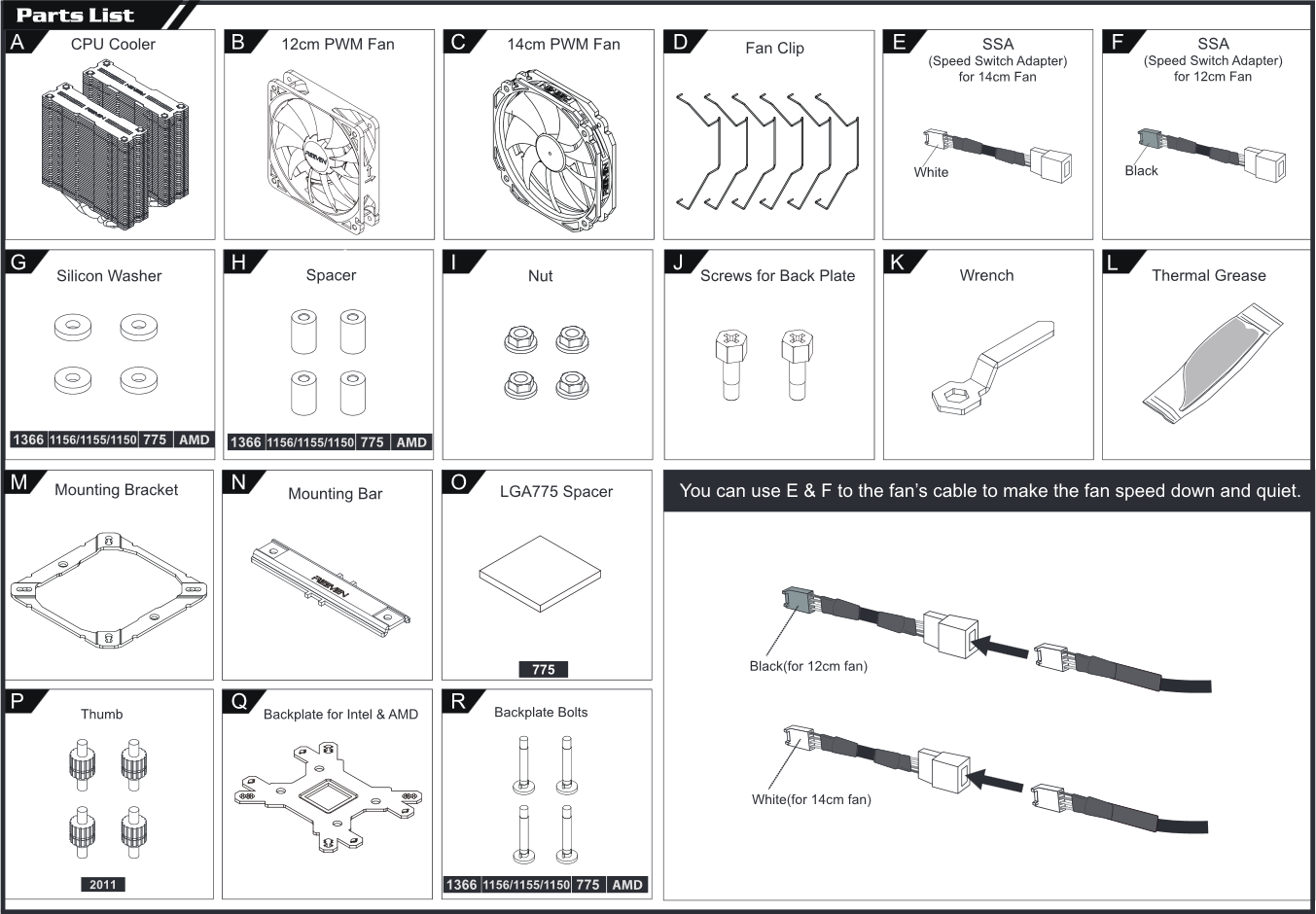

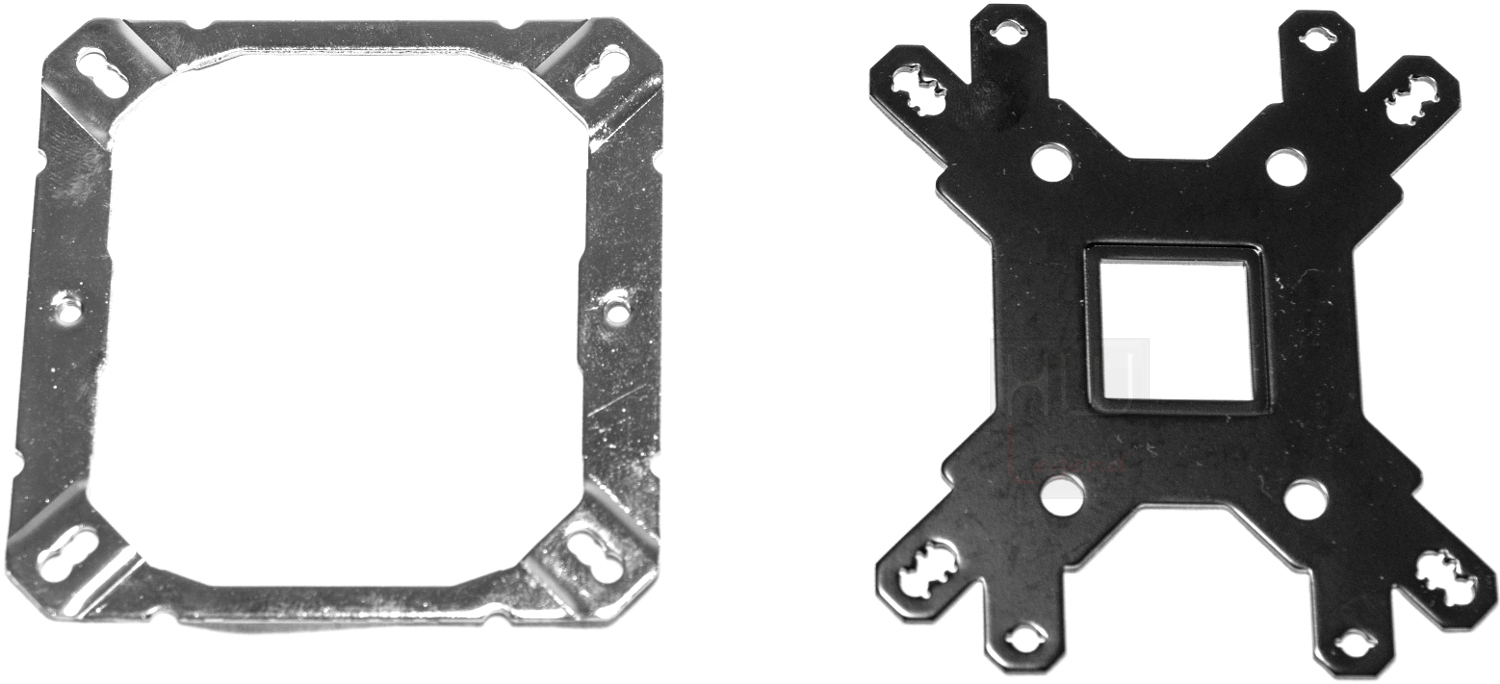

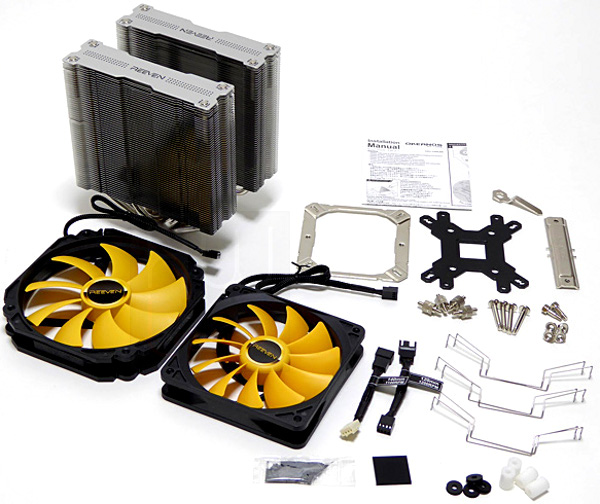

Il bundle è composto dai seguenti componeti: backplate per socket Intel e AMD, piastra di montaggio, 3 set di ganci per le ventole, viti e rondelle per l’aggancio del dissipatore, gommini, due resistenze per ridurre la velocità di rotazione delle ventole, due ventole, pasta termica e l’immancabile manuale di istruzioni.

Osservando con attenzione i componenti, possiamo notare come l’azienda, abbia posto particolare attenzione alla qualità dei materiali utilizzati. Questi infatti hanno uno spessore elevato, risultando particolarmente resistenti anche a torsioni, piegamenti ed in generale ad un utilizzo prolungato e intensivo nel tempo.

Il bundle fornito in dotazione risulta molto completo e consente fin da subito di godere a pieno del prodotto. Reeven non si è quindi smentita per quanto riguarda la qualità dei propri prodotti. Siamo pronti per andare ad analizzare le caratteristiche tecniche e le principali features del dissipatore ad aria Okeanos.

{jospagebreak_scroll title=Specifiche Tecniche e Features:}

Specifiche Tecniche e Features:

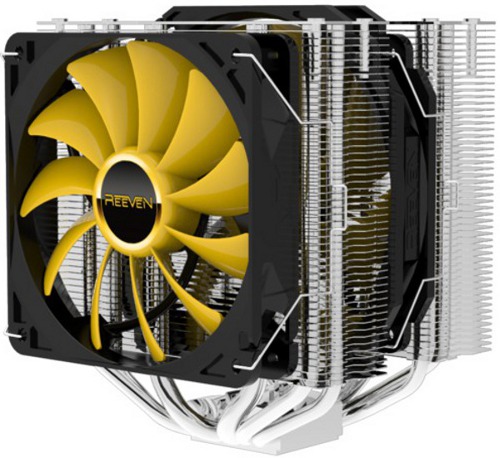

Il Reeven Okeanos è un dissipatore a doppia torre, dotato di ben 58 lamelle e 6 heatpipes di cui 4 da 6mm e 2 da 8mm.

Le due heatpipes da 8mm sono poste al centro della base, al fine di garantire uno scambio di calore più efficiente e veloce, anche in caso di overclock spinti. Riassumiamo nella tabelle che segue le principali specifiche tecniche del dissipatore Reeven Okeanos.

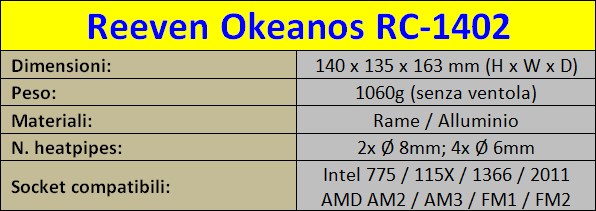

Le caratteristiche tecniche dichiarate da Reeven, rispecchiano in pieno la volontà del produttore, nel voler realizzare un dissipatore silenzioso e con componenti di qualità. Le novità stilistiche e funzionali lo rendono un prodotto molto interessante.

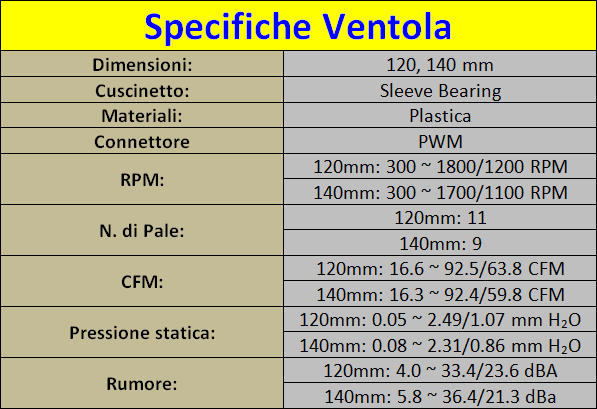

Il Reeven Okeanos dispone di due ventole, una da 140mm ed una da 120mm. Questa insolita combinazione crea una instabile turbolenza che consente di smaltire il calore in maniera rapida e veloce anche a bassi regimi di rotazione. Riportiamo di seguito le principali features presenti nel Reeven Okeanos così come dichiarate dal produttore.

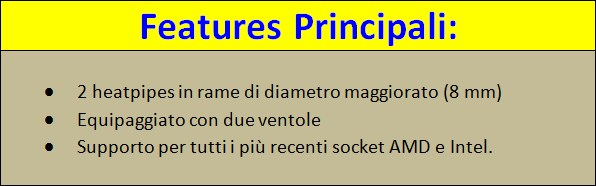

Le caratteristiche e le features del Reeven Okeanos lo rendono una soluzione ideale per essere impiegato in sistemi ad alte performances, dove la dissipazione del calore dei componenti è uno dei parametri principali da tenere in considerazione.

Nel corso della nostra recensione analizzeremo le caratteristiche peculiari e innovative che i tecnici Reeven hanno voluto mettere a disposizione dei propri clienti. Per ulteriori informazioni è possibile consultare la pagina web del prodotto sul sito ufficiale. Siamo pronti per andare ad analizzare in dettaglio la soluzione Okeanos.

{jospagebreak_scroll title=Uno sguardo da vicino – Parte 1:}

Uno sguardo da vicino – Parte 1:

Il cooler Okeanos è compatibile con i moderni socket Intel LGA775/1150/1155/1156/1366/2011 e AMD AM2(+)/AM3(+)/FM1/FM2(+) al fine di soddisfare le esigenze di qualsiasi tipologia di utenza finale.

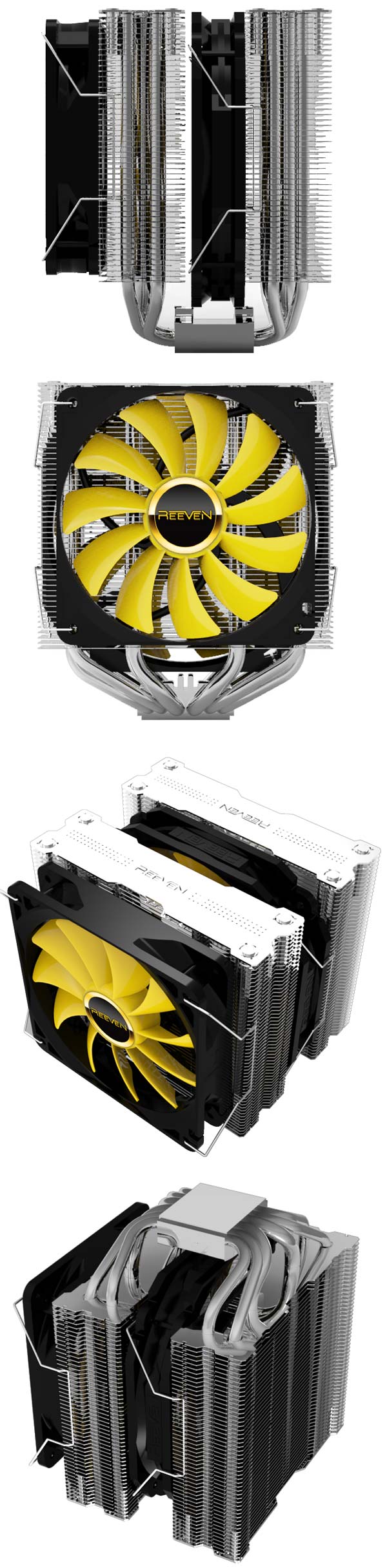

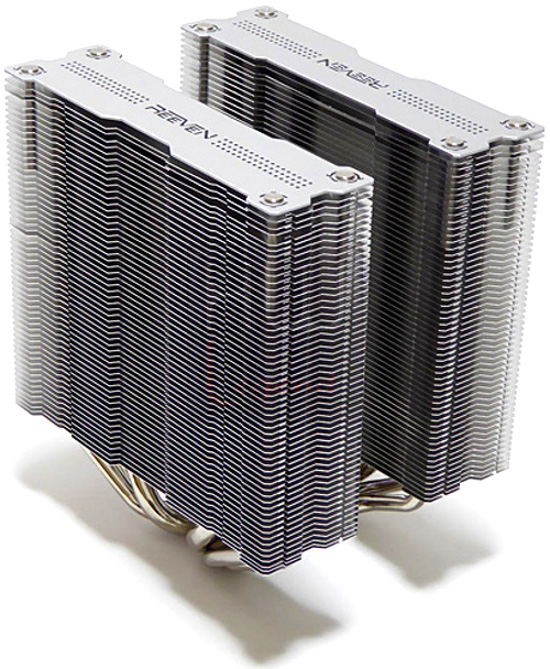

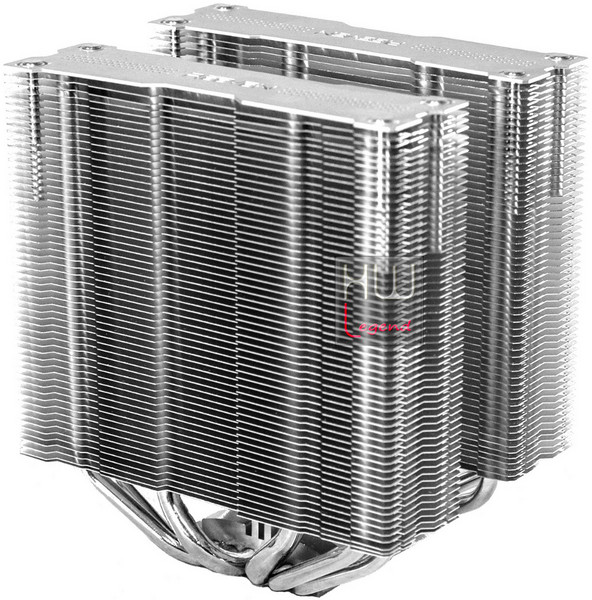

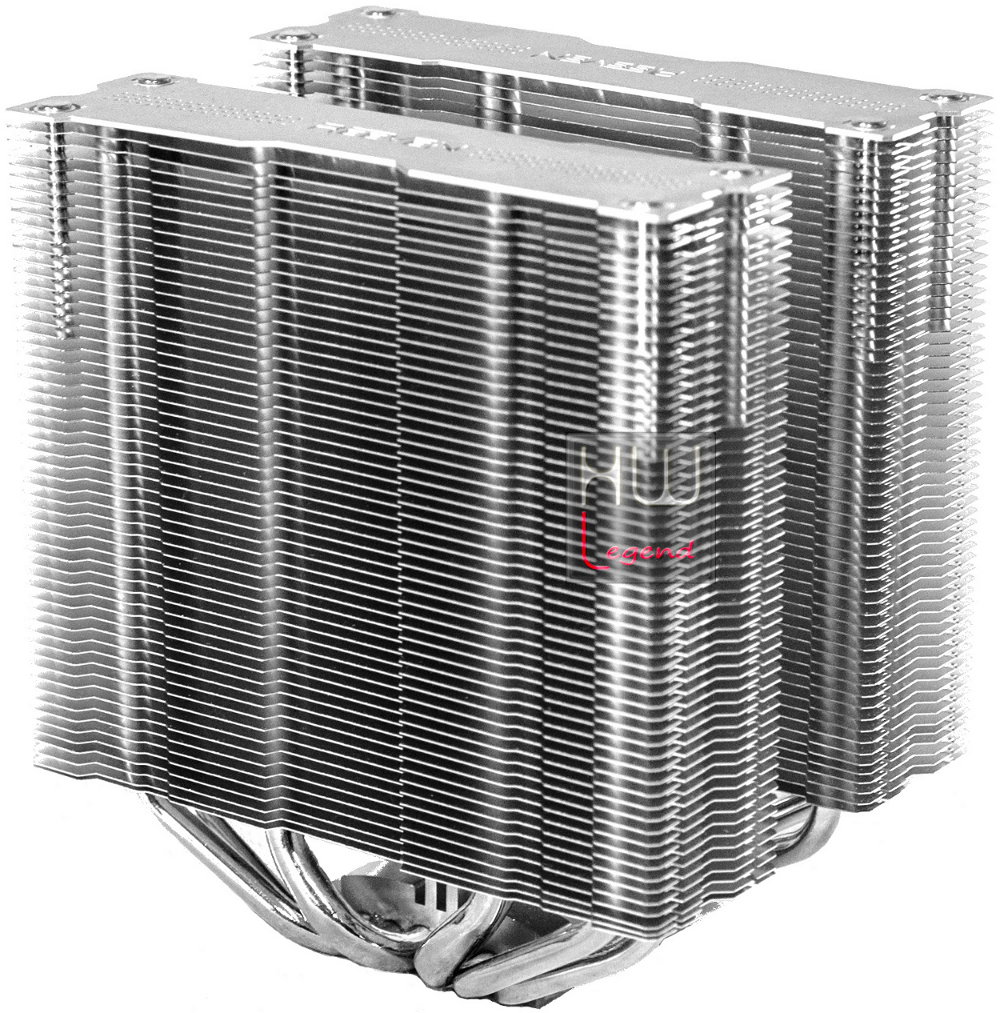

Il design del Reeven Okeanos è quello di un classico dissipatore a doppia torre con la possibilità di installare due ventole, una nella parte centrale e una in quella laterale. Le heatpipes percorrono l’intera altezza del corpo dissipante.

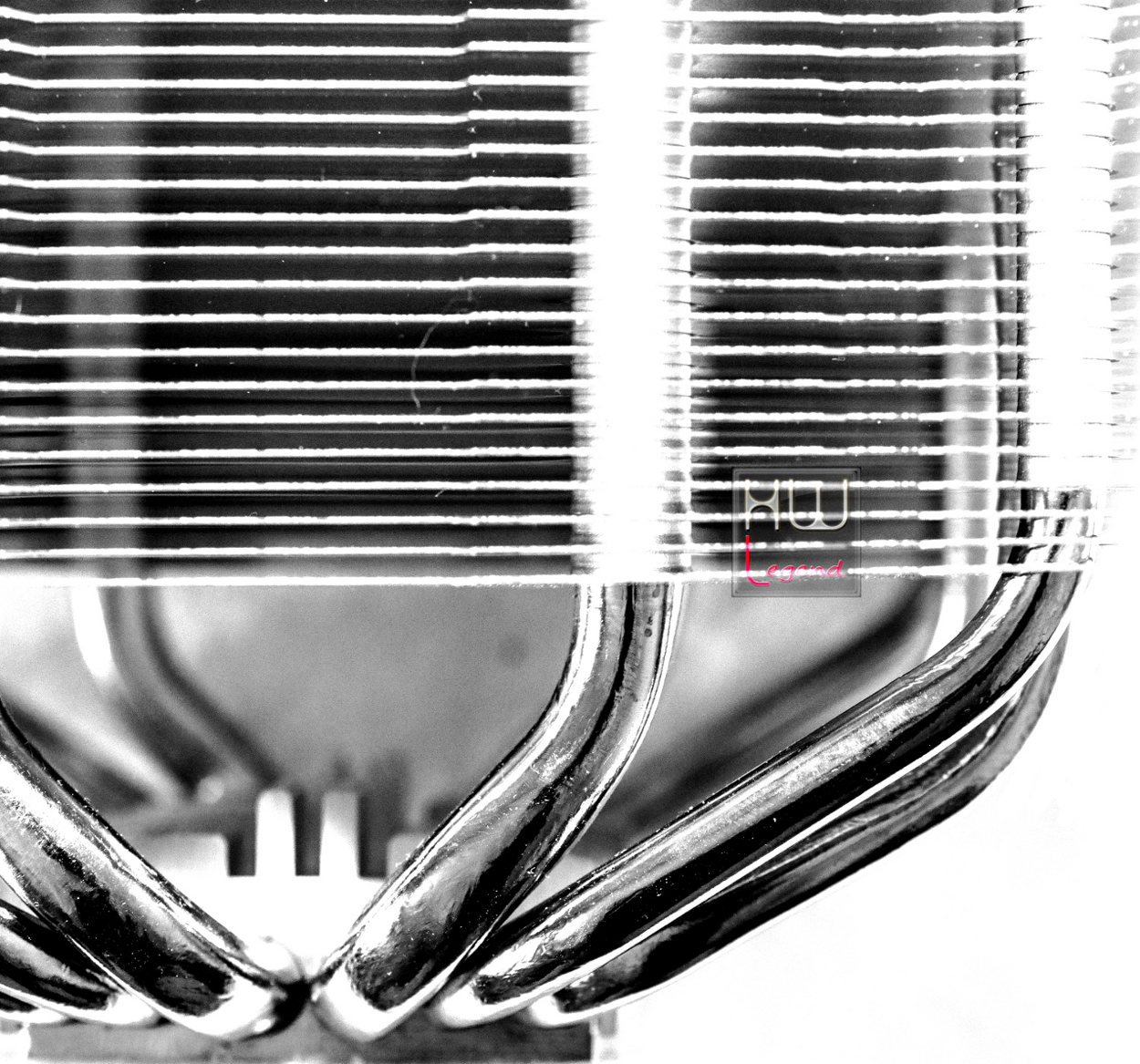

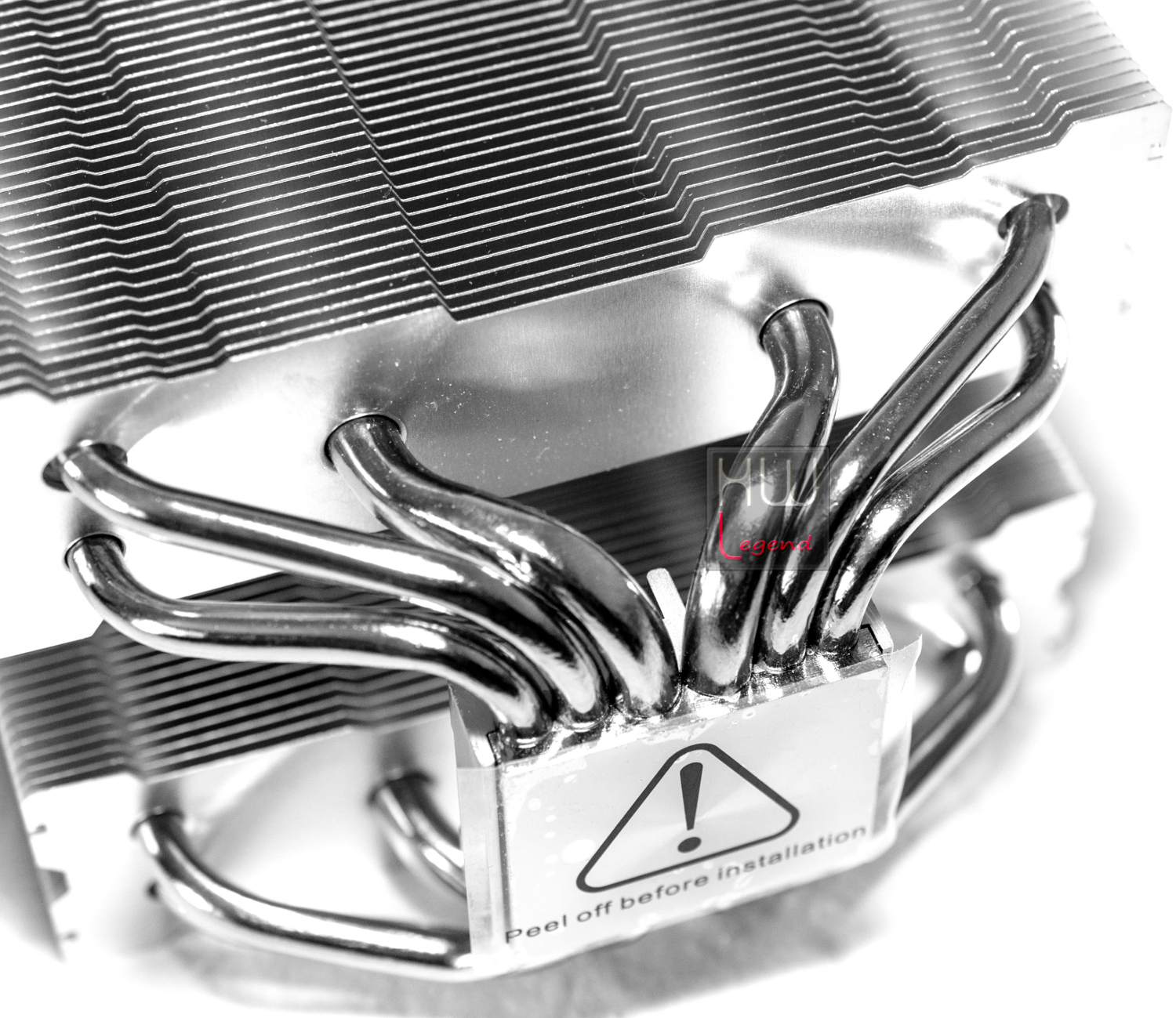

Le heatpipes in rame nickelato sono poste sia in maniera parallela che perpendicolare al flusso d’aria. Tale acciorgimento e distribuzione consente di ottimizzare maggiormente lo scambio di calore e quindi di smaltirlo in maniera più veloce. Le heatpipes trasferiscono il calore da un estremo “caldo” all’altro “freddo” del condotto grazie all’evaporazione e condensazione del refrigerante.

Interessante notare come le due heatpipes da 8mm sono poste al centro, mentre le quattro da 6mm sono collocate una dietro l’altra verso l’esterno del dissipatore. La loro particolare geometria gli consente di essere in parte posizionate perpendicolarmente al flusso d’aria al fine di massimizzare lo scambio termico.

Nei comuni dissipatori a torre le heatpipes vengano posizionate in maniera parallela, non consentendo di fatto un corretto e veloce smailtimento del calore. Reeven ha ovviato a questo inconveniente curvandole in maniera tale che tra esse non si ostacolino.

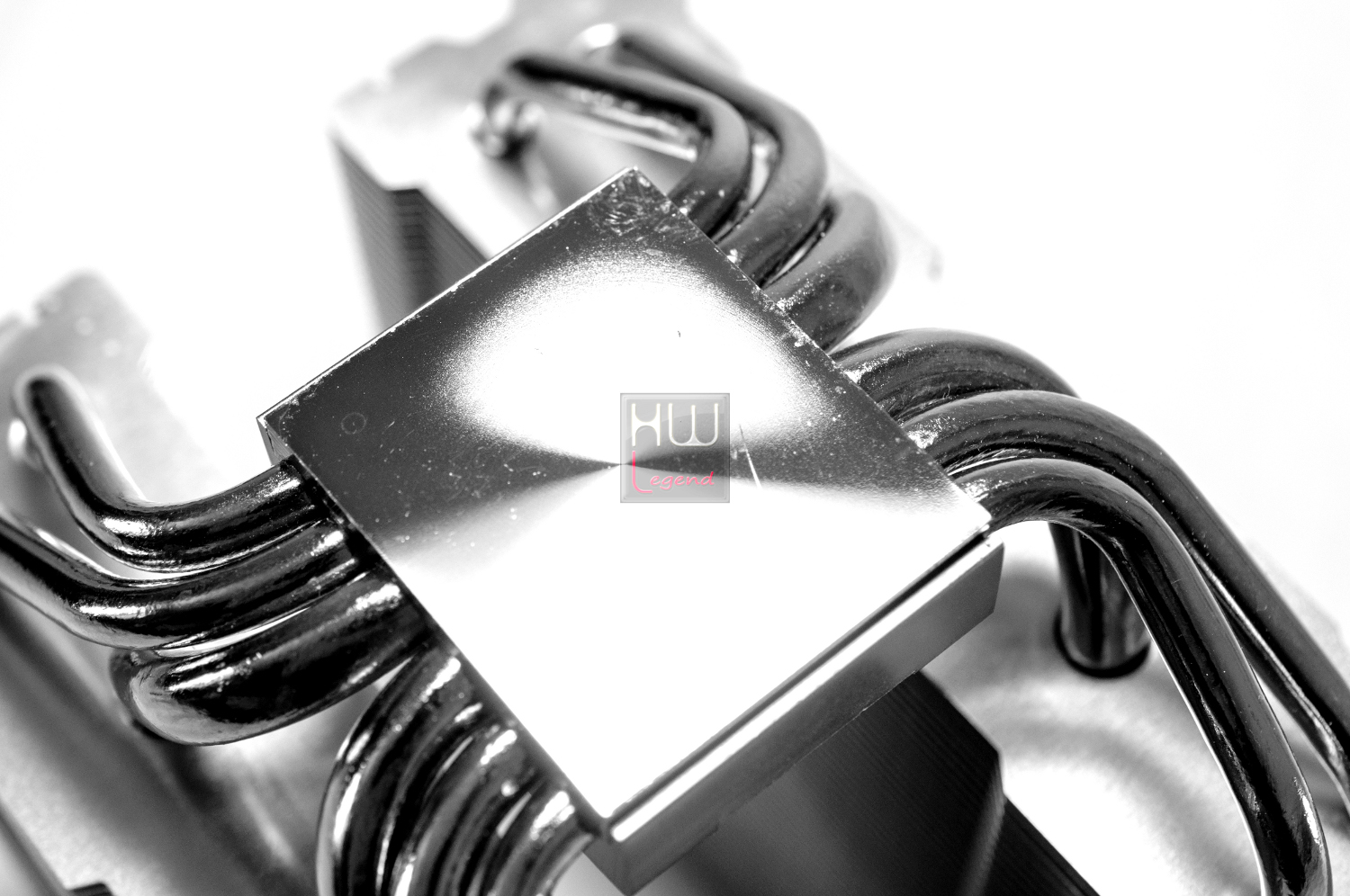

La base è realizzata in rame nickelato, esattamente come le heatpipes. Il rame consente uno scambio di calore rapido ed efficace, mentre la nickelatura evita l’ossidazione e mantiene performances invariate nel tempo.

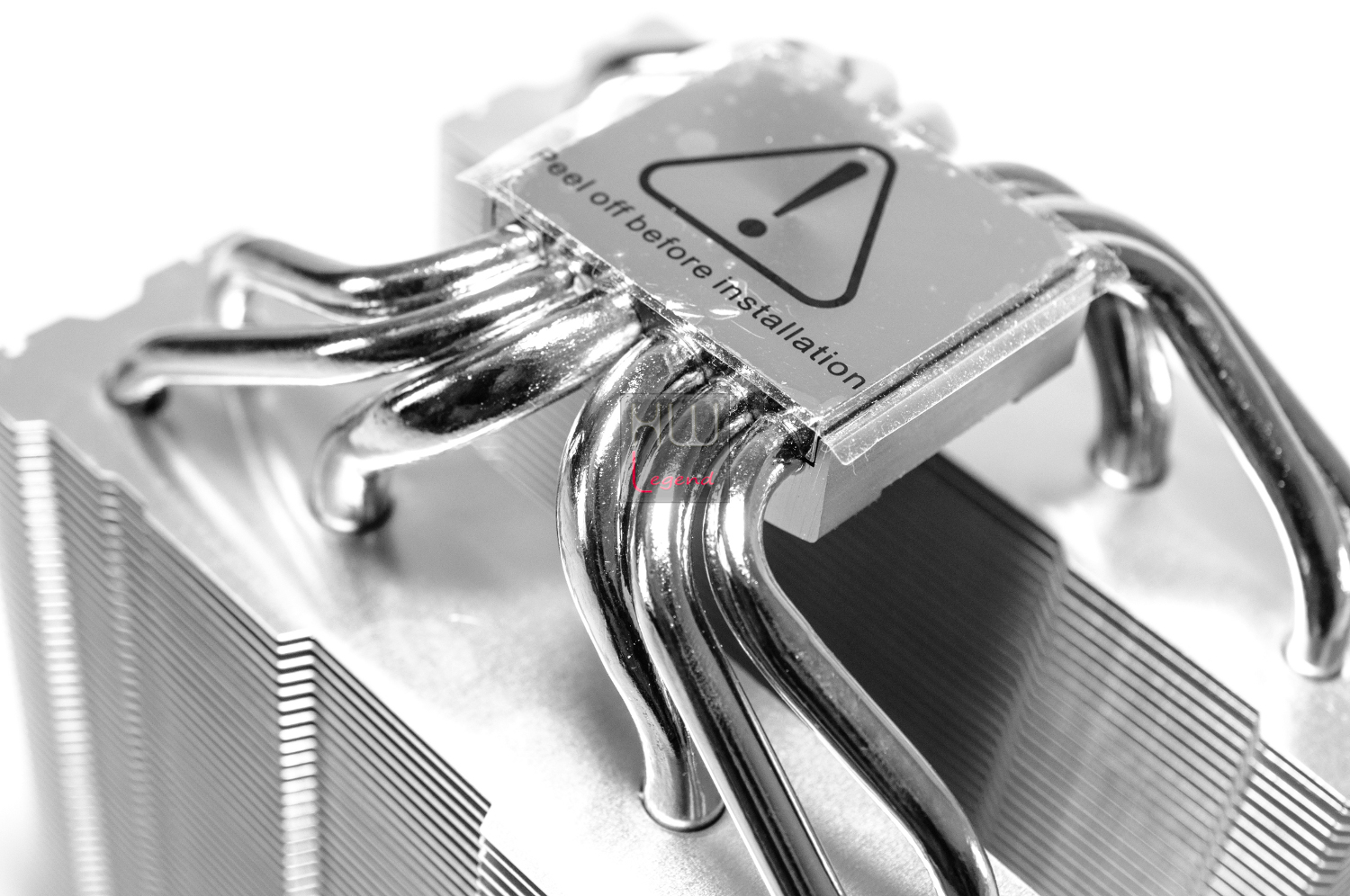

Una volta tolta la pellicola protettiva dalla base, possiamo ammirarne i dettagli. La lappatura è perfettamente a specchio, uniforme e priva di sbavature o difetti evidenti, segno di una qualità eccelsa.

Il cooler Okeanos è dotato di una grande base in rame nickelato. Su di essa troviamo le 6 heatpipes saldate. La nickelatura è un processo che previene l’ossidazione del rame edona una elegante e bella colorazione argentea al prodotto.

Anche se il dissipatore non è dotata di tecnologia H.D.C (Heatpipe Direct Contact), questa soluzione permette di avere comunque un alto scambio termico sia con la cpu che con le heatpipe stesse. Da segnalare che la base è leggermente convessa e non perfettamente piana.

Tendenzialmente questa convessità non dovrebbe portare a particolari difetti di contatto, anche perchè, una volta installato sulla CPU, la pressione esercitata dalle molle ovvieranno a qualsiasi imperfezione di contatto.

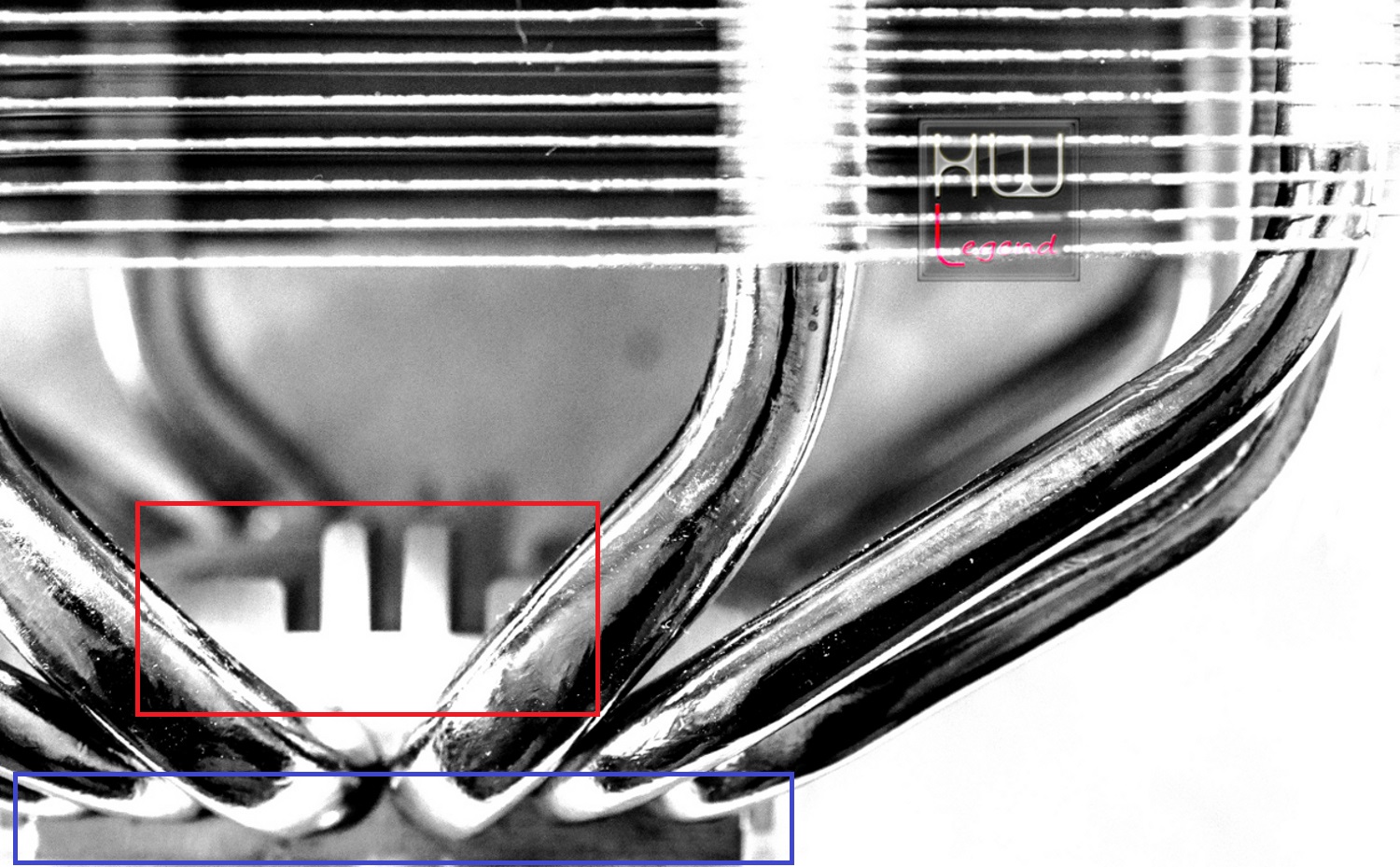

Le 6 heatpipes non sono a diretto contatto con la superficie del processore ma si distanziano di appena 3 mm dalla base.

Ulteriore accorgimento interessante, lo intravediamo nella parte superiore della base del dissipatore. Guardando con attenzione, infatti, possiamo scorgere un piccolo dissipatore passivo che contribuisce ad aumentare la superficie dissipante in modo da garantire uno smaltimento maggiore del calore.

Ricordiamo che la base del dissipatore è a stretto contatto con il processore grazie anche ad una backplate da applicare sulla scheda madre. In questo modo è possibile imprimere la giusta pressione sul dissipatore al fine di garantire un perfetto scambio termico.

{jospagebreak_scroll title=Uno sguardo da vicino – Parte 2:}

Uno sguardo da vicino – Parte 2:

Le dimensioni fisiche sono pari a 140 x 135 x 163 millimetri, con un peso di 1.145 kg con ventole installate e 1.060Kg senza. Visto le dimensioni abbastanza generose vi consigliamo di prestare massima attenzione al case che disponete, in modo da non aver spazi insufficienti ad installare il cooler Okeanos.

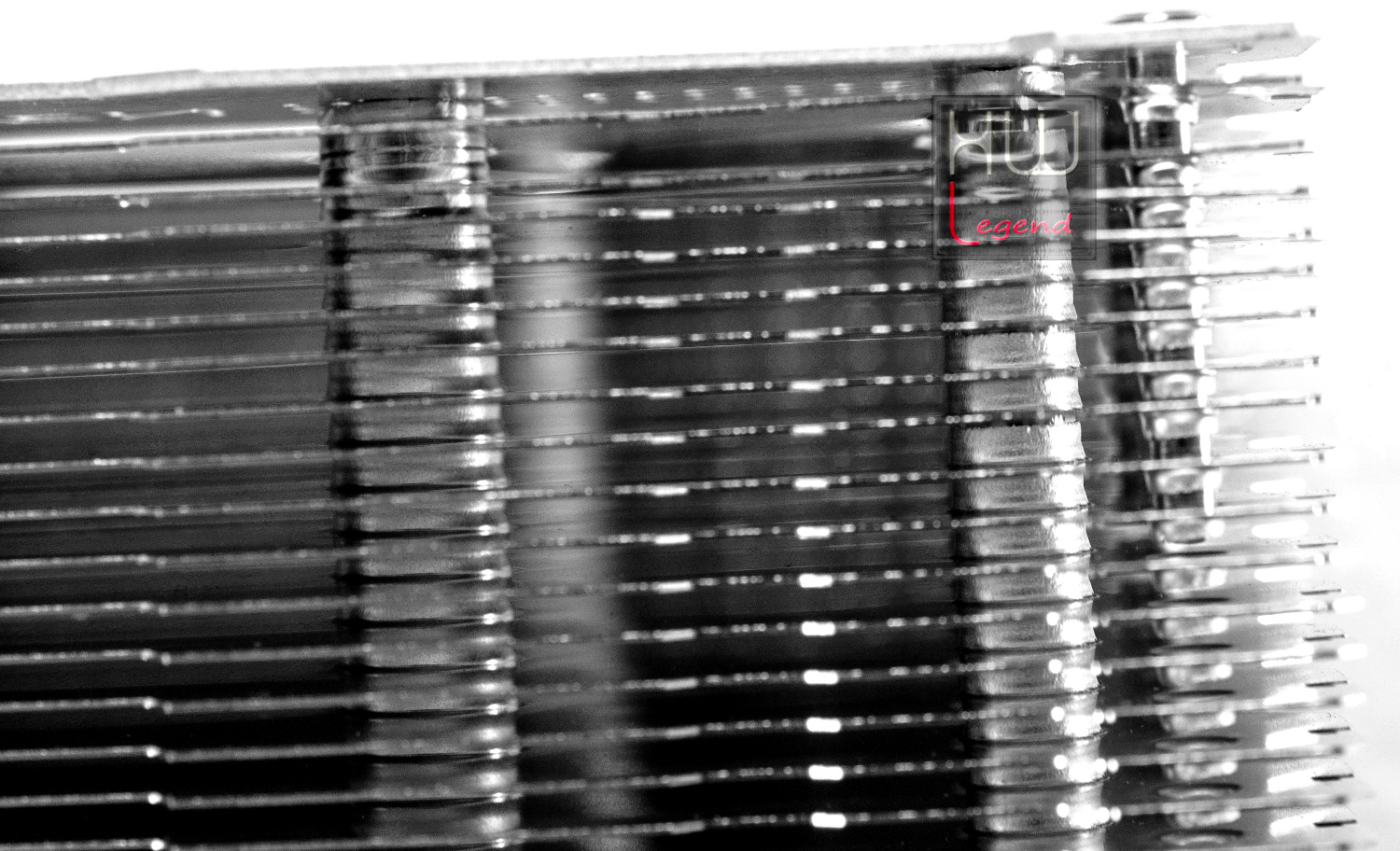

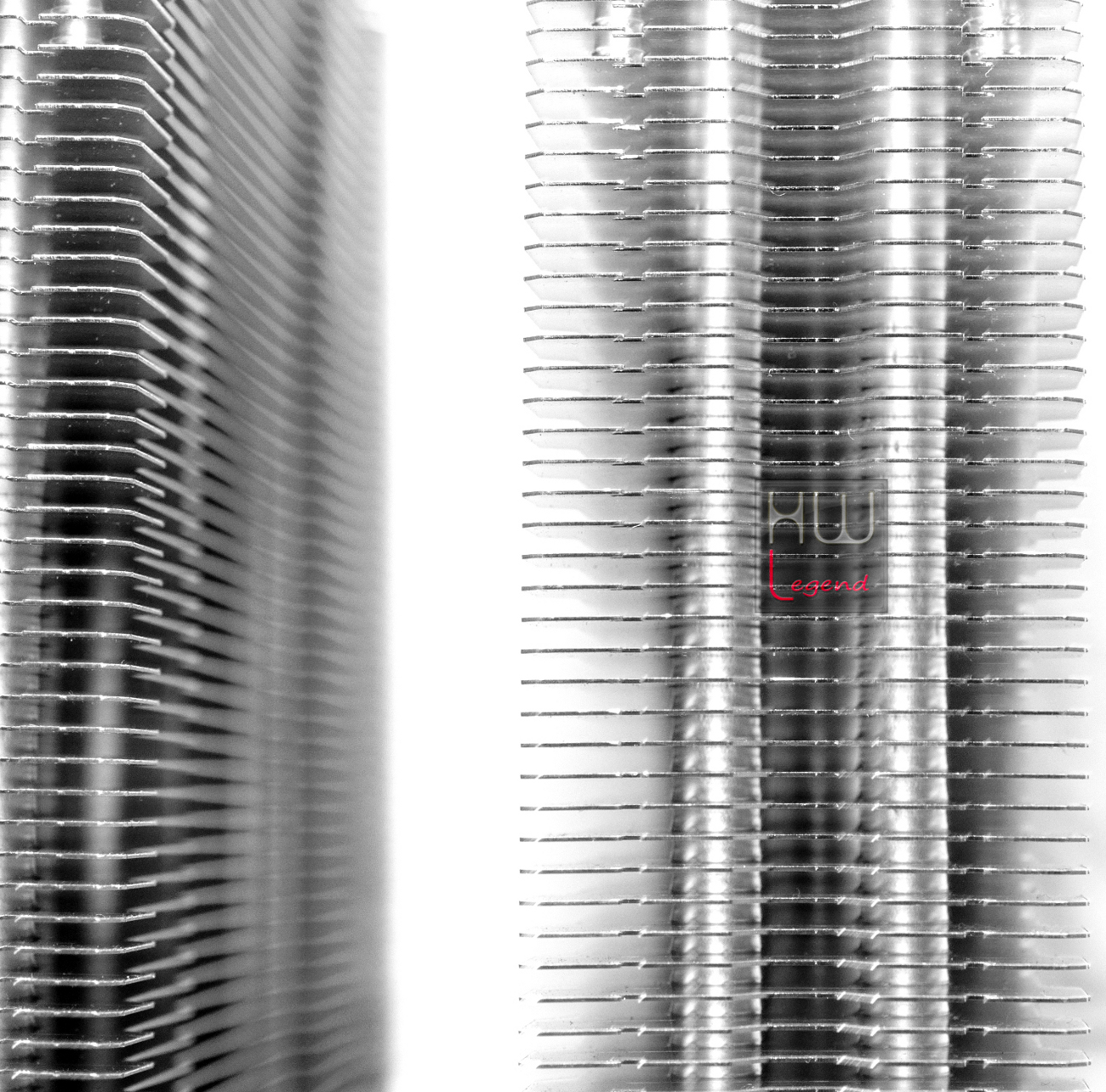

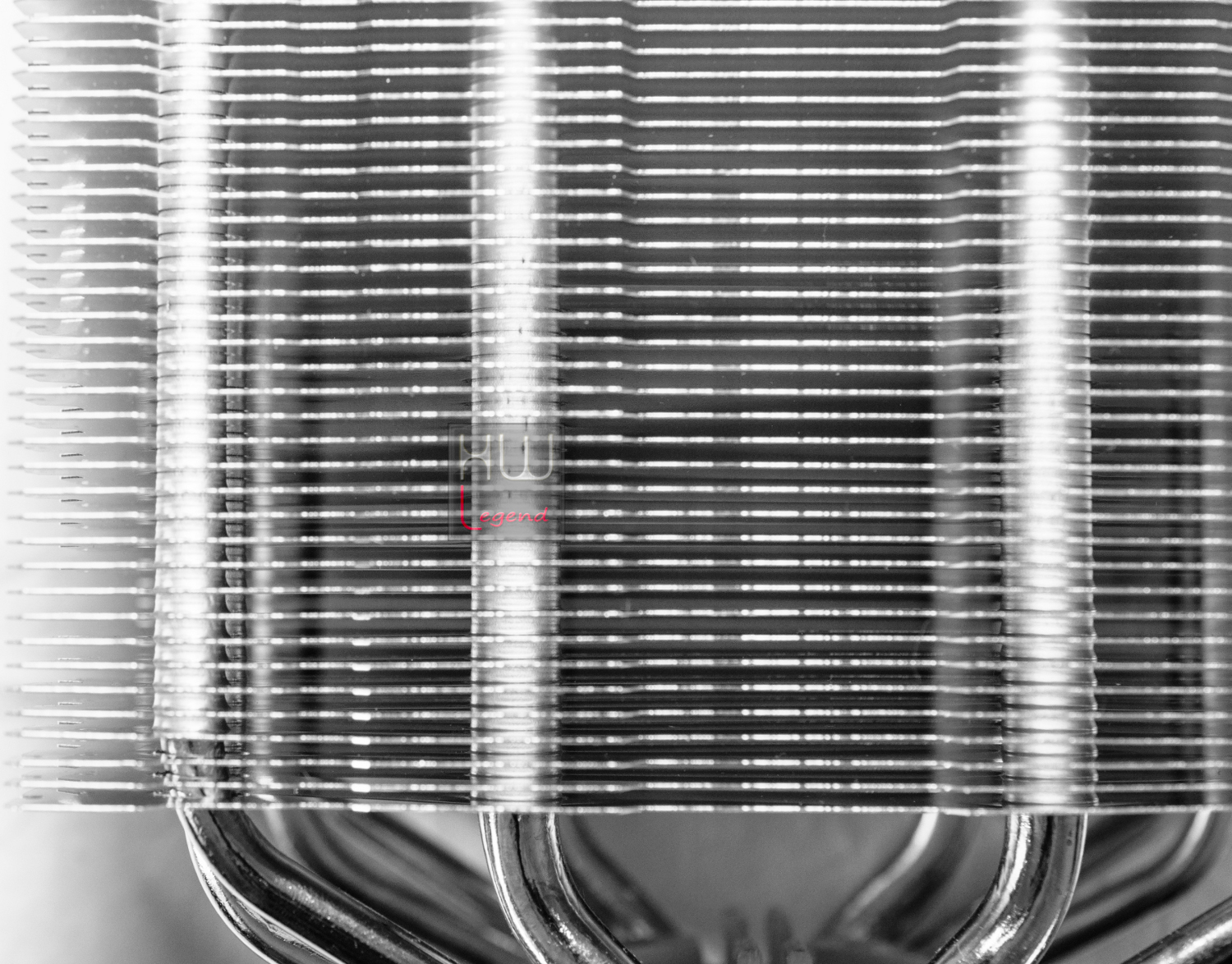

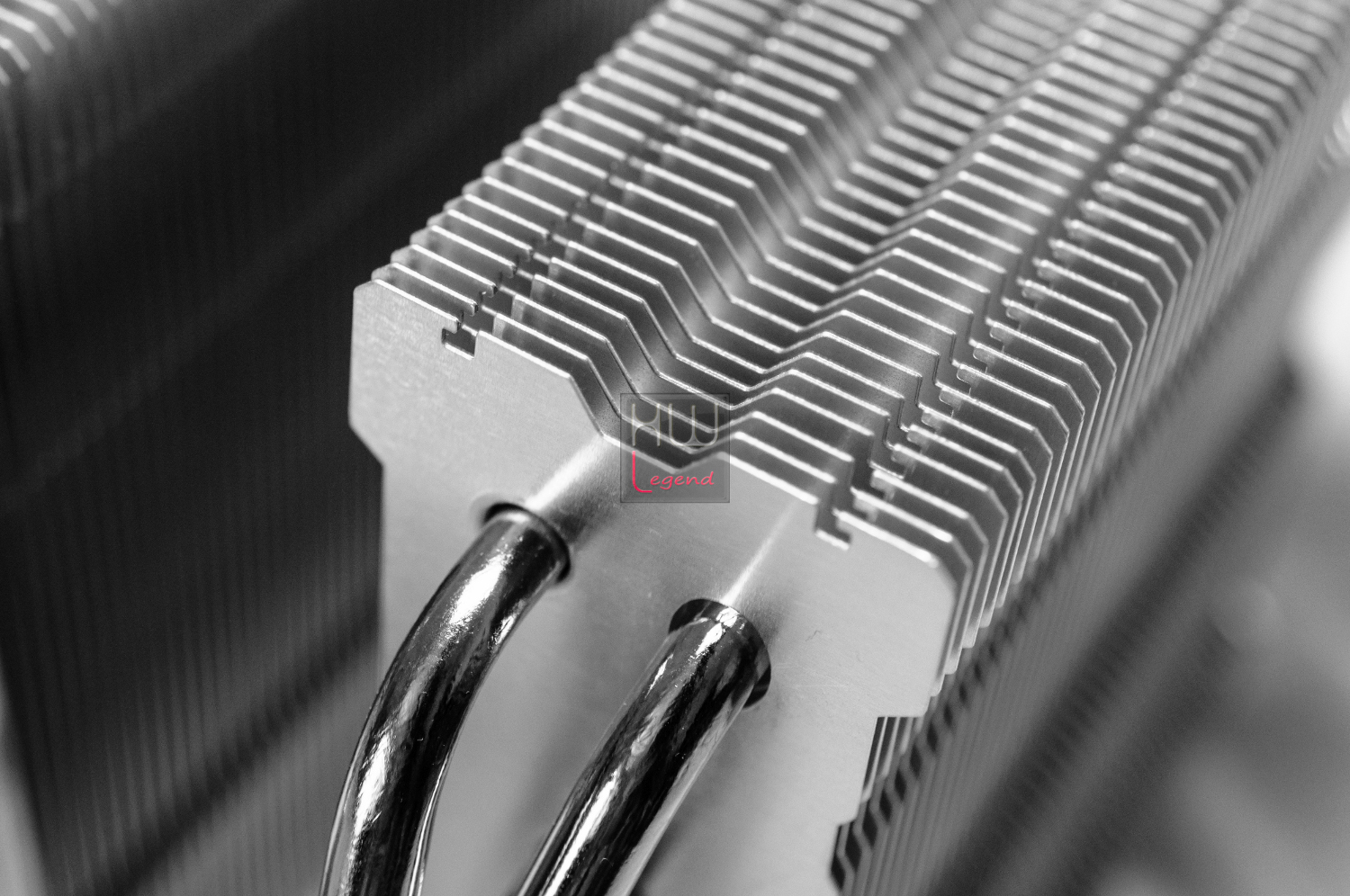

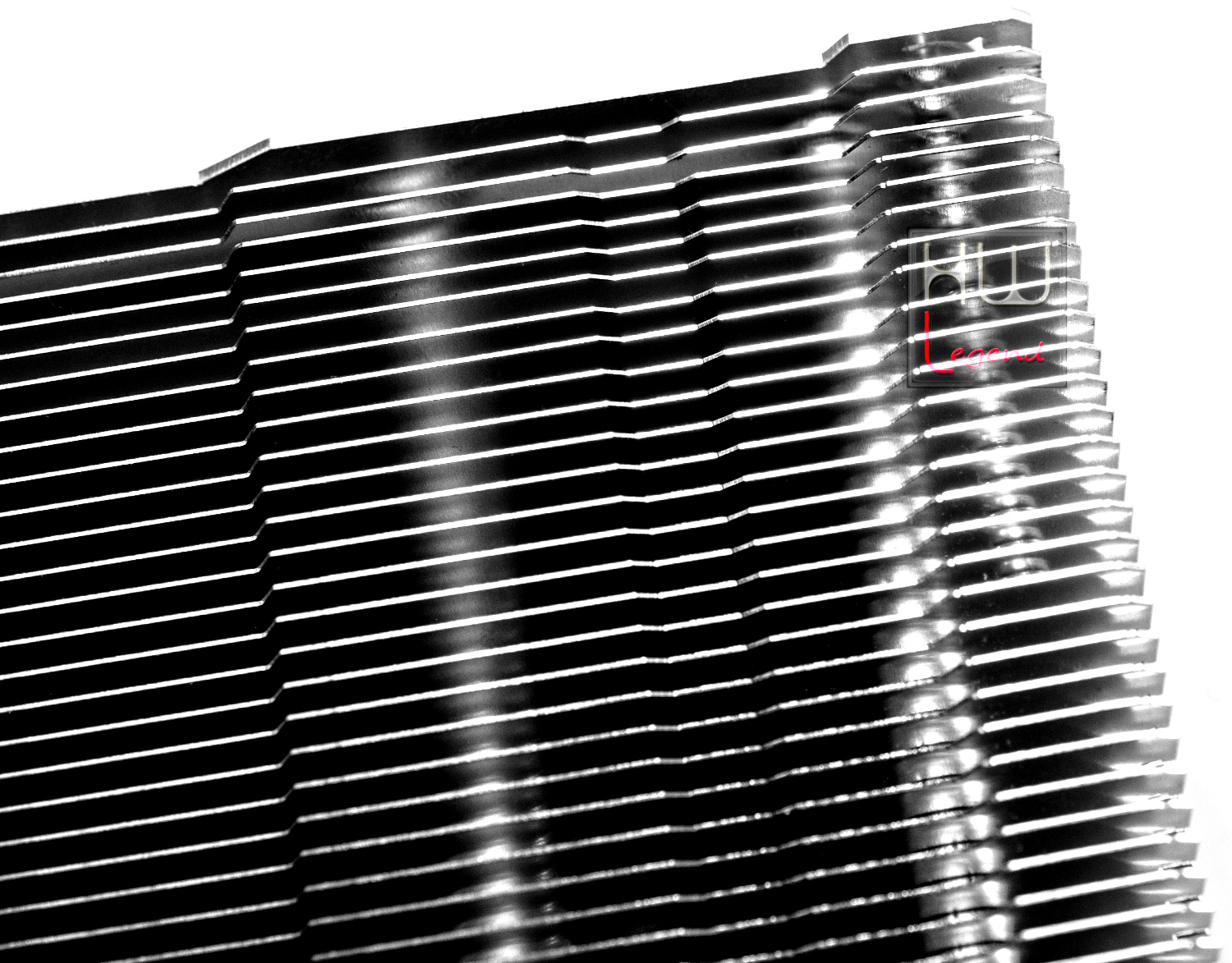

Le lamelle sono spesse 0.2 millimetri e sono distanziate tra loro di 2 mm. La prima lamella si distanzia dalla base di 38 mm.

Le prime lamelle, a partire dal basso, sono molto delicate poiché non bloccate alle estremità. Si corre quindi il rischio di piegarle se il dissipatore non viene maneggiato con cura. Anche le prime in alto non sono bloccate e questo può far sollevare le ultime con possibilità di rimuoverle completamente o di danneggiarle.

Dalla quarta lamella in poi sono presenti ben ben 6 punti di fissaggio, ognuno per ogni heatpipe. Questo utile accorgimento rafforza la struttura e la rende ben stabile e fissa.

La prima lamella in alto è più spessa delle altre ed arriva a livello delle heatpipes. Questo utile accorgimento consente di avere un’estetica molto più pulita e lineare, oltre che più accattivante.

Le lamelle sono finemente lavorate e sagomate. Tale forma strutturale garantisce, all’interno del corpo dissipante, un’omogenea distribuzione dei flussi d’aria generati dalla ventola, al fine di fornire una maggiore efficienza dissipante. Davvero bello il colpo d’occhio che la trama delle alette sono in grado di comporre.

Le lamelle ricoprono completamente la parte di heatpipes corrispondenti offrendo un’ottima uniformità visiva.

Da notare inoltre la fitta ed elegante trama che nel loro insieme riescono a disegnare. Questa particolare struttura del corpo dissipente, permette inoltre di ottenere un veloce smaltimento del calore. Vedremo in seguito con i nostri test, i risultati raggiunti. Andiamo ad analizzare la ventola e la pasta termica fornita in dotazione.

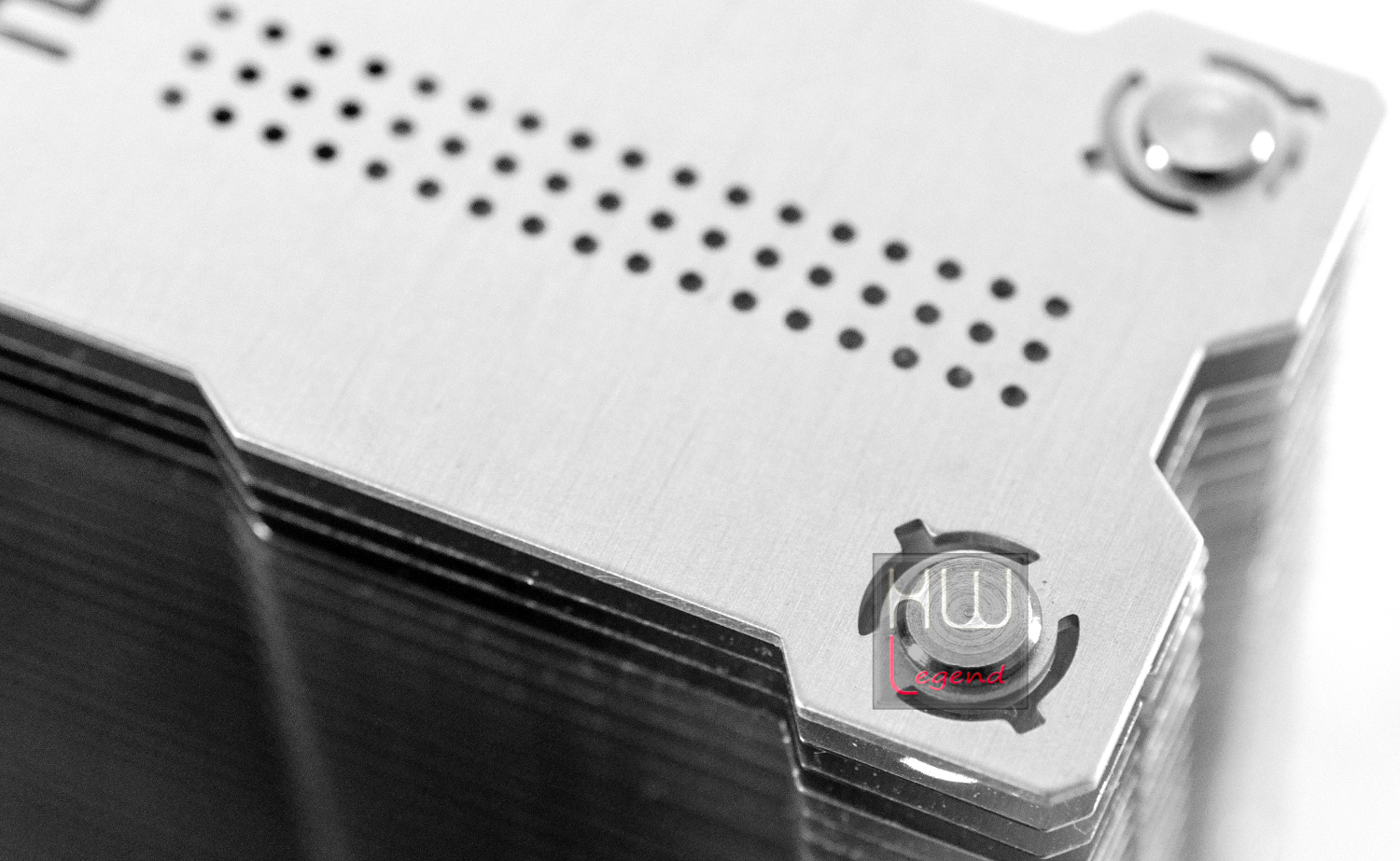

La parte superiore del dissipatore Okeanos è caratterizzata da una soluzione interessante ed intrigante allo stesso tempo. Come possiamo vedere, la prima lamella, ha una superficie in parte traforata. Secondo Reeven questa soluzione dovrebbe garantire uno smaltimento veloce ed omogenea del calore.

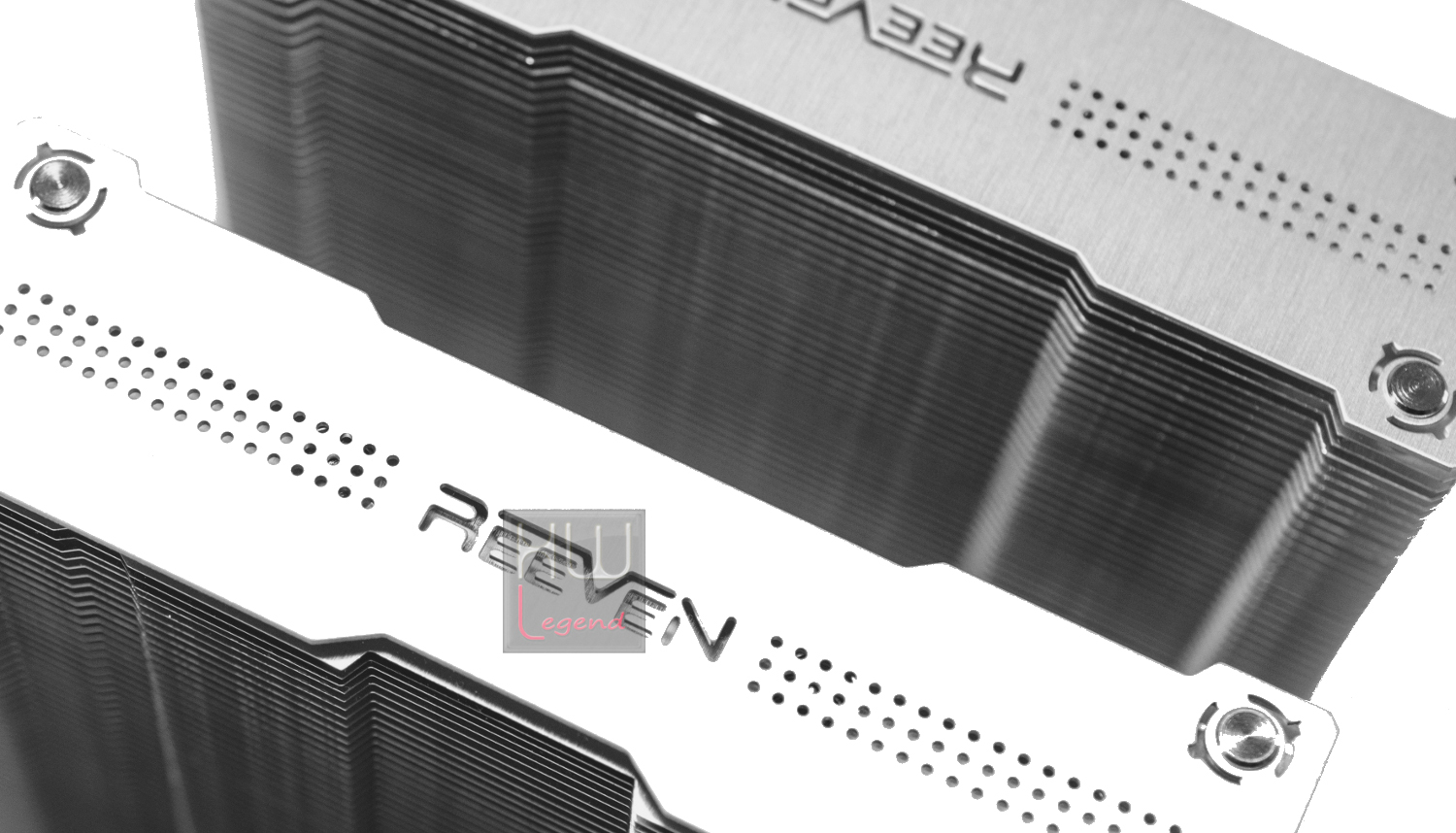

Sempre nella parte superiore, è presente l’incisione della scritta Reeven. Tale lavorazione risulta perfetta e priva di sbavature, segno dell’ottima cura e attenzione riposta dall’azienda nei confronti del consumatore finale.

In generale il Reeven Okeanos si presenta con un design semplice ma efficace, con alcuni elementi caratteristici che gli donano un look particolare e sicuramente d’effetto.

{jospagebreak_scroll title=Ventole in dotazione e sistema di montaggio – Parte 1:}

Ventole in dotazione e sistema di montaggio – Parte 1:

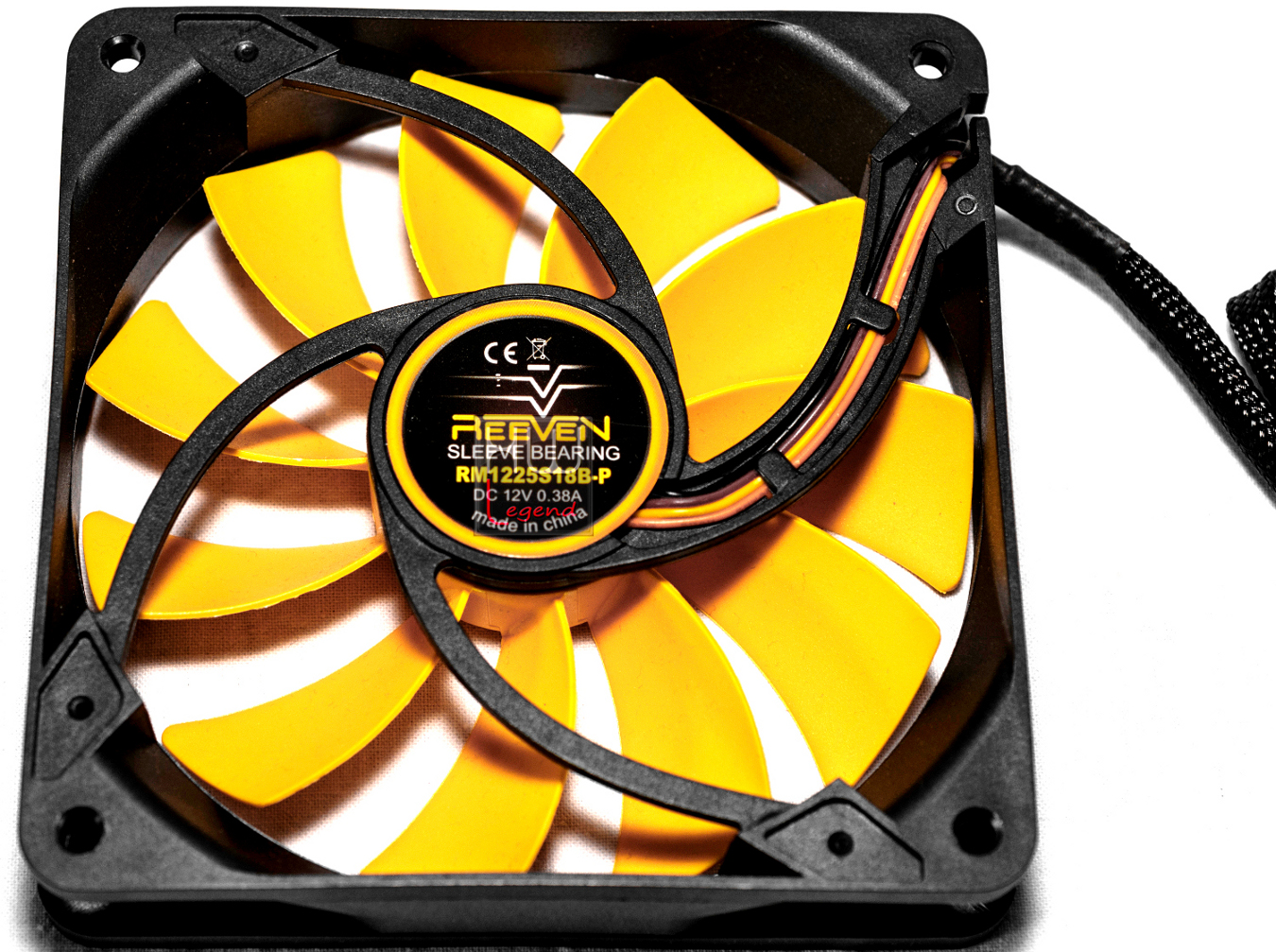

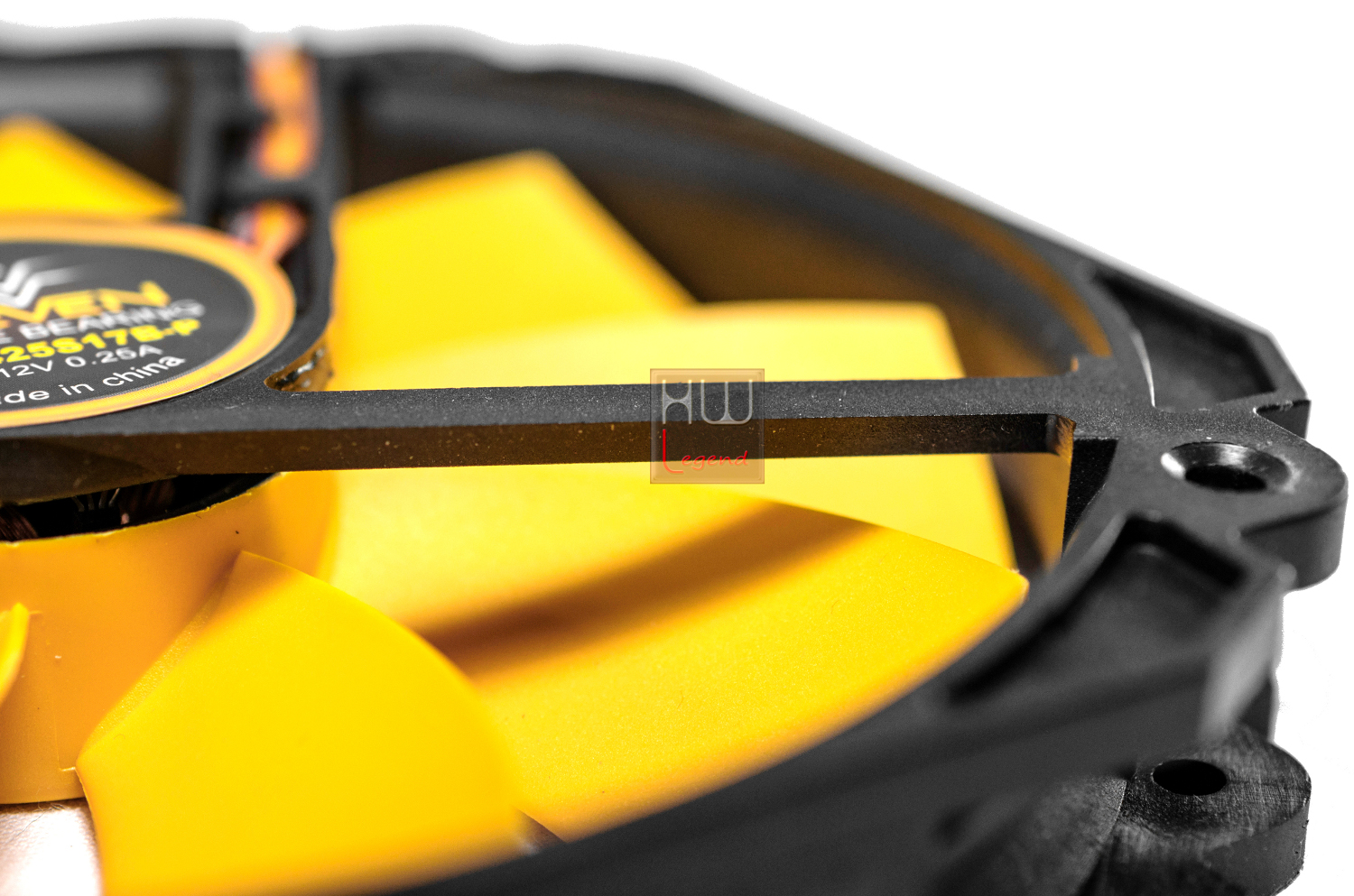

Il Reeven Okeanos dispone di due ventole, una da 140mm ed una da 120mm. Questa insolita combinazione crea una instabile turbolenza che consente di smaltire il calore in maniera rapida e veloce anche a bassi regimi di rotazione.

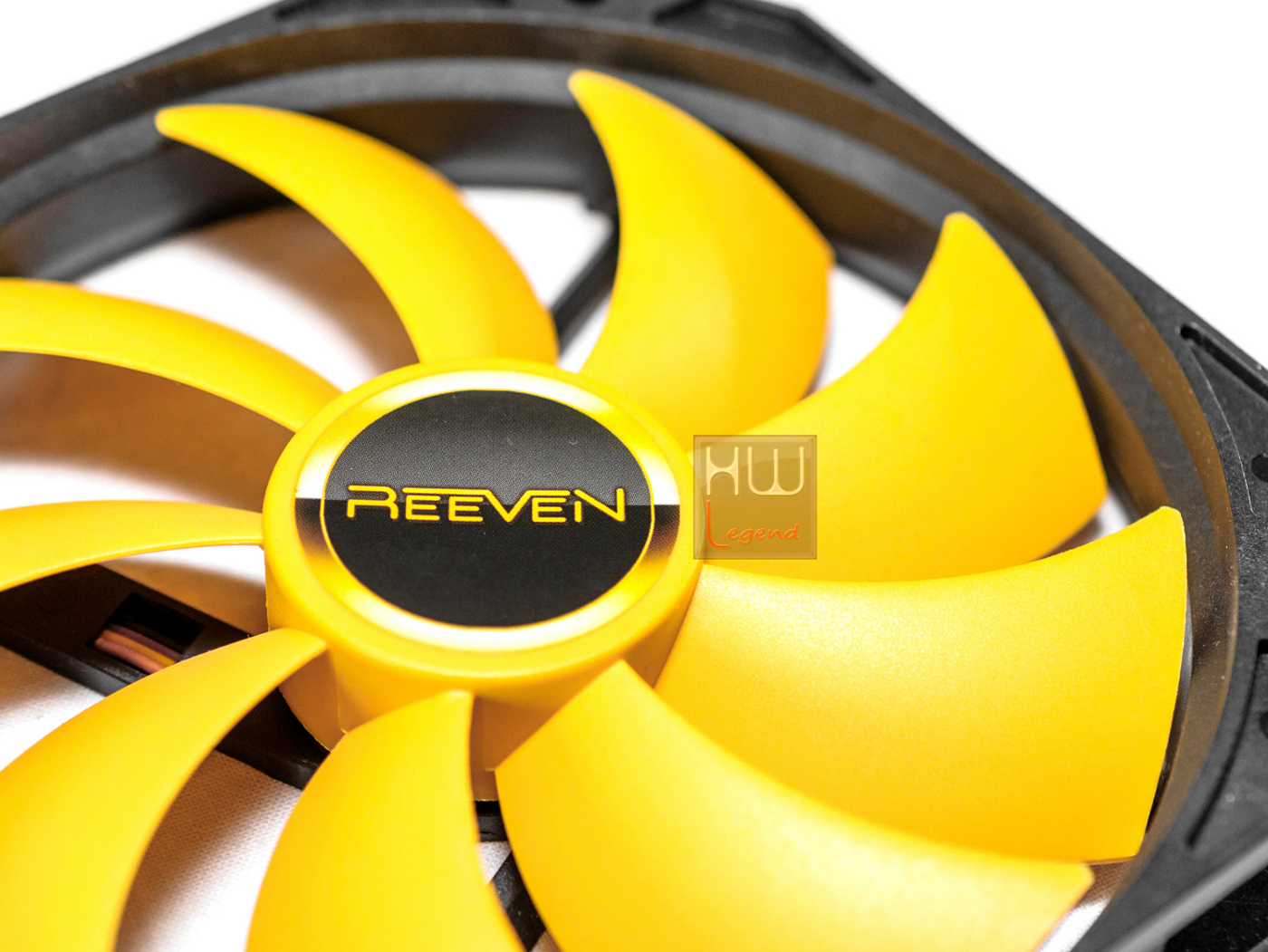

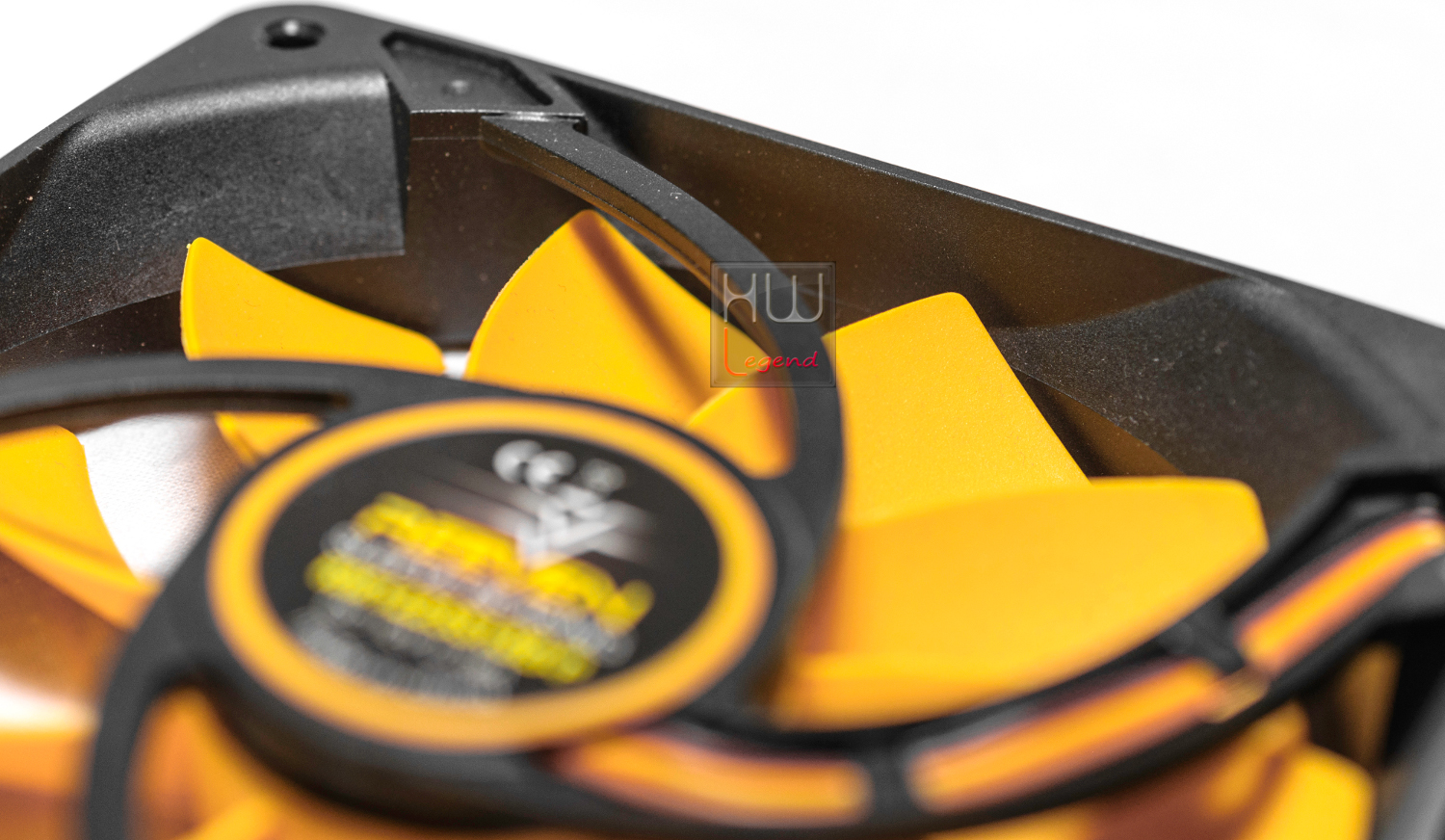

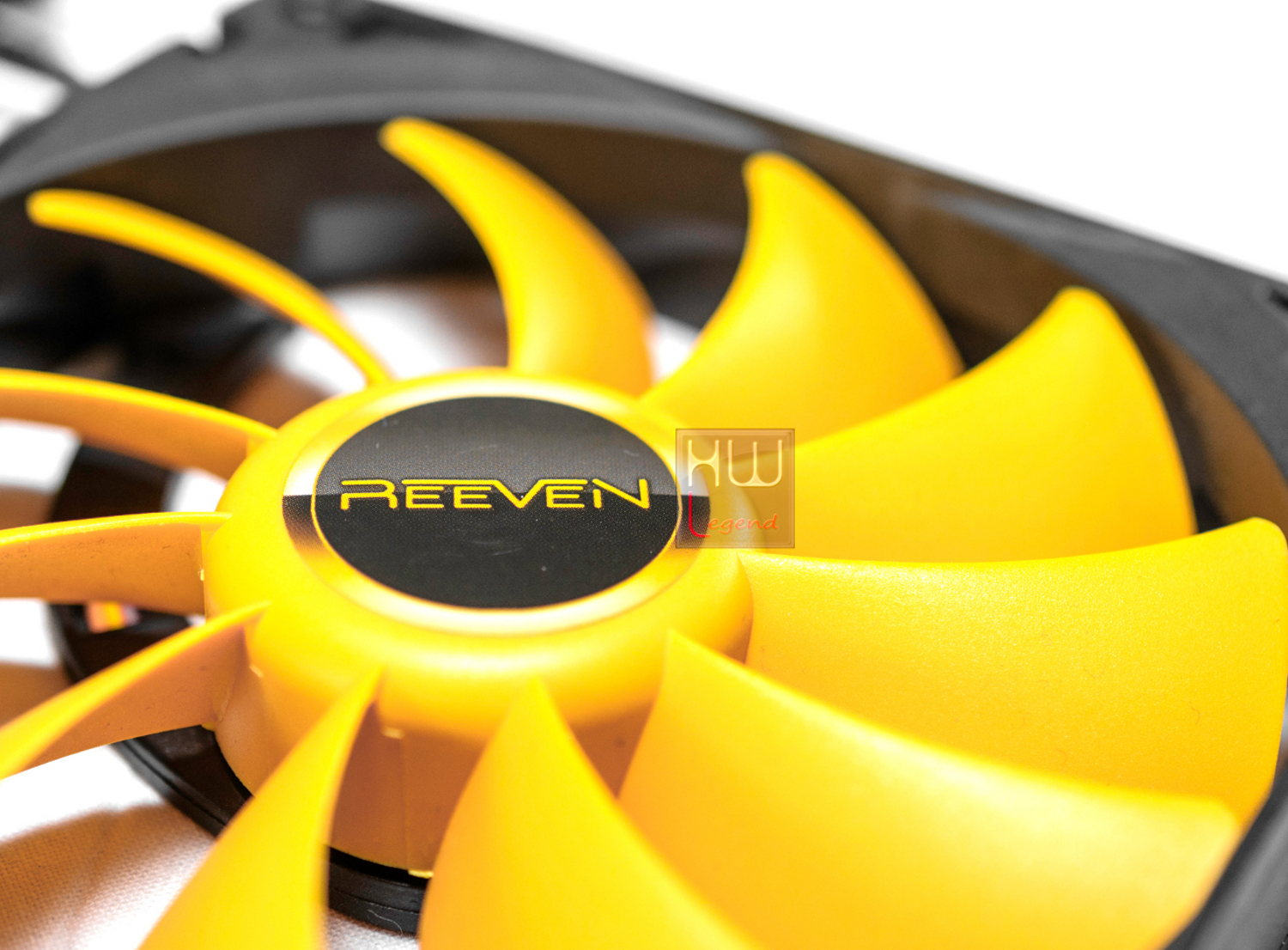

Le ventole incluse in confezione hanno una colorazione gialla che rispecchia quella del logo dell’azienda. La qualità costruttiva è eccellente, con una flessione ridotta sull’asse diagonale. La resistenza dei materiali è molto buona e la sensazione generale è di ottima robustezza.

Sia le pale che i 4 bracci rinforzanti sono costruiti con materiali di ottima qualità e sono particolarmente resistenti a ogni tipo di stress.

Per entrambe le ventole il rotore centrale non occupa troppo spazio e consente di avere maggior area a disposizione per le pale. La loro funzione principale è quella di concentrare e massimizzare sia il flusso che la pressione statica del getto d’aria.

Le ventole non dispongono di LED o altro tipo di illuminazione, inoltre non sono previsti fori per il montaggio manuale di quest’ultimi. La ventola da 120mm è marchiata RM1225S18B-P, possiede 11 pale in grado di muovere fino a 92 CFM di aria, generando un rumore massimo di 33dB.

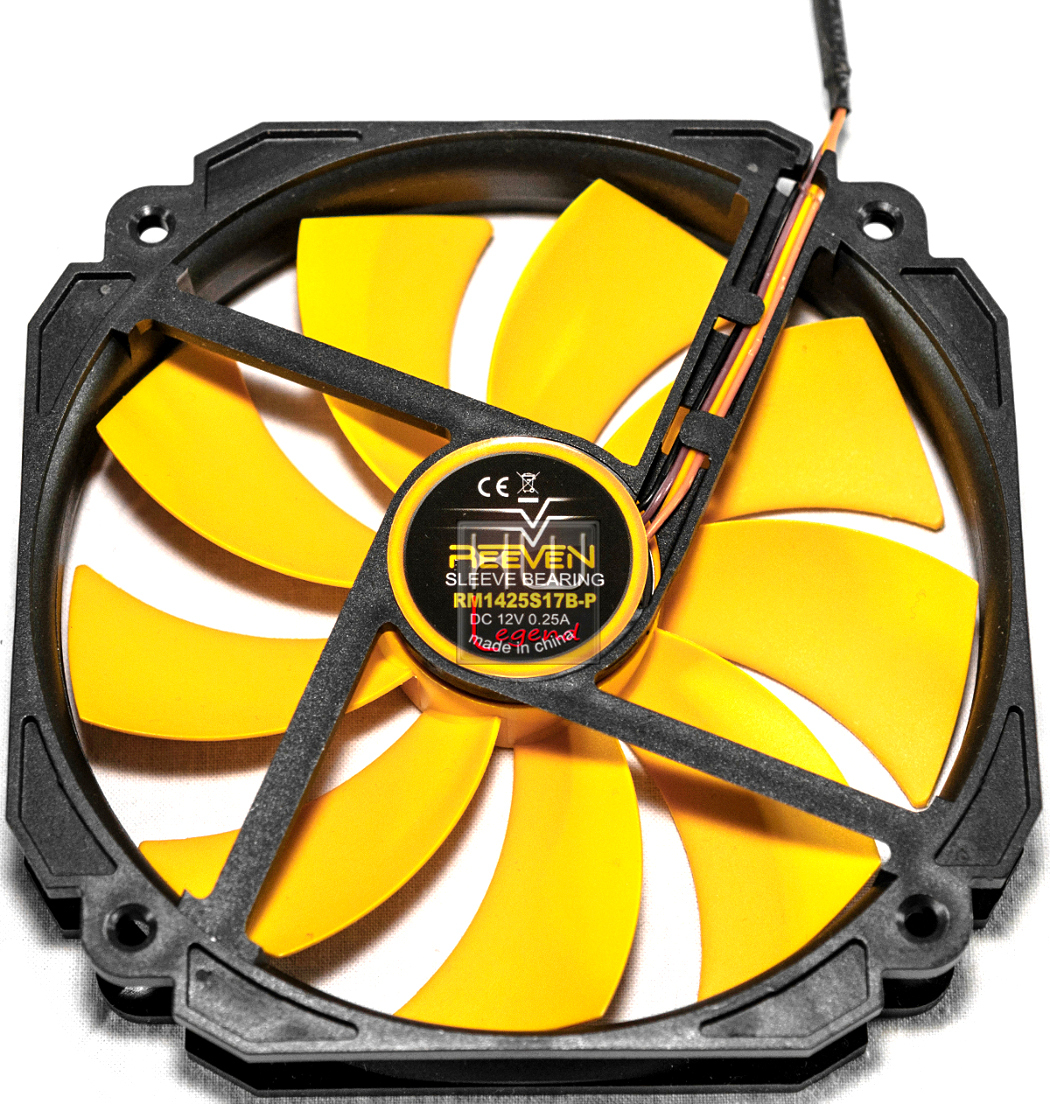

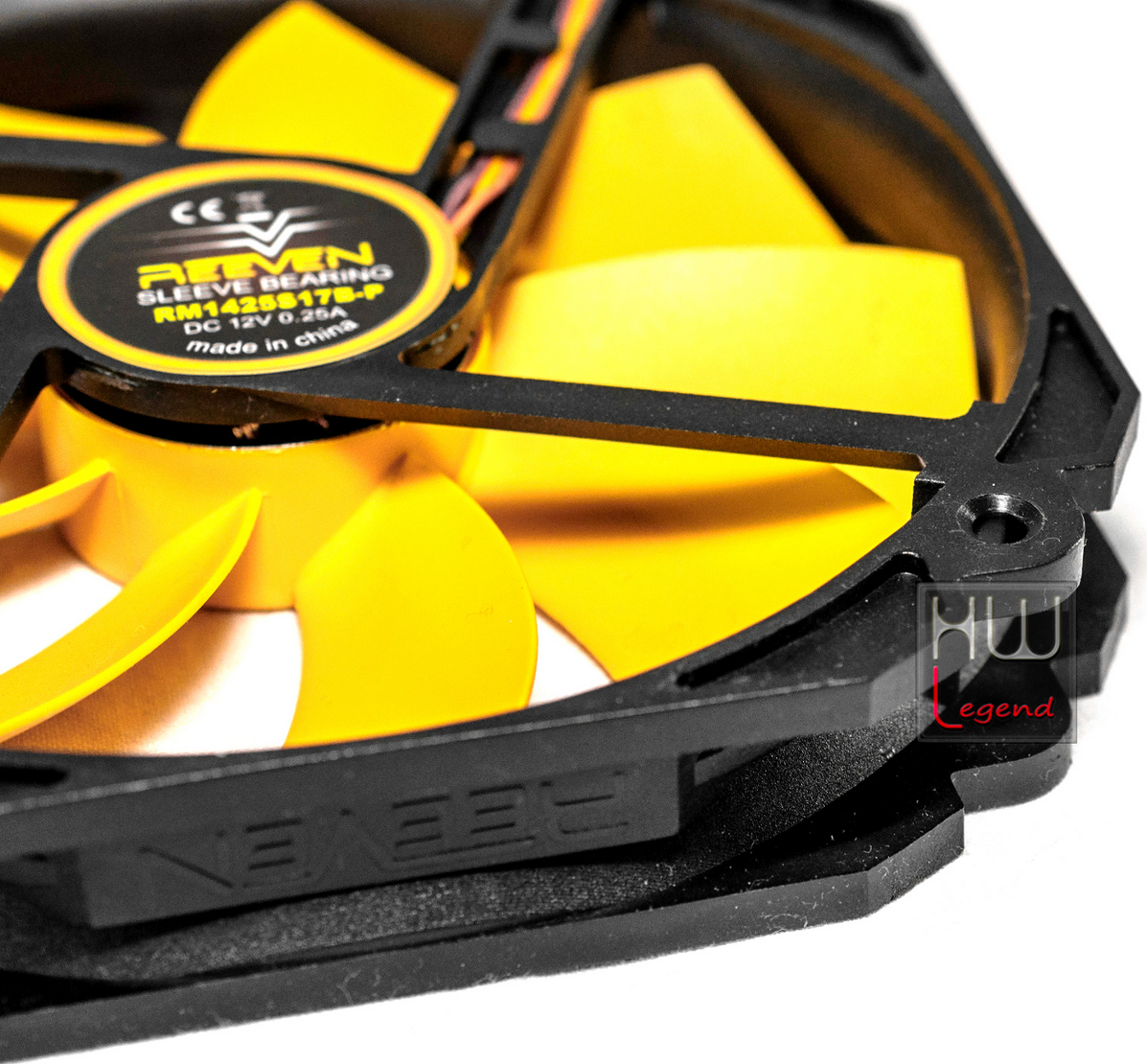

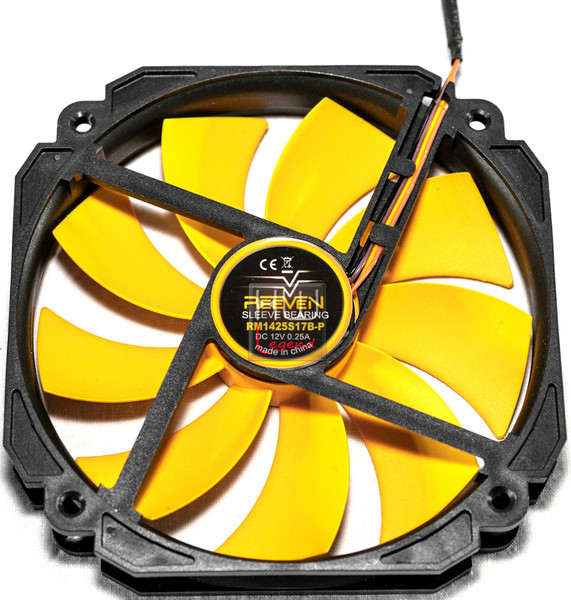

La ventola da 140mm è marchiata RM1425S17B-P, possiede 9 pale in grado di muovere fino a 92 CFM di aria, generando un rumore massimo di 36dB.

Le ventole hanno un layout dalla linea irregolare, infatti esse partono da un profilo stretto nei pressi del rotore per poi allungarsi, fino al raggiungimento della massima estensione, in prossimità della cornice. Riportiamo di seguito la tabella riassuntiva delle principali caratteristiche tecniche delle due ventole fornite in dotazione da Reeven.

A nostro avviso, le ventole risultano essere di ottima qualità e dimensionate in maniera appropriata, al fine di garantire uno smaltimento veloce del calore. I materiali impiegati risultano resistenti.

{jospagebreak_scroll title=Ventole in dotazione e sistema di montaggio – Parte 2:}

Ventole in dotazione e sistema di montaggio – Parte 2:

Entrambe le ventole dispongono di connettore PWM che garantisce silenziosità e un elevato flusso d’aria al fine di smaltire in maniera veloce il calore presente nelle lamelle del dissipatore.

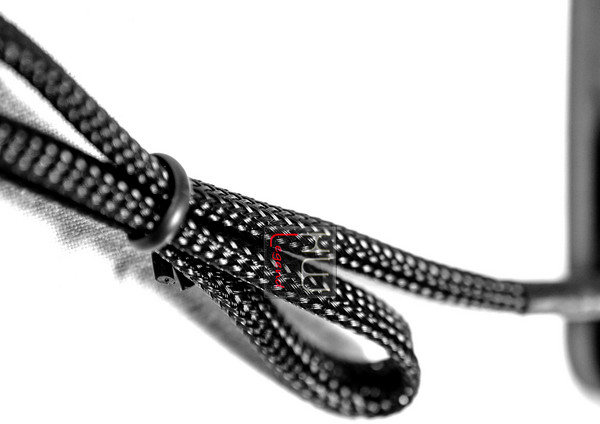

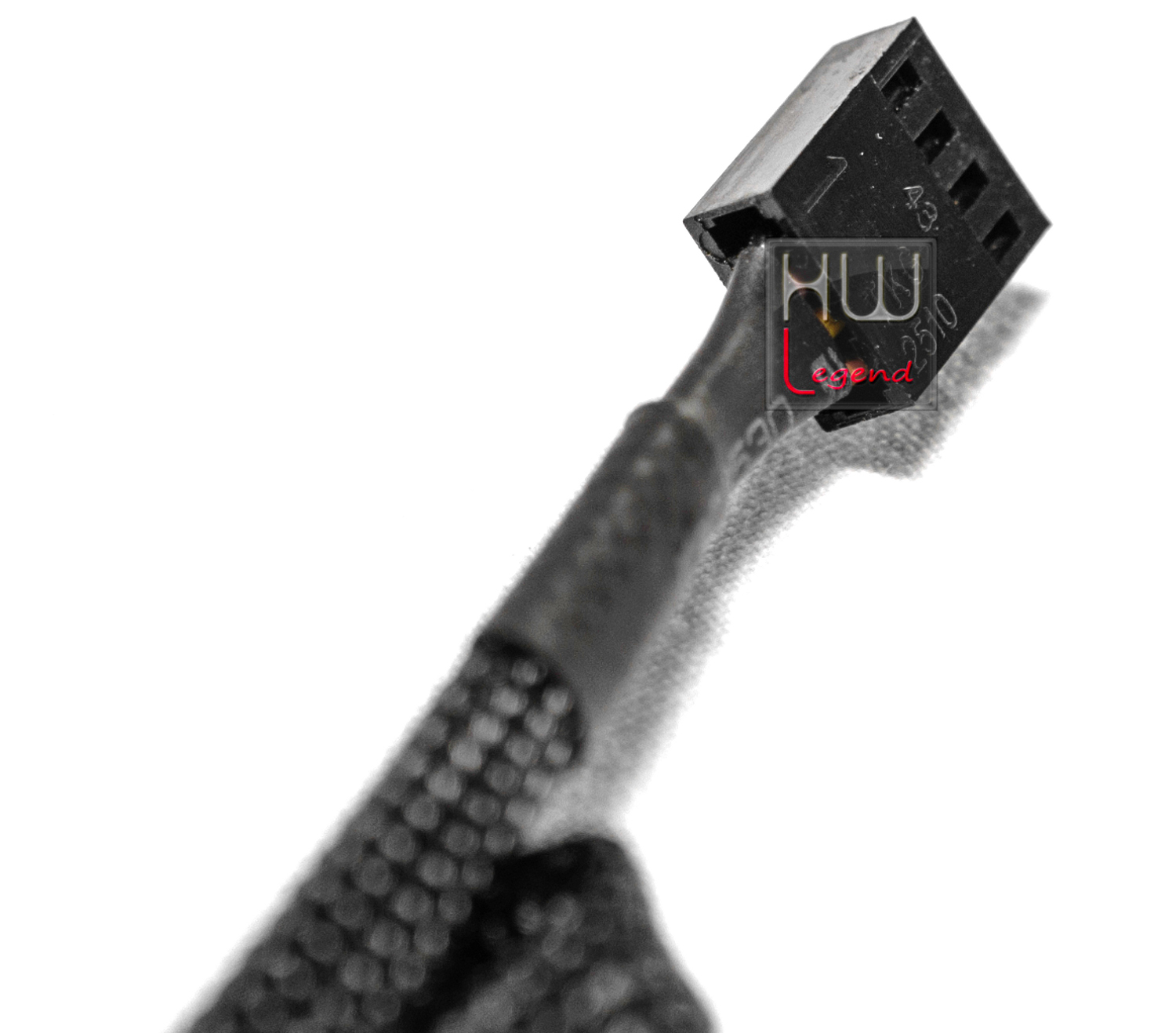

Il cavo è caratterizzato da uno sleeving di alta qualità. Un’ottima foderatura a trama molto fitta impedisce nodi e aumenta la sua resistenza a tagli, sfregamenti, morsi di animali domestici e in generale a tutti i tipi di usura. La foderatura inoltre dona un tocco estetico molto elegante.

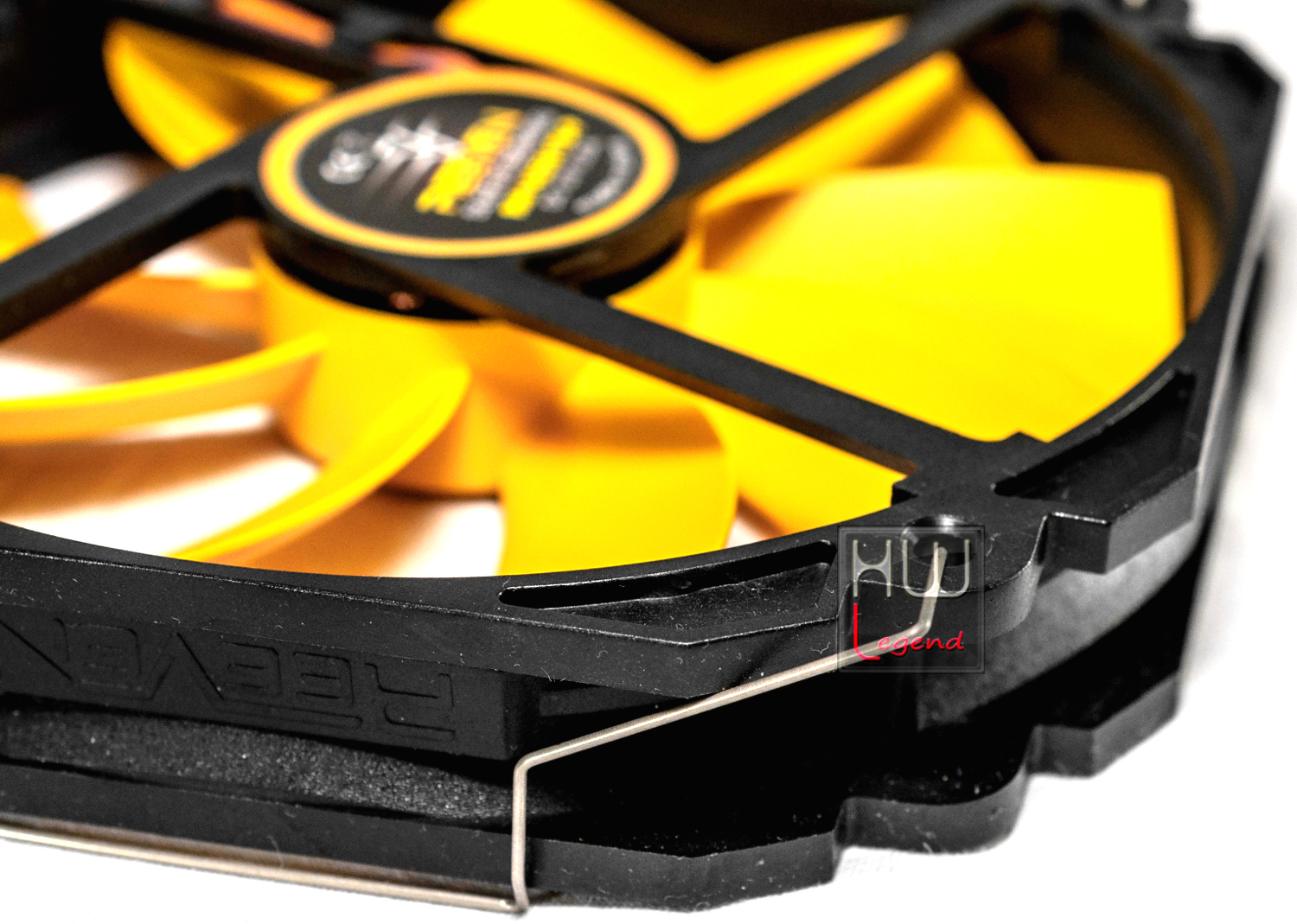

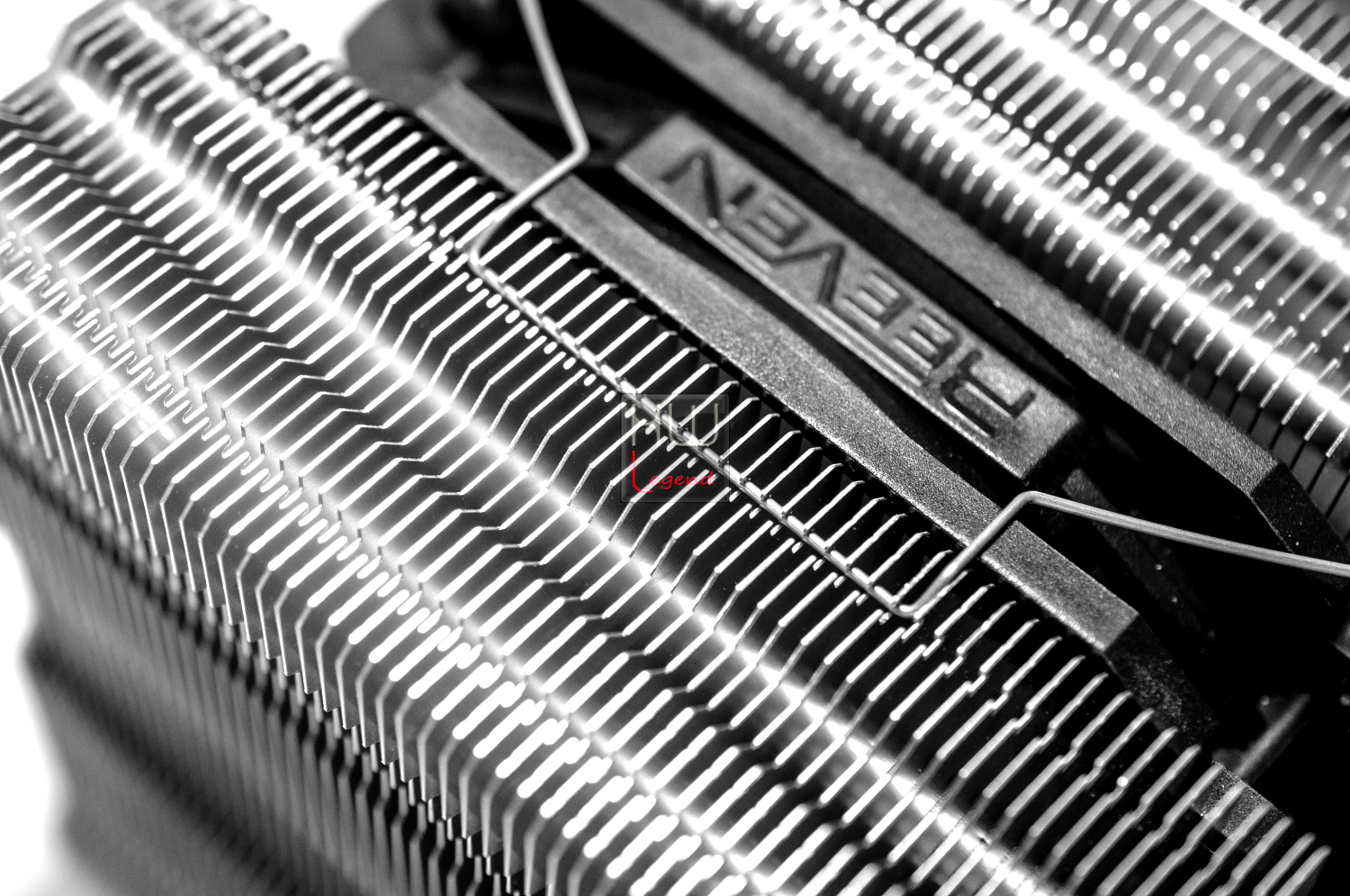

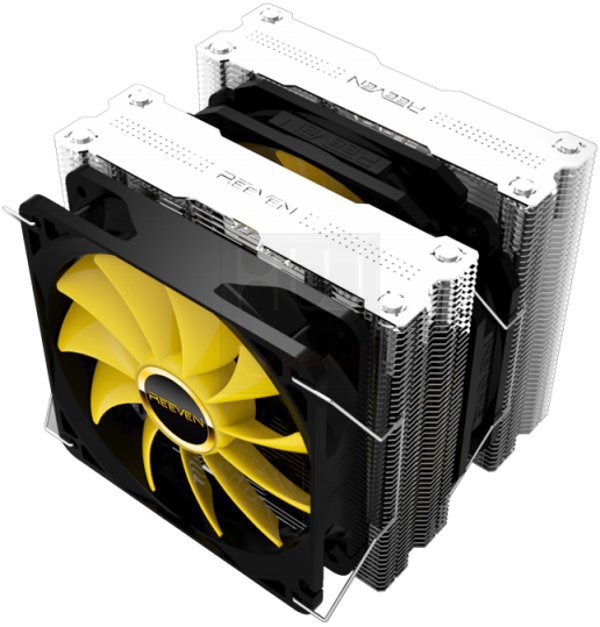

Il sistema di montaggio delle ventole è semplice e si presenta come un classico gancio da inserire nei fori per le viti. Sfortunatamente non sono presenti sistemi antivibrazione per diminuire il rumore provocato dalle ventole stesse.

Interessante notare come la ventola da 140mm ha fori da 120mm. Questo utile accorgimento ci permette di utilizzare indifferentemente i ganci per entrambe le ventole.

Il montaggio delle ventole è semplice al primo impatto, ma richiede precisione e pazienza. Sarà infatti difficile applicare i ganci al primo colpo: dovremo fare attenzione a non piegare, rigare o danneggiare le alette e incastrare bene i ganci al corpo dissipante.

Entrambe le ventole si integrano comunque perfettamente con l’intero dissipatore. Questa soluzione risulta stabile e consente di bloccare in maniera buona la ventola al corpo dissipante, ma richiede qualche minuto e pazienza.

Avremmo preferito un sistema di aggancio migliore, magari includendo anche dei gommini da applicare sulla ventola. Una volta assemblato, il dissipatore Okeanos ha un aspetto imponente, elegante e signorile.

La pasta termica argentata fornita in bundle è contenuta in un pratico sacchetto. Al tatto abbiamo notato che il composto risulta essere ricco di olio, il che dona al prodotto una densità e viscosità elevata.

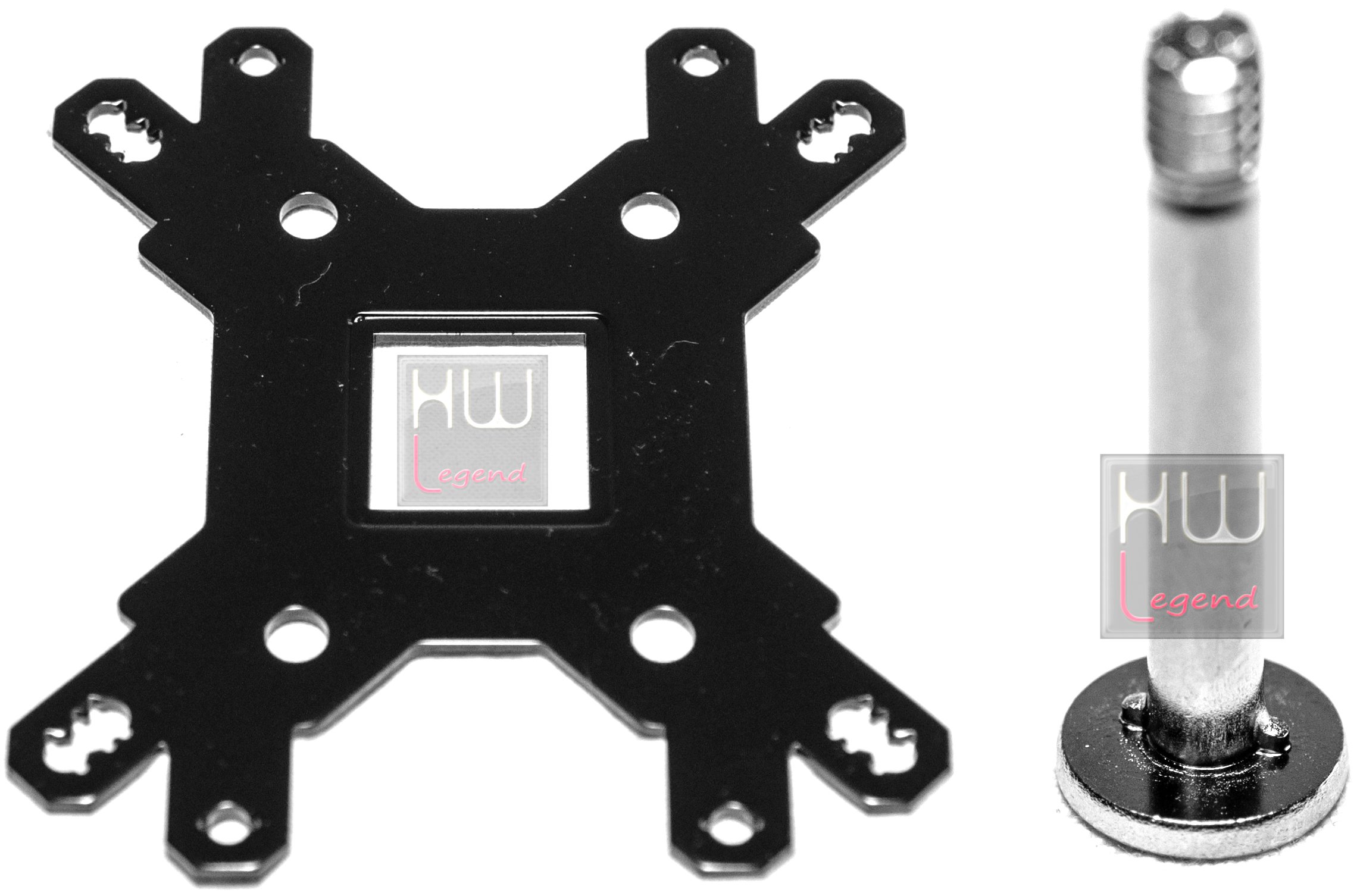

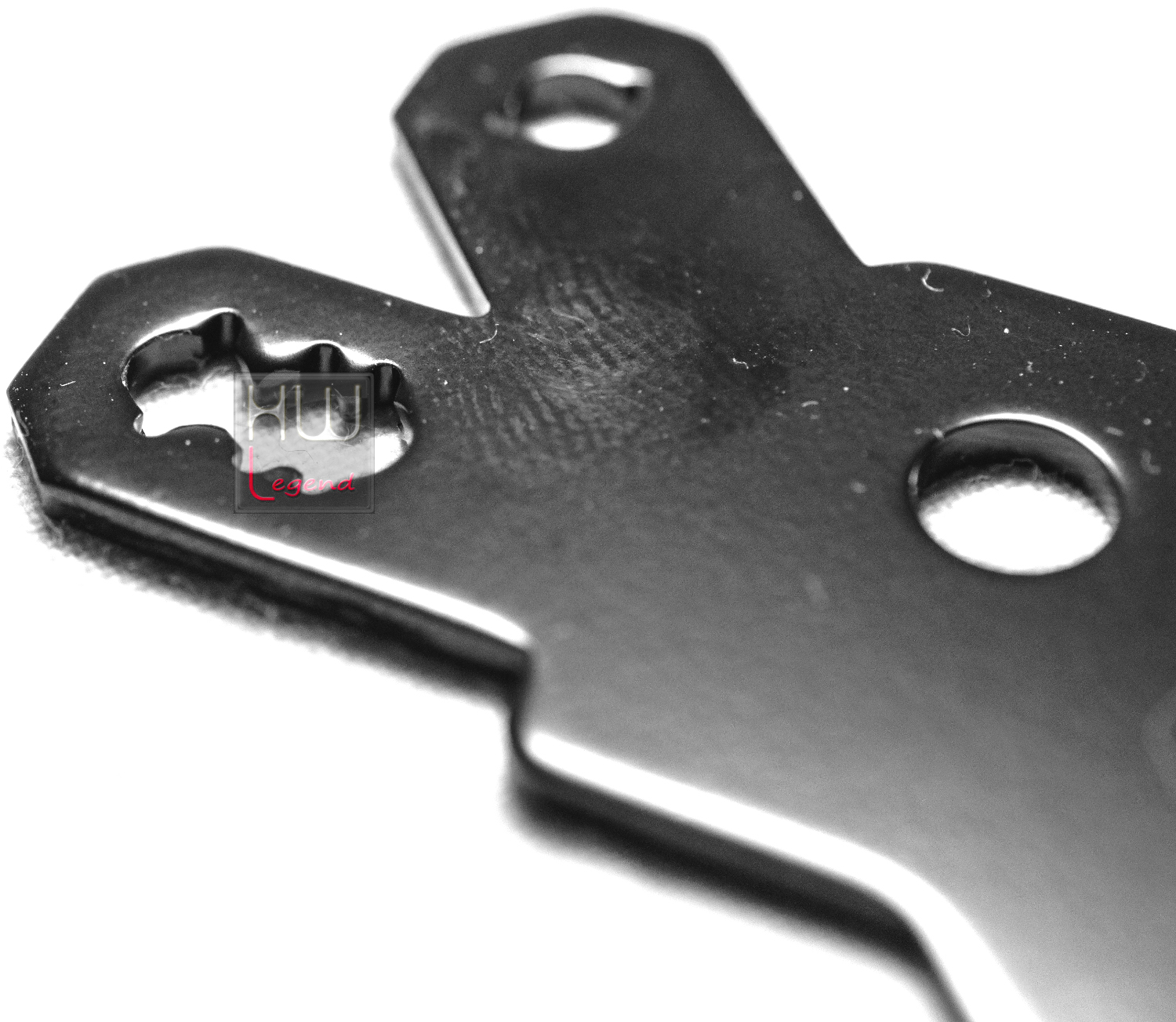

Il sistema di montaggio è molto robusto e di ottima qualità. Questo comprende un backplate, una chiave per stringere i dadi, 4 set di viti e rondelle, una staffa di ritenzione, una piastra di fissaggio per tenere ancorato il dissipatore al socket e i distanziali necessari da utilizzare in base al socket.

Il backplate si adatta alle varie dimensioni dei socket, siano essi AMD o Intel. Anche le viti sono di ottima fattura e curate sotto ogni dettaglio, segno tangibile della qualità eccelsa dei materiali usati dall’azienda Reeven.

Ora siamo pronti per andare ad analizzare, in maniera dettagliata, le operazioni che bisogna effettuare per installare il nostro Reeven Okeanos.

{jospagebreak_scroll title=Montaggio e Applicazione pasta termica:}

Montaggio e Applicazione pasta termica:

Installare il dissipatore Reeven Okeanos è semplice e richiede poche operazioni. Il manuale per l’installazione lo potete consultare direttamente e scaricare dal seguente link.

Ricordiamo che il cooler Okeanos è compatibile con i moderni socket Intel LGA775/1150/1155/1156/1366/2011 e AMD AM2(+)/AM3(+)/FM1/FM2(+) al fine di soddisfare le esigenze di qualsiasi tipologia di utenza finale.

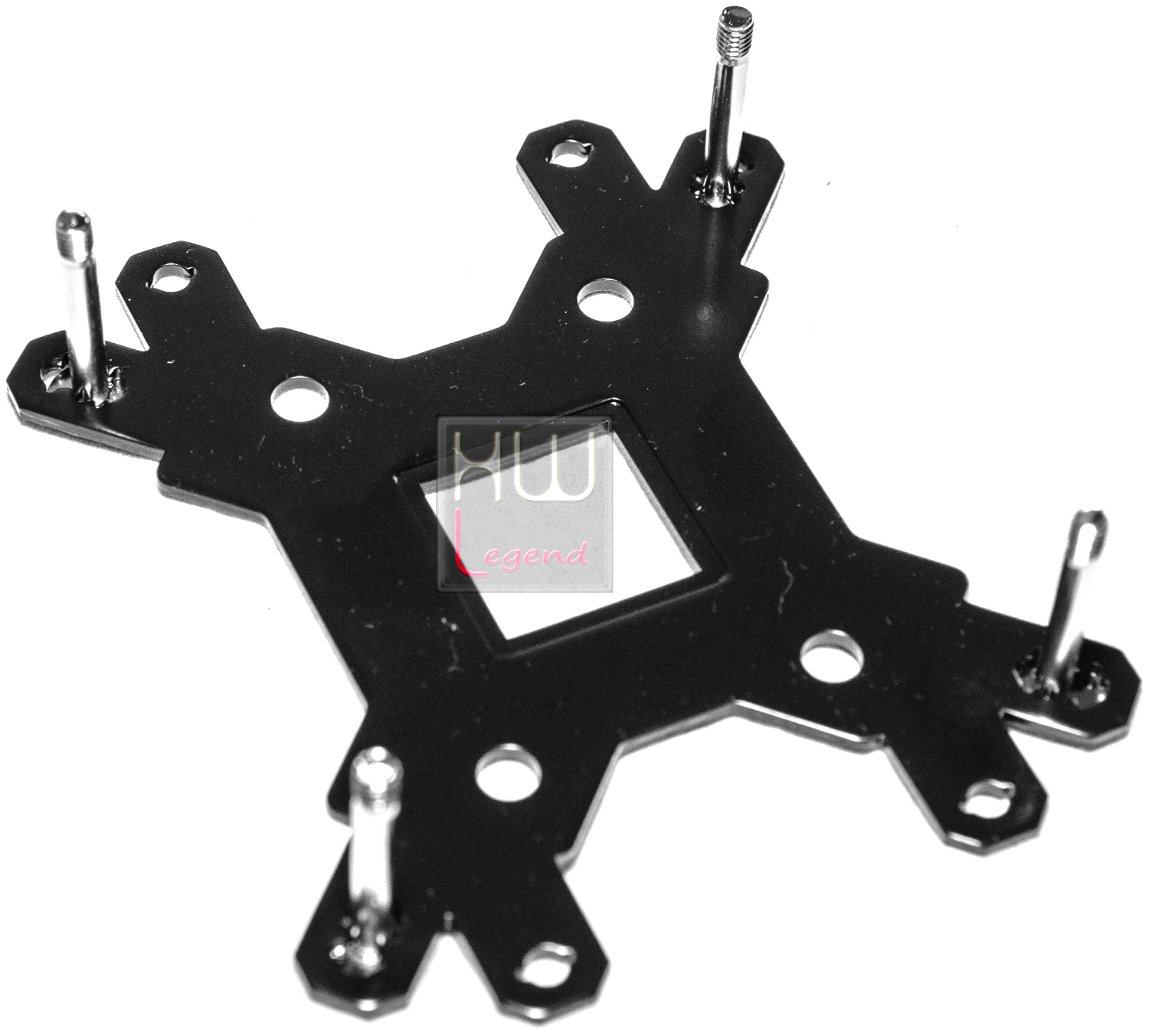

Per prima cosa dobbiamo identificare quali fori del backplate utilizzare in base alla piattaforma da noi utilizzata. Nel nostro caso adopereremo quelli compatibili per il socket LGA 1156/1155/1150.

Su i 4 fori del backplate andoiamo ad inserire le apposite viti e verifichiamo il loro corretto incastro. A questo punto provvediamo al posizionamento degli appositi gommini.

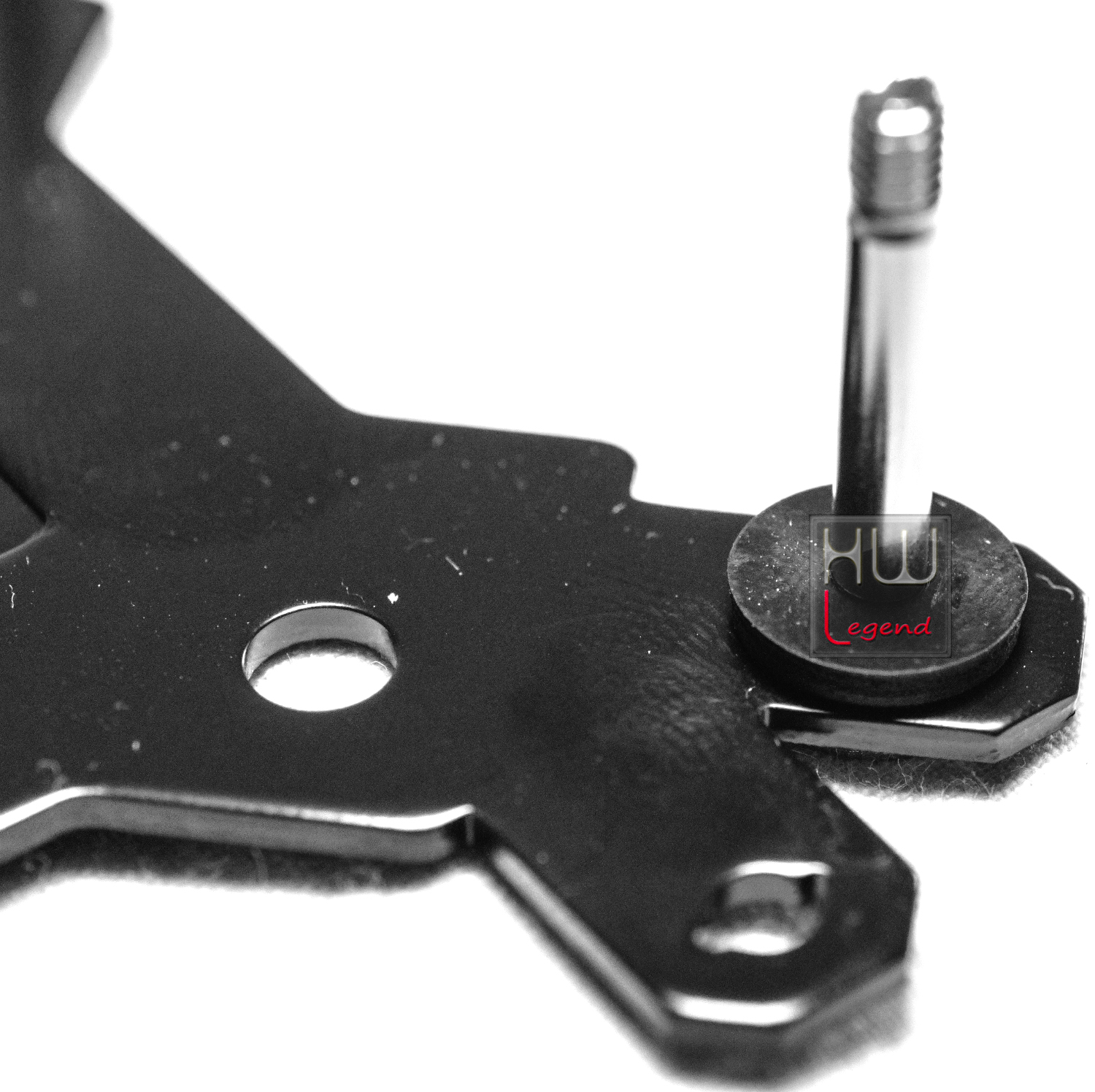

Ora siamo pronti per andare ad inserire le viti precedentemente bloccate sul backplate, con i 4 fori della scheda madre. Fatta questa operazione dobbiamo posizionare i 4 distanziali.

Questa operazione sarebbe stata più facile se l’azienda avrebbe fornito in dotazione due striscie biadesive da applicare preventivamente sul backplate. L’utilizzo di due striscie biadesive avrebbe fissato in maniera perfetta il backplate alla scheda madre, evitandoci di doverlo tenerlo fermo durante la fase di montaggio delle staffe di ritenzione.

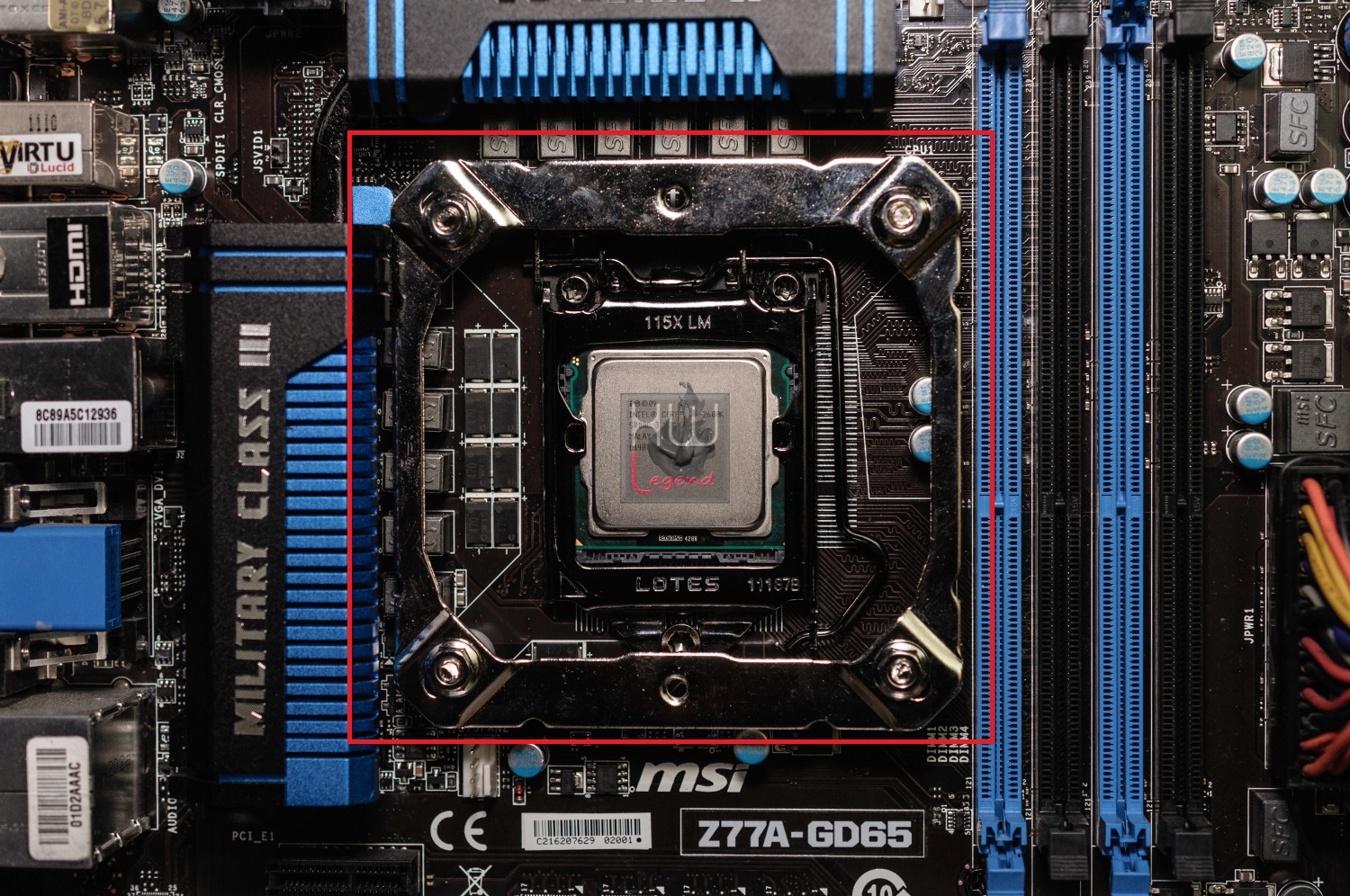

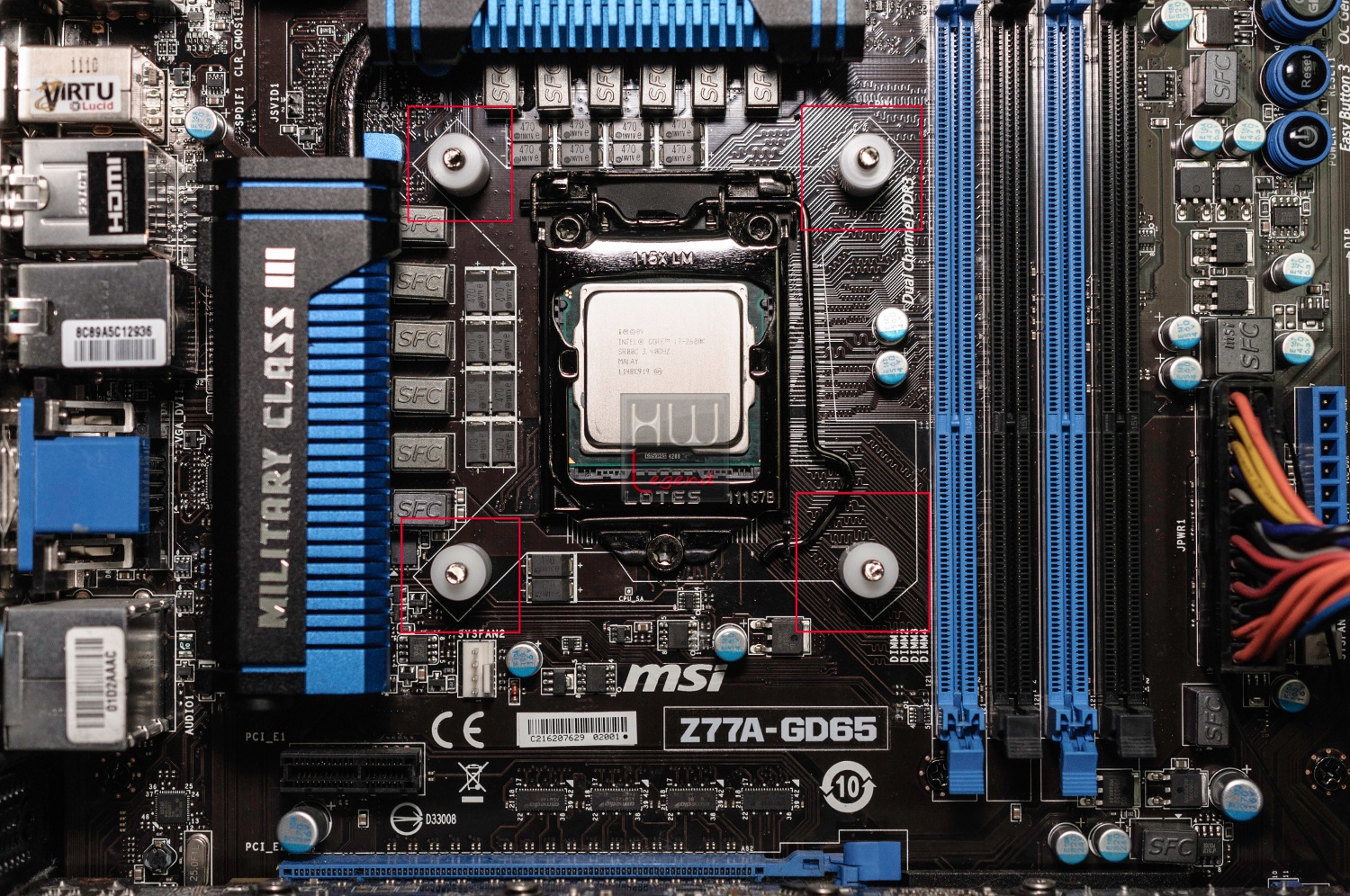

Adesso dobbiamo bloccare i 4 distanziali e il backplate alla scheda madre. Per ottenere tale risultato sarà necessario posizionare la staffa di ritenzione sopra tali distanziatori ed avvitare le rispettive 4 viti. Raccomandiamo di utilizzare la chiave fornita in dotazione per compiera questa operazione.

Ora non ci resta che applicare la pasta termica fornita in dotazione. Possiamo decidere di spalmare la pasta termica o sul processore o direttamente sulla base del dissipatore. In ogni caso, non bisogna esagerare, in quanto troppa pasta termo-conduttiva avrà l’effetto opposto a quanto desideriamo, e cioè una conducibilità termica ottimale. Un chicco di pasta della dimensione di un grano di riso sarà più che sufficiente.

Le tecniche di applicazione della pasta termo-conduttiva sono varie e variegate, ognuno ha il suo metodo preferito. Alcuni spalmano la pasta su tutta la superficie dell’IHS (Integrated Heat Spreader), altri la spalmano invece sulla base del dissipatore.

Altri ancora, applicano il famoso “chicco di riso” al centro dell’IHS e posizionano il dissipatore sopra la CPU, lasciando alla pressione che la staffa di aggancio applicherà al dissipatore sulla CPU di comprimere e spalmare adeguatamente il composto. A prescindere dal metodo che userete per stendere la pasta termo-conduttiva, non dimenticatevi di usarla.

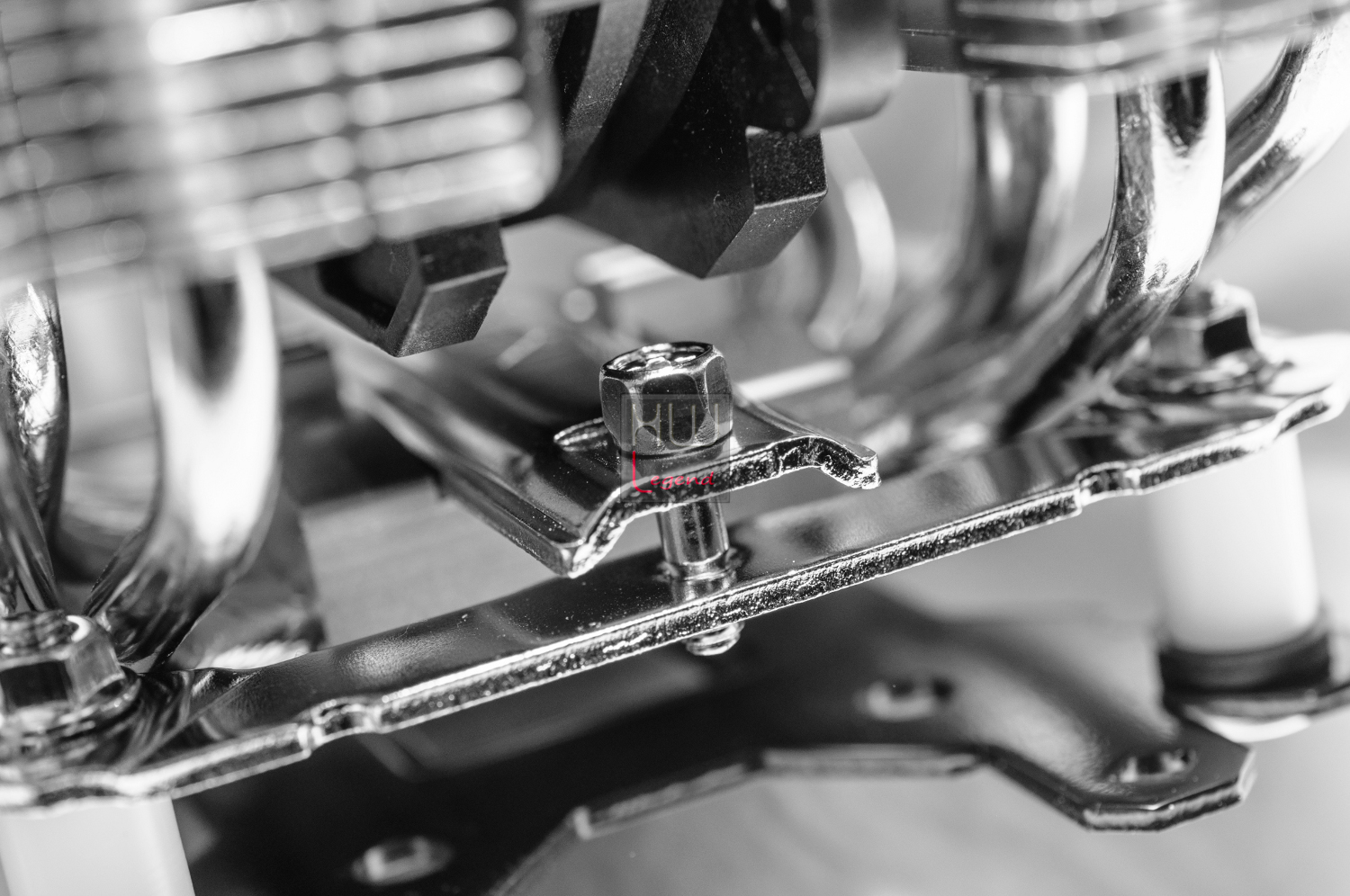

Ora non vi resta che installare il dissipatore. Una volta posizionato il dissipatore, andiamo ad inserire al centro dello stesso la piastra di fissaggio. Ora non ci resta che bloccare questa piastra con le due apposite viti. L’operazione è molto semplice. basterà far combaciare la piastra di fissaggio alla staffa di ritenzione precedentemente installata.

Avremo certamente gradito la presenza di un lungo cacciavite nel bundle, poiché questa ultima parte del montaggio risulta estremamente difficile nel caso non abbiamo un utensile con queste caratteristiche.

Fatta questa semplice operazione avremmo saldamente installato il nostro Reeven Okeanos. Vi consigliamo di non esagerare troppo nel stringere. E’ molto importante dare la stessa calibrazione di stretta alle 2 viti di fissaggio, in modo da creare la stessa forza su i due punti.

Per completare l’installazione non dobbiamo fare altro che posizionare e bloccare le ventole tramite le due staffe in metallo al corpo dissipante e collegare i rispettivi cavi di alimentazione alla scheda madre.

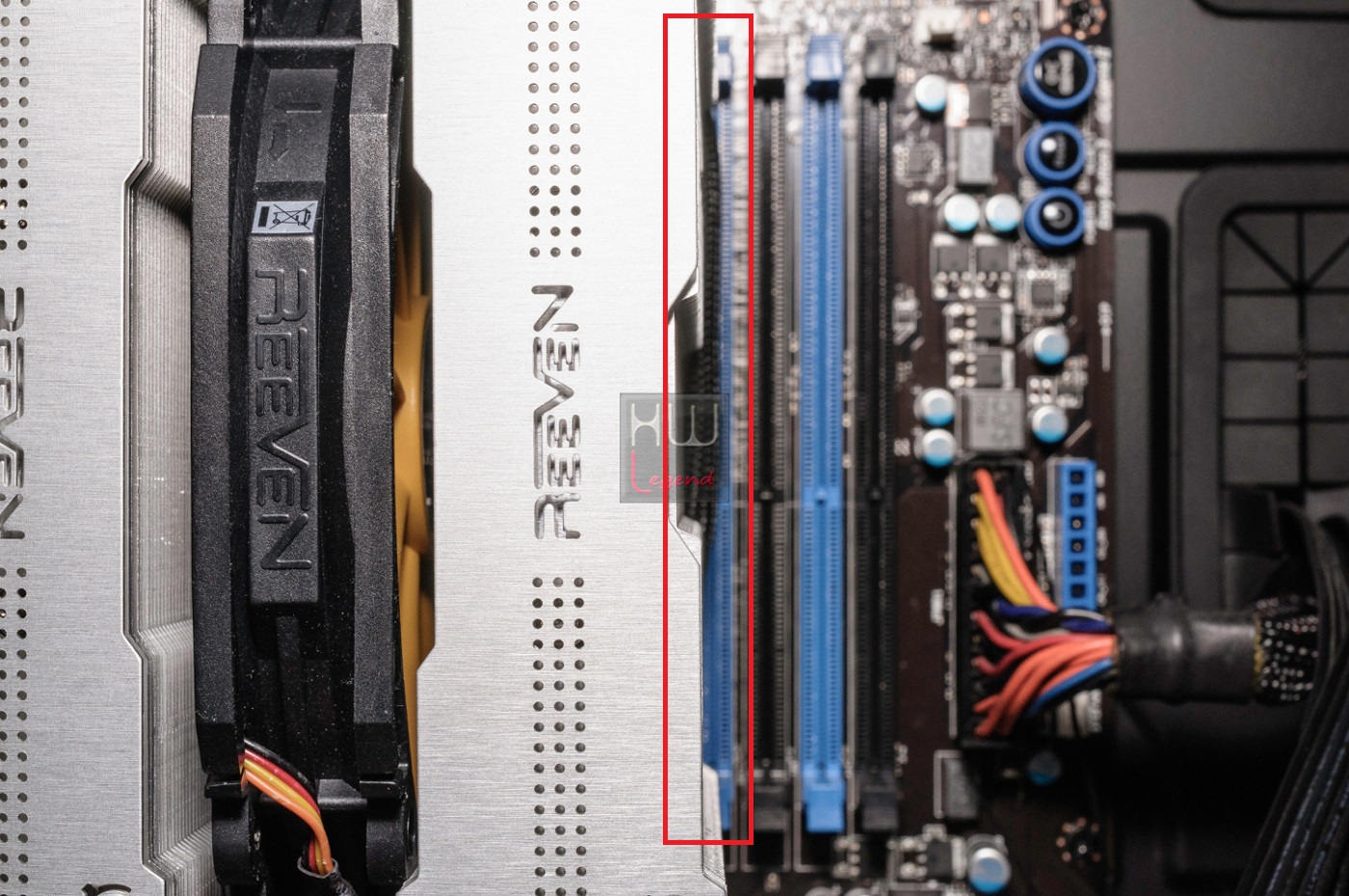

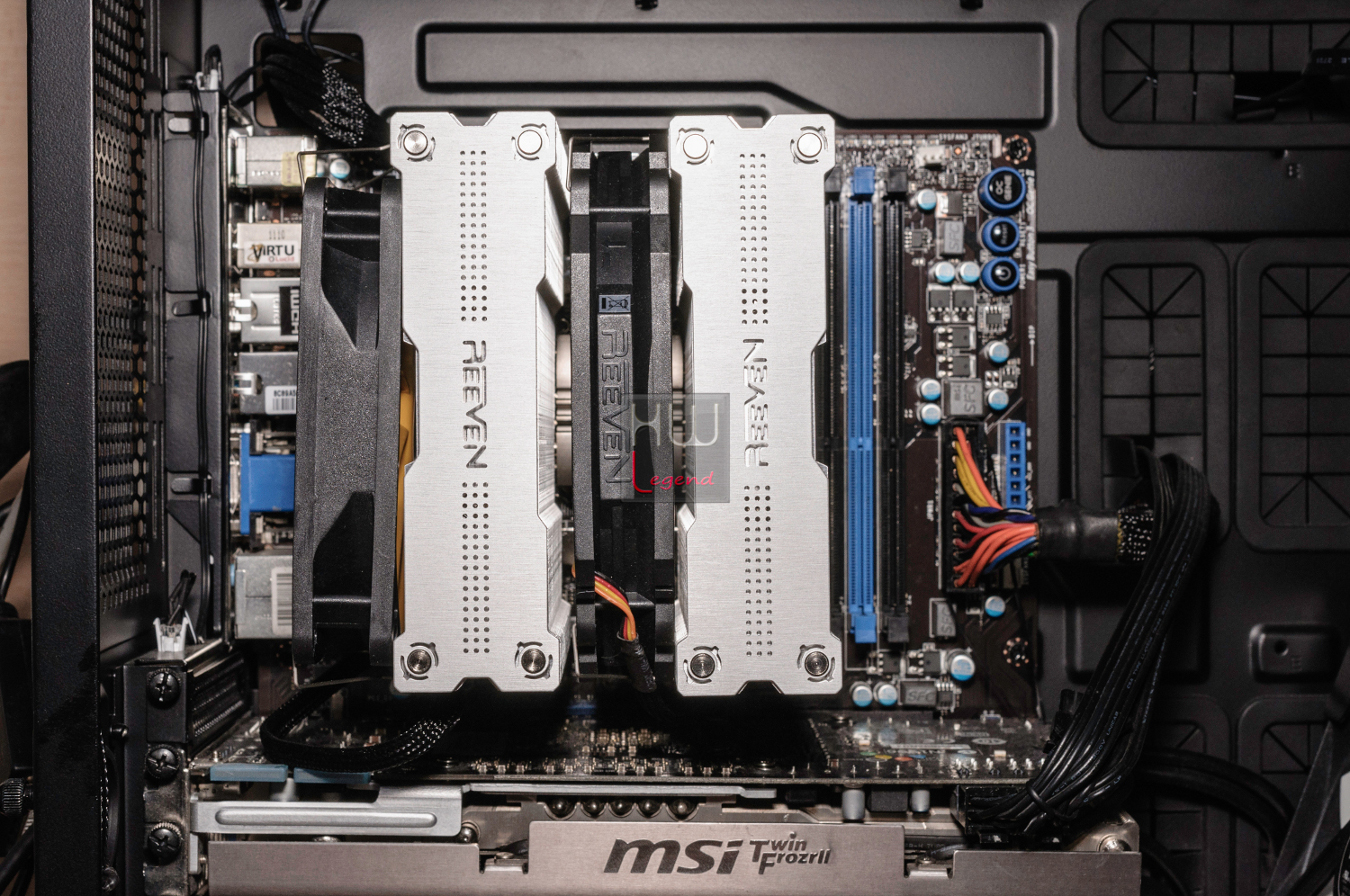

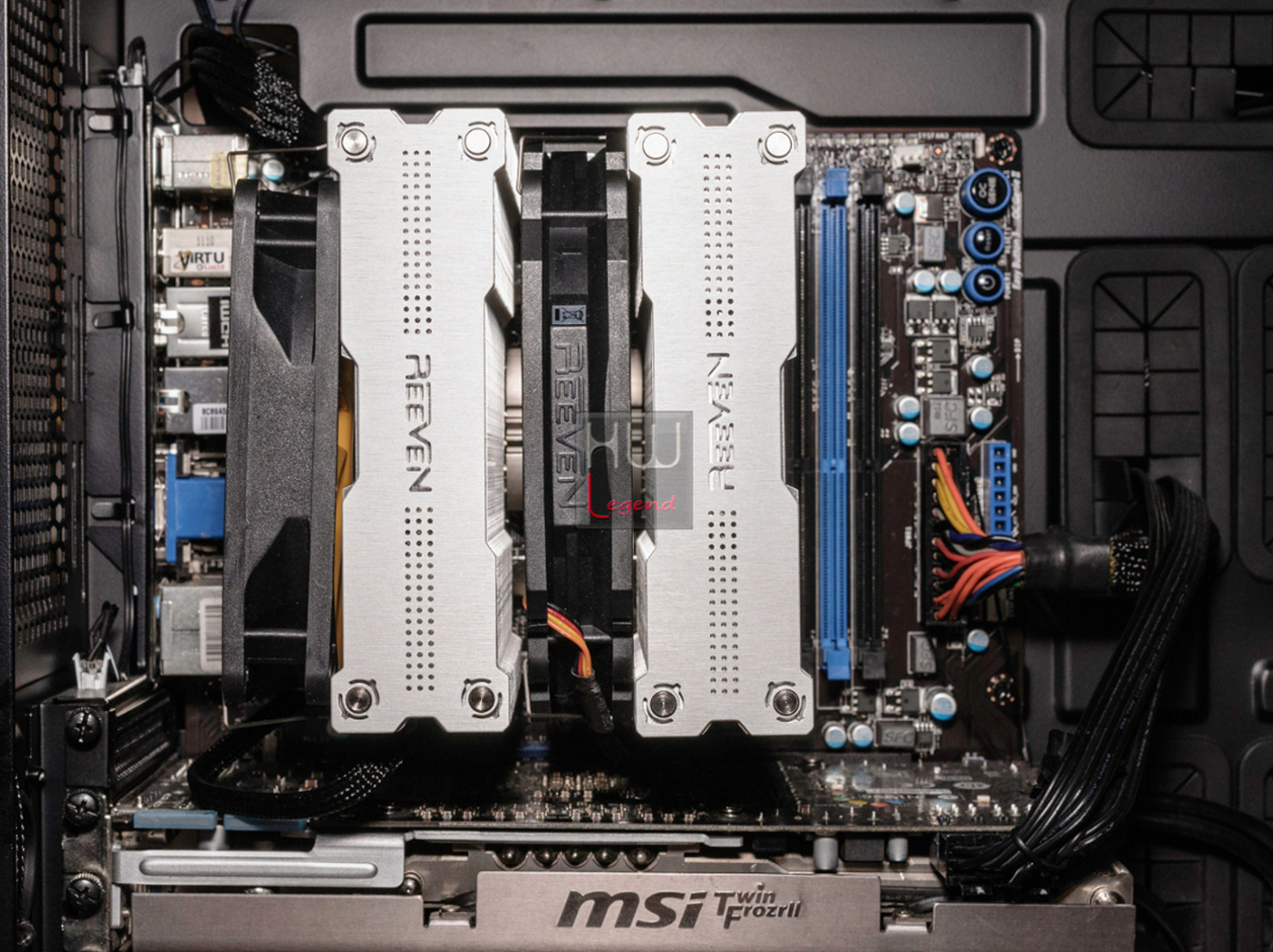

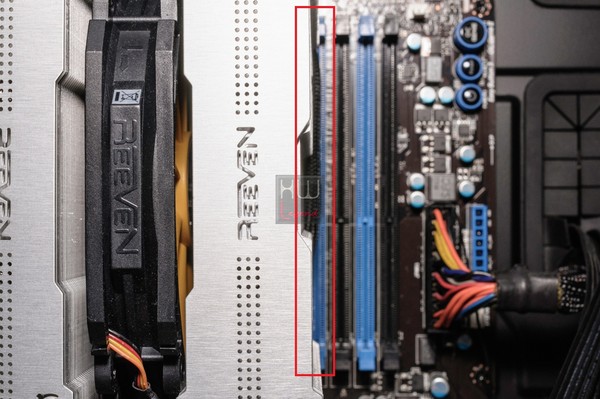

Osservando con attenzione la nostra configurazione, possiamo chiaramente osservare come il dissipatore occupi metà del primo slot RAM.

Riassumiamo brevemente le 5 semplici operazioni da compiere per una corretta e veloce installazione del cooling Reeven Okeanos.

Regolate il backplate su sistemi Intel o AMD e posizionate le viti di fissaggio;
Allineate e posizionate il backplate e le viti di fissaggio ai fori della scheda madre;
Montate i distanziatori e la piastra di fissaggio e avvitatela con le rispettive viti di fissaggio;
Inserite la staffa di ritenzione nel dissipatore e poi avvitatela sulla piastra di fissaggio;
Installate la ventola tramite le staffe in metallo e collegatele alla scheda madre.

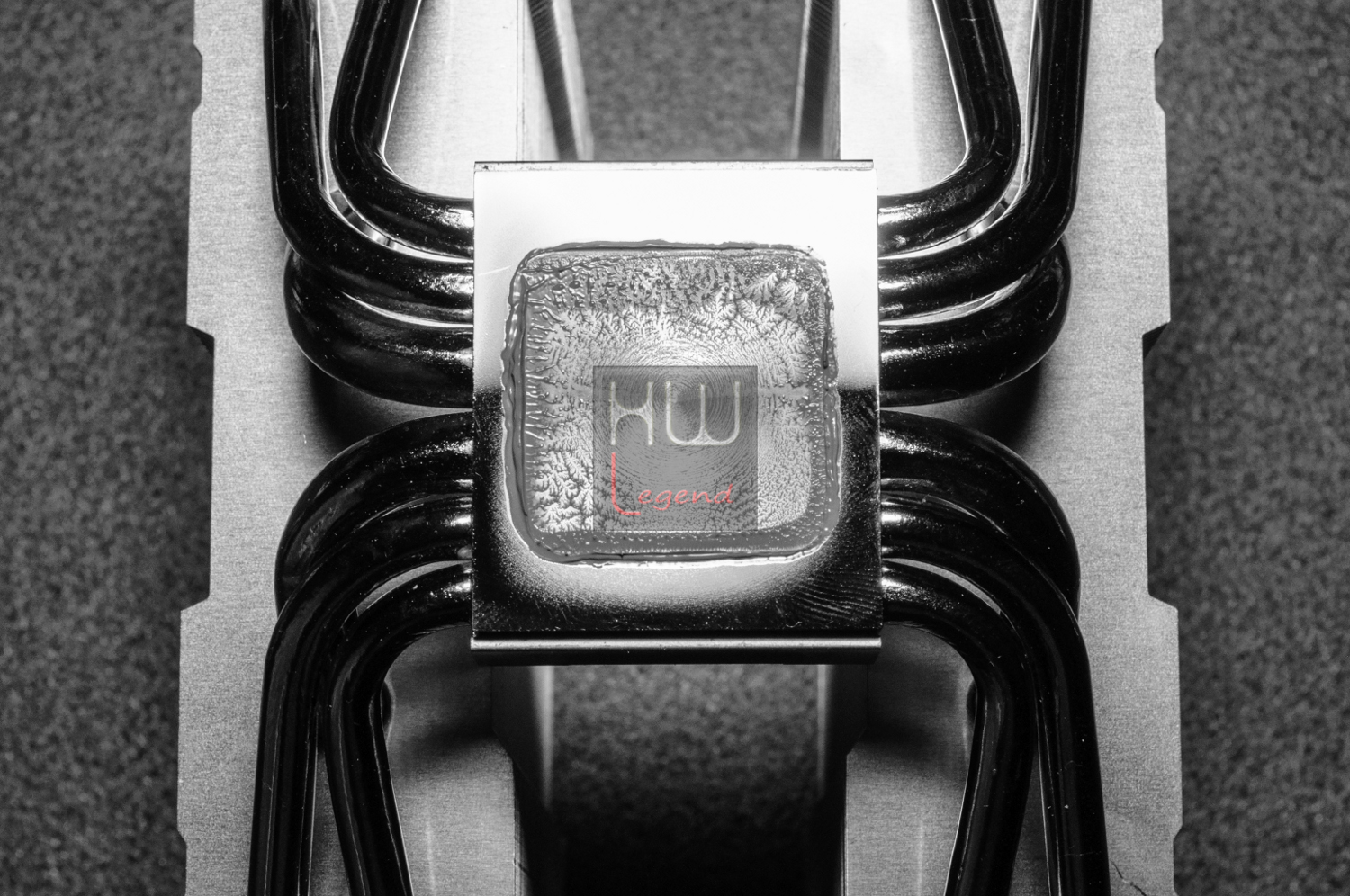

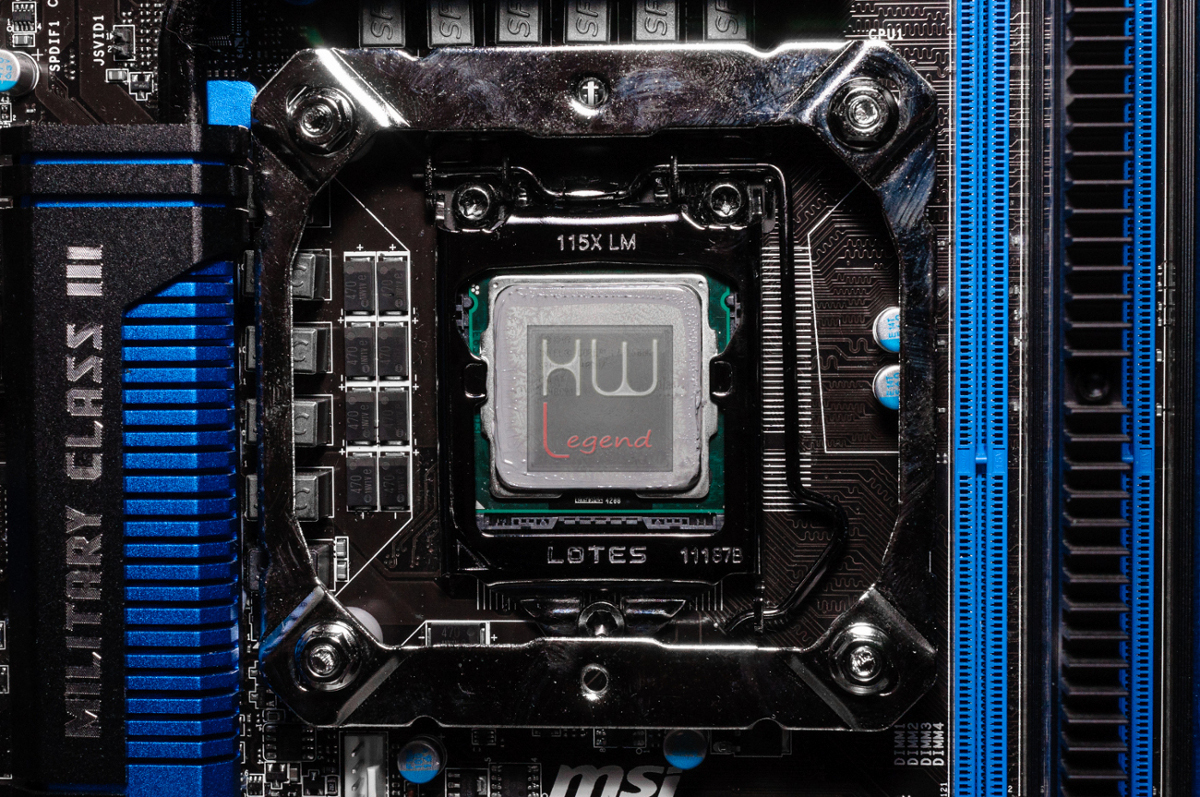

Dopo aver svolto i vari test, abbiamo provveduto a verificare l’impronta del dissipatore sulla CPU. Di seguito vi mostriamo le impronte che la pasta termica lascia sul IHS del processore e sul dissipatore Reeven Okeanos.

Abbiamo utilizzato la pasta termica argentata, fornita in dotazione dalla stessa azienda. Al tatto abbiamo notato che il composto risulta essere ricco di olio, il che dona al prodotto una densità e viscosità elevata.

L’impronta presenta solo piccole sbavature sui bordi del processore, risultando estremamente omogenea al centro. Il contatto tra CPU e dissipatore è così massimizzato per uno smaltimento del calore ottimale ed efficiente. Il sistema di fissaggio e la base del processore svolgono un lavoro perfetto. Ora siamo pronti per testare il Reeven Okeanos.

{jospagebreak_scroll title=Sistema di prova e Metodologia di Test:}

Sistema di prova e Metodologia di Test:

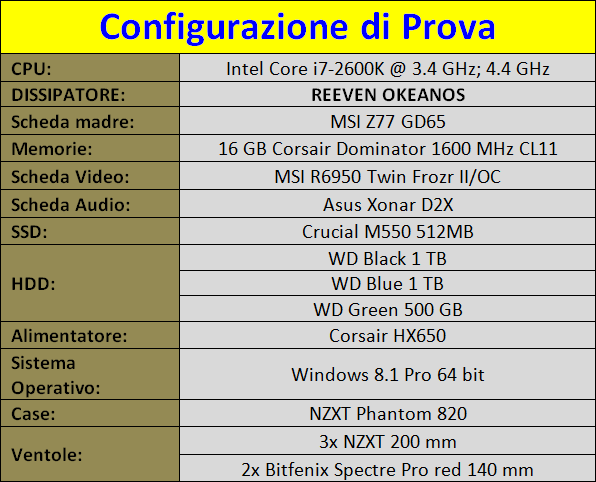

Per testare il dissipatore Reeven Okeanos abbiamo utilizzato la configurazione che trovate riportata nella tabella che segue.

Tutti i test eseguiti sono stati ripetuti per ben tre volte, al fine di verificare la veridicità dei risultati. Come pasta termo-conduttiva abbiamo usato quella presente del bundle del Reeven Okeanos.

Le prove sono state condotte con l’obiettivo di analizzare le performance del Reeven Okeanos. Per questo motivo ci siamo basati su due differenti livelli di overclock del processore, preventivamente testati, al fine di non incorrere in problemi causati dall’instabilità.

Tutti i test e le misurazioni riguardanti l’impatto acustico sono state condotte solo ed esclusivamente con le ventole fornite in dotazione. Durate i nostri test la temperatura ambiente misurata è stata di circa 28°. Di seguito vi riportiamo le applicazioni interessate dai nostri test.

Stress e monitoraggio temperatura CPU:

Prime95 V. 26.6;
Core Temp 64 v. 0.99.5.

Il test con il software Prime95 ha avuto la durata di 15 minuti per ogni sessione di prova. La ventola è stata regolata con una percentuale di rotazione che varia come segue: 25%, 50%, 75% e 100%.

Impatto acustico delle ventole:

Per misurare l’impatto acustico, abbiamo utilizzato un fonometro professionale PCE-999 posizionato ad una distanza di circa 60, 30 e 15 cm. Il rumore della ventola è stato rilevato impostando una percentuale di rotazione della stessa che varia come segue: 20%, 30%, 40%, 50%, 60%, 70%, 80%, 90% e 100%.

Ricordiamo che i decibel non hanno un andamento lineare ma logaritmico: ad esempio, la differenza di 10 dB tra 100 e 110 dB è qualitativamente maggiore della differenza di dB tra 50 e 60 dB.

Diamo uno sguardo alla strumentazione utilizzata per i nostri test.

{jospagebreak_scroll title=Strumentazione utilizzata:}

Strumentazione utilizzata:

Di seguito andiamo ad illustrare la strumentazione utilizzata.

Misurazione delle temperature

Per il rilevamento delle temperature ci siamo avvalsi di software scaricabili gratuitamente da internet, come RealTemp e CPUID Hardware monitor. Per poter rilevare le temperature dei componenti che non possono essere letti da tali software, useremo un termometro ad infrarossi con puntamento Laser PCE-777.

NOTA DELLA REDAZIONE: Pur consapevoli che un rilevamento di tipo software sia quantomeno inadatto a fornire dati certi ed inconfutabili, a causa delle numerose variabili che possono condizionare il rilevamento stesso, come per esempio il mal funzionamento del sensore sulla scheda madre, oppure un errato settaggio del software di rilevamento, al momento riteniamo che tale sistema sia comunque quantomeno ripetibile da parte degli utenti finali del prodotto recensito.

Misurazione della rumorosità

Per il rilevamento della rumorosità durante il funzionamento di ventole e dissipatori abbiamo scelto di usare strumentazione professionale a marca PCE, e nello specifico il fonometro Professionale PCE-999.

Non ci resta che analizzare i risultati ottenuti.

{jospagebreak_scroll title=Stress e monitoraggio temperatura:}

Stress e monitoraggio temperatura:

Stress Test Prime 95

Il test con il software Prime95 ha avuto la durata di 15 minuti per ogni sessione di prova. Non è stata utilizzata nessuna ventola aggiuntiva o modifica alle impostazioni automatiche per la gestione della ventola del dissipatore della CPU. Abbiamo deciso di non impostare la ventola al 100% manualmente per verificare sul campo il comportamento delle varie soluzioni di dissipazione così come un utente se le troverebbe di fronte dopo una semplice installazione.

Prime95 è diventato negli ultimi anni un software molto popolare tra gli appassionati di pc e overclocker perchè viene utilizzato come un software di test per la stabilità. Comprende un “Torture Test” progettato specificatamente per il test dei sottosistemi PC per gli errori, al fine di contribuire a garantire il corretto funzionamento di Prime95 su quel sistema. Questo è importante perché ogni iterazione del Lucas-Lehmer dipende da quello precedente e se la ripetizione non è corretta non sarà corretto il risultato del test sui numeri primari.

La caratteristica dello stress-test in Prime95 è che può essere configurato per testare meglio i vari componenti del computer cambiando la dimensione della trasformata rapida di Fourier (FFT). Tre set di configurazioni predefinite sono disponibili: FFT Small, In-place FFT e Blend. Le modalità FFT Small e In-place FFT servono soprattutto per testare la FPU e la cache della CPU, mentre la modalità Blend effettua tutti i test, compresa la memoria.

Su un sistema assolutamente stabile, Prime95 dovrebbe essere in grado di girare a tempo indeterminato. Se si verifica un errore il test viene bloccato e questo indica che il sistema potrebbe essere instabile. Usiamo il condizionale perchè non è detto che un sistema stabile in Prime95 lo sia in qualsiasi campo di utilizzo e viceversa.

Questo perché Prime95 è progettato per stressare la CPU con un intenso carico di lavoro e per fermarsi quando incontra anche un solo piccolo errore, mentre la maggior parte delle applicazioni che non stressano la CPU ai livelli di Prime95 continueranno a funzionare a meno che non incontrino un errore fatale.

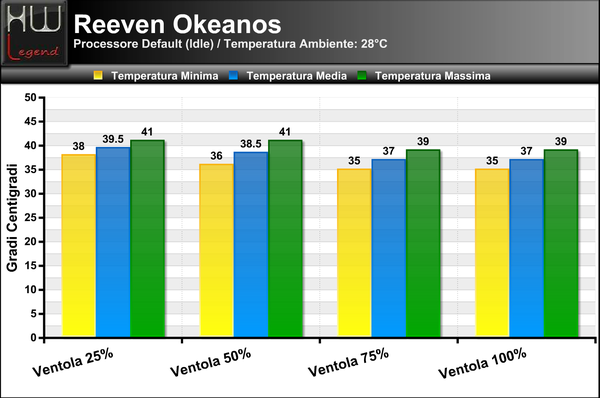

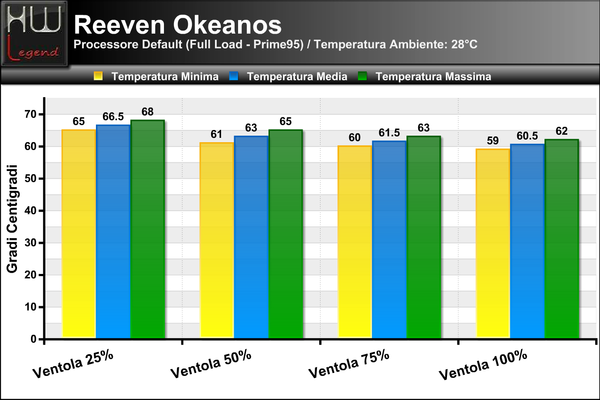

Nelle tabelle che seguono vengono riportate le temperature rilevate sia in idle sia in full load (stress). Le configurazioni usate sono quelle di default e di overclock. La temperatura indicata, vista la lieve differenza rilevata tra i core della CPU, rappresenta la media delle letture.

Test con CPU a default – 3400MHz

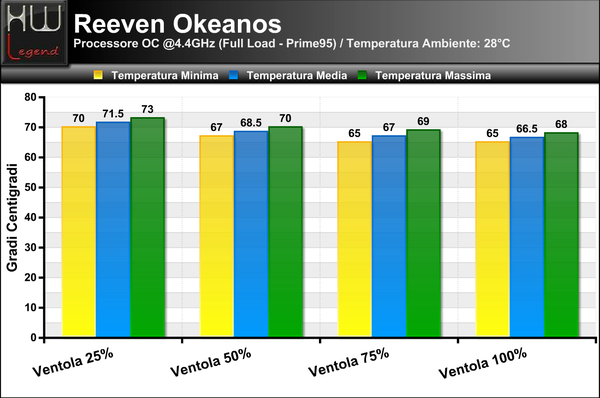

Test con CPU in overclock – 4400MHz

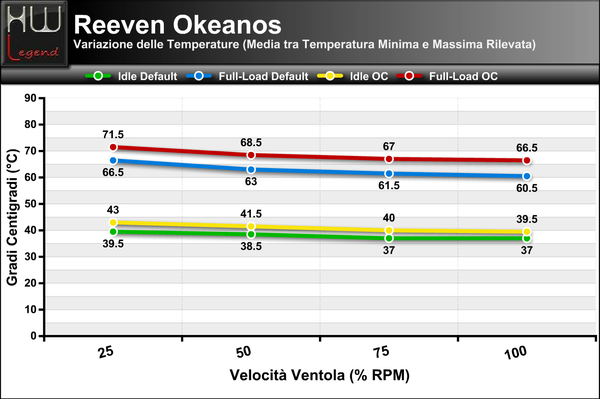

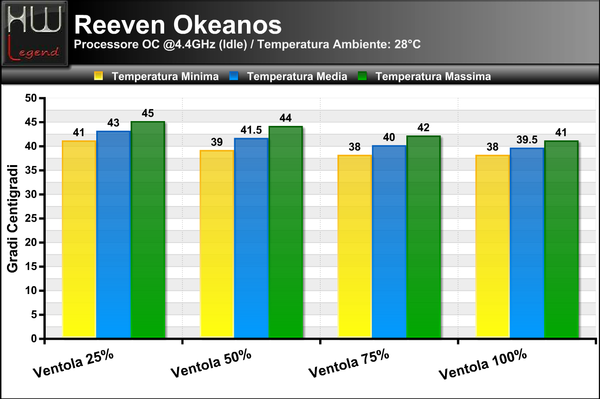

Di seguito il grafico della variazione di temperatura in base alla velocità della ventola. I valori utilizzati sono la media tra il valore minimo e quello massimo.

Come possiamo chiaramente osservare, il Reeven Okeanos è un dissipatore dalle ottime performances anche in condizioni di overclock spinto e ventole impostate a basso regime di rotazione.

Ad una frequanza di 4.4 GHz abbiamo ottenuto temperature superiori di appena 6 °C rispetto ai test a default di 3.4 GHz. Il Reeven Okeanos risponde ottimamente all’incremento di calore sviluppato ed è in grado di gestirlo senza particolari problemi.

Ottima anche la linearità con la quale le temperature salgono allo scendere del regime di rotazione delle ventole. Possiamo osservare solamente un incremento di appena 6 °C, passando dal regime di rotazione del 100% a quello del 25%. Non possiamo che ritenerci pienamente soddisfatti dei risultati ottenuti.

{jospagebreak_scroll title=Impatto acustico – Rumorosità:}

Impatto acustico – Rumorosità:

Il test di rumorosità è uno dei più difficili da effettuare, perchè durante la fase di test qualsiasi rumore, anche minimo, può far balzare il grafico verso l’alto, di fatto invalidando il lavoro effettuato e costringendoci a ripetere il test dall’inizio.

Per questo motivo, non disponendo purtroppo di una camera anecoica, ci siamo veduti costretti ad aspettare le tarde ore notturne per poter effettuare i nostri test in tutta tranquillità e con rumore ambientale il più basso e costante possibile. Lo strumento utilizzato, il fonometro professionale PCE-999, è molto sensibile al rumore ambientale.

Da questo valore, tipico di qualsiasi ambiente domestico, è necessario partire per poter analizzare la rumorosità del complesso dissipatore/ventola. Tali condizioni sono ovviamente irripetibili in ambito domestico, e sinceramente lasciano, a chi acquista il dissipatore, una idea non del tutto reale delle reali prestazioni. Un valido articolo in inglese spiega molto bene cosa sia il rumore e come questo influenzi il il normale utilizzo del pc. L’articolo lo troverete qui.

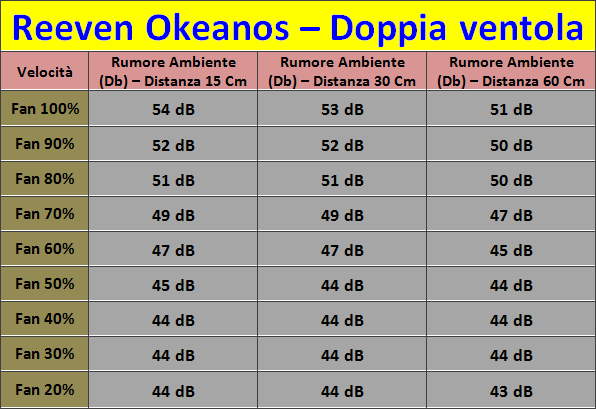

Nella tabella che segue vengono riportate le rilevazioni fatte con il fonometro PCE-999 ad una distanza prima di 60, poi di 30, ed infine di 15 cm.

Di seguito il grafico con le rilevazioni del rumore generato dalle ventole ad una distanza di 60, 30 e 15 cm in rapporto alla percentuale di rotazione della stessa.

Reeven dichiara che si ottiene un rumore massimo di 36.4 dBA per la ventola da 120mm e 33.4 dBA per quella da 140mm. Utilizzando le due ventole contemporaneamente chiaramente la rumorosità sviluppata è superiore.

Sopra il regime di rotazione dell’80% le ventole risultano rumorose. Purtroppo il sistema di montaggio non prevede alcun accorgimento antivibrazione, che avrebbe senza dubbio aiutato e mitigato il rumore provocato dalle ventole stesse. Fino al 50% il Reeven Okeanos risulta molto silenzioso a tutto vantaggio del confort acustico.

Nonostante il rumore generato oltre il 60% del regime di rotazione risulti essere abbastanza udibile, abbiamo potuto osservare durante i nostri test, che il miglior compromesso possibile tra prestazioni e rumorosità lo si ottiene impostando le ventole alla rotazione del 50%. Nel complesso possiamo quindi ritenerci soddisfatti dal rapporto rumore/prestazioni offerto da questa ventola.

{jospagebreak_scroll title=Conclusioni:}

Conclusioni:

	Prestazioni/Overclock:
	Temperature/Rumorosità:
	Rapporto Qualità/Prezzo:
	Giudizio Complessivo:

Il Reeven Okeanos risulta un dissipatore a torre dalle performances veramente interessanti. Dai test effettuati è possibile osservare come il dissipatore sia in grado di gestire anche overclock senza particolari problemi. La presenza di due ventole e di un bundle completo lo rendono senza dubbio un prodotto da consigliare a chi desidera migliorare le prestazioni dei cooler originali a corredo con i processori.

Grazie all’adozione di una grande massa radiante in alluminio attraversata da ben 6 heatpipes in rame nickelato, di cui 4 da 6mm e 2 da 8mm, ed all’utilizzo di due ventole una da 120 mm e l’altra da 140 mm, è stato possibile realizzare un prodotto estremamente prestante e abbastanza silenzioso.

I materiali risultano di ottima qualità, segno della massima cura e attenzione che l’azienda adotta nei confronti del consumatore finale. Ottima la possibilità di installare il dissipatore su qualsiasi piattaforma, sia Intel che AMD ad oggi disponibile in commercio, senza dover ricorrere ad ulteriori adattatori.

Il design risulta pulito e curato. Interessanti ed utili dettagli non fanno altro che impreziosiosire ancora di più, il prodotto Reeven, donandogli un tocco di classe ed eleganza ulteriore. Le rifiniture e la struttura delle lamelle del corpo dissipante, oltre alla buona qualità della base del dissipatore, lo rendono capace di offrire risultati, in termini di smaltimento del calore, decisamente interessanti.

Nel complesso l’Okeanos ci ha stupito in maniera più che positiva dal punto di vista prestazionale. Migliorabili sono il sistema di montaggio delle ventole e il rumore generato dalle ventole. Quest’ultimo aspetto lo riteniamo in parte trascurabile, grazie alle temperature più che accettabili anche stando aattorno del 50% del regime di rotazione.

In conclusione, possiamo affermare che l’impegno di Reeven nell’immettere sul mercato un prodotto che sia qualitativamente ben fatto e prestazionalmente valido viene centrato appieno. Noi di HWLegend siamo ben felici di assegnare il nostro Award “HW Legend Platinum”.

Pro:
