Prime immagini Nvidia GTX 560 Ti

Nei giorni scorsi, vi abbiamo segnalato le indiscrezioni qui e qui, sulle imminenti uscite grafiche Nvidia GTX 560 Ti. La GTX 560 Ti secondo i piani Nvidia, prende il posto dell’attuale GeForce GTX 460 e si appresta a dare battaglia ad armi pari con la fascia media di AMD.

La GeForce GTX 560 Ti sarà basata sul nuovo chip GF114 di Nvidia con un bus a 256 bit, 384 CUDA Core e 1GB di memoria GDDR5.

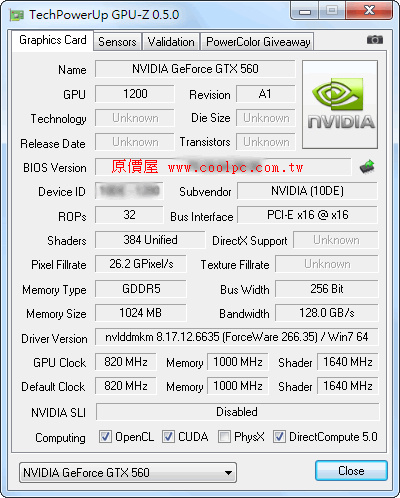

Il Sito coolpc ha mostrato le foto del prodotto finito. Di seguido riportiamo lo screen di GPU-Z.

Le immagini mostrano tutto quello che c’è da sapere sulla scheda, compreso il PCB il layout e il sistema di raffreddamento.

A primo impatto, sembra che la GTX 560 Ti sia più lungha rispetto alla GTX 460. Il dispositivo di raffreddamento utilizzato risulta essere decisamente più raffinato.

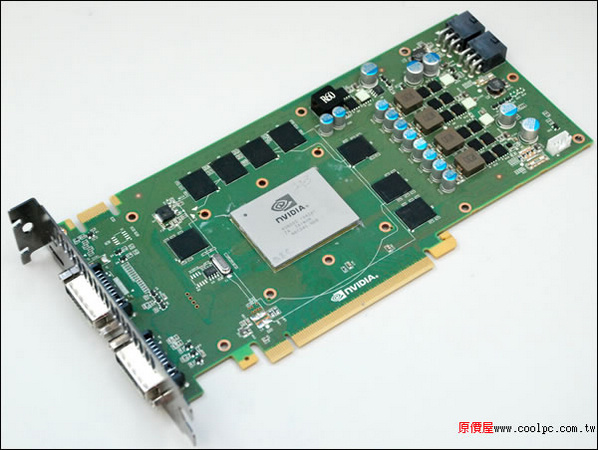

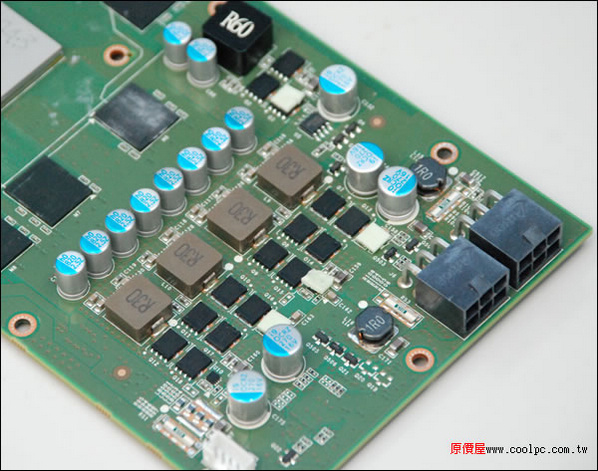

La scheda di forma rettangolare ha otto chip di memoria GDDR5, in linea con la GPU. Sono presenti due connettori a 6-pin di alimentazione PCI-E. I due connettori forniscono alimentazione a 4 fasi necessarie per alimentare la GPU. Un’ulteriore fase di alimentazione è dedicata alle memorie. Pertanto abbiamo un 4+1 fasi di alimentazione.

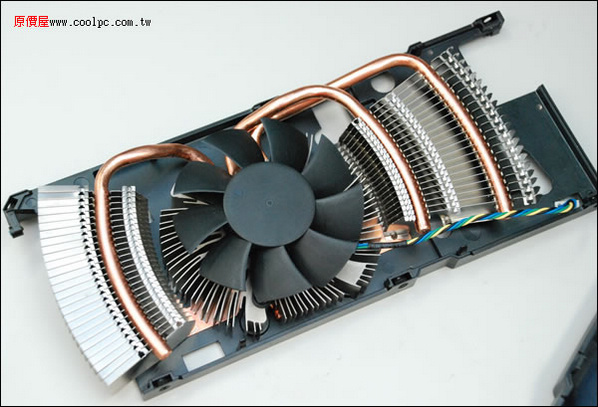

Dalle immagini possiamo vediamo come il PCB sia di colore verde. Ogni partner potrà liberamente personalizzera il PCB a proprio piacimento. Molto interessenta è la soluzione dissipante, decisamente ben realizzate e superiore alle precedenti soluzioni Nvidia. Il massiccio corpo monoblocco dissipante disperde il calore dei componenti quali la memoria, il core e il VRM. Le heatpipes in rame da 8 millimetri, sono in grado di smaltire velocemete il calore prodotto e riescono a garantire uno scombio termico sempre adeguato tra i vari componenti.

La GTX 560 Ti supporta il 2-way SLI. Sono presenti sul retro due uscite DVI e una mini-display HDM.

Il lancio ufficiale dovrebbe avvenire il 25 gennaio 2011 e le frequenza di funzionamento saranno pari a 820/1640/4000 MHz, rispettivamente per Core, Unità shader e memoria.

 Fonte: Sito coolpc

 Seguite la Discussione nel Forum…..

Si ringrazia il moderatore LurenZ87 per la segnalazione.

A. Delli Santi – djlegend – HW Legend Staff
