Il componente principale di ogni pc è senza dubbio l’alimentatore, cuore di ogni macchina, in quanto esso garantisce di alimentare nel modo migliore ogni componente del nostro amato computer. La nota azienda FSP si occupa, da moltissimi anni con massimo impegno e dedizione, di tutto quello che riguarda il complesso settore di alimentazione, dai pc casalinghi fino ad arrivare alle soluzioni industriali e professionali come i NAS. Durante la giornata di oggi andremo ad analizzare il modello entry level di questa innovativa ditta, ossia l’HEXA+ da 400W, utile per qualsiasi configurazione, sia casalinga che da ufficio. Non ci resta che auguravi una buona lettura, sperando che l’articolo sia di vostro gradimento!
Introduzione:
FSP Europe ha iniziato la propria attività nel 1995 con un piccolo ufficio vendite in Germania ma e’ divenuta in breve tempo un’importante base logistica che serve oggi tutta l’Europa. Attualmente l’azienda si avvale della collaborazione di più di 30 impiegati che sono coinvolti nelle attività giornaliere di FSP Europe all’interno delle funzioni aziendali del marketing, delle vendite e della logistica per fornire i nuovi prodotti provenienti da FSP Taiwan ai nostri clienti in Europa. Inoltre, l’azienda dispone di un centro di supporto tecnico che possiede l’infrastruttura tecnologica per poter costantemente analizzare e testare le prestazioni dei propri prodotti.
FSP dispone di un magazzino fornito di un’ampia varietà di dispositivi di alimentazione: dagli alimentatori per apparecchiature mediche a quelli richiesti dai gamers per configurare i loro computer fino alla vastissima gamma di alimentatori per i computer portatili. Inoltre, FSP offre ai un supporto costante ai propri clienti che devono costruire, testare, certificare e commercializzare i loro sistemi.
La Qualità è la nostra priorità, lo standard di qualità dei prodotti FSP è superiore rispetto a quello di qualunque altro competitor. Tutti i componenti vengono attentamente esaminati non solo prima di entrare nella linea di produzione ma soprattutto lungo tutta la linea produzione per assicurare che ogni possibile difetto possa essere individuato e risolto immediatamente.
Il nostro obiettivo e’ offrire il miglior rendimento nel rispetto dell’ambiente. FSP è il produttore che possiede il maggior numero di prodotti conformi alla certificazione 80 PLUS. L’efficienza energetica dei prodotti FSP non solo rappresenta una fonte di risparmio per i nostri clienti ma soprattutto ha un impatto ridotto sull’ambiente. Un alimentatore efficiente comporta notevoli vantaggi: come la garanzia di una maggiore durata nel tempo di tutti i componenti grazie ad una minore dispersione di calore e una maggiore silenziosità della ventola dovuta alle temperature più basse raggiunte dal dispositivo. Tutti questi vantaggi saranno ancora più tangibili nei prodotti certificati 80 Plus Gold e Platinum.
Noi, di FSP non solo un produciamo alimentatori ma li amiamo. Per questo motivo sponsorizziamo e patrociniamo Lan Party e promuoviamo eventi che riuniscono gli appassionati di hardware discutendo le ultime novità sulle applicazioni delle tecnologie attuali.
Tutte le informazioni raccolte durante questi eventi vengono direttamente trasferite ai nostri laboratori di Ricerca e Sviluppo dove vengono creati i prodotti del futuro. L’ esempio tangibile di questo processo virtuoso è rappresentato dalla nostra gamma di Gruppi di Continuità (UPS) che parte dai modelli più piccoli destinati alle esigenze casalinghe o di un piccolo ufficio fino a quelli di tipo Online da 10000VA che rappresentano la soluzione ideale per le grandi realtà industriali.
Guardando al futuro: con la diffusione dei requisiti di efficienza energetica a nuovi settori, FSP mette al servizio dei propri partner la propria esperienza in nuovi campo di applicazione come quello dell’illuminazione LED. Non siamo solo un’azienda produttrice di alimentatori, oltre 400 ingegneri lavorano ogni giorno nella ricerca e nello sviluppo di nuove applicazioni ed il frutto della loro lavora e della loro passione è presente nei nostri prodotti.
Per maggiori informazioni visitate il sito ufficiale FSP.
{jospagebreak_scroll title=Confezione e Bundle:&heading=Introduzione:}
Confezione e Bundle:
L’alimentatore HEXA+ 400W arrivato in redazione riporta la dicitura PPA4004900. La confezione è di cartone molto resistente, dalla classica e tradizionale forma parallelepipeda. Le sue dimensioni sono nel complesso contenute ed adatte nel contenere in maniera appropriata la PSU di FSP.
L’imballaggio risulta solido e consente di protegge il prodotto da eventuali urti accidentali. La scatola della PSU HEXA+ 400W rispetto a quella dell’AURUM 92+ 650W che abbiamo recensito qui, è costituita da una sola parte che riporta tutte le principali informazioni del prodotto come: il nome dell’alimentatore, il logo dell’azienda e le specifiche tecniche dello stesso.

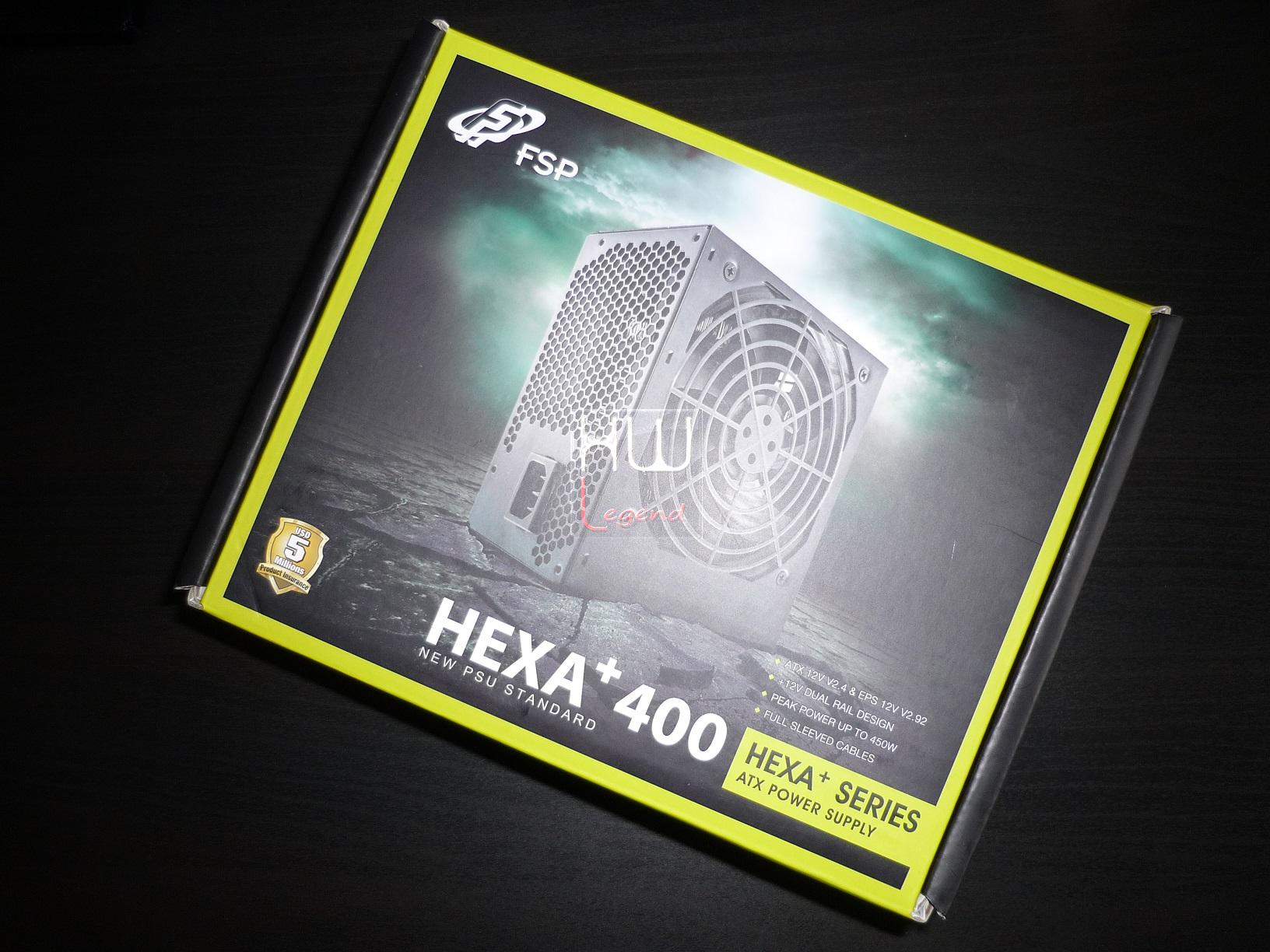

La confezione risulta molto curata. Il cartone rigido di notevole spessore protegge l’alimentatore. Sulla parte frontale troviamo oltre al logo della ditta ed al nome del prodotto, una bella foto panoramica dell’alimentatore con tutte le principali features che lo contraddistinguono, come la presenza di un sistema a doppio rail per i 12V, una potenza di picco di 450W e la presenza di cavi completamente sleevati. Il trasporto, anche senza la presenza delle classiche maniglie laterali, risulta facile, visto le ridotte dimensioni d’ingombro.

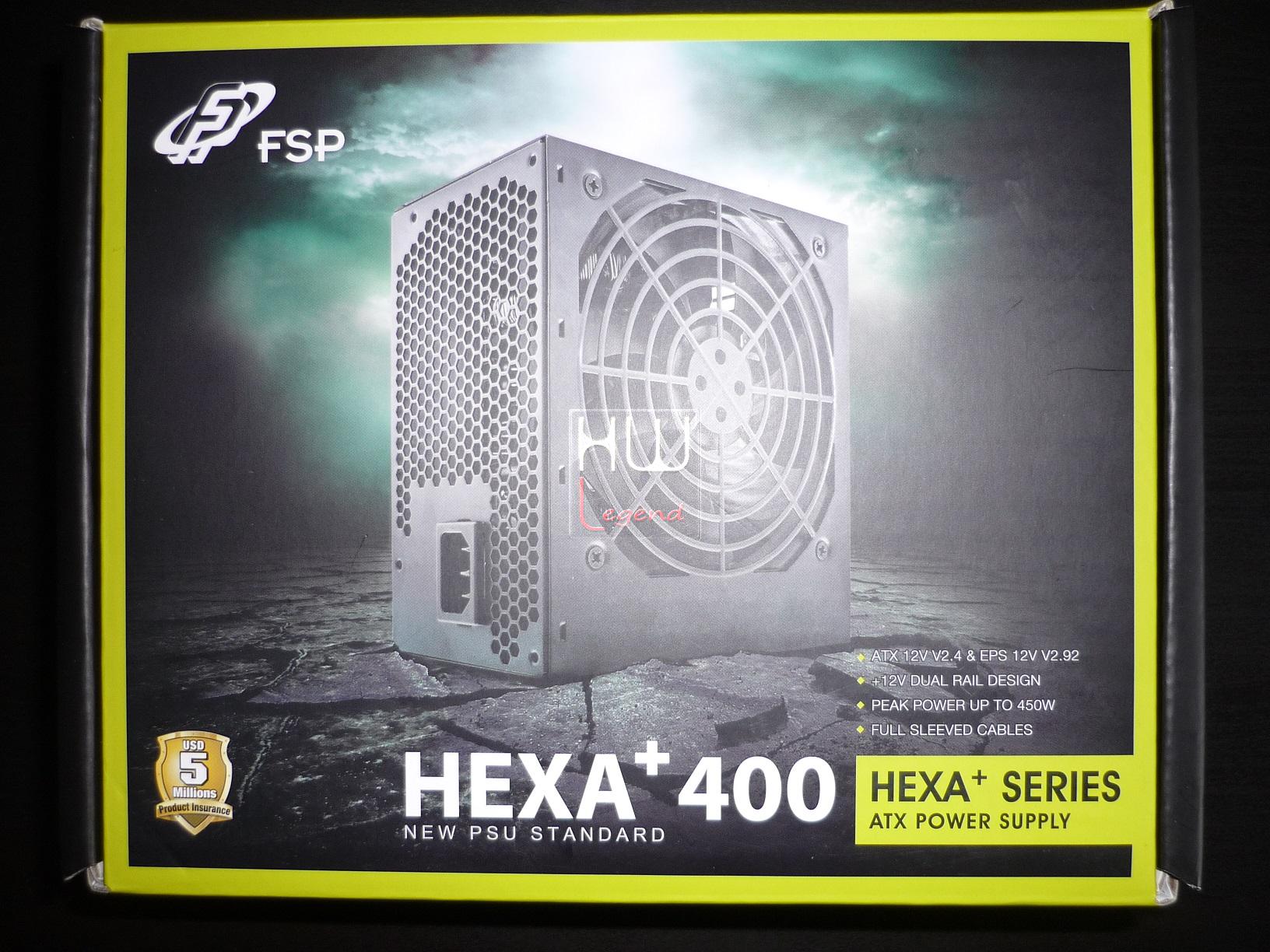

Il look risulta moderno e in grado di attirare l’attenzione del consumatore finale. La grande raffigurazione del prodotto assieme alla scritta HEXA+ 400W, rende immediatamente l’idea di cosa stiamo per acquistare.
Le cornici verdi ben si sposano con il resto dello sfondo nero, creando un forte risalto cromatico che nel suo insieme riproduce una visione decisa e accattivante allo stesso tempo. FSP ha curato in ogni minimo particolare l’aspetto grafico realizzando una confezione in grado di trasmettere pieno appagamento al nostro senso visivo.
La parte laterale destra, come quella sinistra, riprende l’uniformità cromatica vista in precedenza, creando di fatto una continuità estetica eccellente. In maniera ordinata troviamo: il sito del produttore scritto a caratteri cubitali e la potenza massima erogata dall’alimentatore.
Nella parte posteriore della confezione troviamo moltissime informazioni tra cui: le features, la cavetteria fornita in bundle e le specifiche tecniche del prodotto.

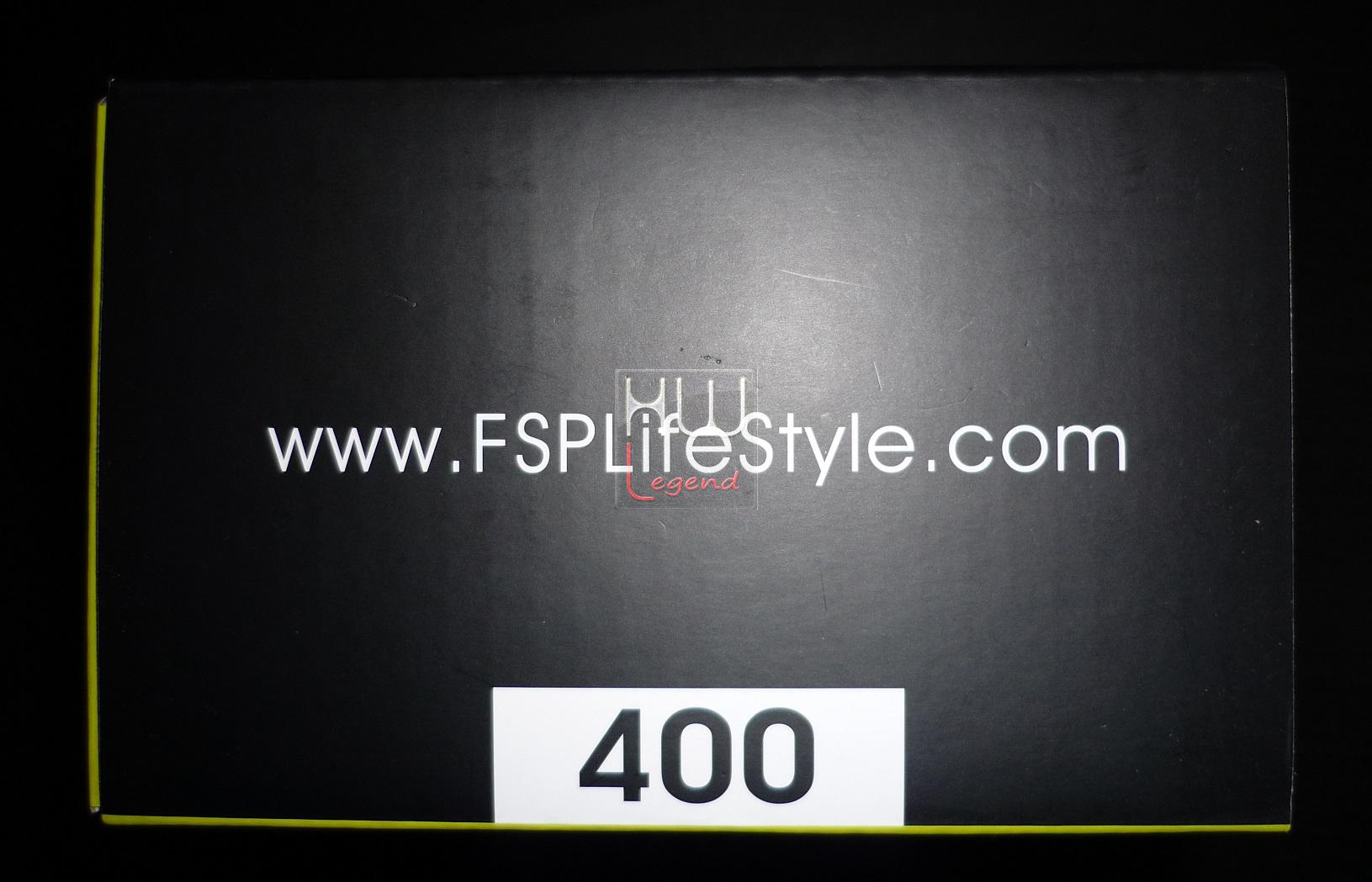

Nella parte superiore della confezione vi sono riportati il logo, il sito internet ed il modello dell’alimentatore. Nella parte inferiore invece troviamo un breve invito, scritto in ben 25 lingue, italiano incluso, a consultare il sito internet del produttore per avere maggiori informazioni.
FSP non ha trascurato alcun dettaglio, curando con molta attenzione e scrupolosità tutti i particolari. Il design della confezione risulta davvero eccellente e consente sin da subito di apprendere tutte le informazioni sul prodotto.

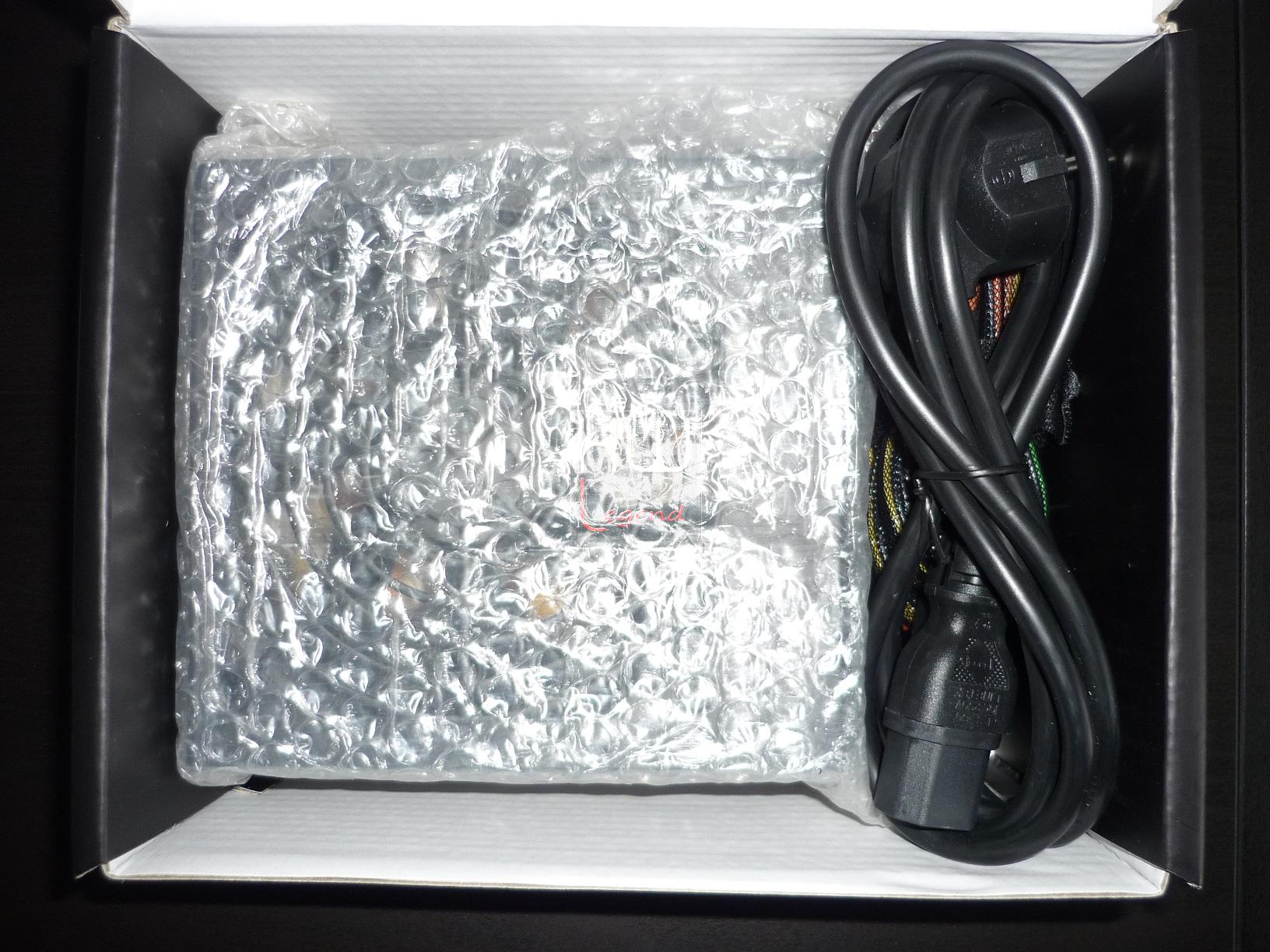

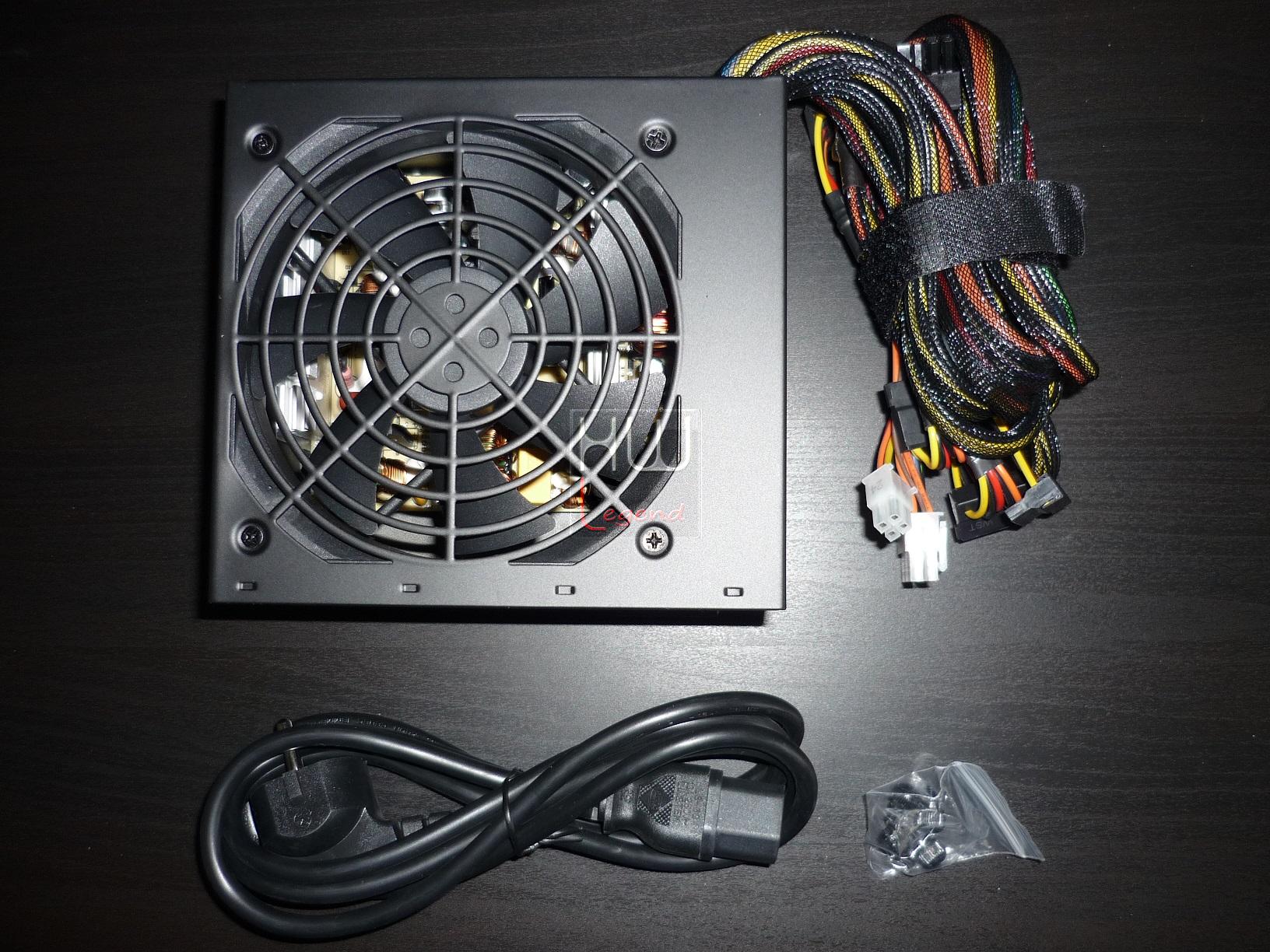

L’apertura della confezione risulta semplice e in pochi secondi ci troveremo di fronte al materiale fornitoci in dotazione. La prima cosa che troviamo è un foglio, riportante i termini e le condizioni per la garanzia e un invito in ben 25 lingue (italiano compreso) a consultare il sito internet del produttore per avere maggiori informazioni sul prodotto. Una volta rimosso è possibile osservare interamente il contenuto.
La cura della distribuzione di ogni componente all’interno della confezione, denota l’ottimo studio e attenzione che l’azienda ha riposto. Riteniamo che sia difficile danneggiare il prodotto durante il trasporto ma comunque invitiamo l’azienda ad utilizzare un piccolo rivestimento in polistirolo espanso sul corpo principale dell’alimentatore al posto del comune pluriball, in modo da aumentarne la sua protezione.

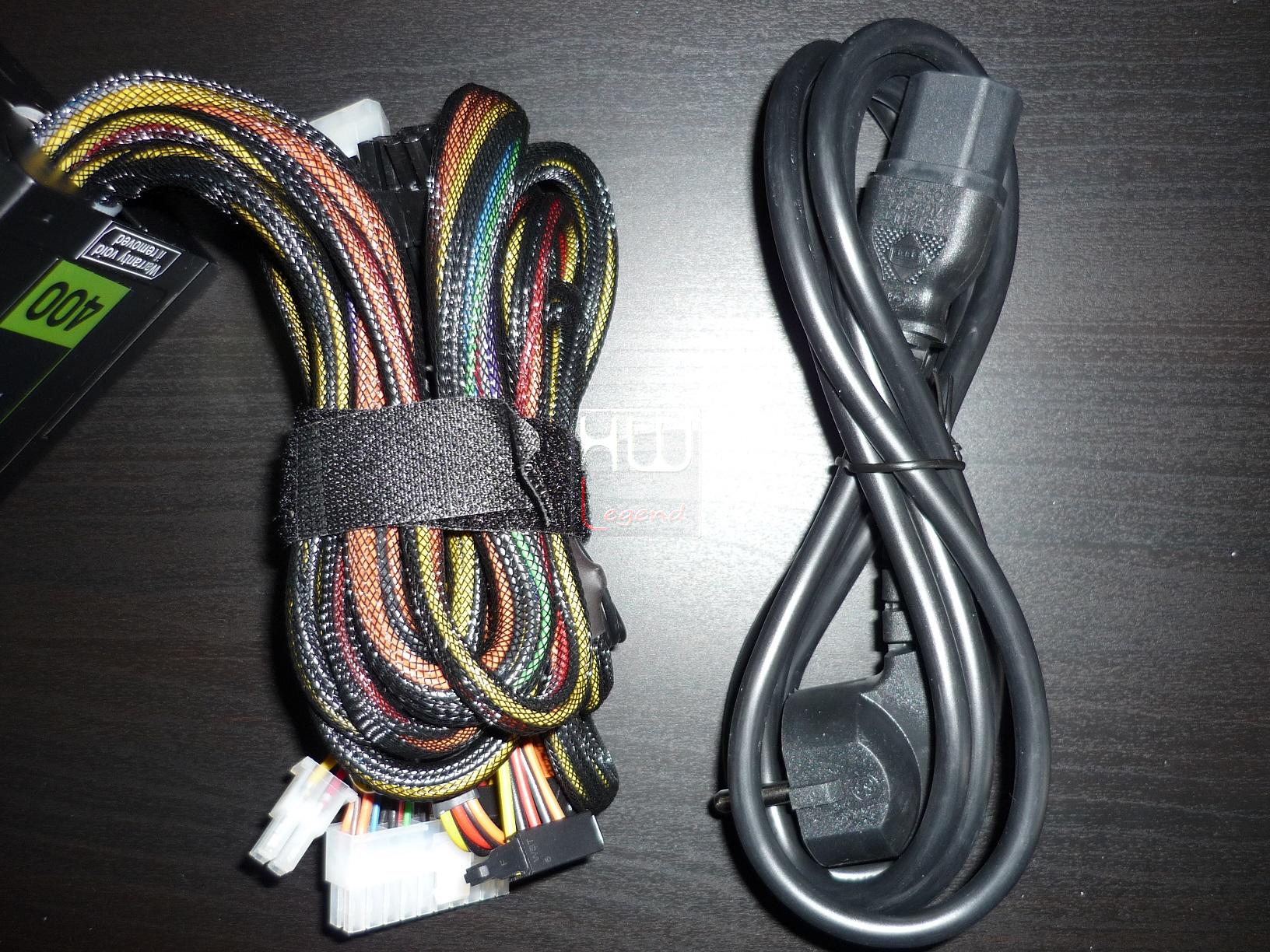

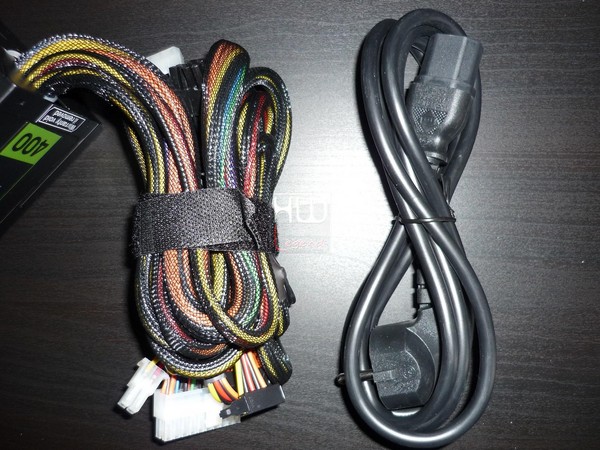

Il bundle risulta basilare ma allo stesso tempo completo e consente fin da subito di godere a pieno del prodotto. Esso è composto dalla PSU, dal cavetto di alimentazione, da 4 viti per il fissaggio e dalla garazia.
Osservando con attenzione i componenti, possiamo notare come l’azienda, abbia posto particolare attenzione alla qualità dei materiali utilizzati. Questi infatti risultando particolarmente resistenti anche a torsioni, piegamenti ed in generale ad un utilizzo prolungato e intensivo nel tempo. FSP non si è quindi smentita per quanto riguarda la qualità dei propri prodotti anche se di fascia entry level.
Siamo pronti per andare ad analizzare le caratteristiche tecniche e le features del FSP HEXA+ 400W.
{jospagebreak_scroll title=Specifiche Tecniche e Features:}
Specifiche Tecniche e Features:
L’FSP HEXA+ da 400W è un alimentatore dall’ottimo rapporto prezzo/prestazioni, in grado di avere comunque un’efficienza energetica dell’80%, un supporto a doppio rail per la linea dei 12V, un picco di potenza massima di ben 450W, due connettori pci-ex da 6+2pin ed infine una protezione completa verso la sovracorrente (OCP), la sovratensione (OVP) ed il cortocircuito (SCP). Nella gamma HEXA+ troviamo anche soluzioni con wattaggi massimi più elevati, come i modelli da 450W, 500W e 550W.
L’alimentatore HEXA+ 400W, come appena menzionato, vanta la certificazione di un efficienza dell’80%, ma solo sulla corrente alternata da 115V, mentre in quella da 230V non ne conosciamo il valore. 80 PLUS è un’iniziativa patrocinata da Ecos e EPRI per promuovere l’efficienza energetica negli alimentatori dei computer. Attualmente sono sei le certificazioni vigenti.

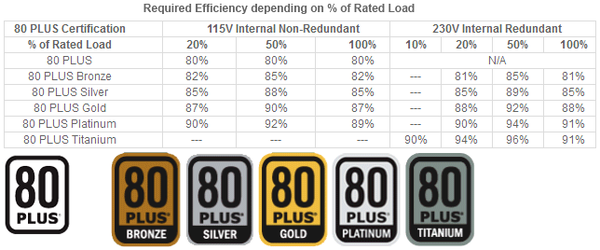

La certificazione 80 PLUS identifica i prodotti che arrivano all’80% di efficienza energetica al 20%, 50% e 100% del proprio carico massimo (solo sui 115V), riducendo il maniera significativa il consumo e aumentando la durata degli alimentatori. L’efficienza energetica raggiunta dalla PSU HEXA+ 400W si attesta su un valore medio dell’80% su corrente alternata da 115V.
La PSU FSP HEXA+ 400W risulta un prodotto molto interessante. Diverse sono le caratteristiche tecniche di rilievo implementate in esso. L’alimentatore adotta caratteristiche degne di nota, la totale compatibilità con gli ultimi processori della famiglia Core di Intel Haswell, la certificazione 80 Plus, in grado di massimizzare le performance e nel contempo avere la massima protezione disponibile, ed infine il supporto allo standard 2013 ErP/EuP Ready, che certifica un consumo dell’intero sistema inferiore a 0,5W durante lo standby.
Raggruppiamo brevemente le features principali dell’HEXA+ 400W:
- Conforme con lo standard ATX 12V 2.4 & EPS 12V Versione 2.92;
- Efficienza dell’80%;
- Sistema a doppio rail 12V;
- Connettore PCI-Express per l’alimentazione di schede grafiche;
- Silenzioso, ventola a lunga durata da 120mm;
- Protezioni complete: OCP, OVP, SCP;
- Compatibile con le piattaforme Intel Haswell;
- Molteplici test di sicurezza superati;
- Supporto allo standard ErP/EuP 2013.
Le innumerevoli ed interessanti features presenti nell’alimentatore FSP HEXA+ 400W, lo rendono un prodotto unico e per certi versi innovativo, tanto da essere un valore aggiunto elevato al prodotto. Riportiamo di seguito le specifiche tecniche cosi come dichiarate del produttore.

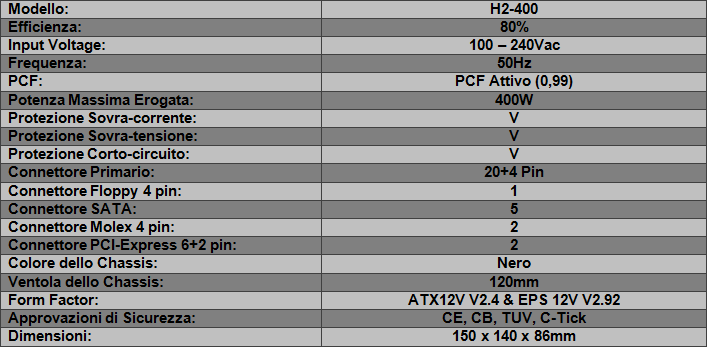

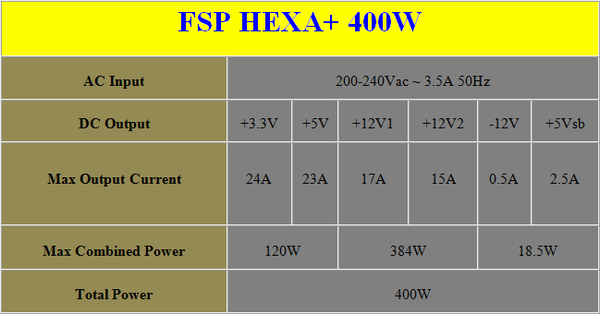

Le caratteristiche tecniche dichiarate da FSP, rispecchiano in pieno la volontà del produttore, nel voler realizzare un alimentatore silenzioso, estremamente efficiente e con componentistica di qualità. I cavi forniti in dotazione sono di ottima qualità e assicurano una duttilità ed espandibilità di componenti installabili decisamente buona in rapporto alla potenza massima erogata.
Nel corso della nostra recensione analizzeremo le caratteristiche peculiari e innovative che i tecnici di FSP hanno voluto mettere a disposizione dei propri clienti. Riportiamo di seguito la tabella descrittiva dei dati elettrici di erogazione dell’unità.

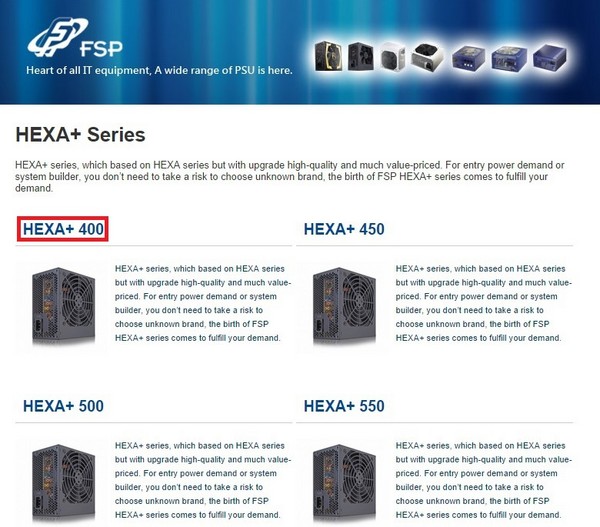

Per ulteriori informazioni è possibile consultare la pagina web del prodotto sul sito FSP. Siamo pronti per andare ad analizzare in dettaglio la soluzione HEXA+ 400W.
{jospagebreak_scroll title=Uno sguardo da vicino – Parte Prima:}
Uno sguardo da vicino – Parte Prima:

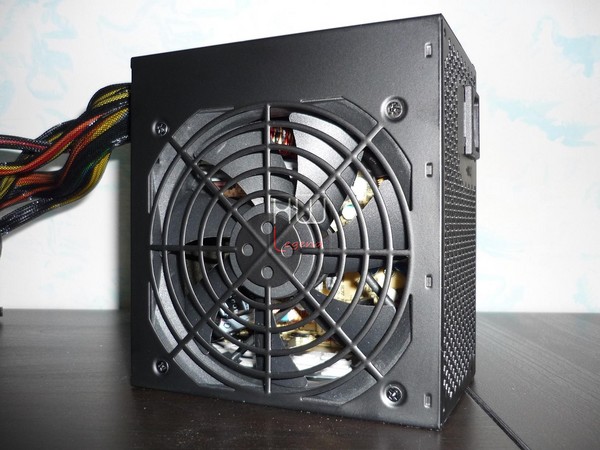

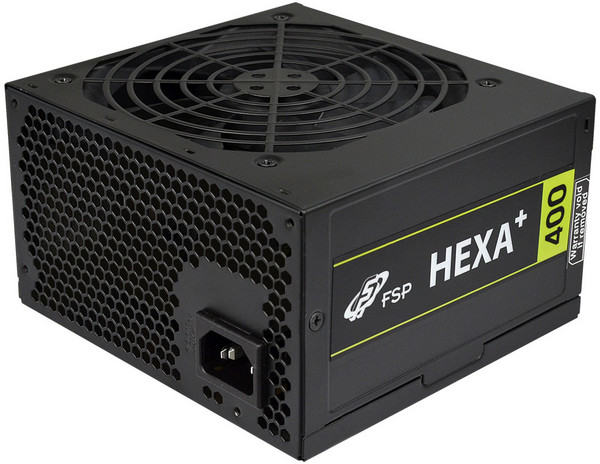

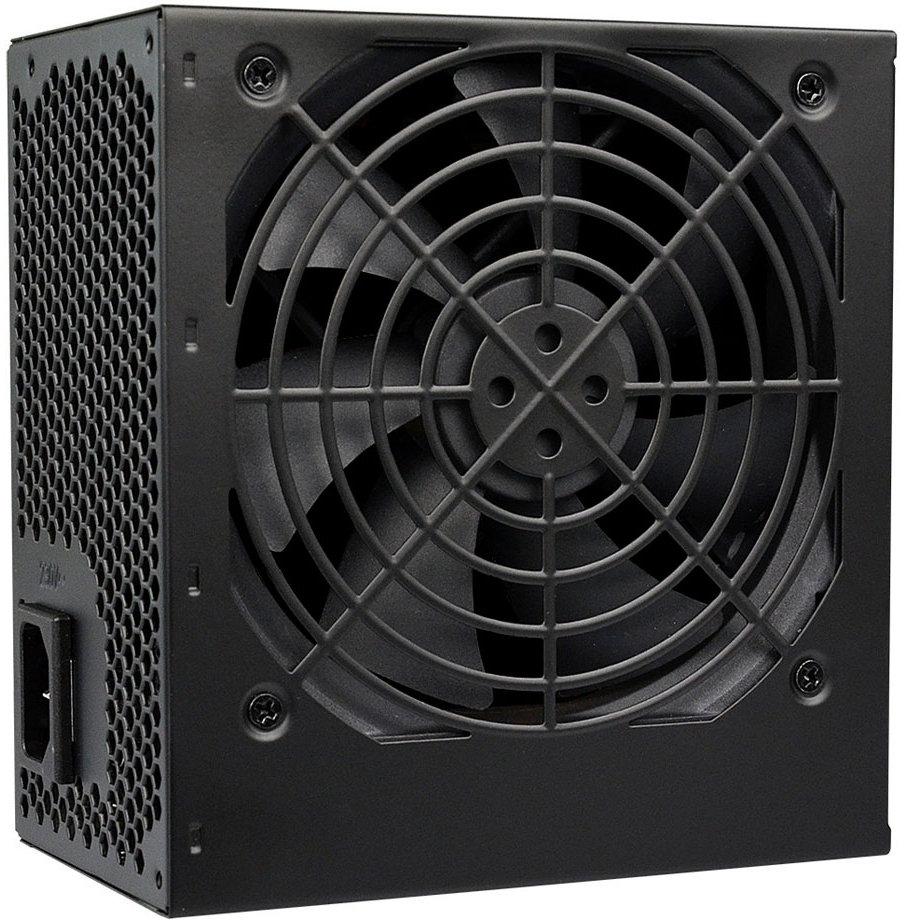

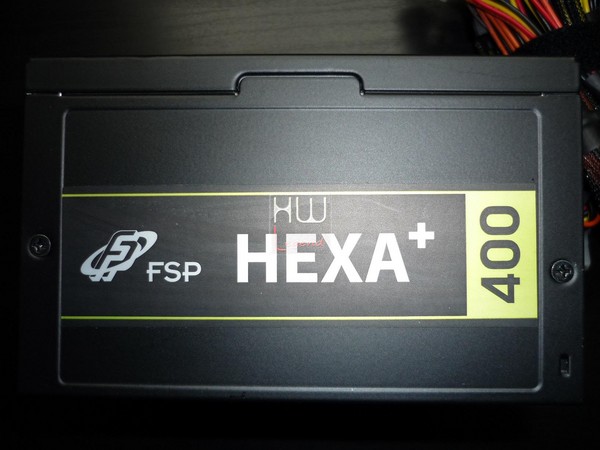

Il nuovo PSU HEXA+ 400W esteticamente da subito la sensazione di essere un prodotto di ottima fattura. La verniciatura nera opaca dello chassis risulta omogenea e resistente, garantendo inoltre un ottimo effetto visivo. La griglia è ricavata direttamente nello chassis ed è perfettamente lavorata, inoltre le parti assemblate sono ben unite tra loro.
Le dimensioni di 140 mm (W) x 86 mm (H) x 150 mm (D) ci danno un prima indicazione sulle potenzialità del prodotto che andremo ad analizzare. La griglia di protezione ha un tradizionale disegno circolare, senza inserti o particolari fronzoli. Essa è ricavata intagliando la lamiera dello chassis, il che la rende una soluzione elegante ed interessante allo stesso tempo.
Il case dell’HEXA+ 400W risulta senza dubbio di eccellente qualità, oltre ad essere resistente ai graffi. L’unico problemino che abbiamo riscontrato è che la vernice, essendo opaca, risulta essere una “calamita” per le impronte digitali.

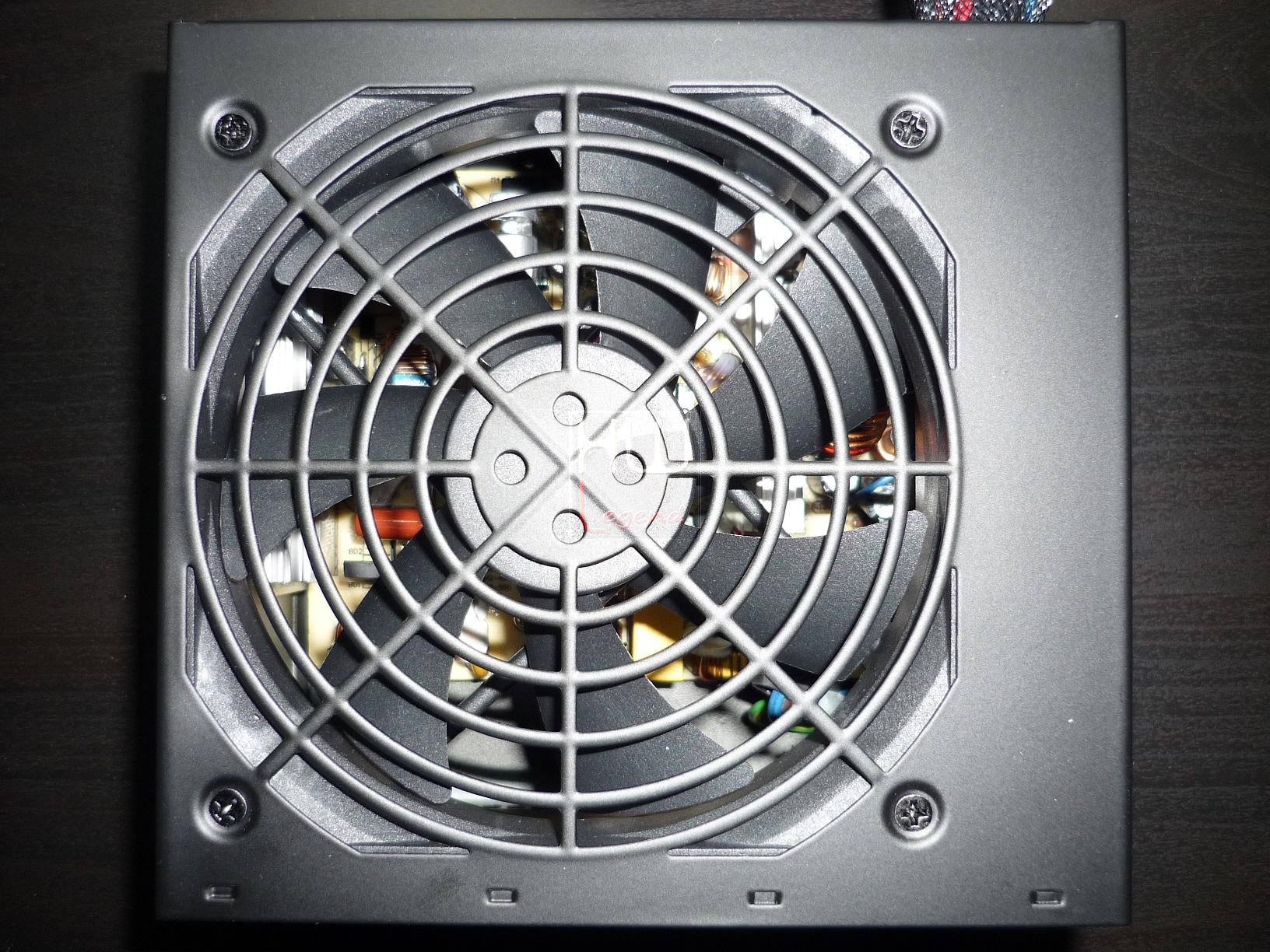

Le due faccie laterali, precisamente speculari, sono caratterizzate dalla presenza di un adesivo riportante il logo del produttore, il modello ed il wattaggio dell’alimentatore. Anch’essi sono opachi ed insieme alle bande verdi presenti sulle tre estremità, conferiscono un tocco di vivacità al prodotto.

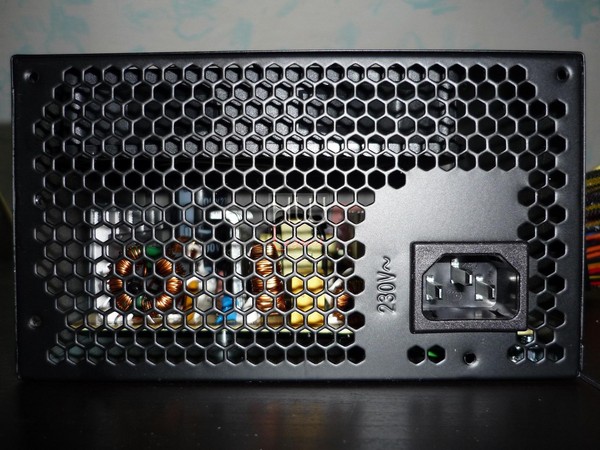

Nella parte frontale del telaio è inserita la consueta presa IEC-C14 a tre poli. Non è presente nessuno switch “1/0”, e questo è un vero peccato vista l’indiscussa comodità di quest’ultimo. E’ presente inoltre una griglia adibita al ricircolo dell’aria. La griglia di ventilazione ha una classica trama a nido d’ape, questa soluzione favorisce la fuoriuscita dell’aria calda dall’interno della psu verso l’esterno. Essa è priva di rilevanti superfici che potrebbero costituire ostacolo al flusso d’aria.
Questo tipo di griglia, oltre ad apportare anche il minor fruscio possibile, coniuga contemporaneamente la corretta rigidità su quel lato che, in quanto sede della presa IEC-C14, è necessario esercitare una forza considerevole per il corretto e completo inserimento dell’apposito cavo di alimentazione.
Le funzioni della presa IEC-C14 di ordine meccanico potranno essere pienamente sfruttate solo con il cavo IEC-C15 in dotazione con l’alimentatore HEXA+ 400W, che perfettamente si adatta ai rilievi della staffa.

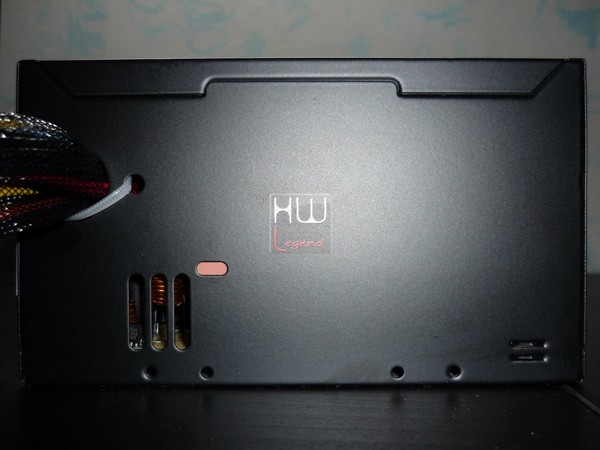

Spostandoci ad analizzare la parte anteriore, oltre ai cavi fissi dell’alimentatore (da notare la piccola fascetta in plastica bianca che ne trattiene l’uscita), troviamo solamente una piccola griglia che favorisce il ricambio di aria all’interno della PSU.
L’HEXA+ 400W è una unità di alimentazione integrata, in quanto presenta tutta la parte del proprio cablaggio fisso, i cui cavi sono saldati direttamente sul pcb principale. Essi sono racchiusi all’interno della guaina traforata nera di tipo sleeving, che li protegge da eventuali tagli o danneggiamenti.
Non è stato ritenuto necessario utilizzare una prima schermatura anti-interferenze mediante degli anelli in ferrite. La qualità di cavi e dei connettori è molto elevata. I cavi risultano morbidi. I connettori sono calibrati in modo tale che gli attacchi sulle periferiche avviene senza fatica. La lunghezza dei cavi è sufficiente per garantire un discreto margine di manovra nell’installazione dei componenti all’interno di un case dalle medie dimensioni.
{jospagebreak_scroll title=Uno sguardo da vicino – Parte Seconda:}
Uno sguardo da vicino – Parte Seconda:

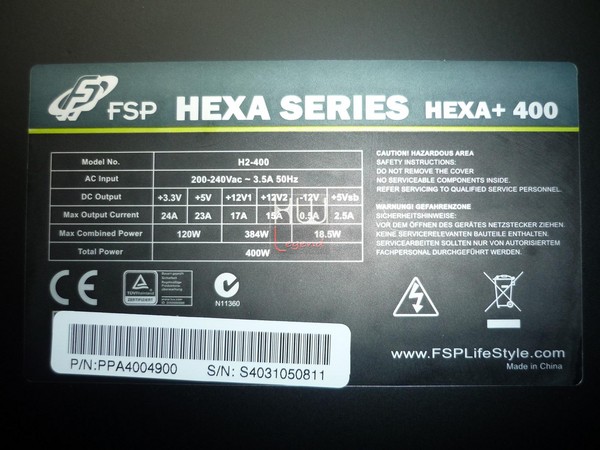

Nella parte inferiore dell´alimentatore troviamo tutte le sue specifiche tecniche. Esse sono riportate con una grande etichetta rigida e resistente.
Le indicazioni contenute nella tabella mostrano come sia stata operata la scelta per una soluzione basata su due rail +12V da 17A e 15A, ciascuno protetto singolarmente da sovracorrenti. Le due linee danno la possibilità di usufruire di 384W di potenza max. L’alimentatore FSP HEXA+ 400W è in grado di erogare 24A + 23A sulle linee +3.3V e +5V, per una potenza totale usufruibile di ~400W.

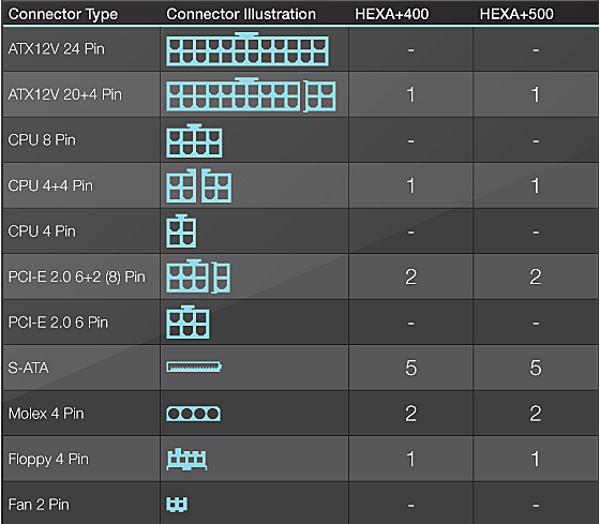

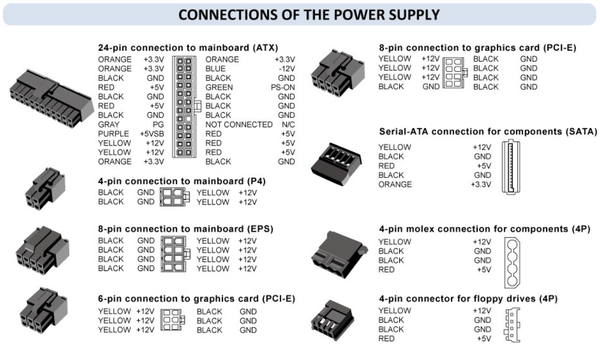

L’alimentatore HEXA+ 400W non dispone di un sistema modulare di gestione dei cavi, che avrebbe senza dubbio consentito di regolare in maniera flessibile l’uso degli stessi in base al numero dei dispositivi utilizzati, ma sono saldati sul suo pcb. Ricordiamo che questa soluzione nasce per soddisfare l’esigenze dei consumatori apparteneti alla fascia di mercato entry level. Nella tabella che segue, riassumiamo i cavi forniti in dotazione con la PSU di FSP.
Facciamo una piccola premessa, siccome questo alimentatore non è pensato per sistemi di fascia alta o per case Full Tower, i cavi in dotazione non risultano particolarmente lunghi, quindi vi consigliamo di analizzare per bene le misure e di decidere in base al vostro case se è l’alimentatore che fa al caso vostro.

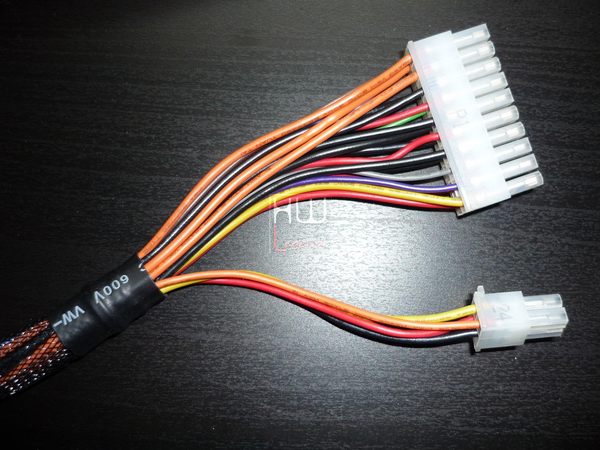

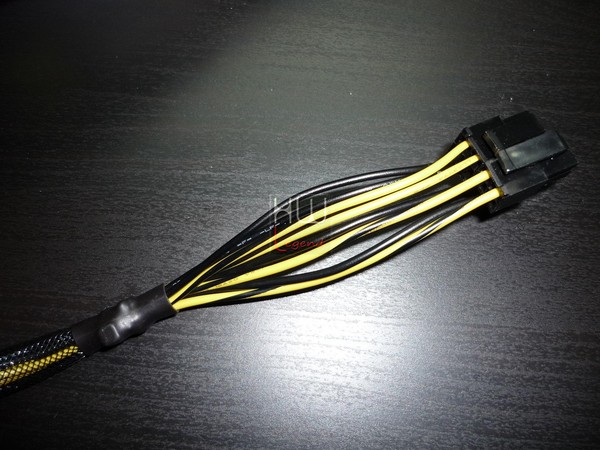

I cavi oltre ad essere avvolti in una buona guaina protettiva, sono di una discreta lunghezza e ciò rende fattibile il suo utilizzo anche nei case di medie dimensioni. Abbiamo misurato circa 47 cm per il cavo del 20+4 pin e circa 55 cm per quello dei connettori PCI-E e del cavo a 8 pin per la cpu (suddiviso in 4+4).

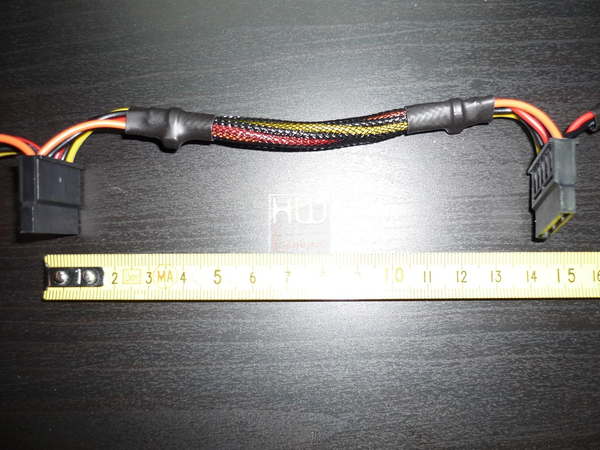

Anche il cablaggio con i connettori SATA, MOLEX e Floppy e ben realizzato. Abbiamo a disposizione due cavi di varia lunghezza, infatti passiamo dai 72 cm circa del più corto, al più lungo da ben 86 cm, due dedicati alle connessioni SATA e due riservate alle connessioni MOLEX (su uno è presente anche un connettore floppy).

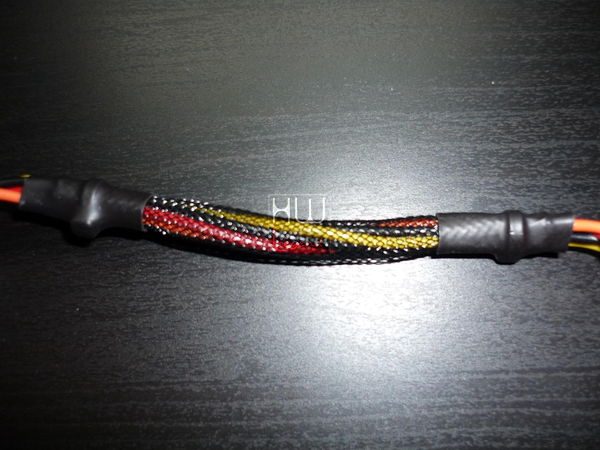

Analizzando i cavi notiamo come sia stata adottata una guaina di rivestimento a forma di rete dalle fitte maglie, flessibile e resistente al tempo stesso.
La sezione dei cavi è generosa: 20/10 mm per tutte le connessioni ad eccezione di quelli relativi al connettore a 24 poli la cui sezione risulta di ben 23.5/10 mm. Non è stato ritenuto necessario utilizzare una prima schermatura anti-interferenze mediante degli anelli in ferrite.
La lunghezza dei cavi consente di utilizzare senza problemi la PSU HEXA+ 400W su un banchetto per bench. Ora siamo pronti per andare ad analizzare la ventola in dotazione.
{jospagebreak_scroll title=Ventola in dotazione:}
Ventola in dotazione:

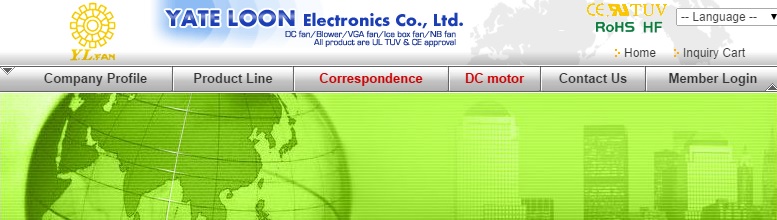

Negli alimentatore la ventola ricopre sempre un ruolo decisamente molto importante. Nel caso specifico della PSU HEXA+ 400W, l’alto valore di efficienza che contraddistingue questo alimentatore, rende l’uso della ventola quasi uno spreco di corrente, vista la scarsa produzione di calore per più della metà del suo tempo di utilizzo. Il sistema di dissipazione è affidato ad una ventola da 12V prodotta da Yate Loon.

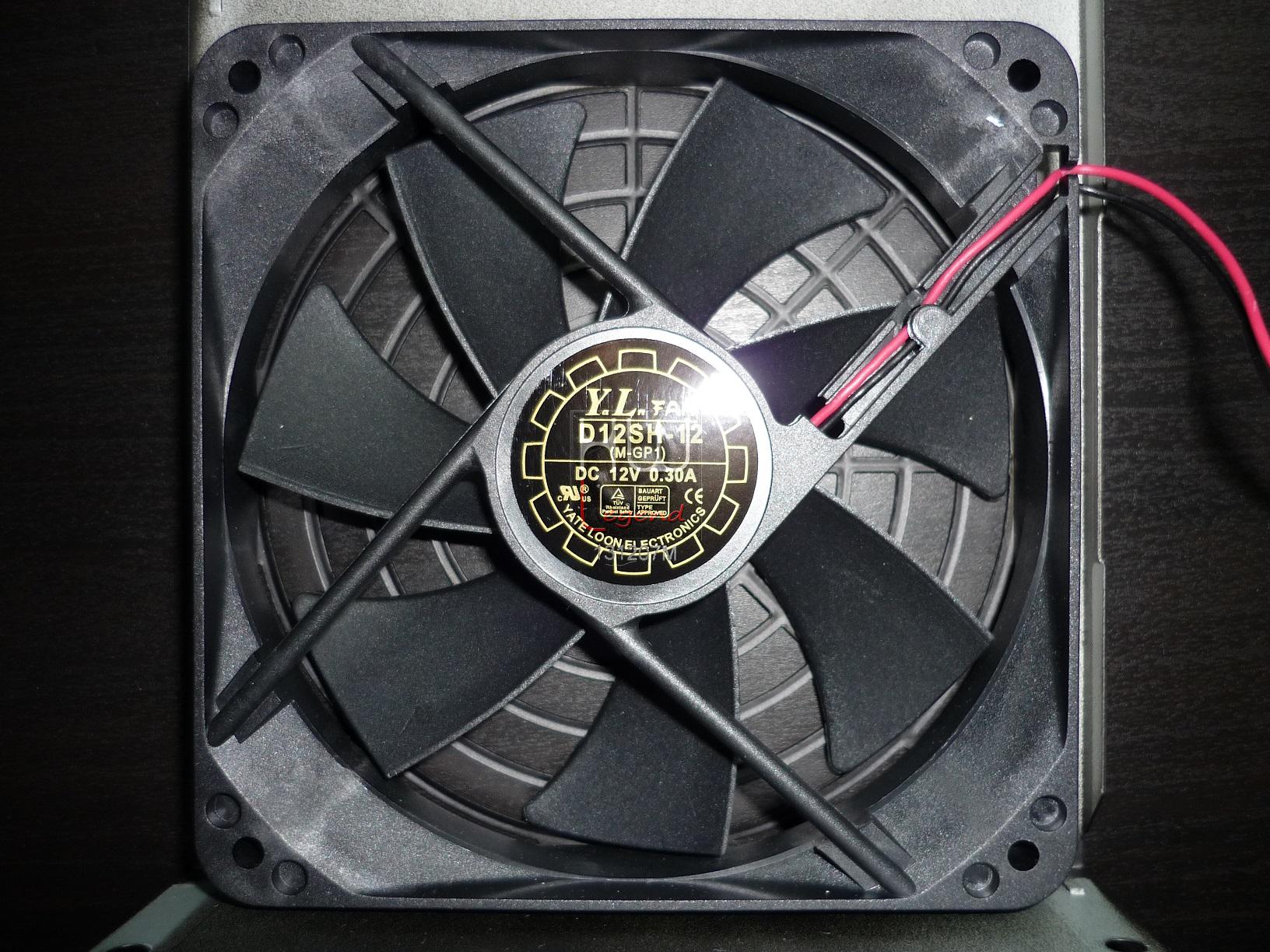

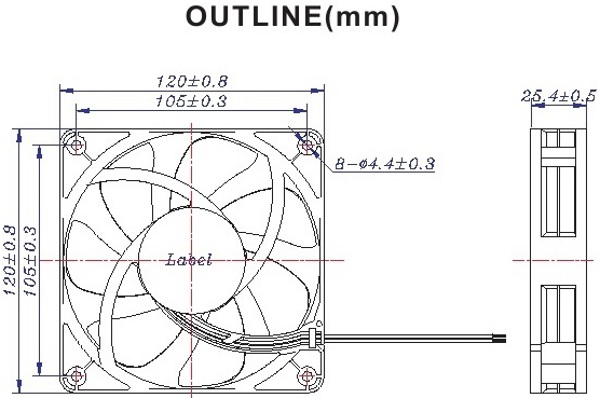

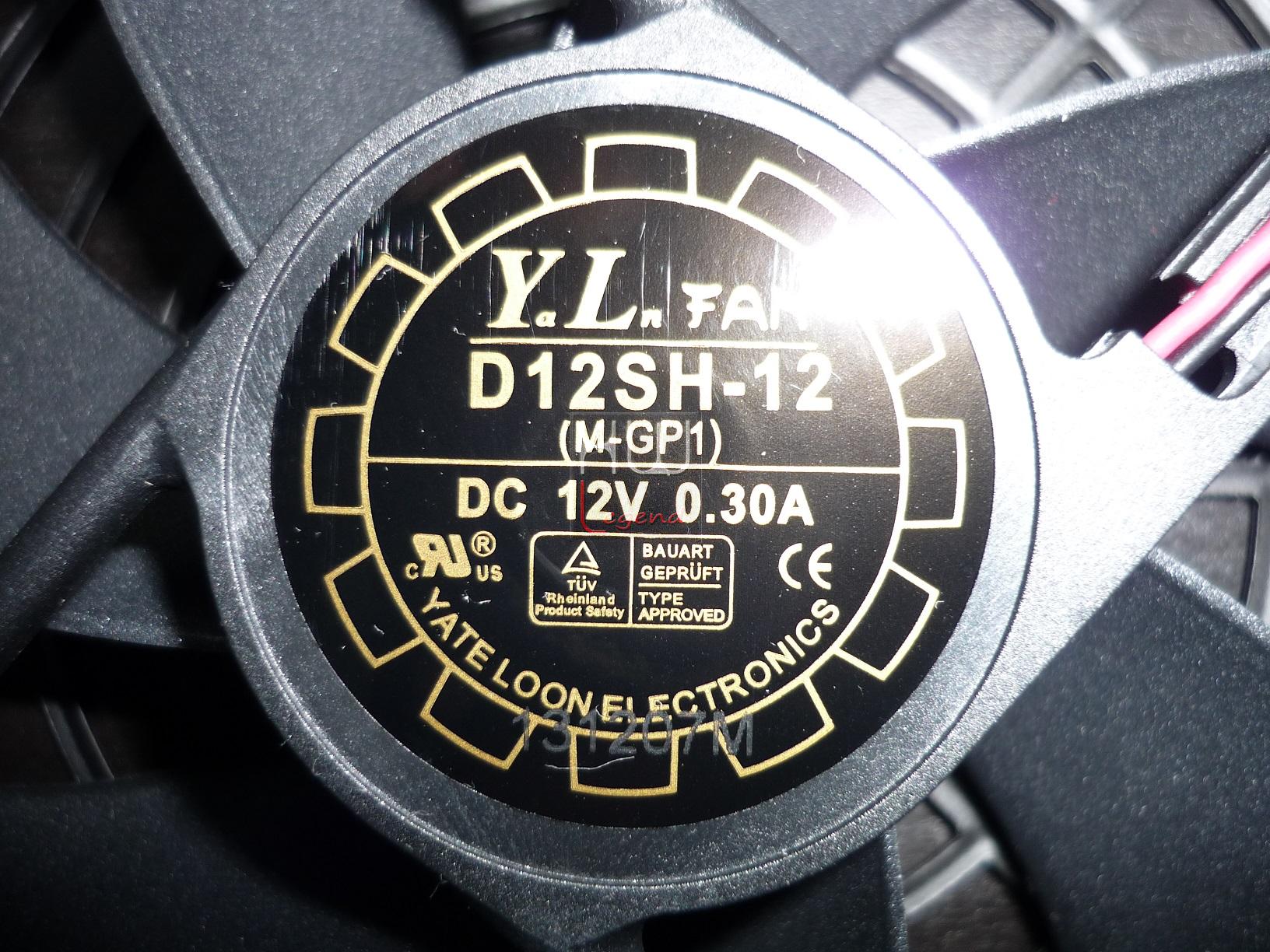

Il modello impiegato è appunto il D12SH-12, capace di raggiungere i 2200 rpm e di sviluppare 88 CFM, con una rumorosità massima di 40 dB/a. Facciamo presente che nonostante i 40db non siano pochi, la ventola è termoregolata ed in condizioni standard non ha mai raggiunto livelli di rumorosità fastidiosi, mentre in condizioni di particolari di stress ha generato una leggera rumorosità.
Il telaio della ventola appare completamente costruito in materiale plastico di colore nero, compreso le sette pale nere anch’esse. Le sue dimensioni son di 120 x 120 x 25 mm.Vedremo in seguito con i nostri test, i risultati raggiunti.
Le pale presentano una superficie snella ed un profilo esterno relativamente arrotondato per non indurre rumorosi quanto fastidiosi sibili e ottenere la maggior pressione in relazione al volume d’aria spostato anche con regimi di rotazione bassi.
La qualità costruttiva è eccellente, con una flessione ridotta sull’asse diagonale. La resistenza dei materiali è molto buona e la sensazione generale è di ottima robustezza. Sia le 7 pale che i 4 bracci rinforzanti sono costruiti con materiali di ottima qualità e sono particolarmente resistenti a ogni tipo di stress.
Il frame è ti tipo rotondo, particolare scelto appositamente per ridurre la rumorosità ed il rumore prodotto dall’aria. Il sistema di rotazione utilizzato fa si che non vi siano parti meccaniche in contatto, evitando pertanto usura e garantendo una maggiore longevità e durata nel tempo.
Il rotore centrale non occupa troppo spazio e consente di avere maggior area a disposizione per le pale. La funzione principale di questa ventola è quella di concentrare e massimizzare sia il flusso che la pressione statica del getto d’aria. Riassumiamo nella tabella che segue le caratteristiche della ventola D12SH-12.

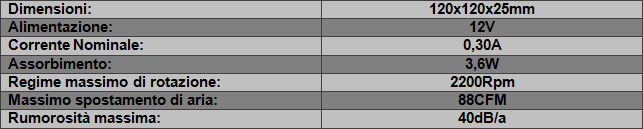

Il modello D12SH-12 funziona con una tensione di 12V e richiede una corrente di 0,30A ed una potenza nominale di 3,6W. Le temperature di funzionamento variano in un range di -10C~90C. Il meccanismo di rotazione si avvale della nota tecnologia Ball Bearing.
La tecnologia Fluid Dynamic Bearing, come lo stesso nome ci indica, a differenza dei normali motori a cuscinetti, utilizza un liquido che ha la duplice funzione di lubrificare e far girare il l’albero motore all’interno della propria sede. Questa tecnologia sfrutta la rotazione dell’albero all’interno di un ambiente totalmente ermetico in grado di mantenerlo pulito da polveri e di evitare la fuoriuscita dell’olio.
Questo utile accorgimento mantiene stabili i valori di performance e consumo per molto tempo, inoltre grazie a questa tecnologia il corpo centrale può sopportare temperature massime molto elevate (90°C). Il cuscinetto idraulico dinamico (Fluid Dynamic Bearing), consente l’aumento della vita utile, ne migliora le prestazioni e riduce drasticamente il rumore del sistema anche a pieno carico.
{jospagebreak_scroll title=Analisi Interna:}
Analisi Interna:

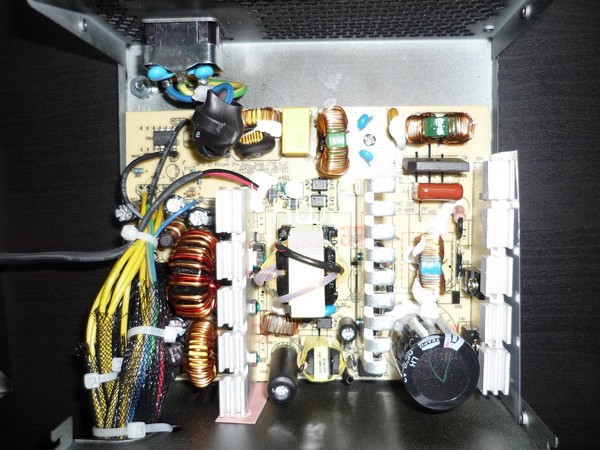

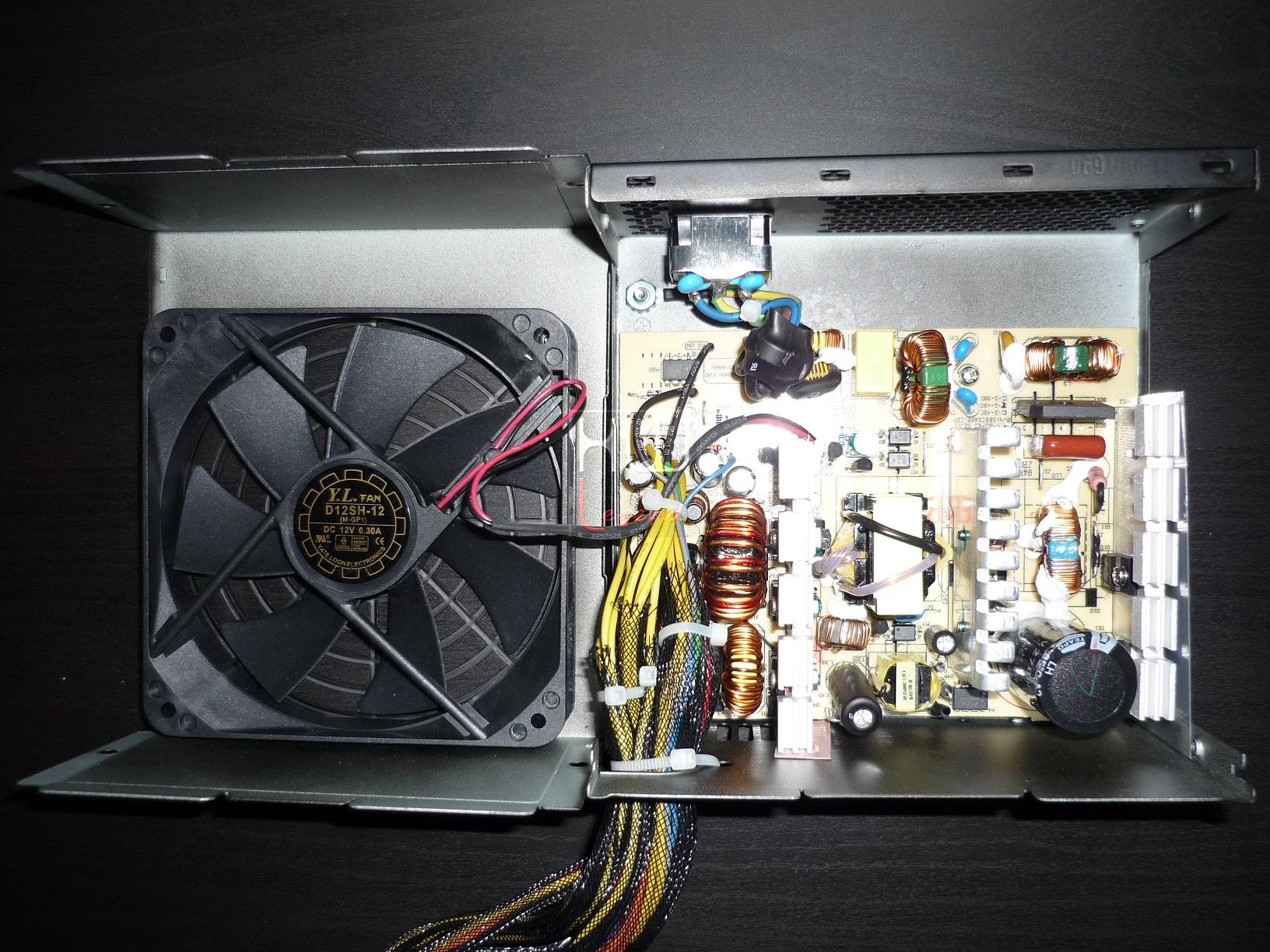

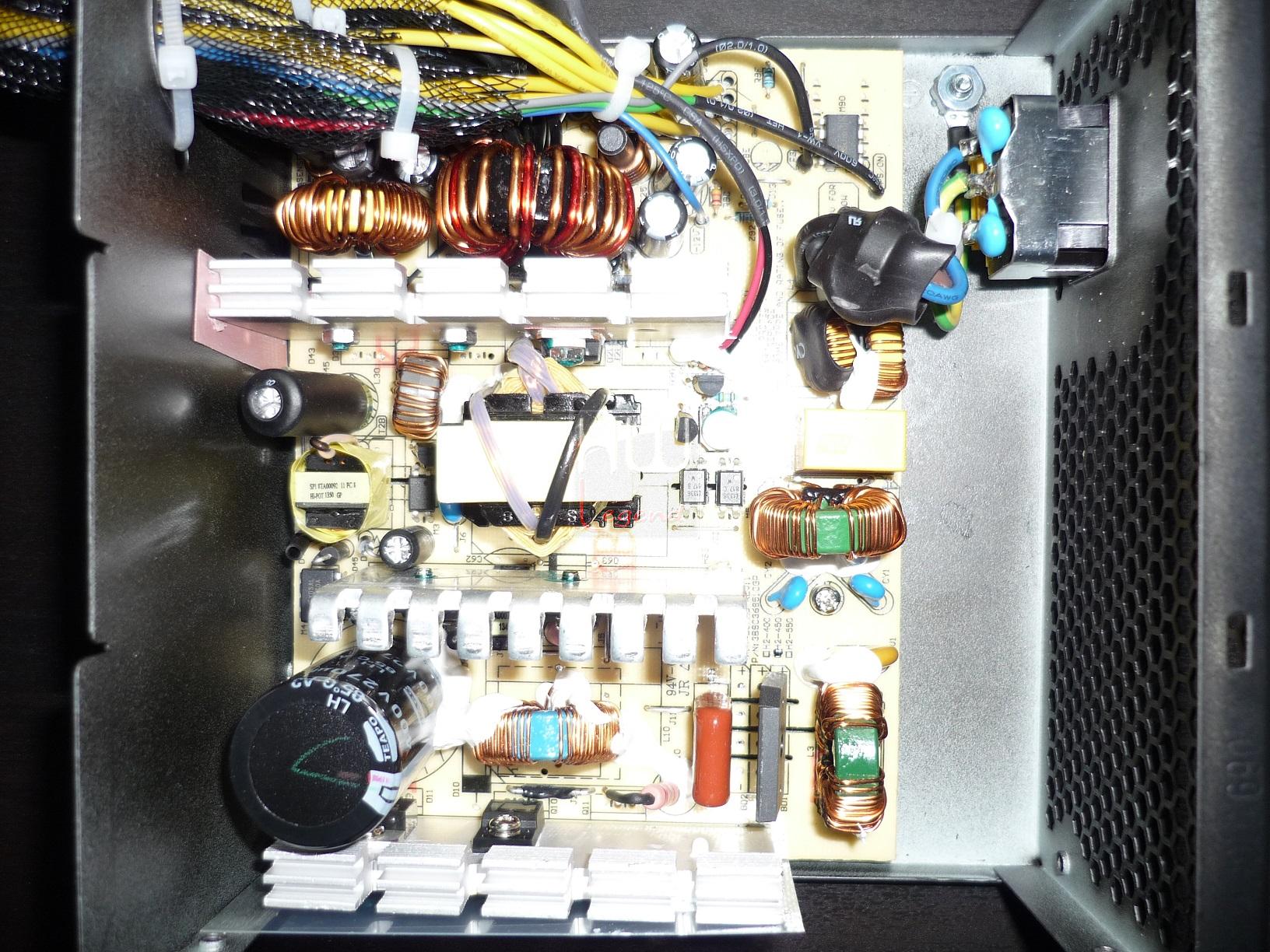

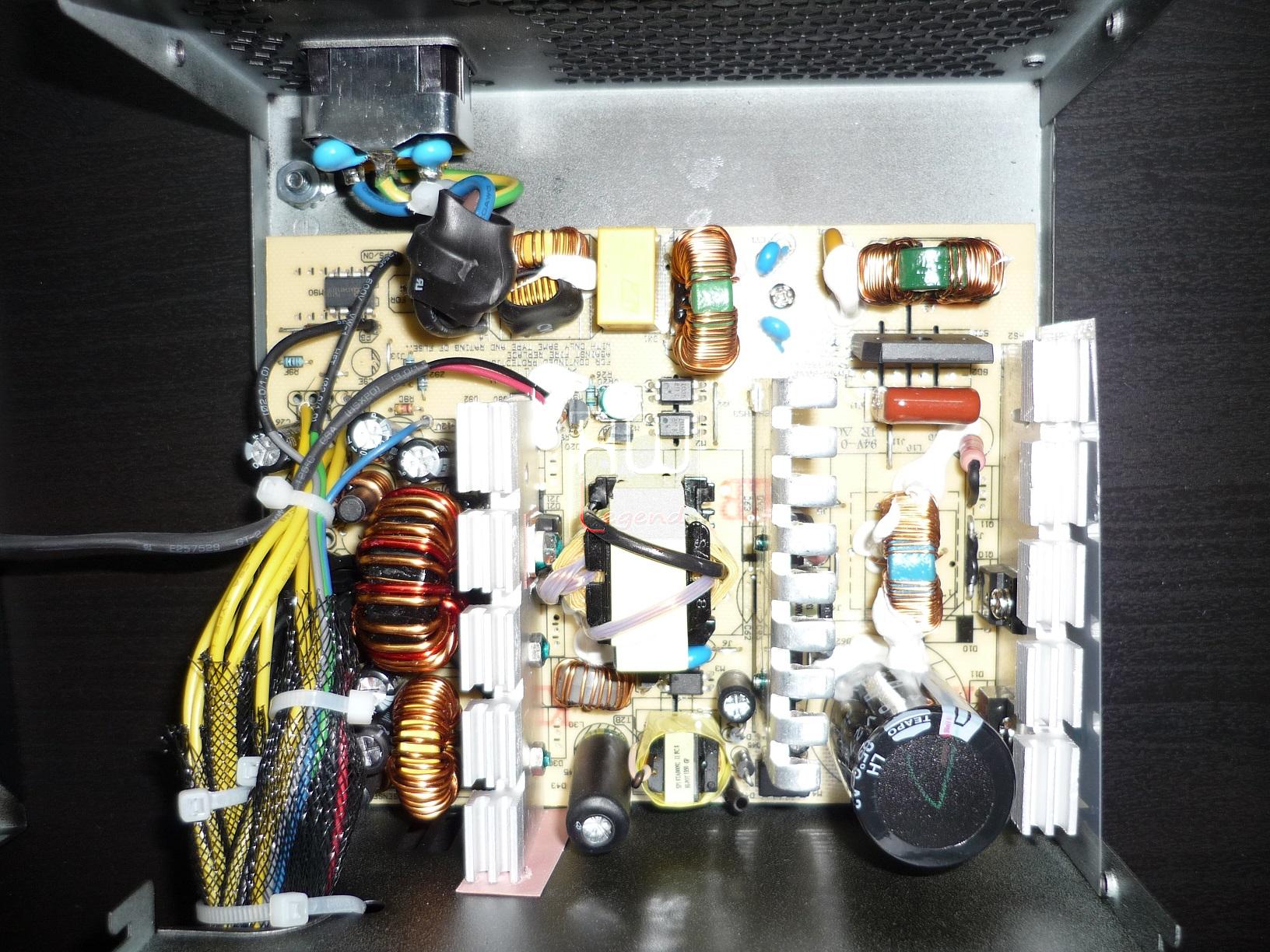

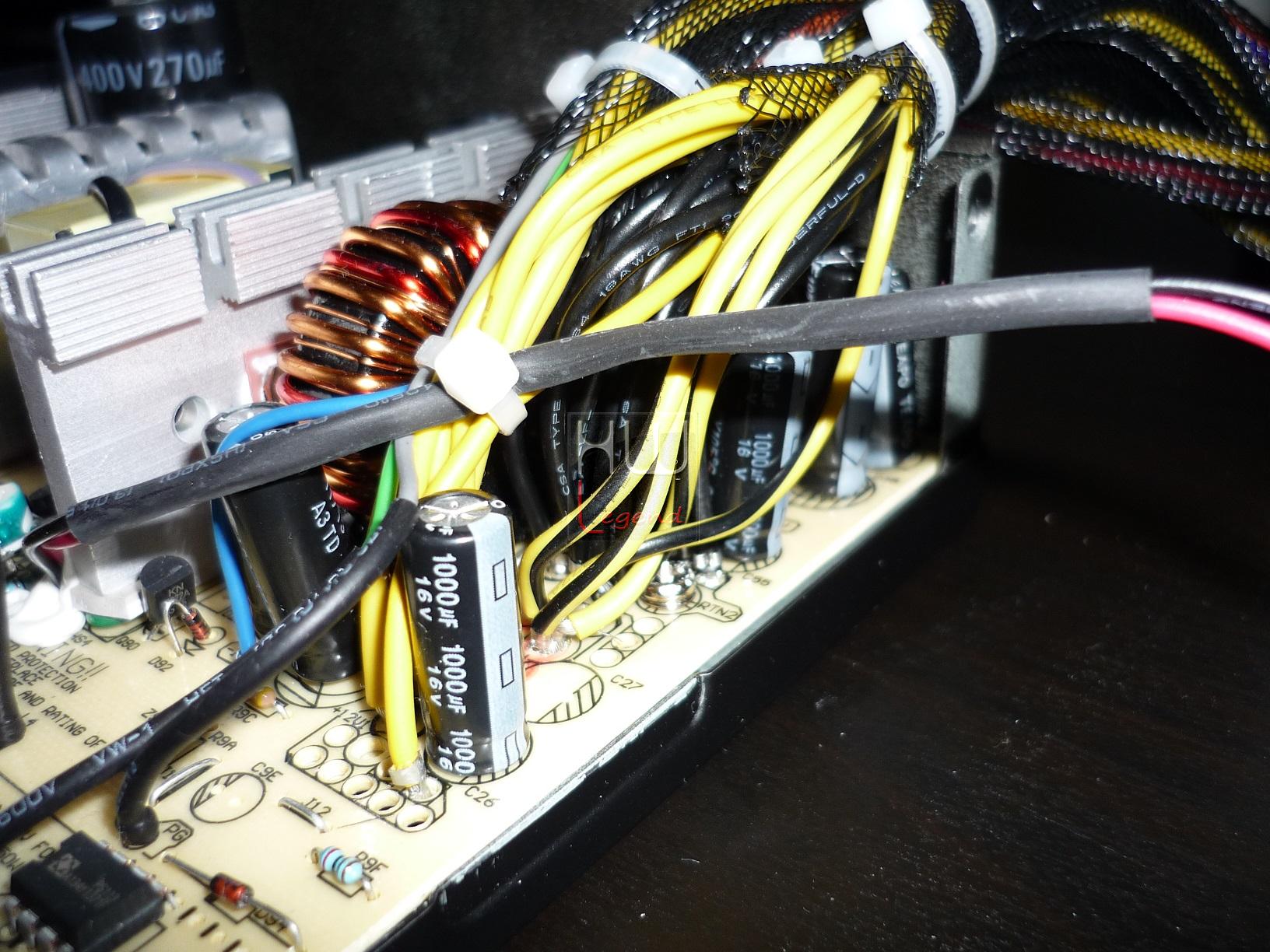

Dopo aver svitato le viti che tengono fissati le parti di cui è composto il telaio, possiamo analizzare con attenzione gli elementi elettronici presenti nella PSU HEXA+ 400W. Notiamo fin da subito che il pcb, così come la distribuzione della componentistica risulti proprietaria, segno della ricerca e dell’impegno che FSP infonde nei suoi prodotti.
Non possiamo che constatare la relativa compattezza, la più che buona pulizia generale della struttura priva di quei corposi dissipatori di calore utilizzati sulle unità con classe di efficienza energetica inferiore, e la sapiente disposizione volta alla concreta ottimizzazione degli spazi.
Appreso che il PCB del nostro prodotto è proprietario, siamo rimasti colpiti in positivo, in quanto gli standard di qualità di FSP sono molto elevati. Esaminando le componenti interne, possiamo chiaramente vedere, come posto dietro il connettore per la presa di corrente vi sono 2 condensatori classe “Y” ed un condensatore di classe “X”.
Sul pcb troviamo inoltre 1 condensatore di classe “X”, altri 2 di classe “Y” e 2 bobine responsabili del filtraggio della tensione in entrata. Per ultimo e non meno importante vi è un varistore (MOV), componente molto importante, atto alla protezione di tutti i componenti in caso di sovratensione.
A differenza dell’AURUM 92+ 650W, FSP ha deciso di non utilizzare delle FI (integratori di potenza), che scaricano i condensatori di classe “Y” sia quando la corrente è in circolo, sia quando questa è assente.
Per via della loro natura, i condensatori di Classe “Y” tendono a mantenere la carica anche quando la corrente è stata tolta e per evitare che questa si disperda per l’intero circuito, le FI ne disperdono subito l’energia, evitando eventuali problemi. Sicuramente non è stato ritenuto necessario utilizzarle per via della natura del prodotto di classe entry level.

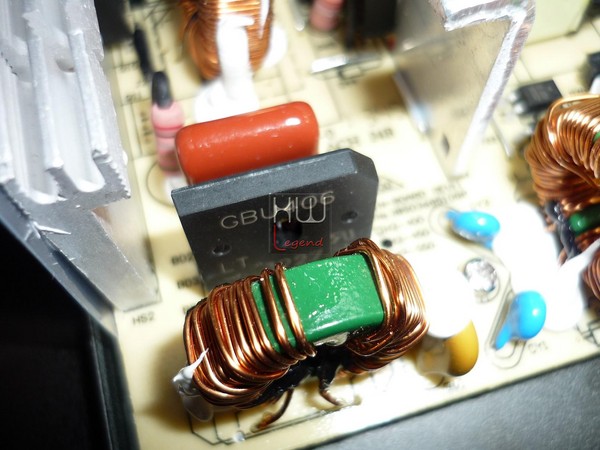

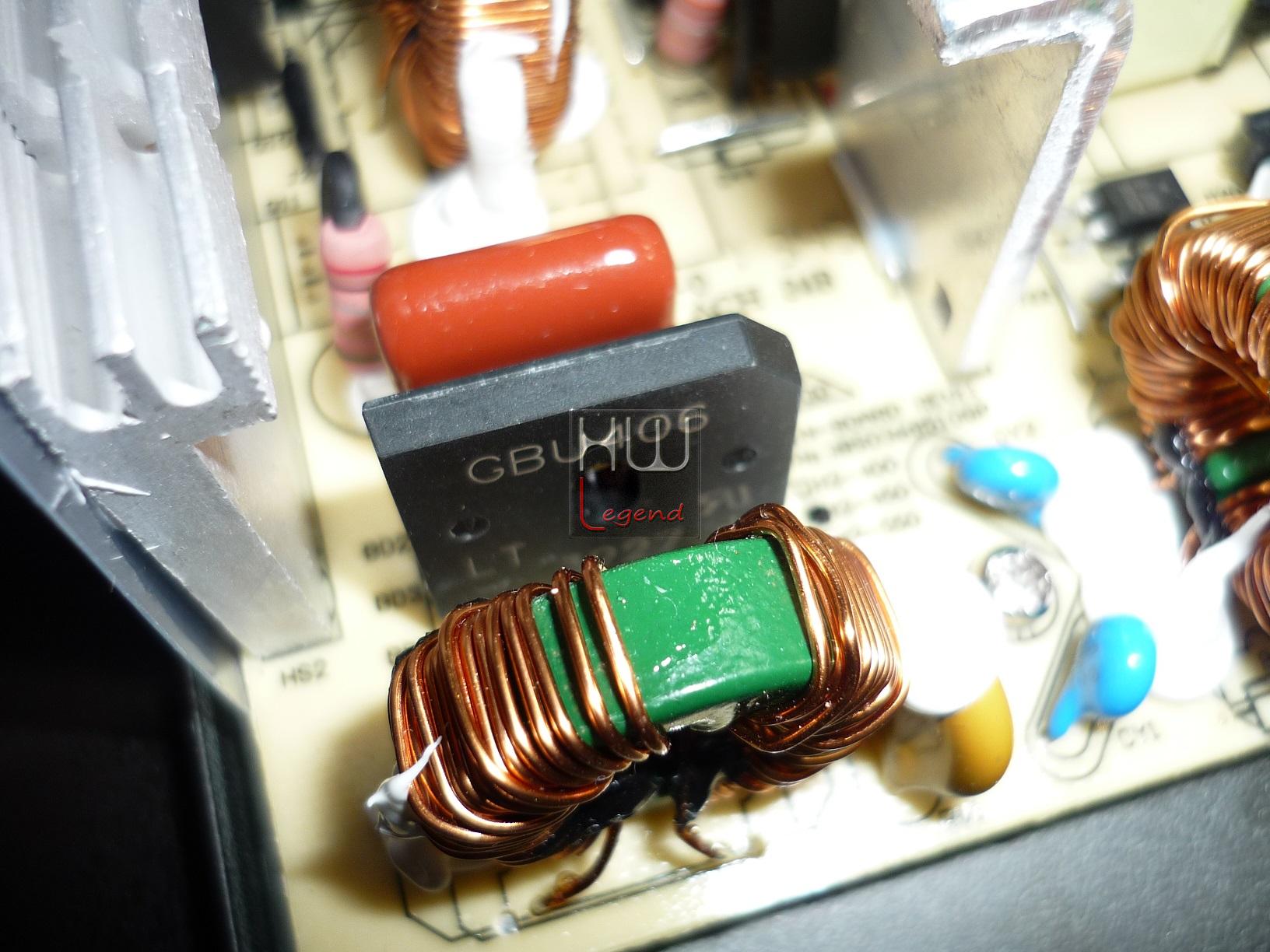

Osservando con attenzione il PCB possiamo scorgere il raddrizzatore a ponte di diodi “GBU406”, in grado di rettificare 4A di corrente.

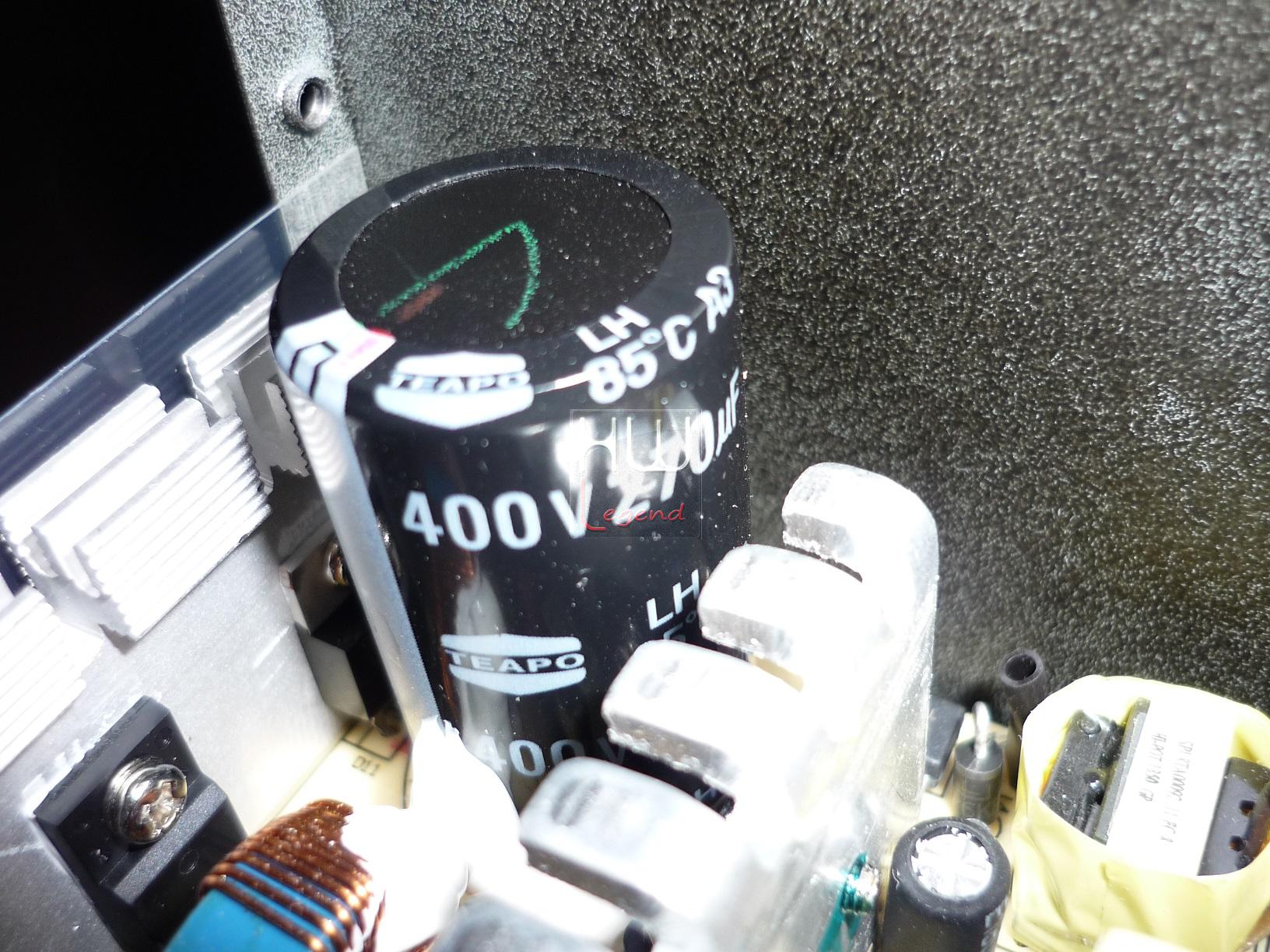

Sul circuito del PFC attivo vi sono due MagnaChip MDF9N50B e un grosso condensatore della Teapo (da ben 270μF, 400V, serie LH), garantito per operare a temperature di 85°C.
La rettifica delle rails da +12V è gestita da un mosfet. Infine tutti i condensatori utilizzati sono forniti da Teapo (85°C, serie LH).
Come è intuitivo osservare, il PCB della PSU HEXA+ 400W, risulta nel complesso pulito e ben ordinato. I componenti di ottima qualità, seguono uno schema logico ben definito. I componenti usati da FSP adottano soluzioni atte a massimizzarne le prestazioni elettriche. Non possiamo che ritenerci soddisfatti del lavoro molto preciso e curato che svolto dall’azienda.
{jospagebreak_scroll title=Sistema di Prova e Metodologia di Test:}
Sistema di Prova e Metodologia di Test:
Trattandosi di un alimentatore di medio taglio, la scelta è ricaduta su un unico sistema, prima testato in configurazione di default, quindi con tensioni e frequenze normali (soluzione N°1), e poi in overclock ed overvolt sia per quanto riguarda la cpu che la gpu (soluzione N°2).
Le soluzioni N°1 e N°2 sono state usate per simulare sia i carichi più pesanti che quelli medio-leggeri. Entrambe le soluzioni sono state modificate all’occorrenza nel setup per riuscire ad ottenere carichi più modulabili. Riassumiamo nelle tabelle che seguono le due configurazioni da noi utilizzate in fase di test.

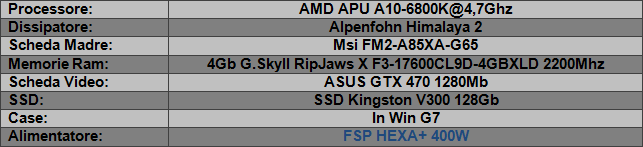

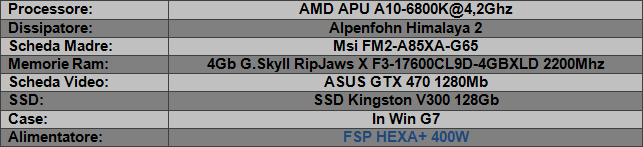

Piattaforma di test – Soluzione N. 1
Piattaforma di test – Soluzione N. 2
Strumentazione utilizzata

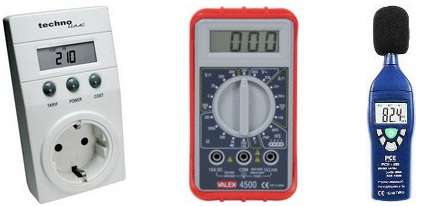

Per testare il nostro campione di alimentatore FSP HEXA+ 400W ci siamo avvalsi dell’ausilio della seguente strumentazione.
- N. 1 x Wattmetro Technoline;
- N. 3 x Multimetri Valex P4500;
- N. 1 x Fonometro PCE-999.
I test sono stati tutti effettuati dinamicamente sotto carichi di lavoro continuamente mutevoli, quindi in situazioni paragonabili a quelli che il nostro alimentatore dovrebbe affrontare durante l’usuale l’utilizzo giornaliero.
Per il rilevamento della rumorosità durante il funzionamento di ventole e dissipatori abbiamo scelto di usare strumentazione professionale a marca PCE, e nello specifico il fonometro Professionale PCE-999 che dispone delle seguenti specifiche tecniche.
I risultati strumentali sono stati ottenuti, per quanto possibile, leggendo in tempo reale i valori mostrati contemporaneamente dai tre multimetri, questo significa che tutte le le prove sono state effettuate almeno tre volte nelle medesime condizioni per raggiungere una significativa media ponderata dei risultati stessi. Tutti i multimetri prima di essere utilizzati sono stati verificati.
Ora siamo pronti per andare ad analizzare i risultati ottenuti.
{jospagebreak_scroll title=Test di Stabilità ed Efficienza:}
Test di Stabilità ed Efficienza:
Di seguito riportiamo i grafici con i risultati di carico dell’alimentatore FSP HEXA+ 400W.

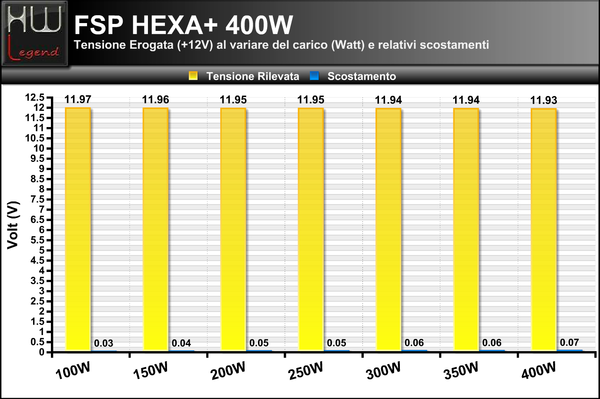

Carico linea +12 volt

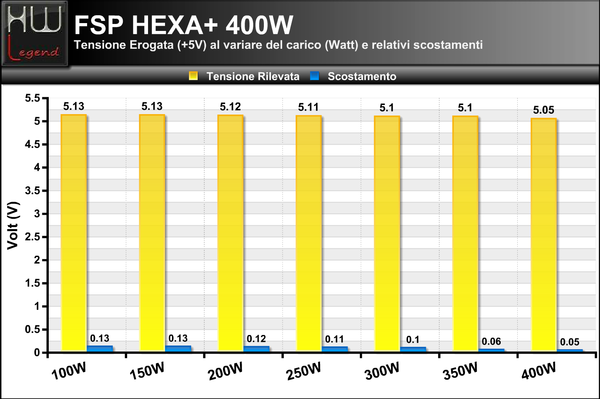

Carico linea +5 volt

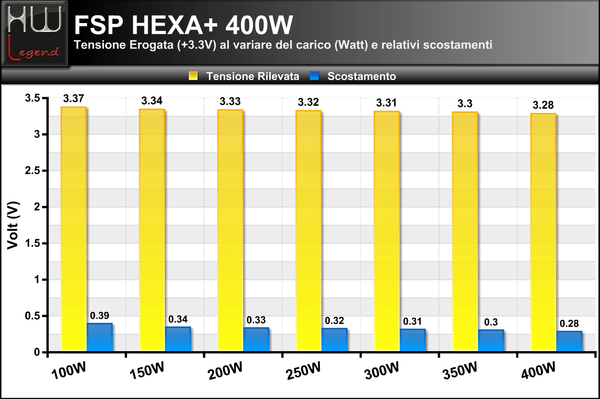

Carico linea +3,3 volt

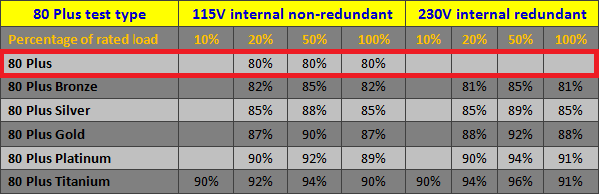

L’alimentatore HEXA+ 400W vanta la certificazione di un efficienza dell’80%, quindi 80 PLUS, ma solo sulla corrente alternata da 115V, mentre in quella da 230V, non ne conosciamo il valore.
Ad oggi non sono presenti i risultati ottenuti da questa PSU presso l’azienda Plug Load Solutions, che conferisce la certificazione 80 plus presso l’organizzazione 80plus.org.
I risultati da noi ottenuti, mostrano chiaramente come l’alimentatore si comporti decisamente bene, facendo registrare risultati ottimi. La PSU mantene in maniera costante l’erogazione dei voltaggi, garantendo di fatto una stabilità ottimale su tutte e tre le principali linee di carico. Non possiamo che essere soddisfatti dei risultati.
{jospagebreak_scroll title=Impatto acustico:}
Impatto acustico:
Il test di rumorosità è uno dei più difficili da effettuare, perchè durante la fase di test qualsiasi rumore, anche minimo, può far balzare il grafico verso l’alto, di fatto invalidando il lavoro effettuato e costringendoci a ripetere il test dall’inizio.
Per questo motivo, non disponendo purtroppo di una camera anecoica, ci siamo veduti costretti ad aspettare le tarde ore notturne per poter effettuare i nostri test in tutta tranquillità e con rumore ambientale il più basso e costante possibile. Lo strumento utilizzato, il fonometro professionale PCE-999, è molto sensibile al rumore ambientale.
Da questo valore, tipico di qualsiasi ambiente domestico, è necessario partire per poter analizzare la rumorosità del complesso dissipatore/ventola. Tali condizioni sono ovviamente irripetibili in ambito domestico, e sinceramente lasciano, a chi acquista il dissipatore, una idea non del tutto reale delle reali prestazioni. Un valido articolo in inglese spiega molto bene cosa sia il rumore e come questo influenzi il il normale utilizzo del pc. L’articolo lo troverete qui.
Durante i test abbiamo provveduto ad effettuare una prima misurazione a 50 cm ed una seconda a 100 cm. Le misurazioni sono state effettuate aumentando il carico progressivamente con step di 50W. I test sono stati condotti con rumorosità ambientale >25 dB.
A titolo puramente indicativo, ricordiamo che la soglia di rumorosità che si può definire praticamente silenzioso è quella di circa 30dB. Ricordiamo inoltre che gli incrementi di 3dB equivalgono ad una percezione del rumore praticamente doppia.
Rumorosità rilevata a 50 cm e 100 cm
Le misurazioni a 50 cm di distanza, sono indicative solo per quelle persone che vorranno utilizzare l’alimentatore FSP HEXA+2+ 400W montato su un banchetto, quindi prive della classica “schermatura” naturale di un cabinet.
Dal grafico, possiamo osservare come la rumorosità della ventola rimanga costante e si attesti sui “35 db” fino al carico di circa 250W, per poi aumentare in maniera lineare fino ai 40db con un carico di 400W. La ventola risulta praticamente inudibile fino ai 35 db, per poi diventare leggermente “rumorosa” al raggiungimento dei 40db. In ogni caso ricordiamo che il test è stato fatto ad una distanza di 50 cm e con l’alimentatore montato su un banchetto di prova.
Le misurazioni a 100 cm di distanza sono decisamente più indicative e reali, visto che sono state prese con l’alimentatore FSP HEXA+ 400W montato su un cabinet e ad una distanza decisamente più corrispondente alle reali situazioni di utilizzo.
Dal grafico, è chiaramente osservabile come la rumorosità della ventola rimanga costante e si attesti sui “29 db” fino al carico di circa 250W, per poi aumentare in maniera lineare fino ai 35db con un carico di 400W. La ventola risulta praticamente inudibile fino ai 35 db del livello massimo.
Riguardo ai test effettuati con il nostro fonometro, possiamo affermare che il rumore prodotto dall’alimentare in condizioni di normale utilizzo è praticamente inudibile. Avvicinandosi alla soglia dell’80% del valore di potenza nominale per cui questa PSU è stata progettata, è possibile percepire un leggerissimo rumore, che risulta comunque accettabile. Nel complesso la ventola, che ricordiamo essere una Yate Loon D12SH-12, risulta silenziosa e mai particolarmente fastidiosa.
{jospagebreak_scroll title=Conclusioni:}
Conclusioni:
 | Desing/Prestazioni: |  |
| Qualità dei materiali: | | |
| Prezzo di vendita: |  | |
| Giudizio Complessivo: | | |
Con l’introduzione della serie HEXA+ FSP è riuscita nel difficile intento di creare una linea di prodotti, in grado di coniugare alla perfezione il concetto “poca spesa = tanta resa”.
L’ HEXA+ 400W si è rivelato come un ottimo alimentatore, sotto ogni punto di vista. La qualità del materiali impiegati è di alto livello, sia a livello della componentistica interna utilizzata che su quella estetica, che denotano il lavoro eccellente fatto dal settore di ricerca e sviluppo di FSP.
Grazie ad un accurata scelta dei componenti, l’HEXA+ 400W ha un ottimo rapporto di efficienza, infatti arriva al traguardo dell’80%. I nostri test hanno solamente confermato questi dati, su tutte le linee di alimentazione (12V, 5V e 3,3V). La PSU ha avuto un comportamento esemplare in qualsiasi condizione di utilizzo.
Il sistema di raffreddamento è di buona fattura. La rumorosità nel complesso non è mai fastidiosa. Infatti nella quasi totalità dei carichi da noi attribuitogli, l’HEXA+ 440W rimane totalmente silenzioso, grazie all’adozione della ventola prodotta da Yate Loon, la D12SH-12, in grado di spostare un considerevole quantitativo di aria con pochi decibel.
La dotazione dei cavi risulta completa e di ottima fattura e la loro lunghezza appare adeguata e non crea alcuna limitazioni nell’uso di banchetti o case di medie dimensioni. L’FSP HEXA+ 400W risulta essere particolarmente adatto a chi cerca un buon alimentatore per gestire quelle piattaforme che nell’utilizzo giornaliero consumano mediamente tra 150W e 350W, infatti in questo particolare range il prodotto in questione da il meglio di se per quanto riguarda l’efficienza energetica.
In generale non possiamo che ritenerci soddisfatti del piccolo alimentatore da 400W testato. Ci ha sicuramente sorpreso per la componentistica sovradimensionata e di ottima fattura. Riteniamo il prezzo di vendita di 40,00 euro iva inclusa, davvero molto competitivo e decisamente contenuto visto l’alto grado di potenza ed efficienza in grado di garantire. Per questi motivi siamo ben felici di assegnare il nostro riconoscimento “Gold Award” a FSP.
Pro:
- Materiali e componentistica elettronica di ottima fattura;
- Ottime prestazioni;
- Efficienza dell’80% con parrte di certificazione 80 Plus;
- Bundle in dotazione essenziale ma completo;
- Ventola molto silenziosa in tutti gli scenari di utilizzo;
- Cavi leevati;
- Ottimo rapporto “qualità/prezzo”.
Contro:
- Nulla da segnalare.
Si ringrazia
per il sample fornitoci.
Lorenzo De Sanctis – LurenZ87 – Staff di HW Legend
