FSP Aurum 92+ PT-650M 650W: Massima efficienza e silenziosità

Nel corso degli anni abbiamo visto innumerevoli cambi di architettura e notevoli aumenti di prestazioni nelle varie periferiche che compongono il nostro pc, dalle schede grafiche ai processori, dalle memorie ram agli ssd. Anche se non tutti lo ricordano, il componente principale di ogni pc è l’alimentatore, cuore di ogni macchina, in quanto esso si occupa di erogare la potenza necessaria per far funzionare nei migliore dei modi ogni componente del nostro pc. Anche gli alimentatori, nel corso degli anni, si sono evoluti diventando sempre più efficienti e versatili, grazie alla costante ricerca e sviluppo di aziende altamente specializzate. FSP si occupa principalmente di tutto quello che riguarda il complesso settore di alimentazione, dai pc casalinghi fino ad arrivare alle soluzioni industriali e professionali come i NAS. Grazie ad essa oggi andremo ad analizzare uno dei modelli di punta destinato ai videogiocatori e non, ossia l’AURUM 92+ da 650W. Non ci resta che auguravi una buona lettura, sperando che l’articolo sia di vostro gradimento!

FSP Aurum 92+ PT-650M 650W: Massima efficienza e silenziosità– Recensione di Lorenzo De Sanctis | LurenZ87 – Voto: 5/5

Introduzione:

FSP Europe ha iniziato la propria attività nel 1995 con un piccolo ufficio vendite in Germania ma e’ divenuta in breve tempo un’importante base logistica che serve oggi tutta l’Europa. Attualmente l’azienda si avvale della collaborazione di più di 30 impiegati che sono coinvolti nelle attività giornaliere di FSP Europe all’interno delle funzioni aziendali del marketing, delle vendite e della logistica per fornire i nuovi prodotti provenienti da FSP Taiwan ai nostri clienti in Europa. Inoltre, l’azienda dispone di un centro di supporto tecnico che possiede l’infrastruttura tecnologica per poter costantemente analizzare e testare le prestazioni dei propri prodotti.

FSP dispone di un magazzino fornito di un’ampia varietà di dispositivi di alimentazione: dagli alimentatori per apparecchiature mediche a quelli richiesti dai gamers per configurare i loro computer fino alla vastissima gamma di alimentatori per i computer portatili. Inoltre, FSP offre ai un supporto costante ai propri clienti che devono costruire, testare, certificare e commercializzare i loro sistemi.

La Qualità è la nostra priorità, lo standard di qualità dei prodotti FSP è superiore rispetto a quello di qualunque altro competitor. Tutti i componenti vengono attentamente esaminati non solo prima di entrare nella linea di produzione ma soprattutto lungo tutta la linea produzione per assicurare che ogni possibile difetto possa essere individuato e risolto immediatamente.

Il nostro obiettivo e’ offrire il miglior rendimento nel rispetto dell’ambiente. FSP è il produttore che possiede il maggior numero di prodotti conformi alla certificazione 80 PLUS. L’efficienza energetica dei prodotti FSP non solo rappresenta una fonte di risparmio per i nostri clienti ma soprattutto ha un impatto ridotto sull’ambiente. Un alimentatore efficiente comporta notevoli vantaggi: come la garanzia di una maggiore durata nel tempo di tutti i componenti grazie ad una minore dispersione di calore e una maggiore silenziosità della ventola dovuta alle temperature più basse raggiunte dal dispositivo. Tutti questi vantaggi saranno ancora più tangibili nei prodotti certificati 80 Plus Gold e Platinum.

Noi, di FSP non solo un produciamo alimentatori ma li amiamo. Per questo motivo sponsorizziamo e patrociniamo Lan Party e promuoviamo eventi che riuniscono gli appassionati di hardware discutendo le ultime novità sulle applicazioni delle tecnologie attuali.

Tutte le informazioni raccolte durante questi eventi vengono direttamente trasferite ai nostri laboratori di Ricerca e Sviluppo dove vengono creati i prodotti del futuro. L’ esempio tangibile di questo processo virtuoso è rappresentato dalla nostra gamma di Gruppi di Continuità (UPS) che parte dai modelli più piccoli destinati alle esigenze casalinghe o di un piccolo ufficio fino a quelli di tipo Online da 10000VA che rappresentano la soluzione ideale per le grandi realtà industriali.

Guardando al futuro: con la diffusione dei requisiti di efficienza energetica a nuovi settori, FSP mette al servizio dei propri partner la propria esperienza in nuovi campo di applicazione come quello dell’illuminazione LED. Non siamo solo un’azienda produttrice di alimentatori, oltre 400 ingegneri lavorano ogni giorno nella ricerca e nello sviluppo di nuove applicazioni ed il frutto della loro lavora e della loro passione è presente nei nostri prodotti.

Per maggiori informazioni visitate il sito ufficiale FSP.

{jospagebreak_scroll title=Confezione e Bundle:&heading=Introduzione:}

Confezione e Bundle:

L’alimentatore AURUM 92+ 650W giunto in redazione riporta la dicitura PPA6502008. La confezione che lo racchiude è di cartone dalle dimensioni contenute e dalla forma tradizionale di un parallelepipedo.

L’imballaggio è di cartone risulta solido e consente di protegge il prodotto da eventuali urti accidentali. La scatola dell’AURUM 92+ 650w si compone di due parti. Nella parte esterna abbiamo un piccolo involucro che è il rivestimento alla confezione vera e propria. Su di essa sono riportate tutte le principali informazioni del prodotto come: il nome dell’alimentatore, il logo dell’azienda e le specifiche tecniche dello stesso. Una seconda scatola di color nero, invece racchiude il prodotto e tutto il bundle fornito in dotazione.

La confezione dell’FSP AURUM 92+ 650W risulta molto curata. Il cartone rigido di notevole spessore protegge l’alimentatore. Sulla parte frontale troviamo oltre al logo della ditta ed al nome del prodotto, una bella foto in prospettiva dell’alimentatore con tutte le principali features che lo contraddistinguono, come la certificazione 80 Plus Platinum, 5 Anni di Garanzia ed il supporto allo SLi di Nvidia. Il trasporto, anche senza la presenza delle classiche maniglie laterali, risulta facile, visto le sue ridotte dimensioni d’ingombro.

La confezione ha un look molto accattivante, in grado di attirare immediatamente l’attenzione del consumatore finale. La grande raffigurazione del prodotto domina quasi tutta la parte frontale, che insieme alla grande scritta AURUM 92+ 650W, da immediatamente l’idea delle elevate prestazioni che il prodotto è in grado di offrire.

Le scritte argentate ben si sposano con il resto dello sfondo nero e riprendono in parte la colorazione dell’alimentatore, andando di fatto a creare una visione d’insieme forte e al contempo elegante e signorile. FSP ha senza dubbio fatto un lavoro eccellente che darà pieno appagamento al nostro senso visivo.

La parte laterale destra, come quella sinistra, riprende l’uniformità cromatica vista in precedenza, creando di fatto una continuità estetica che non disorienta il consumatore finale. In maniera ben ordinata troviamo: il sito del produttore scritto a caratteri cubitali e la potenza massima erogata dall’alimentatore.

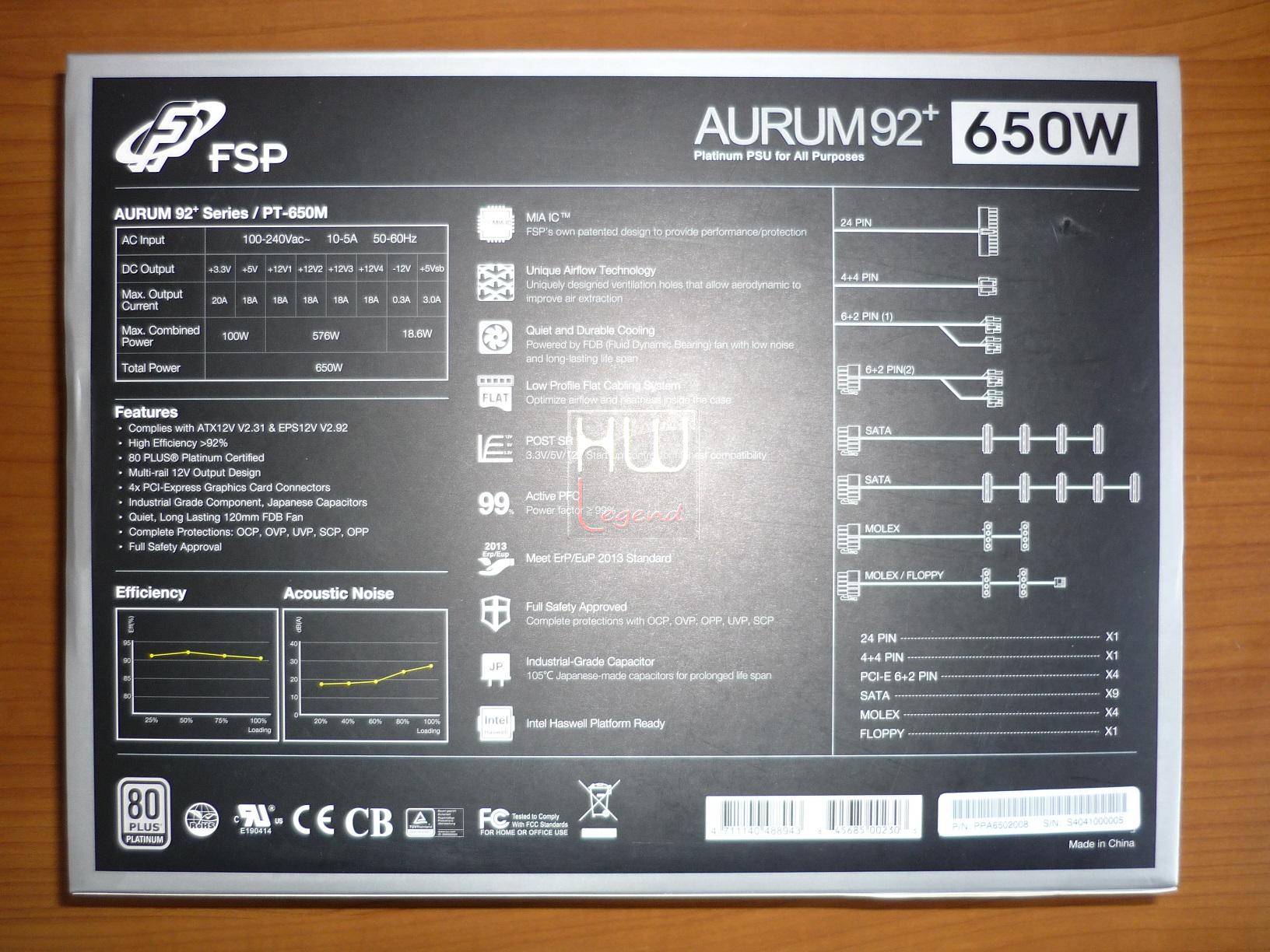

Nella parte posteriore della confezione troviamo moltissime informazioni tra cui: le caratteristiche tecniche, le specifiche del prodotto, la cavetteria fornita in bundle e due dettagliati test, uno acustico ed uno basato sulla sua efficienza.

Soffermandoci un attimo sui grafici, possiamo osservare l’enorme efficienza che l’alimentatore è in grado di fornire. L’AURUM 92+ 650W rimane sempre oltre il 90% in qualsiasi condizione di utilizzo, mantenendo le emissioni sonore sotto un valore estremamente contenuto di 30 dBA. Possiamo già immaginarci l’elevato livello di qualità che FSP ha raggiunto con questa PSU.

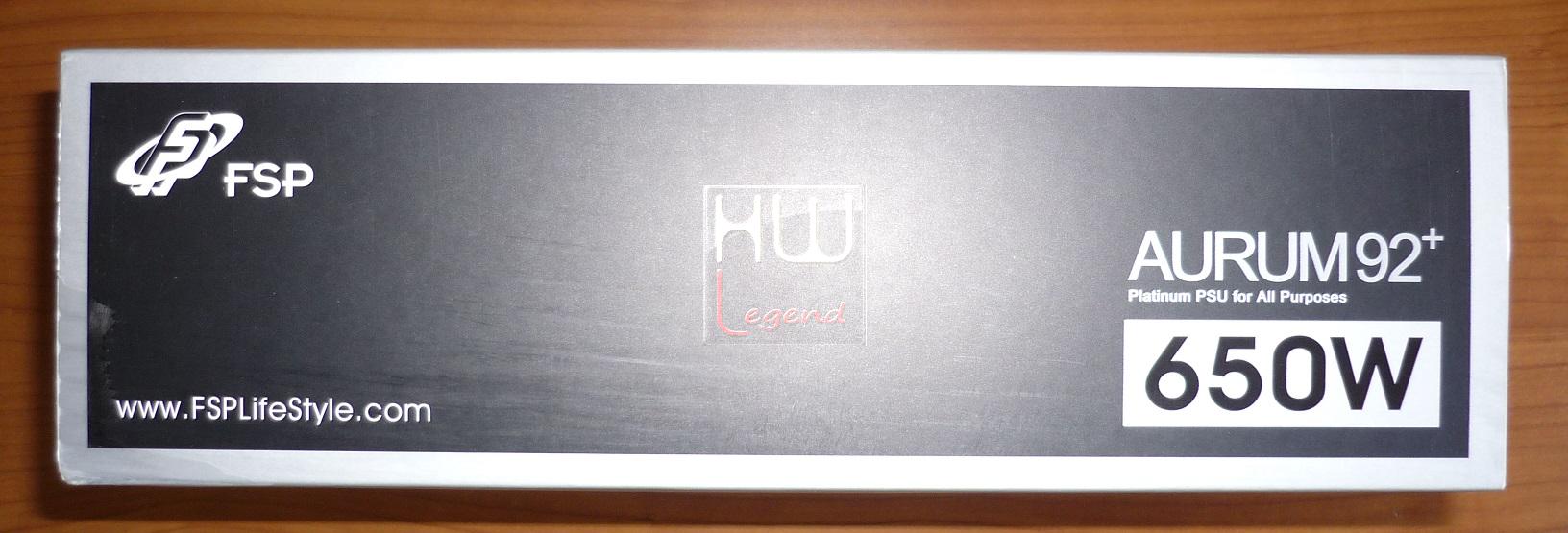

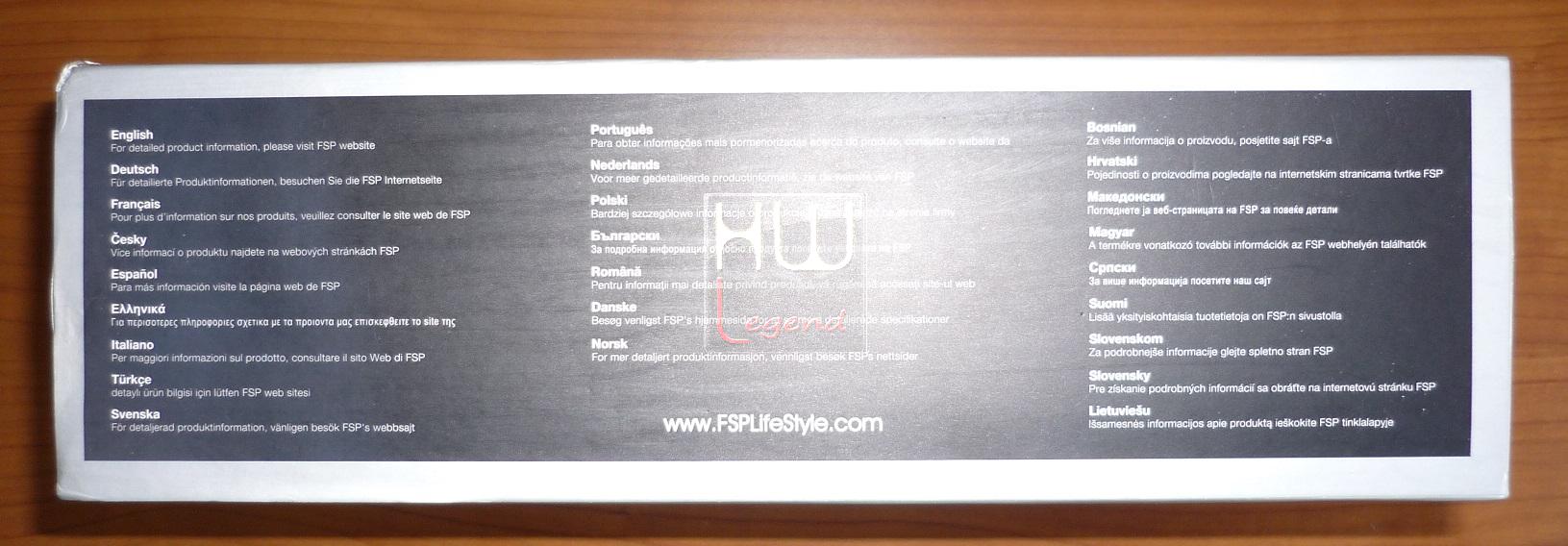

Nella parte superiore della confezione vi sono riportati il logo, il sito internet ed il modello dell’alimentatore. Nella parte inferiore invece troviamo un breve invito, scritto in ben 19 lingue, italiano incluso, a consultare il sito internet del produttore per avere maggiori informazioni.

FSP non ha trascurato alcun dettaglio, curando con molta attenzione e scrupolosità tutti i particolari. Il design della confezione risulta davvero eccellente e consente sin da subito di apprendere tutte le informazioni sul prodotto.

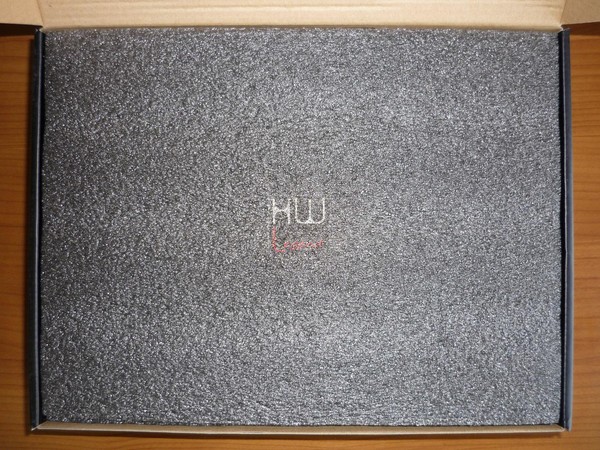

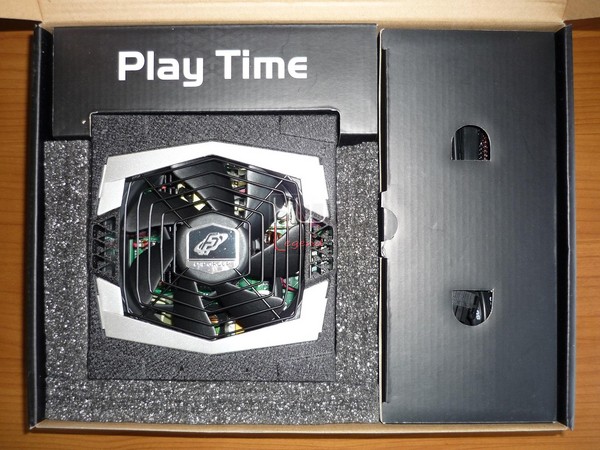

L’apertura della confezione risulta semplice e in pochi secondi ci troveremo di fronte al materiale fornitoci in dotazione. La prima cosa che troviamo è un un sottile strato protettivo di polistirolo espanso di colore nero, atto a proteggere l’hardware presente al suo interno. Rimosso questo strato è possibile osservare interamente il contenuto.

La cura della distribuzione di ogni componente all’interno della confezione, denota l’ottimo studio e attenzione che l’azienda ha riposto. Riteniamo che sia praticamente quasi impossibile incappare in qualche componente danneggiato per causa di un trasporto movimentato.

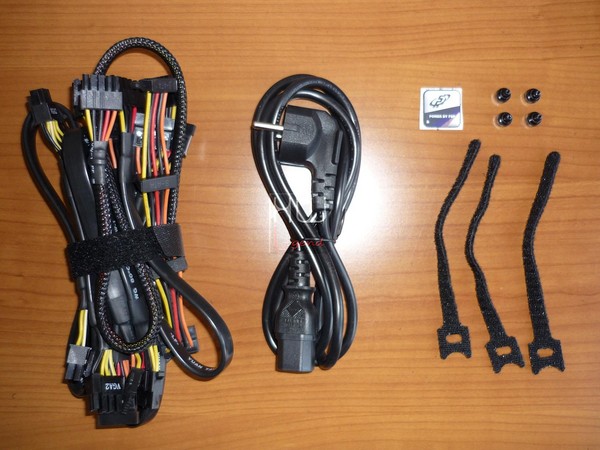

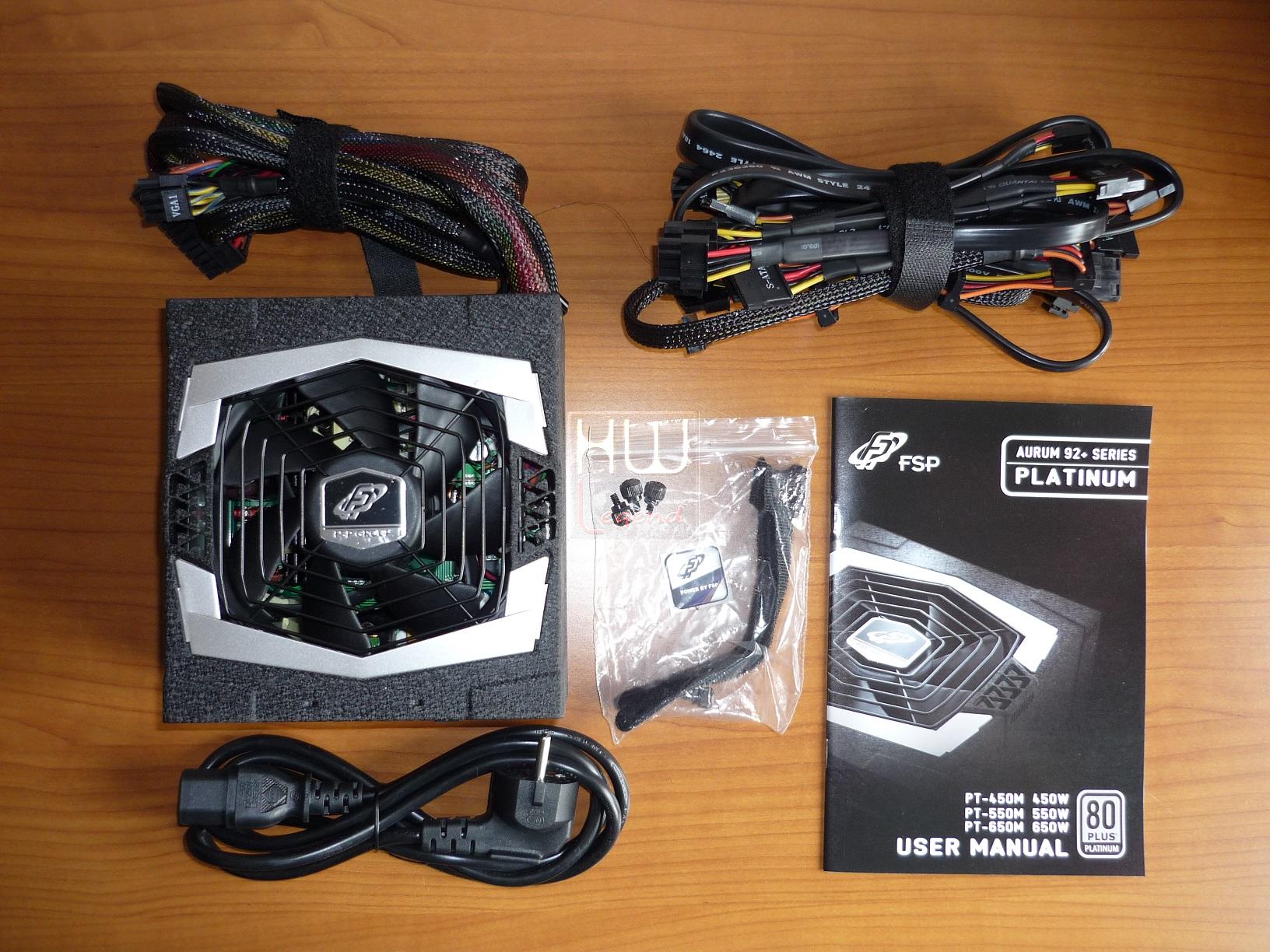

Il bundle è composto dall’alimentatore, manuale multilingua (italiano compreso), cavetteria varia, fascette stringicavo in velcro, viti di fissaggio ed infine un piccolo sticker raffigurante il logo dell’azienda. Il bundle fornito in dotazione risulta molto completo e consente fin da subito di godere a pieno del prodotto.

Osservando con attenzione i componenti, possiamo notare come l’azienda, abbia posto particolare attenzione alla qualità dei materiali utilizzati. Questi infatti hanno uno spessore elevato, risultando particolarmente resistenti anche a torsioni, piegamenti ed in generale ad un utilizzo prolungato e intensivo nel tempo.

FSP non si è quindi smentita per quanto riguarda la qualità dei propri prodotti, risultando di fatto un valore aggiuto che il cosumatore finale sarà in grado di cogliere ed apprezzare. Ora siamo pronti per andare ad analizzare le caratteristiche tecniche e le features del nuovo FSP AURUM 92+ 650W.

{jospagebreak_scroll title=Specifiche Tecniche e Features:}

Specifiche Tecniche e Features:

L’FSP AURUM 92+ 650W è un alimentatore di alta gamma, in grado di fornire un’efficienza energetica superiore al 92% e di erogare una potenza massima complessiva di ben 650W, adatta anche per creare configurazioni multi gpu come Nvidia SLi, di cui vanta il supporto. Nella gamma AURUM 92+ troviamo anche una soluzione con wattaggi massimi più contenuti, come il modello da 550W e 450W.

L’alimentatore FSP AURUM 92+ 650W, vanta la certificazione 80 PLUS Platinum. 80 PLUS è un’iniziativa patrocinata da Ecos e EPRI per promuovere l’efficienza energetica negli alimentatori dei computer. Attualmente sono sei le certificazioni vigenti.

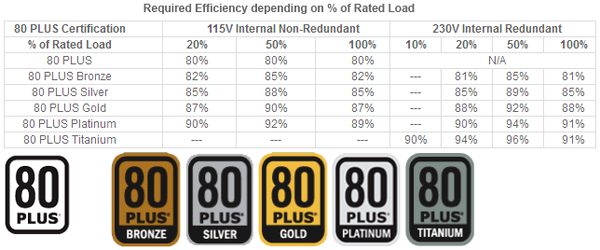

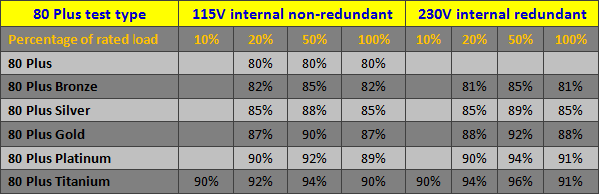

La certificazione 80 PLUS Platinum identifica i prodotti che superano il l’90% di efficienza energetica al 20%, 50% e 100% del proprio carico massimo, riducendo il maniera significativa il consumo e aumentando la durata degli alimentatori.

L’efficienza energetica raggiunta dall’ AURUM 92+ 650W si attesta su un valore medio superiore del 92%. Questa eccellente efficienza è dovuta al fatto che l’alimentatore adotta componenti di altissima qualità come i rinomati e efficienti condensatori di fabbricazione giapponese.

L’AURUM 92+ 650W risulta un prodotto innovativo e molto interessante. Diverse sono le caratteristiche tecniche di rilievo implementate in esso. L’alimentatore adotta caratteristiche degne di nota, come l’utilizzo della tecnologia proprietaria FSP MIA ICTM (Multiple Intelligence Ability), in grado di massimizzare le performance e nel contempo avere la massima protezione disponibile, la totale compatibilità con gli ultimi processori della famiglia Core di Intel, gli Haswell, un sistema di ventilazione studiato appositamente per manterene la PSU fresca e silenziosa, cavi “flat” per massimizzare la gestione degli stessi all’interno del case ed infine il POST SR (Post Synchronous Rectifier), una tecnologia in grado di incrementare l’efficienza delle singole linee di alimentazione (3,3V, 5V e 12V).

Raggruppiamo brevemente le features principali dell’AURUM 92+ 650W:

Conforme con lo standard ATX 12V 2.3 & EPS 12V Versione 2.92;
Alta efficienza > 92%;
Soddisfa la Certificazione 80 PLUS Platinum;
Sistema multiplo rail 12V;
Diversi standard di sicurezza;
Protezioni complete: OCP, OVP, SCP, OPP, OTP, UVP;
Silenzioso, ventola a lunga durata da 120 millimetri FDB;
Componenti di livello industriale: condensatori giapponesi;
Diverse linee 6+2 PCI-Express per l’alimentazione di una o più schede video.

Le innumerevoli ed interessanti features presenti nell’alimentatore FSP AURUM 92+ 650W, lo rendono un prodotto unico e per certi versi innovativo, tanto da essere un valore aggiunto elevato al prodotto. Riportiamo di seguito le specifiche tecniche cosi come dichiarate del produttore.

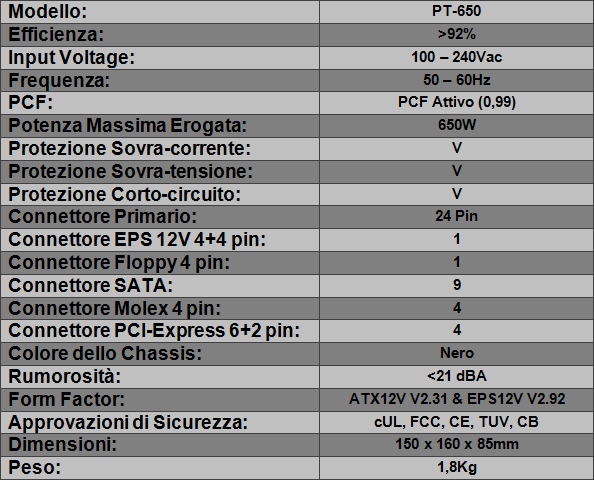

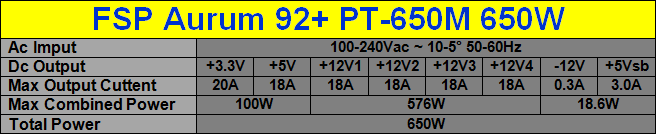

Le caratteristiche tecniche dichiarate da FSP, rispecchiano in pieno la volontà del produttore, nel voler realizzare un alimentatore silenzioso, estremamente efficiente e con componentistica di qualità. I cavi forniti in dotazione sono di ottima qualità e assicurano una duttilità ed espandibilità di componenti installabili decisamente buona in rapporto alla potenza massima erogata.

Nel corso della nostra recensione analizzeremo le caratteristiche peculiari e innovative che i tecnici di FSP hanno voluto mettere a disposizione dei propri clienti. Riportiamo di seguito la tabella descrittiva dei dati elettrici di erogazione dell’unità.

Per ulteriori informazioni è possibile consultare la pagina web del prodotto sul sito FSP. Siamo pronti per andare ad analizzare in dettaglio la soluzione AURUM 92+ 650W.

{jospagebreak_scroll title=Uno sguardo da vicino – Parte Prima:}

Uno sguardo da vicino – Parte Prima:

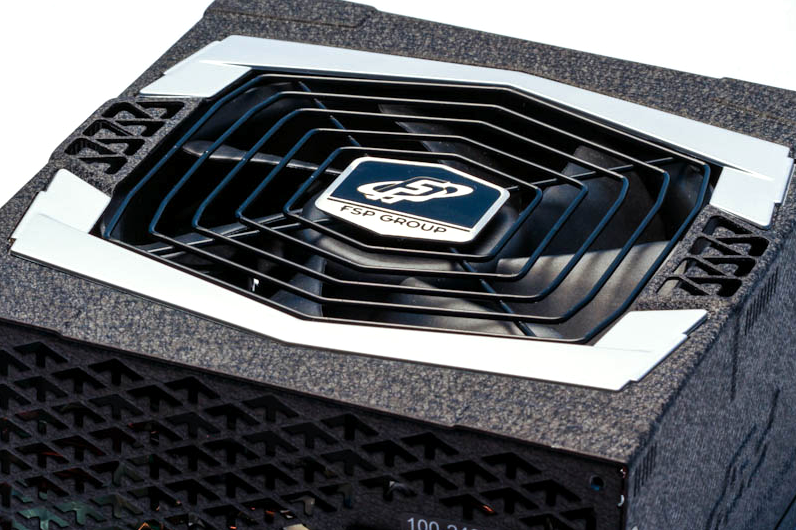

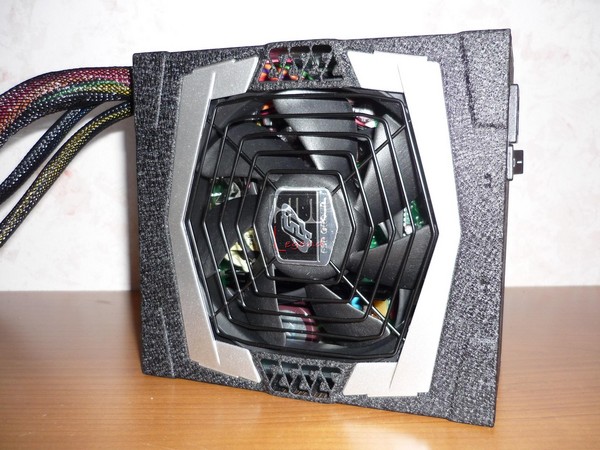

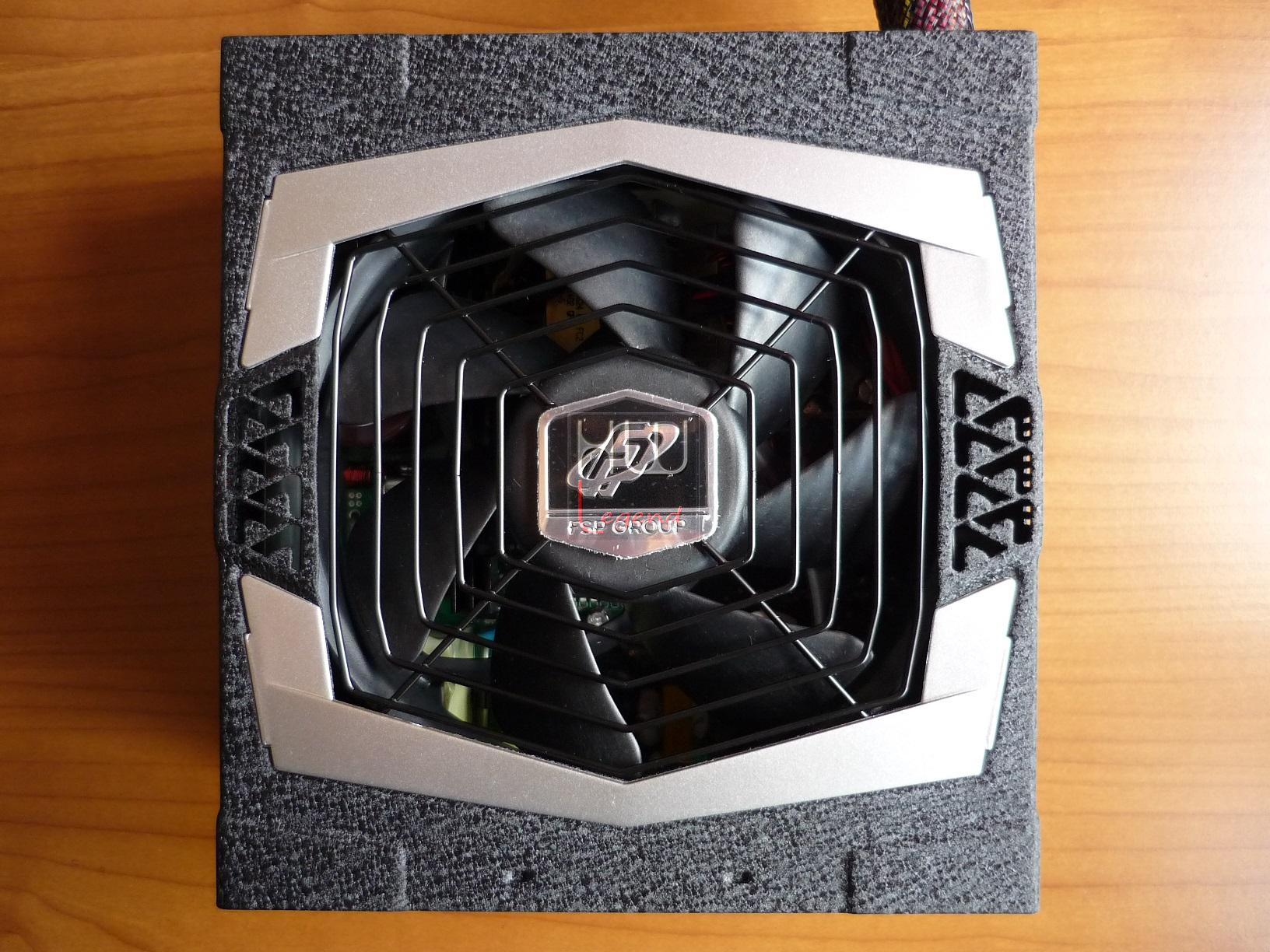

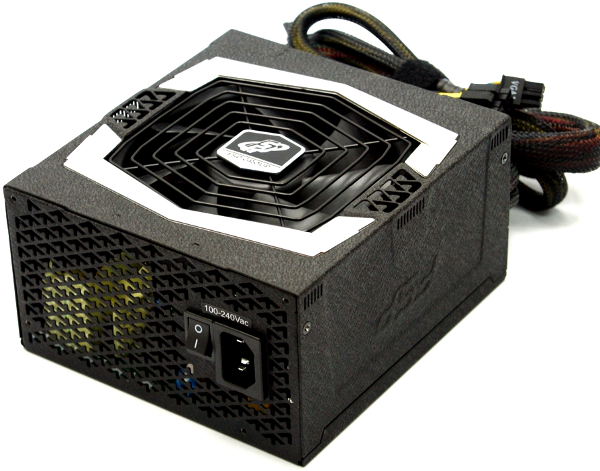

L’AURUM 92+ 650W esteticamente da subito la sensazione di essere un prodotto robusto e molto solido. La verniciatura nera dello chassis risulta omogenea ed estremamente resistente, grazie alla particolare tecnica con cui è stata applicata, ossia “a polvere”, è possibile previene il formarsi delle fastidiose e brutte ditate. La griglia e i bordi argentati sono di ottima fattura e le parti assemblate sono ben connesse tra loro.

Le dimensioni sono di 150 mm (W) x 85 mm (H) x 160 mm (D) per un peso pari a 1,8 Kg. La griglia di protezione ha un bel disegno esagonale, con due inserti argentati che la sovrastano. Il contrasto cromatico nero/argento dona al prodotto un aspetto elegante e sobrio. Al centro della griglia vi è un adesivo metallico ben incollato che raffigura in rilievo il logo della “FSP”. L’involucro del AURUM 92+ 650W risulta senza dubbio di eccellente qualità, oltre ad essere molto resistente ai graffi e agli urti.

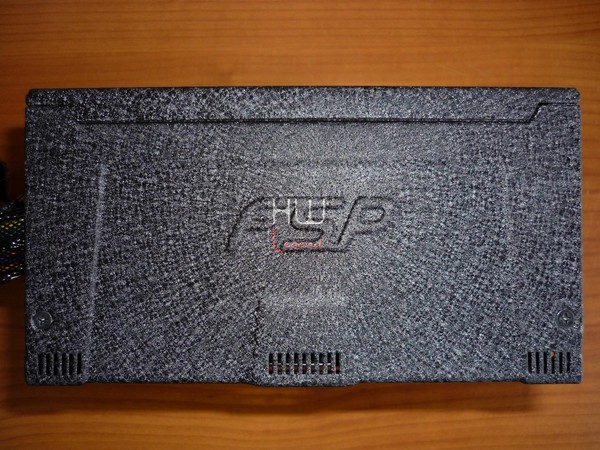

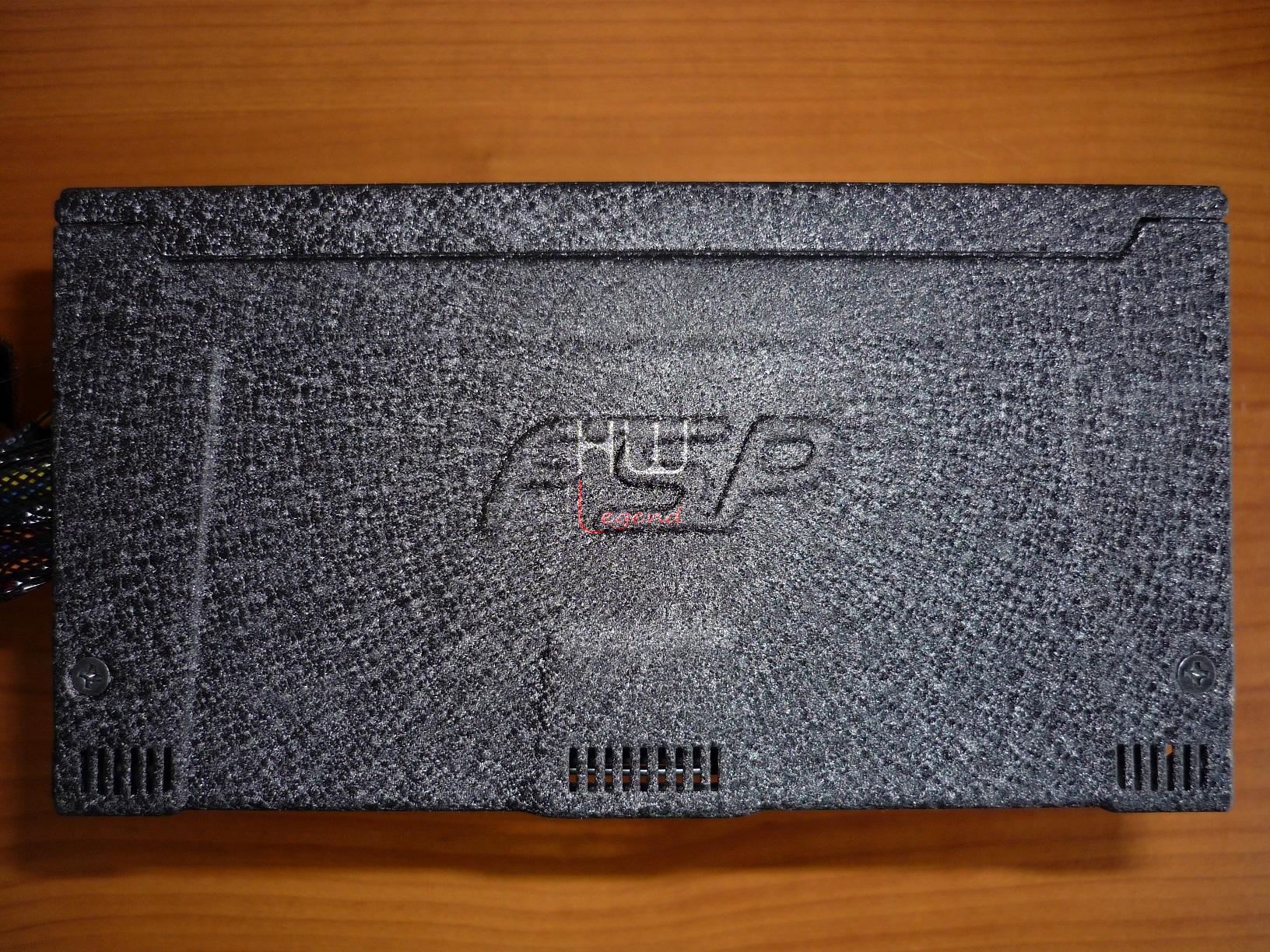

Le due faccie laterali, precisamente speculari, sono caratterizzate dalla presenza in bassorilievo dell’elegante logo dell’azienda. Inoltre tre piccole griglie per il ricambio dell’aria, poste nella parte inferiore, assicurano un veloce ed efficiente smaltimento del calore. Non vi sono altri particolari degni di nota. Interessante notare come il logo sia perfettamente definito e privo di imperfezioni o sbavature, segno dell’impeccabile qualità e cura che FSP riserva al consumatore finale.

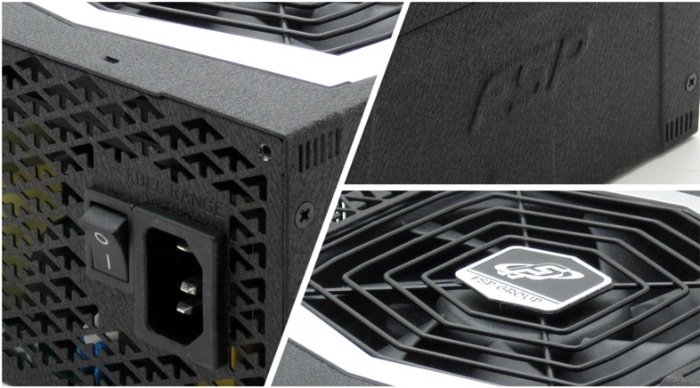

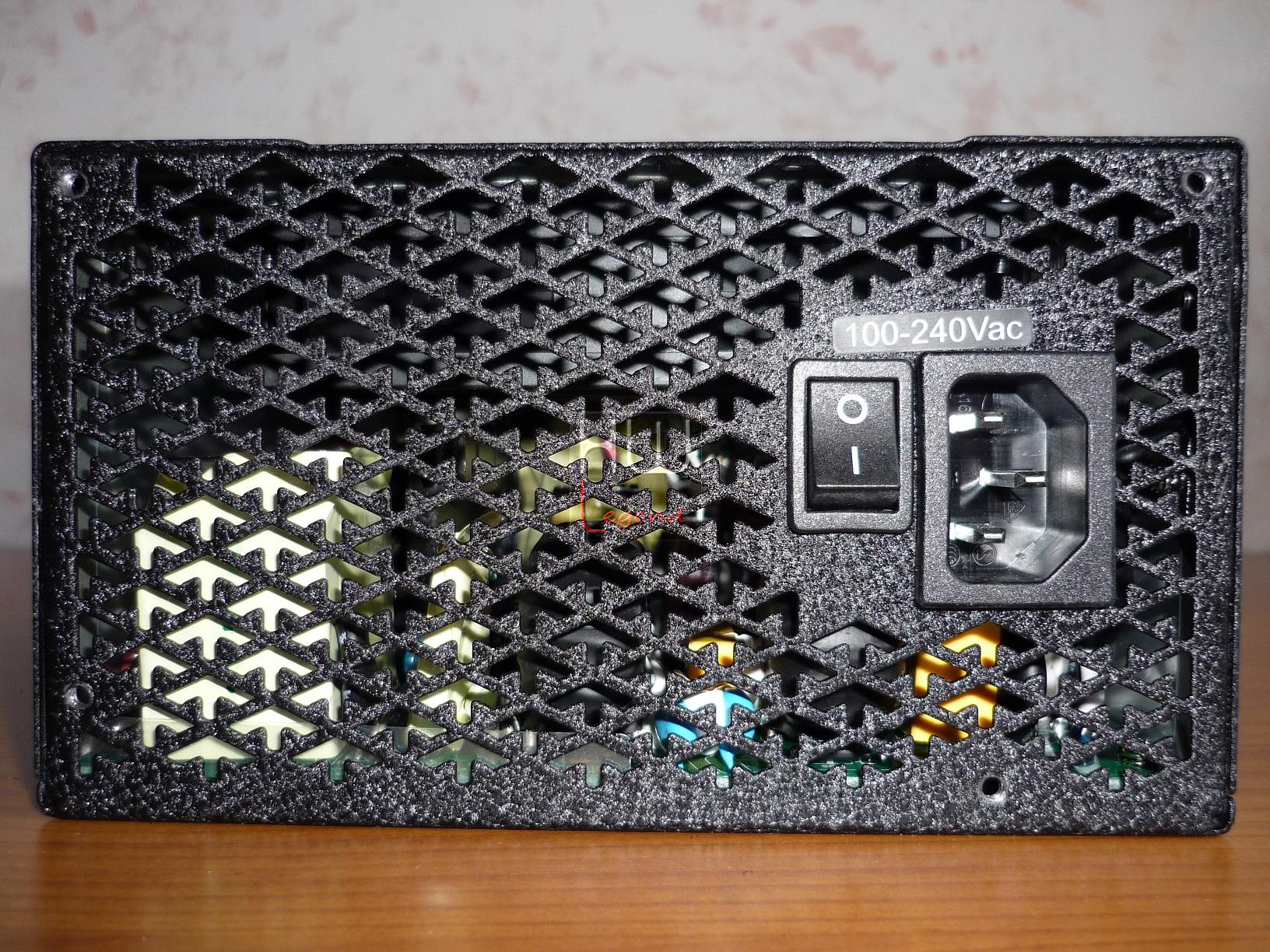

Nella parte frontale del telaio è inserita la consueta presa IEC-C14 a tre poli e l’interruttore a due posizioni di accensione/spegnimento con il comodo switch “1/0”. E’ presente inoltre una griglia adibita al ricircolo dell’aria. La griglia di ventilazione ha una particolare trama proprietaria che ricorda tante piccole punte di freccia, questa soluzione favorisce la fuoriuscita dell’aria calda dall’interno della psu verso l’esterno nella maniera più veloce possibile. Essa è priva di rilevanti superfici che potrebbero costituire ostacolo al flusso d’aria.

Questo tipo di griglia, oltre ad apportare anche il minor fruscio possibile, coniuga contemporaneamente la corretta rigidità su quel lato che, in quanto sede della presa IEC-C14, è necessario esercitare una forza considerevole per il corretto e completo inserimento dell’apposito cavo di alimentazione.

Lo switch di accensione / spegnimento è di dimensioni consistenti a testimonianza dell’ottima scelta dei componenti usati. Le funzioni della presa IEC-C14 di ordine meccanico potranno essere pienamente sfruttate solo con il cavo IEC-C15 in dotazione con l’alimentatore Aurum 92+ 650W, che perfettamente si adatta ai rilievi della staffa.

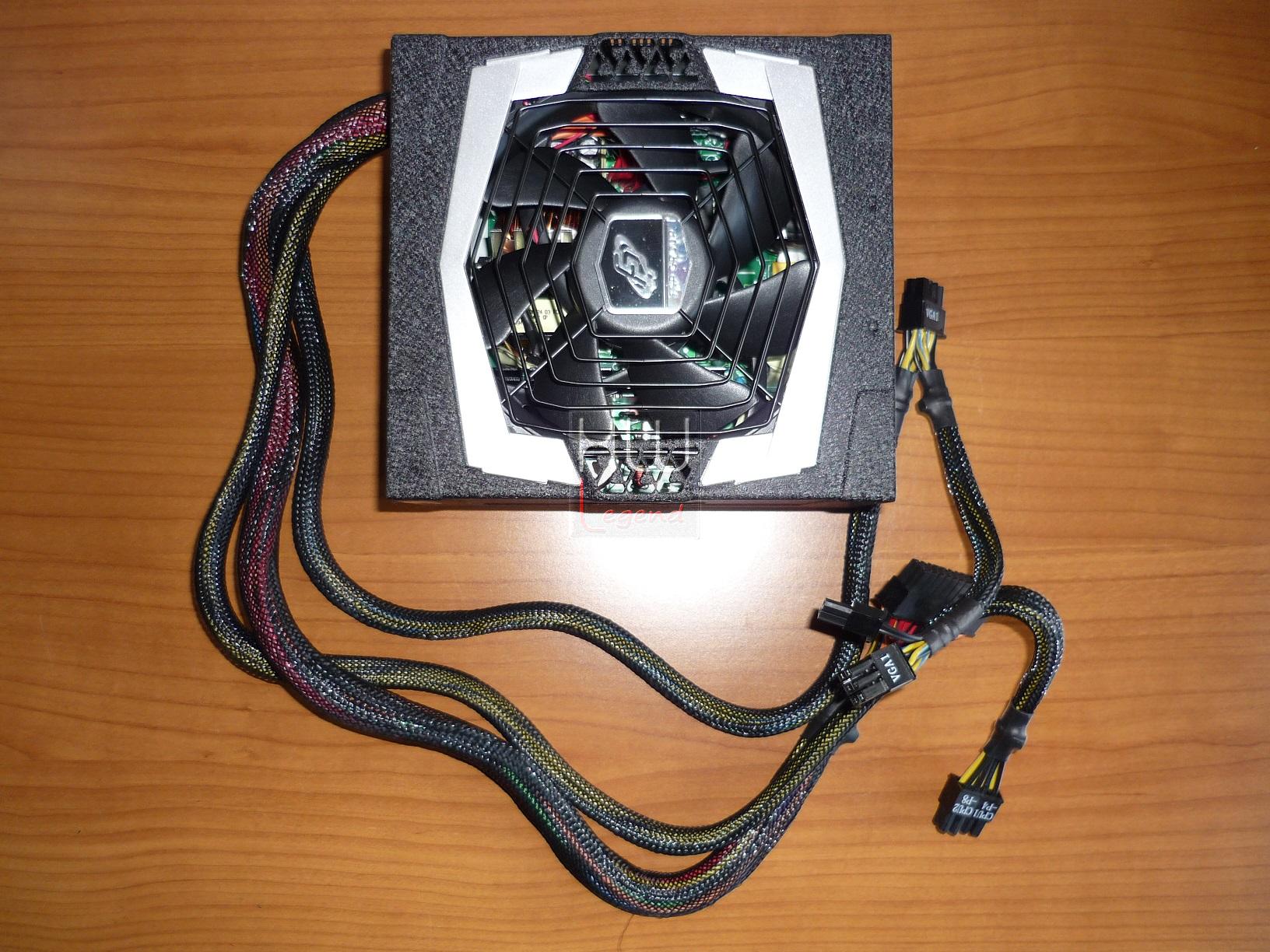

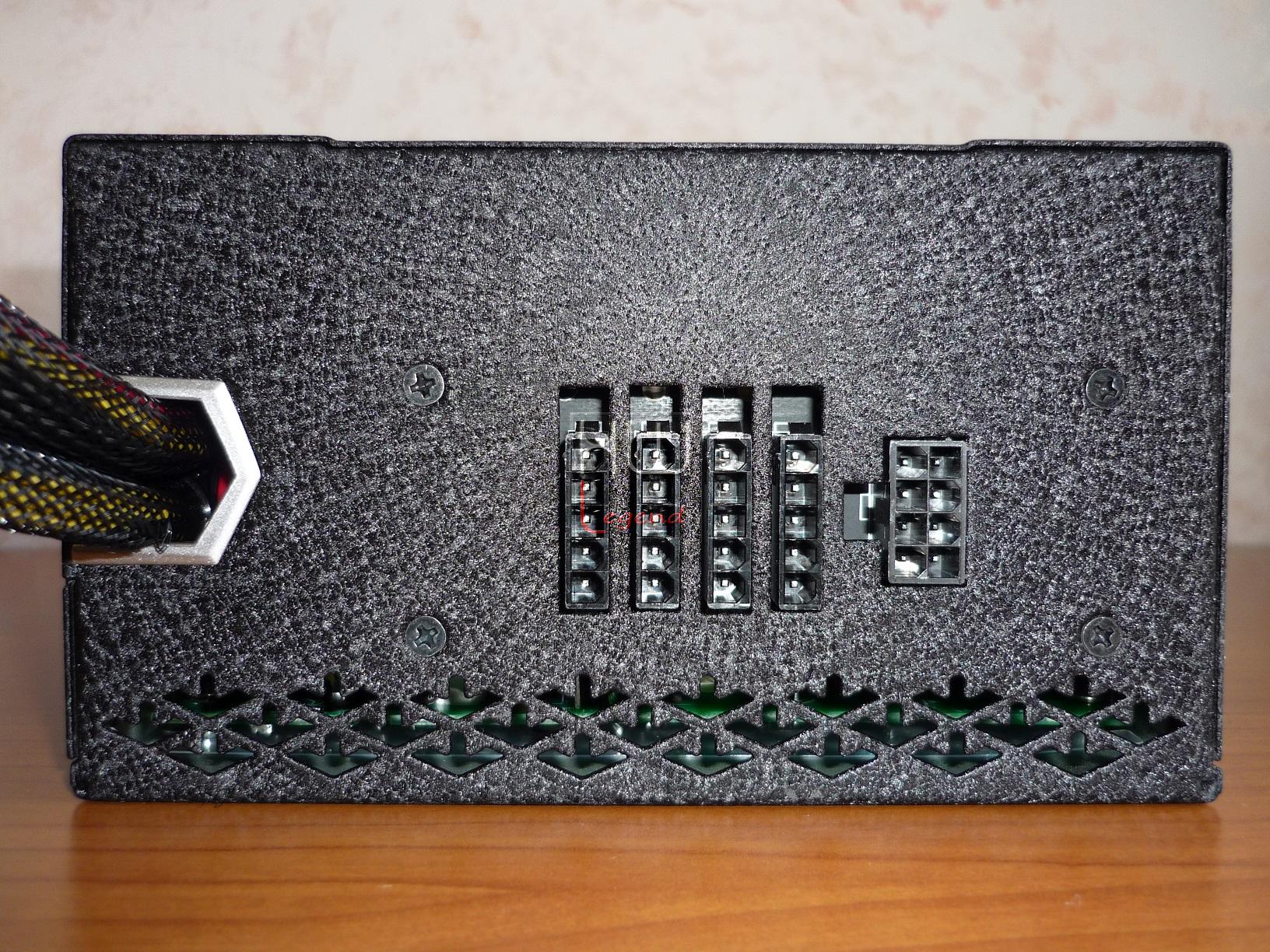

Sulla parte anteriore, oltre ai cavi fissi dell’alimentatore (da notare la piccola placca argentata che ne delimita il foro di uscita), vi sono 4 connettori a 4pin ed uno a 8pin PCI-Express, utili per inserire gli ulteriori cavi modulati presenti nella confezione. Sotto di essi troviamo una stretta griglia che favorisce il ricambio di aria all’interno della PSU.

L’AURUM 92+ 650W è una unità di alimentazione semi-modulare, in quanto presenta una parte del proprio cablaggio fisso, i cui cavi sono saldati direttamente sul pcb principale, e una parte modulare. Tutti i cavi presenti direttamente sul corpo dell’alimentatore, a differenza di quelli modulari che analizzeremo più avanti, sono contenuti all’interno della guaina traforata nera di tipo sleeving, che li protegge da eventuali tagli o danneggiamenti.

Non è stato ritenuto necessario utilizzare una prima schermatura anti-interferenze mediante degli anelli in ferrite. La qualità di cavi e dei connettori è molto elevata. I cavi risultano morbidi. I connettori sono calibrati in modo tale che gli attacci sul alimentatore e sulle periferiche avviene senza fatica. La lunghezza dei cavi è perfetta.

{jospagebreak_scroll title=Uno sguardo da vicino – Parte Seconda:}

Uno sguardo da vicino – Parte Seconda:

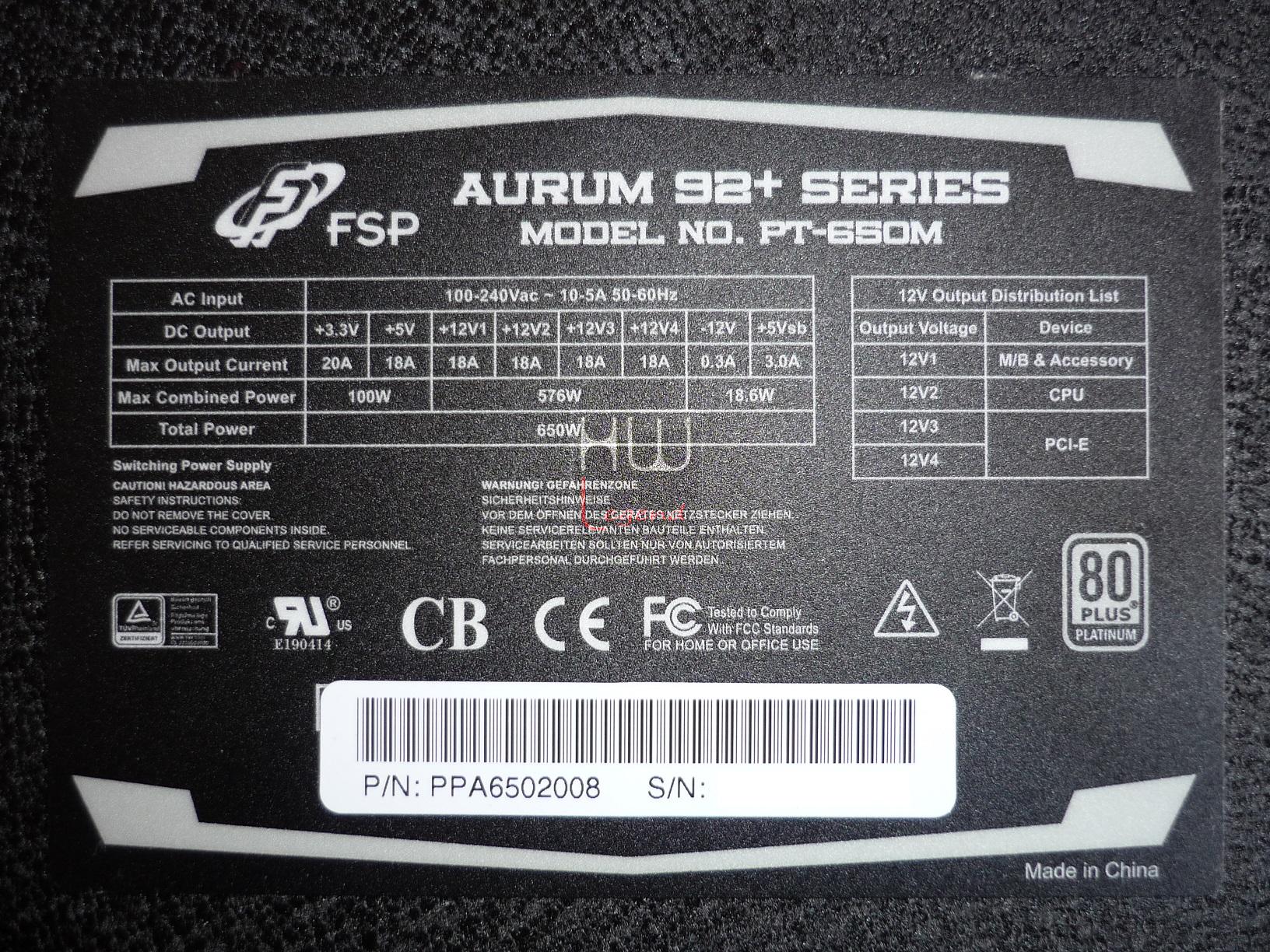

Nella parte inferiore dell´alimentatore troviamo tutte le sue specifiche tecniche. Esse sono riportate con una grande etichetta rigida e resistente.

Le indicazioni contenute nella tabella mostrano come sia stata operata la scelta per una soluzione costruttiva imperniata su quattro rail +12V da 18A, ciascuno protetto singolarmente da sovracorrenti. Le quattro linee danno la possibilità di usufruire di 576W di potenza max. L’alimentatore FSP Aurum 92+ 650W è pronto ad erogare 20A + 18A sulle linee +3.3V e +5V che portano la potenza totale usufruibile complessivamente a ~676W.

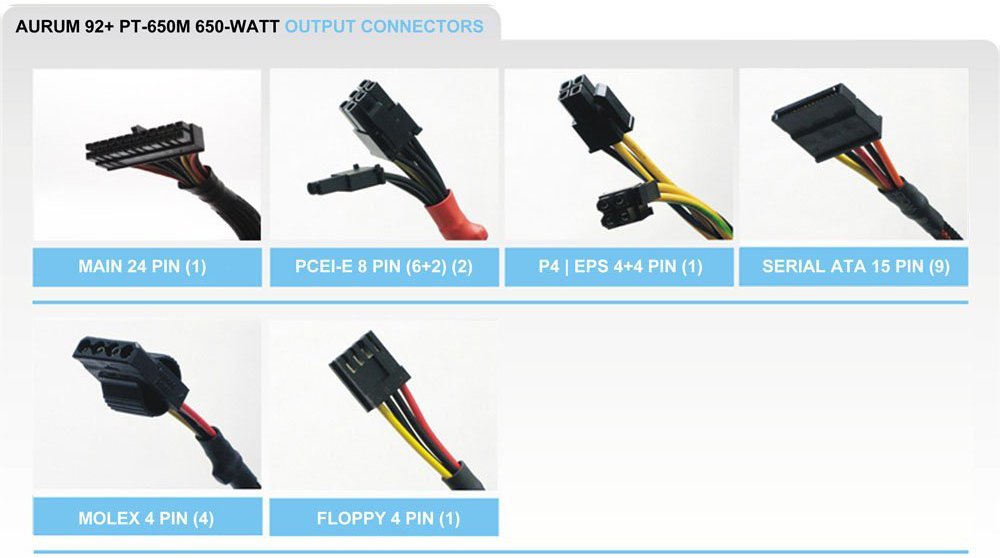

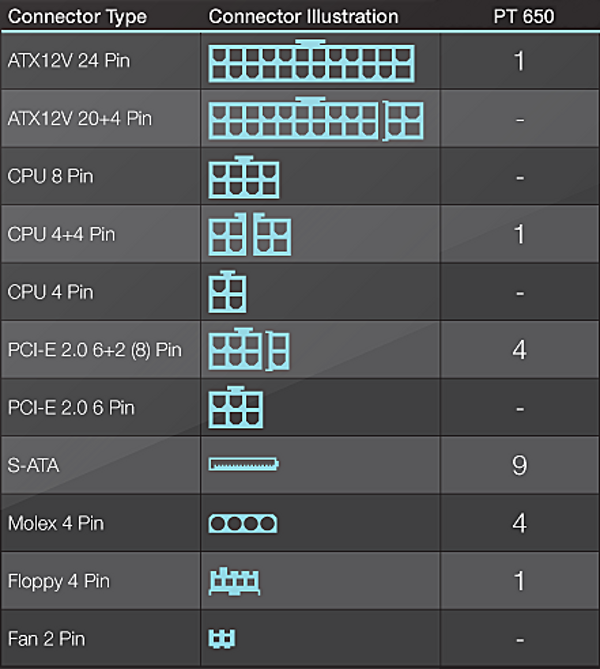

L’alimentatore Aurum 92+ 650Wè provvisto di un sistema modulare di gestione dei cavi che consente di regolare in maniera flessibile l’uso degli stessi in base al numero dei dispositivi utilizzati. In questa maniera è possibile ridurre l’ingombro e migliorare il flusso d’aria interno per una più efficace dissipazione del calore. I cavi principali (24pin, 4+4pin e due PCI-E da 6+2pin) sono saldati sul pcb mentre i restanti possono essere tolti o aggiunti a seconda delle necessità dell’utente finale. Nella tabella che segue, riassumiamo i cavi forniti in dotazione con l’alimentatore Aurum 92+ PT-650M.

Possiamo fin da ora rassicurare i futuri possessori di questa unità che la vorranno utilizzare in un Cabinet full tower, che i cavi fissi dedicati all’alimentazione primaria della mainboard, l’E-ATX 24 poli, i 4+4pin e due PCI-E da 6+2pin, sono di una lunghezza tale da non creare alcun problema di montaggio.

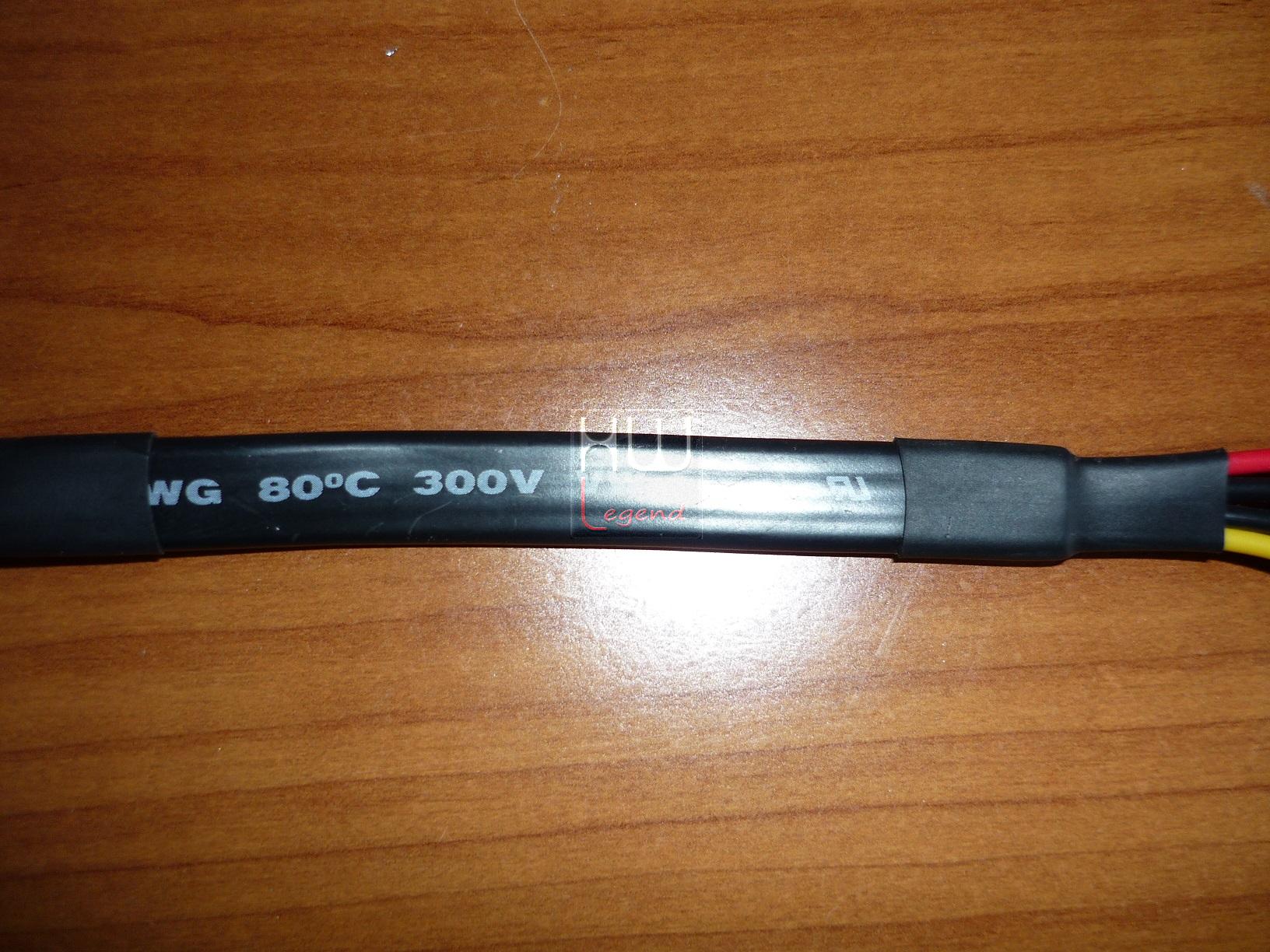

I cavi oltre ad essere avvolti in una buona guaina protettiva, sono di una buona lunghezza e ciò rende fattibile il suo utilizzo anche nei case di dimensioni elevate. Abbiamo misurato circa 55 cm per il cavi dei connettori PCI-E e del 24 pin, Il cavo a 8 pin per la cpu (suddiviso in 4+4) misura circa 70 cm.

A differenza dei cavi fissi, i modulari presentano una guaina protettiva in plastica nera. Anche in questo caso, non è stato ritenuto necessario utilizzare una schermatura anti-interferenze mediante degli anelli in ferrite. Il cablaggio con i connettori SATA, MOLEX e Floppy e ben costruito. Abbiamo a disposizione quattro cavi, due dedicati alle connessioni SATA e due riservate alle connessioni MOLEX. Su uno è presente anche un connettore floppy. Questi cavi hanno una lunghezza che varia. I più “corti” misurano circa 72 cm, mentre il più lungo ben 116 cm.

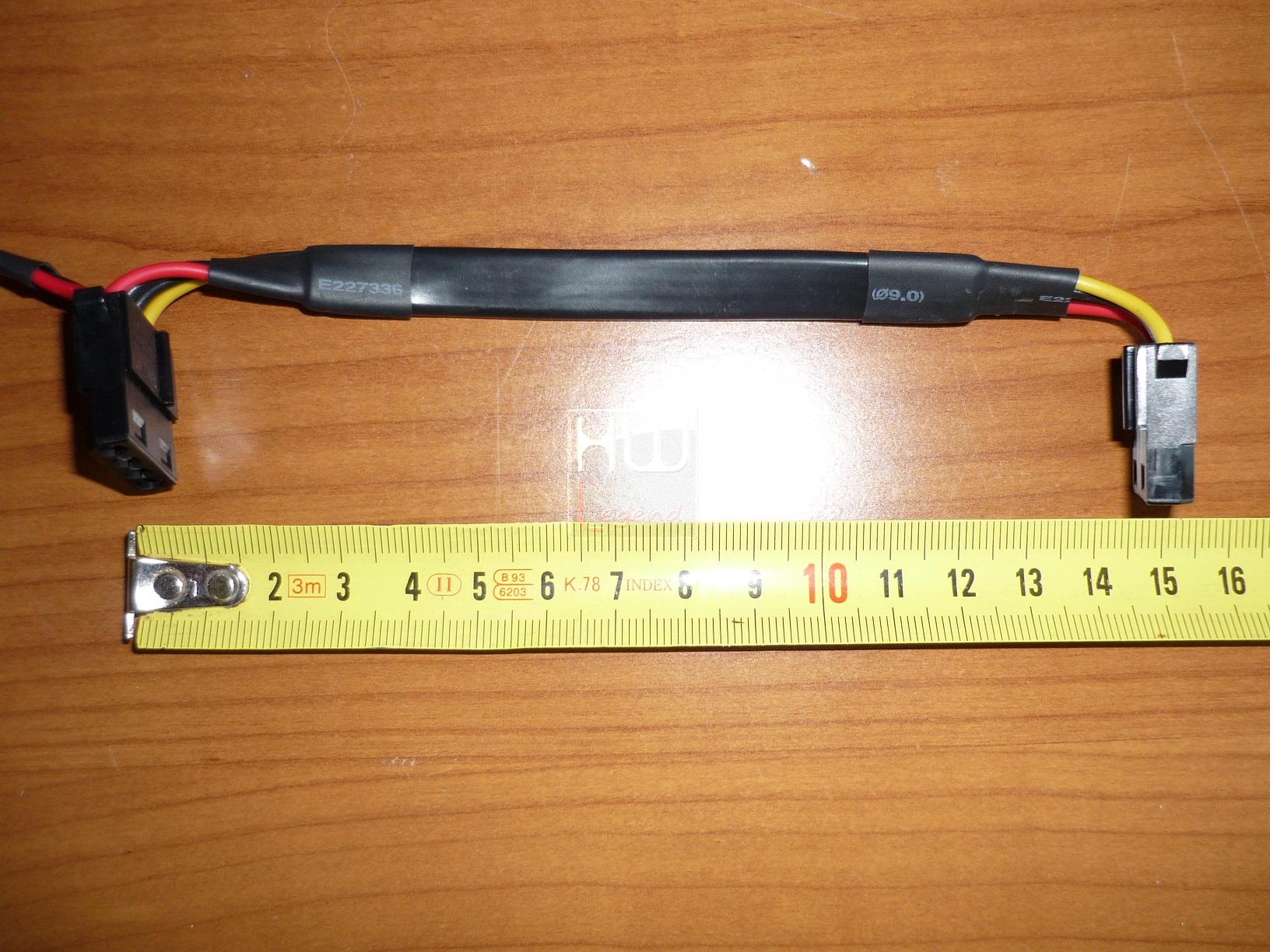

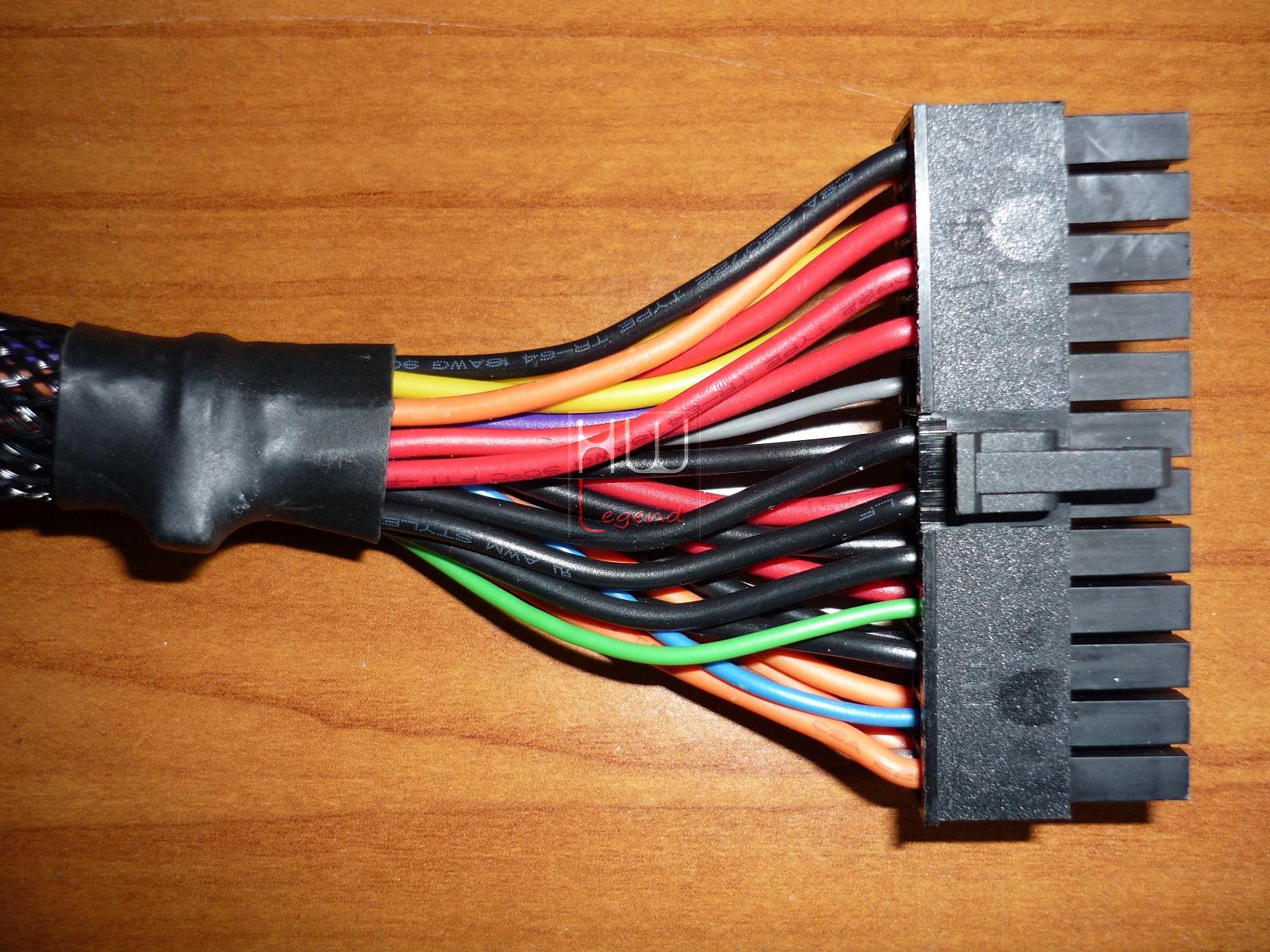

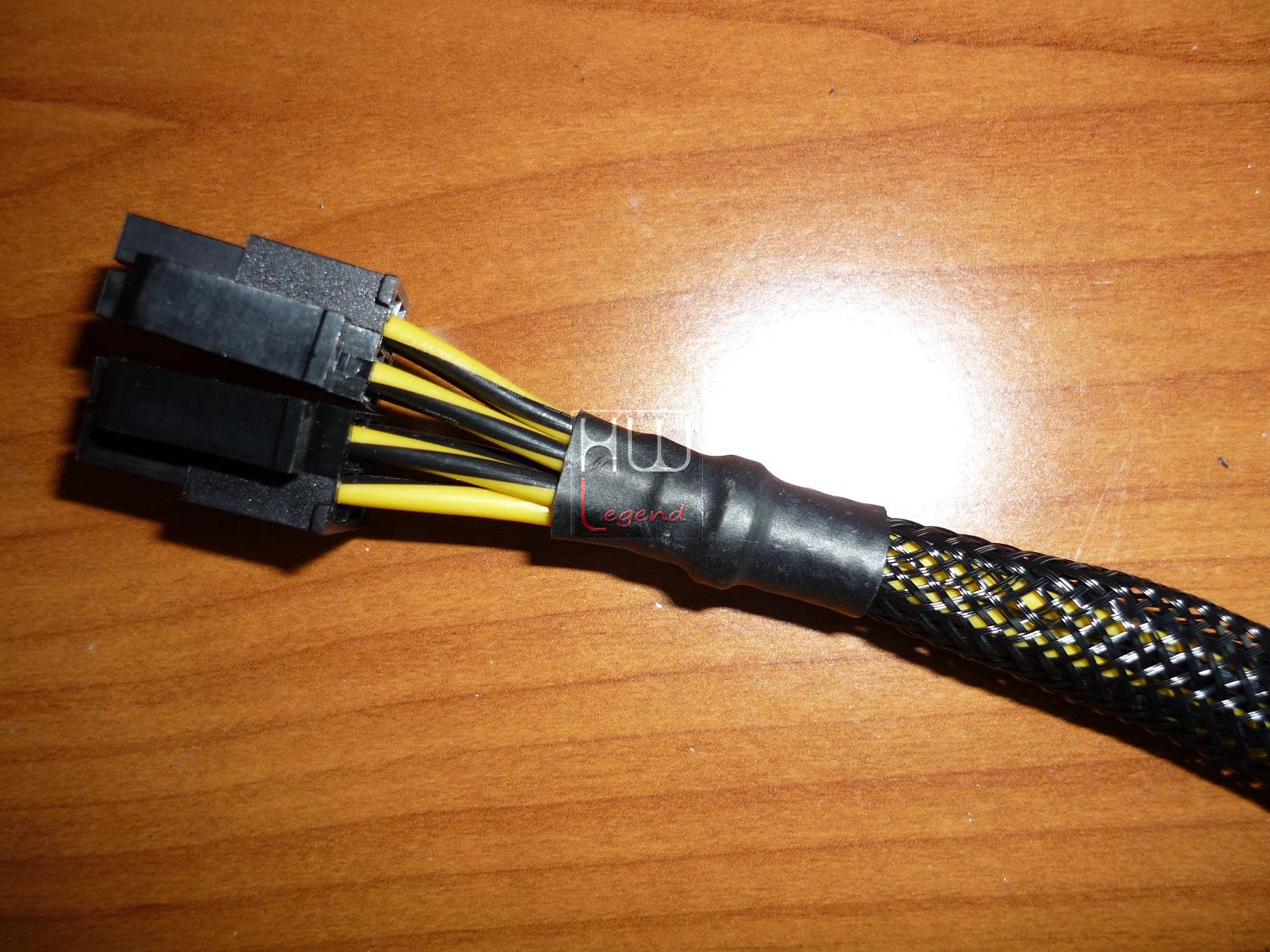

Analizzando i cavi modulari notiamo che come sia stata adottata una diversa tipo di guaina rispetto a quelli fissi, infatti oltre ad essere in plastica morbida e molto resistente (80°C e 300V), c’è da segnalare la forma molto stretta e piatta, utilissima nella gestione dei cavi all’interno del proprio cabinet. La loro particolare forma garantisce una minore resistenza all’aria, favorendo di fatto uno smaltimento veloce del calore.

La sezione dei cavi è generosa: 20/10 mm per tutte le connessioni ad eccezione di quelli relativi al connettore a 24 poli la cui dimensione risulta di ben 23.5/10 mm. La lunghezza dei cavi consente di utilizzare senza problemi la PSU Aurum 92+ 650W su un banchetto per bench. Andiamo ad analizzare la ventola in dotazione.

{jospagebreak_scroll title=Ventola in dotazione:}

Ventola in dotazione:

Negli alimentatore la ventola ricopre sempre un ruolo decisamente molto importante. Nel caso specifico dell’Aurum 92+ 650W, l’altissimo valore di efficienza che contraddistingue questa PSU, rende l’uso della ventola quasi uno spreco di corrente, vista la scarsa produzione di calore per più della metà del suo tempo di utilizzo. Il sistema di dissipazione è affidato ad una ventola da 12V prodotta da Protechnic Electric.

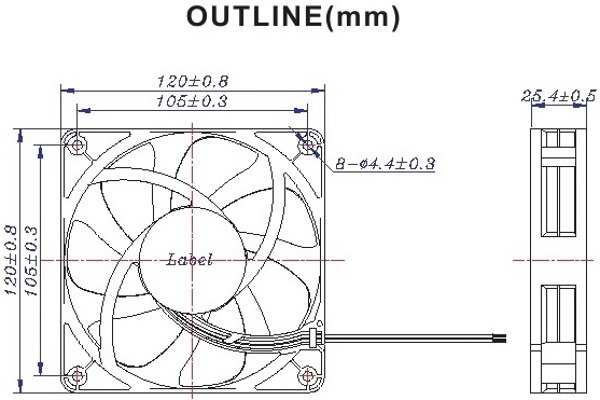

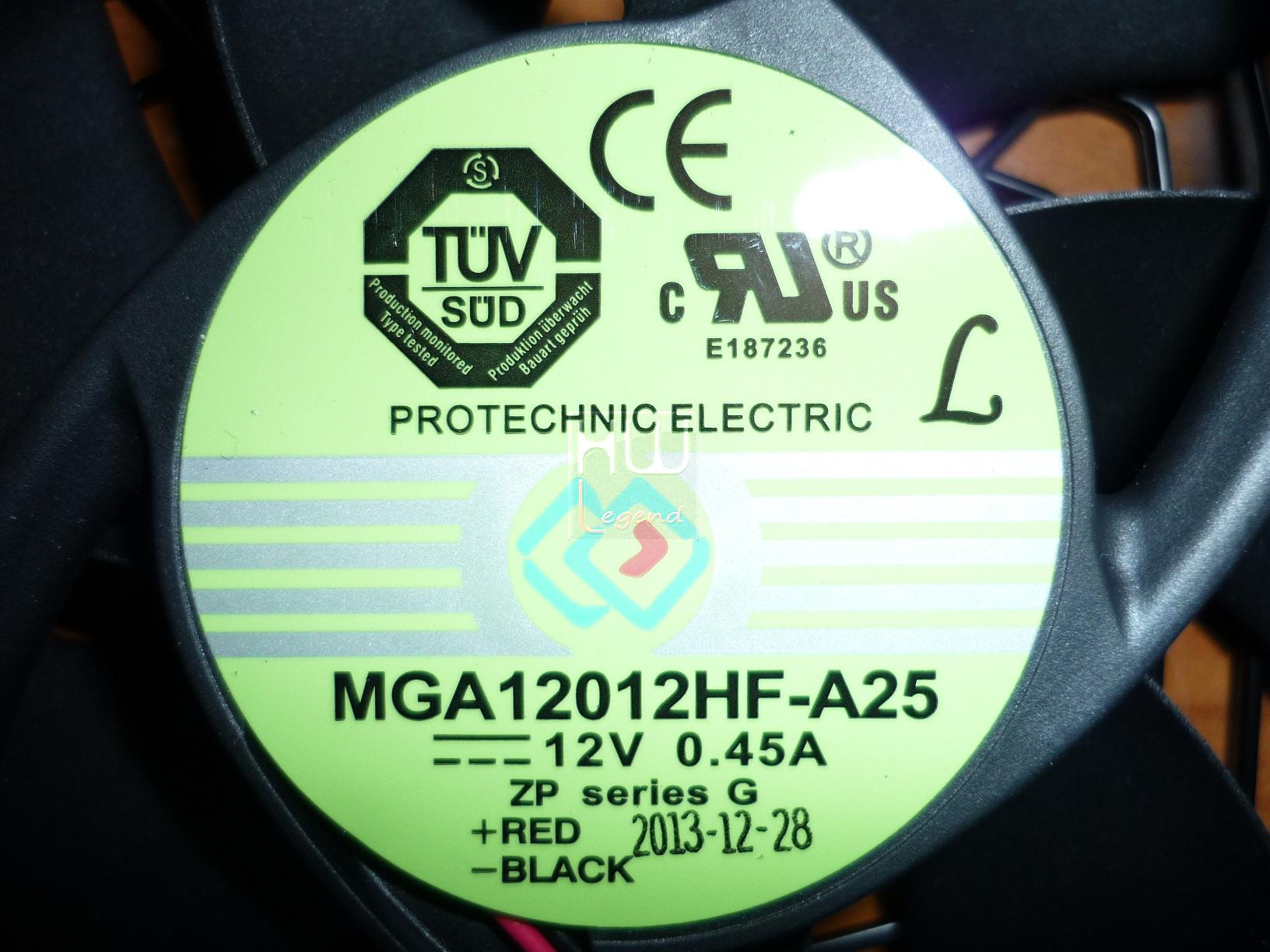

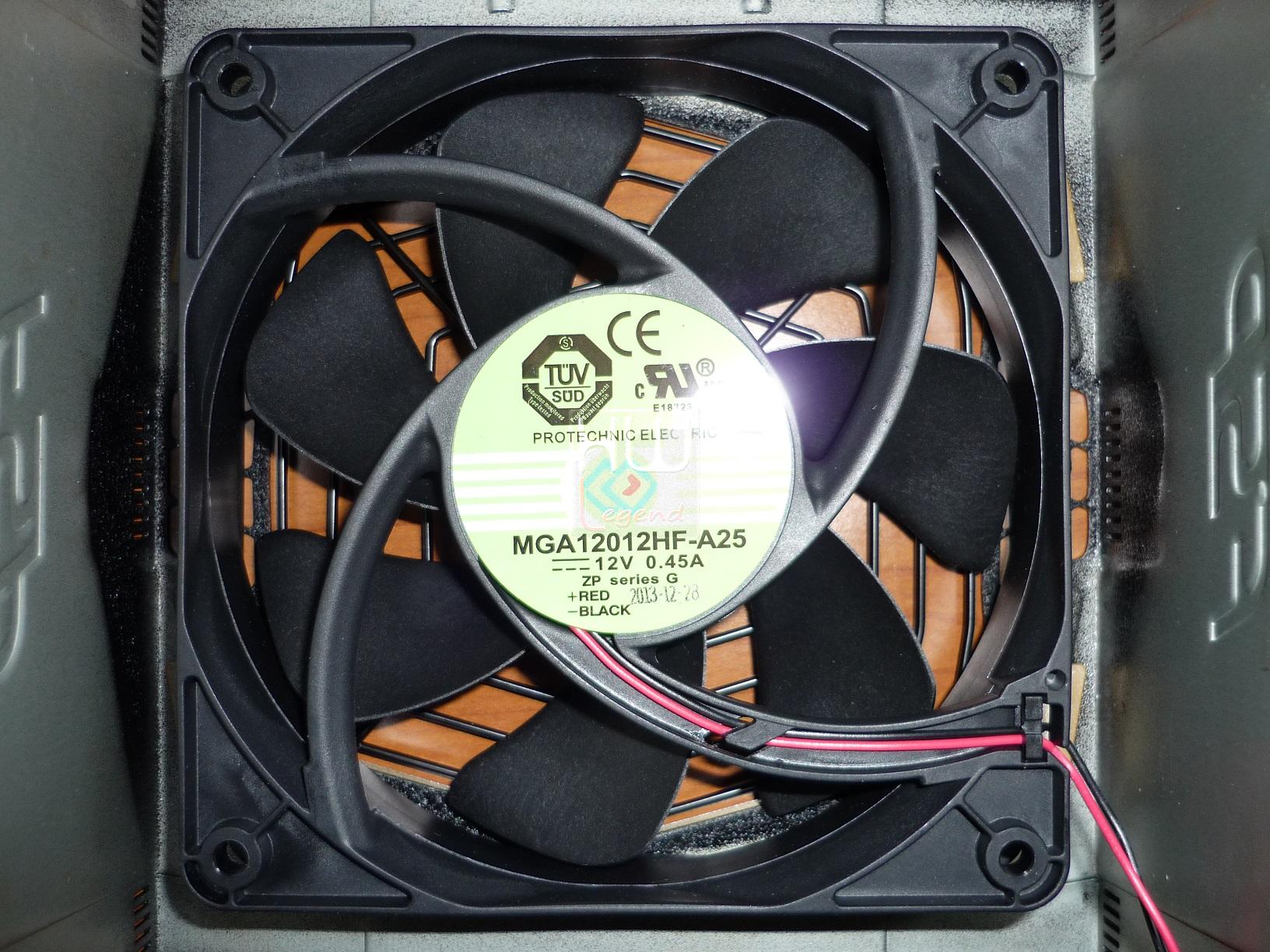

Il modello impiegato è l’MGA12012HF-A25, capace di raggiungere i 2400 rpm massimi e di sviluppare 84,8 CFM con una rumorosità massima di 37 dB. Facciamo presente che nonostante i 37db non siano pochi, la ventola è termoregolata ed in condizioni standard non ha mai raggiunto livelli di rumorosità fastidiosi, mentre in condizioni di particolari di stress la ventola ha iniziato a produrre una leggera rumorosità.

Il telaio della ventola appare completamente costruito in materiale plastico di colore nero, compreso le canoniche sette pale. La struttura ha dimensioni di 120x120x25 mm ed un peso di 155g. Vedremo in seguito con i nostri test, i risultati raggiunti.

Il telaio della ventola è costruito in materiale plastico nero in modo da formare un unico corpo con le sette pale anche essere nere. Le pale presentano una superficie snella ed un profilo esterno relativamente arrotondato per non indurre rumorosi quanto fastidiosi sibili e ottenere la maggior pressione in relazione al volume d’aria spostato anche con regimi di rotazione bassi.

La qualità costruttiva è eccellente, con una flessione ridotta sull’asse diagonale. La resistenza dei materiali è molto buona e la sensazione generale è di ottima robustezza. Il rotore centrale non occupa troppo spazio e consente di avere maggior area a disposizione per le pale. Riassumiamo nella tabella che segue le principali caratteristiche della ventola MGA12012HF-A25.

Il modello MGA12012HF-A25 funziona con una tensione di 12V e richiede una corrente di 0,45A ed una potenza nominale di 5,4W. Le temperature di funzionamento variano in un range di -10C~90C. Il meccanismo di rotazione si avvale della nota tecnologia Fluid Dynamic Bearing.

La tecnologia Fluid Dynamic Bearing, come lo stesso nome ci indica, a differenza dei normali motori a cuscinetti, utilizza un liquido che ha la duplice funzione di lubrificare e far girare il l’albero motore all’interno della propria sede. Questa tecnologia sfrutta la rotazione dell’albero all’interno di un ambiente totalmente ermetico in grado di mantenerlo pulito da polveri e di evitare la fuoriuscita dell’olio.

Questo utile accorgimento mantiene stabili i valori di performance e consumo per molto tempo, inoltre grazie a questa tecnologia il corpo centrale può sopportare temperature massime molto elevate (90°C). Il cuscinetto idraulico dinamico (Fluid Dynamic Bearing), consente l’aumento della vita utile, ne migliora le prestazioni e riduce drasticamente il rumore del sistema anche a pieno carico.

{jospagebreak_scroll title=Analisi Interna – Parte Prima:}

Analisi Interna – Parte Prima:

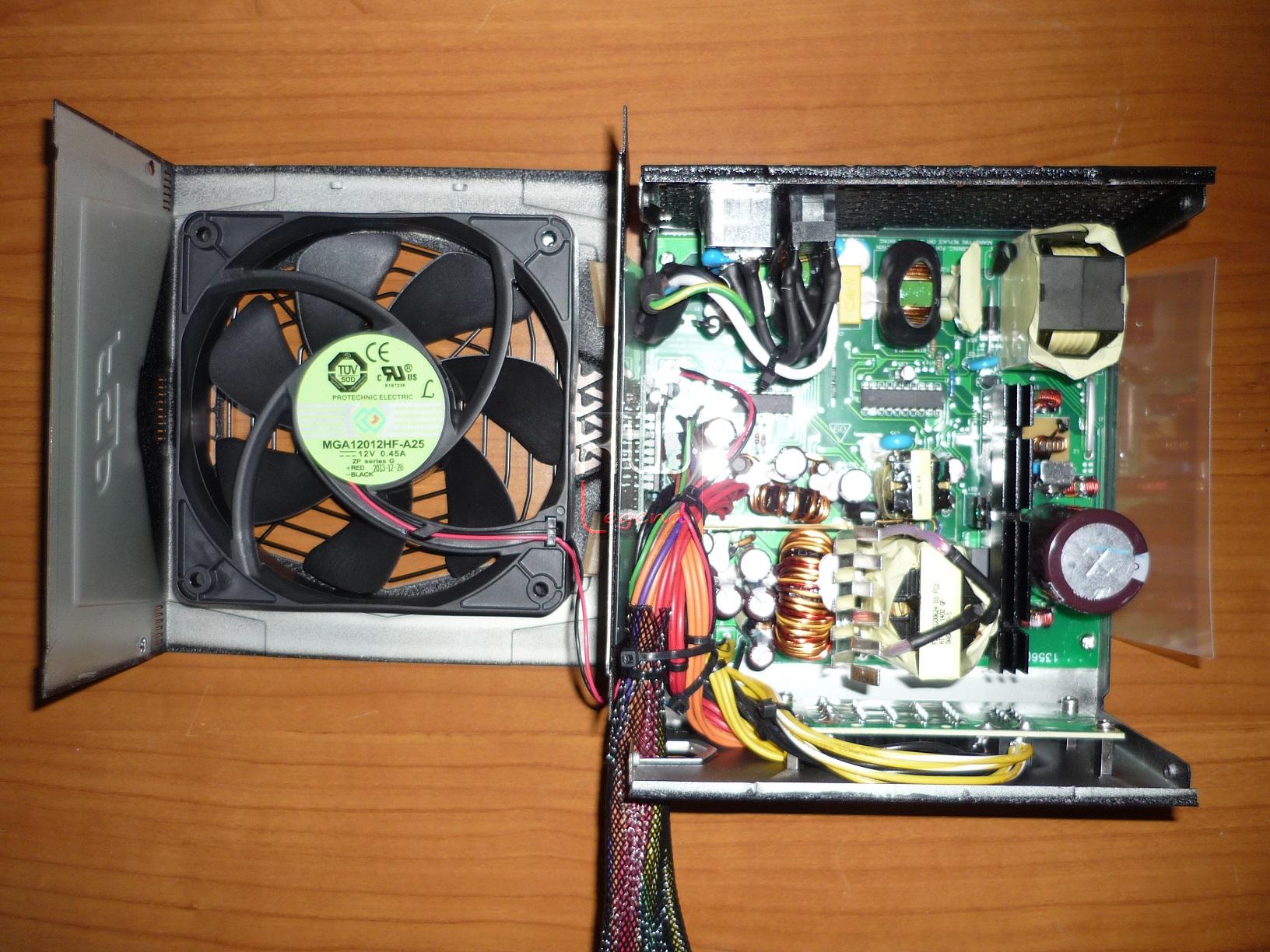

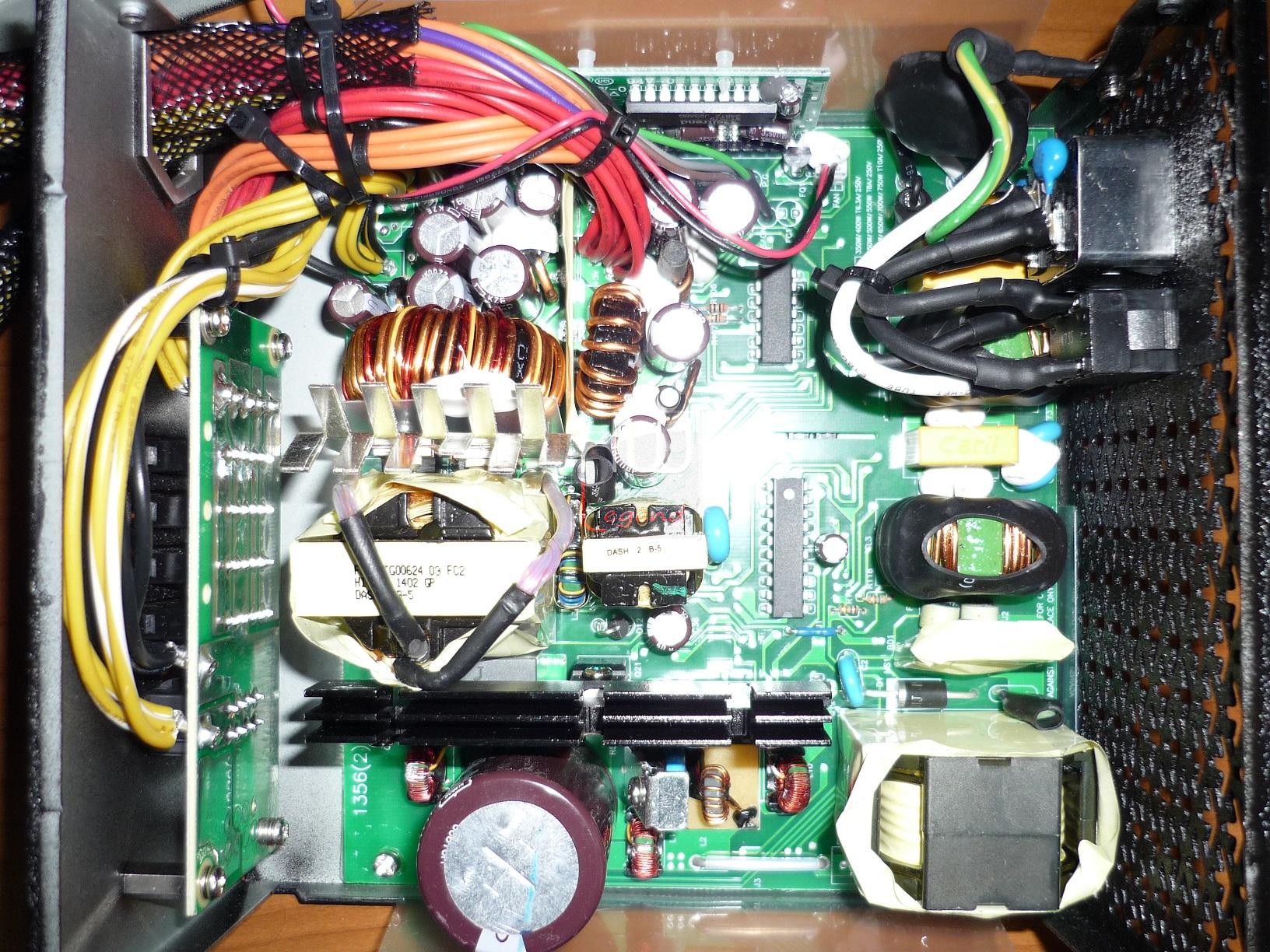

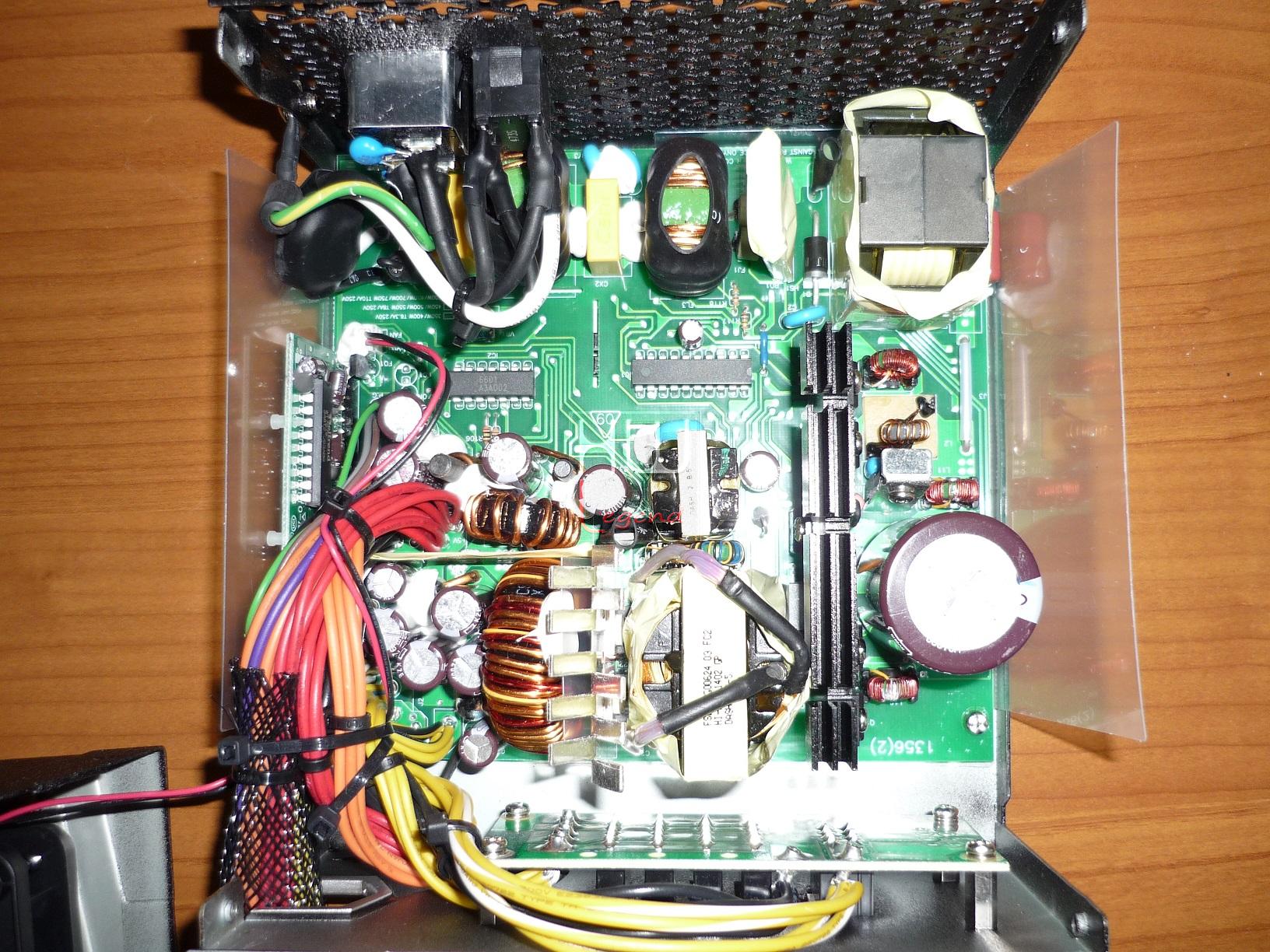

Dopo aver tolto le viti che tengono fissati le parti di cui è composto il telaio, possiamo analizzare con attenzione gli elementi elettronici della PSU AURUM 92+ 650W. Notiamo fin da subito che il pcb, così come la distribuzione della componentistica risulti proprietaria, segno della ricerca e dell’impegno che FSP infonde nei suoi prodotti.

Non possiamo che constatare la relativa compattezza, la più che buona pulizia generale della struttura priva di quei corposi dissipatori di calore utilizzati sulle unità con classe di efficienza energetica inferiore, e la sapiente disposizione volta alla concreta ottimizzazione degli spazi.

Appreso che il pcb del nostro prodotto è proprietario, siamo rimasti colpiti in positivo, in quanto gli standard di qualità di FSP sono molto elevati. Esaminando le componenti interne, possiamo chiaramente vedere, come posto dietro il connettore per la presa di corrente vi sono 2 condensatori classe “Y”.

Sul pcb troviamo inoltre 2 condensatori di classe “X”, altri 2 di classe “Y” e 2 bobine responsabili del filtraggio della tensione in entrata. Per ultimo e non meno importante vi è un varistore (MOV), componente molto importante, atto alla protezione di tutti i componenti in caso di sovratensione.

Per aumentare l’efficienza del prodotto, FSP ha utilizzato delle FI (integratori di potenza) CAP004DG, che scaricano i condensatori di classe “Y” sia quando la corrente è in circolo e sia quando questa è assente. Per via della loro natura, i condensatori di Classe “Y” tendono a mantenere la carica anche quando la corrente è stata tolta e per evitare che questa si disperda per l’intero circuito, le FI ne disperdono subito l’energia, evitando eventuali problemi.

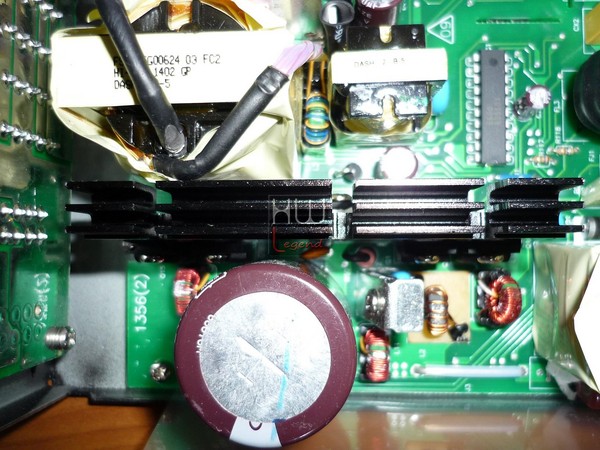

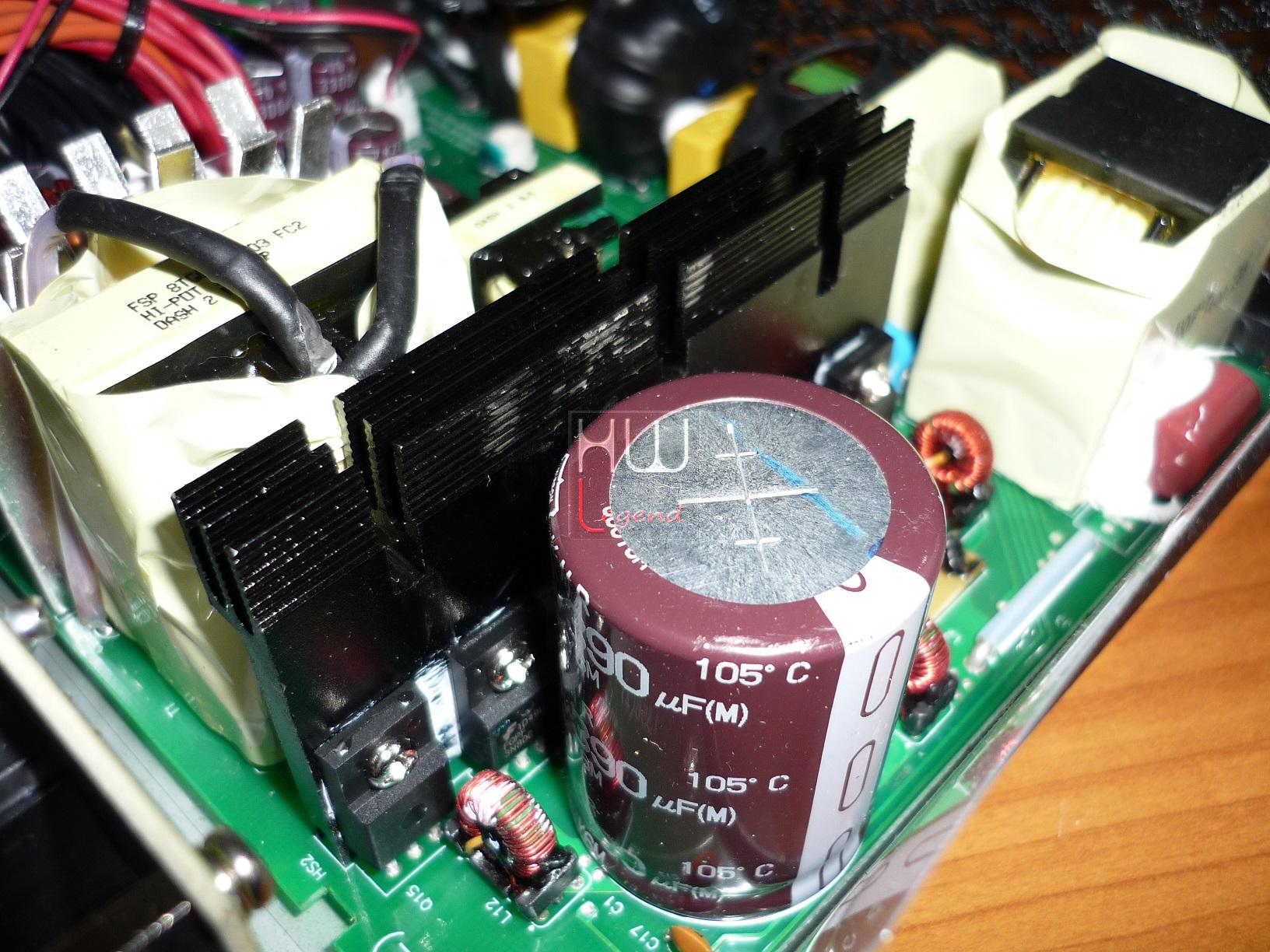

Osservando con attenzione il pcb notiamo il raddrizzatore a ponte di diodi “GBU15L06”, in grado di rettificare ben 15A di corrente, un valore decisamente elevato per un alimentatore di questo taglio.

Sul circuito del PFC attivo vi sono due FET Infineon IPA60R125CP e un grosso condensatore della Nippon Chemi-Con (da ben 390μF, 450V, serie KMR), garantito per operare a temperature di 105°C.

Come abbiamo già detto, questo alimentatore utilizza una tecnologia ACRF in cui il ruolo del pulsante di reset è interpretato da un fet FQPF3N80C, mentre lo switcher principale è un fet SPA17N80C3. Il controller PFC/PWM è un l’FSP 6600 IC.

La rettifica delle rails da +12V è gestita da due mosfet. Le rails minori vengono generate tramite convertitori DC-DC ed i loro mosfet sono installati sul lato saldature della scheda principale. In totale, sono utilizzati quattro fet IPD031N03L. Il controller PWM per entrambi i VRM è proprietario di FSP, ossia un 6601 IC. Infine tutti i condensatori utilizzati sono forniti da Chemi-Con (105°C, serie KZE).

{jospagebreak_scroll title=Analisi Interna – Parte Seconda:}

Analisi Interna – Parte Seconda:

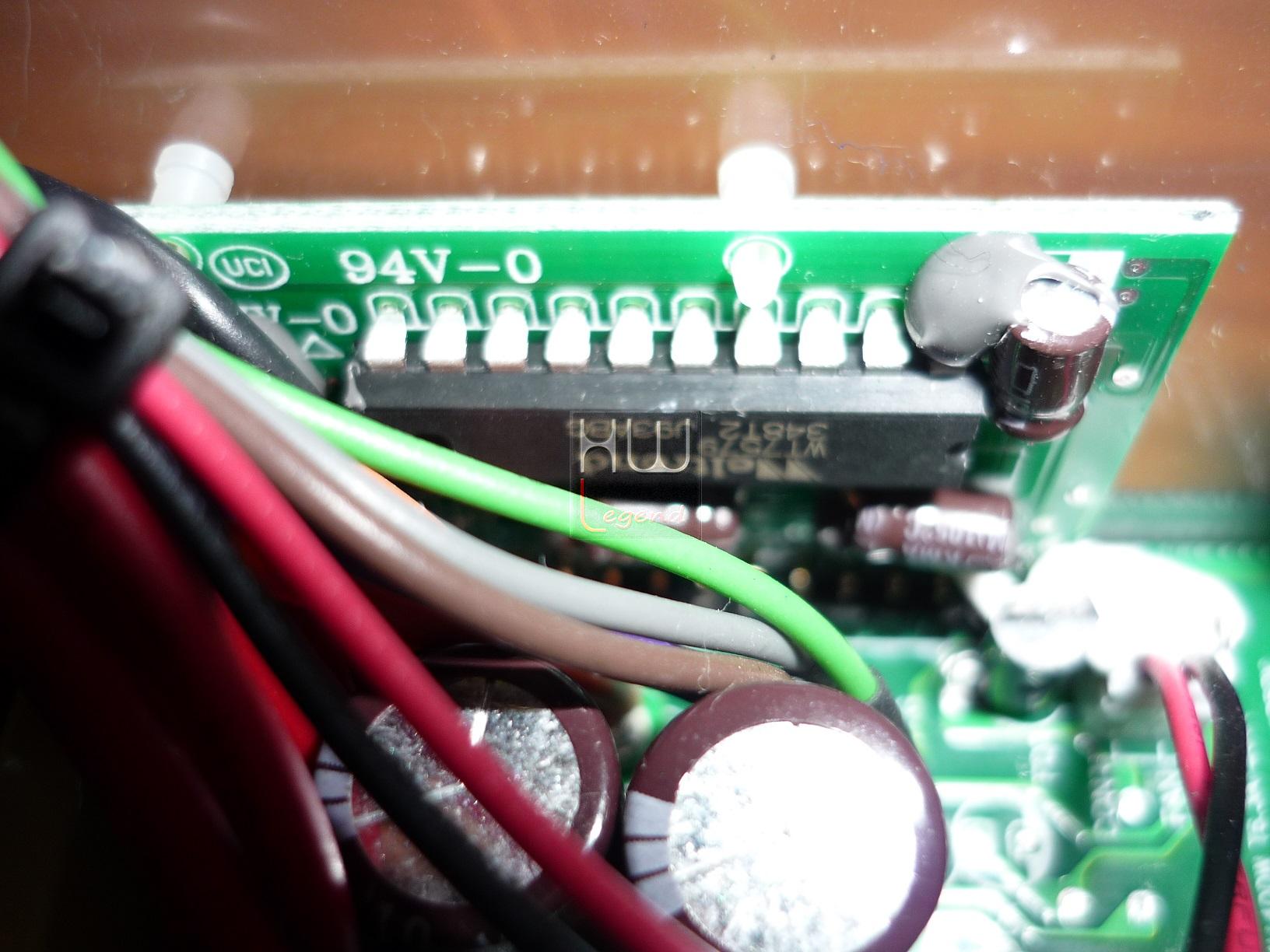

Sulla piccola schedina posta sul lato esterno dell’alimentatore, troviamo un supervisore IC della Weltrend, un WT7579, utile per gestire tutte quei piccoli sbalzi di corrente presenti nelle linee domestiche.

Sono presenti inoltre schede a circuito stampatao che gestiscono la velocità della ventola e provvedono a proteggere l’alimentatore contro il surriscaldamento. Come è intuitivo osservare, il PCB del AURUM 92+ 650W, risulta nel complesso pulito e ben ordinato. I componenti di ottima qualità, seguono uno schema logico ben definito. Per concludere diamo uno sguardo al PCB dell’alimentatore stesso.

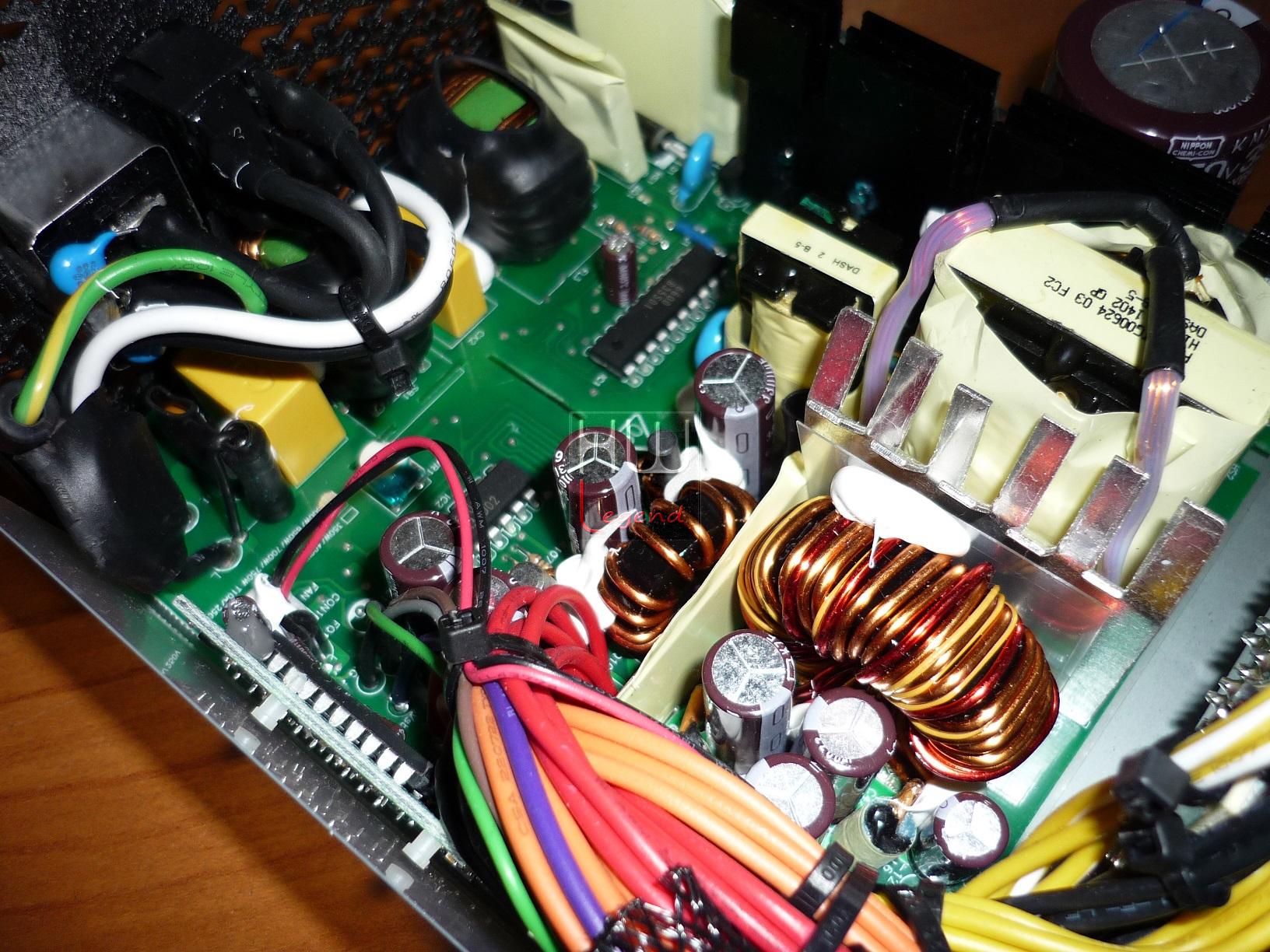

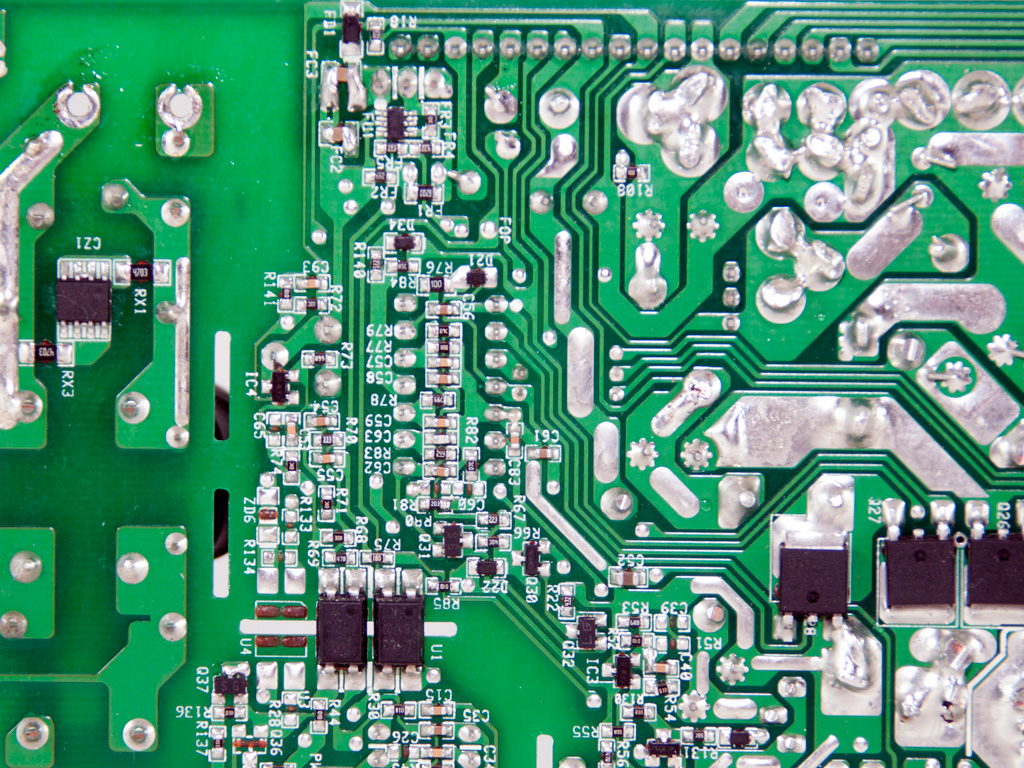

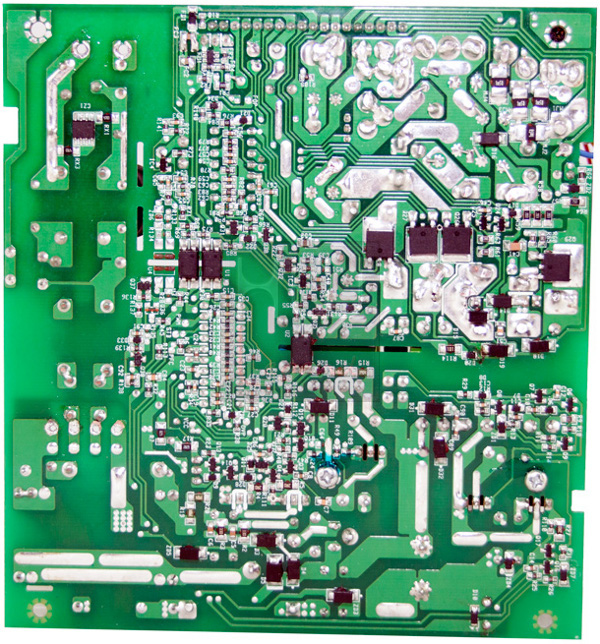

Osservando nel dettaglio il circuito stampato (pcb), abbiamo avuto modo di verificare, come esso sia costituito da una doppia-faccia multi-strato di ottima fattura. Le saldature, come da sempre FSP ci ha abituato, appaiono complessivamente di ottima fattura su entrambi i lati. Le sue dimensioni sono consone per sfruttare al meglio gli alimentatori di questa potenza e garantire una distribuzione di ogni elemento in maniera ordinata e pulita.

Abbiamo potuto rilevare come sulla faccia inferiore del pcb siano presenti delle aree densamente ricche di stagnature, e sul sample fornitoci sono visibile qua e là delle leggere sbavature e alcuni residui carboniosi, soprattutto nell’area dove appaiono concentrate le saldature del gran numero di cavi usati per le masse e per i positivi delle tensioni in uscita.

Il circuito stampato denota nel complesso una buona pulizia e le piste risultano definite e lineari, oltre ad essere posizionate in maniera ottimale. Le saldature, appaiono nel complesso di ottima fattura, molto pulite e senza eccessi di materiale. Ogni comparto viene raggiunto con piste di lunghezza ridotta, al fine di ottimizzare al massimo le prestazioni termiche e ridurre al minimo le cadute di tensione e gli spechi di enerfia.

Interessante notare come sotto la parte che riguarda la linea +12V siano presenti 4 resistente che combaciano perfettamente con il numero delle rails da +12V virtuali presenti sull’alimentatore (1 fisica e 4 virtuali). I componenti usati da FSP adottano soluzioni atte a massimizzarne le prestazioni elettriche. Non possiamo che ritenerci soddisfatti del lavoro molto preciso e curato che svolto dall’azienda.

{jospagebreak_scroll title=Sistema di Prova e Metodologia di Test:}

Sistema di Prova e Metodologia di Test:

Trattandosi di un alimentatore di medio taglio, la scelta è ricaduta su un unico sistema, prima testato in configurazione di default, quindi con tensioni e frequenze normali (soluzione N°1), e poi in overclock ed overvolt sia per quanto riguarda la cpu che la gpu (soluzione N°2).

Le soluzioni N°1 e N°2 sono state usate per simulare sia i carichi più pesanti che quelli medio-leggeri. Entrambe le soluzioni sono state modificate all’occorrenza nel setup per riuscire ad ottenere carichi più modulabili. Riassumiamo nelle tabelle che seguono le due configurazioni da noi utilizzate in fase di test.

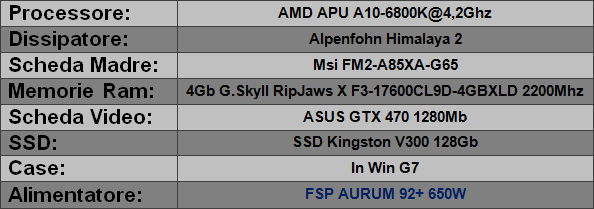

Piattaforma di test – Soluzione N. 1

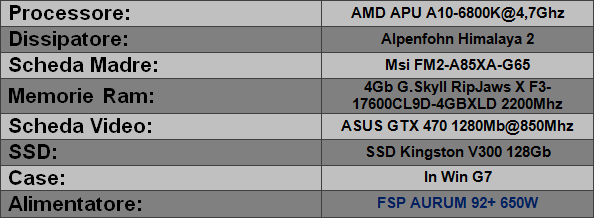

Piattaforma di test – Soluzione N. 2

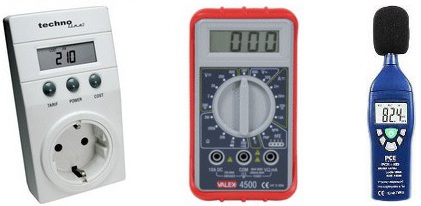

Strumentazione utilizzata

Per provare l’alimentatore FSP Aurum 92+ PT-650M 650W ci siamo avvalsi dell’ausilio della seguente strumentazione:

N. 1 x Wattmetro Technoline;
N. 3 x Multimetri Valex P4500;
N. 1 x Fonometro PCE-999.

I test sono stati tutti effettuati dinamicamente sotto carichi di lavoro continuamente mutevoli, quindi in situazioni paragonabili a quelli che il nostro alimentatore dovrebbe affrontare durante l’usuale l’utilizzo giornaliero.

Per il rilevamento della rumorosità durante il funzionamento di ventole e dissipatori abbiamo scelto di usare strumentazione professionale a marca PCE, e nello specifico il fonometro Professionale PCE-999 che dispone delle seguenti specifiche tecniche.

I risultati strumentali sono stati ottenuti, per quanto possibile, leggendo in tempo reale i valori mostrati contemporaneamente dai tre multimetri, questo significa che tutte le le prove sono state effettuate almeno tre volte nelle medesime condizioni per raggiungere una significativa media ponderata dei risultati stessi. Tutti i multimetri prima di essere utilizzati sono stati verificati.

Ora siamo pronti per andare ad analizzare i risultati ottenuti.

{jospagebreak_scroll title=Test di Stabilità ed Efficienza:}

Test di Stabilità ed Efficienza:

Di seguito riportiamo i grafici con i risultati di carico dell’alimentatore FSP AURUM 92+ 650W.

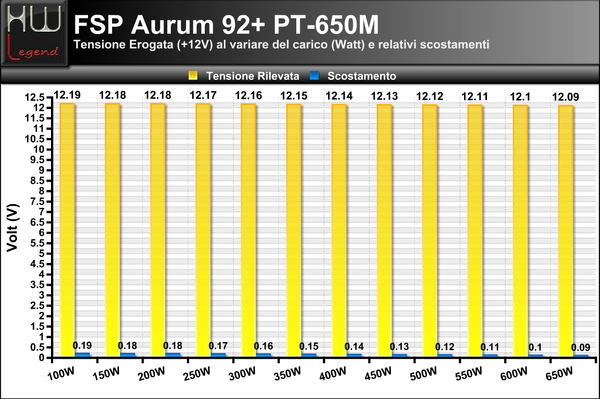

Carico linea +12 volt

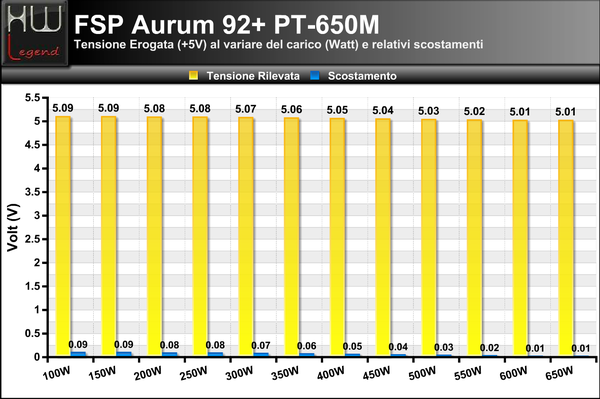

Carico linea +5 volt

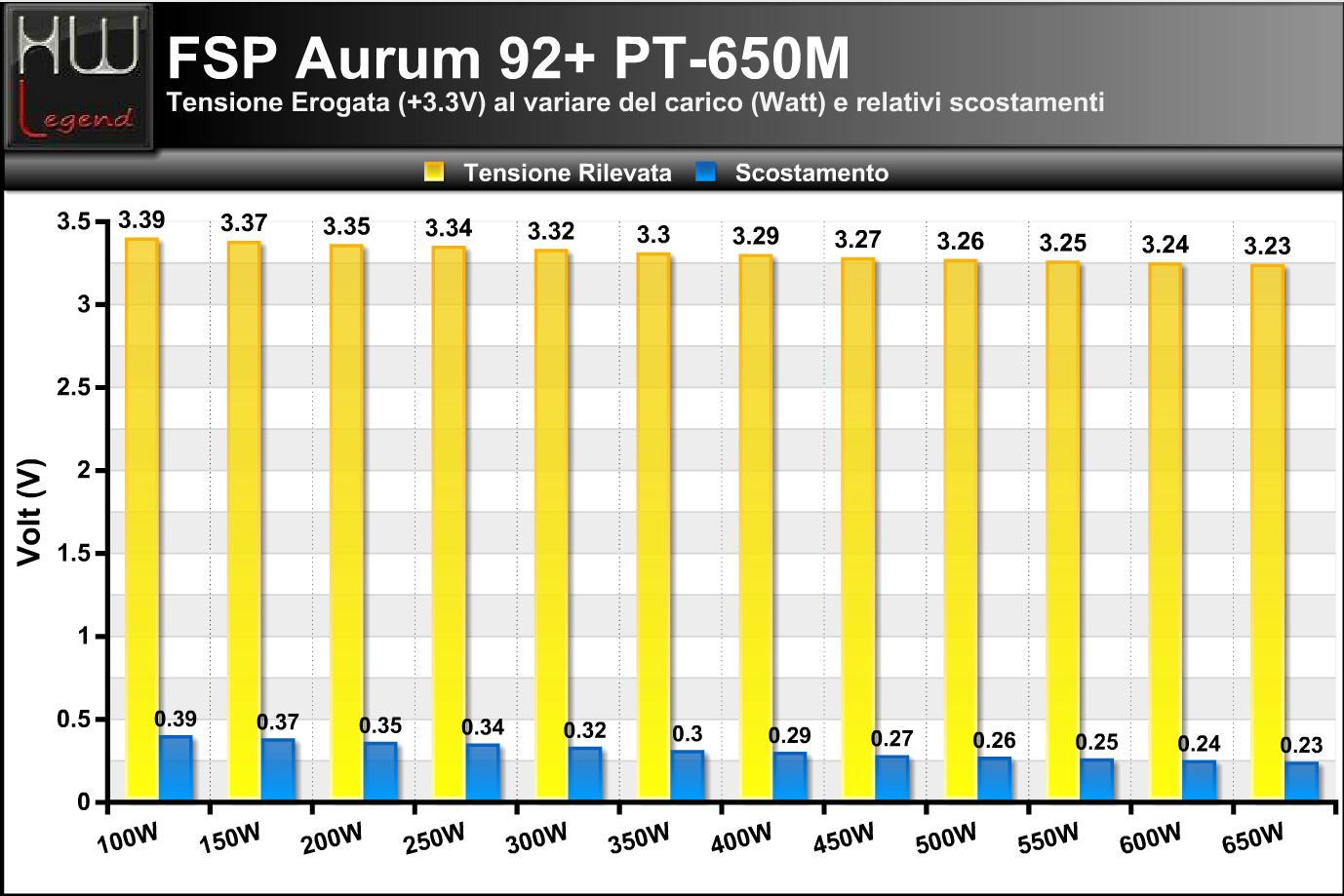

Carico linea +3,3 volt

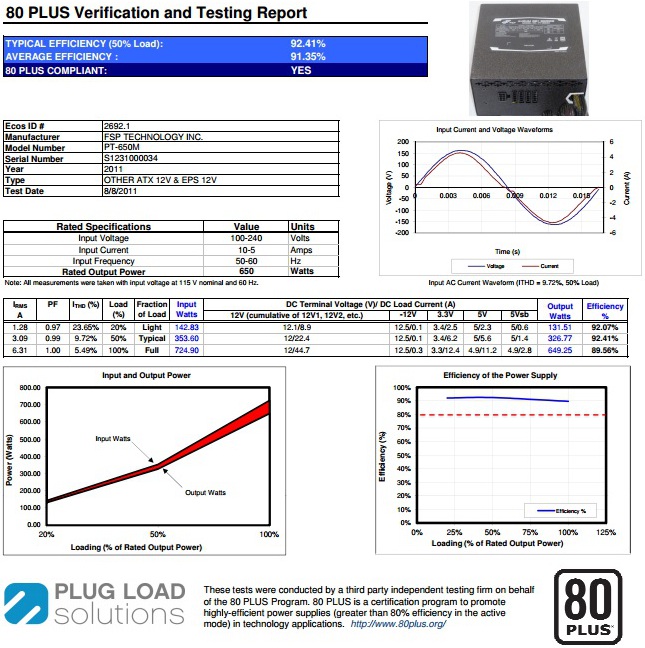

Di seguito riportiamo il risultato ottenuto dall’alimentatore FSP Aurum 92+ PT-650M 650W presso l’azienda Plug Load Solutions, che conferisce la certificazione 80 plus presso l’organizzazione 80plus.org, ente che certifica tutti gli alimentatori immessi nel mercato. Nella tabella che segue potete vedere a quali livelli di efficienza corrispondono le varie certificazioni.

Certificazione FSP Aurum 92+ PT-650M 650W

I risultati da noi ottenuti, mostrano chiaramente come l’alimentatore si comporti decisamente bene, facendo registrare risultati molto positivi. La PSU AURUM 92+ 650W riesce a mantenere costante l’erogazione dei voltaggi sulle tre linee di alimentazione.

Si tratta certamente di valori di prim’ordine che denotano gli ottimi componenti impiegati da FSP in questo alimentatore. Non possiamo che essere pienamente soddisfatti dei risultati da noi ottenuti. Non ci resta quindi che passare al test successivo e verificare la qualità dell’AURUM 92+ 650W in riferimento all’impatto acustico generato dalla ventola.

{jospagebreak_scroll title=Impatto acustico:}

Impatto acustico:

Il test di rumorosità è uno dei più difficili da effettuare, perchè durante la fase di test qualsiasi rumore, anche minimo, può far balzare il grafico verso l’alto, di fatto invalidando il lavoro effettuato e costringendoci a ripetere il test dall’inizio.

Per questo motivo, non disponendo purtroppo di una camera anecoica, ci siamo veduti costretti ad aspettare le tarde ore notturne per poter effettuare i nostri test in tutta tranquillità e con rumore ambientale il più basso e costante possibile. Lo strumento utilizzato, il fonometro professionale PCE-999, è molto sensibile al rumore ambientale.

Da questo valore, tipico di qualsiasi ambiente domestico, è necessario partire per poter analizzare la rumorosità del complesso dissipatore/ventola. Tali condizioni sono ovviamente irripetibili in ambito domestico, e sinceramente lasciano, a chi acquista il dissipatore, una idea non del tutto reale delle reali prestazioni. Un valido articolo in inglese spiega molto bene cosa sia il rumore e come questo influenzi il il normale utilizzo del pc. L’articolo lo troverete qui.

Durante i test abbiamo provveduto ad effettuare una prima misurazione a 50 cm ed una seconda a 100 cm. Le misurazioni sono state effettuate aumentando il carico progressivamente con step di 50W. I test sono stati condotti con rumorosità ambientale >25 dB.

A titolo puramente indicativo, ricordiamo che la soglia di rumorosità che si può definire praticamente silenzioso è quella di circa 30dB. Ricordiamo inoltre che gli incrementi di 3dB equivalgono ad una percezione del rumore praticamente doppia.

Rumorosità rilevata a 50 cm e 100 cm

Le misurazioni a 50 cm di distanza, sono indicative solo per quelle persone che vorranno utilizzare l’alimentatore FSP AURUM 92+ 650W montato su un banchetto, quindi prive della classica “schermatura“ naturale di un cabinet.

Dal grafico, possiamo vedere come la rumorosità della ventola rimanga costante e si attesti su i “35 db” fino al carico di circa 350W, per poi aumentare in maniera lineare fino ai 42db con un carico di 650W. La ventola risulta praticamente inudibile fino ai 38 db, per poi diventare leggermente “rumorosa” al raggiungimento dei 42db. In ogni caso ricordiamo che il test è stato fatto ad una distanza di 50 cm e con l’alimentatore montato su un banchetto di prova.

Le misurazioni a 100 cm di distanza sono decisamente più indicative e reali, visto che sono state prese con l’alimentatore FSP AURUM 92+ 650W montato su un cabinet e ad una distanza decisamente più corrispondente alle reali situazioni di utilizzo.

Dal grafico, possiamo vedere come la rumorosità della ventola rimanga costante e si attesti sui “31 db” fino al carico di circa 350W, per poi aumentare in maniera lineare fino ai 38db con un carico di 650W. La ventola risulta praticamente inudibile fino ai 35 db, per poi diventare appena udibile al raggiungimento dei 38db.

Riguardo ai test effettuati con il nostro fonometro, possiamo affermare che il suono prodotto dall’alimentare in condizioni di normale utilizzo non è praticamente udibile. Avvicinandosi alla soglia dell’80% del valore di potenza nominale per cui questa PSU è stata progettata, iniziamo a percepire un leggerissimo rumore, che risulta comunque decisamente accettabile. Nel complesso la ventola, che ricordiamo essere una Protechnic MGA12012HF-A25, risulta silenziosa e genera una rumorosità mai particolarmente fastidiosa.

{jospagebreak_scroll title=Conclusioni:}

Conclusioni:

	Desing/Prestazioni:
	Qualità dei materiali:
	Prezzo di vendita:
	Giudizio Complessivo:

FSP, leader nel settore dell’alimentazione per soluzioni industriali e non, con l’introduzione della serie AURUM è riuscita nel difficile intento di creare una linea di prodotti, in grado di coniugare alla perfezione massime prestazioni con ottima efficienza e resa. Ricordiamo che l’alimentatore è il componente principale di ogni pc, di qualsiasi fascia o prezzo, infatti esso si occupa di erogare energia in maniera costante e pulita a tutti i componenti all’interno del nostro case, in sostanza è il “cuore” di ogni computer.

L’ AURUM 92+ 650W si è rivelato come uno dei migliori alimentatori da noi testati, sotto ogni punto di vista. La qualità del materiali impiegati è di altissimo livello, sia a livello della componentistica interna utilizzata che su quella estetica, che denotano il lavoro eccellente fatto dal settore di ricerca e sviluppo di FSP.

Grazie all’utilizzo della speciale verniciatura a polvere è praticamente impossibile rovinare il case esterno dell’alimentatore, inoltre la presenza di una eccellente cavetteria modulare, di vario taglio e con profilo piatto, aiuta la sistemazione della stessa all’interno di ogni cabinet, migiorandone la areazione.

Grazie ad un accurata scelta dei componenti, l’AURUM 92+ 650W ha un eccellente rapporto di efficienza, infatti supera il traguardo del 90%, arrivando al ragguardevole valore del 92% nello scenario tipico di utilizzo (50% della potenzialità). I nostri test hanno solamente confermato questi dati, su tutte le linee di alimentazione (12V, 5V e 3,3V). La PSU ha avuto un comportamento esemplare in qualsiasi condizione di utilizzo.

Altra caratteristica che ci ha sicuramente colpiti è la silenziosità dello stesso in tutte le condizioni di utilizzo, infatti nella quasi totalità dei carichi da noi attribuitogli, l’AURUM 92+ 650W rimane totalmente silenzioso, grazie all’adozione della ventola prodotta da Protechnic, la MGA12012HF-A25, in grado di spostare un considerevole quantitativo di aria con pochi decibel.

In generale siamo rimasti davvero soddisfatti da questa PSU. L’AURUM 92+ 650W ci ha sicuramente sorpreso per la componentistica sovradimensionata e di ottima fattura, per l’elevata qualità dei materiali e per l’estrema silenziosità di utilizzo. Riteniamo il prezzo di vendita di 135,00 euro iva inclusa, davvero molto competitivo e decisamente contenuto visto l’alto grado di potenza ed efficienza in grado di garantire. Per questi motivi siamo ben felici di assegnare il nostro riconoscimento “Platinum Award” a FSP.

Pro:
