ASRock E3V5 WS – Intel C232 Express – LGA-1151

Sono trascorse alcune settimane dalla presentazione da parte di Intel, riguardante la famiglia di CPU Xeon E3 1200 V5, basati su architettura Skylake e processo produtivo a 14 nanometri. Queste soluzioni, rivolgendosi ai professionisti e, di conseguenza alla realizzazione di sistemi professionali prevalentemente dedicati alla creazione di contenuti, mancano di alcune delle caratteristiche tipicamente presenti nei tradizionali modelli dedicati ai sistemi desktop, tra cui le varie funzionalità specifiche per l’overclocking. Almeno fino alla passata generazione veniva comunque garantita la piena compatibilità, vista la condivisione del medesimo socket di connessione, con la maggior parte delle tradizionali schede madri desktop, dando la possibilità agli appassionati di preferirle rispetto alle normali proposte, anche per via di un costo finale sensibilmente più contenuto. Purtroppo però questa possibilità viene preclusa con i nuovi modelli, che necessiteranno di soluzioni apposite provviste di uno dei nuovi PCH appartenenti alla serie C230. Come di consueto i maggiori produttori del settore hanno colto l’occasione per svelare nuovi ed interessanti modelli in grado di garantire la piena compatibilità con i nuovi Xeon anche in ambito desktop, come ad esempio la nuovissima E3V5 WS della taiwanese ASRock, che andremo ad osservare nel corso del nostro articolo. Non ci resta che augurarci che la lettura sia di vostro gradimento!

Introduzione:

ASRock Inc. è una azienda informatica fondata nel 2002 come sussidiaria della più rinomata ASUSTek. L’obiettivo principale era quello di produrre schede madri indirizzate principalmente alla fascia entry-level del mercato. Inizialmente, infatti, l’azienda produceva schede madri OEM poco costose utilizzando soprattutto vecchi chipset. Questi prodotti ebbero successo oltre che per il loro prezzo contenuto anche per la loro elevata affidabilità.

Dedicando sforzi per portare ai clienti schede madri innovative e affidabili con il concetto progettuale delle 3 C, “Creative, Considerate, Cost-effective”, ASRock ha fondato con successo un noto marchio leader del settore delle migliori schede madri per rapporto prezzo/prestazioni. L’alto riconoscimento dei prodotti ASRock deriva dalla devozione della società a portare ai clienti i migliori prodotti basandosi sui suddetti principi.

Oltre alle caratteristiche creative e alle funzionalità dei loro prodotti, gli ingegneri ASRock, prestano particolare attenzione alla EMI, termica, acustica e alle modalità per ottenere la completa soddisfazione del cliente.

ASRock fornisce particolare attenzione alla questione eco-ambientale con il rilascio di prodotti ROHS e alle funzioni di risparmio energetico per rispettare l’ambiente. Ci sentiamo di sottolineare questo particolare aspetto, in quanto non sono molte le aziende che lo prendono in considerazione.

Negli ultimi anni le enormi potenzialità e qualità dei suoi prodotti sono notevolmente cresciute, pur mantenendo uno dei migliori rapporti qualità/prezzo di sempre. Maggiori informazioni le trovate sul Sito ASRock.

{jospagebreak_scroll title=Caratteristiche Tecniche del del Chipset Intel C230 Series:&heading=Introduzione:}

Caratteristiche Tecniche del Chipset Intel C230 Series:

In concomitanza con il debutto dei nuovi microprocessori Xeon E3 1200 V5, basati su architettura Skylake, il colosso di Santa Clara ha svelato anche due nuovi PCH, appartenenti alla serie C230. Come anticipato, infatti, con questa nuova famiglia di microprocessori non viene più consentito l’utilizzo delle tradizionali, nonché più diffuse, schede madri per sistemi desktop, seppur non vi siano differenze a livello prettamente meccanico per ciò che riguarda il socket di connessione, sempre di tipo LGA-1151.

Come di consueto i modelli al debutto vengono differenziati in relazione alle loro caratteristiche e funzionalità offerte, spaziando dal meno completo C232, indubbiamente pensato per essere impiegato in soluzioni economiche, fino ad arrivare al C236, adatto a prodotti rivolti ad un’utenza più esigente che necessita di maggiori funzionalità.

Nelle ultime generazioni abbiamo assistito ad una graduale semplificazione dei chipset, dovuta essenzialmente all’integrazione, direttamente all’interno dei microprocessori, di buona parte delle funzionalità che in passato erano esclusivamente a loro carico, come ad esempio il Controller PCI-Express ed il Memory Controller.

Di conseguenza, se in passato vi era la necessità di ricorrere addirittura a più di un chip (Northbridge e Southbridge), per gestire al meglio tutte le funzioni indispensabili, adesso ne basta uno soltanto, denominato per l’appunto PCH (Platform Controller Hub). Nel diagramma che segue vi mostriamo la struttura del nuovo modello di punta della nuova linea, vale a dire il C236.

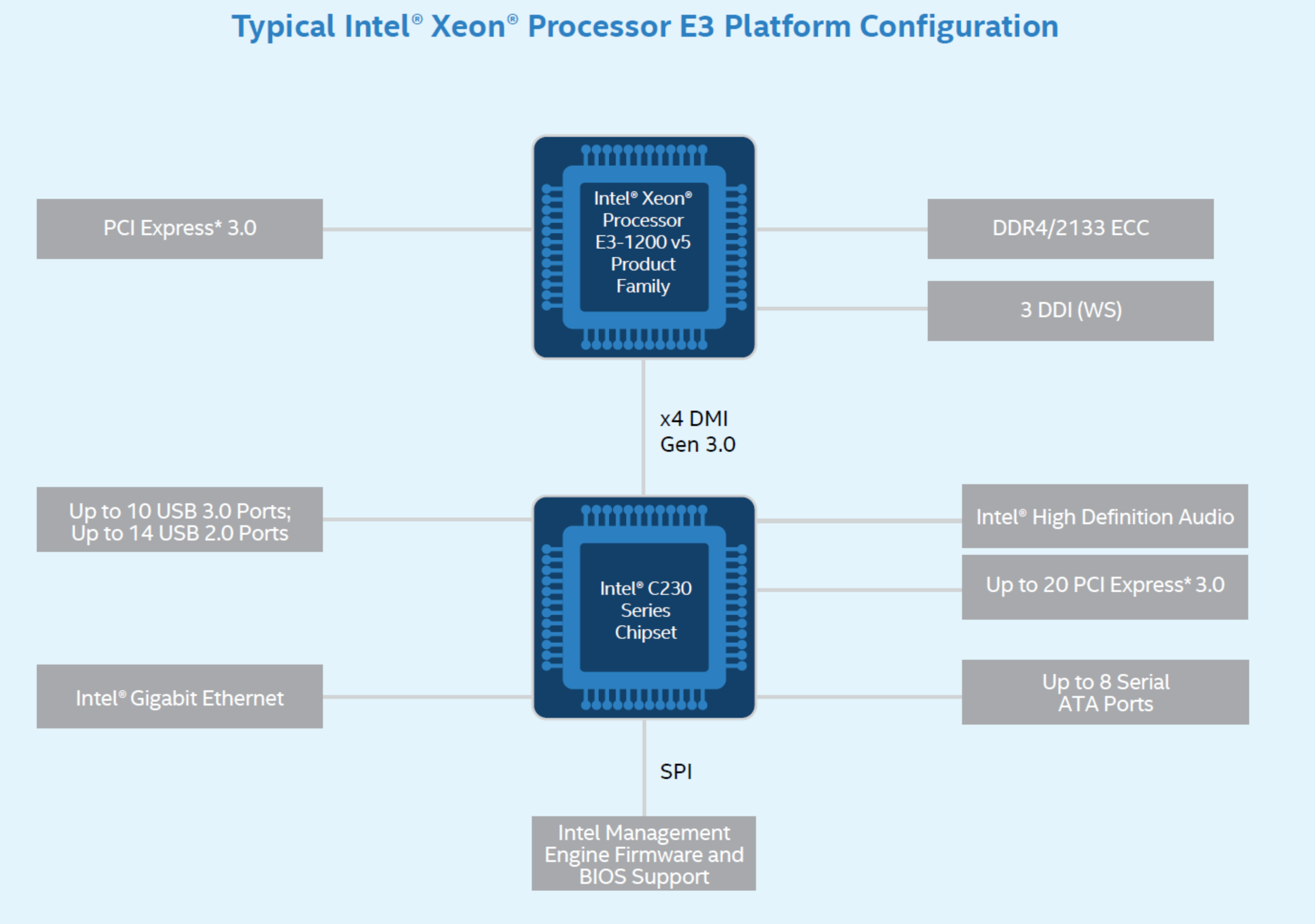

Come vediamo dal diagramma anche i nuovi microprocessori Xeon E3 mantengono un Memory Controller Integrato (IMC) di tipo Dual Channel, con pieno supporto verso i nuovi moduli di memoria DDR4, anche provvisti di tecnologia di controllo degli errori (ECC). La frequenza operativa massima certificata rimane ancorata a quota 2.133MHz, caratteristica che assicura una bandwidth massima teorica molto elevata, pari a ben 34,1 GB/s.

Rispetto alla precedente generazione di PCH (Serie 9) non vi sono da segnalare differenze per ciò che riguarda il controller Serial ATA integrato, sempre in grado di gestire un massimo di sei porte di terza generazione a 6Gb/s. Degno di nota, invece, il quantitativo massimo di connessioni USB 3.0, ora esteso a ben 10 porte, su un totale complessivo di 14 porte (USB 2.0 + USB 3.0).

Nessuna sostanziale differenza nemmeno per quanto riguarda il Controller PCI-Express integrato, sempre in grado di gestire un massimo di 16 linee PCI-Express 3.0. Sarà quindi possibile, qualora la propria scheda madre preveda degli slot necessari, realizzare sistemi Multi-GPU in configurazione 8x/8x, oppure 8x/4x/4x.

Il nuovo PCH è collegato al microprocessore per mezzo di un Link DMI (Direct Media Interface) di terza generazione da ben 8GT/s, che si occupa di fungere da bridge fra la CPU stessa e i vari controller integrati e non, sfruttando ben quattro linee PCI-Express 3.0 al fine di incrementare l’efficienza ed eliminare qualsiasi collo di bottiglia.

Oltre a quanto detto, il nuovo Intel C236, include un sottosistema Audio High Definition, un’interfaccia di rete Gigabit e niente meno che ulteriori 20 linee PCI-Express 3.0, la cui gestione è completa discrezione del produttore della scheda madre. Appare innegabile una flessibilità indubbiamente maggiore rispetto al passato, in cui venivano offerte solamente 8 linee PCI-Express di seconda generazione.

Sarà di conseguenza del tutto lecito attendersi soluzioni provviste di molteplici interfacce di collegamento M.2 PCI-Express oppure SATA Express, anche in configurazione mista, a supporto delle più prestanti unità di SSD di nuova generazione presenti sul mercato.

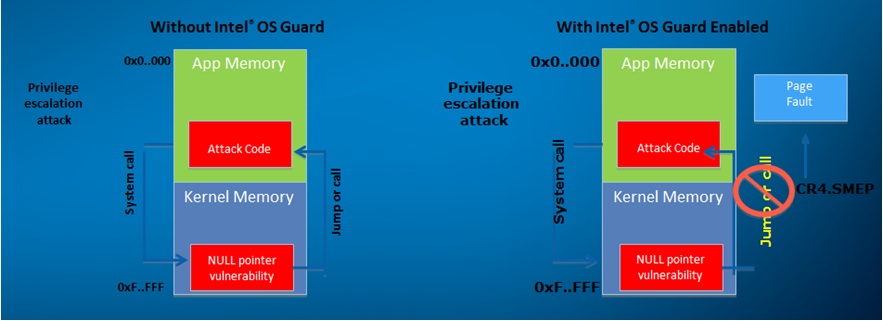

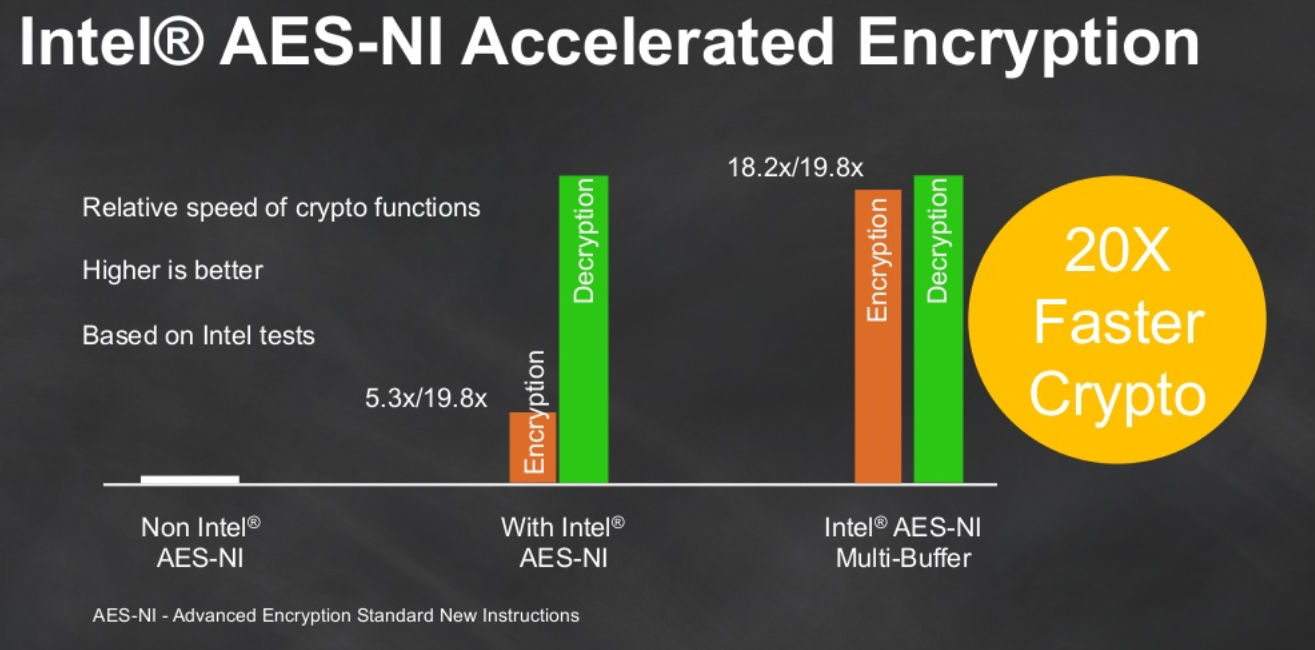

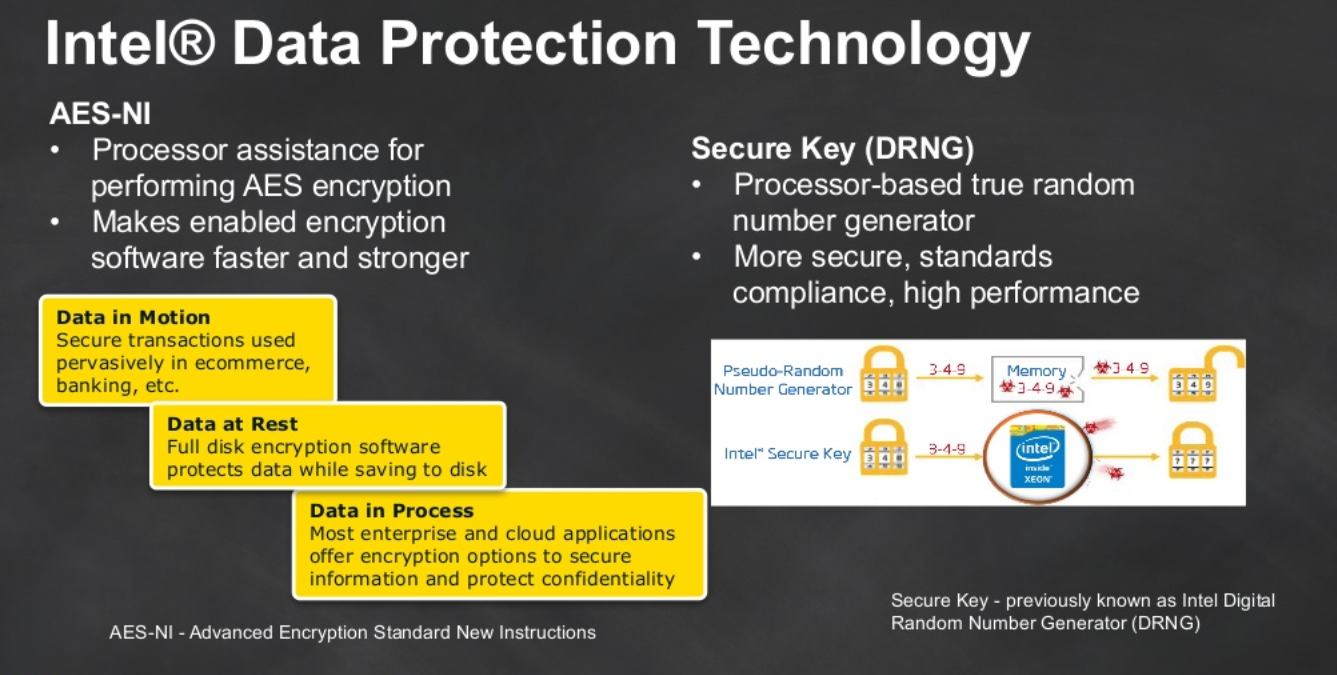

Concludiamo con le ultime, ma non meno importanti, caratteristiche esclusive di questi nuovi PCH. Ci riferiamo alle tecnologie Intel Data Protection, pensata per garantire la massima sicurezza del cloud sfruttando le potenzialità degli algoritmi di crittografia a computazione intensiva dei microprocessori Xeon, e Intel Platform Protection con supporto OS Guard, che assicura la massima protezione dagli attacchi esterni di tipo escalation dei privilegi.

{jospagebreak_scroll title=ASRock E3V5 WS – Confezione e Bundle:}

ASRock E3V5 WS – Confezione e Bundle:

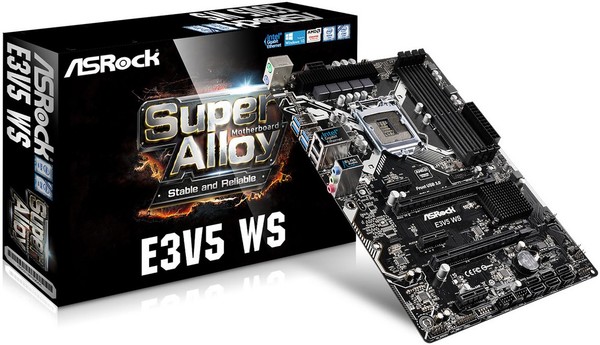

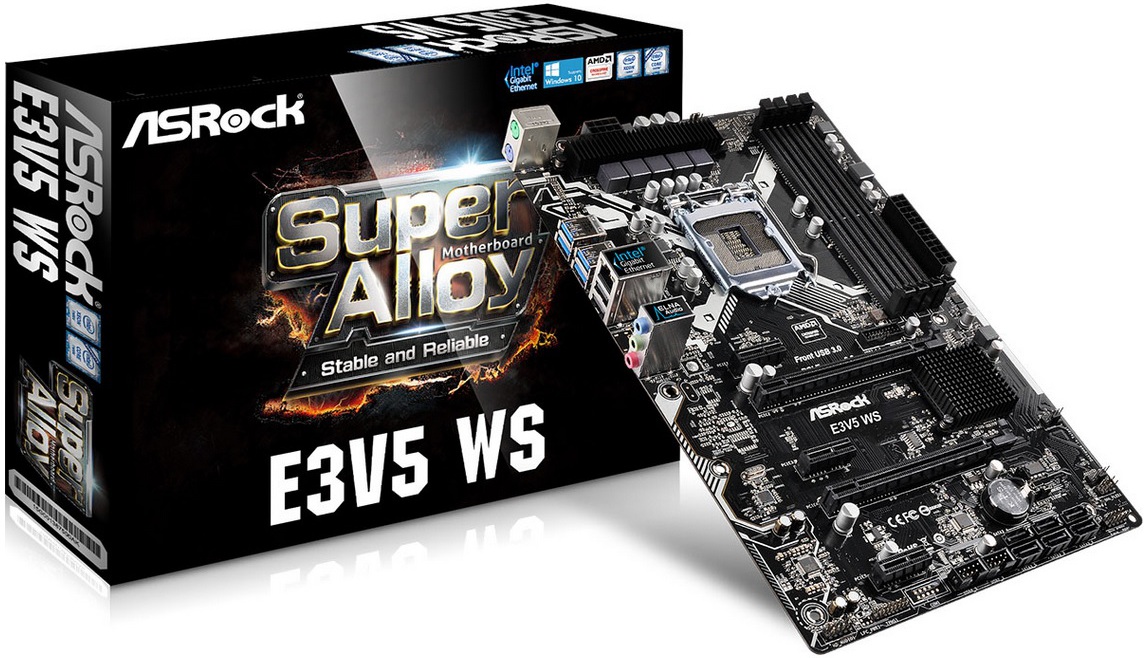

La confezione della nuova ASRock E3V5 WS si presenta con una colorazione di base nera con finitura lucida. Il materiale di cui è costituita è molto resistente e difficile da schiacciare, per cui rappresenta un’ottima protezione per il contenuto. Presenta una grafica sobria e molto accattivante, a tal punto che riteniamo improbabile che possa passare inosservata sugli scaffali.

Gli elementi grafici non rappresentano solo un fattore meramente estetico ma offrono il quadro completo delle funzionalità della scheda madre fornendo al possibile acquirente già l’opportunità di valutare se il prodotto possa soddisfare le proprie esigenze.

Sulla parte frontale sono presenti il logo aziendale ASRock, la nomenclatura del modello, una serie di icone riguardanti le principali tecnologie e funzionalità esclusive supportate, tra cui la tecnologia Multi-GPU AMD CrossFireX, nonché la piena compatibilità con l’ultimo sistema operativo di Microsoft (Windows 10).

In posizione centrale spicca il logo della certificazione “Super Alloy Motherboard”, una delle più rilevanti tecnologie proprietarie dell’azienda, a garanzia dell’impiego di componentistica discreta e soluzioni di raffreddamento all’avanguardia, espressamente pensate per garantire non soltanto le migliori prestazioni possibili, ma anche e soprattutto una maggiore stabilità e durevolezza nel tempo.

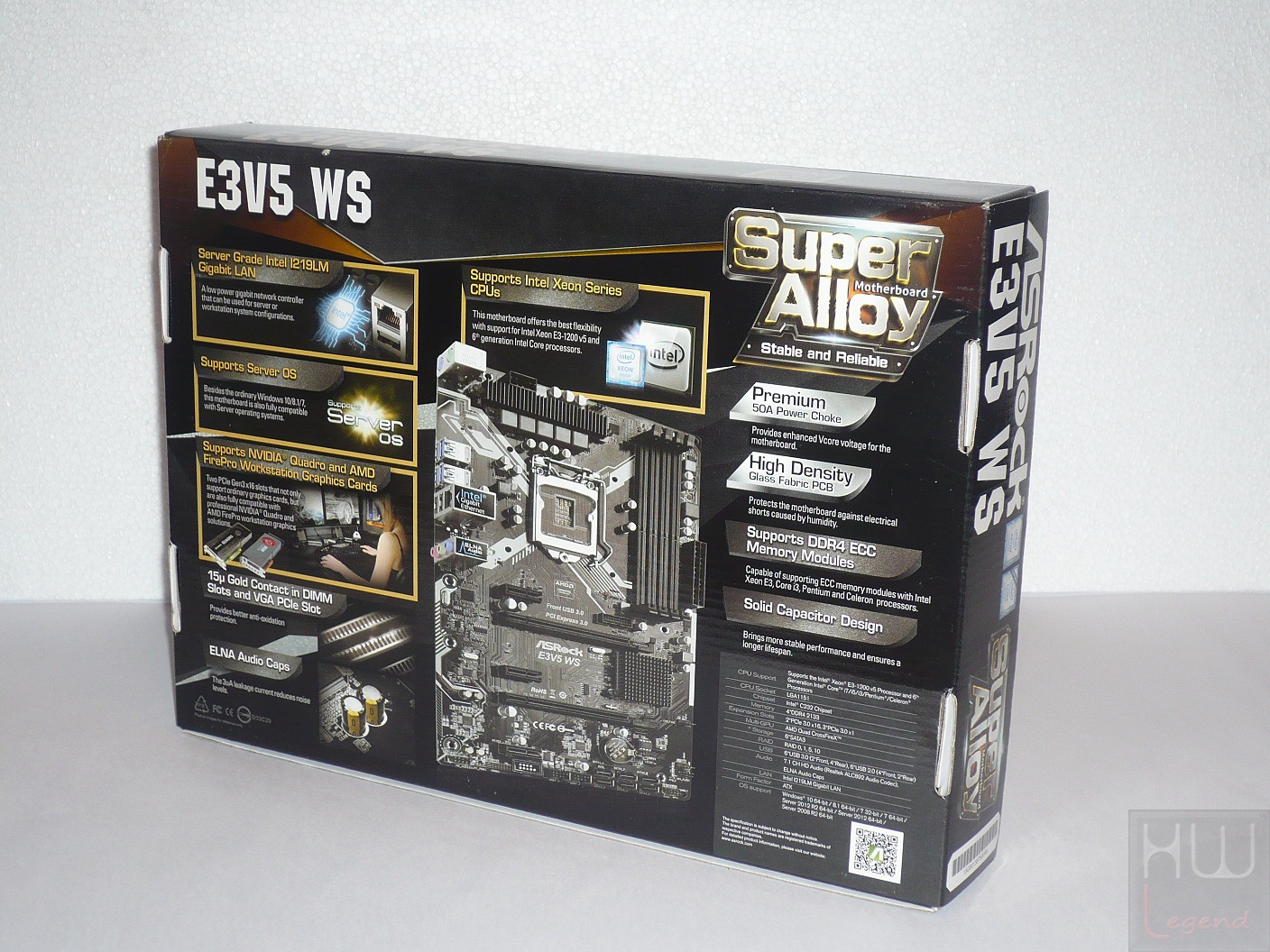

Posteriormente ritroviamo le principali icone rappresentative delle tecnologie supportate, questa volta però con maggiori dettagli. E’ ovviamente data giusta enfasi alle tecnologie proprietarie dell’azienda, tra cui troviamo la già citata “Super Allory Motherboard”. Questo prodotto, come vedremo, si rivolge essenzialmente alla realizzazione di sistemi professionali destinati alla realizzazione di contenuti. Non troveremo, di conseguenza, funzionalità particolari per il gioco o per l’overclocking dei componenti, bensì tutta una serie di accorgimenti espressamente pensati per i professionisti.

Non manca, infatti, l’implementazione di un controller di rete Gigabit LAN di classe server (Intel I219LM), il pieno supporto verso le soluzioni grafiche professionali NVIDIA Quadro ed AMD FirePro, la possibilità di utilizzo di moduli di memoria DDR4 con supporto ECC, ed infine la certificazione ufficiale verso i sistemi operativi Windows Server di Microsoft. Completano il quadro descrittivo un elenco delle specifiche tecniche della motherboard ed un’immagine di anteprima della stessa.

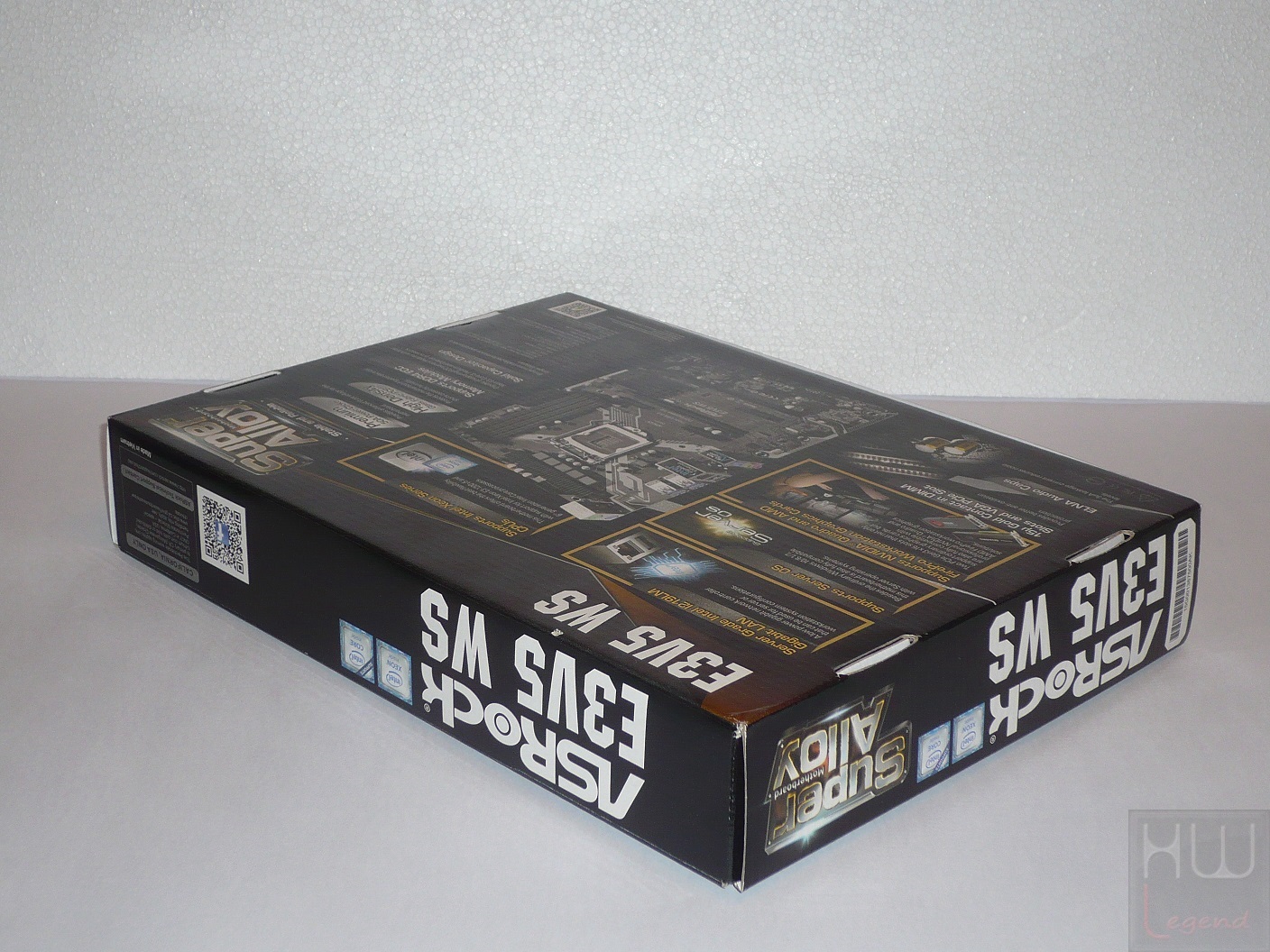

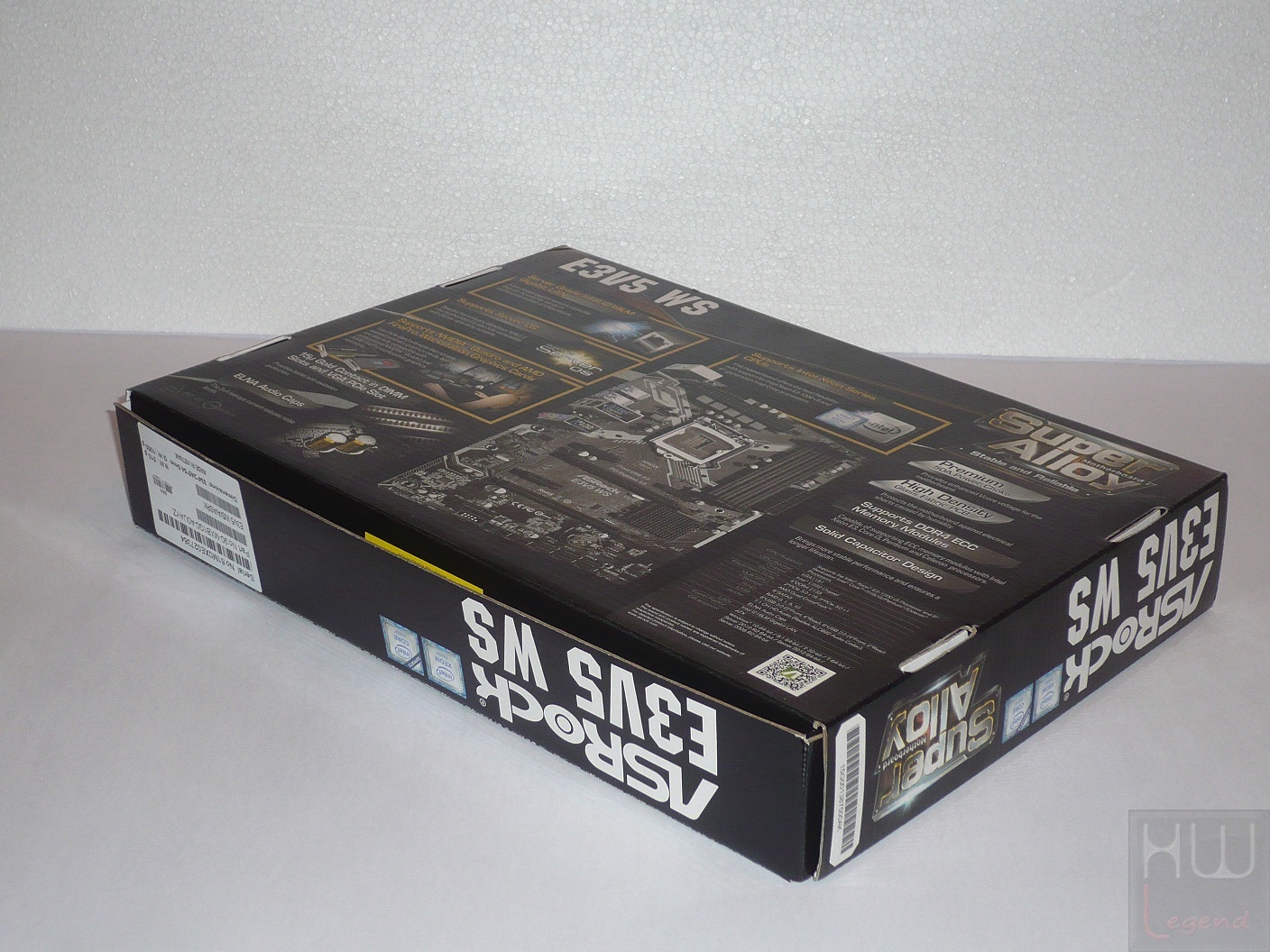

Lateralmente sono riportate le principali features del prodotto tradotte nelle varie lingue dei paesi in cui viene esportato, una targhetta con tutti i codici identificativi e la nomenclatura della scheda madre.

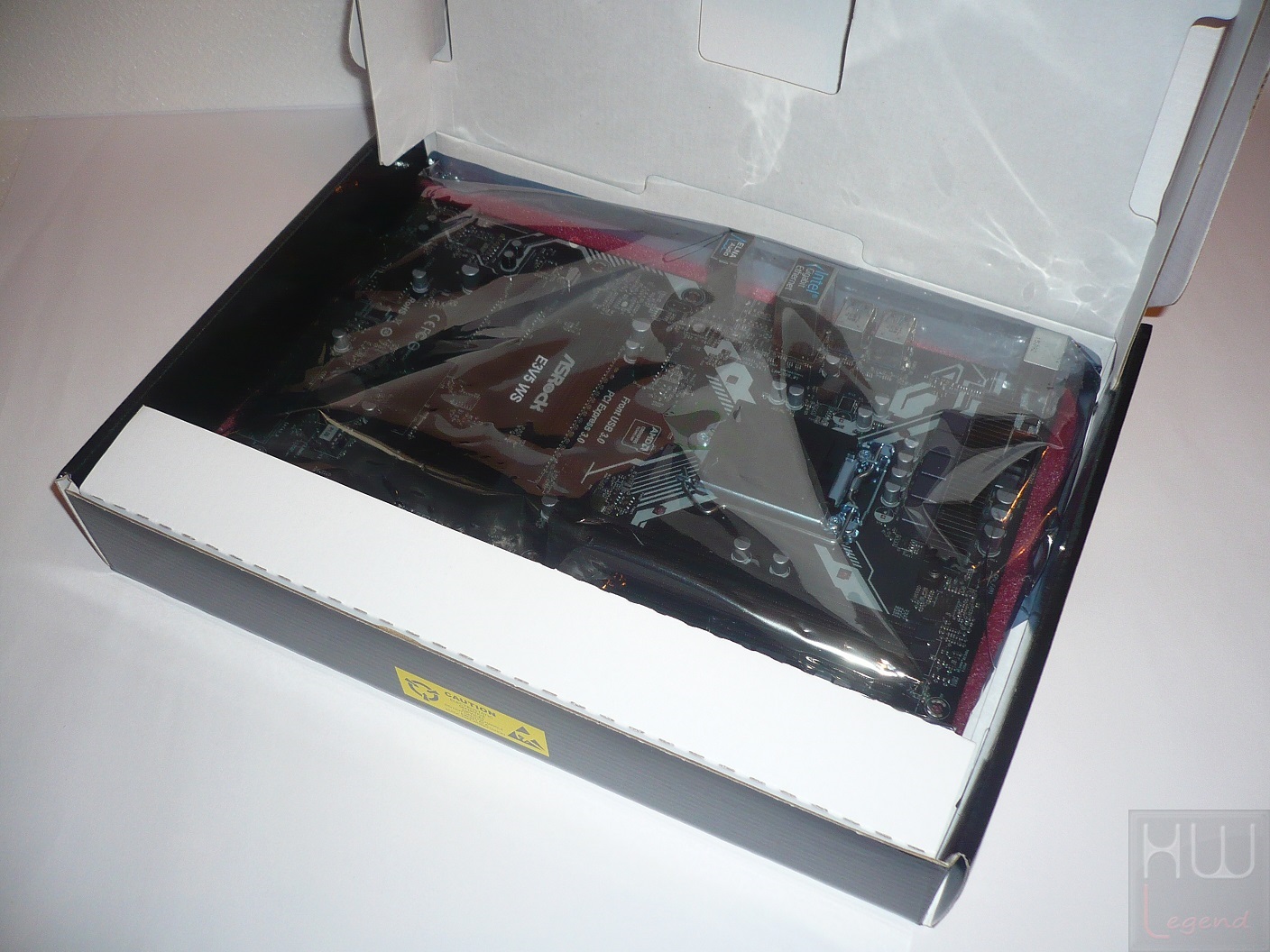

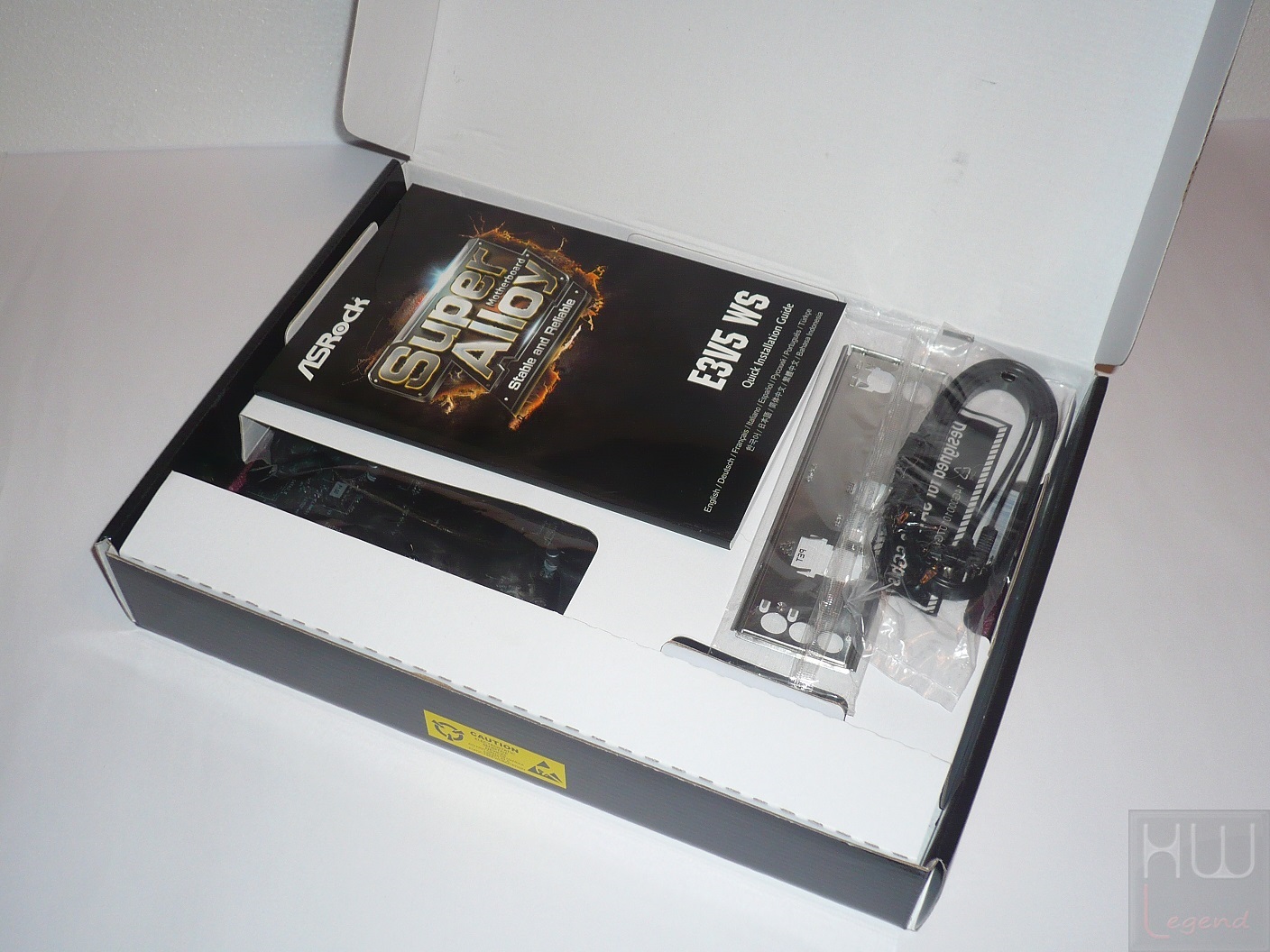

Apriamo la confezione e, come accade di solito, notiamo che l’interno è diviso in due comodi scomparti, al fine di evitare qualsiasi danno derivante da colpi o cadute accidentali. In quello superiore è contenuto tutto il bundle in dotazione ed in quello inferiore la scheda madre opportunamente chiusa in una busta in materiale plastico antistatico.

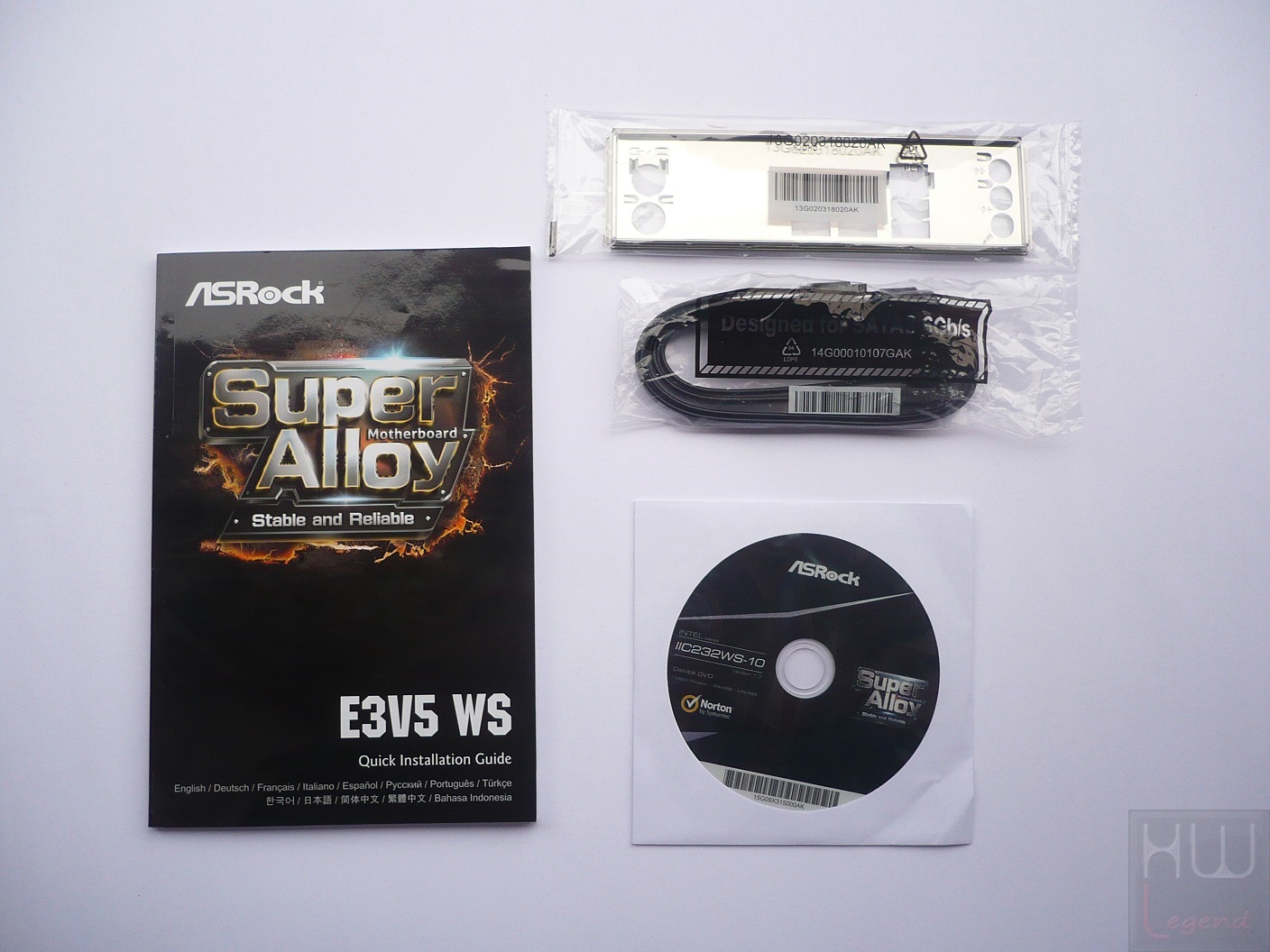

Il bundle fornito in dotazione è così composto:

• 1 x Manuale d’istruzioni per l’installazione e l’uso;
• 1 x DVD contenente driver e utility;
• 2 x Cavi SATA-III (6Gb/s) di buona qualità;
• 1 x Mascherina I/O shield.

ASRock non ha trascurato alcun dettaglio, curando con molta attenzione e scrupolosità, tutti i particolari. L’apertura della confezione risulta semplice e in pochi secondi ci troveremo di fronte al materiale fornitoci in dotazione. La cura della distribuzione di ogni componente all’interno della confezione, denota l’ottimo studio e attenzione che l’azienda ha riposto.

Riteniamo che sia praticamente quasi impossibile incappare in qualche componente danneggiato per causa di un trasporto movimentato. A nostro avviso, il bundle fornito in dotazione da ASRock risulta completo e consente fin da subito di godere a pieno del prodotto.

La confezione risulta esteticamente molto curata e gradevole alla vista, consentendo fin da subito di cogliere i vari dettagli sul prodotto che il consumatore finale desidera acquistare. Il manuale di istruzioni lo potete scaricare direttamente dal sito del produttore.

Ora siamo pronti per andare ad analizzare le specifiche tecniche e le feature principali della ASRock E3V5 WS.

{jospagebreak_scroll title=Specifiche Tecniche e Features – Parte Prima:}

Specifiche Tecniche e Features – Parte Prima:

ASRock ha dimostrato, nel corso degli ultimi anni, di essere un’azienda molto vitale e con una notevole capacità di innovazione. I suoi prodotti sono sempre più ricchi di funzionalità che propongono soluzioni tecniche all’avanguardia ed uniche nel loro genere.

Non fa eccezione la nuovissima scheda madre E3V5 WS, una soluzione basata su chipset C232, espressamente dedicata ai professionisti, con pieno supporto verso i microprocessori Xeon E3 1200 V5, basati su architettura Skylake a 14 nanometri, recentemente presentati dal colosso di Santa Clara, oltre che con tutte le tradizionali soluzioni Pentium e Core per sistemi desktop, pur senza la possibilità di sfruttare l’eventuale componente grafica integrata.

La memoria di sistema si basa sull’architettura Dual Channel DDR4, con una capacità massima di 64 GB ed una frequenza operativa fino a 2.133MHz, anche con profili XMP 2.0. Pienamente supportati anche i moduli provvisti di tecnologia di correzione degli errori (ECC), indispensabili in ambiti prettamente lavorativi.

Non manca il supporto agli standard USB 3.0 e SATA III 6Gb/s per una migliore gestione di dispositivi di archiviazione, nonché la possibilità di utilizzare soluzioni grafiche discrete di tipo professionale, quali NVIDIA Quadro o AMD FirePro.

Di seguito riportiamo una panoramica delle features presenti nella ASRock E3V5 WS, così come dichiarate dal produttore.

Le features dichiarate mostrano la volontà dell’azienda di dare vita ad un prodotto innovativo, bilanciato, potente ed universale.

{jospagebreak_scroll title=Specifiche Tecniche e Features – Parte Seconda:}

Specifiche Tecniche e Features – Parte Seconda:

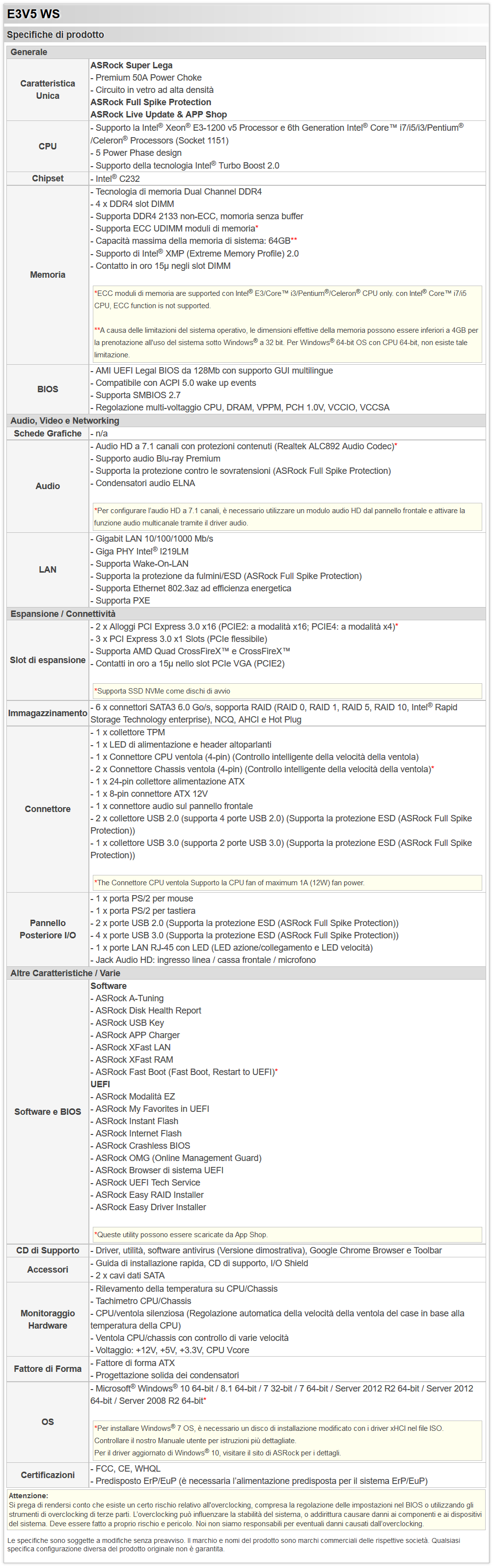

Riportiamo di seguito un riassunto delle specifiche tecniche della ASRock E3V5 WS così come dichiarate dal produttore.

Le caratteristiche tecniche mettono in luce un prodotto completo e con ben pochi compromessi, perfetto per realizzare sistemi moderni e versatili.

Le CPU, le memorie e lo storage attualmente supportate le trovate a questi indirizzi: CPU List e Memory List. La scheda è pronta per supportare senza problemi il nuovo sistema operativo Windows 10.

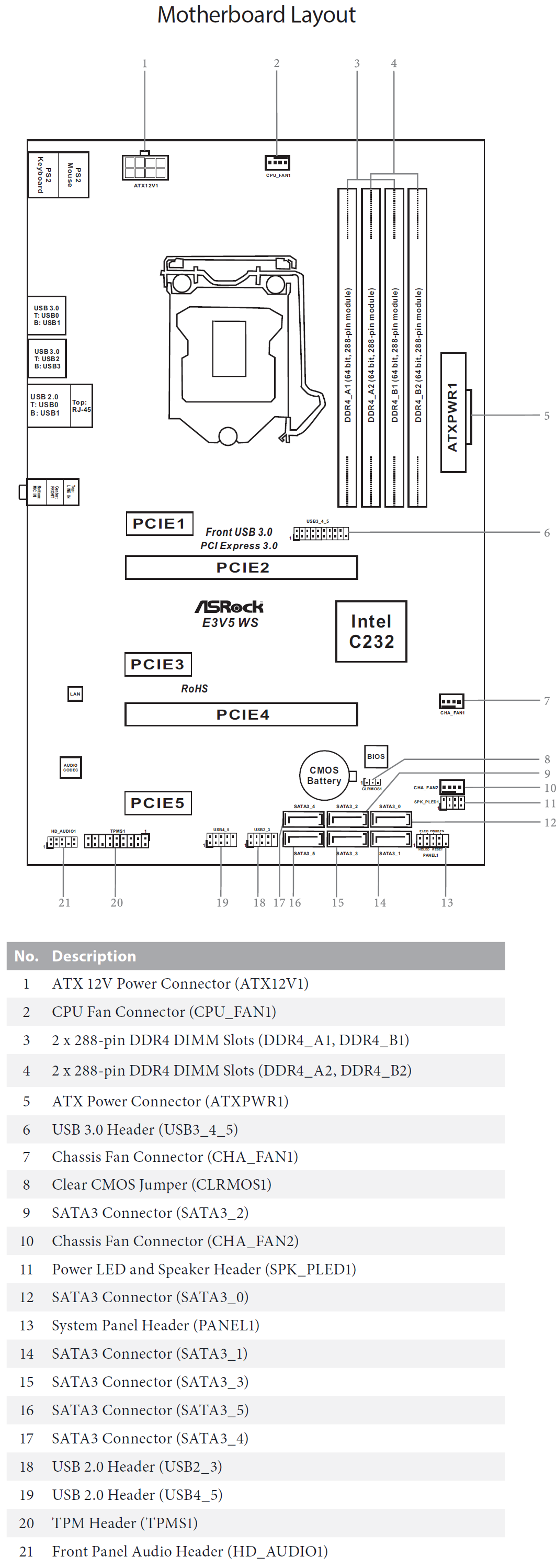

ASRock E3V5 WS – Layout

ASRock è ormai diventata una delle principali aziende con una capacità di innovazione molto elevata. I suoi prodotti sono sempre più ricchi di feature che propongono soluzioni tecniche all’avanguardia ed uniche nel loro genere, dedicate sia al comparto hardware che a quello software. Per maggiori informazioni visitate il sito ufficiale dedicato a questo prodotto, raggiungibile al seguente indirizzo.

Ora siamo pronti per andare ad analizzare in dettaglio la ASRock E3V5 WS.

{jospagebreak_scroll title=ASRock E3V5 WS – Parte Prima:}

ASRock E3V5 WS – Parte Prima:

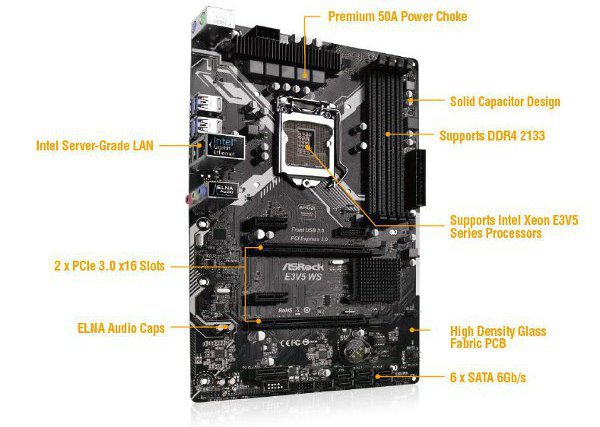

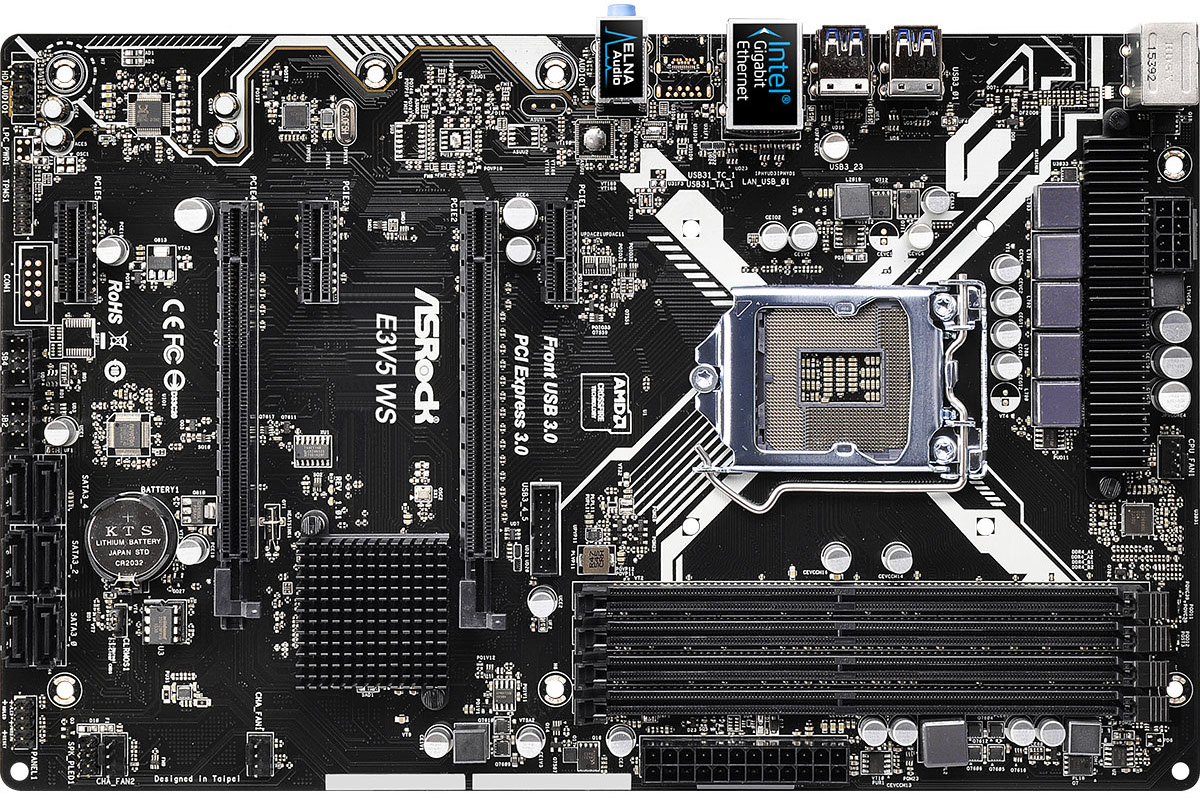

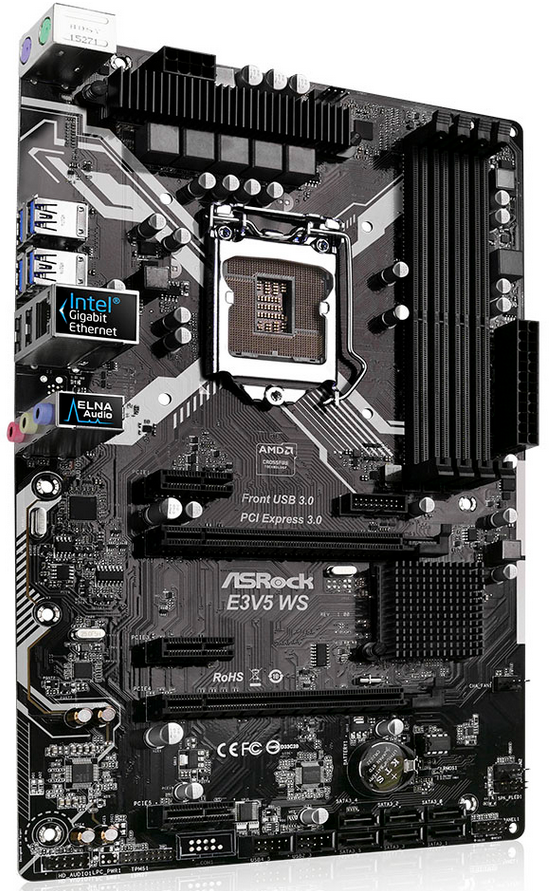

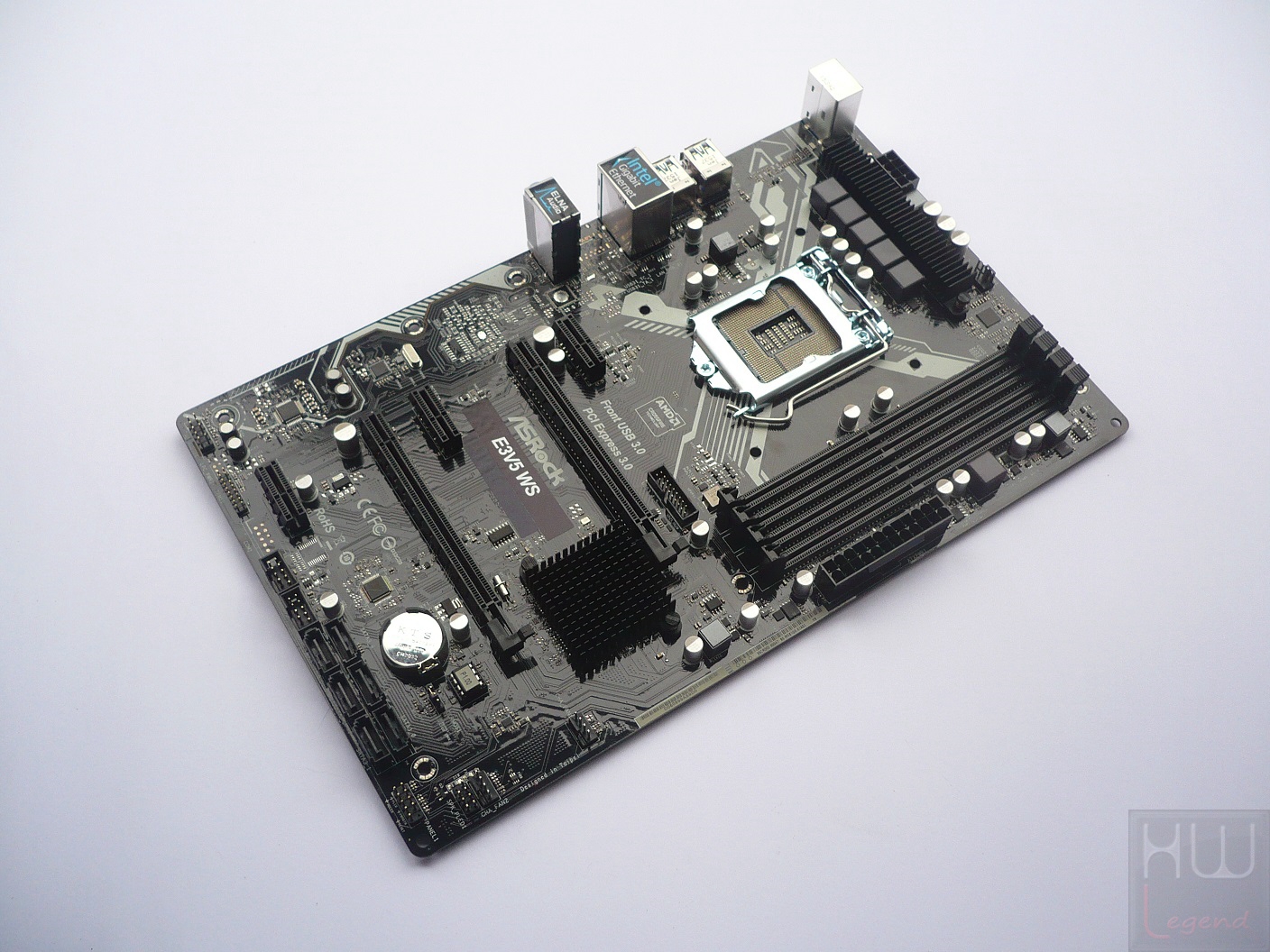

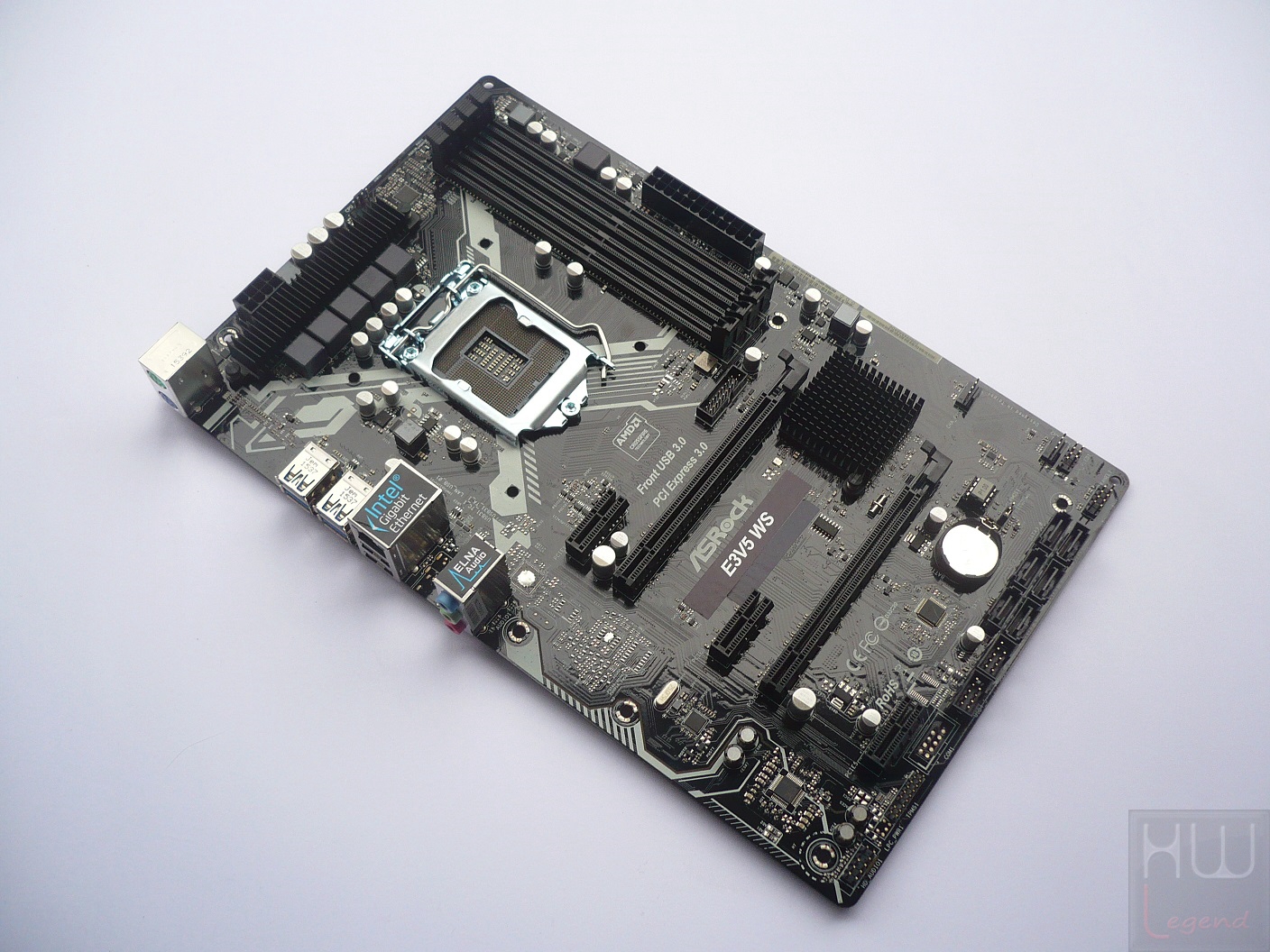

Iniziamo la nostra esplorazione della nuovissima ASRock E3V5 WS osservando e toccando con mano il PCB. Per prima cosa dobbiamo ammettere che la sensazione tattile restituita è di ottima costruzione e solidità, con un elevato grado di rigidità. Tale rigidità eviterà torsioni del PCB quando sottoposto lunghi periodi di utilizzo in qualsiasi condizione ambientale, garantendo longevità e stabilità nel tempo.

Al pari delle ultime produzioni del marchio, anche questo modello adotta un particolare PCB costruito in fibra di vetro ad alta densità. Questo aspetto gli conferisce, oltre che come abbiamo anticipato, un’elevata resistenza alle torsioni, anche una maggiore protezione verso le scariche elettrostatiche (ESD) e una maggiore resistenza all’umidità. Inoltre, l’utilizzo di un PCB di questo tipo, consente di ottimizzare e isolare al meglio le tracce di potenza e di segnale, garantendo maggiore efficienza, prestazioni e temperature più contenute.

La colorazione di base del PCB nera, con finitura lucida, in abbinamento agli inserti plastici ed al dissipatore di calore del PCH del medesimo colore dona alla scheda un aspetto serio ma al tempo stesso accattivante. Nessuna sorpresa per ciò che riguarda il Form-Factor, pienamente conforme allo standard ATX con dimensioni pari a 30.5 cm x 19.3 cm.

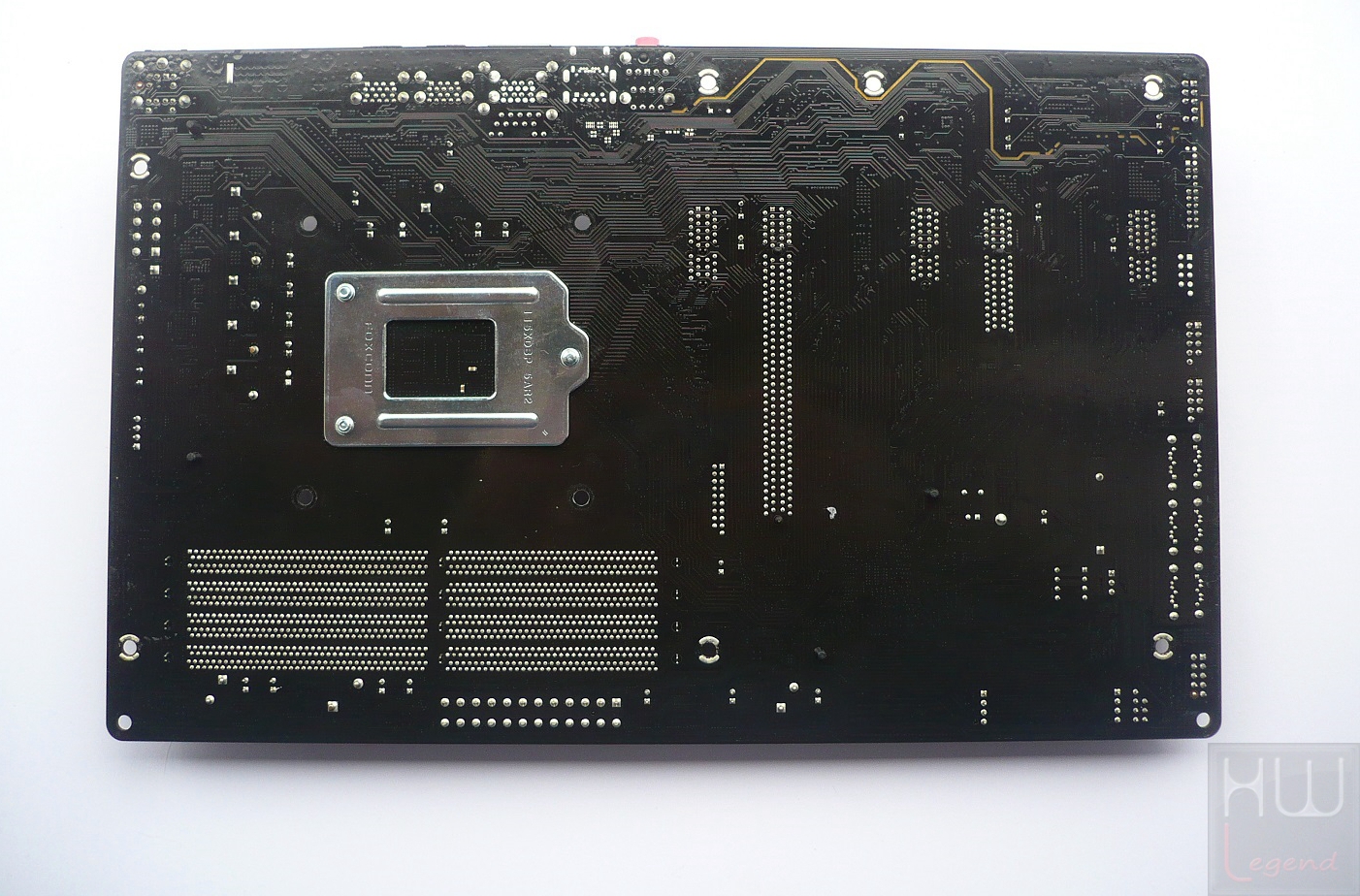

Sul lato posteriore non sono presenti elementi di rilievo, escludendo ovviamente il backplate del meccanismo di ritenzione del processore, in questo caso di produzione Foxconn.

Come vediamo il layout appare pulito e ordinato, tutti i componenti sono posti con criterio nello spazio a disposizione. La distribuzione dei principali elementi è davvero ben organizzata e frutto di uno studio approfondito.

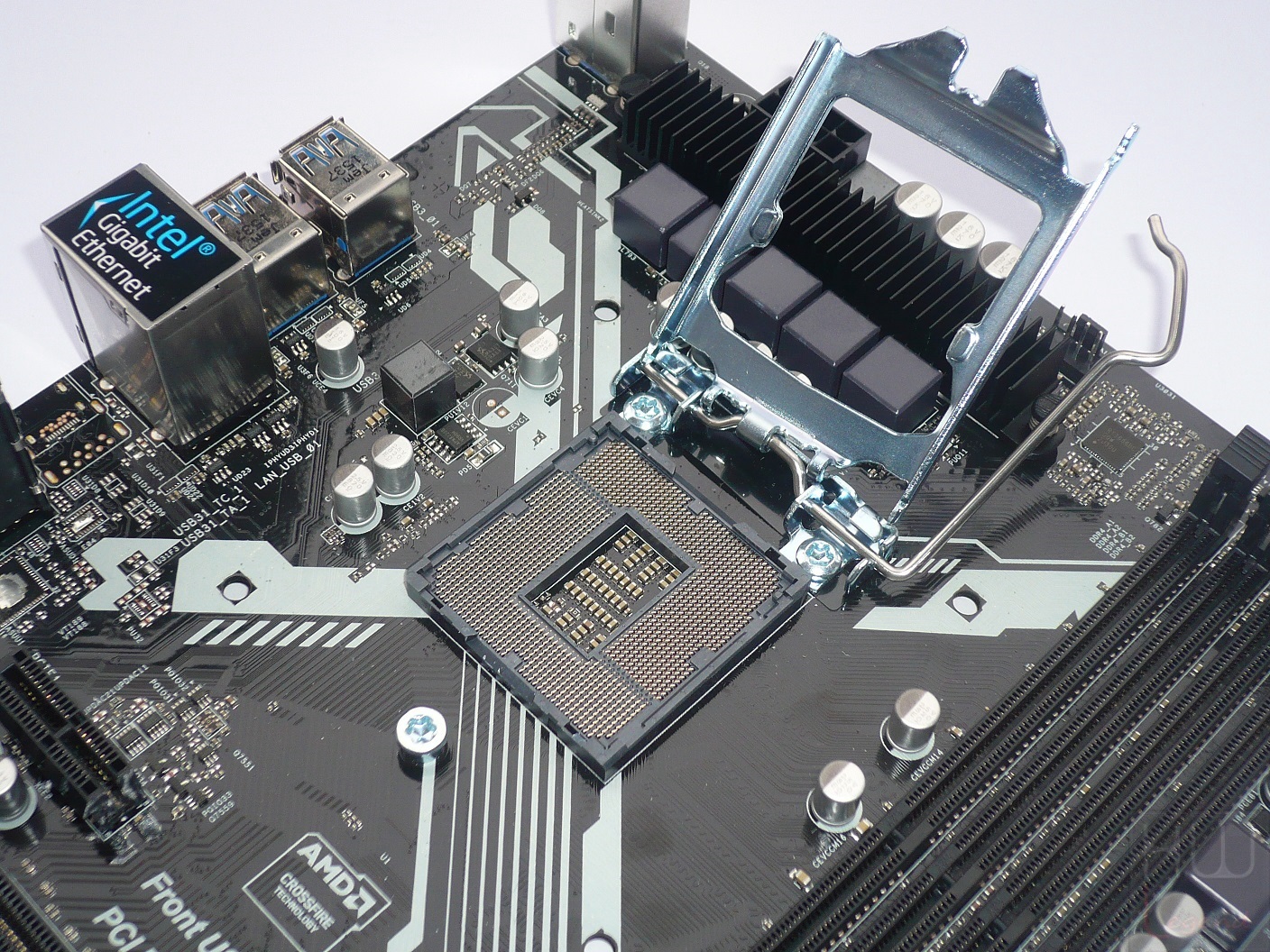

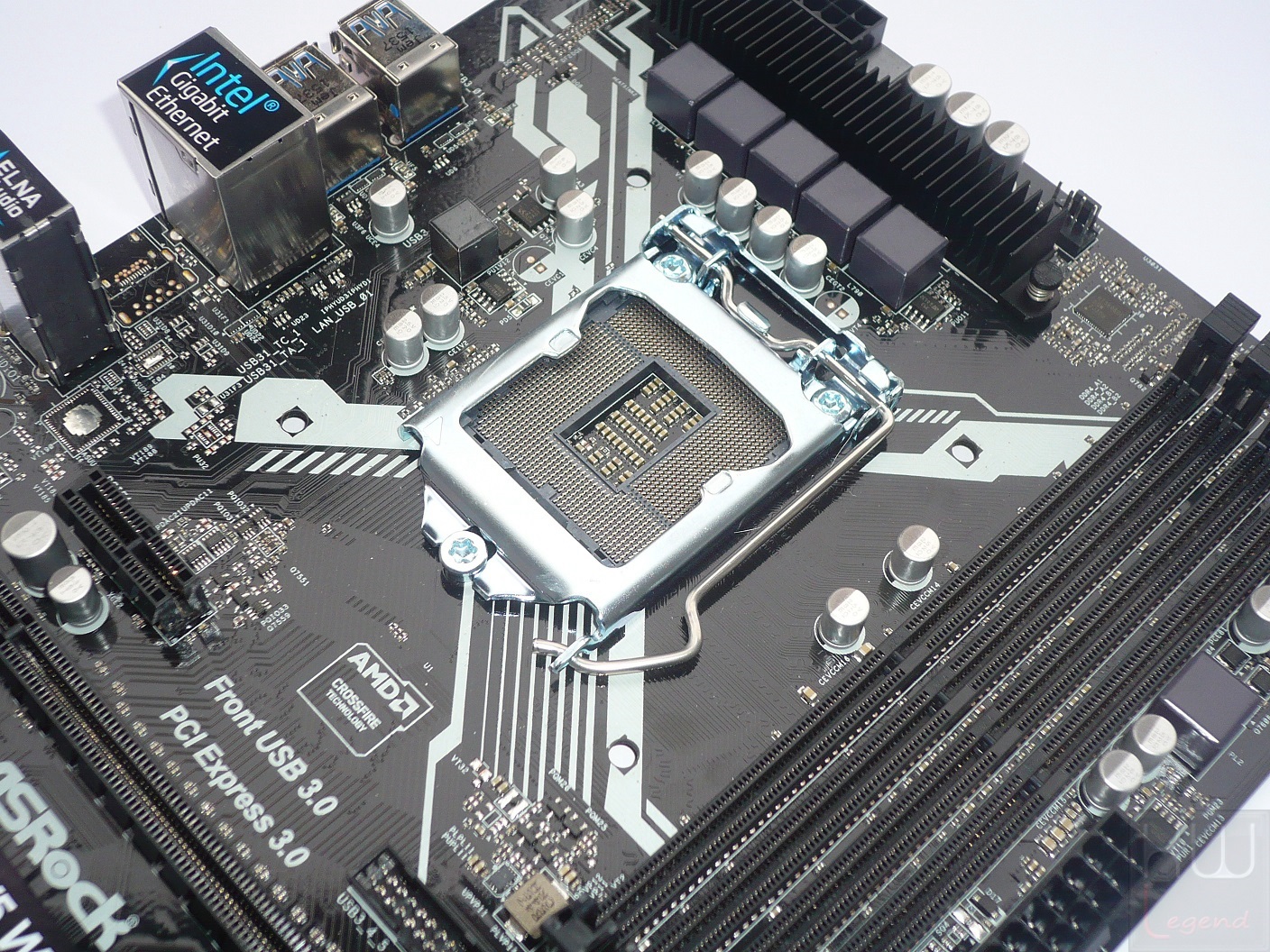

In posizione centrale spicca il tradizionale socket LGA-1151, in grado di ospitare tutti i microprocessori Pentium e Core di sesta generazione, basati su architettura Skylake a 14 nanometri, nonché tutti i nuovi Xeon E3 1200 V5, recentemente presentati da Intel. Precisiamo che non sarà tuttavia possibile sfruttare in alcun modo l’eventuale componente grafica integrata, data l’assenza delle uscite video necessarie su piastra. La zona nelle immediate vicinanze appare abbastanza ordinata e libera, caratteristica che facilita l’impiego di dissipatori anche voluminosi.

Il meccanismo di fissaggio del processore, prodotto come anticipato da Foxconn, non presenta alcuna differenza rispetto a quello già osservato nelle precedenti soluzioni dedicate ai microprocessori delle passate generazioni. Di conseguenza viene mantenuta la piena compatibilità con qualsiasi sistema di dissipazione del calore già presente sul mercato e provvisto di certificazione LGA-115X.

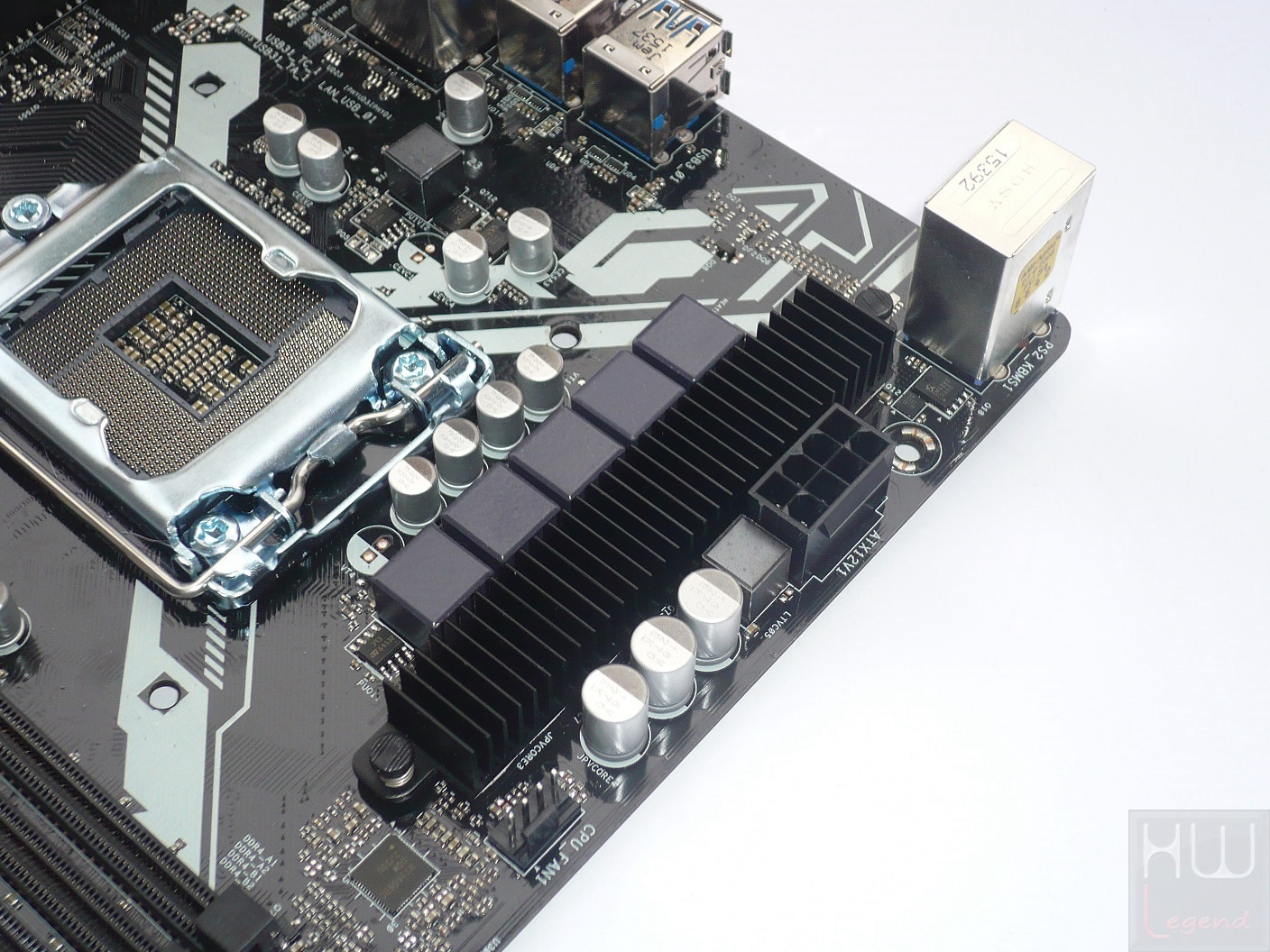

La nuova E3V5 WS adotta una circuiteria di alimentazione da 5 Fasi, espressamente progettata per garantire un’ottima stabilità e durevolezza nel tempo, aspetti di fondamentale importanza quando si parla di sistemi pensati ai professionisti.

Gli stadi di alimentazione, infatti, prevedono componenti discreti di eccellente qualità, tra cui condensatori allo stato solido prodotti da aziende giapponesi leader nel settore e induttanze “Premium Power Choke” capaci di gestire ben 50A di corrente.

L’azienda ha, inoltre, implementato l’ormai nota tecnologia proprietaria Full Spike Protection, pensata per incrementare la longevità dei vari circuiti grazie ad una serie di protezioni integrate per l’umidità (Dehumidifier), per le scariche elettrostatiche (ESD Protection), per sovratensioni causate da eventuali malfunzionamenti dell’alimentatore di sistema (Surge Protection) e per i picchi improvvisi e violenti di voltaggio, causati ad esempio dai temporali (Lightning Protection).

L’assoluta stabilità operativa e la longevità sono garantite dalla presenza di un sistema di dissipazione del calore in alluminio capace di garantire il mantenimento di basse temperature d’esercizio anche in situazioni di elevato stress. Per soddisfare nel migliore dei modi la richiesta energetica del processore è presenti un connettore di alimentazione supplementare 12v da 8-Pin.

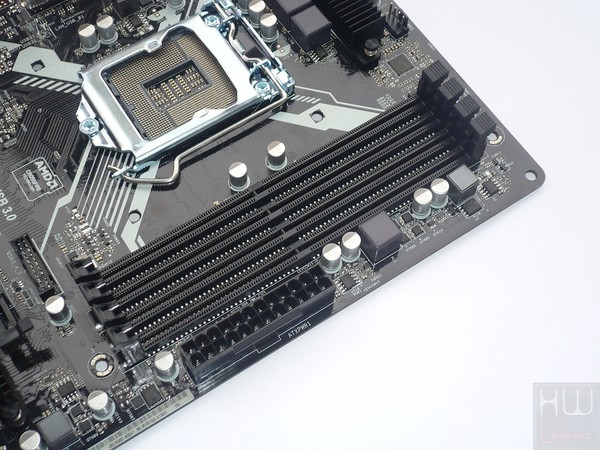

Spostandoci verso destra troviamo i quattro slot per memorie di tipo DDR4 con supporto Dual-Channel e Intel XMP 2.0, in grado di ospitare moduli sia ECC che non-ECC con frequenza fino a 2.133MHz.

Il quantitativo massimo di memoria installabile è pari a 64GB. Dobbiamo precisare che l’utilizzo di moduli provvisti di correzione degli errori (ECC) è possibile solamente in abbinamento ai microprocessori Xeon E3, Pentium e Core i3, mentre non sono supportati i modelli appartenenti alle famiglie Core i5 e Core i7.

In prossimità degli slot per le memorie troviamo anche il connettore di alimentazione ATX 24 Poli, parte della circuiteria dedicata alla corretta alimentazione dei moduli e un Header per la gestione di due porte USB 3.0 supplementari.

{jospagebreak_scroll title=ASRock E3V5 WS – Parte Seconda:}

ASRock E3V5 WS – Parte Seconda:

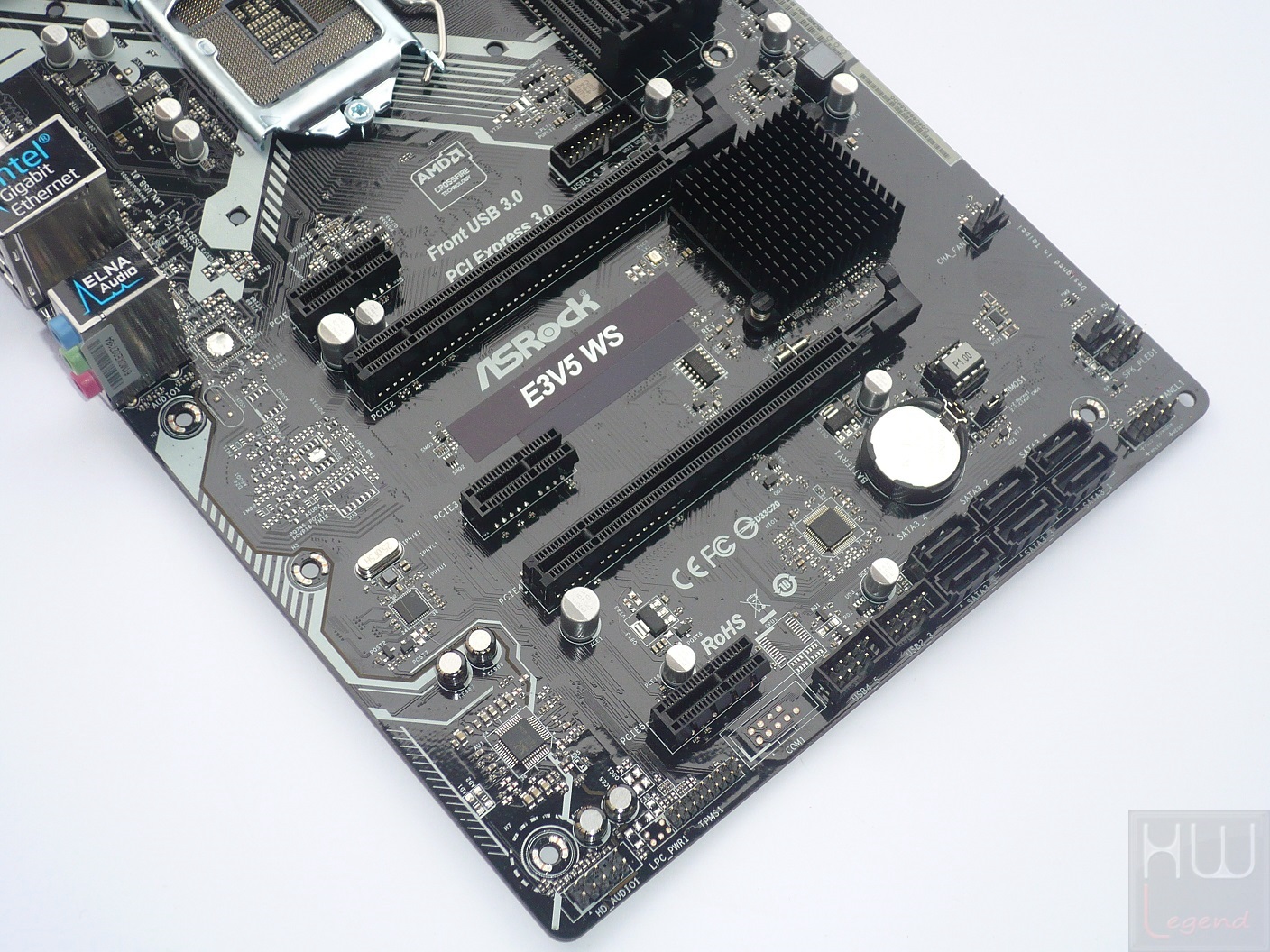

Le possibilità di espansione sono garantite da tre slot PCI-Express 3.0 1x (Flexible PCIe), utili per l’installazione ad esempio di schede audio dedicate o controller supplementari, ed una coppia di slot PCI-Express Gen 3.0 16x di tipo meccanico a supporto della tecnologia Multi-GPU AMD CrossFireX, in configurazione 2-Way (16x/4x). Il produttore taiwanese, inoltre, conferma il supporto delle recenti unità allo stato solido (SSD) ad alte prestazioni su bus PCIe, comprese quelle basate sul nuovo protocollo NVMe (Non-Volatile Memory), anche configurate come dischi di avvio principali.

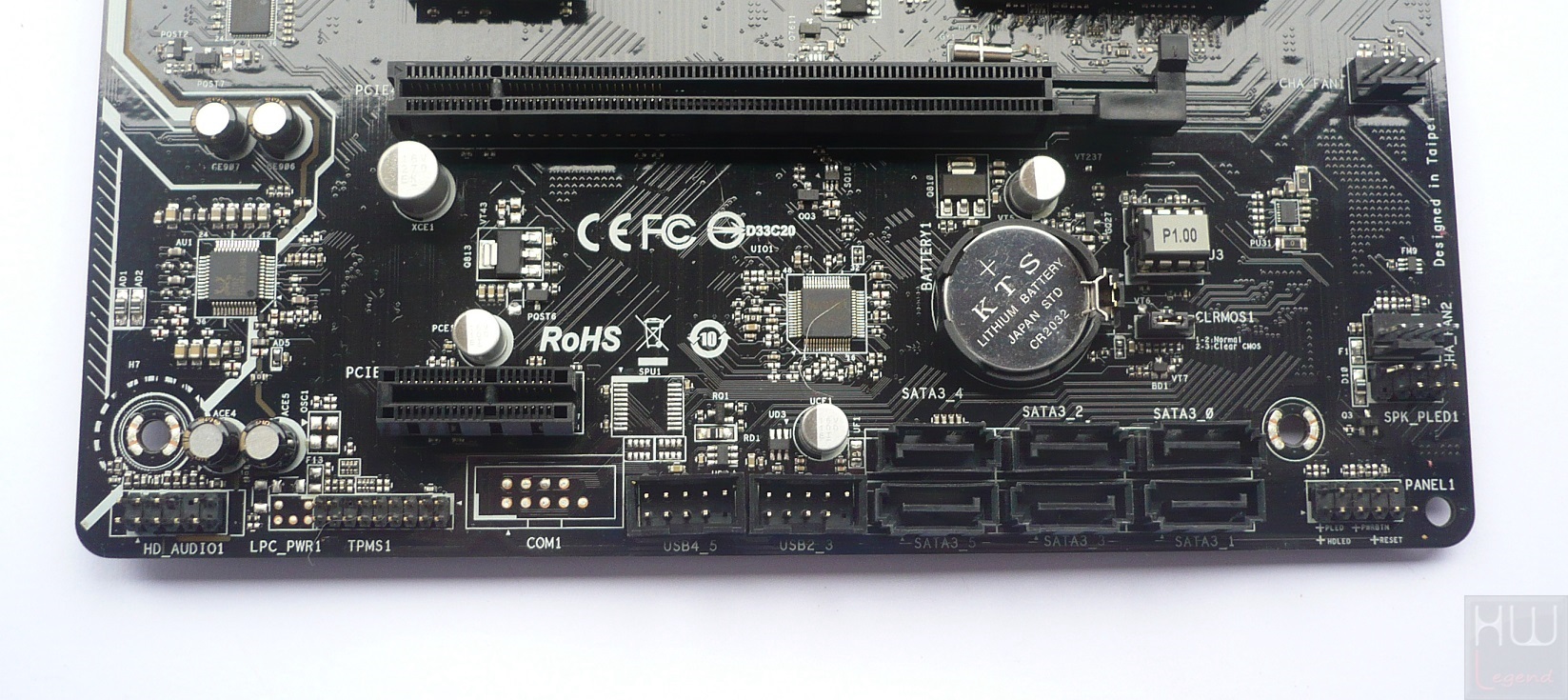

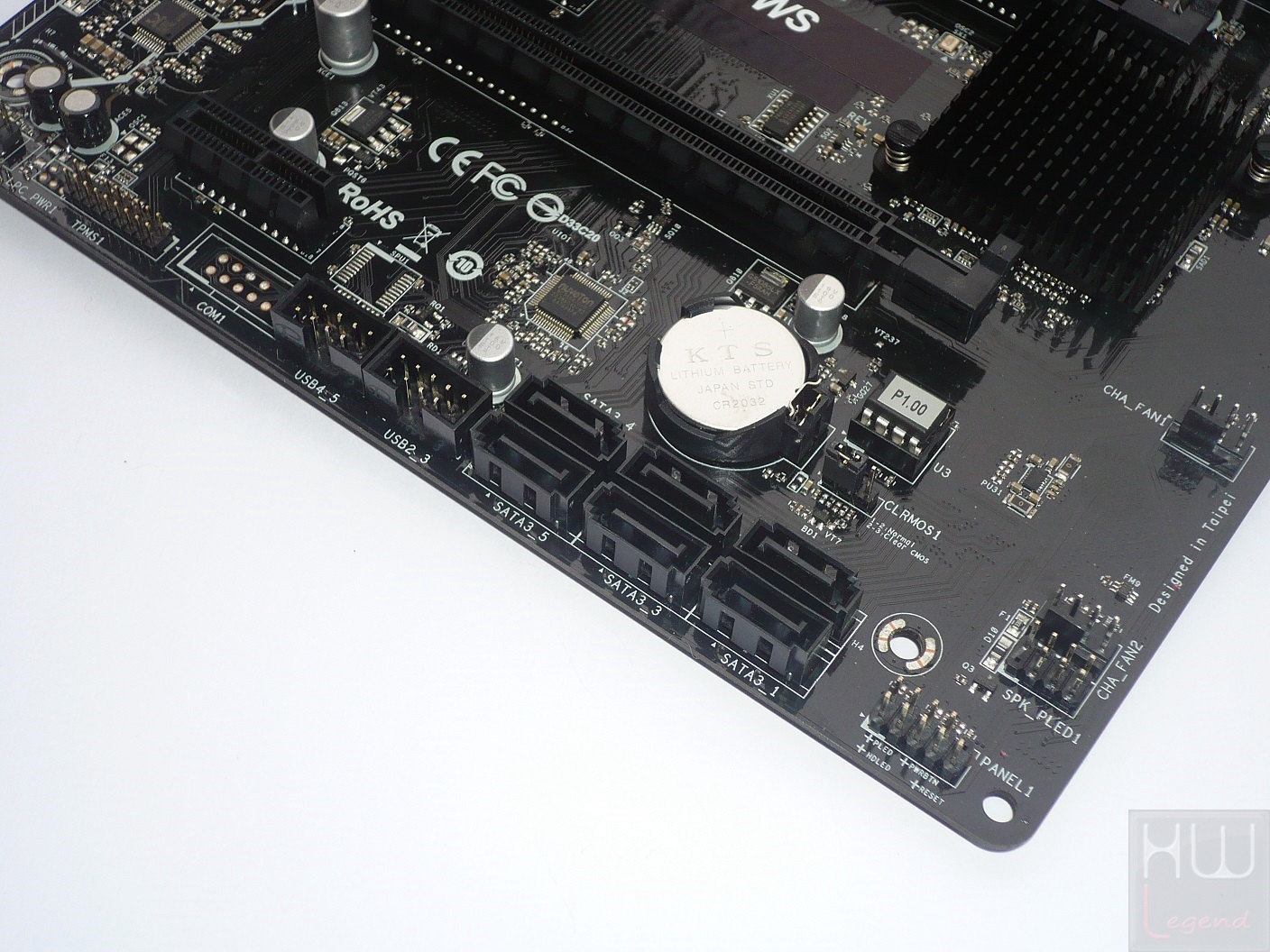

Nell’area in basso a destra sono presenti ben sei porte Serial ATA, tutte disposte perpendicolarmente alla piastra. Come anticipato, la gestione di queste porte è affidata al nuovo PCH Intel C232. Tutte le connessioni presenti supportano pienamente lo standard Serial ATA di terza generazione a 6Gb/s, nonché le tecnologie RAID 0, 1, 5, 10 e Intel Rapid Storage Enterprise.

Sempre nella parte bassa della scheda trovano posto vari connettori Audio, COM, TPM, USB 2.0 supplementari ed il pannello con i collegamenti alle funzioni del case.

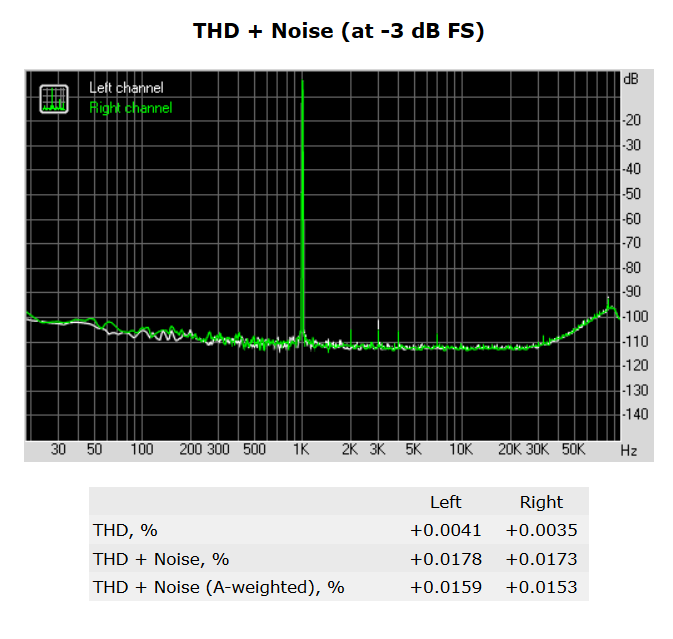

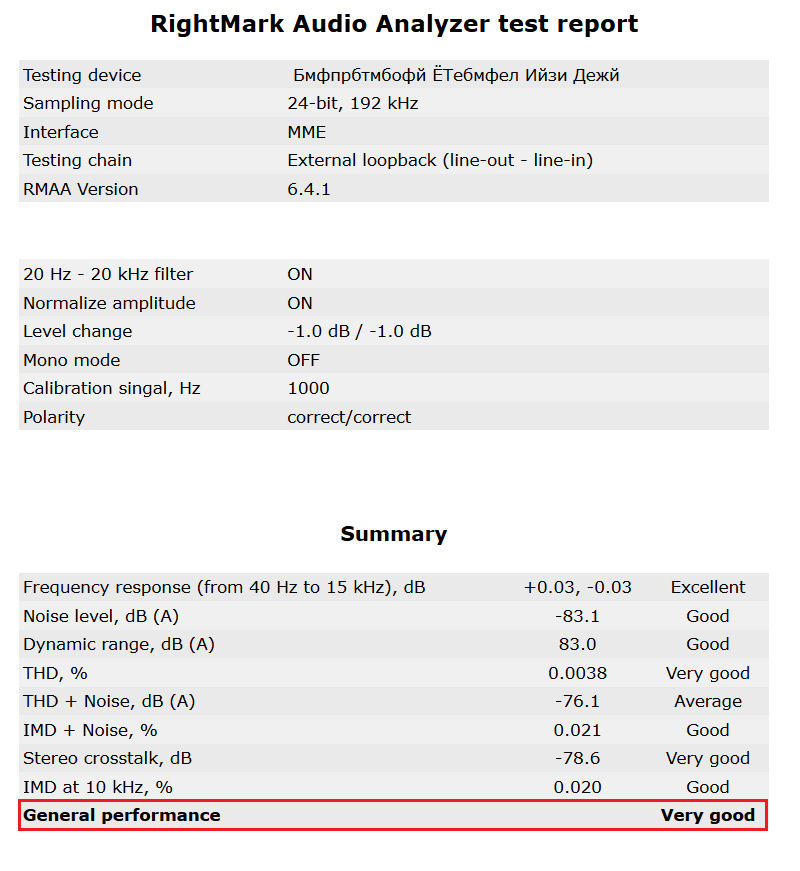

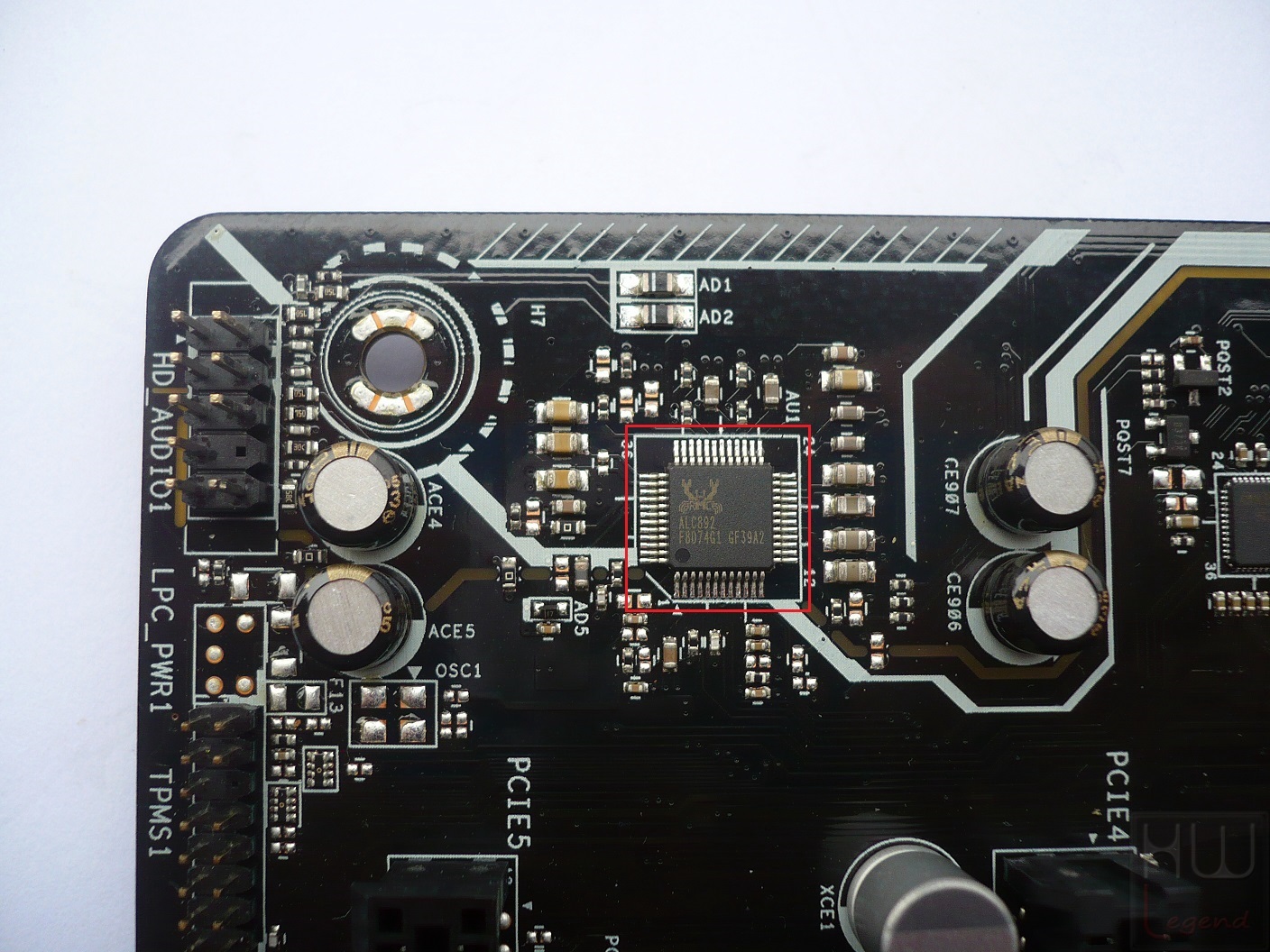

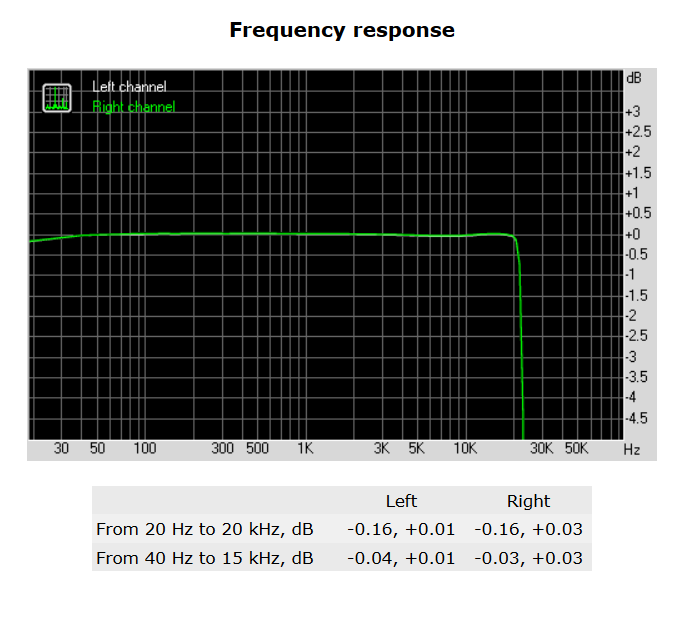

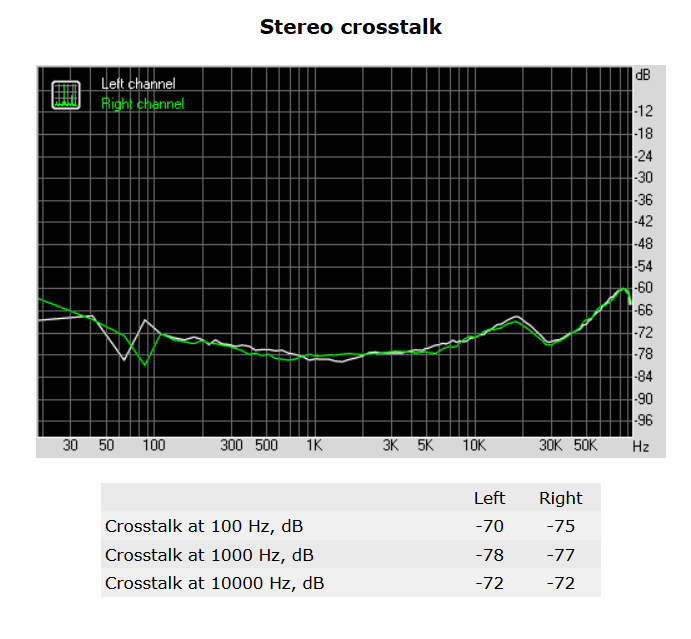

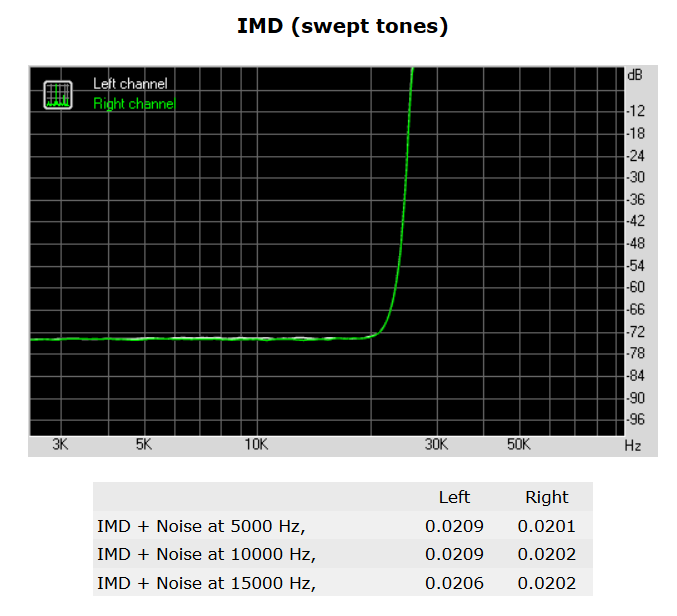

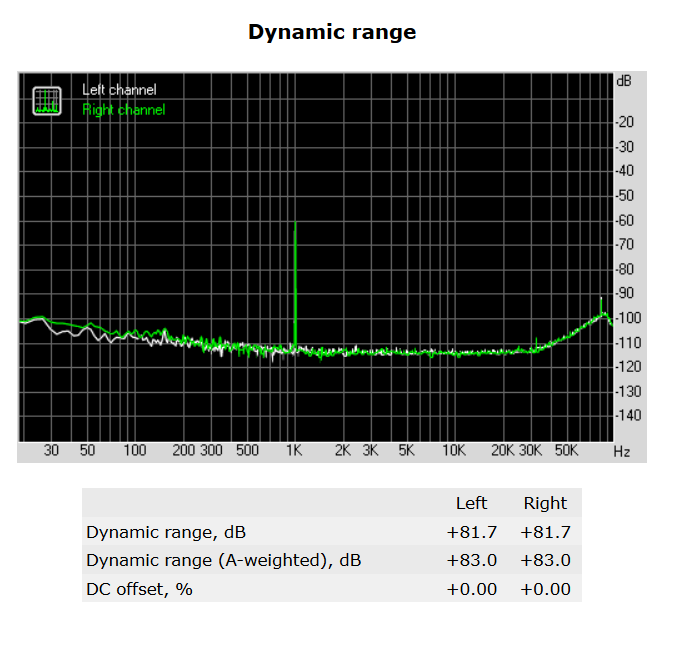

La gestione dell’audio è affidata all’ormai rodato Realtek ALC892, capace di offrire supporto Audio HD (High Definition) a 8 canali, Input/Output su S/PDIF a 16/20/24bit e frequenze di campionamento fino a 192kHz. In prossimità del chip troviamo i connettori supplementari per il collegamento sul pannello frontale.

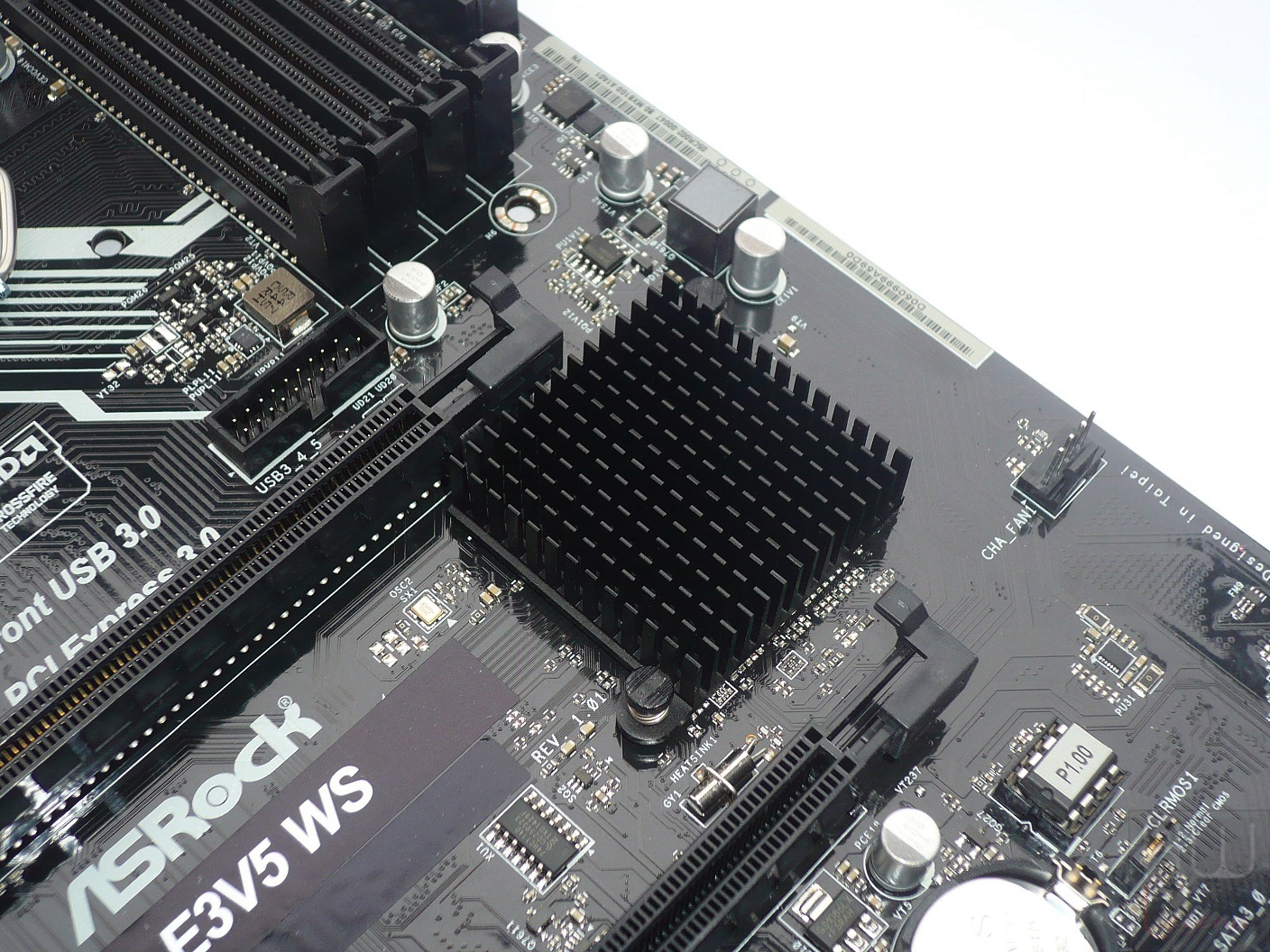

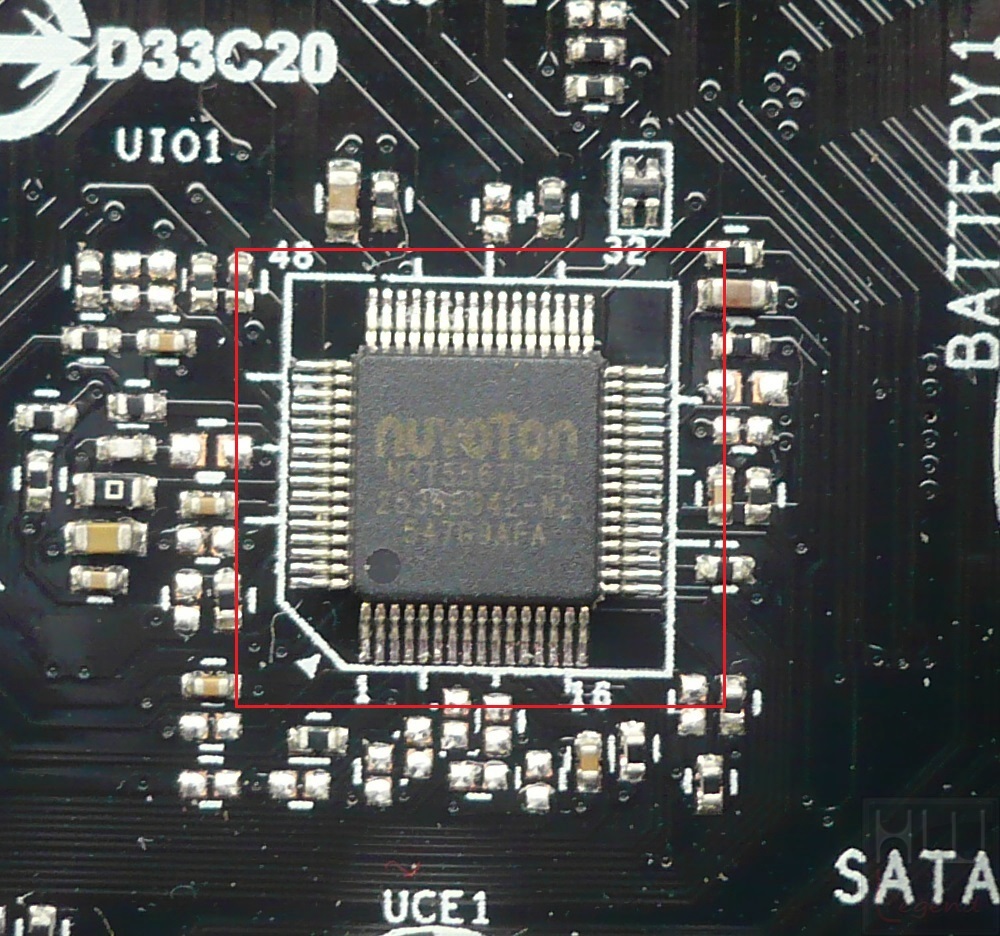

Spostandoci verso la parte centrale possiamo notare il chip dedicato al monitoraggio di tutte le risorse hardware e del controllo delle ventole connesse alla scheda madre, precisamente un Nuvoton NCT5567D.

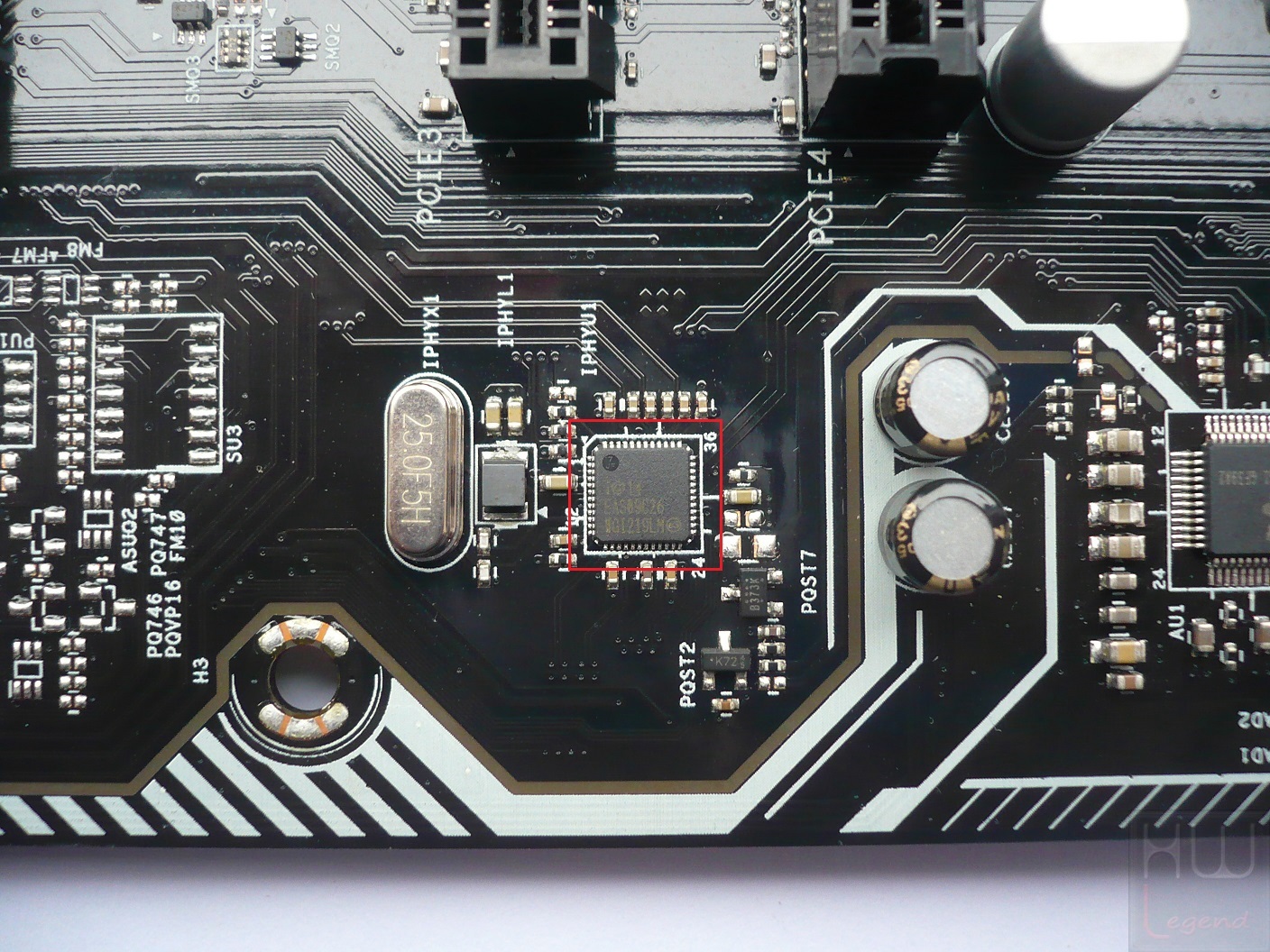

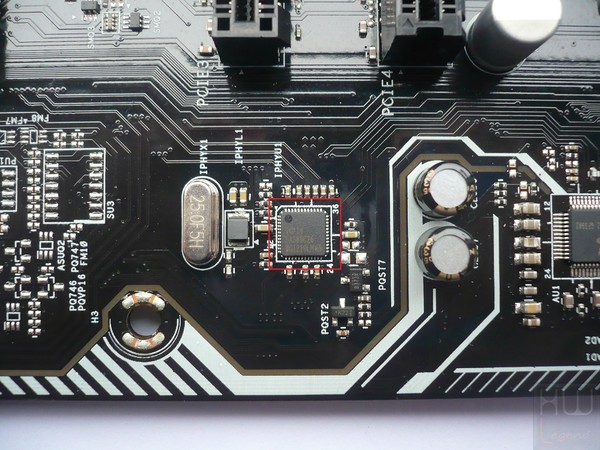

L’interfaccia di rete Gigabit Ethernet a disposizione è gestita da un controller dedicato di classe server, nello specifico un Intel I219LM, contraddistinto da un utilizzo veramente limitato del processore centrale durante il normale funzionamento. Il controller è pienamente compatibile con le specifiche IEEE 802.3u per 10/100Mbps Ethernet e IEEE 802.3ab per i 1000Mbps Ethernet e 802.3az Energy Efficient Ethernet.

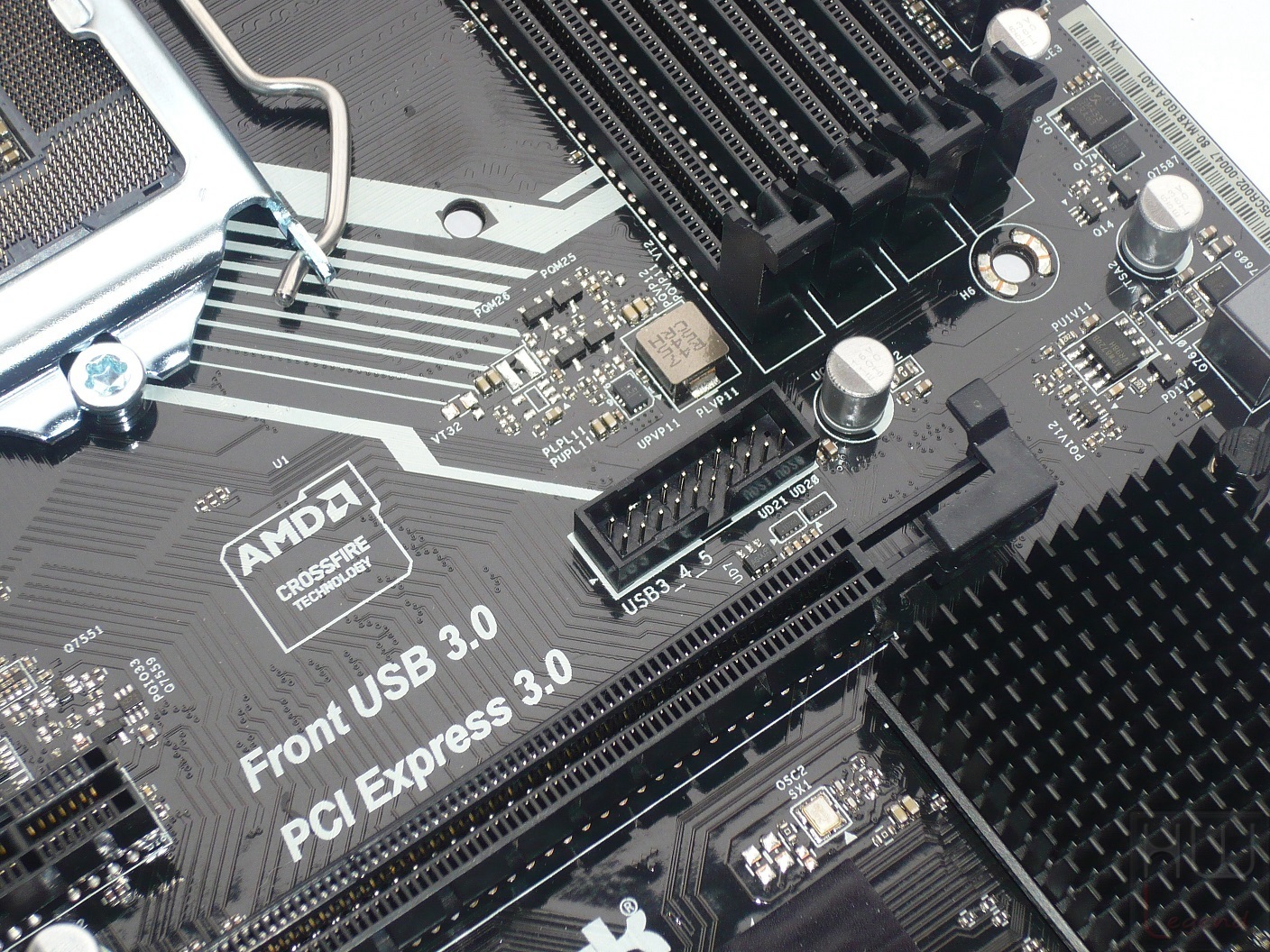

Più che buono il quantitativo di porte USB 3.0 presenti, ben 6 porte di cui sei direttamente accessibili nel pannello posteriore I/O e ulteriori due sfruttabili utilizzando l’apposito header on-board. Ricordiamo che la loro gestione è affidata esclusivamente al nuovo PCH C232 di Intel, espressamente pensato per garantire il pieno supporto delle ultime soluzioni Xeon E3 1200 V5. Possiamo, inoltre, notare la cura rivolta dal produttore taiwanese per ciò che riguarda la sua corretta dissipazione del calore.

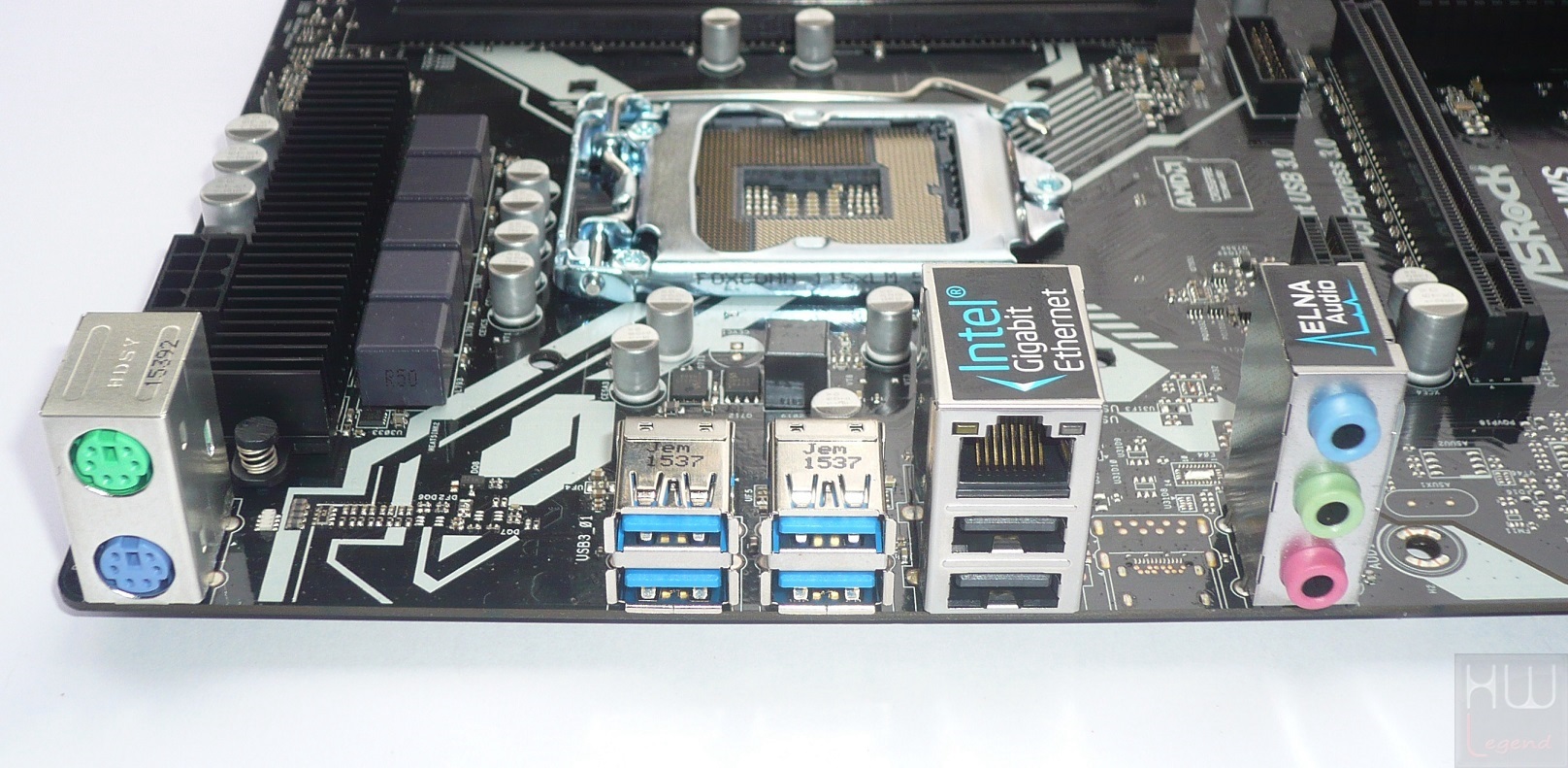

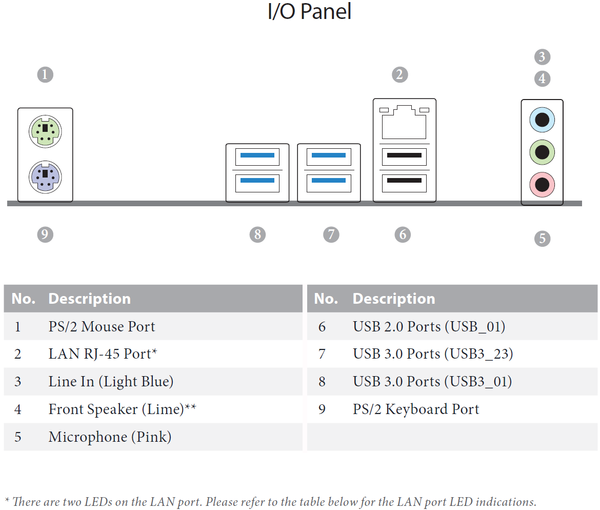

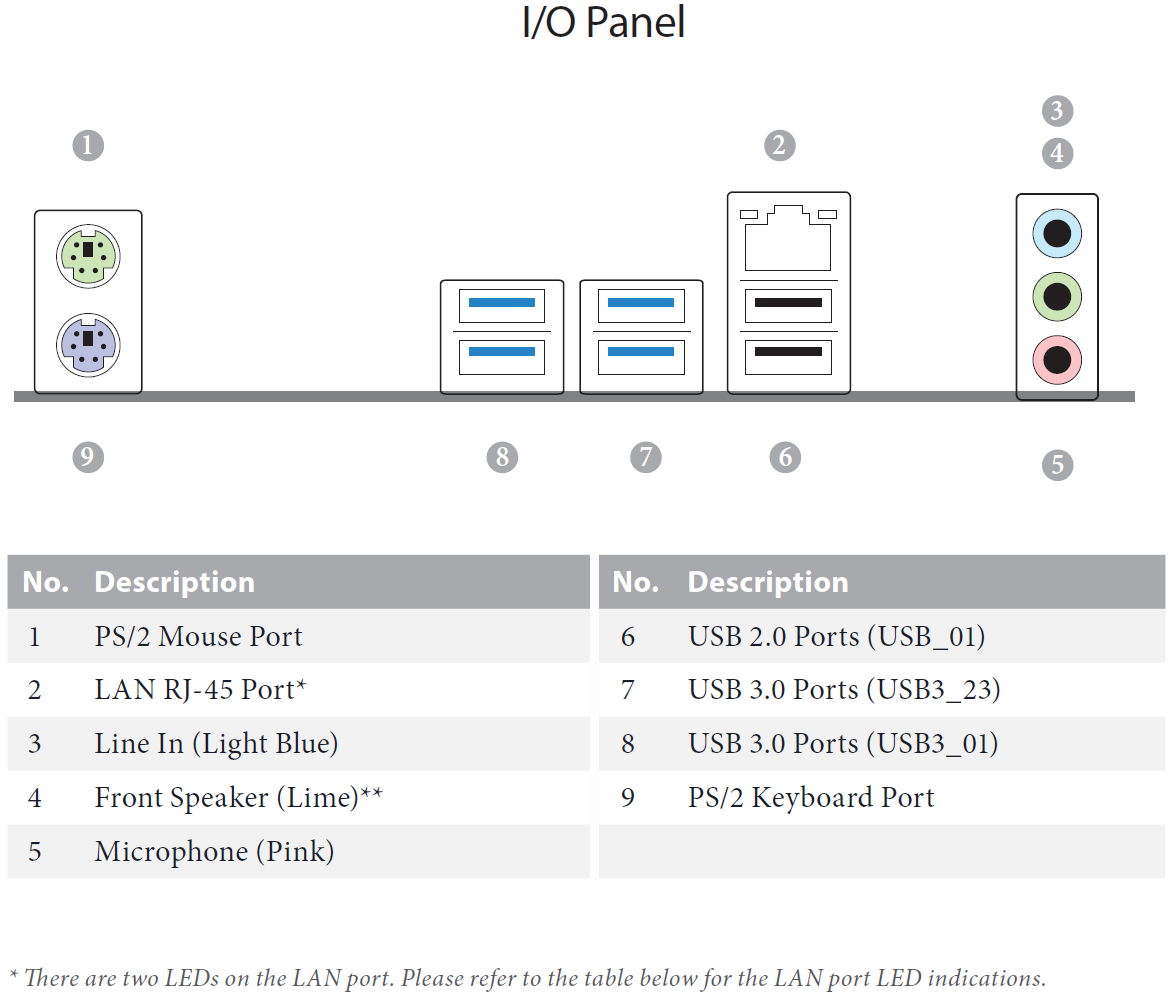

Completiamo la descrizione della scheda madre mostrandovi un’immagine del pannello posteriore I/O, comprendente:

• 1 x Porta PS/2 per Tastiera;
• 1 x Porta PS/2 per Mouse;
• 2 x Porte USB 2.0 (colore nero);
• 4 x Porte USB 3.0 (colore blu);
• 1 x Porta LAN RJ45;
• 1 x HD Audio 3 in 1 Jack.

Per maggiori informazioni visitate il sito ufficiale dedicato a questo prodotto, raggiungibile cliccando qui. Ora siamo pronti per andare ad analizzare in dettaglio il BIOS della ASRock E3V5 WS.

{jospagebreak_scroll title=Uno sguardo al bios – Parte Prima:}

Uno sguardo al bios – Parte Prima:

La nuova ASRock E3V5 WS adotta un BIOS UEFI (Unified Extensible Firmware Interface) di ultima generazione, davvero molto semplice e intuitivo, denominato dall’azienda “ASRock UEFI”. Le nostre prove sono state condotte utilizzando l’ultima versione ufficiale disponibile sul sito web del produttore (1.10), nel momento della stesura di questo nostro articolo, molto stabile e priva di particolari problematiche che avrebbero potuto in qualche maniera comprometterne gli esiti.

Una volta effettuato l’accesso, premendo come di consueto il tasto “CANC”, ci troviamo subito di fronte ad un’interfaccia molto accattivante. I numerosi parametri a disposizione sono disposti in maniera del tutto ordinata, rendendo ancora più semplice ed intuibile la gestione del BIOS. Il menù superiore è diviso in otto macrosezioni che nello specifico sono:

• Main;
• OC Tweaker;
• Advanced;
• Tool;
• H/W Monitor;
• Security;
• Boot;
• Exit.

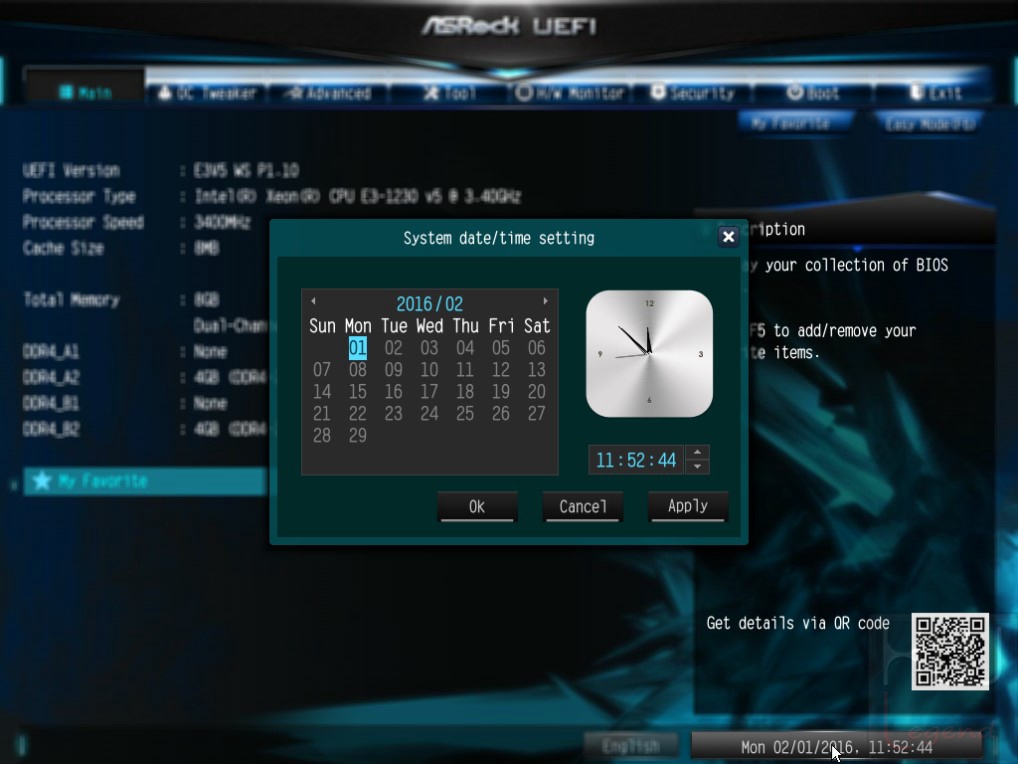

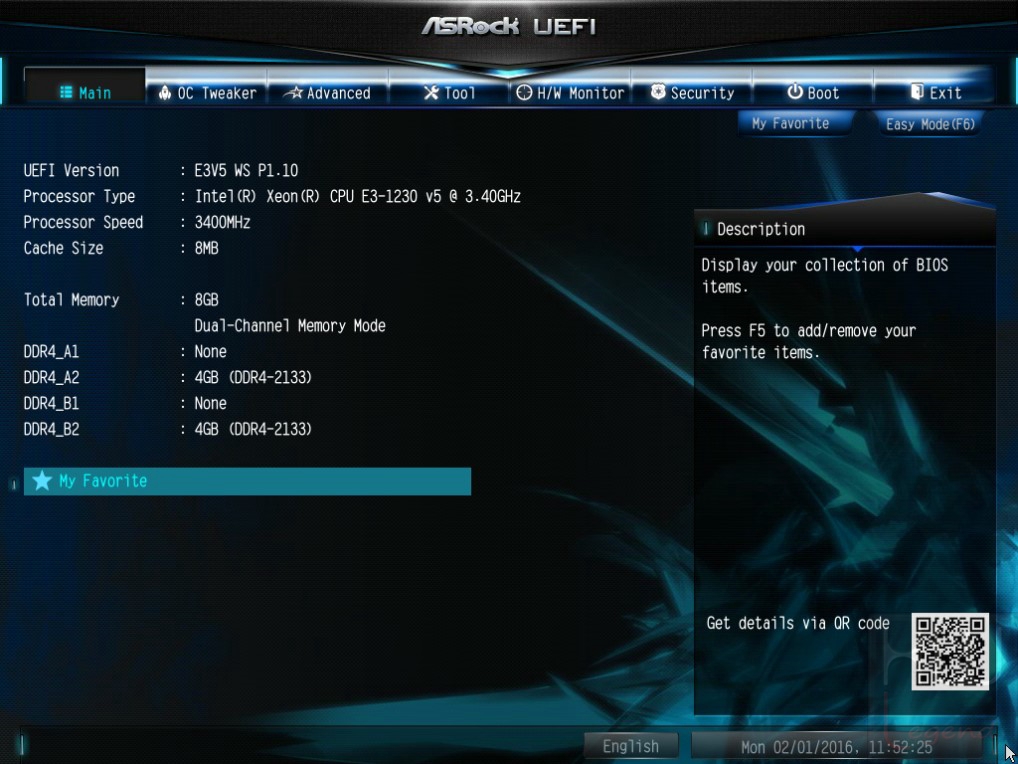

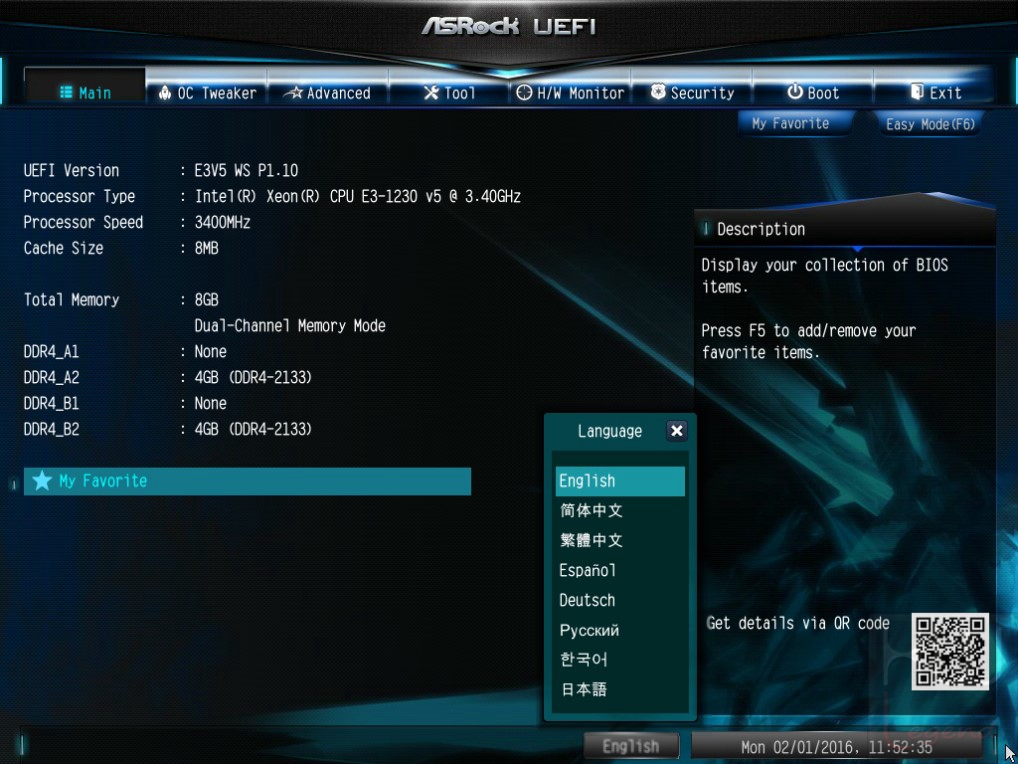

Nella sezione Main sono disponibili le informazioni relative al nostro sistema come versione del BIOS installata, il tipo di processore utilizzato con le relative specifiche, memoria complessiva e distribuzione della stessa sugli slot della motherboard. E’ possibile, inoltre, impostare manualmente data, ora e linguaggio del testo.

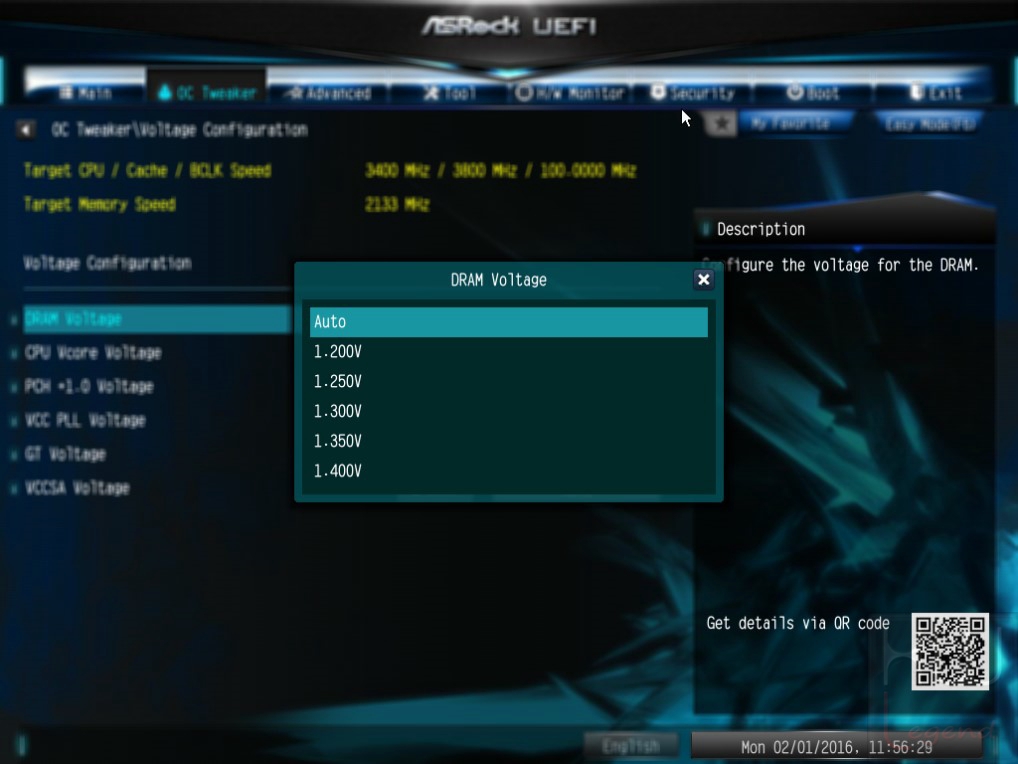

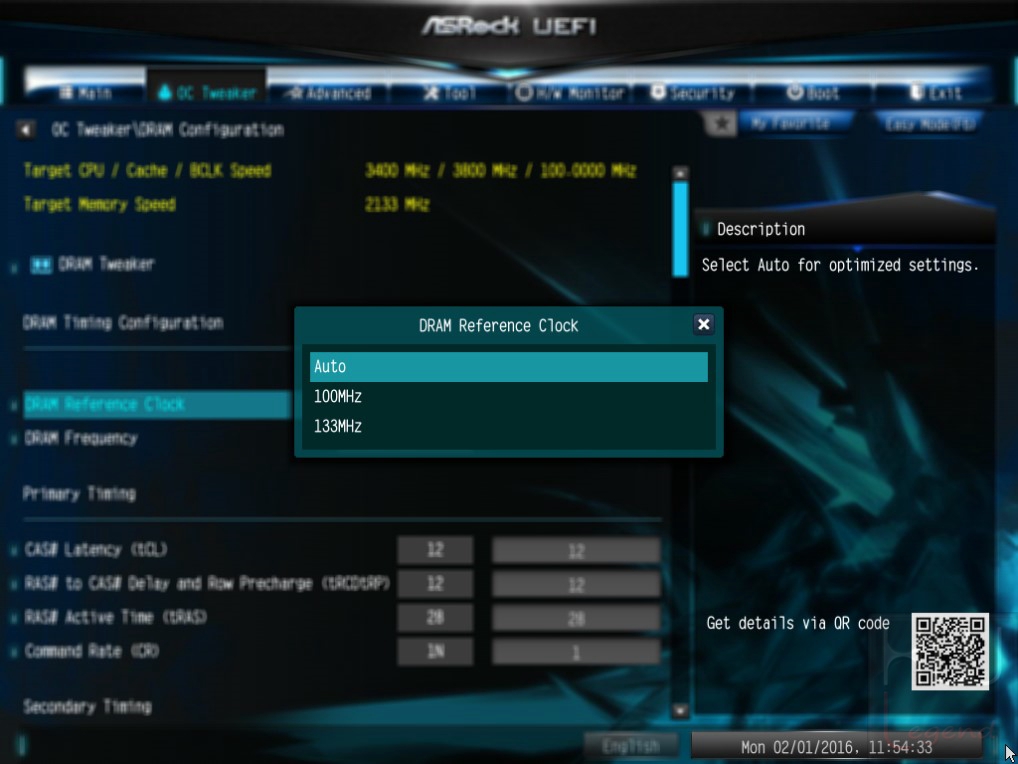

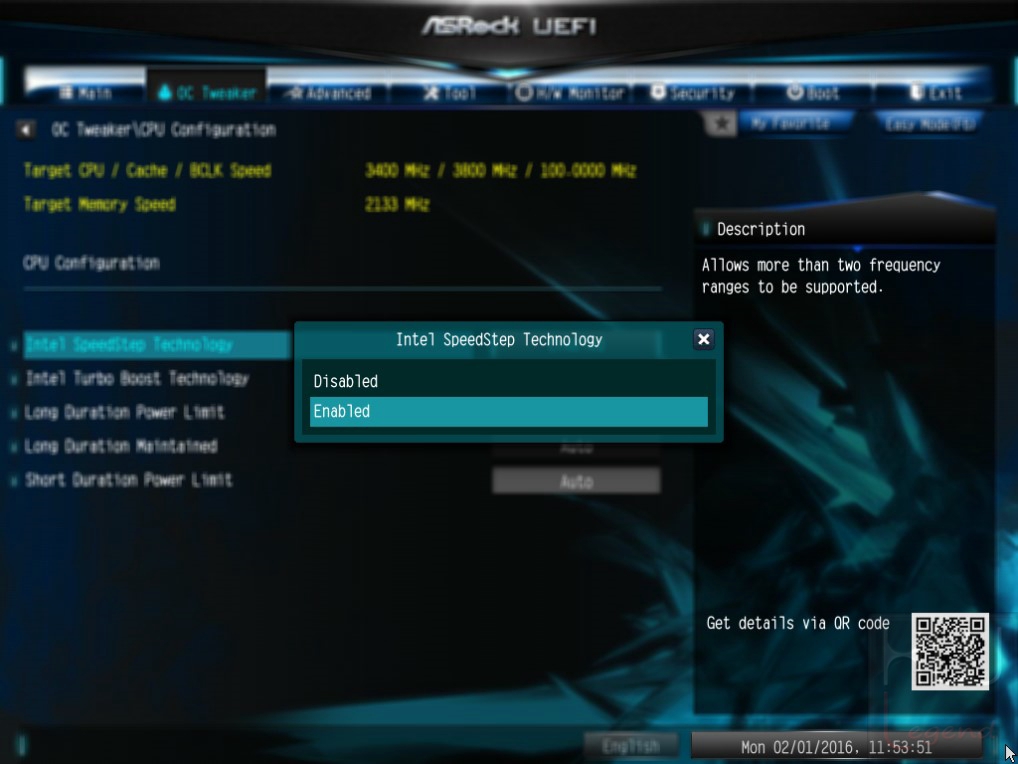

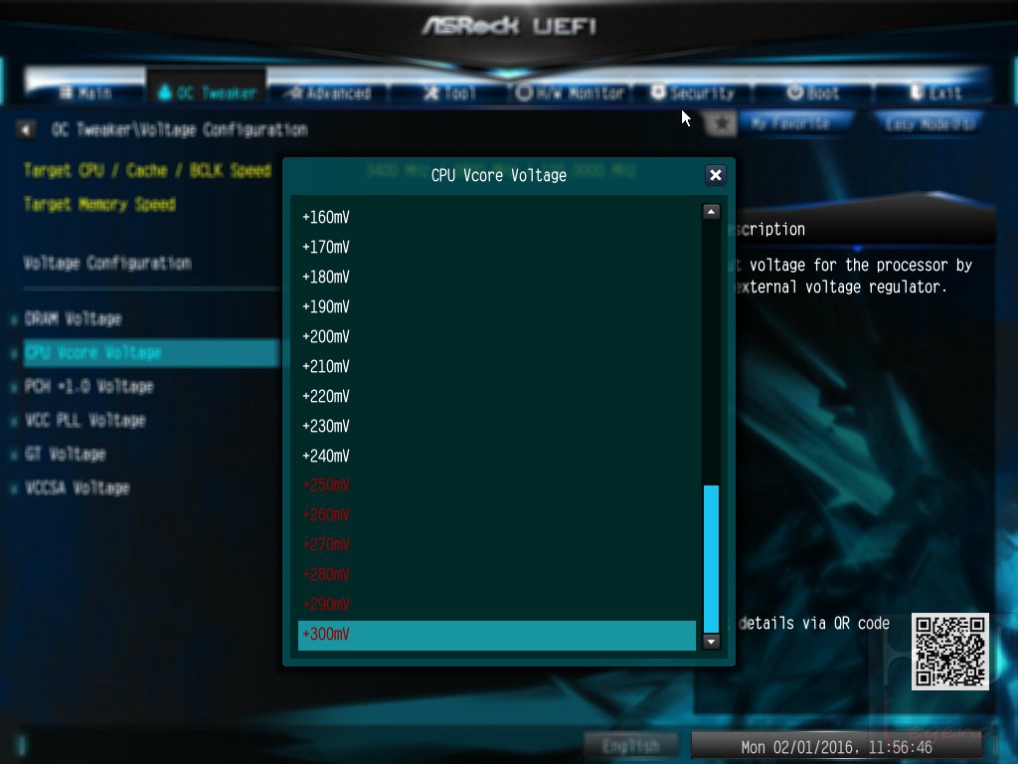

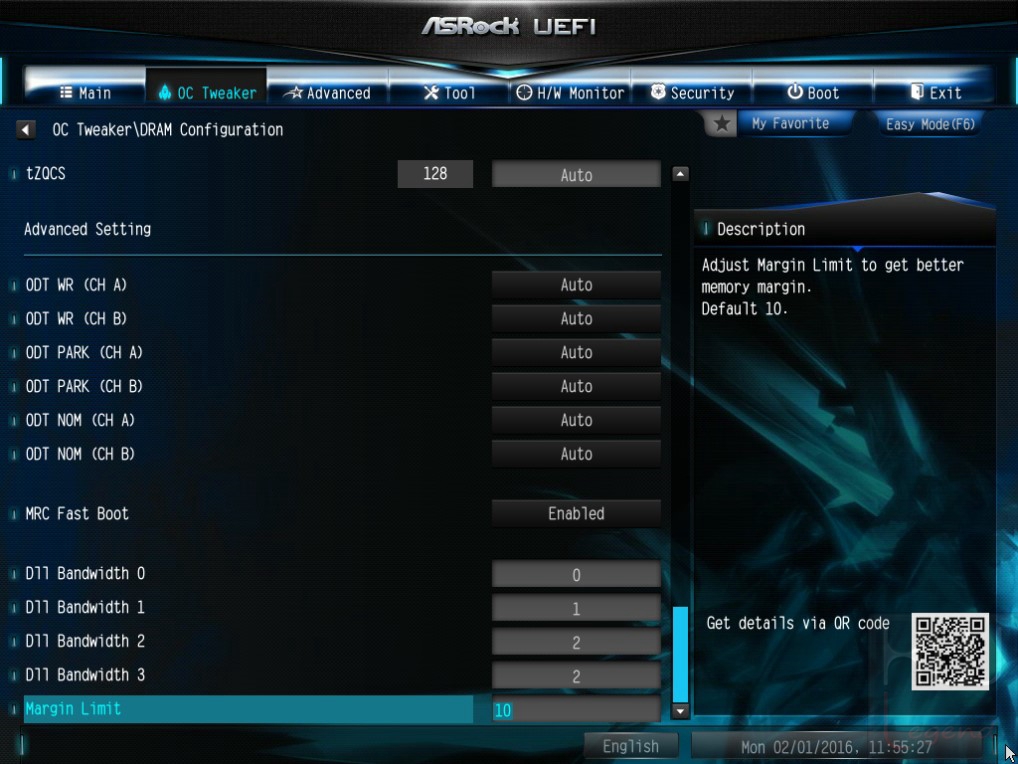

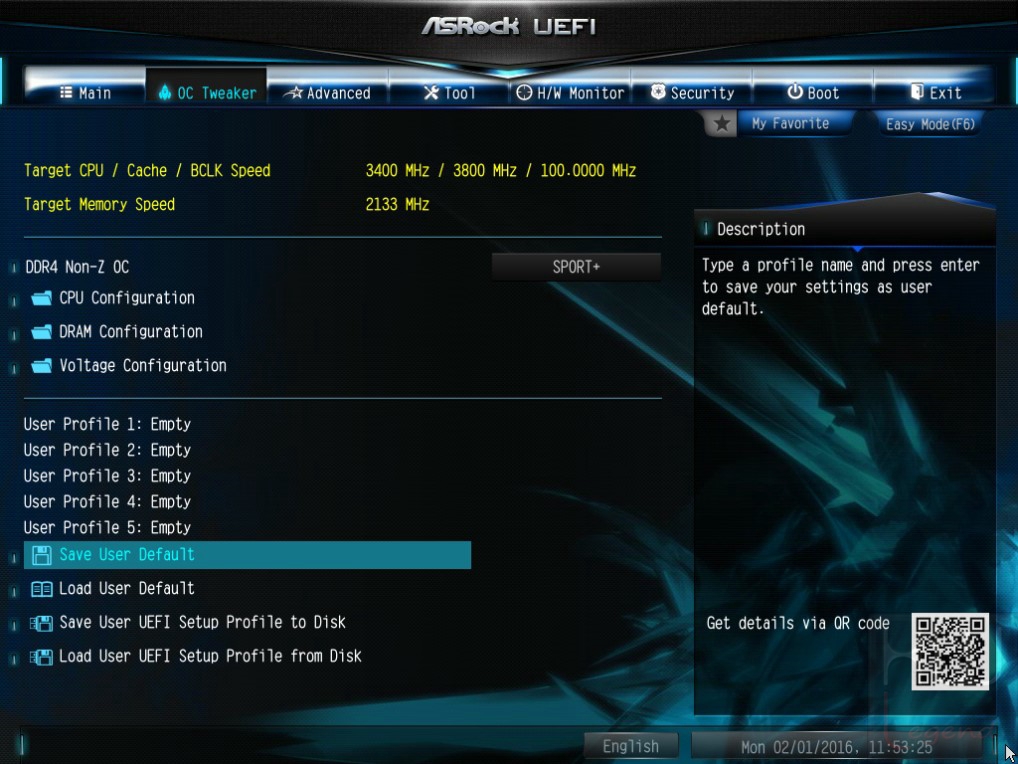

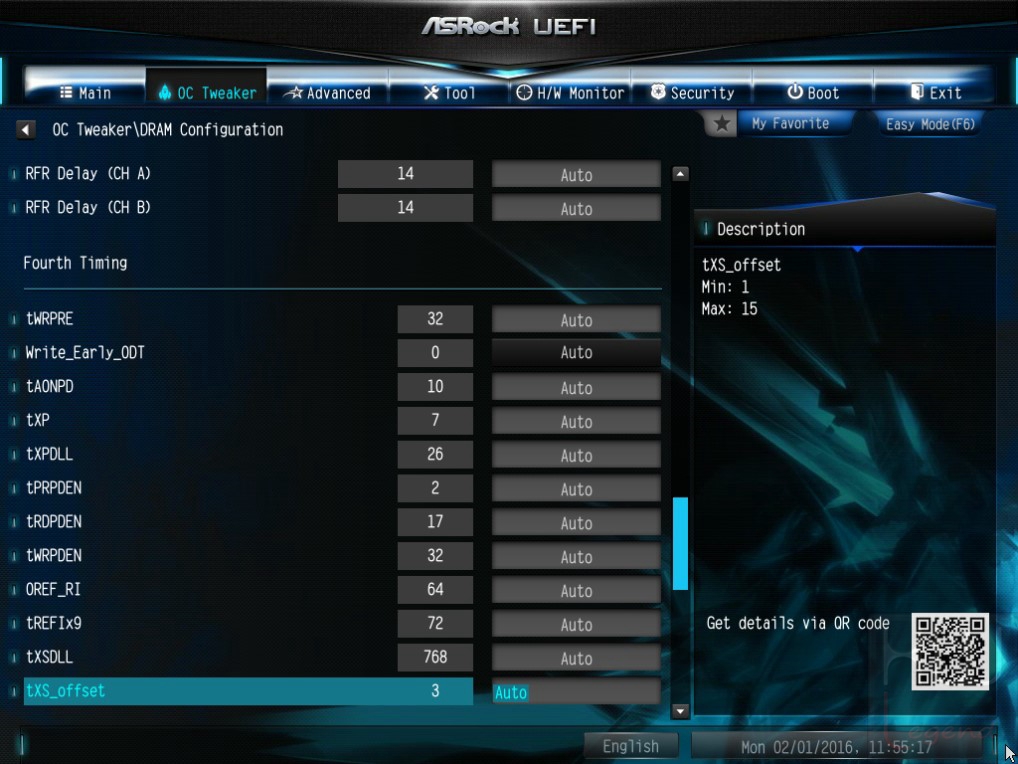

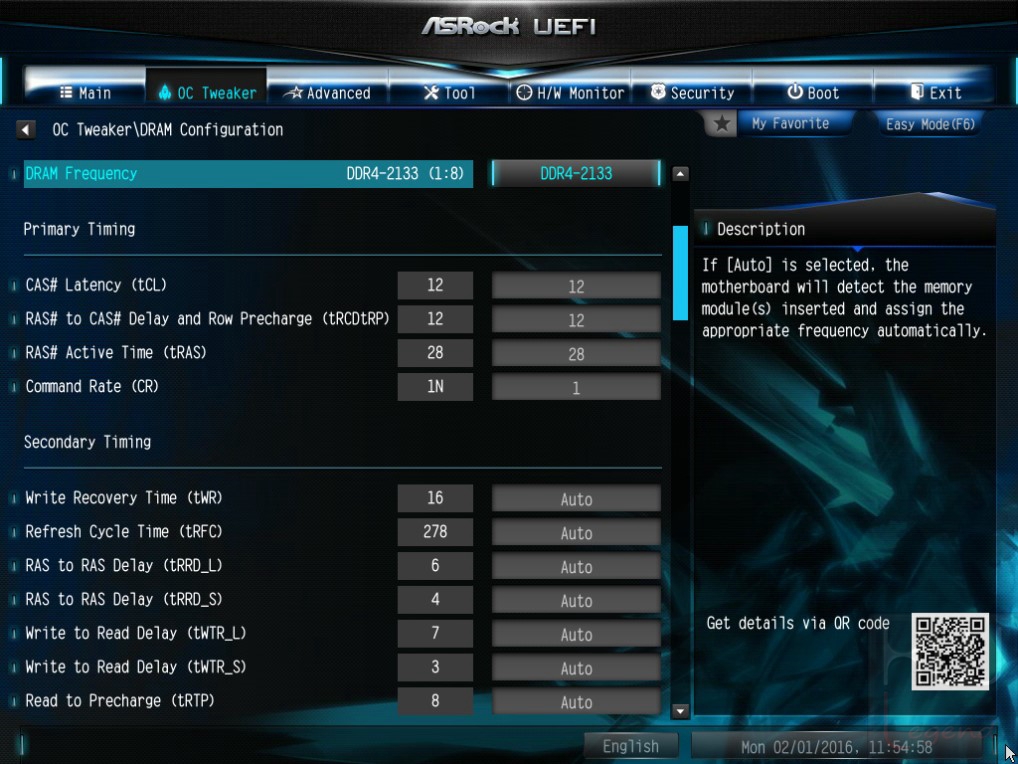

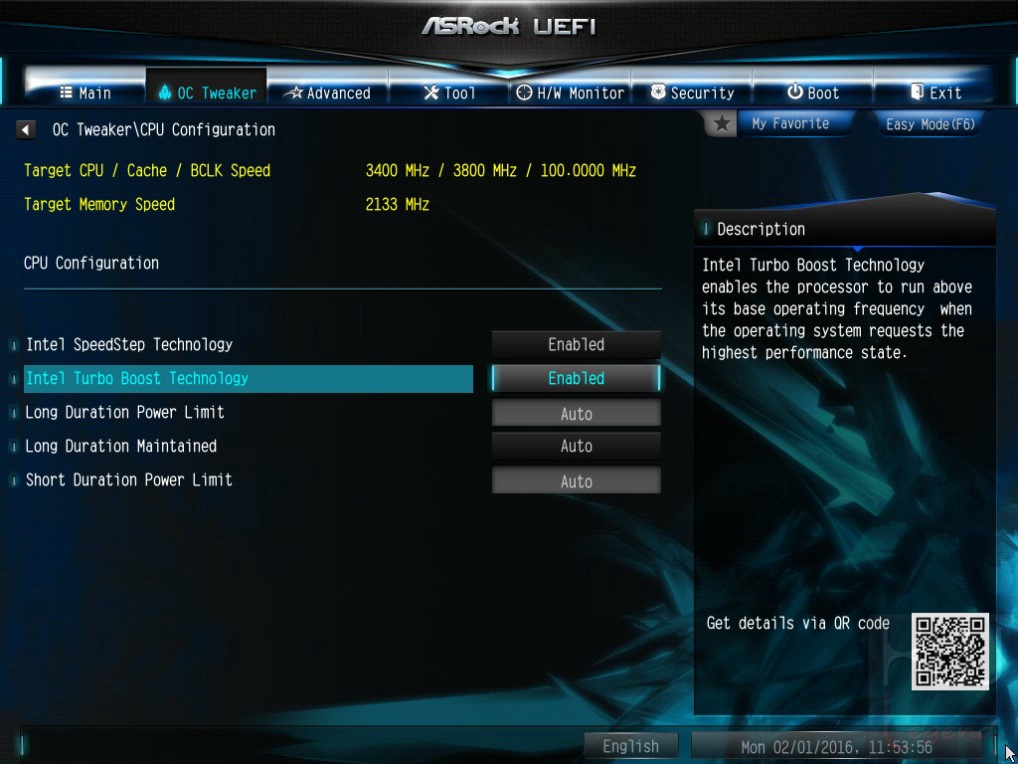

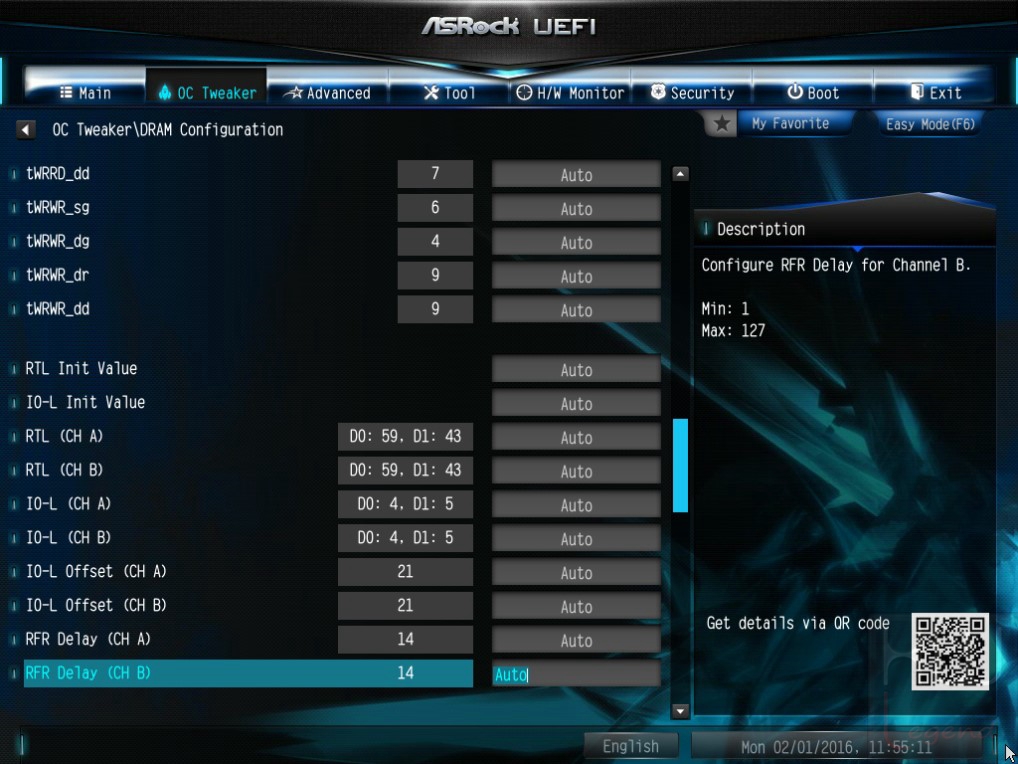

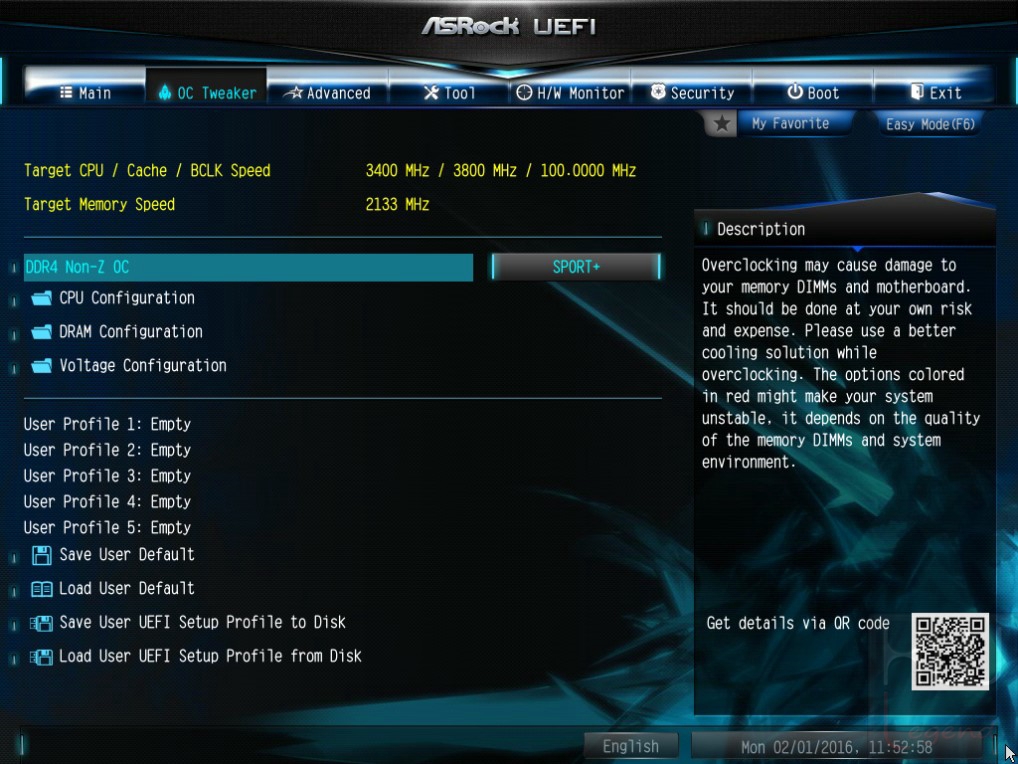

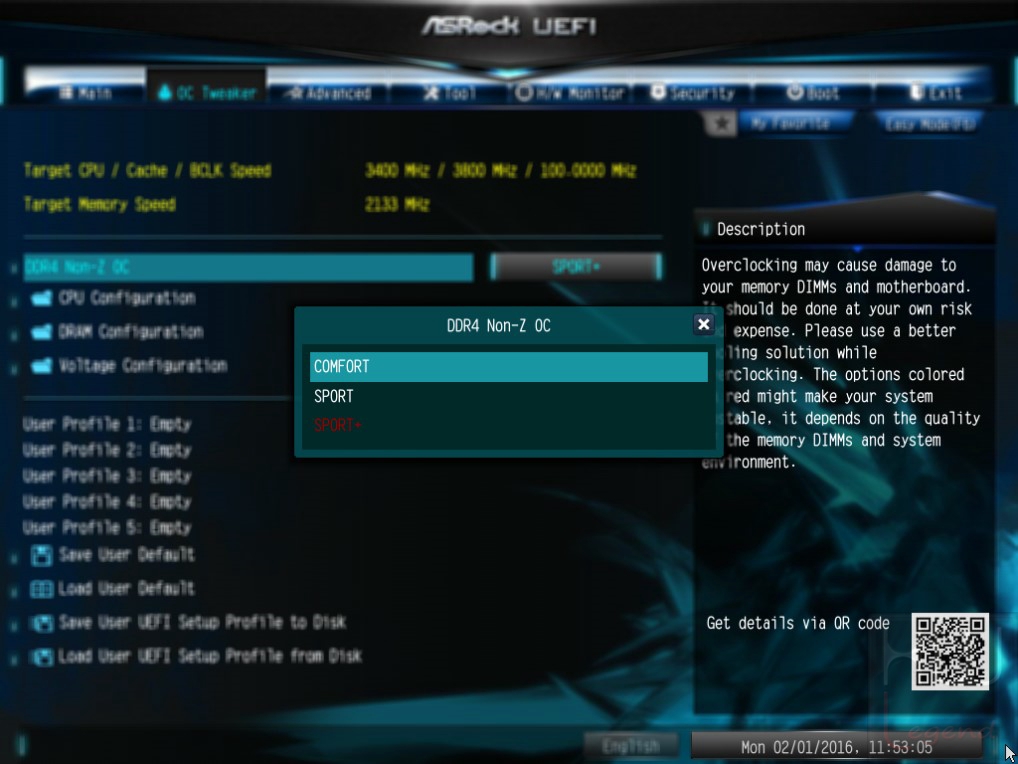

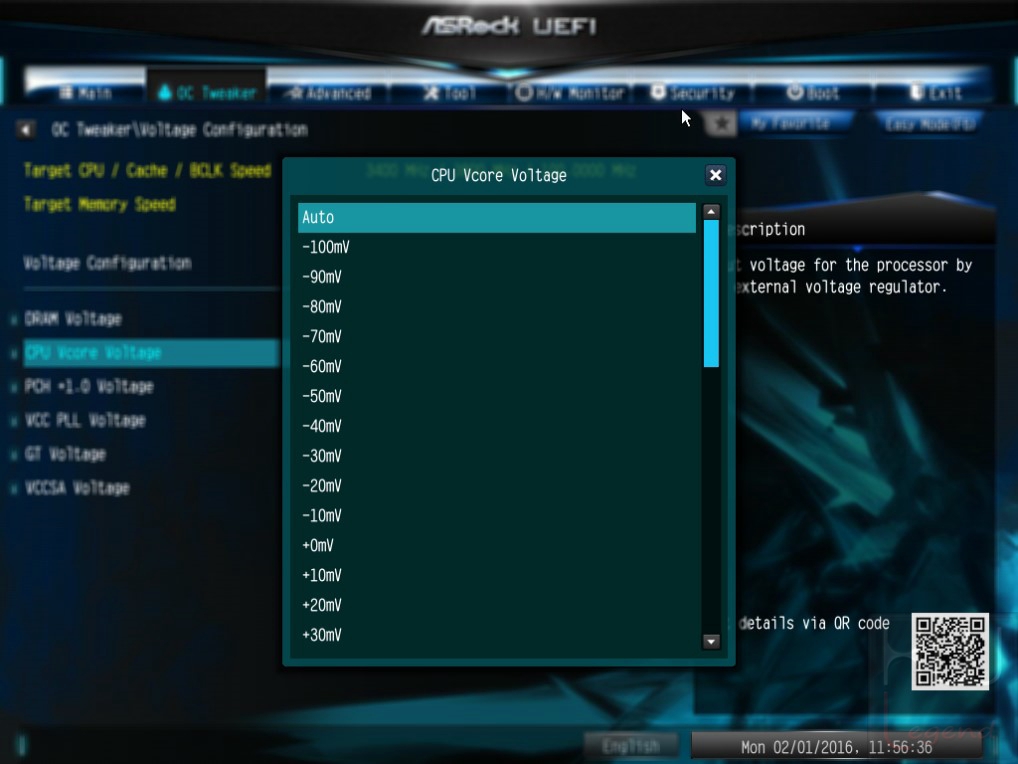

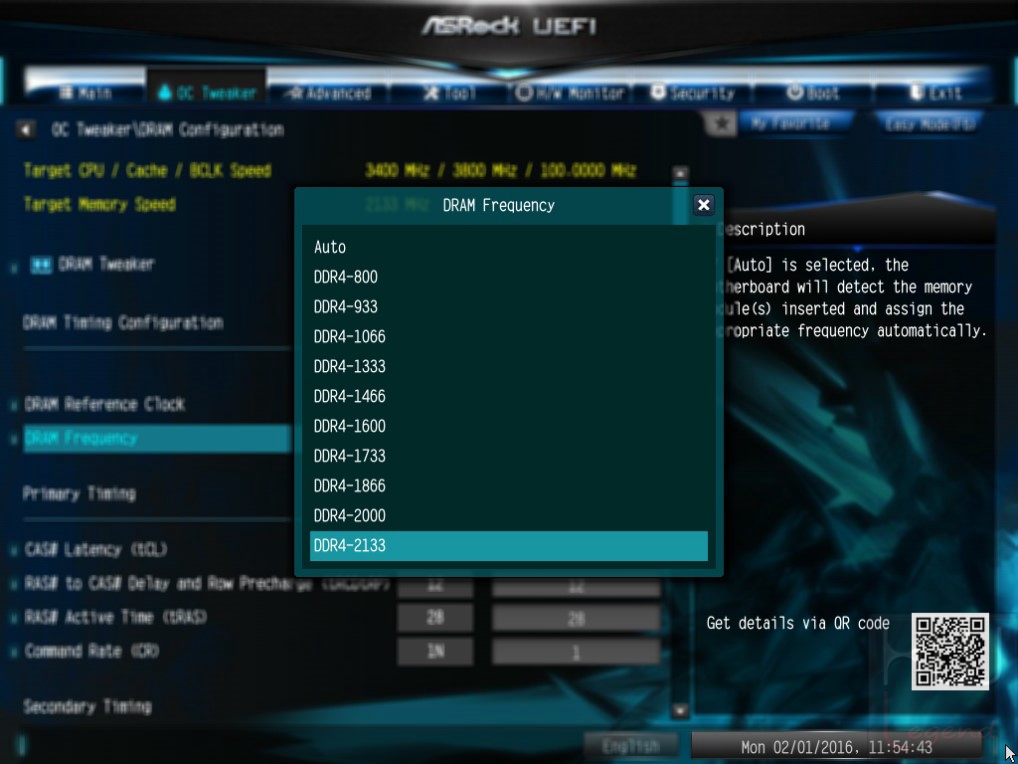

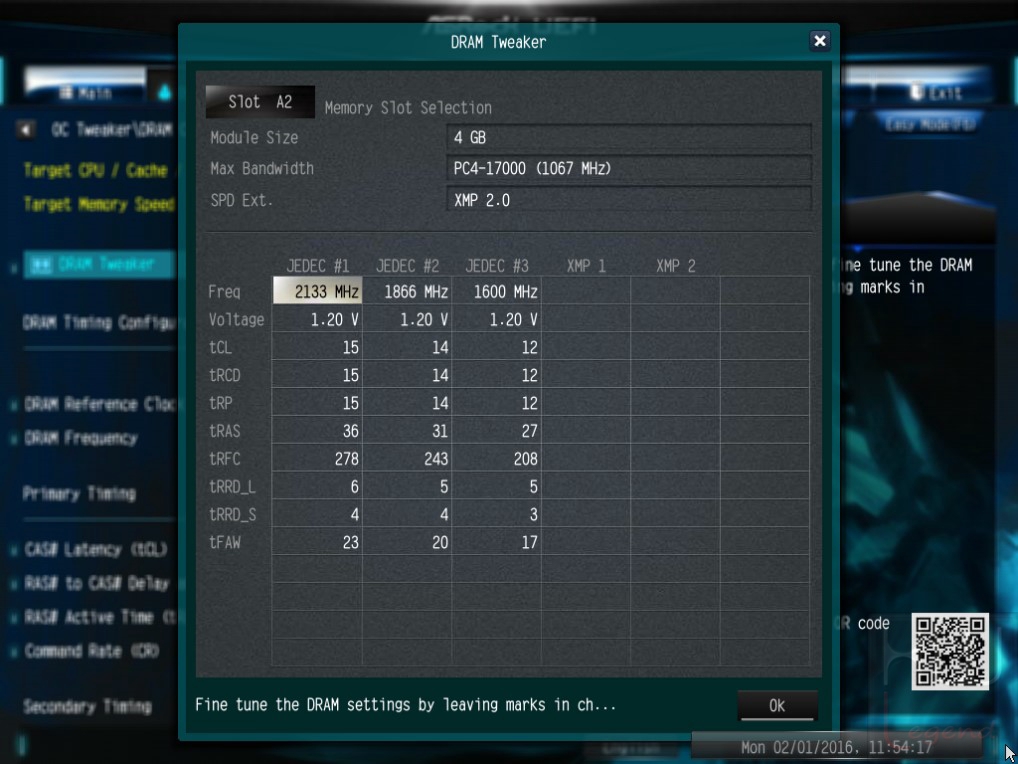

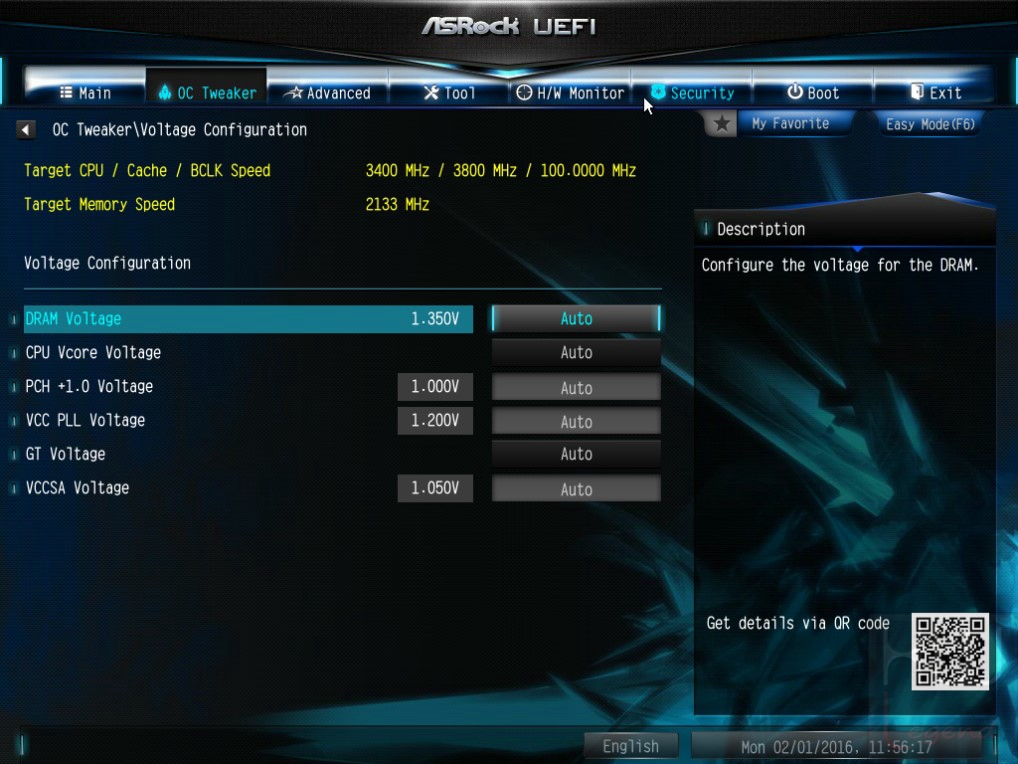

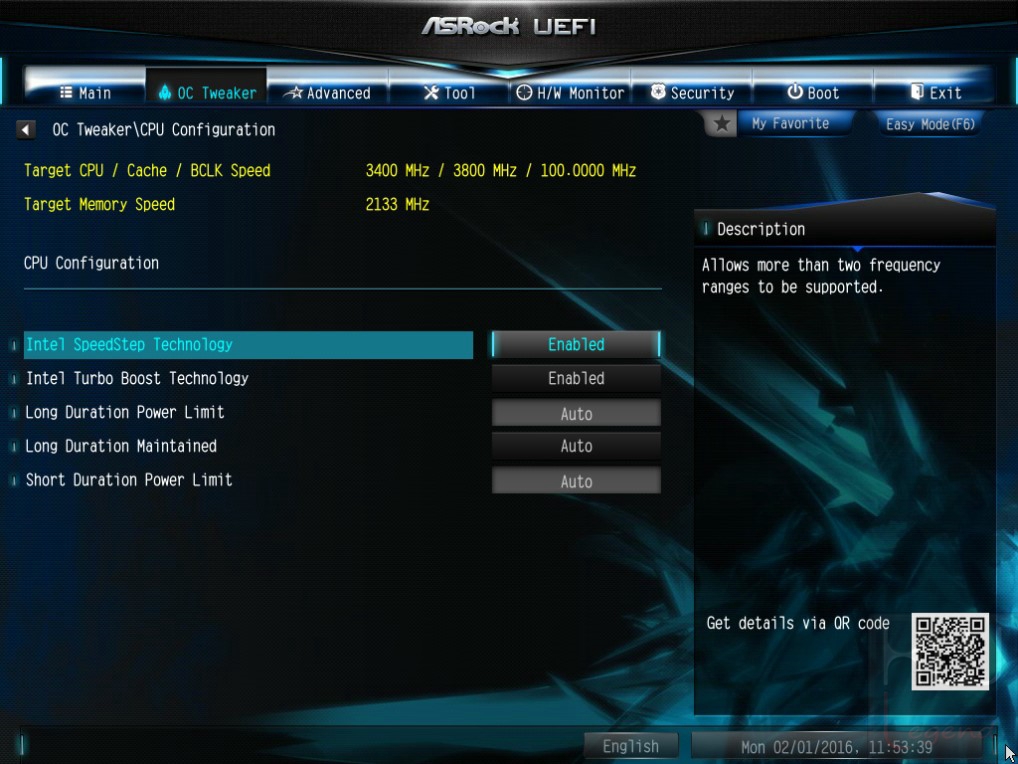

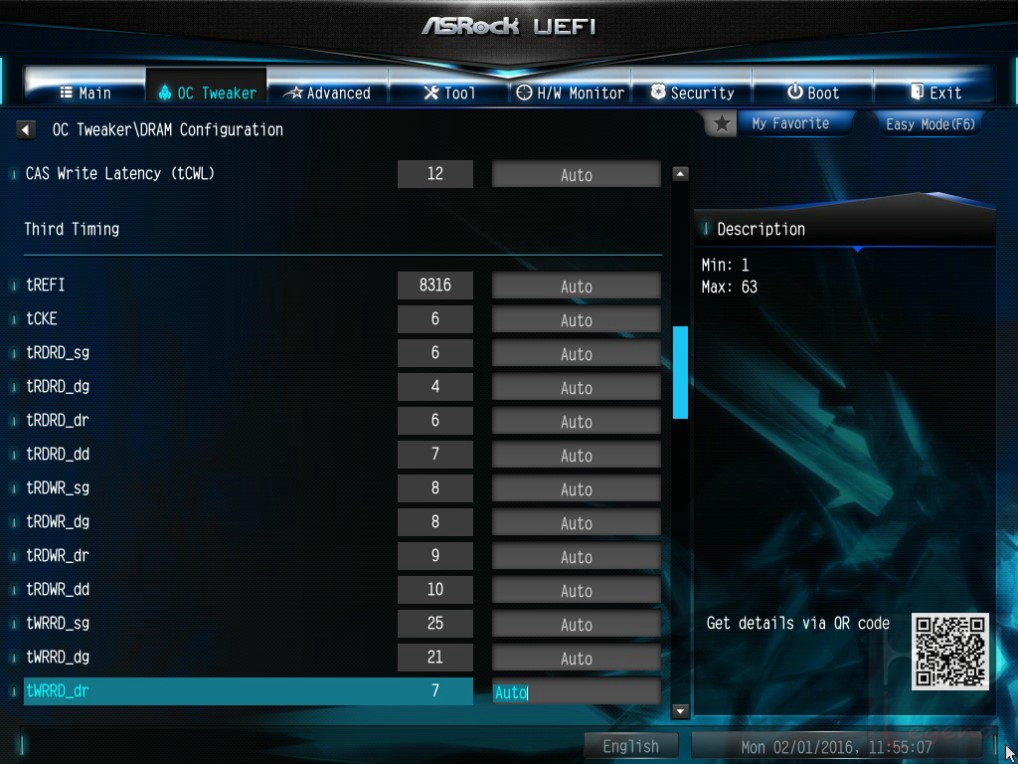

La sezione OC Tweaker è senza dubbio quella di maggiore interesse per gli appassionati. Al suo interno, infatti, trovano posto tutti i principali parametri di funzionamento della macchina, quali frequenze, tensioni di alimentazione, latenze delle memorie e molto altro ancora.

I parametri a disposizione sono numerosi pur non comprendendo particolari funzionalità dedicate all’overclock delle componenti, ovviamente escludendo la tecnologia proprietaria DDR4 Non-Z OC, che si occupa di migliorare le prestazioni del comparto di memoria, effettuando un’ottimizzazione automatica delle latenze, consentendo la scelta fra tre differenti livelli d’impostazione (Comfort, Sport e Sport+).

Sempre nella stessa sezione viene offerta la possibilità di salvare i parametri immessi in apposite aree per poterle ripristinare comodamente qualora fosse necessario (massimo cinque profili in memoria ed infiniti su periferiche di memorizzazione USB esterne).

Si ricorda che eventuali aggiornamenti del BIOS, come per la maggior parte dei produttori, cancellano queste aree di memoria per cui si raccomanda di annotare a mano per lo meno le impostazioni più importanti, oppure di salvare comodamente degli screenshot su penna USB semplicemente premendo il tasto F12 sulla tastiera.

{jospagebreak_scroll title=Uno sguardo al bios – Parte Seconda:}

Uno sguardo al bios – Parte Seconda:

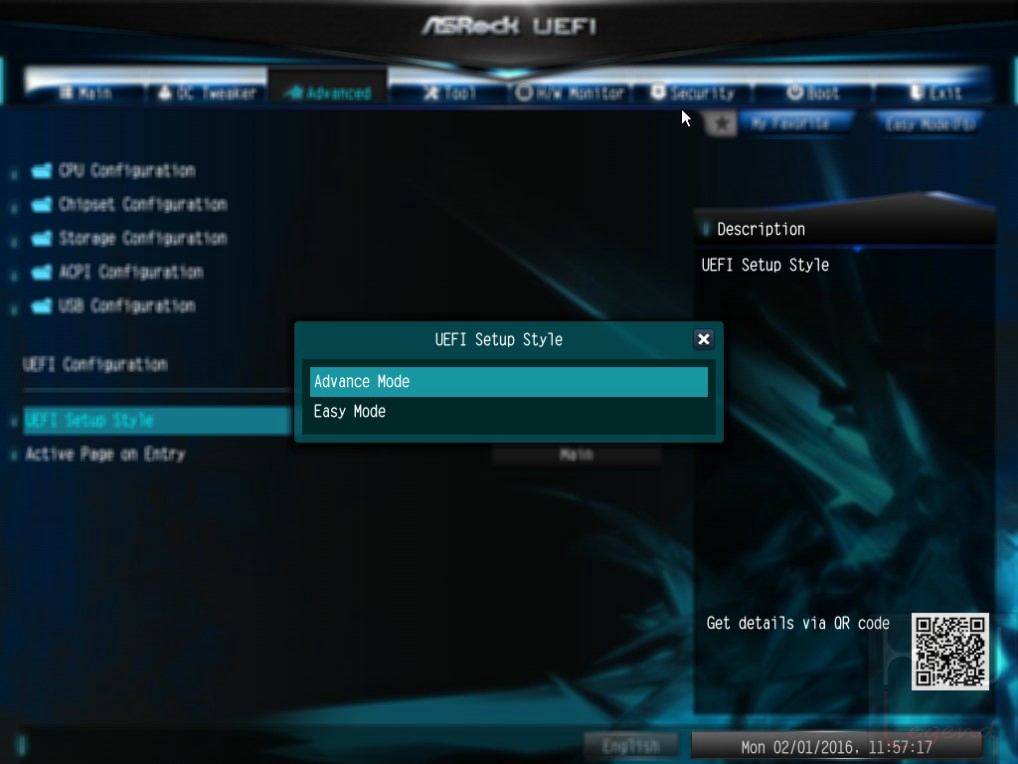

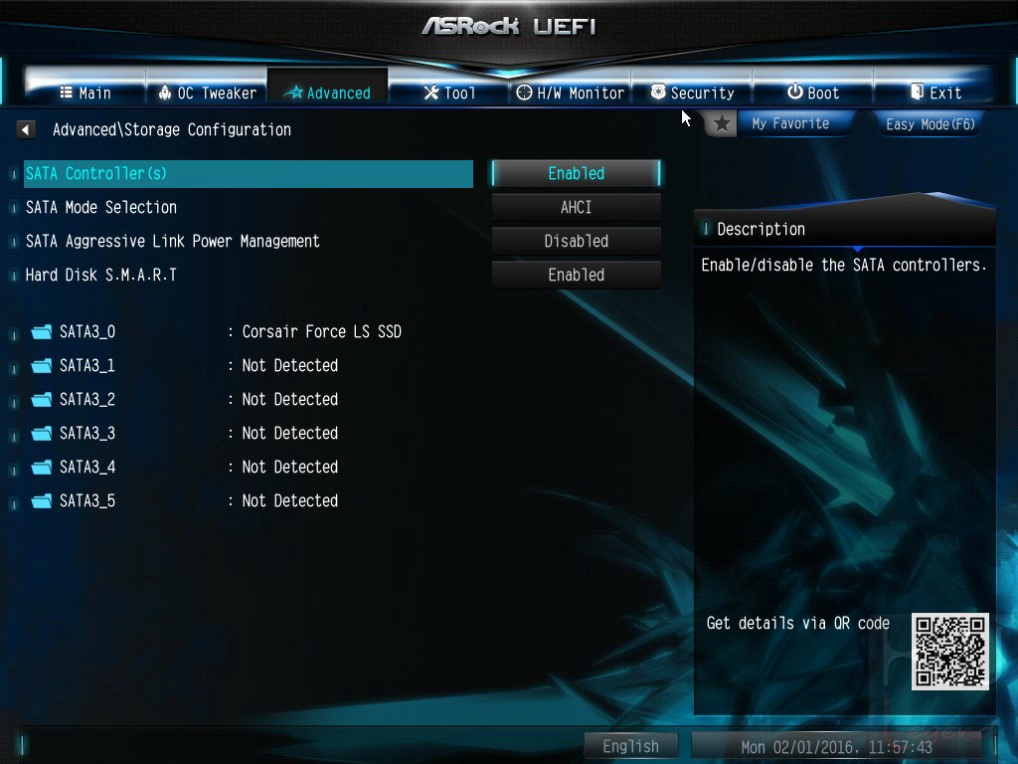

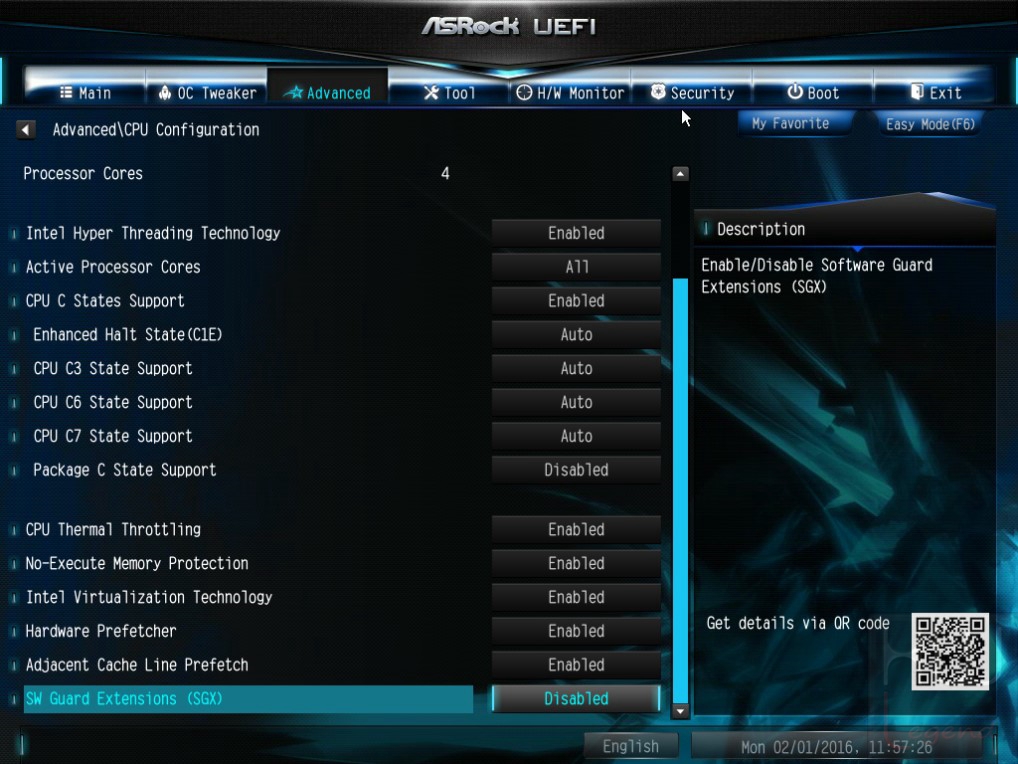

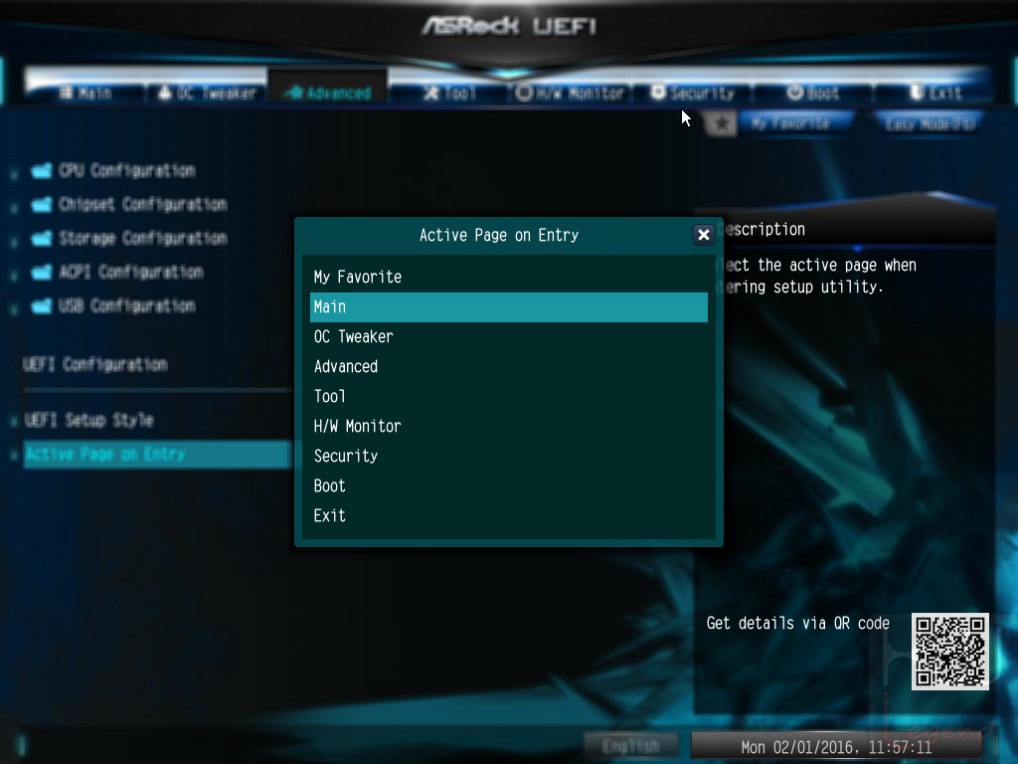

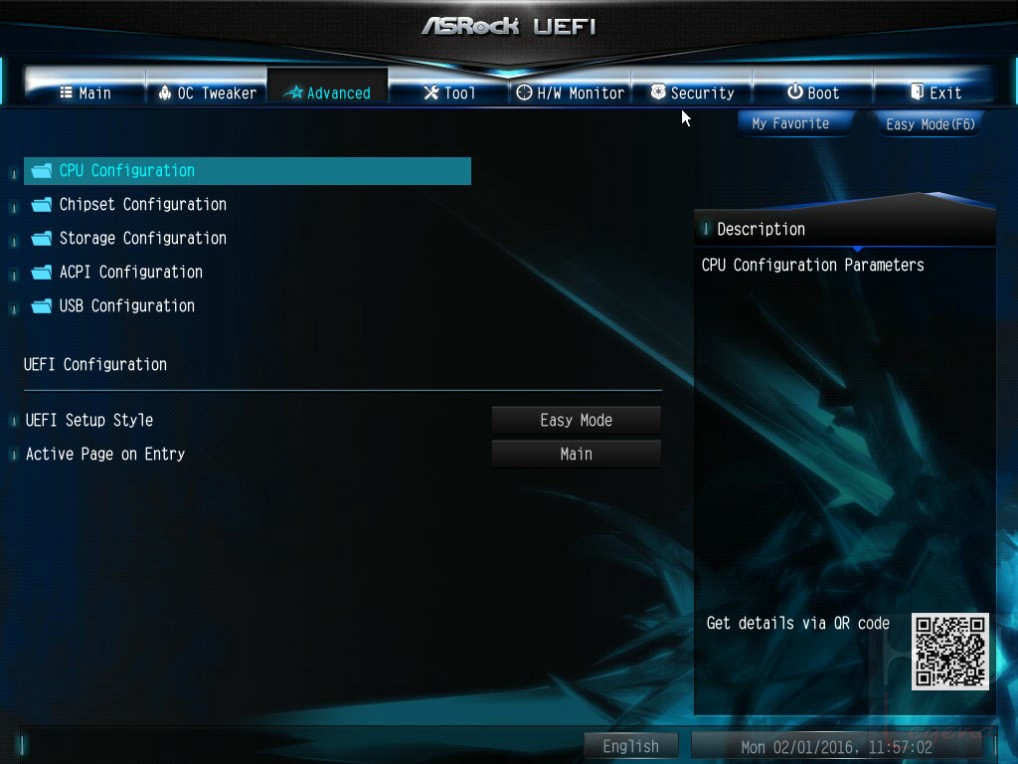

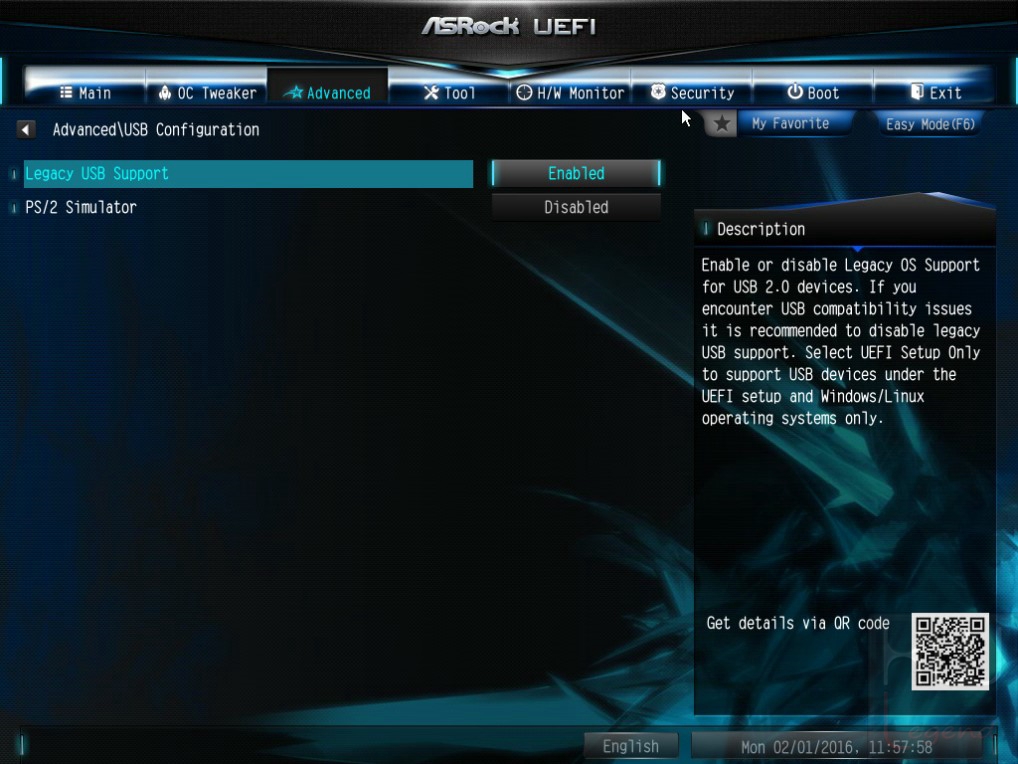

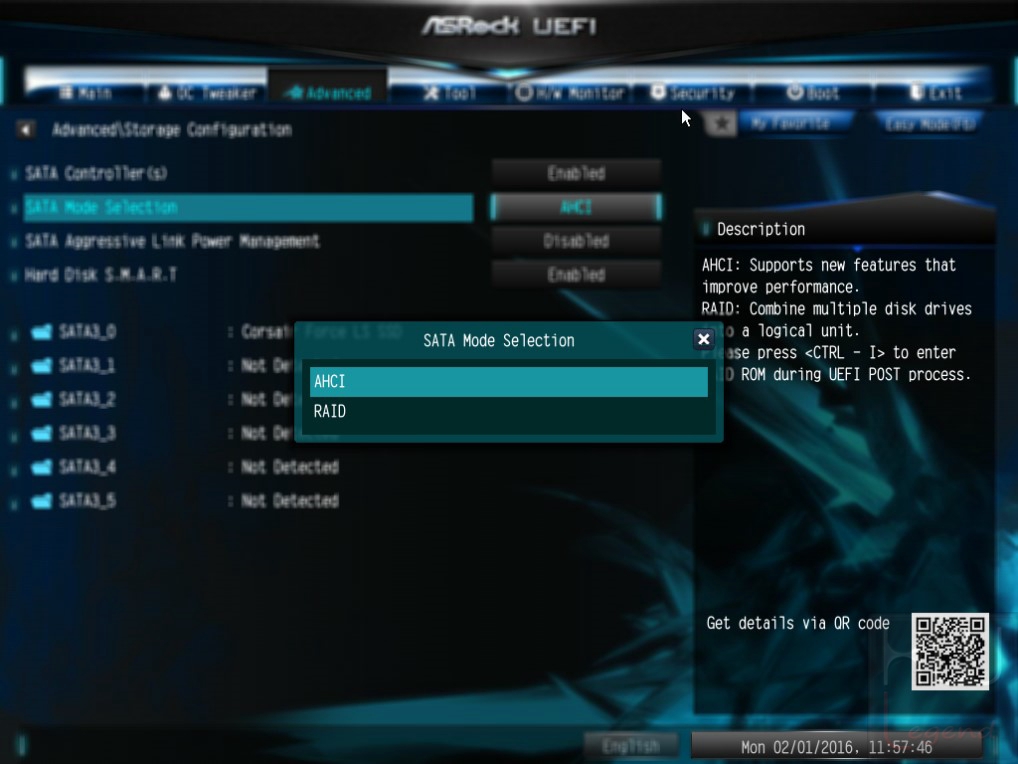

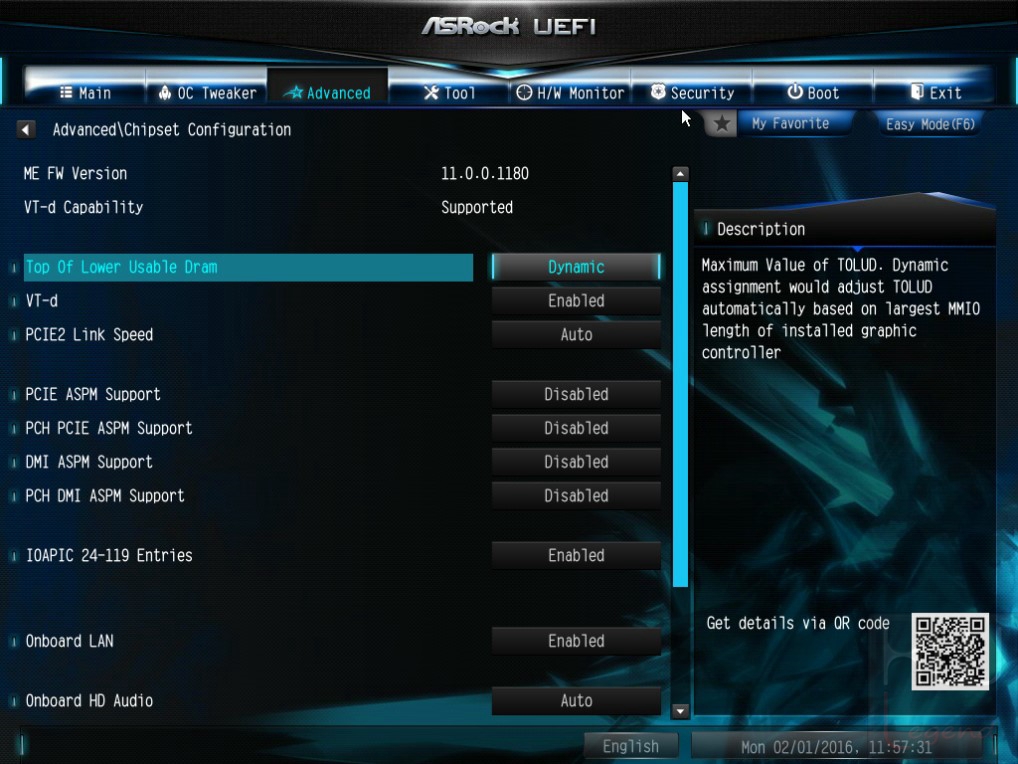

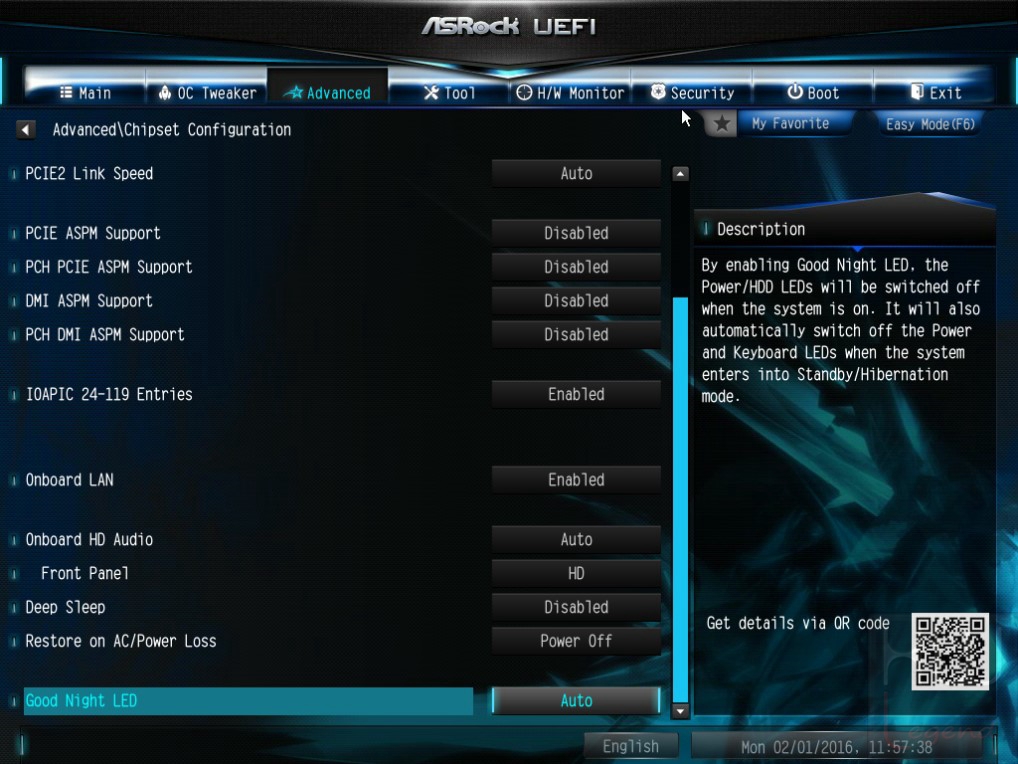

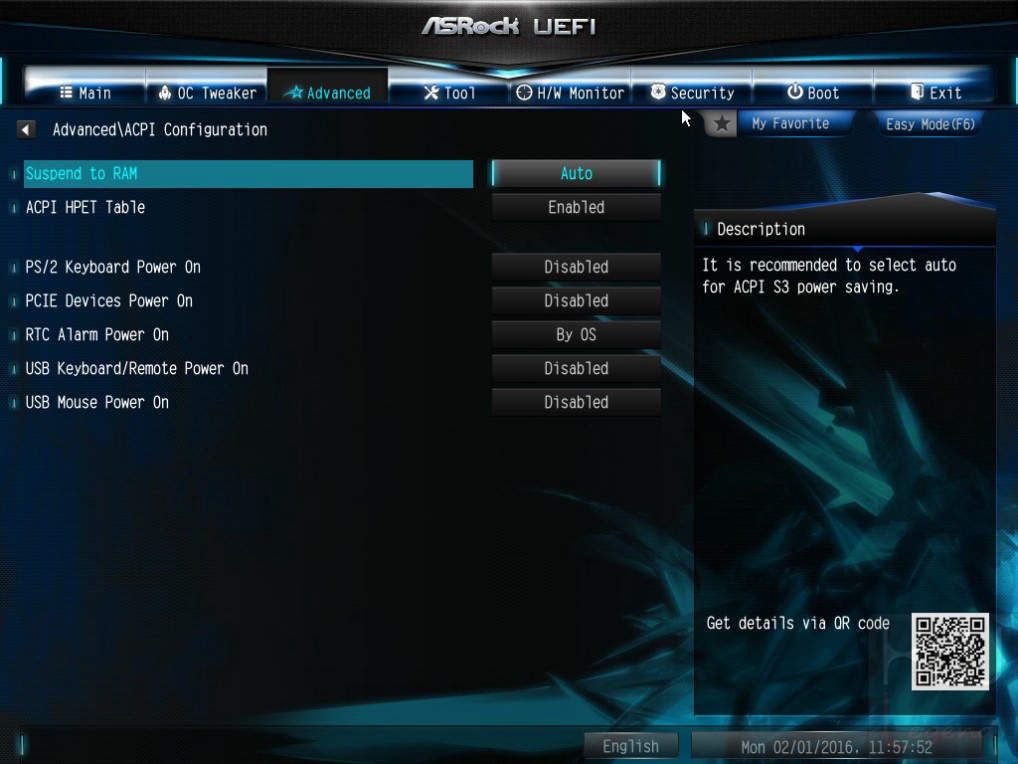

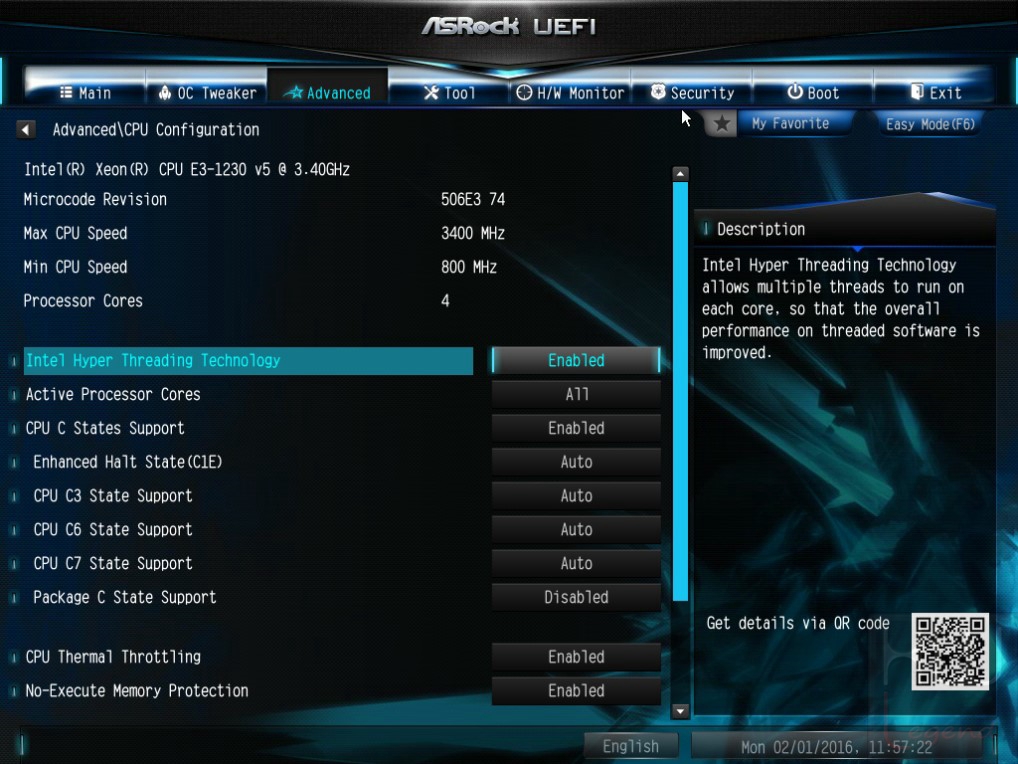

Nella sezione Advanced troviamo, in maniera del tutto ordinata, varie sotto-sezioni, che ci consentono di mettere mano, ad esempio, alle varie impostazioni della CPU, del Serial ATA e del risparmio energetico, oltre attivare/disattivare le varie periferiche integrate (controller USB, SATA, Audio etc.). E’ possibile, inoltre, impostare manualmente la sezione del BIOS che si desidera venga caricata immediatamente dopo l’accesso.

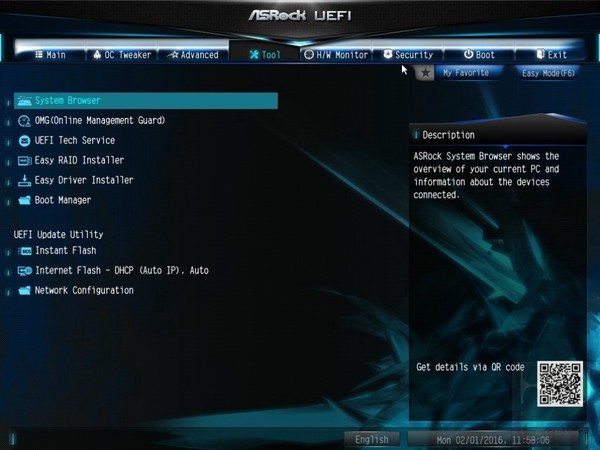

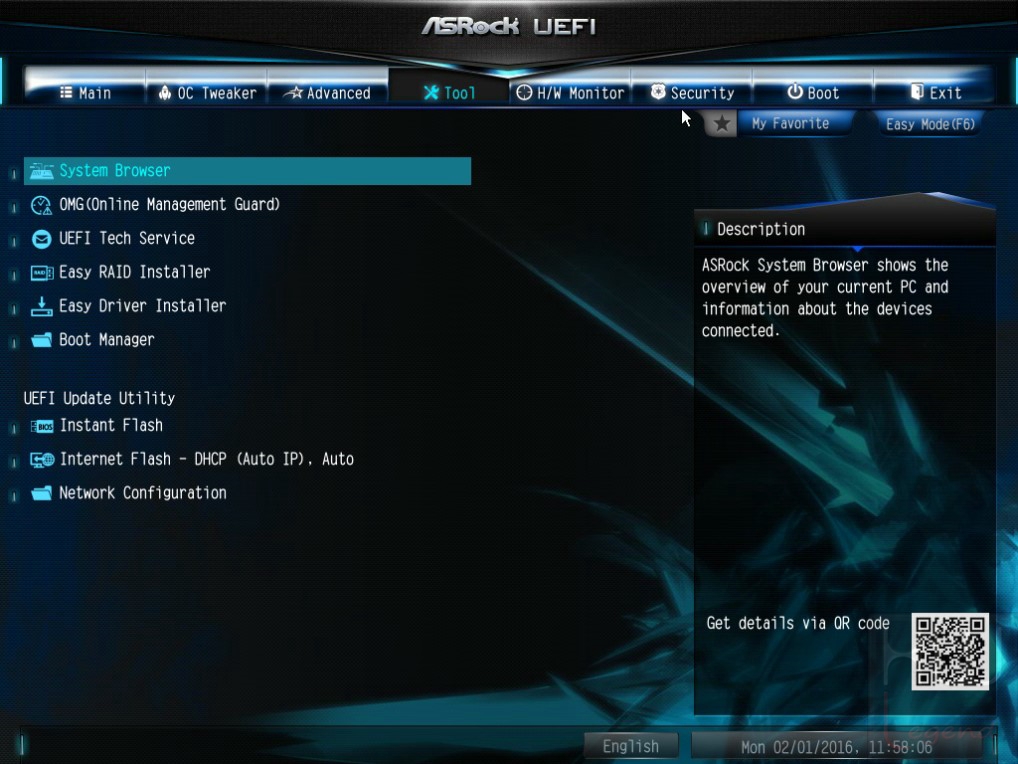

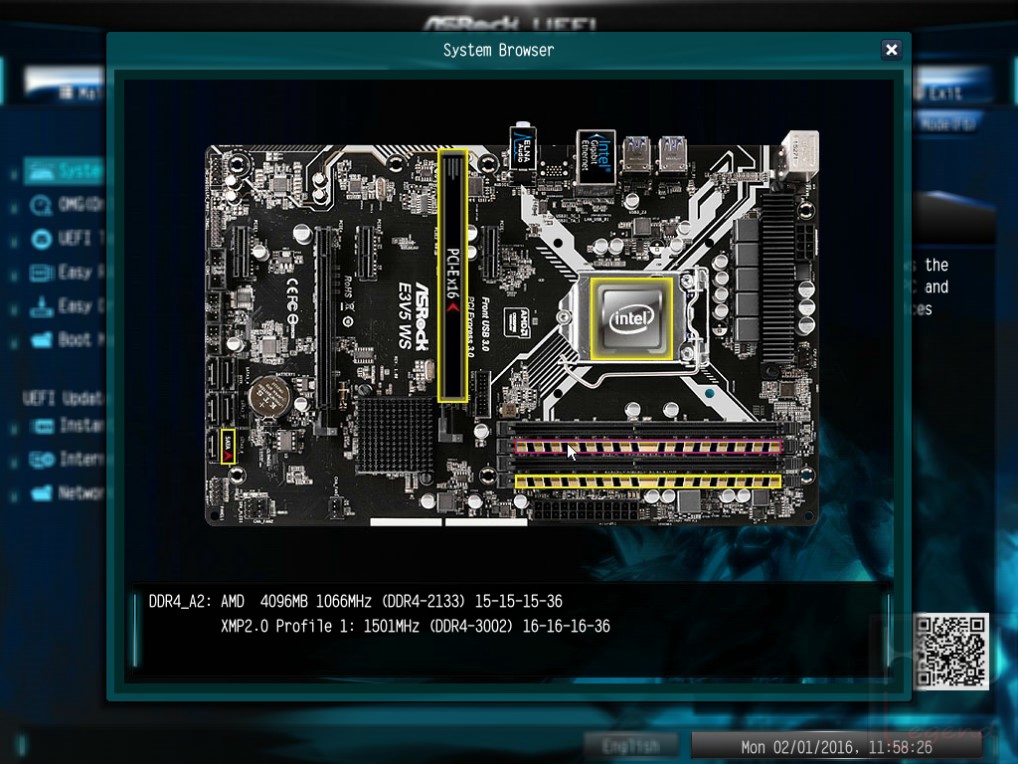

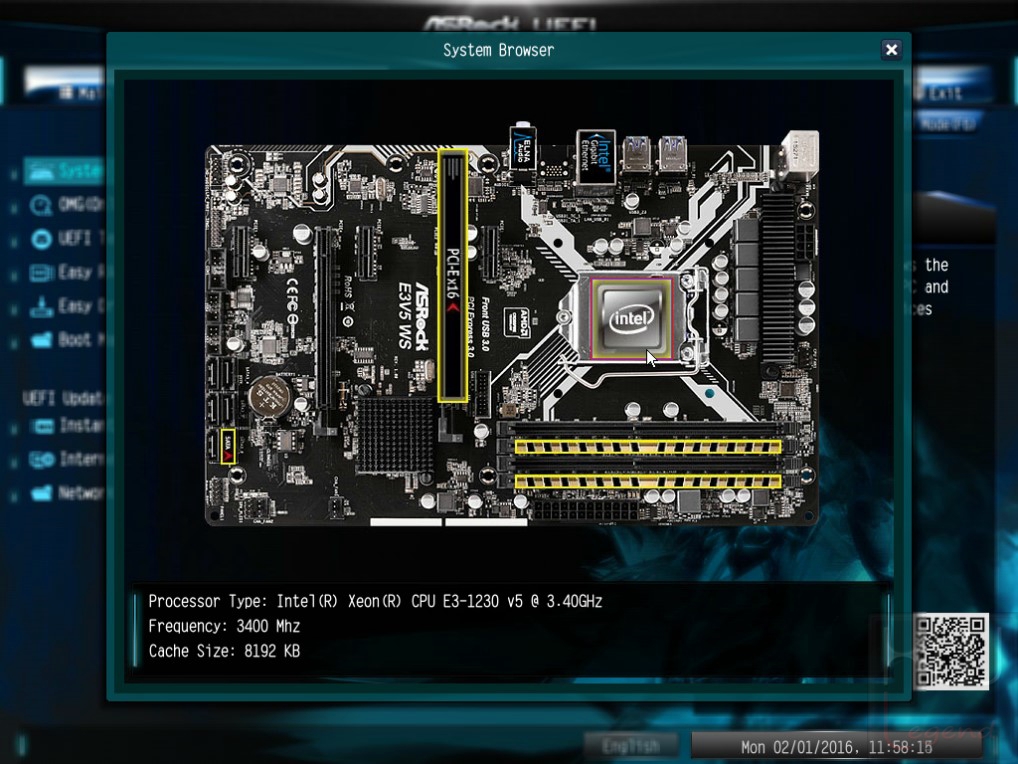

La sezione Tools offre l’accesso a varie utility integrate, tra cui l’Instant Flash per l’aggiornamento del BIOS di sistema. Troviamo, inoltre, le funzioni System Browser, che ci restituirà in forma grafica varie informazioni mostrando un’immagine della nostra scheda madre e navigando con il mouse sui vari componenti ce ne mostrerà le caratteristiche e OMG (Online Management Guard), che ci permetterà di controllare gli accessi alla rete internet schedulando attraverso una comoda interfaccia gli accessi. Questo eviterà che il pc possa essere utilizzato per la navigazione internet quando non lo desideriamo.

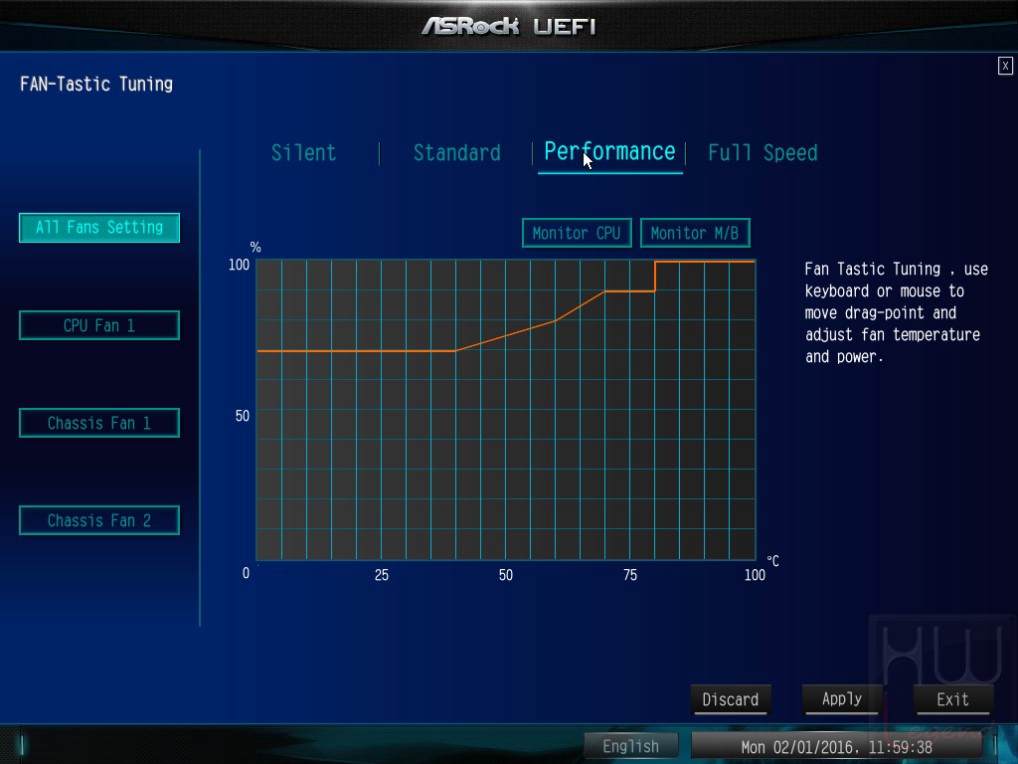

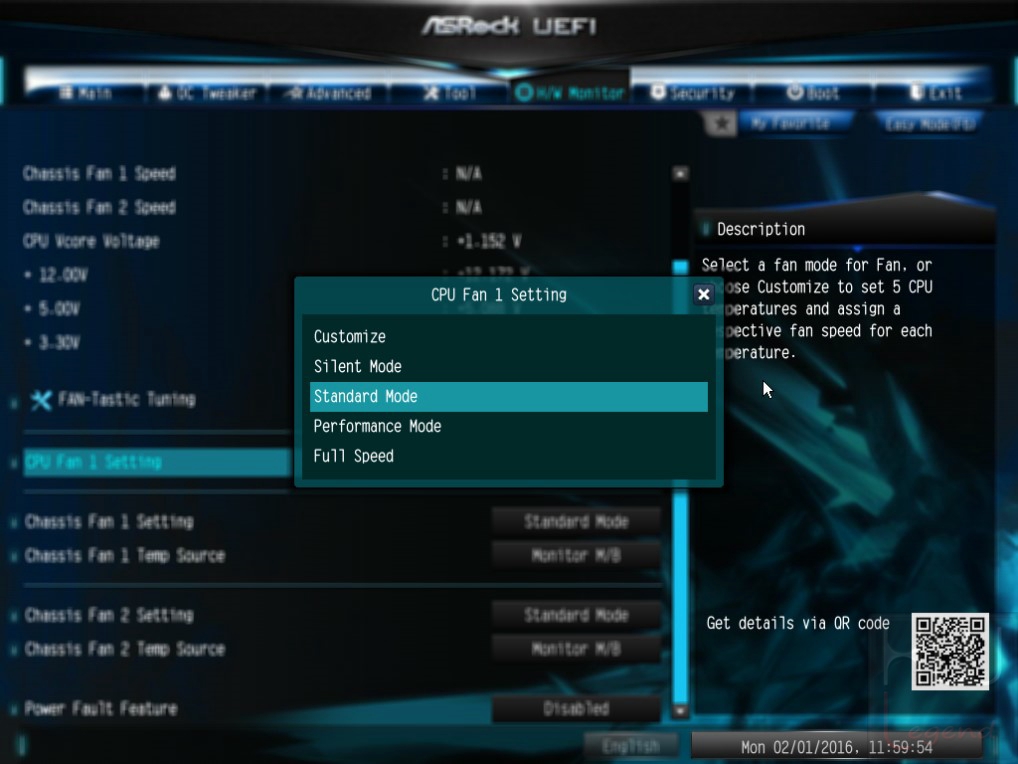

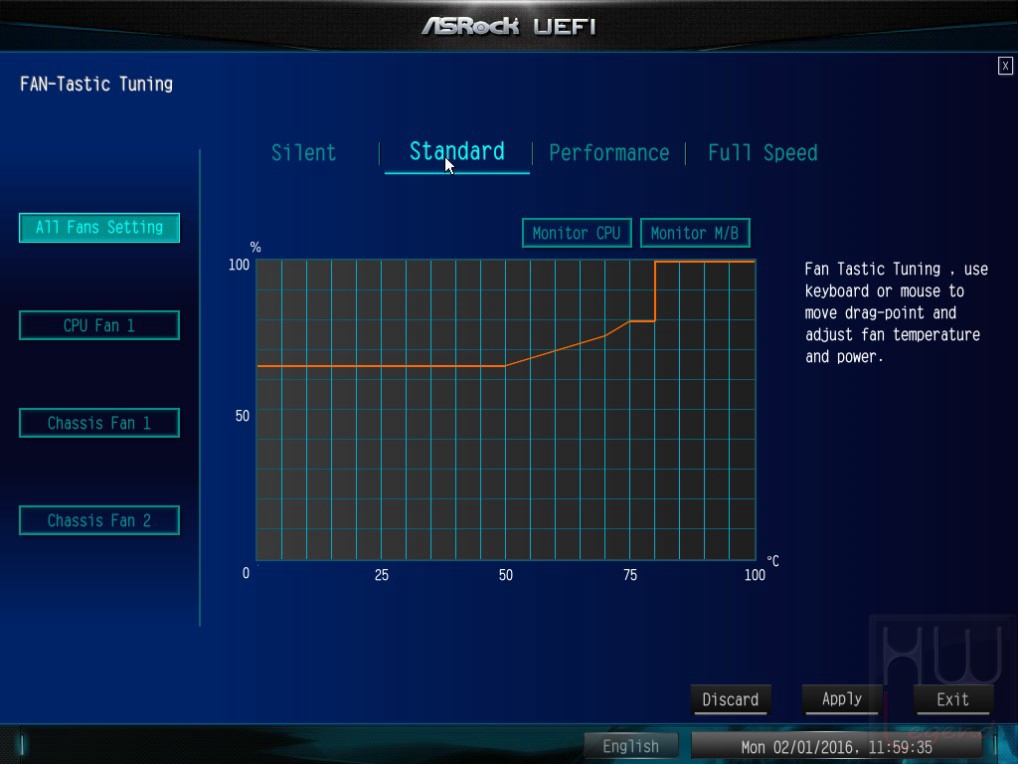

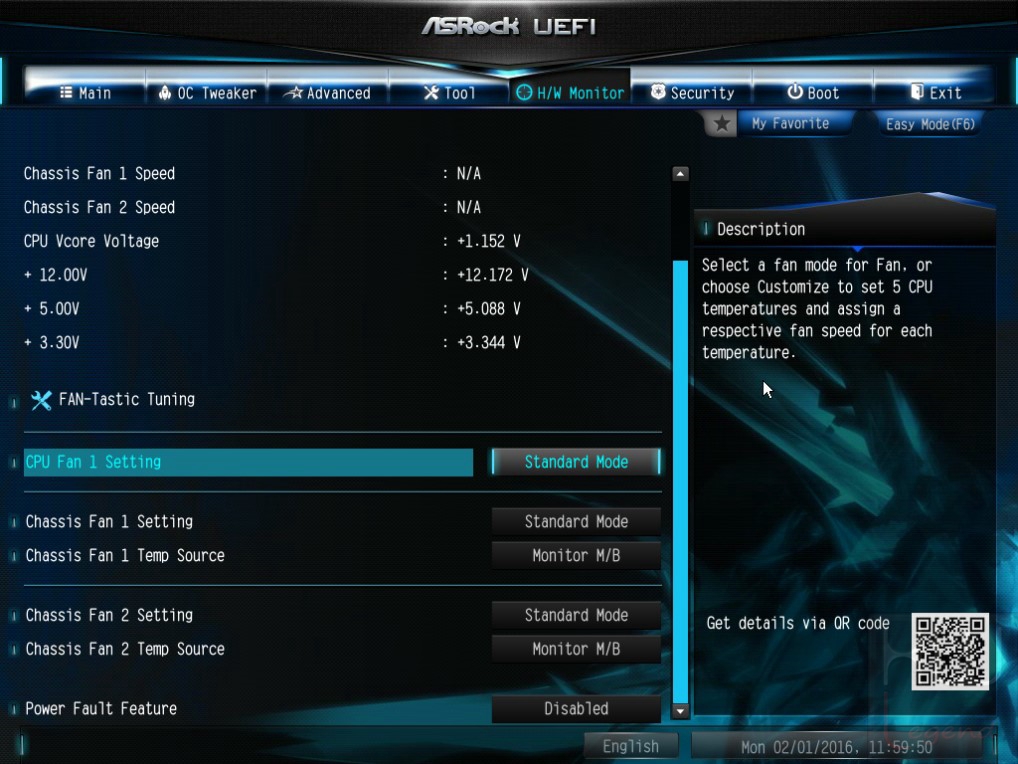

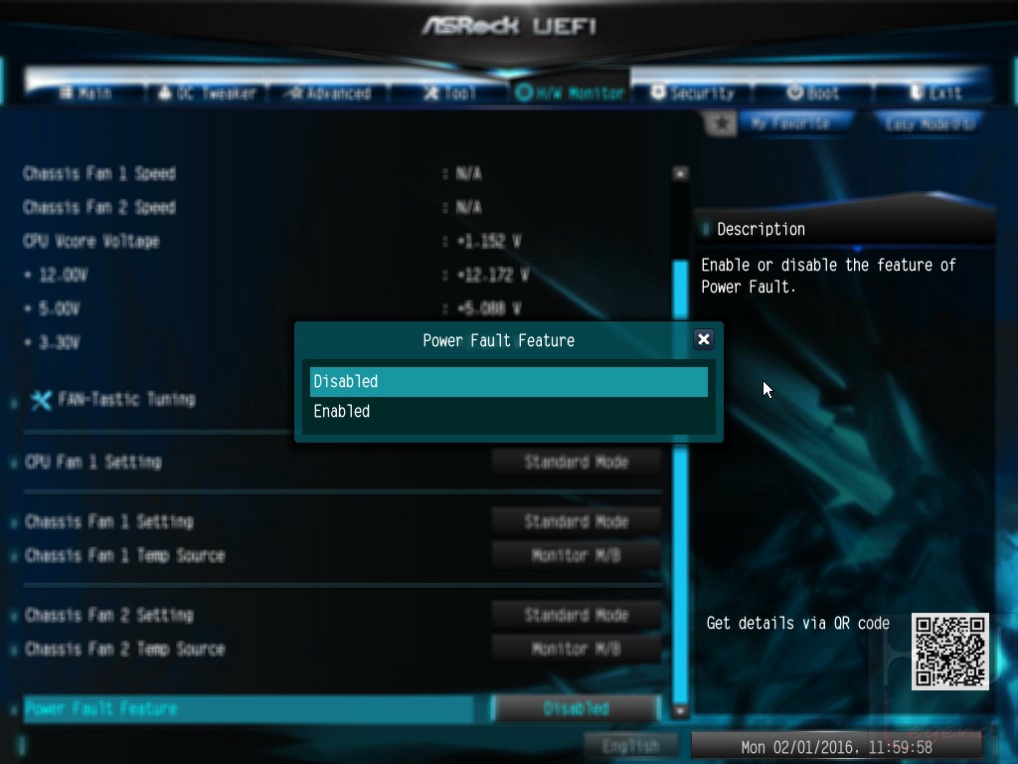

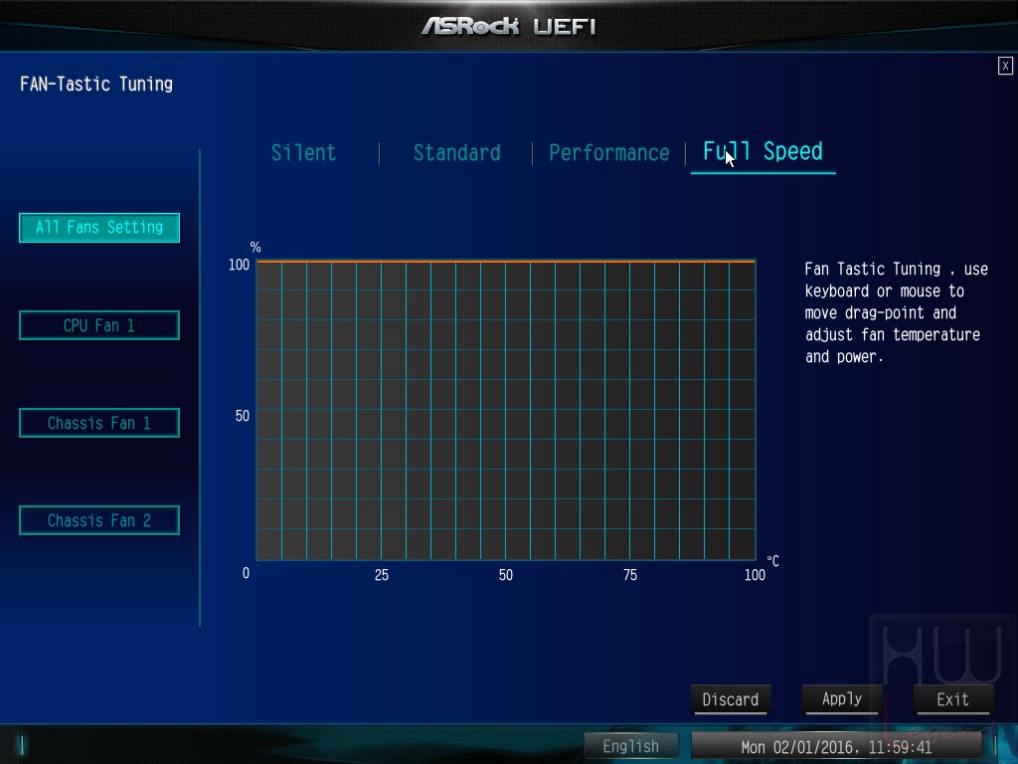

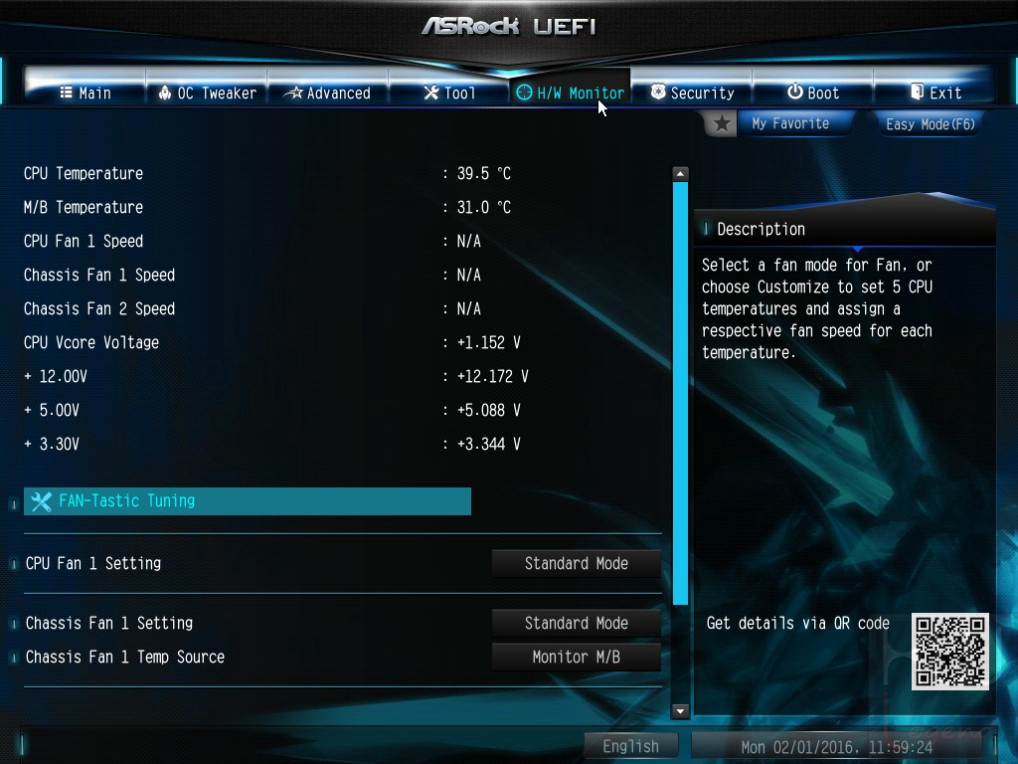

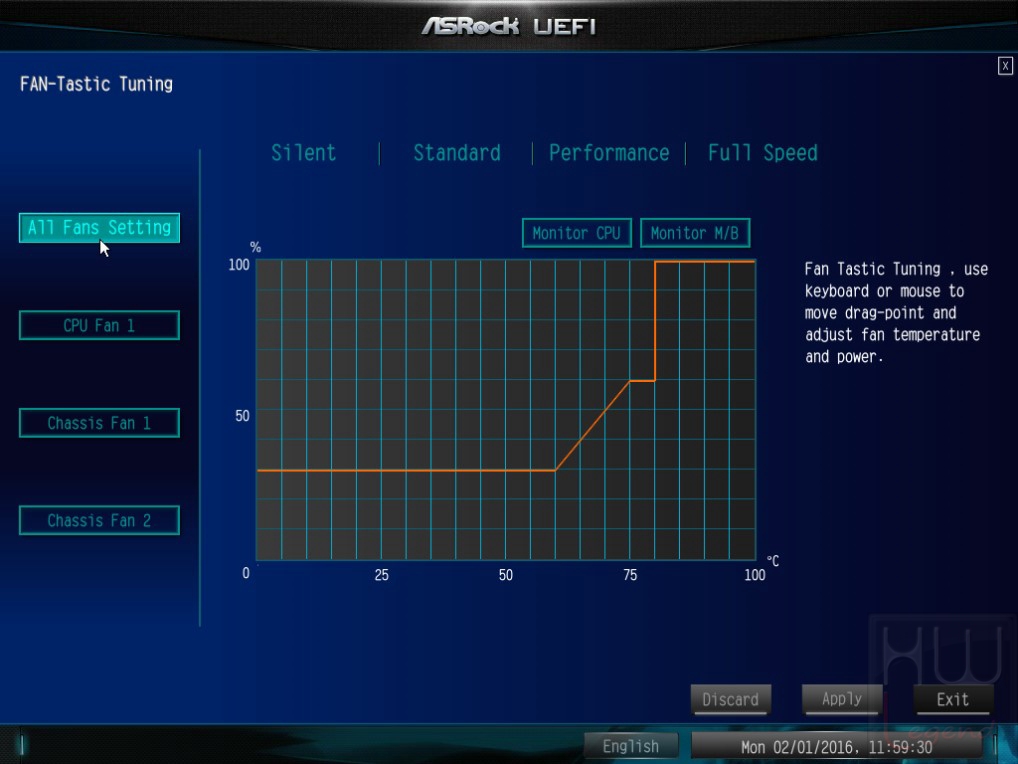

Continuiamo la nostra esplorazione all’interno del BIOS della nuovissima ASRock E3V5 WS con la sezione H/W Monitor, dove è possibile controllare le temperature del processore e della scheda madre, la velocità delle ventole ed i voltaggi principali. Non manca la possibilità di impostare le modalità di funzionamento delle ventole ed i controlli sulle temperature.

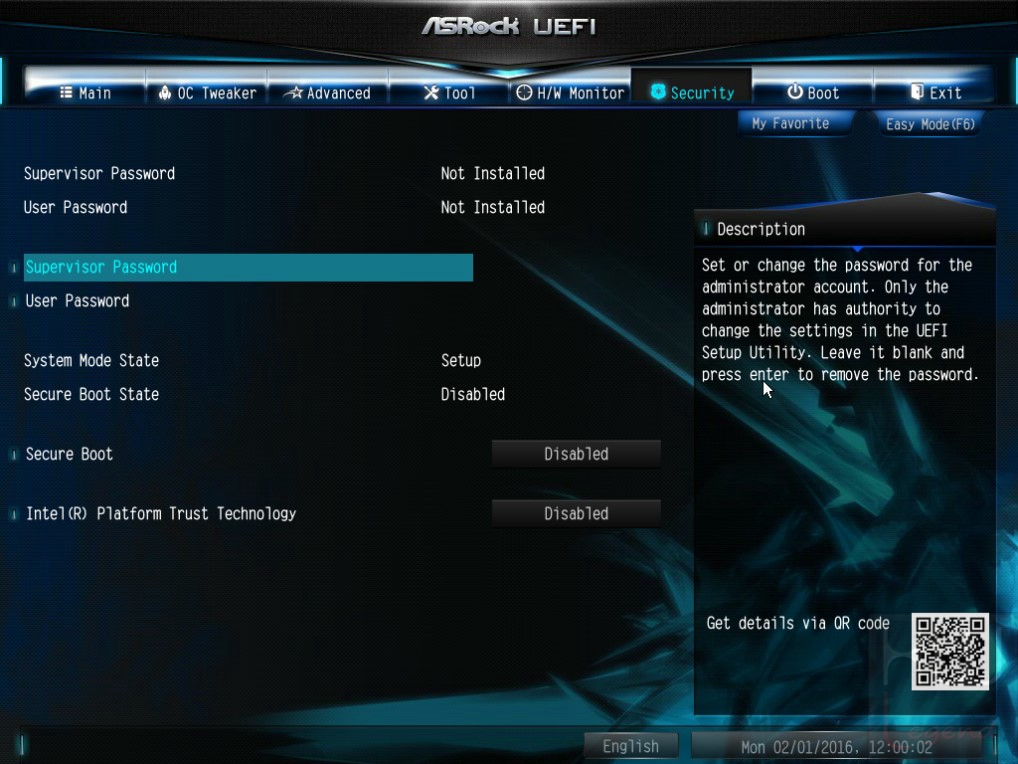

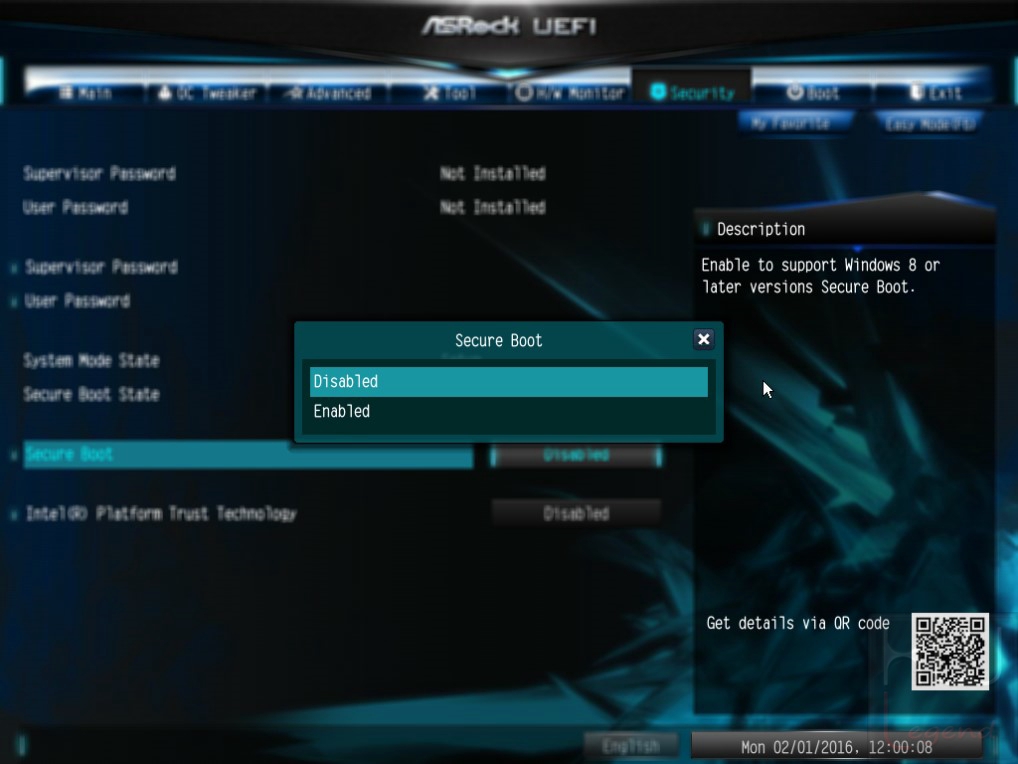

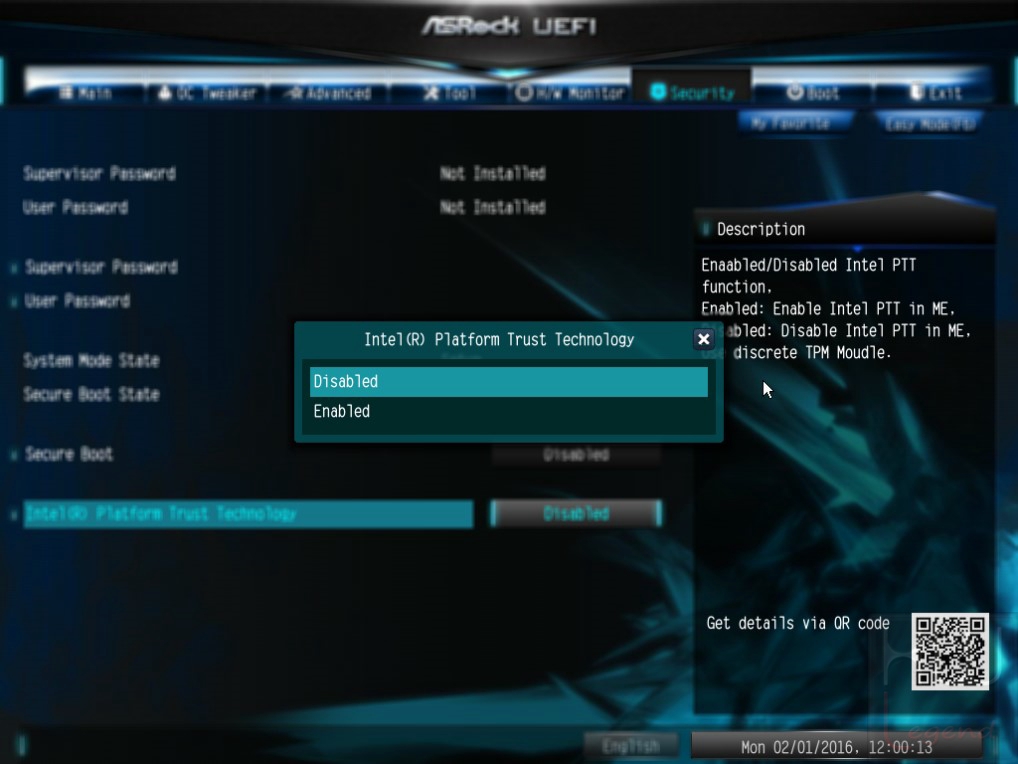

Nella sezione Security possiamo impostare le password per l’accesso al bios in maniera tale da evitare interventi indesiderati sul nostro hardware e abilitare la funzione Secure Boot di Windows 8/8.1 e 10, nonché la tecnologia Intel Platform Trust.

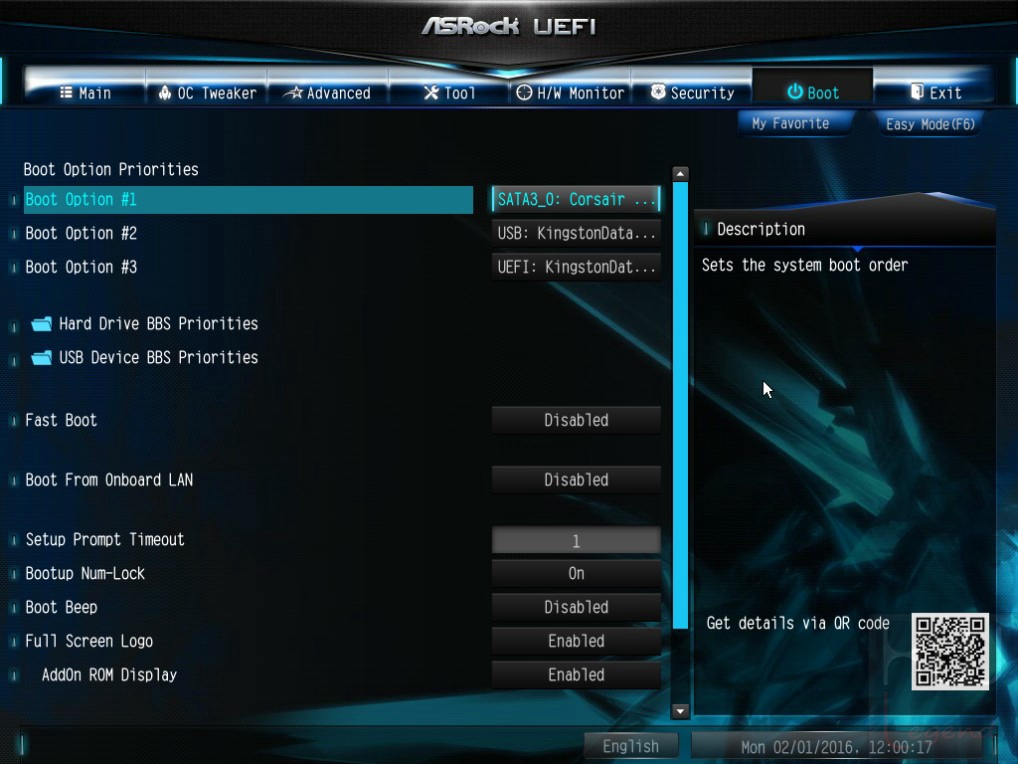

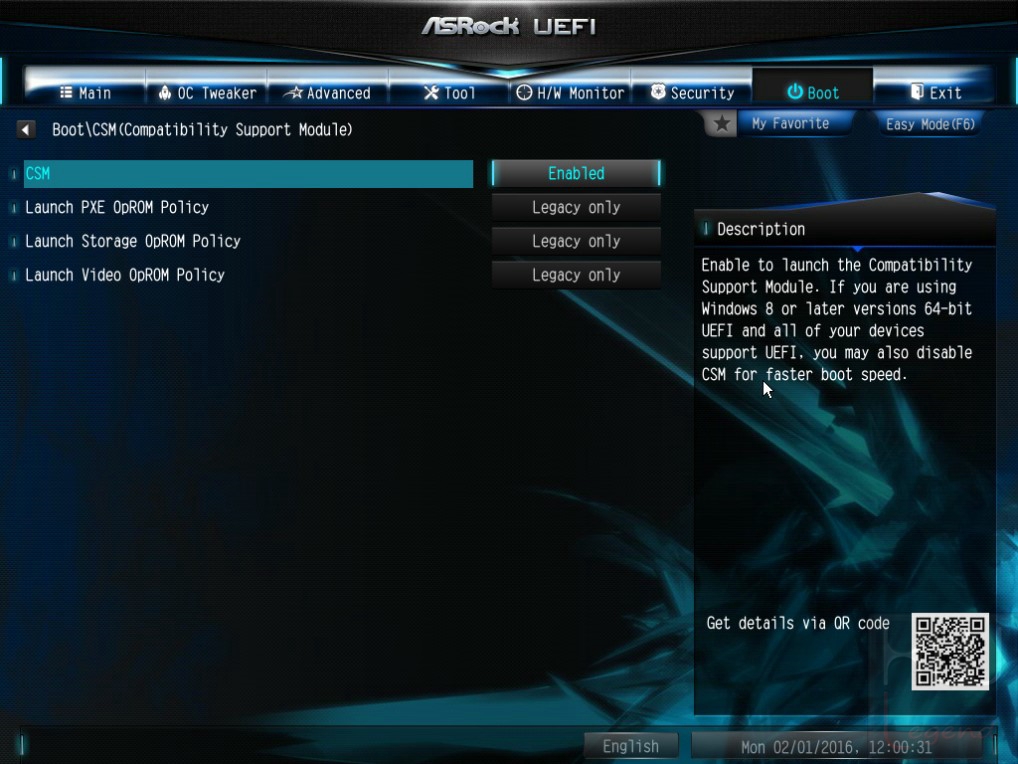

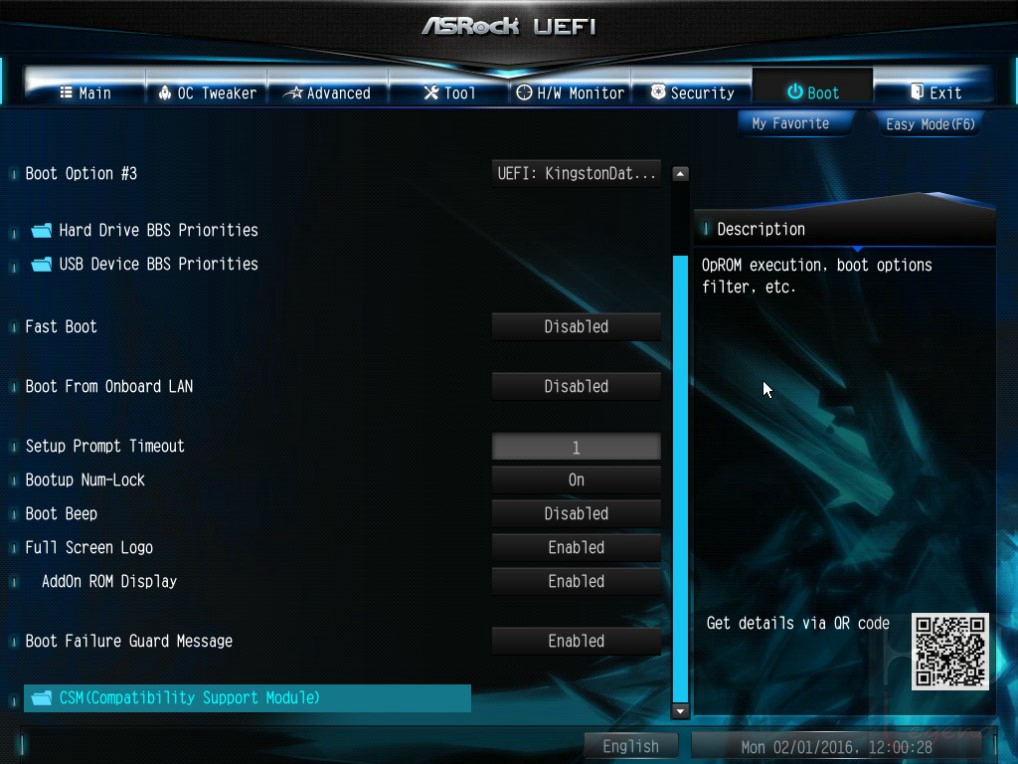

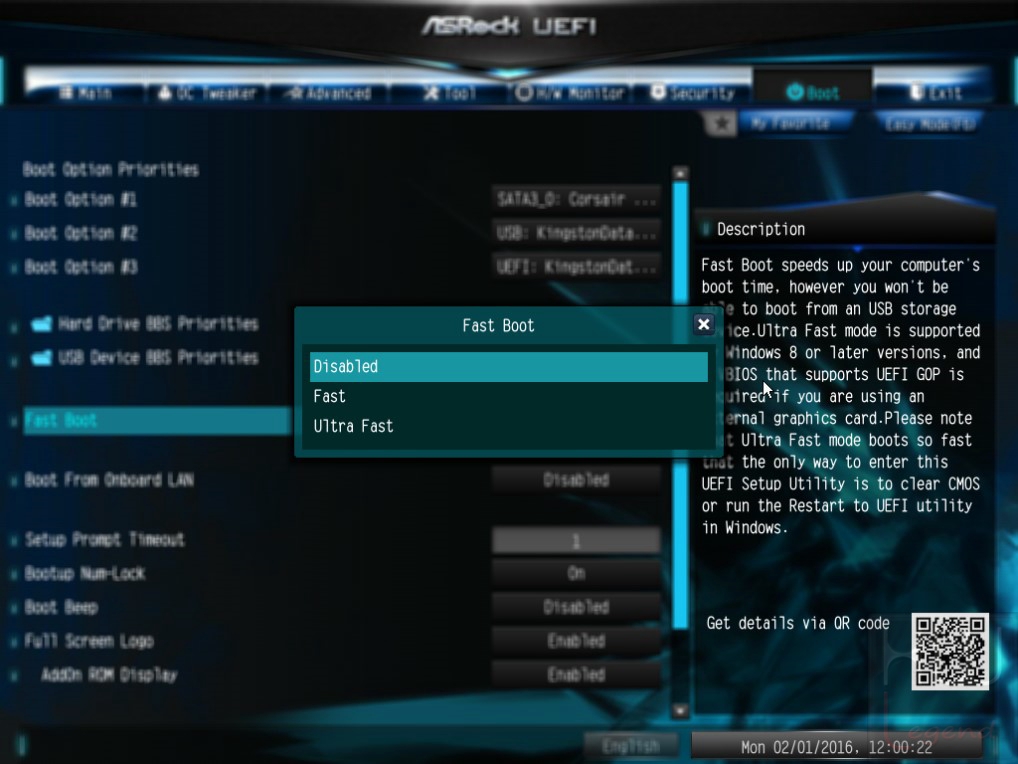

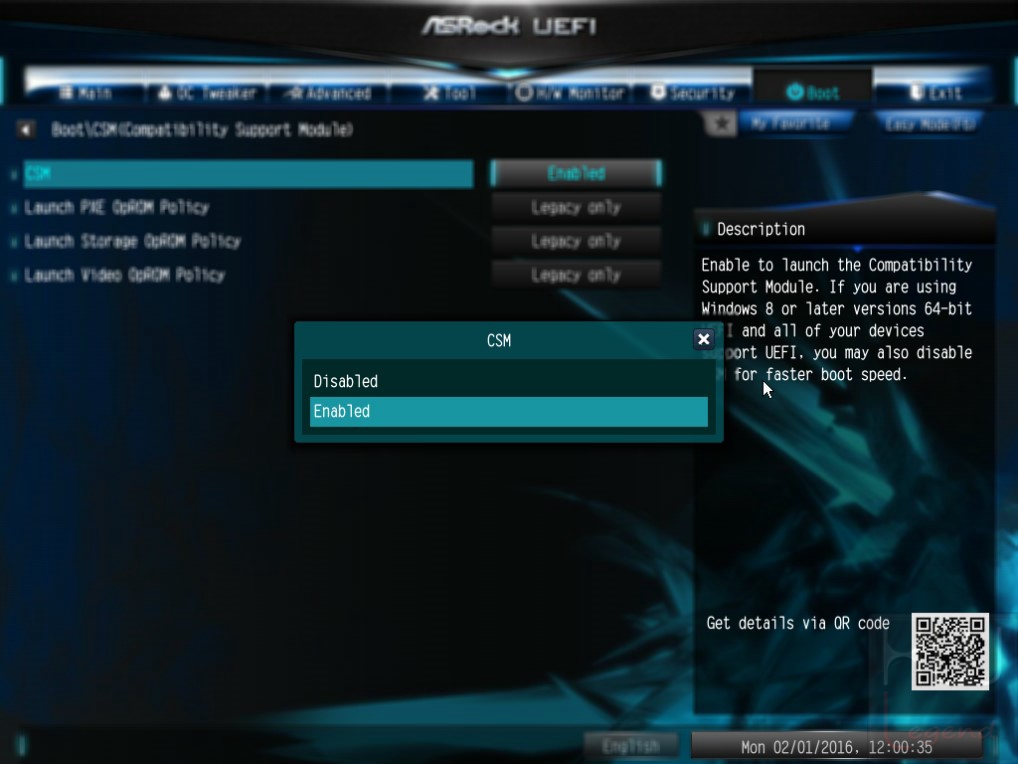

La sezione Boot è dedicata alle impostazioni delle periferiche da cui desideriamo avviare il nostro computer. Non manca la possibilità di attivazione/disattivazione del Fast Boot, supportato dai più recenti sistemi operativi di Microsoft, della tecnologia proprietaria Boot Failure Guard e del CSM (Compatibility Support Module) per garantire la massima compatibilità UEFI o Legacy.

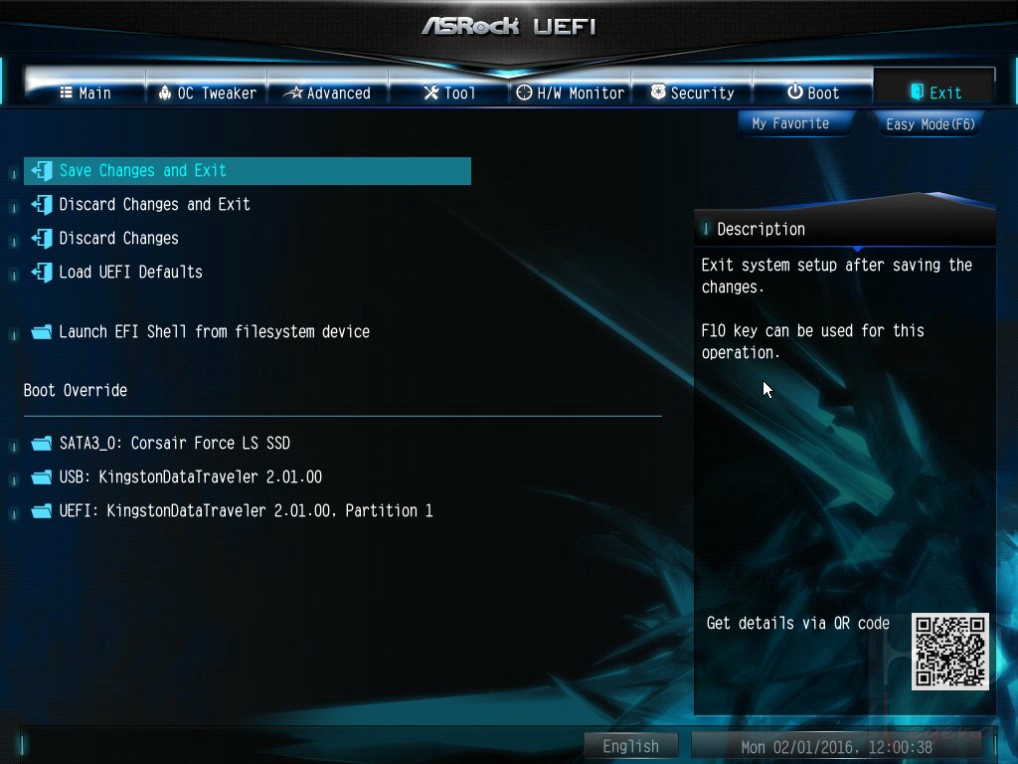

Infine nella sezione Exit saremo in grado di applicare definitivamente le modifiche apportate all’interno del BIOS, oppure uscire senza salvare nulla o ancora ripristinare i parametri di default.

Dopo aver utilizzato per diverso tempo la scheda madre ASRock E3V5 WS, siamo giunti alla conclusione che il bios, aggiornato alla sua ultima versione disponibile, si è rivelato maturo, semplice da usare e in grado di offrire prestazioni elevate. Siamo rimasti molto sopresi dalla reattività d’esecuzione e dalla quantità di settaggi che si possono impostare.

La stabilità risultata eccellente anche in condizioni di overclock spinto. Il conclusione possiamo affermare che la motherboard E3V5 WS è supportata in maniera ottimale da un bios, in grado di sfruttare al meglio l’enorme potenziale messo a disposizione da ASRock. Vi consigliamo di controllare con regolarità la presenza di eventuali aggiornamenti BIOS al seguente indirizzo.

{jospagebreak_scroll title=Sistema di Prova e Metodologia di Test:}

Sistema di Prova e Metodologia di Test:

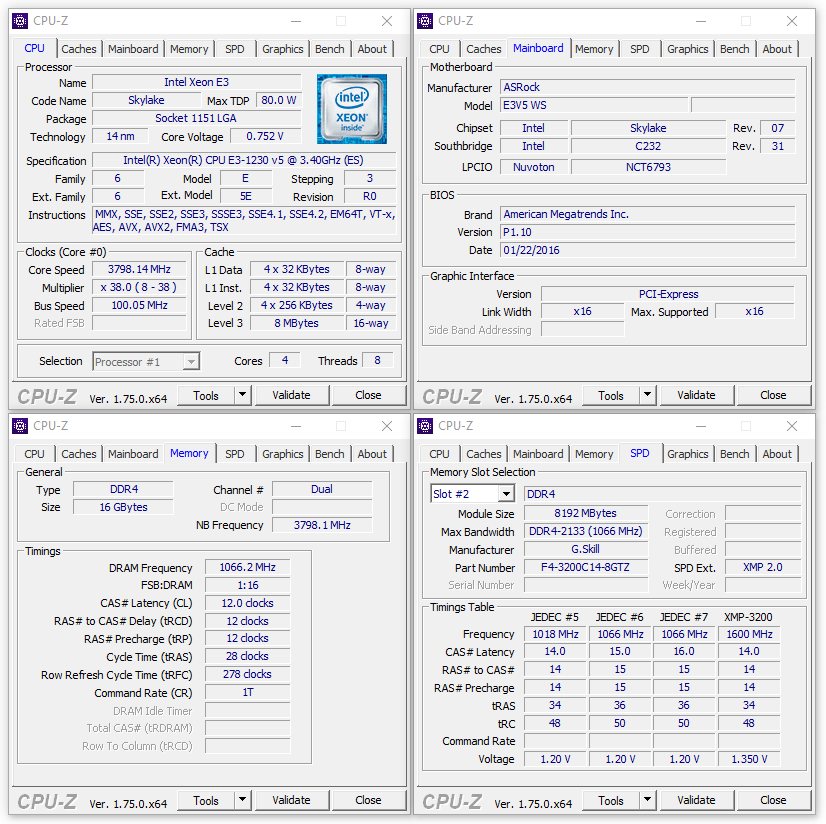

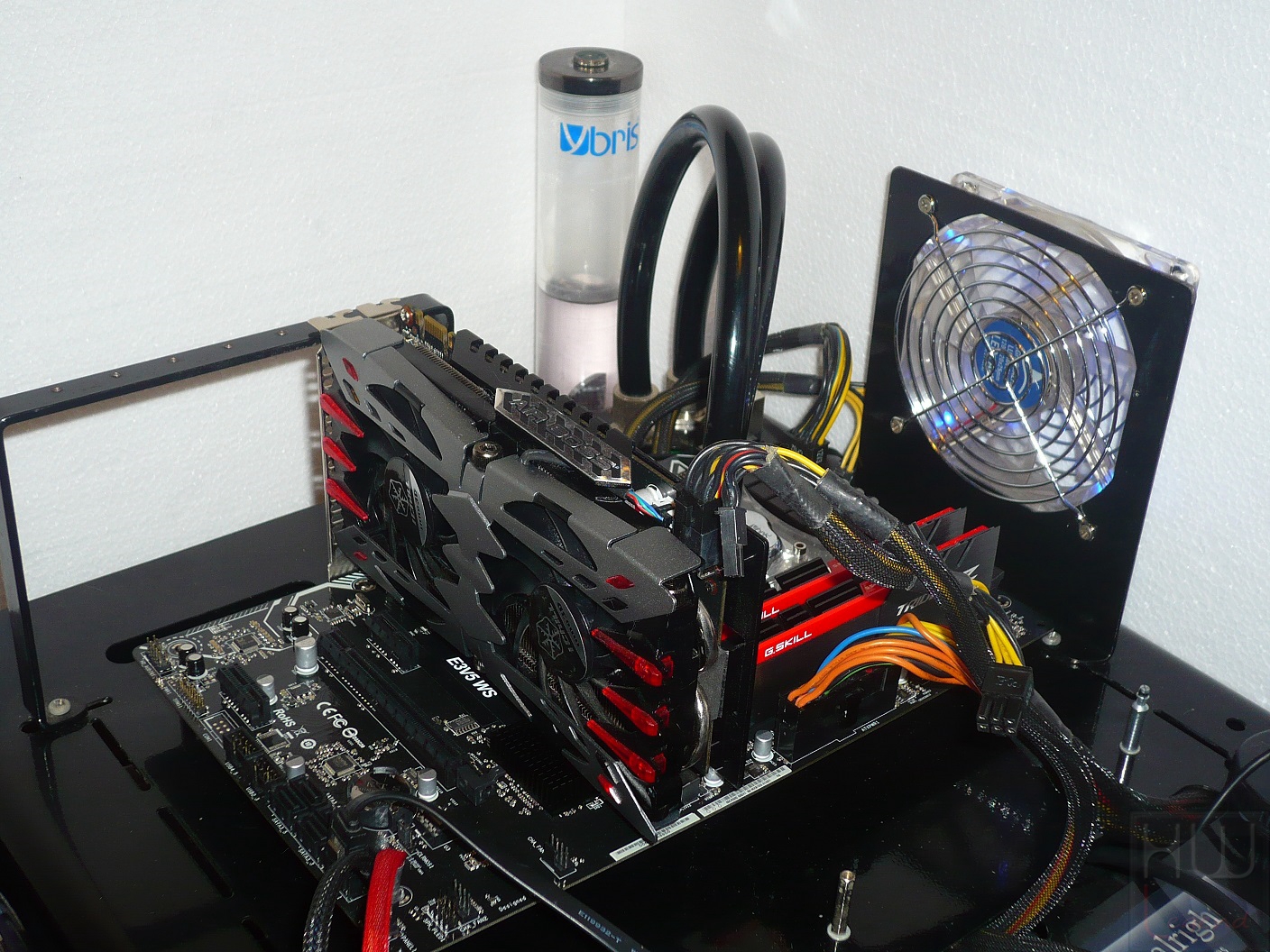

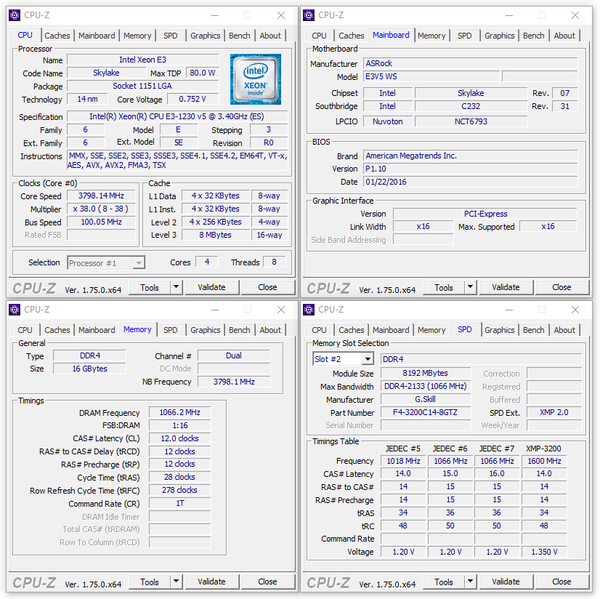

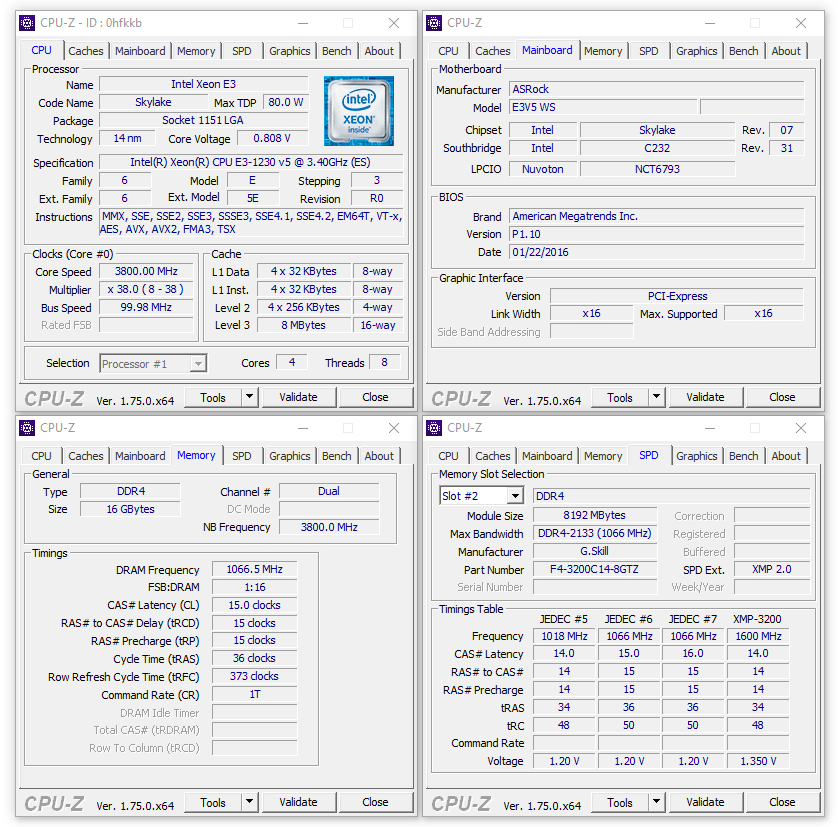

Nella tabella che segue vi mostriamo il sistema di prova utilizzato per i test di questa nuova scheda madre.

Tutte le prove eseguite sono state ripetute per ben tre volte, al fine di verificare la validità dei risultati ottenuti. L’hardware è stato montato su di un banchetto di produzione DimasTech.

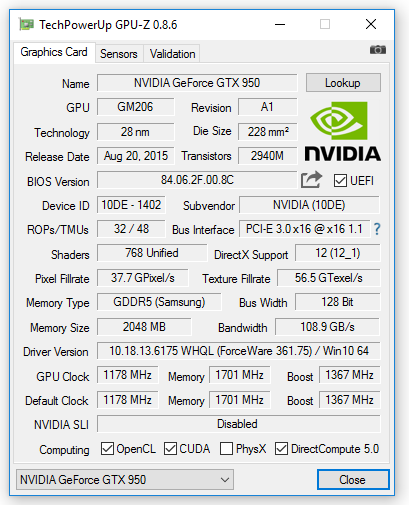

La scheda grafica utilizzata, una Inno3D GTX950 iChill X2 Air Boss Ultra, è stata mantenuta entro le specifiche previste dal produttore (1.178MHz/1.367MHz/1.700MHz). I driver utilizzati sono gli NVIDIA Game Ready 361.75, provvisti di certificazione WHQL.

In alcune delle nostre prove abbiamo verificato il corretto funzionamento della tecnologia proprietaria DDR4 Non-Z OC, una delle funzionalità esclusive presenti sulla nuova E3V5 WS che provvede ad un’ottimizzazione completamente automatica delle latenze del comparto di memoria DDR4. Nel nostro caso abbiamo abilitato il profilo più spinto, denominato SPORT+, con il quale abbiamo ottenuto le seguenti impostazioni.

Il sistema operativo, Microsoft Windows 10 Pro X64, è da intendersi privo di qualsiasi ottimizzazione particolare, ma comprensivo di tutti gli aggiornamenti rilasciati fino al giorno della stesura di questo articolo. Per i test riferiti alle pure prestazioni di storage ci siamo avvalsi del modello di SSD Samsung 850 Pro. Queste le applicazioni interessate, suddivise in due categorie.

Prestazioni Rendering e Calcolo

• Cinebench 11.5 64bit;
• Cinebench R15 64bit;
• POV Ray 3.7 64bit;
• Blender 2.76b 64bit;
• Euler3D Benchmark v2.2;
• SuperPI 1.5Mod XS;
• WPrime Benchmark v2.10;
• Hexus PiFast;
• SiSoftware Sandra 2016 RTM (22.15);
• AIDA64 Extreme 5.60.3700;
• Intel Extreme Tuning Utility (XTU) 6.0.2.8.

Prestazioni Multimedia e Compressione

• WinRAR 5.30 64bit;
• 7-Zip 15.14 64bit;
• True Crypt 7.2;
• ASUS RealBench 2.42;
• HWBOT X265 Benchmark 1.2.0;

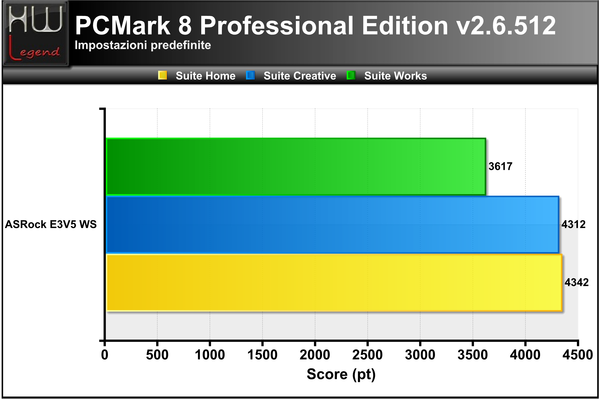

• PCMark 8 Professional v2.6.512;

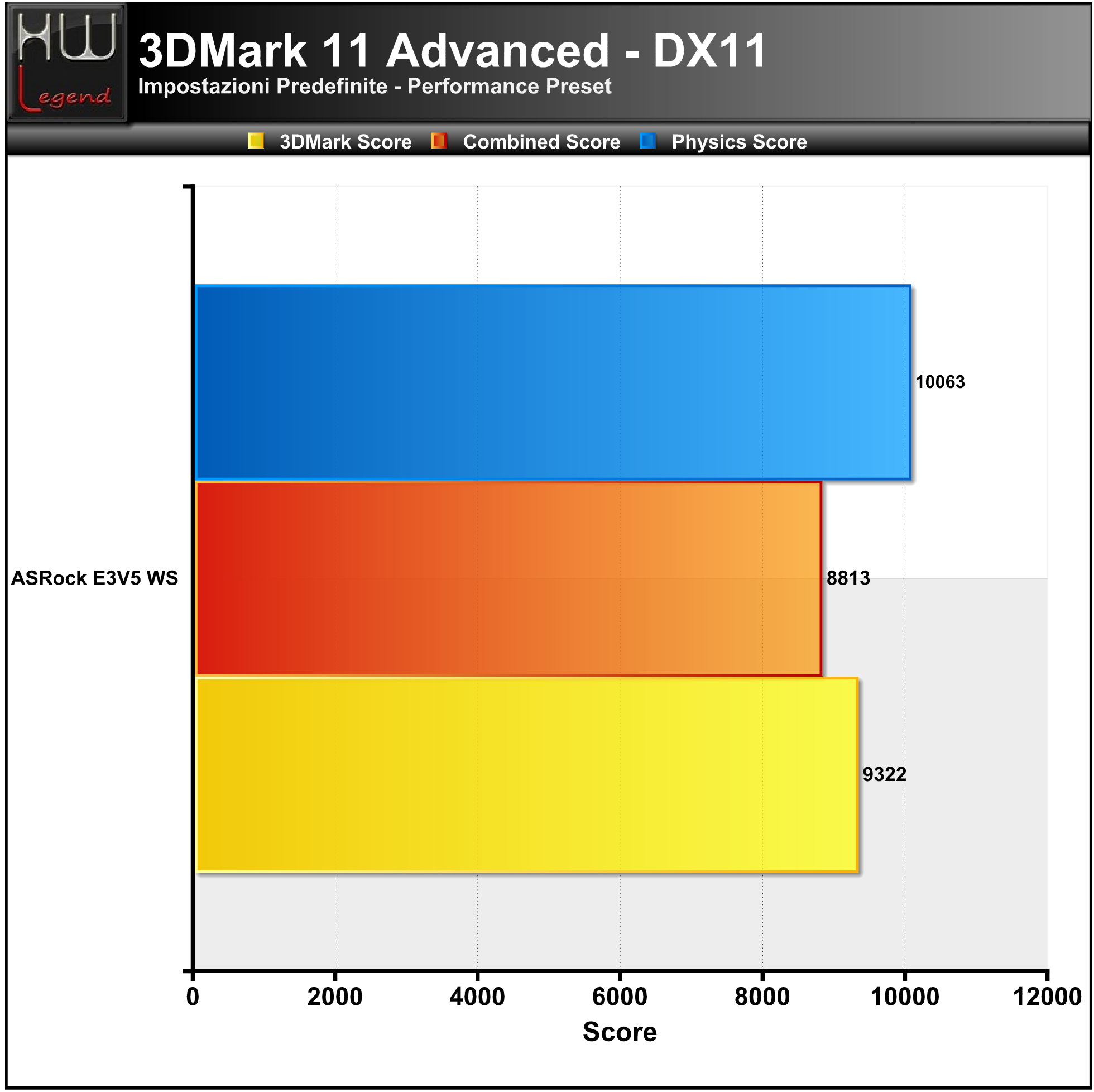

• 3DMark 11 Advanced Edition v1.0.132;
• 3DMark 2013 Advanced Edition v1.5.915;

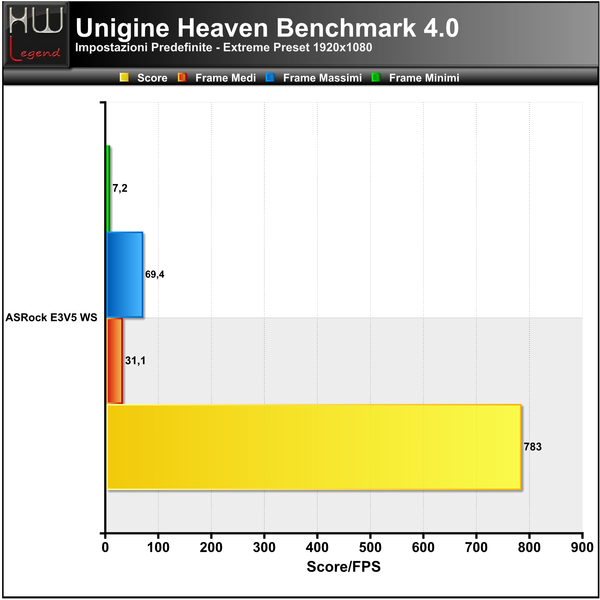

• Unigine Heaven Benchmark v4.0;
• Unigine Valley Benchmark v1.0.

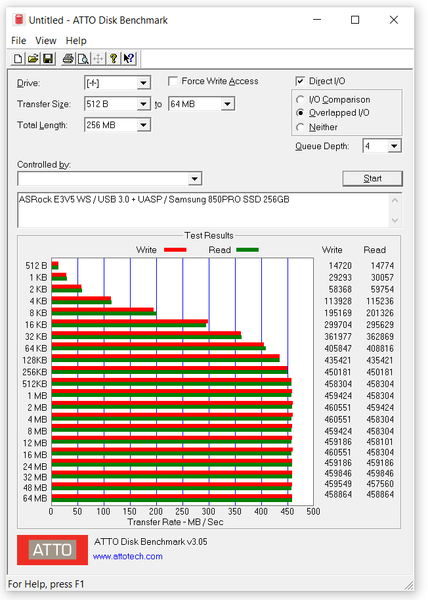

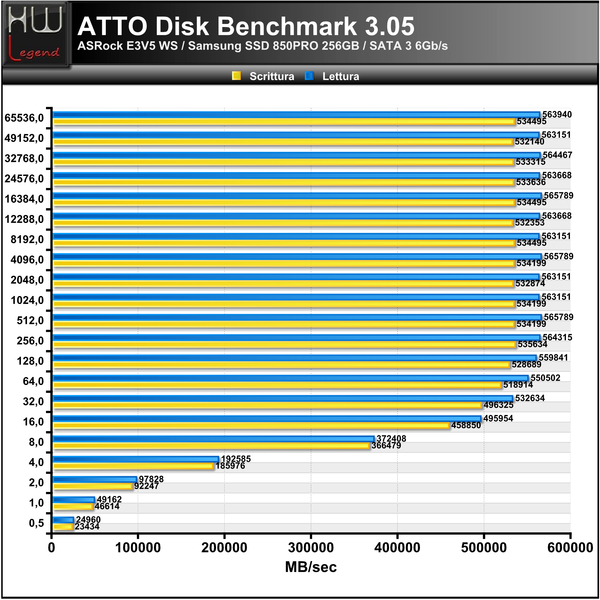

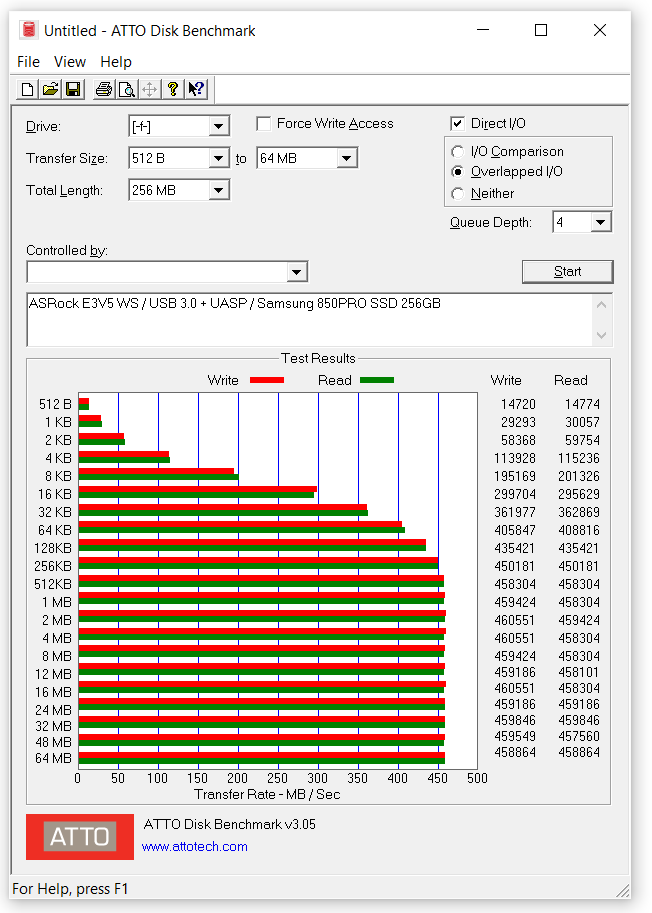

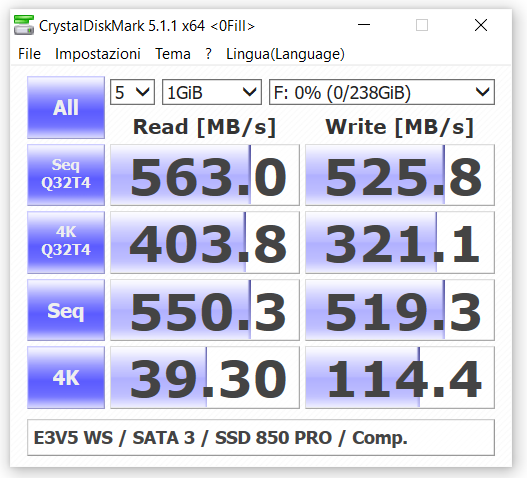

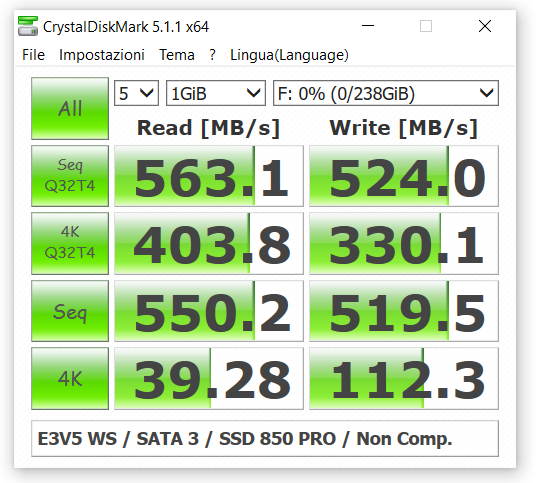

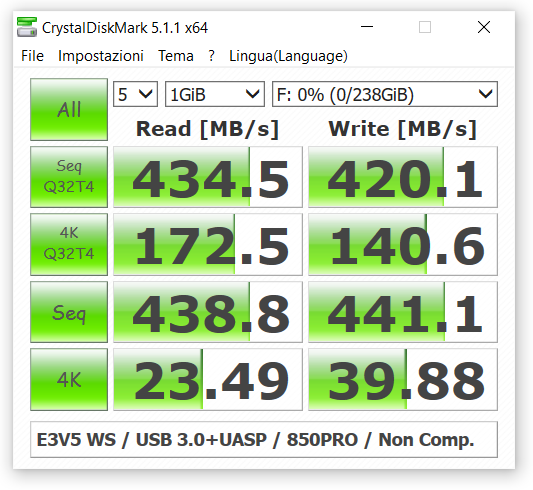

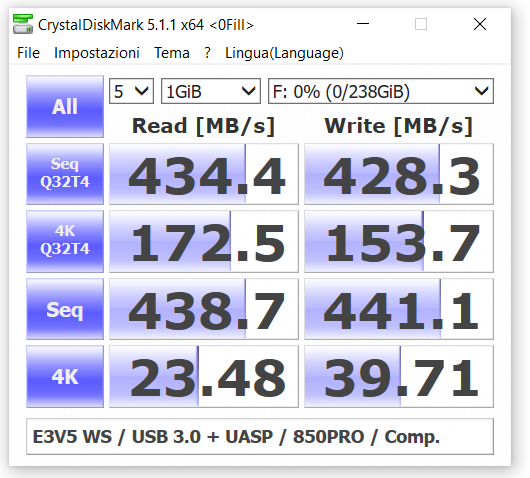

Prestazioni Storage (USB 3.0 / SATA III 6Gb/s)

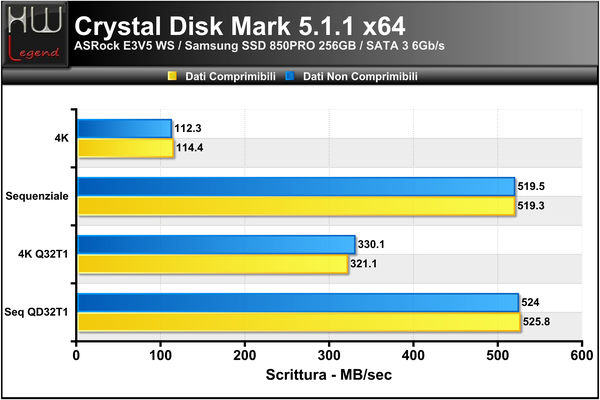

• Crystal Disk Mark 5.1.1;

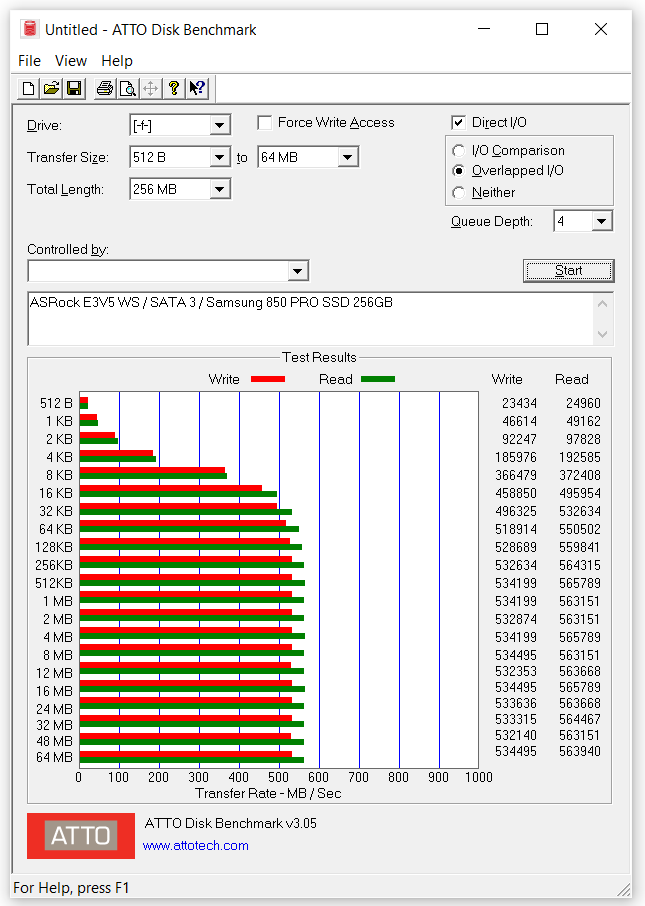

• ATTO Disk Benchmark 3.05.

Ora siamo pronti per analizzare le prestazioni offerte dalla ASRock E3V5 WS.

{jospagebreak_scroll title=Prestazioni Rendering e Calcolo – Parte Prima:}

Prestazioni Rendering e Calcolo – Parte Prima:

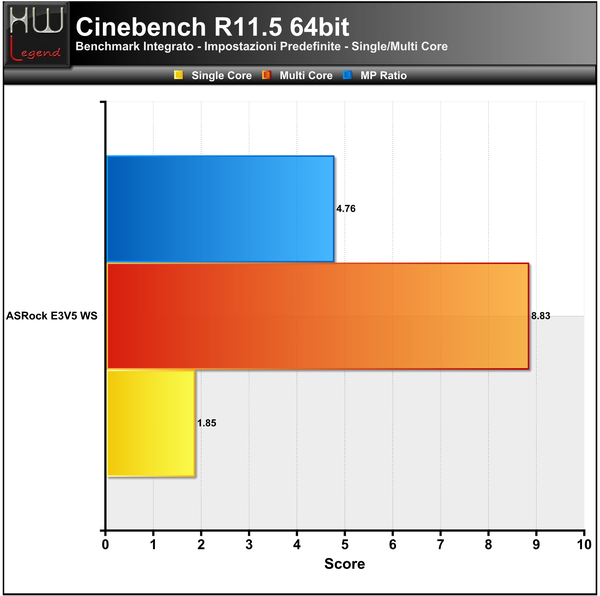

Cinebench R11.5 e R15 – 64bit

Si tratta di una vera e propria suite di test multi piattaforma in grado di calcolare le capacità prestazionali del vostro computer. Il programma è basato sul software di animazione CINEMA 4D ed è lo strumento perfetto per valutare le performance della CPU e del comparto grafico su svariate piattaforme fra cui Windows e Mac OS X.

Cinebench sfrutta le potenzialità del processore centrale del sistema mediante l’utilizzo combinato di calcoli complessi finalizzati al completamento del rendering di un’immagine campione. E’ possibile eseguire il test in modalità “Single”, sfruttando un solo “core”, oppure “Multi”, sfruttando quindi tutti i “core” disponibili.

Nei grafici il punteggio finale del rendering con 1Core/1Thread e fino a 4Core/8Thread.

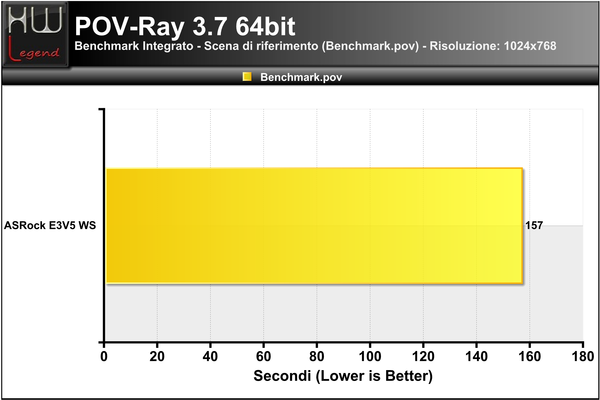

POV-Ray 3.7

POV-Ray è un famosissimo programma per la creazione di immagini tridimensionali. Vanta un motore per RayTracing tra i più avanzati. Sarà possibile creare immagini 3D, geometriche e non, di tipo foto realistico e di altissima qualità. La costruzione dell’immagine si ottiene mediante un linguaggio di programmazione di tipo matematico basato sulla geometria analitica nello spazio.

Nel grafico il tempo (in Secondi) necessario per portare a termine il rendering di una scena di riferimento (Benchmark.pov), alla risoluzione di 1024×768.

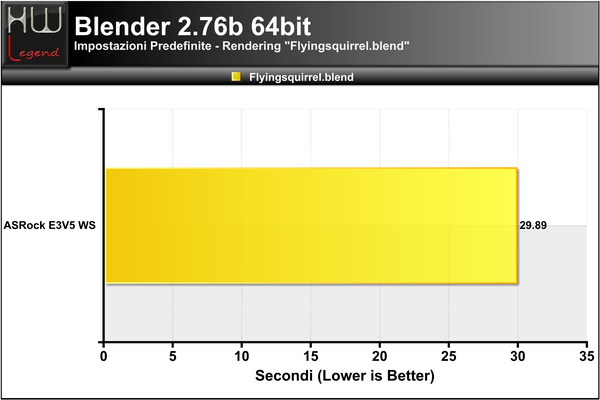

Blender 2.76b – 64bit

Blender è un famoso programma (completamente Open Source) di modellazione 3D, animazione e rendering. Viene spesso utilizzato anche per il calcolo delle performance dei microprocessori.

Nel grafico il tempo (in Secondi) necessario al rendering della scena “Flying Squirrel”.

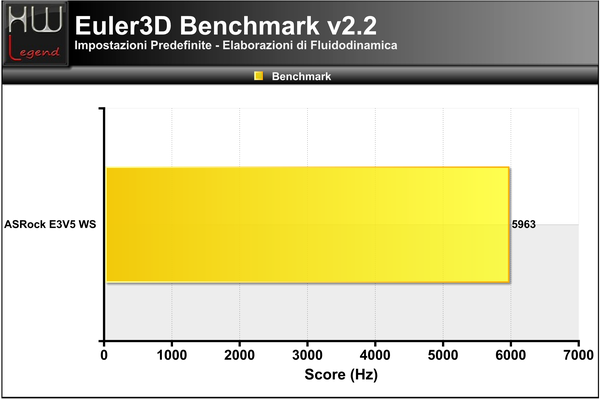

Euler3D Benchmark v2.2

Euler3D, basato sulla routine di analisi strutturale STARS Euler3D, è un software di benchmark che misura le prestazioni velocistiche del microprocessore mediante l’esecuzione di calcoli fluidodinamici. Il programma è ottimizzato per sfruttare appieno il multi-threading.

Nel grafico il risultato rilasciato al termine del test integrato, espresso in Hz.

{jospagebreak_scroll title=Prestazioni Rendering e Calcolo – Parte Seconda:}

Prestazioni Rendering e Calcolo – Parte Seconda:

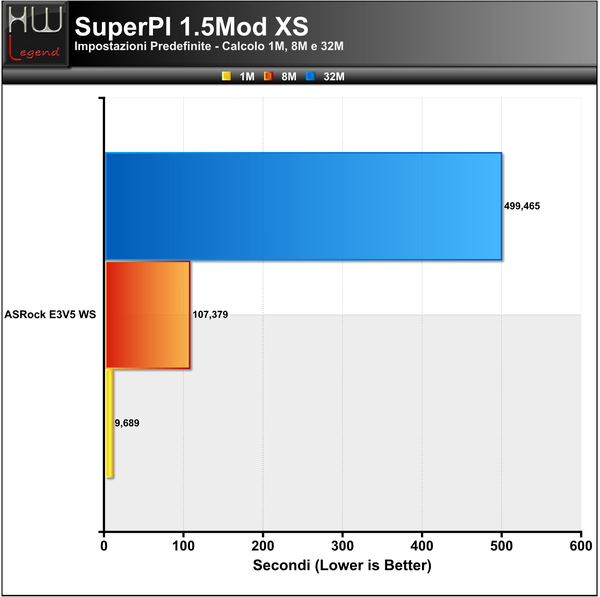

SuperPI 1.5Mod XS

Famoso programma di benchmark che calcola le cifre decimali del PI Greco, mostrando il tempo impiegato. E’ un buon indice delle prestazioni di CPU e RAM.

Nel grafico il tempo impiegato (in Secondi) al calcolo del 1M, 8M e 32M.

wPrime Benchmark v2.10

Al pari del SuperPI, anche il wPrime è un ottimo indicatore delle performance di CPU e RAM, e finalmente in grado di sfruttare tutti i core a disposizione.

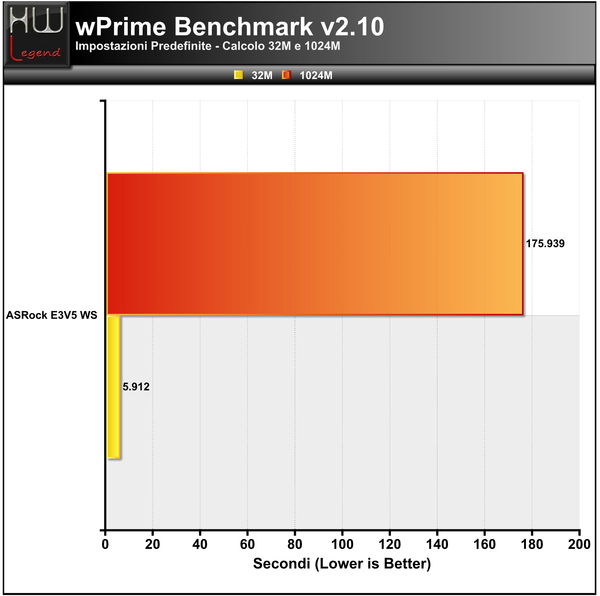

Nei grafici il tempo impiegato (in Secondi) al calcolo del 32M e del 1024M.

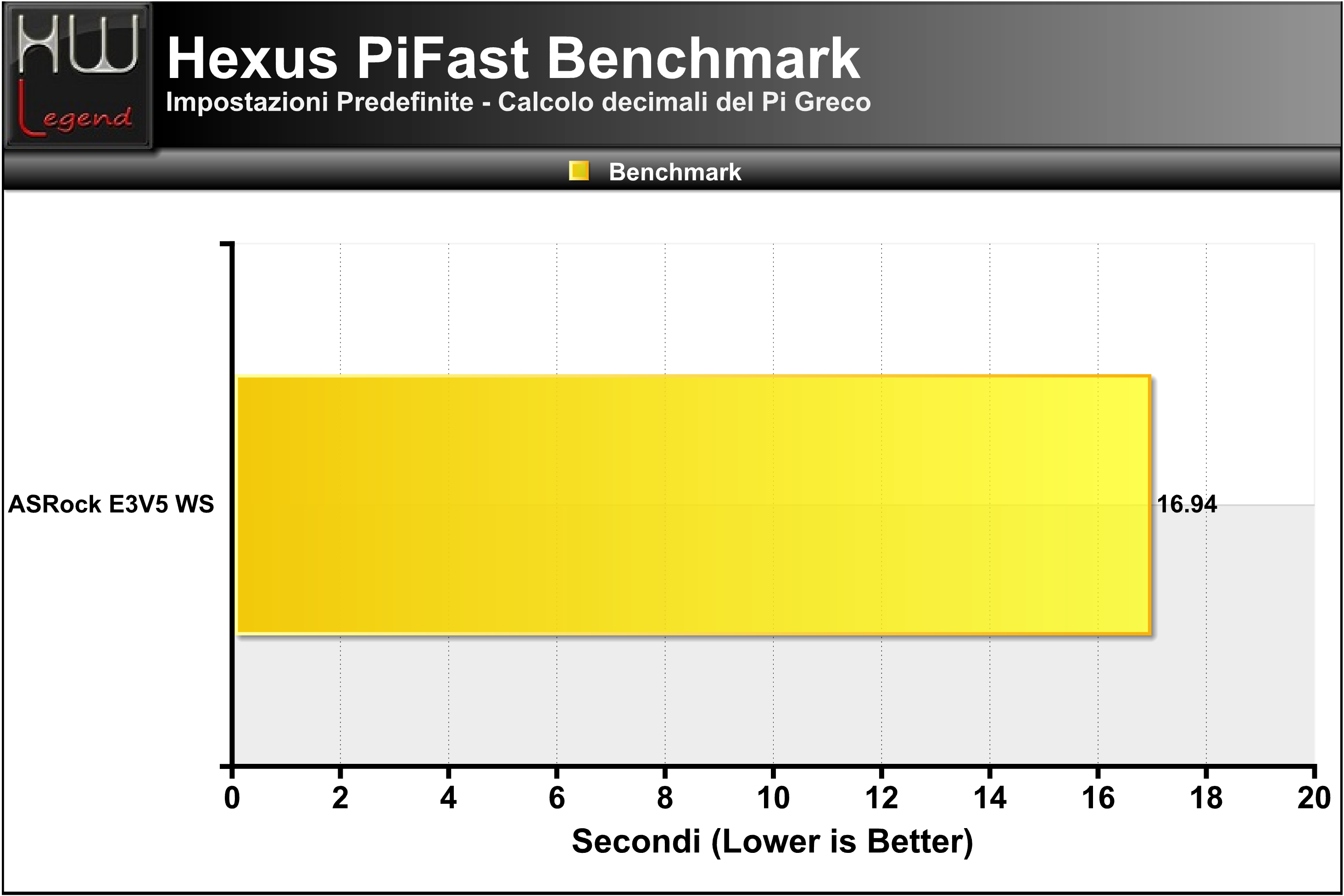

Hexus PiFast

Famoso programma di benchmark per CPU con principio di funzionamento analogo al SuperPI, ovvero anch’esso basato sul calcolo dei decimali del Pi Greco.

Nel grafico il tempo impiegato (in Secondi) al completamento del calcolo standard.

{jospagebreak_scroll title=Prestazioni Rendering e Calcolo – Parte Terza:}

Prestazioni Rendering e Calcolo – Parte Terza:

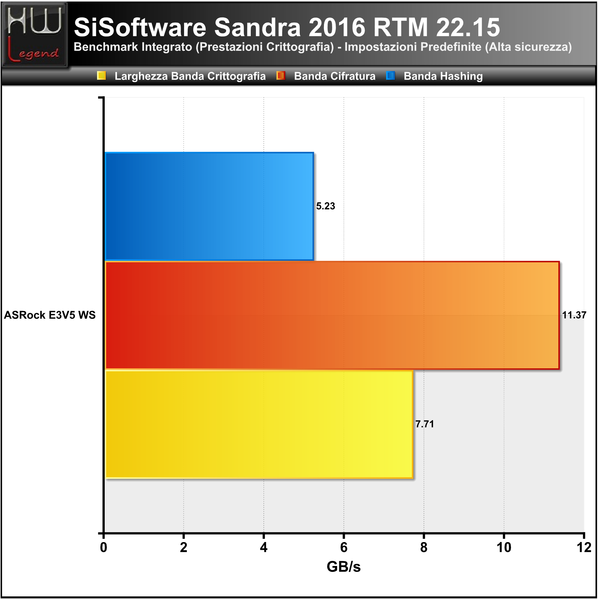

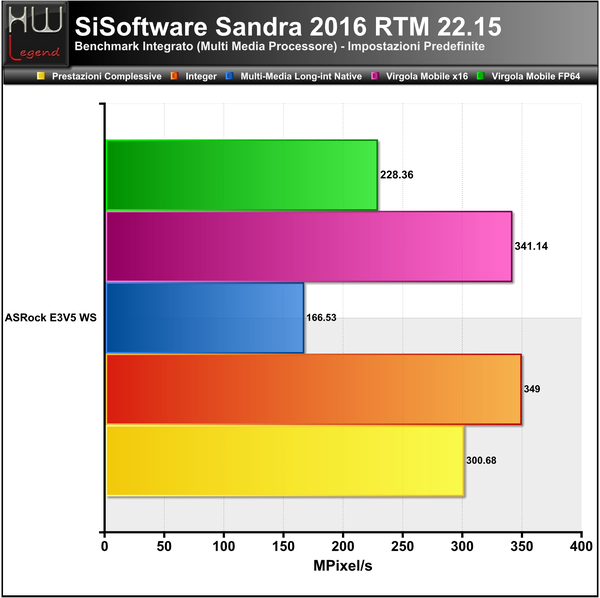

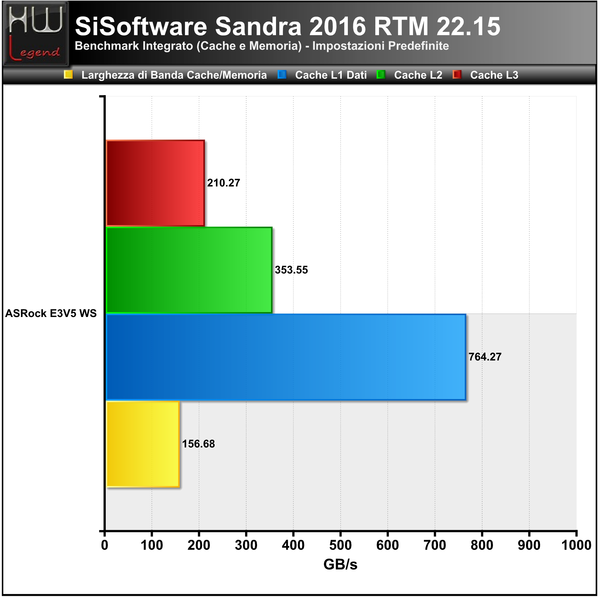

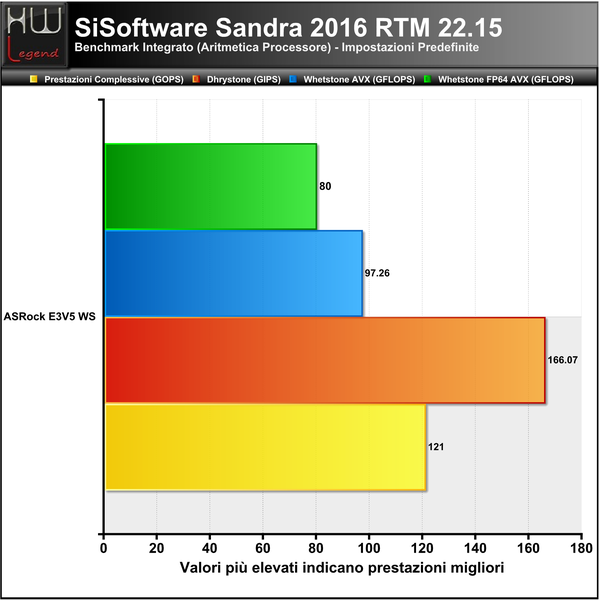

SiSoftware Sandra 2016 RTM – 22.15

Sandra è un tool di benchmark per l´intero sistema Pc, aggiornato per testare le ultime tecnologie disponibili sul mercato. Il software è in grado di assicurare la maggiore compatibilità hardware possibile unita ad un accurato reporting delle prestazioni e delle problematiche del sistema.

Abbiamo eseguito i principali test sulla CPU e sul comparto RAM. A seguire i risultati ottenuti.

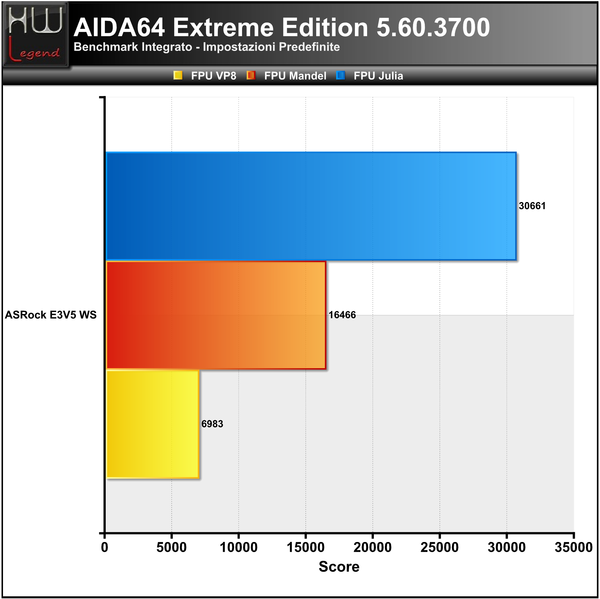

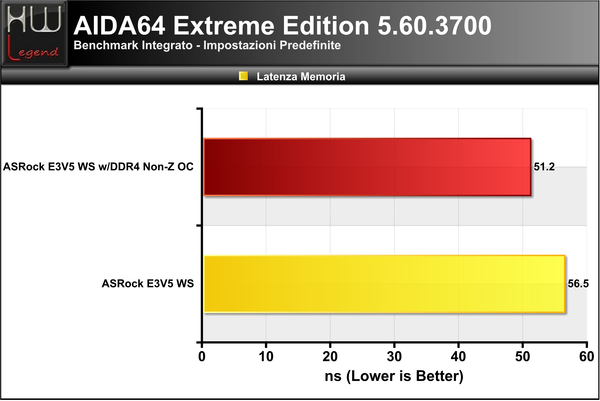

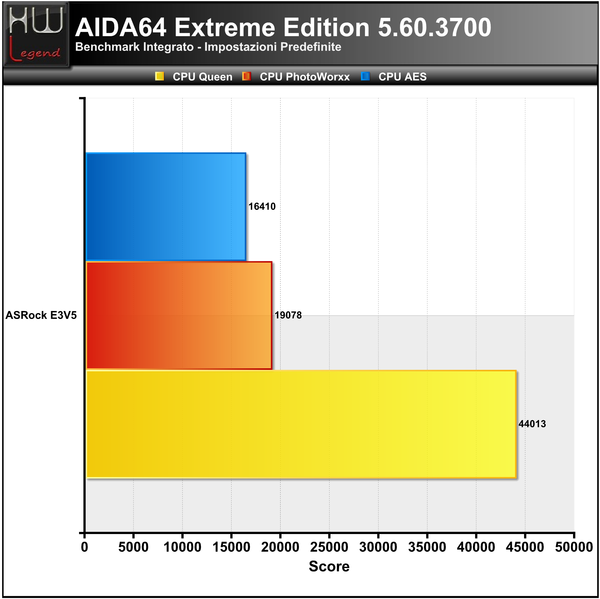

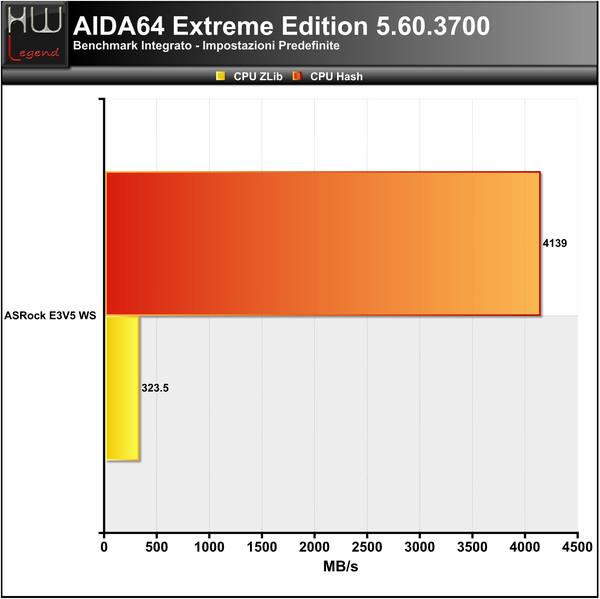

AIDA64 Extreme Edition 5.60.3700

AIDA64 è un famoso programma che ci consente di tenere sotto controllo i punti vitali del nostro computer, quali temperature, voltaggi applicati e prestazioni. Al suo interno, infatti, troviamo numerosi test, utili per misurare, e comparare, le performance registrate dalle varie componenti (CPU, Memorie, HDD etc.).

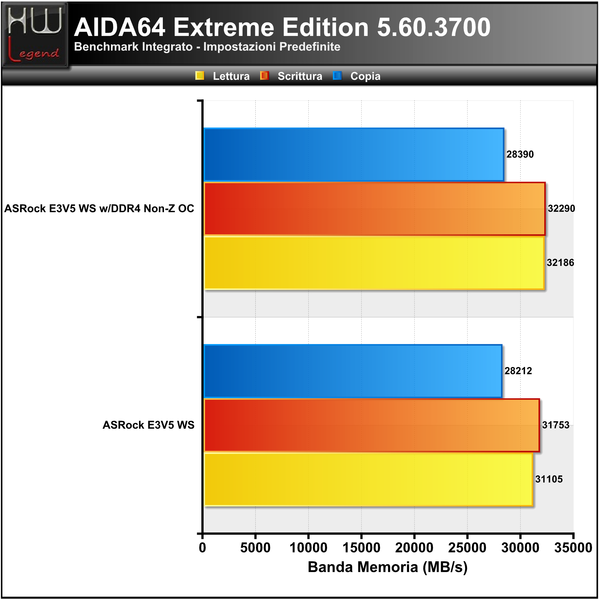

Nei grafici i risultati riguardanti i benchmark integrati delle RAM e della CPU/FPU.

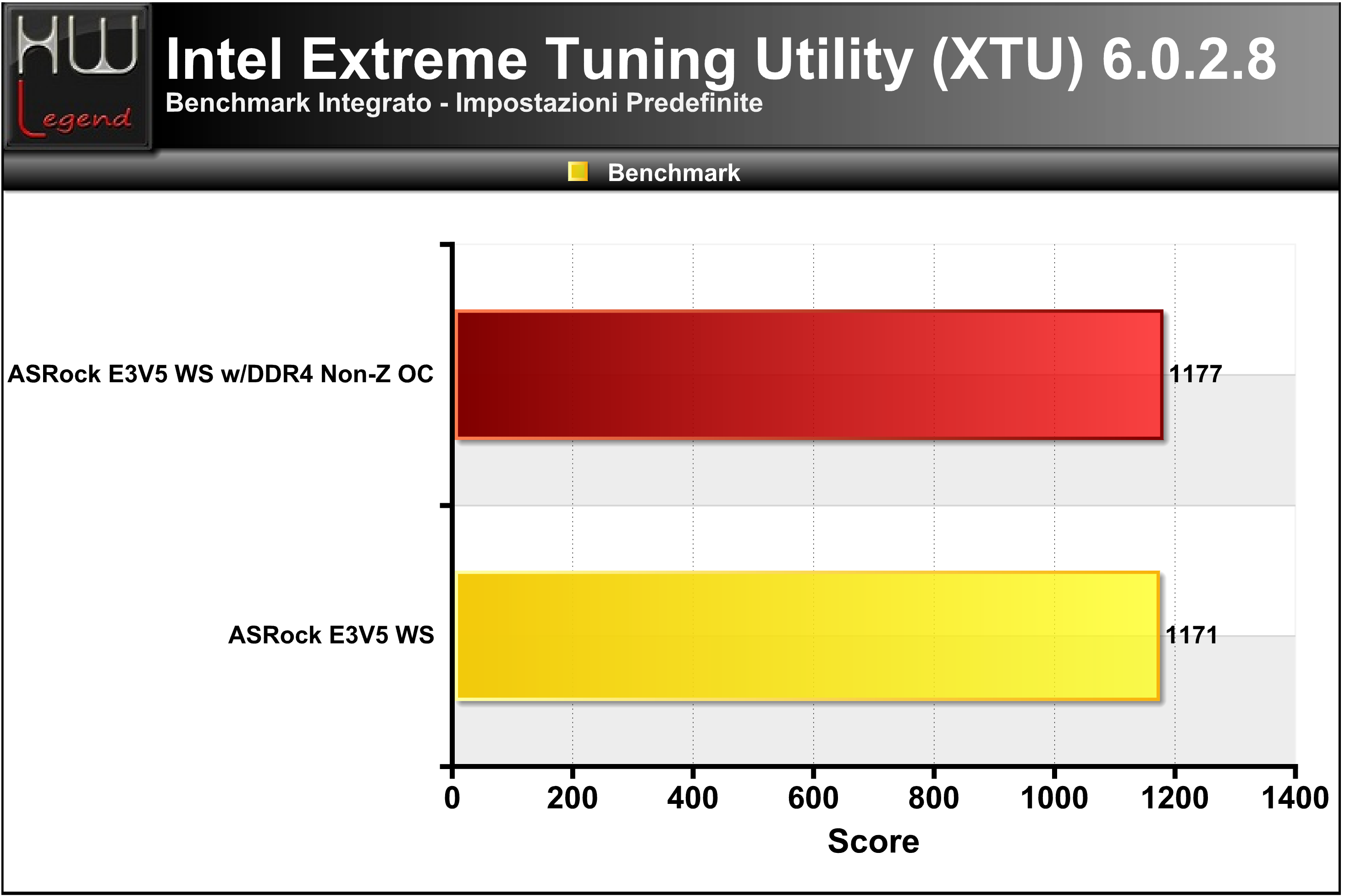

Intel Extreme Tuning Utility (XTU) 6.0.2.8

La Intel Extreme Tuning Utility è una tecnologia sviluppata da Intel allo scopo di fornire all’utente una particolare interfaccia utilizzabile dal sistema operativo attraverso cui dialogare direttamente con il BIOS della scheda madre e poter quindi agire sui settaggi più profondi del sistema (tra cui anche quelli per l’overclock) senza dover riavviare il sistema e attraverso un utility software certamente più semplice e intuitiva di quanto possa essere la scarna interfaccia di un tradizionale BIOS.

La vera novità introdotta d questa tecnologia risiede nel fatto che Intel ha fornito ai produttori di motherboard alcune istruzioni e un utility apposita per fornire agli utenti un set più o meno ampio di possibilità di intervento sul BIOS. In altre parole, attraverso l’implementazione di determinate funzionalità all’interno di questo programma, Intel permette ai produttori di decidere quali di queste istruzioni potranno utilizzare i consumatori.

In questo modo, gli utenti non solo possono cambiare parametri come timing e frequenze, ma possono monitorare la temperatura, le tensioni e le frequenze. La tecnologia per migliorare le prestazioni della memoria RAM, conosciuta come Intel Extreme Memory e implementata anch’essa per la prima volta nel chipset X38, può a sua volta essere controllata attraverso questa utility.

Gli utenti sono liberi inoltre di creare profili personalizzati per i vari contesti di utilizzo del sistema (overclock per videogiochi ad alte prestazioni, oppure sistema a valori standard durante la navigazione in Internet). Intel ha voluto presentare tale tecnologia come una sorta di “BIOS sul desktop di Windows”. Nel grafico il risultato rilasciato al termine del benchmark integrato, espresso in Punti.

{jospagebreak_scroll title=Prestazioni Multimedia e Compressione: – Parte Prima:}

Prestazioni Multimedia e Compressione – Parte Prima:

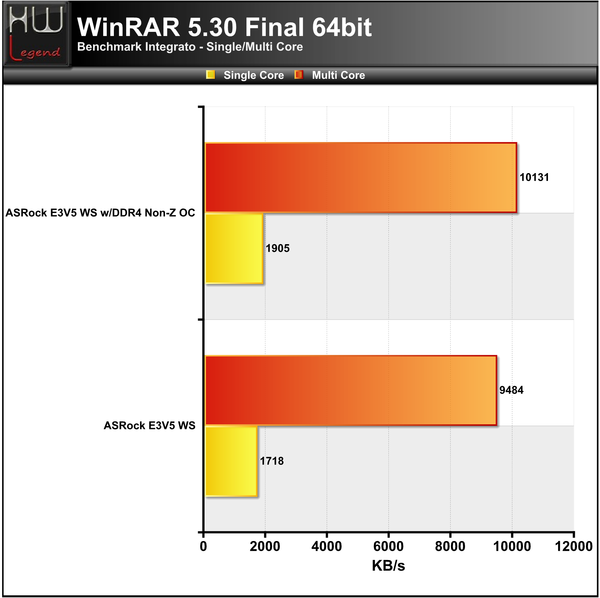

WinRAR 5.30 Final – 64bit

Famoso programma di compressione con il quale si misura la potenza della CPU nel comprimere un file campione restituendo il valore del dato compresso in KB/s (Rate).

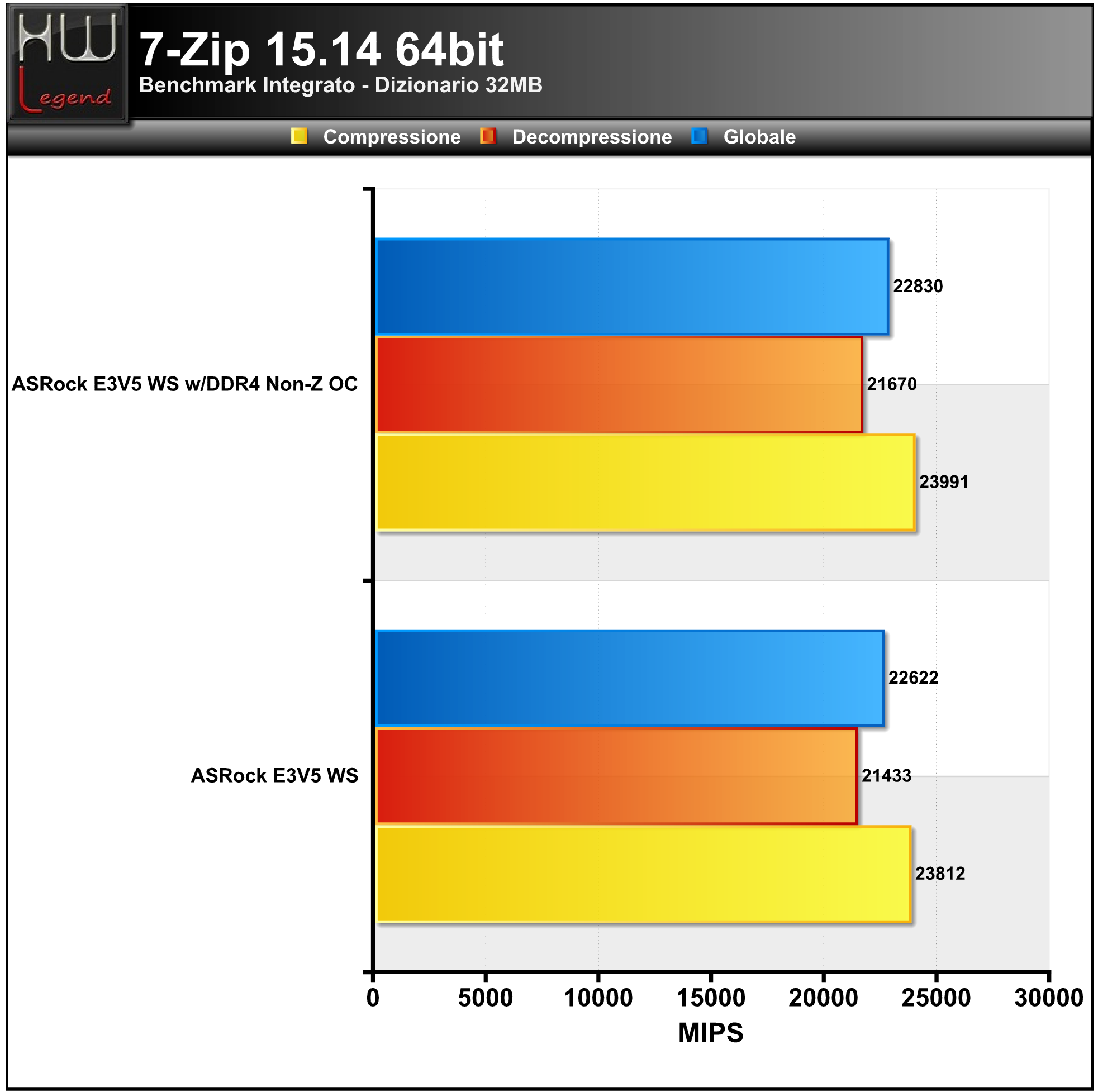

7-Zip 15.14 – 64bit

Noto programma di compressione/decompressione che al suo interno integra un Tool per la misura delle prestazioni della macchina. Anche in questo caso saranno riportati nel grafico quanti KB/s il sistema, e in particolar modo la CPU, sia in grado di comprimere/decomprimere.

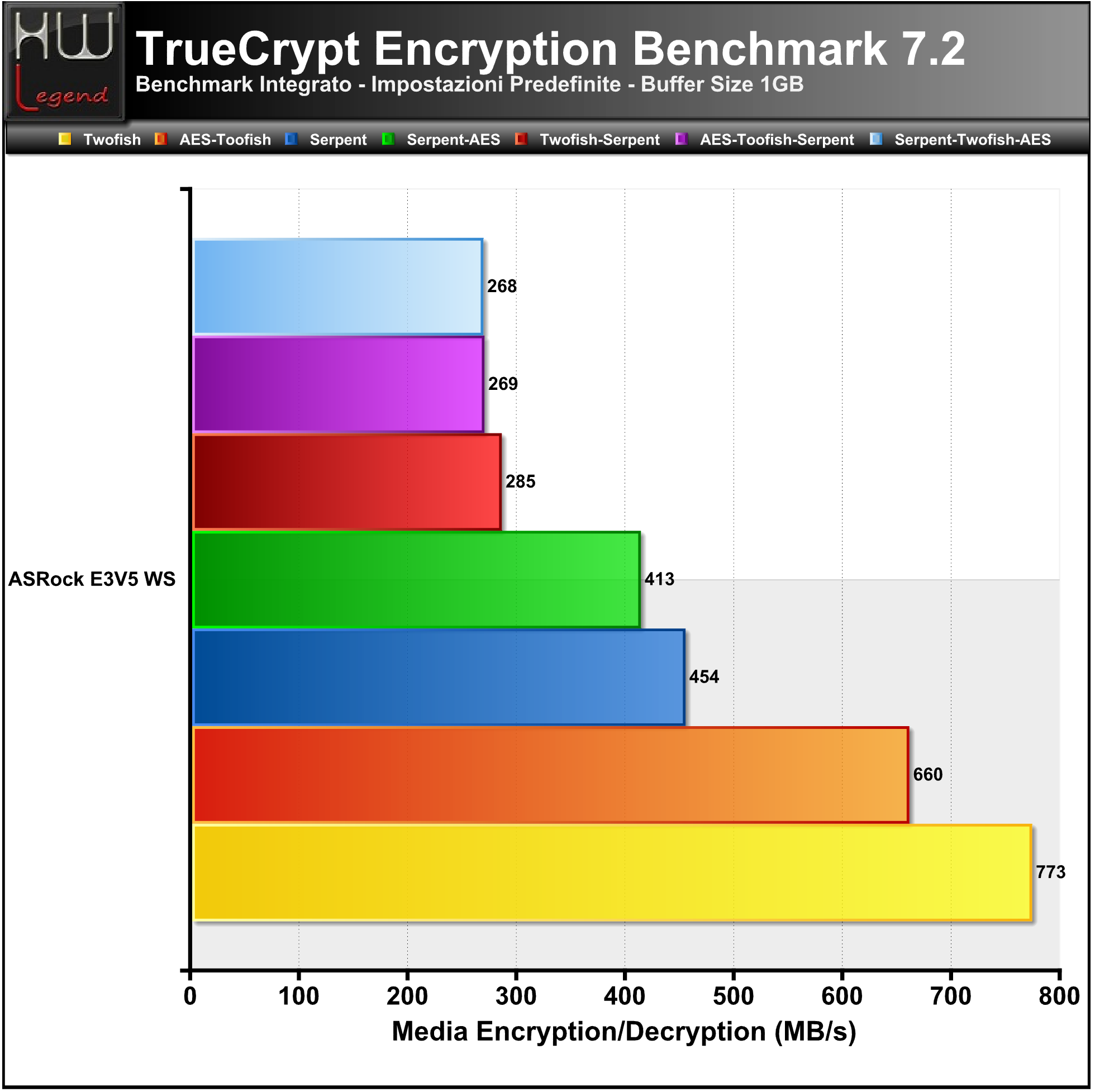

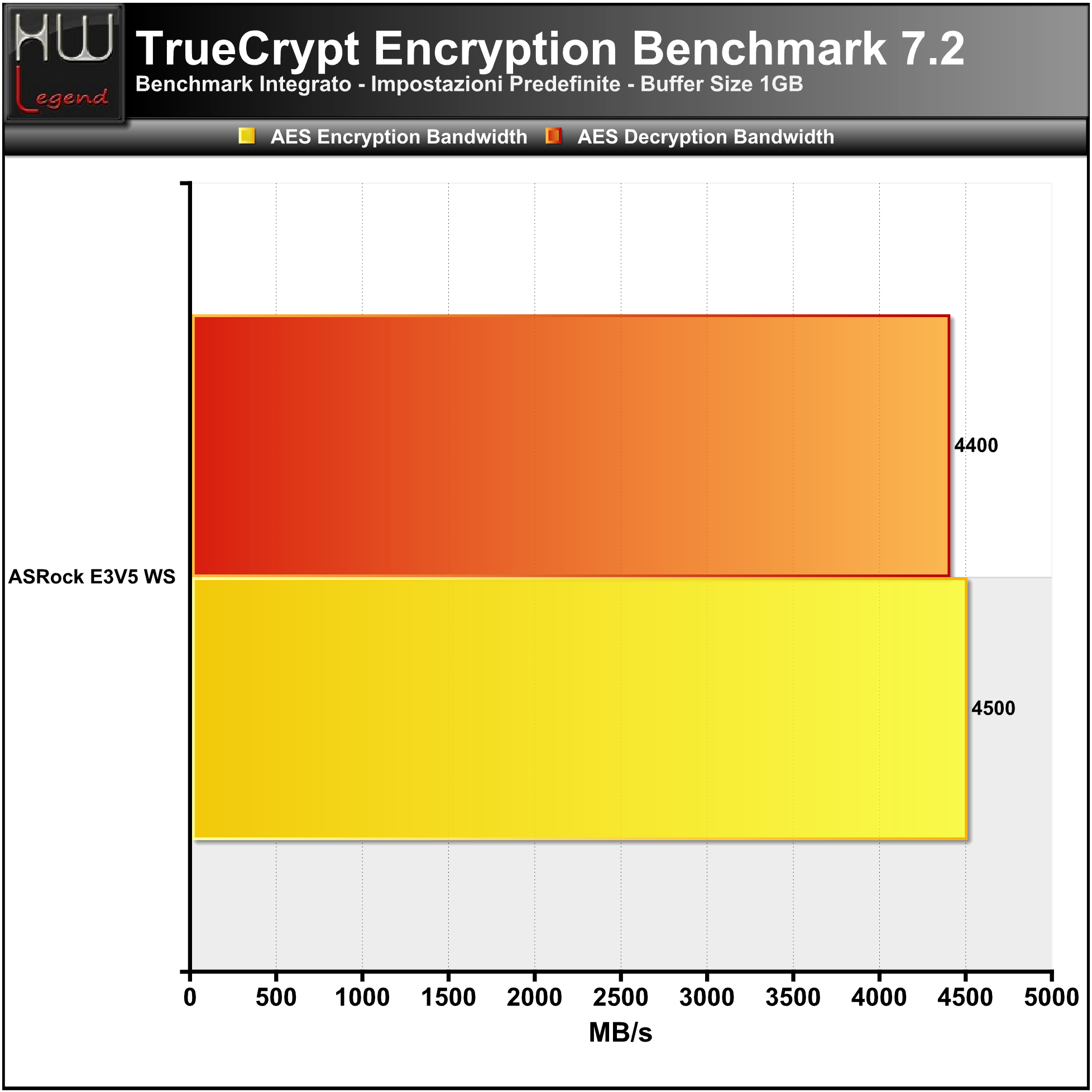

TrueCrypt Encryption Benchmark 7.2

TrueCrypt è un noto programma open-source per la crittazione “on-the-fly” di interi dischi rigidi o partizioni. Gli algoritmi supportati sono l’AES, il Serpent e il Twofish. È possibile però usarli in cascata (avendo così maggiore sicurezza), ad esempio: AES-Twofish, AES-Twofish-Serpent, Serpent-AES, Serpent-Twofish-AES e Twofish-Serpent.

Dalla versione 7.0 è stato introdotto il supporto per l’accelerazione hardware per la cifratura e decifratura AES, utilizzando le apposite istruzioni di cui sono dotate le ultime CPU di Intel e AMD. Nei grafici i risultati dei benchmark integrati nel programma.

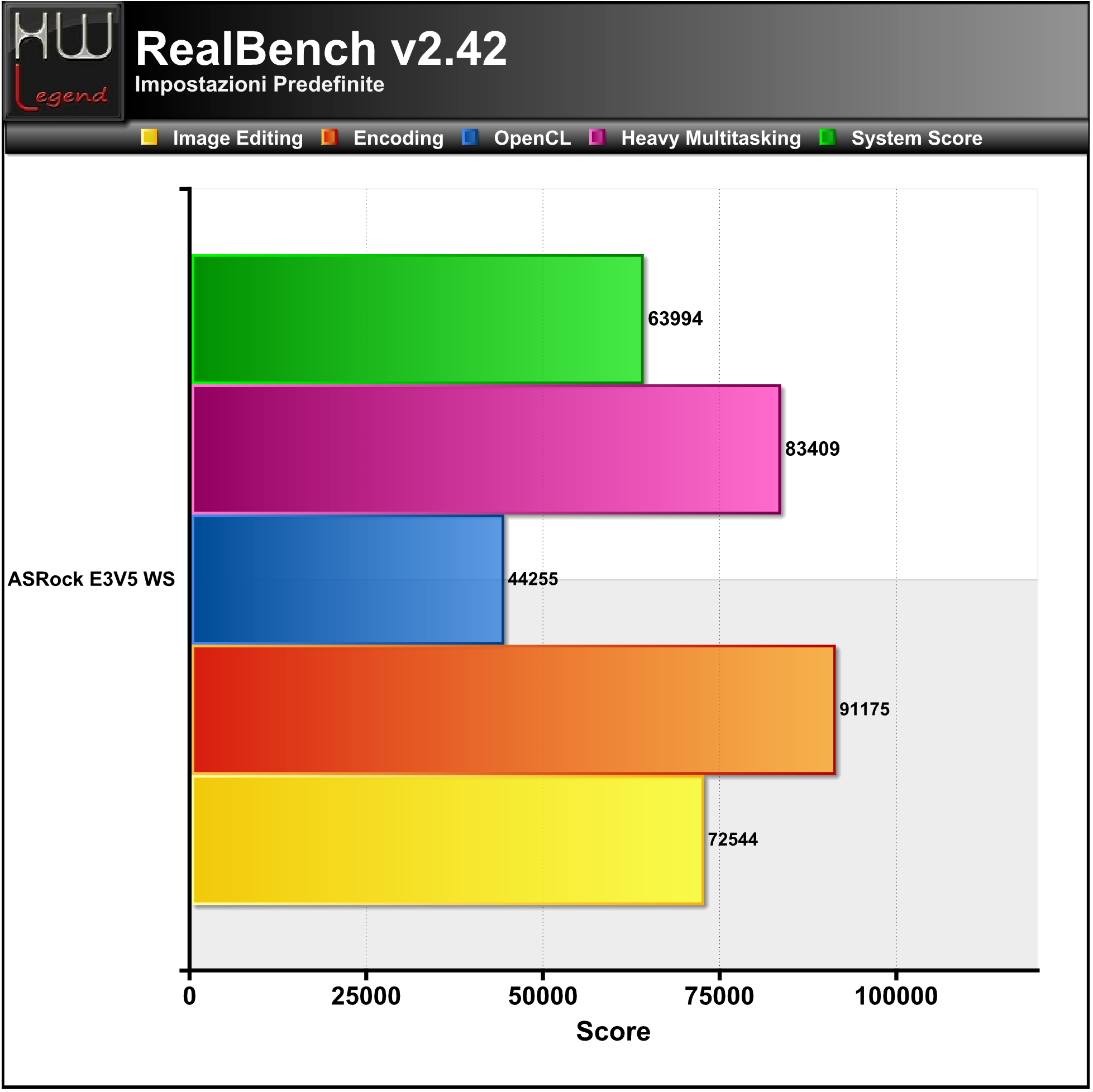

ASUS RealBench 2.42

ASUS ROG RealBench è un nuovo software di benchmark, completamente gratuito, studiato da ASUS e sviluppata in collaborazione con i migliori professionisti dell’overclock, che sfrutta applicazioni Open Source e semplici ma efficaci script per misurare le prestazioni reali del vostro sistema. ROG Realbench è pensato per fornire un punteggio imparziale dovuto solamente alla potenza di calcolo effettiva del proprio sistema.

Il programma sfrutta, inoltre, le più recenti istruzioni come SSE4, AVX e DXVA, ed è presente anche un test “burn in” per verificare l’affidabilità di un sistema sotto stress prolungato, molto utile appunto per verificare la stabilità in del sistema dopo un overclock. I numerosi software open-source adottati, tra cui Blender, Handbrake, GIMP e LuxMark supportano le più recenti estensioni per sfruttare al meglio le CPU di nuova generazione.

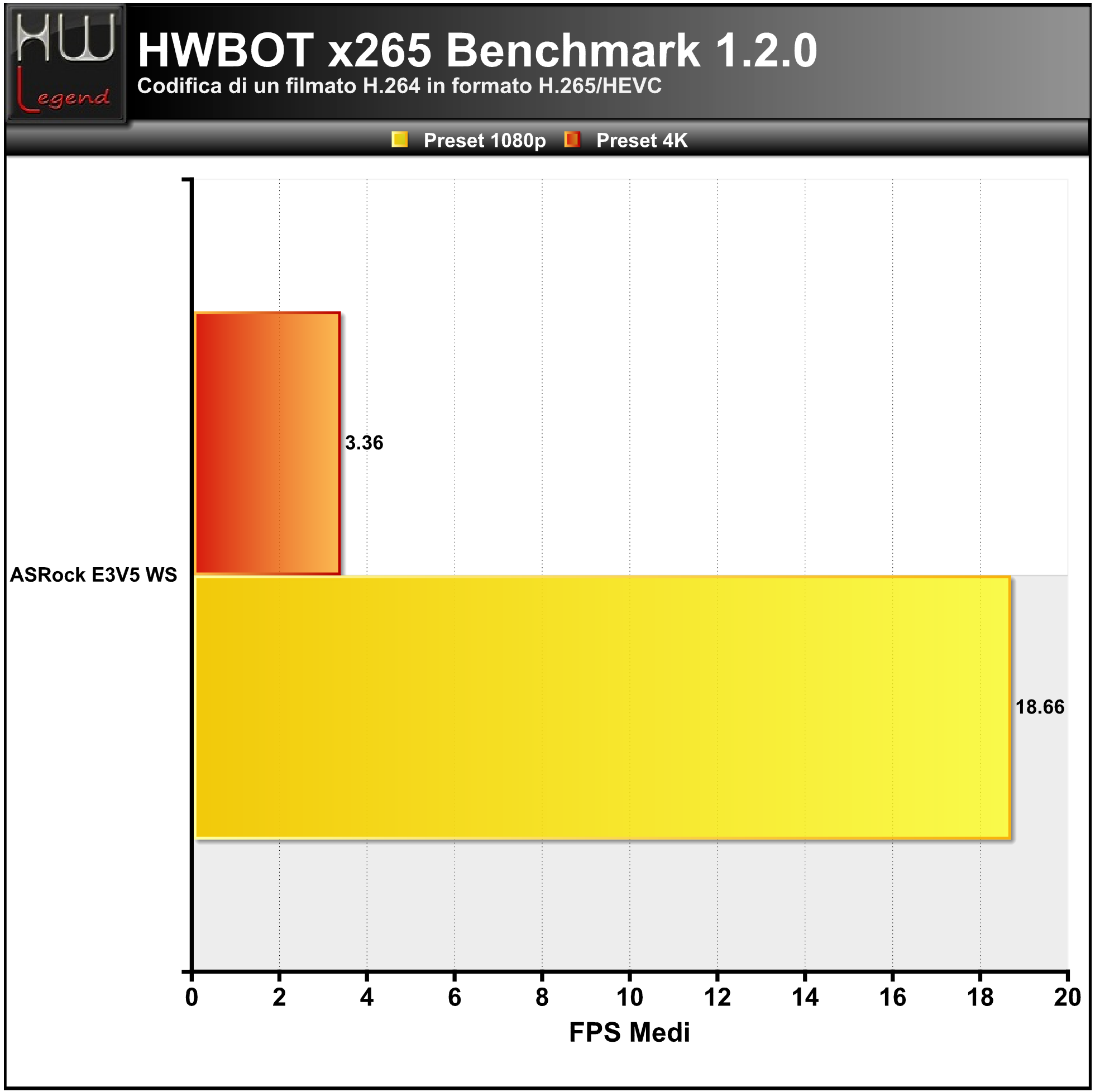

HWBOT X265 HD Benchmark 1.2.0

Nuovo benchmark recentemente introdotto sul noto sito HWBOT con il quale è possibile testare la potenza della propria CPU. Il suo funzionamento è basato sulla misurazione delle performance in termini di codifica video usando un filmato campione H264 da trasformare nel nuovo formato H.265/HEVC.

Nel grafico i risultati ottenuti, eseguendo il test sia con il preset 1080p che con il più pesante 4K, espressi in FPS medi. In questa pagine (1080p / 4K) è disponibile un database, costantemente aggiornato, in cui poter confrontare i risultati ottenuti da molteplici microprocessori.

PCMark 8 Professional Edition

PCMark è un’ormai noto programma di benchmarking e test del sistema sviluppato da Futuremark, in grado di fornire una precisa indicazione di quelle che sono le reali prestazioni del proprio sistema o dei singoli reparti (CPU, Memoria RAM, Hard-Disk etc.).

Per le nostre prove ci siamo affidati all’ultima versione rilasciata del programma, vale a dire PCMark 8 Professional Edition v2.6.512. Nei grafici seguenti riportiamo i risultati ottenuti eseguendo la raccolta di benchmark Home, Works e Creative.

{jospagebreak_scroll title=Prestazioni Multimedia e Compressione: – Parte Seconda:}

Prestazioni Multimedia e Compressione – Parte Seconda:

3DMark 11

Il nuovo benchmark richiederà obbligatoriamente la presenza nel sistema sia di una scheda video con supporto alle API DirectX 11. Secondo la software houseFuturemark, i test sulla tessellation, l’illuminazione volumetrica e altri effetti usati nei giochi moderni rendono il benchmark moderno e indicativo sulle prestazioni “reali” delle schede video. La versione Basic Edition (gratuita) permette di fare tutti i test con l’impostazione “Performance Preset”. C’è un test, chiamato Audio Visual Demo, eseguibile alla risoluzione massima 720p. La versione Basic consente di pubblicare online un solo risultato. Non è possibile modificare la risoluzione e altri parametri del benchmark. 3DMark 11 Advanced Edition non ha invece alcun tipo di limitazione.

Il nuovo benchmark si compone di sei test, i primi quattro con il compito di analizzare le performance del comparto grafico, con vari livelli di tessellazione e illuminazione. Il quinto test non sfrutta la tecnologia NVIDIA PhysX, bensì la potenza di elaborazione del processore centrale. Il sesto e ultimo test consiste, invece, in una scena precalcolata in cui viene sfruttata sia la CPU, per i calcoli fisici, e sia la scheda grafica.

I test sono stati eseguiti in DirectX 11 sfruttando il preset Performance. Nel grafico il punteggio complessivo ottenuto e i risultati di Physics e Combined.

3DMark 2013

La nuova versione del famoso software è senza dubbio la più potente e flessibile mai sviluppata da Futuremark. Per la prima volta viene proposto un programma multipiattaforma, capace di eseguire analisi comparative su sistemi operativi Windows, Windows RT, Android ed iOS. Le prestazioni velocistiche del proprio sistema possono essere osservate sfruttando i nuovi ed inediti Preset: Cloud Gate, Sky Diver, Fire Strike, Fire Strike Extreme e Fire Strike Ultra.

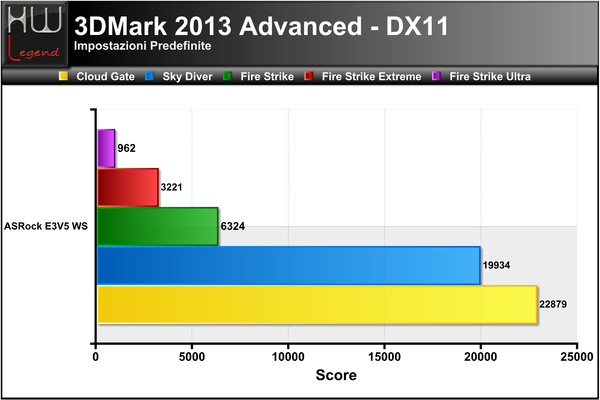

I nostri test sono stati eseguiti sfruttando i preset Cloud Gate, Sky Diver, Fire Strike, Fire Strike Extreme e Fire Strike Ultra. Nel grafico il punteggio complessivo ottenuto.

Unigine Heaven Benchmark v4.0

Unigine ha aggiornato il suo benchmark DirectX 11, che permette agli utenti di provare la propria scheda video con le nuove librerie grafiche. Basato su motore Unigine, il benchmark Heaven v4.0 supporta schede video DirectX 11, DX 10, 9, OpenGL e il 3D Vision Surround di Nvidia. Tra le novità la possibilità di avere a disposizione dei preset per avere delle performance paragonabili immediatamente tra gli utenti.

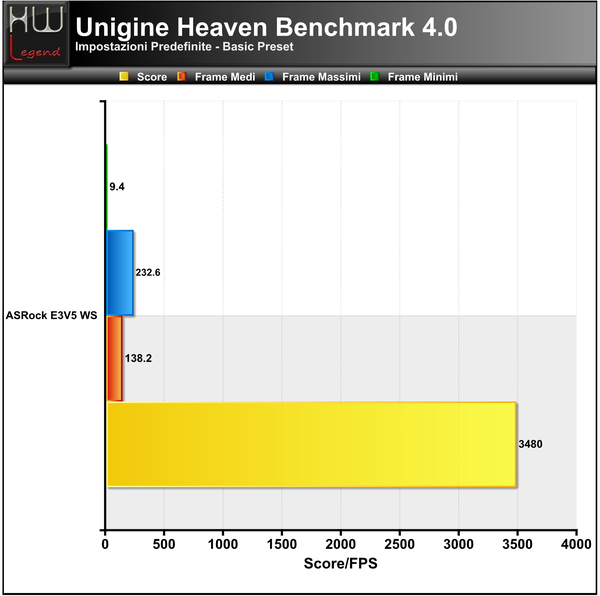

I test sono stati condotti utilizzando i preset Basic ed Extreme con risoluzione FullHD (1920×1080). Nei grafici i risultati ottenuti, espressi sotto forma di Score finale e di FPS medi.

Unigine Valley Benchmark v1.0

Il nuovo UNIGINE Valley è stato sviluppato dagli stessi programmatori del noto e apprezzato benchmark HEAVEN. Questo nuovo test sarà in grado di sfruttare al massimo tutta la potenza della vostra scheda video.

Il benchmark riproduce in maniera dettagliata una valle piena di boschi, che saprà attirare l’attenzione dell’utente, grazie ad una fedeltà elevata della vegetazione e degli agenti atmosferici che interaggiscono su di essa.

Il benchmark riprende in parte il motore utilizzato in Heaven sfruttando al massimo un ambiente dinamico molto vasto e dettagliato. E’ possibile inoltre osservare in tempo reale le prestazioni della scheda video, la sua temperatura e la relativa frequenza di funzionamento.

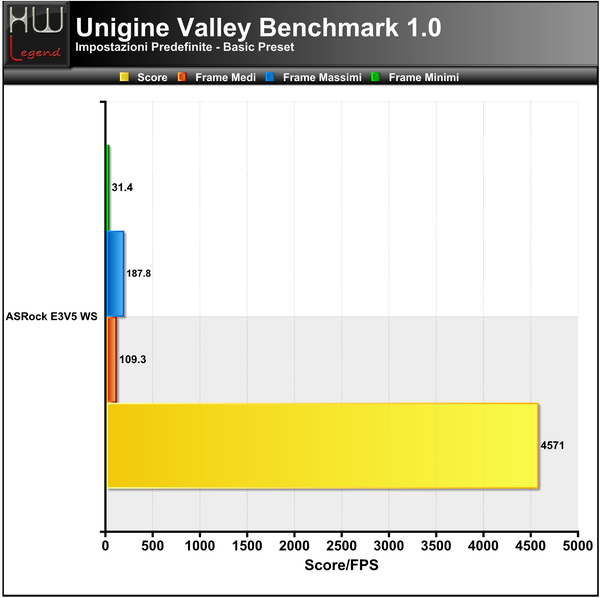

I test sono stati condotti utilizzando il preset Basic ed Extreme con risoluzione FullHD (1920×1080). Nei grafici i risultati ottenuti, espressi sotto forma di Score finale e di FPS medi.

{jospagebreak_scroll title=Storage SATA III 6Gb/s, Ultra M.2 PCIe e USB 3.0:}

Storage SATA III 6Gb/s e USB 3.0:

Prestazioni SATA III 6Gb/s (Intel C232)

Crystal Disk Mark 5.1.1

Crystal Disk Mark è senza dubbio uno dei migliori benchmark per dischi rigidi, chiavette USB e unità SSD (Solid State Disk). Il programma effettuerà automaticamente una serie di misurazioni sull’unità selezionata, sia in lettura che in scrittura, sequenziale o casuale, riportando alla fine la velocità espressa in MB al secondo (MB/s). Molto utile per confrontare in pochi secondi la differenza di prestazioni tra diverse periferiche di memorizzazione.

ATTO Disk Benchmark 3.05

ATTO Disk Benchmark è un programma molto semplice da utilizzare che consente di effettuare una serie di misurazioni sull’unità selezionata, che sia un disco rigido, una PenDrive oppure un SSD, al fine di verificarne le performance.

E’ sufficiente eseguire il programma, scegliere il drive da testare e cliccare sul pulsante “Start”. ATTO comincerà a misurare le prestazioni del disco con file di dimensioni diverse, da molto piccoli a molto grandi (sia lettura che in scrittura).

Come possiamo notare dai grafici riepilogativi le prestazioni offerte dal controller integrato nel nuovo PCH Intel C232 sono di ottimo livello, perfettamente in grado di sfruttare appieno l’unità SSD utilizzata per le nostre prove (Samsung SSD 850PRO 256GB). Non segnaliamo sostanziali differenze rispetto ai risultati ottenuti, con il medesimo drive, installato su schede madri provviste di PCH Intel Z170 Express. Come di consueto i driver da noi utilizzati sono gli ultimi resi disponibili dal produttore.

Prestazioni USB 3.0 (Intel C232)

Crystal Disk Mark 5.1.1

Crystal Disk Mark è senza dubbio uno dei migliori benchmark per dischi rigidi, chiavette USB e unità SSD (Solid State Disk). Il programma effettuerà automaticamente una serie di misurazioni sull’unità selezionata, sia in lettura che in scrittura, sequenziale o casuale, riportando alla fine la velocità espressa in MB al secondo (MB/s). Molto utile per confrontare in pochi secondi la differenza di prestazioni tra diverse periferiche di memorizzazione.

ATTO Disk Benchmark 3.05

ATTO Disk Benchmark è un programma molto semplice da utilizzare che consente di effettuare una serie di misurazioni sull’unità selezionata, che sia un disco rigido, una PenDrive oppure un SSD, al fine di verificarne le performance.

E’ sufficiente eseguire il programma, scegliere il drive da testare e cliccare sul pulsante “Start”. ATTO comincerà a misurare le prestazioni del disco con file di dimensioni diverse, da molto piccoli a molto grandi (sia lettura che in scrittura).

Il nuovo PCH C232 riconferma il supporto nativo verso lo standard di trasmissione USB 3.0, garantendo prestazioni di ottimo livello e perfettamente allineate a quelle offerte dal precedente PCH Serie 9, nonché dalla maggior parte dei controller di terze parti utilizzati dai vari produttori di schede madri. Anche in quest’occasione abbiano utilizzato gli ultimi driver messi a disposizione dal produttore.

{jospagebreak_scroll title=Analisi comparto audio integrato e Consumi rilevati:}

Analisi comparto audio integrato e Consumi rilevati:

Analisi comparto audio integrato

Così come la maggior parte delle recenti schede madri, anche la nuova E3V5 WS è provvista di un comparto audio integrato di qualità, basato sull’ormai noto e collaudato chip Realtek Realtek ALC892, capace di offrire supporto Audio HD (High Definition) a 8 canali, Input/Output su S/PDIF a 16/20/24bit e frequenze di campionamento fino a 192kHz.

Per analizzare più accuratamente la qualità del comparto audio abbiamo deciso di utilizzare uno dei software certamente più rinomati e diffusi, vale a dire il RightMark Audio Analyzer, aggiornato all’ultima versione disponibile (6.4.1).

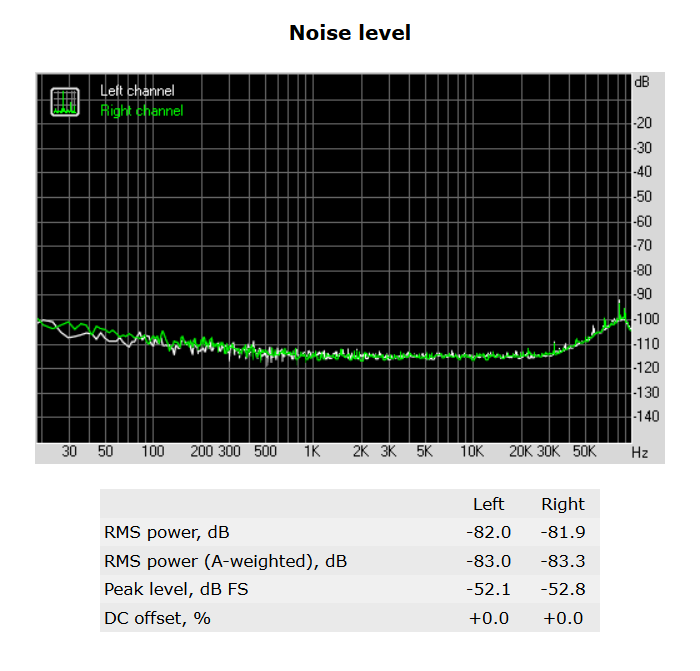

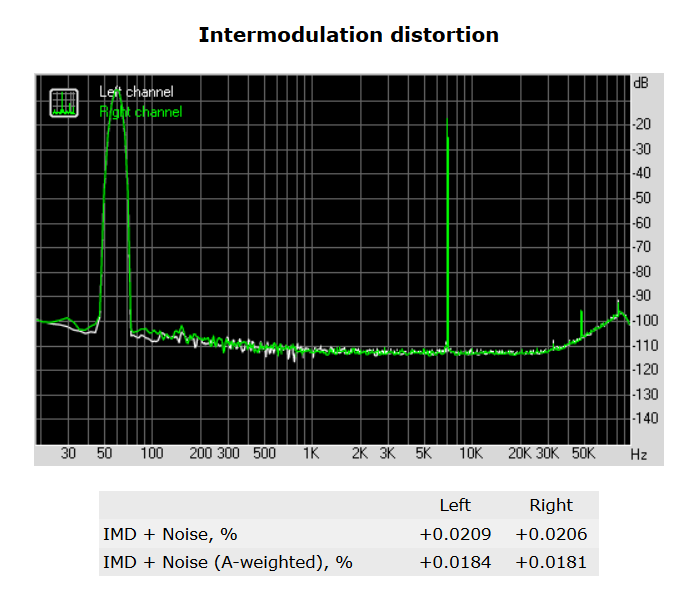

Il programma è relativamente semplice da utilizzare e consente di ottenere una stima abbastanza precisa della bontà del comparto audio. A seguire vi mostriamo il resoconto generato dal programma al termine della sessione di test.

Come possiamo vedere,ci troviamo di fronte ad un sottosistema audio di qualità più che buona, che risulta indubbiamente adeguata al target di utilizzo previsto per questo prodotto.

Analisi consumi rilevati

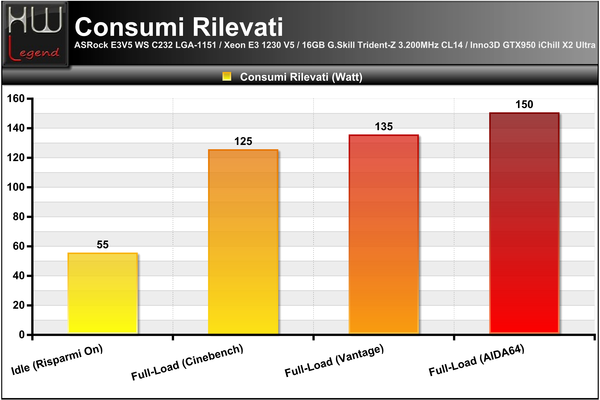

Per concludere abbiamo misurato i consumi del sistema di prova completo, direttamente alla presa di corrente. Le misurazioni sono state ripetute più volte, nel grafico la media delle letture nelle seguenti condizioni:

• Idle con funzionalità di risparmio energetico attivate;
• Full-Load eseguendo il programma Cinebench R11.5;
• Full-Load eseguendo i test CPU del 3DMark Vantage;
• Full-Load Stress eseguendo 30 minuti del System Stability Test di AIDA64 Extreme.

Come possiamo osservare dal grafico riepilogativo, i valori di consumo registrati dalla nostra piattaforma di test si dimostrano più che buoni. Alla luce delle nostre rilevazioni non possiamo che ritenerci piacevolmente soddisfatti di questa scheda madre targata ASRock.

{jospagebreak_scroll title=Conclusioni:}

Conclusioni:

	Prestazioni:
	Consumi:
	Rapporto Qualità/Prezzo:
	Giudizio Complessivo:

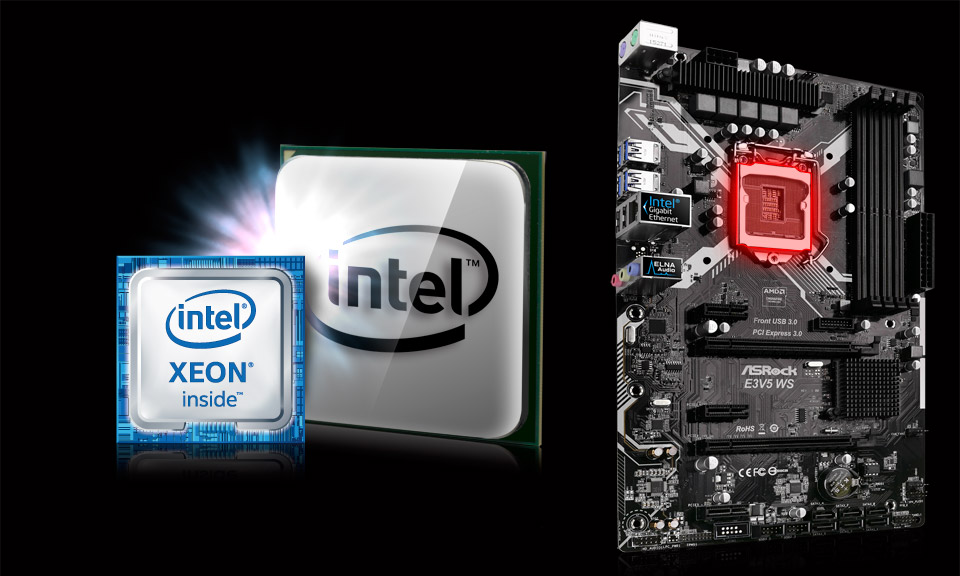

La nuovissima ASRock E3V5 WS rappresenta la soluzione ideale per i professionisti che necessitano di una base solida per la realizzazione di un sistema da lavoro estremamente stabile e performante. A differenza delle soluzioni tradizionali questo prodotto si basa sul nuovo chipset C232, appositamente pensato per garantire il pieno supporto verso i microprocessori Xeon E3 1200 V5, basati su architettura Skylake a 14 nanometri, recentemente presentati dal colosso di Santa Clara, oltre che con tutte le tradizionali soluzioni Pentium e Core per sistemi desktop. Ricordiamo ancora una volta che non sarà tuttavia possibile sfruttare in alcun modo l’eventuale componente grafica integrata, data l’assenza delle uscite video necessarie su piastra.

Non mancano, di conseguenza, tutta una serie di funzionalità esclusive normalmente precluse nei tradizionali sistemi desktop. Tra queste non possiamo non menzionare il supporto verso i moduli di memoria DDR4 provvisti di correzione degli errori (ECC), la possibilità di utilizzare soluzioni grafiche discrete di tipo professionale NVIDIA Quadro o AMD FirePro, nonché la certificazione ufficiale verso i sistemi operativi Windows Server.

La circuiteria di alimentazione da 5 fasi è espressamente progettata per garantire un’ottima stabilità e durevolezza nel tempo, aspetti di fondamentale importanza quando si parla di sistemi pensati ai professionisti. Gli stadi di alimentazione, infatti, prevedono componenti discreti di eccellente qualità, tra cui condensatori allo stato solido prodotti da aziende giapponesi leader nel settore e induttanze “Premium Power Choke” capaci di gestire ben 50A di corrente. L’azienda ha, inoltre, implementato l’ormai nota tecnologia proprietaria Full Spike Protection, pensata per incrementare la longevità dei vari circuiti grazie ad una serie di protezioni integrate.

Durante l’esecuzione delle nostre prove abbiamo osservato un’elevata stabilità della motherboard con temperature assolutamente basse del dissipatore in zona alimentazione. Ovviamente, vista la tipologia di utenza a cui si rivolge questo prodotto, non troviamo funzionalità specifiche dedicate all’overclocking, se non la tecnologia proprietaria DDR4 Non-Z OC, pensata per garantire un’ottimizzazione semplice e veloce del comparto di memoria, agendo esclusivamente sulle latenze. Ne abbiamo verificato il funzionamento con alcuni tra gli applicativi più sensibili ad un intervento di questo tipo, ottenendo risultati indubbiamente positivi.

Tra le mancanze più significative che ci sentiamo di evidenziare troviamo senza dubbio l’impossibilità di utilizzare una delle recenti unità SSD ad alte prestazioni di tipo M.2 PCIe (ovviamente a meno di non munirsi di un adattatore dedicato su slot PCIe) e l’assenza del supporto verso il nuovo standard di trasmissione USB 3.1.

La scheda madre è disponibile sul mercato italiano ad un prezzo medio di circa 115€ IVA compresa, cifra che riteniamo ampiamente giustificata dalle caratteristiche tecniche, dalle funzionalità implementate e dalle potenzialità offerte da questo prodotto.

Pro:

• Ottima scelta dei componenti;
• Ottimo layout e qualità costruttiva;
• Circuiteria di alimentazione da 5 Fasi;
• Tecnologia Full Spike Protection a garanzia della longevità dei vari circuiti;
• Tecnologia DDR4 Non-Z OC;
• Nuovo PCH Intel C232;
• Eccellente stabilità operativa durante le sessioni di test;
• Ottime prestazioni complessive;
• Supporto verso tutti i nuovi microprocessori Xeon E3 1200 V5, Pentium e Core Skylake a 14nm;
• Supporto per moduli di memoria DDR4 provvisti di correzione degli errori (ECC);
• Buona disponibilità di connessioni;
• BIOS completo, ricco di parametri e decisamente stabile e maturo;
• Interfaccia di rete Gigabit Ethernet Intel di classe server (I219LM);
• Certificazione ufficiale per i sistemi operativi Windows Server;
• Supporto per le soluzioni grafiche professionali NVIDIA Quadro ed AMD FirePro.

Contro:

• Mancanza di connessioni M.2 PCIe nonché del supporto verso il recente standard USB 3.1;
• Impossibilità di sfruttare l’eventuale componente grafica integrata nel microprocessore.

Si ringrazia  per il sample fornitoci.

Gianluca Cecca – delly – Admin di HW Legend
