Come di consueto, il debutto di una nuova architettura è associato alla presentazione di una nuova linea di PCH ed è, di conseguenza, causa di nuovo fermento nel mercato delle schede madri. Nell’articolo che vi proponiamo nella giornata odierna, abbiamo il piacere di potervi parlare di una delle ultime proposte realizzate dal produttore ASRock, nello specifico la recente scheda madre Z370 Killer SLI, dedicata ai videogiocatori e proposta ad un prezzo estremamente interessante. Il prodotto si contraddistingue, oltre che per un look moderno ed intrigante, soprattutto per l’adozione del nuovo PCH di punta Z370 Express di Intel, capace di garantire pieno supporto verso tutte le ultime soluzioni mainstream del colosso di Santa Clara, appartenenti alla famiglia Coffee Lake-S. Per la gioia degli utenti più esigenti sono state previste numerose funzionalità di assoluto spessore, tra le quali non possiamo non citare la presenza di una doppia interfaccia Ultra M.2 PCI-Express da 32Gb/s e di un’accattivante sistema di illuminazione basato su tecnologia proprietaria RGB LED. Non ci resta che augurarci che la lettura sia di vostro gradimento!

ASRock Z370 Killer SLI – Intel Z370 Express – LGA-1151 – Recensione di Gianluca Cecca | delly – Voto: 4,5/5

Introduzione:

ASRock Inc. è una azienda informatica fondata nel 2002 come sussidiaria della più rinomata ASUSTek. L’obiettivo principale era quello di produrre schede madri indirizzate principalmente alla fascia entry-level del mercato. Inizialmente, infatti, l’azienda produceva schede madri OEM poco costose utilizzando soprattutto vecchi chipset. Questi prodotti ebbero successo oltre che per il loro prezzo contenuto anche per la loro elevata affidabilità.

Dedicando sforzi per portare ai clienti schede madri innovative e affidabili con il concetto progettuale delle 3 C, “Creative, Considerate, Cost-effective”, ASRock ha fondato con successo un noto marchio leader del settore delle migliori schede madri per rapporto prezzo/prestazioni. L’alto riconoscimento dei prodotti ASRock deriva dalla devozione della società a portare ai clienti i migliori prodotti basandosi sui suddetti principi.

Oltre alle caratteristiche creative e alle funzionalità dei loro prodotti, gli ingegneri ASRock, prestano particolare attenzione alla EMI, termica, acustica e alle modalità per ottenere la completa soddisfazione del cliente.

ASRock fornisce particolare attenzione alla questione eco-ambientale con il rilascio di prodotti ROHS e alle funzioni di risparmio energetico per rispettare l’ambiente. Ci sentiamo di sottolineare questo particolare aspetto, in quanto non sono molte le aziende che lo prendono in considerazione.

Negli ultimi anni le enormi potenzialità e qualità dei suoi prodotti sono notevolmente cresciute, pur mantenendo uno dei migliori rapporti qualità/prezzo di sempre. Maggiori informazioni le trovate sul Sito ASRock.

{jospagebreak_scroll title=PCH Intel Serie 300 – Principali Caratteristiche Tecniche e Novità:&heading=Introduzione:}

PCH Intel Serie 300 – Principali Caratteristiche Tecniche e Novità:

Come di consueto, in concomitanza con il debutto di una nuova architettura Core, è abitudine di Intel presentare anche una nuova linea di PCH, in questo caso appartenenti alla Serie 300 ed espressamente pensati per offrire pieno supporto verso i nuovi microprocessori di ottava generazione, meglio noti con il nome in codice “Coffee Lake”.

A differenza di quanto avvenuto durante il passaggio da Skylake a Kaby Lake, in quest’occasione, il colosso di Santa Clara, si è visto obbligato ad apportare alcune modifiche tecniche per quanto riguarda il socket di connessione LGA-1151, nello specifico in quanto a funzionalità di alcuni dei pin che lo compongono, al fine di garantire la corretta alimentazione degli ultimi microprocessori, contraddistinti dalla presenza di un maggior quantitativo di core integrati.

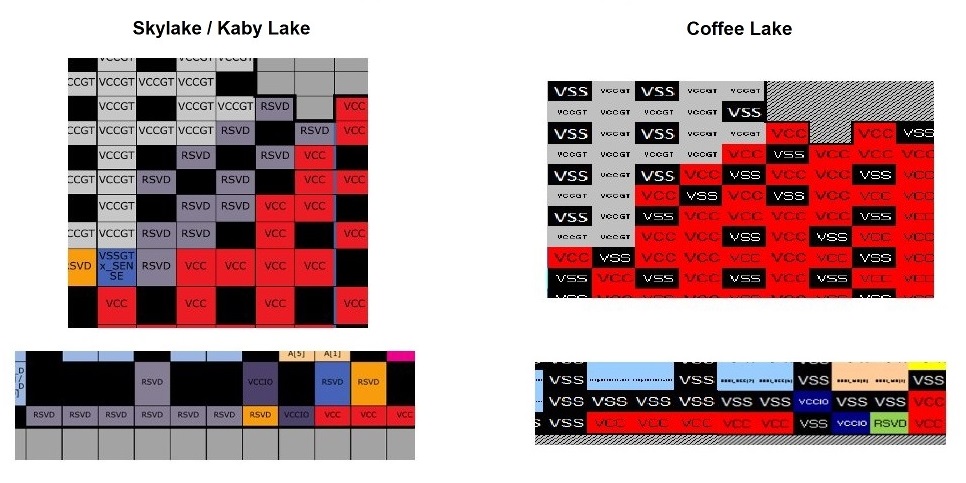

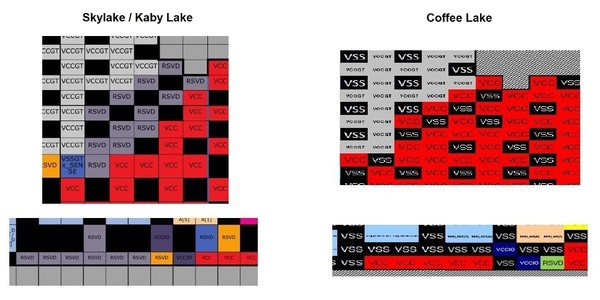

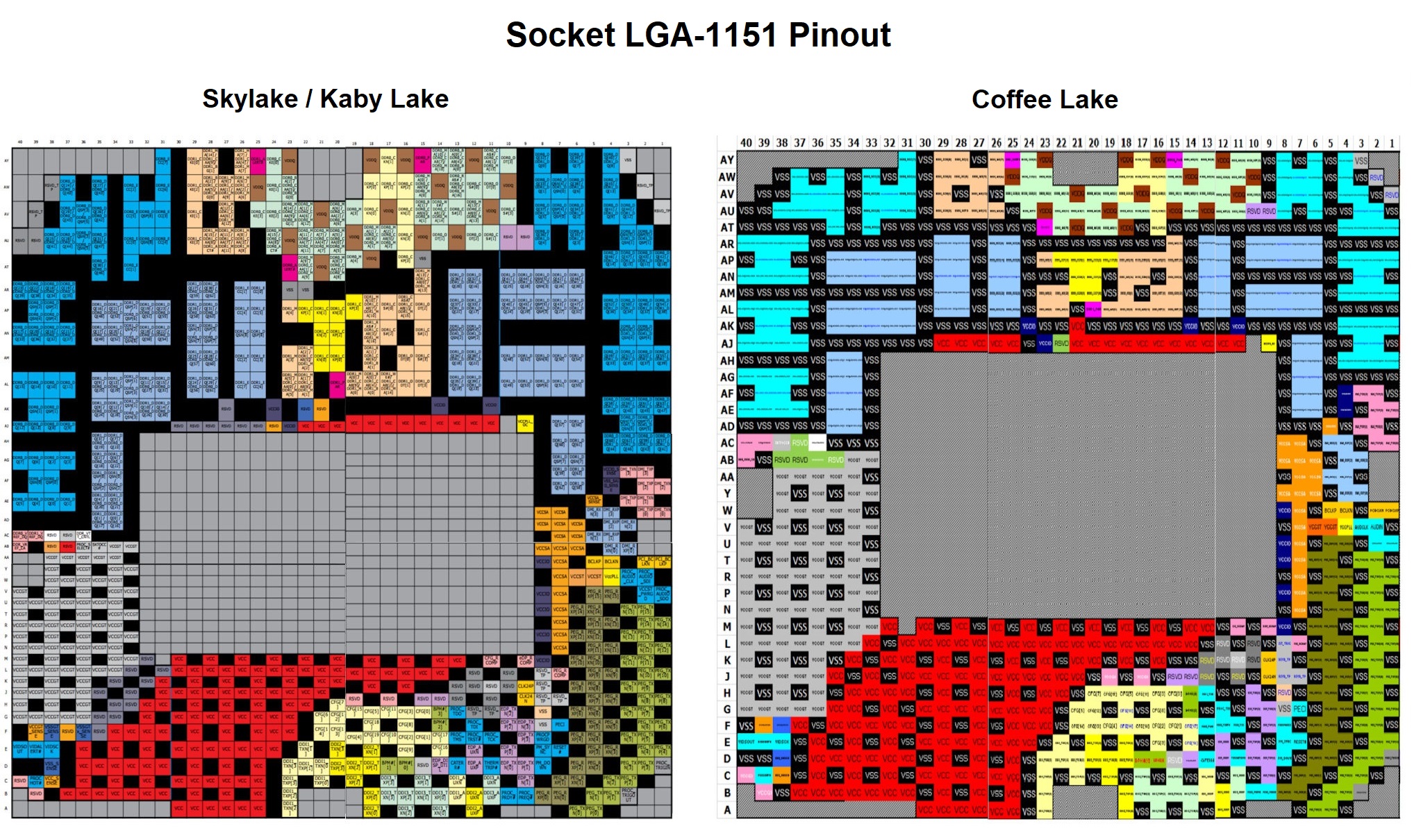

Come possiamo osservare dall’immagine, nel socket LGA-1151 dedicato ai microprocessori di ottava generazione sono stati riassegnati alcuni dei pin precedentemente non utilizzati (i cosiddetti pin riservati, identificati con l’acronimo “RSVD”), abilitandone funzione di VSS (Ground) e VCC (Power) al fine, come anticipato, di fornire il maggior quantitativo di energia necessario per il corretto funzionamento delle nuove CPU.

Una diretta conseguenza di tutti questi interventi consiste nell’impossibilità, seppur non vi siano differenze in termini di quantitativo complessivo di pin, di utilizzare i microprocessori delle passate generazioni sulla nuova piattaforma e viceversa. Sulle nuove schede madri provviste di PCH Serie 300, infatti, viene ufficialmente garantito esclusivamente il supporto agli ultimi microprocessori di ottava generazione.

Il colosso americano, almeno in questa prima fase, ha scelto di commercializzare un solo modello di PCH, nello specifico la variante più avanzata, denominata Z370 Express. I modelli meno completi, e di conseguenza più economici, vedranno probabilmente la luce nelle prossime settimane, presumibilmente in concomitanza con il completamento della line-up Coffee Lake-S, ovvero con la presentazione dei vari Celeron, Pentium ed eventuali ulteriori modelli Core i3, i5 e i7 di ottava generazione.

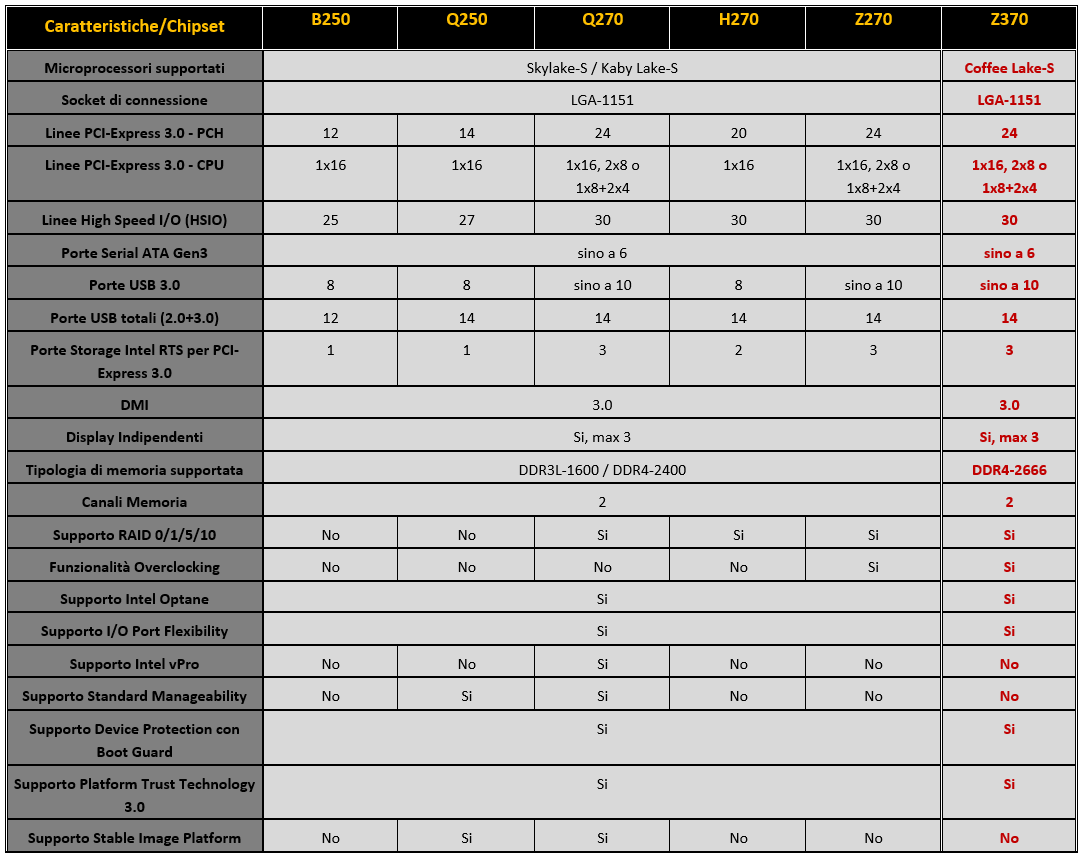

Come possiamo notare, confrontando il precedente modello di punta Z270 Express con il nuovo Z370 Express di pari fascia, non riscontriamo molte novità, escludendo come già detto il supporto verso i nuovi microprocessori. Tra le varie funzionalità esclusive viene ad esempio mantenuto il pieno supporto alle interessanti soluzioni Intel Optane, basate sull’innovativa tecnologia di memoria 3D XPoint, sviluppata dal colosso di Santa Clara in stretta collaborazione con Micron con l’obiettivo di combinare i punti di forza delle prestanti memorie NAND Flash con quelli tipici delle più tradizionali SDRAM.

In questa maniera sarà possibile la realizzazione di soluzioni contraddistinte da una capacità di archiviazione ben più elevata rispetto agli standard attuali, pur senza rinunciare alla bassa latenza, notevole prestazioni velocistiche e soprattutto a costi sensibilmente inferiori. Nel diagramma che segue vi mostriamo la struttura del nuovo modello di punta della linea, vale a dire lo Z370 Express, adottato da ASRock sulla soluzione in esame:

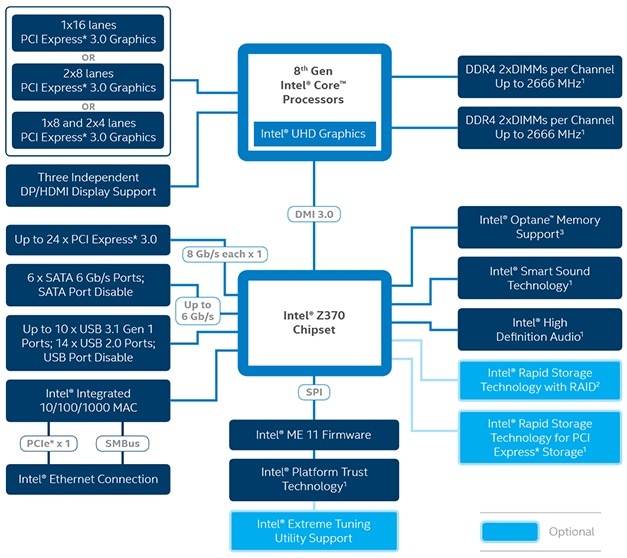

Come vediamo dal diagramma della nuova piattaforma, i nuovi microprocessori Coffee Lake-S mantengono un Memory Controller Integrato (IMC) di tipo Dual Channel, limitando però la compatibilità esclusivamente ai moduli di memoria DDR4. La frequenza operativa massima certificata, inoltre, raggiunge quota 2.666MHz, consentendo una bandwidth massima teorica molto elevata, pari a ben 42,6 GB/s.

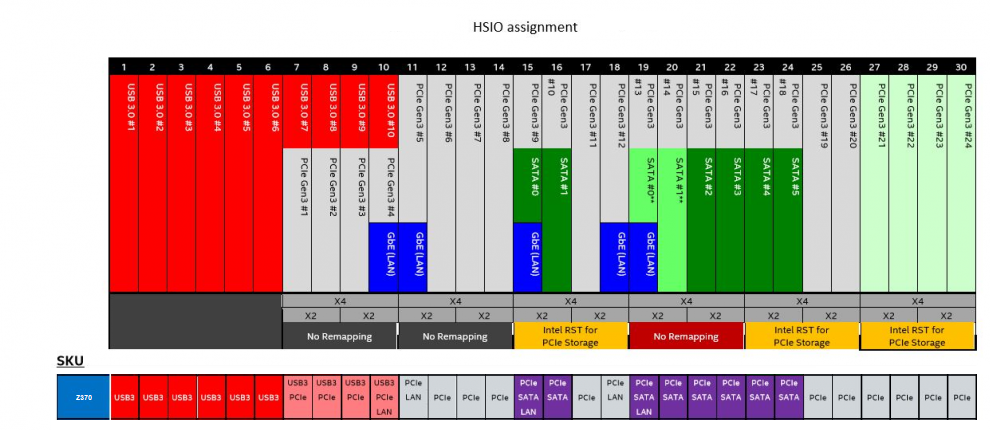

Rispetto alla precedente generazione di PCH (Serie 200) non vi sono da segnalare differenze per ciò che riguarda il controller Serial ATA integrato, sempre in grado di gestire un massimo di sei porte di terza generazione a 6Gb/s, ed il quantitativo massimo di connessioni USB 3.0, sempre esteso a ben 10 porte, su un totale complessivo di 14 porte (USB 2.0 + USB 3.0).

Nessuna novità per quanto riguarda il Controller PCI-Express integrato nel microprocessore, sempre in grado di gestire un massimo di 16 linee PCI-Express 3.0. Sarà quindi possibile, qualora la propria scheda madre preveda degli slot necessari, realizzare sistemi Multi-GPU (NVIDIA SLI o AMD CrossFireX) in configurazione x8/x8, oppure x8/x4/x4. Anche se quest’ultima configurazione potrebbe sembrare alquanto “limitante”, è doveroso ricordare che il nuovo standard PCI-Express prevede una bandwidth doppia rispetto alla precedente generazione, avremo quindi una situazione del tutto equiparabile a una tradizionale configurazione x16/x8/x8 su linee PCI-Express di seconda generazione.

Il nuovo PCH è sempre collegato al microprocessore per mezzo di un Link DMI (Direct Media Interface) di terza generazione da ben 8GT/s, che si occupa di fungere da bridge fra la CPU stessa e i vari controller integrati e non, sfruttando ben quattro linee PCI-Express 3.0 al fine di incrementare l’efficienza ed eliminare qualsiasi collo di bottiglia.

Oltre a quanto detto, il nuovo Intel Z370 Express, include un sottosistema Audio High Definition, un’interfaccia di rete Gigabit e niente meno che ulteriori 24 linee PCI-Express 3.0, la cui gestione è completa discrezione del produttore della scheda madre. Appare innegabile una flessibilità indubbiamente maggiore rispetto al passato e sarà di conseguenza del tutto lecito attendersi soluzioni provviste di molteplici interfacce di collegamento M.2 PCI-Express oppure SATA Express, anche in configurazione mista, a supporto delle più prestanti unità di SSD di nuova generazione presenti sul mercato.

La gestione delle connessioni video (fino a tre display indipendenti) è ancora completamente a carico del microprocessore e non più del PCH stesso come avveniva nei modelli precedenti alla serie 9. A riguardo segnaliamo che le nuove soluzioni Coffee Lake di ottava generazione introducono il pieno supporto non soltanto alla risoluzione 4K UHD, ma anche all’HDR (High Dynamic Range) ed alla profondità colore a 10bit.

Anche i nuovi PCH della Serie 300 sono in grado di garantire il supporto nativo verso la tecnologia Thunderbolt 3 tramite connessione USB Type-C, capace di assicurare una velocità di trasferimento doppia rispetto alla passata generazione dello standard, raggiungendo una banda passante pari a ben 40Gb/s. Specifiche del genere appaiono più che sufficienti per gestire, ad esempio, una soluzione grafica discreta esterna (molto in voga in ambito mobile, al fine di espandere le potenzialità del comparto grafico integrato) oppure una coppia di monitor con pannelli 4K a 60Hz. Valori di tutto rispetto anche sotto il profilo energetico, con possibilità di alimentare periferiche esterne fino a ben 100W di potenza, includendo funzionalità di ricarica veloce.

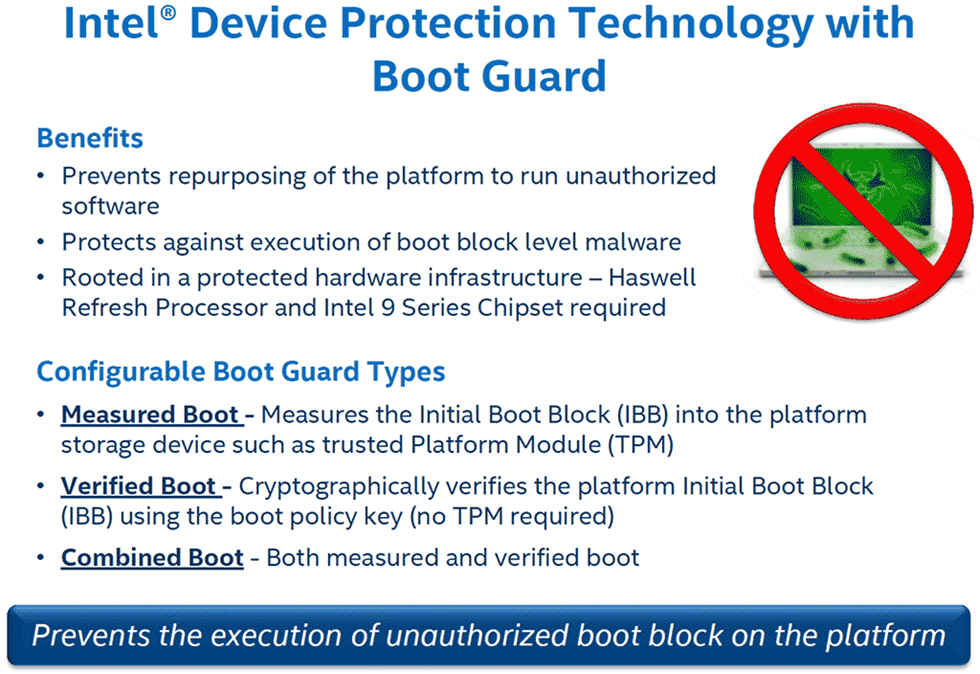

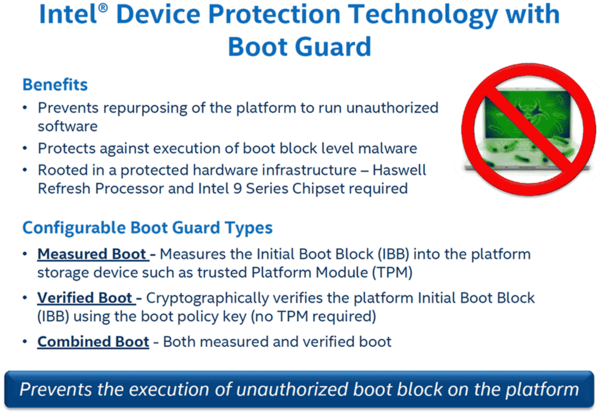

Concludiamo con l’ultima, ma non meno importante, caratteristica confermata anche in questi nuovi PCH. Ci riferiamo alla tecnologia di protezione Intel Device Protection with Boot Guard, pensata per garantire la massima protezione durante la fase di avvio del sistema.

{jospagebreak_scroll title=ASRock Z370 Killer SLI – Confezione e Bundle:}

ASRock Z370 Killer SLI – Confezione e Bundle:

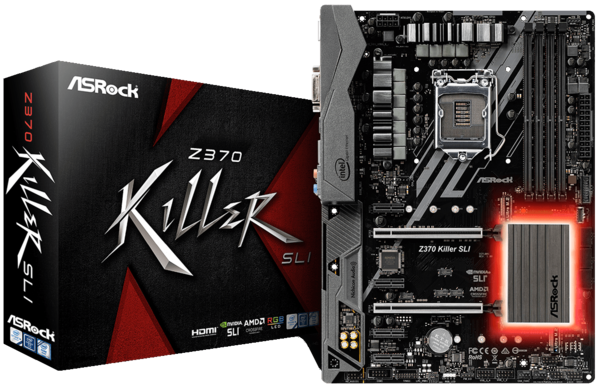

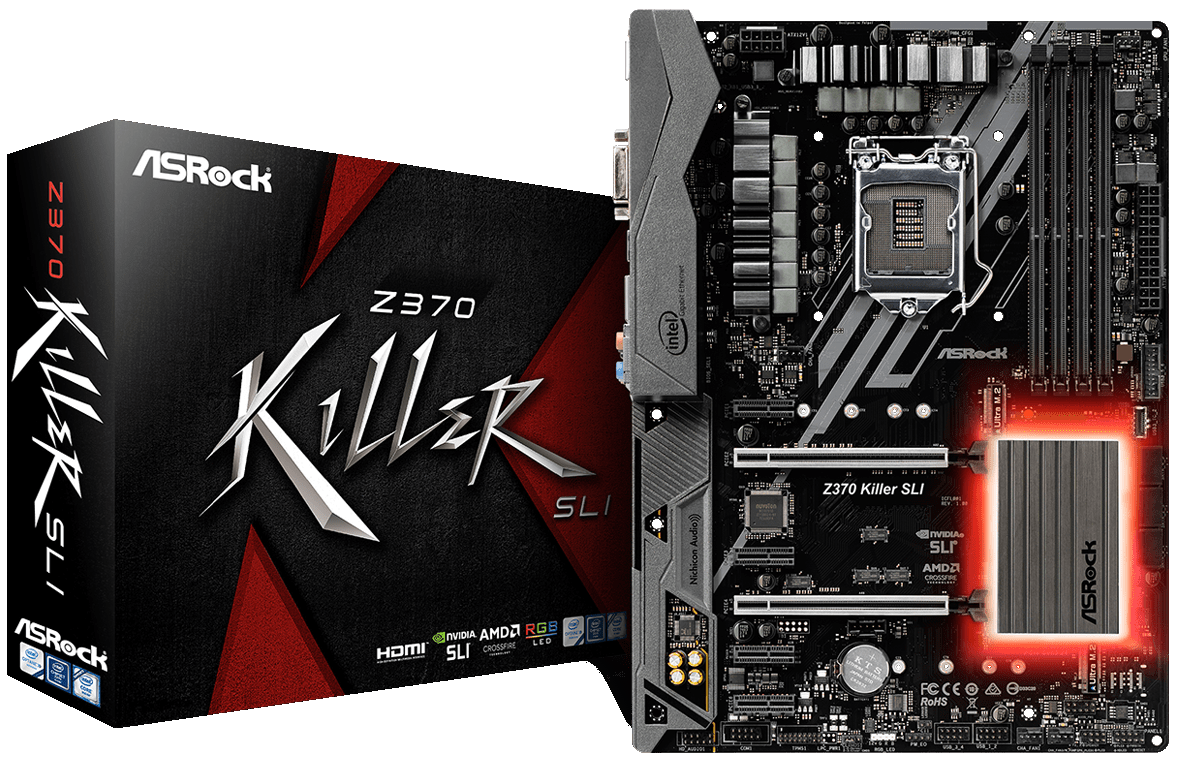

La nuova scheda madre Z370 Killer SLI di ASRock è giunta in redazione all’interno della confezione originale prevista dal noto produttore taiwanese, molto robusta e dalle dimensioni più che generose. Il materiale di cui è costituita, infatti, appare molto resistente e difficile da schiacciare, per cui rappresenta un’ottima protezione per il contenuto.

Esteticamente troviamo una colorazione di base nera con finitura superficiale opaca e grafica molto accattivante, a tal punto che riteniamo improbabile che possa passare inosservata sugli scaffali da esposizione. Gli elementi grafici non rappresentano solo un fattore meramente estetico ma offrono il quadro completo delle funzionalità della scheda madre fornendo al possibile acquirente già l’opportunità di valutare se il prodotto possa soddisfare le proprie esigenze.

La parte frontale della confezione troviamo è dominata dalla presenza dell’immagine stilizzata della lettera “K” che rappresenta la serie di appartenenza del prodotto, vale a dire l’apprezzata line-up Killer dedicata ai videogiocatori con un occhio di riguardo verso il budget. Come osserveremo nel corso del nostro articolo, uno degli aspetti più rilevanti della nuova scheda madre Z370 Killer SLI è da ricercarsi nell’aspetto estetico e nella cura per i dettagli previsti, il tutto ottimamente coniugato alla solita e consueta qualità costruttiva e potenzialità tipiche dei prodotti del marchio taiwanese.

Per la gioia degli appassionati che amano tenere a vista i componenti del proprio sistema, la scheda vanta un design davvero molto particolare e ricercato, in grado di prestarsi ottimamente anche ad eventuali progetti di modding grazie alla presenza di un accattivante sistema di illuminazione a LED di tipo RGB, completamente personalizzabile grazie alla tecnologia proprietaria RGB LED.

Sempre nella parte anteriore della confezione, e precisamente in basso a destra, possiamo notare una serie di icone riguardanti le principali funzionalità del prodotto, tra le quali citiamo l’adozione del nuovissimo PCH Z370 Express, a garanzia della massima compatibilità con tutti i recenti microprocessori Intel di ottava generazione, basati su architettura Coffee Lake. Non manca, inoltre, il pieno supporto verso le tecnologie Multi-GPU di AMD e NVIDIA, con possibilità di installazione di un massimo di due schede grafiche in parallelo (2-Way).

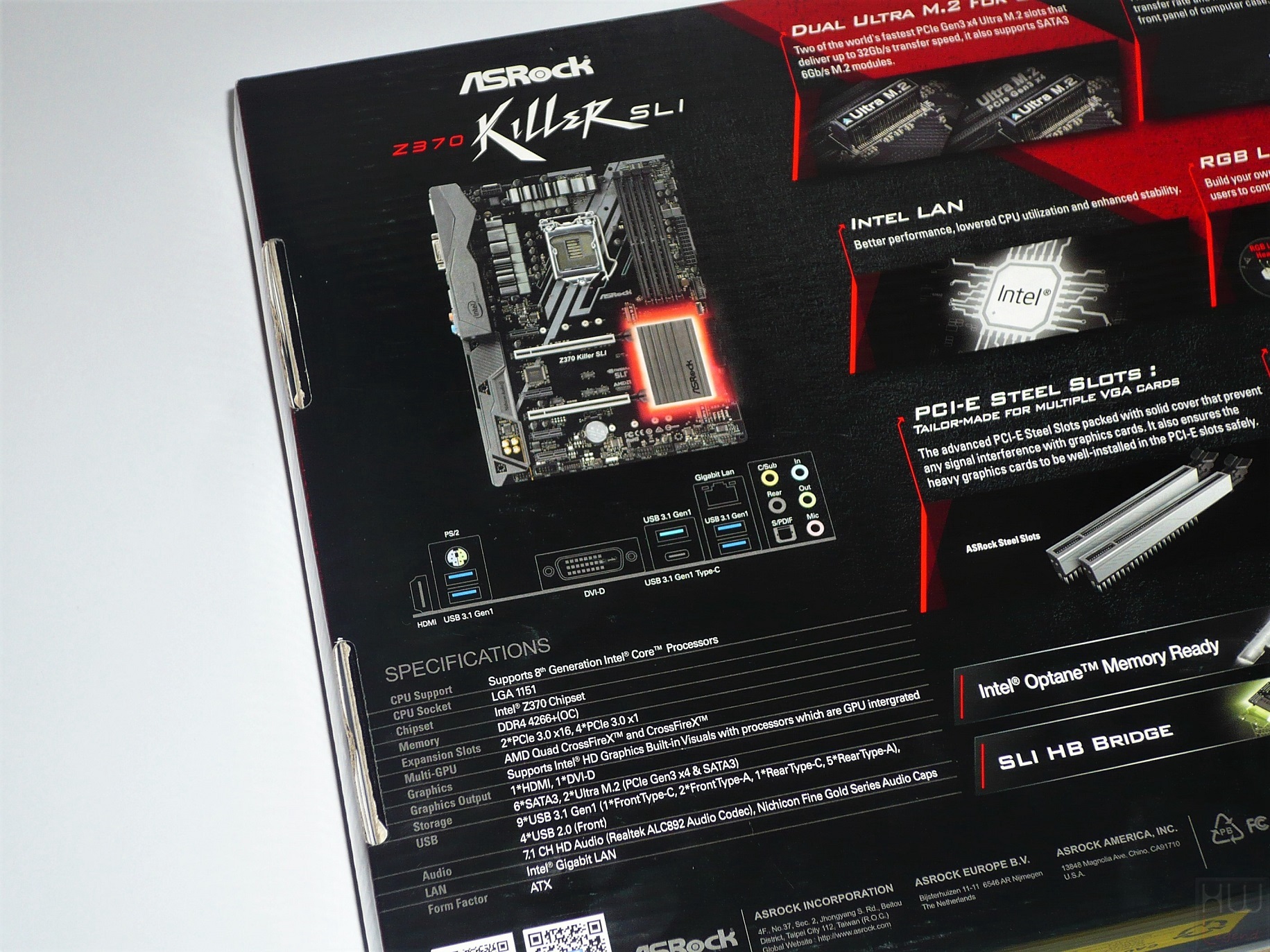

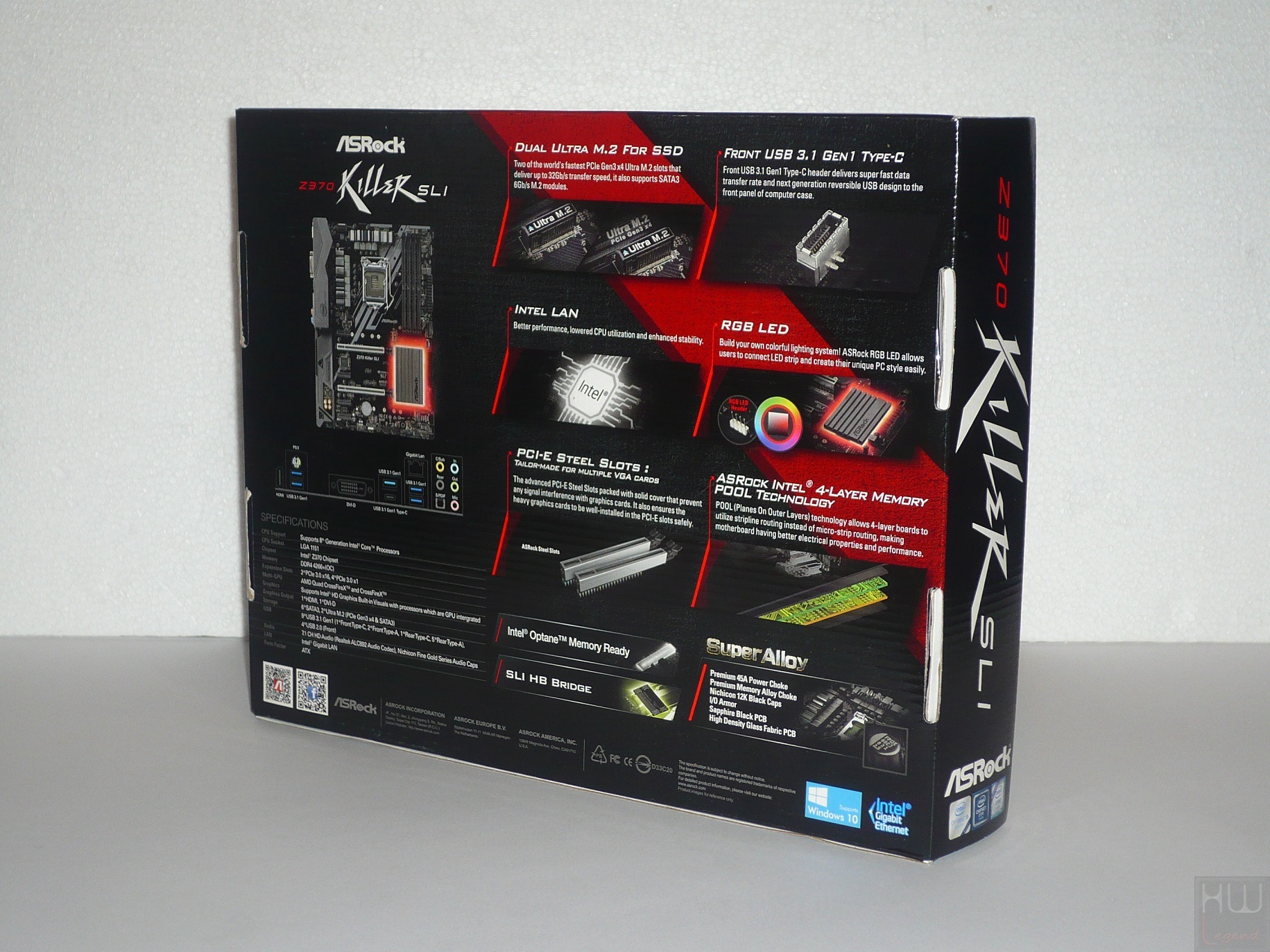

Posteriormente ritroviamo le principali didascalia rappresentative delle tecnologie supportate, questa volta però con maggiori dettagli. Come di consueto viene data giusta enfasi alle tecnologie proprietarie dell’azienda, come la proprietaria RGB LED, pensata per la gestione del sistema di illuminazione a LED previsto, e la certificazione “Super Alloy Motherboard”, a garanzia dell’impiego di componentistica discreta e soluzioni di raffreddamento all’avanguardia, espressamente pensate per garantire non soltanto le migliori prestazioni possibili, ma anche e soprattutto una maggiore stabilità e durevolezza nel tempo.

Non mancano, inoltre, tutta una serie di accorgimenti espressamente pensati per garantire un buon livello di overclocking. Tra questi è doveroso menzionare la presenza di una robusta circuiteria di alimentazione da ben 10 Fasi, nonché di un PCB in grado di garantire una buona resistenza alle torsioni, minori temperature e maggiore efficienza in condizioni di lavoro fuori specifica. Nella nuovissima Z370 Killer SLI sono inoltre previste anche alcune funzionalità esclusive mirate a garantire una maggiore robustezza, come ad esempio i rinforzi metallici sugli slot PCI-Express, perfetti per evitare che con il passare del tempo questi si danneggino sotto il peso delle moderne, e sempre più massicce, schede grafiche 3D.

Troviamo, inoltre, riferimenti sulla presenza di un sottosistema audio a 7.1 canali di buona qualità, provvisto di condensatori giapponesi Nichicon Fine Gold, di un’ottima interfaccia di rete Gigabit Ethernet basata su chip Intel, di una doppia interfaccia M.2 PCI-Express, di tipo Ultra M.2 (PCI-Express Gen3 X4) pensata per l’installazione delle recenti e prestanti unità di storage compatibili. Completano il quadro descrittivo un elenco delle specifiche tecniche della motherboard ed un’immagine della stessa.

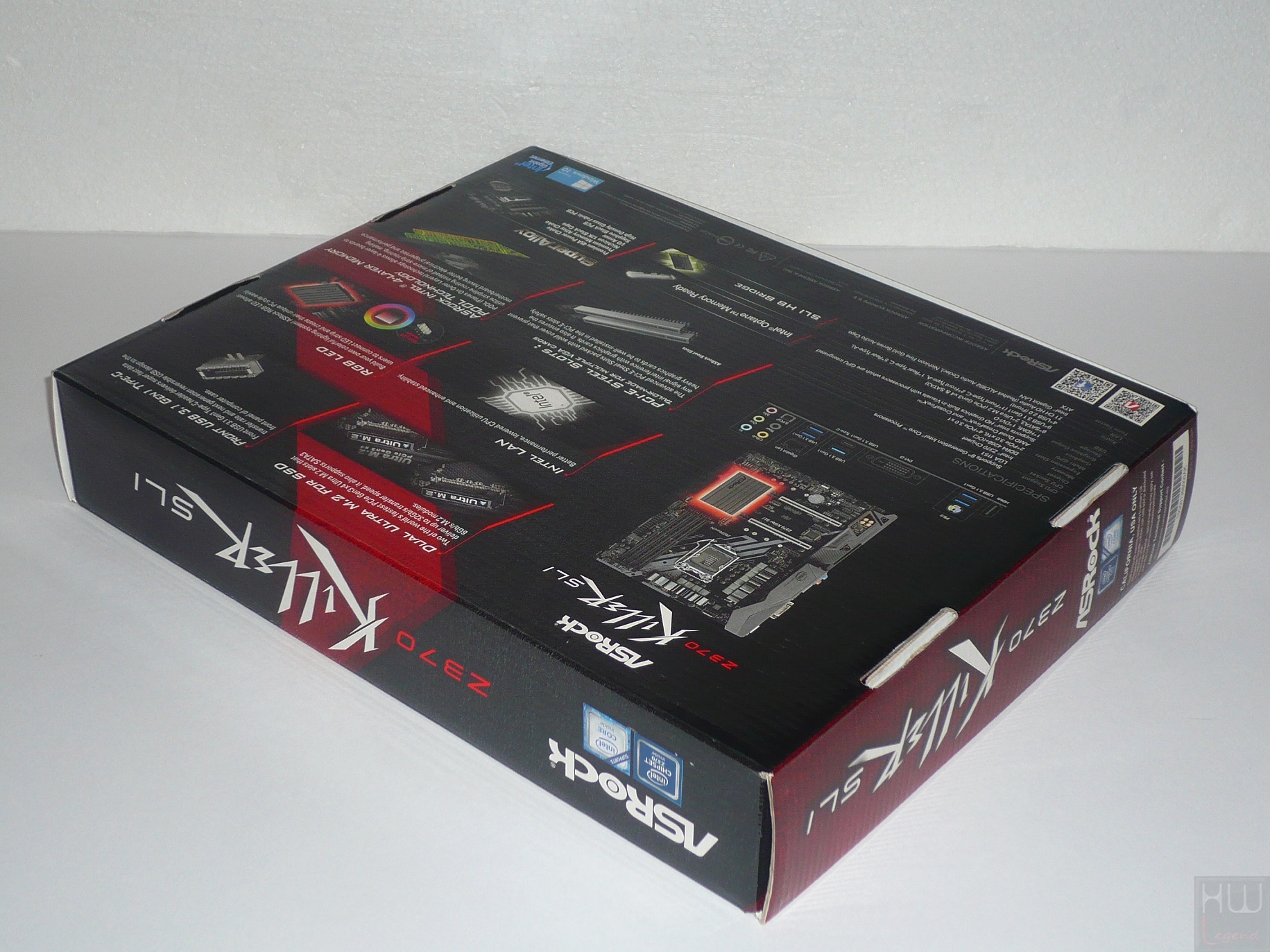

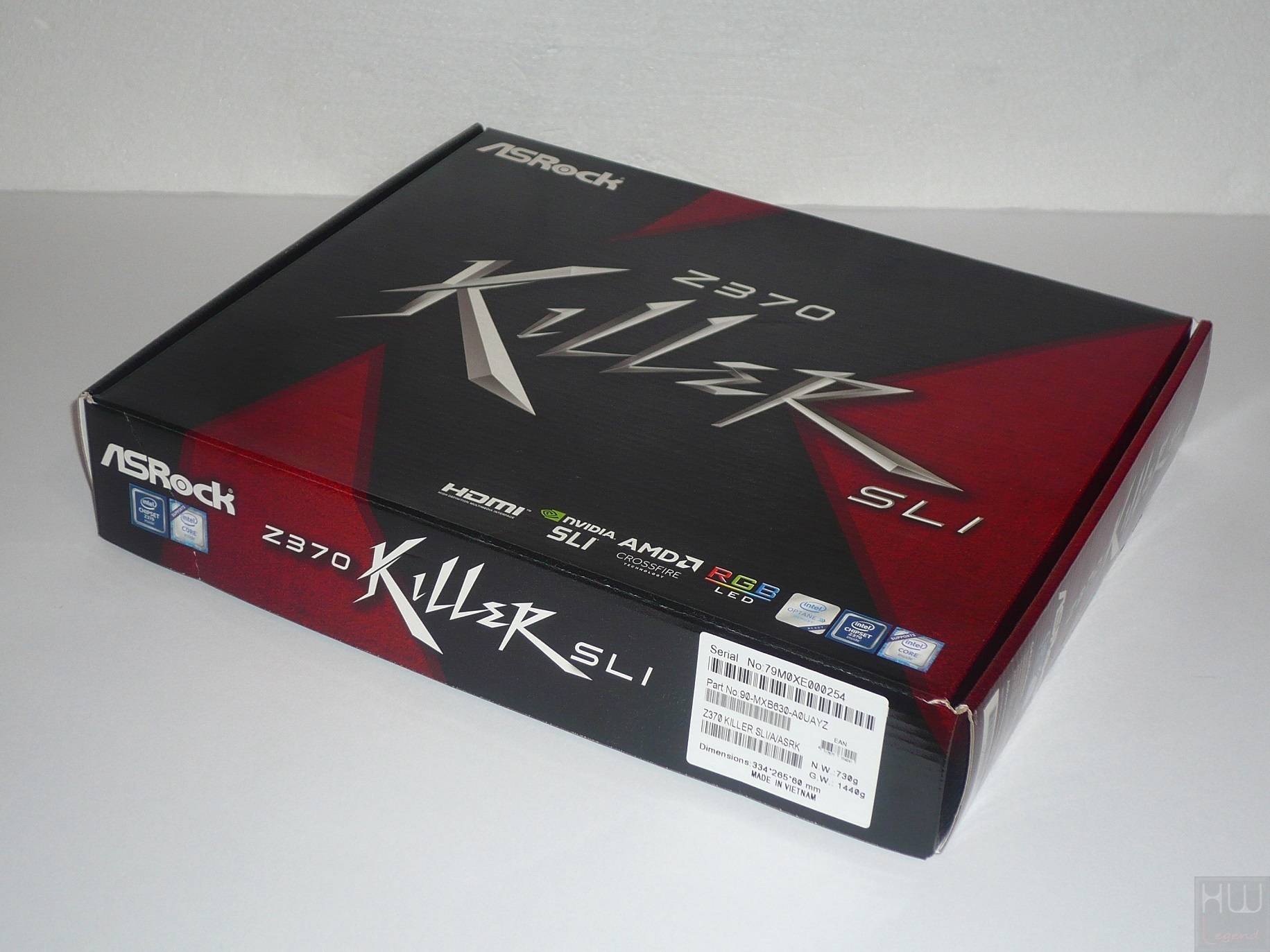

Lateralmente viene riproposto il marchio aziendale e la nomenclatura del prodotto, oltre che una piccola etichetta adesiva riportante tutti i vari codici identificativi e seriali della scheda madre.

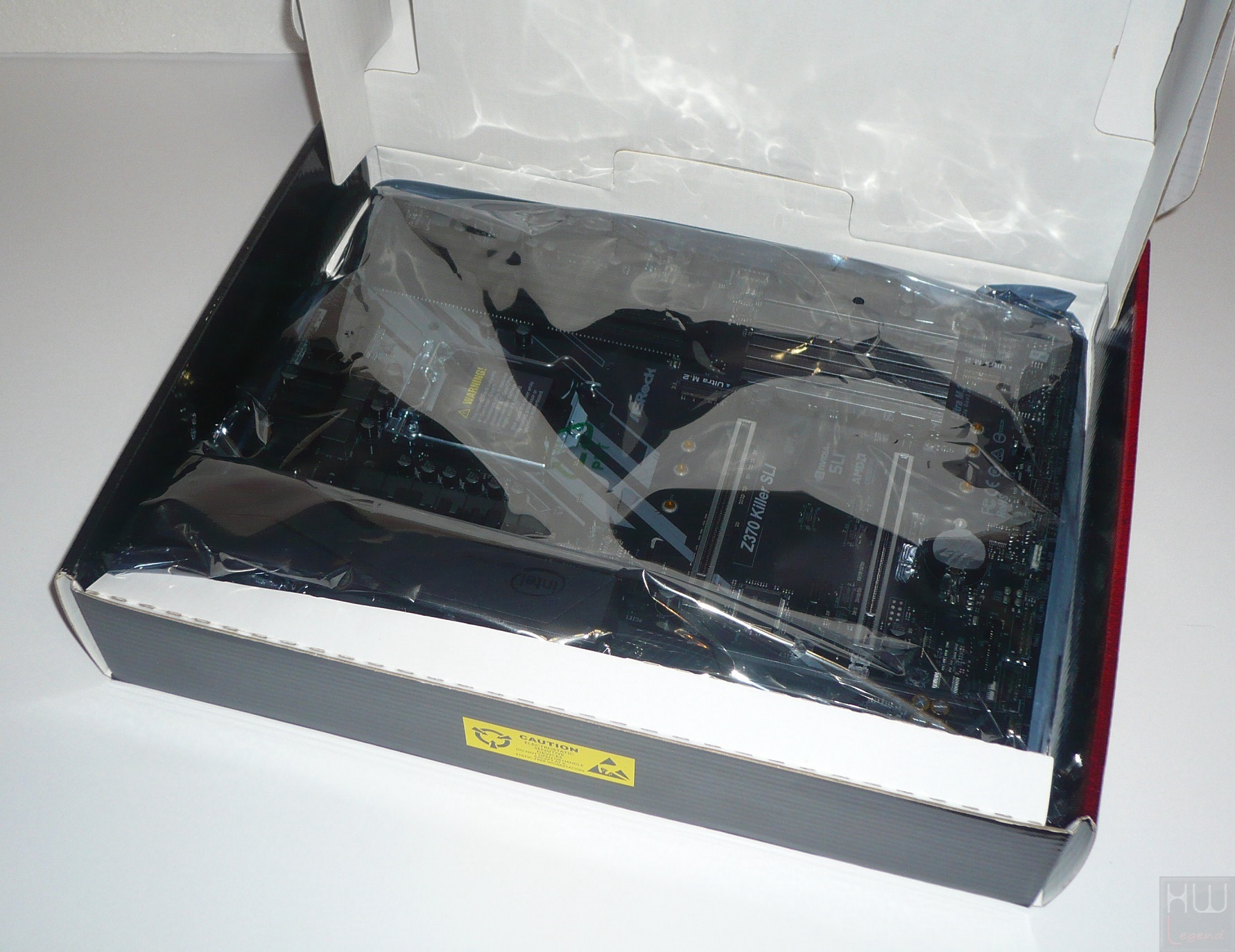

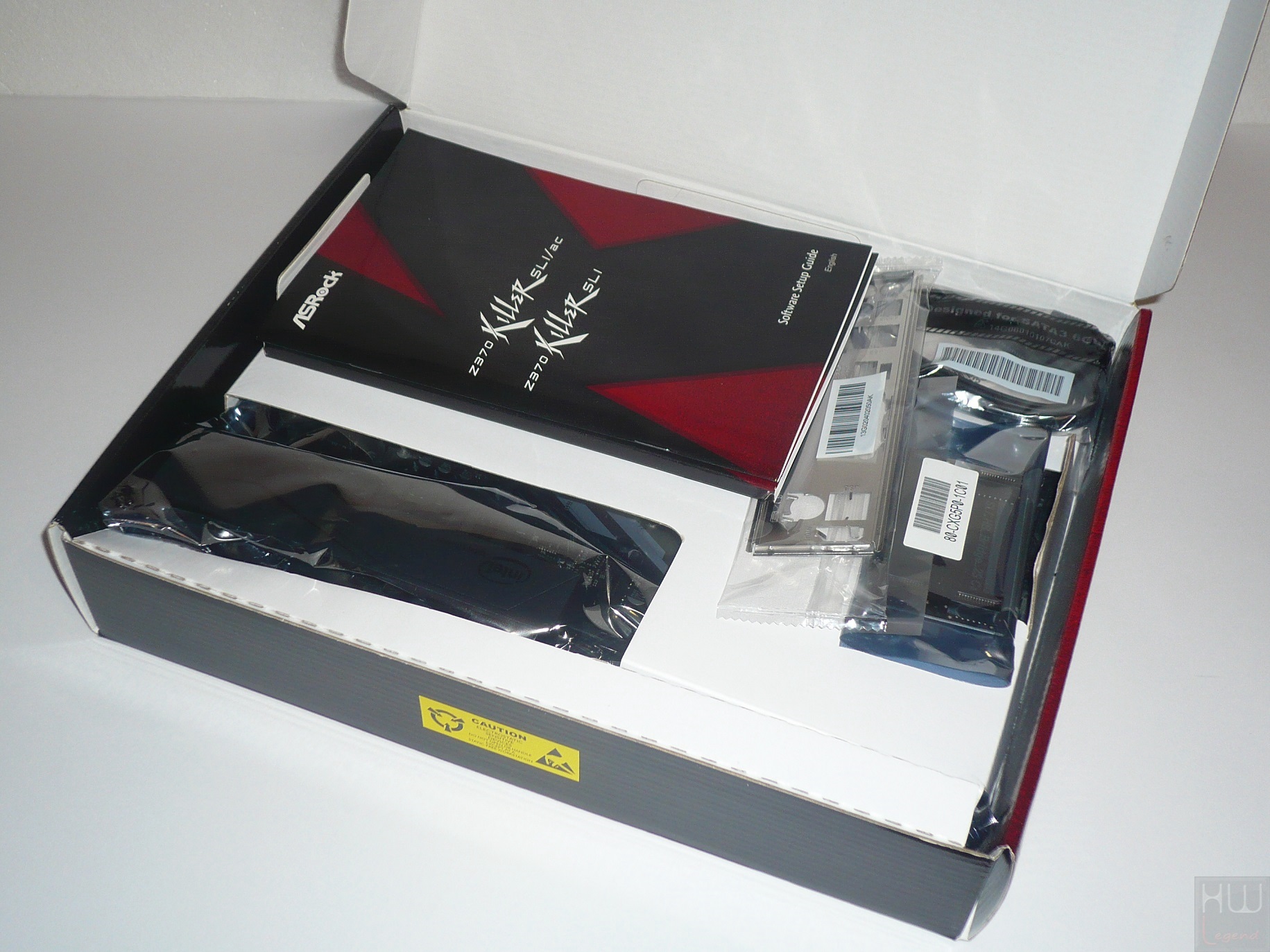

Aprendo la confezione notiamo che, come di consueto, l’interno è diviso in due comodi scomparti. In quello superiore è contenuto tutto il bundle in dotazione mentre in quello inferiore la scheda madre, opportunamente chiusa in una busta in materiale plastico antistatico.

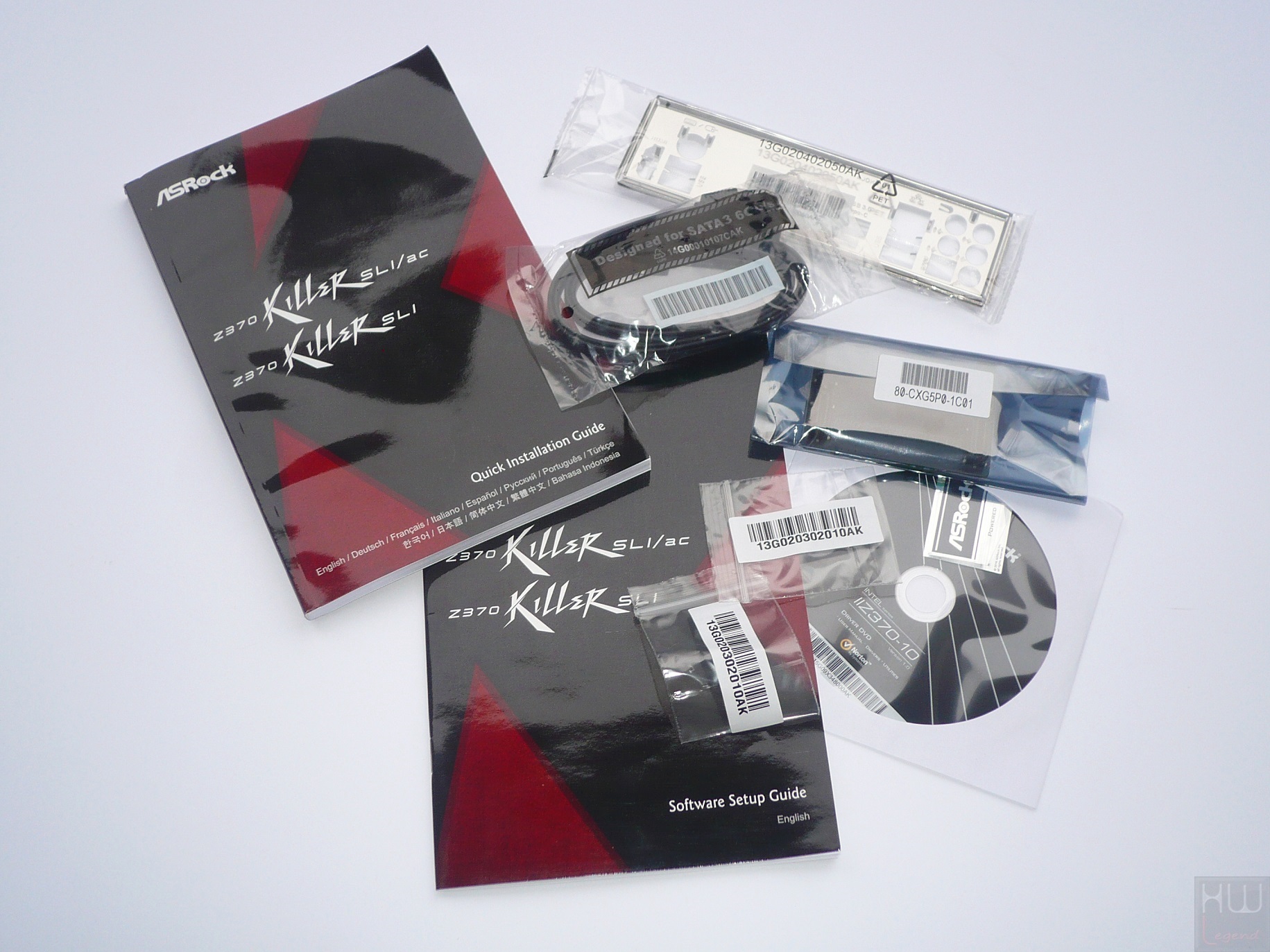

Il bundle fornito appare indubbiamente molto completo e così composto:

2 x Manuali d’istruzioni per l’installazione e l’uso;
1 x DVD contenente driver e utility;
2 x Bustine con N°1 viti per il fissaggio dell’eventuale unità di storage M.2 PCI-Express;
4 x Cavi SATA-III (6Gb/s) di buona qualità;
1 x Adesivo per case;
1 x Bridge NVIDIA SLI HB rigido 2-Way;
1 x Mascherina I/O Shield.

ASRock non ha trascurato alcun dettaglio, curando con molta attenzione e scrupolosità, tutti i particolari. L’apertura della confezione risulta semplice e in pochi secondi ci troveremo di fronte al materiale fornitoci in dotazione. La cura della distribuzione di ogni componente all’interno della confezione, denota l’ottimo studio e attenzione che l’azienda ha riposto. A nostro avviso, il bundle risulta completo e consente fin da subito di godere a pieno del prodotto.

La confezione risulta esteticamente molto curata e gradevole alla vista, consentendo fin da subito di cogliere i vari dettagli sul prodotto che il consumatore finale desidera acquistare. Il manuale di istruzioni risulta completo e lo potete inoltre consultare e scaricare direttamente dal sito del produttore. Ora siamo pronti per andare ad analizzare le specifiche tecniche e le feature principali della scheda madre Z370 Killer SLI.

{jospagebreak_scroll title=ASRock Z370 Killer SLI – Specifiche Tecniche:}

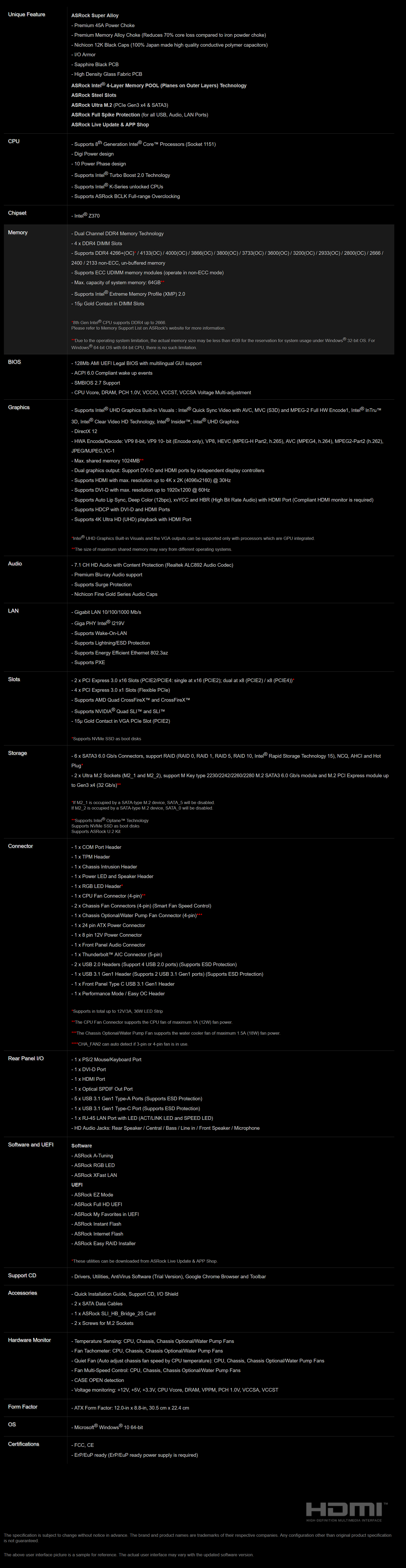

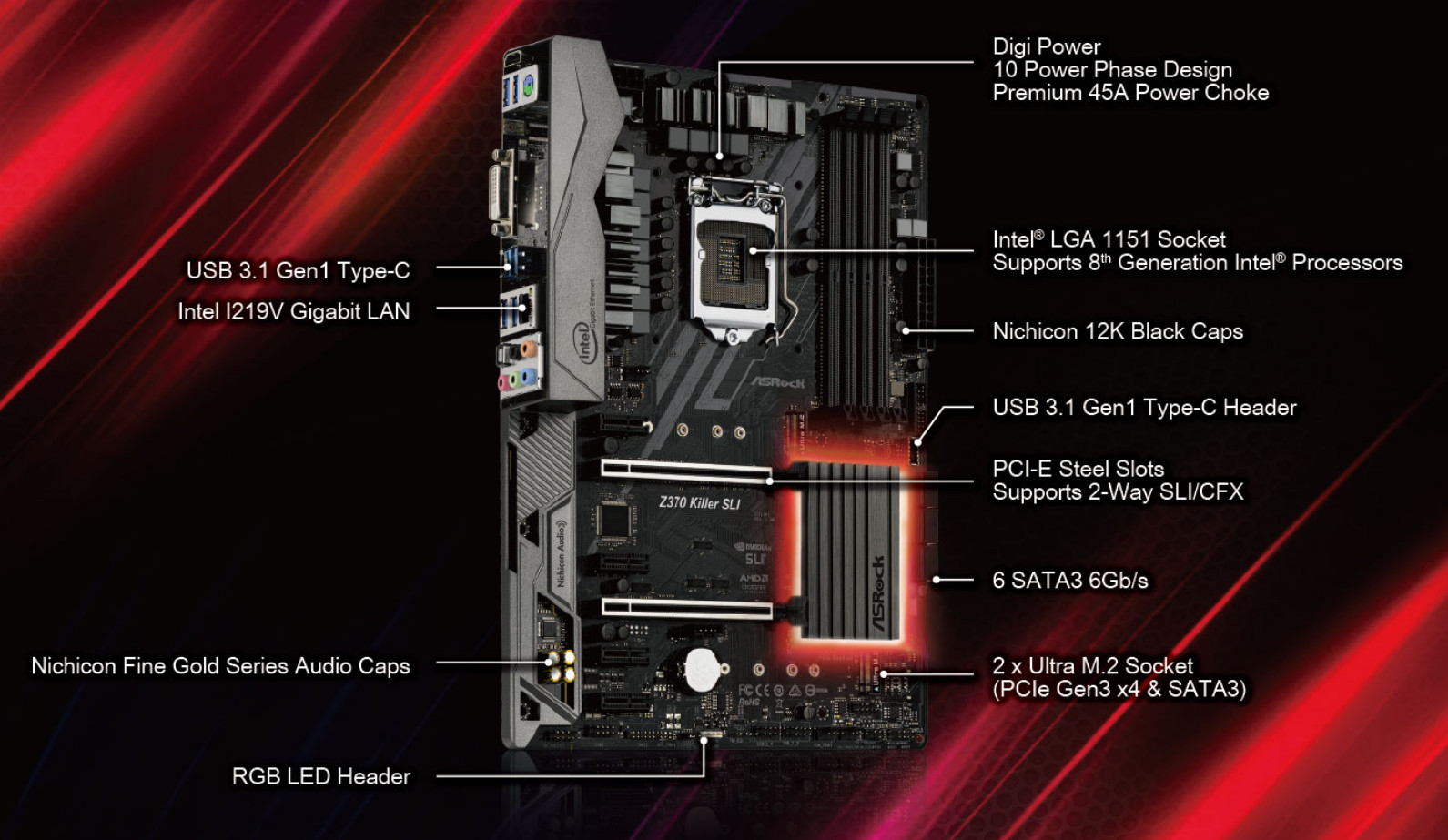

ASRock Z370 Killer SLI – Specifiche Tecniche:

ASRock ha pienamente dimostrato, nel corso degli ultimi anni, di essere un’azienda molto vitale e con una notevole capacità di innovazione. I suoi prodotti sono sempre più ricchi di funzionalità che propongono soluzioni tecniche all’avanguardia ed uniche nel loro genere. Non fa eccezione la nuovissima scheda madre Z370 Killer SLI, una soluzione dedicata ai videogiocatori con un occhio di riguardo verso il costo finale, basata come intuibile sul recente chipset Intel Z370 Express e Socket LGA-1151, appositamente pensati per garantire la piena compatibilità verso tutti i microprocessori Intel di ottava generazione, meglio noti agli appassionati con il nome in codice Coffee Lake.

Anche con queste soluzioni desktop mainstream viene mantenuto il pieno supporto verso i moduli di memoria DDR4 ad alte prestazioni in configurazione Dual-Channel. La proposta di ASRock in esame offre possibilità di installazione di un massimo di 64GB di memoria, con frequenza massima in overclock pari a ben 4.266MHz.

Non manca il supporto agli standard USB 3.1 Gen1 e SATA III 6Gb/s per una migliore gestione di dispositivi di archiviazione, nonché la possibilità di collegare unità SSD di ultima generazione, dotate di interfaccia sia M.2 PCI-Express di tipo M-Key, su bus PCIe Gen 3.0 X4 al fine di garantire una bandwith massima pari a ben 32Gb/s. Pienamente supportate configurazioni Multi-GPU, fino a due schede grafiche in parallelo, sia di NVIDIA (SLI) e sia di AMD (CrossFireX), indubbiamente una buona notizia per i videogiocatori più esigenti. Riportiamo un riassunto delle specifiche tecniche della Z370 Killer SLI così come dichiarate dal produttore taiwanese:

Le caratteristiche tecniche dichiarate mostrano la volontà dell’azienda taiwanese di dare vita ad un prodotto estremamente versatile ed indubbiamente idoneo alla realizzazione di un sistema da gioco stabile ed affidabile. Le CPU attualmente supportate le trovate a questo indirizzo, mentre il QLV delle Memorie RAM è disponibile qui. La scheda è ovviamente pronta per supportare senza problemi il sistema operativo Windows 10.

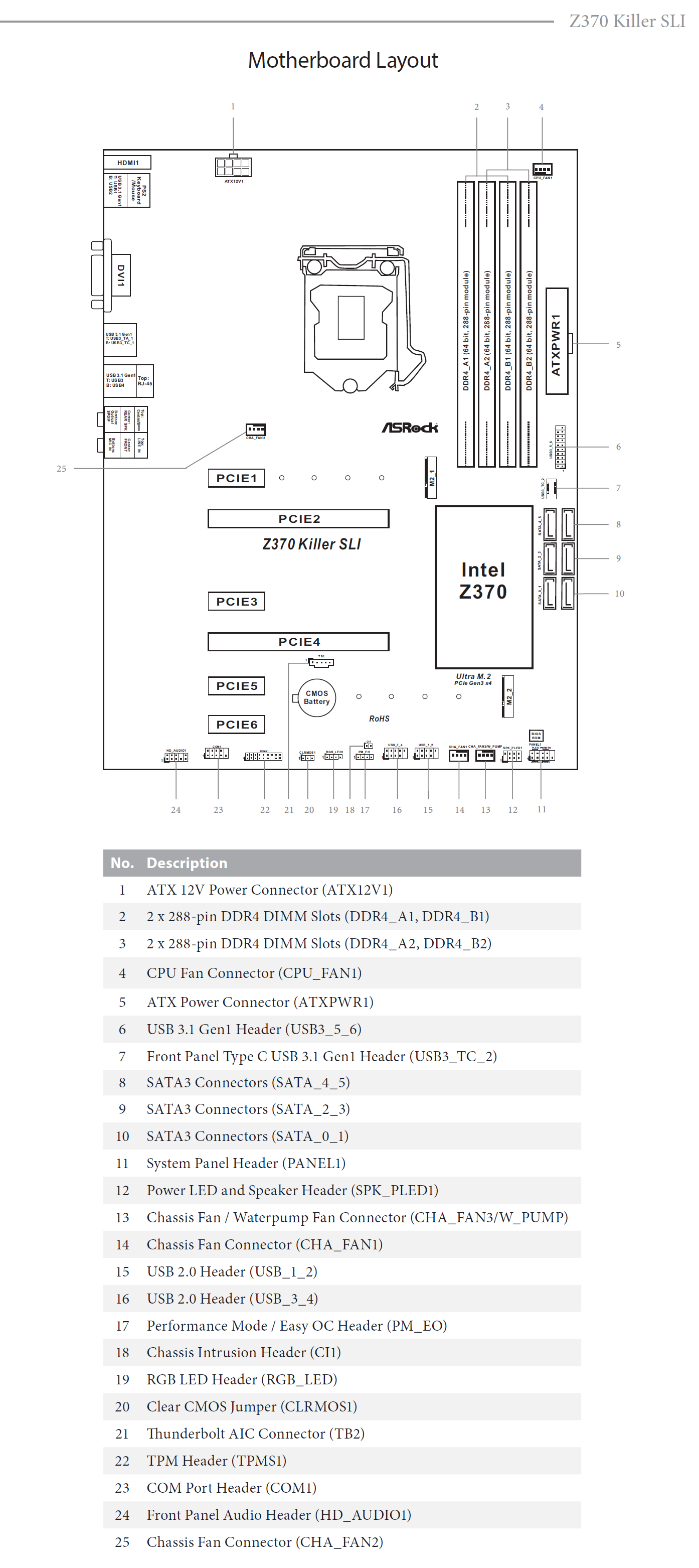

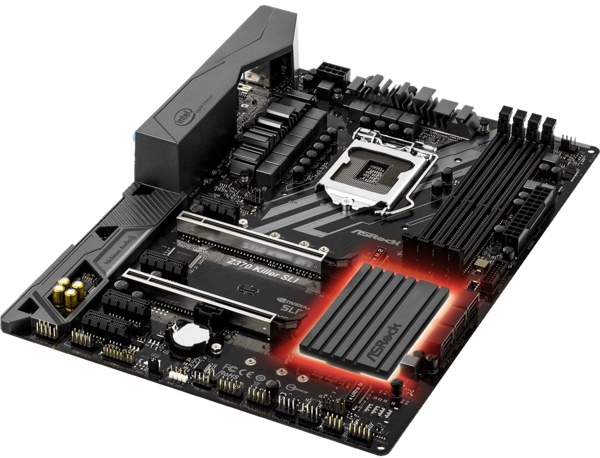

ASRock Z370 Killer SLI – Layout

Per maggiori informazioni visitate il sito ufficiale dedicato a questo prodotto, raggiungibile al seguente indirizzo. Ora siamo pronti per andare ad analizzare in dettaglio la nuova proposta di ASRock.

{jospagebreak_scroll title=La scheda – Parte Prima:}

La scheda – Parte Prima:

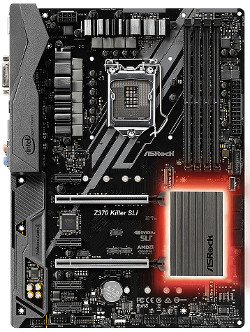

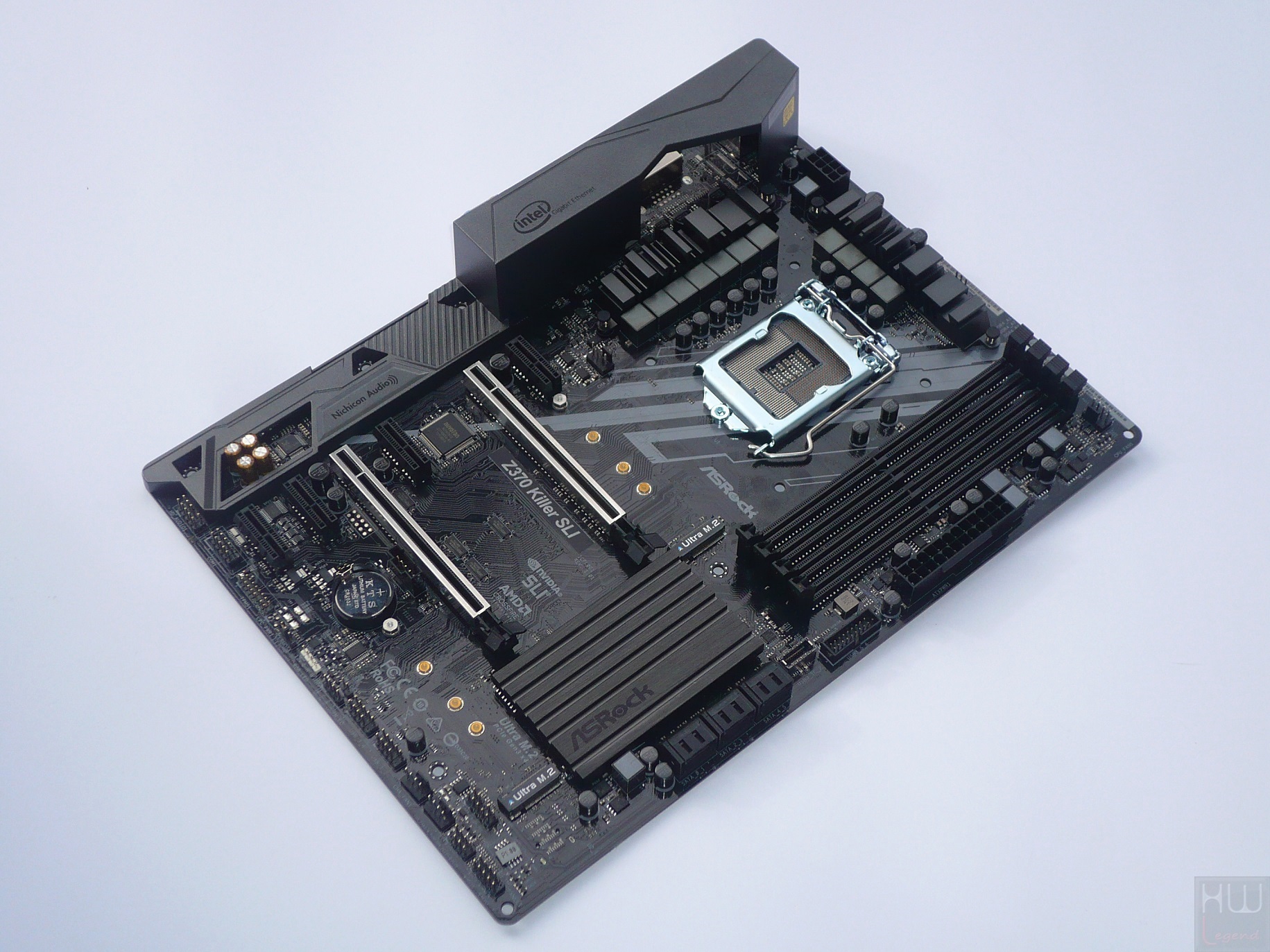

Iniziamo la nostra esplorazione della nuovissima ASRock Z370 Killer SLI osservando e toccando con mano il PCB. Per prima cosa dobbiamo ammettere che la sensazione tattile restituita è di ottima costruzione e solidità, con un elevato grado di rigidità. Tale rigidità eviterà torsioni del PCB quando sottoposto lunghi periodi di utilizzo in qualsiasi condizione ambientale, garantendo longevità e stabilità nel tempo.

Al pari delle ultime produzioni del marchio, anche questo modello adotta un particolare PCB costruito in fibra di vetro ad alta densità. Questo aspetto gli conferisce, oltre che come abbiamo anticipato, un’elevata resistenza alle torsioni, anche una maggiore protezione verso le scariche elettrostatiche (ESD) e una maggiore resistenza all’umidità. Inoltre, l’utilizzo di un PCB di questo tipo, consente di ottimizzare e isolare al meglio le tracce di potenza e di segnale, garantendo maggiore efficienza, prestazioni e temperature più contenute.

La colorazione di base del PCB nera, con finitura lucida, in abbinamento alla particolare nonché appariscente grafica di colore bianco e grigio che riprende, in maniera stilizzata, la lettera iniziale della linea di appartenenza (Killer), dona alla scheda un aspetto unico ed accattivante, che saprà certamente attirare l’attenzione degli appassionati e ben si sposerà, come vedremo in seguito, con l’illuminazione a LED RGB di cui è dotata. Nessuna sorpresa per ciò che riguarda il Form-Factor, pienamente conforme allo standard ATX con dimensioni pari a 30.5 cm x 22.4 cm. Sul lato posteriore non sono presenti elementi di rilievo, escludendo ovviamente il backplate del meccanismo di ritenzione del processore, in questo caso di produzione Foxconn.

Come vediamo il layout appare pulito e ordinato, tutti i componenti sono posti con criterio nello spazio a disposizione. La distribuzione dei principali elementi è davvero ben organizzata e certamente frutto di uno studio approfondito da parte degli ingegneri del marchio. In posizione centrale spicca il socket LGA-1151, in grado di ospitare tutti i microprocessori Core di ottava generazione, meglio noti con il nome in codice Coffee Lake e sviluppati con un processo produttivo a 14 nanometri ancor più ottimizzato. La zona nelle immediate vicinanze appare abbastanza ordinata e libera, caratteristica che facilita l’impiego di dissipatori anche voluminosi.

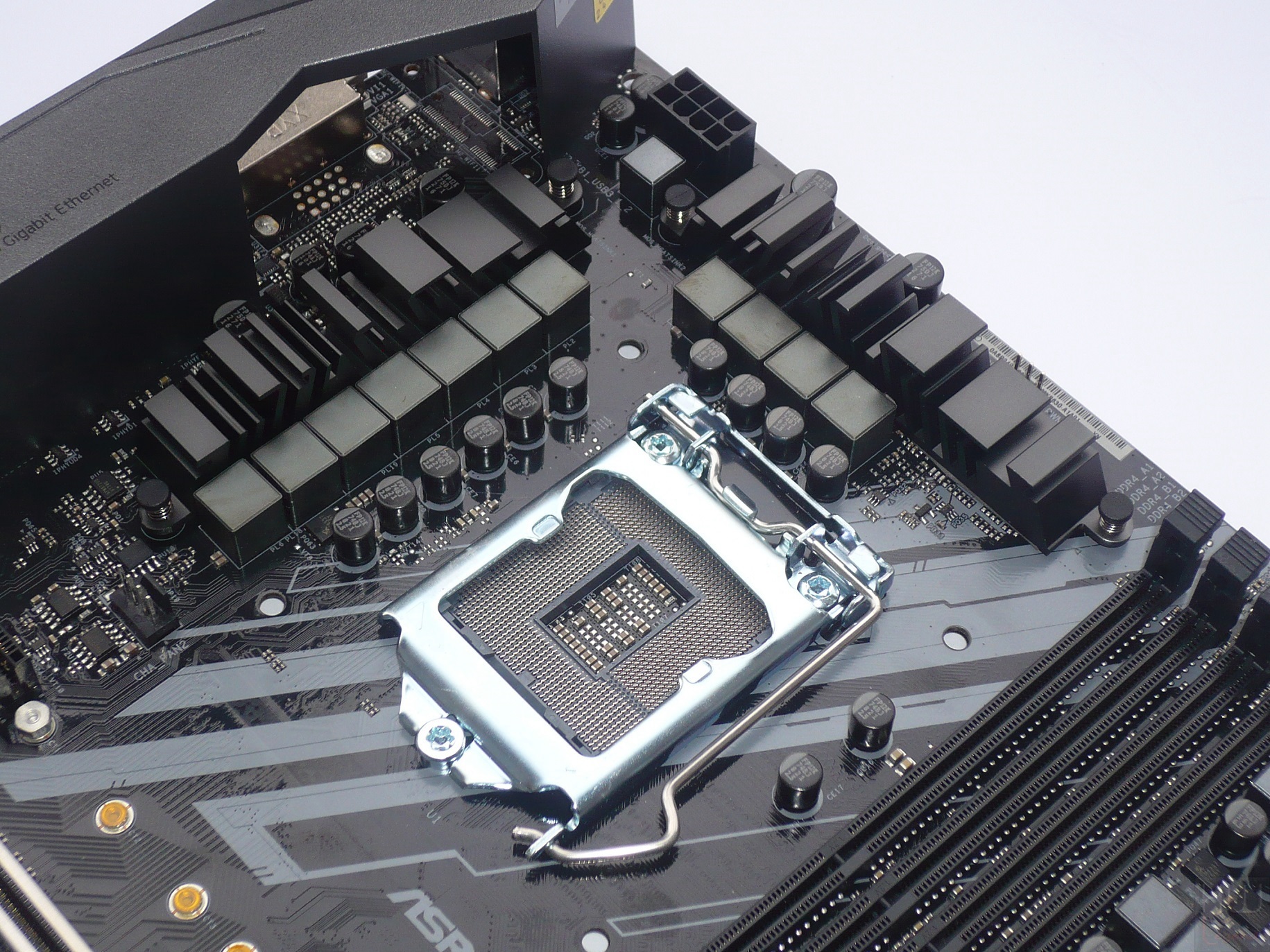

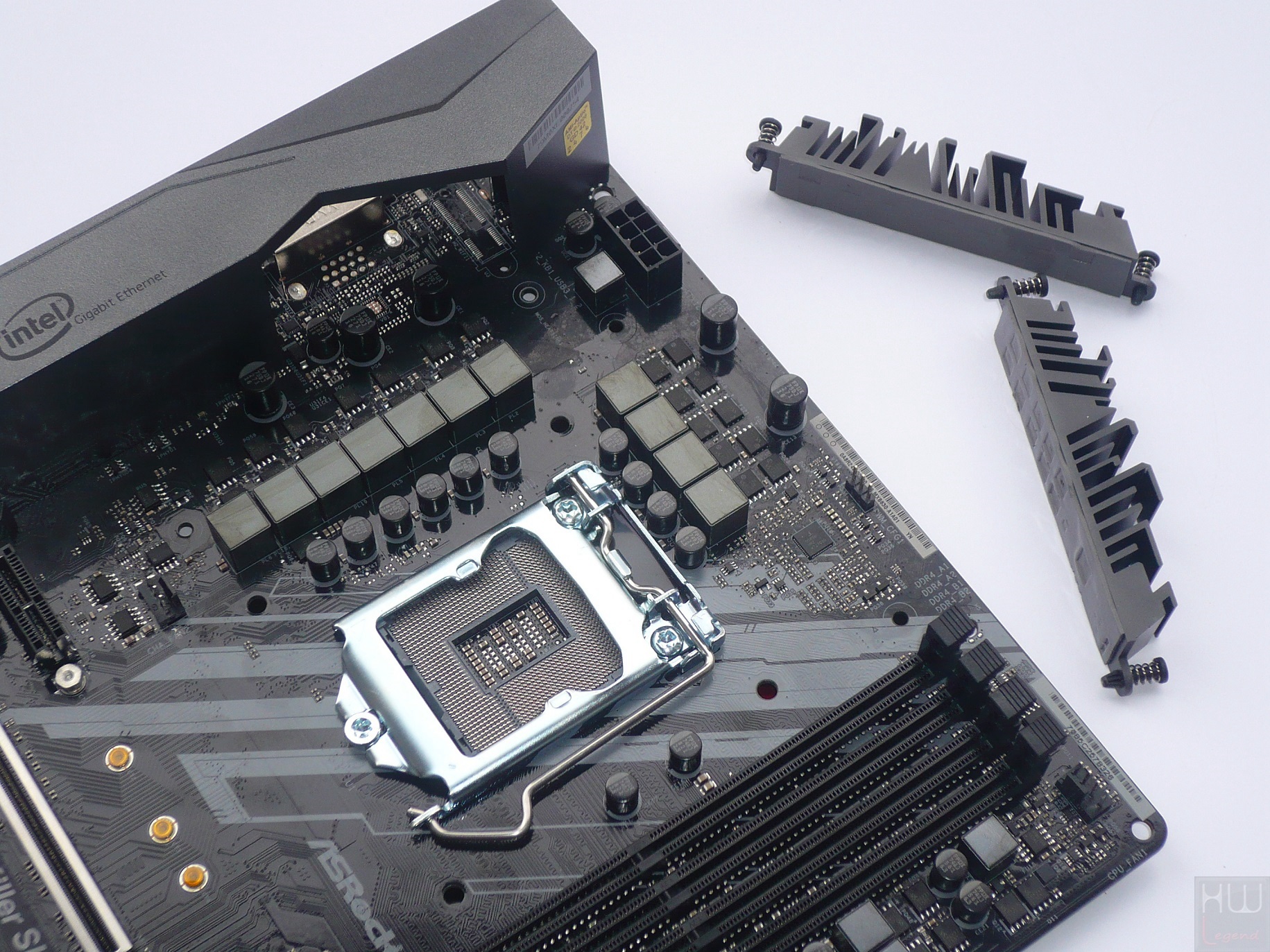

Il meccanismo di fissaggio del processore, prodotto come anticipato da Foxconn, non presenta alcuna differenza rispetto a quello già osservato nelle precedenti soluzioni dedicate ai microprocessori delle passate generazioni. Di conseguenza viene mantenuta la piena compatibilità con qualsiasi sistema di dissipazione del calore già presente sul mercato e provvisto di certificazione LGA-115X.

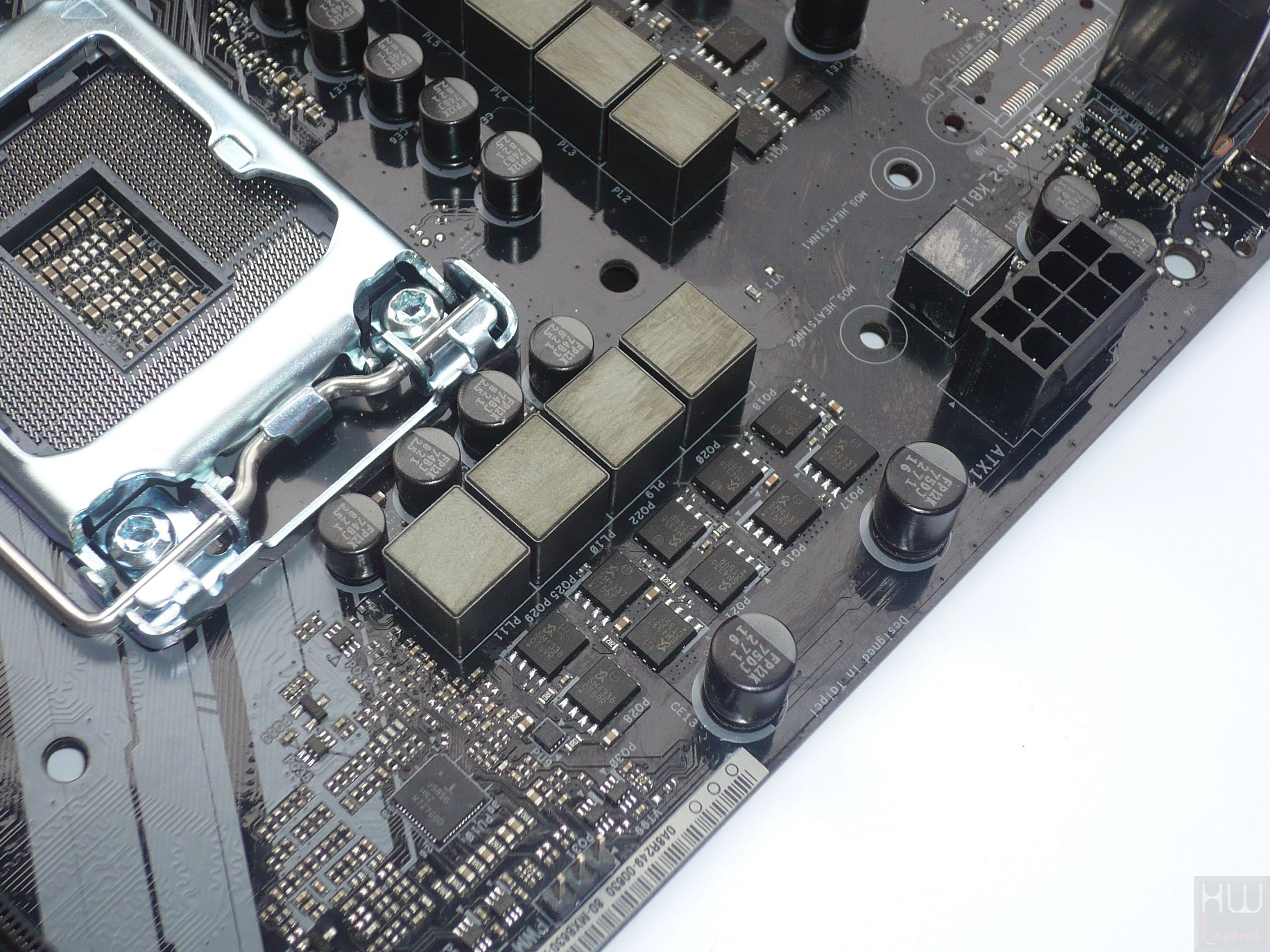

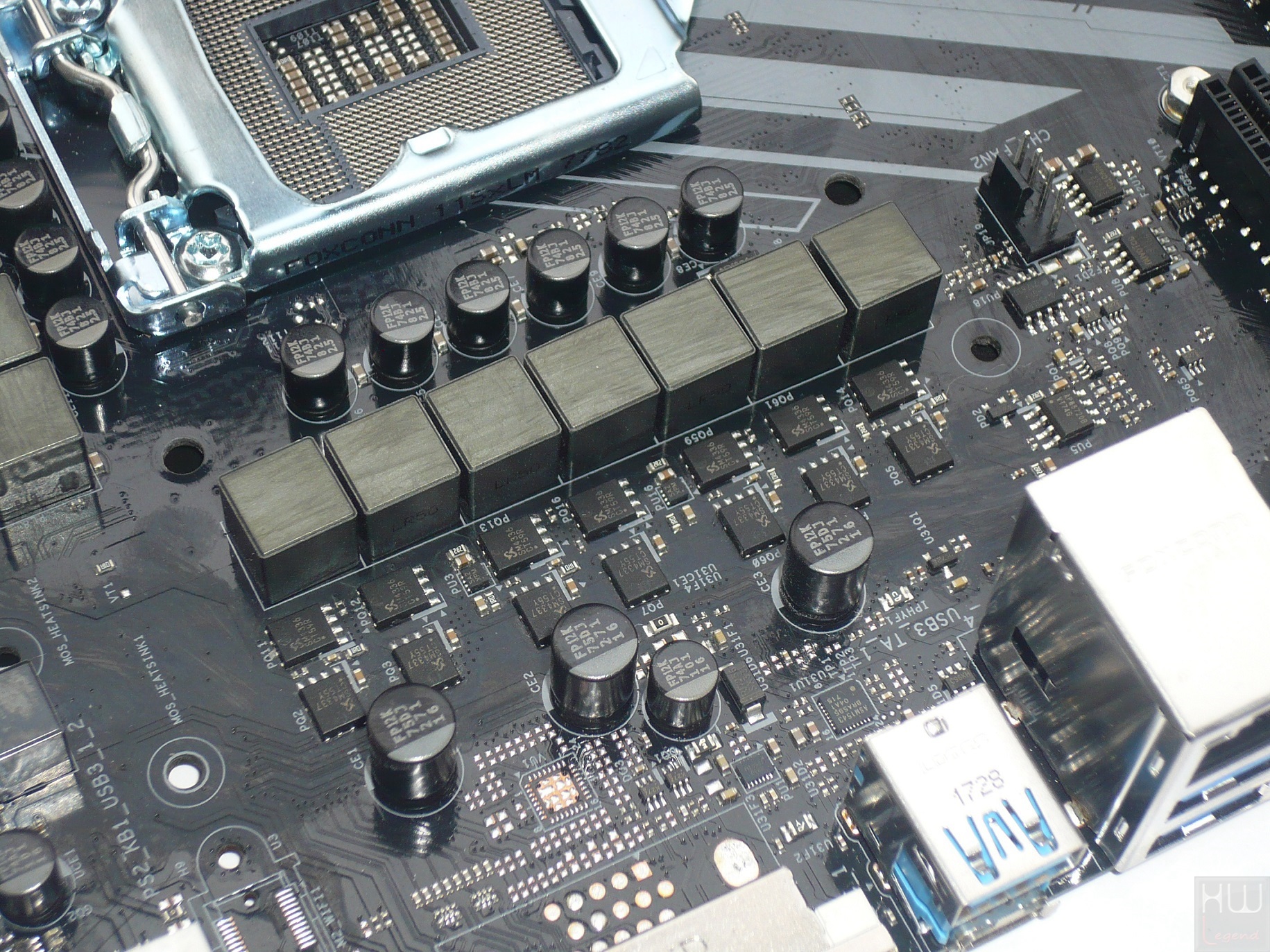

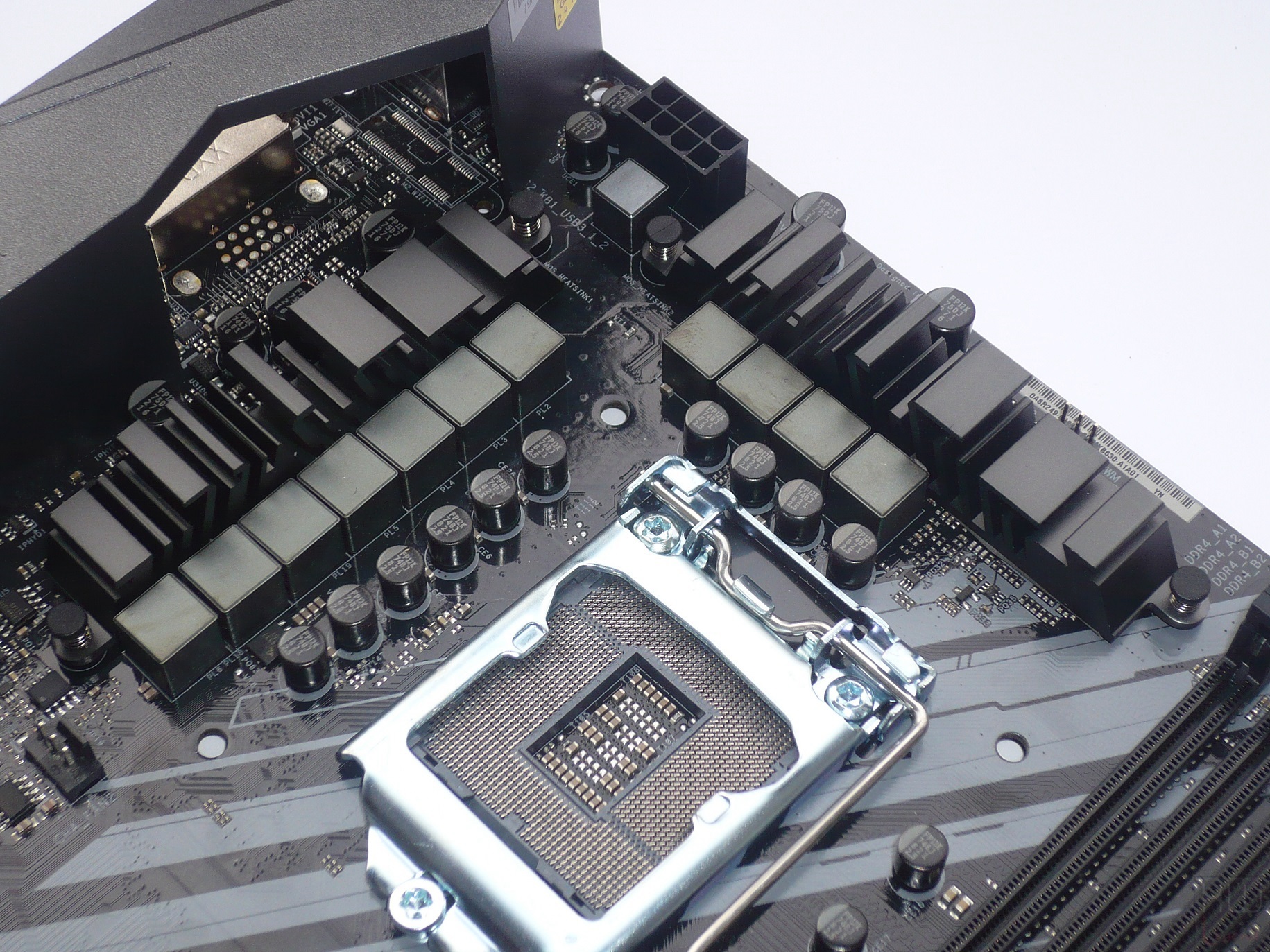

La nuova Z370 Killer SLI adotta una circuiteria di alimentazione da 6+4 Fasi (CPU VCC + iGPU VCC), espressamente progettata per garantire un’ottima stabilità e durevolezza nel tempo, anche in condizione di discreto overclocking. Gli stadi di alimentazione, infatti, prevedono componenti discreti di indubbia qualità, tra cui condensatori polimerici giapponesi Nichicon 12K Black, capaci di assicurare un ESR (Equivalent Series Resistence) estremamente basso ed un maggiore ciclo di vita e induttanze “Premium Power Choke” in grado di supportare sino a 45A di corrente.

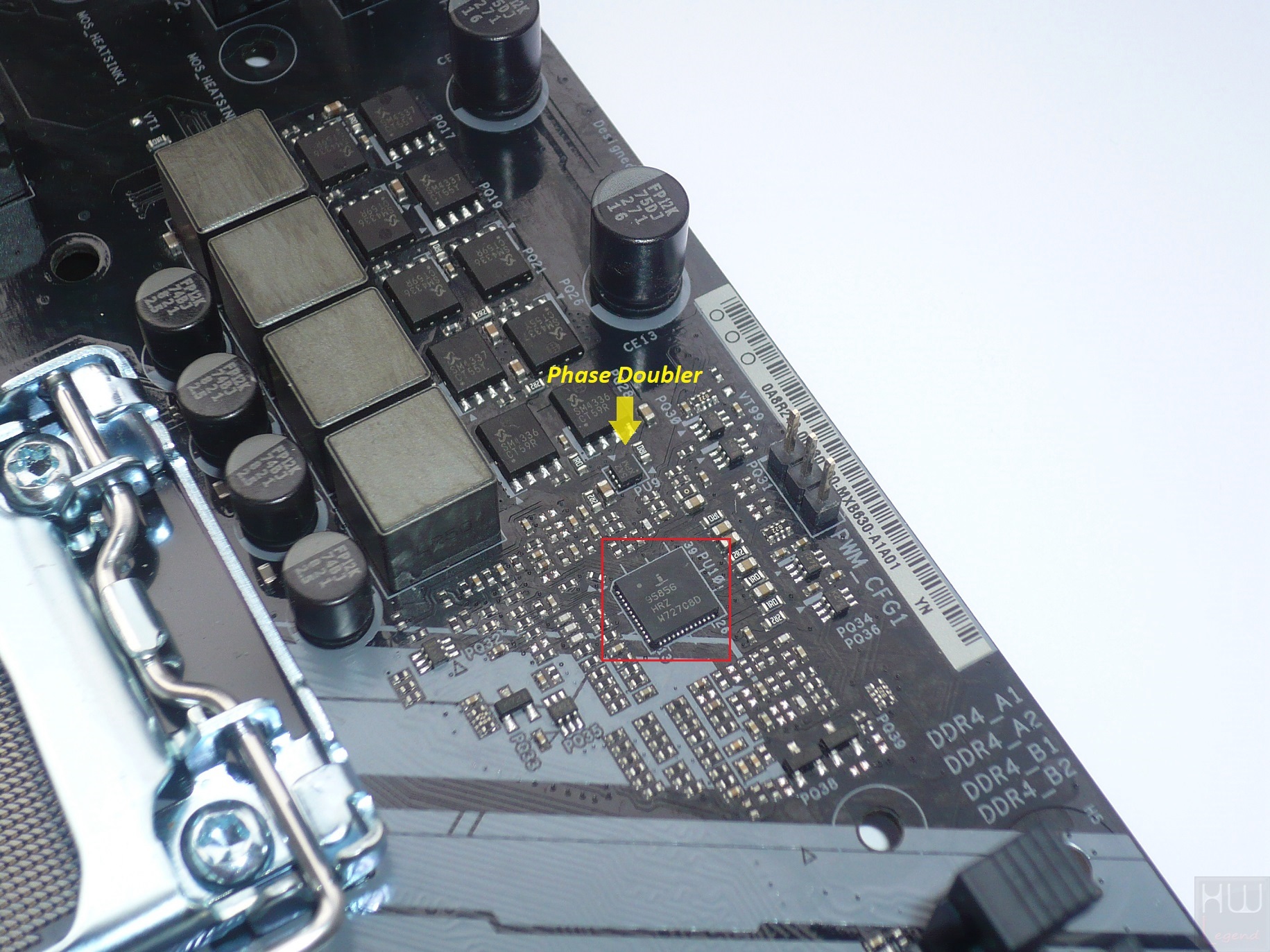

La configurazione delle fasi di alimentazione, tuttavia, prevede un design reale a 3+2 Fasi, successivamente raddoppiate mediante l’ausilio di una coppia di Phase Doubler, nello specifico degli ISL6625A di Intersil, uno dedicato al circuito CPU VCC ed uno a quello iGPU VCC. Sempre del medesimo produttore è il controller scelto per la loro gestione, precisamente troviamo un ISL95856 Multiphase PWM Regulator, capace di gestire un output massimo di 4+3 Fasi. Ovviamente per ogni singola fase è stato previsto un raddoppio sia del quantitativo di induttanze e sia dei MOSFET. Il produttore ha scelto di affidarsi, per quanto riguarda questi ultimi, a SinoPower, adottando degli SM4336 e degli SM4337, rispettivamente per quanto riguarda il Low-Side e l’High-Side.

L’azienda ha, inoltre, implementato l’ormai nota tecnologia proprietaria Full Spike Protection, pensata per incrementare la longevità dei vari circuiti grazie ad una serie di protezioni integrate per l’umidità (Dehumidifier), per le scariche elettrostatiche (ESD Protection), per sovratensioni causate da eventuali malfunzionamenti dell’alimentatore di sistema (Surge Protection) e per i picchi improvvisi e violenti di voltaggio, causati ad esempio dai temporali (Lightning Protection).

L’assoluta stabilità operativa e la longevità sono garantite dalla presenza di un sistema di dissipazione del calore in alluminio ben dimensionato, capace di garantire il mantenimento di basse temperature d’esercizio anche in situazioni di elevato stress.

Il fissaggio alla piastra avviene mediante l’utilizzo di clip plastiche, mentre il contatto con le componenti avviene mediante un tradizionale pad termo-conduttivo.

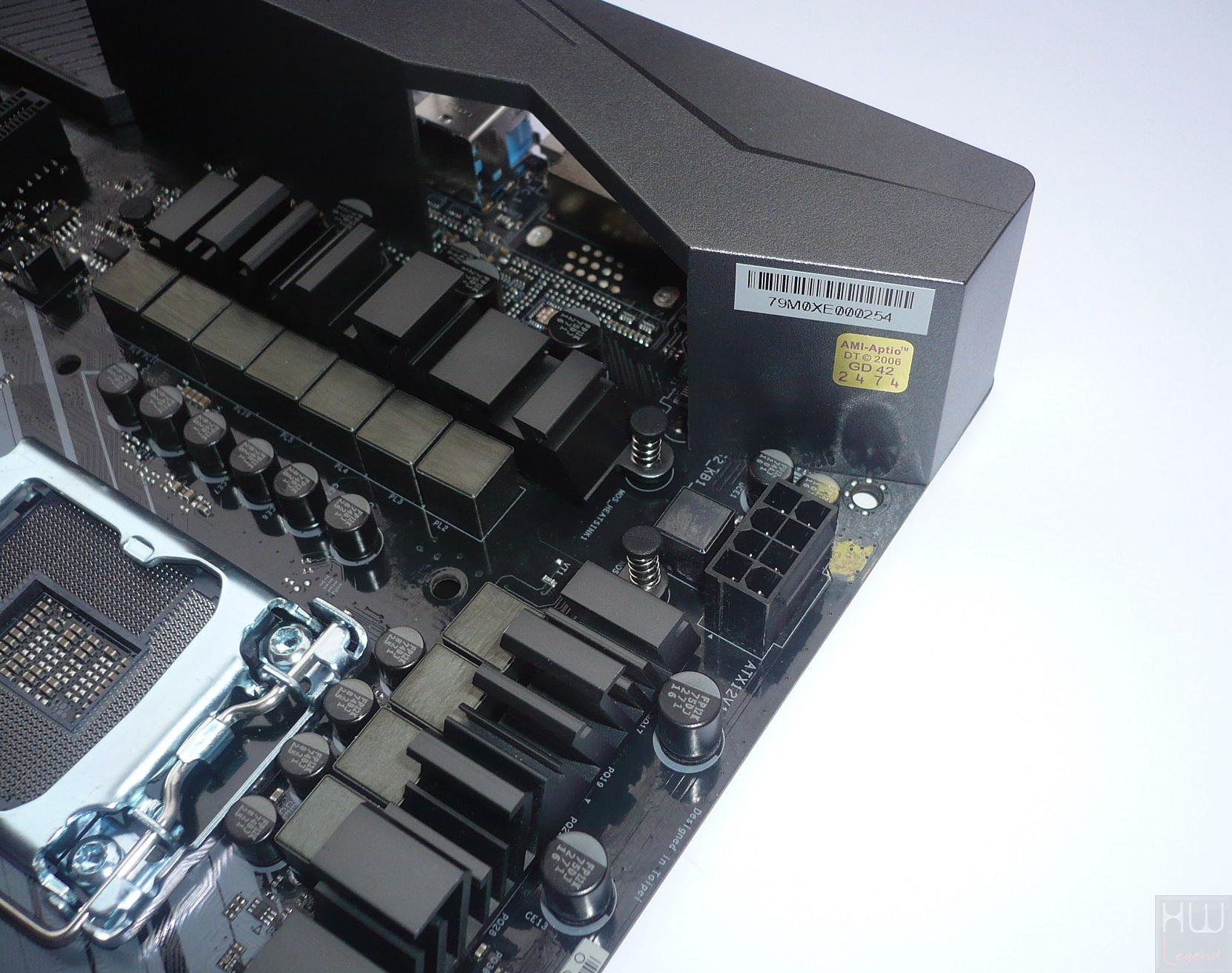

Per soddisfare nel migliore dei modi la richiesta energetica del processore è presente un connettore di alimentazione 12v 8-Pin EPS.

{jospagebreak_scroll title=La scheda – Parte Seconda:}

La scheda – Parte Seconda:

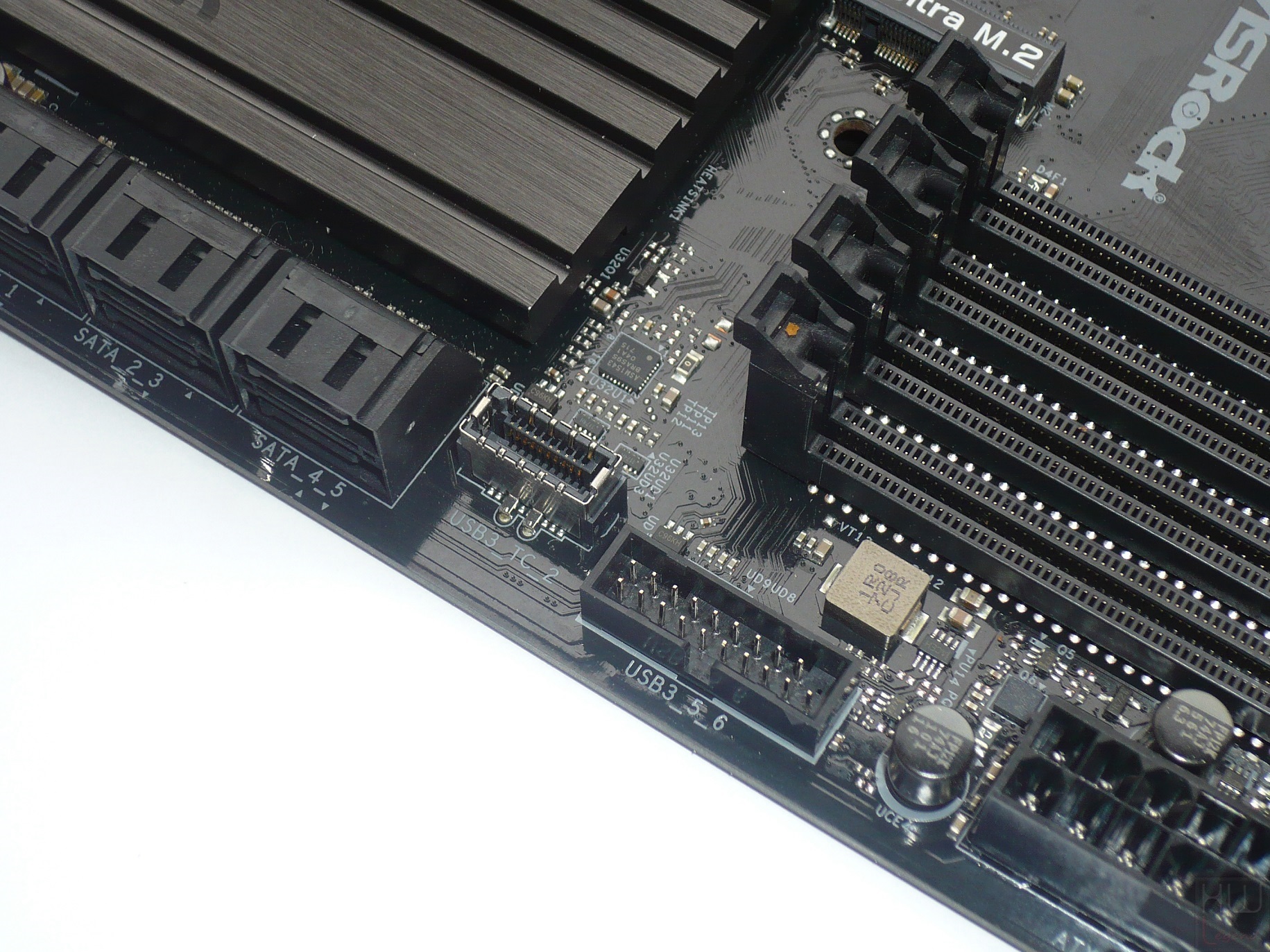

Spostandoci verso destra troviamo i quattro slot per memorie di tipo DDR4 con supporto Dual-Channel e Intel XMP 2.0, in grado di ospitare moduli non-ECC con frequenza fino a ben 4.266MHz (OC).

Il quantitativo massimo di memoria installabile è pari a 64GB. In prossimità degli slot per le memorie troviamo anche il connettore di alimentazione ATX 24 Poli, parte della circuiteria dedicata alla corretta alimentazione dei moduli, un Header per la gestione di due porte USB 3.1 Gen1 supplementari dei moduli ed un connettore USB 3.1 Gen1 Type-C Front-Panel verticale.

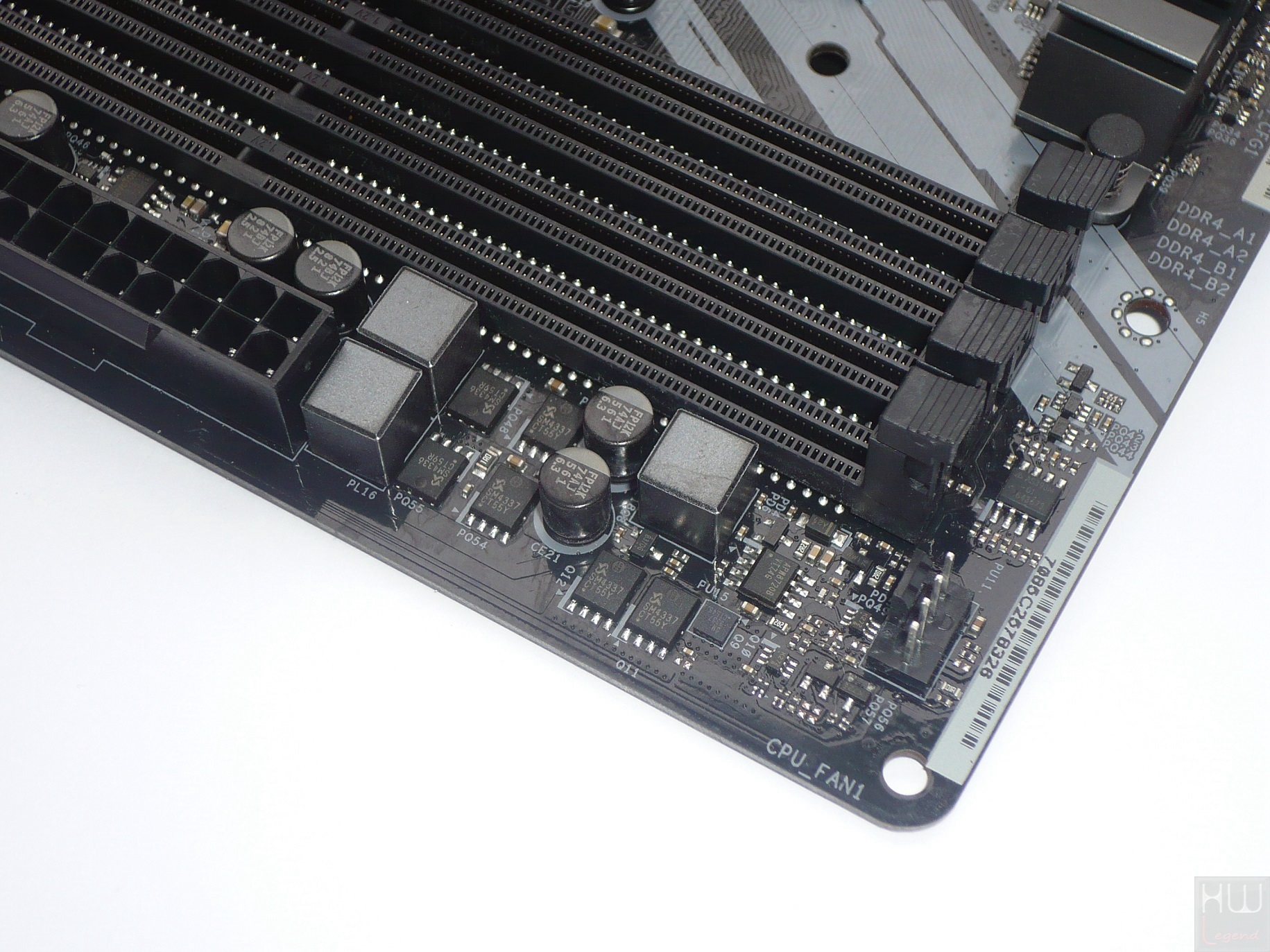

Tornando per un’istante alla circuiteria di alimentazione dedicata al comparto di memoria (VCCM) è più che doveroso precisare che prevede anch’essa componentistica discreta di qualità. Nello specifico viene adottata una configurazione a 2 Fasi sfruttando un controller ANPEC APW8720B Single Buck VM PWM, affiancato da MOSFET SM4337 di SinoPower.

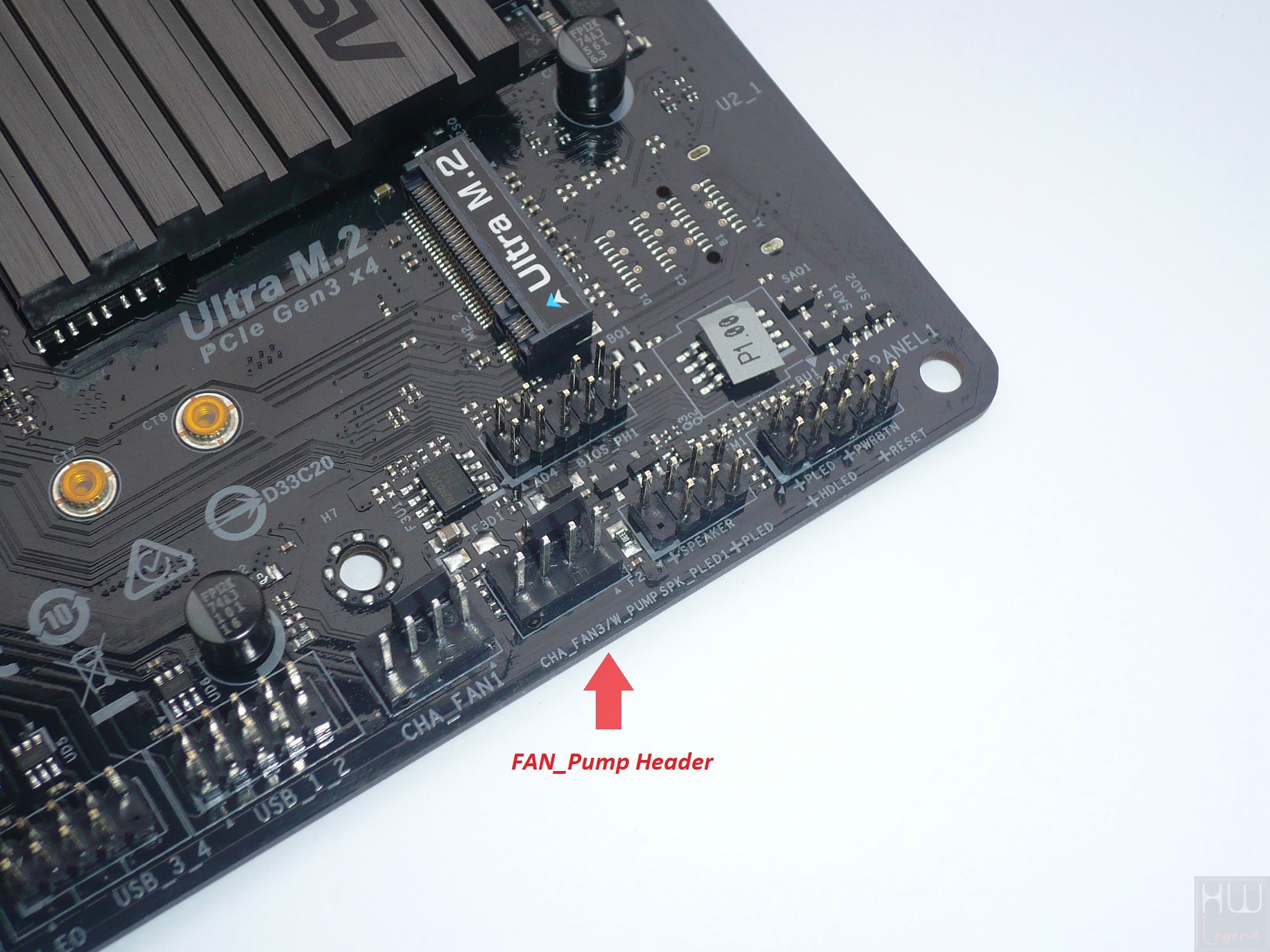

Tra le funzionalità esclusive previste su questa particolare scheda madre non possiamo non citare la presenza di un connettore 4-Pin PWM dedicato alla gestione/regolazione delle pompe a liquido, capace di erogare un massimo di 1.5A (18W) oltre che di semplificare ancor più l’integrazione del proprio impianto.

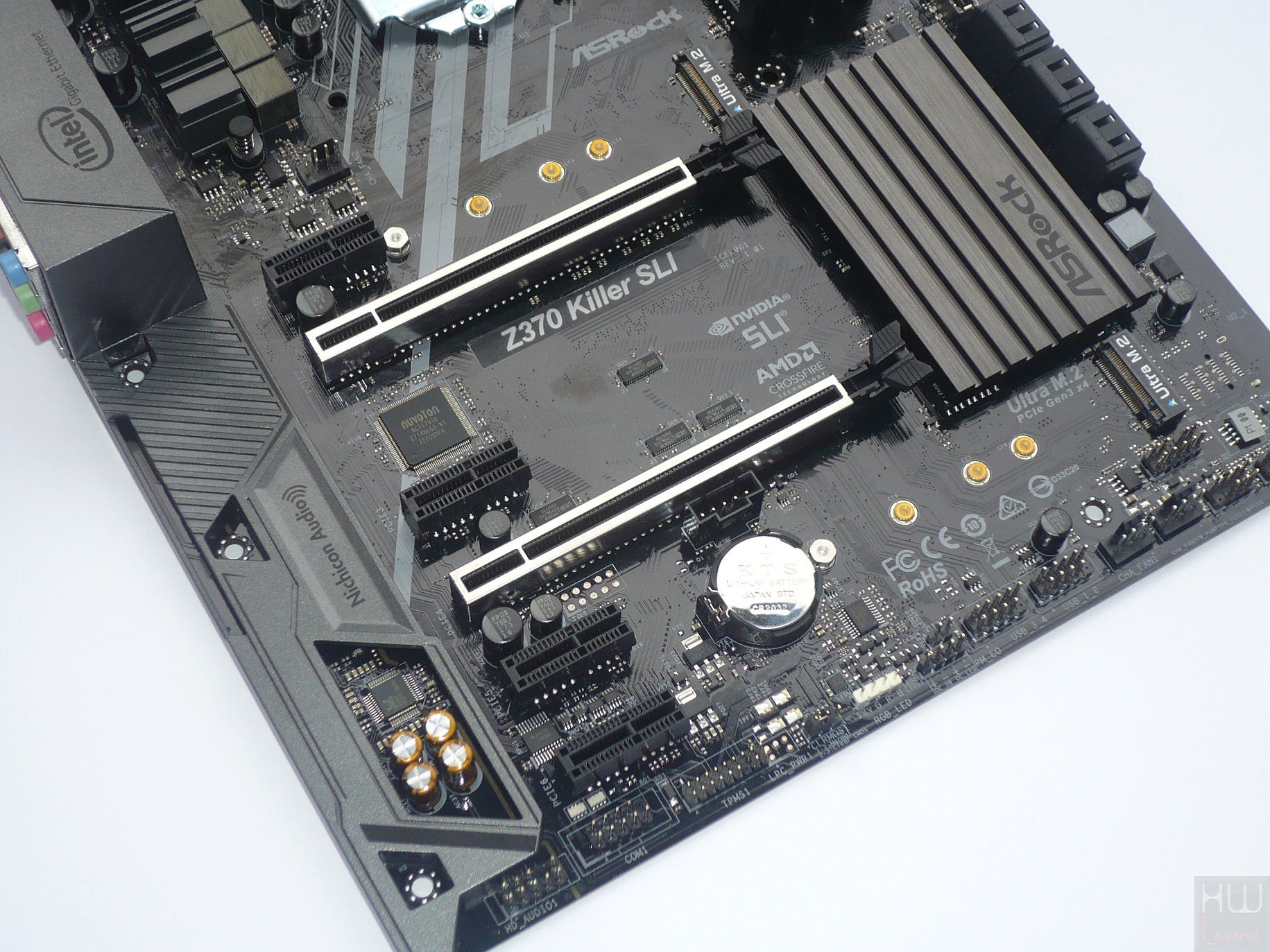

Un’altra particolarità della Z370 Killer SLI riguarda gli slot di espansione principali, per i quali è stato previsto un rinforzo metallico che ne previene il danneggiamento anche se sottoposti a stress elevati, come ad esempio quello derivato dal peso delle moderne e sempre più massicce schede grafiche 3D.

Gli slot PCI-Express appaiono ben spaziati al fine di consentire l’installazione delle schede grafiche in maniera idonea al mantenimento di buone temperature di esercizio. Oltre agli slot PCI-Express Gen 3.0 x16 meccanici, troviamo ben quattro slot PCI-Express Gen 3.0 x1, di tipo “Flexible”, utili per l’installazione ad esempio di schede audio dedicate o eventuali controller supplementari.

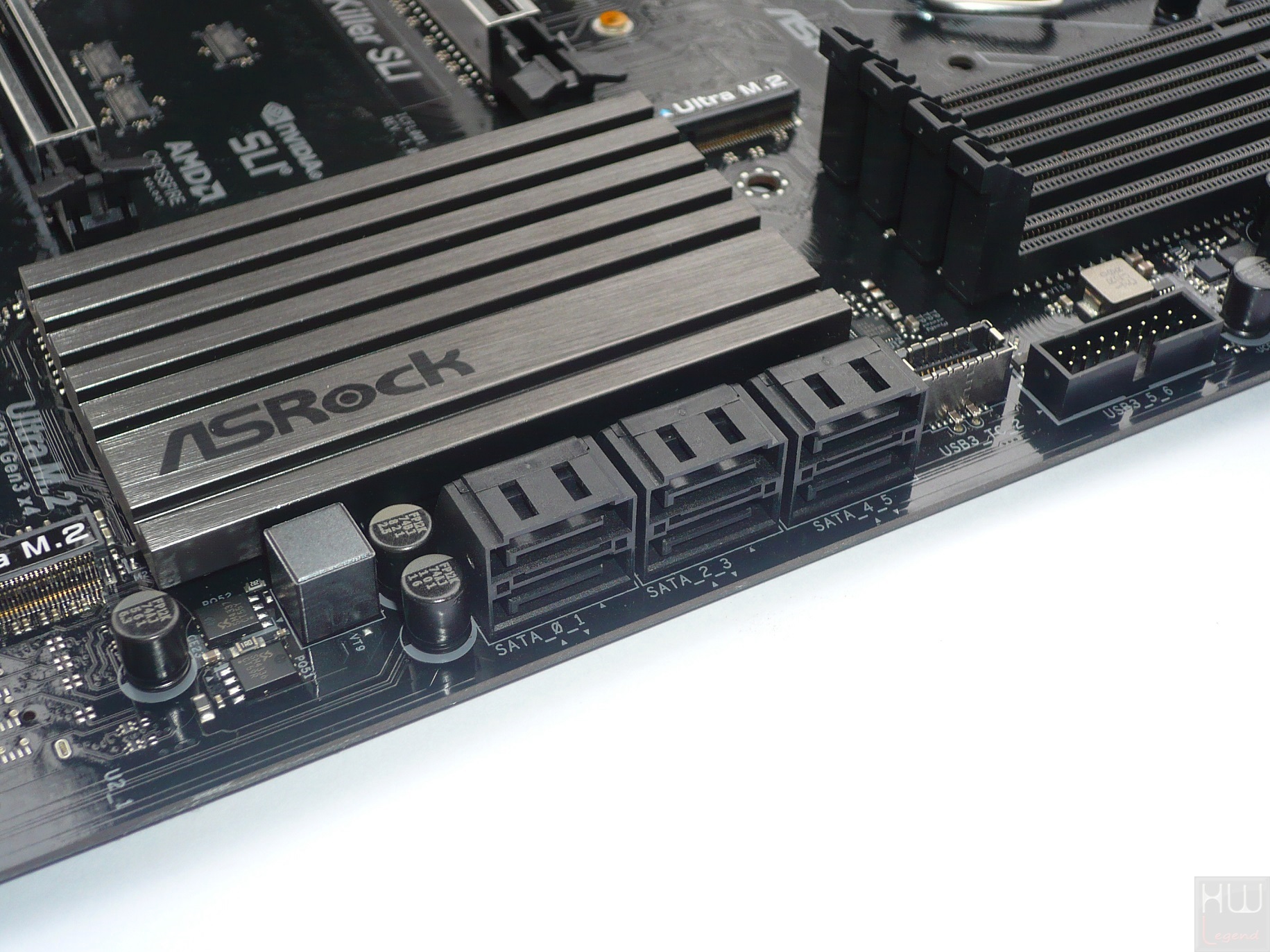

Nell’area in basso a destra sono presenti 6 porte Serial ATA, tutte ruotate in modo da facilitare l’inserimento dei cavi e migliorare il “cable management”. Come anticipato, la gestione di queste porte è affidata al nuovo PCH Intel Z370 Express. Tutte le connessioni presenti supportano pienamente lo standard Serial ATA di terza generazione a 6Gb/s, nonché le tecnologie RAID 0, 1, 5, 10 e Intel Rapid Storage 15.

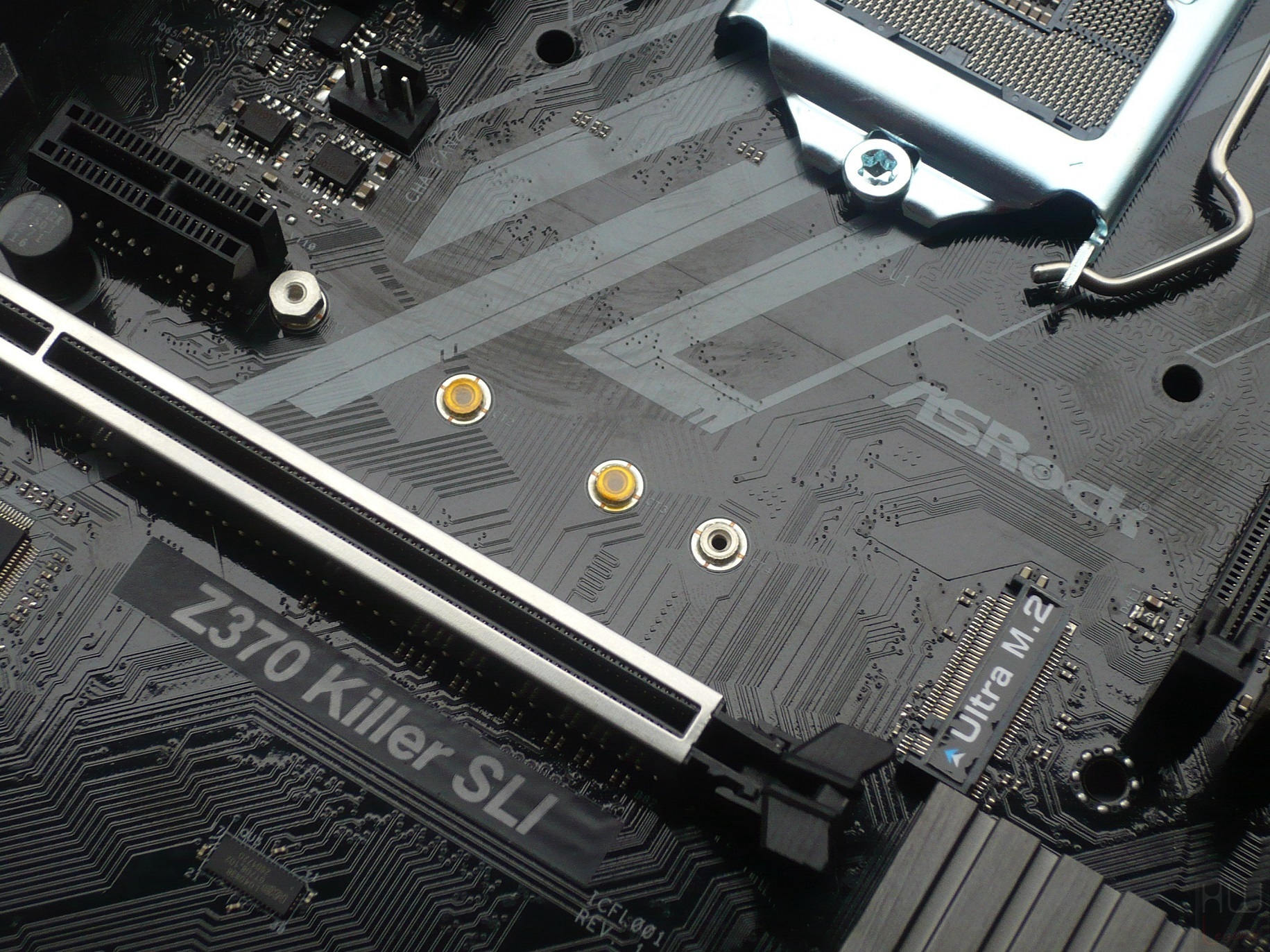

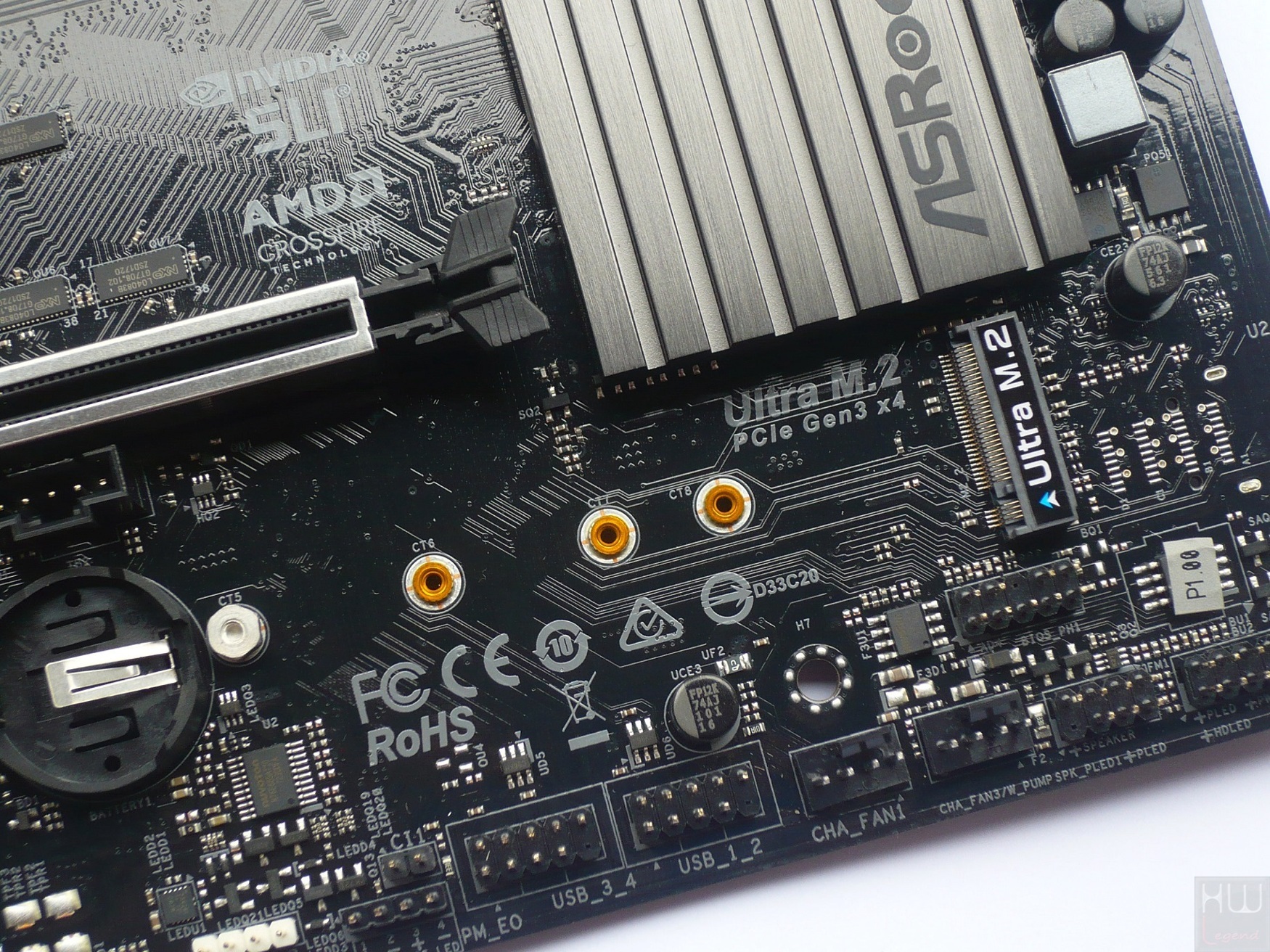

Così come la maggior parte delle soluzioni di ultima generazione anche la Z370 Killer SLI prevede delle connessioni di tipo M.2 PCI-Express, compatibili con tutte le unità SSD di nuova generazione con form-factor NGFF (Next Generation Form Factor) M-Key fino a 80mm di lunghezza.

Nello specifico la scheda dispone di una coppia di connettori su bus PCIe 3.0 X4, capaci di garantire una bandwidth davvero notevole, pari a ben 32Gb/s. Pienamente supportate, ovviamente, le più recenti e prestanti unità SSD basate su tecnologia NVM Express (NVMe), anche se configurate come dischi di avvio principali, oltre che le recenti soluzioni basate su tecnologia Intel Optane.

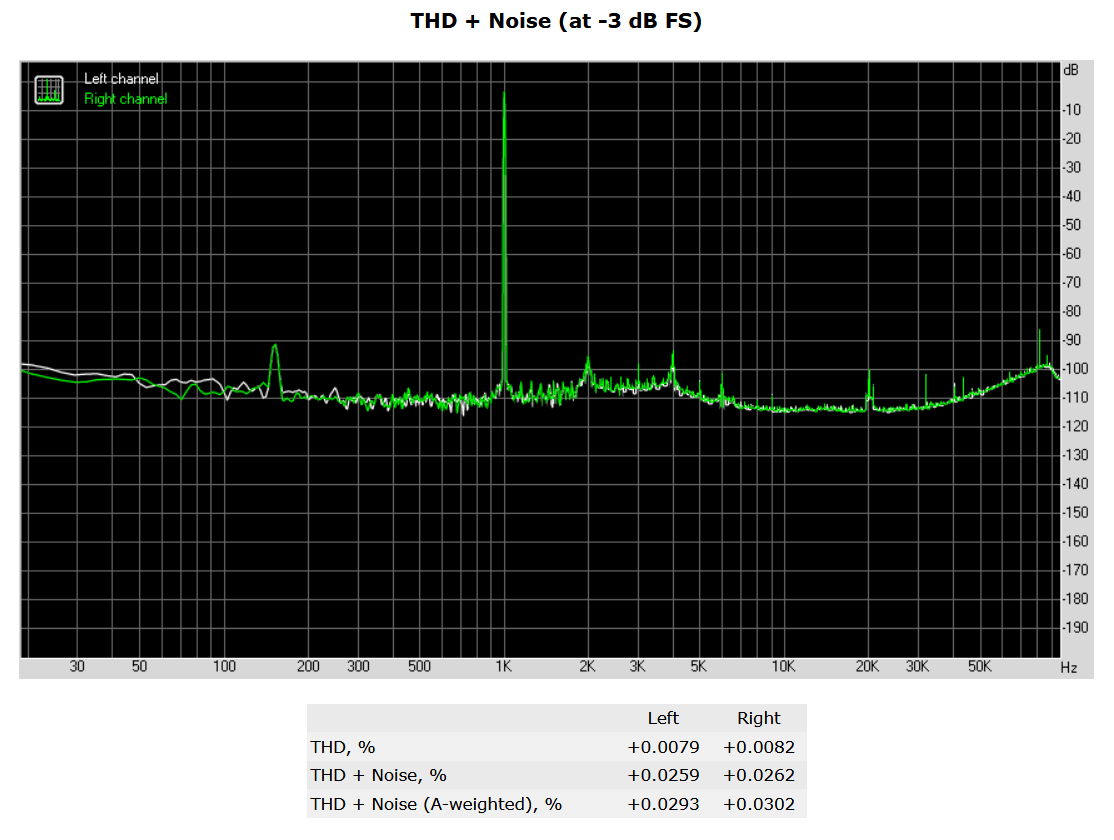

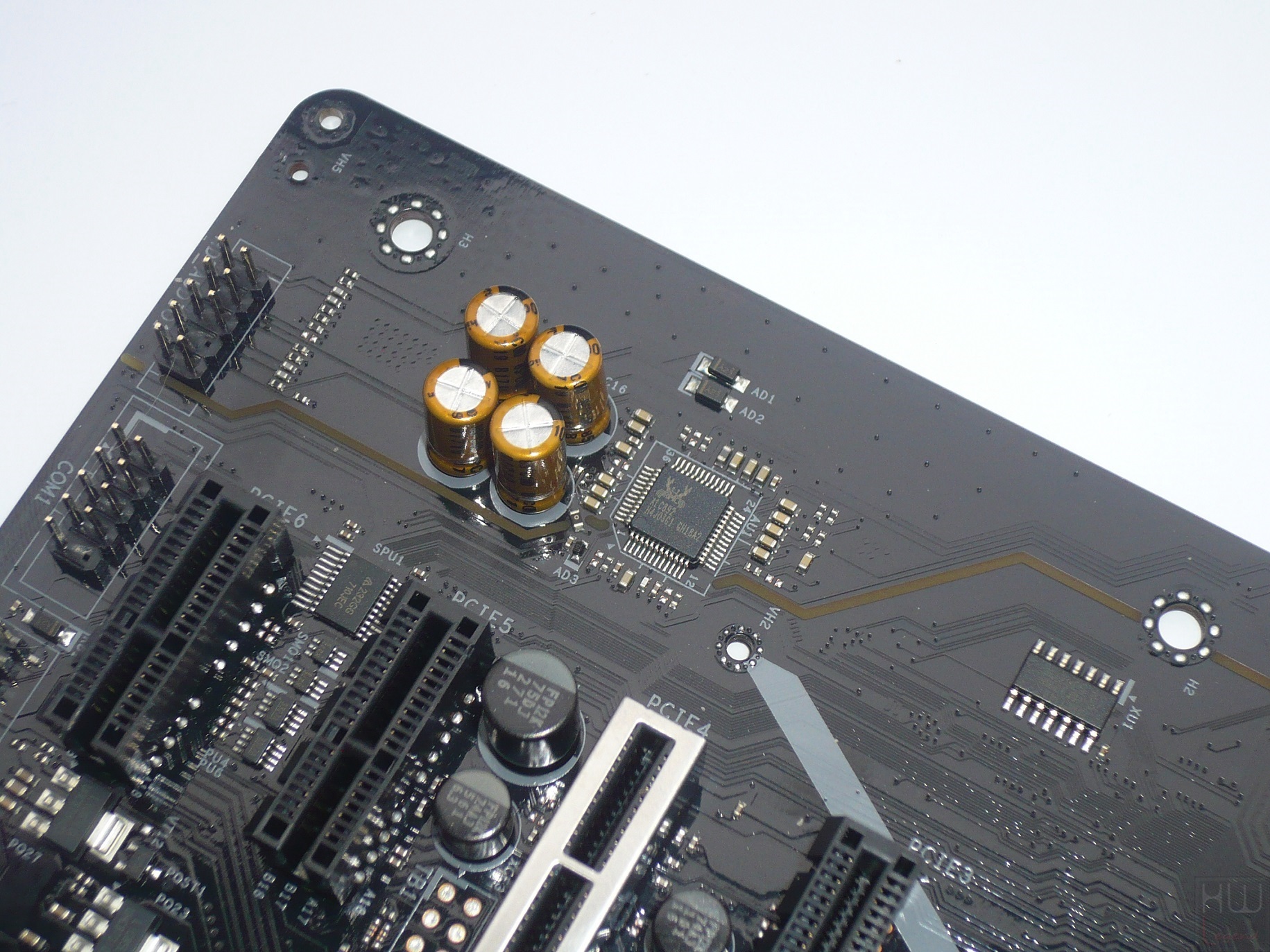

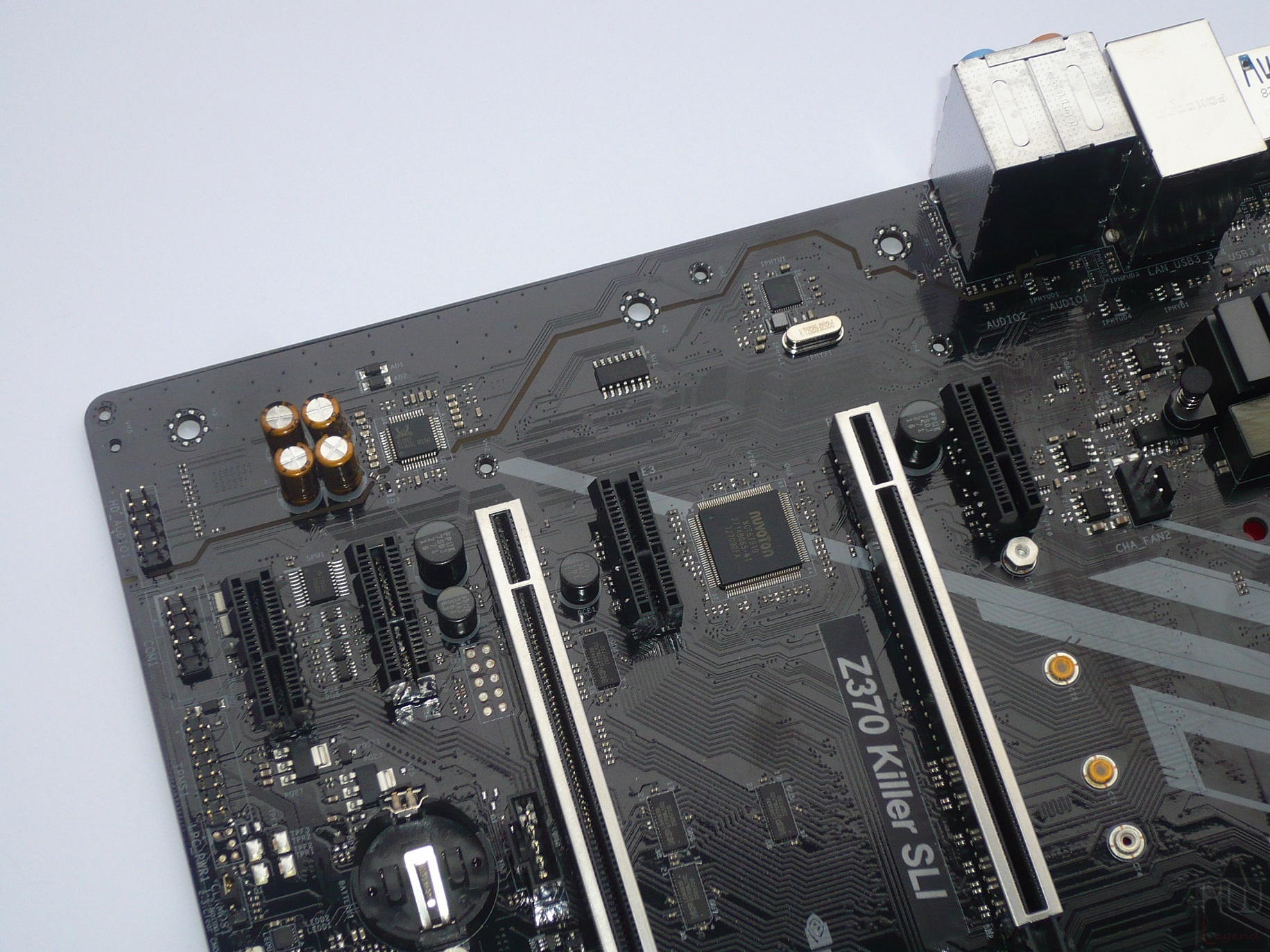

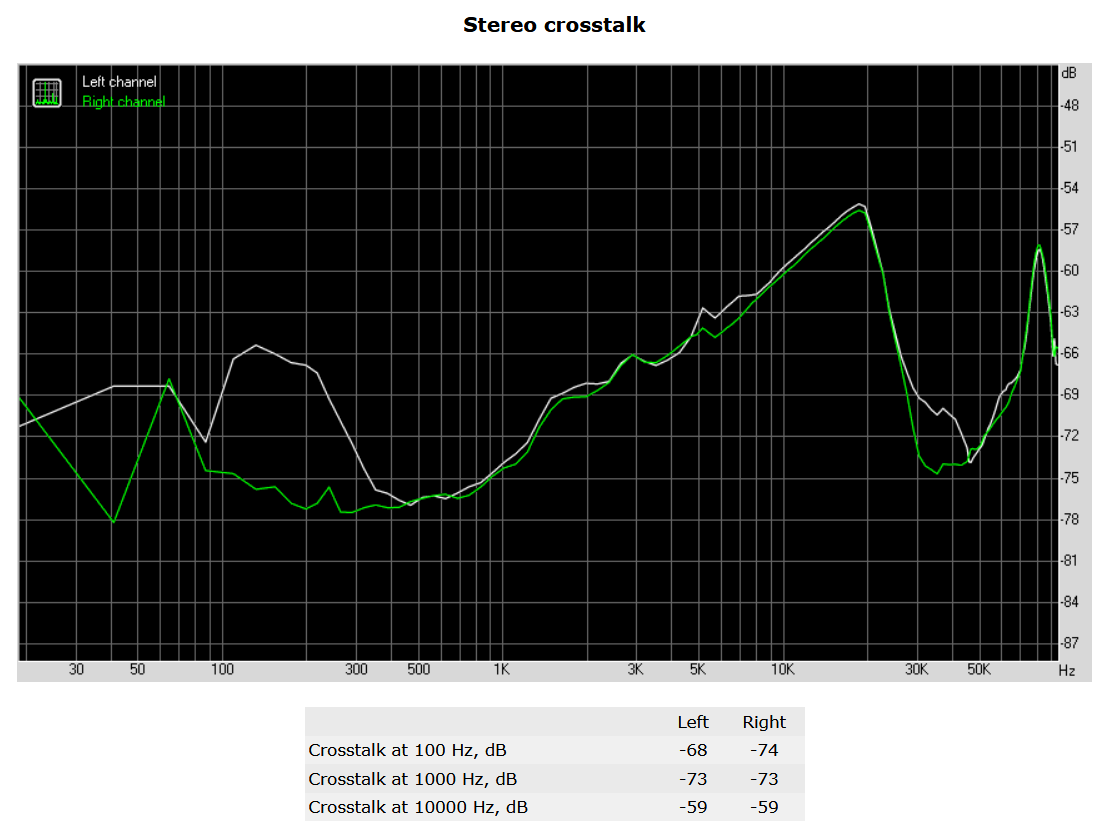

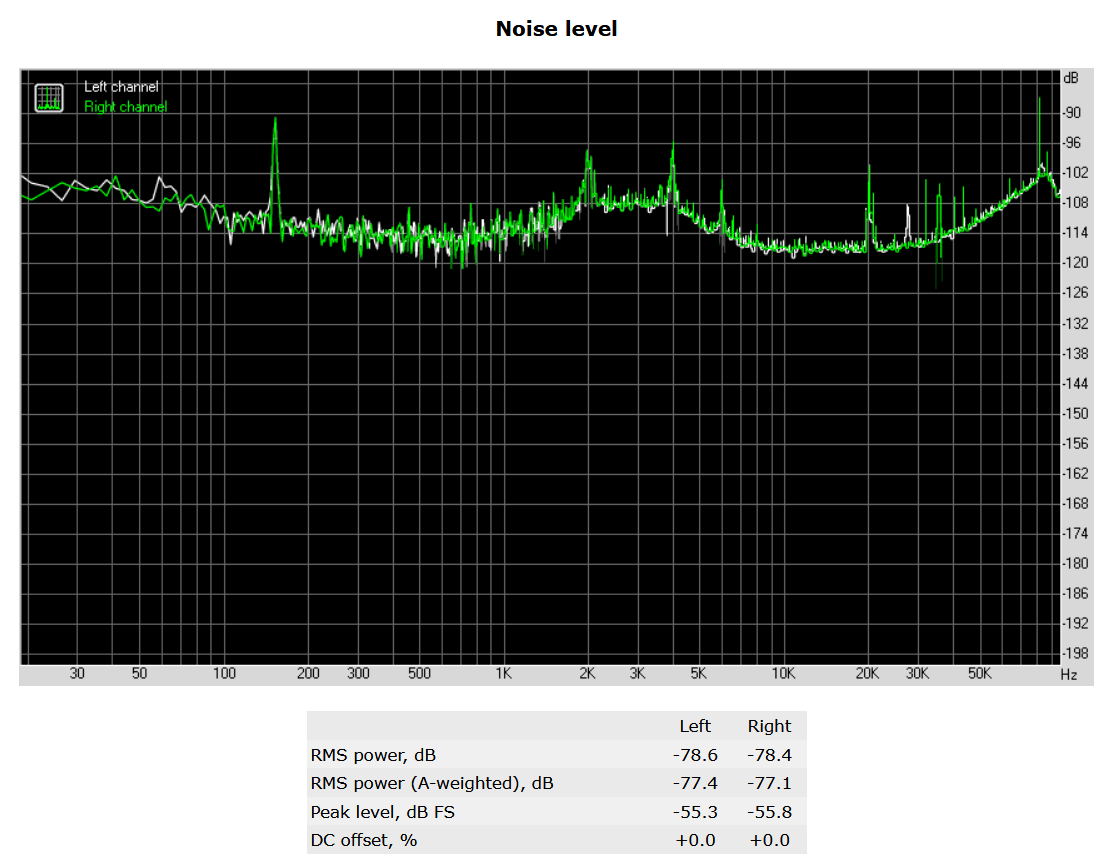

La gestione dell’audio è affidata all’ormai rodato Realtek ALC892, capace di offrire supporto Audio HD (High Definition) a 8 canali, Input/Output su S/PDIF a 16/20/24bit e frequenze di campionamento fino a 192kHz.

Per eliminare qualsiasi tipo d’interferenza elettromagnetica (EMI), oltre ad essere prevista una particolare schermatura, è stato completamente isolato il circuito audio dagli altri circuiti sulla scheda madre.

L’adozione di componentistica discreta di qualità, tra cui citiamo i condensatori audio Nichicon Fine Gold garantisce un suono chiaro e cristallino, mentre si ascolta musica o durante una sessione di gioco.

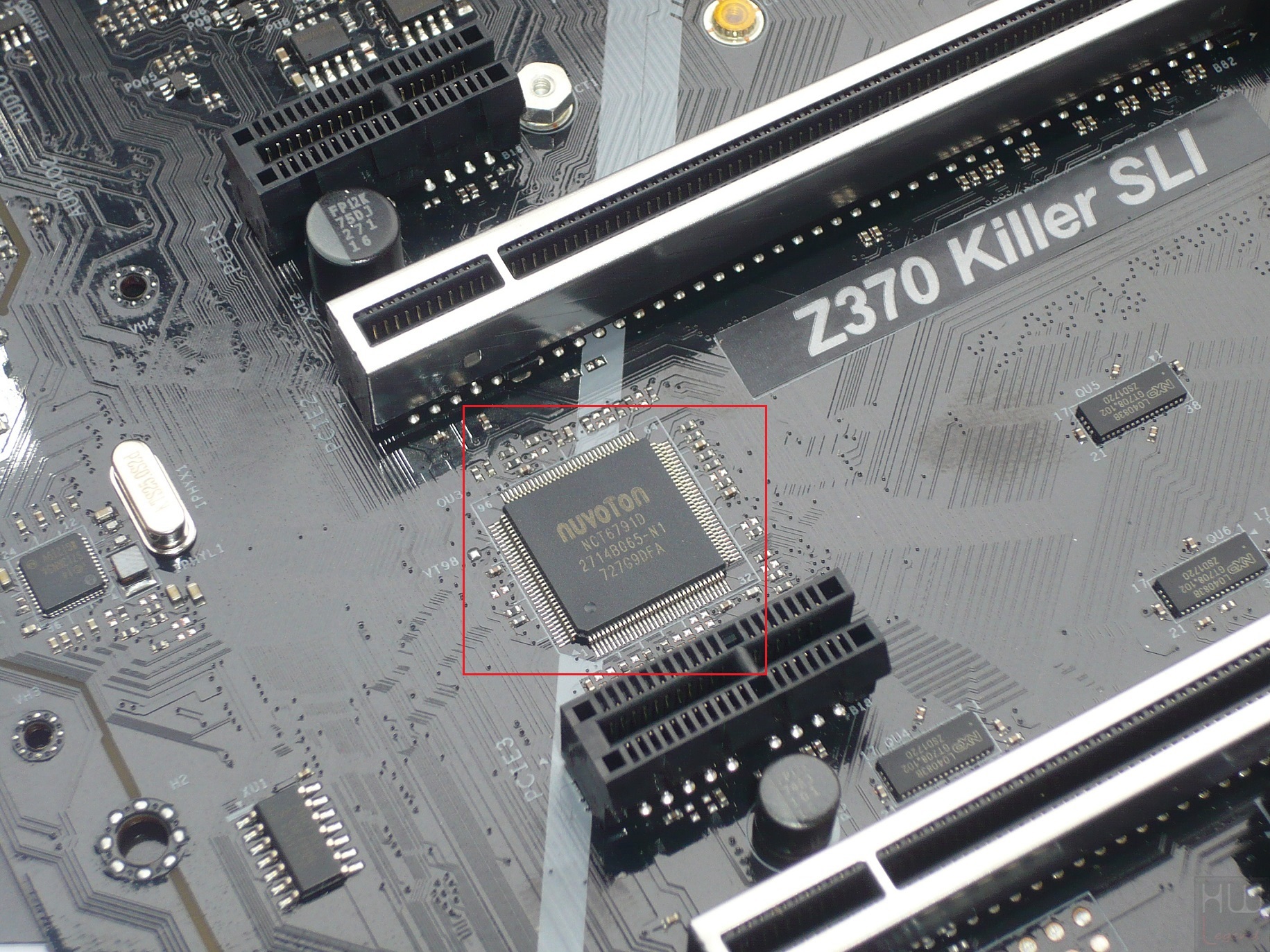

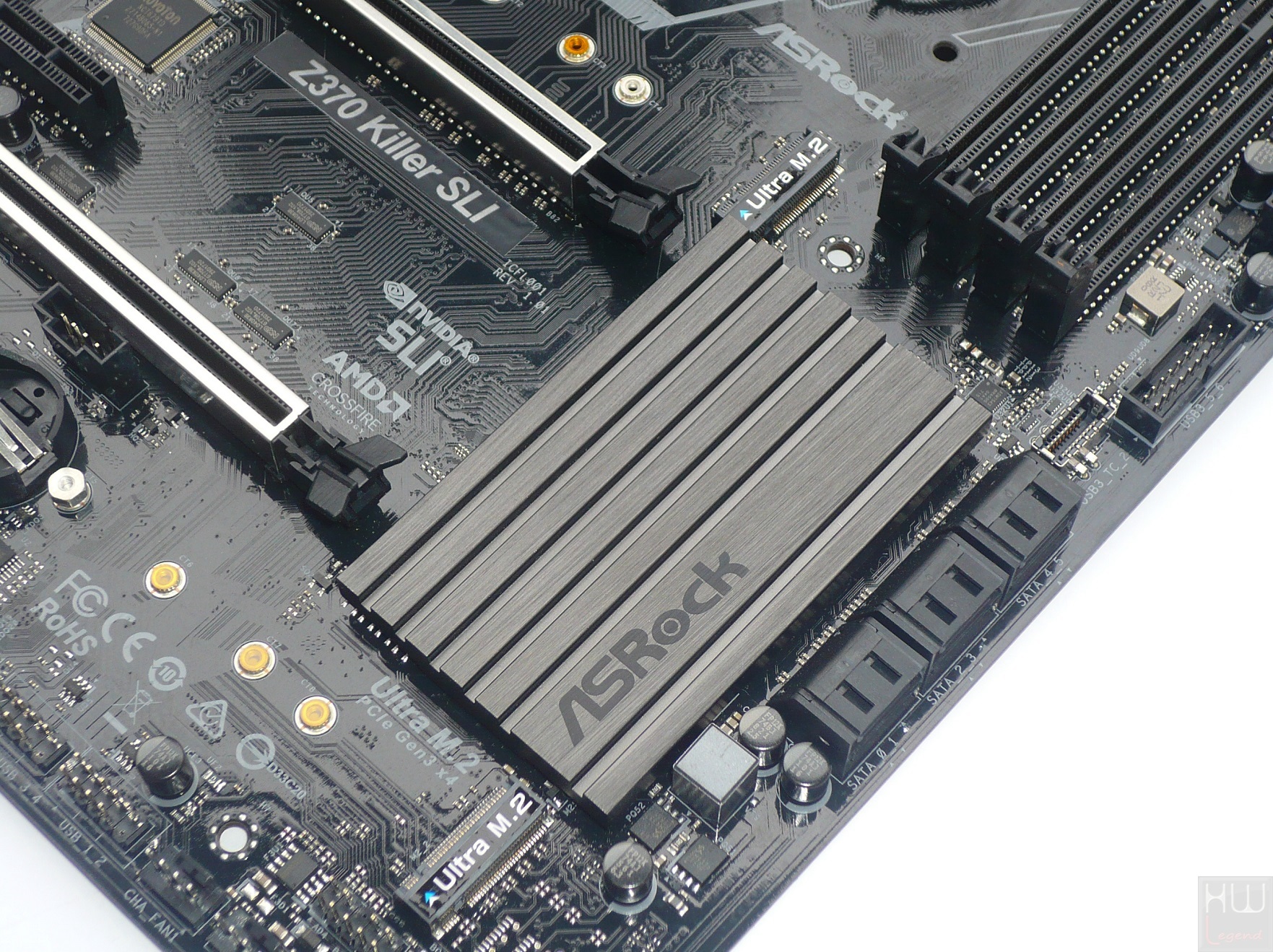

Spostandoci verso la parte inferiore possiamo notare il chip dedicato al monitoraggio di tutte le risorse hardware e al controllo delle ventole connesse alla scheda madre, precisamente un NCT6791D prodotto da Nuvoton.

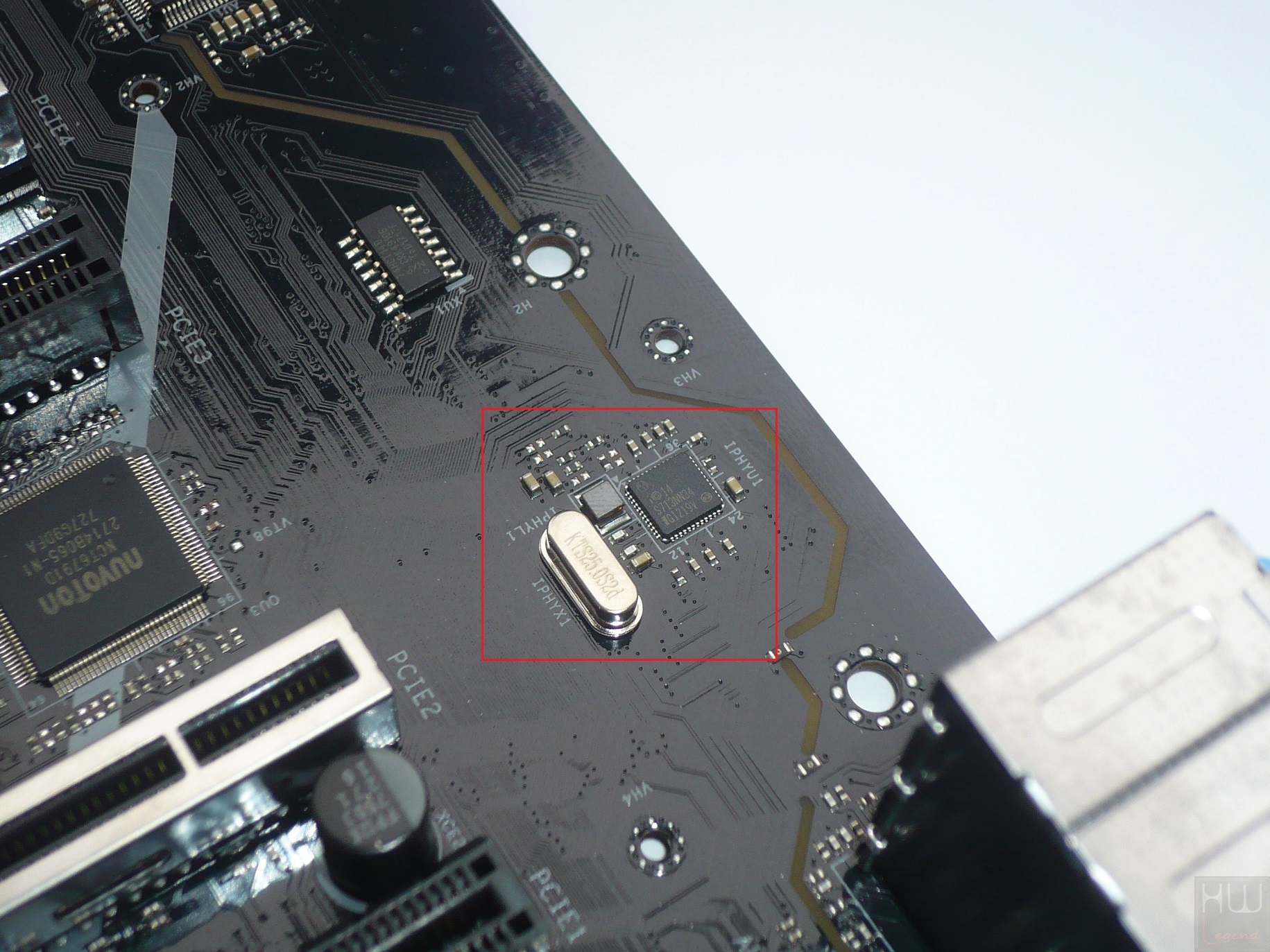

La Z370 Killer SLI dispone di un’interfaccia di rete Gigabit Ethernet la cui gestione è affidata ad un controller prodotto da Intel. Nello specifico troviamo un ottimo i219-V, capace di assicurare prestazioni ottimali grazie ad un utilizzo veramente molto limitato del processore centrale durante il normale funzionamento e risultare pienamente compatibile con le specifiche IEEE 802.3u per 10/100Mbps Ethernet e IEEE 802.3ab per i 1000Mbps Ethernet e 802.3az Energy Efficient Ethernet.

Buono il quantitativo di porte USB 3.1 Gen1 presenti, pari a sei porte direttamente accessibili nel pannello posteriore I/O (di cui una convertibile Type-C) e ulteriori tre sfruttabili utilizzando gli appositi header on-board (di cui un Type-C Front-Panel verticale). Ricordiamo che la loro gestione è affidata esclusivamente al PCH Z370 Express di Intel. Comunemente alla maggior parte delle soluzioni, il nuovo PCH (Platform Controller Hub) è raffreddato da un dissipatore di calore di tipo passivo, in questo caso di generose dimensioni ed esteticamente curato in modo tale da riprendere i tratti caratteristici della nuova linea di prodotti Killer.

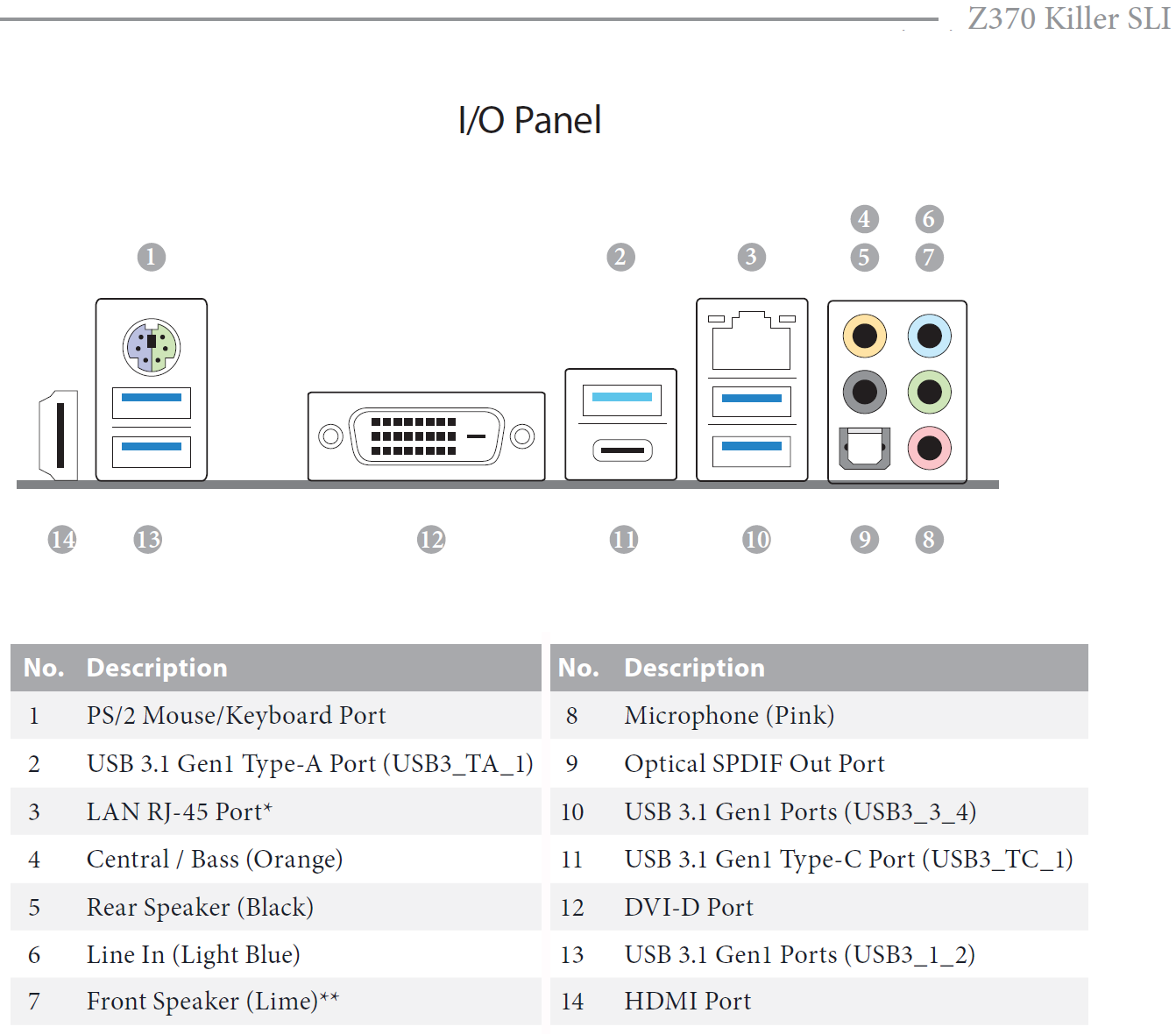

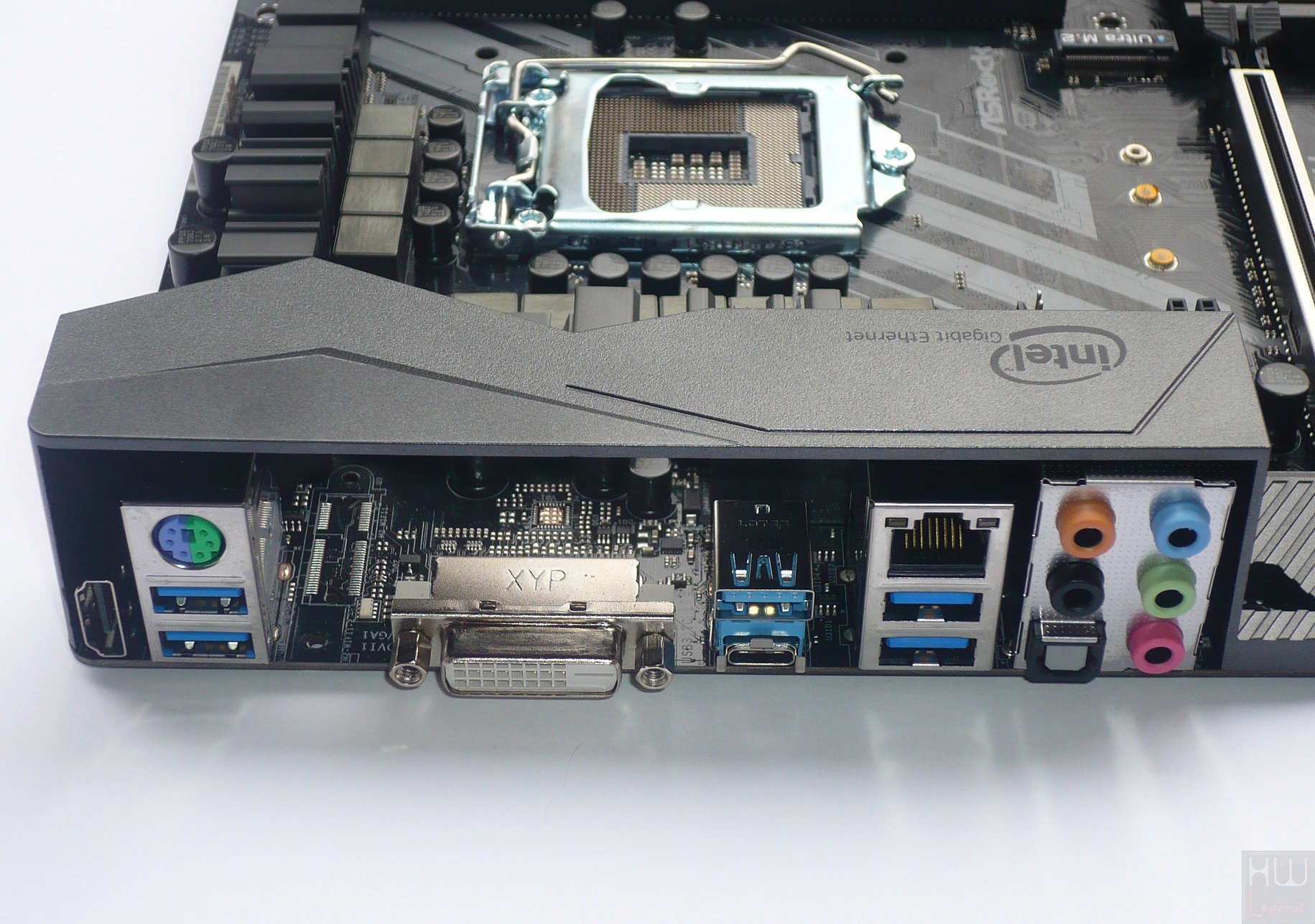

Completiamo la descrizione della scheda madre mostrandovi un’immagine del pannello posteriore I/O, davvero molto completo, comprendente:

1 x Porta Combo PS/2 per Tastiera/Mouse;
1 x Uscita Video DVI-D;
1 x Uscita Video HDMI;
1 x Uscita S/PDIF Ottica;
4 x Porte USB 3.1 Gen1 Type-A (colore blu);
1 x Porta USB 3.1 Gen1 Type-A (colore azzurro);
1 x Porte USB 3.1 Gen1 Type-C (colore azzurro);
1 x Porta LAN RJ45;
1 x HD Audio 5 in 1 Jack.

Come vediamo il produttore ha previsto una particolare copertura in plastica, denominata I/O Armor, pensata per proteggere le parti cruciali in prossimità del pannello dall’elettricità statica, ed evitare l’accumulo di polvere. Per maggiori informazioni visitate il sito ufficiale dedicato a questo prodotto, raggiungibile cliccando qui.

{jospagebreak_scroll title=Uno sguardo al BIOS – Parte Prima:}

Uno sguardo al BIOS – Parte Prima:

La nuova ASRock Z370 Killer SLI adotta un BIOS UEFI (Unified Extensible Firmware Interface) di ultima generazione, davvero molto semplice e intuitivo, denominato dall’azienda “ASRock UEFI”. Le nostre prove sono state condotte utilizzando l’ultima versione ufficiale disponibile sul sito web del produttore (1.50), nel momento della stesura di questo nostro articolo, molto stabile e priva di particolari problematiche che avrebbero potuto in qualche maniera comprometterne gli esiti.

Una volta effettuato l’accesso, premendo come di consueto il tasto “CANC”, ci troviamo subito di fronte ad un’interfaccia molto accattivante ed in pieno stile “Killer” per quanto riguarda il tema. I numerosi parametri a disposizione sono disposti in maniera del tutto ordinata, rendendo ancora più semplice ed intuibile la gestione del BIOS. Il menù superiore è diviso in otto macro-sezioni che nello specifico sono:

Main;
OC Tweaker;
Advanced;
Tool;
H/W Monitor;
Security;
Boot;
Exit.

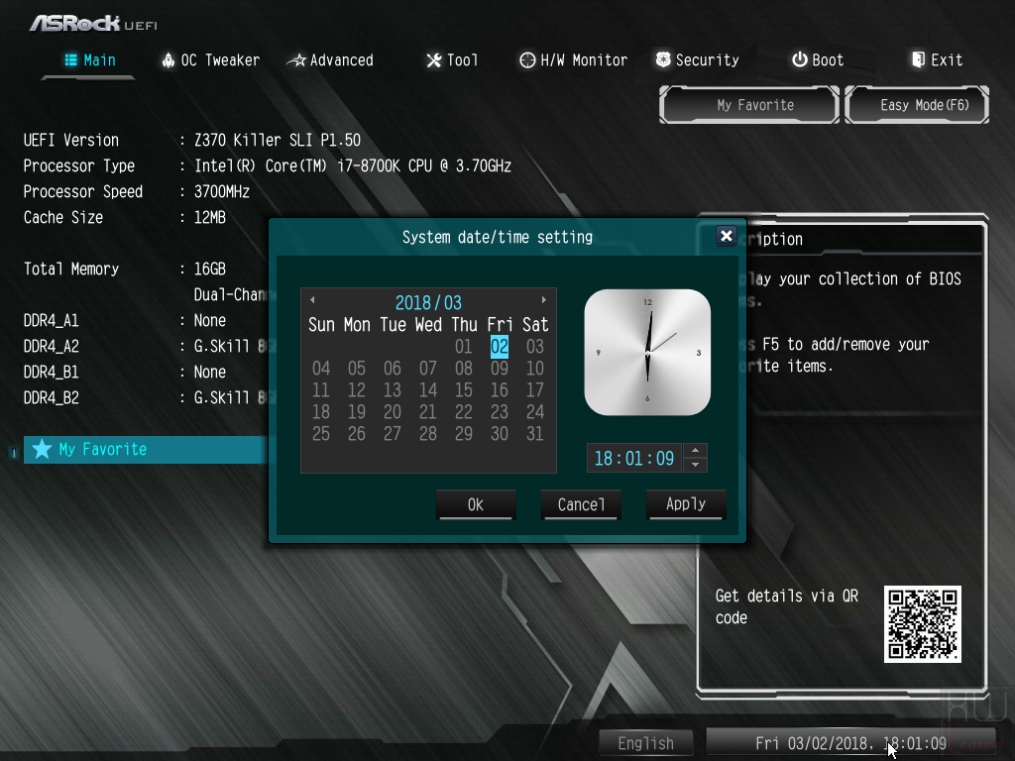

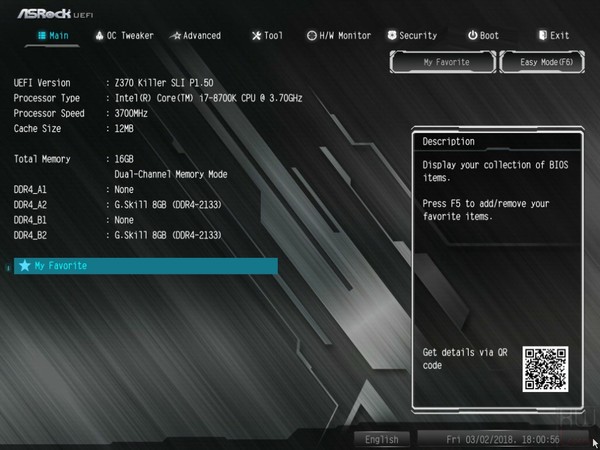

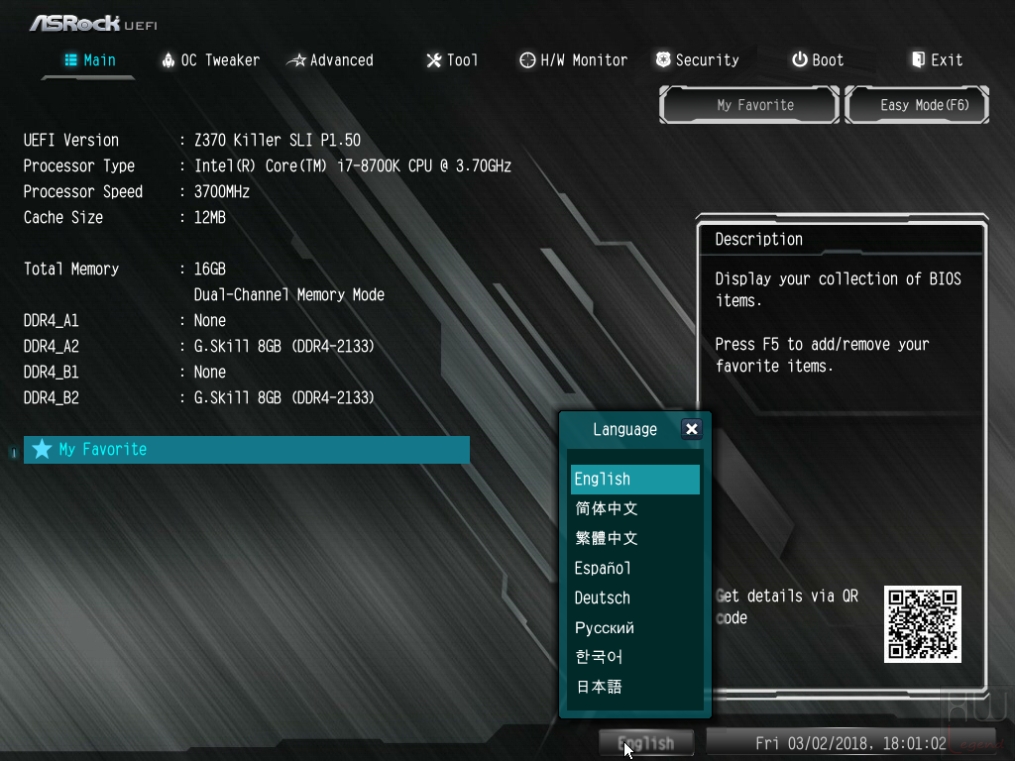

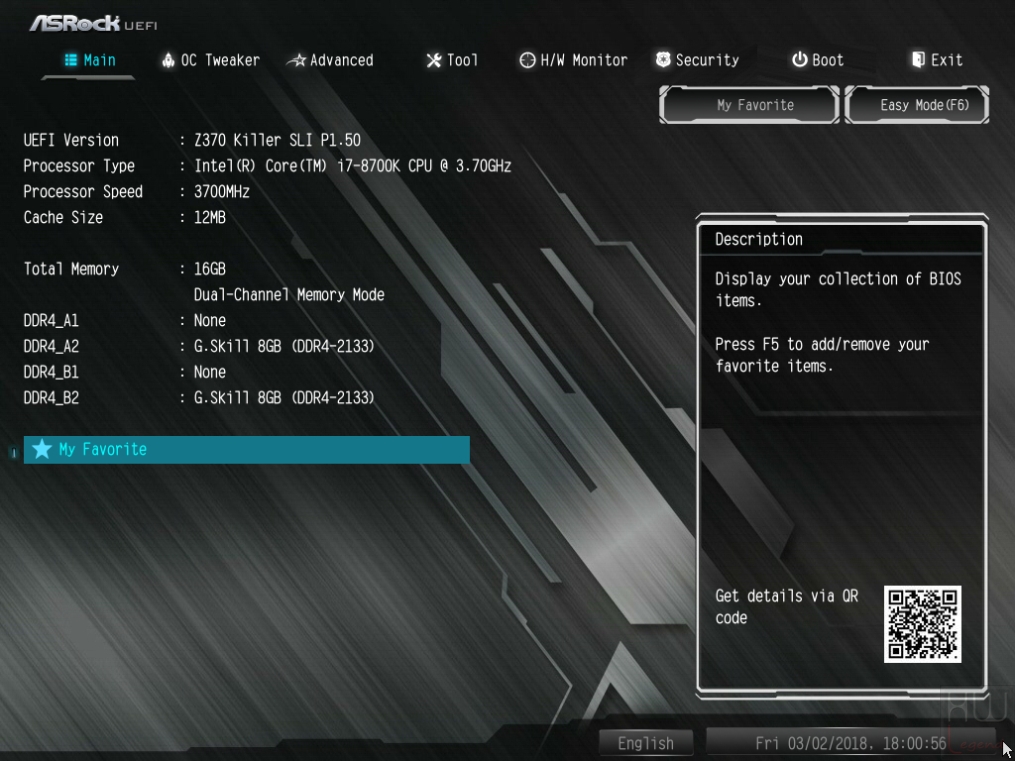

Nella sezione Main sono disponibili le informazioni relative al nostro sistema come versione del BIOS installata, il tipo di processore utilizzato con le relative specifiche, memoria complessiva e distribuzione della stessa sugli slot della motherboard.

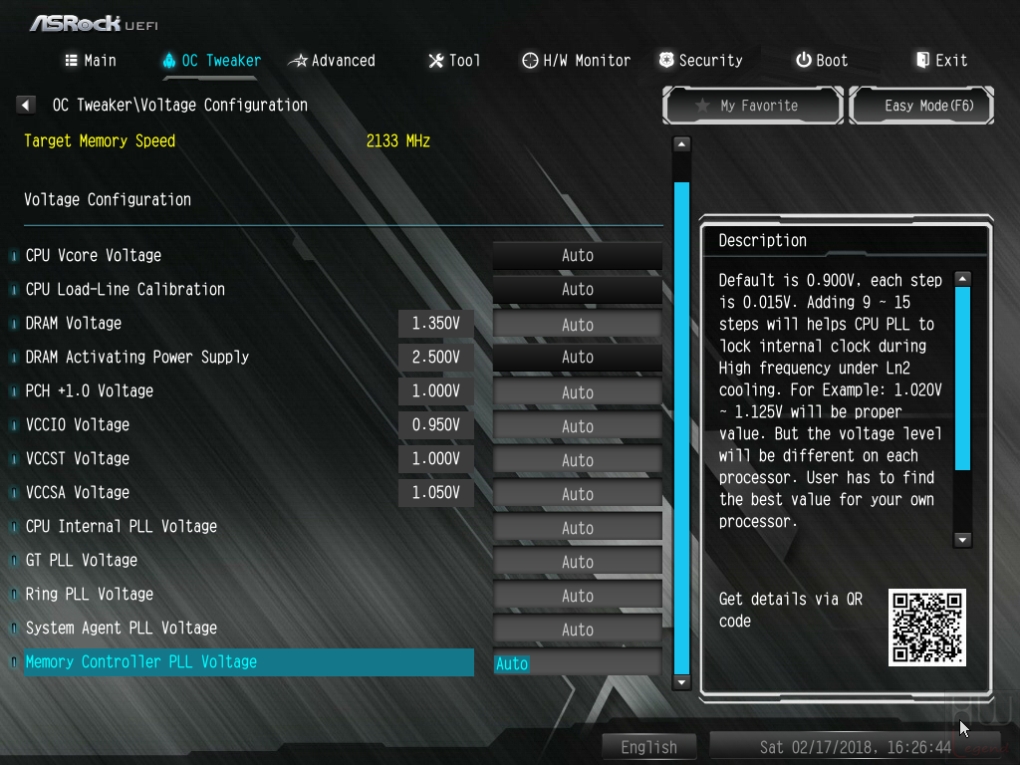

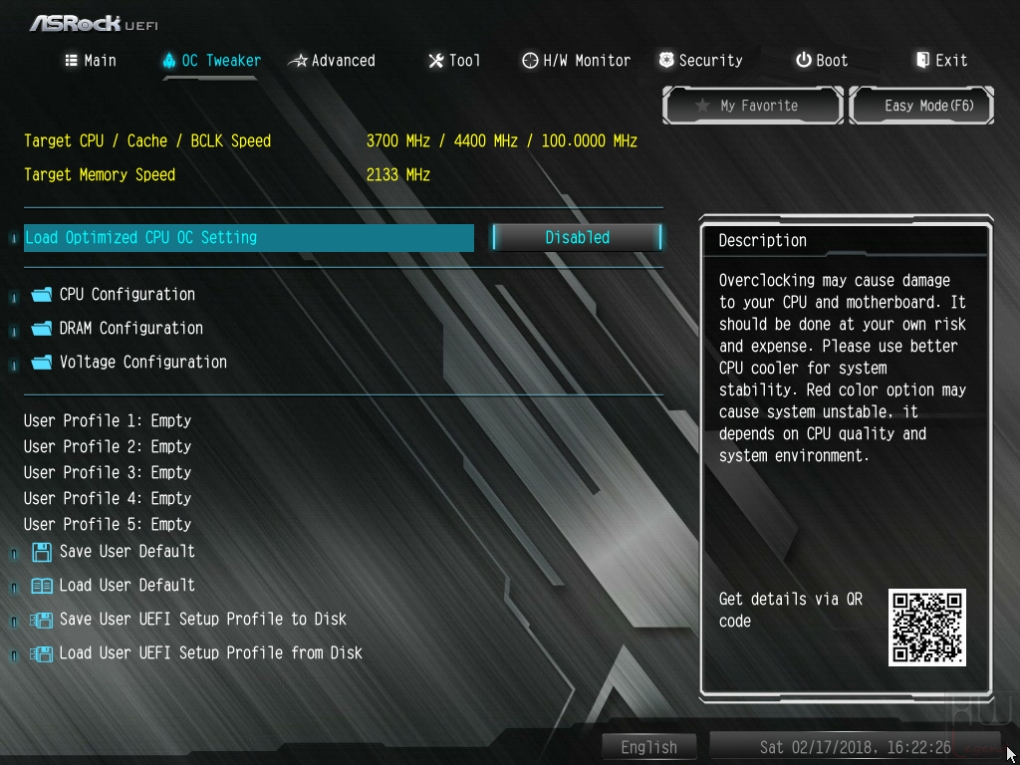

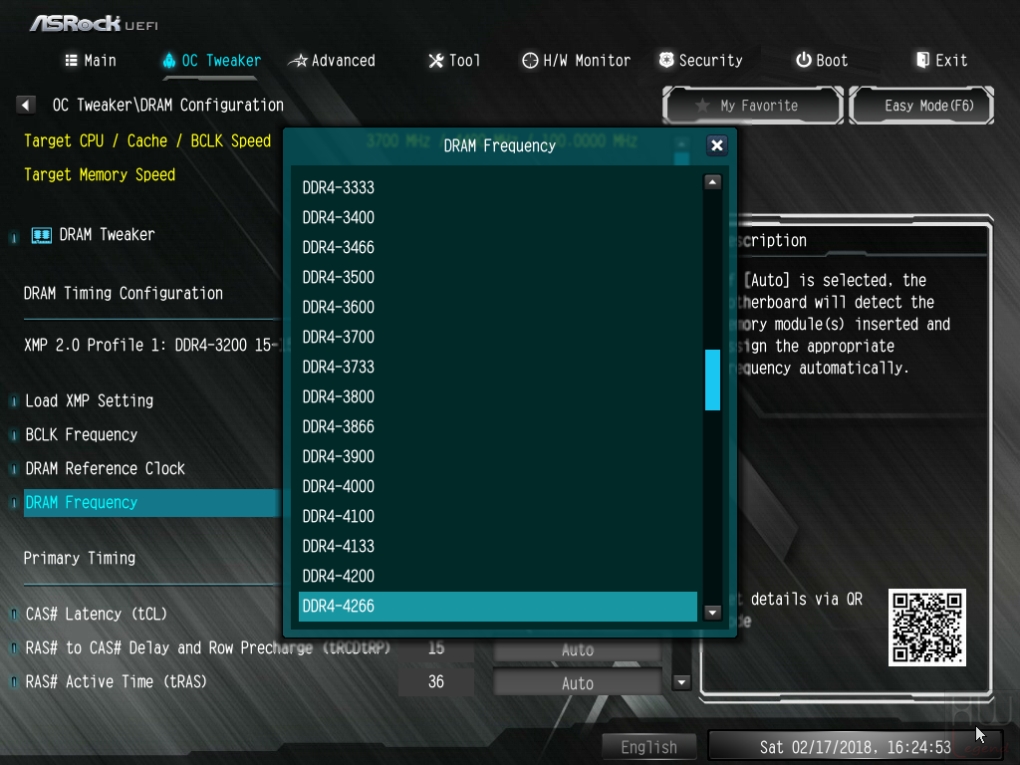

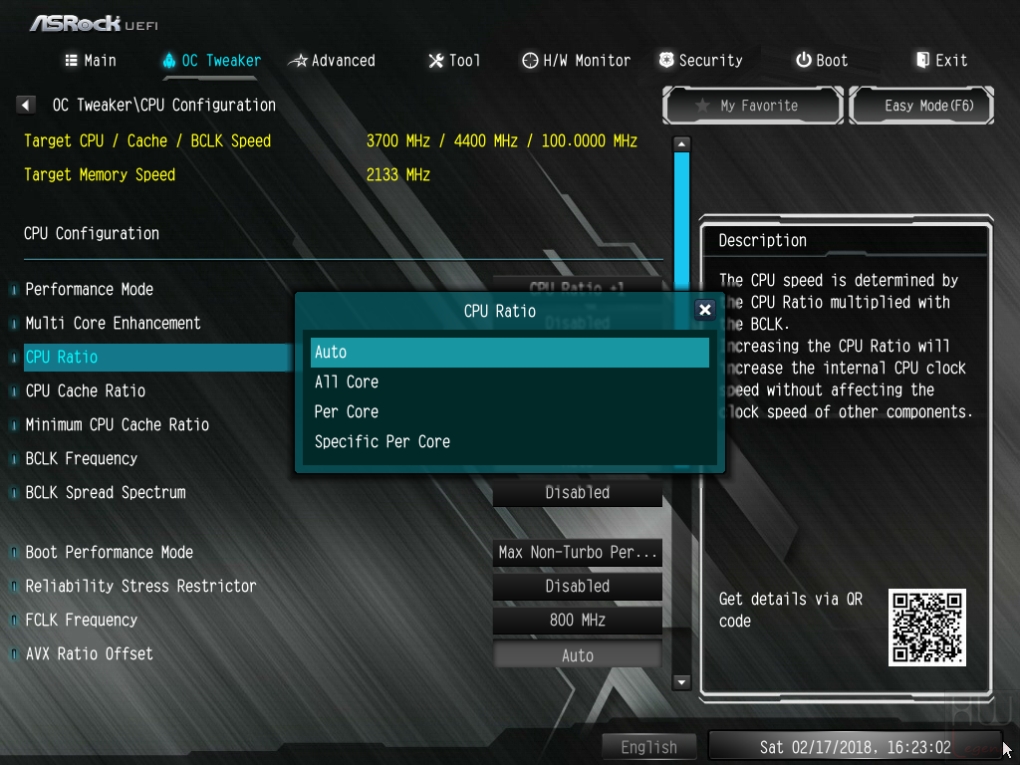

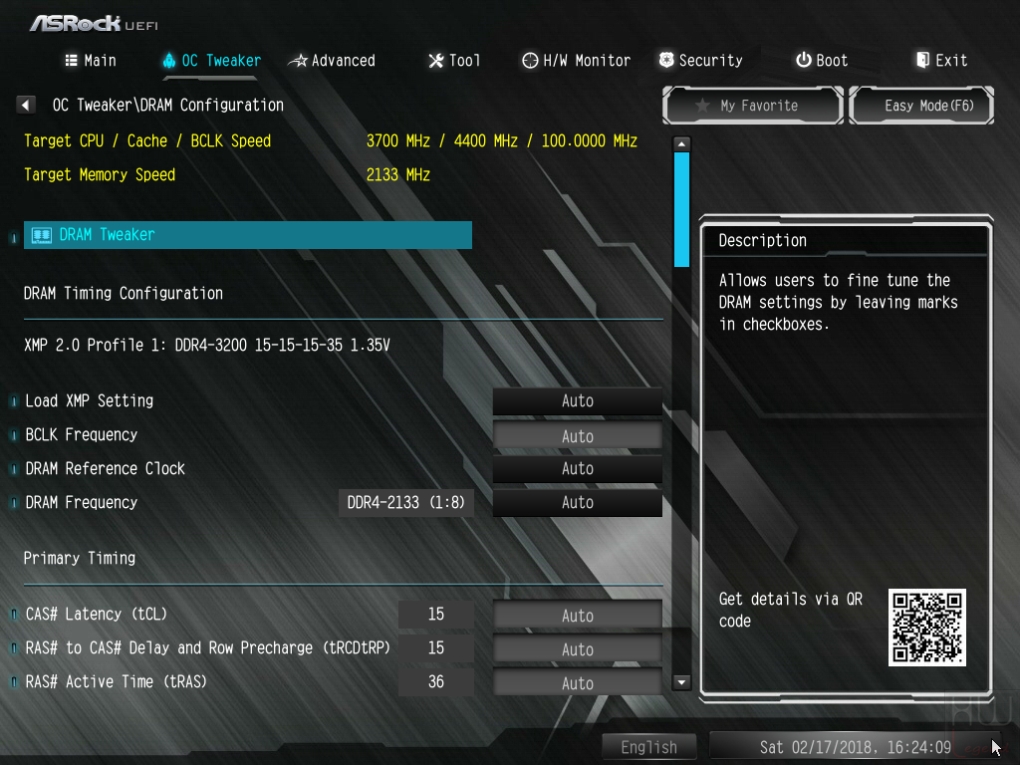

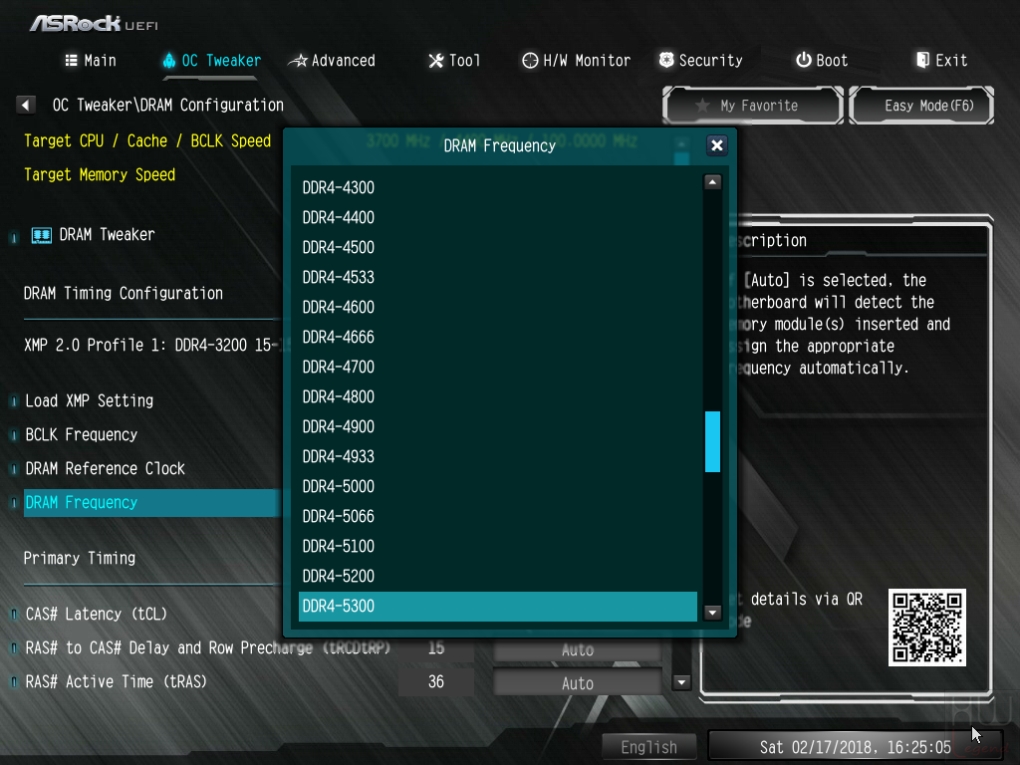

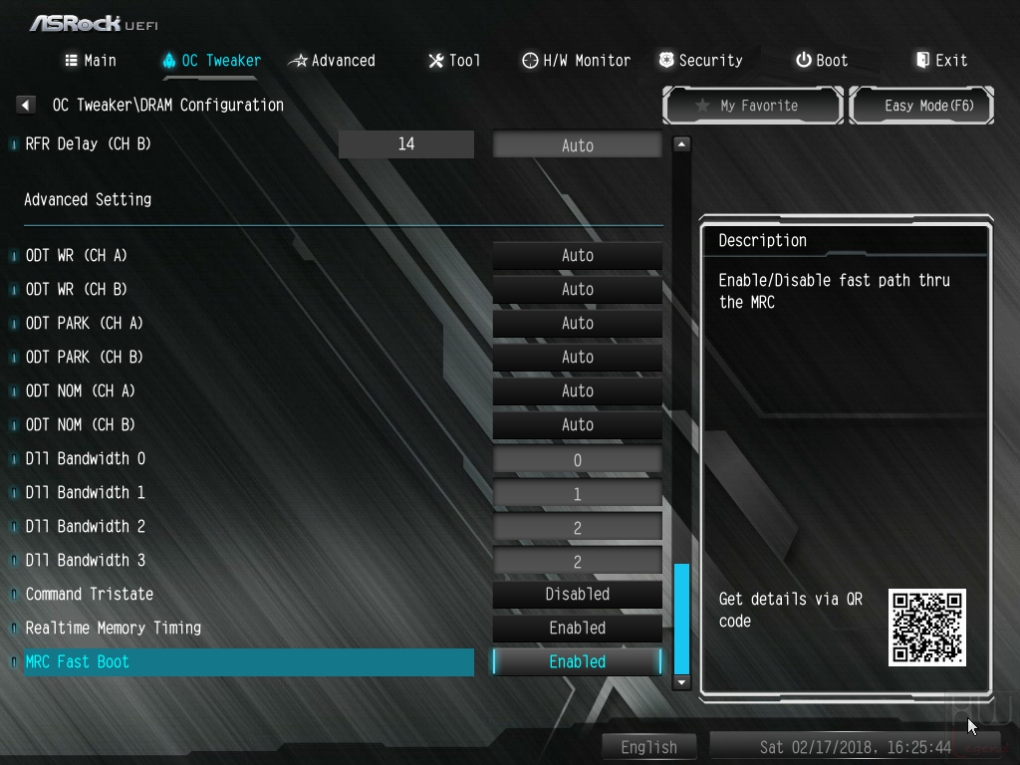

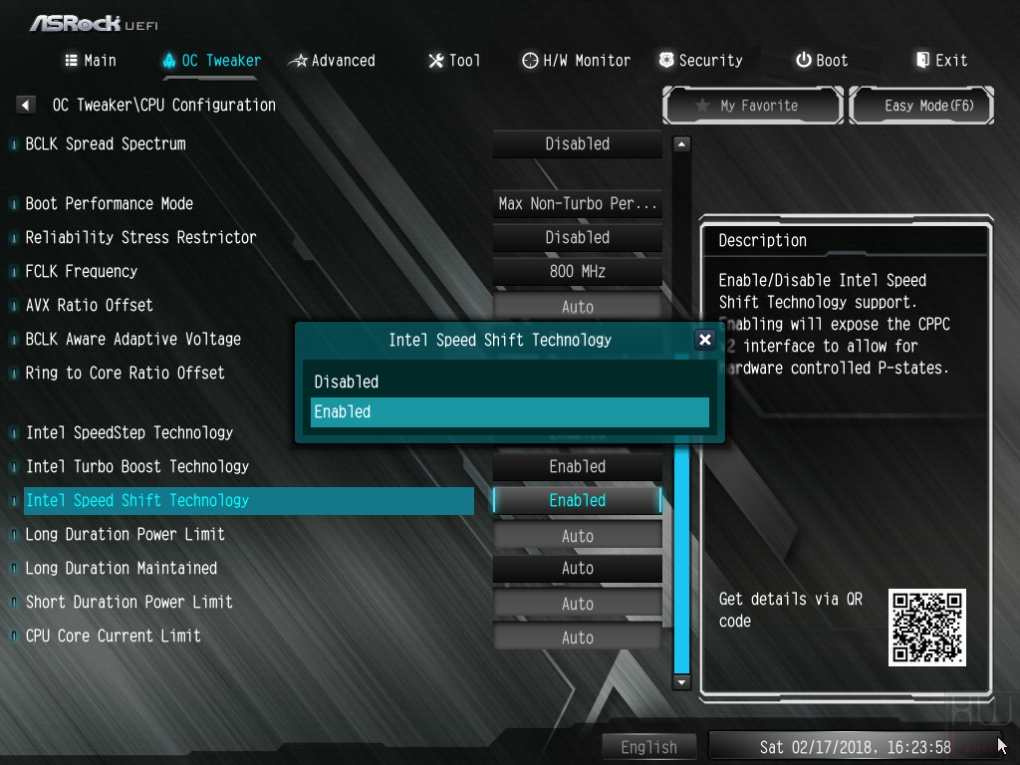

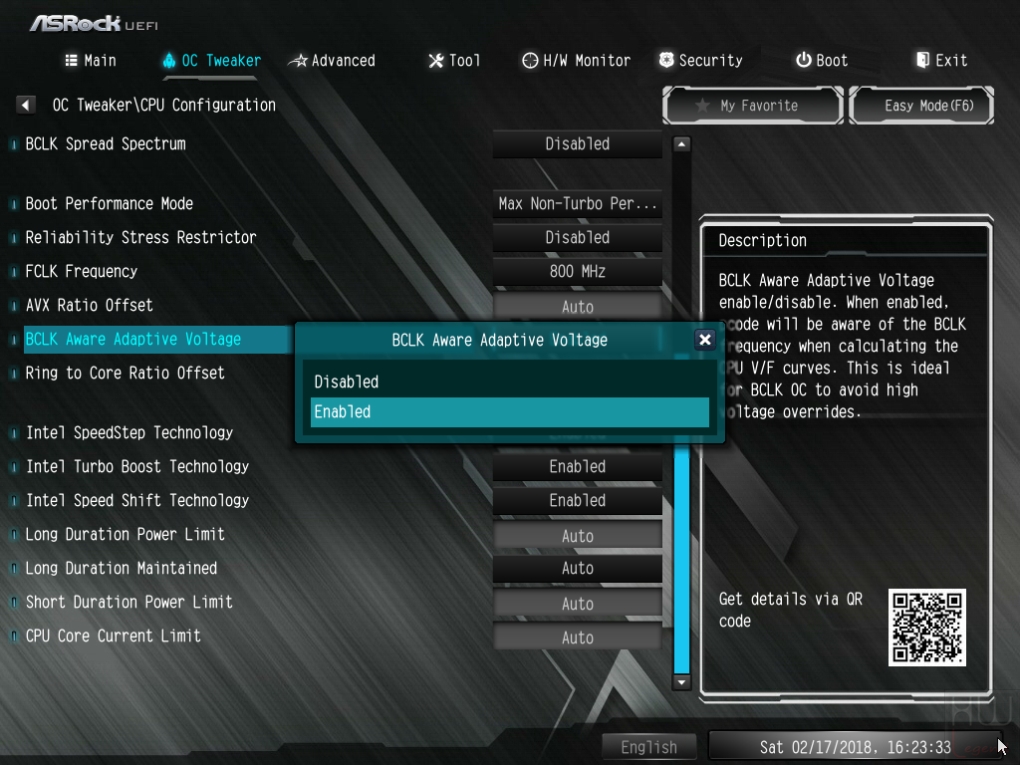

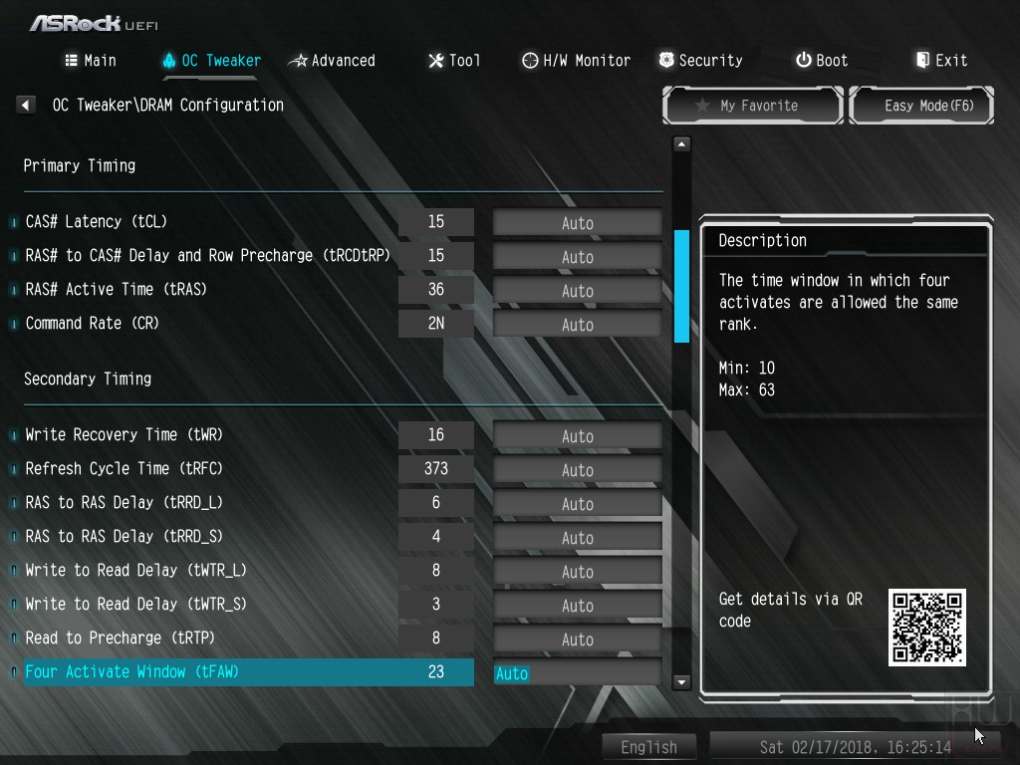

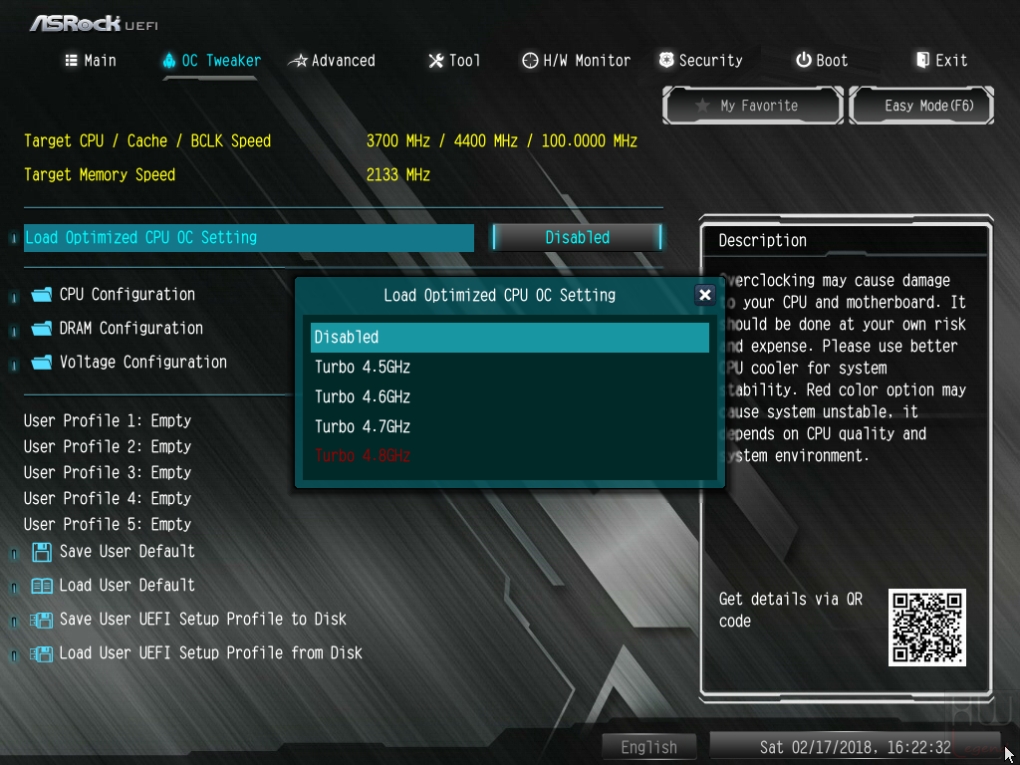

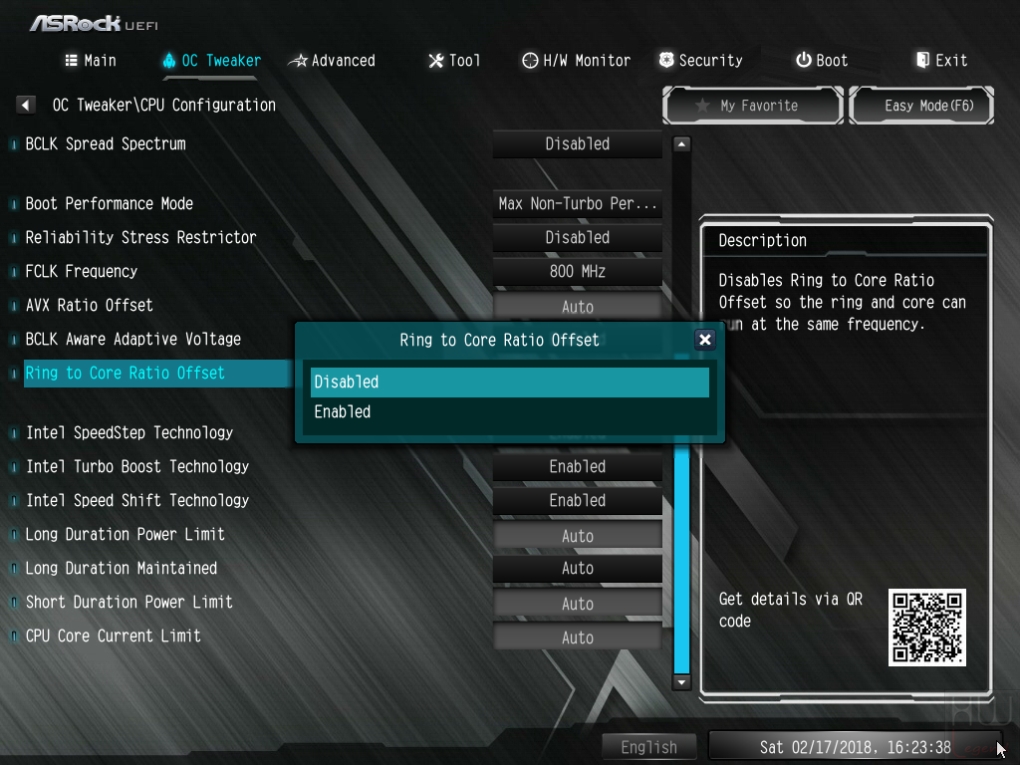

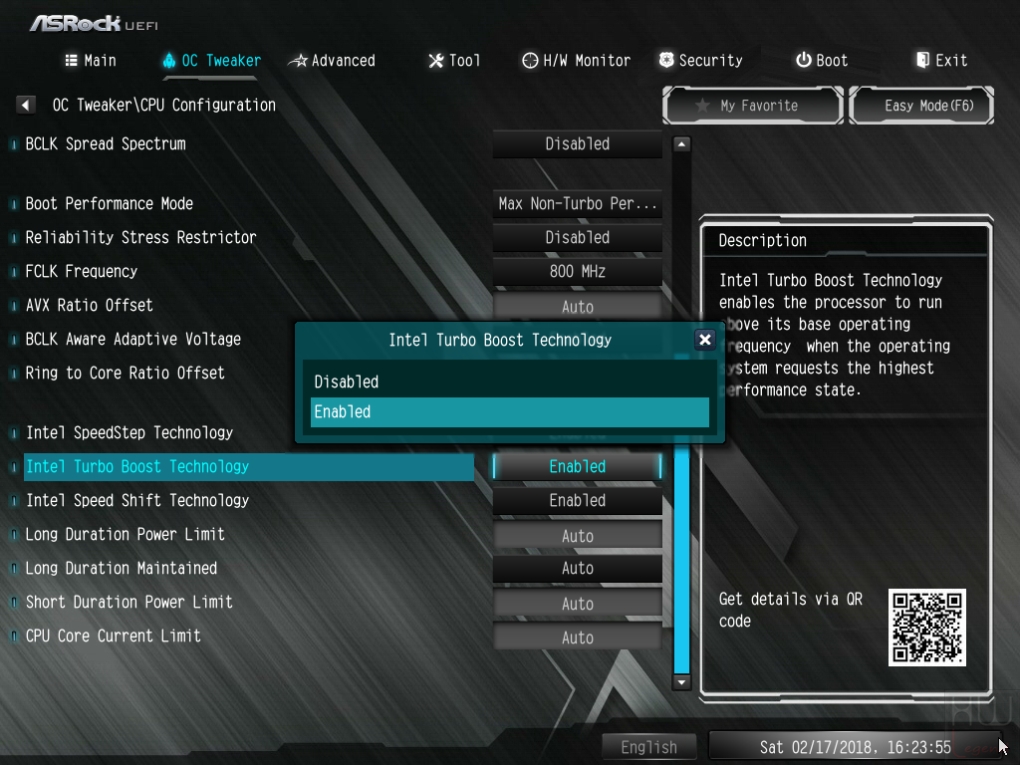

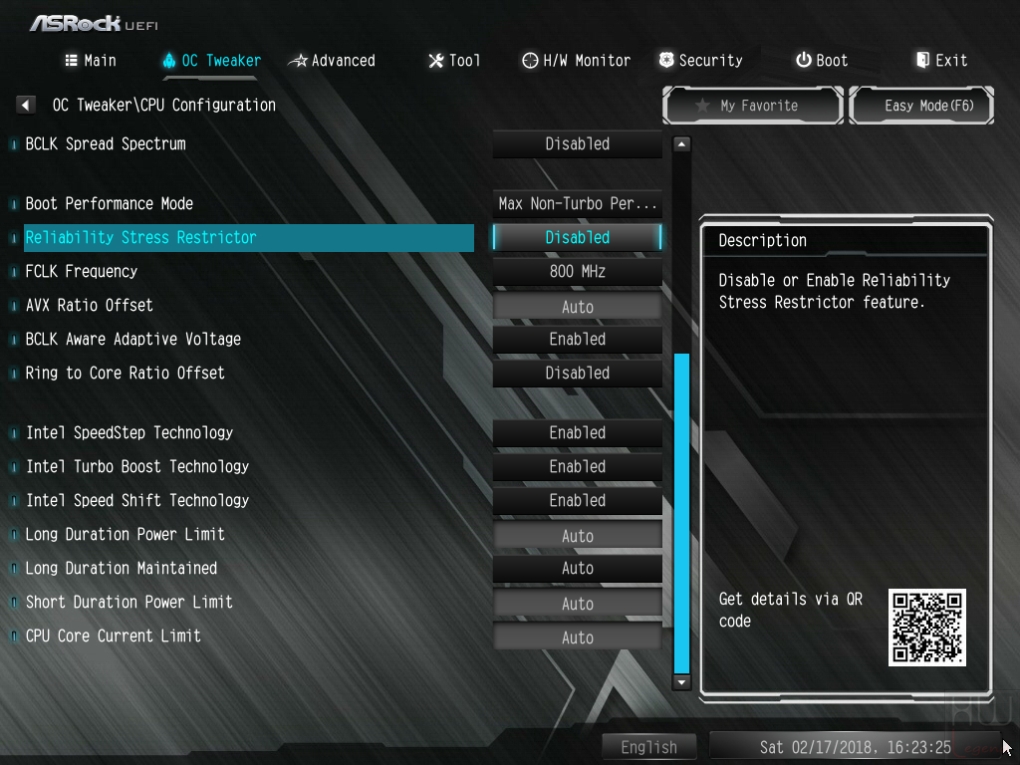

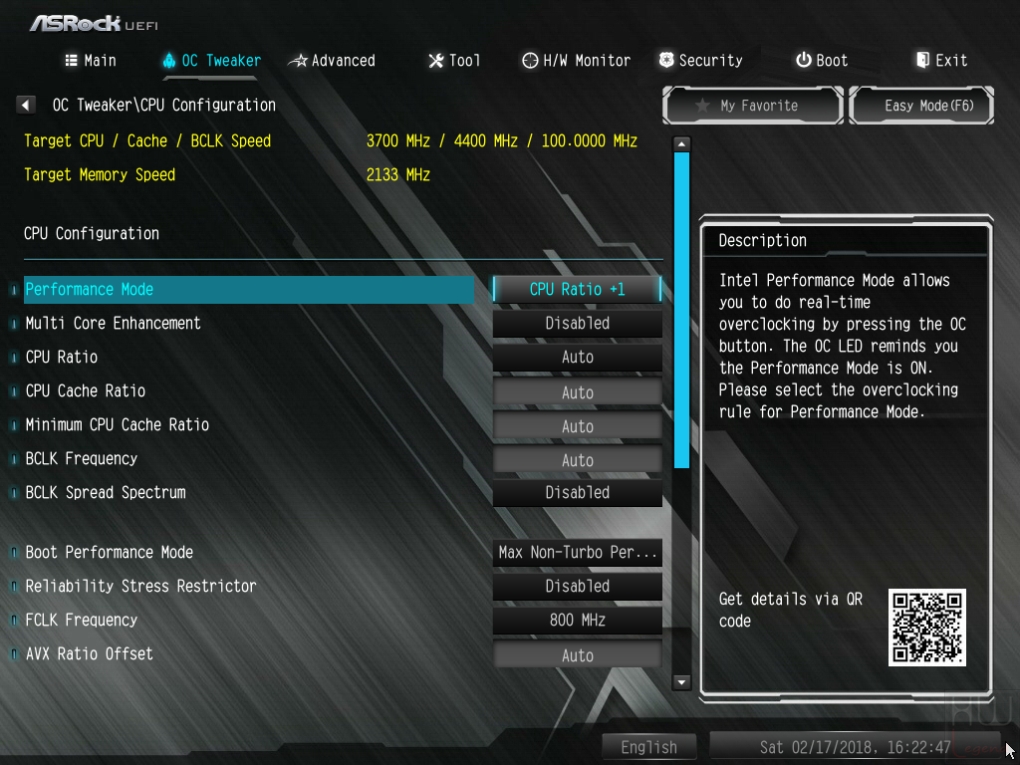

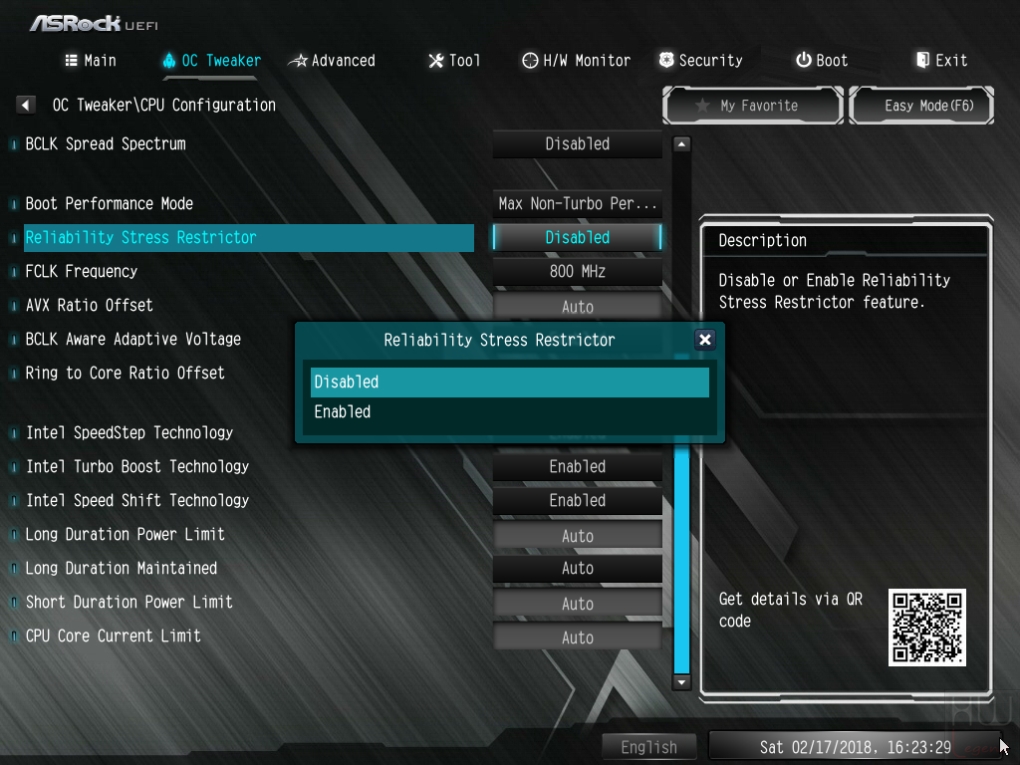

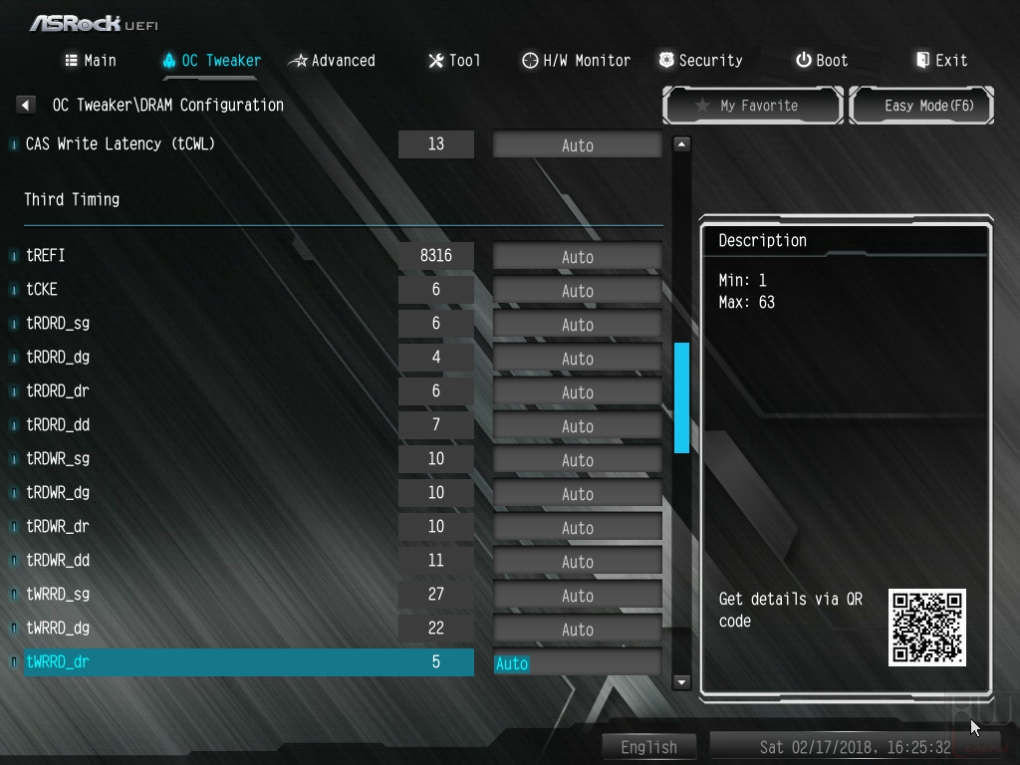

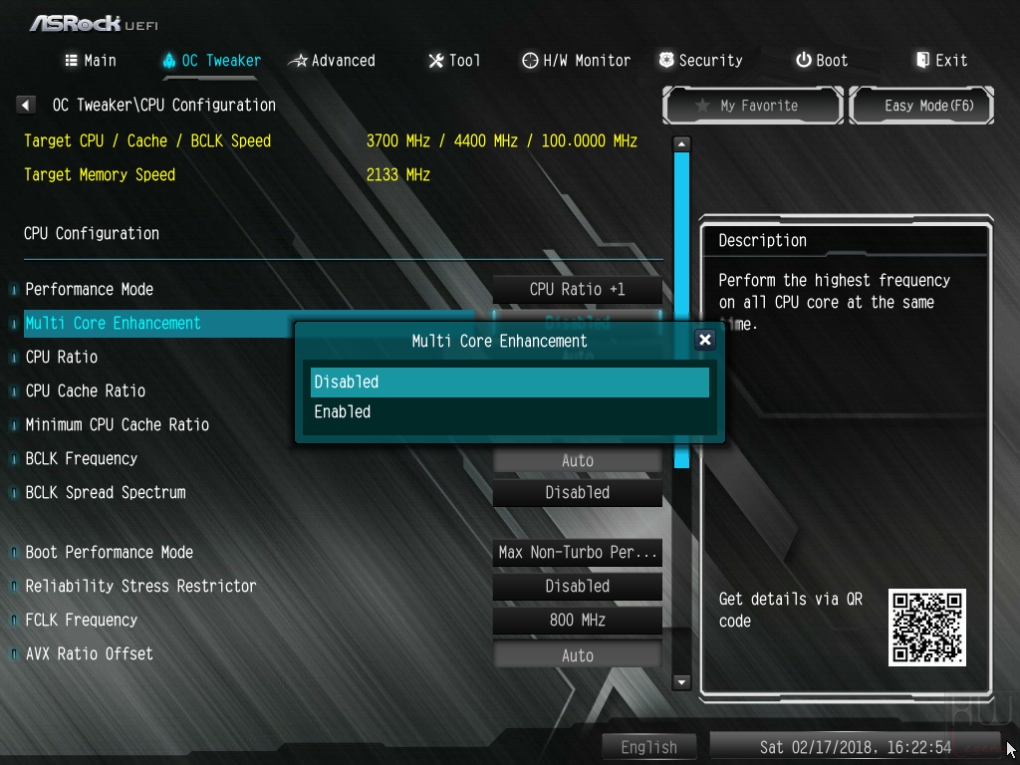

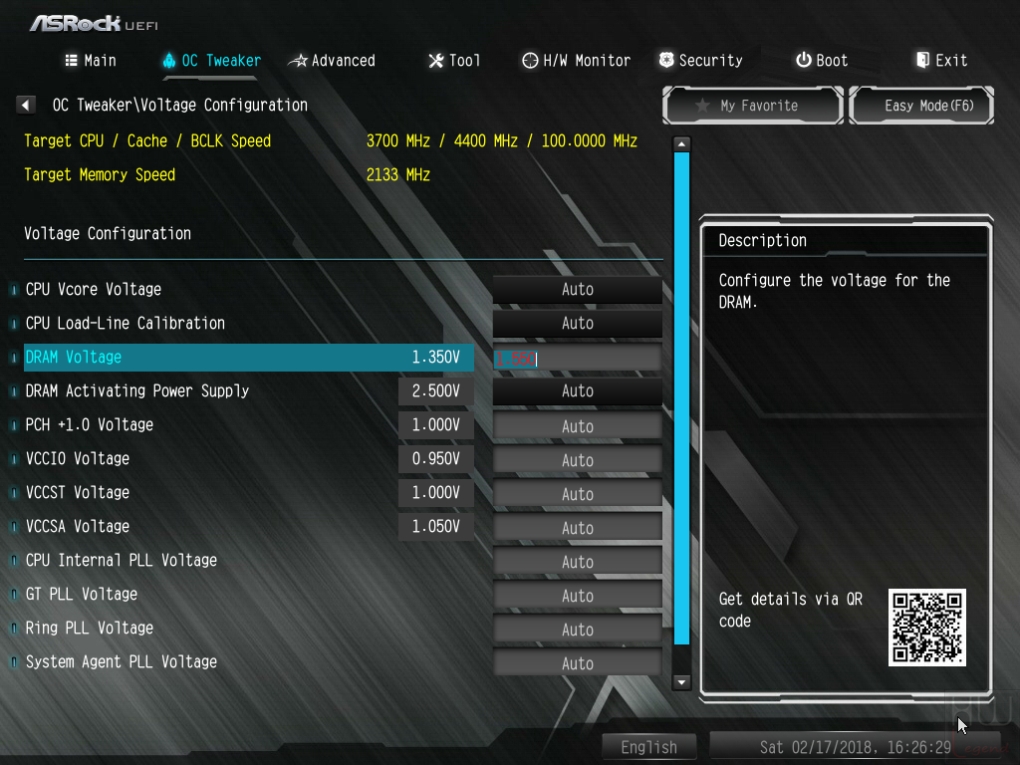

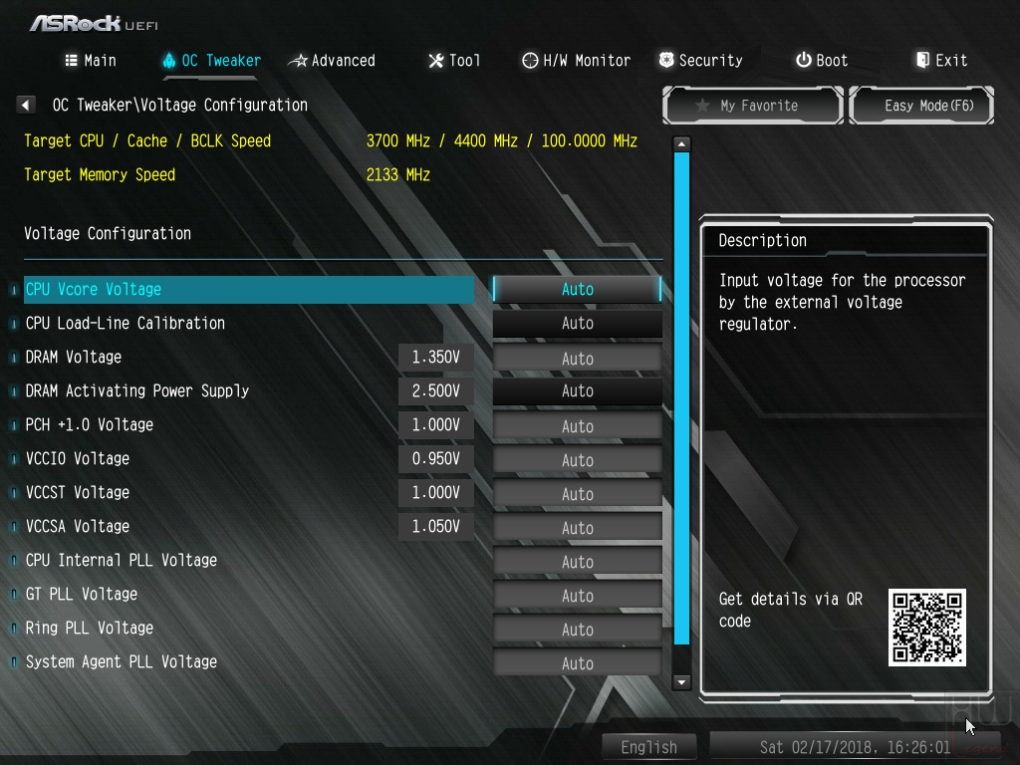

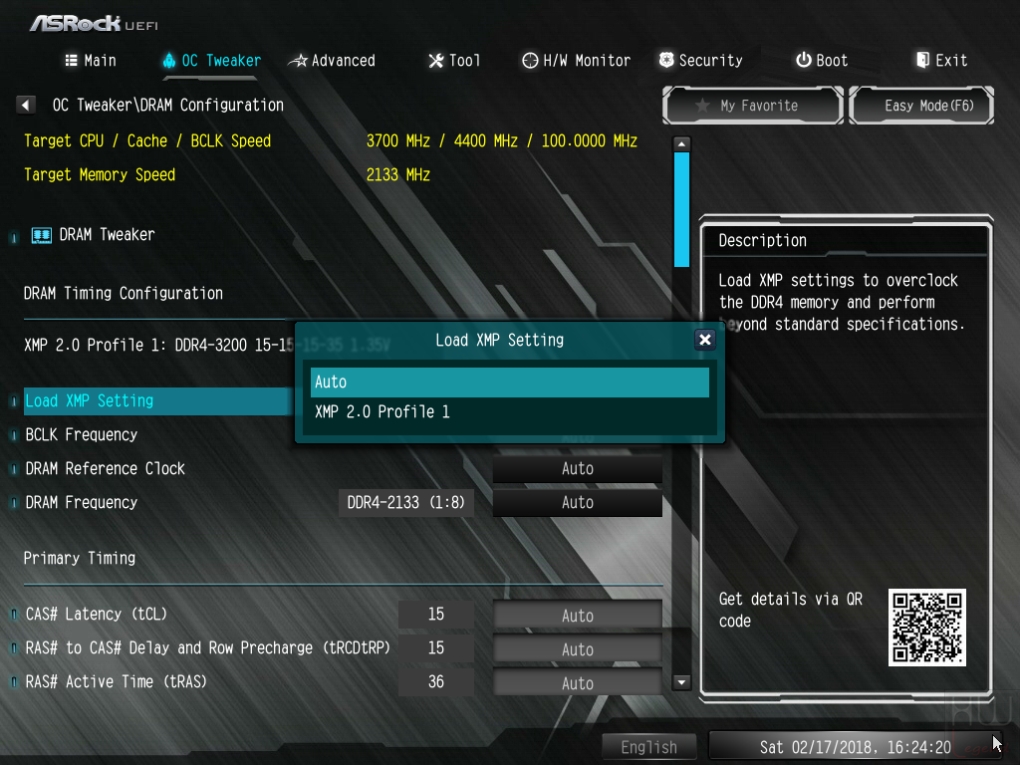

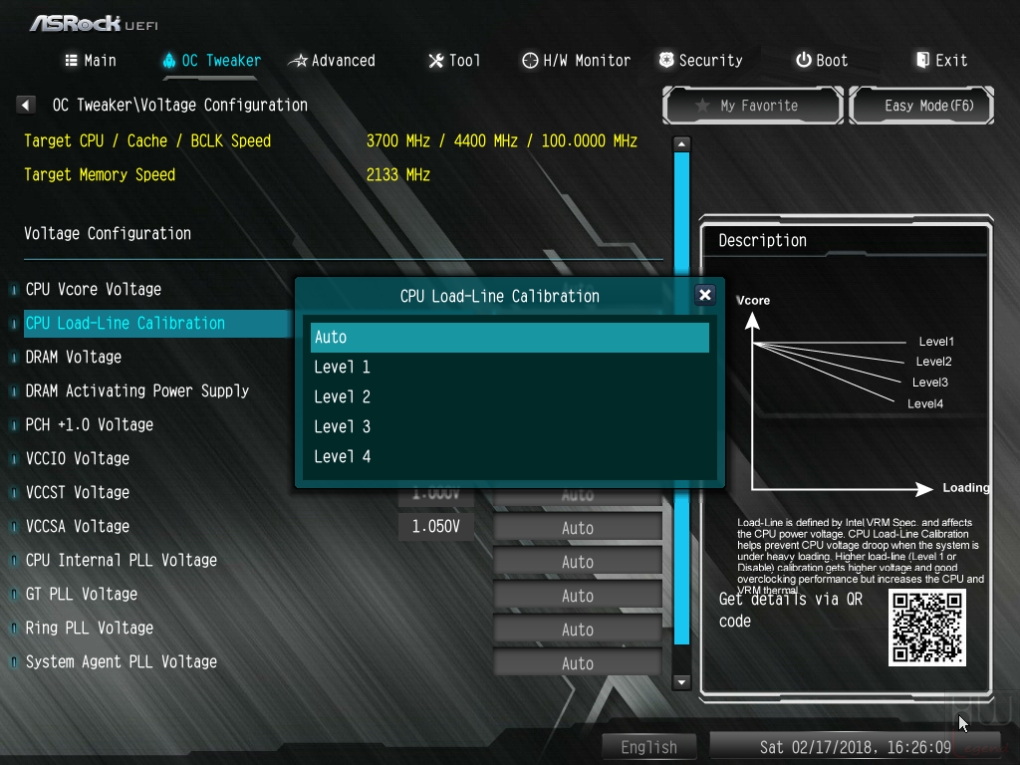

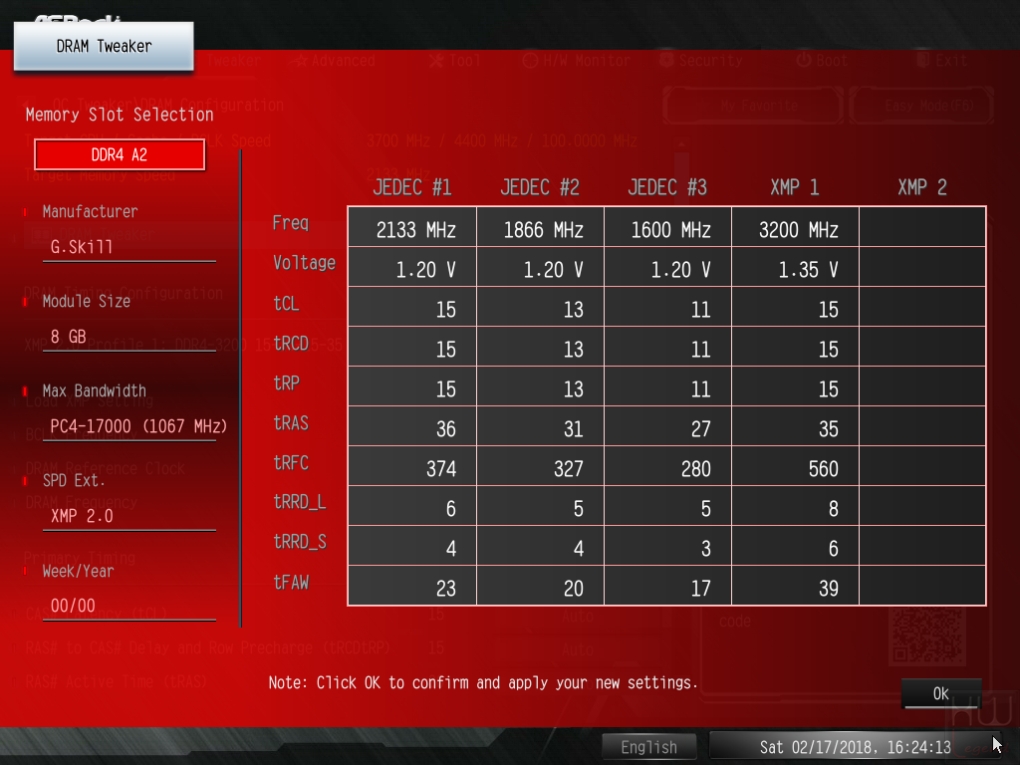

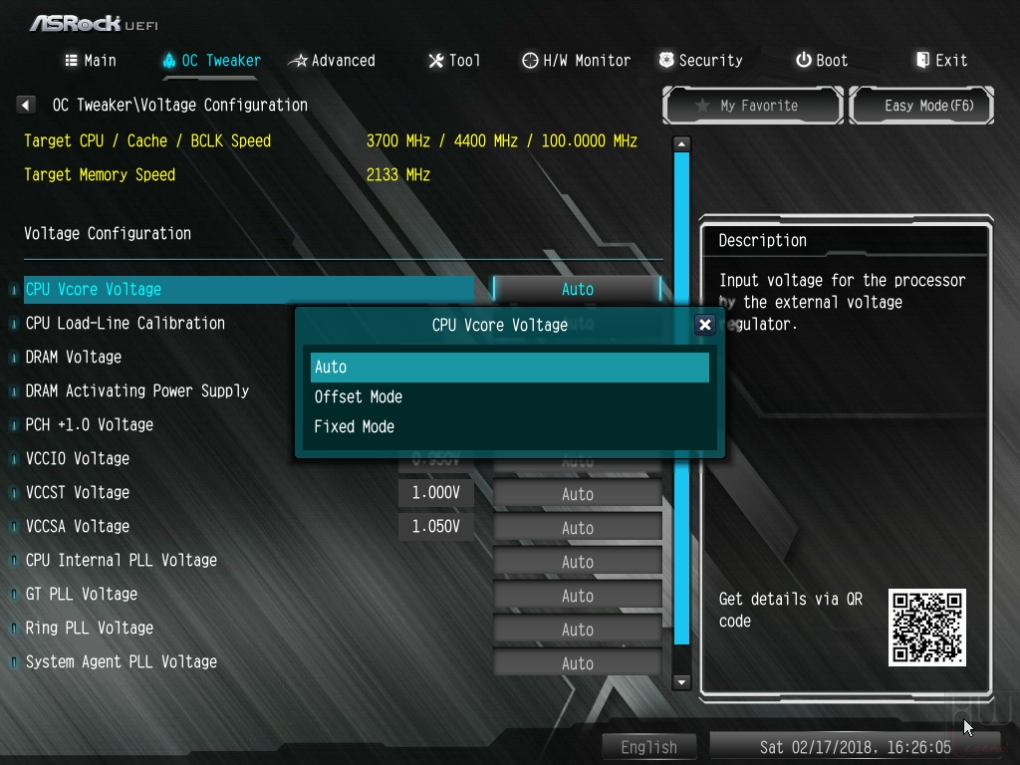

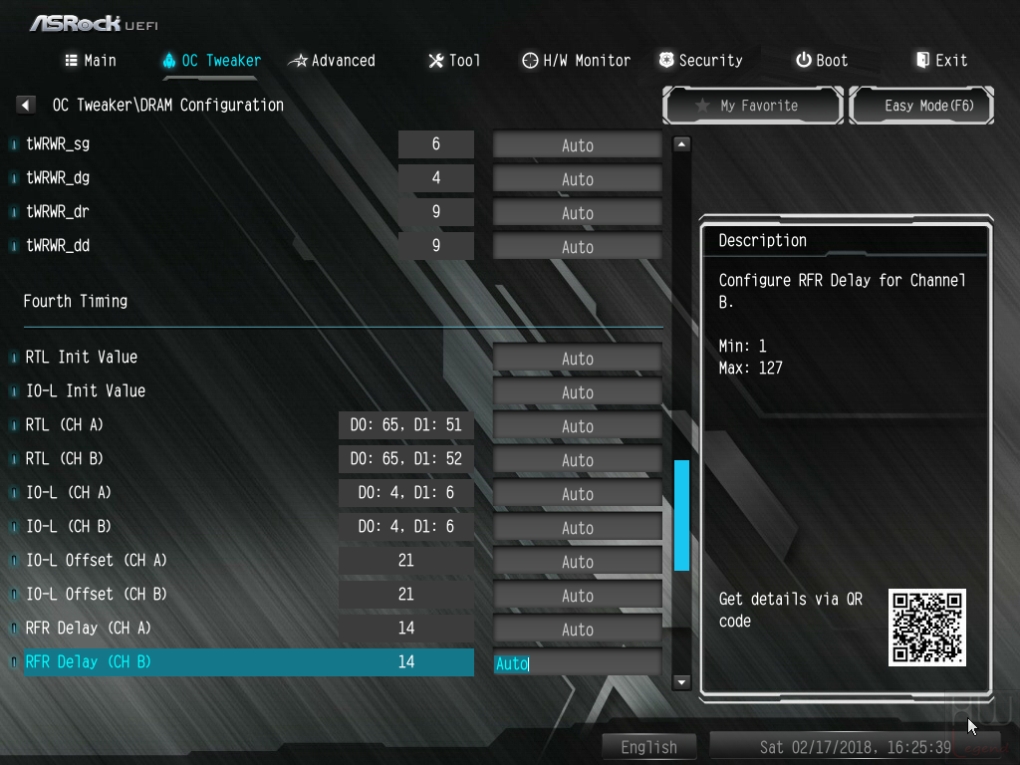

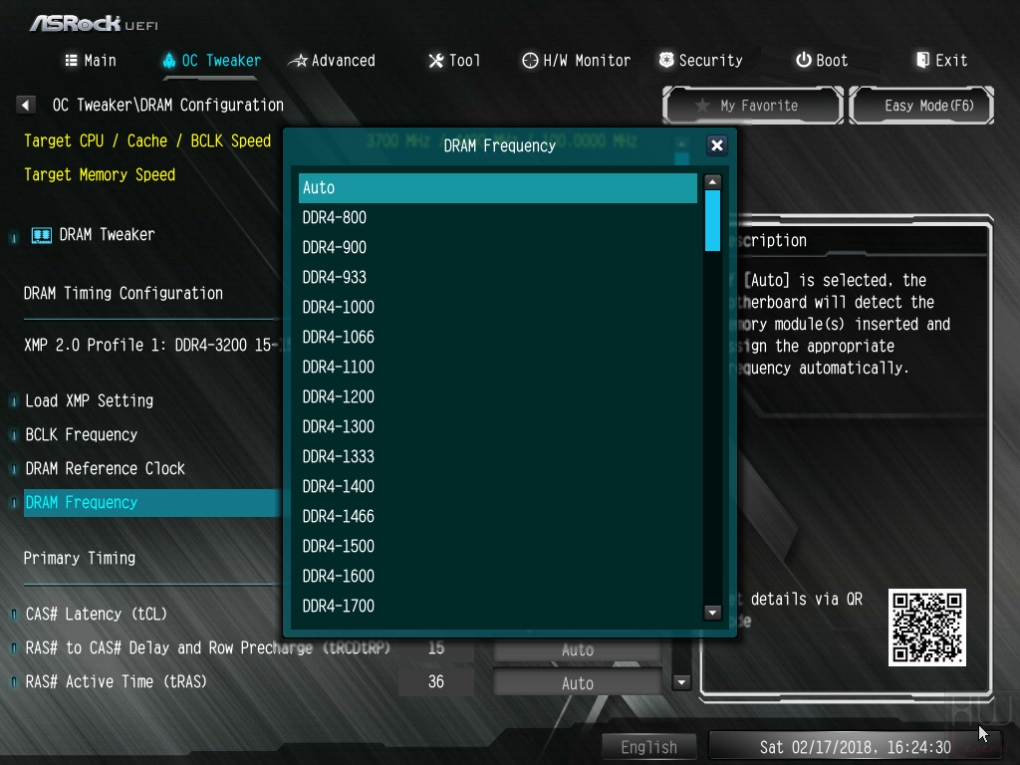

La sezione OC Tweaker è senza dubbio quella di maggiore interesse per gli appassionati dell’overclock. Al suo interno, infatti, trovano posto tutti i principali parametri di funzionamento della macchina, quali frequenze, tensioni di alimentazione, latenze delle memorie e molto altro ancora. Come vedremo dalle immagini che seguiranno, il BIOS messo a punto dall’azienda taiwanese appare veramente completo e capace di offrire una regolazione granulare di tutti i parametri a disposizione. Rispetto alle precedenti piattaforme mainstream Skylake e Kaby Lake non sono state previste grosse novità per quanto riguarda l’overclocking. Di conseguenza, per identificare la funzione dei parametri più importanti, verranno riproposti i medesimi acronimi, ormai ben noti agli utenti più smaliziati.

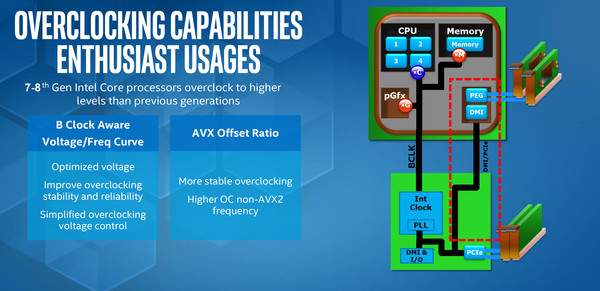

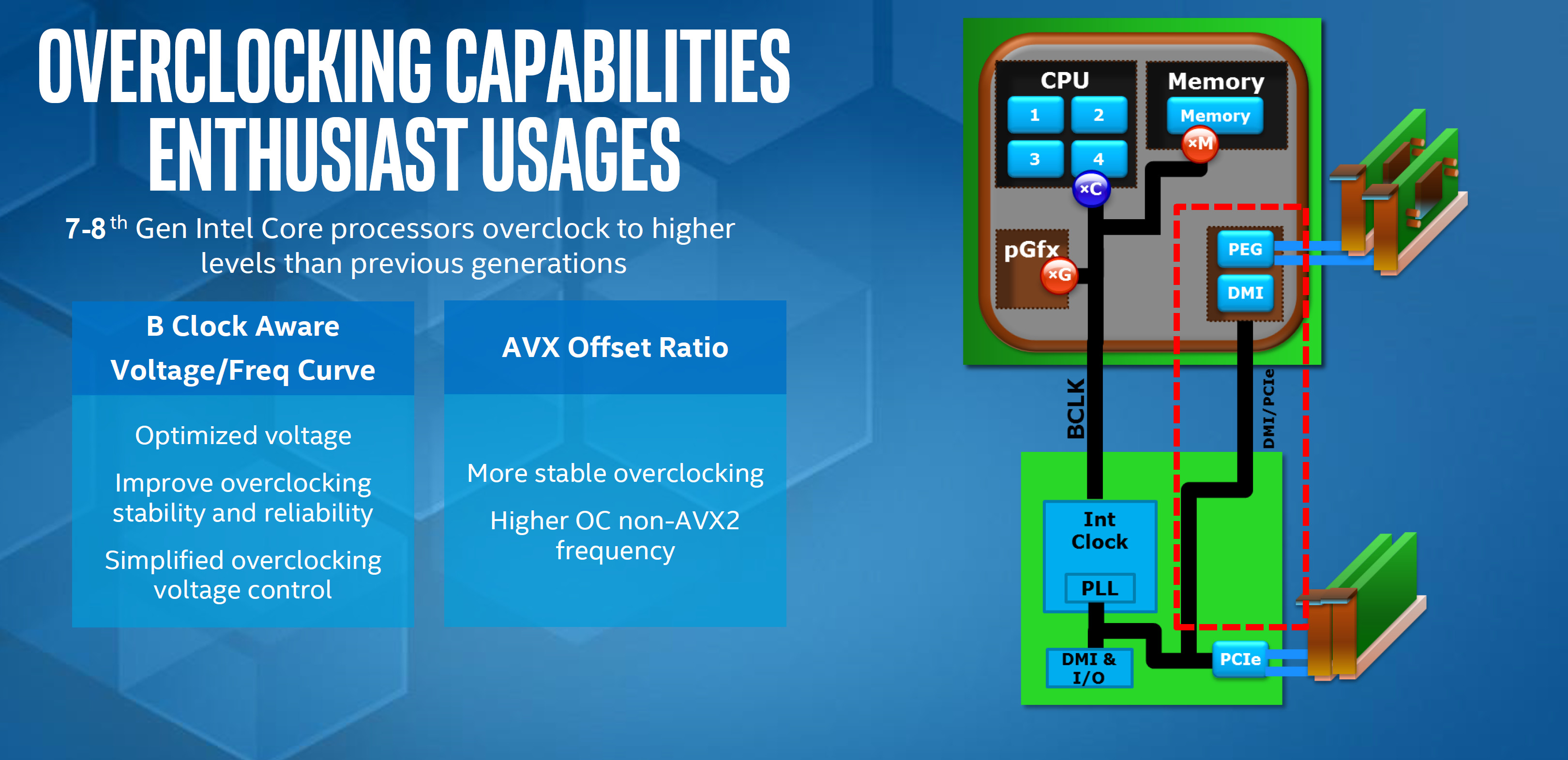

Ritroveremo ad esempio un Base Clock (BCLK) di tipo Full Range liberamente impostabile all’interno del BIOS della scheda madre. Questa caratteristica sarà ovviamente gradita dagli appassionati, che potranno così beneficiare di un più ampio margine di manovra in fase di overclocking. A differenza delle piattaforme pre-Skylake non è quindi prevista alcuna impostazione riguardante lo Strap, in quanto tale bus risulta del tutto indipendente sia nei confronti del PCIe e sia nei confronti del DMI, entrambi ancorati ai canonici 100MHz di frequenza. Un’altra interessante novità, introdotta con i nuovi microprocessori di settima generazione, riguarda la possibilità di impostare una frequenza operativa in offset qualora vengano sfruttate le istruzioni AVX.

Gli applicativi in grado di far uso massiccio di questo particolare set di istruzioni, infatti, sono notoriamente in grado di generare un elevato carico di lavoro sul microprocessore, spesso causando instabilità anche in overclock apparentemente rock-solid. Grazie alla funzionalità AVX Ratio Offset sarà possibile evitare l’insorgere di questo genere di problematiche, semplicemente prevedendo una riduzione automatica della frequenza operativa del microprocessore rispetto a quella massima prevista per l’utilizzo normale del sistema.

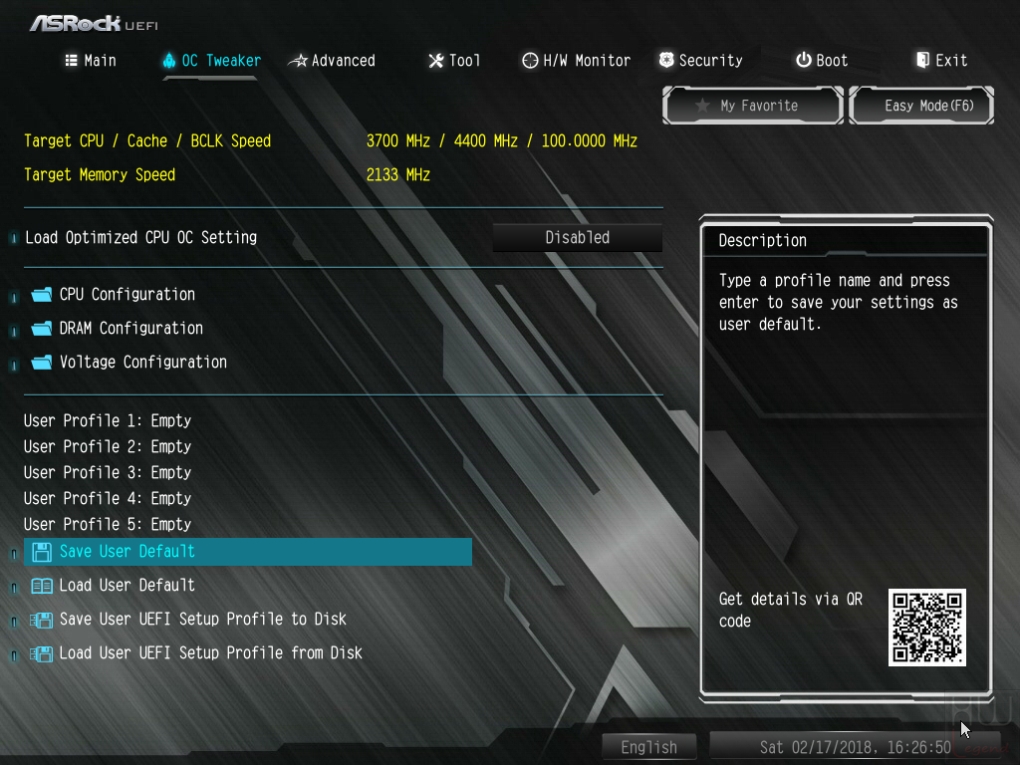

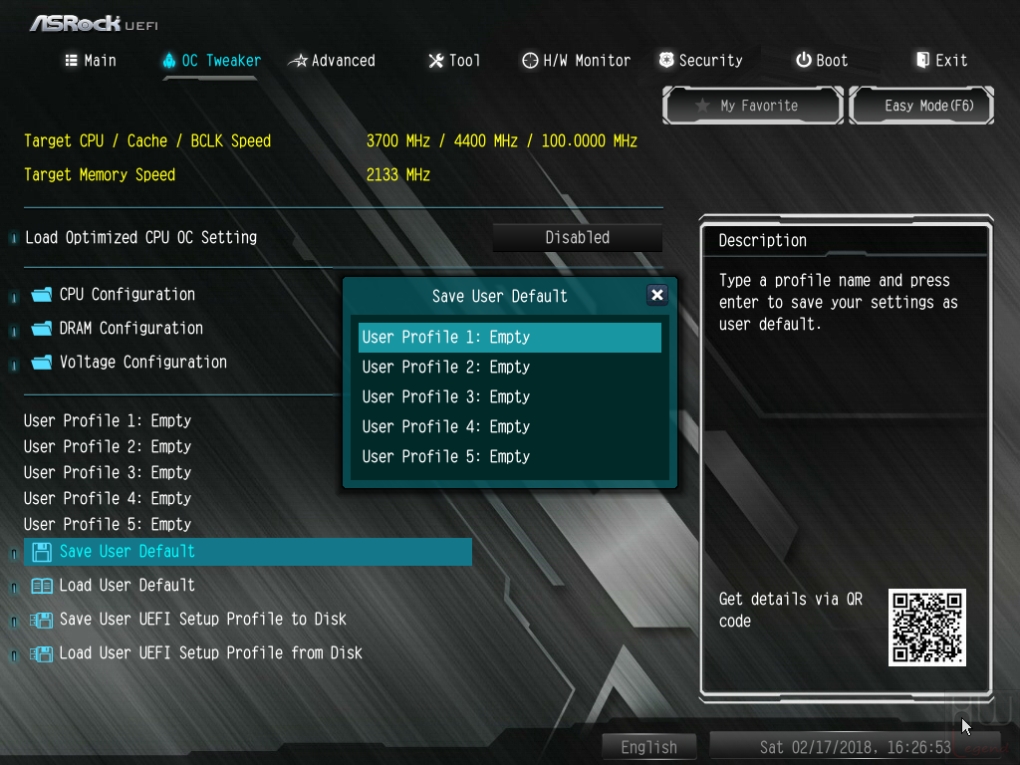

Sempre nella stessa sezione viene offerta la possibilità di salvare i parametri immessi, oltre che su periferiche di memorizzazione esterne, anche in apposite aree per poterle ripristinare comodamente qualora fosse necessario (massimo cinque profili).

Si ricorda che eventuali aggiornamenti del BIOS, come per la maggior parte dei produttori, cancellano queste aree di memoria per cui si raccomanda di annotare a mano per lo meno le impostazioni più importanti, oppure di salvare comodamente degli screenshot su penna USB semplicemente premendo il tasto F12 sulla tastiera.

{jospagebreak_scroll title=Uno sguardo al BIOS – Parte Seconda:}

Uno sguardo al BIOS – Parte Seconda:

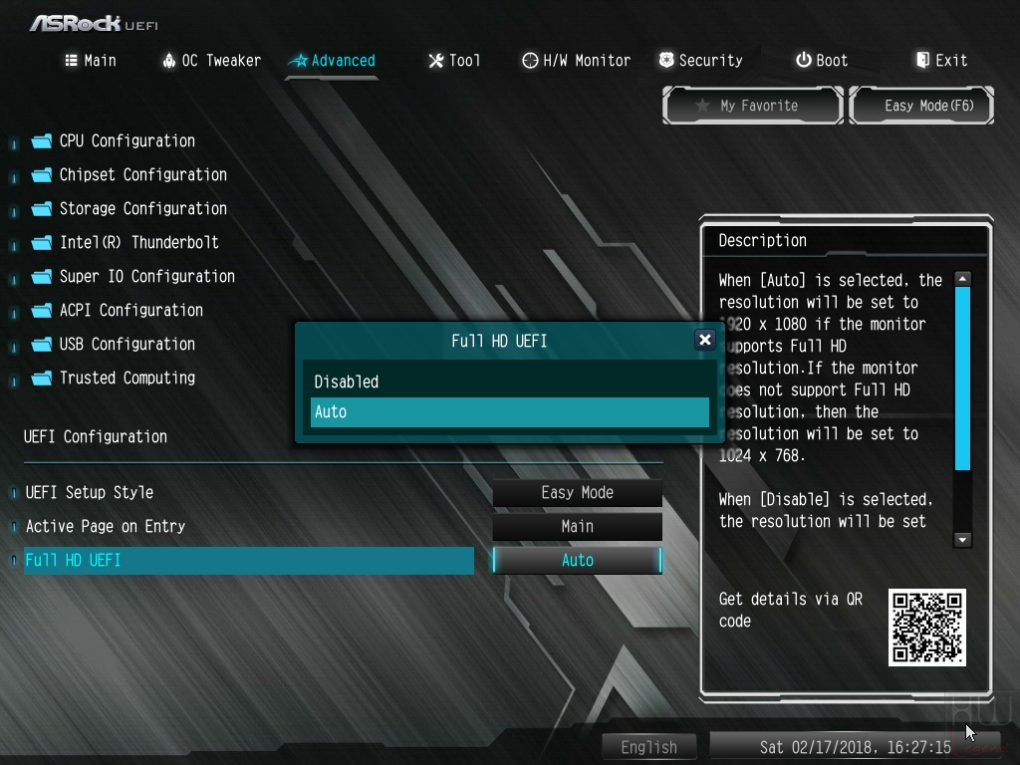

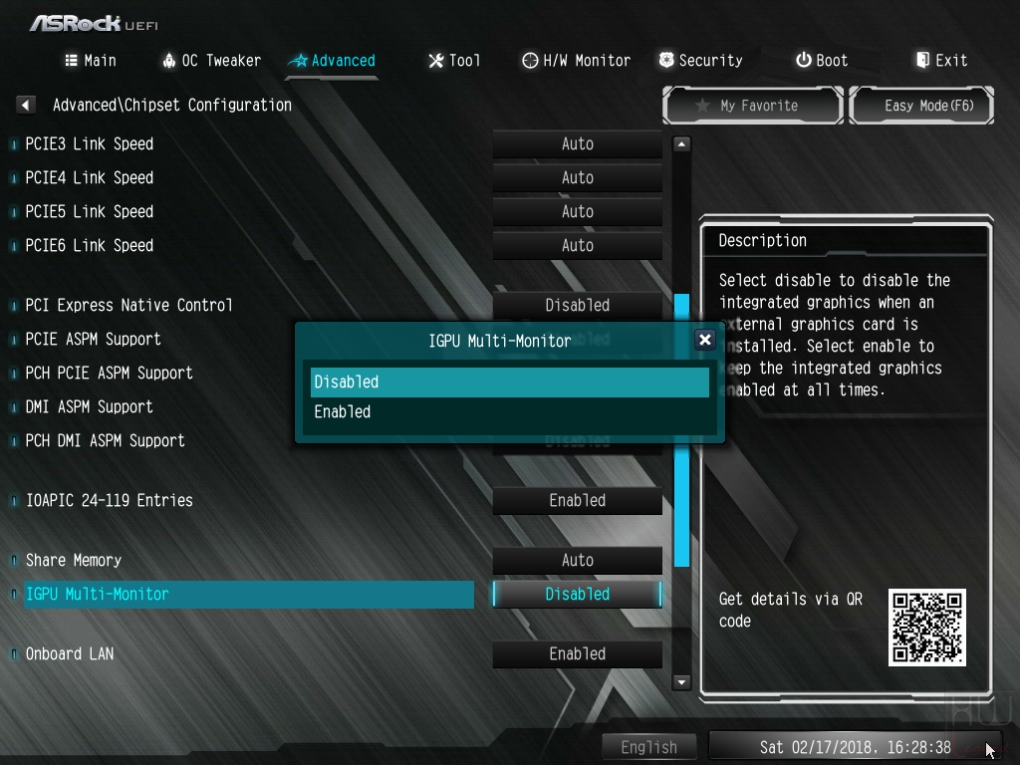

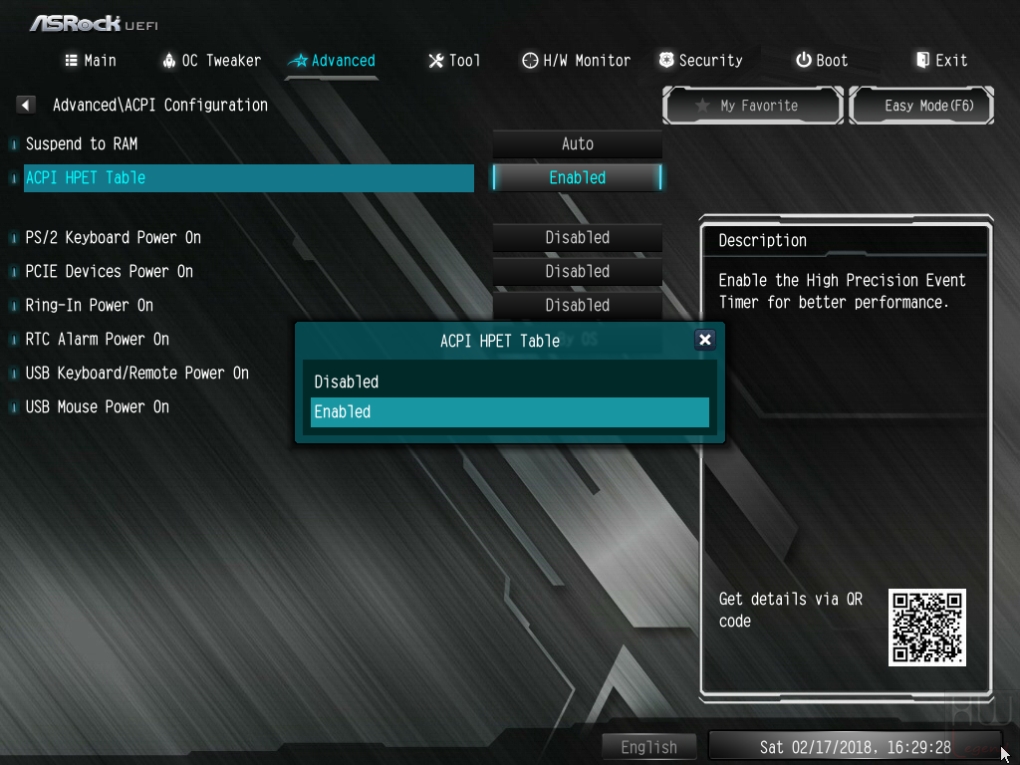

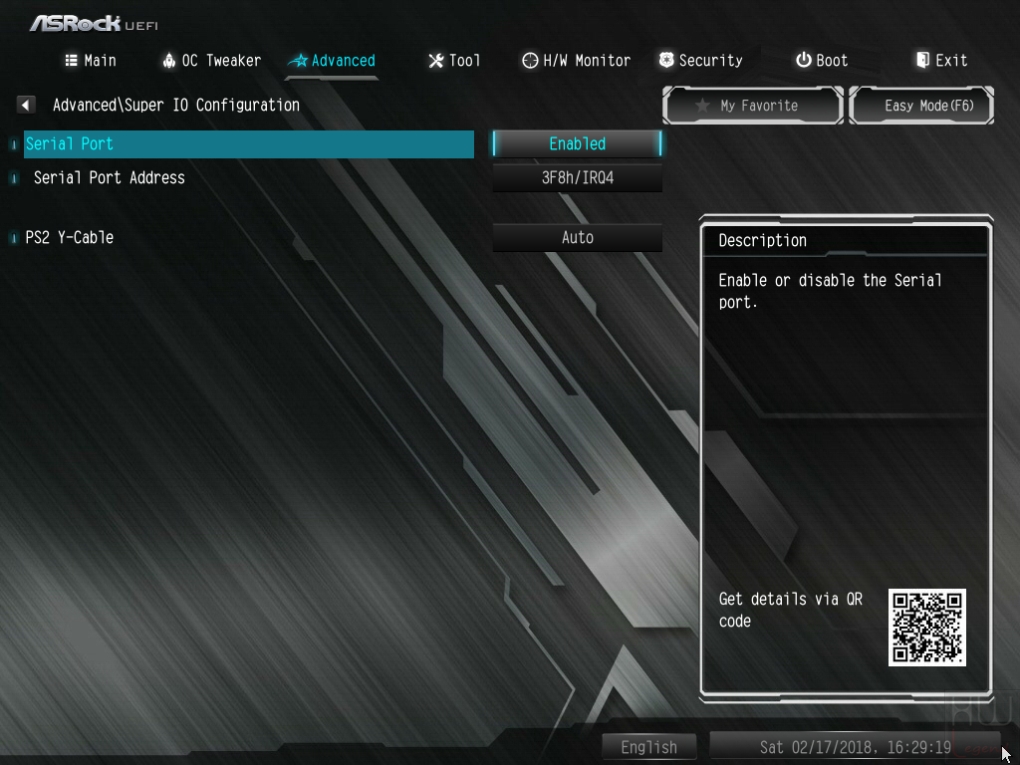

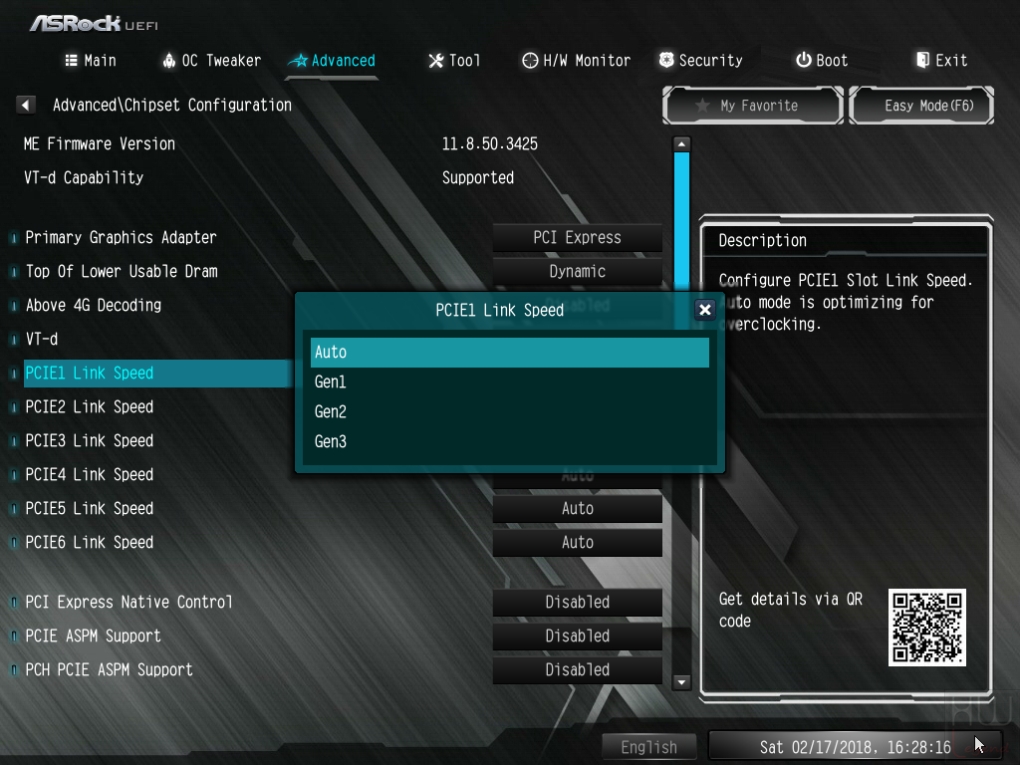

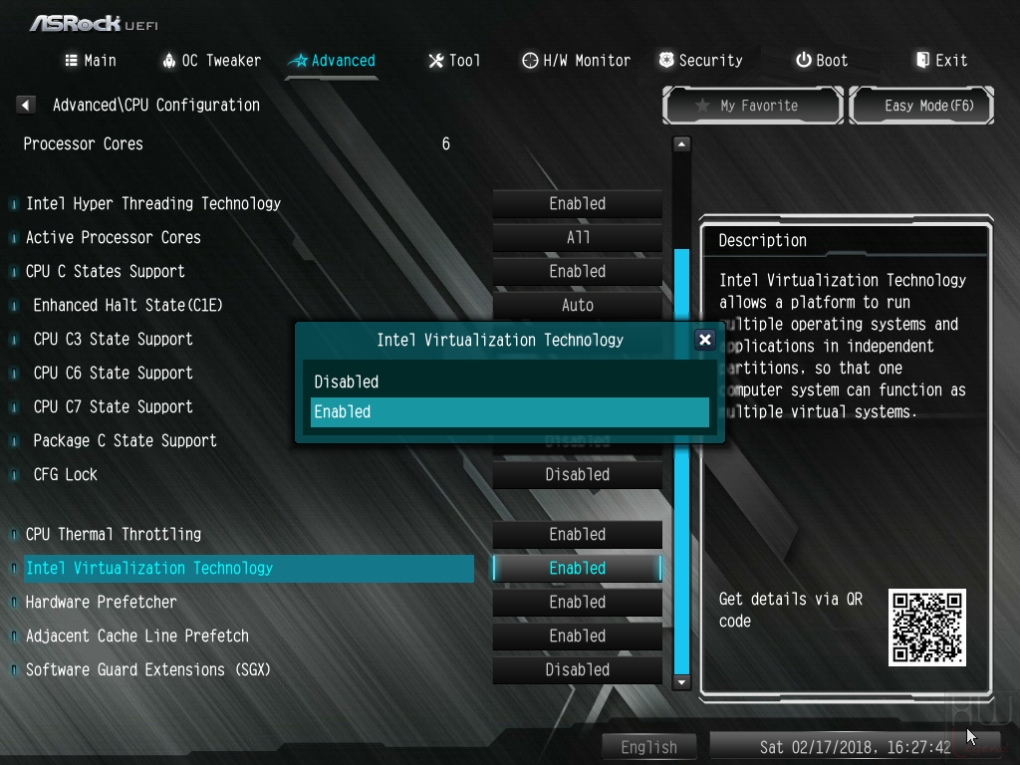

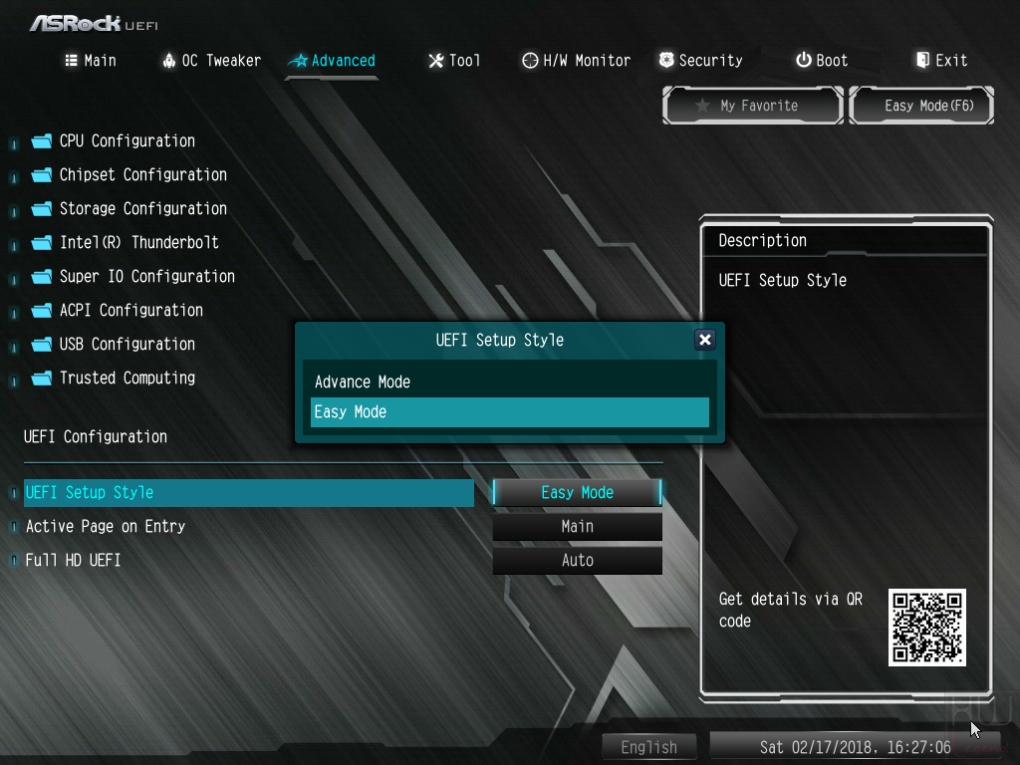

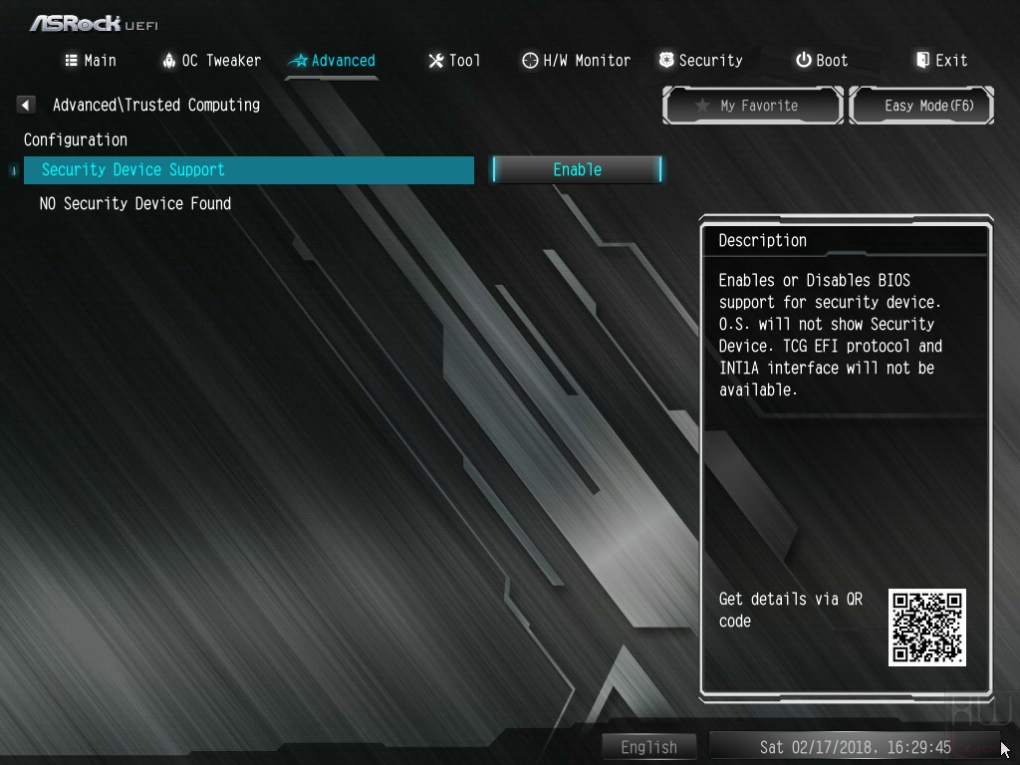

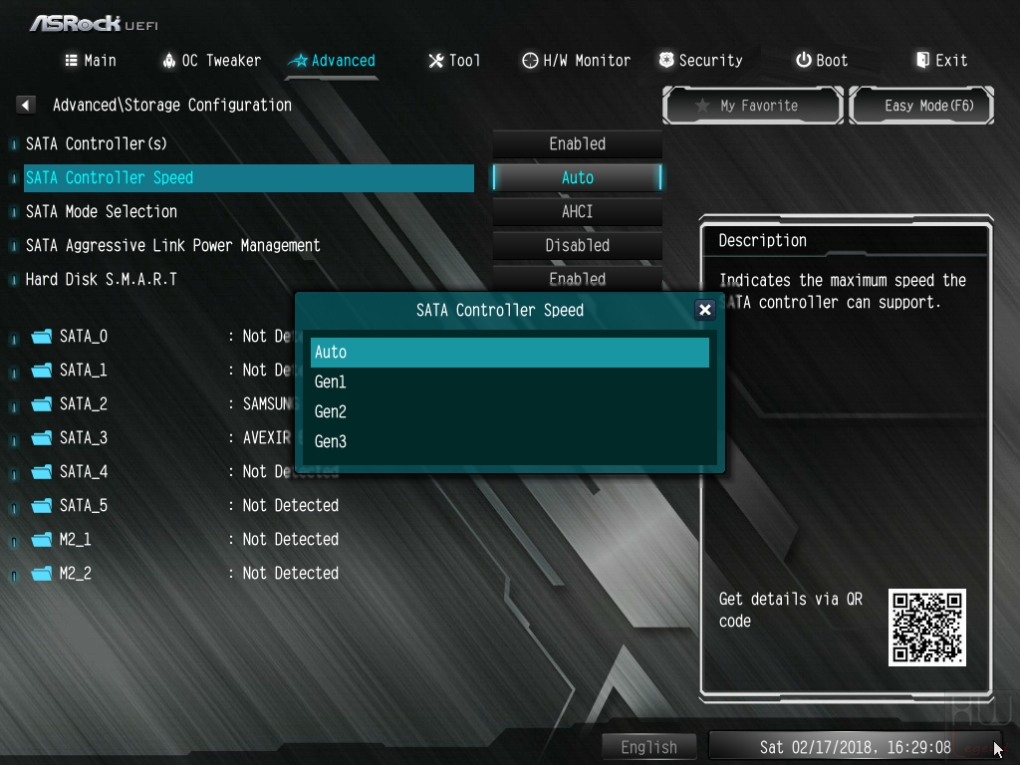

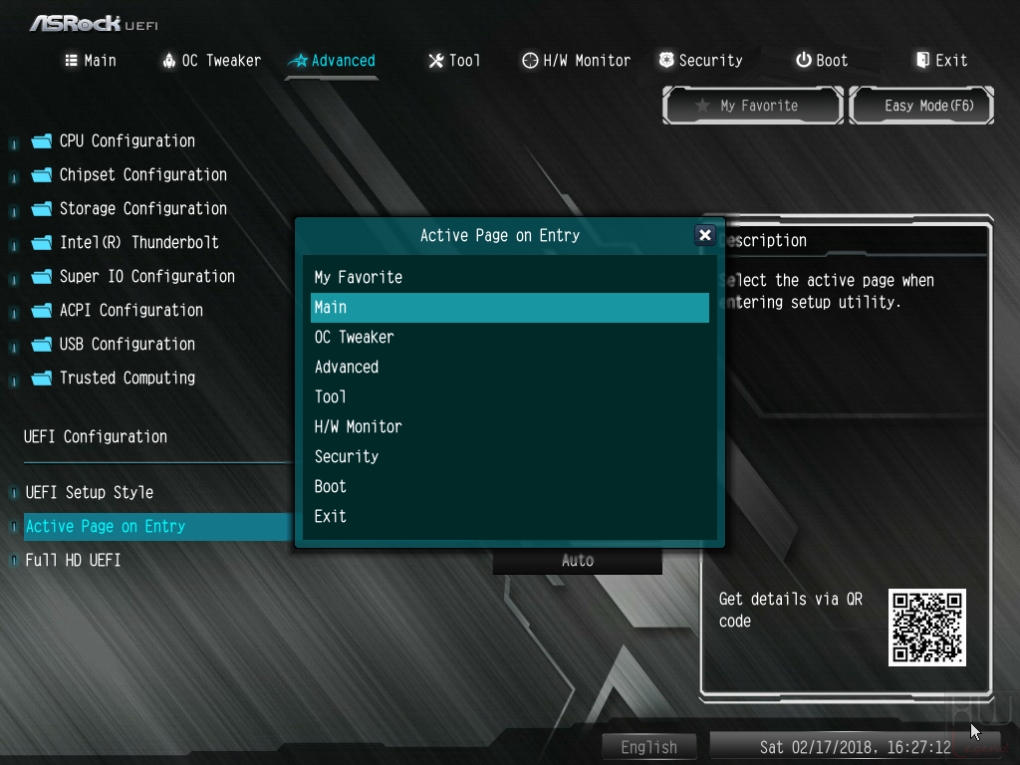

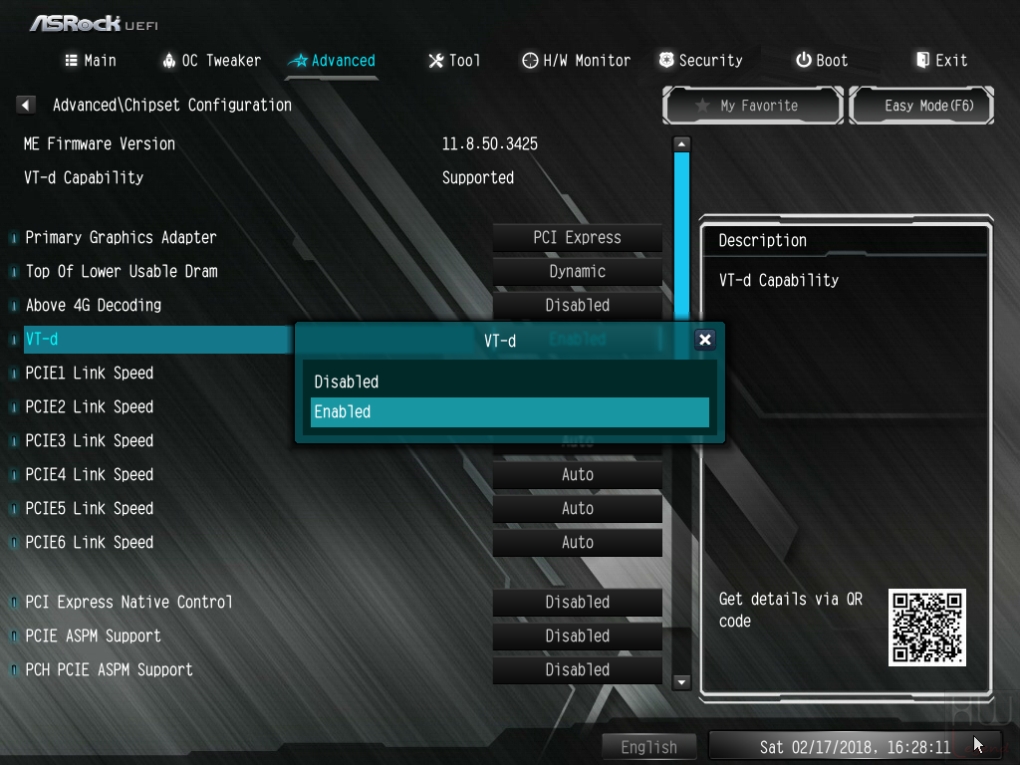

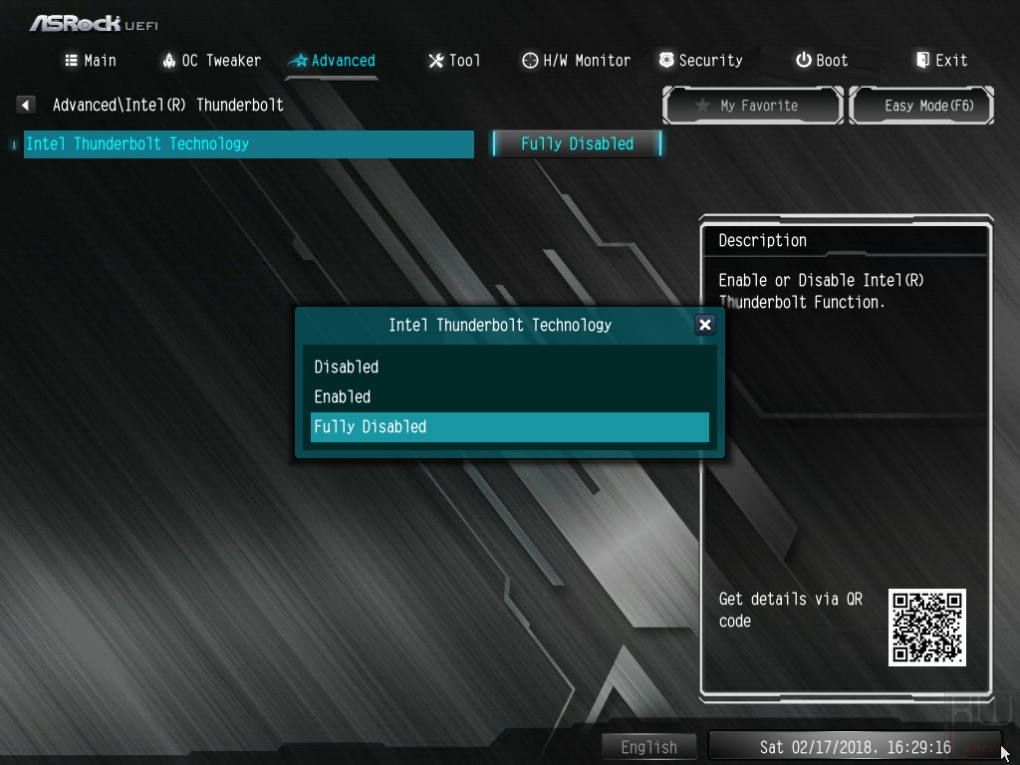

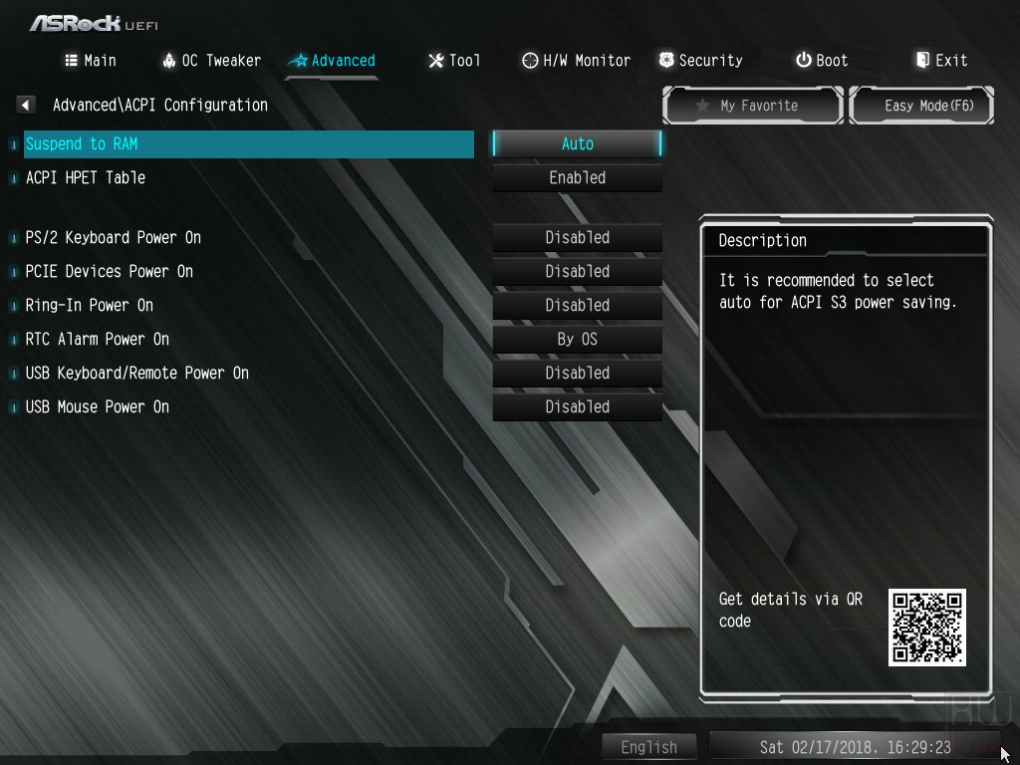

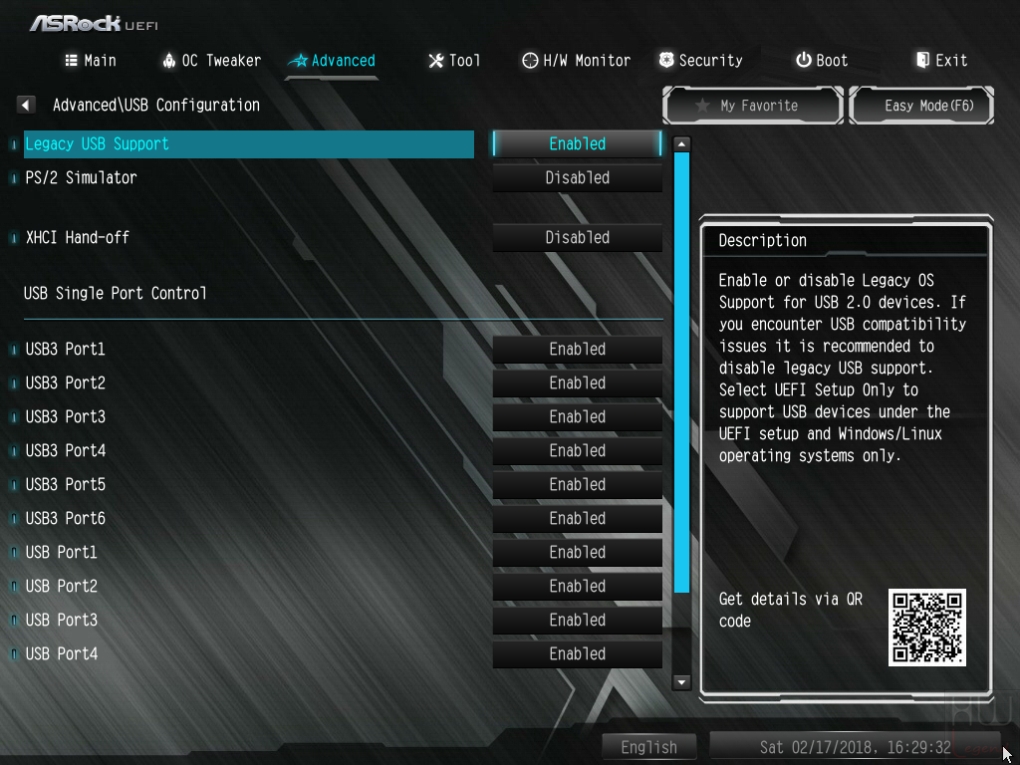

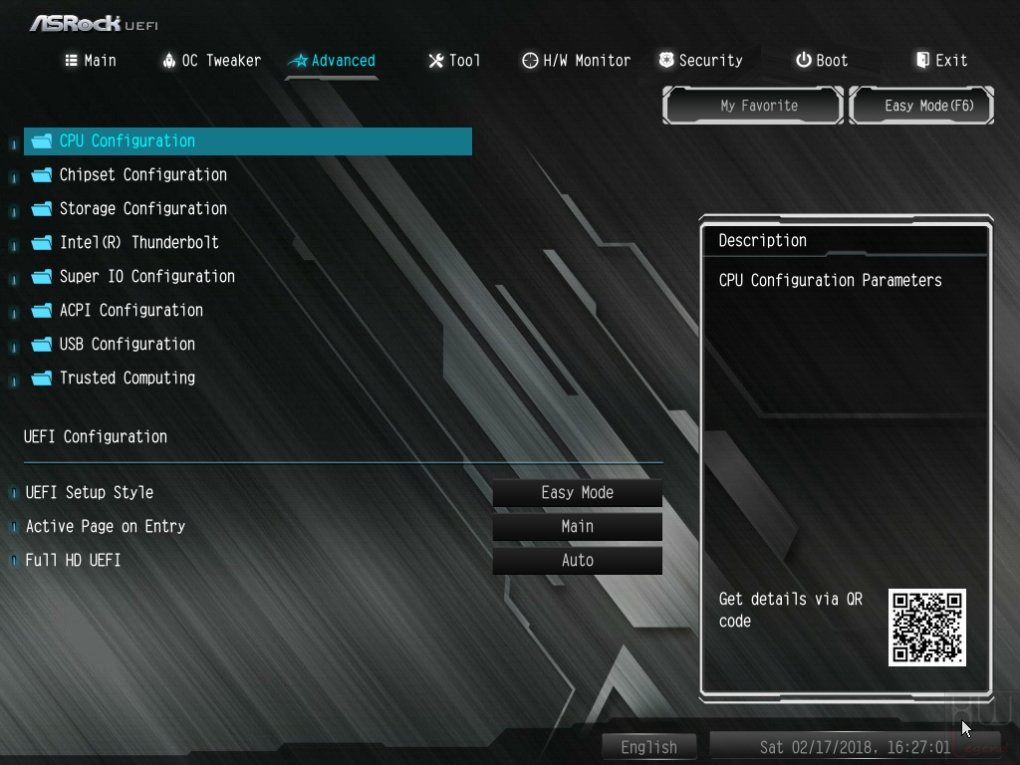

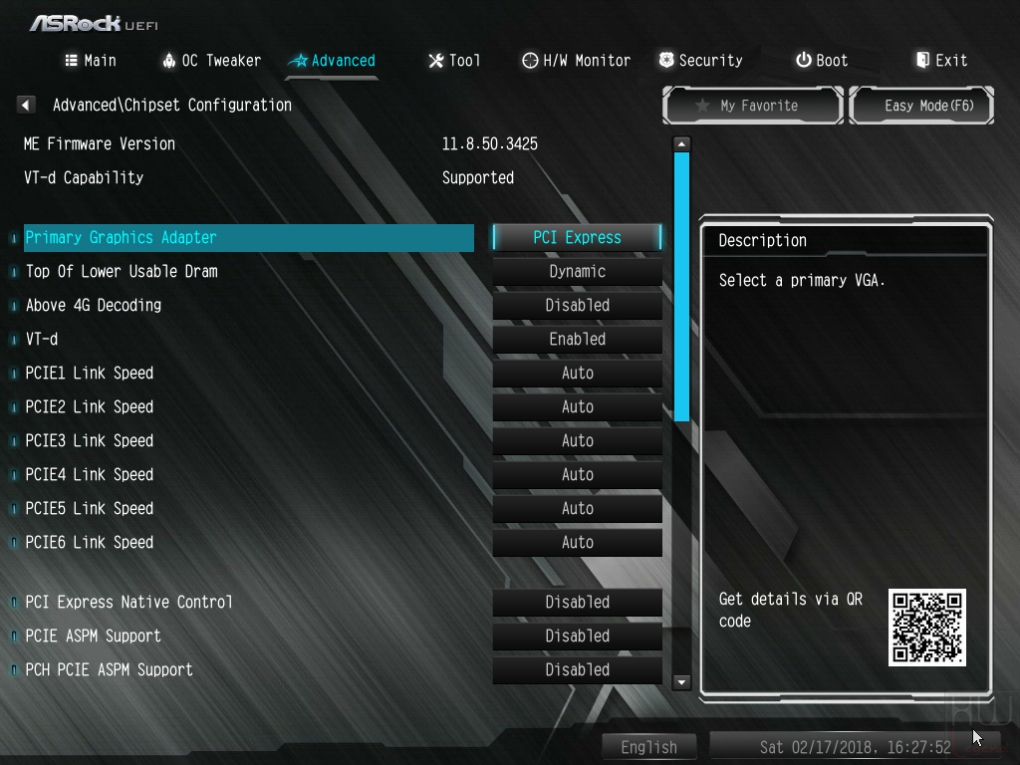

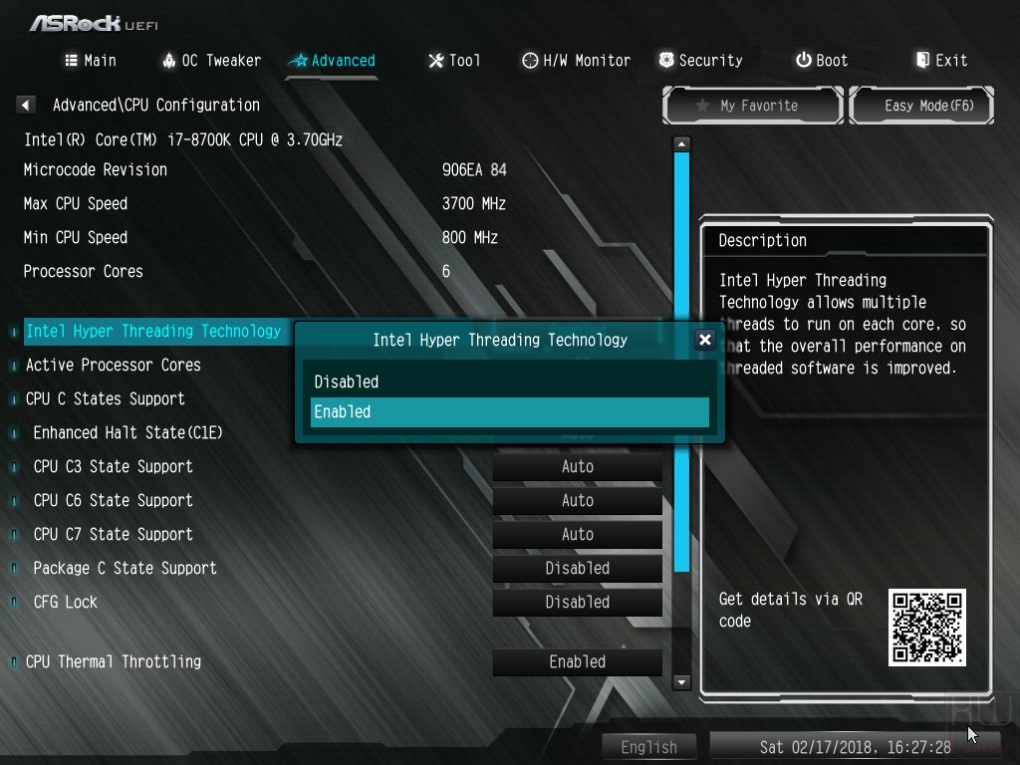

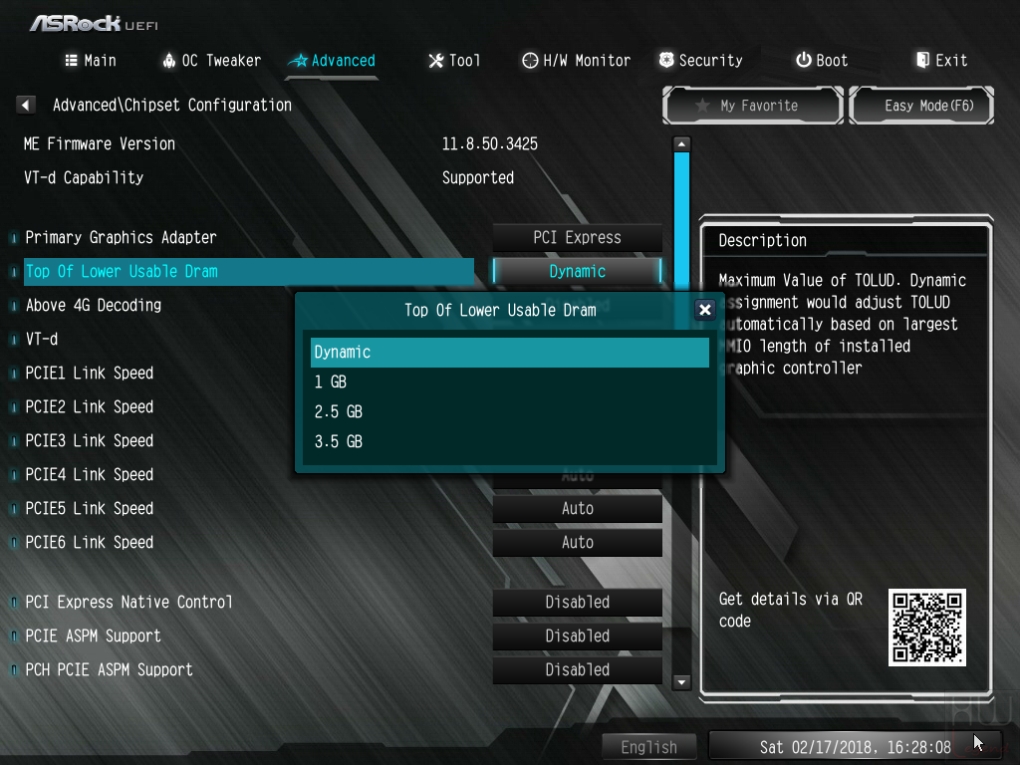

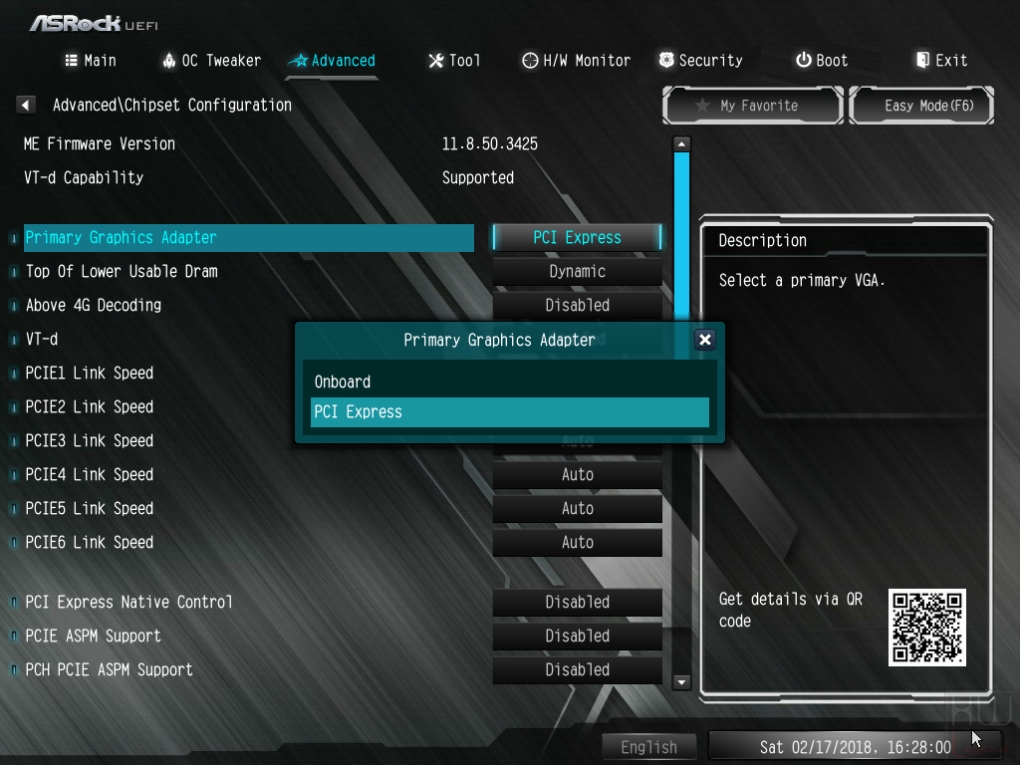

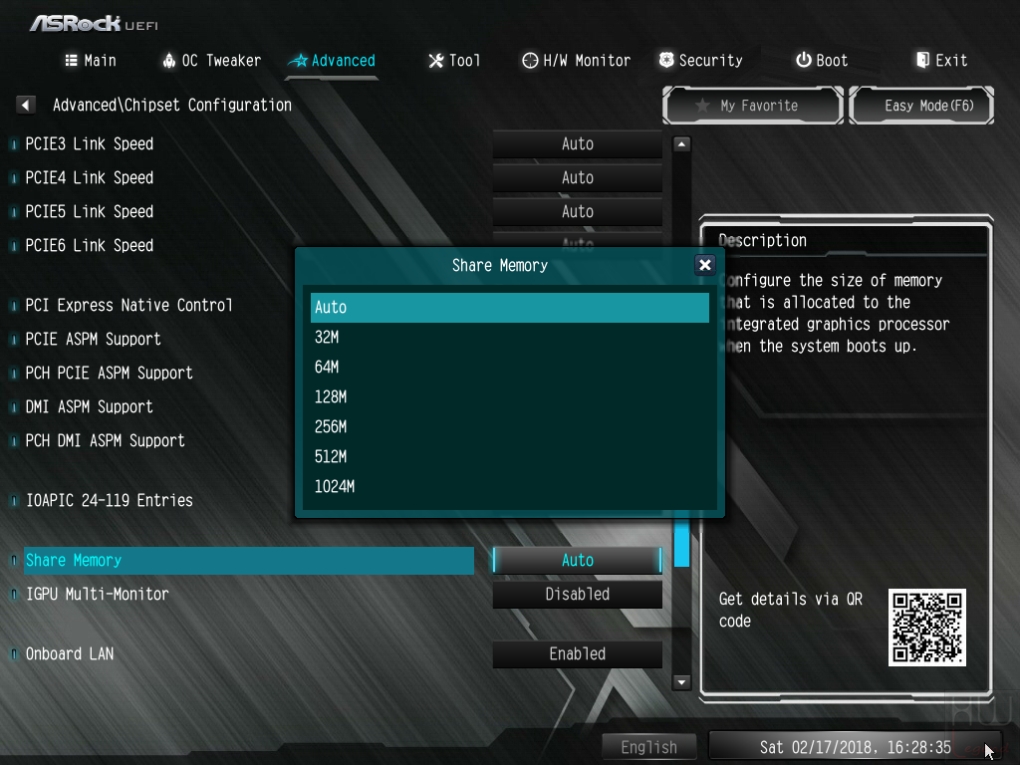

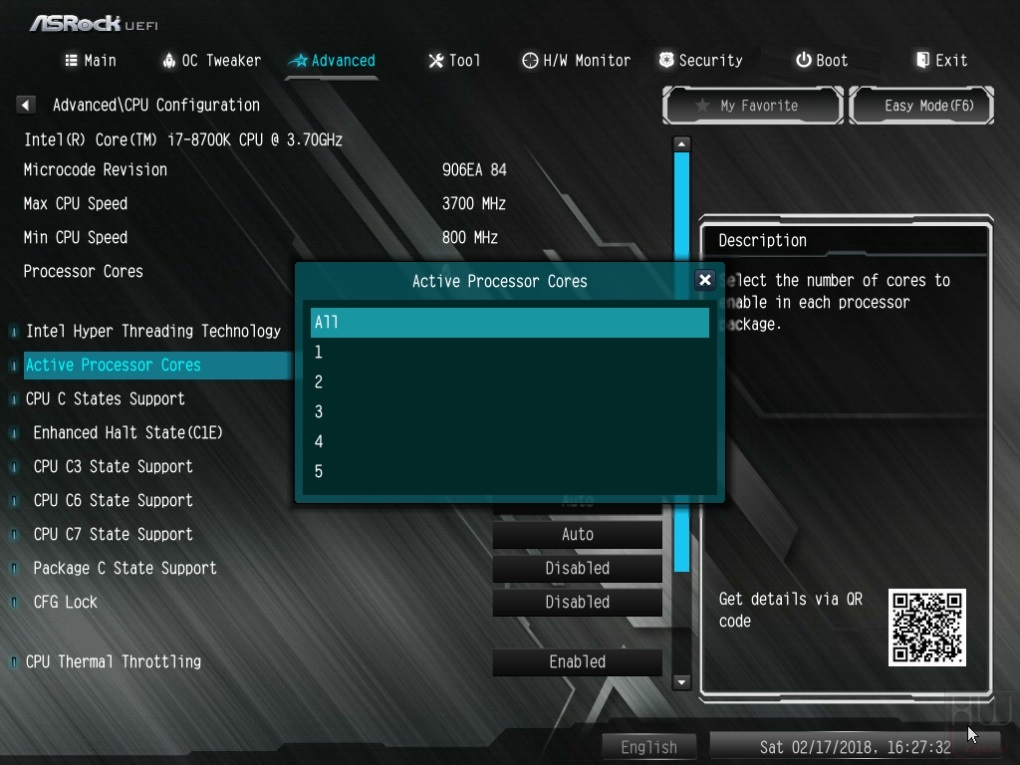

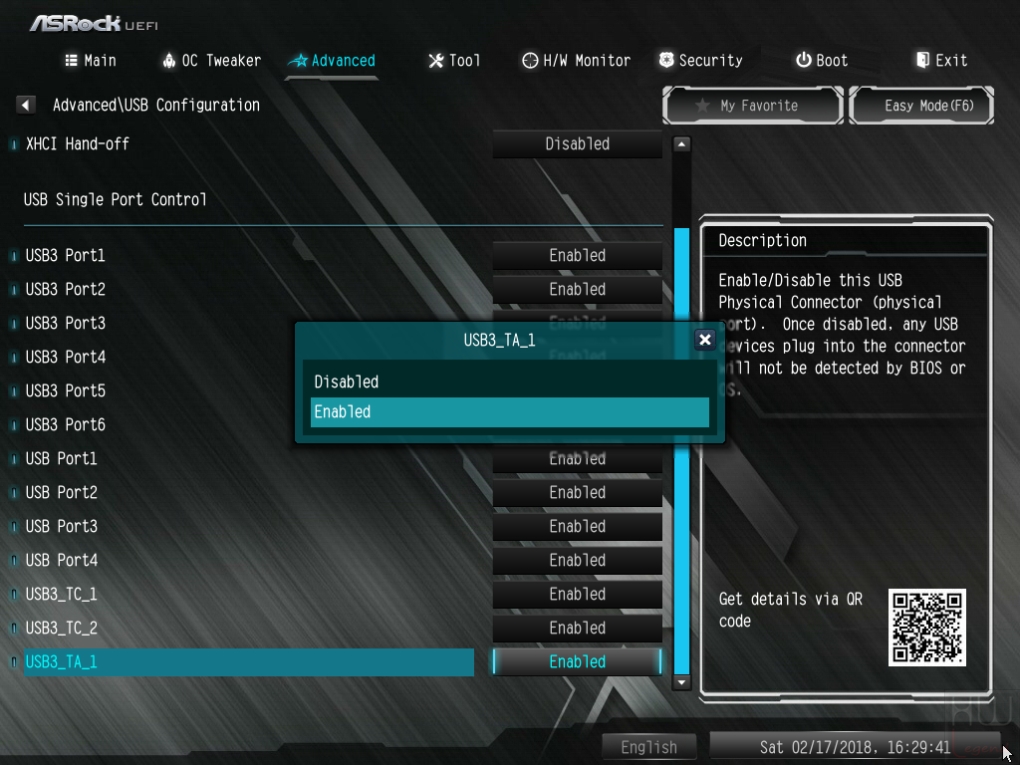

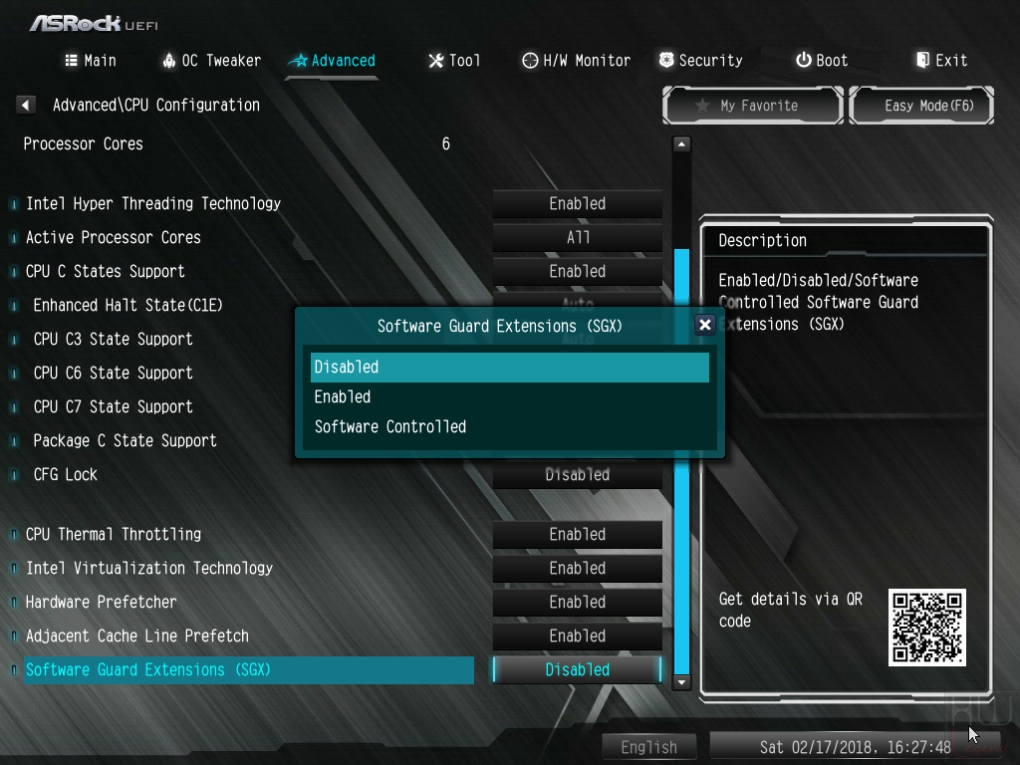

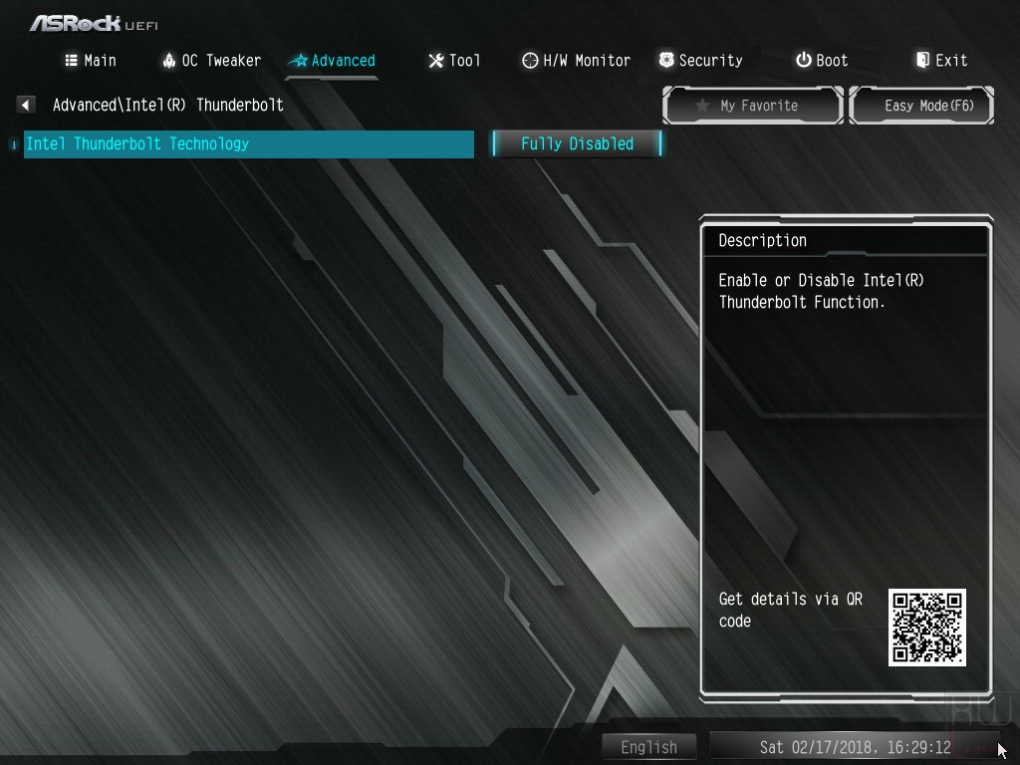

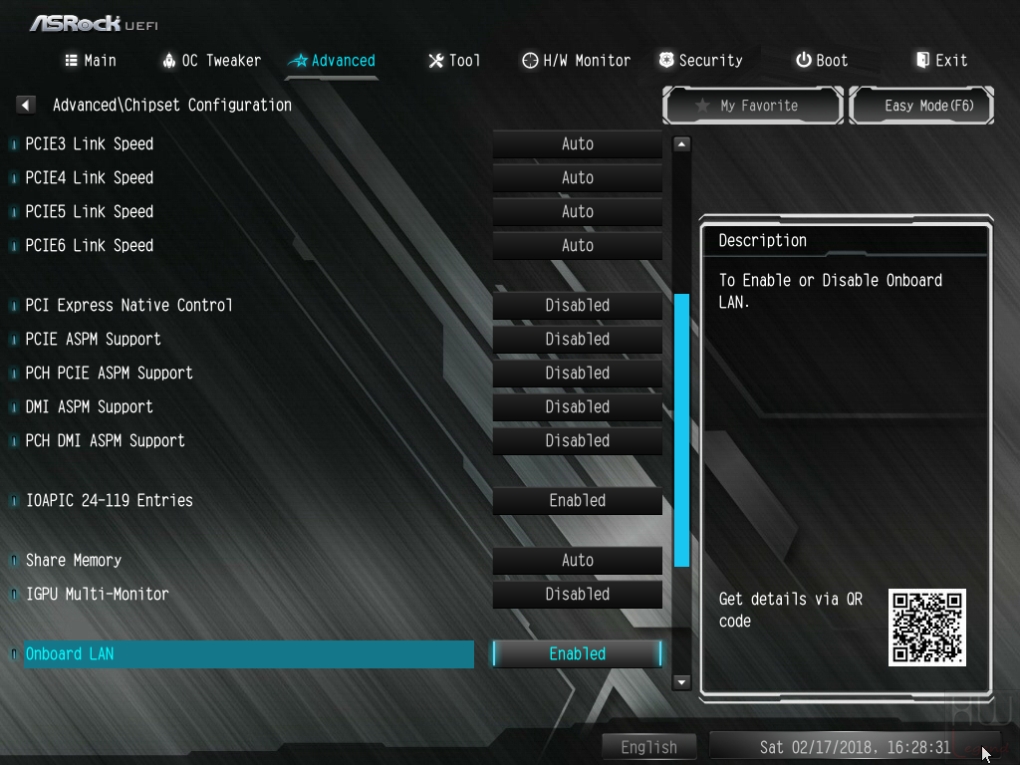

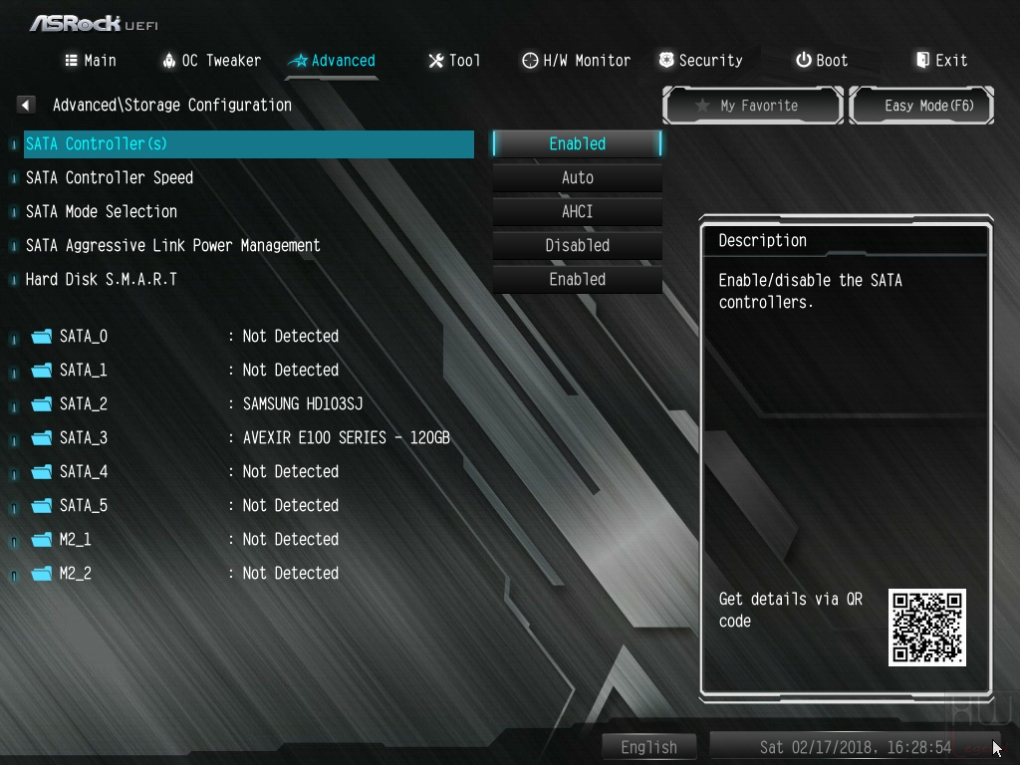

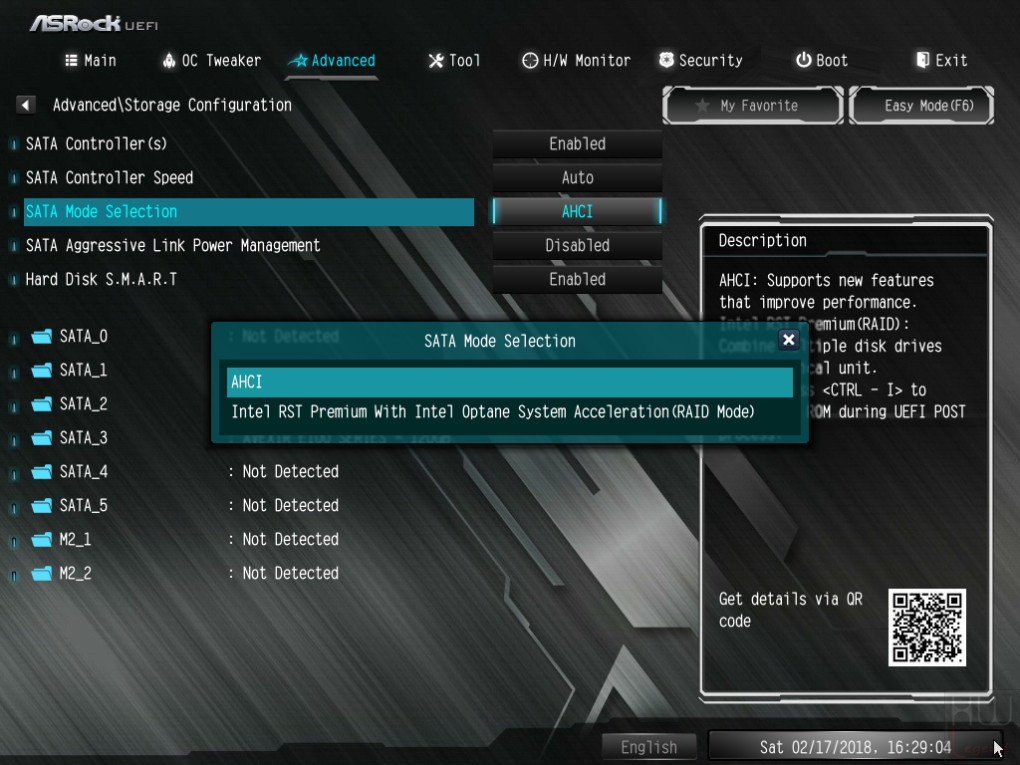

Nella sezione Advanced troviamo, in maniera del tutto ordinata, varie sotto-sezioni, che ci consentono di mettere mano, ad esempio, alle varie impostazioni della CPU, del Serial ATA e del risparmio energetico, oltre attivare/disattivare le varie periferiche integrate (controller USB, SATA, LAN, Audio etc.), l’impostazione avanzata della nuova interfaccia di collegamento Ultra M.2 PCI-Express, pienamente supportata anche dal nuovo Intel Z370 Express. È possibile, inoltre, impostare manualmente la sezione del BIOS che si desidera venga caricata immediatamente dopo l’accesso e il supporto verso la risoluzione Full-HD 1080p.

La sezione Tools offre l’accesso a varie utility integrate, tra cui l’Instant Flash per l’aggiornamento del BIOS di sistema. Sempre all’interno di questa sezione è prevista la possibilità di configurare il sistema di illuminazione presente, basato su tecnologia proprietaria RGB LED.

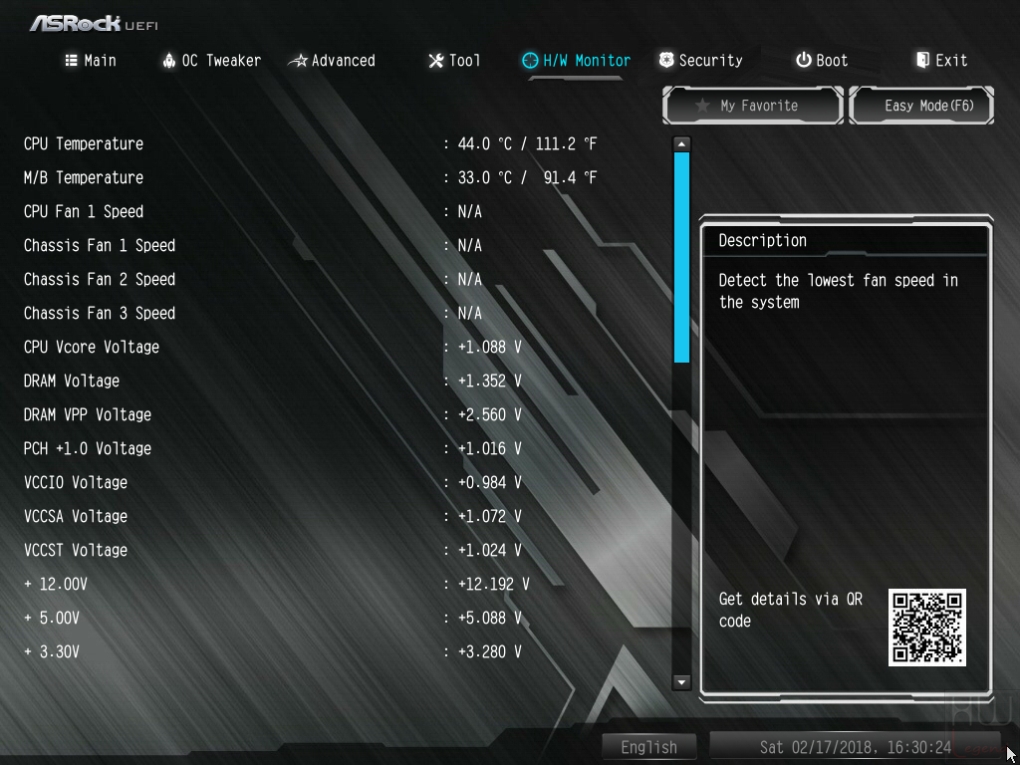

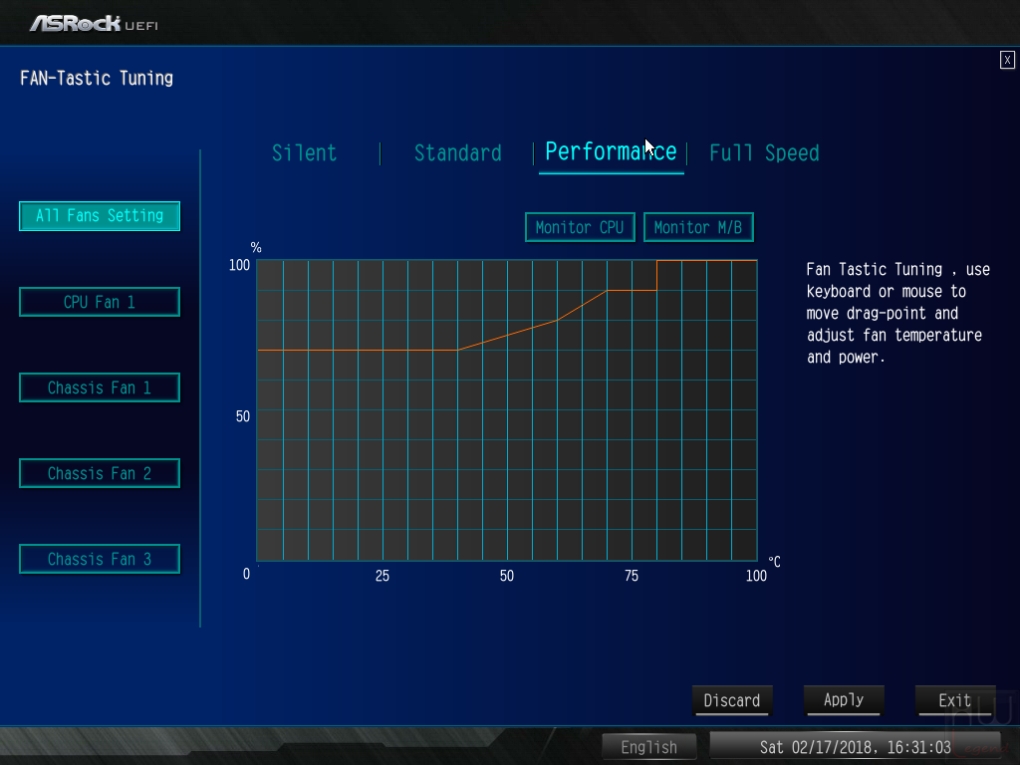

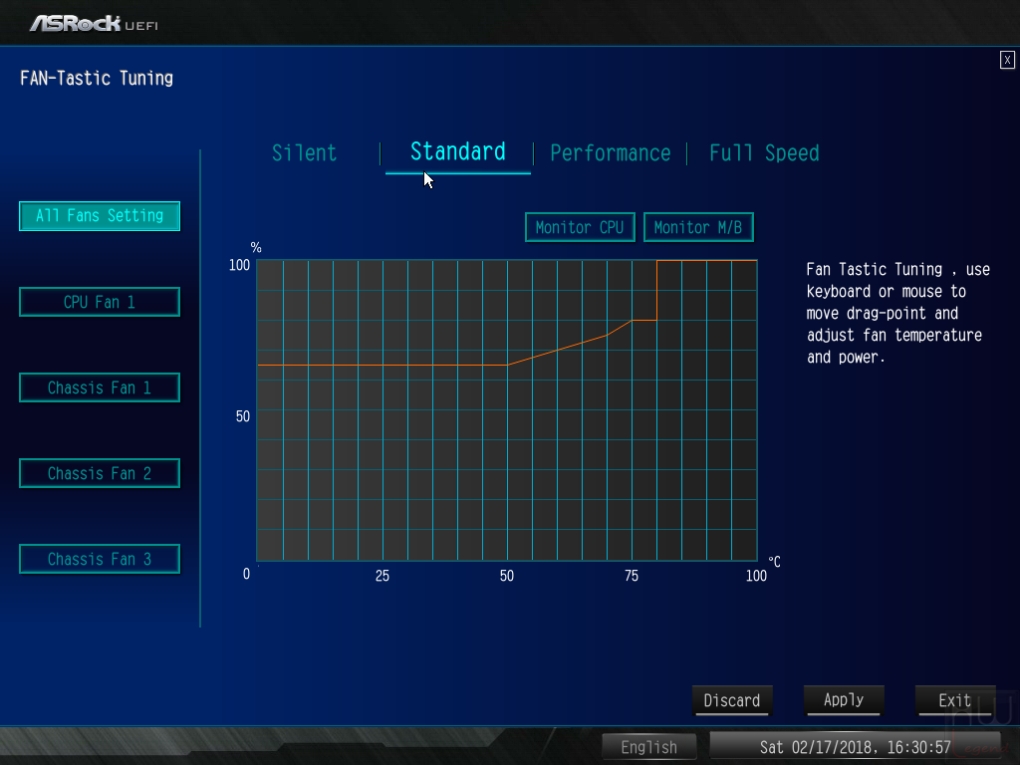

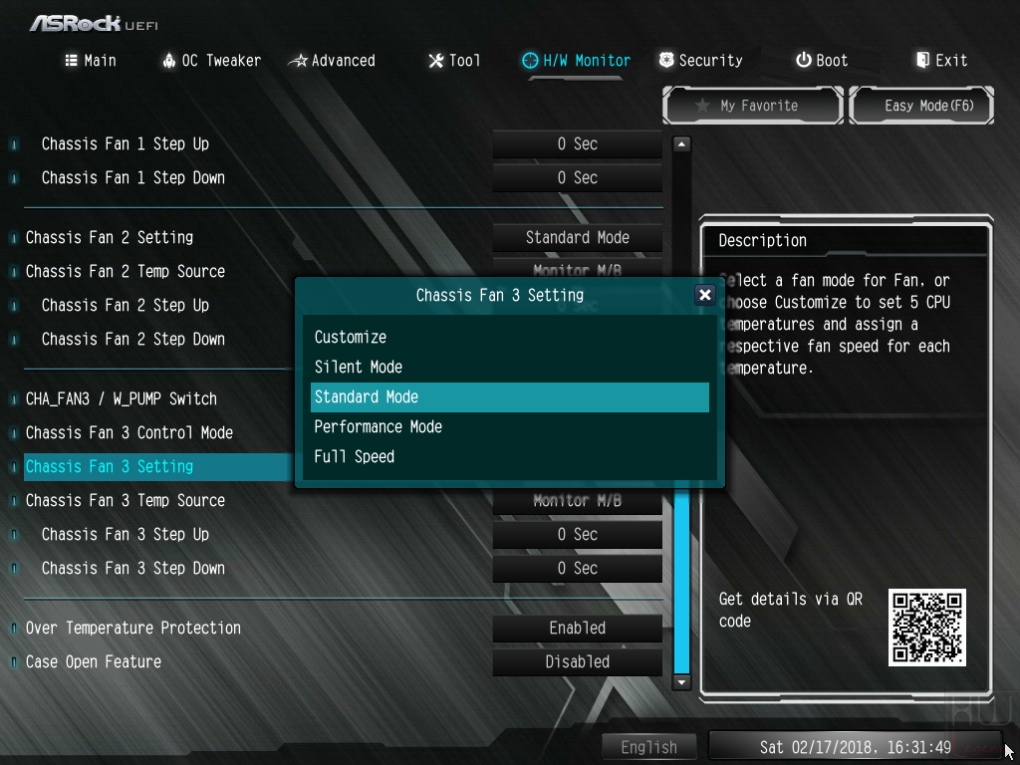

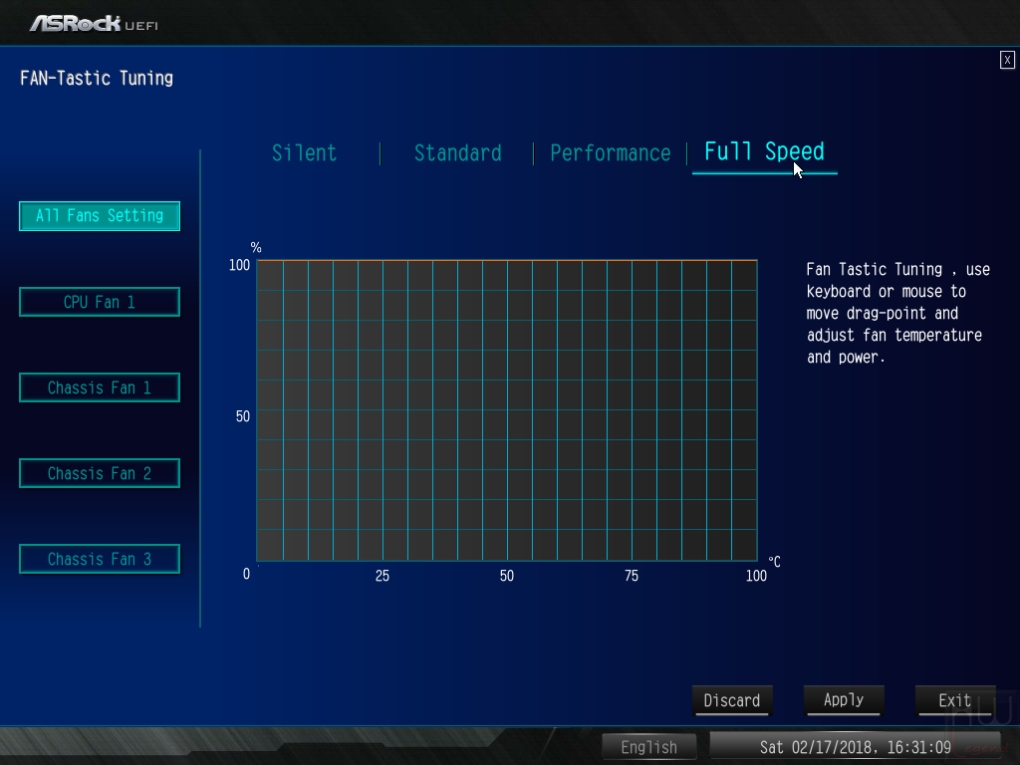

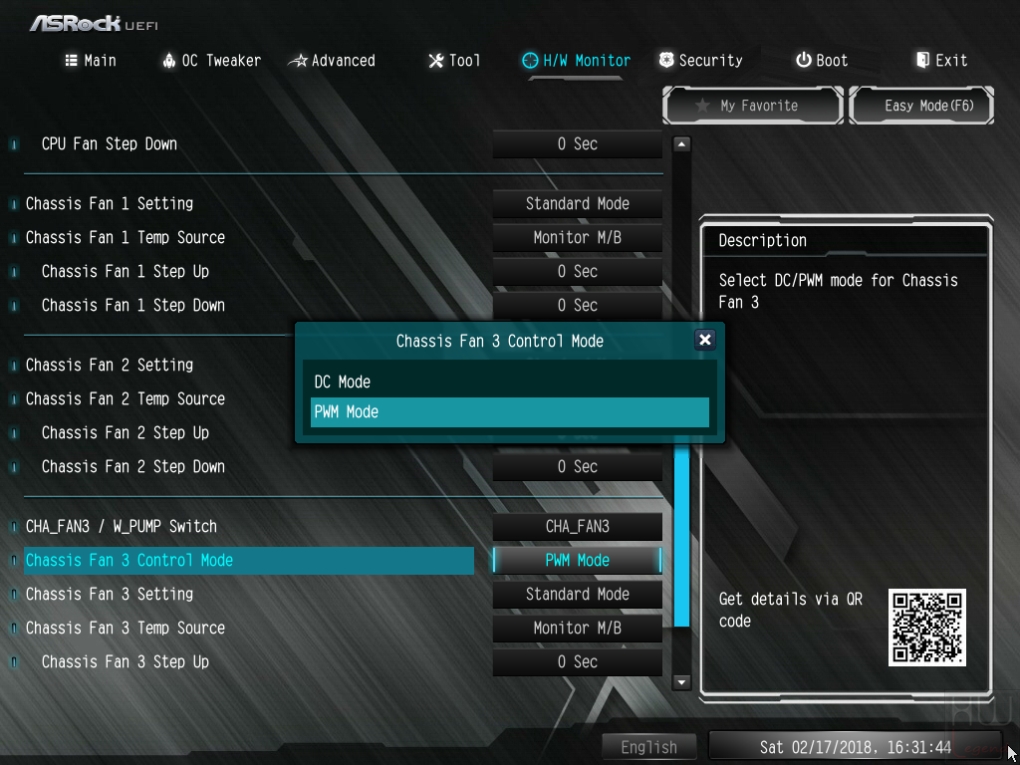

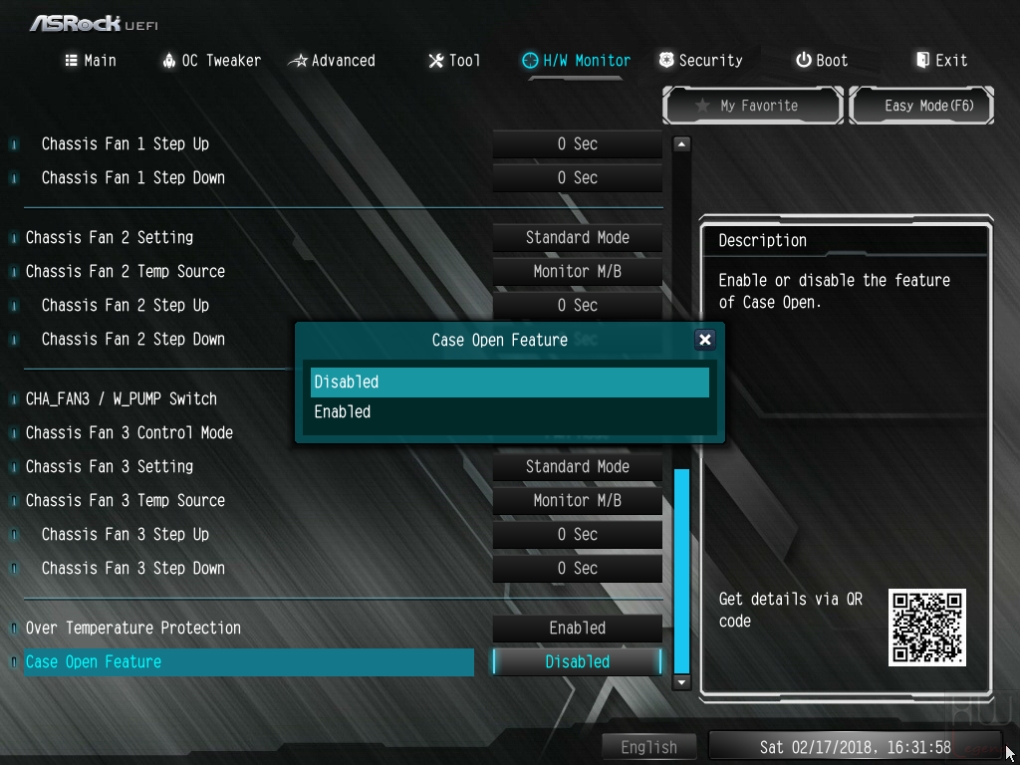

Continuiamo la nostra esplorazione all’interno del BIOS della ASRock Z370 Killer SLI con la sezione H/W Monitor, dove è possibile controllare le temperature del processore e della scheda madre, la velocità delle ventole ed i voltaggi principali. Non manca la possibilità di impostare le modalità di funzionamento delle ventole, dell’eventuale pompa a liquido collegata all’Header dedicato, ed i controlli sulle temperature.

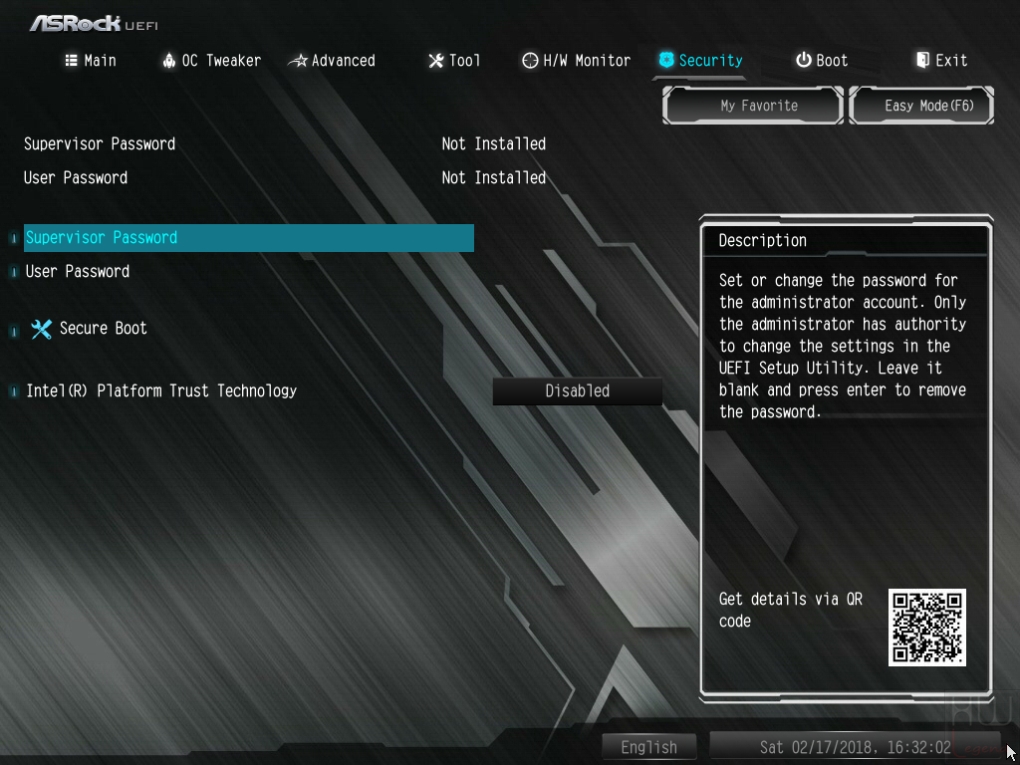

Nella sezione Security possiamo impostare le password per l’accesso al BIOS in maniera tale da evitare interventi indesiderati sul nostro hardware e abilitare la funzione Secure Boot di Windows 8/8.1 o 10.

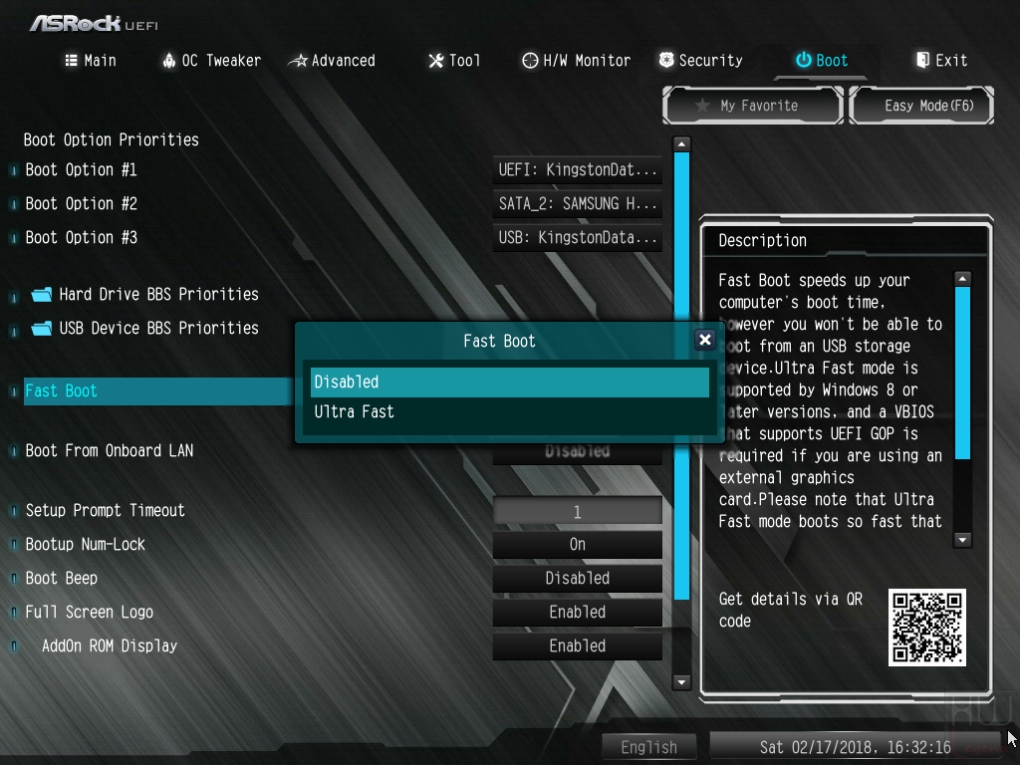

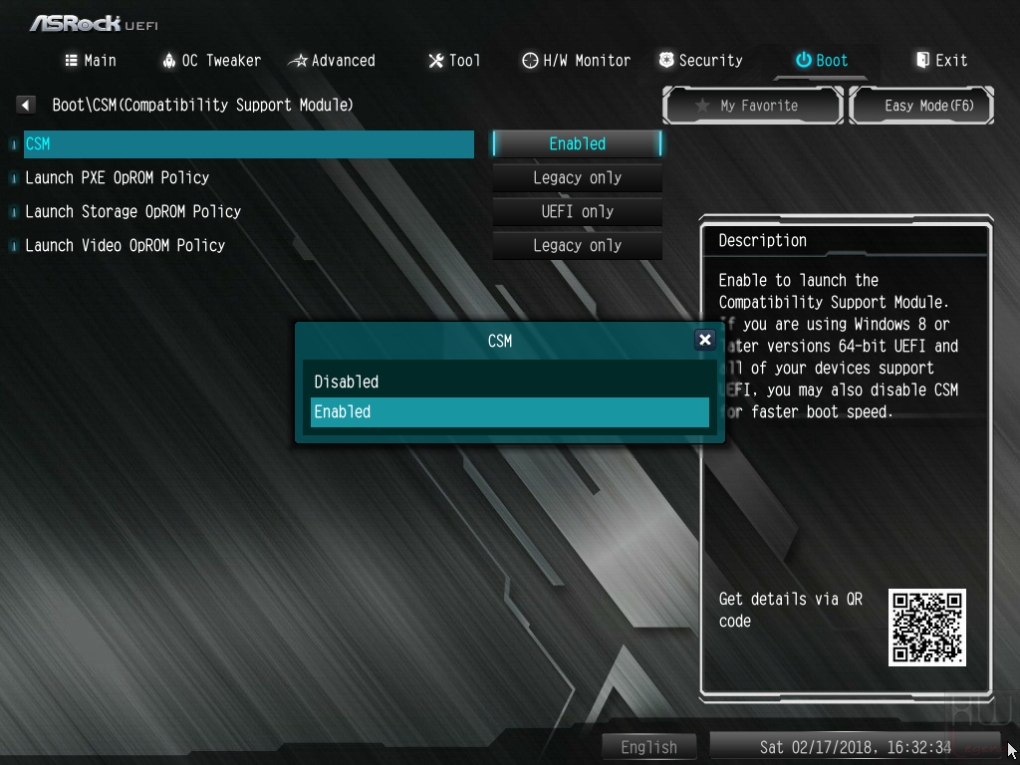

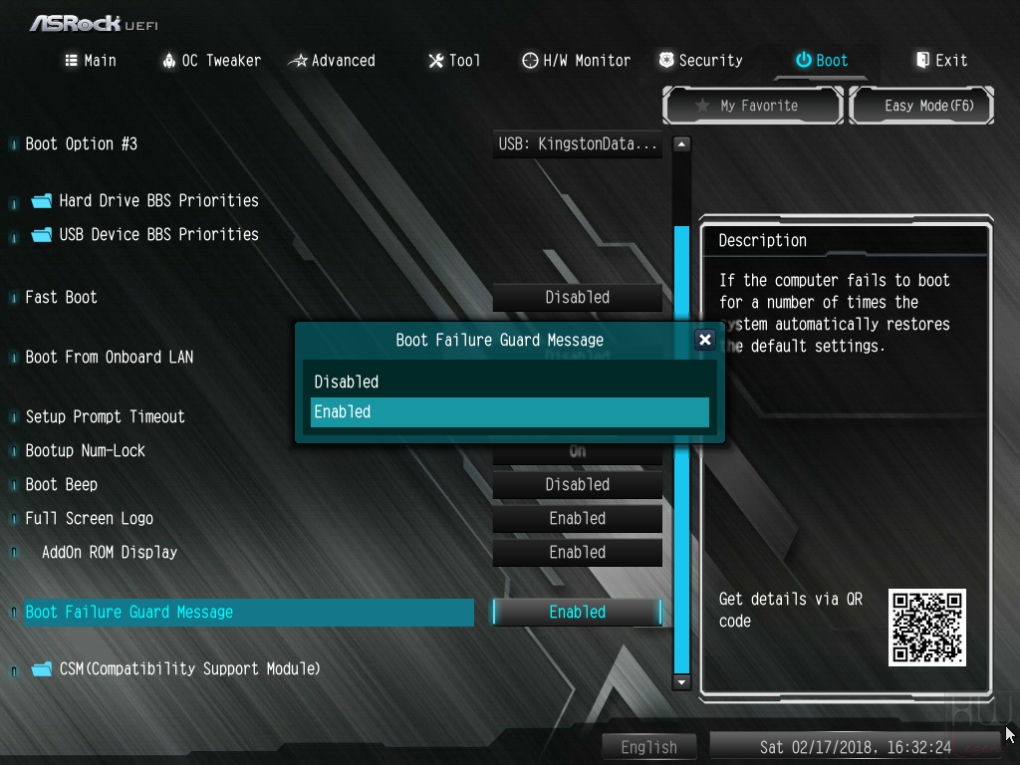

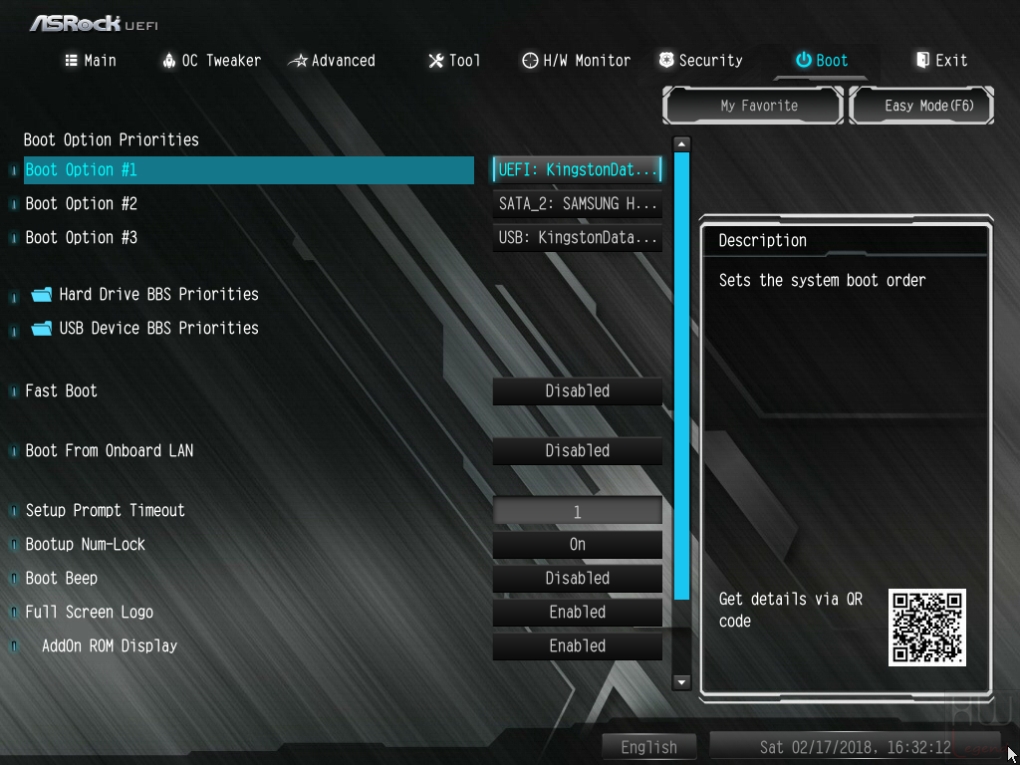

La sezione Boot è dedicata alle impostazioni delle periferiche da cui desideriamo avviare il nostro pc ed è possibile attivare la funzione Boot Failure Guard che in caso di overclock eccessivo tenterà di avviare il sistema per il numero di volte che noi impostiamo e al raggiungimento della soglia massima riavvierà la motherboard in safe-mode per poter entrare nel BIOS e modificare i parametri operativi.

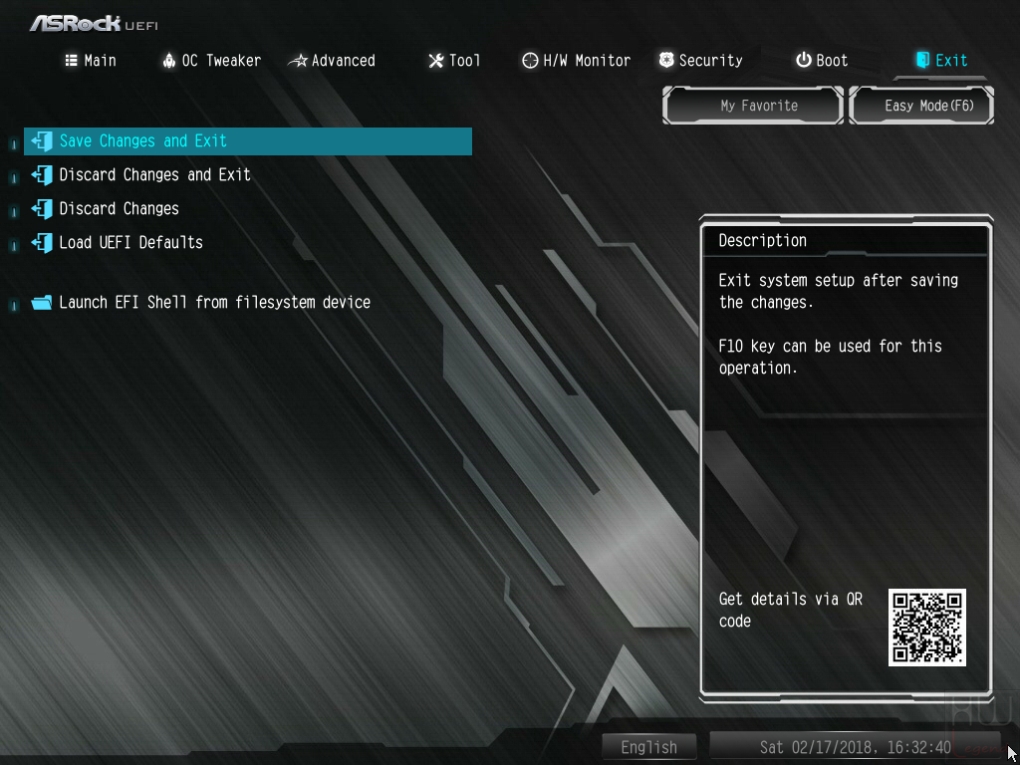

Infine nella sezione Exit saremo in grado di applicare definitivamente le modifiche apportate all’interno del BIOS, oppure uscire senza salvare nulla o ancora ripristinare i parametri di default.

Vi consigliamo di controllare con regolarità la presenza di eventuali aggiornamenti BIOS a questo indirizzo. A riguardo segnaliamo il recente rilascio della versione 1.50 Ufficiale (datata 02/03/2018), comprensiva del CPU microcode aggiornato dedicato alle ormai note vulnerabilità Spectre e Meltdown.

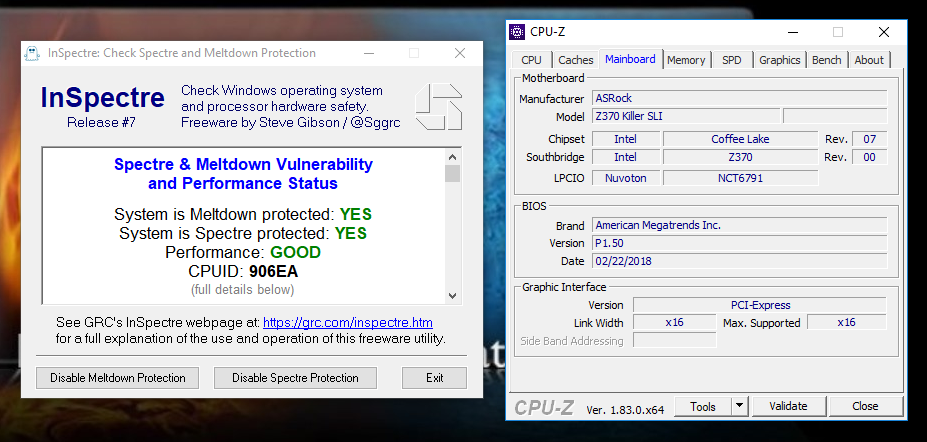

Come possiamo vedere, l’aggiornamento risolve il problema, pertanto è altamente consigliabile. Dopo aver utilizzato per diverso tempo la scheda madre Z370 Killer SLI, siamo giunti alla conclusione che il bios, aggiornato alla sua ultima versione disponibile al momento della nostra recensione, si è rivelato abbastanza maturo e semplice da usare. La stabilità risultata più che sufficiente anche in condizioni di overclock.

La Z370 Killer SLI è supportata in maniera buona da un bios, in grado di sfruttare ancora non al massimo l’enorme potenziale messo a disposizione da ASRock, specialmente dal punto di vista di un’ottimizzazione delle memorie RAM.

{jospagebreak_scroll title=RGB LED:}

RGB LED:

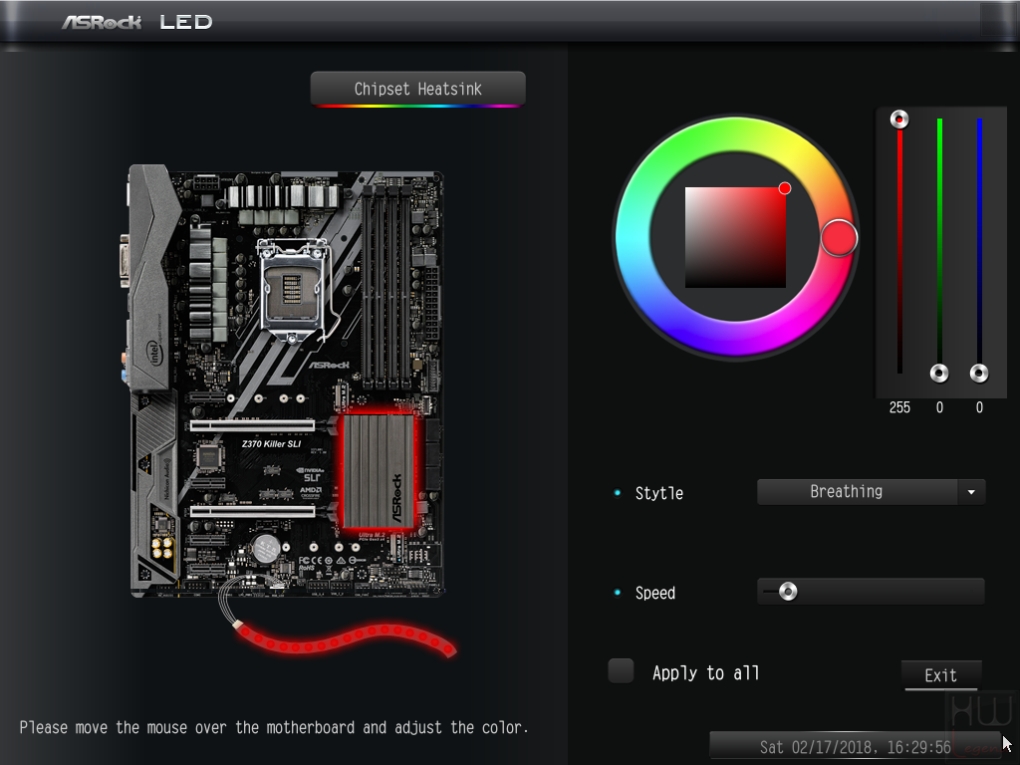

La nuovissima Z370 Killer SLI implementa l’innovativa tecnologia proprietaria RGB LED di ASRock, pensata per consentire la gestione avanzata del sistema di illuminazione a LED presente sulla scheda.

Come abbiamo precisato nella sezione precedente questa tecnologia è eventualmente gestibile anche all’interno del BIOS, offrendo le medesime funzionalità previste dal software proprietario. Tuttavia, per una questione di praticità ed immediatezza, ci sentiamo ugualmente di consigliare l’installazione del software di gestione dedicato, liberamente scaricabile accedendo alla pagina web del prodotto (link diretto al download).

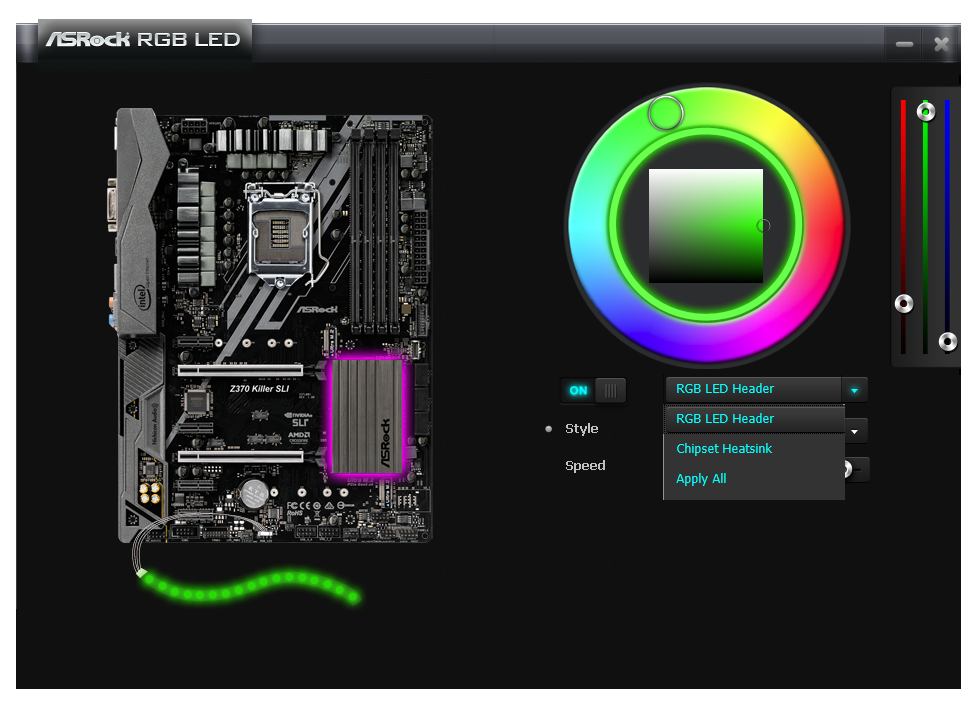

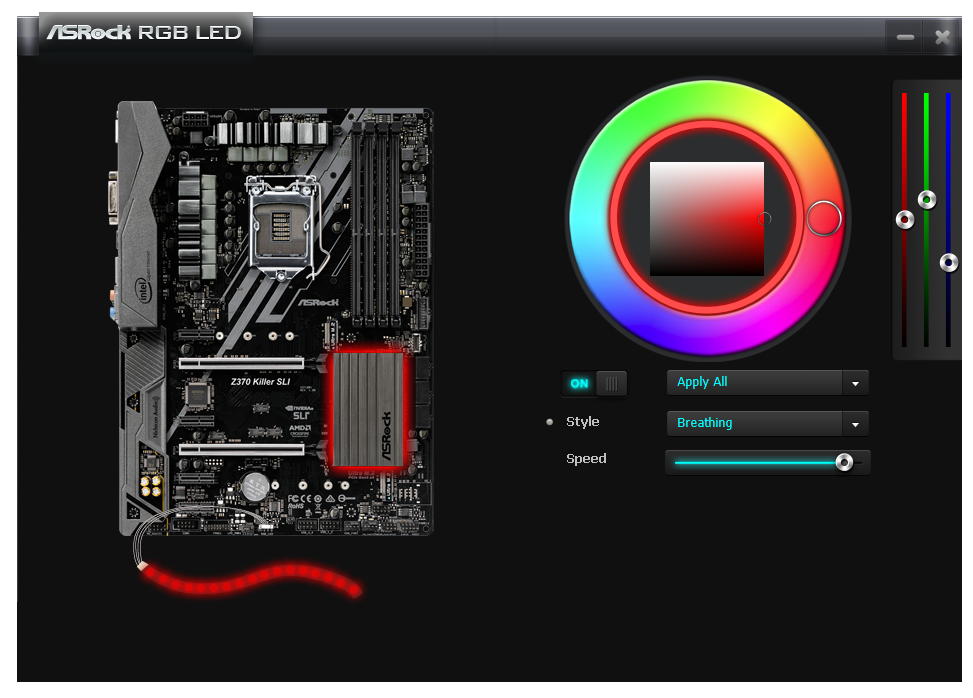

Una volta completato lo scaricamento del file e la successiva installazione sul nostro computer, ci troveremo immediatamente di fronte ad un’interfaccia indubbiamente molto aggressiva, con una grafica che molto intuitiva che va a richiamare i tratti distintivi del marchio e del prodotto stesso. Il programma messo a punto dall’azienda taiwanese consente una completa gestione dell’illuminazione, della luminosità e degli effetti (statico, a ritmo di musica, ciclo di colori, flash e colori casuali) dei LED collocati in prossimità del dissipatore dedicato al PCH.

Sempre attraverso il programma è possibile gestire, in maniera del tutto indipendente, un’eventuale striscia a LED RGB connessa all’apposito Header presente sulla scheda madre (con supporto fino a 12V/3A 36W).

{jospagebreak_scroll title=Sistema di Prova e Metodologia di Test:}

Sistema di Prova e Metodologia di Test:

Nella tabella che segue vi mostriamo il sistema di prova utilizzato per i test di questa nuova scheda madre:

Tutti i test eseguiti sono stati ripetuti per ben tre volte, al fine di verificare la veridicità dei risultati. L’hardware è stato montato su di un banchetto di produzione DimasTech.

Per meglio osservare le potenzialità offerte non soltanto dal nuovo microprocessore Core di ottava generazione per sistemi desktop Core i7 8700K, basato su architettura Coffee Lake, ma soprattutto dalla nuovissima scheda madre ASRock Z370 Killer SLI, abbiamo condotto le nostre prove basandoci su due differenti livelli d’impostazione, preventivamente testati al fine di non incorrere in problemi causati dall’instabilità:

Default: Intel Core i7 8700K Default (3.7/4.7GHz) / Turbo Boost Abilitato / RAM 2.666MHz 15-15-15-36-2T;

Per questo profilo ci siamo mantenuti fedeli alle specifiche di riferimento di Intel per quanto riguarda il microprocessore e i principali parametri operativi (Memoria RAM e tensioni di alimentazione). Di conseguenza abbiamo lasciato attiva la tecnologia proprietaria Turbo Boost e rispettato quella che è la massima frequenza certificata per il comparto di memoria in abbinamento ad un microprocessore Coffee Lake, ovvero 2.666MHz.

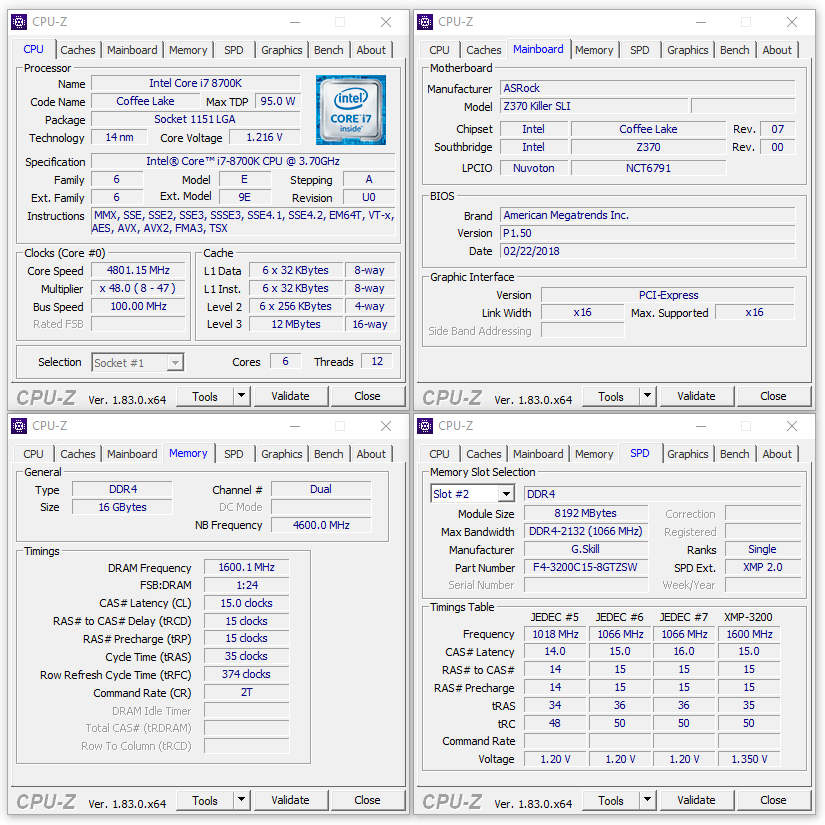

OC-Daily: Intel Core i7 8700K OC (4.8GHz) / Turbo Boost Disabilitato / RAM 3.200MHz 15-15-15-35-2T.

Al contrario del precedente livello d’impostazione, il nostro profilo “OC Daily” prevede un’oveclocking di tipo manuale dei principali parametri operativi. Le potenzialità offerte in tal senso da questa piattaforma di sono indubbiamente notevoli, ma noi ci siamo limitati ad un livello facilmente raggiungibile e soprattutto idoneo ad un utilizzo quotidiano, senza la necessità di ricorrere a sistemi di raffreddamento non convenzionali.

Per quanto riguarda il microprocessore, di conseguenza, abbiamo ritenuto più che ottimale una frequenza finale di 4.800MHz, impostata in maniera costante su tutti i core (senza quindi sfruttare in alcun modo la tecnologia Turbo Boost di Intel) e per la quale è bastata una tensione di alimentazione di poco superiore ad 1.20v. P

er sfruttare al meglio il nostro comparto di memoria, che prevede moduli G.Skill Trident Z DDR4 accreditati di una frequenza operativa di 3.200MHz, non si è reso necessario mettere mano alla frequenza di Base Clock (BCLK), ma è semplicemente bastato impostare l’apposito moltiplicatore DRAM, mantenendosi in specifica. Per bilanciare al meglio la nostra configurazione abbiamo messo mano anche alla frequenza di riferimento della CPU Cache, impostandola, di conseguenza, a 4.600MHz.

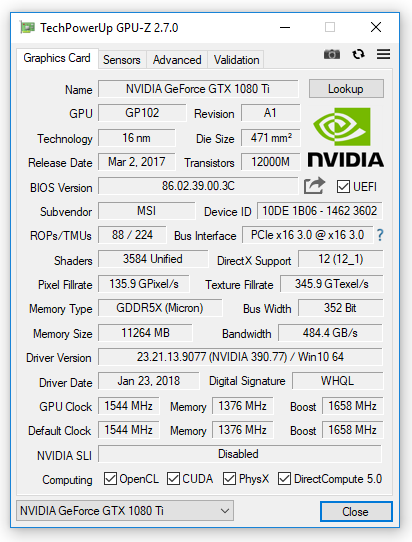

La scheda grafica utilizzata, una MSi GeForce GTX 1080 Ti Gaming X OC 11G, è stata mantenuta entro le specifiche previste dal produttore (1.544MHz/1.376MHz/1.658MHz). I driver utilizzati sono gli NVIDIA Game Ready 390.77, provvisti di certificazione WHQL.

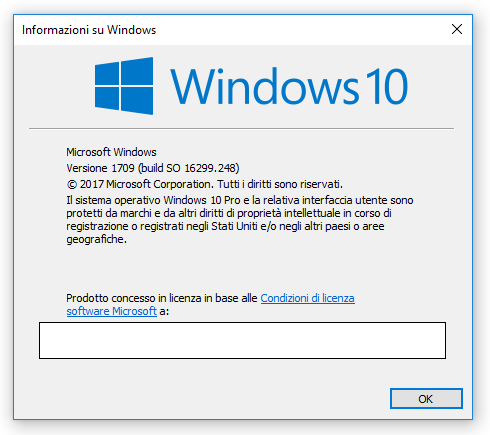

Il sistema operativo, Microsoft Windows 10 Pro Fall Creators Update X64, è da intendersi privo di qualsiasi ottimizzazione particolare, ma comprensivo di tutti gli aggiornamenti rilasciati fino al giorno della stesura di questo articolo (Versione 1709 – build 16299.248).

Per i test riferiti alle pure prestazioni di storage ci siamo avvalsi del Samsung SSD 750 EVO da 500GB SATA III 6Gb/s, del Samsung 960 EVO M.2 da 500GB e del modello Angelbird SSD2go PKT da 256GB. Queste le applicazioni interessate, suddivise in quattro tipologie differenti:

Prestazioni Rendering e Calcolo

Cinebench 11.5 64bit;
Cinebench R15 64bit;
POV Ray 3.7 64bit;
V-Ray Benchmark 1.0.7 64bit;
Corona Benchmark 1.3 64bit;
Blender 2.79 64bit;
Euler3D Benchmark v2.2;
Fritz Chess Benchmark v4.3;
WPrime Benchmark v2.10;
SiSoftware Sandra 2017;
AIDA64 Extreme 5.95.4544 (Beta);
Intel Extreme Tuning Utility (XTU) 6.4.1.19.

Prestazioni Multimedia e Compressione

WinRAR 5.50 64bit;
7-Zip 18.01 64bit (Beta);
True Crypt 7.2;
HWBOT RealBench 2.44;
HWBOT X265 Benchmark 2.1.0;
3DMark 11 Advanced Edition v1.0.132;
3DMark 2013 Advanced Edition v2.4.4264;
ALLBenchmark Catzilla 4K;
PCMark 10 Advanced Edition v1.0.1457 64bit;
Unigine Heaven Benchmark v4.0;
Unigine Valley Benchmark v1.0;

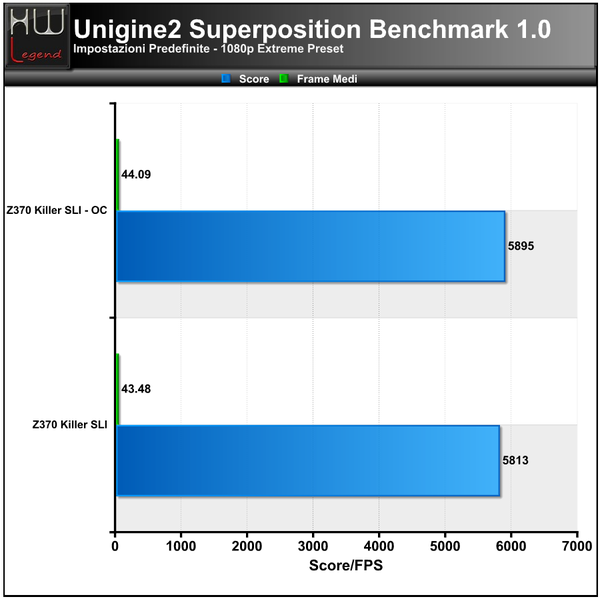

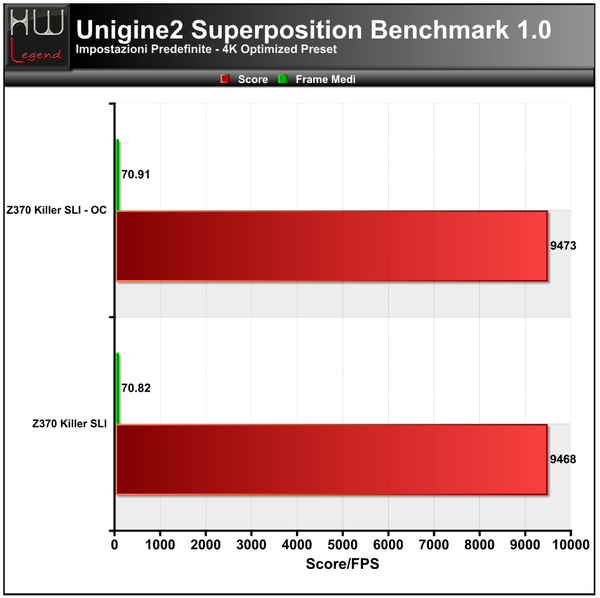

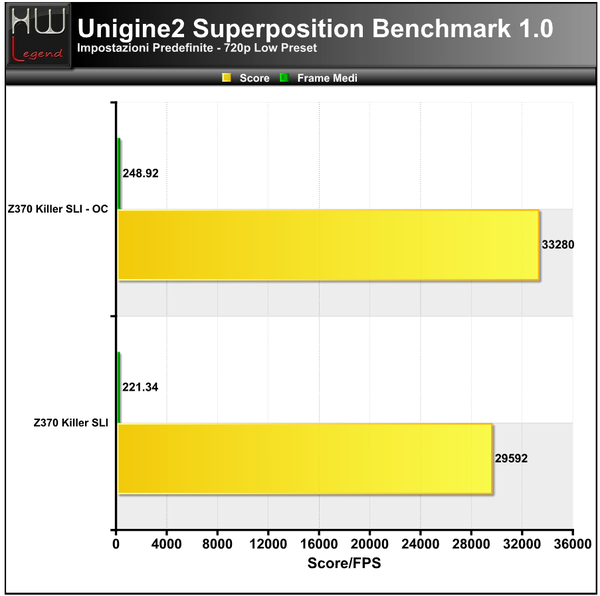

Unigine2 Superposition Benchmark v1.0.

Prestazioni Giochi DirectX 11 / DirectX 12

F1 2017 – DX11;
Middle-Earth: Shadow of Mordor – DX11;
Thief – DX11;
Hitman (2016) – DX12;
Rise of the Tomb Raider (2016) – DX12;
Deus Ex Mankind Divided – DX12.

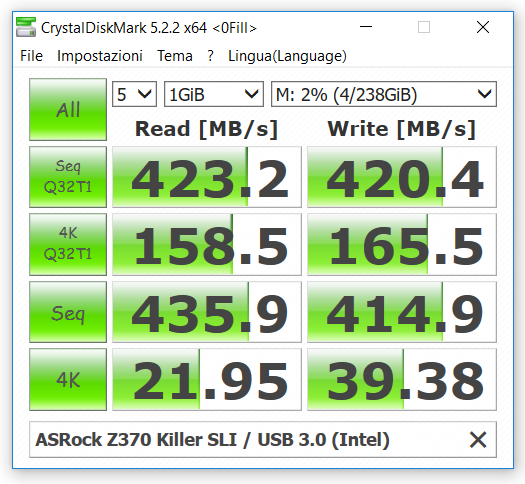

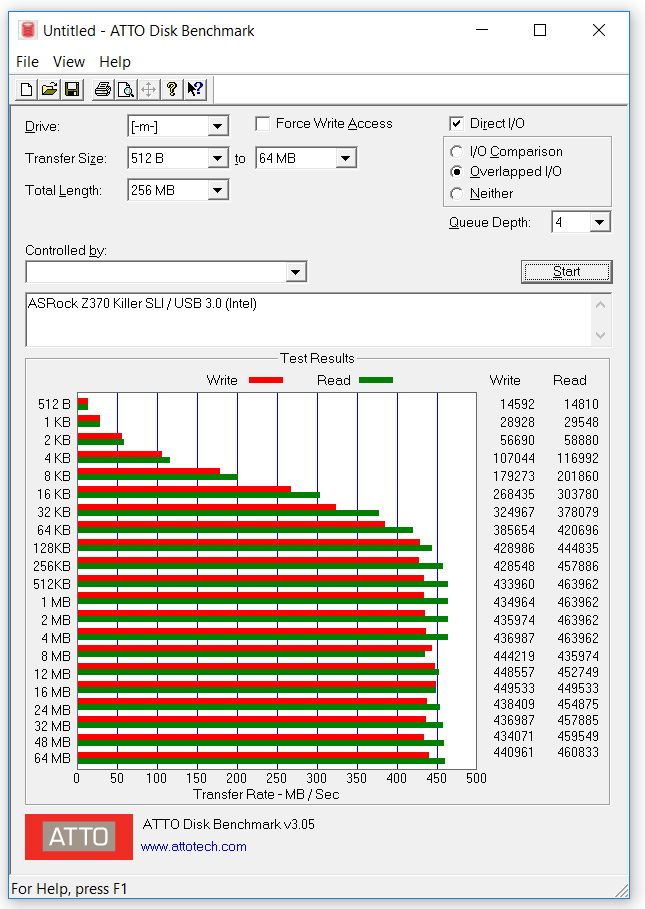

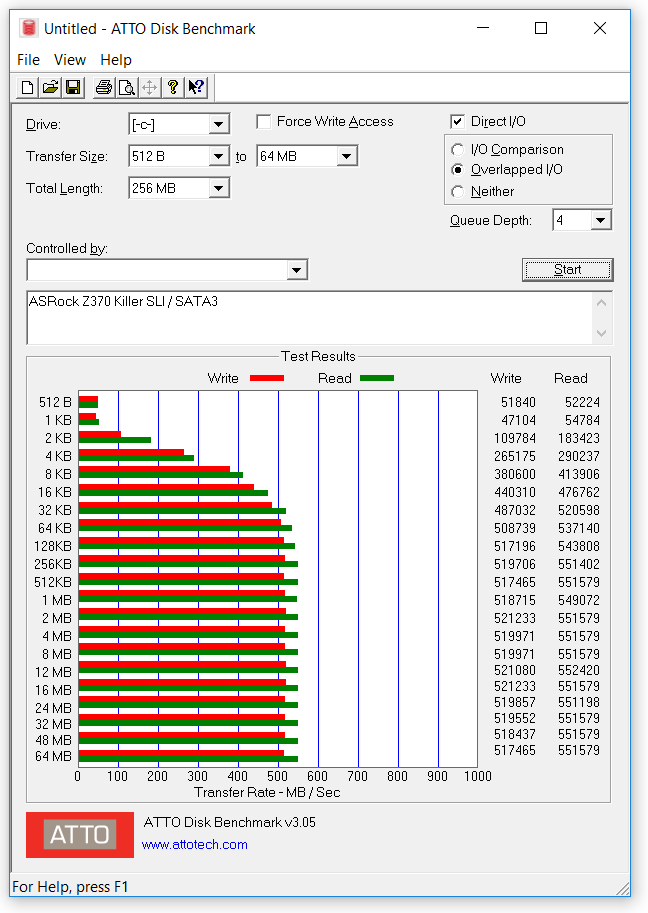

Prestazioni Controller (USB 3.1 Gen1 / SATA III 6Gb/s / Ultra M.2 PCIe 32Gb/s):

Crystal Disk Mark 5.2.2;

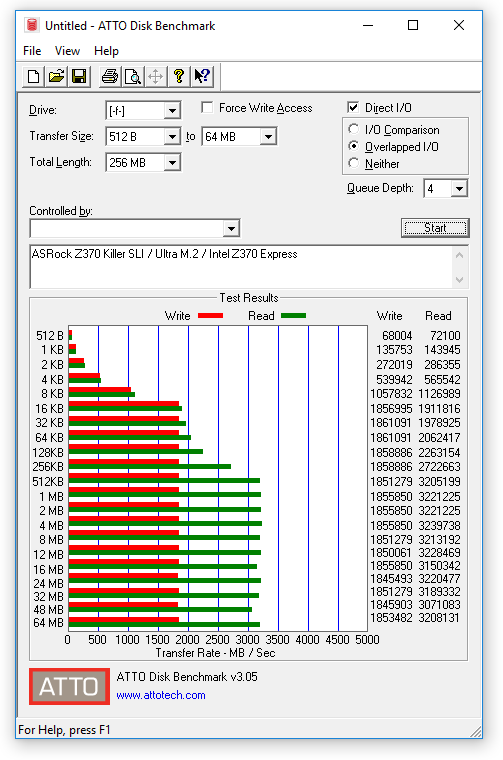

ATTO Disk Benchmark 3.05.

Ora siamo pronti per analizzare le prestazioni offerte dalla ASRock Z370 Killer SLI.

{jospagebreak_scroll title=Prestazioni Rendering e Calcolo – Parte Prima:}

Prestazioni Rendering e Calcolo – Parte Prima:

Cinebench R11.5 e R15 – 64bit

Si tratta di una vera e propria suite di test multi piattaforma in grado di calcolare le capacità prestazionali del vostro computer. Il programma è basato sul software di animazione CINEMA 4D ed è lo strumento perfetto per valutare le performance della CPU e del comparto grafico su svariate piattaforme fra cui Windows e Mac OS X.

Cinebench sfrutta le potenzialità del processore centrale del sistema mediante l’utilizzo combinato di calcoli complessi finalizzati al completamento del rendering di un’immagine campione. E’ possibile eseguire il test in modalità “Single”, sfruttando un solo “core”, oppure “Multi”, sfruttando quindi tutti i “core” disponibili.

Nei grafici il punteggio finale del rendering con 1Core/1Thread e fino a 6Core/12Thread.

POV-Ray 3.7

POV-Ray è un famosissimo programma per la creazione di immagini tridimensionali. Vanta un motore per RayTracing tra i più avanzati. Sarà possibile creare immagini 3D, geometriche e non, di tipo foto realistico e di altissima qualità. La costruzione dell’immagine si ottiene mediante un linguaggio di programmazione di tipo matematico basato sulla geometria analitica nello spazio.

Nel grafico il tempo (in Secondi) necessario per portare a termine il rendering di una scena di riferimento (Benchmark.pov), alla risoluzione di 1024×768.

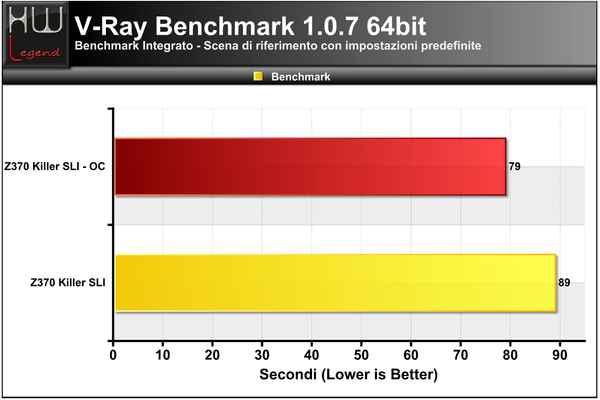

V-Ray Benchmark 1.0.7

V-Ray Benchmark è un tool completamente gratuito per la misura delle performance velocistiche del proprio hardware nel rendering con V-Ray. È disponibile gratuitamente, previa registrazione su chaosgroup.com e verrà eseguito senza requisiti di licenza come applicazione autonoma. Il programma prevede la possibilità di eseguire rendering di raytrace sfruttando la CPU oppure la/e schede grafiche presenti. V-Ray è uno dei principali raytracers al mondo e viene utilizzato in molte industrie in fase di architettura e progettazione automobilistica. È stato utilizzato anche in oltre 150 immagini cinematografiche e numerose serie televisive episodiche. Ha inoltre vinto un premio Oscar per il conseguimento scientifico e tecnico nel 2017.

Nel grafico il tempo (in Secondi) necessario al rendering della scena di riferimento, eseguita con impostazioni predefinite.

Corona Benchmark 1.3

Corona Benchmark è un tool completamente gratuito per la misura delle performance velocistiche del proprio microprocessore nel rendering fotorealistico di una scena di riferimento. Nonostante la sua giovane età, Corona è diventato un renderer pronto per la produzione ed in grado di creare risultati di qualità elevata.

Nel grafico il tempo (in Secondi) necessario al completamente dell’elaborazione, eseguita con impostazioni predefinite.

Blender 2.79 – 64bit

Blender è un famoso programma (completamente Open Source) di modellazione 3D, animazione e rendering. Viene spesso utilizzato anche per il calcolo delle performance dei microprocessori.

Nel grafico il tempo (in Secondi) necessario al rendering della scena di riferimento “BMW Benchmark”, eseguita con impostazioni predefinite.

{jospagebreak_scroll title=Prestazioni Rendering e Calcolo – Parte Seconda:}

Prestazioni Rendering e Calcolo – Parte Seconda:

Euler3D Benchmark v2.2

Euler3D, basato sulla routine di analisi strutturale STARS Euler3D, è un software di benchmark che misura le prestazioni velocistiche del microprocessore mediante l’esecuzione di calcoli fluidodinamici. Il programma è ottimizzato per sfruttare appieno il multi-threading.

Nel grafico il risultato rilasciato al termine del test integrato, espresso in Hz.

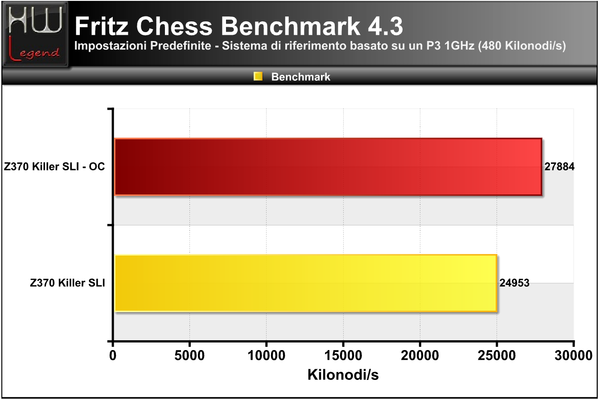

Fritz Chess Benchmark v4.3

Fritz Chess è un interessante software che consente di misurare le performance della CPU basandosi sulla simulazione del gioco degli scacchi. Il programma è in grado di sfruttare appieno fino a otto core. Nel grafico il risultato complessivo ottenuto (espresso in Kilonodi al secondo).

wPrime Benchmark v2.10

Al pari del SuperPI, anche il wPrime è un ottimo indicatore delle performance di CPU e RAM, e finalmente in grado di sfruttare tutti i core a disposizione.

Nei grafici il tempo impiegato (in Secondi) al calcolo del 32M e del 1024M.

{jospagebreak_scroll title=Prestazioni Rendering e Calcolo – Parte Terza:}

Prestazioni Rendering e Calcolo – Parte Terza:

SiSoftware Sandra 2017

Sandra è un tool di benchmark per l´intero sistema Pc, aggiornato per testare le ultime tecnologie disponibili sul mercato. Il software è in grado di assicurare la maggiore compatibilità hardware possibile unita ad un accurato reporting delle prestazioni e delle problematiche del sistema.

Abbiamo eseguito i principali test sulla CPU e sul comparto RAM. A seguire i risultati ottenuti.

AIDA64 Extreme Edition 5.95.4544 Beta

AIDA64 è un famoso programma che ci consente di tenere sotto controllo i punti vitali del nostro computer, quali temperature, voltaggi applicati e prestazioni. Al suo interno, infatti, troviamo numerosi test, utili per misurare, e comparare, le performance registrate dalle varie componenti (CPU, Memorie, HDD etc.).

Nei grafici i risultati riguardanti i benchmark integrati delle RAM e della CPU/FPU.

Intel Extreme Tuning Utility (XTU) 6.4.1.19

La Intel Extreme Tuning Utility è una tecnologia sviluppata da Intel allo scopo di fornire all’utente una particolare interfaccia utilizzabile dal sistema operativo attraverso cui dialogare direttamente con il BIOS della scheda madre e poter quindi agire sui settaggi più profondi del sistema (tra cui anche quelli per l’overclock) senza dover riavviare il sistema e attraverso un utility software certamente più semplice e intuitiva di quanto possa essere la scarna interfaccia di un tradizionale BIOS.

La vera novità introdotta d questa tecnologia risiede nel fatto che Intel ha fornito ai produttori di motherboard alcune istruzioni e una utility apposita per fornire agli utenti un set più o meno ampio di possibilità di intervento sul BIOS. In altre parole, attraverso l’implementazione di determinate funzionalità all’interno di questo programma, Intel permette ai produttori di decidere quali di queste istruzioni potranno utilizzare i consumatori.

In questo modo, gli utenti non solo possono cambiare parametri come timing e frequenze, ma possono monitorare la temperatura, le tensioni e le frequenze. La tecnologia per migliorare le prestazioni della memoria RAM, conosciuta come Intel Extreme Memory, può anch’essa essere controllata attraverso questa utility.

Gli utenti sono liberi inoltre di creare profili personalizzati per i vari contesti di utilizzo del sistema (overclock per videogiochi ad alte prestazioni, oppure sistema a valori standard durante la navigazione in Internet). Intel ha voluto presentare tale tecnologia come una sorta di “BIOS sul desktop di Windows”.

Nel grafico il risultato rilasciato al termine del benchmark integrato, espresso in Punti.

{jospagebreak_scroll title=Prestazioni Multimedia e Compressione: – Parte Prima:}

Prestazioni Multimedia e Compressione – Parte Prima:

WinRAR 5.50 Final – 64bit

Famoso programma di compressione con il quale si misura la potenza della CPU nel comprimere un file campione restituendo il valore del dato compresso in KB/s (Rate).

7-Zip 18.01 – 64bit

Noto programma di compressione/decompressione che al suo interno integra un Tool per la misura delle prestazioni della macchina. Anche in questo caso saranno riportati nel grafico quanti KB/s il sistema, e in particolar modo la CPU, sia in grado di comprimere/decomprimere.

TrueCrypt Encryption Benchmark 7.2

TrueCrypt è un noto programma open-source per la crittazione “on-the-fly” di interi dischi rigidi o partizioni. Gli algoritmi supportati sono l’AES, il Serpent e il Twofish. È possibile però usarli in cascata (avendo così maggiore sicurezza), ad esempio: AES-Twofish, AES-Twofish-Serpent, Serpent-AES, Serpent-Twofish-AES e Twofish-Serpent.

Dalla versione 7.0 è stato introdotto il supporto per l’accelerazione hardware per la cifratura e decifratura AES, utilizzando le apposite istruzioni di cui sono dotate le ultime CPU di Intel e AMD. Nei grafici i risultati dei benchmark integrati nel programma.

HWBOT RealBench v2.44

HWBOT Realbench è un software di benchmark recentemente introdotto sul noto sito HWBOT, completamente gratuito e basato sull’ormai rodato Realbench di ASUS. Il programma, sviluppato in collaborazione con i migliori professionisti dell’overclock, sfrutta applicazioni Open Source e semplici ma efficaci script per misurare le prestazioni reali del sistema e fornire un punteggio imparziale dovuto solamente alla potenza di calcolo effettiva.

Il programma sfrutta, inoltre, le più recenti istruzioni come SSE4, AVX e DXVA, ed è presente anche un test “burn in” per verificare l’affidabilità della macchina sotto stress prolungato, molto utile appunto per verificare la stabilità in condizione di overclocking. I numerosi software open-source adottati, tra cui Blender, Handbrake, GIMP e LuxMark supportano le più recenti estensioni per sfruttare al meglio le CPU di nuova generazione.

HWBOT X265 Benchmark 2.1.0

Nuovo benchmark recentemente introdotto sul noto sito HWBOT con il quale è possibile testare la potenza della propria CPU. Il suo funzionamento è basato sulla misurazione delle performance in termini di codifica video usando un filmato campione H264 da trasformare nel nuovo formato H.265/HEVC.

Nel grafico i risultati ottenuti, eseguendo il test sia con il preset 1080p che con il più pesante 4K, espressi in FPS medi. In questa pagine (1080p / 4K) è disponibile un database, costantemente aggiornato, in cui poter confrontare i risultati ottenuti da molteplici microprocessori.

{jospagebreak_scroll title=Prestazioni Multimedia e Compressione: – Parte Seconda:}

Prestazioni Multimedia e Compressione – Parte Seconda:

3DMark 11

Il nuovo benchmark richiederà obbligatoriamente la presenza nel sistema sia di una scheda video con supporto alle API DirectX 11. Secondo la software houseFuturemark, i test sulla tessellation, l’illuminazione volumetrica e altri effetti usati nei giochi moderni rendono il benchmark moderno e indicativo sulle prestazioni “reali” delle schede video. La versione Basic Edition (gratuita) permette di fare tutti i test con l’impostazione “Performance Preset”. C’è un test, chiamato Audio Visual Demo, eseguibile alla risoluzione massima 720p. La versione Basic consente di pubblicare online un solo risultato. Non è possibile modificare la risoluzione e altri parametri del benchmark. 3DMark 11 Advanced Edition non ha invece alcun tipo di limitazione.

Il nuovo benchmark si compone di sei test, i primi quattro con il compito di analizzare le performance del comparto grafico, con vari livelli di tessellazione e illuminazione. Il quinto test non sfrutta la tecnologia NVIDIA PhysX, bensì la potenza di elaborazione del processore centrale. Il sesto e ultimo test consiste, invece, in una scena precalcolata in cui viene sfruttata sia la CPU, per i calcoli fisici, e sia la scheda grafica.

I test sono stati eseguiti in DirectX 11 sfruttando il preset Performance. Nel grafico il punteggio complessivo ottenuto e i risultati di Physics e Combined.

3DMark 2013

La nuova versione del famoso software è senza dubbio la più potente e flessibile mai sviluppata da Futuremark. Per la prima volta viene proposto un programma multipiattaforma, capace di eseguire analisi comparative su sistemi operativi Windows, Windows RT, Android e iOS. Le prestazioni velocistiche del proprio sistema possono essere osservate sfruttando nuovi ed inediti Preset: Ice Storm, Cloud Gate, Sky Diver, Fire Strike ed il nuovissimo Time Spy.

Il primo, Ice Storm, sfrutta le funzionalità delle librerie DirectX 9.0 ed è sviluppato appositamente per dispositivi mobile, quali Tablet e Smartphone senza comunque trascurare i computer entry level. Il secondo, Cloud Gate è pensato per l’utilizzo con sistemi più prestanti, come ad esempio notebook e computer di fascia media, grazie al supporto DirectX 10. Il terzo, Sky Diver, fa da complemento offrendo un punto di riferimento ideale per laptop da gioco e PC di fascia medio-alta con supporto DirectX 11. Infine gli ultimi preset, denominati Fire Strike e Time Spy, sono pensati per l’analisi dei moderni sistemi di fascia alta, contraddistinti da processori di ultima generazione e comparti grafici di assoluto livello con pieno supporto DirectX 11 (Fire Strike) e DirectX 12 (Time Spy).

I nostri test sono stati eseguiti sfruttando i preset Sky Diver, Fire Strike (Normal, Extreme ed Ultra) ed ovviamente Time Spy (Normal ed Extreme). Nei grafici il punteggio complessivo ottenuto.

ALLBenchmark Catzilla 4K

L’ormai noto software di benchmarking ALLBenchmark Catzilla si concentra essenzialmente sulle reali prestazioni della scheda grafica in uso, e consente di fare una analisi completa e dettagliata alla piattaforma di test, al fine di determinare se il Pc è adatto per vedere film in HD o per sfruttare al meglio gli ultimi giochi. Il Test è in grado inoltre di dare utili consigli, su quali componenti hardware installati sul computer devono essere sostituiti al fine di ottenere prestazioni migliori.

Al termine dell’analisi verrà generato un punteggio, inutile dire che maggiore sarà il risultato ottenuto, più prestante sarà la vostra configurazione. Il risultato ottenuto è possibile pubblicarlo direttamente sul sito del produttore, al fine di determinare una classifica con i punteggi migliori. L’ultima versione del programma, Catzilla 4K, risulta molto completa ed intuitiva, consentendo di sfruttare al meglio diverse configurazioni, grazie alla presenza di ben 5 livelli di test più uno completamente personalizzabile:

576p (1024 x 576): per testare netbook e ultrabooks, richiede 256 MB di memoria della GPU;
720p (1280 x 720): per i computer di fascia bassa, richiede 512 MB di memoria della GPU;
1080p (1920 x 1080): per computer di fascia media, richiede 1024 MB di memoria della GPU;
1440p (2560 x 1440): per PC di fascia alta, richiede oltre 1024 MB di memoria sulla GPU;
4K (4096 x 2160): per PC di fascia estrema, richiede oltre 1024MB di memoria sulla GPU e sistema operativo a 64bit;
Custom: in base alle opzioni personalizzate impostate all’interno del programma.

I nostri test sono stati condotti utilizzando tutti i sopracitati preset. Nel grafico i punteggi complessivi ottenuti.

PCMark 10

PCMark è un’ormai noto programma di benchmarking e test del sistema sviluppato da Futuremark, in grado di fornire una precisa indicazione di quelle che sono le reali prestazioni del proprio sistema o dei singoli reparti (CPU, Memoria RAM, Storage etc.).

Per le nostre prove ci siamo affidati all’ultima versione del programma (PCMark 10 Advanced v1.0.1457), in maniera da poter offrire un quadro il più possibile preciso delle prestazioni del sistema in esame. Nei grafici riportiamo il risultato complessivo ottenuto (PCMark Score) e quello delle singole tipologie di test: Essentials, Productivity e Digital Content Creation.

Unigine Heaven Benchmark v4.0

Unigine ha aggiornato il suo benchmark DirectX 11, che permette agli utenti di provare la propria scheda video con le nuove librerie grafiche. Basato su motore Unigine, il benchmark Heaven v4.0 supporta schede video DirectX 11, DX 10, 9, OpenGL e il 3D Vision Surround di Nvidia. Tra le novità la possibilità di avere a disposizione dei preset per avere delle performance paragonabili immediatamente tra gli utenti.

I test sono stati condotti utilizzando i preset Basic ed Extreme con risoluzione FullHD (1920×1080). Nei grafici i risultati ottenuti, espressi sotto forma di Score finale e di FPS medi.

Unigine Valley Benchmark v1.0

Il nuovo UNIGINE Valley è stato sviluppato dagli stessi programmatori del noto e apprezzato benchmark HEAVEN. Questo nuovo test sarà in grado di sfruttare al massimo tutta la potenza della vostra scheda video.

Il benchmark riproduce in maniera dettagliata una valle piena di boschi, che saprà attirare l’attenzione dell’utente, grazie ad una fedeltà elevata della vegetazione e degli agenti atmosferici che interaggiscono su di essa.

Il benchmark riprende in parte il motore utilizzato in Heaven sfruttando al massimo un ambiente dinamico molto vasto e dettagliato. E’ possibile inoltre osservare in tempo reale le prestazioni della scheda video, la sua temperatura e la relativa frequenza di funzionamento.

I test sono stati condotti utilizzando il preset Basic ed Extreme con risoluzione FullHD (1920×1080). Nei grafici i risultati ottenuti, espressi sotto forma di Score finale e di FPS medi.

Unigine2 Superposition Benchmark v1.0

Direttamente dagli sviluppatori degli apprezzati Heaven e Valley, e seppur con un leggero ritardo sulla tabella di marcia, ecco che finalmente vede la luce il nuovo software di benchmark Superposition, basato sul potente motore grafico di nuova generazione Unigine 2, capace di spremere all’inverosimile anche le più prestanti soluzioni grafiche sul mercato.

Come di consueto sono previsti vari profili predefiniti, che consentiranno di ottenere risultati, in termini prettamente prestazionali, facilmente confrontabili. Rispetto al passato è stato implementato un database online, nel quale verranno raccolti i risultati ottenuti dagli utenti e poter quindi fare confronti su ben più larga scala.

Oltre a questo sono state introdotte nuove modalità, a cominciare da una simulazione interattiva dell’ambiente, denominata “Game”, alla possibilità di sfruttare i più moderni visori per realtà virtuale, come Oculus Rift e HTC Vive. Viene inoltre offerta la possibilità di verificare la piena stabilità del proprio comparto grafico, grazie allo “Stress Test” integrato (esclusiva della versione Advanced del programma).

I test sono stati condotti utilizzando i preset 720p Low, 1080p Extreme e 4K Optimized. Nel grafico i risultati ottenuti, espressi sotto forma di Score finale e di FPS medi.

{jospagebreak_scroll title=Prestazioni Giochi – Parte Prima:}

Prestazioni Giochi – Parte Prima:

F1 2017:

Ultimo capitolo sviluppato dai ragazzi di Codemasters con licenza ufficiale FIA, basato sulla stagione 2017. Dato il via, ci troveremo di fronte alla possibilità di avviare diverse modalità di gioco. La più importante è ovviamente la carriera, ma per chi non vuole tuffarsi sin da subito in un’avventura lunga tre, cinque o sette stagioni, c’è la possibilità di affrontare una gara veloce (solo gran premio), effettuare prove a tempo, tuffarci in un week-end di gara (dalle prove libere del venerdì al gran premio della domenica) o avviare il gioco in multiplayer.

Ovviamente il titolo è incentrato sulla carriera e la differenza nel tempo (tre, cinque o sette anni) è data dalla volontà di approdare sin da subito in team più o meno importanti, minore sarà la carriera, maggiori saranno le possibilità di entrare da subito nei top team come Ferrari, McLaren o Red Bull – se si sceglie invece la carriera da sette anni, ci troveremo a dover fare la gavetta partendo da team come Lotus, HRT e Toro Rosso. Il gioco supporta le DirectX 11.

I test sono stati condotti con il benchmark integrato usando i seguenti settaggi:

Middle-Earth Shadow of Mordor:

Middle-Earth: Shadow of Mordor è un videogioco di ruolo ispirato all’universo fantasy trattato nei romanzi di J.R.R. Tolkien, sviluppato da Monolith Productions e pubblicato da Warner Bros. Interactive Entertainment. Gli eventi del gioco si collocano dopo Lo Hobbit e il ritorno di Sauron al suo vecchio regno per raccogliere le sue forze e prepararsi alla Guerra dell’Anello.

Anche se Gondor ha osservato la valle proprio per questo motivo, l’attesa di 2000 anni dimostra essere eccessiva e la piccola guarnigione del Cancello Nero viene presa completamente di sorpresa. Tutte le persone vengono uccise o prese in schiavitù per rinvigorire lo sforzo bellico di Sauron. Tra i morti, vi è giovane ranger, Talion, insieme a tutta la sua famiglia. La morte non è però un momento per riposare, e Talion viene riportato sulla terra dei vivi da uno misterioso spirito di vendetta. Il gioco supporta le DirectX 11.

I test sono stati condotti con il benchmark integrato usando i seguenti settaggi:

{jospagebreak_scroll title=Prestazioni Giochi – Parte Seconda:}

Prestazioni Giochi – Parte Seconda:

Thief:

Thief è un videogioco di genere stealth, sviluppato presso Eidos Montreal e pubblicato da Square Enix. Il giocatore controlla Garrett, maestro nell’arte del rubare; esattamente come nei precedenti episodi della serie, è necessario avanzare con cautela cercando di non farsi scoprire tra i nemici presenti nella zona, evitandoli oppure stordendoli furtivamente e cercando di fare il meno rumore possibile.

I giocatori hanno a disposizione molti passaggi e approcci per superare i livelli di gioco, l’ambiente deve essere usato a proprio vantaggio e vi è la possibilità di rubare direttamente dalle tasche delle persone, azione punibile con la morte se sarete sorpresi dalle guardie. Esiste la possibilità di entrare nella modalità “Focus”, la quale fornirà dei vantaggi: migliora la vista di Garrett mettendo in evidenza tubi che possono essere scalati e candele che possono essere messe fuori uso per rendere la zona più scura; il tempo rallenta, rendendo più facile il borseggio; permette inoltre di compiere attacchi debilitanti….

I test sono stati condotti con il benchmark integrato usando i seguenti settaggi:

Hitman (2016):

Hitman è un videogioco di azione furtiva in terza persona che permette al giocatore di prendere il controllo di Agente 47, un assassino ben addestrato, che procede in diverse parti del mondo per assassinare il suo obiettivo.

Il gioco incoraggia la creatività, i giocatori possono utilizzare diversi metodi per completare i loro obiettivi. Ad esempio, possono utilizzare armi a lungo raggio come un fucile da cecchino per le lunghe distanze così da colpire i propri nemici, eliminare i loro obiettivi direttamente utilizzando esplosivi o utilizzando le armi da mischia presenti nel gioco, come le asce e le katana.

L’ultimo capitolo della saga (il sesto in ordine cronologico), presentato lo scorso mese di marzo su PC e Console, è sviluppato da IO Interactive e pubblicato da Square Enix ed è in grado di sfruttare le ultime DirectX 12.

I test sono stati condotti con il benchmark integrato usando i seguenti settaggi:

{jospagebreak_scroll title=Prestazioni Giochi – Parte Terza:}

Prestazioni Giochi – Parte Terza:

Rise of the Tomb Raider (2016):

Dopo aver decifrato un antico mistero, Lara deve esplorare la più pericolosa e remota regione della Siberia per scoprire il segreto dell’immortalità prima della spietata organizzazione Trinity. Lara dovrà usare tutte le sue abilità di sopravvivenza, formare nuove alleanze e diventare veramente una “Tomb Raider”.

Vivi momenti di pura azione, conquista nuovi luoghi ostili, combatti usando tattiche di guerriglia ed esplora tombe mortali in questa evoluzione del genere action survival. In “Rise of the Tomb Raider“, Lara supera i suoi limiti e affronta la sua prima avventura da Tomb Raider. L’ultimo capitolo della saga (il sesto in ordine cronologico), presentato lo scorso mese di gennaio su PC, è sviluppato dalla Crystal Dynamics e distribuito da Square Enix ed è in grado di sfruttare le ultime DirectX 12.

I test sono stati condotti con il benchmark integrato usando i seguenti settaggi:

Deus Ex Mankind Divided:

Deus Ex Mankind Divided riprende le vicende di Adam Jensen da uno dei finali del precedente capitolo. In particolare scopriamo che Adam ha affondato Panchaea e che è rimasto in coma per due anni in una struttura in Alaska.

Avviato il gioco ci ritroveremo su di un elicottero con una truppa armata e ci renderemo conto che Adam fa ora parte di una squadra anti terrorismo dell’Interpol. Questa ha un agente sotto copertura a Dubai, con lo scopo di entrare in contatto con un trafficante di armi e potenziamenti ed organizzare un incontro… L’ultimo capitolo della saga, presentato lo scorso mese di agosto su PC, è sviluppato dalla Eidos Montreal e distribuito da Square Enix ed è in grado di sfruttare le ultime DirectX 12.

I test sono stati condotti con il benchmark integrato usando i seguenti settaggi:

{jospagebreak_scroll title=Prestazioni Controller:}

Prestazioni Controller:

Prestazioni Controller SATA III 6Gb/s (Intel Z370 Express)

Crystal Disk Mark 5.2.2:

Crystal Disk Mark è senza dubbio uno dei migliori benchmark per dischi rigidi, chiavette USB e unità SSD (Solid State Disk). Il programma effettuerà automaticamente una serie di misurazioni sull’unità selezionata, sia in lettura che in scrittura, sequenziale o casuale, riportando alla fine la velocità espressa in MB al secondo (MB/s). Molto utile per confrontare in pochi secondi la differenza di prestazioni tra diverse periferiche di memorizzazione.

ATTO Disk Benchmark 3.05:

ATTO Disk Benchmark è un programma molto semplice da utilizzare che consente di effettuare una serie di misurazioni sull’unità selezionata, che sia un disco rigido, una PenDrive oppure un SSD, al fine di verificarne le performance.

E’ sufficiente eseguire il programma, scegliere il drive da testare e cliccare sul pulsante “Start”. ATTO comincerà a misurare le prestazioni del disco con file di dimensioni diverse, da molto piccoli a molto grandi (sia lettura che in scrittura).

Come possiamo notare dai grafici riepilogativi le prestazioni offerte dal controller integrato nel nuovissimo PCH Intel Z370 Express sono di ottimo livello, perfettamente in grado di sfruttare appieno l’unità SSD utilizzata per le nostre prove (Samsung SSD 750 EVO da 500GB).

Non segnaliamo sostanziali differenze rispetto ai risultati ottenuti con l’unità installata su schede madri testate provviste di PCH di fascia mainstream (Serie 100 e Serie 200). Come di consueto i driver da noi utilizzati sono gli ultimi resi disponibili dal produttore.

Prestazioni Ultra M.2 PCI-Express (Intel Z370 Express)

Crystal Disk Mark 5.2.2:

ATTO Disk Benchmark 3.05:

La presenza, ormai sulla maggior parte delle recenti schede madri, delle nuove interfacce di collegamento M.2 PCI-Express sta certamente contribuendo alla rapida diffusione di nuove ed interessanti unità di memorizzazione, finalmente non più vincolate all’ormai limitata banda messa a disposizione dallo standard Serial ATA. La nuova Z370 Killer SLI dispone di una coppia di connessioni di tipo Ultra M.2 PCI-Express, capaci di sfruttare ben quattro linee PCI-Express di terza generazione, garantendo una banda veramente molto elevata, pari a ben 32Gb/s.

Per le nostre prove ne abbiamo verificato il corretto funzionamento utilizzando una delle ultime novità di Samsung, precisamente il nuovo SSD 960 EVO M.2 da 500GB con protocollo NVMe (Non-Volatile Memory), ottenendo valori di ottimo livello e perfettamente in linea con le specifiche dichiarate dal produttore stesso dell’unità, sia in lettura che in scrittura. Per sfruttare al meglio la prestante unità allo stato solido di Samsung abbiamo ovviamente installato l’ultima versione disponibile del driver NVMe, così come caldamente consigliato dal produttore stesso

Prestazioni Controller USB 3.1 Gen1 (Intel Z370 Express)

Crystal Disk Mark 5.2.2:

ATTO Disk Benchmark 3.05:

Il nuovo PCH Z370 Express riconferma il supporto nativo verso lo standard di trasmissione USB 3.1 Gen1, garantendo prestazioni di ottimo livello e perfettamente allineate a quelle offerte dalle soluzioni di classe mainstream di ultima generazione, nonché dalla maggior parte dei controller di terze parti utilizzati dai vari produttori di schede madri. Anche in quest’occasione abbiano utilizzato gli ultimi driver messi a disposizione dal produttore.

{jospagebreak_scroll title=Analisi comparto audio integrato:}

Analisi comparto audio integrato:

Così come la maggior parte delle recenti schede madri, anche la nuova Z370 Killer SLI è provvista di un comparto audio integrato di qualità, basato sull’ormai noto e collaudato codec Realtek ALC892, capace di offrire supporto Audio HD (High Definition) a 8 canali, Input/Output su S/PDIF a 16/20/24bit e frequenze di campionamento fino a 192kHz.

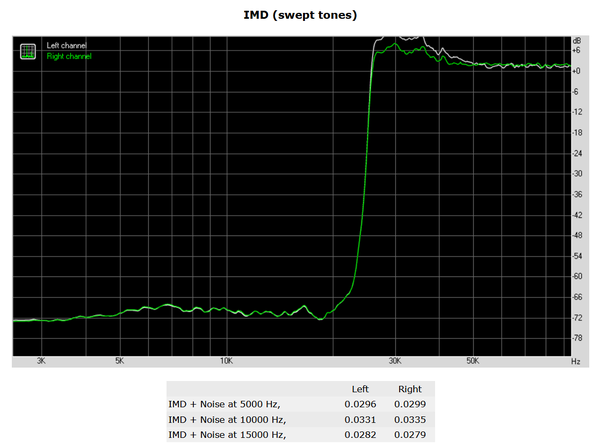

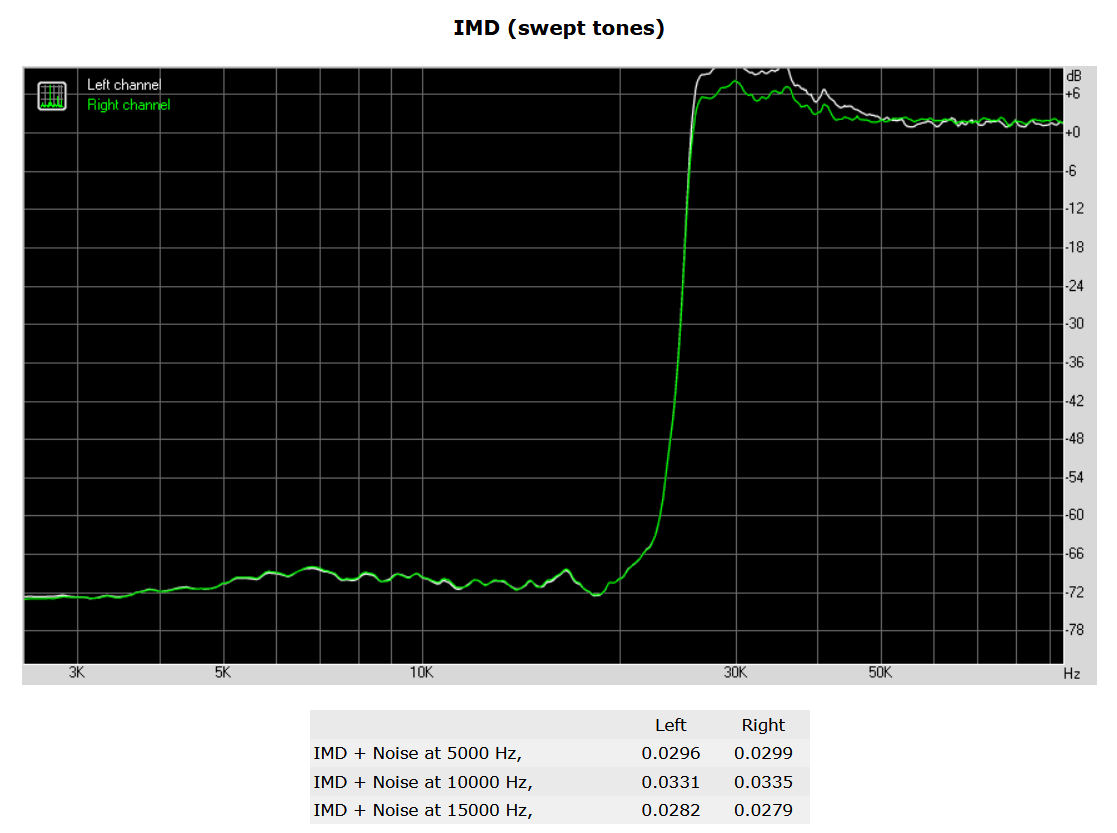

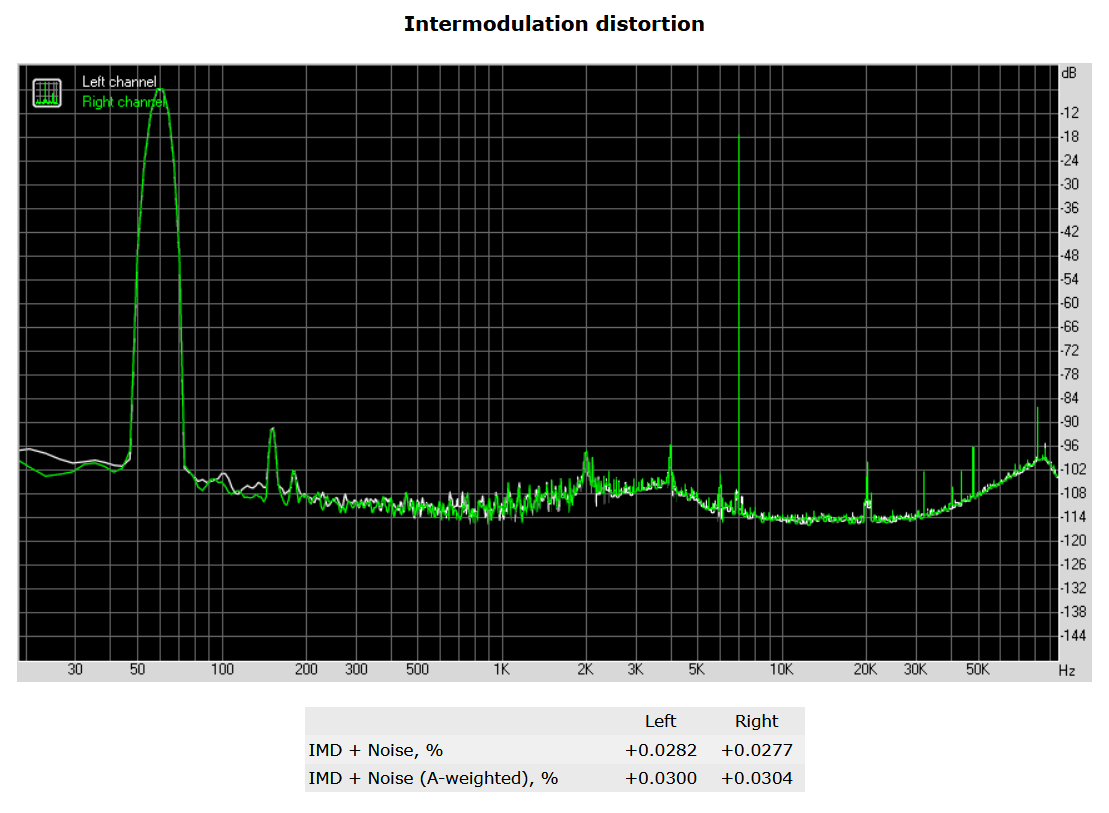

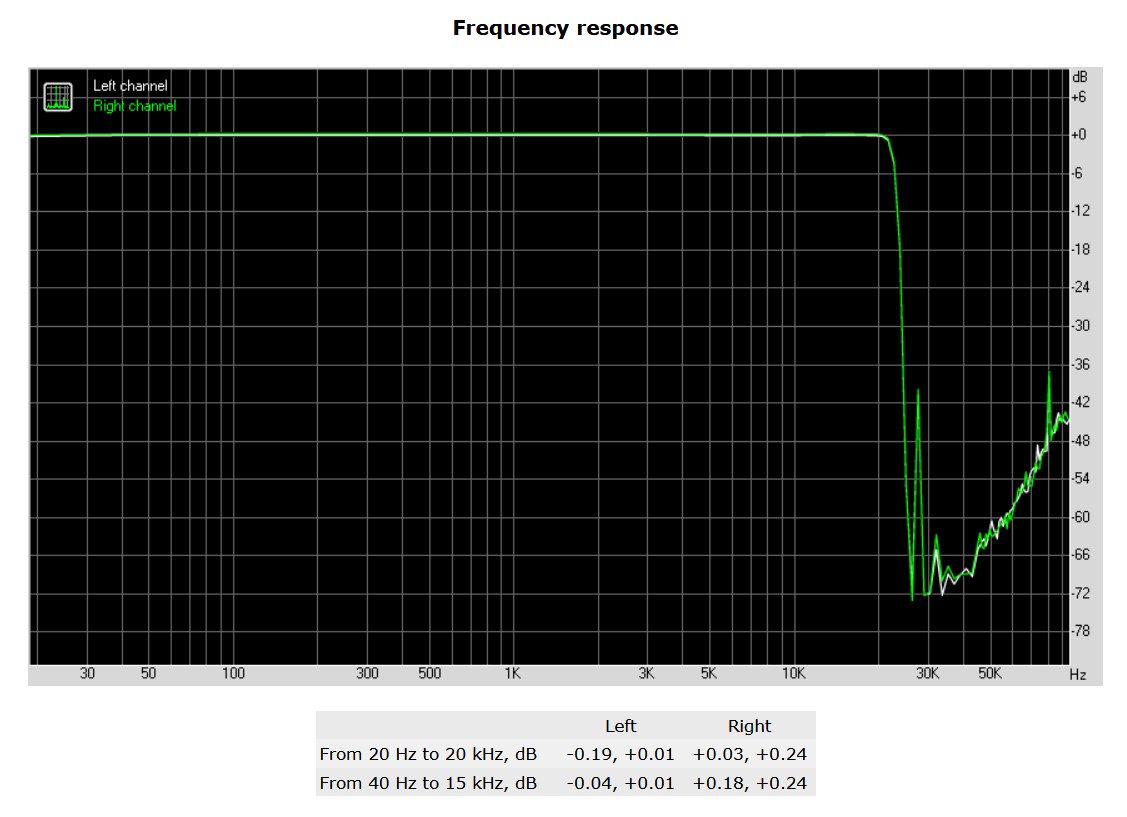

Per analizzare più accuratamente la qualità del comparto audio abbiamo deciso di utilizzare uno dei software certamente più rinomati e diffusi, vale a dire il RightMark Audio Analyzer, aggiornato all’ultima versione disponibile (6.4.2). Il programma è relativamente semplice da utilizzare e consente di ottenere una stima abbastanza precisa della bontà del comparto audio. A seguire vi mostriamo il resoconto generato dal programma al termine della sessione di test:

Come vediamo ci troviamo di fronte ad un sottosistema audio di buona qualità, indubbiamente adeguato al target di utilizzo previsto per questo prodotto. Per eliminare qualsiasi tipo d’interferenza elettromagnetica (EMI), oltre ad essere prevista una particolare schermatura, è stato completamente isolato il circuito audio dagli altri circuiti sulla scheda madre. L’adozione di componentistica discreta di qualità, tra cui citiamo i condensatori audio Nichicon Fine Gold garantisce un suono chiaro e cristallino, mentre si ascolta musica o durante una sessione di gioco.

{jospagebreak_scroll title=Consumi Rilevati:}

Consumi Rilevati:

Per finire abbiamo misurato i consumi del sistema di prova completo, direttamente alla presa di corrente (a monte dell’alimentatore). Le misurazioni sono state ripetute più volte, nel grafico la media delle letture nelle seguenti condizioni:

Idle con funzionalità di risparmio energetico attivate;
Full-Load eseguendo il programma Cinebench R15;
Full-Load eseguendo il programma 3DMark con preset Fire Strike;
Full-Load Stress eseguendo 30 minuti di Prime95 in modalità Blend.

Come possiamo osservare dal grafico riepilogativo, i valori di consumo registrati dalla nostra piattaforma di test si dimostrano più che buoni. Alla luce delle nostre rilevazioni non possiamo che ritenerci piacevolmente soddisfatti di questa nuovissima scheda madre targata ASRock.

{jospagebreak_scroll title=Conclusioni:}

Conclusioni:

	Prestazioni/Overclock:
	Funzionalità/Design:
	Rapporto Qualità/Prezzo:
	Giudizio Complessivo:

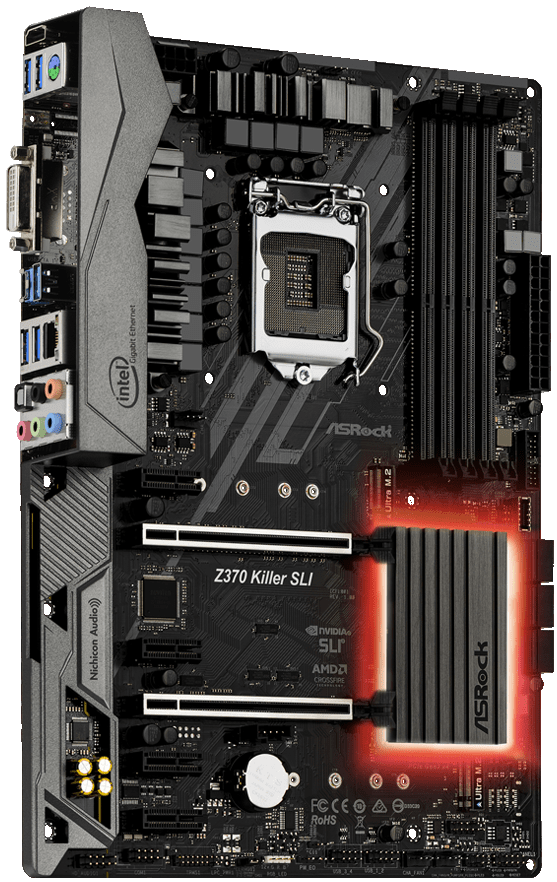

La nuova soluzione Z370 Killer SLI si è dimostrata indubbiamente all’altezza delle aspettative, nonché capace di attirare l’attenzione già al primo sguardo, grazie al suo look del tutto accattivante e moderno. Per la gioia degli appassionati che amano tenere a vista i componenti del proprio sistema, infatti, la scheda è in grado di prestarsi ottimamente anche ad eventuali progetti di modding grazie alla presenza di un sistema di illuminazione a LED di tipo RGB, completamente personalizzabile grazie alla tecnologia proprietaria RGB LED.

A livello prettamente costruttivo ci troviamo senza dubbio dinanzi ad un prodotto contraddistinto da una buona qualità costruttiva, a cominciare dal particolare PCB in fibra di vetro ad elevato spessore e con doppio quantitativo di rame rispetto allo standard, capace di garantire non soltanto un’elevata resistenza alle torsioni, ma anche una maggiore protezione verso le scariche elettrostatiche (ESD) e una maggiore resistenza all’umidità, garantendo al tempo stesso un migliore isolamento delle tracce di potenza e segnale, con tutti i vantaggi che ne derivano in termini di efficienza, prestazioni e temperature di esercizio.

Il layout della scheda appare pulito e ordinato, tutti i componenti sono posti con criterio nello spazio a disposizione. La distribuzione dei principali elementi è davvero ben organizzata e certamente frutto di uno studio approfondito da parte degli ingegneri del marchio. In posizione centrale spicca il socket LGA-1151, in grado di ospitare tutti i microprocessori Core di ottava generazione, meglio noti con il nome in codice Coffee Lake e sviluppati con un processo produttivo a 14 nanometri ancor più ottimizzato.

La scheda, pur non essendo una scheda madre espressamente concepita per l’overclocking estremo, vanta ugualmente un’ottima circuiteria di alimentazione da 6+4 Fasi, espressamente progettata per garantire un’ottima stabilità e durevolezza nel tempo. Gli stadi di alimentazione, infatti, prevedono componenti discreti di eccellente qualità, tra cui condensatori polimerici giapponesi “Nichicon 12K Black“, certificati per un MTBF pari a ben 12.000 ore e caratterizzati da un ESR estremamente basso, induttanze “Premium Power Choke” capaci di gestire 45A di corrente, e mosfet prodotti da SinoPower. Non manca, inoltre, la tecnologia proprietaria Full Spike Protection, pensata per incrementare la longevità dei vari circuiti, grazie ad una serie di protezioni integrate.

Un’altra particolarità della Z370 Killer SLI riguarda gli slot di espansione, per i quali il produttore taiwanese ha previsto un rinforzo metallico che ne previene il danneggiamento anche se sottoposti a stress elevati, come ad esempio quello derivato dal peso delle moderne e sempre più massicce schede grafiche 3D.

Le possibilità di espansione sono più che buone e garantite dalla presenza di una coppia di slot PCI-Express 3.0 16x, a supporto delle tecnologie Multi-GPU NVIDIA SLI ed AMD CrossFireX in configurazione 2-Way (x8/x8). Gli slot PCI-Express appaiono ben spaziati al fine di consentire l’installazione delle schede grafiche in maniera idonea al mantenimento di buone temperature di esercizio.

Il produttore taiwanese, oltre alle consuete porte Serial ATA classiche, ha previsto la presenza di connessioni di tipo M.2 PCI-Express, compatibili con tutte le unità SSD di nuova generazione con form-factor NGFF (Next Generation Form Factor) M-Key fino a 80mm di lunghezza. Nello specifico la scheda dispone di una coppia di connettori su bus PCIe 3.0 X4, capaci di garantire una bandwidth davvero notevole, pari a ben 32Gb/s. Pienamente supportate, ovviamente, le più recenti e prestanti unità SSD basate su tecnologia NVM Express (NVMe), anche se configurate come dischi di avvio principali, oltre che le recenti soluzioni basate su tecnologia Intel Optane.

Durante i nostri test, e applicando un overclock daily non proprio leggero, abbiamo osservato un’elevata stabilità della motherboard con temperature assolutamente basse dei dissipatori in zona alimentazione, rimasti praticamente tiepidi per tutta la durata delle prove e nei successivi giorni in cui abbiamo stressato la motherboard in un utilizzo ancor più intenso.

La scheda madre è disponibile sul mercato italiano ad un prezzo medio di circa 120€ IVA compresa, cifra certamente molto interessante, oltre che ampiamente giustificata dalle caratteristiche tecniche, dalle funzionalità implementate e dalle indubbie potenzialità offerte da questo prodotto.

Pro:

Ottima scelta dei componenti;
Ottimo layout ed eccellente qualità costruttiva;
Circuiteria di alimentazione digitale da 10 Fasi;
Nuovo PCH Intel Z370 Express;
Eccellente stabilità operativa durante le sessioni di test;
Ottime prestazioni complessive;
Buona predisposizione all’overclock;
Supporto per tutti i nuovi microprocessori di ottava generazione (Coffee Lake-S) a 14nm;
Generosa disponibilità di connessioni;
Supporto alle unità SSD di nuova generazione con interfaccia M.2 PCI-Express (doppio connettore Ultra M.2 PCI-Express Gen3 x4);
BIOS completo, ricco di parametri e stabile;
Ottima interfaccia di rete Gigabit Ethernet con controller Intel i219-V;
Sottosistema audio integrato di buona qualità;
Sistema di illuminazione basato su tecnologia proprietaria RGB LED con software dedicato completo e intuitivo;
Bundle completo.

Contro:

Mancanza di supporto allo standard USB 3.1 Gen2.

Si ringrazia per averci fornito la scheda madre.

Gianluca Cecca – delly – Admin di HW Legend

ASRock Z370 Killer SLI – Intel Z370 Express – LGA-1151

Articoli correlati

Newsletter HW Legend
