Shuttle XS35GTA V3 Barebone

Negli ultimi anni abbiamo assistito ad un incremento sempre maggiore riguardo alla produzione ed alla distribuzione di mini PC. Il costante e crescente bisogno di disporre di apparecchi dalle dimensioni contenute, ma dalle potenzialità tali da permettere la fruibilità di titoli multimediali, la possibilità di navigazione in internet e la rapida consultazione della posta elettronica, hanno contribuito in maniera esponenziale alla loro diffusione. Aziende come Shuttle sono state tra le prime a credere in questo tipo di soluzioni “all-in-one”, con tutto o quasi integrato, dalle forme ridotte ma perfettamente in grado di sostituire il normale PC, solitamente nascosto sotto la scrivania, il normale PC da ufficio, e perché no, anche ritagliarsi uno spazio nel salotto di casa. L’XS35GTA V3, il mini PC oggetto della nostra recensione odierna è tutto questo, e forse qualcosa in più. Non ci resta che augurarvi una piacevole lettura.

Shuttle Inc., fondata nel 1983 a Taiwan, è un’azienda specializzata nello sviluppo e nella produzione di Mini-Pc innovativi. Questa realtà aziendale quotata in borsa è presente a livello mondiale con filiali in Germania, Stati Uniti e Giappone. Dal 2001 i compatti e gradevoli Mini-PC, adatti per quasi tutti i settori di impiego sono il core business della sede centrale che opera da Taipeh. Come confermano i clienti e la stampa specializzata, Shuttle si contraddistingue per la gestione efficiente e la lunga esperienza di produttore di schede madri di qualità. I Barebone e i sistemi completi Mini-PC Shuttle sono da anni la prima scelta per molti integratori di sistema, VAR, OEM e ODM. Con le sue accattivanti soluzioni Mini-Pc Shuttle si rivolge inoltre agli utenti finali che cercano un’elettronica di intrattenimento facile da utilizzare per applicazioni domestiche digitali.

Maggiori informazioni le trovate sul sito ufficiale Shuttle.

{jospagebreak_scroll title=Confezione e Bundle:&heading=Introduzione:}

Shuttle XS35GTA V3 – Confezione e Bundle:

Un mini PC che si rispetti è ovviamente una soluzione dalle dimensioni decisamente ridotte. L’ XS35GTA V3 non fa eccezione e lo si capisce già dalla confezione con cui viene commercializzato. La scatola infatti è poco più spessa di una normale valigetta 24 ore, pur essendo notevolmente più piccola e presentando sulla parte superiore, proprio come una valigetta, una comoda maniglia in materiale plastico per un trasporto sicuro e confortevole.

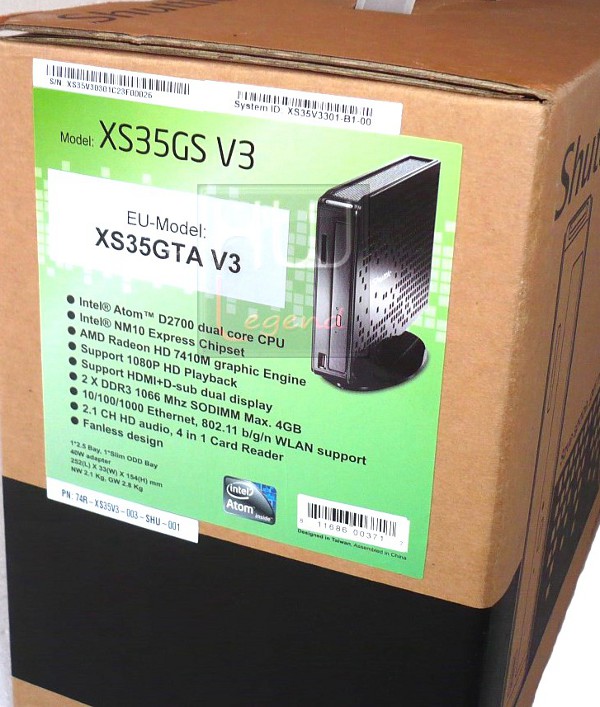

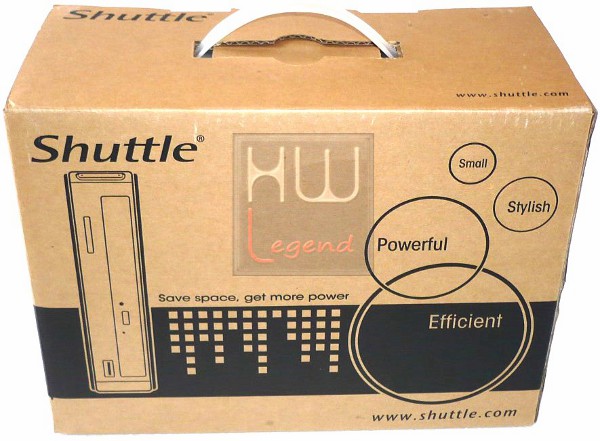

Sulla scatola è raffigurato in forma stilizzata il prodotto insieme ad una serie di slogan dell’azienda per dichiarare quali siano gli obiettivi che questo prodotto si ripropone di raggiungere: essere piccolo, avere stile, essere sufficientemente potente ed efficiente.

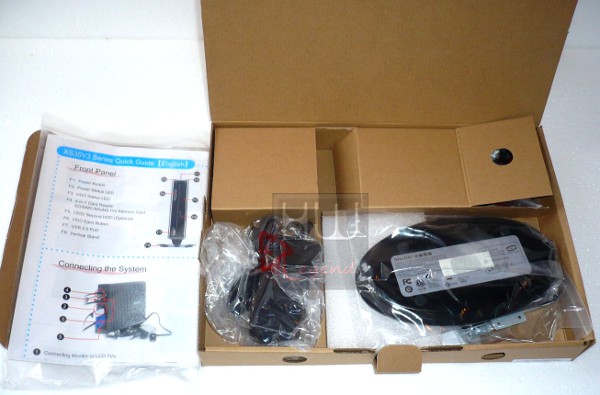

Shuttle non ha trascurato alcun dettaglio curando con attenzione tutti i particolari. Il design della confezione risulta semplice ma nello stesso tempo curato. Su uno dei due lati vi è incollato un adesivo colorato con la lista delle caratteristiche principali, che vedremo insieme più avanti. Fin da subito è chiara l’intenzione di mettere in risalto i punti di forza del prodotto.

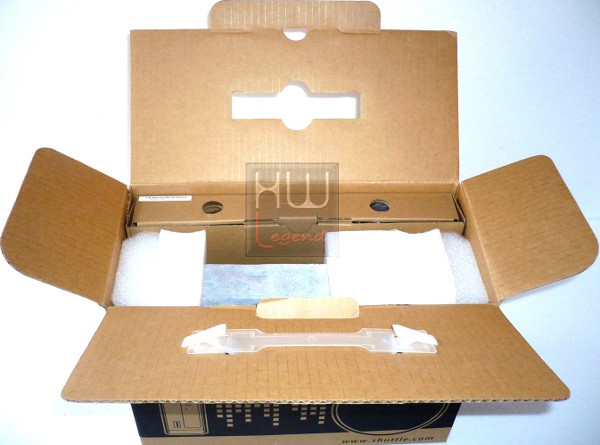

Il MiniPc risulta ben protetto da eventuali urti da due spalle in polistirolo posizionate sulla parte superiore e inferiore del prodotto. Una pellicola in stoffa avvolge interamente il Mini-Pc per proteggerlo da eventuali graffi.

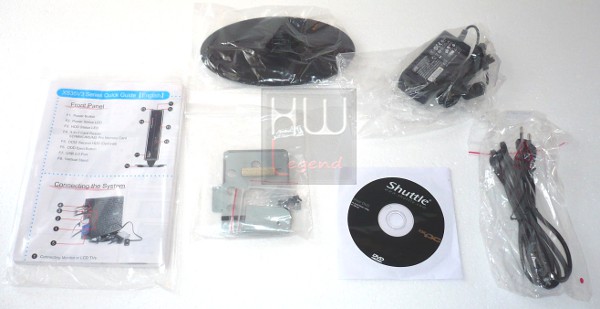

Il bundle fornito con l’XS35GTA V3 risulta abbastanza completo e vario. Racchiuso in maniera ordinata in una scatola di cartone, troviamo un’indispensabile alimentatore esterno, un CD di installazione contenente manuale e i drivers, delle viti per il fissaggio del lettore ottico e dell’eventuale HDD, un utile manuale cartaceo e un piedistallo metallico per l’installazione in posizione verticale del Mini-PC. Il manuale è disponibile anche in formato digitale, liberamente scaricabile dal sito del produttore a questo indirizzo.

Riassumendo il bundle dello Shuttle XS35GTA V3 comprende:

• Alimentatore esterno;
• CD di installazione con manuale e drivers;
• Piedistallo metallico per installazione verticale del computer;
• Viti per il fissaggio del lettore ottico e HDD.

Purtroppo è acquistabile soltanto a parte il supporto VESA per l’installazione del Mini-PC nel retro dei moderni monitor/TV. Avremmo sicuramente preferito trovarlo incluso nella dotazione. A nostro avviso, il bundle in dotazione risulta comunque completo. Il manuale di istruzione lo potete consultare e scaricare direttamente dal sito del produttore.

{jospagebreak_scroll title=Features Principali:}

Shuttle XS35GTA V3 – Features Principali:

Di seguito vi proponiamo una breve descrizione di quelle che sono le principali funzionalità che caratterizzano lo Shuttle XS35GTA V3.

Lettore di schede multi-formato:

Finalmente non dovrete più affannarvi a cercare il cavo dati della vostra fotocamera digitale. È sufficiente inserire la scheda di memoria per avere accesso a tutte le foto e i video salvati.

Comunicazione a grande velocità:

Il controller Gigabit LAN integrato svela inedite possibilità di comunicazione e consente il trasferimento dati senza limiti di velocità. Addio colli di bottiglia, sia sulla rete aziendale che sulla connessione Internet.

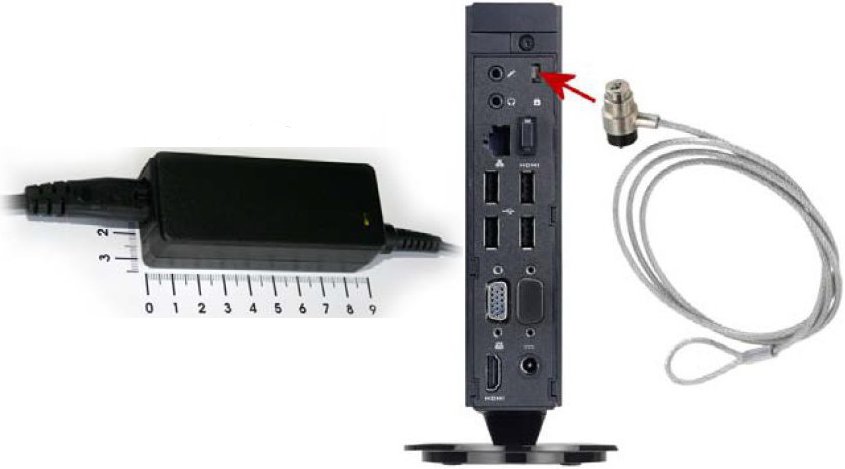

Protezione antifurto:

La protezione tramite Kensington-Lock funge da sicurezza contro il furto. Al pari di molti notebook anche questo mini-PC può essere protetto in maniera del tutto affidabile.

Sistema di dissipazione privo di ventole:

La tecnologia senza ventola utilizzata in questo PC permette di ottenere una silenziosità massima. Eliminando i componenti meccanici si riduce anche il numero di parti soggette ad usura, rendendo il prodotto più resistente e stabile nel tempo.

Pieno supporto a Windows 7:

Per un’installazione senza problemi Shuttle fornisce già tutti i driver necessari per Windows 7. Grazie al moderno processore grafico integrato (AMD Radeon HD7410) anche la versione migliorata della superficie 3D “Aero Glass” può essere utilizzata senza problemi.

Ampio numero di connessioni USB:

Il numero di collegamenti USB risulta sempre troppo limitato. Questo mini-PC di Shuttle vi mette a disposizione 5 porte. La scheda madre dispone inoltre di ulteriori collegamenti per espansioni interne.

Collegamenti senza fastidiosi cavi:

I dati possono essere trasferiti in modalità completamente wireless mediante WLAN. Nei pressi di un access point/hotspot è possibile accedere comodamente a Internet o alle risorse (come ad es. una stampante) di una rete locale.

Interfaccia HDMI:

Addio ai grovigli di cavi! I moderni televisori a schermo piatto e i grandi monitor TFT possono essere collegati al mini-PC con un solo cavo sottile. Contemporaneamente il cavo HDMI è in grado di trasmettere un suono di qualità brillante. Niente vi separa più dall’intrattenimento in alta definizione!

Alimentatore esterno senza ventola:

Il mini-PC Shuttle è dotato di un potente alimentatore esterno privo di ventola e quindi silenzioso.

Lo Shuttle XS35GTA V3 vanta un lungo elenco di feature supportate molto interessante, che rendono il prodotto unico nel suo genere ed aperto ad una vasta gamma di utilizzi. La sua connettività completa, mettendo a disposizione dell’utente porte USB 2.0, uscite video HDMI e un sempre e utile Card-Reader con supporto SD/SDHC/SDXC, per poter avere accesso immediato alle foto e ai video ripresi con la propria macchina digitale.

Non mancano infine, le connessioni audio che consentono di collegare il NanoPC ai dispositivi di riproduzione HT, al fine di godere in pieno di una esperienza multimediale avvolgente. Ora diamo uno sguardo agli elementi principali come connessioni e pulsanti presenti sull’unità.

{jospagebreak_scroll title=Elementi Principali:}

Shuttle XS35GTA V3 – Elementi Principali:

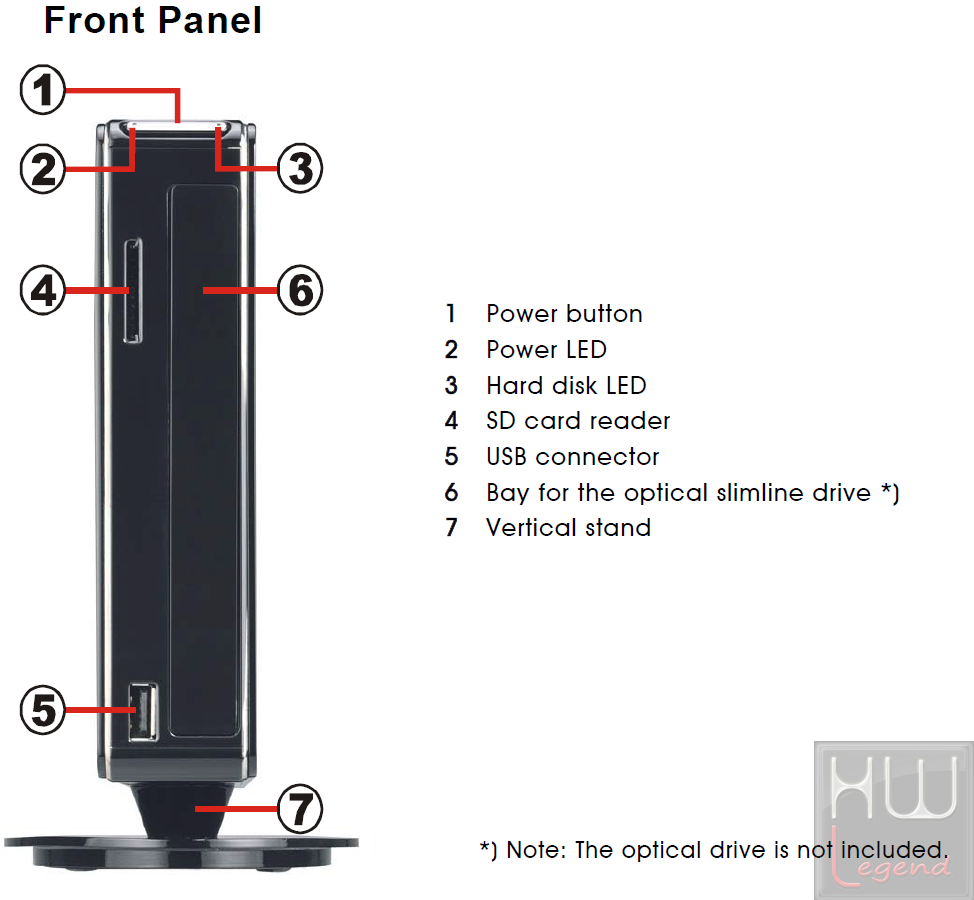

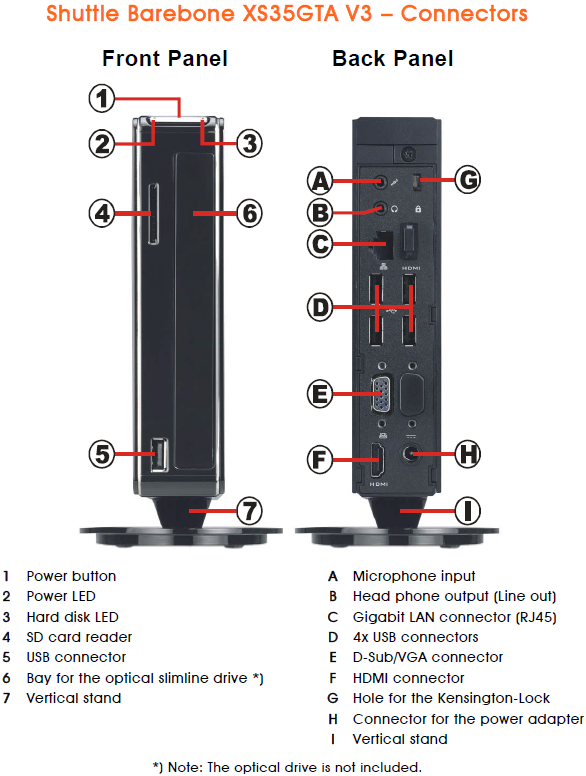

Riportiamo di seguito degli schemi con i principali elementi costitutivi a livello di pulsanti e connessioni disponibili.

Il barebone XS35GTA V3 viene commercializzato senza alcuna unità di memorizzazione interna (e quindi senza sistema operativo), senza unità ottica e senza alcun modulo di memoria RAM preinstallato.

La scelta e l’installazione di questi componenti è quindi lasciata all’utente finale. Appare ovvio che l’apertura del Mini-PC non va in alcun modo ad invalidarne la garanzia, anzi. Lo smontaggio, come vedremo, è veramente semplicissimo e veloce. L’accesso all’interno del computer richiederà davvero pochi secondi.

Il Mini-PC è davvero molto completo sotto il punto di vista delle connessioni disponibili. Andreamo ad analizzarle con attenzione nel corso del nostro articolo. Di seguito trovate la lista completa delle memorie supportate:

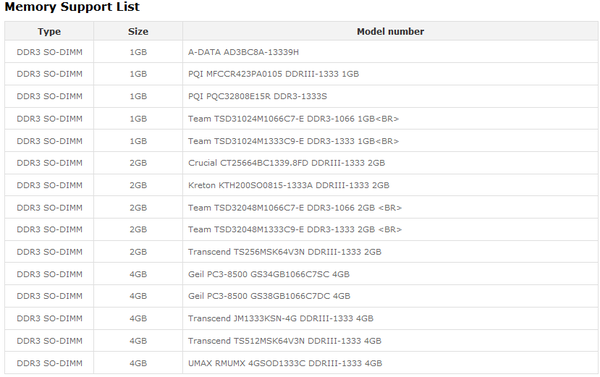

Shuttle XS35GTA V3 – Lista memorie supportate:

Per concludere vi postiamo la lista degli SSD supportati:

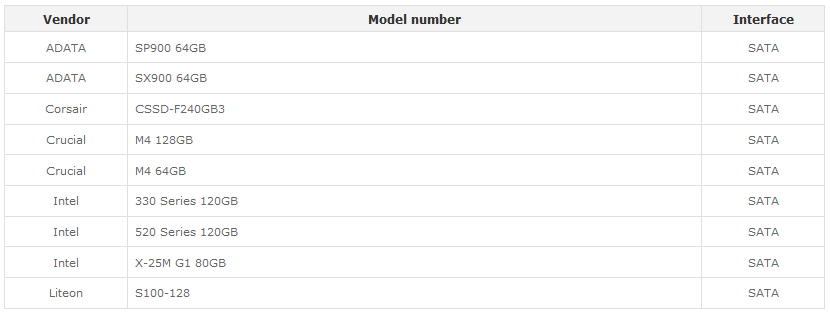

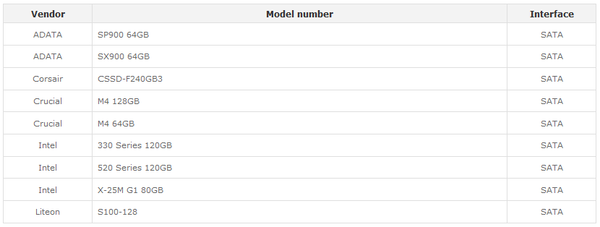

Shuttle XS35GTA V3 – Lista SSD supportati:

Ora diamo uno sguardo all’esterno dello Shuttle XS35GTA V3.

{jospagebreak_scroll title=Uno sguardo all’esterno:}

Uno sguardo all’esterno:

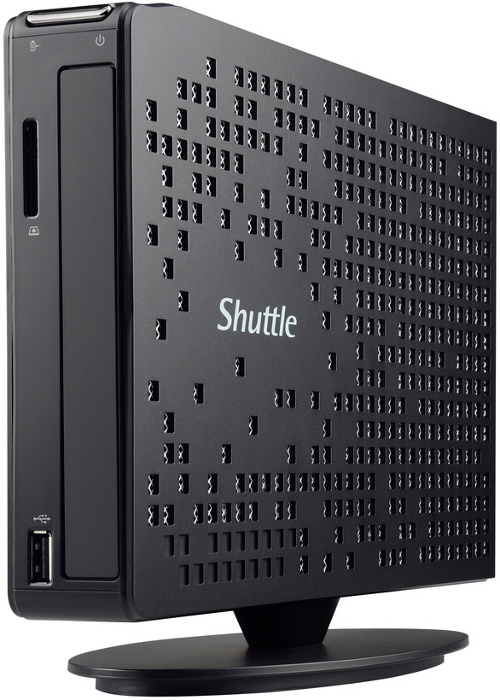

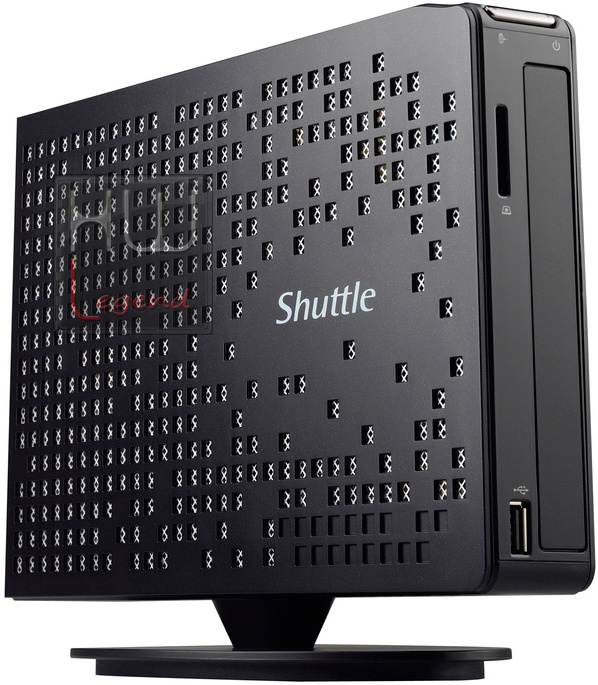

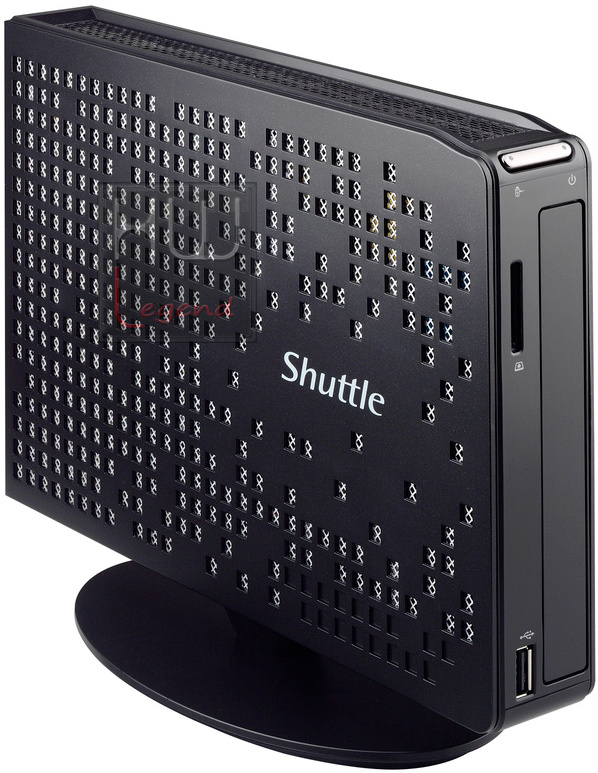

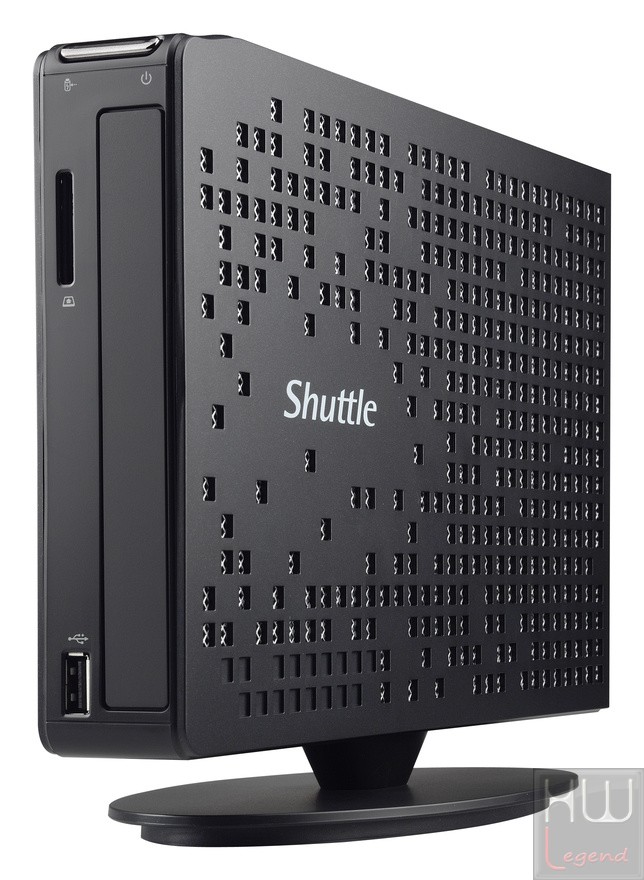

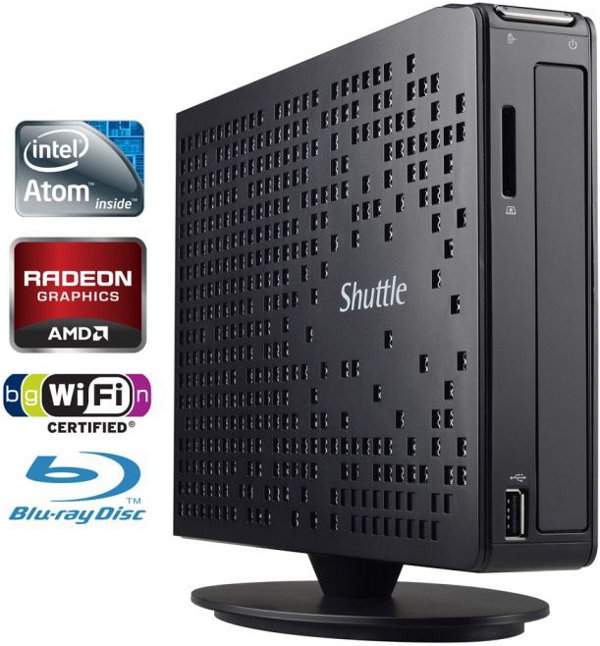

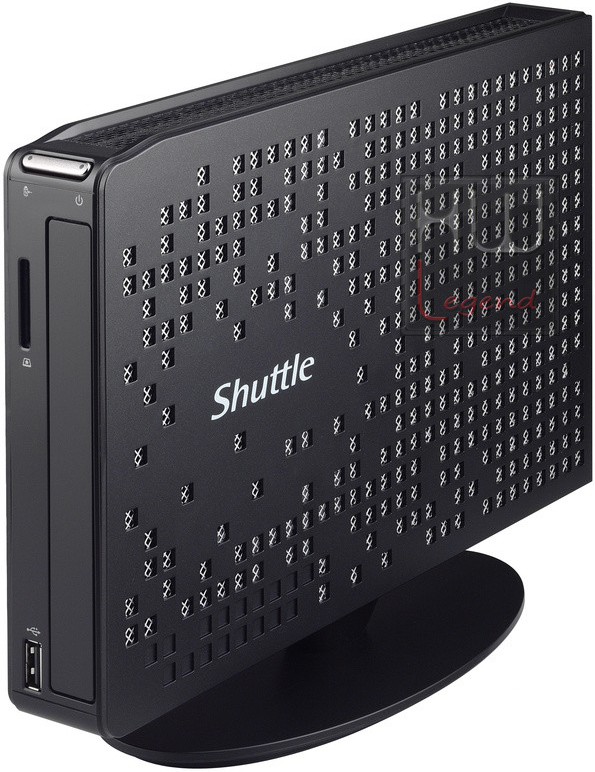

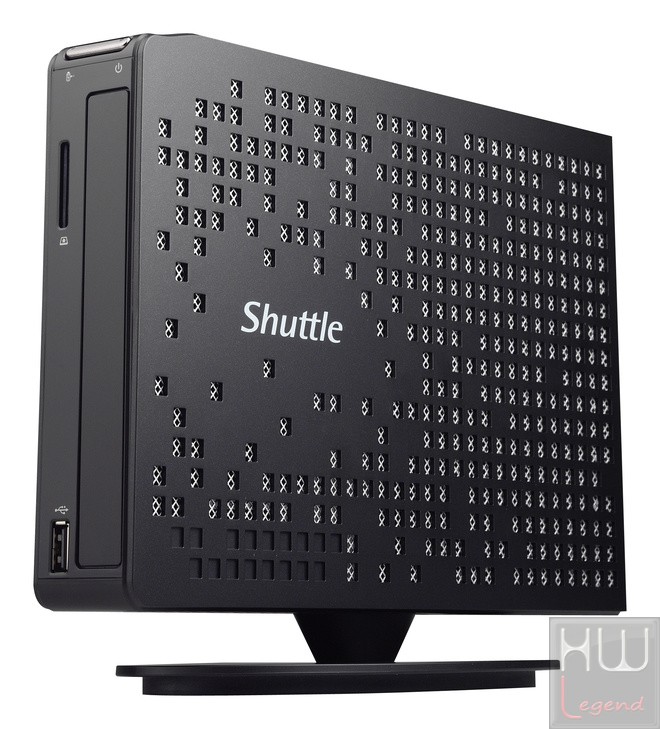

Il nuovo XS35GTA V3 riprende i lineamenti estetici del suo predecessore, confermando le ottime finiture e mantenendo un design pulito ed elegante, in grado di adattarsi perfettamente ad ogni genere di ambiente. Non sono presenti sbavature, l’assemblaggio è di ottimo livello ed i componenti del case non presentano disallineamenti. La pulizia risulta abbastanza semplice, è sufficiente utilizzare un panno appena umido per togliere gli eventuali residui di polvere.

Le dimensioni del mini computer sono veramente contenute. Si parla, infatti, di soli 25.2 x 16.2 cm, con uno spessore di appena 3.85 cm. Il suo volume è di 1.5 litri. Nonostante il piccolo peso e la sua compattezza questo Mini-PC offre una sensazione di robustezza.

La tecnologia “fanless” utilizzata in questo barebone permette di ottenere una silenziosità massima. Eliminando i componenti meccanici si riduce anche il numero di parti soggette ad usura, rendendo il prodotto più resistente e affidabile nel tempo. Possiamo notare come i due pannelli presentino una serie di fori di forma quadrata, dai quali si intravede una fitta trama in metallo: si tratta del sistema di dissipazione ausiliare che Shuttle ha ideato per questo mini-pc, che come detto non possiede alcuna ventola di raffreddamento.

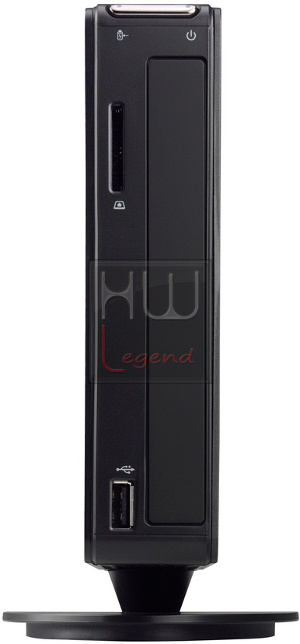

Il Mini-PC è davvero molto completo sotto il punto di vista delle connessioni disponibili. Nella parte frontale troviamo, oltre all’indispensabile pulsante di accensione, una comoda porta USB 2.0 per il collegamento rapido di pendrive o unità di memorizzazione esterne e un sempre utile Card-Reader con supporto SD/SDHC/SDXC.

Troviamo, inoltre, un vano per l’installazione di un’unità ottica slim. In alternativa, se per l’utilizzo della macchina non fosse indispensabile tale unità ottica, acquistando l’accessorio PHD2N (venduto separatamente), nello stesso vano è possibile, volendo, installare un secondo disco rigido, al fine di incrementare lo spazio di archiviazione disponibile.

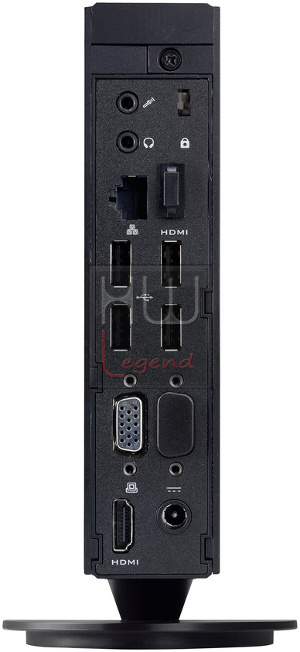

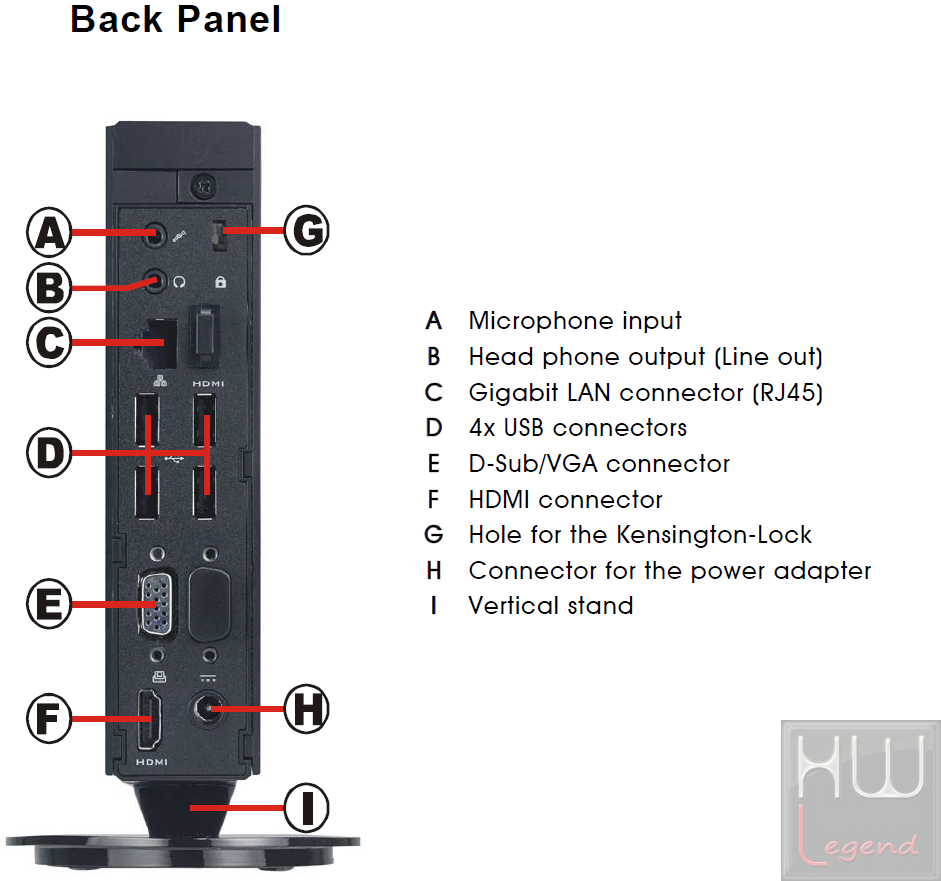

Posteriormente troviamo le restanti connessioni di cui dispone il computer, tra cui le classiche porte jack 3.5mm per Microfono e Cuffie/LineOut, ulteriori quattro porte USB 2.0, un’uscita VGA per il collegamento ad un display, un’uscita HDMI, per il collegamento di varie periferiche audio/video, una porta Gigabit LAN RJ-45 ed il jack per il cavo di alimentazione.

In alto a destra del pannello posteriore del mini-pc, possiamo notare il foro per il sistema di ancoraggio di tipo Kensington, una caratteristica che solitamente si trova solo sui laptop, per prevenirne il furto.

Date le dimensioni estremamente ridotte del Mini-PC l’alimentatore è di tipo esterno, come per i laptop, con una potenza massima di 40W e alimentazione a 19V. Il suo funzionamento è praticamente inudibile e può essere facilmente nascosto grazie alle sue piccole dimensioni di 89,5 x 37 x 26,5 mm (LWH) = 88ml.

{jospagebreak_scroll title=Uno sguardo all’interno e alle specifiche tecniche – Parte Prima:}

Uno sguardo all’interno e alle specifiche tecniche – Parte Prima:

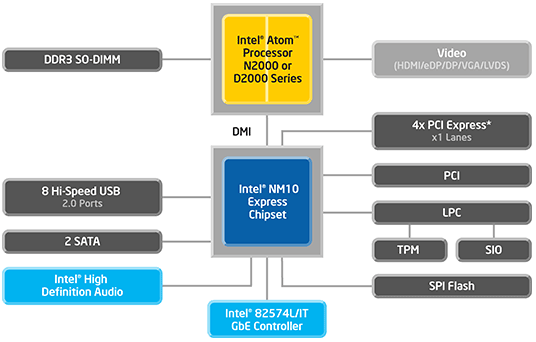

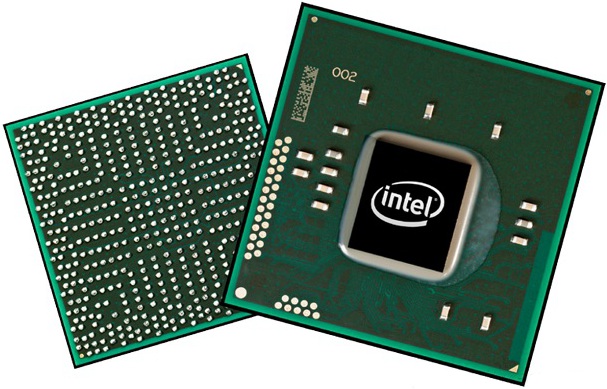

Con l’avvento della nuova piattaforma Cedar Trail, Intel aggiorna la sua linea di prodotti dedicati ai dispositivi compatti, introducendo miglioramenti che spaziano da un minore consumo energetico a prestazioni superiori, soprattutto con i contenuti multimediali.

I nuovi microprocessori appartenenti alla famiglia “Atom”, sviluppati con processo produttivo a 32 nanometri integrano, infatti, un motore grafico dedicato completamente ridisegnato, Intel Graphics Media Accelerator 3600, capace di garantire la riproduzione fluida di filmati in alta definizione (1080p), oltre che offrire pieno supporto ai più moderni output di visualizzazione, tra cui Display Port e HDMI.

Ad affiancare questi nuovi microprocessori troviamo un particolare chipset, denominato Intel NM10 Express. Questi è collegato al processore per mezzo di un Link DMI e si occupa di fungere da bridge fra la CPU stessa e i vari controller integrati e non.

Al suo interno sono implementati un controller Serial ATA, in grado di gestire un massimo di 2 canali di tipo SATA II 3Gb/s, un sottosistema Audio High Definition, un’interfaccia di rete Gigabit, 4 linee PCI-Express ed un massimo di 8 porte USB 2.0. La gestione di eventuali connessioni USB 3.0 dovrà quindi essere affidata a controller esterni dedicati.

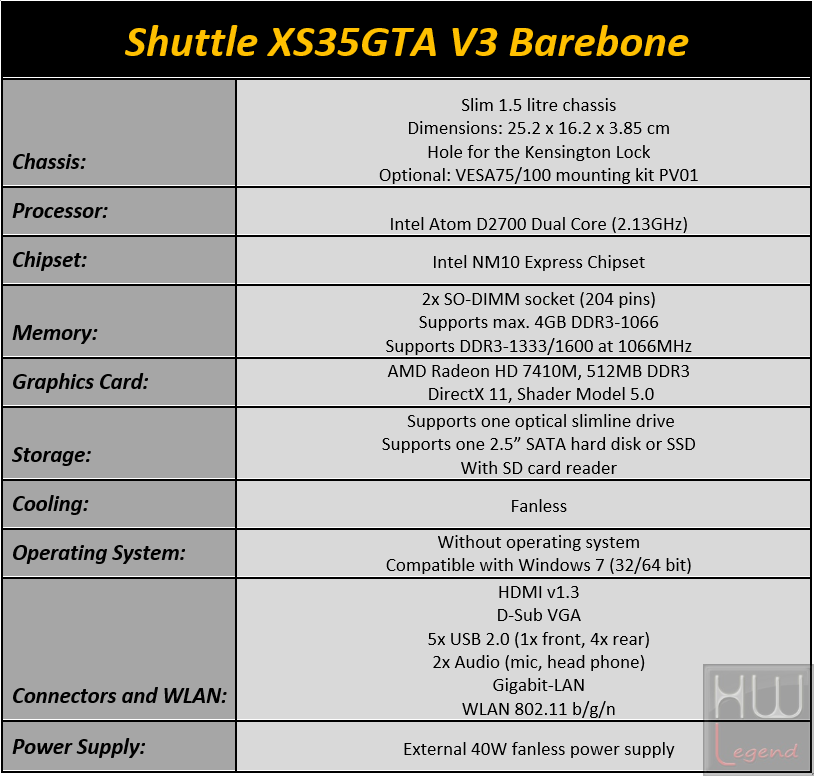

Specifiche Tecniche Shuttle XS35GTA V3:

Pur essendo basato sulla piattaforma Cedar Trail, questo particolare modello proposto da Shuttle, prevede la presenza di una soluzione grafica discreta, ben più prestante dell’integrata Intel, identificata come AMD Radeon HD7410M, dotata di 160 Stream Processor e di 512MB di memoria DDR3 dedicata. Pienamente supportate le librerie DirectX 11, Shader Model 5.0 e OpenGL 4.1. Presente, inoltre, il motore UVD 3 (Universal Video Decoder), per la decodifica hardware dei più diffusi formati video.

Ricordiamo che il barebone XS35GTA V3 viene commercializzato senza alcuna unità di memorizzazione interna (e quindi senza sistema operativo), senza unità ottica e senza alcun modulo di memoria RAM preinstallato. La scelta e l’installazione di questi componenti è quindi lasciata all’utente finale. Appare ovvio che l’apertura del Mini-PC non va in alcun modo ad invalidarne la garanzia, anzi.

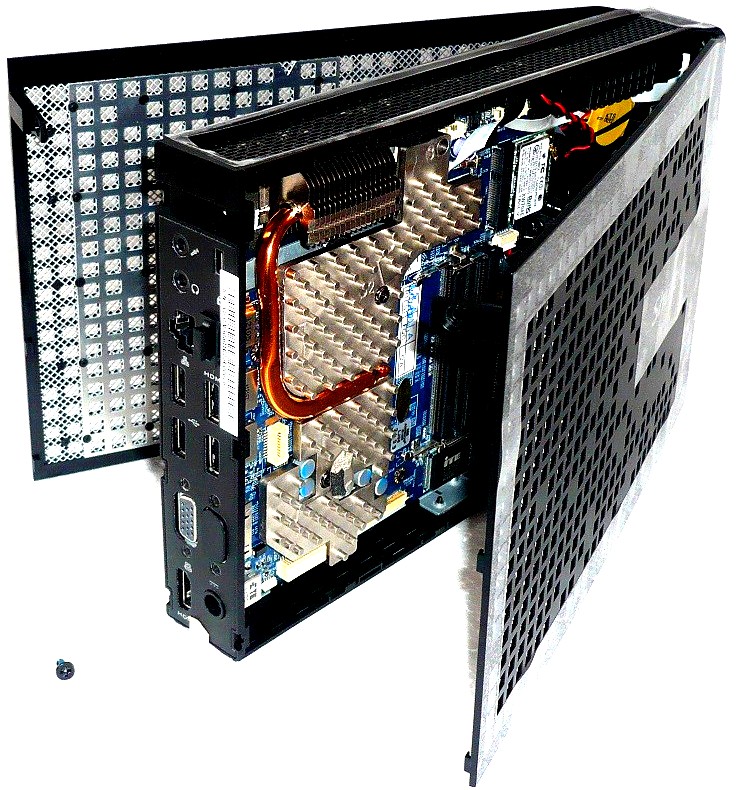

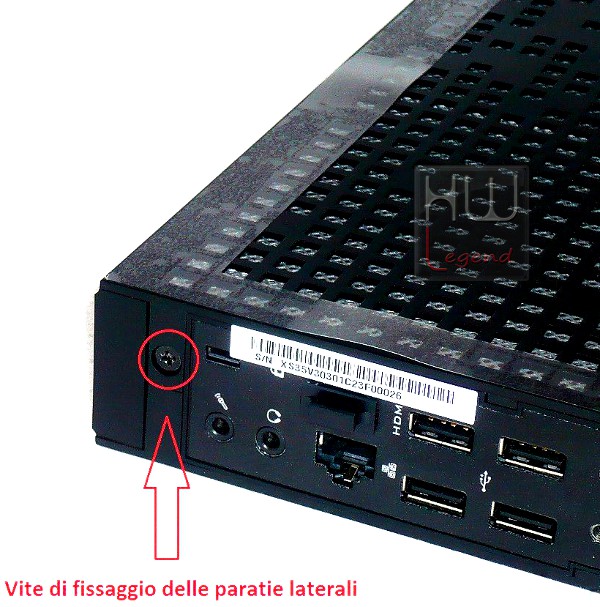

Lo smontaggio, come vedremo, è veramente semplicissimo e veloce. L’accesso all’interno del computer richiederà davvero pochi secondi. Per rimuovere entrambe le paratie laterali è sufficiente, infatti, svitare una sola vite, posta nella parte posteriore.

{jospagebreak_scroll title=Uno sguardo all’interno e alle specifiche tecniche – Parte Seconda:}

Uno sguardo all’interno e alle specifiche tecniche – Parte Seconda:

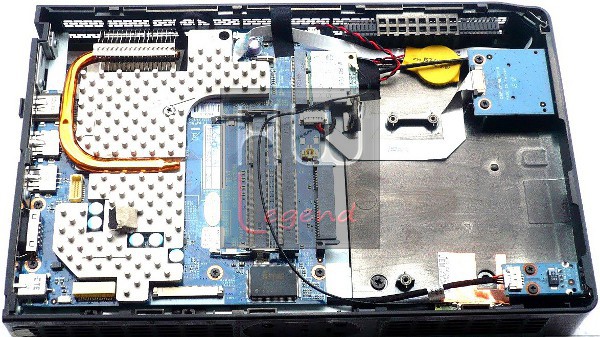

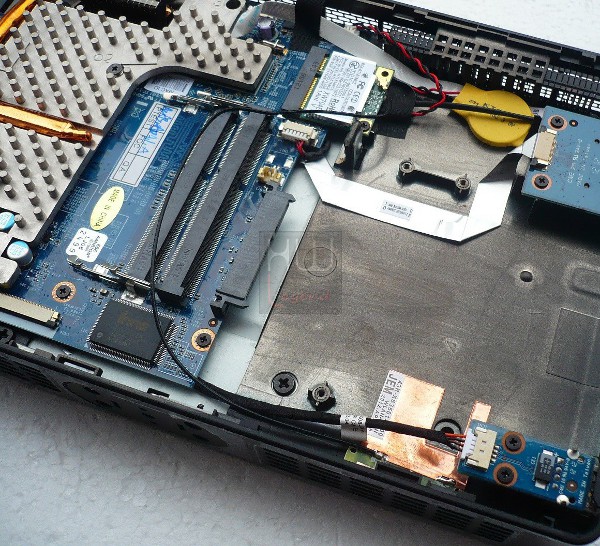

Una volta aperto il nostro Shuttle XS35GTA V3, possiamo finalmente osservare come si presenta internamente questo interessante prodotto.

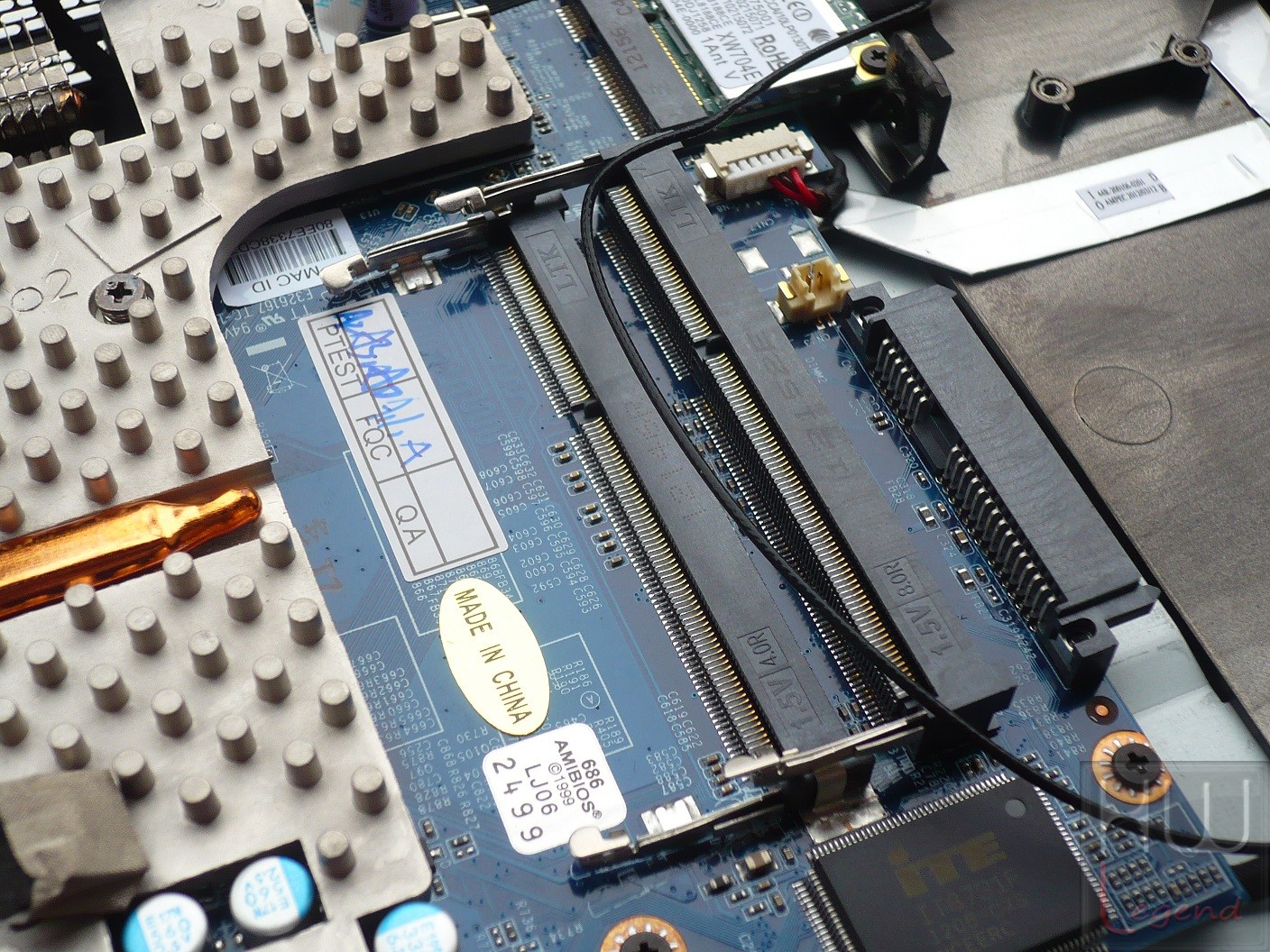

Come possiamo vedere il layout interno è molto pulito e organizzato. Nonostante le dimensioni particolarmente contenute, all’interno del case viene comunque garantito un buon ricircolo dell’aria per il raffreddamento dei vari componenti.

Frontalmente notiamo gli “spazi” per l’installazione di un’unità di memorizzazione con interfaccia Serial ATA II 3Gb/s e di una coppia di moduli di memoria RAM di tipo SO-DDR3 (ricordiamo che la scheda supporta fino a 4GB di RAM con frequenza operativa massima di 1.066MHz).

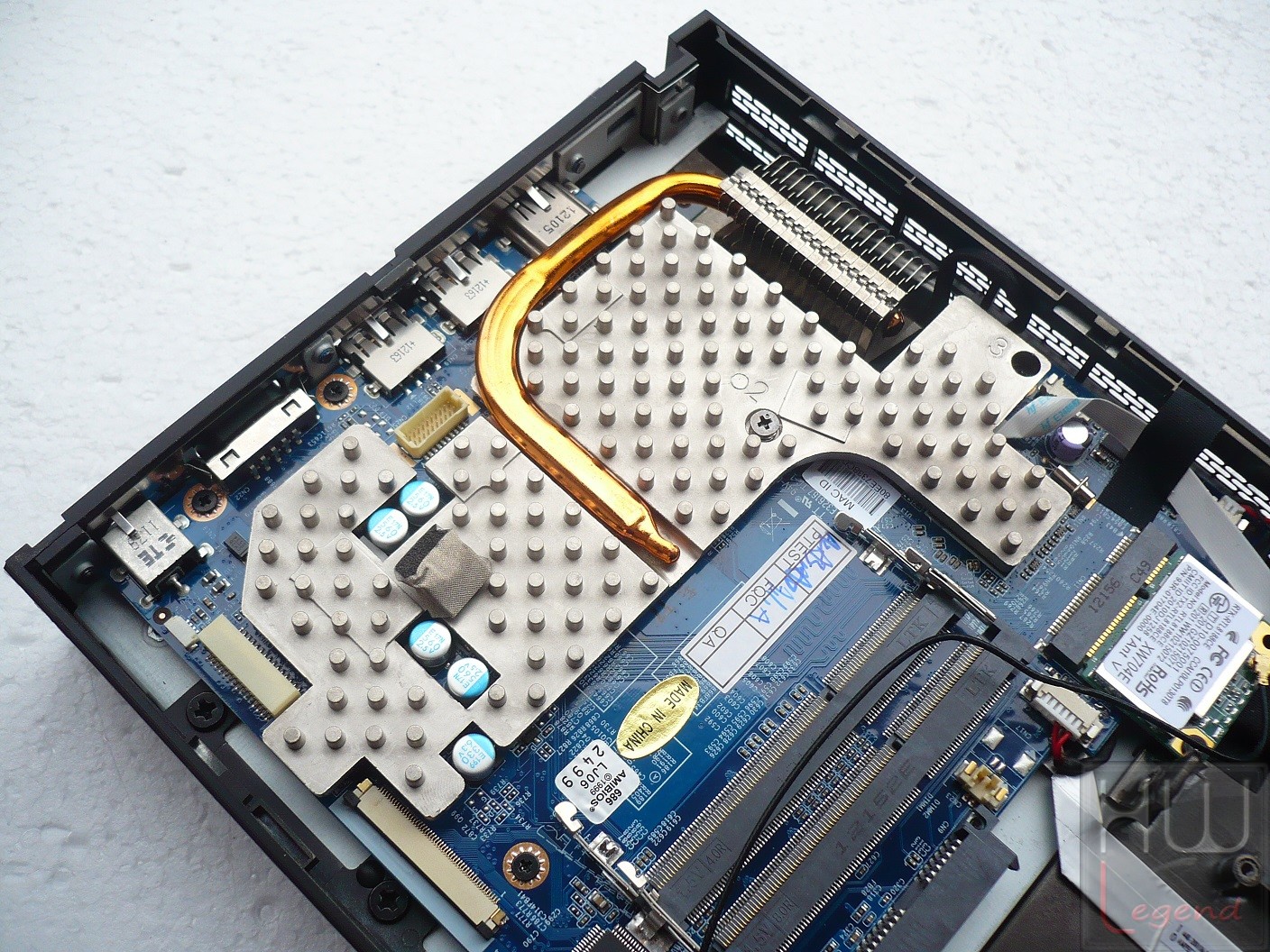

Impossibile non notare il generoso dissipatore di calore, dotato di heatpipe, dedicato al raffreddamento del microprocessore Intel Atom D2700 e del chipset NM10 Express.

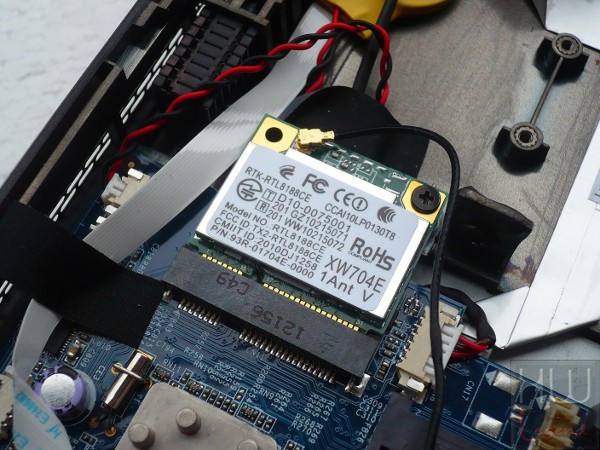

Troviamo, inoltre, uno slot Mini-PCIe in cui il produttore taiwanese ha preinstallato una scheda di rete Wi-Fi Realtek RTL8188CE.

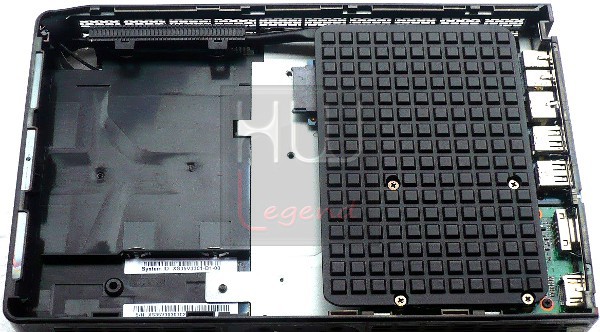

Capovolgendo il computer notiamo una generosa placca dissipante in alluminio dedicata al raffreddamento della scheda grafica discreta AMD Radeon HD7410M, e l’alloggiamento riservato all’installazione di un’unità ottica supplementare, quale un lettore/masterizzatore DVD oppure Blu-Ray.

Andiamo ora ad analizzare con più attenzione la scheda madre di questo Mini-PC.

{jospagebreak_scroll title=Analisi della scheda madre – Parte Prima:}

Analisi della scheda madre – Parte Prima:

Come prevedibile, la scheda madre di questo mini computer è prodotta direttamente da Shuttle e si compone di due PCB separati di colore blu, uno dedicato al microprocessore, chipset e rispettiva circuiteria di alimentazione ed uno riservato al solo controller Gigabit LAN e al collocamento delle varie connessioni I/O (quali uscite USB 2.0, LAN, Microfono e Cuffie/LineOut). Troviamo, inoltre, un terzo PCB a sé stante, di colore verde, dedicato alla scheda grafica discreta AMD Radeon HD7410M. Le schede si presentano veramente molto curate nella realizzazione, con saldature di ottima fattura prive di qualsiasi sbavatura, e contraddistinte da un layout pulito e ordinato.

Per procedere a una più attenta analisi abbiamo proceduto allo smontaggio di entrambi i dissipatori di calore presenti, semplicemente svitando le viti di fissaggio previste.

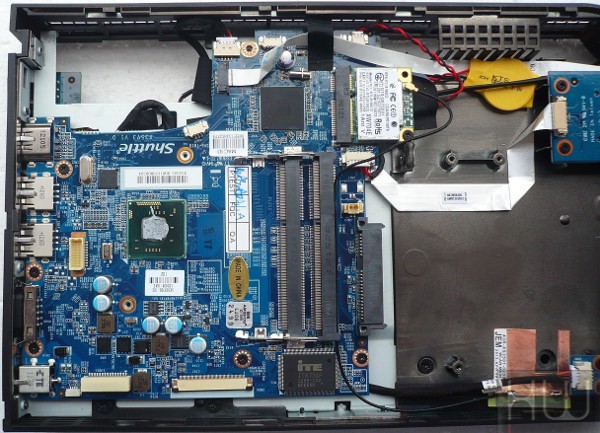

Nella parte frontale troviamo il PCB principale, che ospita il microprocessore, il chipset, i due slot di memoria disponibili, la porta Serial ATA e la scheda di rete Wireless preinstallata. Nelle immediate vicinanze possiamo scorgere la batteria tampone (una classica CR2032 da 3.0V) avvolta in una guaina protettiva ed un piccolo PCB blu che ospita il card reader.

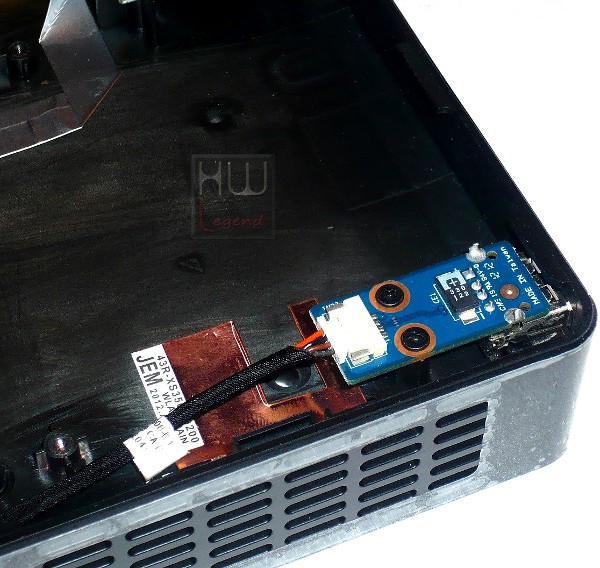

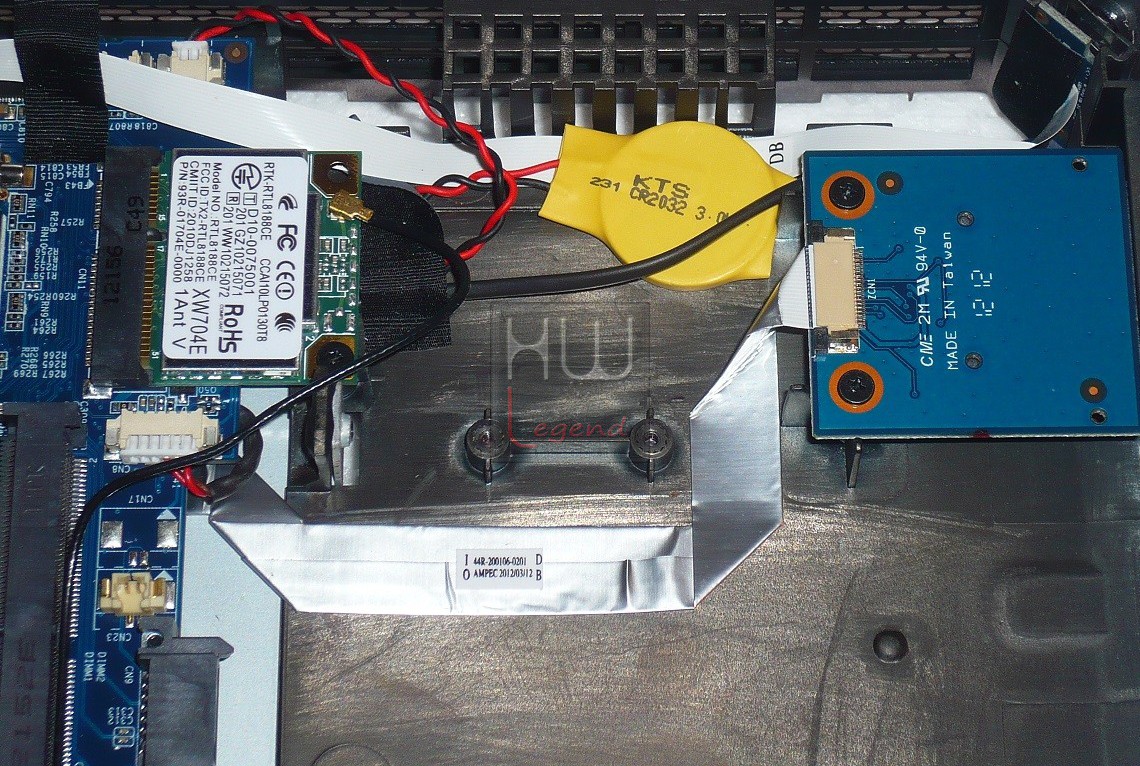

Appena sotto troviamo un altro piccolo PCB, questa volta dedicato alla porta USB 2.0 posta sul frontale del Mini-PC.

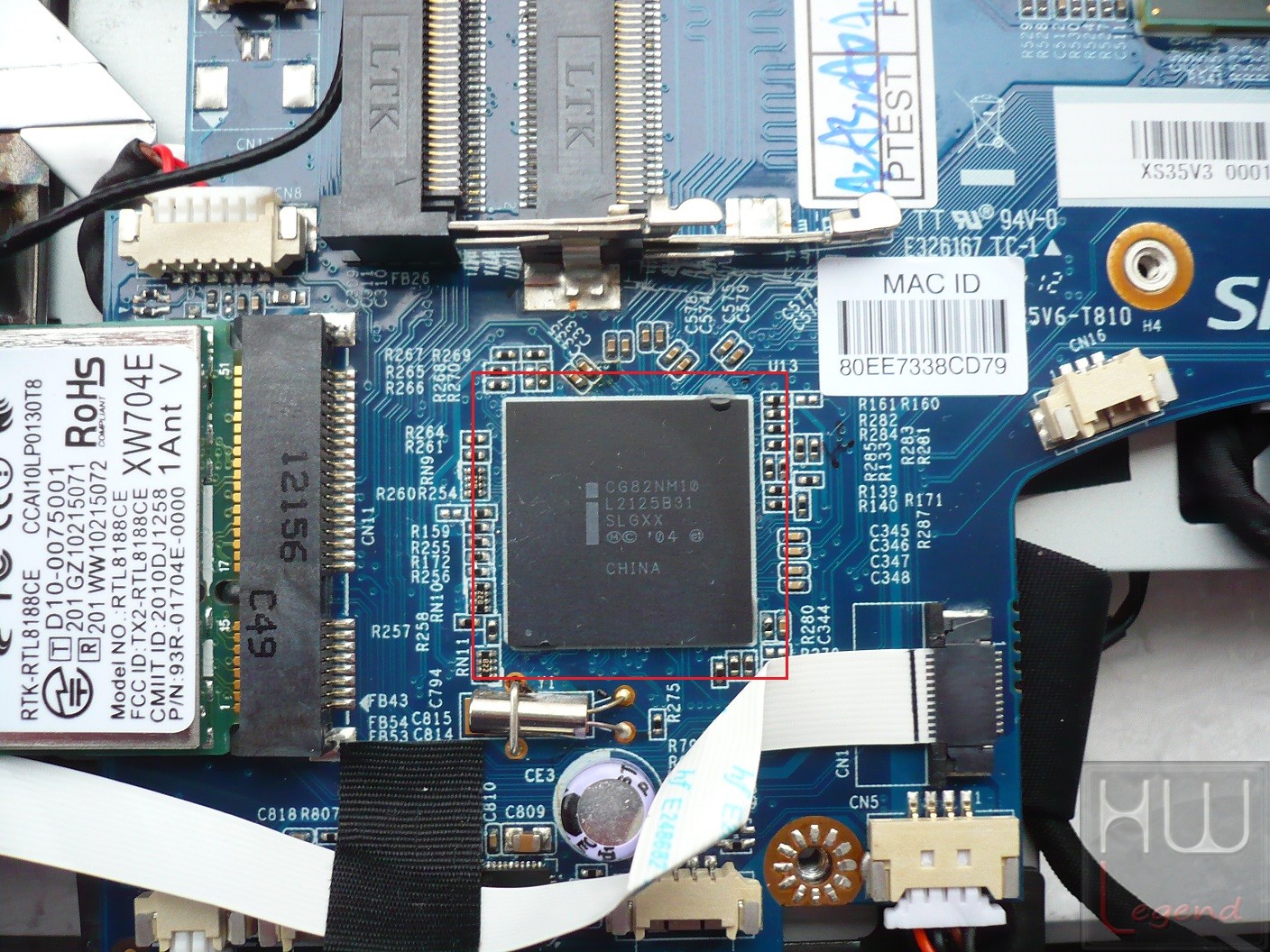

Il chipset Intel NM10 Express adottato, come intuibile dalla serigrafia impressa sullo stesso (SLGXX), è l’ultima revisione disponibile (B0) e si contraddistingue per un TDP (Thermal Design Power) veramente molto contenuto, pari a soli 2.1W.

{jospagebreak_scroll title=Analisi della scheda madre – Parte Seconda:}

Analisi della scheda madre – Parte Seconda:

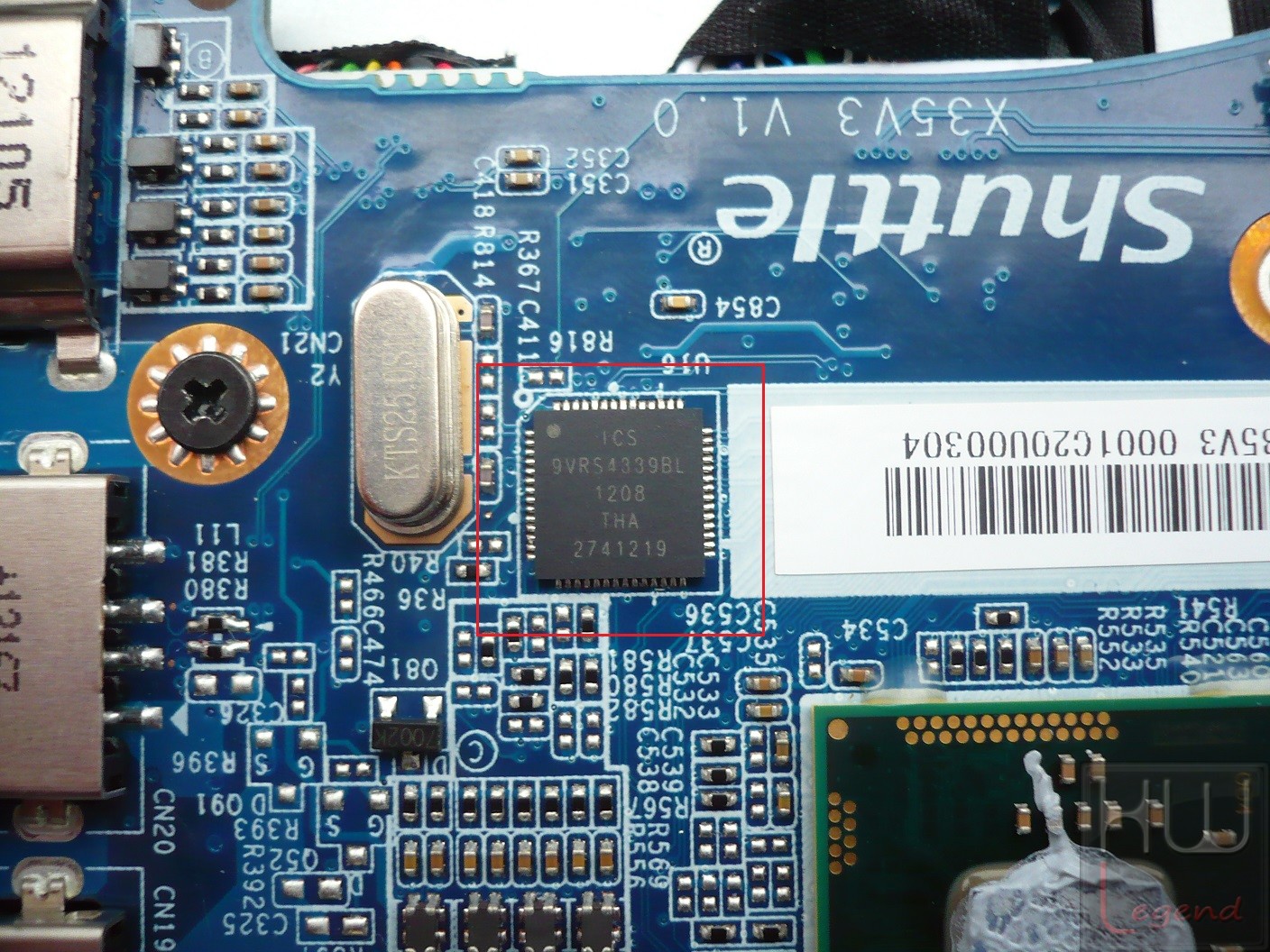

Nei pressi del microprocessore Intel Atom D2700 trova posto il generatore di clock ICS 9VRS4339BL con voltaggio di specifica di 3.3V.

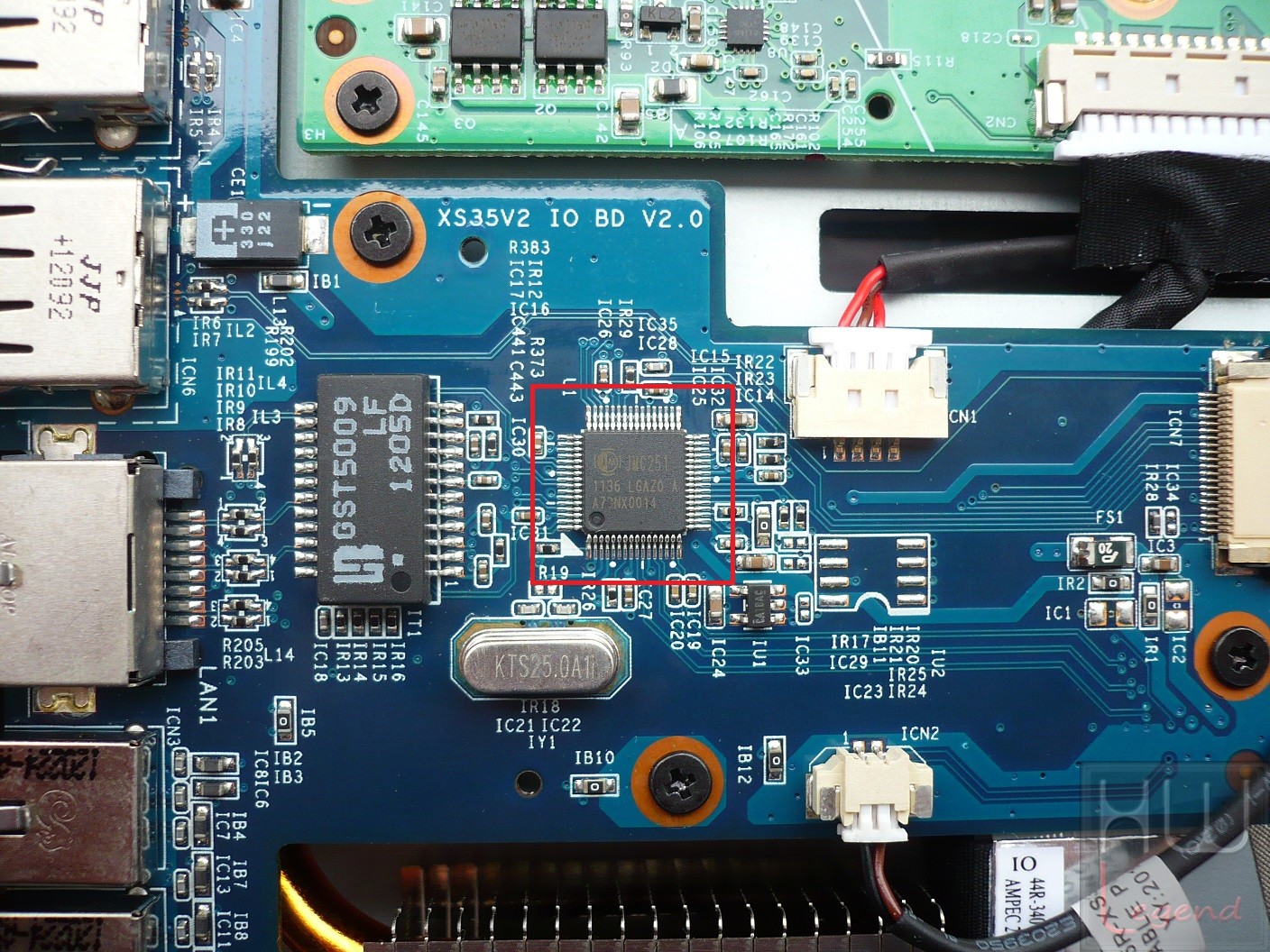

Il controller adibito alla gestione dell’interfaccia di rete Gigabit Ethernet a disposizione è prodotto da JMicron. Precisamente la scheda adotta il modello JMC251, su bus PCI-E per garantire piena banda a disposizione. Il controller è pienamente compatibile con le specifiche IEEE 802.3u per 10/100Mbps Ethernet e IEEE 802.3ab per i 1000Mbps Ethernet.

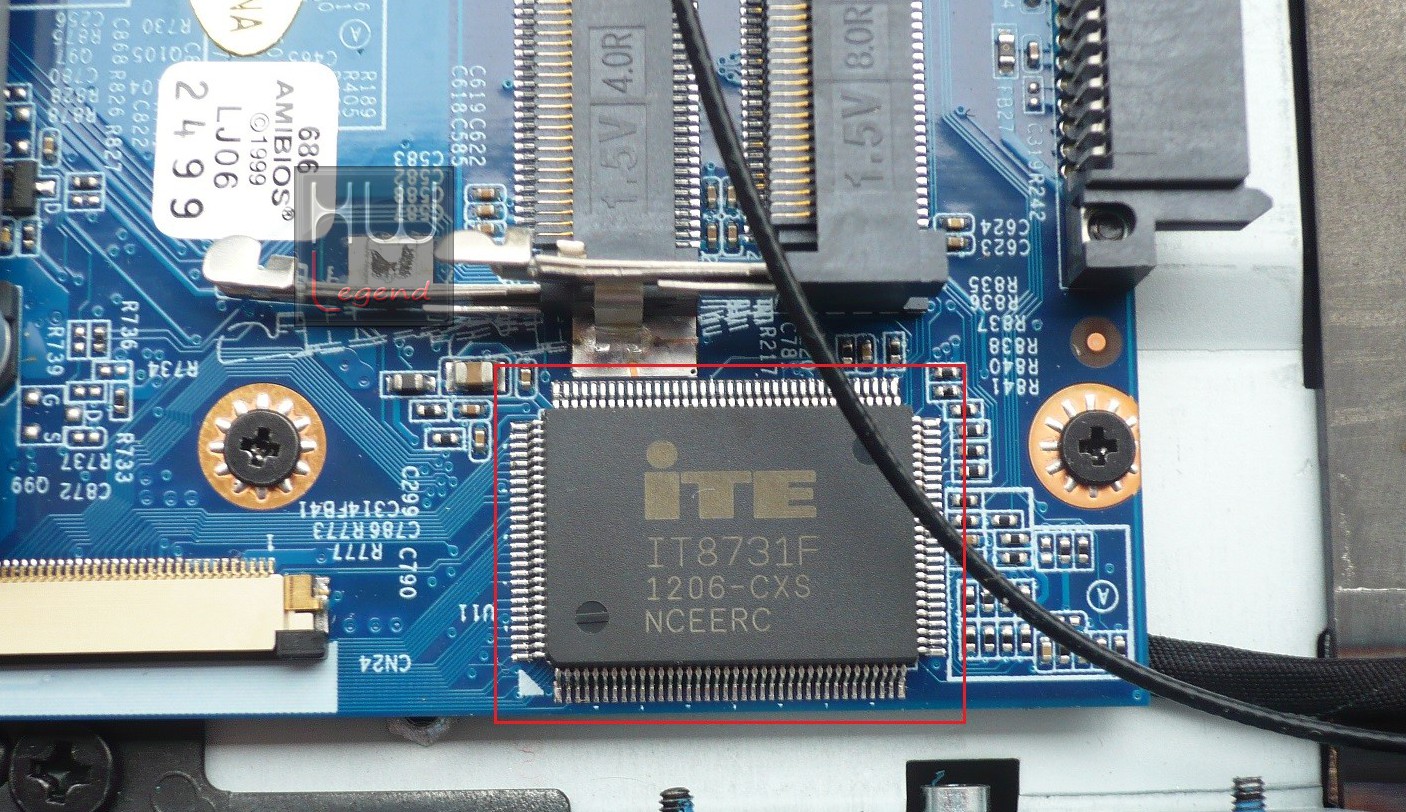

La funzione di monitoraggio dell’hardware è affidata ad un chip ITE IT8731F, molto utilizzato dai vari produttori per la sua elevata affidabilità.

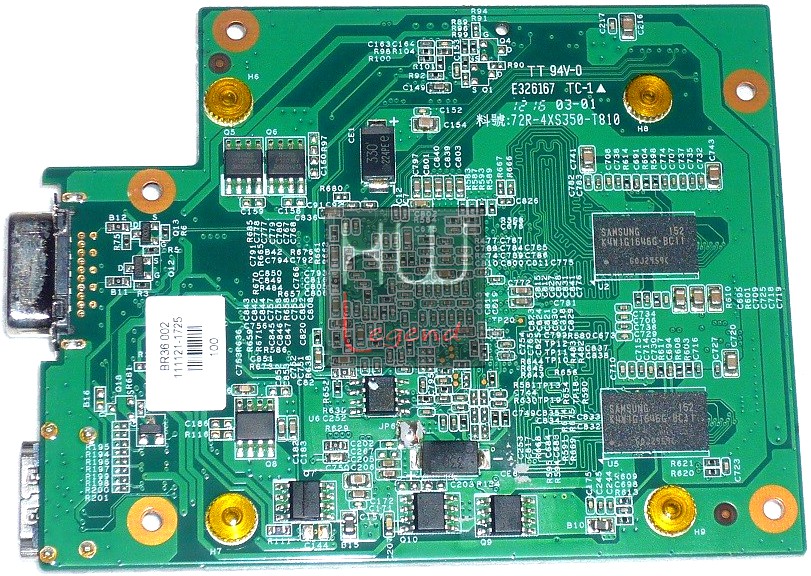

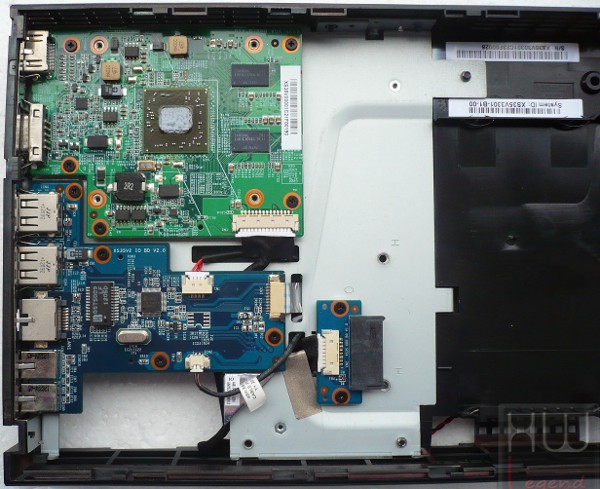

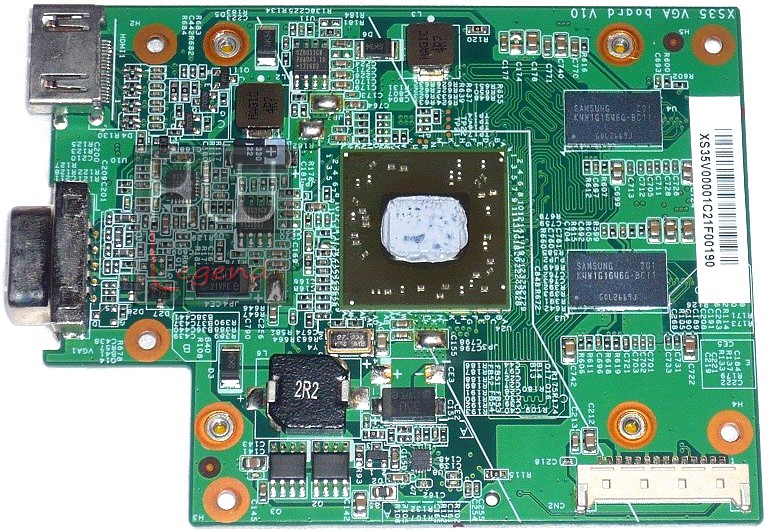

La scheda grafica discreta adotta, come detto precedentemente, il recente processore grafico AMD Radeon HD7410M, capace di offrire pieno supporto alle ultime librerie DiretctX 11, Shader Model 5.0 e OpenGL 4.1.

Questo processore grafico è sviluppato con processo produttivo a 40 nanometri e conta al suo interno, ben 160 Stream Processor, oltre che un motore UVD di terza generazione, capace di decodificare i più diffusi formati video, ed un controller audio HD a 7.1 canali via HDMI. Pienamente supportato il collegamento contemporaneo di due display (uno collegato alla porta HDMI ed uno connesso invece alla porta VGA).

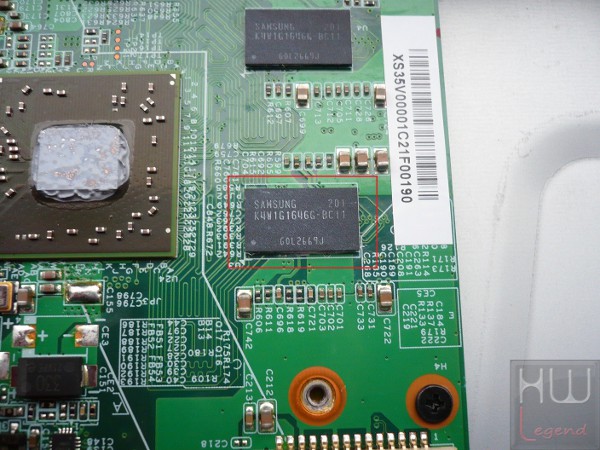

Osservando la scheda possiamo notare che su entrambi i lati del PCB dedicato sono stati collocati una coppia di moduli di memoria DDR3, ognuno da 128MB, per un totale di 512MB. Questi moduli sono prodotti da Samsung e riportano la serigrafia K4W1G1646G-BC11.

Procediamo ora con l’installazione dei componenti e con il primo avvio del mini computer.

{jospagebreak_scroll title=Montaggio Componenti e Installazione Sistema Operativo:}

Montaggio Componenti e Installazione Sistema Operativo:

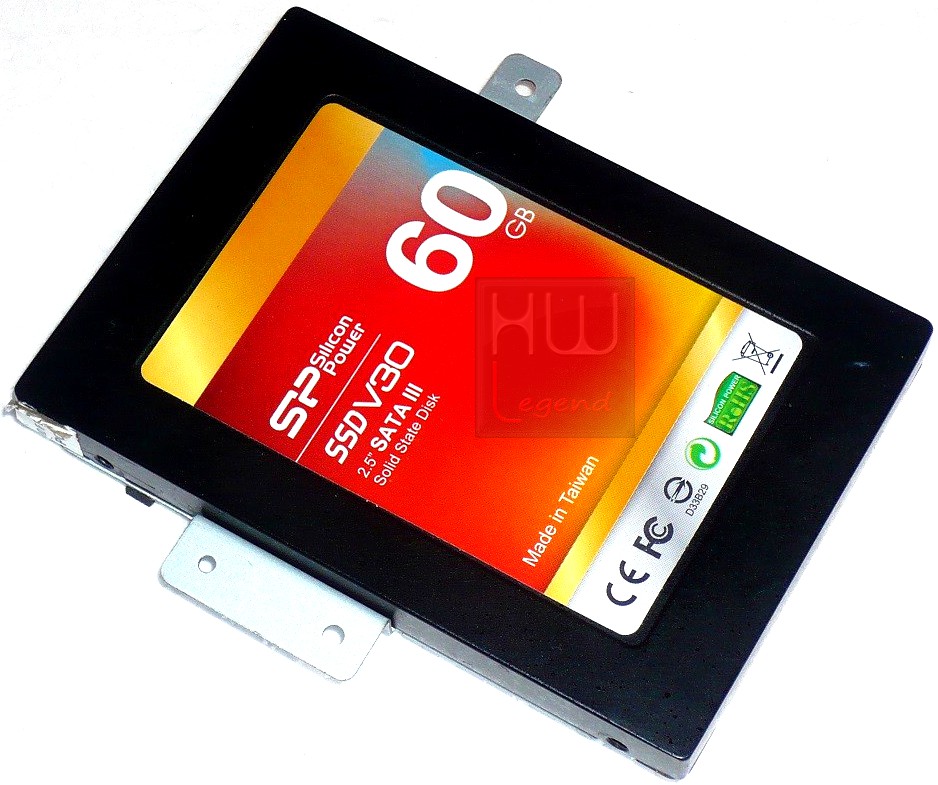

Per poter effettuate le nostre prove su questo mini computer, abbiamo dovuto procedere, per prima cosa, all’installazione delle uniche componenti che, giocoforza, non sono state incluse nella dotazione, vale a dire un unità di memorizzazione, un modulo di memoria e un lettore ottico. La scelta è ricaduta, rispettivamente, su di un SSD Silicon Power V30 da 60GB, su un banco SO-DDR3 Crucial 1333MHz da 4GB e su un masterizzatore DVD±RW marchiato HP.

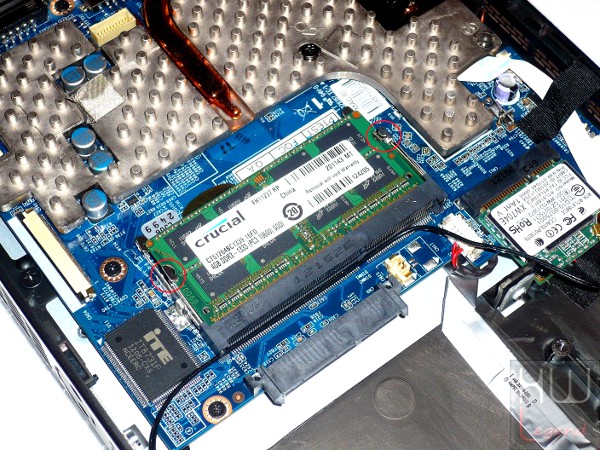

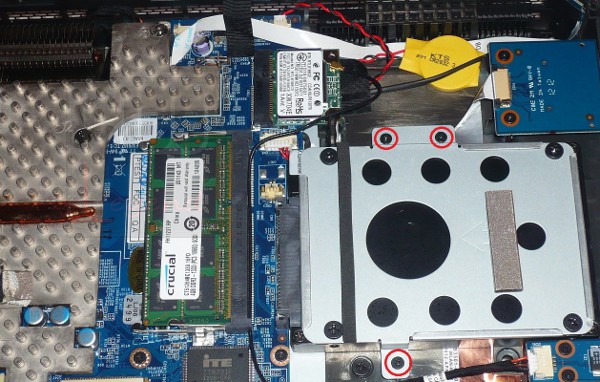

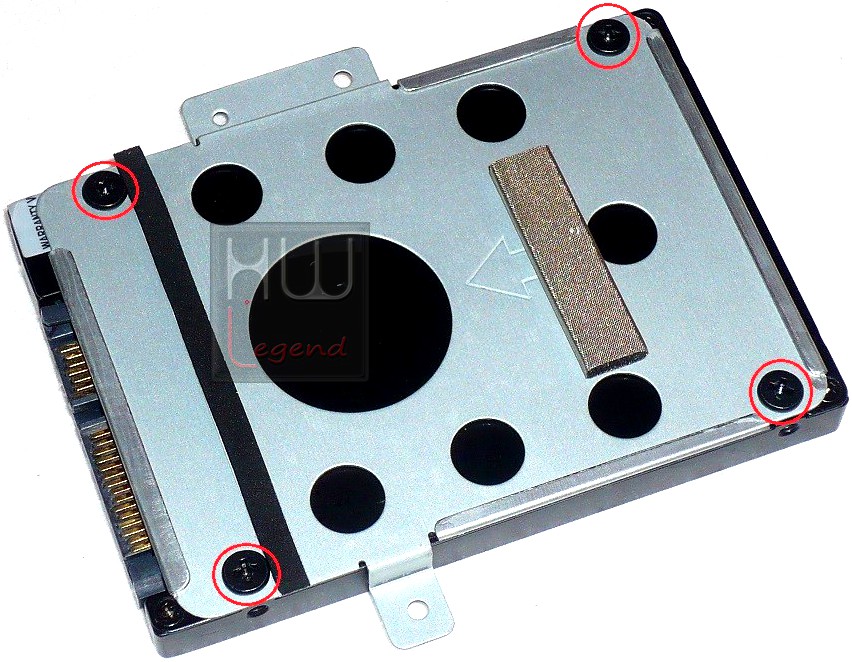

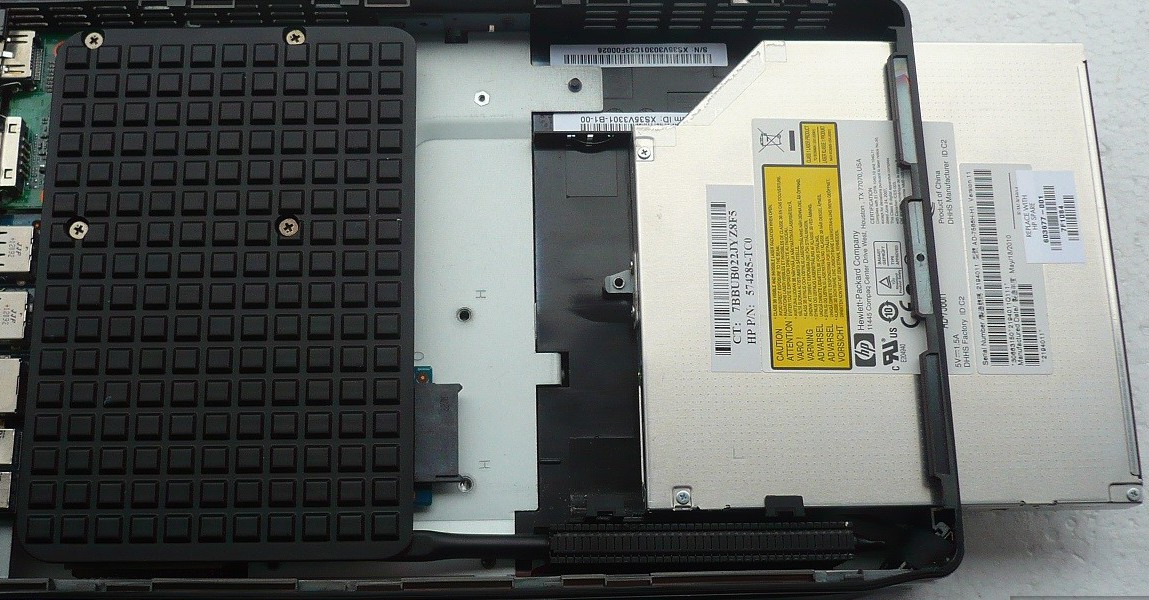

L’installazione dei componenti si è rivelata estremamente semplice, nel giro di pochi minuti tutto era praticamente pronto per il primo avvio.

Una diretta conseguenza della commercializzazione di un prodotto privo di unità di memorizzazione è senz’altro la mancanza di un sistema operativo preinstallato. Questo aspetto potrebbe far storcere il naso all’utenza meno smaliziata, che magari preferirebbe un prodotto “pronto all’uso”.

Noi ci sentiamo, invece, di avallare questo tipo di soluzione, poiché offre all’utente finale piena libertà di scelta dei componenti e del sistema operativo da installare, in relazione alle sue reali necessità e disponibilità economiche, potendo contare anche sulle varie distribuzioni Linux gratuite, reperibili online, al fine di contenere la spesa.

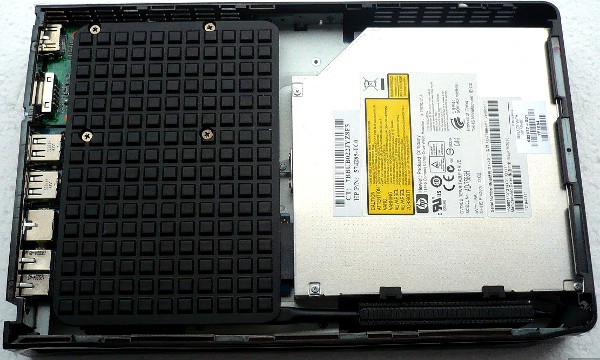

Una volta installati i componenti, il risultato finale è il seguente:

Per questa nostra recensione, abbiamo deciso di installare un sistema operativo ormai stabile e rodato, capace di sfruttare appieno tutte le potenzialità di questo mini computer, la scelta è quindi ricaduta su Windows 7 Ultimate Edition 64bit Service Pack 1.

L’installazione è stata effettuata, essendo il nostro Mini-PC dotato di unità ottica, utilizzando il DVD di installazione originale del sistema operativo. Qualora nella vostra configurazione abbiate optato per non comprendere un’unità ottica è possibile procedere comunque all’installazione tramite una qualsiasi pendrive a vostra disposizione (da almeno 4GB), opportunamente preparata tramite l’utility Microsoft “Windows7 USB DVD Tool“.

Nel nostro caso, come detto, abbiamo semplicemente avviato la macchina con il disco originale inserito e l’installazione del sistema operativo è stata portata a termine in maniera veloce e senza nessun problema di sorta. Precisiamo poi che sul DVD-ROM, fornito in dotazione, abbiamo trovato tutto l’occorrente per i dispositivi non riconosciuti in prima battuta dal sistema operativo.

Si è scelto di installare anche un software antivirus per verificare il comportamento del pc in uno scenario di utilizzo il più vicino possibile alla realtà quotidiana e di tenerlo attivo in tutti i test eseguiti. La nostra scelta è caduta su un prodotto gratuito, il Microsoft Security Essentials.

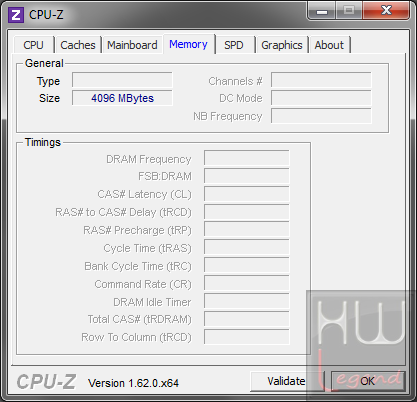

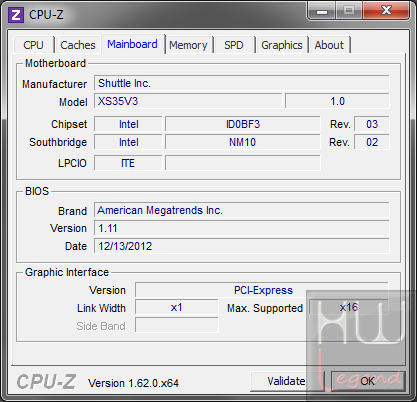

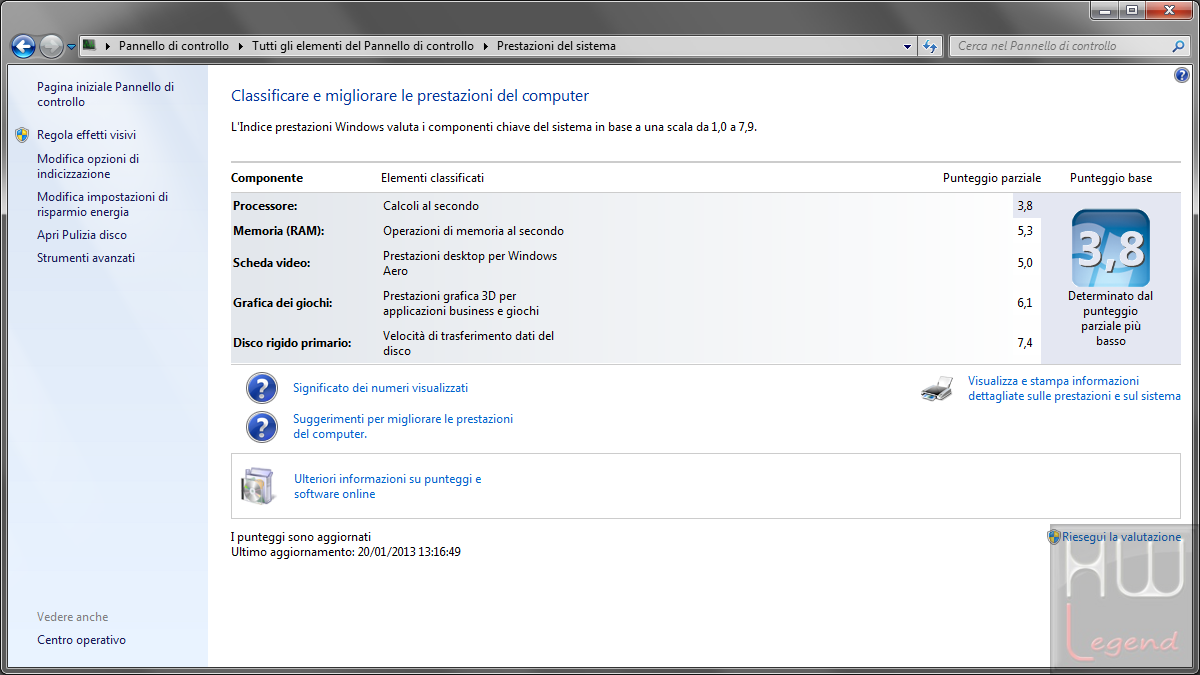

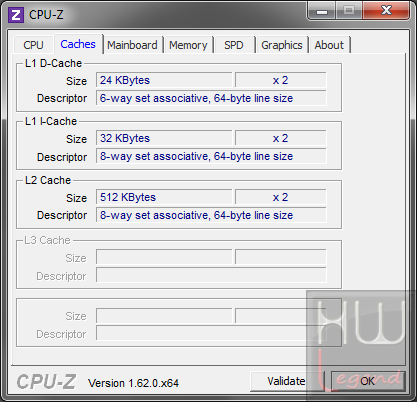

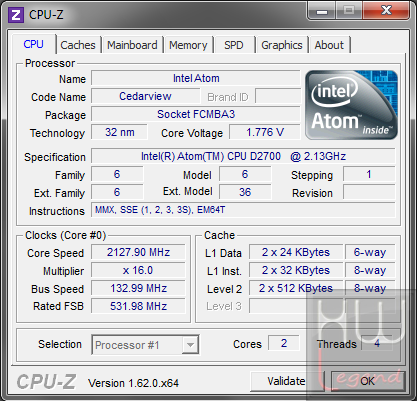

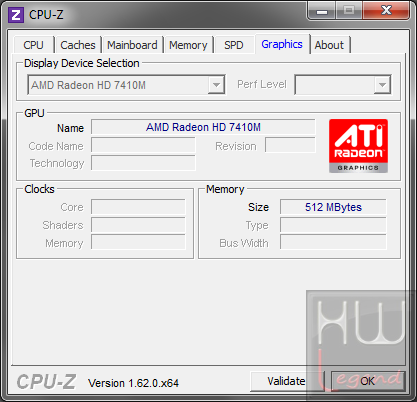

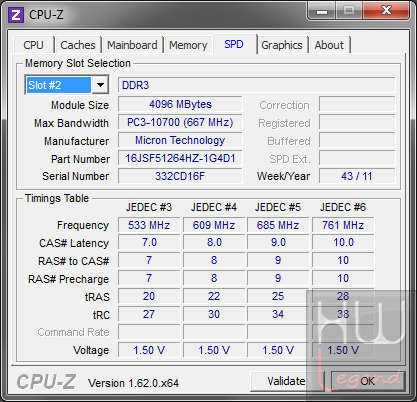

Una volta installato correttamente tutto il software necessario, abbiamo proceduto con la verifica delle varie specifiche dichiarate dal produttore, utilizzando il software CPU-Z, di cui vi mostriamo gli screenshot.

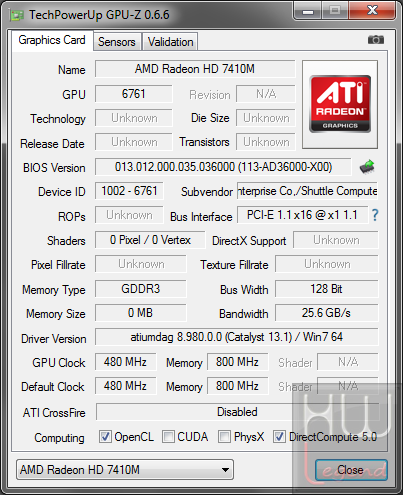

Per concludere, vi postiamo di seguito la schermata di GPU-Z, che mostra parte delle caratteristiche della scheda grafica discreta presente AMD Radeon HD7410M.

Ora siamo pronti per dare uno sguardo al bios.

{jospagebreak_scroll title=Uno sguardo al BIOS:}

Uno sguardo al BIOS:

Lo Shuttle XS35GTA V3 adotta un BIOS di ultima generazione, con interfaccia di tipo classico, molto chiara e di facile comprensione. Le varie sezioni sono accessibili con semplicità attraverso un menù posto nella parte superiore della schermata. Lo scorrimento tra le pagine e i vari parametri avviene tramite tastiera.

Come di consueto il BIOS per queste tipologie di computer è del tutto semplificato. Non essendoci possibilità di overclocking, i parametri modificabili si riducono all’essenziale.

Ma ora andiamo a descrivere brevemente il significato delle varie sezioni, partendo dalla prima, denominata ”Main”, mostrata non appena si accede al BIOS, premendo il tasto CANC.

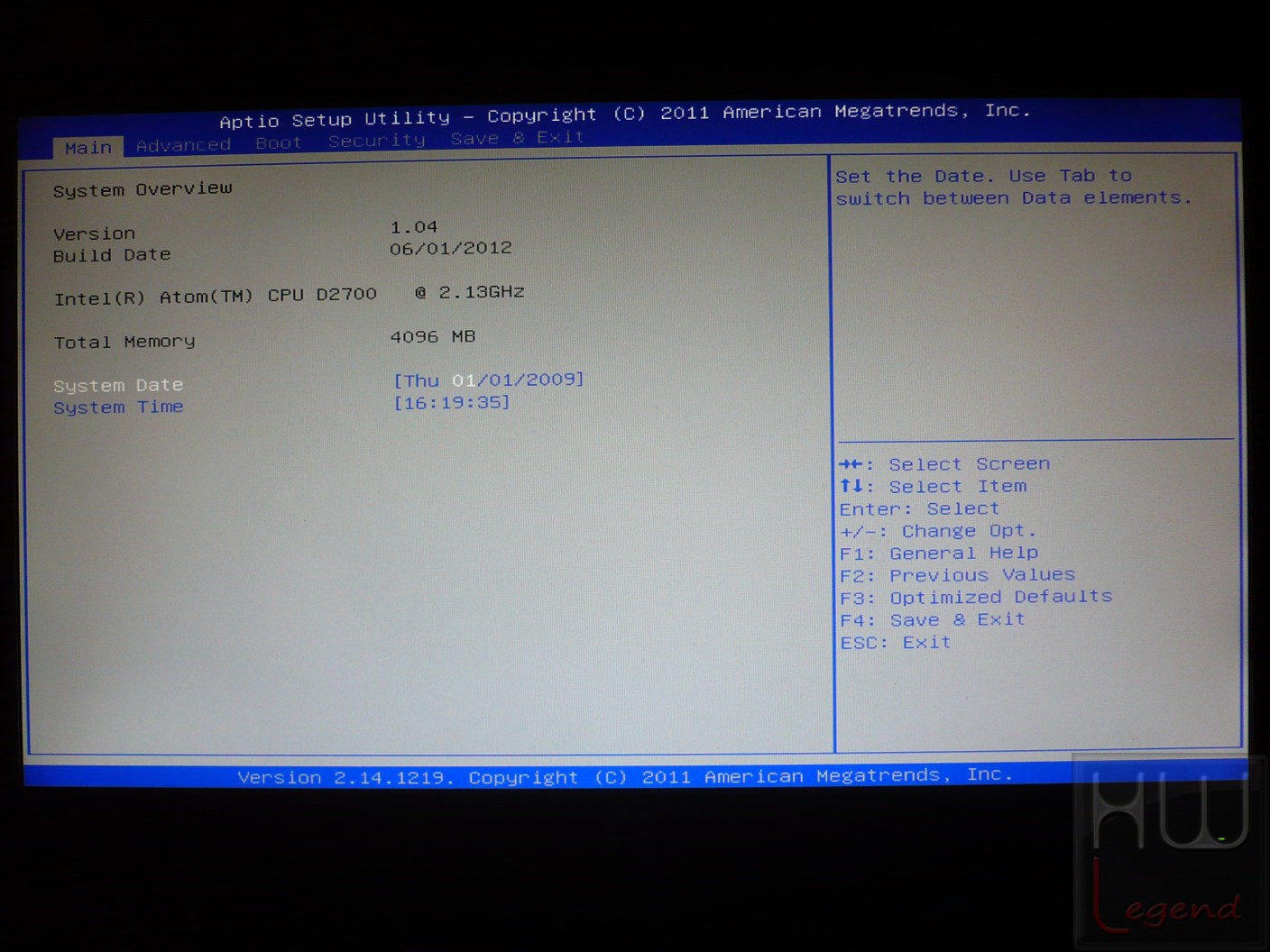

In questa sezione troviamo varie informazioni sulla versione del BIOS presente, sul processore, sul quantitativo della memoria di sistema, oltre che la possibilità d’impostazione di Data e Ora.

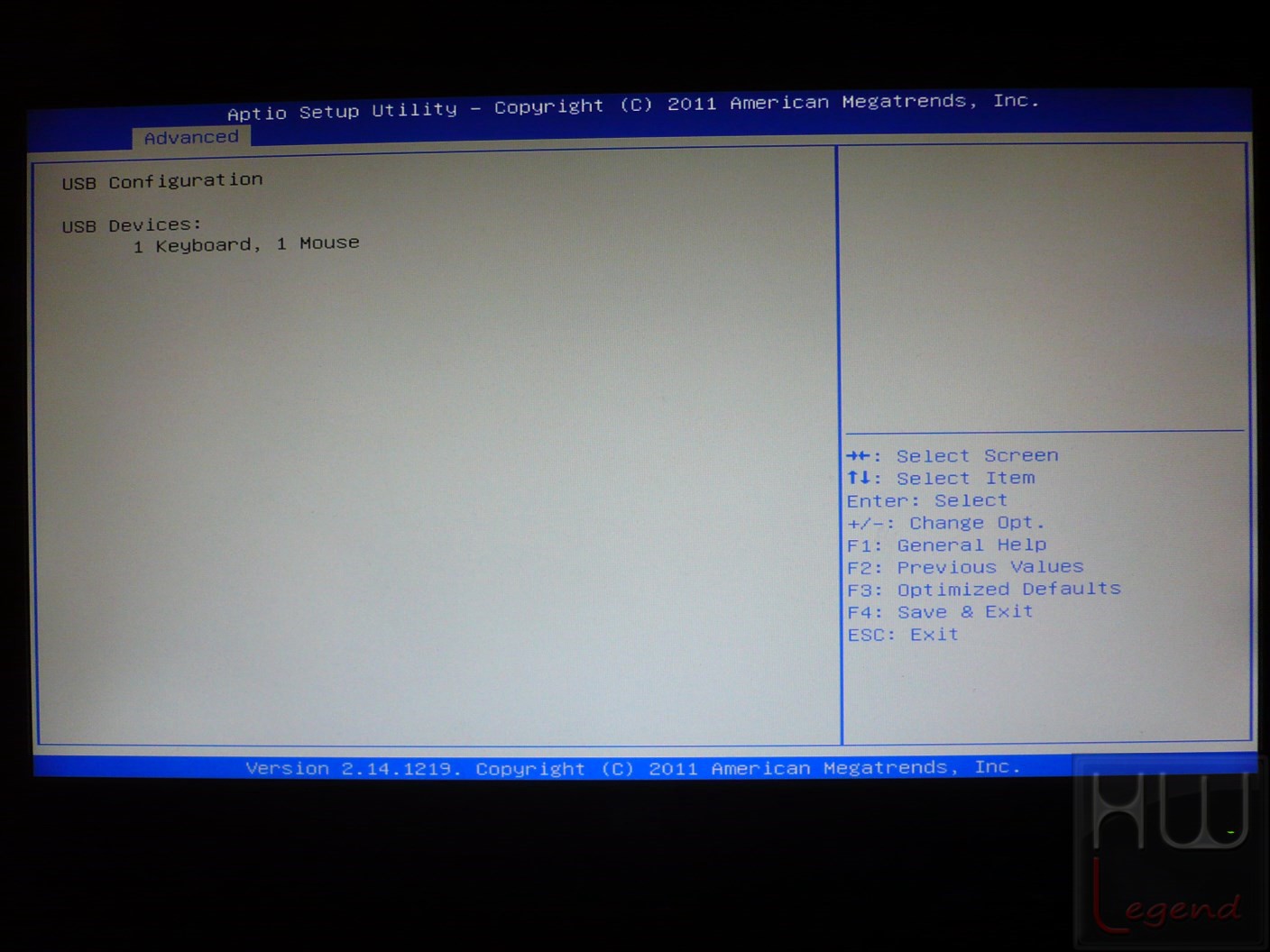

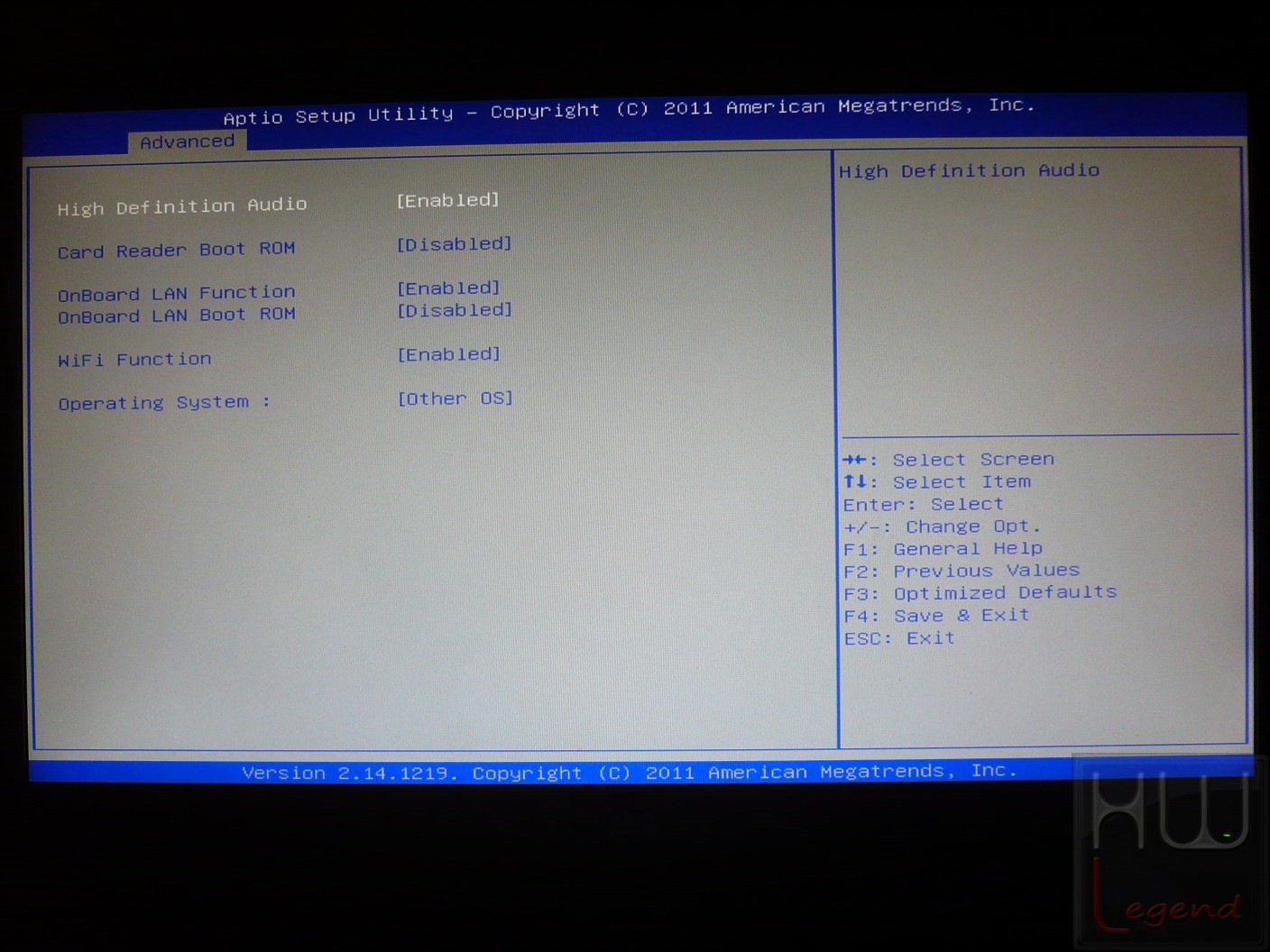

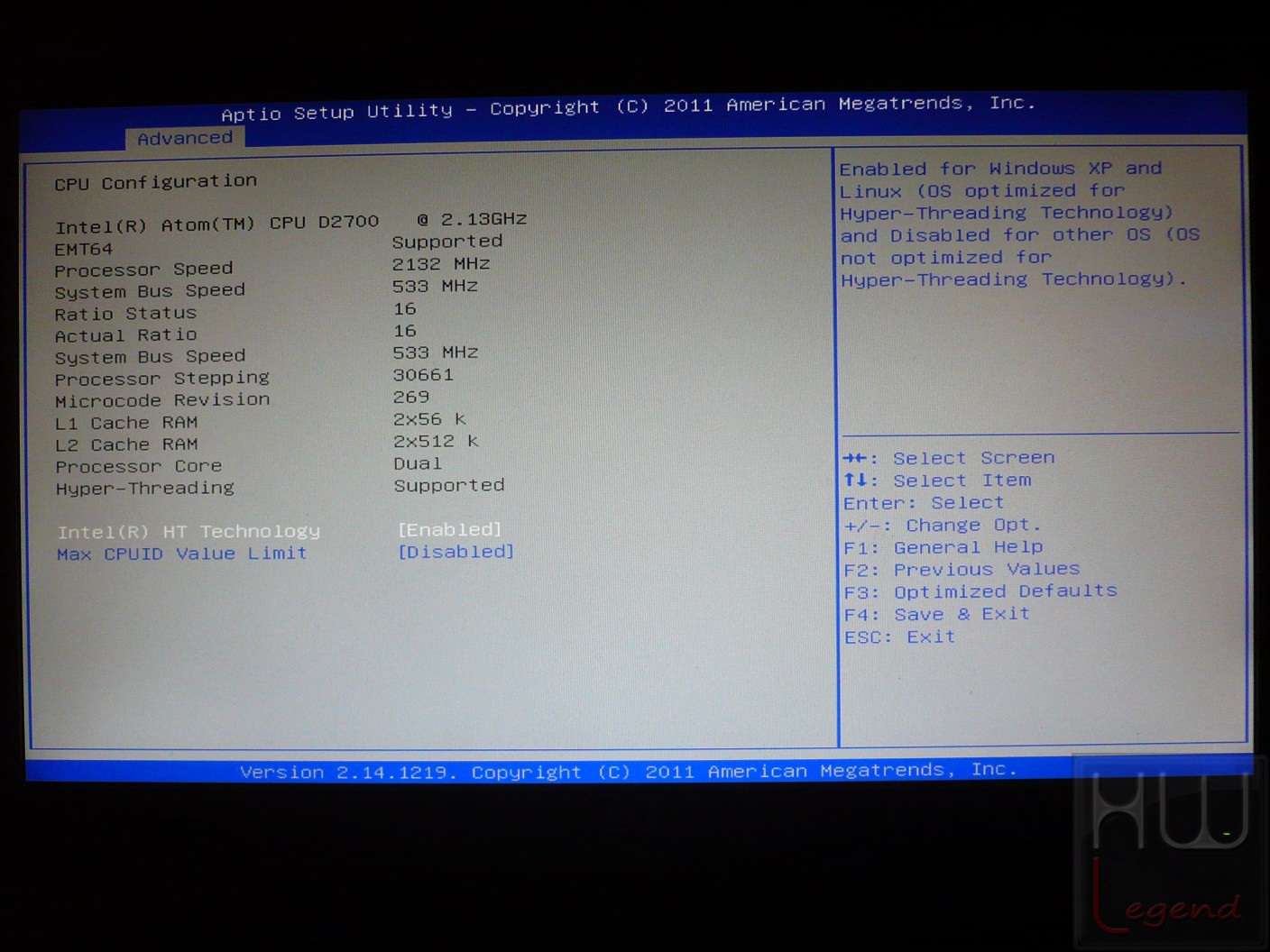

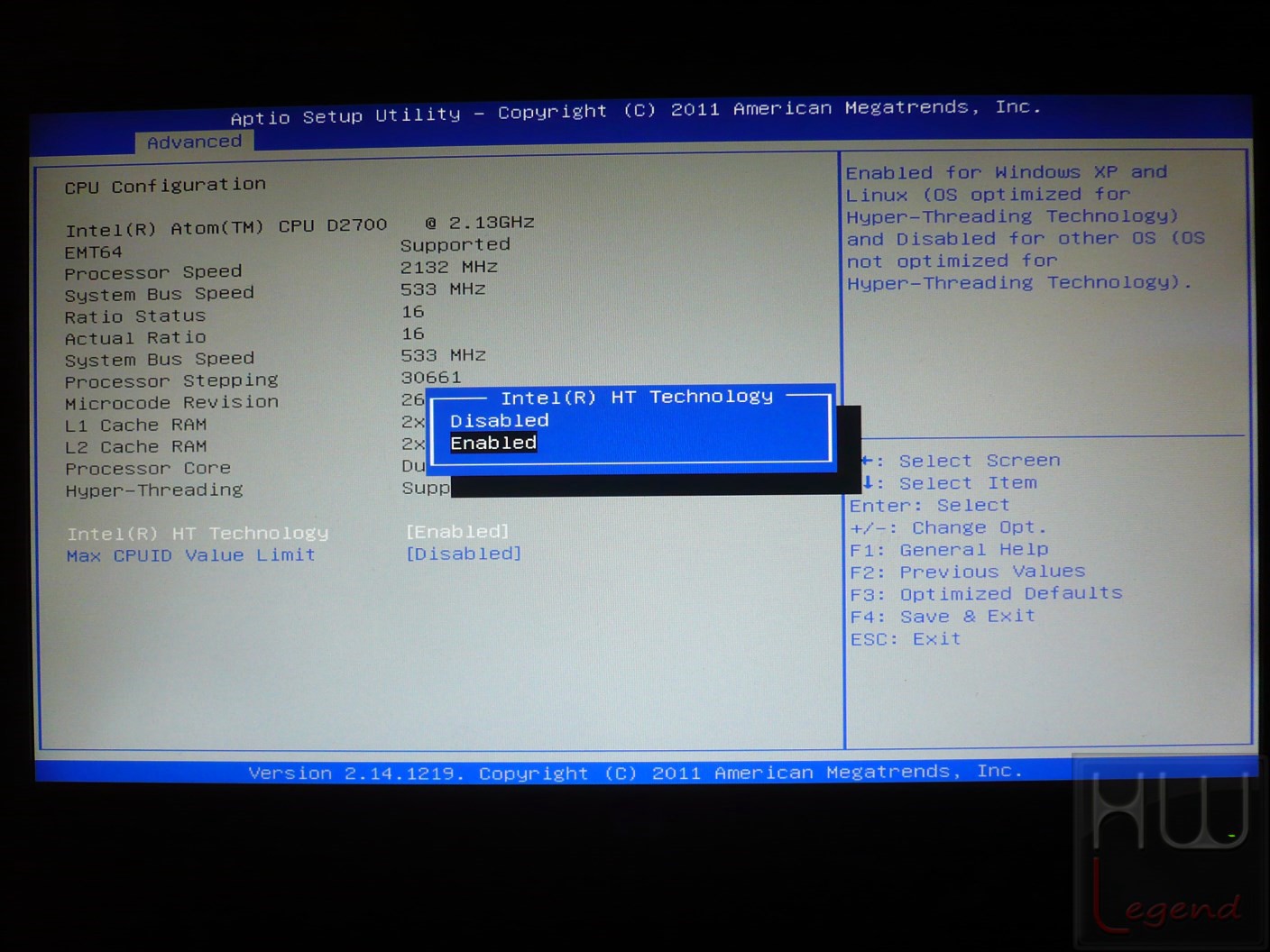

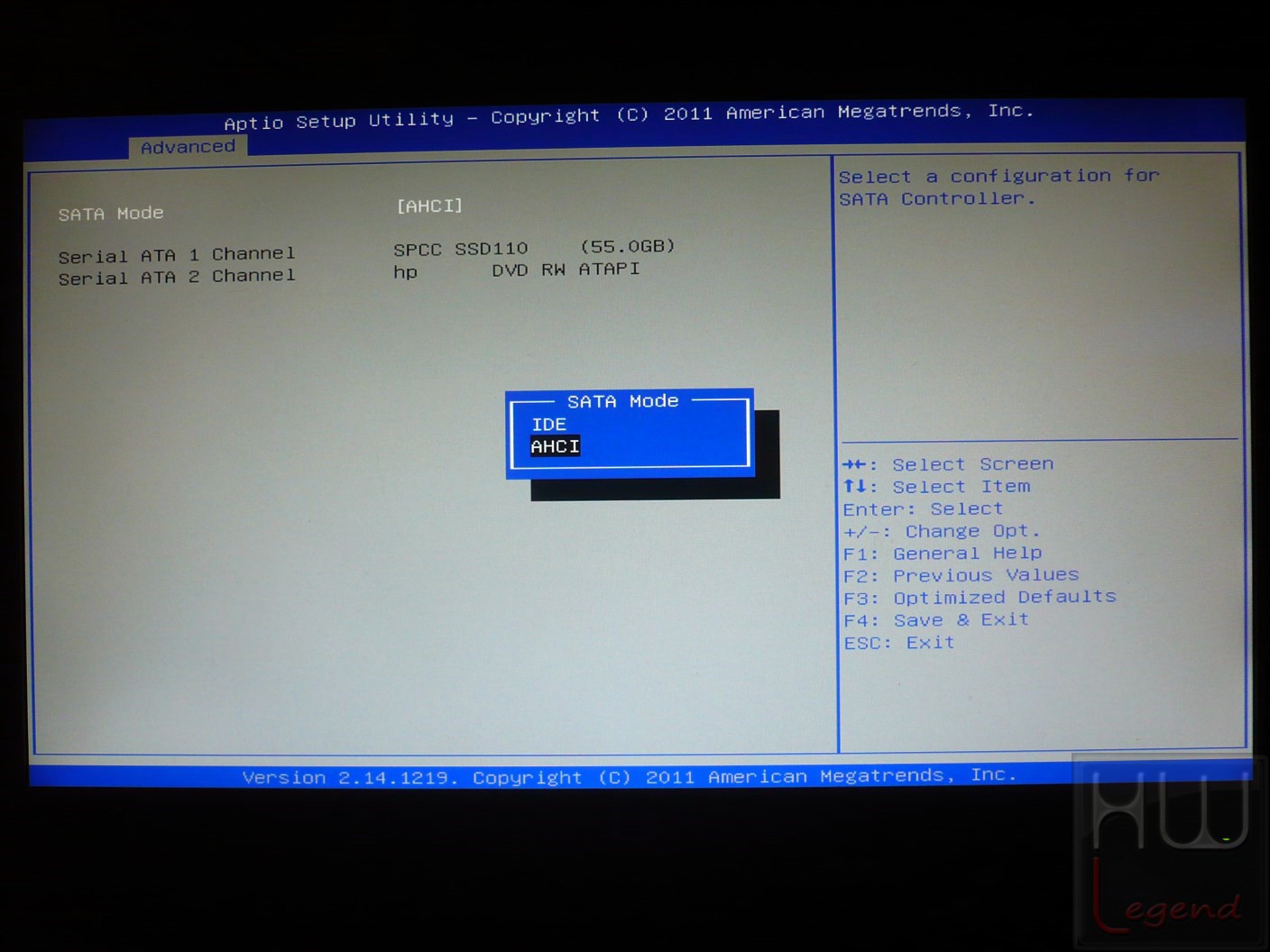

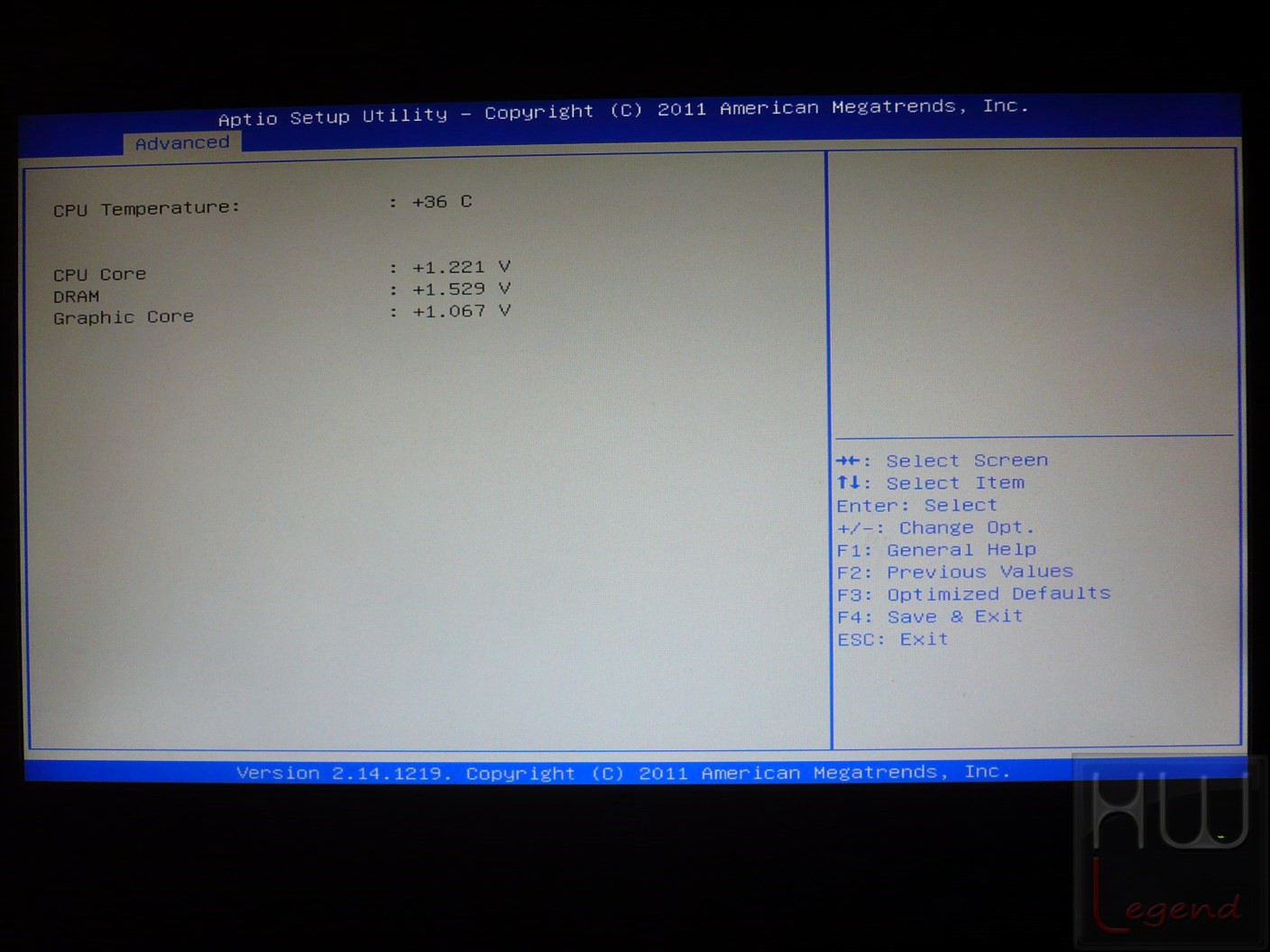

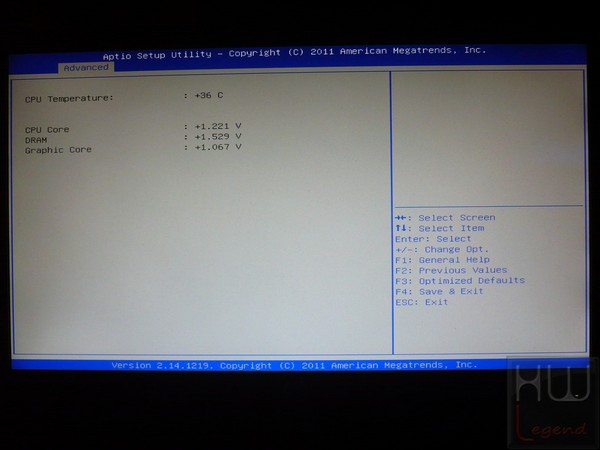

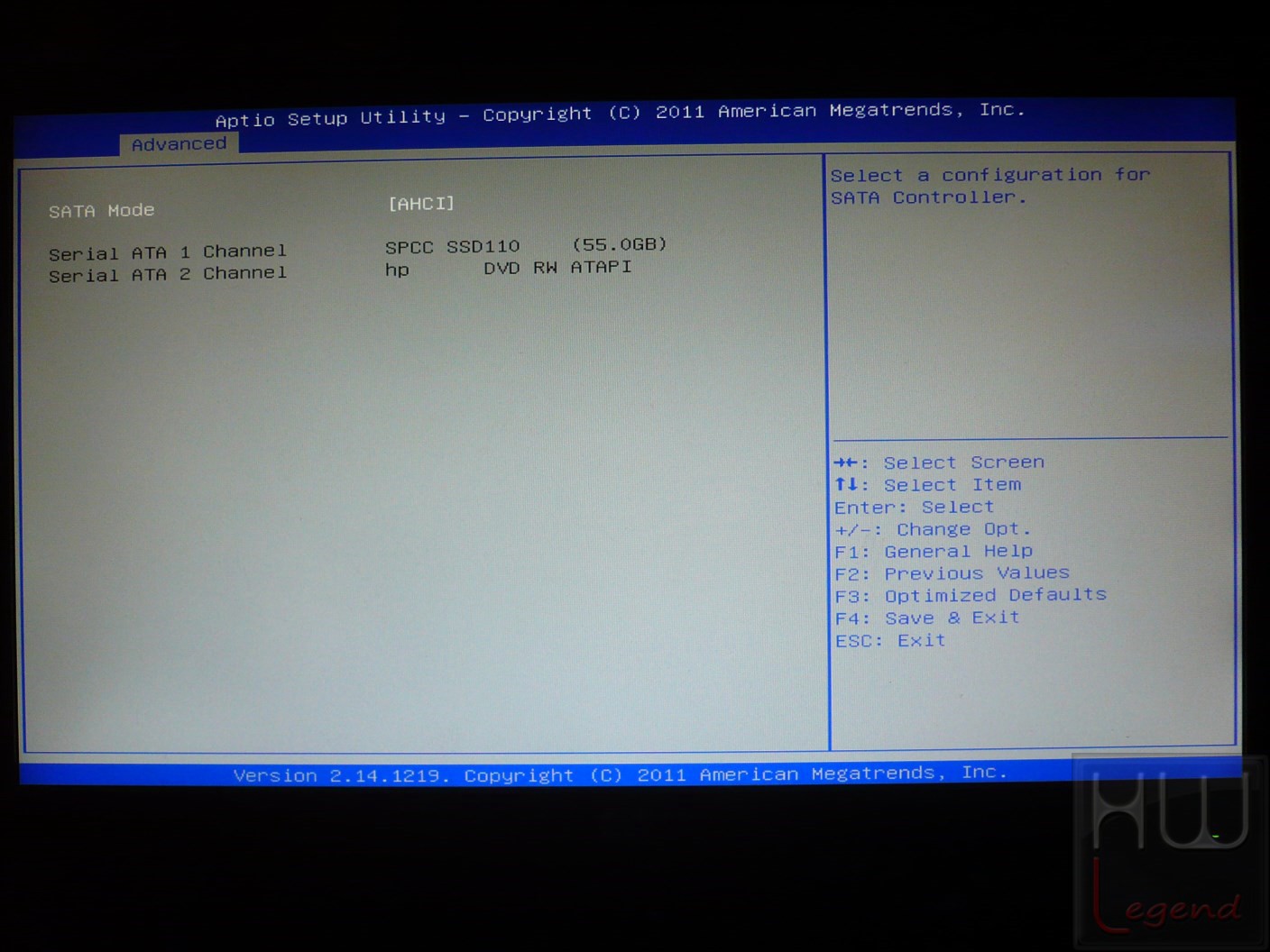

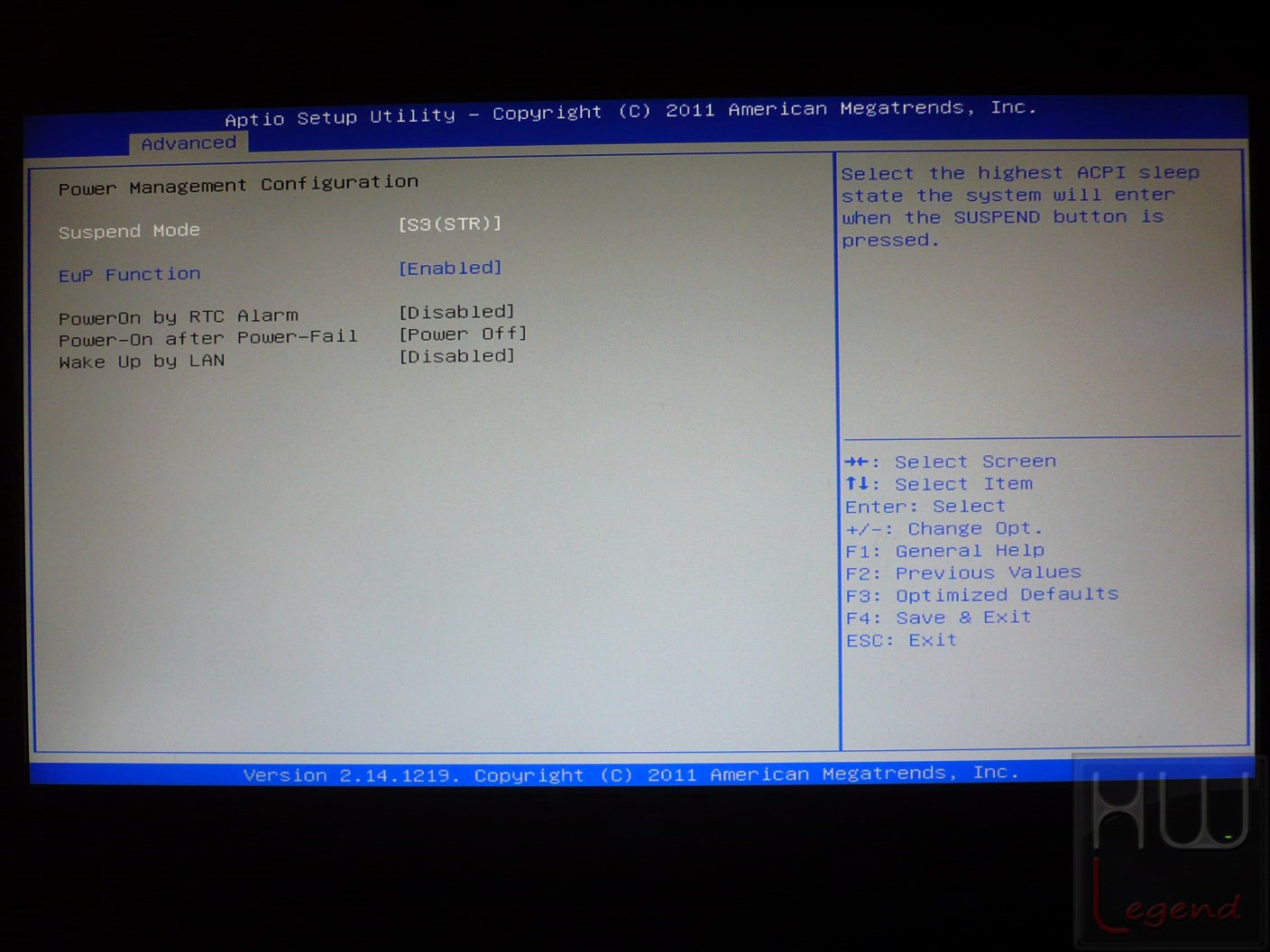

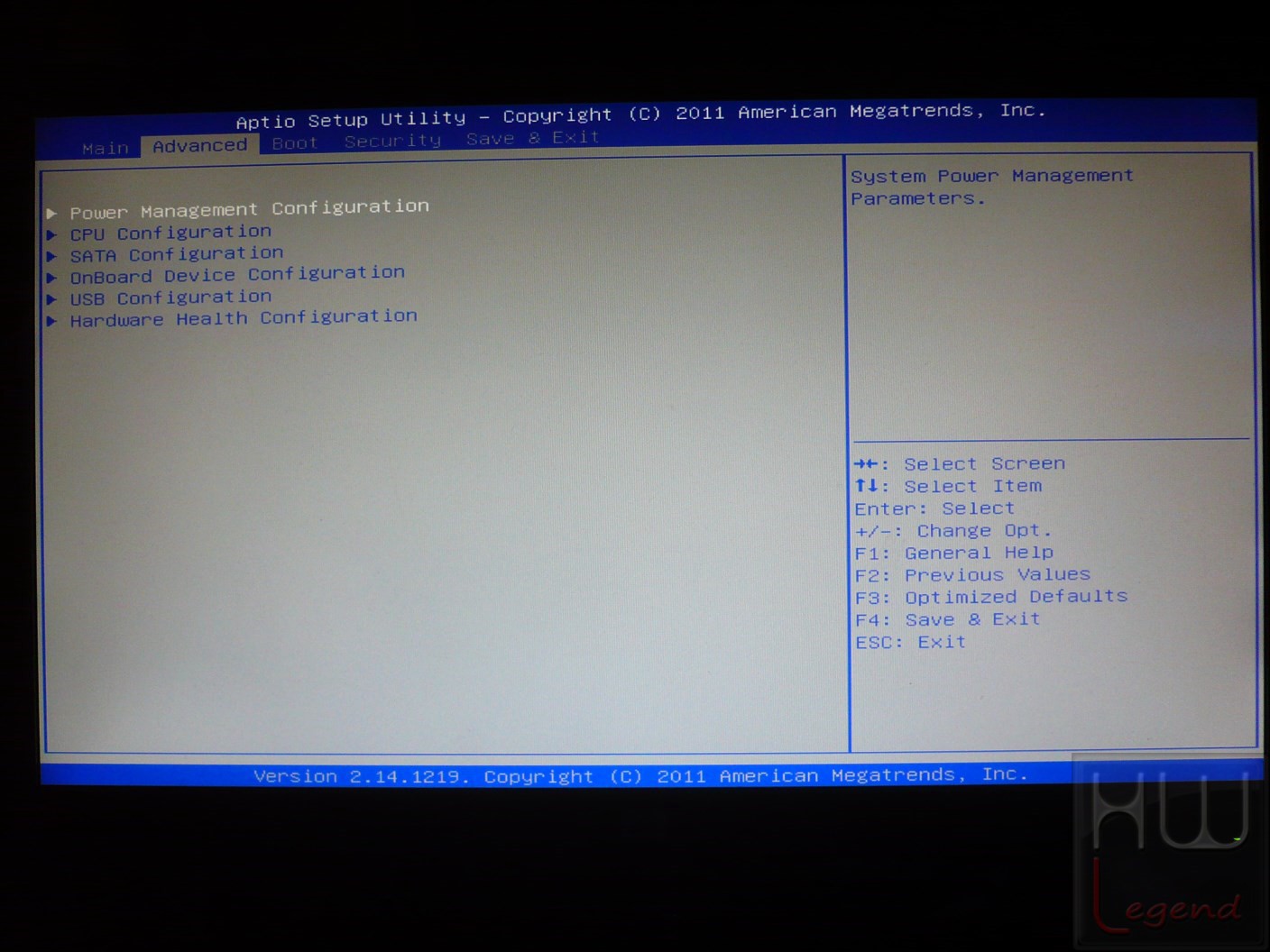

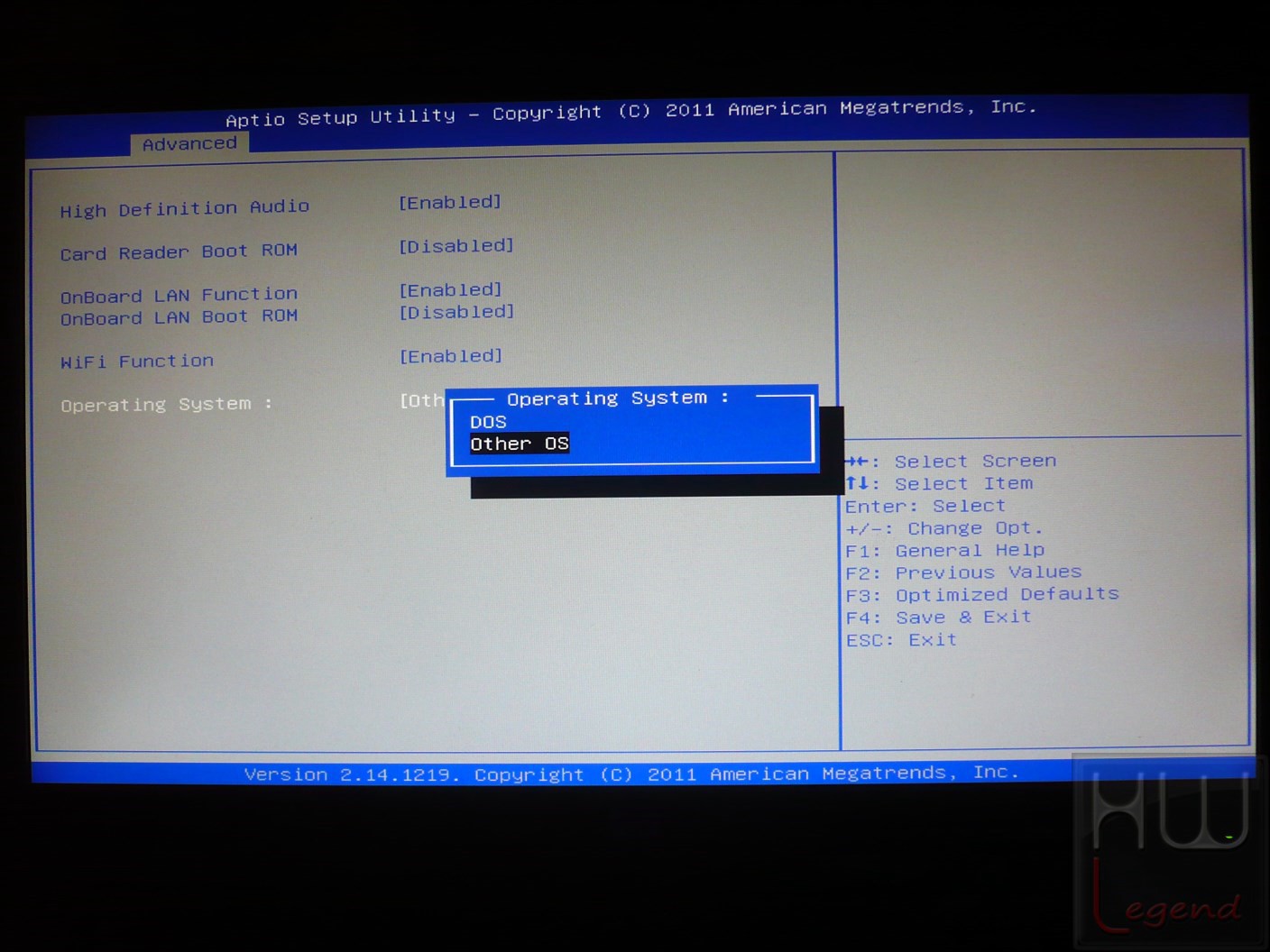

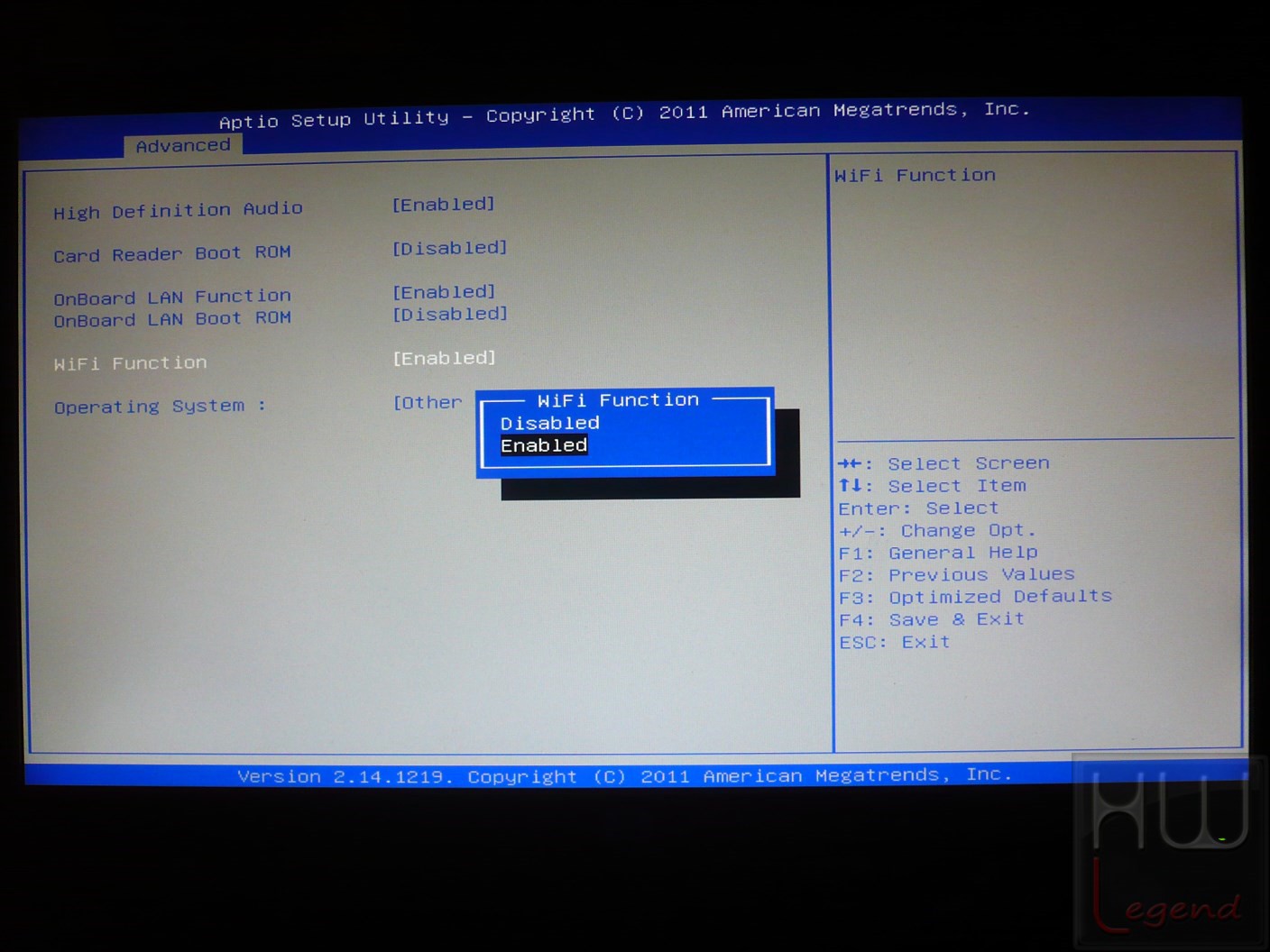

La seconda sezione, denominata “Advanced”, racchiude, in maniera del tutto ordinata, varie sotto-sezioni, che ci consentono di mettere mano, ad esempio, alle impostazioni del Serial ATA, della LAN e di tutte le varie periferiche integrate, quali scheda Wi-Fi, HD Audio, Card-Reader e quant’altro.

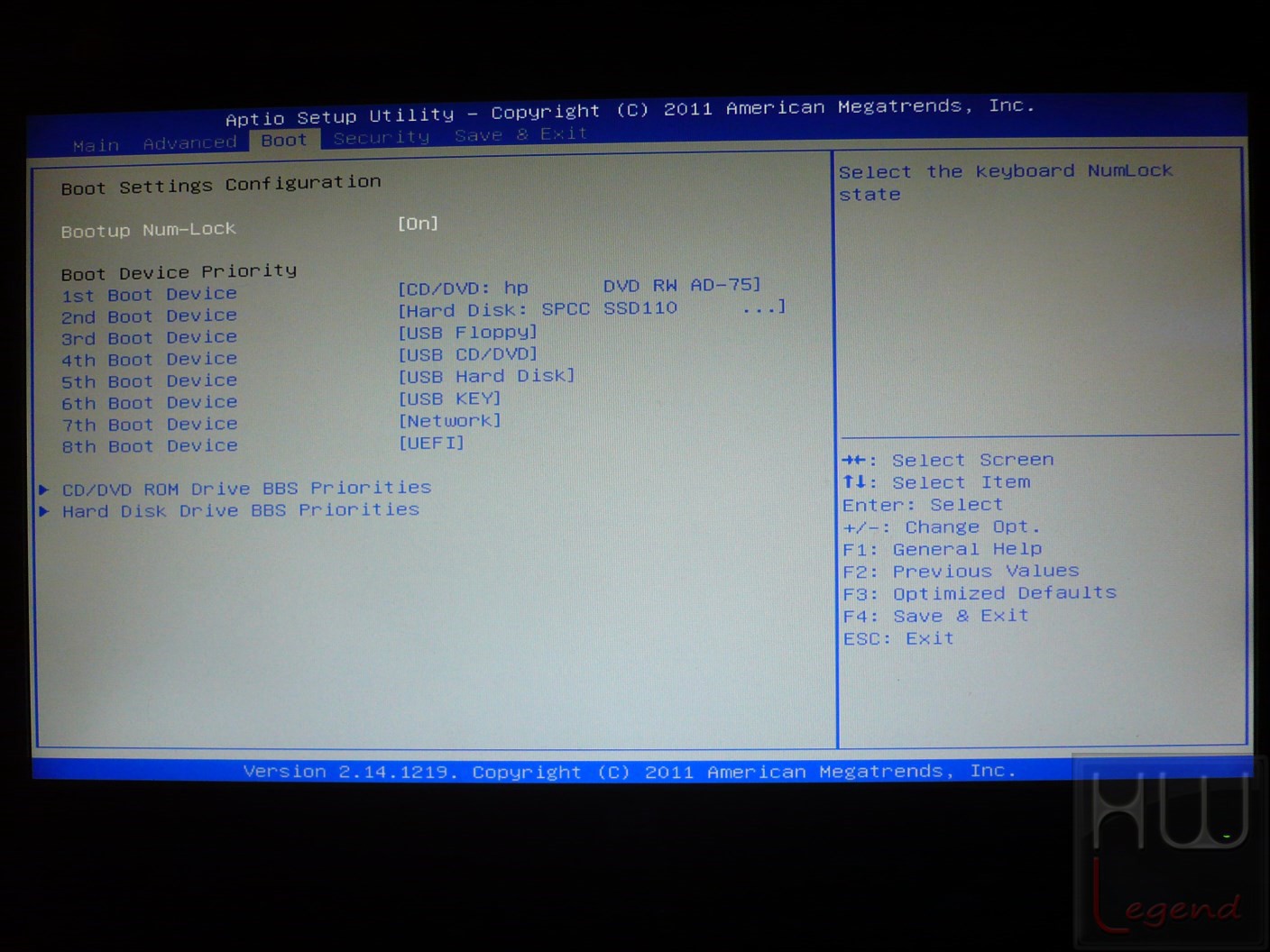

Si passa poi alla sezione “Boot”, nella quale sarà possibile accedere alle impostazioni relative all’avvio della macchina, alle priorità delle varie periferiche e alla loro sequenza.

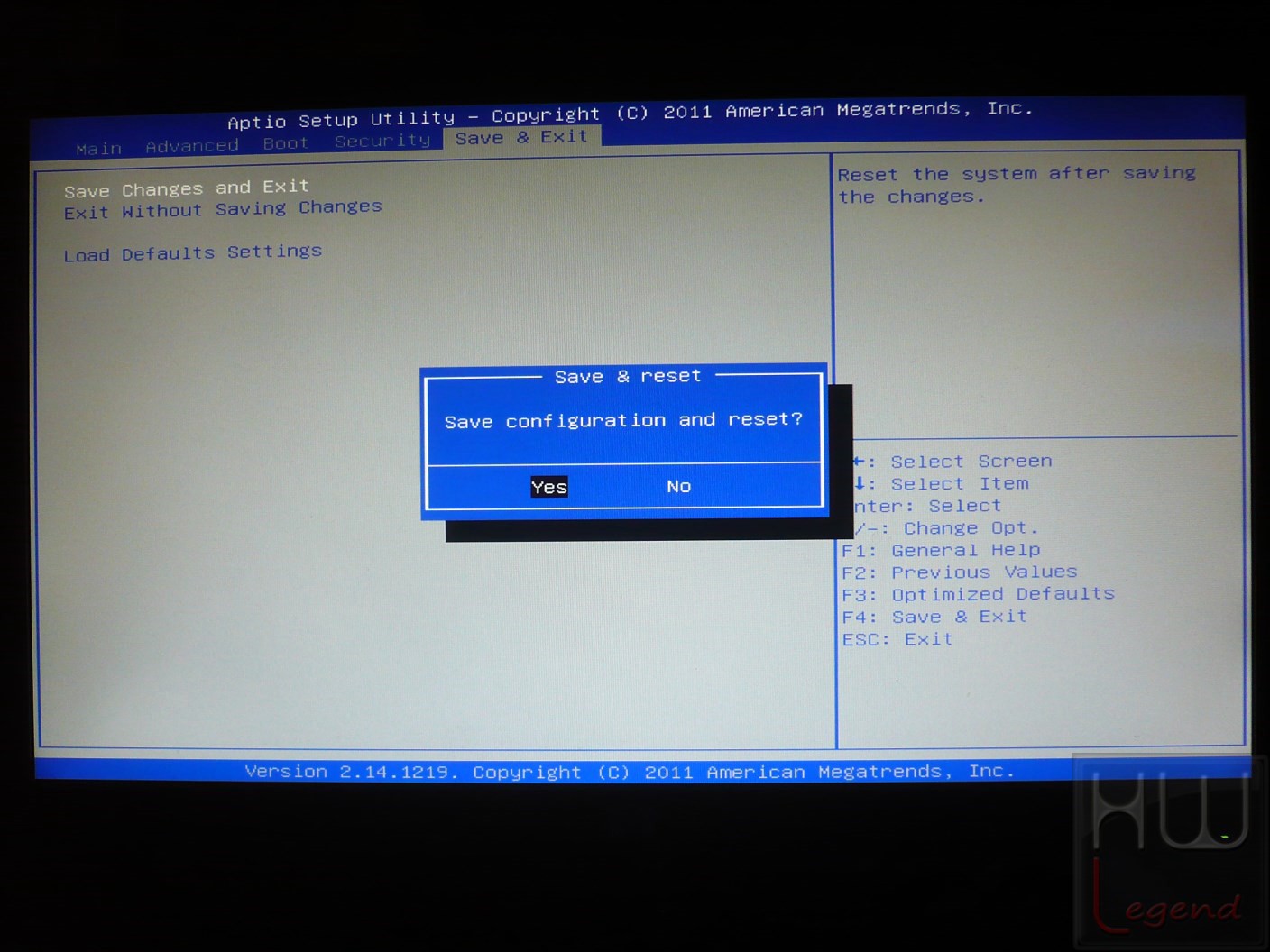

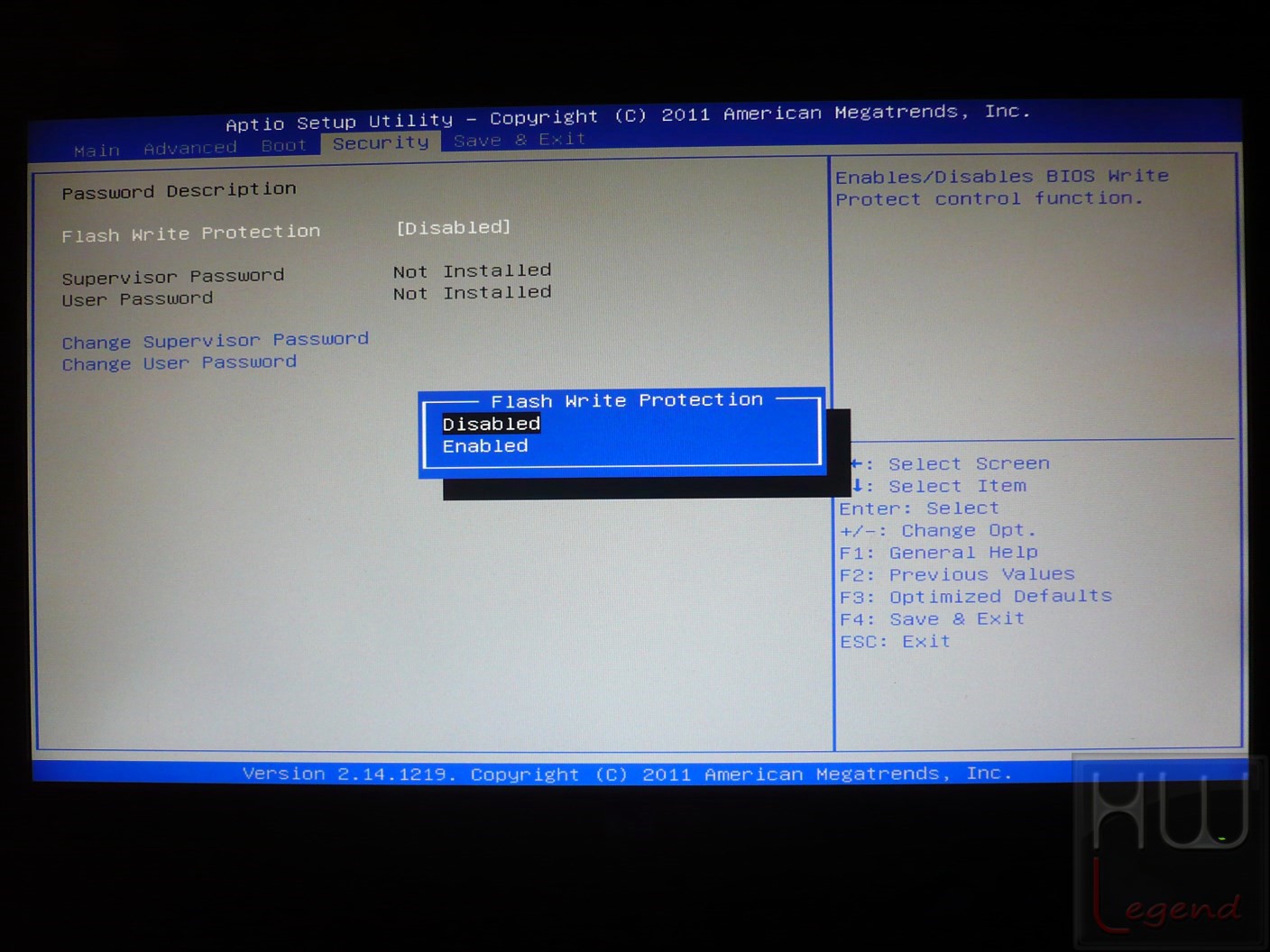

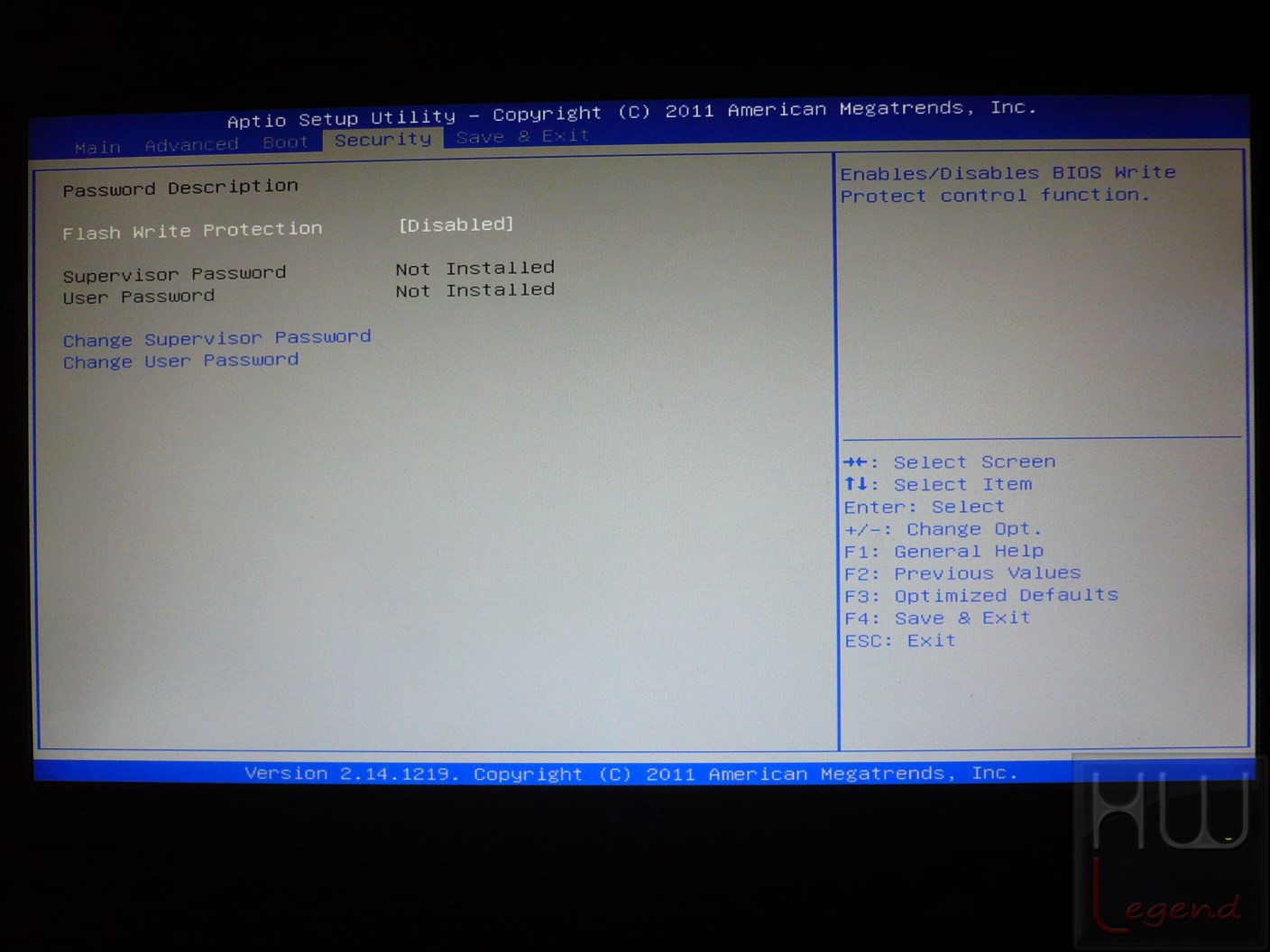

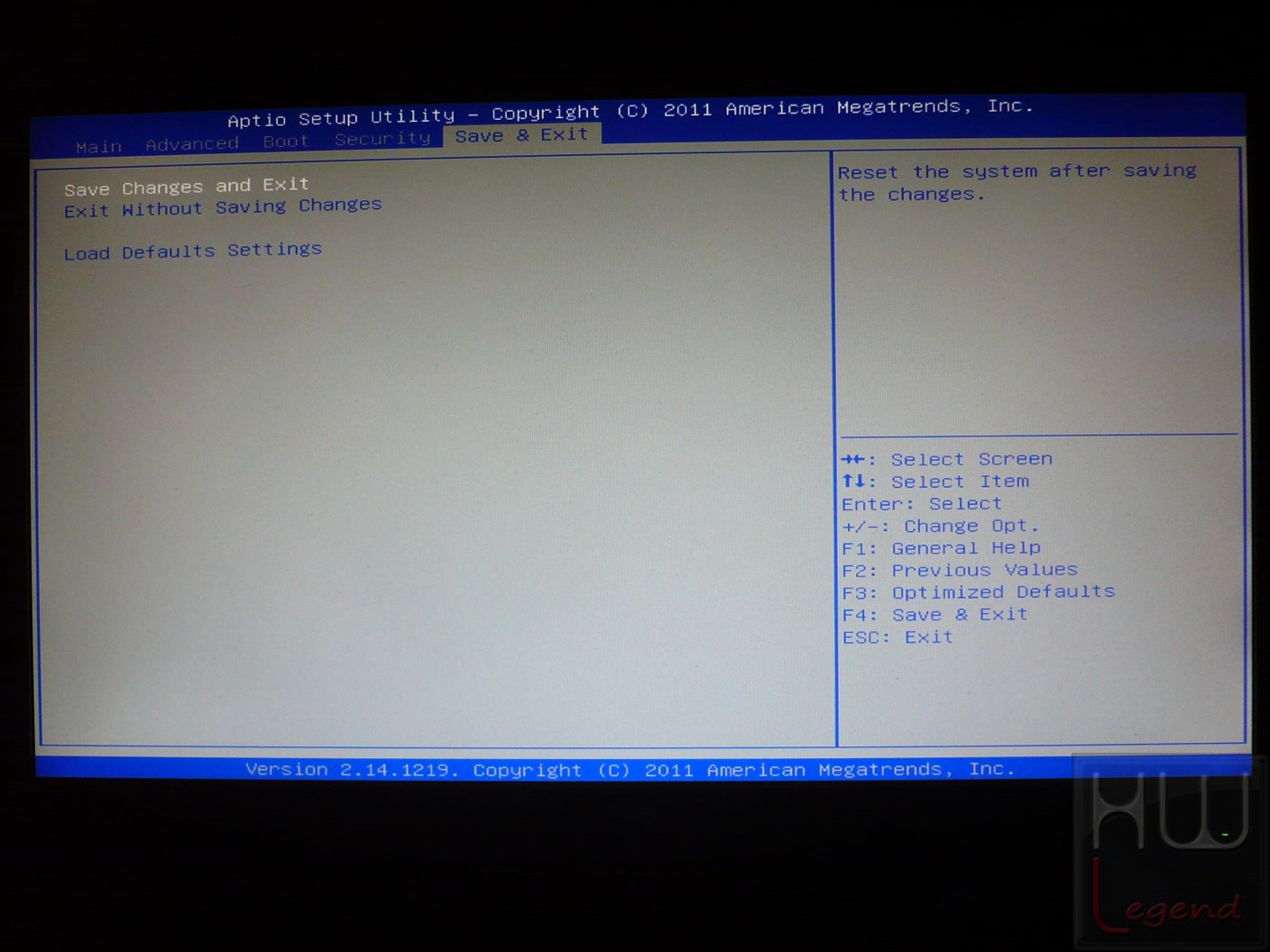

Seguono le sezioni “Security”, nella quale potremo inserire una Password per impedire l’accesso indesiderato al BIOS e/o al Computer e attivare/disattivare la protezione da scrittura, e “Save & Exit”, che offre la possibilità di salvare tutte le modifiche finora apportate, ripristinare le impostazioni predefinite oppure semplicemente uscire senza applicare nulla.

Dopo aver utilizzato per diverso tempo lo Shuttle XS35GTA V3, possiamo affermare che il bios, aggiornato alla sua ultima versione ad oggi disponibile, si è rivelato maturo, semplice da usare e in grado di offrire buone prestazioni. La stabilità risultata eccellente anche dopo intere giornate di lavoro. Vi consigliamo di controllare con regolarità la presenza di eventuali aggiornamenti BIOS a questo indirizzo.

Ora siamo pronti per procedere con i nostri test che ci daranno un giusdizio sulle reali prestazioni che è in grado di offrire lo Shuttle XS35GTA V3.

{jospagebreak_scroll title=Metodologia di Test:}

Metodologia di Test:

Apriamo la sezione dedicata ai test sullo Shuttle XS35GTA V3 con la classificazione eseguita con il tool integrato nel sistema operativo Microsoft Windows 7.

Tutti i test eseguiti sono stati ripetuti per ben tre volte, al fine di verificare la veridicità dei risultati. Le prove sono state condotte con l’obiettivo di analizzare le performance del mini pc negli ambiti per cui è stato progettato e a cui è destinato. Queste le applicazioni interessate, suddivise in due categorie:

Prestazioni Compressione, Calcolo e Multimedia:

• WinRAR 4.20 – 32bit;
• 7-Zip 9.20 – 64bit;
• X264 HD Benchmark v4.0;
• AIDA64 Extreme v2.60.2100;
• Passmark Performance Test 8.0 – 64bit (build 1012);
• PCMark 7 Advanced Edition v1.0.4;
• 3DMark 2005 Professional Edition v1.3.0;
• 3DMark 2006 Advanced Edition v1.1.0;
• 3DMark Vantage Advanced Edition v1.1.0;
• 3DMark 11 Advanced Edition v1.0.3;
• SuperPI 1.5Mod XS;
• wPrime Benchmark v2.09.

Prestazioni Storage:

• Crystal Disk Mark v3.0.1c;
• ATTO Disk Benchmark v2.47.

Ricordiamo che il sistema operativo installato è privo di qualsiasi ottimizzazione particolare. Ora siamo pronti per procedere con i nostri test.

{jospagebreak_scroll title=Compressione, Calcolo e Multimedia – Parte Prima:}

Compressione, Calcolo e Multimedia – Parte Prima:

WinRAR 4.20 – 64bit:

Famoso programma di compressione con il quale si misura la potenza della CPU nel comprimere un file campione restituendo il valore del dato compresso in KB/s (Rate).

7-Zip 9.20 – 64bit:

Noto programma di compressione/decompressione che al suo interno integra un Tool per la misura delle prestazioni della macchina. Anche in questo caso saranno riportati nel grafico quanti KB/s il sistema, e in particolar modo la CPU, sia in grado di comprimere/decomprimere.

X264 HD Benchmark v4.0:

Famoso Codec x264 grazie con il quale è possibile testare la potenza della propria CPU. Il suo funzionamento è basato sulla misurazione delle performance in termini di codifica video usando un filmato campione da trasformare in formato x264.

AIDA64 Extreme 2.60.2100:

AIDA64 è un famoso programma che ci consente di tenere sotto controllo i punti vitali del nostro computer, quali temperature, voltaggi applicati e prestazioni. Al suo interno, infatti, troviamo numerosi test, utili per misurare, e comparare, le performance registrate dalle varie componenti (CPU, Memorie, HDD etc.).

Nei grafici i risultati riguardanti i benchmark integrati delle RAM e della CPU/FPU.

{jospagebreak_scroll title=Compressione, Calcolo e Multimedia – Parte Seconda:}

Compressione, Calcolo e Multimedia – Parte Seconda:

Passmark Performance Test 8.0 – 64bit:

PassMark Performance Test è un completo set di utility per effettuare test di rendimento sul tuo computer. L’interfaccia è semplice e intuitiva, il programma si mostra pratico per chi vuol capire facilmente il livello di prestazioni di un singolo componente o dell’intero PC in uso.

Nel grafico che segue il risultato complessivo ottenuto nell’esecuzione delle suite CPU Mark, Memory Mark, Disk Mark, 2D e 3D Graphics Mark.

PCMark 7 Advanced Edition 1.0.4:

PCMark è un’ormai noto programma di benchmarking e test del sistema sviluppato da Futuremark, in grado di fornire una precisa indicazione di quelle che sono le reali prestazioni del proprio sistema o dei singoli reparti (CPU, Memoria RAM, Hard-Disk etc.).

Per le nostre prove ci siamo affidati all’ultima versione rilasciata del programma, vale a dire PCMark 7 Advanced Edition 1.0.4. Nei grafici seguenti riportiamo i risultati ottenuti eseguendo la raccolta di benchmark PCMark Suite.

3DMark 2005:

Il 3DMark05 è un programma di stress test per schede video. Basato sulle API DirectX 9.0c. Questo test richiede la presenza di una scheda compatibile con le specifiche Pixel Shader 2.0 o superiori.

Il test è stato eseguito alla risoluzione nativa di 1024*768 mantenendo le impostazioni predefinite. Nel grafico riportiamo sia il risultato complessivo sia il punteggio riferito alla singola CPU.

3DMark 2006:

Il 3DMark06 è un programma di stress test principalmente per schede video, ma anche dell’intero PC. Infatti oltre a misurare le prestazioni del proprio computer con un punteggio finale, può essere utilizzato anche per controllare le temperature del sistema e per testare la stabilità in generale, anche a seguito di un overclock! La nuova versione deriva dal diretto predecessore e necessita di un hardware di ultima generazione per poter essere quanto più obiettivo possibile nel metro di giudizio (per esempio evitando frequenti swapping del disco durante le fasi di test ed andandone ad inficiare i risultati) . La maggior parte dei test grafici sono stati ripresi dal 3DMark05 ed ulteriormente potenziati in quanto a gravosità di elaborazione e nuove funzionalità implementate. La principale differenza con la passata edizione sta nell’importanza conferita alla potenza di elaborazione del processore. Questo si basa sulla consapevolezza che la potenza delle GPU sta crescendo nel recente periodo con un passo più lungo di quello delle CPU, per cui con maggiore frequenza troviamo applicazioni CPU limited. Inoltre vi è da considerare quanto importante sta divenendo la CPU per l’elaborazione degli algoritmi della fisica dei corpi, della logica di gioco, dell’intelligenza artificiale, ecc.. Da qui la necessità di introdurre un doppio test specificatamente incentrato su questa tipologia di calcoli. Il punteggio del 3DMark06 è quindi il risultato della considerazione di GPU e CPU assieme e tende a valutare più come una piattaforma di calcolo sopporti un gioco futuro che a confrontare sottosistemi grafici tra loro. Altra differenza sta nella risoluzione usata come standard dal test (1280×1024 anziché 1024×768) e nella maggiore importanza conferita allo SM3.0, che secondo la casa sarà sempre più adoperato dai programmatori nei prossimi titoli ludici. Il 3DMark06 arriva con un doppio test centrato sullo SM2.0 e altrettanti test sullo SM3.0 e sull’HDR (High Dynamic Range).

Il test è stato eseguito alla risoluzione nativa di 1280*1024 in DirectX 9.0c. Nel grafico riportiamo sia il risultato complessivo sia il punteggio riferito alla singola CPU.

{jospagebreak_scroll title=Compressione, Calcolo e Multimedia – Parte Terza:}

Compressione, Calcolo e Multimedia – Parte Terza:

3DMark Vantage:

Il nuovo benchmark richiederà obbligatoriamente la presenza nel sistema sia di una scheda video con supporto alle API DirectX 10.

Il benchmark si compone di 4 distinti test, 2 incentrati sulla GPU e 2 sulla CPU. E’ possibile scegliere tra quattro preset configurati da Futuremark, caratterizzati da un livello di carico di lavoro differente così da meglio riprodurre lo scenario tipico di utilizzo del proprio sistema a seconda del tipo di configurazione Hardware in uso.

3DMark Vantage introduce per la prima volta il concetto di preset; mentre nelle versioni precedenti vi era una singola configurazione, il nuovo software consente di impostare la configurazione Entry, Performance, High e Extreme.

I test sono stati eseguiti sfruttando il preset Performance. Nel grafico il punteggio complessivo ottenuto e il singolo punteggio riferito alla CPU.

3DMark 11:

Il nuovo benchmark richiederà obbligatoriamente la presenza nel sistema sia di una scheda video con supporto alle API DirectX 11. Secondo la software houseFuturemark, i test sulla tessellation, l’illuminazione volumetrica e altri effetti usati nei giochi moderni rendono il benchmark moderno e indicativo sulle prestazioni “reali” delle schede video. La versione Basic Edition (gratuita) permette di fare tutti i test con l’impostazione “Performance Preset”. C’è un test, chiamato Audio Visual Demo, eseguibile alla risoluzione massima 720p. La versione Basic consente di pubblicare online un solo risultato. Non è possibile modificare la risoluzione e altri parametri del benchmark. 3DMark 11 Advanced Edition non ha invece alcun tipo di limitazione.

Il nuovo benchmark si compone di sei test, i primi quattro con il compito di analizzare le performance del comparto grafico, con vari livelli di tessellazione e illuminazione. Il quinto test non sfrutta la tecnologia NVIDIA PhysX, bensì la potenza di elaborazione del processore centrale. Il sesto e ultimo test consiste, invece, in una scena precalcolata in cui viene sfruttata sia la CPU, per i calcoli fisici, e sia la scheda grafica.

I test sono stati eseguiti in DirectX 11 sfruttando il preset Performance. Nel grafico il punteggio complessivo ottenuto e i risultati di Physics e Combined.

SuperPI 1.5Mod XS:

Famoso programma di benchmark che calcola le cifre decimali del PI Greco, mostrando il tempo impiegato. E’ un buon indice delle prestazioni di CPU e RAM.

Nel grafico il tempo impiegato (in Secondi) al calcolo del 1M, 8M e 32M.

WPrime Benchmark v2.09:

Al pari del SuperPI, anche il wPrime è un ottimo indicatore delle performance di CPU e RAM, e finalmente in grado di sfruttare tutti i core a disposizione.

Nei grafici il tempo impiegato (in Secondi) al calcolo del 32M e del 1024M.

Considerazioni:

Tutti i test effettuati sullo Shuttle XS35GTA V3 Barebone, hanno fatto registrare buoni risultati, eleggendo di fatto come degno HTPCper essere collegato al TV LCD presente nel nostro salotto. Il NanoPC ci consente di godere appieno la visione di film in streaming, navigare su internet ed eseguire in piena tranquillità tutte quelle operazioni tipiche di un utilizzo office e multimediale. La scheda video AMD Radeon HD7410M nel complesso offre prestazioni decisamente buone e ci consente di giocare, se pur con qualche compromesso, anche con giochi di ultima generazione.

Lo Shuttle XS35GTA V3 Barebone grazie a ciò che offre all’interno di un case dalle dimensioni davvero ridotte, saprà attirare tutti gli utenti che ricercano buone prestazioni e massima silenziosità. La tecnologia “fanless” permette di ottenere una silenziosità estrema. Eliminando i componenti meccanici si riduce anche il numero di parti soggette ad usura, rendendo il prodotto più resistente e affidabile nel tempo. In definitiva, siamo rimasti sorpresi dalle prestazioni offerte.

{jospagebreak_scroll title=Prestazioni Storage:}

Prestazioni Storage:

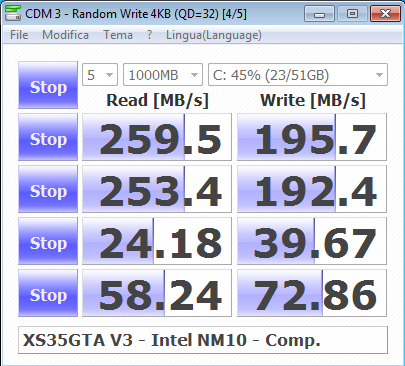

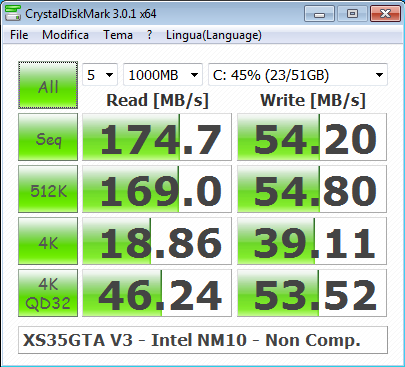

Crystal Disk Mark v3.0.1c:

Crystal Disk Mark è senza dubbio uno dei migliori benchmark per dischi rigidi, chiavette USB e unità SSD (Solid State Disk). Il programma effettuerà automaticamente una serie di misurazioni sull’unità selezionata,sia in lettura che in scrittura, sequenziale o casuale,  riportando alla fine la velocità espressa in MB al secondo (MB/s). Molto utile per confrontare in pochi secondi la differenza di prestazioni tra diverse periferiche di memorizzazione.

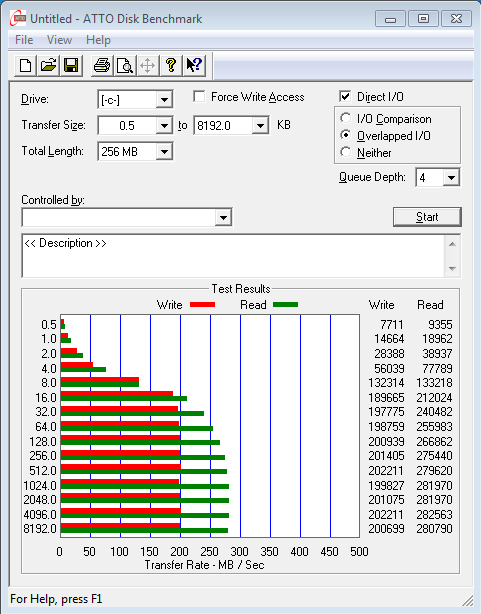

ATTO Disk Benchmark v2.47:

ATTO Disk Benchmark è un programma molto semplice da utilizzare che consente di effettuare una serie di misurazioni sull’unità selezionata, che sia un disco rigido, una PenDrive oppure un SSD, al fine di verificarne le performance.

E’ sufficiente eseguire il programma, scegliere il drive da testare e cliccare sul pulsante “Start”. ATTO comincerà a misurare le prestazioni del disco con file di dimensioni diverse, da molto piccoli a molto grandi (sia lettura che in scrittura).

Considerazioni:

Il chipset Intel NM10 Express, alla base della nuova piattaforma Cedar Trail, si è dimostrato in grado di far registrare buone prestazioni con l’unità allo stato solido da noi utilizzata su questo mini computer. Il supporto SATA è purtroppo fermo alla seconda generazione a 3Gb/s, tuttavia, è doveroso precisare che per l’utilizzo a cui sono destinati questi sistemi è più che sufficiente per garantire una buona esperienza d’uso a 360 gradi.

{jospagebreak_scroll title=Temperature e Consumi:}

Temperature e Consumi:

Consumi Rilevati:

Al giorno d’oggi il consumo di un PC è un argomento sempre più dibattuto e interessante, tanto da spingere moltissimi produttori a dichiararne i valori direttamente sulle confezioni e nelle press release di presentazione del prodotto. Un mini-PC come lo Shuttle XS35GTA V3 non è da meno, infatti ha valori di targa per i consumi estremamente ridotti, inferiori addirittura ad alcuni portatili. Ma sono attendibili?

Consumi dichiarati per lo Shuttle XS35GTA V3

Collegando un wattmetro alla presa di corrente, ed il solo mini-PC ad esso, siamo in grado di rilevarne i consumi in ogni ambito di utilizzo: Stand-by, Idle, Navigazione Internet, Stress CPU, Stress GPU, Stress CPU+GPU. Tali valori, se pur minimamente condizionati anche dai componenti interni installati (SSD, RAM, Lettore Ottico) ne denotano tendenza in tutti gli scenari di utilizzo, dando un riferimento di partenza per chi voglia sostituire il proprio PC desktop da centinaia di WATT consumati con una unità decisamente più parsimoniosa.

Vediamo come se la cava questo prodotto. Come programmi per testare i consumi abbiamo scelto Prime95 per stressare la CPU, e Furmark 1.8.5 per stressare la GPU. La navigazione su internet non necessita di alcun software particolare, ma precisiamo che abbiamo installato Google Chrome come web browser e abbiamo aperto 4 istanze del browser, ciascuna con 15 tab aperti, su diverse pagine web con contenuti misti (video in streaming, animazioni flash, testo puro, audio streaming, slideshow di immagini) per simulare il più fedelmente possibile un utilizzo caratteristico di un PC domestico.

Come possiamo notare i consumi complessivi sono decisamente buoni, anche se leggermente superiori a quelli dichiarati dal produttore (19W in Idle e circa 27W in Full-Load). Restiamo comunque pienamente soddisfatti dai valori ottenuti, dopotutto ci troviamo di fronte ad un mini computer dalle ottime potenzialità.

Temperature Rilevate:

Per rilevare le temperature d’esercizio del mini-PC Shuttle XS35GTA V3 ci siamo avvalsi ancora una volta della serie di programmi usati per testarne i consumi, e quindi Prime95 per testare al massimo la CPU e Furmark 1.8.5 per fare altrettanto per il reparto video. Essendo un mini-PC senza alcuna ventola di raffreddamento, le temperature assumono una rilevanza, in fase di giudizio, decisamente elevata, poiché il surriscaldamento di uno o più componenti al suo interno ne pregiudicherebbe il funzionamento, se non l’integrità stessa delle componenti.

Shuttle pare abbia fatto, però, un ottimo lavoro, dotando il suo mini-PC di un sistema adeguatamente dimensionato per le prestazioni di cui dispone, e ottimizzato proprio per un tipo di raffreddamento di tipo passivo. Ne sono riscontro le feritoie presenti sul basso del mini-PC che favoriscono l’entrata dell’aria fredda nel PC, asportandone calore e quindi venendo espulsa naturalmente, una volta riscaldata dalle componenti e dai dissipatori di tipo passivo, attraverso la grata superiore del PC.

Si tratta di un sistema “a camino”, che sfrutta la naturale ascensione dell’aria calda che è, come lo sappiamo, più leggera dell’aria fredda. Questo tipo di soluzione, per poter essere efficace, deve poter contare su una struttura adeguatamente dimensionata, ma soprattutto su una disposizione delle componenti interne espressamente progettata per questo specifico scopo. Shuttle, in questo tipo di studi, ha decennidi esperienza, e l’XS35GTA V3 dimostra come questi studi siano stati portati decisamente a buon fine. Vediamo quindi i valori rilevati. La temperatura ambiente durante tutta la fase di test era di 21°C.

Sia dal punto di vista dei consumi che delle temperature lo Shuttle XS35GTA V3 Barebone ha un buon comportamento, facendo registrare valori decisamente molto buoni. Non possiamo che ritenerci molto soddisfatti.

{jospagebreak_scroll title=Conclusioni:}

Conclusioni:

Prestazioni:
Rumorosità/Temperature/Consumi:
Rapporto Qualità/Prezzo:
Giudizio Complessivo:

Il giudizio complessivo che ci sentiamo di assegnare allo Shuttle XS35GTA V3 è decisamente più che positivo: ci troviamo di fronte ad un mini-PC quasi completo (è necessario acquistare HDD/SSD, RAM e lettore ottico non forniti in dotazione) capace di soddisfare le esigenze di tutti coloro che desiderano un sistema dalle dimensioni contenute, elegante e di facile integrazione in qualsiasi tipo di ambiente.

Le prestazioni offerte sono di buon livello, a tal punto che questo mini computer risulta perfetto per tutti gli utenti che intendono connettersi a internet, gestire la propria email, utilizzare applicazioni di tipo office e perché no, gustarsi i propri contenuti multimediali audio/video preferiti, anche in Full-HD, il tutto con un occhio di riguardo verso gli ingombri (questo Mini-PC è grande poco più di un libro) e soprattutto la rumorosità.

A tal proposito è doveroso spezzare una lancia in favore dell’ottimo sistema di dissipazione messo a punto da Shuttle, che seppur completamente privo di ventole (e quindi del tutto inudibile) è “calibrato” al punto giusto per mantenere nella norma le temperature di esercizio di tutti i componenti principali.

Una conseguenza della commercializzazione di un prodotto privo di unità di memorizzazione è senz’altro la mancanza di un sistema operativo preinstallato. Questo aspetto potrebbe far storcere il naso all’utenza meno smaliziata, che magari preferirebbe un prodotto “pronto all’uso”. Noi ci sentiamo, invece, di avallare questo tipo di scelta, poiché offre all’utente finale piena libertà di scelta dei componenti e del sistema operativo da installare, in relazione alle reali necessità e disponibilità economiche, potendo contare anche sulle varie distribuzioni Linux gratuite, reperibili online, al fine di contenere ancor più la spesa complessiva. Precisiamo comunque, che l’azienda taiwanese commercializza questo Mini-PC anche in diverse versioni “Fully Configured”, ovvero già comprensive di tutto l’hardware necessario per l’utilizzo.

Il prezzo al pubblico di questo Shuttle XS35GTA V3 Barebone si attesta intorno a 280€ IVA al 21% inclusa, a cui lo ricordiamo devono essere aggiunti i costi per la memoria (di tipo SODIMM – per portatili – DDR3), dell’HDD (o eventualmente dell’SSD) ed eventualmente di un unità ottica. Questo lo colloca nella stessa fascia di prezzo dei portatili entry level o nettop, seppur offrendo migliori prestazioni globali e temperature di esercizio e consumi inferiori.

Ci sentiamo di consigliare vivamente questo prodotto a coloro che ricercano un “desktop replacement” che non sia necessariamente un laptop o nettop, ma che gli permetta anche di funzionare come HTPC e sistema multimediale senza sforzo alcuno, consumando decisamente poco e soprattutto in totale silenzio.

Pro:

• Design curato e raffinato;
• Ottimo layout interno;
• Qualità costruttiva eccellente;
• Buona disponibilità di connessioni;
• Dotazione driver completa;
• Buone prestazioni complessive;
• Consumi contenuti;
• Ridotte dimensioni;
• Soluzione grafica discreta AMD Radeon HD7410M con 512MB di memoria dedicata;
• Ottimo sistema di dissipazione proprietario fanless per un totale silenzio durante l’utilizzo;
• Piedistallo in metallo per installazione verticale del Mini-PC;
• Libertà di scelta dell’unità di memorizzazione interna, della memoria RAM, dell’unità ottica e del sistema operativo.

Contro:

• Supporto VESA acquistabile solo a parte.

Si ringrazia per il sample fornitoci.

Gianluca Cecca – delly – Admin di HW Legend
