Negli ultimi mesi abbiamo assistito ad un’enorme crescita del mercato dei dissipatori a liquido all-in-one per le CPU, con prodotti sempre più performanti e con un costo sempre più accessibile. Queste soluzioni rappresentano un primo passo per i consumatori che vogliono avvicinarsi al mondo del raffreddamento a liquido ma che non possiedono la necessaria esperienza per assemblarne uno. In questo settore Corsair, una delle aziende leader nella produzione di componenti e accessori per pc, propone diversi modelli appartenenti alla Hydro Series. Nella nostra recensione ci occuperemo del Corsair H100 Liquid CPU Cooler, analizzandone gli aspetti funzionali e le prestazioni. Non ci resta che augurarvi una buona lettura.

Corsair è un’azienda che a livello mondiale produce componenti innovativi ad alte prestazioni per il mercato dei giochi per PC. E’ specializzata nelle memorie ad altissime prestazioni, alimentatori ultra-efficienti e su altri componenti: i prodotti Corsair sono la scelta di overclockers, appassionati e videogiocatori in tutto il mondo.

Nata come Corsair Microsystems nel 1994, Corsair originariamente sviluppava moduli cache di livello 2 per gli OEM. Dopo che Intel ha incorporato la cache L2 all’interno del processore con il rilascio della sua famiglia di processori Pentium Pro, Corsair ha spostato la sua attenzione ai moduli DRAM, soprattutto nel mercato dei server.

Nel 2002, Corsair ha iniziato la produzione di moduli DRAM specificamente progettati per rivolgersi agli appassionati di overclock. A partire dalle memorie ad alte prestazioni, Corsair ha ampliato la propria gamma di pluripremiati prodotti includendo alimentatori ultra-efficienti, cabinet, innovativi dissipatori per CPU, velocissime unità a stato solido, e altri componenti chiave del sistema.

Corsair ha sviluppato una infrastruttura globale con operazioni di marketing estese e rapporti con un gran numero di canali di distribuzione. I prodotti Corsair sono venduti ai clienti finali in oltre sessanta paesi del mondo attraverso i principali distributori e rivenditori.

Maggiori informazioni sul sito Corsair.

{jospagebreak_scroll title=Confezione e Bundle&heading=Introduzione:}

Corsair H100 Liquid CPU Cooler: Confezione e Bundle

Il Corsair H100 Liquid CPU Cooler è contenuto in una scatola di cartone molto resistente, dal colore predominante nero spezzato da tratti colorati in bianco e blu, con una grafica elegante ed accattivante che sicuramente non passerà inosservata sugli scaffali dei negozi.

Sulla zona anteriore è presente il logo aziendale Corsair, l’indicazione di appartenenza alla Hydro Series, una foto del gruppo waterblock/pompa ed una del kit completo, la lista della compatibilità con i vari socket CPU ed anche se non riportato sono già inclusi i supporti per il socket 2011, la nomenclatura del modello e la tipologia di appartenenza del cooler.

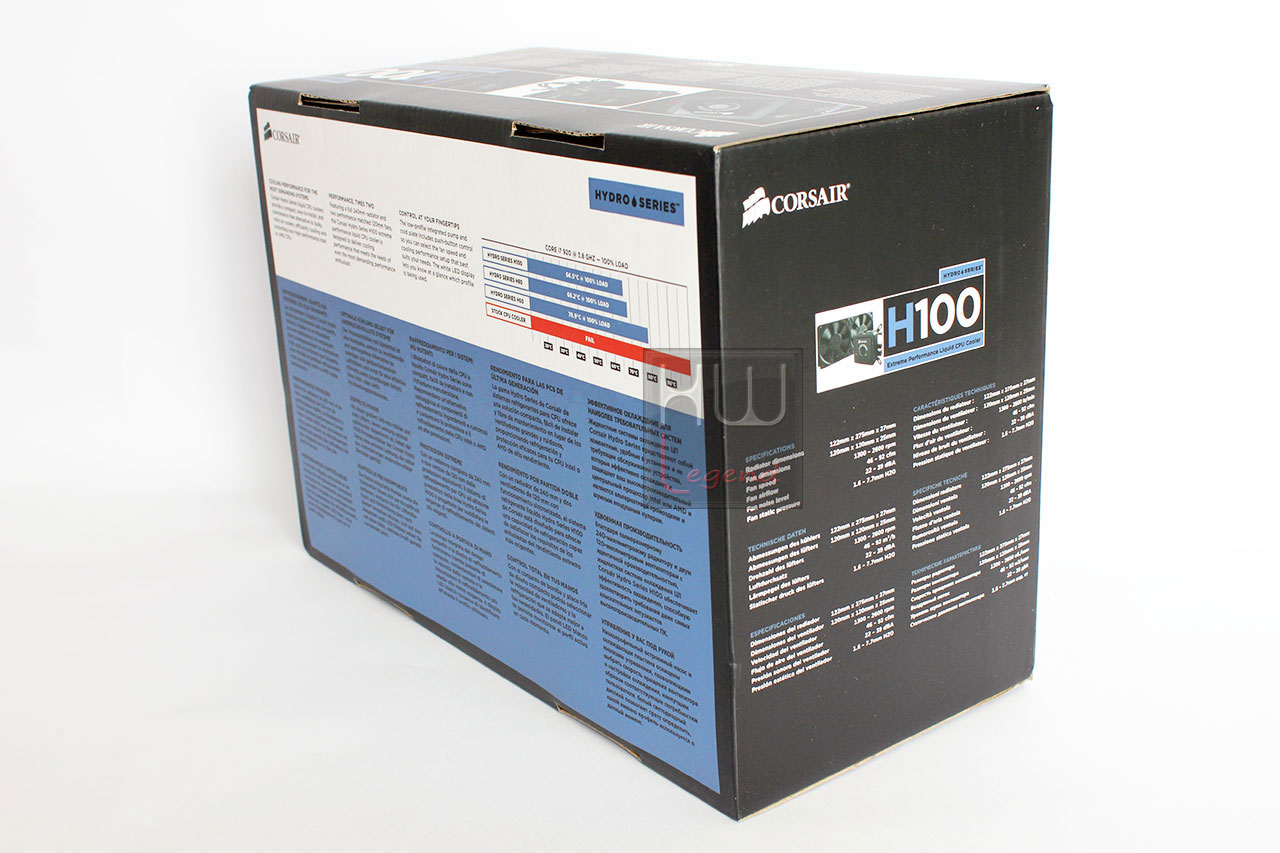

Sul lato posteriore, oltre al logo Corsair ed alla serie di appartenenza, sono riportati un grafico delle prestazioni secondo quanto dichiarato dal produttore ed una descrizione sintetica delle caratteristiche del kit in tutte le lingue dei paesi dove il prodotto viene esportato.

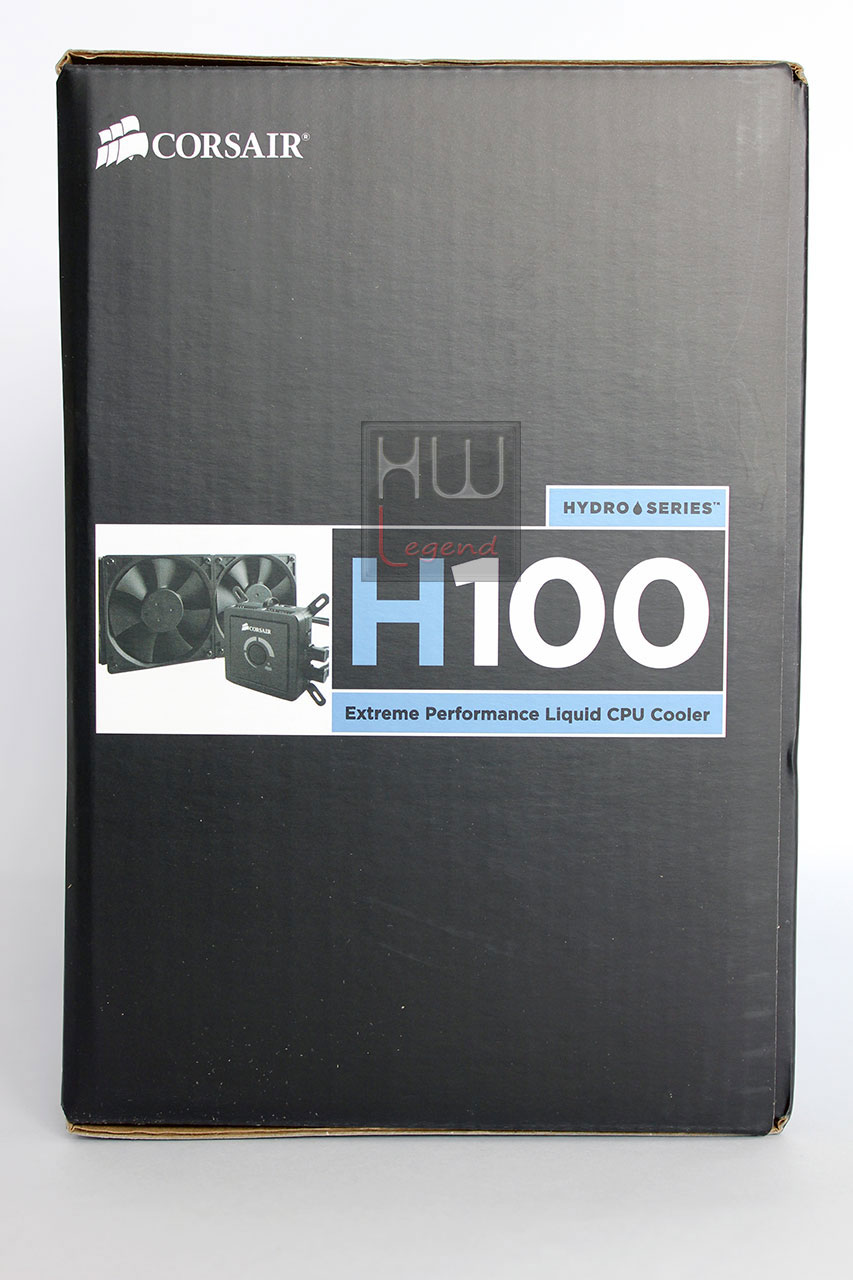

Nelle due zone laterali sui lati corti sono riportati rispettivamente una foto con la nomenclatura del modello e dall’altro l’elenco completo delle principali caratteristiche tecniche in varie lingue.

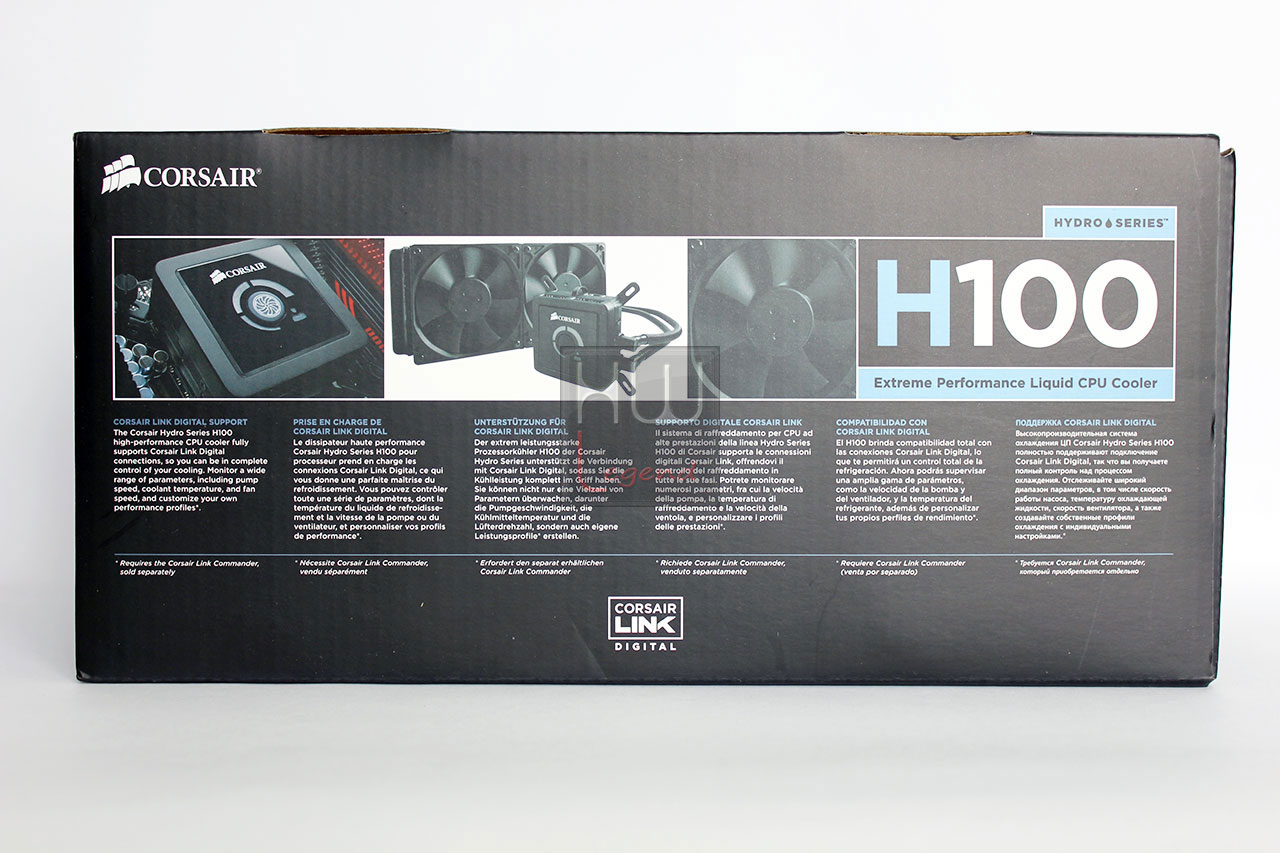

Nei laterali lunghi sono riportate delle foto del kit, di alcuni particolari ed una descrizione sintetica delle caratteristiche del kit H100. Sull’altro lato sono indicati il contenuto della confezione, i codici a barre identificativi del prodotto, le definizioni in termini di diritti da parte di Corsair e la dichiarazione di garanzia di ben cinque anni. Nel complesso la confezione riporta esaustivamente le informazioni necessarie affinchè un consumatore possa farsi un’idea ben precisa del prodotto contenuto.

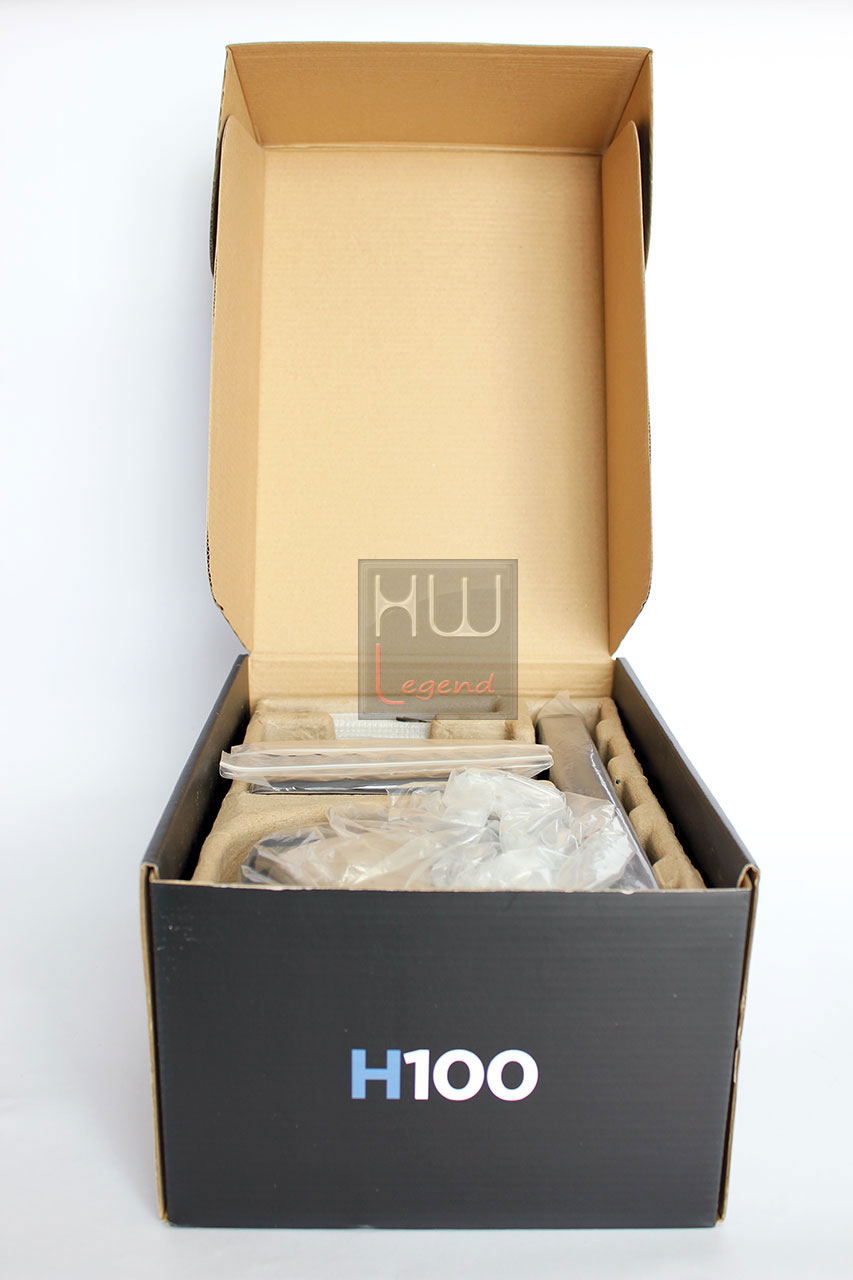

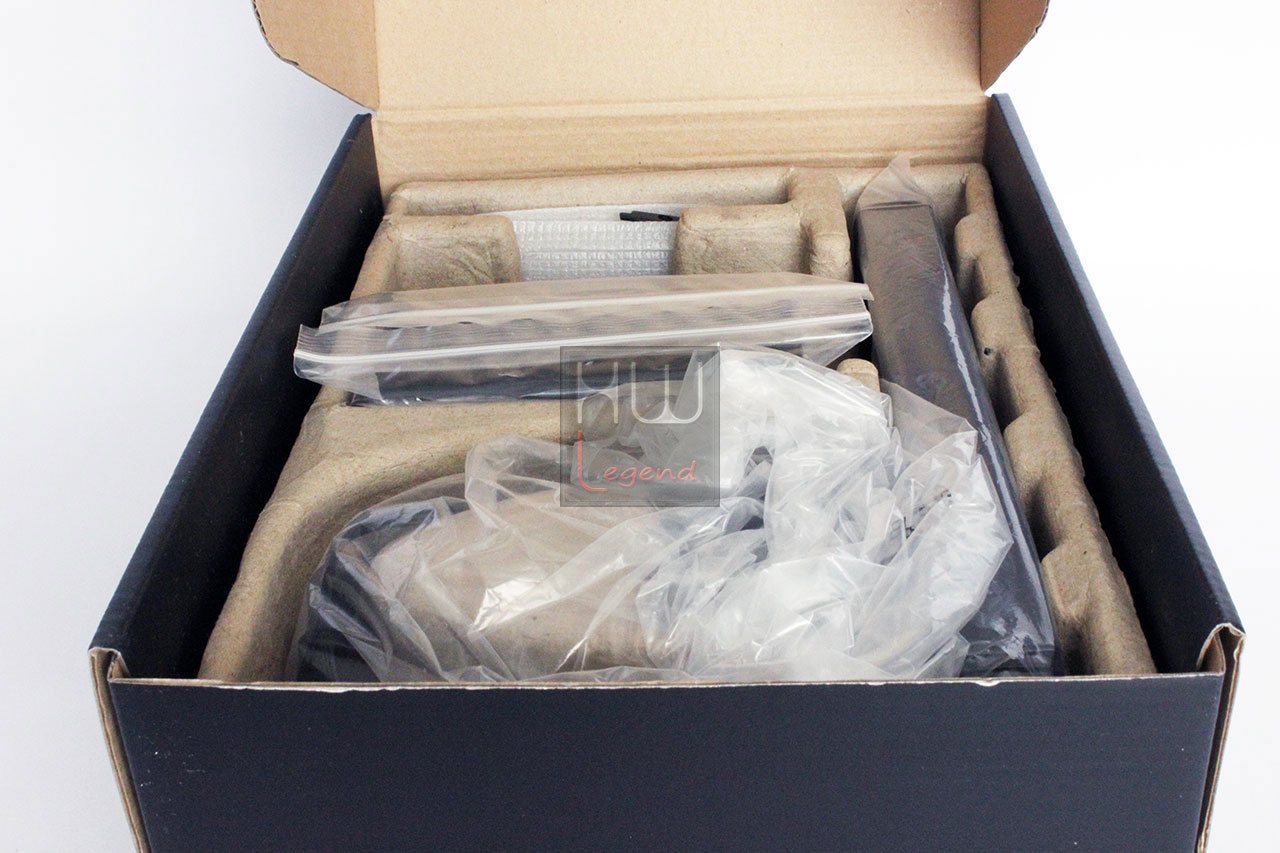

Dopo aver aperto la confezione troviamo immediatamente il manualetto rapido d’installazione ed una dichiarazione che ci invita a non rispedire il prodotto allo shop dove lo si è acquistato nel caso di guasto o malfunzionamenti ma di aprire una pratica RMA direttamente con Corsair. Scelta sicuramente dettata dalla complessità del kit che richiede necessariamente l’intervento della casa madre per eventuali riparazioni. Dopo aver rimosso un foglio di poliuretano espanso accediamo alla vaschetta di cartone pressato che contiene tutto il kit, accuratamente chiuso in buste di plastica.

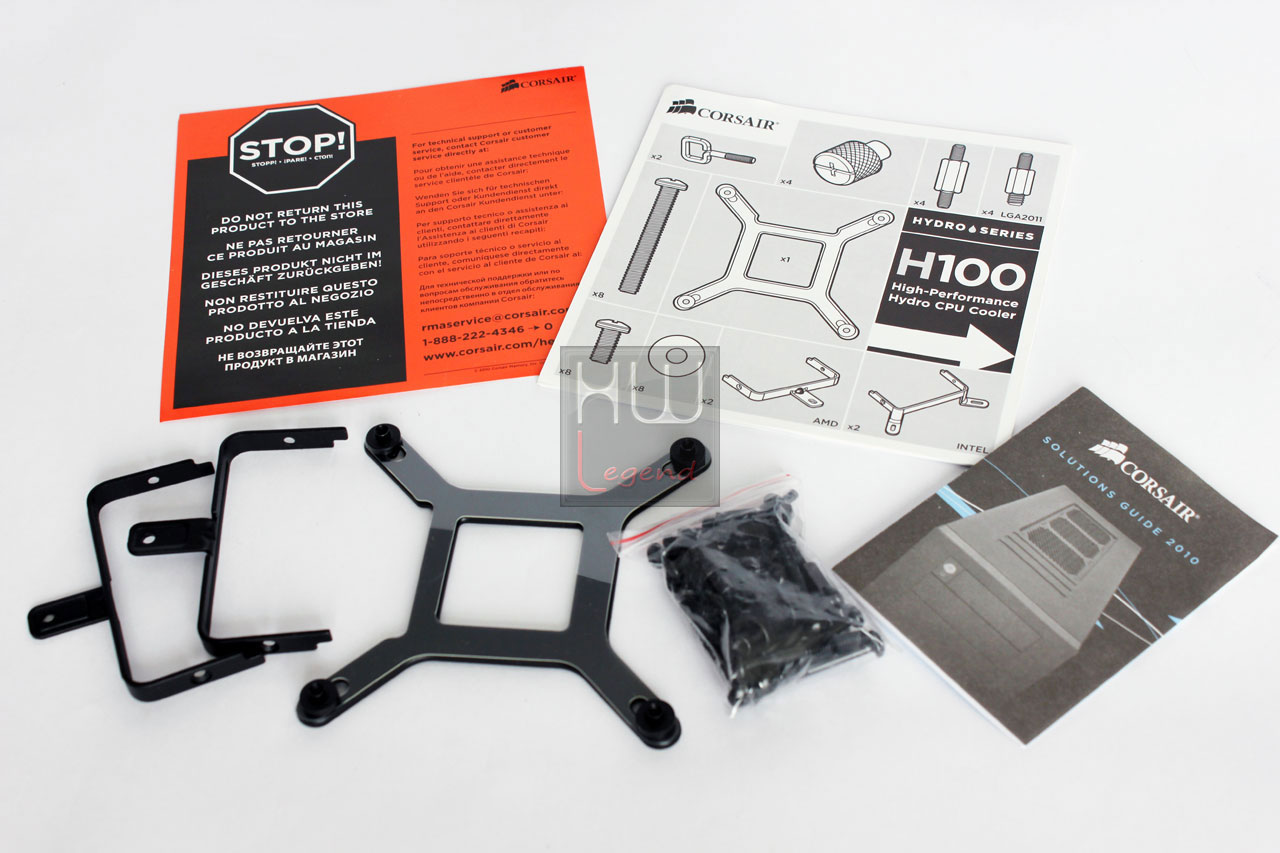

Il bundle fornito in dotazione è così composto:

• Set di staffe per socket AMD AM2/AM3;
• Backplate per installazione in sistemi Intel;
• Set di viti per il fissaggio del backplate e del gruppo waterblock/pompa;
• Avviso di restituzione in caso di guasti direttamente a Corsair con istruzioni per la RMA;
• Manuale di installazione rapida del kit;
• Libricino/catalogo dei principali prodotti Corsair.

La pagina ufficiale del Corsair H100 Liquid CPU Cooler è disponibile sul sito del produttore.

Ora diamo uno sguardo alle principali caratteristiche tecniche.

{jospagebreak_scroll title=Primo contatto – Caratteristiche Tecniche:}

Corsair H100 Liquid CPU Cooler: Primo contatto – Caratteristiche Tecniche

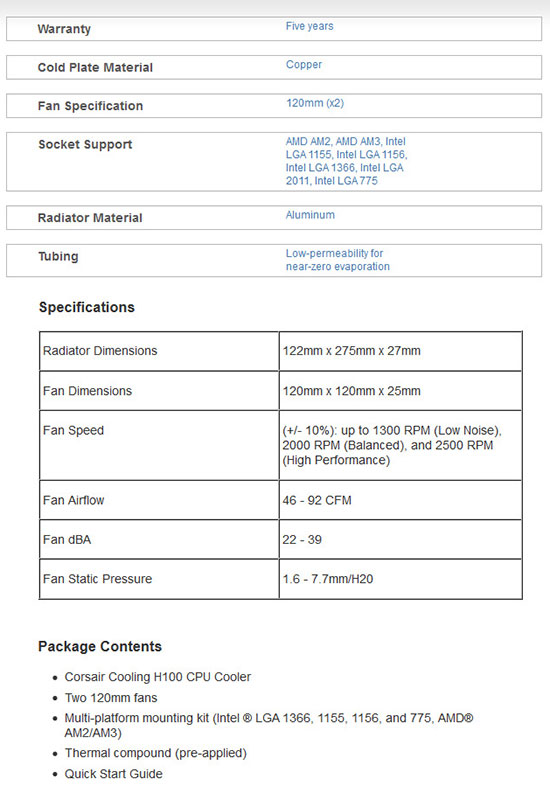

Riportiamo di seguito le caratteristiche tecniche del kit Corsair H100 Liquid CPU Cooler così come riportate nel sito web del produttore:

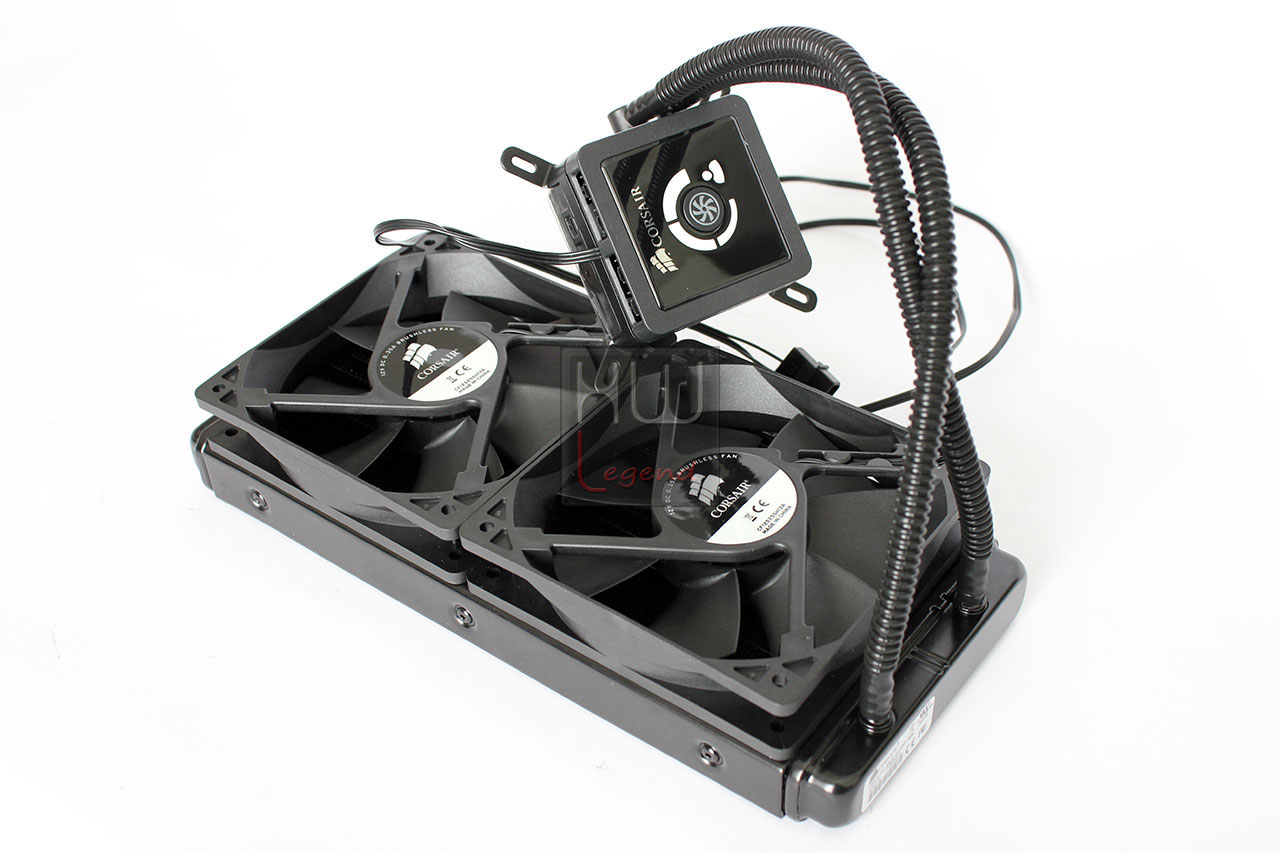

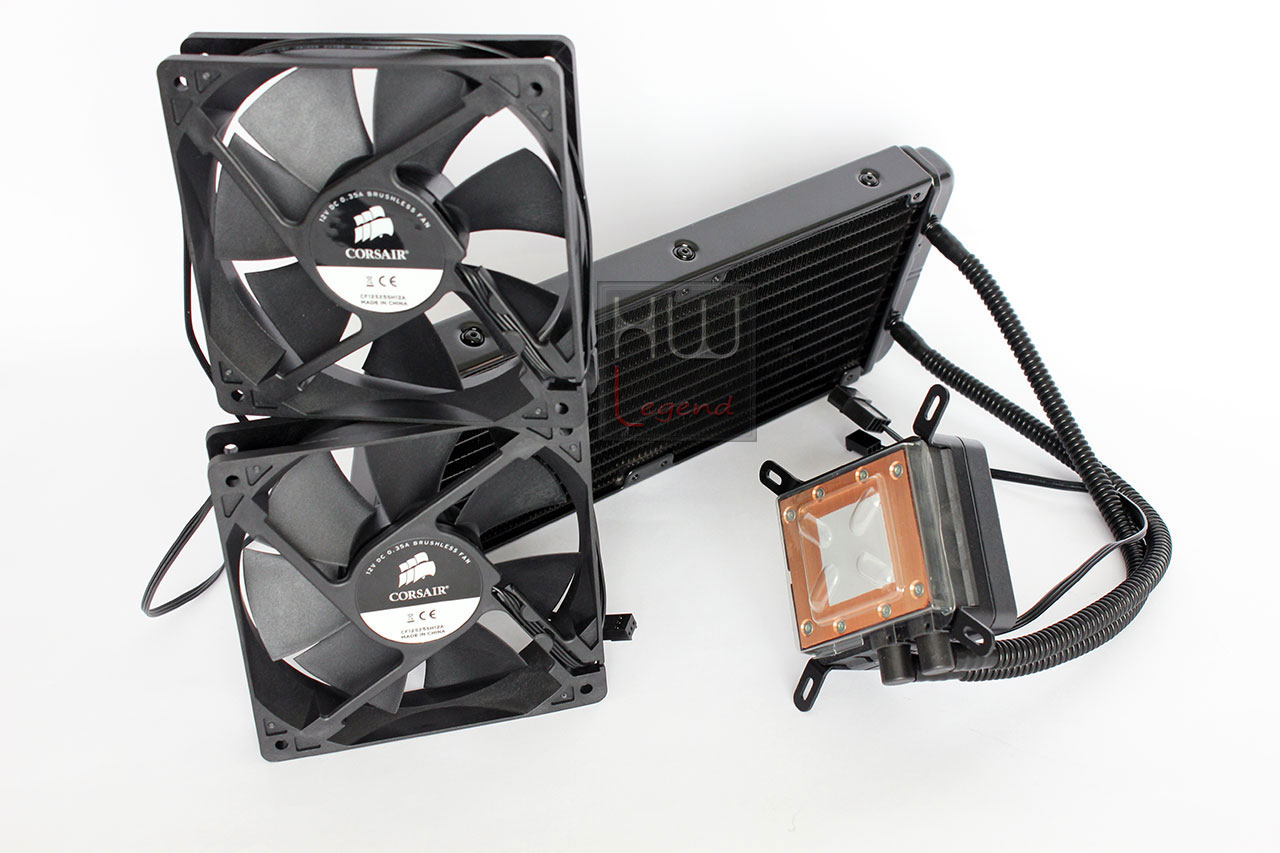

Il sistema di raffreddamento è completamente assemblato in fabbrica, non occorre montare nulla per ciò che concerne l’insieme waterblock/tubi/radiatore. Il liquido è precaricato in orgine e tutto il kit è sigillato, a garanzia della tenuta dell’impianto e dell’assoluta mancanza di manutenzione. Le due ventole fornite in dotazione sono da 120 mm con una buona portata d’aria.

E’ ora il momento di dare uno sguardo ai particolari.

{jospagebreak_scroll title=Radiatore e Ventole:}

Corsair H100 Liquid CPU Cooler: Radiatore e Ventole

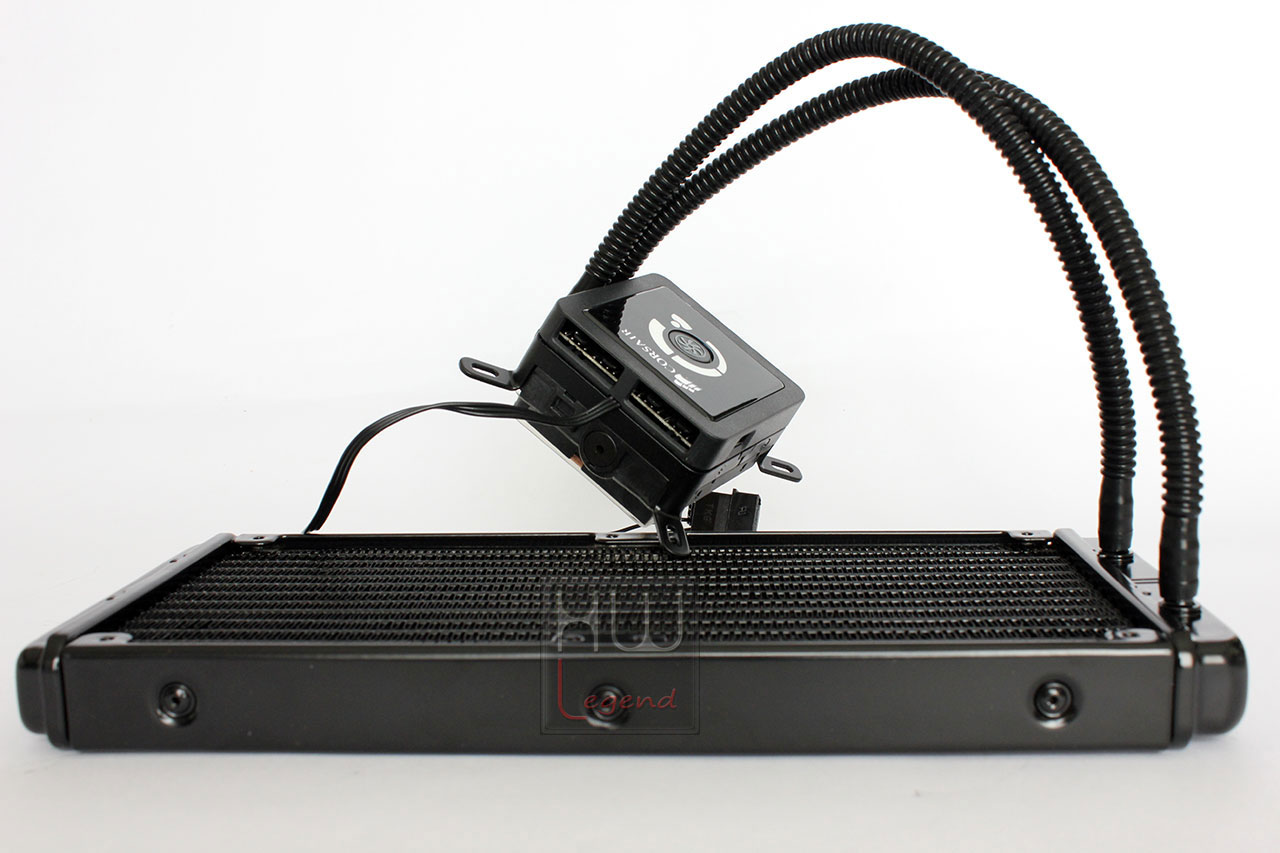

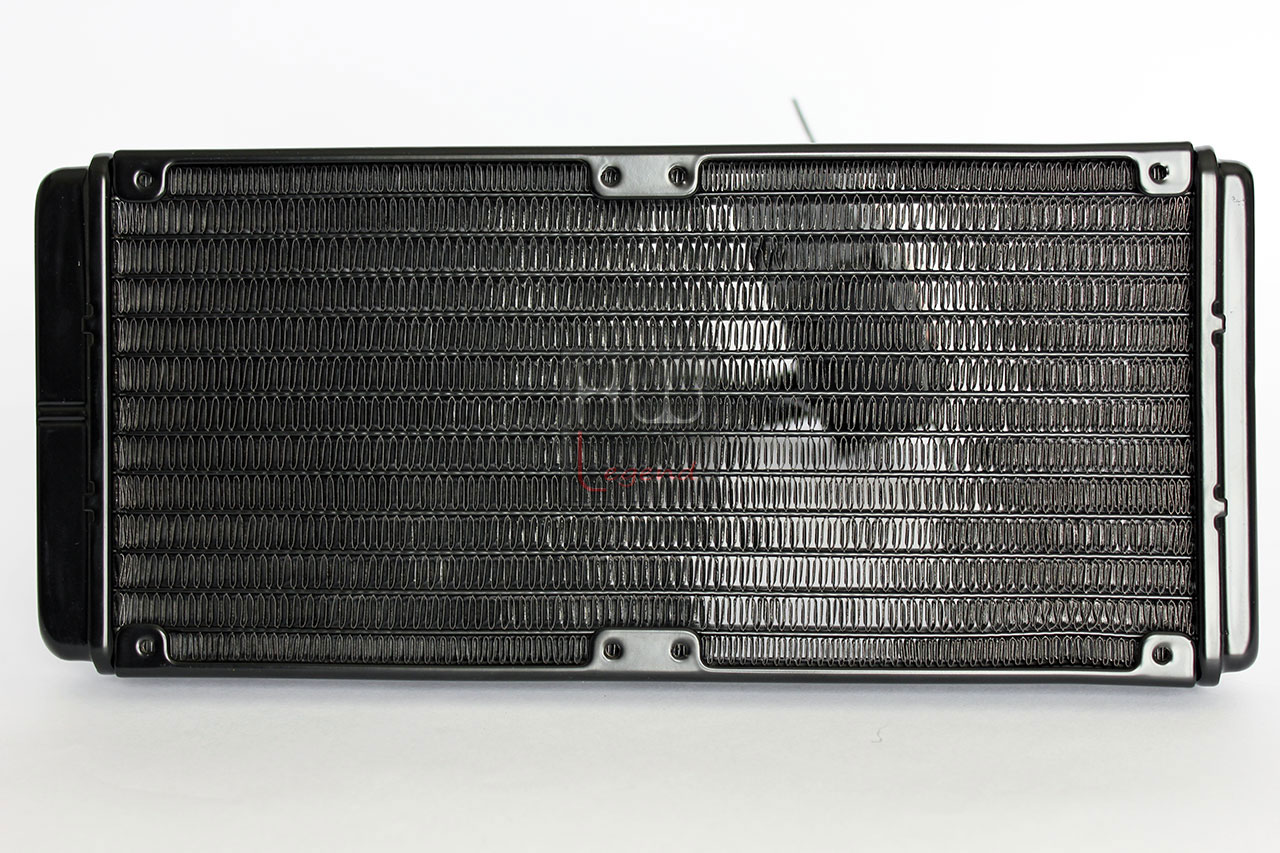

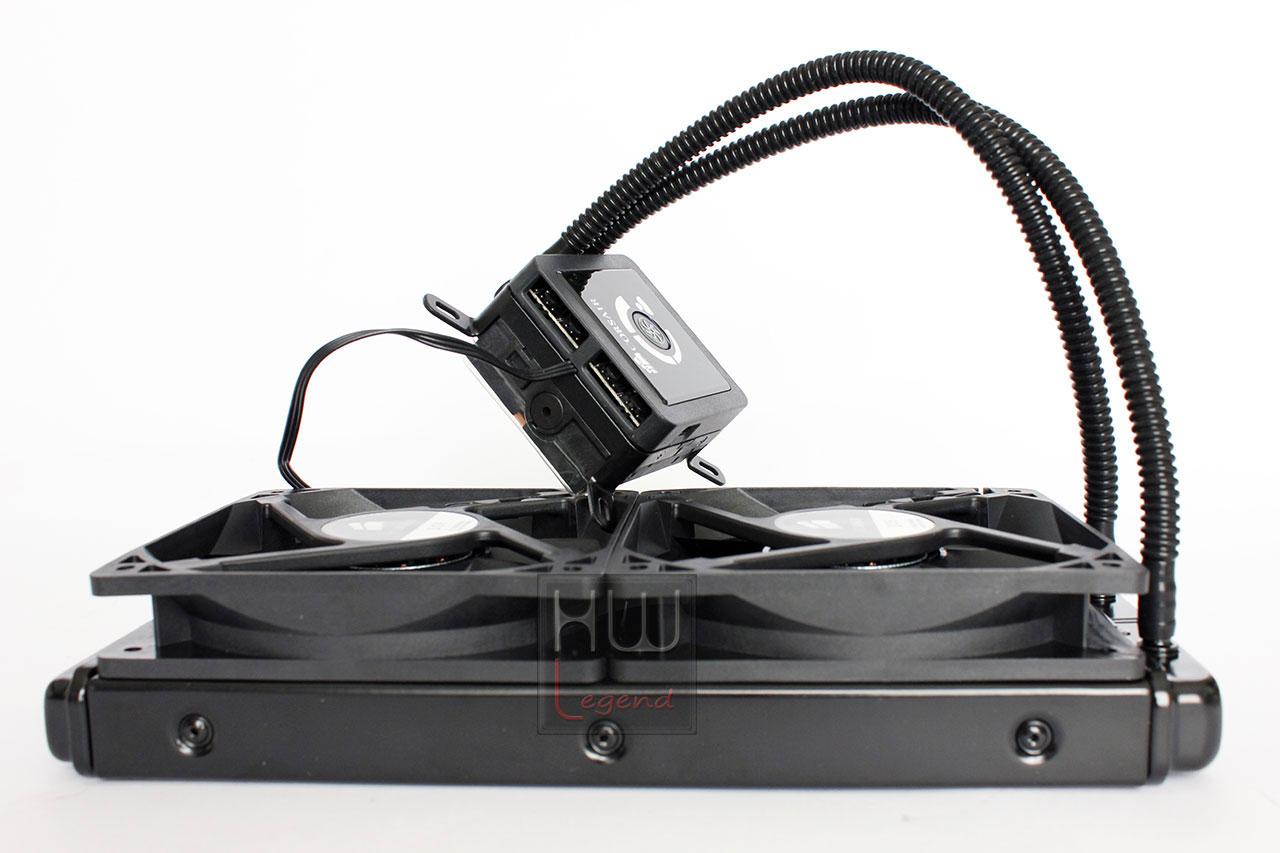

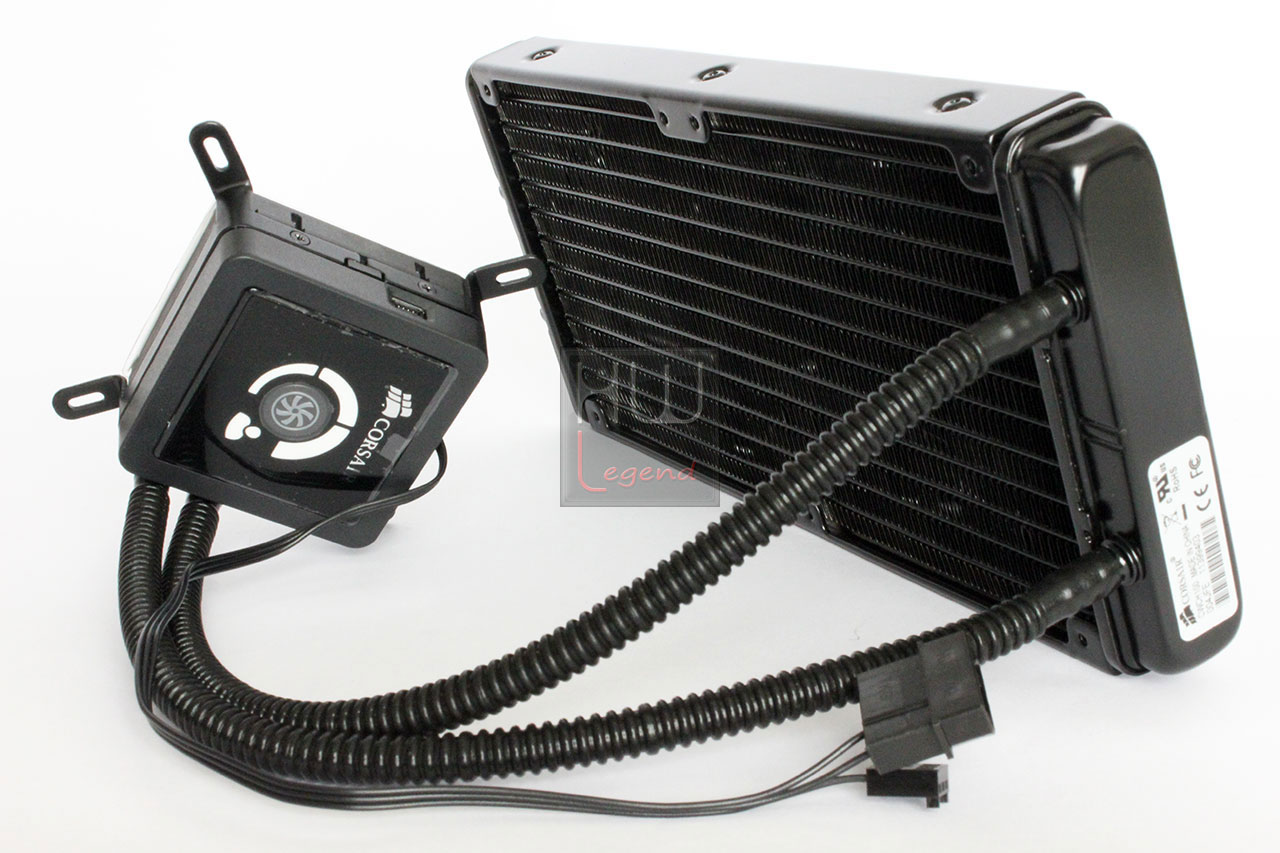

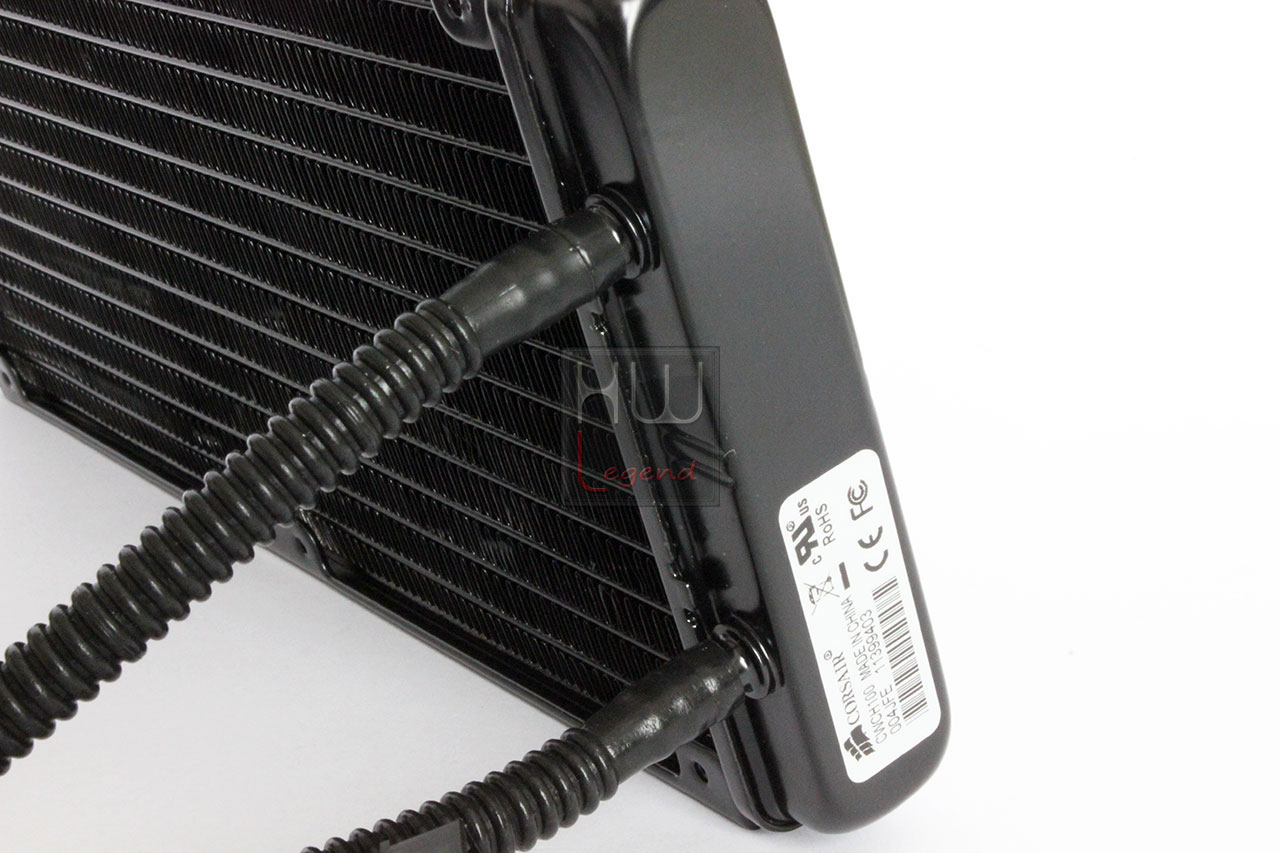

Iniziamo il nostro itinerario nell’esplorazione dei particolari dando un’occhiata ravvicinata ai componenti del sistema Corsair H100 Liquid CPU Cooler, iniziando dal radiatore. Questo componente è ad alto FPI (numero di alette per pollice) volto ad assicurare un maggiore ed efficiente scambio termico. Radiatori con alto FPI hanno bisogno di ventole che siano capaci di generare una buona pressione per garantire che il flusso d’aria sia in grado di attraversare il radiatore e smaltire il calore. Il radiatore ha uno spessore di 27mm che diventano 52mm con le ventole installate. L’aspetto più importante è la sua dimensione in larghezza ed altezza di rispettivamente 122mm x 275mm. Queste dimensioni non sono da sottovalutare per determinare la compatibilità dell’unità con il case a cui sarà destinato. Le tubazioni hanno una lunghezza di circa 30 cm, più che sufficienti per muoversi in maniera agevole durante l’installazione e per posizionare il kit all’interno del case.

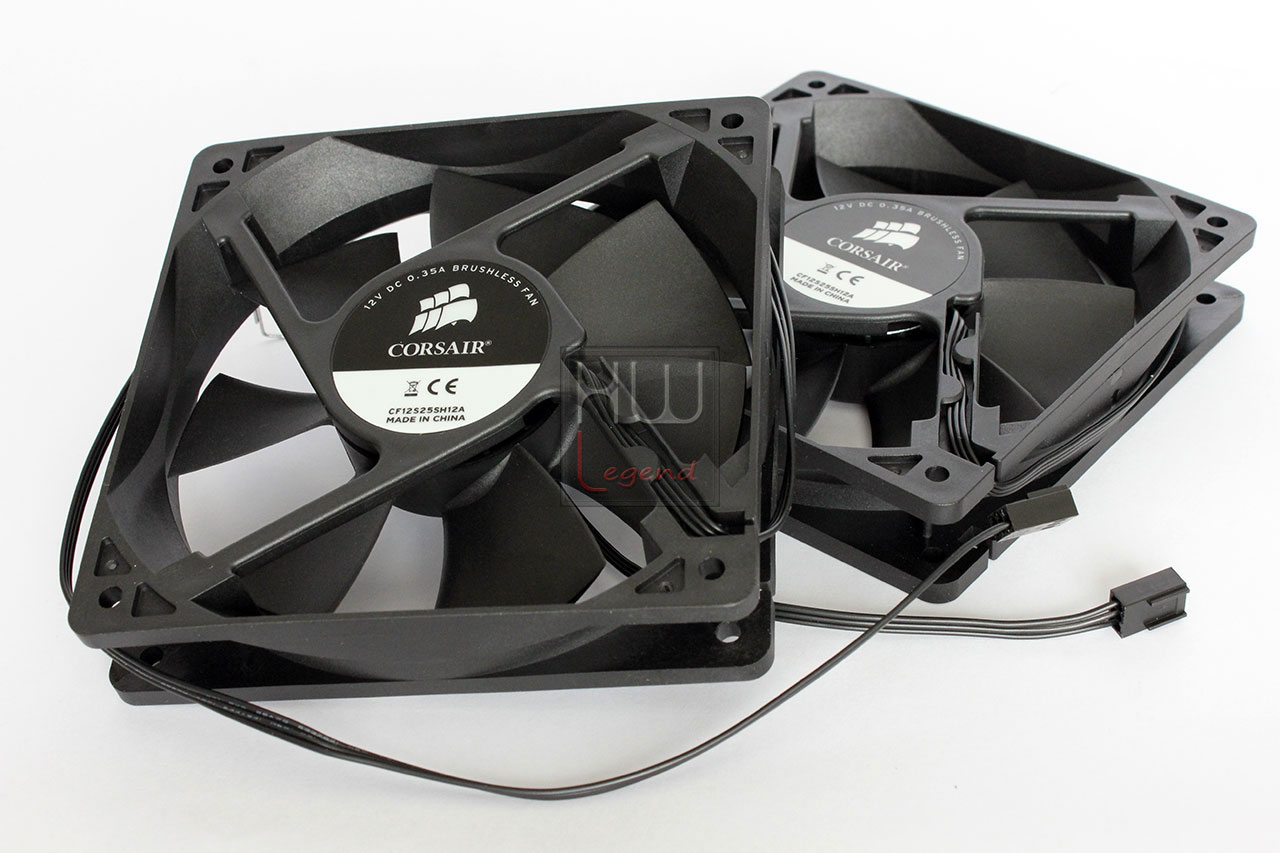

Le ventole sono delle Corsair CF12S25SH12A da 120×120 mm che a seconda del profilo settato sul waterblock variano il proprio regime di rotazione in un range compreso tra 1300 e 2500 RPM, con un flusso da 46 a 92 CFM ed una rumorosità da 22 a 39 dBA. Nell’utilizzo abbiamo riscontrato che anche in modalità High Performance, ovvero con le ventole al loro max regime, la rumorosità resta abbastanza contenuta.

Continuiamo la nostra anlisi con il gruppo waterblock/pompa.

{jospagebreak_scroll title=Gruppo Waterblock e Pompa:}

Corsair H100 Liquid CPU Cooler: Gruppo Waterblock e Pompa

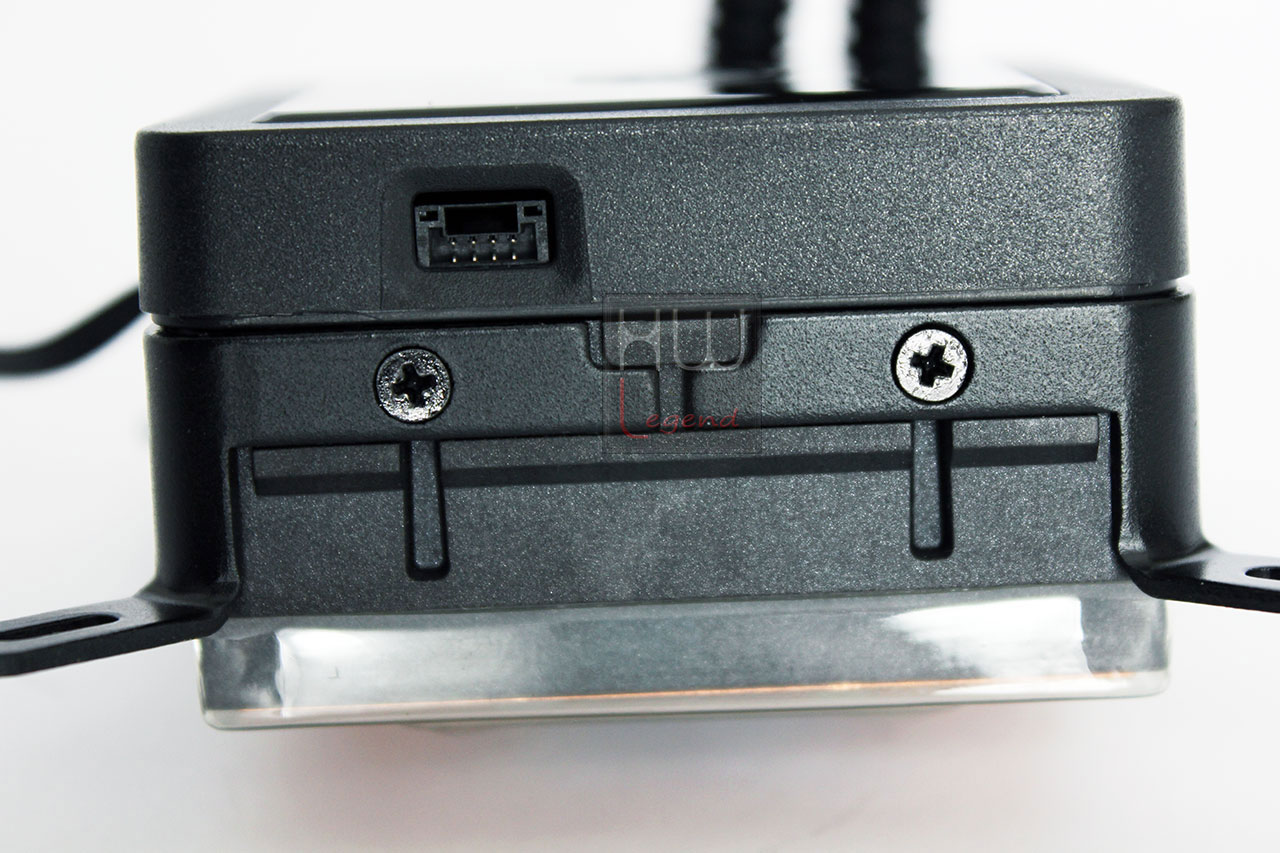

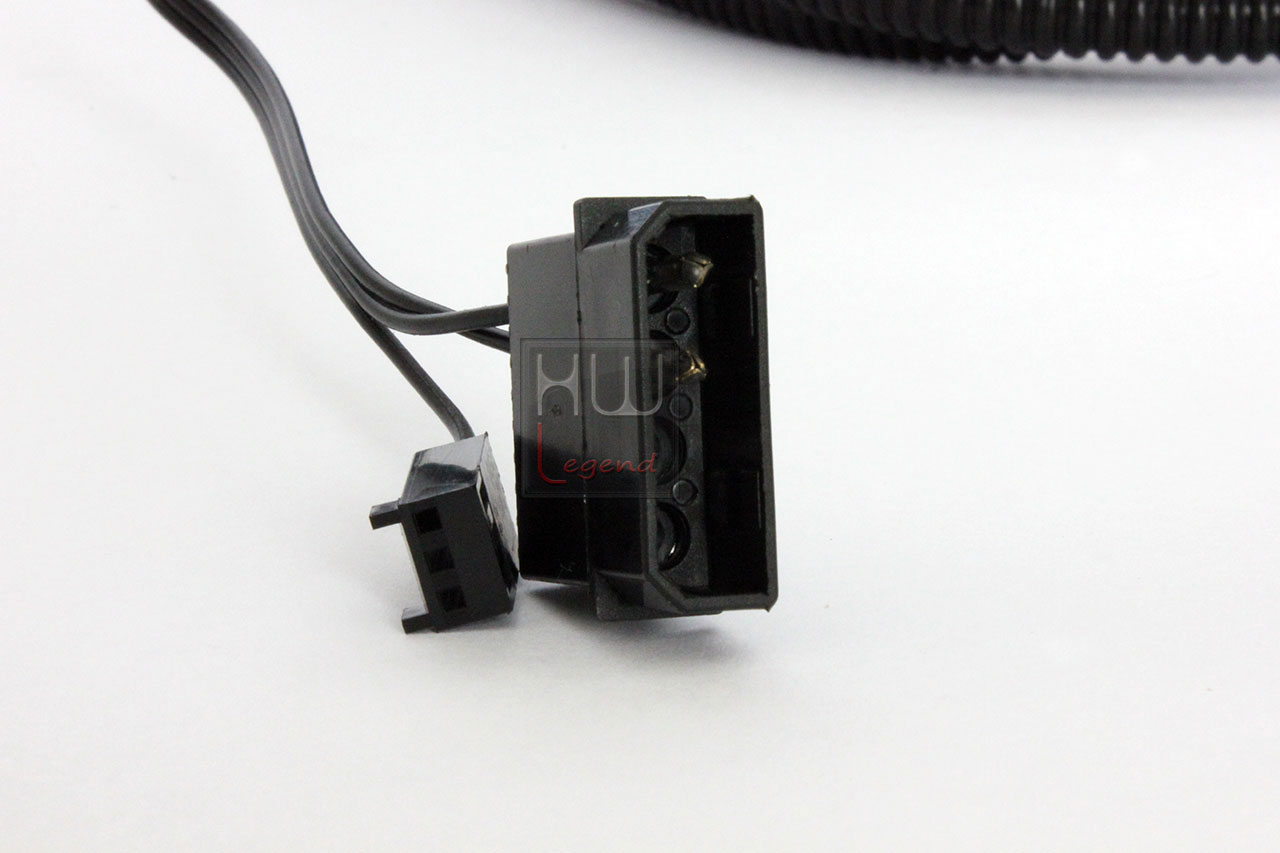

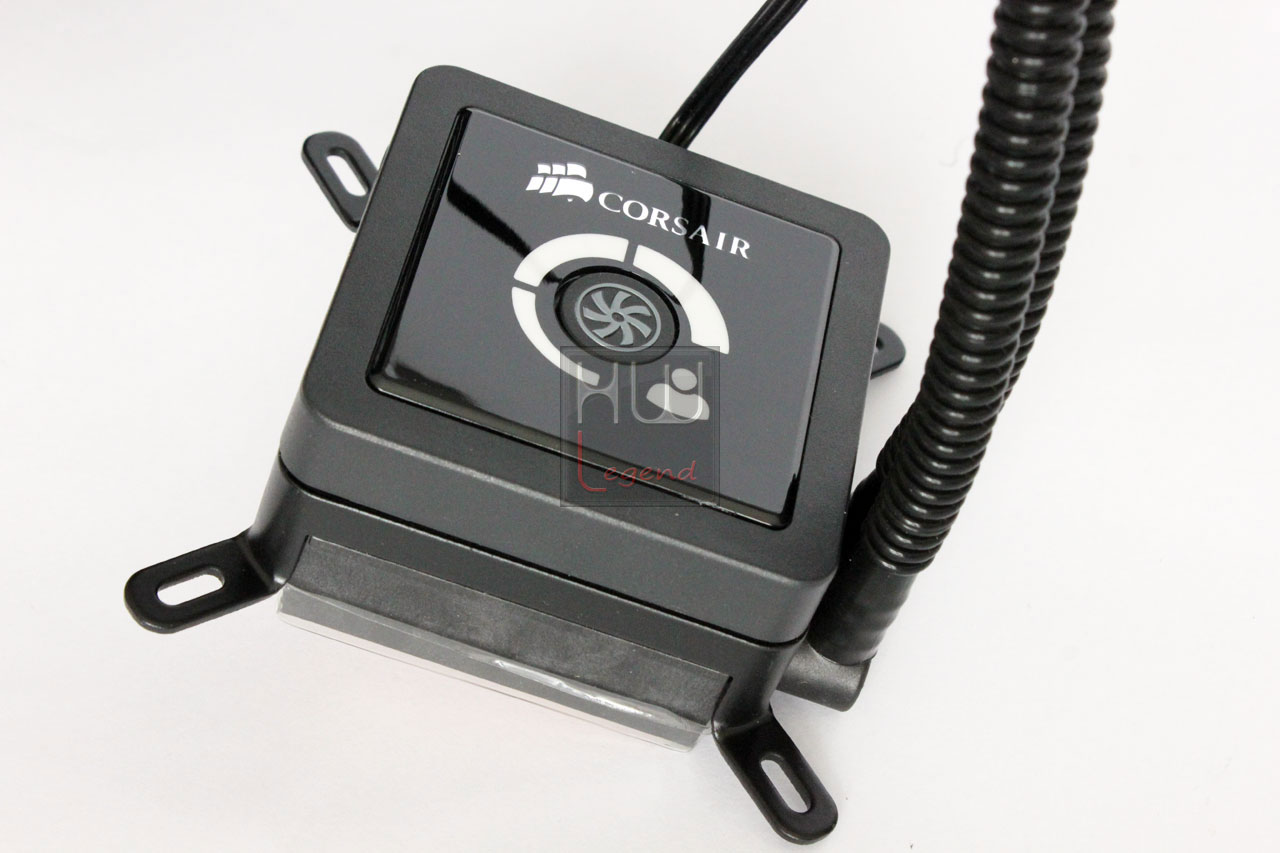

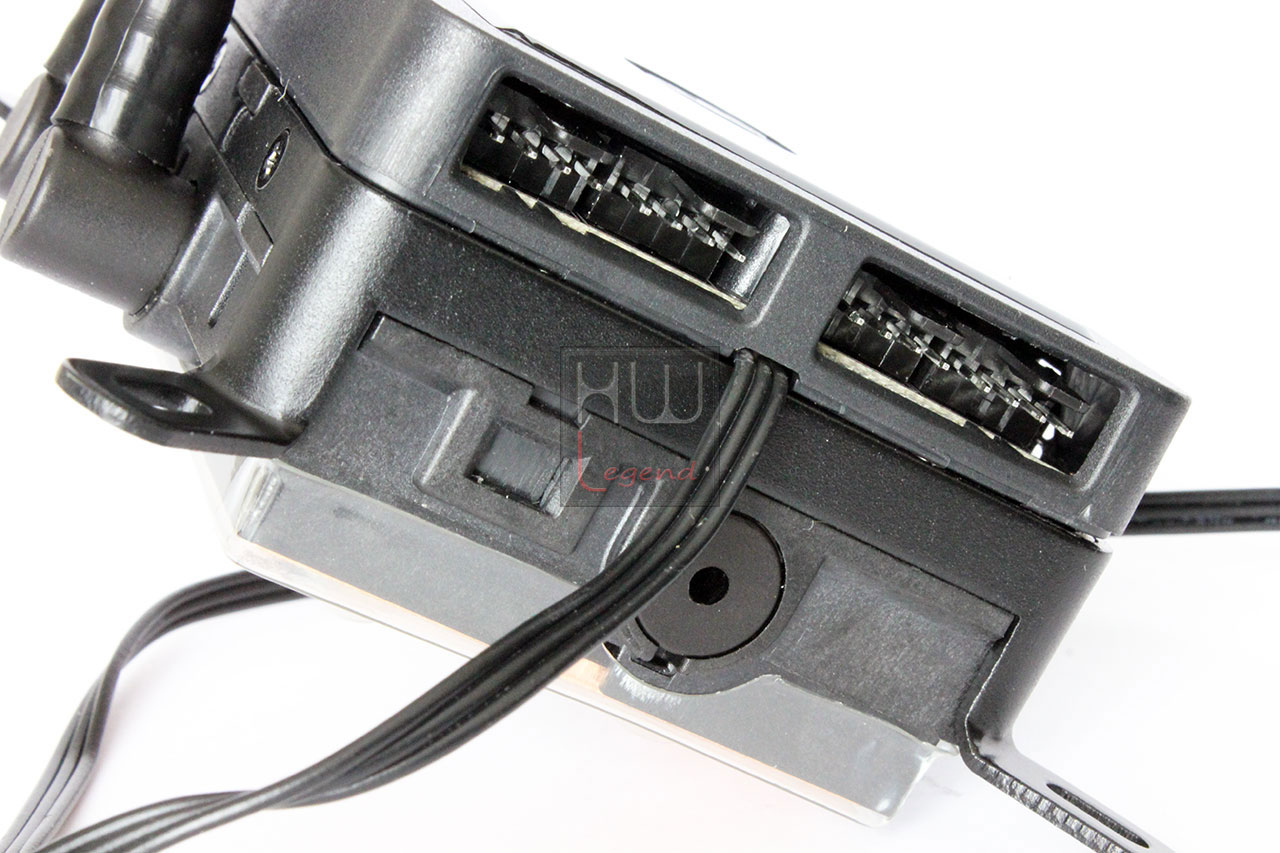

Il cuore pulsante del Corsair H100 Liquid CPU Cooler è il gruppo waterblock/pompa dove è contenuta l’elettronica di gestione della pompa e delle ventole. Infatti nei lati troviamo i connettori per collegare fino a quattro ventole di tipo PWM (due in dotazione) ed un connettore proprietario per l’unità di controllo esterna opzionale Corsair Link Cooling Kit che ci permetterà di intervenire sul controllo delle ventole in maniera indipendente e ci fornirà un monitoraggio completo del sistema, come ad esempio la temperatura del liquido, velocità di rotazione delle ventole e della pompa, etc.

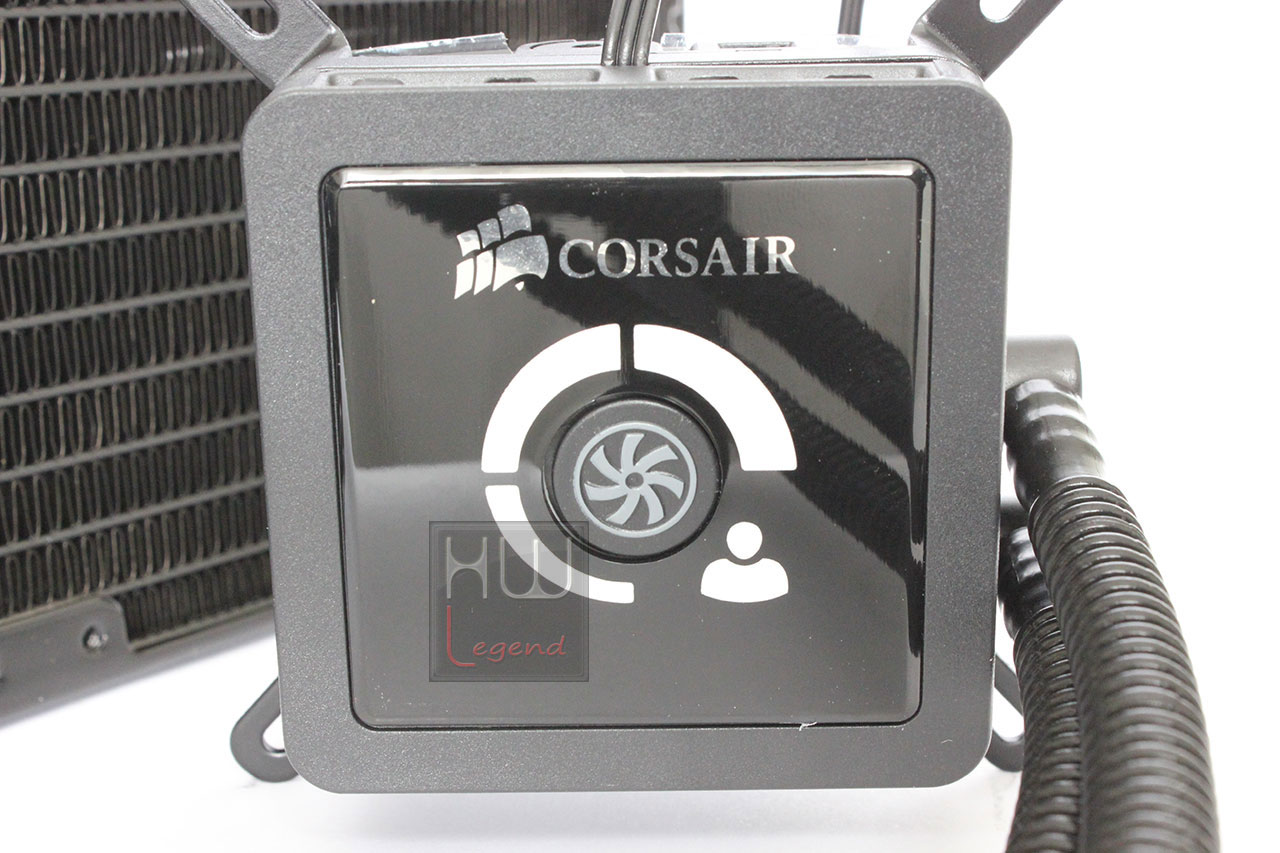

Il pulsante al centro ci permetterà di settare il sistema su tre differenti livelli:

• Low Noise : Profilo per il contenimento del rumore, ventole settate al regime minimo;
• Balanced : Profilo bilanciato tra prestazioni e rumore prodotto;
• High Performance : Profilo per le massime prestazioni, ventole settate al regime max.

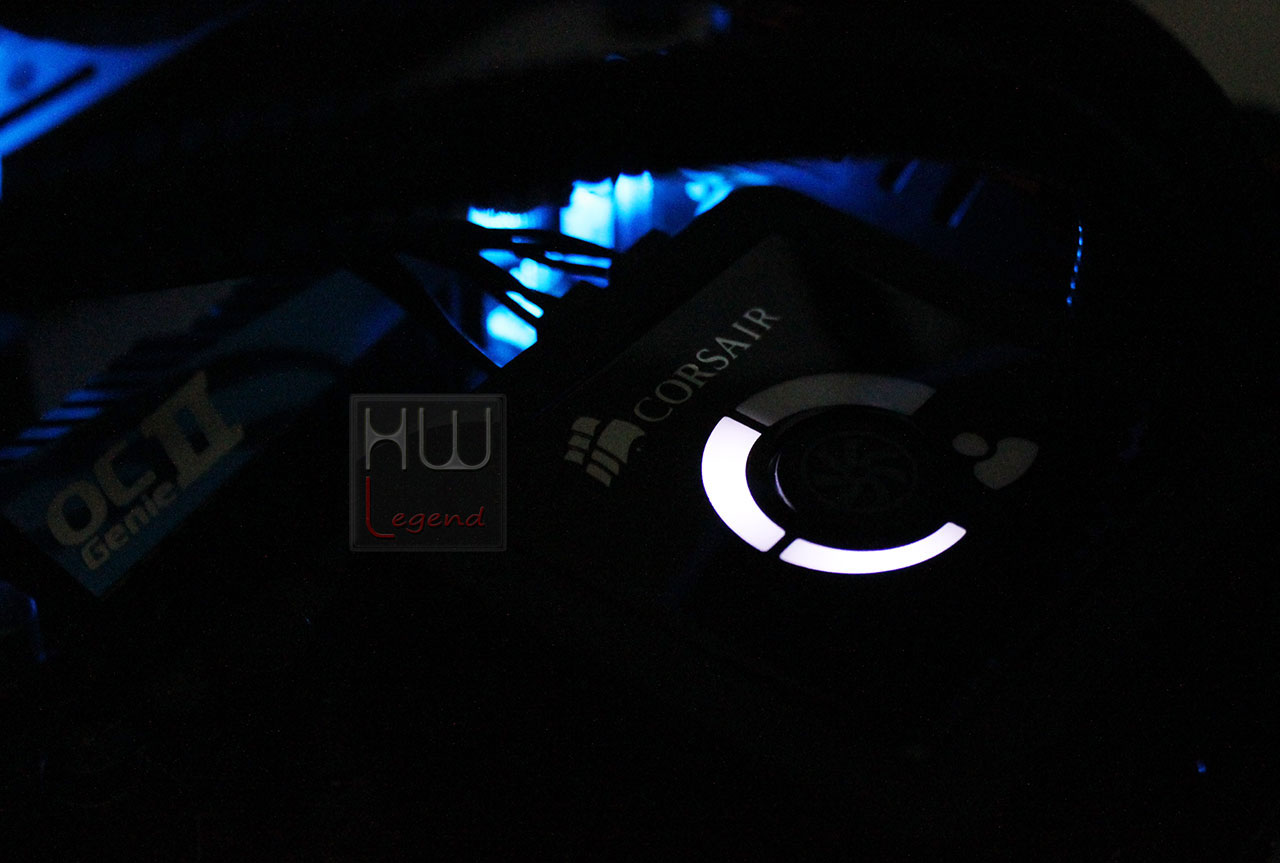

Il tipo di profilo impostato si evince da un sistema di retroilluminazione a led che su una scala ci mostra visivamente il profilo attivo.

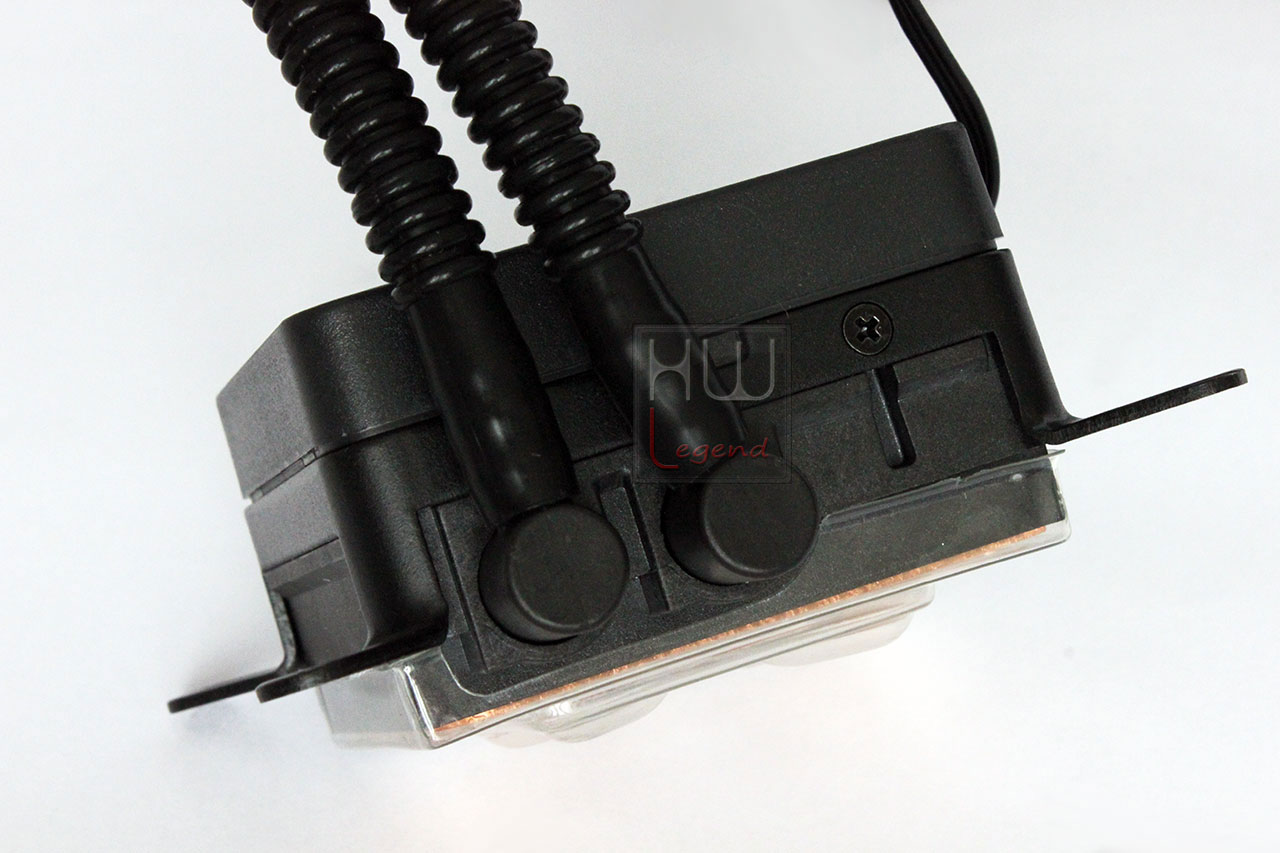

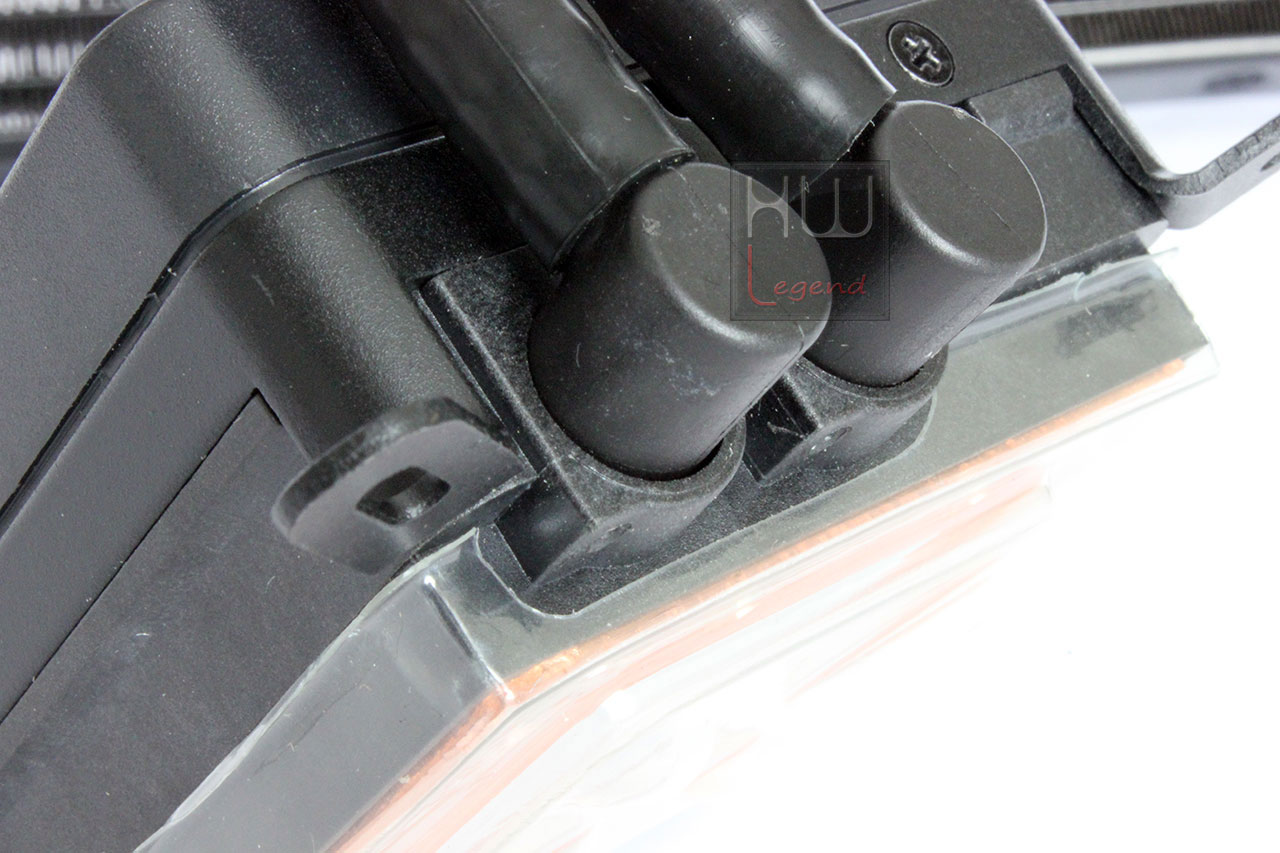

L’ingresso delle tubazioni è realizzato con ugelli in plastica ricoperti da una guaina in gomma. Otticamente il sistema utilizzato sembrerebbe fragile e delicato ma nel maneggiarlo durante le operazioni di montaggio ci siamo resi conto della sua resistenza e affidabilità.

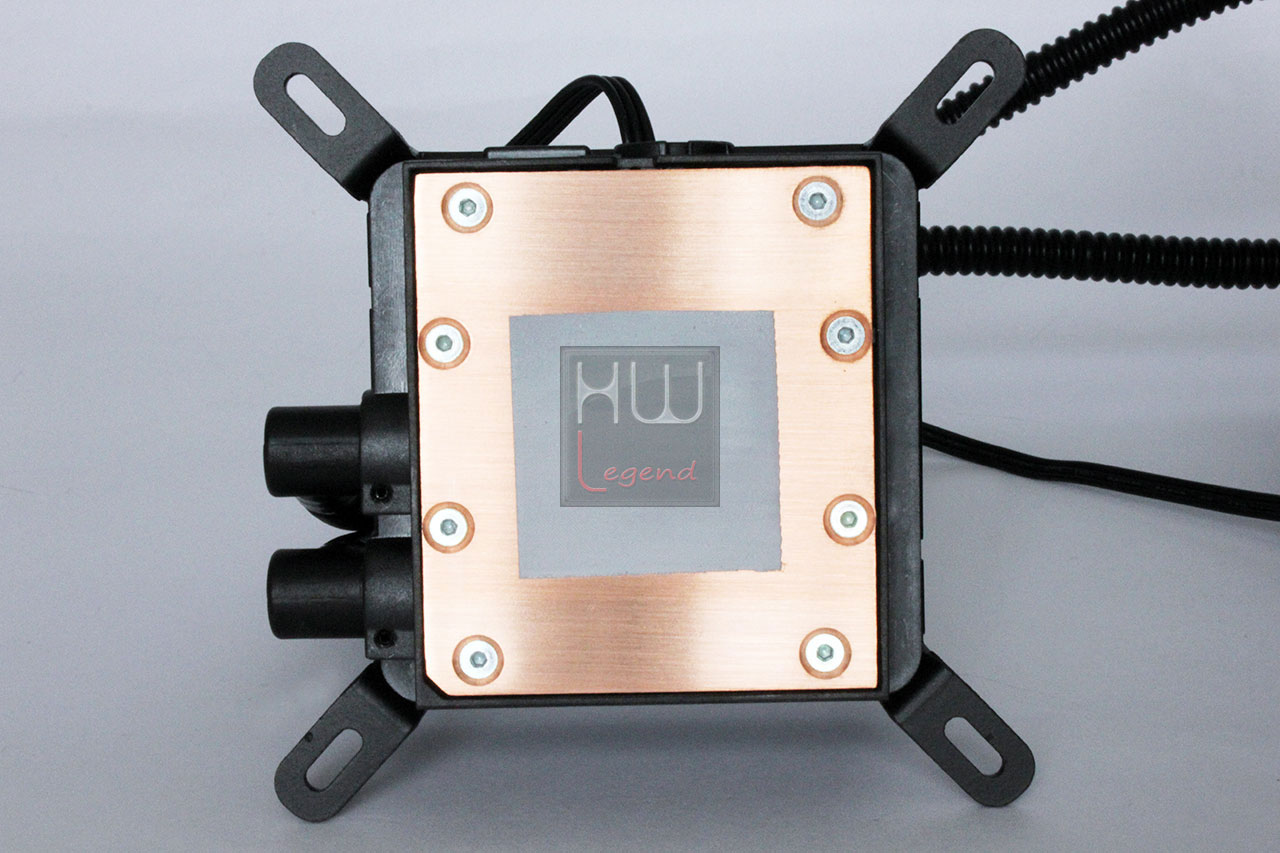

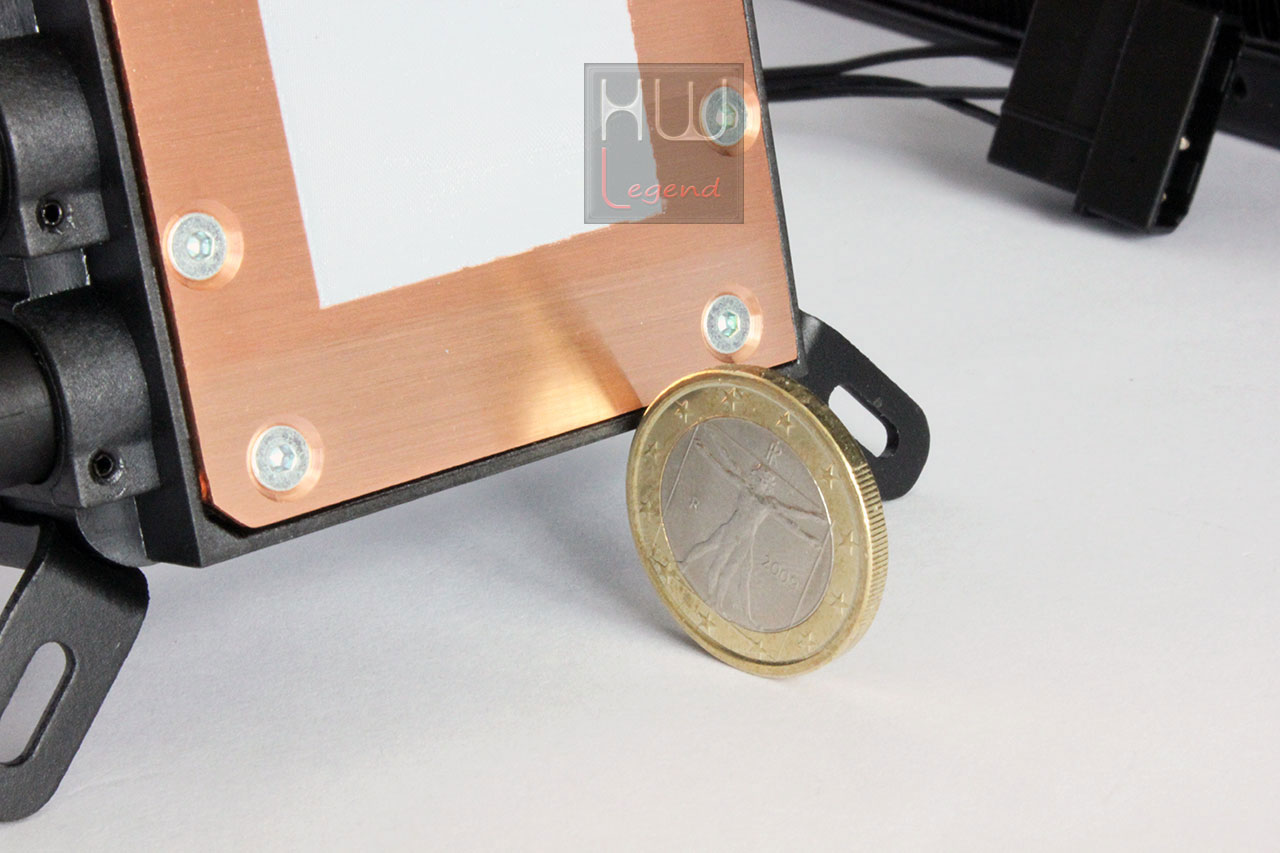

La piastra di contatto con la CPU è realizzata in rame ed è preapplicata della pasta termoconduttiva al centro. La superficie della piastra non è lappata a specchio ma risulta molto liscia nonostante siano visibili le linee di lavorazione. Le otto viti che la fissano al WB sono opportunamente incassate per evitare contatti con l’HIS del processore.

Vediamo ora di assemblare il nostro sistema.

{jospagebreak_scroll title=Assemblaggio del sistema nel PC:}

Corsair H100 Liquid CPU Cooler: Assemblaggio del sistema nel PC

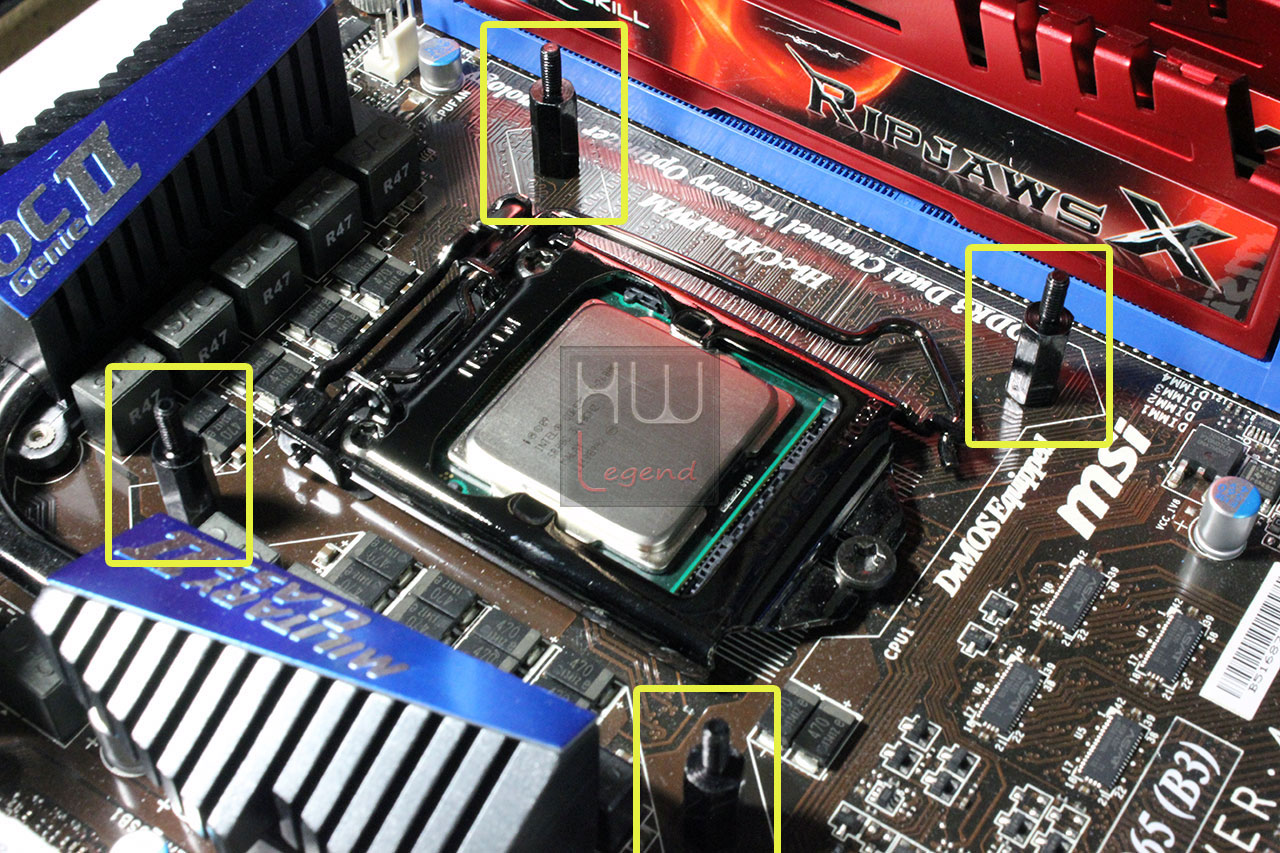

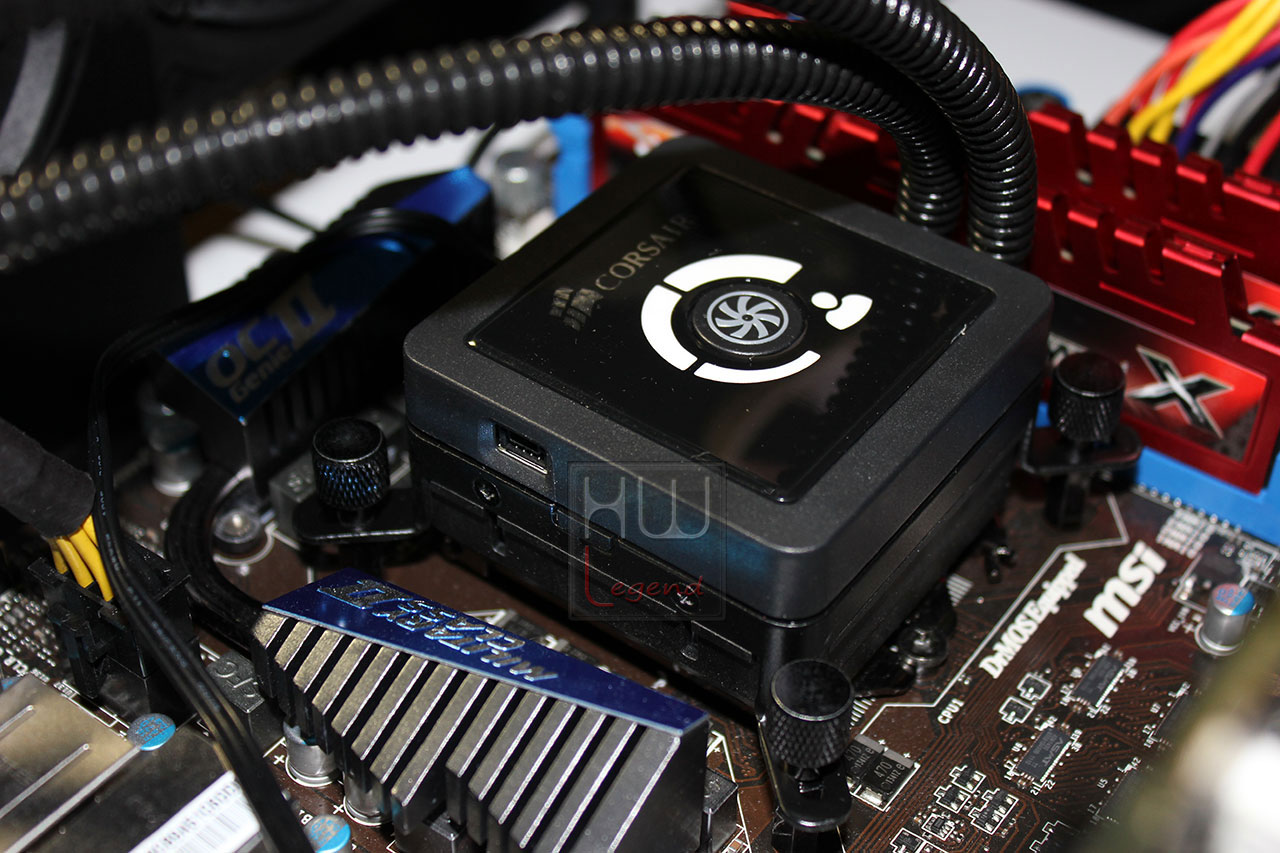

L’assemblaggio del sistema Corsair H100 Liquid CPU Cooler è quanto di più facile si possa immaginare. Basterà regolare sul backplate la posizione dei nottolini filettati in base al socket della nostra motherboard e accostarlo dal retro della mainboard, fissare le colonnine dalla parte anteriore che serviranno per bloccare il waterblock sulla CPU, inserire il WB e avvitare le viti di ritensione. Et voilà. Basterà connettere i cavi che escono dal WB, un molex 4 pin ed un 3 pin per ventole rispettivamente all’alimentatore e ad un connettore FAN sulla motherboard e siamo pronti ad utilizzare il sistema. Per ulteriore completezza inseriamo un video dimostrativo realizzato da Corsair stessa.

E’ giunto il momento di provare sul campo il sistema di cooling.

{jospagebreak_scroll title=Sistema di Prova e Metodologia di Test:}

Corsair H100 Liquid CPU Cooler: Sistema di Prova e Metodologia di Test

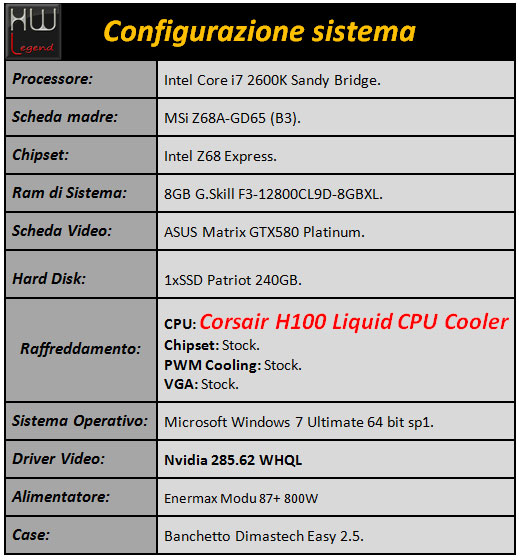

Per il sistema di prova ci siamo avvalsi di una scheda madre dotata di chipset Intel Z68 Express, di produzione MSi, in particolare è stato scelto il modello Z68A-GD65 (B3), processore I7 2600K da 3,4 GHz e 8GB di ram G.Skill DDR3 RipJawsX F3-12800CL9D. Ecco di seguito una tabella riepilogativa:

Tutti i test eseguiti sono stati ripetuti per ben tre volte, al fine di verificare la veridicità dei risultati. L’hardware è stato montato su di un banchetto di produzione DimasTech.

Trattandosi di un sistema Intel abbiamo prelevato dal bundle tutto l’occorrente per l’installazione. Il montaggio, come di consuetudine per questa tipologia di kit all-in-one è molto semplice ed agevole.

Le prove sono state condotte con l’obiettivo di analizzare le differenti performance tra il KÜHLER H2O 620, il KÜHLER H2O 920 e il Corsair H100 Liquid CPU Cooler oggetto di questa recensione in diverse configurazioni per il comparto ventole.

Per questo motivo ci siamo basati su due differenti livelli di overclock del processore, preventivamente testati, al fine di non incorrere in problemi causati dall’instabilità:

Livello 1: Processore in overclock alla frequenza di 4.0GHz, memorie impostate a 1600MHz con latenze pari a 9-9-9-24-1T, BCLK 100MHz, moltiplicatore CPU 40x.

Livello 2: Processore in overclock alla frequenza di 4.4GHz, memorie impostate a 1600MHz con latenze pari a 9-9-9-24-1T, BCLK 100MHz, moltiplicatore CPU 44x.

Queste le applicazioni interessate:

Stress e monitoraggio temperatura CPU:

• Prime95 V. 26.6 build 3 per sistemi operativi a 64bit;
• RealTemp V. 3.67;

Il test con il software Prime95 ha avuto la durata di 20 minuti per ogni sessione di prova. Nell’utilizzo del modello KÜHLER H2O 620 si è testata la configurazione standard ad una sola ventola e poi con l’impiego di una ventola aggiuntiva in push-pull. Il KÜHLER H2O 920 è stato testato nella sua configurazione standard con la scelta tra il profilo Custom (range di funzionamento tra 31° e 41°) e l’Extreme. Il Corsair H100 Liquid CPU Cooler è stato testato nei suoi tre differenti profili settabili, ovvero Low Noise, Balanced e High Performance. La pasta termica utilizzata è l’Arctic Cooling MX-4.

{jospagebreak_scroll title=Stress e Monitoraggio Temperatura CPU:}

Corsair H100 Liquid CPU Cooler: Stress e Monitoraggio Temperatura CPU

Prime 95:

Prime95 è diventato negli ultimi anni un software molto popolare tra gli appassionati di pc e overclocker perchè viene utilizzato come un software di test per la stabilità. Comprende un “Torture Test” progettato specificatamente per il test dei sottosistemi PC per gli errori, al fine di contribuire a garantire il corretto funzionamento di Prime95 su quel sistema. Questo è importante perché ogni iterazione del Lucas-Lehmer dipende da quello precedente e se la ripetizione non è corretta non sarà corretto il risultato del test sui numeri primari.

La caratteristica dello stress-test in Prime95 è che può essere configurato per testare meglio i vari componenti del computer cambiando la dimensione della trasformata rapida di Fourier (FFT). Tre set di configurazioni predefinite sono disponibili: FFT Small, In-place FFT e Blend. Le modalità FFT Small e In-place FFT servono soprattutto per testare la FPU e la cache della CPU, mentre la modalità Blend effettua tutti i test, compresa la memoria.

Su un sistema assolutamente stabile, Prime95 dovrebbe essere in grado di girare a tempo indeterminato. Se si verifica un errore il test viene bloccato e questo indica che il sistema potrebbe essere instabile. Usiamo il condizionale perchè non è detto che un sistema stabile in Prime95 lo sia in qualsiasi campo di utilizzo e viceversa. Questo perché Prime95 è progettato per stressare la CPU con un intenso carico di lavoro e per fermarsi quando incontra anche un solo piccolo errore, mentre la maggior parte delle applicazioni che non stressano la CPU ai livelli di Prime95 continueranno a funzionare a meno che non incontrino un errore fatale.

Nei grafici che seguono vengono riportate le temperature rilevate in idle ed in condizioni di full load (stress). La temperatura indicata è riferita al core più caldo ed è una media tra tutte le rilevazioni nelle singole prove effettuate.

Considerazioni sui test:

Osservando i risultati dei test si evince come il Corsair H100 Liquid CPU Cooler fornisca ottime prestazioni in tutte le modalità in cui può essere settato. La maggiore estensione del radiatore contribuisce sicuramente all’ottenimento di questi risultati. Siamo sicuri che questo sistema di cooling riscontrerà il favore dell’utente che vuole ottenere un overclock dal proprio sistema in modo semplice, sicuro ed efficiente. Da segnalare, inoltre, il basso livello di rumorosità del kit nelle modalità low noise e balanced in tutte le sessioni di prove. La pompa è praticamente inudibile a qualsiasi regime. Ci riteniamo completamente soddisfatti del comportamento del kit H100 di Corsair.

{jospagebreak_scroll title=Conclusioni:}

Corsair H100 Liquid CPU Cooler: Conclusioni

Prestazioni:
Rapporto Qualità/Prezzo:
Rumorosità/Temperature:
Giudizio Complessivo:

Il Corsair H100 Liquid CPU Cooler è un prodotto molto interessante che va a sfidare la concorrenza in quello che è un mercato in forte espansione. Le soluzioni all-in-one per il raffreddamento a liquido delle CPU sono diventate di fatto la scelta di quegli utenti che sono disposti a spendere qualche euro in più rispetto a soluzioni complesse ad aria per avere un sistema overcloccabile in silenziosità ed affidabilità.

La semplicità di assemblaggio sulla motherboard, l’ottima qualità dei materiali impiegati e l’ottimo livello di performance costituiscono senza dubbio il leimotiv di questo kit. L’impiego di un radiatore da 240 mm di lunghezza impone al consumatore una verifica degli ingombri all’interno del case per avere la certezza dell’effettiva installabilità del kit nel proprio sistema.

Il gruppo waterblock/pompa è anche esteticamente valido, la sua linea semplice e morbida con la superficie superiore lucida ed i led che si accendono a seconda del profilo utilizzato, potrebbero convincere anche gli appassionati di modding che amano tenere a vista i componenti interni del PC.

Molto interessante la possiblità di aggiungere altre due ventole PWM da 120×120 mm che possono essere comandate direttamente dall’elettronica inclusa nel gruppo waterblock/pompa per aumentare le prestazioni in termini di smaltimento di calore. Da segnalare, inoltre, il kit opzionale Corsair Link Cooling Kit che ci consentirà di monitorare in modo granulare il funzionamento del sistema in ogni aspetto.

Dopo le varie sessioni di test abbiamo continuato ad utilizzare il kit giornalmente in vari ambiti lavorativi e laddove non sono state richieste prestazioni elevate alla cpu la modalità low noise è stata più che sufficiente a smaltire il calore prodotto, permettendoci di lavorare nel quasi assoluto silenzio.

Il kit è in vendita nei maggiori shop ad un prezzo medio di €95,00 IVA compresa.

Pro:

• Ottima scelta dei componenti;
• Bundle in dotazione completo;
• Semplicità di installazione;
• Ottime prestazioni in tutte le modalità di funzionamento;
• Buona silenziosità in tutte le condizioni di utilizzo;
• Una buona scelta per chi vuole iniziare la propria avventura nel raffreddamento a liquido.

Contro:

• Nulla da segnalare.

Si ringrazia  per il sample fornitoci.

Seguite il thread ufficiale sul nostro forum.

Edoardo Giampietro – Slime – Admin di HW Legend
