Introduzione:

Dal giorno che è stata fondata la ditta Seasonic Electronics Co. Ltd. nel 1975, abbiamo mantenuto la nostra attenzione sulla ricerca e sviluppo e la produzione di prodotti di conversione di potenza di qualità. Negli ultimi decenni, supportati da una tecnologia all’avanguardia basata su un forte team di ricerca e sviluppo, Seasonic Electronics ha fornito soluzioni tempestive e professionali per soddisfare molte delle esigenze del settore.

Per il futuro, continueremo la nostra filosofia di impegno; innovazione, professionalità e (Gran Tecnologia, grande qualità, ottimo servizio e ottimo prezzo) al fine di mantenere il nostro obiettivo di continue partnership commerciali a lungo termine e creare situazioni “vincenti” per i nostri clienti.

Per sostenere la crescente domanda, Seasonic ha ampliato gradualmente il sito di produzione. Nel 1994, è stata fondata la nostra prima fabbrica in Cina. La nostra fabbrica in Cina si trova a Dongguan City, a 2 ore da Hong Kong. La capacità totale dello stabilimento è di 850.000 pezzi al mese; che va aumentando costantemente. Attualmente ci sono molte più linee di produzione e servizi per estendere la nostra copertura di business.

Per maggiori informazioni visitate il sito ufficiale Seasonic.

{jospagebreak_scroll title=Confezione e Bundle – Parte Prima:&heading=Introduzione:}

Confezione e Bundle – Parte Prima:

L’alimentatore M12II 750 EVO EDITION giunto in redazione riporta la dicitura SS-750AM2 Active PFC F3. La confezione che lo racchiude è di cartone dalle dimensioni di 135x335x200 mm e dalla tradizionale forma di un parallelepipedo. Le sue dimensioni nel complesso risultano contenute ed adatte nel contenere in maniera appropriata la PSU di SeaSonic.

L’imballaggio risulta solido e consente di proteggere in maniera più che buona il prodotto contenuto al suo interno da eventuali urti e schiacciamenti accidentali. La confezione riporta tutte le principali informazioni del prodotto come: il nome, il logo aziendale e le specifiche tecniche dello stesso. Tali informazioni permettono di capire fin da subito se il prodotto che stiamo osservando è all’altezza delle nostre aspettative.

La scatola risulta molto curata. La combinazione di colori nero-arancio si presta particolarmente a mettere in risalto la parte frontale della confezione dove è presente la foto della PSU, arricchita da un intrigante effetto tridimensionale. Risalta subito all’occhio il nome del modello M12II Bronze, la potenza erogata di 750W, le diverse certificazioni di compatibilità (Haswell-Ready, Erp Lot6, NVIDIA SLi) e la presenza di condensatori giapponesi di elevata qualità. In basso troviamo la certificazione 80Plus Bronze.

Il look risulta moderno e in grado di attirare l’attenzione del consumatore finale. La grande ed elegante raffigurazione del prodotto, rende immediatamente l’idea di cosa stiamo per acquistare. Seasonic ha curato in ogni minimo particolare l’aspetto grafico realizzando una confezione in grado di trasmettere pieno appagamento visivo.

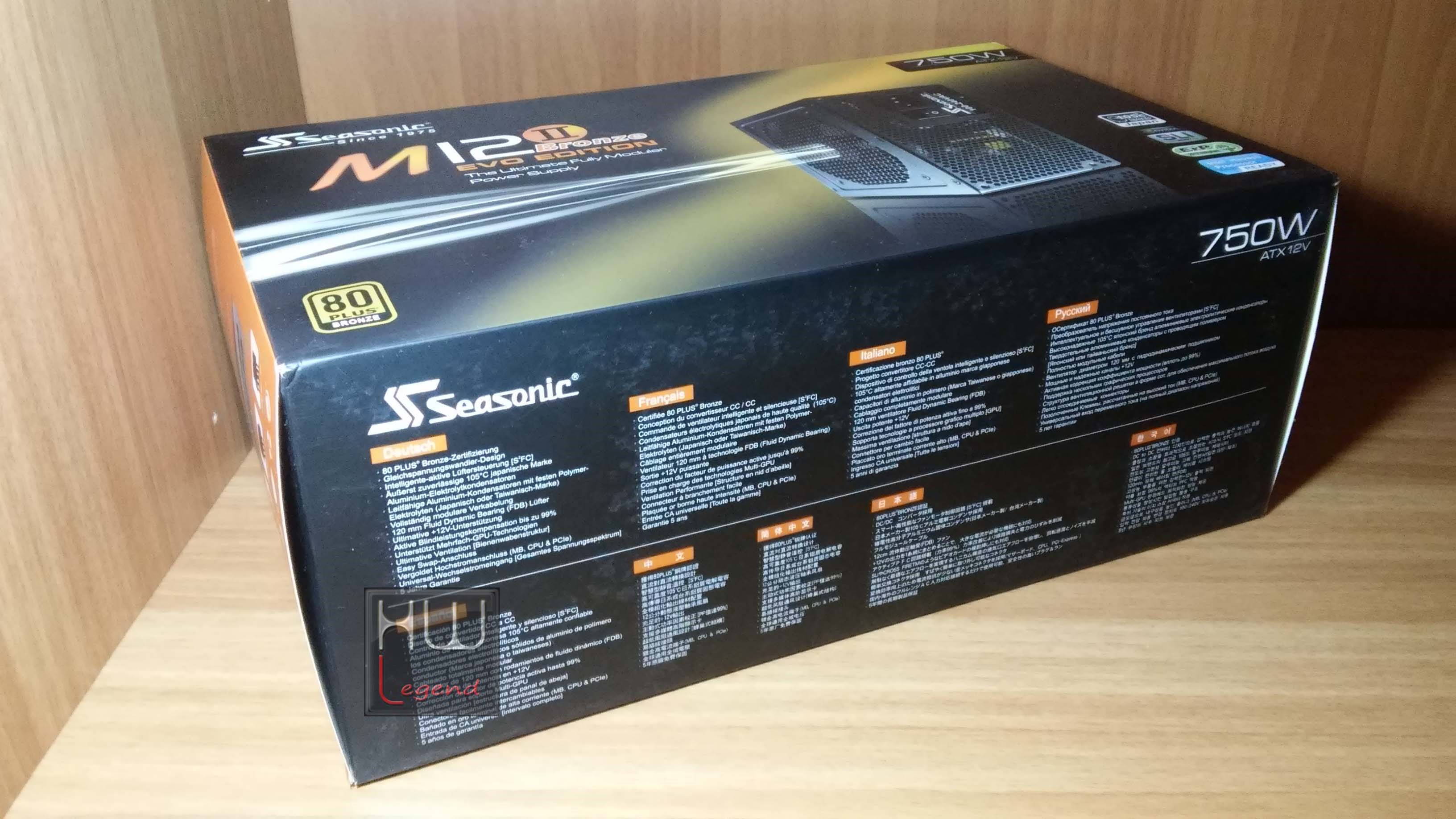

La facciata posteriore presenta invece un riassunto di tutte le caratteristiche speciali con una breve spiegazione delle stesse. Dalla lunghissima lista di features si riesce già ad intuire l’alto livello di qualità costruttiva e la rigorosità con la quale viene effettuato il quality check, segno dell’incessante e premuroso lavoro da parte del team di R&D di Seasonic. Di particolare rilevanza ricopre infine la garanzia di 5 anni presso il produttore.

Il lato destro presenta un riassunto delle specifiche tecniche della PSU con lo schema dei voltaggi su ogni singola linea, aggiungendo una ricca serie di loghi informativi tipici dei prodotti elettronici riguardanti le certificazioni conformi alle attuali norme Europee. Tra questi spicca il marchio CE, in vigore dal 1993.

Tale marchio indica la conformità a tutti gli obblighi che incombono sui fabbricanti (o importatori) in merito ai loro prodotti (o a quelli immessi sul mercato sotto la propria responsabilità) in virtù delle Direttive Comunitarie, consentendo la libera commercializzazione dei prodotti marcati entro il mercato europeo. Lo sfondo di colore completamente arancio permette una visualizzazione ed una comprensione altrettanto rapida.

Il lato opposto, sempre su sfondo arancione, elenca le features della PSU rimarcando in modo particolare le sue diverse protezioni per la sicurezza. Una bella foto del prodotto evidenzia la completa modularità dei cavi. Ottimo inoltre l’elenco dettagliato degli stessi. I cavi SATA, MOLEX, CPU e PCI-E sono di tipo flat, mentre quello per l’alimentazione della scheda madre è di tipo classico.

Nella parte finale sono inoltre presenti altri loghi informativi tipici dei prodotti elettronici riguardanti le certificazioni conformi alle attuali norme Europee. Tra questi spicca la dicitura RoHS (Restriction of Hazardous Substances Directive), che impone alcune restrizioni sull’uso di determinate sostanze pericolose nella costruzione di vari tipi di apparecchiature elettriche ed elettroniche.

Spostandoci ad analizzare la parte superiore della confezione, vediamo come questa sia di colore nero. Riteniamo questa scelta ottima in quando spezza la monotonia cromatica e ravviva l’aspetto estetico. Su di essa vi sono riportati il logo del produttore, la potenza erogata di 750W, la presenza di condensatori giapponesi di qualità elevata e le diverse certificazioni di compatibilità Haswell-Ready, Erp Lot6, NVIDIA SL. In basso a sisnistra è presente la certificazione 80Plus Bronze e il QRCode che permette di visualizzare da smartphone i dettagli del prodotto.

{jospagebreak_scroll title=Confezione e Bundle – Parte Seconda:}

Confezione e Bundle – Parte Seconda:

Nella parte inferiore sempre di colore nero, vi è un completo ed esaustivo riassunto, scritto in 9 lingue italiano incluso, delle caratteristiche più salienti del prodotto.

Il design della confezione risulta moderno ed accattivante e consente sin da subito di apprendere tutte le informazioni sul prodotto. L’apertura della confezione risulta molto semplice.

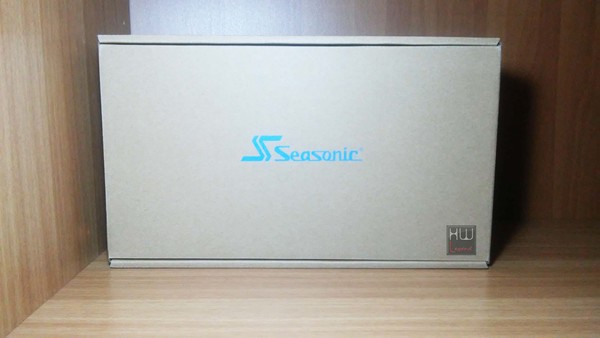

In pochi secondi ci troveremo di fronte ad una seconda scatola molto elegante di colore bianco, con sopra ben raffigurato il logo aziendale. Questa confezione racchiude il prodotto e tutto il bundle fornito in dotazione. Di pregiata fattura risulta il comodo incavo che ermette di sfilare la confezione verso l’esterno senza il minimo sforzo.

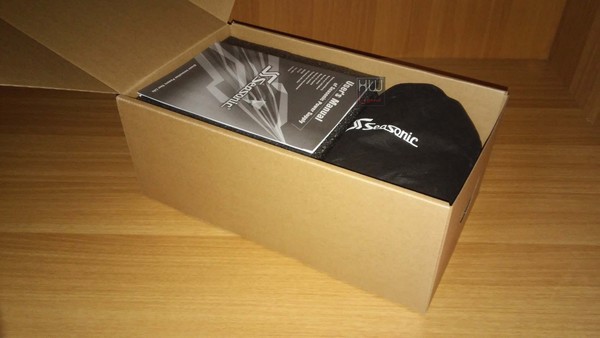

Anche l’apertura di questa seconda confezione risulta semplice e in pochi secondi ci troveremo di fronte al materiale fornitoci in dotazione. La prima cosa che troviamo sono una fodera di cotone contenente la cavetteria, oltre al manuale d’istruzione e ad un foglietto illustrativo con i cavi da adottare in caso di SLI x2/x3. Sotto di essi è presente del polistirolo espanso atto a salvaguardare l’hardware presente al suo interno. Rimosso questo strato  protettivo è possibile osservare interamente in tutta la sua bella la PSU.

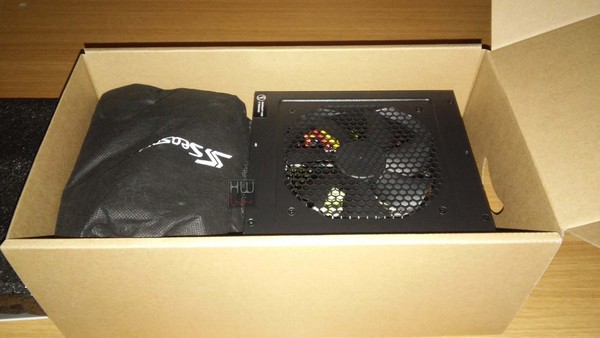

La distribuzione dei componenti è finalizzata ad ottimizzare al massimo lo spazio disponibile, nonché a garantire al contempo il minimo spostamento durante il trasporto. Riteniamo che sia praticamente impossibile incappare in qualche componente danneggiato per causa di un trasporto movimentato.

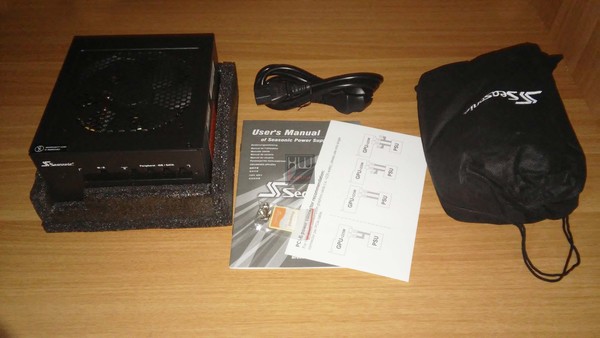

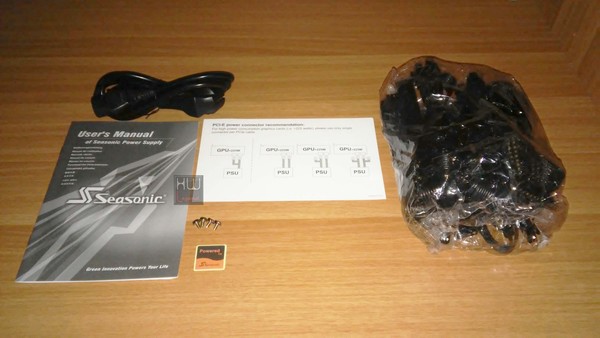

Il bundle è composto dall’alimentatore, dal manuale multilingua (italiano compreso), cavetteria varia, viti di fissaggio, uno schema per il montaggio dei cavi PCI-E a seconda della configurazione che si sceglie e un adesivo in alluminio con il logo di SeaSonic.

Ottima la presenza di una fodera di cotone di color nero, con sopra la scritta bianca SeaSonic. L’effetto visivo è senza alcun dubbio di elevato impatto visivo. Ancora una volta possiamo tastare con mano l’elevata la cura e qualità infusa dall’azienda nella realizzazione dei suoi prodotti.

Non possiamo che ritenerci soddisfatti dal primo impatto con la PSU di Seasonic, nonché molto colpiti dalla qualità che l’azienda ripone su tutta la sua completa gamma di prodotti. Siamo pronti per andare ad analizzare le caratteristiche tecniche e le features del Seasonic M12II 750 EVO EDITION.

{jospagebreak_scroll title=Specifiche tecniche e features:}

Specifiche tecniche e features:

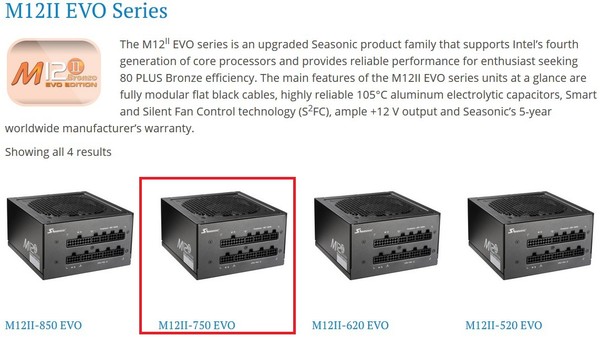

La line-up dei prodotti M12II EVO EDITION si compone di quattro unità da 520W, 620W, 750W e 850W. Il modello giunto in redazione si colloca nella fascia di punta essendo un 750W.

Tutte e quattro le PSU appartenenti alla famiglia M12II EVO EDITION sono certificate 80PLUS Bronze. 80PLUS è un’iniziativa patrocinata da Ecos e EPRI per promuovere l’efficienza energetica negli alimentatori dei computer. Attualmente sono sei le certificazioni vigenti.

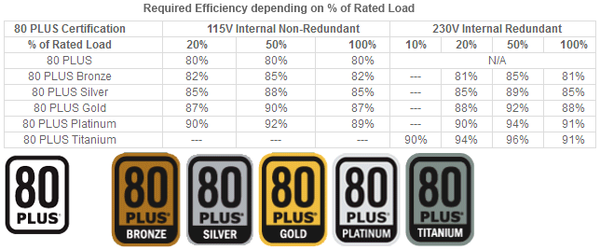

La certificazione 80PLUS Bronze identifica i prodotti che devono raggiungere l’82%, l’85% e l’82% a seconda del carico considerato.

Il Seasonic M12II 750 EVO EDITION garantisce un’efficienza energetica dell’83% al 50% di carico su tensione a 230V EU, adatta per realizzare configurazioni con più GPU, come Nvidia SLI o AMD CrossFireX. Questa efficienza è dovuta al fatto che l’alimentatore adotta componenti di altissima qualità come i rinomati ed efficienti condensatori di fabbricazione giapponese. Riportiamo di seguito le specifiche tecniche della PSU dichiarate da Seasonic.

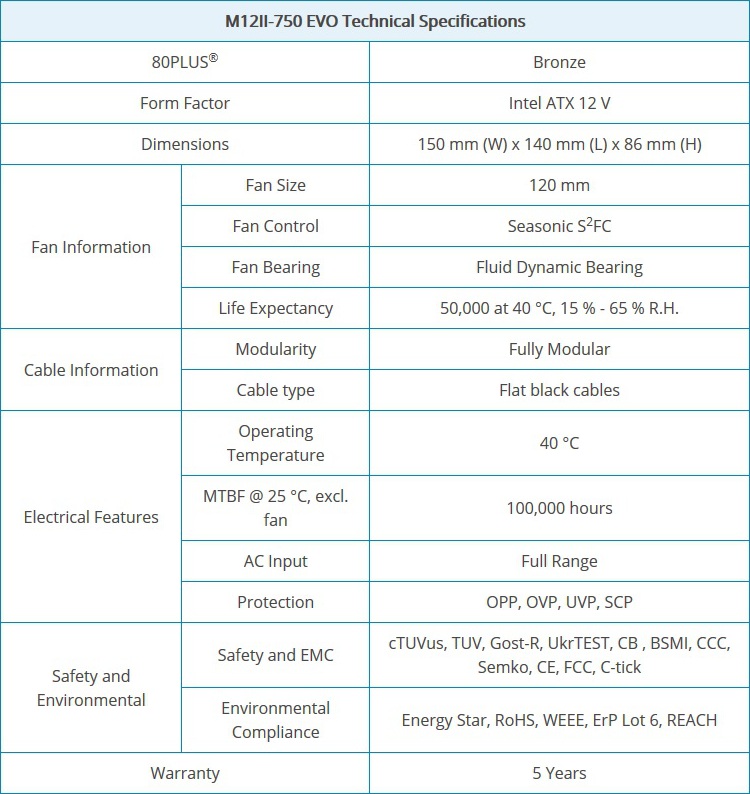

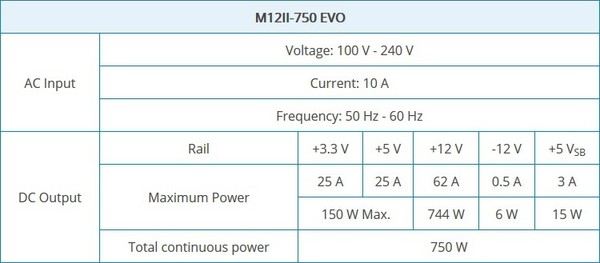

Le caratteristiche tecniche dichiarate da Seasonic rispecchiano appieno la volontà da parte dell’azienda, nel voler creare un prodotto estremamente efficiente e con una componentistica di alto livello.

Il Seasonic M12II 750 EVO EDITION risulta un prodotto innovativo e molto interessante. Diverse sono le caratteristiche tecniche di rilievo implementate in esso.

L’alimentatore adotta caratteristiche degne di nota, come l’utilizzo della tecnologia proprietaria Smart and Silent Fan Control [S²FC], design di tipo DC-DC, condensatori di qualità giapponese per un elevata efficienza, una griglia per la ventilazione a nido d’ape per un ricircolo ottimale dell’aria “Honeycomb Structure”, un sistema completamente modulare con cavetteria con terminali placcati in oro, ventola da 120mm con tecnologia Fluid Dynamic Bearing (FDB) e tanto altro ancora.

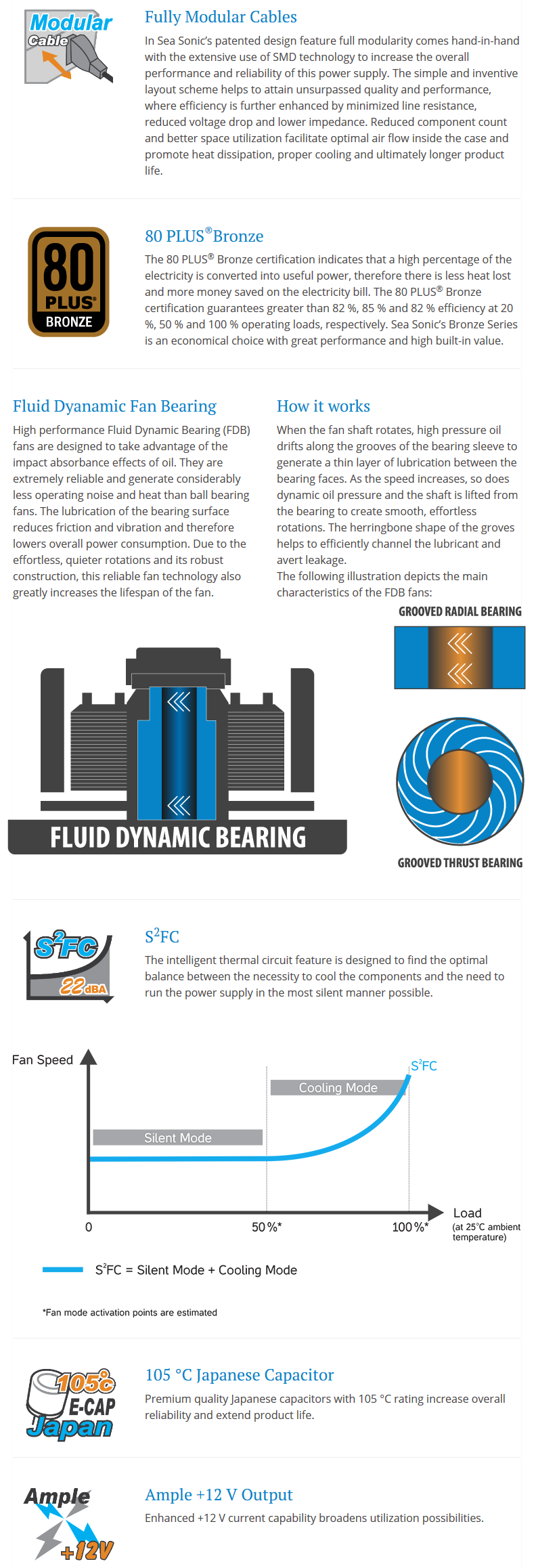

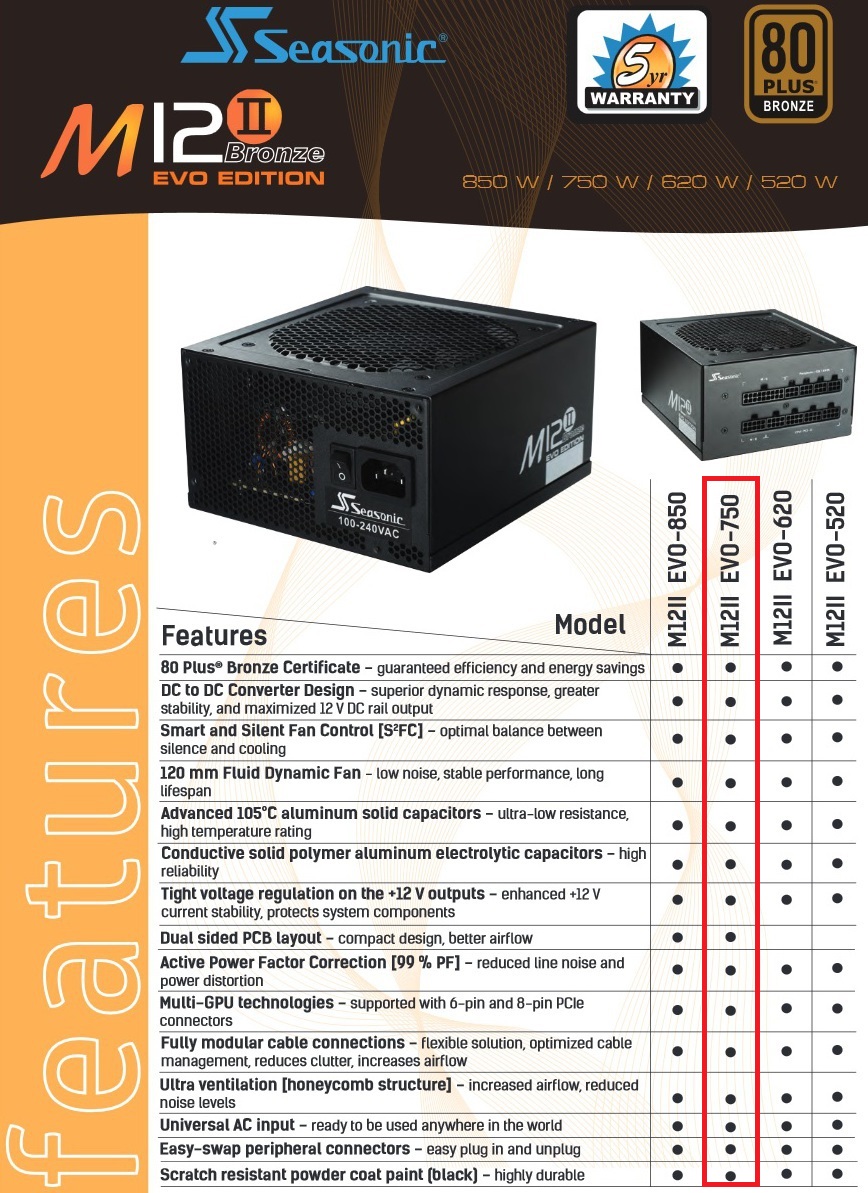

Raggruppiamo brevemente le più importanti features del Seasonic M12II 750 EVO EDITION:

• Certificazione 80PLUS Bronze;
• Alta efficienza > 82%;
• Pannello di controllo DC con VRM integrato;
• Active Power Factor Correction [99% PF Typical];
• Condensatori elettrolitici ai polimeri di alluminio;
• Condensatori ad alta resistenza fino a 105°C di manifattura giapponese;
• Terminali della cavetteria principale placcati in oro;
• Altissima precisione nella regolazione delle tensioni;
• Tensione elevata per i +12V;
• Brevetto Seasonic S²FC Silent Fan Control;
• Ultra ventilazione (struttura a nido d’ape);
• Sistema completamente modulare;
• Supporto a sistemi con più gpu;
• Connettori a sgancio rapido;
• Sistema universale di alimentazione DC;
• 5 Anni di garanzia.

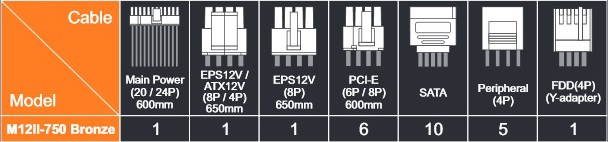

La cavetteria di cui è dotata comprende un ricco set di output che lasciano una buona possibilità di espansione da parte dell’utente finale. I cavi forniti in dotazione di colore nero sono eccellenti e assicurano una duttilità ed un’espandibilità buona in rapporto alla potenza massima erogata dalla PSU.

I cavi SATA, MOLEX, CPU e PCI-E sono di tipo flat con guaina termica di colore nero, in grado di evitare arrotolamenti e spiacevoli interruzioni di segnale dovute al loro danneggiamento, mentre quello per l’alimentazione della scheda madre dispone di una guaina traforata nera flessibile e resistente all’usura del tempo stesso.

Nel corso della nostra recensione avremo modo di verificare le caratteristiche salienti che lo staff tecnico di Seasonic ha implementato sulle PSU della serie M12II EVO EDITION in particolare sul modello 750W. Di seguito riportiamo la tabella descrittiva dei wattaggi erogati su ogni singola linea di potenza.

Per ulteriori informazioni è possibile consultare la pagina web del prodotto sul sito ufficiale Seasonic. Ora siamo pronti per andare ad analizzare in dettaglio la soluzione M12II 750 EVO EDITION.

{jospagebreak_scroll title=Uno sguardo da vicino – Parte Prima:}

Uno sguardo da vicino – Parte Prima:

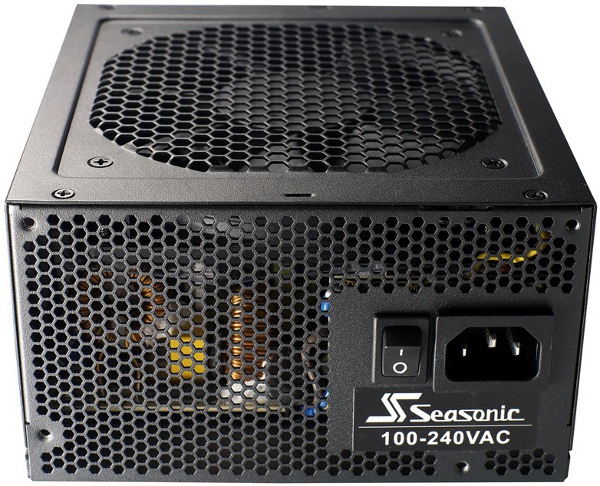

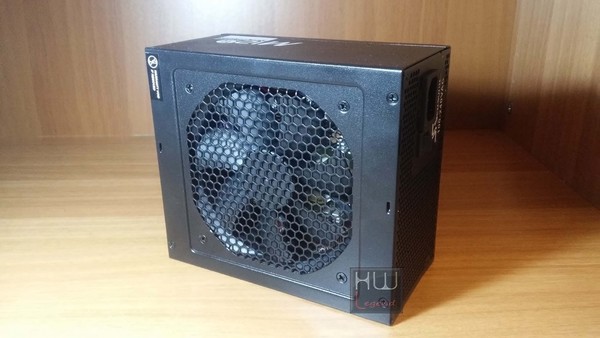

La PSU M12II 750 EVO EDITION non presenta un design particolare, anzi, è piuttosto classico. Tuttavia, il form factor compatto ed il perfetto allineamento di tutte le parti che compongono lo chassis aumentano la qualità generale del prodotto. La verniciatura color nero risulta omogenea e resistente alle abrasioni.

La griglia di areazione della ventola, di ottima fattura, è stata creata per stampaggio e forma un blocco unico con lo chassis che quindi si compone di due parti: quella superiore dove è ancorata la ventola e quella inferiore che protegge tutte le componenti. Come in ogni alimentatore, anche l’M12II 750 EVO EDITION è provvisto di sigillo che funge da garanzia, ossia una volta rimosso essa decade, in quanto preannuncia manomissioni da parte del consumatore.

Le dimensioni pari a 150x86x140mm ed il peso di circa 1.8Kg ci danno subito una sensazione di solidità e durata nel tempo. La griglia di protezione, bordi stondati, presenta un elegante motivo a nido d’ape che nascontde una ventola da 120mm con tecnologia Fluid Dynamic Bearing (FDB). La colorazione interamente nera dona al prodotto un aspetto elegante e sobrio. Lo chassis risulta senza dubbio di ottima qualità, oltre ad essere molto resistente ai graffi e agli urti.

Il logo dell’azienda è stato stampato al laser è lo troviamo: nella parte posteriore della PSU, in quella frontale al di sotto della presa IEC e sull’etichetta dei parametri tecnici. Nonostante alcune soluzioni estremamente minimaliste, la PSU risulta essere di eccellente qualità costruttiva.

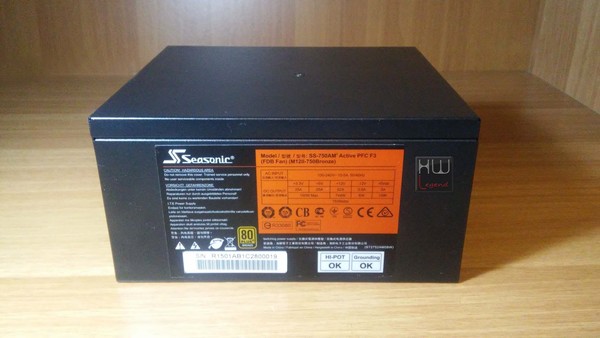

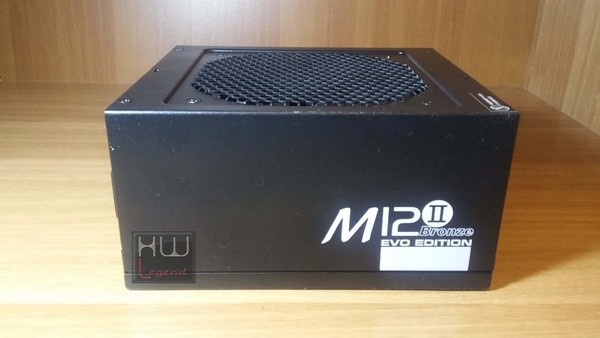

Le due facce presentano da un lato la scritta M12II Bronze EVO Edition con una colorazione bianca opaca, mentre dall’altro è stanpata una tabella che rissume i voltaggi e gli amperaggi di ogni singola linea.

Le indicazioni contenute su di essa mostrano in modo evidente la scelta di fornire sul singolo rail da 12V ben 62A, con protezione da sovratensioni. La singola linea è in grado di essere sfruttata per erogare un massimo di 744W di potenza. Sulle linee da +3.3V e +5V la PSU M12II EVO EDITION 750 fornisce ben 25A per una potenza totale usufruibile di 894W.

Vale la pena sottolineare la presenza di due etichette “HiPot OK e Grounding OK“, che attestano la messa a terra delle PSU e l’esito positivo del test ad alto potenziale.

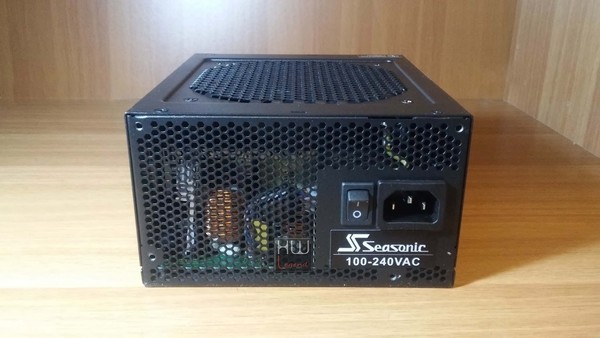

Nella parte frontale del telaio è inserita la consueta presa IEC-C14 a tre poli e l’interruttore a due posizioni di accensione/spegnimento con il comodo switch “1/0”. E’ presente inoltre una griglia adibita al ricircolo dell’aria. La griglia di ventilazione ha una particolare trama a nido d’ape “Honeycomb Structure“, questa soluzione favorisce la fuoriuscita dell’aria calda dall’interno della PSU verso l’esterno nella maniera più veloce possibile. Essa è priva di rilevanti superfici che potrebbero costituire ostacolo al flusso stesso.

Interessante notare come la trama a nido d’ape si interrompa in prossimità dello switch “1/0” e della presa IEC-C14. Questo accorgimento aumenta la rigidità della struttura in un particolare punto, dove è necessario esercitare una buona forza, per insere correttamente il cavo di alimentazione e per accendere o spegnere la PSU.

Lo switch di accensione / spegnimento è di dimensioni più che buone a testimonianza dell’ottima scelta dei componenti usati. Le funzioni della presa IEC-C14 di ordine meccanico potranno essere pienamente sfruttate solo con il cavo IEC-C15 in dotazione con la PSU Seasonic M12II 750 EVO EDITION, che perfettamente si adatta ai rilievi della staffa.

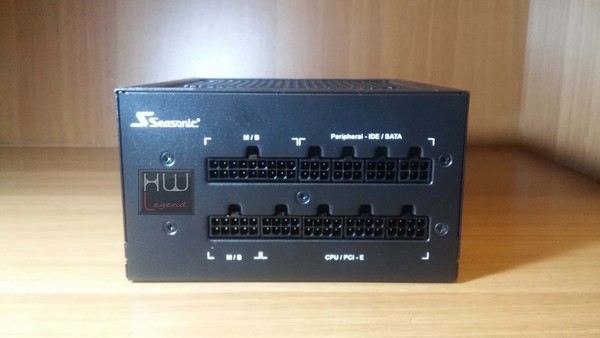

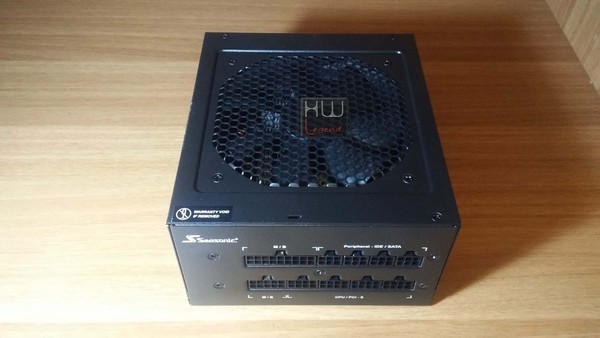

Il Seasonic M12II 750 EVO EDITION è una unità di alimentazione completamente modulare, in quanto presenta tutta la parte del proprio cablaggio in maniera completamente indipendente e rimovibile. I cavi SATA, MOLEX, CPU e PCI-E sono di tipo flat con guaina termica di colore nero, in grado di evitare arrotolamenti e spiacevoli interruzioni di segnale dovute al loro danneggiamento, mentre quello per l’alimentazione della scheda madre dispone di una guaina traforata nera flessibile e resistente all’usura del tempo stesso.

I connettori sono calibrati in modo tale che gli attacchi sulla PSU e sulle periferiche avviene senza fatica. La lunghezza dei cavi è sufficiente per garantire un buon margine di manovra nell’installazione dei componenti all’interno del case.

{jospagebreak_scroll title=Uno sguardo da vicino – Parte Seconda:}

Uno sguardo da vicino – Parte Seconda:

Come abbiamo detto la PSU Seasonic M12II 750 EVO EDITION dispone di un singolo rail da 12V ben 62A, con protezione da sovratensioni. La singola linea è in grado di essere sfruttata per erogare un massimo di 744W di potenza. Sulle linee da +3.3V e +5V la PSU M12II EVO EDITION 750 fornisce ben 25A per una potenza totale usufruibile di 894W.

La gestione modulare dei cavi consente di regolare in maniera flessibile l’uso degli stessi in base al numero dei dispositivi collegati. In questa maniera è possibile ridurre l’ingombro e migliorare il flusso d’aria interno al case, per una più efficace dissipazione del calore.

Possiamo sin da ora rassicurare gli amanti del DIY che vorranno utilizzare questo alimentatore in abbinamento a cabinet Full-Tower, che i cavi in dotazione ed in particolare l’ATX da 24 poli, risultano tutti sufficientemente lunghi da poter essere impiegati senza l’ausilio di prolunghe.

Ricordiamo ancora una volta, che i cavi SATA, MOLEX, CPU e PCI-E sono di tipo flat con guaina termica di colore nero, in grado di evitare arrotolamenti e spiacevoli interruzioni di segnale dovute al loro danneggiamento, mentre quello per l’alimentazione della scheda madre dispone di una guaina traforata nera flessibile e resistente all’usura del tempo stesso.

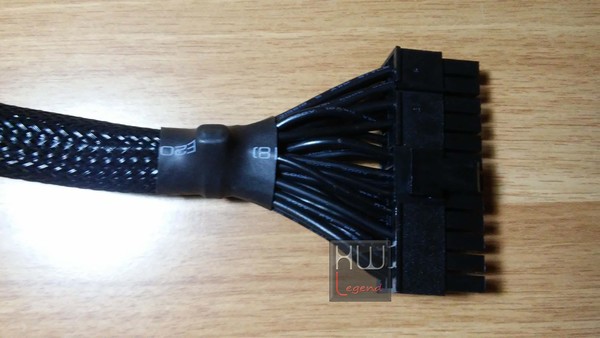

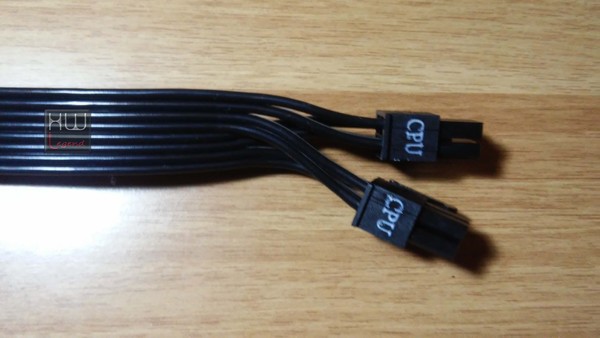

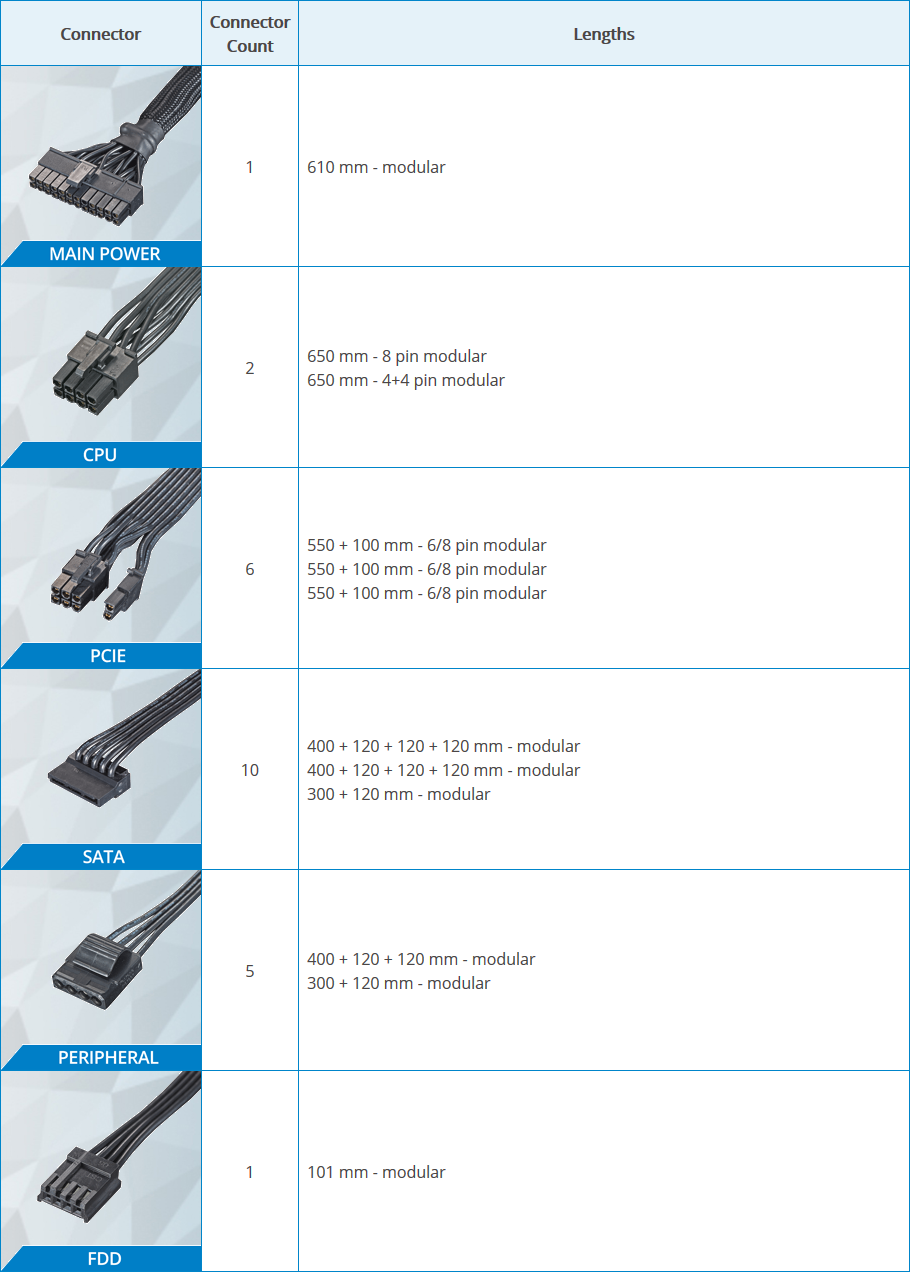

Abbiamo misurato circa 61cm per il cavo del connettore a 24pin e circa 65cm per il cavo PCI-Express e CPU.

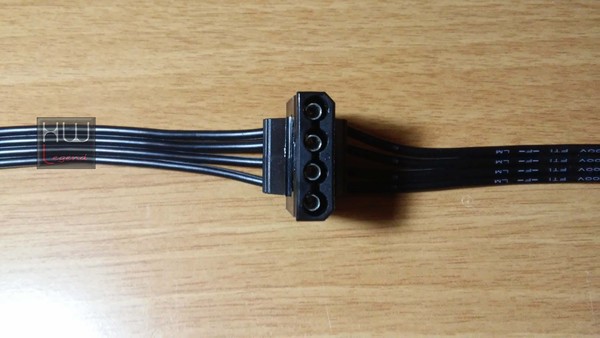

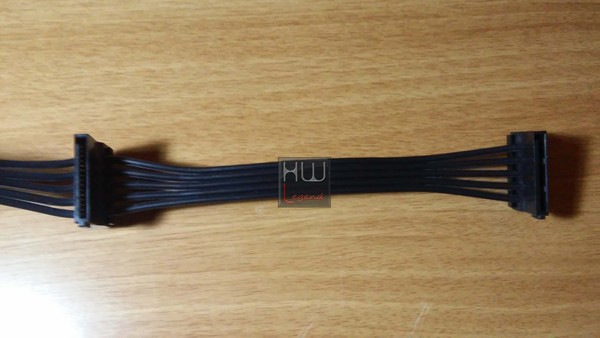

I connettori SATA, MOLEX e Floppy dispongono di cavi di varia lunghezza, infatti passiamo dai più “corti” che misurano circa 42cm, al più lunghi da ben 76cm. Su uno dei cavi  per la connessioni MOLEX è presente anche un connettore floppy. Anche in questo caso, non è stato ritenuto necessario utilizzare una schermatura anti-interferenze mediante degli anelli in ferrite.

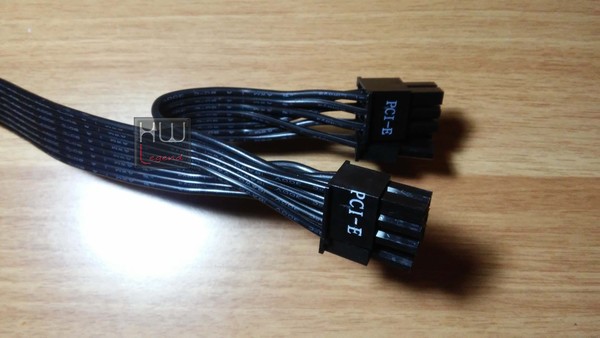

Interessante notare come i cavi dedicati all’alimentazione della scheda madre e alle schede video PCI-Express hanno i terminali placcati in oro. Questo speciale trattamento impedisce l’ossidazione dei contatti garantendo una migliore durata nel tempo.

Analizzando i cavi notiamo come sia stata adottata una plastica morbida molto resistente (80°C e 300V). Segnaliamo inoltre la loro forma molto stretta e piatta, utilissima sia per farli passare nei punti più stretti sia per garantire una minore resistenza all’aria e di conseguenza offrire uno smaltimento veloce ed efficiente del calore che si genera all’interno di un case.

La sezione dei cavi è generosa: 20/10 mm per tutte le connessioni ad eccezione di quelli relativi al connettore a 24 poli la cui sezione risulta di ben 23.5/10 mm. La lunghezza dei cavi consente di utilizzare senza problemi la PSU su un banchetto da bench.

Per concludere ricordiamo che la PSU M12II 750 EVO EDITION è conforme alla normativa ErP Lot6. Con questa nuova direttiva, la Commissione europea mira a ridurre l’impatto ambientale dei prodotti connessi all’energia (ERP). Il regolamento istituisce una regolamentazione per fissare i requisiti per la progettazione ecocompatibile (efficienza energetica) per tutti i prodotti ERP del settore residenziale, terziario e industriale.

Il nuovo regolamento sul consumo energetico basato sulla normativa 617/2013 del 26 giugno 2013 implementa la direttiva 2009/125/CE dell’Unione europea riguardante lo stand-by e il consumo energetico totale dei computer desktop, server e notebook. In sostanza gli alimentatori per rispettare tale normativa sono tenuti ad assorbire meno di 5W in modalità standby e meno di 10W in modalità inattiva. Ora siamo pronti per andare ad analizzare la ventola presente nel Seasonic M12II 750 EVO EDITION.

{jospagebreak_scroll title=Ventola in dotazione:}

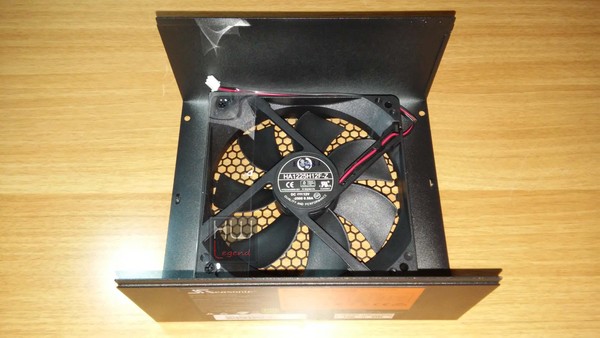

Ventola in dotazione:

Negli alimentatori la ventola ricopre sempre un ruolo decisamente molto importante. Nel caso specifico del Seasonic M12II 750 EVO EDITION, l’elevato valore di efficienza che contraddistingue questa PSU, rende l’uso della ventola quasi uno spreco di corrente, vista la scarsa produzione di calore per metà del suo tempo di utilizzo. Il sistema di dissipazione è affidato ad una ventola da 12V prodotta da Ong Hua.

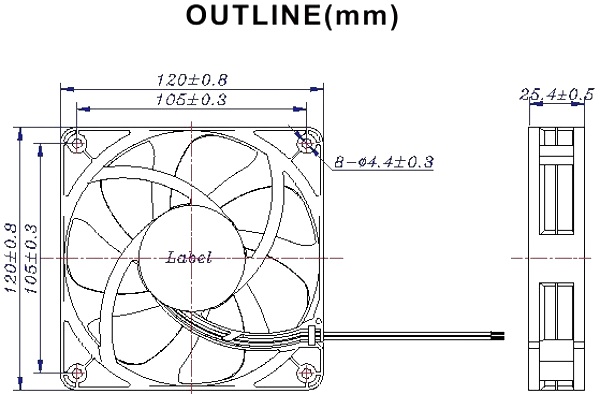

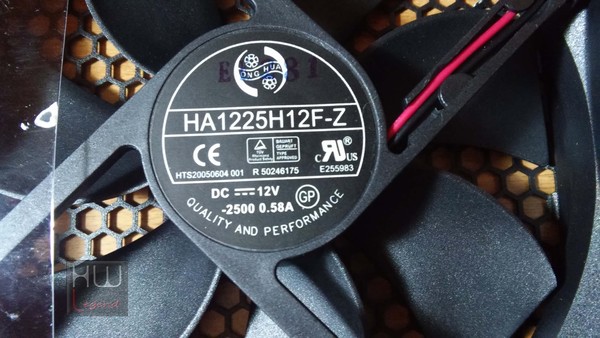

Il modello impiegato è l’HA1225H12F-Z, capace di arrivare a 2500rpm con un assorbimento massimo di 0,58A.

Il telaio della ventola appare completamente costruito in materiale plastico di colore nero, compreso le sette pale nere anch’esse. Le sue dimensioni son di 120x120x25 mm. Vedremo in seguito con i nostri test, i risultati raggiunti.

Le pale presentano una superficie snella ed un profilo esterno relativamente arrotondato per non indurre rumorosi quanto fastidiosi sibili e ottenere la maggior pressione in relazione al volume d’aria spostato anche con regimi di rotazione bassi.

La qualità costruttiva è eccellente, con una flessione ridotta sull’asse diagonale. La resistenza dei materiali è molto buona e la sensazione generale è di ottima robustezza. Sia le pale che i 4 bracci rinforzanti sono costruiti con materiali di ottima qualità e sono particolarmente resistenti a ogni tipo di stress.

Il frame è ti tipo rotondo, particolare scelto appositamente per ridurre la rumorosità ed il rumore prodotto dall’aria. Il sistema di rotazione utilizzato fa si che non vi siano parti meccaniche in contatto, evitando pertanto usura e garantendo una maggiore longevità e durata nel tempo.

Il rotore centrale non occupa troppo spazio e consente di avere maggior area a disposizione per le pale. La funzione principale di questa ventola è quella di concentrare e massimizzare sia il flusso che la pressione statica del getto d’aria. Riassumiamo nella tabella che segue le caratteristiche della ventola HA1225H12F-Z.

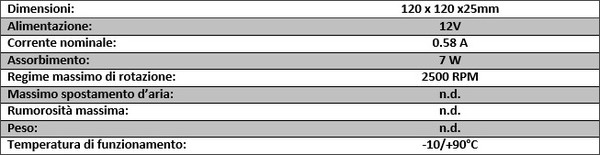

Il modello HA1225H12F-Z funziona con una tensione di 12V e richiede una corrente di 0,58A ed una potenza nominale di circa 7W. Le temperature di funzionamento variano in un range di -10C~90C. Il meccanismo di rotazione si avvale della nota tecnologia Fluid Dynamic Bearing.

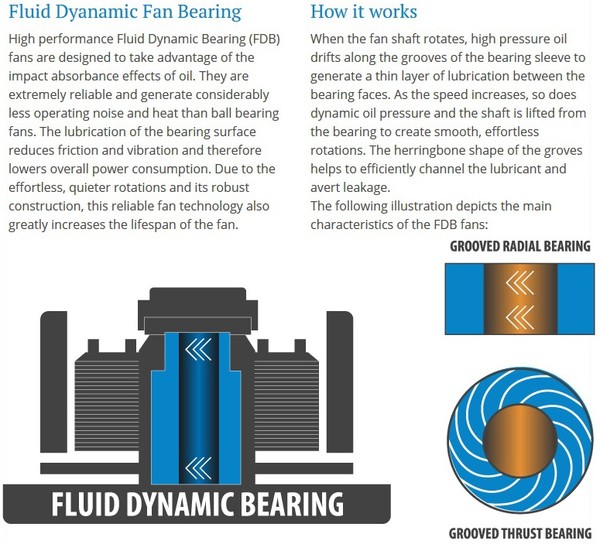

La tecnologia Fluid Dynamic Bearing, come lo stesso nome ci indica, a differenza dei normali motori a cuscinetti, utilizza un liquido che ha la duplice funzione di lubrificare e far girare il l’albero motore all’interno della propria sede. Questa tecnologia sfrutta la rotazione dell’albero all’interno di un ambiente totalmente ermetico in grado di mantenerlo pulito da polveri e di evitare la fuoriuscita dell’olio.

Questo utile accorgimento mantiene stabili i valori di performance e consumo per molto tempo, inoltre grazie a questa tecnologia il corpo centrale può sopportare temperature massime molto elevate (90°C). Il cuscinetto idraulico dinamico (Fluid Dynamic Bearing), consente l’aumento della vita utile, ne migliora le prestazioni e riduce drasticamente il rumore del sistema anche a pieno carico.

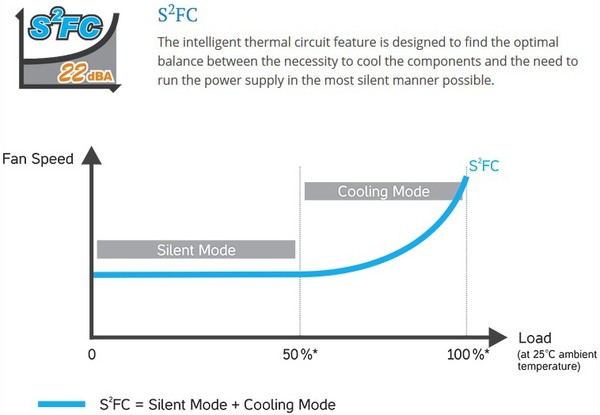

La gestione della ventola avviene in maniera automatica, grazie alla tecnologia proprietaria Smart and Silent Fan Control [S²FC], in grado di bilanciare al meglio il raffreddamento delle componenti elettriche interne con la silenziosità operativa della PSU. Vedremo in seguito i risultati ottenuti dai nostri test.

{jospagebreak_scroll title=Analisi interna:}

Analisi interna:

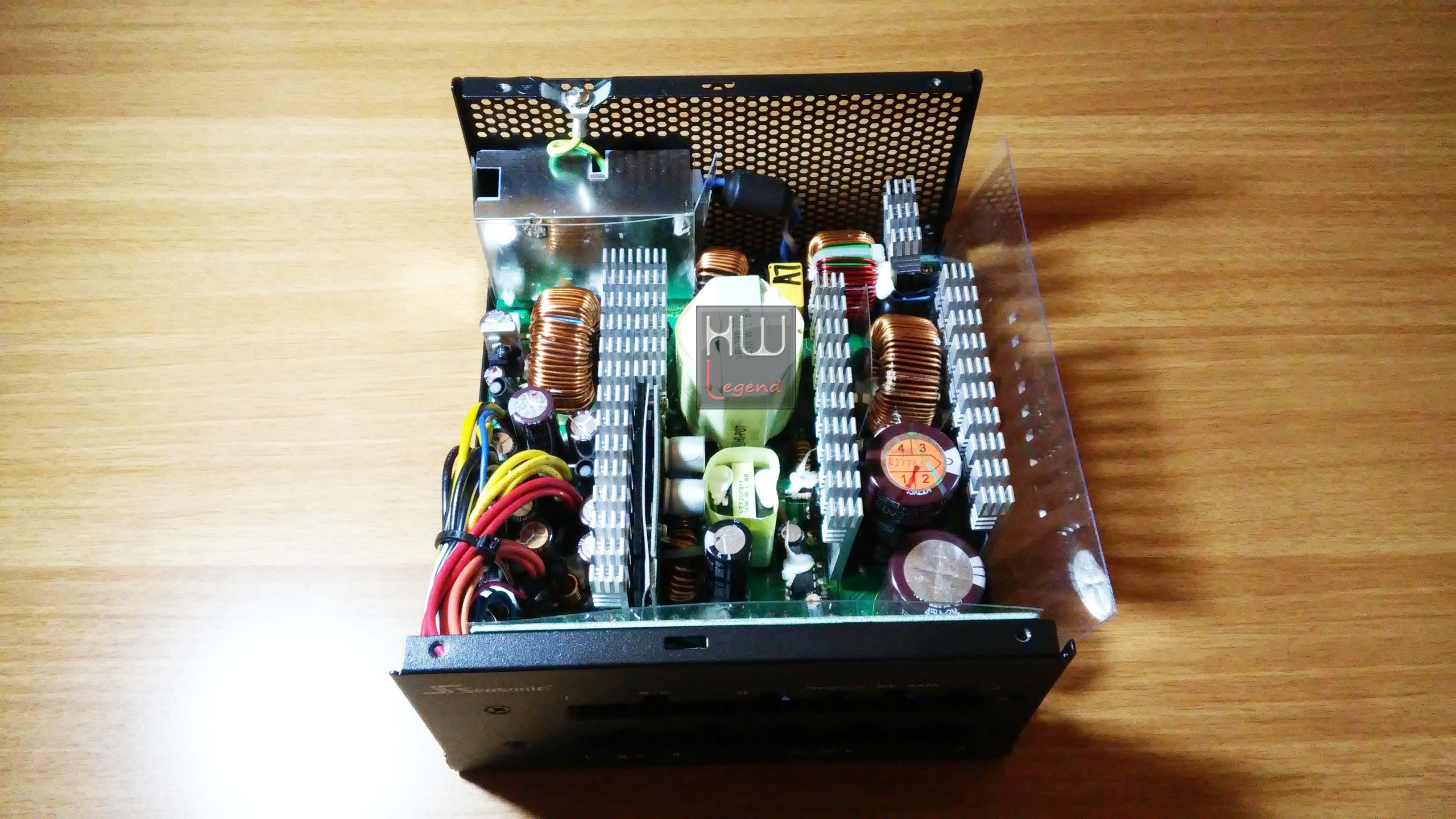

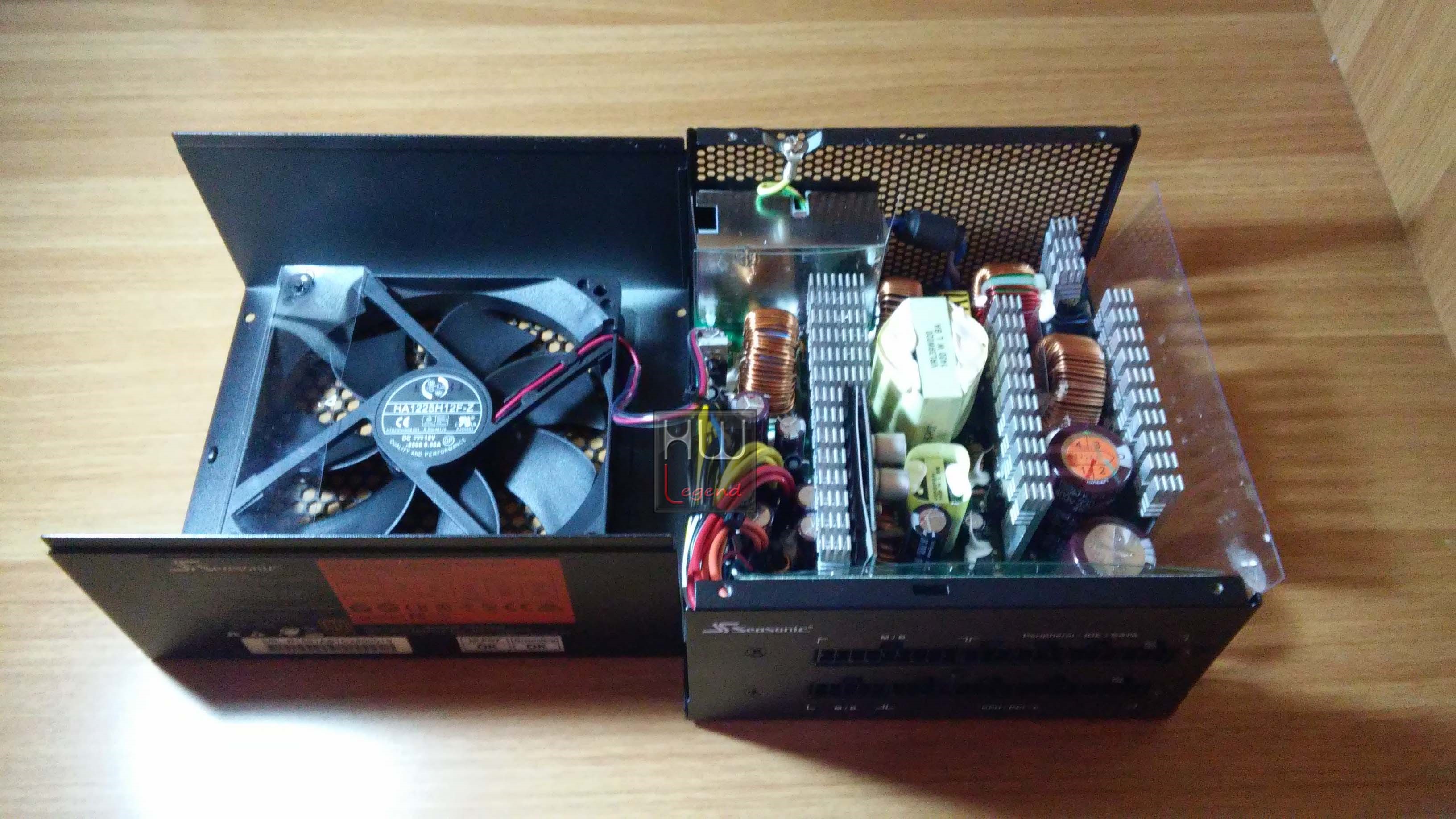

Dopo aver rimosso il sigillo e tolto le viti che tengono fissati le parti di cui è composto il telaio, possiamo analizzare con attenzione gli elementi elettronici della PSU M12II 750 EVO EDITION. Notiamo fin da subito che il PCB, così come la distribuzione della componentistica risulti proprietaria, segno della ricerca e dell’impegno che Seasonic destina nei suoi prodotti.

Fin da subito è possibile ammirare l’ottima pulizia generale della struttura priva di quei corposi dissipatori di calore spesso utilizzati sulle unità con classe di efficienza energetica inferiore, nonché l’ottima e sapiente disposizione della componentistica volta alla concreta ottimizzazione degli spazi.

E’ bene chiarire fin da subito un concetto. Siamo rimasti colpiti in maniera molto positiva dalla qualità delle componenti interne, in modo particolare dallo schema di montaggio e dal layout che sembra quasi seguire una forma ad S. Gli standard di qualità di Seasonic risultano quindi decisamente elevati anche su prodotti entry-level.

La presa IEC-C14 è ricoperta da uno scudo in foglia d’alluminio. Dietro a questo troviamo: i pin di collegamento della ventola, diversi condensatori elettrolitici di classe Y ed una bobina che filtrano la tensione in uscita dai trasformatori.

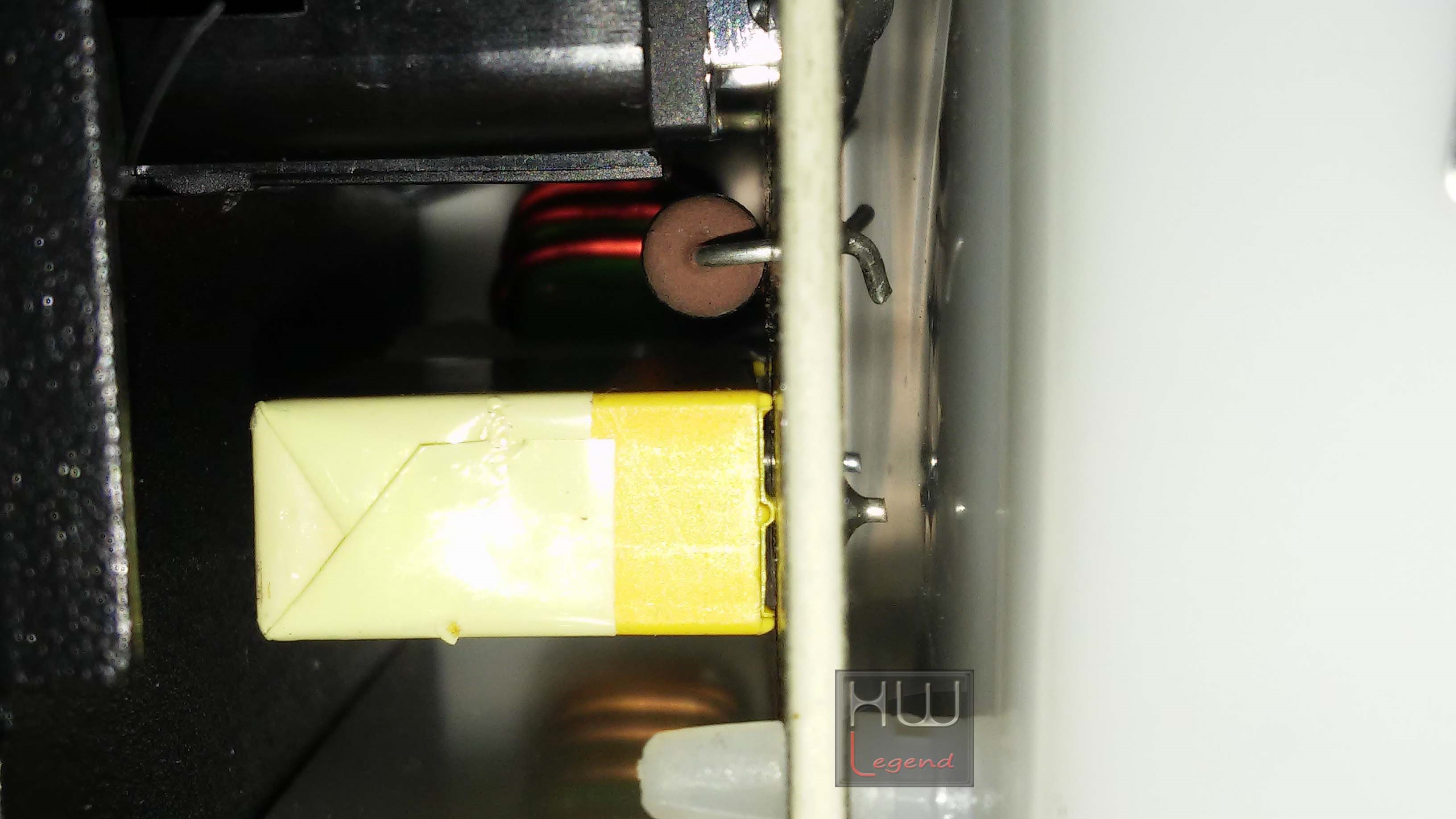

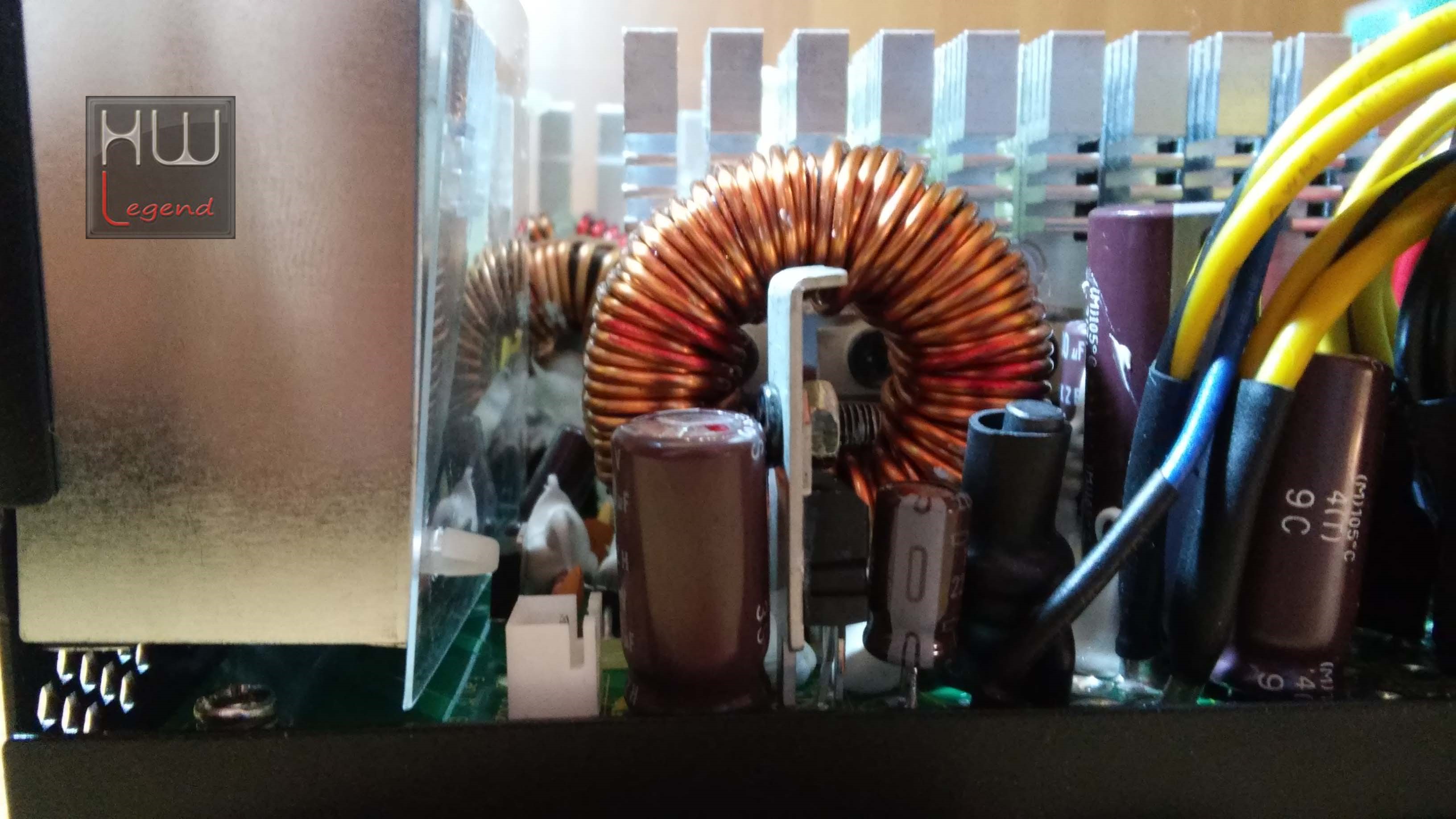

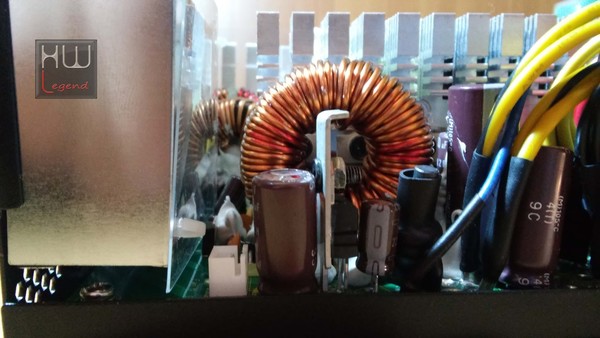

Spostando con cautela lo scudo che copre l’alimentazione, scopriamo la presenza di un PCB periferico. Sopra di esso si intravedono diversi mosfet, una resistenza e un paio di bobine, atte al filtraggio della tensione in entrata. Tale tensione viene poi trasferita alle componenti situate sul PCB madre.

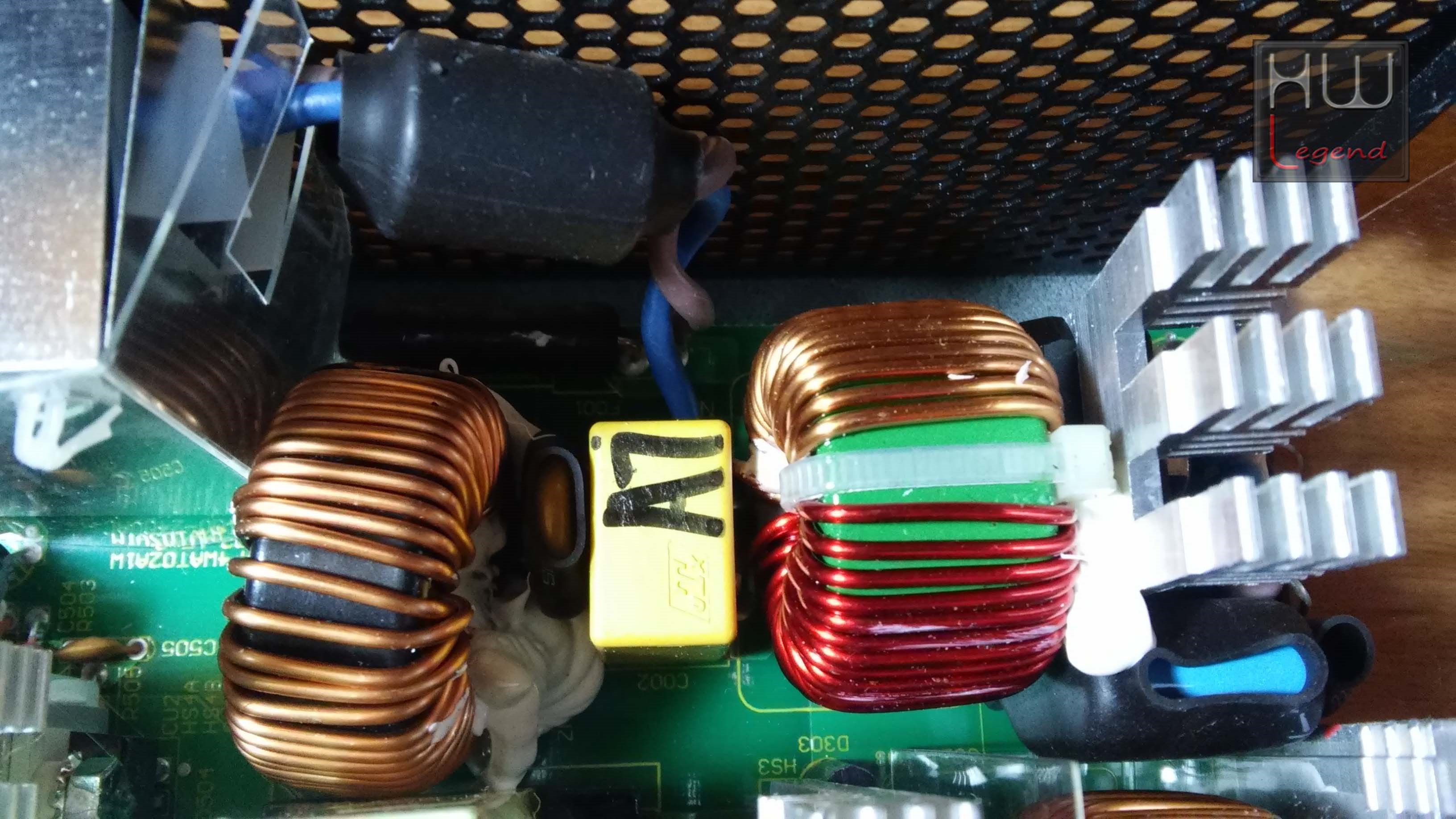

La tensione viene quindi trasferita alle due bobine e ad un varistore elettrolitico responsabili del filtraggio della tensione stessa. Nascosto tra la bobina esterna ed un piccolo heatsink in alluminio, troviamo due raddrizzatori a ponte di diodi  in grado di rettificare fino a 8A di corrente ciascuno, per un totale di 16A. Queste componenti fanno parte del circuito LLC.

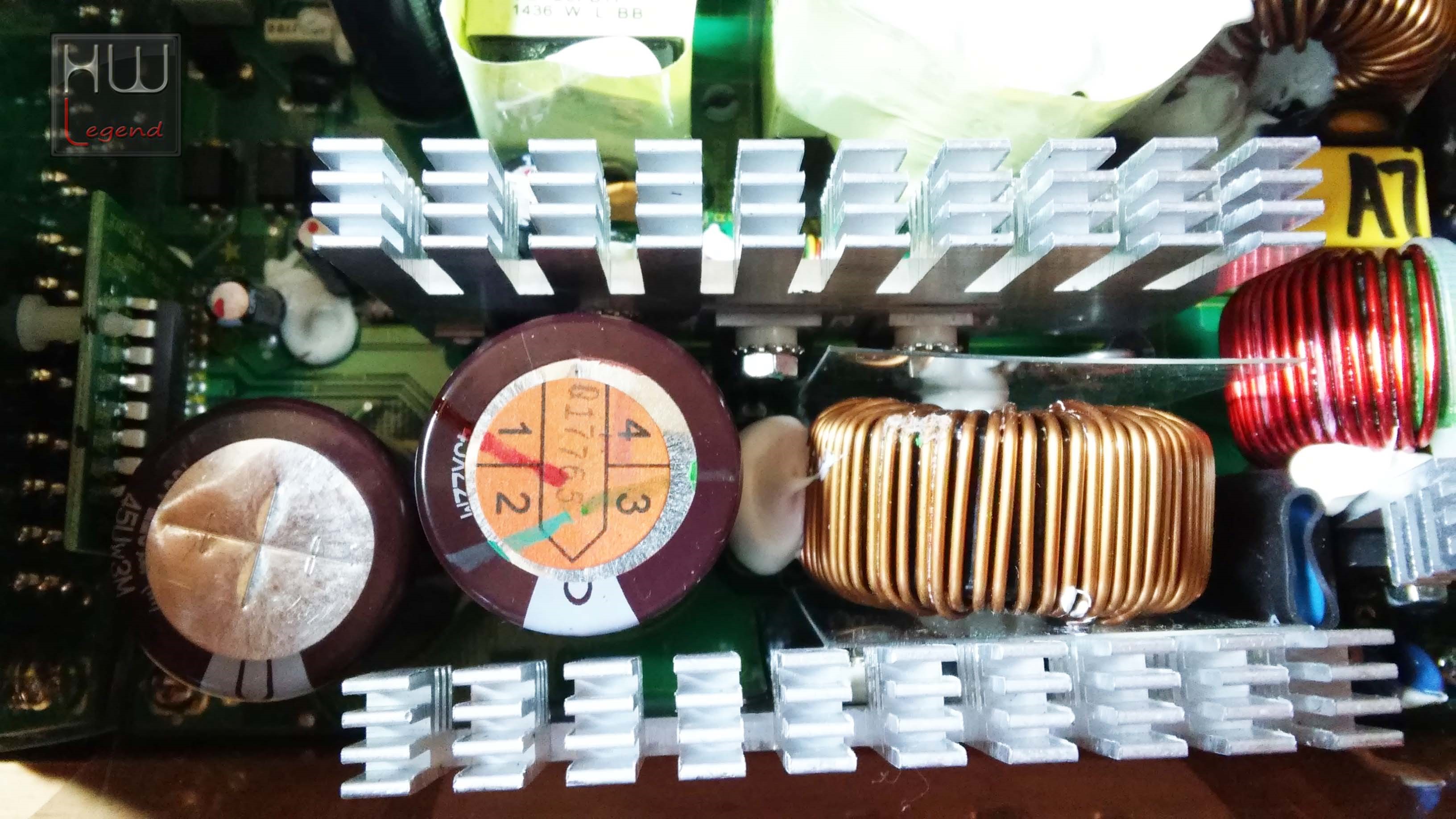

Il circuito a PFC Attivo si compone di un singolo diodo di boost, le cui componenti sono nascoste tra una bobina e due condensatori elettrolitici della Nippon Chemicon, entrambi da 400V ma di capacità diversa. Il più grande ha una capacità massima di 330uF mentre quello più piccolo 220uF, per un totale di 550uF. Entrambi resistono ad una temperatura critica di 105°C.

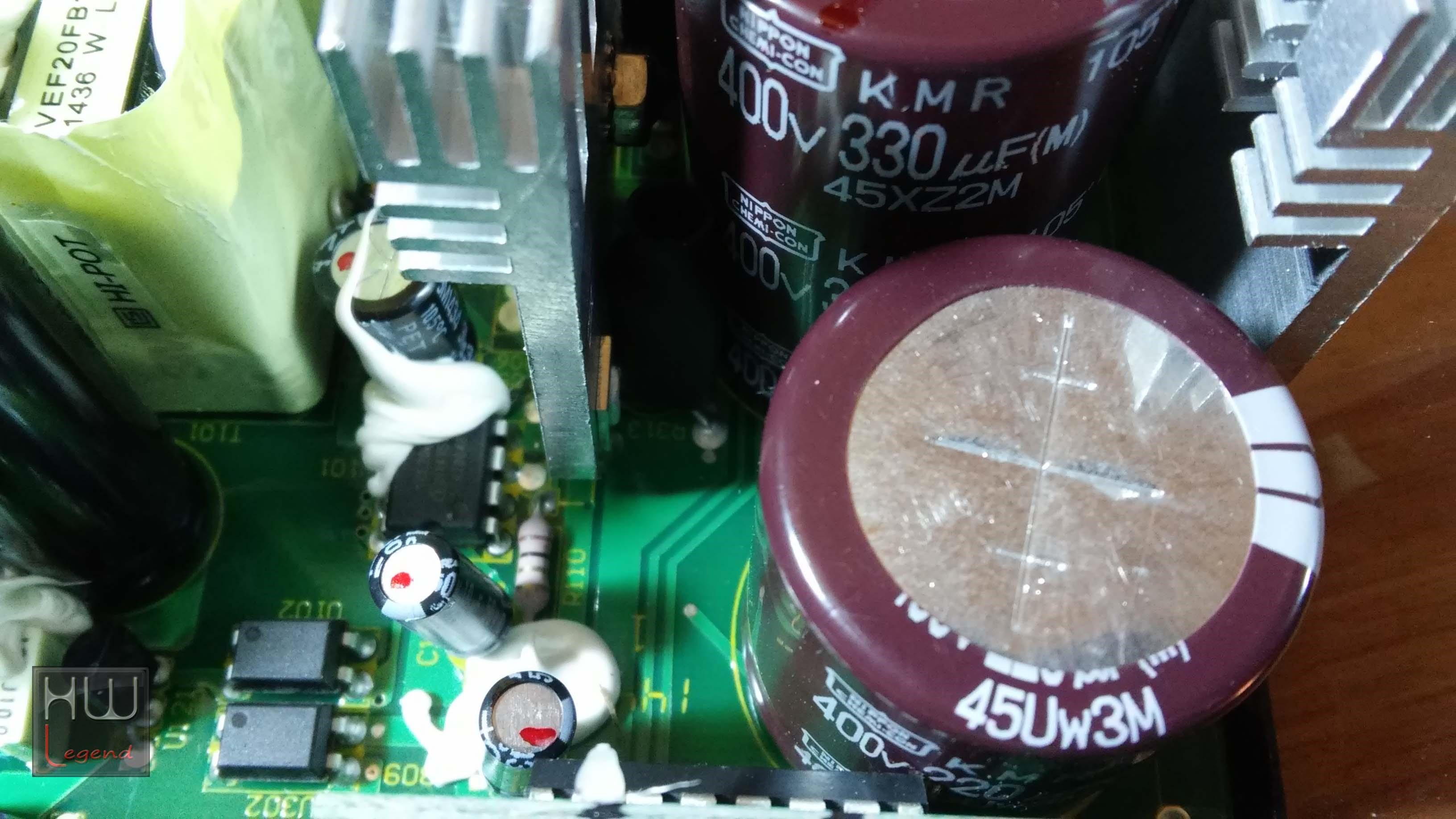

Posizionati subito dopo i condensatori del PFC troviamo: due condensatori solidi molto più piccoli e tre FET prodotti da Infineon. Tali componenti provvedono ad aumentare l’efficienza generale della PSU.

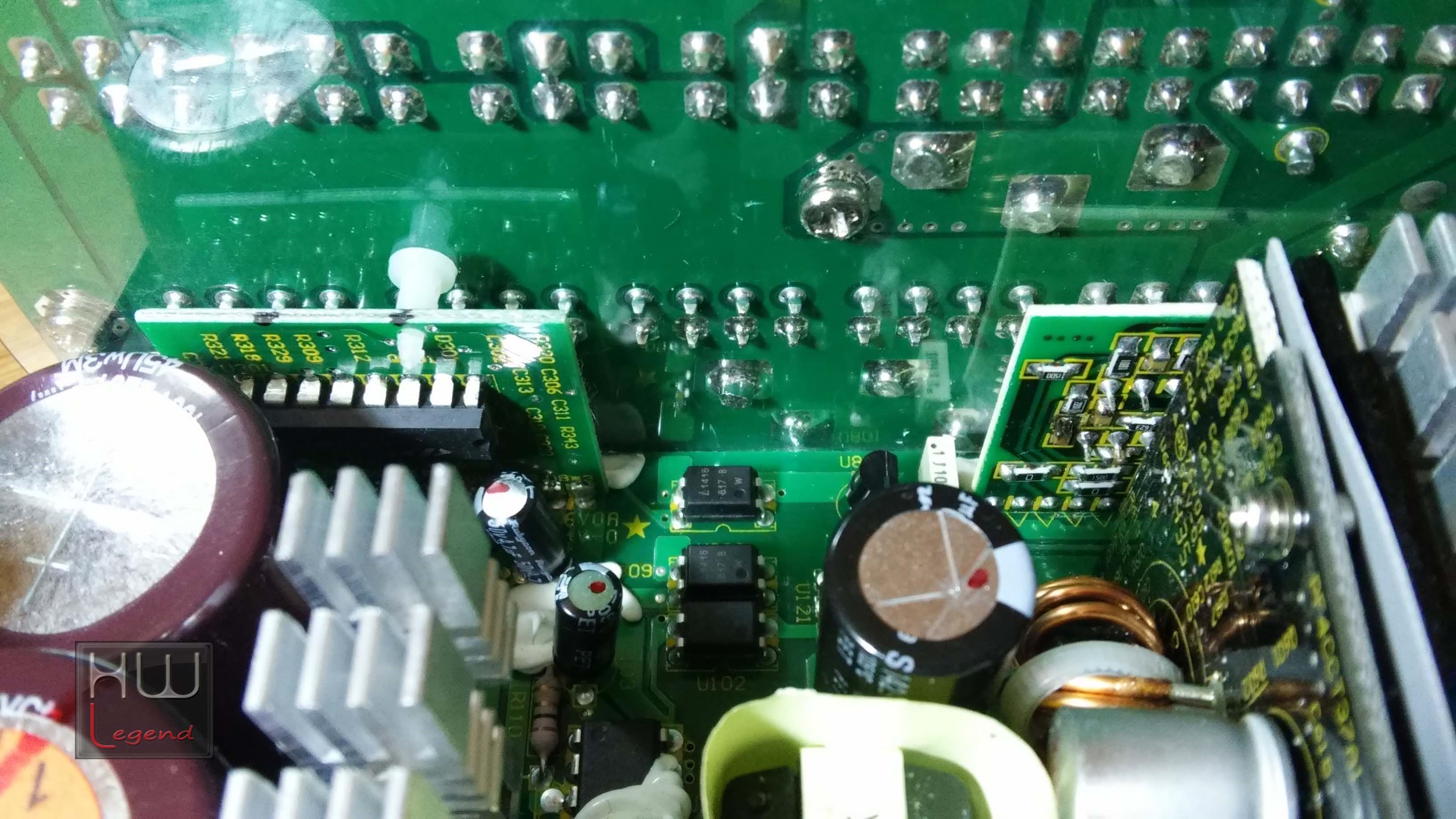

Vicino ai tre FET della Infineon, su un PCB secondario, notiamo la presenza di un controller di risonanza LLC. Supponiamo che i VRM dedicati ai rail minori, si trovino direttamente sul PCB modulare, contribuendo a migliorare la pulizia e l’ordine generale.

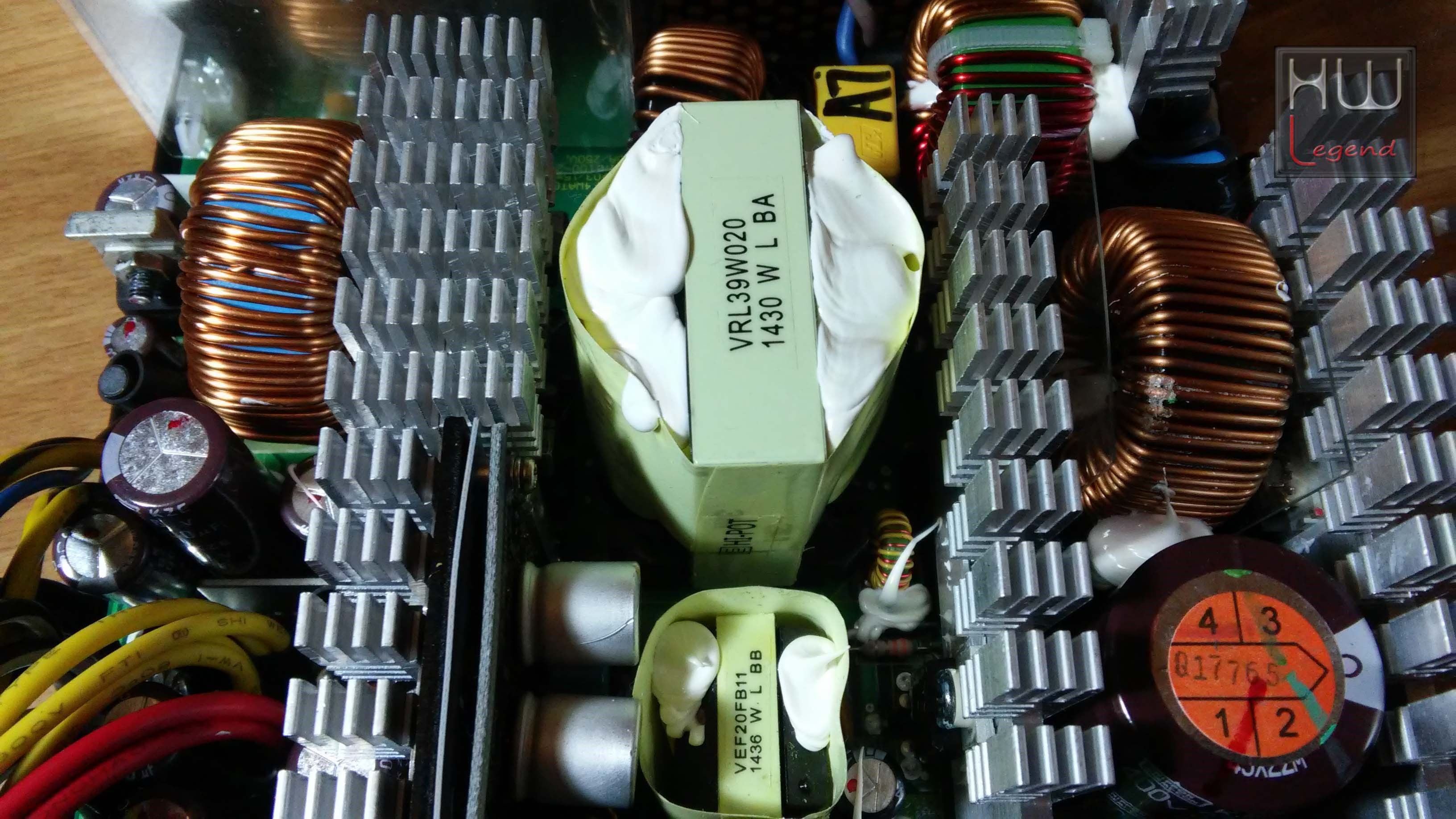

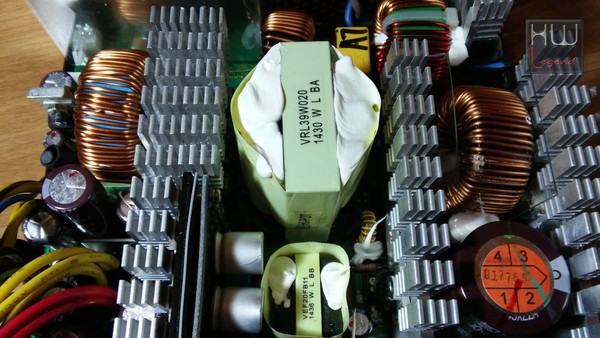

Il cuore del nostro M12II 750 EVO EDITION si compone di ben due trasformatori di taglia diversa. In particolare troviamo un VEF20FB11 e un VRL39W020. Entrambi lavorano in tandem per garantire la conversione della corrente alternata in corrente continua. Non è infatti un caso che proprio accanto, dissipato da un sottile pettine in alluminio, troviamo il tipico DC to DC design che garantisce una tensione stabile e costante in uscita.

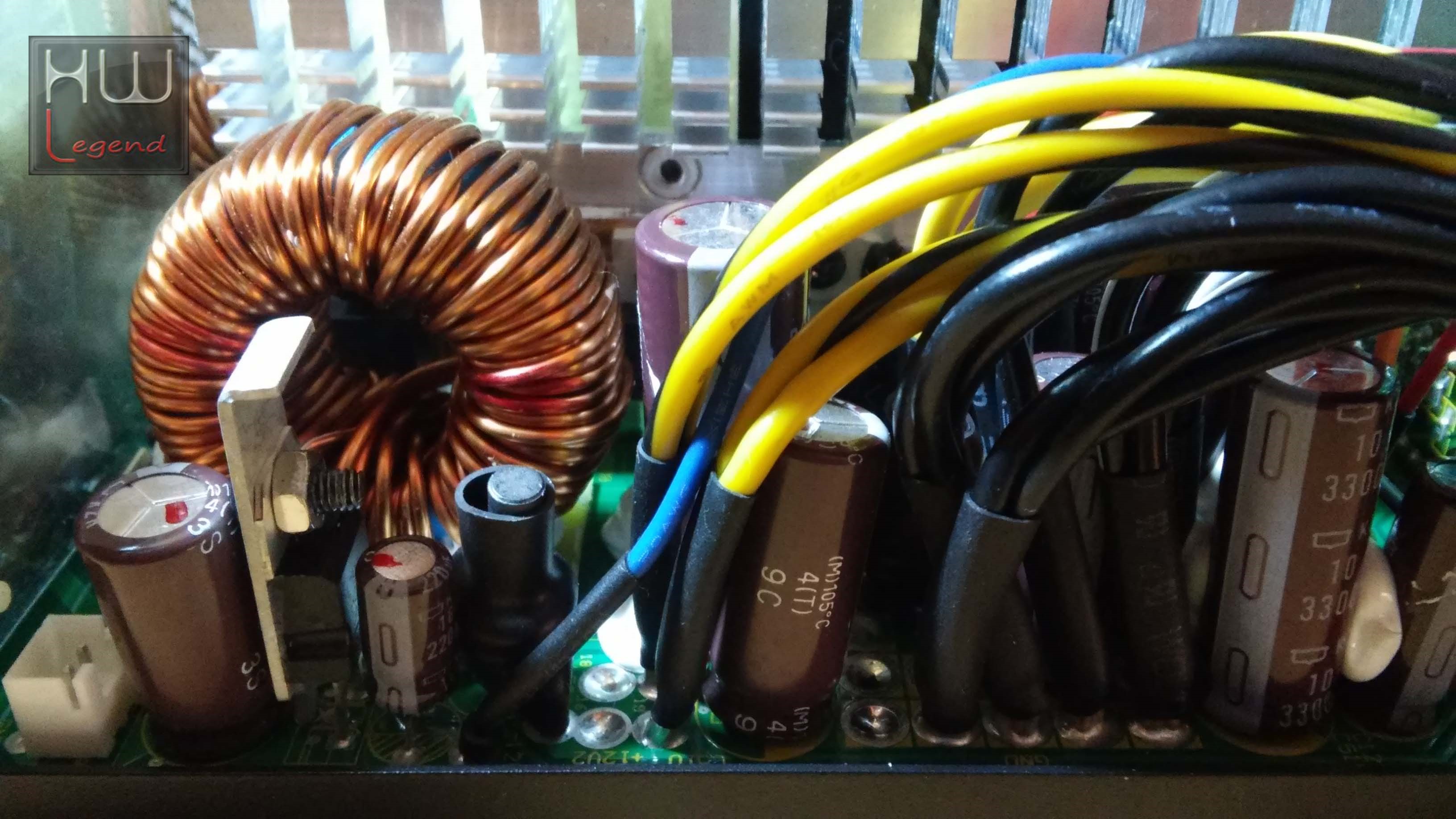

Per finire, un’ultima serie di condensatori elettrolitici della Nippon Chemicon, tutti di classe Y, è stata posta in prossimità della cavetteria sapientemente cablata al PCB modulare, il quale provvede ad erogare le giuste tensioni alle diverse interfacce.

Il PCB del Seasonic M12II 750 EVO EDITION risulta molto ordinato e la componentistica segue uno schema logico ben definito. Non possiamo che ritenerci soddisfatti del lavoro svolto dall’azienda. Non è certo semplice trovare un prodotto con una qualità elevata quando si parla di un prodotto destinato alla fascia media del mercato.

{jospagebreak_scroll title=Sistema di prova e metodologia di test:}

Sistema di prova e metodologia di test:

Trattandosi di un alimentatore di medio taglio, la scelta è ricaduta su un unico sistema, prima testato in configurazione di default, quindi con tensioni e frequenze normali (Soluzione 1) e poi in overclock ed overvolt sia per la cpu che per la gpu (Soluzione 2).

Le soluzioni 1 e 2 sono state usate per simulare sia i carichi più pesanti che quelli medio-leggeri. Entrambe le soluzioni sono state modificate all’occorrenza nel setup per riuscire ad ottenere carichi più modulabili. Riassumiamo nelle tabelle che seguono le due configurazioni da noi utilizzate in fase di test.

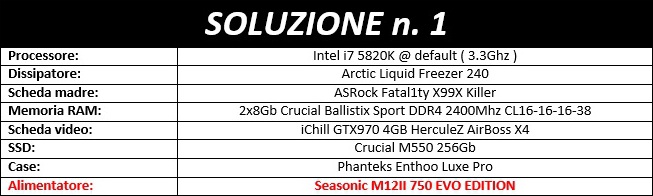

Piattaforma di test – Soluzione 1

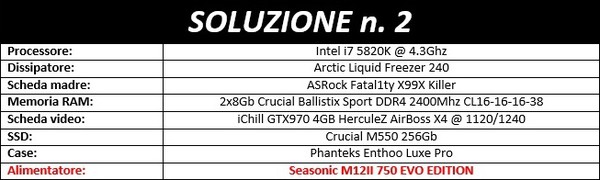

Piattaforma di test – Soluzione 2

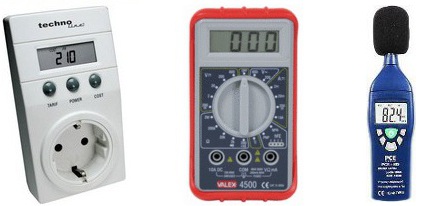

Per testare il nostro campione di alimentatore M12II 750 EVO EDITION ci siamo avvalsi dell’ausilio della seguente strumentazione.

• N. 1 x Wattmetro Technoline;
• N. 3 x Multimetri Valex P4500;
• N. 1 x Fonometro PCE-999.

I test sono stati tutti effettuati dinamicamente sotto carichi di lavoro continuamente mutevoli, quindi in situazioni paragonabili a quelli che il nostro alimentatore dovrebbe affrontare durante l’usuale l’utilizzo giornaliero.

Per il rilevamento della rumorosità durante il funzionamento della ventola abbiamo scelto di usare il fonometro Professionale PCE-999 che dispone delle seguenti specifiche tecniche.

I risultati strumentali sono stati ottenuti, per quanto possibile, leggendo in tempo reale i valori mostrati contemporaneamente dai tre multimetri, questo significa che tutte le le prove sono state effettuate almeno tre volte nelle medesime condizioni per raggiungere una significativa media ponderata dei risultati stessi. Tutti i multimetri prima di essere utilizzati sono stati verificati.

Ora siamo pronti per analizzare i risultati ottenuti.

{jospagebreak_scroll title=Test di Stabilità ed Efficienza:}

Test di Stabilità ed Efficienza:

Di seguito riportiamo i grafici con i risultati di carico della PSU Seasonic M12II 750 EVO EDITION.

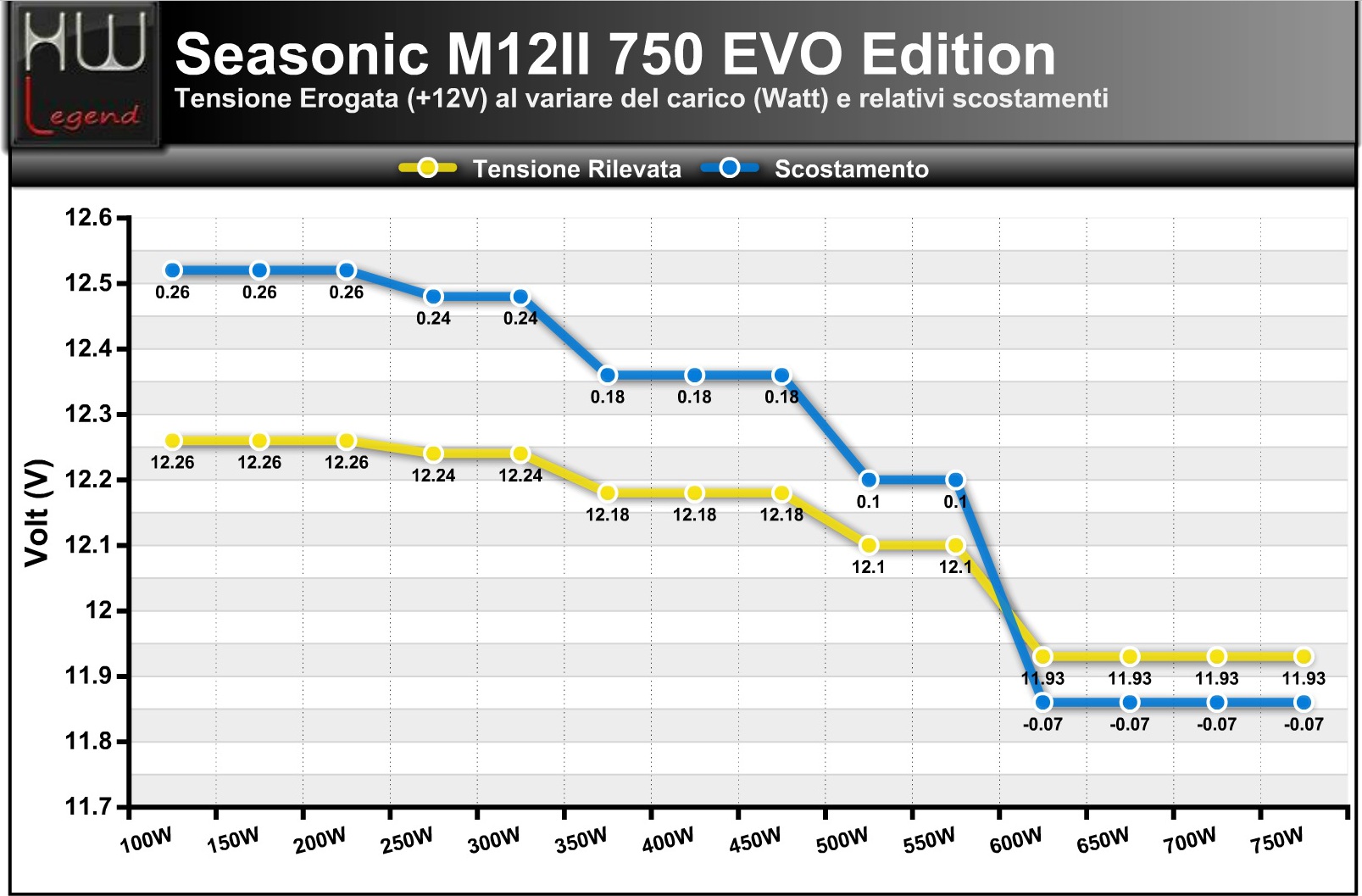

Carico linea +12 volt

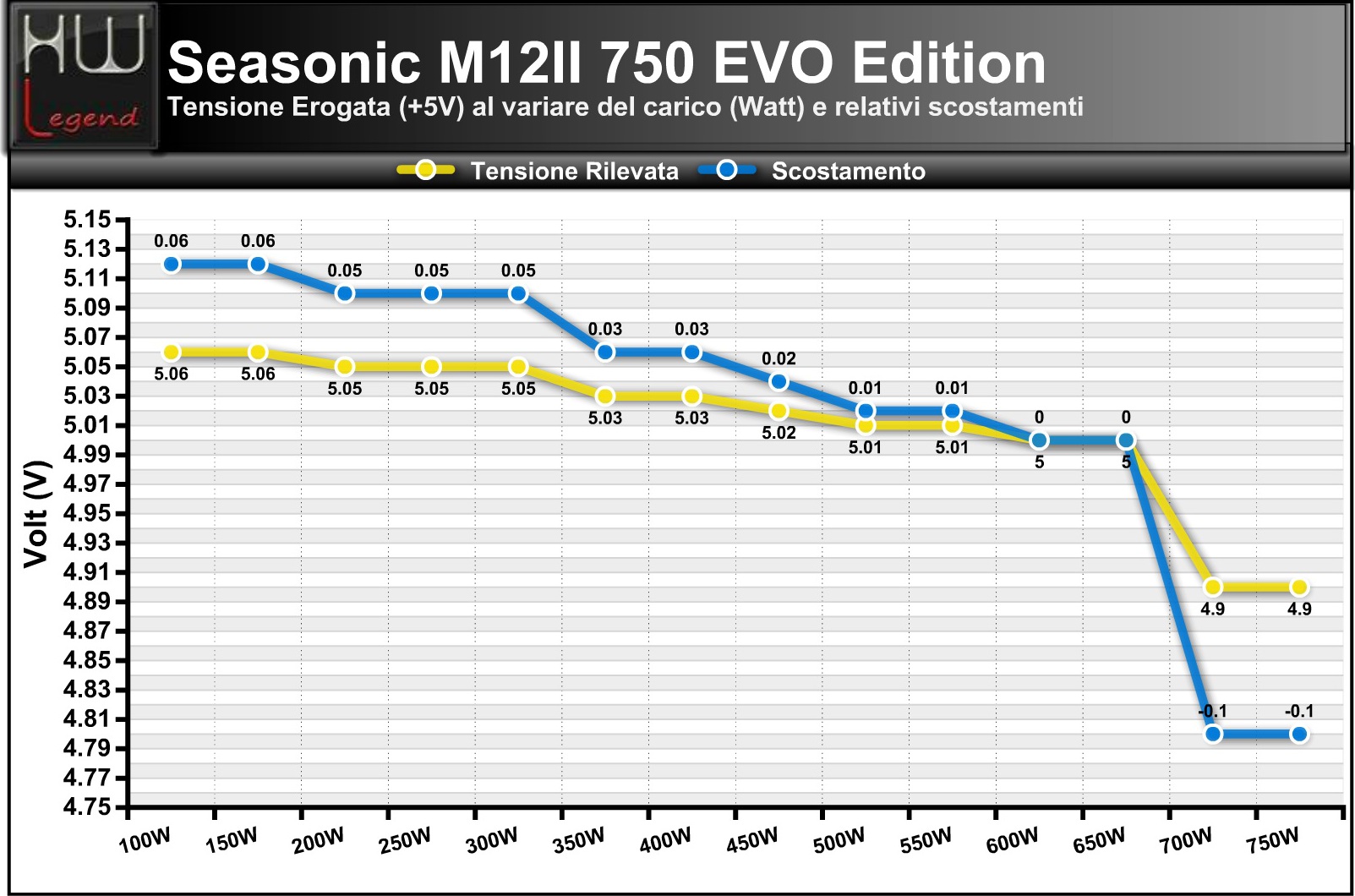

Carico linea +5 volt

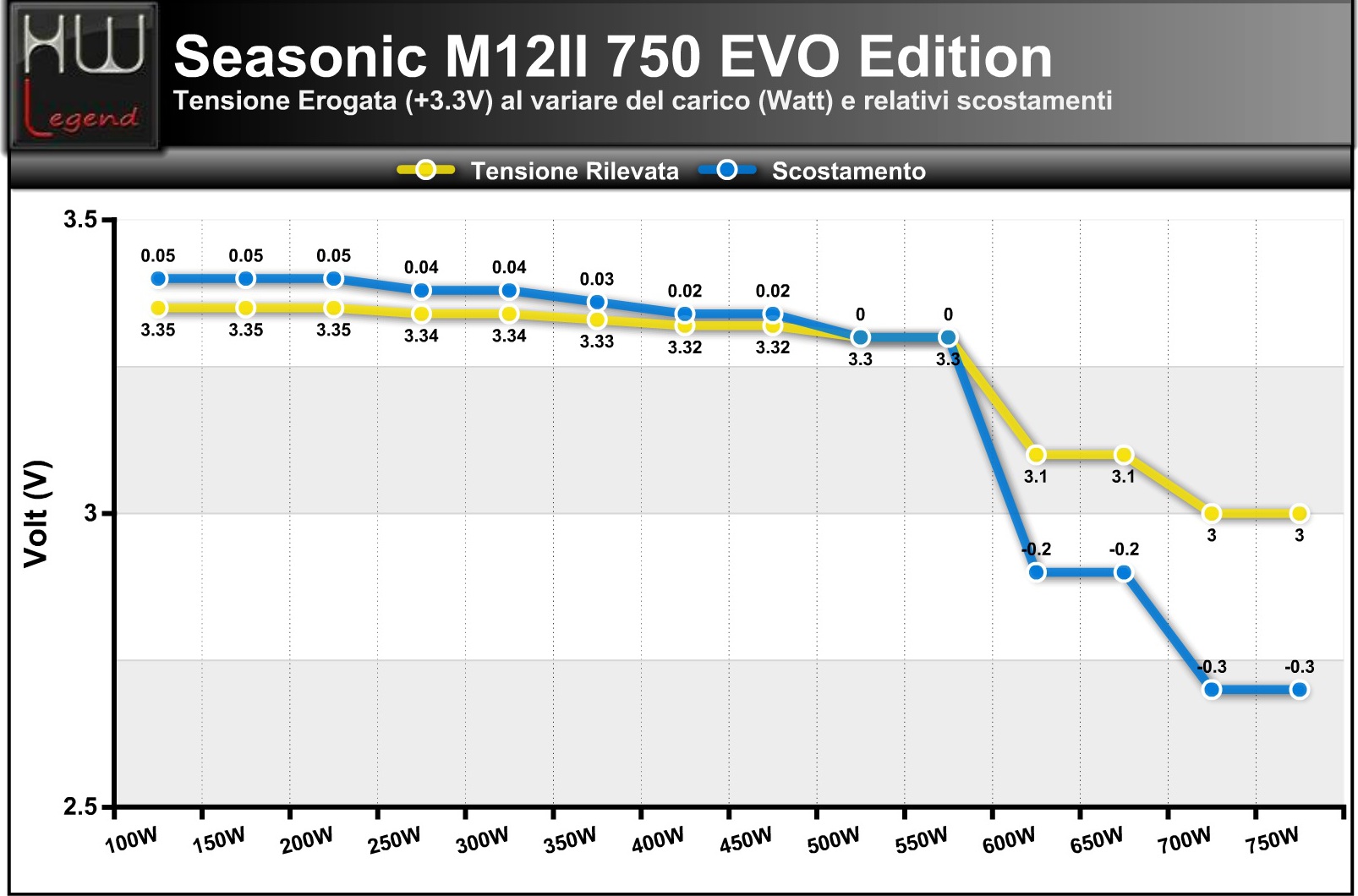

Carico linea +3,3 volt

Di seguito riportiamo il risultato ottenuto dall’alimentatore M12II 750 EVO EDITION presso l’azienda Plug Load Solutions, che conferisce la certificazione 80 plus presso l’organizzazione 80plus.org, ente che certifica tutti gli alimentatori immessi nel mercato. Nella tabella che segue potete vedere a quali livelli di efficienza corrispondono le varie certificazioni.

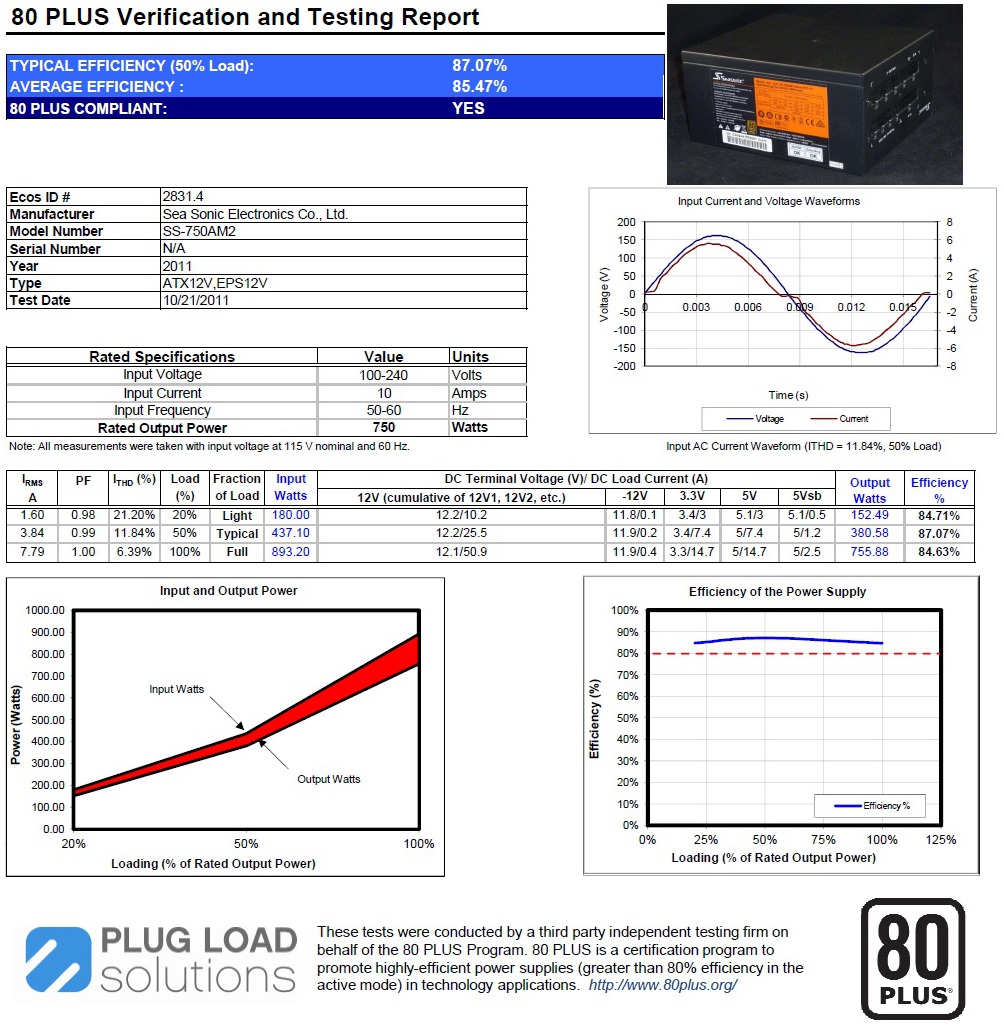

Certificazione Seasonic M12II 750 EVO EDITION

I risultati da noi ottenuti, mostrano chiaramente come l’alimentatore si comporti decisamente bene, facendo registrare risultati molto positivi. La PSU M12II 750 EVO EDITION riesce a mantenere in maniera costante l’erogazione dei voltaggi sulle tre linee di alimentazione. I dati dichiarati dall’azienda sono stati pertanto da noi confermati.

Si tratta certamente di valori di prim’ordine che denotano gli ottimi componenti impiegati da Seasonic in questo alimentatore. Non possiamo che essere pienamente soddisfatti dei risultati da noi ottenuti. Non ci resta quindi che verificare la qualità della PSU in riferimento all’impatto acustico generato dalla ventola.

{jospagebreak_scroll title=Impatto acustico:}

Impatto acustico:

Il test di rumorosità è uno dei più difficili da effettuare, perchè durante la fase di test qualsiasi rumore, anche minimo, può far balzare il grafico verso l’alto, di fatto invalidando il lavoro effettuato e costringendoci a ripetere il test dall’inizio.

Non disponendo purtroppo di una camera anecoica, ci siamo veduti costretti ad aspettare le tarde ore notturne per poter effettuare i nostri test in tutta tranquillità e con rumore ambientale il più basso e costante possibile. Lo strumento utilizzato, il fonometro professionale PCE-999, è molto sensibile al rumore ambientale.

Da questo valore, tipico di qualsiasi ambiente domestico, è necessario partire per poter analizzare la rumorosità del complesso dissipatore/ventola. Tali condizioni sono ovviamente irripetibili in ambito domestico, e sinceramente lasciano, a chi acquista il dissipatore, una idea non del tutto reale delle reali prestazioni. Un valido articolo in inglese spiega molto bene cosa sia il rumore e come questo influenzi il il normale utilizzo del pc. L’articolo lo troverete qui.

Durante i test abbiamo provveduto ad effettuare una prima misurazione a 50 cm ed una seconda a 100 cm. Le misurazioni sono state effettuate aumentando il carico progressivamente con step di 50W. I test sono stati condotti con rumorosità ambientale >25 dB.

A titolo puramente indicativo, ricordiamo che la soglia di rumorosità che si può definire praticamente silenzioso è quella di circa 30dB. Ricordiamo inoltre che gli incrementi di 3dB equivalgono ad una percezione del rumore praticamente doppia.

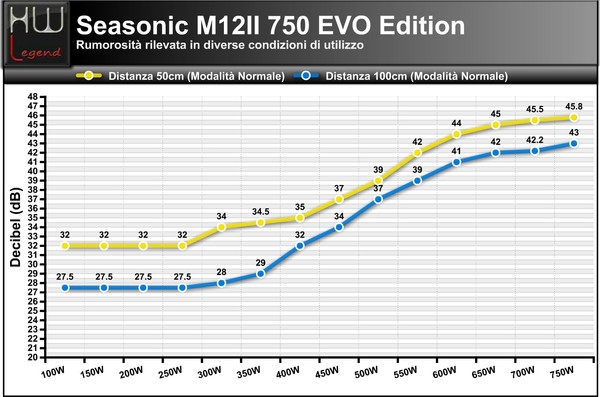

Rumorosità rilevata alla distanza di 50 cm e 100 cm

Le misurazioni a 50 cm di distanza, sono indicative solo per quelle persone che utilizzeranno l’alimentatore Seasonic M12II 750 EVO EDITION su un banchetto, quindi prive della classica “schermatura” naturale di un cabinet.

Possiamo chiaramente osservare dal grafico, come la rumorosità della ventola rimanga costante e si attesti sui “32db” fino al carico di circa 275W, per poi aumentare in maniera lineare fino ai 45,8db con un carico di 750W. La ventola risulta praticamente inudibile fino ai 30db, per poi diventare udibile al raggiungimento dei 45,8db. In ogni caso ricordiamo che il test è stato fatto ad una distanza di 50cm e con l’alimentatore montato su un banchetto di prova.

Le misurazioni a 100cm di distanza sono decisamente più indicative e reali, visto che sono state prese con l’alimentatore Seasonic M12II 750 EVO EDITION installato all’interno di un cabinet e ad una distanza decisamente più corrispondente alle reali situazioni di utilizzo.

In questa situazione possiamo osservare come la rumorosità della ventola rimanga costante e si attesti sui “27,5db” fino ad un carico di circa 2750W, per poi aumentare in maniera lineare fino al raggiungimento dei 43db con un carico di 750W. La ventola risulta praticamente inudibile fino ai 30db, per poi diventare più rumorosa al raggiungimento dei 43db.

Riguardo ai test effettuati con il nostro fonometro, possiamo affermare che il suono prodotto dall’alimentare in condizioni di normale utilizzo non è praticamente udibile. Avvicinandosi alla soglia dell’80% del valore di potenza nominale per cui questa PSU è stata progettata, iniziamo a percepire un rumore abbastanza contenuto, che risulta decisamente accettabile visto anche la potenza erogata.

Come abbiamo detto in precedenza, la gestione della ventola avviene in maniera automatica, grazie alla tecnologia proprietaria Smart and Silent Fan Control [S²FC], in grado di bilanciare al meglio il raffreddamento delle componenti elettriche interne con la silenziosità operativa della PSU.

L’S²FC mantiere fino ad una tensione di circa 400W un buon compromesso tra rumorosità e temperatura interna dei componenti. Una volta che questi, col passate del tempo si surriscaldano, la ventola aumenta progressivamente il regime di rotazione, aumentando di conseguenza anche la sua rumoristà. Nel complesso la ventola risulta silenziosa e genera una rumorosità mai particolarmente fastidiosa.

Il Seasonic M12II 750 EVO EDITION risulta essere particolarmente adatto a chi cerca un marchio affermato ed un prodotto longevo per gestire quelle piattaforme che nell’utilizzo giornaliero consumano mediamente tra 150W e 700W, infatti in questo range il prodotto in questione dà il meglio di sé per quanto riguarda l’efficienza energetica.

{jospagebreak_scroll title=Conclusioni:}

Conclusioni:

	Prestazioni/Rumorosità:
	Qualità dei materiali:
	Rapporto Qualità/Prezzo:
	Giudizio Complessivo:

Con la famiglia di prodotti M12II EVO EDITION, Seasonic ha rivoluzionato la gamma di prodotti dedicati alla fascia media delle PSU 80Plus Bronze. L’eccellente qualità deella componentistica utilizzata è uno dei motivi che lo rende la soluzione ideale per chi vuole avere la garanzia di un marchio affermato, longevità e sicurezza tutte in un unico prodotto.

La line-up dei prodotti M12II EVO EDITION si compone di quattro unità da 520W, 620W, 750W e 850W. Il sample inviatoci si è rivelato nel complesso un ottimo alimentatore. La qualità del materiali impiegati è di alto livello, sia per la componentistica interna utilizzata che per lo chassis esterno, che denotano il lavoro eccellente di ricerca e sviluppo da parte dello staff di Seasonic.

Grazie ad un accurata scelta dei componenti, il Seasonic M12II 750 EVO EDITION ha un eccellente rapporto di efficienza. I nostri test hanno confermato un risultato più che buono su tutte le linee di alimentazione (12V, 5V e 3,3V). Tale caratteristica, unita alla completa modularità, rendono questa PSU molto appetibile e decisamente interessante.

Il Seasonic M12II 750 EVO EDITION garantisce un’efficienza energetica dell’83% al 50% di carico su tensione a 230V EU, adatta per realizzare configurazioni con più GPU, come Nvidia SLI o AMD CrossFireX. Questa efficienza è dovuta al fatto che l’alimentatore adotta componenti di altissima qualità come i rinomati ed efficienti condensatori di fabbricazione giapponese.

La PSU Seasonic M12II 750 EVO EDITION dispone di un singolo rail da 12V ben 62A, con protezione da sovratensioni. La singola linea è in grado di essere sfruttata per erogare un massimo di 744W di potenza. Sulle linee da +3.3V e +5V la PSU M12II EVO EDITION 750 fornisce ben 25A per una potenza totale usufruibile di 894W.

L’alimentatore adotta caratteristiche degne di nota come: l’utilizzo della tecnologia proprietaria Smart and Silent Fan Control [S²FC], design di tipo DC-DC, condensatori di qualità giapponese per un elevata efficienza, una griglia per la ventilazione a nido d’ape per un ricircolo ottimale dell’aria “Honeycomb Structure“, un sistema completamente modulare con cavetteria con terminali placcati in oro e ventola da 120mm con tecnologia Fluid Dynamic Bearing (FDB).

La gestione della ventola avviene in maniera automatica, grazie alla tecnologia proprietaria Smart and Silent Fan Control [S²FC], in grado di bilanciare al meglio il raffreddamento delle componenti elettriche interne con la silenziosità operativa della PSU.

L’S²FC mantiere fino ad una tensione di circa 400W un buon compromesso tra rumorosità e temperatura interna dei componenti. Una volta che questi, col passate del tempo si surriscaldano, la ventola aumenta progressivamente il regime di rotazione, aumentando di conseguenza anche la sua rumoristà. Nel complesso la ventola, che ricordiamo essere una Ong Hua HA1225H12F-Z, risulta silenziosa e genera una rumorosità mai particolarmente fastidiosa.

Il Seasonic M12II 750 EVO EDITION è una unità di alimentazione completamente modulare, in quanto presenta tutta la parte del proprio cablaggio in maniera completamente indipendente e rimovibile. I cavi SATA, MOLEX, CPU e PCI-E sono di tipo flat con guaina termica di colore nero, in grado di evitare arrotolamenti e spiacevoli interruzioni di segnale dovute al loro danneggiamento, mentre quello per l’alimentazione della scheda madre dispone di una guaina traforata nera flessibile e resistente all’usura del tempo stesso.

I connettori sono calibrati in modo tale che gli attacchi sulla PSU e sulle periferiche avviene senza fatica. La lunghezza dei cavi è sufficiente per garantire un buon margine di manovra nell’installazione dei componenti all’interno del case.

Il Seasonic M12II 750 EVO EDITION risulta essere particolarmente adatto a chi cerca un marchio affermato ed un prodotto longevo per gestire quelle piattaforme che nell’utilizzo giornaliero consumano mediamente tra 150W e 700W, infatti in questo range il prodotto in questione dà il meglio di sé per quanto riguarda l’efficienza energetica.

In conclusione siamo rimasti impressionati da questa PSU Seasonic M12II 750 EVO EDITION, che ci ha sicuramente sorpreso per la componentistica di ottima fattura e per l’elevata qualità dei materiali. Riteniamo il prezzo di vendita di 145 Euro adeguato al tipo di prodotto.

Pro:

• Materiali e componentistica elettronica di ottima fattura;
• Ottime prestazioni;
• Ventola abbastanza silenziosa in tutti gli scenari di utilizzo;
• Efficienza del 83% con certificazione 80PLUS Bronze;
• Bundle in dotazione completo;
• Design Full-Modular;
• Condensatori di ottima qualità;
• Ottimo rapporto “qualità/prezzo”.
• Ottima tecnologia proprietaria Smart and Silent Fan Control [S²FC].

Contro:

• Nulla da segnalare.

Si ringrazia  per il sample fornitoci.

Edgardo Bussetti – DialogiK – Staff di HW Legend
