SilverStone Redline RL06 Mid-Tower [SST-RL06BR-PRO]

001-silverstone-redline-rl06-copertinaNella giornata odierna siamo lieti di proporvi in maniera dettagliata, l’analisi di una delle ultime novità presentate dalla taiwanese SilverStone, azienda da anni leader nella progettazione e nella realizzazione di molteplici componenti per PC. Nello specifico avremo modo di osservare il nuovissimo RL06, un particolare cabinet in formato Mid-Tower contraddistinto da lineamenti sobri e del tutto inconfondibili, appartenente all’apprezzata famiglia di prodotti Redline. Le dimensioni compatte e l’attenta distribuzione degli spazi interni e dei flussi d’aria, rendendo questo nuovo cabinet perfetto per la realizzazione di configurazioni di fascia medio-alta, con accorgimenti specifici per tutti quegli utenti che preferiscono affidarsi al liquido per quanto riguarda il raffreddamento delle componenti più calorose. Le potenzialità offerte in tal senso sono indubbiamente notevoli, prevedendo la possibilità di integrare non soltanto le ormai diffuse soluzioni di tipo All-in-One, ma all’occorrenza anche dei più complessi e prestanti impianti a liquido di tipo tradizionale, provvisti di un massimo di ben due radiatori da 120/240 millimetri (uno nella parte frontale ed uno nella parte superiore) ed uno da 120 millimetri (nella parte posteriore). Una generosa finestra laterale in plexiglass, inoltre, consente di intravvedere ed ammirare la componentistica interna, garantendo un impatto visivo di sicuro effetto. Non ci resta che augurarvi una buona lettura, sperando che l’articolo sia di vostro gradimento!

SilverStone Redline RL06 Mid-Tower [SST-RL06BR-PRO] – Recensione di Gianluca Cecca | delly – Voto: 5/5


Introduzione:


Logo_SilverStone_Technology

L’azienda SilverStone, fondata nel 2003, ha sede a Taiwan. In poco tempo è diventata uno dei punti di riferimento di livello mondiale, grazie ad una prestigiosa elite di ingegneri in grado di fornire soluzioni d’avanguardia.

Sede_Silverstone

SilverStone si pone l’obiettivo di fornire prodotti che creano ispirazioni. Facendo fede al suo credo, sono stati ampliati i centri di distribuzione e le tipologie di prodotti, per meglio soddisfare le esigenze del consumatore finale.

Proprio questi numerosi centri di distribuzione, dislocati nelle varie aree del globo, gli hanno consentito di accrescere la popolarità, non solo nell ambito computer, ma anche in quello Home entertainement.

Silverstone ad oggi dispone di un catalogo conpleto di periferiche riguardanti: case, ventole, alimentatori e accessori. Il continuo impegno nella ricerca e nello sviluppo, le consente di progettare e realizzare prodotti esteticamente impeccabili e performanti, sempre al passo con i tempi.

Maggiori informazioni le potete trovare sul sito ufficiale Silverstone.

{jospagebreak_scroll title=Confezione e Bundle:&heading=Introduzione:}


Confezione e Bundle:


Il nuovissimo SilverStone RL06 giunto in redazione è, nello specifico, il modello SST-RL06BR-PRO, contraddistinto da una colorazione di base nera con particolari esterni in colore rosso acceso, oltre che di ventole provviste di illuminazione a LED.

La confezione che lo racchiude è interamente realizzata in robusto cartone dalle dimensioni generose, capace di garantire l’assoluta integrità del prodotto anche nell’eventualità di un trasporto movimentato. La colorazione di base è marrone, con una finitura superficiale opaca, un design indubbiamente sobrio ed essenziale.

Il produttore taiwanese tiene particolarmente al tema della salvaguardia ambientale e pertanto desidera sensibilizzare l’utente finale su questa tematica importante; di conseguenza la confezione non presenta particolari effetti visivi, ma risulta di una semplicità visiva unica.

Gli elementi grafici, tuttavia, offrono il quadro completo delle caratteristiche tecniche del prodotto, fornendo al possibile acquirente l’opportunità di valutare se questi possa soddisfare o meno le proprie esigenze.

004-silverstone-redline-rl06-foto-confezione-fronte

Nella parte anteriore della confezione spicca una generosa immagine in prospettiva del nuovo chassis Redline RL06, capace di metterne in risalto il design particolarmente sobrio e minimale che lo contraddistingue, mentre posteriormente viene proposto uno schema del layout interno. Non mancano, ovviamente, il marchio aziendale e la nomenclatura completa del prodotto.

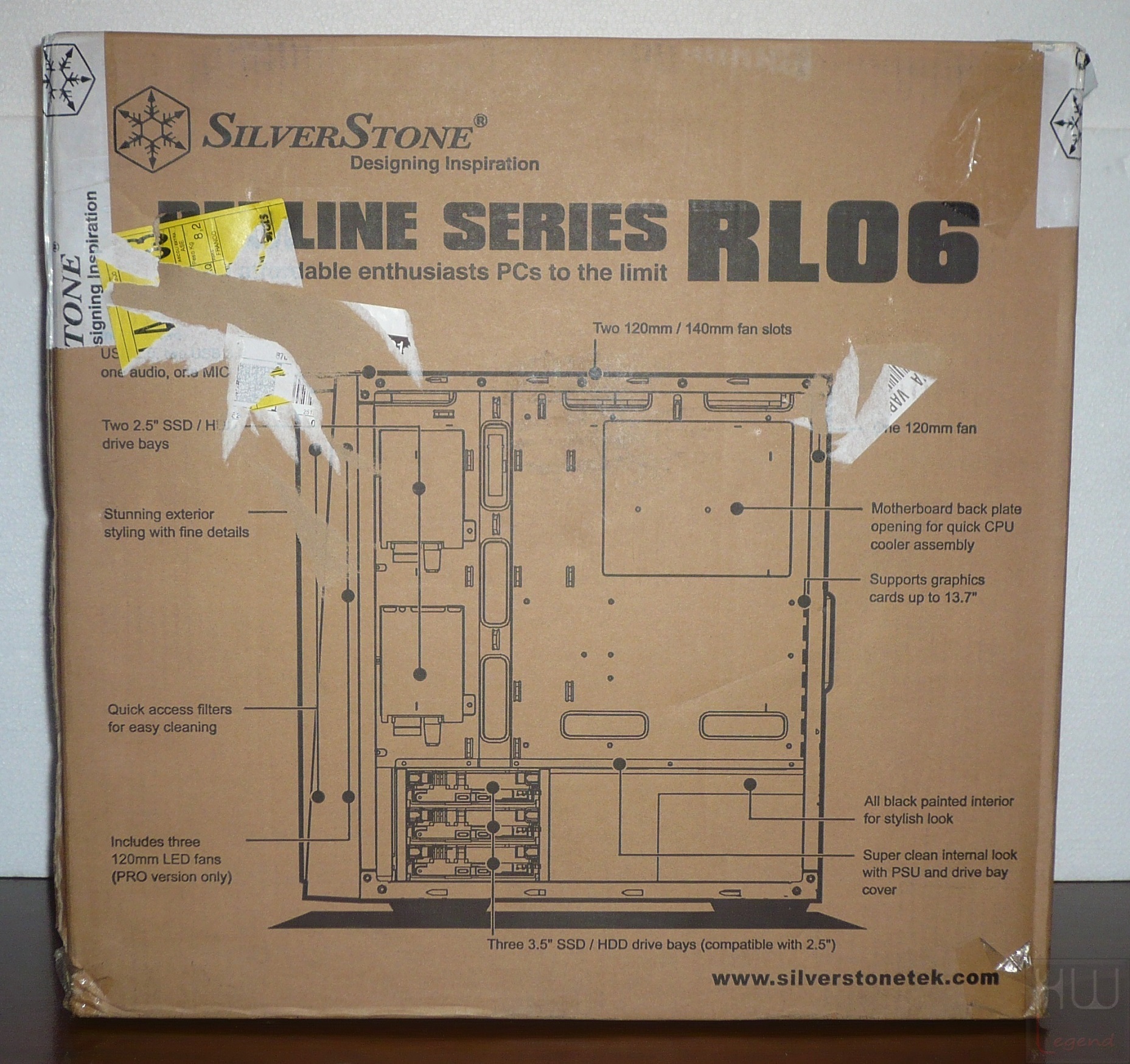

005-silverstone-redline-rl06-foto-confezione-retro

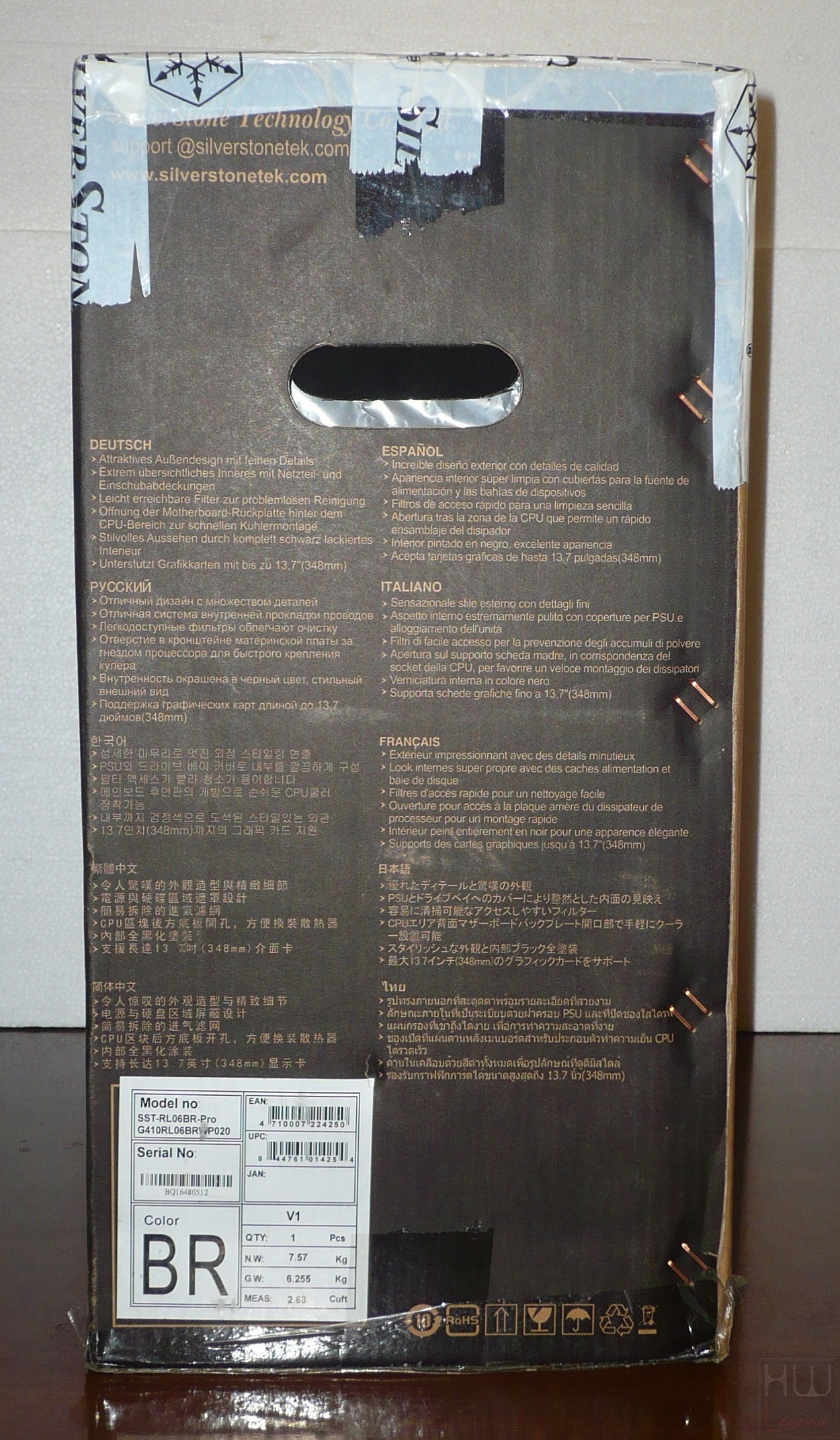

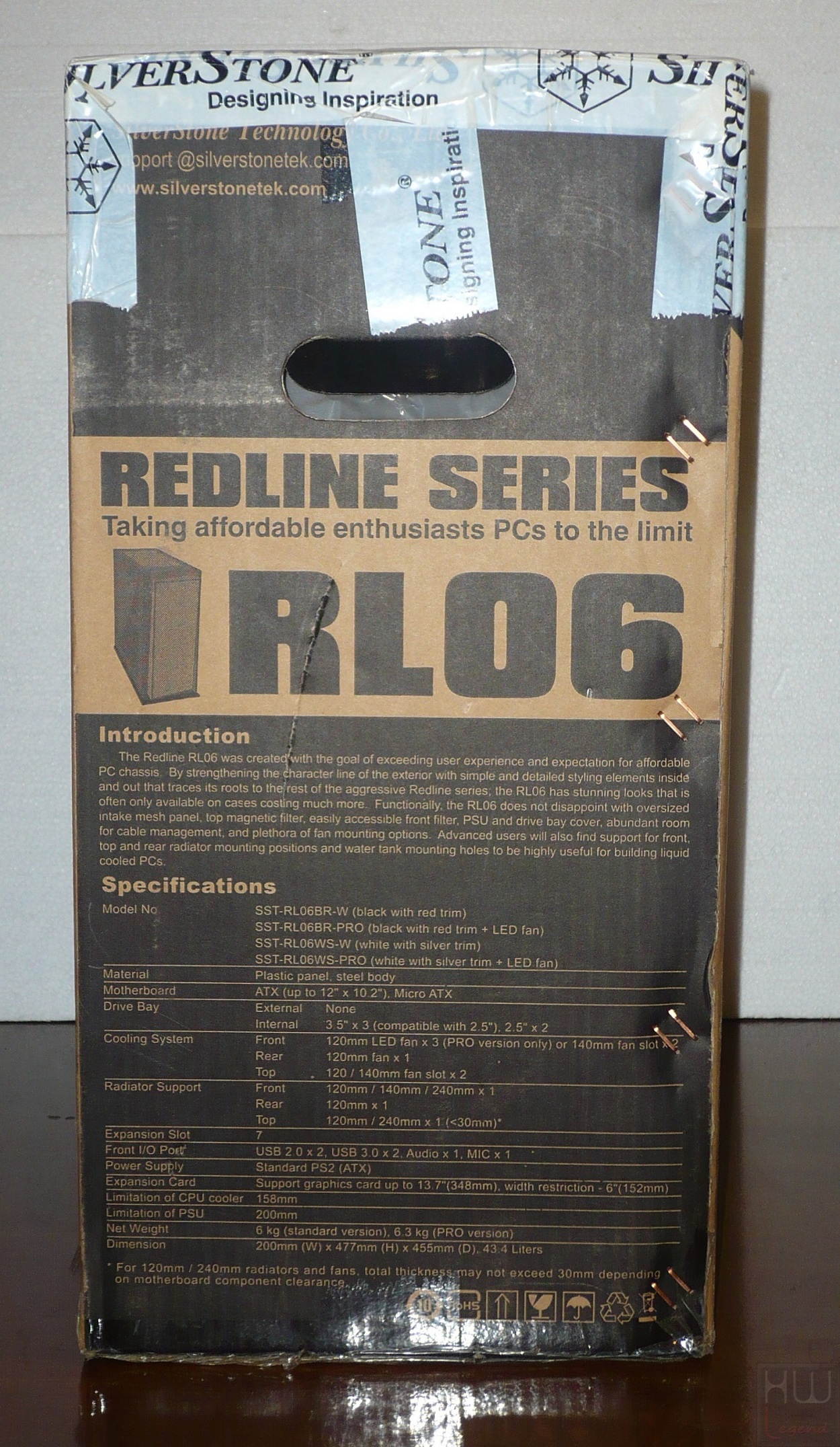

Su entrambi i laterali più corti viene riproposta il marchio aziendale e la nomenclatura del prodotto, con l’aggiunta, però, di una panoramica completa delle più significative caratteristiche tecniche e funzionalità previste per questo specifico modello, come il colore, le dimensioni ed il peso, le misure d’ingombro precise, i materiali utilizzati per la realizzazione dell’intera struttura e gli accorgimenti previsti per l’integrazione di particolari KIT di raffreddamento a liquido, sia di tipo tradizionale che All-in-One.

006-silverstone-redline-rl06-foto-confezione-laterale

Purtroppo, come spesso accade del resto, la maggior parte di queste informazioni sono riportate esclusivamente in lingua inglese. In ogni caso appare chiaro fin da subito come l’azienda voglia mettere in grande evidenza i punti di forza del suo prodotto, così da catturare immediatamente l’attenzione del consumatore finale. Il trasporto risulta semplice, grazie alla presenza di comode e pratiche maniglie sui lati della confezione.

007-silverstone-redline-rl06-foto-confezione-laterale

L’apertura della confezione risulta semplice, basterà infatti sollevare i quattro lembi superiori e in pochi secondi ci troveremo di fronte al materiale fornitoci in dotazione. La cura della distribuzione di ogni componente all’interno della confezione, denota l’ottimo studio e attenzione che l’azienda ha riposto. Riteniamo che sia praticamente quasi impossibile incappare in qualche componente danneggiato in fase di trasporto.

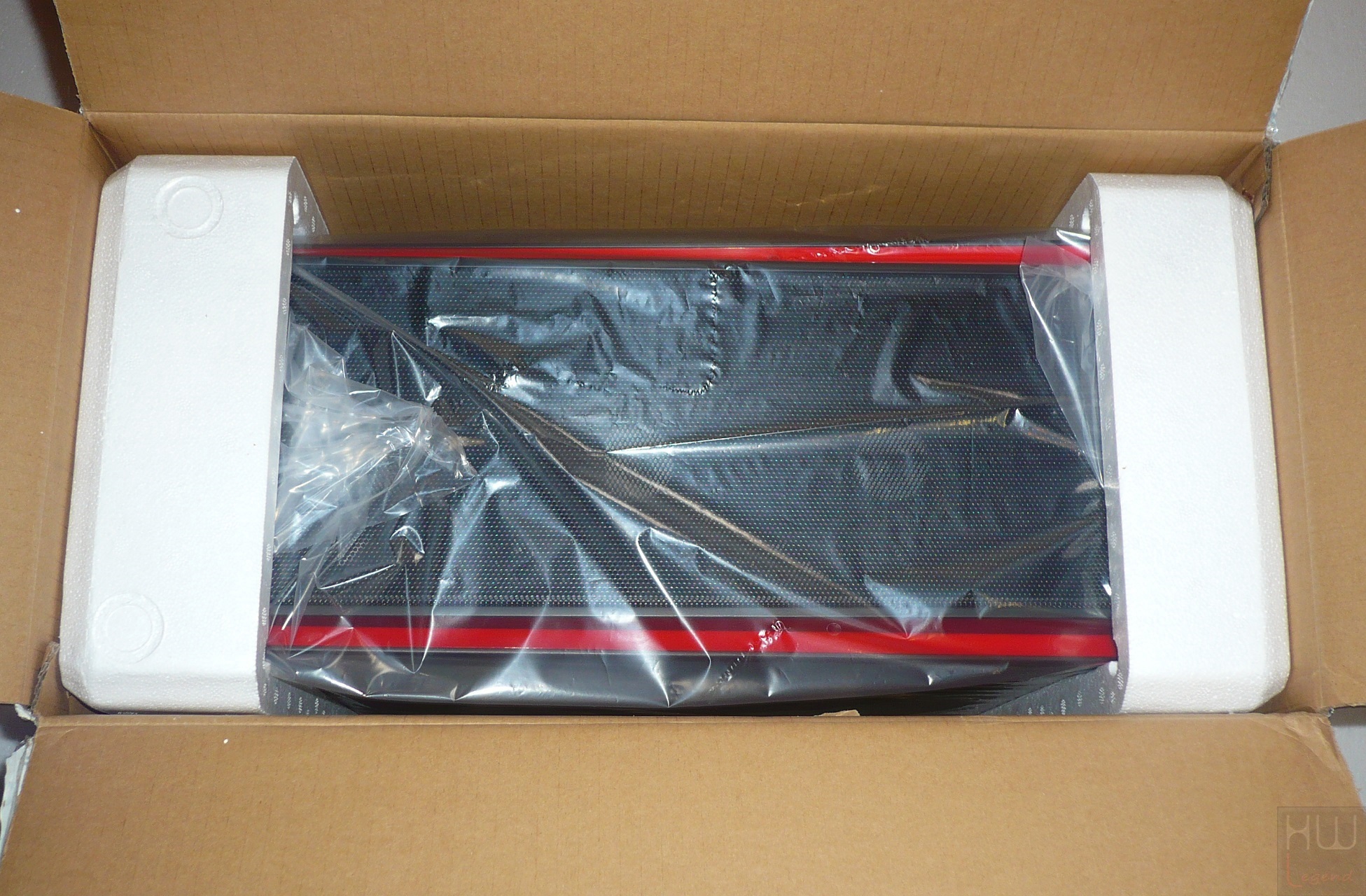

La prima cosa che notiamo sono gli ottimi materiali utilizzati per l’imballaggio. Lo chassis è interamente avvolto in una grande pellicola in plastica trasparente e ancorato tra due semi-gusci di polistirolo che lo proteggono da urti e graffi accidentali.

008-silverstone-redline-rl06-foto-confezione-interno

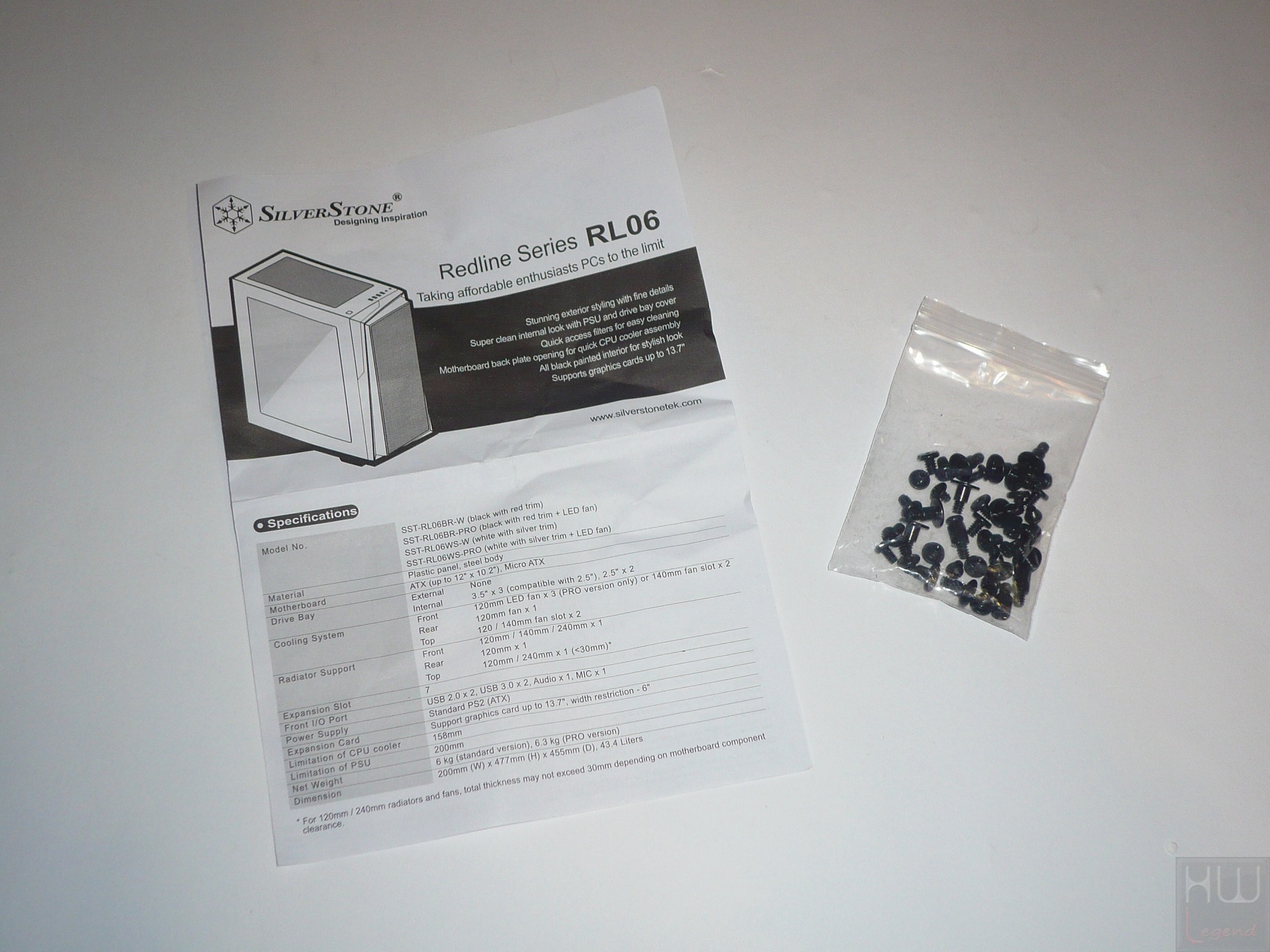

Il bundle fornito in dotazione risulta basilare ma allo stesso tempo completo, comprendendo tutto l’occorrente per procedere all’installazione del proprio hardware all’interno del cabinet, oltre ad un classico manuale d’uso multi lingue (compreso l’italiano) con elencate le principali caratteristiche tecniche del prodotto ed alcuni consigli sull’assemblaggio dei componenti.

Il manuale appare del tutto completo ed esaustivo. Su di esso è possibile trovare in maniera dettagliata e completa tutte le spiegazioni necessarie per sfruttare al meglio il nuovo Redline RL06. Il contenuto della confezione pertanto comprende:


  • 1x Case SilverStone Redline RL06-PRO (Nero/Rosso con ventole LED);
  • 1x Manuale utente cartaceo;
  • 1x Busta in plastica con viteria varia.

009-silverstone-redline-rl06-foto-confezione-interno-bundle

SilverStone non ha trascurato alcun dettaglio, curando con molta attenzione e scrupolosità tutti i particolari. Il design della confezione risulta ben studiato e funzionale, consentendo fin da subito di apprendere tutte le principali informazioni sul prodotto. Il manuale lo potete inoltre, consultare e scaricare dal sito del produttore. Siamo pronti per andare ad analizzare le caratteristiche tecniche del nuovissimo Redline RL06.

{jospagebreak_scroll title=Principali Caratteristiche Tecniche e Funzionalità – Parte 1:}


Principali Caratteristiche Tecniche e Funzionalità – Parte 1:


010-silverstone-redline-intro-caratteristiche-funzionalit

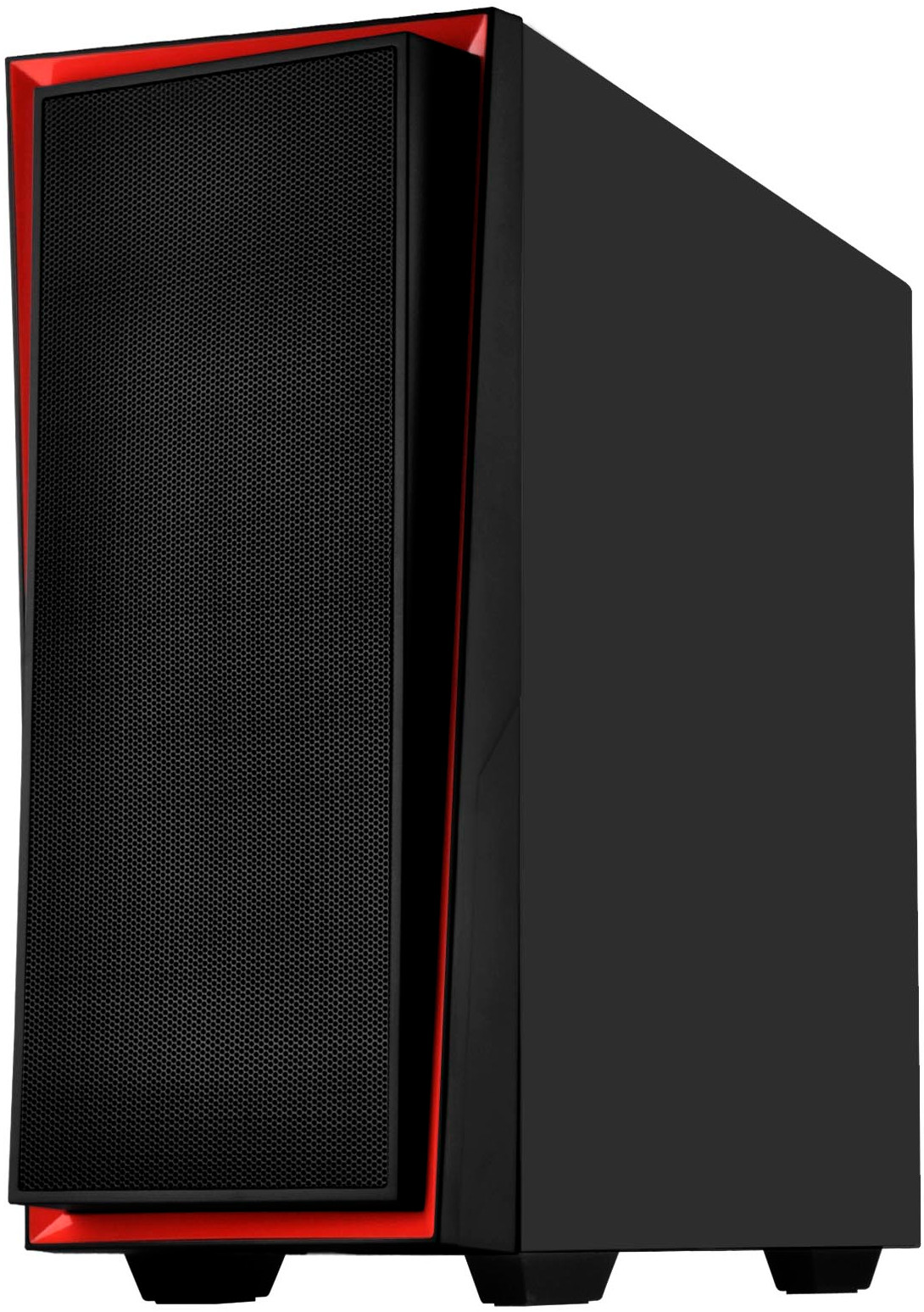

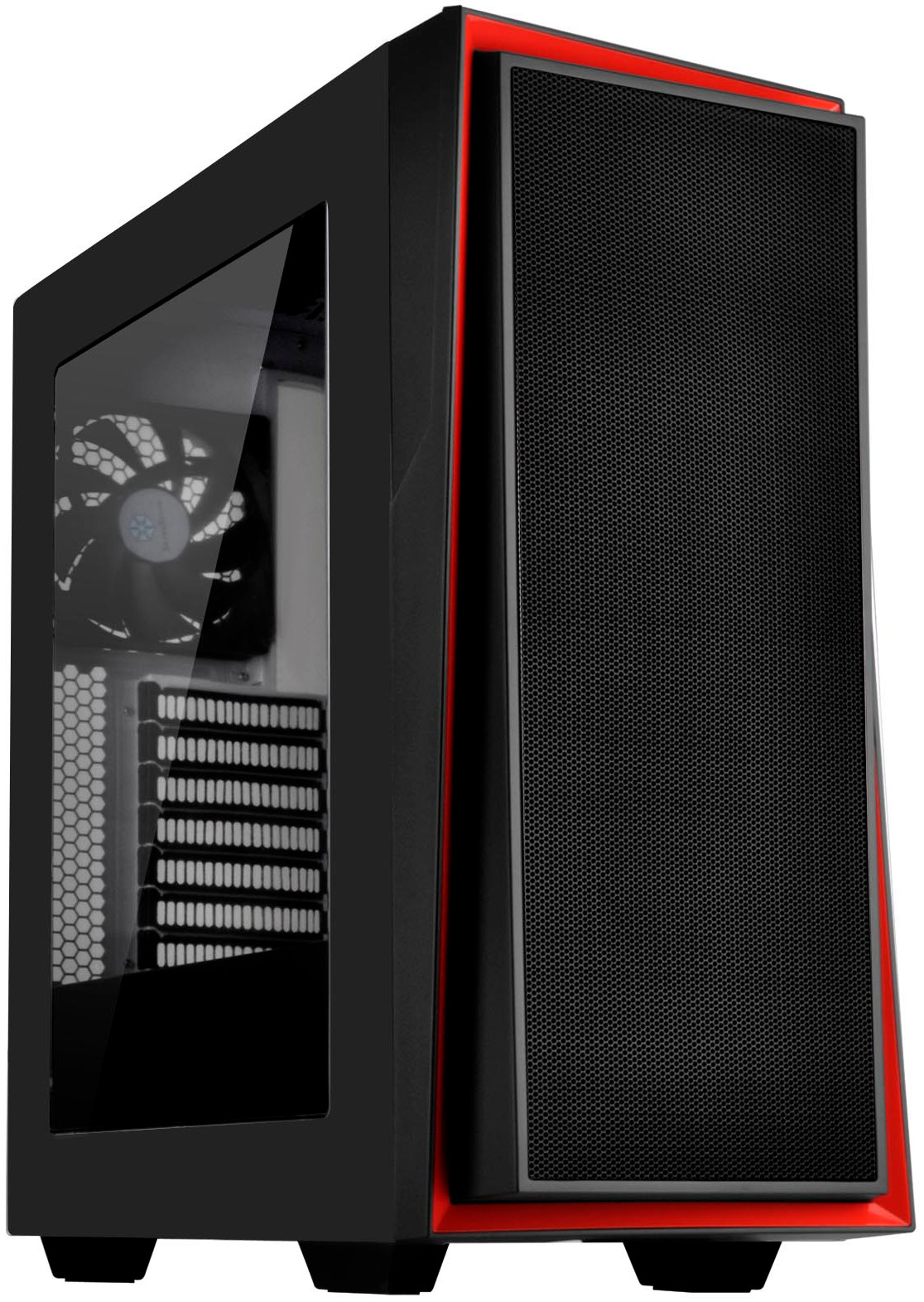

Il nuovo Redline RL06 di SilverStone si presenta con uno stile particolare e ricercato, capace di coniugare eleganza ed aggressività allo stesso tempo.

011a-silverstone-redline-foto-case-varie  012a-silverstone-redline-foto-case-varie

013-silverstone-redline-foto-case-varie

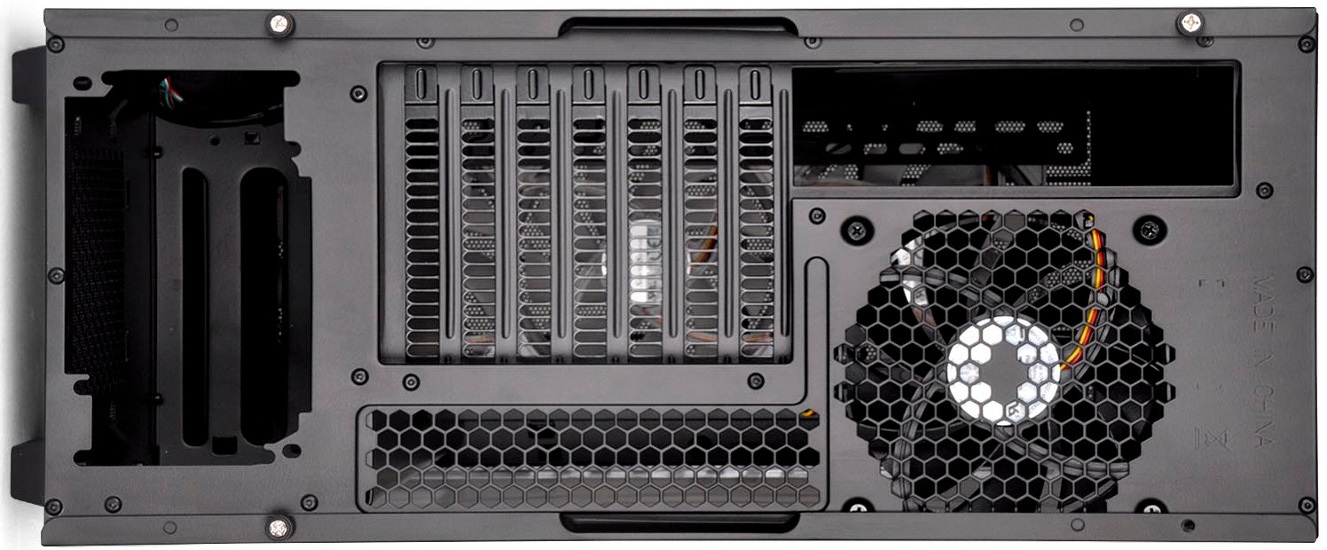

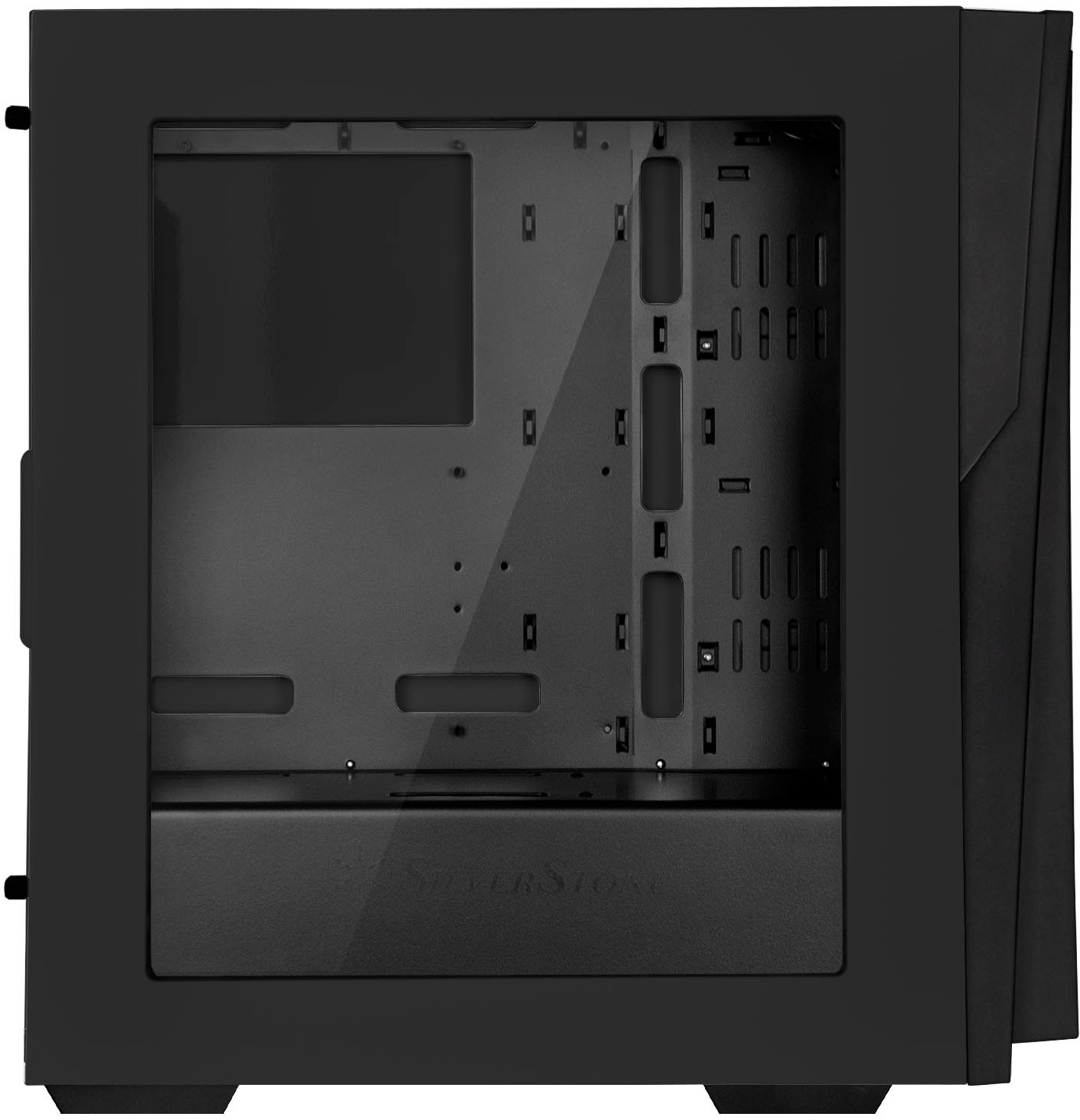

L’obiettivo primario degli ingegneri del marchio taiwanese, infatti, era di proporre uno chassis capace di differenziarsi dalle molteplici proposte già presenti sul mercato grazie ad un aspetto intrigante e perfetto per integrarsi nel migliore dei modi in qualsiasi ambiente, da un più tradizionale ufficio, fino ad arrivare ad un moderno salotto o postazione da gioco.

013-silverstone-redline-foto-case-varie

014aa-silverstone-redline-foto-case-varie

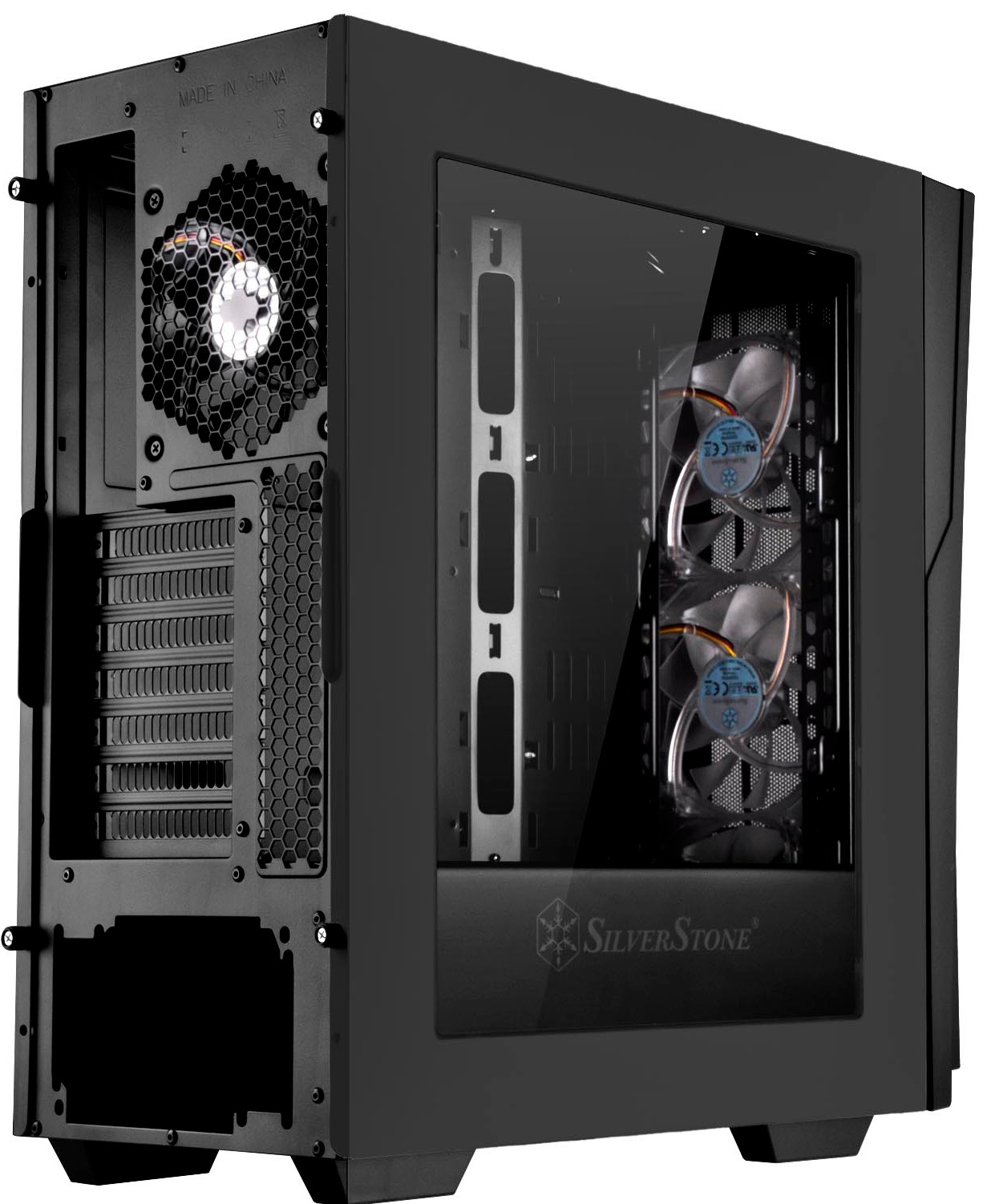

015-silverstone-redline-foto-case-varie

016-silverstone-redline-foto-case-varie

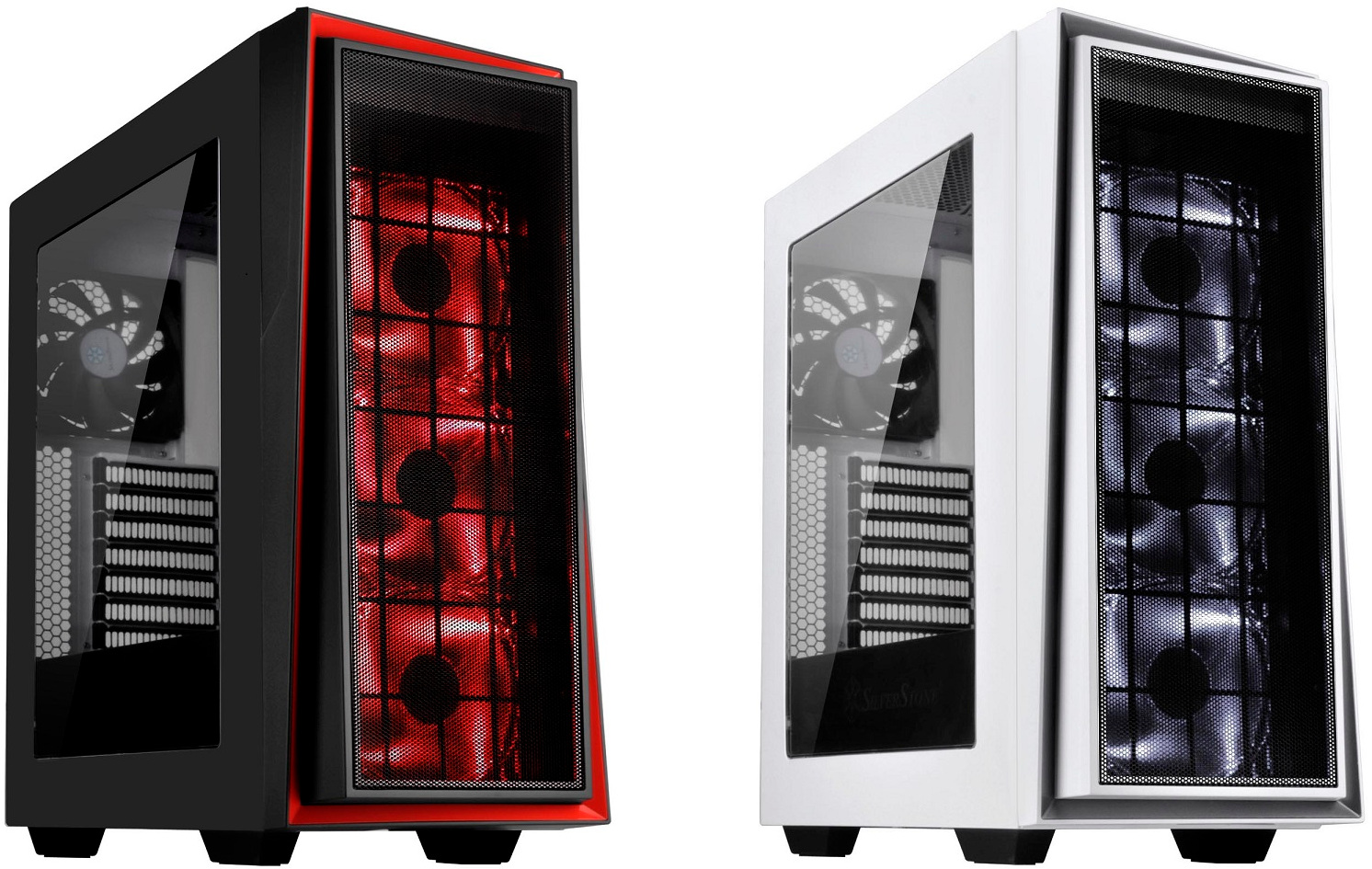

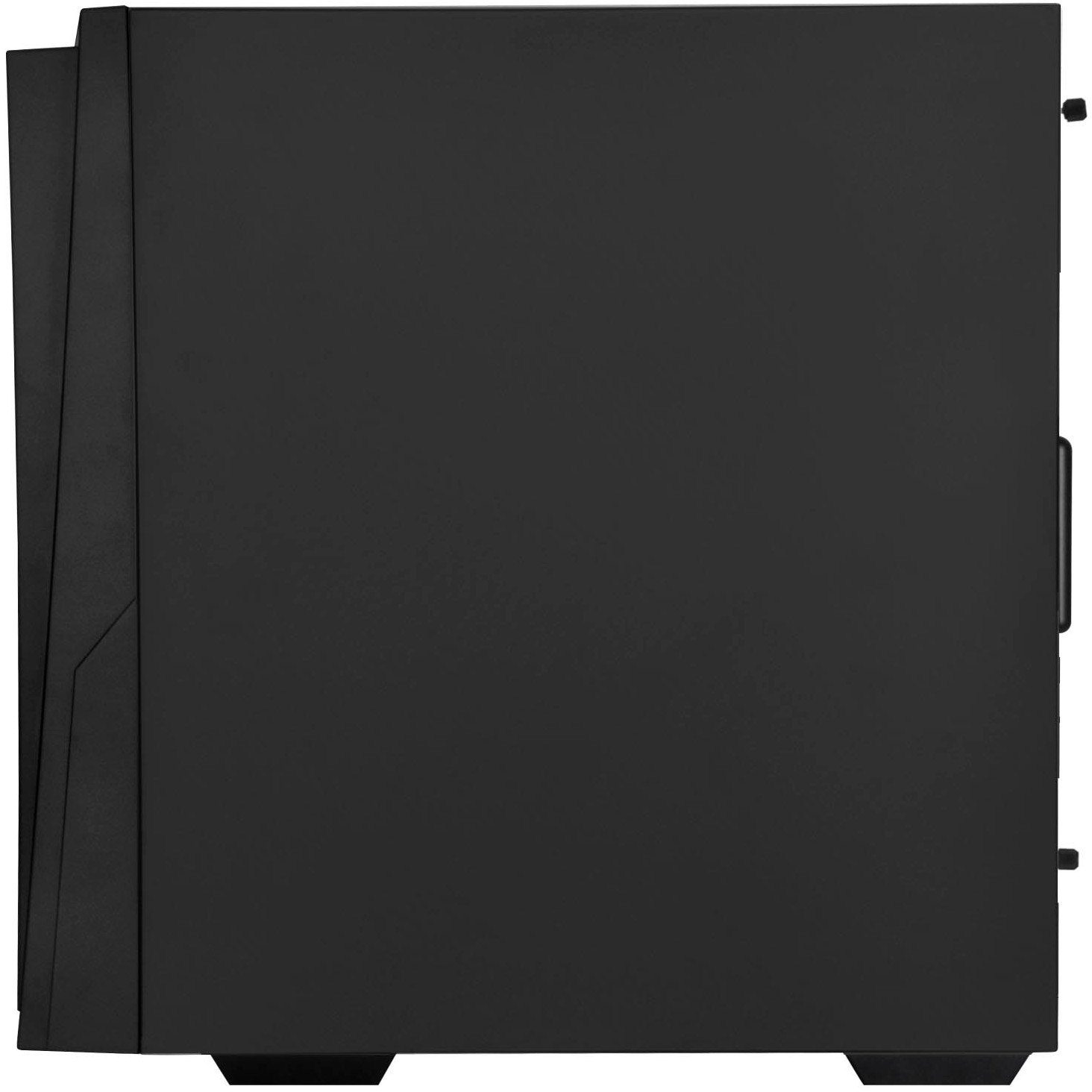

Il cabinet prevede la commercializzazione in due varianti di colore, nello specifico Bianco Opaco/Nero e Nero Opaco/Rosso. Ricordiamo inoltre che per ognuna di queste varianti sono previsti altrettanti modelli, differenziati esclusivamente per ciò che riguarda la presenza o meno di ventole di raffreddamento preinstallate nella parte anteriore dello chassis.

017-silverstone-redline-foto-case-varianti-colore

Precisamente troveremo sugli scaffali una versione per così dire standard del prodotto, facilmente identificabile dalla presenza del suffisso “W” nel Model Number, che non prevede alcuna ventola nella suddetta zona dello cabinet, ed una ben più ricca versione “PRO” che al contrario è dotata di ben tre ottime ventole, provviste di illuminazione a LED e orientate in immissione. Grazie all’adozione di materiali di qualità, come l’acciaio SECC, viene garantita una buona robustezza e durata nel tempo.

018-silverstone-redline-foto-case-dettaglio-misure

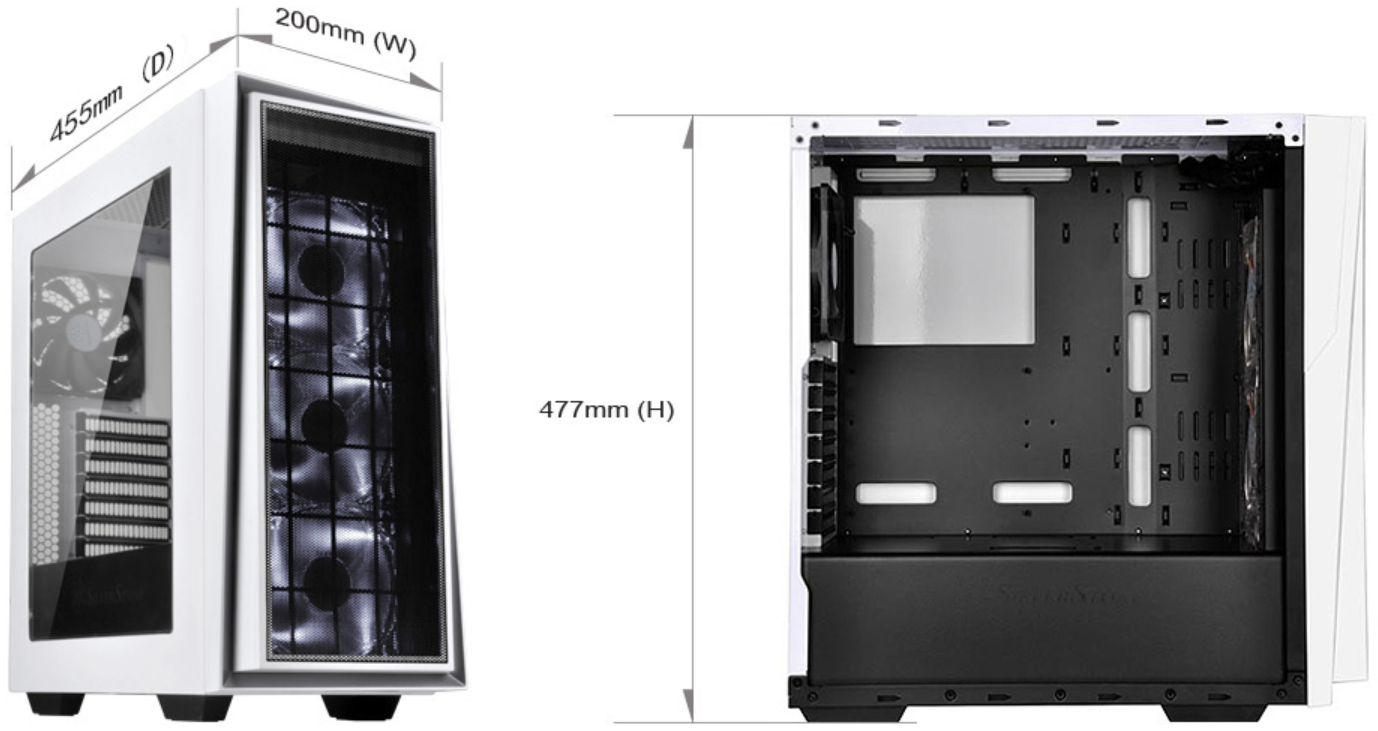

Dal punto di vista degli ingombri, dimensioni pari a 477 (H) x 200 (W) x 455 (D) millimetri appaiono senza dubbio nella media per uno chassis in formato Mid-Tower oltre che, come osserveremo nel corso dell’articolo, capaci di garantire non soltanto uno spazio interno estremamente generoso ma soprattutto ottime possibilità di integrazione sia di impianti a liquido di tipo tradizionale e sia delle ormai diffuse soluzioni All-in-One.

{jospagebreak_scroll title=Principali Caratteristiche Tecniche e Funzionalità – Parte 2:}


Principali Caratteristiche Tecniche e Funzionalità – Parte 2:

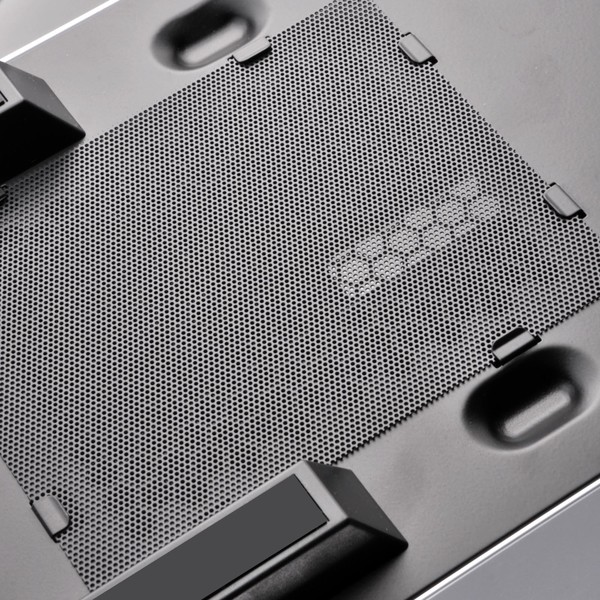

Il nuovo SilverStone RL06, infatti, prevede la possibilità di ospitare ben due radiatori da 120/140 o da 240 millimetri (uno sulla parte frontale e l’altro sulla parte superiore), oltre che, volendo, un terzo radiatore da 120 millimetri nella parte posteriore.

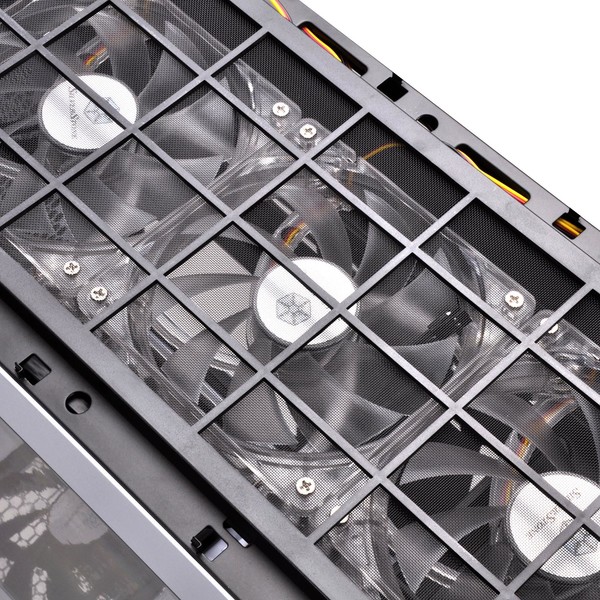

019-silverstone-redline-foto-case-dettaglio-filtri-antipolvere

Il cabinet tuttavia vanta potenzialità molto interessante anche per tutti coloro che, al contrario, intendono mantenersi fedeli alle più tradizionali soluzioni ad aria. Il produttore taiwanese ha previsto in dotazione ben quattro ventole (esclusivamente nella versione PRO del prodotto) da 120 millimetri di diametro, ovviamente proprietarie, tre delle quali montate in immissione nella parte frontale ed una in estrazione nel retro dello chassis. Se questo non bastasse è prevista la possibilità di aggiungerne altre due (da 120 o 140 millimetri) nella parte superiore in maniera da ottenere un flusso d’aria del tutto ottimale.

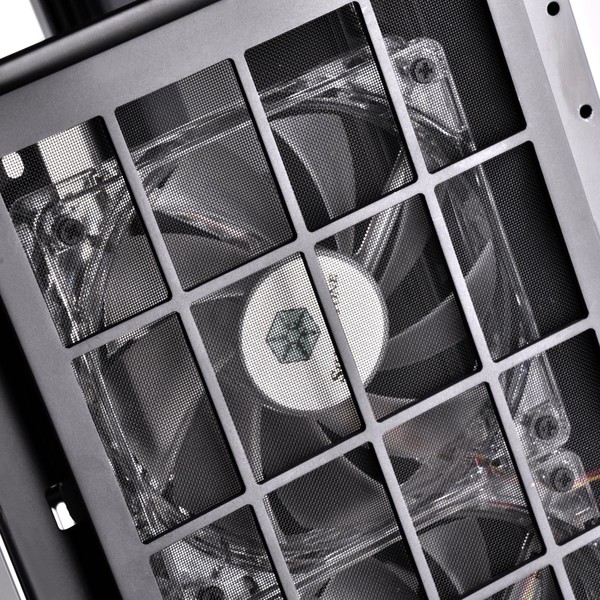

020-silverstone-redline-foto-case-dettaglio-filtri-antipolvere

Non mancano, inoltre, accorgimenti specifici pensati per evitare l’accumulo di polvere all’interno sia dello chassis che dell’alimentatore, nello specifico dei comodi filtri facilmente rimuovibili in maniera da rendere le operazioni di manutenzione e pulizia estremamente semplici e veloci.

021-silverstone-redline-foto-case-dettaglio-filtri-antipolvere

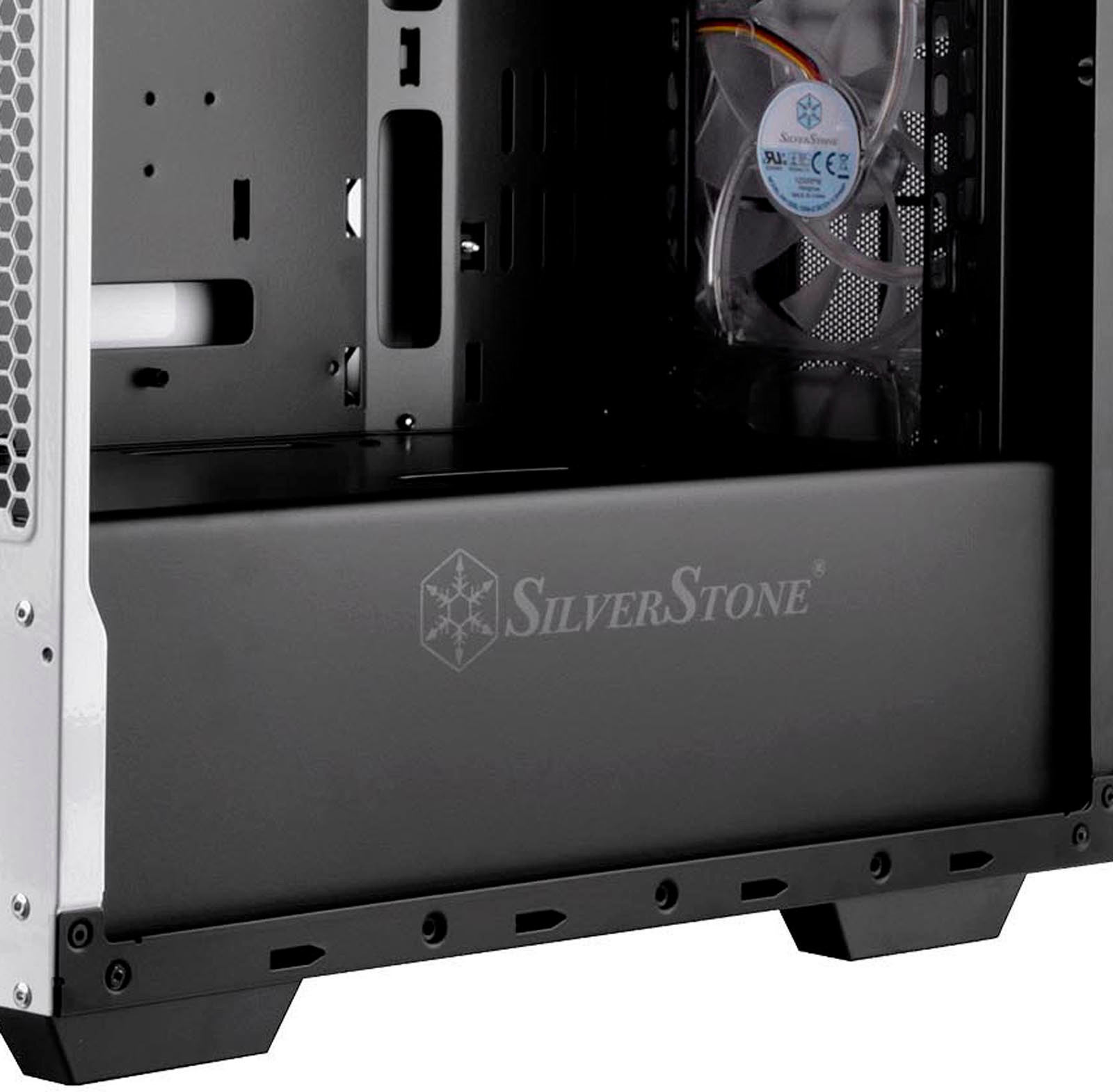

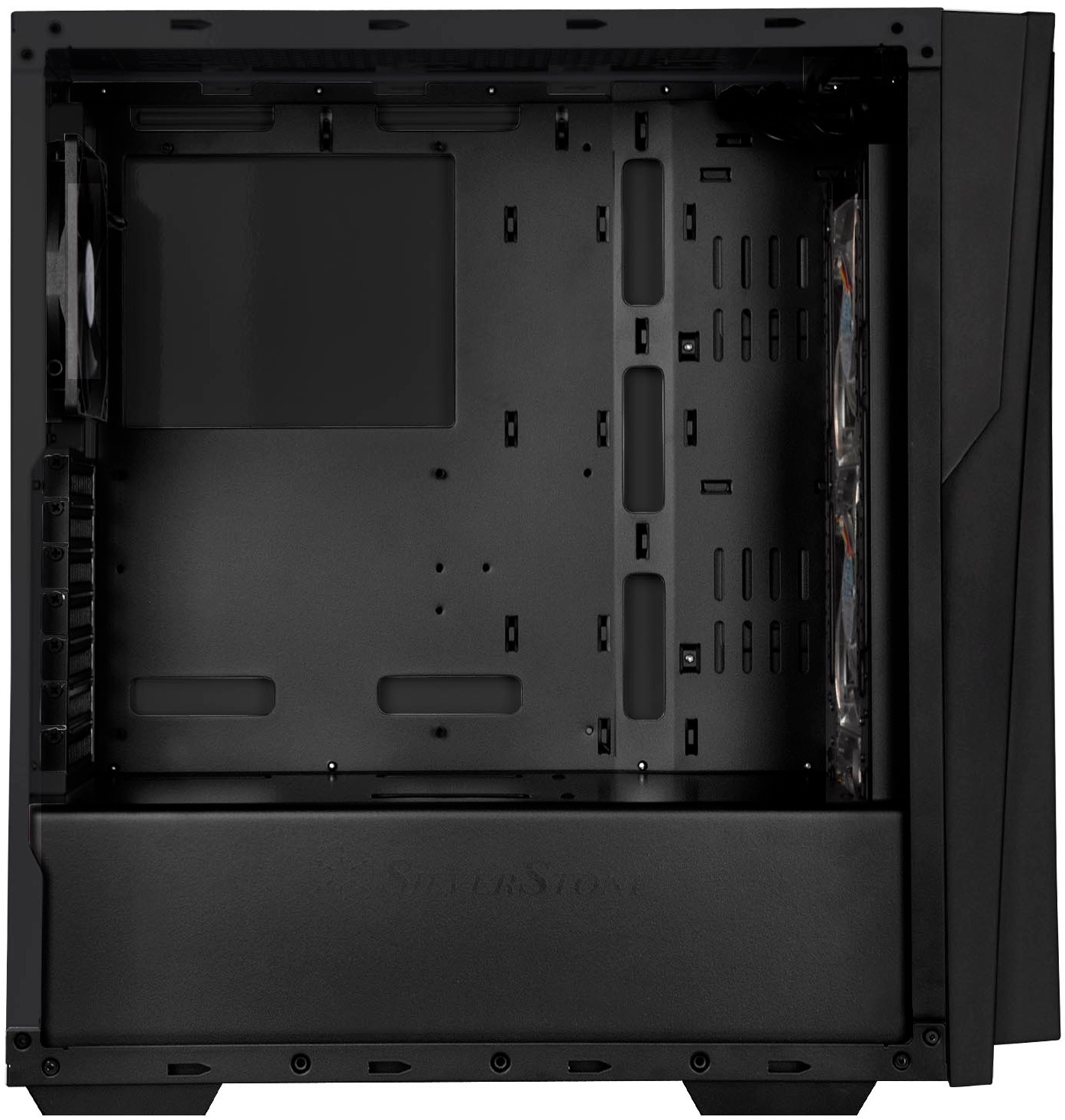

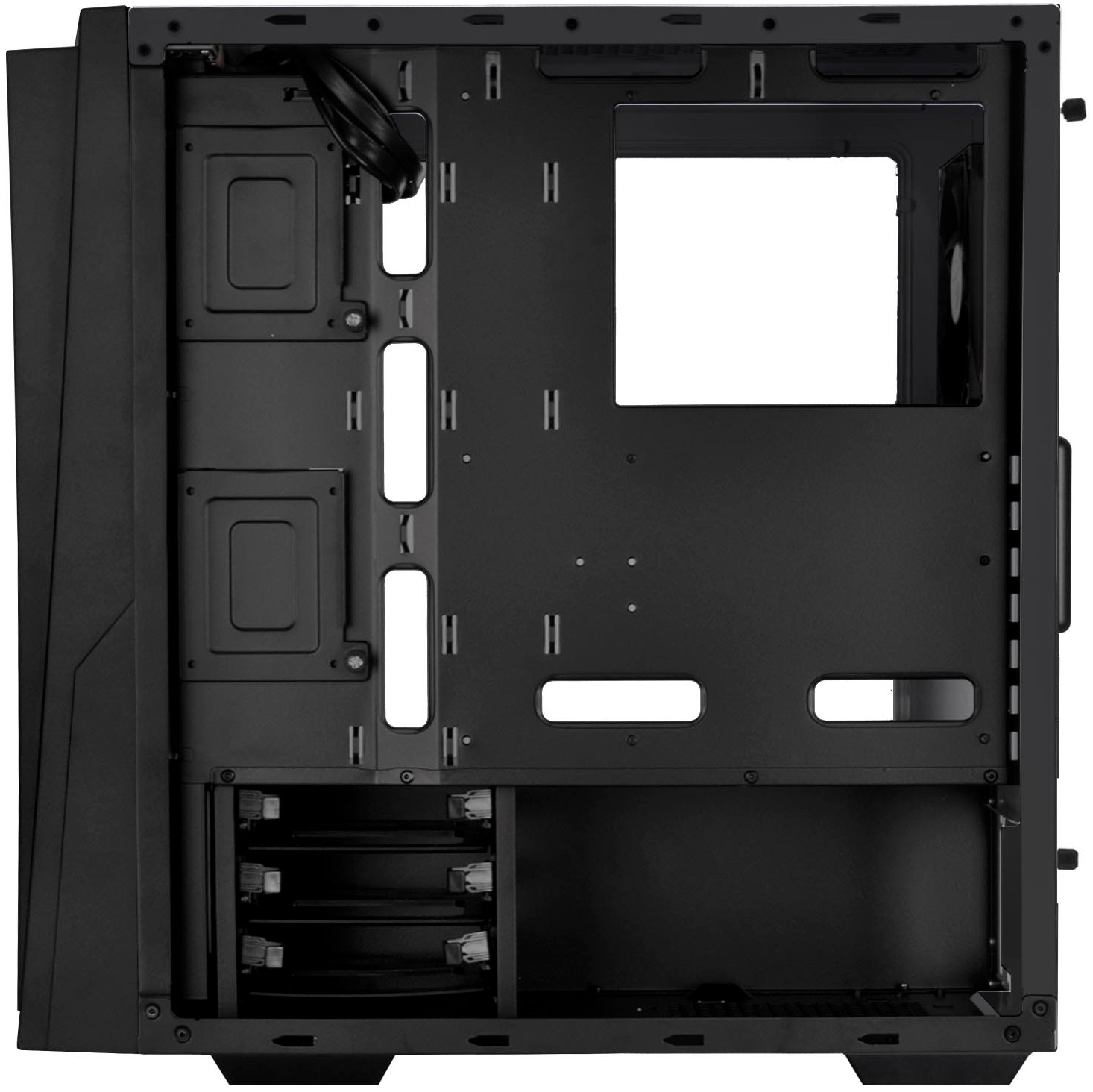

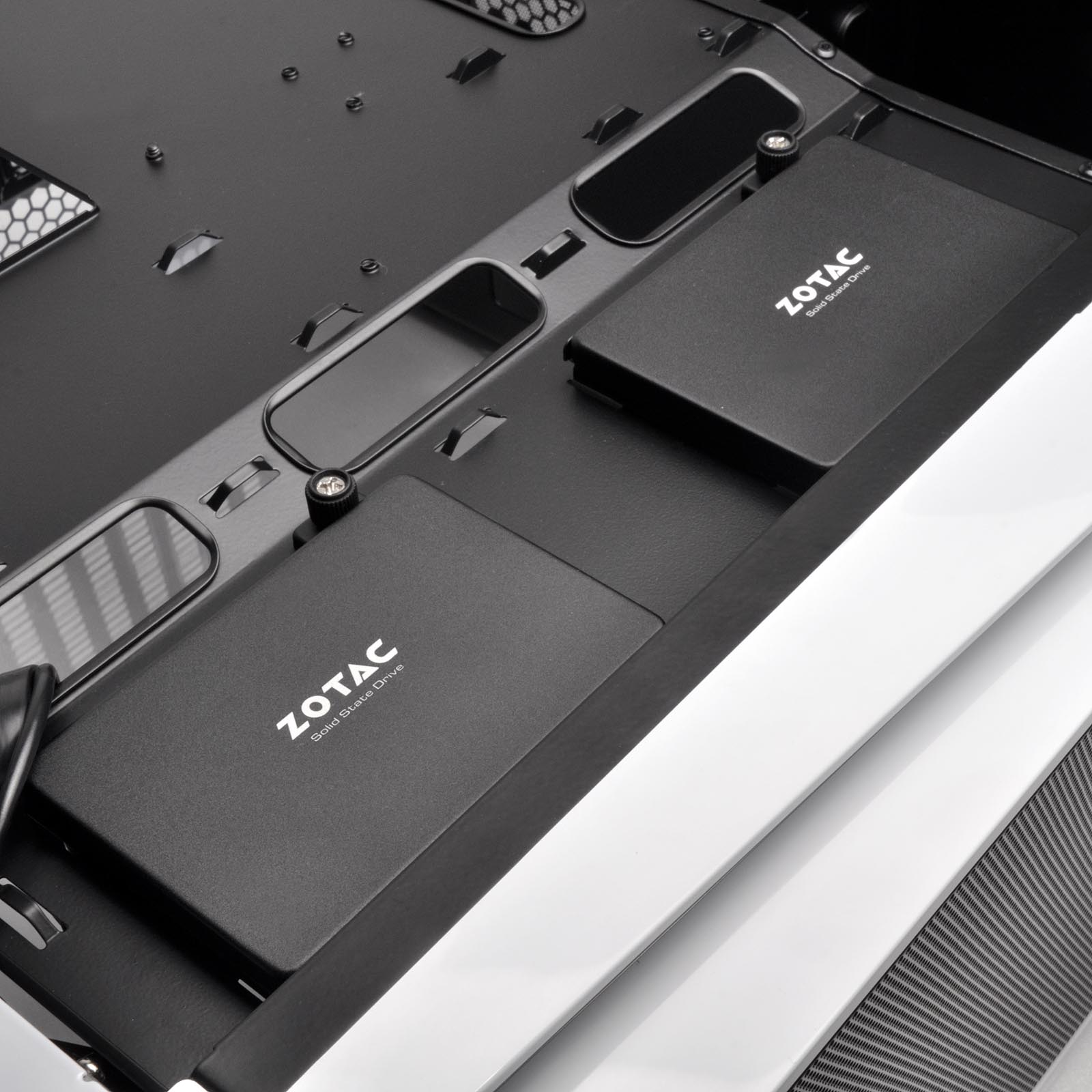

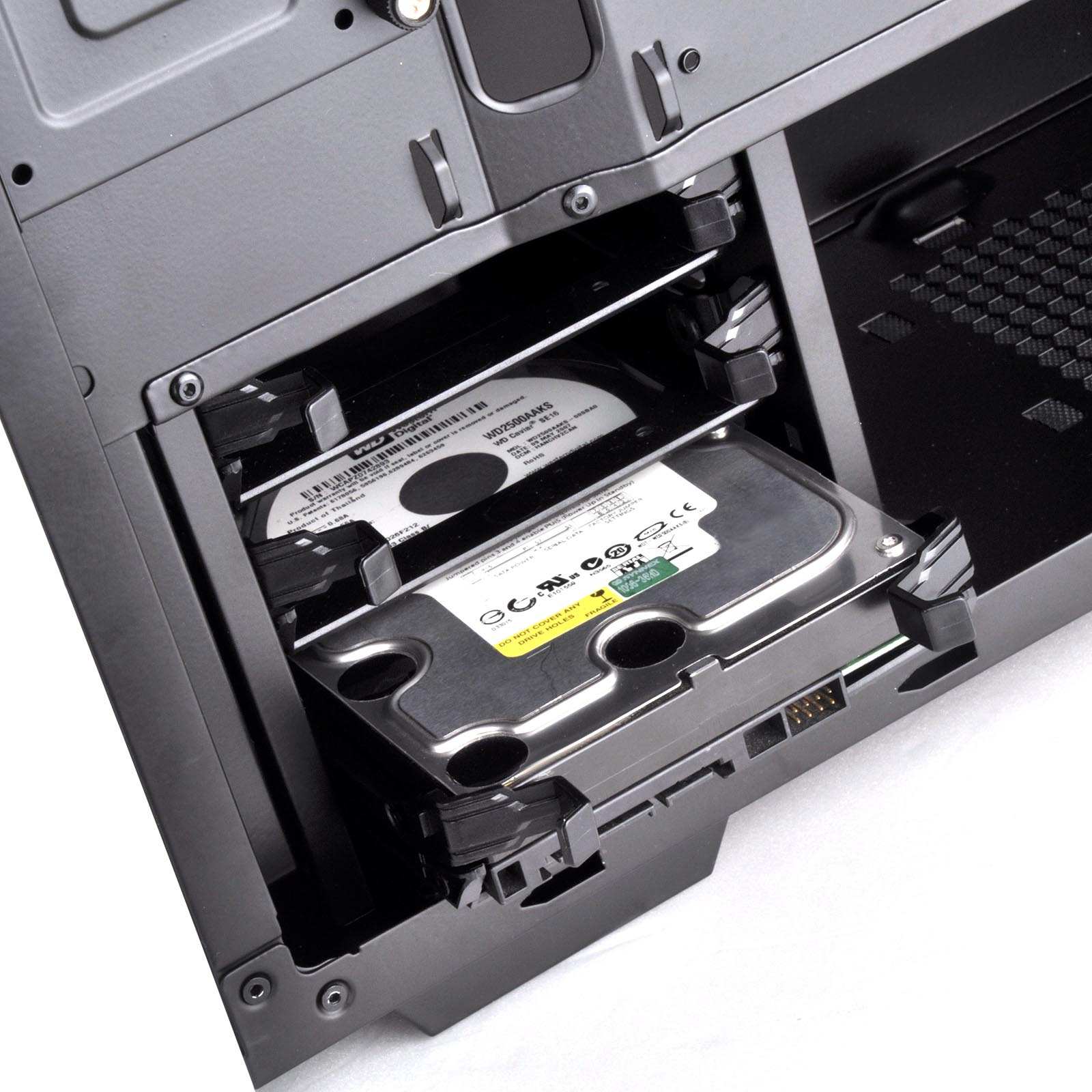

Del tutto intelligente la gestione degli spazi interni, con accorgimenti mirati a garantire un’installazione semplice ed ordinata delle componenti hardware (da notare ad esempio il comparto dedicato al posizionamento dell’alimentatore reso isolato dal resto, oppure le slitte tool-less per il fissaggio di unità SSD o HDD tradizionali), oltre che un più efficiente cable management al fine di garantire non soltanto un miglior ricircolo dell’aria all’interno dello chassis, ma soprattutto una vista decisamente più pulita ed elegante attraverso la generosa finestra laterale realizzata in plexiglass trasparente.

022-silverstone-redline-foto-case-dettaglio-spazi-interni

023-silverstone-redline-foto-case-dettaglio-spazi-interni

024-silverstone-redline-foto-case-dettaglio-spazi-interni-vano-alimentatore

025-silverstone-redline-foto-case-dettaglio-spazi-interni-vano-hdd

026-silverstone-redline-foto-case-dettaglio-spazi-interni-vano-ssd

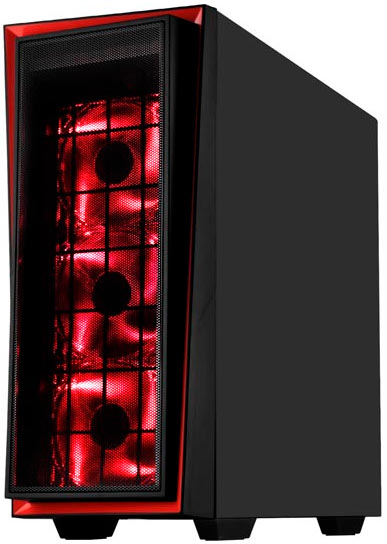

Altra caratteristica di questo particolare case è la totale mancanza di bays per le periferiche da 5,25”, ritenute ormai inutili dalla stessa SilverStone. Grazie a questo accorgimento, unito ad una accurata disposizione degli spazi interni, è possibile creare configurazioni molto pulite ed ordinate.

027ok_-silverstone-redline-foto-case-dettaglio-pannello-frontale-case

Nella tabella che segue riportiamo le specifiche tecniche principali del cabinet, così come dichiarate dal produttore taiwanese:

Immagine_Tabella_1_-_Specifiche_Tecniche

Le caratteristiche tecniche dichiarate rispecchiano appieno la volontà dell’azienda di realizzare uno chassis innovativo ed estremamente funzionale, curato fin nei minimi particolari e costruito con materiali robusti e di qualità.

Un prodotto del genere siamo certi possa soddisfare qualsiasi tipologia di utenza, compresa quella più esigente, anche grazie ai generosi e ben studiati spazi interni ed alle indubbiamente notevoli possibilità di integrazione sia di prestanti e complessi impianti di raffreddamento a liquido tradizionali e sia delle sempre più diffuse soluzioni All-in-One.

Nel corso della nostra recensione analizzeremo le caratteristiche peculiari e innovative che i tecnici SilverStone hanno voluto mettere a disposizione dei propri clienti. Ora siamo pronti per andare ad analizzare in dettaglio la soluzione Redline RL06 Mid-Tower.

{jospagebreak_scroll title=Uno sguardo all’esterno – Parte Prima:}


Uno sguardo all’esterno – Parte Prima:

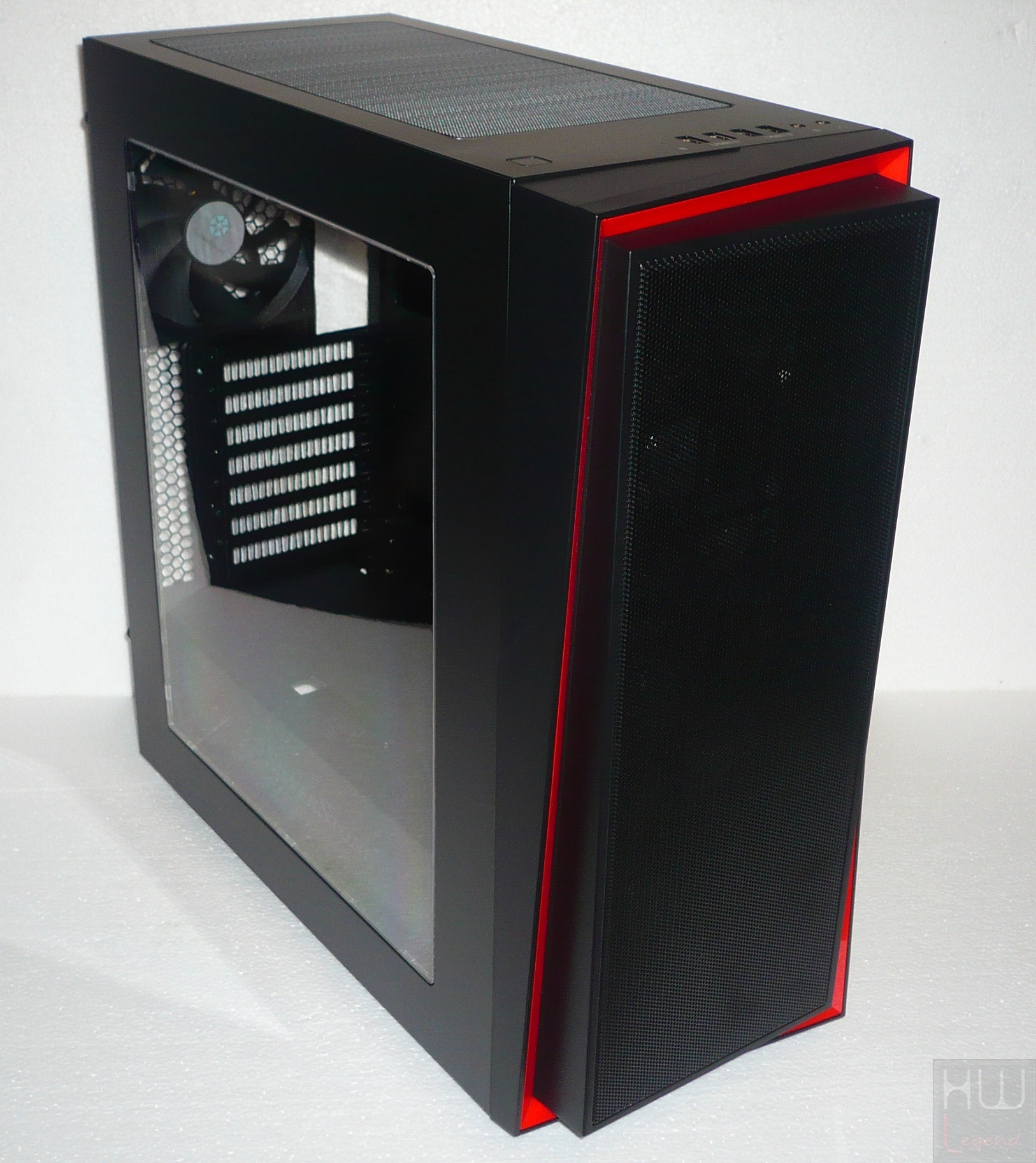

SilverStone con il nuovissimo Redline RL06 ha sapientemente creato uno chassis dallo stile indubbiamente accattivante e ricercato, capace di risultare estremamente intrigante ed appagante alla vista grazie ai suoi lineamenti sobri e minimali (in cui spicca il particolare pannello frontale asimmetrico con inserto di colore rosso acceso) ed alla generosa finestra laterale trasparente che consente di intravvedere la componentistica interna in tutto il suo splendore.

028-silverstone-redline-foto-case-fronte-large

Il modello giunto in redazione è nello specifico il SST-RL06BR-PRO, contraddistinto da una colorazione di base nera, con finitura opaca, e inserti esterni di colore rosso acceso, un accostamento cromatico indubbiamente molto accattivante e ricercato.

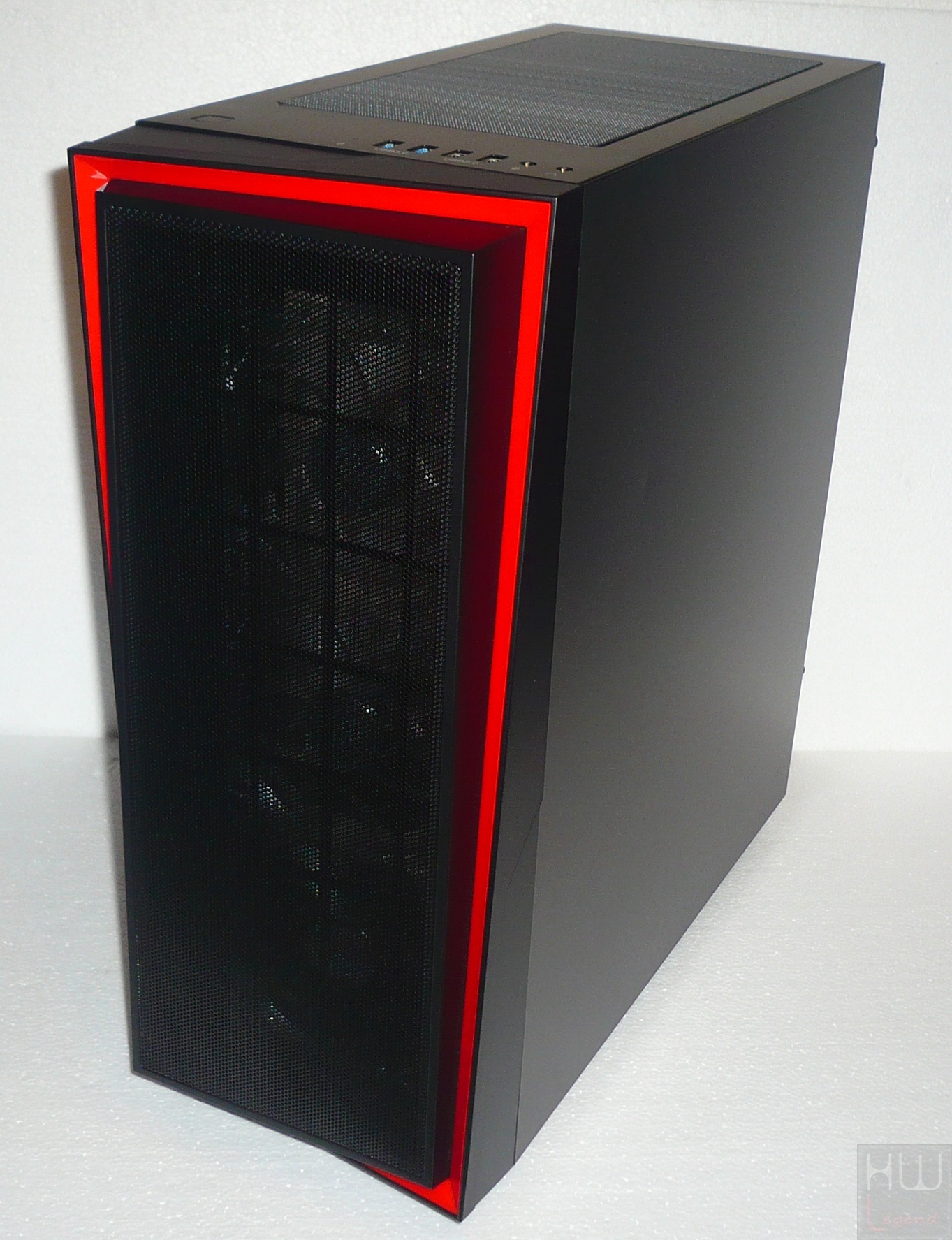

029-silverstone-redline-foto-case-fronte-large

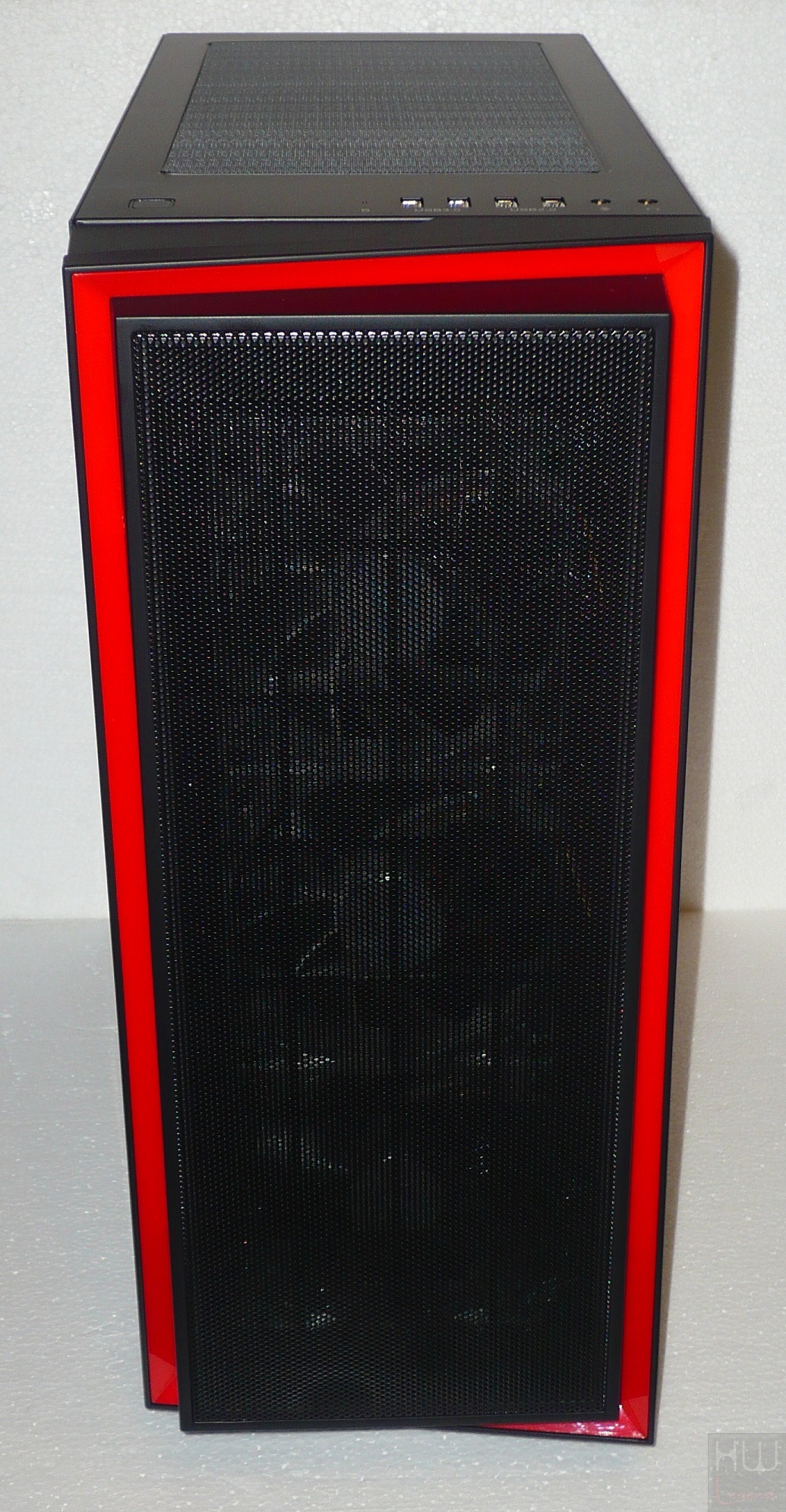

Lo chassis vanta una robusta struttura in acciaio SECC, con verniciatura superficiale e rifiniture di ottimo livello.

030-silverstone-redline-foto-case-fronte-large

Al fine di conferire un aspetto estremamente pulito e ordinato la parte frontale non prevede la presenza di appositi alloggi per l’installazione di unità ottiche da 5.25”, ormai indubbiamente in disuso e quindi non più di fondamentale importanza, ma solamente un completo pannello I/O collocato nella parte superiore del cabinet.

031-silverstone-redline-foto-case-fronte-dettagli-pannelloIO

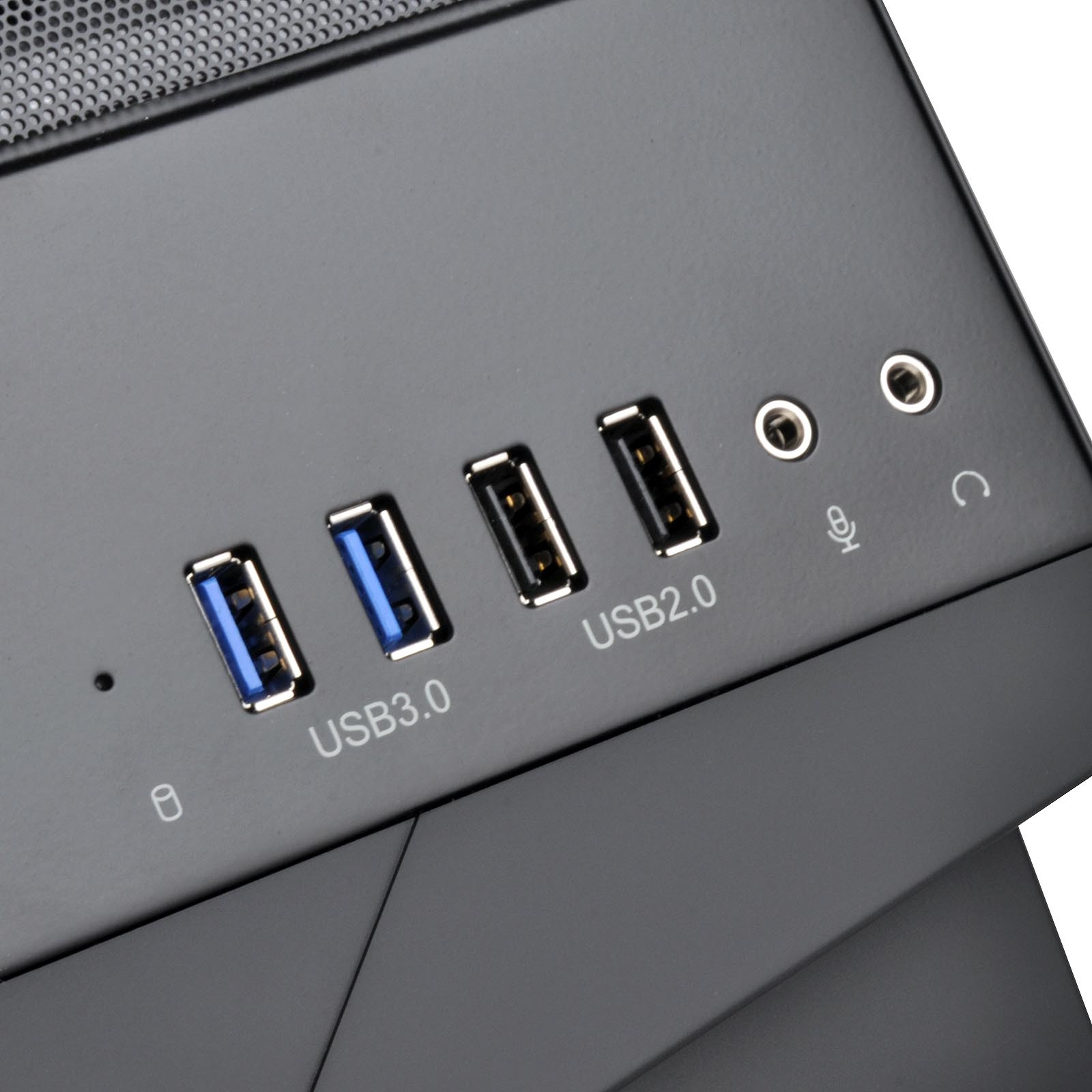

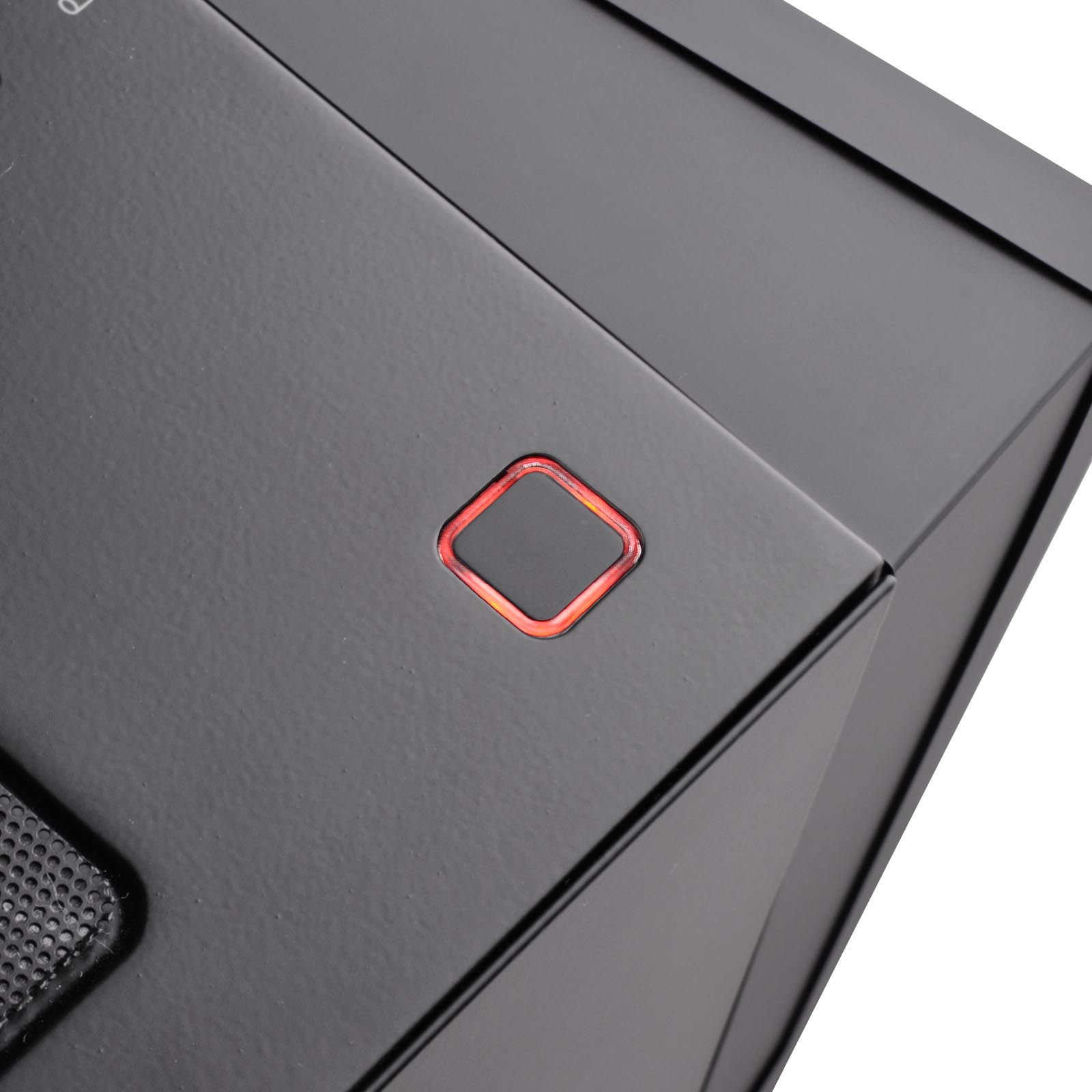

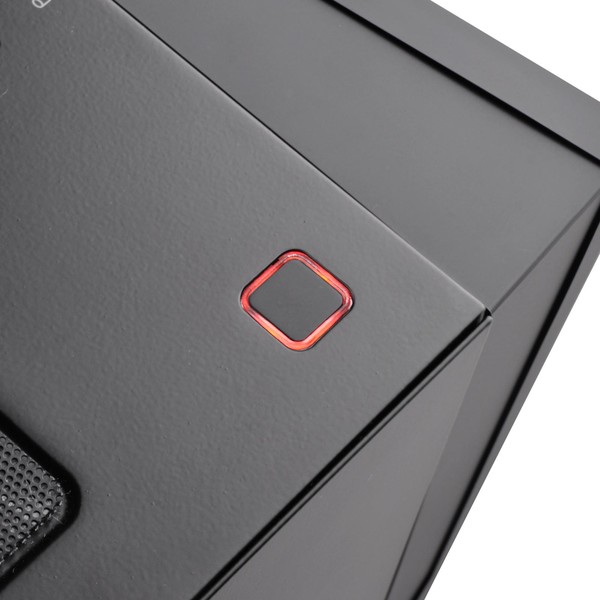

Il produttore ha previsto la presenza, oltre che di un immancabile pulsante di accensione/spegnimento, anche di una coppia di jack da 3.5” (uno per il collegamento delle cuffie ed uno per il microfono) ed altrettante porte USB 2.0 (colore nero) e USB 3.0 (colore blu).

032-silverstone-redline-foto-case-fronte-dettagli-pannelloIO

Nella parte posteriore dello chassis, oltre al consueto alloggiamento per una PSU in formato standard ATX ed allo slot per il posizionamento della I/O Shield della propria scheda madre, notiamo esclusivamente una generosa griglia per favorire l’espulsione dell’aria da parte della ventola da 120 millimetri preinstallata.

033-silverstone-redline-foto-case-retro

034-silverstone-redline-foto-case-retro-dettagli

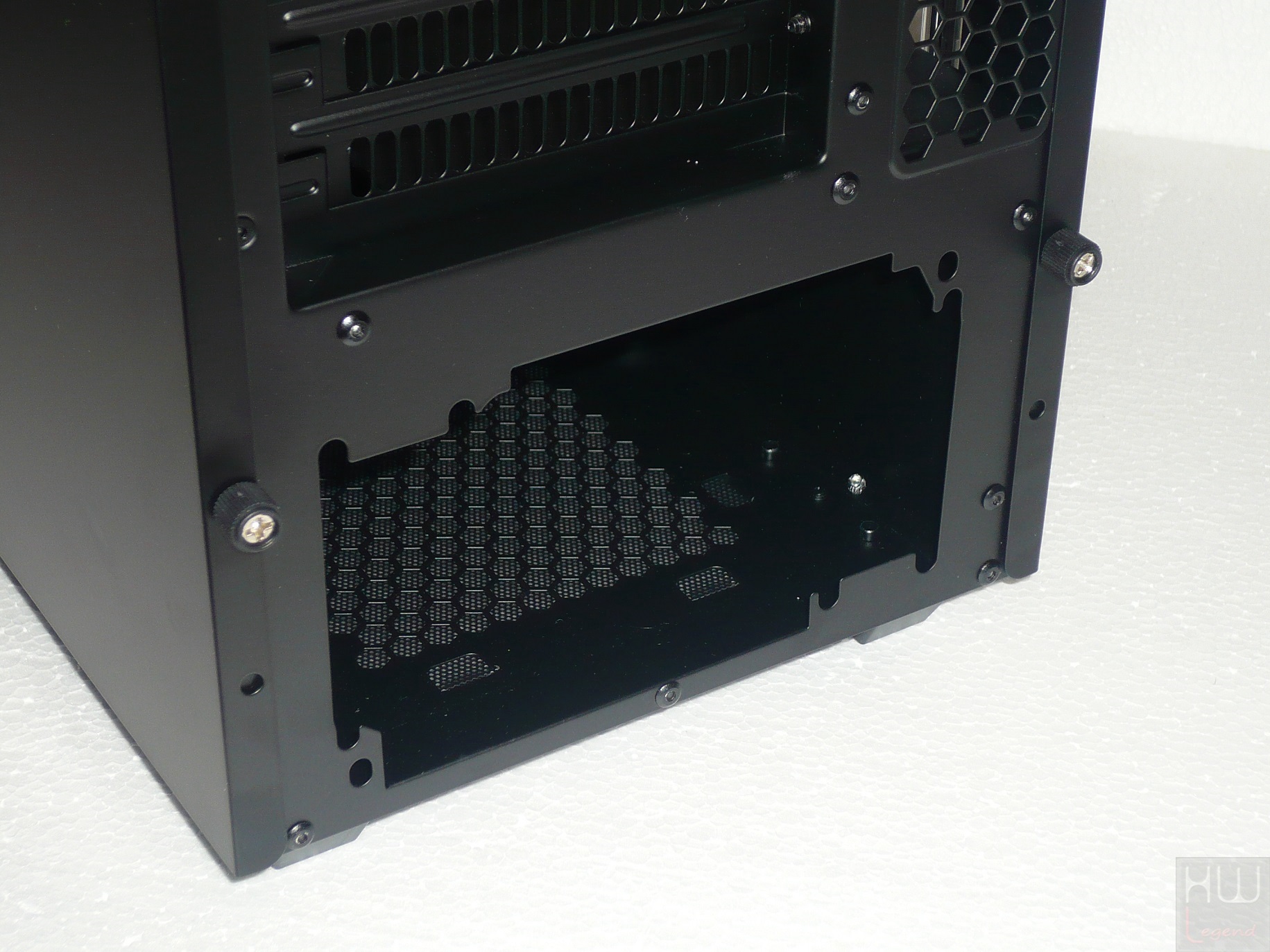

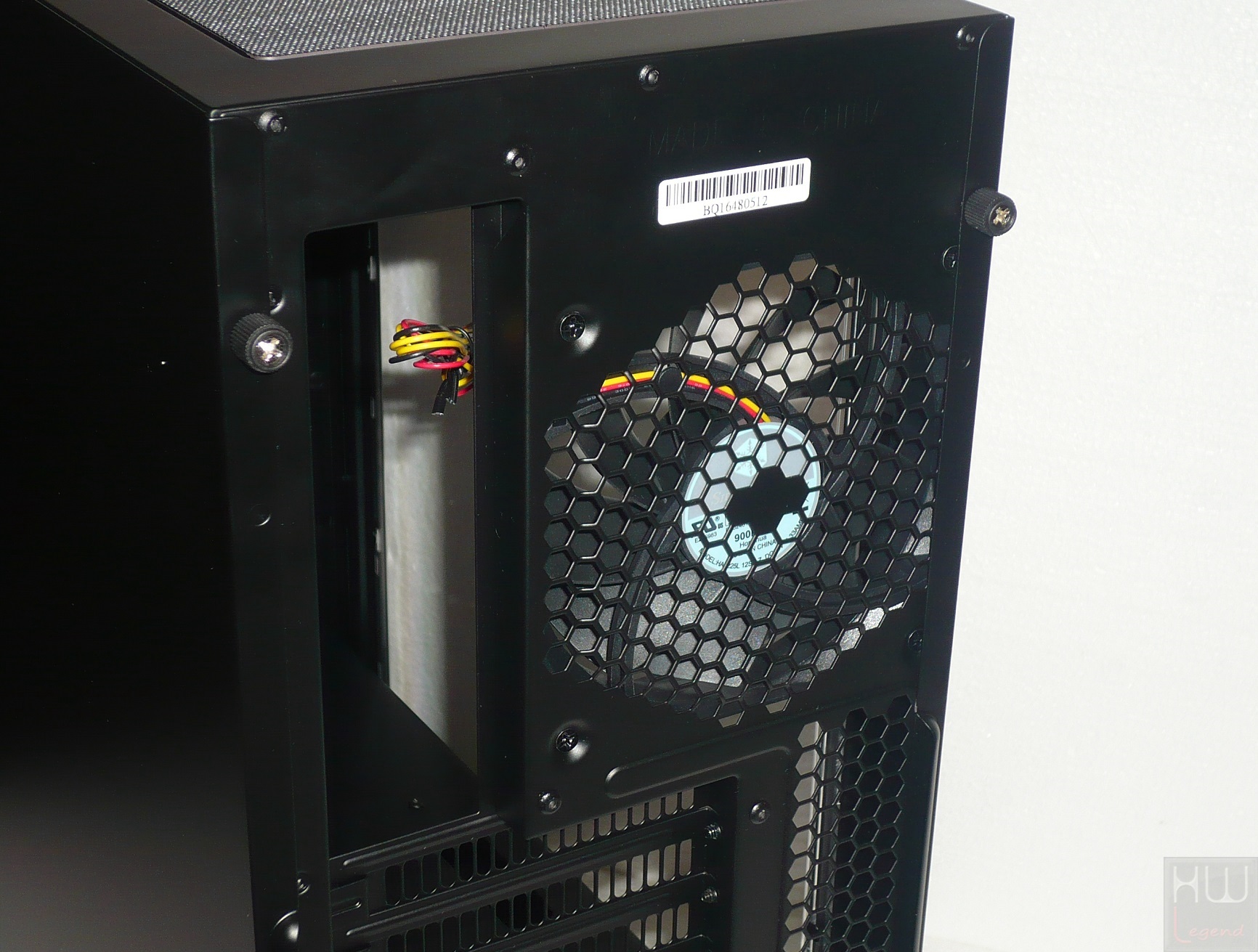

Appare evidente una notevole pulizia e una quasi maniacale cura per i dettagli, seppur si tratta di una parte del cabinet che nella maggior parte dei casi non viene mantenuta a vista.

035-silverstone-redline-foto-case-retro-dettagli

036-silverstone-redline-foto-case-retro-dettagli

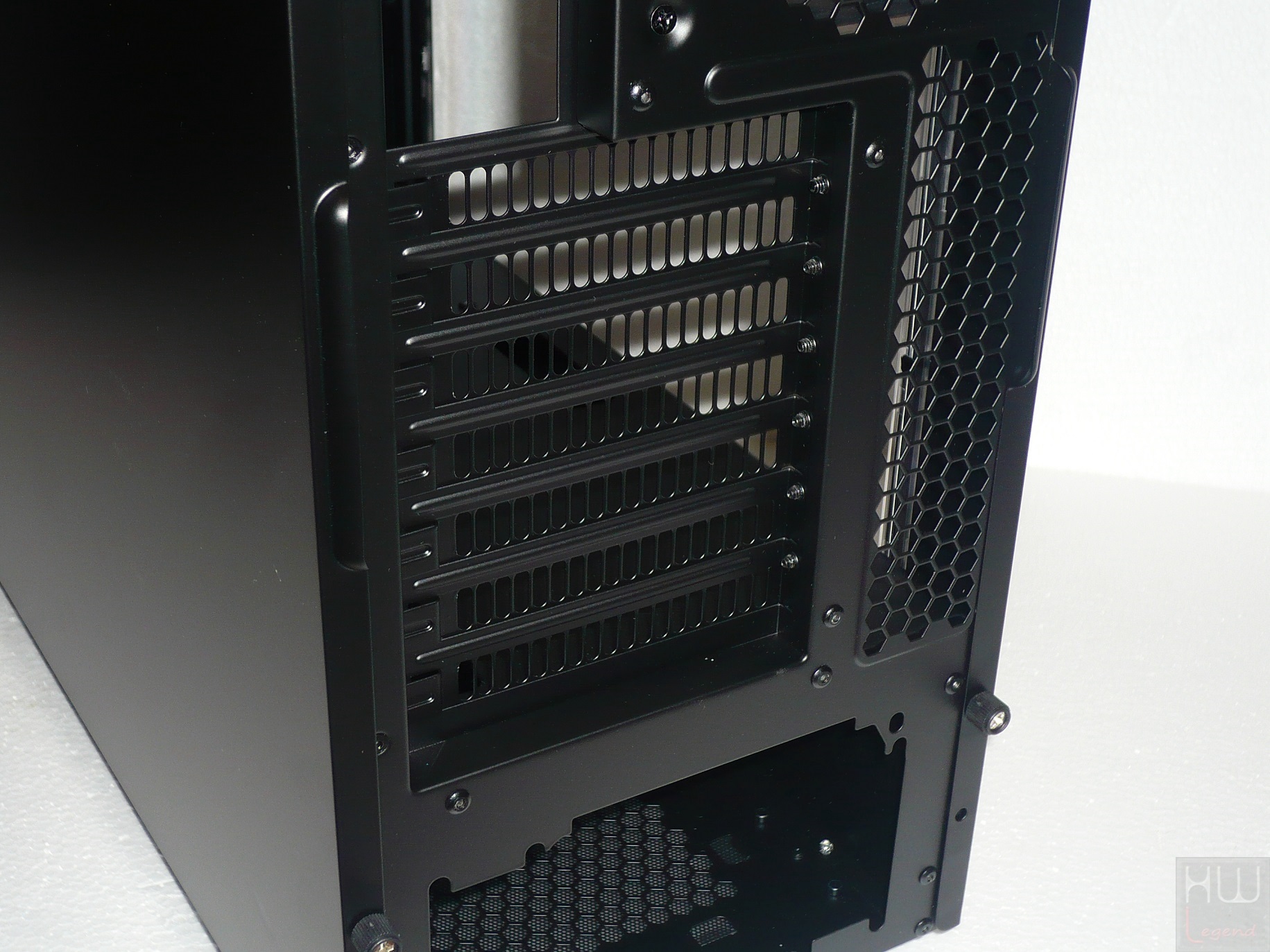

Il nuovo Redline RL06 mette a disposizione ben sette slot di espansione, ognuno dei quali provvisto di una resistente griglia in metallo opportunamente forata per favorire la fuoriuscita dell’aria verso l’esterno.

037-silverstone-redline-foto-case-retro-dettagli-filtro-psu

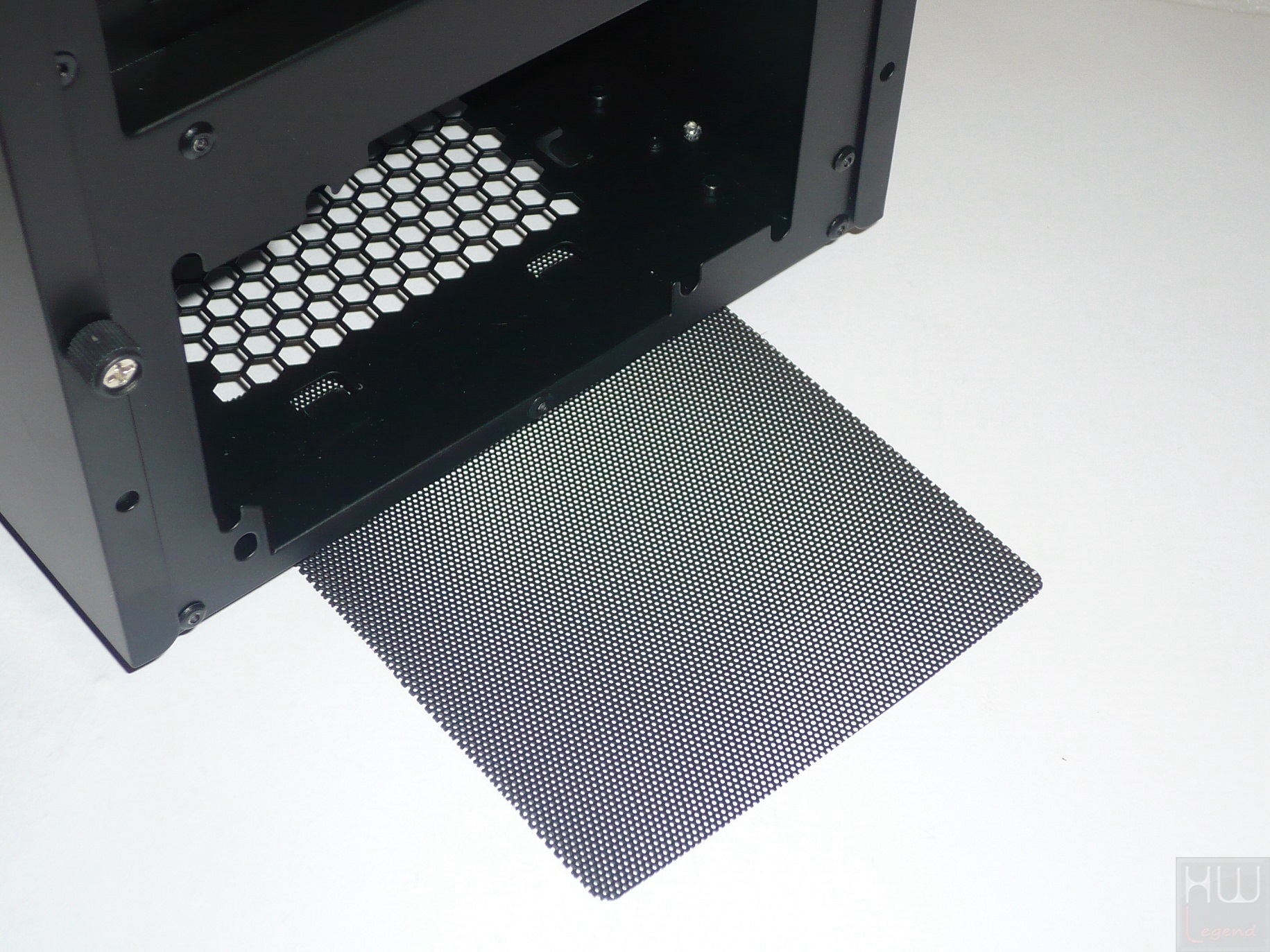

Infine, al di sotto dell’alloggiamento per la PSU, ed al fine di ridurre il più possibile l’accumulo di polvere all’interno della stessa, è presente un pratico filtro, facilmente estraibile per consentirne la rapida pulizia in caso di necessità.

{jospagebreak_scroll title=Uno sguardo all’esterno – Parte Seconda:}


Uno sguardo all’esterno – Parte Seconda:

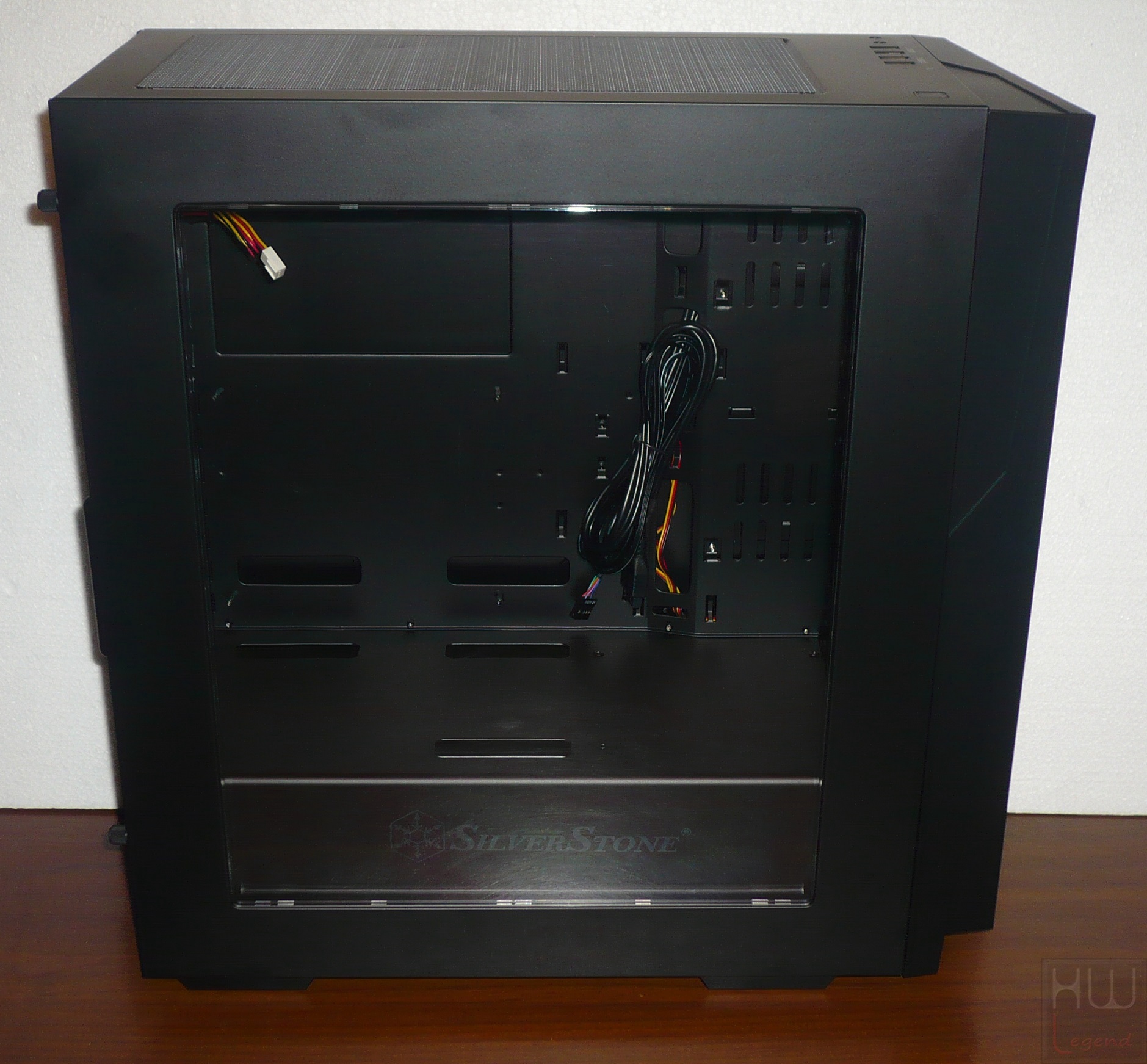

Analizzando le paratie laterali, possiamo notare che risultano sensibilmente diverse tra loro. Il lato sinistro presenta, come possiamo osservare, una generosa finestra in plexiglass trasparente finemente lavorata che consente di intravvedere l’interno dello chassis e, più nello specifico, la componentistica presente. Indubbiamente un ulteriore tocco di classe al già accattivante e ricercato look estetico di questo cabinet.

038-silverstone-redline-foto-case-retro-dettaglio-pannello-laterale-sinistro

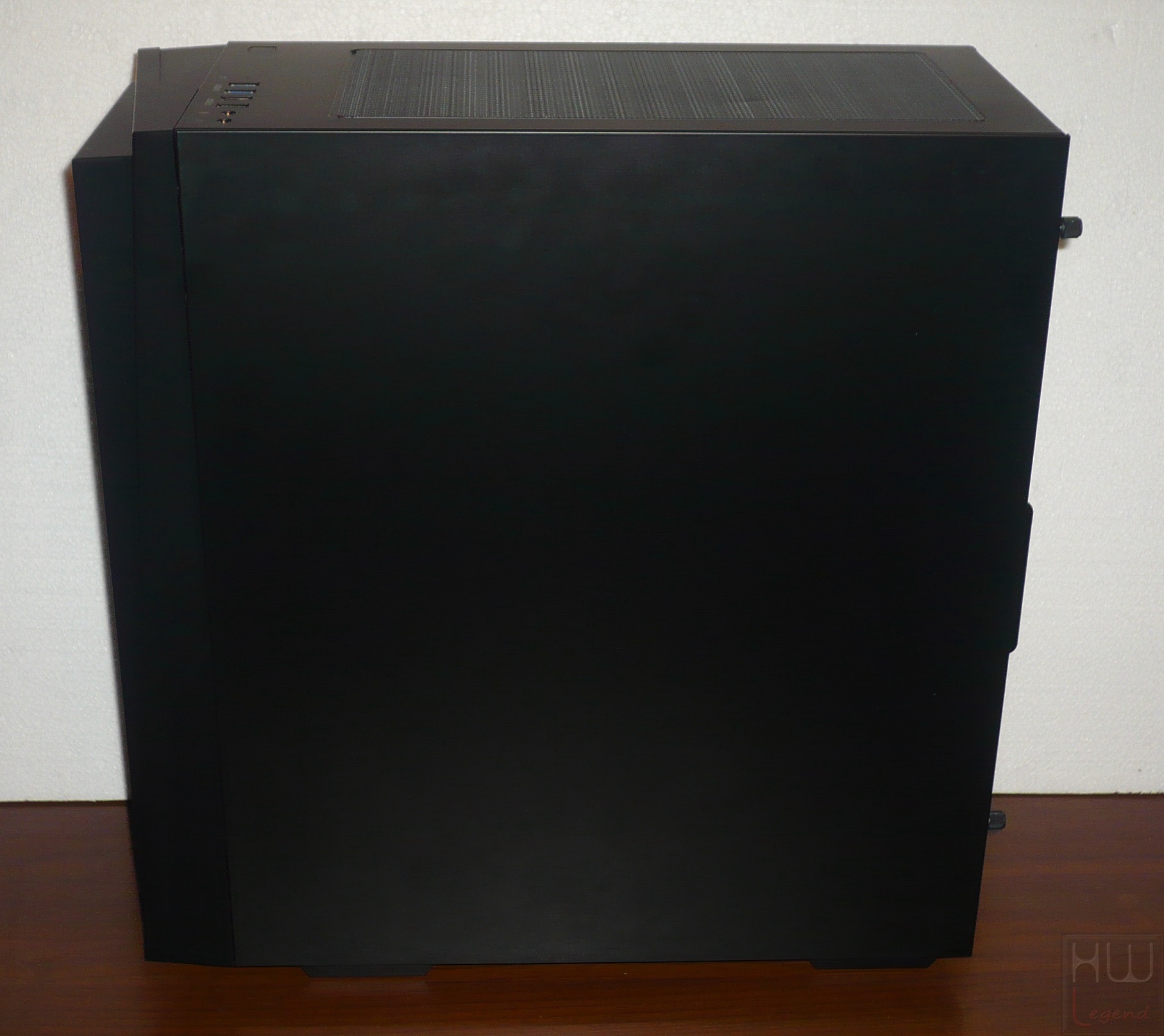

Il lato destro, al contrario, è del tutto pulito ed uniforme, privo di qualsiasi caratteristica di rilievo. Entrambi i laterali sono provvisti di classici incastri a scorrimenti e sono realizzati in acciaio SECC di buon spessore, con verniciatura in colore nero e finitura superficiale opaca.

039-silverstone-redline-foto-case-retro-dettaglio-pannello-laterale-destro

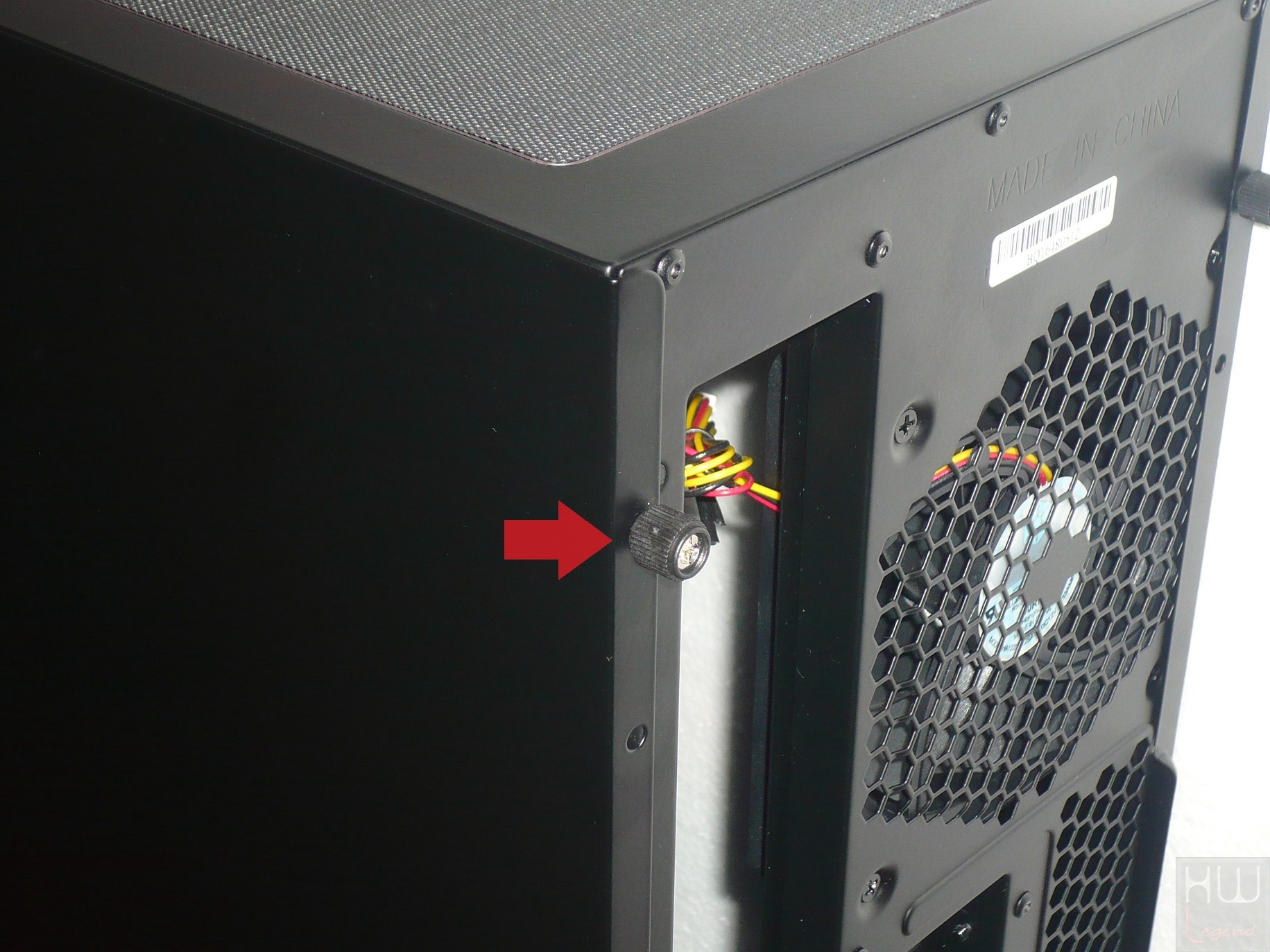

Il fissaggio finale al telaio avviene mediante l’uso di viteria tool-less, in maniera da rendere le operazioni di apertura e chiusura estremamente rapide anche senza l’ausilio di attrezzi specifici.

040-silverstone-redline-foto-case-retro-dettaglio-fissaggio-pannelli-laterali-viteria-tool-less

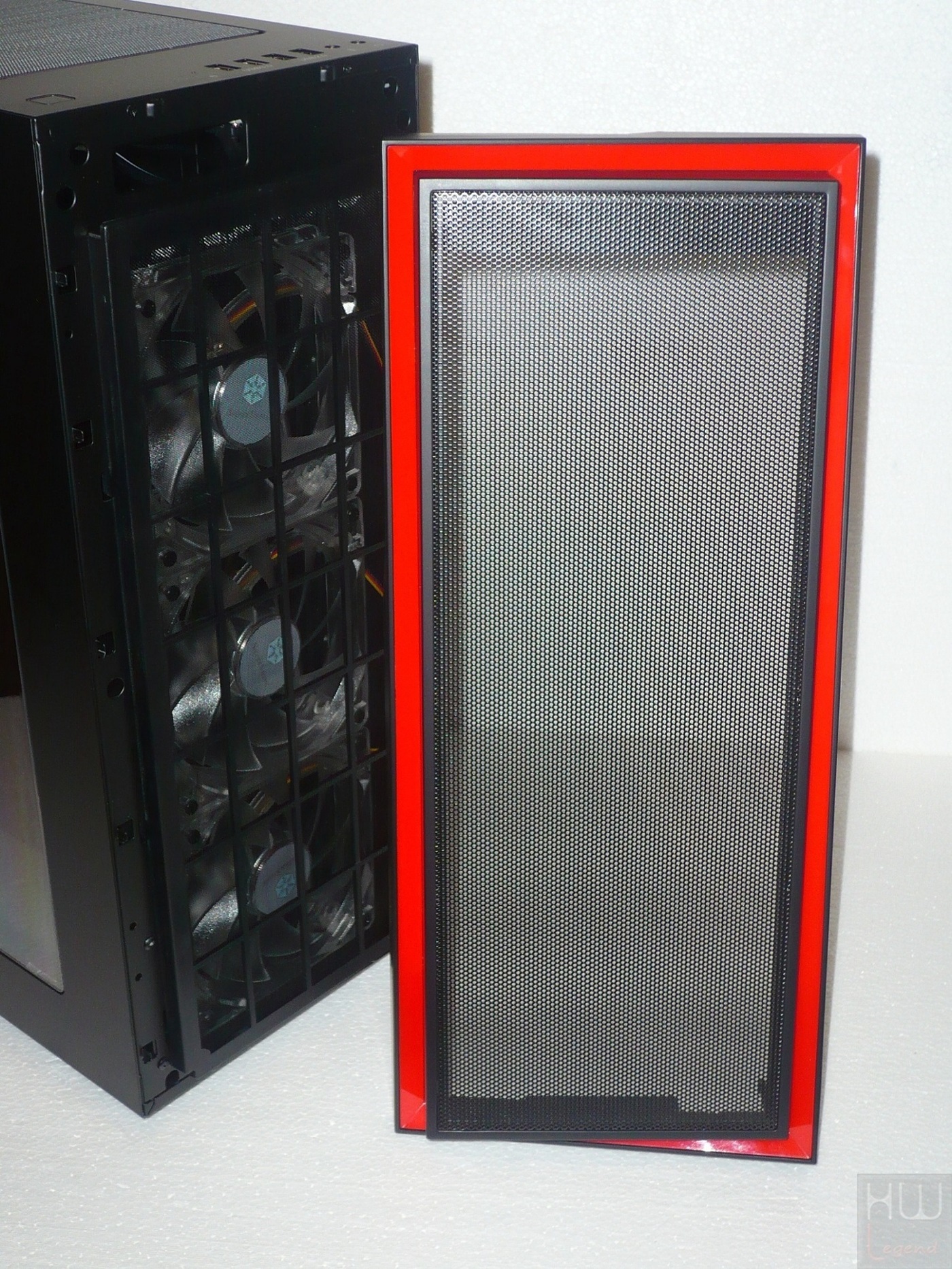

Il pannello frontale dello chassis, realizzato in robusta plastica ABS dallo spessore generoso e contraddistinto da un’accattivante design di tipo asimmetrico, risulta facilmente rimuovibile esercitando una leggera pressione verso l’esterno.

041-silverstone-redline-foto-case-retro-dettaglio-pannello-anteriore

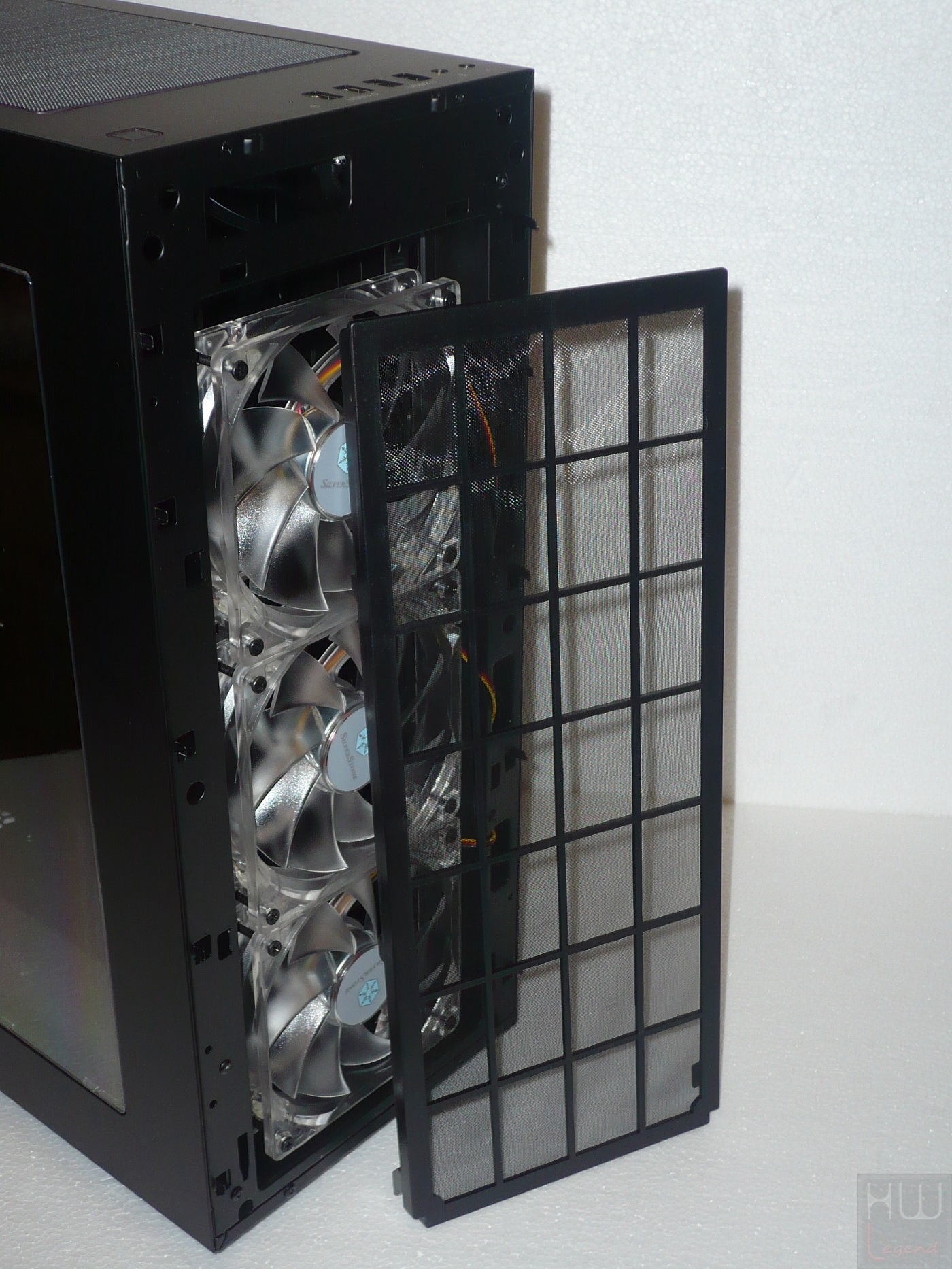

Una volta rimosso è possibile notare la presenza di un filtro di grandi dimensioni, pensato per evitare che le ventole, durante il loro normale funzionamento, trasportino la polvere all’interno del cabinet. Il fissaggio al telaio, di tipo classico ad incastro, assicura un’assoluta semplicità di rimozione, rendendo le operazioni di pulizia estremamente agevoli.

042-silverstone-redline-foto-case-retro-dettaglio-pannello-anteriore-filtro-antipolvere

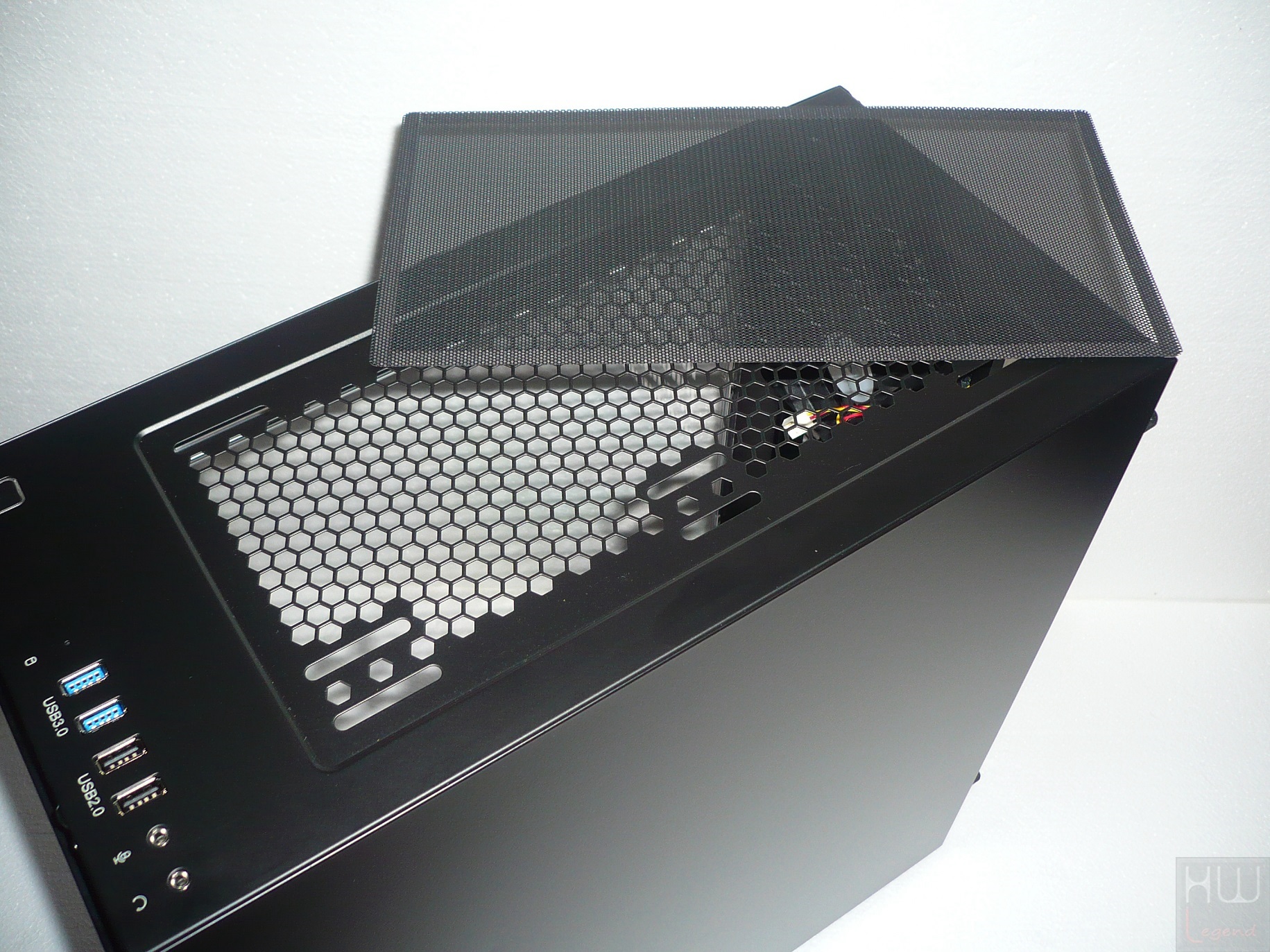

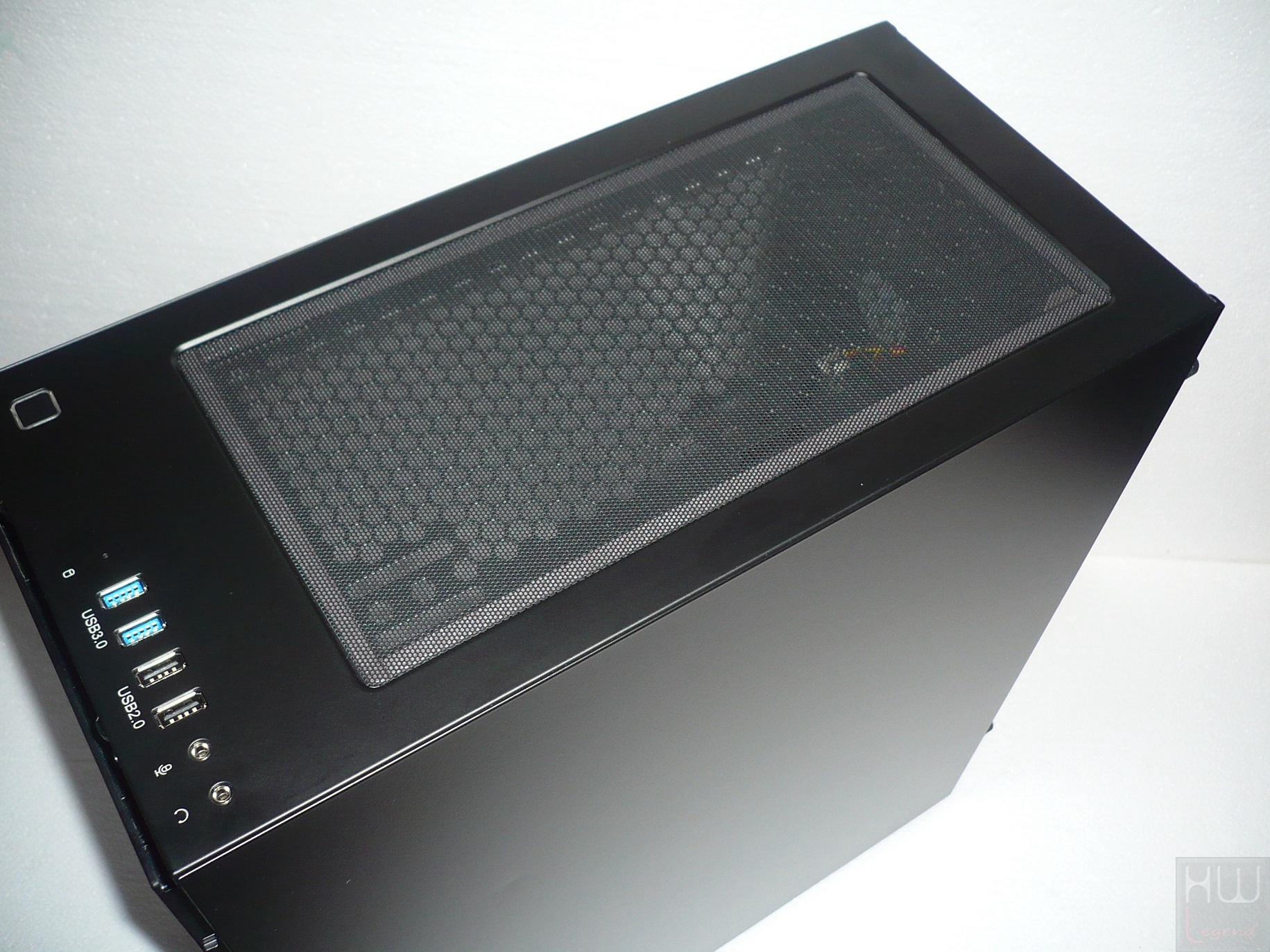

Nella parte superiore dello chassis possiamo notare, oltre al già osservato pannello I/O, anche l’alloggiamento per una coppia di ventole di raffreddamento (opzionali) da 120 o 140 millimetri. Il produttore ha previsto la presenza di un filtro antipolvere, nello specifico con fissaggio di tipo magnetico.

043-silverstone-redline-foto-case-retro-dettaglio-pannello-superiore

044-silverstone-redline-foto-case-retro-dettaglio-pannello-superiore-filtro-magnetico

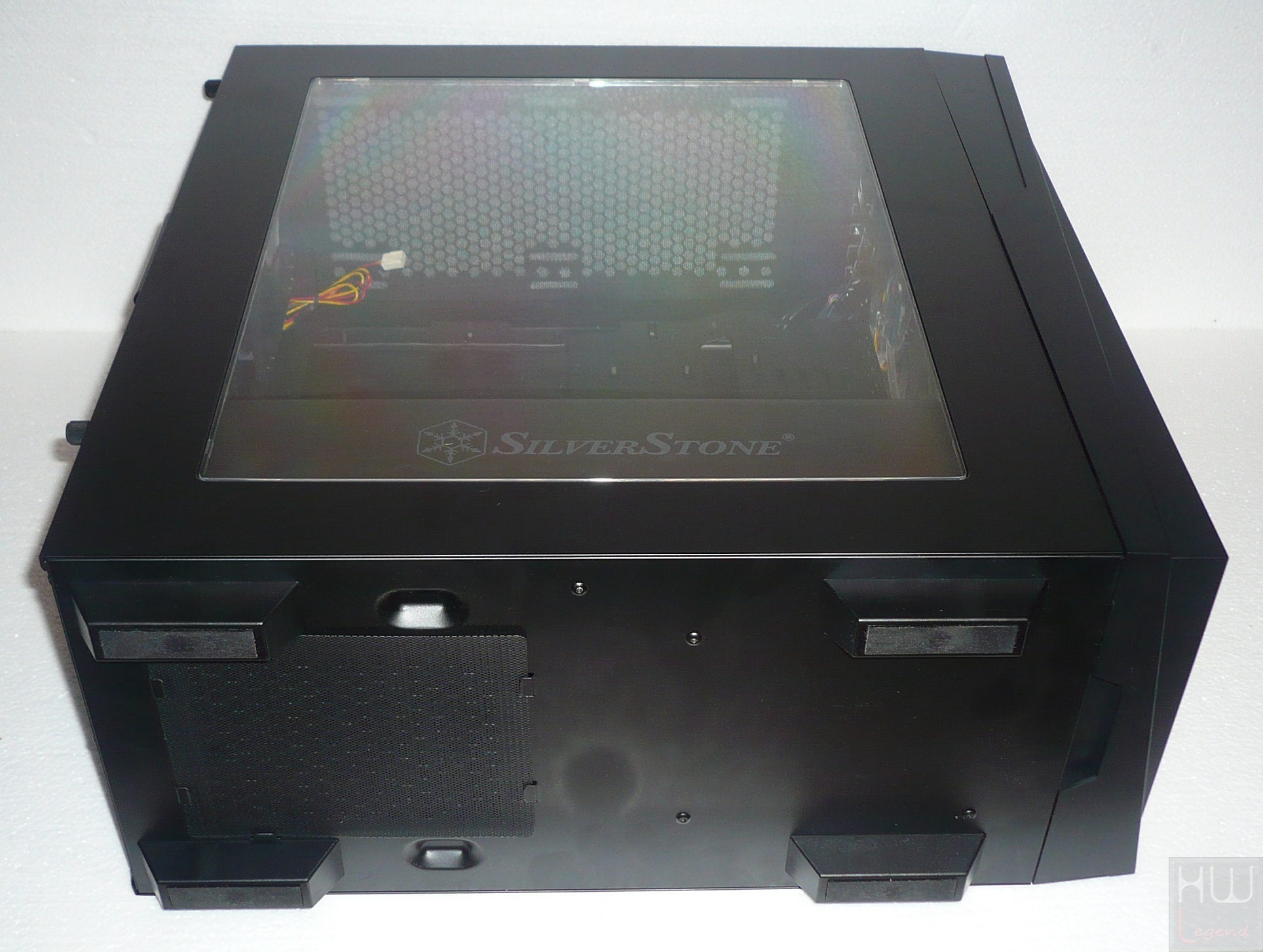

Il cabinet viene mantenuto sollevato dal piano di appoggio per mezzo di quattro generosi supporti in plastica, provvisti di strisce gommate, e fissati al telaio tramite l’utilizzo di viti. L’aver previsto un rialzo del genere rispetto al piano di appoggio assicura che anche l’alimentatore riesca a pescare sufficiente aria dall’esterno, evitandone così il surriscaldamento. Anche in questo caso, come abbiamo già avuto modo di osservare in precedenza, non manca un pratico filtro per evitare l’accumulo di polvere (in questo caso all’interno proprio della PSU), facilmente rimuovibile durante le operazioni di manutenzione.

045-silverstone-redline-foto-case-retro-dettaglio-base-appoggio

Dopo questa prima analisi della parte esterna del nuovo Redline RL06 Mid-Tower appare evidente come il produttore taiwanese, in fase di progettazione, abbia curato molto attentamente ogni particolare, raggiungendo una qualità costruttiva certamente elevata. Siamo rimasti colpiti dalla cura di ogni componente. Ora siamo pronti per andare ad esaminare la parte interna.

{jospagebreak_scroll title=Uno sguardo all’interno – Parte Prima:}


Uno sguardo all’interno – Parte Prima:

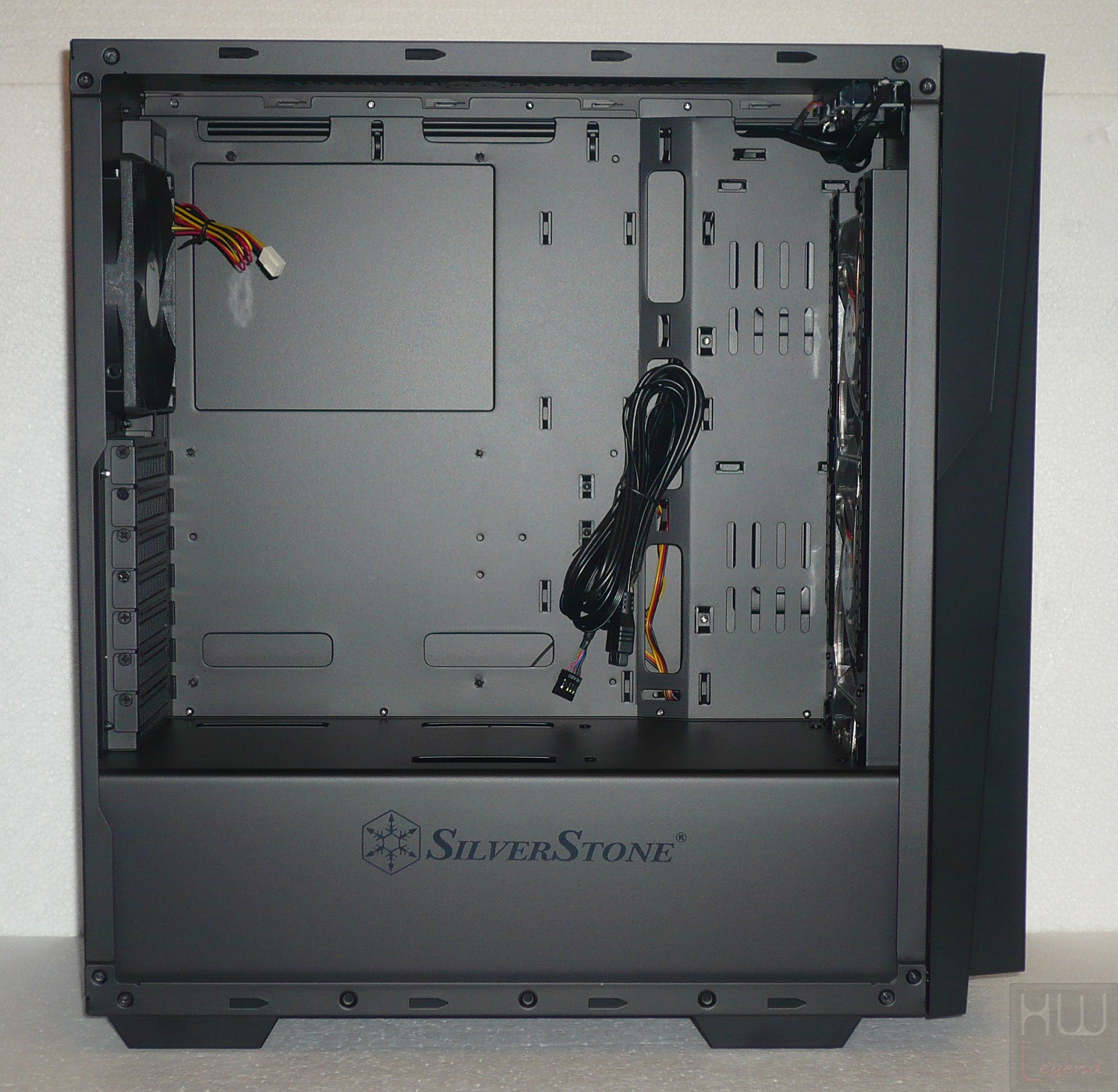

SilverStone ha realizzato un prodotto indubbiamente molto interessante, contraddistinto da uno stile elegante ed al tempo stesso molto accattivante. La qualità del prodotto risulta complessivamente molto buona, così come lo spazio all’interno per il montaggio dei vari componenti. Per rimuovere i due pannelli laterali, basterà semplicemente svitare le poche viti tool-less previste e far scorrere la paratia verso il retro dello chassis.

046-silverstone-redline-foto-case-interno-fronte

Come possiamo vedere dall’immagine la gestione degli spazi interni è indubbiamente ben congegnata, con accorgimenti specifici pensati per ospitare configurazioni di fascia medio-alta estremamente ordinate e pulite da vedere.

L’ampio spazio a disposizione, inoltre, consente agli utenti la massima libertà anche nell’eventualità di integrazione di impianti di raffreddamento a liquido di tipo tradizionale, ben più complessi e prestanti delle più diffuse soluzioni All-in-One presenti sul mercato.

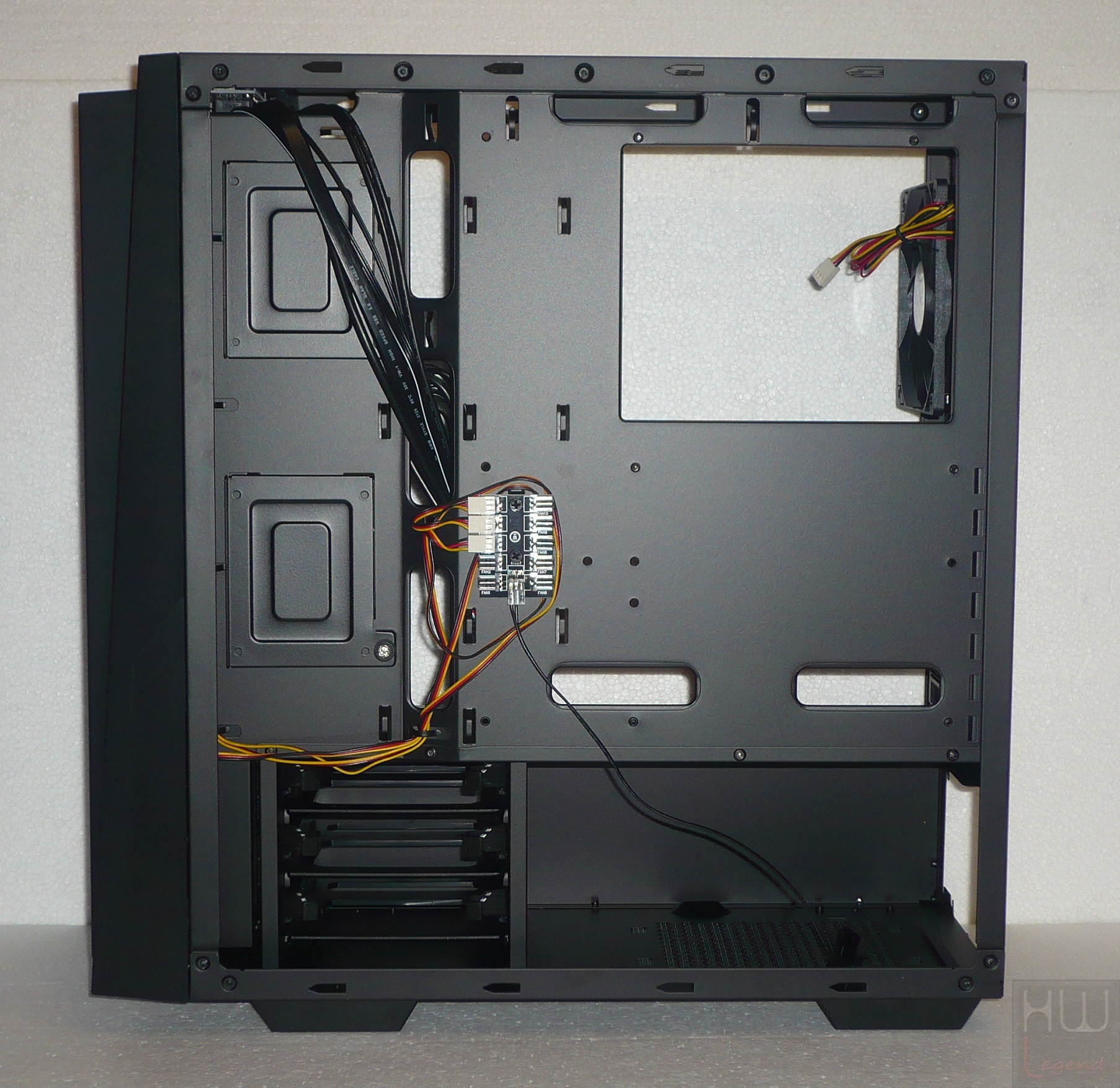

Interessante notare come gli ingegneri SilverStone abbiano curato con maniacale scrupolosità la gestione del cable management. A nostro avviso è stato svolto un eccellente lavoro, il passaggio dei cavi verso l’interno avviene attraverso alcuni fori opportunamente privati di qualsiasi sbavatura, in maniera da evitarne il danneggiamento della guaina isolante.

047-silverstone-redline-foto-case-interno-retro

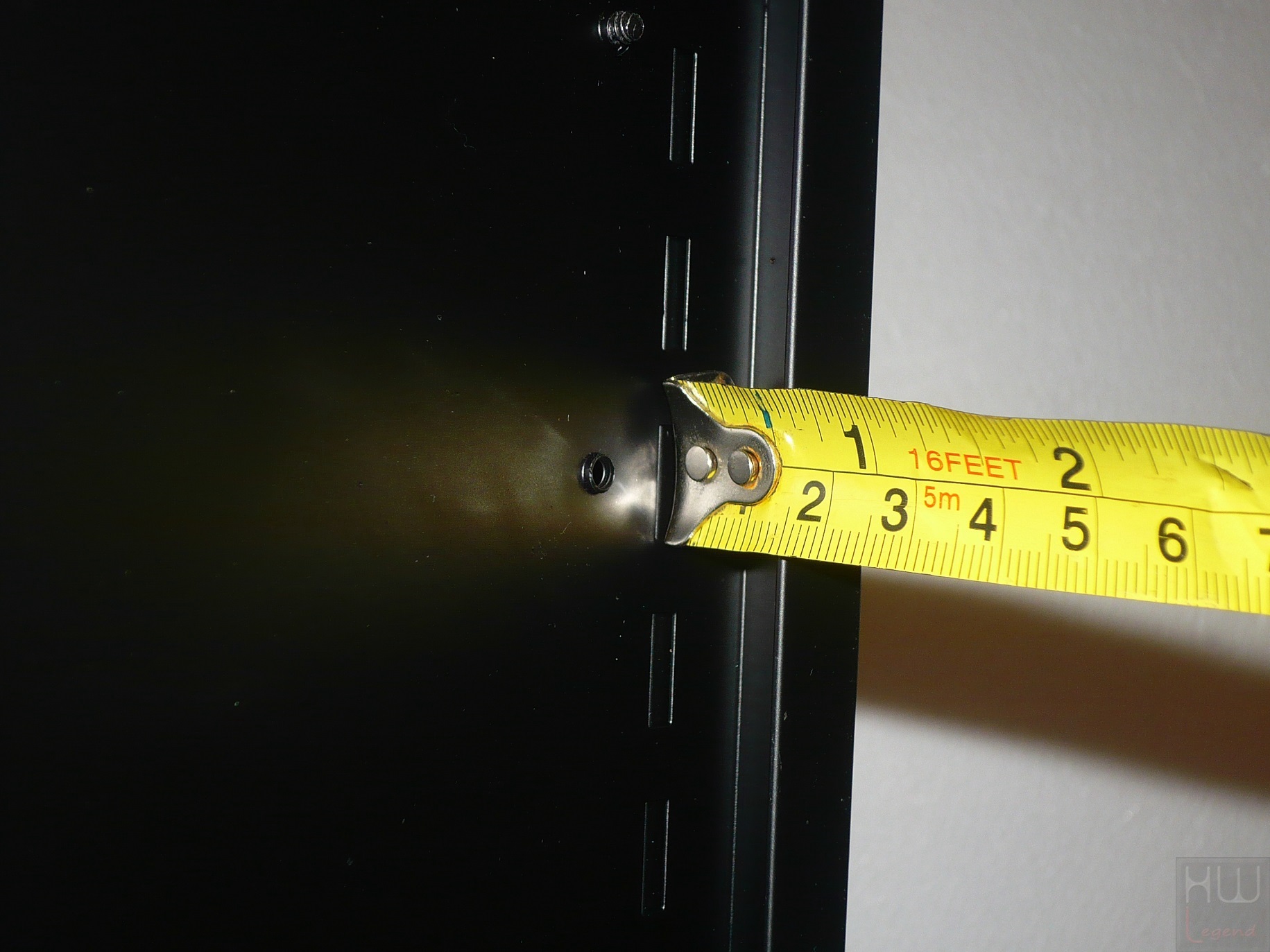

Lo chassis supporta appieno schede madri con fattore di forma in standard ATX e Micro-ATX, con installazione della stessa in verticale. Questo aspetto limita a 158 millimetri l’altezza massima per quanto riguarda l’eventuale dissipatore di calore a torre dedicato alla CPU. Lo spazio tra l’alloggio della scheda madre ed il pannello laterale di poco più di 15 millimetri è più che buono per semplificare il posizionamento dei vari cavi di collegamento.

048-silverstone-redline-foto-case-interno-spazio-laterale

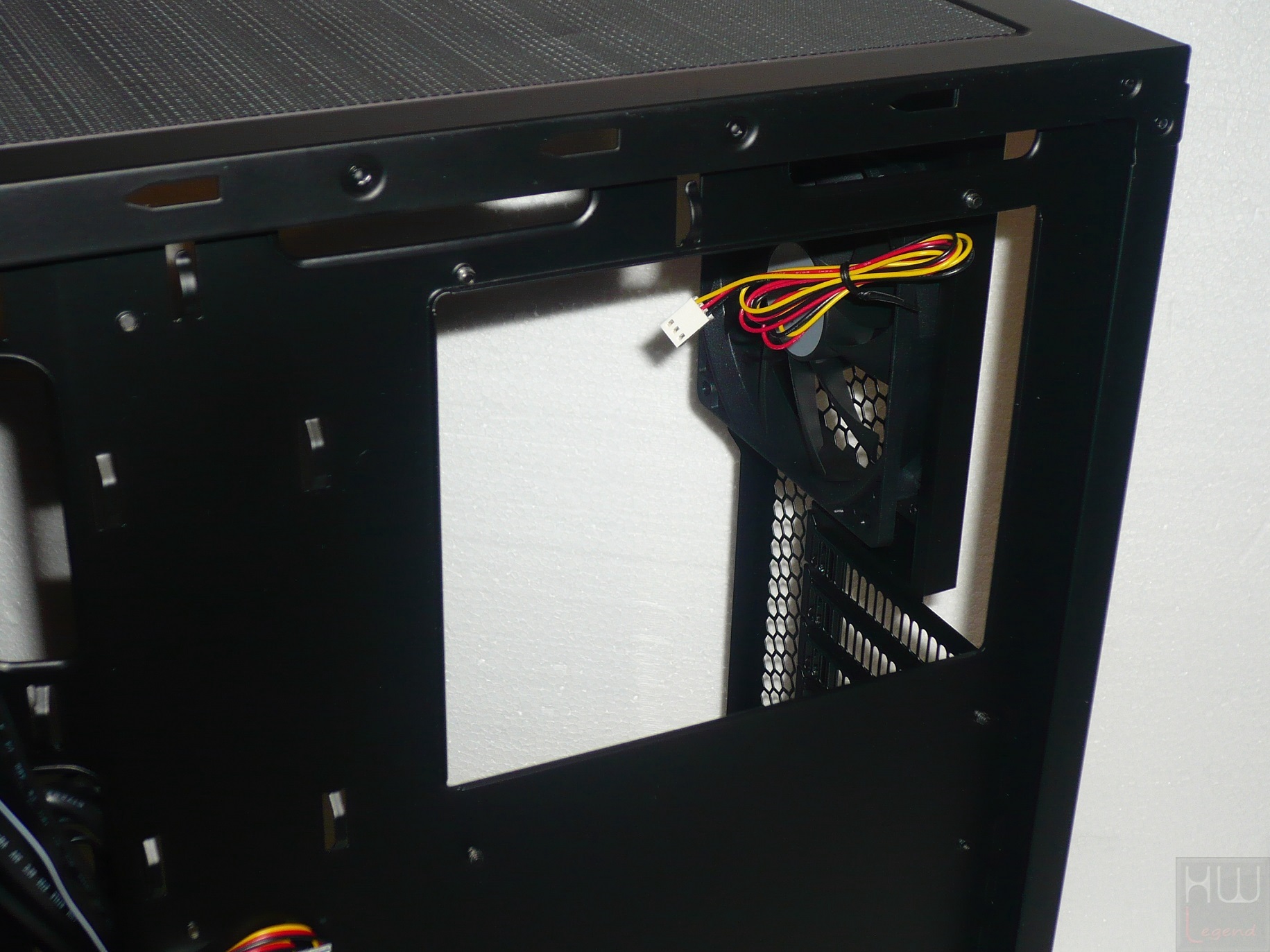

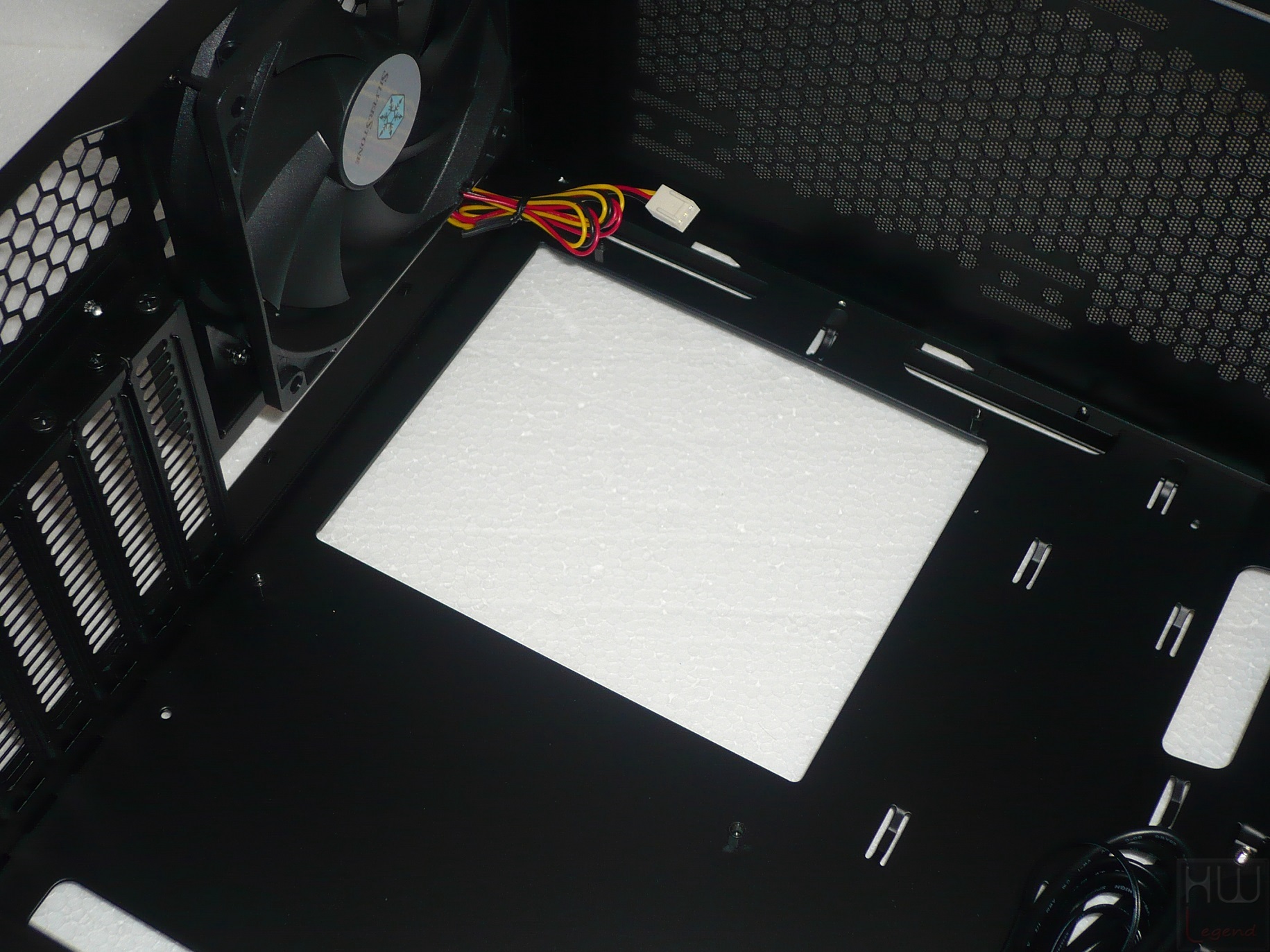

La presenza di un foro di generose dimensioni in corrispondenza della zona socket della scheda madre consente di semplificare in maniera decisa il montaggio e lo smontaggio del sistema di dissipazione del calore dedicato al microprocessore, spesso provvisto di backplate posteriore di rinforzo. Riteniamo questa una caratteristica ormai immancabile in uno chassis di moderna concezione.

049-silverstone-redline-foto-case-interno-foro-retro-mainboard

050-silverstone-redline-foto-case-interno-foro-retro-mainboard

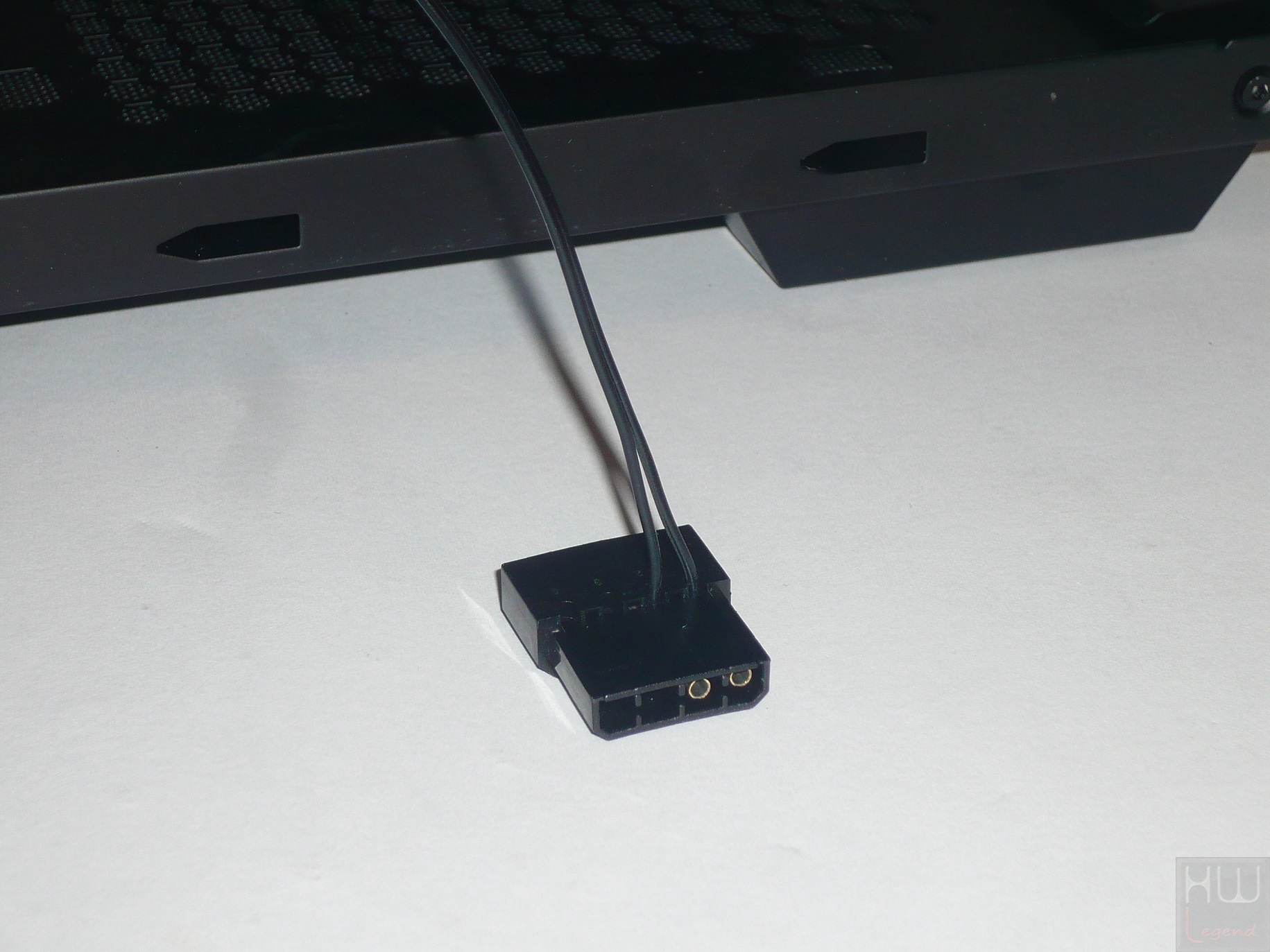

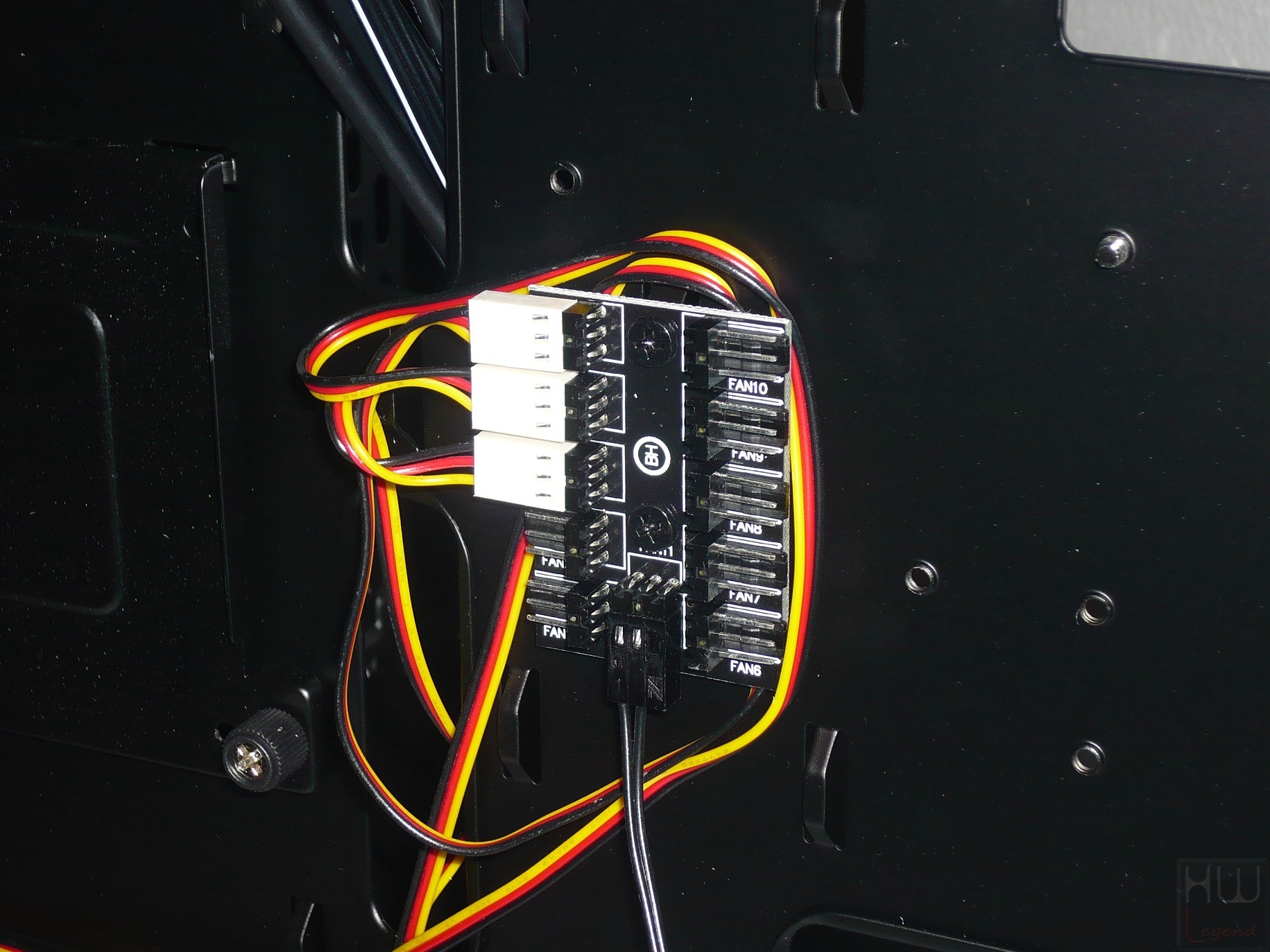

Nelle vicinanze del foro, ovviamente nella parte posteriore, è collocato un piccolo Fan-HUB (purtroppo privo di supporto PWM) dedicato all’alimentazione delle ventole di raffreddamento. Il produttore ha previsto la possibilità di poter collegare un massimo di ben dieci ventole. L’alimentazione a 12V necessaria viene fornita attraverso un tradizionale Molex a 4pin (ovviamente previo collegamento al proprio alimentatore).

051-silverstone-redline-foto-case-interno-particolare-hub-ventole

052-silverstone-redline-foto-case-interno-particolare-hub-ventole-conn-molex

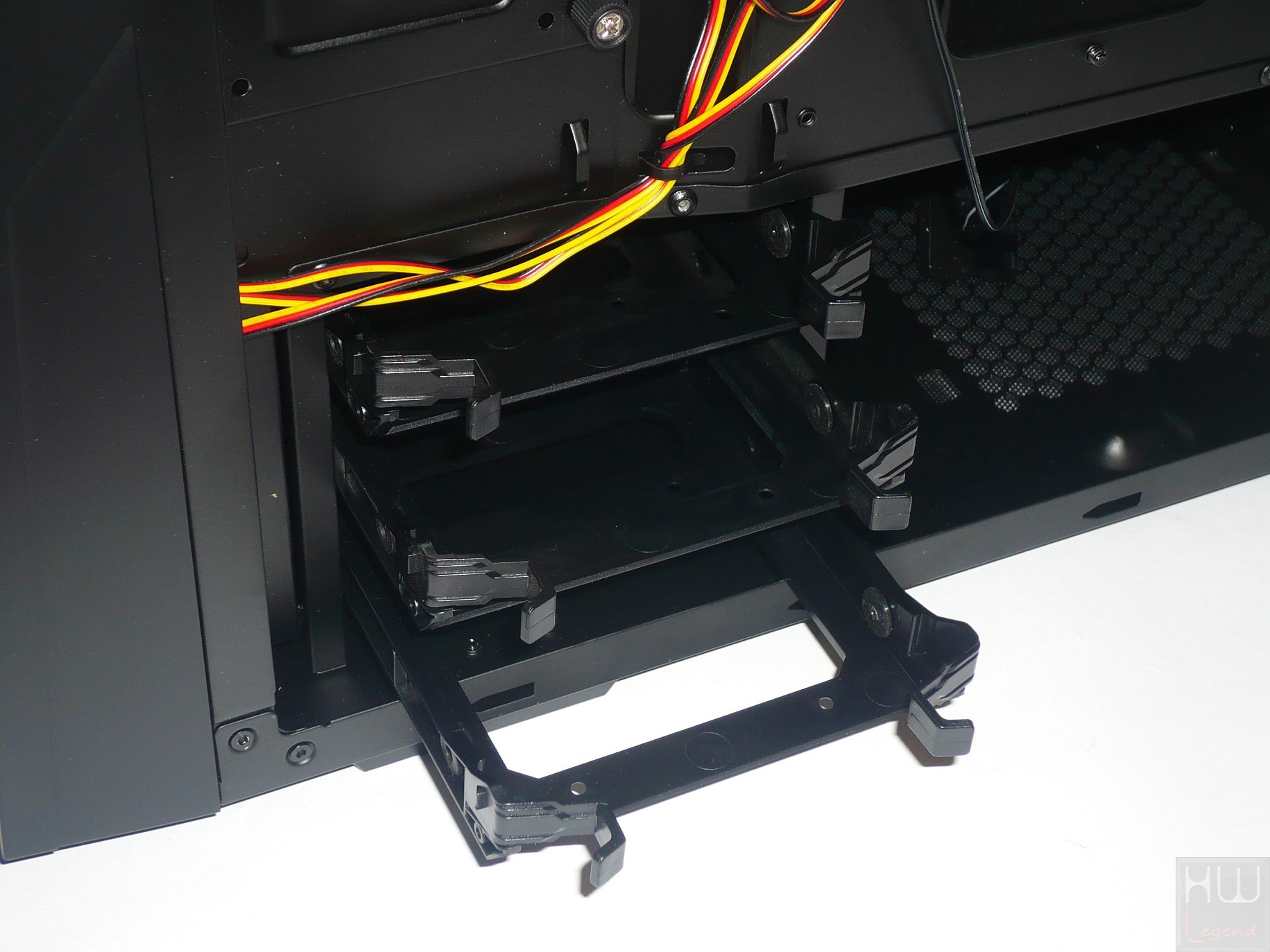

Per quanto riguarda le unità di memorizzazione, il nuovo Redline RL06 prevede buone possibilità di installazione.

053-silverstone-redline-foto-case-interno-particolare-slitte-hdd-ssd-2

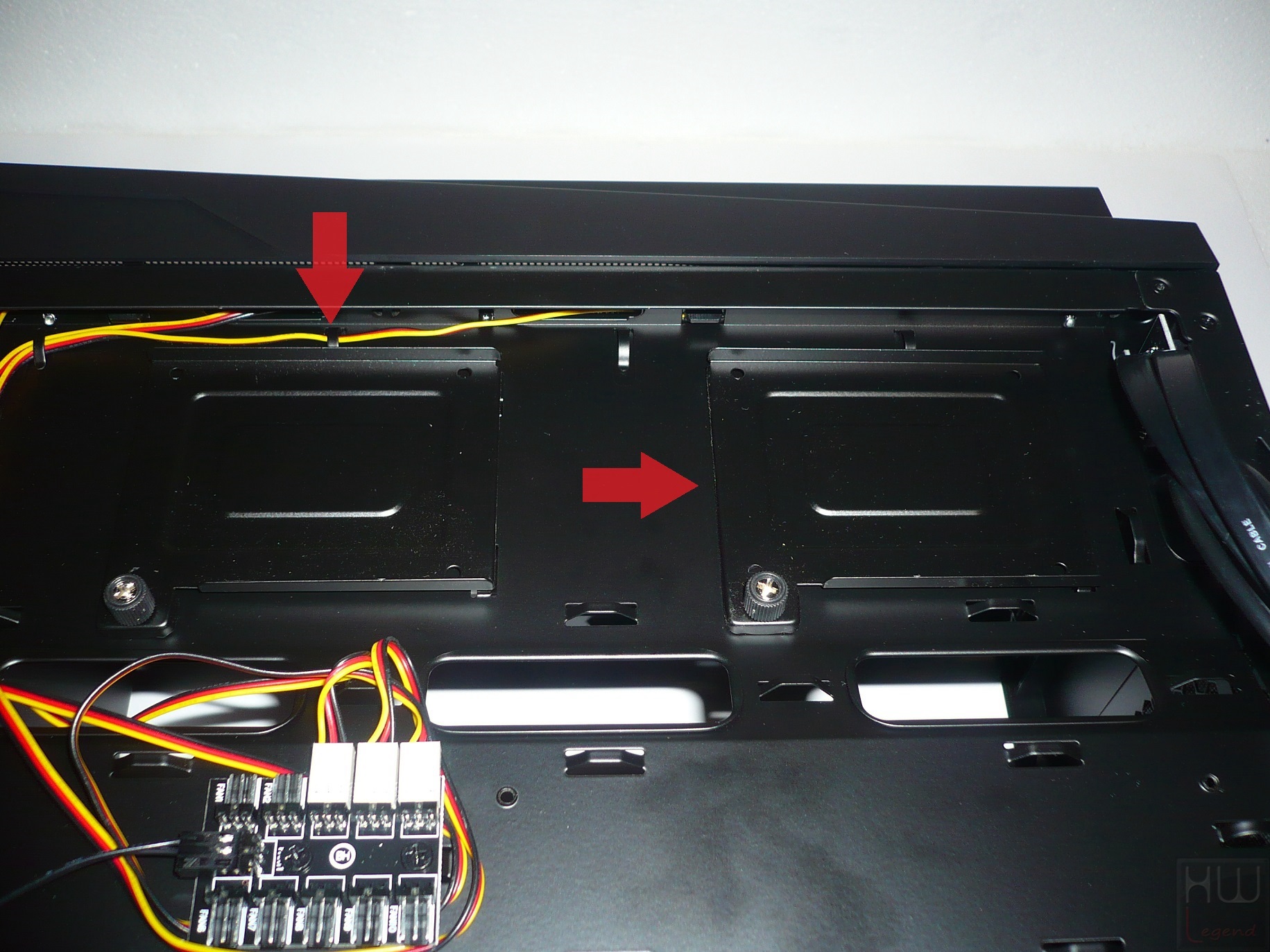

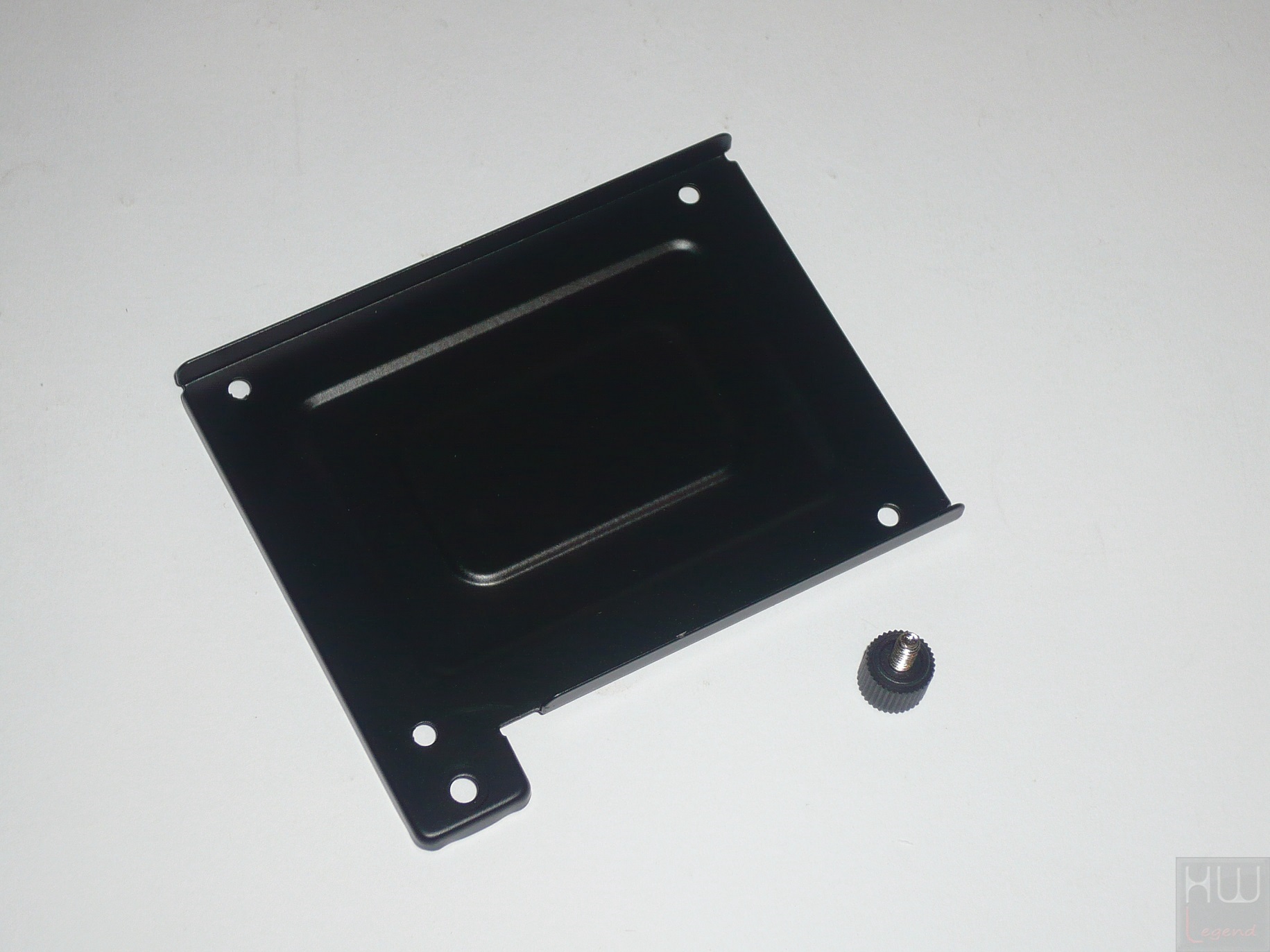

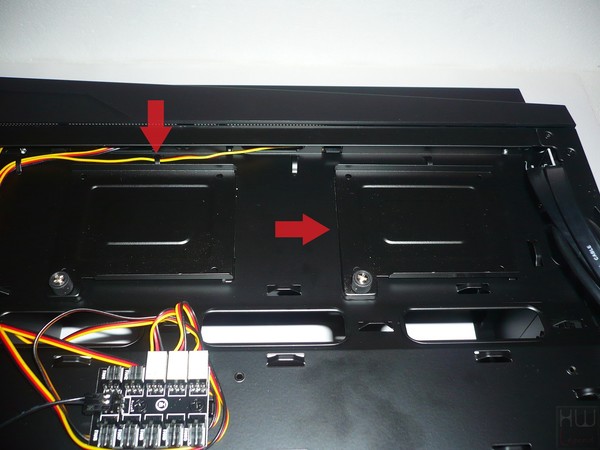

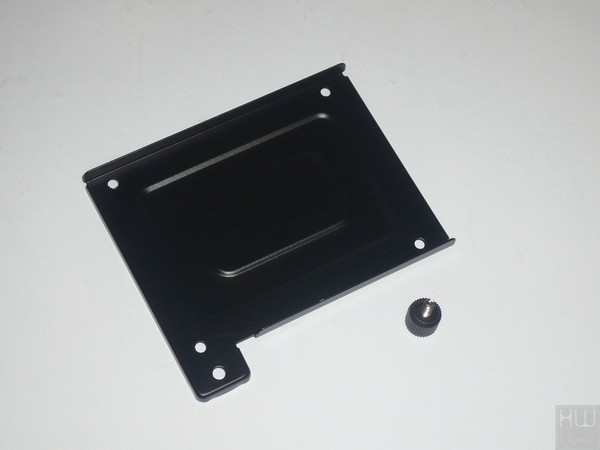

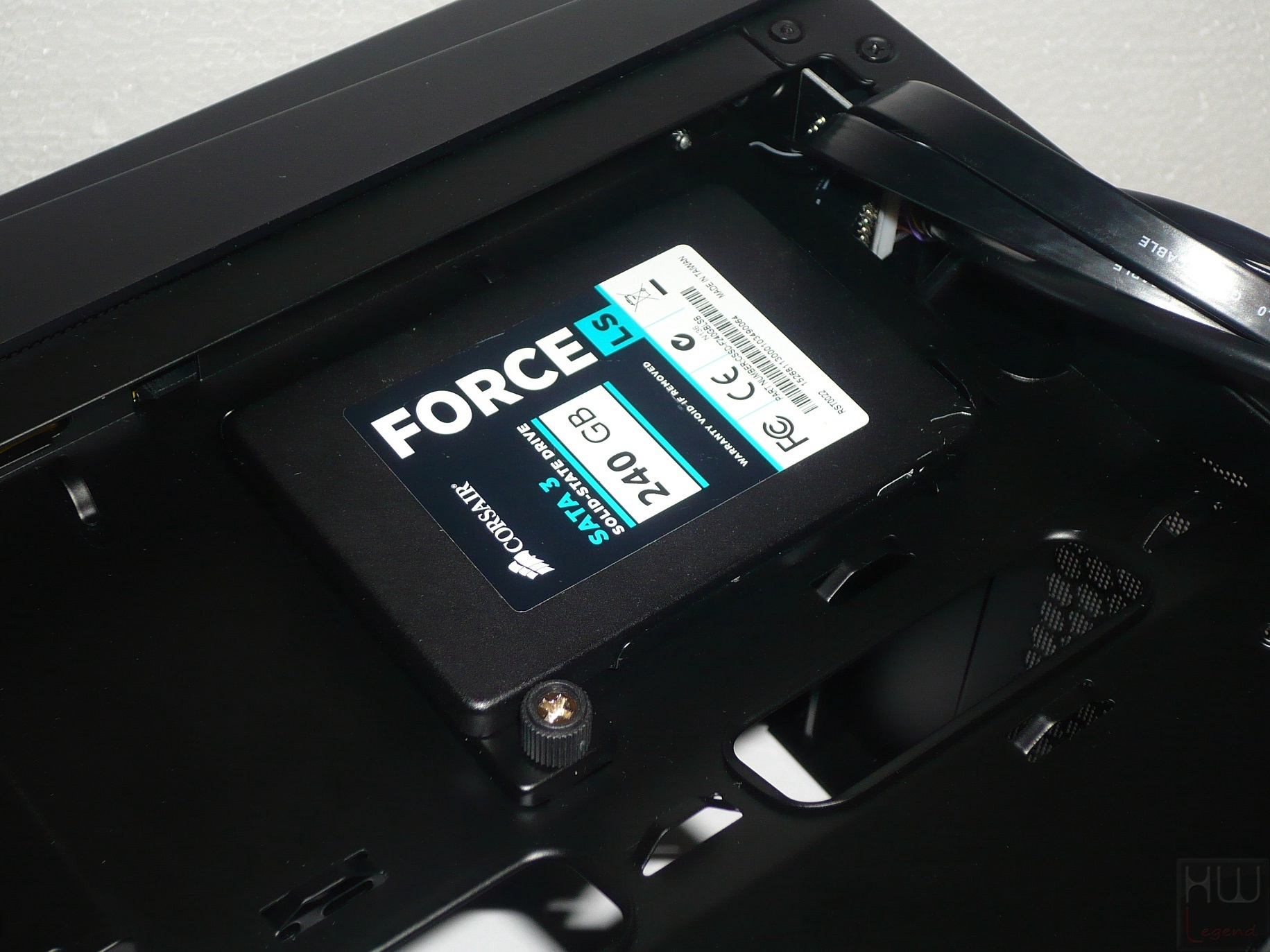

Nella parte posteriore dello chassis, ad esempio, sono previste due pratiche slitte per il fissaggio di altrettante unità in formato 2.5” (indifferente se HDD meccanici oppure SSD).

054-silverstone-redline-foto-case-interno-particolare-slitte-hdd-ssd-2

055-silverstone-redline-foto-case-interno-particolare-slitte-hdd-ssd-2

Queste slitte verranno opportunamente fissate al telaio per mezzo di viti tool-less, rendendone la rimozione estremamente semplice e veloce, anche senza disporre di particolari attrezzi.

{jospagebreak_scroll title=Uno sguardo all’interno – Parte Seconda:}


Uno sguardo all’interno – Parte Seconda:

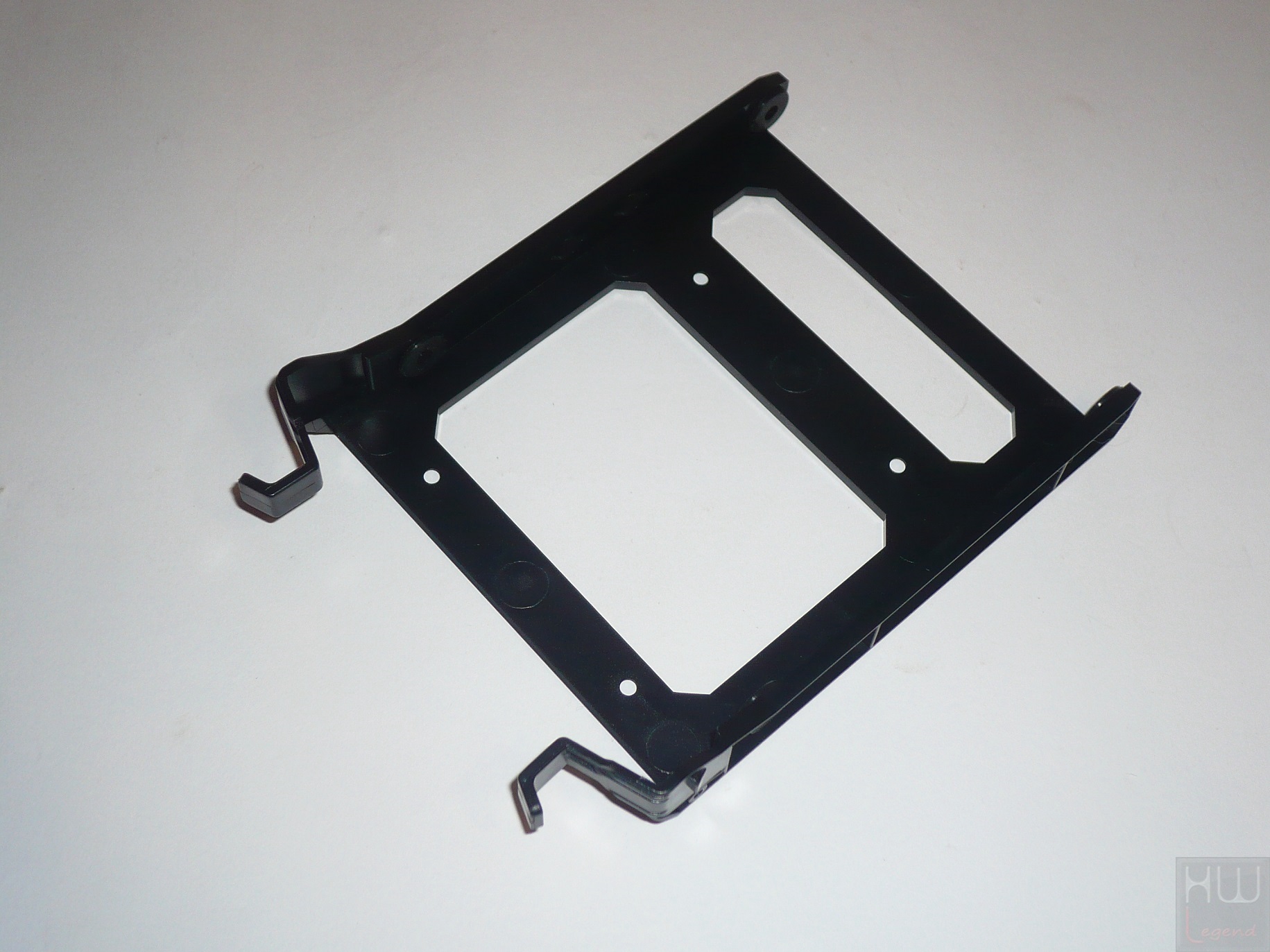

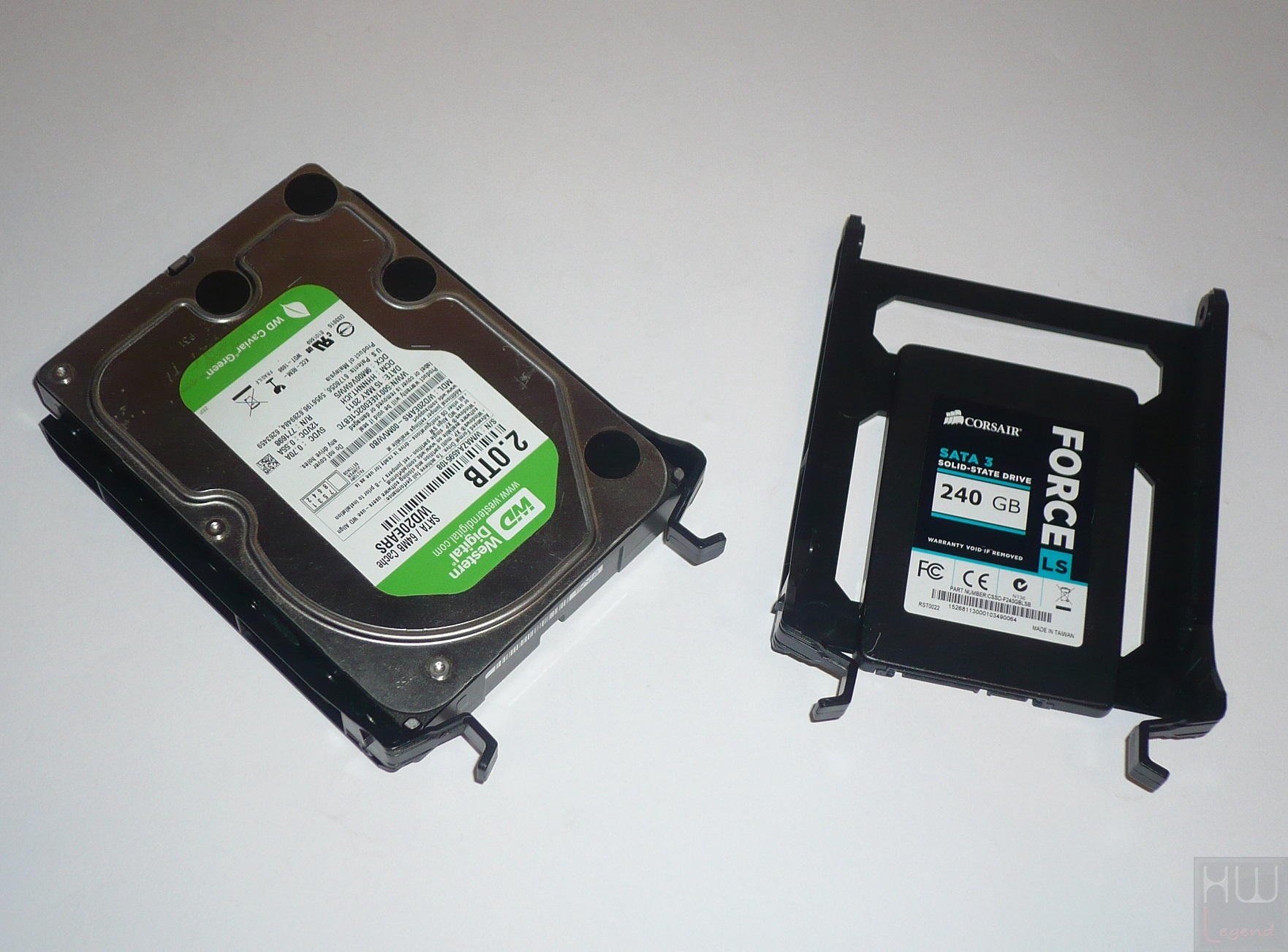

Altre tre unità, questa volta però contraddistinte da un formato standard 3.5”, possono essere installate sempre nella parte posteriore dello chassis, all’interno di un apposito cestello dedicato. Dobbiamo precisare che all’utente è data piena liberta di installare, nel caso, delle unità da 2.5”, ovviamente come alternativa a quelle in formato maggiore.

056-silverstone-redline-foto-case-interno-particolare-slitte-hdd-ssd-3.5-2

057-silverstone-redline-foto-case-interno-particolare-slitte-hdd-ssd-2.5-3

058-silverstone-redline-foto-case-interno-particolare-slitte-hdd-ssd-2.5-3

Decisamente buone le possibilità di ottimizzazione del flusso d’aria interno grazie alla possibilità di poter installare ulteriori ventole di raffreddamento in aggiunta a quelle preinstallate nella parte anteriore (in immissione) ed in quella posteriore dello chassis (in estrazione). Nello specifico è prevista l’installazione di due ulteriori ventole da 120/140 millimetri nella parte superiore del cabinet, per le quali è consigliabile un orientamento in estrazione.

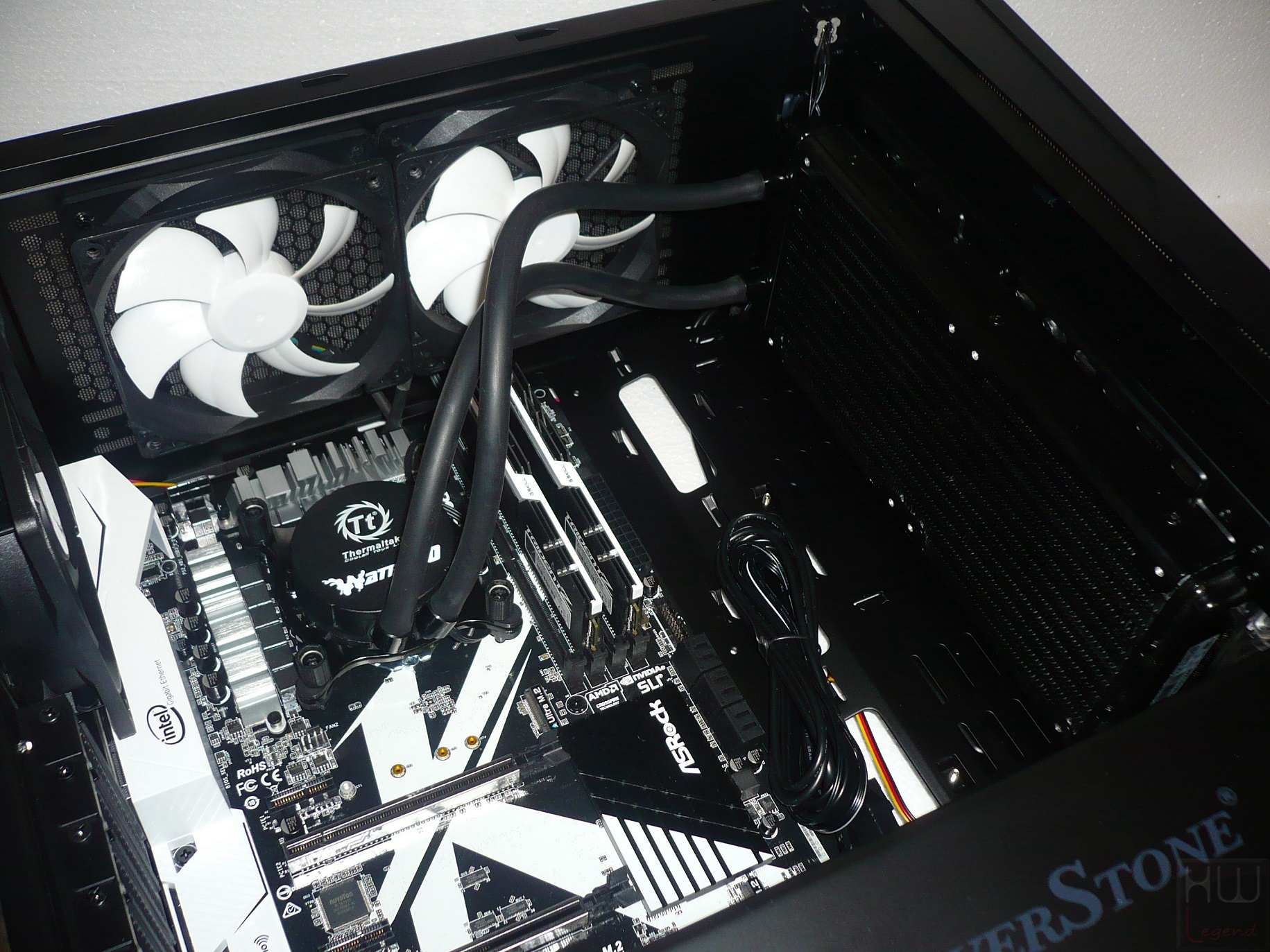

Per coloro che intendono utilizzare una soluzione di raffreddamento a liquido di tipo tradizionale oppure di tipo All-in-One (AIO) è possibile fissare senza problemi un radiatore da 120 millimetri nella parte posteriore, in aggiunta ad altri due da massimo 240 millimetri nella parte anteriore e superiore.

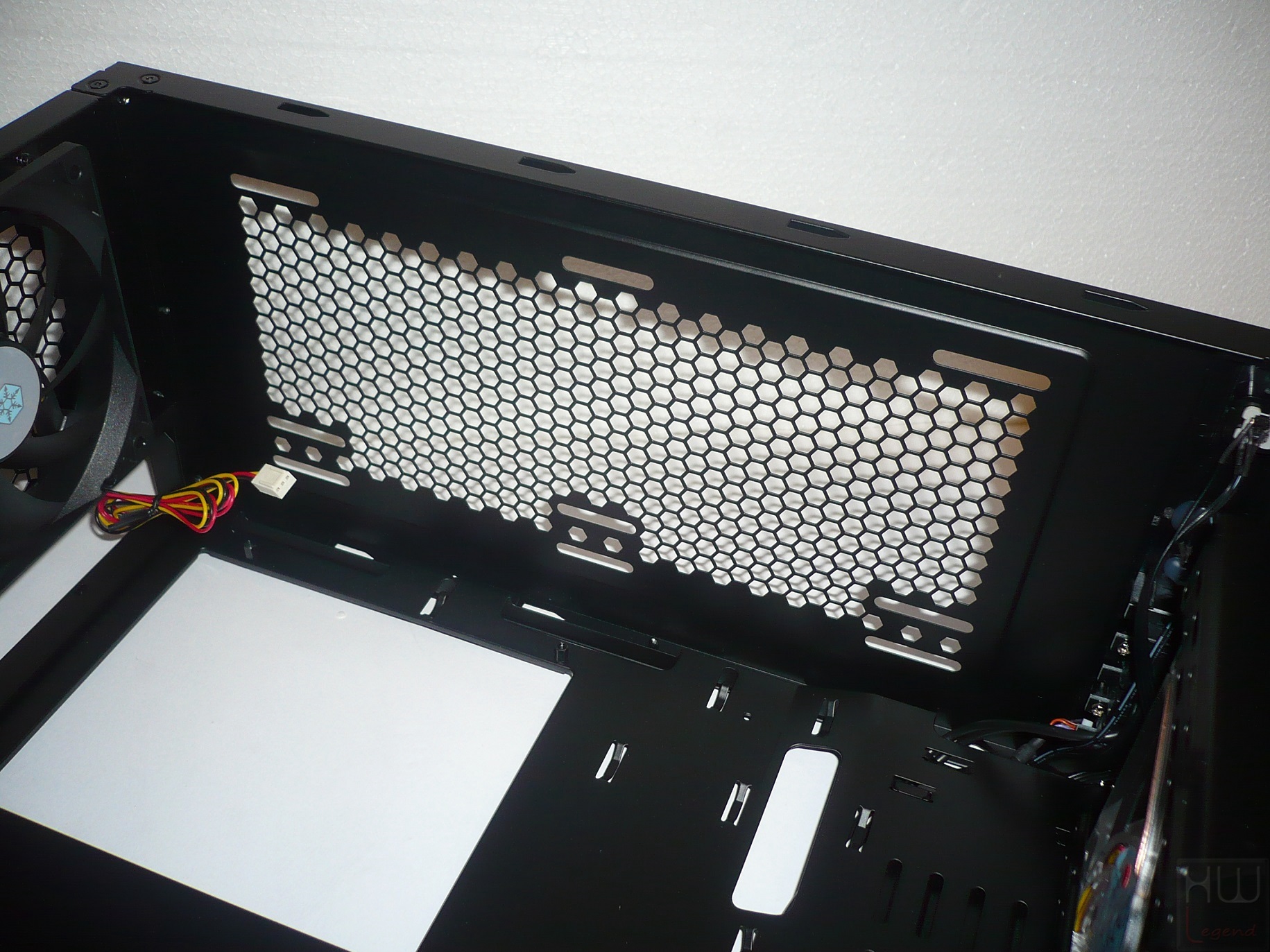

Ad eccezione della parte superiore del cabinet, che deve tenere conto della presenza della scheda madre installata, lo spazio a disposizione appare generoso e più che sufficiente per consentire l’installazione di radiatori non necessariamente di tipo “slim”, oppure eventualmente anche per una configurazione delle ventole di tipo Push/Pull.

059-silverstone-redline-foto-case-interno-particolare-predisposizione-ventole-supplementari

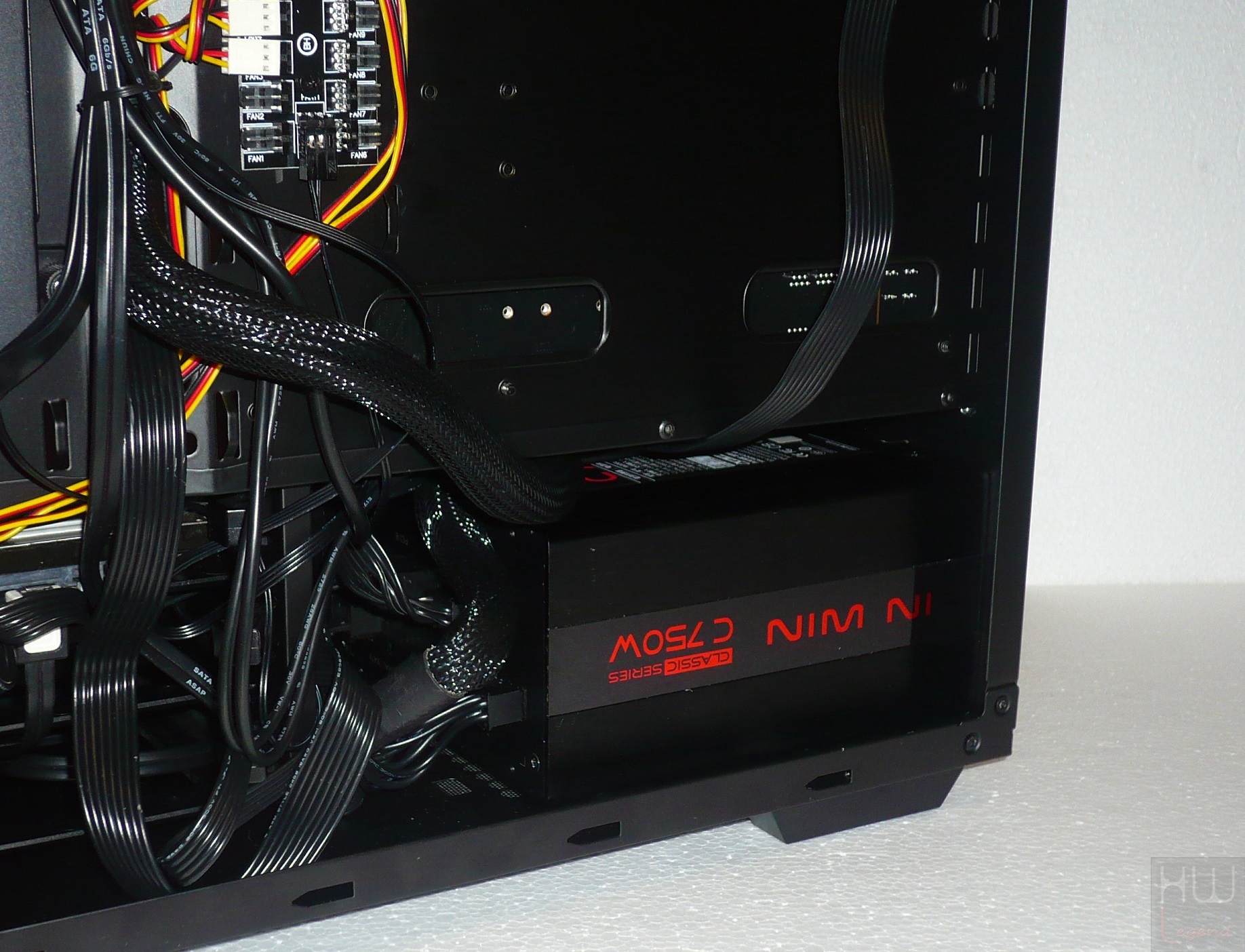

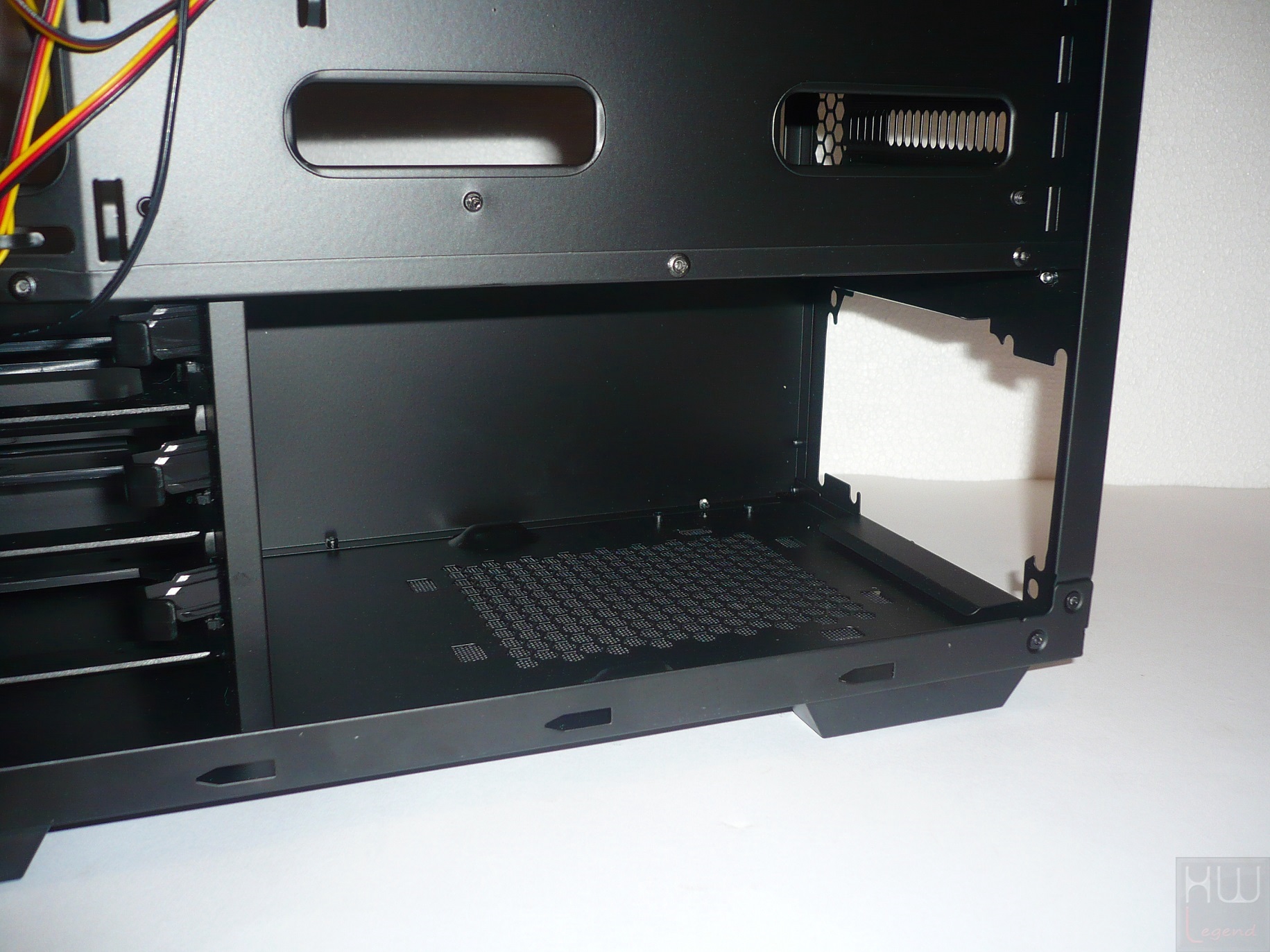

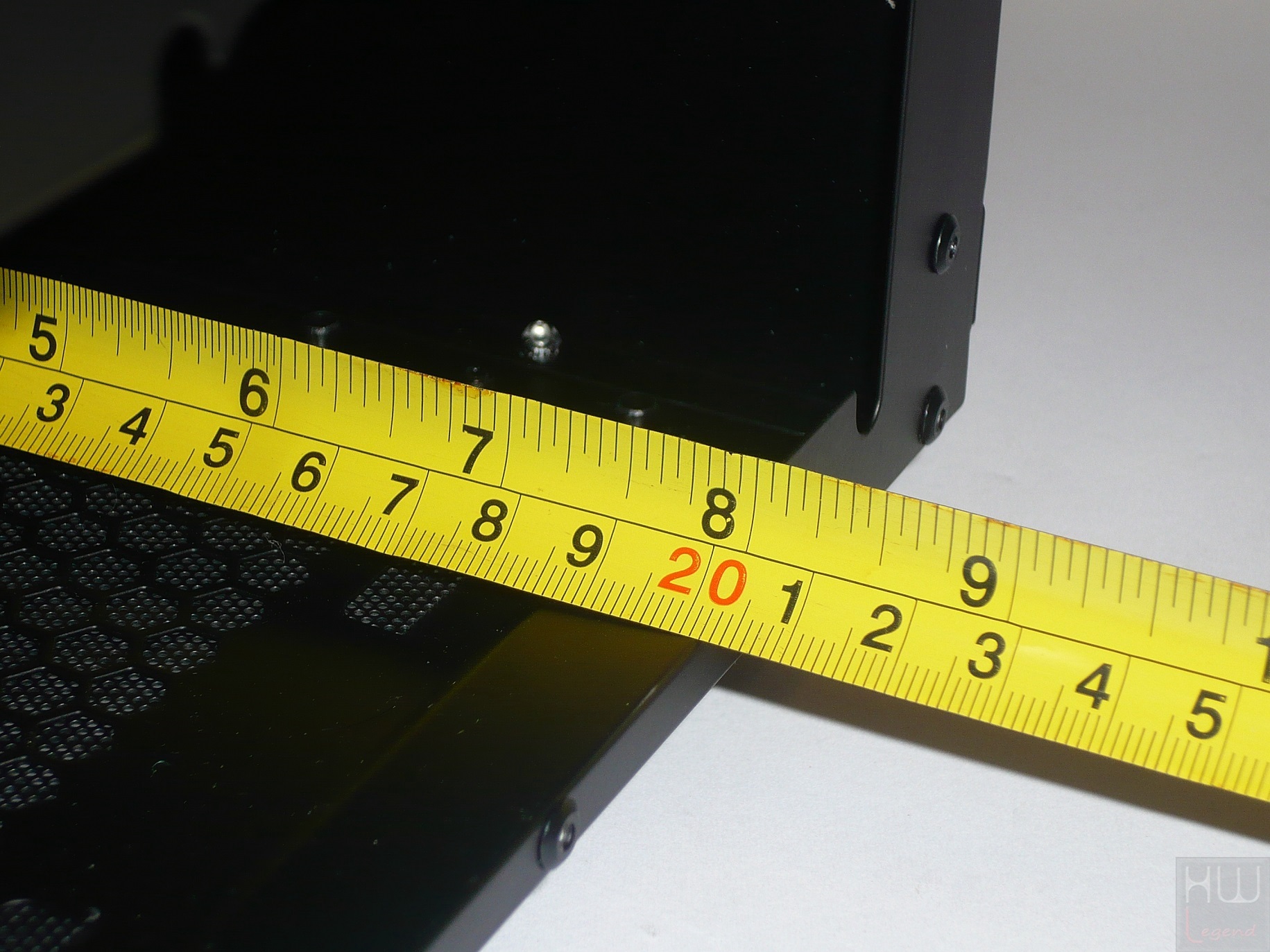

Spostandoci ad analizzare la parte inferiore interna dello chassis, la prima cosa che balza immediatamente all’aocchio è la presenza di una grande copertura metallica che ricopre il vano dedicato all’alloggiamento dell’alimentatore ATX (fino ad un massimo di 200 millimetri di lunghezza), a tutto vantaggio dell’estetica e della gestione della componentistica interna e dei cavi da parte dell’utente.

060-silverstone-redline-foto-case-interno-particolare-vano-psu

061-silverstone-redline-foto-case-interno-particolare-vano-psu-lunghezza-massima

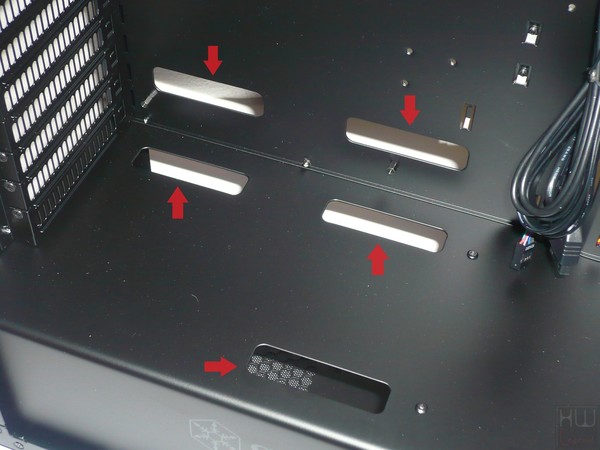

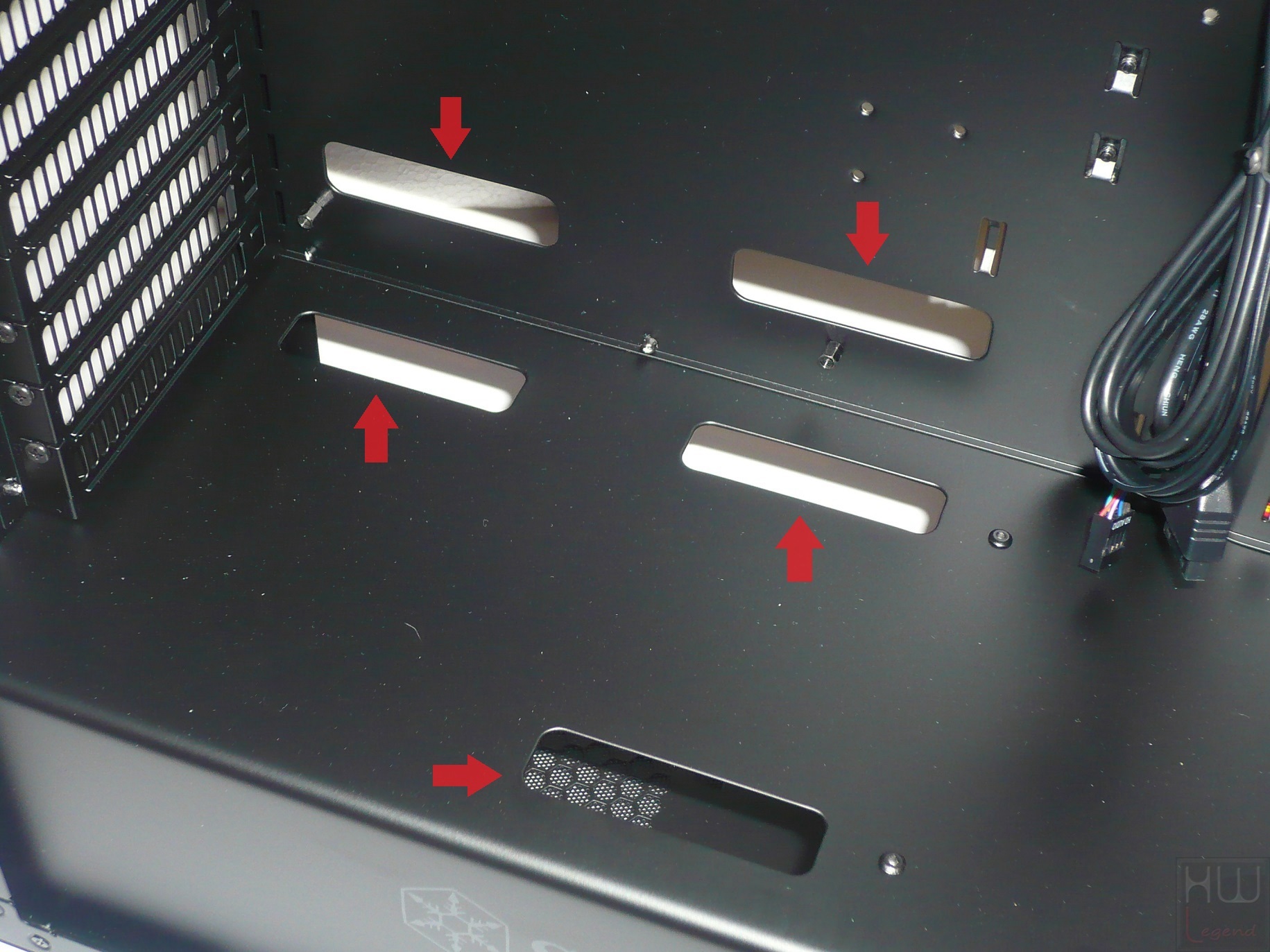

Nella parte superiore del vano sono previsti una serie di fori di forma rettangolare pensati per il passaggio degli eventuali cavi di alimentazione supplementare dedicati all’eventuale scheda grafica discreta, oltre che per i vari collegamenti delle unità di memorizzazione.

062-silverstone-redline-foto-case-interno-particolare-vano-psu-fori-passaggio-cavi

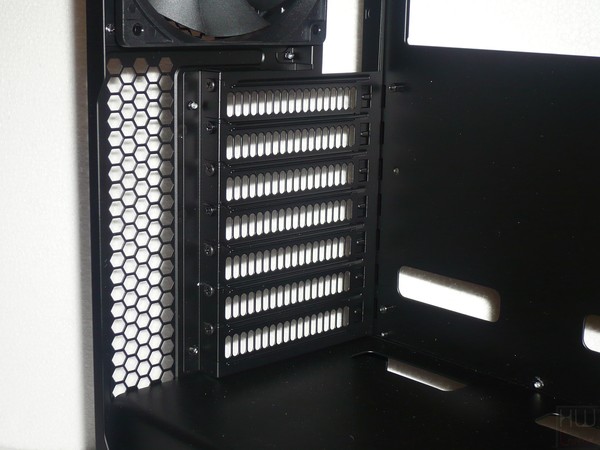

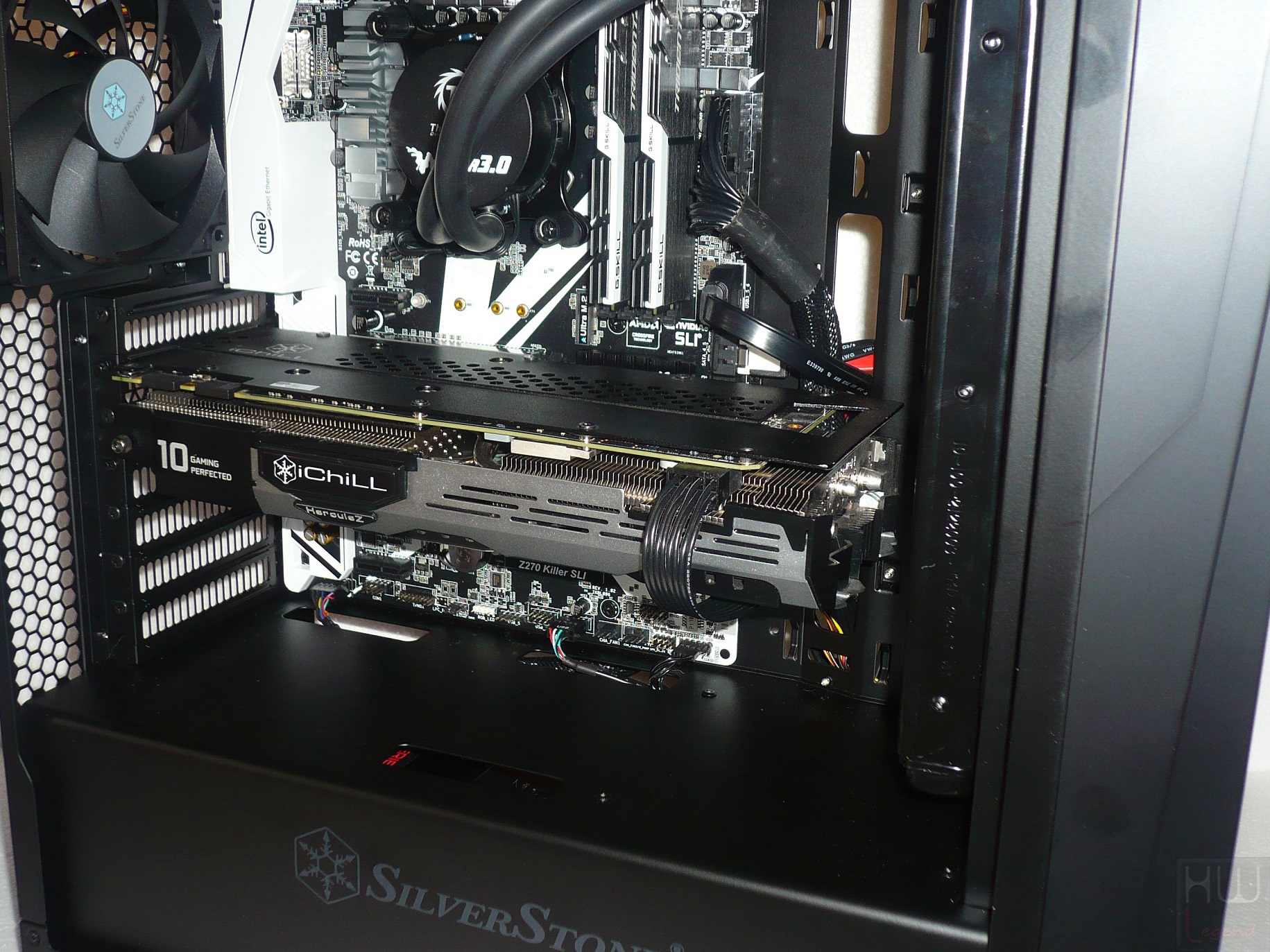

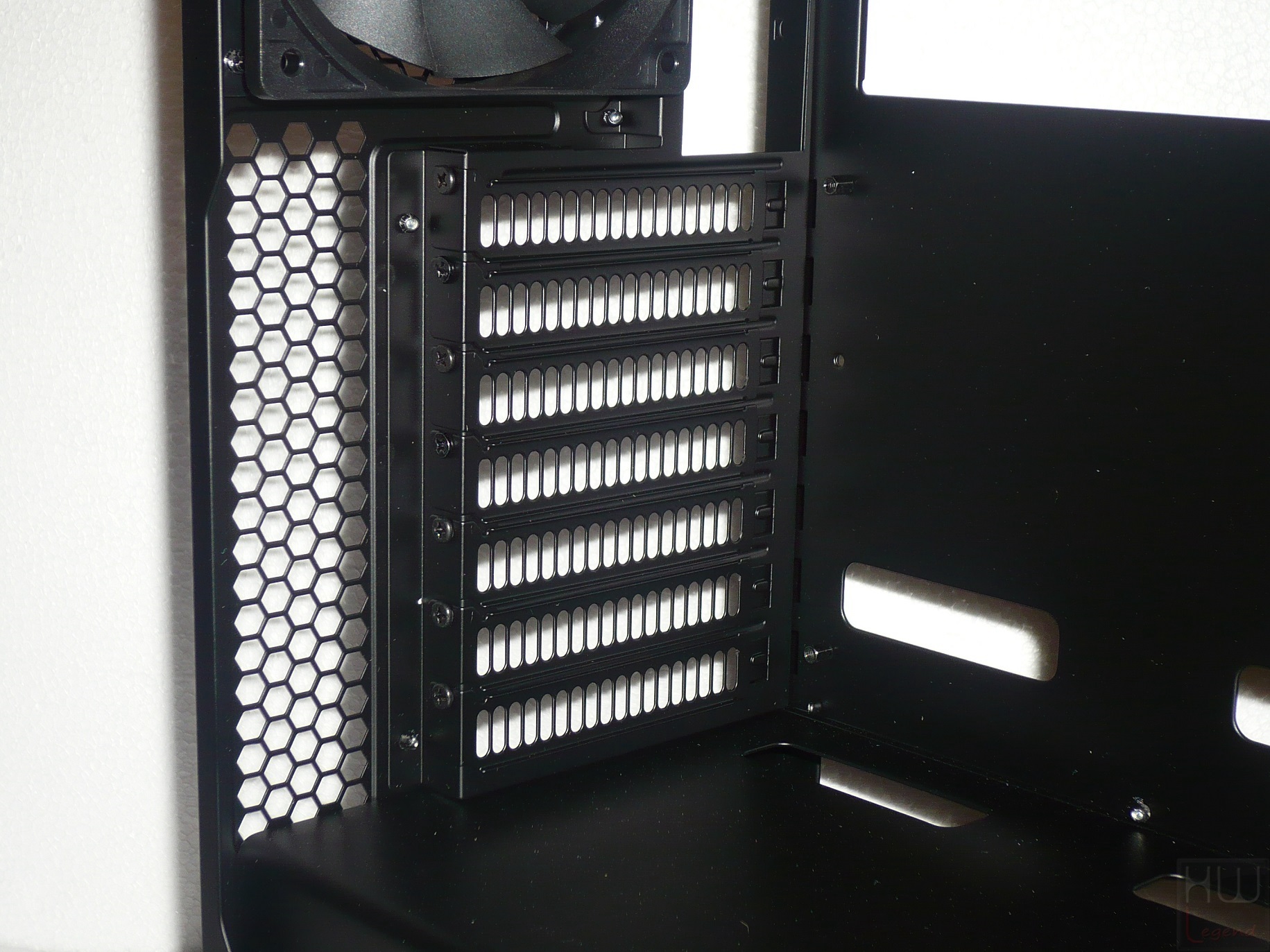

Per l’eventuale scheda grafica discreta è previsto il supporto per una lunghezza massima pari a ben 348 millimetri e per una larghezza massima di 152 millimetri. Questi valori appaiono indubbiamente notevoli e garantiscono la piena compatibilità verso la quasi totalità dei modelli presenti sul mercato.

Nessuna limitazione nemmeno per quanto riguarda l’altezza della scheda, visto che il cabinet mette a disposizione ben sette slot di espansione. Per ognuno di questi è prevista una resistente griglia in metallo opportunamente forata per favorire la fuoriuscita dell’aria all’esterno dello chassis.

063-silverstone-redline-foto-case-interno-particolare-slot-espansione-griglie

Alla luce di quanto osservato durante questa breve analisi degli interni del nuovo Redline RL06 non possiamo che ritenerci soddisfatti del lavoro svolto dall’azienda taiwanese durante la fase di progettazione di questa interessante soluzione Middle Tower, curando ogni minimo particolare in maniera da semplificare al massimo le operazioni di installazione delle componenti e consentire un efficace gestione dei cavi di collegamento al fine di ottenere un aspetto estetico pulito ed ordinato.

Possiamo ora procedere con l’analisi delle specifiche tecniche delle ventole in dotazione e dei relativi flussi d’aria che sono in grado di generare.

{jospagebreak_scroll title=Analisi delle ventole e gestione dei flussi d’aria:}


Analisi delle ventole e gestione dei flussi d’aria:


Il nuovissimo SilverStone Redline RL06 in edizione PRO prevede una configurazione originale indubbiamente più che ottimale per garantire un buon ricircolo interno dell’aria. Il produttore taiwanese, infatti, ha provvisto questo particolare modello di ben quattro ventole preinstallate, ovviamente proprietarie, nello specifico tre FN121-P-RL (trasparenti e provviste di illuminazione a LED rossa) ed una FN121-P, priva di LED ed in colorazione completamente nera.

Entrambe le soluzioni si contraddistinguono per un diametro di 120 millimetri, per uno spessore di 25 millimetri e per una velocità di rotazione di 1.200RPM, vantando un design a 9 pale con geometria ottimizzata al fine di incrementare le prestazioni ed al tempo stesso ridurre il livello di rumorosità generato.

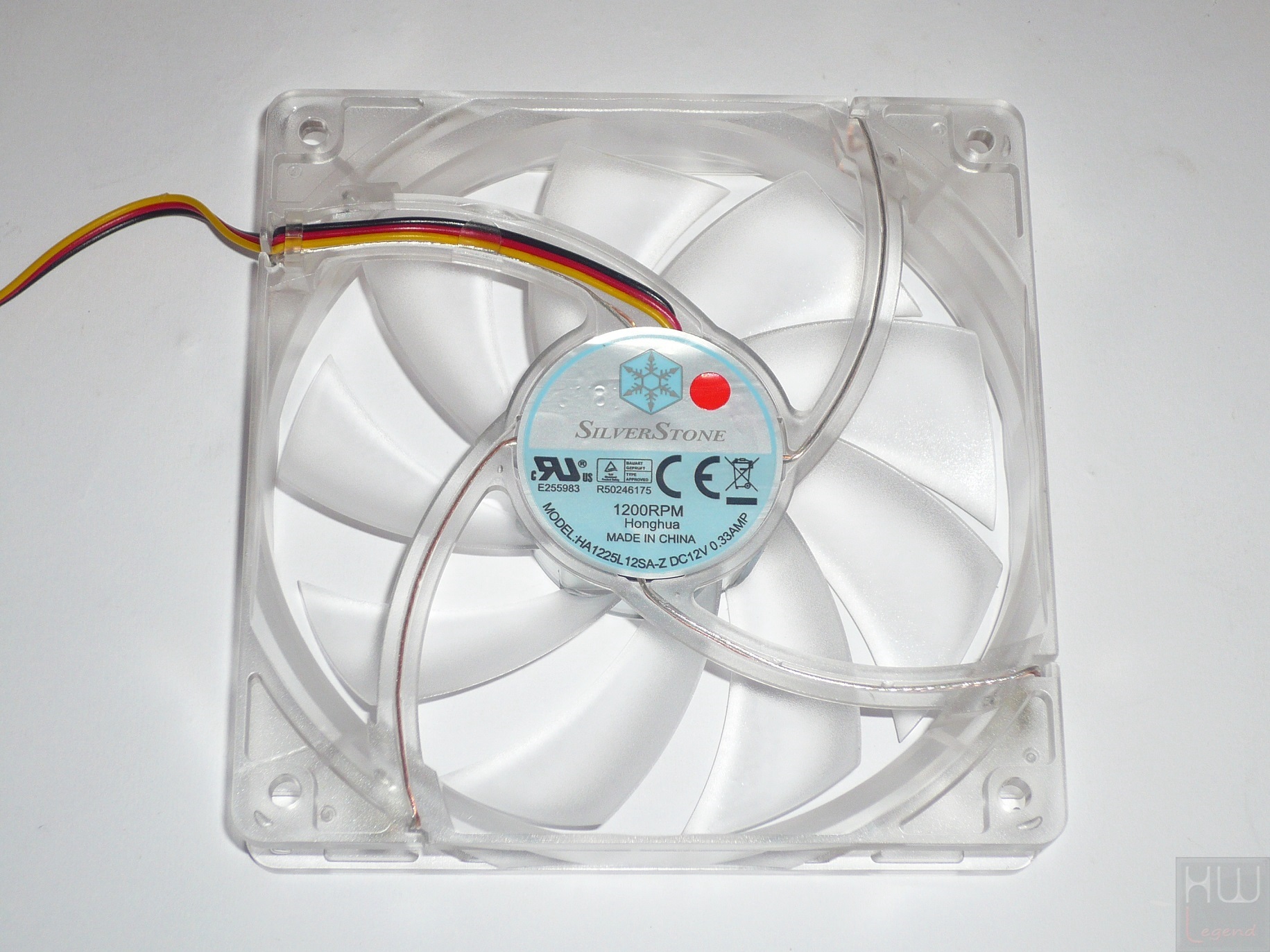

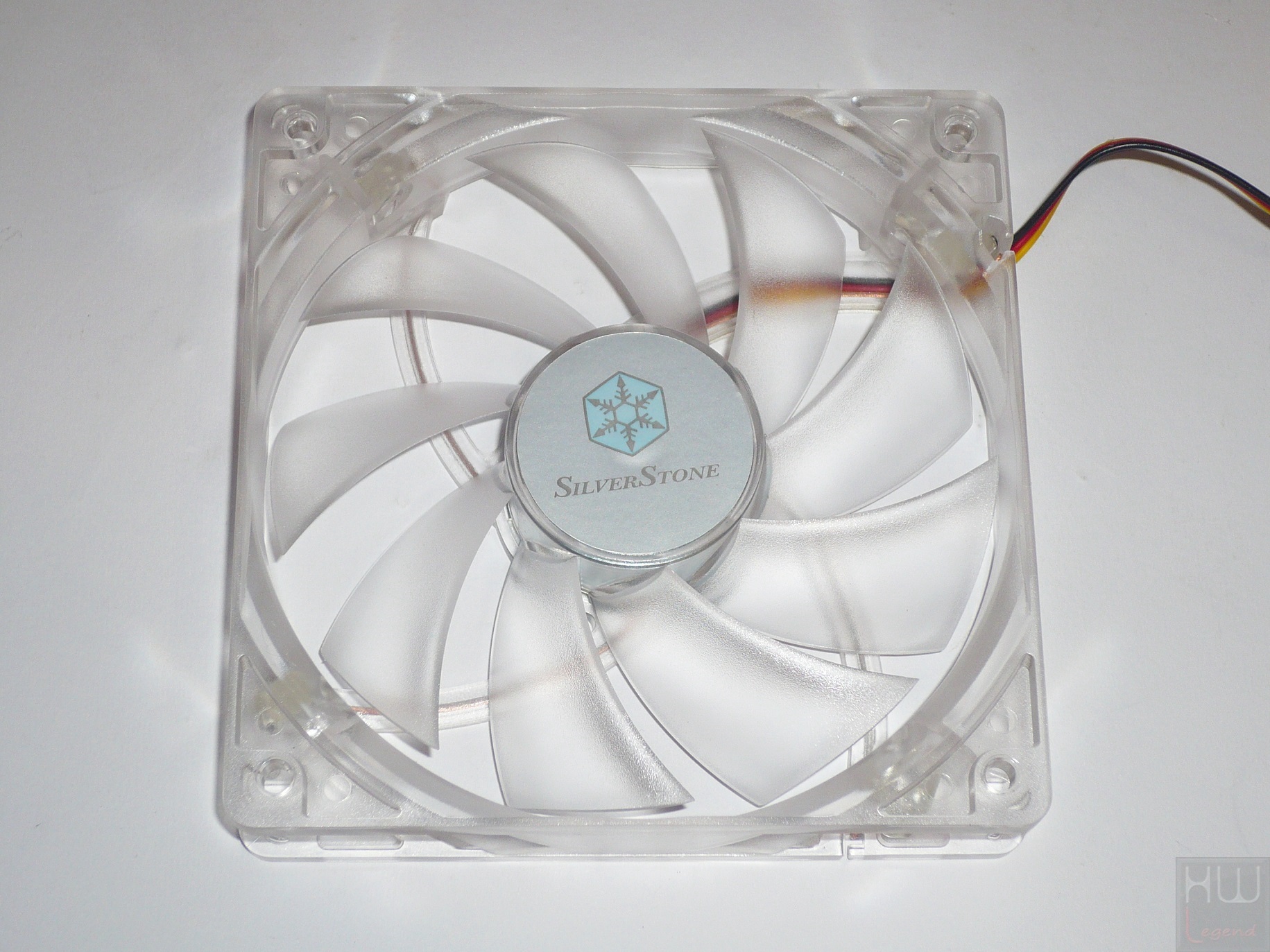

SilverStone FN121-P-RL – 120mm – 1.200RPM – Red LED


064-silverstone-redline-foto-case-dettaglio-ventole-led

065-silverstone-redline-foto-case-dettaglio-ventole-led

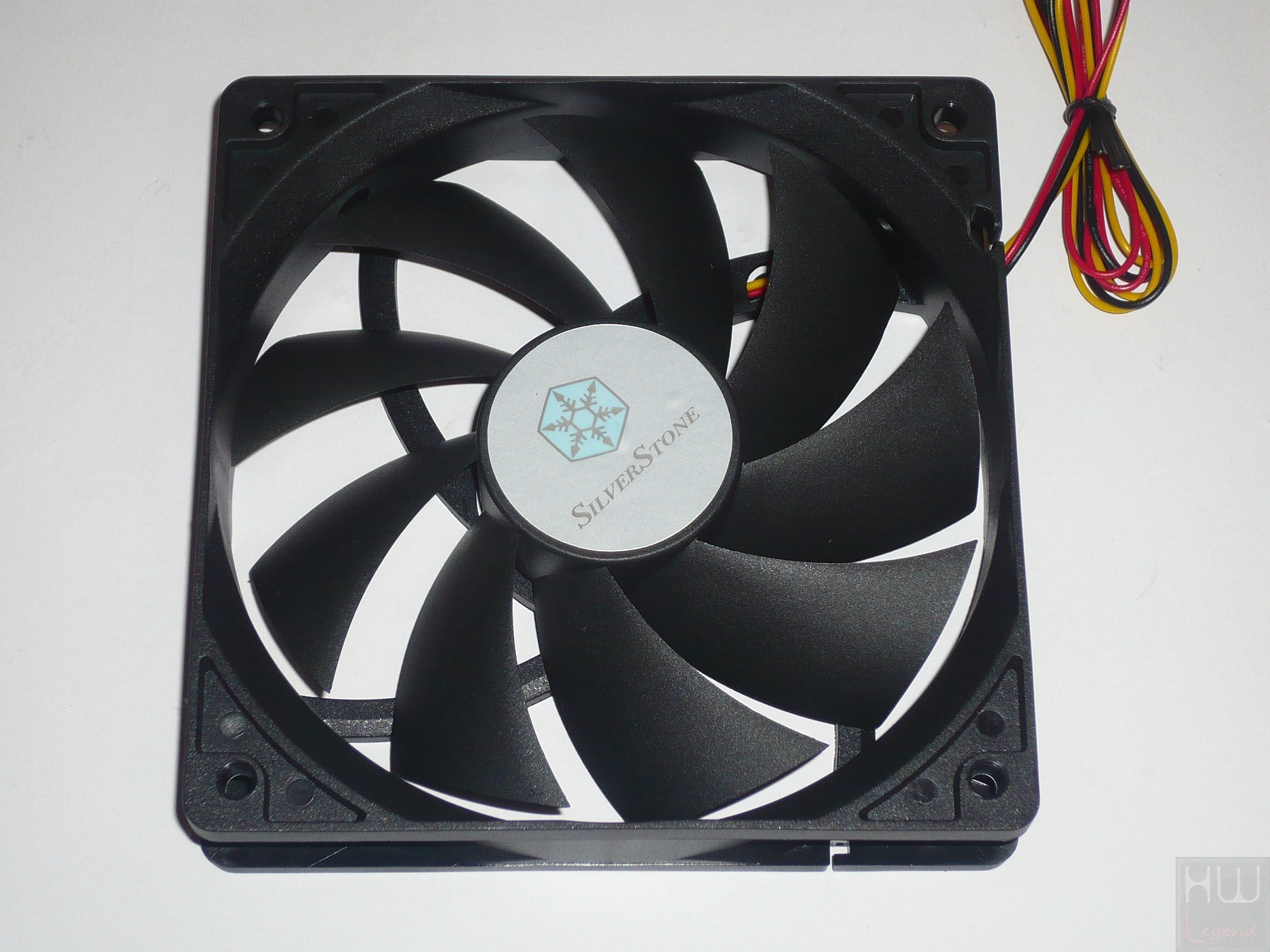

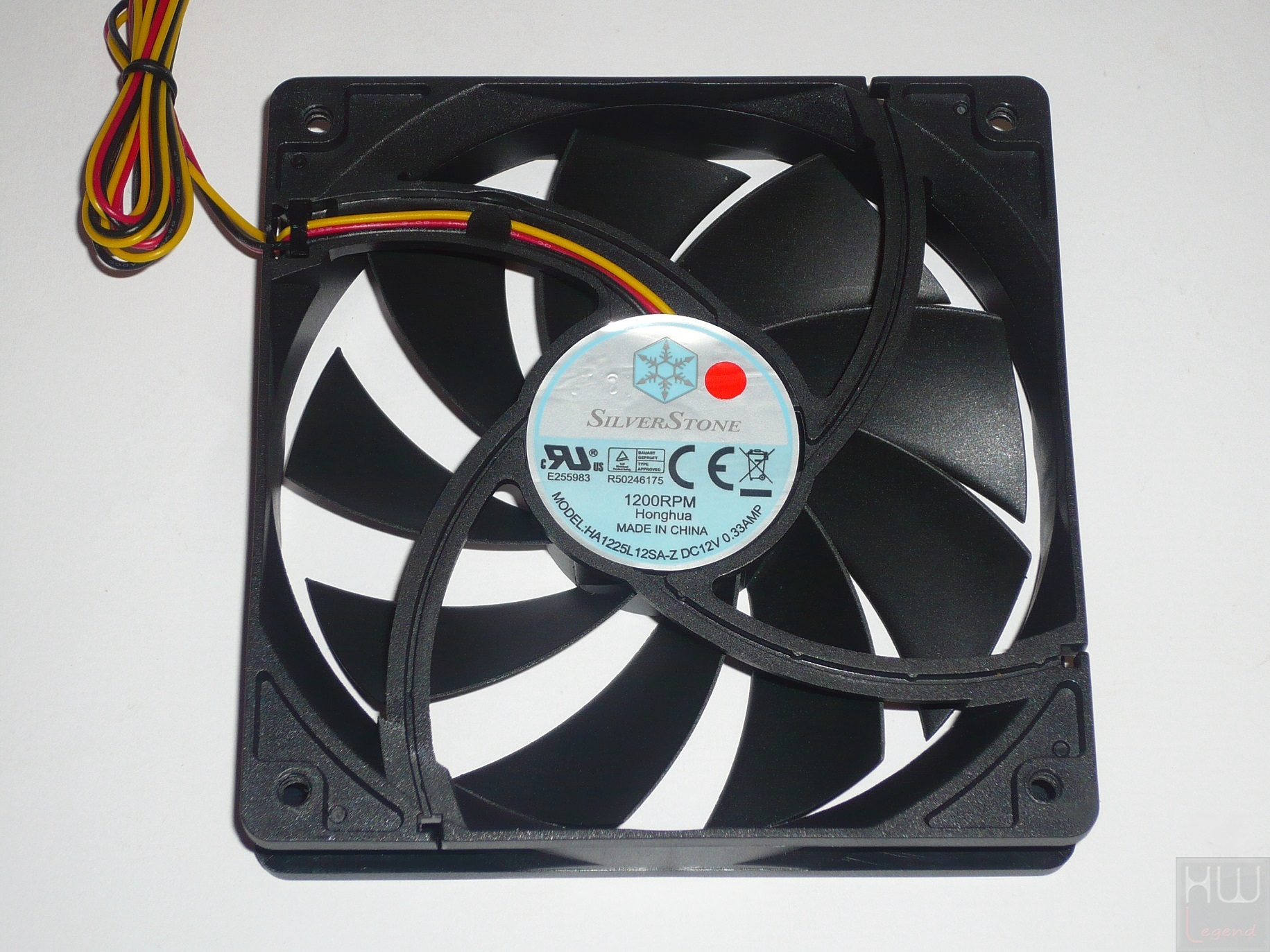

SilverStone FN121-P – 120mm – 1.200RPM


066-silverstone-redline-foto-case-dettaglio-ventole

067-silverstone-redline-foto-case-dettaglio-ventole

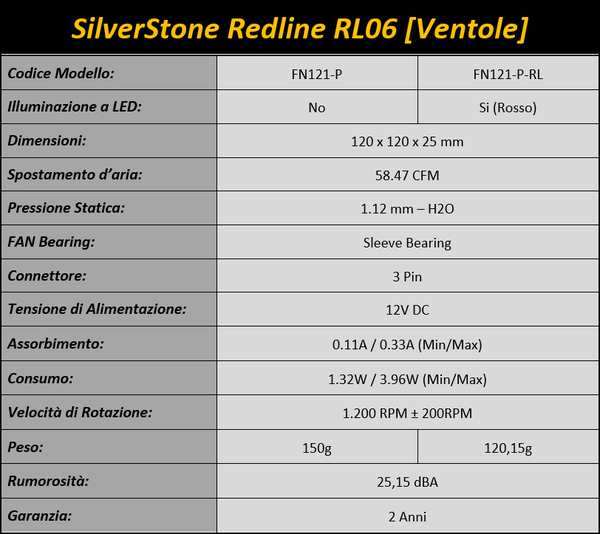

A seguire vi mostriamo nel dettaglio le loro specifiche tecniche, così come dichiarate dal produttore:

Immagine_Tabella_2_-_Specifiche_Tecniche_Ventole

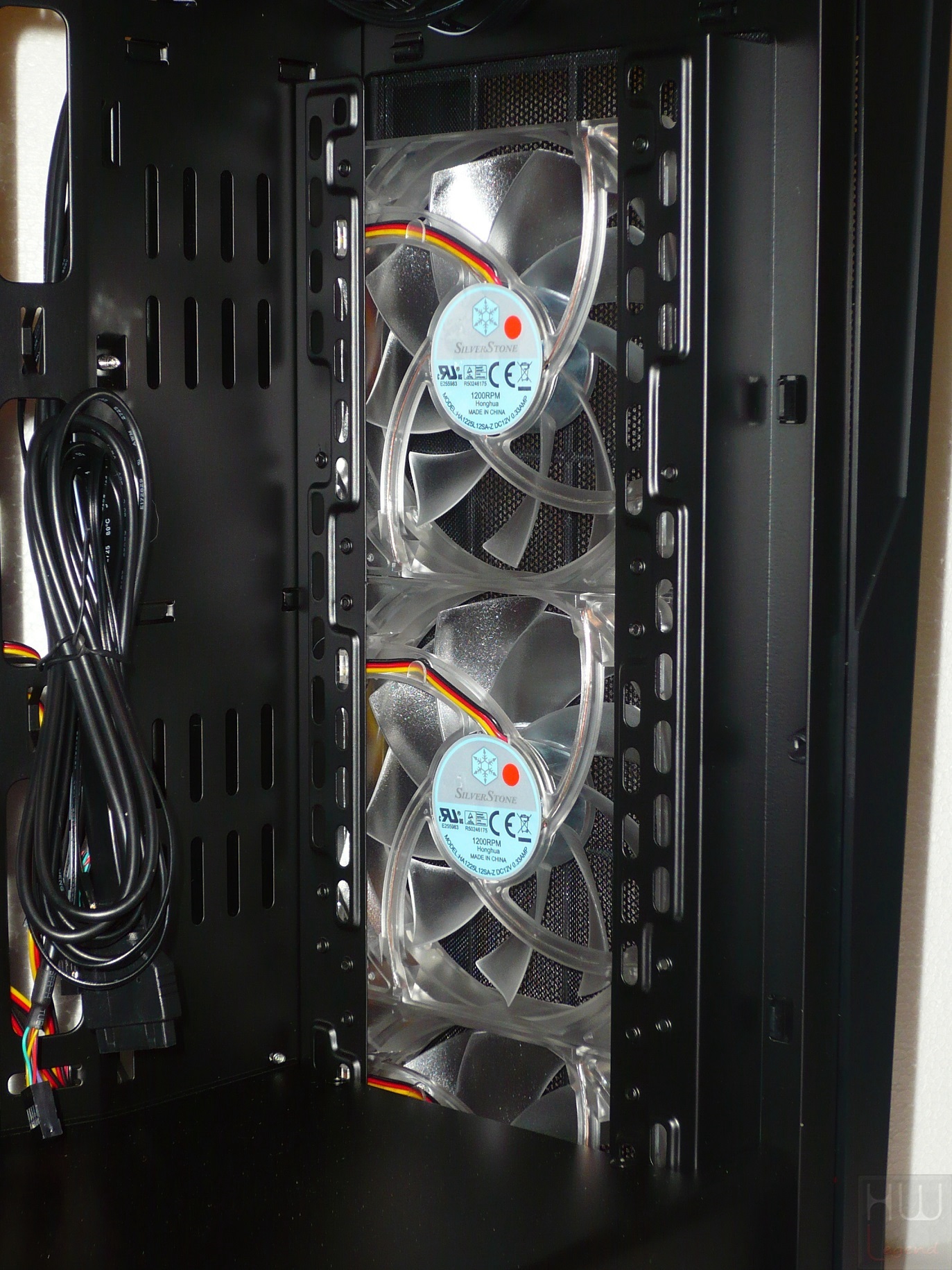

Delle quattro ventole preinstallate, tre sono collocate nella parte frontale del cabinet, ovviamente in immissione. Come abbiamo osservato nei capitoli precedenti dell’articolo è prevista la presenza di un utile filtro (facilmente rimuovibile) pensato per evitare l’accumulo della polvere all’interno del Redline RL06.

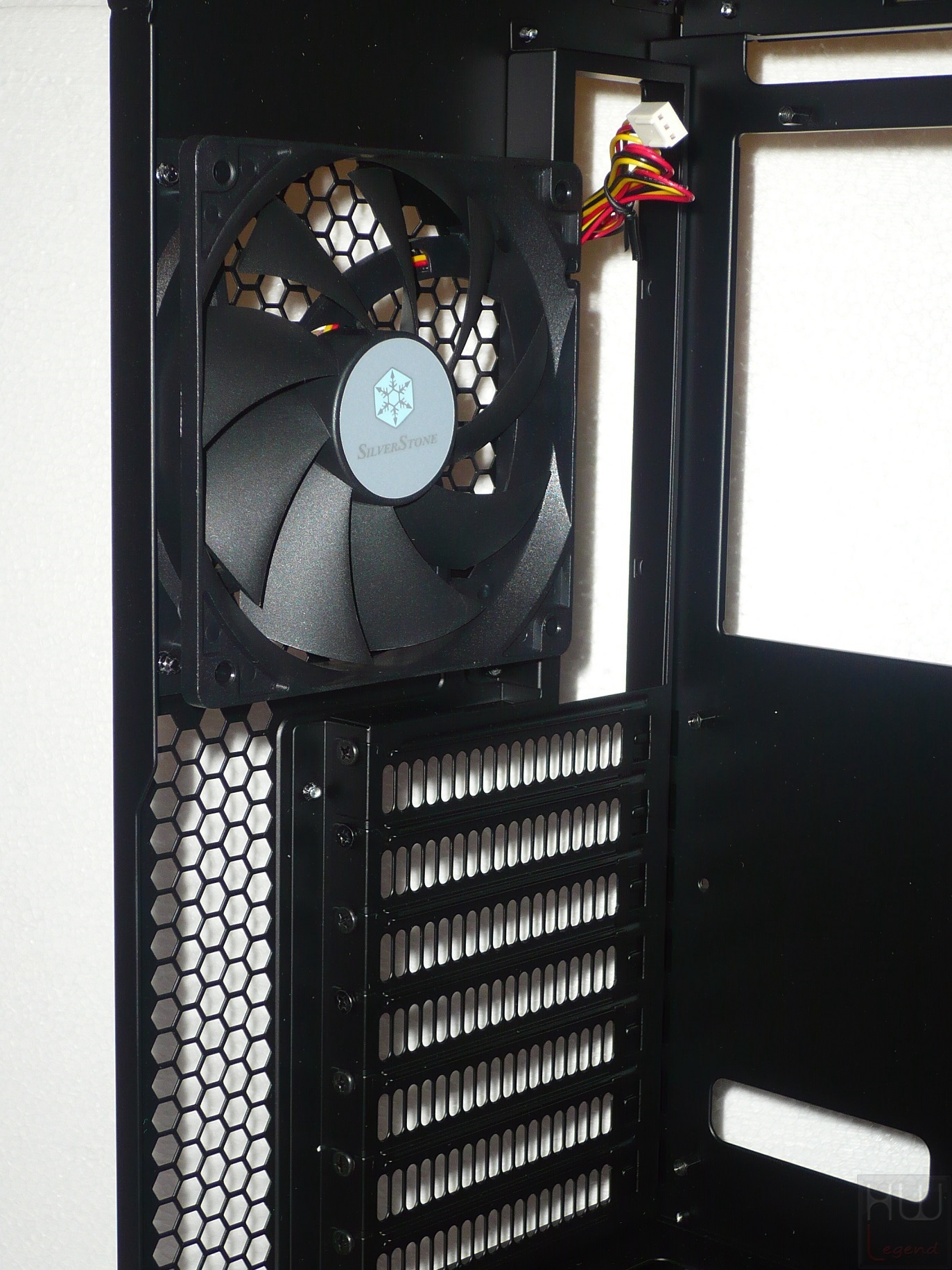

La restante ventola è collocata in posizione diametralmente opposta, ovvero nella parte posteriore dello chassis, opportunamente fissata in maniera da veicolare l’aria calda presente verso l’esterno.

068-silverstone-redline-foto-case-dettaglio-ventole-preinstallate-fronte

069-silverstone-redline-foto-case-dettaglio-ventole-preinstallate-retro

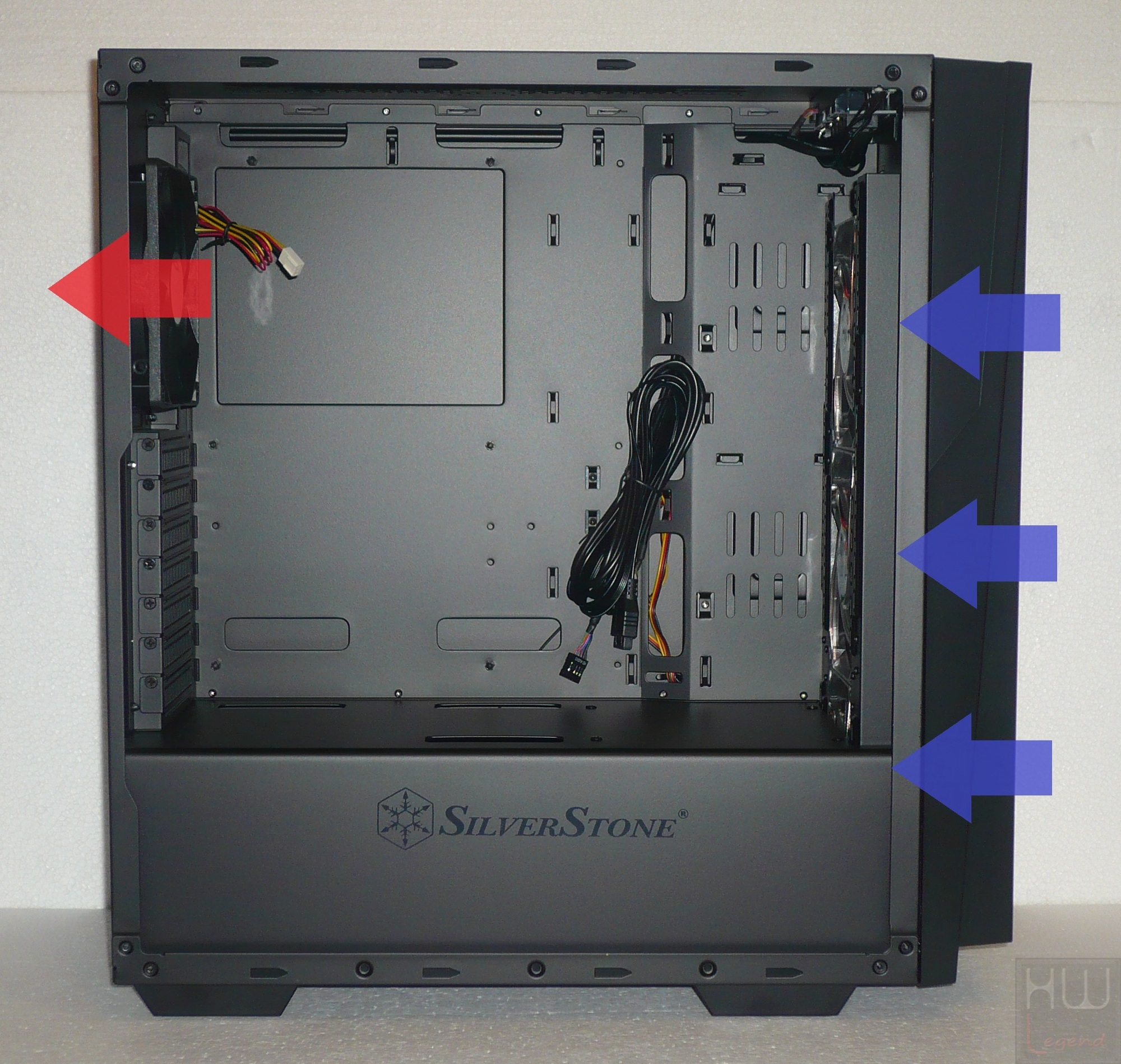

Nella configurazione “base” abbiamo tre ventole da 120mm di “Colore Blu” che immettono una buona quantità di aria fresca all’interno dello chassis, ed un’ulteriore ventola da 120mm, di “Colore rosso“, che provvede ad espellere verso l’esterno l’aria ormai calda.

070-silverstone-redline-foto-case-dettaglio-ventole-flusso-aria-config-base

Questo tipo di soluzione, anche se molto basilare è pratica e funzionale, infatti il flusso d’aria proveniente dall’esterno crea un circolo d’aria sufficiente per smaltire il calore generato dai vari componenti presenti all’interno dello chassis. Uno degli aspetti più importanti di un cabinet è quello di riuscire a garantire una temperatura costante su tutti i componenti installati e mantenere il silenzio assoluto nell’ambiente circostante.

Dalle prove svolte possiamo affermare che il ricircolo d’aria è sempre ben bilanciato ed equilibrato, tale da raffreddare in maniera uniforme tutti i componenti installati. Il circuito di ventilazione, risulta ben progettato e dimensionato. Per ottenere prestazioni ancora migliori raccomandiamo di montare tutte le ventole opzionali cosi come riportato di seguito.

071-silverstone-redline-foto-case-dettaglio-ventole-flusso-aria-config-completa

Nella configurazione “completa” è possibile installare ulteriori due ventole da 120mm o da 140mm nella parte superiore dello chassis. In questa situazione, abbiamo tre ventole da 120mm di “Colore Blu” che immettono una buona quantità di aria fredda all’interno dello chassis, ed altrettante ventole, di “Colore rosso“, che provvedono ad espellere verso l’esterno, in maniera sensibilmente più efficiente, l’aria ormai calda.

L’installazione delle ventole opzionali non potrà che migliorare in maniera esponenziale la situazione. Chiaramente questa configurazione risulta ottima e consente di avere un ricircolo d’aria sempre ben bilanciato ed equilibrato, tale da raffreddare in maniera ottimale tutti i componenti installati. Tale soluzione è indicata per chi utilizza molti componenti all’interno dello chassis.

072-silverstone-redline-foto-case-dettaglio-integrazione-radiatori-watercooling

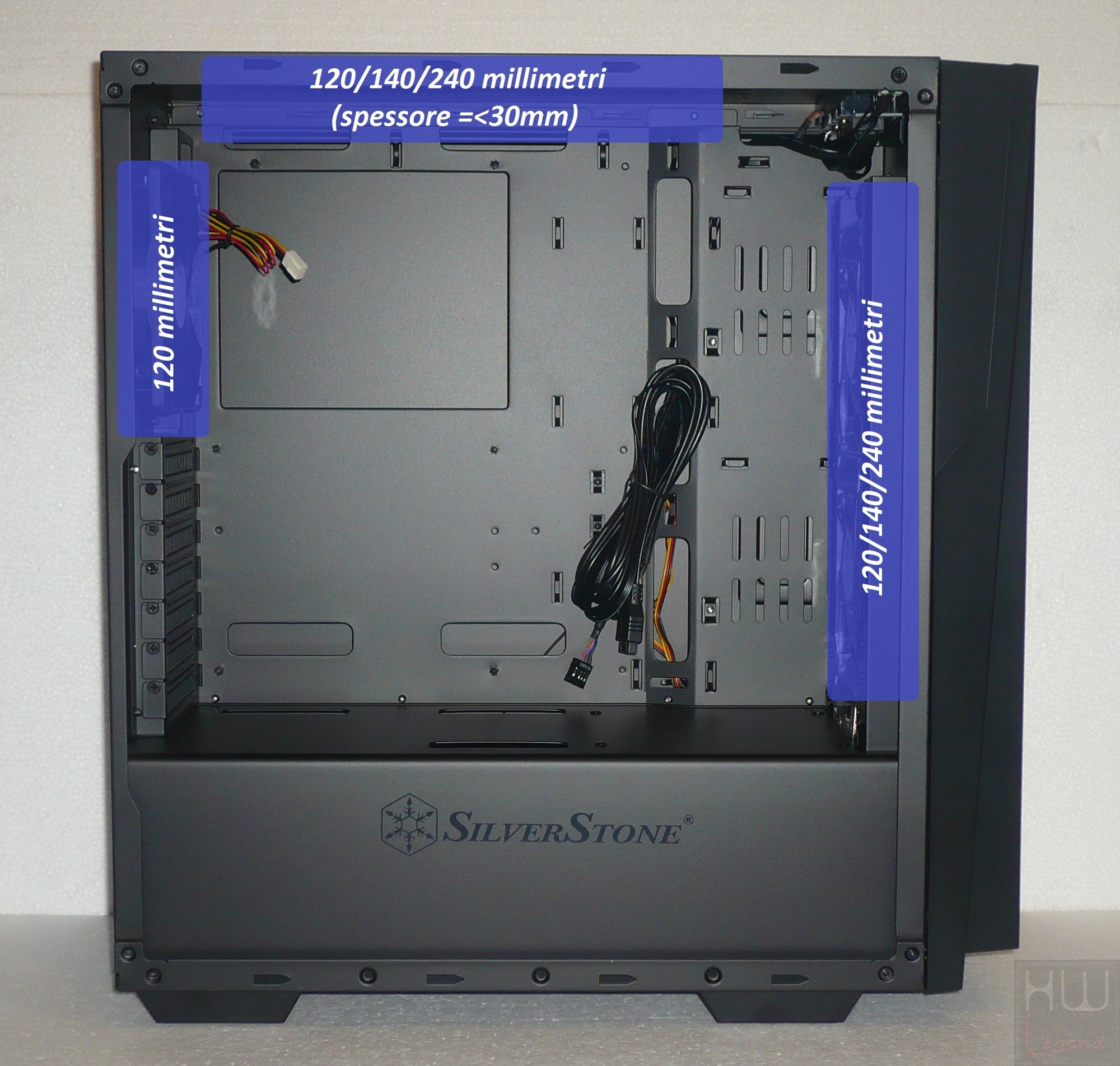

Per chi desidera al contrario adottare un sistema di raffreddamento più spinto come il liquido, visto la distribuzione ottimale degli spazi interni, sarà possibile installare all’interno dello chassis queste tipologie di radiatori (non necessariamente di tipo “slim”).


  • Parte Anteriore: 120/140 oppure 240mm (anche con ventole in configurazione Push/Pull a condizione che venga utilizzata una scheda grafica di lunghezza inferiore a 348 millimetri);
  • Parte Posteriore: singolo radiatore da 120mm (anche con ventole in configurazione Push/Pull);
  • Parte Superiore: 120/140 oppure 240mm (necessariamente di tipo slim con spessore =<30mm al fine di non interferire con la scheda madre installata).

Per gli utenti meno esperti è possibile utilizzare uno dei numerosi e ormai anche abbastanza performanti KIT di raffreddamento a liquido di tipo All-in-One. A riguardo non possiamo che consigliare uno dei modelli commercializzati dallo stesso produttore taiwanese, denominati Tundra, al fine di poter raffreddare separatamente sia il microprocessore e l’eventuale scheda grafica discreta.

{jospagebreak_scroll title=Installazione dei componenti e Temperature rilevate:}


Installazione dei componenti e Temperature rilevate:


Dopo aver analizzato nel dettaglio le caratteristiche tecniche del nuovissimo SilverStone Redline RL06 non potevamo certo sottrarci all’assemblaggio di una configurazione completa al suo interno. Le operazioni, anche grazie all’ottima gestione degli spazi interni del cabinet, si sono rivelate estremamente semplici e veloci.

Nel nostro caso abbiamo scelto i componenti con la finalità di dare vita ad una configurazione di buon livello, capace di garantire una buona esperienza d’uso e al tempo stesso di sfruttare buona parte delle potenzialità dello chassis del produttore taiwanese. Nella tabella che segue un riassunto della componentistica utilizzata:

Immagine_Tabella_3_-_Configurazione_di_prova

Per quanto riguarda il sistema di raffreddamento dedicato al microprocessore (Intel Core i7 7700K Kabylake) ci siamo ad un prodotto Thermaltake, nello specifico l’ottimo Water 3.0 Extreme S, una particolare soluzione a liquido di tipo All-in-One (una recensione dettagliata del prodotto la potete trovare a questo indirizzo).

L’installazione del generoso radiatore da ben 240 millimetri, nella parte anteriore dello chassis, è risultata semplice e veloce. Per lo smaltimento del calore abbiamo scelto di sfruttare le ventole preinstallate in immissione dal produttore, relegando quelle fornite nella dotazione del KIT AIO all’espulsione dell’aria calda nella parte superiore, in maniera tale da ottenere la massima efficienza possibile e sfruttare nel migliore dei modi il potenziale del cabinet.

073-silverstone-redline-foto-case-dettaglio-installazione-componenti-posizionamento-rad-ventole

La scheda grafica utilizzata, nello specifico una nuovissima Inno3D GeForce GTX 1070 iChill X3 8GB GDDR5, provvista di processore grafico GP104 basato su architettura Pascal, nonostante sia indubbiamente generosa nelle dimensioni, con una lunghezza di 302 millimetri ed un ingombro in altezza di 2.5 slot, non rappresenta certamente un problema per questo cabinet.

Il foro presente sul pannello superiore del vano dedicato all’alloggiamento della PSU consente il pratico passaggio del cavo necessario alla corretta alimentazione della scheda, di tipo PCIe a 8-pin, a tutto vantaggio dell’ordine interno.

074-silverstone-redline-foto-case-dettaglio-installazione-componenti-scheda-video

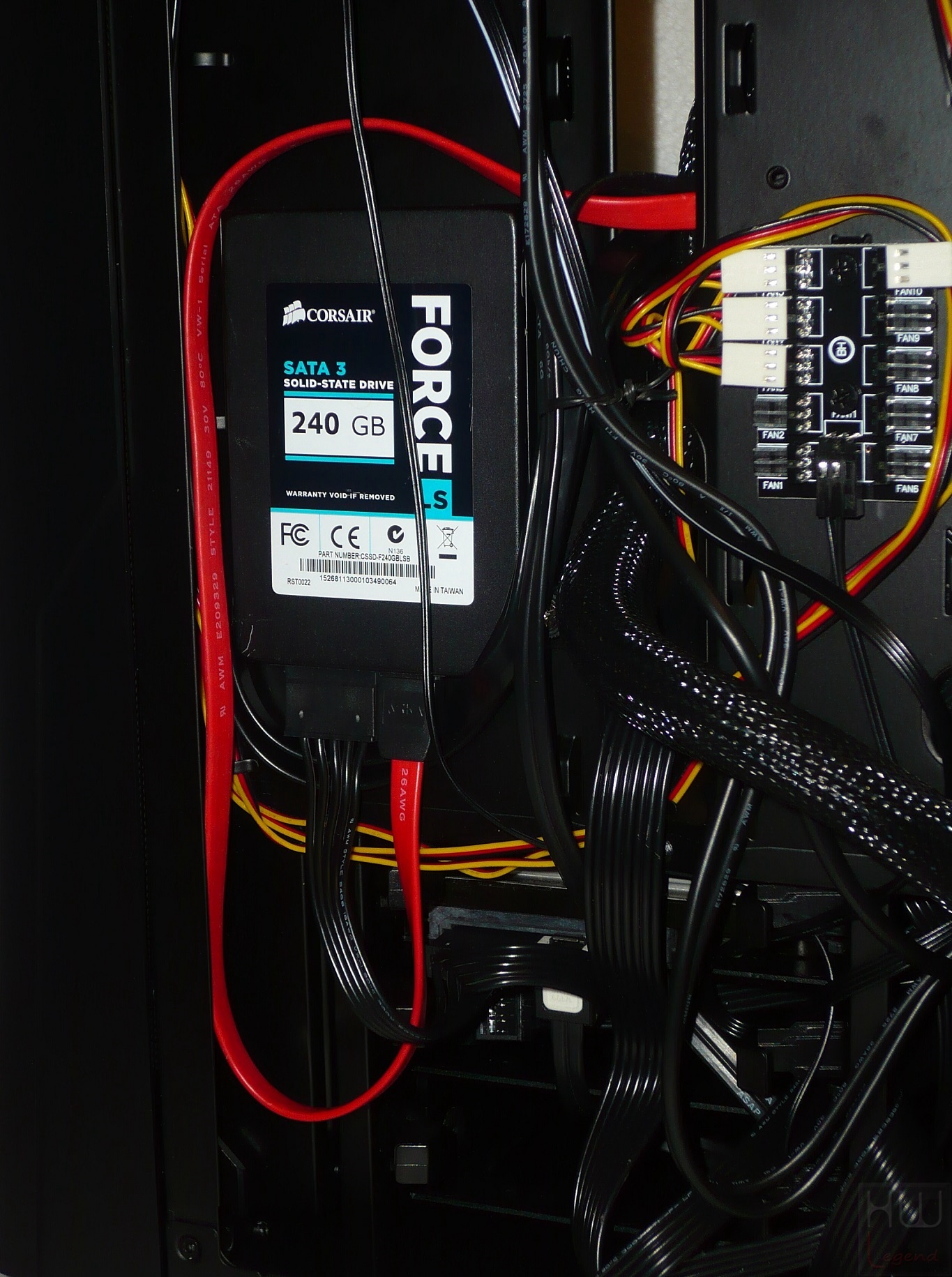

Nella nostra configurazione abbiamo previsto la presenza, per quanto riguarda le unità di memorizzazione, sia di un tradizionale disco meccanico (Western Digital Caviar Green da 2.0TB) e sia di una più prestante unità allo stato solido (Corsair Force LS da 240GB).

Poiché le moderne unità di memorizzazione allo stato solido vantano un aspetto estetico indubbiamente gradevole alla vista riteniamo veramente ottima la scelta del produttore di prevederne l’installazione esclusivamente nella parte anteriore interna dello chassis. In questa maniera sarà possibile intravvederle dall’esterno, grazie alla paratia laterale in vetro temperato.

075-silverstone-redline-foto-case-dettaglio-installazione-componenti-dischi-storage

Il vano dedicato all’alloggiamento dell’alimentatore ATX (nel nostro caso un InWin Classic Series C 750W con certificazione 80 PLUS Platinum) mette a disposizione uno spazio indubbiamente più che generoso per nascondere in maniera efficace, ed anche abbastanza ordinata, tutti i vari cavi di collegamento e di alimentazione necessari al corretto funzionamento del computer. Ovviamente nel nostro caso non abbiamo avuto il tempo necessario per un cable-management perfetto, in ogni caso il risultato ottenuto appare più che soddisfacente.

076-silverstone-redline-foto-case-dettaglio-installazione-componenti-psu

Il risultato finale che abbiamo ottenuto è senza dubbio di grande impatto visivo, pulito ed estremamente ordinato, indubbiamente capace di attirare l’attenzione.

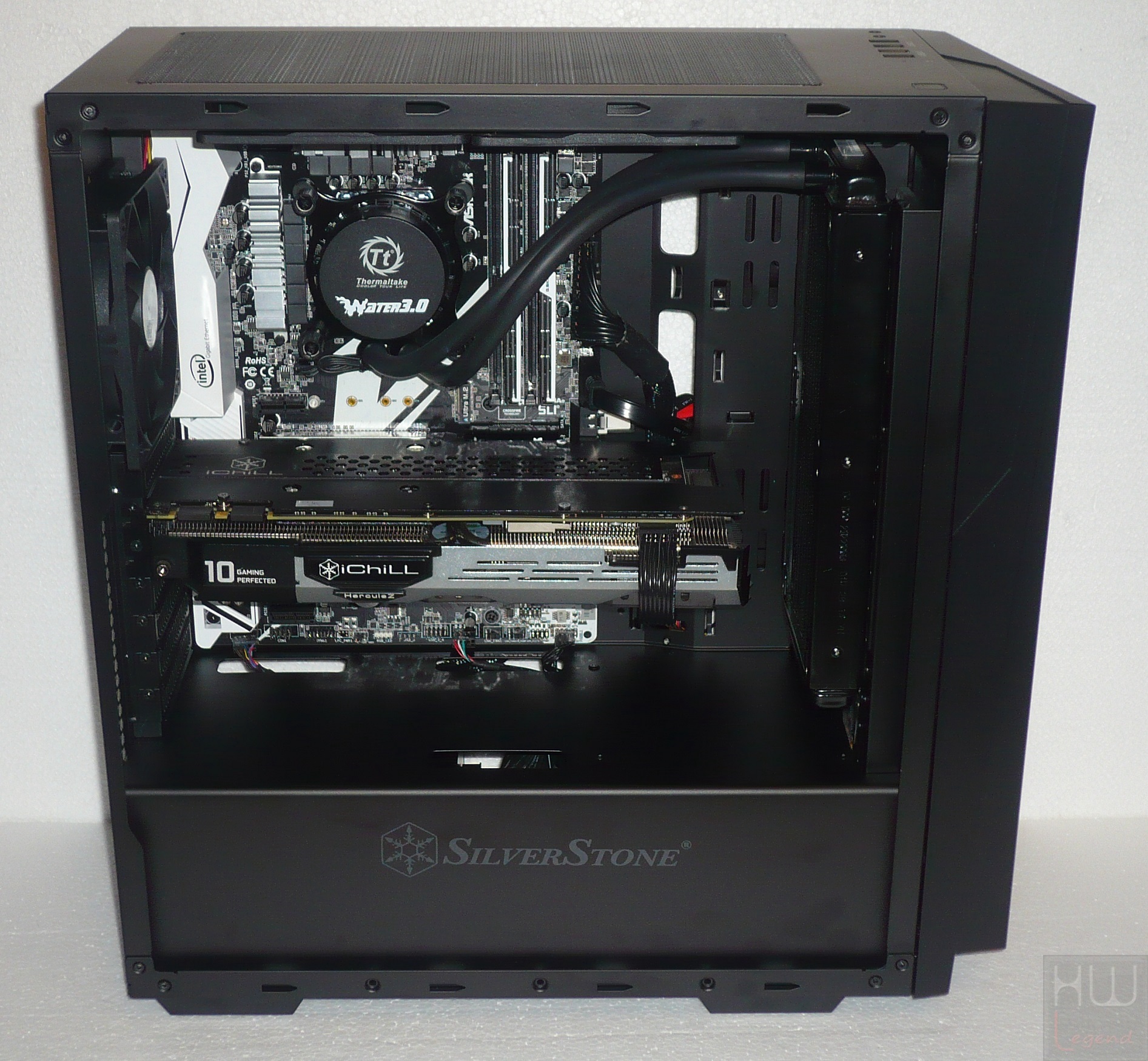

077-silverstone-redline-foto-case-dettaglio-assemblaggio-vista-completa-fronte

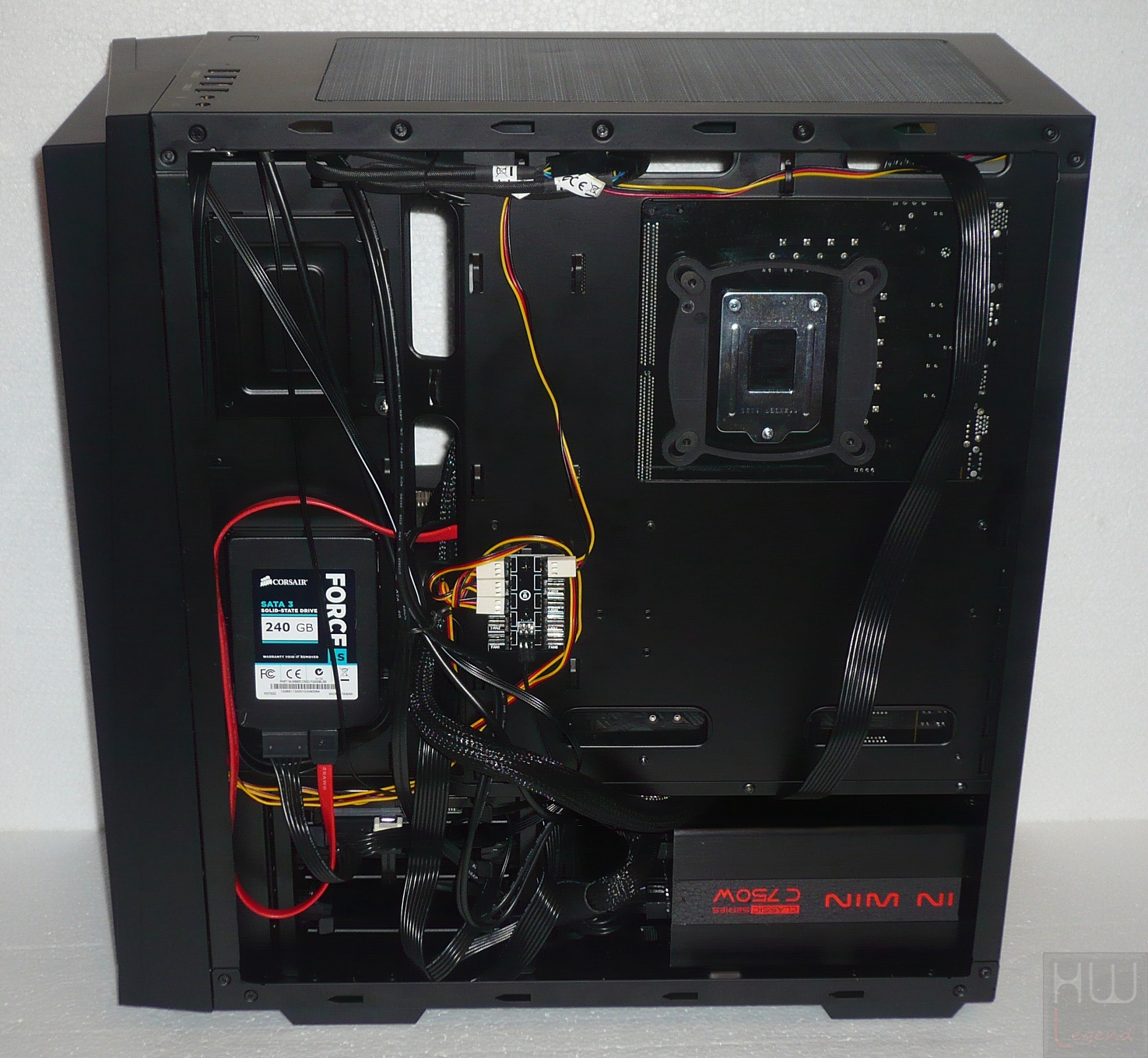

078-silverstone-redline-foto-case-dettaglio-assemblaggio-vista-completa-retro

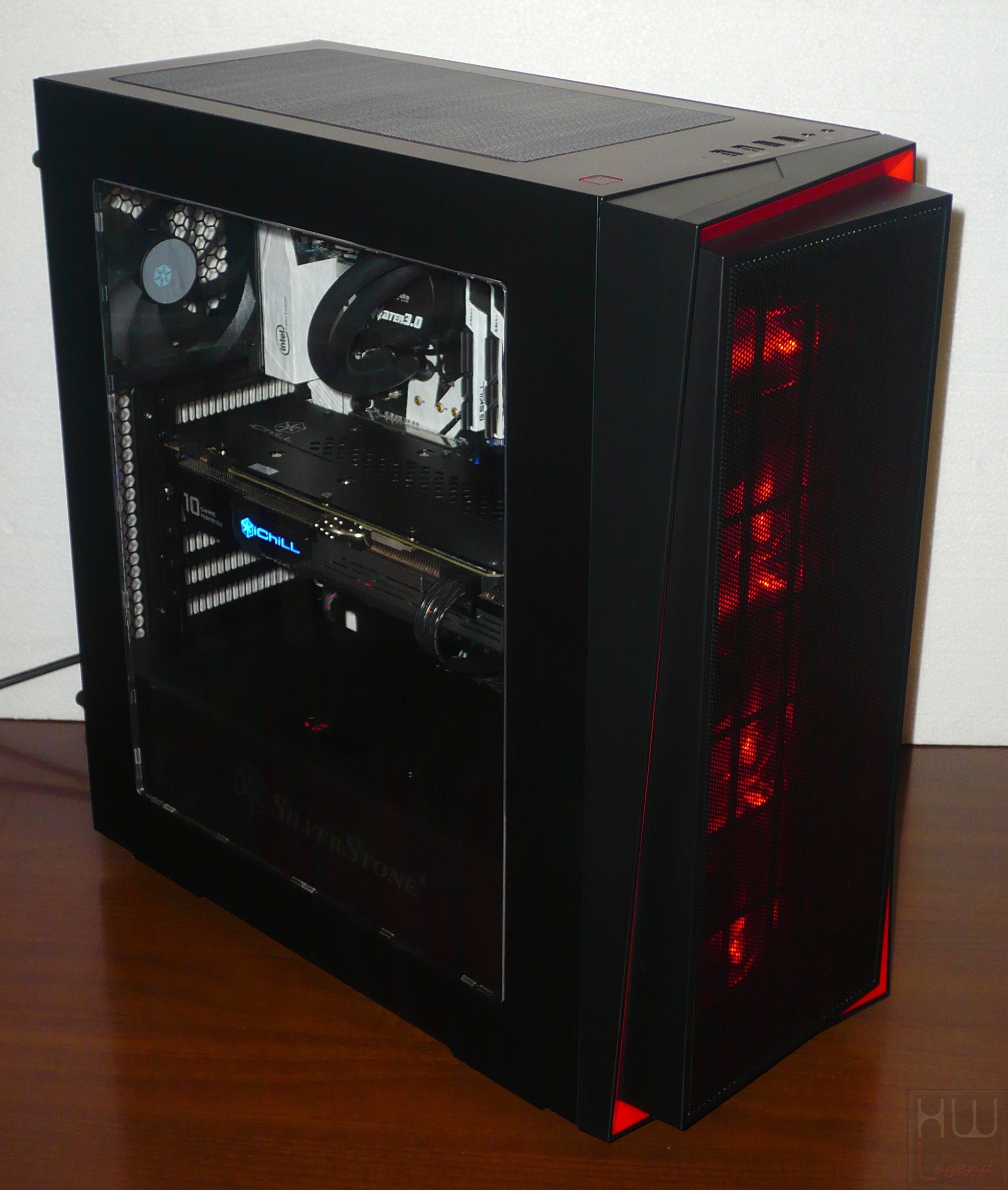

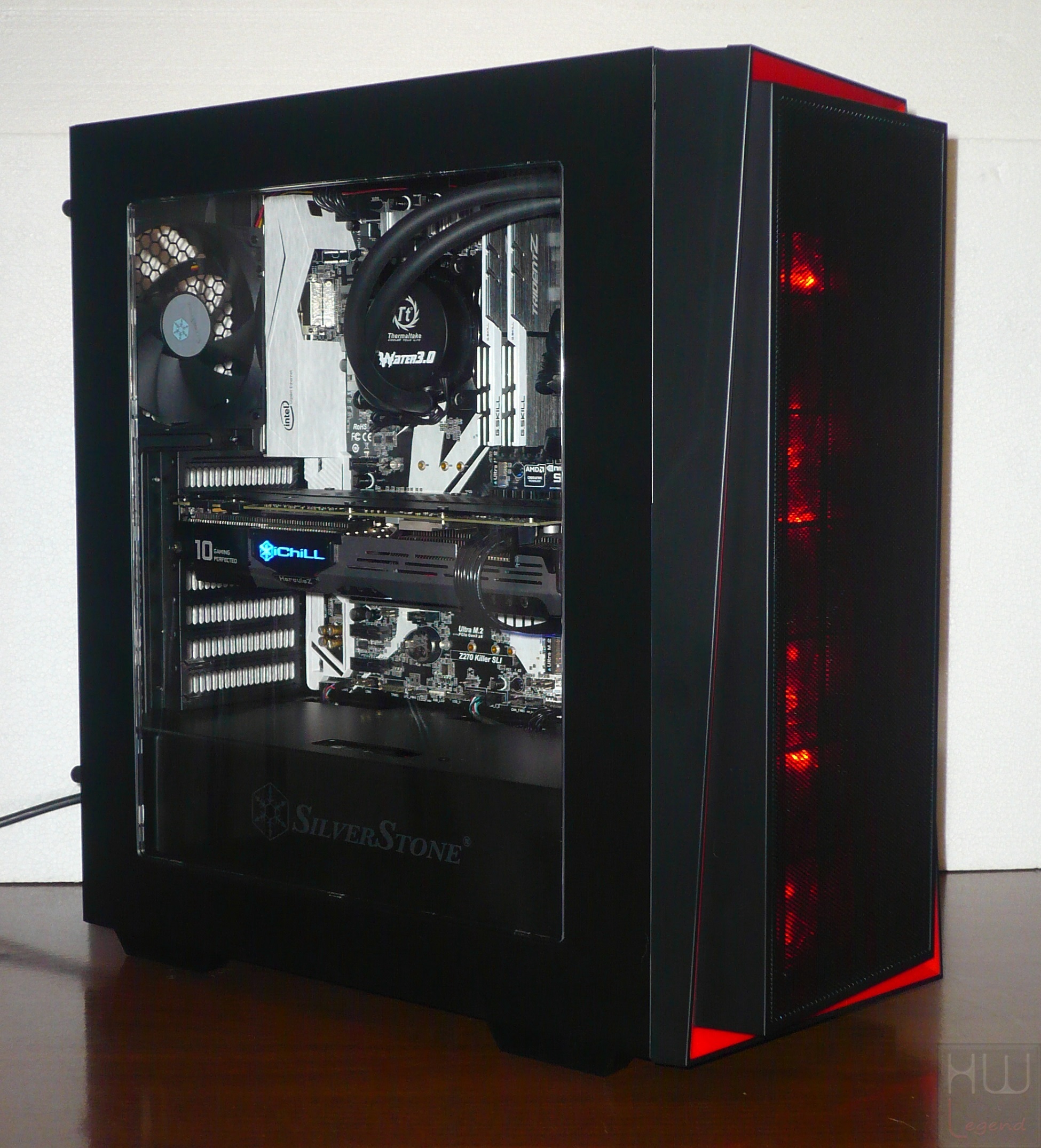

Grazie alla generosa paratia laterale in plexiglass sarà possibile intravvedere la componentistica interna. In condizioni di scarsa luminosità ambientale il logo laterale della scheda grafica, grazie all’illuminazione a LED, contribuisce a creare un effetto decisamente appagante e gradevole alla vista.

079-silverstone-redline-foto-case-dettaglio-assemblaggio-vista-completa-funzionante

080-silverstone-redline-foto-case-dettaglio-assemblaggio-vista-completa-funzionante

Vi possiamo garantire che questo particolare chassis sarà in grado di catturare la vostra attenzione e quella dei vostri amici. Non possiamo che ritenerci molto soddisfatti dell’ottimo lavoro svolto da SilverStone.


Per concludere, abbiamo effettuato delle prove per verificare le potenzialità del Redline RL06 e le temperature che si possono registrare durante l’utilizzo dello stesso. Abbiamo rilevato le temperature dei vari componenti sia a riposo che a pieno carico in modo da valutare l’efficienza del ricircolo interno dell’aria.

Ricordiamo che i risultati sono stati ottenuti utilizzando non soltanto le ventole presente nella configurazione “PRO” del cabinet, ma anche quelle previste nella dotazione dell’impianto di raffreddamento a liquido Thermaltake Water 3.0 Extreme S di tipo All-in One, al fine di ottimizzare al meglio il flusso d’aria.

Le temperature sono state monitorate utilizzando i software HWMonitor e GPU-Z. Le rilevazioni sono state eseguite per circa 15 minuti, sia in Idle che in Full-Load. Durante i test in laboratorio, la temperatura ambiente rilevata al momento dei nostri test è stata di 23° C. Le nostre prove sono state condotte utilizzando i seguenti programmi:


  • AIDA64 Extreme v5.80.4000 Stability Test (per lo stress del microprocessore);
  • Unigine Heaven Benchmark v4.0 (per lo stress della scheda grafica discreta).

Durante le prove sia la scheda grafica che il microprocessore sono stati mantenuti entro le specifiche previste dai rispettivi produttori.

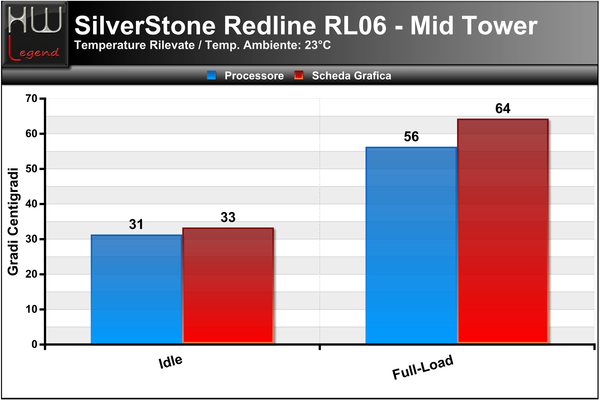

SilverStone Redline RL06 Mid-Tower – Temperature rilevate


Temperature-CPU-VGA

In considerazione delle tempere rilevate non possiamo che ritenerci pienamente soddisfatti dal prodotto. Il nuovo cabinet di SilverStone, infatti, è contraddistinto da un’elevata cura dei materiali e da una buona aerazione interna, a tutto vantaggio delle temperature d’esercizio dei componenti installati. Il livello di rumorosità massimo raggiunto non è mai stato eccessivo o fastidioso, segno che la serie FN121 risulta di ottima qualità, capace di generare un buon flusso d’aria pur senza rinunciare al massimo comfort acustico.

{jospagebreak_scroll title=Conclusioni:}


Conclusioni:


platinum_bb_bhPrestazioni/Overclock:cinque
Funzionalità/Design:cinque
Rapporto Qualità/Prezzo:cinque
Giudizio Complessivo:cinque

Il Redline RL06 di SilverStone si presenta con uno stile particolare e ricercato, capace di coniugare eleganza ed aggressività allo stesso tempo. L’obiettivo primario degli ingegneri del marchio taiwanese, infatti, era di proporre uno chassis capace di differenziarsi dalle molteplici proposte già presenti sul mercato grazie ad un aspetto intrigante e perfetto per integrarsi nel migliore dei modi in qualsiasi ambiente, da un più tradizionale ufficio, fino ad arrivare ad un moderno salotto o postazione da gioco.

Il nuovo case prevede la commercializzazione in due varianti di colore, nello specifico Bianco Opaco/Nero e Nero Opaco/Rosso. Ricordiamo inoltre che per ognuna di queste varianti sono previsti altrettanti modelli, differenziati esclusivamente per ciò che riguarda la presenza o meno di ventole di raffreddamento preinstallate nella parte anteriore dello chassis.

Precisamente troveremo sugli scaffali una versione per così dire standard del prodotto, facilmente identificabile dalla presenza del suffisso “W” nel Model Number, che non prevede alcuna ventola nella suddetta zona dello chassis, ed una ben più ricca versione “PRO” che al contrario è dotata di ben tre ottime ventole, provviste di illuminazione a LED e orientate in immissione. Grazie all’adozione di materiali di qualità, come l’acciaio SECC, viene garantita una buona robustezza e durata nel tempo.

Il montaggio delle componenti si è rivelato estremamente semplice. L’ottima gestione degli spazi interni permette di ospitare tutti i componenti senza particolari problemi. Una volta assemblato il sistema, il risultato appare decisamente pulito ed ordinato, libero da cavi di collegamento e di alimentazione.

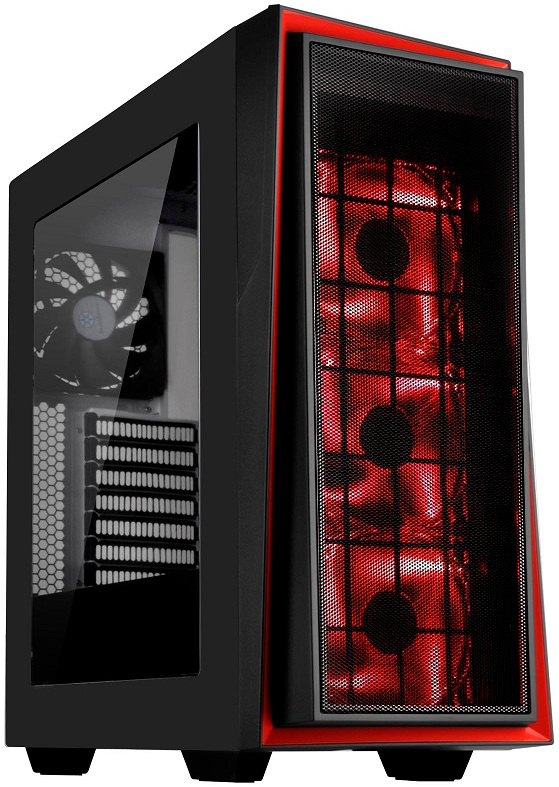

081-silverstone-redline-immagine-prodotto-conclusioni

La cura di ogni particolare risulta impeccabile, non sono state rilevate imperfezioni nella verniciatura o problemi negli assemblaggi, inoltre non vi sono parti taglienti che potrebbero danneggiare cavi o provocare tagli alle mani durante l’assemblaggio dei componenti.

Il produttore taiwanese ha provvisto il cabinet di ben quattro ottime ventole proprietarie da 120mm di diametro, molto silenziose e capaci di garantire un buon flusso d’aria. Non manca la possibilità di aggiungerne un’ulteriore coppia in modo tale da ottimizzare ancor meglio i flussi d’aria.

Per coloro che intendono utilizzare una soluzione di raffreddamento a liquido di tipo tradizionale oppure di tipo All-in-One (AIO) è possibile fissare senza problemi un radiatore da 120 millimetri nella parte posteriore, in aggiunta ad altri due da massimo 240 millimetri nella parte anteriore e superiore. Ad eccezione della parte superiore del cabinet, che deve tenere conto della presenza della scheda madre installata, lo spazio a disposizione appare generoso e più che sufficiente per consentire l’installazione di radiatori non necessariamente di tipo “slim”, oppure eventualmente anche per una configurazione delle ventole di tipo Push/Pull.

Per gli utenti meno esperti è possibile utilizzare uno dei numerosi e ormai anche abbastanza performanti KIT di raffreddamento a liquido di tipo All-in-One. A riguardo non possiamo che consigliare uno dei modelli commercializzati dallo stesso produttore taiwanese, denominati Tundra, al fine di poter raffreddare separatamente sia il microprocessore e l’eventuale scheda grafica discreta.

Ultimo, ma non per questo meno importante, è il supporto verso i classici dissipatori a torre, con altezza massima di 158mm, nonché per schede grafiche discrete con lunghezza massima di ben 348mm e larghezza di 152mm.

Il cabinet SilverStone Redline RL06 Mid-Tower, in versione PRO, è disponibile sul mercato italiano ad un prezzo medio di circa a 85€ IVA compresa, cifra certamente interessante, oltre che più che giustificata dalle caratteristiche offerte e dall’ottima qualità costruttiva. In definitiva, raccomandiamo l’acquisto di questo prodotto a tutti gli utenti che vogliono uno chassis dal design sobrio ed elegante, con accorgimenti specifici per la realizzazione di sistemi di fascia medio-alta con ottime possibilità di integrazione di impianti a liquido tradizionali o di tipo All-in-One.


Pro:


  • Design sobrio e minimalista
  • Pannello frontale asimmetrico provvisto di inserti in colore rosso acceso;
  • Ottimi materiali utilizzati e finiture;
  • Struttura robusta in acciaio SECC con rivestimento in plastica ABS;
  • Compatibilità con schede madri in formato ATX e Micro-ATX;
  • Generosi spazi interni e ottime possibilità di cable management;
  • Gestione ottimale dei flussi d’aria;
  • Ventole preinstallate di ottima qualità
  • Numero di ventole installate più che buono;
  • Filtri anti-polvere preinstallati;
  • Possibilità di installare ulteriori ventole nella parte superiore dello chassis;
  • Buona possibilità di integrazione di impianti a liquido tradizionali ed AIO;
  • Vano dedicato all’alloggiamento della PSU ATX (fino a circa 200mm di lunghezza);
  • Supporto per GPU discrete fino a 348mm di lunghezza e 152mm di larghezza;
  • Supporto per dissipatori di calore a torre fino a 158mm di altezza;
  • Generosa finestra laterale in robusto plexiglass trasparente;
  • Bundle essenziale ma completo.

Contro:


  • Nulla da segnalare.

Si ringrazia Logo_Silverstoneper il sample fornitoci.

Gianluca Cecca – delly – Admin di HW Legend

Newsletter HW Legend


Caricamento
