MSI Z97 Gaming 7 - Intel Z97 Express - LGA-1150

Proprio in questi giorni il colosso di Santa Clara si appresta a rendere disponibili alcuni nuovi processori basati sulla collaudata architettura Haswell, meglio noti come “Haswell Refresh”, andando sostanzialmente ad incrementare le frequenze operative che contraddistinguono le attuali soluzioni e introducendo alcune ottimizzazioni a livello package. Il posticipo delle soluzioni basate sull’architettura di nuova generazione Broadwell non ha però influito sulla presentazione dei nuovi PCH Serie 9. Questo è indubbiamente causa di nuovo fermento nel mercato delle schede madri. A riguardo, non potevano certo mancare le proposte di MSi, innegabilmente una delle aziende leader nella produzione e distribuzione di componenti per PC. L’azienda propone fin da subito una gamma completa di prodotti, pensati per soddisfare le esigenze di qualsiasi tipologia di utenza e offrendo pieno supporto verso tutti i microprocessori LGA-1150, compresi i futuri Broadwell a 14 nanometri. Il prodotto che osserveremo quest’oggi fa parte della nuova serie di schede madri che, grazie alle loro particolari features dedicate, sono espressamente dedicate al mondo del gaming. La MSI Z97 Gaming 7, basata sul nuovo PCH Intel Z97 Express, incarna le doti principali che un giocatore cerca in una scheda madre da utilizzare come base per il proprio sistema videoludico, ovvero include un controller per la gestione della LAN ed una tecnologia dedicata al suono volte a rendere l’esperienza di gioco unica ed appagante. Non ci resta che augurarci che la lettura sia di vostro gradimento!

MSI Z97 Gaming 7 – Intel Z97 Express – LGA-1150 – Recensione di Gianluca Cecca | delly – Voto: 5/5

Introduzione:

Micro-Star International, nota con l’acronimo MSi, è un’azienda cha dal lontano 1986, grazie alla indiscussa qualità dei propri prodotti, ha riscosso un notevole successo nel settore informatico. Successo consolidato ed incrementato con una continua ricerca tecnologica volta ad un miglioramento costante dei suoi prodotti.

MSI è leader nella produzione di schede madri, schede video, server/workstation, barebone, networking , elettronica di consumo e Notebook., attestandosi tra i primi 3 produttori di motherboard a livello globale e tra i primi 5 produttori di server.

La testimonianza del grande impegno profuso nell’operare nel mercato globale per offrire un servizio ottimale ai propri clienti è evidenziata dal supporto offerto in tutte le lingue del mondo attraverso sedi e siti web localizzati. MSi si trova oggi a Taiwan, in Cina, in USA, in Germania, in Francia, in Olanda, in Inghilterra, in Australia, in Giappone, in Corea, in Polonia, in Russia, in Canada, in India, in Italia, in Turchia, in Canada e in molti altri paesi del mondo.

La cura estrema del cliente e la filosofia ”Prodotti di Qualità” emerge attraverso le certificazioni ISO9002 e ISO9001 di tutti i prodotti MSi, ottenute grazie a continui test sui componenti che hanno totalizzato una percentuale impressionante del 99,6% come livello di qualità, ben oltre gli standard di mercato.

Maggiori informazioni le trovate sul sito ufficiale Micro-Star International.

{jospagebreak_scroll title=PCH Intel Serie 9 – Principali Caratteristiche Tecniche e Novità:&heading=Introduzione:}

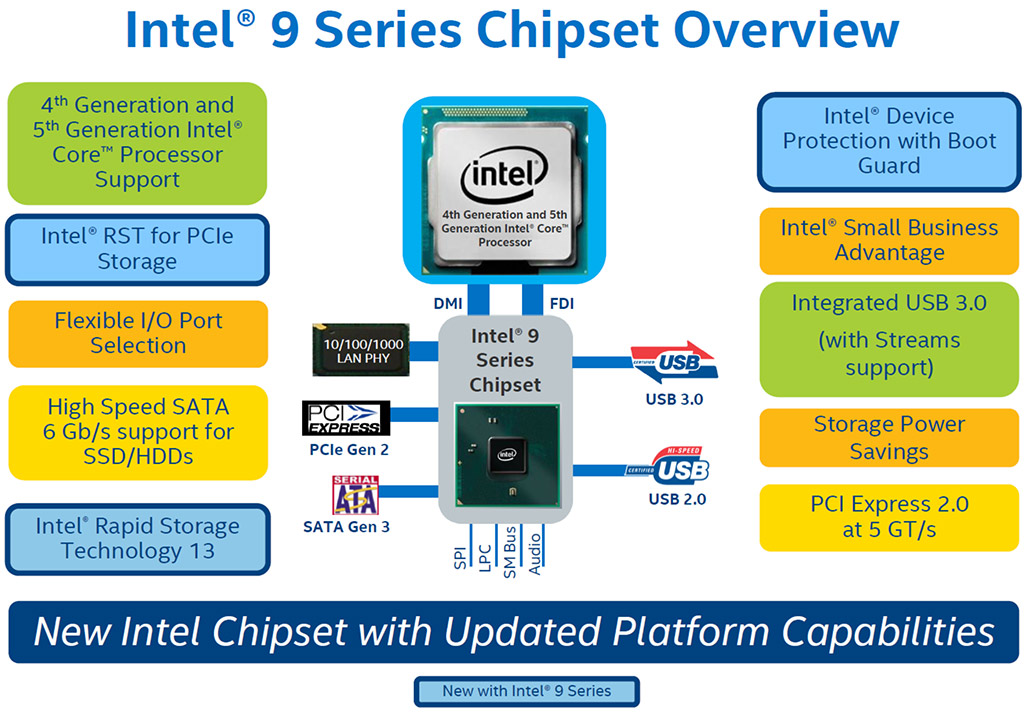

PCH Intel Serie 9 – Principali Caratteristiche Tecniche e Novità:

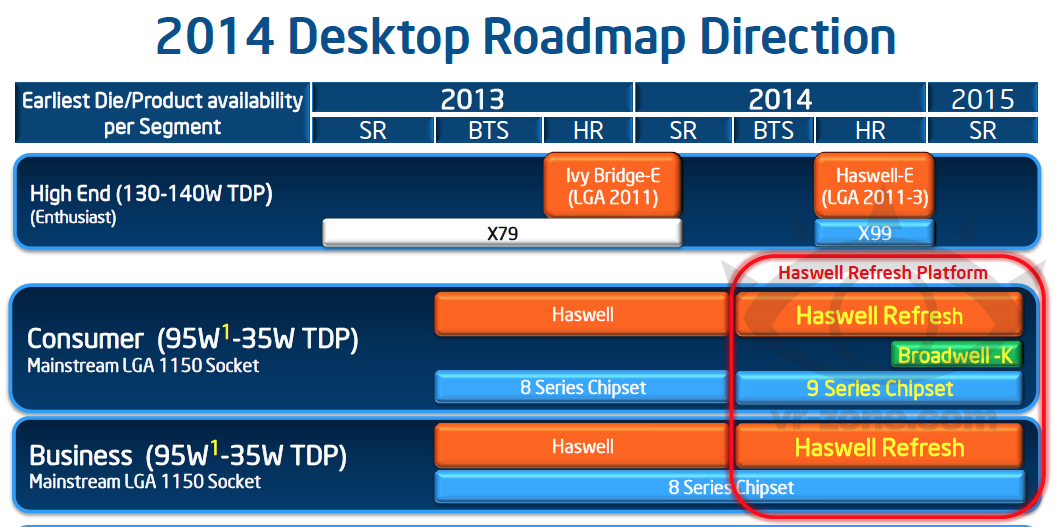

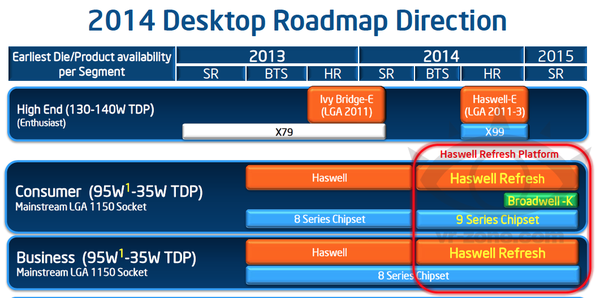

Solitamente è abitudine di Intel presentare una nuova linea di PCH (Platform Controller Hub) in concomitanza con il debutto di una nuova architettura Core, in maniera tale da offrire il pieno supporto verso tutti i nuovi microprocessori.

Tuttavia, anche grazie alla retro-compatibilità garantita, sia con gli attuali modelli basati su architettura Haswell e sia con gli imminenti Haswell Refresh, è stato possibile introdurre ufficialmente i nuovi PCH Serie 9 anche a fronte del posticipo delle soluzioni Broadwell, previste ora tra la fine dell’anno e l’inizio del 2015.

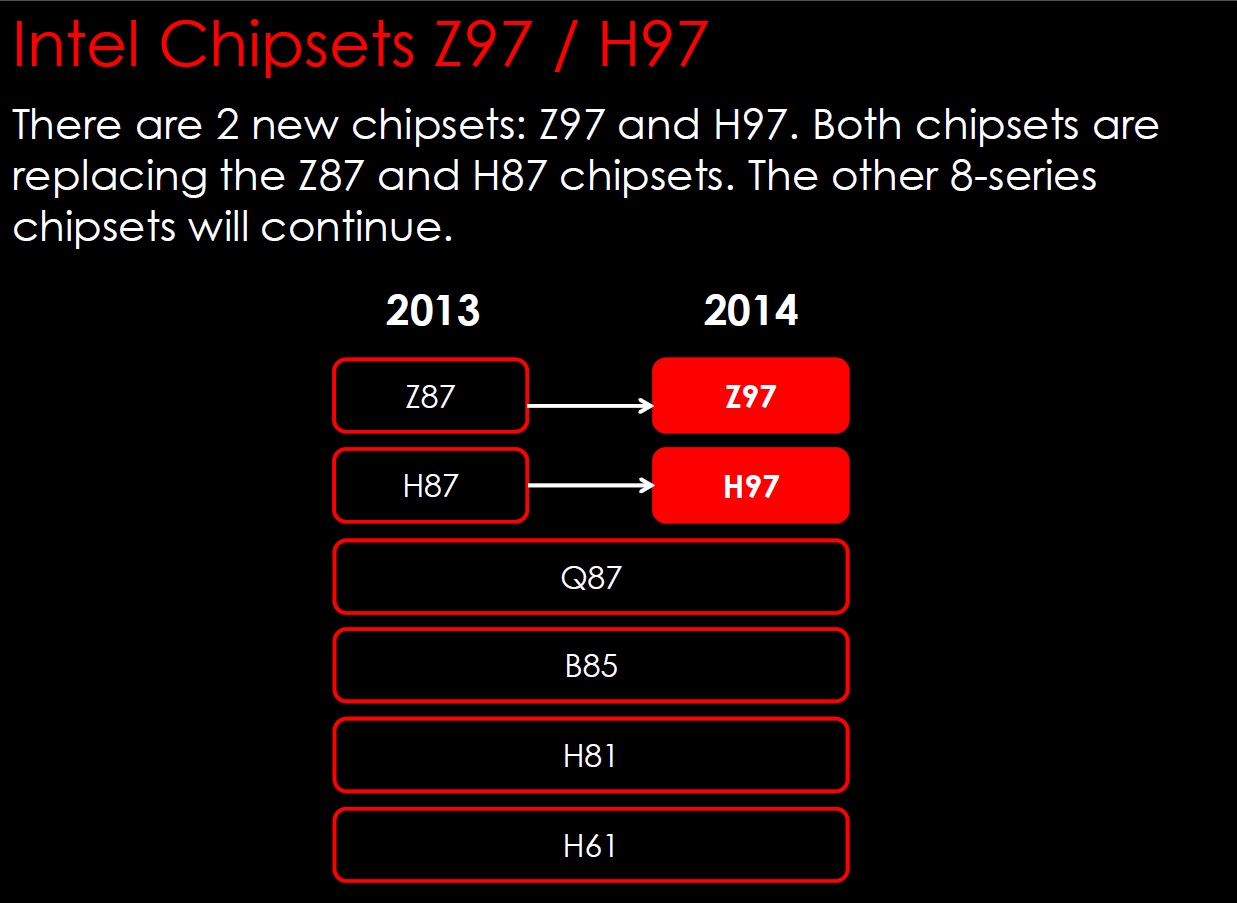

Contrariamente a quanto ci ha abituati Intel in fase di presentazione delle nuove linee di PCH, in quest’occasione non assistiamo ad una completa sostituzione dei modelli della precedente generazione, bensì ad un rinnovo parziale, limitato ai due soli modelli di punta, vale a dire H87 e Z87 Express. A prendere il loro posto, come prevedibile, saranno i nuovi modelli H97 e Z97 Express.

Tutti i restanti PCH Serie 8, tra cui H81, B85 e Q87 Express, continueranno ad essere normalmente prodotti ed utilizzati dai vari produttori di schede madri.

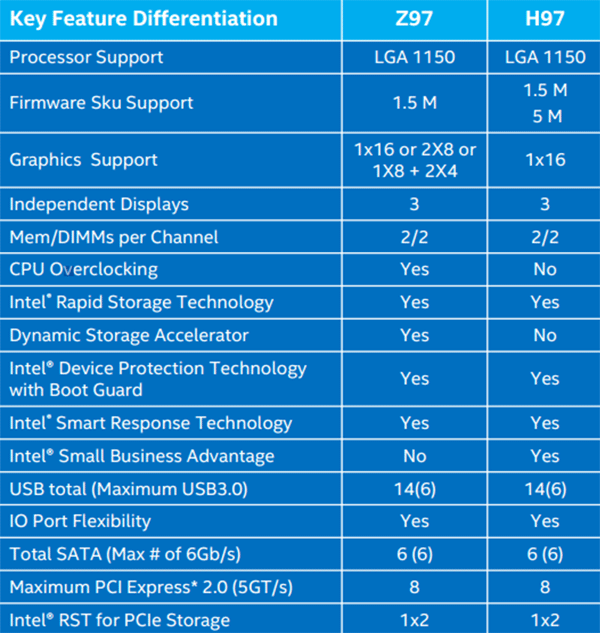

Sul fronte prettamente tecnico non vi sono sostanziali novità da segnalare. Entrambi i nuovi modelli riprendono quelle che erano le principali caratteristiche tecniche che caratterizzavano le soluzioni della passata generazione, quindi eguale numero di connessioni SATA III 6Gb/s (massimo 6) e porte USB (14 porte in totale di cui un massimo di 6 porte USB 3.0), predisposizione o meno per l’overclocking, sottosistema Audio High Definition, interfaccia di rete Gigabit integrata e tecnologie supportate (Indipendent Display, Smart Connect, Rapid Start, Smart Response, Rapid Storage).

L’architettura è sempre a singolo chip, resa possibile grazie all’integrazione, direttamente all’interno della CPU, sia del Controller PCI-Express e sia del Memory Controller. Quest’ultimo è di tipo Dual-Channel, certificato per supportare appieno moduli di memoria di tipo DDR3, operanti fino alla frequenza massima certificata di 1600MHz.

Il PCH è sempre collegato al processore per mezzo di un Link FDI (Flexible Display Interface) e DMI 2.0 da 20Gb/s, che si occupa di fungere da bridge fra la CPU stessa e i vari controller integrati e non. Nulla di nuovo nemmeno per quanto riguarda la gestione delle connessioni video (fino a tre display indipendenti), sempre a carico del microprocessore e non del PCH stesso, al pari della precedente generazione.

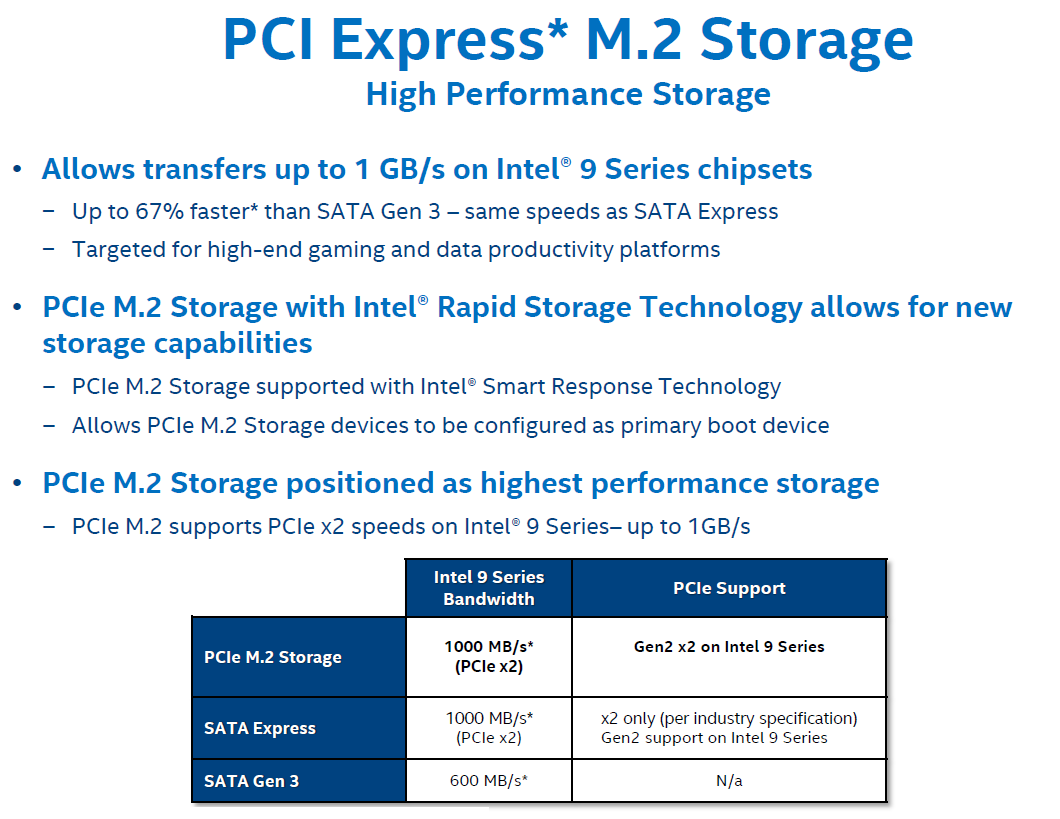

Tra le principali innovazioni introdotte troviamo sostanzialmente il supporto verso le unità di storage SSD di nuova generazione, dotate di interfaccia meccanica di tipo M.2 PCI-Express oppure SATA Express. La prima tipologia, nota anche con l’acronimo NGFF (Next Generation Form Factor) si presenta con un connettore simile, ma ovviamente non identico, al vecchio mSATA, ma consente di incrementare in maniera sensibile il bandwidth teorico, dagli ormai limitanti 600MB/s previsti dallo standard Serial ATA 3.0, fino a ben 1GB/s.

La seconda tipologia, vale a dire SATA Express, non presenta differenze per quanto riguarda il connettore utilizzato (di tipo SATA standard) e garantisce comunque, almeno in questa prima versione, la medesima bandwidth teorica di 1GB/s. Abbiamo precisato “in questa prima versione” poiché in realtà, secondo le specifiche ratificate dal SATA-IO (Serial ATA International Organization), le periferiche connesse via SATA Express potrebbero raggiungere un picco massimo ben più elevato, pari a ben 16Gbps, a patto di sfruttare un collegamento PCI-Express Gen 3.0.

Questo probabilmente verrà implementato da Intel a partire dalla prossima generazione di chipset, fino ad allora entrambe le interfacce di collegamento supportate, vale a dire M.2 PCI-Express e SATA Express, sfrutteranno una coppia di linee PCI-Express 2.0, gestite direttamente dal PCH.

La tipologia di interfaccia da impiegare è a discrezione del produttore della scheda madre, ma è doveroso precisare che anche nell’eventualità che in un particolare modello siano entrambe supportate, non sarà comunque possibile un utilizzo in parallelo in quanto verrebbero comunque condivise le linee PCI-Express che il PCH dedica allo scopo.

Grazie alla rinnovata tecnologia Rapid Storage 13, viene garantito il pieno supporto verso queste nuove tipologie di periferiche, consentendone l’utilizzo sia come unità di avvio e sia affiancandole a dischi rigidi tradizionali in maniera da creare una soluzione ibrida. Inoltre viene sfrutta la tecnologia Dynamic Storage Acceleration in modo tale che eventuali impostazioni di risparmio energetico non compromettano le prestazioni velocistiche dell’unità di storage.

Concludiamo con l’ultima, ma non meno importante, novità introdotta con questi nuovi PCH. Ci riferiamo alla tecnologia di protezione Intel Boot Guard, pensata per garantire la massima protezione durante la fase di avvio del sistema.

{jospagebreak_scroll title=Confezione e Bundle:}

MSI Z97 Gaming 7 – Confezione e Bundle:

La confezione della nuova Z97 Gaming 7 si presenta con l’ormai consueta livrea caratteristica del settore gaming di MSi, ovvero una colorazione di base nera con riporti in un rosso molto acceso. Elemento principe distintivo della serie è la raffigurazione di un dragone che rende inequivocabile la natura del prodotto contenuto nella scatola.

Essa è di dimensioni contenute, con una base di poco più grande della scheda madre al suo interno. Di contro è molto rigida e resistente, con una finitura superficiale opaca. La grafica è molto attraente ed intrigante, difficile non notarla su eventuali scaffali da esposizione. Essa inoltre riporta un cospicuo numero di informazioni sulle caratteristiche e le tecnologie supportate dalla motherboard.

Sulla parte frontale sono presenti il logo aziendale MSi, una serie di icone riguardanti la presenza di un controller Killer E2200 per la gestione della LAN, di un sottosistema audio di elevata qualità Audio Boost 2 e del nuovissimo PCH Z97 Express, a garanzia della piena compatibilità con tutti i microprocessori di Intel di quarta generazione (compresi i nuovi modelli “Haswell Refresh” prossimi al debutto) e con i futuri Broadwell a 14 nanometri. Non manca, inoltre, il piccolo scudetto identificante la serie Gaming e il modello della scheda madre.

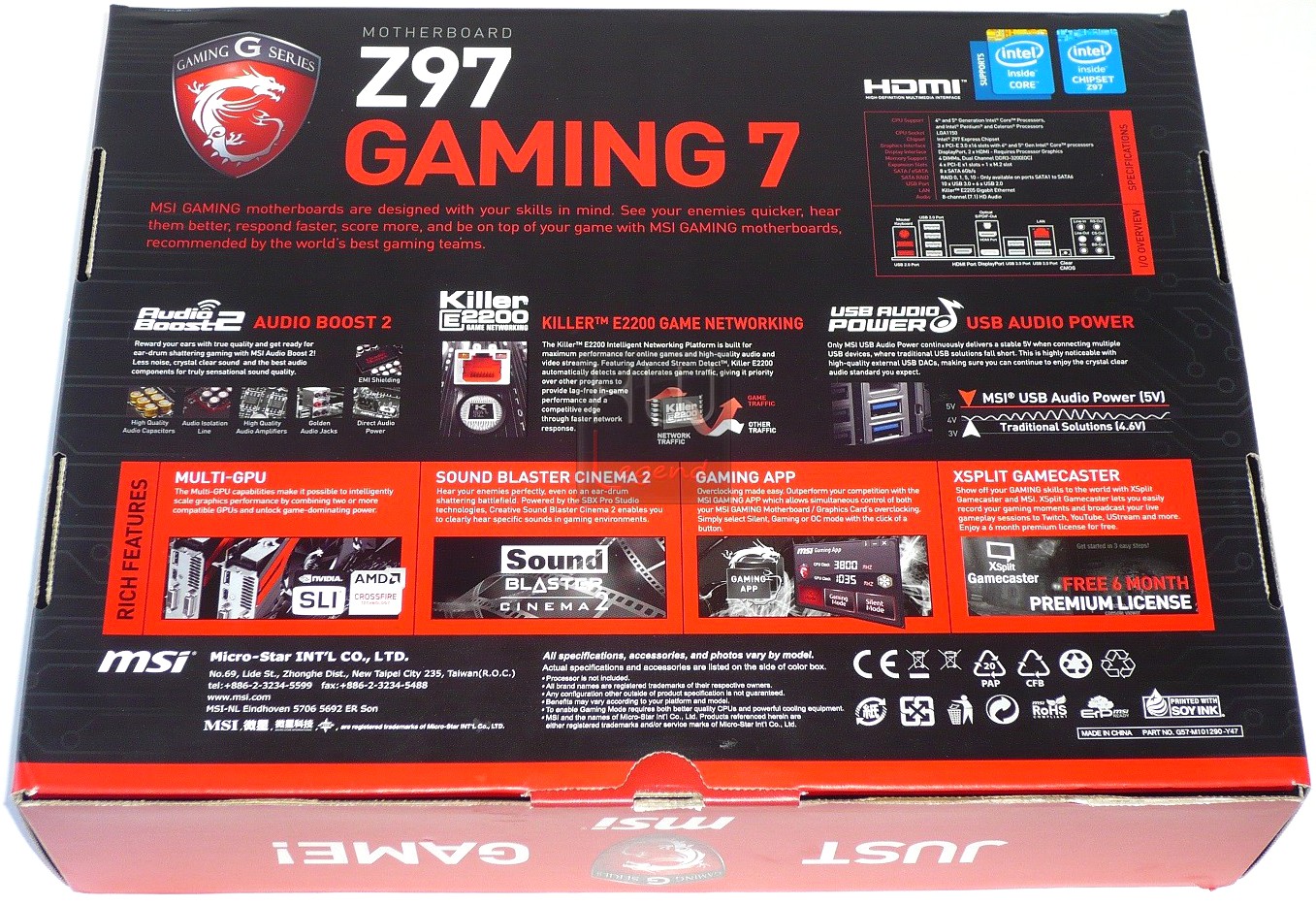

Posteriormente ritroviamo la nomenclatura della scheda madre e le principali icone rappresentative delle tecnologie supportate. E’ data giusta enfasi alle tecnologie proprietarie dell’azienda, come l’USB Audio Power, che consente di sfruttare appieno qualsiasi dispositivo audio di alta qualità, come ad esempio i DAC esterni, senza che questi siano penalizzati dalla potenza erogata dalle porte USB, che nelle schede madri tradizionali è spesso al di sotto dei 5V di riferimento, causando una perdita di qualità del segnale audio e un aumento del rumore. La soluzione di MSi, invece, prevede un’alimentazione indipendente per le porte USB in maniera da offrire una tensione il più possibile pulita e stabile.

Sono, inoltre, presenti delle didascalie riferite alla scheda di rete Killer E2200, al supporto della tecnologia Sound Blaster Cinema 2 e alle tecnologie Multi-GPU di NVIDIA e AMD, componenti chiave di un sistema destinato al gaming. Completano il quadro descrittivo un elenco delle specifiche tecniche della motherboard, uno schema delle connessioni disponibili e l’insieme di tutti i vari riferimenti di contatto aziendali.

Lateralmente sono riportate le principali features del prodotto tradotte nelle varie lingue dei paesi in cui viene esportato, una targhetta con tutti i codici identificativi e l’insieme sintetico di icone e descrizioni già trovate sul fronte e sul retro della confezione.

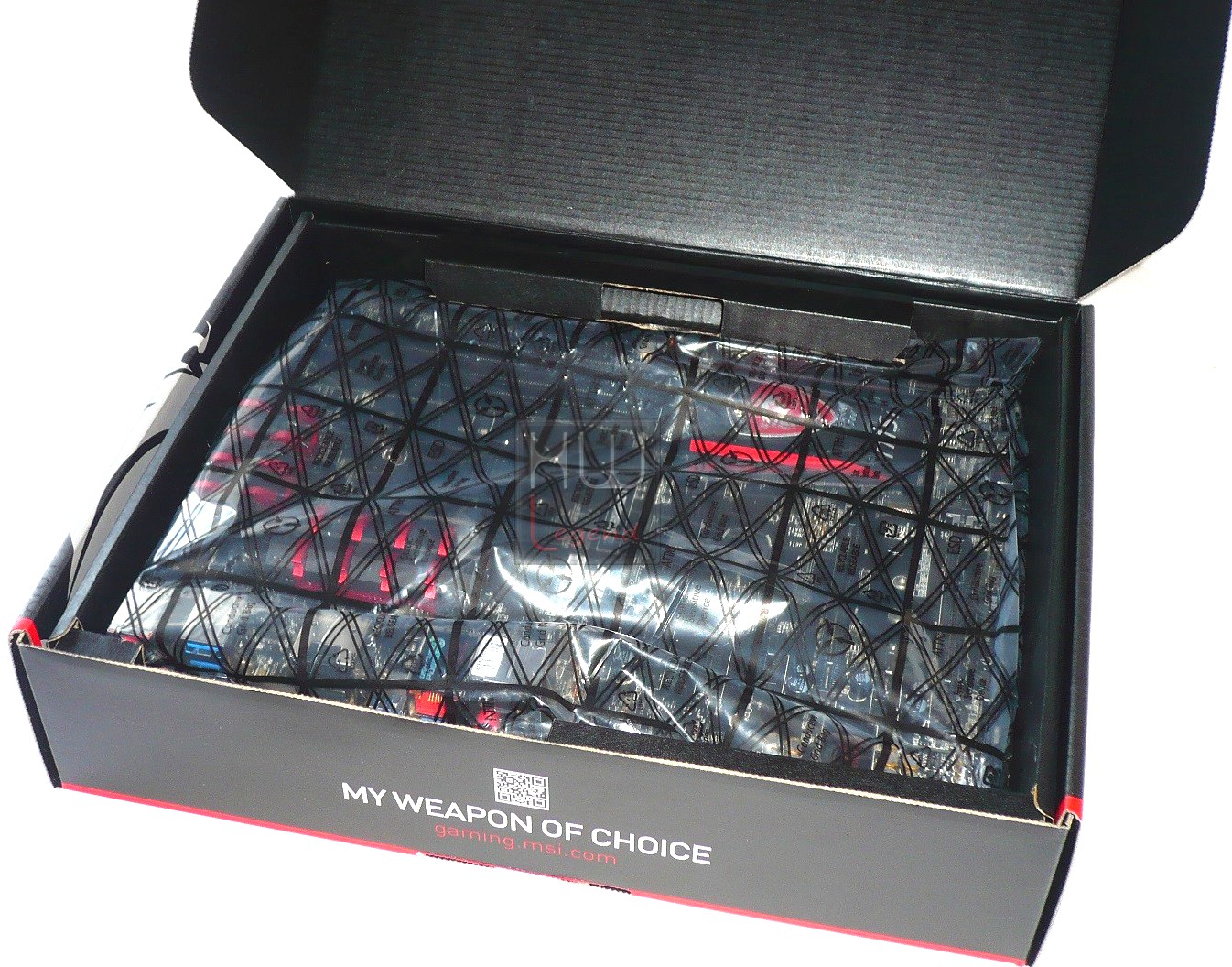

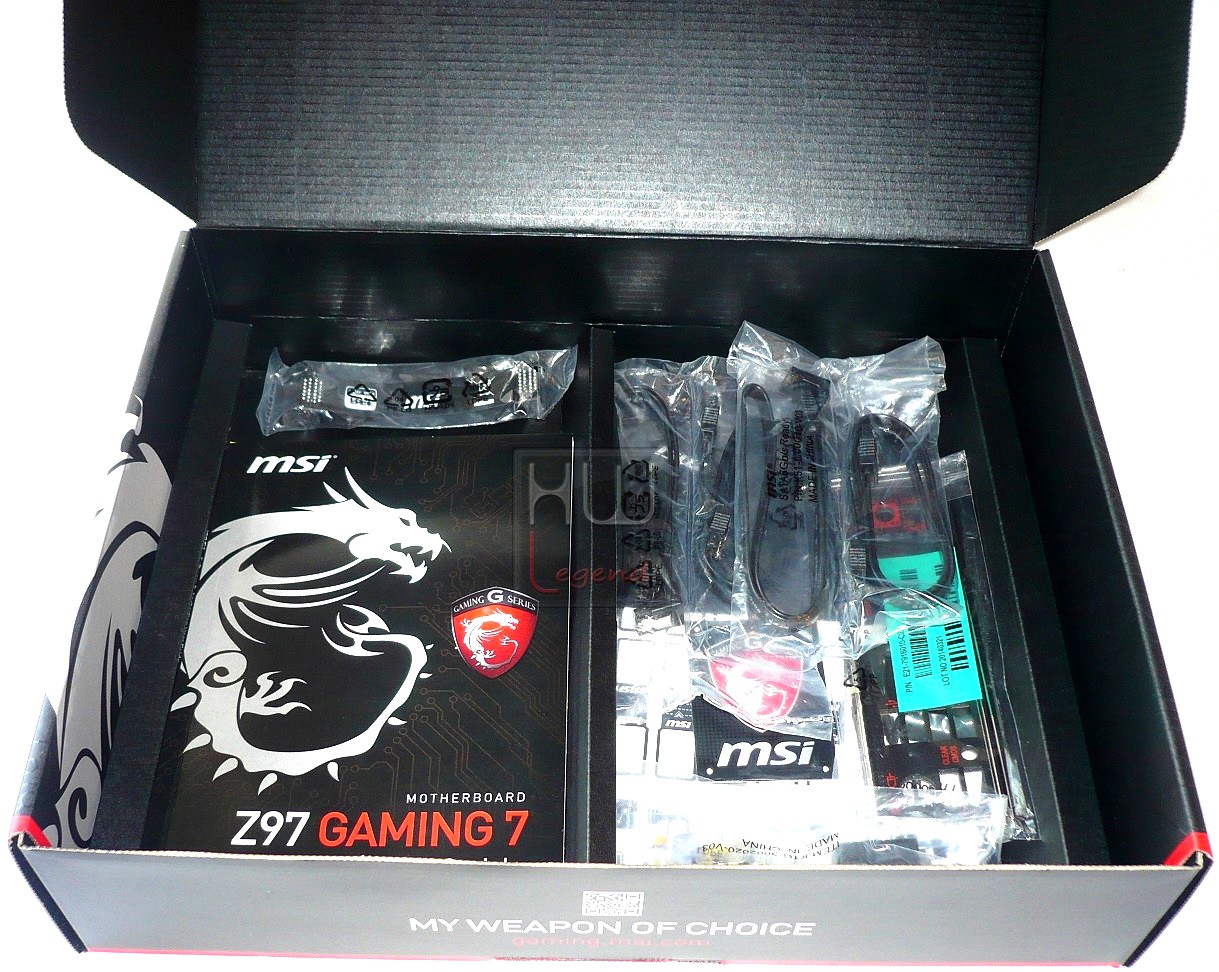

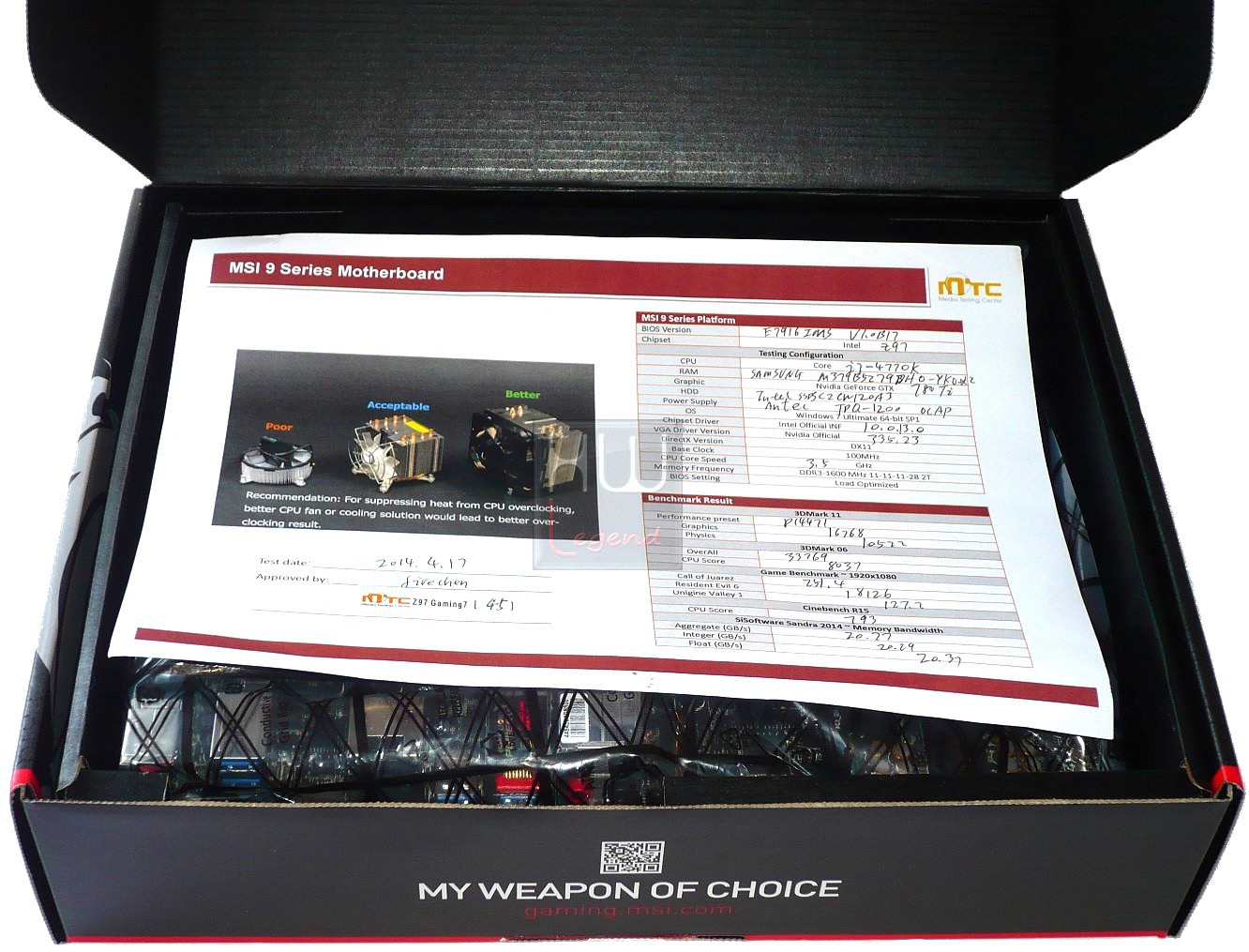

L’interno è suddiviso in due scomparti distinti. In quello superiore è posizionata la scheda madre, protetta in un tradizionale sacchetto antistatico, mentre in quello inferiore è presente il bundle fornito in dotazione. All’apertura siamo accolti dal certificato delle prove svolte da MSi sul prodotto, a garanzia del perfetto funzionamento. Tutto il contenuto risulta adeguatamente protetto da eventuali urti e/o cadute accidentali.

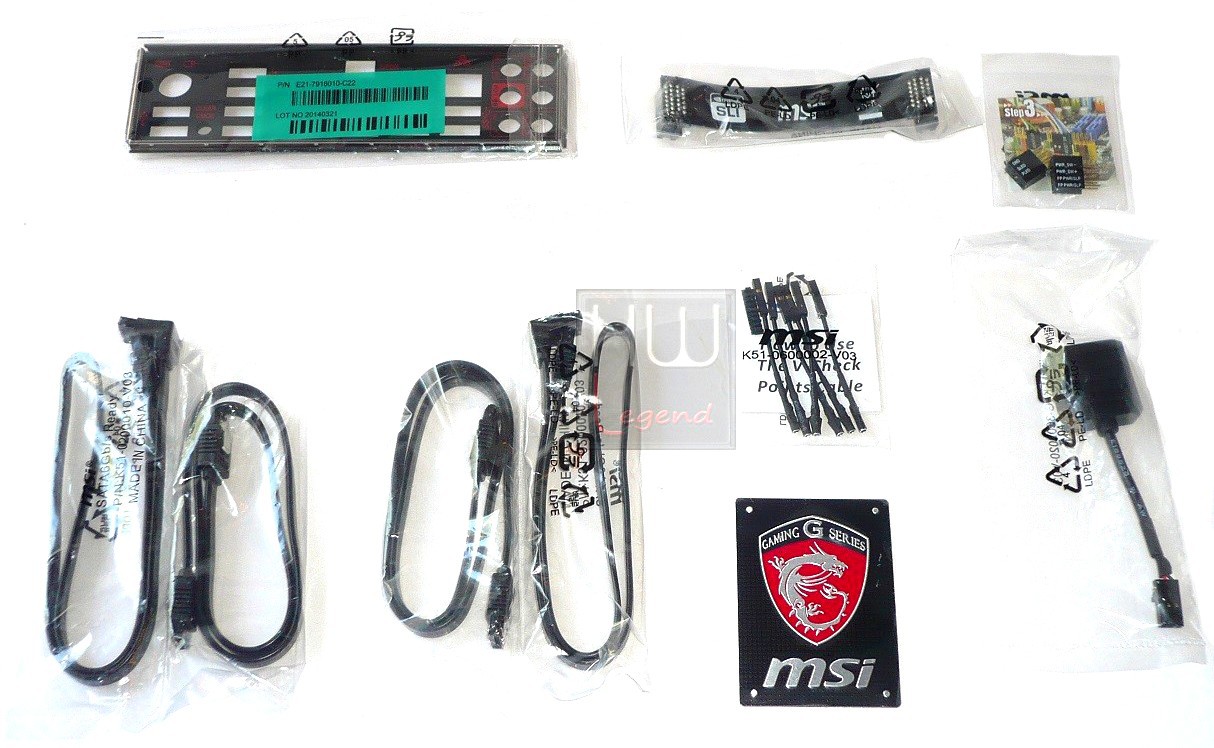

Il bundle fornito in dotazione è così composto:

2 x Manuali d’istruzioni per l’installazione e l’uso;
1 x Guida rapida di installazione;
1 x DVD contenente driver e utility;
1 x Set di etichette adesive da applicare ai cavi SATA;
4 x Cavi SATA-III (6Gb/s) di buona qualità;
1 x Scudetto metallico adesivo per case;
1 x Cartello “No Disturb” da appendere alla porta;
1 x Bridge NVIDIA 2-Way SLI flessibile;
1 x Set MSI Q-Connector;
1 x Set di cavetti per punti di misura MSI V-Check;
1 x Cavo Audio Boost Molex;
1 x Mascherina I/O shield.

L’azienda taiwanese, come da tradizione, non ha trascurato alcun dettaglio, curando con molta attenzione e scrupolosità tutti i particolari. L’apertura della confezione risulta semplice e in pochi secondi ci troveremo di fronte al materiale fornitoci in dotazione. La cura della distribuzione di ogni componente all’interno della confezione, denota l’ottimo studio e attenzione che l’azienda ha riposto.

Riteniamo che sia praticamente quasi impossibile incappare in qualche componente danneggiato per causa di un trasporto movimentato. A nostro avviso, il bundle fornito in dotazione da MSI risulta completo e consente fin da subito di godere a pieno del prodotto.

La confezione risulta esteticamente molto curata e gradevole alla vista, consentendo fin da subito di cogliere i vari dettagli sul prodotto che il consumatore finale desidera acquistare. Il manuale di istruzioni lo potete scaricare direttamente dal sito del produttore.

Scopriamo ora quali sono le principali features supportate, dichiarate dal produttore.

{jospagebreak_scroll title=Feature Principali – Parte Prima:}

Feature Principali – Parte Prima:

MSi è un’azienda da sempre impegnata nella continua ricerca e progettazione di componenti che siano sinonimo di innovazione, di espressione massima di performance e di tecnologie sofisticate applicate.

Nella serie Gaming è stato profuso un enorme impegno per fornire ai propri utenti dei prodotti che integrano tutte le principali tecnologie che fanno parte del bagaglio di esperienza del marchio con l’aggiunta di specifiche soluzioni dedicate al segmento dei videogiochi.

Di seguito riportiamo una panoramica delle principali features presenti nella nuova Z97 Gaming 7. (Cliccare sulle immagini per ingrandirle).

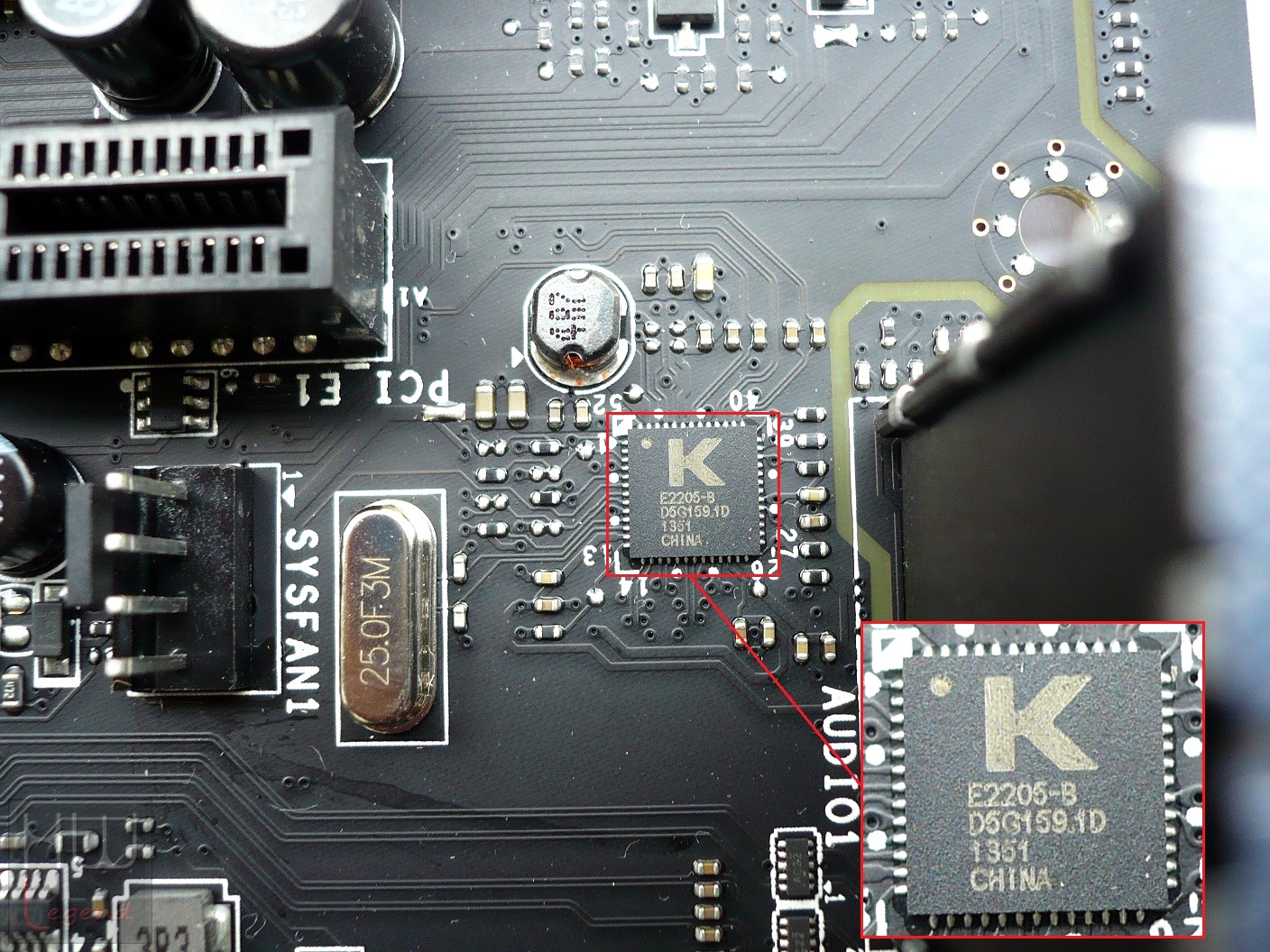

Connessione di rete Killer E2200

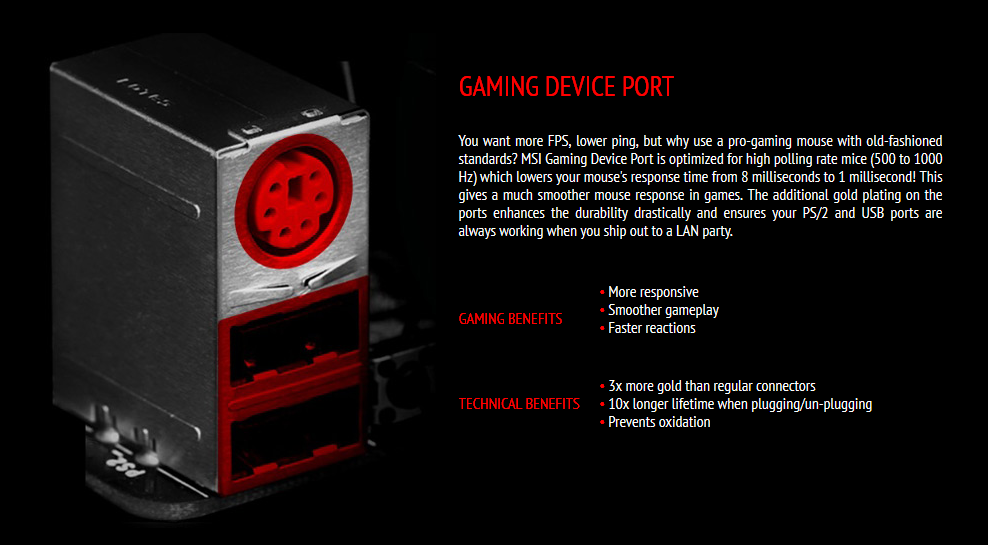

Porte dedicate alle periferiche di gioco

Tecnologia proprietaria Audio Boost 2 e supporto Sound Blaster Cinema 2

Tecnologia USB Audio Power

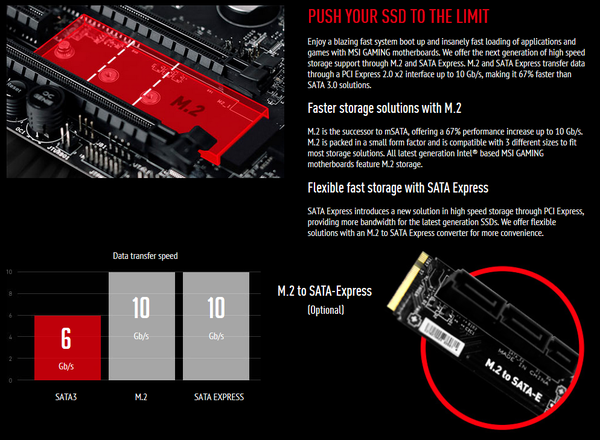

Supporto Interfaccia M.2 e SATA Express

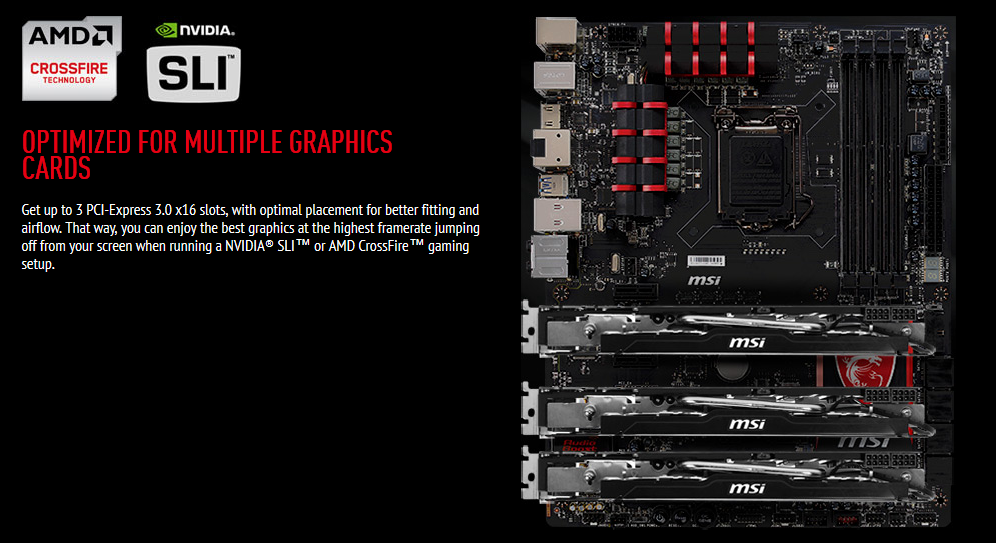

Ottimizzazioni specifiche per Multi-GPU

{jospagebreak_scroll title=Feature Principali – Parte Seconda:}

Feature Principali – Parte Seconda:

Componentistica di elevata qualità Military Class 4 e Guard-Pro

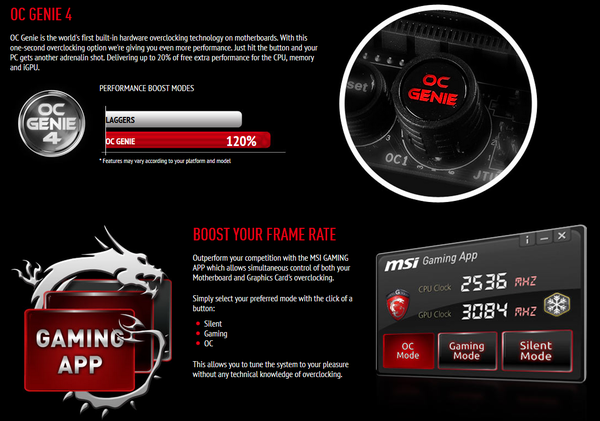

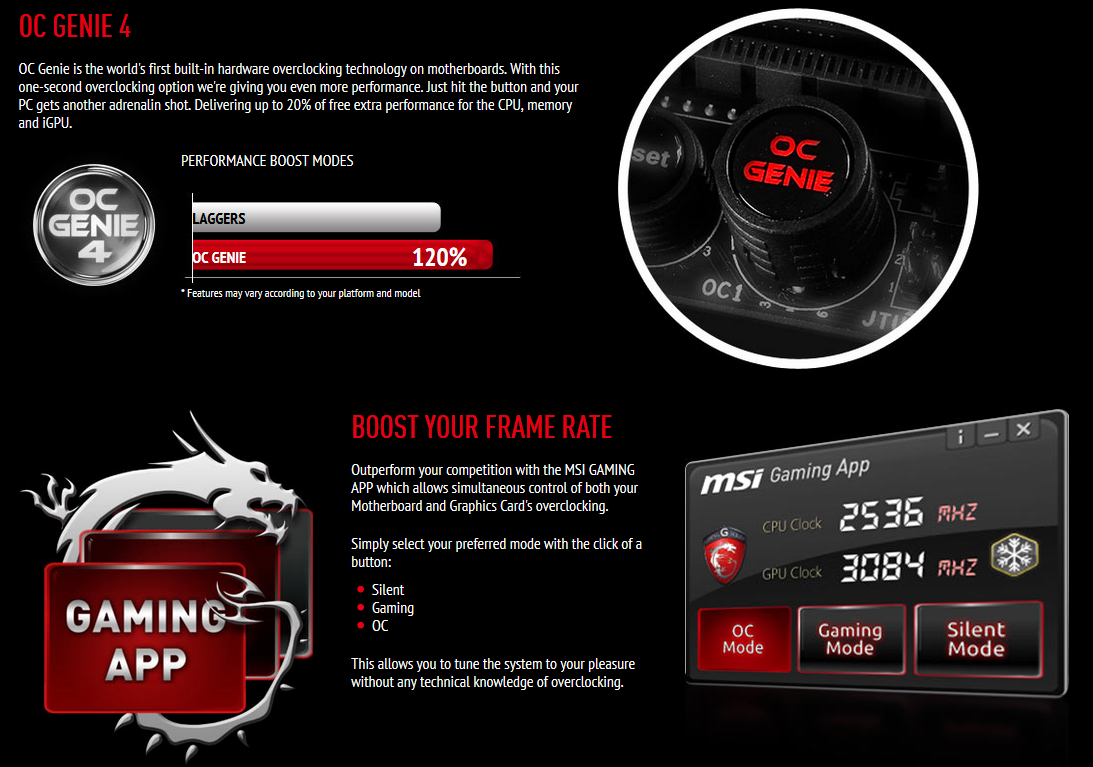

Tecnologia OC Genie 4 e Gaming App

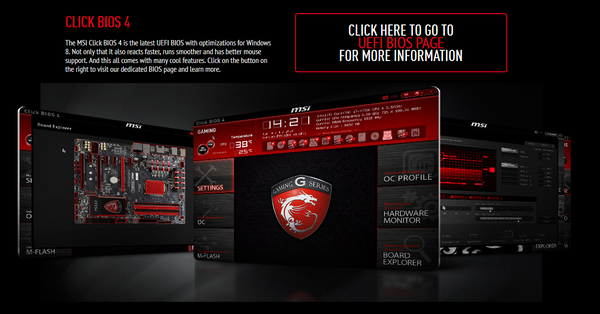

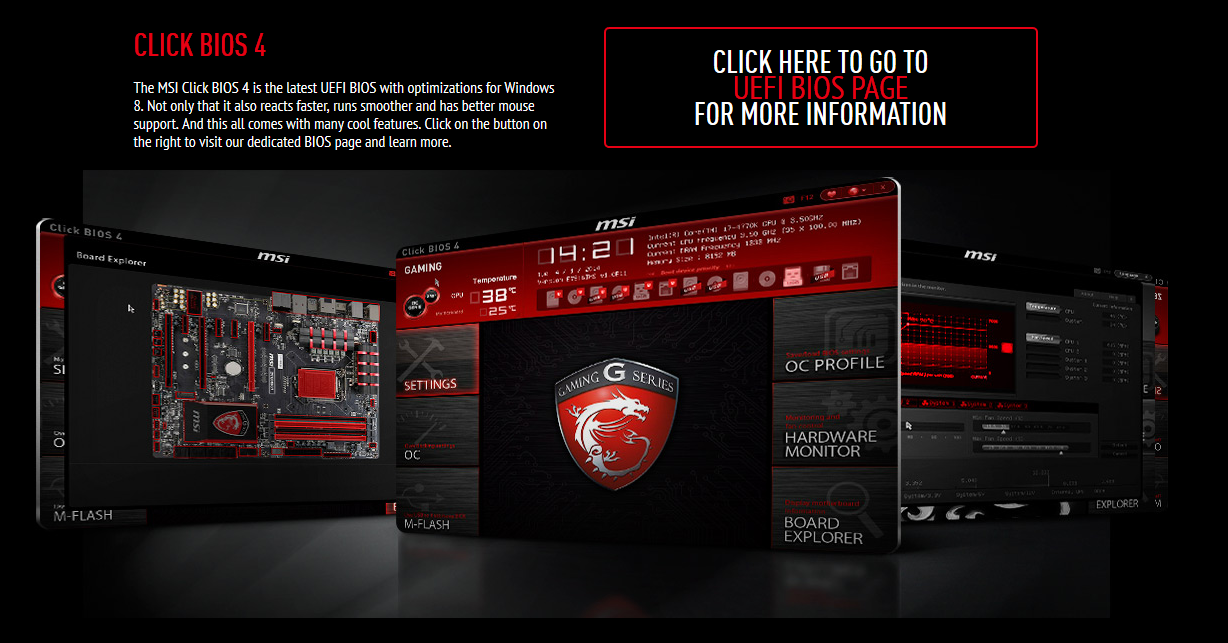

Nuova interfaccia Click BIOS 4

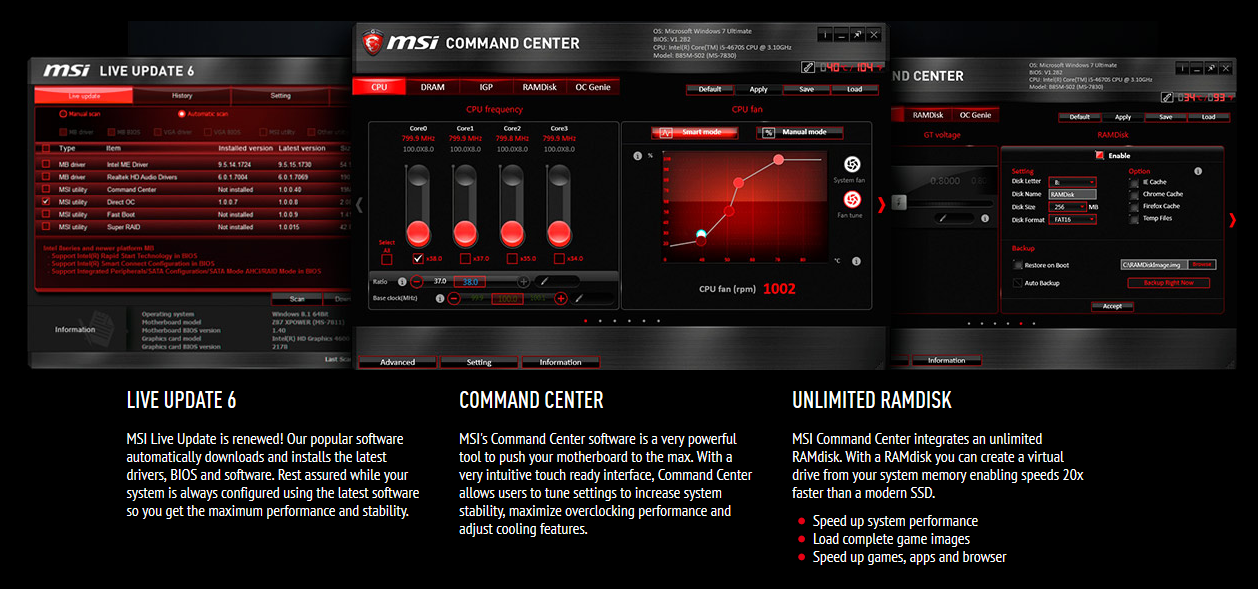

Nuovo Command Center

Progettata per l’overclock

Altre features

Le innumerevoli features rispecchiano a pieno la volontà del produttore di realizzare una scheda madre performante e con componenti di altissima qualità. Le novità stilistiche e funzionali rendono il prodotto unico nel suo genere.

Per maggiori informazioni visitate il sito ufficiale dedicato a questo prodotto, raggiungibile a questo indirizzo. Andiamo ora a vedere quali sono le specifiche tecniche dichiarate dal produttore.

{jospagebreak_scroll title=Specifiche Tecniche:}

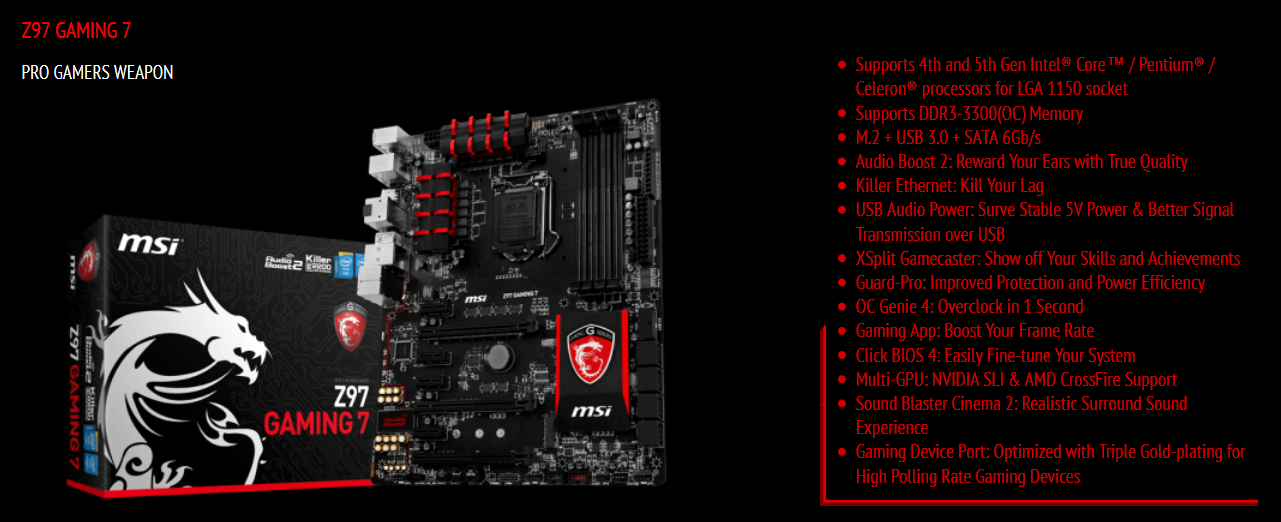

MSI Z97 Gaming 7- Specifiche Tecniche:

La nuova scheda madre MSi Z97 Gaming 7 è basata sul socket LGA-1150, appositamente pensato per ospitare tutti i microprocessori Intel basati su architettura Haswell, gli imminenti Haswell Refresh e, cosa ancora più importante, le prossime soluzioni Broadwell a 14 nanometri, attese tra la fine del 2014 e l’inizio del prossimo anno. Il supporto verso la prossima generazione di microprocessori è garantito dalla presenza del nuovissimo PCH Intel Z97 Express. E’ doveroso ricordare che solamente la linea di PCH Serie 9 offrirà tale supporto.

La Z97 Gaming 7 strizza senza dubbio l’occhio ai videogiocatori, offrendo tutta una serie di funzionalità pensate appositamente per rendere l’esperienza di gioco il più gratificante possibile. La memoria di sistema si basa sull’architettura Dual Channel DDR3, con una capacità massima di 32 GB e supporta frequenze in overclock fino a ben 3.300MHz, anche con profili XMP.

E’ possibile realizzare configurazioni Multi-GPU con schede grafiche in SLI (Nvidia) o CrossfireX (AMD) per assemblare sistemi di grafica avanzati. Non manca il supporto agli standard USB 3.0 e SATA III 6Gb/s per una migliore gestione di dispositivi di archiviazione veloci, nonché la possibilità di collegare unità di storage SSD di nuova generazione, dotate di interfaccia M.2 PCI-Express.

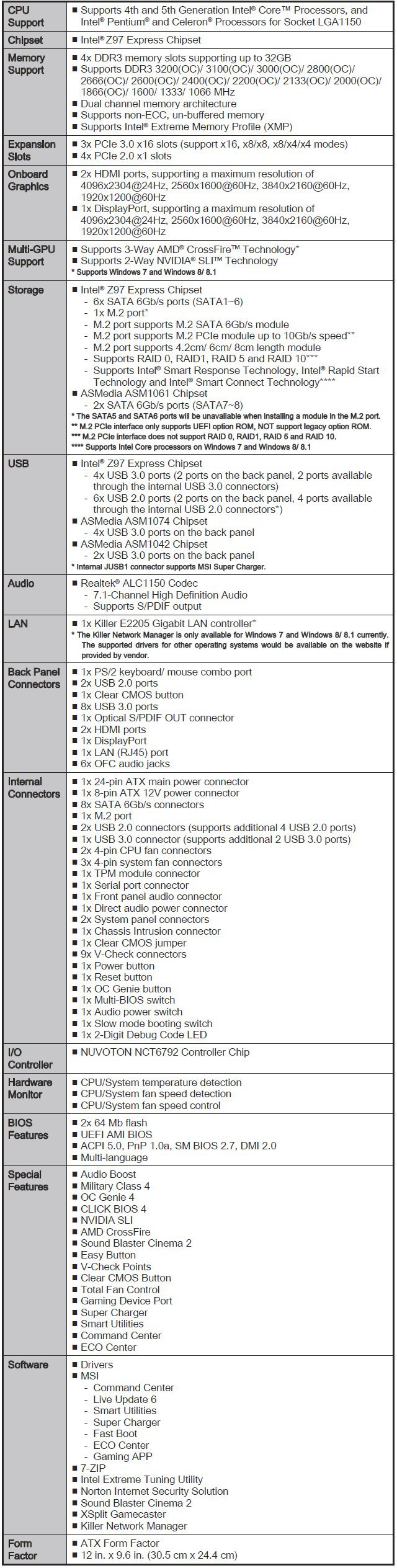

Riportiamo un riassunto delle specifiche tecniche della MSi Z97 Gaming 7 così come dichiarate dal produttore.

Le caratteristiche tecniche dichiarate mostrano la volontà dell’azienda di dare vita ad un prodotto estremamente completo e senza alcun compromesso, capace di soddisfare non soltanto i videogiocatori più esigenti, ma anche gli overclocker che occasionalmente vogliono cimentarsi con questa pratica.

Le CPU e le memorie attualmente supportate le trovate a questo indirizzo. Possiamo chiaramente evincere come MSi abbia dedicato molto impegno nel realizzare una scheda madre senza compromessi. La scheda è pronta per supportare senza problemi il nuovo sistema operativo Windows 8.1.

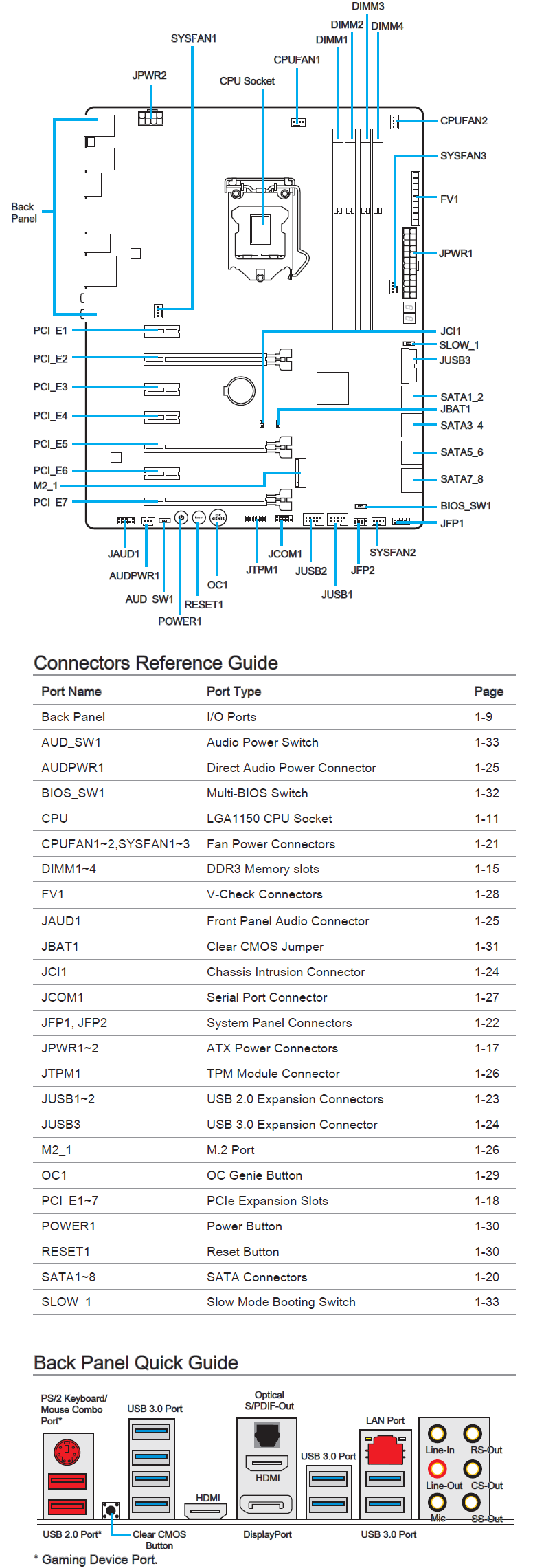

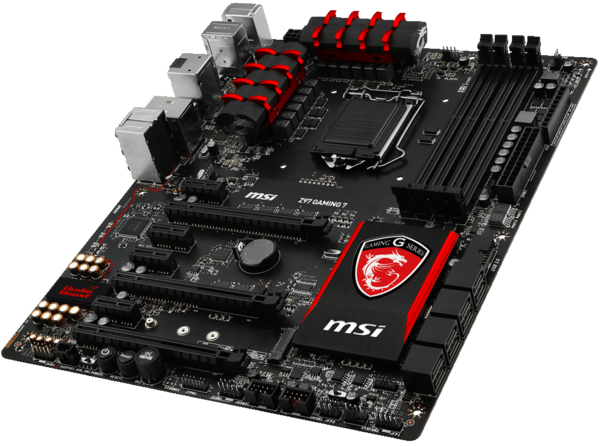

MSI Z97 Gaming 7 – Layout

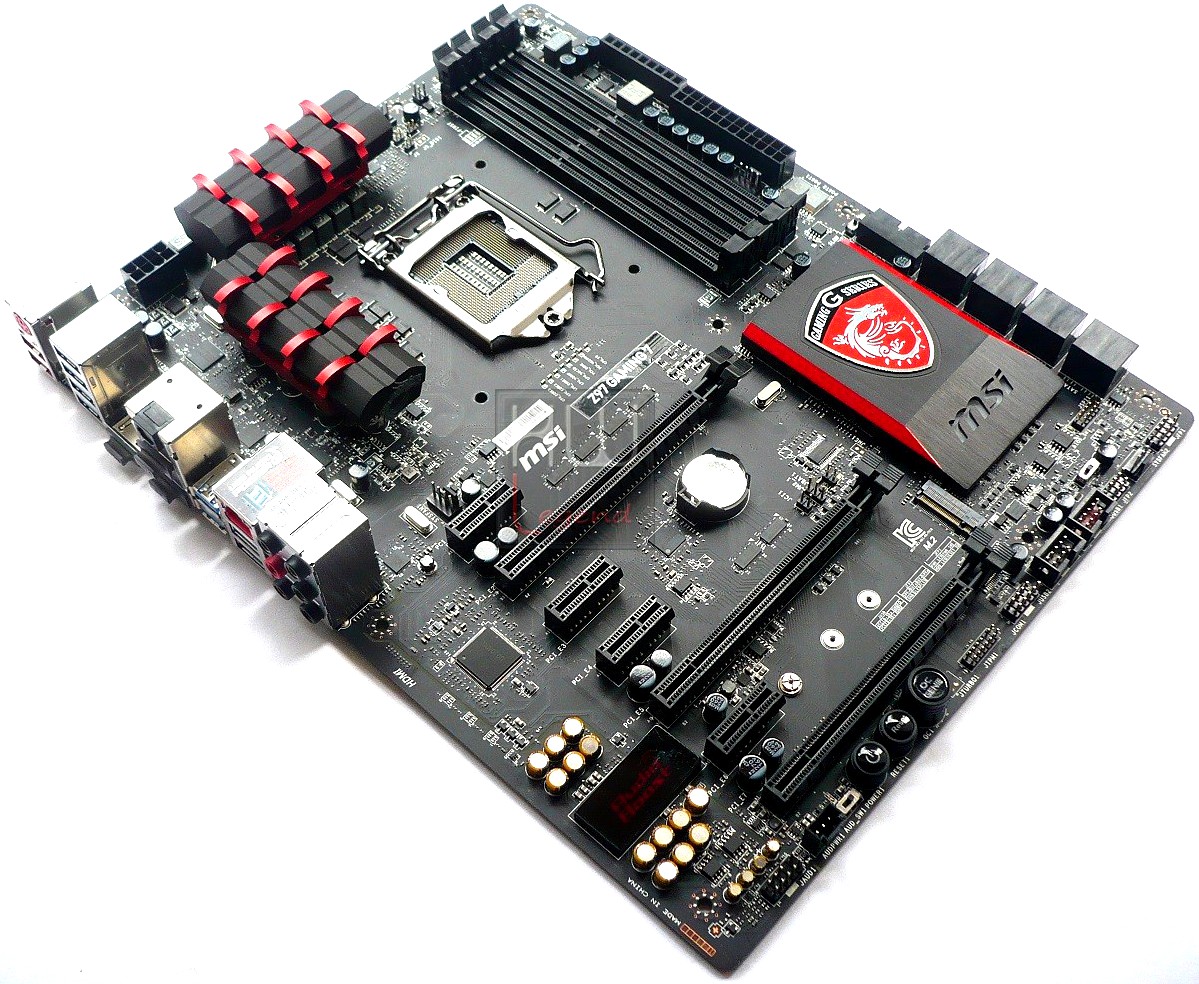

Ora siamo pronti per andare ad analizzare in dettaglio la scheda madre Z97 Gaming 7 di MSi.

{jospagebreak_scroll title=La Scheda – Parte Prima:}

La Scheda – Parte Prima:

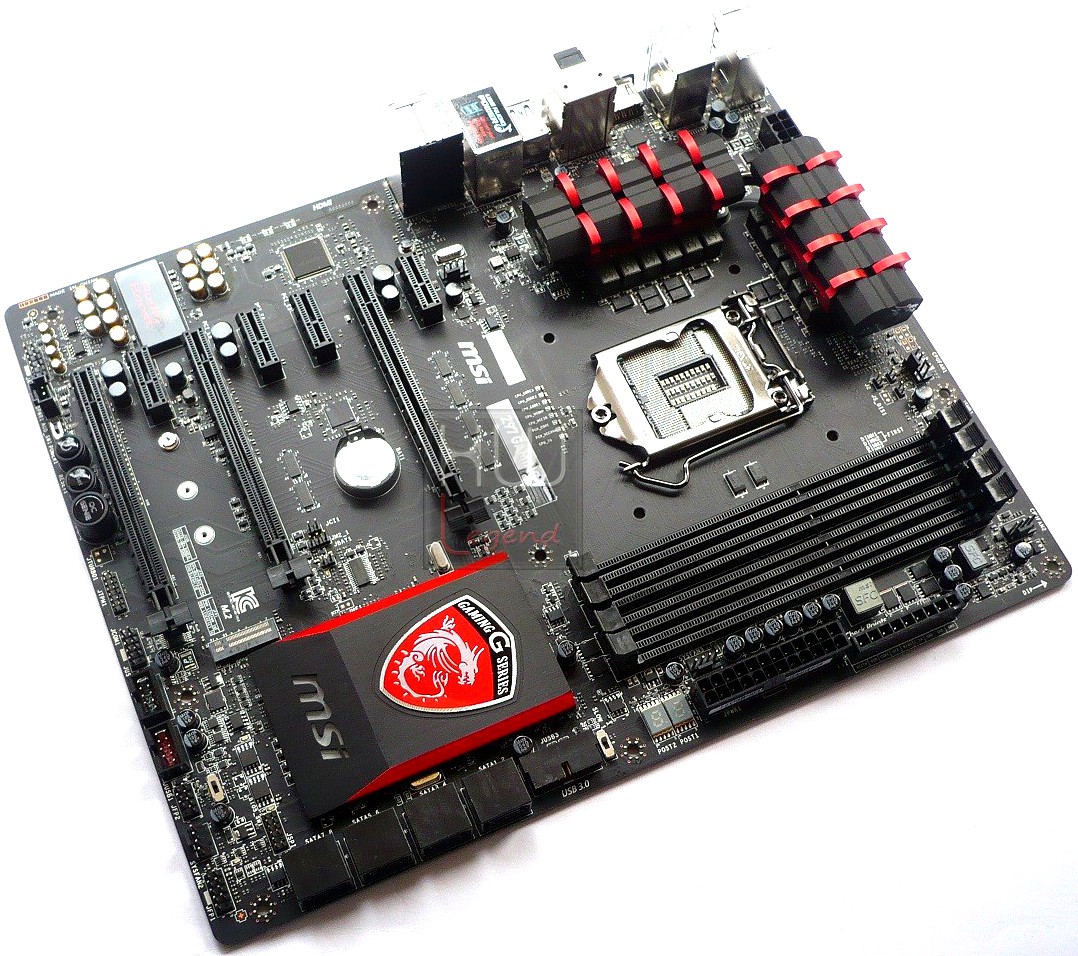

Iniziamo subito col dire che la sensazione tattile restituita dal PCB è di ottima costruzione e solidità, con un ottimo grado di rigidità. Tale rigidità eviterà torsioni del PCB quando sottoposto lunghi periodi di utilizzo in qualsiasi condizione ambientale, garantendo longevità e stabilità nel tempo.

Sulla motherboard sono assemblati componenti discreti di alta qualità come condensatori allo stato solido prodotti da aziende giapponesi leader nel settore e induttanze con core in ferrite. Questi componenti discreti costituiscono quello che l’azienda identifica come “Military Class 4 Components”. Essi sono sottoposti a severi test di durata nelle condizioni più estreme per garantire stabilità e durevolezza nel tempo.

La colorazione di base del PCB, che contraddistingue tutti i prodotti appartenenti alla nuova linea Gaming, è il nero, con finitura opaca. Il Form-Factor è aderente allo standard ATX con dimensioni pari a 30,5 x 24,4 cm. Le note di colore sono conferite dallo scudetto rosso raffigurante l’ormai famoso dragone sul dissipatore del PCH e dalle livree rosse sui dissipatori di calore delle fasi di alimentazione.

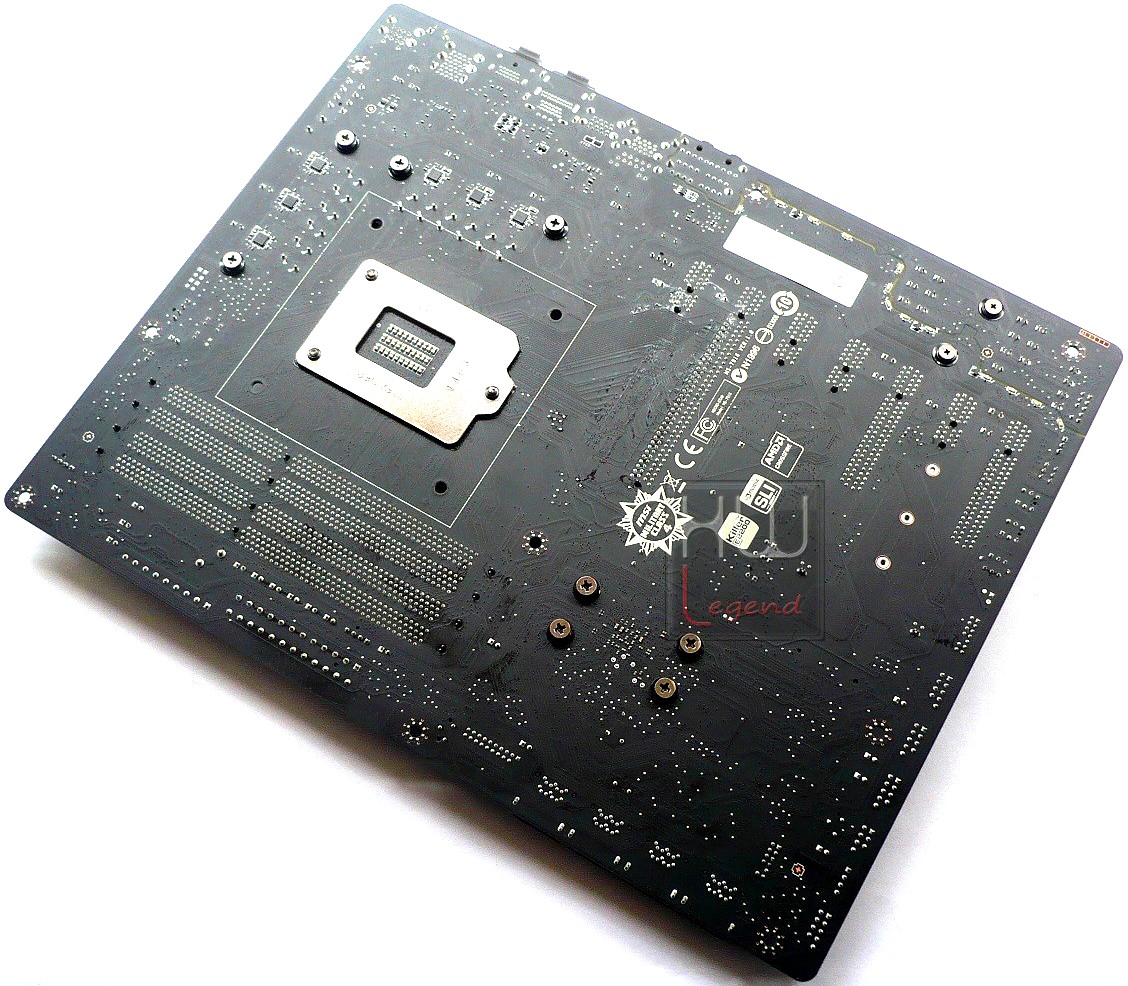

Sulla faccia posteriore non sono presenti elementi di rilievo, solo il backplate del meccanismo di ritenzione del processore di produzione Lotes. Come vediamo il layout è molto pulito e ben ordinato. Possiamo notare il socket LGA-1150, pensato per ospitare tutti i microprocessori Intel Core di quarta generazione, basati su architettura Haswell nonché i futuri Broadwell a 14 nanometri.

La zona circostante appare abbastanza ordinata e libera, caratteristica che facilita l’impiego di dissipatori voluminosi oppure, in caso di overclock estremi, la coibentazione. Il meccanismo di ritenzione del processore è prodotto da LOTES.

L’assoluta stabilità operativa e la longevità sono garantite dalla selezione di componenti che rispondono ad una serie di requisiti “Military Standard“, ovvero prodotti che hanno raggiunto e ottenuto una certificazione che ne consente l’impiego in ambito militare, notoriamente precluso alla maggior parte delle soluzioni commerciali, caratterizzati da una maggiore tolleranza al funzionamento in condizioni critiche, quali elevati stress e temperature.

L’azienda identifica tale componentistica con la dicitura “Military Class 4 Components”. La nuova Z97 Gaming 7 prevede ben 12 fasi di alimentazione digitali. Sulla nuova linea di schede madri Gaming, l’azienda ha, inoltre, implementato una tecnologia proprietaria, denominata Guard-Pro, pensata per incrementare la longevità dei vari circuiti, grazie ad una serie di protezioni integrate per l’umidità, le temperature elevate, le scariche elettrostatiche e le interferenze elettromagnetiche.

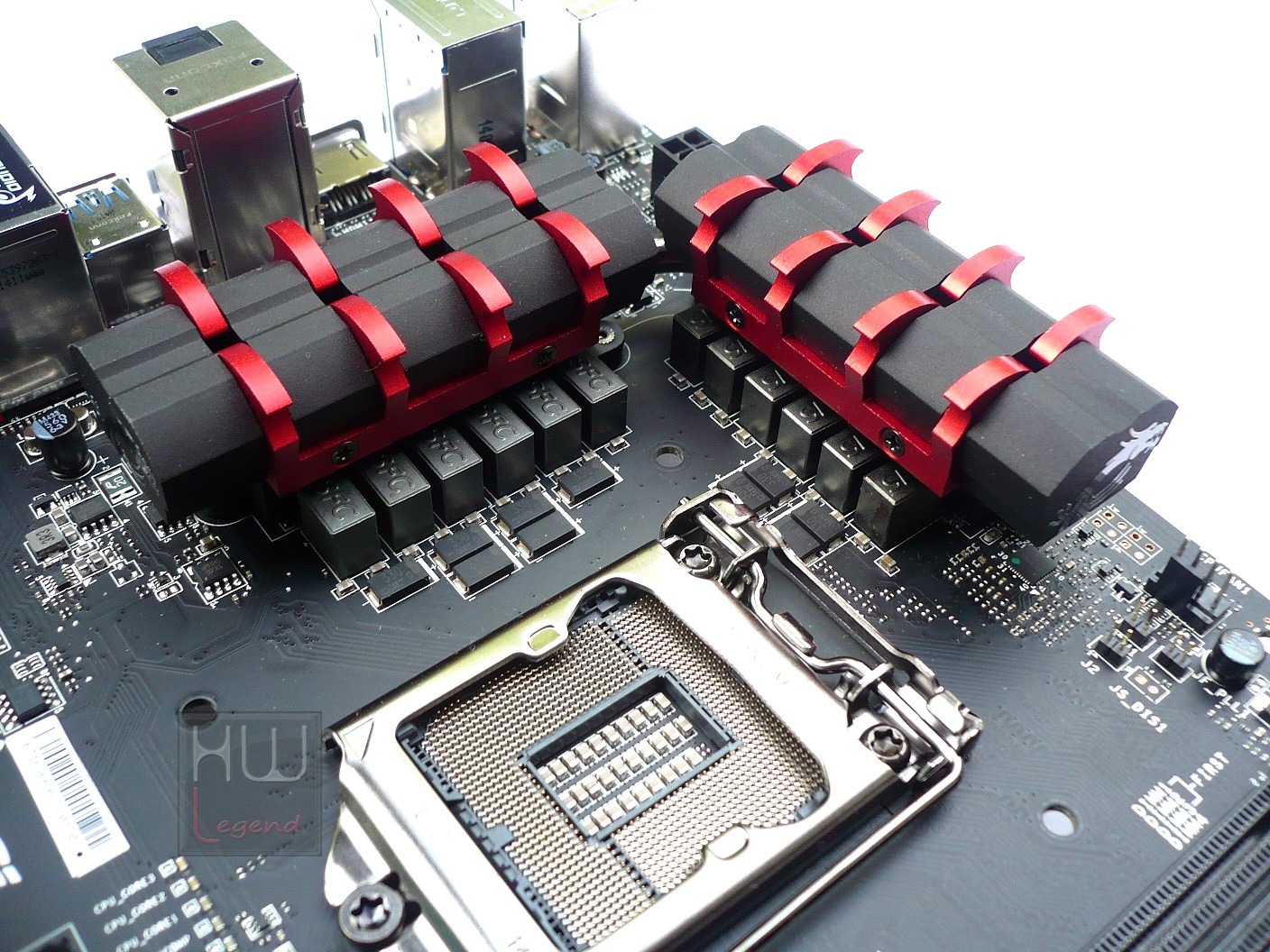

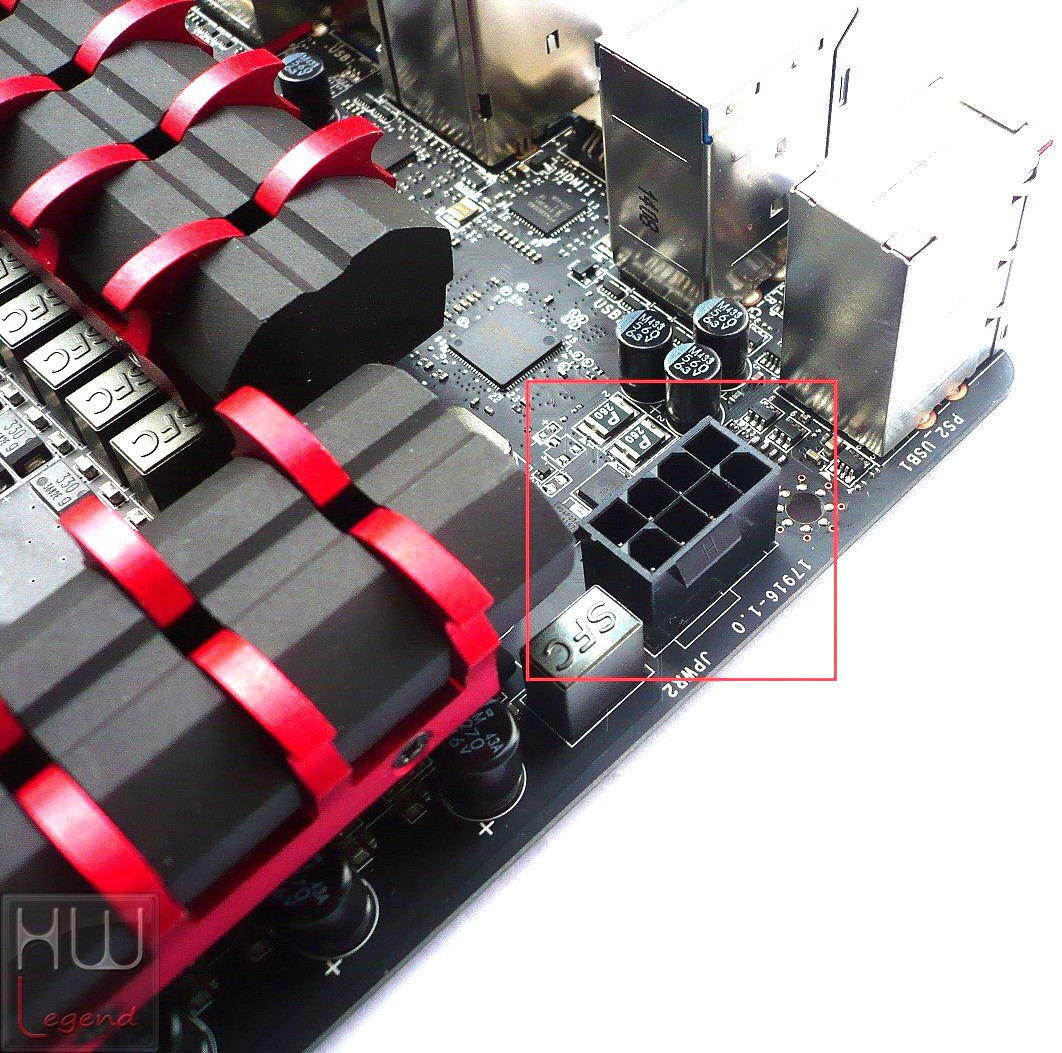

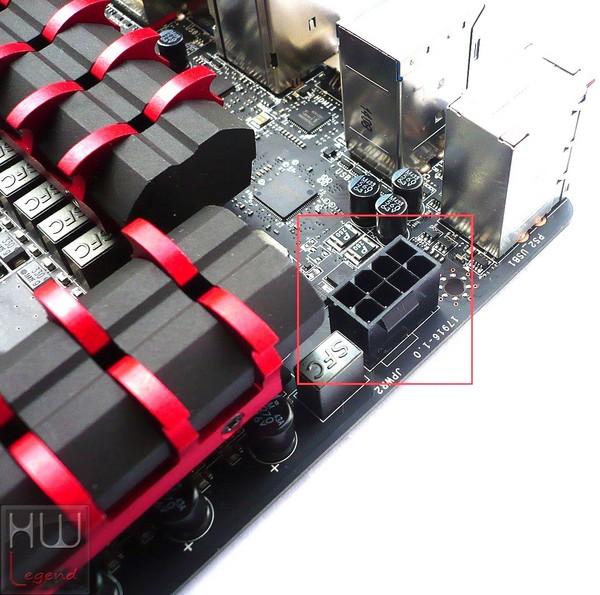

Per soddisfare nel migliore dei modi la richiesta energetica del processore è presente un connettore di alimentazione 12v 8-Pin EPS.

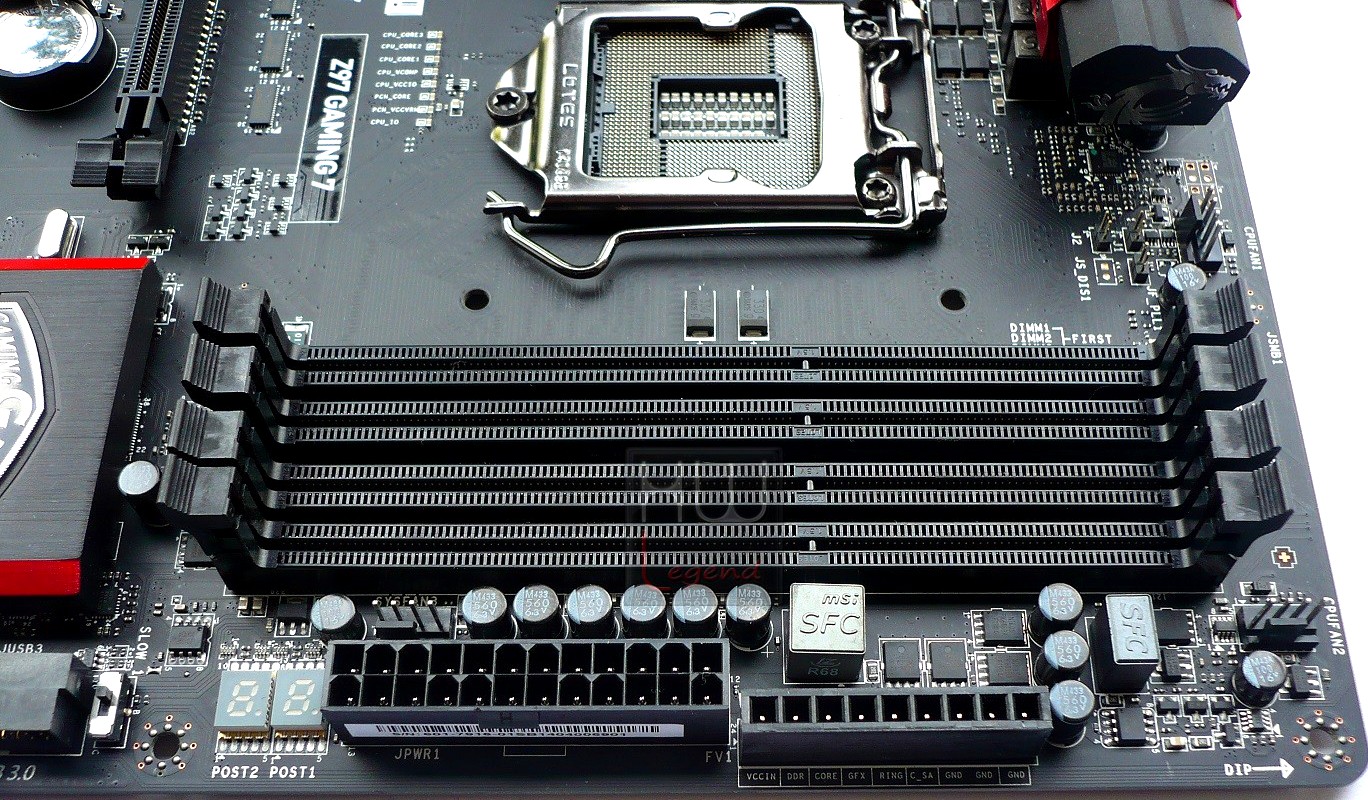

Spostandoci verso destra troviamo i quattro slot per memorie di tipo DDR3 con supporto Dual-Channel e X.M.P., in grado di ospitare moduli non-ECC con frequenza fino a ben 3.300MHz (OC). Il quantitativo massimo di memoria installabile è pari a 32GB.

In prossimità degli slot per le memorie troviamo anche il connettore di alimentazione ATX 24 Poli, parte della circuiteria dedicata alla corretta alimentazione dei moduli, dei comodi Punti di Lettura (MSI V-Check Point), per tenere sotto controllo le tensioni operative reali di tutti i componenti vitali e un sempre utile Debug Display a segmenti.

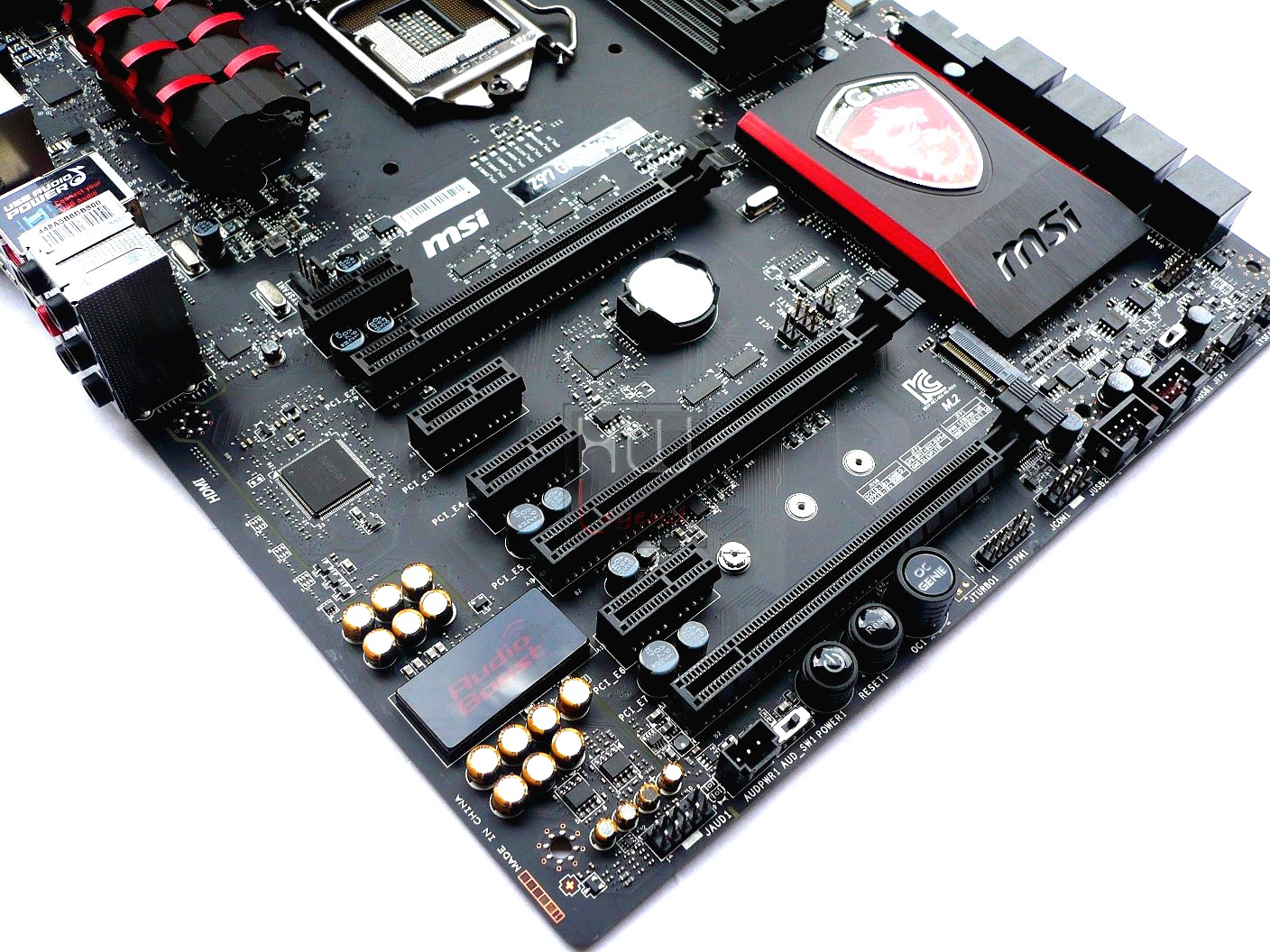

Le possibilità di espansione sono garantite da ben quattro slot PCI-Express 2.0 1x, utili per l’installazione ad esempio di schede audio dedicate, controller dischi o recenti unità SSD, tre slot PCI-Express Gen 3.0 16x di tipo meccanico a supporto delle tecnologie Multi-GPU AMD CrossFireX ed NVIDIA SLI, in configurazione 2-Way (8x/8x) oppure 3-Way (8x/4x/4x).

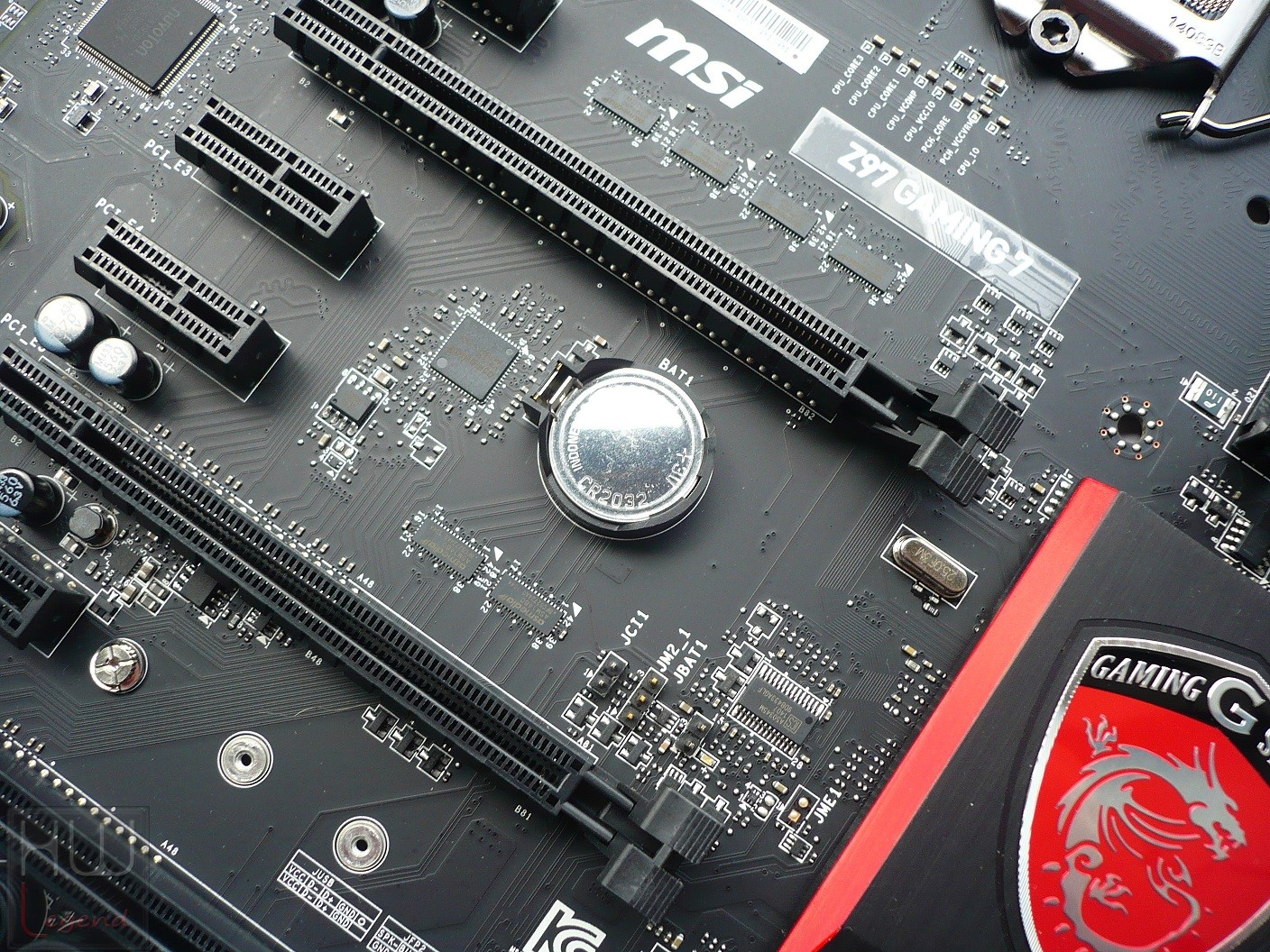

Sotto il primo slot PCI-Express 16x, come spesso rileviamo nelle ultime produzioni MSi, troviamo in posizione infelice la batteria tampone e il Jumper dedicato alla funzione di Clear CMOS.

Reputiamo tale disposizione veramente “scomoda” oltre che inaccessibile dopo aver installato la scheda grafica. In questo senso si rivela estremamente utile il pulsante Clear CMOS posto nel pannello posteriore I/O.

{jospagebreak_scroll title=La Scheda – Parte Seconda:}

La Scheda – Parte Seconda:

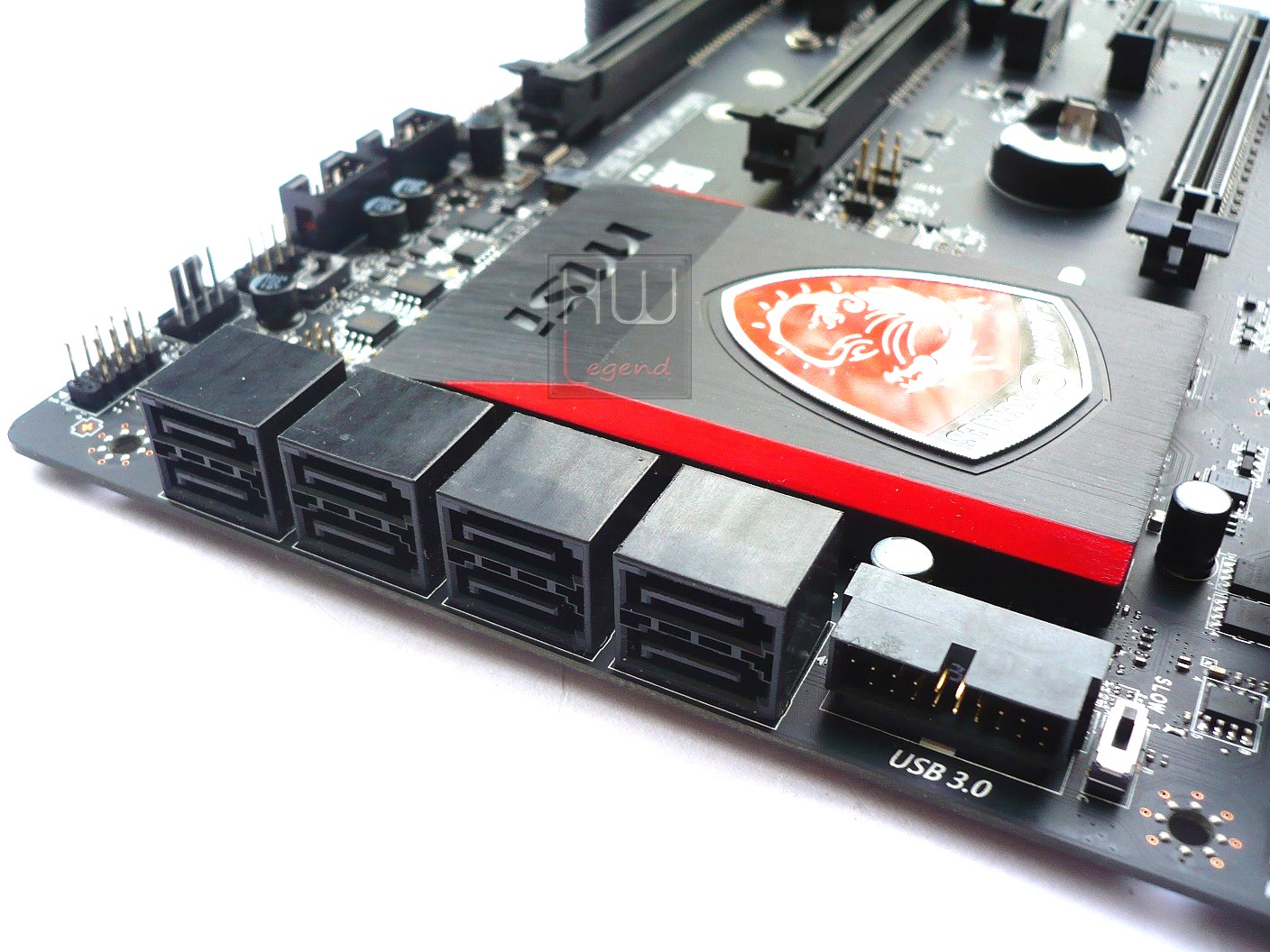

Nell’area in basso a destra sono presenti ben otto porte Serial ATA, tutte ruotate in modo da facilitare l’inserimento dei cavi e migliorare il “cable management”. Come anticipato, la gestione di sei di queste porte è affidata al nuovo PCH Intel Z97 Express, mentre le restanti due porte presenti sono gestite da un controller ASMedia ASM1061.

Tutte le connessioni presenti supportano pienamente lo standard Serial ATA di terza generazione a 6Gb/s. Le porte gestite dal PCH Intel supportano, inoltre, le tecnologie RAID 0, 1, 5, 10 e Intel Rapid Storage. Nella stessa zona è presente la connessione USB 3.0 per un eventuale bracket da installare nel nostro case.

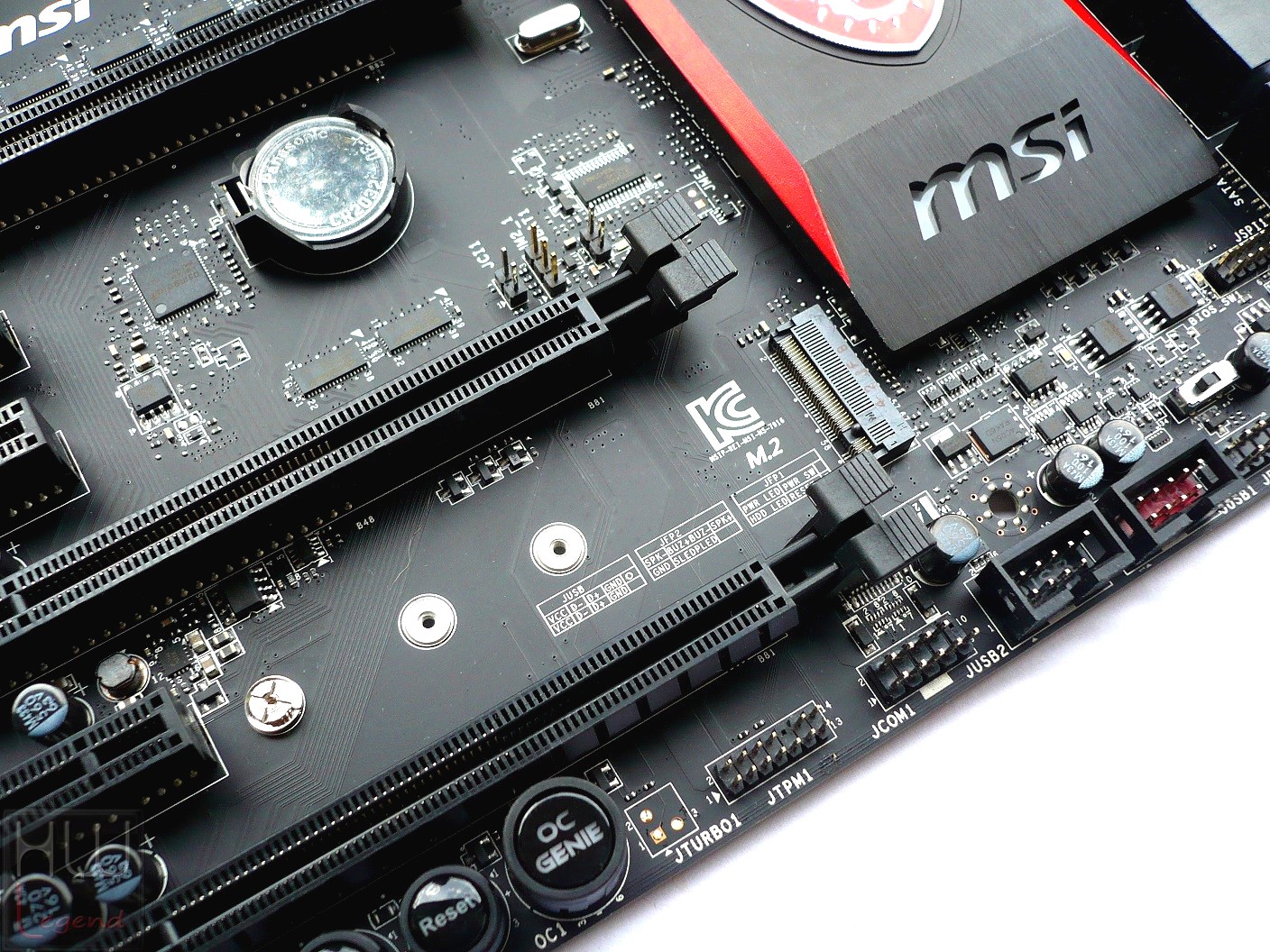

Il produttore ha dotato, inoltre, questo prodotto di un connettore M.2 PCI-Express, che consente il collegamento delle unità SSD di nuova generazione capaci di raggiungere una bandwidth teorica pari a ben 1GB/s.

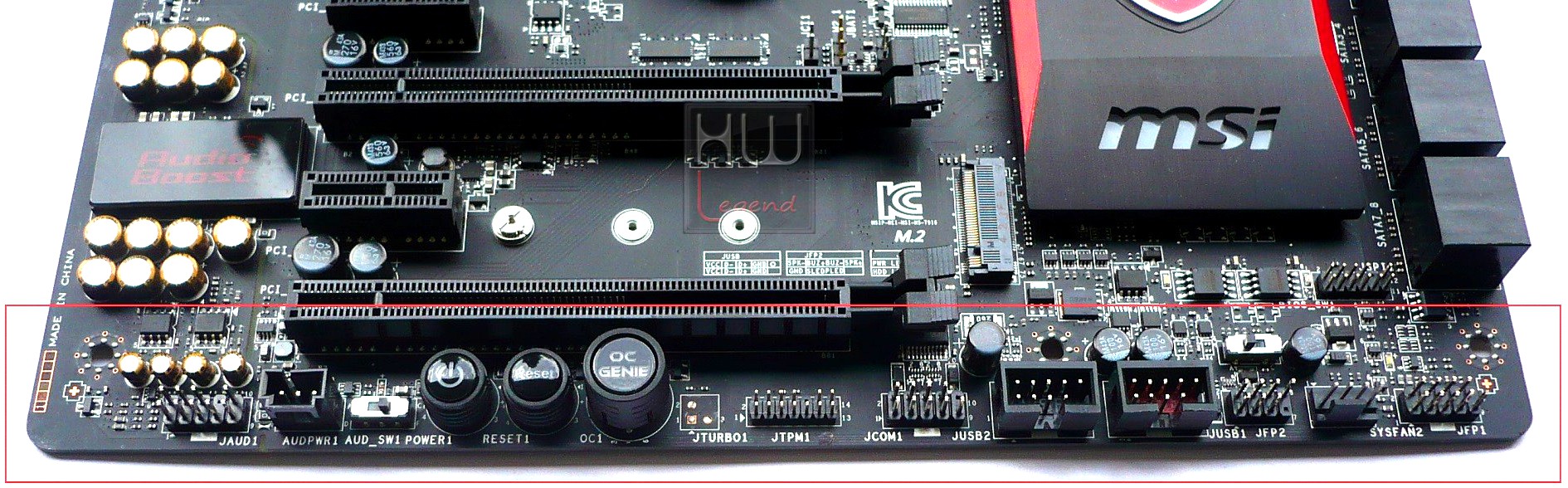

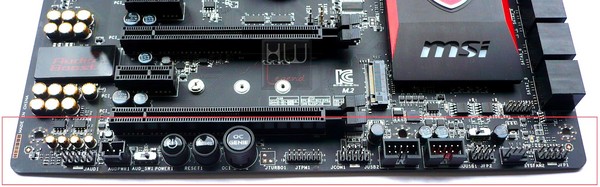

Sempre nella parte bassa della scheda trovano posto vari connettori per ventole, porte Audio, COM, USB 2.0 supplementari e il pannello con i collegamenti alle funzioni del case.

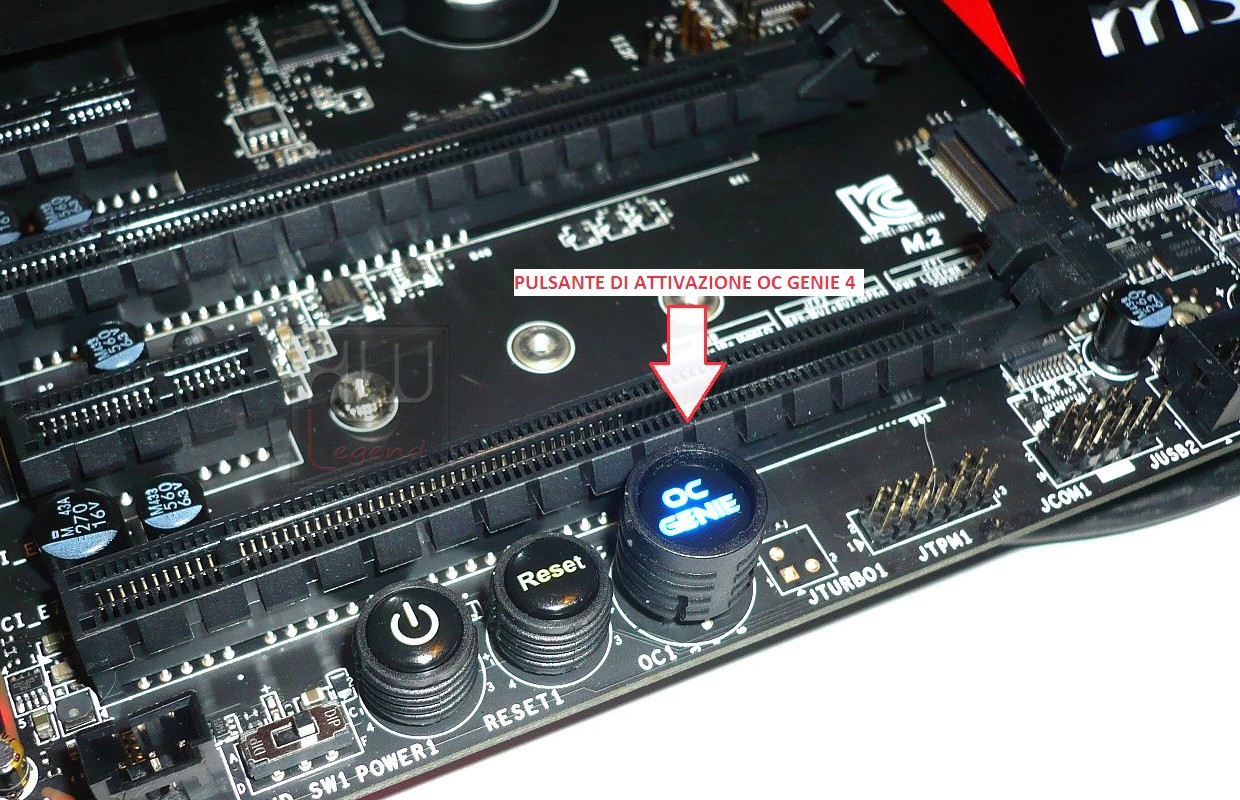

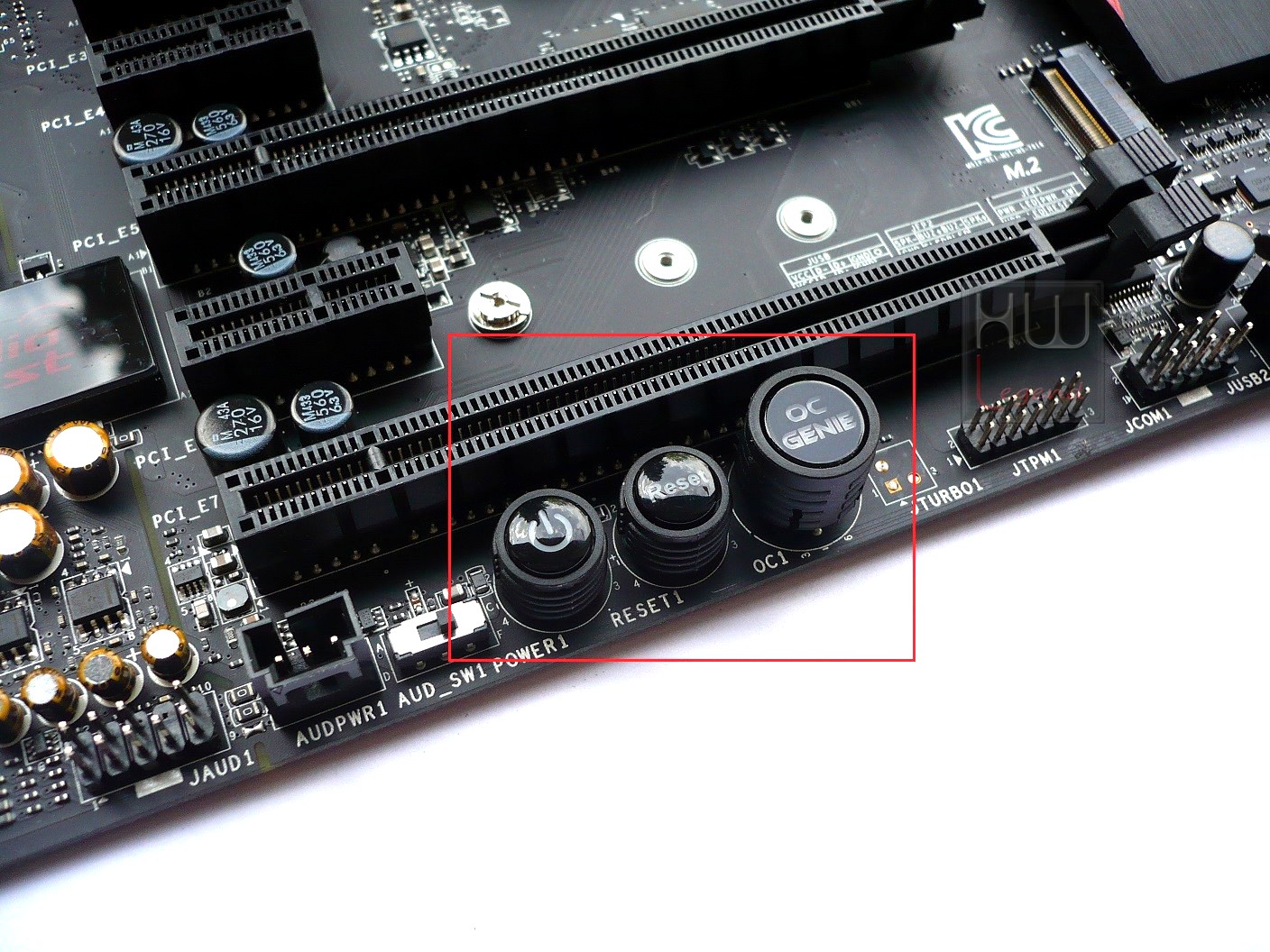

Oltre ai classici pulsanti di accensione/spegnimento e reset della macchina, ormai presenti sulla maggior parte delle schede madri, troviamo il pulsante OC Genie 4 per l’attivazione dell’omonima tecnologia di overclocking automatico.

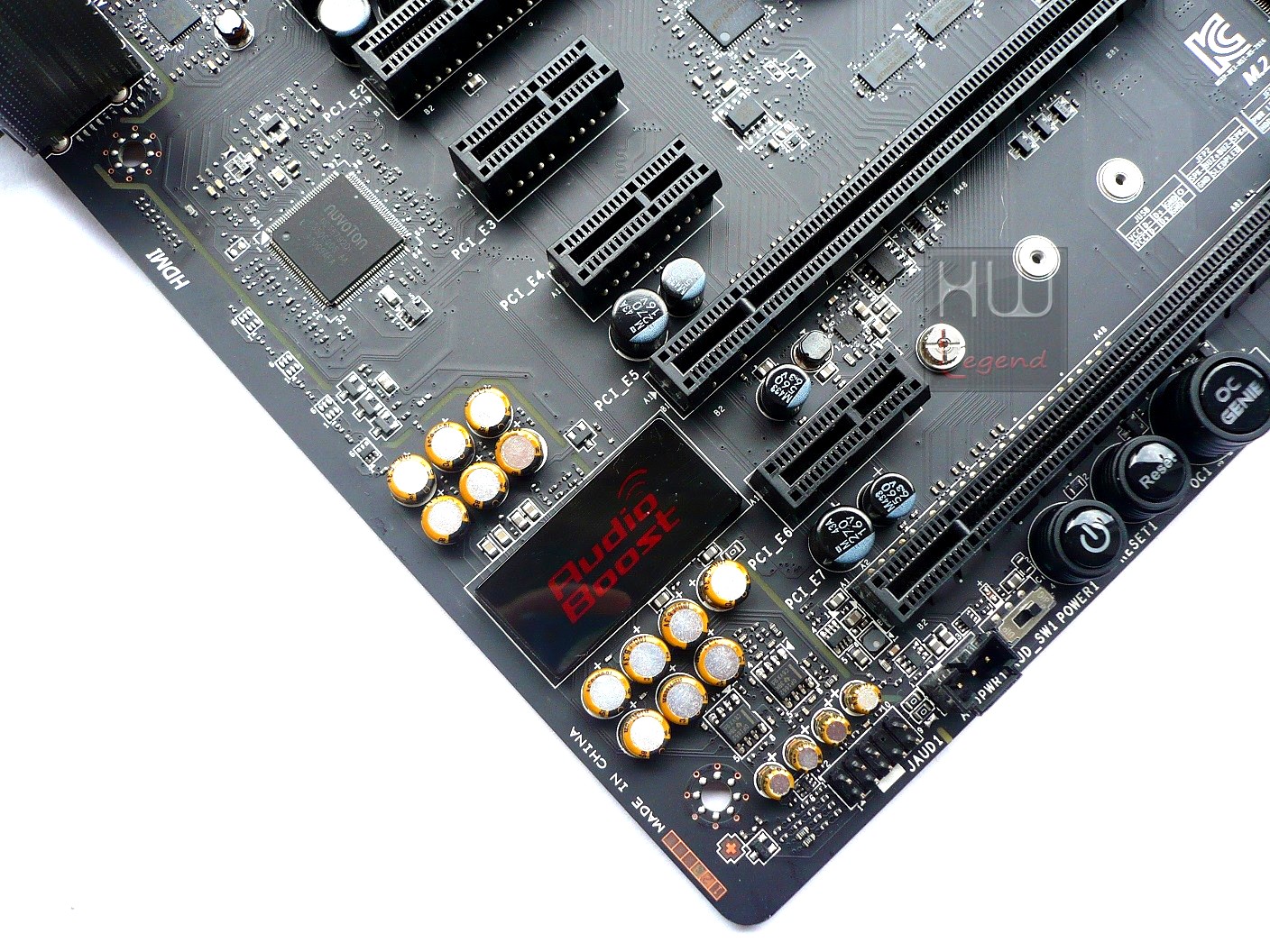

La gestione dell’audio è affidata al chip Realtek ALC1150, capace di offrire supporto Audio HD (High Definition) a 8 canali, Input/Output su S/PDIF a 16/20/24bit e frequenze di campionamento fino a 192KHz. Grazie alla tecnologia Audio Boost 2, MSi offre la migliore qualità audio disponibile per ottenere un suono chiaro e cristallino, mentre si ascolta musica o durante una sessione di gioco.

Per eliminare qualsiasi tipo d’interferenza elettromagnetica (EMI), oltre ad essere prevista una particolare schermatura, è stato completamente isolato il circuito audio dagli altri circuiti sulla scheda madre. L’amplificatore cuffie integrato, i condensatori audio ad alta qualità e i connettori placcati oro permettono di ottenere una qualità sonora davvero incredibile. Inoltre è stato implementato il supporto verso le tecnologie Sound Blaster Cinema 2, capace di offrire una serie di ulteriori effetti e funzioni di ottimizzazione per la più completa ed appagante esperienza audio possibile.

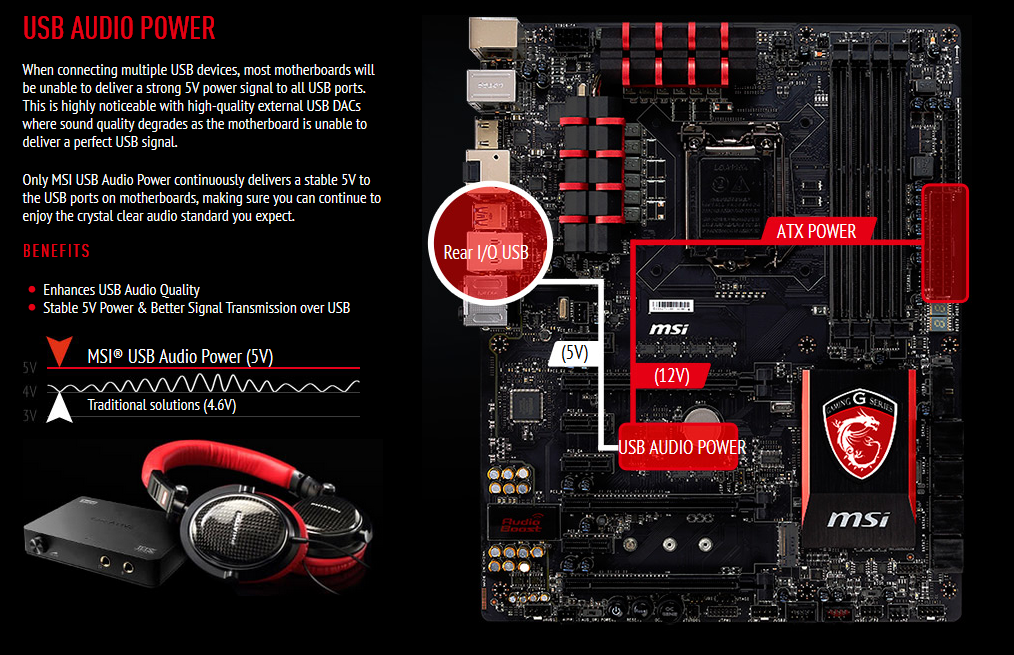

E’ stata implementata, inoltre, la tecnologia proprietaria USB Audio Power, che consente di sfruttare appieno qualsiasi dispositivo audio di alta qualità, come ad esempio i DAC esterni, senza che questi siano penalizzati dalla potenza erogata dalle porte USB, che nelle schede madri tradizionali è spesso al di sotto dei 5V di riferimento, causando una perdita di qualità del segnale audio e un aumento del rumore. La soluzione di MSi, invece, prevede un’alimentazione indipendente per le porte USB in maniera da offrire una tensione il più possibile pulita e stabile.

Spostandoci verso la parte superiore sullo stesso lato sono presenti rispettivamente il chip che si occupa del monitoraggio di tutte le risorse hardware e del controllo delle ventole connesse alla mainboard, un Nuvoton NCT6792D+ ed il chipset che gestisce la porta LAN, un Killer E2205-B di Qualcomm Atheros che supporta il PCI Express 1.1 come interfaccia bus per le comunicazioni host, con supporto al power management e piena compatibilità ai Jumbo Frames.

Davvero notevole il quantitativo di porte USB 3.0 presenti, ben 10 porte di cui otto direttamente accessibili nel pannello posteriore I/O e due sfruttabili utilizzando l’header on-board.

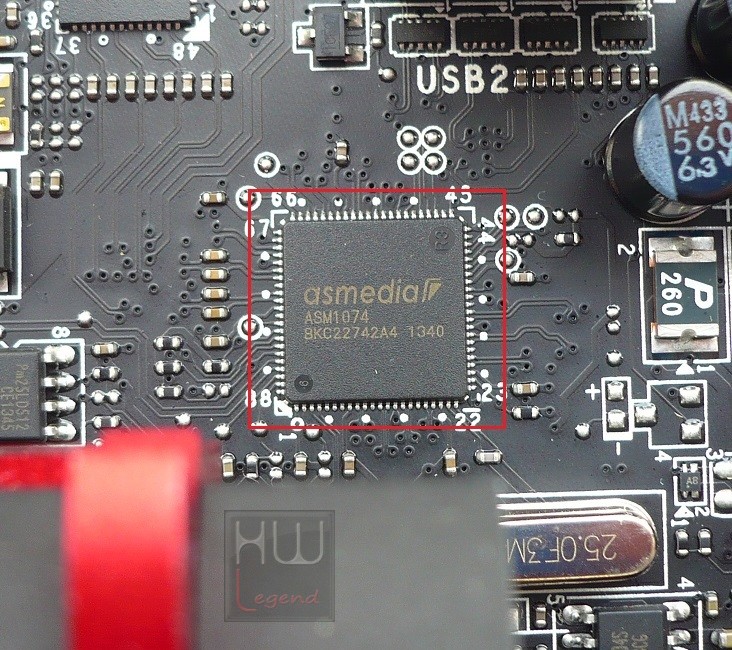

Ricordiamo che la loro gestione è affidata non soltanto al PCH Z97 Express di Intel, ma anche ad una coppia di controller supplementari di produzione ASMedia, precisamente un ASM1074 e un ASM1042.

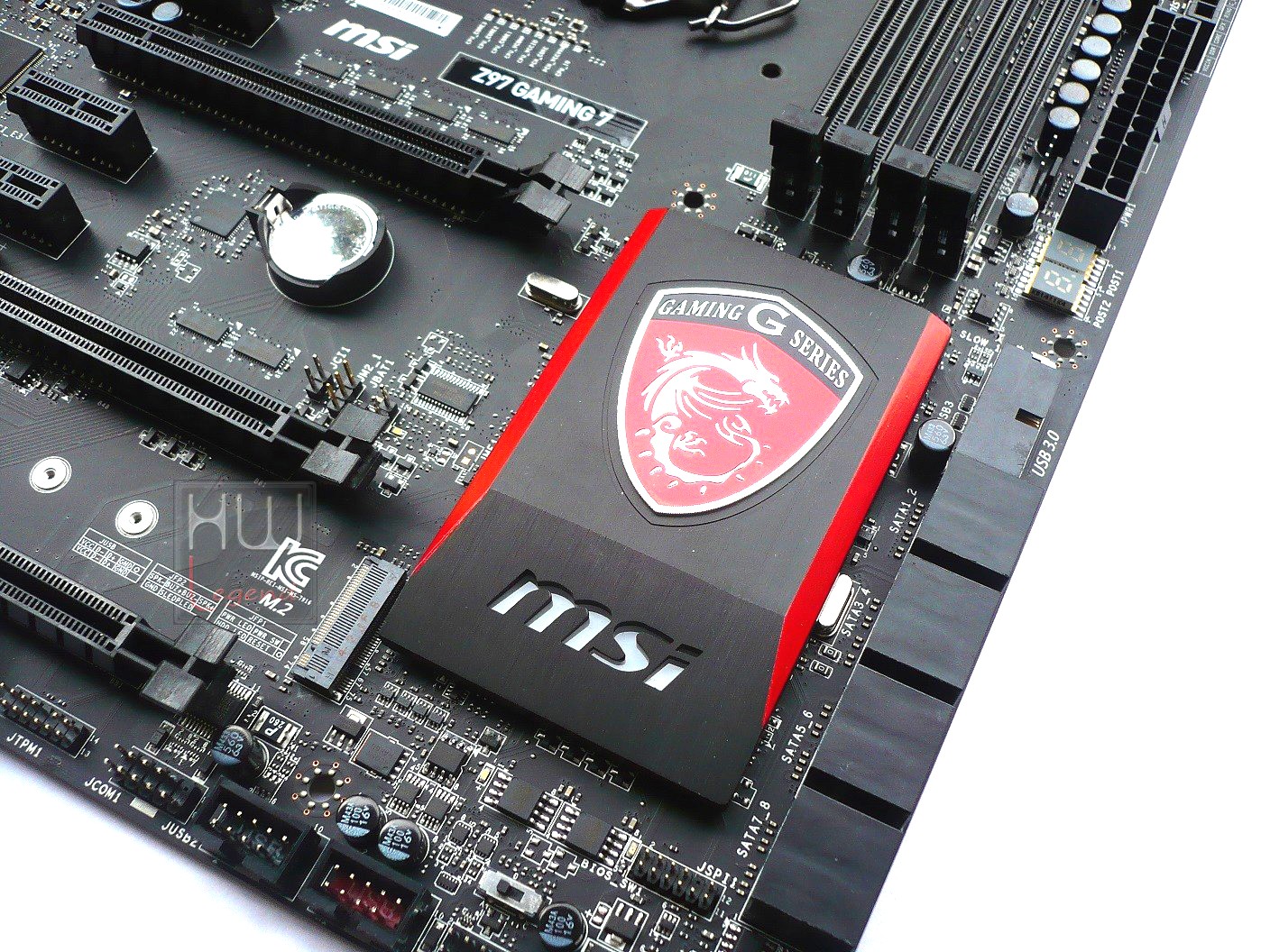

Comunemente alla maggior parte delle soluzioni Z97 Express, il nuovo PCH (Platform Controller Hub) è raffreddato da un dissipatore di calore di tipo passivo, in questo caso di generose dimensioni ed esteticamente molto curato. Degno di nota il logo aziendale retroilluminato durante l’utilizzo della scheda.

Completiamo la descrizione della scheda madre mostrandovi un’immagine del pannello posteriore I/O, davvero molto completo, comprendente:

1 x Porta Combo PS/2 per Tastiera/Mouse;

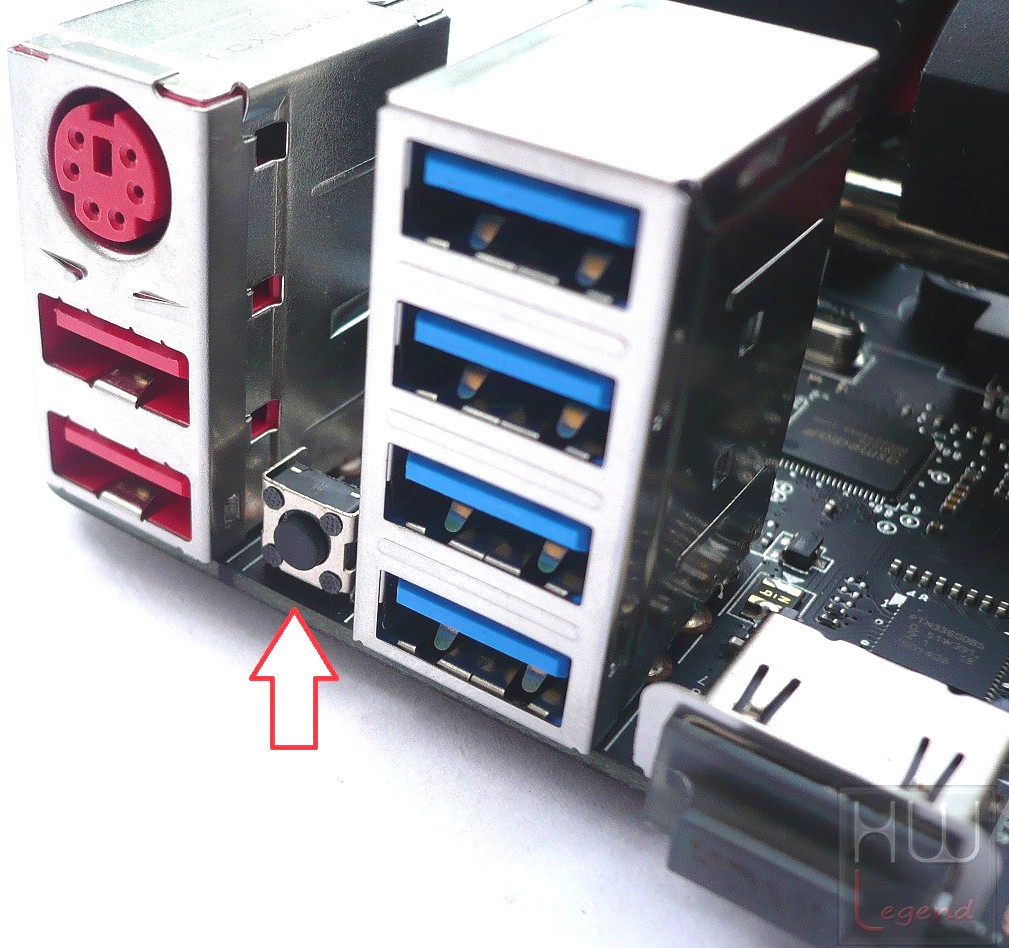

1 x Pulsante Clear CMOS;
1 x Uscita S/PDIF Ottica;
2 x Porte USB 2.0 (colore nero);
8 x Porte USB 3.0 (colore blu);
1 x Porta LAN RJ45;
1 x HD Audio 6 in 1 Jack;
2 x Uscite HDMI;
1 x Uscita Display Port.

Per maggiori informazioni visitate il sito ufficiale dedicato a questo prodotto, raggiungibile cliccando qui.

{jospagebreak_scroll title=Uno sguardo al BIOS – Parte Prima:}

Uno sguardo al BIOS – Parte Prima:

La nuova MSI Z97 Gaming 7 adotta un BIOS UEFI (Unified Extensible Firmware Interface) di ultima generazione, davvero molto semplice e intuitivo, denominato dall’azienda “Click BIOS 4”.

Le nostre prove sono state condotte utilizzando l’ultima versione ufficiale disponibile sul sito web del produttore (1.1), molto stabile e priva di particolari problematiche che avrebbero potuto in qualche maniera comprometterne gli esiti.

Una volta effettuato l’accesso, premendo come di consueto il tasto “CANC”, ci troviamo subito di fronte ad un’interfaccia molto accattivante ed in pieno stile “Gaming Series” per quanto riguarda il tema. I numerosi parametri a disposizione sono disposti in maniera del tutto ordinata, rendendo ancora più semplice ed intuibile la gestione del BIOS. Del tutto migliorata, inoltre, anche la gestione del mouse, includendo anche la possibilità di gestire la “rotellina” per lo scroll.

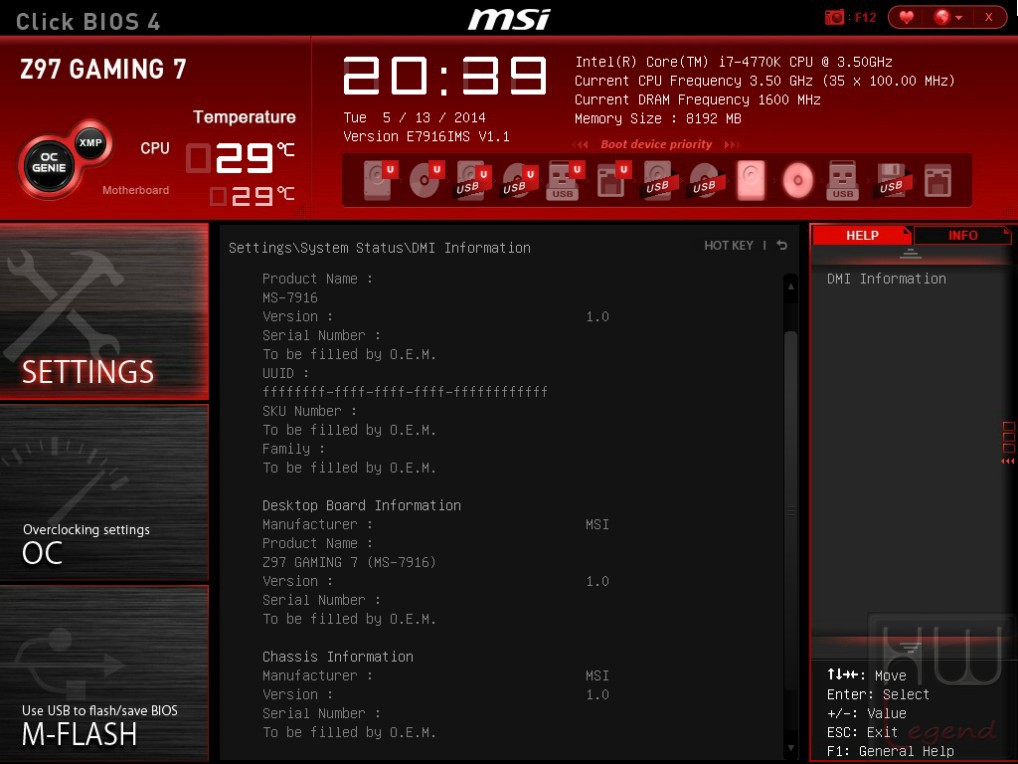

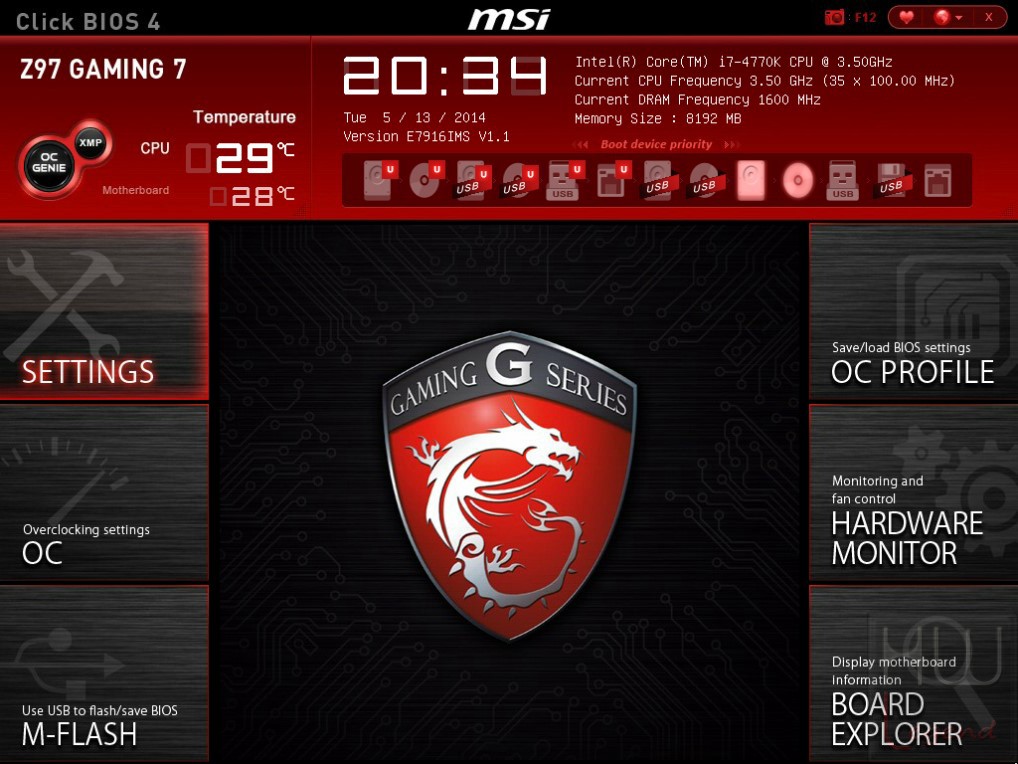

La prima schermata, mostrata immediatamente dopo l’accesso, include alcune tra le più importanti informazioni, tra cui la temperatura d’esercizio del processore e del sistema, la data e l’ora, la versione del BIOS in uso, il modello del processore e il quantitativo di memoria RAM installata (con le relative frequenze operative) e la selezione della periferica di boot preferita.

Troviamo, inoltre, la possibilità di abilitare la funzione “OC Genie” e “X.M.P.” con un semplice click del mouse. Le varie sezioni sono del tutto ordinate e accessibili tramite comodi pulsanti posti ai lati della schermata principale. Lo spazio centrale è esclusivamente dedicato a ospitare l’elenco dei vari parametri a disposizione.

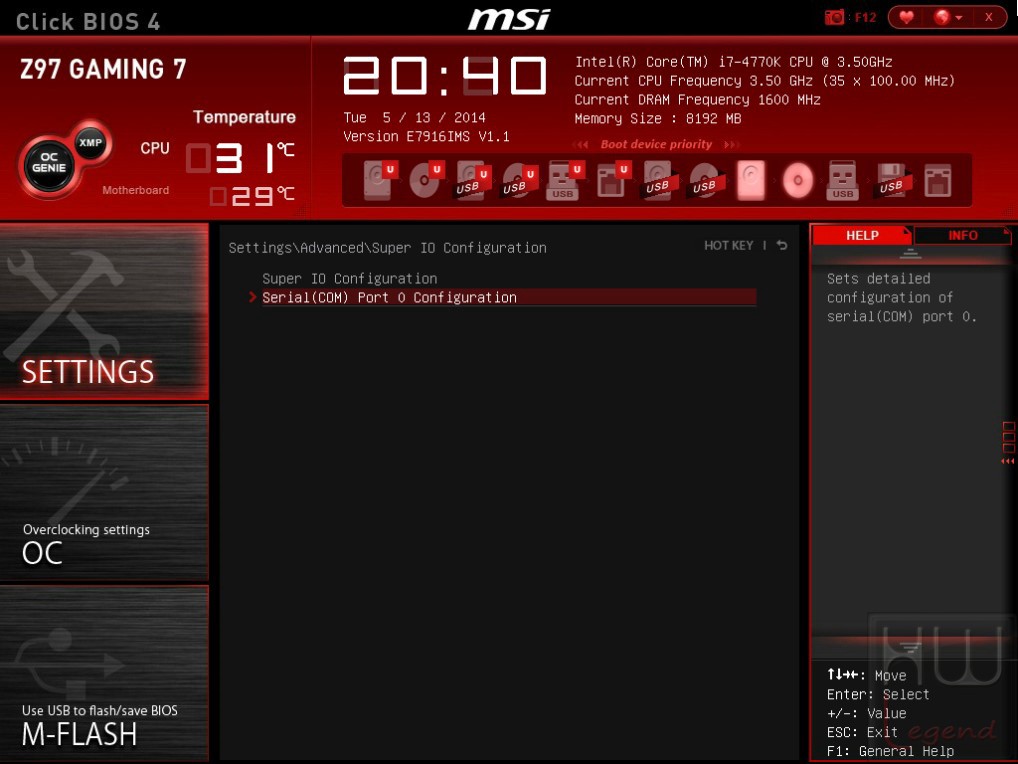

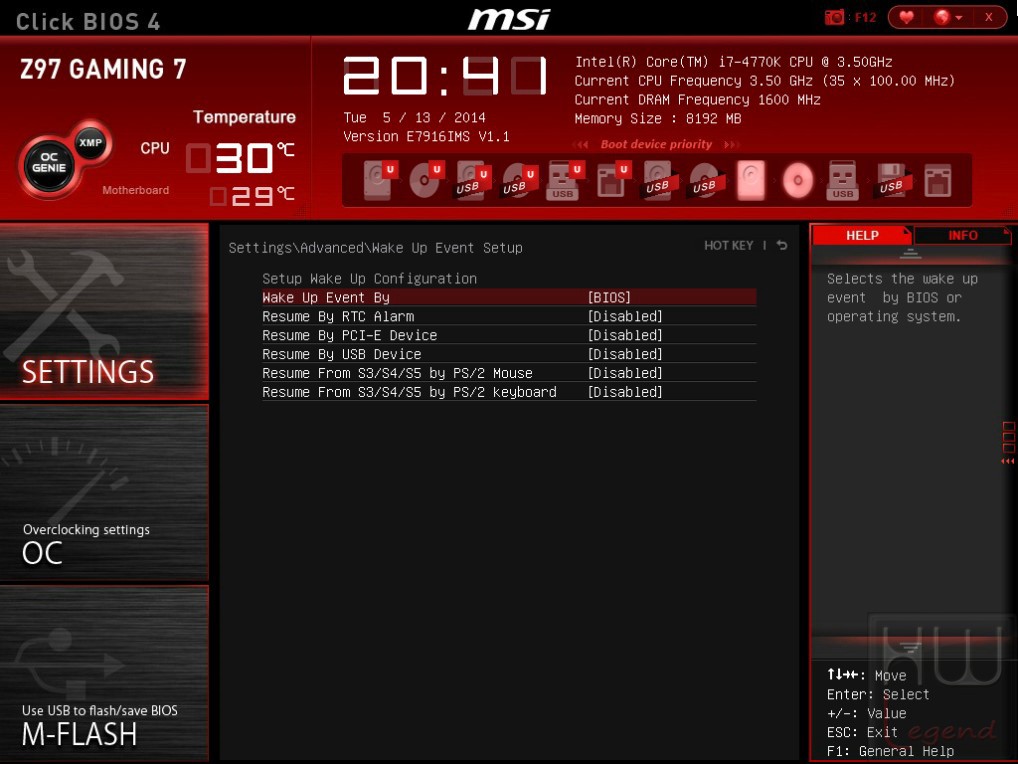

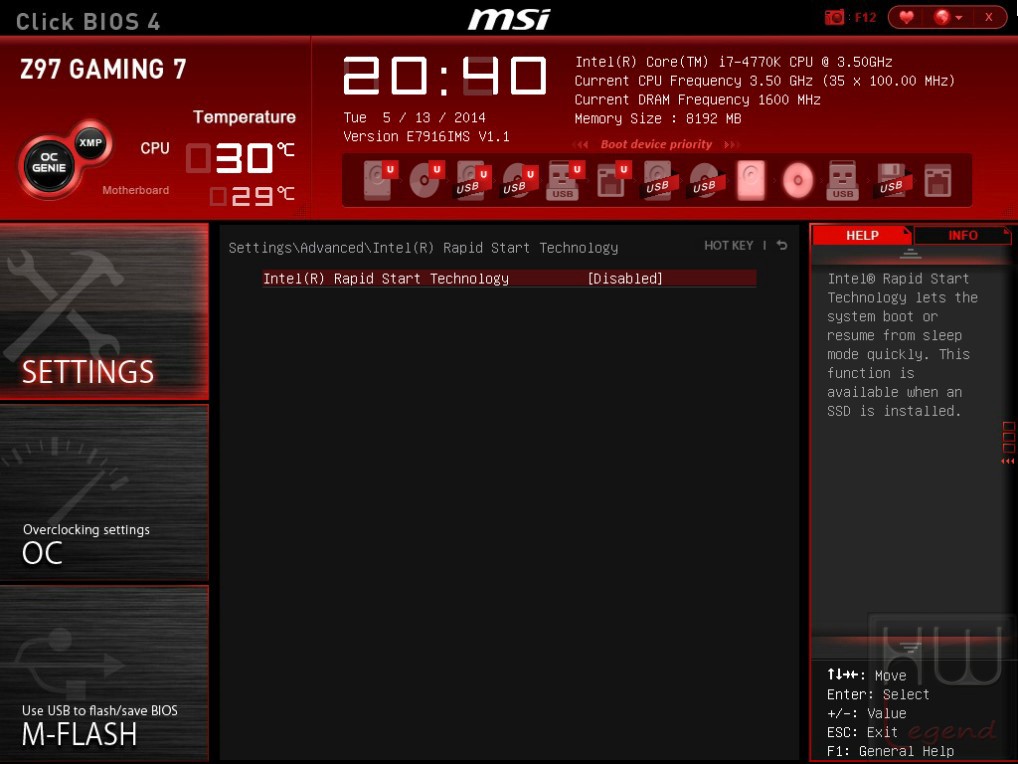

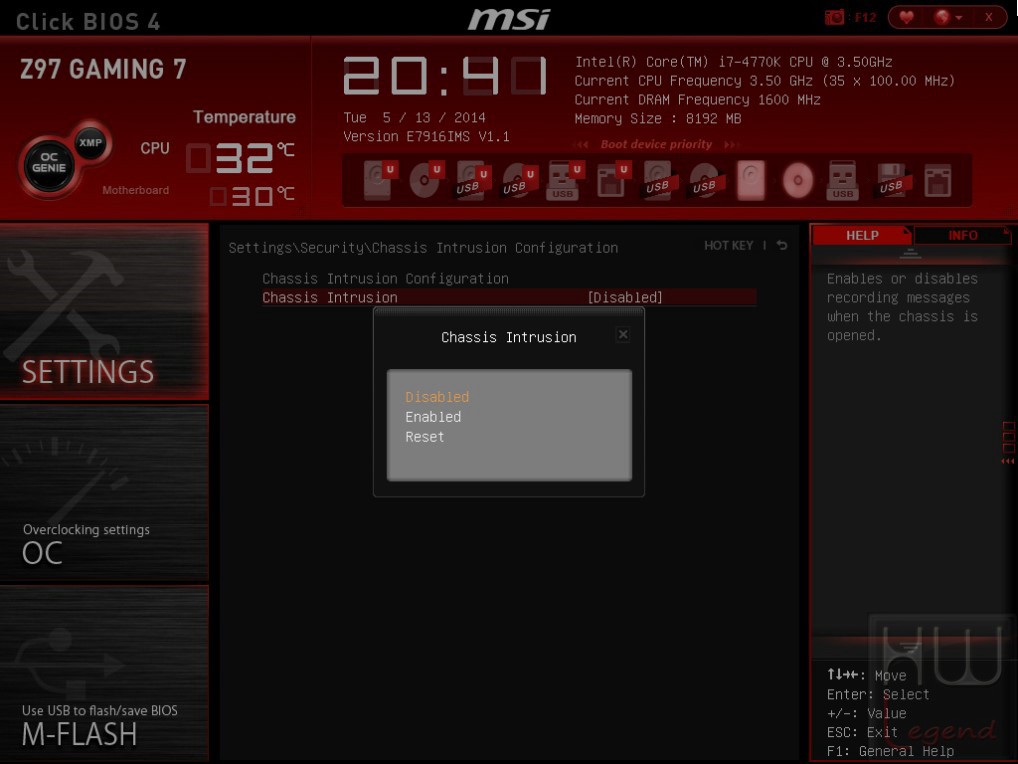

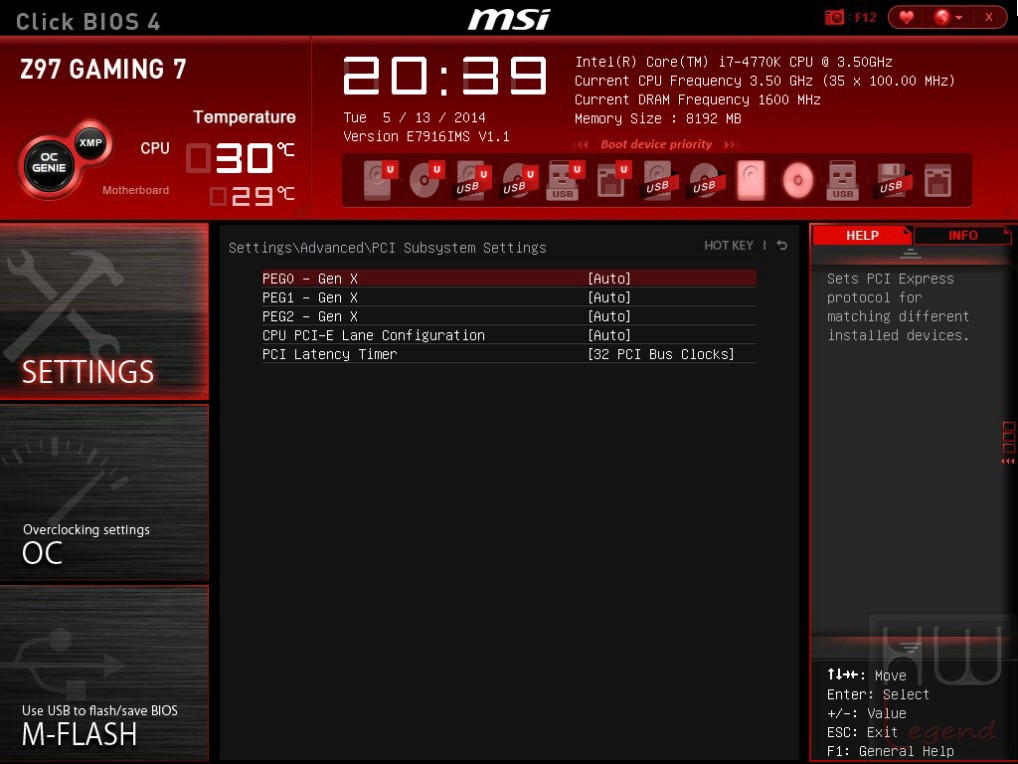

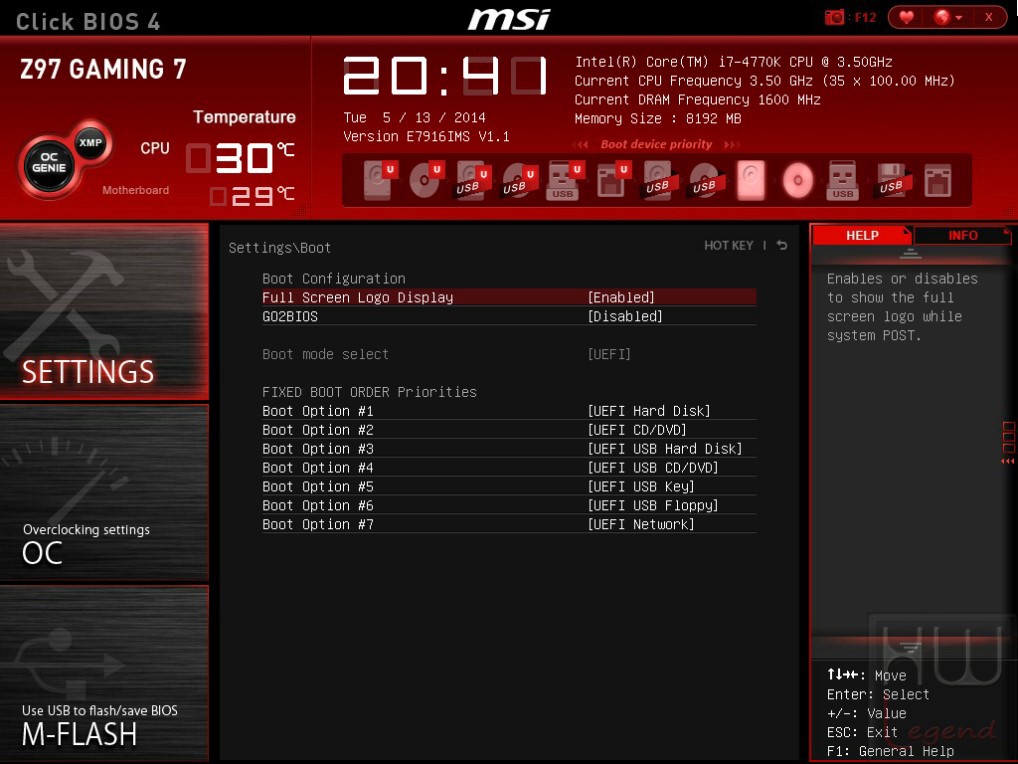

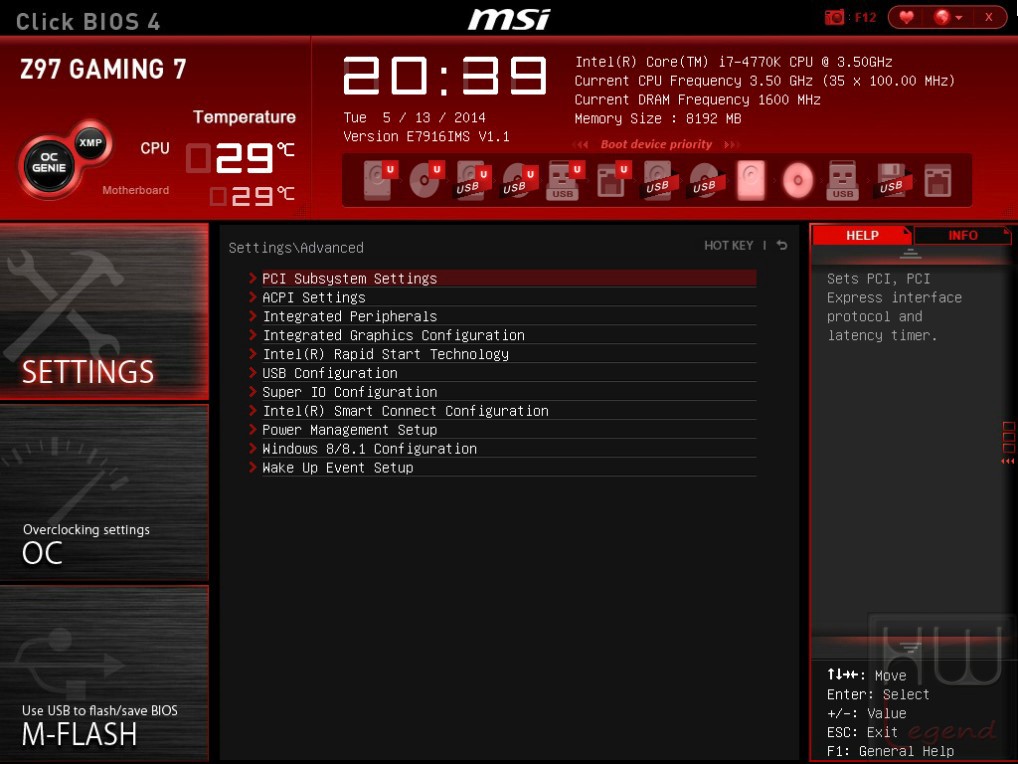

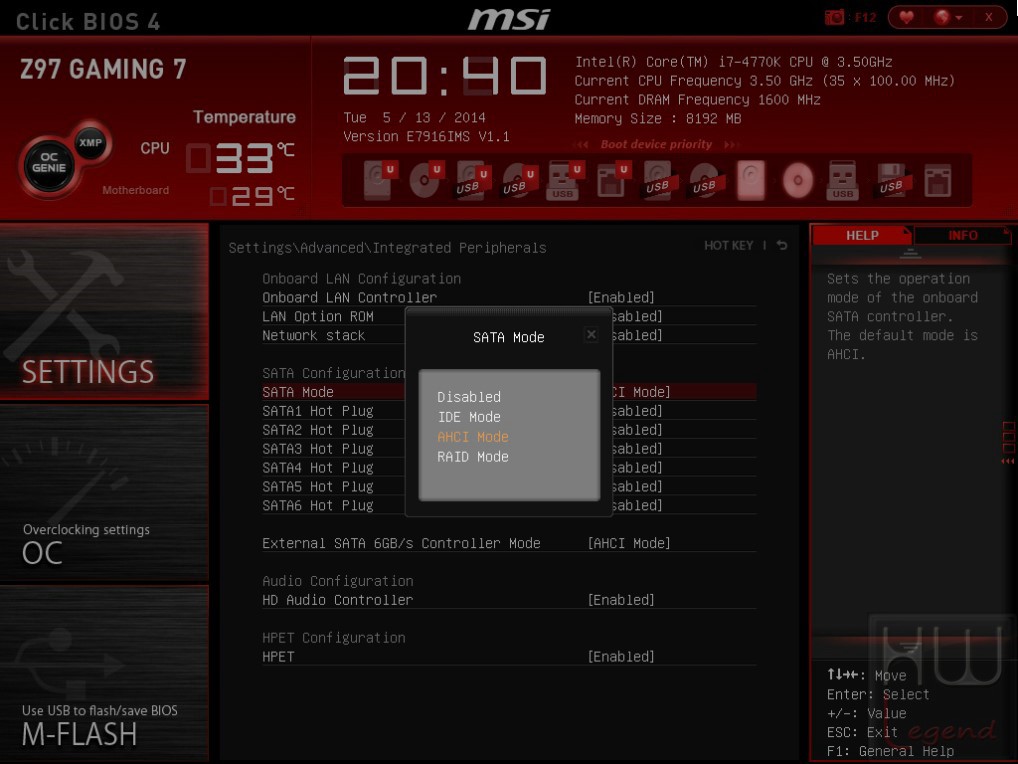

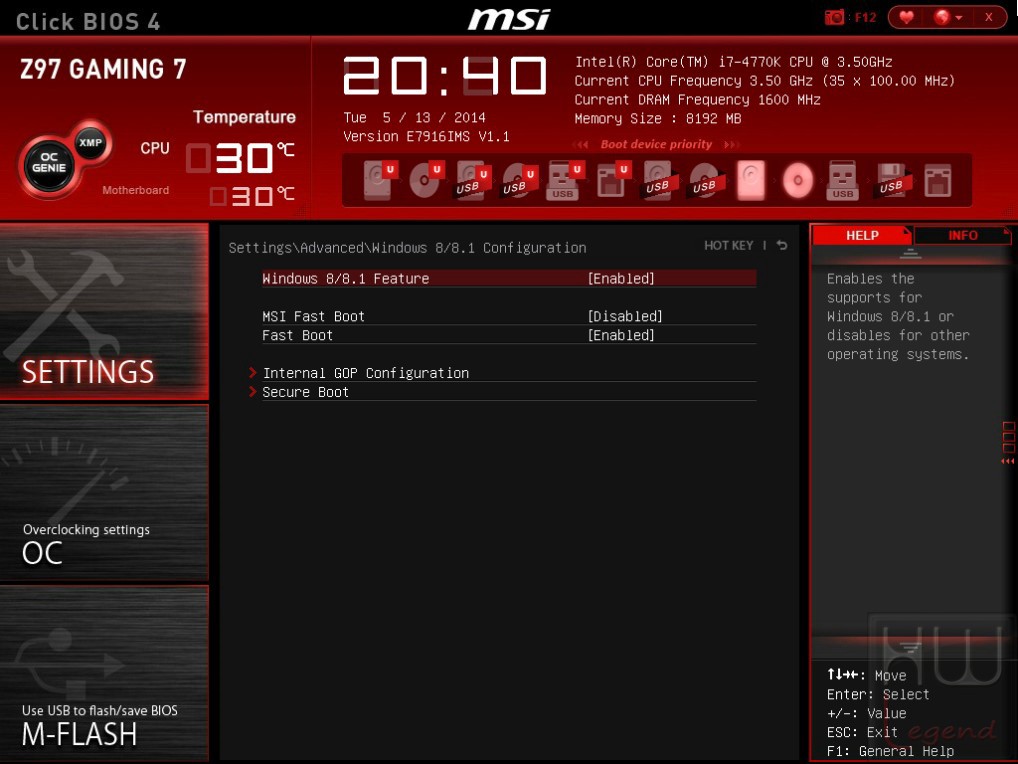

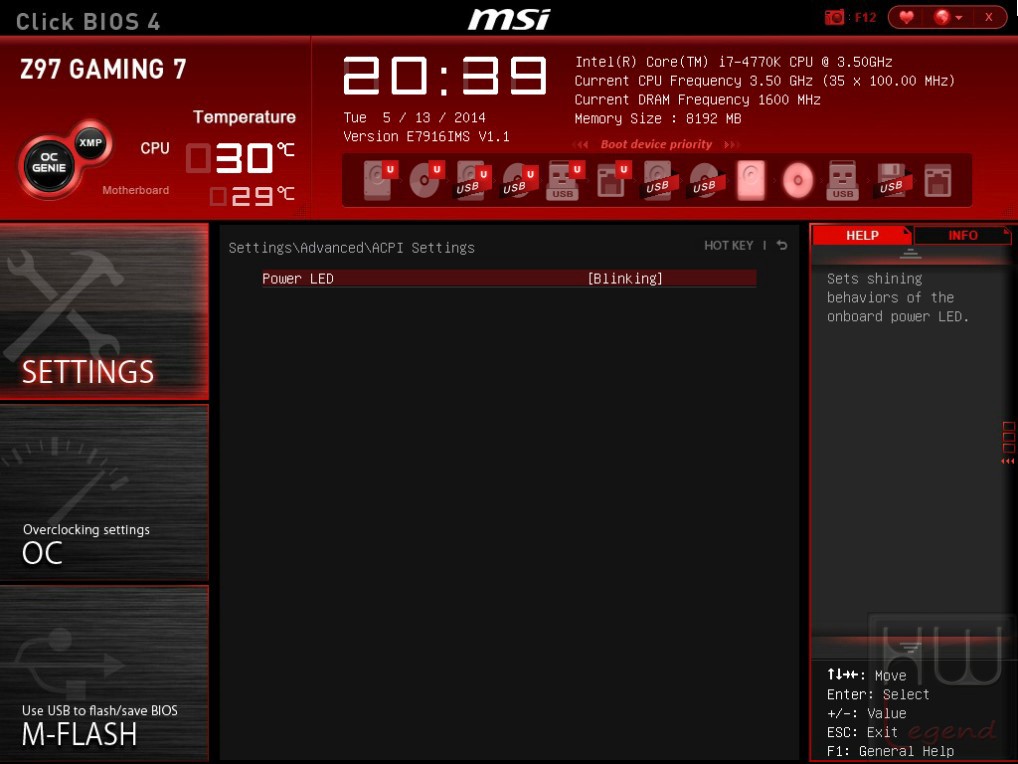

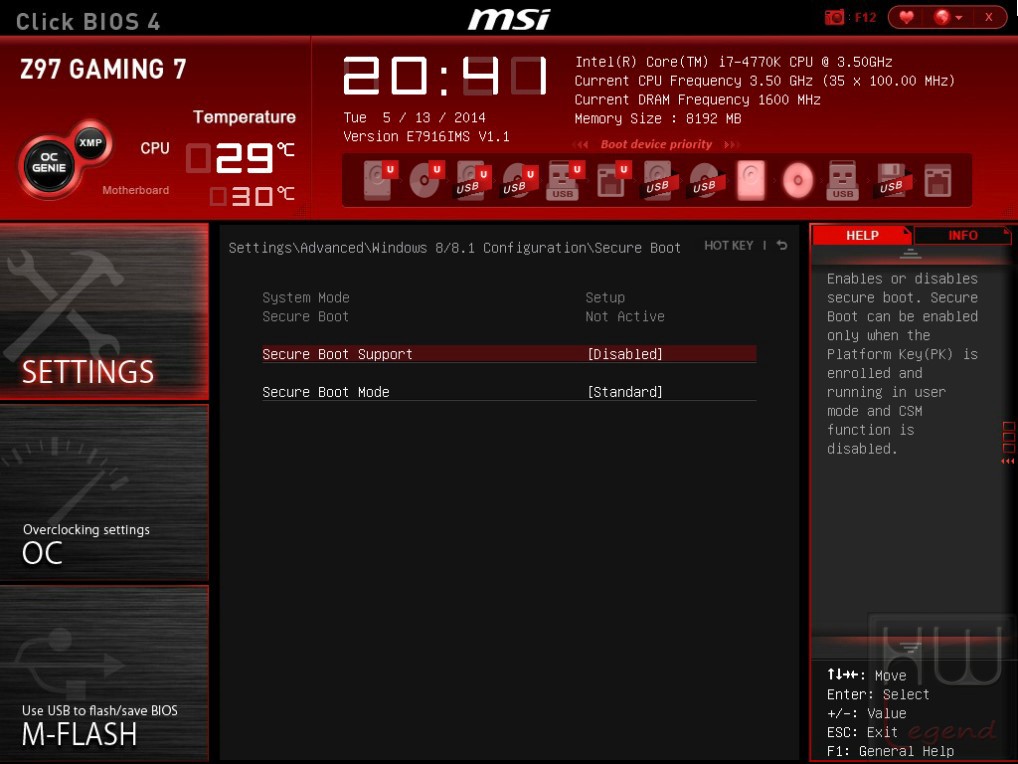

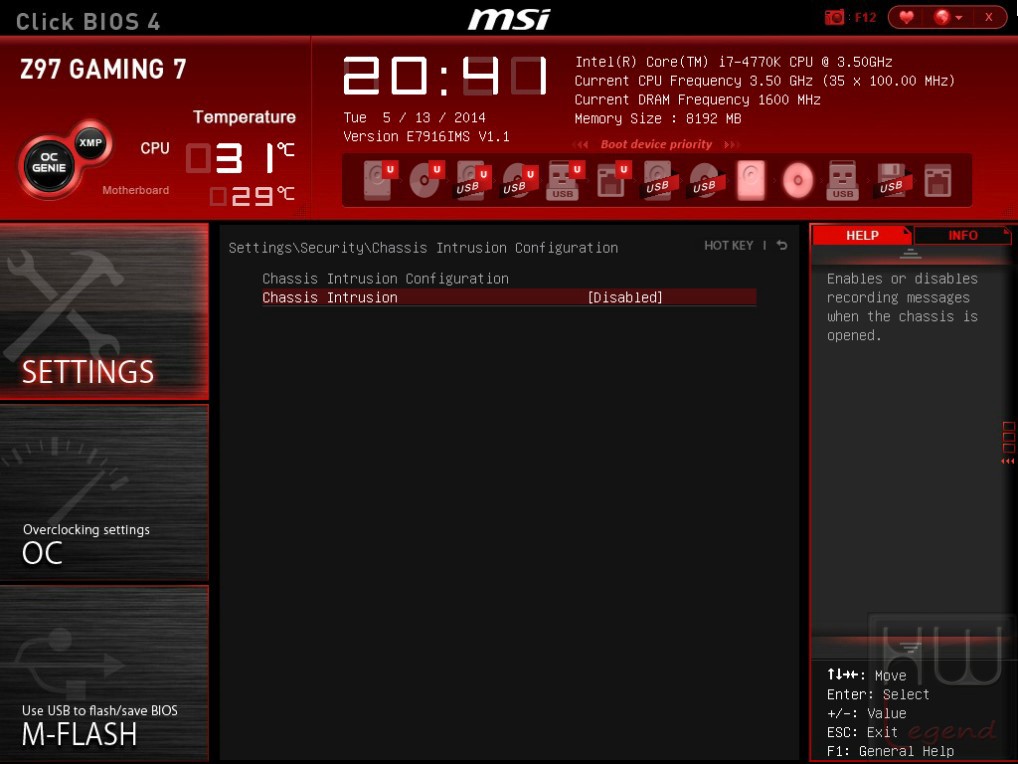

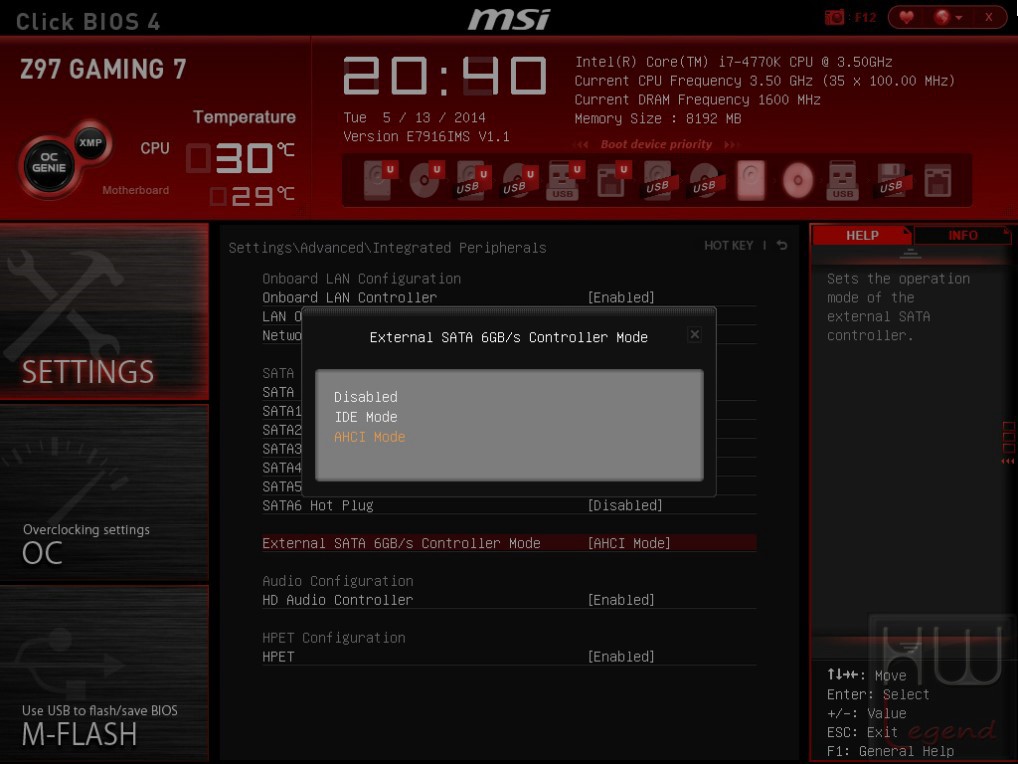

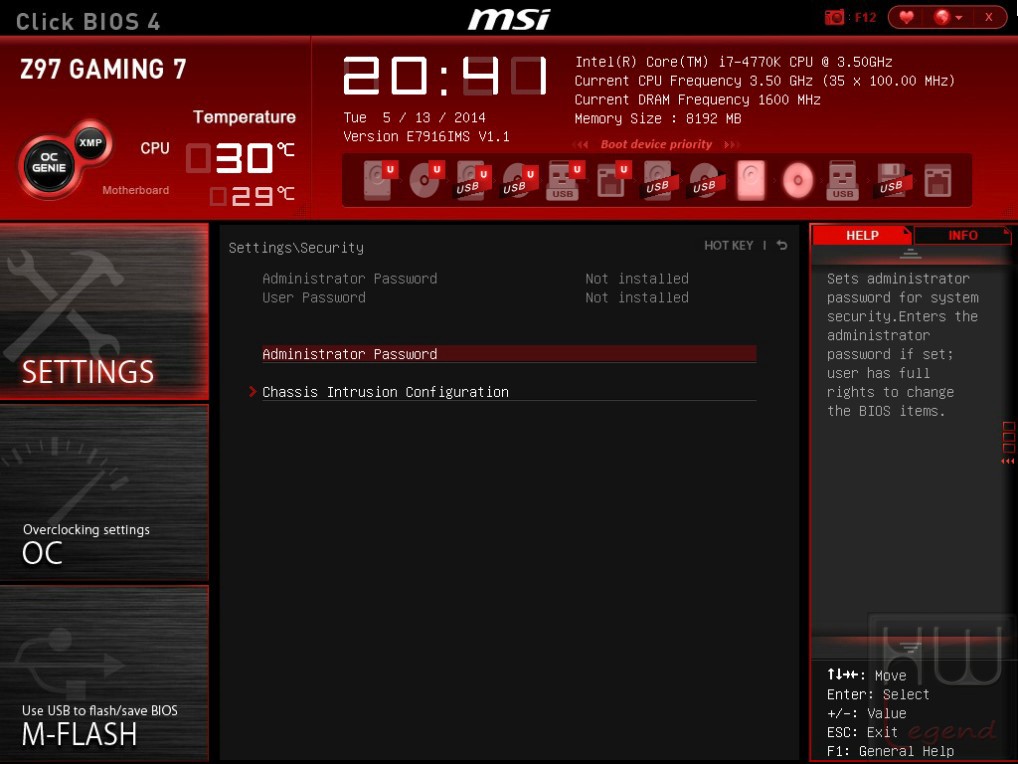

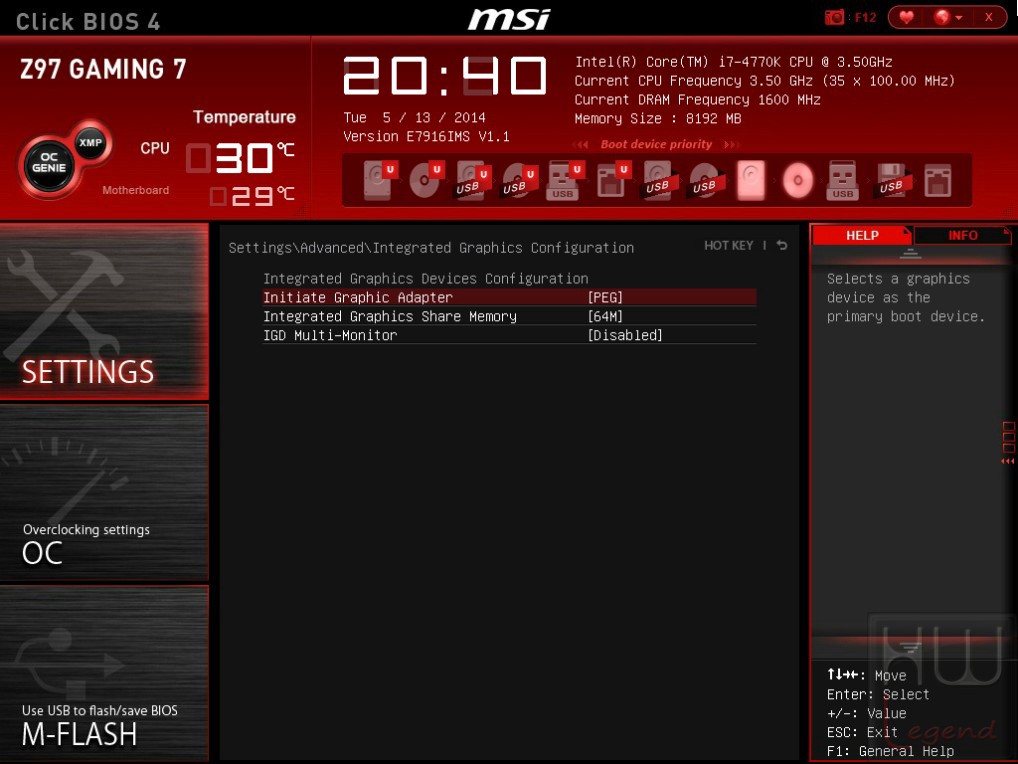

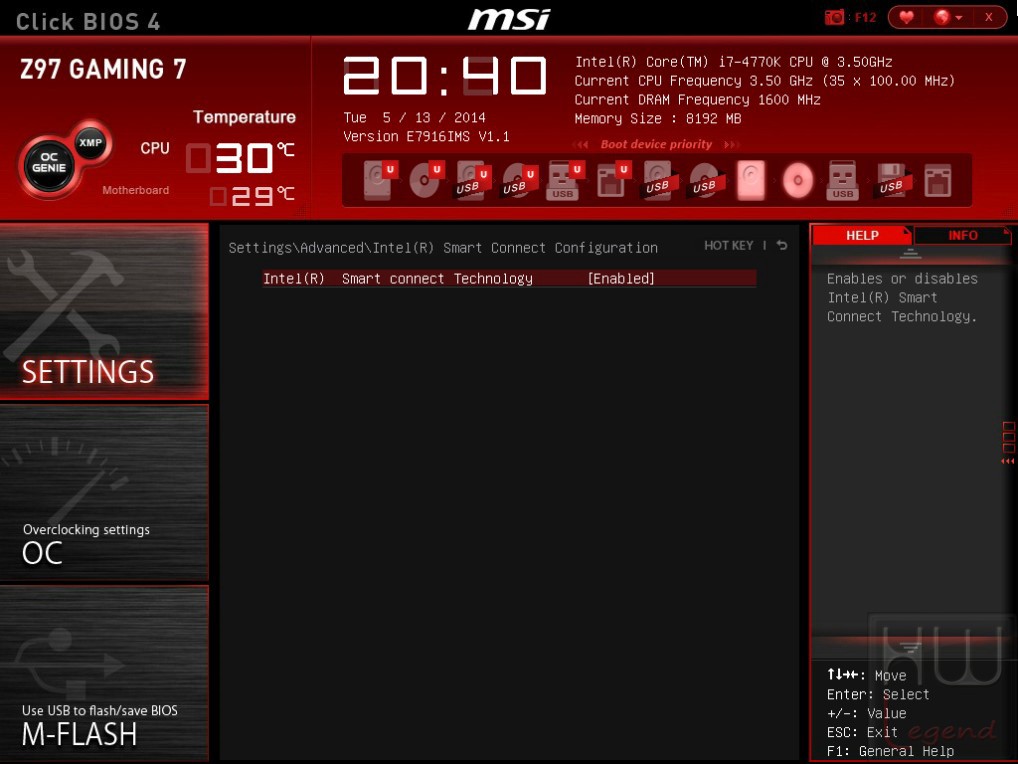

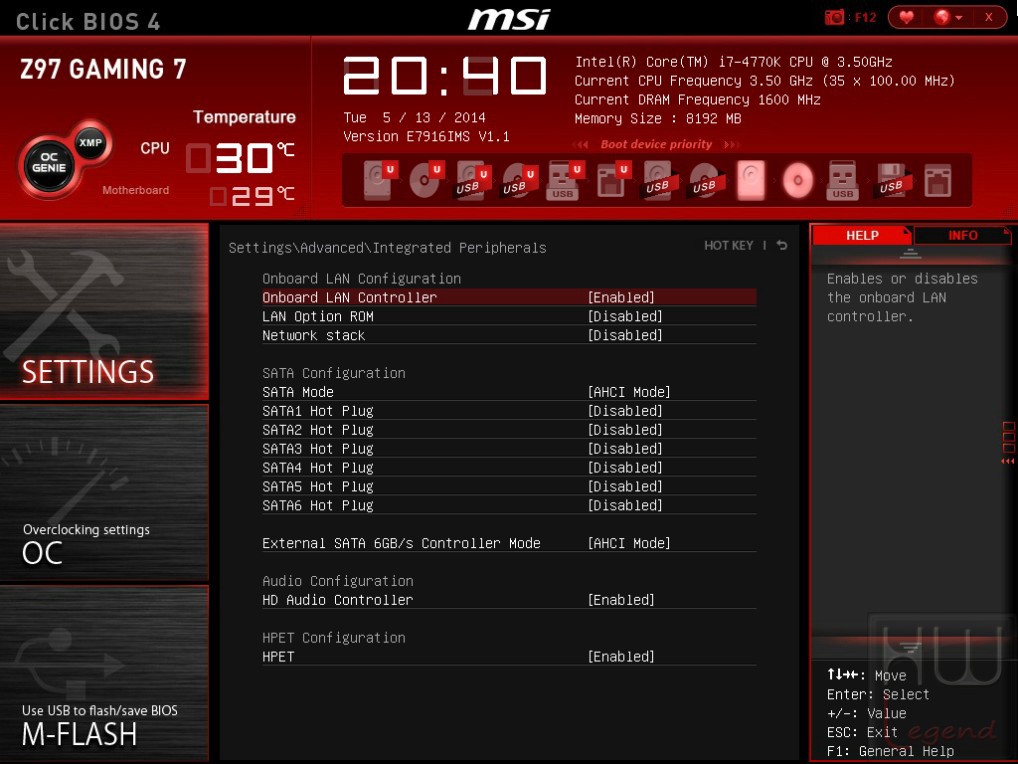

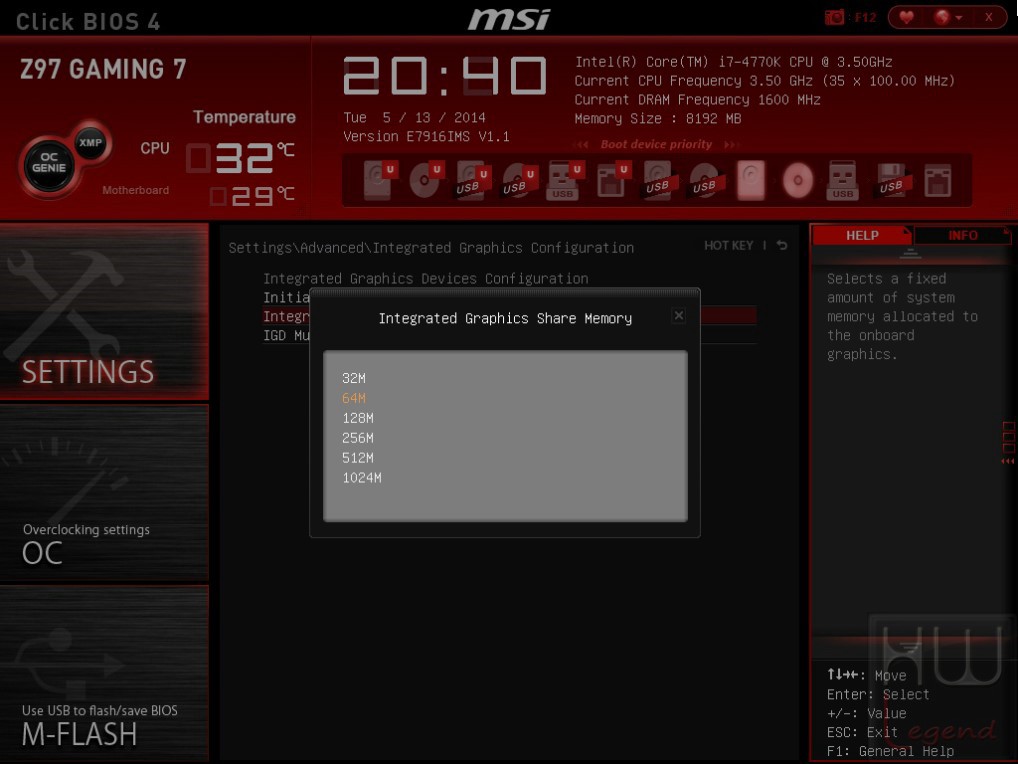

La colonna di sinistra include le sezioni Settings, OC ed M-Flash, anch’esse accessibili con un semplice click del mouse. In “Settings” sono raggruppati tutti i principali parametri della macchina, quali impostazioni di Data e Ora, attivazione o disattivazione delle varie periferiche integrate (controller USB, SATA, IEEE1394, Audio etc.), impostazione avanzata della grafica integrata, attivazione o disattivazione delle tecnologie Intel Rapid Start e Smart Connect, le impostazioni avanzate dedicate all’avvio e al nuovo sistema operativo Windows 8, e le varie opzioni di salvataggio delle modifiche apportate.

{jospagebreak_scroll title=Uno sguardo al BIOS – Parte Seconda:}

Uno sguardo al BIOS – Parte Seconda:

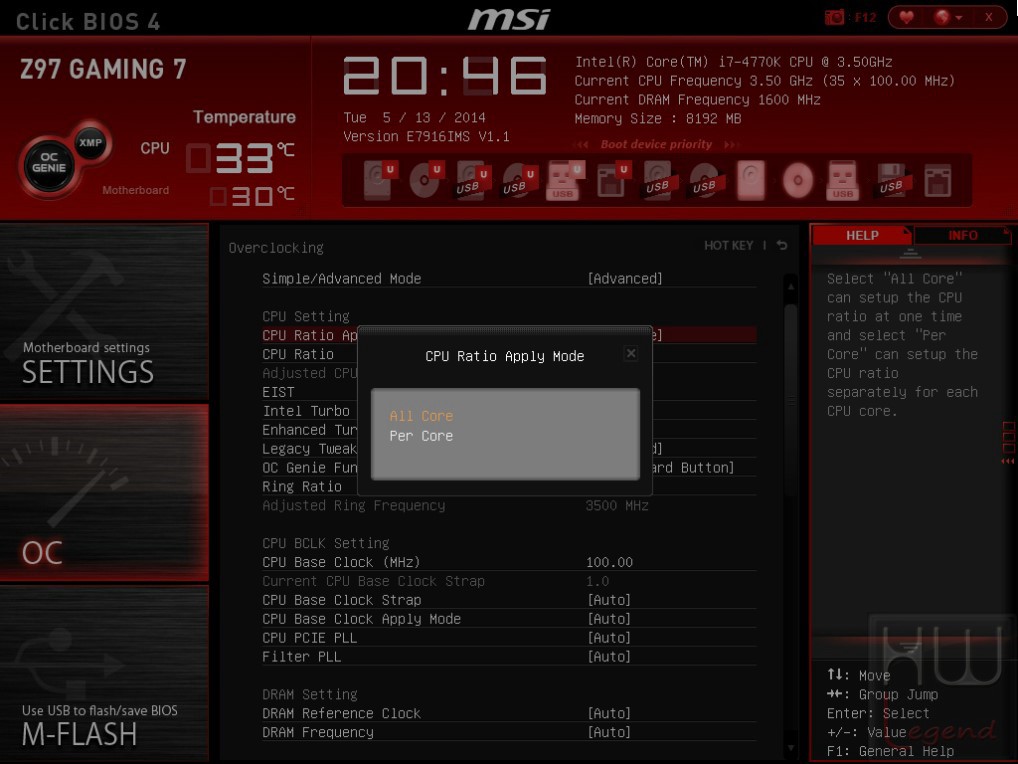

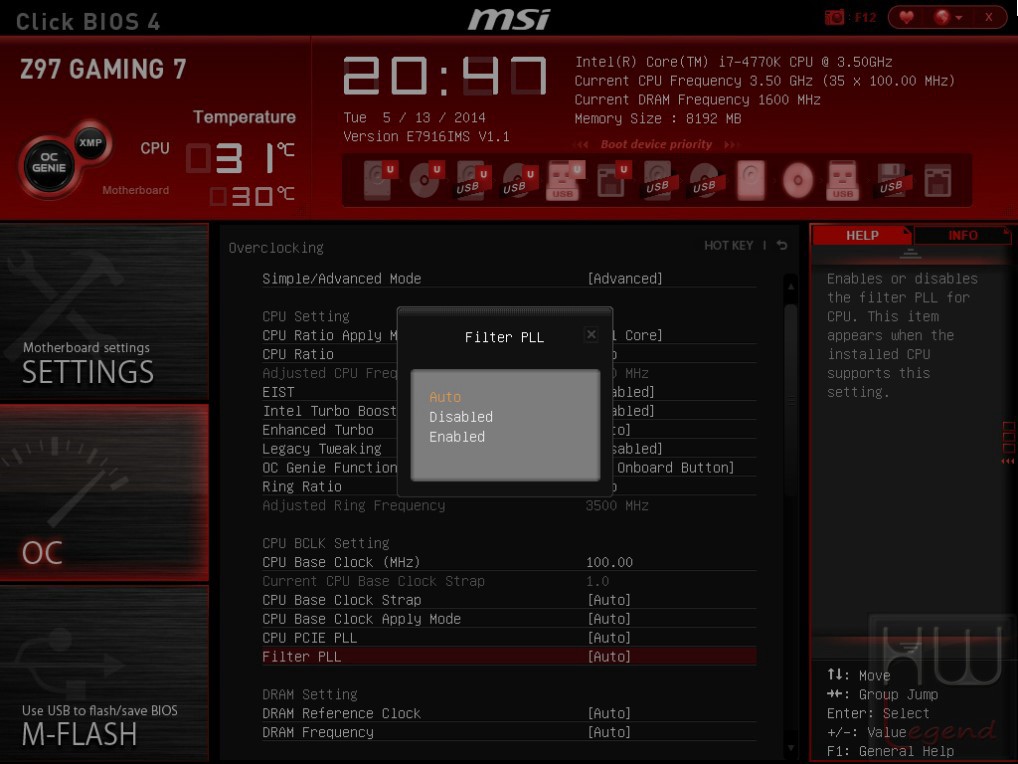

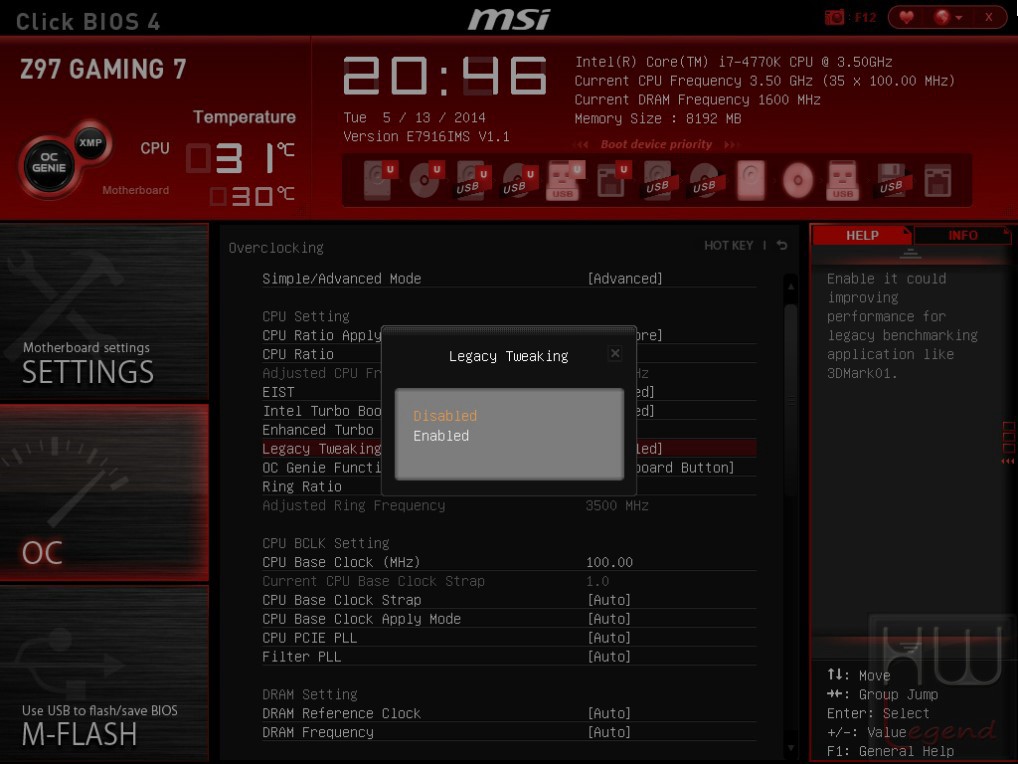

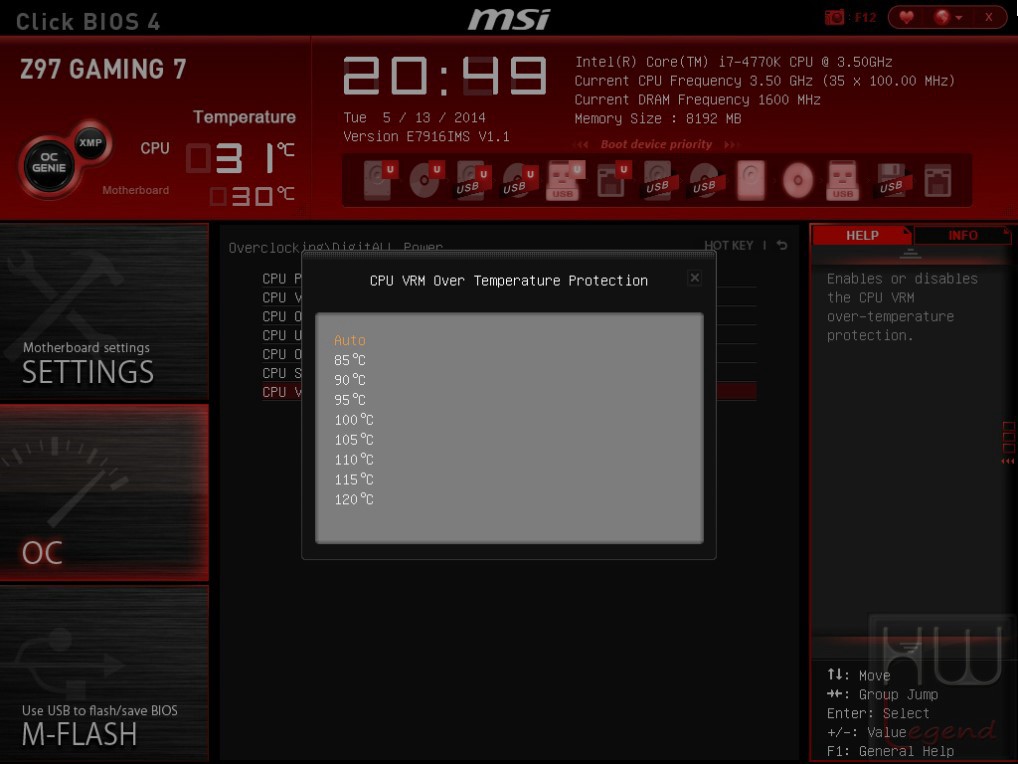

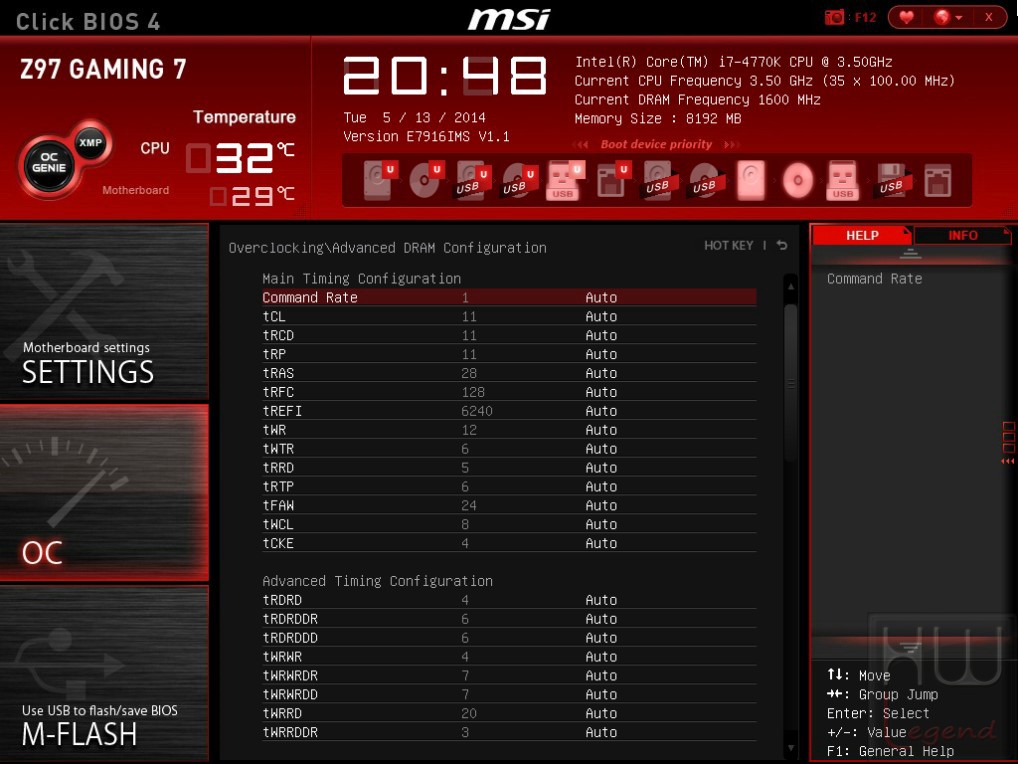

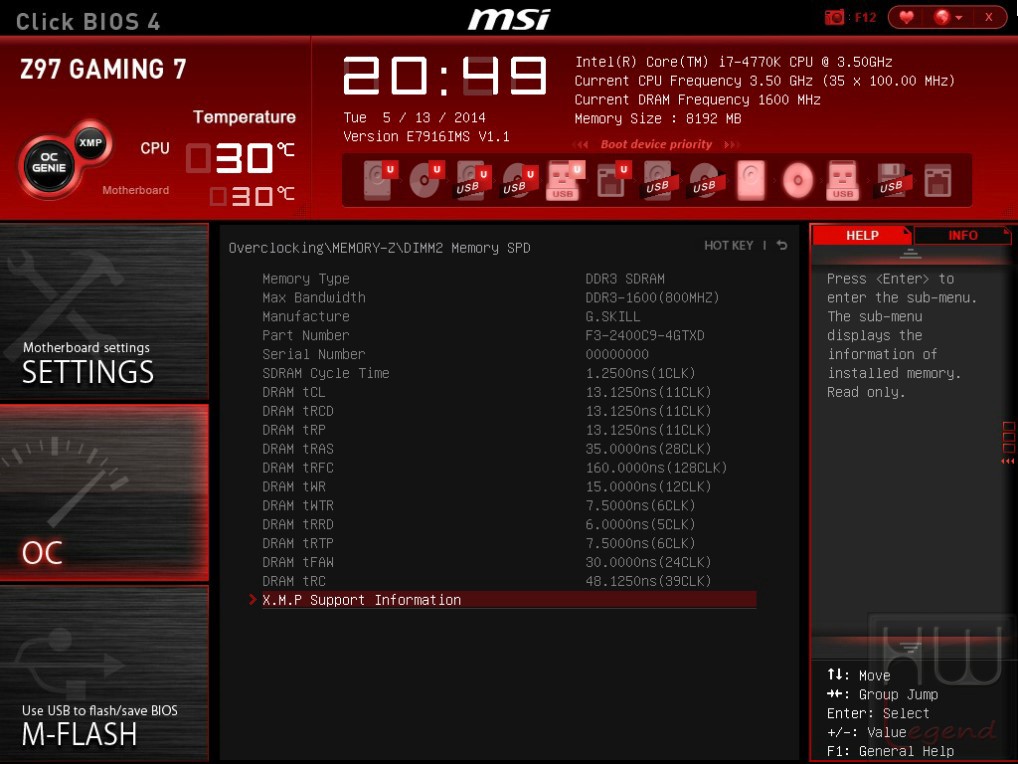

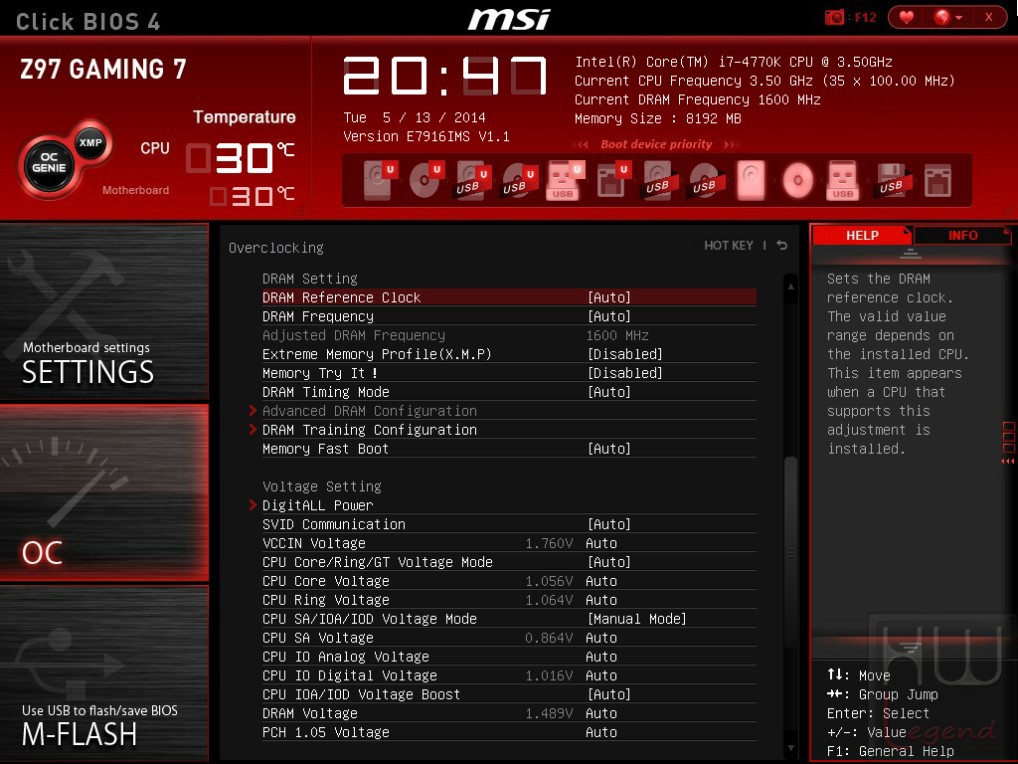

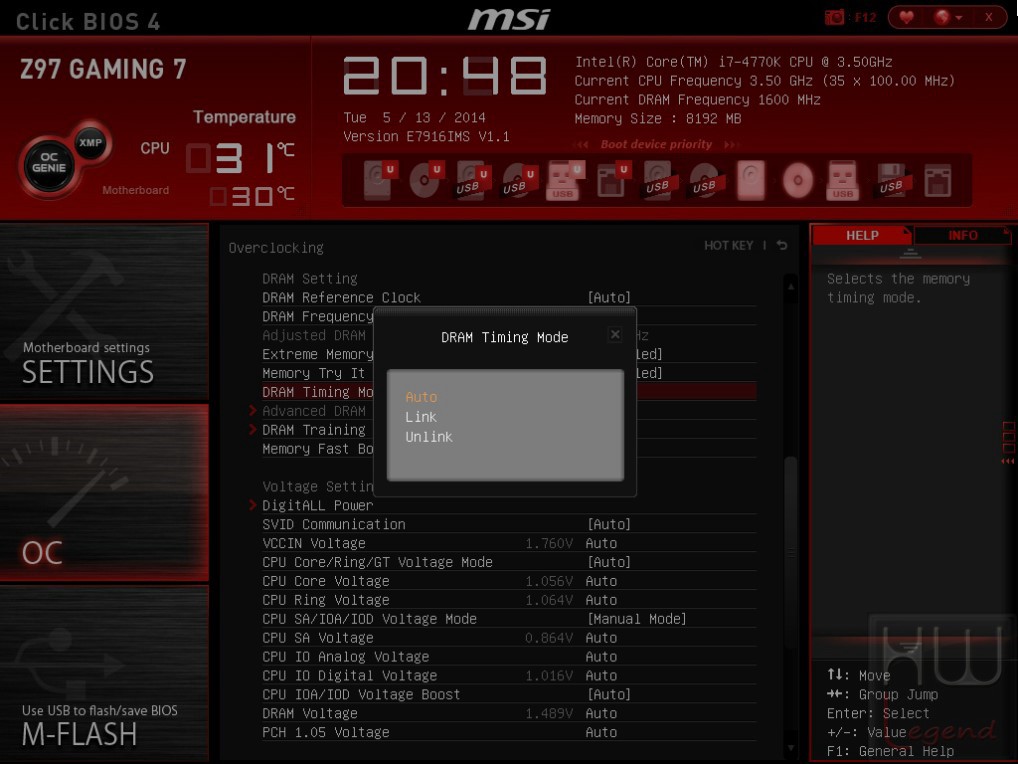

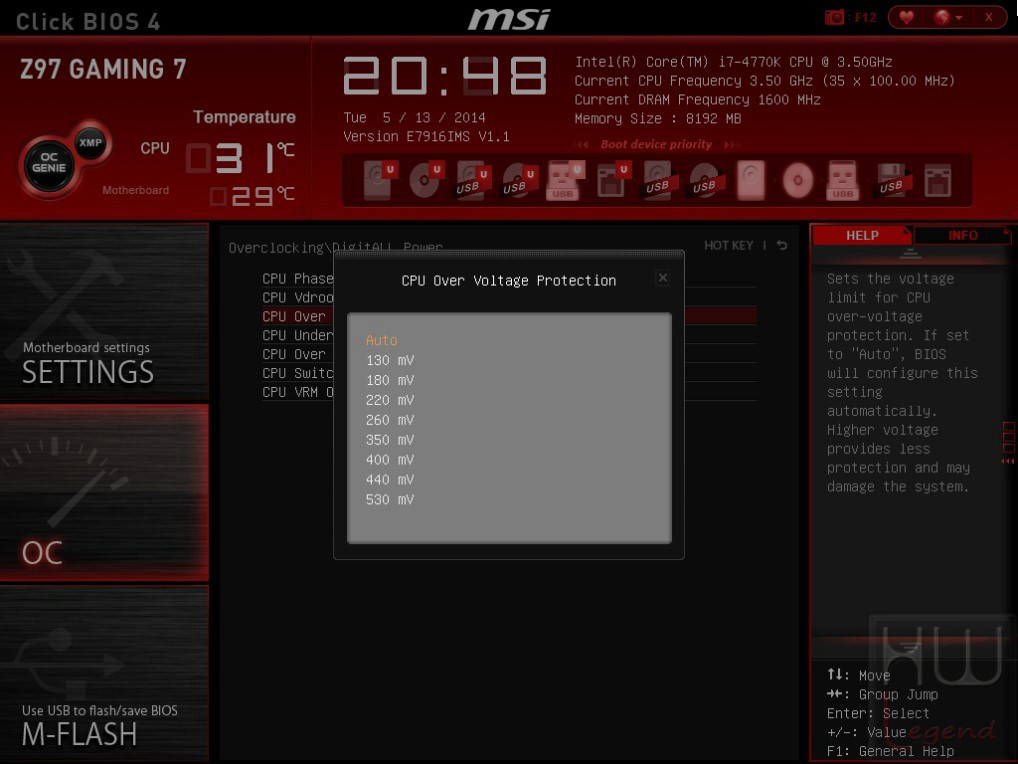

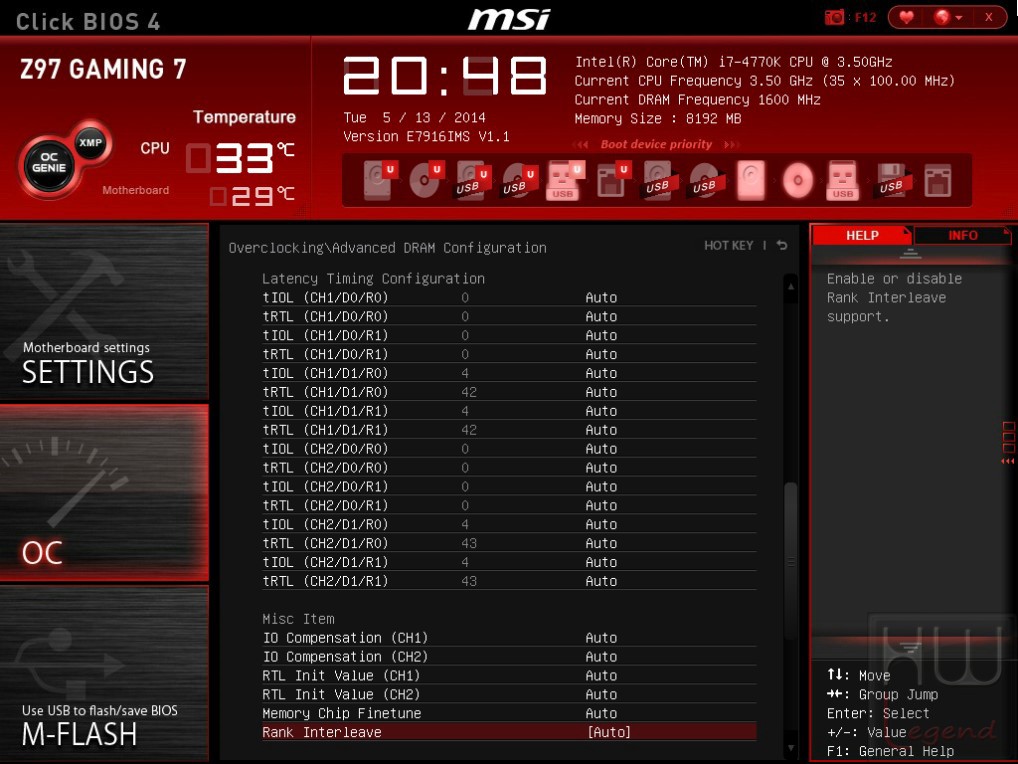

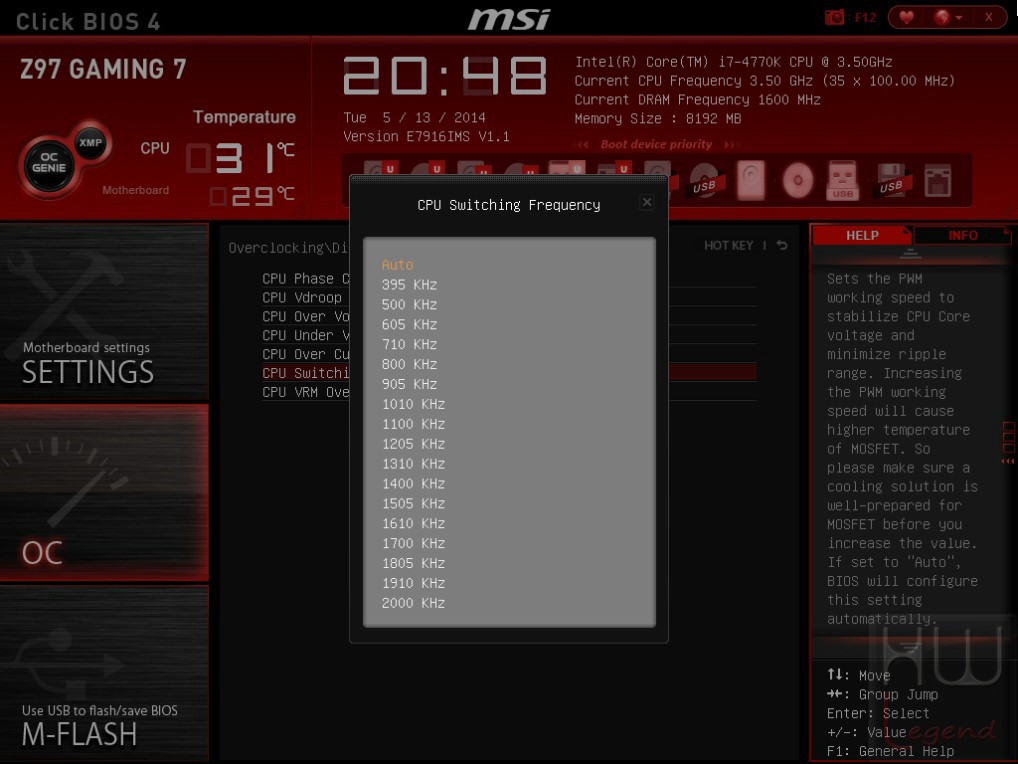

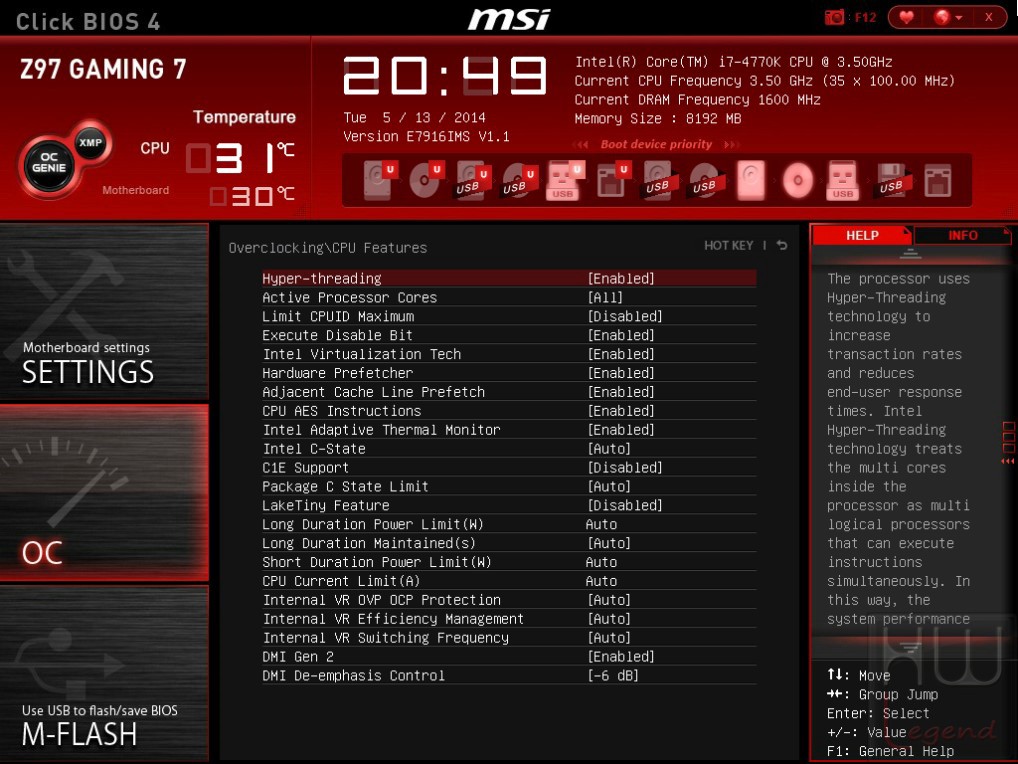

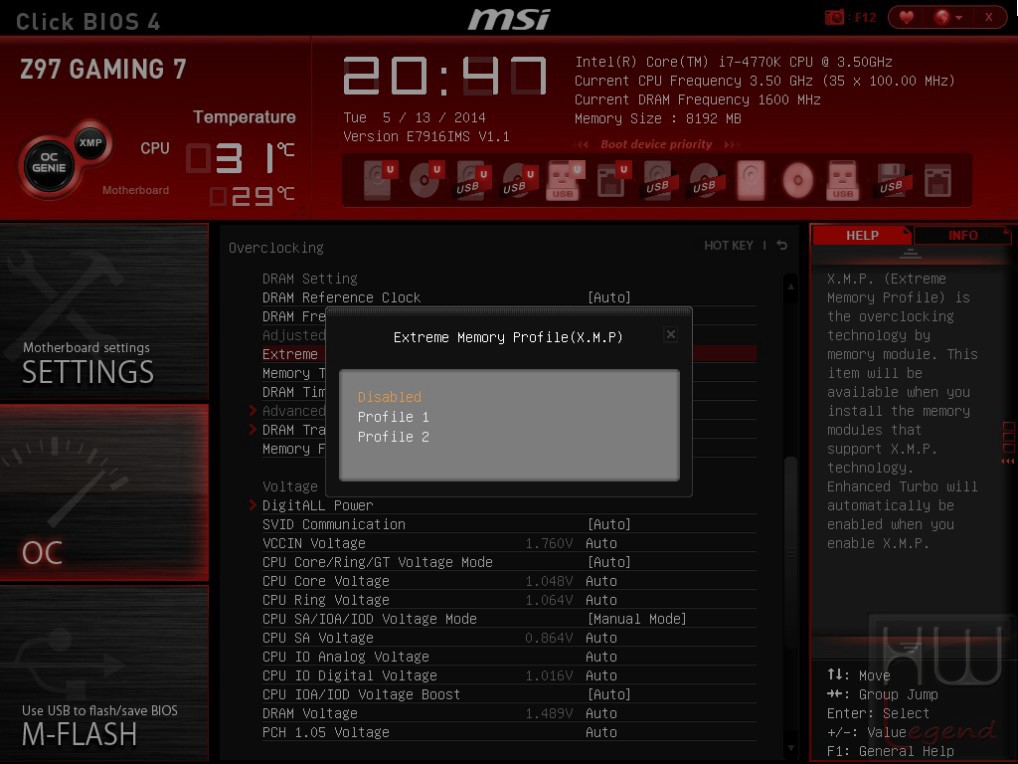

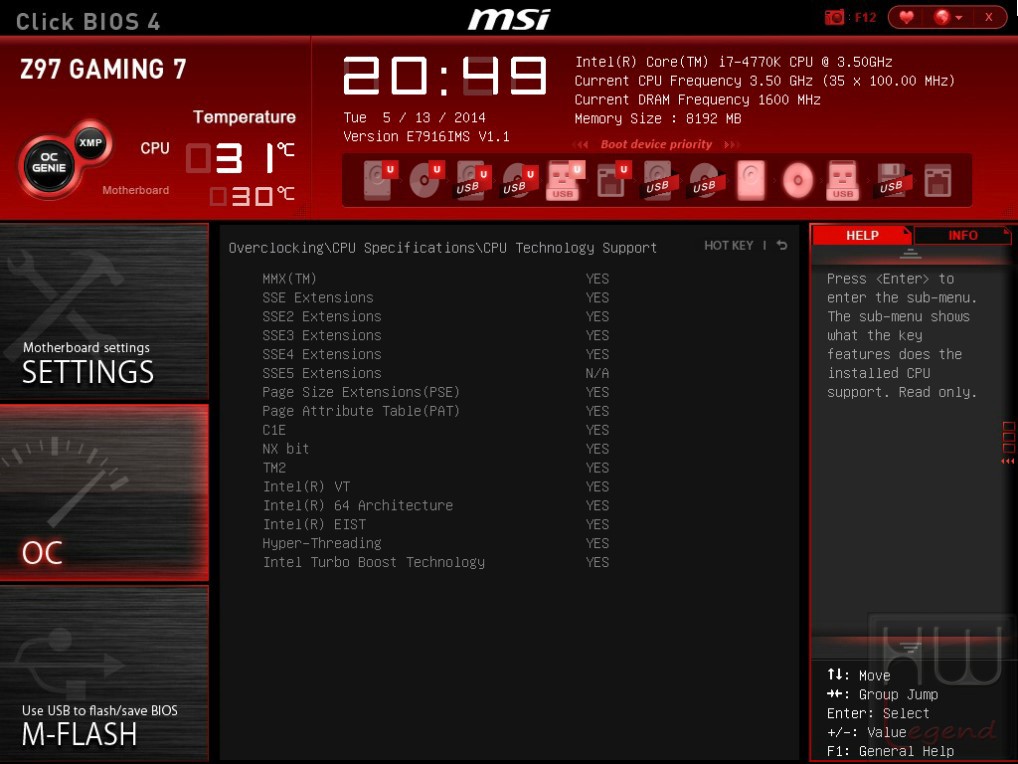

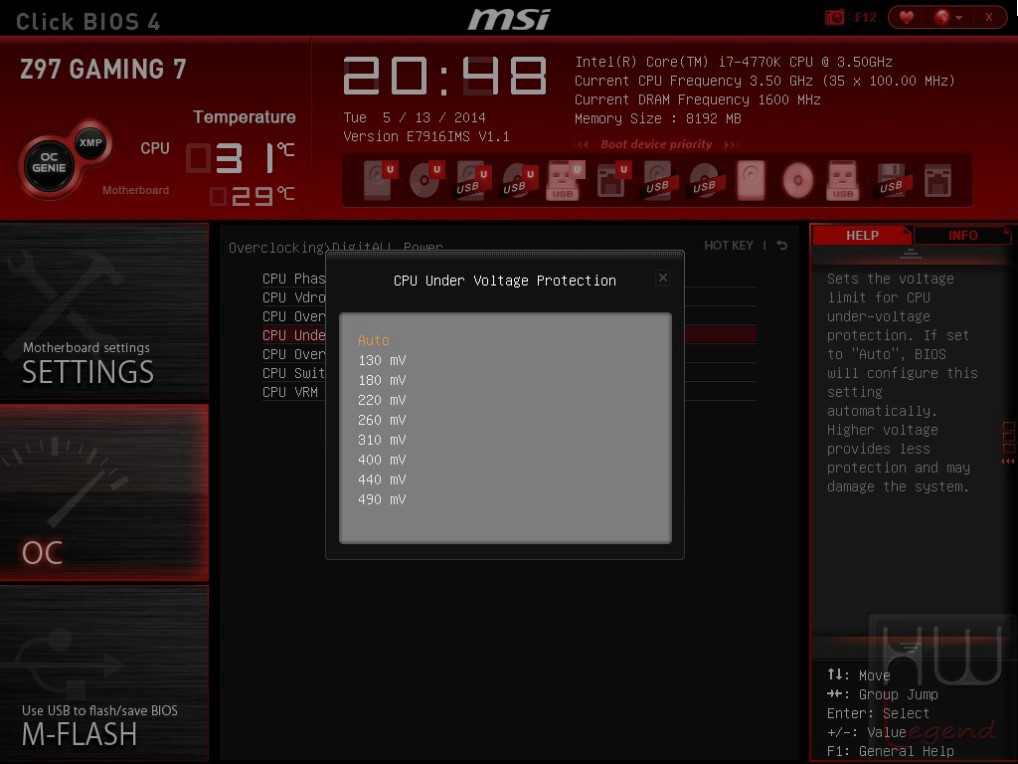

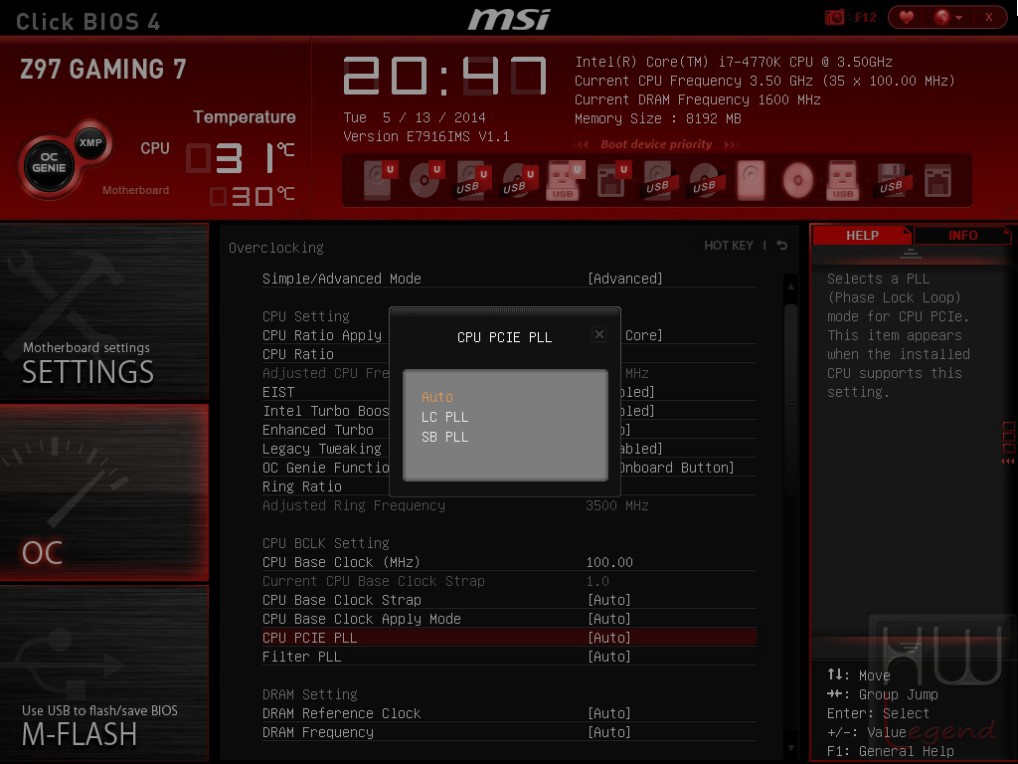

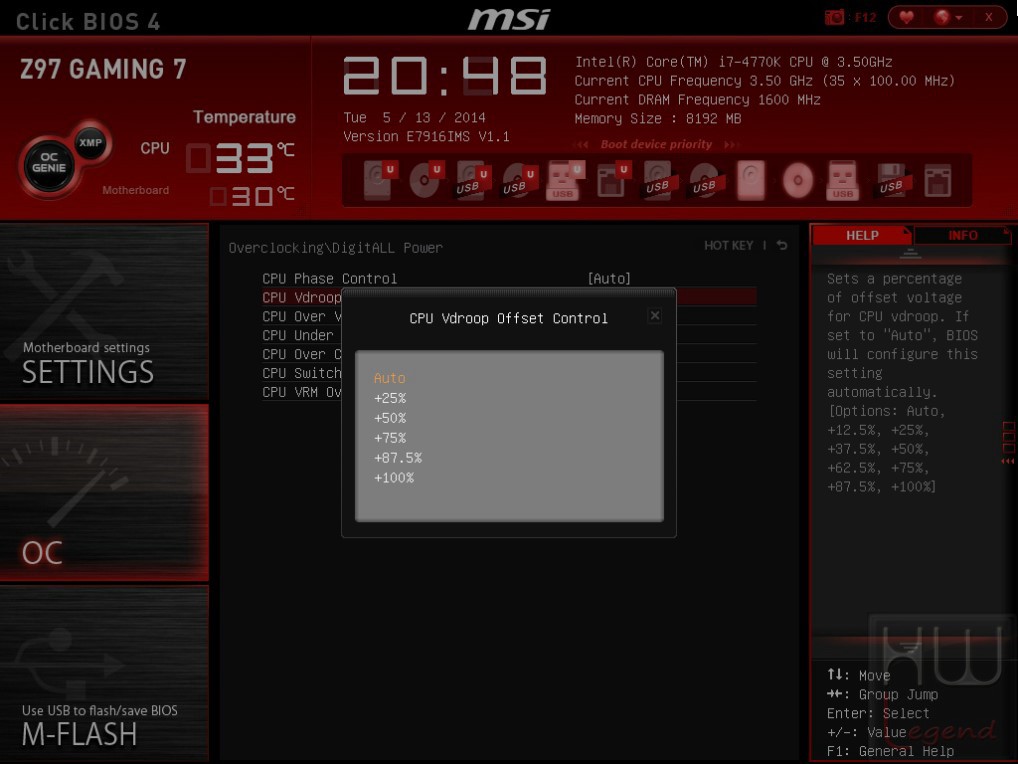

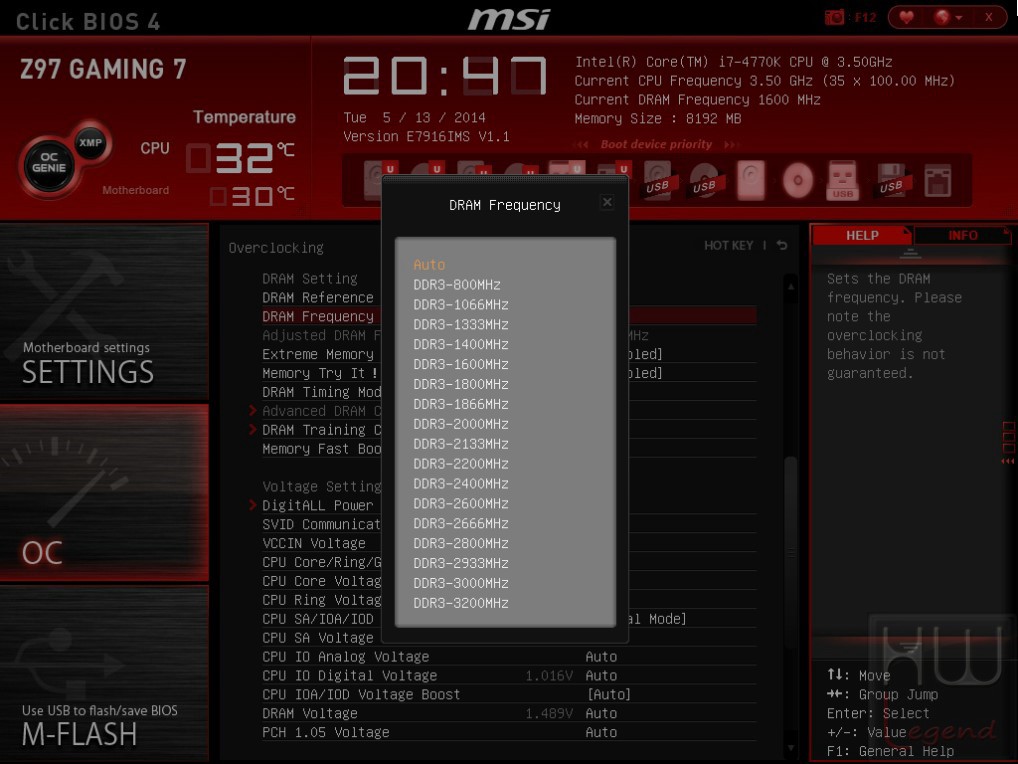

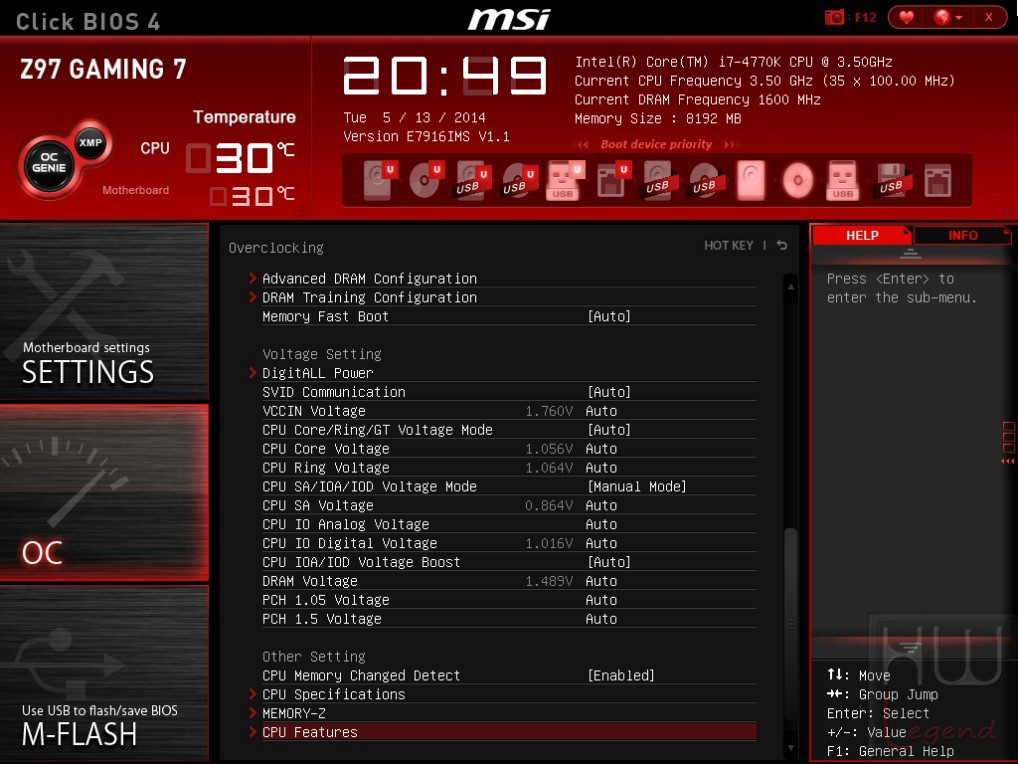

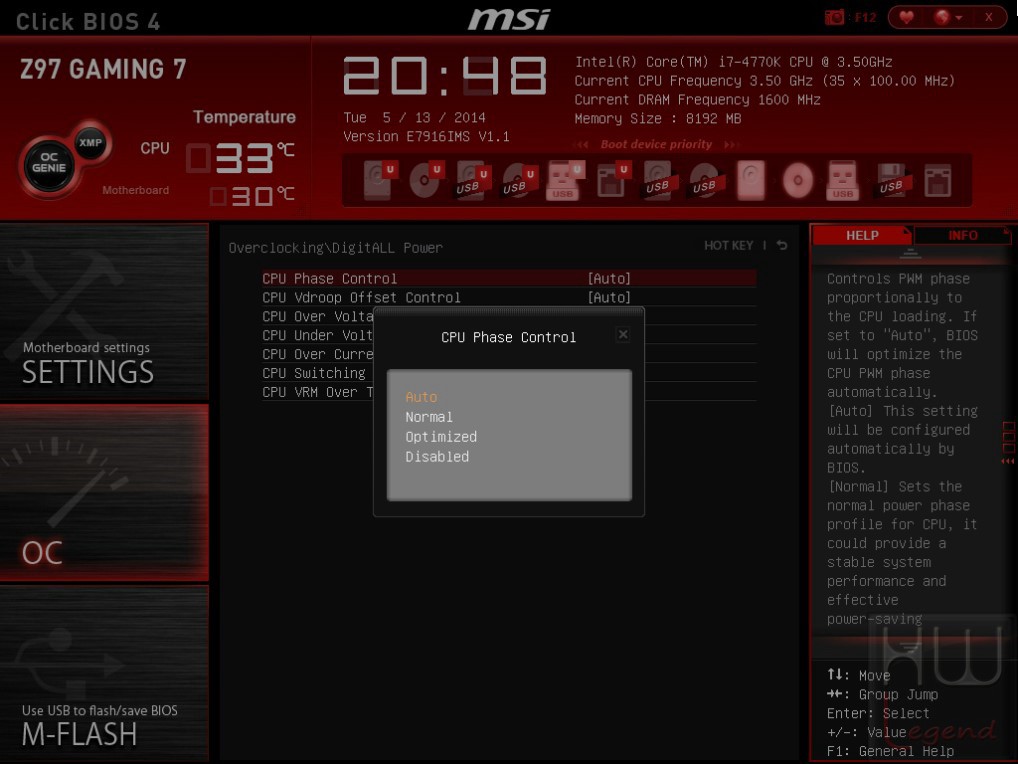

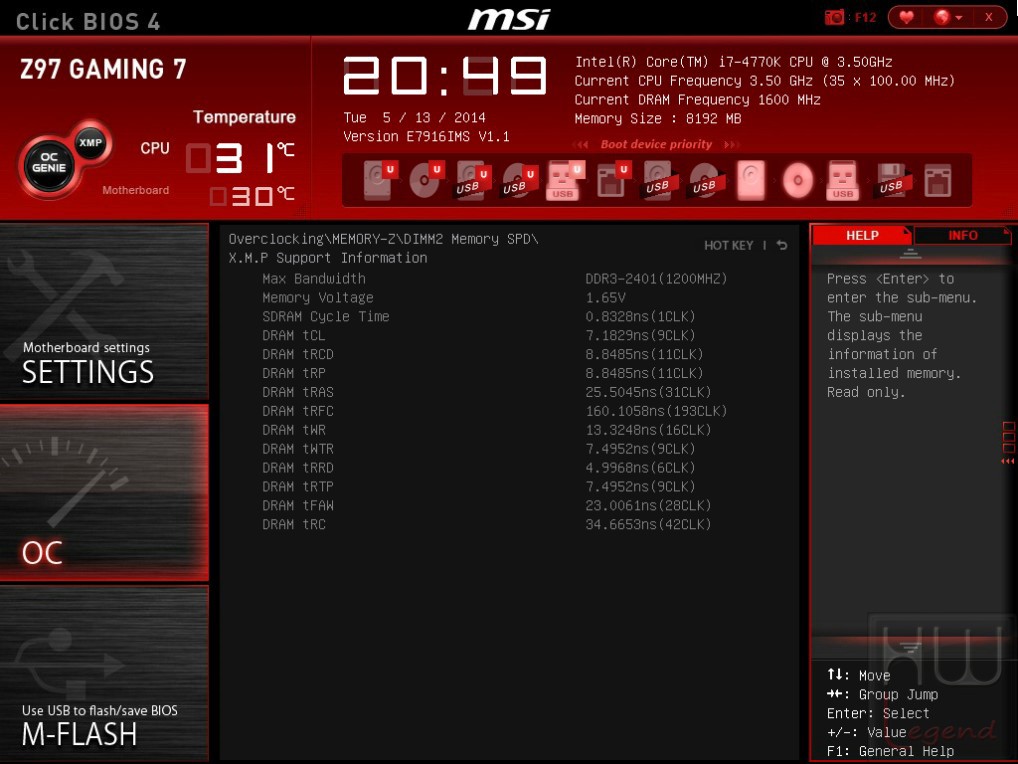

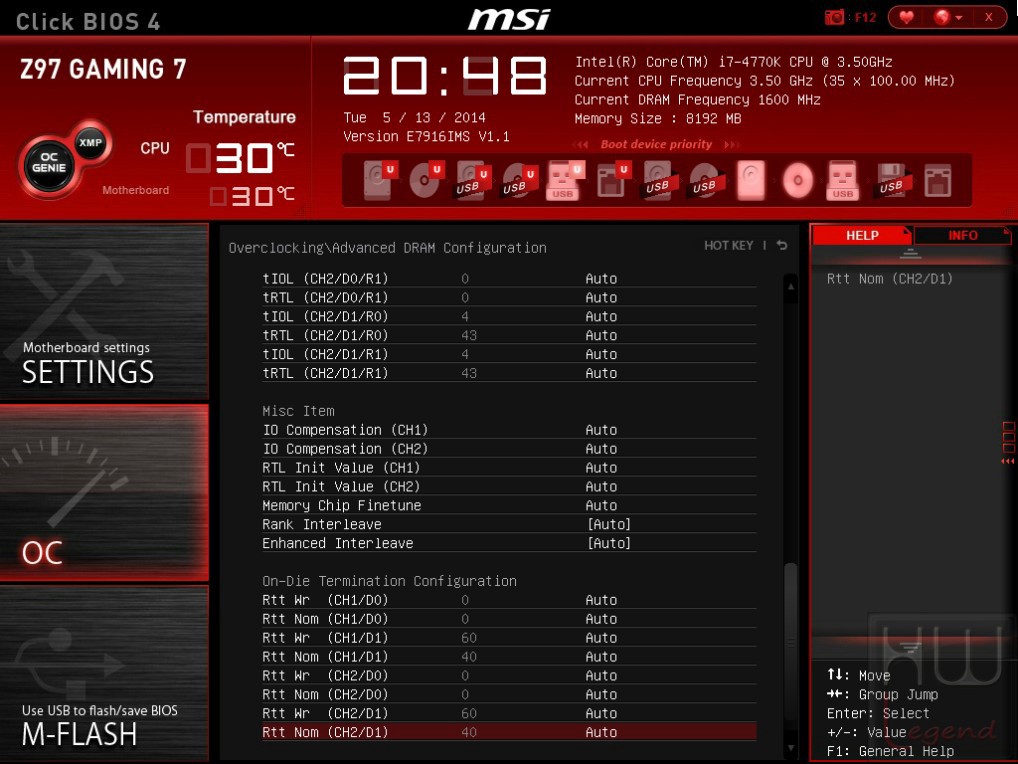

La sezione “OC” è quella che senz’altro interesserà di più agli appassionati. Al suo interno, infatti, trovano posto tutti i principali parametri di funzionamento della macchina, quali frequenze, tensioni di alimentazione, latenze delle memorie e molto altro ancora.

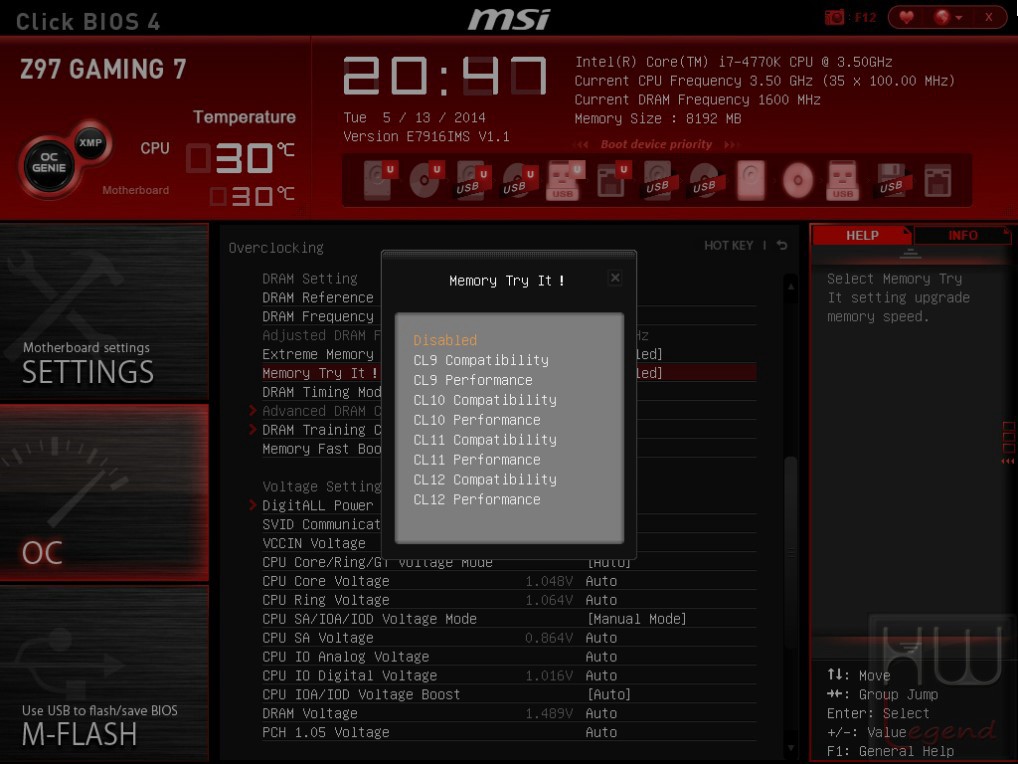

I parametri a disposizione sono a dire poco numerosi, inoltre, la nuova piattaforma Haswell, introduce alcune novità per quanto riguarda l’overclocking, richiedendo la presenza di una serie di nuovi acronimi per identificare la funzione di alcuni dei parametri più importanti.

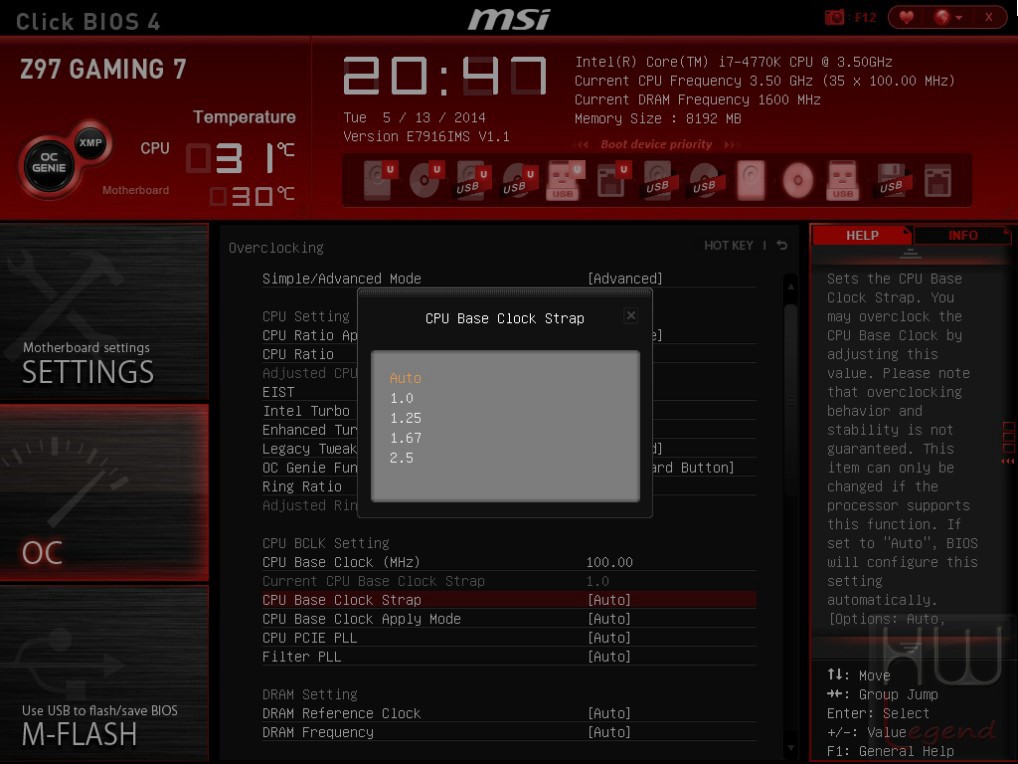

Tra queste non possiamo non menzionare la reintroduzione dei divisori di frequenza per quanto riguarda il BUS di sistema, caratteristica che offre un più ampio margine di manovra in fase di overclocking, consentendo di mantenere le frequenze operative dei vari componenti sempre entro le specifiche.

Come vedremo dalle immagini che seguiranno, il BIOS messo a punto da MSI appare veramente completo e capace di offrire una regolazione granulare di tutti i parametri a disposizione. Tra i parametri più “interessanti” segnaliamo la funzione Enhanced Turbo, già incontrata nei prodotti dotati di PCH Z87 Express, che consente di estendere l’aumento di frequenza previsto dalla tecnologia Turbo Boost di Intel a tutti i core che compongono il processore, garantendo un discreto incremento prestazionale in tutti gli applicativi fortemente multi-threading.

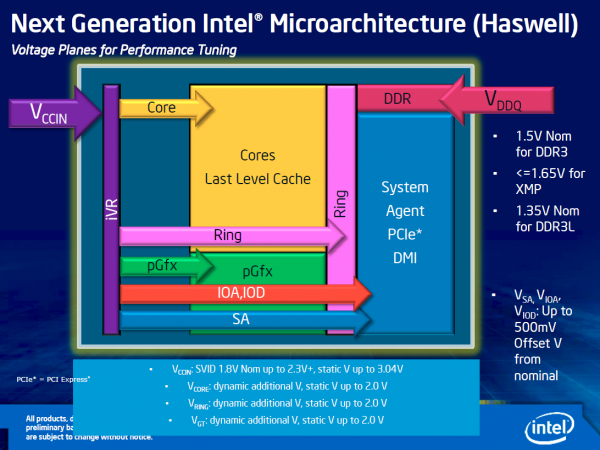

Una delle novità introdotte con i nuovi microprocessori Intel Haswell riguarda senza dubbio la nuova logica di regolazione delle tensioni di alimentazione, completamente integrata (iVR).

Tutte le tensioni, esclusa quella del comparto RAM, partono ora da un unico segnale, denominato VCCIN (o CPU Input Voltage) che viene poi distribuito, per mezzo del regolatore di tensione integrato, verso tutte le varie componenti interne (Core/Cache, Ring, GFX e System Agent).

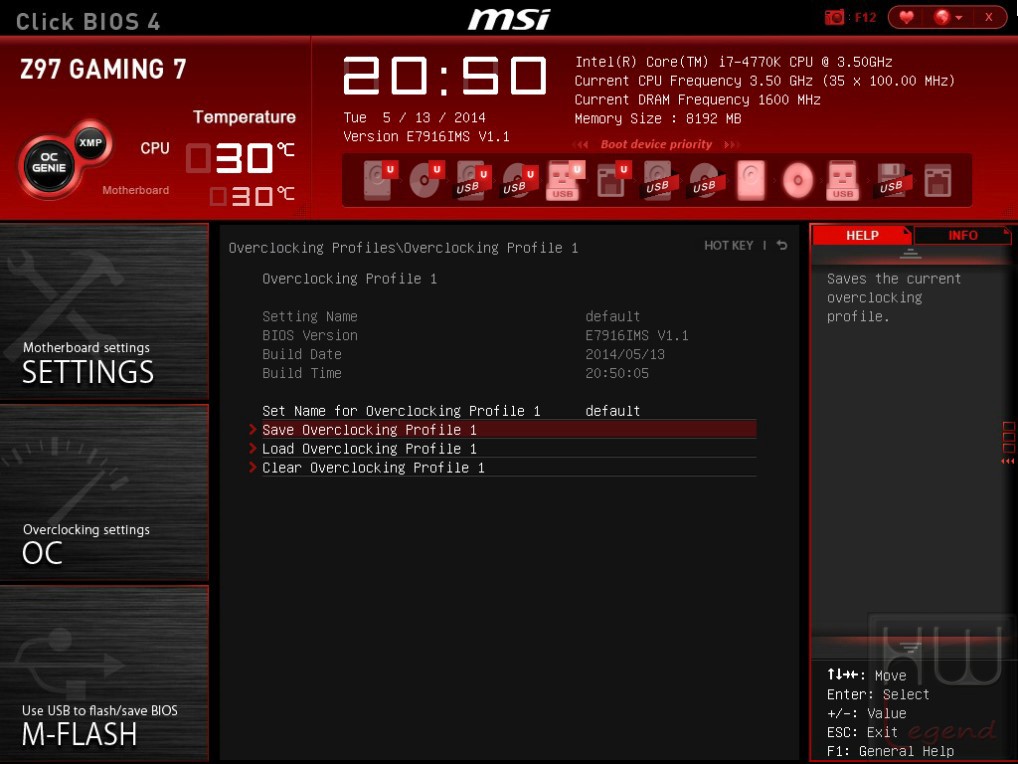

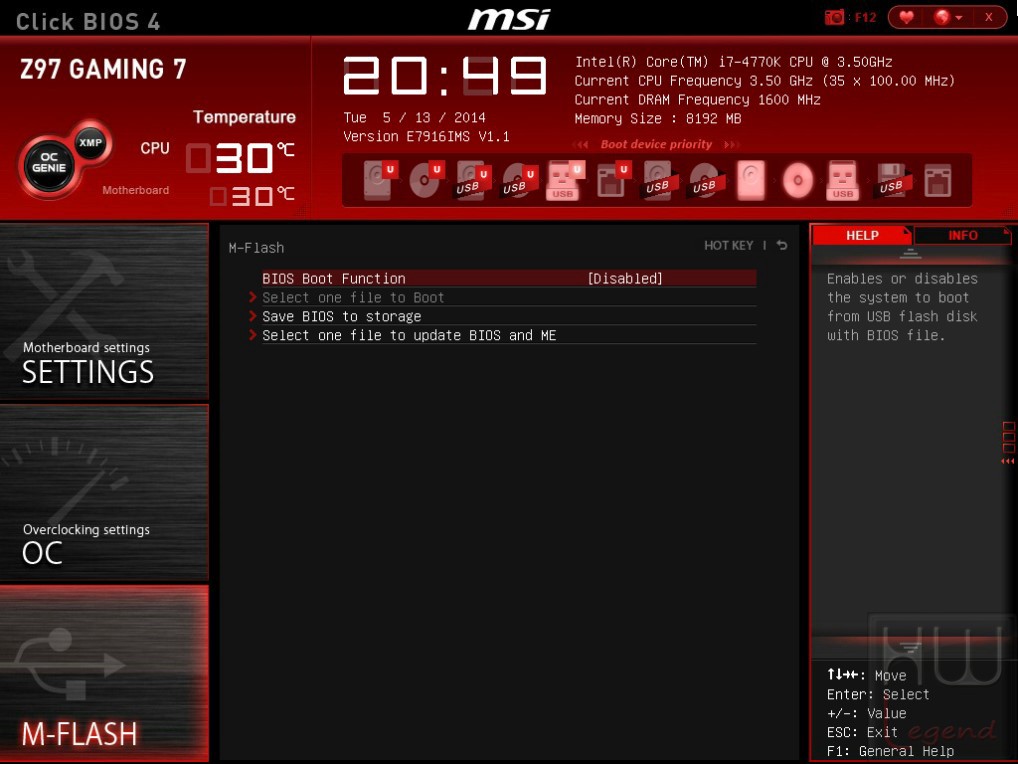

La sezione “M-Flash” offre la possibilità di procedere con l’aggiornamento/backup del BIOS della scheda madre.

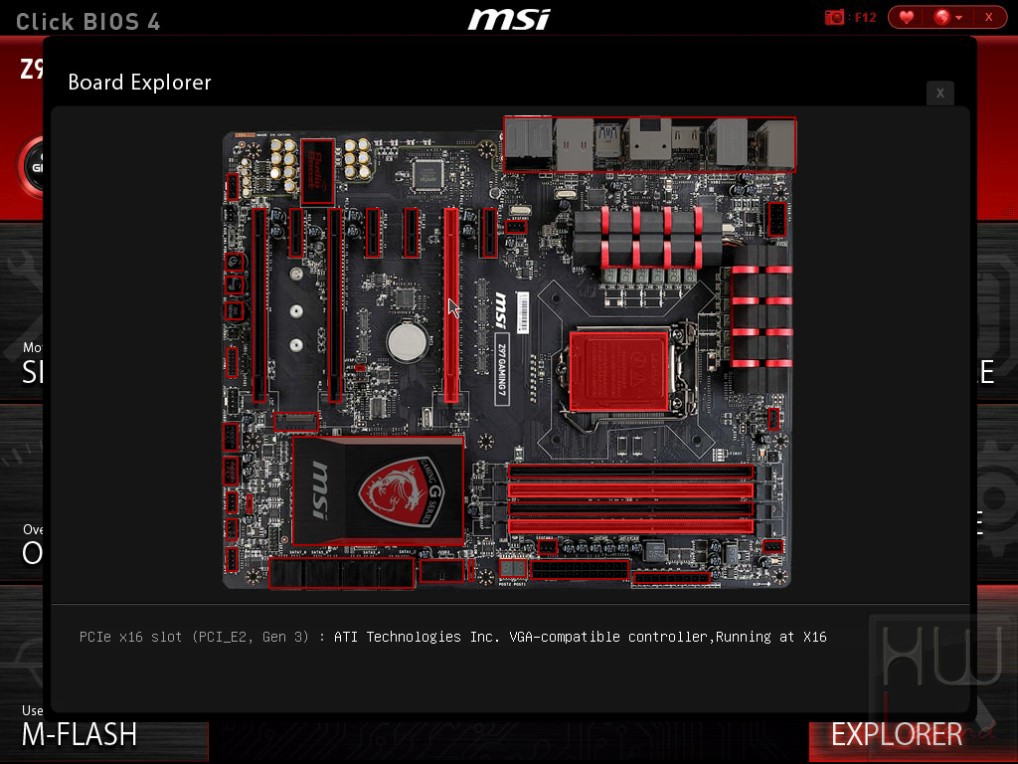

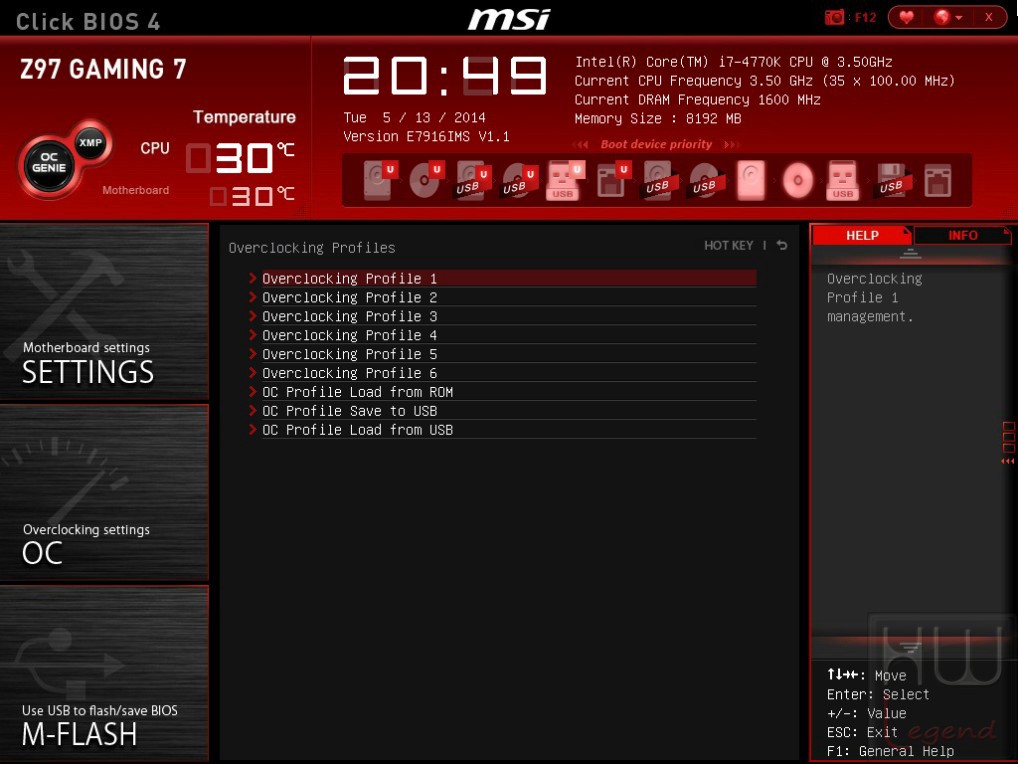

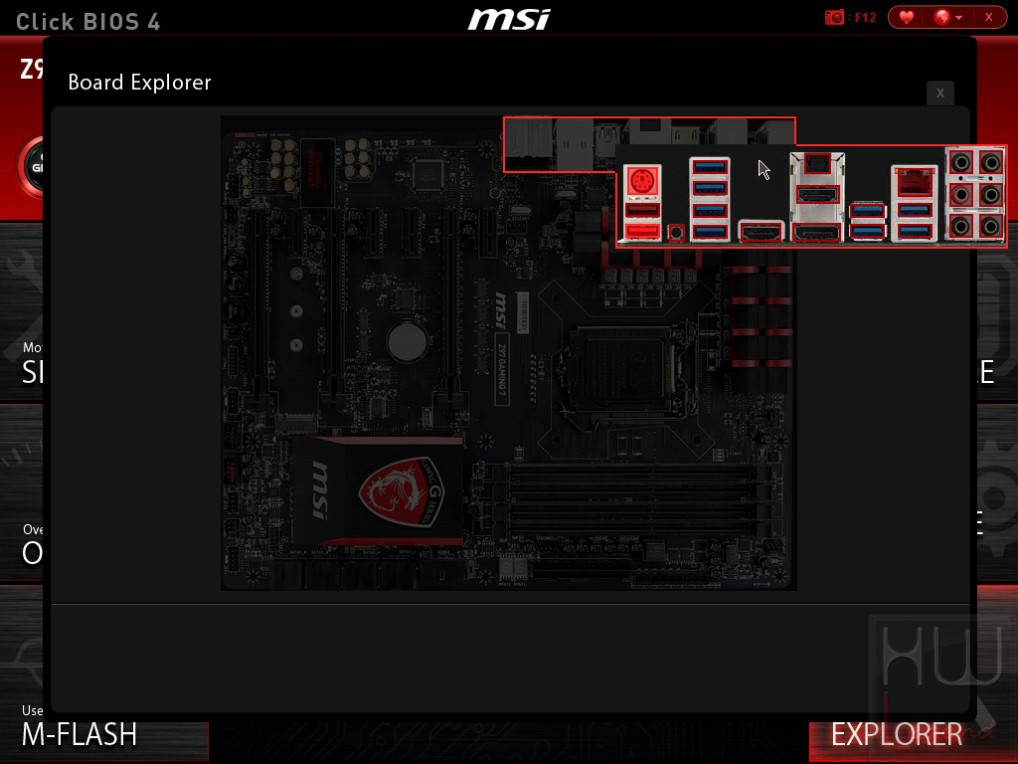

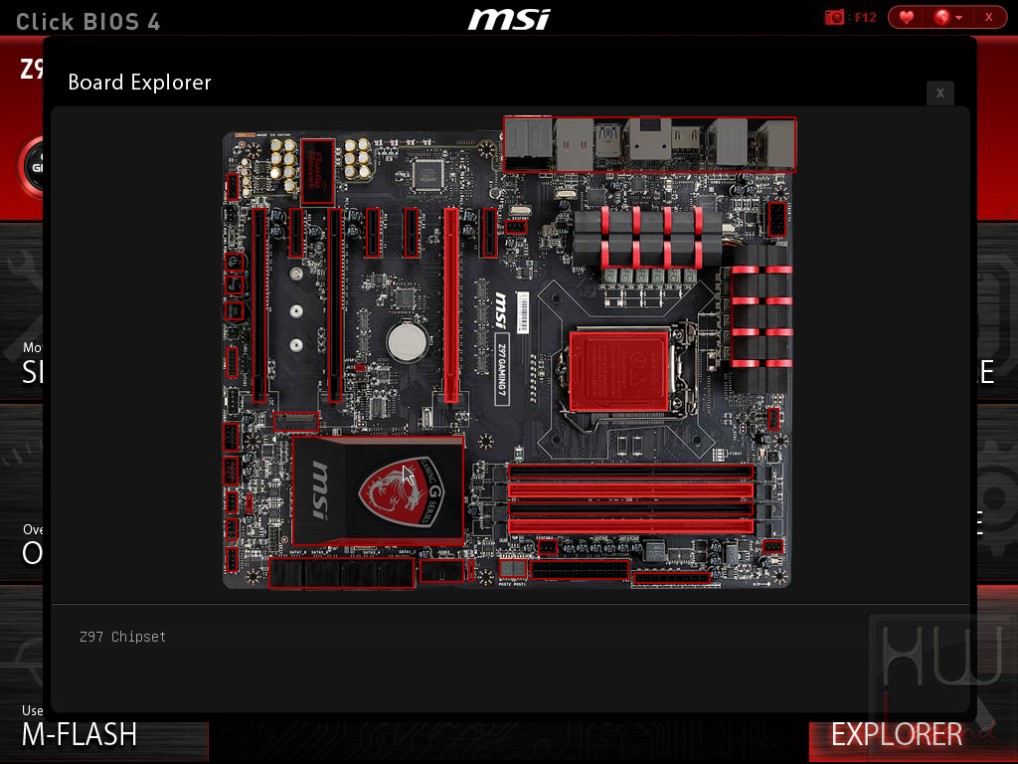

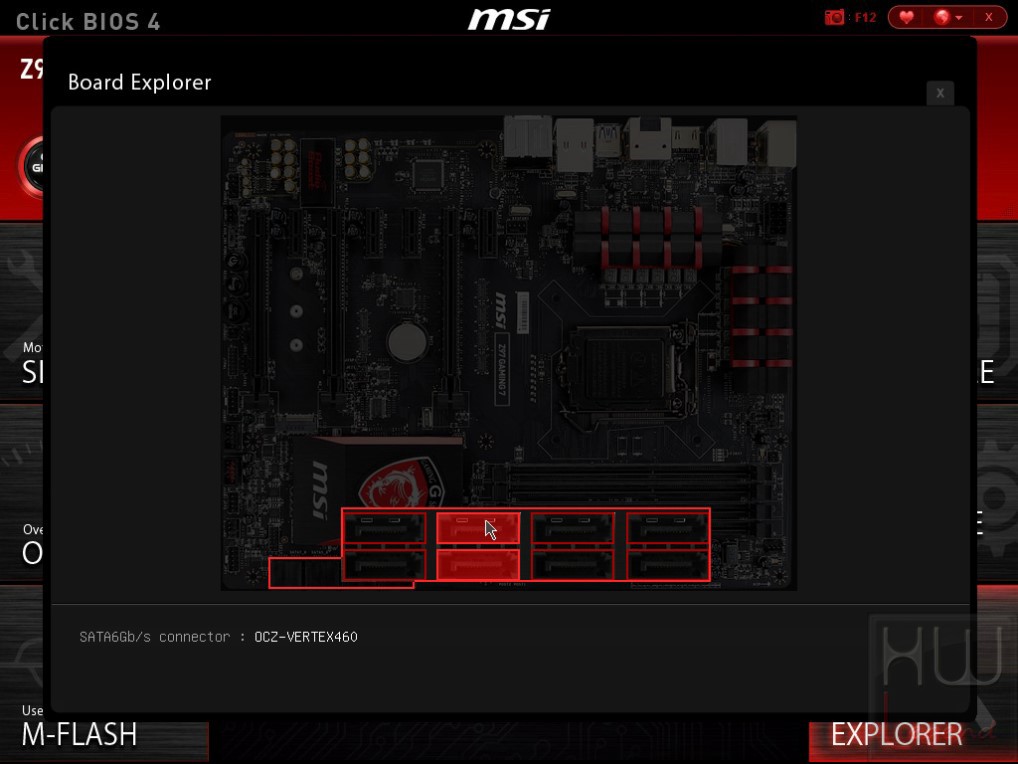

Passando alla colonna di destra possiamo notare altre tre sezioni: OC Profile, Hardware Monitor e Board Explorer. In “OC Profile”, come facilmente intuibile, è possibile anche salvare le impostazioni sotto forma di pratici profili, non solo sulla memoria a disposizione (fino a un massimo di 6 profili), ma anche su una qualsiasi chiavetta USB, in modo da poterli ricaricare in ogni momento senza il bisogno di reinserire tutto manualmente.

Nell’Hardware Monitor, invece, è possibile controllare le temperature del processore e della scheda madre, la velocità delle ventole ed i voltaggi principali. Si possono settare le modalità di funzionamento delle ventole ed i controlli sulle temperature. Infine la sezione “Board Explorer” offre una panoramica della scheda madre, con alcuni dettagli sulle componenti installate.

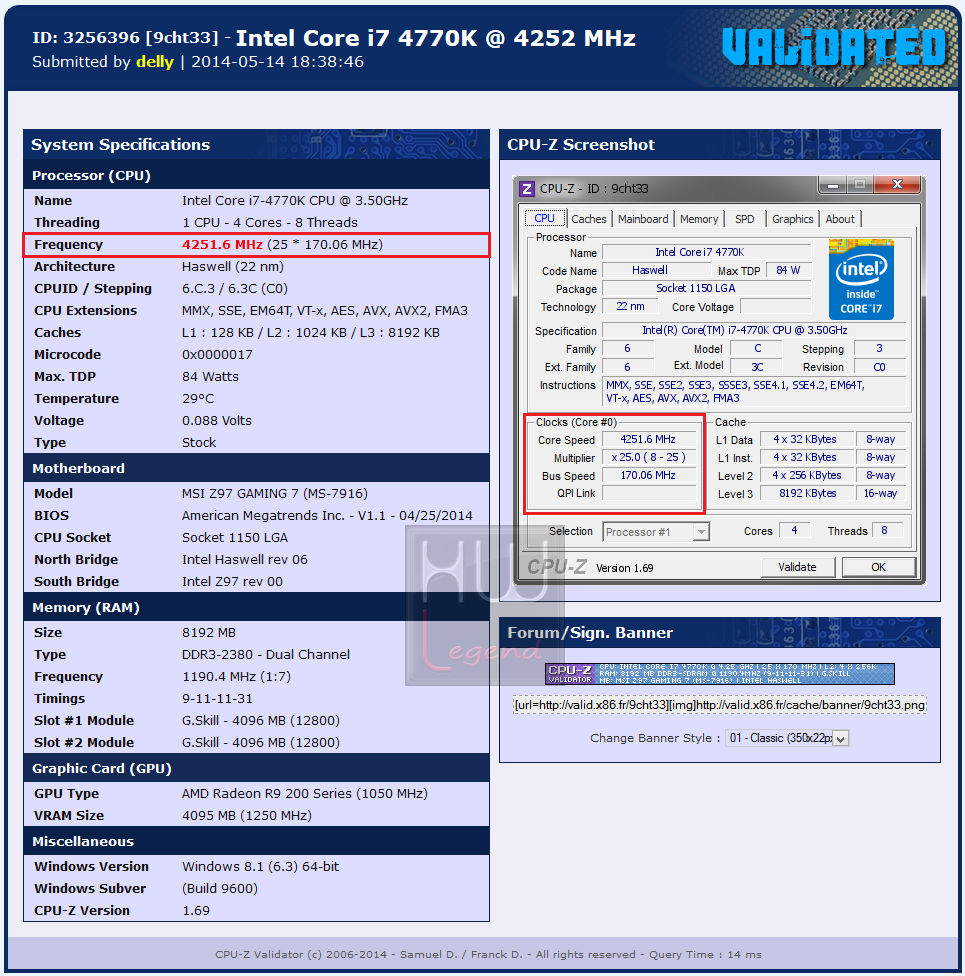

Dopo aver utilizzato per diverso tempo la scheda madre MSI Z97 Gaming 7, siamo giunti alla conclusione che il bios, aggiornato alla sua ultima versione disponibile, si è rivelato maturo, semplice da usare e in grado di offrire prestazioni elevate. Siamo rimasti molto sopresi dalla reattività d’esecuzione e dalla quantità di settaggi che si possono impostare.

La stabilità risultata eccellente anche in condizioni di overclock spinto. Il conclusione possiamo affermare che la motherboard Z97 Gaming 7 è supportata in maniera ottimale da un bios, in grado di sfruttare al meglio l’enorme potenziale messo a disposizione da MSI. Vi consigliamo di controllare con regolarità la presenza di eventuali aggiornamenti BIOS a questo indirizzo. Ed ora passiamo ai test sulla piattaforma MSI Z97 Gaming 7.

{jospagebreak_scroll title=Sistema di Prova e Metodologia di Test:}

Sistema di Prova e Metodologia di Test:

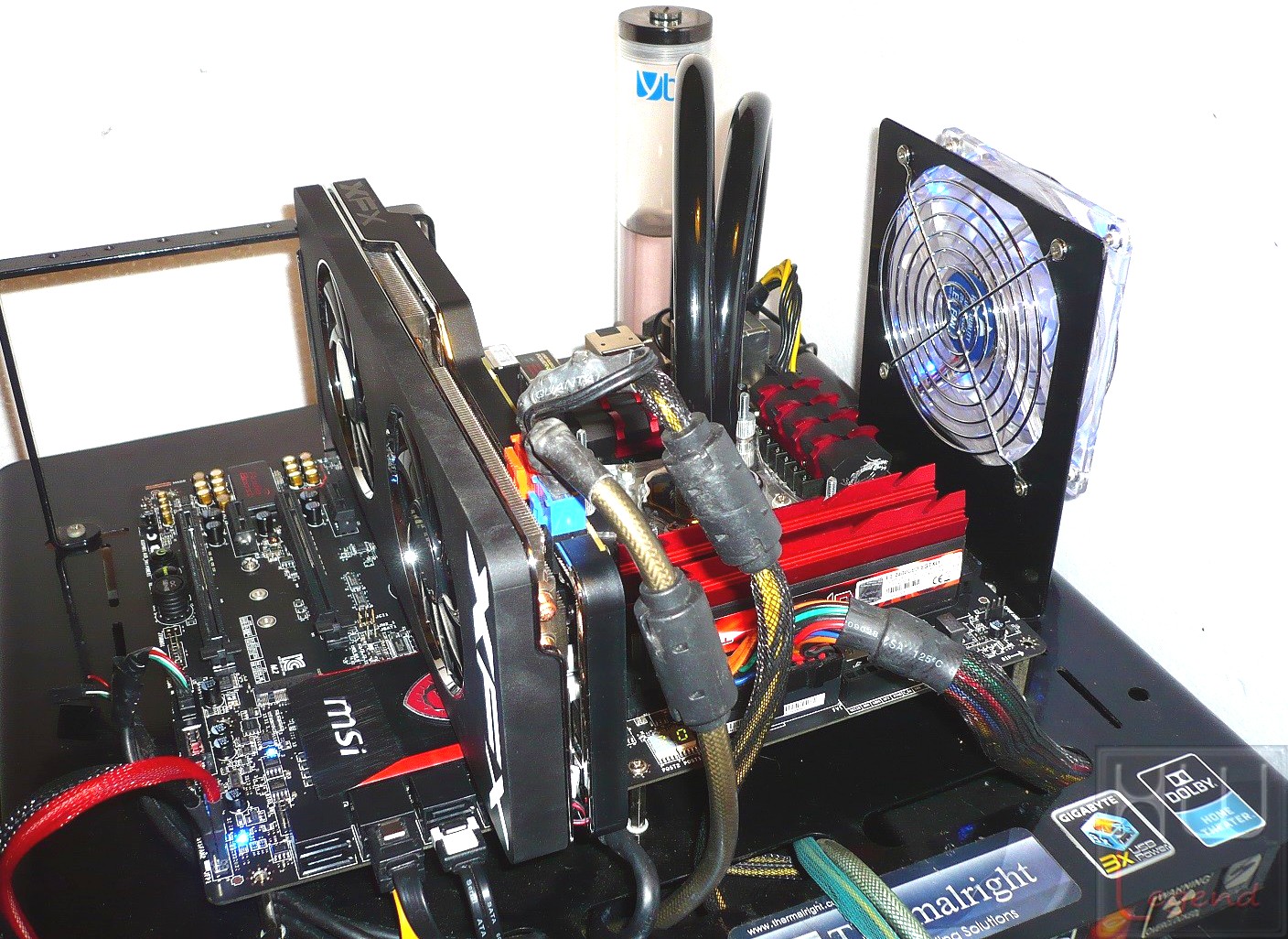

Nella tabella che segue vi mostriamo il sistema di prova utilizzato per i test di questa nuova scheda madre.

Tutti i test eseguiti sono stati ripetuti per ben tre volte, al fine di verificare la veridicità dei risultati. L’hardware è stato montato su di un banchetto di produzione DimasTech.

Le prove sono state condotte con l’obiettivo di analizzare non soltanto le performance velocistiche del nuovo microprocessore Intel Core i7 4770K, basato su architettura Haswell ma, soprattutto, le potenzialità offerte dalla nuova scheda madre MSI Z97 Gaming 7. Come memorie abbiamo usato un Kit di G.Skill, precisamente le Trident-X F3-2400C9D-8GTXD.

Per questo motivo ci siamo basati su due differenti livelli d’impostazione del processore/memorie, preventivamente testati, al fine di non incorrere in problemi causati dall’instabilità:

Default: Intel Core i7 4770K Default (3.5/3.9GHz) / RAM 1.600MHz 9-9-9-24-1T;

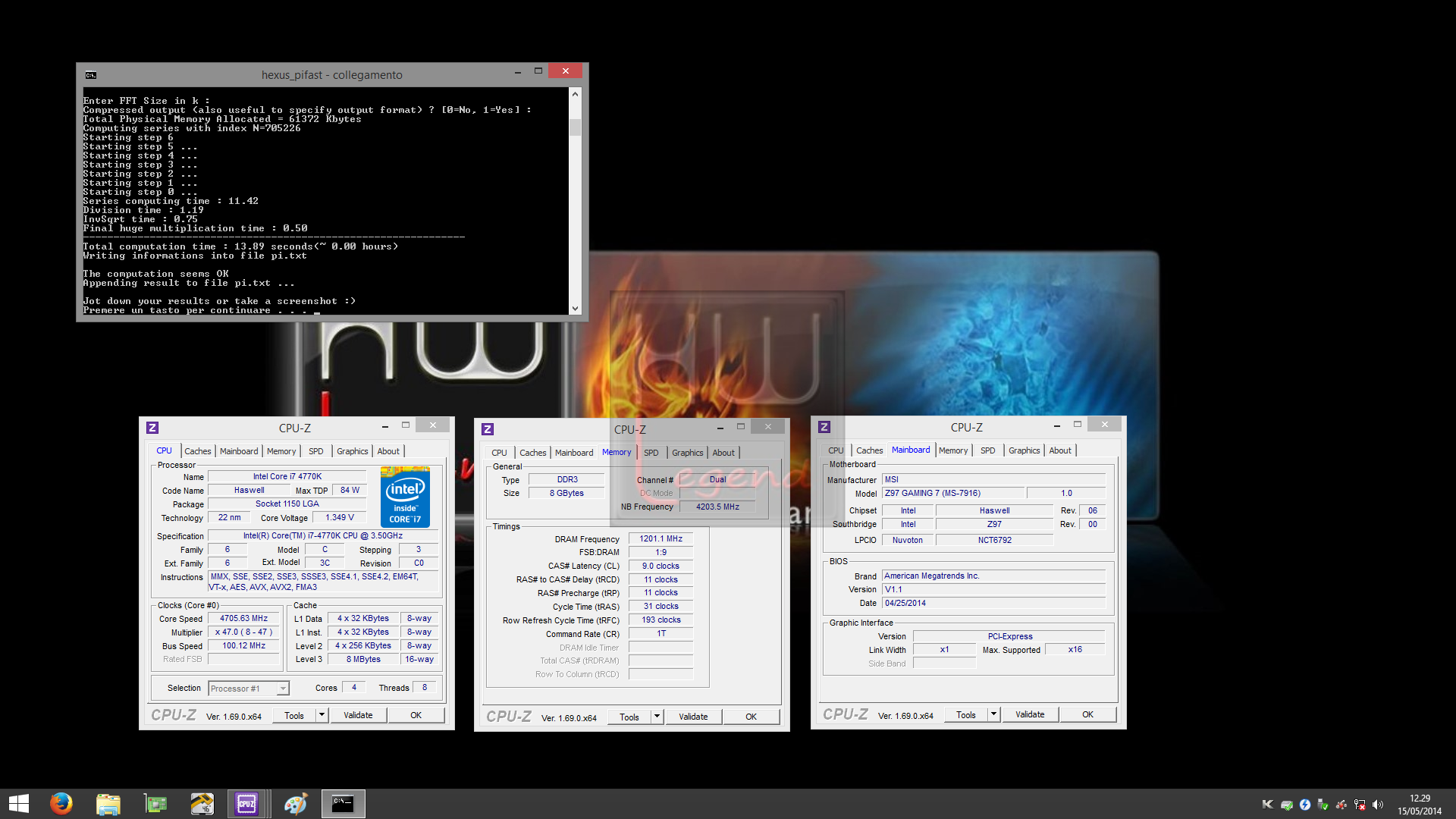

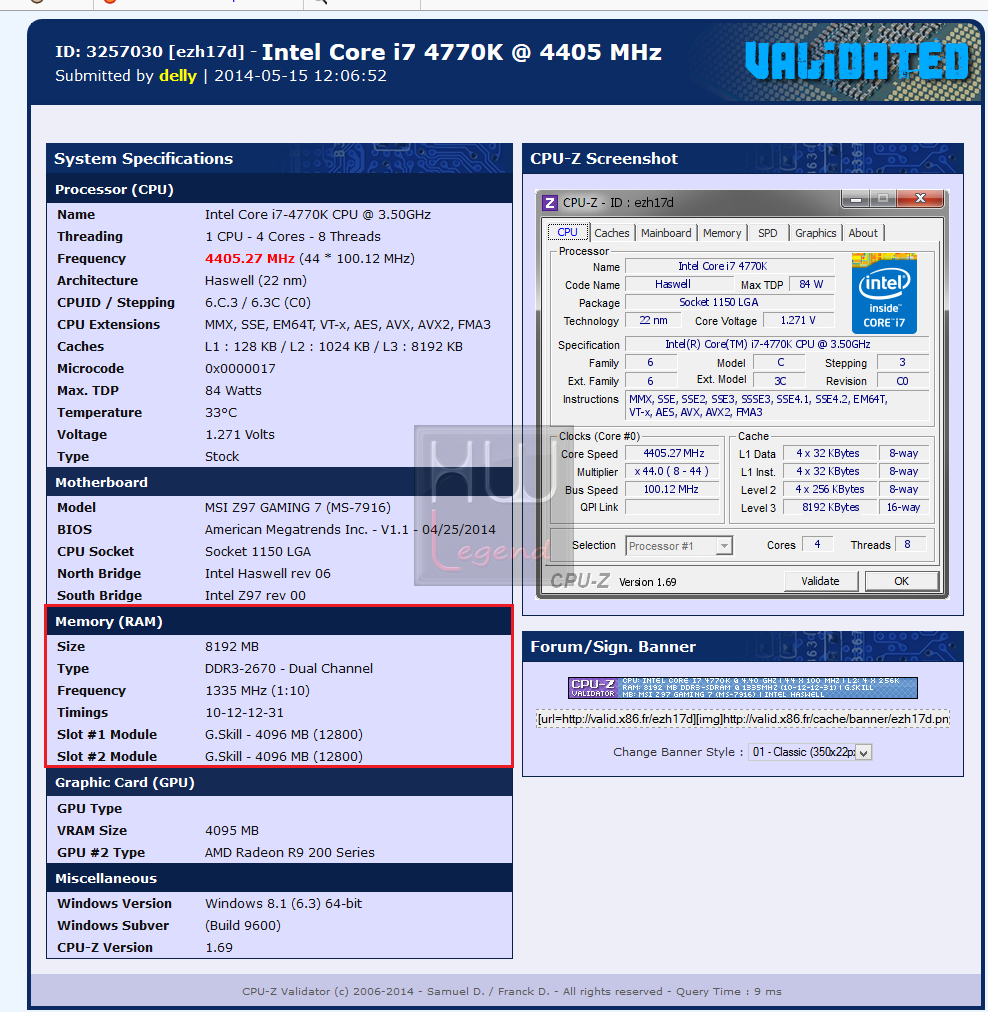

OC Daily: Intel Core i7 4770K OC (4.4GHz) / RAM 2.400MHz 9-11-11-31-1T.

La scheda grafica utilizzata, una XFX Radeon HD R9 290X Black Double Dissipation Edition 4GB, è stata mantenuta entro le specifiche del produttore (1050/1250).

Il sistema operativo, Microsoft Windows 8 Pro X64, è da intendersi privo di qualsiasi ottimizzazione particolare. Queste le applicazioni interessate, suddivise in quattro tipologie differenti.

Prestazioni Rendering e Calcolo

Cinebench 11.5 – 64bit;
Cinebench R15 – 64bit;
POV Ray 3.7 – 64bit;
Blender 2.70a – 64bit;
Fritz Chess Benchmark;
Euler3D Benchmark v2.2;
SuperPI 1.5Mod XS;
WPrime Benchmark v2.10;

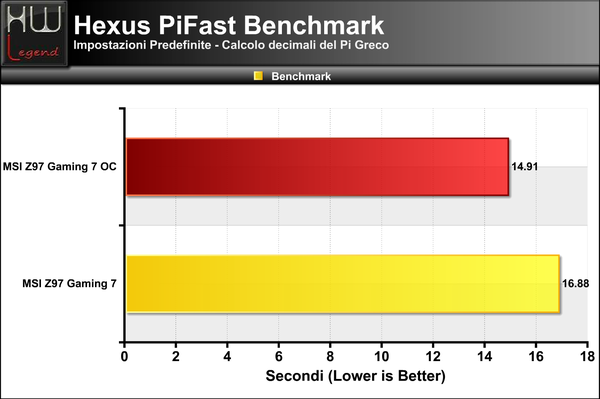

Hexus PiFast;

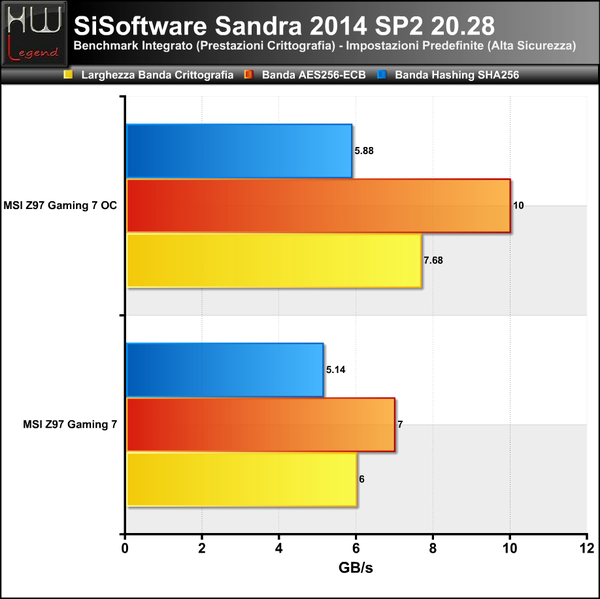

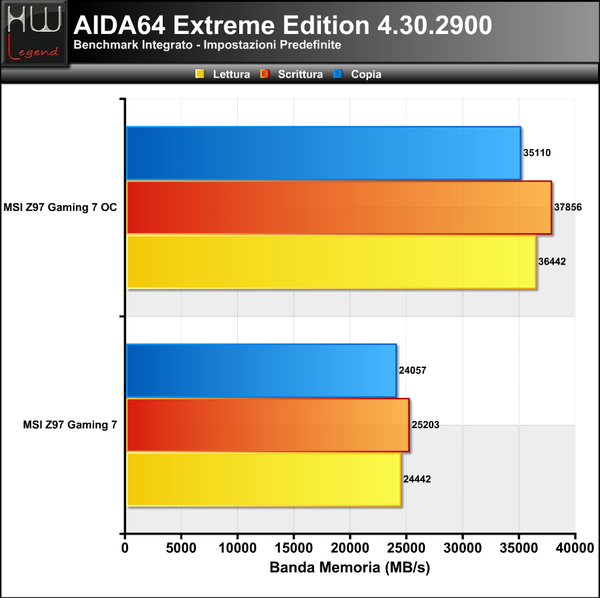

SiSoftware Sandra 2014 SP2 (20.28);

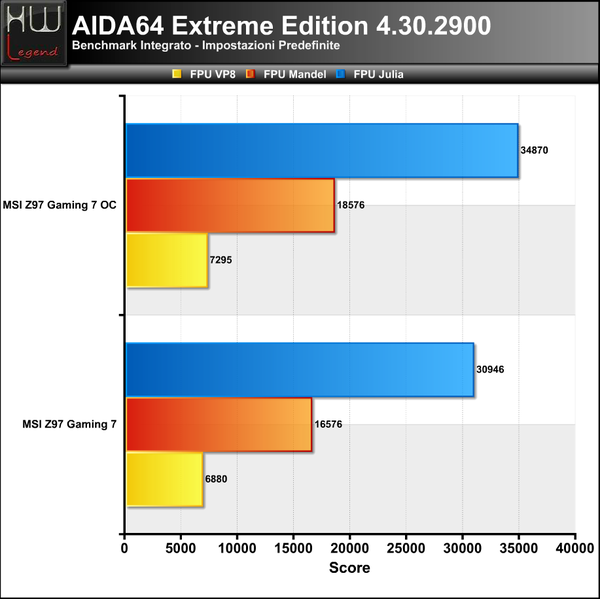

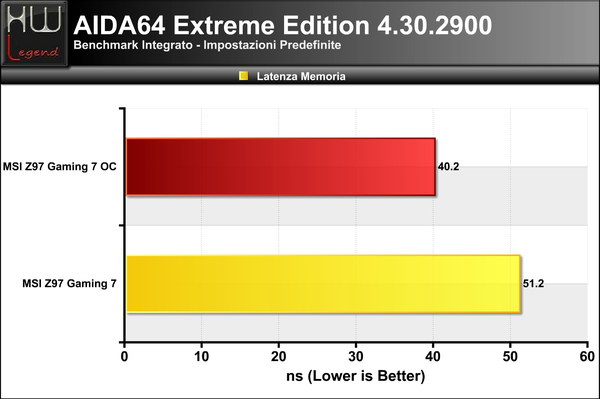

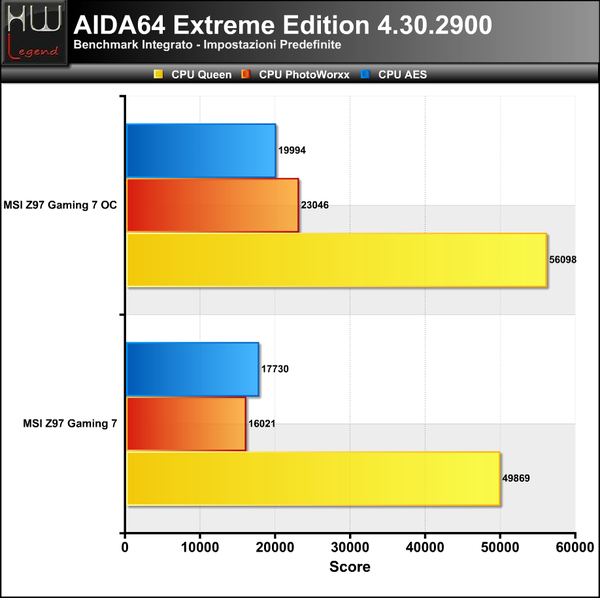

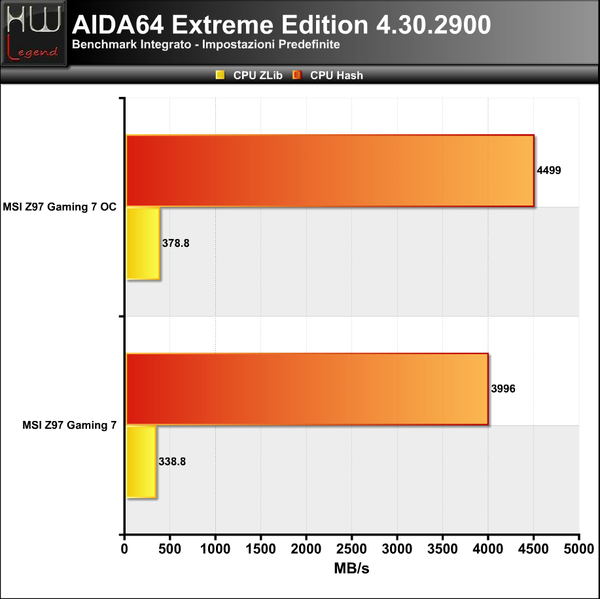

AIDA64 Extreme 4.30.2900.

Prestazioni Multimedia e Compressione

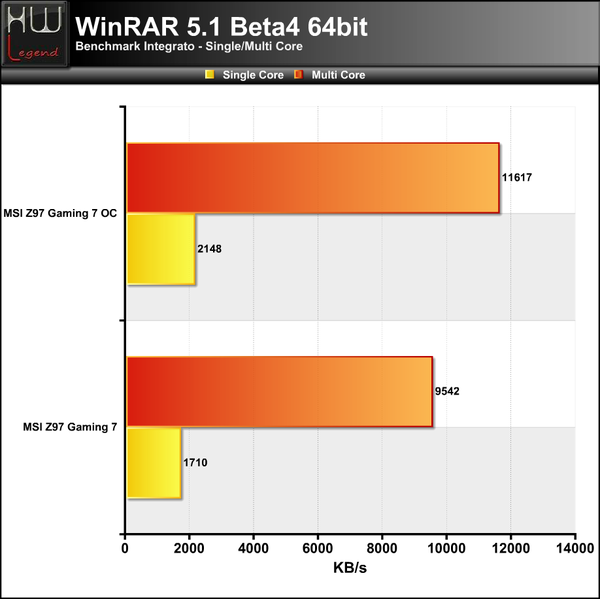

WinRAR 5.1 Beta4 – 64bit;
7-Zip 9.20 – 64bit;

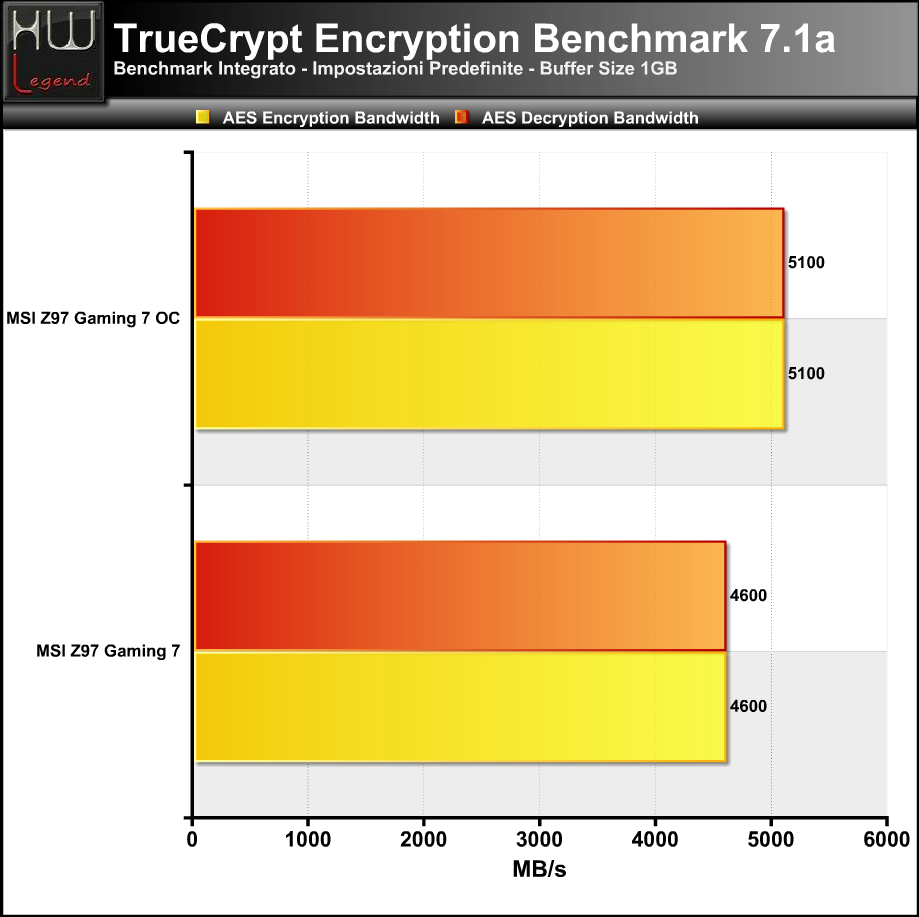

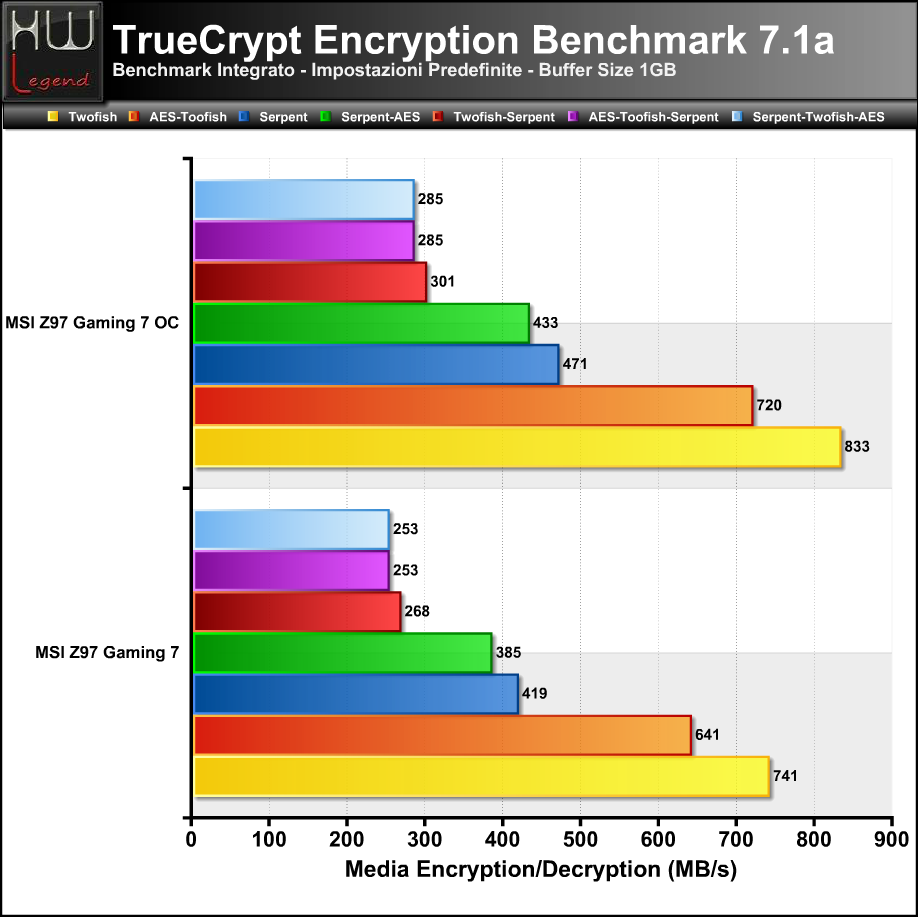

TrueCrypt 7.1a;

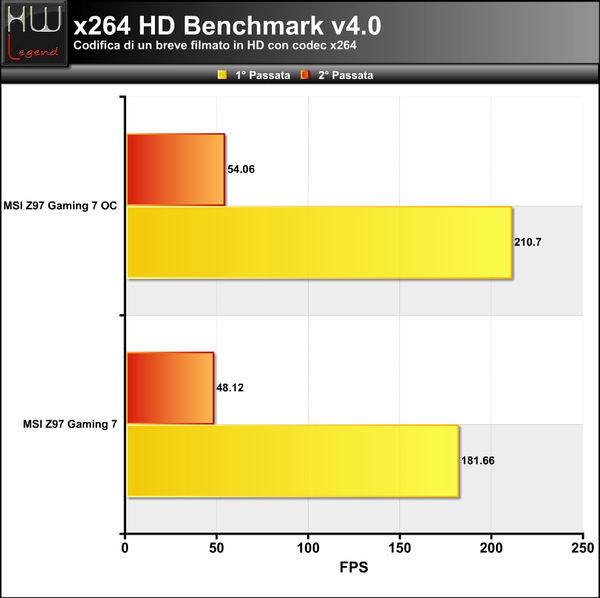

X264 HD Benchmark v4.0;
3DMark 11;
3DMark 2013;
Unigine Heaven Benchmark v4.0;
Unigine Valley Benchmark v1.0.

Prestazioni Giochi DX11

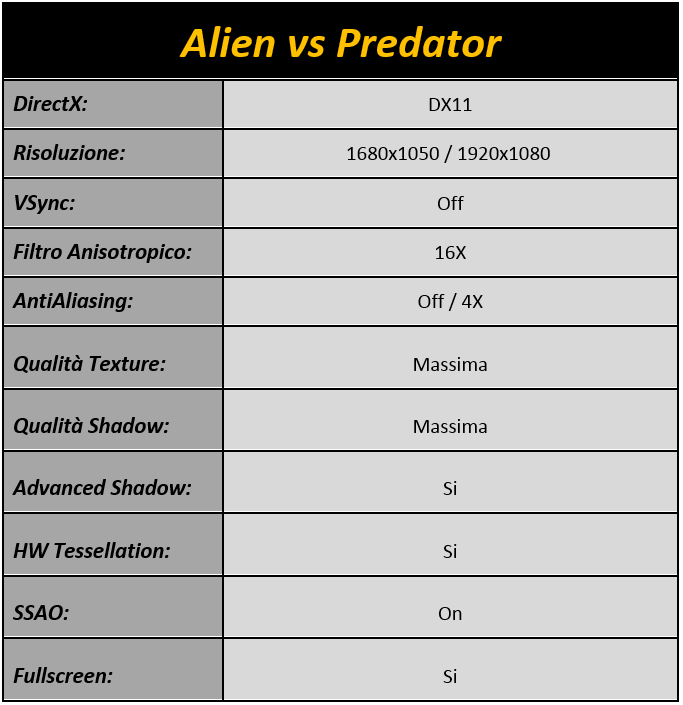

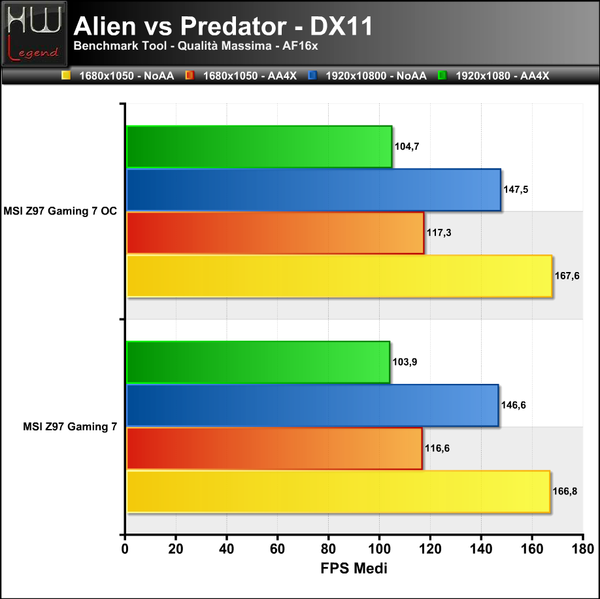

Alien vs Predator;

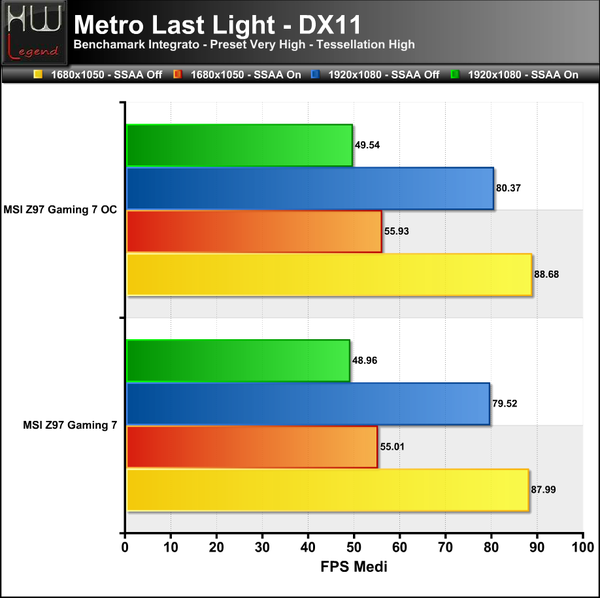

Metro Last Light;

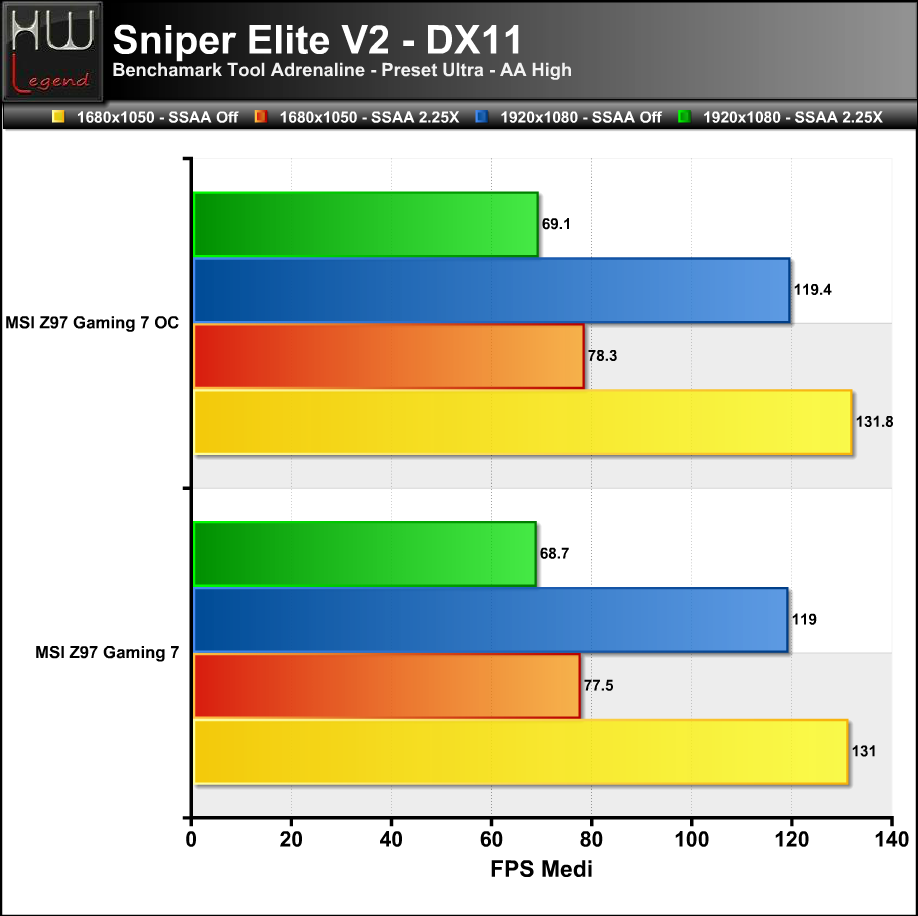

Sniper Elite V2;
Tomb Raider 2013;

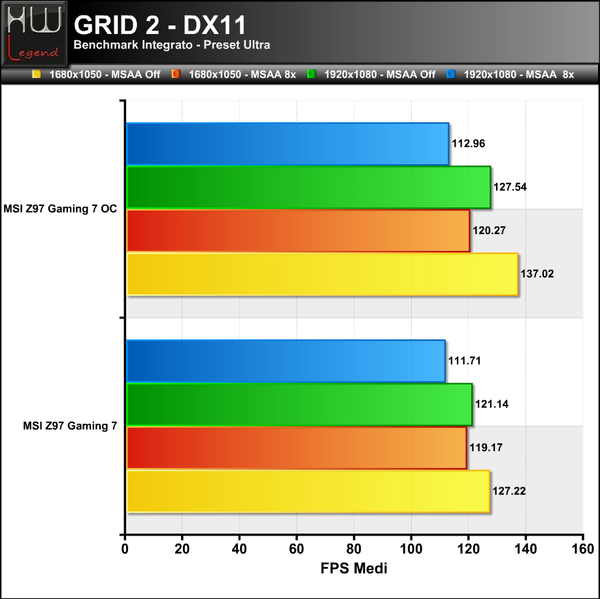

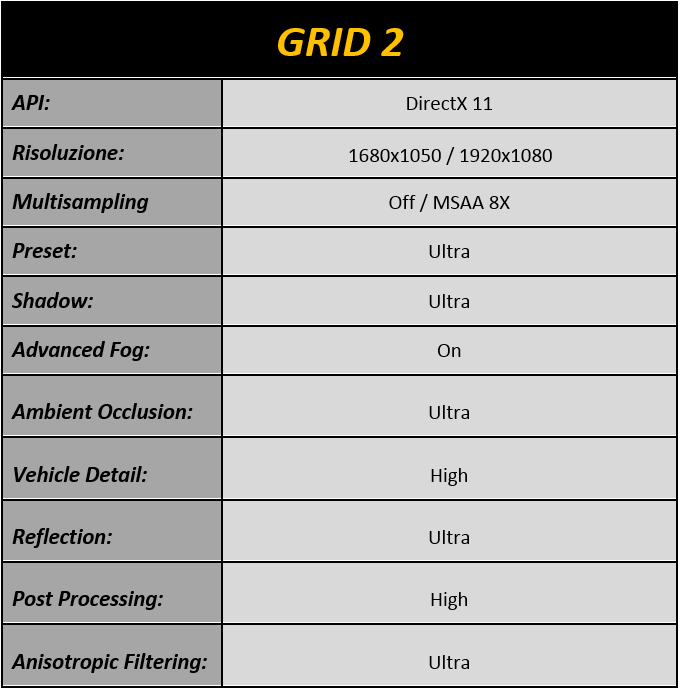

GRID 2.

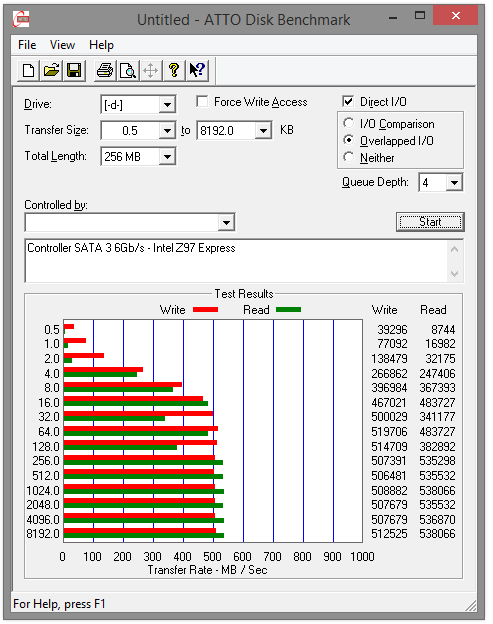

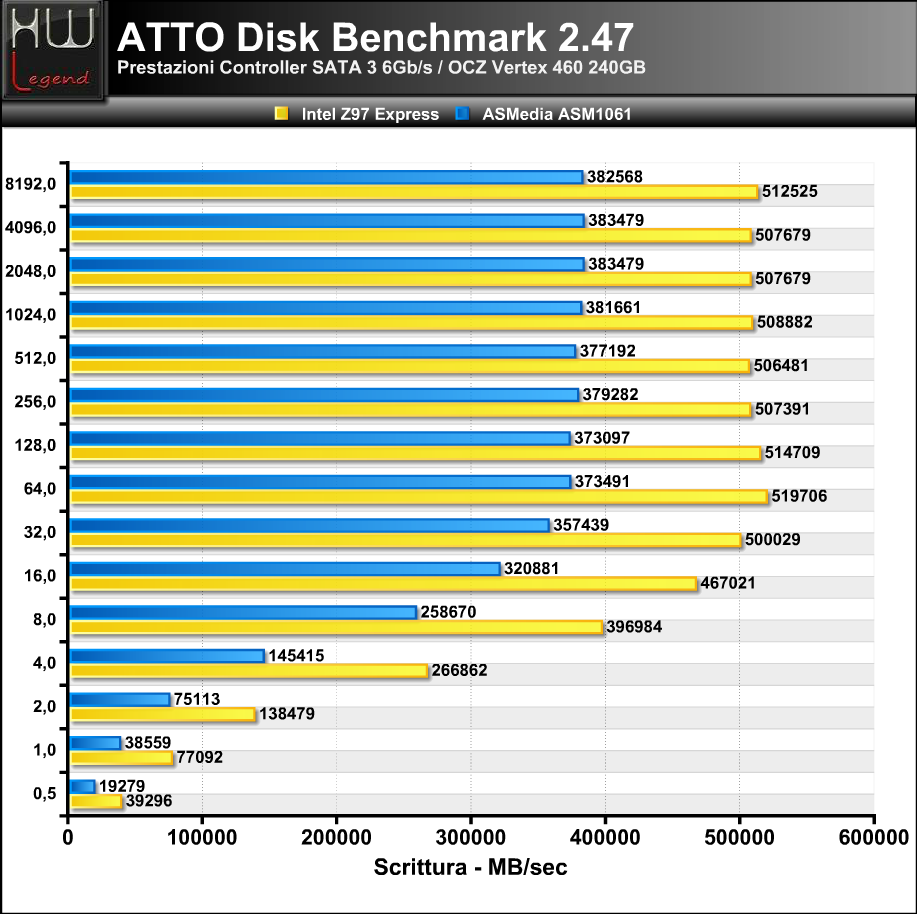

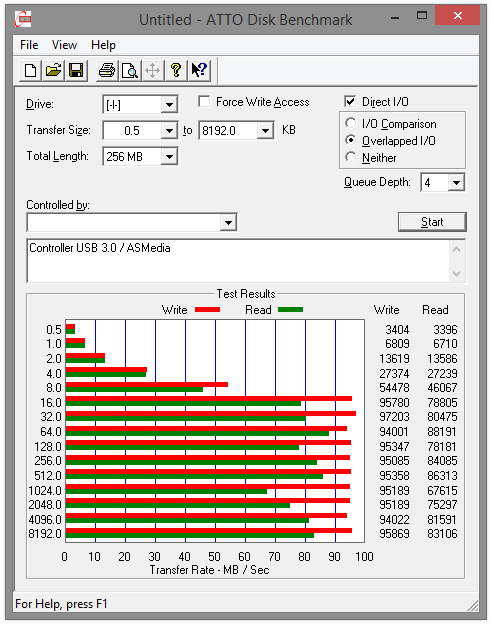

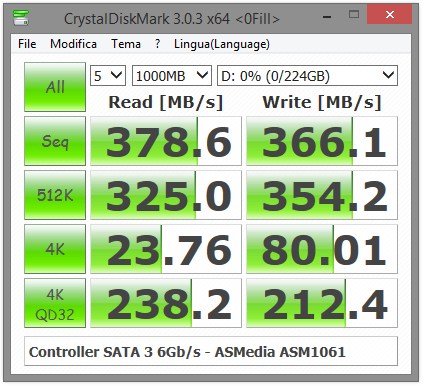

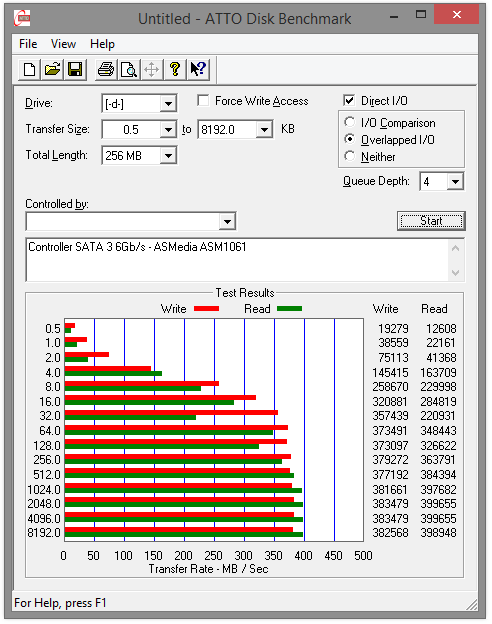

Prestazioni Storage (USB 3.0 / SATA III 6Gb/s)

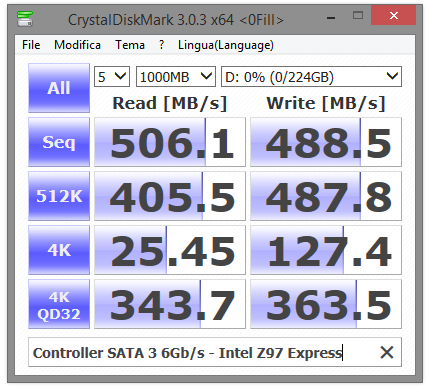

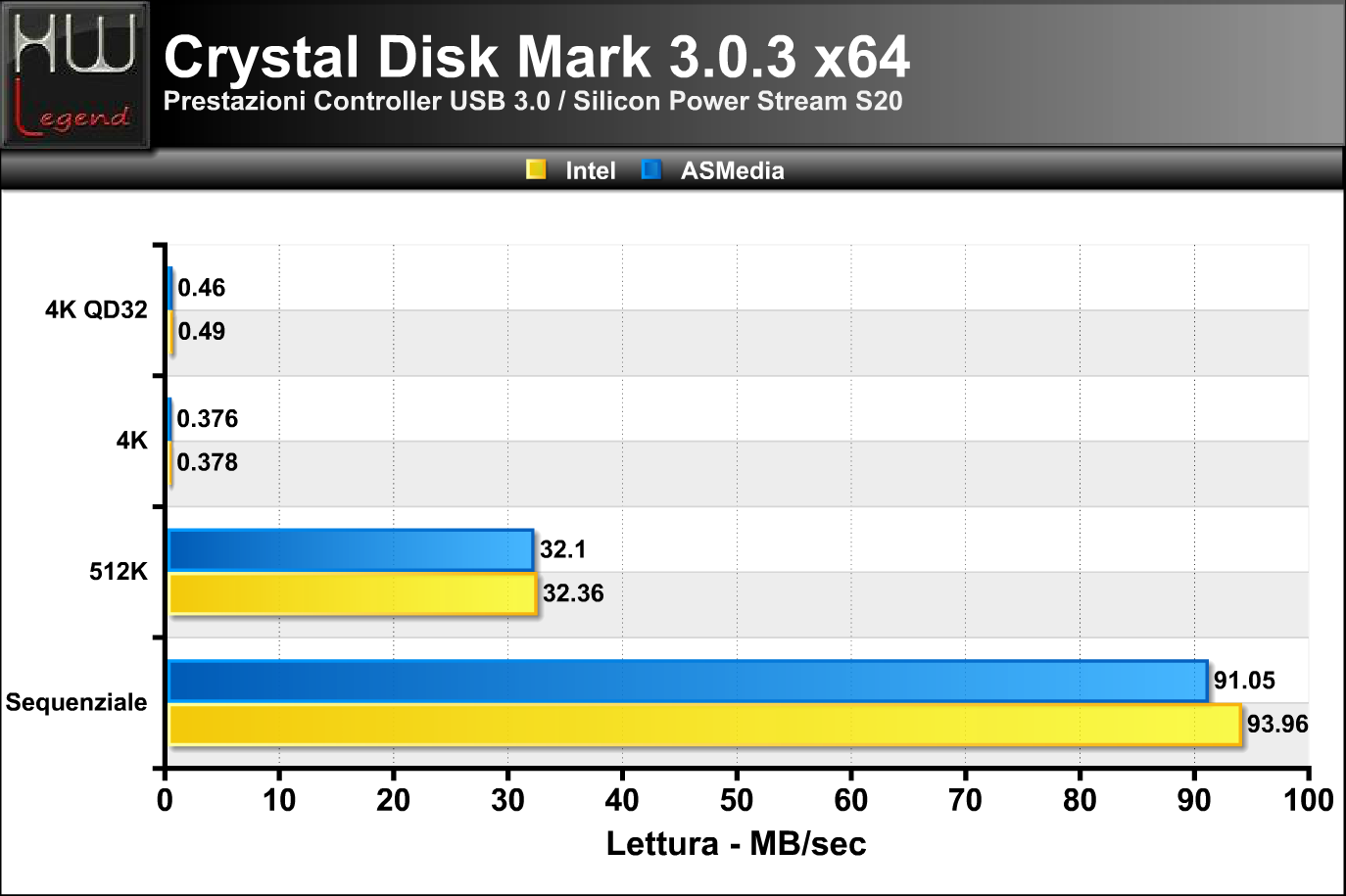

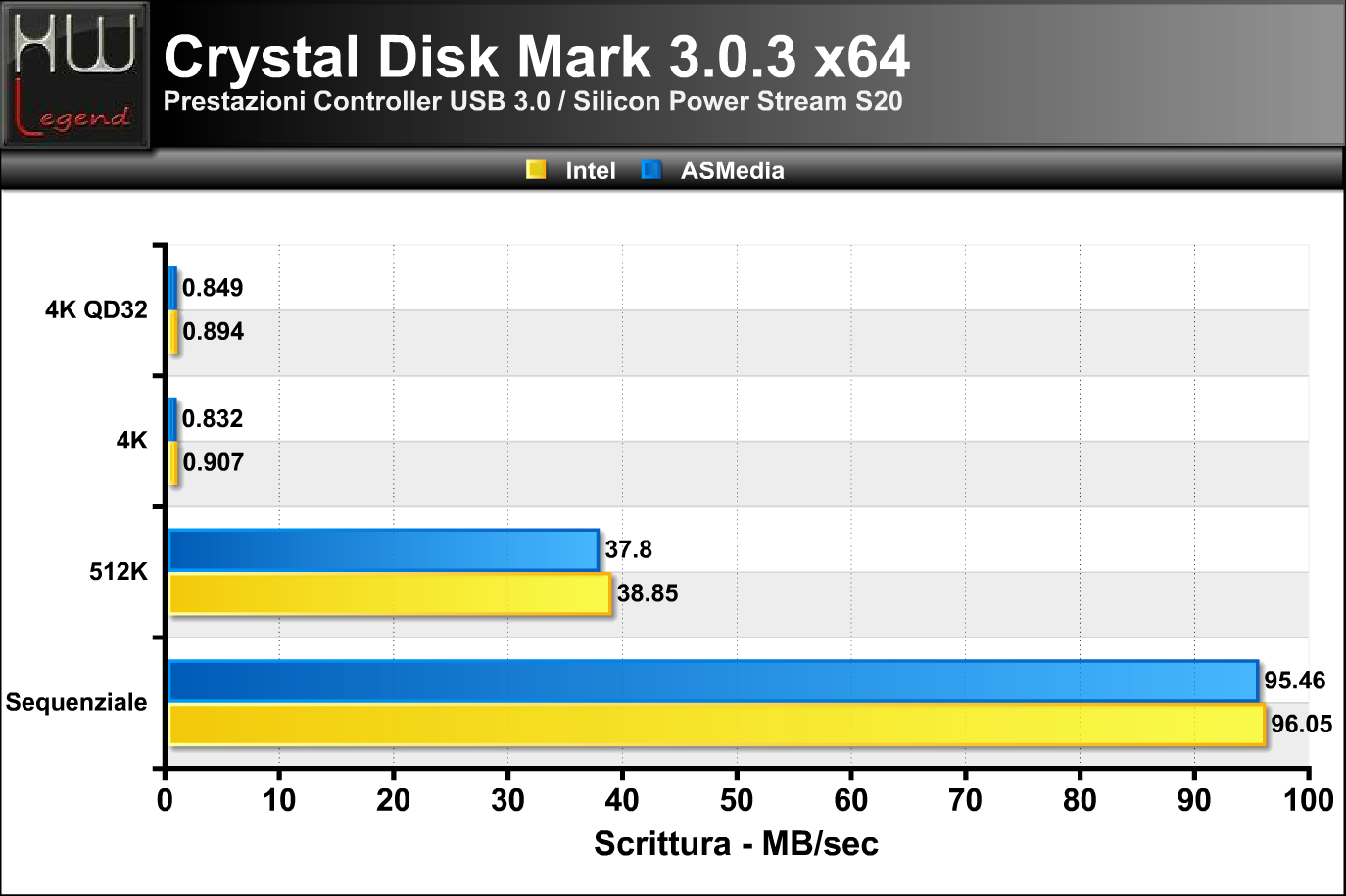

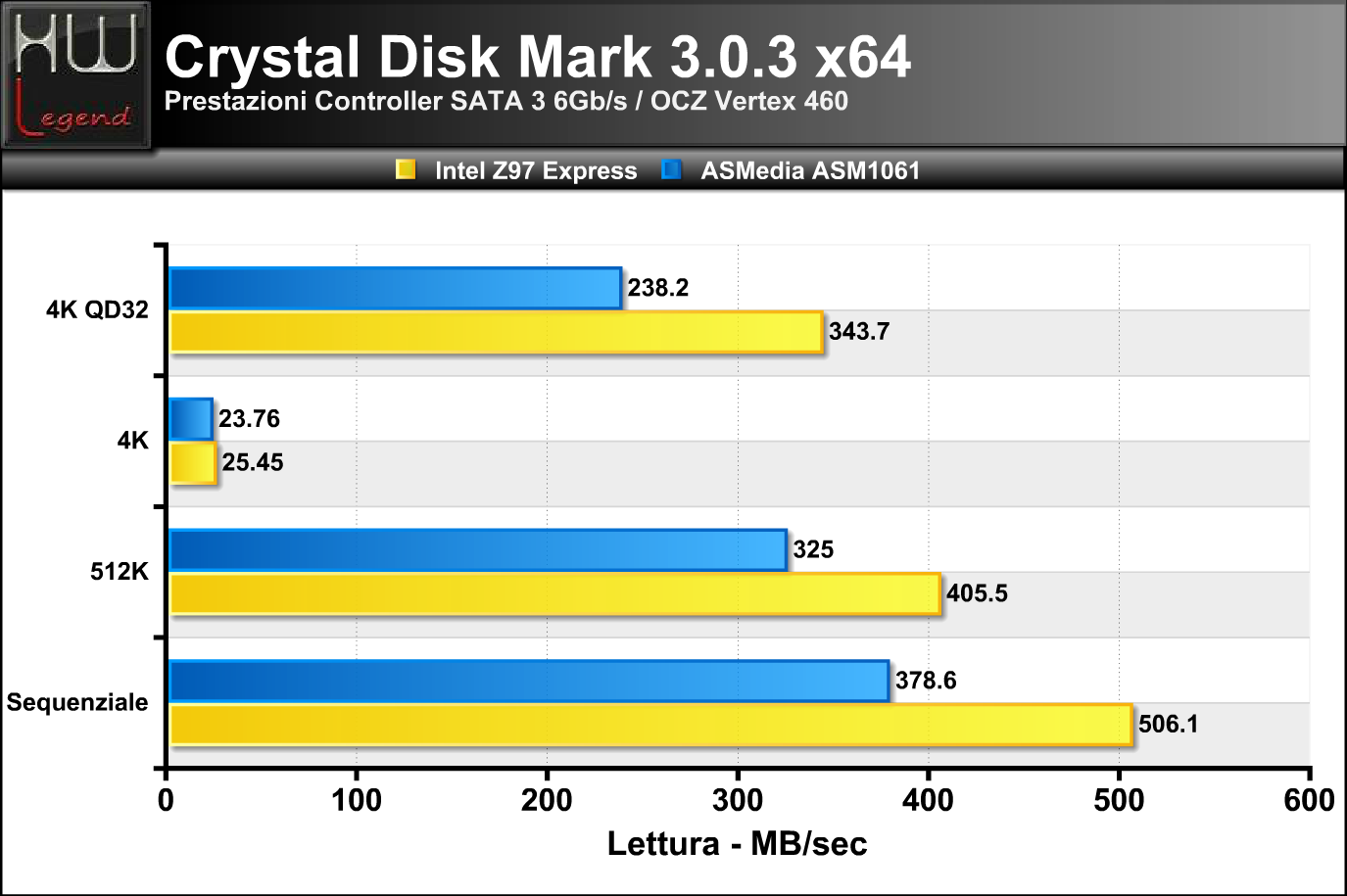

Crystal Disk Mark 3.0.3b;

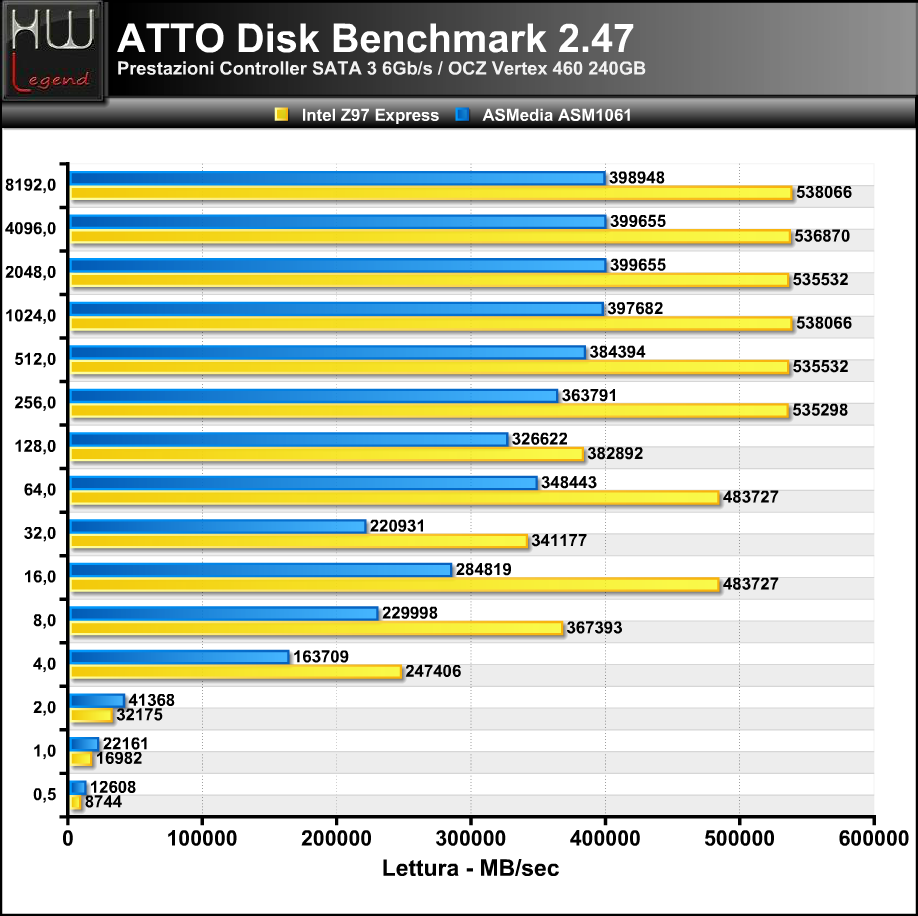

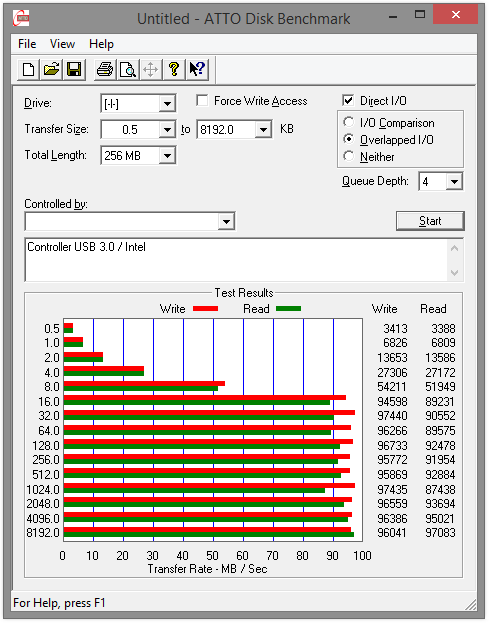

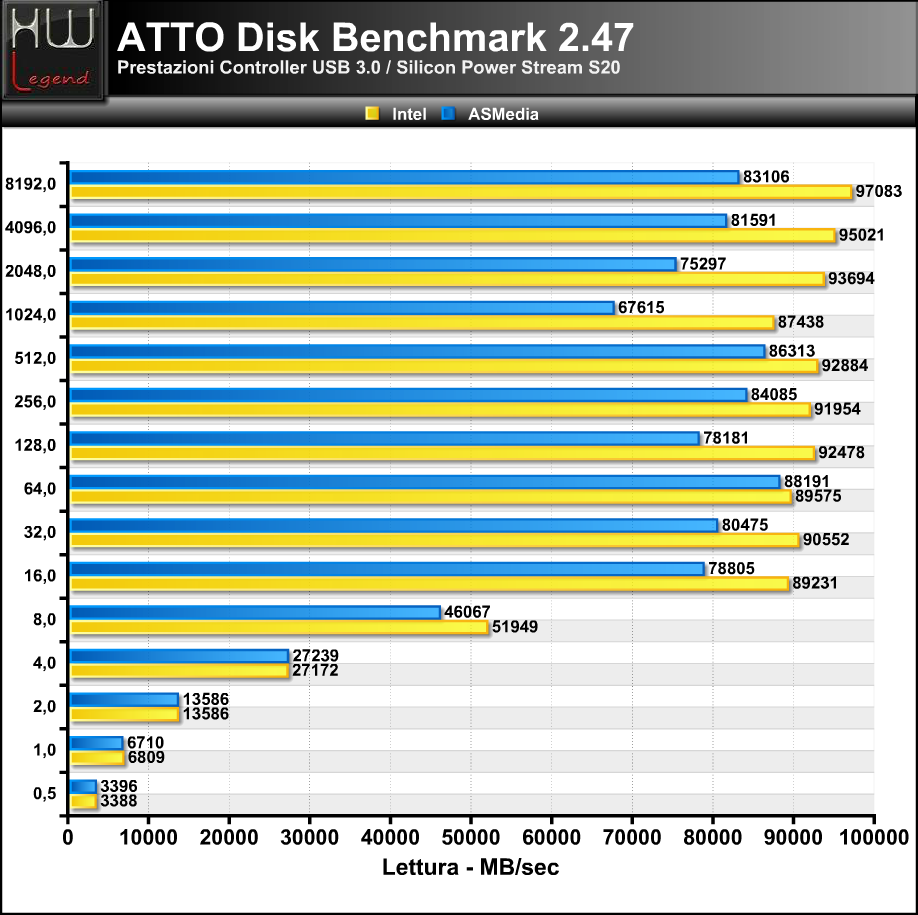

ATTO Disk Benchmark 2.47.

Ora siamo pronti per analizzare le prestazioni offerte dalla MSI Z97 Gaming 7.

{jospagebreak_scroll title=Prestazioni Rendering e Calcolo – Parte Prima:}

Prestazioni Rendering e Calcolo – Parte Prima:

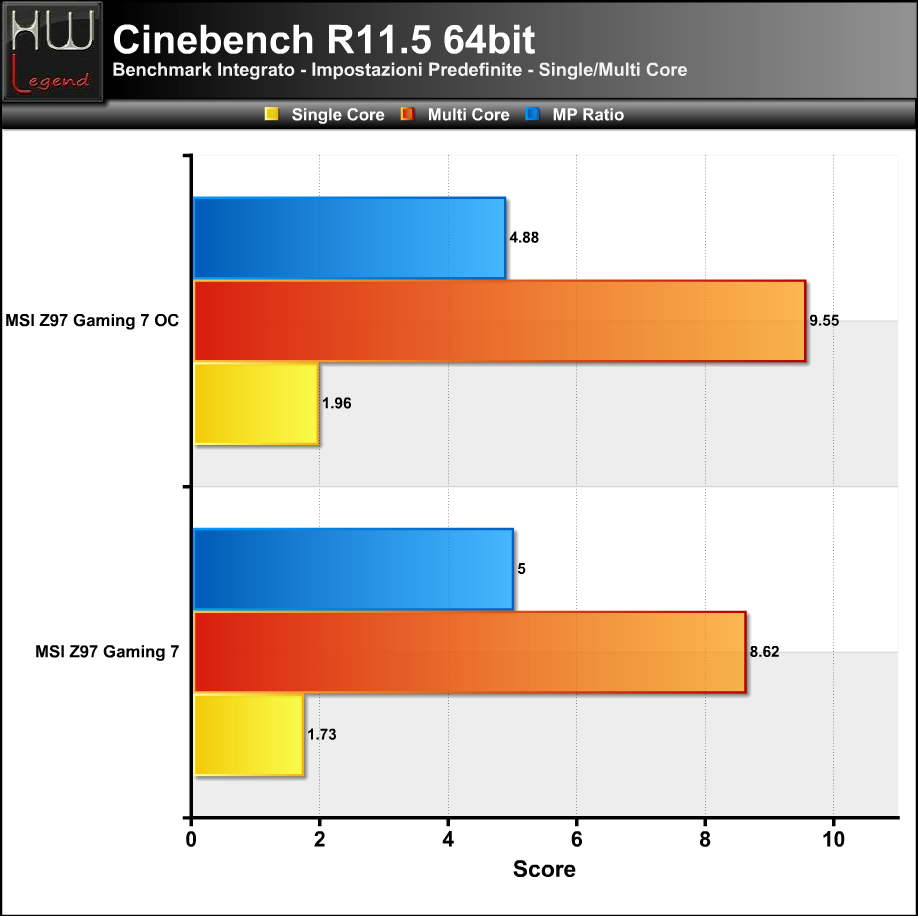

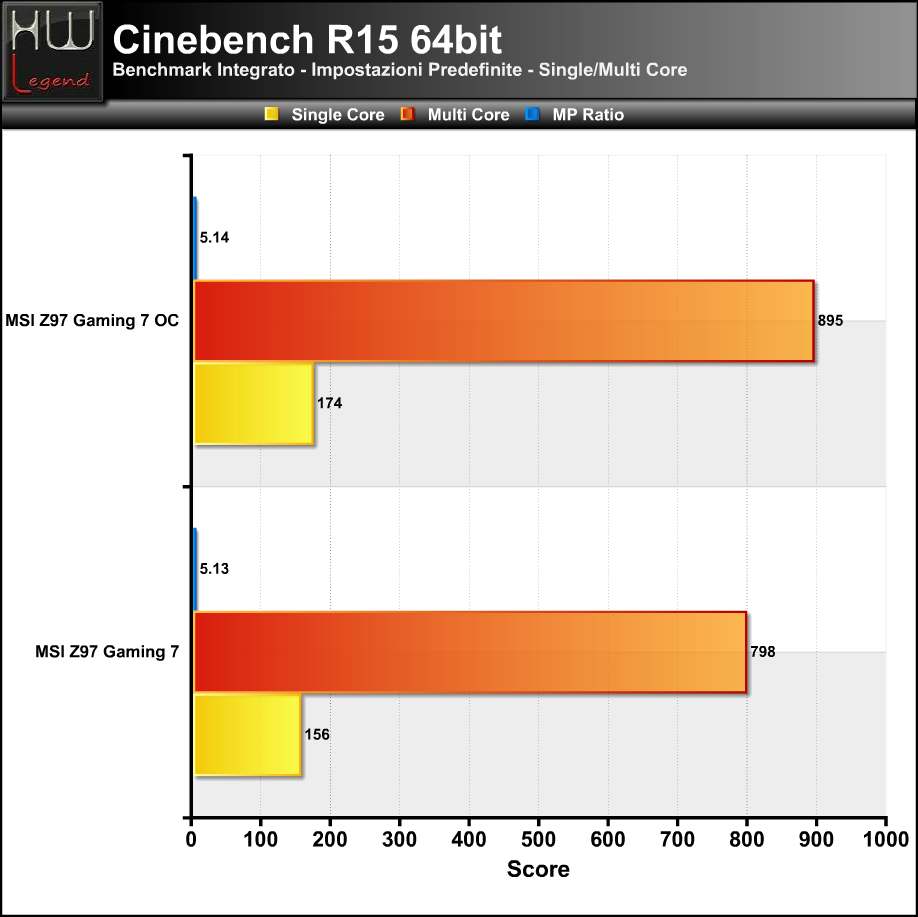

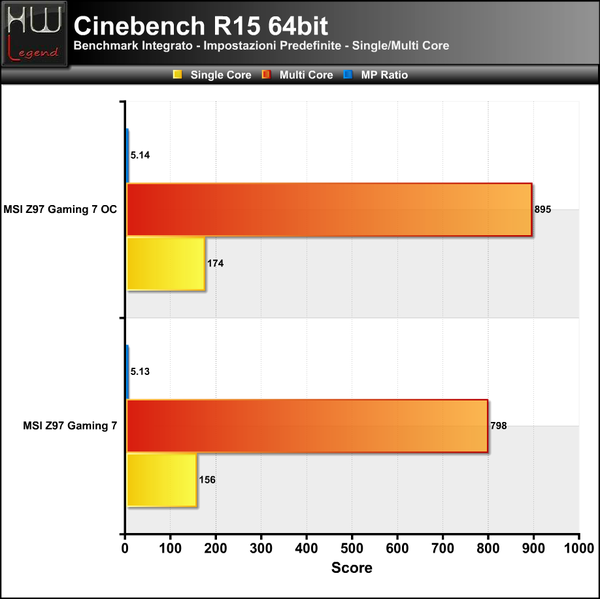

Cinebench R11.5 e R15 – 64bit:

Si tratta di una vera e propria suite di test multi piattaforma in grado di calcolare le capacità prestazionali del vostro computer. Il programma è basato sul software di animazione CINEMA 4D ed è lo strumento perfetto per valutare le performance della CPU e del comparto grafico su svariate piattaforme fra cui Windows e Mac OS X.

Cinebench sfrutta le potenzialità del processore centrale del sistema mediante l’utilizzo combinato di calcoli complessi finalizzati al completamento del rendering di un’immagine campione. E’ possibile eseguire il test in modalità “Single”, sfruttando un solo “core”, oppure “Multi”, sfruttando quindi tutti i “core” disponibili.

Nel grafico il punteggio finale del rendering con 1Core/1Thread e fino a 4Core/8Thread.

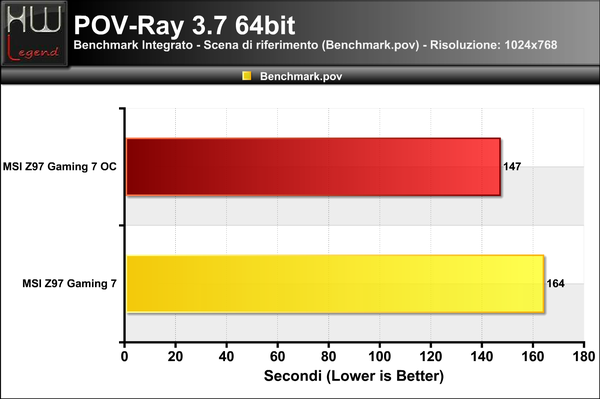

POV-Ray 3.7 RC7:

POV-Ray è un famosissimo programma per la creazione di immagini tridimensionali. Vanta un motore per RayTracing tra i più avanzati. Sarà possibile creare immagini 3D, geometriche e non, di tipo foto realistico e di altissima qualità. La costruzione dell’immagine si ottiene mediante un linguaggio di programmazione di tipo matematico basato sulla geometria analitica nello spazio.

Nel grafico il tempo (in Secondi) necessario per portare a termine il rendering di una scena di riferimento (Benchmark.pov), alla risoluzione di 1024×768.

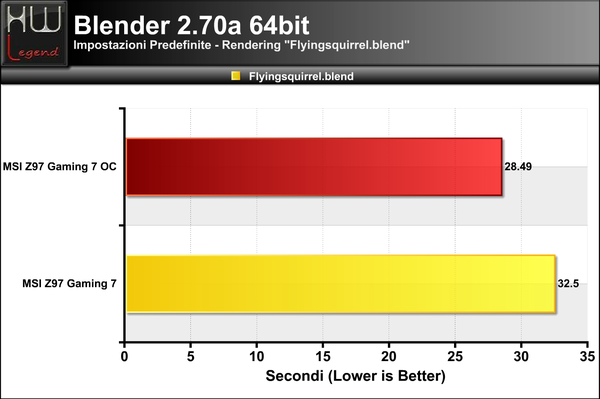

Blender 2.70a – 64bit:

Blender è un famoso programma (completamente Open Source) di modellazione 3D, animazione e rendering. Viene spesso utilizzato anche per il calcolo delle performance dei microprocessori.

Nel grafico il tempo (in Secondi) necessario al rendering della scena “Flying Squirrel”.

Fritz Chess Benchmark:

Fritz Chess è un interessante software che consente di misurare le performance della CPU basandosi sulla simulazione del gioco degli scacchi. Il programma è in grado di sfruttare appieno fino a otto core.

Nel grafico il risultato complessivo ottenuto (espresso in Kilonodi al secondo).

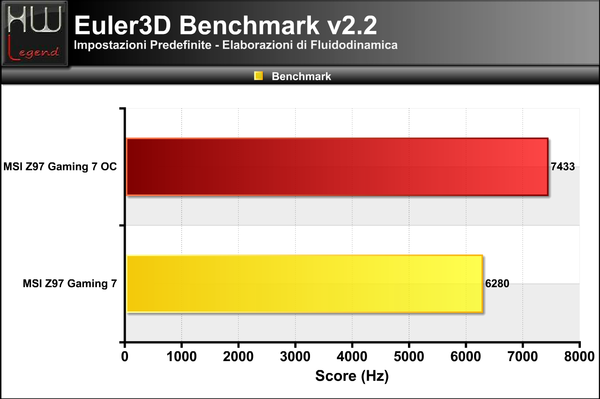

Euler3D Benchmark v2.2:

Euler3D, basato sulla routine di analisi strutturale STARS Euler3D, è un software di benchmark che misura le prestazioni velocistiche del microprocessore mediante l’esecuzione di calcoli fluidodinamici. Il programma è ottimizzato per sfruttare appieno il multi-threading.

Nel grafico il risultato rilasciato al termine del test integrato, espresso in Hz.

{jospagebreak_scroll title=Prestazioni Rendering e Calcolo – Parte Seconda:}

Prestazioni Rendering e Calcolo – Parte Seconda:

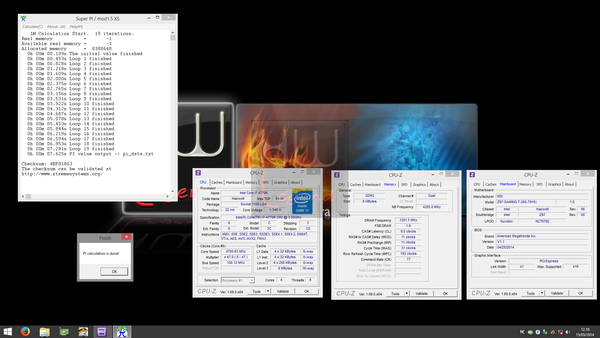

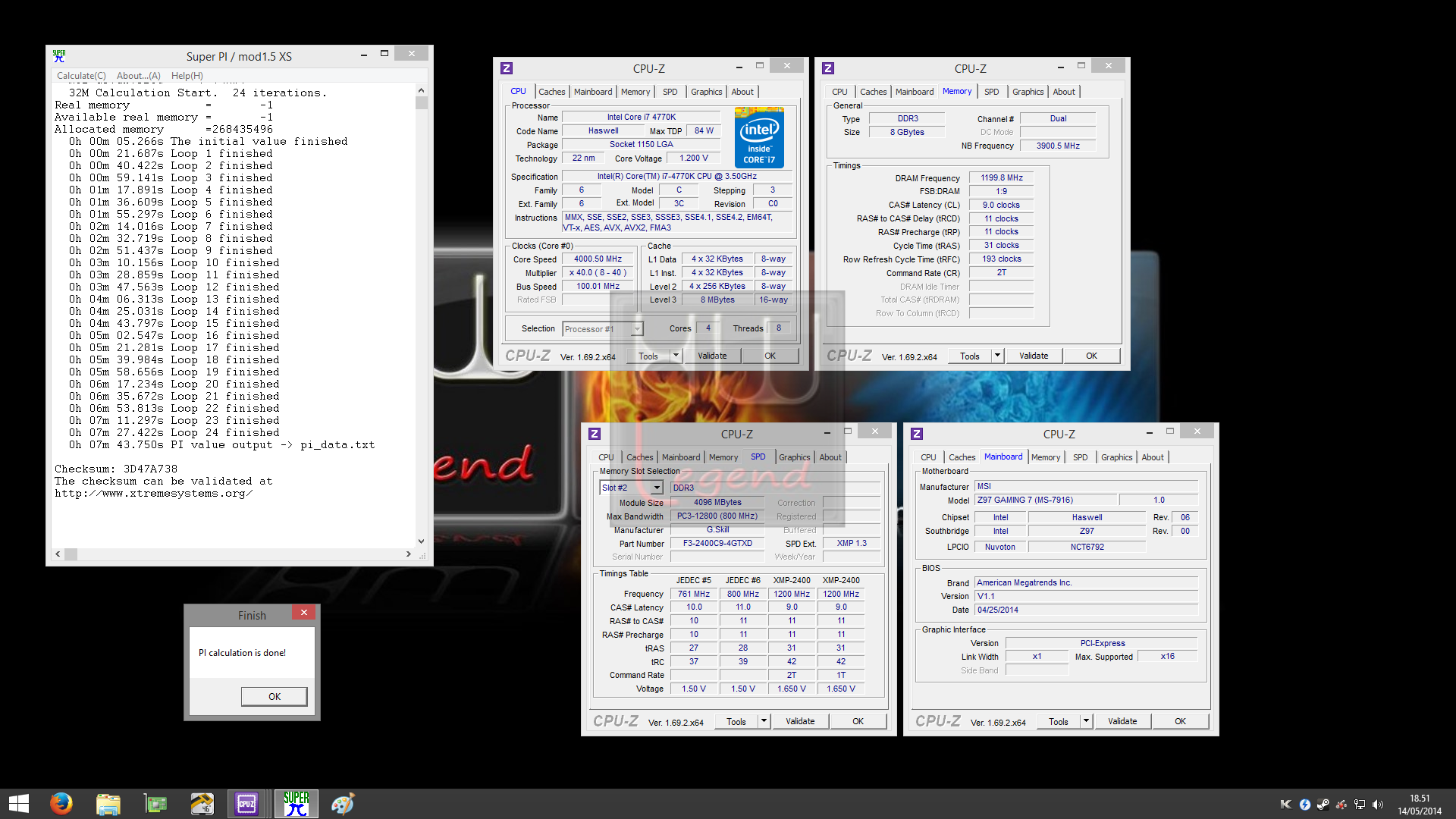

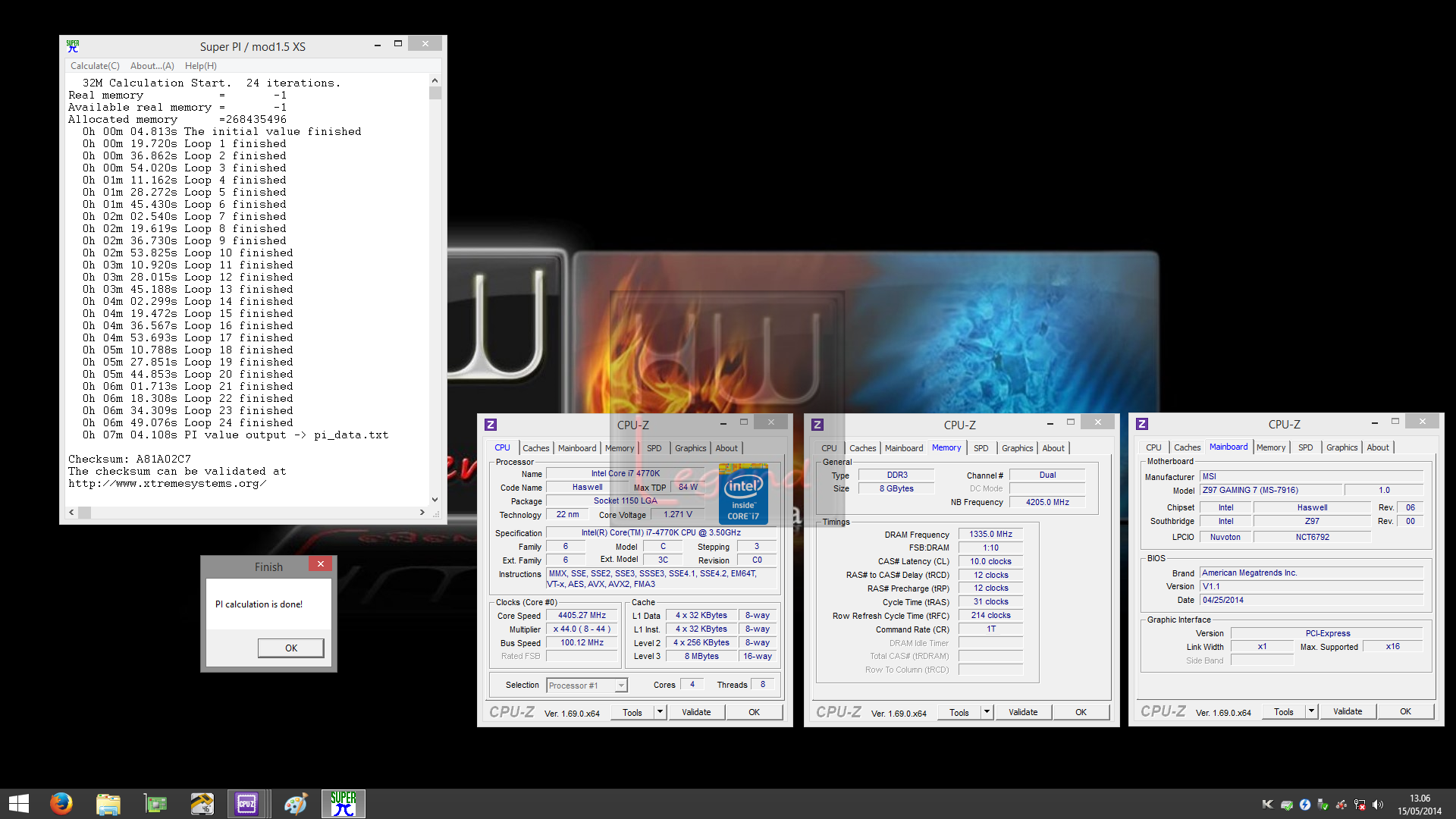

SuperPI 1.5Mod XS:

Famoso programma di benchmark che calcola le cifre decimali del PI Greco, mostrando il tempo impiegato. E’ un buon indice delle prestazioni di CPU e RAM.

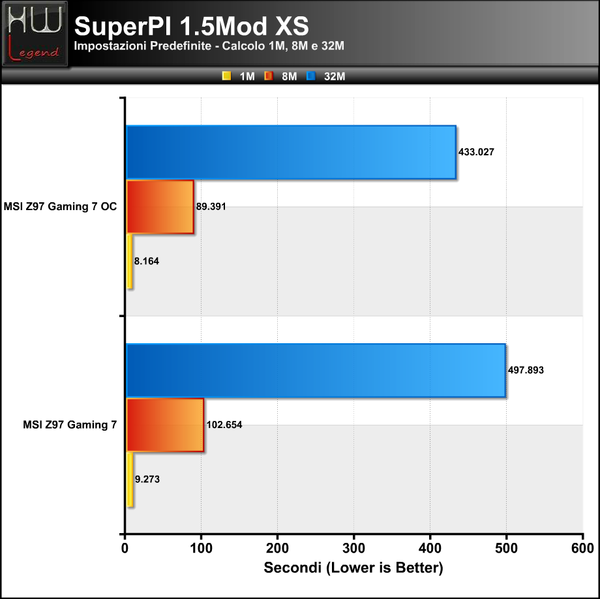

Nel grafico il tempo impiegato (in Secondi) al calcolo del 1M, 8M e 32M.

WPrime Benchmark v2.10:

Al pari del SuperPI, anche il wPrime è un ottimo indicatore delle performance di CPU e RAM, e finalmente in grado di sfruttare tutti i core a disposizione.

Nei grafici il tempo impiegato (in Secondi) al calcolo del 32M e del 1024M.

Hexus PiFast:

Famoso programma di benchmark per CPU con principio di funzionamento analogo al SuperPI, ovvero anch’esso basato sul calcolo dei decimali del Pi Greco.

Nel grafico il tempo impiegato (in Secondi) al completamento del calcolo standard.

{jospagebreak_scroll title=Prestazioni Rendering e Calcolo – Parte Terza:}

Prestazioni Rendering e Calcolo – Parte Terza:

SiSoftware Sandra 2014 SP2 – 20.28:

Sandra è un tool di benchmark per l´intero sistema Pc, aggiornato per testare le ultime tecnologie disponibili sul mercato. Il software è in grado di assicurare la maggiore compatibilità hardware possibile unita ad un accurato reporting delle prestazioni e delle problematiche del sistema.

Abbiamo eseguito i principali test sulla CPU e sul comparto RAM. A seguire i risultati ottenuti.

AIDA64 Extreme 4.30.2900:

AIDA64 è un famoso programma che ci consente di tenere sotto controllo i punti vitali del nostro computer, quali temperature, voltaggi applicati e prestazioni. Al suo interno, infatti, troviamo numerosi test, utili per misurare, e comparare, le performance registrate dalle varie componenti (CPU, Memorie, HDD etc.).

Nei grafici i risultati riguardanti i benchmark integrati delle RAM e della CPU/FPU.

{jospagebreak_scroll title=Prestazioni Multimedia e Compressione: – Parte Prima:}

Prestazioni Multimedia e Compressione – Parte Prima:

WinRAR 5.1 Beta4 – 64bit:

Famoso programma di compressione con il quale si misura la potenza della CPU nel comprimere un file campione restituendo il valore del dato compresso in KB/s (Rate).

7-Zip 9.20 – 64bit:

Noto programma di compressione/decompressione che al suo interno integra un Tool per la misura delle prestazioni della macchina. Anche in questo caso saranno riportati nel grafico quanti KB/s il sistema, e in particolar modo la CPU, sia in grado di comprimere/decomprimere.

TrueCrypt Encryption Benchmark 7.1a:

TrueCrypt è un noto programma open-source per la crittazione “on-the-fly” di interi dischi rigidi o partizioni. Gli algoritmi supportati sono l’AES, il Serpent e il Twofish. È possibile però usarli in cascata (avendo così maggiore sicurezza), ad esempio: AES-Twofish, AES-Twofish-Serpent, Serpent-AES, Serpent-Twofish-AES e Twofish-Serpent.

Dalla versione 7.0 è stato introdotto il supporto per l’accelerazione hardware per la cifratura e decifratura AES, utilizzando le apposite istruzioni di cui sono dotate le ultime CPU di Intel e AMD. Nei grafici i risultati dei benchmark integrati nel programma.

X264 HD Benchmark v4.0:

Famoso Codec x264 grazie con il quale è possibile testare la potenza della propria CPU. Il suo funzionamento è basato sulla misurazione delle performance in termini di codifica video usando un filmato campione da trasformare in formato x264.

{jospagebreak_scroll title=Prestazioni Multimedia e Compressione: – Parte Seconda:}

Prestazioni Multimedia e Compressione – Parte Seconda:

3DMark 11:

Il nuovo benchmark richiederà obbligatoriamente la presenza nel sistema sia di una scheda video con supporto alle API DirectX 11. Secondo la software houseFuturemark, i test sulla tessellation, l’illuminazione volumetrica e altri effetti usati nei giochi moderni rendono il benchmark moderno e indicativo sulle prestazioni “reali” delle schede video. La versione Basic Edition (gratuita) permette di fare tutti i test con l’impostazione “Performance Preset”. C’è un test, chiamato Audio Visual Demo, eseguibile alla risoluzione massima 720p. La versione Basic consente di pubblicare online un solo risultato. Non è possibile modificare la risoluzione e altri parametri del benchmark. 3DMark 11 Advanced Edition non ha invece alcun tipo di limitazione.

Il nuovo benchmark si compone di sei test, i primi quattro con il compito di analizzare le performance del comparto grafico, con vari livelli di tessellazione e illuminazione. Il quinto test non sfrutta la tecnologia NVIDIA PhysX, bensì la potenza di elaborazione del processore centrale. Il sesto e ultimo test consiste, invece, in una scena precalcolata in cui viene sfruttata sia la CPU, per i calcoli fisici, e sia la scheda grafica.

I test sono stati eseguiti in DirectX 11 sfruttando il preset Performance. Nel grafico il punteggio complessivo ottenuto e i risultati di Physics e Combined.

3DMark 2013:

La nuova versione del famoso software è senza dubbio la più potente e flessibile mai sviluppata da Futuremark. Per la prima volta viene proposto un programma multipiattaforma, capace di eseguire analisi comparative su sistemi operativi Windows, Windows RT, Android ed iOS. Le prestazioni velocistiche del proprio sistema possono essere osservate sfruttando tre nuovi ed inediti Preset: Ice Storm, Cloud Gate e Fire Strike.

Il primo, Ice Storm, sfrutta le funzionalità delle librerie DirectX 9.0 ed è sviluppato appositamente per dispositivi mobile, quali tablet e smartphone senza comunque trascurare i computer entry level.

Il secondo, Cloud Ice è pensato per l’utilizzo con sistemi più prestanti, come ad esempio notebook e computer di fascia media, grazie al supporto DirectX 10.

Infine l’ultimo preset, denominato Fire Strike, è pensato per l’analisi dei moderni sistemi di fascia alta, contraddistinti da processori di ultima generazione e comparti grafici di assoluto livello con pieno supporto DirectX 11.

I nostri test sono stati eseguiti proprio in DirectX 11, sfruttando il preset Fire Strike. Nel grafico il punteggio complessivo ottenuto e i singoli risultati Graphics e Physics.

Unigine Heaven Benchmark v4.0:

Unigine ha aggiornato il suo benchmark DirectX 11, che permette agli utenti di provare la propria scheda video con le nuove librerie grafiche. Basato su motore Unigine, il benchmark Heaven v4.0 supporta schede video DirectX 11, DX 10, 9, OpenGL e il 3D Vision Surround di Nvidia. Tra le novità la possibilità di avere a disposizione dei preset per avere delle performance paragonabili immediatamente tra gli utenti.

I test sono stati condotti utilizzando i preset Basic ed Extreme con risoluzione FullHD (1920×1080). Nei grafici i risultati ottenuti, espressi sotto forma di Score finale e di FPS medi.

Unigine Valley Benchmark v1.0:

Il nuovo UNIGINE Valley è stato sviluppato dagli stessi programmatori del noto e apprezzato benchmark HEAVEN. Questo nuovo test sarà in grado di sfruttare al massimo tutta la potenza della vostra scheda video.

Il benchmark riproduce in maniera dettagliata una valle piena di boschi, che saprà attirare l’attenzione dell’utente, grazie ad una fedeltà elevata della vegetazione e degli agenti atmosferici che interaggiscono su di essa.

Il benchmark riprende in parte il motore utilizzato in Heaven sfruttando al massimo un ambiente dinamico molto vasto e dettagliato. E’ possibile inoltre osservare in tempo reale le prestazioni della scheda video, la sua temperatura e la relativa frequenza di funzionamento.

I test sono stati condotti utilizzando il preset Basic ed Extreme con risoluzione FullHD (1920×1080). Nei grafici i risultati ottenuti, espressi sotto forma di Score finale e di FPS medi.

{jospagebreak_scroll title=Prestazioni Giochi – Parte Prima:}

Prestazioni Giochi – Parte Prima:

Alien vs Predator:

La prima sensazione è di disorientamento: l’Alien ha visione grandangolare e può cadere da altezze indicibili senza il minimo danno ma, soprattutto, può camminare (e correre) sulle pareti e ciò cambia sensibilmente il modo in cui affrontare i quadri.

All’inizio non è facile muoversi con scioltezza e rapidità passando da una parete verticale ad un soffitto come se nulla fosse; dopo pochi minuti iniziamo “a prenderci gusto”…Ecco un marine, un colpo di artigli in corsa ed il marine è morto. Facile. Ecco un altro marine, ci vede, gli corriamo incontro, ha il lanciafiamme. Bruciamo assieme. Ed ora il Predator….

I test sono stati condotti usando i seguenti settaggi:

Metro Last Light:

Nell’anno 2034, sotto le rovine di una Mosca post apocalittica, nei tunnel della Metro ciò che resta dell’umanità è assediato da minacce provenienti dall’esterno e dall’interno. Dei mutanti si aggirano all’interno delle catacombe sotto la superficie desolata.

Anziché fare fronte comune aiutandosi a vicenda, le stazioni-città della metro sono impegnate in una lotta per conquistare l’arma definitiva, un dispositivo in grado di scatenare l’apocalisse proveniente dalle camere blindate militari del D6.

E’ in corso quindi una guerra civile che potrebbe spazzare via per sempre l’umanità dalla faccia della terra. Queste sono le premesse della trama di Metro: Last Light, nel quale interpreteremo il ruolo di Artyom, un personaggio oppresso dal senso di colpa ma mosso dalla speranza, il quale avrà nelle sue mani la chiave per la sopravvivenza del genere umano…

I test sono stati condotti con il benchmark integrato usando i seguenti settaggi:

{jospagebreak_scroll title=Prestazioni Giochi – Parte Seconda:}

Prestazioni Giochi – Parte Seconda:

Sniper Elite V2:

Sniper Elite V2 è uno sparatutto in terza persona con una predilezione per le meccaniche stealth, e sprona il giocatore a effettuare eliminazioni silenziose e a rimanere nell’ombra, piuttosto che sfidare i nemici a viso aperto. L’arsenale a disposizione include una gamma piuttosto ridotta di fucili da cecchino, pistole silenziate, mitragliatrici e granate.

Una delle novità introdotte da Rebellion nel gioco è la X-Ray Kill Cam, una visuale ravvicinata che si attiva quando il giocatore mette a segno un colpo particolarmente spettacolare. La telecamera segue il proiettile nel corso di un bullet time che mostra la penetrazione dello stesso nelle carni del nemico, perforando eventualmente ossa e organi interni.

L’Agente segreto Karl Fairburne è un infiltrato nella Berlino del 1945, un cecchino dell’Alleanza paracadutato dietro le linee nemiche durante la battaglia, negli ultimi giorni di Guerra. La nuova missione che deve portare a termine, denominata Operation Paperclip, ha lo scopo di reclutare alcuni degli scienziati nazisti per metterli al servizio degli Stati Uniti…

I test sono stati condotti con il benchmark tool “Adrenaline 1.0.0.2” usando i seguenti settaggi:

Tomb Raider (2013):

Il nuovo capitolo di uno dei più famosi videogiochi della storia ci rimette nei panni della formosa archeologa Lara Croft. Fresca di laurea e spinta dalla sua caparbietà si imbarca in una spedizione archeologica sulla nave Endurance, capeggiata dal capitano Conrad Roth, vecchio amico di famiglia, alla ricerca di un reame leggendario chiamato Yamatai, guidato dalla Regina del Sole, Himiko.

Dopo aver studiato alcuni testi, Lara si convince che per trovare Yamatai bisogna cambiare rotta, e dirigersi verso il Triangolo del Drago; convinta che le presunte attività paranormali riscontrate in quella zona siano semplici dicerie, la ragazza convince i membri della spedizione a cambiare rotta.

La nave però si trova nel mezzo di una violentissima e improvvisa tempesta, viene letteralmente spezzata in due e il gruppo naufraga su una misteriosa isola ai margini del Giappone. Lara rimane sola e viene tramortita ed imprigionata da un selvaggio, che la appende e la lascia a testa in giù all’interno di una caverna. Riuscirà a liberarsi??

I test sono stati condotti con il benchmark tool “Adrenaline Action 1.0.2.1” usando i seguenti settaggi:

GRID 2:

GRID 2 metterà alla prova le abilità di guida dei giocatori, che dovranno cercare di tagliare per primi il traguardo per ottenere fama e successo. Al volante di un’ampia selezione di alcune delle migliori vetture degli ultimi quattro decenni, i giocatori potranno conquistare un intero nuovo mondo di competizioni motoristiche.

Sarà possibile vivere la migliore esperienza di guida mai creata, guidando in tutto il mondo, da Parigi ad Abu Dhabi, passando per Chicago e l’assolata costa della California – fra tracciati cittadini splendidamente realizzati, circuiti su licenza e pericolose strade di montagna.

Il gioco proporrà anche nuovi standard per quanto riguarda le sfide multiplayer con una componente di gioco molto estesa e del tutto indipendente, oltre a un sistema di progressione assolutamente unico.

I test sono stati condotti con il benchmark integrato usando i seguenti settaggi:

Come possiamo osservare dai nostri test, la scheda madre MSI Z97 Gaming 7, si comporta decisamente bene, sfruttando in pieno tutte le potenzialità che il nuovo chipset Intel Z97 Express dispone. La potenza sprigionata è di altissimo livello e fin da subito ci accorgiamo della sua stabilità e solidità.

I risultati da noi ottenuti sono decisamente ottimi. Anche dal punto di vista prettamente legato alla pratica dell’overclock, la soluzione Z97 Gaming 7, si dimostra capace di raggiungere, senza alcuna incertezza, frequenze da daily use decisamente eccellenti.

La scheda madre MSI è in grado di gestire senza problemi, a patto di avere una buona scheda video, anche i giochi di utima generazione. Nel nostro caso la soluzione XFX Radeon HD R9 290X Black Double Dissipation Edition 4GB, è in grado di garantire prestazioni molto elevate. Non possiamo che essere soddisfatti da quanto realizzato.

{jospagebreak_scroll title=Prestazioni Storage:}

Prestazioni Storage (SATA III 6Gb/s & USB 3.0):

Prestazioni Controller SATA III 6Gb/s (Intel Z97 Express / ASMedia ASM1061)

Crystal Disk Mark 3.0.3b:

Crystal Disk Mark è senza dubbio uno dei migliori benchmark per dischi rigidi, chiavette USB e unità SSD (Solid State Disk). Il programma effettuerà automaticamente una serie di misurazioni sull’unità selezionata, sia in lettura che in scrittura, sequenziale o casuale, riportando alla fine la velocità espressa in MB al secondo (MB/s). Molto utile per confrontare in pochi secondi la differenza di prestazioni tra diverse periferiche di memorizzazione.

ATTO Disk Benchmark 2.47:

ATTO Disk Benchmark è un programma molto semplice da utilizzare che consente di effettuare una serie di misurazioni sull’unità selezionata, che sia un disco rigido, una PenDrive oppure un SSD, al fine di verificarne le performance.

E’ sufficiente eseguire il programma, scegliere il drive da testare e cliccare sul pulsante “Start”. ATTO comincerà a misurare le prestazioni del disco con file di dimensioni diverse, da molto piccoli a molto grandi (sia lettura che in scrittura).

Come possiamo notare dai grafici riepilogativi le prestazioni offerte dal controller integrato nel PCH Intel Z97 Express sono di ottimo livello, nettamente superiori rispetto a quelle raggiunte sfruttando, invece, il controller supplementare ASMedia ASM1061, sia in lettura che in scrittura. Ricordiamo che i driver da noi utilizzati sono gli ultimi resi disponibili dai rispettivi produttori.

Prestazioni Controller USB 3.0 (Intel / ASMedia ASM1074)

Crystal Disk Mark 3.0.3b:

ATTO Disk Benchmark 2.47:

Il supporto nativo allo standard di trasmissione USB 3.0, da parte del nuovo PCH Intel Z97 Express, è in grado di garantire prestazioni più che buone, allineate alla maggior parte dei controller di terze parti finora impiegati dai vari produttori, compreso l’ASM1074 presente sulla MSI Z97 Gaming 7.

Le prove effettuate con i software Crystal Disk Mark e ATTO Disk Benchmark mostrano un sostanziale “pareggio” delle prestazioni tra questi due controller. Ricordiamo ancora una volta che i driver da noi utilizzati sono gli ultimi resi disponibili dai rispettivi produttori.

{jospagebreak_scroll title=Overclock Automatico con OC Genie 4 – Manuale e Consumi:}

Overclock Automatico con OC Genie 4 – Manuale e Consumi:

Overclock automatico con OC Genie 4

Tra le tante caratteristiche e funzionalità interessanti implementate da MSI su questo prodotto, troviamo l’evoluzione della tecnologia proprietaria per l’overclocking automatico, giunta alla sua quarta revisione e denominata OC Genie 4.

Questa funzionalità consente, per chi ha poca dimestichezza con il BIOS e con l’impostazione dei vari parametri e voltaggi, di effettuare un overclock del tutto automatizzato del sistema, semplicemente premendo il pulsante dedicato.

Non appena premuto il pulsante OC Genie abbiamo avviato il computer. Questo ha effettuato un paio di falsi avvii, fino a giungere, al terzo tentativo all’avvio vero e proprio.

Una volta entrati nel sistema operativo abbiamo notato come l’OC Genie abbia svolto abbastanza bene il suo lavoro. La frequenza del processore è stata incrementata fino a 4.0GHz, agendo esclusivamente sul moltiplicatore (aumentato a 40x).

Le memorie (G.Skill F3-2400C9D-8GTXD) sono state impostate automaticamente ai valori di targa, ovvero 2.400MHz con latenze pari a 9-11-11-31-2T. A seguire vi mostriamo uno screen del SuperPI in modalità 32M, portato a termine senza alcun problema:

Dobbiamo ammettere che, al contrario delle aspettative e rispetto a quanto osservato nelle precedenti revisioni di questa tecnologia proprietaria, notiamo una regolazione sensibilmente più accurata delle tensioni applicate automaticamente. Non abbiamo rilevato i tradizionali valori “spropositati”, tipici delle modalità di overclock automatiche, bensì valori abbastanza precisi e solo di poco superiori a quelli che si sarebbero potuti ottenere con un tuning di tipo manuale.

Overclock Manuale

Dopo aver verificato in prima persona il funzionamento dell’OC Genie 4, procediamo con il metodo completamente opposto, ovvero l’overclock di tipo manuale.

Durante tutte le nostre prove la MSI Z97 Gaming 7, nonostante si tratti di un prodotto per lo più indirizzato ai videogiocatori, si è dimostrata veramente molto valida. Caratteristiche come stabilità e semplicità di configurazione dei parametri sono probabilmente le peculiarità maggiormente evidenziate durante l’utilizzo.

Aggiornando il BIOS all’ultima versione ufficiale disponibile al momento delle prove (1.1), non abbiamo riscontrato alcuna problematica a essa imputabile. Il sistema ha sempre reagito al meglio, anche impostando valori abbastanza spinti.

Tornando alle nostre prove, come anticipato, siamo rimasti decisamente soddisfatti dai risultati ottenuti. La ricerca della massima frequenza di BCLK ci ha condotto, anche grazie alle funzionalità di overclocking previste dai microprocessori Haswell, sino a un’eccellente 170.06 MHz.

Non sono stati necessari settaggi particolari, le tensioni sono state praticamente lasciate a default all’interno del BIOS. In queste condizioni il sistema si è dimostrato pienamente stabile e in grado di chiudere senza alcun problema qualsiasi benchmark sintetico o gioco.

Nulla da dire neanche per quanto riguarda l’overclock delle RAM in nostro possesso (2x4GB G.Skill F3-2400C9D-8GTXD), riuscendo a raggiungere, senza alcun problema di stabilità, una frequenza di ben 2.670MHz, unita a latenze pari a 10-12-12-31-1T e tensione di alimentazione in specifica (1.65v).

Infine, la massima frequenza raggiunta stabilmente dal nostro processore (Intel Core i7 4770K), servendoci di sistema di un tradizionale raffreddamento a liquido, è stata di 4.705MHz, impostando il moltiplicatore a 47x ed il BCLK a 100.1MHz. Precisiamo che il nostro sample non è certamente dei più “fortunati” in quanto a overclock.

I risultati ottenuti non fanno che confermare appieno le ottime potenzialità in overclock di questa scheda madre oltre che l’elevata qualità della robusta circuiteria di alimentazione di cui è dotata la nuova soluazione MSI Z97 Gaming 7.

N.B.: Ricordiamo che l’overclock è una pratica che può danneggiare in modo permanente i componenti. HW Legend non si assume nessuna responsabilità su eventuali danni cagionati a cose e/o persone dall’improprio utilizzo dei parametri di overclock. Ogni utente adotta questa pratica a suo esclusivo rischio e pericolo.

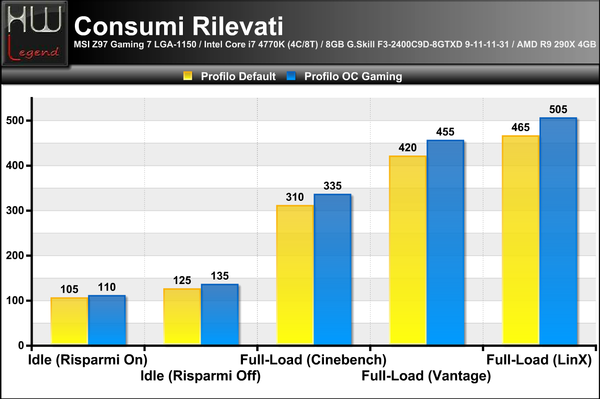

Consumi Rilevati:

Per concludere abbiamo misurato i consumi del sistema di prova completo, direttamente alla presa di corrente. Le misurazioni sono state ripetute più volte, nel grafico la media delle letture nelle seguenti condizioni:

Idle con funzionalità di risparmio energetico attivate;
Idle con funzionalità di risparmio energetico disattivate;
Full-Load eseguendo il programma Cinebench R11.5;
Full-Load eseguendo i test CPU del 3DMark Vantage;
Full-Load Stress eseguendo 10 cicli di LinX (aggiornato con le ultime librerie disponibili).

Alla luce delle nostre rilevazioni non possiamo che ritenerci piacevolmente soddisfatti di questa scheda madre targata MSI.

{jospagebreak_scroll title=Conclusioni:}

Conclusioni:

	Prestazioni/Overclock:
	Consumi:
	Rapporto Qualità/Prezzo:
	Giudizio Complessivo:

Il gaming è uno dei settori maggiormente trainante nel mercato di componenti per PC ed MSi gioca la sua carta in questo segmento introducendo una nuova serie di prodotti, caratterizzati dall’immagine di un dragone, espressamente progettati e realizzati per soddisfare le esigenze del popolo dei videogiocatori andando incontro a qualsiasi tipo di utenza differenziando il proprio listino per fascia di prezzo e feature offerte.

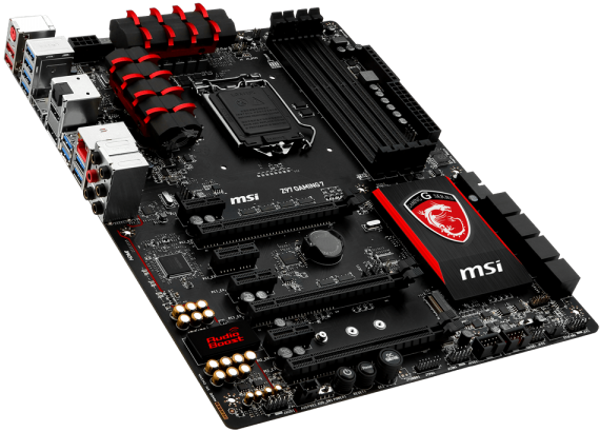

La MSi Z97 Gaming 7, oggetto della nostra recensione, è un prodotto molto intrigante e si posiziona ai vertici della nuova serie. La scheda è basata sul socket LGA-1150, appositamente pensato per ospitare tutti i microprocessori Intel basati su architettura Haswell, gli imminenti Haswell Refresh e, cosa ancora più importante, le prossime soluzioni Broadwell a 14 nanometri, attese tra la fine del 2014 e l’inizio del prossimo anno. Il supporto verso la prossima generazione di microprocessori è garantito dalla presenza del nuovissimo PCH Intel Z97 Express. E’ doveroso ricordare che solamente la linea di PCH Serie 9 offrirà tale supporto.

Il nuovo PCH introduce, inoltre, il supporto nativo verso le unità di storage SSD di nuova generazione, dotate di interfaccia meccanica di tipo M.2 PCI-Express, e capaci di una bandwidth teorica pari a ben 10Gb/s. Indiscutibilmente una ventata d’aria fresca che consente, finalmente, di poter oltrepassare il “muro” dei 6Gb/s previsto dall’ormai limitante standard Serial ATA 3.0.

La confezione adotta una veste grafica che oseremmo definire “racing” per il tipo di didascalie riportate e per la colorazione di base nera con riporti in rosso acceso, a contraddistinguere un prodotto che nasce per offrire prestazioni e caratteristiche uniche a servizio dei videogiocatori. Le informazioni riportate sono molto complete e l’eventuale utente che la osserva troverà sicuramente risposte sulle peculiarità messe a disposizione dal prodotto. La scheda madre è realizzata con un elevato grado di qualità complessiva, ha un layout molto pulito e un PCB abbastanza rigido.

I componenti discreti Military Class 4 di alta qualità come condensatori allo stato solido di produzione giapponese e induttanze blindate con core in ferrite costituiscono il segno distintivo delle ultime produzioni MSi e sono garanzia di stabilità, efficienza e durevolezza nel tempo. Proprio per quest’ultimo aspetto è stata implementata la tecnologia proprietaria Guard-Pro, pensata appunto per incrementare la longevità dei vari circuiti grazie ad una serie di protezioni integrate per l’umidità, le temperature elevate, le scariche elettrostatiche e le interferenze elettromagnetiche.

Durante i nostri test, e utilizzando un overclock daily non proprio leggero, abbiamo osservato un’elevata stabilità della motherboard con temperature assolutamente basse dei dissipatori in zona alimentazione. Essi infatti sono rimasti praticamente tiepidi per tutta la durata dei test e nei successivi giorni in cui abbiamo stressato la motherboard in un utilizzo gaming intenso.

Dal punto di vista dell’overclock non potevamo che rimanere più che soddisfatti. La scheda ci ha permesso di raggiungere ottimi risultati con l’hardware in nostro possesso, il tutto con assoluta semplicità. Gran parte dei meriti sono attribuibili, come anticipato, all’ottima circuiteria di alimentazione, di cui la scheda è dotata, e all’ottimo livello di maturità del ClickBIOS 4, nonostante si tratti della prima versione ufficiale rilasciata.

Lasciando da parte i freddi numeri, occorre evidenziare le due maggiori feature messe a disposzione dei gamer e che eleggono questo prodotto a sicuro must: la presenza di un chipset di rete avanzato di Qualcomm Atheros, il Killer E2205-B e il supporto alla tecnologia Audio Boost 2.

Il “killer” garantisce che il gioco in rete locale ed online possa essere gratificante annullando di fatto i fastidiosissimi LAG (LAtency Gap) che trasformano le sessioni di gioco in un’esperienza davvero frustrante. L’utility di gestione fornita a corredo è molto completa e facile da utilizzare nonché ampiamente configurabile. Dal punto di vista audio le tecnologie Audio Boost 2 e Sound Blaster Cinema 2 mettono a disposizione gli strumenti necessari per attuare una serie di miglioramenti sulla qualità di riproduzione sonora, incrementando la nostra esperienza videoludica trasformandola in una full-immersion nel gioco.

Inoltre, la tecnologia proprietaria USB Audio Power consente di sfruttare appieno qualsiasi dispositivo audio di alta qualità, come ad esempio i DAC esterni, senza che questi siano penalizzati dalla potenza erogata dalle porte USB, che nelle schede madri tradizionali è spesso al di sotto dei 5V di riferimento, causando una perdita di qualità del segnale audio e un aumento del rumore. La soluzione di MSi, invece, prevede un’alimentazione indipendente per le porte USB in maniera da offrire una tensione il più possibile pulita e stabile.

Complessivamente, quindi, analizzando il comparto prestazionale e le peculiarità di quello funzionale, siamo rimasti molto soddisfatti di questa motherboard MSi!

La scheda madre è disponibile sul mercato italiano ad un prezzo medio di circa 170€ IVA compresa, cifra del tutto adeguata alle caratteristiche tecniche e alle potenzialità offerte da questo prodotto.

Pro:

Ottima scelta dei componenti;
Ottimo layout e qualità costruttiva;
Robusta circuiteria di alimentazione da 12 Fasi con componentistica Military Class 4;
Tecnologia Guard-Pro a garanzia della longevità dei vari circuiti;
Nuovo PCH Intel Z97 Express;
Supporto garantito verso i futuri microprocessori Broadwell a 14 nanometri;
Punti di lettura delle tensioni (V-Check Point);
Eccellente stabilità operativa durante tutte le sessioni di test;
Ottime prestazioni complessive;
Buona disponibilità di connessioni;
Supporto alle unità SSD di nuova generazione M.2 PCI-Express;
BIOS completo, ricco di parametri e abbastanza maturo;
Ottima interfaccia di rete (Killer E2205-B);
Ottimo audio (Audio Boost 2 con supporto Sound Blaster Cinema 2 e USB Audio Power);
Ottime feature a disposizione dei videgiocatori;
Supporto alle tecnologie Multi-GPU NVIDIA SLI e AMD CrossFireX.

Contro:
