Il produttore cinese MaxSun ha presentato due nuove schede madri in formato small form factor che introducono un approccio inedito alla gestione delle connessioni PCIe. Al posto del tradizionale slot PCIe x16, le nuove soluzioni adottano connettori MCIO, progettati per trasportare linee PCIe tramite cavi ad alta velocità.

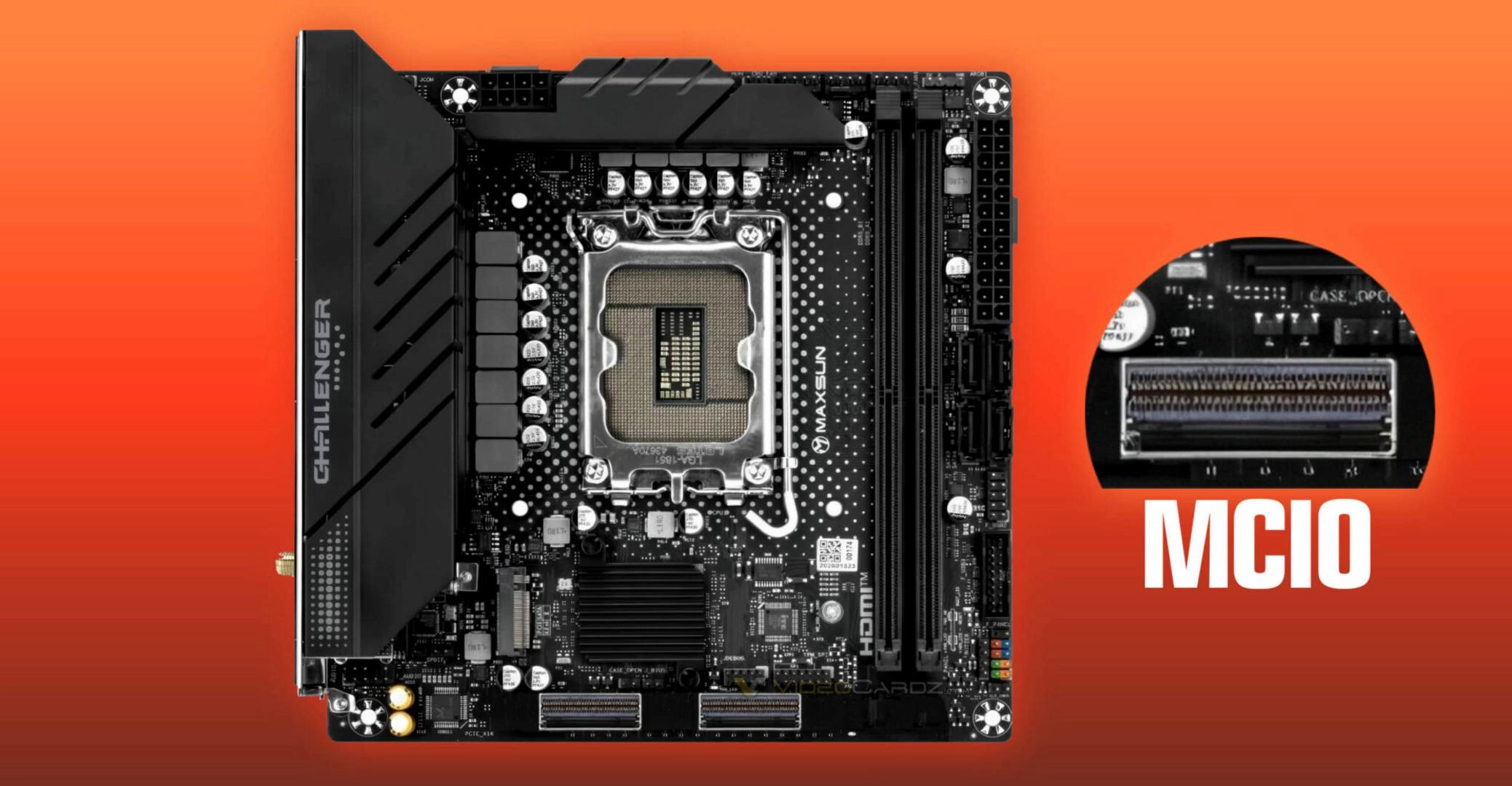

Le due schede presentate sono la MS-Challenger MCIO ITX e la MS-PC Farm B860I, entrambe basate sui chipset Intel della serie 800. L’azienda ha inoltre anticipato lo sviluppo di ulteriori varianti basate su piattaforme Q870, Z890, H810 e B860, ampliando così l’ecosistema previsto attorno a questa nuova architettura.
Architettura senza slot PCIe x16: il ruolo dei connettori MCIO

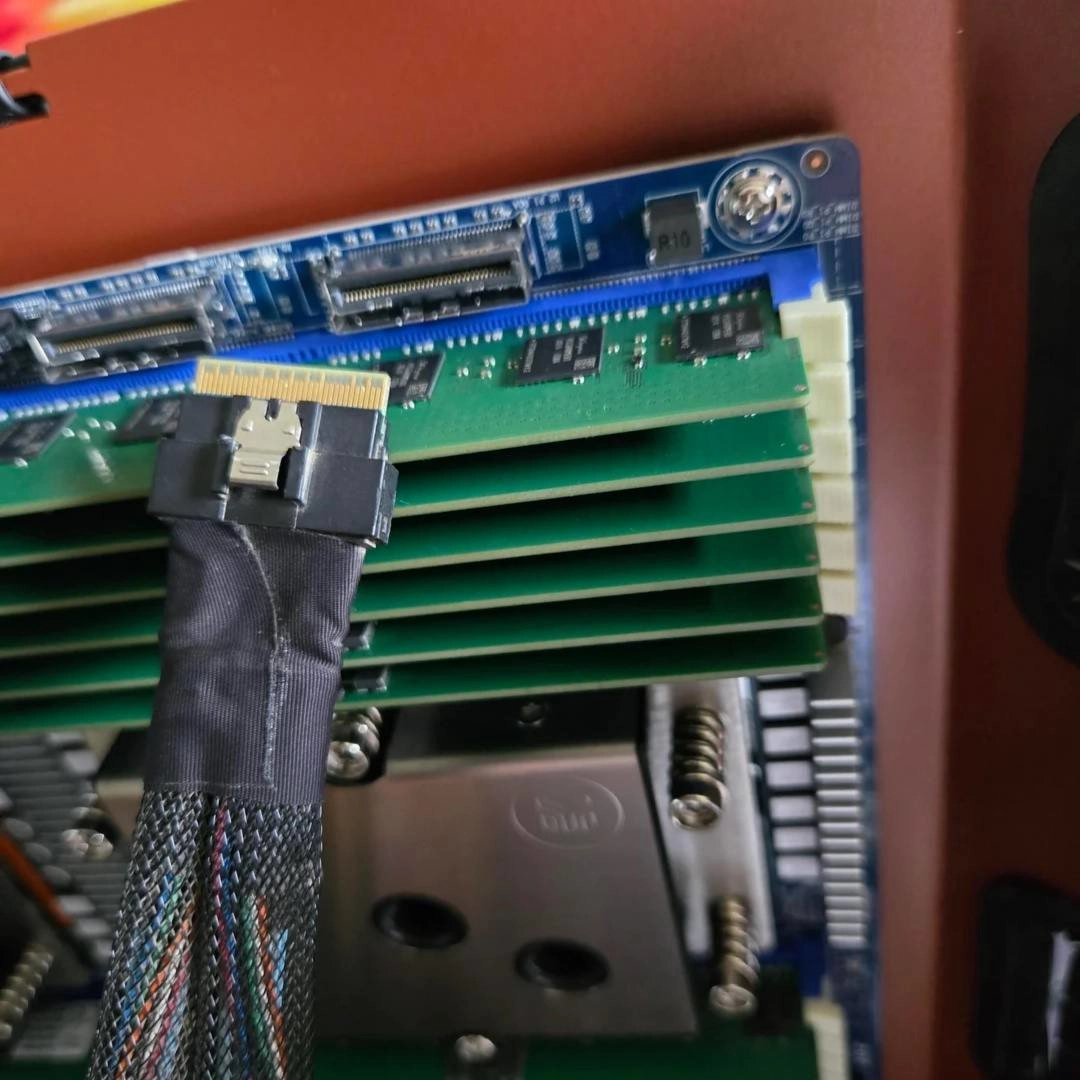

La scelta più significativa riguarda l’eliminazione dello slot PCIe x16, sostituito da due connettori MCIO (Mini Cool Edge I/O). Questa tecnologia consente di trasferire direttamente le linee PCIe attraverso collegamenti cablati, offrendo maggiore flessibilità nel posizionamento dei componenti.
In particolare, le versioni basate su chipset Q870 e Z890 risultano le più interessanti dal punto di vista tecnico, grazie al supporto alla biforcazione delle linee PCIe in configurazioni x8 + x8 oppure x8 + x4 + x4. Questo permette una gestione più granulare della larghezza di banda disponibile, utile in scenari professionali o ad alte prestazioni.
Cos’è il connettore MCIO

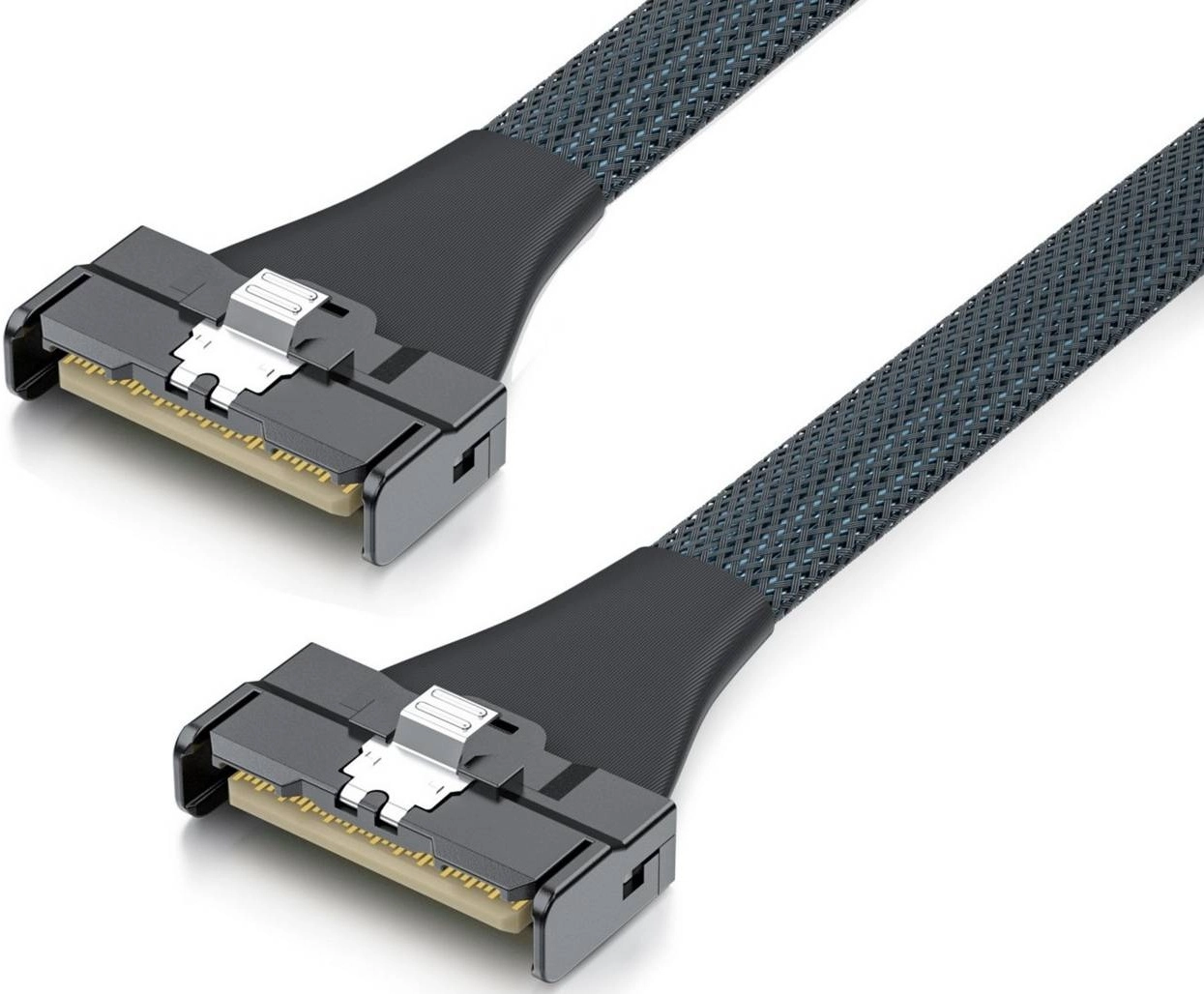

MCIO (Mini Cool Edge I/O) è uno standard di interconnessione compatto progettato per il trasporto di segnali ad alta velocità come PCIe, SAS e CXL attraverso cavi. Nasce principalmente in ambito server e data center, dove lo spazio fisico e l’efficienza dei percorsi dati sono elementi critici.
Rispetto a uno slot PCIe x16 tradizionale, che richiede circa 89 mm di spazio sulla scheda madre oltre a un’ampia area di clearance, MCIO consente di spostare fisicamente le connessioni verso altri punti del sistema, come cage di storage, riser o enclosure esterne.
Il connettore è considerato particolarmente avanzato perché supporta fino a 16 linee PCIe e risulta compatibile con standard ad alta velocità, inclusa la predisposizione al PCIe 6.0. Questo lo rende adatto a sistemi professionali dove la flessibilità di cablaggio e la densità di integrazione sono prioritarie.
Vantaggi e limiti dell’approccio cablato
L’uso di collegamenti MCIO permette ai system builder di ripensare completamente il layout interno dei sistemi, separando fisicamente GPU, storage ad alte prestazioni e moduli di rete. Questa modularità può risultare vantaggiosa in configurazioni personalizzate o in ambienti server compatti.
Tuttavia, su sistemi desktop tradizionali l’adozione di MCIO resta limitata. In molti casi, infatti, i classici riser PCIe sono già sufficienti per ottenere orientamenti alternativi delle GPU senza introdurre una nuova infrastruttura di cablaggio.
In conclusione, l’approccio di MaxSun rappresenta una sperimentazione interessante che porta concetti tipici del mondo enterprise verso il segmento consumer, aprendo la strada a possibili nuove forme di progettazione delle schede madri compatte.
