ADATA S511 120GB Solid State Drive

Le diverse periferiche di storage nel tempo sono stati soggetti di studi approfonditi e di forti investimenti per cercare il costante miglioramento delle prestazioni. Per un certo periodo l’aumentata capacità elaborativa del computer non trovava riscontro nelle capacità velocistiche delle unità di storage, rappresentando queste ultime un vero e proprio collo di bottiglia nelle elaborazioni più complesse. L’avvento dei dischi SSD (Solid State Drive) ha dato maggiore vigore al settore storage, invertendo la tendenza ed obbligando i produttori di chipset a produrre componenti sempre più performanti. In questo ambito anche ADATA, azienda molto dinamica e attenta alle nuove soluzioni tecniche, ha contribuito introducendo la serie di drive SSD S511 e nella nostra recensione analizzeremo il modello da 120 GB.

Non ci resta che augurarvi una buona lettura.

ADATA Technology Co., Ltd. offre una completa gamma di soluzioni per l’archiviazione ed il trasferimento dei dati che include, oltre ai moduli DRAM e agli USB Flash Drive, anche memory card, Solid State Drive, Portable Hard Drive ed alimentatori. Vocata ad una costante ricerca verso l’innovazione, ADATA è in grado di proporre sul mercato soluzioni avanzate, performanti e caratterizzate dai più elevati livelli qualitativi. Ampiamente apprezzati anche per l’estrema cura nel design, i prodotti ADATA hanno ottenuto importanti riconoscimenti internazionali, tra cui Germany’s iF Design Award, Reddot Award, CES Best of Innovations Award, Japan’s Good Design Award, Best Choice of Computex Award e Taiwan Excellence Gold Award.

Fondata nel maggio 2001 da Simon Chen, AData Technology Co., Ltd. è impegnata a fornire soluzioni di prim’ordine che arricchiscono la vita digitale dei clienti. La dedizione dell’azienda all’integrità e alla professionalità hanno reso ADATA leader nella produzione di memorie, grazie anche a pluripremiati prodotti dal design innovativo.

L’idea di gestione di ADATA si basa sui concetti di qualità elevatissima. Consegne puntuali e miglioramento costante della qualità per garantire ai clienti prodotti e servizi ottimali. L’impegno di ADATA è quello di fornire la qualità e i servizi migliori per soddisfare le esigenze dei clienti.

Maggiori informazioni le trovate sul sito ADATA.

{jospagebreak_scroll title=Confezione e Bundle&heading=Introduzione:}

ADATA S511: Confezione e Bundle

La confezione dell’ADATA S511 120GB è di dimensioni contenute, in cartoncino resistente e dalla colorazione bianca. L’unica nota di colore è data dal logo aziendale avente una finitura lucida e dalle tonalità molto vivaci. Nella parte frontale è presente una finestrella che lascia intravedere una piccola parte dell’etichetta dello SSD interno che ne indica la capacità. Inoltre viene riportata la serie di appartenenza del disco, il form factor che è di 2,5″, le principali feature supportate, il contenuto interno e viene specificata la durata della garanzia che è di tre anni.

Nella zona posteriore vengono riportate le caratteristiche del disco nelle principali lingue dei paesi dove il prodotto viene esportato, le performance, le varie etichette con i codici identificativi e tutti i riferimenti per poter contattare ADATA.

Dopo aver aperto la confezione possiamo osservare l’involucro trasparente che ha la doppia funzione di protezione del disco e di contenitore del bundle. Il disco viene fornito con la seguente dotazione:

1x Bracket adattatore per installare il drive in uno slot da 3,5″
1x kit di viti per il montaggio dell’unità in uno slot da 2,5″ o per fissarla sul bracket adattatore;
1x kiti di viti per il fissaggio del bracket da 3,5″ in uno slot di pari dimensioni;
1x manuale di installazione rapida;
1x manuale software di migrazione dati (download da effettuare sul sito ADATA).

Ed ora diamo uno sguardo alle caratteristiche tecniche dell’ADATA S511.

{jospagebreak_scroll title=Caratteristiche Tecniche}

ADATA S511: Caratteristiche Tecniche

La serie S511 è prodotta con quattro diversi tagli, nello specifico con capacità di 60/120/240/480 GB, tutti basati sul nuovo controller SandForce SF-2281, utilizzano NAND Flash di tipo MLC (Multi Level Cell), sono dotati di intefaccia SATA III (6Gb/s) ed hanno un form factor da 2,5″. Di seguito riportiamo le caratteristiche tecniche e prestazionali come dichiarate dal produttore.

Potete trovare la pagina ufficiale del prodotto cliccando quì.

Ed ora diamo uno sguardo da vicino all’unità SSD.

{jospagebreak_scroll title=Uno sguardo da vicino}

ADATA S511: Uno sguardo da vicino

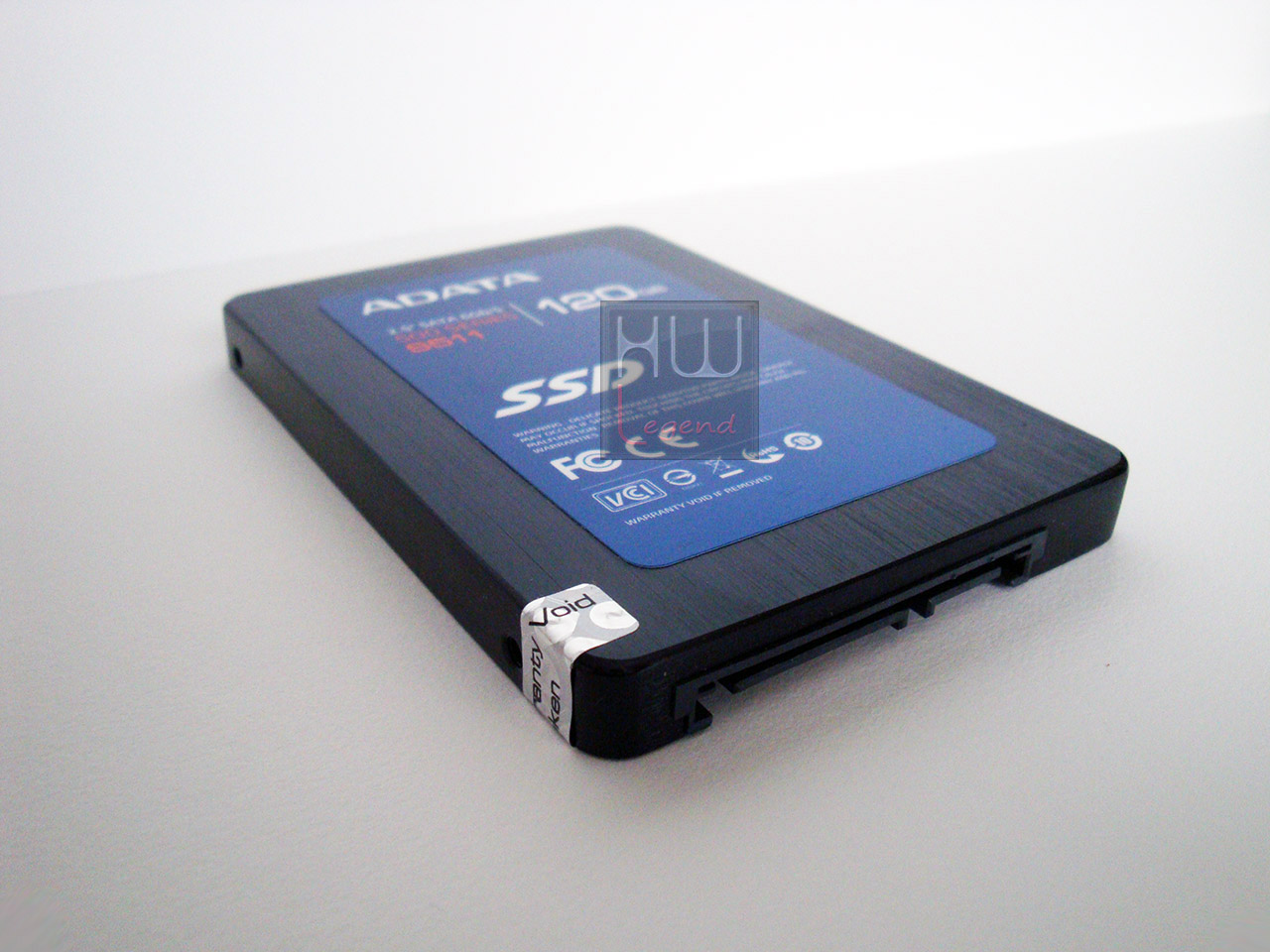

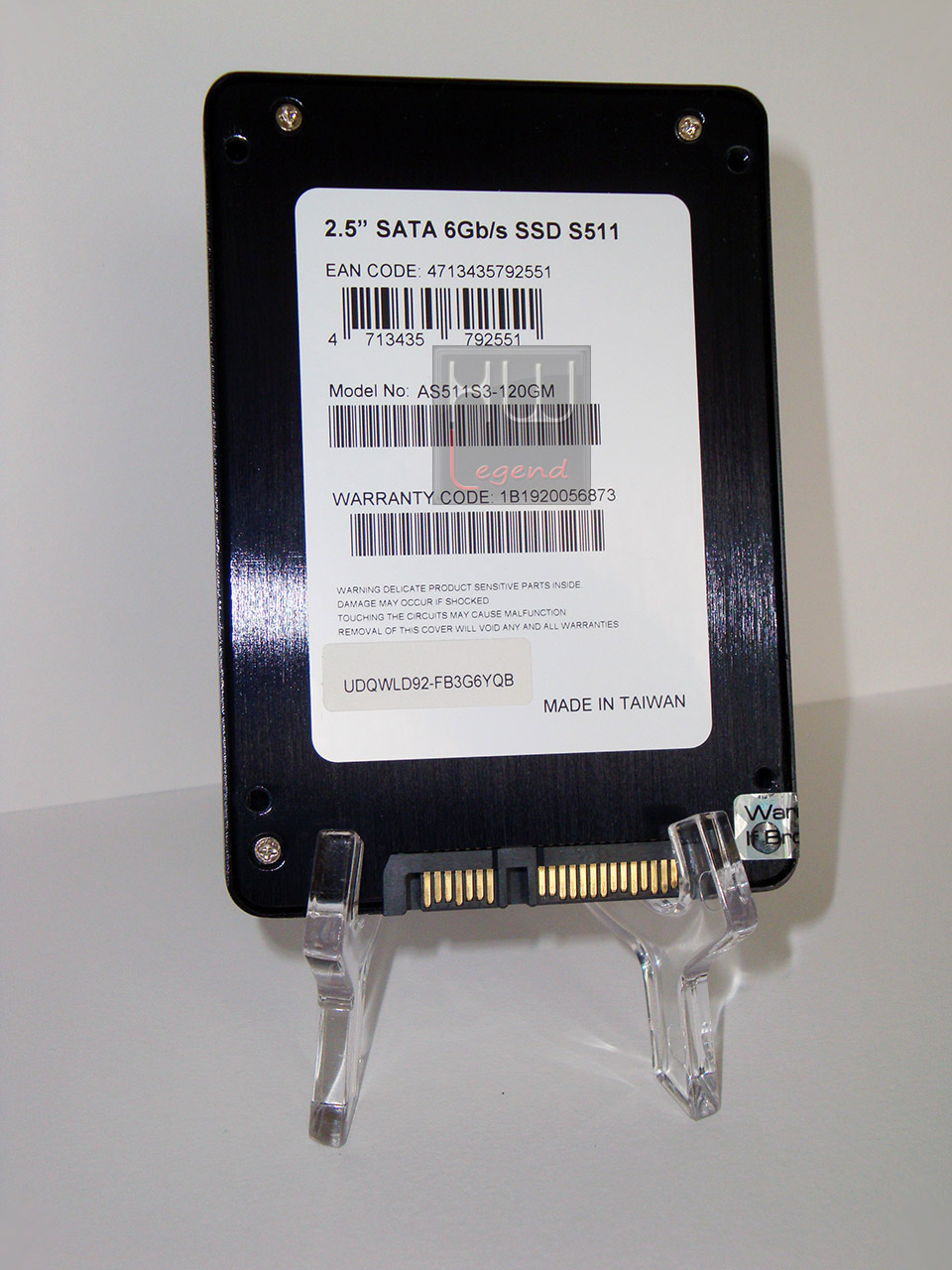

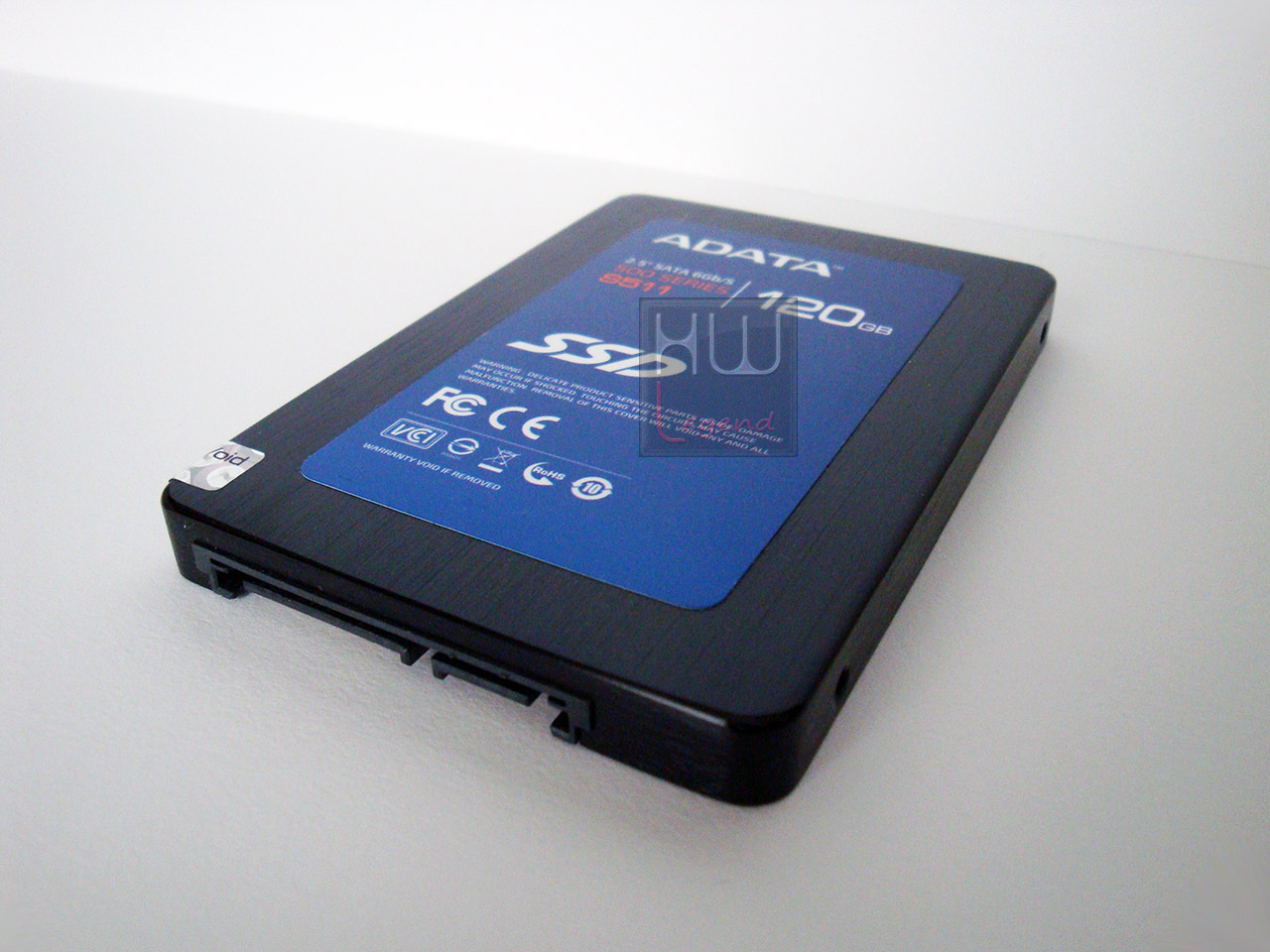

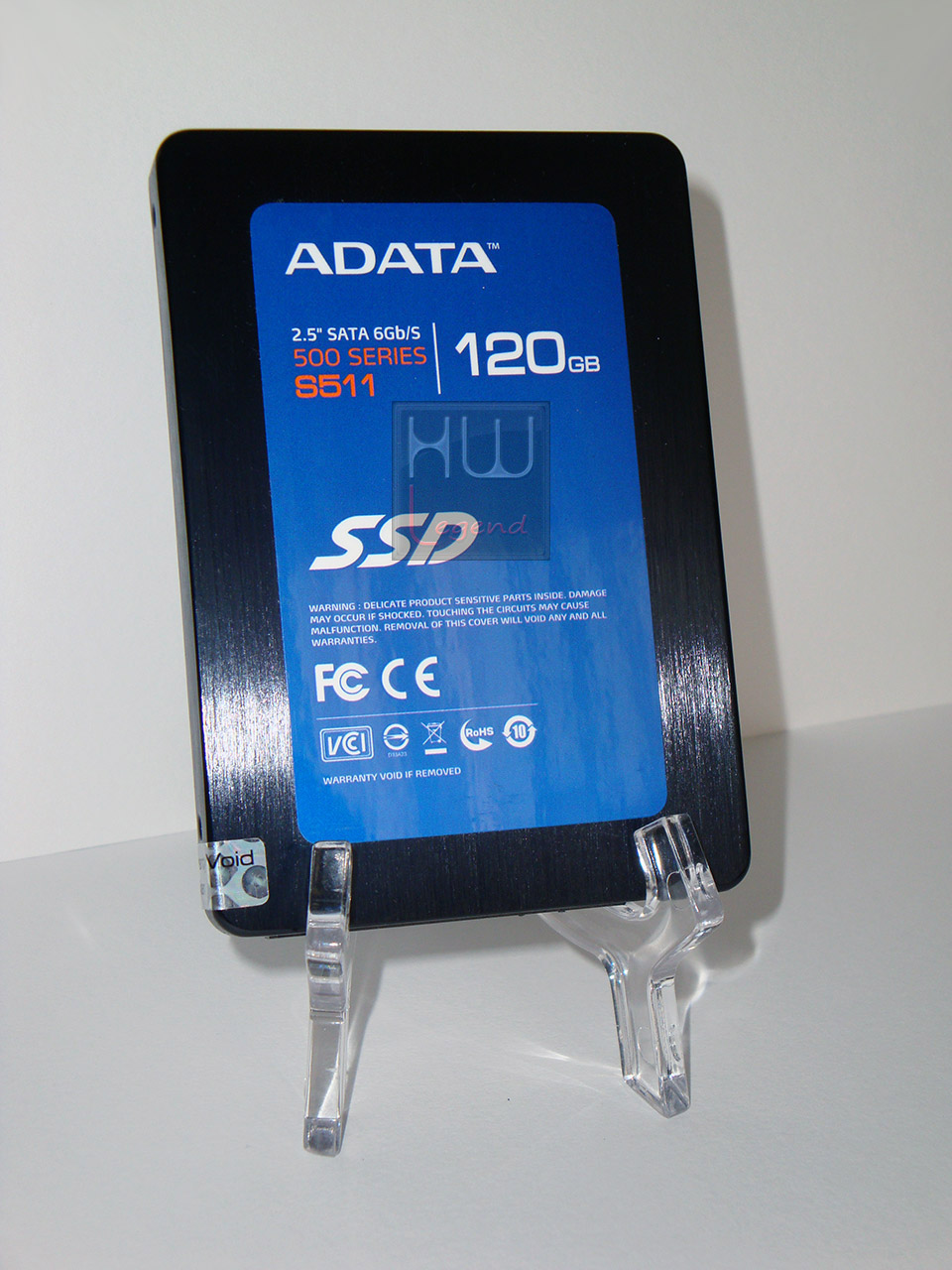

Il case dell’ADATA S511 è interamente realizzato in alluminio con finitura spazzolata ed è di colore nero. Le dimensioni e gli ingombri esterni dell’unità permettono a coloro che volessero effettuare un upgrade al proprio notebook o netbook di installare il disco SSD senza alcun problema andando a sostituire direttamente l’unità di storage da 2,5”, di solito posizionata in un apposito vano accessibile dall’esterno dello chassis.

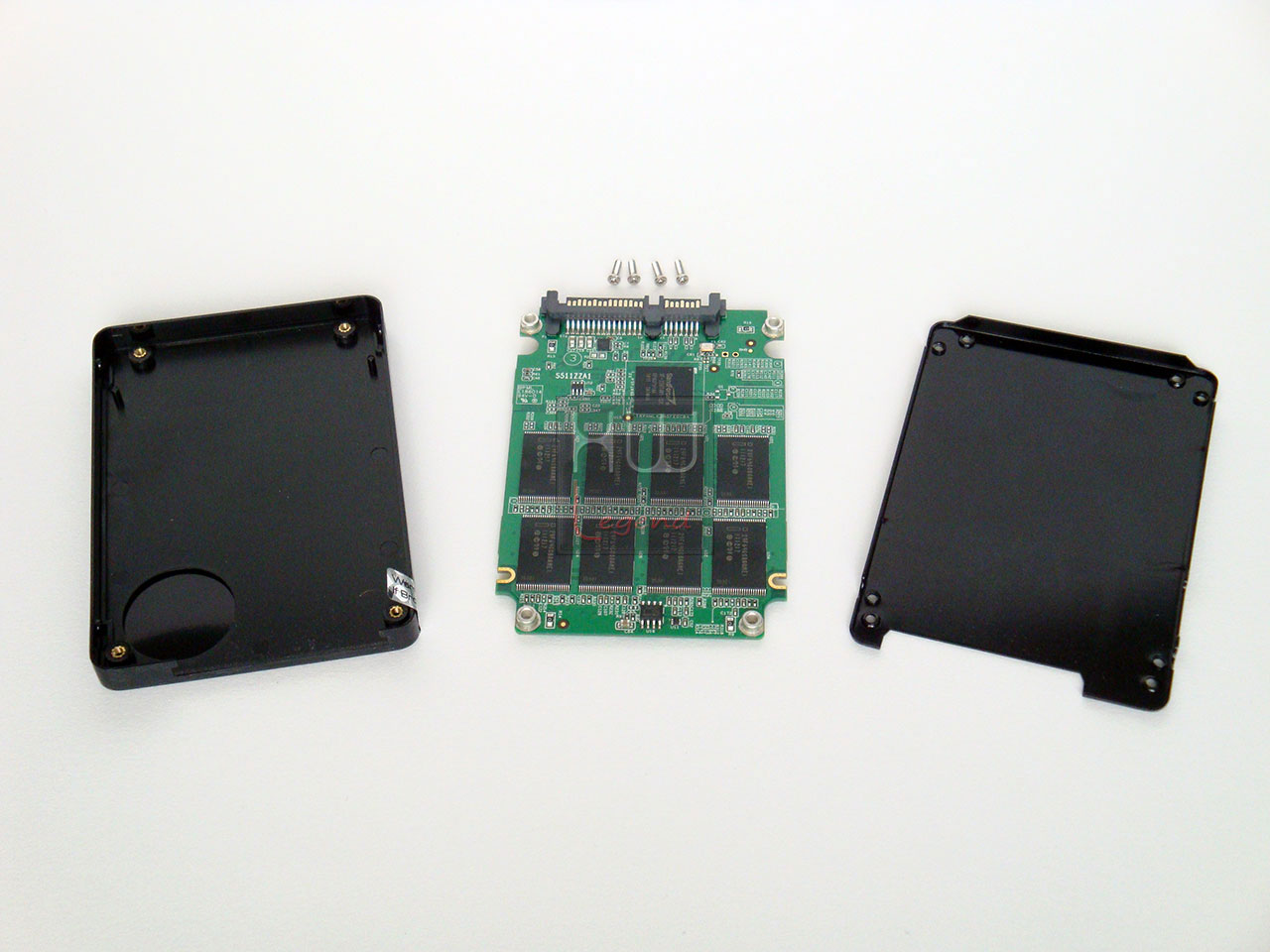

L’apertura del case è molto semplice, basta svitare le quattro viti agli angoli nella faccia inferiore. C’è da tener presente che una di queste è coperta da un sigillo di garanzia e che l’apertura dell’unità comporta la perdita della garanzia stessa. Dopo aver rimosso le viti possiamo dare uno sguardo alla scheda interna ed alla componentistica adottata.

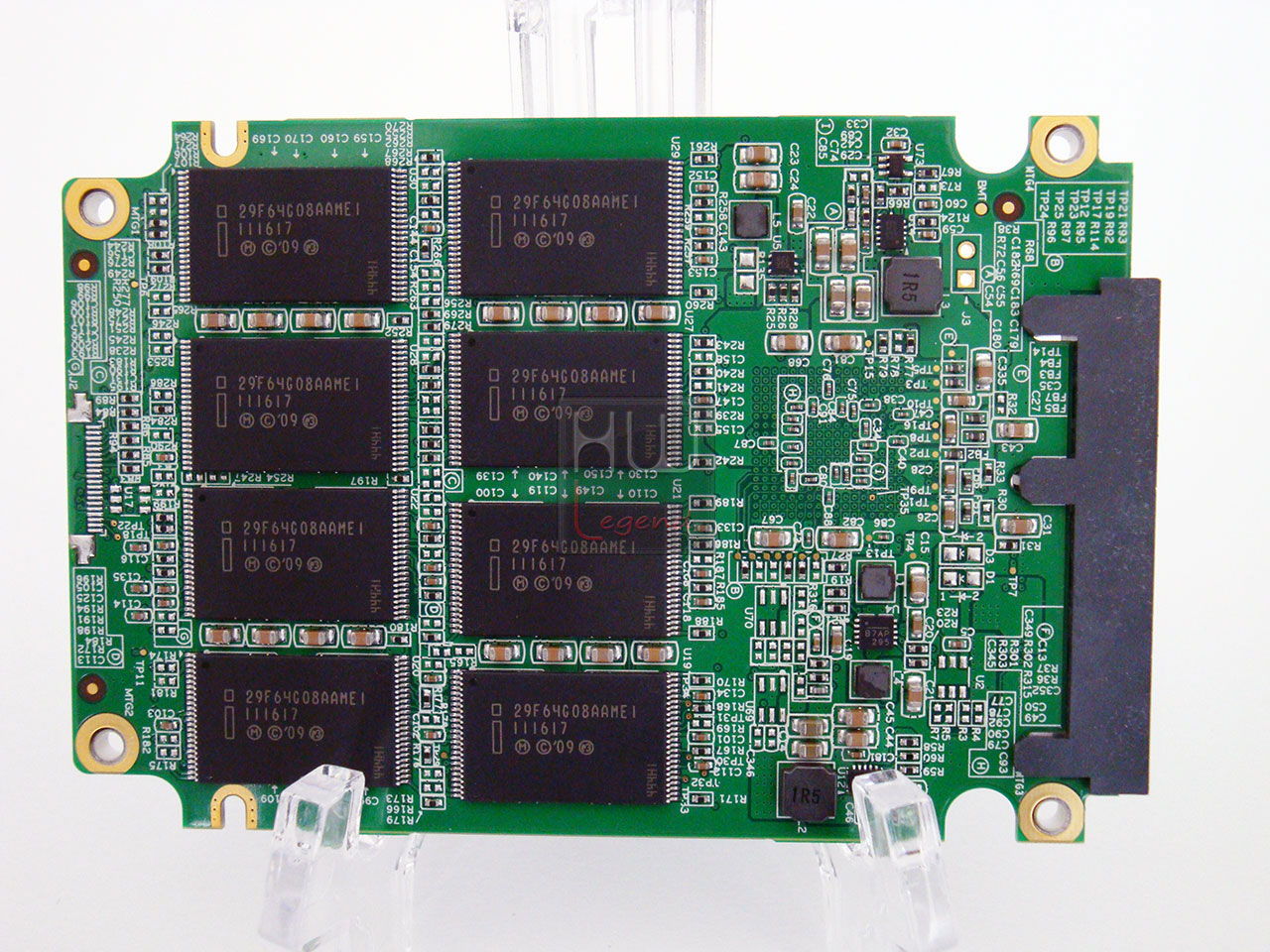

Dopo aver rimosso la scheda, senza dover smontare altro, osserviamo che il PCB è di tipo multistrato a doppia faccia. Infatti troviamo componenti montati su entrambe le facce e ci rendiamo subito conto che gli otto chip di NAND Flash da un lato e dall’altro sono assemblati in esatta corrispondenza tra di loro. Il layout generale è molto pulito ed ordinato, le saldature non presentano sbavature e sono di ottima fattura.

{jospagebreak_scroll title=Componentistica interna}

ADATA S511: Componentistica interna

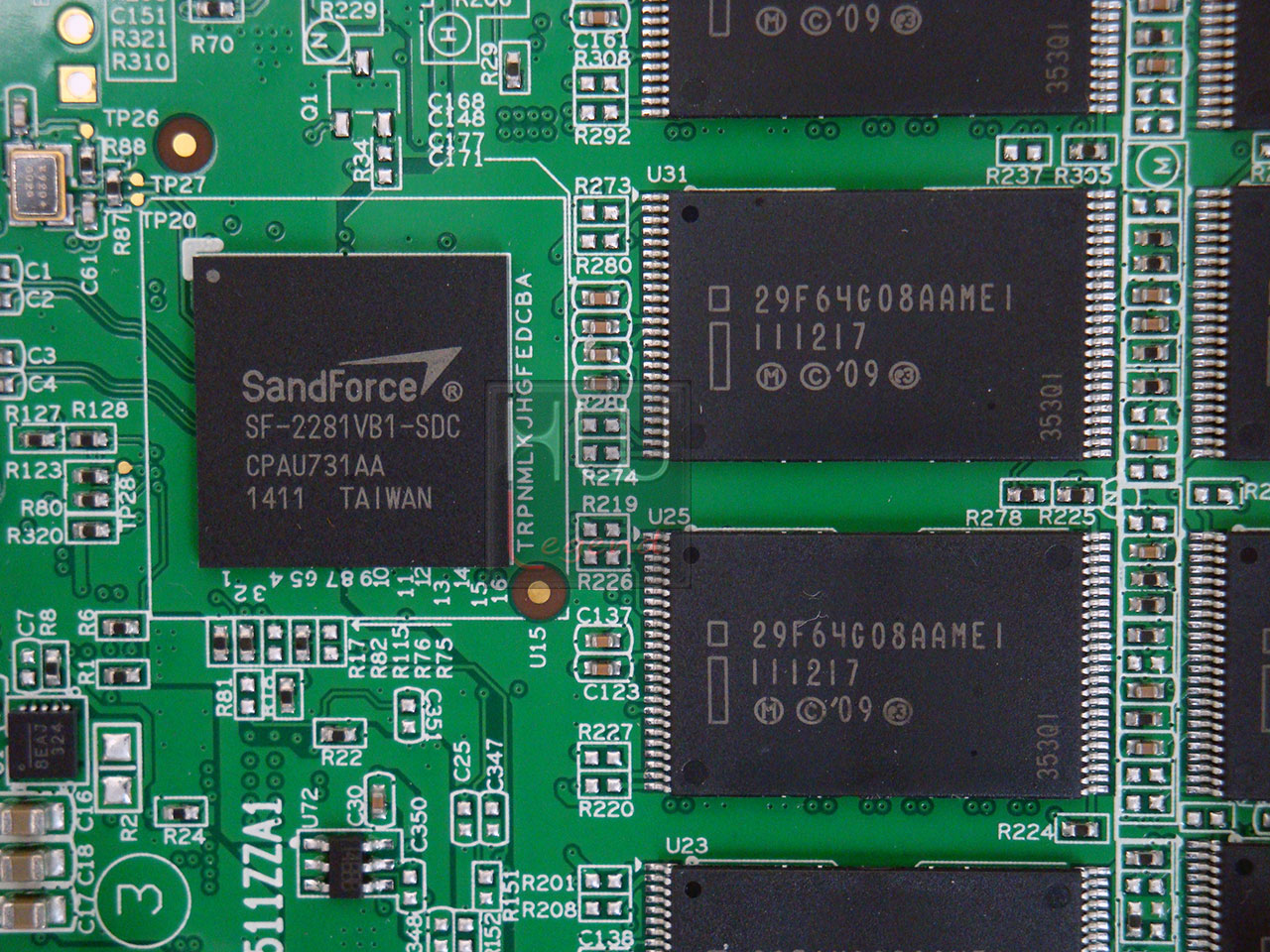

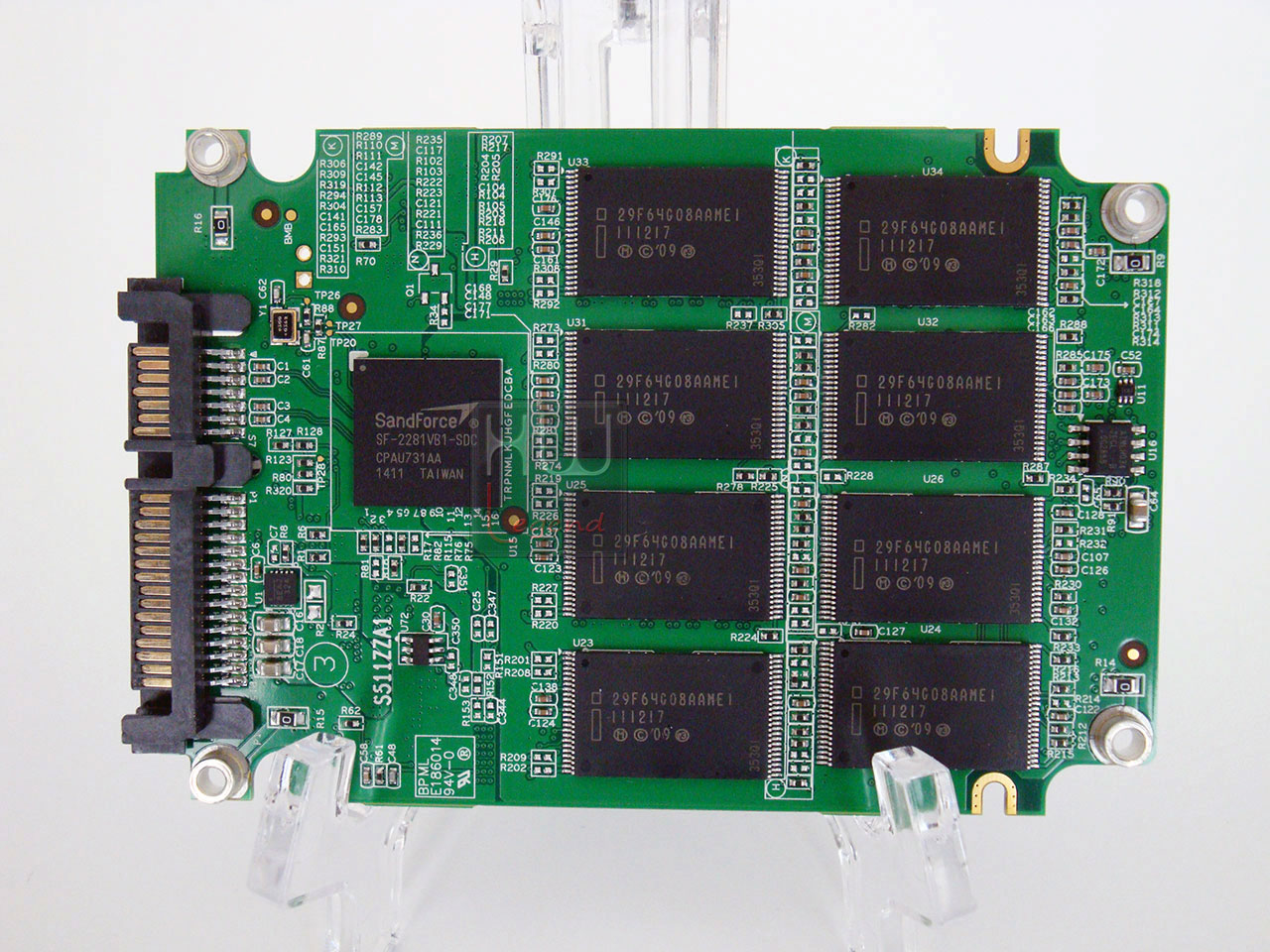

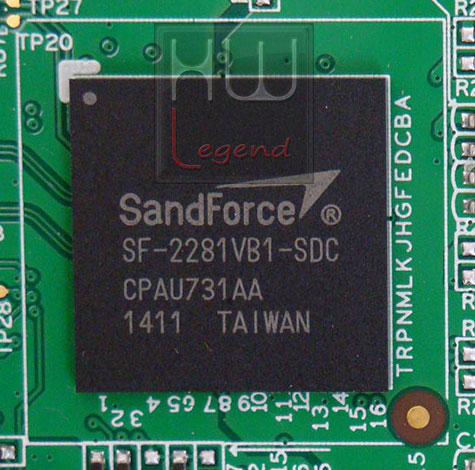

Sulla faccia anteriore del PCB è presente il controller SandForce SF-2281 dotato di nuove tecnologie di gestione dei dati racchiuse sotto il nome di DuraClass Technology.

I controller SandForce della precedente generazione utilizzavano la tecnolgia di over-provisioning che provvedeva ad assegnare una parte della NAND flash per l’immagazzinamento dei dati e la rimanente parte riservata per la gestione dell’unità e per lo spazio di buffer cache. La nuova generazione di controller SF-22xx usa ancora questa tecnologia ma SandForce, in virtù dell’adozione della nuova tecnologia DuraWrite, sostiene che a seguito di una migliorata gestione dei processi di scrittura, il livello di resistenza complessivo dello SSD è aumentato. In questo scenario il controller provvede a fornire un ulteriore spazio di memorizzazione aggiuntivo se la capacità residua non dovesse essere tale per permettere il completamento di un ciclo di scrittura. Solo nei dischi che avranno destinazione nel mercato Enterprise l’over-provisioning sarà presente in modo consistente per permettere una maggiore affidabilità dei dati e per sostenere meglio i maggiori cicli di pulizia che questo ambito di utilizzo richiede.

I controller della serie SF-22xx forniscono una migliore protezione dei dati, includendo l’innovativa tecnologia RAISE (Redundant Array of Indipendent Silicon Elements). Questa tecnologia fornisce un grado di protezione e affidabilità ai livelli di un raid 5 di dischi tradizionali ma con l’estremo vantaggio di non dover scrivere dati di parità. Da non trascurare che nella tecnologia DuraClass sono integrate anche funzioni che permettono di salvaguardare i dati mediante il protocollo di sicurezza Trusted Computing Group (TCG) OPAL con crittografia a 256 bit AES e consente una doppia cifratura della password di protezione dell’unità. Il processo è totalmente trasparente all’utente ed evita l’estrazione dei dati anche accedendo direttamente alla singola unità di memoria. Un altro vantaggio della nuova architettura SF-22xx risiede nella capacità di tenere i dati registrati interamente sulla NAND grid eliminando di fatto la necessità di avere un modulo di DRAM da utilizzare come cache buffer. Il risultato è un trasferimento dei dati più veloce ed un design della scheda più efficiente e compatto.

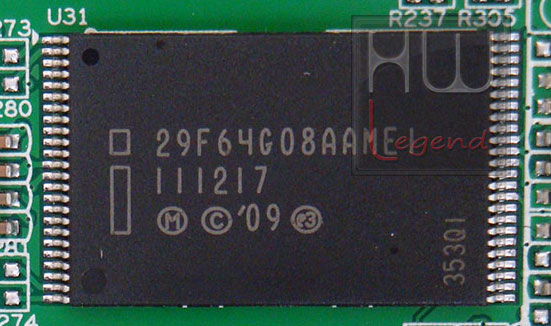

Sull’ADATA S511 120 GB sono installati sedici moduli di NAND Flash MLC di produzione Intel riportanti la sigla 29F64G08AAME1. Queste memorie sono prodotte con processo litografico a 25nm, hanno interfaccia asincrona ed una densità di 64Gb (8GB), una tensione di alimentazione di 3,3V e sono accreditate di una durata di 5.000 cicli di lettura/scrittura. Nei drive destinati al mercato consumer generalmente viene assegnato un livello di over-provisioning pari al 7% e quindi dispositivi da 128GB, come il nostro ADATA S511, avranno come spazio disponibile al salvataggio dei dati una capacità di 120GB.

Sempre sulla faccia anteriore del PCB rileviamo un altro componente, una flash eeprom di produzione Atmel Corporation con sigla ATML034, che contiene il firmware di gestione del disco.

Maggiori informazioni sul controller SandForce sono disponibili nella pagina ufficiale del produttore.

{jospagebreak_scroll title=Crystal Disk Info e Capacità del disco}

ADATA S511: Crystal Disk info e Capacità del disco

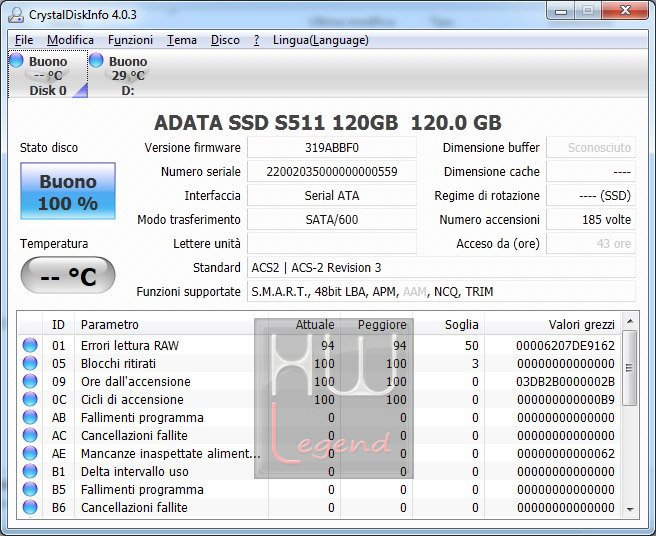

Con l’ausilio del software Crystal Disk Info riusciamo ad estrapolare delle informazioni sul nostro ADATA S511. In particolare sulle funzioni supportate, sullo stato di efficienza del disco, sul tipo di interfaccia utilizzata e sulla versione di firmware. Sul sito ADATA non abbiamo trovato aggiornamenti di firmware superiori alla versione 319ABBF0 installata nella nostra unità.

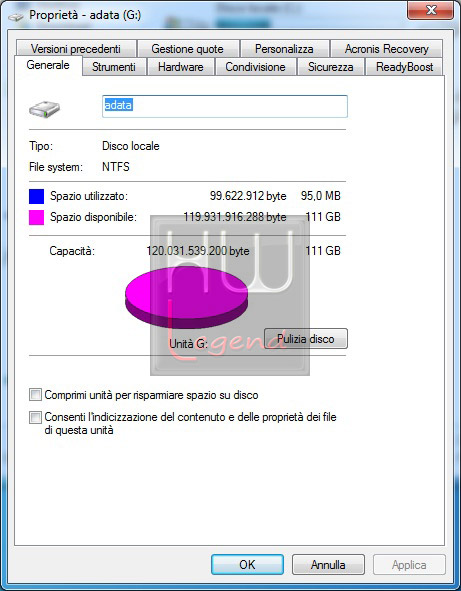

Con la funzione di windows Proprietà, attivata cliccando con destra mouse sul nostro disco rigido, andiamo a verificare la capienza del nostro SSD. A tal proposito è d’uopo specificare che i sistemi operativi Windows utilizzano una misurazione di capienza diversa dai produttori. Questi ultimi misurano la capacità dei loro dischi in miliardi di byte mentre Windows continua a leggere le capacità usando una notazione antecedente a quelle stabilite nel dicembre 1998 dallo IEC, per cui i valori sono:

Un kilobyte (kio) = 2^10 bytes = 1024 bytes
Un Megabyte (Mio) = 2^20 bytes = 1024 kio = 1 048 576 bytes
Un Gigabyte (Gio) = 2^30 bytes = 1024 Mio = 1 073 741 824 bytes
Un Terabyte (Tio) = 2^40 bytes = 1024 Gio = 1 099 511 627 776 bytes

Quindi, in considerazione della tabella sopra esposta, la capienza calcolata dal s.o. approssimata per difetto deriva dal seguente calcolo:

120.031.539.200 bytes / 1.073.741.824 bytes = 111,788 GB -> 111 GB

Passiamo ora alle prove sintetiche dell’ADATA S511.

{jospagebreak_scroll title=Sistema di prova e Metodologia di Test}

ADATA S511: Sistema di prova e Metodologia di Test

Per il sistema di prova ci siamo avvalsi di una scheda madre dotata di chipset Intel P67 Express, di produzione ASRock, in particolare è stato scelto il modello P67 Extreme 4, con BIOS aggiornato all’ultima versione disponibile al momento delle prove.

Come processore abbiamo usato il modello di punta Intel appartenente alla nuova famiglia Sandy Bridge, precisamente il Core i7 2600K, con moltiplicatore sbloccato. La frequenza di funzionamento è stata fissata a 4.600MHz, impostando il moltiplicatore a 46x e mantenendo il BCLK in specifica (100MHz). Per il raffreddamento ci siamo affidati ad un sistema a liquido Antec 920.

Per il comparto memorie la scelta è ricaduta su un kit prodotto da G.Skill, appartenente alla serie RipJawsX, modello F3-17600CL9D, da 4GB di capacità assoluta. Sia la frequenza e sia le latenze sono state impostate ai valori di targa, vale a dire 2133MHz 9-11-9-28 con una tensione di alimentazione pari a 1.60v.

Un riassunto della configurazione di prova la trovate nella tabella sottostante:

Tutti i test eseguiti sono stati ripetuti per ben tre volte, al fine di verificare la veridicità dei risultati. L’hardware è stato montato all’interno di un case di produzione ThermalTake.

Il sistema operativo, Microsoft Windows7 Ultimate X64 Service Pack1, è da intendersi privo di qualsiasi ottimizzazione particolare.

Per verificare le prestazioni dell’unità ci siamo avvalsi dei seguenti software:

AS SSD Benchmark 1.6.4067.34354;
Crystal Disk Mark 3.0.1 x64;
ATTO Disk Benchmark 2.46;
HD-Tune Pro 4.60.

Specifichiamo che per il test HD-Tune Pro 4.60 abbiamo eseguito sia test in lettura che in scrittura. Nei test in lettura l’unità è stata testata in tre diverse condizioni:

Disco vuoto;
Disco pieno al 50%;
Disco pieno al 100%

I dati utilizzati per la simulazione del disco pieno al 50% e al 100% sono stati scelti tra quelli più comunemente utilizzati, per cercare di riprodurre uno scenario il più possibile vicino a quello di un utente che acquista l’unità e la utilizza come disco primario nel proprio sistema. Quindi è stato installato un sistema operativo e poi sono stati inseriti file musicali, immagini, video, file di tipo office, etc.

{jospagebreak_scroll title= Benchmark Sintetici: AS SSD Benchmark}

Benchmark Sintetici: AS SSD Benchmark

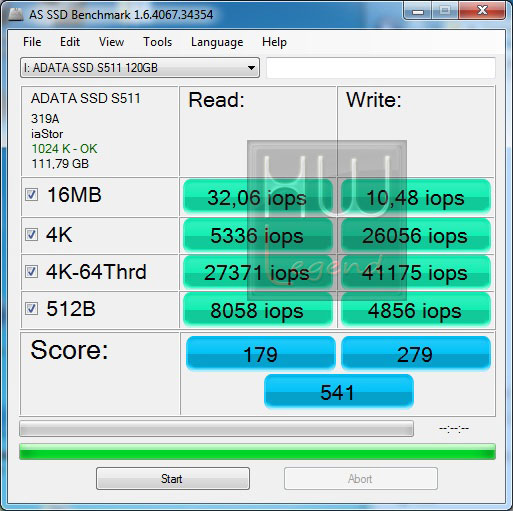

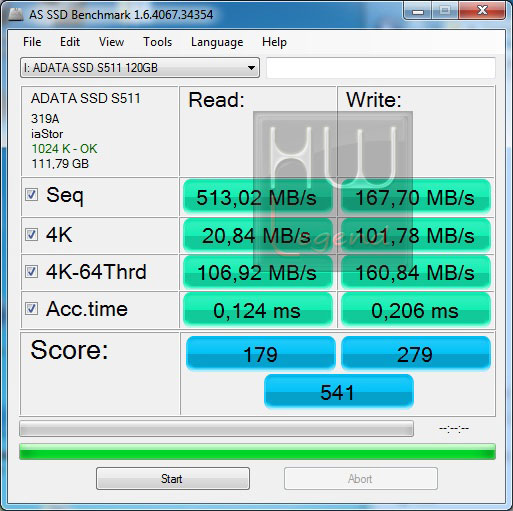

AS SSD Benchmark consente di effettuare svariate misurazioni sulla nostra unità di archiviazione (SSD, Hard Disk interno/esterno, PenDrive USB, ecc.) sia in lettura che in scrittura, sequenziale o casuale.

A test ultimato viene riportata la velocità della nostra unità in MB al secondo. Oltre al test dei 4k,viene effettuato anche un test lettura/scrittura Multi-Thread 4k, per simulare il più possibile la velocità di avvio del sistema operativo o di installazione di un programma. Abbiamo inoltre eseguito i test per la determinazione delle IOPS in vari ambiti.

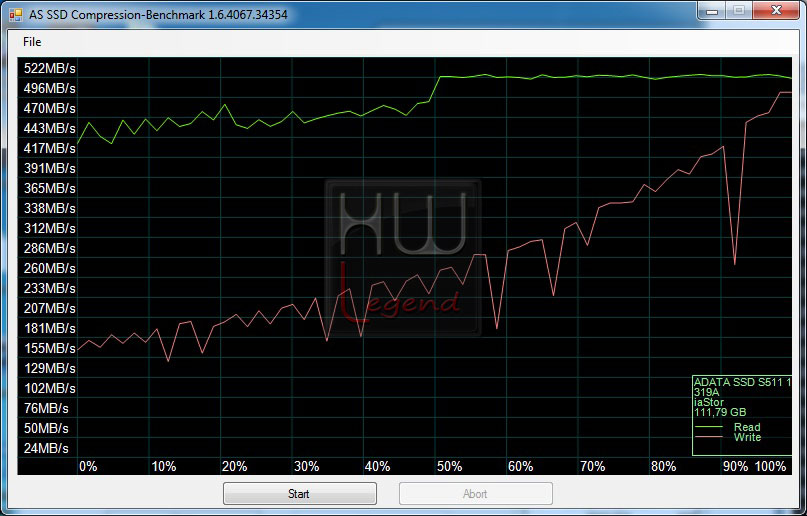

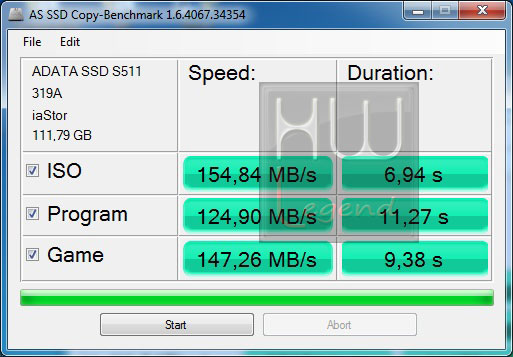

In seguito abbiamo eseguito i benchmark di compressione e copia.

{jospagebreak_scroll title= Benchmark Sintetici: Crystal Disk Mark}

Benchmark Sintetici: Crystal Disk Mark

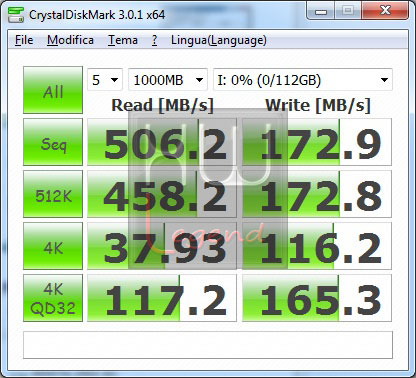

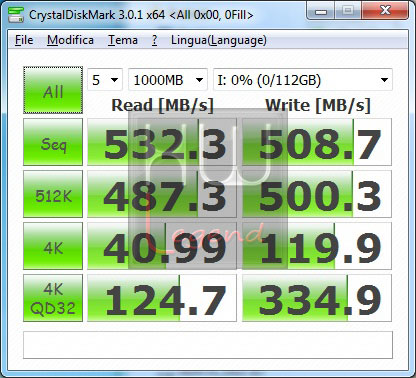

Crystal Disk Mark è senza dubbio uno dei migliori benchmark per dischi rigidi, chiavette USB e unità SSD (Solid State Disk). Il programma effettuerà automaticamente una serie di misurazioni sull’unità selezionata,sia in lettura che in scrittura, sequenziale o casuale, riportando alla fine la velocità espressa in MB al secondo (MB/s). Molto utile per confrontare in pochi secondi la differenza di prestazioni tra diverse periferiche di memorizzazione.

Dati comprimibili Dati non comprimibili

{jospagebreak_scroll title= Benchmark Sintetici: ATTO Disk Benchmark}

Benchmark Sintetici: ATTO Disk Benchmark

ATTO Disk Benchmark è un programma molto semplice da utilizzare che consente di effettuare una serie di misurazioni sull’unità selezionata, che sia un disco rigido, una PenDrive oppure un SSD, al fine di verificarne le performance.

E’ sufficiente eseguire il programma, scegliere il drive da testare e cliccare sul pulsante“Start”. ATTO comincerà a misurare le prestazioni del disco con file di dimensioni diverse, da molto piccoli a molto grandi (sia lettura che in scrittura).

{jospagebreak_scroll title= Benchmark Sintetici: HD Tune Pro – Test in lettura}

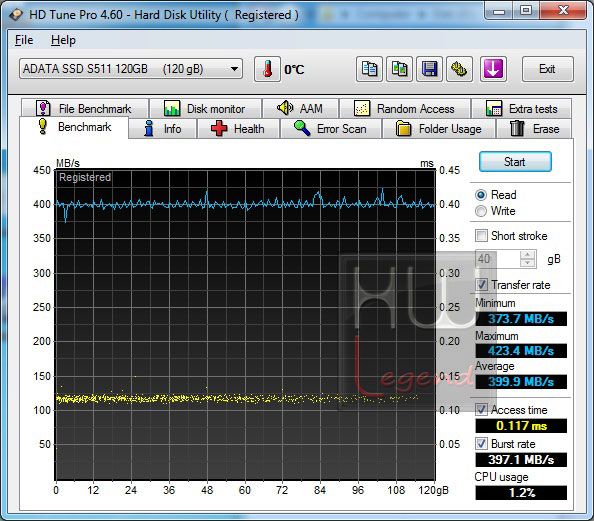

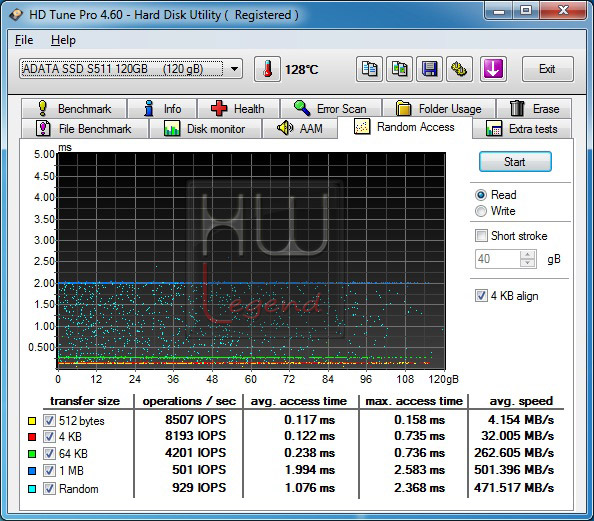

Benchmark Sintetici: HD Tune Pro – Test in lettura

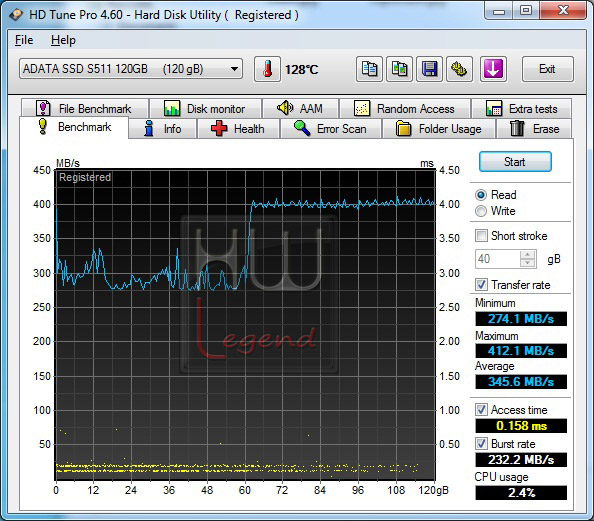

HD-Tune Pro è uno strumento per l’analisi del disco rigido che include funzioni per il benchmark, la cancellazione sicura dei file e la visualizzazione delle cartelle. Il benchmark sintetico ci permette di calcolare le prestazioni dei dischi fissi. E’ possibile misurare il transfer rate e il tempo di accesso ai dati casuali.

Nelle prove che seguono, vi mostriamo i risultati ottenuti nei vari benchmark in lettura inclusi in questo programma. I risultati sono espressi, a seconda del test, in MB/s oppure in IOPS (operazioni input e output al secondo).

Disco vuoto

Disco utilizzato al 50%

Disco utilizzato al 100%

{jospagebreak_scroll title= Benchmark Sintetici: HD Tune Pro – Test in scrittura}

Benchmark Sintetici: HD Tune Pro – Test in scrittura

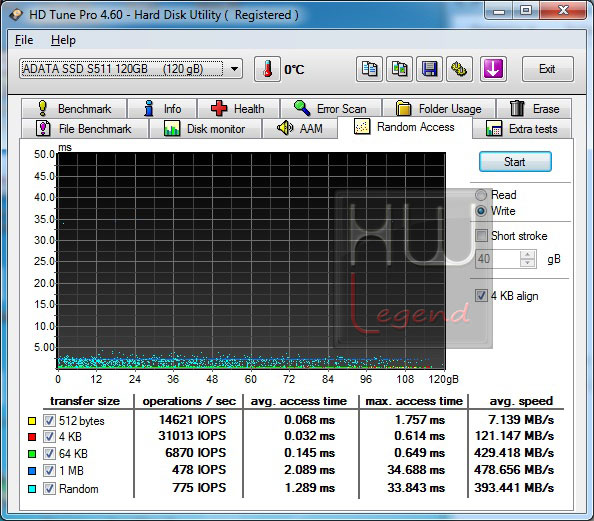

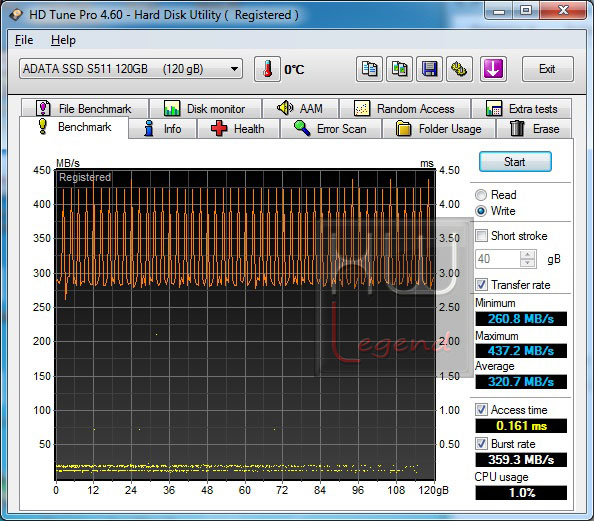

Nelle prove che seguono, vi mostriamo i risultati ottenuti nei vari benchmark in scrittura inclusi in questo programma. I risultati sono espressi, a seconda del test, in MB/s oppure in IOPS (operazioni input e output al secondo).

{jospagebreak_scroll title= Conclusioni:}

Conclusioni:

Prestazioni:
Qualità costruttiva/Funzionalità
Rapporto prezzo/prestazioni:
Giudizio complessivo:

L’ADATA S511 120 GB è un prodotto basato sull’ultima generazione di controller SandForce SF-2281 che integra nuove funzionalità volte alla sicurezza dello storage dei dati, alla salvaguardia della maggiore longevità delle NAND Flash e alla ridondanza dei dati.

La versione retail ha al suo interno un adattatore per poter assemblare il disco all’interno di uno slot da 3,5″ per renderlo pronto all’uso nell’impiego in un pc desktop. Il form factor aderente allo standard da 2,5″ rende quest’unità un valido upgrade per notebook e netbook.

Abbiamo testato a lungo il disco SSD alla ricerca di instabilità e cali prestazionali di rilievo ma i protocolli utilizzati all’interno del firmware hanno garantito sempre un recupero delle piene prestazioni. Nell’utilizzo dayli e durante i ripetuti e pesanti test non abbiamo mai avuto malfunzionamenti o BSOD (Blue Screen Of Death), segno di un’elevata compatibilità e di un buon livello di programmazione profuso sul firmware utilizzato.

Dai test di resistenza riportati si possono rilevare prestazioni elevate ed allineate ad unità che integrano lo stesso tipo di controller e le stesse NAND Flash. Qualche ottimizzazione nel firmware potrebbe portare ad un miglioramento delle prestazioni in scrittura con dati non comprimibili ma ci riteniamo pienamente soddisfatti delle prestazioni dell’ADATA S511 120GB. Il prezzo medio di acquisto si attesta intorno ai 200 euro IVA compresa che riteniamo adeguato alla qualità ed alle prestazioni offerte.
