Nell’articolo che vi proponiamo nella giornata odierna andremo ad osservare una delle ultime proposte realizzate dalla taiwanese ASRock, nello specifico la nuovissima scheda madre Z490 PG Velocita, una soluzione dal look moderno ed intrigante contraddistinta da interessanti caratteristiche tecniche e funzionalità, perfetta quindi per la realizzazione di sistemi prestanti e versatili, oltre che ad assicurare una buona dose di divertimento a tutti gli appassionati di overclocking. Il prodotto, come intuibile dalla nomenclatura, adotta il nuovissimo PCH Z490 Express di Intel, un aggiornamento del precedente modello di pari fascia Z390 Express sviluppato allo scopo di assicurare il miglior supporto possibile verso le recentissime soluzioni Core di decima generazione, meglio note con il nome in codice “Comet Lake”. Per la gioia degli utenti più esigenti sono state previste molteplici funzionalità di assoluto spessore, tra le quali non possiamo non citare la presenza di una doppia interfaccia Ultra M.2 PCI-Express da 32Gb/s, di un’interfaccia di rete 2.5G LAN di ultima generazione e di un rinnovato sistema di gestione dell’illuminazione basato su tecnologia proprietaria Polychrome SYNC RGB. Non ci resta che augurarci che la lettura sia di vostro gradimento!

ASRock Z490 PG Velocita – Intel Z490 Express – LGA-1200 – Recensione di Gianluca Cecca | delly – Voto: 5/5

Breve storia del produttore

ASRock Inc. è una azienda informatica fondata nel 2002 come sussidiaria della più rinomata ASUSTek. L’obiettivo principale era quello di produrre schede madri indirizzate principalmente alla fascia entry-level del mercato. Inizialmente, infatti, l’azienda produceva schede madri OEM poco costose utilizzando soprattutto vecchi chipset. Questi prodotti ebbero successo oltre che per il loro prezzo contenuto anche per la loro elevata affidabilità.

Dedicando sforzi per portare ai clienti schede madri innovative e affidabili con il concetto progettuale delle 3 C, “Creative, Considerate, Cost-effective”, ASRock ha fondato con successo un noto marchio leader del settore delle migliori schede madri per rapporto prezzo/prestazioni. L’alto riconoscimento dei prodotti ASRock deriva dalla devozione della società a portare ai clienti i migliori prodotti basandosi sui suddetti principi.

Oltre alle caratteristiche creative e alle funzionalità dei loro prodotti, gli ingegneri ASRock, prestano particolare attenzione alla EMI, termica, acustica e alle modalità per ottenere la completa soddisfazione del cliente.

ASRock fornisce particolare attenzione alla questione eco-ambientale con il rilascio di prodotti ROHS e alle funzioni di risparmio energetico per rispettare l’ambiente. Ci sentiamo di sottolineare questo particolare aspetto, in quanto non sono molte le aziende che lo prendono in considerazione.

Negli ultimi anni le enormi potenzialità e qualità dei suoi prodotti sono notevolmente cresciute, pur mantenendo uno dei migliori rapporti qualità/prezzo di sempre. Maggiori informazioni le trovate sul Sito ASRock.

[nextpage title=”PCH Intel Serie 400 – Principali Caratteristiche Tecniche e Novità”]

Come di consueto, in concomitanza con il debutto di una nuova architettura Core, è abitudine di Intel presentare anche una nuova linea di PCH, in questo caso appartenenti alla Serie 400 ed espressamente pensati per offrire pieno supporto verso i nuovi microprocessori di decima generazione, meglio noti con il nome in codice “Comet Lake”.

A differenza di quanto avvenuto durante il passaggio da Skylake a Kaby Lake, in quest’occasione, il colosso di Santa Clara, si è visto obbligato ad apportare alcune modifiche tecniche per quanto riguarda il socket di connessione, introducendo il nuovo LGA-1200 al fine di garantire la corretta alimentazione degli ultimi microprocessori, contraddistinti dalla presenza di un maggior quantitativo di core integrati.

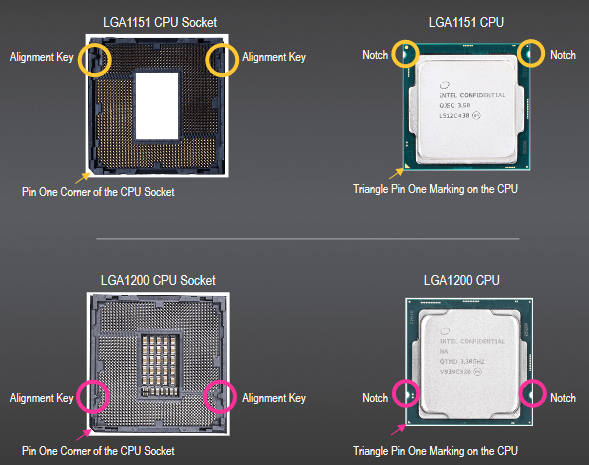

In maniera da impedire l’utilizzo di microprocessori di precedente generazione sulle nuove schede madri e viceversa è stata prevista una diversa collocazione della coppia di key presenti nel socket di connessione e degli altrettanti notch presenti sulla CPU.

Sempre più che buona la differenziazione in relazione alle caratteristiche e alle funzionalità offerte, spaziando da modelli meno completi e di conseguenza più economici, come il B460, l’H410 e l’H470 Express, indubbiamente idonei all’utilizzo in soluzioni a basso costo e di più ridotte dimensioni, fino ad arrivare al modello più avanzato, il top di gamma Q470 e Z490 Express, pensati per la realizzazione di soluzioni rivolte ad un’utenza più esigente che necessita di maggiori funzionalità, come il supporto all’overclocking, a configurazioni Multi-GPU o alla realizzazione di sistemi commerciali basati su piattaforma vPro.

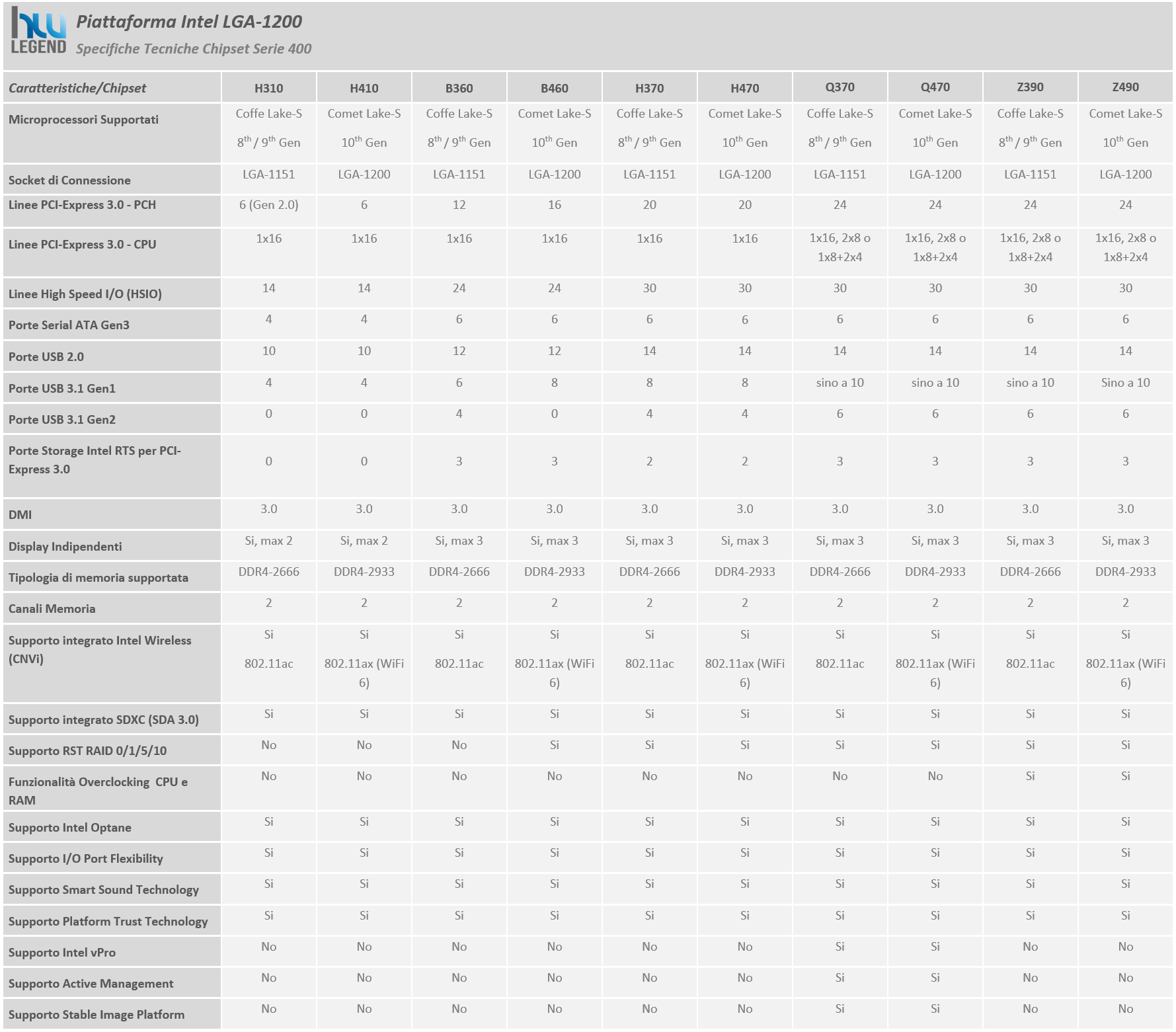

Come possiamo notare, confrontando il precedente modello di punta Z390 Express con il nuovo Z490 Express di pari fascia, non riscontriamo sostanziali novità, se non per quanto riguarda le funzionalità di rete, per le quali è previsto il supporto Ethernet opzionale da 2.5Gbps e Wi-Fi 6 integrato (802.11ax).

Tra le varie funzionalità esclusive viene ad esempio mantenuto il pieno supporto alle soluzioni Intel Optane, basate sull’innovativa tecnologia di memoria 3D XPoint, sviluppata dal colosso di Santa Clara in stretta collaborazione con Micron con l’obiettivo di combinare i punti di forza delle prestanti memorie NAND Flash con quelli tipici delle più tradizionali SDRAM.

In questa maniera sarà possibile la realizzazione di soluzioni contraddistinte da una capacità di archiviazione ben più elevata rispetto agli standard attuali, pur senza rinunciare alla bassa latenza, notevoli prestazioni velocistiche e soprattutto a costi sensibilmente inferiori.

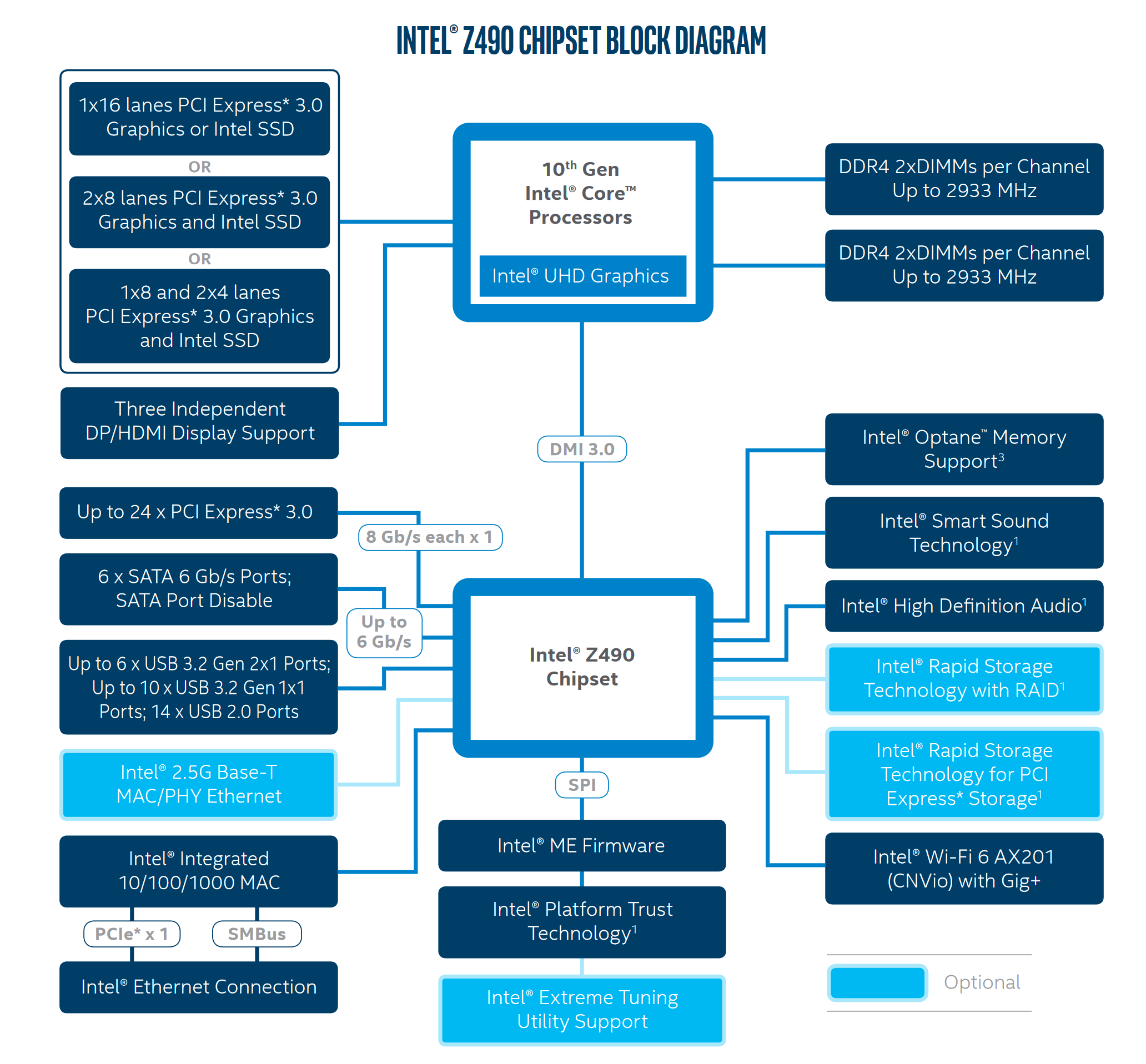

Nel diagramma che segue vi mostriamo la struttura del nuovo modello di punta della linea, per l’appunto lo Z490 Express, adottato da ASRock sulla soluzione in esame:

Come vediamo dal diagramma della nuova piattaforma, i microprocessori Comet Lake-S di decima generazione mantengono un Memory Controller Integrato (IMC) di tipo Dual Channel con compatibilità esclusiva verso moduli di memoria DDR4. La frequenza operativa massima certificata, in abbinamento a microprocessori Core i7 e Core i9, raggiunge quota 2.933MHz, consentendo una bandwidth massima teorica molto elevata, pari a circa 47 GB/s.

Nessuna novità per quanto riguarda il Controller PCI-Express integrato nel microprocessore, sempre in grado di gestire un massimo di 16 linee PCI-Express 3.0. Sarà quindi possibile, qualora la propria scheda madre preveda degli slot necessari, realizzare sistemi Multi-GPU (NVIDIA SLI o AMD CrossFireX) in configurazione x8/x8, oppure x8/x4/x4. Anche se quest’ultima configurazione potrebbe sembrare alquanto “limitante”, è doveroso ricordare che il nuovo standard PCI-Express prevede una bandwidth doppia rispetto alla precedente generazione, avremo quindi una situazione del tutto equiparabile a una tradizionale configurazione x16/x8/x8 su linee PCI-Express di seconda generazione.

Il PCH è sempre collegato al microprocessore per mezzo di un Link DMI (Direct Media Interface) di terza generazione da ben 8GT/s, che si occupa di fungere da bridge fra la CPU stessa e i vari controller integrati e non, sfruttando ben quattro linee PCI-Express 3.0 al fine di incrementare l’efficienza ed eliminare qualsiasi collo di bottiglia.

Oltre a quanto detto, il nuovo Intel Z490 Express, include un sottosistema Audio High Definition, un’interfaccia di rete Gigabit e niente meno che ulteriori 24 linee PCI-Express 3.0, la cui gestione è completa discrezione del produttore della scheda madre. Appare innegabile una flessibilità indubbiamente maggiore rispetto al passato e sarà di conseguenza del tutto lecito attendersi soluzioni provviste di molteplici interfacce di collegamento M.2 PCI-Express oppure SATA Express, anche in configurazione mista, a supporto delle più prestanti unità di SSD di nuova generazione presenti sul mercato.

La gestione delle connessioni video (fino a tre display indipendenti) è ancora completamente a carico del microprocessore e non più del PCH stesso come avveniva nei modelli precedenti alla serie 9. Mantenuto il pieno supporto non soltanto alla risoluzione 4K UHD, ma anche all’HDR (High Dynamic Range) ed alla profondità colore a 10bit.

Anche i nuovi PCH della Serie 400 sono in grado di garantire il supporto nativo verso la tecnologia Thunderbolt 3 tramite connessione USB Type-C, capace di assicurare una velocità di trasferimento doppia rispetto alla passata generazione dello standard, raggiungendo una banda passante pari a ben 40Gb/s.

Specifiche del genere appaiono più che sufficienti per gestire, ad esempio, una soluzione grafica discreta esterna (molto in voga in ambito mobile, al fine di espandere le potenzialità del comparto grafico integrato) oppure una coppia di monitor con pannelli 4K a 60Hz. Valori di tutto rispetto anche sotto il profilo energetico, con possibilità di alimentare periferiche esterne fino a ben 100W di potenza, includendo funzionalità di ricarica veloce.

Concludiamo con l’ultima, ma non meno importante, caratteristica confermata anche in questi nuovi PCH. Ci riferiamo alla tecnologia di protezione Intel Device Protection with Boot Guard, pensata per garantire la massima protezione durante la fase di avvio del sistema.

[nextpage title=”Confezione e Bundle”]

La nuova scheda madre Z490 PG Velocita di ASRock è giunta in redazione all’interno della confezione originale prevista dal noto produttore taiwanese, molto robusta e dalle dimensioni più che generose.

Il materiale di cui è costituita, infatti, appare molto resistente e difficile da schiacciare, per cui rappresenta un’ottima protezione per il contenuto.

Esteticamente troviamo una colorazione di base nera con finitura superficiale lucida e grafica molto accattivante, a tal punto che riteniamo improbabile che possa passare inosservata sugli scaffali da esposizione. Gli elementi grafici non rappresentano solo un fattore meramente estetico ma offrono il quadro completo delle funzionalità della scheda madre fornendo al possibile acquirente già l’opportunità di valutare se il prodotto possa soddisfare le proprie esigenze.

La parte frontale della confezione è dominata dall’accattivante logo Phantom Gaming in forma stilizzata, brand che abbiamo incontrato in occasione dell’ingresso, da parte della nota azienda taiwanese, nel mercato delle soluzioni grafiche discrete, e successivamente esteso anche alle schede madri per piattaforme Intel e AMD di ultima generazione.

Come osserveremo nel corso del nostro articolo, uno degli aspetti più rilevanti di questo interessante prodotto è da ricercarsi nell’aspetto estetico e nella cura quasi maniacale per i dettagli, il tutto ottimamente coniugato alla consueta qualità costruttiva e alle potenzialità tipiche delle soluzioni del marchio.

Per la gioia degli appassionati che amano tenere a vista i componenti del proprio sistema, la scheda vanta un design davvero molto particolare e ricercato, in grado di prestarsi ottimamente anche ad eventuali progetti di modding grazie alla presenza di un sofisticato ed accattivante sistema d’illuminazione a LED multi-zona basato su tecnologia proprietaria Polychrome SYNC.

Sempre nella parte anteriore della confezione, e precisamente in basso a sinistra, possiamo notare una serie di icone riguardanti le principali funzionalità del prodotto, tra le quali citiamo l’adozione del nuovissimo PCH Z490 Express, a garanzia della massima compatibilità con tutti i recenti microprocessori Intel di decima generazione, basati su architettura Comet Lake-S, nonché nei confronti della tecnologia proprietaria Optane Memory.

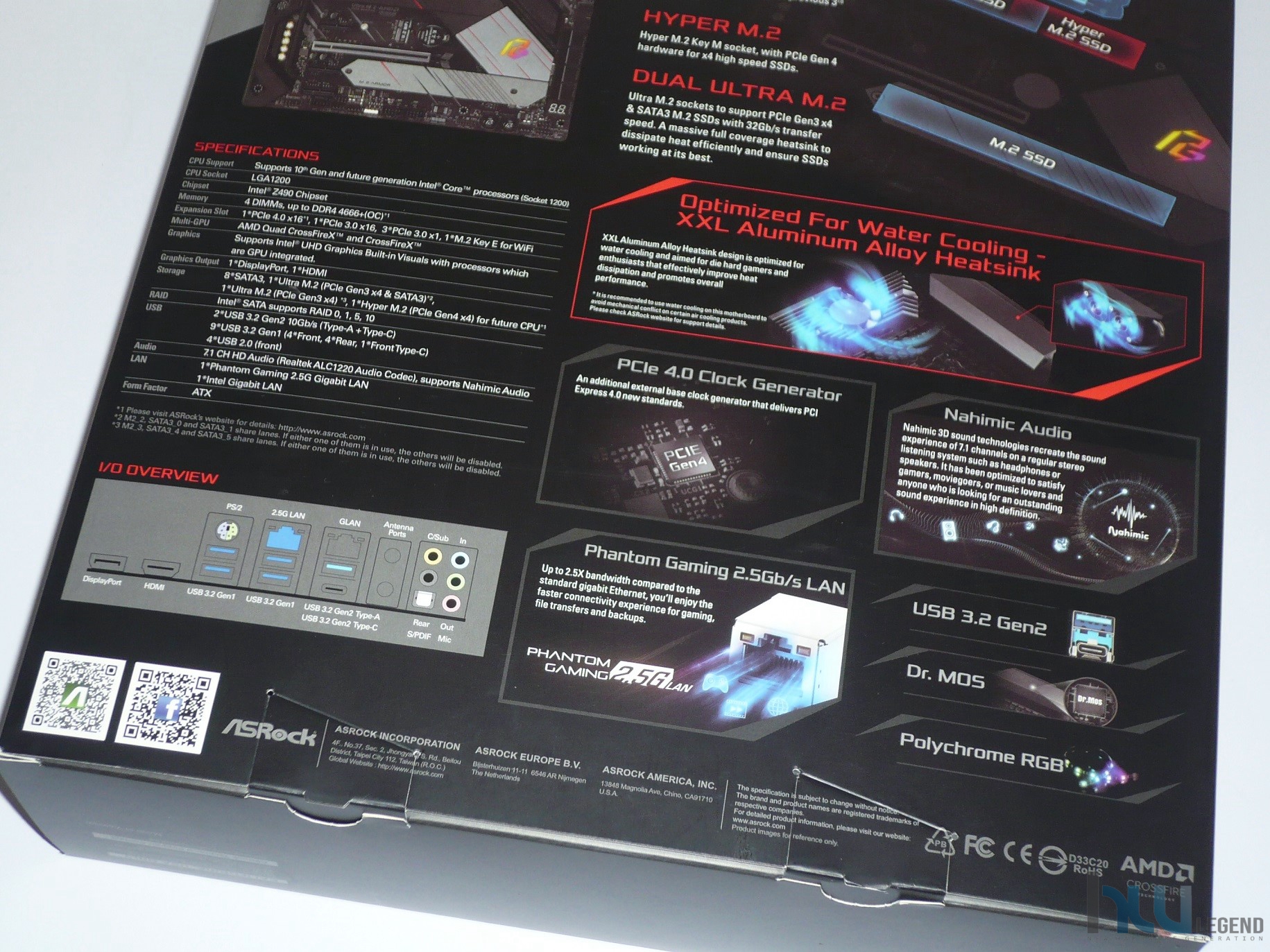

Posteriormente ritroviamo le principali icone rappresentative delle tecnologie supportate, questa volta però con maggiori dettagli. Come di consueto viene data giusta enfasi alle tecnologie proprietarie dell’azienda, come la proprietaria Polychrome SYNC, pensata per la gestione del sistema di illuminazione a LED previsto, e la certificazione “Super Alloy Motherboard”, a garanzia dell’impiego di componentistica discreta e soluzioni di raffreddamento all’avanguardia, espressamente pensate per garantire non soltanto le migliori prestazioni possibili, ma anche e soprattutto una maggiore stabilità e durevolezza nel tempo.

Non mancano, inoltre, tutta una serie di accorgimenti espressamente pensati per garantire un buon livello di overclocking. Tra questi è doveroso menzionare la presenza di una robusta circuiteria di alimentazione Dr.MOS da ben 13 Fasi, nonché di un PCB in grado di garantire una buona resistenza alle torsioni, minori temperature e maggiore efficienza in condizioni di lavoro fuori specifica.

Nella nuovissima Z490 PG Velocita sono inoltre previste anche alcune funzionalità esclusive mirate a garantire una maggiore robustezza, come ad esempio i rinforzi metallici sugli slot PCI-Express, perfetti per evitare che con il passare del tempo questi si danneggino sotto il peso delle moderne, e sempre più massicce, schede grafiche 3D.

Troviamo, inoltre, riferimenti sulla presenza di un sottosistema audio Realtek ALC1220 a 7.1 canali di buona qualità, provvisto di condensatori giapponesi e basato su tecnologia Nahimic Audio, interfaccia di rete Gigabit Ethernet basata su chip Intel, un’ulteriore interfaccia di rete 2.5-Gigabit Ethernet basata sull’ottimo chip Dragon RTL8125BG, e ben due connettori M.2 PCI-Express, di tipo Ultra M.2 (PCI-Express Gen3 X4) pensati per l’installazione delle recenti e prestanti unità di storage compatibili (incluso il pieno supporto verso le soluzioni Intel Optane Memory). Completano il quadro descrittivo un elenco delle specifiche tecniche della motherboard ed un’immagine della stessa.

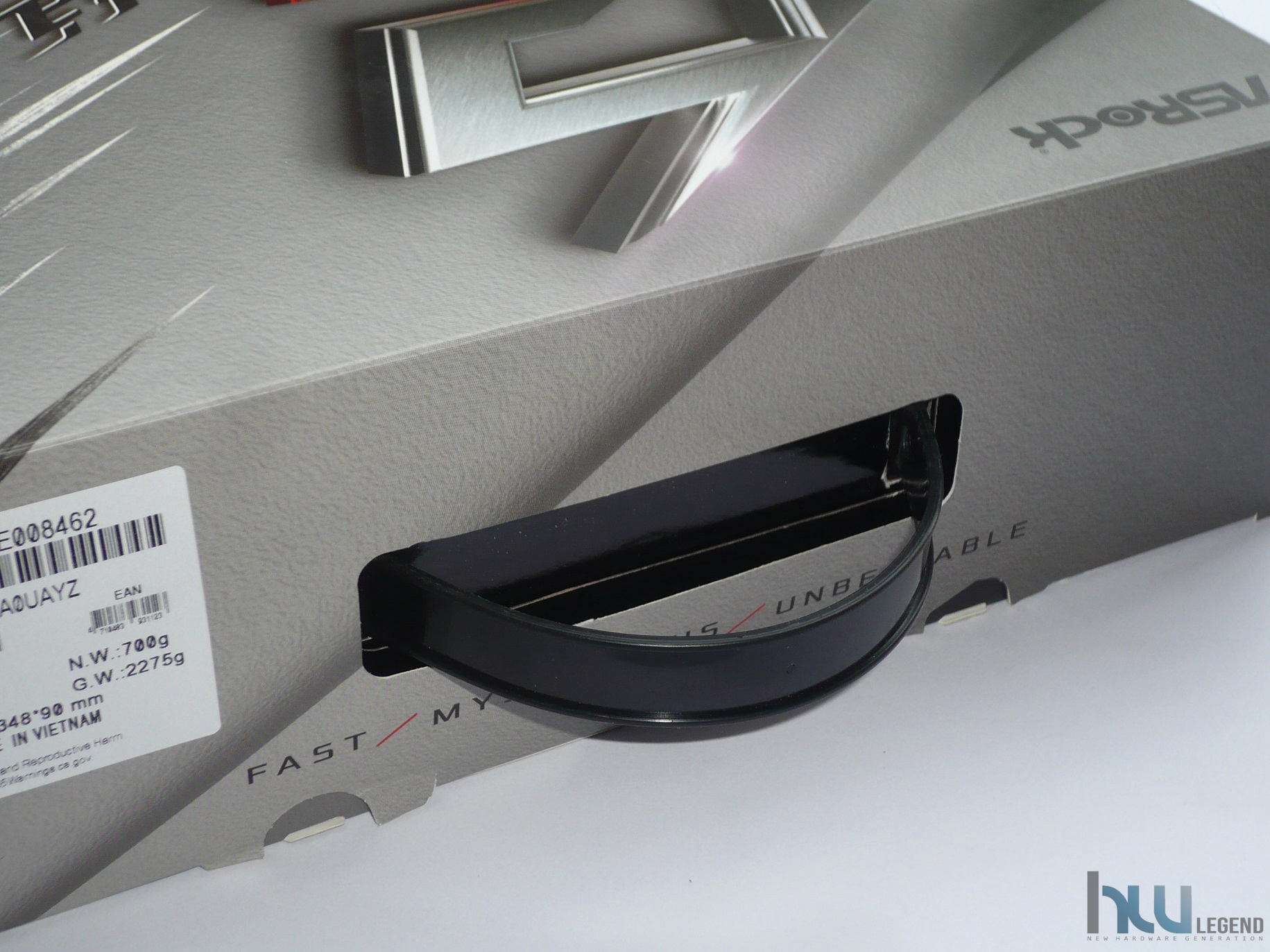

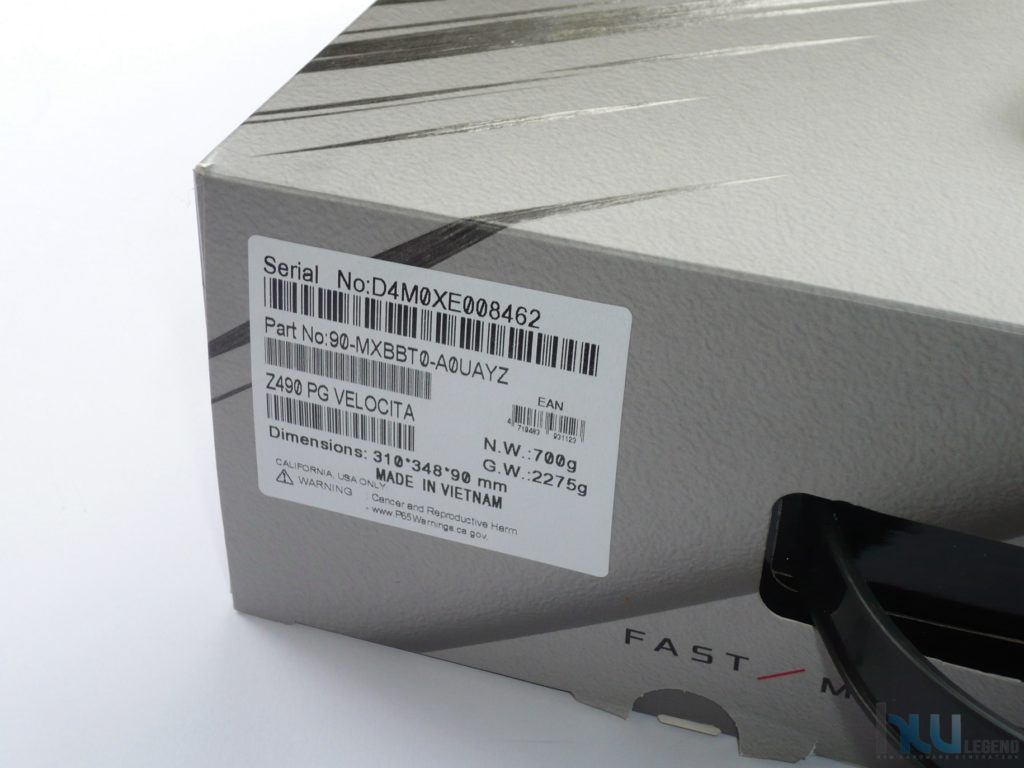

Lateralmente viene riproposto il marchio aziendale e la nomenclatura del prodotto. Nella parte superiore della confezione, oltre che una piccola etichetta adesiva riportante tutti i vari codici identificativi e seriali della scheda madre, è prevista una pratica maniglia per facilitare il trasporto.

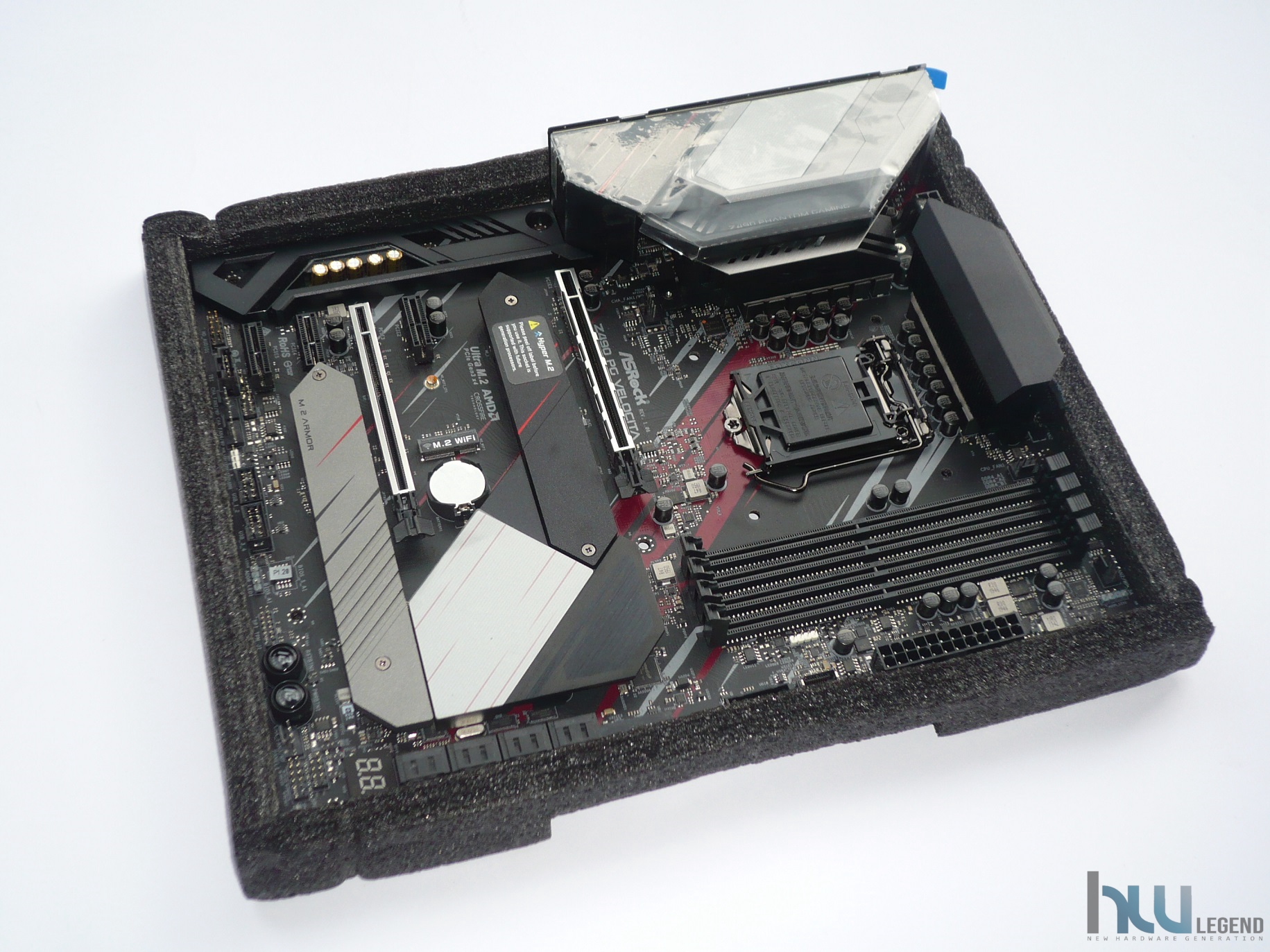

Aprendo la confezione notiamo che, come di consueto, l’interno è diviso in due comodi scomparti. In quello superiore è contenuto tutto il bundle in dotazione mentre in quello inferiore la scheda madre, opportunamente chiusa in una busta in materiale plastico antistatico. La scheda, come vedremo dalle immagini, è ben adagiata all’interno di una vaschetta realizzata in poliuretano espanso, così da evitarne qualsiasi potenziale danneggiamento derivante da colpi o cadute accidentali durante la fase di trasporto.

Il bundle fornito appare indubbiamente molto completo e così composto:

2 x Manuali d’istruzioni per l’installazione e l’uso;
1 x DVD contenente driver e utility;
3 x Bustine con N°1 viti per il fissaggio dell’eventuale unità di storage M.2 PCI-Express;
2 x Bustine con N°1 distanziale per M.2 Socket;
4 x Cavi SATA-III (6Gb/s) di buona qualità;
1 x Serie sticker adesivi Phantom Gaming;
2 x Fascette stringicavo in velcro ASRock.

Scopriamo ora quali sono le principali specifiche tecniche dichiarate dal produttore.

[nextpage title=”Specifiche Tecniche”]

ASRock sta dimostrando, nel corso degli ultimi anni, di essere un’azienda vitale e con una notevole capacità di innovazione. I suoi prodotti sono infatti sempre più ricchi di funzionalità che propongono soluzioni tecniche all’avanguardia ed uniche nel loro genere.

Non fa eccezione la nuovissima scheda madre Z490 PG Velocita, una soluzione dedicata ai videogiocatori più esigenti e basata, come intuibile, sul nuovissimo chipset Intel Z490 Express e Socket LGA-1200, appositamente pensati per assicurare la piena compatibilità verso tutti i microprocessori Core di decima generazione, meglio noti agli appassionati con il nome in codice Comet Lake. Anche con queste recenti soluzioni desktop mainstream viene mantenuto il pieno supporto verso i moduli di memoria DDR4 ad alte prestazioni in configurazione Dual-Channel.

La proposta in esame offre possibilità di installazione di un massimo di 128GB di memoria (facendo uso di moduli da 32GB ciascuno), con frequenza massima in overclock pari a ben 4.666MHz.

Non manca il supporto agli standard USB 3.2 Gen1 e SATA III 6Gb/s per una migliore gestione di dispositivi di archiviazione, nonché la possibilità di collegare unità SSD di ultima generazione, dotate di interfaccia M.2 PCI-Express di tipo M-Key su bus PCIe Gen 3.0 X4, al fine di garantire una bandwith massima pari a ben 32Gb/s. Il produttore ha inoltre implementato tutto l’occorrente per assicurare il pieno supporto allo standard PCI-Express Gen 4.0, ma per sfruttarlo dovremmo necessariamente attendere le future soluzioni Core di undicesima generazione (Rocket Lake-S).

Per la gioia dei videogiocatori più esigenti è previsto il supporto a configurazioni Multi-GPU AMD (CrossFireX) fino ad un massimo di due schede grafiche in parallelo (2-Way). Oltre a questo è doveroso precisare che grazie all’adozione del nuovissimo PCH Z490 Express è garantito il supporto nativo verso lo standard di trasmissione USB 3.2 Gen2 (troviamo una porta Type-A ed una porta Type-C direttamente accessibili nel pannello posteriore I/O), capace di garantire prestazioni doppie rispetto alla passata generazione (10Gb/s).

Per quanto riguarda il comparto di rete troviamo, oltre che una tradizionale interfaccia Gigabit Ethernet basata sull’ottimo controller Intel I219V, anche un’interfaccia supplementare di tipo 2.5-Gigabit Ethernet, basata su un altrettanto valido controller Realtek Dragon RTL8125BG.

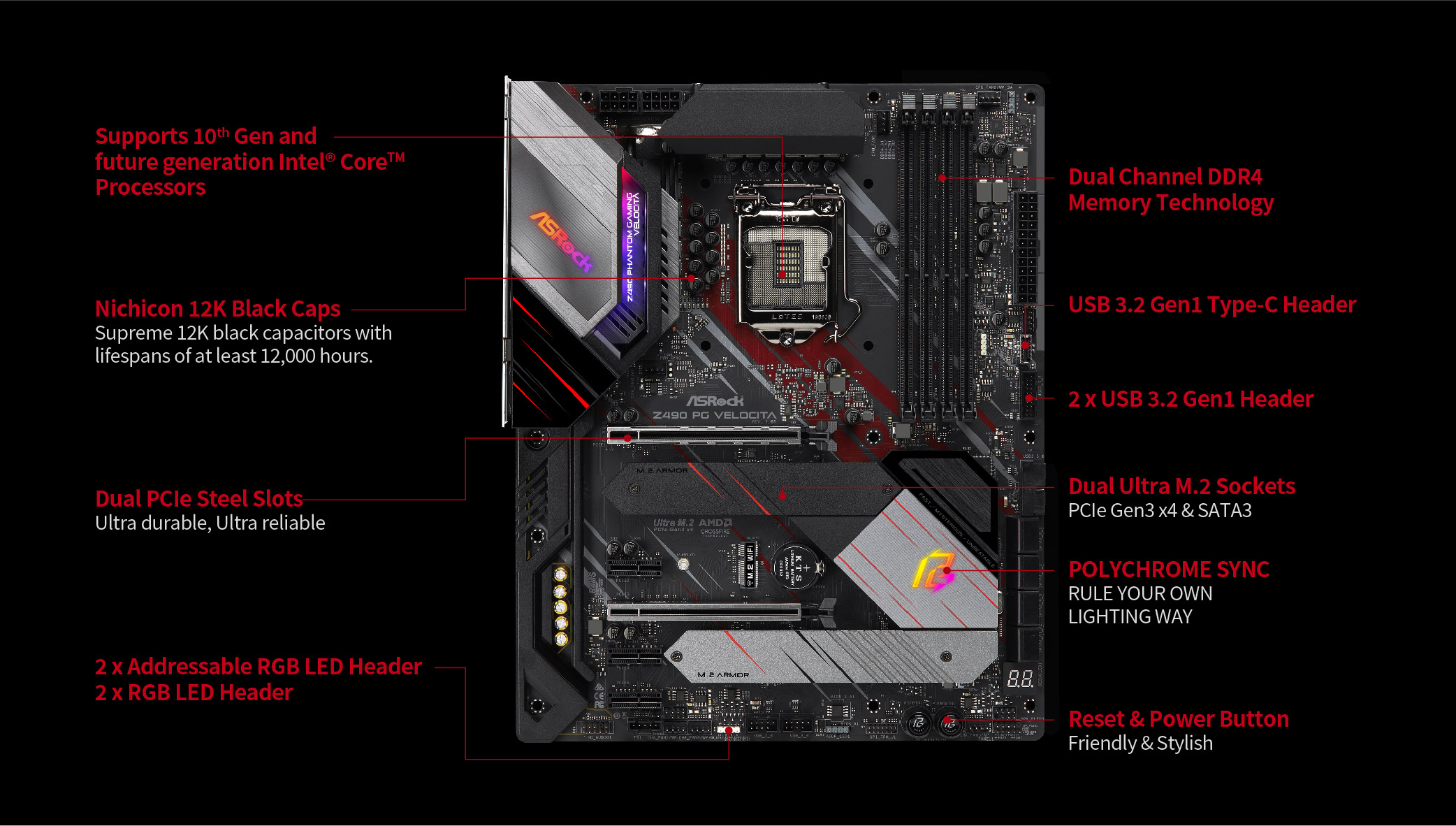

Riportiamo un riassunto delle specifiche tecniche della Z490 PG Velocita così come dichiarate dal produttore:

Le caratteristiche tecniche dichiarate mostrano la volontà dell’azienda taiwanese di dare vita ad un prodotto estremamente completo e versatile, capace di soddisfare qualsiasi tipologia di utenza, inclusi i videogiocatori più esigenti, che potranno trovare in questa scheda madre una solida e robusta base per la realizzazione di un potente sistema da gioco, estremamente stabile e prestante.

La lista completa delle CPU attualmente supportate la trovate a questo indirizzo, mentre il QLV delle Memorie RAM è disponibile qui. La scheda è ovviamente pronta per supportare senza problemi il sistema operativo Microsoft Windows 10.

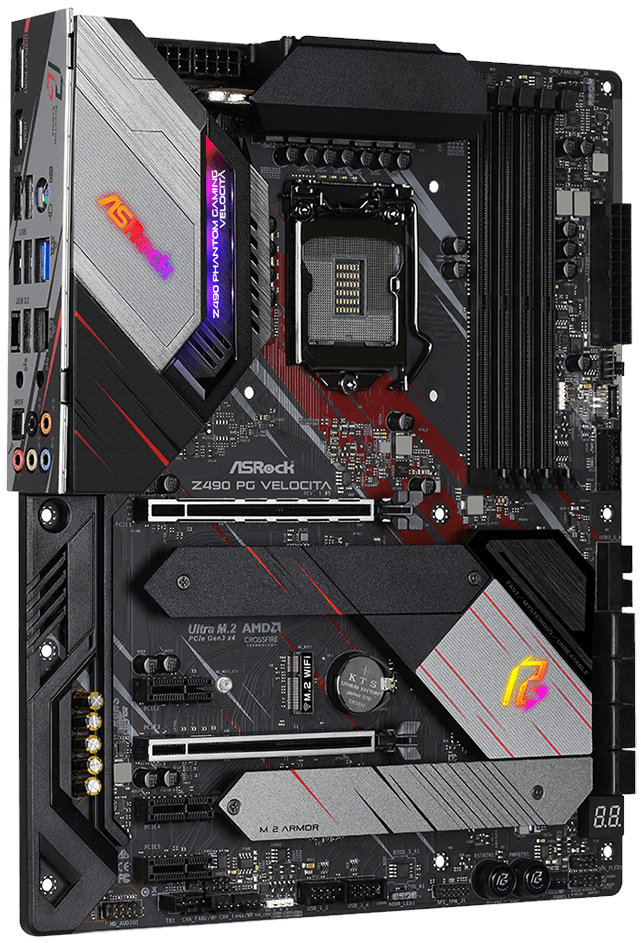

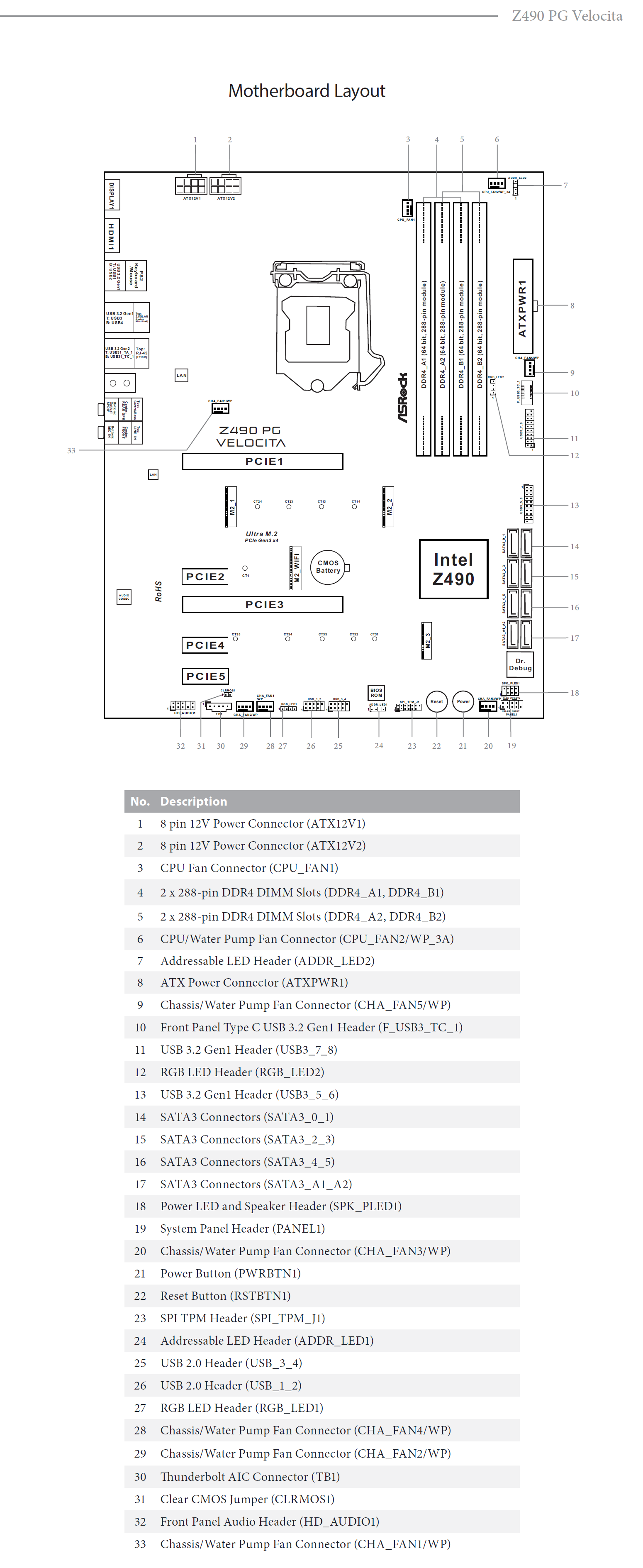

ASRock Z490 PG Velocita – Layout

Per maggiori informazioni visitate il sito ufficiale dedicato a questo prodotto, raggiungibile al seguente indirizzo.

Ora siamo pronti per andare ad analizzare in dettaglio questa nuova proposta di ASRock.

[nextpage title=”La scheda”]

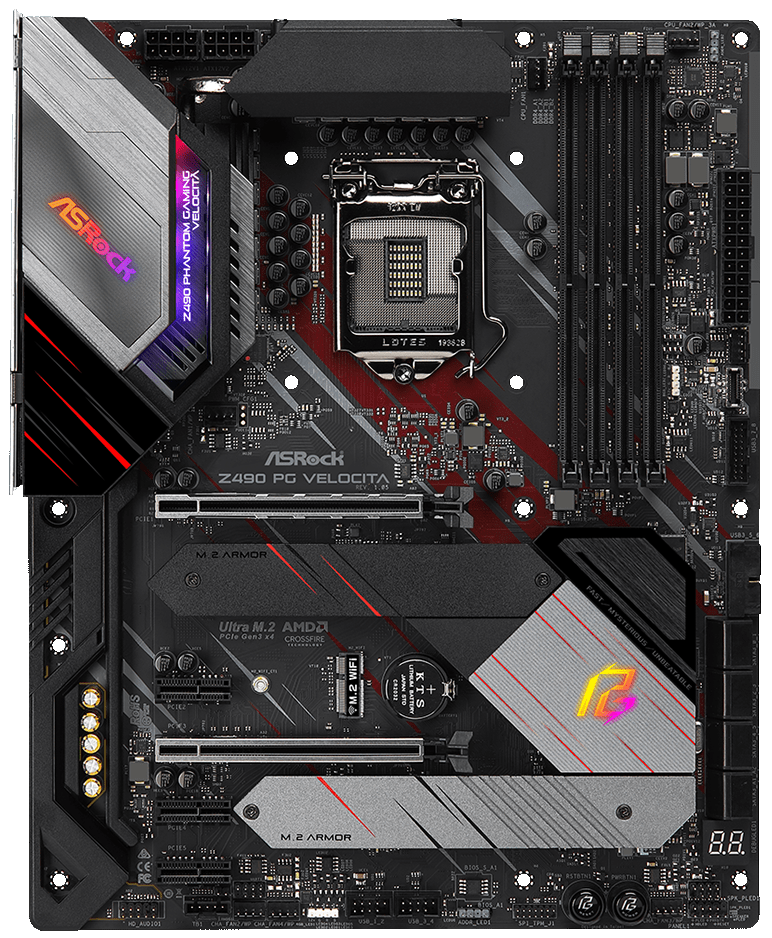

Iniziamo la nostra esplorazione della Z490 PG Velocita osservando e toccando con mano il PCB. Per prima cosa dobbiamo ammettere che la sensazione tattile restituita è di ottima costruzione e solidità, con un soddisfacente grado di rigidità. Questo aspetto eviterà torsioni del PCB stesso, soprattutto se sottoposto a lunghi periodi di utilizzo in condizioni ambientali sfavorevoli o di stress, garantendo longevità e stabilità nel tempo.

La scheda, infatti, adotta un particolare PCB costruito in fibra di vetro, contraddistinto da uno spessore superiore derivato da un più generoso strato di rame (2oz di rame), che gli conferisce, oltre che come abbiamo anticipato un’elevata resistenza alle torsioni, anche una maggiore protezione verso le scariche elettrostatiche (ESD) e una maggiore resistenza all’umidità. Inoltre, l’utilizzo di un PCB di questo tipo, consente di ottimizzare e isolare al meglio le tracce di potenza e di segnale, garantendo maggiore efficienza, prestazioni e temperature più contenute.

La colorazione di base del PCB nera, con finitura opaca, in abbinamento all’intrigante grafica in pieno stile “Phantom Gaming” dona alla scheda un aspetto davvero molto accattivante e certamente capace di attirare l’attenzione degli appassionati sin dal primo sguardo. Nessuna sorpresa per ciò che riguarda il Form-Factor, pienamente conforme allo standard ATX con dimensioni pari a 30.5 cm x 24.4 cm.

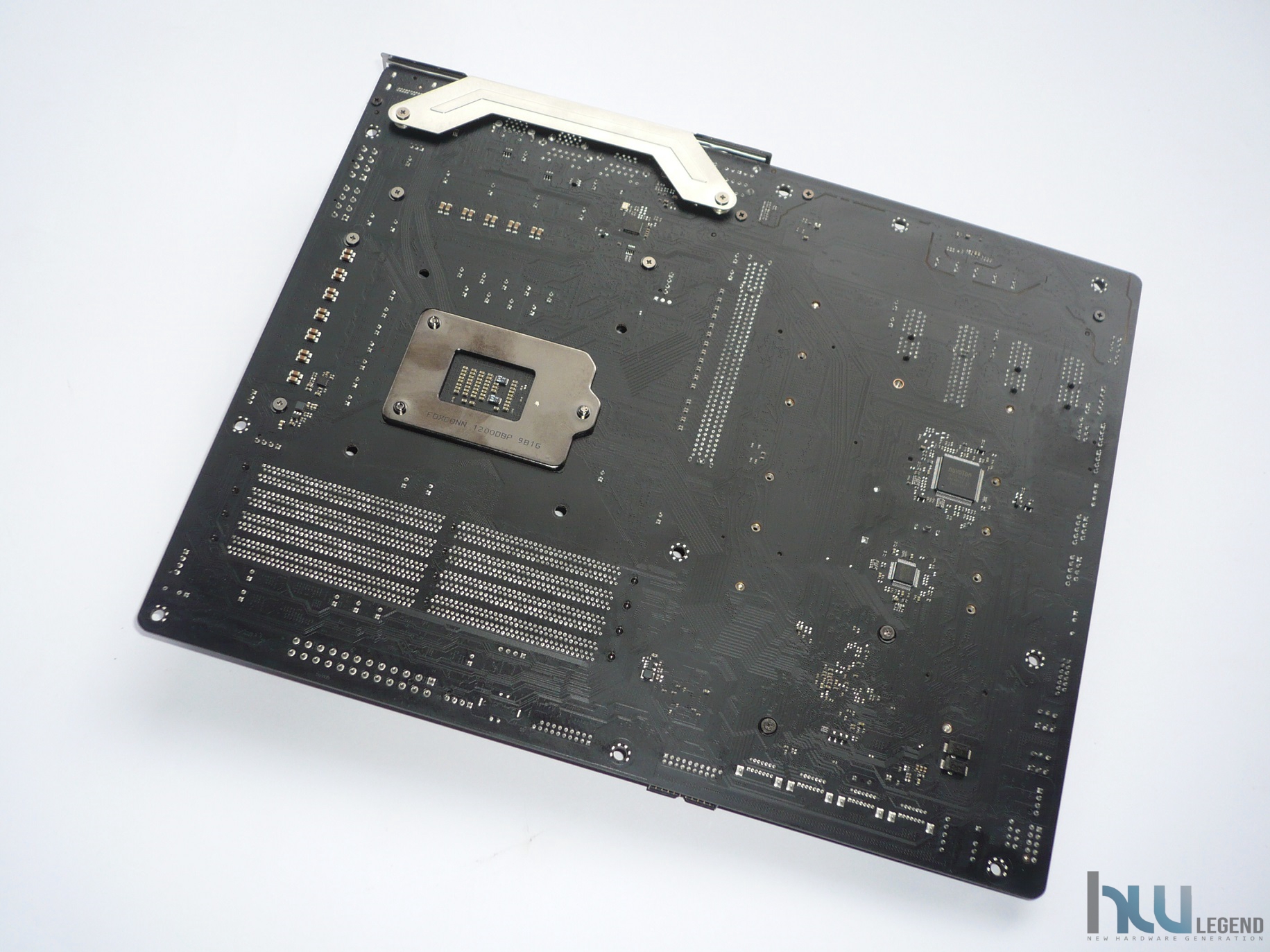

Sul lato posteriore, oltre al backplate del meccanismo di ritenzione del processore, di produzione Foxconn, possiamo notare il chip dedicato al monitoraggio di tutte le risorse hardware e del controllo delle ventole connesse alla scheda madre, precisamente un Nuvoton NCT6796D.

Come vediamo il layout appare pulito e ordinato, con componenti posti con criterio nello spazio a disposizione. La distribuzione dei principali elementi è infatti davvero ben organizzata e certamente frutto di uno studio approfondito da parte degli ingegneri del marchio. In posizione centrale spicca il nuovo socket di connessione LGA-1200, in grado di assicurare pieno supporto verso tutte le recenti soluzioni Core di decima generazione, meglio noti agli appassionati con il nome in codice Comet Lake e sviluppati con un processo produttivo a 14 nanometri ancor più ottimizzato.

La zona nelle immediate vicinanze appare abbastanza ordinata e libera. Il produttore, tuttavia, consiglia di affidarsi al liquido per quanto riguarda il raffreddamento del microprocessore, così da evitare qualsiasi eventuale interferenza con il sistema di dissipazione previsto per la circuiteria di alimentazione della scheda, che, come osserveremo più avanti, è abbastanza generoso nelle dimensioni. Per via del suo sviluppo in altezza, infatti, potrebbero esserci problemi nell’utilizzo di alcuni dissipatori di calore ad aria particolarmente voluminosi, si consiglia pertanto di verificarne attentamente la piena compatibilità.

Il meccanismo di fissaggio del processore, prodotto come anticipato da Foxconn, non presenta alcuna differenza rispetto a quello già osservato nelle precedenti soluzioni dedicate ai microprocessori delle passate generazioni. Di conseguenza viene mantenuta la piena compatibilità con qualsiasi sistema di dissipazione del calore già presente sul mercato e provvisto di certificazione LGA-115X.

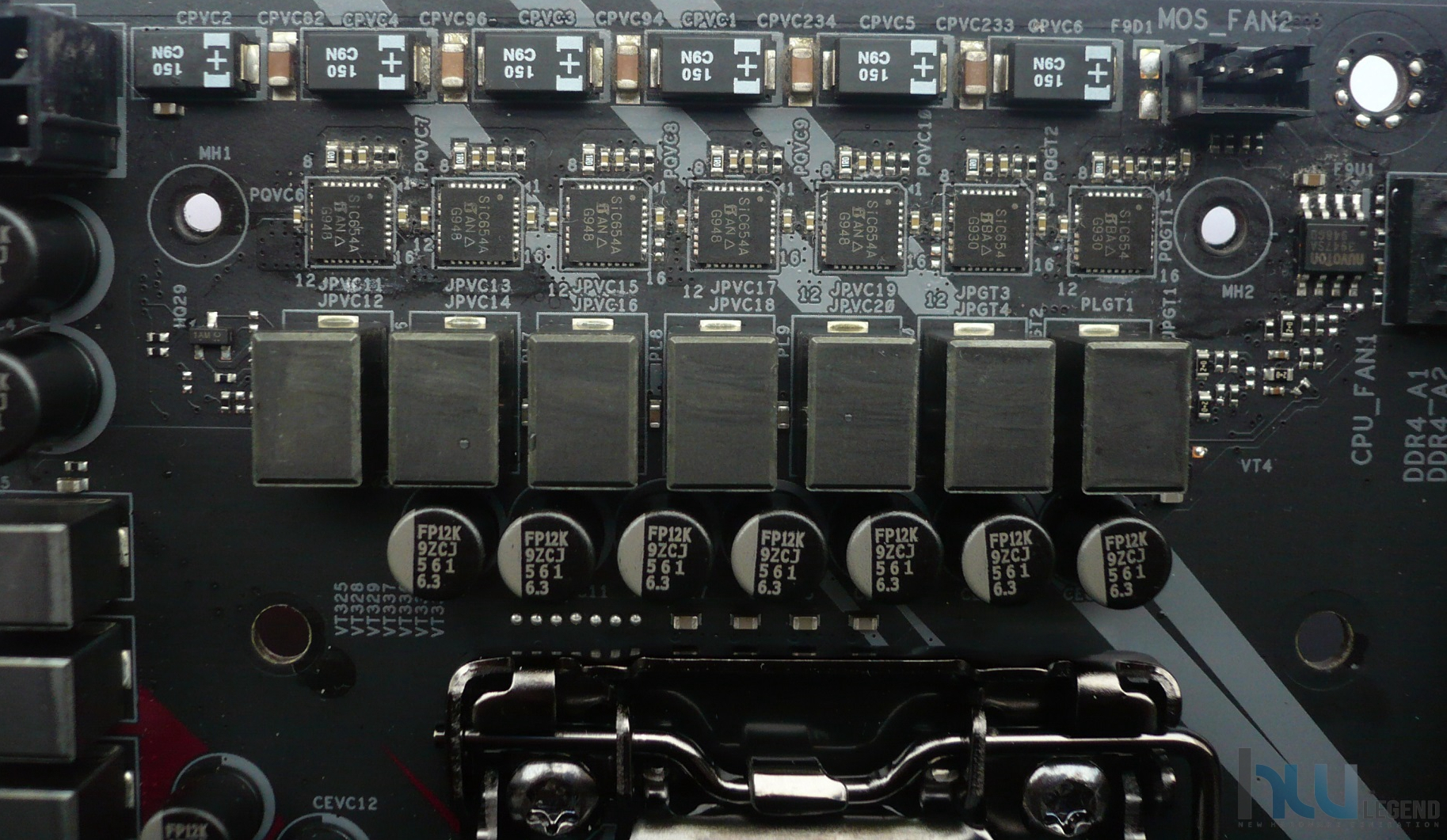

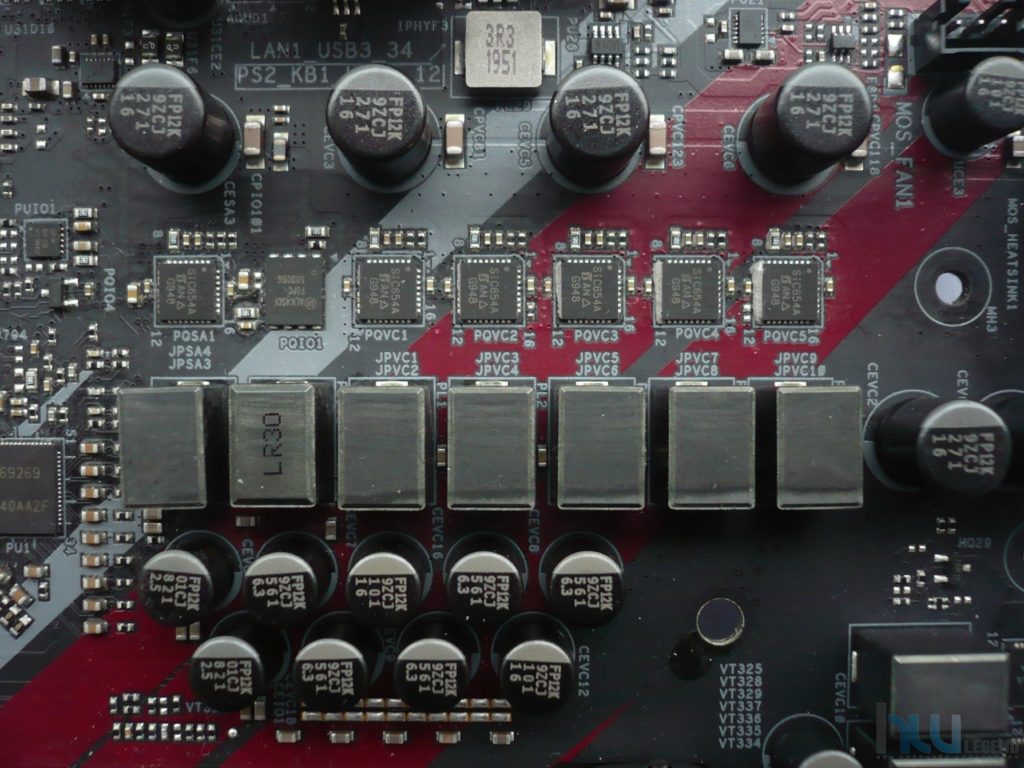

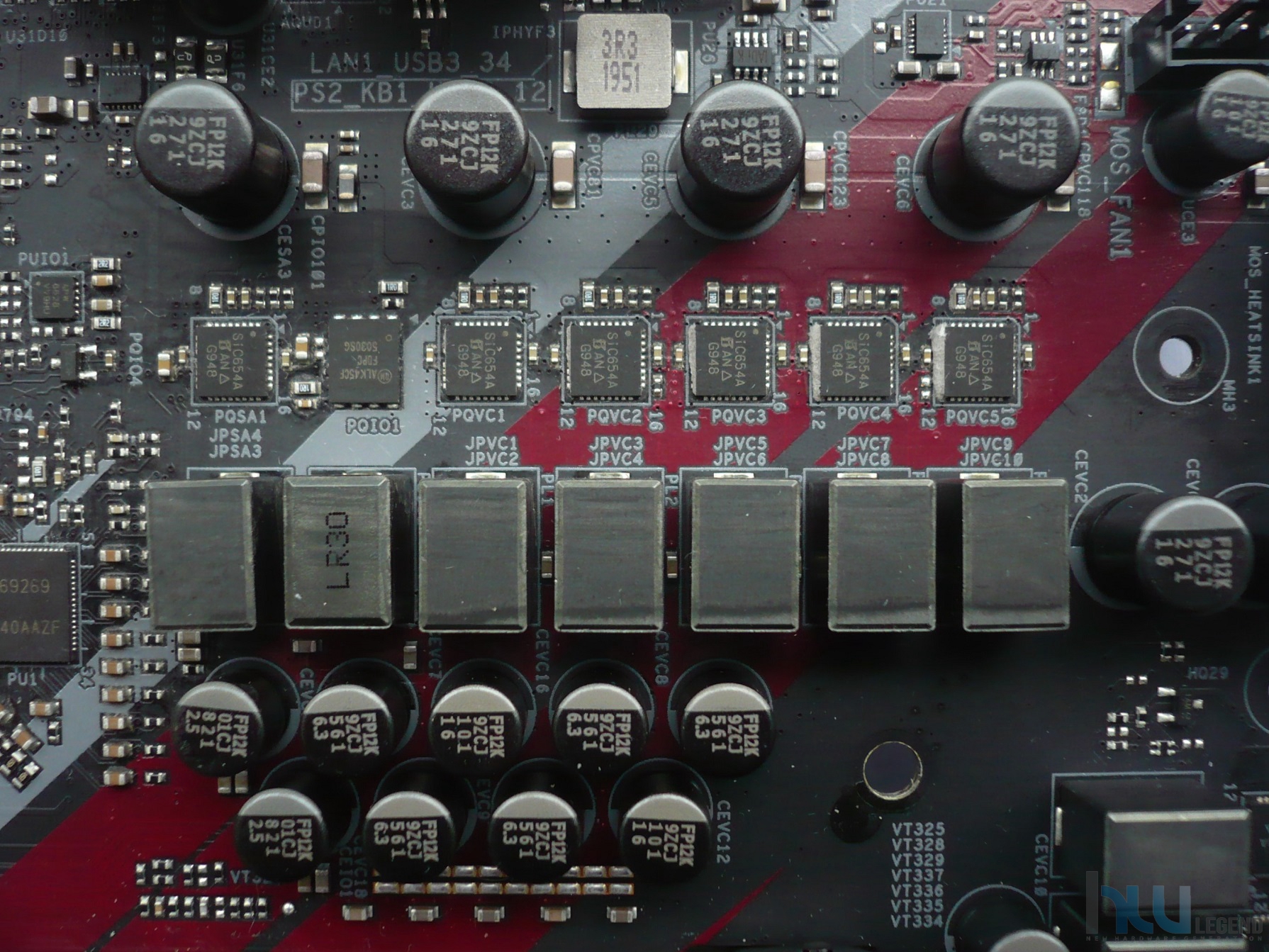

La scheda madre adotta una circuiteria di alimentazione digitale (Digital PWM) da 10+2+1 Fasi (CPU VCC + iGPU VCC + SA VCC), espressamente progettata per garantire un’ottima stabilità e durevolezza nel tempo, anche in condizione di overclocking. Gli stadi di alimentazione, infatti, prevedono componenti discreti di indubbia qualità, tra cui condensatori polimerici giapponesi Nichicon 12K Black, certificati per un MTBF pari a ben 12.000 ore e caratterizzati da un ESR estremamente basso, e induttanze “Premium Power Choke” in grado di supportare sino a 60A di corrente per ogni singola fase.

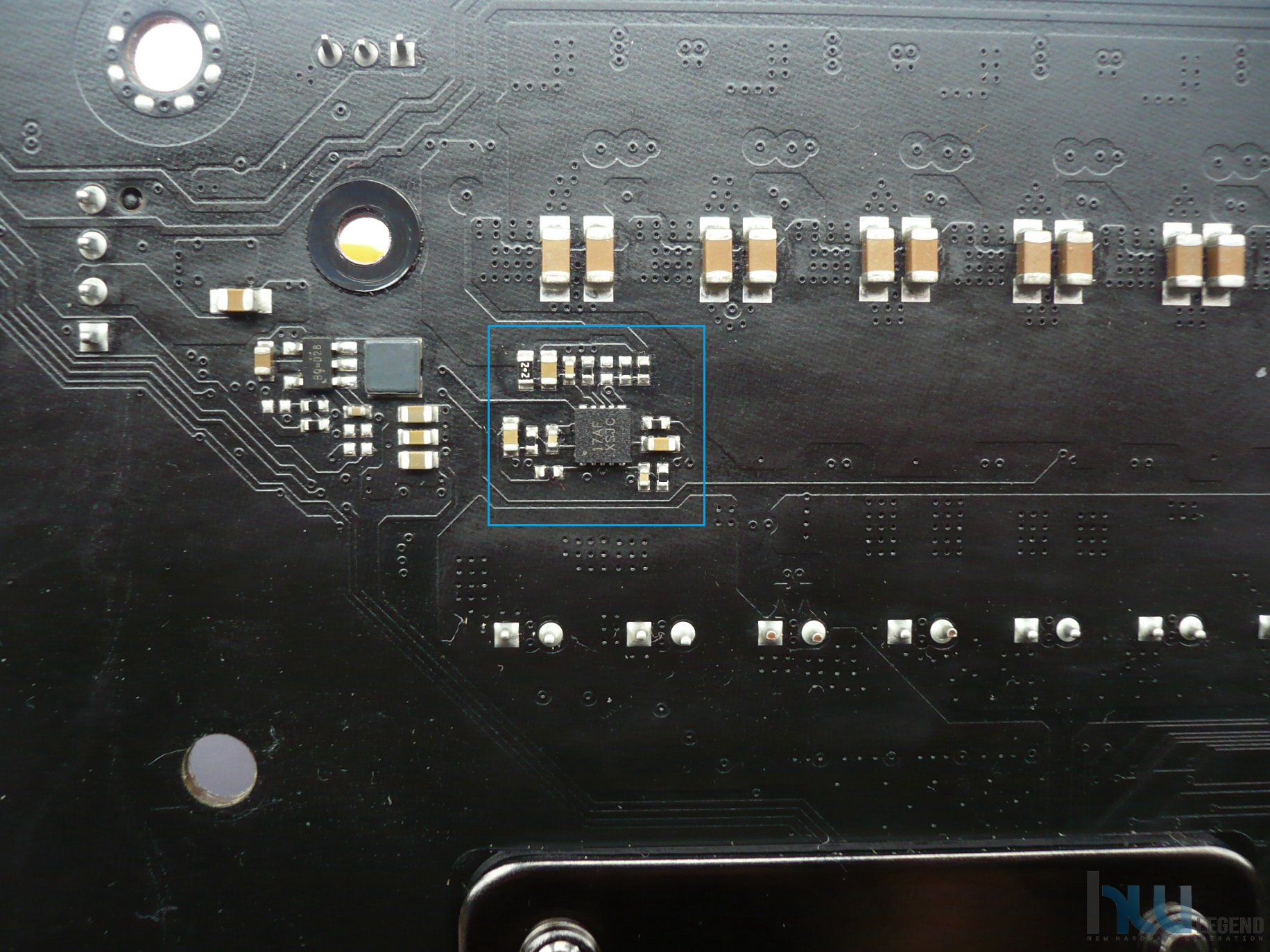

La configurazione delle fasi di alimentazione, tuttavia, prevede un design reale a 10+1+1 Fasi, con singola fase dedicata al circuito iGPU VCC doppiata mediante l’ausilio di un Phase Doubler marchiato Intersil (precisamente degli ISL6617A). Sempre dello stesso produttore è il controller scelto per la loro gestione, nello specifico un recente ISL69269 Digital PWM Controller, in grado di gestire un output massimo, liberamente configurabile, di 12 Fasi (X+Y+Z ≤ 12).

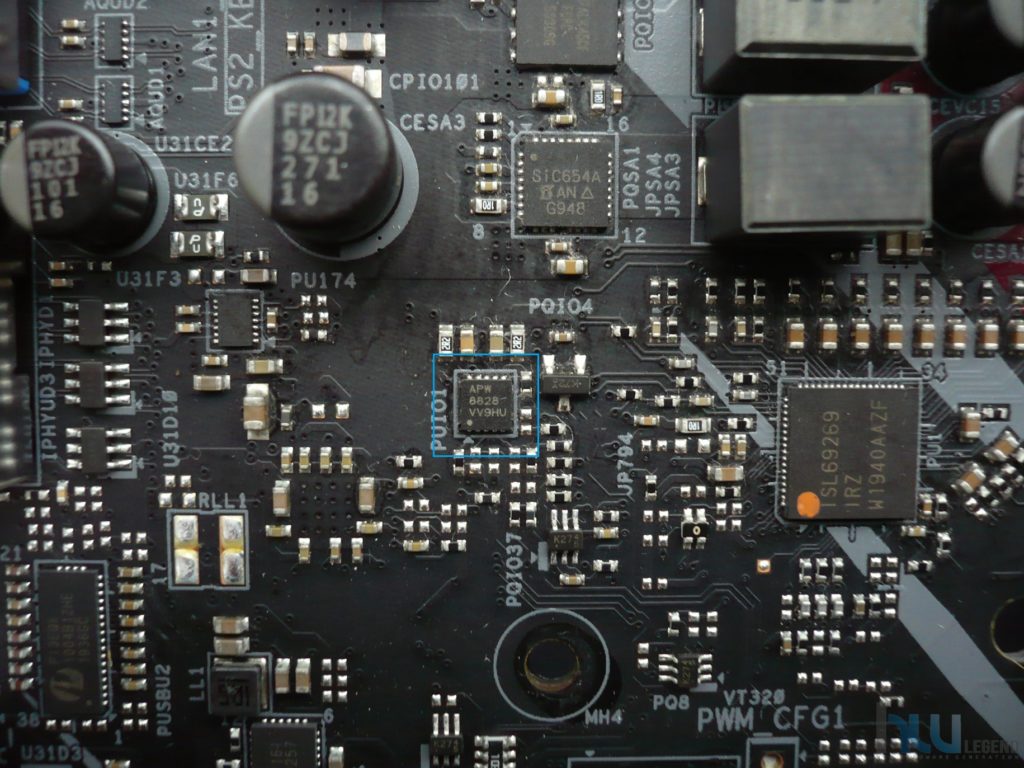

Sarà quindi ad esempio possibile sfruttare questo controller per una gestione delle fasi nelle più disparate configurazioni, da una 10+1+1 come quella scelta in questo caso dal produttore taiwanese, sino ad arrivare ad esempio a configurazioni 12+0, 11+1+0, 8+2+2 e via dicendo.

Il produttore ha scelto di affidarsi, per quanto riguarda i MOSFET, all’americana Vishay Siliconix, adottando, rispettivamente per quanto riguarda il circuito CPU VCC e quello iGPU VCC, degli ottimi SiC654 50A VRPower Integrated Power Stage, all’interno dei quali è presente sia il MOSFET Low-Side e sia l’High-Side.

Questi MOSFET, inoltre, assicurano un più elevato livello affidabilità, precisione ed efficienza rispetto alle precedenti implementazioni Dr.MOS. Come vedremo dalle immagini, per il circuito VCCIO è stato invece scelto un design a singola fase gestita da un altrettanto valido controller ANPEC APW8828 PWM e provvista di MOSFET FDPC5030SG PowerTrench Dual N-Channel di Fairchild Semiconductor.

L’azienda, come di consueto, ha implementato anche su questo modello l’ormai nota tecnologia proprietaria Full Spike Protection, pensata per incrementare la longevità dei vari circuiti grazie ad una serie di protezioni integrate per l’umidità (Dehumidifier), per le scariche elettrostatiche (ESD Protection), per sovratensioni causate da eventuali malfunzionamenti dell’alimentatore di sistema (Surge Protection) e per i picchi improvvisi e violenti di voltaggio, causati ad esempio dai temporali (Lightning Protection).

L’assoluta stabilità operativa e la longevità sono garantite dalla presenza di un sistema di dissipazione del calore in alluminio ben dimensionato e di tipo attivo, capace di garantire il mantenimento di basse temperature d’esercizio anche in situazioni di elevato stress (XXL Aluminium Alloy Heatsink with Active FAN Design).

Il fissaggio alla piastra avviene mediante l’utilizzo di viti, certamente ben più sicure delle più tradizionali clip plastiche, mentre il contatto con le componenti avviene mediante un tradizionale pad termo-conduttivo, in questo caso di qualità più che buona.

Il produttore ha previsto la presenza di ben tre ventole di raffreddamento provviste di tecnologia 0dB Silent Cooling che provvederà ad interromperne completamente la rotazione in tutte quelle situazioni in cui la temperatura di esercizio non raggiunge livelli elevati.

Ricordiamo che a causa delle generose dimensioni di questo sistema di dissipazione ASRock consiglia l’utilizzo di raffreddamenti a liquido sul microprocessore, in modo da evitare qualsiasi problema/interferenza durante la fase di assemblaggio.

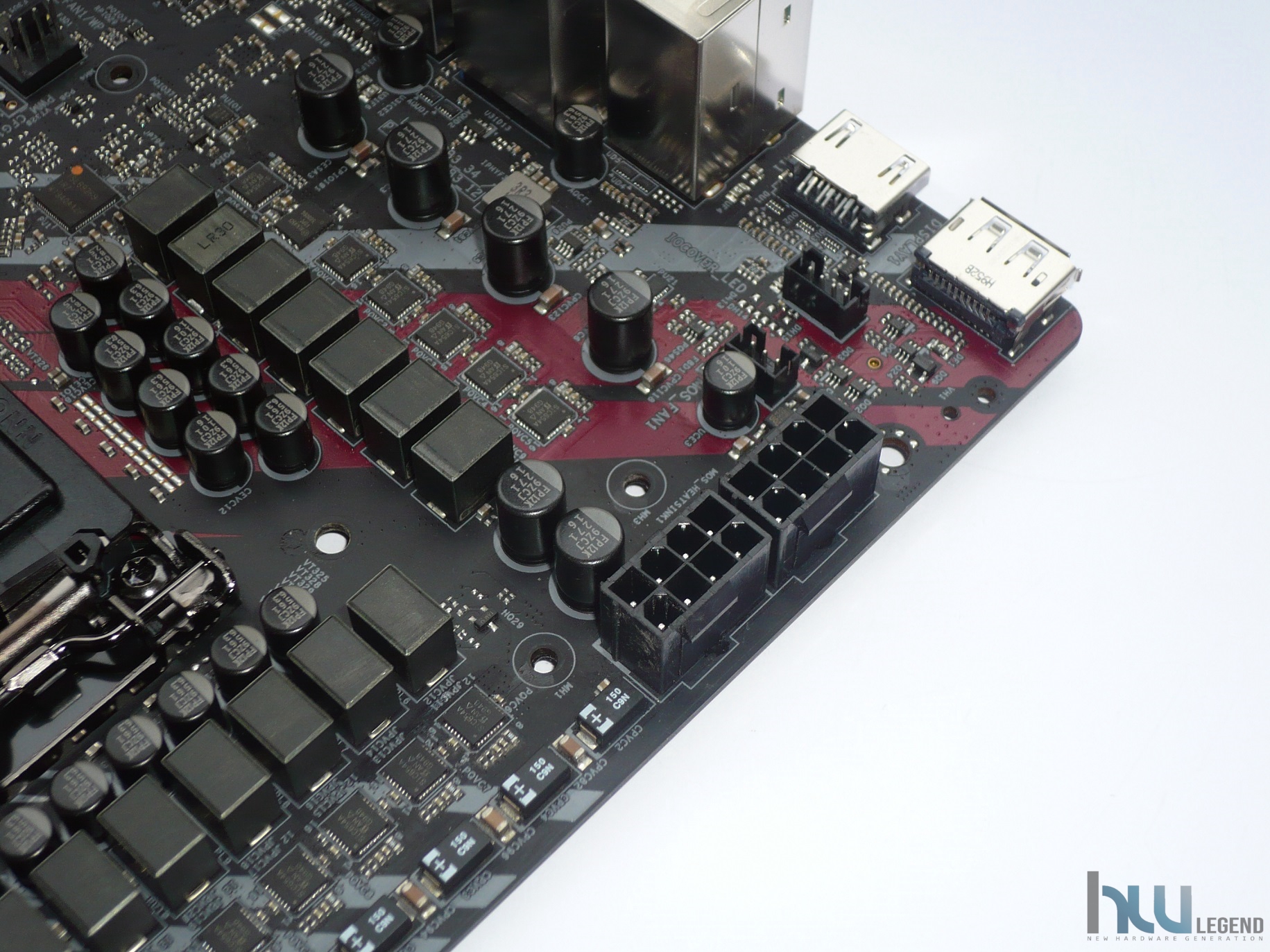

Per soddisfare nel migliore dei modi la richiesta energetica dei microprocessori Core di decima generazione, anche in previsione di operare in condizioni al di fuori delle specifiche di riferimento, è stata prevista una coppia di connettori di alimentazione supplementari a 12v di tipo 8-Pin EPS.

L’azienda ha previsto per questi connettori un’elevata densità al fine di assicurare una sensibile riduzione della perdita di potenza unita ad un abbassamento della temperatura del connettore stesso.

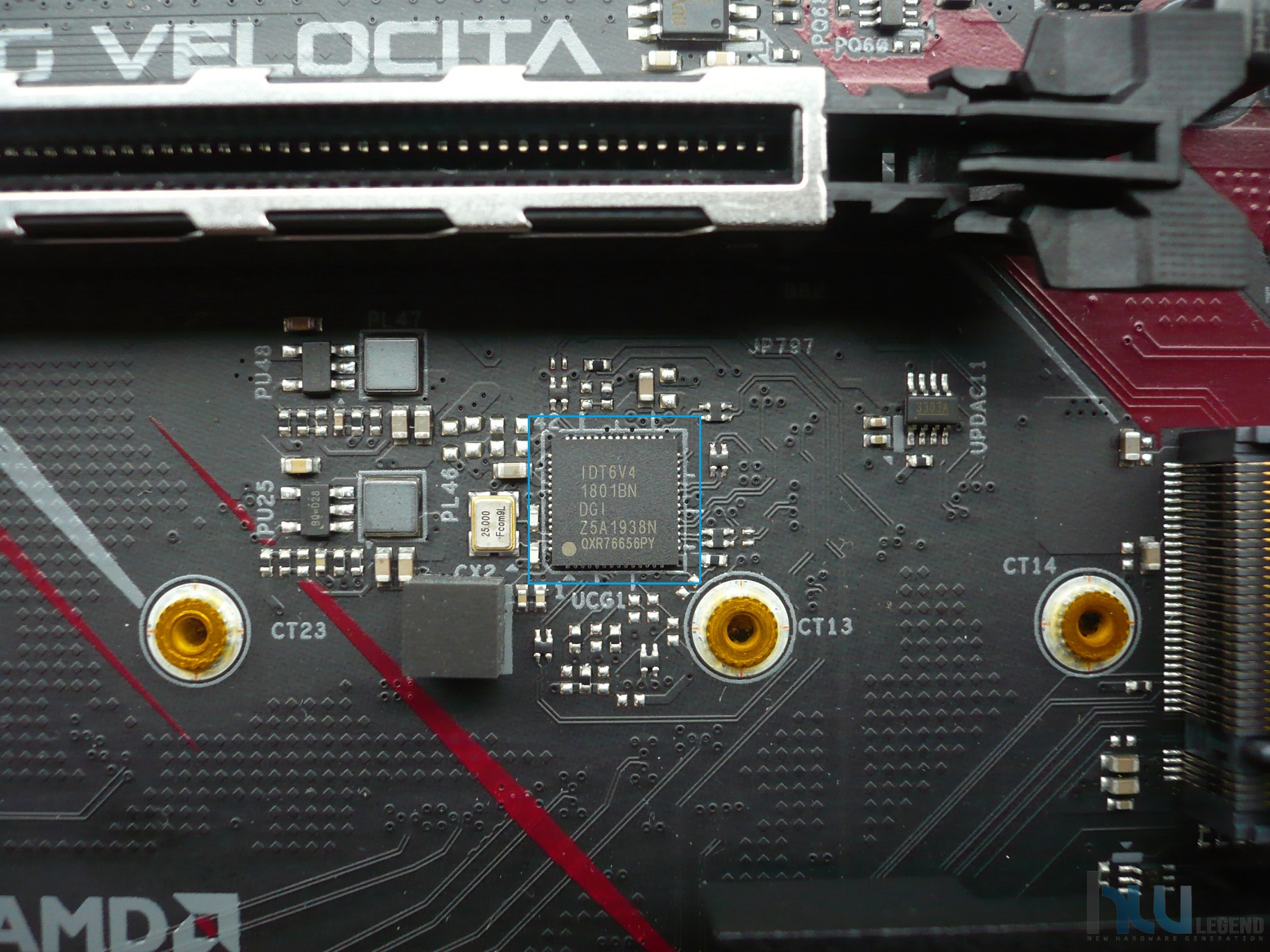

La scheda prevede la presenza di un generatore di clock esterno supplementare (nello specifico un IDT6V41801BN basato su tecnologia proprietaria Hyper BCLK Engine III) al fine di garantire un più ampio margine di overclock del Base Clock (BCLK) ed una maggiore precisione nell’impostazione.

[nextpage title=”La scheda – Parte Prima”]

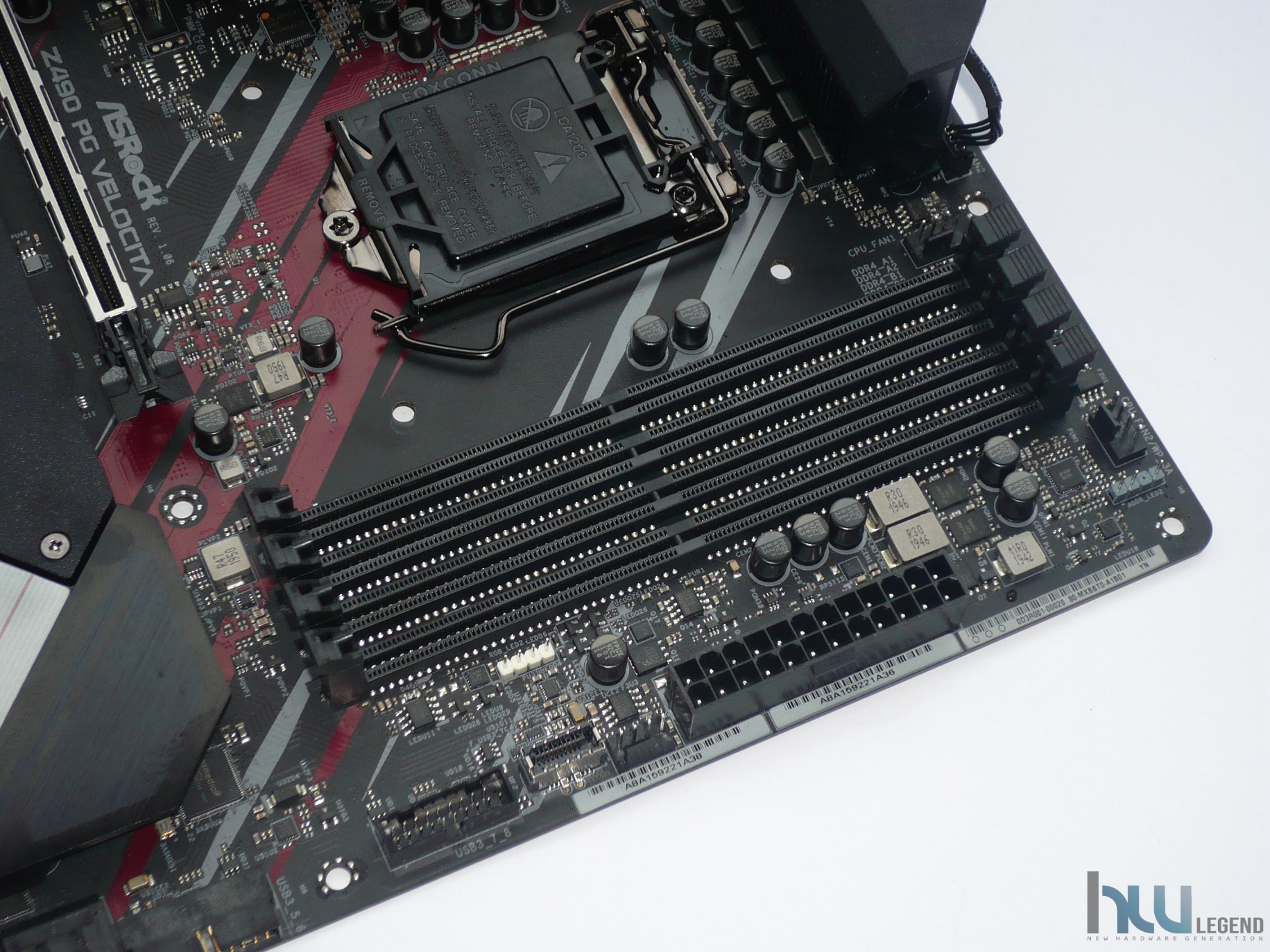

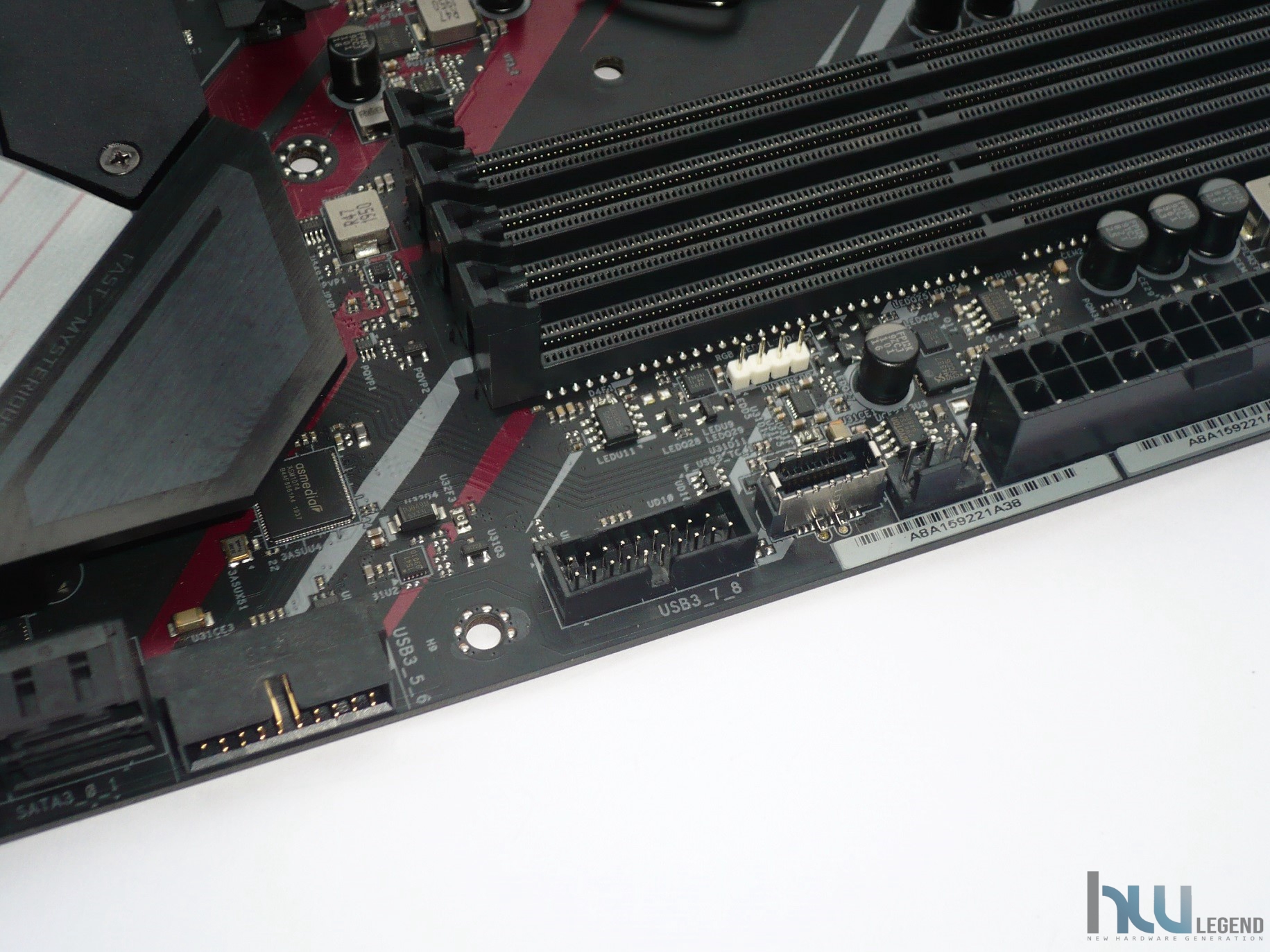

Spostandoci verso destra troviamo i quattro slot per memorie di tipo DDR4 con supporto Dual-Channel e Intel XMP 2.0, in grado di ospitare moduli non-ECC con frequenza fino a ben 4.666MHz (OC). Il quantitativo massimo di memoria installabile è pari a 128GB, aspetto che sottintende la piena compatibilità con i più recenti moduli di memoria da ben 32GB.

Al pari di numerose soluzioni sul mercato anche questa scheda madre adotta una topologia di tipo Daisy-Chain per quanto riguarda gli slot di memoria. In questo particolare tipo di configurazione viene privilegiato l’utilizzo dei canali primari (A2-B2), per i quali sono state opportunamente previste piste più corte e quindi capaci di assicurare un segnale elettrico più pulito e con meno interferenze, al fine di facilitare il raggiungimento di frequenze di clock più elevate in modo stabile.

In prossimità degli slot per le memorie troviamo anche il connettore di alimentazione ATX 24 Poli, parte della circuiteria dedicata alla corretta alimentazione dei moduli, una coppia di Header per la gestione di quattro porte USB 3.2 Gen1 supplementari ed un connettore USB 3.2 Gen1 Type-C Front-Panel verticale la cui gestione è direttamente affidata al nuovo PCH Z490 Express.

Tornando per un’istante alla circuiteria di alimentazione dedicata al comparto di memoria (VCCM) è più che doveroso precisare che prevede anch’essa componentistica discreta di qualità. Nello specifico viene adottata una configurazione a 2 Fasi sfruttando un controller UPI Semiconductor uP1674, affiancato da ottimi MOSFET FDPC5030SG PowerTrench Dual N-Channel di Fairchild Semiconductor.

Tra le funzionalità esclusive previste su questa particolare scheda madre non possiamo non citare la presenza di connettori 4-Pin PWM idonei alla gestione/regolazione delle pompe a liquido, capaci di erogare un massimo di 2.0A (24W) oltre che di semplificare ancor più l’integrazione del proprio impianto.

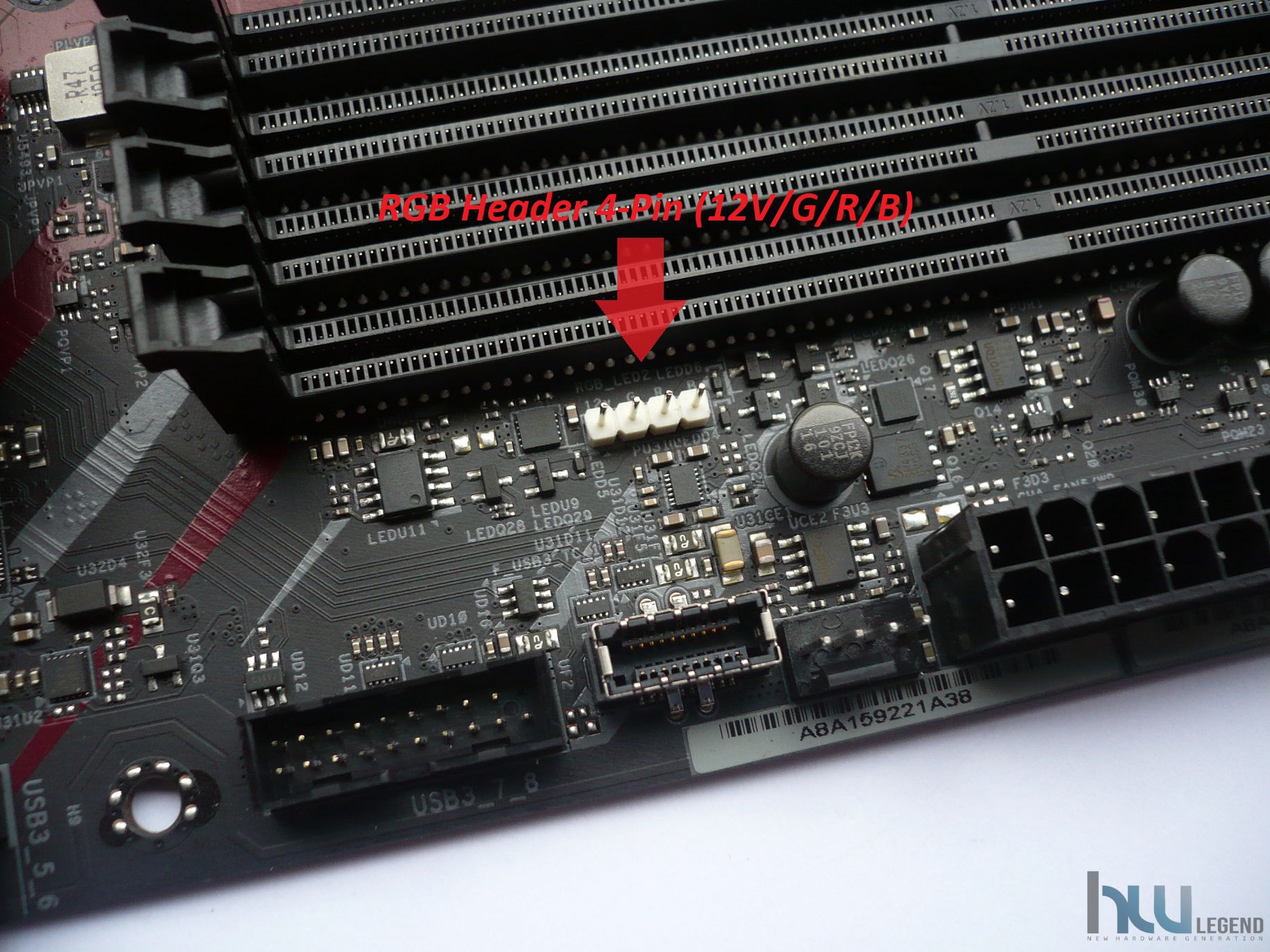

Sempre non molto distanti dagli slot DDR4 troviamo un paio di header dedicati al collegamento di eventuali strisce a LED RGB. Nello specifico troviamo un tradizionale header 4-Pin (12V/G/R/B) compatibile con strisce RGB 5050 con assorbimento massimo pari a 36W, ed un meno comune header “addressable RGB LED” da 3-Pin (5V/Data/GND), compatibile con strisce RGB WS2812B da massimo 80 LED (15W). In entrambi i casi il produttore consiglia di non utilizzare strisce LED di lunghezza superiore ai due metri.

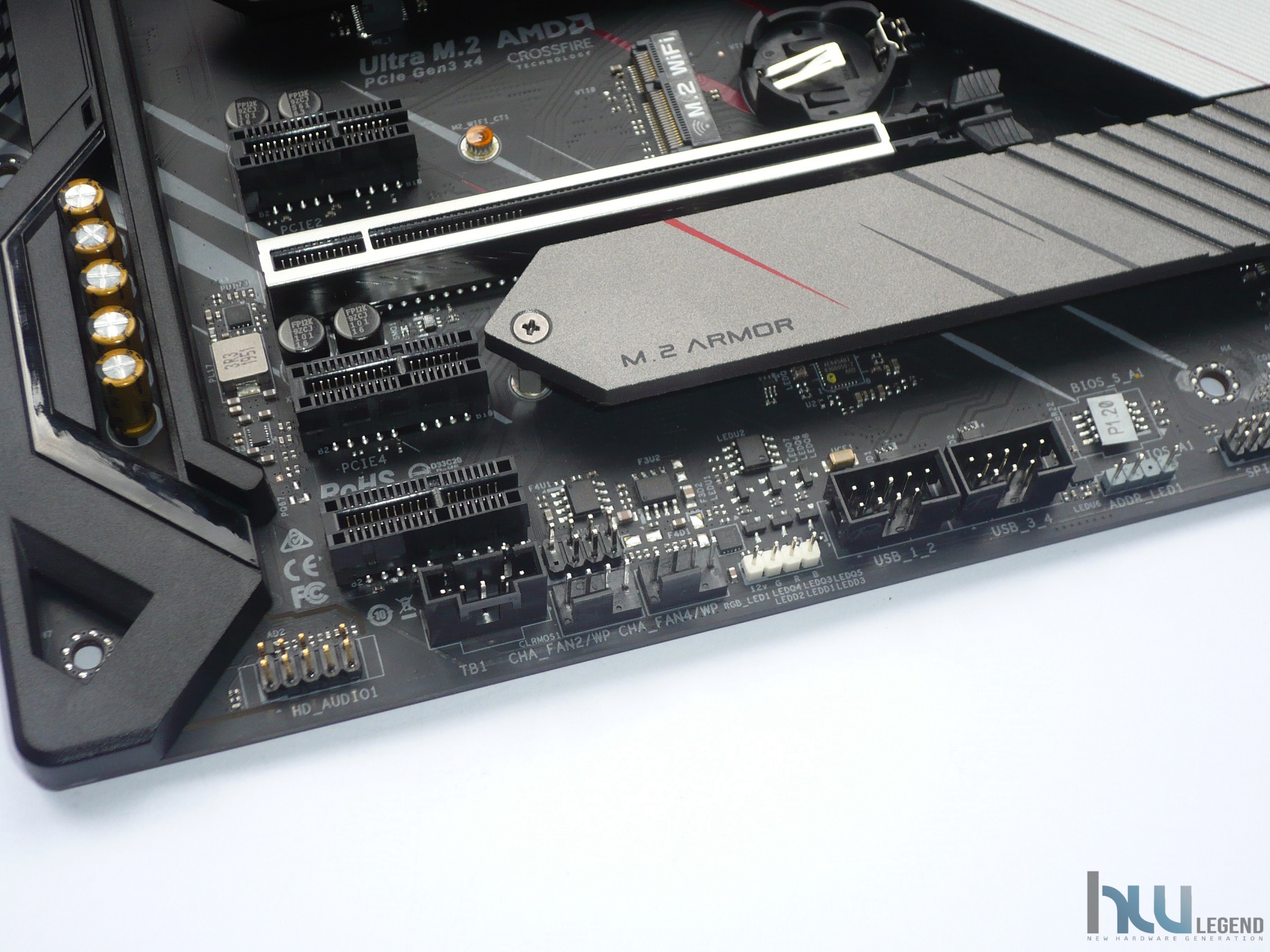

Un’altra particolarità della Z490 PG Velocita riguarda gli slot di espansione principali, per i quali è stato previsto un rinforzo metallico che ne previene il danneggiamento anche se sottoposti a stress elevati, come ad esempio quello derivato dal peso delle moderne e sempre più massicce schede grafiche 3D.

Le possibilità di espansione sono più che buone e garantite dalla presenza di una coppia di slot PCI-Express 3.0 16x, a supporto della tecnologia Multi-GPU AMD CrossFireX in configurazione 2-Way (x16/x4). Il produttore assicura il pieno supporto allo standard PCI-Express Gen 4.0, ma per ovvi motivi non potrà essere sfruttato fino al debutto della prossima generazione di microprocessori Core di Intel, meglio noti con il nome in codice Rocket Lake-S.

Gli slot PCI-Express appaiono ben spaziati al fine di consentire l’installazione delle schede grafiche in maniera idonea al mantenimento di buone temperature di esercizio. Oltre agli slot PCI-Express Gen 3.0 x16 meccanici, troviamo ben tre slot PCI-Express Gen 3.0 x1, di tipo “Flexible”, utili per l’installazione ad esempio di schede audio dedicate o eventuali controller supplementari.

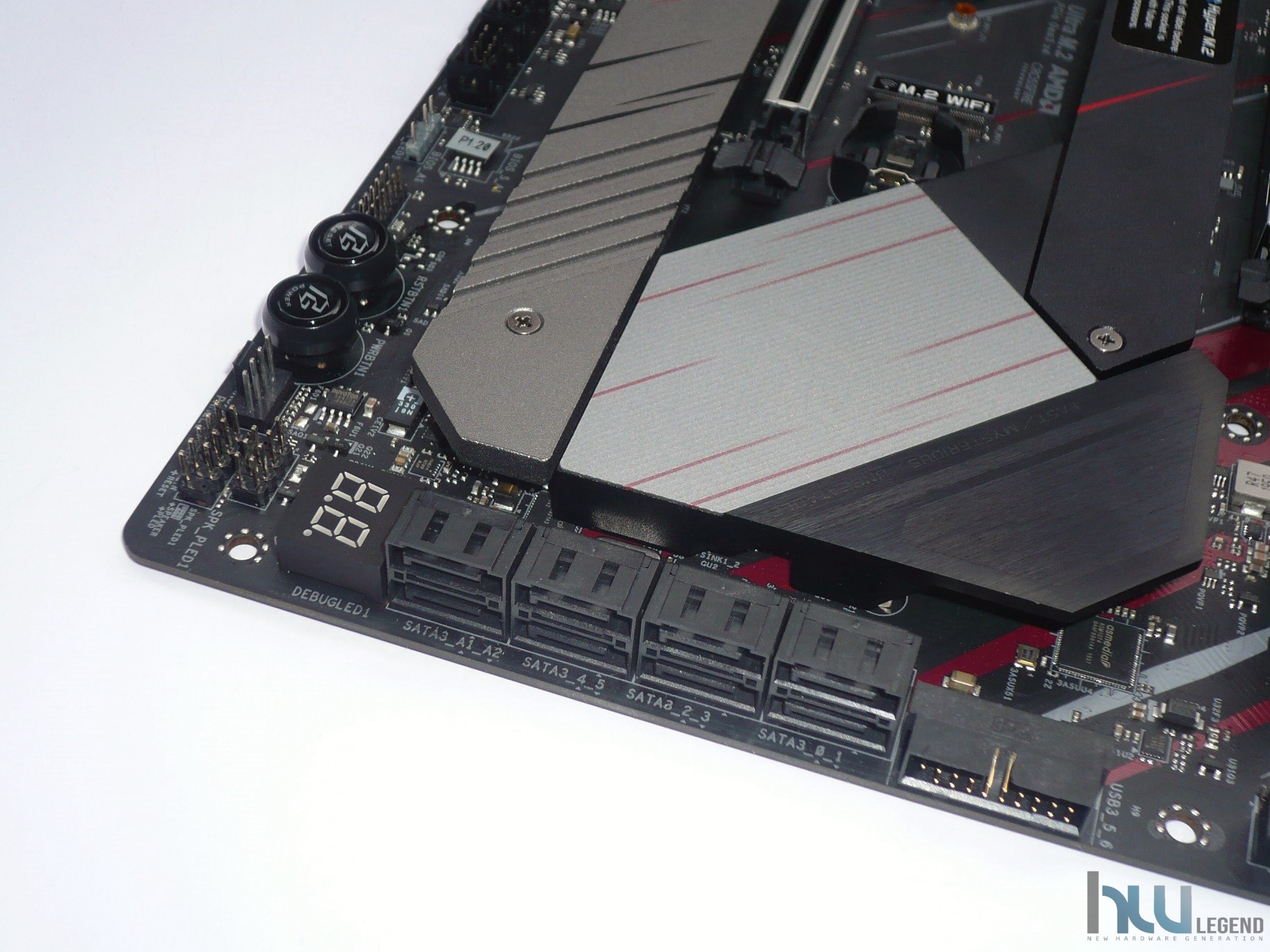

Nell’area in basso a destra sono presenti ben otto porte Serial ATA, tutte ruotate in modo da facilitare l’inserimento dei cavi e migliorare il “cable management”. Come anticipato, la gestione di sei di queste porte è affidata al nuovissimo PCH Z490 Express, mentre per le restanti due è previsto un controller supplementare ASMedia ASM1061, collocato non molto distante.

Tutte le connessioni presenti supportano pienamente lo standard Serial ATA di terza generazione a 6Gb/s. Le porte gestite nativamente dal nuovo chipset Intel, inoltre, implementano il pieno supporto anche verso le tecnologie RAID 0, 1, 5, 10 e Intel Rapid Storage 17.

Così come la maggior parte delle soluzioni di ultima generazione anche la Z490 PG Velocita prevede delle connessioni di tipo M.2 PCI-Express, compatibili con tutte le unità SSD di nuova generazione con form-factor NGFF (Next Generation Form Factor) M-Key fino a 80mm o 110mm di lunghezza (a seconda dello spazio a disposizione sulla piastra).

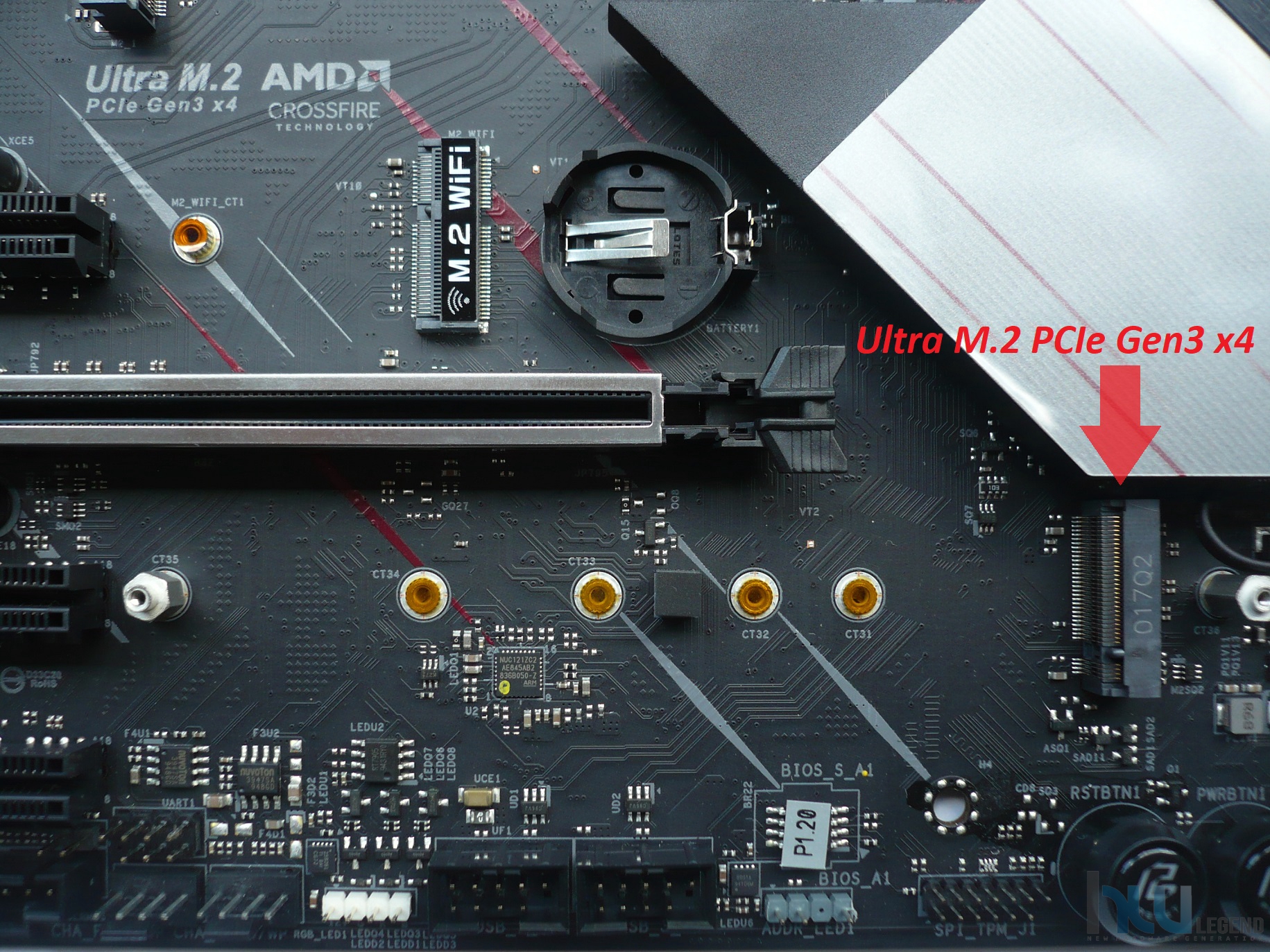

Nello specifico la scheda dispone di una coppia di connettori su bus PCIe 3.0 x4, capaci di garantire una bandwidth davvero notevole, pari a 32Gb/s. I più attenti noteranno la presenza di un terzo connettore M.2, denominato Hyper M.2 e capace di assicurare una bandwidth di ben 64Gb/s grazie alla possibilità di sfruttare quattro linee PCIe Gen 4.0. Tuttavia non sarà possibile sfruttarlo fino al debutto della prossima generazione di microprocessori Core (Rocket Lake-S) che, tra le molte novità attese, implementeranno proprio il pieno supporto verso il nuovo standard PCI-Express.

Sono pienamente supportate, ovviamente, le più recenti e prestanti unità SSD basate su protocollo NVM Express (NVMe), anche se configurate come dischi di avvio principali, oltre che le recenti soluzioni basate su tecnologia Intel Optane Memory.

Il produttore, come vedremo dalle immagini, ha previsto l’utilizzo di particolari Heatsink in alluminio di tipo “Full-Coverage”, in grado di assicurare il corretto ed efficiente smaltimento del calore generato dalle sempre più prestanti unità in commercio.

[nextpage title=”La scheda – Parte Seconda”]

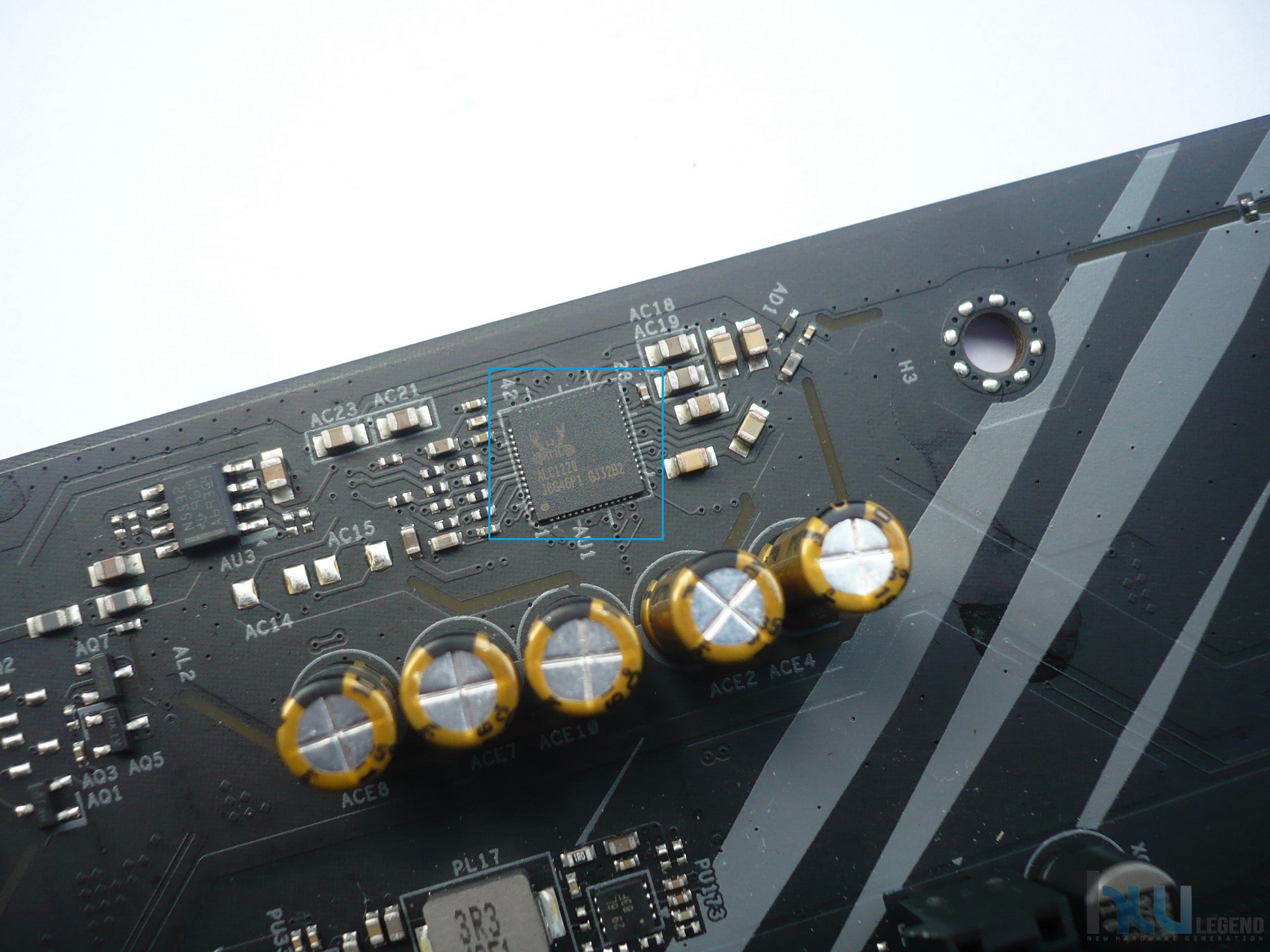

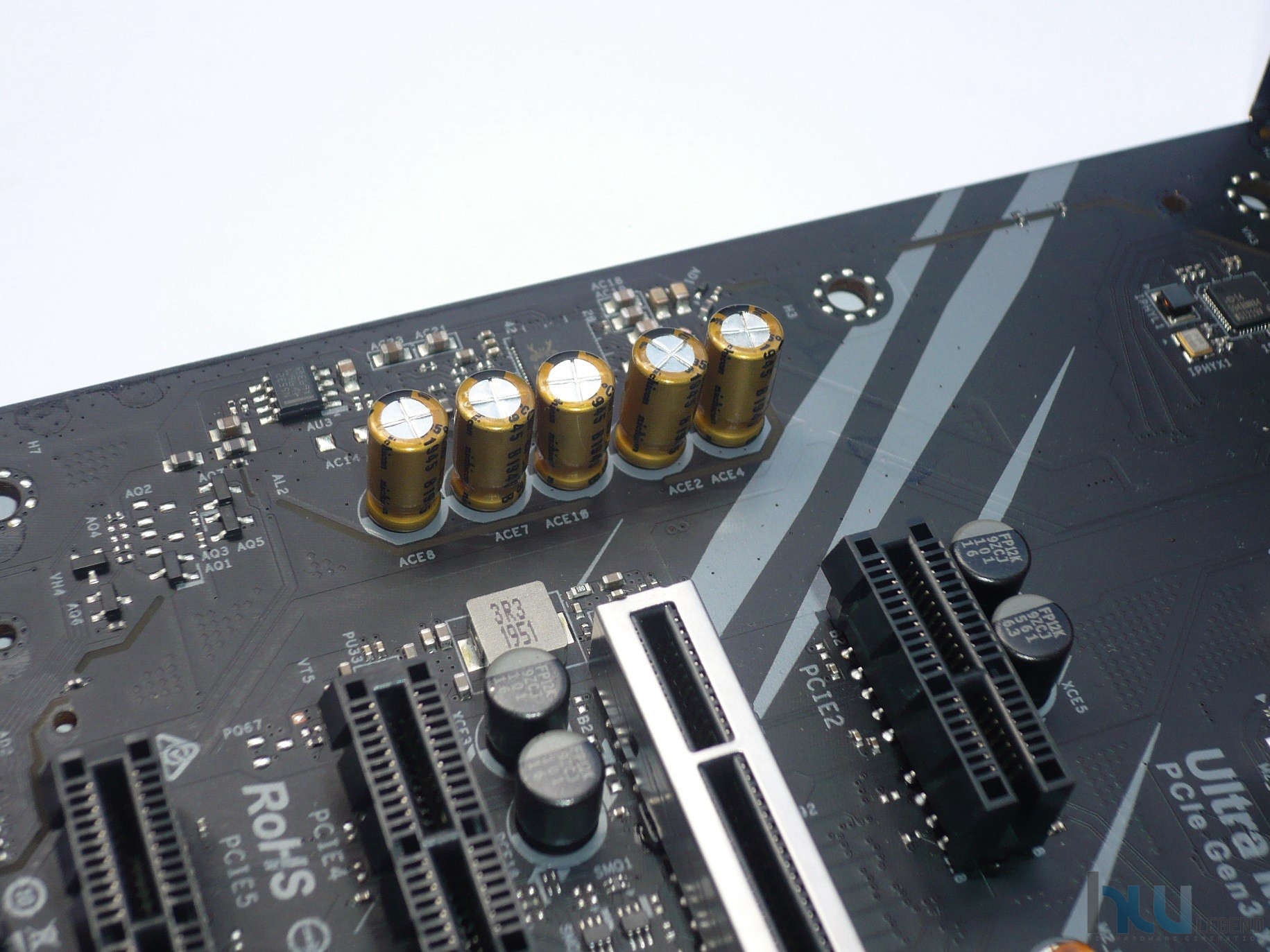

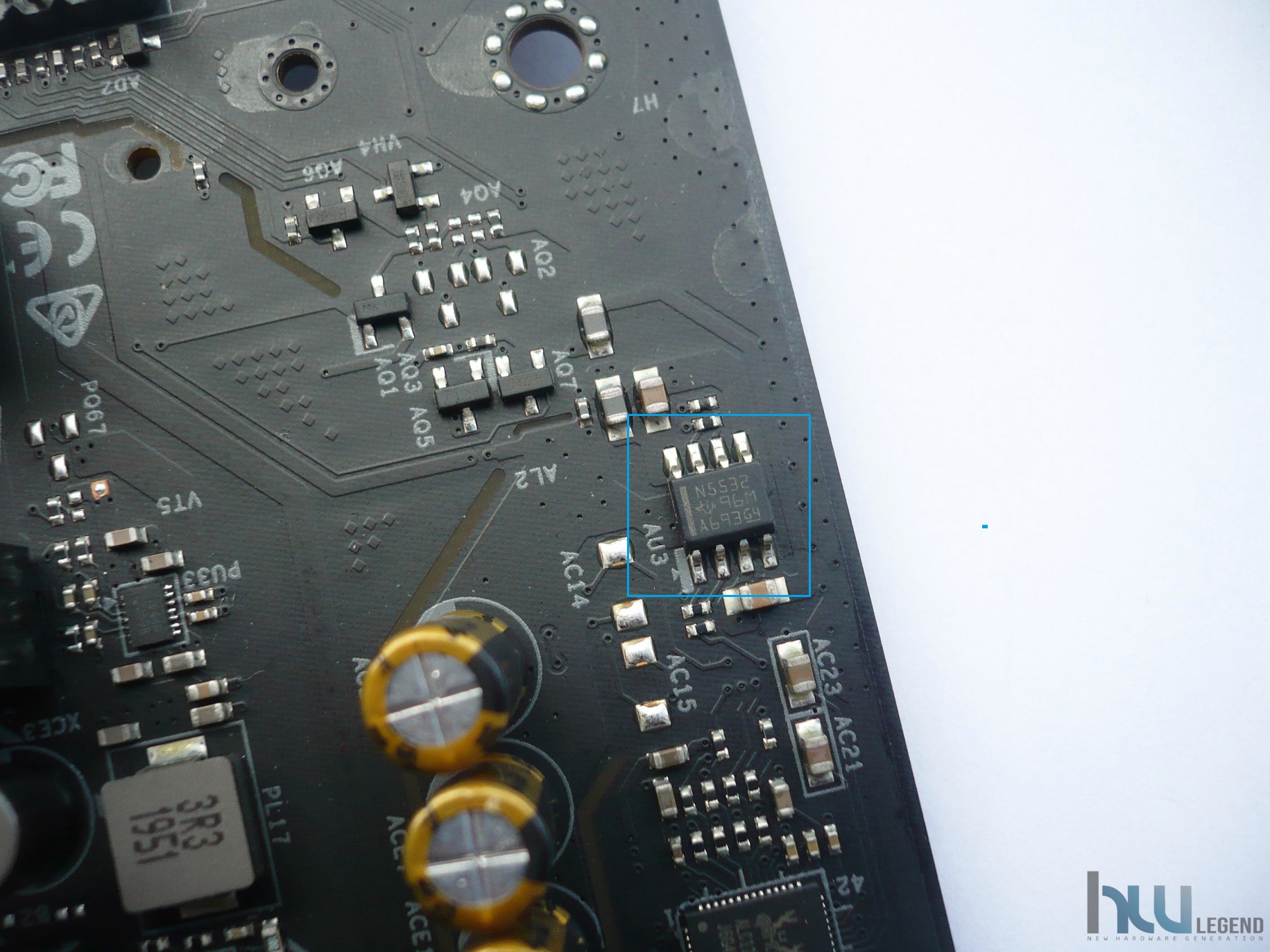

La gestione dell’audio è affidata all’ormai noto Codec Realtek ALC1220, capace di offrire supporto Audio HD (High Definition) a 8 canali, Input/Output su S/PDIF a 16/20/24bit e frequenze di campionamento fino a 192KHz.

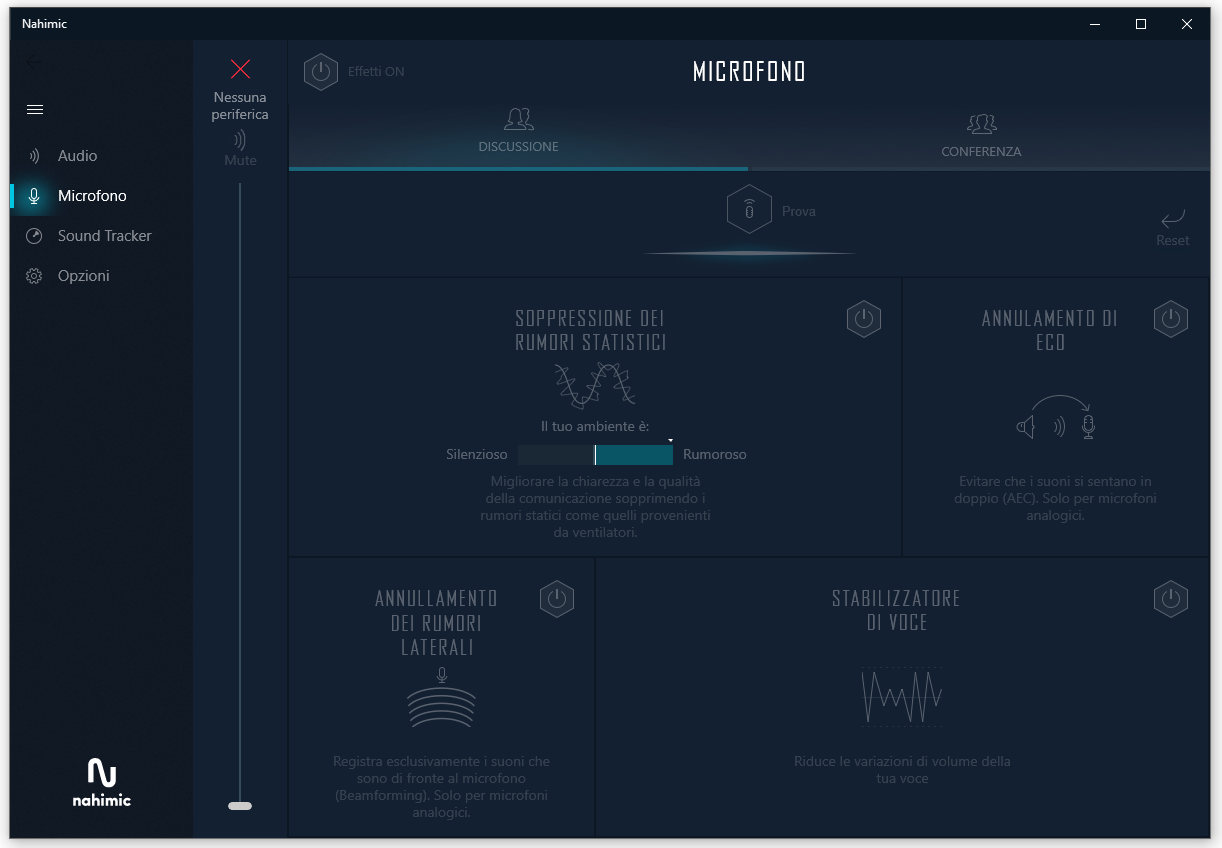

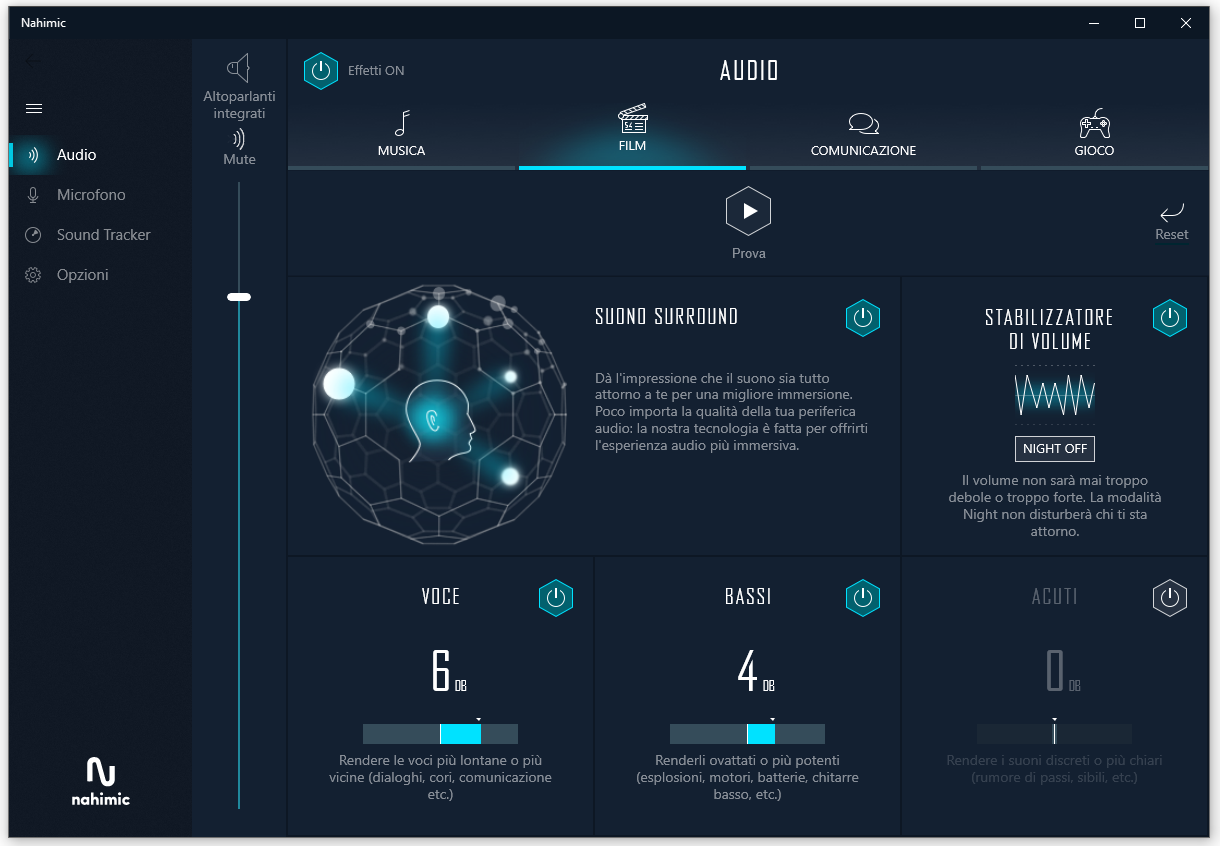

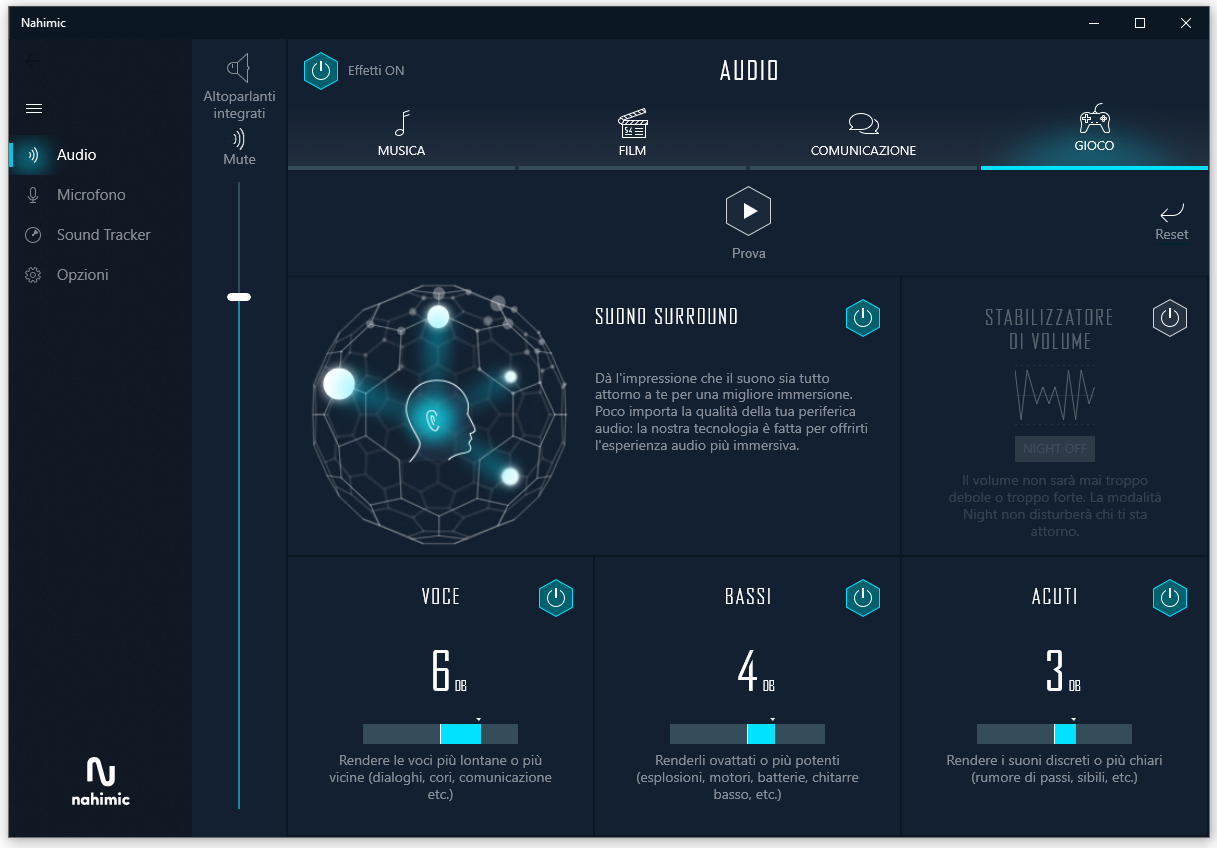

Grazie al pieno supporto verso la tecnologia Nahimic Audio vengono offerti all’utente tutti gli strumenti necessari per attuare una serie di miglioramenti sulla qualità della riproduzione, al fine di ottenere un suono chiaro e cristallino in qualsiasi ambito di utilizzo, dall’ascolto dei propri brani musicali preferiti, alle più impegnative sessioni di gioco.

Per eliminare qualsiasi tipo d’interferenza elettromagnetica (EMI), oltre ad essere prevista una particolare schermatura, è stato completamente isolato il circuito audio dagli altri circuiti sulla scheda madre. L’amplificatore cuffie integrato Texas Instruments NE5532 da 600Ohm, i condensatori audio ad alta qualità e i connettori placcati oro permettono di ottenere una qualità sonora davvero incredibile.

Non manca un sempre utile Debug Display a segmenti per l’identificazione immediata di eventuali problemi di funzionamento.

Sempre nella stessa zona della piastra trovano posto i classici pulsanti di accensione/spegnimento e reset della macchina, ormai presenti sulla maggior parte delle schede madri di fascia alta, oltre che ad un ulteriore coppia di header RGB, uno da 3-Pin ed uno da 4-Pin.

La scheda dispone di un’interfaccia di rete Gigabit Ethernet (10/100/1000 Mb/s) basata su controller Intel. Nello specifico troviamo un rodato i219-V, capace di assicurare prestazioni ottimali grazie ad un utilizzo veramente molto limitato del processore centrale durante il normale funzionamento e risultare pienamente compatibile con le specifiche IEEE 802.3u per 10/100Mbps Ethernet e IEEE 802.3ab per i 1000Mbps Ethernet e 802.3az Energy Efficient Ethernet.

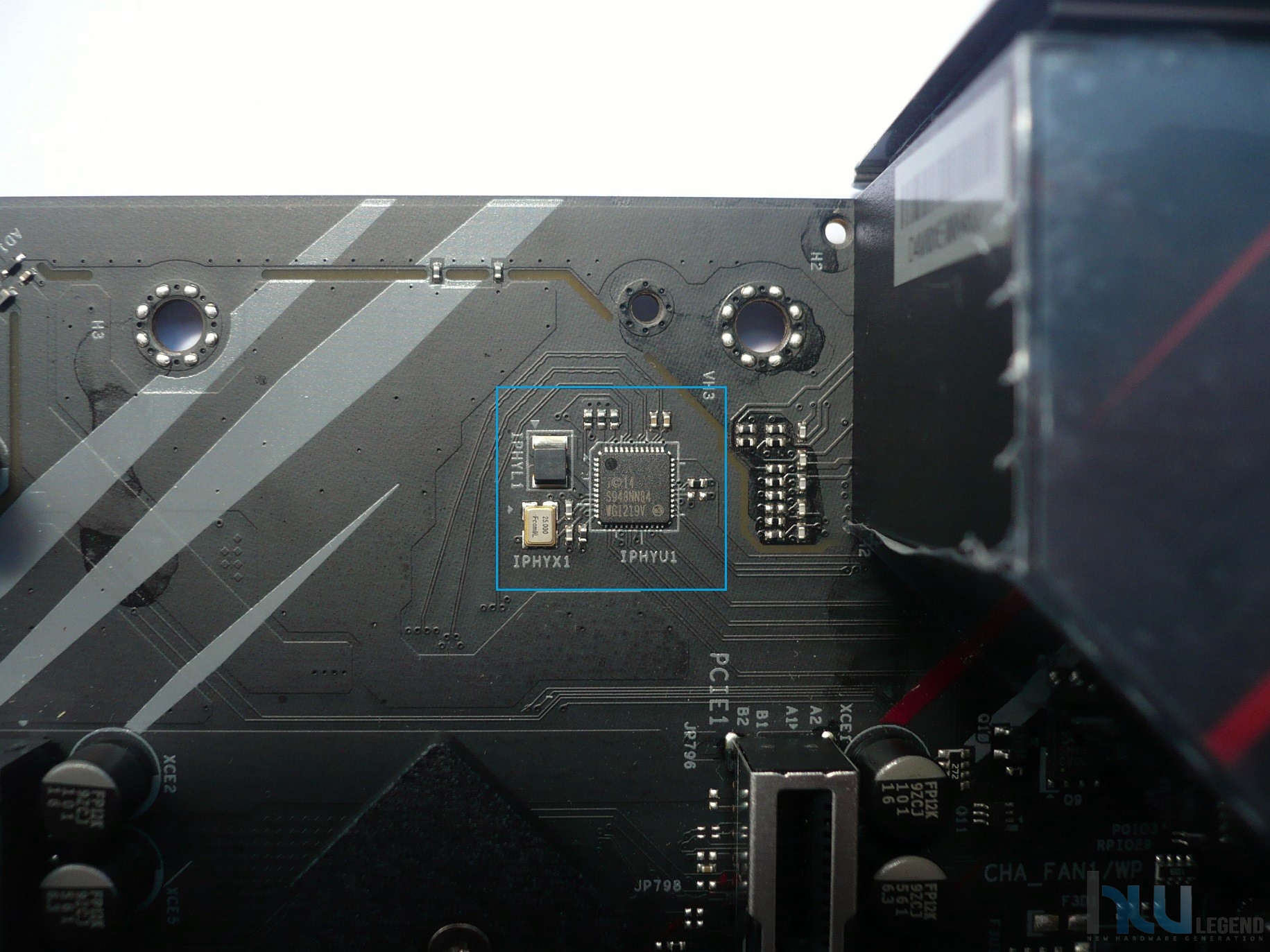

Inoltre, il produttore taiwanese ha implementato su questo particolare modello anche un’ulteriore interfaccia di rete, questa volta però di tipo 2.5-Gigabit Ethernet (10/100/1000/2500 Mb/s) e gestita dall’ottimo controller Dragon RTL8125BG di Realtek.

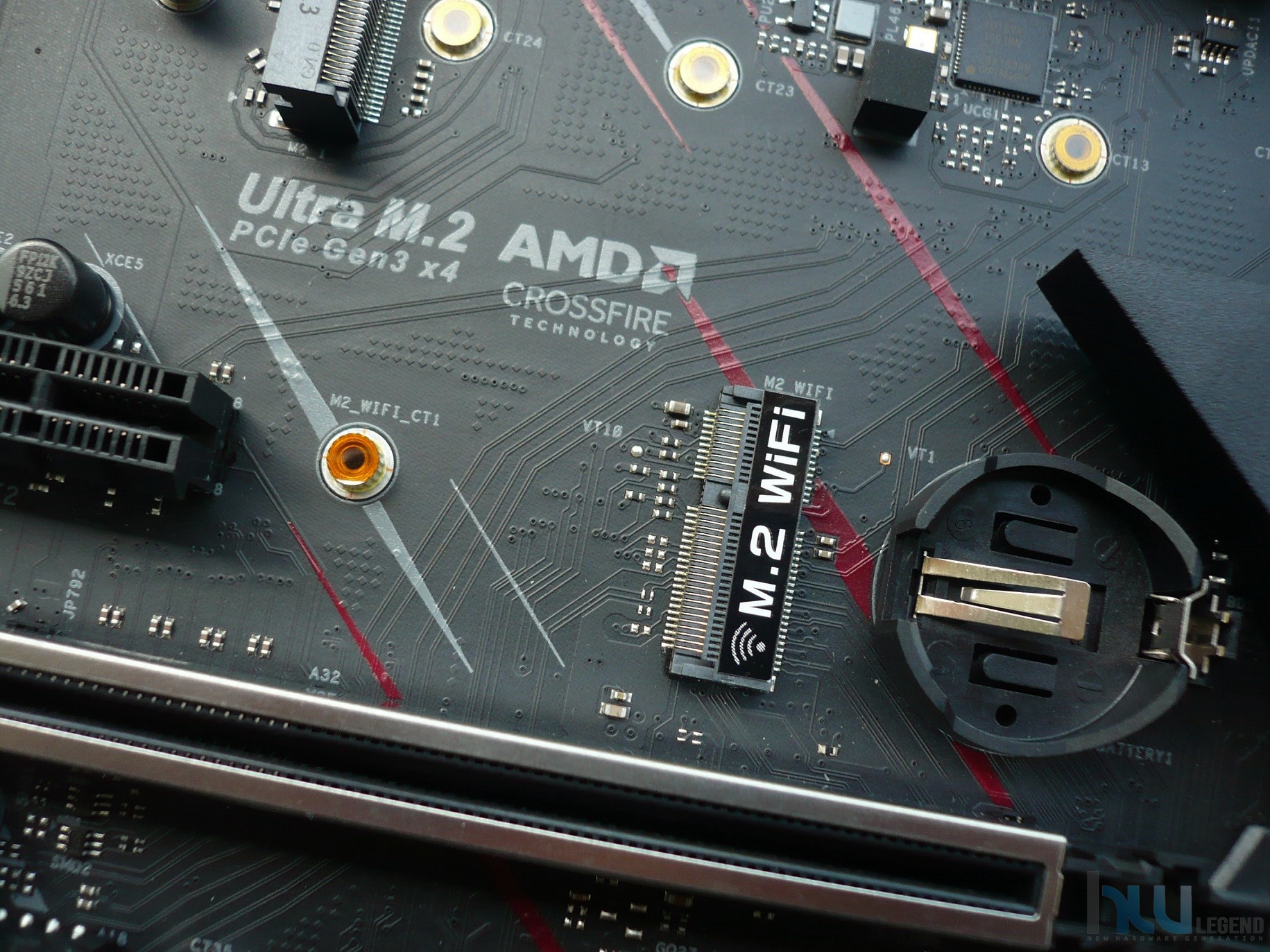

Non manca un connettore M.2 E-Key dedicato all’eventuale installazione di un modulo WiFi/Bluetooth da parte dell’utente, così da poter contare, all’occorrenza, su di un’interfaccia di rete di tipo wireless. Ricordiamo che la particolare mascherina I/O Shield adottata prevede la foratura necessaria per procedere al fissaggio delle eventuali antenne.

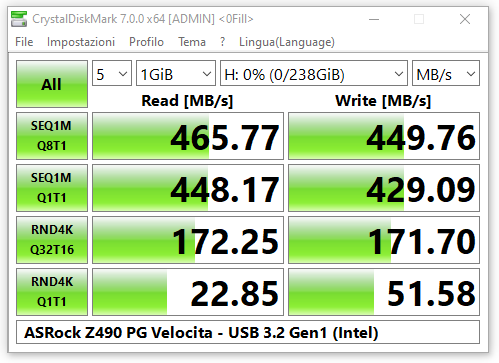

Del tutto generoso il quantitativo di porte USB 3.2 Gen1 presenti, ben nove porte, delle quali quattro direttamente accessibili nel pannello posteriore I/O, ed ulteriori cinque sfruttabili utilizzando la Type-C Front-Panel verticale e gli appositi header on-board.

Sono previste, infatti, una coppia di porte, nello specifico una Type-C ed una Type-A, direttamente accessibili nel pannello posteriore I/O della scheda madre e la cui gestione è affidata esclusivamente al nuovissimo PCH Z490 Express di Intel.

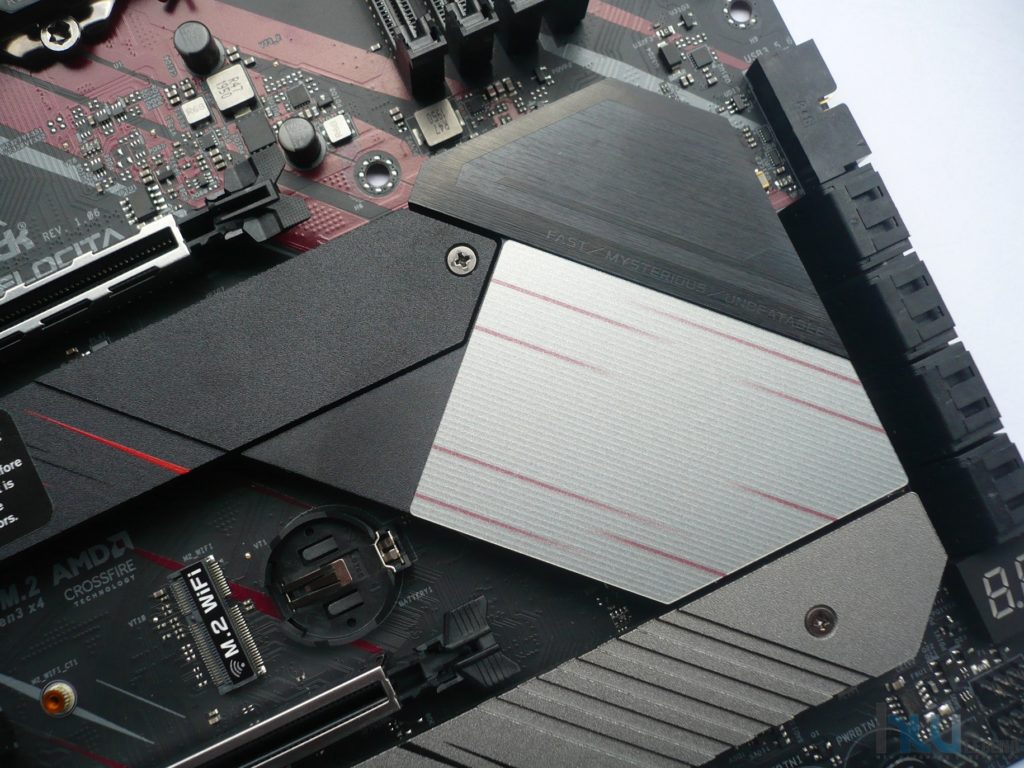

Comunemente alla maggior parte delle soluzioni, il nuovo PCH (Platform Controller Hub) è adeguatamente raffreddato da un dissipatore di calore di tipo passivo, in questo caso di generose dimensioni ed esteticamente curato in modo tale da riprendere i tratti caratteristici della nuova linea di prodotti Phantom Gaming.

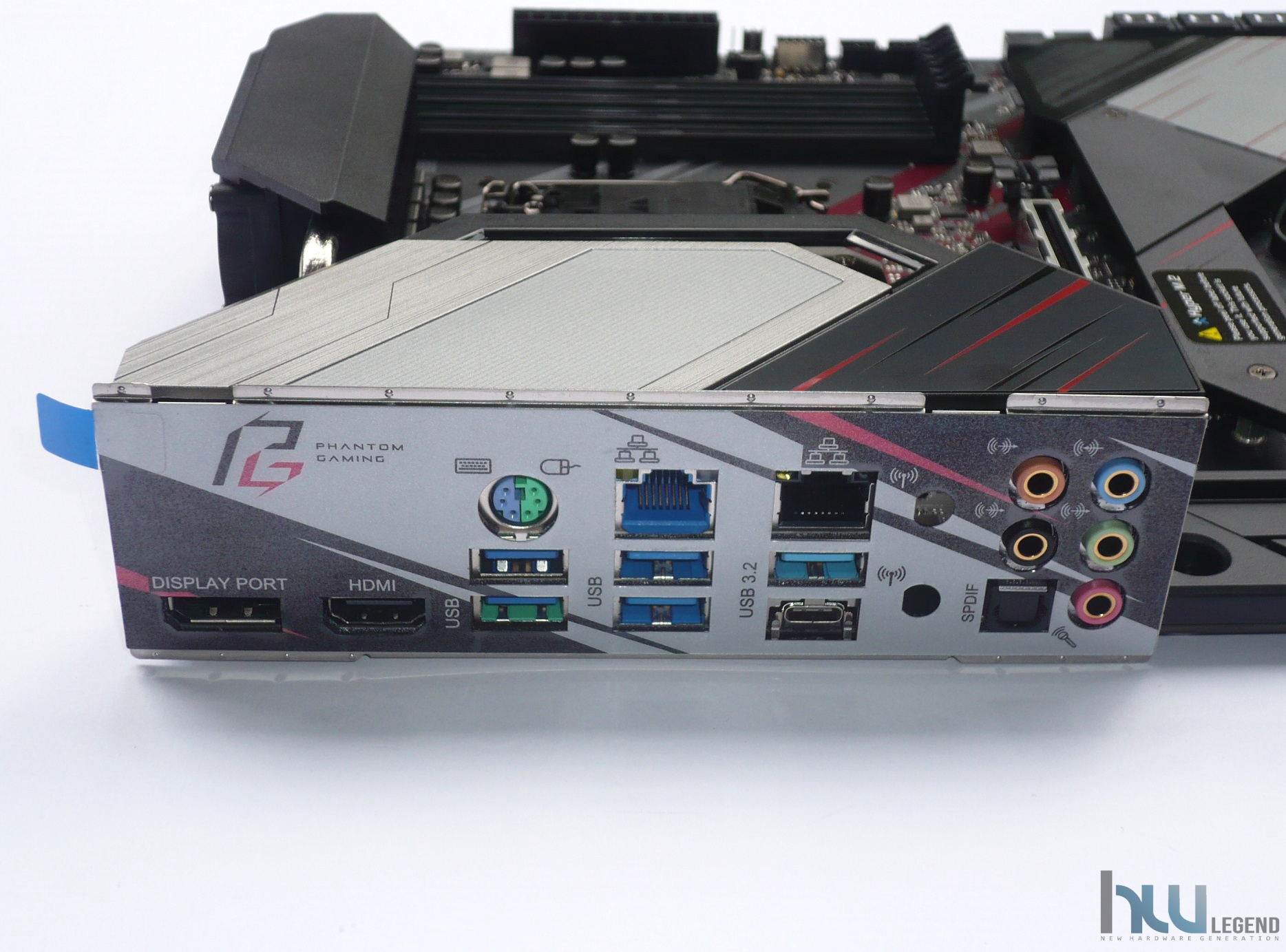

Completiamo la descrizione della scheda madre mostrandovi un’immagine del pannello posteriore I/O, davvero molto completo, comprendente:

2 x Porte per Antenne WiFi;
1 x Porta Combo PS/2 per Tastiera e Mouse;
1 x Uscita video Display Port 1.4;
1 x Uscita video HDMI;
1 x Uscita S/PDIF Ottica;
4 x Porte USB 3.2 Gen1 Type-A (colore blu);
1 x Porta USB 3.2 Gen2 Type-A (colore azzurro);
1 x Porta USB 3.2 Gen2 Type-C (colore azzurro);
1 x Porta LAN RJ45 2.5-Gigabit (colore blu);
1 x Porta LAN RJ45 Gigabit (colore nero);
1 x HD Audio 5 in 1 Jack.

Come vediamo il produttore ha previsto una particolare copertura in plastica, denominata I/O Armor, pensata per proteggere le parti cruciali in prossimità del pannello dall’elettricità statica, ed evitare l’accumulo di polvere. Per maggiori informazioni visitate il sito ufficiale dedicato a questo prodotto, raggiungibile cliccando qui.

[nextpage title=”Uno sguardo al BIOS”]

La nuova Z490 PG Velocita adotta un BIOS UEFI (Unified Extensible Firmware Interface) di ultima generazione, davvero molto semplice e intuitivo, denominato dall’azienda “ASRock UEFI”. Le nostre prove sono state condotte utilizzando l’ultima versione ufficiale disponibile sul sito web del produttore (1.50) nel momento della stesura di questo nostro articolo, molto stabile e priva di particolari problematiche che avrebbero potuto in qualche maniera comprometterne gli esiti.

Una volta effettuato l’accesso, premendo come di consueto il tasto “CANC”, ci troviamo subito di fronte ad un’interfaccia molto accattivante ed in pieno stile “Phantom Gaming” per quanto riguarda il tema. I numerosi parametri a disposizione sono disposti in maniera del tutto ordinata, rendendo ancora più semplice ed intuibile la gestione del BIOS. Il menù superiore è diviso in otto macro-sezioni che nello specifico sono:

Main;
OC Tweaker;
Advanced;
Tool;
H/W Monitor;
Security;
Boot;
Exit.

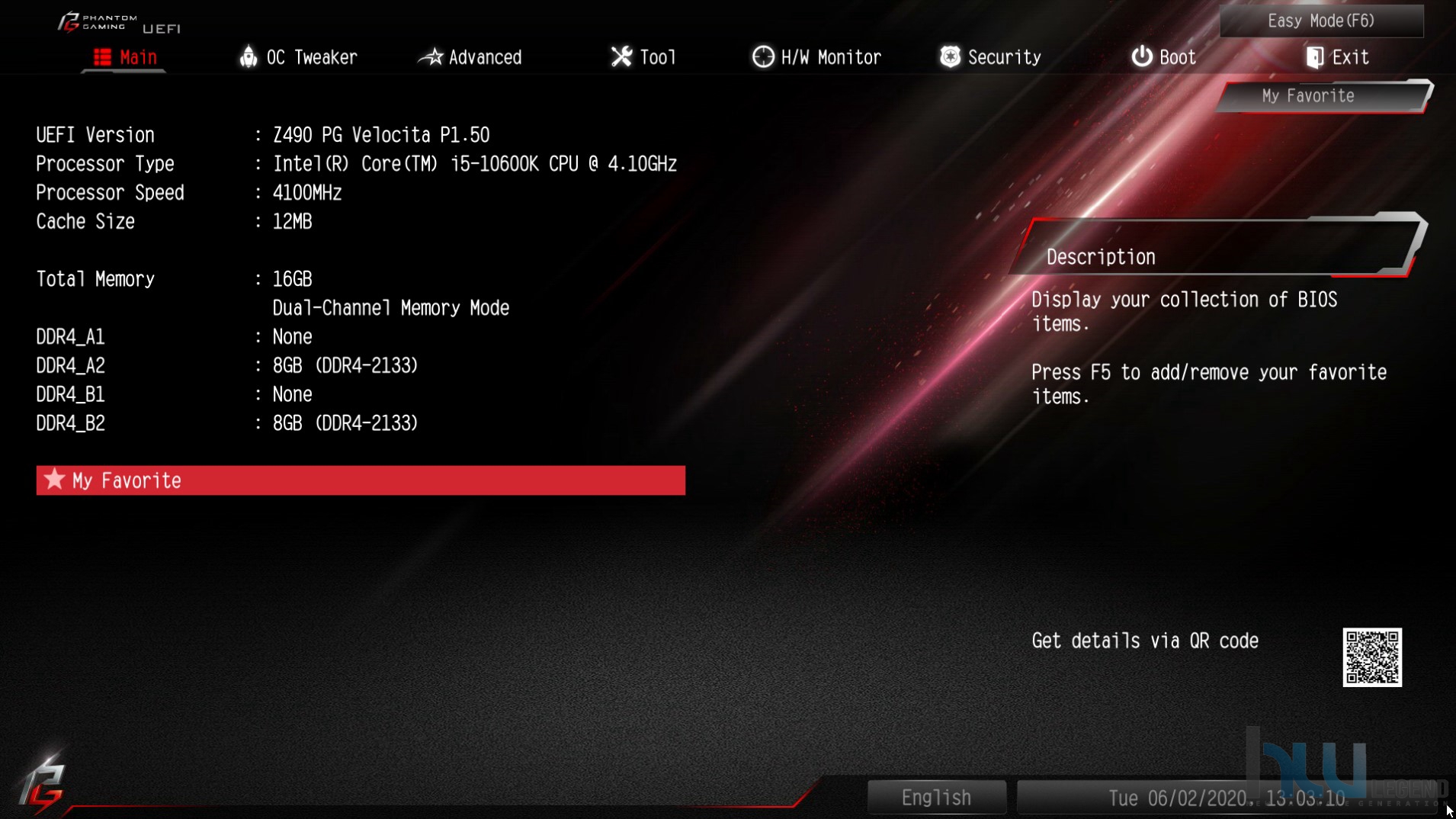

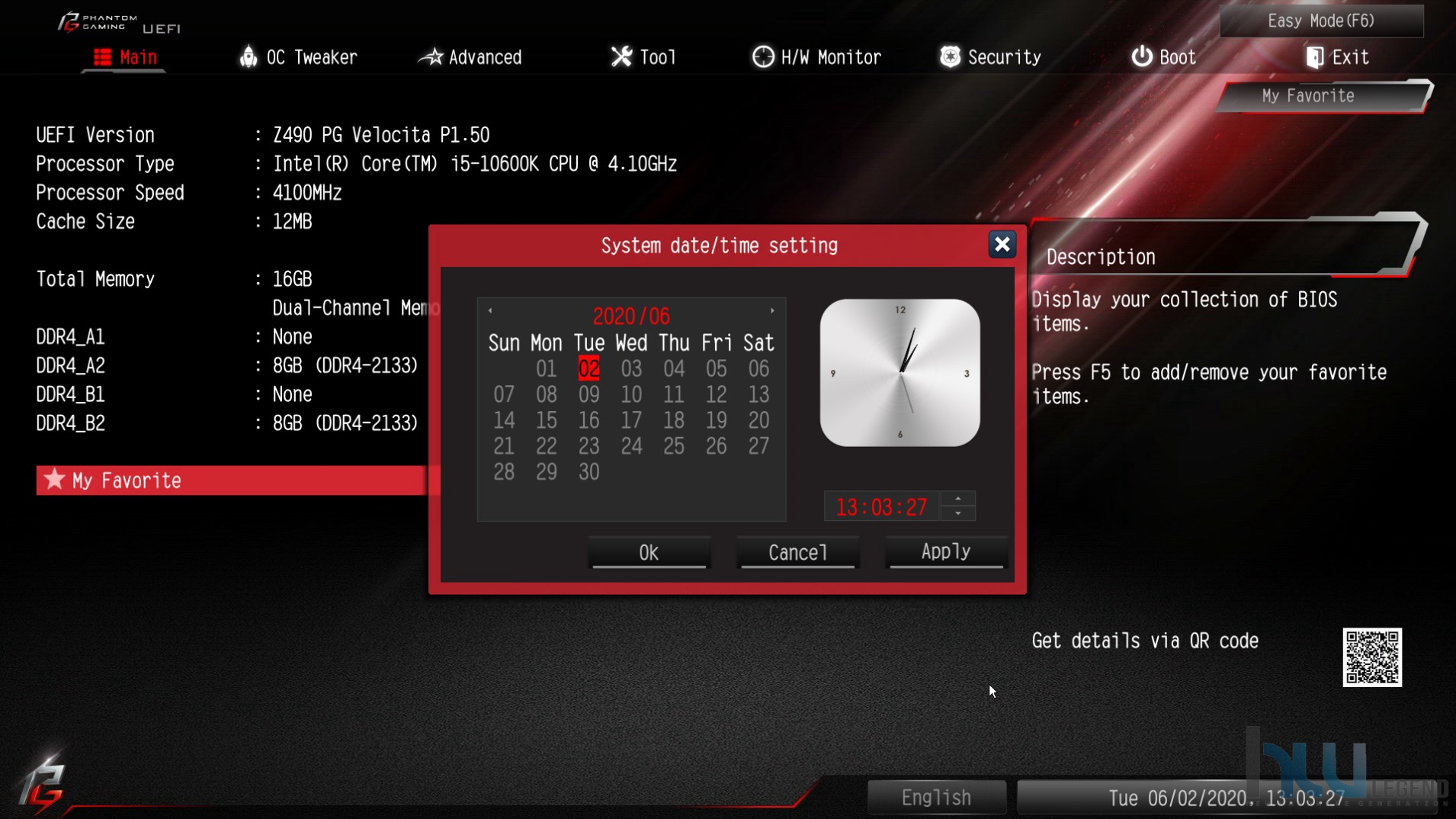

Nella sezione Main sono disponibili le informazioni relative al nostro sistema come versione del BIOS installata, il tipo di processore utilizzato con le relative specifiche, memoria complessiva e distribuzione della stessa sugli slot della motherboard.

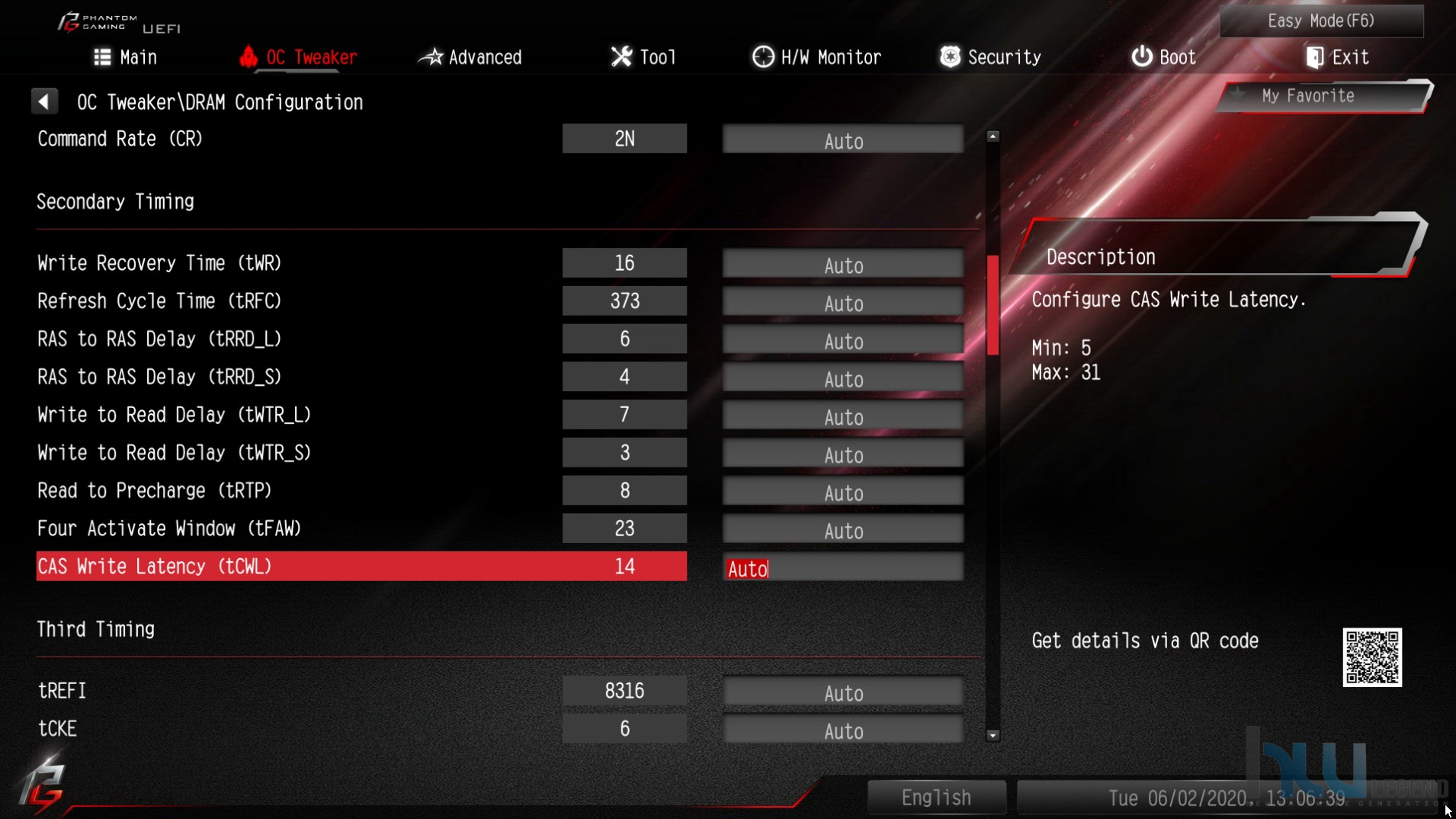

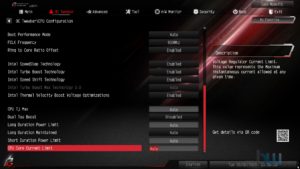

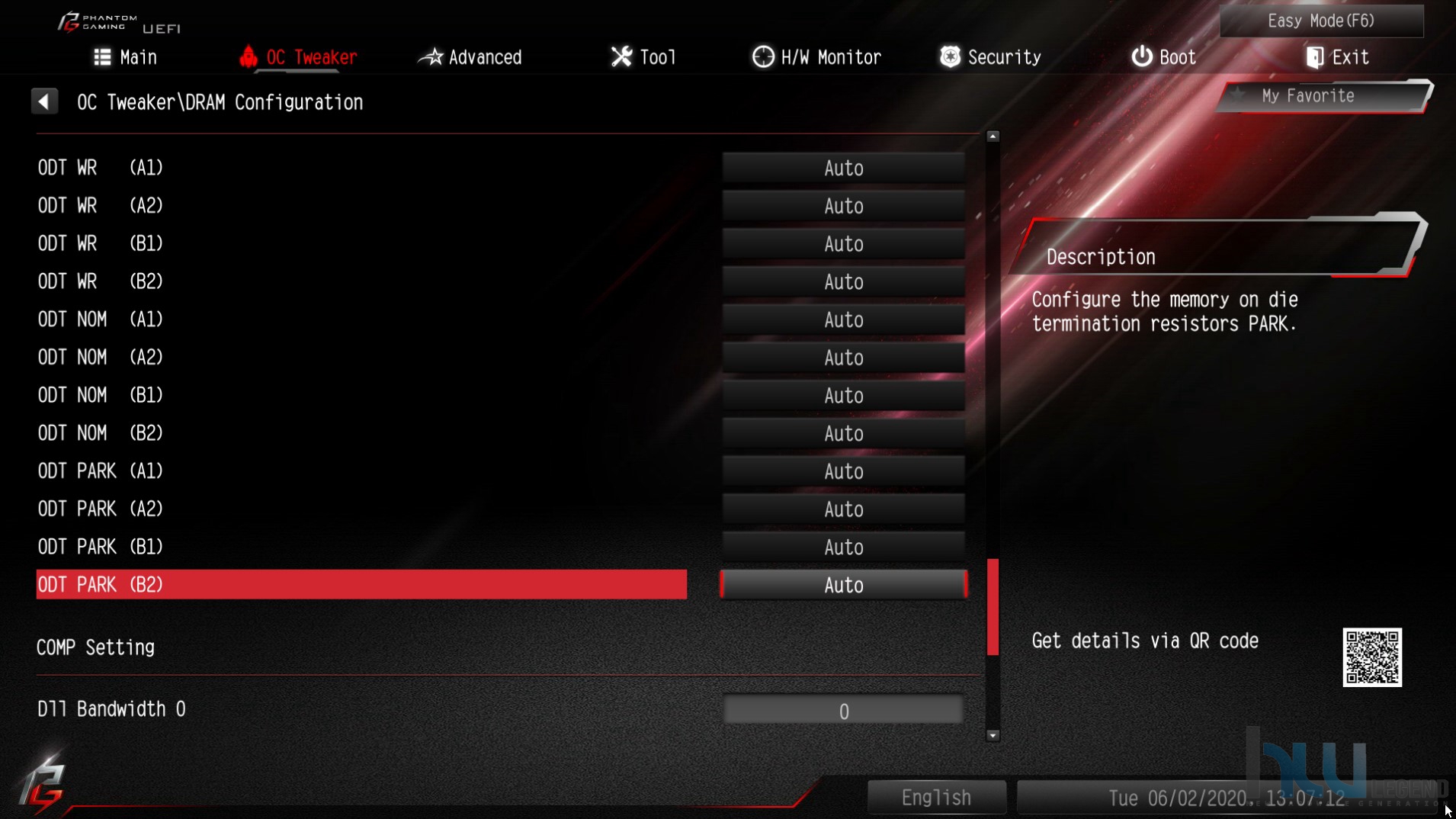

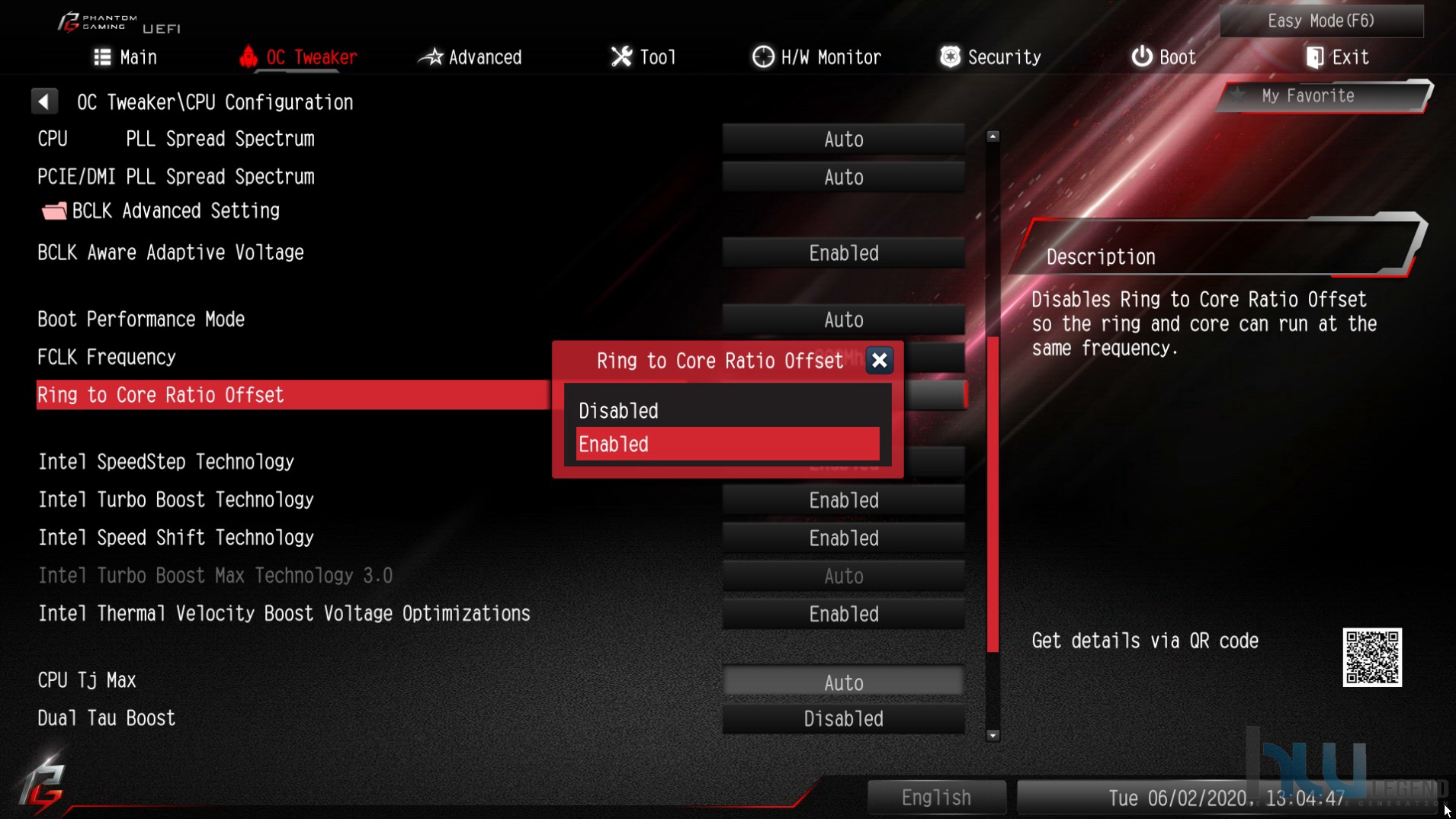

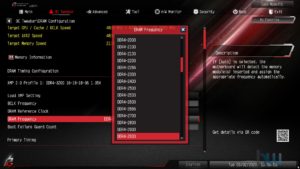

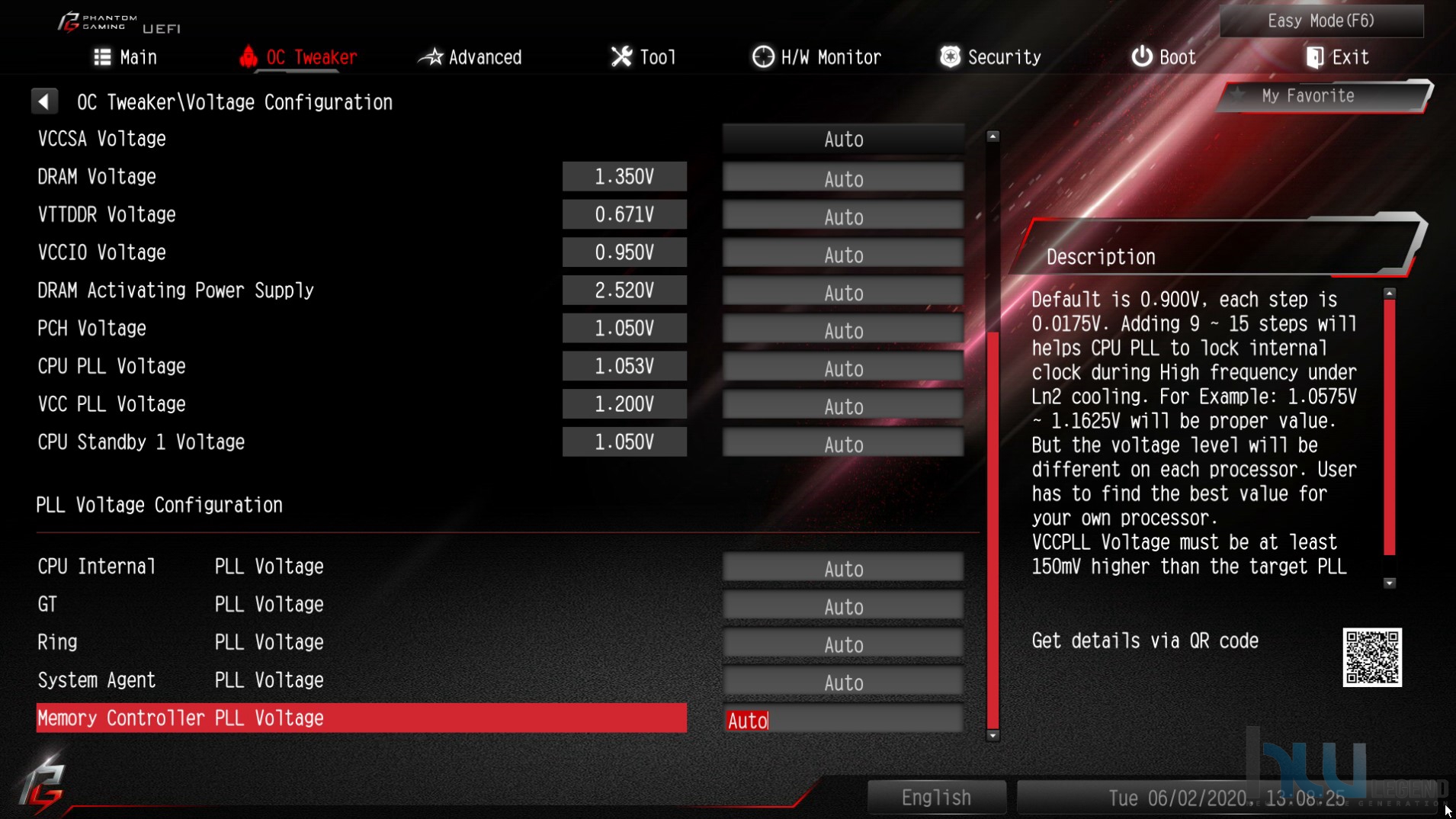

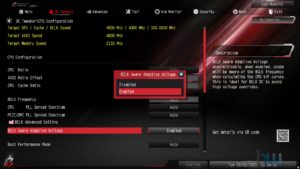

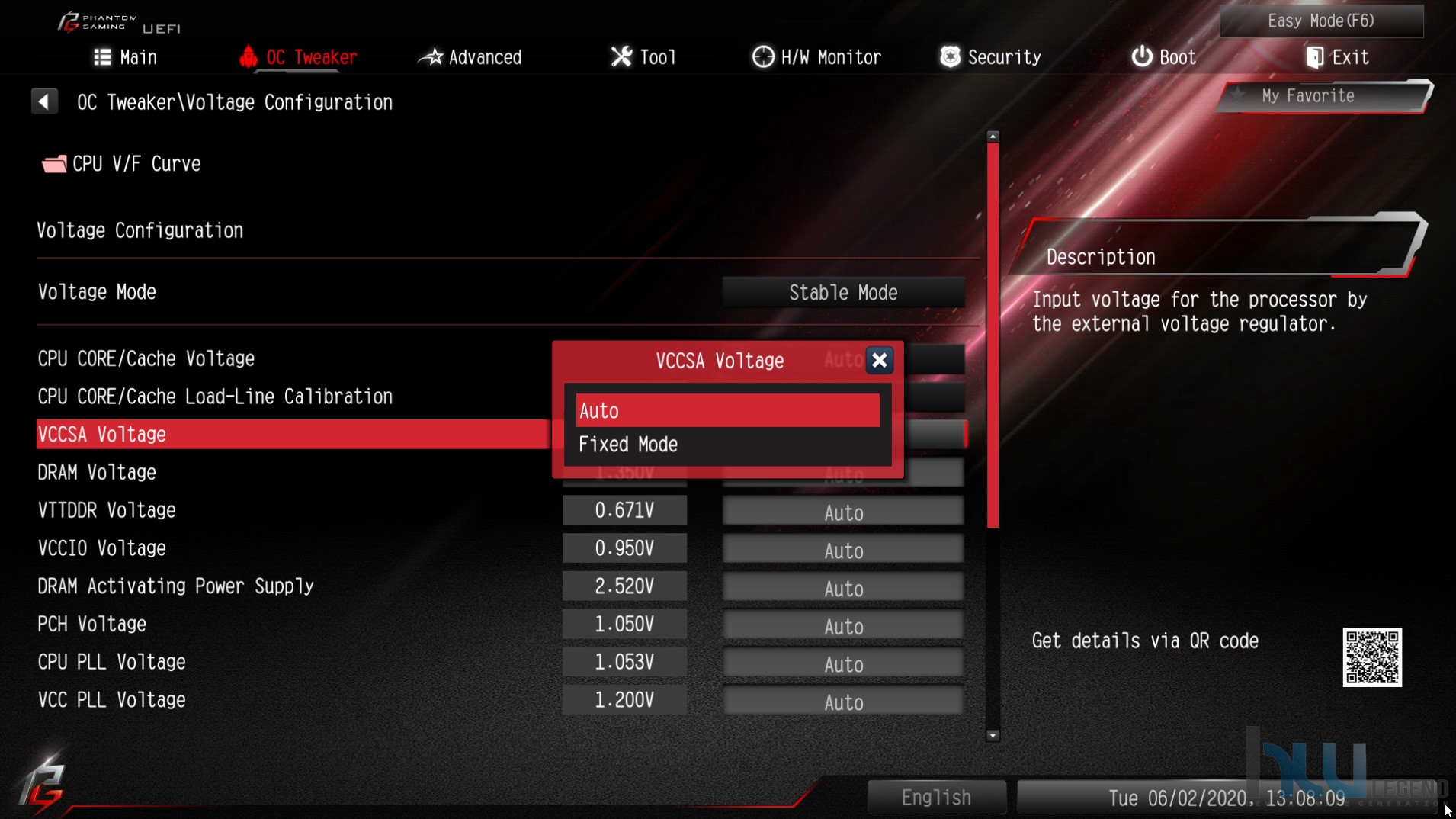

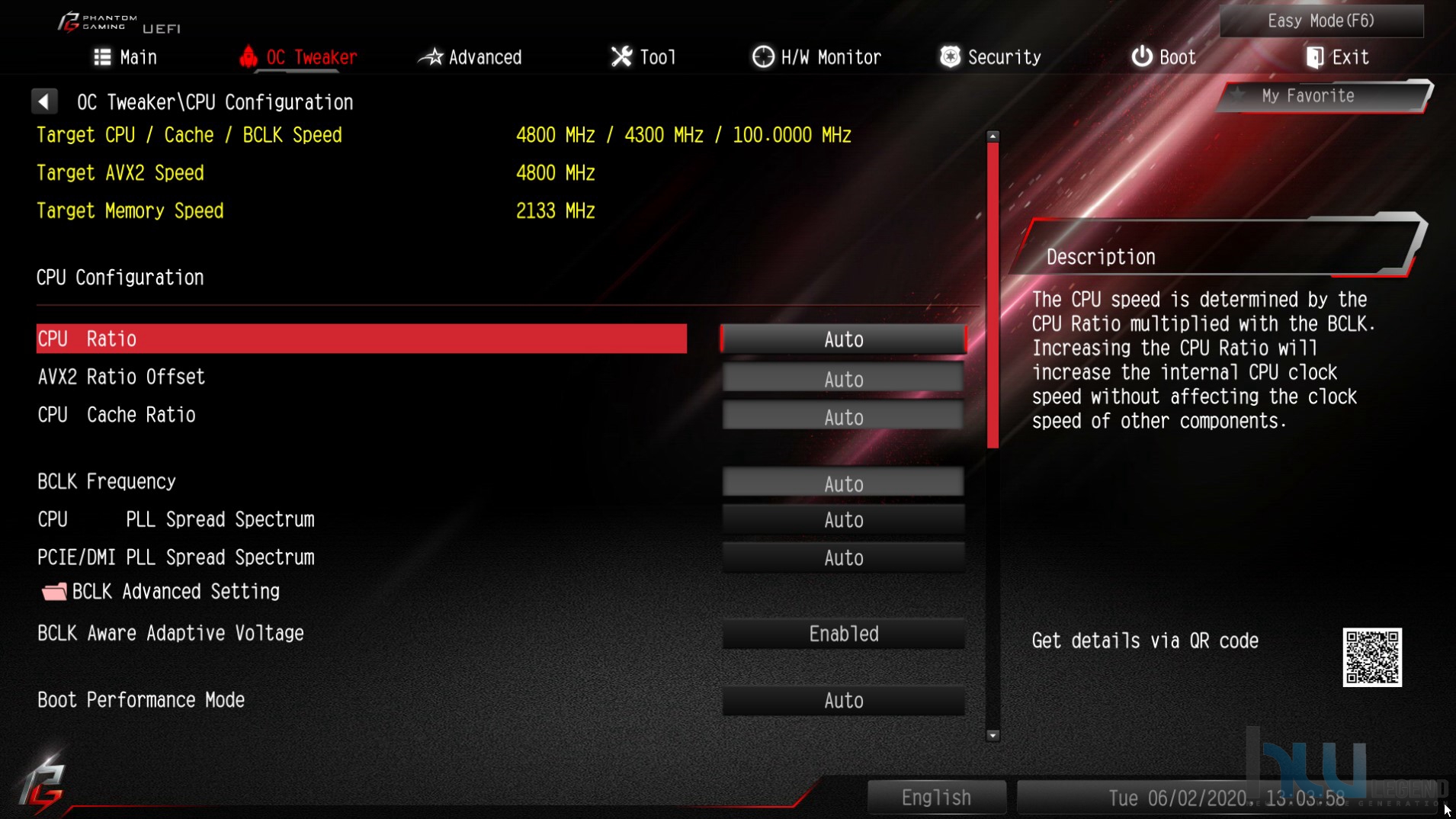

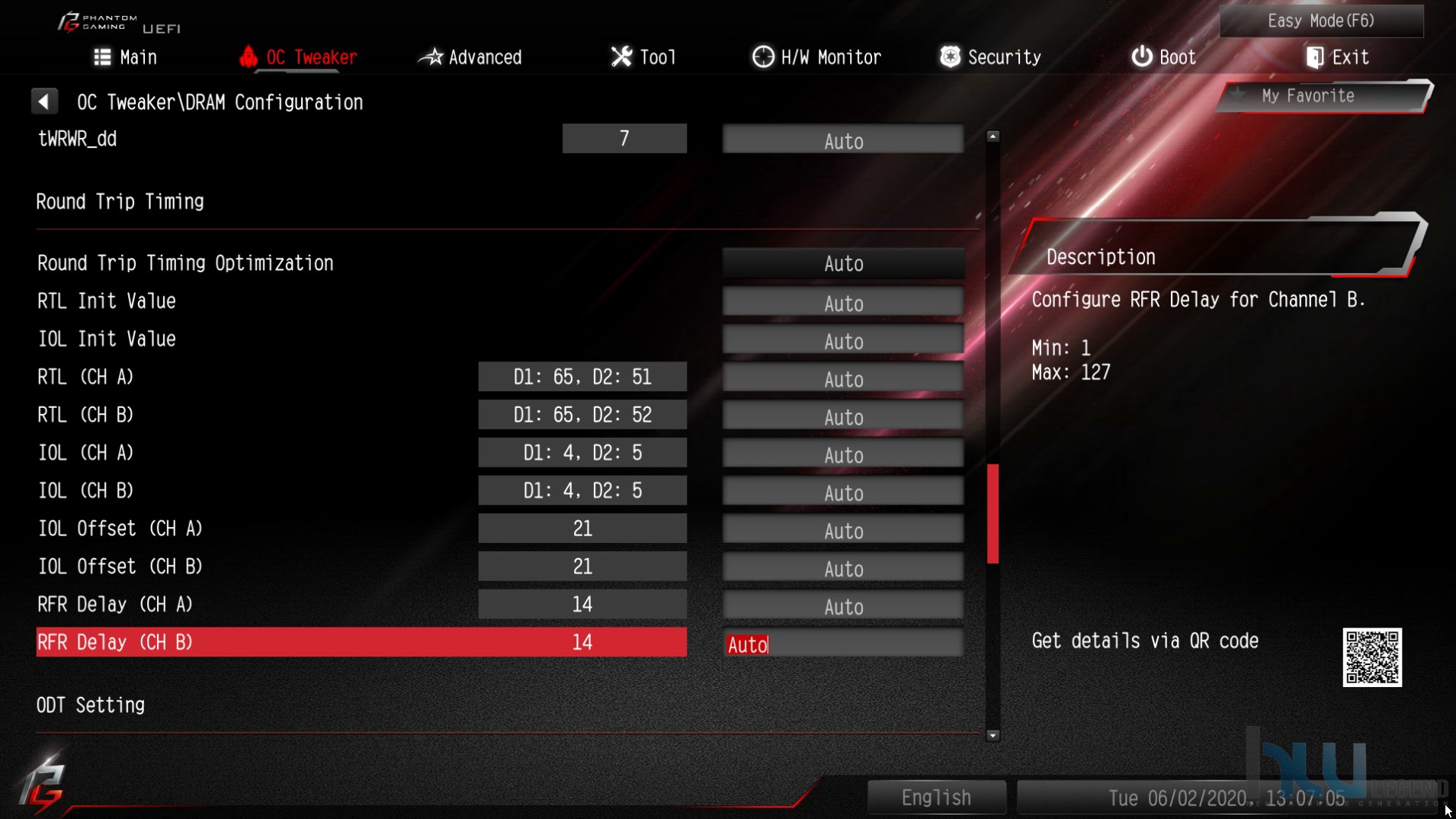

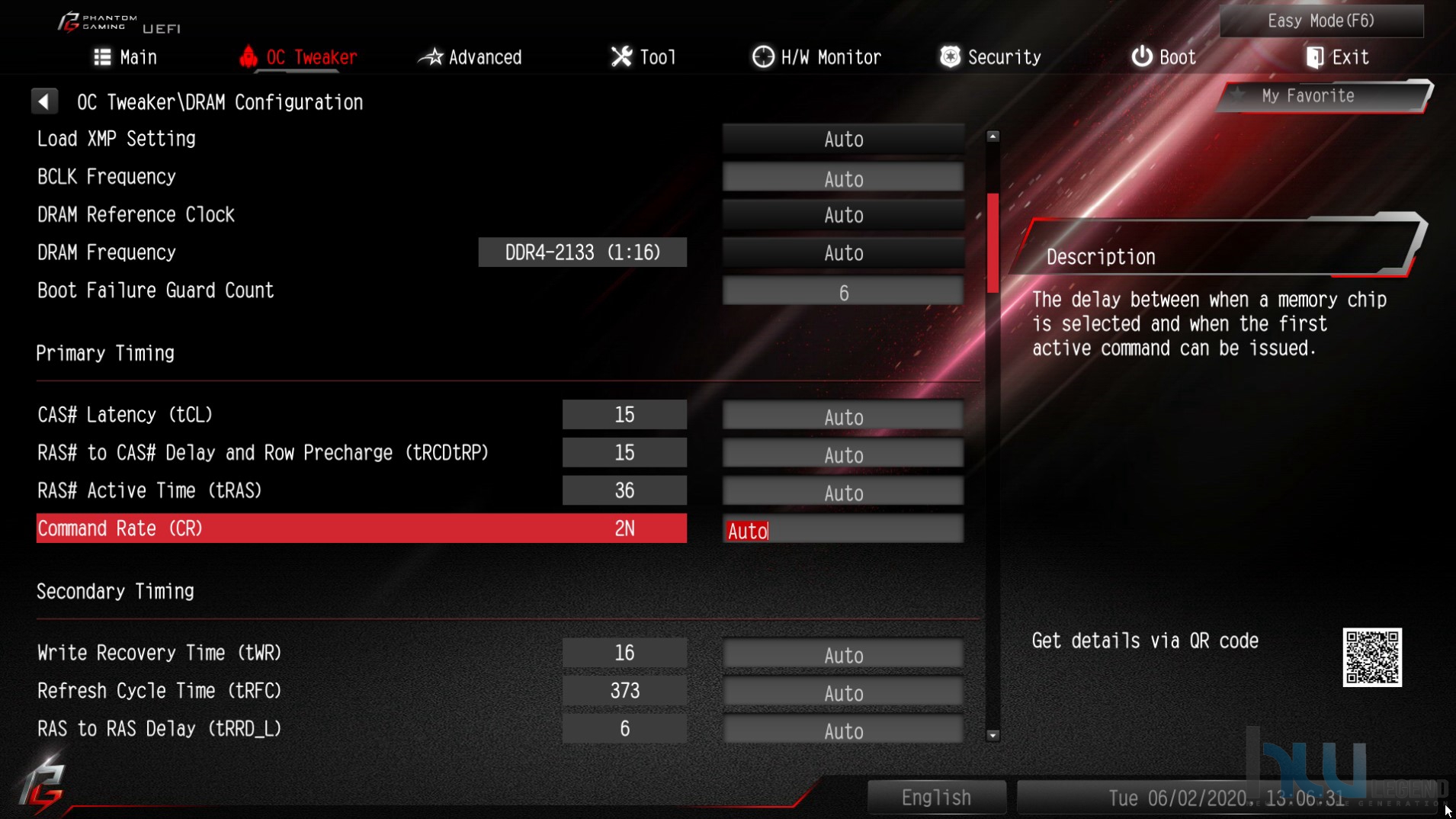

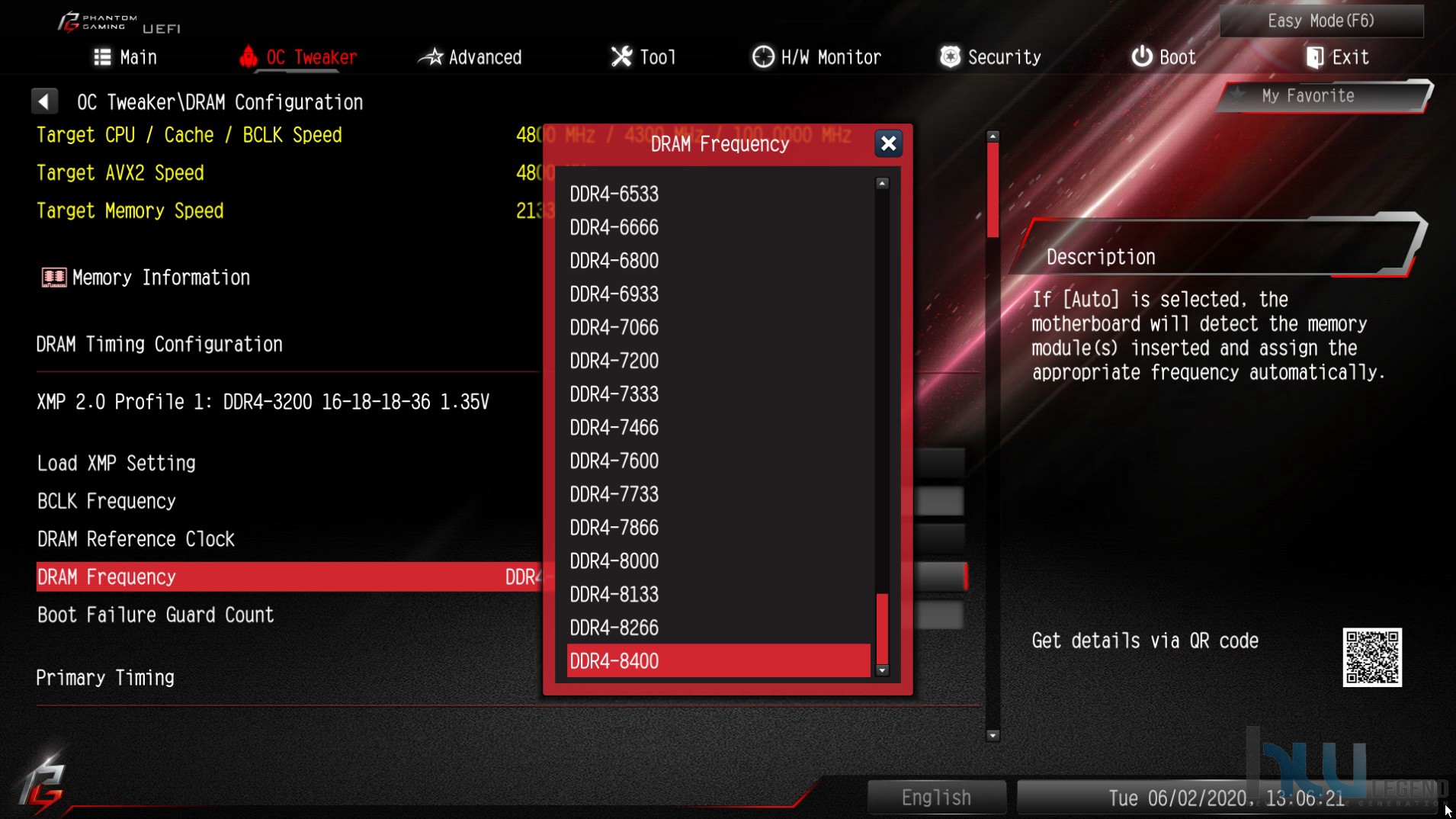

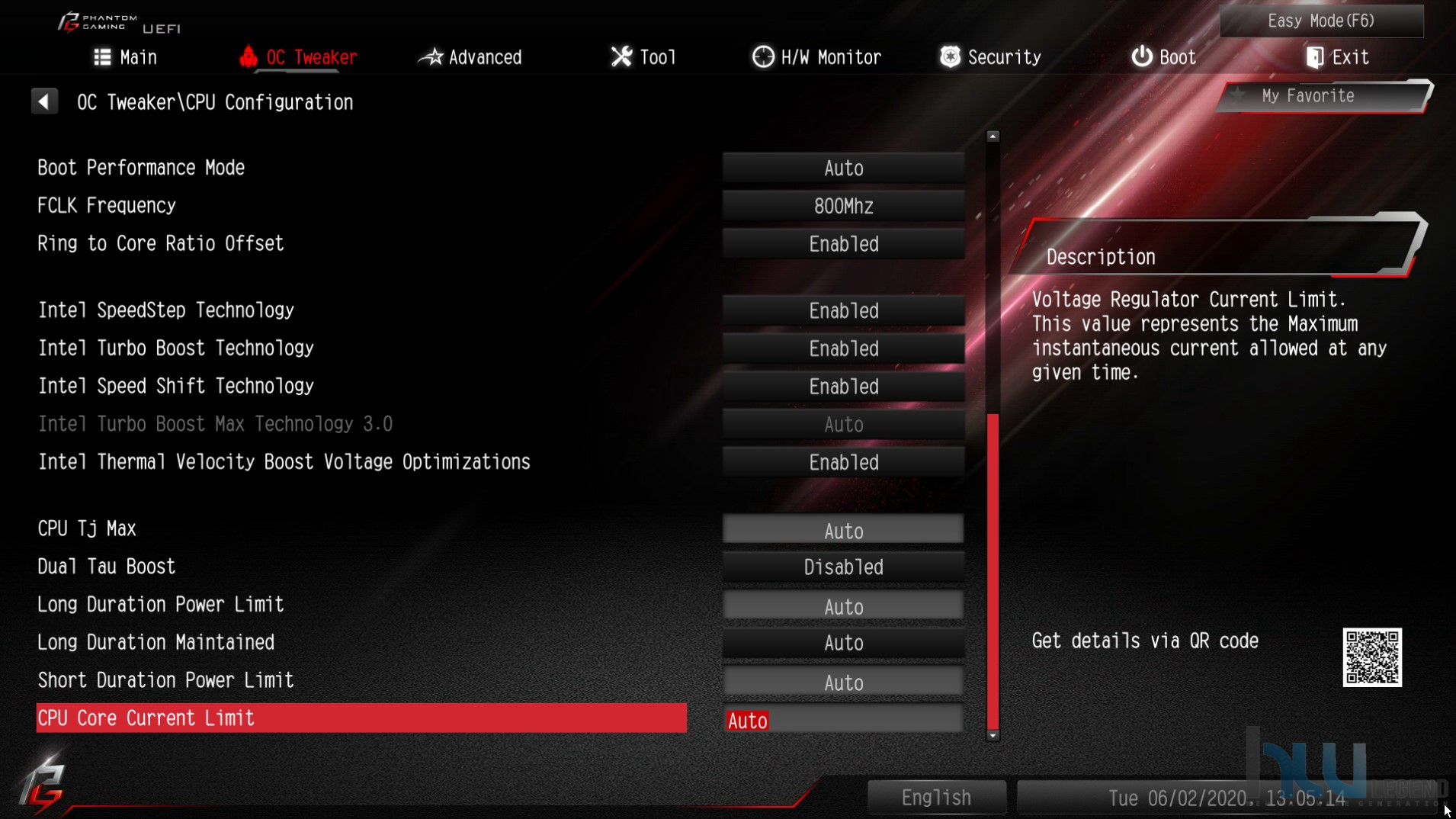

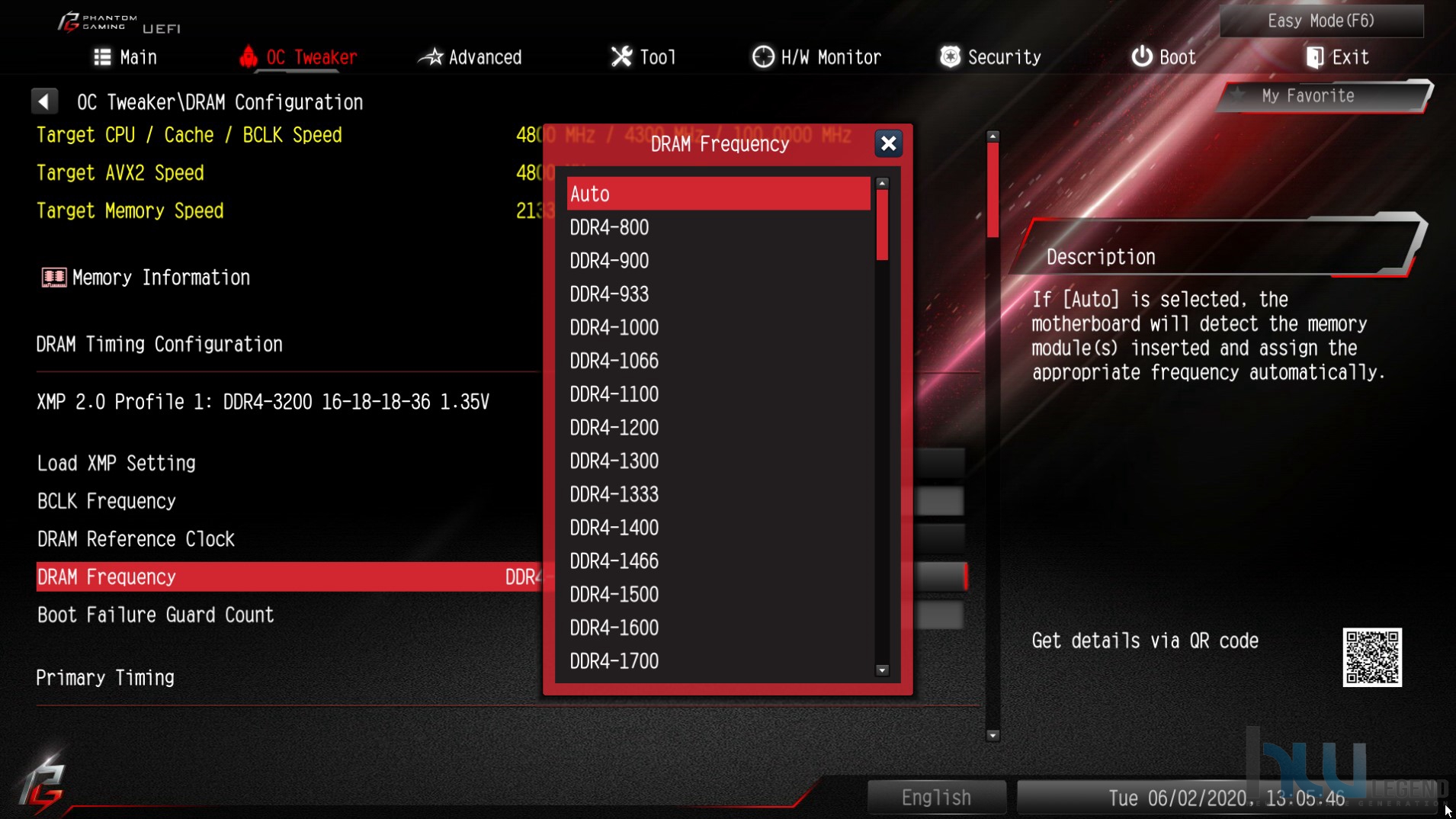

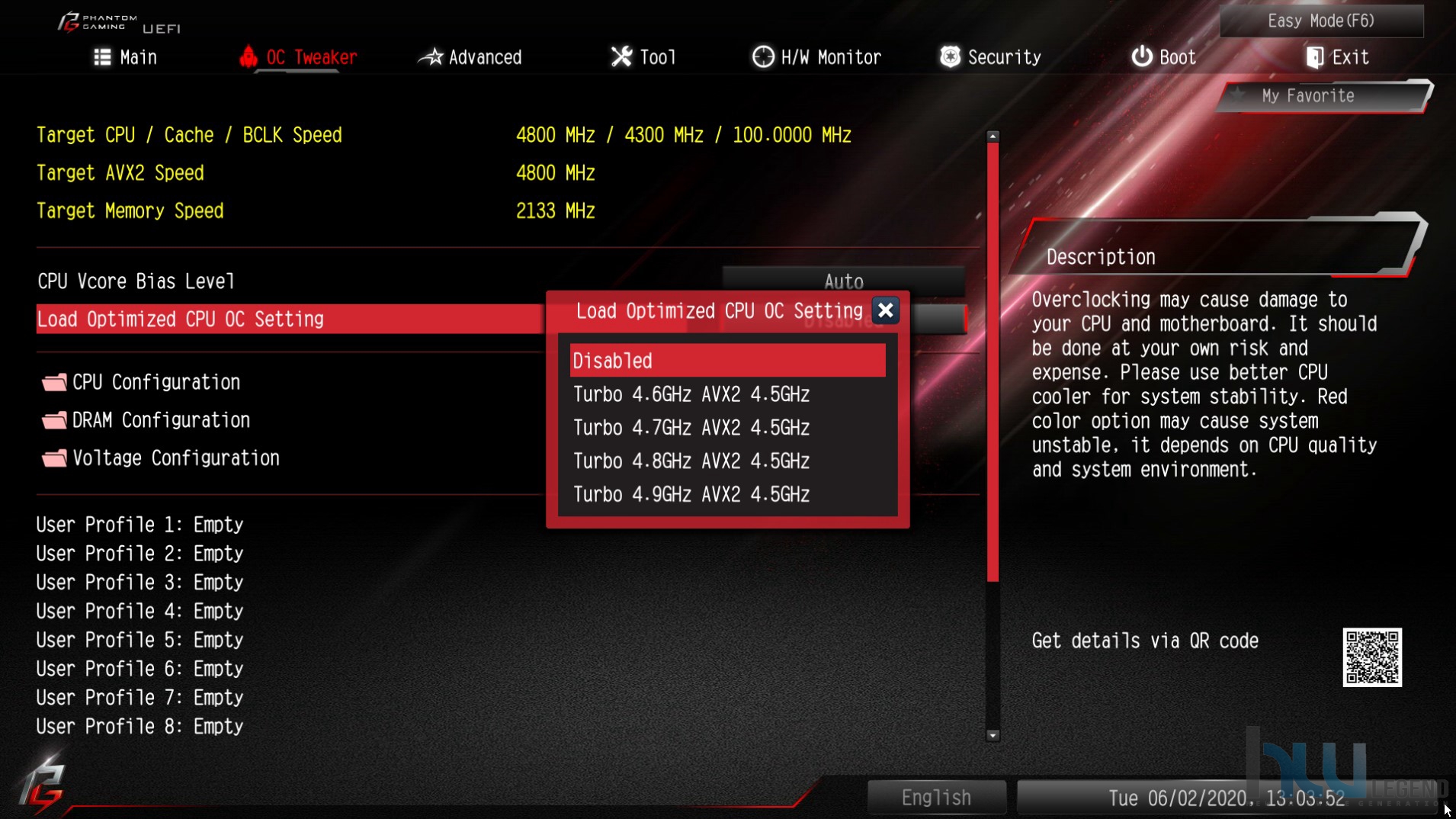

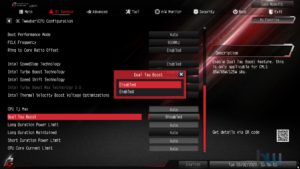

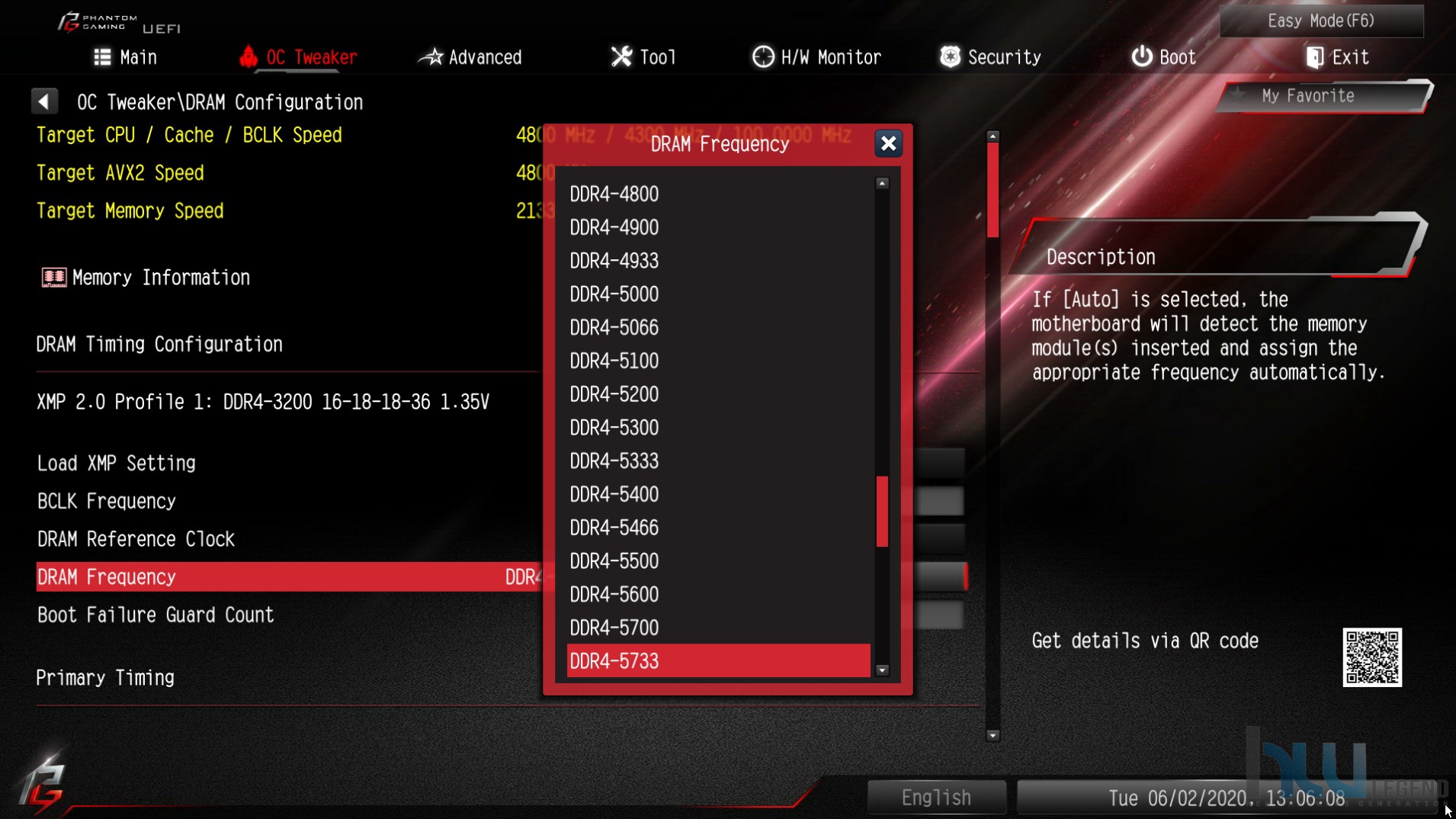

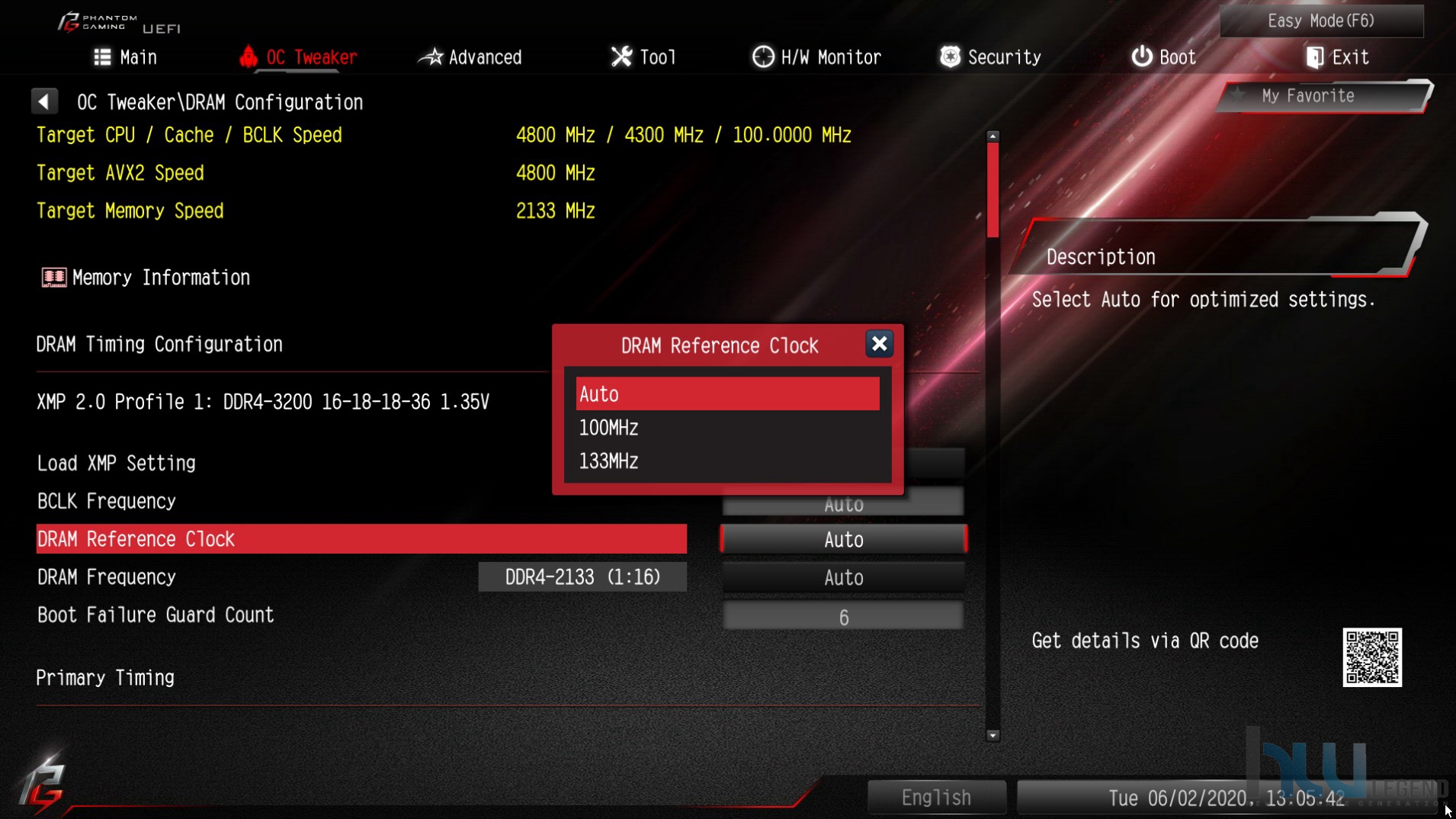

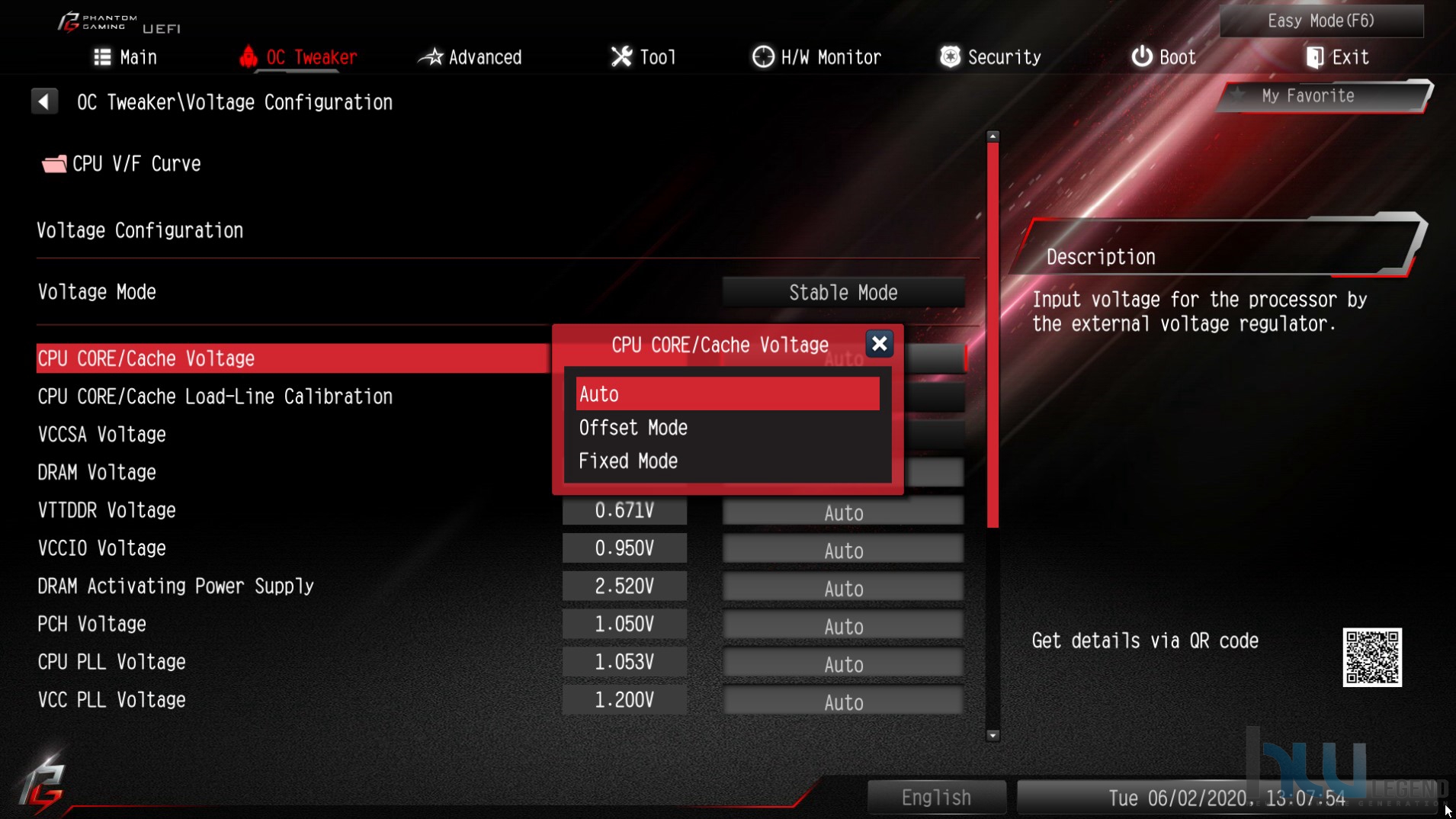

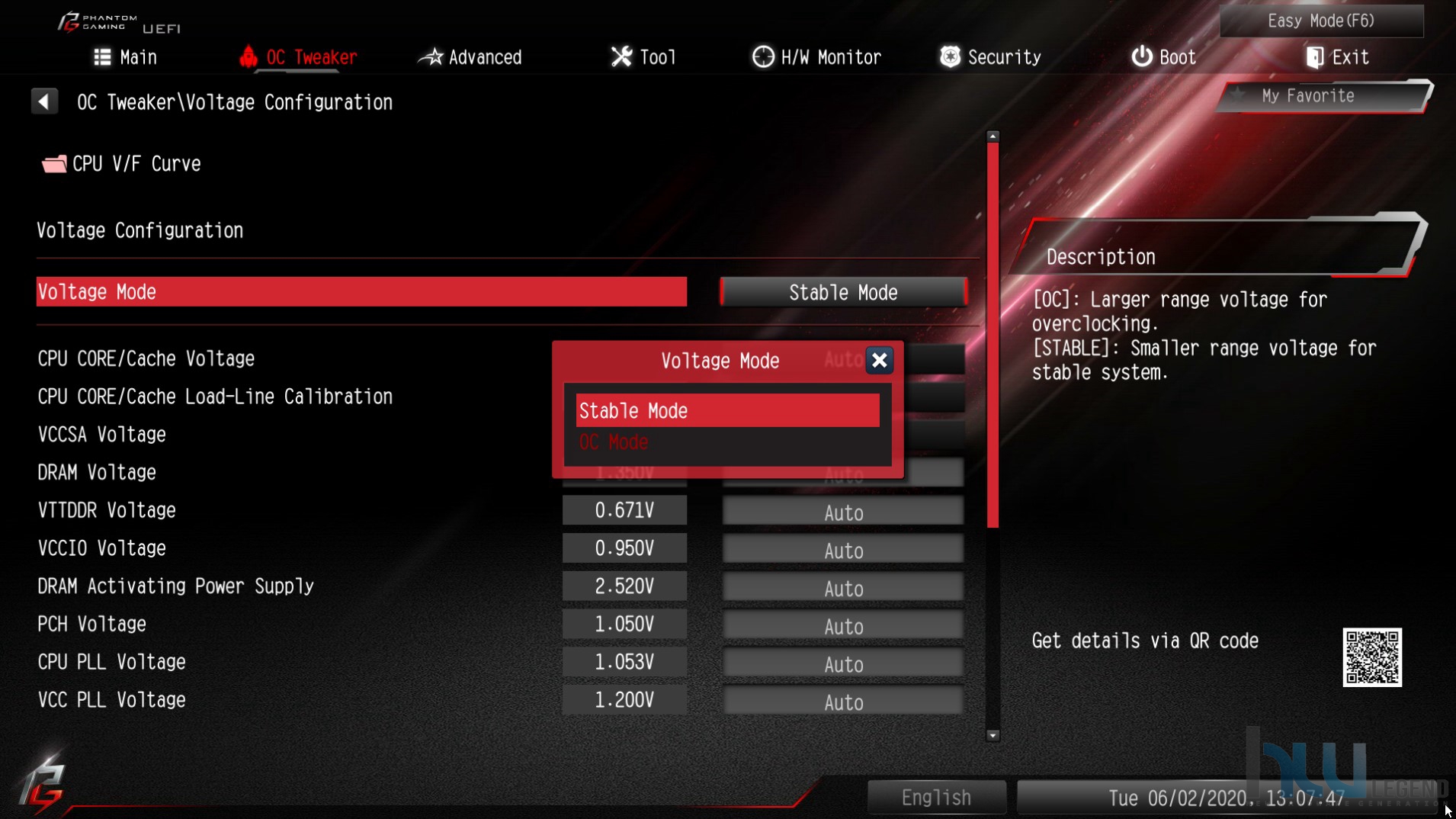

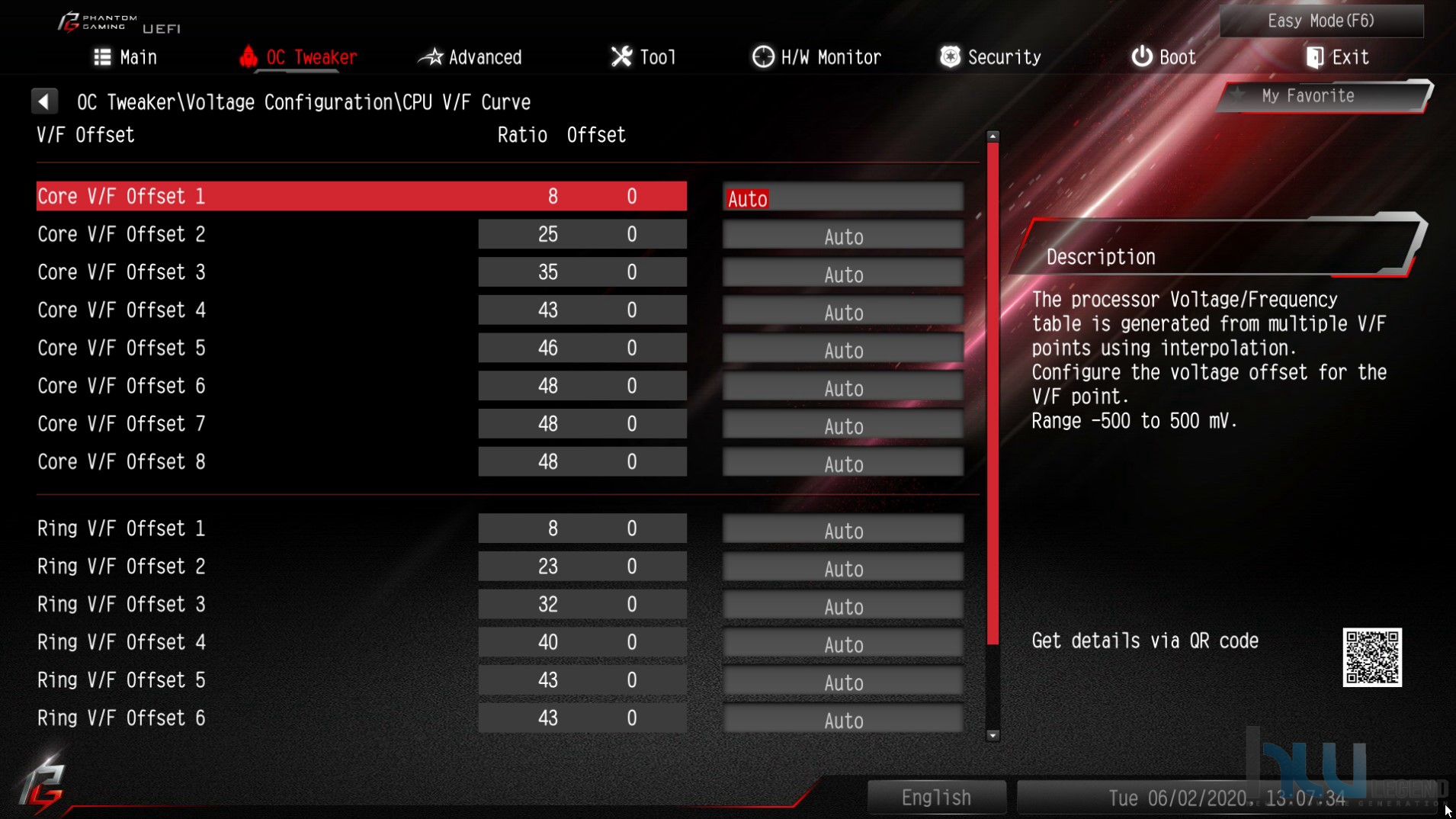

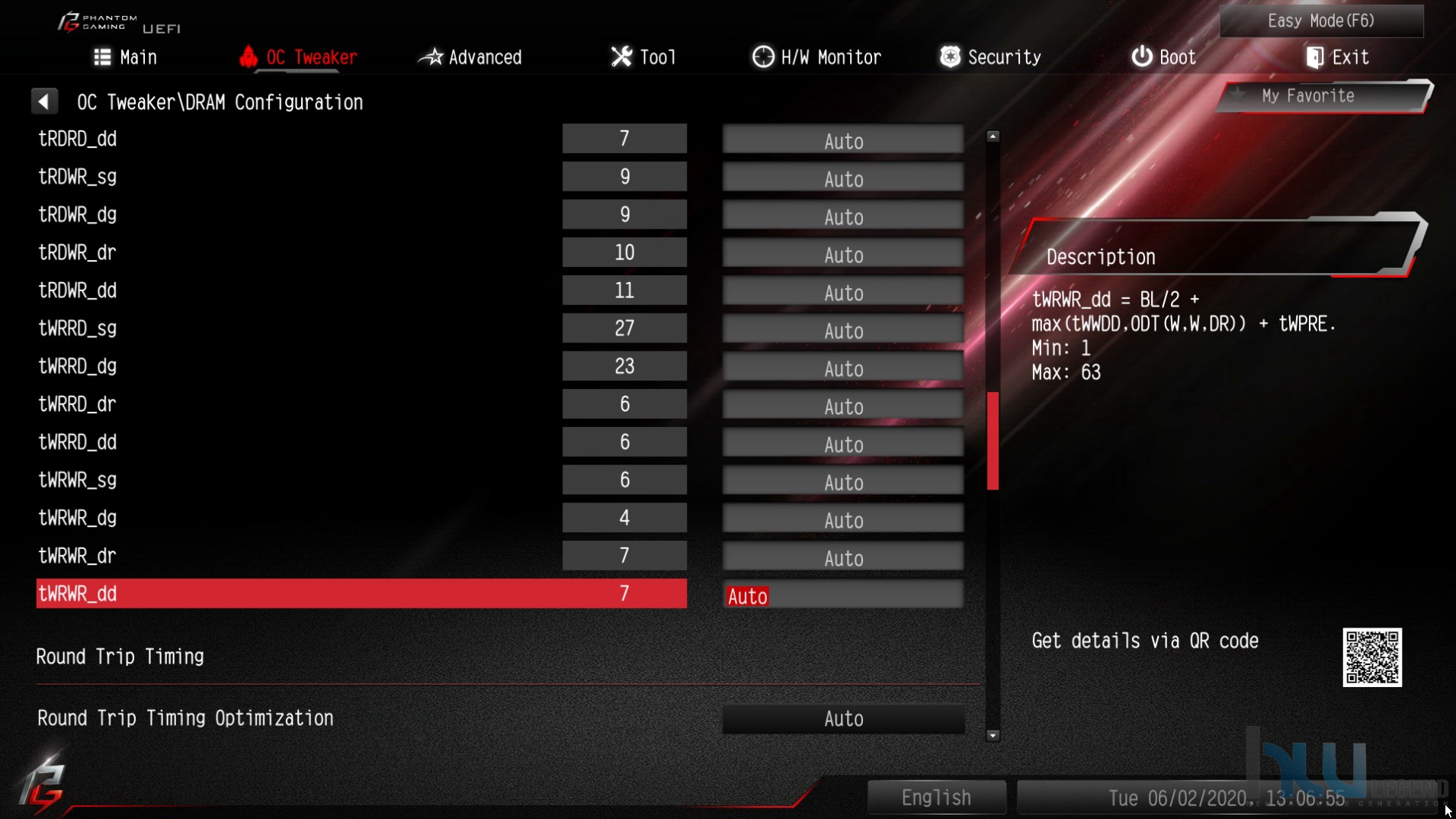

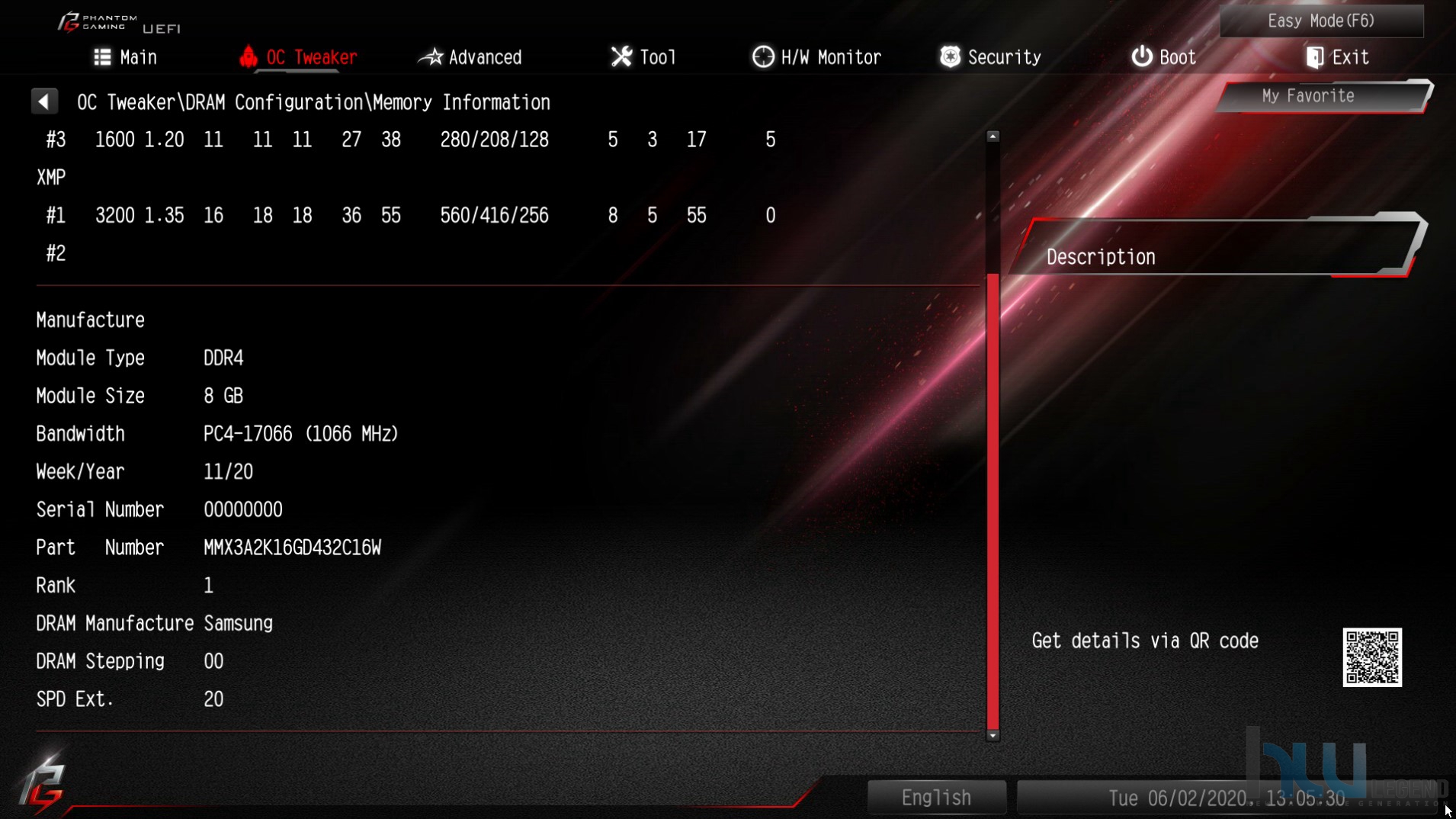

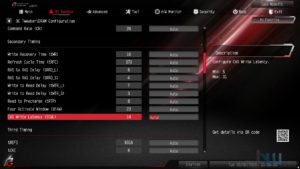

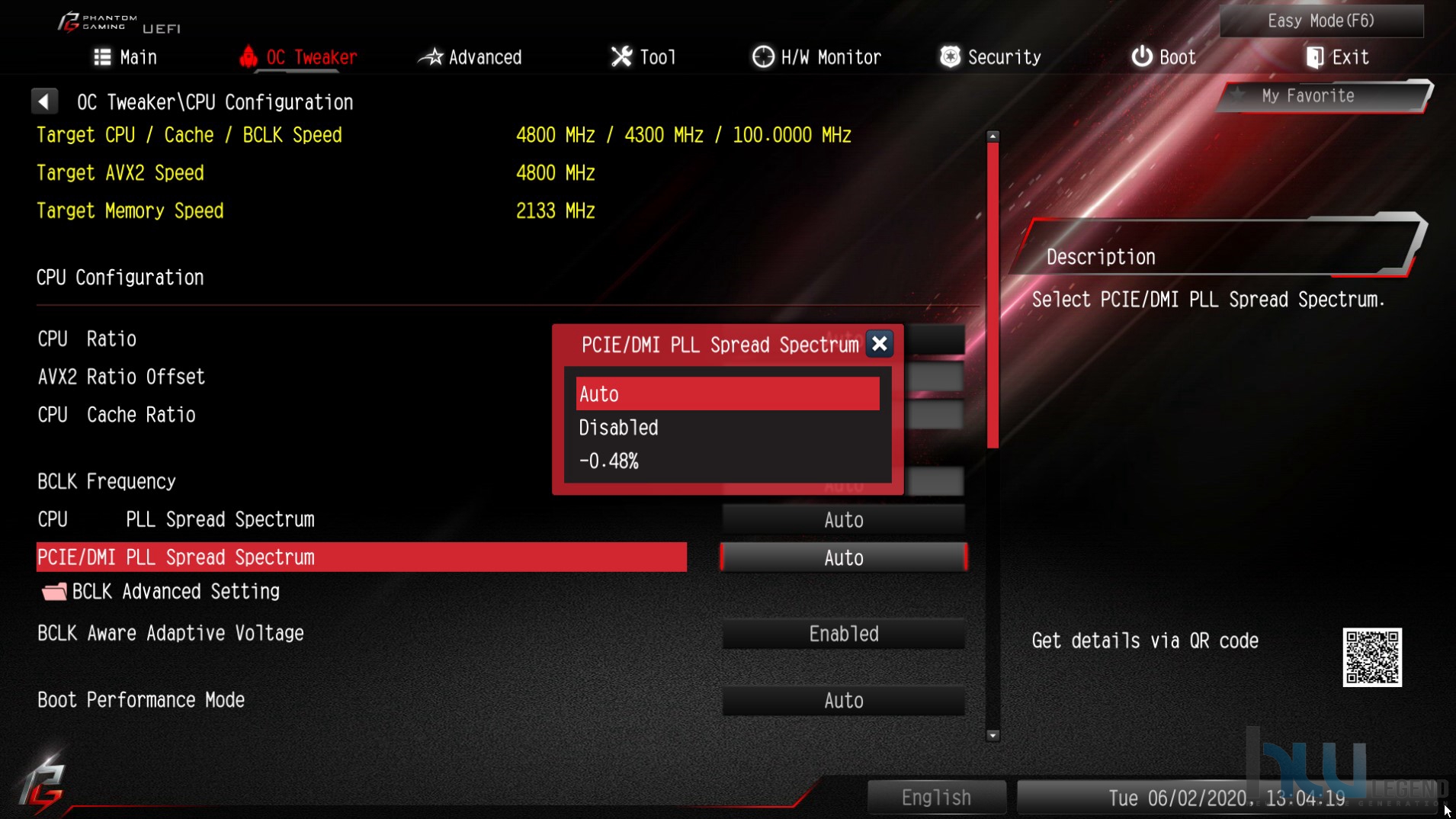

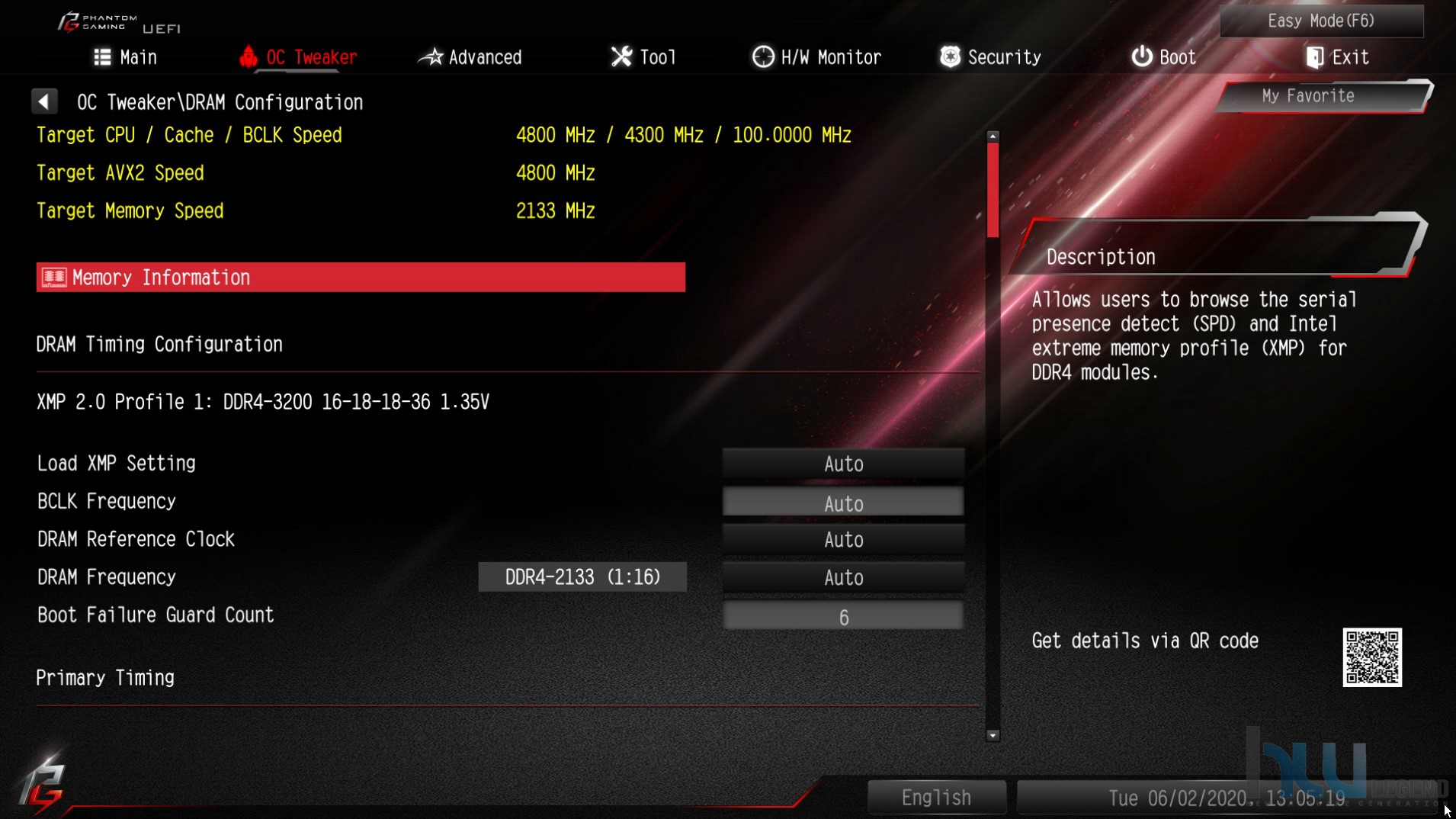

La sezione OC Tweaker è senza dubbio quella di maggiore interesse per gli appassionati dell’overclock. Al suo interno, infatti, trovano posto tutti i principali parametri di funzionamento della macchina, quali frequenze, tensioni di alimentazione, latenze delle memorie e molto altro ancora.

Come vedremo dalle immagini che seguiranno, il BIOS messo a punto dall’azienda taiwanese appare veramente completo e capace di offrire una regolazione granulare di tutti i parametri a disposizione.

Rispetto alla precedente piattaforma mainstream (Coffee Lake) non sono state previste grosse novità per quanto riguarda l’overclocking. Di conseguenza, per identificare la funzione dei parametri più importanti, verranno riproposti i medesimi acronimi, ormai ben noti agli utenti più smaliziati.

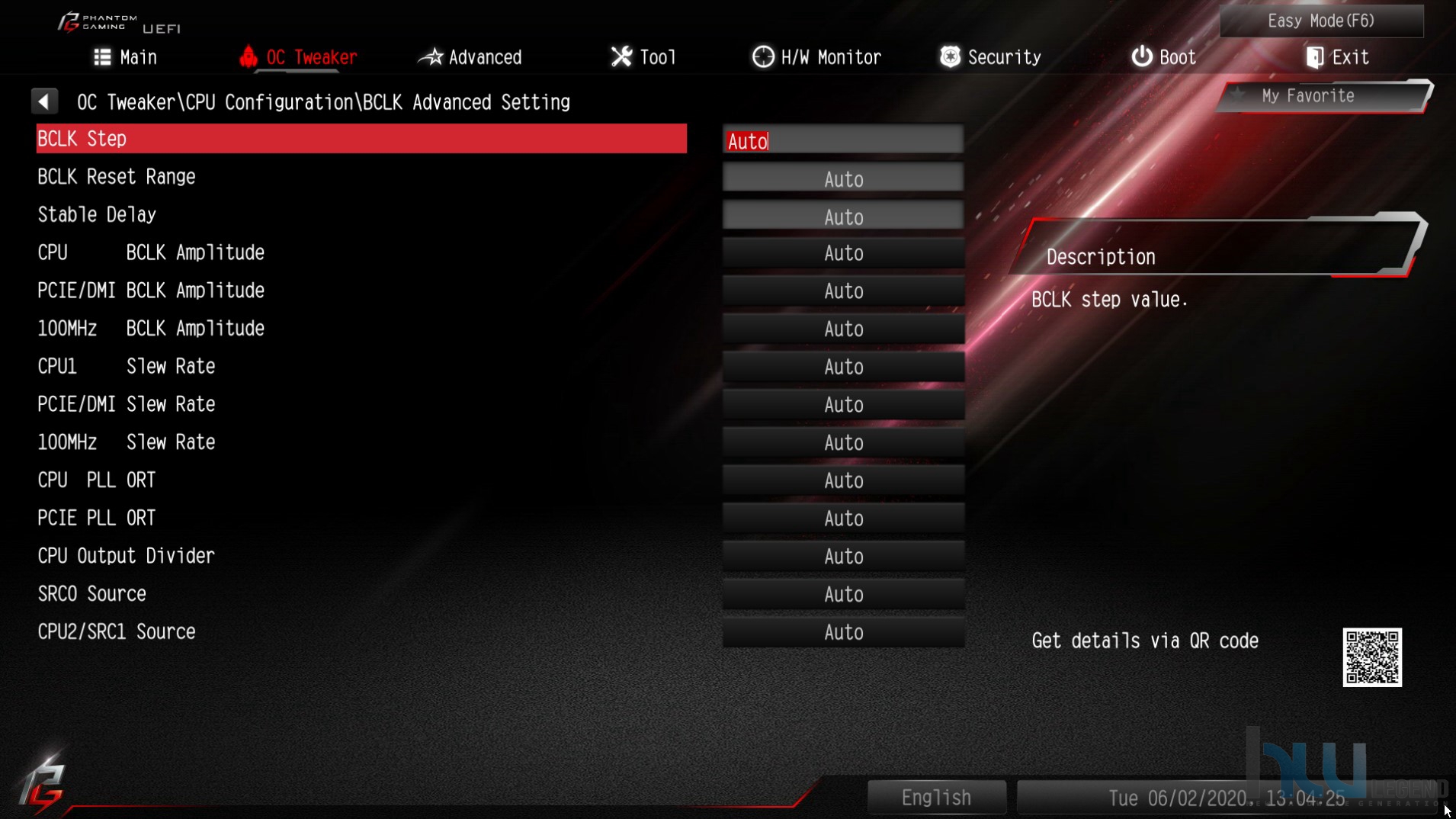

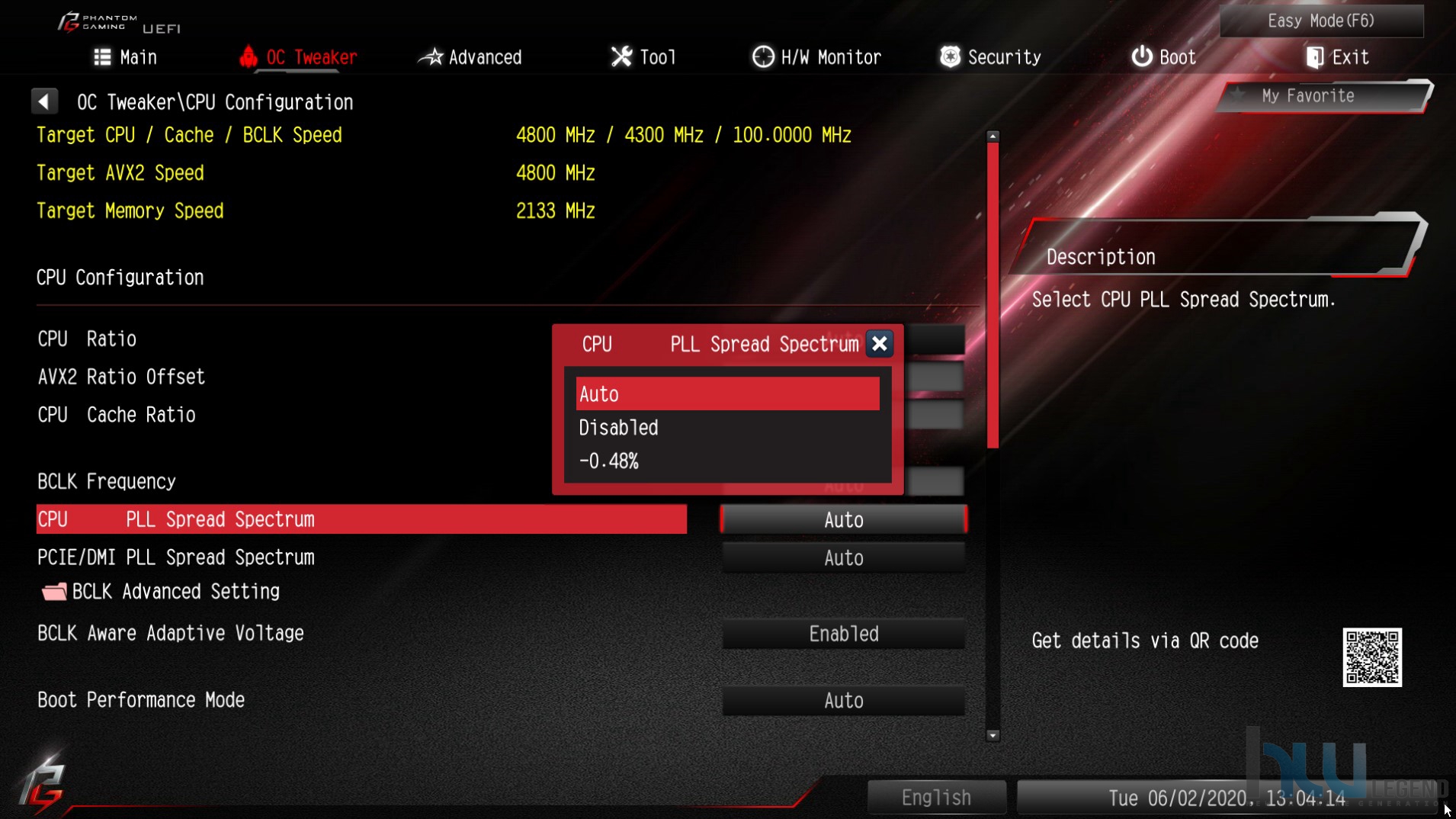

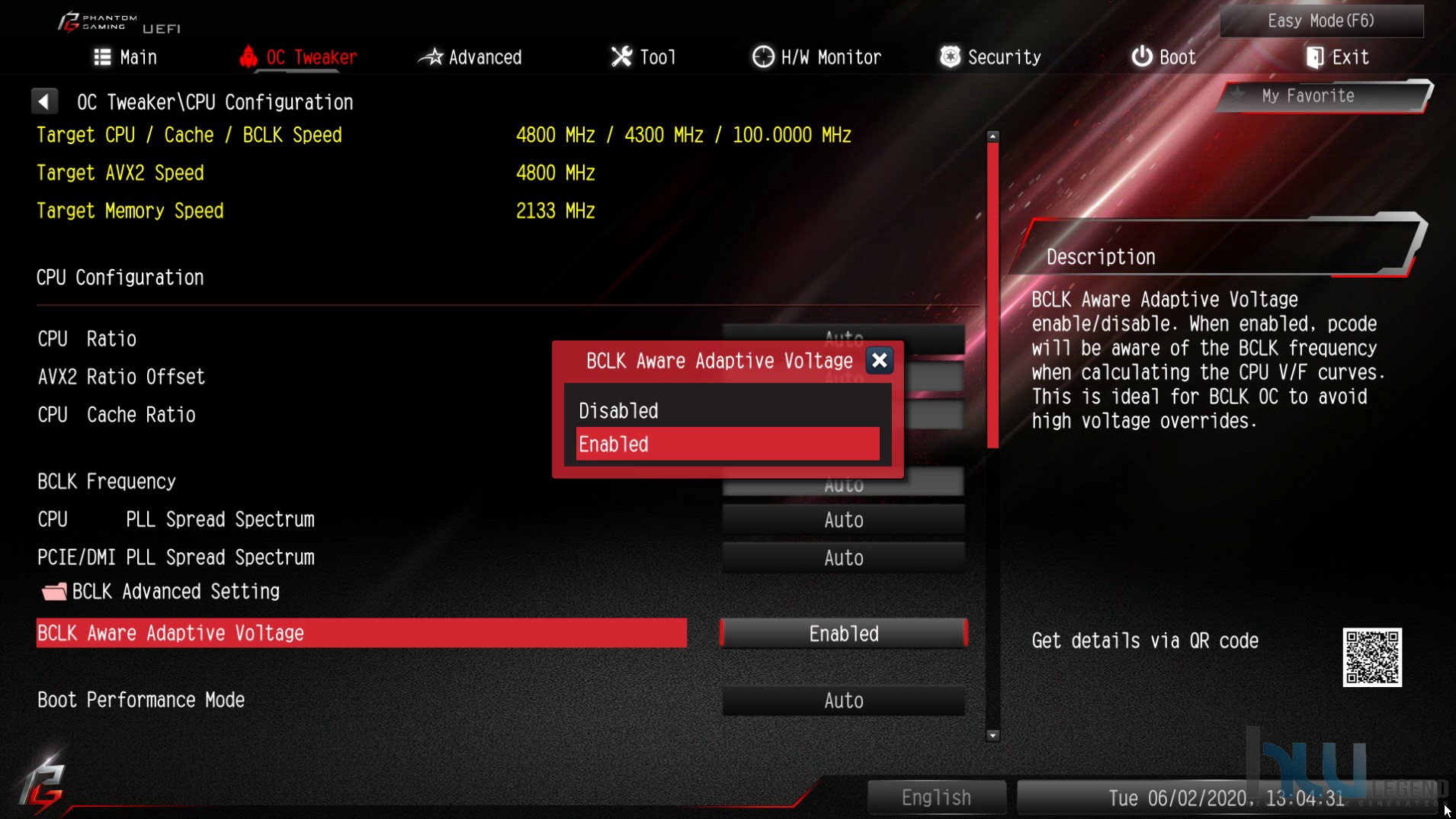

Ritroveremo ad esempio un Base Clock (BCLK) di tipo Full Range liberamente impostabile all’interno del BIOS della scheda madre. Questa caratteristica sarà ovviamente gradita dagli appassionati, che potranno così beneficiare di un più ampio margine di manovra in fase di overclocking. A differenza delle piattaforme pre-Skylake non è quindi prevista alcuna impostazione riguardante lo Strap, in quanto tale bus risulta del tutto indipendente sia nei confronti del PCIe e sia nei confronti del DMI, entrambi ancorati ai canonici 100MHz di frequenza.

Un’altra interessante novità, introdotta con i nuovi microprocessori di settima generazione, riguarda la possibilità di impostare una frequenza operativa in offset qualora vengano sfruttate le istruzioni AVX. Gli applicativi in grado di far uso massiccio di questo particolare set di istruzioni, infatti, sono notoriamente in grado di generare un elevato carico di lavoro sul microprocessore, spesso causando instabilità anche in overclock apparentemente rock-solid.

Grazie alla funzionalità AVX Ratio Offset sarà possibile evitare l’insorgere di questo genere di problematiche, semplicemente prevedendo una riduzione automatica della frequenza operativa del microprocessore rispetto a quella massima prevista per l’utilizzo normale del sistema.

[nextpage title=”Uno sguardo al BIOS – Parte Prima”]

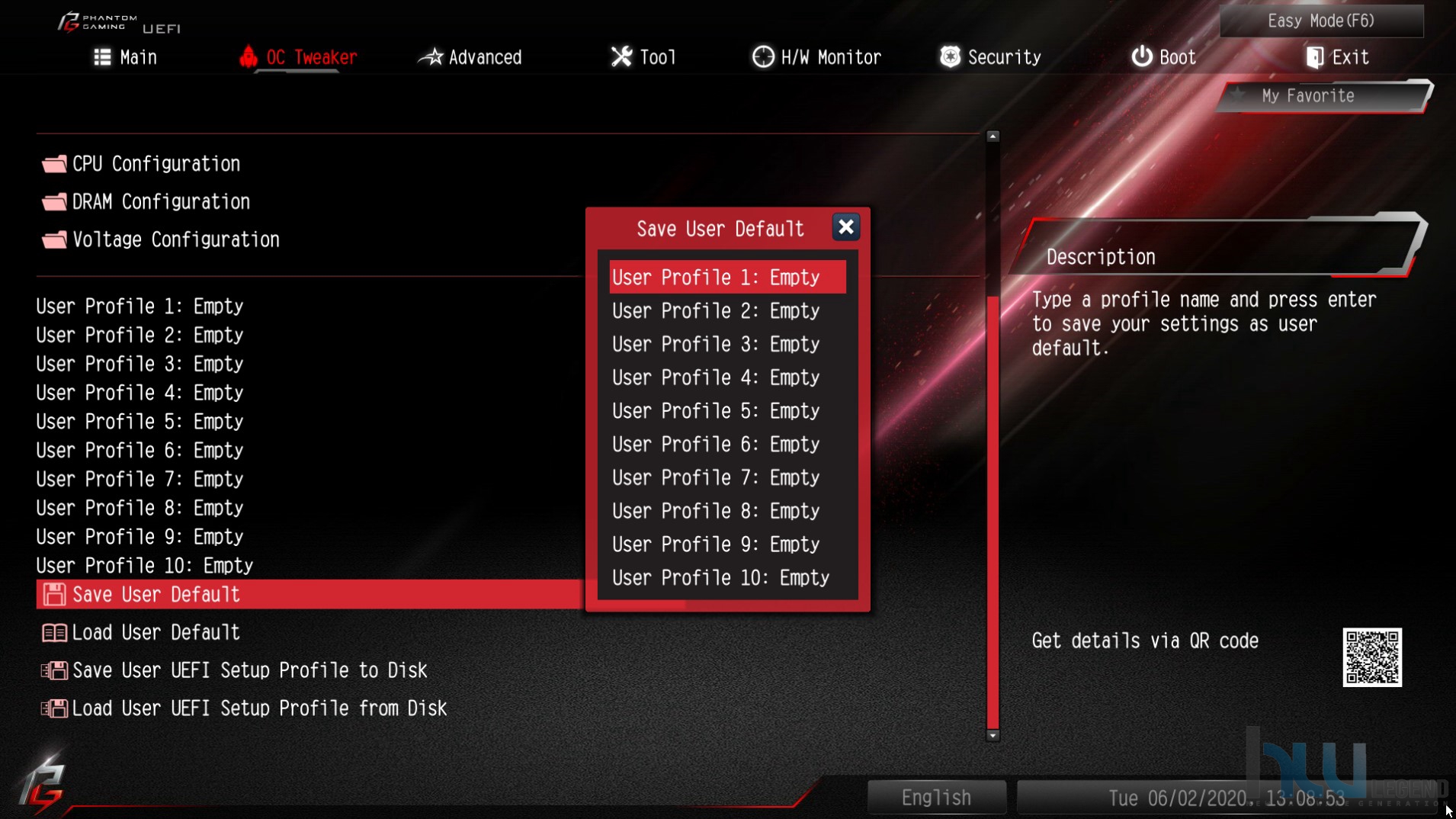

Sempre nella stessa sezione viene offerta la possibilità di salvare i parametri immessi, oltre che su periferiche di memorizzazione esterne, anche in apposite aree per poterle ripristinare comodamente qualora fosse necessario (massimo di dieci profili). Si ricorda che eventuali aggiornamenti del BIOS, come per la maggior parte dei produttori, cancellano queste aree di memoria per cui si raccomanda di annotare a mano per lo meno le impostazioni più importanti, oppure di salvare comodamente degli screenshot su penna USB semplicemente premendo il tasto F12 sulla tastiera.

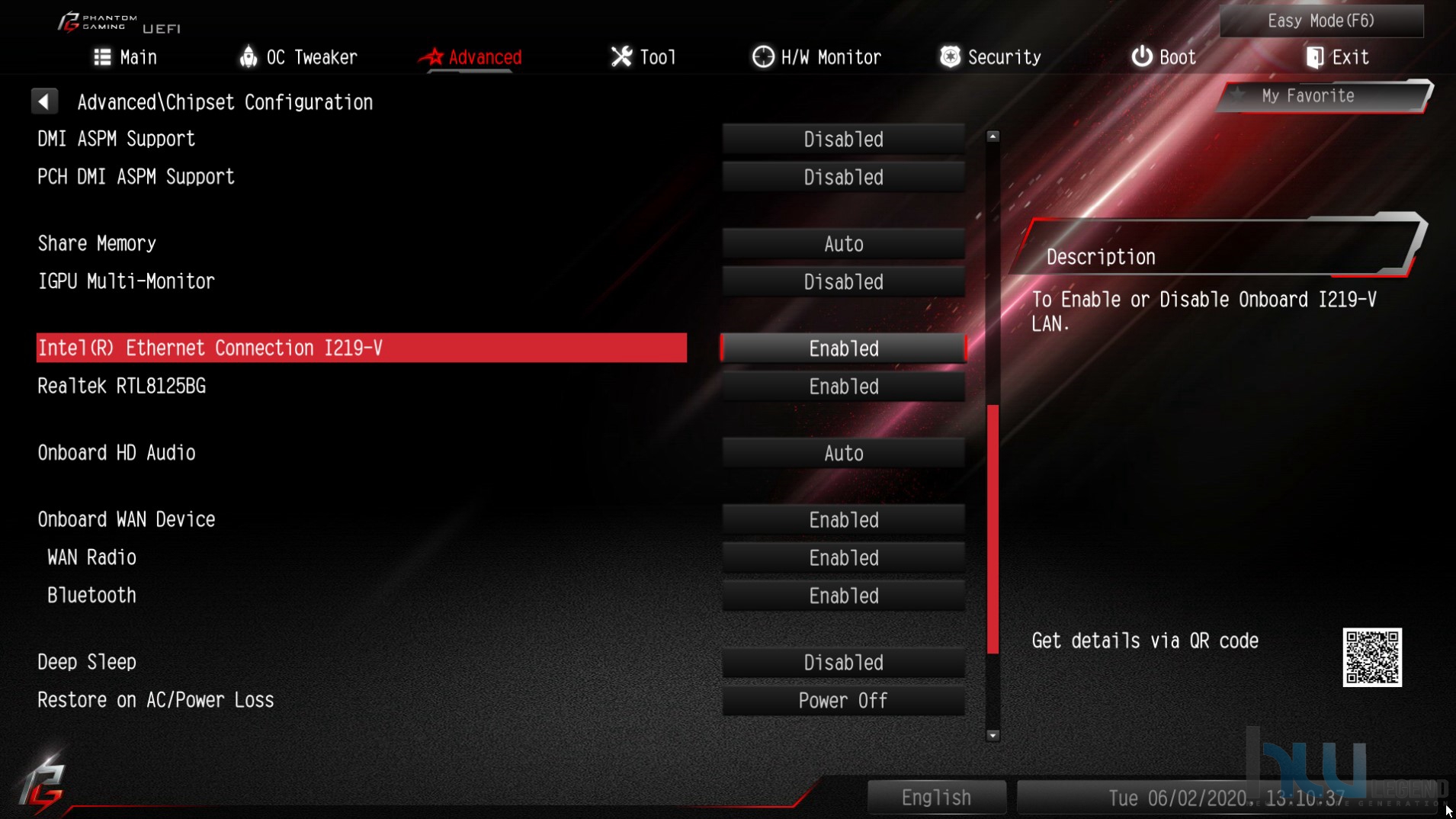

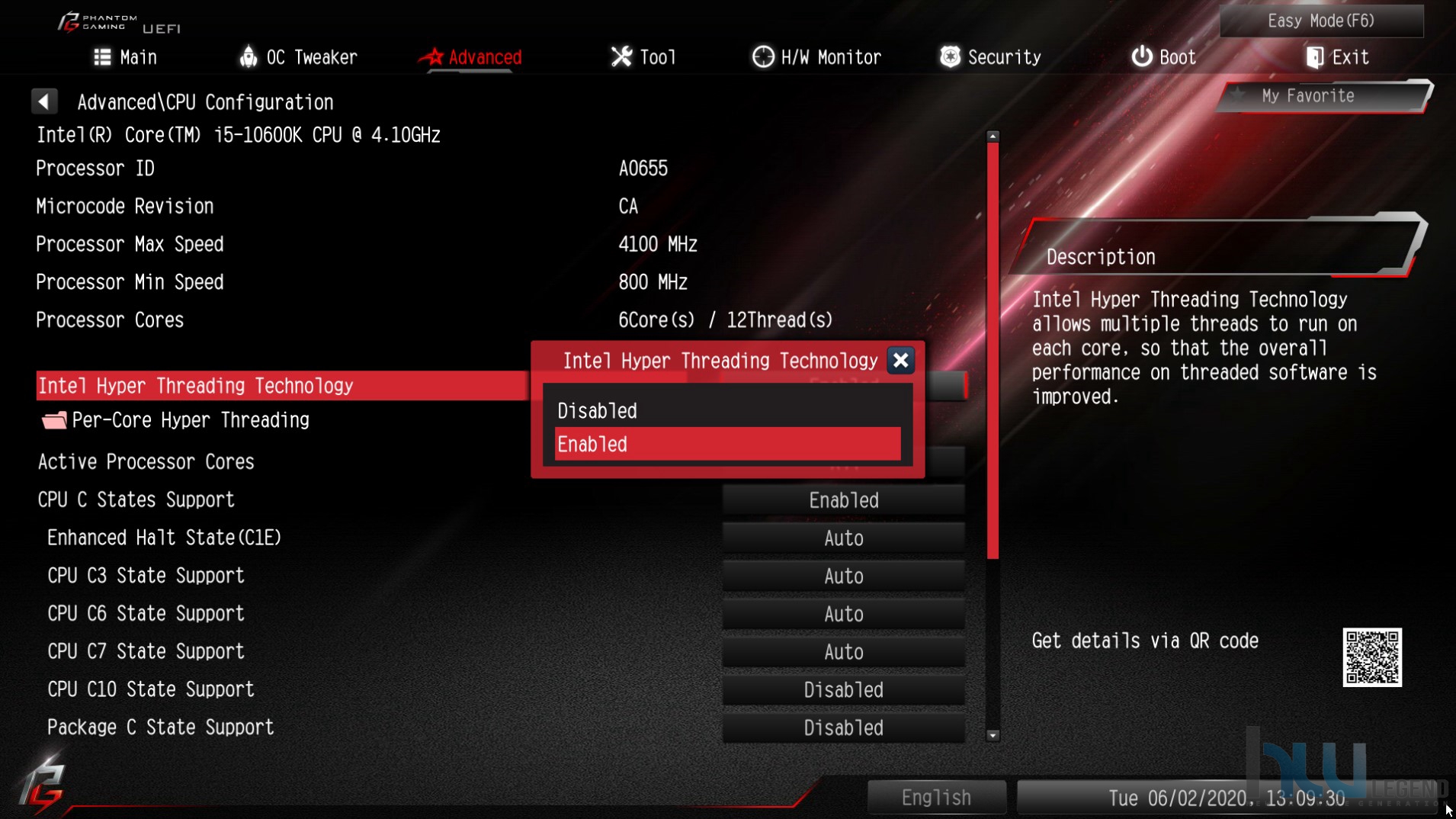

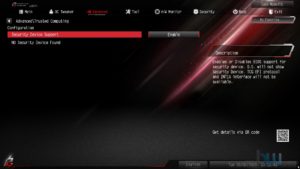

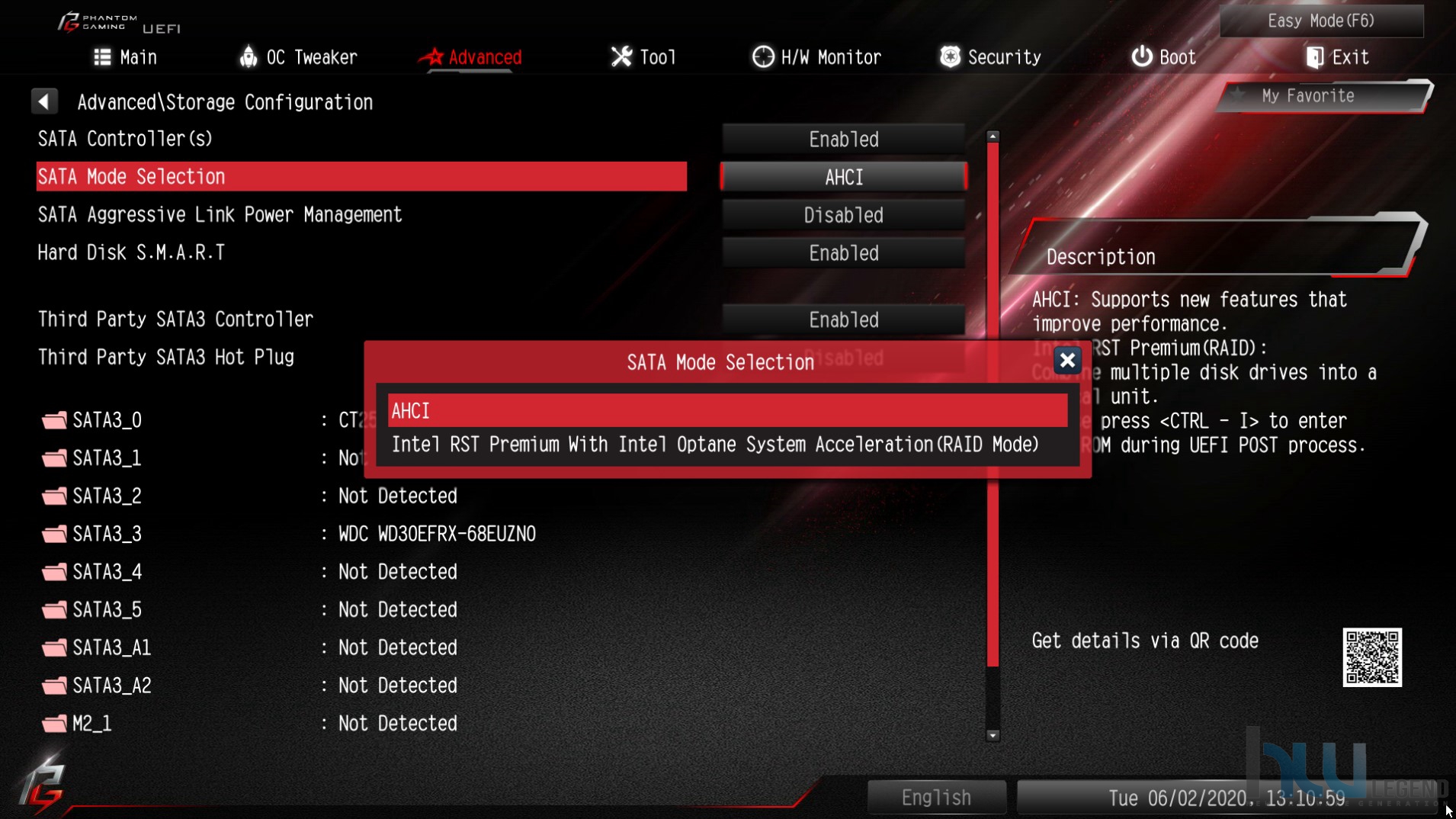

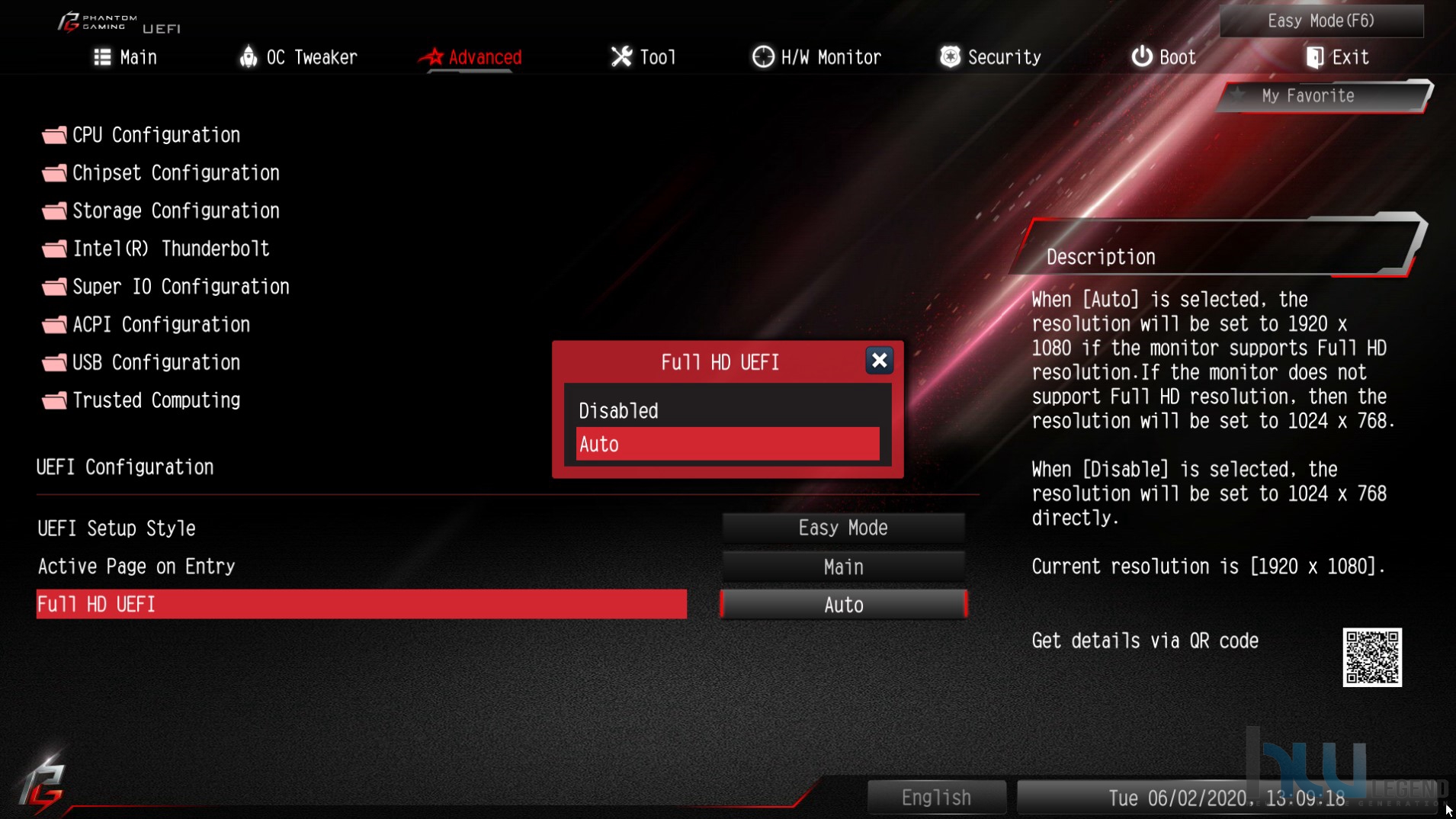

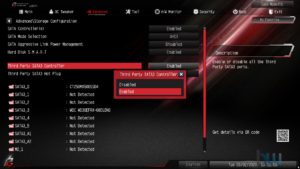

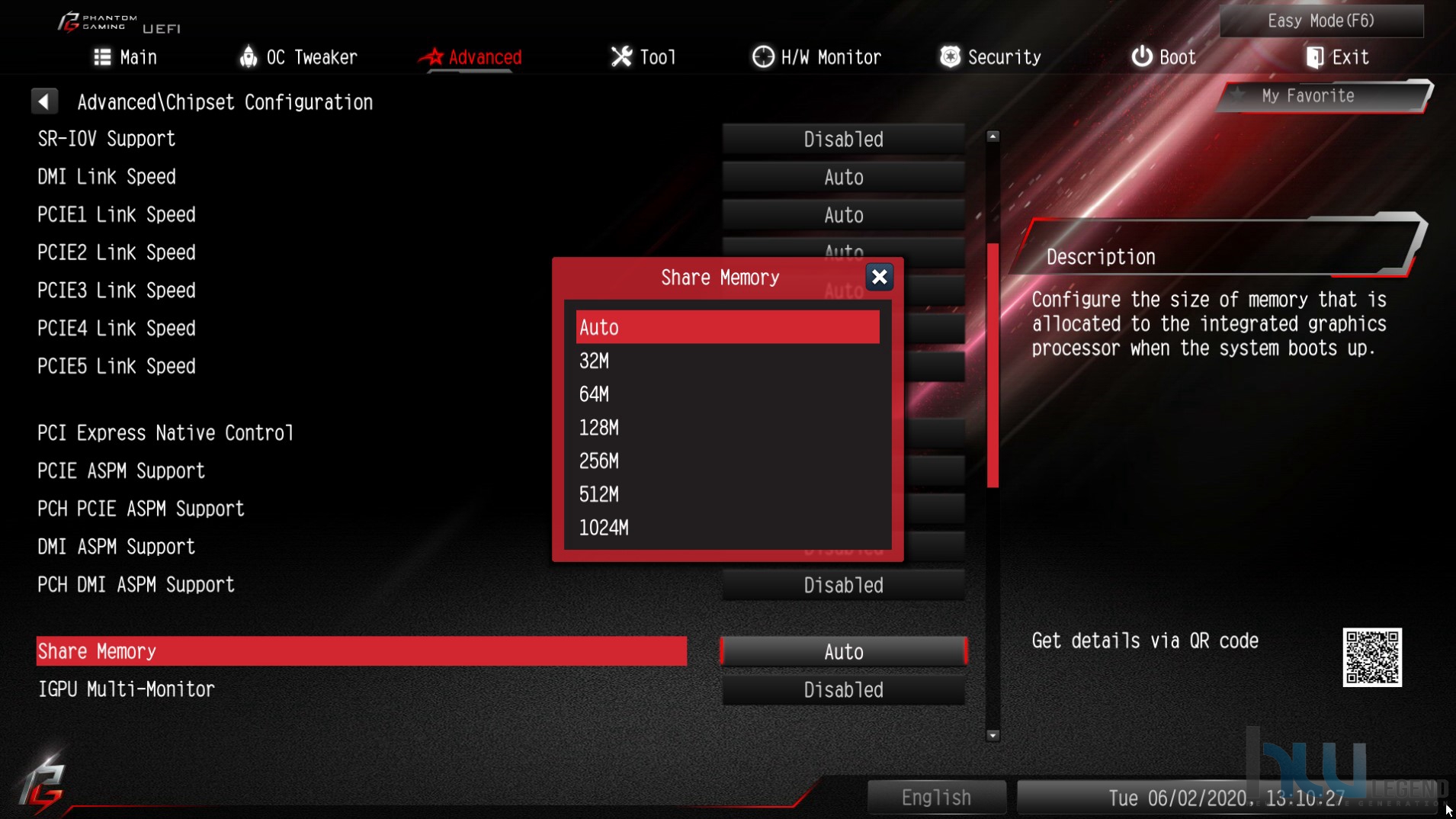

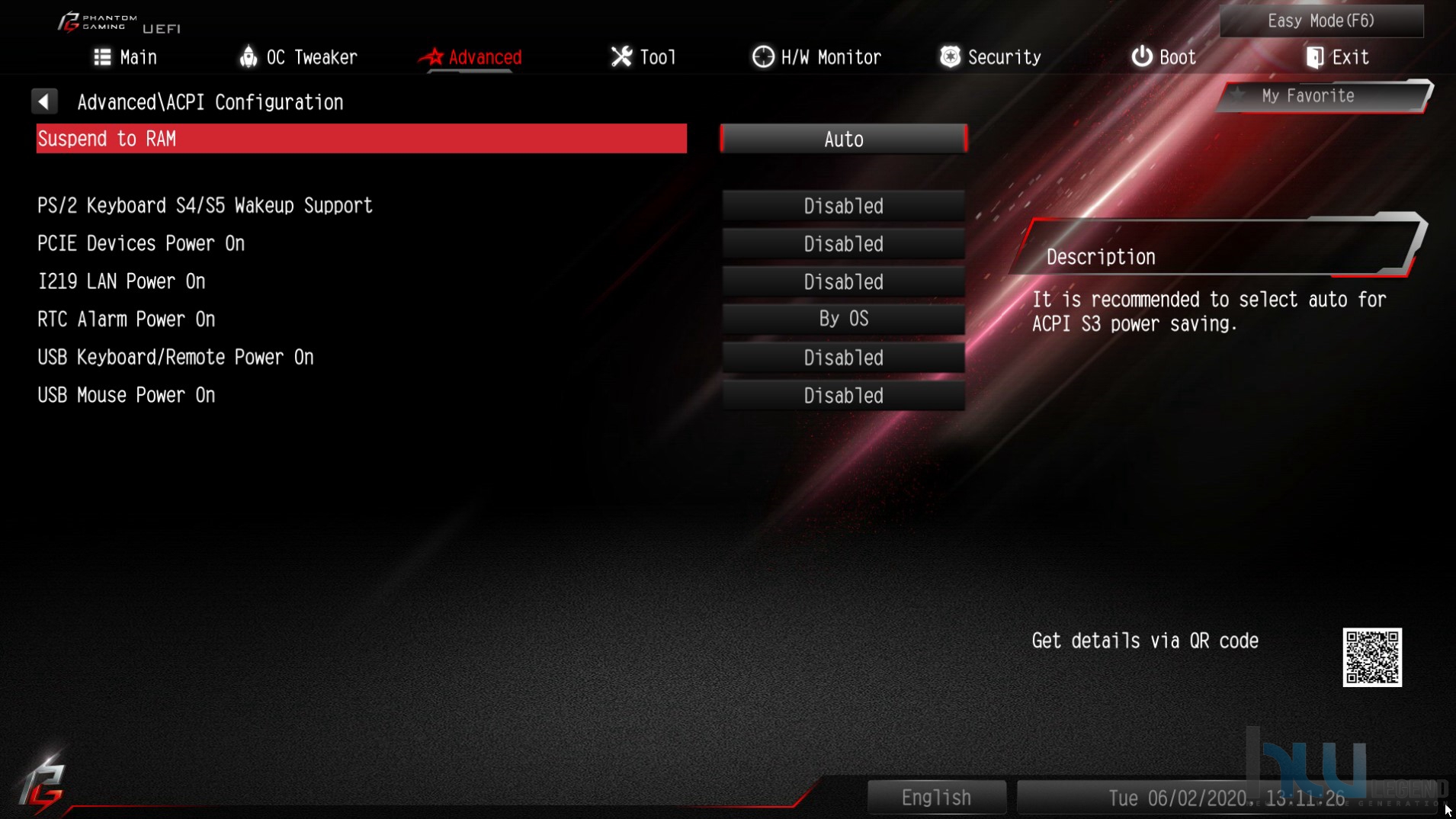

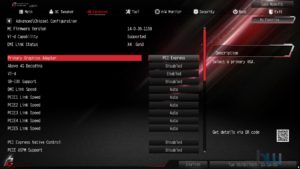

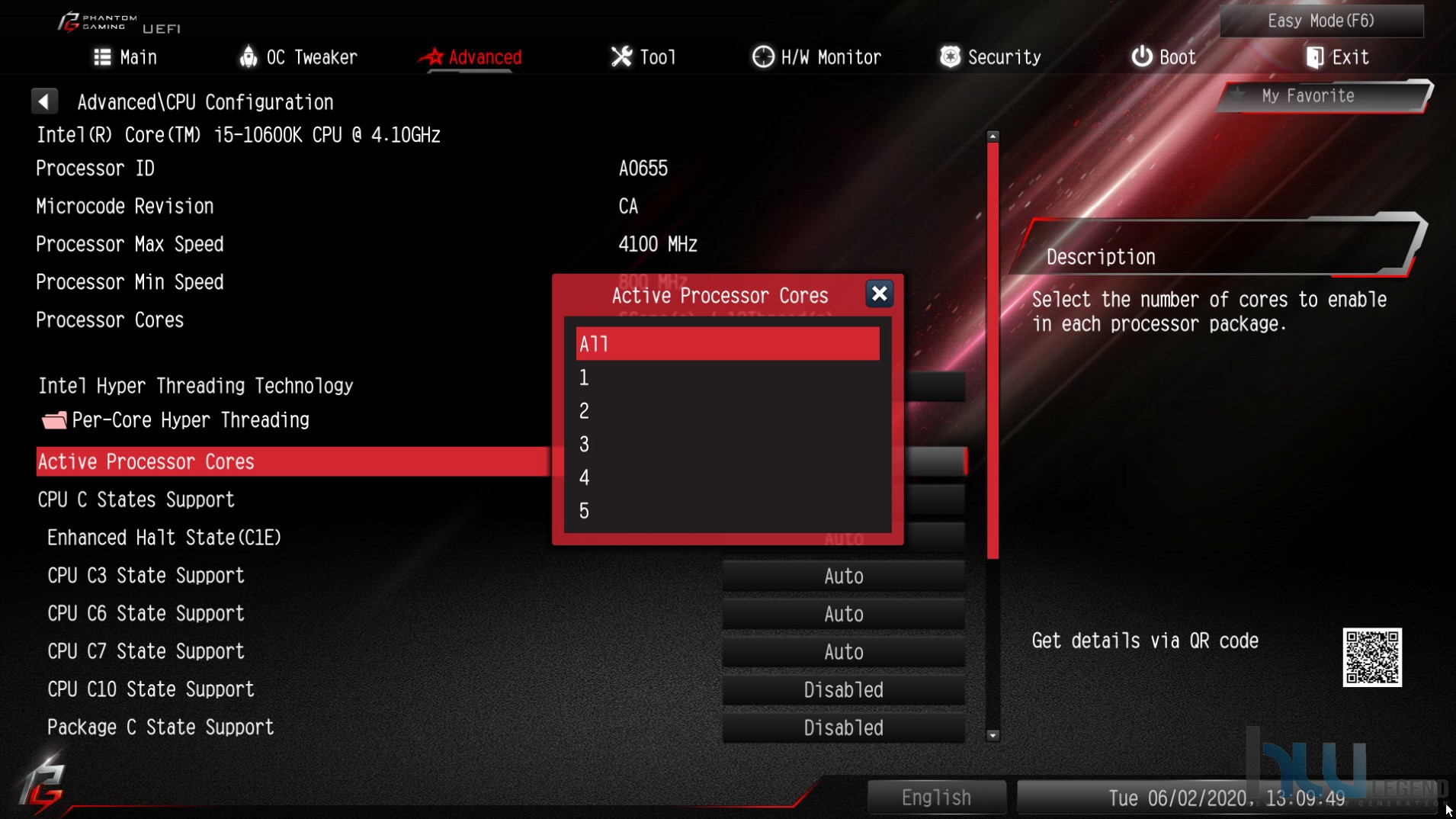

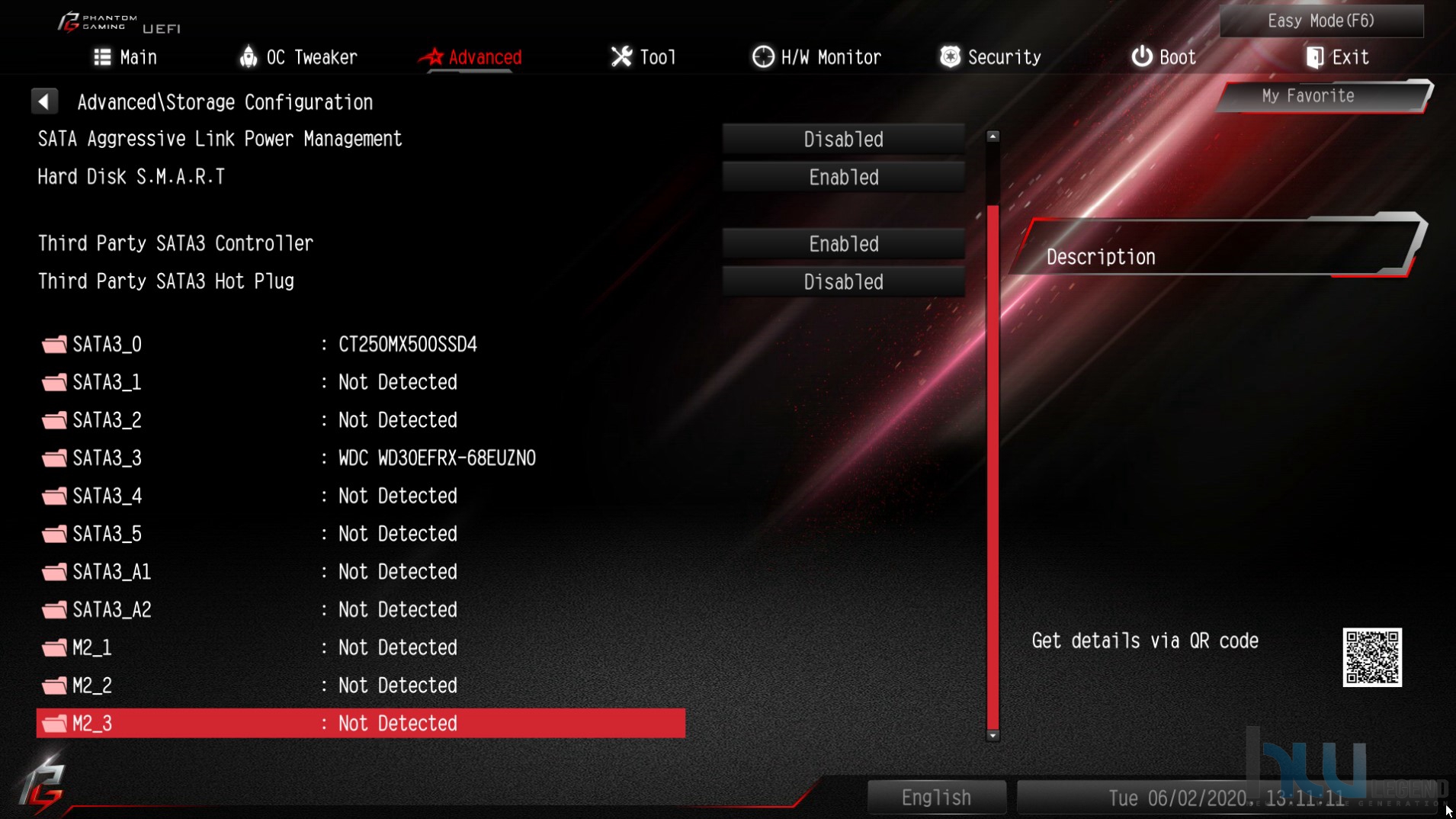

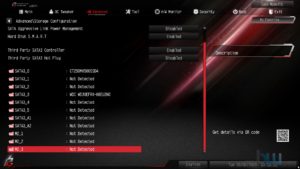

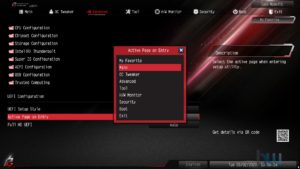

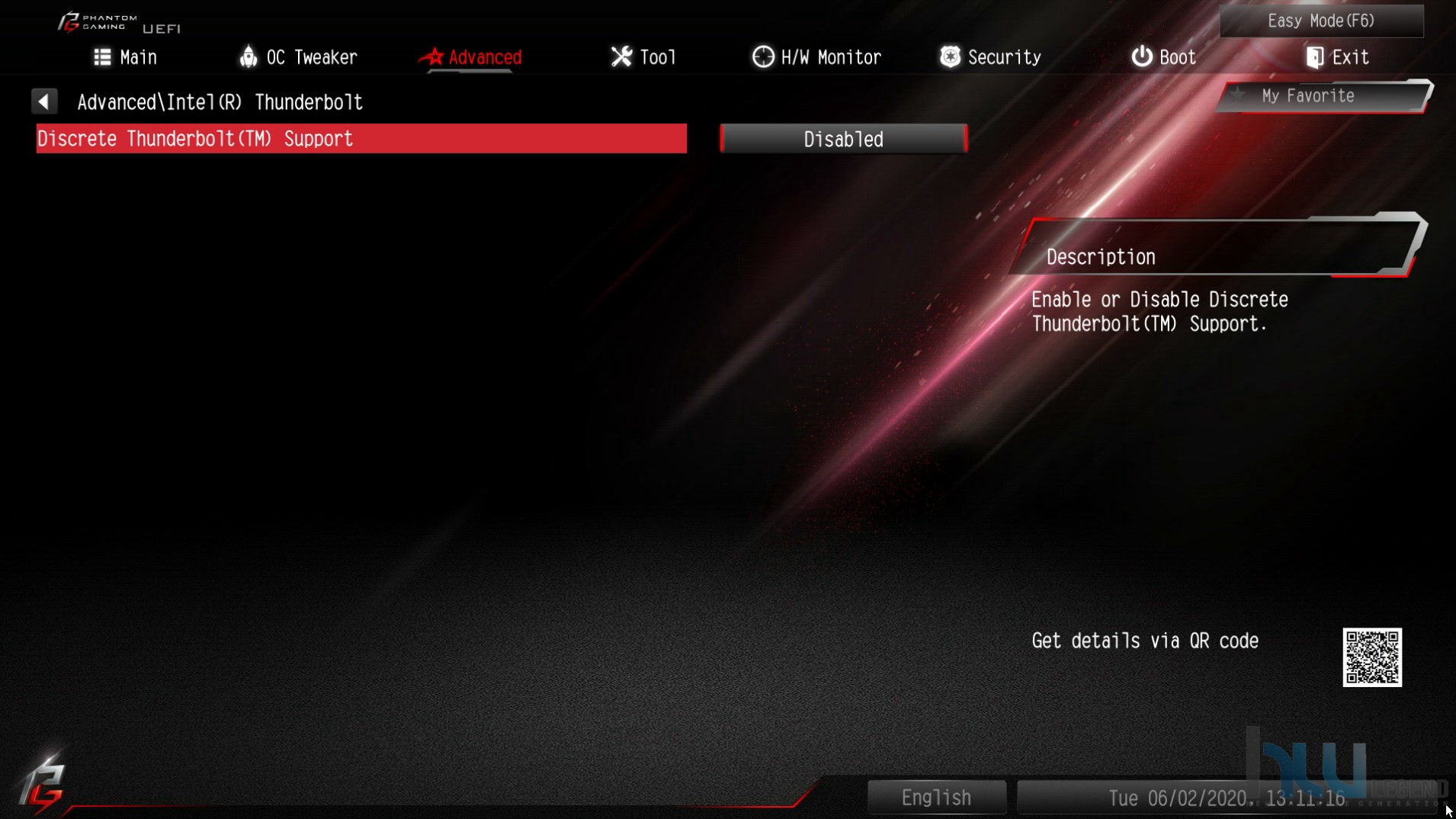

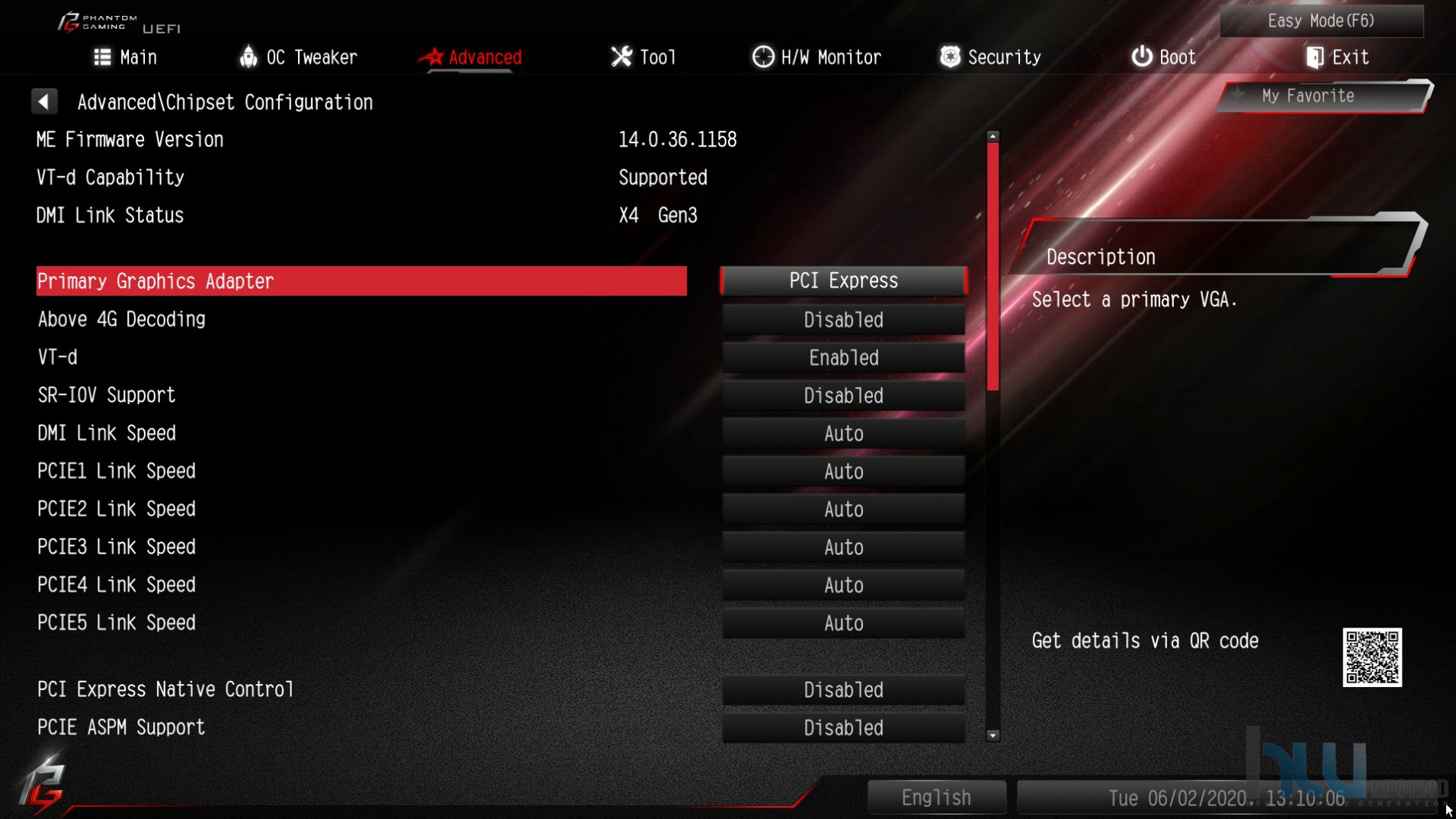

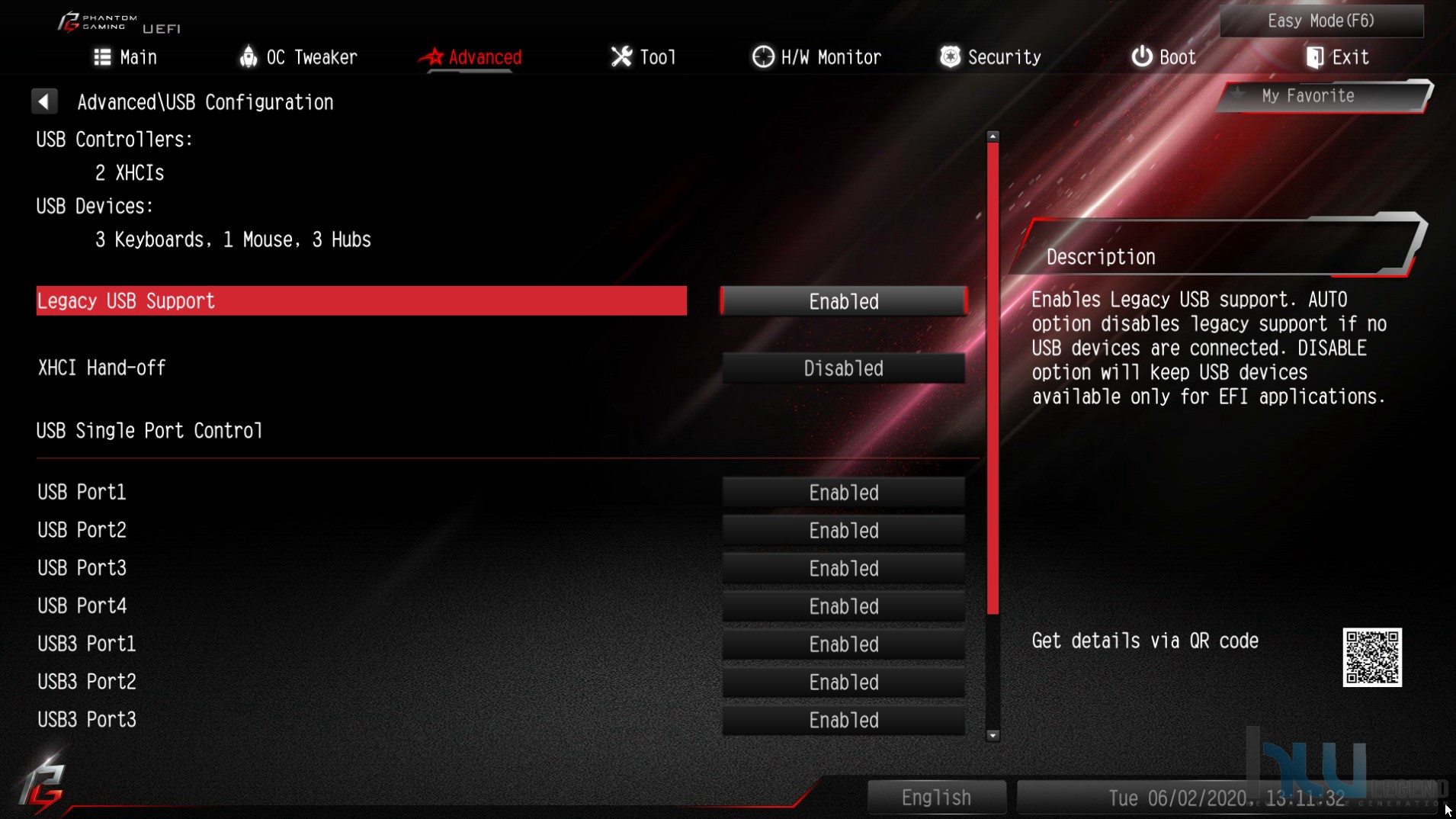

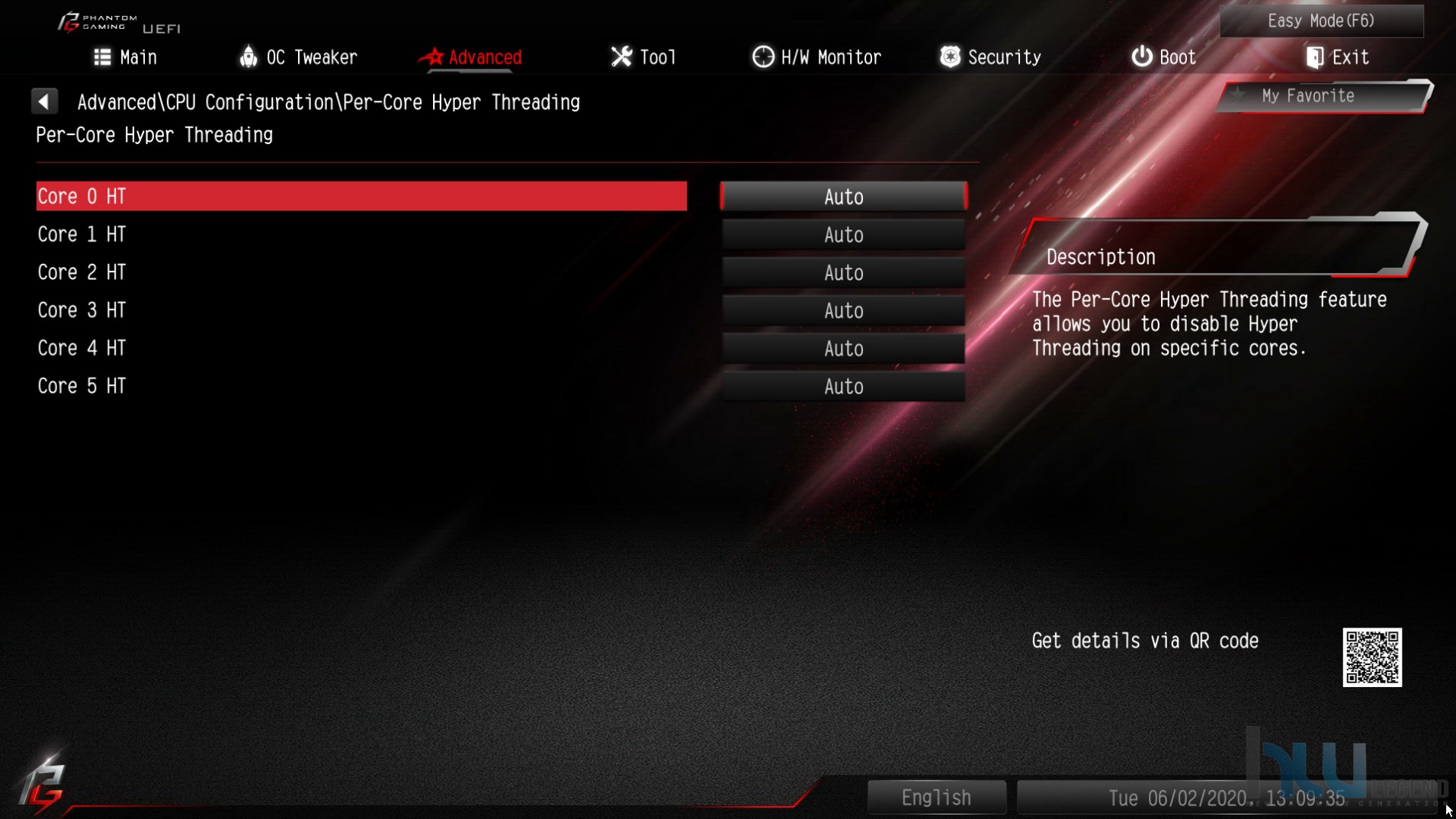

Nella sezione Advanced troviamo, in maniera del tutto ordinata, varie sotto-sezioni, che ci consentono di mettere mano, ad esempio, alle varie impostazioni della CPU (attivazione/disattivazione dei Core integrati, personalizzazione dei vari C-State, regolazione avanzata della tecnologia Hyper-Threading etc.), del Serial ATA e del risparmio energetico, oltre attivare/disattivare le varie periferiche integrate (controller USB, componente grafica, SATA, LAN, Wireless, Audio etc.) e l’impostazione dell’interfaccia di collegamento M.2 PCI-Express. È possibile, inoltre, impostare manualmente la sezione del BIOS che si desidera venga caricata immediatamente dopo l’accesso e il supporto verso la risoluzione Full-HD 1080p.

La sezione Tools offre l’accesso a varie utility integrate, tra cui l’Instant Flash per l’aggiornamento del BIOS di sistema e l’utile funzione SSD Secure Erase per la cancellazione sicura della propria unità allo stato solido (compresi i dischi M.2 NVMe). Sempre all’interno di questa sezione è prevista la possibilità di configurare il sistema di illuminazione presente, basato su tecnologia proprietaria Polychrome SYNC.

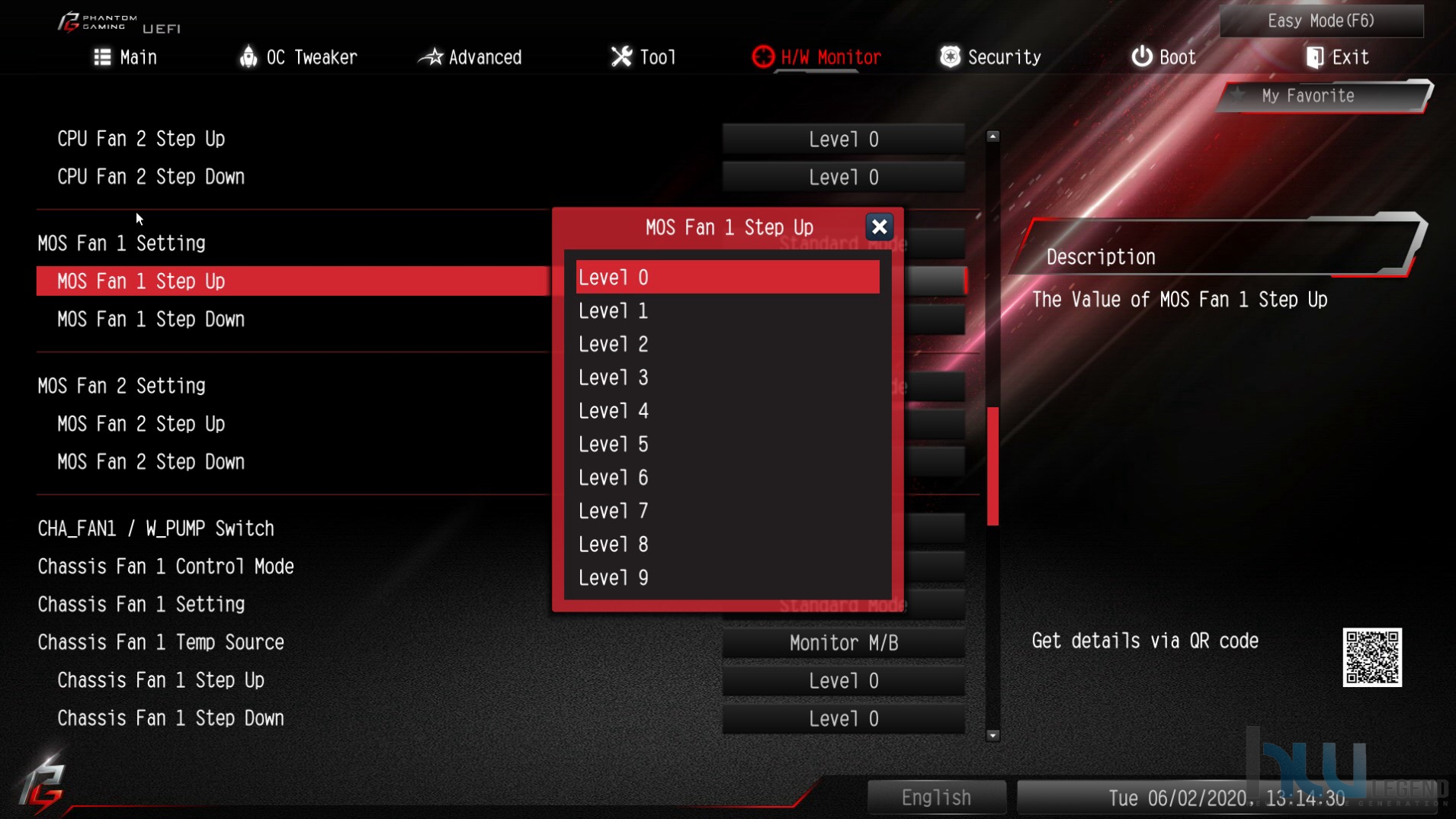

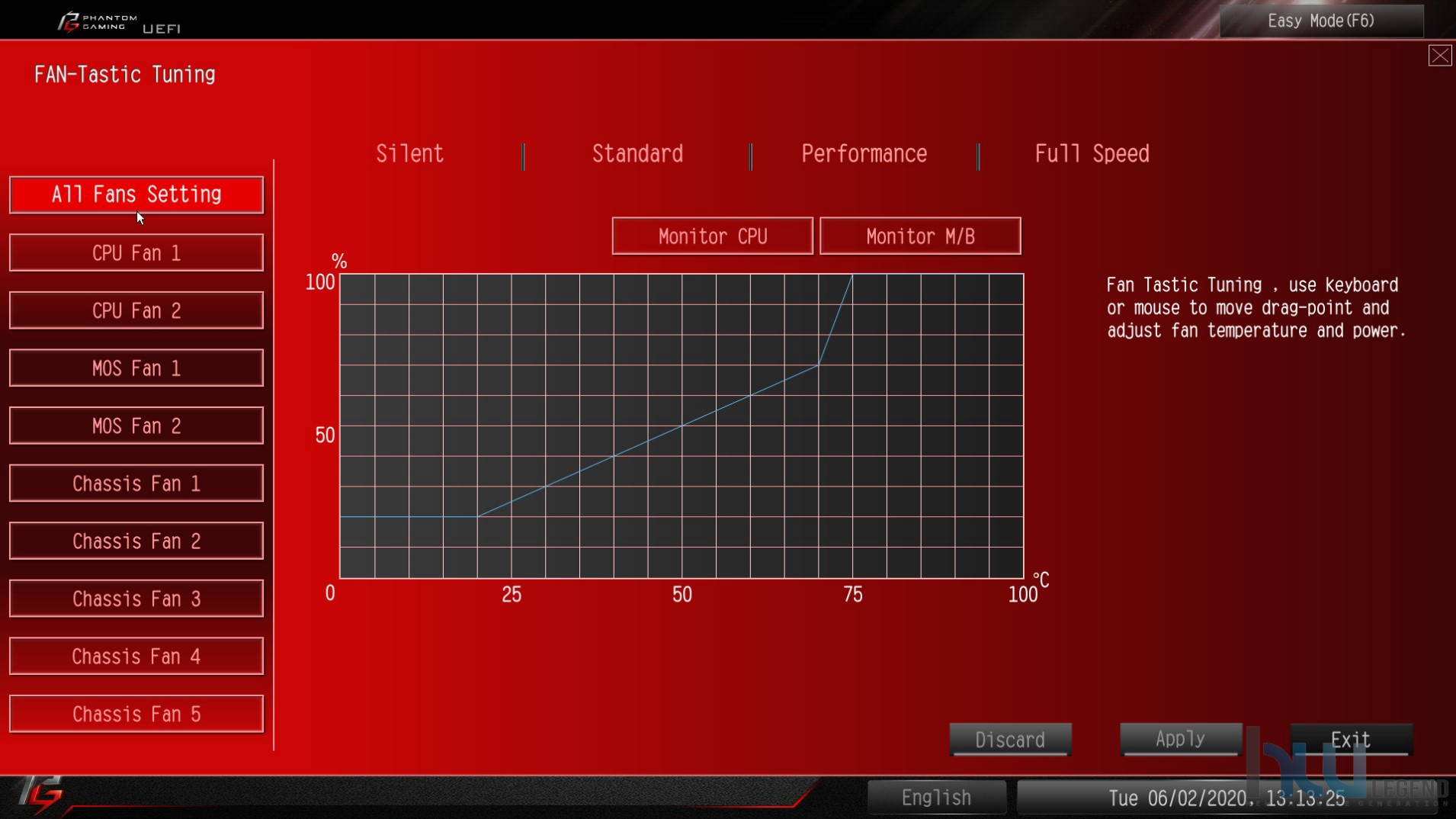

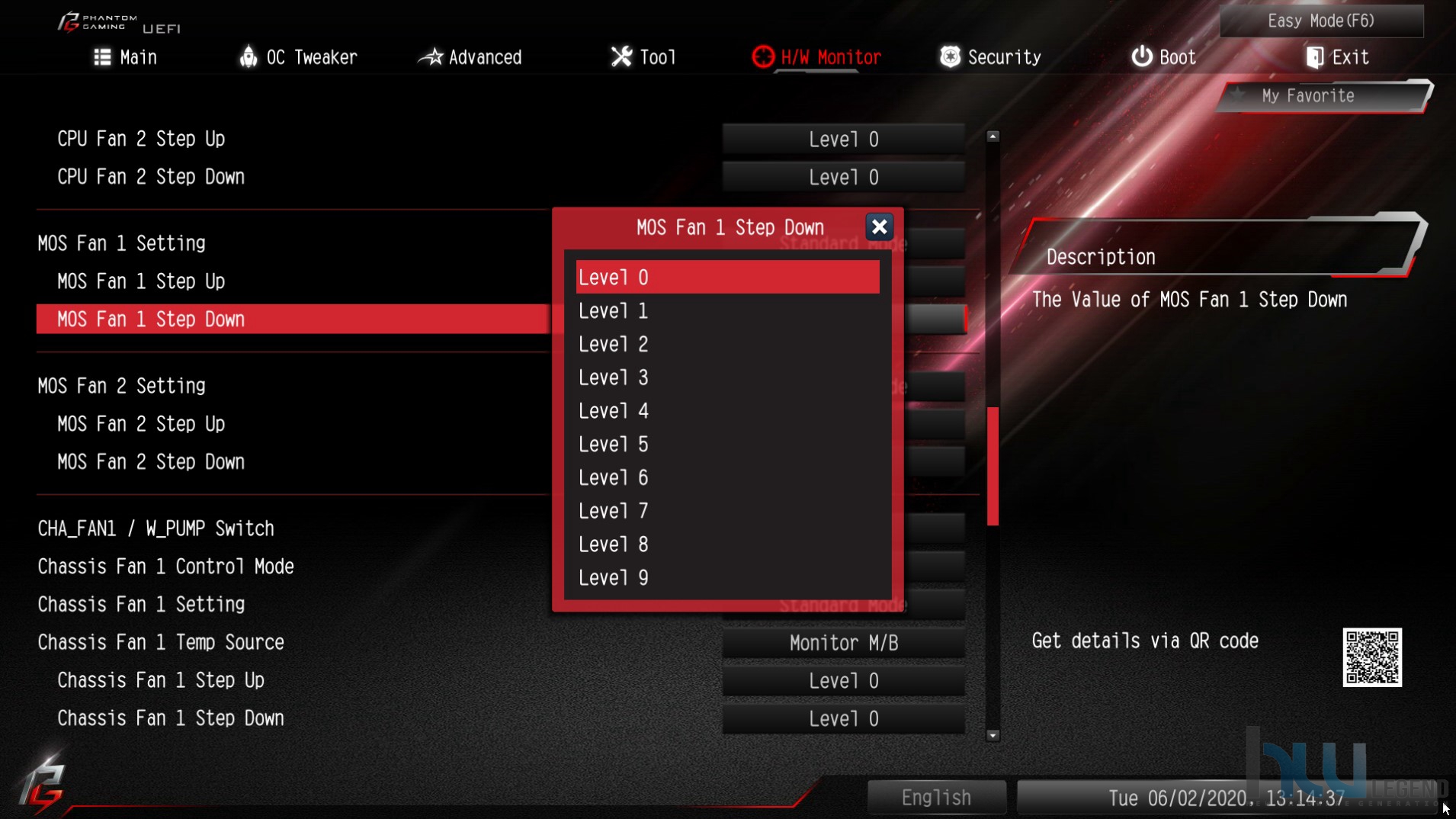

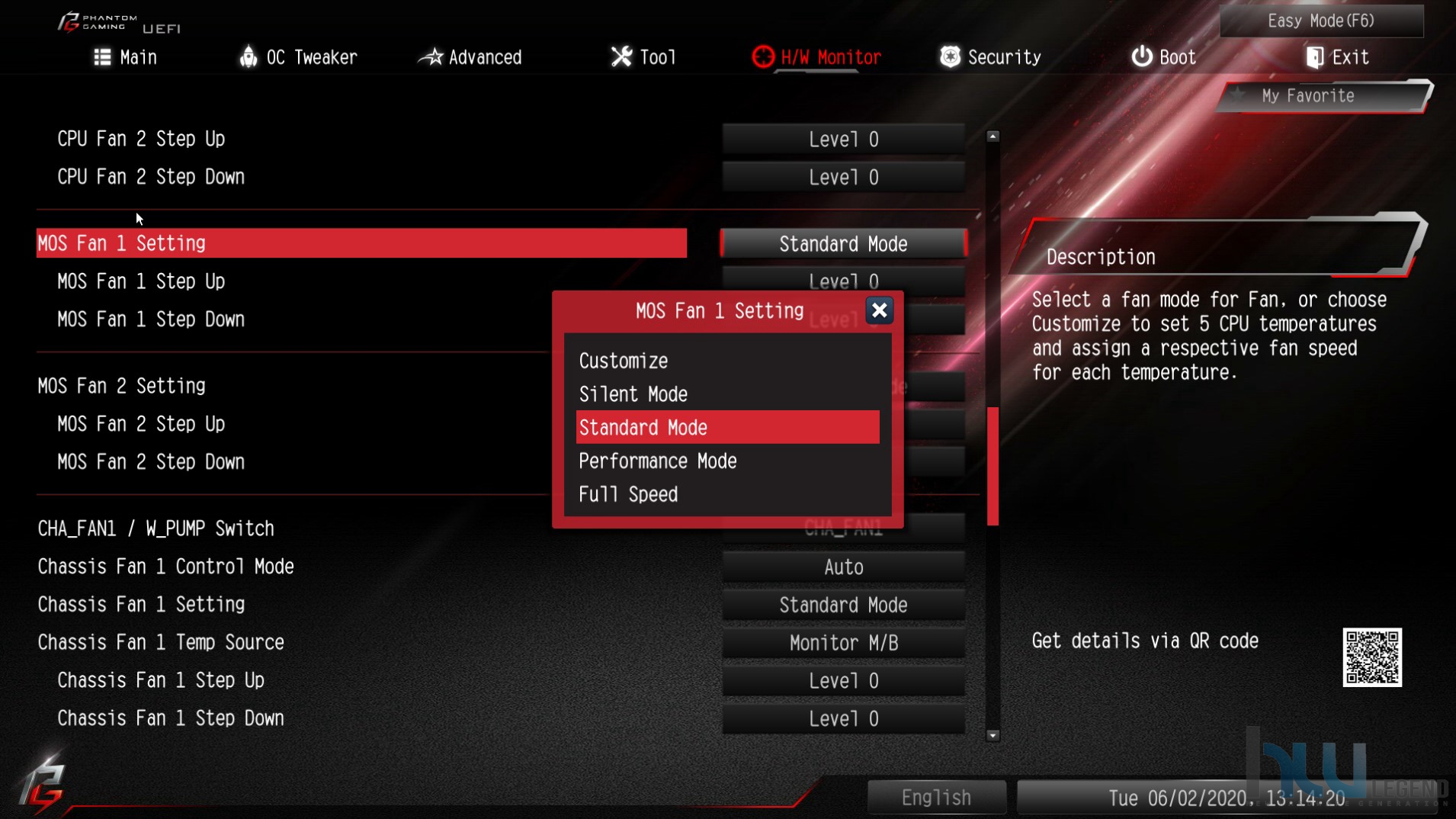

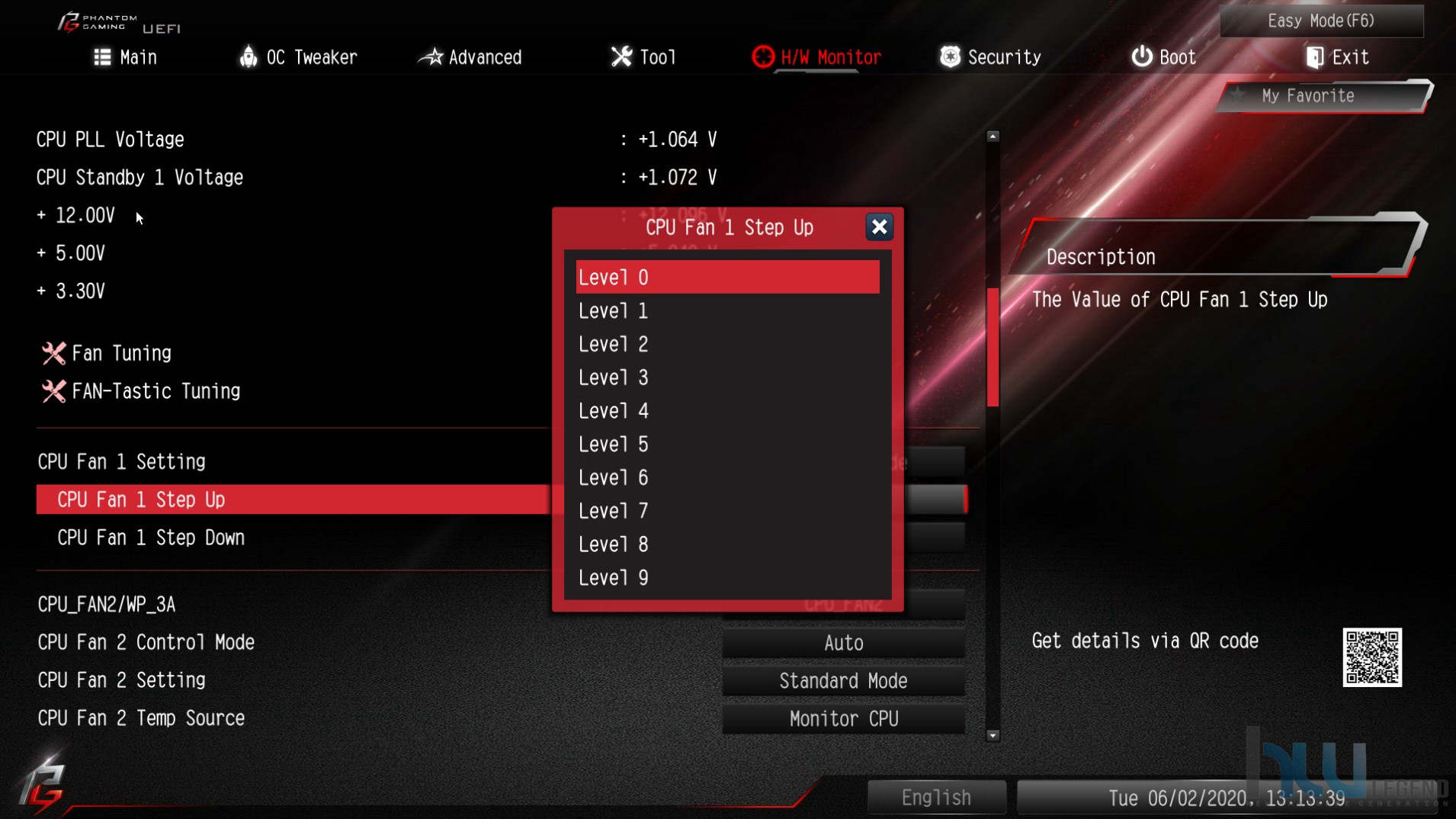

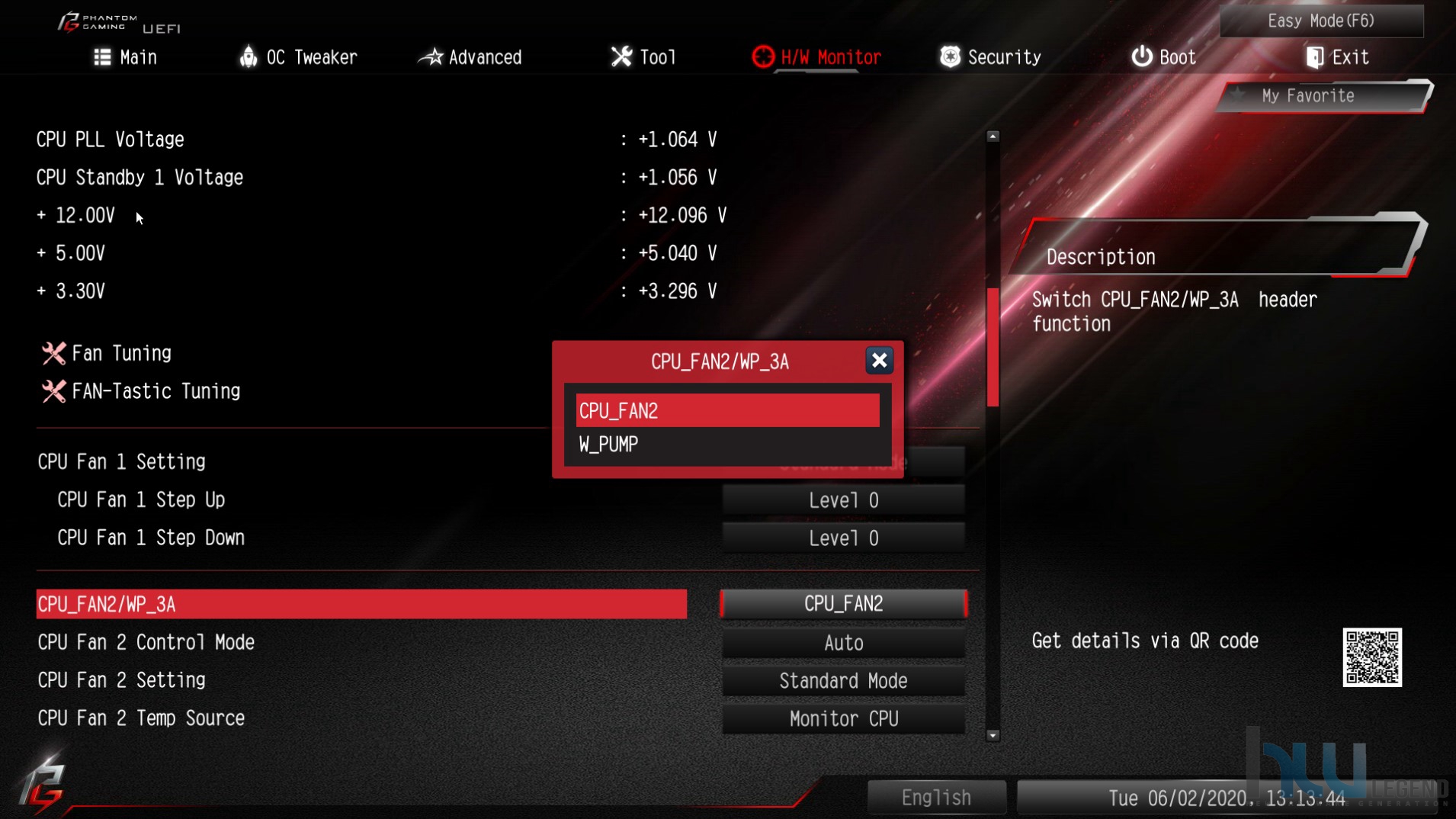

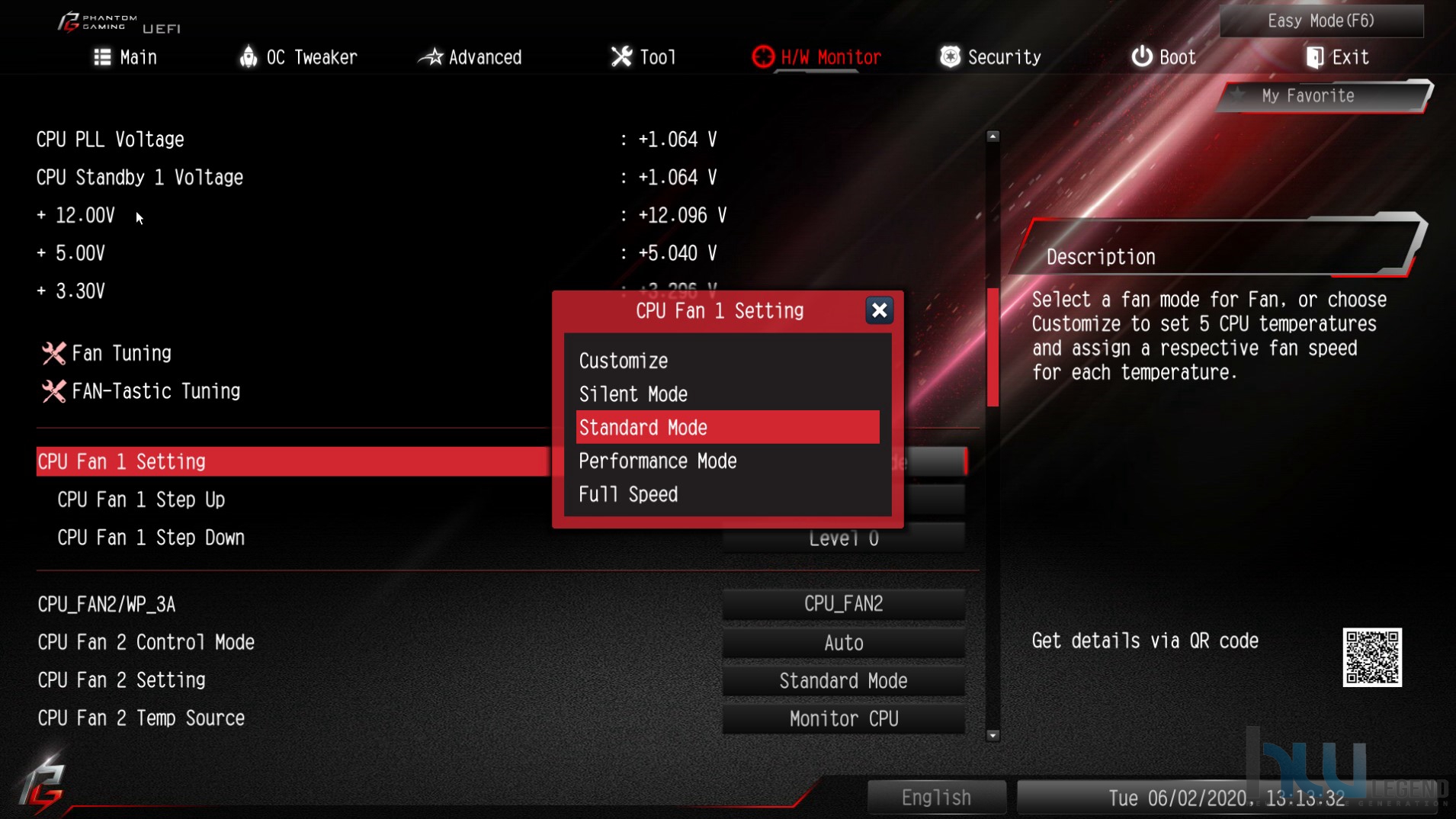

Continuiamo la nostra esplorazione all’interno del BIOS della Z490 PG Velocita con la sezione H/W Monitor, dove è possibile controllare le temperature del processore e della scheda madre, la velocità delle ventole e le principali tensioni di alimentazione. Non manca la possibilità di impostare le modalità di funzionamento delle ventole (comprese quella preinstallata sul dissipatore dedicato alla circuiteria di alimentazione) e delle eventuali pompe a liquido collegate agli header dedicati, ed i controlli sulle temperature.

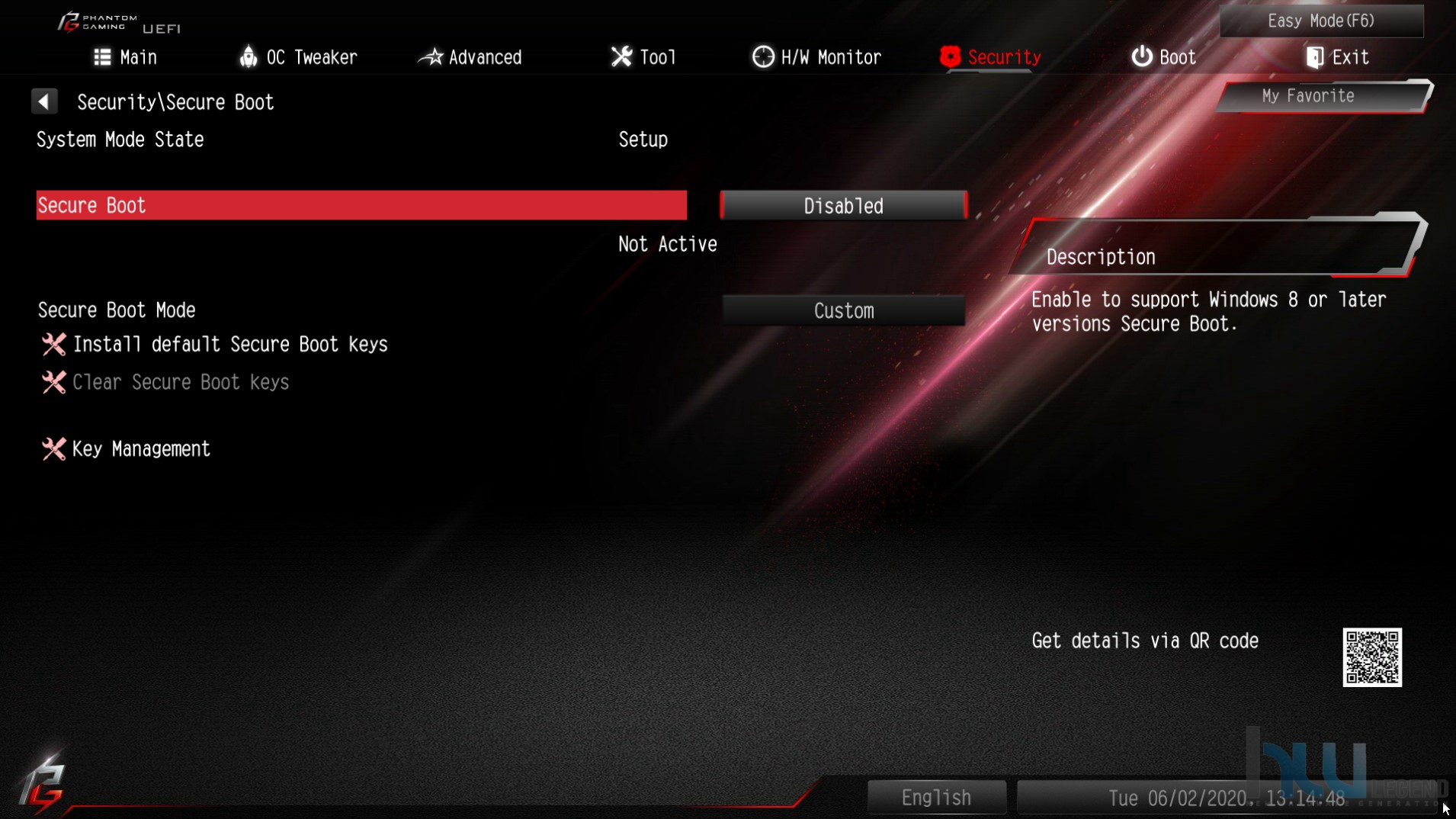

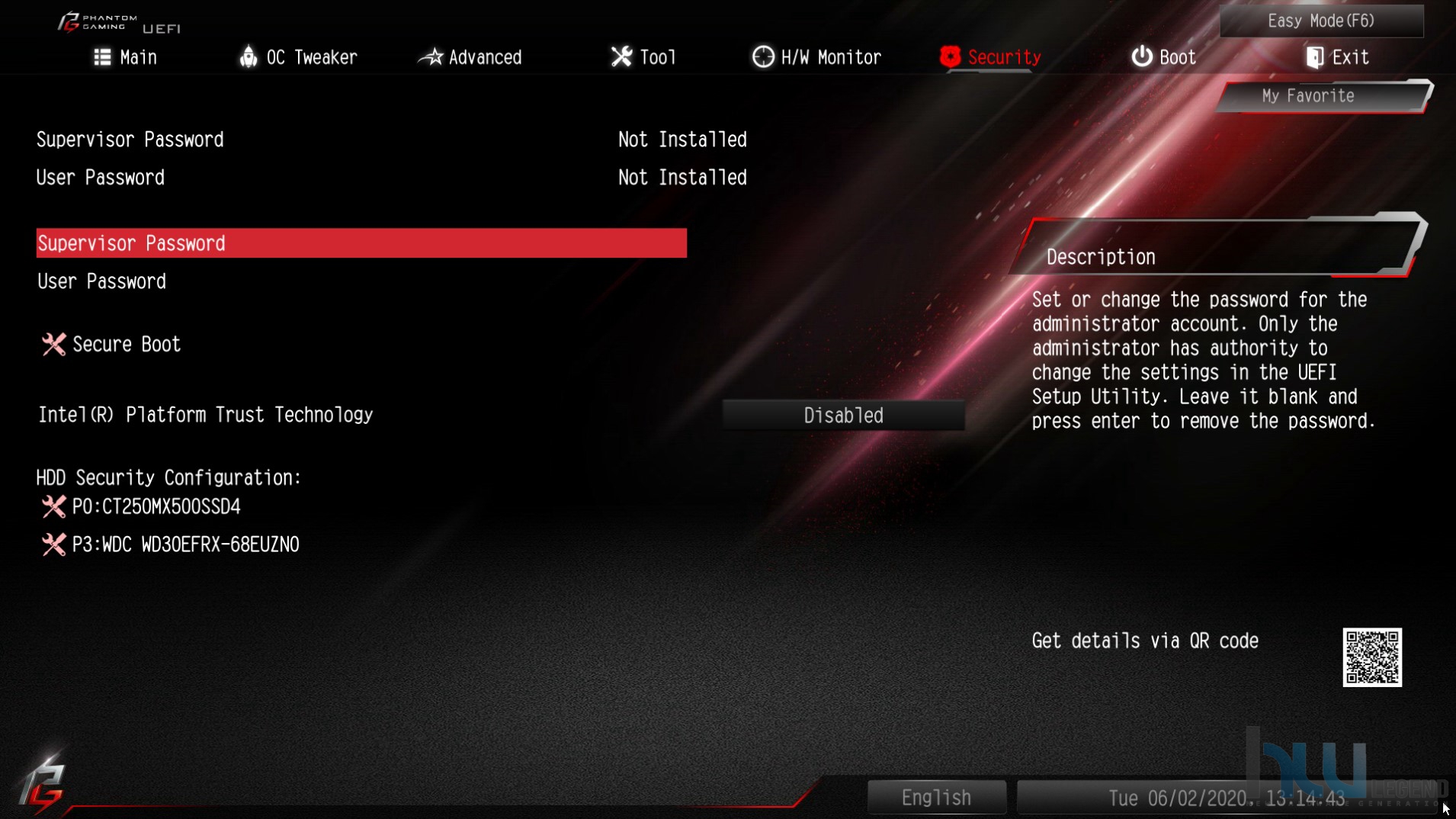

Nella sezione Security possiamo impostare le password per l’accesso al BIOS in maniera tale da evitare interventi indesiderati sul nostro hardware e abilitare la funzione Secure Boot di Windows 8/8.1 o 10.

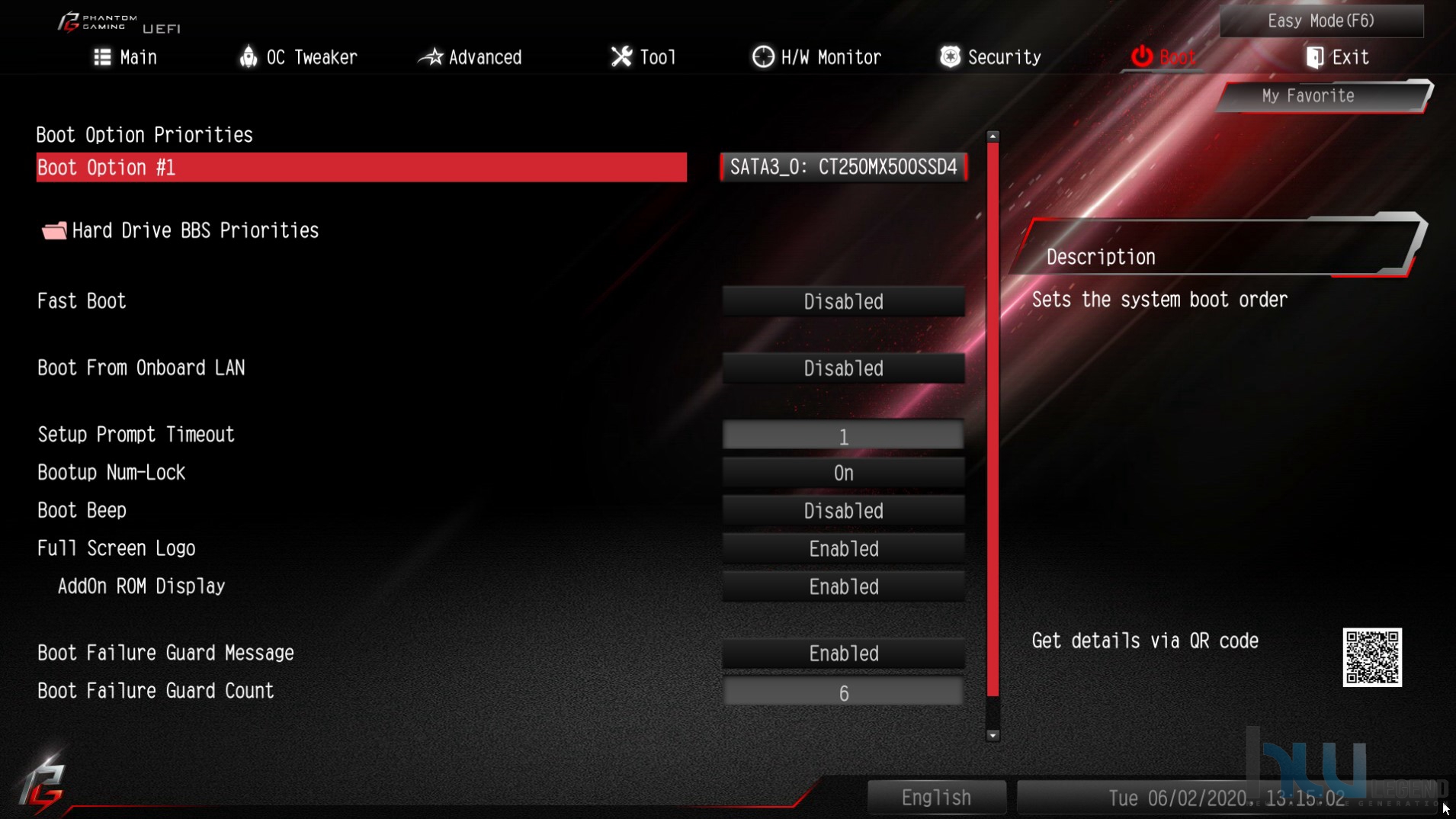

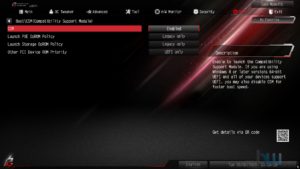

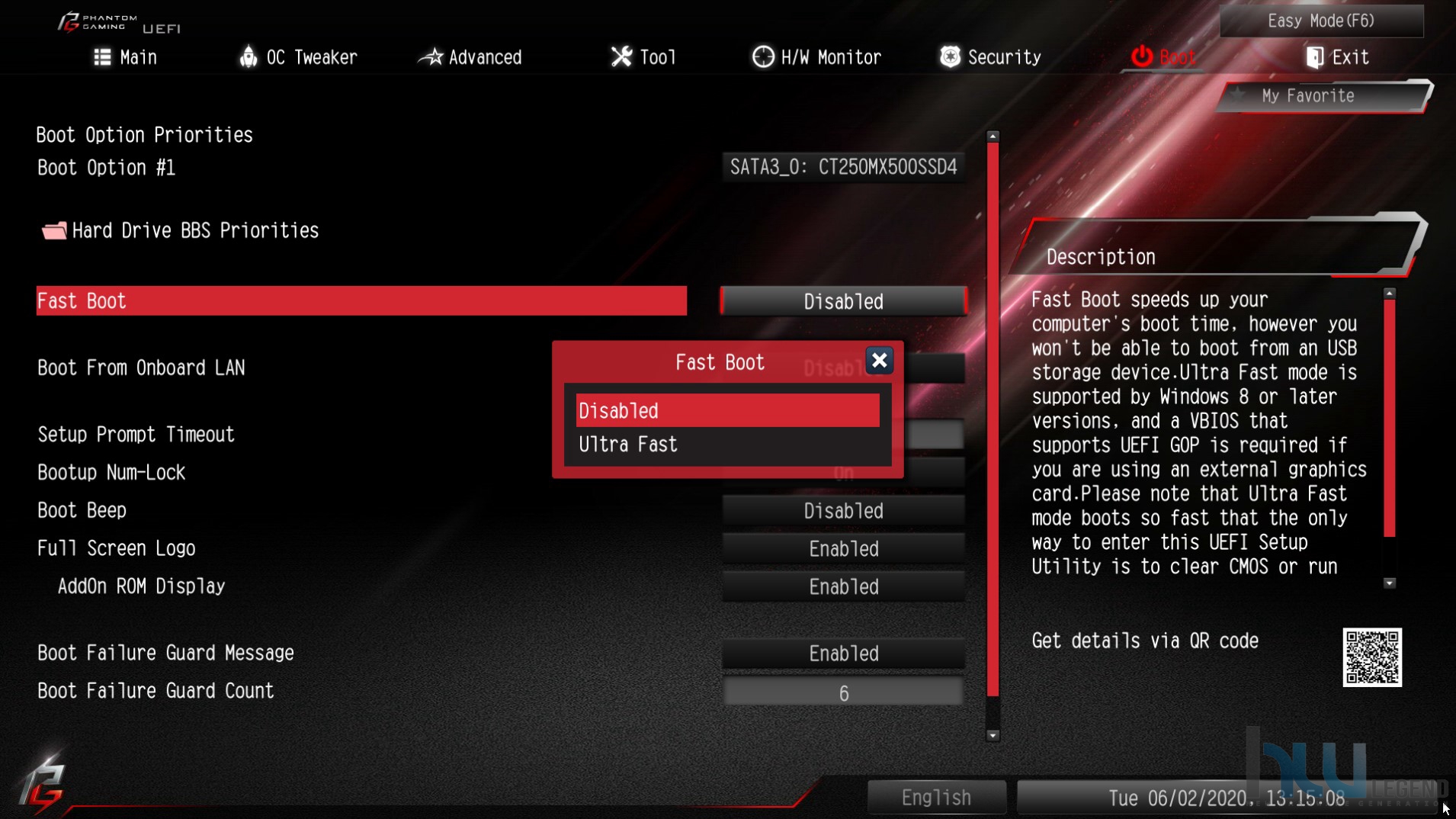

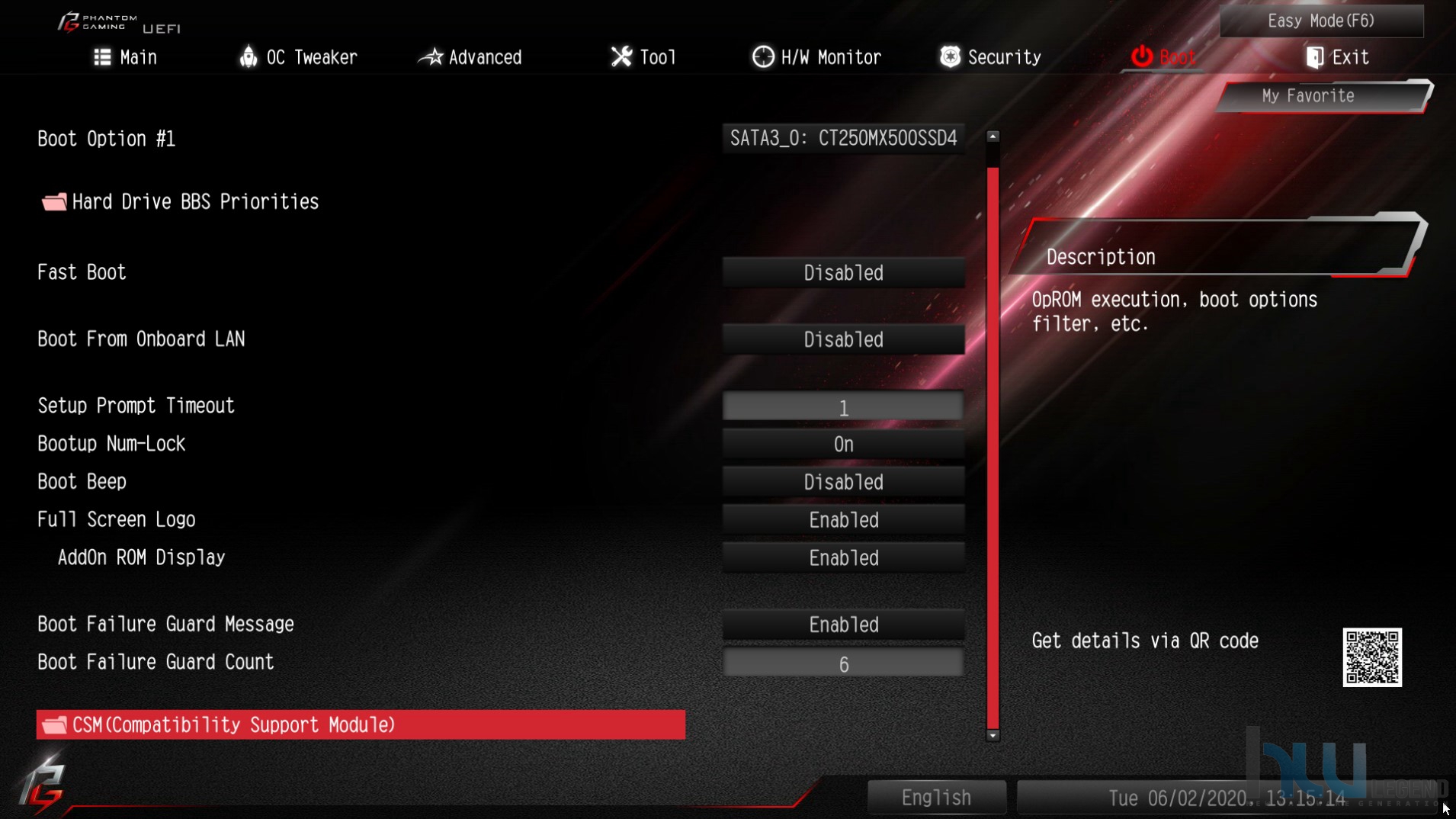

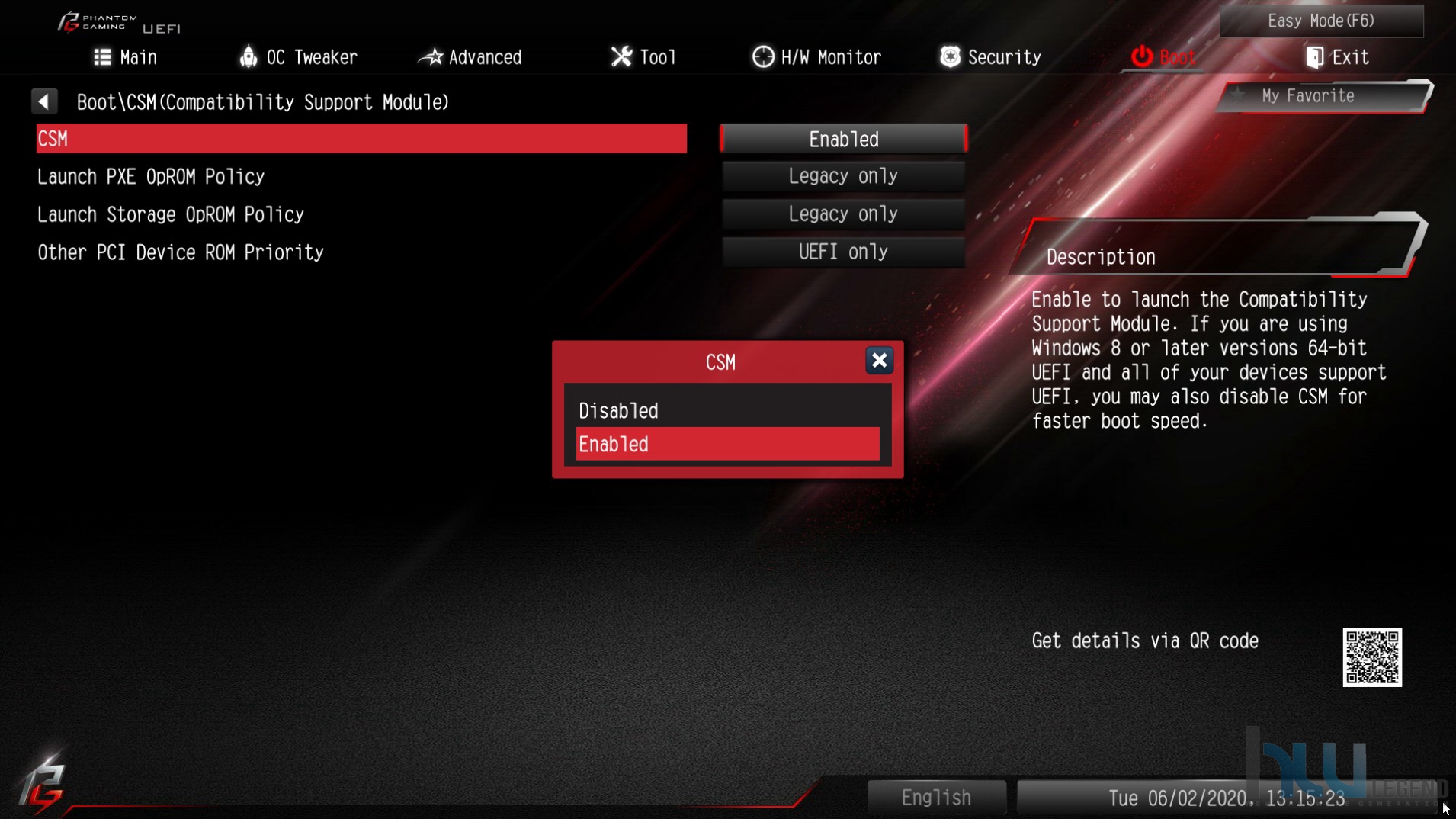

La sezione Boot è dedicata alle impostazioni delle periferiche da cui desideriamo avviare il nostro pc, oltre che delle varie funzionalità previste dalle recenti edizioni dei sistemi operativi Microsoft, quali ad esempio il Fast Boot ed il pieno supporto alle modalità UEFI, incluse le impostazioni avanzate del CSM (Compatibility Support Module).

Sempre in questa sezione è possibile attivare la funzione Boot Failure Guard che in caso di overclock eccessivo tenterà di avviare il sistema per il numero di volte che noi impostiamo e al raggiungimento della soglia massima riavvierà la motherboard in safe-mode per poter entrare nel BIOS e modificare i parametri operativi.

Infine nella sezione Exit saremo in grado di applicare definitivamente le modifiche apportate all’interno del BIOS, oppure uscire senza salvare nulla o ancora ripristinare i parametri di default.

La Z490 PG Velocita è supportata in maniera più che buona da un BIOS in grado di sfruttare al meglio l’enorme potenziale messo a disposizione da ASRock, specialmente dal punto di vista di un’ottimizzazione delle memorie RAM. Vi consigliamo di controllare con regolarità la presenza di eventuali aggiornamenti BIOS a questo indirizzo.

[nextpage title=”ASRock Polychrome SYNC”]

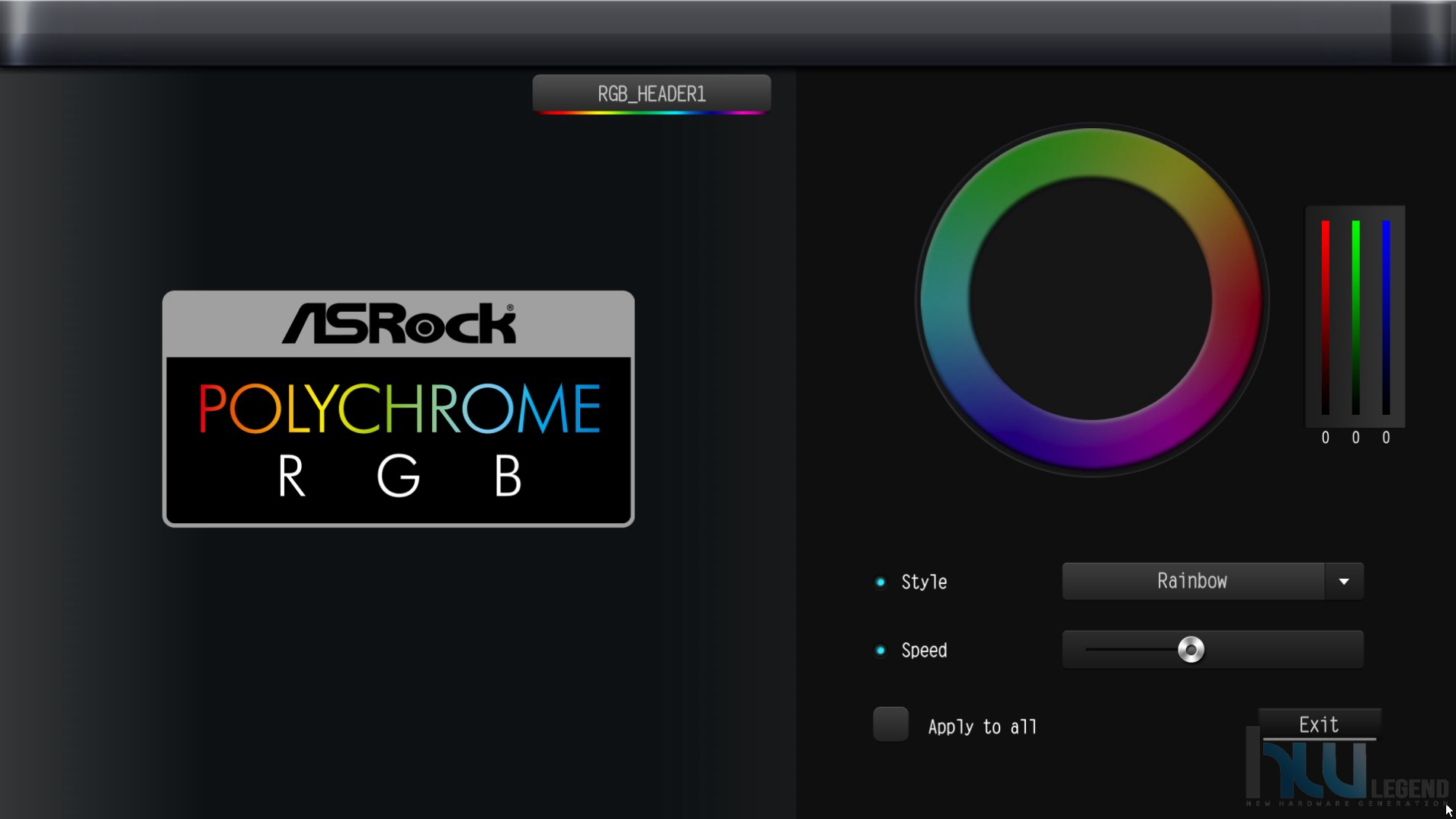

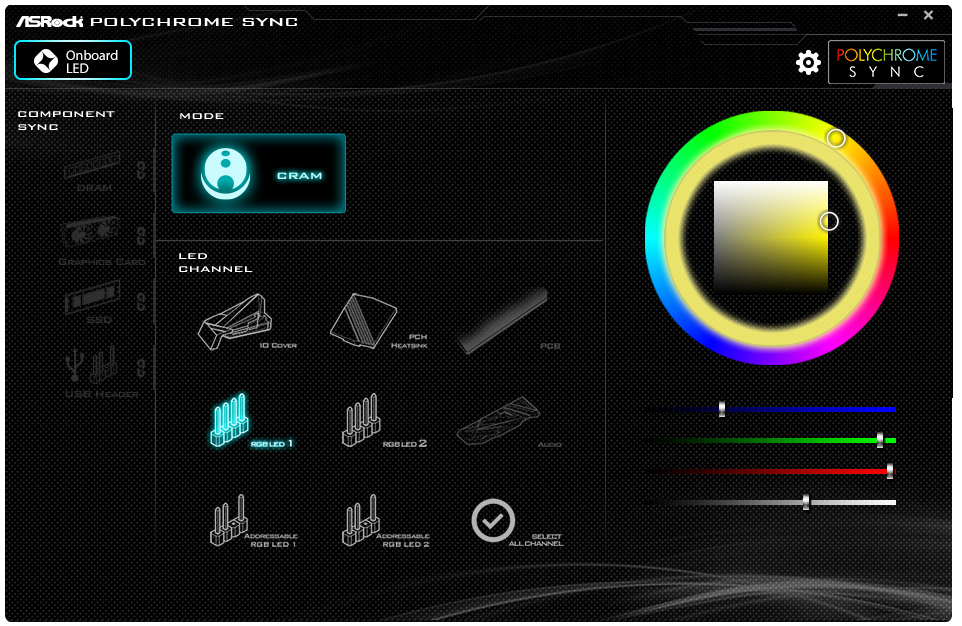

La nuova Z490 PG Velocita implementa l’innovativa tecnologia proprietaria Polychrome SYNC di ASRock, pensata per consentire non soltanto la gestione avanzata del sistema di illuminazione a LED presente sulla scheda stessa, ma anche la perfetta sincronizzazione con numerose altre periferiche e dispositivi compatibili eventualmente collegati (illuminazione RGB integrata nei sistemi di dissipazione per CPU, nelle ventole, nei moduli di memoria e nei vari cabinet).

Come abbiamo precisato nella sezione precedente questa tecnologia è eventualmente gestibile anche all’interno del BIOS, offrendo le medesime funzionalità previste dal software proprietario. Tuttavia, per una questione di praticità ed immediatezza, ci sentiamo ugualmente di consigliare l’installazione del software di gestione dedicato, liberamente scaricabile accedendo alla pagina web del prodotto (link diretto al download).

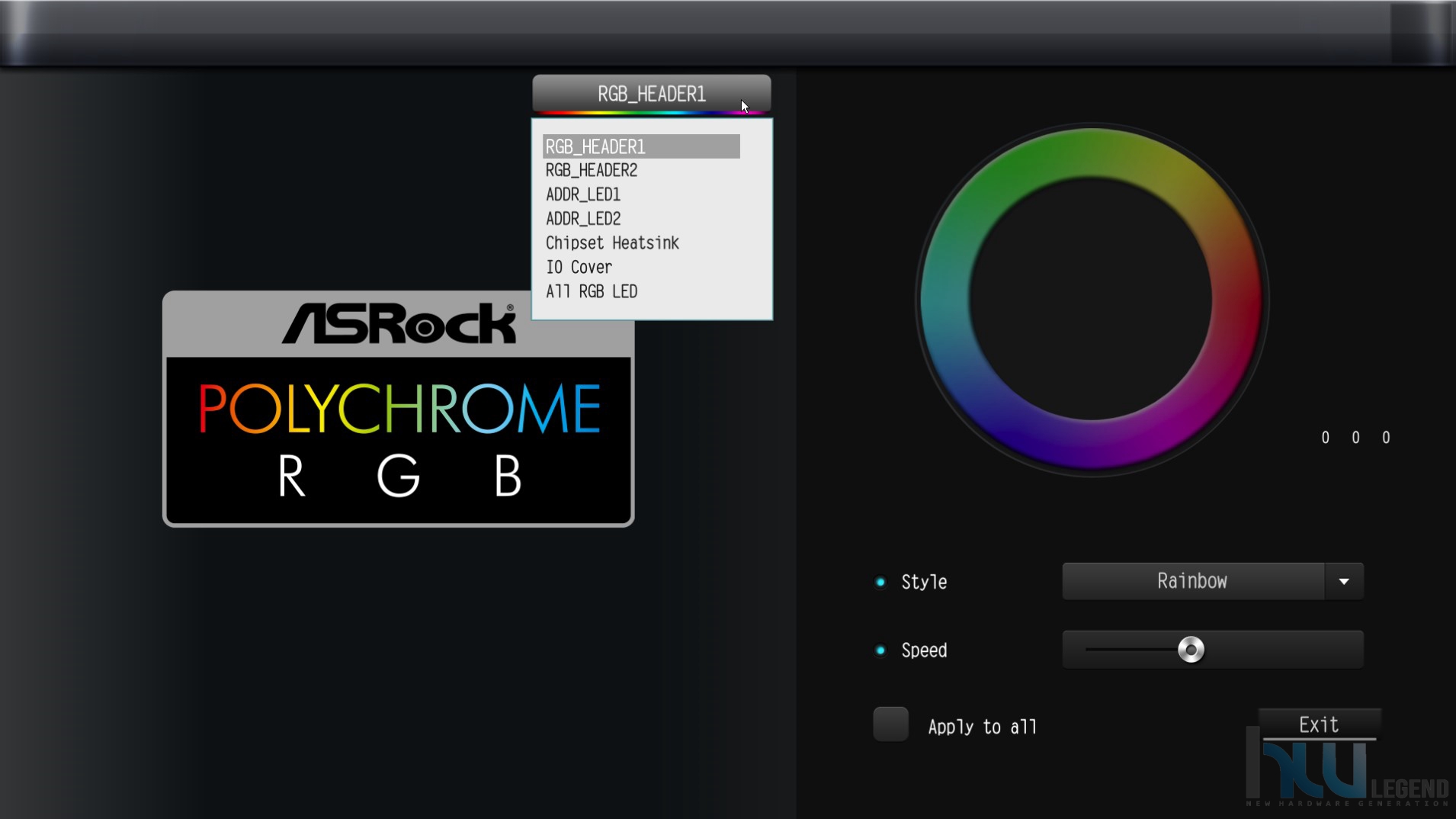

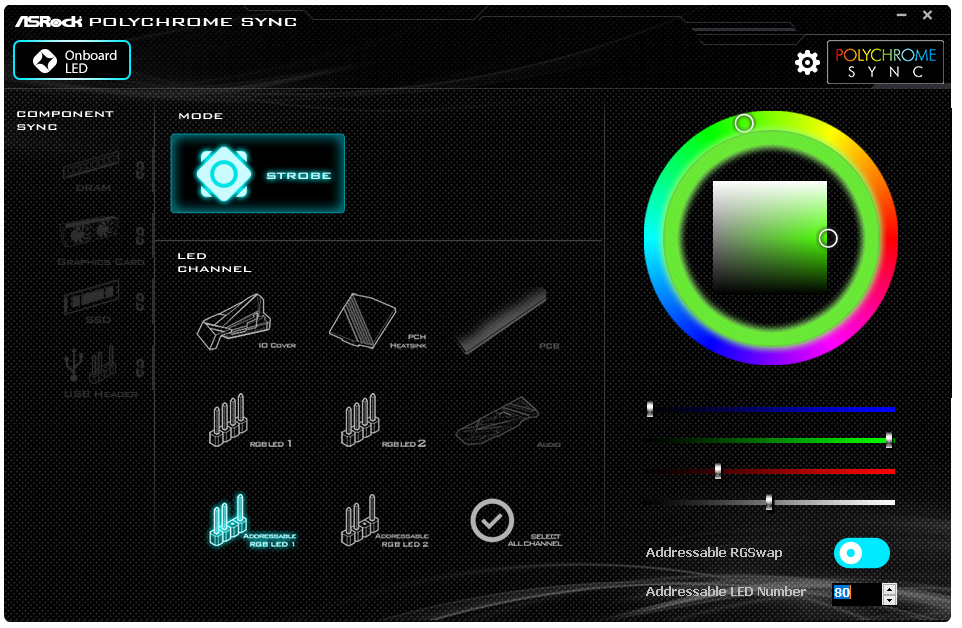

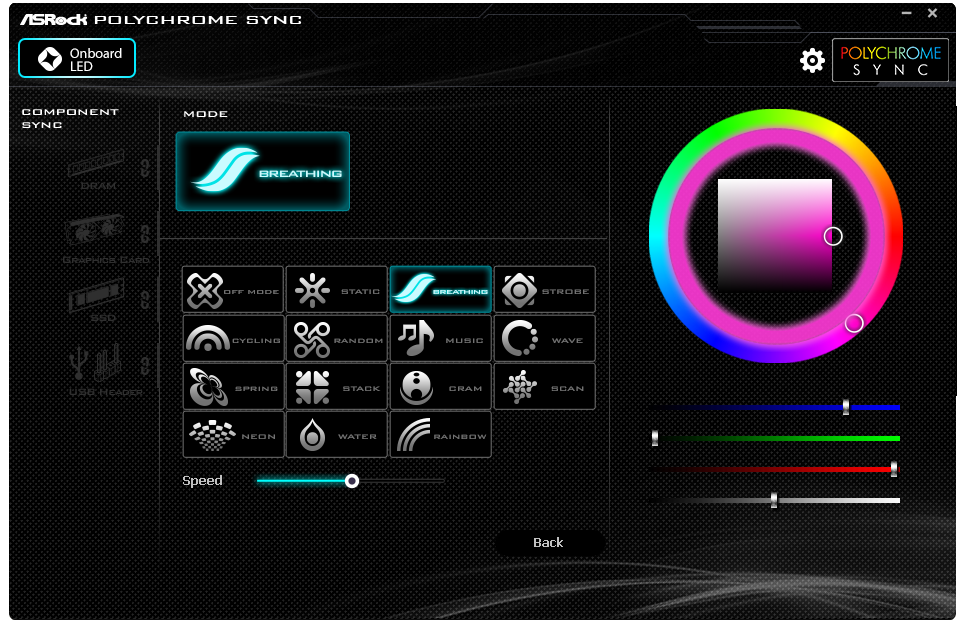

Una volta completato lo scaricamento del file e la successiva installazione sul nostro computer, ci troveremo immediatamente di fronte ad un’interfaccia indubbiamente molto aggressiva, con una grafica che molto intuitiva che va a richiamare i tratti distintivi del marchio e del prodotto stesso. Il programma messo a punto dall’azienda taiwanese consente una completa gestione dell’illuminazione, della luminosità e degli effetti (statico, a ritmo di musica, ciclo di colori, flash, onda e colori casuali) per ognuna delle zone di illuminazione previste sulla scheda.

Nello specifico troviamo la I/O Cover, che comprende i LED posti al di sotto della cover plastica di protezione del pannello I/O e la PCH Heatsink, che invece consente di gestire i LED presenti in prossimità del dissipatore di calore dedicato al nuovissimo chipset Intel Z490 Express.

Sempre attraverso il programma è possibile gestire, in maniera del tutto indipendente, tutte le eventuali strisce a LED RGB connesse agli appositi header presenti sulla scheda madre, sia di tipo 4-Pin 12V RGB che di tipo 3-Pin 5V Addressable RGB, capaci di assicurare la piena personalizzazione di ogni singolo LED presente.

[nextpage title=”Sistema di Prova e Metodologia di Test”]

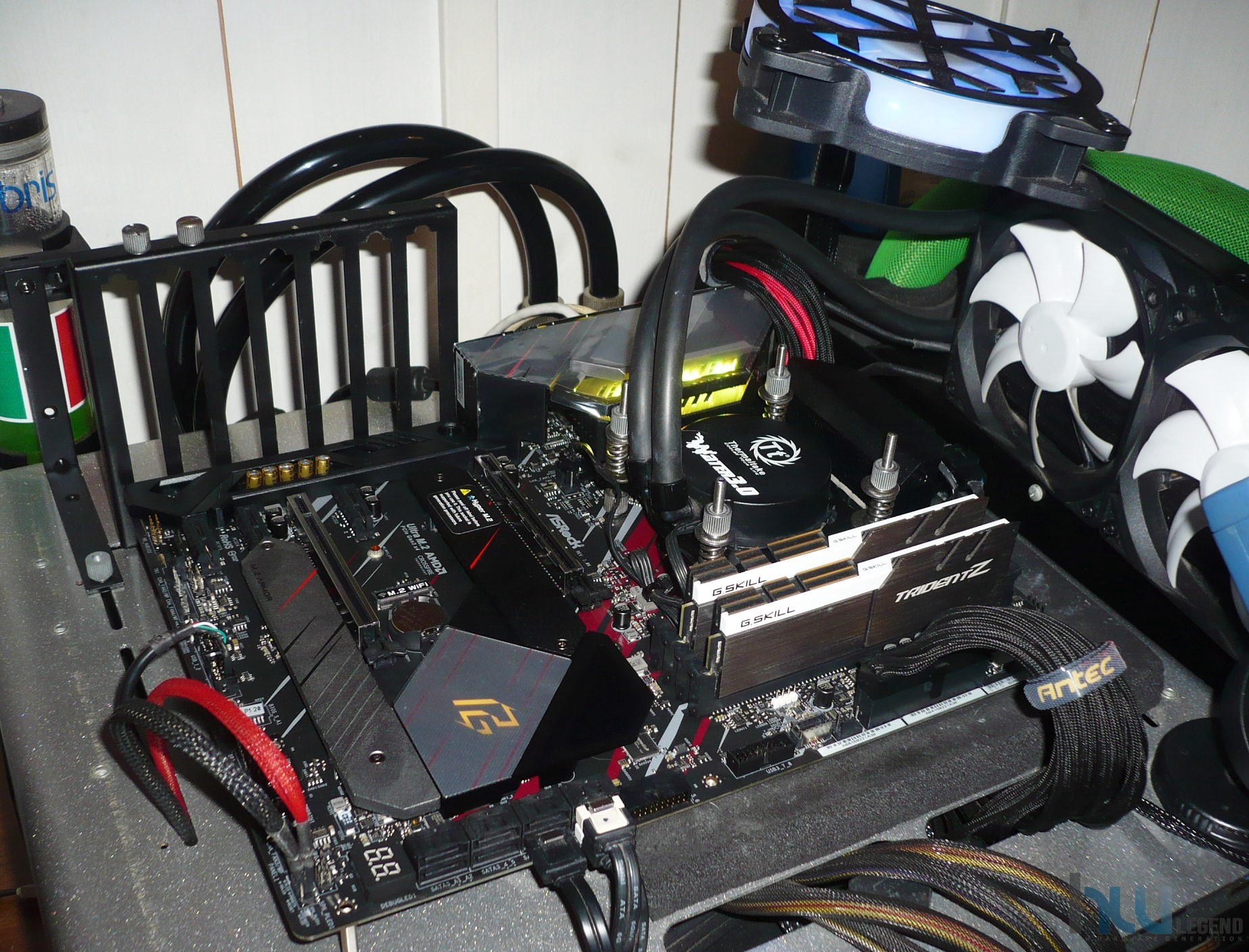

Nella tabella che segue vi mostriamo il sistema di prova utilizzato per i test di questa nuova scheda madre:

Tutti i test eseguiti sono stati ripetuti per ben tre volte, al fine di verificare la veridicità dei risultati. L’hardware è stato montato su di un banchetto di produzione DimasTech.

Per meglio osservare le potenzialità offerte non soltanto dal nuovo microprocessore Core di decima generazione per sistemi desktop Core i5 10600K 6C/12T “Comet Lake-S”, gentilmente offerto dal negozio Italiano Trippodo Shop, ma soprattutto dalla nuovissima scheda madre ASRock Z490 PG Velocita, abbiamo condotto le nostre prove basandoci su due differenti livelli d’impostazione, preventivamente testati al fine di non incorrere in problemi causati dall’instabilità:

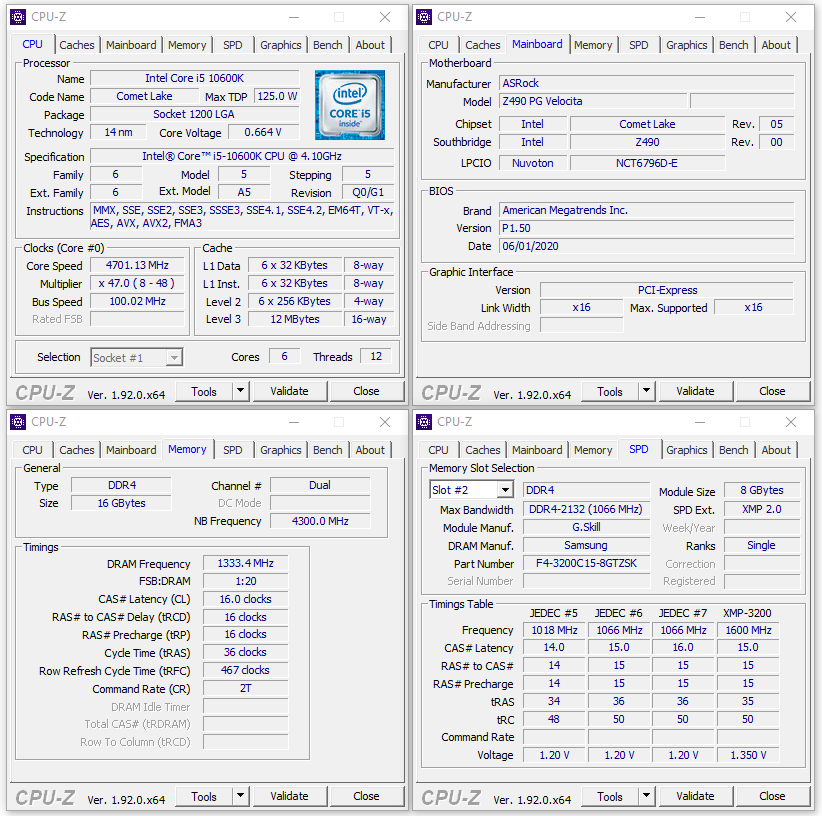

Default: Intel Core i5 10600K Default (4.1/4.8GHz) / Turbo Boost Abilitato / RAM 2.666MHz 16-16-16-36-2T;

Per questo profilo ci siamo mantenuti fedeli alle specifiche di riferimento di Intel per quanto riguarda il microprocessore e i principali parametri operativi (Memoria RAM e tensioni di alimentazione). Di conseguenza abbiamo lasciato attiva la tecnologia proprietaria Turbo Boost e rispettato quella che è la massima frequenza certificata per il comparto di memoria in abbinamento ad un microprocessore Core i5 di decima generazione e a moduli Single Sided in configurazione 1DPC (singolo modulo per canale), ovvero 2.666MHz.

OC-Daily: Intel Core i5 10600K OC (5.0GHz) / Turbo Boost Disabilitato / RAM 3.200MHz 15-15-15-35-2T.

Al contrario del precedente livello d’impostazione, il nostro profilo “OC Daily” prevede un’oveclocking di tipo manuale dei principali parametri operativi. Le potenzialità offerte in tal senso da questa piattaforma di sono indubbiamente notevoli, ma noi ci siamo limitati ad un livello facilmente raggiungibile e soprattutto idoneo ad un utilizzo quotidiano, senza la necessità di ricorrere a sistemi di raffreddamento non convenzionali.

Per quanto riguarda il microprocessore, di conseguenza, abbiamo ritenuto più che ottimale una frequenza finale di 5.000MHz, impostata in maniera costante su tutti i core (senza quindi sfruttare in alcun modo la tecnologia Turbo Boost di Intel) e per la quale è bastata una tensione di alimentazione di 1.28v.

Per sfruttare al meglio il nostro comparto di memoria, che prevede moduli G.Skill Trident Z DDR4 accreditati di una frequenza operativa di 3.200MHz, non si è reso necessario mettere mano alla frequenza di Base Clock (BCLK), ma è semplicemente bastato impostare l’apposito moltiplicatore DRAM, mantenendosi in specifica. Per bilanciare al meglio la nostra configurazione abbiamo messo mano anche alla frequenza di riferimento della CPU Cache, impostandola, di conseguenza, a 4.600MHz.

La scheda grafica utilizzata, una INNO3D GeForce RTX 2080 SUPER Twin X2 OC, è stata mantenuta entro le specifiche previste dal produttore (1.650MHz/1.938MHz/1.830MHz). I driver utilizzati sono gli NVIDIA Game Ready 446.14, provvisti di certificazione WHQL.

Il sistema operativo, Microsoft Windows 10 Pro May 2020 Update X64, è da intendersi privo di qualsiasi ottimizzazione particolare, ma comprensivo di tutti gli aggiornamenti rilasciati fino al giorno della stesura di questo articolo (Versione 2004 – build 19041.264).

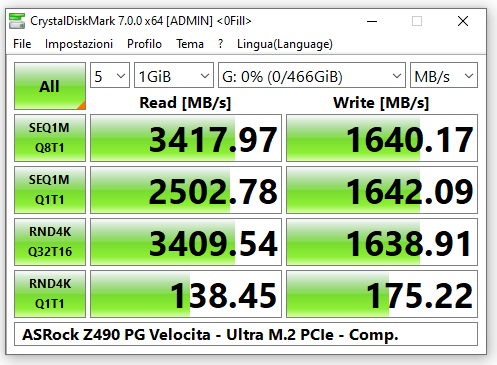

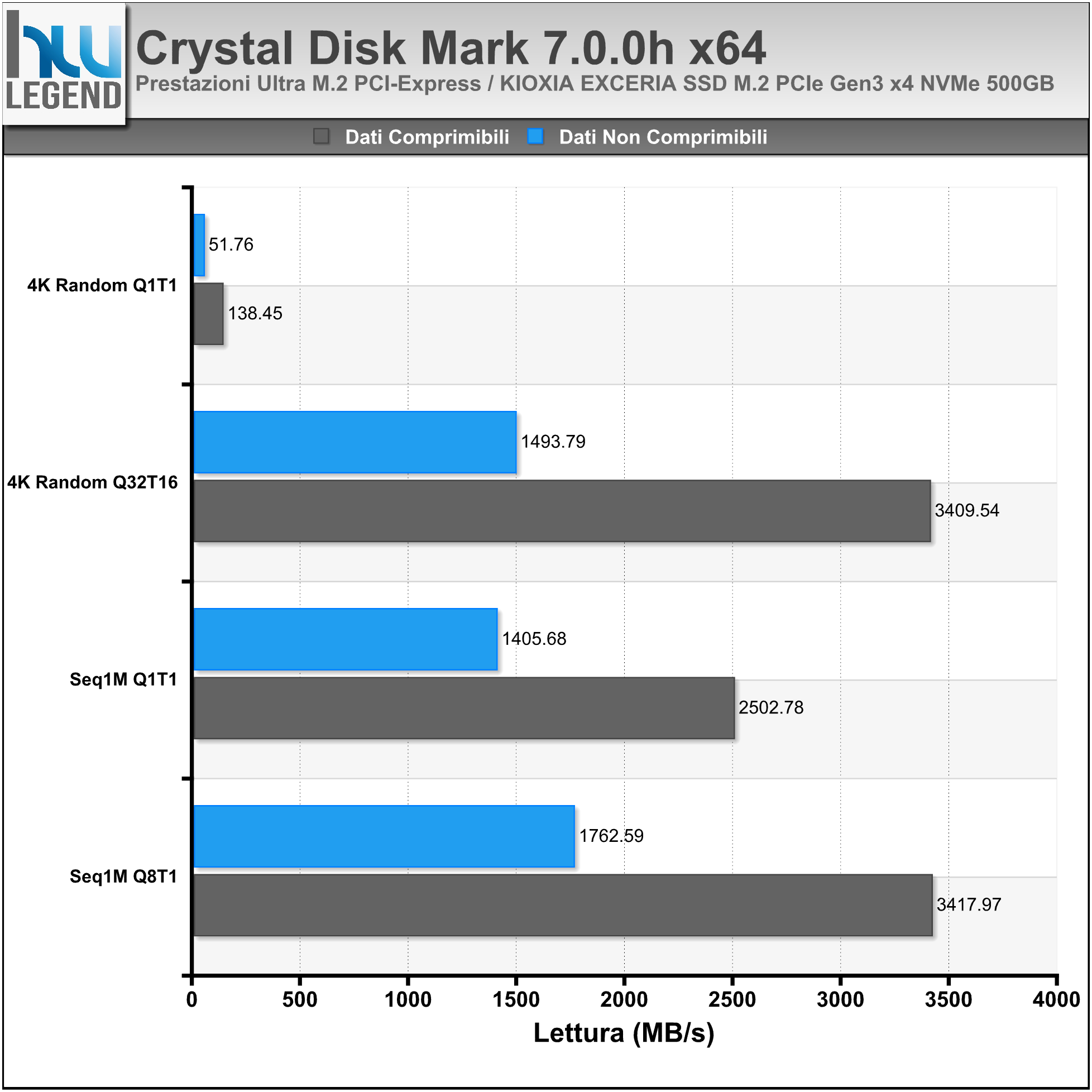

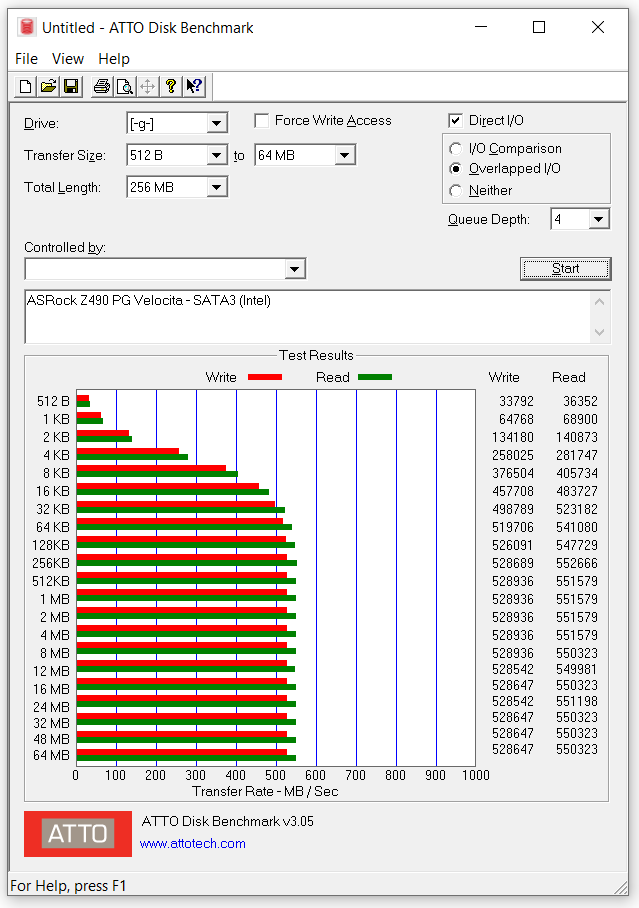

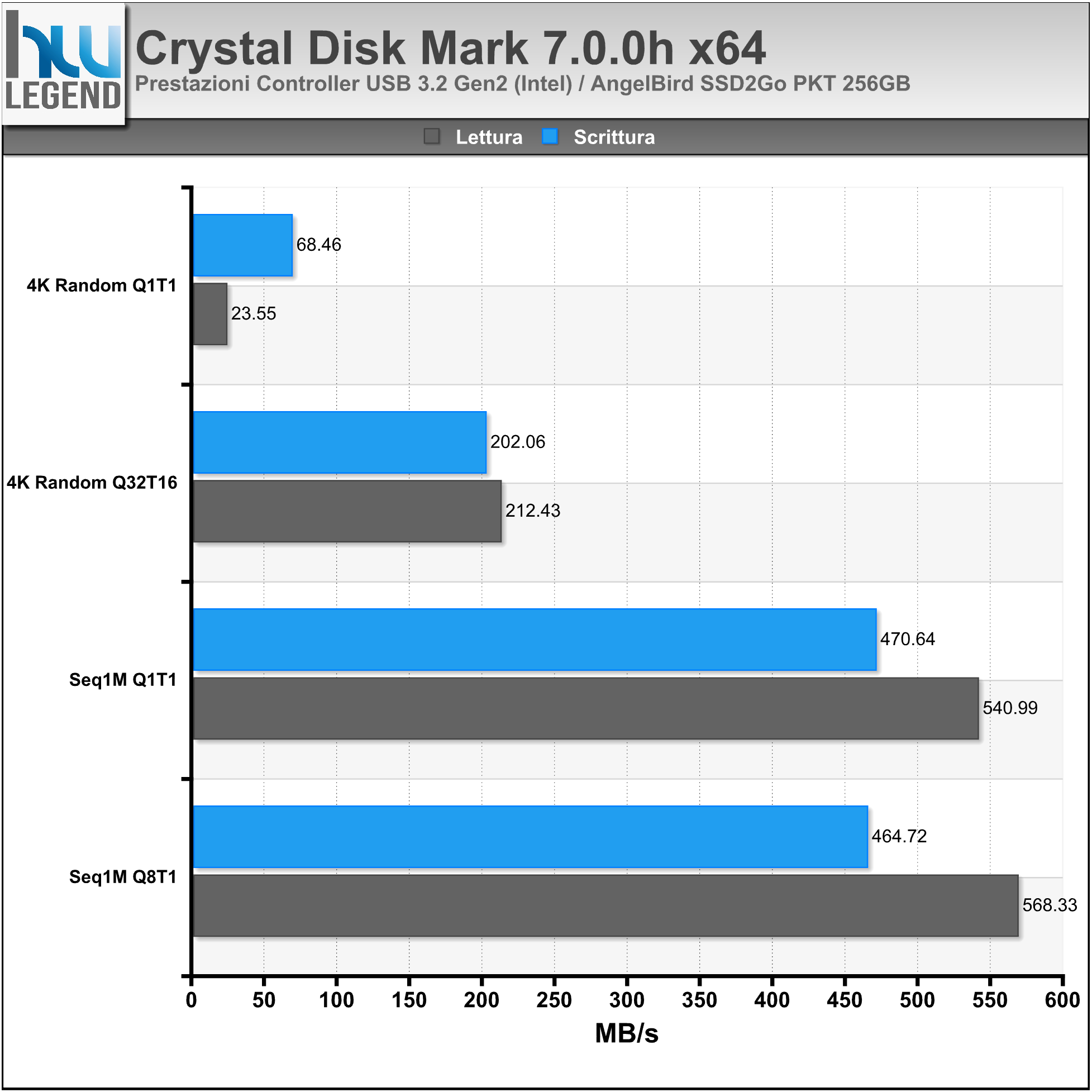

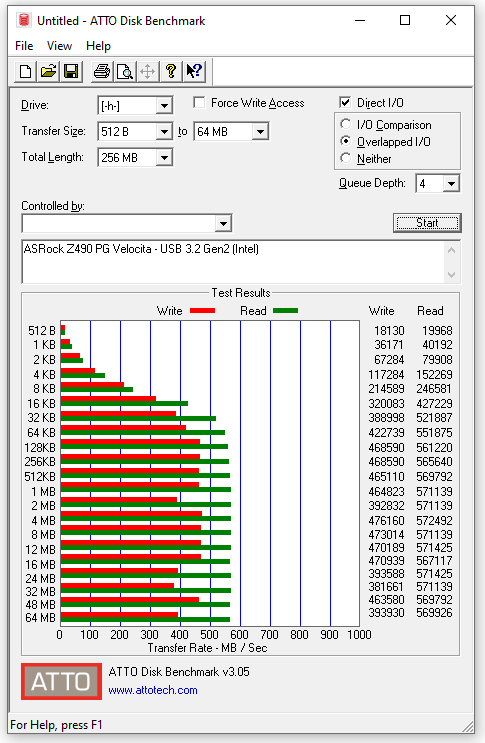

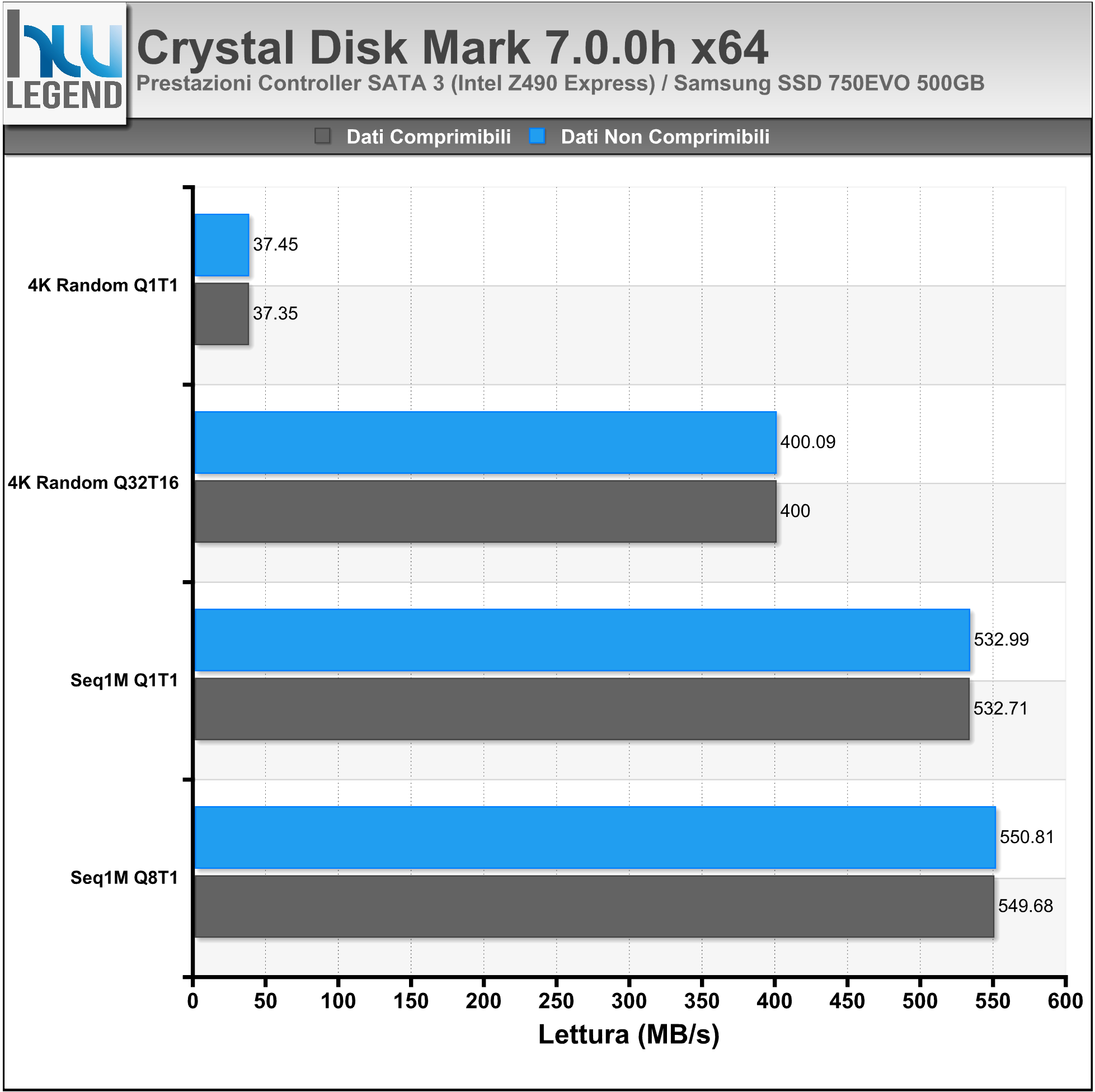

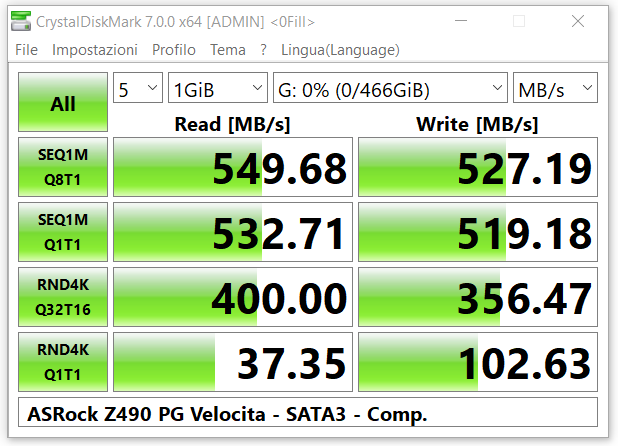

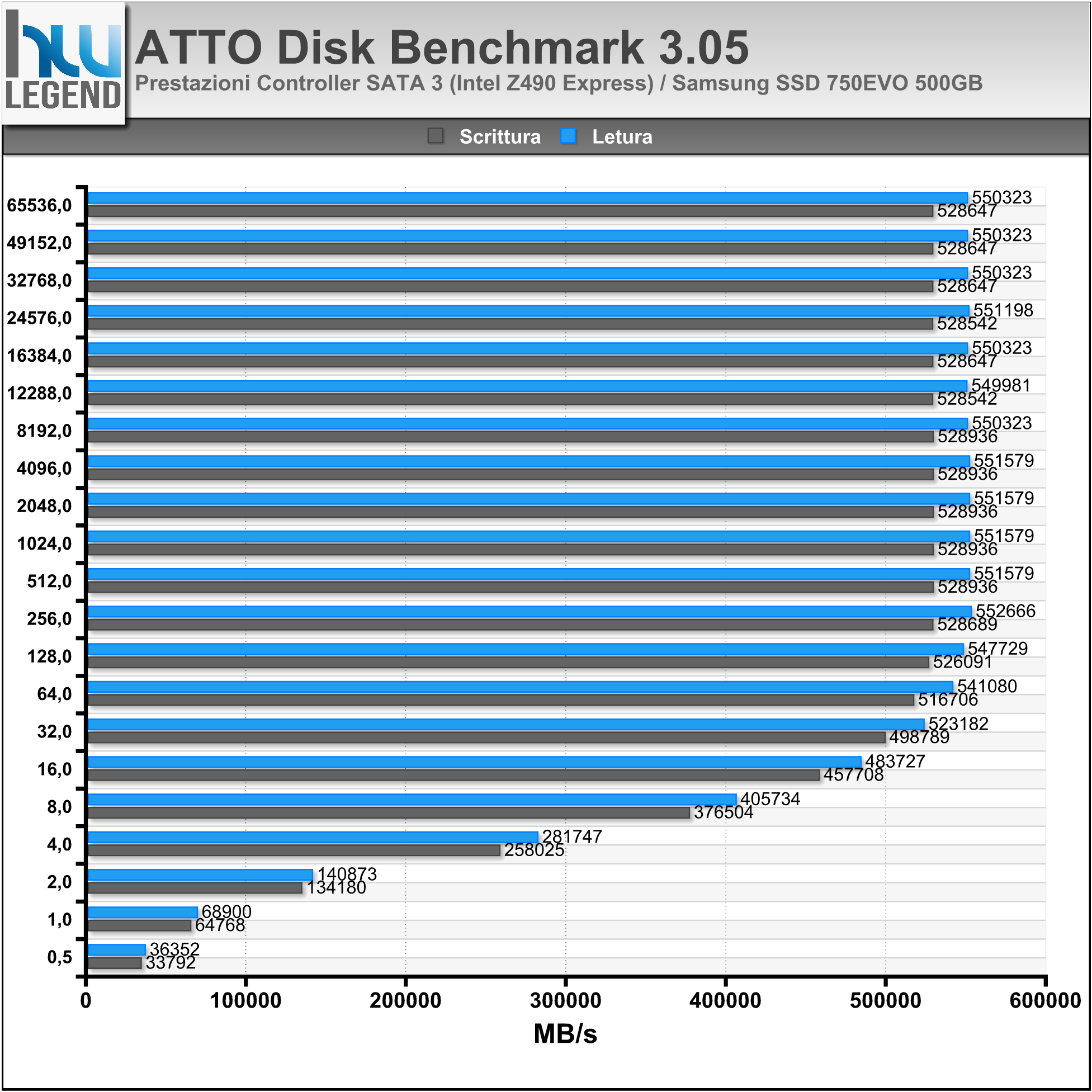

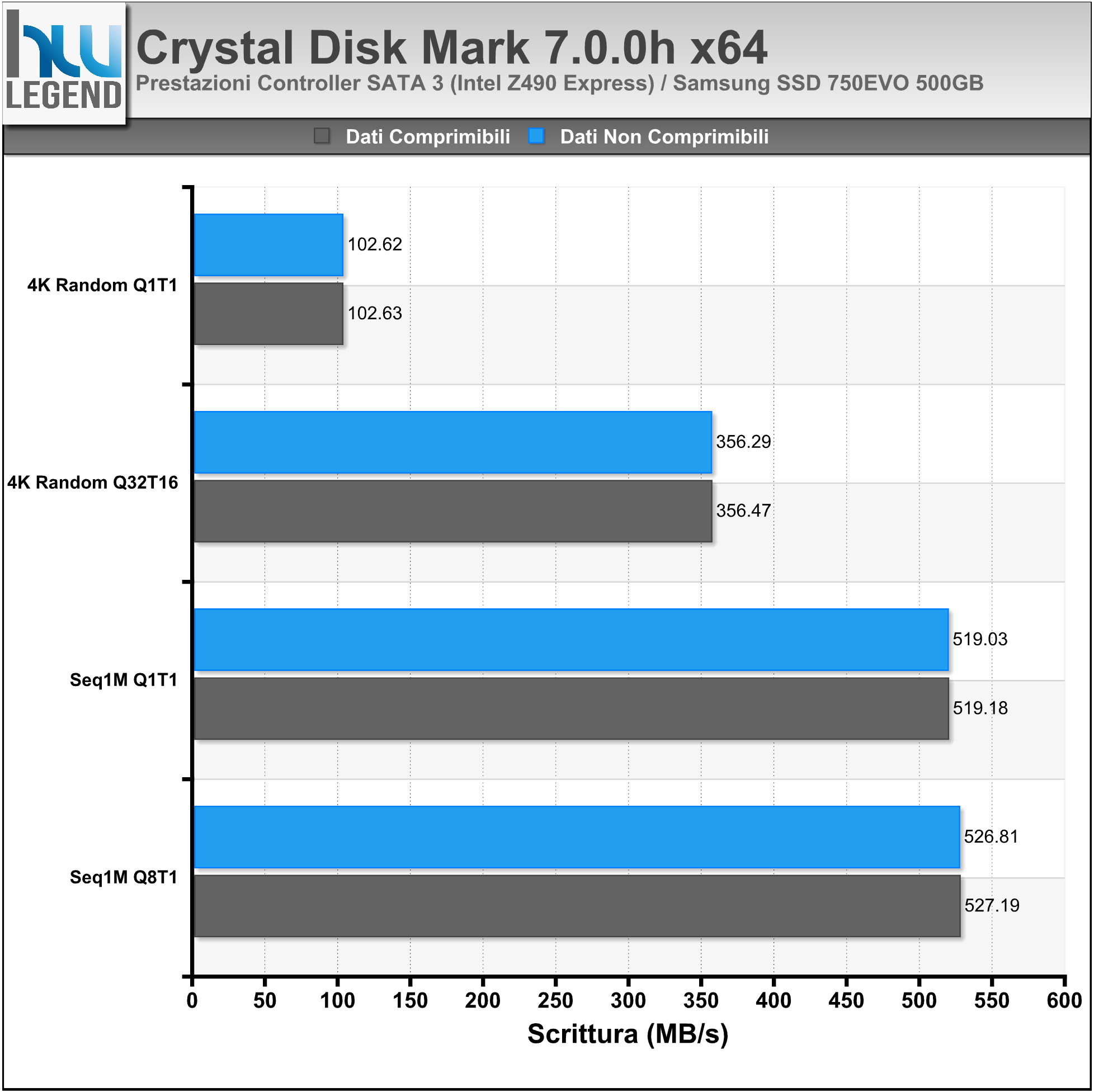

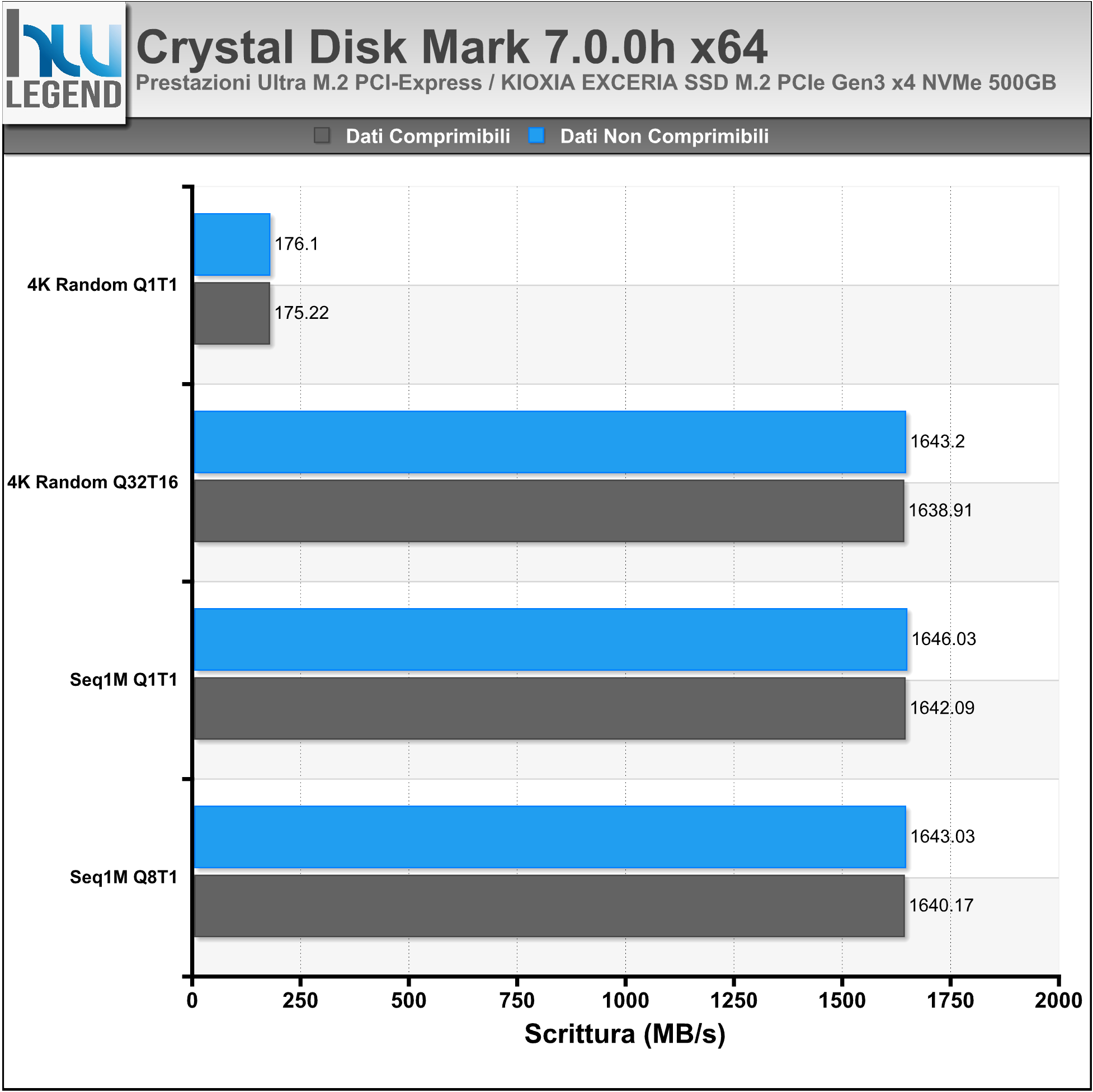

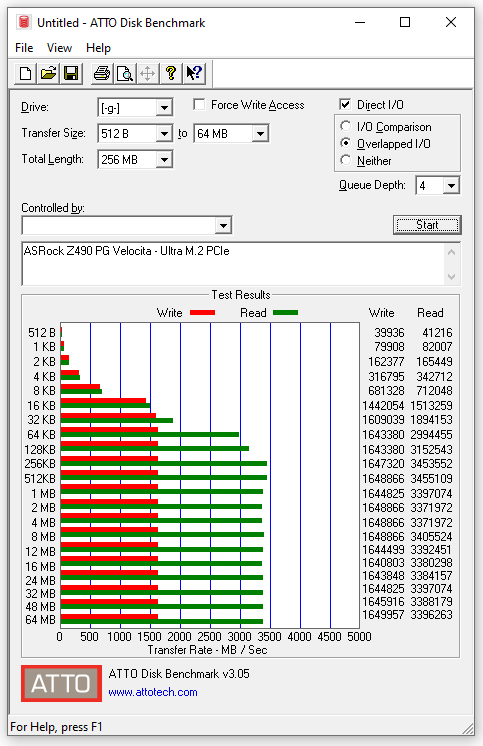

Per i test riferiti alle pure prestazioni di storage ci siamo avvalsi del Samsung SSD 750 EVO da 500GB SATA III 6Gb/s, del nuovo KIOXIA EXCERIA M.2 PCIe Gen3 x4 da 500GB e del modello Angelbird SSD2go PKT da 256GB. Queste le applicazioni interessate, suddivise in quattro tipologie differenti:

Prestazioni Rendering e Calcolo

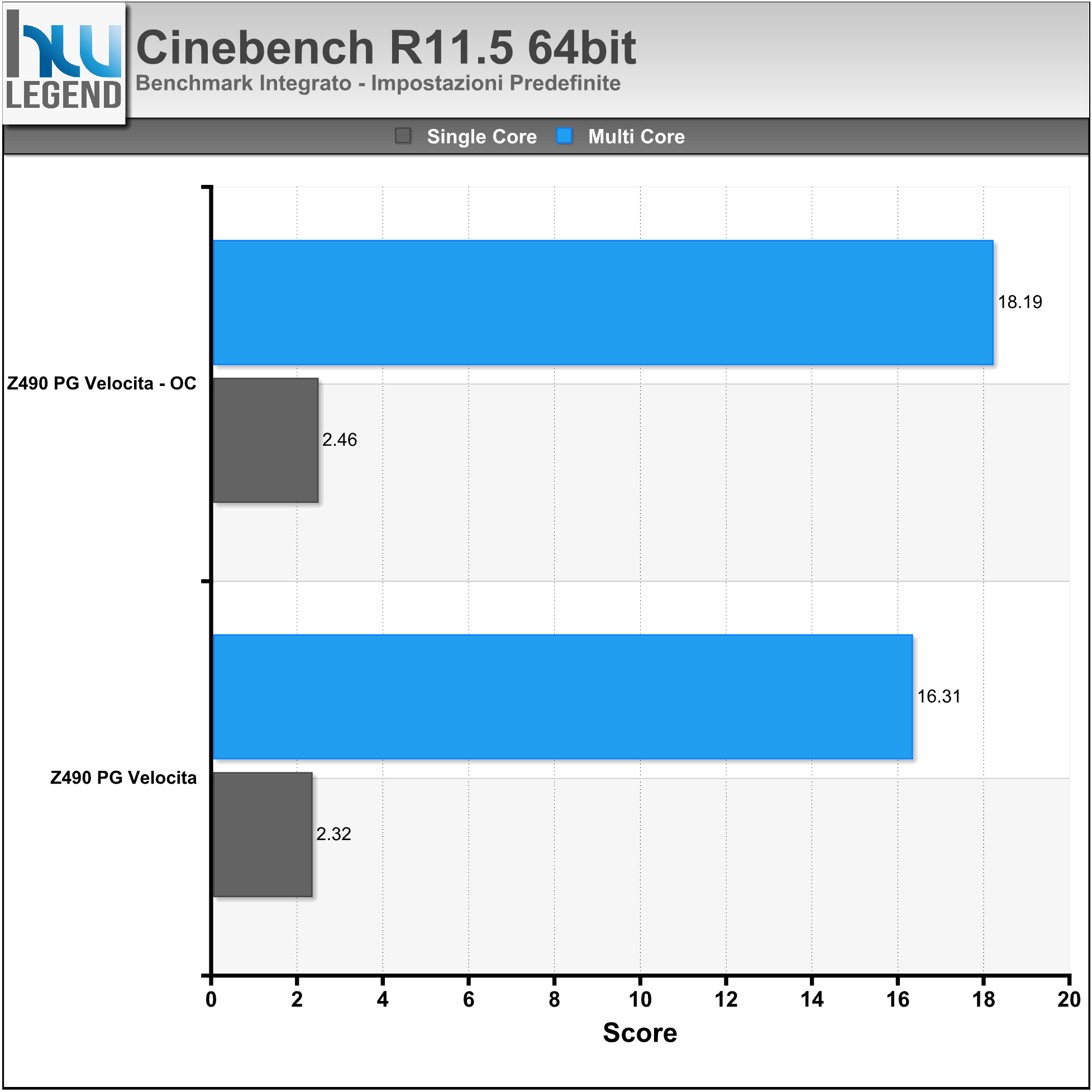

Cinebench R11.5 64bit;
Cinebench R15 64bit;
Cinebench R20 64bit;
POV Ray 3.7 64bit;
V-Ray Next Benchmark 4.10.07 64bit;
Indigo Benchmark 4.0.64 64bit;
Corona Benchmark 1.3 64bit;

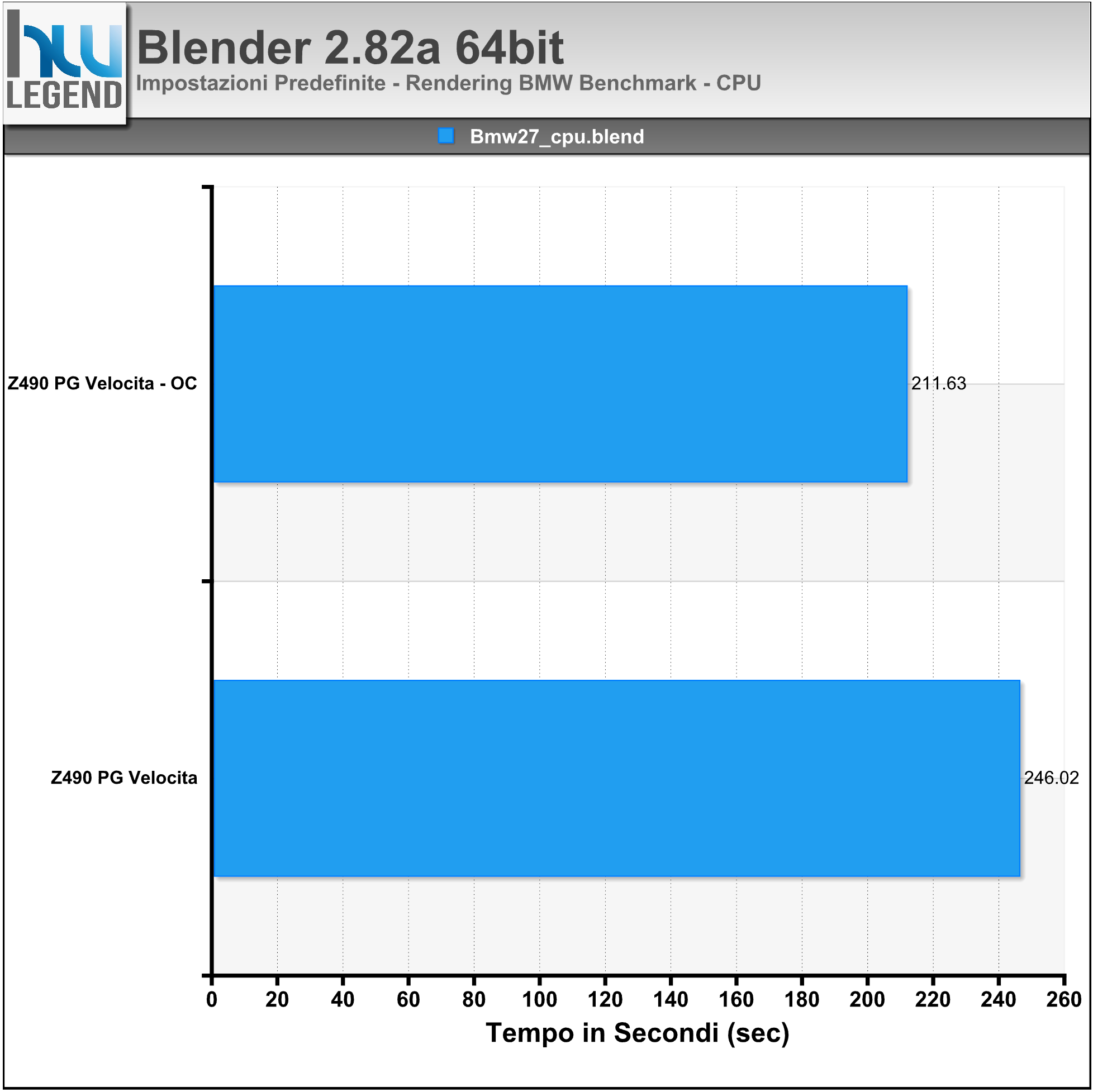

Blender 2.82a 64bit;

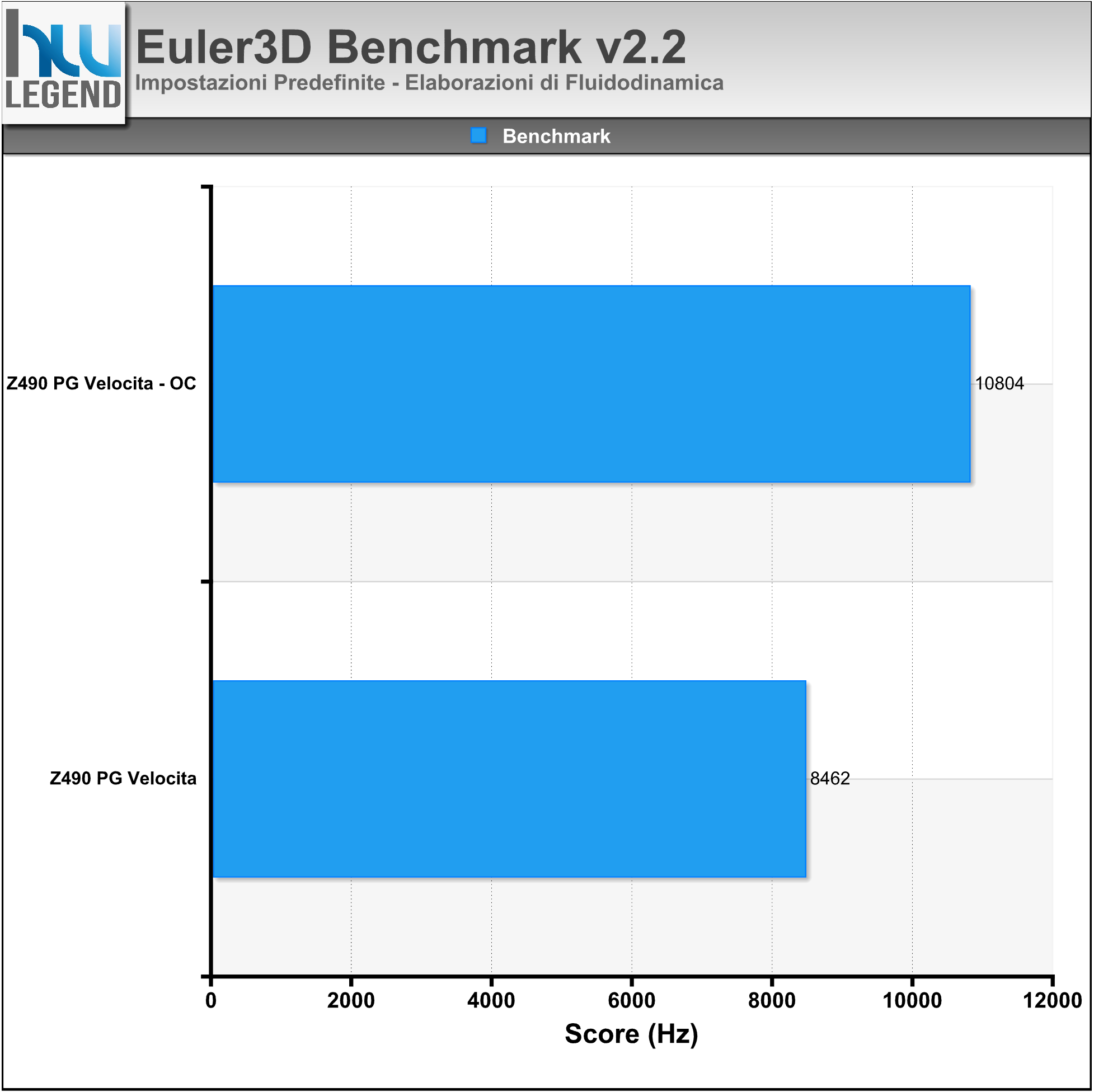

Euler3D Benchmark v2.2;

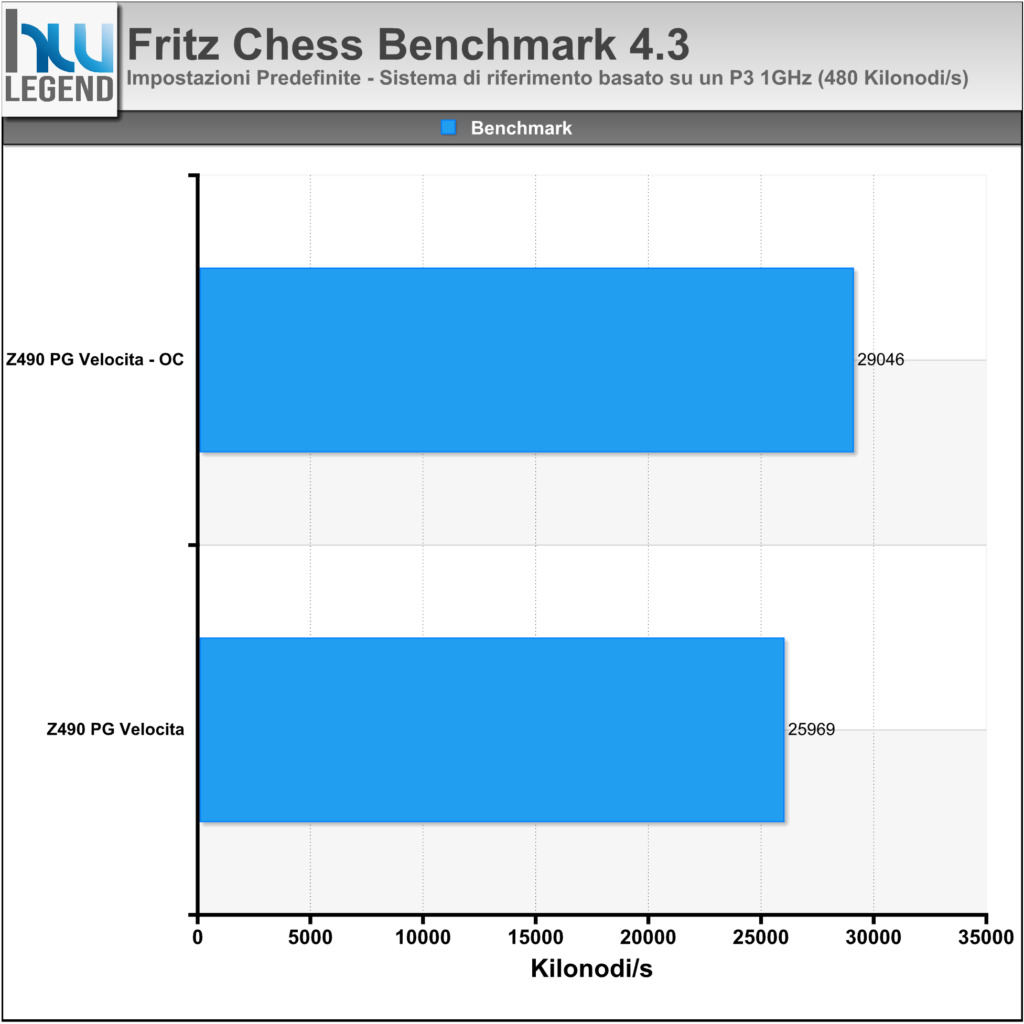

Fritz Chess Benchmark v4.3;
WPrime Benchmark v2.10;

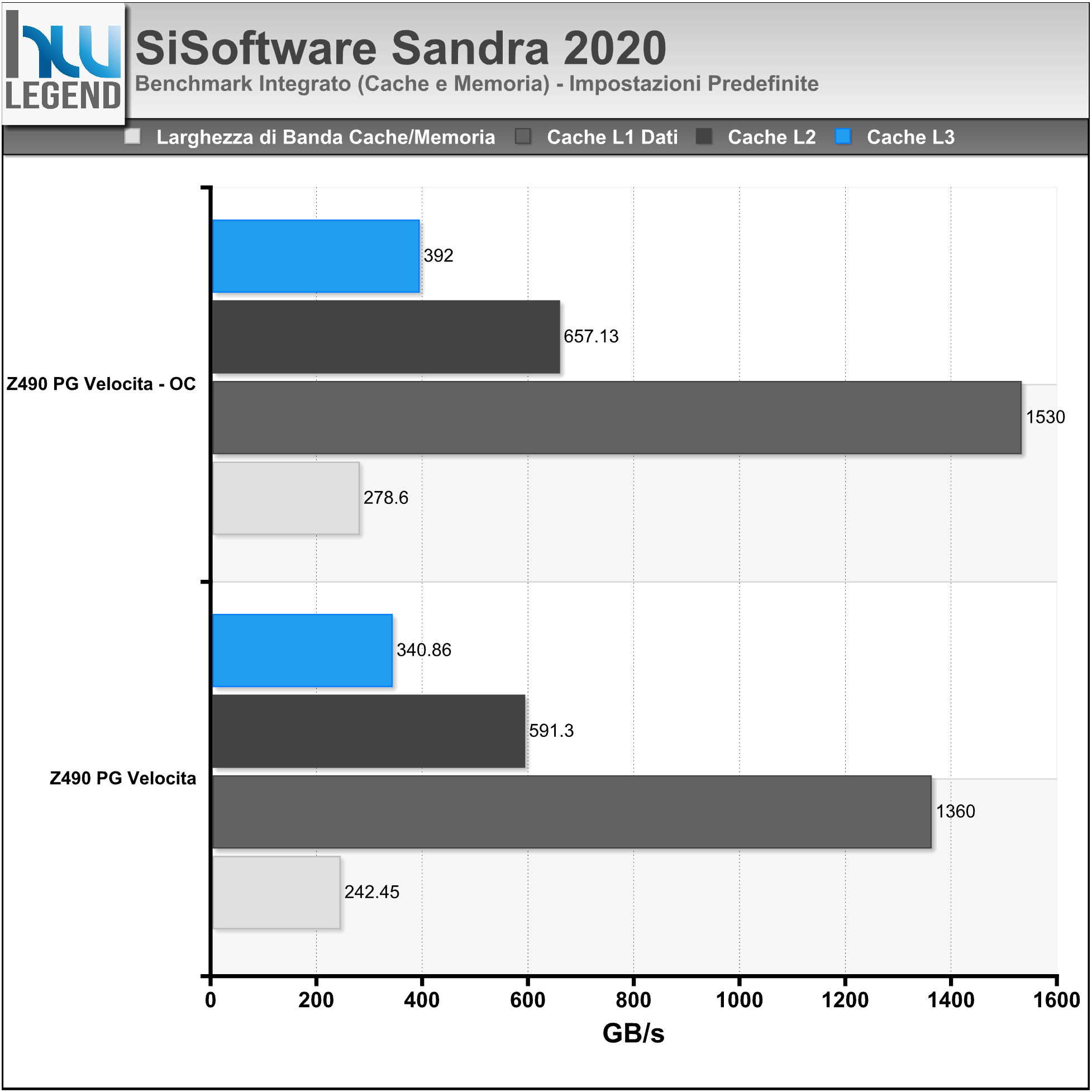

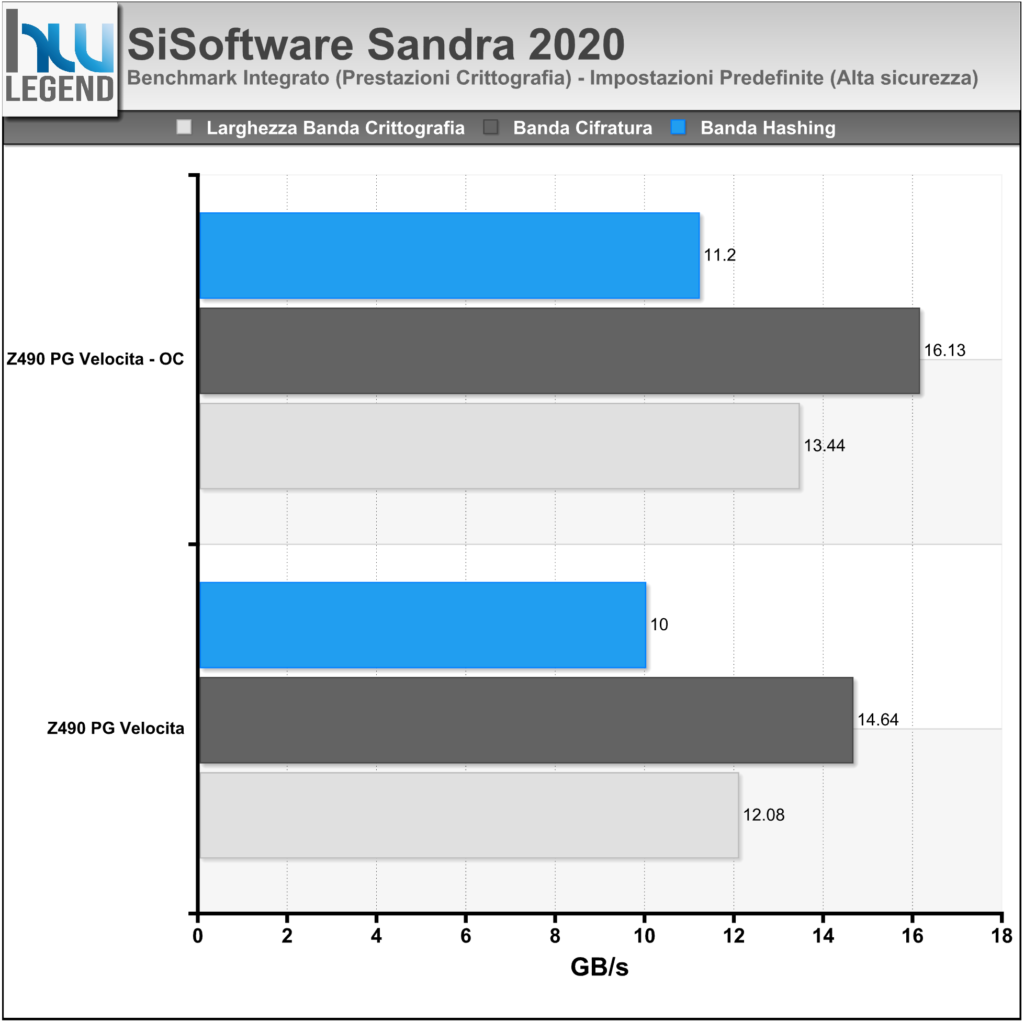

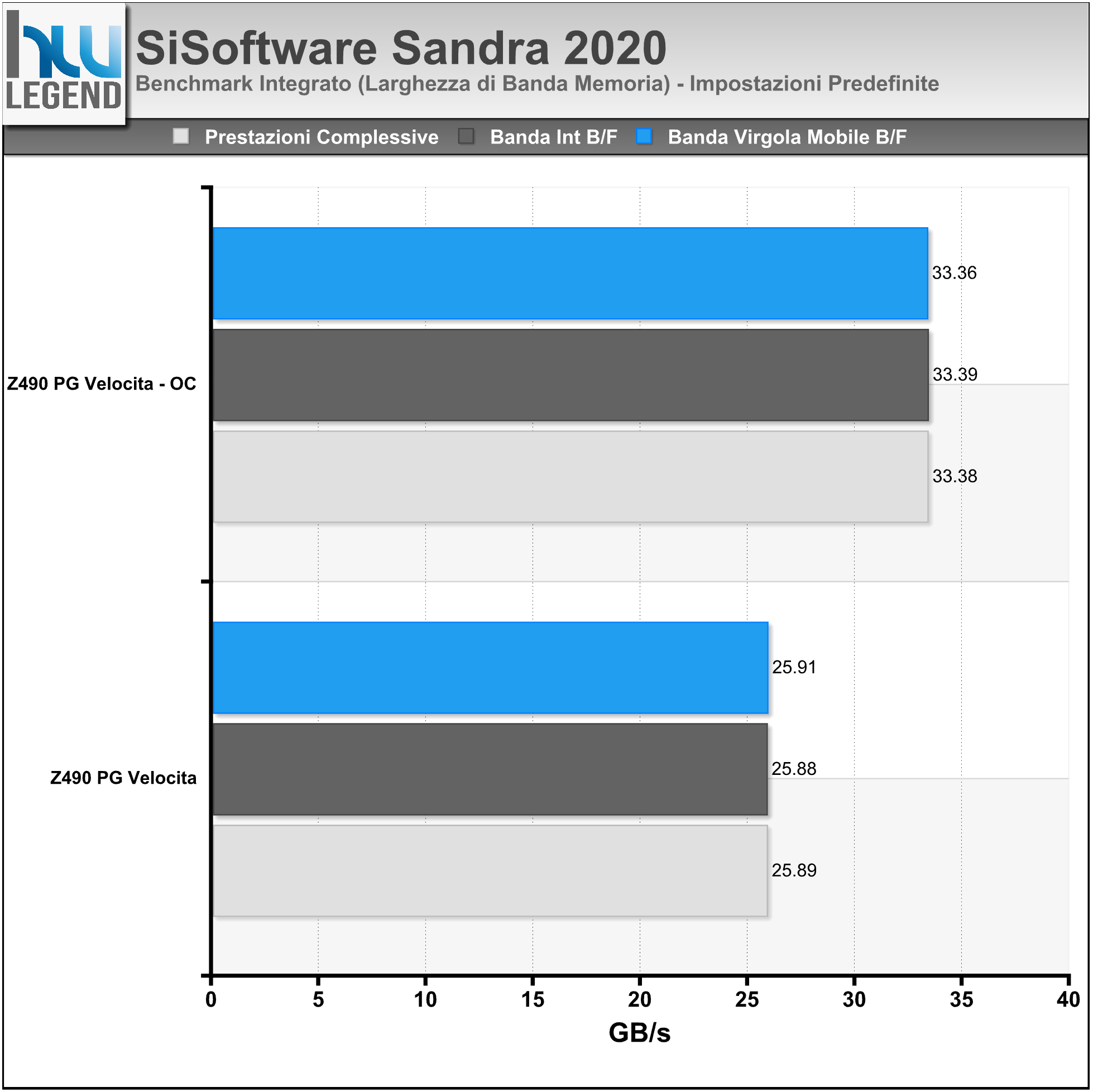

SiSoftware Sandra 2020;

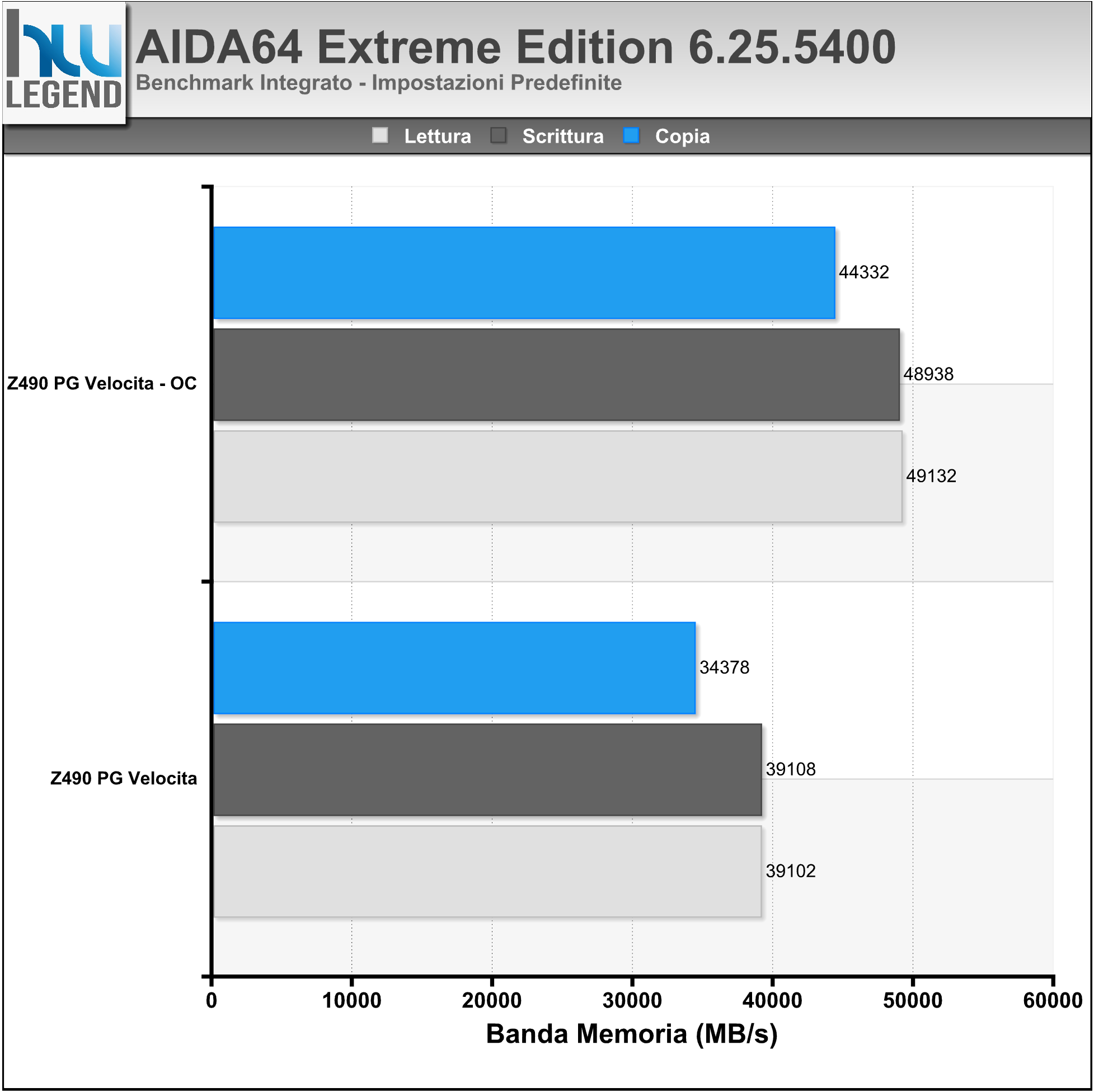

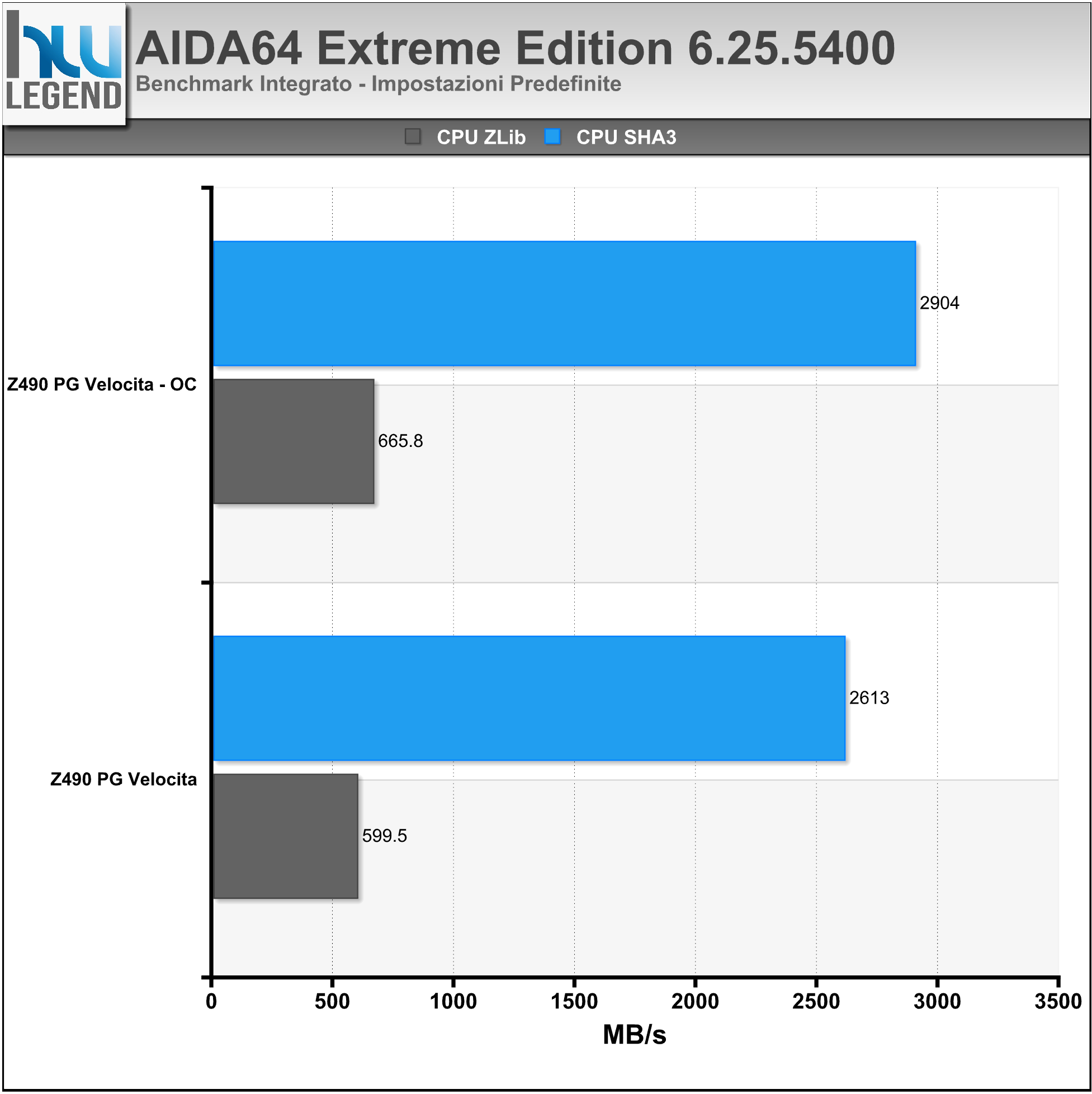

AIDA64 Extreme 6.25.5400;
Intel Extreme Tuning Utility (XTU) 6.5.1.360.

Prestazioni Multimedia e Compressione

WinRAR 5.90 64bit;
7-Zip 19.00 64bit;

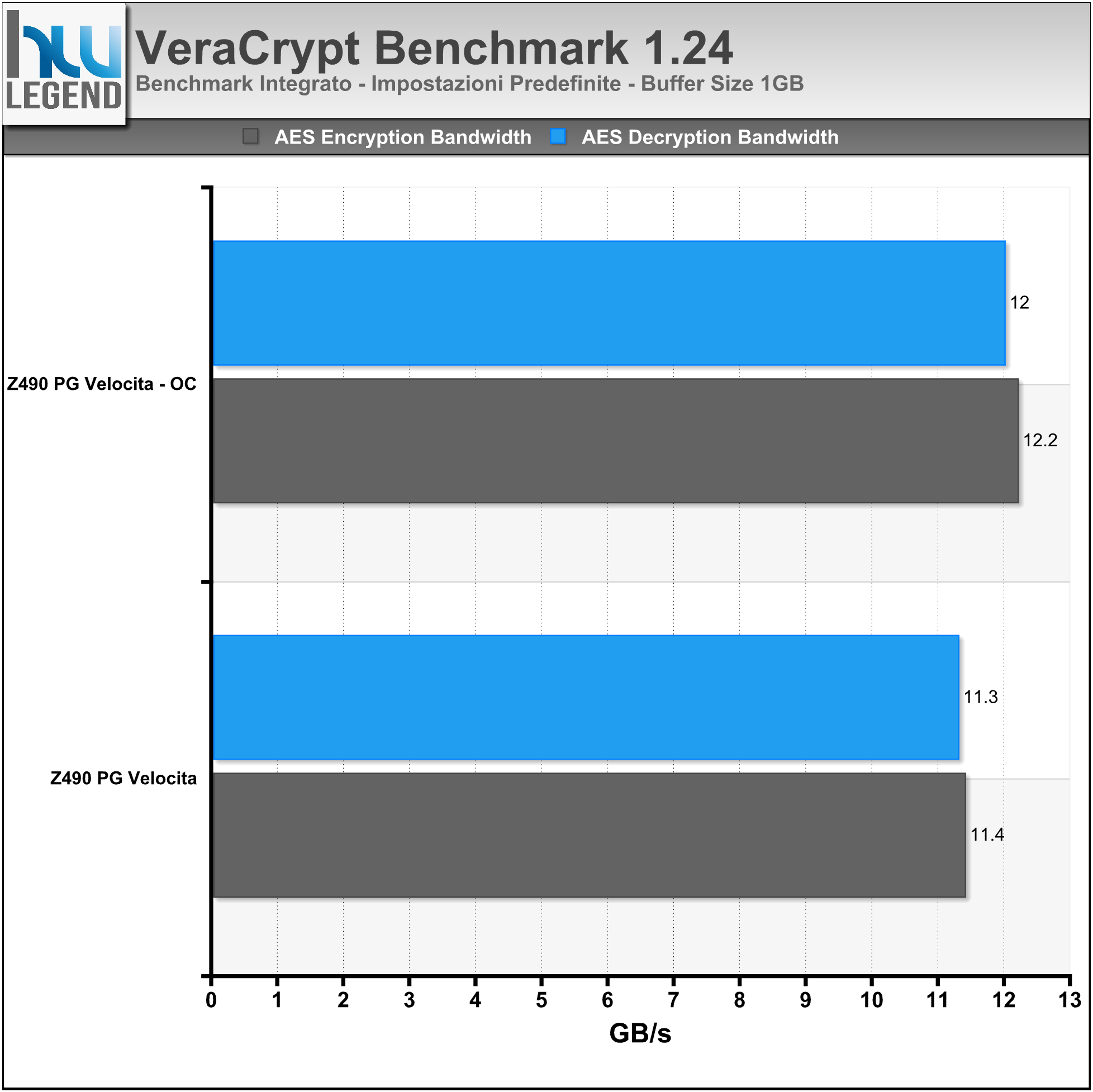

VeraCrypt 1.24;

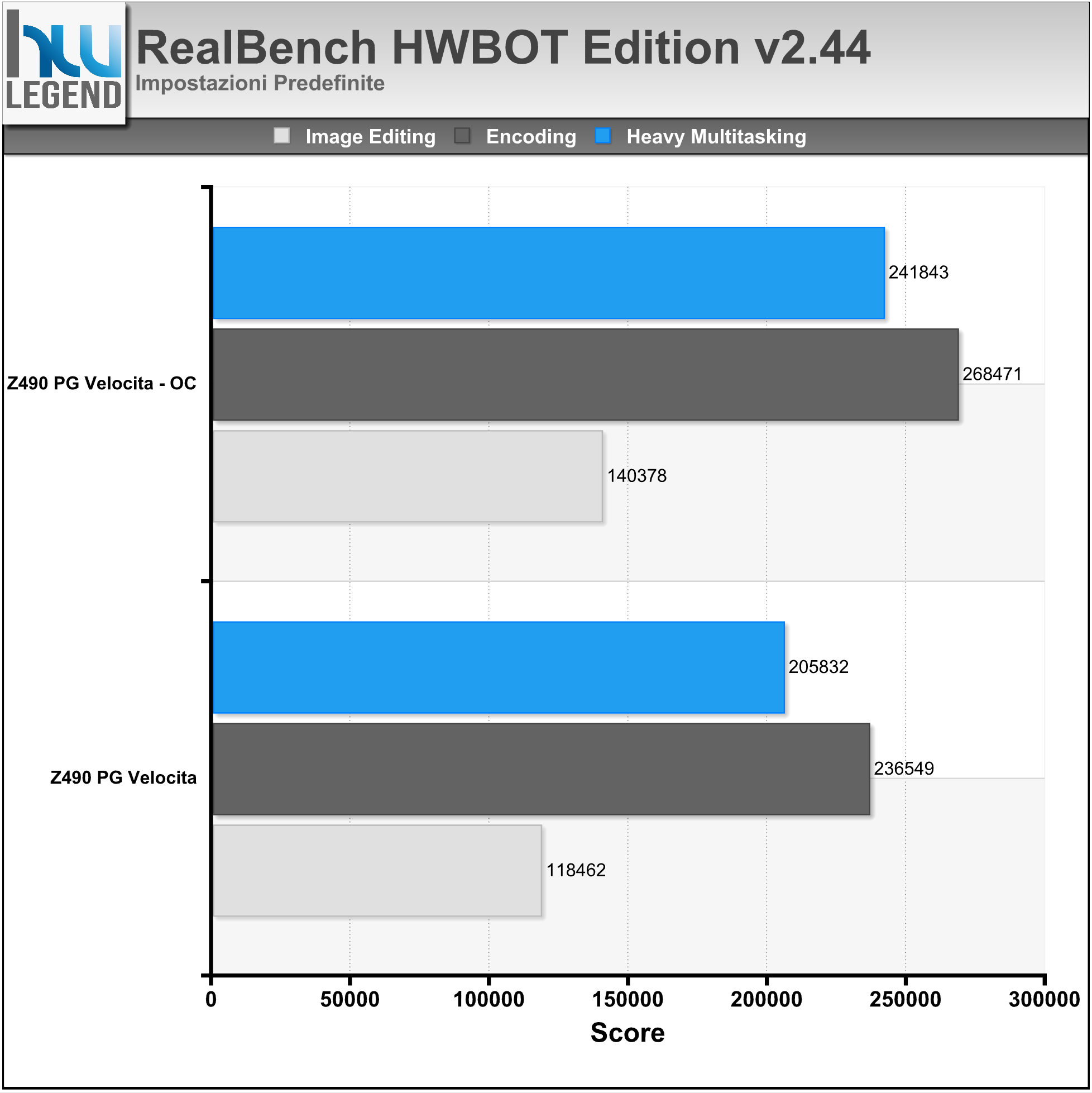

HWBOT RealBench 2.44;

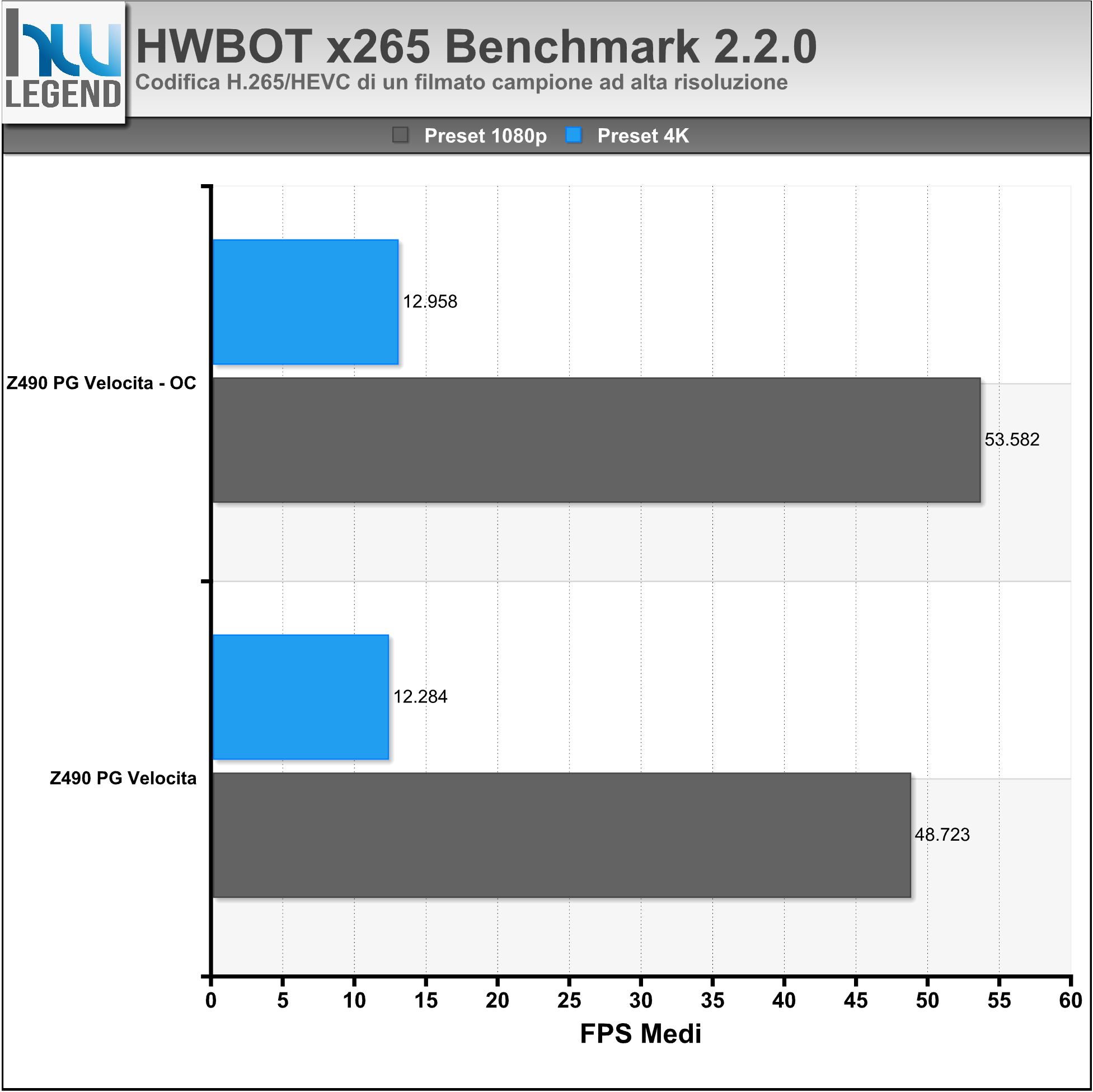

HWBOT X265 Benchmark 2.2.0;

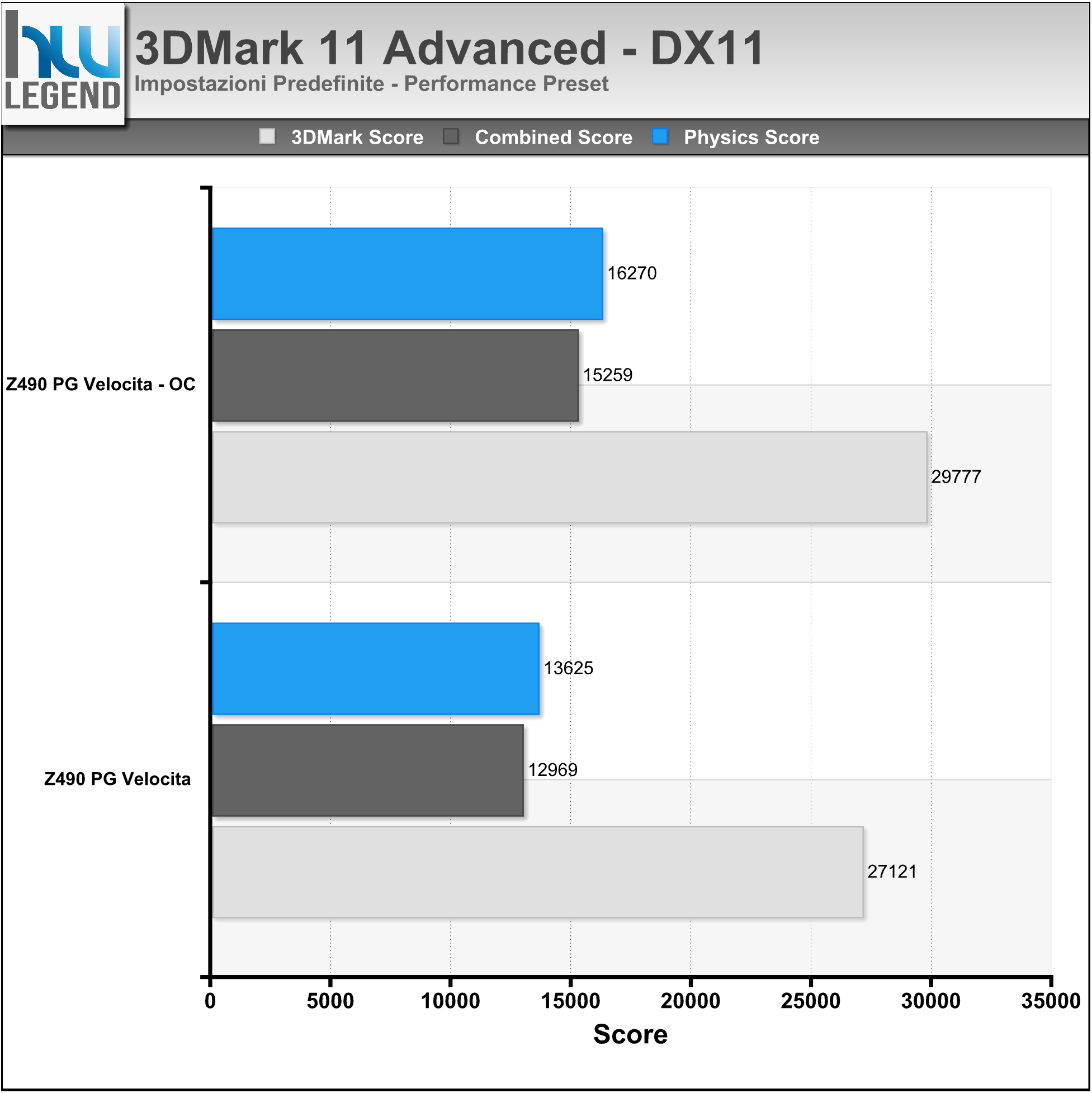

3DMark 11 Advanced Edition v1.0.179;
3DMark Advanced Edition v2.11.6911;
PCMark 10 Professional Edition v2.1.2177 64bit;
Unigine2 Superposition Benchmark v1.1.

Prestazioni Giochi DirectX 11 / DirectX 12

Assassin’s Creed Odyssey – DX11;
F1 2018 – DX11;
FarCry 5 – DX11;
Shadow of the Tomb Raider – DX12;
Deus Ex Mankind Divided – DX12.

Prestazioni Controller (USB 3.2 Gen1 & 3.2 Gen2 / SATA III 6Gb/s / Ultra M.2 PCIe 3.0 x4)

Crystal Disk Mark 7.0.0h;
ATTO Disk Benchmark 3.05.

Ora siamo pronti per andare ad osservare i risultati da noi ottenuti.

[nextpage title=”Prestazioni Rendering e Calcolo – Parte Prima”]

Cinebench R11.5, R15 e R20 – 64bit

Si tratta di una vera e propria suite di test multi piattaforma in grado di calcolare le capacità prestazionali del vostro computer. Il programma è basato sul software di animazione CINEMA 4D ed è lo strumento perfetto per valutare le performance della CPU e del comparto grafico su svariate piattaforme fra cui Windows e Mac OS X.

Cinebench sfrutta le potenzialità del processore centrale del sistema mediante l’utilizzo combinato di calcoli complessi finalizzati al completamento del rendering di un’immagine campione. È possibile eseguire il test in modalità “Single”, sfruttando un solo “core”, oppure “Multi”, sfruttando quindi tutti i “core” disponibili.

Nel grafico il punteggio finale del rendering con 1Core/1Thread e fino a 6Core/12Thread.

POV-Ray 3.7

POV-Ray è un famosissimo programma per la creazione di immagini tridimensionali. Vanta un motore per RayTracing tra i più avanzati. Sarà possibile creare immagini 3D, geometriche e non, di tipo foto realistico e di altissima qualità. La costruzione dell’immagine si ottiene mediante un linguaggio di programmazione di tipo matematico basato sulla geometria analitica nello spazio.

Nel grafico il tempo (in Secondi) necessario per portare a termine il rendering della scena di riferimento “Benchmark.pov”, a risoluzione Full-HD (1920×1080) e filtro AA 0.3.

V-Ray Next Benchmark 4.10.07

V-Ray Next Benchmark è un tool completamente gratuito per la misura delle performance velocistiche del proprio hardware nel rendering con V-Ray. È disponibile gratuitamente, previa registrazione su chaosgroup.com e verrà eseguito senza requisiti di licenza come applicazione autonoma.

Il programma prevede la possibilità di eseguire rendering di raytrace sfruttando la CPU oppure la/e schede grafiche presenti. V-Ray è uno dei principali raytracers al mondo e viene utilizzato in molte industrie in fase di architettura e progettazione automobilistica. È stato utilizzato anche in oltre 150 immagini cinematografiche e numerose serie televisive episodiche. Ha inoltre vinto un premio Oscar per il conseguimento scientifico e tecnico nel 2017.

Nel grafico il tempo (in Secondi) necessario al rendering della scena di riferimento, eseguita con impostazioni predefinite.

Indigo Benchmark 4.0.64

Indigo Bench è un’applicazione di benchmark standalone basata sul motore di rendering avanzato di Indigo 4, utile per misurare le prestazioni delle moderne CPU e GPU. Grazie all’utilizzo di OpenCL standard del settore, è supportata un’ampia varietà di GPU di NVIDIA, AMD e Intel. Il programma è completamente gratuito e può essere utilizzato senza una licenza Indigo su Windows, Mac e Linux.

Nel grafico lo score ottenuto in seguito al completamento del rendering di entrambe le scene di riferimento previste, eseguito con impostazioni predefinite.

Corona Benchmark 1.3

Corona Benchmark è un tool completamente gratuito per la misura delle performance velocistiche del proprio microprocessore nel rendering fotorealistico di una scena di riferimento. Nonostante la sua giovane età, Corona è diventato un renderer pronto per la produzione ed in grado di creare risultati di qualità elevata.

Nel grafico il tempo (in Secondi) necessario al completamente dell’elaborazione, eseguita con impostazioni predefinite.

[nextpage title=”Prestazioni Rendering e Calcolo – Parte Seconda”]

Blender 2.82a – 64bit

Blender è un famoso programma (completamente Open Source) di modellazione 3D, animazione e rendering. Viene spesso utilizzato anche per il calcolo delle performance dei microprocessori.

Nel grafico il tempo (in Secondi) necessario al rendering della scena di riferimento “BMW Benchmark”, eseguita con impostazioni predefinite.

Euler3D Benchmark v2.2

Euler3D, basato sulla routine di analisi strutturale STARS Euler3D, è un software di benchmark che misura le prestazioni velocistiche del microprocessore mediante l’esecuzione di calcoli fluidodinamici. Il programma è ottimizzato per sfruttare appieno il multi-threading.

Nel grafico il risultato rilasciato al termine del test integrato, espresso in Hz.

Fritz Chess Benchmark v4.3

Fritz Chess è un interessante software che consente di misurare le performance della CPU basandosi sulla simulazione del gioco degli scacchi. Il programma è in grado di sfruttare appieno fino a otto core. Nel grafico il risultato complessivo ottenuto (espresso in Kilonodi al secondo).

wPrime Benchmark v2.10

Al pari del SuperPI, anche il wPrime è un ottimo indicatore delle performance di CPU e RAM, e finalmente in grado di sfruttare tutti i core a disposizione.

Nei grafici il tempo impiegato (in Secondi) al calcolo del 32M e del 1024M.

[nextpage title=”Prestazioni Rendering e Calcolo – Parte Terza”]

SiSoftware Sandra 2020

Sandra è un tool di benchmark per l’intero sistema PC, aggiornato per testare le ultime tecnologie disponibili sul mercato. Il software è in grado di assicurare la maggiore compatibilità hardware possibile unita ad un accurato reporting delle prestazioni e delle problematiche del sistema.

Abbiamo eseguito i principali test sulla CPU e sul comparto RAM, a seguire i risultati ottenuti.

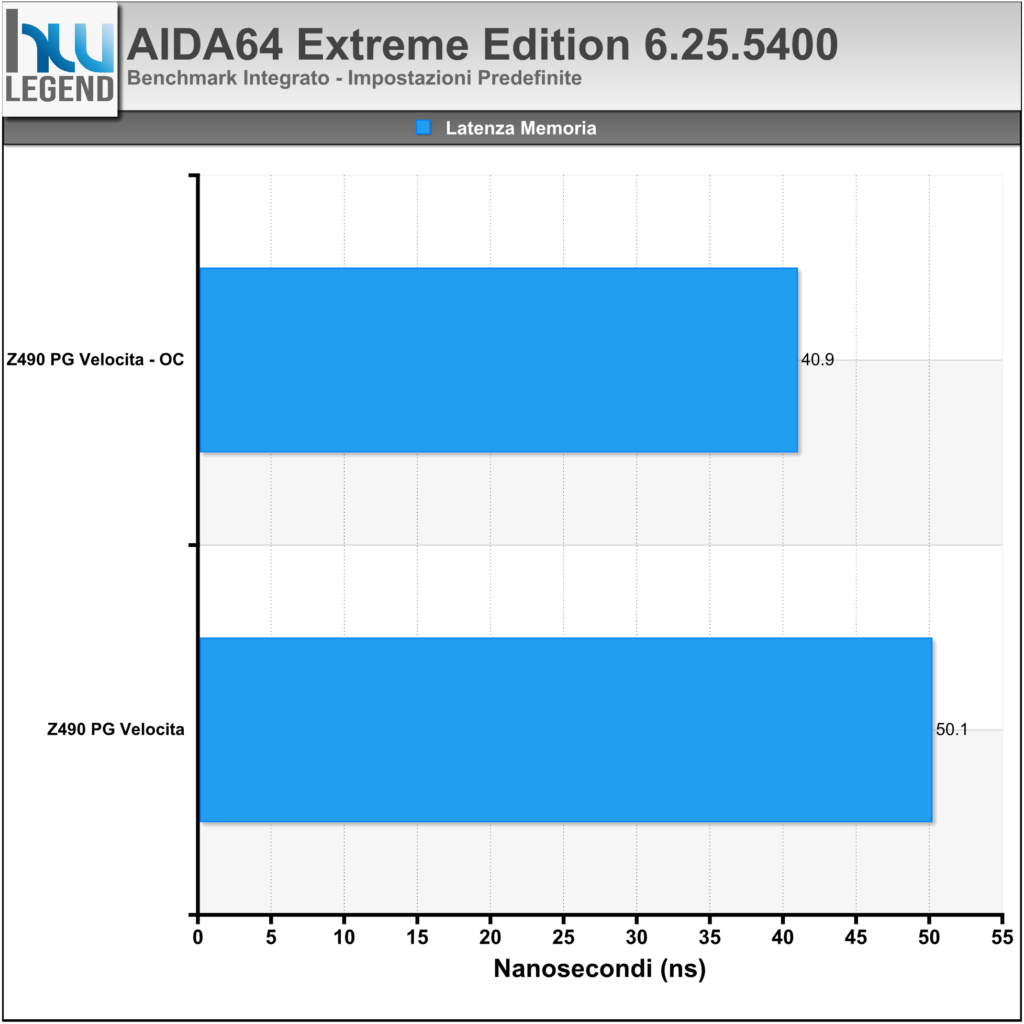

AIDA64 Extreme Edition 6.25.5400

AIDA64 è un famoso programma che ci consente di tenere sotto controllo i punti vitali del nostro computer, quali temperature, voltaggi applicati e prestazioni. Al suo interno, infatti, troviamo numerosi test, utili per misurare, e comparare, le performance registrate dalle varie componenti (CPU, Memorie, HDD etc.).

Nei grafici i risultati riguardanti i benchmark integrati delle RAM e della CPU/FPU.

Intel Extreme Tuning Utility (XTU) 6.5.1.360

La Intel Extreme Tuning Utility è una tecnologia sviluppata da Intel allo scopo di fornire all’utente una particolare interfaccia utilizzabile dal sistema operativo attraverso cui dialogare direttamente con il BIOS della scheda madre e poter quindi agire sui settaggi più profondi del sistema (tra cui anche quelli per l’overclock) senza dover riavviare il sistema e attraverso un utility software certamente più semplice e intuitiva di quanto possa essere la scarna interfaccia di un tradizionale BIOS.

La vera novità introdotta d questa tecnologia risiede nel fatto che Intel ha fornito ai produttori di motherboard alcune istruzioni e una utility apposita per fornire agli utenti un set più o meno ampio di possibilità di intervento sul BIOS. In altre parole, attraverso l’implementazione di determinate funzionalità all’interno di questo programma, Intel permette ai produttori di decidere quali di queste istruzioni potranno utilizzare i consumatori.

In questo modo, gli utenti non solo possono cambiare parametri come timing e frequenze, ma possono monitorare la temperatura, le tensioni e le frequenze. La tecnologia per migliorare le prestazioni della memoria RAM, conosciuta come Intel Extreme Memory, può anch’essa essere controllata attraverso questa utility.

Gli utenti sono liberi inoltre di creare profili personalizzati per i vari contesti di utilizzo del sistema (overclock per videogiochi ad alte prestazioni, oppure sistema a valori standard durante la navigazione in Internet). Intel ha voluto presentare tale tecnologia come una sorta di “BIOS sul desktop di Windows”.

Nel grafico il risultato rilasciato al termine del benchmark integrato, espresso in Punti.

[nextpage title=”Prestazioni Multimedia e Compressione – Parte Prima”]

WinRAR 5.90 – 64bit

Famoso programma di compressione con il quale si misura la potenza della CPU nel comprimere un file campione restituendo il valore del dato compresso in KB/s (Rate).

7-Zip 19.00 – 64bit

Noto programma di compressione/decompressione che al suo interno integra un Tool per la misura delle prestazioni della macchina. Anche in questo caso saranno riportati nel grafico quanti KB/s il sistema, e in particolar modo la CPU, sia in grado di comprimere/decomprimere.

VeraCrypt 1.24

VeraCrypt è un programma applicativo open-source usato per la cifratura “on-the-fly” (OTFE). Può creare un disco virtuale crittografato mediante l’utilizzo di un file o crittografare un’intera partizione oppure, su Windows, l’intero hard disk con un’autenticazione all’avvio. Secondo gli sviluppatori con le versioni più recenti del programma sono stati apportati miglioramenti riguardanti la sicurezza e risolti problemi emersi dall’audit esterno realizzato sul codice del precedente TrueCrypt.

Nei grafici i risultati dei benchmark integrati nel programma.

HWBOT RealBench v2.44

HWBOT Realbench è un software di benchmark recentemente introdotto sul noto sito HWBOT, completamente gratuito e basato sull’ormai rodato Realbench di ASUS. Il programma, sviluppato in collaborazione con i migliori professionisti dell’overclock, sfrutta applicazioni Open Source e semplici ma efficaci script per misurare le prestazioni reali del sistema e fornire un punteggio imparziale dovuto solamente alla potenza di calcolo effettiva.

Il programma sfrutta, inoltre, le più recenti istruzioni come SSE4, AVX e DXVA, ed è presente anche un test “burn in” per verificare l’affidabilità della macchina sotto stress prolungato, molto utile appunto per verificare la stabilità in condizione di overclocking. I numerosi software open-source adottati, tra cui Blender, Handbrake, GIMP e LuxMark supportano le più recenti estensioni per sfruttare al meglio le CPU di nuova generazione.

HWBOT X265 Benchmark 2.2.0

Nuovo benchmark recentemente introdotto sul noto sito HWBOT con il quale è possibile testare la potenza della propria CPU. Il suo funzionamento è basato sulla misurazione delle performance in termini di codifica video H.265/HEVC utilizzando dei filmati campione ad alta risoluzione.

Nel grafico i risultati ottenuti, eseguendo il test sia con il preset 1080p che con il più pesante 4K, espressi in FPS medi. In questa pagine (1080p /4K) è disponibile un database, costantemente aggiornato, in cui poter confrontare i risultati ottenuti da molteplici microprocessori.

[nextpage title=”Prestazioni Multimedia e Compressione – Parte Seconda”]

3DMark 11 Advanced

La penultima versione del famoso software richiederà obbligatoriamente la presenza nel sistema sia di una scheda video con supporto alle API DirectX 11. Secondo Futuremark, i test sulla tessellation, l’illuminazione volumetrica e altri effetti usati nei giochi moderni rendono il benchmark moderno e indicativo sulle prestazioni “reali” delle schede video.

La versione Basic Edition (gratuita) permette di fare tutti i test con l’impostazione “Performance Preset”. C’è un test, chiamato Audio Visual Demo, eseguibile alla risoluzione massima 720p. La versione Basic consente di pubblicare online un solo risultato. Non è possibile modificare la risoluzione e altri parametri del benchmark. 3DMark 11 Advanced Edition non ha invece alcun tipo di limitazione.

Il benchmark si compone di sei test, i primi quattro con il compito di analizzare le performance del comparto grafico, con vari livelli di tessellazione e illuminazione. Il quinto test non sfrutta la tecnologia NVIDIA PhysX, bensì la potenza di elaborazione del processore centrale. Il sesto e ultimo test consiste, invece, in una scena precalcolata in cui viene sfruttata sia la CPU, per i calcoli fisici, e sia la scheda grafica.

I test sono stati eseguiti in DirectX 11 sfruttando il preset Performance. Nel grafico il punteggio complessivo ottenuto e i risultati di Physics e Combined.

3DMark Advanced

La nuova versione del famoso software è senza dubbio la più potente e flessibile mai sviluppata da Futuremark (attualmente UL Benchmarks). Per la prima volta viene proposto un programma multipiattaforma, capace di eseguire analisi comparative su sistemi operativi Windows, Windows RT, Android e iOS. Le prestazioni velocistiche del proprio sistema possono essere osservate sfruttando nuovi ed inediti Preset: Ice Storm, Cloud Gate, Sky Diver, Fire Strike, Time Spy ed il nuovissimo Port Royal.

Il primo, Ice Storm, sfrutta le funzionalità delle librerie DirectX 9.0 ed è sviluppato appositamente per dispositivi mobile, quali Tablet e Smartphone senza comunque trascurare i computer di fascia bassa. Il secondo, Cloud Gate è pensato per l’utilizzo con sistemi più prestanti, come ad esempio notebook e computer di fascia media, grazie al supporto DirectX 10.

Il terzo, Sky Diver, fa da complemento offrendo un punto di riferimento ideale per laptop da gioco e PC di fascia medio-alta con supporto DirectX 11. Infine gli ultimi preset, denominati Fire Strike, Time Spy e Port Royal, sono pensati per l’analisi dei moderni sistemi di fascia alta, contraddistinti da processori di ultima generazione e comparti grafici di assoluto livello con pieno supporto DirectX 11 (Fire Strike) e DirectX 12 (Time Spy) e DirectX Raytracing (Port Royal).

I nostri test sono stati eseguiti sfruttando i preset Sky Diver, Fire Strike (Normal, Extreme e Ultra) ed ovviamente Time Spy (Normal e Extreme). Nei grafici il punteggio complessivo ottenuto.

PCMark 10 Professional

PCMark è un’ormai noto programma di benchmarking e test del sistema sviluppato da Futuremark, in grado di fornire una precisa indicazione di quelle che sono le reali prestazioni del proprio sistema o dei singoli reparti (CPU, Memoria RAM, Storage etc.).

Per le nostre prove ci siamo affidati all’ultima versione del programma (PCMark 10 Professional v2.0.2144), in maniera da poter offrire un quadro il più possibile preciso delle prestazioni del sistema in esame. Nei grafici riportiamo il risultato complessivo ottenuto (PCMark Score) e quello delle singole tipologie di test: Essentials, Productivity e Digital Content Creation.

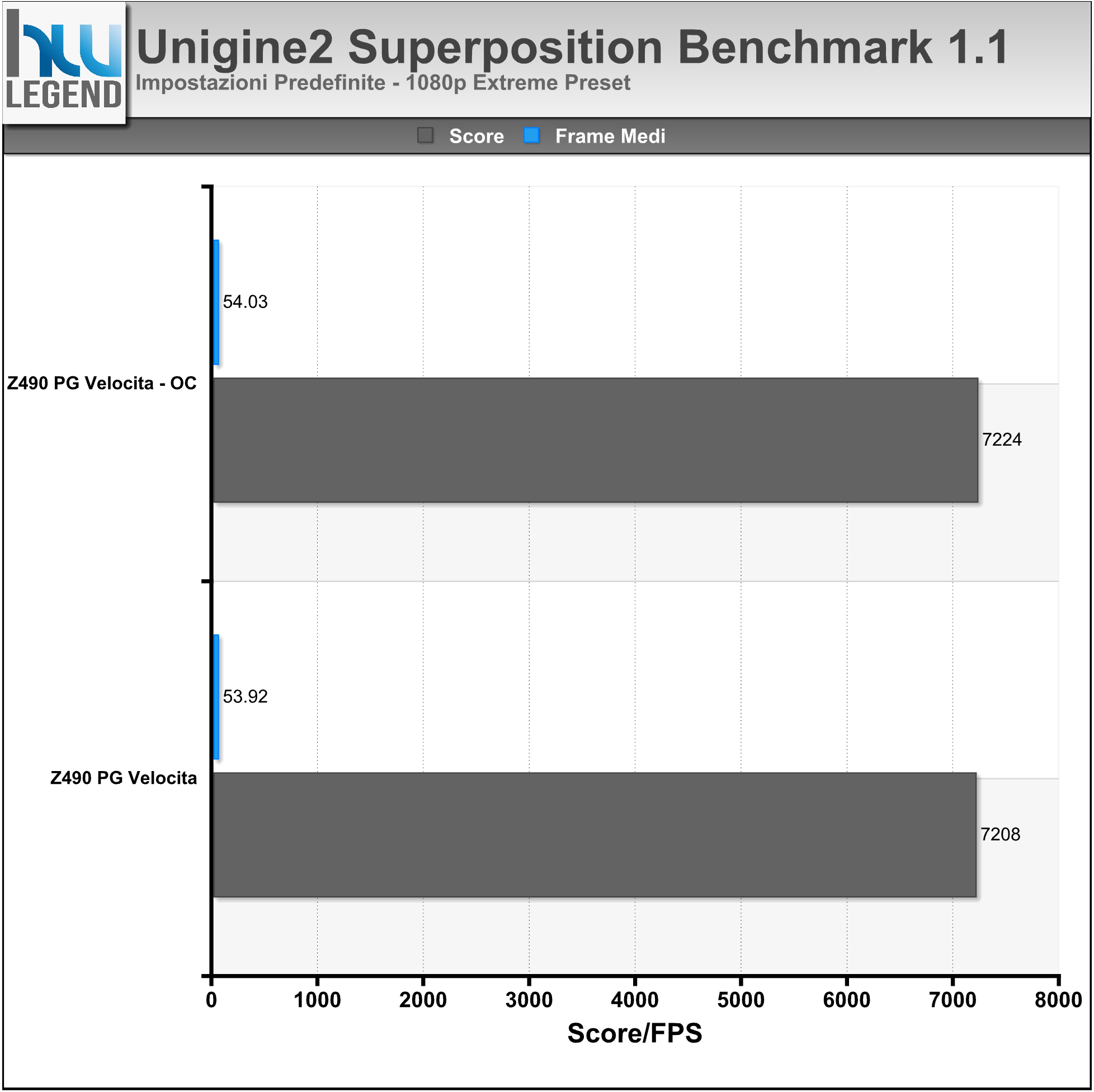

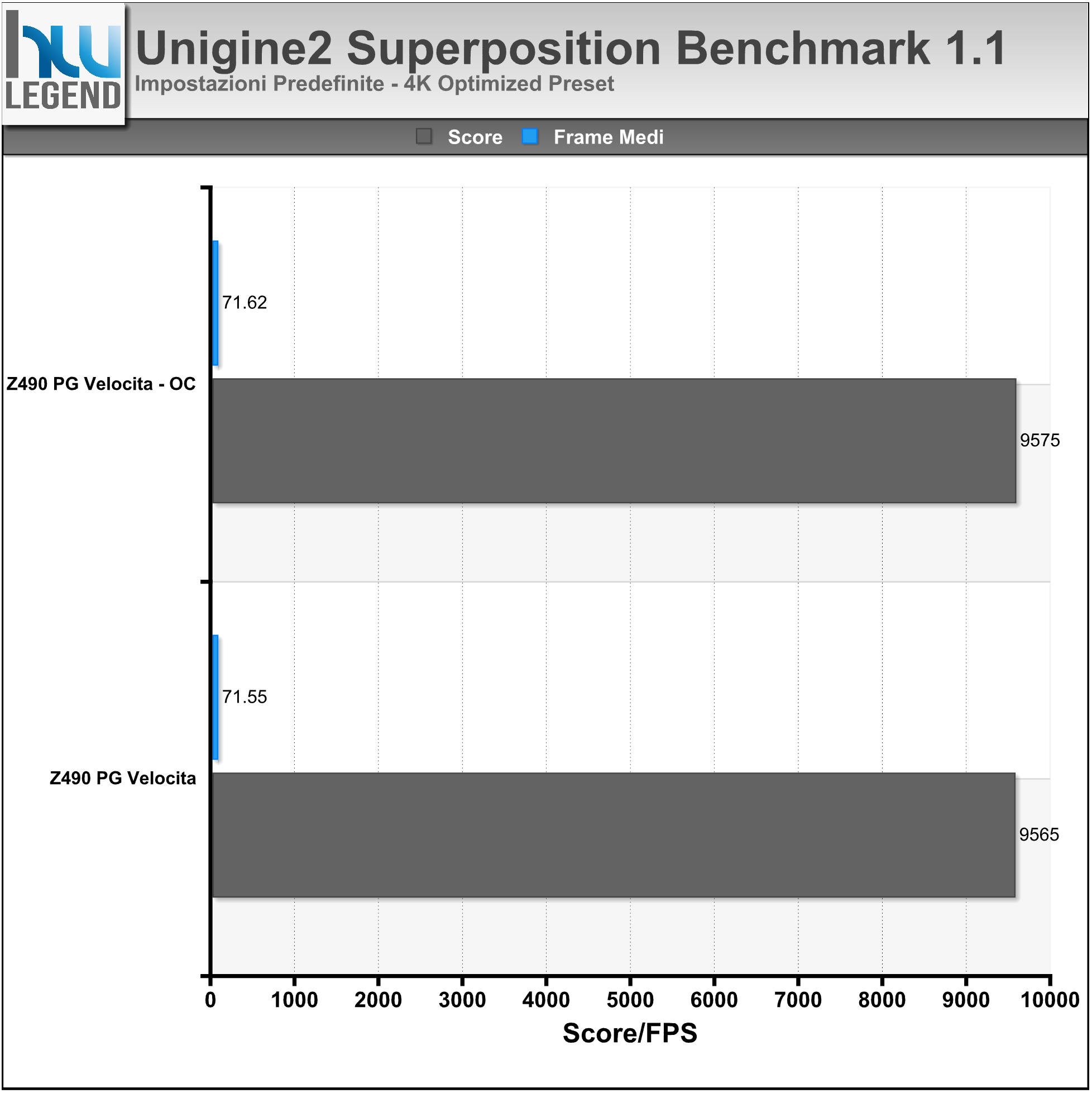

Unigine2 Superposition Benchmark v1.1

Direttamente dagli sviluppatori degli apprezzati Heaven e Valley, e seppur con un leggero ritardo sulla tabella di marcia, ecco che finalmente vede la luce il nuovo software di benchmark Superposition, basato sul potente motore grafico di nuova generazione Unigine 2, capace di spremere all’inverosimile anche le più prestanti soluzioni grafiche sul mercato.

Come di consueto sono previsti vari profili predefiniti, che consentiranno di ottenere risultati, in termini prettamente prestazionali, facilmente confrontabili. Rispetto al passato è stato implementato un database online, nel quale verranno raccolti i risultati ottenuti dagli utenti e poter quindi fare confronti su ben più larga scala.

Oltre a questo sono state introdotte nuove modalità, a cominciare da una simulazione interattiva dell’ambiente, denominata “Game”, alla possibilità di sfruttare i più moderni visori per realtà virtuale, come Oculus Rift e HTC Vive. Viene inoltre offerta la possibilità di verificare la piena stabilità del proprio comparto grafico, grazie allo “Stress Test” integrato (esclusiva della versione Advanced del programma).

I test sono stati condotti utilizzando i preset 720p Low, 1080p Extreme e 4K Optimized. Nel grafico i risultati ottenuti, espressi sotto forma di Score finale e di FPS medi.

[nextpage title=”Prestazioni Giochi – Parte Prima”]

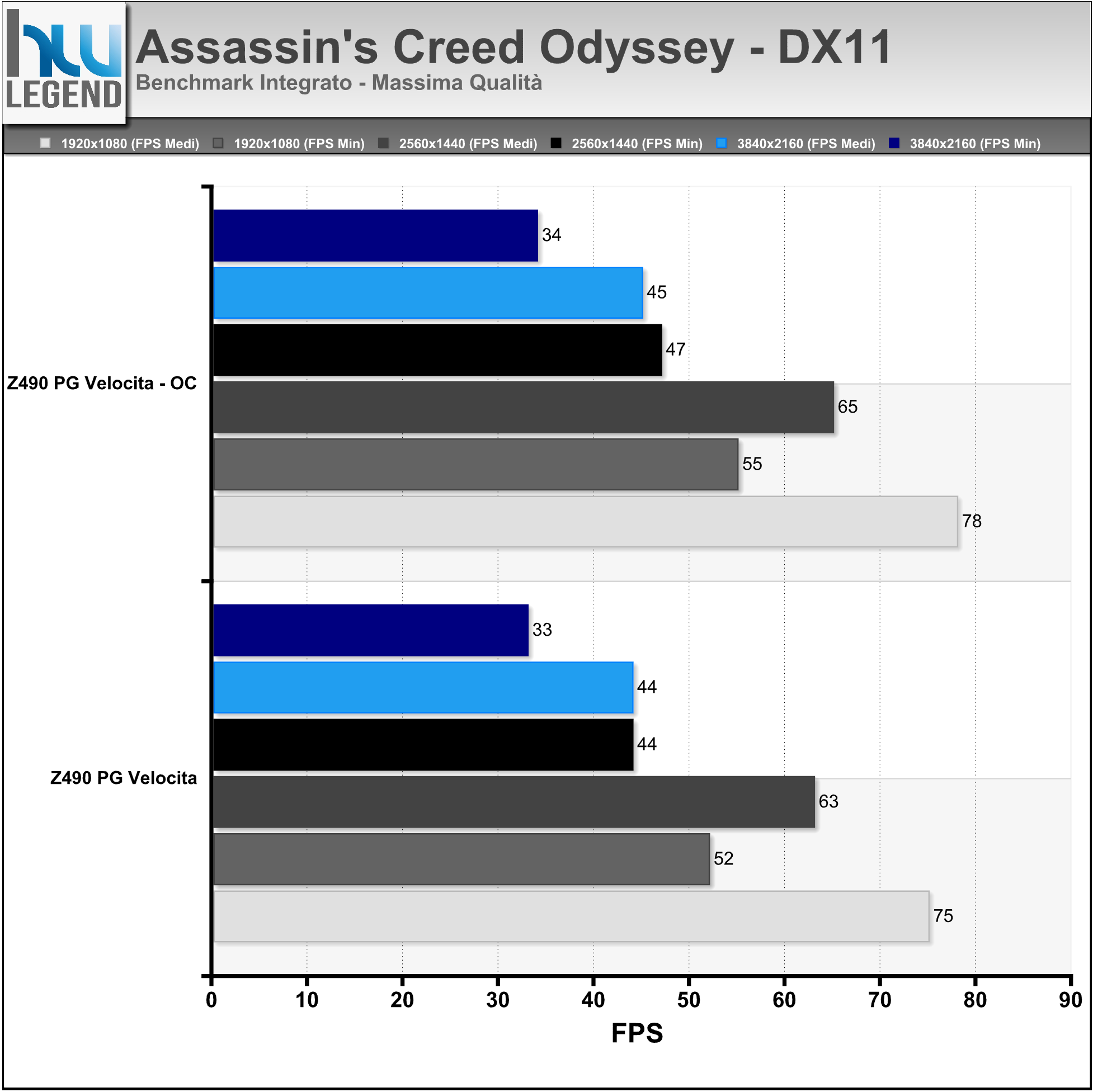

Assassin’s Creed Odyssey

Mesi dopo la sua avventura in Egitto, Layla Hassan è ormai un’agente degli Assassini; durante una campagna di ricerche rinviene la Lancia appartenuta al Re di Sparta Leonida, spezzata dopo la Battaglia delle Termopili, e riconosce in essa un manufatto della Prima Civilizzazione; con l’aiuto di Victoria Bibeau, Layla estrae il DNA di due fratelli vissuti nel V secolo a.C., Alexios e Kassandra, e sceglie se seguire la storia dell’uno o dell’altra attraverso l’Animus allo scopo di scoprire l’ubicazione del Bastone di Ermete Trismegisto.

Il personaggio che sceglierà di seguire sarà conosciuto come “il Misthios”, ossia il mercenario. Il gioco, presentato lo scorso mese di ottobre su PC, è sviluppato dalla Ubisoft Quebec e distribuito da Ubisoft ed è in grado di sfruttare le DirectX 11. I test sono stati condotti con il benchmark integrato usando i seguenti settaggi:

F1 2018

Ultimo capitolo sviluppato dai ragazzi di Codemasters con licenza ufficiale FIA, basato sulla stagione 2018. Dato il via, ci troveremo di fronte alla possibilità di avviare diverse modalità di gioco.

La più importante è ovviamente la carriera, ma per chi non vuole tuffarsi sin da subito in un’avventura lunga tre, cinque o sette stagioni, c’è la possibilità di affrontare una gara veloce (solo gran premio), effettuare prove a tempo, tuffarci in un week-end di gara (dalle prove libere del venerdì al gran premio della domenica) o avviare il gioco in multiplayer.

Ovviamente il titolo è incentrato sulla carriera e la differenza nel tempo (tre, cinque o sette anni) è data dalla volontà di approdare sin da subito in team più o meno importanti, minore sarà la carriera, maggiori saranno le possibilità di entrare da subito nei top team come Ferrari, McLaren o Red Bull. Il gioco supporta le DirectX 11. I test sono stati condotti con il benchmark integrato usando i seguenti settaggi:

[nextpage title=”Prestazioni Giochi – Parte Seconda”]

Far Cry 5

Far Cry 5, quinto capitolo dell’apprezzata serie, è un videogioco d’azione-avventura sviluppato da Ubisoft Montreal e Ubisoft Toronto e pubblicato da Ubisoft. ll gioco è ambientato nella regione immaginaria di Hope County, in Montana, dove un predicatore di nome Joseph Seed è salito al potere. Seed crede di essere stato scelto per proteggere la gente di Hope County da un ”inevitabile catastrofe” e ha fondato una setta chiamata il Progetto a Eden’s Gate.

In apparenza sembrerebbe che sia stata fondata per adempiere alla sua missione di guidare il popolo alla salvezza; in realtà, Seed è un predicatore radicale e Eden’s Gate è un suo culto militaristico del giorno del giudizio. Eden’s Gate ha usato sia la violenza che la coercizione per convertire con forza il popolo di Hope County impedendo loro di chiedere aiuto al mondo esterno.

Quando il tentativo di arrestare Seed fallisce con il rapimento di diversi poliziotti, il giocatore viene trascinato in un conflitto armato tra Eden’s Gate e i cittadini in vita di Hope County, i quali stanno organizzando un movimento di resistenza. I test sono stati condotti con il benchmark integrato usando i seguenti settaggi:

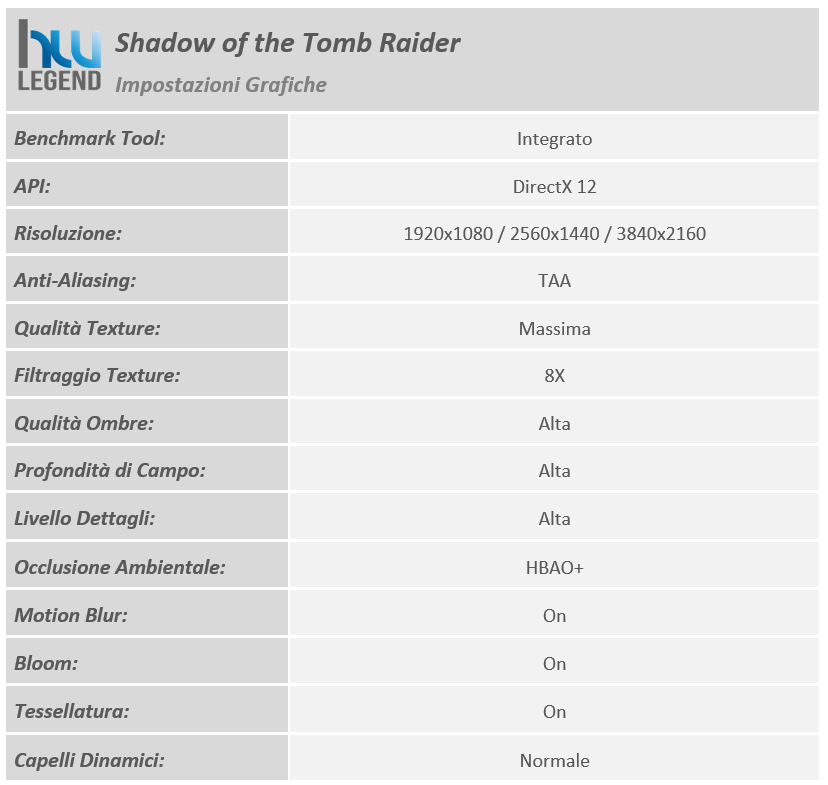

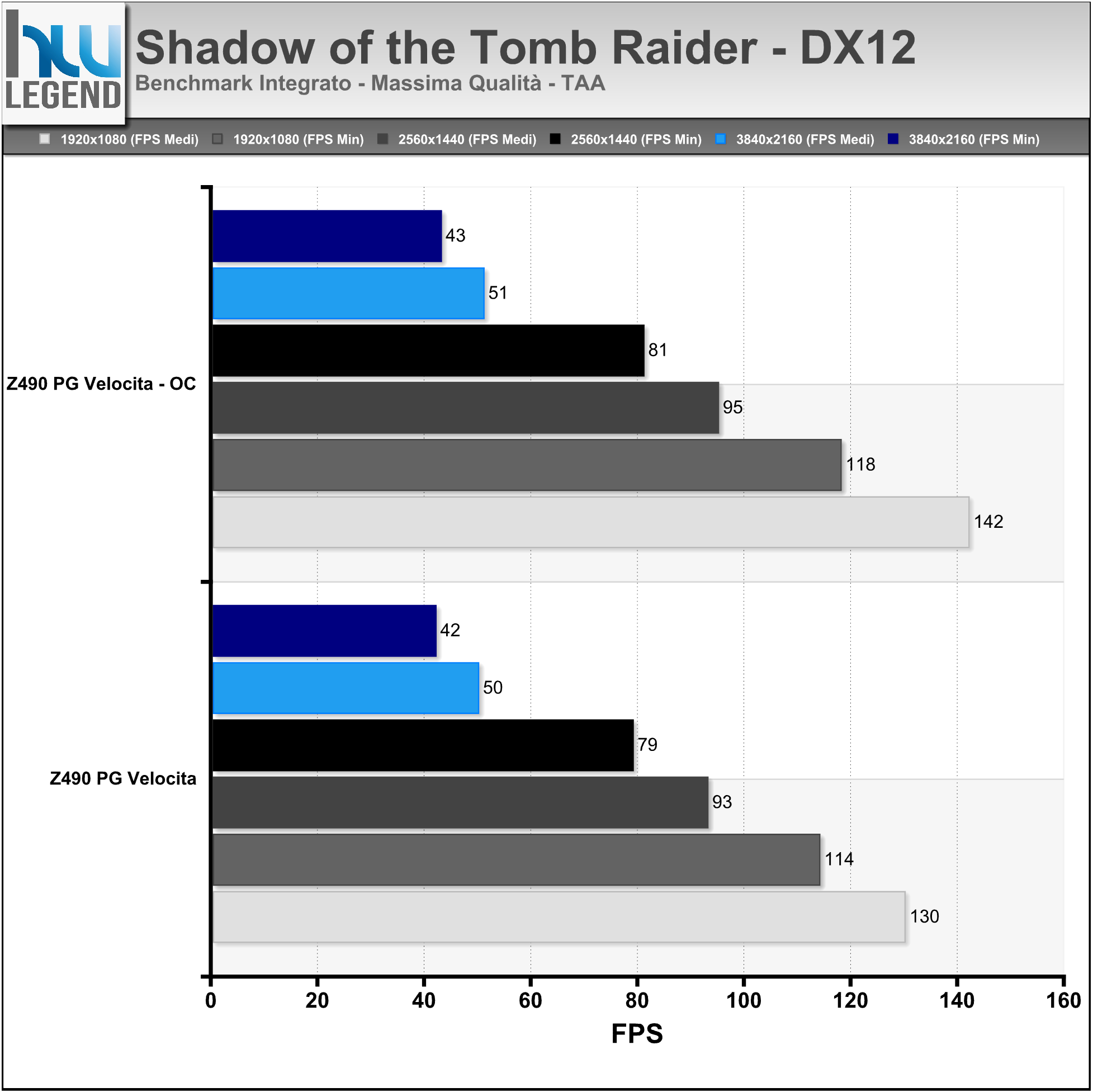

Shadow of the Tomb Raider

Circa due mesi dopo la sua precedente avventura, Lara Croft e il suo amico Jonah sono nuovamente sulle tracce della Trinità. Seguendo gli indizi lasciati dal padre di Lara, i due arrivano a Cozumel, in Messico, per spiare il capo della cellula locale, il dottor Pedro Dominguez; durante una spedizione in una tomba già visitata dall’organizzazione, Lara scopre alcune notizie circa una misteriosa città nascosta.

Successivamente, camuffandosi con gli abiti tipici per il dia de los muertos, Lara riesce a seguire gli adepti della Trinità, scoprendo così che Dominguez è addirittura il capo dell’organizzazione e che è sulle tracce di una misteriosa reliquia nascosta in un tempio non ancora localizzato.

Vivi momenti di pura azione, conquista nuovi luoghi ostili, combatti usando tattiche di guerriglia ed esplora tombe mortali in questa evoluzione del genere action survival. L’ultimo capitolo della saga (il settimo in ordine cronologico), presentato lo scorso mese di settembre su PC, è sviluppato dalla Crystal Dynamics e distribuito da Square Enix ed è in grado di sfruttare le ultime DirectX 12. I test sono stati condotti con il benchmark integrato usando i seguenti settaggi:

Deus Ex Mankind Divided

Deus Ex Mankind Divided riprende le vicende di Adam Jensen da uno dei finali del precedente capitolo. In particolare scopriamo che Adam ha affondato Panchaea e che è rimasto in coma per due anni in una struttura in Alaska.

Avviato il gioco ci ritroveremo su di un elicottero con una truppa armata e ci renderemo conto che Adam fa ora parte di una squadra anti terrorismo dell’Interpol. Questa ha un agente sotto copertura a Dubai, con lo scopo di entrare in contatto con un trafficante di armi e potenziamenti ed organizzare un incontro…

L’ultimo capitolo della saga, presentato lo scorso mese di agosto su PC, è sviluppato dalla Eidos Montreal e distribuito da Square Enix ed è in grado di sfruttare le ultime DirectX 12. I test sono stati condotti con il benchmark integrato usando i seguenti settaggi:

[nextpage title=”Prestazioni Controller”]

Prestazioni Controller SATA III 6Gb/s (Intel Z490 Express)

Crystal Disk Mark 7.0.0h

Crystal Disk Mark è senza dubbio uno dei migliori benchmark per dischi rigidi, chiavette USB e unità SSD (Solid State Disk). Il programma effettuerà automaticamente una serie di misurazioni sull’unità selezionata, sia in lettura che in scrittura, sequenziale o casuale, riportando alla fine la velocità espressa in MB al secondo (MB/s). Molto utile per confrontare in pochi secondi la differenza di prestazioni tra diverse periferiche di memorizzazione.

ATTO Disk Benchmark 3.05

ATTO Disk Benchmark è un programma molto semplice da utilizzare che consente di effettuare una serie di misurazioni sull’unità selezionata, che sia un disco rigido, una PenDrive oppure un SSD, al fine di verificarne le performance.

È sufficiente eseguire il programma, scegliere il drive da testare e cliccare sul pulsante “Start”. ATTO comincerà a misurare le prestazioni del disco con file di dimensioni diverse, da molto piccoli a molto grandi (sia lettura che in scrittura).

Come possiamo notare dai grafici riepilogativi le prestazioni offerte dal controller integrato nel nuovissimo PCH Intel Z490 Express sono di ottimo livello, perfettamente in grado di sfruttare appieno l’unità SSD utilizzata per le nostre prove (Samsung SSD 750 EVO da 500GB). Non segnaliamo sostanziali differenze rispetto ai risultati ottenuti con l’unità installata su precedenti schede madri testate provviste di PCH di fascia mainstream (Serie 200 e Serie 300). Come di consueto i driver da noi utilizzati sono gli ultimi resi disponibili dal produttore.

Prestazioni Ultra M.2 PCI-Express (Intel Z490 Express)

Crystal Disk Mark 7.0.0h

ATTO Disk Benchmark 3.05

La presenza, ormai sulla maggior parte delle recenti schede madri, delle nuove interfacce di collegamento M.2 PCI-Express sta certamente contribuendo alla rapida diffusione di nuove ed interessanti unità di memorizzazione, finalmente non più vincolate all’ormai limitata banda messa a disposizione dallo standard Serial ATA.

La nuova Z490 PG Velocita dispone di una coppia di connessioni di tipo Ultra M.2 PCI-Express, capaci di sfruttare ben quattro linee PCI-Express di terza generazione, garantendo una banda veramente molto elevata, pari a ben 32Gb/s. Per le nostre prove ne abbiamo verificato il corretto funzionamento utilizzando una valida unità marchiata KIOXIA, precisamente l’EXCERIA SSD M.2 PCIe Gen3 x4 da 500GB con protocollo NVMe (Non-Volatile Memory), ottenendo valori di ottimo livello e perfettamente in linea con le specifiche dichiarate dal produttore stesso dell’unità, sia in lettura che in scrittura.

Prestazioni Controller USB 3.2 Gen1 (Intel Z490 Express)

Crystal Disk Mark 7.0.0h

ATTO Disk Benchmark 3.05

Il nuovo PCH Z490 Express riconferma il supporto nativo verso lo standard di trasmissione USB 3.1/3.2 Gen1, garantendo prestazioni di ottimo livello e perfettamente allineate a quelle offerte dalle soluzioni di classe mainstream di ultima generazione, nonché dalla maggior parte dei controller di terze parti utilizzati dai vari produttori di schede madri. Anche in quest’occasione abbiano utilizzato gli ultimi driver messi a disposizione dal produttore.

Prestazioni Controller USB 3.2 Gen2 (Intel Z490 Express)

Crystal Disk Mark 7.0.0h

ATTO Disk Benchmark 3.05

La Z490 PG Velocita di ASRock prevede il pieno supporto verso la più recente interfaccia di trasmissione USB 3.2 Gen2, capace di garantire un livello prestazionale doppio rispetto alla generazione precedente, raggiungendo i 10Gb/s.

La scheda madre dispone di una coppia di porte (Type-C & Type-A) direttamente accessibili nel pannello posteriore I/O e gestite in modo nativo dal nuovo chipset Z490 Express di Intel.

Per le nostre prove abbiamo utilizzato una delle ultime novità del noto marchio austriaco Angelbird, precisamente un SSD2go PKT da 256GB, collegato sfruttando il cavo Type-C fornito in dotazione. Le prestazioni offerte dal nuovo standard di trasmissione USB 3.2 Gen2, come vediamo dai grafici riepilogativi, sono davvero eccellenti e sensibilmente superiori rispetto alla passata generazione.

Il controller di cui è provvista la scheda si è indubbiamente dimostrato molto valido e stabile. Ricordiamo che anche in quest’occasione i driver da noi utilizzati sono gli ultimi resi disponibili dal produttore, in questo caso Intel.

[nextpage title=”Analisi comparto audio integrato”]

Così come la maggior parte delle recenti schede madri di fascia alta, anche la nuova Z490 PG Velocita è provvista di un comparto audio integrato di qualità, basato sull’ormai noto e collaudato Codec di ultima generazione Realtek ALC1220, capace di offrire supporto Audio HD a 8 canali, Input/Output su S/PDIF a 16/20/24bit e frequenze di campionamento fino a 192kHz.

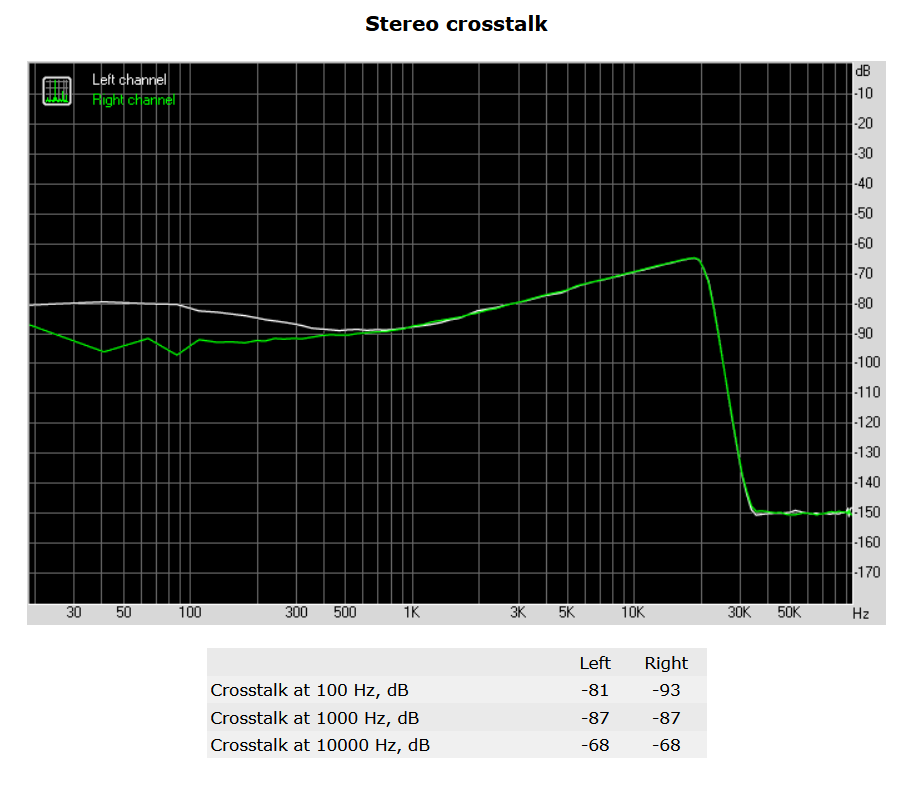

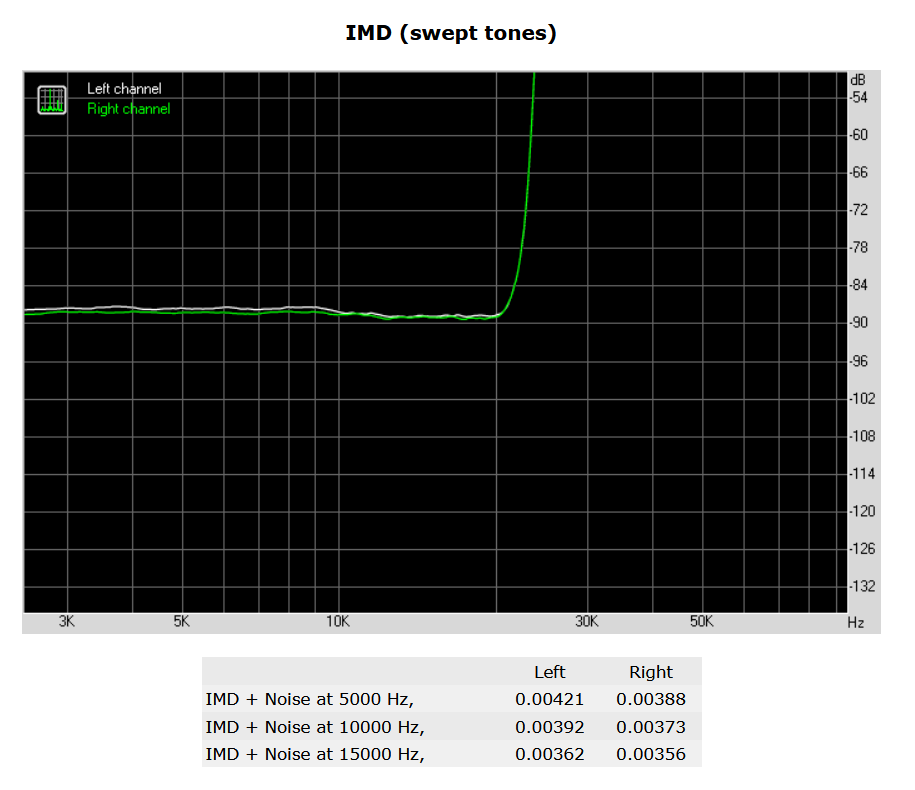

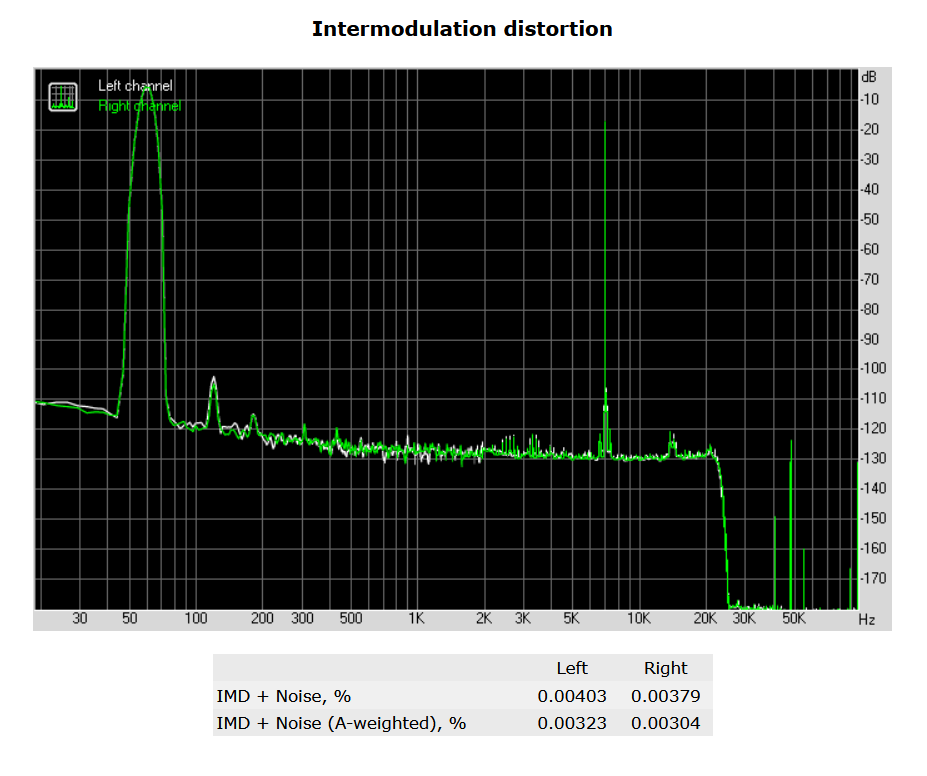

Per analizzare più accuratamente la qualità del comparto audio abbiamo deciso di utilizzare uno dei software certamente più rinomati e diffusi, vale a dire il RightMark Audio Analyzer, aggiornato all’ultima versione disponibile (6.4.5). Il programma è relativamente semplice da utilizzare e consente di ottenere una stima abbastanza precisa della bontà del comparto audio.

A seguire vi mostriamo il resoconto generato dal programma al termine della sessione di test:

Come vediamo ci troviamo di fronte ad un sottosistema audio di qualità più che buona, indubbiamente adeguata al target di utilizzo previsto per questo prodotto. Per eliminare qualsiasi tipo d’interferenza elettromagnetica (EMI), oltre ad essere prevista una particolare schermatura, è stato completamente isolato il circuito audio dagli altri circuiti sulla scheda madre.

L’adozione di componentistica discreta di qualità, tra cui citiamo dei condensatori audio Nichicon Fine Gold, un amplificatore per cuffie Texas Instruments NE5532 e connettori placcati oro, garantisce un suono chiaro e cristallino, mentre si ascolta musica o durante una sessione di gioco.

La gestione avanzata delle molteplici funzionalità messe a disposizione dalla tecnologia Nahimic Audio è affidata ad una suite dedicata. Il programma si presenta con un’interfaccia davvero molto accattivante ed intuitiva, capace di garantire una configurazione ottimale del comparto audio in pochi minuti.

[nextpage title=”Consumi Rilevati”]

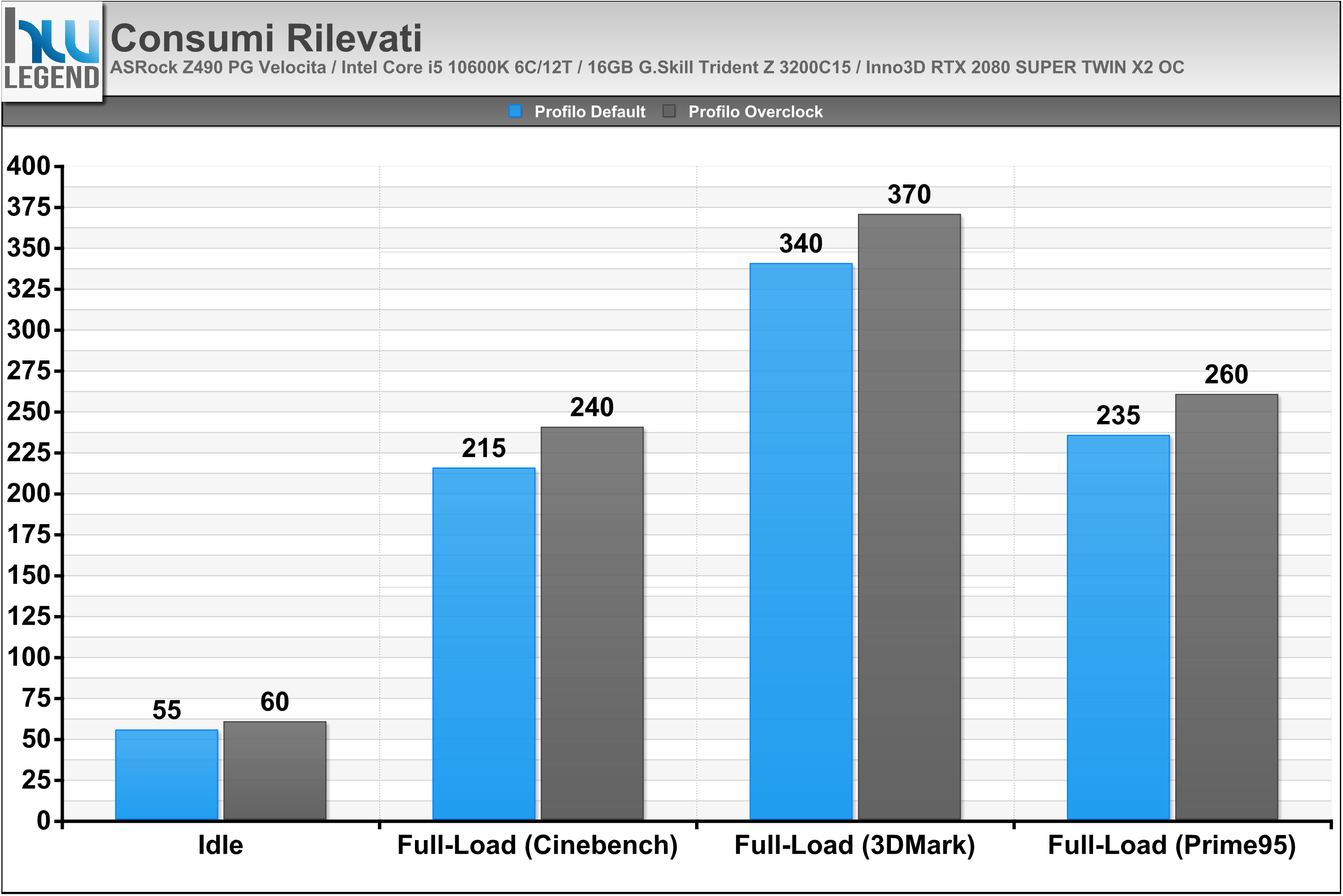

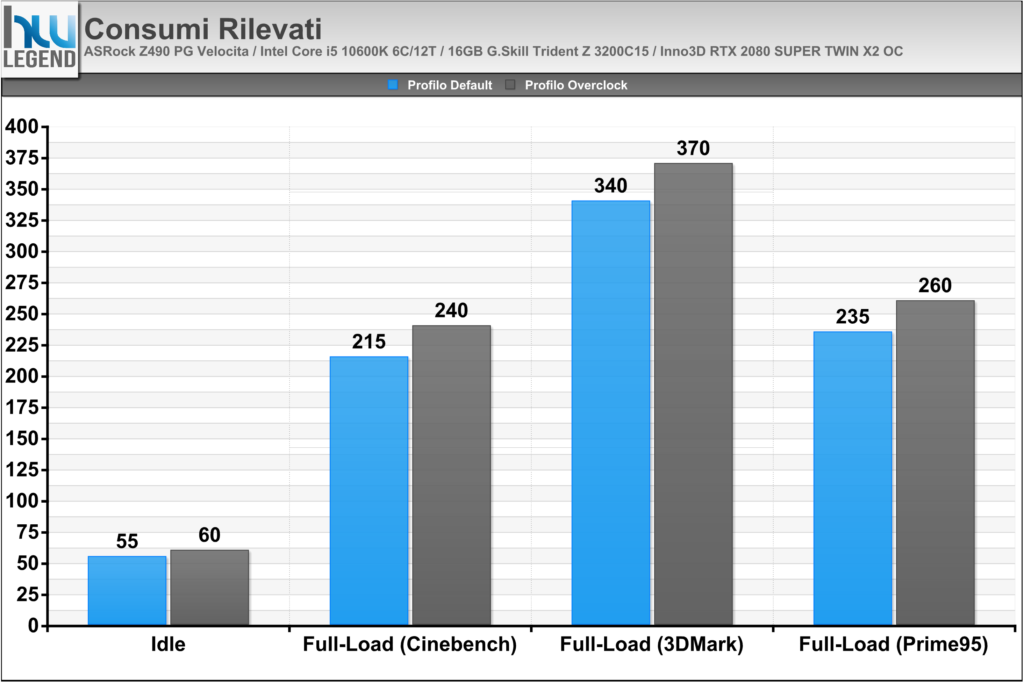

Per finire abbiamo misurato i consumi del sistema di prova completo, direttamente alla presa di corrente (a monte dell’alimentatore). Le misurazioni sono state ripetute più volte, nel grafico la media delle letture nelle seguenti condizioni:

Idle con funzionalità di risparmio energetico attivate;
Full-Load eseguendo il programma Cinebench R15;
Full-Load eseguendo il programma 3DMark con preset Fire Strike;
Full-Load Stress eseguendo 30 minuti di Prime95 in modalità Blend.

Come possiamo osservare dal grafico riepilogativo, i valori di consumo registrati dalla nostra piattaforma di test si dimostrano più che buoni. Alla luce delle nostre rilevazioni non possiamo che ritenerci piacevolmente soddisfatti di questa nuovissima scheda madre targata ASRock.

[nextpage title=”Conclusioni”]

ASRock sta dimostrando, nel corso degli ultimi anni, di essere un’azienda molto vitale e con una notevole capacità di innovazione. I suoi prodotti sono sempre più ricchi di funzionalità esclusive che propongono soluzioni tecniche all’avanguardia ed uniche nel loro genere. Non fa ovviamente eccezione la nuova scheda madre Z490 PG Velocita, una delle ultime novità dell’azienda taiwanese, espressamente pensata per soddisfare anche gli appassionati più esigenti, riuscendo a catturarne l’attenzione fin dal primo sguardo, grazie non soltanto alla sua elegante colorazione nera con finitura opaca, ma soprattutto grazie allo stile unico ed accattivante della grafica grigia/rossa prevista sul PCB ed espressamente pensata per riprendere i tratti caratteristici della nuova famiglia di prodotti Phantom Gaming.

Una soluzione perfetta, quindi, per tutti coloro che amano tenere a vista i componenti del proprio sistema, oltre che in grado di prestarsi ottimamente anche ad eventuali progetti di modding a tema, anche grazie alla presenza di un accattivante sistema di illuminazione a LED multi-zona completamente personalizzabile grazie alla tecnologia proprietaria Polychrome SYNC.

A livello prettamente costruttivo ci troviamo senza dubbio dinanzi ad un prodotto contraddistinto da una qualità ai massimi livelli, a cominciare dal particolare PCB in fibra di vetro ad elevato spessore, composto di ben otto strati con 2oz di rame, aspetto che gli conferisce non soltanto un’elevata resistenza alle torsioni, ma anche una maggiore protezione verso le scariche elettrostatiche (ESD) e una maggiore resistenza all’umidità, garantendo al tempo stesso un migliore isolamento delle tracce di potenza e segnale, con tutti i vantaggi che ne derivano in termini di efficienza, prestazioni e temperature di esercizio.

Il layout della scheda appare pulito e ordinato, tutti i componenti sono posti con criterio nello spazio a disposizione. La distribuzione dei principali elementi è davvero ben organizzata e certamente frutto di uno studio approfondito da parte degli ingegneri del marchio. In posizione centrale spicca il nuovo socket di connessione LGA-1200, in grado di assicurare pieno supporto verso tutte le recenti soluzioni Core di decima generazione, meglio noti agli appassionati con il nome in codice Comet Lake e sviluppati con un processo produttivo a 14 nanometri ancor più ottimizzato.

Gli stadi di alimentazione, infatti, prevedono componenti discreti di indubbia qualità, tra cui condensatori polimerici giapponesi Nichicon 12K Black, capaci di assicurare un ESR (Equivalent Series Resistence) estremamente basso ed un maggiore ciclo di vita e induttanze “Premium Power Choke” in grado di supportare sino a 60A di corrente ed eccellenti MOSFET SiC654 50A VRPower Integrated Power Stage prodotti da Vishay Siliconix. Non manca, inoltre, la tecnologia proprietaria Full Spike Protection, pensata per incrementare la longevità dei vari circuiti, grazie ad una serie di protezioni integrate.

Il produttore ha previsto la presenza di ben tre ventole di raffreddamento con tecnologia 0dB Silent Cooling che provvederà ad interromperne completamente la rotazione in tutte quelle situazioni in cui la temperatura di esercizio non raggiunge livelli elevati.Tra le funzionalità esclusive previste su questa particolare scheda madre non possiamo non citare la presenza di connettori 4-Pin PWM idonei alla gestione/regolazione delle pompe a liquido, capaci di erogare un massimo di 2.0A (24W) oltre che di semplificare ancor più l’integrazione del proprio impianto.

Un’altra particolarità della scheda riguarda gli slot di espansione, per i quali il produttore taiwanese ha previsto un rinforzo metallico che ne previene il danneggiamento anche se sottoposti a stress elevati, come ad esempio quello derivato dal peso delle moderne e sempre più massicce schede grafiche 3D.

Il produttore taiwanese, oltre alle consuete porte Serial ATA classiche, ha previsto la presenza di connessioni di tipo M.2 PCI-Express, compatibili con tutte le unità SSD di nuova generazione con form-factor NGFF (Next Generation Form Factor) M-Key fino a 80mm o 110mm di lunghezza (a seconda dello spazio a disposizione sulla piastra).

Nello specifico la scheda prevede delle connessioni di tipo M.2 PCI-Express, compatibili con tutte le unità SSD di nuova generazione con form-factor NGFF (Next Generation Form Factor) M-Key fino a 80mm o 110mm di lunghezza (a seconda dello spazio a disposizione sulla piastra). La scheda dispone di una coppia di connettori su bus PCIe 3.0 x4, capaci di garantire una bandwidth davvero notevole, pari a 32Gb/s.

Come abbiamo osservato è inoltre presente un terzo connettore M.2, denominato Hyper M.2, capace di assicurare una bandwidth di ben 64Gb/s grazie alla possibilità di sfruttare quattro linee PCIe Gen 4.0. Tuttavia ricordiamo che non sarà possibile sfruttarlo fino al debutto della prossima generazione di microprocessori Core (Rocket Lake-S) che, tra le molte novità attese, implementeranno il pieno supporto verso il nuovo standard PCI-Express.

La scheda supporta pienamente anche il recente standard di trasmissione USB 3.2 Gen2, in grado di garantire prestazioni estremamente elevate, pari a ben 10Gb/s, ovvero al doppio di quelle ottenibili con lo standard di precedente generazione. È stata prevista la presenza di una coppia di porte, nello specifico una Type-C ed una Type-A, direttamente accessibili nel pannello posteriore I/O della scheda madre e la cui gestione è affidata esclusivamente al nuovissimo PCH Z490 Express di Intel.

Per quanto riguarda il comparto di rete troviamo, oltre che una tradizionale interfaccia di Gigabit Ethernet basata sul rodato controller Intel (i219-V), anche una seconda interfaccia di tipo 2.5-Gigabit Ethernet (10/100/1000/2500 Mb/s), gestita da un altrettanto valido controller Dragon RTL8125BG di Realtek.

Durante i nostri test, e applicando un overclock daily non proprio leggero, abbiamo osservato un’elevata stabilità della motherboard con temperature assolutamente basse dei dissipatori in zona alimentazione, rimasti praticamente tiepidi per tutta la durata delle prove e nei successivi giorni in cui abbiamo stressato la motherboard in un utilizzo ancor più intenso.

Complessivamente, analizzando il comparto prestazionale e le peculiarità di quello funzionale, siamo rimasti davvero molto soddisfatti della nuova ASRock Z490 PG Velocita!

La scheda madre è disponibile su Amazon Italia al un prezzo di 275,92€ IVA compresa, cifra non certo contenuta ma ampiamente giustificata dalle caratteristiche tecniche, dalle funzionalità implementate e dalle indubbie potenzialità offerte da questo prodotto. Il nuovo processore Intel Core i5 10600K, lo trovate in vendita sul negozio Italiano Trippodo Shop, al prezzo di 299,27€ IVA compresa. Non possiamo che consigliarne l’acquisto a tutti coloro che intendono realizzare un sistema estremamente prestante e versatile.

Pro:

Ottima scelta dei componenti;
Ottimo layout ed eccellente qualità costruttiva;
Robusta circuiteria di alimentazione digitale da 10+2+1 Fasi;
Sistema di dissipazione attivo del calore generato dalla circuiteria con supporto alla tecnologia proprietaria 0db Silent Cooling per il massimo confort acustico;
Generatore di clock esterno con tecnologia Hyper BCLK Engine III;
Tecnologia proprietaria Full Spike Protection a garanzia della longevità dei vari circuiti;
Nuovissimo PCH Intel Z490 Express;
Eccellente stabilità operativa durante le sessioni di test;
Ottime prestazioni complessive;
Buona predisposizione all’overclock;
Supporto per tutti i microprocessori decima generazione (Comet Lake-S) a 14nm e per le future soluzioni Rocket Lake-S;
Soluzione “PCI-Express Gen 4.0 Ready”;
Generosa disponibilità di connessioni;
Supporto alle unità SSD di nuova generazione con interfaccia M.2 PCI-Express (doppio connettore Ultra M.2 PCI-Express Gen3 x4);
BIOS completo e ricco di parametri;
Doppia interfaccia di rete Gigabit Ethernet (Intel i219-V) e 2.5-Gigabit Ethernet (Realtek Dragon RTL8125BG);
Sottosistema audio integrato di buona qualità, basato su codec Realtek ALC1220 e provvisto di supporto alla tecnologia Nahimic Audio;
Sistema di illuminazione multi-zona basato su tecnologia proprietaria Polychrome SYNC con software dedicato completo e intuitivo;
Supporto nativo allo standard USB 3.2 Gen2 con porte Type-A e Type-C on-board;
Bundle completo.
