be quiet! Dark Rock 3: Prestazioni e silenzio da primato!

Be_quiet_Dark_Rock_3_-_foto_primaNella recensione che vi andremo ad illustrare durante la giornata di oggi, parleremo in maniera dettagliata del un nuovo dissipatore Dark Rock 3, fratello minore dello stimato di Dark Rock Pro 3, realizzato dalla tedesca be quiet!. L’azienda ha ricevuto in breve tempo, numerosi e prestigiosi riconoscimenti e premi per i suoi prodotti, segno di una costante ricerca nel cercare di realizzare prodotti di qualità estrema. Il costante susseguirsi di nuove soluzioni di cooling, è da imputare alla recente presentazione di nuove CPU, sempre più performanti e bisognose di sistemi di raffreddamento ad alto potere dissipante. Dark Rock 3 offre un eccelso rapporto tra prestazioni/rumore, unito ad una elevata ed  impagabile affidabilità che dura nel tempo. Migliore efficienza di raffreddamento, (190W di TDP) e silenziosità ai massimi livelli (21.1db(A) alla massima velocità), rappresentano senza dubbio, un binomio perfetto tra prestazioni elevate e ottimale confort acustico.

be quiet! Dark Rock 3: Prestazioni e silenzio da primato! – Recensione di Marco Lo Grasso | marcopa83 – Voto: 5/5


Introduzione:


be quiet! è una delle aziende leader nel settore della produzione di componenti per PC desktop come alimentatori e dissipatori il più possibile silenziosi.

Logo_be-quiet

Come dice la parola stessa, “be quiet“, la ricerca continua e costante del connubio perfetto tra prestazioni e silenziosità rappresentano per l’azienda la massima espressione di un risultato perfetto!

Nel 2006 be quiet! ha raggiunto la leadership nel mercato Tedesco per le vendite di PSU. Questo eccellente risultato è il frutto di un duro lavoro coronato con la realizzazione di prodotti convincenti e di qualità. be quiet! vince per ben otto volte di fila, dai lettori della nota rivista Tedesca “PC Games Hardware”, il prestigioso premio “Manufacturer of the Year”, nella categoria alimentatori.

Nella categoria “fans“, be quiet! guadagna il primo posto per quattro volte consecutive e rimane stabile nella Top 3, per tre anni consecutivi, in compagnia dei migliori brand che realizzano cooling per CPU. Anche la comunità di Hardwareluxx ha votato be quiet! come “Manufacturer of the Year” nella categoria PSU per tre anni consecutivi.

be quiet! ha più di dieci anni di esperienza nel campo della ricerca della massima silenziosità. Questa attenta e minuziosa ricerca ha contribuito, nel corso degli anni, nel realizzare prodotti tra i più silenziosi del mercato.

Inoltre l’azienda utilizza ventole SilentWings, in grado di fornire il miglior connubio tra elevato raffreddamento e silenziosità estrema. Se decidete di avere prestazioni elevate e massimo confort acustico….la scheta che fa per voi è be quiet!

Maggiori informazioni su be quiet! le trovate sul sito ufficiale dell’azienda.

{jospagebreak_scroll title=Confezione e Bundle:&heading=Introduzione:}


Confezione e Bundle:

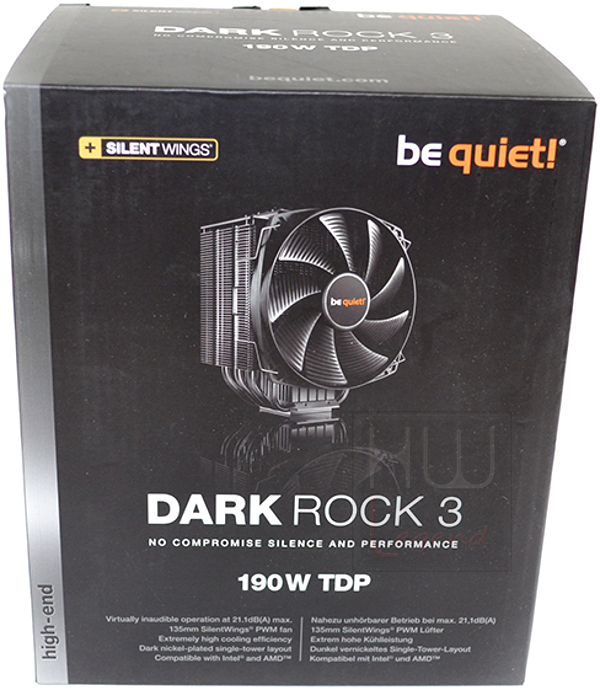

Il dissipatore Dark Rock 3 è racchiuso in una confezione di cartone dalla forma rettangolare, le cui dimensioni abbastanza contenute sono di: 17.5×15.25×21 cm, rispettivamente per lunghezza, larghezza e altezza.

be_quiet_Dark_Rock_3_-_Confezione_e_Bundle

La scatola utilizza un cartone di buona qualità, caratterizzato da una buona ed elevata resistenza ad eventuali urti accidentali dovuti ad un trasporto movimentato. I colori che la compongono sono il nero, il grigio argentato, il bianco, il giallo e l’arancione.

Il trasporto risulta semplice, visto le dimensioni nel complesso contenute. La non presenza di alcuna maniglia, non inficia più di tanto su questa operazione.Ad un primo sguardo, la confezione ci appare sobria e ben curata, con un look moderno e serio.

Sulla parte frontale sono presenti: il logo ventole SilentWings che contraddistingue le sue ventole, una bella foto reale del prodotto, il logo dell’azienda, il nome del modello, la scritta “No compromise silence and performance” che immediatamente ci fa capire cosa dobbiamo attenderci da questo cooler, il TDP massimo di 190W in grado di dissipare e le principali features del prodotto.

La confezione ha un look semplice, ma allo stesso tempo raffinato e in grado di attirare l’attenzione del consumatore finale. Una sottile e gradevole striscia grigia argentata, attraversa tutto il lato destro della scatola, interrompendo la sua monotonia cromatica nera. A nostro avviso il contrasto cromatico, tra i vari colori presenti sono ben bilanciati.

Le scritte in bianco e in arancione di parte del logo, ben si sposano con lo sfondo nero, creando di fatto una visione d’insieme sobria e uniforme, che non distorge l’attenzione sui punti fondamentali che l’azienda vuole cominicare.

be_quiet_Dark_Rock_3_-_Confezione_e_Bundle_-_1

La parte posteriore della confezione riprende la stessa tonalità di colori presenti nella parte frontale, creando una continuità visiva che non disorienta il consumatore finale. Su di essa possiamo chiaramente scorgere una foto stilizzata del dissipatore con una breve descrizione della parti principali che lo compongono, il logo, il nome del modello, il TDP massimo dissipato di ben 190W, le specifiche tecniche del prodotto, il seriale, una breve descrizione dell’azienda e le parti che compongono il motore della ventola.

Maneggiando la confezione ci si accorge di come il peso relativamente elevato, sia sinonimo di qualità dei materiali utilizzati e come vedremo in seguito, di elevate prestazioni.

be_quiet_Dark_Rock_3_-_Confezione_e_Bundle_-_2aa   be_quiet_Dark_Rock_3_-_Confezione_e_Bundle_-_3aaa

Il lato sinistro presenta il logo, il nome del modello, il TDP massimo dissipato di 190W e alcune delle principali caratteristiche tecniche del prodotto in lingua Francese, Spagnola e Polacca. Sul lato destro troviamo nuovamente il logo, il nome del prodotto e le stesse caratteristiche tecniche viste in precedenza, ma in lingua Inglese e Tedesca. Inoltre vi sono: alcune certificazioni standard di qulità e sicurezza riguardanti le vigenti normative e gli awards dei premi ottenuti nelle varie recensioni mondiali.

be quiet non ha trascurato alcun dettaglio, curando con molta attenzione e scrupolosità tutti i particolari. In questa maniera sarà possibile fornire al consumatore tutte le informazioni necessarie per procedere con un acquisto privo di spiacevoli soprese.

be_quiet_Dark_Rock_3_-_Confezione_e_Bundle_-_4

Nella parte superiore vi sono: il logo ventole SilentWings che contraddistingue le sue ventole, il logo dell’azienda, il nome del modello, la scritta “No compromise silence and performance” che immediatamente ci fa capire cosa dobbiamo attenderci da questo cooler, il TDP massimo di 190W in grado di dissipare e l’indirizzo internet del sito di be quiet. Il design della confezione risulta semplice ed intuitivo e consente fin da subito di apprendere tutte le informazioni sul prodotto.

be_quiet_Dark_Rock_3_-_Confezione_e_Bundle_-_5a

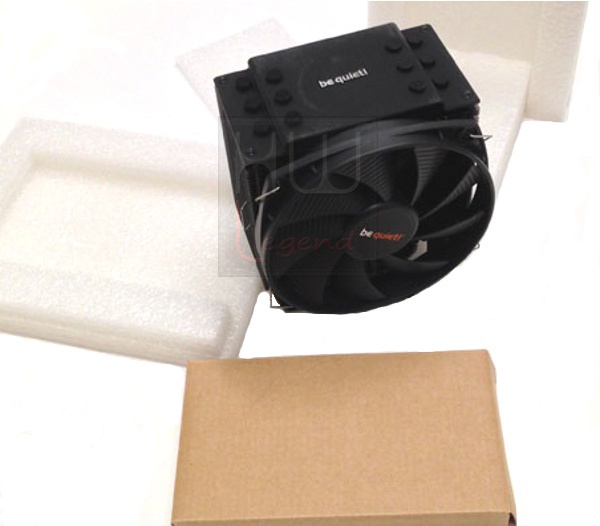

La cura della distribuzione di ogni componente all’interno della confezione, denota l’ottimo studio e attenzione che l’azienda ha riposto. Riteniamo che sia praticamente quasi impossibile incappare in qualche componente danneggiato per causa di un trasporto movimentato. Il Dark Rock 3 è interamente avvolto da uno strato protettivo in polistirolo che lo proteggono da urti e graffi accidentali.

be_quiet_Dark_Rock_3_-_Confezione_e_Bundle_-_6

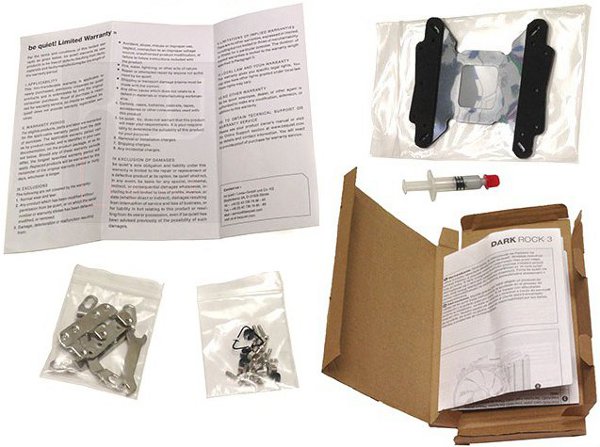

Il bundle fornito in dotazione è davvero completo. All’interno di una pratica confezione in cartone non lavorato troviamo il sistema di montaggio per socket AMD ed Intel e la pasta termica. Non poteva inoltre mancare il classico manuale d’istruzioni.

be_quiet_Dark_Rock_3_-_Confezione_e_Bundle_-_7

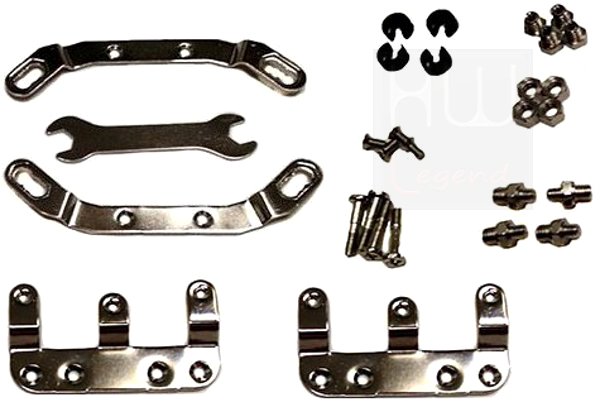

Osservando con attenzione i componenti, possiamo notare come l’azienda, abbia posto particolare attenzione alla qualità dei materiali utilizzati. Questi infatti hanno uno spessore elevato, risultando particolarmente resistenti anche a torsioni, piegamenti ed in generale ad un utilizzo prolungato e intensivo nel tempo.

be_quiet_Dark_Rock_3_-_Confezione_e_Bundle_-_8

be quiet ha curato con scrupolosità in ogni minimo particolare la qualità dei propri prodotti. Siamo pronti per andare ad analizzare le caratteristiche tecniche e le principali features del dissipatore ad aria Dark Rock 3.

{jospagebreak_scroll title=Specifiche Tecniche:}


Specifiche Tecniche:


be_quiet_Dark_Rock_3_-_Specifiche_Tecniche

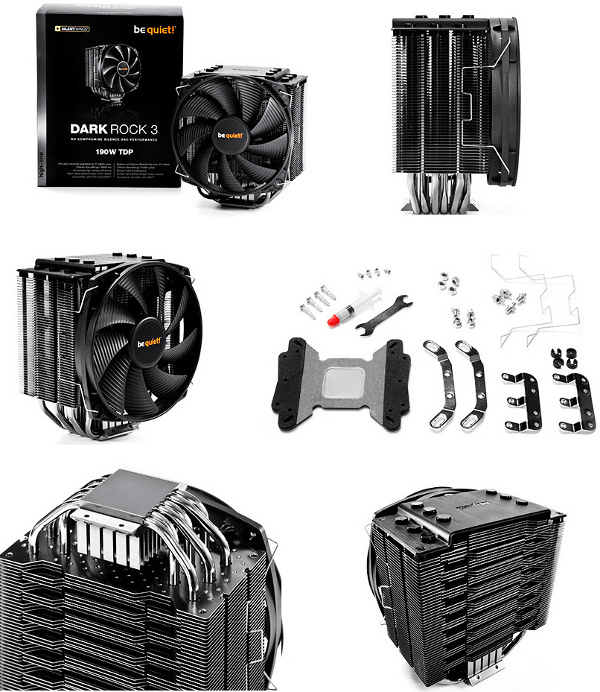

Dark rock 3 è un tradizionale dispositivo di raffreddamento a torre dall’aspetto elegante dotato di ben 51 lamelle in alluminio e 6 heatpipes da 6 mm poste al centro della base, al fine di garantire uno scambio di calore più efficiente e veloce, anche in caso di overclock spinti.

be_quiet_Dark_Rock_3_-_Specifiche_Tecniche_-_1

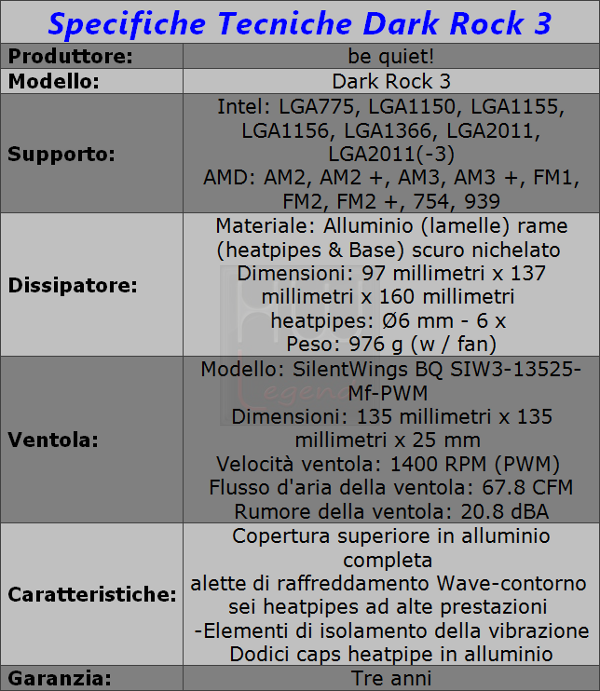

Riassumiamo nella tabelle che segue le principali specifiche tecniche del dissipatore di be quiet!

be_quiet_Dark_Rock_3_-_Specifiche_Tecniche_-_2a

Le specifiche tecniche dichiarate da be quiet, rispecchiano in pieno la volontà del produttore, nel voler realizzare un dissipatore silenzioso e con componenti di qualità. Le novità stilistiche e funzionali lo rendono un prodotto molto interessante.

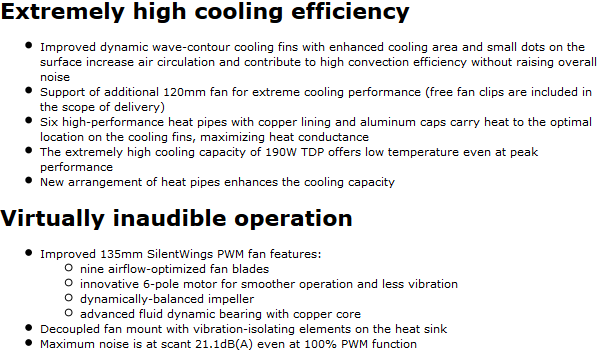

Riportiamo di seguito le principali features presenti nel be quiet Dark Rock 3 così come dichiarate dal produttore.

be_quiet_Dark_Rock_3_-_Specifiche_Tecniche_-_3a

Le interessanti ed innumerevoli features del be quiet Dark Rock 3, lo rendono una soluzione ideale per essere impiegata in sistemi ad alte prestazioni, come le macchine gaming, dove la dissipazione del calore unita alla massima silenziosità sono i parametri principali da tenere in considerazione.

Nel corso della nostra recensione analizzeremo le caratteristiche peculiari e innovative che i tecnici be quiet hanno voluto mettere a disposizione dei propri clienti. Per ulteriori informazioni è possibile consultare la pagina web del prodotto sul sito ufficiale. Siamo pronti per andare ad analizzare in dettaglio la soluzione Dark Rock 3.

{jospagebreak_scroll title=Uno sguardo da vicino – Parte 1:}


Uno sguardo da vicino – Parte 1:

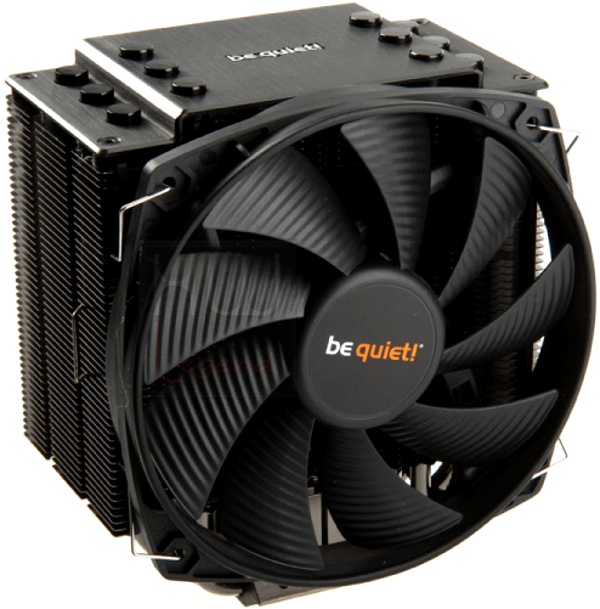

Il Cooler Dark Rock 3 è compatibile con i moderni socket Intel: LGA775, LGA1150, LGA1155, LGA1156, LGA1366, LGA2011, LGA2011(-3) e AMD: AM2, AM2 +, AM3, AM3 +, FM1, FM2, FM2 +, 754, 939, al fine di soddisfare al meglio le esigenze di qualsiasi tipologia di utente finale.

be_quiet_Dark_Rock_3_-_Uno_sguardo_da_vicino

Il design del be quiet Dark Rock 3 è molto accattivante, complice la sua completa colorazione in nero. Il dissipatore si compone di un corpo principale dotato di ben 51 lamelle in alluminio. Le 6 heatpipes da 6 mm di diametro, attraverso la base e risalgono l’intero corpo dissipante, tuttavia non fanno contatto diretto con la CPU.

 be_quiet_Dark_Rock_3_-_Uno_sguardo_da_vicino_-_1

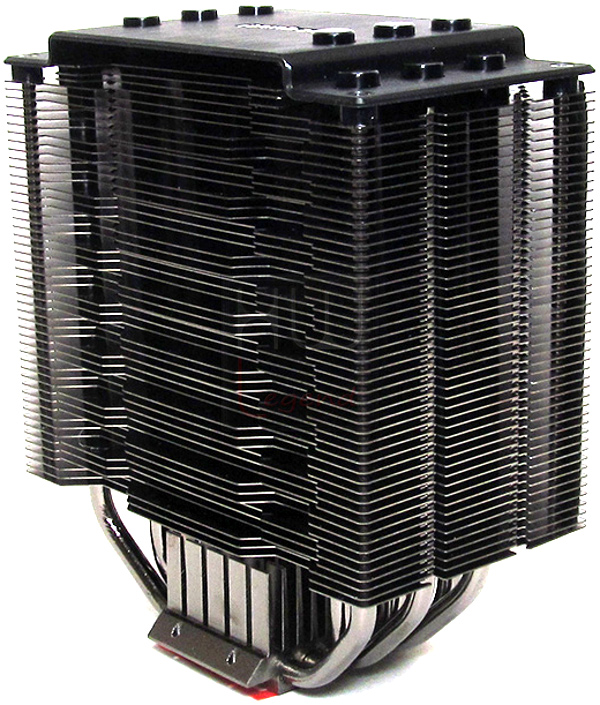

Le heatpipes in alluminio sono posizionate parallelamente al flusso d’aria, risultando leggermente penalizzate rispetto ad una soluzione perpendicolare.

be_quiet_Dark_Rock_3_-_Uno_sguardo_da_vicino_-_2

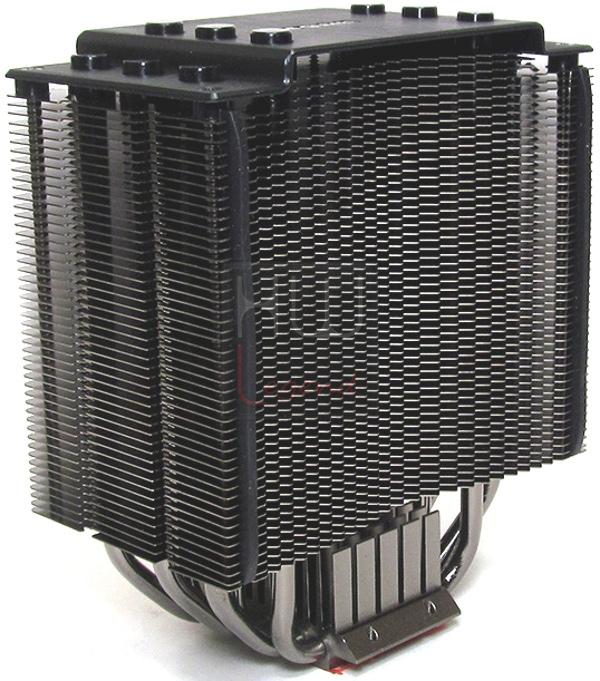

Per risolvere questa piccola pecca, be quiet ha dotato il suo Dark Rock 3 di heatpipes da 6 mm, in modo da agevolare il trasporto del calore verso le lamelle. In questa manie ra si avrà uno smaltimento veloce ed efficace del calore. Le heatpipes trasferiscono il calore da un estremo “caldo” all’altro “freddo” del condotto grazie all’evaporazione e condensazione del refrigerante.

be_quiet_Dark_Rock_3_-_Uno_sguardo_da_vicino_-_3a

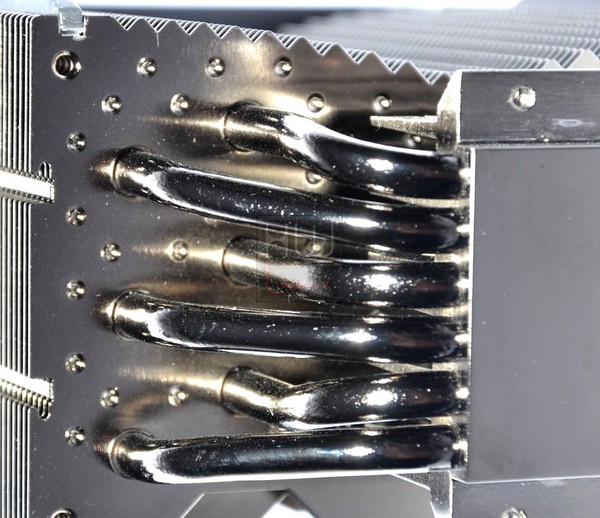

Il cooler Dark Rock 3 è dotato di una grande base in rame nickelato. Su di essa troviamo le 6 heatpipes saldate. La nickelatura è un processo che previene l’ossidazione del rame edona una elegante e bella colorazione argentea al prodotto.

Anche se il dissipatore non è dotata di tecnologia H.D.C (Heatpipe Direct Contact), questa soluzione permette di avere comunque un alto scambio termico sia con la cpu che con le heatpipe stesse.

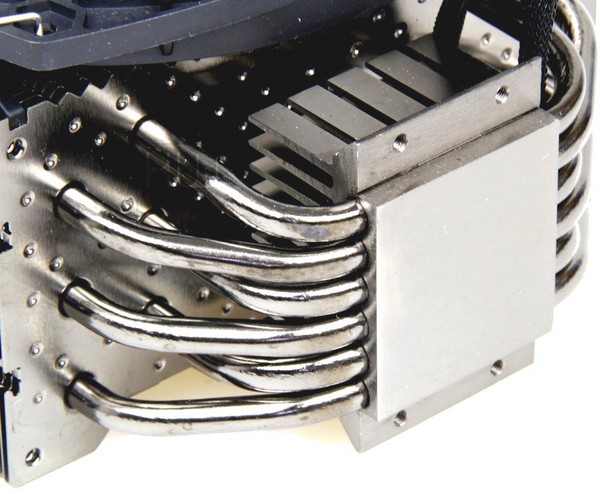

Come abbiamo detto in precedenza le heatpipes in rame nickelato sono da 6 mm, ed hanno una geometria irregolare a forma di U. Esse sono intervallate tra loro da separatori in alluminio che hanno uno spessore di circa 1,2 mm e sono distanziate dalla superficie della sua base del dissipatore di circa 2,5 mm.

be_quiet_Dark_Rock_3_-_Uno_sguardo_da_vicino_-_3aaa

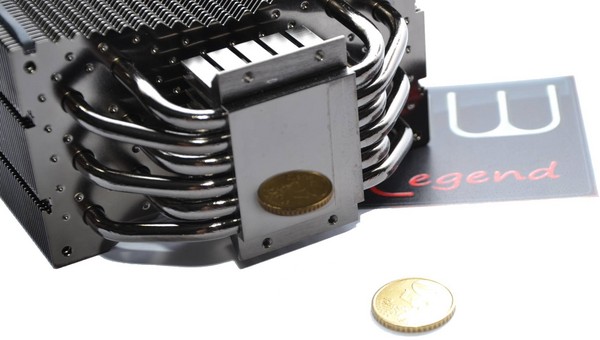

La base è perfettamente piana, questo ci garantisce un contatto ottimale tra cpu e dissipatore, permettendoci di avere un eccellente scambio termico che si traduce in temperature d’esercizio decisamente ottimali.

be_quiet_Dark_Rock_3_-_Uno_sguardo_da_vicino_-_4

La lappatura risulta perfettamente a specchio, uniforme e priva di sbavature o difetti evidenti, segno di una qualità eccelsa.

{jospagebreak_scroll title=Uno sguardo da vicino – Parte 2:}


Uno sguardo da vicino – Parte 2:

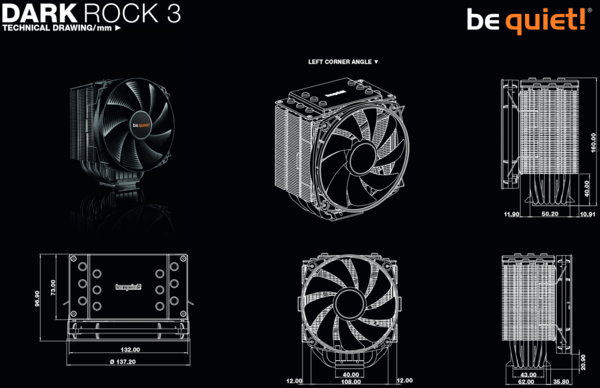

Il Dark Rock 3 misura 160x137x97 mm ed ha un peso di soli 976 g inclusa la ventola. Visto le dimensioni vi consigliamo di prestare massima attenzione al case che disponete, in modo da verificare di poter installare tranquillamente il cooler di be quiet.

be_quiet_Dark_Rock_3_-_Uno_sguardo_da_vicino_-_5

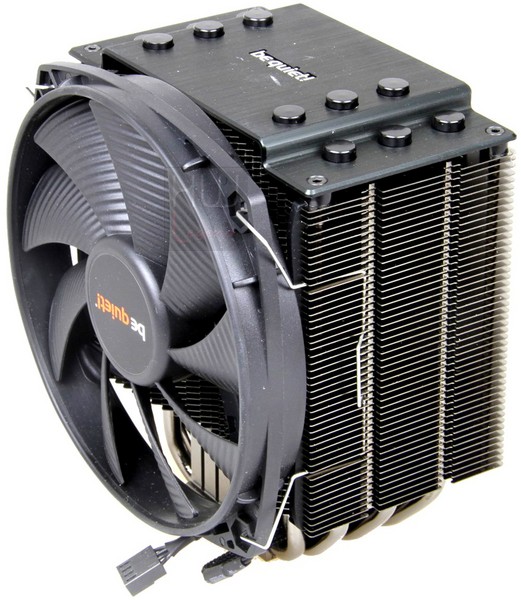

Le 51 lamelle in alluminio che compongono il corpo dissipante sono spesse 0.2 mm e sono distanziate tra loro di circa 1,5 mm. La prima lamella si distanzia dalla base del cooler di 40 mm.

be_quiet_Dark_Rock_3_-_Uno_sguardo_da_vicino_-_7

Le lamelle sono finemente lavorate e sagomate. Tale forma strutturale garantisce, all’interno del corpo dissipante, un’omogenea distribuzione dei flussi d’aria generati dalla ventola, al fine di fornire una maggiore efficienza dissipante. Davvero bello il colpo d’occhio che la trama delle alette sono in grado di comporre.

be_quiet_Dark_Rock_3_-_Uno_sguardo_da_vicino_-_8aaa

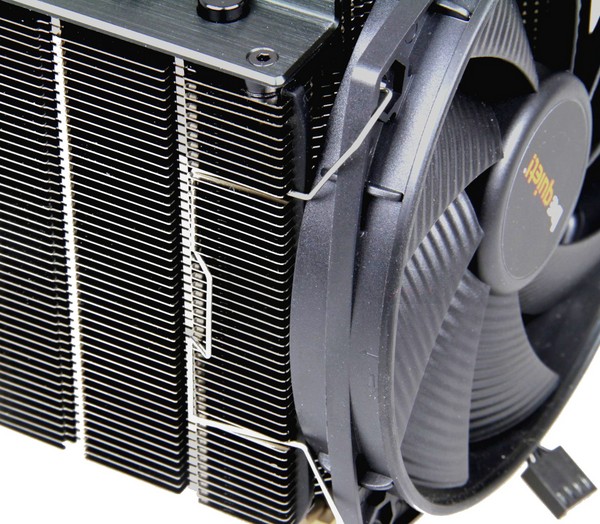

Le lamelle sono molto delicate e si rischia di piegarle se il dissipatore non viene maneggiato con cura. Esse ricoprono in gran parte le heatpipes, offrendo un’ottima uniformità visiva. Le lamelle e le heatpipes sono saldate assieme, incrementando ulteriormente la rigidità del dissipatore.

be_quiet_Dark_Rock_3_-_Uno_sguardo_da_vicino_-_9

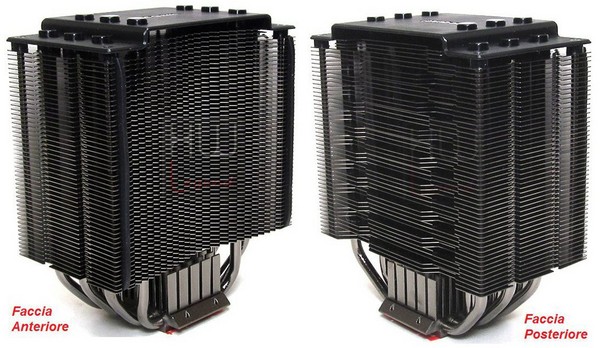

Da notare inoltre la fitta ed elegante trama che nel loro insieme riescono a disegnare. La pima cosa che scorgiamo è la differente geometria tra la parte anteriore e posteriore, non convenzionali ai soliti dissipatori a torre, che generalmente dispongono di una struttura liscia e retta su i due lati.

Il Dark Rock 3 sul lato anteriore, dove sarà installata la ventola, ha posizionato le lamelle in modo tale da creare una forma a V. Interessante la presenza di due utili striscie in gomma morbita, in grado di attenuare le vibrazioni generate dalla stessa ventola.

Sulla parte opposta le lamelle sono disponte in moto tale da creare una forma geometrica regolare e lineare. Siamo convinti che questa soluzione sia non soltanto bella esteticamente, ma anche utile per smaltire il calore in maniera migliore.

be_quiet_Dark_Rock_3_-_Uno_sguardo_da_vicino_-_10a

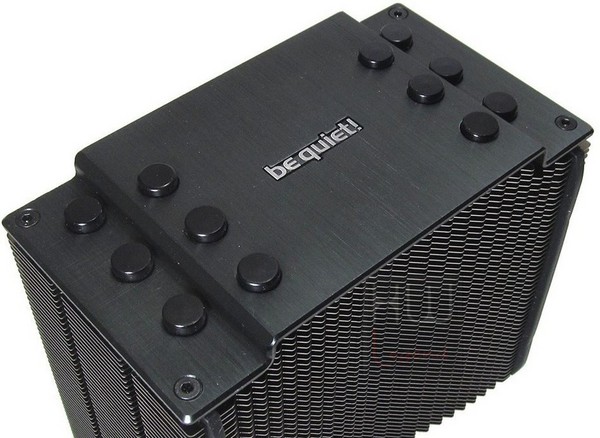

La parte superiore del Dark Rock 3 è caratterizzata da una soluzione interessante ed intrigante allo stesso tempo. Come possiamo chiaramente osservare, è presente una copertura in alluminio molto solida, che rende il dissipatore compatto donandogli una robustezza impeccabile. Le ottime rifiniture inoltre risultano eleganti e contribuiscono nel rendere il prodotto elegante ed efficiente.

Sempre nella parte superiore, possiamo notare le sei heat pipes da 6 mm a forma tubolare, che provvedono a trasmettere in maniera verloce il calore al resto del corpo dissipante, e la scritta del logo argentata. Tale lavorazione risulta perfetta e priva di sbavature, segno dell’ottima cura e attenzione riposta dall’azienda nei confronti del consumatore finale.

be_quiet_Dark_Rock_3_-_Uno_sguardo_da_vicino_-_11aa

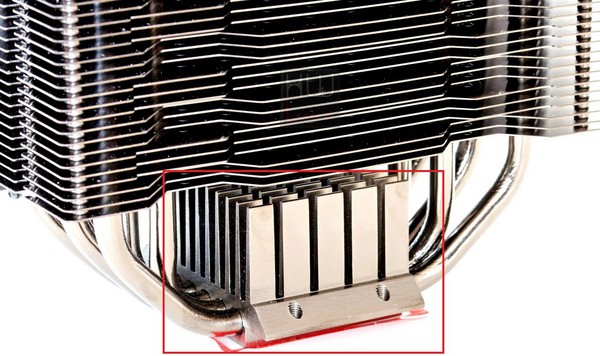

Ulteriore accorgimento che denota l’ottimo studio e attenzione da parte di be quiet, lo intravediamo nella parte superiore della base del dissipatore. Guardando con attenzione, infatti, possiamo scorgere ben 50 dissipatorini passivi alti circa 3 cm disposti su 5 file, che contribuisce ad aumentare la superficie dissipante in modo da garantire uno smaltimento maggiore del calore.

Ricordiamo che la base del dissipatore è a stretto contatto con il processore grazie anche ad una backplate da applicare sulla scheda madre. In questo modo è possibile imprimere la giusta pressione sul dissipatore al fine di garantire un perfetto scambio termico.

In generale il Dark Rock 3 si presenta con un design ricercato e ottimamente realizzato, con alcuni elementi caratteristici che gli donano un look particolare e sicuramente d’effetto.

{jospagebreak_scroll title=Ventola in dotazione e sistema di montaggio – Parte 1:}


Ventola in dotazione e sistema di montaggio – Parte 1:

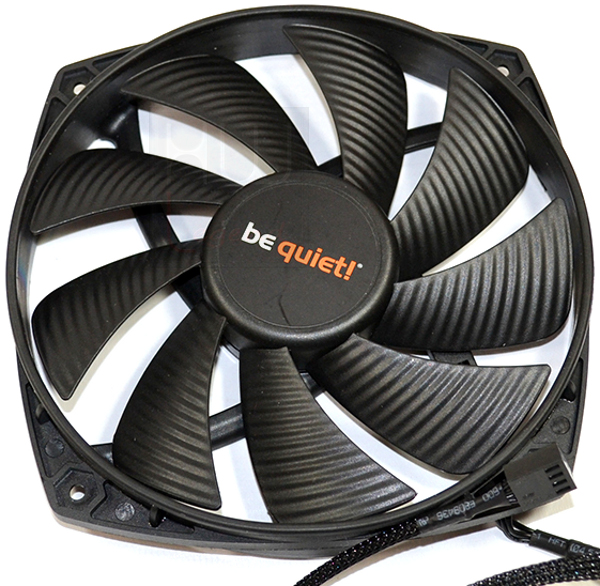

La ventola inclusa nella confezione è una elegante fan da 135 mm di colore nero, che riporta sul frontale e sul retro il logo be quiet. La ventola appartiene alla serie SilentWings, in grado di fornire il miglior connubio tra elevato raffreddamento e silenziosità estrema.

be_quiet_Dark_Rock_3_-_Ventola_in_dotazione_e_sistema_di_montaggio

Le ventole SilentWings sono studiate in modo da massimizzare la portata d’aria e mantenere la minima rumorosità. A questo scopo le pale della ventola non sono lisce, ma hanno delle scanalature che hanno il compito specifico di ottimizzare la portata d’aria.

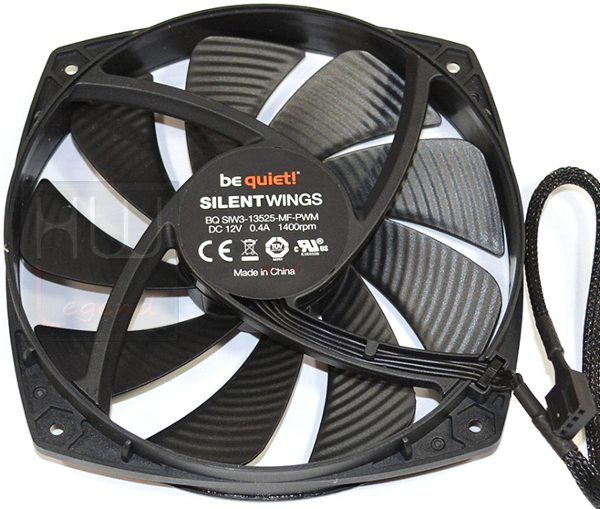

La qualità costruttiva è eccellente, con una flessione ridotta sull’asse diagonale. La resistenza dei materiali è molto buona e la sensazione generale è di ottima robustezza. Sia le pale 9 che i 4 bracci rinforzanti sono costruiti con materiali di ottima qualità e sono particolarmente resistenti a ogni tipo di stress.

be_quiet_Dark_Rock_3_-_Ventola_in_dotazione_e_sistema_di_montaggio_-_1

Il frame è ti tipo rotondo, particolare scelto appositamente per ridurre la rumorosità ed il rumore prodotto dall’aria. Il sistema di rotazione utilizzato fa si che non vi siano parti meccaniche in contatto, evitando pertanto usura e garantendo una maggiore longevità e durata nel tempo di circa 300.000 ore di utilizzo.

Le ventole SilentWings utilizzano la tecnologia Fluid Dynamic Bearing (FDB), che prevede un cuscinetto galleggiante in un particolare fluido, per ridurre ai minimi termini gli attriti, e di conseguenza il rumore generato.

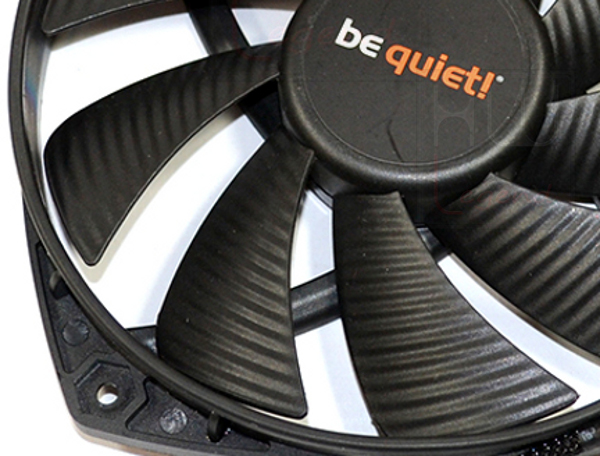

La ventola dispone di connettore PWM che garantisce silenziosità e un elevato flusso d’aria al fine di smaltire in maniera veloce il calore presente nelle lamelle del dissipatore. La ventola è capace di muovere fino a 67.8 CFM, generando un rumore massimo di 21.10 dBA. Essa ha un’ottima qualità costruttiva, con pale e frame resistenti.

be_quiet_Dark_Rock_3_-_Ventola_in_dotazione_e_sistema_di_montaggio_-_Copia

Il rotore centrale non occupa troppo spazio e consente di avere maggior area a disposizione per le pale. La funzione principale di questa ventola è quella di concentrare e massimizzare sia il flusso che la pressione statica del getto d’aria.

Le pale hanno un layout dalla linea irregolare, infatti esse partono da un profilo stretto nei pressi del rotore per poi allungarsi, fino al raggiungimento della massima estensione, in prossimità della cornice. La ventola non dispone di LED o altro tipo di illuminazione, inoltre non sono previsti fori per il montaggio manuale di quest’ultimi.

be_quiet_Dark_Rock_3_-_Ventola_in_dotazione_e_sistema_di_montaggio_-_4a

La parte esterna in pratica dura, è priva di un rivestimento in gomma morbida, utile sia come antiscivolo sia come insonorizzatore dalle vibrazioni. Riportiamo di seguito le specifiche tecniche della ventola disponibile nel dissipatore Dark Rock 3, cosi come vengono riportate nel sito del produttore.

be_quiet_Dark_Rock_3_-_Ventola_in_dotazione_e_sistema_di_montaggio_-_3

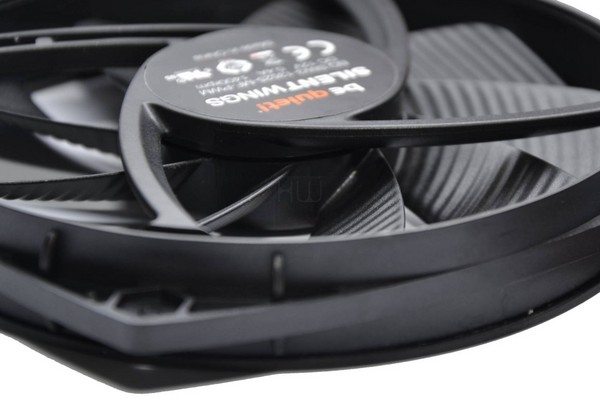

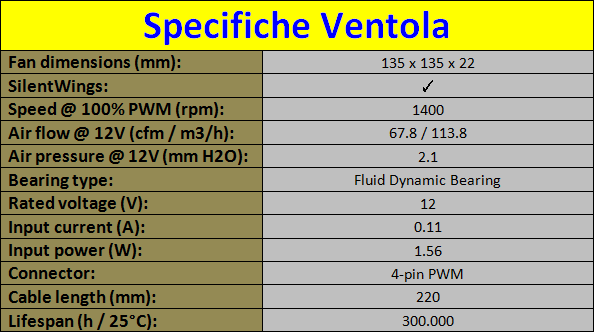

A nostro avviso, la ventola risulta di eccellente qualità e dimensionata in maniera appropriata, al fine di garantire uno smaltimento veloce del calore. I materiali impiegati risultano resistenti. Come detto in precedenza il connettore è di tipo PWM con un range massimo di 1400 RPM. Il cavo è caratterizzato da uno sleeving di alta qualità.

be_quiet_Dark_Rock_3_-_Ventola_in_dotazione_e_sistema_di_montaggio_-_4

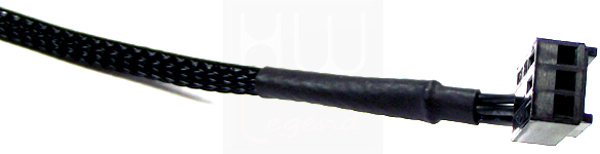

Questa ottima foderatura a trama molto fitta impedisce nodi e aumenta la sua resistenza a tagli, sfregamenti, morsi di animali domestici e in generale a tutti i tipi di usura. La foderatura inoltre dona un tocco estetico molto elegante.

{jospagebreak_scroll title=Ventola in dotazione e sistema di montaggio – Parte 2:}


Ventola in dotazione e sistema di montaggio – Parte 2:


Il sistema di montaggio delle ventole è semplice e si presenta come un classico gancio da inserire nei fori per le viti. be quiet fornisce inoltre altre due clip metalliche nel caso l’utente voglia utilizzare una seconda ventola per creare una configurazione push-pull, che supporta la nuova e recente tecnologia SilentWings 2 PWM.

be_quiet_Dark_Rock_3_-_Ventola_in_dotazione_e_sistema_di_montaggio_-_5

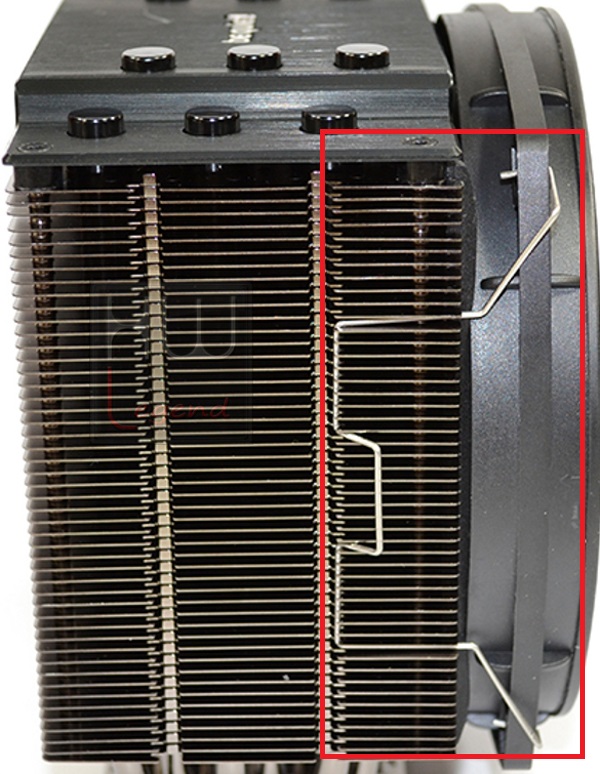

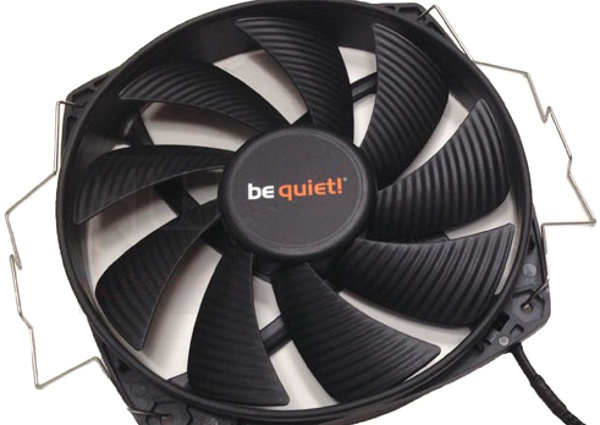

Il montaggio delle ventole richiede precisione e pazienza. Sarà infatti difficile applicare i ganci al primo colpo: dovremo fare attenzione a non piegare, rigare o danneggiare le alette e incastrare bene i ganci al corpo dissipante.

be_quiet_Dark_Rock_3_-_Ventola_in_dotazione_e_sistema_di_montaggio_-_6

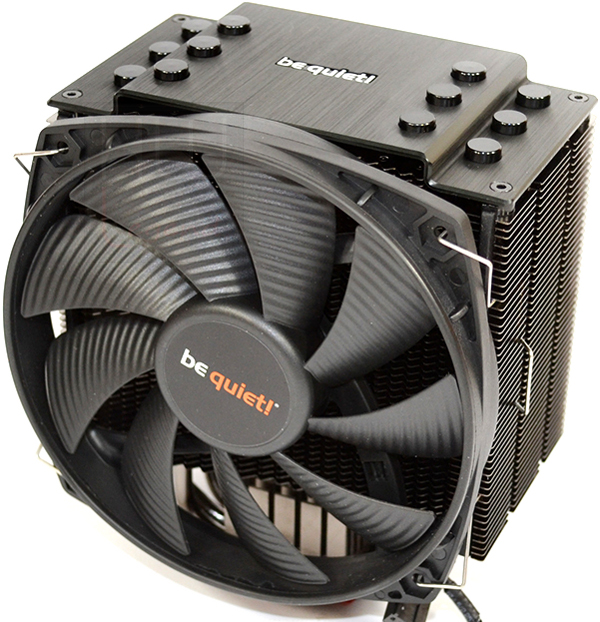

La ventola si integra comunque perfettamente con l’intero dissipatore. Questa soluzione risulta stabile e consente di bloccare in maniera buona la ventola al corpo dissipante, ma richiede qualche minuto e pazienza.

be_quiet_Dark_Rock_3_-_Ventola_in_dotazione_e_sistema_di_montaggio_-_7

La ventola risulta di dimensioni adeguate rispetto al resto del corpo dissipante. Il Dark Rock 3 ha un aspetto imponente e massiccio. La pasta termica argentata fornita in bundle è contenuta in un classico e pratico tubetto a forma di siringa. Non sappiamo che tipo di pastia sia.

be_quiet_Dark_Rock_3_-_Ventola_in_dotazione_e_sistema_di_montaggio_-_8

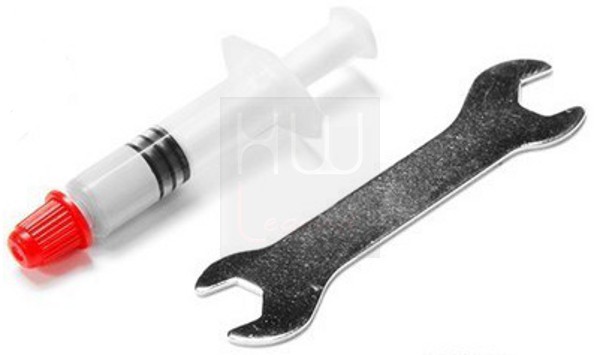

Al tatto abbiamo notato che il composto risulta essere densio e dalla viscosità elevata. La pasta termica è sufficiente per circa due applicazioni. Inoltre è presente una comoda chiavetta che ci aiuterà durante le fasi di montaggio nel serrare alcune viti.

be_quiet_Dark_Rock_3_-_Ventola_in_dotazione_e_sistema_di_montaggio_-_9

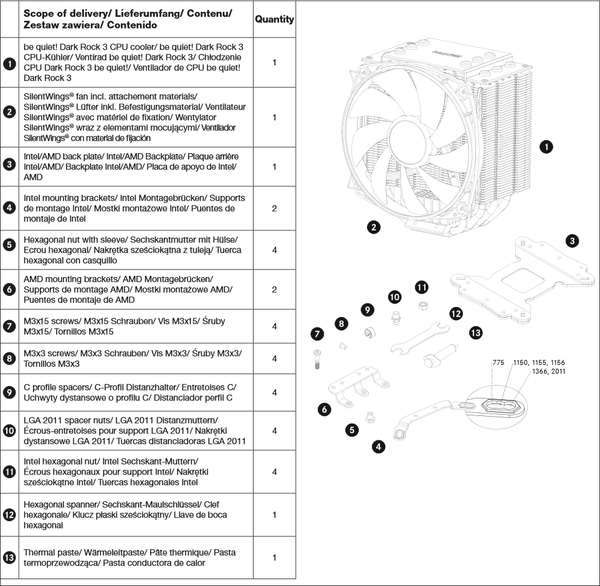

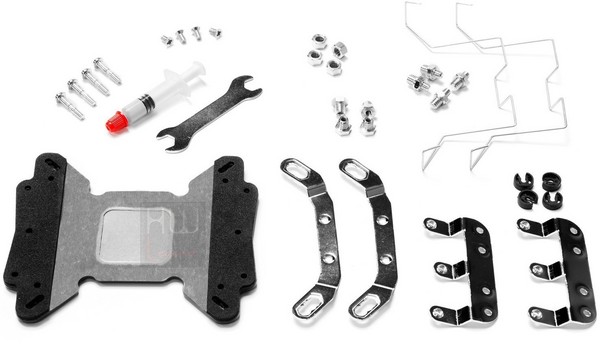

Il kit di montaggio comprende tutto il necessario per installare il Dark Rock 3 sia su socket AMD che Intel.

be_quiet_Dark_Rock_3_-_Ventola_in_dotazione_e_sistema_di_montaggio_-_10

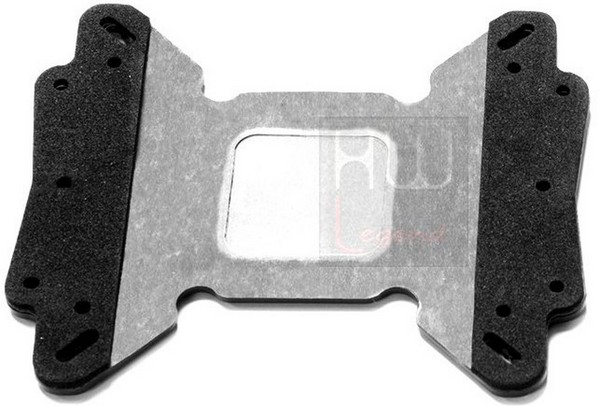

Come detto in precedenza il Dark Rock 3 è compatibile con i moderni socket Intel: LGA775, LGA1150, LGA1155, LGA1156, LGA1366, LGA2011, LGA2011(-3) e AMD: AM2, AM2 +, AM3, AM3 +, FM1, FM2, FM2 +, 754, 939, al fine di soddisfare al meglio le esigenze di qualsiasi tipologia di utente finale.

be_quiet_Dark_Rock_3_-_Ventola_in_dotazione_e_sistema_di_montaggio_-_11aa

I punti di inserimento per le viti risultano solidi e sono presenti alcune comode taccheper il corretto posizionamento dei fermi. Siamo pronti per andare ad analizzare, in maniera dettagliata, le operazioni che bisogna effettuare per installare il nostro Dark Rock 3.

{jospagebreak_scroll title=Montaggio e Applicazione pasta termica – Parte 1:}


Montaggio e Applicazione pasta termica – Parte 1:


Installare il dissipatore be quiet Dark Rock 3 è semplice e richiede poche operazioni. Il manuale per l’installazione lo potete consultare e scaricare direttamente dal seguente link.

be_quiet_Dark_Rock_3_-_Montaggio_e_Applicazione_pasta_termica

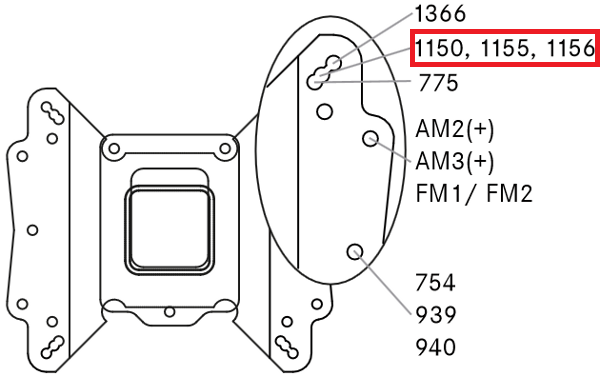

Come configurazione di prova abbiamo utilizzato un sistema Intel su socket LGA 1155. Facciamo riferimento a questa piattaforma per descrivere le brevi e veloci operazioni da svolgere.

be_quiet_Dark_Rock_3_-_Montaggio_e_Applicazione_pasta_termica_-_perfet

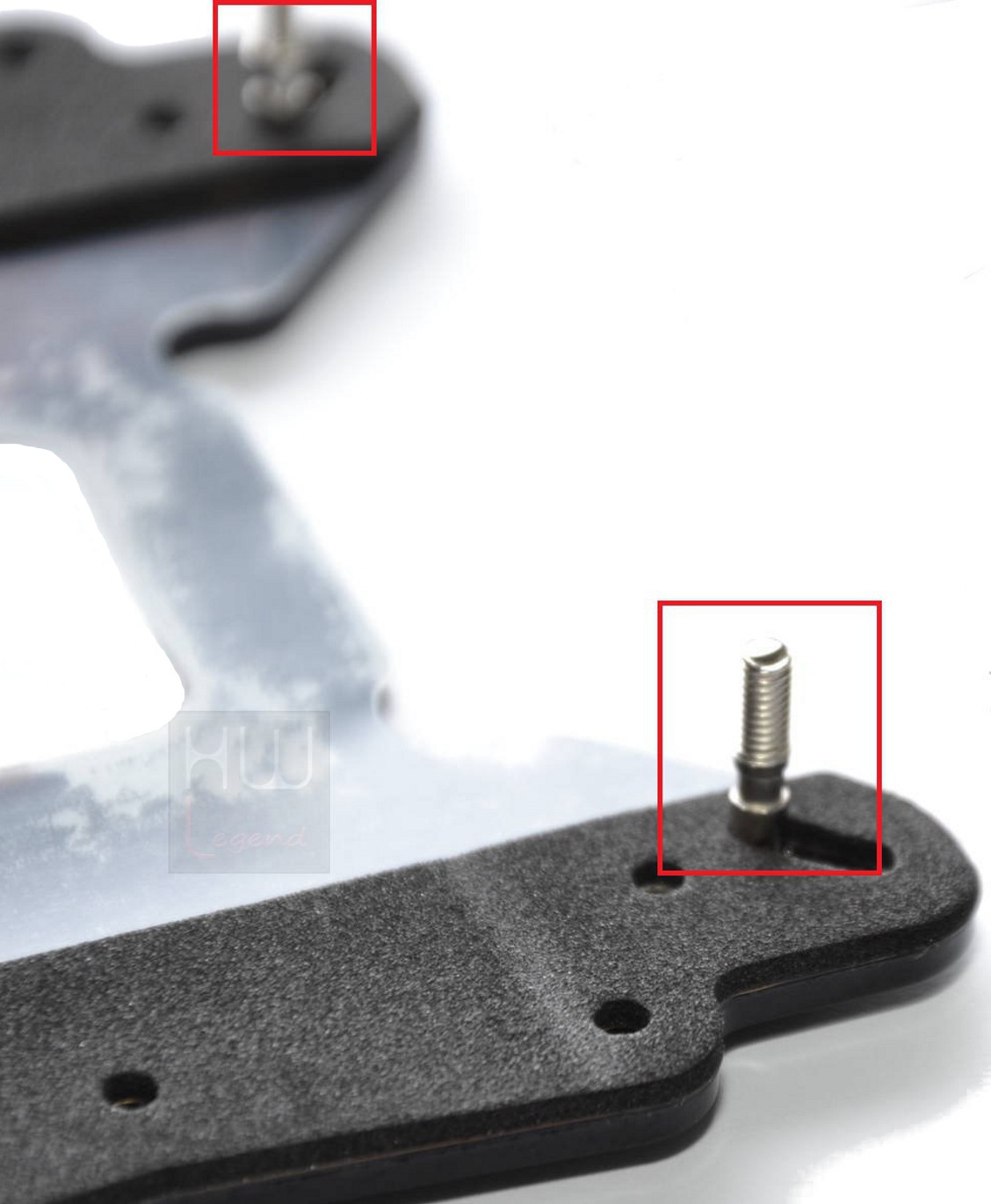

La prima operazione da effettuare è quella di prendere il backplate e di regolarla sul sistema AMD o Intel e inserire le rispettive viti.

be_quiet_Dark_Rock_3_-_Montaggio_e_Applicazione_pasta_termica_-_3

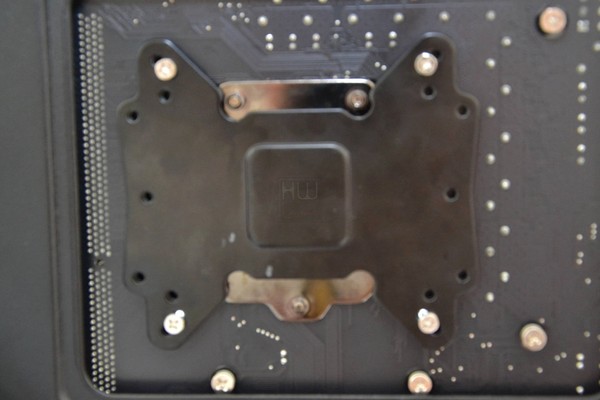

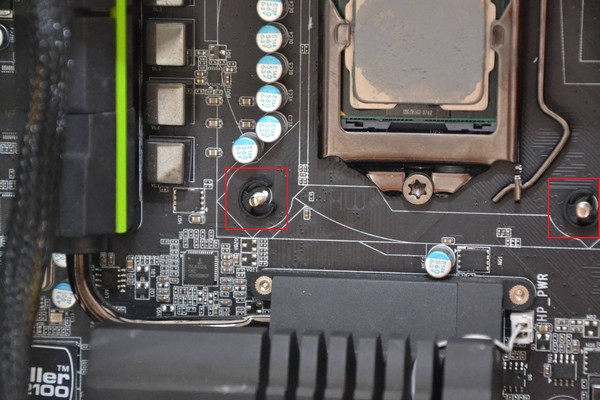

Una volta posizionato sul retro della scheda madre il backplate, provvederemo col bloccarla, posizionando prima le clip nere e poi le apposite viti.

be_quiet_Dark_Rock_3_-_Montaggio_e_Applicazione_pasta_termica_-_4

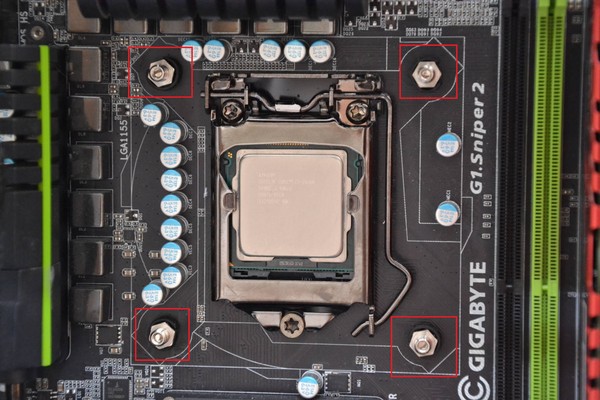

Questa operazione sarebbe stata più facile se l’azienda avesse fornito in dotazione due striscie biadesive da applicare preventivamente sul backplate. L’utilizzo delle striscie biadesive avrebbe fissato in maniera perfetta il backplate alla scheda madre, evitandoci di doverlo tenerlo fermo durante la fase di bloccaggio.

be_quiet_Dark_Rock_3_-_Montaggio_e_Applicazione_pasta_termica_-_5

Ora siamo pronti per applicare la pasta termica fornita in dotazione. Possiamo decidere di spalmare la pasta termica o sul processore o direttamente sulla base del dissipatore. In ogni caso, non bisogna esagerare, in quanto troppa pasta termo-conduttiva avrà l’effetto opposto a quanto desideriamo, e cioè una conducibilità termica ottimale. Un chicco di pasta della dimensione di un grano di riso sarà più che sufficiente.

Le tecniche di applicazione della pasta termo-conduttiva sono varie e variegate, ognuno ha il suo metodo preferito. Alcuni spalmano la pasta su tutta la superficie dell’IHS (Integrated Heat Spreader), altri la spalmano invece sulla base del dissipatore.

Altri ancora, applicano il famoso “chicco di riso” al centro dell’IHS e posizionano il dissipatore sopra la CPU, lasciando alla pressione che la staffa di aggancio applicherà al dissipatore sulla CPU di comprimere e spalmare adeguatamente il composto. A prescindere dal metodo che userete per stendere la pasta termo-conduttiva, non dimenticatevi di usarla.

be_quiet_Dark_Rock_3_-_Montaggio_e_Applicazione_pasta_termica_-_6a

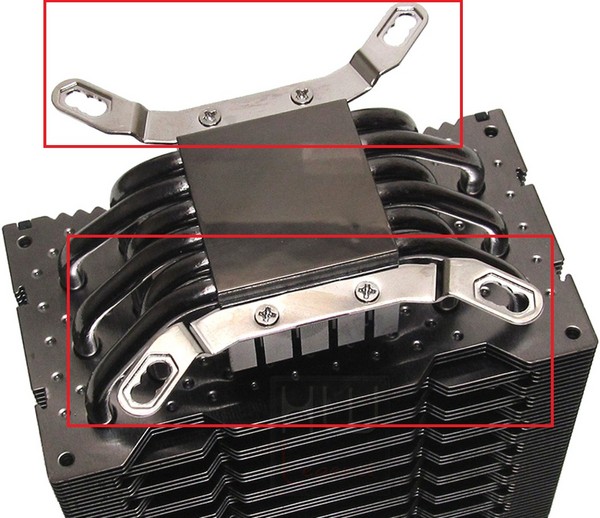

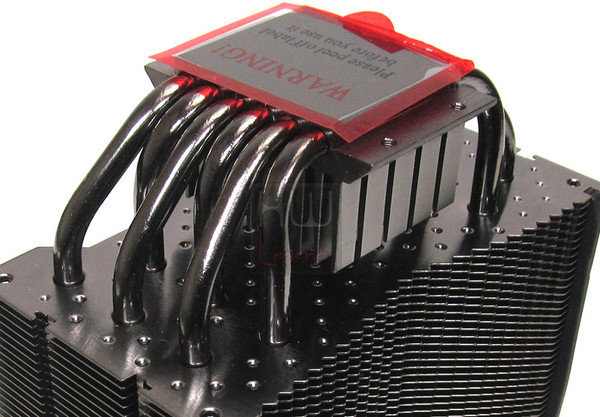

Prima di posizionare e fissare il dissipatore alla scheda madre, dobbiamo togliere la pellicola di protezione cosi come ricordatoci dalla stessa scritta e installare le due staffe di ritenzione.

be_quiet_Dark_Rock_3_-_Montaggio_e_Applicazione_pasta_termica_-_7

A questo punto non ci resta che posizionare il dissipatore e provvedere al suo bloccaggio con l’apposita chiave fornitaci in dotazione.

be_quiet_Dark_Rock_3_-_Montaggio_e_Applicazione_pasta_termica_-_8

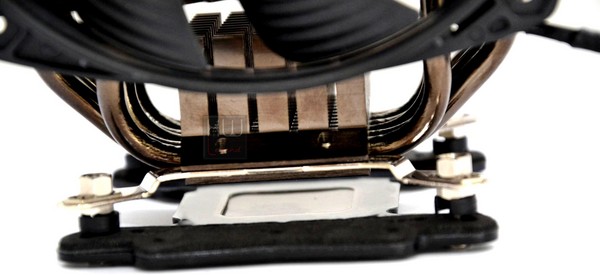

Questa operazione risulta facile, infatti basterà allineare le due staffe di ritenzione con le rispettive viti, che fioriescono nella parte anteriore della scheda madre.

{jospagebreak_scroll title=Montaggio e Applicazione pasta termica – Parte 2:}


Montaggio e Applicazione pasta termica – Parte 2:

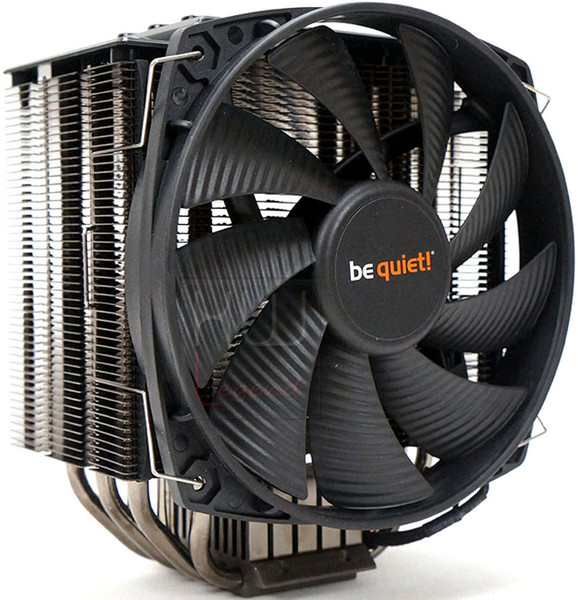

A questo punto avremo saldamente ancorato il nostro Dark Rock 3. Vi consigliamo di non esagerare troppo nel stringere. E’ molto importante dare la stessa calibrazione di stretta alle 4 viti di fissaggio, in modo da creare la stessa forza su i quattro punti.

be_quiet_Dark_Rock_3_-_Montaggio_e_Applicazione_pasta_termica_-_9

be quiet! fornisce inoltre altre due clip metalliche nel caso l’utente voglia utilizzare una seconda ventola per creare una configurazione push-pull.

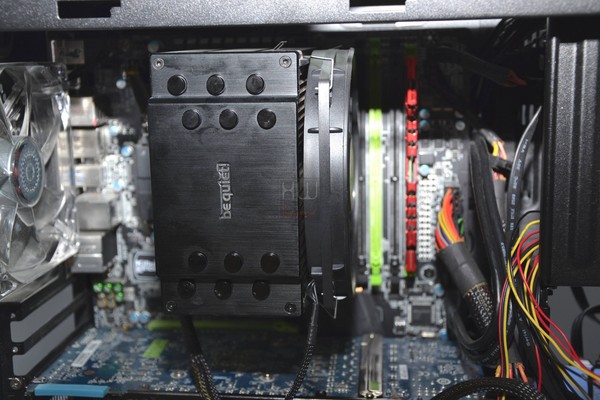

Per completare l’installazione non dobbiamo fare altro che posizionare e bloccare la ventola tramite le due staffe in metallo al corpo dissipante e collegare il cavo di alimentazione alla porta a 4 pin dedicata alla cpu presente nella scheda madre. Il risultato finale sarà il seguente.

be_quiet_Dark_Rock_3_-_Montaggio_e_Applicazione_pasta_termica_-_10

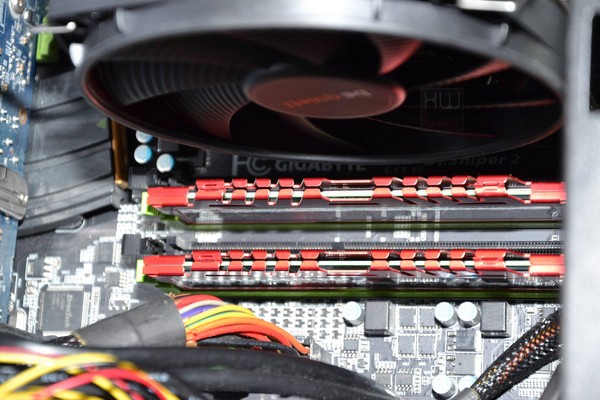

Osservando con attenzione la nostra configurazione, possiamo vedere come il dissipatore non occupi nessuno slot RAM, pemettendoci in tutta tranquillità di poter installare qualsiasi tipologia di memoria, anche dal profilo alto.

be_quiet_Dark_Rock_3_-_Montaggio_e_Applicazione_pasta_termica_-_11

Riassumiamo brevemente le 5 semplici operazioni da compiere per una corretta e veloce installazione del cooling Dark Rock 3.

  • Regolate il backplate su sistemi Intel o AMD e posizionate le viti di fissaggio;
  • Allineate il backplate e le viti di fissaggio ai fori della scheda madre e bloccatelo;
  • Apllicate la pasta termica sulla CPU e installate le staffe di ritenzione sul dissipatore;
  • Posizionare il dissipatore e provvedete al suo bloccaggio con la chiave in dotazione;
  • Installate la ventola tramite le staffe in metallo e collegatela alla scheda madre.

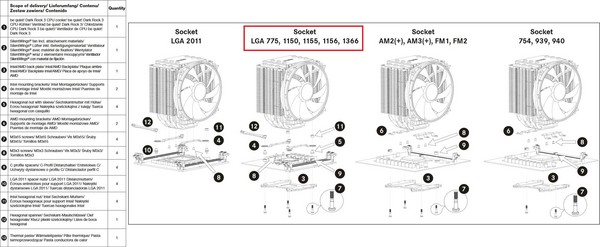

Riportiamo di seguito lo scheda che riassume le operazioni di installazione del be quiet Dark Rock 3, per tutte le piattaforme AMD e Intel.

be_quiet_Dark_Rock_3_-_Montaggio_e_Applicazione_pasta_termica_-_12

Prima di passare alla metodologia dei test, abbiamo riposizionato il dissipatore nella sua “posizione classica”, ed abbiamo provveduto a verificare l’impronta del dissipatore sulla CPU. Di seguito vi mostriamo le impronte che la pasta termica lascia sul IHS del processoree sul dissipatore Dark Rock 3.

be_quiet_Dark_Rock_3_-_Montaggio_e_Applicazione_pasta_termica_-_13a

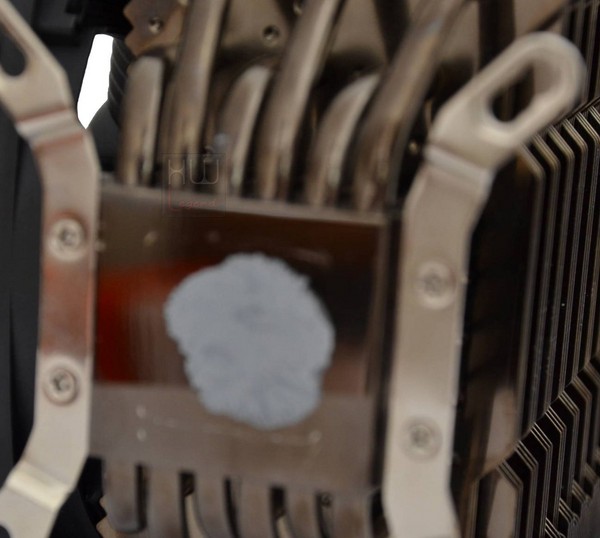

Abbiamo utilizzato la pasta termica argentata, fornita in dotazione dalla stessa azienda. Al tatto abbiamo notato che il composto risulta denso e viscoso.

be_quiet_Dark_Rock_3_-_Montaggio_e_Applicazione_pasta_termica_-_14

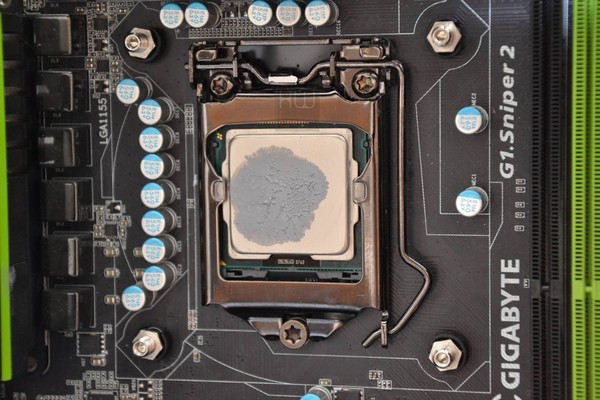

L’impronta risulta omogenea verso il centro. Il contatto tra CPU e dissipatore è così massimizzato per uno smaltimento del calore ottimale ed efficiente. Il sistema di fissaggio e la base del processore svolgono un lavoro perfetto. Ora siamo pronti per testare il Dark Rock 3.

{jospagebreak_scroll title=Sistema di prova e Metodologia di Test:}


Sistema di prova e Metodologia di Test:

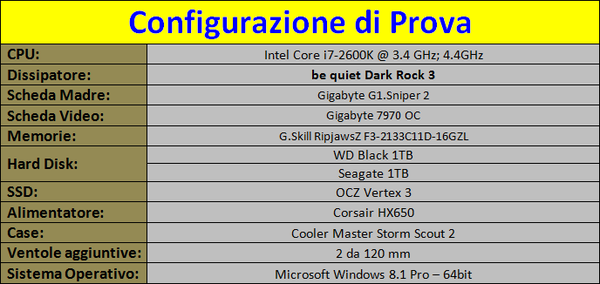

Per testare il dissipatore Dark Rock 3 abbiamo utilizzato la configurazione che trovate riportata nella tabella che segue.

be_quiet_Dark_Rock_3_-_Sistema_di_prova_e_Metodologia_di_Test

Tutti i test eseguiti sono stati ripetuti per ben tre volte, al fine di verificare la veridicità dei risultati. Come pasta termo-conduttiva abbiamo usato quella presente del bundle.

be_quiet_Dark_Rock_3_-_Sistema_di_prova_e_Metodologia_di_Test_-_1

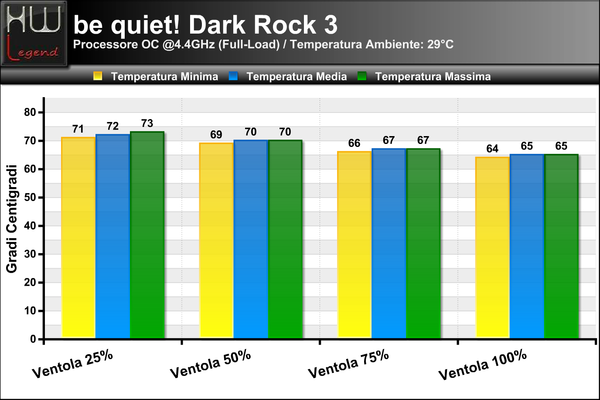

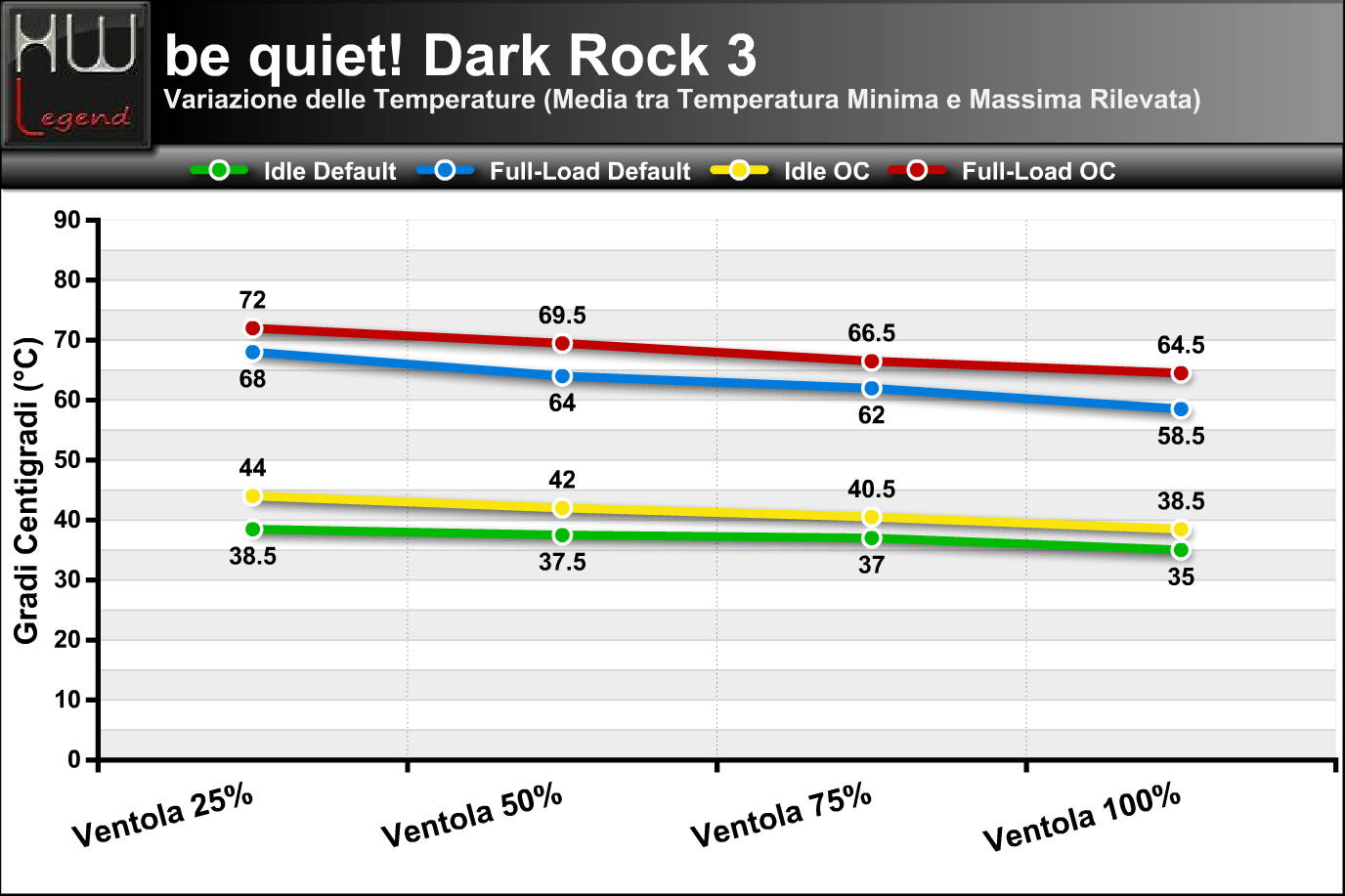

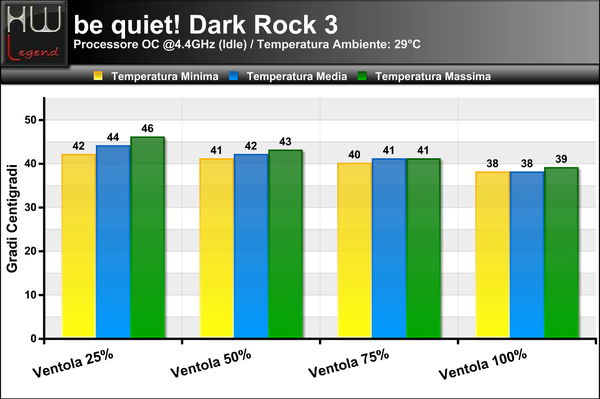

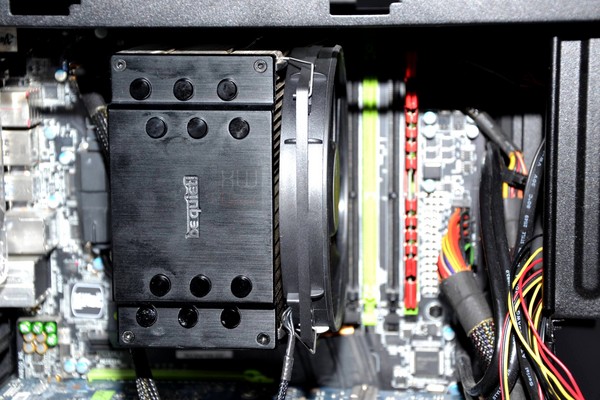

Le prove sono state condotte con l’obiettivo di analizzare le performance del be quiet! Dark Rock 3. Per questo motivo ci siamo basati su due differenti livelli, preventivamente testati, al fine di non incorrere in problemi causati dall’instabilità.

test

Tutti i test e le misurazioni riguardanti l’impatto acustico sono state condotte solo ed esclusivamente con le ventole fornite in dotazione. Durate i nostri test la temperatura ambiente misurata è stata di circa 29°. Di seguito vi riportiamo le applicazioni interessate dai nostri test.

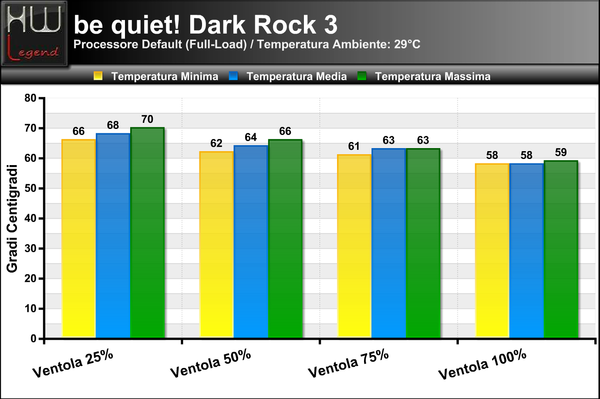

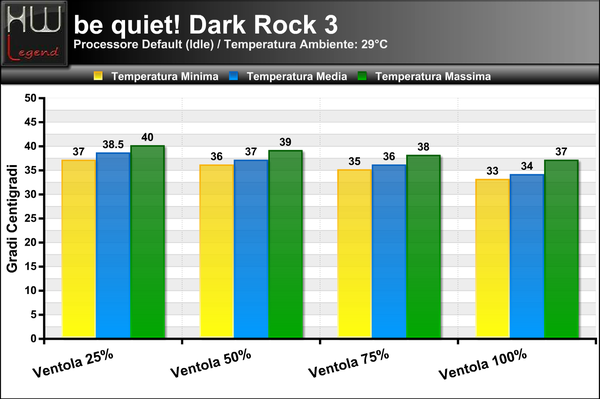

Stress e monitoraggio temperatura CPU


  • Prime95 V. 26.6;
  • Core Temp 64 v. 0.99.5.

Il test con il software Prime95 ha avuto la durata di 15 minuti per ogni sessione di prova. La ventola è stata regolata con una percentuale di rotazione che varia come segue: 25%, 50%, 75% e 100%.

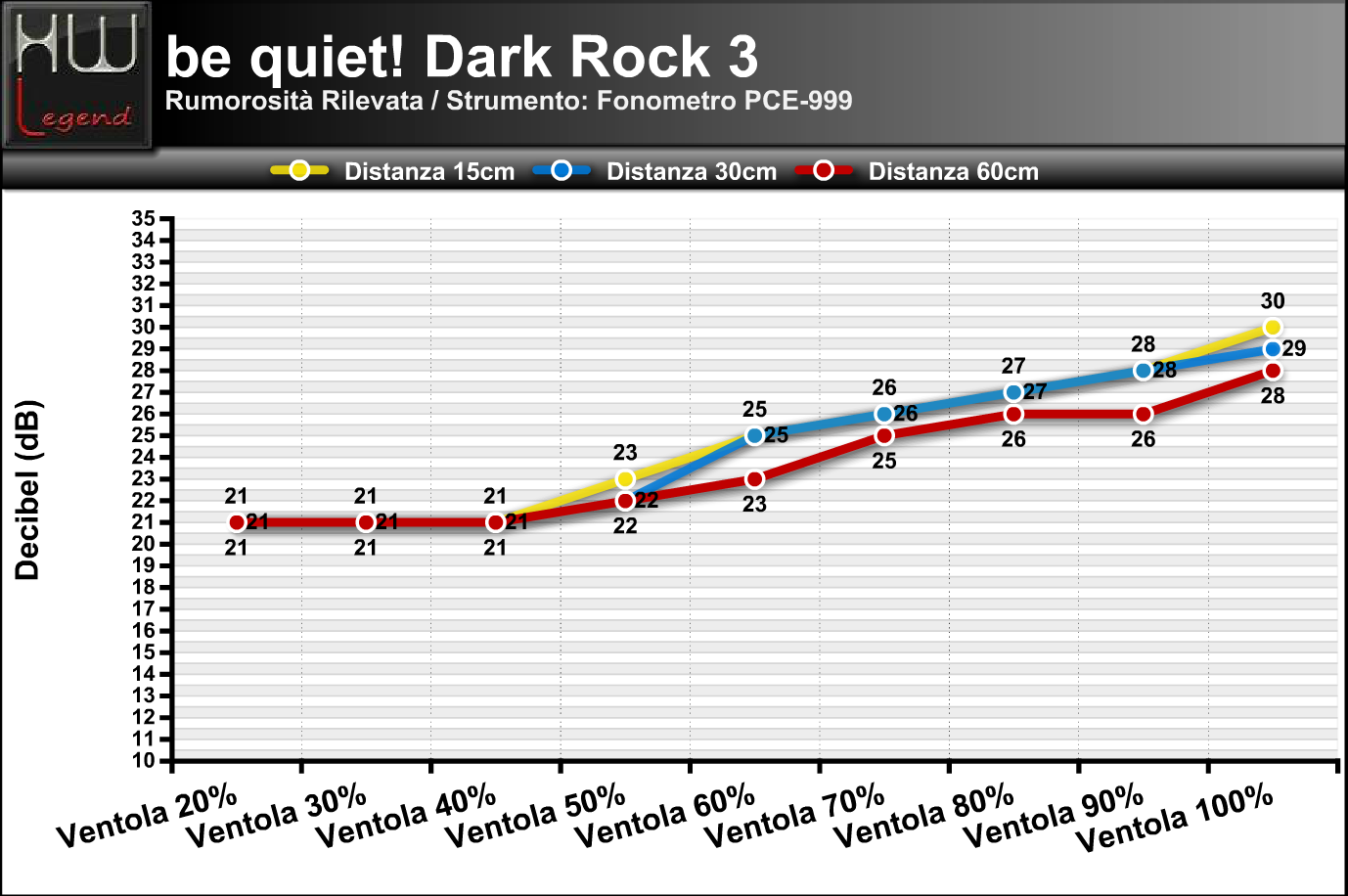

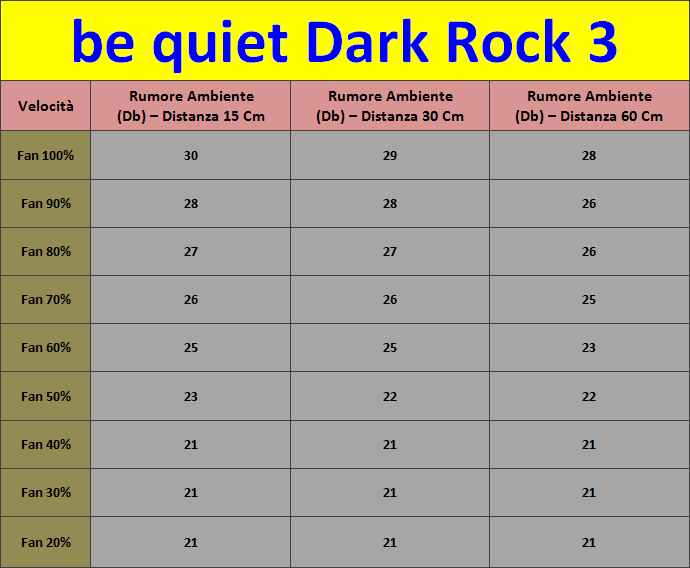

Impatto acustico delle ventole


Per misurare l’impatto acustico, abbiamo utilizzato un fonometro professionale PCE-999 posizionato ad una distanza di circa 60, 30 e 15 cm. Il rumore della ventola è stato rilevato impostando una percentuale di rotazione della stessa che varia come segue: 20%, 30%, 40%, 50%, 60%, 70%, 80%, 90% e 100%.

Ricordiamo che i decibel non hanno un andamento lineare ma logaritmico: ad esempio, la differenza di 10 dB tra 100 e 110 dB è qualitativamente maggiore della differenza di dB tra 50 e 60 dB.

Diamo uno sguardo alla strumentazione utilizzata per i nostri test.

{jospagebreak_scroll title=Strumentazione utilizzata:}


Strumentazione utilizzata:


Di seguito andiamo ad illustrare la strumentazione utilizzata.


Misurazione delle temperature


Per il rilevamento delle temperature ci siamo avvalsi di software scaricabili gratuitamente da internet, come RealTemp e CPUID Hardware monitor. Per poter rilevare le temperature dei componenti che non possono essere letti da tali software, useremo un termometro ad infrarossi con puntamento Laser PCE-777.

pce_777


Caratteristiche_Tecniche_PCE-777


Tabella_4

NOTA DELLA REDAZIONE: Pur consapevoli che un rilevamento di tipo software sia quantomeno inadatto a fornire dati certi ed inconfutabili, a causa delle numerose variabili che possono condizionare il rilevamento stesso, come per esempio il mal funzionamento del sensore sulla scheda madre, oppure un errato settaggio del software di rilevamento, al momento riteniamo che tale sistema sia comunque quantomeno ripetibile da parte degli utenti finali del prodotto recensito.


Misurazione della rumorosità


Per il rilevamento della rumorosità durante il funzionamento di ventole e dissipatori abbiamo scelto di usare strumentazione professionale a marca PCE, e nello specifico il fonometro Professionale PCE-999.

fonometro-pce-999_12083_500


cARATT


Fonometro

Non ci resta che analizzare i risultati ottenuti.

{jospagebreak_scroll title=Stress e monitoraggio temperatura:}


Stress e monitoraggio temperatura:


Stress Test Prime 95


Prime95 è diventato negli ultimi anni un software molto popolare tra gli appassionati di pc e overclocker perchè viene utilizzato come un software di test per la stabilità. Comprende un “Torture Test” progettato specificatamente per il test dei sottosistemi PC per gli errori, al fine di contribuire a garantire il corretto funzionamento di Prime95 su quel sistema. Questo è importante perché ogni iterazione del Lucas-Lehmer dipende da quello precedente e se la ripetizione non è corretta non sarà corretto il risultato del test sui numeri primari.

La caratteristica dello stress-test in Prime95 è che può essere configurato per testare meglio i vari componenti del computer cambiando la dimensione della trasformata rapida di Fourier (FFT). Tre set di configurazioni predefinite sono disponibili: FFT Small, In-place FFT e Blend. Le modalità FFT Small e In-place FFT servono soprattutto per testare la FPU e la cache della CPU, mentre la modalità Blend effettua tutti i test, compresa la memoria.

Su un sistema assolutamente stabile, Prime95 dovrebbe essere in grado di girare a tempo indeterminato. Se si verifica un errore il test viene bloccato e questo indica che il sistema potrebbe essere instabile. Usiamo il condizionale perchè non è detto che un sistema stabile in Prime95 lo sia in qualsiasi campo di utilizzo e viceversa.

Questo perché Prime95 è progettato per stressare la CPU con un intenso carico di lavoro e per fermarsi quando incontra anche un solo piccolo errore, mentre la maggior parte delle applicazioni che non stressano la CPU ai livelli di Prime95 continueranno a funzionare a meno che non incontrino un errore fatale.

Nelle tabelle che seguono vengono riportate le temperature rilevate sia in idle sia in full load (stress). Le configurazioni usate sono quelle di default e di overclock. La temperatura indicata, vista la lieve differenza rilevata tra i core della CPU, rappresenta la media delle letture.


Test con CPU a default – 3400MHz


Temperature_Idle_-_Default

Temperature_Full_-_Default


Test con CPU in overclock – 4400MHz


Temperature_Idle_-_OC

Temperature_Full_-_OC

Di seguito il grafico della variazione di temperatura in base alla velocità della ventola. I valori utilizzati sono la media tra il valore minimo e quello massimo.

Variazione_Temperature

Come possiamo chiaramente osservare, il Dark Rock 3 è un dissipatore dalle ottime performances anche in condizioni di overclock spinto e ventole impostate a basso regime di rotazione, segno di un lavoro eccellente da parte dell’azienda.

Ad una frequanza di 4.4 GHz, nella condizione più sfavorevole di OC Full – Load“, abbiamo ottenuto temperature superiori di 6 °C rispetto ai test a default di 3.4 GHz. Il be quiet Dark Rock 3 risponde ottimamente all’incremento di calore sviluppato ed è in grado di gestirlo senza particolari problemi.

Ottima anche la linearità con la quale le temperature salgono allo scendere del regime di rotazione delle ventole. Possiamo osservare solamente un incremento di appena 8 °C, passando dal regime di rotazione del 100% a quello del 25% inregime di OC Full – Load“. Ci riteniamo pienamente soddisfatti dei risultati ottenuti.

{jospagebreak_scroll title=Impatto acustico – Rumorosità:}


Impatto acustico – Rumorosità:


Il test di rumorosità è uno dei più difficili da effettuare, perchè durante la fase di test qualsiasi rumore, anche minimo, può far balzare il grafico verso l’alto, di fatto invalidando il lavoro effettuato e costringendoci a ripetere il test dall’inizio.

Per questo motivo, non disponendo purtroppo di una camera anecoica, ci siamo veduti costretti ad aspettare le tarde ore notturne per poter effettuare i nostri test in tutta tranquillità e con rumore ambientale il più basso e costante possibile. Lo strumento utilizzato, il fonometro professionale PCE-999, è molto sensibile al rumore ambientale.

Da questo valore, tipico di qualsiasi ambiente domestico, è necessario partire per poter analizzare la rumorosità del complesso dissipatore/ventola. Tali condizioni sono ovviamente irripetibili in ambito domestico, e sinceramente lasciano, a chi acquista il dissipatore, una idea non del tutto reale delle reali prestazioni.

Un valido articolo in inglese spiega molto bene cosa sia il rumore e come questo influenzi il il normale utilizzo del pc. L’articolo lo troverete qui. Nella tabella che segue vengono riportate le rilevazioni fatte con il fonometro PCE-999.

be_quiet_Dark_Rock_3_-_Impatto_acustico__Rumorosit

Di seguito il grafico con le rilevazioni del rumore generato dalle ventole ad una distanza di 60, 30 e 15 cm in rapporto alla percentuale di rotazione della stessa.

Rumorosit

be quiet dichiara che si ottiene un rumore massimo di 21.1 dBA per la sua ventola da 135 mm. Questo valore risulta ampliamente confermato fino ad un regime poco al di sotto del 50%.

Sopra il regime di rotazione dell’80% la ventola inizia leggermente ad essere udibile, ma mai fastidiosa. Infatti anche settandola al 100% la rumorosa è sempre molto ridotta a tutto vantaggio del confort acustico.

Il miglior compromesso tra prestazioni e rumorosità lo si ottiene impostando la ventola al 70% del suo regime. In questa maniera sarà possibile ottenere ottimi risultati a tutto vantaggio del massimo silenzio. In conclusione possiamo ritenerci più che soddisfatti dal rapporto rumore/prestazioni offerto dalla ventola appartenente all’eccellente famiglia SilentWings.

{jospagebreak_scroll title=Conclusioni:}


Conclusioni:


hw-legend-platinum-bbPrestazioni/Overclock:cinque
Temperature/Rumore:cinque
Rapporto Qualità/Prezzo:cinque
Giudizio Complessivo:cinque

Dark Rock 3 offre un eccelso rapporto tra prestazioni/rumore, unito ad una elevata ed  impagabile affidabilità che dura nel tempo. Migliore efficienza di raffreddamento, (190W di TDP) e silenziosità ai massimi livelli (21.1db(A) alla massima velocità), rappresentano senza dubbio, un binomio perfetto tra prestazioni elevate e ottimale confort acustico.

Grazie all’adozione di una grande massa radiante in alluminio attraversata da ben 6 heatpipes in rame nickelato ed all’utilizzo di una grande ventola da 135 mm, è stato possibile realizzare un prodotto estremamente prestante e silenzioso. Dai test effettuati è possibile osservare come il Dark Rock 3 sia un ottimo dissipatore in grado di gestire anche overclock abbastanza spinti, senza particolari problemi.

Il design del be quiet Dark Rock 3 è molto accattivante, complice la sua completa colorazione in nero. Le rifiniture e la struttura delle lamelle del corpo dissipante, oltre alla buona qualità della base del dissipatore, lo rendono capace di offrire risultati, in termini di smaltimento del calore, decisamente interessanti.

I materiali risultano di ottima qualità, segno della massima cura e attenzione che l’azienda adotta nei confronti del consumatore finale. Ottima la possibilità di installare il dissipatore su tutte le attuali piattaforme, sia Intel che AMD ad oggi disponibile in commercio, senza dover ricorrere ad ulteriori adattatori.

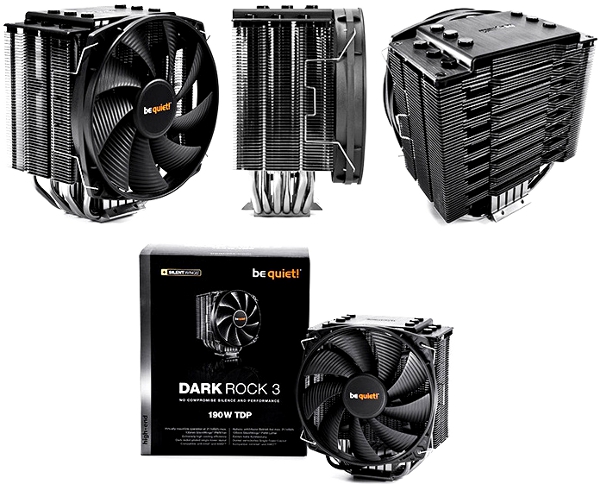

be_quiet_Dark_Rock_3_-_foto_finale

La ventola inclusa nella confezione è una elegante fan da 135 mm di colore nero, che riporta sul frontale e sul retro il logo be quiet. La ventola appartiene alla serie SilentWings, in grado di fornire il miglior connubio tra elevato raffreddamento e silenziosità estrema. Tali ventole sono studiate in modo da massimizzare la portata d’aria e mantenere la minima rumorosità. A questo scopo le pale della ventola non sono lisce, ma hanno delle scanalature che hanno il compito specifico di ottimizzare la portata d’aria.

Il frame è ti tipo rotondo, particolare scelto appositamente per ridurre la rumorosità ed il rumore prodotto dall’aria. Il sistema di rotazione utilizzato fa si che non vi siano parti meccaniche in contatto, evitando pertanto usura e garantendo una maggiore longevità e durata nel tempo di circa 300.000 ore di utilizzo.

Le ventole SilentWings utilizzano la tecnologia Fluid Dynamic Bearing (FDB), che prevede un cuscinetto galleggiante in un particolare fluido, per ridurre ai minimi termini gli attriti, e di conseguenza il rumore generato. Il miglior compromesso tra prestazioni e rumorosità lo si ottiene impostando la ventola al 70% del suo regime. In questa maniera sarà possibile ottenere ottimi risultati a tutto vantaggio del massimo silenzio.

Il prezzo di listino si attesta sui 60€, risultando buono considerando la qualità e la possibilità di installare una seconda ventola per massimizzare le prestazioni. Nel complesso il Dark Rock 3 ci è apparso un ottimo dissipatore con prestazioni elevate sotto ogni punto di vista. Siamo pienamente felici di assegnare il nostro massimo riconoscimento “HW Legend Platinum best buy” al prodotto di be quiet.


Pro:


  • Ottimi materiali utilizzati;
  • Una ventola da 135 mm in dotazione;
  • Ottima tecnologia SilentWings;
  • Ottime prestazioni;
  • Ottima silenziosità;
  • Bundle completo;
  • Base lappata a speccio in rame nickelato;
  • Compatibile con tutti i socket attualmente in commercio;
  • Facile da installare;
  • Possibilità di installare una seconda ventola per aumentare le prestazioni.

Contro:


  • Nulla da segnalare.

Si ringrazia Logo-Be-Quiet per il sample fornitoci.

Marco Lo Grasso – marcopa83 – Staff di HW Legend

Newsletter HW Legend


Caricamento
