ASUS 990FX Sabertooth

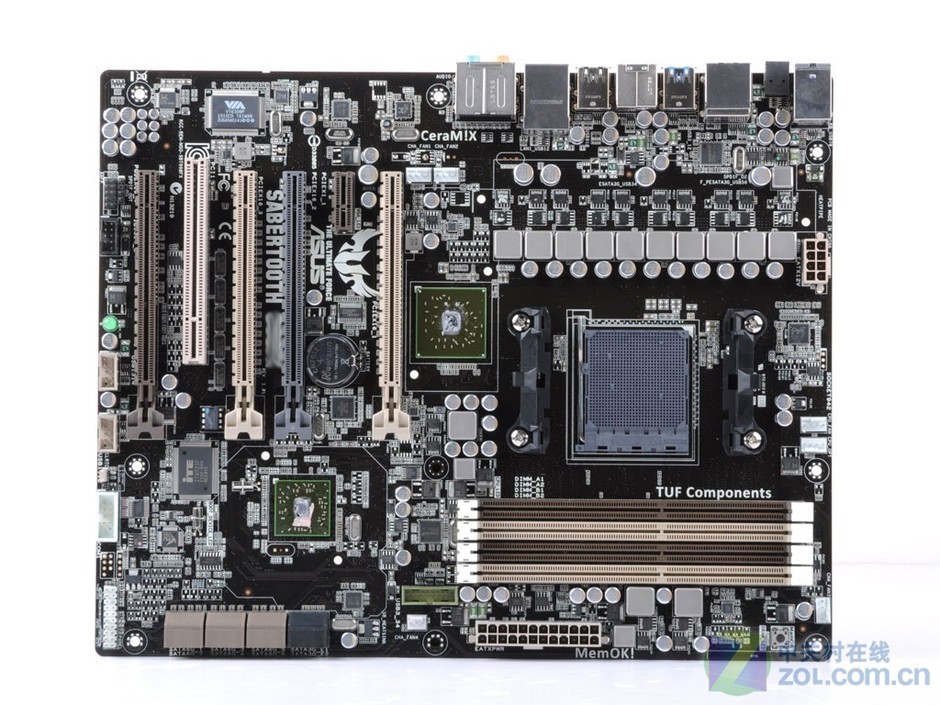

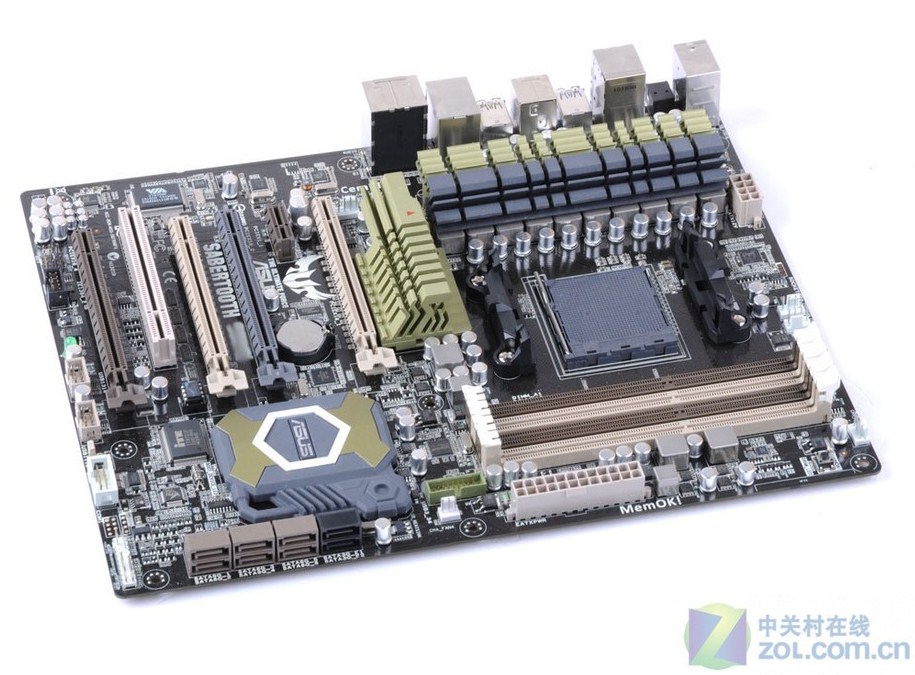

Sono apparse oggi su internet le prime immagini della nuova ASUS 990FX Sabertooth nuova scheda madre con socket AM3 +.

La Sabertooth 990FX continua con la combinazione dei colori TUF-series anche se questa volta è stata rimossa la copertura (armor) che copriva tutti i componenti e, come le altre Sabertooth, è costruita con componenti garantiti per una lunga durata.

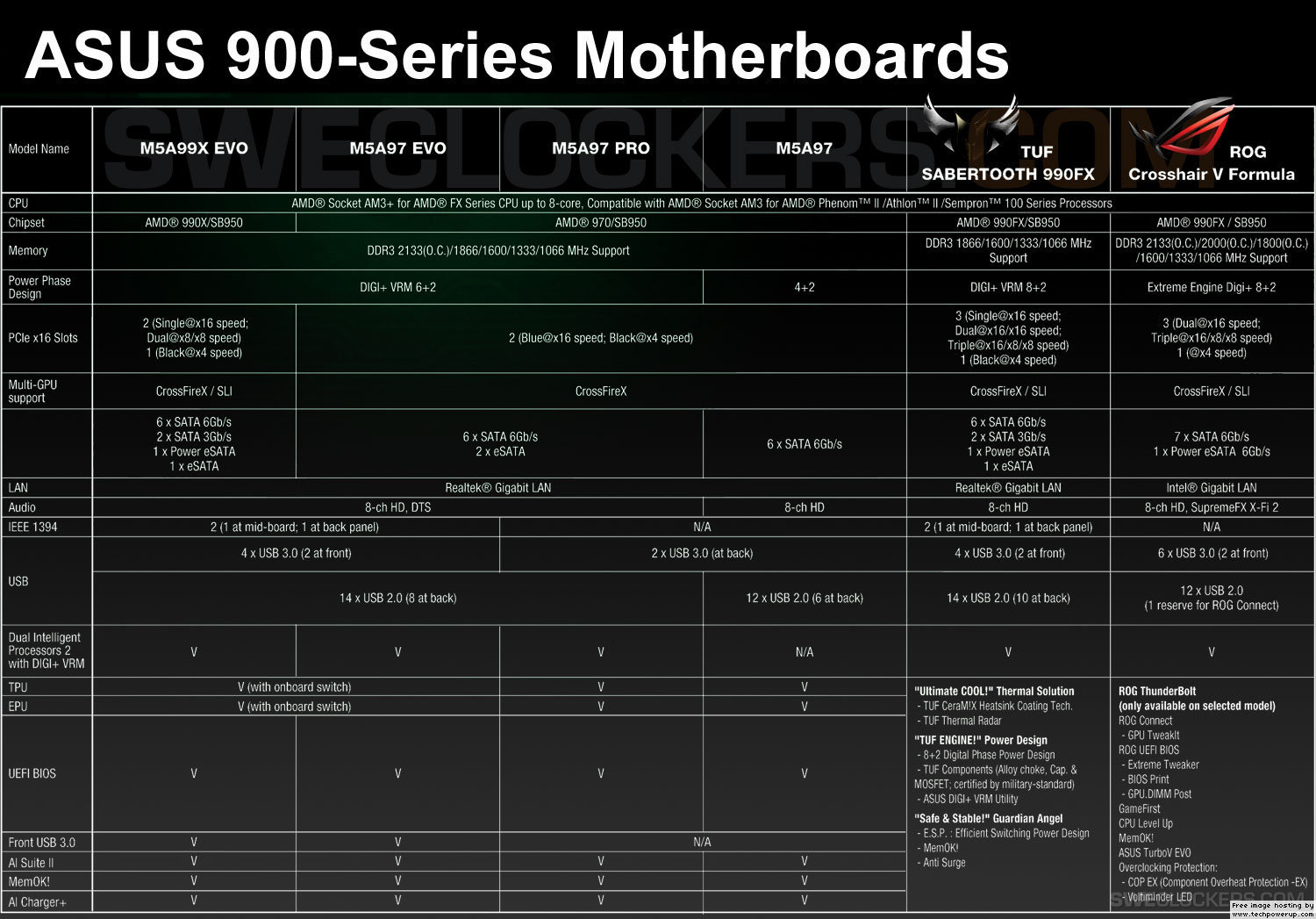

Nella foto sottostante possiamo vedere come si posiziona rispetto alle altre schede della serie 900.

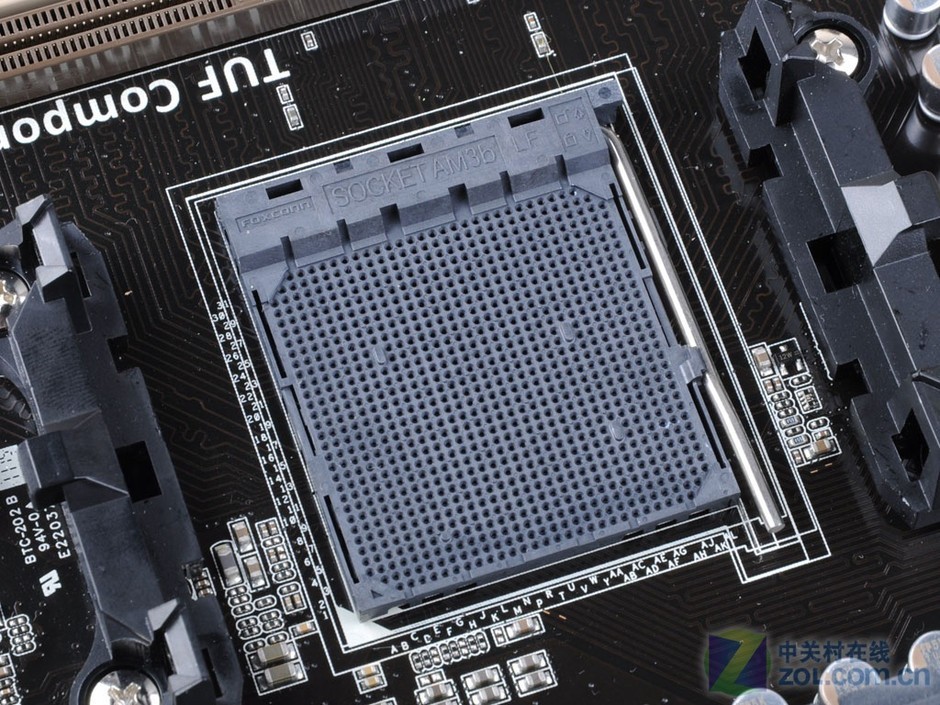

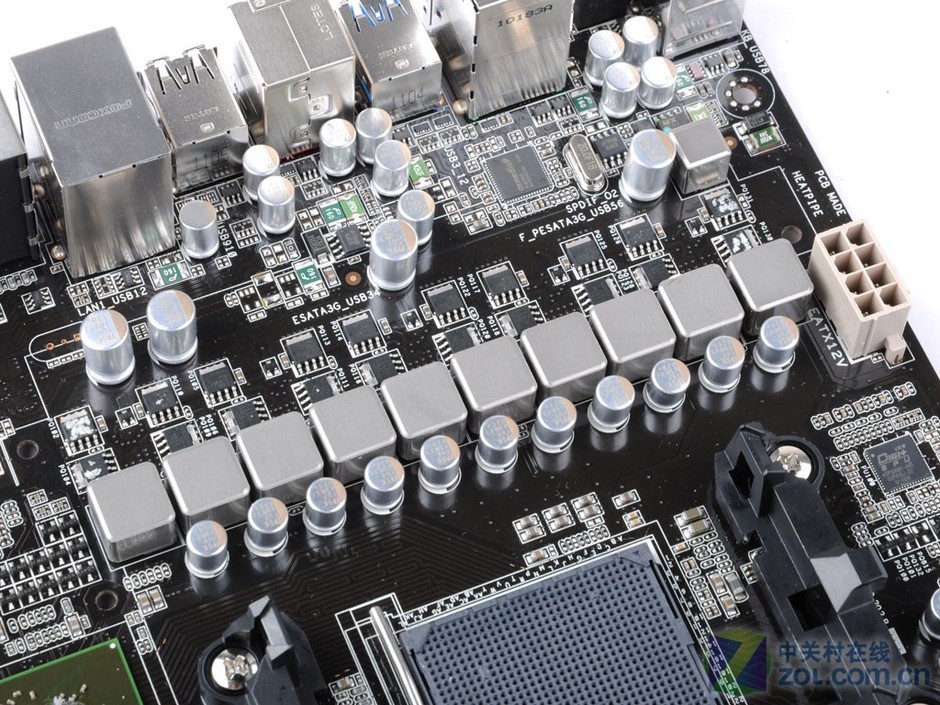

Il socket AM3 + è alimentato da una fase di Digi-10 + VRM. che è collegato a quattro slot DIMM con supportano DDR3 dual-channel fino a DDR3-1866 MHz di memoria, connettendosi al chipset 990FX con un collegamento HyperTransport 3,1.

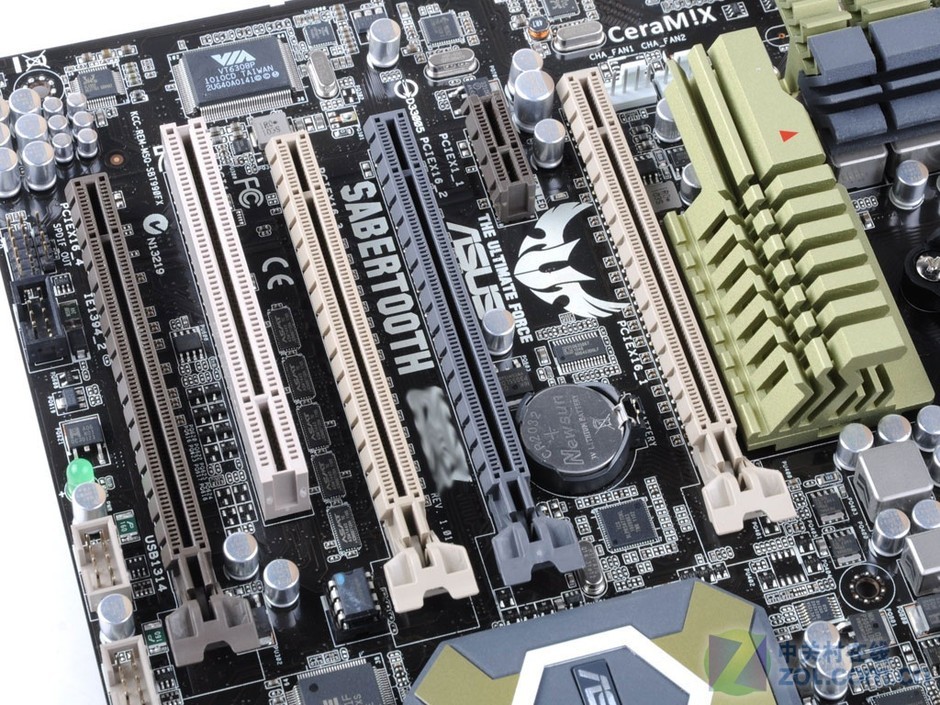

Gli slot di espansione, conta ben tre PCI-Express 2.0 x16 ( con scheda singola e doppia la velocita delle PCI-E è di 16x per per scendere a 16x/8x/8x con tre schede)

Lo slot elettrico a x4 (quello nero in foto) è collegato al southbridge SB950, ottimo per inserire un SSD PCI-Express, vi è poi la presenza di un connettore PCI-E x1 e PCI.

Per quanto riguarda invece la connettività di storage sono presenti 6 connessioni SATA da 6 Gb/s con supporto RAID e 2 SATA 3 Gb/s questa volta fornita da un controller di terze parti,mentre nell pannello posteriore sono presenti una powered-eSATA/USB combo, e uno normale eSATA.
